1 INSTRUKCJA MONTAśU DRENAśU EMP UWAGA: naleŝy przeczytać niniejszą instrukcję przed montaŝem drenaŝu. UWAGA: zachować niniejszą instrukcję. 1. ELEMENTY ZESTAWU 1. DrenaŜ. 2. Uszczelka. 3. Uszczelka. 4. Spust. 5. Nakrętka. 6. Korek. 7. Uszczelka. 8. Przelew. 9. Nakrętka. 10. Gałka. UWAGA: syfon nie wchodzi w skład zestawu.

ELEMENTY ZESTAWU 1. DrenaŜ. 2. Uszczelka. 3. Uszczelka. 4. Spust. 5. Nakrętka. 6.

2 2. MONTAś SPUSTU Na część spustową drenaŝu (1) nałoŝyć uszczelkę (2) i załoŝyć do dolnej części wanny. Do otworu przelewowego wewnątrz wanny włoŝyć uszczelkę (3) i spust (4). Skręcić nakrętką (5) niewidoczna na zdjęciu. WłoŜyć korek (6) w otwór w nakrętce (5). 3. MONTAś PRZELEWU ZałoŜyć uszczelkę (7) na drenaŝ (1) i przyłoŝyć z tyłu do otworu przelewowego w wannie. Wewnątrz wanny na otwór nałoŝyć osłonę przelewu (8) i dokręcić nakrętką (9).

Skręcić nakrętką (5) niewidoczna na zdjęciu. WłoŜyć korek (6) w otwór w nakrętce (5). 3.

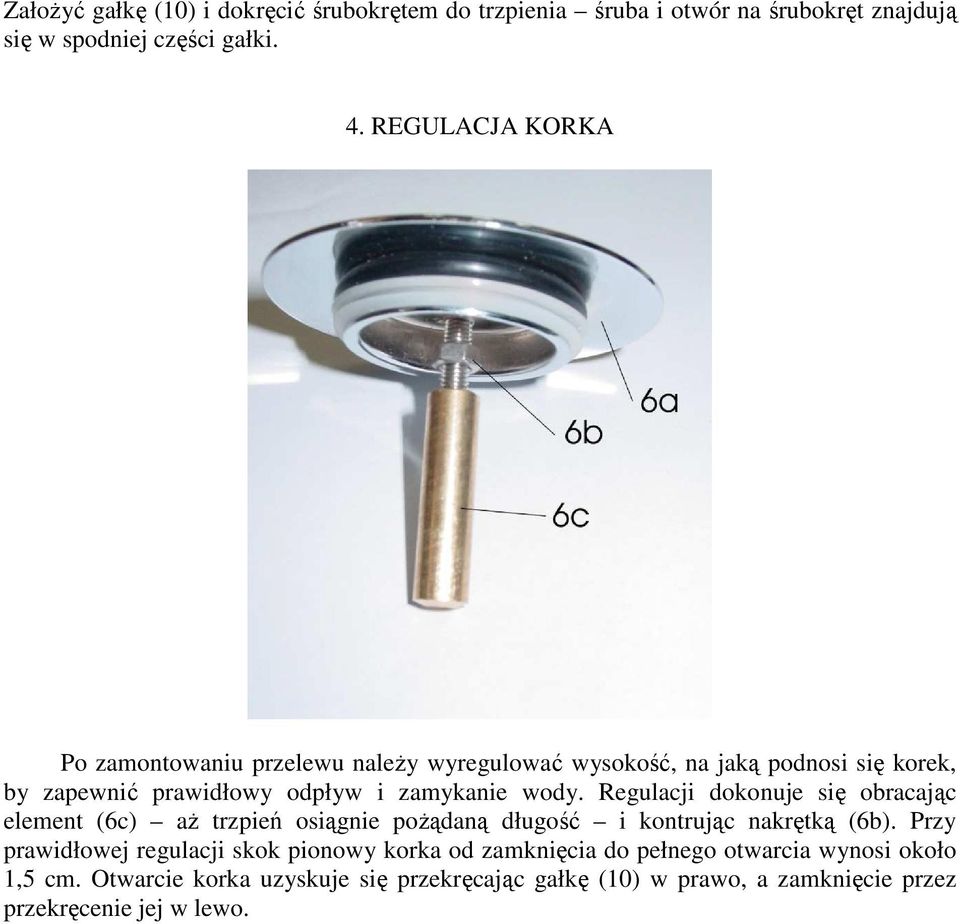

3 ZałoŜyć gałkę (10) i dokręcić śrubokrętem do trzpienia śruba i otwór na śrubokręt znajdują się w spodniej części gałki. 4. REGULACJA KORKA Po zamontowaniu przelewu naleŝy wyregulować wysokość, na jaką podnosi się korek, by zapewnić prawidłowy odpływ i zamykanie wody. Regulacji dokonuje się obracając element (6c) aŝ trzpień osiągnie poŝądaną długość i kontrując nakrętką (6b). Przy prawidłowej regulacji skok pionowy korka od zamknięcia do pełnego otwarcia wynosi około 1,5 cm. Otwarcie korka uzyskuje się przekręcając gałkę (10) w prawo, a zamknięcie przez przekręcenie jej w lewo.

Regulacji dokonuje się obracając element (6c) aŝ trzpień osiągnie poŝądaną długość i kontrując nakrętką (6b).

4 GWARANCJA Warunki gwarancji: UpowaŜniony przedstawiciel producenta: NOVOTERM Sp. z o.o. ul. Basenowa 6, Szczecin Tel. (091) Udziela nabywcy gwarancji na zakupiony sprzęt, wymieniony w niniejszej karcie gwarancyjnej. 2. W razie stwierdzenia w okresie gwarancji wady lub uszkodzenia sprzętu, zostaną one bezpłatnie usunięte w ciągu 14 dni od daty zgłoszenia w autoryzowanym serwisie, 21 dni w przypadku zgłoszenia w punkcie zakupu, lub 30 dni w przypadku konieczności dostawy części zamiennych z zagranicy. 3. Okres gwarancji dla uŝytkownika wynosi 2 lata od daty sprzedaŝy odnotowanej w karcie gwarancyjnej i potwierdzonej załączonym dowodem zakupu. 4. Gwarancją nie są objęte uszkodzenia sprzętu spowodowane: niewłaściwą instalacją, niewłaściwą eksploatacją (niezgodną z przeznaczeniem sprzętu i instrukcją obsługi) lub niewłaściwym transportem, z przyczyn innych niŝ tkwiących w sprzęcie. Gwarancji nie podlegają uszkodzenia mechaniczne oraz elementy zuŝywające się w czasie eksploatacji: uszczelki, korki, itp. Gwarancji nie podlegają odbarwienia wynikłe z niewłaściwego czyszczenia. 5. Uszkodzenia mechaniczne i braki kompletacji muszą być zgłoszone w terminie do 7 dni od daty zakupu i przed rozpoczęciem montaŝu. W przypadku niespełnienia tych warunków reklamacje z tego tytułu nie będą uwzględniane. 6. Karta gwarancyjna jest waŝna, jeśli posiada wpisaną datę sprzedaŝy potwierdzoną podpisem i pieczęcią sprzedającego, wpisaną nazwą i rodzajem wyrobu. 7. W przypadku nieuzasadnionego wezwania serwisu klient jest zobowiązany do pokrycie wszelkich kosztów przez ten serwis poniesionych. 8. W razie zgubienia karty gwarancyjnej lub powstania wątpliwości co do prawidłowości jej wypełnienia, uŝytkownik moŝe udowodnić swoje prawa do gwarancji po przedstawieniu dowodu sprzedaŝy lub innego wiarygodnego dowodu zakupu. 9. Nabywcy przysługuje prawo wymiany sprzętu na nowy lub zwrotu gotówki, jeŝeli po wykonaniu w okresie gwarancyjnych czterech napraw, nadal występują w nim wady. 10. Warunkiem koniecznym przy wymianie sprzętu jest przedłoŝenie karty gwarancyjnej, z której wynika ilość dokonanych napraw oraz dowodu zakupu. Przez naprawę rozumie się dokonanie czynności o charakterze specjalistycznym właściwym dla usunięcia wady objętej gwarancją, niezaleŝnie od ilości wymienionych części przy jednej naprawie. Pojęcie naprawy nie obejmuje czynności związanych z instalacją, konserwacją sprzętu, itp. 11. Firma Novoterm nie ponosi odpowiedzialności za wszelkie oczekiwania, których ten produkt nie spełni. 12. W sprawach nie regulowanych niniejszą Kartą Gwarancyjną mają zastosowanie przepisy Kodeksu Cywilnego, a zwłaszcza art

W razie stwierdzenia w okresie gwarancji wady lub uszkodzenia sprzętu, zostaną one bezpłatnie usunięte w ciągu 14 dni od daty zgłoszenia w autoryzowanym serwisie, 21 dni w przypadku zgłoszenia w

5 KARTA GWARANCYJNA NAZWA WYROBU.. TYP URZĄDZENIA.. DATA SPRZEDAśY PIECZĘĆ FIRMOWA PUNKTU SPRZEDAśY.. CZYTELNY PODPIS PIECZĘĆ IMIENNA ADNOTACJE SERWISU TECHNICZNEGO O DOKONANYCH NAPRAWACH Data napraw zgłoszenia Data wykonania naprawy PrzedłuŜenie gwarancji Rodzaj naprawy Podpis i pieczęć serwisanta LISTA SERWISÓW Aktualna lista serwisów zawsze znajduje się na stronie internetowej pod adresem: PoniŜsza lista ma charakter orientacyjny. BIAŁYSTOK PHU Optima tel , (085) BYDGOSZCZ F.H.U. Budicom tel./fax. (052) BYDGOSZCZ MOGILNO Politowski Sławomir tel CHORZÓW Inst-Tom ul. Św. Piotra 13/2 tel GDYNIA MOD ul. Pruskiennicka 44 tel. (058) GORZÓW WLKP FHU Kowalski Marek tel LEGNICA Tolos ul. Kwiatkowskiego 13/4 tel LUBLIN EGO ul. Faraona 4/37 tel./fax. (081) , ŁÓDŹ Jar-Tech tel./fax. (042) kom OLSZTYN Płodzik Marek kom fax. (089) OPOLE TERMADOM ul. Legnicka 12 tel. (077) POZNAŃ ART-CZEK Krzysztof Czekała ul. Królowej Jadwigi 32 tel./fax. (061) RADOM ER-GAZ ul. Sadkowska 15/78 tel. (048) kom SZCZECIN Naprawa Sprzętu AGD "TERMIKA ul. Kr. Jadwigi 3 tel. (091) TARNÓW FHU Marbo ul. Św. Katarzyny 14 tel. (014) , fax.: 80 WARSZAWA Usługi ogólnobudowlane Mieczysław Majchrzak tel WROCŁAW Aqua Serwis tel ,

LISTA SERWISÓW Aktualna lista serwisów zawsze znajduje się na stronie internetowej pod adresem: www.novoterm.pl. PoniŜsza lista ma charakter orientacyjny. BIAŁYSTOK PHU Optima tel.
