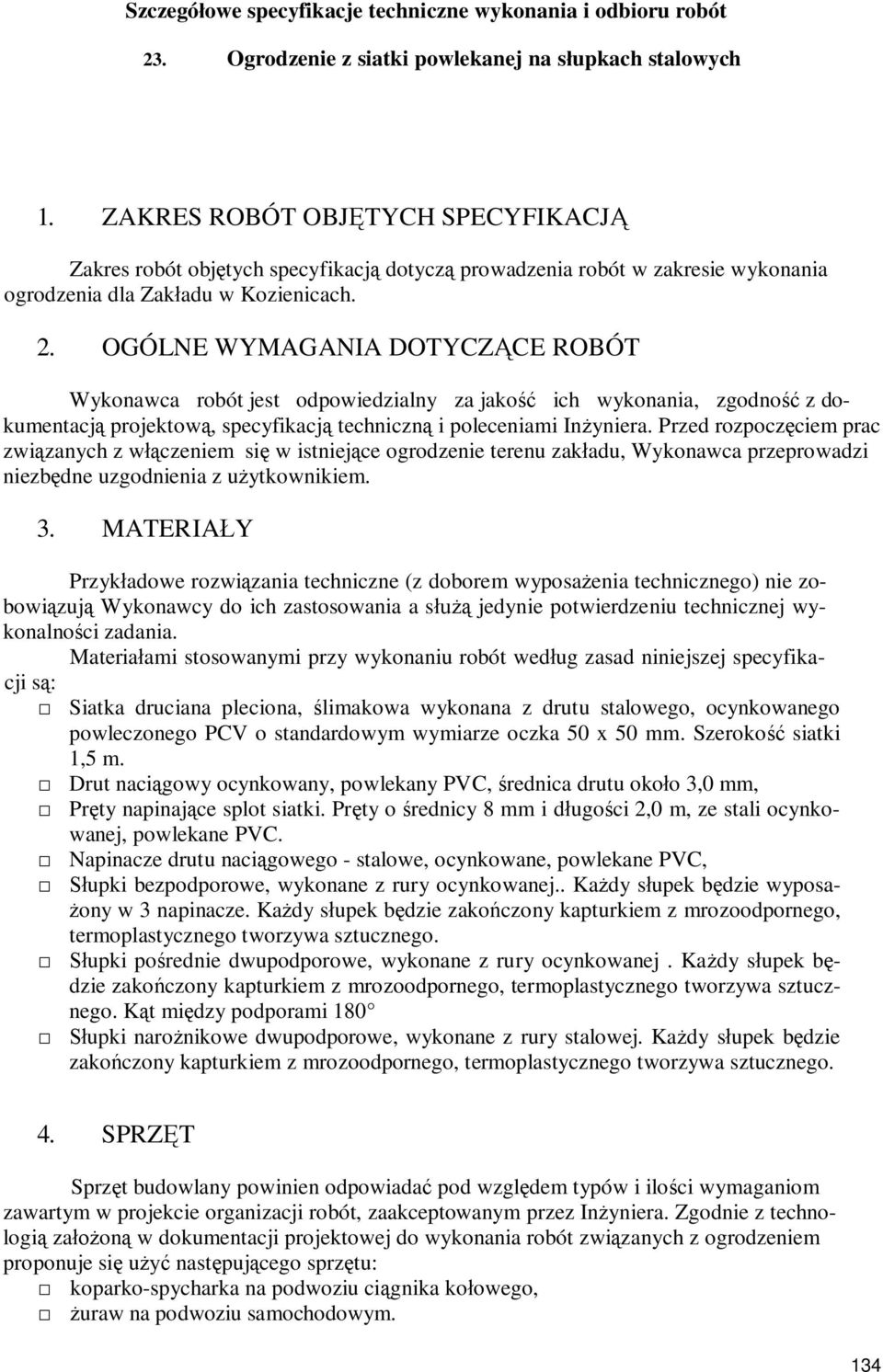

1 Szczegóowe specyfikacje techniczne wykonania i odbioru robót 23. Ogrodzenie z siatki powlekanej na supkach stalowych 1. ZAKRES ROBÓT OBJTYCH SPECYFIKACJ Zakres robót objtych specyfikacj dotycz prowadzenia robót w zakresie wykonania ogrodzenia dla Zakadu w Kozienicach. 2. OGÓLNE WYMAGANIA DOTYCZCE ROBÓT Wykonawca robót jest odpowiedzialny za jako ich wykonania, zgodno z dokumentacj projektow, specyfikacj techniczn i poleceniami Inyniera. Przed rozpoczciem prac zwizanych z wczeniem si w istniejce ogrodzenie terenu zakadu, Wykonawca przeprowadzi niezbdne uzgodnienia z uytkownikiem. 3. MATERIAY Przykadowe rozwizania techniczne (z doborem wyposaenia technicznego) nie zobowizuj Wykonawcy do ich zastosowania a s jedynie potwierdzeniu technicznej wykonalnoci zadania. Materiaami stosowanymi przy wykonaniu robót wedug zasad niniejszej specyfikacji s: Siatka druciana pleciona, limakowa wykonana z drutu stalowego, ocynkowanego powleczonego PCV o standardowym wymiarze oczka 50 x 50 mm. Szeroko siatki 1,5 m. Drut nacigowy ocynkowany, powlekany PVC, rednica drutu okoo 3,0 mm, Prty napinajce splot siatki. Prty o rednicy 8 mm i dugoci 2,0 m, ze stali ocynkowanej, powlekane PVC. Napinacze drutu nacigowego - stalowe, ocynkowane, powlekane PVC, upki bezpodporowe, wykonane z rury ocynkowanej.. Kady supek bdzie wyposa- ony w 3 napinacze. Kady supek bdzie zakoczony kapturkiem z mrozoodpornego, termoplastycznego tworzywa sztucznego. upki porednie dwupodporowe, wykonane z rury ocynkowanej. Kady supek bdzie zakoczony kapturkiem z mrozoodpornego, termoplastycznego tworzywa sztucznego. Kt midzy podporami 180 upki naronikowe dwupodporowe, wykonane z rury stalowej. Kady supek bdzie zakoczony kapturkiem z mrozoodpornego, termoplastycznego tworzywa sztucznego. 4. SPRZT Sprzt budowlany powinien odpowiada pod wzgldem typów i iloci wymaganiom zawartym w projekcie organizacji robót, zaakceptowanym przez Inyniera. Zgodnie z technologi zaon w dokumentacji projektowej do wykonania robót zwizanych z ogrodzeniem proponuje si u nastpujcego sprztu: koparko-spycharka na podwoziu cignika koowego, uraw na podwoziu samochodowym. 134

2 5. TRANSPORT Materiay przewidziane do wykonania robót mog by przewoone dowolnymi rodkami transportu z zachowaniem zasad kodeksu drogowego. Dla materiaów dugich naley stosowa przyczepy dycowe, a materiay wysokie naley zabezpieczy w czasie transportu przed przewróceniem oraz przesuwaniem. Zgodnie z technologi zaon w dokumentacji projektowej do transportu proponuje si u takich rodków transportu, jak: cignik koowy cignik siodowy z naczep samochód dostawczy, samochód skrzyniowy, przyczepa skrzyniowa. 6. WYKONANIE ROBÓT 6.1.Ogólne warunki wykonania robót Zmiany kierunku przebiegu ogrodzenia zostan zrealizowane poprzez instalacj supków naronikowych. Supki pocztkowe stanowi b jednoczenie elementy konstrukcyjne bramy. Supki porednie zainstalowane zostan w okrelonych miejscach, pomidzy supkami naronikowymi w odlegciach nie wikszych ni 25,0 m. Do kadego supka naronikowego i poredniego dostarczone zostan dwa prty napinajce wraz z kompletem napinaczy (3 napinacze drutu na kady supek naronikowy lub poredni). Siatka wysokoci 2,0 m bdzie rozpita na 3 drutach nacigowych w rozstawie co 0,95 m natomiast na odcinku zagitym siatka wysokoci 0,30 m rozpita bdzie na 2 drutach nacigowych w rozstawie co 0,25 m. Ca ogrodzenia zostanie wykonana z elementów typowych dostarczonych przez producenta. Monta ogrodzenia w zakresie wykonawcy robót budowlanych. 6.2.Warunki szczegóowe wykonania upki pocztkowe stanowi b jednoczenie elementy konstrukcyjne bramy. Supki porednie zainstalowane zostan w okrelonych miejscach, pomidzy supkami naronikowymi w odlegciach nie wikszych ni 25,0 m. Do kadego supka naronikowego i poredniego dostarczone zostan dwa prty napinajce wraz z kompletem napinaczy (3 napinacze drutu na kady supek naronikowy lub poredni). Siatka wysokoci 1,5 m bdzie rozpita na 3 drutach nacigowych.. Wytyczne fundamentowania supków Wykopy pod fundamenty supków, wykona rcznie jako wykopy wskoprzestrzenne, nieumocnione. Wymiary wykopów naley dostosowa do wielkoci fundamentów. Fundamenty supków ogrodzeniowych wykona z betonu C16/20. Supki zatapia w fundamentach o wymiarach pokazanych na rysunkach. 7. KONTROLA JAKOCI ROBÓT 7.1.Ogólne zasady Wszystkie elementy robót ogrodzenia podlegaj sprawdzeniu w zakresie: zgodnoci z dokumentacj i przepisami, poprawnego montau, kompletnoci wyposaenia. 7.2.Kontrola w trakcie montau 135

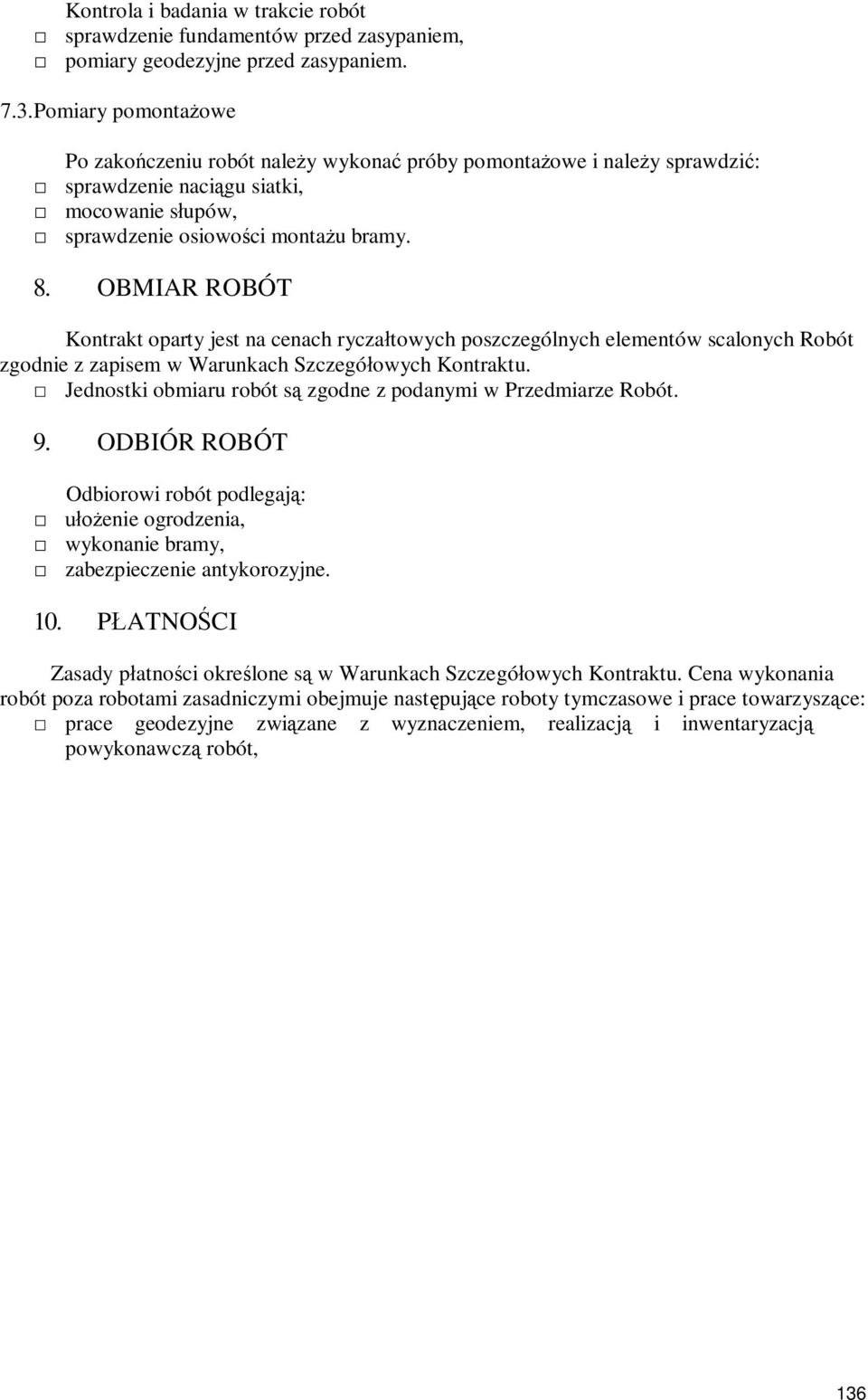

3 Kontrola i badania w trakcie robót sprawdzenie fundamentów przed zasypaniem, pomiary geodezyjne przed zasypaniem. 7.3.Pomiary pomontaowe Po zakoczeniu robót naley wykona próby pomontaowe i naley sprawdzi: sprawdzenie nacigu siatki, mocowanie supów, sprawdzenie osiowoci montau bramy. 8. OBMIAR ROBÓT Kontrakt oparty jest na cenach ryczatowych poszczególnych elementów scalonych Robót zgodnie z zapisem w Warunkach Szczegóowych Kontraktu. Jednostki obmiaru robót s zgodne z podanymi w Przedmiarze Robót. 9. ODBIÓR ROBÓT Odbiorowi robót podlegaj: enie ogrodzenia, wykonanie bramy, zabezpieczenie antykorozyjne. 10. PATNOCI Zasady patnoci okrelone s w Warunkach Szczegóowych Kontraktu. Cena wykonania robót poza robotami zasadniczymi obejmuje nastpujce roboty tymczasowe i prace towarzyszce: prace geodezyjne zwizane z wyznaczeniem, realizacj i inwentaryzacj powykonawcz robót, 136

4 Specyfikacje techniczne wykonania i odbioru robót budowlanych ST-09 Ogrodzenie prace geotechniczne wraz z dokumentacj bada, przej cie i odprowadzenie wód opadowych z wykopów, dostarczenie materiaów, sprztu oraz ich skadowanie, wykonanie niezbdnych tymczasowych nawierzchni komunikacyjnych, wywóz z terenu budowy materiaów zbdnych, uporzdkowanie placu budowy po robotach oraz wszystkie inne roboty nie wymienione, które s niezbdne do kompletnego wykonania robót objtych niniejsz ST przewidzianych w Dokumentacji Projektowej. 11. PRZEPISY ZWIZANE 11.1.Normy Numer normy polskiej i odpowiadajcej jej normy europejskiej i midzynarodowej PN-76/B PN-B :1999 PN-83/B Zmiany 1 BI 10/91 poz. 67 PN-B-03020:1999 Zmiany 1 BI 2/88 poz.14 PN-90/B Poprawki 1 N 11/96, 2 N 7/97 Zmiany 1 BI 10/92 poz BI 13/93 poz. 75 PN-90/B PN-88/B Zmiany 1 BI 9/89 poz BI 12/90 poz BI 10/91 poz. 67 PN-63/B Zmiany 1 BI 6/67 poz. 87 PN-70/H PN-70/H Zastpiona czciowo przez PN- ISO :1996 w zakresie przygotowania powierzchni stalowych Zmiany 1 BI 6/84 poz. 37 Tytu normy Konstrukcje i poda budowli. Konstrukcje murowe. Obliczenia statyczne i projektowanie. ciany oporowe. Obliczenia statyczne i projektowanie. Grunty budowlane. Posadowienie bezporednie budowli. Obliczenia statyczne i projektowanie Konstrukcje stalowe. Obliczenia statyczne i projektowanie. Beton zwyky. Roboty betonowe i elbetowe. Wymagania techniczne. Ochrona przed korozj. Przygotowanie powierzchni stali, staliwa i eliwa do malowania. Ogólne wytyczne. Ochrona przed korozj. Ocena przygotowania powierzchni stali i eliwa do malowania. PN-71/H Zastpiona czciowo przez PN- 79/H w czci dotyczcej postanowie w p.3.3 (dokumentacja techniczno- Linia sortowni odpadów komunalnych wraz z niezbdnymi elementami zagospodarowania terenu gm. Kozienice Ochrona przed korozj. Malowanie konstrukcji stalowych. Wytyczne ogólne

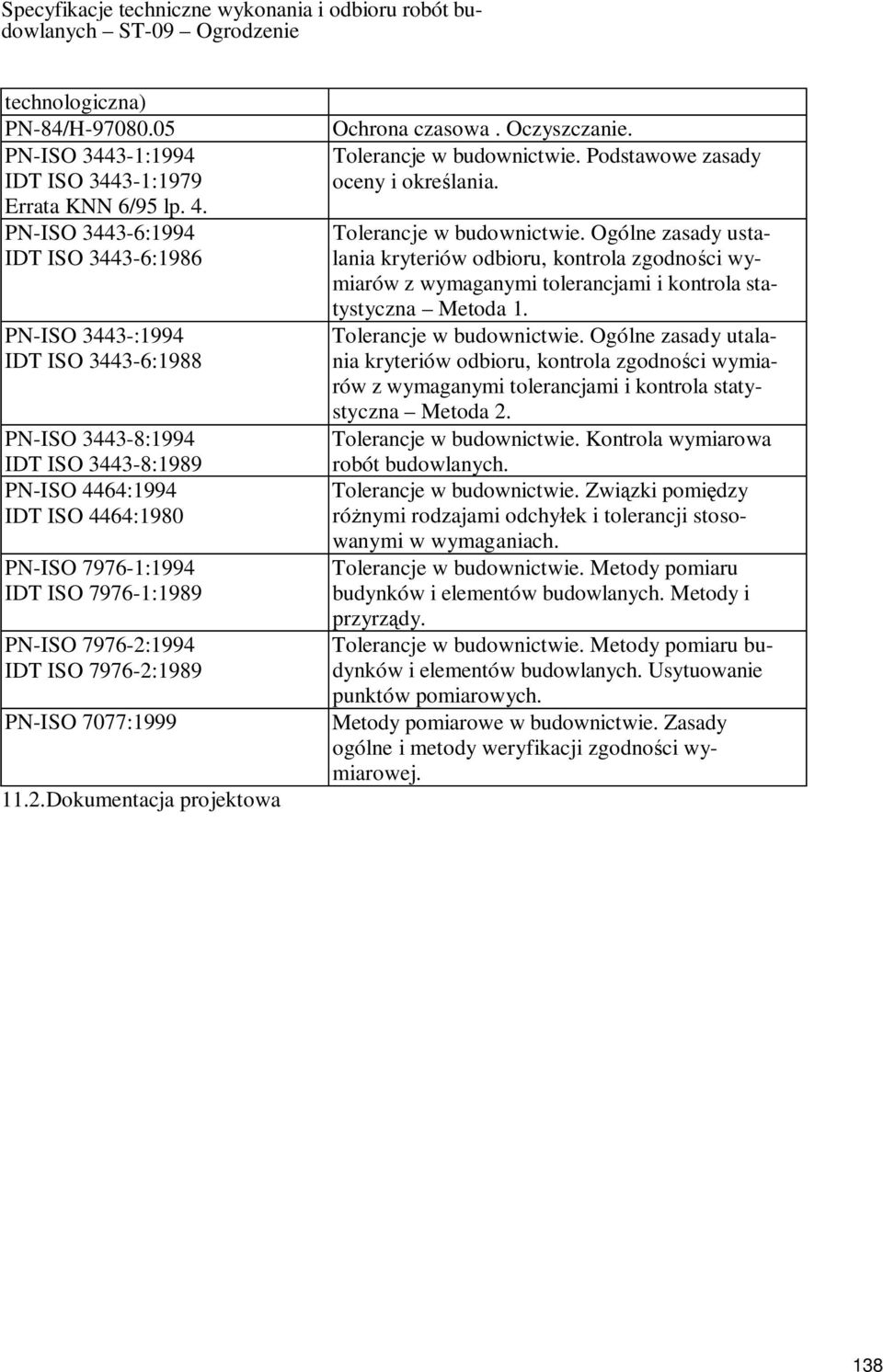

5 Specyfikacje techniczne wykonania i odbioru robót budowlanych ST-09 Ogrodzenie technologiczna) PN-84/H PN-ISO :1994 IDT ISO :1979 Errata KNN 6/95 lp. 4. PN-ISO :1994 IDT ISO :1986 PN-ISO 3443-:1994 IDT ISO :1988 PN-ISO :1994 IDT ISO :1989 PN-ISO 4464:1994 IDT ISO 4464:1980 PN-ISO :1994 IDT ISO :1989 PN-ISO :1994 IDT ISO :1989 PN-ISO 7077: Dokumentacja projektowa Ochrona czasowa. Oczyszczanie. Tolerancje w budownictwie. Podstawowe zasady oceny i okrelania. Tolerancje w budownictwie. Ogólne zasady ustalania kryteriów odbioru, kontrola zgodnoci wymiarów z wymaganymi tolerancjami i kontrola statystyczna Metoda 1. Tolerancje w budownictwie. Ogólne zasady utalania kryteriów odbioru, kontrola zgodnoci wymiarów z wymaganymi tolerancjami i kontrola statystyczna Metoda 2. Tolerancje w budownictwie. Kontrola wymiarowa robót budowlanych. Tolerancje w budownictwie. Zwizki pomidzy rónymi rodzajami odchyek i tolerancji stosowanymi w wymaganiach. Tolerancje w budownictwie. Metody pomiaru budynków i elementów budowlanych. Metody i przyrzdy. Tolerancje w budownictwie. Metody pomiaru budynków i elementów budowlanych. Usytuowanie punktów pomiarowych. Metody pomiarowe w budownictwie. Zasady ogólne i metody weryfikacji zgodnoci wymiarowej. 138

6 Szczegóowe specyfikacje techniczne wykonania i odbioru robót 24. Renowacja pyty gównej boiska pikarsjiego 1. WSTP 1.1. Przedmiot SST Przedmiotem niniejszej szczegóowej specyfikacji technicznej (SST) s wymagania dotyczce wykonania i odbioru robót zwizanych z wykonaniem nawierzchni trawiastej przy budowie boiska rekreacyjnego w centrum wsi widnik Zakres stosowania SST Szczegóowa specyfikacja techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z wykonaniem nawierzchni trawiastej boiska Okrelenia podstawowe Ziemia urodzajna (humus) - ziemia rolinna zawierajca co najmniej 2% czci organicznych Humusowanie - zespó czynnoci przygotowujcych powierzchni gruntu do obudowy ro- linnej, obejmujcy dogszczenie gruntu, rowkowanie, naniesienie ziemi urodzajnej z jej grabieniem (bronowaniem) i dogszczeniem Ziemia yzna - ziemia posiadajca zdolno produkcji rolin, zasobna w skadniki pokarmowe i podane wasnoci chemiczne i fizyczne, które zostay uzyskane przez odpowiednie zabiegi agrotechniczne, Ziemia kompostowa - ziemia bardzo bogata w skadniki pokarmowe wyprodukowane z rónego rodzaju odpadków rolinnych o duym udziale czynnej próchnicy, 2. MATERIAY 2.1. Rodzaje materiaów Materiaami stosowanymi objtymi niniejsz SST s: - ziemia urodzajna, - nasiona traw, - nawozy 2.2. Ziemia urodzajna (humus) 139

7 Ziemi urodzajn naley pozyska z miejsca prowadzenia robót ziemnych poprzez usunicie wierzchniej warstwy i skadowanie na odkadzie do czasu zakoczenia robót ziemnych oraz dodatkowo z innego miejsca. Ziemia urodzajna powinna zawiera co najmniej 2% czci organicznych. Ziemia urodzajna powinna by wilgotna i pozbawiona kamieni wikszych od 3 cm oraz wolna od zanieczyszcze obcych. W przypadkach wtpliwych Inynier moe zleci wykonanie bada w celu stwierdzenia, e ziemia urodzajna odpowiada nastpujcym kryteriom: a) optymalny skad granulometryczny: - frakcja ilasta (d < 0,002 mm) %, - frakcja pylasta (0,002 do 0,05mm) 20-30%, - frakcja piaszczysta (0,05 do 2,0 mm) 45-70%, b) zawarto fosforu (P2O5) > 20 mg/m, c) zawarto potasu (K2O) > 30 mg/m, d) kwasowo ph > 6,0. Jeeli ziemia urodzajna pozyskana na miejscu nie bdzie spenia powyszych wymogów Wykonawca dostarczy ziemi speniaj te wymogi lub doprowadzi istniej ziemi do spenienia tych wymogów poprzez zabiegi agrotechniczne, np. przesianie, wzbogacenie gleby poprzez rozrzucenie mieszanki torfu i ziemi urodzajnej, wapnowanie, kompostowanie itp Nasiona traw Wybór gatunków traw naley dostosowa do rodzaju gleby i stopnia jej zawilgocenia. Zaleca si stosowa mieszanki traw o drobnym, gstym ukorzenieniu, speniajce wymagania PN-R : Nawozy mineralne Ziemia urodzajna przed zasiewem wymaga wzbogacenia o nawozy mineralne zawierajce azot, fosfor i potas w iloci 5kg/100m nawierzchni, w trakcie wzrostu 2kg/100m co 6 tygodni. 3. SPRZT 3.1 Sprzt do wykonania robót Wykonawca przystpujcy do wykonania robót powinien wykaza si moliwoci korzystania z nastpujcego sprztu: - spycharek, - ew. walców gadkich, ebrowanych lub ryflowanych, - ubij aków o rcznym prowadzeniu, - wibratorów samobienych, 140

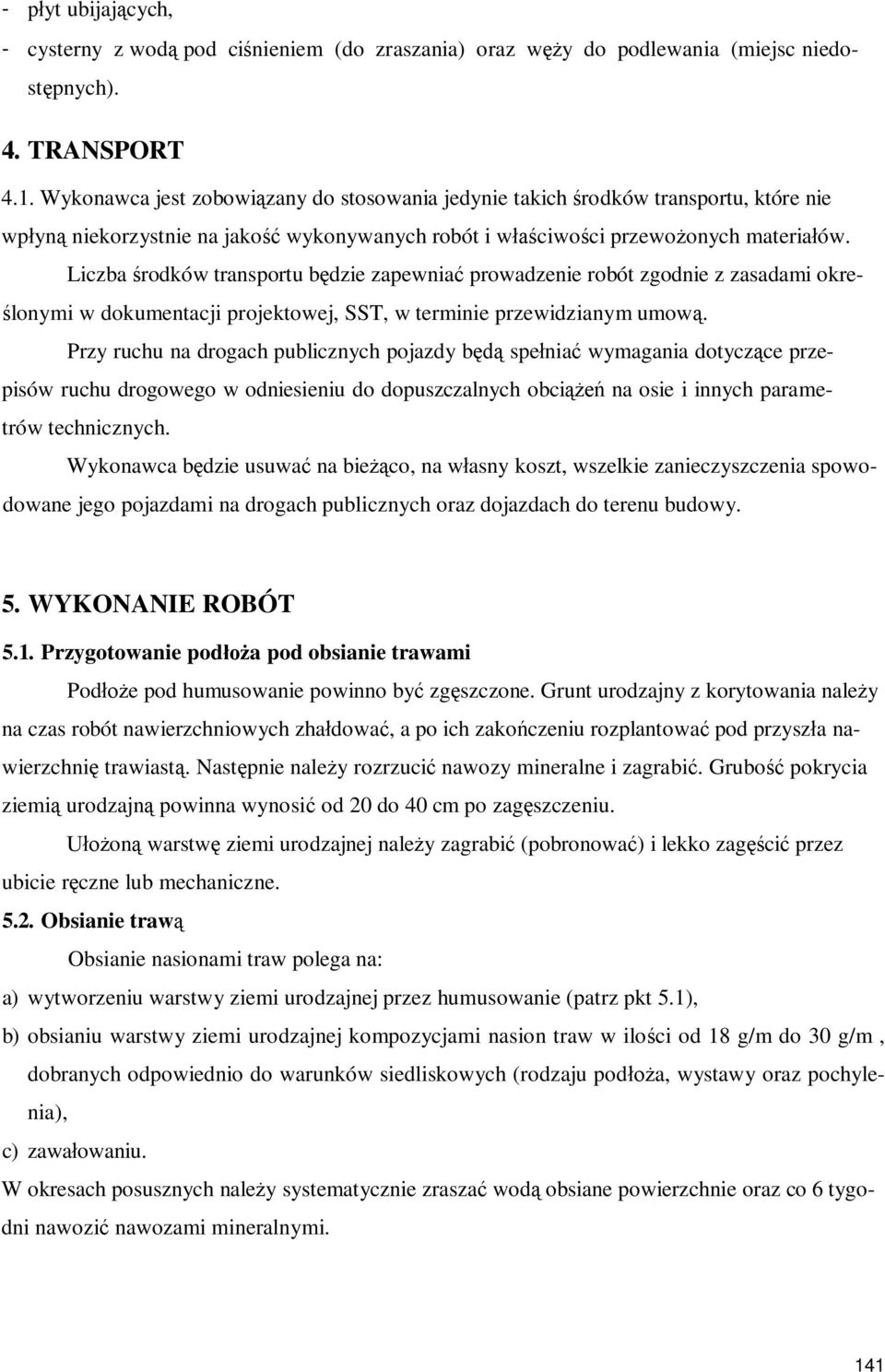

8 - yt ubijajcych, - cysterny z wod pod cinieniem (do zraszania) oraz wy do podlewania (miejsc niedostpnych). 4. TRANSPORT 4.1. Wykonawca jest zobowizany do stosowania jedynie takich rodków transportu, które nie wpyn niekorzystnie na jako wykonywanych robót i wciwoci przewoonych materiaów. Liczba rodków transportu bdzie zapewnia prowadzenie robót zgodnie z zasadami okre- lonymi w dokumentacji projektowej, SST, w terminie przewidzianym umow. Przy ruchu na drogach publicznych pojazdy b spenia wymagania dotyczce przepisów ruchu drogowego w odniesieniu do dopuszczalnych obci na osie i innych parametrów technicznych. Wykonawca bdzie usuwa na bieco, na wasny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYKONANIE ROBÓT 5.1. Przygotowanie poda pod obsianie trawami Pode pod humusowanie powinno by zgszczone. Grunt urodzajny z korytowania naley na czas robót nawierzchniowych zhadowa, a po ich zakoczeniu rozplantowa pod przysza nawierzchni trawiast. Nastpnie naley rozrzuci nawozy mineralne i zagrabi. Grubo pokrycia ziemi urodzajn powinna wynosi od 20 do 40 cm po zagszczeniu. on warstw ziemi urodzajnej naley zagrabi (pobronowa) i lekko zagci przez ubicie rczne lub mechaniczne Obsianie traw Obsianie nasionami traw polega na: a) wytworzeniu warstwy ziemi urodzajnej przez humusowanie (patrz pkt 5.1), b) obsianiu warstwy ziemi urodzajnej kompozycjami nasion traw w iloci od 18 g/m do 30 g/m, dobranych odpowiednio do warunków siedliskowych (rodzaju poda, wystawy oraz pochylenia), c) zawaowaniu. W okresach posusznych naley systematycznie zrasza wod obsiane powierzchnie oraz co 6 tygodni nawozi nawozami mineralnymi. 141

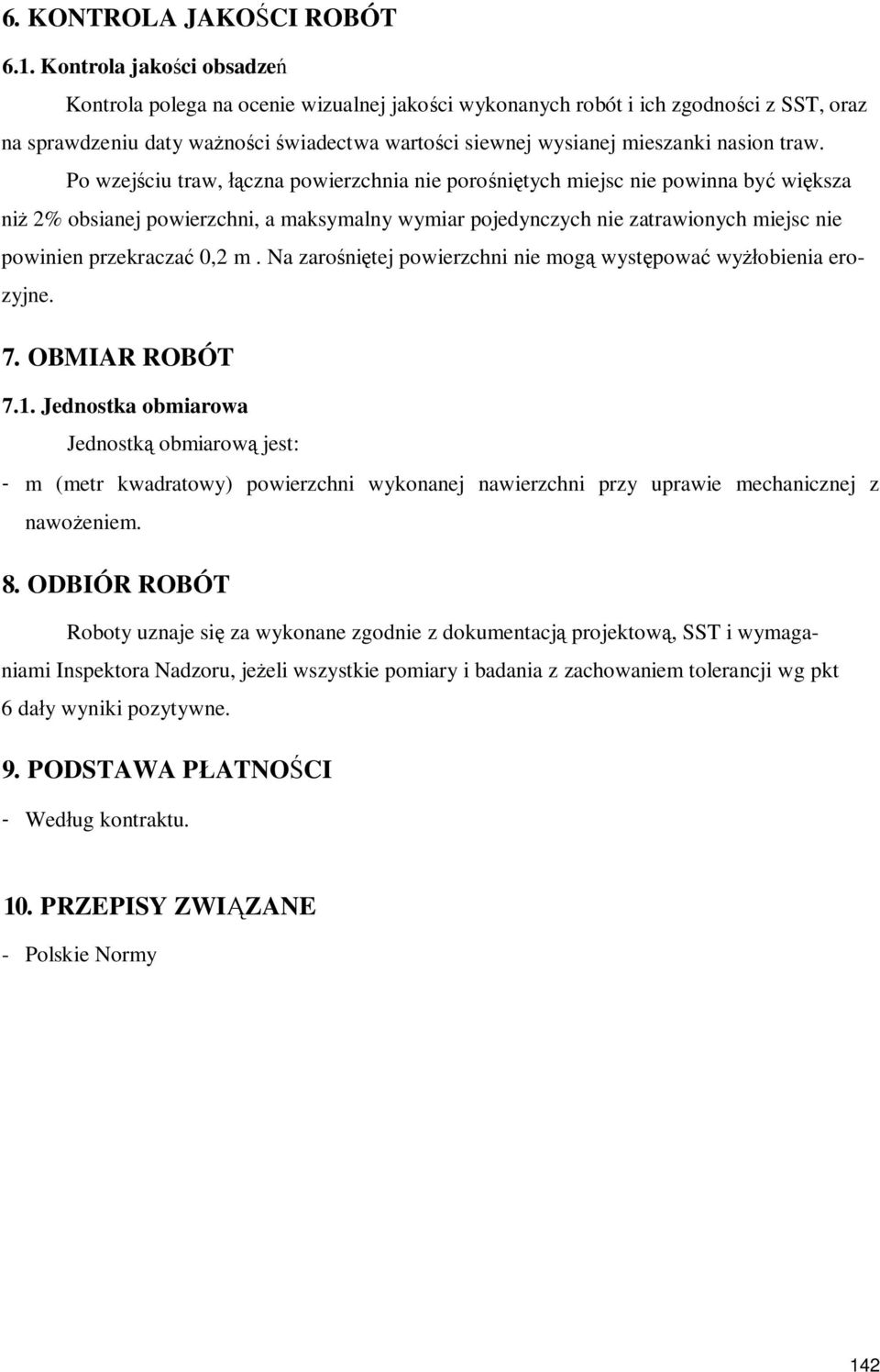

9 6. KONTROLA JAKOCI ROBÓT 6.1. Kontrola jakoci obsadze Kontrola polega na ocenie wizualnej jakoci wykonanych robót i ich zgodnoci z SST, oraz na sprawdzeniu daty wanoci wiadectwa wartoci siewnej wysianej mieszanki nasion traw. Po wzejciu traw, czna powierzchnia nie poronitych miejsc nie powinna by wiksza ni 2% obsianej powierzchni, a maksymalny wymiar pojedynczych nie zatrawionych miejsc nie powinien przekracza 0,2 m. Na zaronitej powierzchni nie mog wystpowa wyobienia erozyjne. 7. OBMIAR ROBÓT 7.1. Jednostka obmiarowa Jednostk obmiarow jest: - m (metr kwadratowy) powierzchni wykonanej nawierzchni przy uprawie mechanicznej z nawoeniem. 8. ODBIÓR ROBÓT Roboty uznaje si za wykonane zgodnie z dokumentacj projektow, SST i wymaganiami Inspektora Nadzoru, jeeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 day wyniki pozytywne. 9. PODSTAWA PATNOCI - Wedug kontraktu. 10. PRZEPISY ZWIZANE - Polskie Normy 142
