Zasilanie urządzeń elektronicznych (ZUE)

Transkrypt

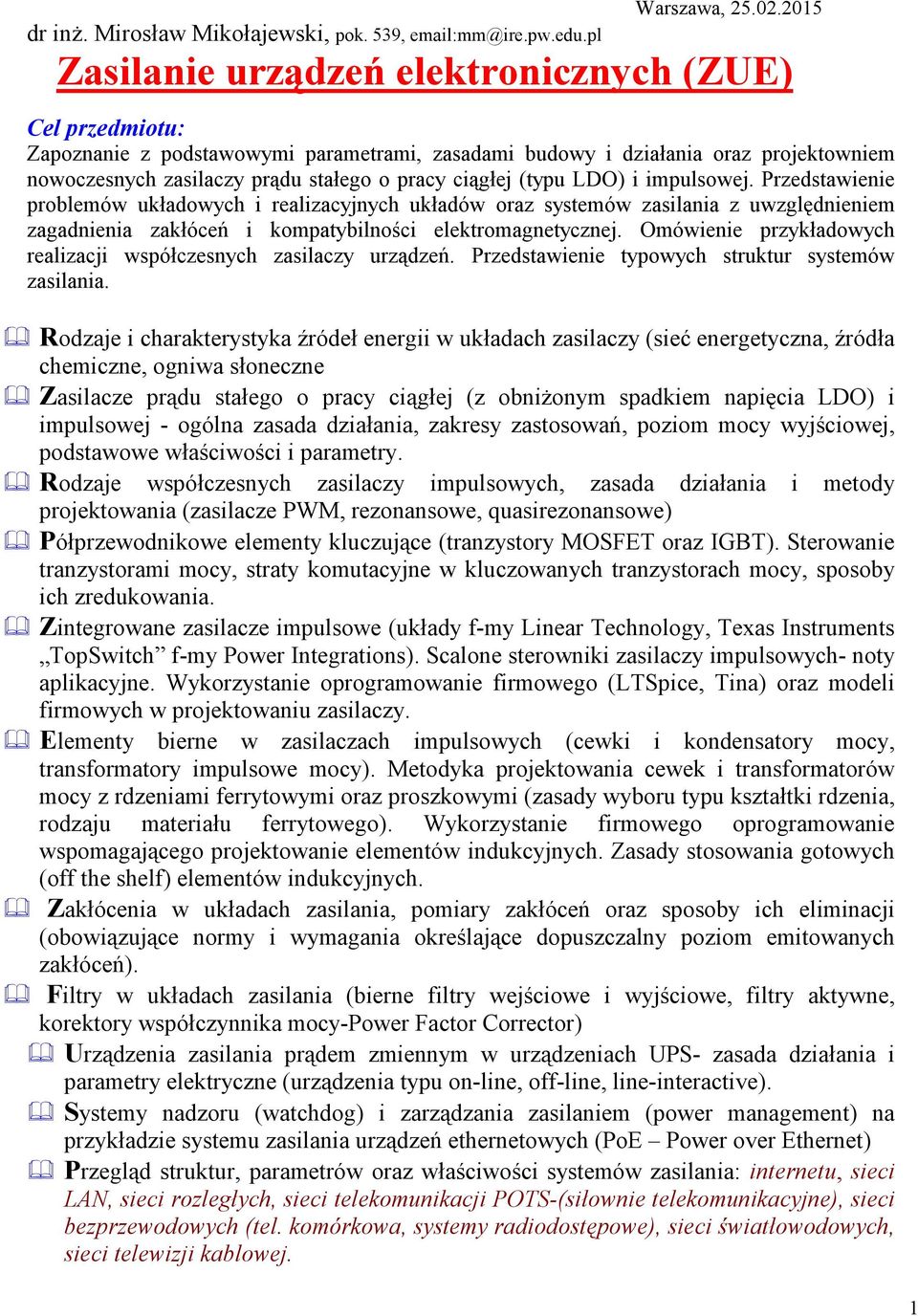

1 Warszawa, dr inŝ. Mirosław Mikołajewski, pok. 539, Zasilanie urządzeń elektronicznych (ZUE) Cel przedmiotu: Zapoznanie z podstawowymi parametrami, zasadami budowy i działania oraz projektowniem nowoczesnych zasilaczy prądu stałego o pracy ciągłej (typu LDO) i impulsowej. Przedstawienie problemów układowych i realizacyjnych układów oraz systemów zasilania z uwzględnieniem zagadnienia zakłóceń i kompatybilności elektromagnetycznej. Omówienie przykładowych realizacji współczesnych zasilaczy urządzeń. Przedstawienie typowych struktur systemów zasilania. Rodzaje i charakterystyka źródeł energii w układach zasilaczy (sieć energetyczna, źródła chemiczne, ogniwa słoneczne Zasilacze prądu stałego o pracy ciągłej (z obniŝonym spadkiem napięcia LDO) i impulsowej - ogólna zasada działania, zakresy zastosowań, poziom mocy wyjściowej, podstawowe właściwości i parametry. Rodzaje współczesnych zasilaczy impulsowych, zasada działania i metody projektowania (zasilacze PWM, rezonansowe, quasirezonansowe) Półprzewodnikowe elementy kluczujące (tranzystory MOSFET oraz IGBT). Sterowanie tranzystorami mocy, straty komutacyjne w kluczowanych tranzystorach mocy, sposoby ich zredukowania. Zintegrowane zasilacze impulsowe (układy f-my Linear Technology, Texas Instruments TopSwitch f-my Power Integrations). Scalone sterowniki zasilaczy impulsowych- noty aplikacyjne. Wykorzystanie oprogramowanie firmowego (LTSpice, Tina) oraz modeli firmowych w projektowaniu zasilaczy. Elementy bierne w zasilaczach impulsowych (cewki i kondensatory mocy, transformatory impulsowe mocy). Metodyka projektowania cewek i transformatorów mocy z rdzeniami ferrytowymi oraz proszkowymi (zasady wyboru typu kształtki rdzenia, rodzaju materiału ferrytowego). Wykorzystanie firmowego oprogramowanie wspomagającego projektowanie elementów indukcyjnych. Zasady stosowania gotowych (off the shelf) elementów indukcyjnych. Zakłócenia w układach zasilania, pomiary zakłóceń oraz sposoby ich eliminacji (obowiązujące normy i wymagania określające dopuszczalny poziom emitowanych zakłóceń). Filtry w układach zasilania (bierne filtry wejściowe i wyjściowe, filtry aktywne, korektory współczynnika mocy-power Factor Corrector) Urządzenia zasilania prądem zmiennym w urządzeniach UPS- zasada działania i parametry elektryczne (urządzenia typu on-line, off-line, line-interactive). Systemy nadzoru (watchdog) i zarządzania zasilaniem (power management) na przykładzie systemu zasilania urządzeń ethernetowych (PoE Power over Ethernet) Przegląd struktur, parametrów oraz właściwości systemów zasilania: internetu, sieci LAN, sieci rozległych, sieci telekomunikacji POTS-(siłownie telekomunikacyjne), sieci bezprzewodowych (tel. komórkowa, systemy radiodostępowe), sieci światłowodowych, sieci telewizji kablowej. 1

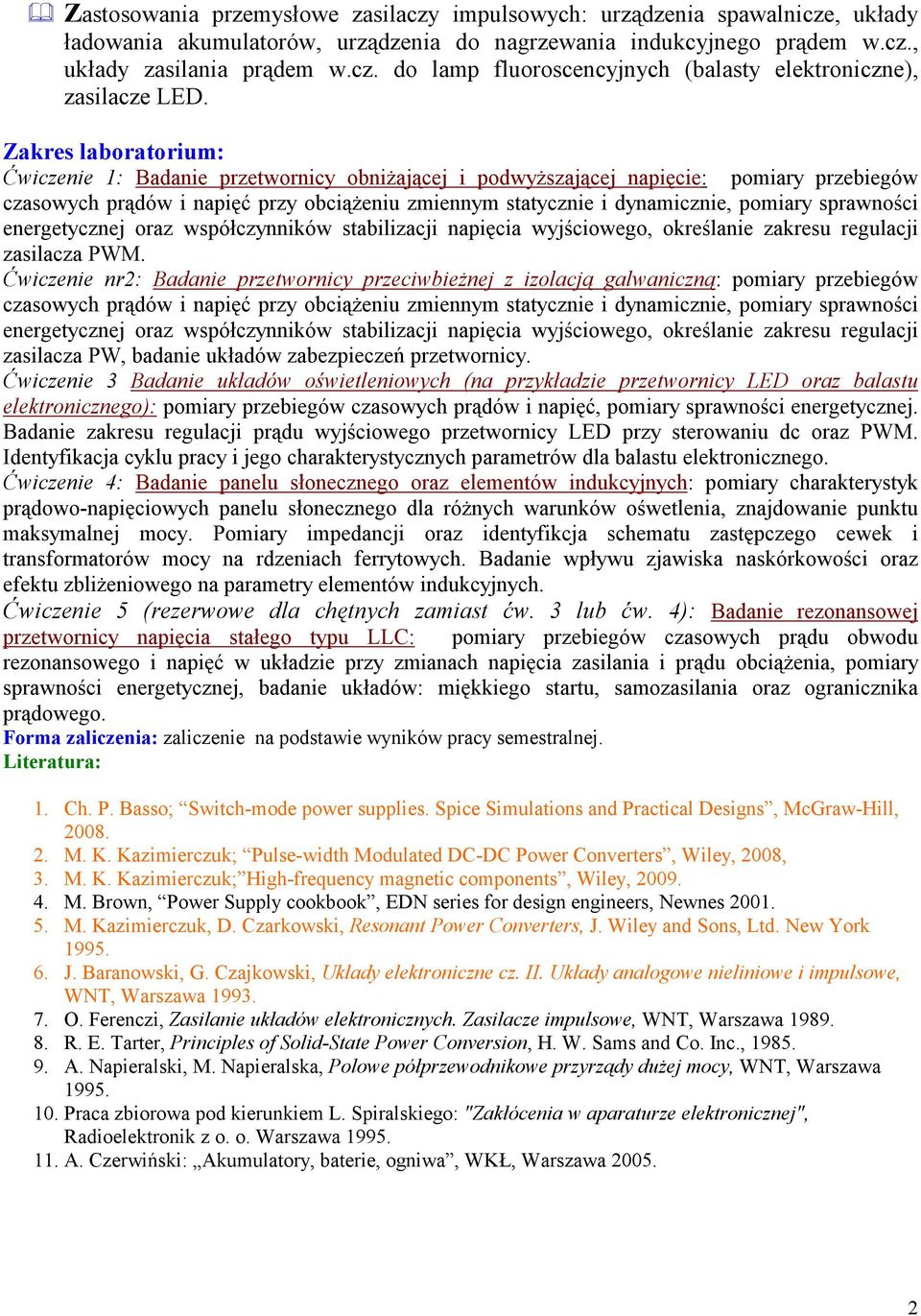

2 Zastosowania przemysłowe zasilaczy impulsowych: urządzenia spawalnicze, układy ładowania akumulatorów, urządzenia do nagrzewania indukcyjnego prądem w.cz., układy zasilania prądem w.cz. do lamp fluoroscencyjnych (balasty elektroniczne), zasilacze LED. Zakres laboratorium: Ćwiczenie 1: Badanie przetwornicy obniŝającej i podwyŝszającej napięcie: pomiary przebiegów czasowych prądów i napięć przy obciąŝeniu zmiennym statycznie i dynamicznie, pomiary sprawności energetycznej oraz współczynników stabilizacji napięcia wyjściowego, określanie zakresu regulacji zasilacza PWM. Ćwiczenie nr2: Badanie przetwornicy przeciwbieŝnej z izolacją galwaniczną: pomiary przebiegów czasowych prądów i napięć przy obciąŝeniu zmiennym statycznie i dynamicznie, pomiary sprawności energetycznej oraz współczynników stabilizacji napięcia wyjściowego, określanie zakresu regulacji zasilacza PW, badanie układów zabezpieczeń przetwornicy. Ćwiczenie 3 Badanie układów oświetleniowych (na przykładzie przetwornicy LED oraz balastu elektronicznego): pomiary przebiegów czasowych prądów i napięć, pomiary sprawności energetycznej. Badanie zakresu regulacji prądu wyjściowego przetwornicy LED przy sterowaniu dc oraz PWM. Identyfikacja cyklu pracy i jego charakterystycznych parametrów dla balastu elektronicznego. Ćwiczenie 4: Badanie panelu słonecznego oraz elementów indukcyjnych: pomiary charakterystyk prądowo-napięciowych panelu słonecznego dla róŝnych warunków ośwetlenia, znajdowanie punktu maksymalnej mocy. Pomiary impedancji oraz identyfikcja schematu zastępczego cewek i transformatorów mocy na rdzeniach ferrytowych. Badanie wpływu zjawiska naskórkowości oraz efektu zbliŝeniowego na parametry elementów indukcyjnych. Ćwiczenie 5 (rezerwowe dla chętnych zamiast ćw. 3 lub ćw. 4): Badanie rezonansowej przetwornicy napięcia stałego typu LLC: pomiary przebiegów czasowych prądu obwodu rezonansowego i napięć w układzie przy zmianach napięcia zasilania i prądu obciąŝenia, pomiary sprawności energetycznej, badanie układów: miękkiego startu, samozasilania oraz ogranicznika prądowego. Forma zaliczenia: zaliczenie na podstawie wyników pracy semestralnej. Literatura: 1. Ch. P. Basso; Switch-mode power supplies. Spice Simulations and Practical Designs, McGraw-Hill, M. K. Kazimierczuk; Pulse-width Modulated DC-DC Power Converters, Wiley, 2008, 3. M. K. Kazimierczuk; High-frequency magnetic components, Wiley, M. Brown, Power Supply cookbook, EDN series for design engineers, Newnes M. Kazimierczuk, D. Czarkowski, Resonant Power Converters, J. Wiley and Sons, Ltd. New York J. Baranowski, G. Czajkowski, Układy elektroniczne cz. II. Układy analogowe nieliniowe i impulsowe, WNT, Warszawa O. Ferenczi, Zasilanie układów elektronicznych. Zasilacze impulsowe, WNT, Warszawa R. E. Tarter, Principles of Solid-State Power Conversion, H. W. Sams and Co. Inc., A. Napieralski, M. Napieralska, Polowe półprzewodnikowe przyrządy duŝej mocy, WNT, Warszawa Praca zbiorowa pod kierunkiem L. Spiralskiego: "Zakłócenia w aparaturze elektronicznej", Radioelektronik z o. o. Warszawa A. Czerwiński: Akumulatory, baterie, ogniwa, WKŁ, Warszawa

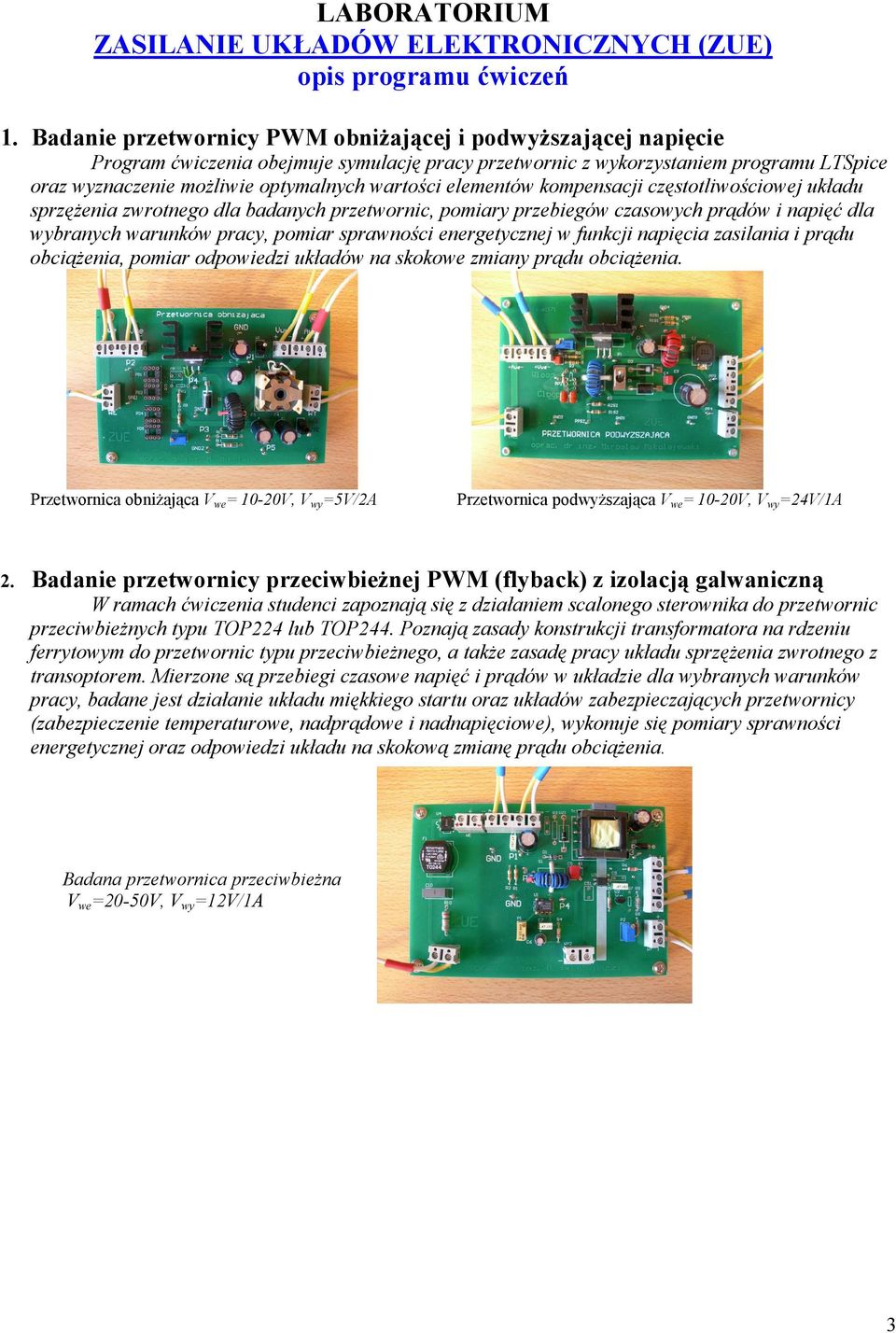

3 LABORATORIUM ZASILANIE UKŁADÓW ELEKTRONICZNYCH (ZUE) opis programu ćwiczeń 1. Badanie przetwornicy PWM obniŝającej i podwyŝszającej napięcie Program ćwiczenia obejmuje symulację pracy przetwornic z wykorzystaniem programu LTSpice oraz wyznaczenie moŝliwie optymalnych wartości elementów kompensacji częstotliwościowej układu sprzęŝenia zwrotnego dla badanych przetwornic, pomiary przebiegów czasowych prądów i napięć dla wybranych warunków pracy, pomiar sprawności energetycznej w funkcji napięcia zasilania i prądu obciąŝenia, pomiar odpowiedzi układów na skokowe zmiany prądu obciąŝenia. Przetwornica obniŝająca V we = 10-20V, V wy =5V/2A Przetwornica podwyŝszająca V we = 10-20V, V wy =24V/1A 2. Badanie przetwornicy przeciwbieŝnej PWM (flyback) z izolacją galwaniczną W ramach ćwiczenia studenci zapoznają się z działaniem scalonego sterownika do przetwornic przeciwbieŝnych typu TOP224 lub TOP244. Poznają zasady konstrukcji transformatora na rdzeniu ferrytowym do przetwornic typu przeciwbieŝnego, a takŝe zasadę pracy układu sprzęŝenia zwrotnego z transoptorem. Mierzone są przebiegi czasowe napięć i prądów w układzie dla wybranych warunków pracy, badane jest działanie układu miękkiego startu oraz układów zabezpieczających przetwornicy (zabezpieczenie temperaturowe, nadprądowe i nadnapięciowe), wykonuje się pomiary sprawności energetycznej oraz odpowiedzi układu na skokową zmianę prądu obciąŝenia. Badana przetwornica przeciwbieŝna V we =20-50V, V wy =12V/1A 3

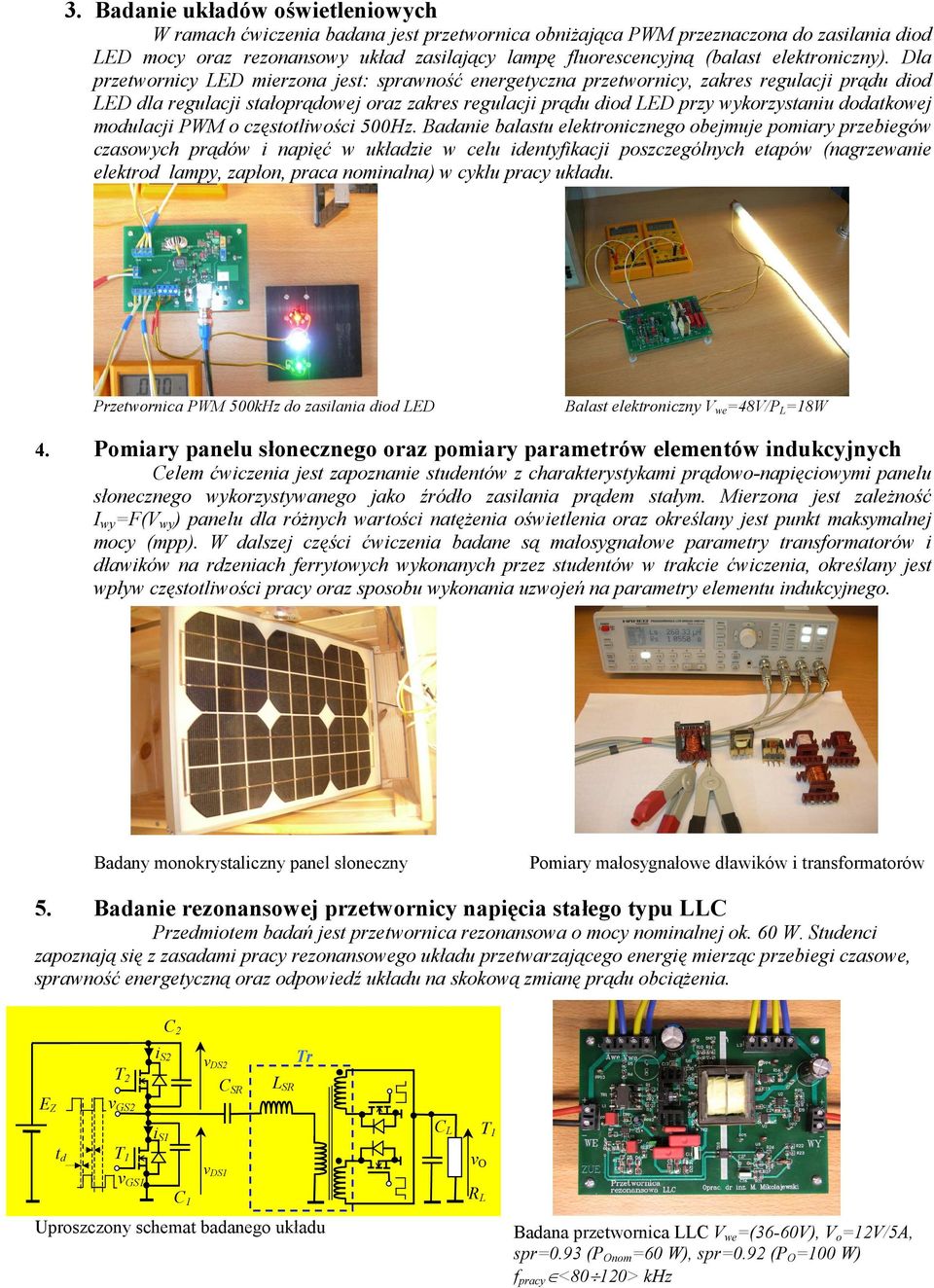

4 3. Badanie układów oświetleniowych W ramach ćwiczenia badana jest przetwornica obniŝająca PWM przeznaczona do zasilania diod LED mocy oraz rezonansowy układ zasilający lampę fluorescencyjną (balast elektroniczny). Dla przetwornicy LED mierzona jest: sprawność energetyczna przetwornicy, zakres regulacji prądu diod LED dla regulacji stałoprądowej oraz zakres regulacji prądu diod LED przy wykorzystaniu dodatkowej modulacji PWM o częstotliwości 500Hz. Badanie balastu elektronicznego obejmuje pomiary przebiegów czasowych prądów i napięć w układzie w celu identyfikacji poszczególnych etapów (nagrzewanie elektrod lampy, zapłon, praca nominalna) w cyklu pracy układu. Przetwornica PWM 500kHz do zasilania diod LED Balast elektroniczny V we =48V/P L =18W 4. Pomiary panelu słonecznego oraz pomiary parametrów elementów indukcyjnych Celem ćwiczenia jest zapoznanie studentów z charakterystykami prądowo-napięciowymi panelu słonecznego wykorzystywanego jako źródło zasilania prądem stałym. Mierzona jest zaleŝność I wy =F(V wy ) panelu dla róŝnych wartości natęŝenia oświetlenia oraz określany jest punkt maksymalnej mocy (mpp). W dalszej części ćwiczenia badane są małosygnałowe parametry transformatorów i dławików na rdzeniach ferrytowych wykonanych przez studentów w trakcie ćwiczenia, określany jest wpływ częstotliwości pracy oraz sposobu wykonania uzwojeń na parametry elementu indukcyjnego. Badany monokrystaliczny panel słoneczny Pomiary małosygnałowe dławików i transformatorów 5. Badanie rezonansowej przetwornicy napięcia stałego typu LLC Przedmiotem badań jest przetwornica rezonansowa o mocy nominalnej ok. 60 W. Studenci zapoznają się z zasadami pracy rezonansowego układu przetwarzającego energię mierząc przebiegi czasowe, sprawność energetyczną oraz odpowiedź układu na skokową zmianę prądu obciąŝenia. C 2 T 2 i S2 v DS2 C SR L SR Tr E Z v GS2 i S1 t d T 1 v v DS1 GS1 C 1 Uproszczony schemat badanego układu C L T 1 v O R L Badana przetwornica LLC V we =(36-60V), V o =12V/5A, spr=0.93 (P Onom =60 W), spr=0.92 (P O =100 W) f pracy <80 120> khz 4

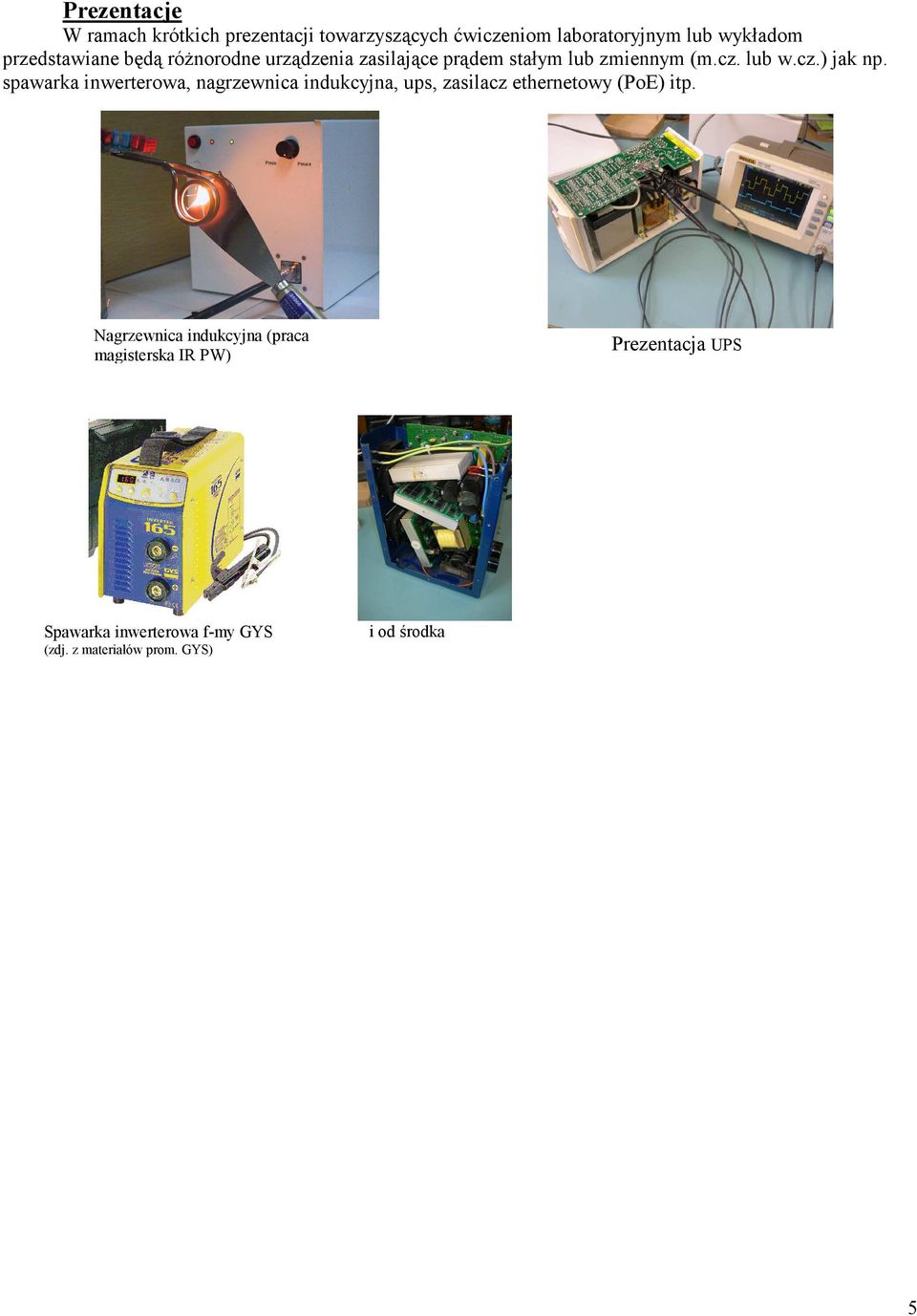

5 Prezentacje W ramach krótkich prezentacji towarzyszących ćwiczeniom laboratoryjnym lub wykładom przedstawiane będą róŝnorodne urządzenia zasilające prądem stałym lub zmiennym (m.cz. lub w.cz.) jak np. spawarka inwerterowa, nagrzewnica indukcyjna, ups, zasilacz ethernetowy (PoE) itp. Nagrzewnica indukcyjna (praca magisterska IR PW) Prezentacja UPS Spawarka inwerterowa f-my GYS (zdj. z materiałów prom. GYS) i od środka 5
