Alcatel-Lucent OmniVista 3600

Transkrypt

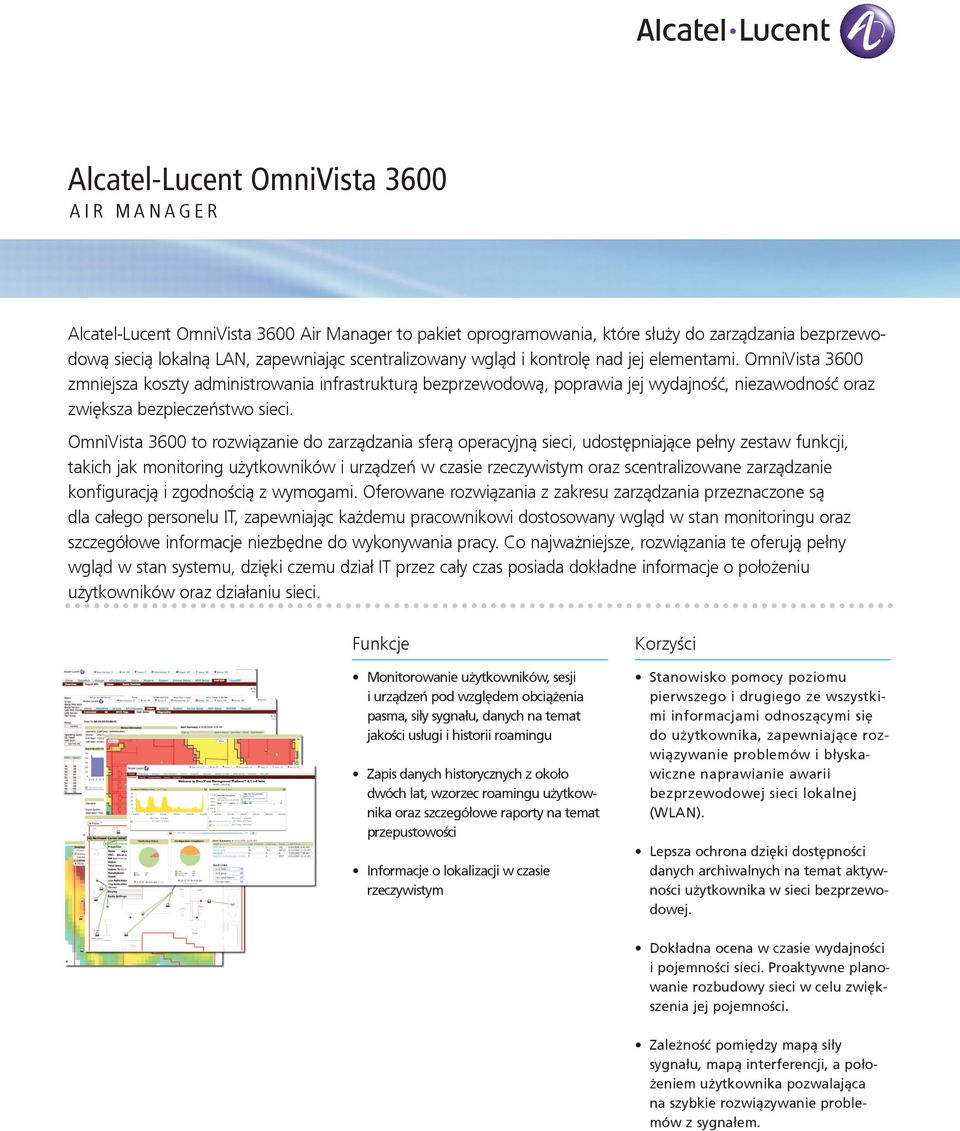

1 Alcatel-Lucent OmniVista 3600 A I R M A N A G E R Alcatel-Lucent to pakiet oprogramowania, które służy do zarządzania bezprzewodową siecią lokalną LAN, zapewniając scentralizowany wgląd i kontrolę nad jej elementami. OmniVista 3600 zmniejsza koszty administrowania infrastrukturą bezprzewodową, poprawia jej wydajność, niezawodność oraz zwiększa bezpieczeństwo sieci. OmniVista 3600 to rozwiązanie do zarządzania sferą operacyjną sieci, udostępniające pełny zestaw funkcji, takich jak monitoring użytkowników i urządzeń w czasie rzeczywistym oraz scentralizowane zarządzanie konfiguracją i zgodnością z wymogami. Oferowane rozwiązania z zakresu zarządzania przeznaczone są dla całego personelu IT, zapewniając każdemu pracownikowi dostosowany wgląd w stan monitoringu oraz szczegółowe informacje niezbędne do wykonywania pracy. Co najważniejsze, rozwiązania te oferują pełny wgląd w stan systemu, dzięki czemu dział IT przez cały czas posiada dokładne informacje o położeniu użytkowników oraz działaniu sieci. Funkcje Monitorowanie użytkowników, sesji i urządzeń pod względem obciążenia pasma, siły sygnału, danych na temat jakości usługi i historii roamingu Zapis danych historycznych z około dwóch lat, wzorzec roamingu użytkownika oraz szczegółowe raporty na temat przepustowości Informacje o lokalizacji w czasie rzeczywistym Korzyści Stanowisko pomocy poziomu pierwszego i drugiego ze wszystkimi informacjami odnoszącymi się do użytkownika, zapewniające rozwiązywanie problemów i błyskawiczne naprawianie awarii bezprzewodowej sieci lokalnej (WLAN). Lepsza ochrona dzięki dostępności danych archiwalnych na temat aktywności użytkownika w sieci bezprzewodowej. Dokładna ocena w czasie wydajności i pojemności sieci. Proaktywne planowanie rozbudowy sieci w celu zwiększenia jej pojemności. Zależność pomiędzy mapą siły sygnału, mapą interferencji, a położeniem użytkownika pozwalająca na szybkie rozwiązywanie problemów z sygnałem.

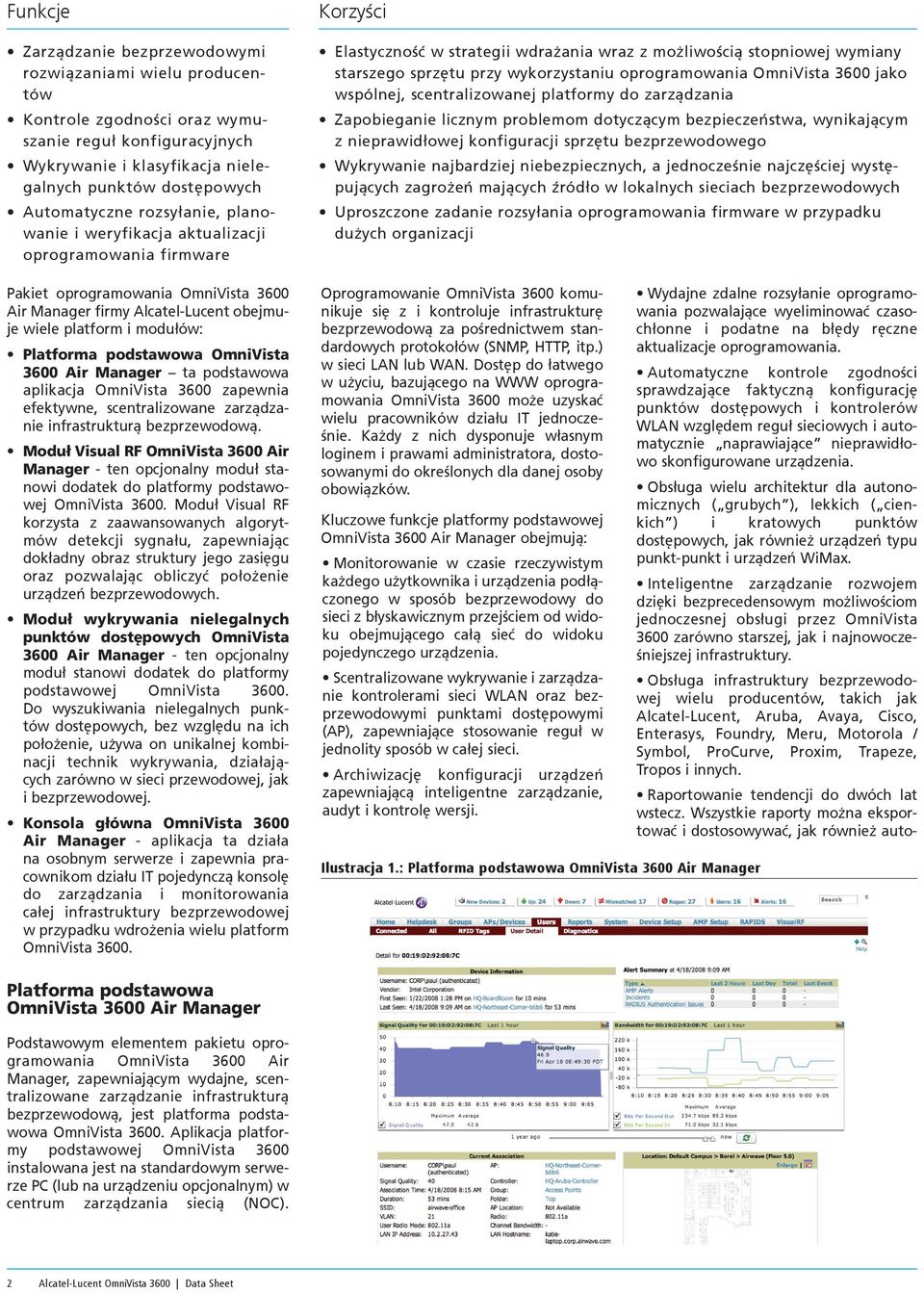

2 Funkcje Zarządzanie bezprzewodowymi rozwiązaniami wielu producentów Kontrole zgodności oraz wymuszanie reguł konfiguracyjnych Wykrywanie i klasyfikacja nielegalnych punktów dostępowych Automatyczne rozsyłanie, planowanie i weryfikacja aktualizacji oprogramowania firmware Pakiet oprogramowania OmniVista 3600 Air Manager firmy Alcatel-Lucent obejmuje wiele platform i modułów: Platforma podstawowa OmniVista 3600 Air Manager ta podstawowa aplikacja OmniVista 3600 zapewnia efektywne, scentralizowane zarządzanie infrastrukturą bezprzewodową. Moduł Visual RF OmniVista 3600 Air Manager - ten opcjonalny moduł stanowi dodatek do platformy podstawowej OmniVista Moduł Visual RF korzysta z zaawansowanych algorytmów detekcji sygnału, zapewniając dokładny obraz struktury jego zasięgu oraz pozwalając obliczyć położenie urządzeń bezprzewodowych. Moduł wykrywania nielegalnych punktów dostępowych OmniVista 3600 Air Manager - ten opcjonalny moduł stanowi dodatek do platformy podstawowej OmniVista Do wyszukiwania nielegalnych punktów dostępowych, bez względu na ich położenie, używa on unikalnej kombinacji technik wykrywania, działających zarówno w sieci przewodowej, jak i bezprzewodowej. Konsola główna OmniVista 3600 Air Manager - aplikacja ta działa na osobnym serwerze i zapewnia pracownikom działu IT pojedynczą konsolę do zarządzania i monitorowania całej infrastruktury bezprzewodowej w przypadku wdrożenia wielu platform OmniVista Korzyści Elastyczność w strategii wdrażania wraz z możliwością stopniowej wymiany starszego sprzętu przy wykorzystaniu oprogramowania OmniVista 3600 jako wspólnej, scentralizowanej platformy do zarządzania Zapobieganie licznym problemom dotyczącym bezpieczeństwa, wynikającym z nieprawidłowej konfiguracji sprzętu bezprzewodowego Wykrywanie najbardziej niebezpiecznych, a jednocześnie najczęściej występujących zagrożeń mających źródło w lokalnych sieciach bezprzewodowych Uproszczone zadanie rozsyłania oprogramowania firmware w przypadku dużych organizacji Oprogramowanie OmniVista 3600 komunikuje się z i kontroluje infrastrukturę bezprzewodową za pośrednictwem standardowych protokołów (SNMP, HTTP, itp.) w sieci LAN lub WAN. Dostęp do łatwego w użyciu, bazującego na WWW oprogramowania OmniVista 3600 może uzyskać wielu pracowników działu IT jednocześnie. Każdy z nich dysponuje własnym loginem i prawami administratora, dostosowanymi do określonych dla danej osoby obowiązków. Kluczowe funkcje platformy podstawowej obejmują: Monitorowanie w czasie rzeczywistym każdego użytkownika i urządzenia podłączonego w sposób bezprzewodowy do sieci z błyskawicznym przejściem od widoku obejmującego całą sieć do widoku pojedynczego urządzenia. Scentralizowane wykrywanie i zarządzanie kontrolerami sieci WLAN oraz bezprzewodowymi punktami dostępowymi (AP), zapewniające stosowanie reguł w jednolity sposób w całej sieci. Archiwizację konfiguracji urządzeń zapewniającą inteligentne zarządzanie, audyt i kontrolę wersji. Wydajne zdalne rozsyłanie oprogramowania pozwalające wyeliminować czasochłonne i podatne na błędy ręczne aktualizacje oprogramowania. Automatyczne kontrole zgodności sprawdzające faktyczną konfigurację punktów dostępowych i kontrolerów WLAN względem reguł sieciowych i automatycznie naprawiające nieprawidłowo skonfigurowane urządzenia. Obsługa wielu architektur dla autonomicznych ( grubych ), lekkich ( cienkich ) i kratowych punktów dostępowych, jak również urządzeń typu punkt-punkt i urządzeń WiMax. Inteligentne zarządzanie rozwojem dzięki bezprecedensowym możliwościom jednoczesnej obsługi przez OmniVista 3600 zarówno starszej, jak i najnowocześniejszej infrastruktury. Obsługa infrastruktury bezprzewodowej wielu producentów, takich jak Alcatel-Lucent, Aruba, Avaya, Cisco, Enterasys, Foundry, Meru, Motorola / Symbol, ProCurve, Proxim, Trapeze, Tropos i innych. Raportowanie tendencji do dwóch lat wstecz. Wszystkie raporty można eksportować i dostosowywać, jak również autoilustracja 1.: Platforma podstawowa Platforma podstawowa Podstawowym elementem pakietu oprogramowania OmniVista 3600 Air Manager, zapewniającym wydajne, scentralizowane zarządzanie infrastrukturą bezprzewodową, jest platforma podstawowa OmniVista Aplikacja platformy podstawowej OmniVista 3600 instalowana jest na standardowym serwerze PC (lub na urządzeniu opcjonalnym) w centrum zarządzania siecią (NOC). 2 Alcatel-Lucent OmniVista 3600 Data Sheet

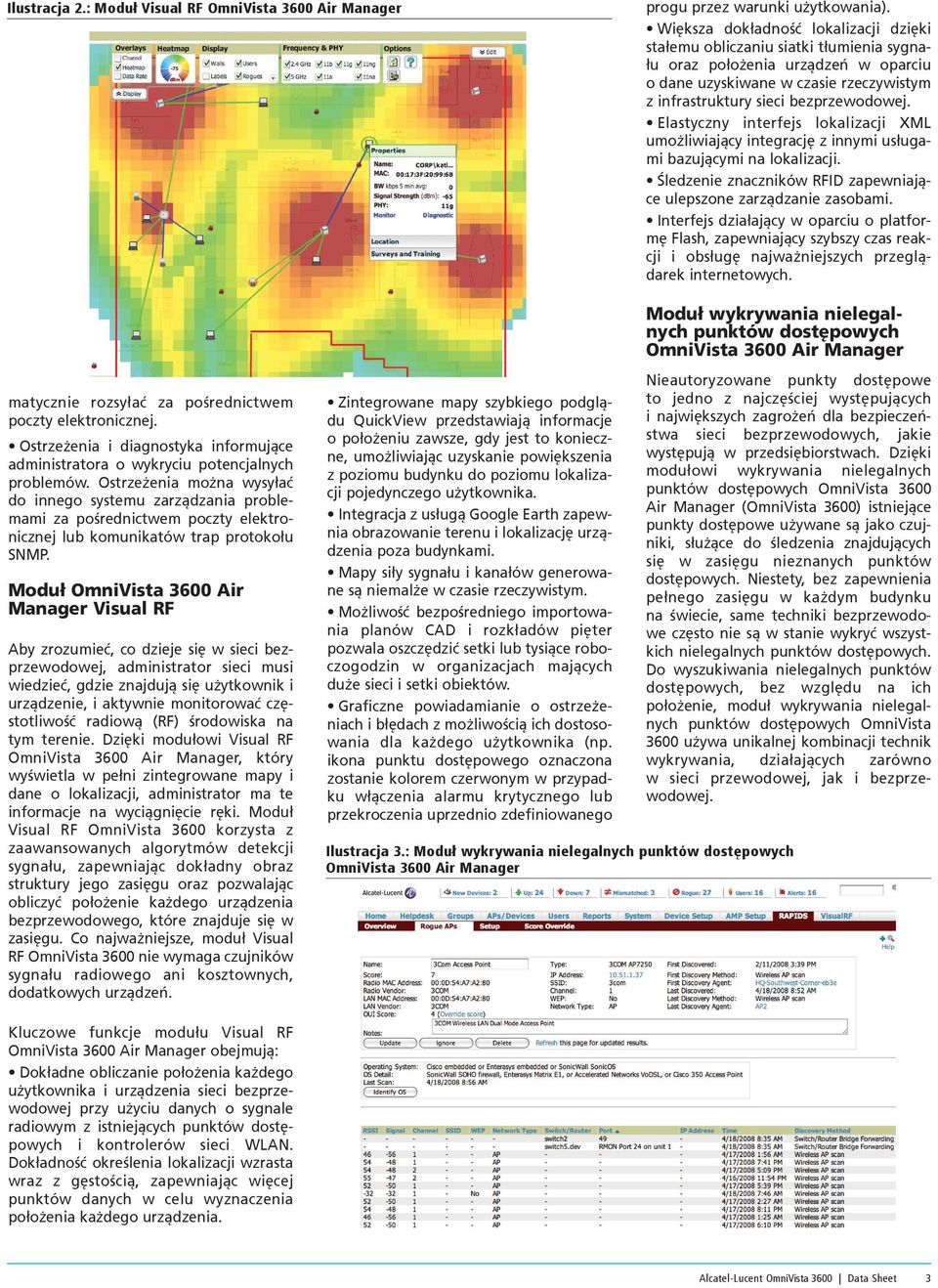

3 ilustracja 2.: Moduł Visual RF progu przez warunki użytkowania). Większa dokładność lokalizacji dzięki stałemu obliczaniu siatki tłumienia sygnału oraz położenia urządzeń w oparciu o dane uzyskiwane w czasie rzeczywistym z infrastruktury sieci bezprzewodowej. Elastyczny interfejs lokalizacji XML umożliwiający integrację z innymi usługami bazującymi na lokalizacji. Śledzenie znaczników RFID zapewniające ulepszone zarządzanie zasobami. Interfejs działający w oparciu o platformę Flash, zapewniający szybszy czas reakcji i obsługę najważniejszych przeglądarek internetowych. Moduł wykrywania nielegalnych punktów dostępowych matycznie rozsyłać za pośrednictwem poczty elektronicznej. Ostrzeżenia i diagnostyka informujące administratora o wykryciu potencjalnych problemów. Ostrzeżenia można wysyłać do innego systemu zarządzania problemami za pośrednictwem poczty elektronicznej lub komunikatów trap protokołu SNMP. Moduł OmniVista 3600 Air Manager Visual RF Aby zrozumieć, co dzieje się w sieci bezprzewodowej, administrator sieci musi wiedzieć, gdzie znajdują się użytkownik i urządzenie, i aktywnie monitorować częstotliwość radiową (RF) środowiska na tym terenie. Dzięki modułowi Visual RF, który wyświetla w pełni zintegrowane mapy i dane o lokalizacji, administrator ma te informacje na wyciągnięcie ręki. Moduł Visual RF OmniVista 3600 korzysta z zaawansowanych algorytmów detekcji sygnału, zapewniając dokładny obraz struktury jego zasięgu oraz pozwalając obliczyć położenie każdego urządzenia bezprzewodowego, które znajduje się w zasięgu. Co najważniejsze, moduł Visual RF OmniVista 3600 nie wymaga czujników sygnału radiowego ani kosztownych, dodatkowych urządzeń. Zintegrowane mapy szybkiego podglądu QuickView przedstawiają informacje o położeniu zawsze, gdy jest to konieczne, umożliwiając uzyskanie powiększenia z poziomu budynku do poziomu lokalizacji pojedynczego użytkownika. Integracja z usługą Google Earth zapewnia obrazowanie terenu i lokalizację urządzenia poza budynkami. Mapy siły sygnału i kanałów generowane są niemalże w czasie rzeczywistym. Możliwość bezpośredniego importowania planów CAD i rozkładów pięter pozwala oszczędzić setki lub tysiące roboczogodzin w organizacjach mających duże sieci i setki obiektów. Graficzne powiadamianie o ostrzeżeniach i błędach z możliwością ich dostosowania dla każdego użytkownika (np. ikona punktu dostępowego oznaczona zostanie kolorem czerwonym w przypadku włączenia alarmu krytycznego lub przekroczenia uprzednio zdefiniowanego Nieautoryzowane punkty dostępowe to jedno z najczęściej występujących i największych zagrożeń dla bezpieczeństwa sieci bezprzewodowych, jakie występują w przedsiębiorstwach. Dzięki modułowi wykrywania nielegalnych punktów dostępowych OmniVista 3600 Air Manager (OmniVista 3600) istniejące punkty dostępowe używane są jako czujniki, służące do śledzenia znajdujących się w zasięgu nieznanych punktów dostępowych. Niestety, bez zapewnienia pełnego zasięgu w każdym budynku na świecie, same techniki bezprzewodowe często nie są w stanie wykryć wszystkich nielegalnych Do wyszukiwania nielegalnych punktów dostępowych, bez względu na ich położenie, moduł wykrywania nielegalnych punktów dostępowych OmniVista 3600 używa unikalnej kombinacji technik wykrywania, działających zarówno w sieci przewodowej, jak i bezprzewodowej. ilustracja 3.: Moduł wykrywania nielegalnych punktów dostępowych Kluczowe funkcje modułu Visual RF obejmują: Dokładne obliczanie położenia każdego użytkownika i urządzenia sieci bezprzewodowej przy użyciu danych o sygnale radiowym z istniejących punktów dostępowych i kontrolerów sieci WLAN. Dokładność określenia lokalizacji wzrasta wraz z gęstością, zapewniając więcej punktów danych w celu wyznaczenia położenia każdego urządzenia. Alcatel-Lucent OmniVista 3600 Data Sheet 3

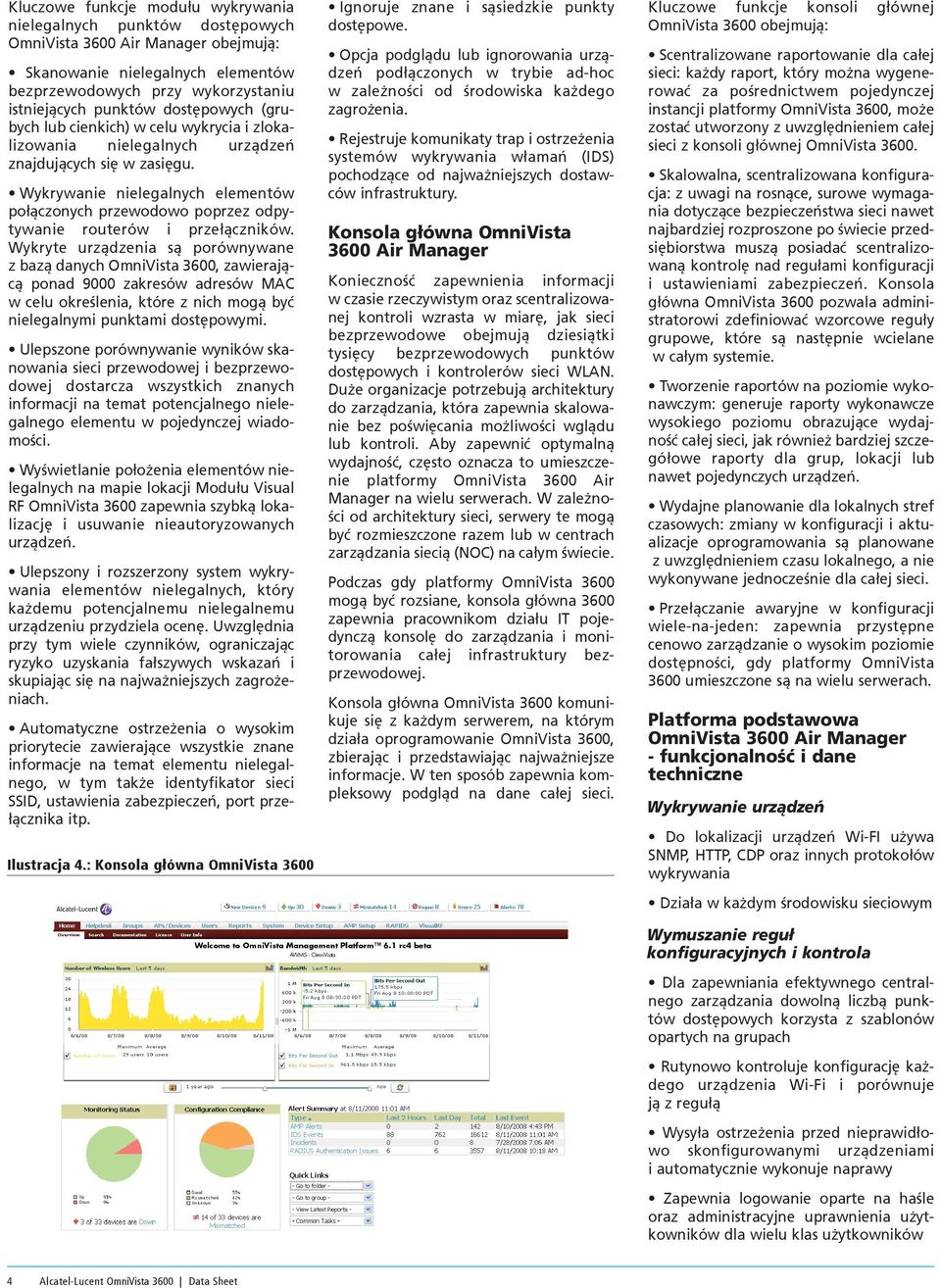

4 Kluczowe funkcje modułu wykrywania nielegalnych punktów dostępowych obejmują: Skanowanie nielegalnych elementów bezprzewodowych przy wykorzystaniu istniejących punktów dostępowych (grubych lub cienkich) w celu wykrycia i zlokalizowania nielegalnych urządzeń znajdujących się w zasięgu. Wykrywanie nielegalnych elementów połączonych przewodowo poprzez odpytywanie routerów i przełączników. Wykryte urządzenia są porównywane z bazą danych OmniVista 3600, zawierającą ponad 9000 zakresów adresów MAC w celu określenia, które z nich mogą być nielegalnymi punktami dostępowymi. Ulepszone porównywanie wyników skanowania sieci przewodowej i bezprzewodowej dostarcza wszystkich znanych informacji na temat potencjalnego nielegalnego elementu w pojedynczej wiadomości. Wyświetlanie położenia elementów nielegalnych na mapie lokacji Modułu Visual RF OmniVista 3600 zapewnia szybką lokalizację i usuwanie nieautoryzowanych urządzeń. Ulepszony i rozszerzony system wykrywania elementów nielegalnych, który każdemu potencjalnemu nielegalnemu urządzeniu przydziela ocenę. Uwzględnia przy tym wiele czynników, ograniczając ryzyko uzyskania fałszywych wskazań i skupiając się na najważniejszych zagrożeniach. Automatyczne ostrzeżenia o wysokim priorytecie zawierające wszystkie znane informacje na temat elementu nielegalnego, w tym także identyfikator sieci SSID, ustawienia zabezpieczeń, port przełącznika itp. ilustracja 4.: Konsola główna OmniVista 3600 Ignoruje znane i sąsiedzkie punkty dostępowe. Opcja podglądu lub ignorowania urządzeń podłączonych w trybie ad-hoc w zależności od środowiska każdego zagrożenia. Rejestruje komunikaty trap i ostrzeżenia systemów wykrywania włamań (IDS) pochodzące od najważniejszych dostawców infrastruktury. Konsola główna OmniVista 3600 Air Manager Konieczność zapewnienia informacji w czasie rzeczywistym oraz scentralizowanej kontroli wzrasta w miarę, jak sieci bezprzewodowe obejmują dziesiątki tysięcy bezprzewodowych punktów dostępowych i kontrolerów sieci WLAN. Duże organizacje potrzebują architektury do zarządzania, która zapewnia skalowanie bez poświęcania możliwości wglądu lub kontroli. Aby zapewnić optymalną wydajność, często oznacza to umieszczenie platformy OmniVista 3600 Air Manager na wielu serwerach. W zależności od architektury sieci, serwery te mogą być rozmieszczone razem lub w centrach zarządzania siecią (NOC) na całym świecie. Podczas gdy platformy OmniVista 3600 mogą być rozsiane, konsola główna 3600 zapewnia pracownikom działu IT pojedynczą konsolę do zarządzania i monitorowania całej infrastruktury bezprzewodowej. Konsola główna OmniVista 3600 komunikuje się z każdym serwerem, na którym działa oprogramowanie OmniVista 3600, zbierając i przedstawiając najważniejsze informacje. W ten sposób zapewnia kompleksowy podgląd na dane całej sieci. Kluczowe funkcje konsoli głównej OmniVista 3600 obejmują: Scentralizowane raportowanie dla całej sieci: każdy raport, który można wygenerować za pośrednictwem pojedynczej instancji platformy OmniVista 3600, może zostać utworzony z uwzględnieniem całej sieci z konsoli głównej OmniVista Skalowalna, scentralizowana konfiguracja: z uwagi na rosnące, surowe wymagania dotyczące bezpieczeństwa sieci nawet najbardziej rozproszone po świecie przedsiębiorstwa muszą posiadać scentralizowaną kontrolę nad regułami konfiguracji i ustawieniami zabezpieczeń. Konsola główna OmniVista 3600 pozwala administratorowi zdefiniować wzorcowe reguły grupowe, które są następnie wcielane w całym systemie. Tworzenie raportów na poziomie wykonawczym: generuje raporty wykonawcze wysokiego poziomu obrazujące wydajność całej sieci, jak również bardziej szczegółowe raporty dla grup, lokacji lub nawet pojedynczych urządzeń. Wydajne planowanie dla lokalnych stref czasowych: zmiany w konfiguracji i aktualizacje oprogramowania są planowane z uwzględnieniem czasu lokalnego, a nie wykonywane jednocześnie dla całej sieci. Przełączanie awaryjne w konfiguracji wiele-na-jeden: zapewnia przystępne cenowo zarządzanie o wysokim poziomie dostępności, gdy platformy OmniVista 3600 umieszczone są na wielu serwerach. Platforma podstawowa - funkcjonalność i dane techniczne Wykrywanie urządzeń Do lokalizacji urządzeń Wi-FI używa SNMP, HTTP, CDP oraz innych protokołów wykrywania Działa w każdym środowisku sieciowym Wymuszanie reguł konfiguracyjnych i kontrola Dla zapewniania efektywnego centralnego zarządzania dowolną liczbą punktów dostępowych korzysta z szablonów opartych na grupach Rutynowo kontroluje konfigurację każdego urządzenia Wi-Fi i porównuje ją z regułą Wysyła ostrzeżenia przed nieprawidłowo skonfigurowanymi urządzeniami i automatycznie wykonuje naprawy Zapewnia logowanie oparte na haśle oraz administracyjne uprawnienia użytkowników dla wielu klas użytkowników 4 Alcatel-Lucent OmniVista 3600 Data Sheet

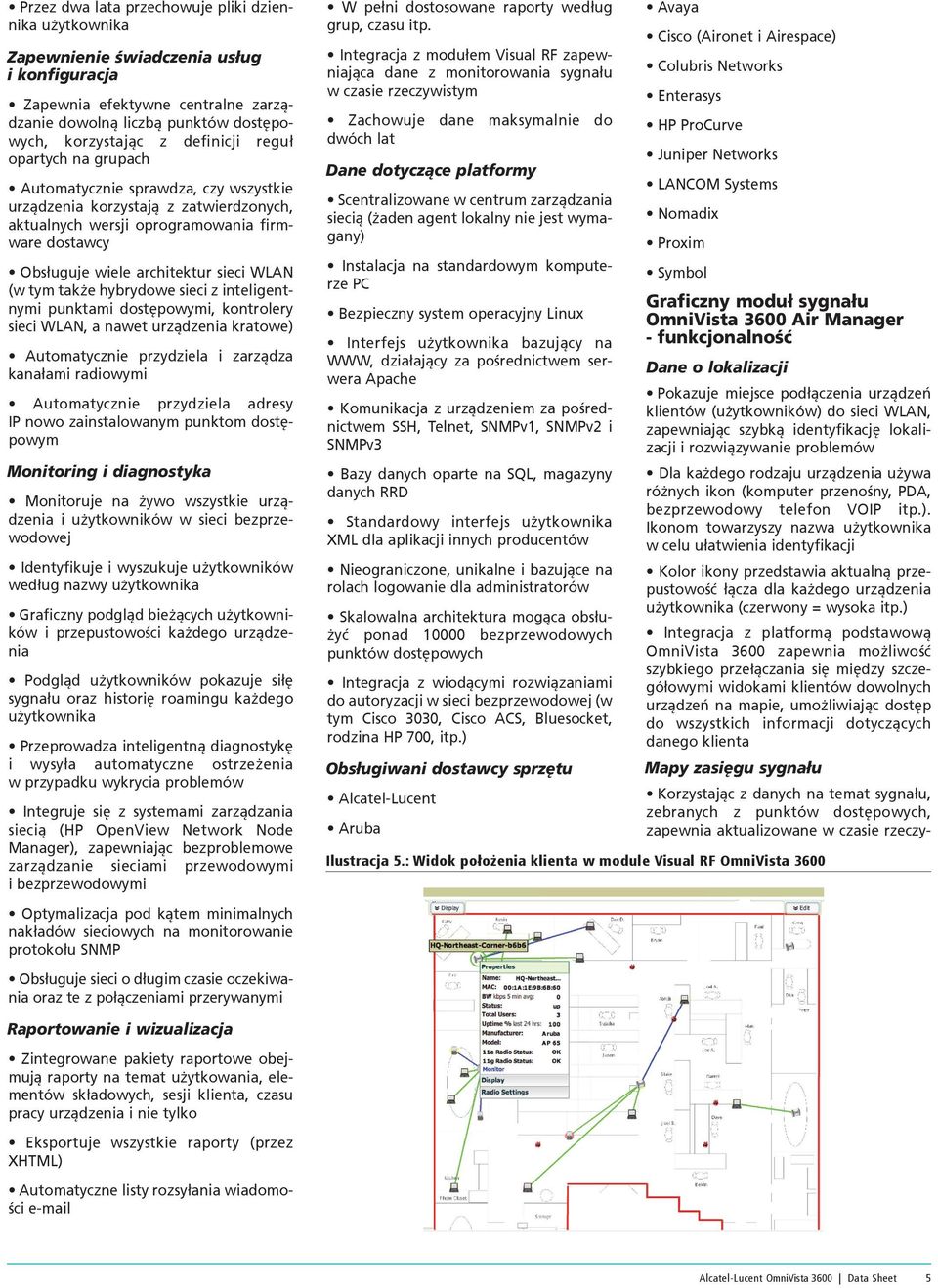

5 Przez dwa lata przechowuje pliki dziennika użytkownika Zapewnienie świadczenia usług i konfiguracja Zapewnia efektywne centralne zarządzanie dowolną liczbą punktów dostępowych, korzystając z definicji reguł opartych na grupach Automatycznie sprawdza, czy wszystkie urządzenia korzystają z zatwierdzonych, aktualnych wersji oprogramowania firmware dostawcy Obsługuje wiele architektur sieci WLAN (w tym także hybrydowe sieci z inteligentnymi punktami dostępowymi, kontrolery sieci WLAN, a nawet urządzenia kratowe) Automatycznie przydziela i zarządza kanałami radiowymi Automatycznie przydziela adresy IP nowo zainstalowanym punktom dostępowym Monitoring i diagnostyka Monitoruje na żywo wszystkie urządzenia i użytkowników w sieci bezprzewodowej Identyfikuje i wyszukuje użytkowników według nazwy użytkownika Graficzny podgląd bieżących użytkowników i przepustowości każdego urządzenia Podgląd użytkowników pokazuje siłę sygnału oraz historię roamingu każdego użytkownika Przeprowadza inteligentną diagnostykę i wysyła automatyczne ostrzeżenia w przypadku wykrycia problemów Integruje się z systemami zarządzania siecią (HP OpenView Network Node Manager), zapewniając bezproblemowe zarządzanie sieciami przewodowymi i bezprzewodowymi Optymalizacja pod kątem minimalnych nakładów sieciowych na monitorowanie protokołu SNMP Obsługuje sieci o długim czasie oczekiwania oraz te z połączeniami przerywanymi W pełni dostosowane raporty według grup, czasu itp. Integracja z modułem Visual RF zapewniająca dane z monitorowania sygnału w czasie rzeczywistym Zachowuje dane maksymalnie do dwóch lat Dane dotyczące platformy Scentralizowane w centrum zarządzania siecią (żaden agent lokalny nie jest wymagany) Instalacja na standardowym komputerze PC Bezpieczny system operacyjny Linux Interfejs użytkownika bazujący na WWW, działający za pośrednictwem serwera Apache Komunikacja z urządzeniem za pośrednictwem SSH, Telnet, SNMPv1, SNMPv2 i SNMPv3 Bazy danych oparte na SQL, magazyny danych RRD Standardowy interfejs użytkownika XML dla aplikacji innych producentów Nieograniczone, unikalne i bazujące na rolach logowanie dla administratorów Skalowalna architektura mogąca obsłużyć ponad bezprzewodowych punktów dostępowych Integracja z wiodącymi rozwiązaniami do autoryzacji w sieci bezprzewodowej (w tym Cisco 3030, Cisco ACS, Bluesocket, rodzina HP 700, itp.) Obsługiwani dostawcy sprzętu Alcatel-Lucent Aruba Avaya Cisco (Aironet i Airespace) Colubris Networks Enterasys HP ProCurve Juniper Networks LANCOM Systems Nomadix Proxim Symbol Graficzny moduł sygnału - funkcjonalność Dane o lokalizacji Pokazuje miejsce podłączenia urządzeń klientów (użytkowników) do sieci WLAN, zapewniając szybką identyfikację lokalizacji i rozwiązywanie problemów Dla każdego rodzaju urządzenia używa różnych ikon (komputer przenośny, PDA, bezprzewodowy telefon VOIP itp.). Ikonom towarzyszy nazwa użytkownika w celu ułatwienia identyfikacji Kolor ikony przedstawia aktualną przepustowość łącza dla każdego urządzenia użytkownika (czerwony = wysoka itp.) Integracja z platformą podstawową OmniVista 3600 zapewnia możliwość szybkiego przełączania się między szczegółowymi widokami klientów dowolnych urządzeń na mapie, umożliwiając dostęp do wszystkich informacji dotyczących danego klienta Mapy zasięgu sygnału Korzystając z danych na temat sygnału, zebranych z punktów dostępowych, zapewnia aktualizowane w czasie rzeczy- ilustracja 5.: Widok położenia klienta w module Visual RF OmniVista 3600 Raportowanie i wizualizacja Zintegrowane pakiety raportowe obejmują raporty na temat użytkowania, elementów składowych, sesji klienta, czasu pracy urządzenia i nie tylko Eksportuje wszystkie raporty (przez XHTML) Automatyczne listy rozsyłania wiadomości Alcatel-Lucent OmniVista 3600 Data Sheet 5

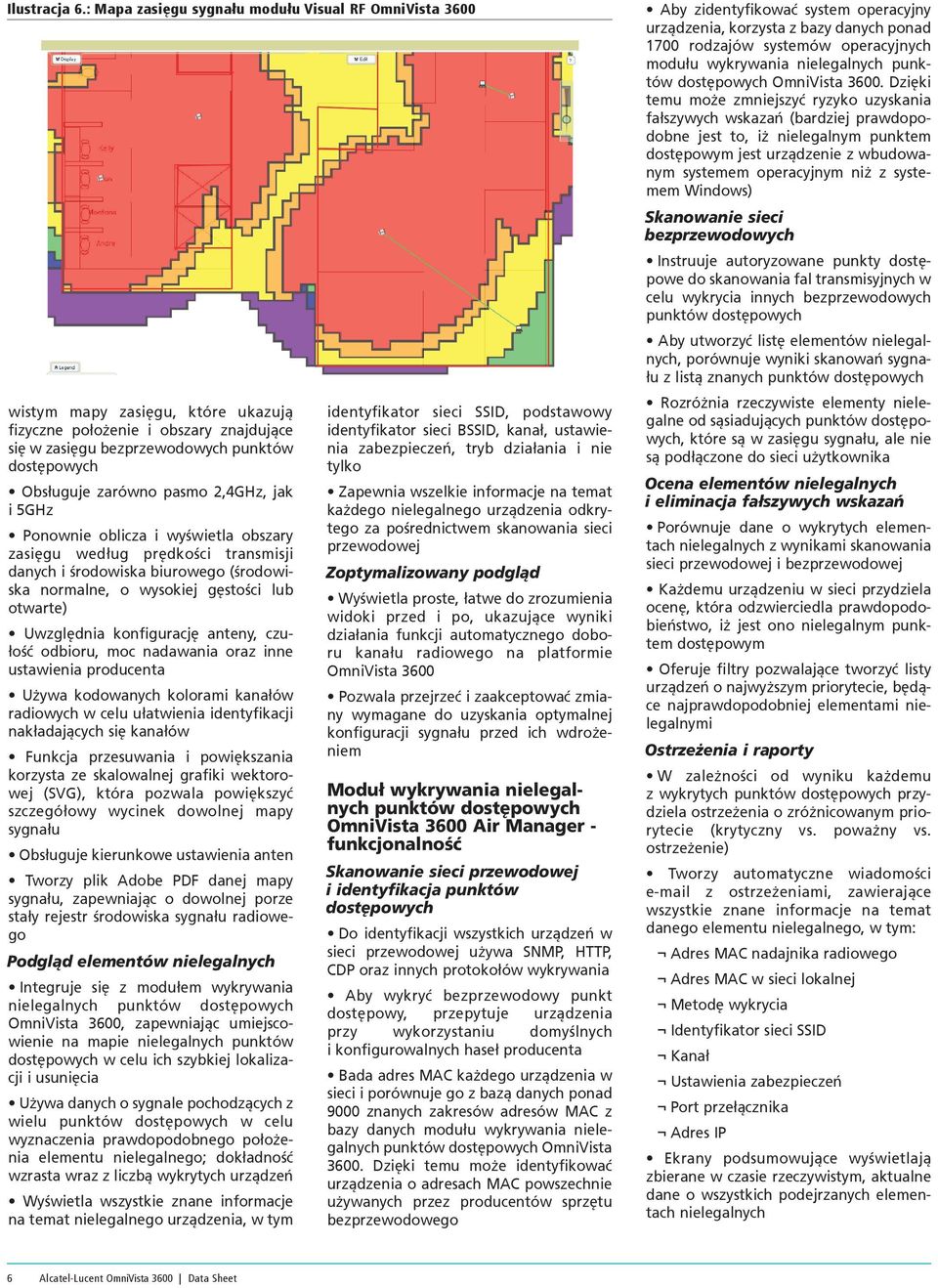

6 ilustracja 6.: Mapa zasięgu sygnału modułu Visual RF OmniVista 3600 wistym mapy zasięgu, które ukazują fizyczne położenie i obszary znajdujące się w zasięgu bezprzewodowych punktów dostępowych Obsługuje zarówno pasmo 2,4GHz, jak i 5GHz Ponownie oblicza i wyświetla obszary zasięgu według prędkości transmisji danych i środowiska biurowego (środowiska normalne, o wysokiej gęstości lub otwarte) Uwzględnia konfigurację anteny, czułość odbioru, moc nadawania oraz inne ustawienia producenta Używa kodowanych kolorami kanałów radiowych w celu ułatwienia identyfikacji nakładających się kanałów Funkcja przesuwania i powiększania korzysta ze skalowalnej grafiki wektorowej (SVG), która pozwala powiększyć szczegółowy wycinek dowolnej mapy sygnału Obsługuje kierunkowe ustawienia anten Tworzy plik Adobe PDF danej mapy sygnału, zapewniając o dowolnej porze stały rejestr środowiska sygnału radiowego Podgląd elementów nielegalnych Integruje się z modułem wykrywania nielegalnych punktów dostępowych OmniVista 3600, zapewniając umiejscowienie na mapie nielegalnych punktów dostępowych w celu ich szybkiej lokalizacji i usunięcia Używa danych o sygnale pochodzących z wielu punktów dostępowych w celu wyznaczenia prawdopodobnego położenia elementu nielegalnego; dokładność wzrasta wraz z liczbą wykrytych urządzeń Wyświetla wszystkie znane informacje na temat nielegalnego urządzenia, w tym identyfikator sieci SSID, podstawowy identyfikator sieci BSSID, kanał, ustawienia zabezpieczeń, tryb działania i nie tylko Zapewnia wszelkie informacje na temat każdego nielegalnego urządzenia odkrytego za pośrednictwem skanowania sieci przewodowej Zoptymalizowany podgląd Wyświetla proste, łatwe do zrozumienia widoki przed i po, ukazujące wyniki działania funkcji automatycznego doboru kanału radiowego na platformie OmniVista 3600 Pozwala przejrzeć i zaakceptować zmiany wymagane do uzyskania optymalnej konfiguracji sygnału przed ich wdrożeniem Moduł wykrywania nielegalnych punktów dostępowych - funkcjonalność Skanowanie sieci przewodowej i identyfikacja punktów dostępowych Do identyfikacji wszystkich urządzeń w sieci przewodowej używa SNMP, HTTP, CDP oraz innych protokołów wykrywania Aby wykryć bezprzewodowy punkt dostępowy, przepytuje urządzenia przy wykorzystaniu domyślnych i konfigurowalnych haseł producenta Bada adres MAC każdego urządzenia w sieci i porównuje go z bazą danych ponad 9000 znanych zakresów adresów MAC z bazy danych modułu wykrywania nielegalnych punktów dostępowych OmniVista Dzięki temu może identyfikować urządzenia o adresach MAC powszechnie używanych przez producentów sprzętu bezprzewodowego Aby zidentyfikować system operacyjny urządzenia, korzysta z bazy danych ponad 1700 rodzajów systemów operacyjnych modułu wykrywania nielegalnych punktów dostępowych OmniVista Dzięki temu może zmniejszyć ryzyko uzyskania fałszywych wskazań (bardziej prawdopodobne jest to, iż nielegalnym punktem dostępowym jest urządzenie z wbudowanym systemem operacyjnym niż z systemem Windows) Skanowanie sieci bezprzewodowych Instruuje autoryzowane punkty dostępowe do skanowania fal transmisyjnych w celu wykrycia innych bezprzewodowych punktów dostępowych Aby utworzyć listę elementów nielegalnych, porównuje wyniki skanowań sygnału z listą znanych punktów dostępowych Rozróżnia rzeczywiste elementy nielegalne od sąsiadujących punktów dostępowych, które są w zasięgu sygnału, ale nie są podłączone do sieci użytkownika Ocena elementów nielegalnych i eliminacja fałszywych wskazań Porównuje dane o wykrytych elementach nielegalnych z wynikami skanowania sieci przewodowej i bezprzewodowej Każdemu urządzeniu w sieci przydziela ocenę, która odzwierciedla prawdopodobieństwo, iż jest ono nielegalnym punktem dostępowym Oferuje filtry pozwalające tworzyć listy urządzeń o najwyższym priorytecie, będące najprawdopodobniej elementami nielegalnymi Ostrzeżenia i raporty W zależności od wyniku każdemu z wykrytych punktów dostępowych przydziela ostrzeżenia o zróżnicowanym priorytecie (krytyczny vs. poważny vs. ostrzeżenie) Tworzy automatyczne wiadomości z ostrzeżeniami, zawierające wszystkie znane informacje na temat danego elementu nielegalnego, w tym: Adres MAC nadajnika radiowego Adres MAC w sieci lokalnej Metodę wykrycia Identyfikator sieci SSID Kanał Ustawienia zabezpieczeń Port przełącznika Adres IP Ekrany podsumowujące wyświetlają zbierane w czasie rzeczywistym, aktualne dane o wszystkich podejrzanych elementach nielegalnych 6 Alcatel-Lucent OmniVista 3600 Data Sheet

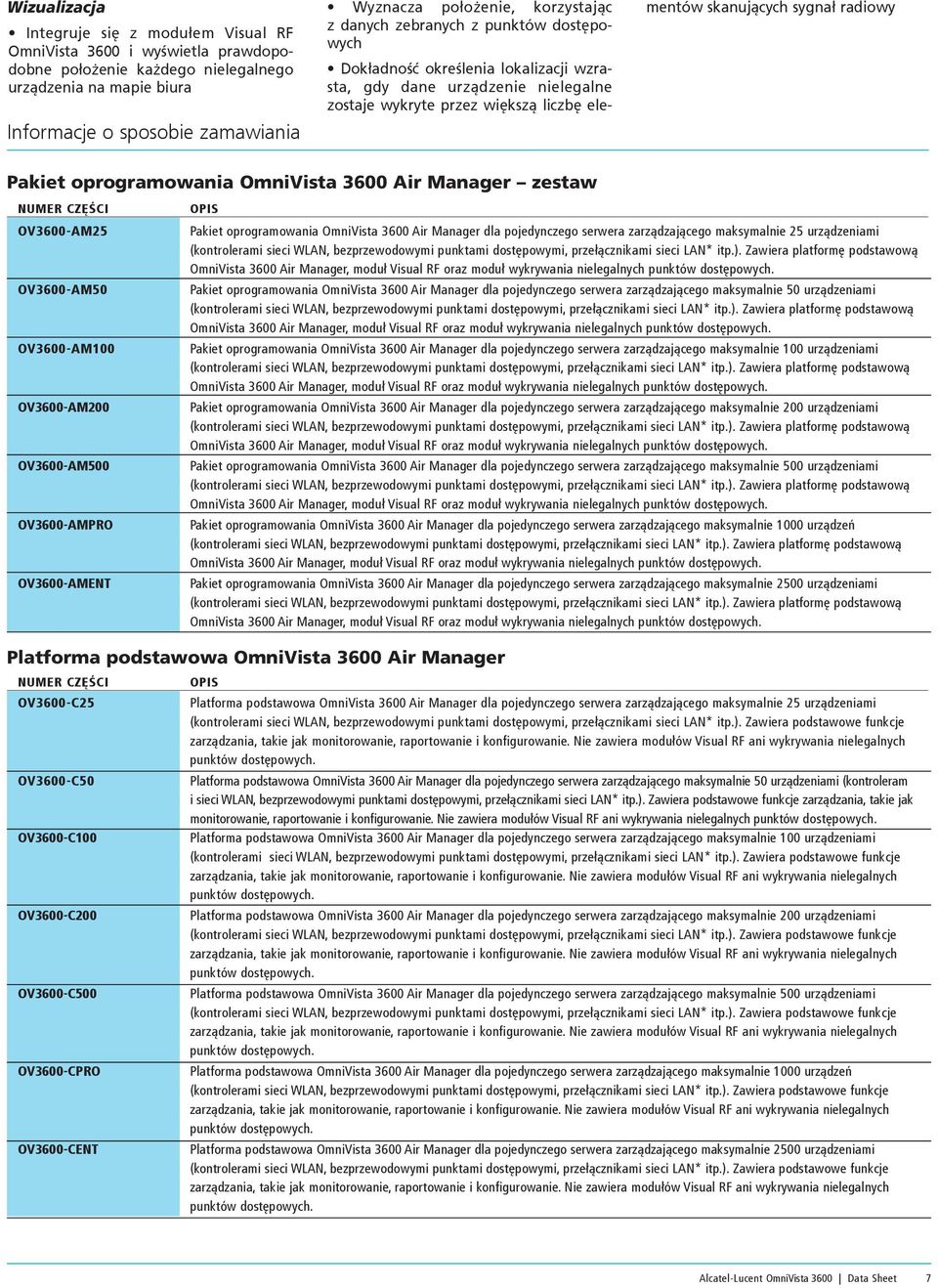

7 Wizualizacja Integruje się z modułem Visual RF OmniVista 3600 i wyświetla prawdopodobne położenie każdego nielegalnego urządzenia na mapie biura Informacje o sposobie zamawiania Wyznacza położenie, korzystając z danych zebranych z punktów dostępowych Dokładność określenia lokalizacji wzrasta, gdy dane urządzenie nielegalne zostaje wykryte przez większą liczbę elementów skanujących sygnał radiowy Pakiet oprogramowania zestaw OV3600-AM25 OV3600-AM50 OV3600-AM100 OV3600-AM200 OV3600-AM500 OV3600-AMPRO OV3600-AMENT Pakiet oprogramowania dla pojedynczego serwera zarządzającego maksymalnie 25 urządzeniami, moduł Visual RF oraz moduł wykrywania nielegalnych Pakiet oprogramowania dla pojedynczego serwera zarządzającego maksymalnie 50 urządzeniami, moduł Visual RF oraz moduł wykrywania nielegalnych Pakiet oprogramowania dla pojedynczego serwera zarządzającego maksymalnie 100 urządzeniami, moduł Visual RF oraz moduł wykrywania nielegalnych Pakiet oprogramowania dla pojedynczego serwera zarządzającego maksymalnie 200 urządzeniami, moduł Visual RF oraz moduł wykrywania nielegalnych punktów dostępowych. Pakiet oprogramowania dla pojedynczego serwera zarządzającego maksymalnie 500 urządzeniami, moduł Visual RF oraz moduł wykrywania nielegalnych Pakiet oprogramowania dla pojedynczego serwera zarządzającego maksymalnie 1000 urządzeń, moduł Visual RF oraz moduł wykrywania nielegalnych Pakiet oprogramowania dla pojedynczego serwera zarządzającego maksymalnie 2500 urządzeniami, moduł Visual RF oraz moduł wykrywania nielegalnych Platforma podstawowa OV3600-C25 OV3600-C50 OV3600-C100 OV3600-C200 OV3600-C500 OV3600-CPRO OV3600-CENT Platforma podstawowa dla pojedynczego serwera zarządzającego maksymalnie 25 urządzeniami Platforma podstawowa dla pojedynczego serwera zarządzającego maksymalnie 50 urządzeniami (kontroleram i sieci WLAN, bezprzewodowymi punktami dostępowymi, przełącznikami sieci LAN* itp.). Zawiera podstawowe funkcje zarządzania, takie jak monitorowanie, raportowanie i konfigurowanie. Nie zawiera modułów Visual RF ani wykrywania nielegalnych Platforma podstawowa dla pojedynczego serwera zarządzającego maksymalnie 100 urządzeniami Platforma podstawowa dla pojedynczego serwera zarządzającego maksymalnie 200 urządzeniami Platforma podstawowa dla pojedynczego serwera zarządzającego maksymalnie 500 urządzeniami Platforma podstawowa dla pojedynczego serwera zarządzającego maksymalnie 1000 urządzeń Platforma podstawowa dla pojedynczego serwera zarządzającego maksymalnie 2500 urządzeniami Alcatel-Lucent OmniVista 3600 Data Sheet 7

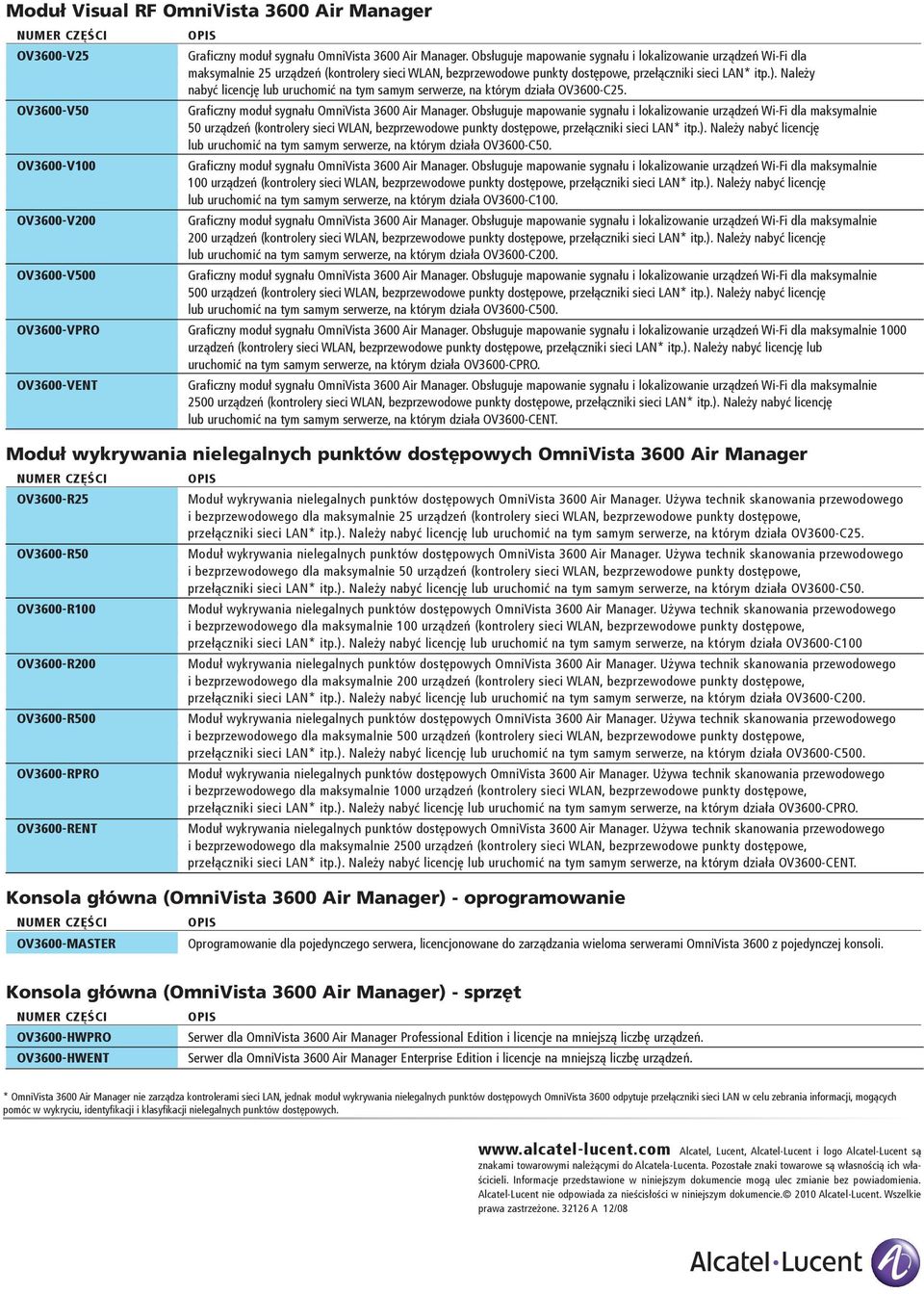

8 Moduł Visual RF OV3600-V25 OV3600-V50 OV3600-V100 OV3600-V200 OV3600-V500 Graficzny moduł sygnału. Obsługuje mapowanie sygnału i lokalizowanie urządzeń Wi-Fi dla maksymalnie 25 urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-C urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-C urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-C urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-C urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-C500. OV3600-VPRO 1000 urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-CPRO. OV3600-VENT OV3600-R25 OV3600-R50 OV3600-R100 OV3600-R urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-CENT. Moduł wykrywania nielegalnych punktów dostępowych OV3600-R500 OV3600-RPRO OV3600-RENT OV3600-MASTER i bezprzewodowego dla maksymalnie 25 urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-C25. i bezprzewodowego dla maksymalnie 50 urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-C50. i bezprzewodowego dla maksymalnie 100 urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-C100 i bezprzewodowego dla maksymalnie 200 urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-C200. i bezprzewodowego dla maksymalnie 500 urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-C500. i bezprzewodowego dla maksymalnie 1000 urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-CPRO. i bezprzewodowego dla maksymalnie 2500 urządzeń (kontrolery sieci WLAN, bezprzewodowe punkty dostępowe, przełączniki sieci LAN* itp.). Należy nabyć licencję lub uruchomić na tym samym serwerze, na którym działa OV3600-CENT. Konsola główna () - oprogramowanie Oprogramowanie dla pojedynczego serwera, licencjonowane do zarządzania wieloma serwerami OmniVista 3600 z pojedynczej konsoli. Konsola główna () - sprzęt OV3600-HWPRO Serwer dla Professional Edition i licencje na mniejszą liczbę urządzeń. OV3600-HWENT Serwer dla Enterprise Edition i licencje na mniejszą liczbę urządzeń. * nie zarządza kontrolerami sieci LAN, jednak moduł wykrywania nielegalnych punktów dostępowych OmniVista 3600 odpytuje przełączniki sieci LAN w celu zebrania informacji, mogących pomóc w wykryciu, identyfikacji i klasyfikacji nielegalnych Alcatel, Lucent, Alcatel-Lucent i logo Alcatel-Lucent są znakami towarowymi należącymi do Alcatela-Lucenta. Pozostałe znaki towarowe są własnością ich właścicieli. Informacje przedstawione w niniejszym dokumencie mogą ulec zmianie bez powiadomienia. Alcatel-Lucent nie odpowiada za nieścisłości w niniejszym dokumencie Alcatel-Lucent. Wszelkie prawa zastrzeżone A 12/08
