PHILIPS DSR 6201/91 DEKODER CYFRY+

Transkrypt

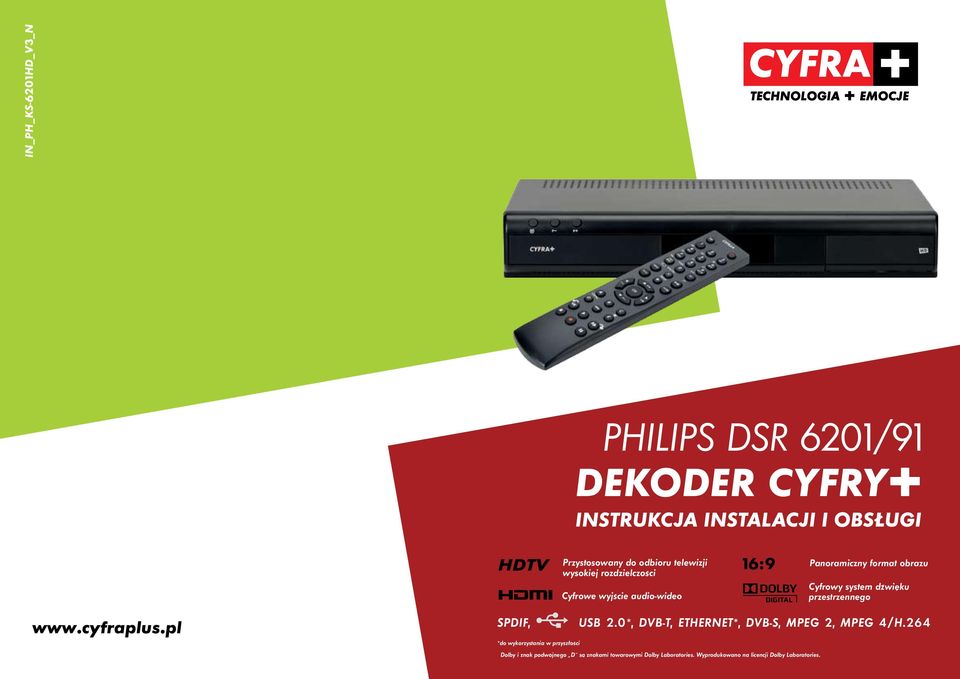

1 IN_PH_KS-6201HD_V3_N PHILIPS DSR 6201/91 DEKODER CYFRY+ Przystosowany do odbioru telewizji wysokiej rozdzielczości Cyfrowe wyjście audio-wideo 16:9 Panoramiczny format obrazu Cyfrowy system dźwięku przestrzennego SPDIF, USB 2.0*, DVB-T, ETHERNET*, DVB-S, MPEG 2, MPEG 4/H.264 *do wykorzystania w przyszłości Dolby i znak podwójnego Dµ są znakami towarowymi Dolby Laboratories. Wyprodukowano na licencji Dolby Laboratories.

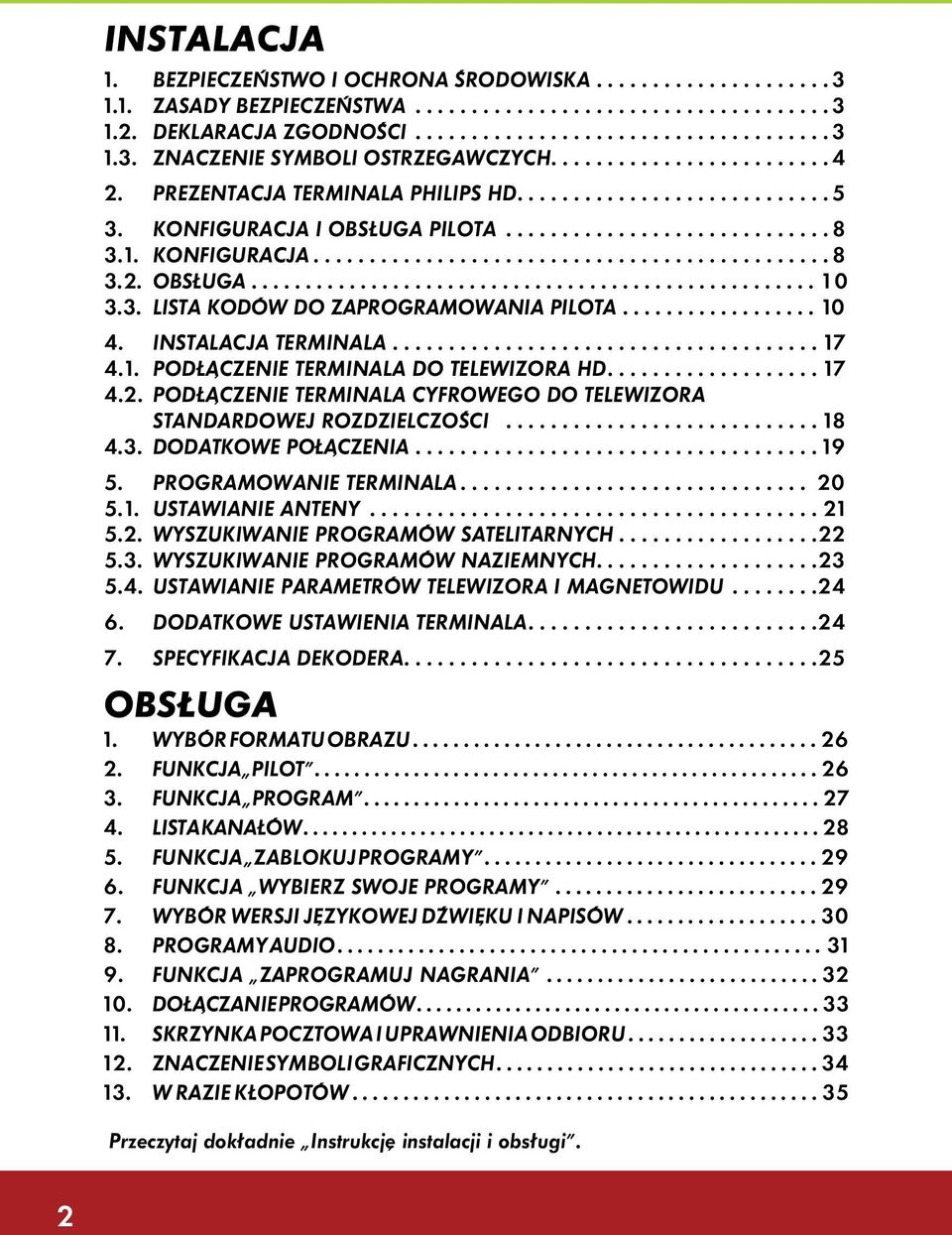

2 INSTALACJA 1. BEZPIECZEŃSTWO I OCHRONA ŚRODOWISKA ZASADY BEZPIECZEŃSTWA DEKLARACJA ZGODNOŚCI ZNACZENIE SYMBOLI OSTRZEGAWCZYCH Prezentacja terminala PHILIPS HD KONFIGURACJA I OBSŁUGA PILOTA KONFIGURACJA OBSŁUGA LISTA KODÓW DO ZAPROGRAMOWANIA PILOTA INSTALACJA TERMINALA PODŁĄCZENIE TERMINALA DO TELEWIZORA HD PODŁĄCZENIE TERMINALA CYFROWEGO DO TELEWIZORA STANDARDOWEJ ROZDZIELCZOŚCI DODATKOWE POŁĄCZENIA Programowanie terminala Ustawianie anteny Wyszukiwanie programów satelitarnych Wyszukiwanie programów NAZIEMNYCH Ustawianie parametrów telewizora i magnetowidu Dodatkowe ustawienia terminala SPECYFIKACJA DEKODERA OBSŁUGA 1. WYBÓR FORMATU OBRAZU Funkcja PILOT Funkcja PROGRAM LISTA kanałów Funkcja ZABLOKUJ PROGRAMY Funkcja WYBIERZ SWOJE PROGRAMY WybÓr wersji językowej dźwięku i napisów Programy AUDIO Funkcja ZAPROGRAMUJ NAGRANIA DoŁĄczanie programów SKRZYNKA POCZTOWA I UPRAWNIENIA ODBIORU ZNACZENIE SYMBOLI GRAFICZNYCH W RAZIE KŁOPOTÓW Przeczytaj dokładnie Instrukcję instalacji i obsługi. 2

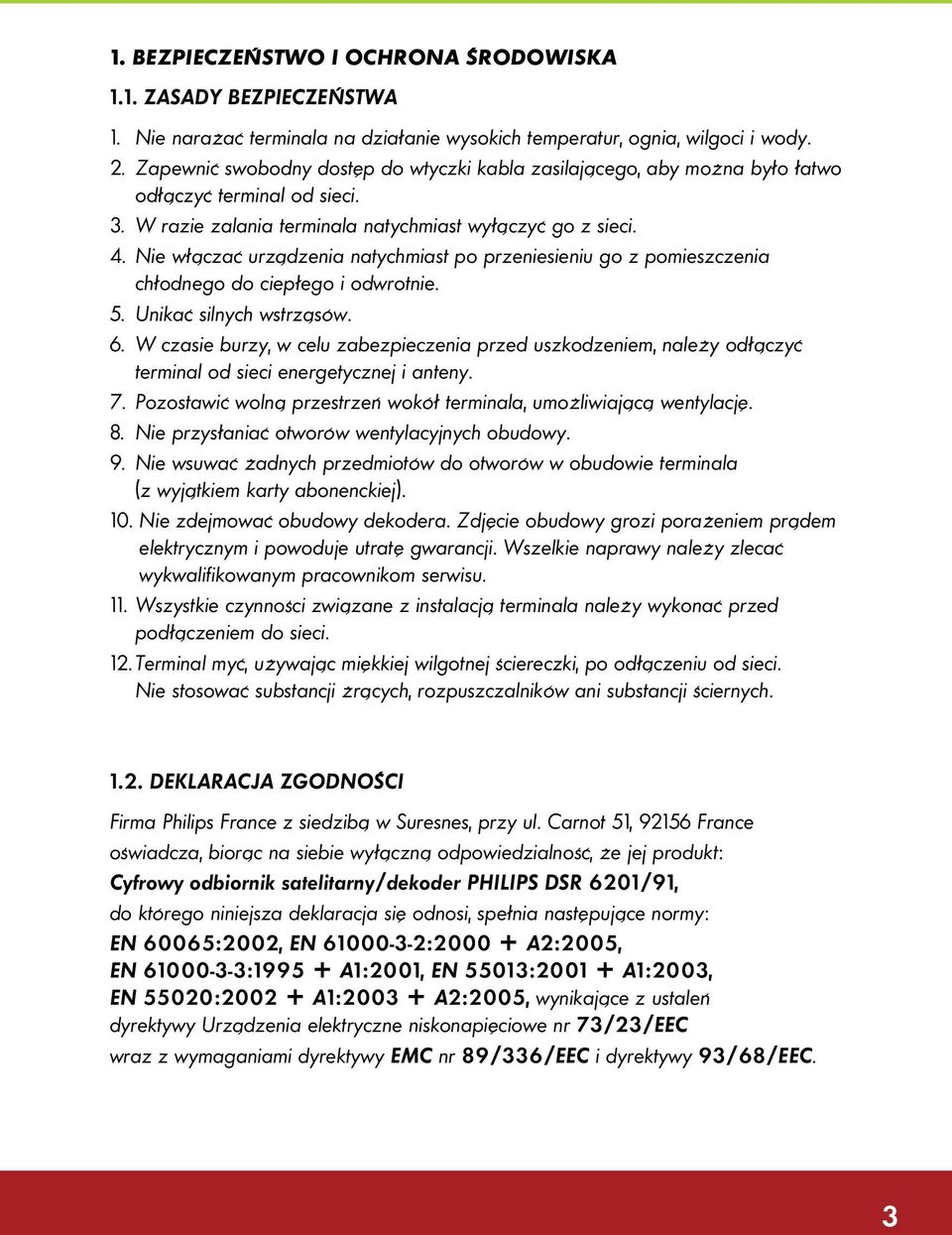

3 1. BEZPIECZEŃSTWO I OCHRONA ŚRODOWISKA 1.1. ZASADY BEZPIECZEŃSTWA 1. Nie narażać terminala na działanie wysokich temperatur, ognia, wilgoci i wody. 2. Zapewnić swobodny dostęp do wtyczki kabla zasilającego, aby można było łatwo odłączyć terminal od sieci. 3. W razie zalania terminala natychmiast wyłączyć go z sieci. 4. Nie włączać urządzenia natychmiast po przeniesieniu go z pomieszczenia chłodnego do ciepłego i odwrotnie. 5. Unikać silnych wstrząsów. 6. W czasie burzy, w celu zabezpieczenia przed uszkodzeniem, należy odłączyć terminal od sieci energetycznej i anteny. 7. Pozostawić wolną przestrzeƒ wokół terminala, umożliwiającą wentylację. 8. Nie przysłaniać otworów wentylacyjnych obudowy. 9. Nie wsuwać żadnych przedmiotów do otworów w obudowie terminala (z wyjątkiem karty abonenckiej). 10. Nie zdejmować obudowy dekodera. Zdjęcie obudowy grozi porażeniem prądem elektrycznym i powoduje utratę gwarancji. Wszelkie naprawy należy zlecać wykwalifikowanym pracownikom serwisu. 11. Wszystkie czynności związane z instalacją terminala należy wykonać przed podłączeniem do sieci. 12. Terminal myć, używając miękkiej wilgotnej ściereczki, po odłączeniu od sieci. Nie stosować substancji żrących, rozpuszczalników ani substancji ściernych DEKLARACJA ZGODNOŚCI Firma Philips France z siedzibą w Suresnes, przy ul. Carnot 51, France oświadcza, biorąc na siebie wyłączną odpowiedzialność, że jej produkt: Cyfrowy odbiornik satelitarny/dekoder PHILIPS DSR 6201/91, do którego niniejsza deklaracja się odnosi, spełnia następujące normy: EN 60065:2002, EN : A2:2005, EN : A1:2001, EN 55013: A1:2003, EN 55020: A1: A2:2005, wynikające z ustaleƒ dyrektywy Urządzenia elektryczne niskonapięciowe nr 73/23/EEC wraz z wymaganiami dyrektywy EMC nr 89/336/EEC i dyrektywy 93/68/EEC. 3

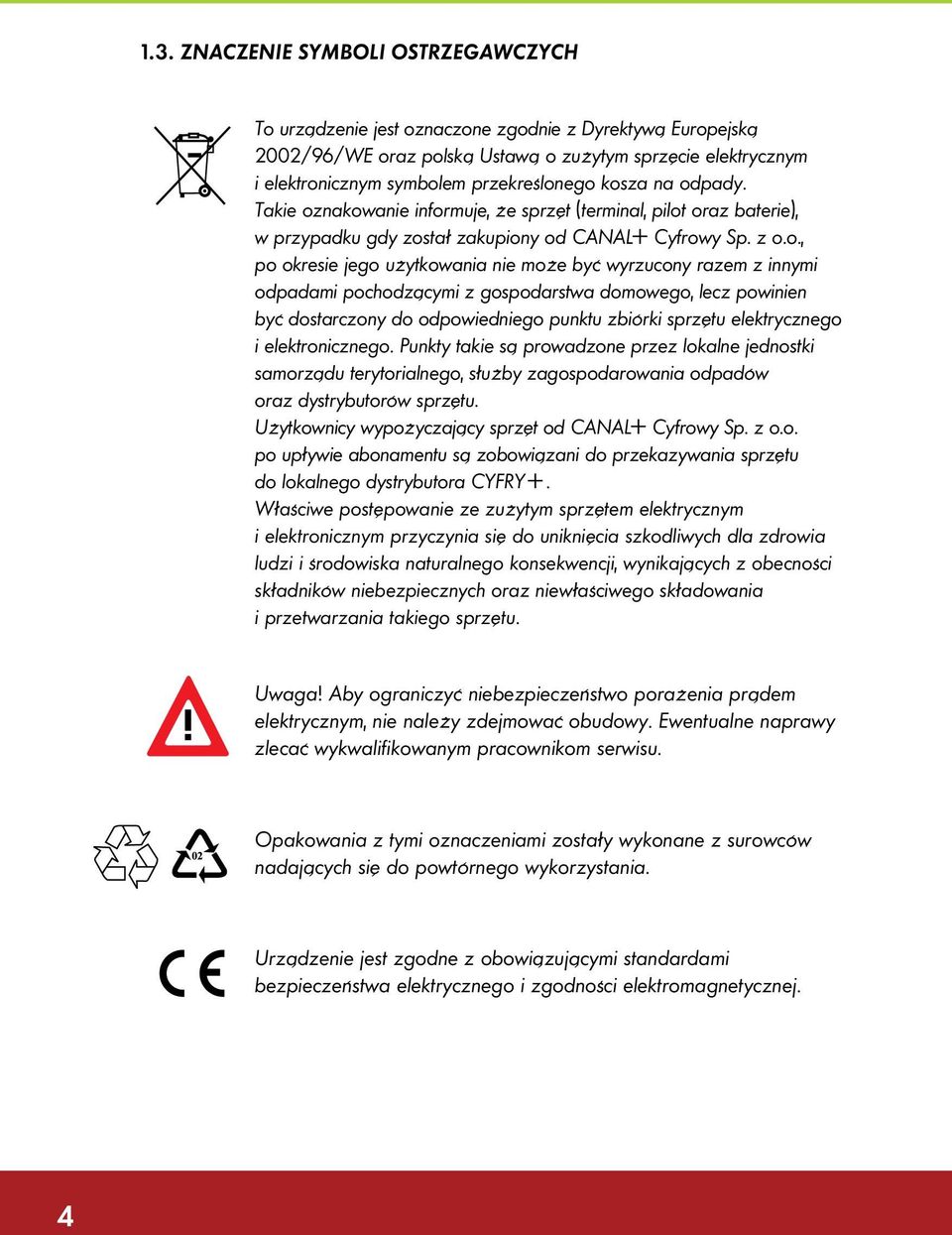

4 1.3. ZNACZENIE SYMBOLI OSTRZEGAWCZYCH To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kosza na odpady. Takie oznakowanie informuje, że sprzęt (terminal, pilot oraz baterie), w przypadku gdy został zakupiony od < Cyfrowy Sp. z o.o., po okresie jego użytkowania nie może być wyrzucony razem z innymi odpadami pochodzącymi z gospodarstwa domowego, lecz powinien być dostarczony do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego. Punkty takie są prowadzone przez lokalne jednostki samorządu terytorialnego, służby zagospodarowania odpadów oraz dystrybutorów sprzętu. Użytkownicy wypożyczający sprzęt od < Cyfrowy Sp. z o.o. po upływie abonamentu są zobowiązani do przekazywania sprzętu do lokalnego dystrybutora CYFRY+. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Uwaga! Aby ograniczyć niebezpieczeƒstwo porażenia prądem elektrycznym, nie należy zdejmować obudowy. Ewentualne naprawy zlecać wykwalifikowanym pracownikom serwisu. Opakowania z tymi oznaczeniami zostały wykonane z surowców nadających się do powtórnego wykorzystania. Urządzenie jest zgodne z obowiązującymi standardami bezpieczeƒstwa elektrycznego i zgodności elektromagnetycznej. 4

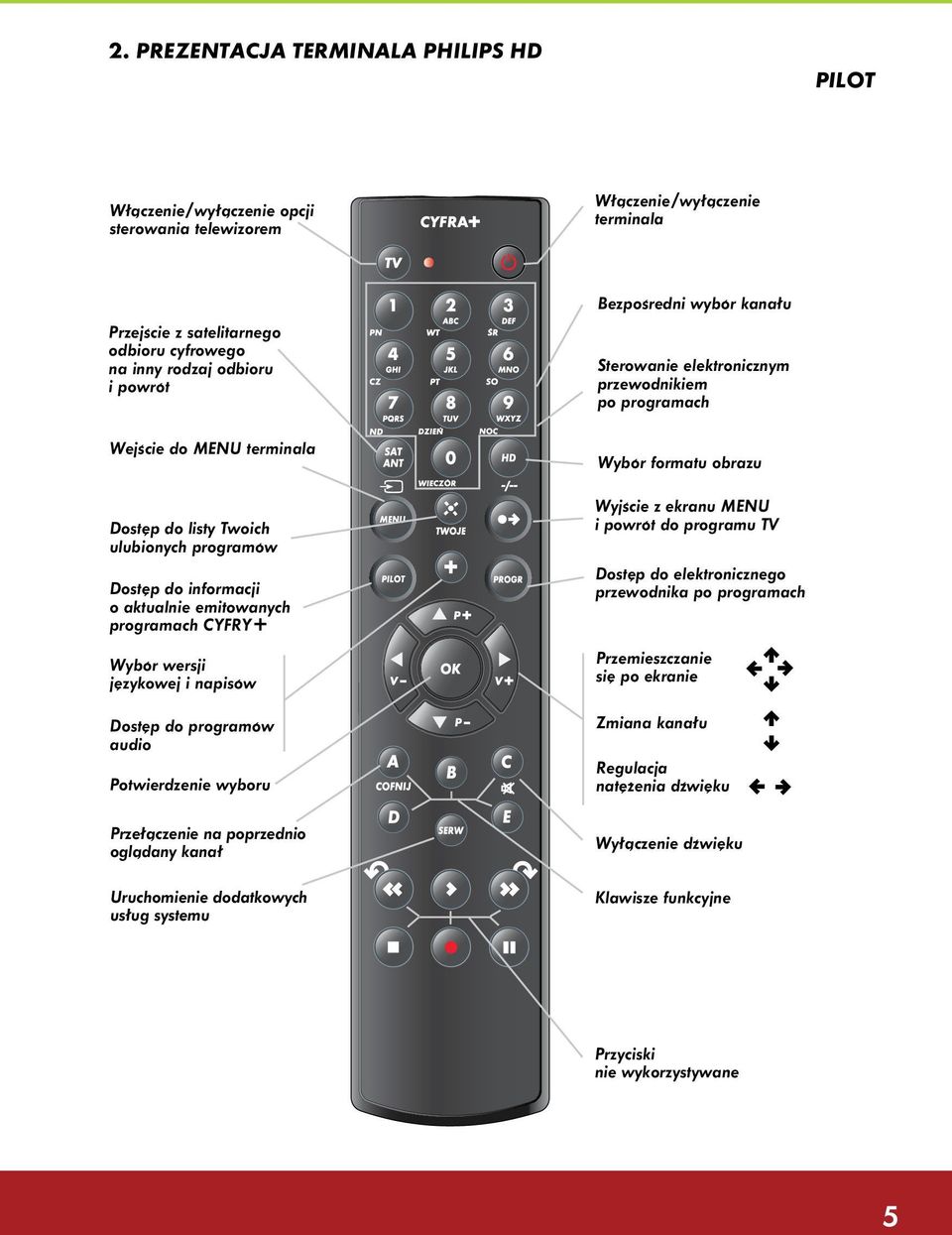

5 2. PREZENTACJA TERMINALA PHILIPS HD PILOT Włączenie/wyłączenie opcji sterowania telewizorem Włączenie/wyłączenie terminala Przejście z satelitarnego odbioru cyfrowego na inny rodzaj odbioru i powrót Bezpośredni wybór kanału Sterowanie elektronicznym przewodnikiem po programach Wejście do menu terminala Dostęp do listy Twoich ulubionych programów Dostęp do informacji o aktualnie emitowanych programach CYFRY+ Wybór formatu obrazu Wyjście z ekranu menu i powrót do programu TV Dostęp do elektronicznego przewodnika po programach Wybór wersji językowej i napisów Dostęp do programów audio Potwierdzenie wyboru Przemieszczanie się po ekranie Zmiana kanału Regulacja natężenia dźwięku ª º º ª Przełączenie na poprzednio oglądany kanał Wyłączenie dźwięku Uruchomienie dodatkowych usług systemu Klawisze funkcyjne Przyciski nie wykorzystywane 5

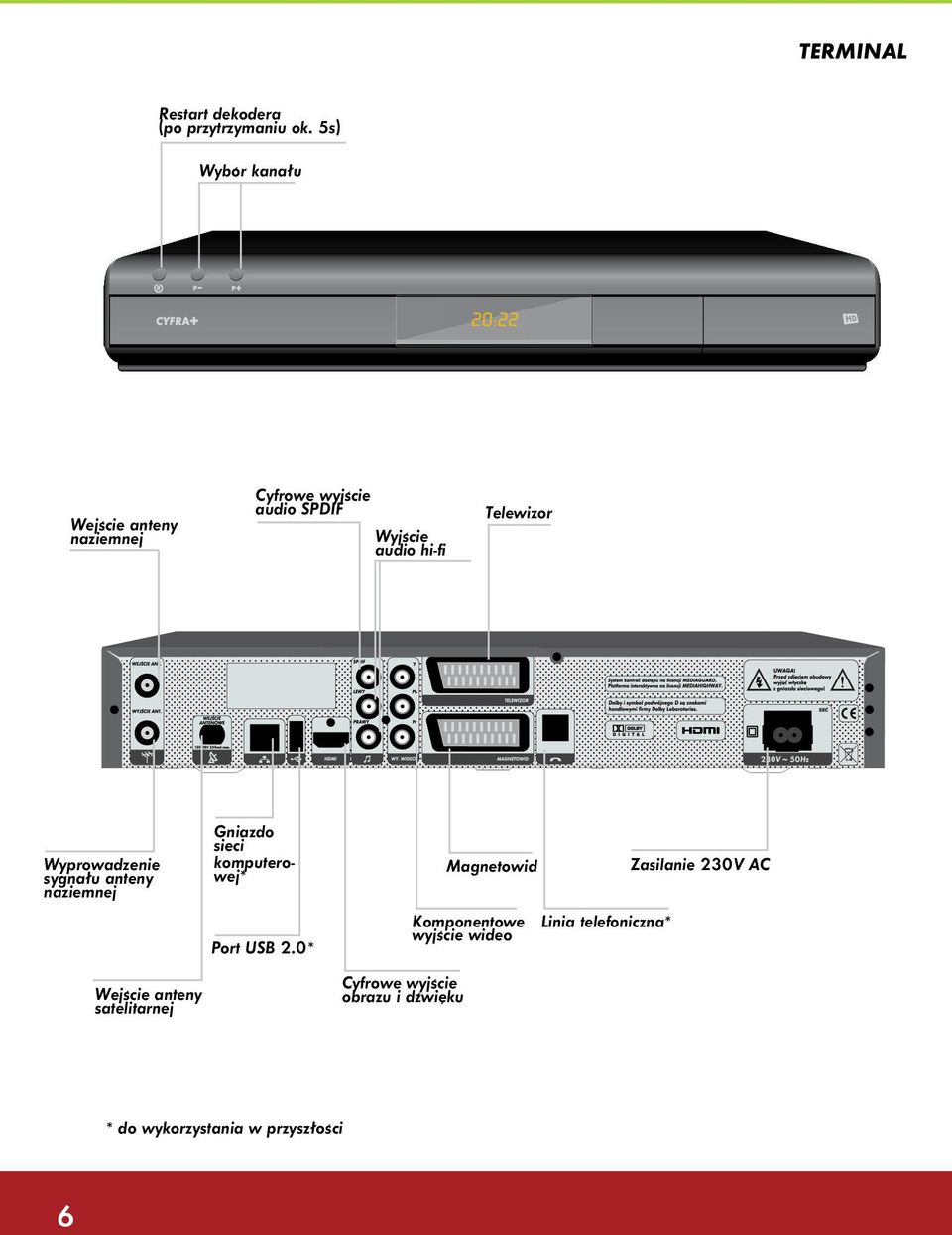

6 TERMINAL Restart dekodera (po przytrzymaniu ok. 5s) Wybór kanału Wejście anteny naziemnej Cyfrowe wyjście audio SPDIF Wyjście audio hi-fi Telewizor Wyprowadzenie sygnału anteny naziemnej Wejście anteny satelitarnej Gniazdo sieci komputerowej* Port USB 2.0* Magnetowid Komponentowe wyjście wideo Cyfrowe wyjście obrazu i dźwięku Linia telefoniczna* Zasilanie 230V AC * do wykorzystania w przyszłości 6

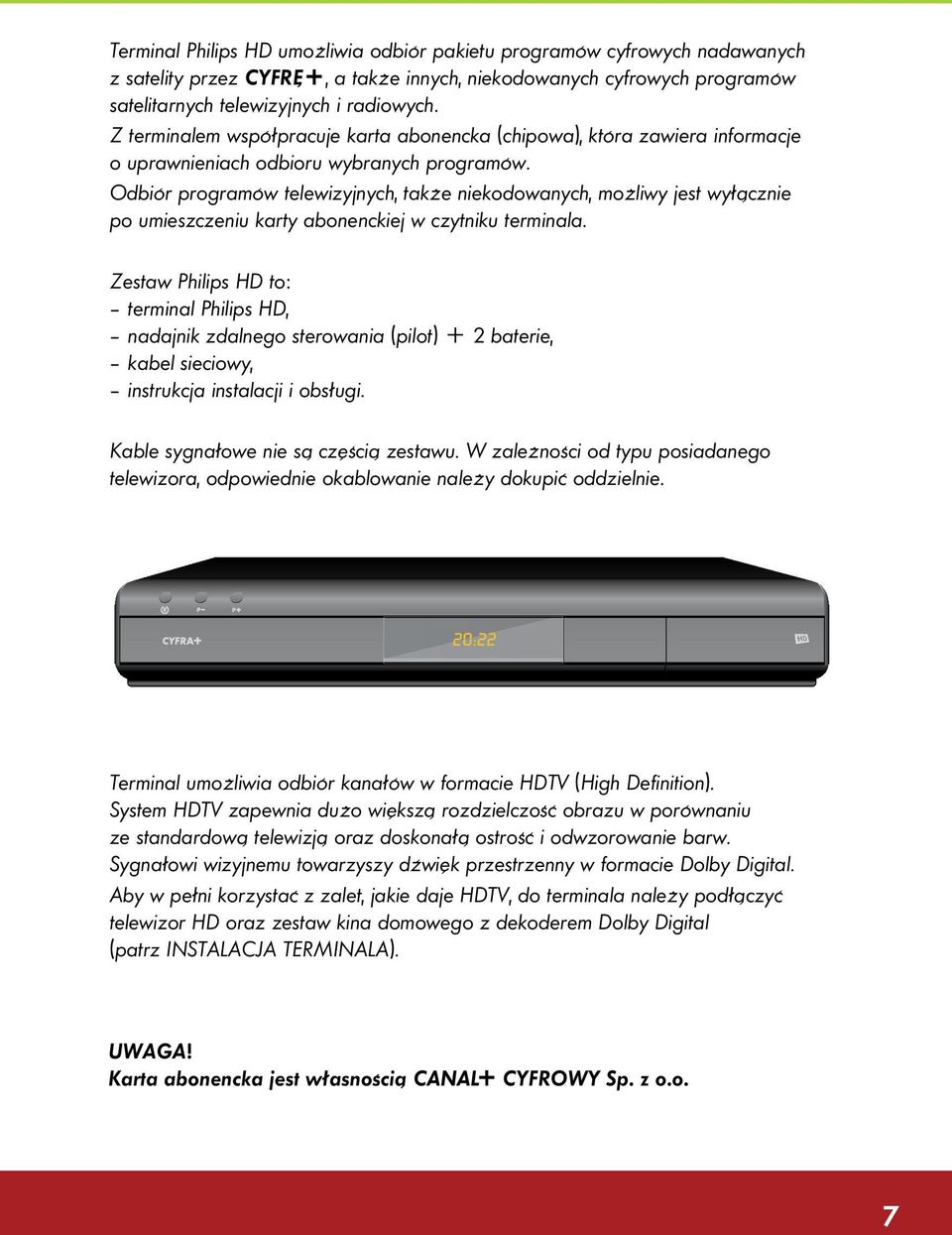

7 Terminal Philips HD umożliwia odbiór pakietu programów cyfrowych nadawanych z satelity przez CYFRĘ+, a także innych, niekodowanych cyfrowych programów satelitarnych telewizyjnych i radiowych. Z terminalem współpracuje karta abonencka (chipowa), która zawiera informacje o uprawnieniach odbioru wybranych programów. Odbiór programów telewizyjnych, także niekodowanych, możliwy jest wyłącznie po umieszczeniu karty abonenckiej w czytniku terminala. Zestaw Philips HD to: terminal Philips HD, nadajnik zdalnego sterowania (pilot) + 2 baterie, kabel sieciowy, instrukcja instalacji i obsługi. Kable sygnałowe nie są częścią zestawu. W zależności od typu posiadanego telewizora, odpowiednie okablowanie należy dokupić oddzielnie. Terminal umożliwia odbiór kanałów w formacie HDTV (High Definition). System HDTV zapewnia dużo większą rozdzielczość obrazu w porównaniu ze standardową telewizją oraz doskonałą ostrość i odwzorowanie barw. Sygnałowi wizyjnemu towarzyszy dźwięk przestrzenny w formacie Dolby Digital. Aby w pełni korzystać z zalet, jakie daje HDTV, do terminala należy podłączyć telewizor HD oraz zestaw kina domowego z dekoderem Dolby Digital (patrz INSTALACJA TERMINALA). UWAGA! Karta abonencka jest własnością < CYFROWY Sp. z o.o. 7

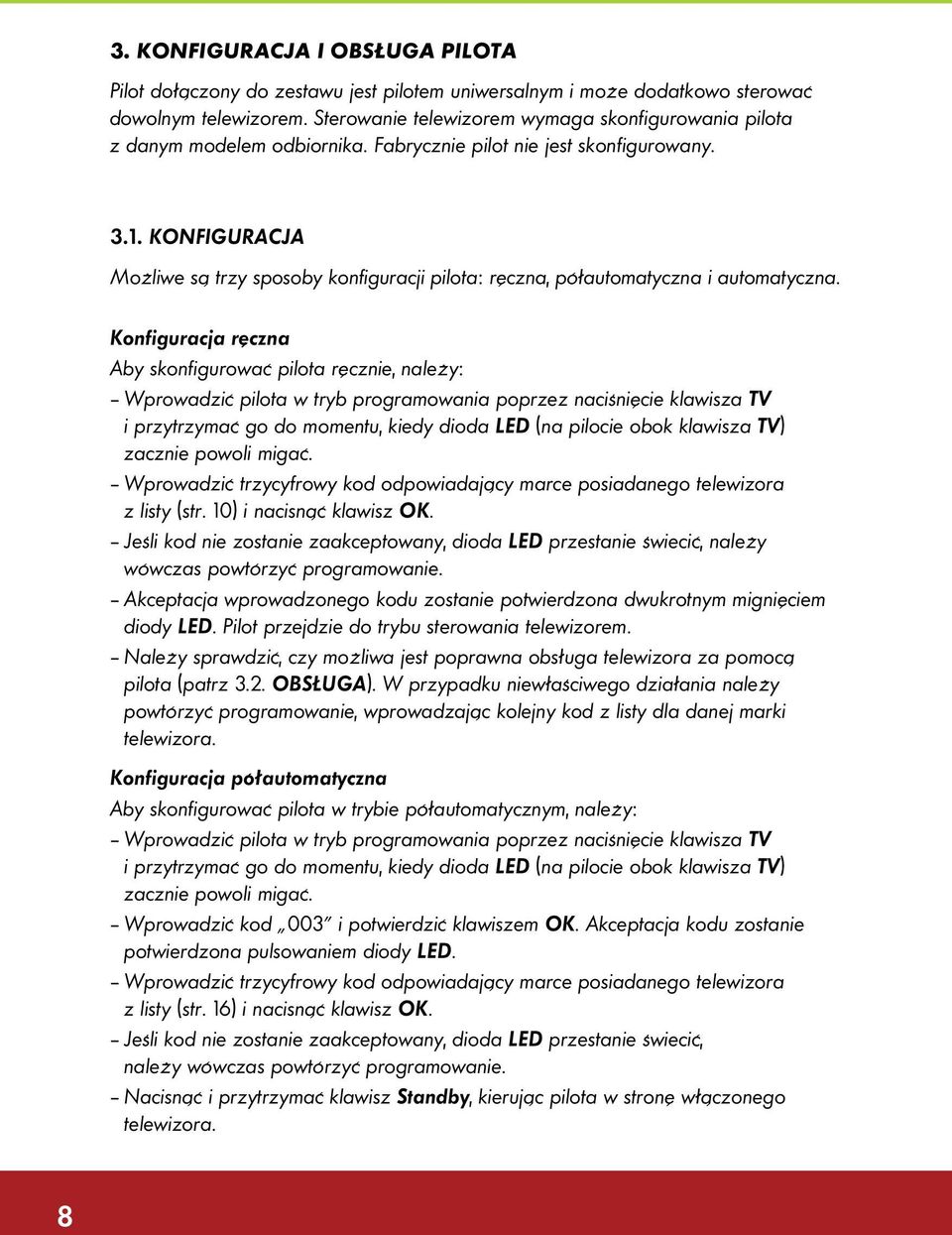

8 3. KONFIGURACJA I OBSŁUGA PILOTA Pilot dołączony do zestawu jest pilotem uniwersalnym i może dodatkowo sterować dowolnym telewizorem. Sterowanie telewizorem wymaga skonfigurowania pilota z danym modelem odbiornika. Fabrycznie pilot nie jest skonfigurowany KONFIGURACJA Możliwe są trzy sposoby konfiguracji pilota: ręczna, półautomatyczna i automatyczna. Konfiguracja ręczna Aby skonfigurować pilota ręcznie, należy: Wprowadzić pilota w tryb programowania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie powoli migać. Wprowadzić trzycyfrowy kod odpowiadający marce posiadanego telewizora z listy (str. 10) i nacisnąć klawisz OK. Jeśli kod nie zostanie zaakceptowany, dioda LED przestanie świecić, należy wówczas powtórzyć programowanie. Akceptacja wprowadzonego kodu zostanie potwierdzona dwukrotnym mignięciem diody LED. Pilot przejdzie do trybu sterowania telewizorem. Należy sprawdzić, czy możliwa jest poprawna obsługa telewizora za pomocą pilota (patrz 3.2. OBSŁUGA). W przypadku niewłaściwego działania należy powtórzyć programowanie, wprowadzając kolejny kod z listy dla danej marki telewizora. Konfiguracja półautomatyczna Aby skonfigurować pilota w trybie półautomatycznym, należy: Wprowadzić pilota w tryb programowania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie powoli migać. Wprowadzić kod 003 i potwierdzić klawiszem OK. Akceptacja kodu zostanie potwierdzona pulsowaniem diody LED. Wprowadzić trzycyfrowy kod odpowiadający marce posiadanego telewizora z listy (str. 16) i nacisnąć klawisz OK. Jeśli kod nie zostanie zaakceptowany, dioda LED przestanie świecić, należy wówczas powtórzyć programowanie. Nacisnąć i przytrzymać klawisz Standby, kierując pilota w stronę włączonego telewizora. 8

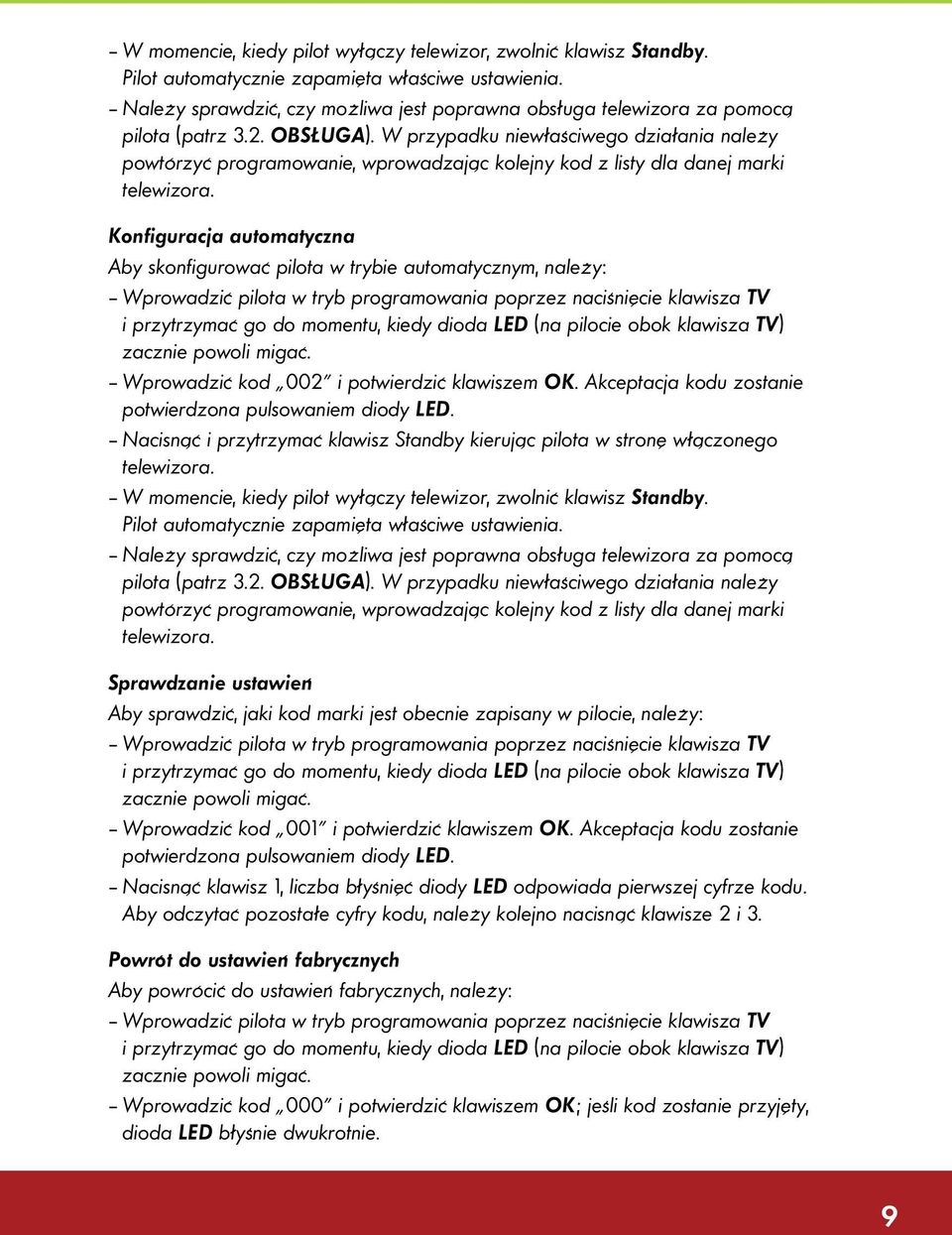

9 W momencie, kiedy pilot wyłączy telewizor, zwolnić klawisz Standby. Pilot automatycznie zapamięta właściwe ustawienia. Należy sprawdzić, czy możliwa jest poprawna obsługa telewizora za pomocą pilota (patrz 3.2. OBSŁUGA). W przypadku niewłaściwego działania należy powtórzyć programowanie, wprowadzając kolejny kod z listy dla danej marki telewizora. Konfiguracja automatyczna Aby skonfigurować pilota w trybie automatycznym, należy: Wprowadzić pilota w tryb programowania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie powoli migać. Wprowadzić kod 002 i potwierdzić klawiszem OK. Akceptacja kodu zostanie potwierdzona pulsowaniem diody LED. Nacisnąć i przytrzymać klawisz Standby kierując pilota w stronę włączonego telewizora. W momencie, kiedy pilot wyłączy telewizor, zwolnić klawisz Standby. Pilot automatycznie zapamięta właściwe ustawienia. Należy sprawdzić, czy możliwa jest poprawna obsługa telewizora za pomocą pilota (patrz 3.2. OBSŁUGA). W przypadku niewłaściwego działania należy powtórzyć programowanie, wprowadzając kolejny kod z listy dla danej marki telewizora. Sprawdzanie ustawieƒ Aby sprawdzić, jaki kod marki jest obecnie zapisany w pilocie, należy: Wprowadzić pilota w tryb programowania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie powoli migać. Wprowadzić kod 001 i potwierdzić klawiszem OK. Akceptacja kodu zostanie potwierdzona pulsowaniem diody LED. Nacisnąć klawisz 1, liczba błyśnięć diody LED odpowiada pierwszej cyfrze kodu. Aby odczytać pozostałe cyfry kodu, należy kolejno nacisnąć klawisze 2 i 3. Powrót do ustawieƒ fabrycznych Aby powrócić do ustawieƒ fabrycznych, należy: Wprowadzić pilota w tryb programowania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie powoli migać. Wprowadzić kod 000 i potwierdzić klawiszem OK; jeśli kod zostanie przyjęty, dioda LED błyśnie dwukrotnie. 9

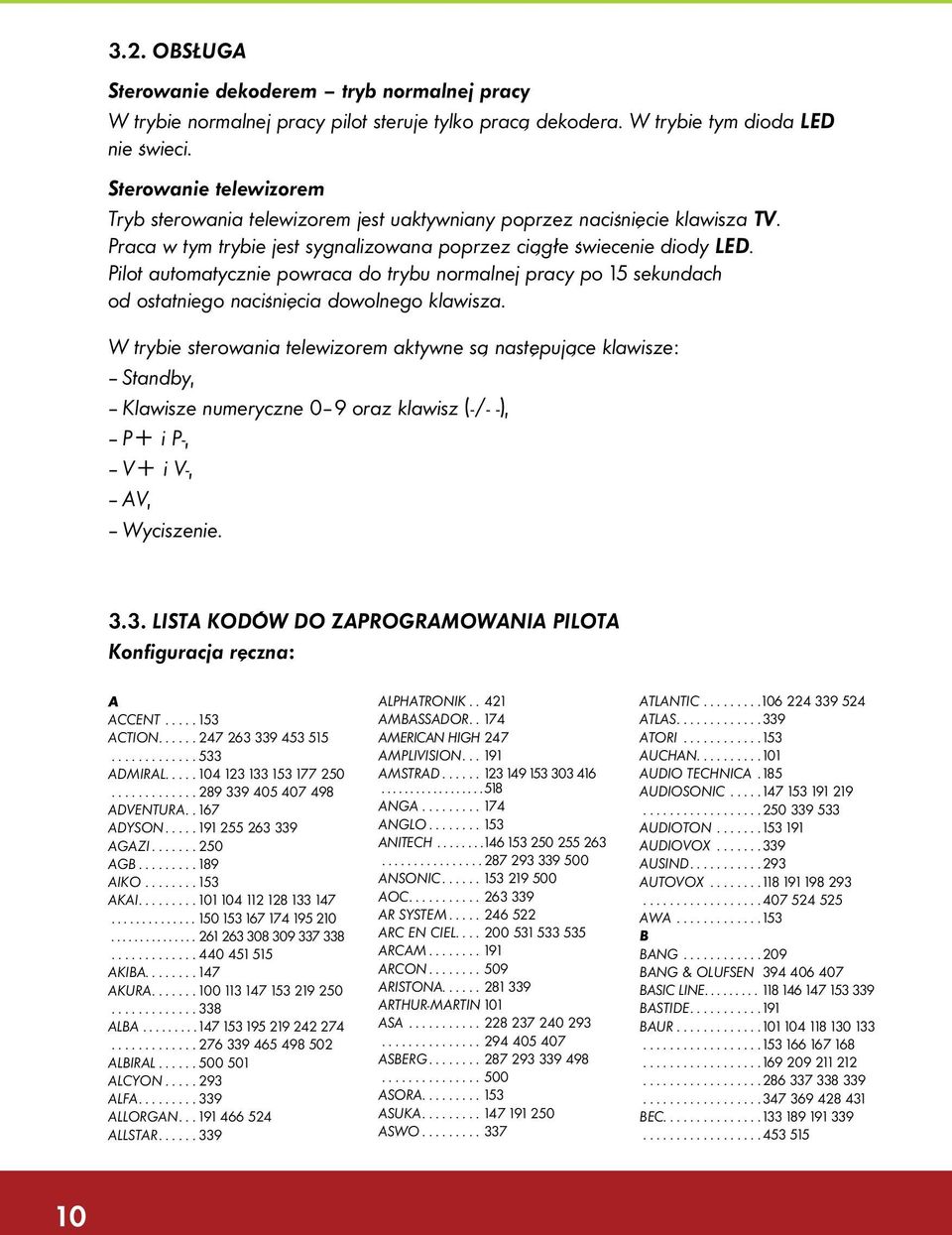

10 3.2. OBSŁUGA Sterowanie dekoderem tryb normalnej pracy W trybie normalnej pracy pilot steruje tylko pracą dekodera. W trybie tym dioda LED nie świeci. Sterowanie telewizorem Tryb sterowania telewizorem jest uaktywniany poprzez naciśnięcie klawisza TV. Praca w tym trybie jest sygnalizowana poprzez ciągłe świecenie diody LED. Pilot automatycznie powraca do trybu normalnej pracy po 15 sekundach od ostatniego naciśnięcia dowolnego klawisza. W trybie sterowania telewizorem aktywne są następujące klawisze: Standby, Klawisze numeryczne 0 9 oraz klawisz (-/- -), P+ i P-, V+ i V-, AV, Wyciszenie LISTA KODÓW DO ZAPROGRAMOWANIA PILOTA Konfiguracja ręczna: A ACCENT ACTION ADMIRAL ADVENTURA ADYSON AGAZI AGB AIKO AKAI AKIBA AKURA ALBA ALBIRAL ALCYON ALFA ALLORGAN ALLSTAR ALPHATRONIK AMBASSADOR AMERICAN HIGH 247 AMPLIVISION AMSTRAD ANGA ANGLO ANITECH ANSONIC AOC AR SYSTEM ARC EN CIEL ARCAM ARCON ARISTONA ARTHUR-MARTIN 101 ASA ASBERG ASORA ASUKA ASWO ATLANTIC ATLAS ATORI AUCHAN AUDIO TECHNICA. 185 AUDIOSONIC AUDIOTON AUDIOVOX AUSIND AUTOVOX AWA B BANG BANG & OLUFSEN BASIC LINE BASTIDE BAUR BEC

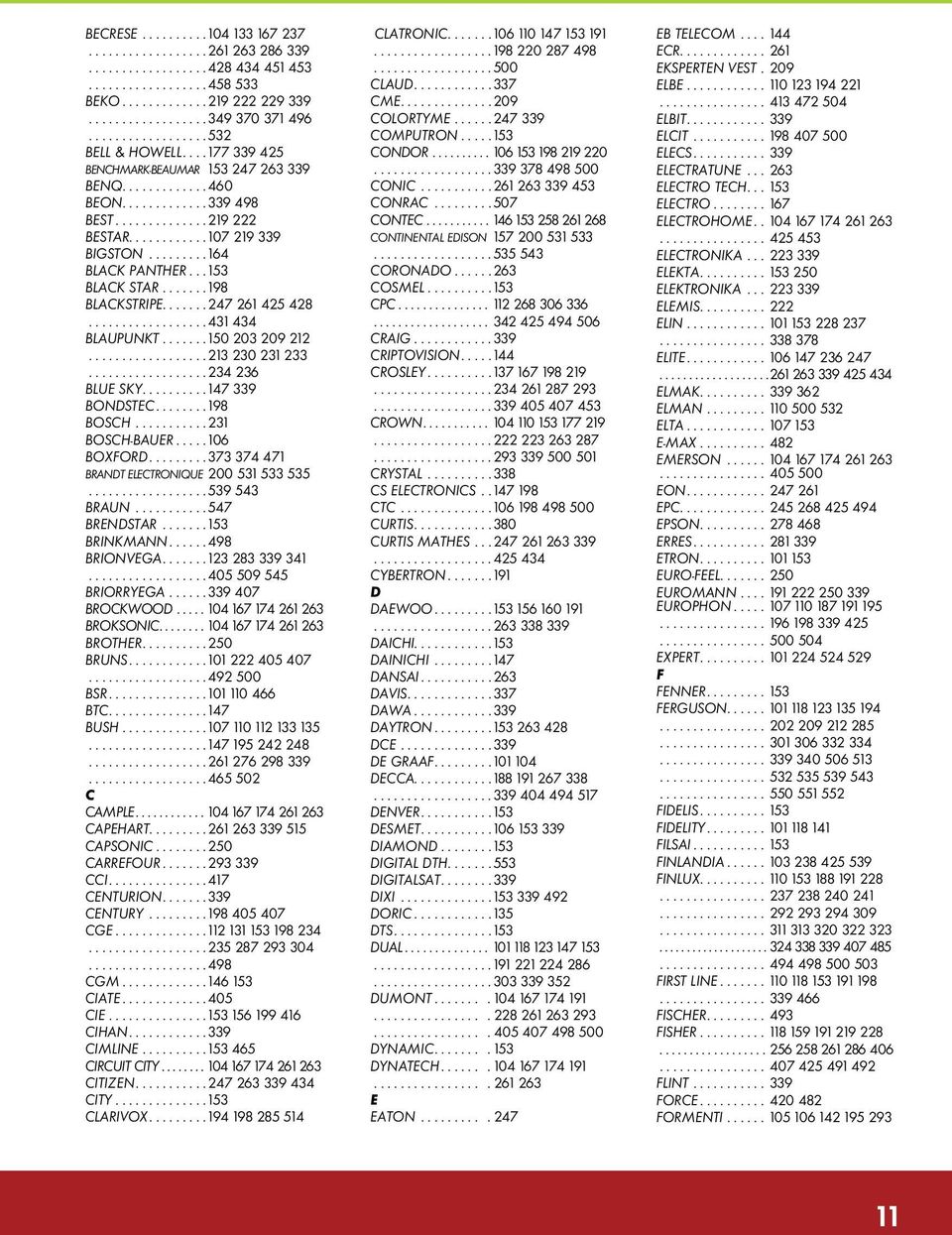

11 BECRESE BEKO BELL & HOWELL BENCHMARK-BEAUMAR BENQ BEON BEST BESTAR BIGSTON BLACK PANTHER BLACK STAR BLACKSTRIPE BLAUPUNKT BLUE SKY BONDSTEC BOSCH BOSCH-BAUER BOXFORD BRANDT ELECTRONIQUE BRAUN BRENDSTAR BRINKMANN BRIONVEGA BRIORRYEGA BROCKWOOD BROKSONIC BROTHER BRUNS BSR BTC BUSH C CAMPLE CAPEHART CAPSONIC CARREFOUR CCI CENTURION CENTURY CGE CGM CIATE CIE CIHAN CIMLINE CIRCUIT CITY CITIZEN CITY CLARIVOX CLATRONIC CLAUD CME COLORTYME COMPUTRON CONDOR CONIC CONRAC CONTEC CONTINENTAL EDISON CORONADO COSMEL CPC CRAIG CRIPTOVISION CROSLEY CROWN CRYSTAL CS ELECTRONICS CTC CURTIS CURTIS MATHES CYBERTRON D DAEWOO DAICHI DAINICHI DANSAI DAVIS DAWA DAYTRON DCE DE GRAAF DECCA DENVER DESMET DIAMOND DIGITAL DTH DIGITALSAT DIXI DORIC DTS DUAL DUMONT DYNAMIC DYNATECH E EATON EB TELECOM ECR EKSPERTEN VEST. 209 ELBE ELBIT ELCIT ELECS ELECTRATUNE ELECTRO TECH ELECTRO ELECTROHOME ELECTRONIKA ELEKTA ELEKTRONIKA ELEMIS ELIN ELITE ELMAK ELMAN ELTA E-MAX EMERSON EON EPC EPSON ERRES ETRON EURO-FEEL EUROMANN EUROPHON EXPERT F FENNER FERGUSON FIDELIS FIDELITY FILSAI FINLANDIA FINLUX FIRST LINE FISCHER FISHER FLINT FORCE FORMENTI

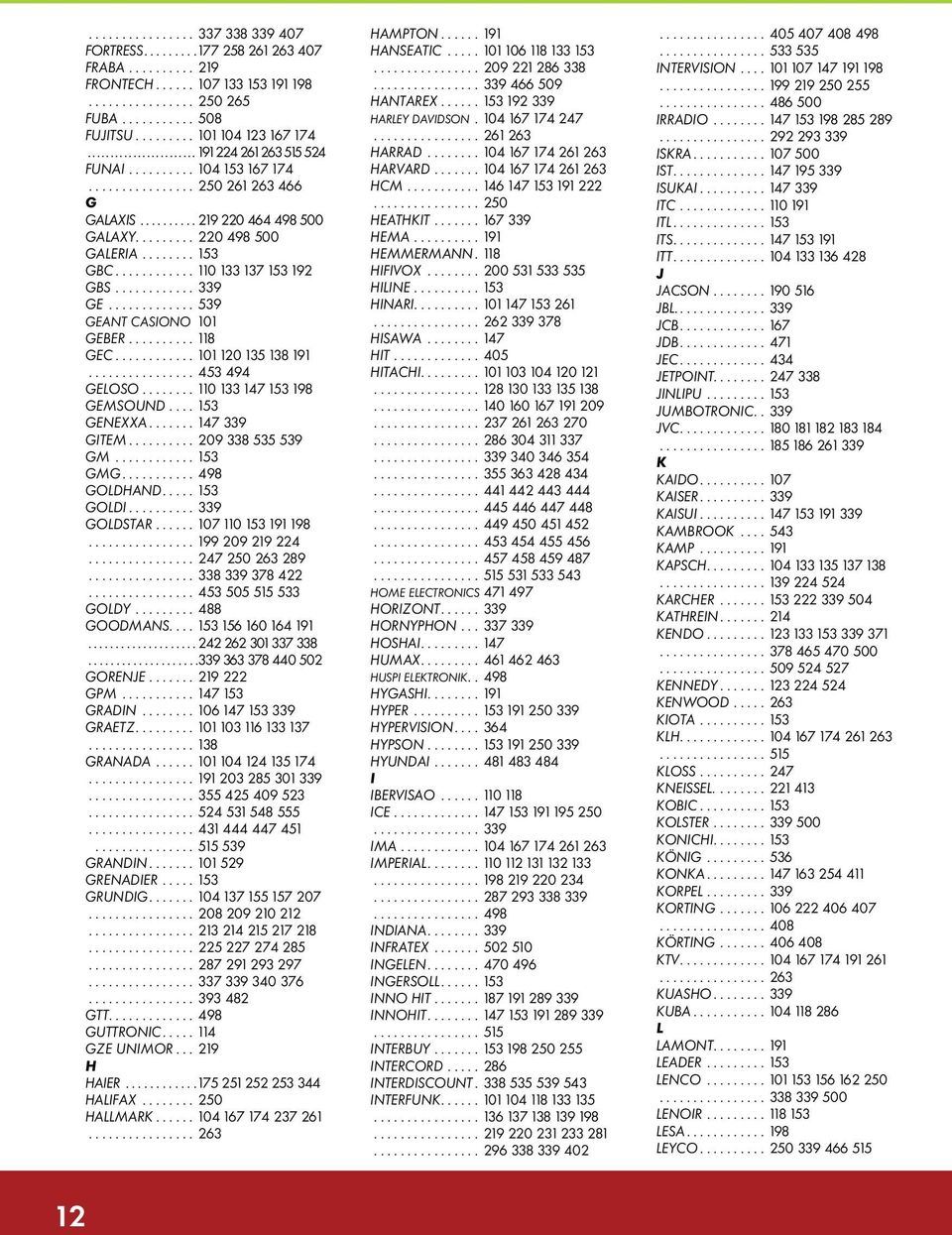

12 FORTRESS FRABA FRONTECH FUBA FUJITSU FUNAI G GALAXIS GALAXY GALERIA GBC GBS GE GEANT CASIONO 101 GEBER GEC GELOSO GEMSOUND GENEXXA GITEM GM GMG GOLDHAND GOLDI GOLDSTAR GOLDY GOODMANS GORENJE GPM GRADIN GRAETZ GRANADA GRANDIN GRENADIER GRUNDIG GTT GUTTRONIC GZE UNIMOR H HAIER HALIFAX HALLMARK HAMPTON HANSEATIC HANTAREX HARLEY DAVIDSON HARRAD HARVARD HCM HEATHKIT HEMA HEMMERMANN. 118 HIFIVOX HILINE HINARI HISAWA HIT HITACHI HOME ELECTRONICS HORIZONT HORNYPHON HOSHAI HUMAX HUSPI ELEKTRONIK HYGASHI HYPER HYPERVISION HYPSON HYUNDAI I IBERVISAO ICE IMA IMPERIAL INDIANA INFRATEX INGELEN INGERSOLL INNO HIT INNOHIT INTERBUY INTERCORD INTERDISCOUNT INTERFUNK INTERVISION IRRADIO ISKRA IST ISUKAI ITC ITL ITS ITT J JACSON JBL JCB JDB JEC JETPOINT JINLIPU JUMBOTRONIC JVC K KAIDO KAISER KAISUI KAMBROOK KAMP KAPSCH KARCHER KATHREIN KENDO KENNEDY KENWOOD KIOTA KLH KLOSS KNEISSEL KOBIC KOLSTER KONICHI KÖNIG KONKA KORPEL KORTING KÖRTING KTV KUASHO KUBA L LAMONT LEADER LENCO LENOIR LESA LEYCO

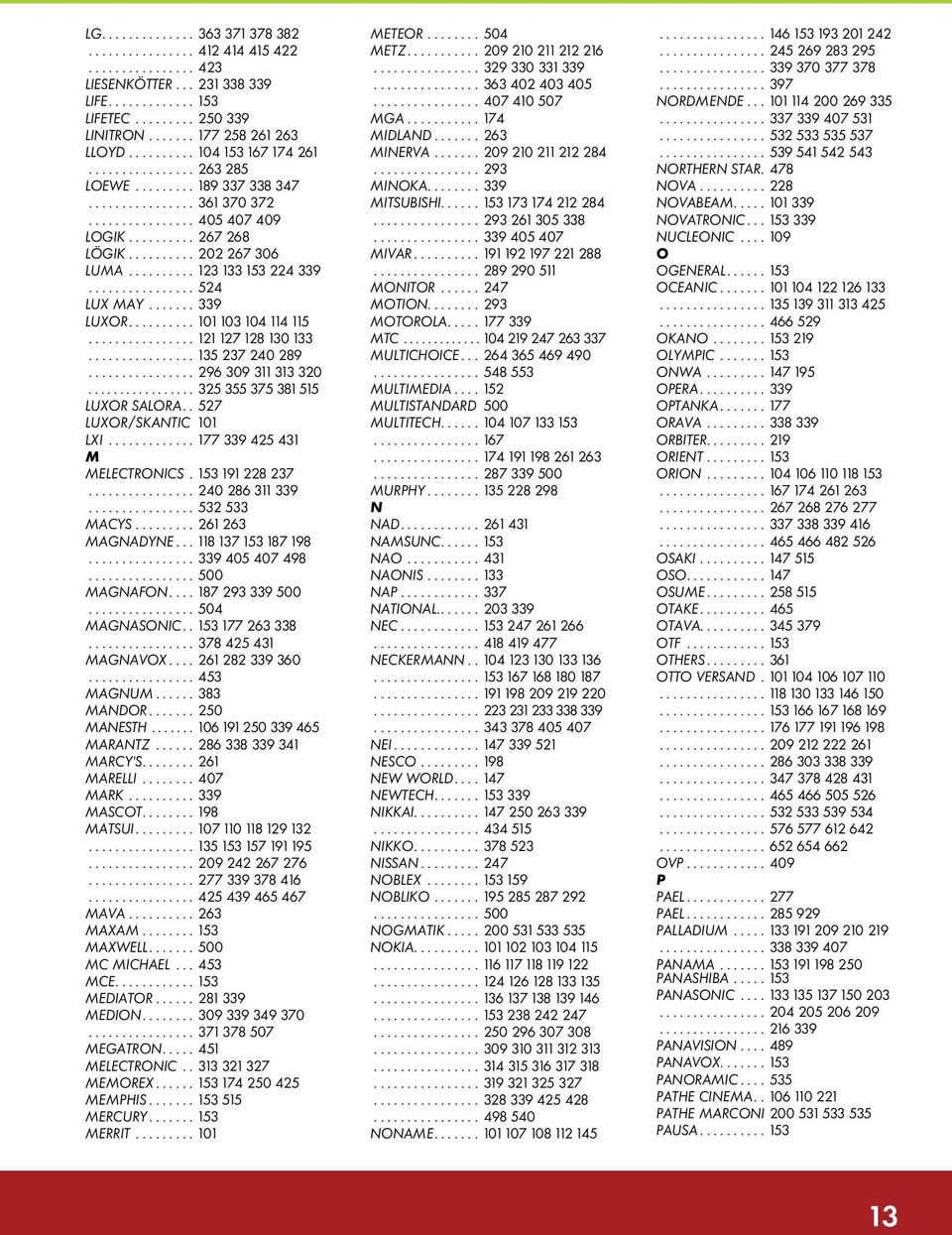

13 LG LIESENKÖTTER LIFE LIFETEC LINITRON LLOYD LOEWE LOGIK LÖGIK LUMA LUX MAY LUXOR LUXOR SALORA LUXOR/SKANTIC 101 LXI M MELECTRONICS MACYS MAGNADYNE MAGNAFON MAGNASONIC MAGNAVOX MAGNUM MANDOR MANESTH MARANTZ MARCY'S MARELLI MARK MASCOT MATSUI MAVA MAXAM MAXWELL MC MICHAEL MCE MEDIATOR MEDION MEGATRON MELECTRONIC MEMOREX MEMPHIS MERCURY MERRIT METEOR METZ MGA MIDLAND MINERVA MINOKA MITSUBISHI MIVAR MONITOR MOTION MOTOROLA MTC MULTICHOICE MULTIMEDIA MULTISTANDARD 500 MULTITECH MURPHY N NAD NAMSUNC NAO NAONIS NAP NATIONAL NEC NECKERMANN NEI NESCO NEW WORLD NEWTECH NIKKAI NIKKO NISSAN NOBLEX NOBLIKO NOGMATIK NOKIA NONAME NORDMENDE NORTHERN STAR. 478 NOVA NOVABEAM NOVATRONIC NUCLEONIC O OGENERAL OCEANIC OKANO OLYMPIC ONWA OPERA OPTANKA ORAVA ORBITER ORIENT ORION OSAKI OSO OSUME OTAKE OTAVA OTF OTHERS OTTO VERSAND OVP P PAEL PAEL PALLADIUM PANAMA PANASHIBA PANASONIC PANAVISION PANAVOX PANORAMIC PATHE CINEMA PATHE MARCONI PAUSA

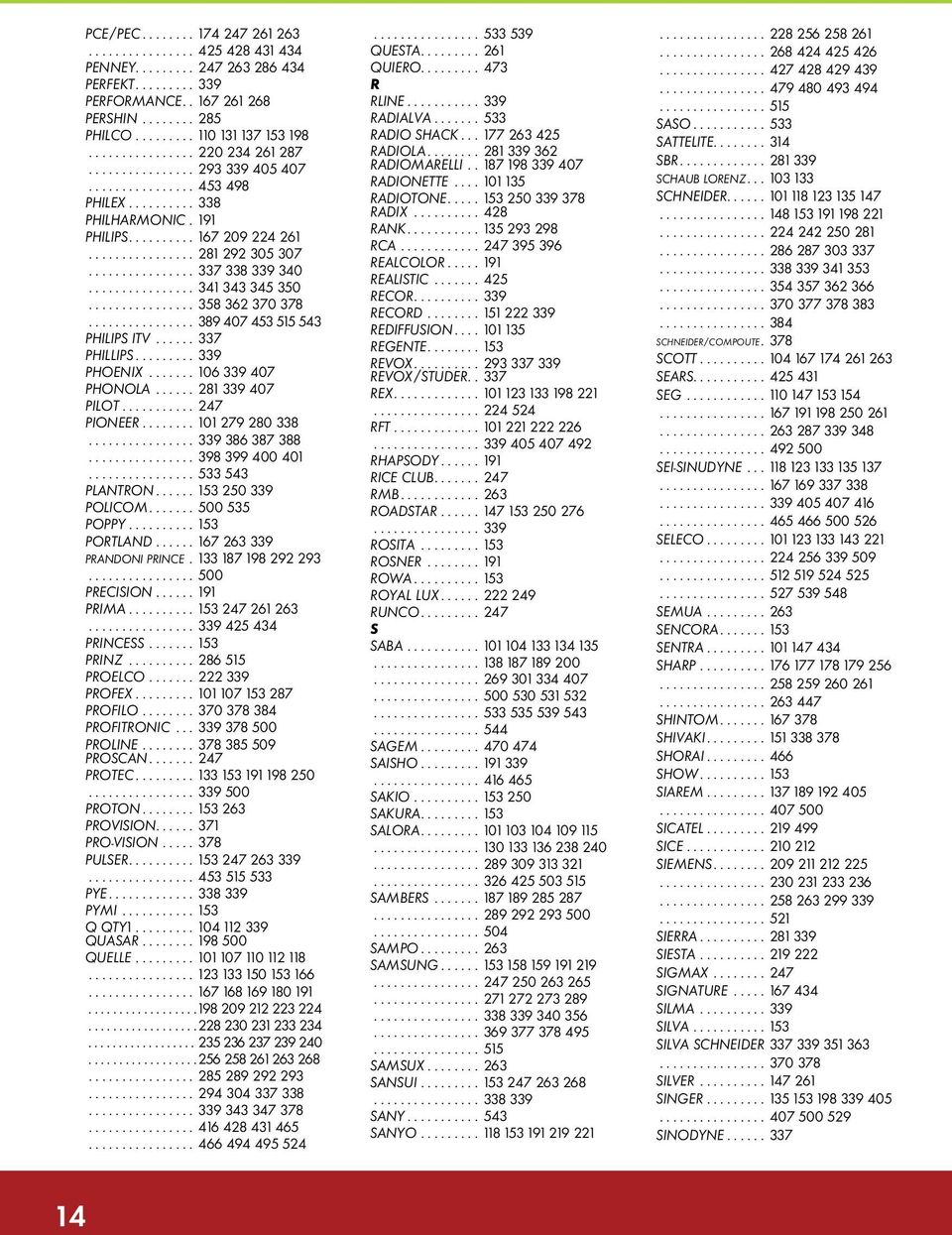

14 PCE/PEC PENNEY PERFEKT PERFORMANCE PERSHIN PHILCO PHILEX PHILHARMONIC. 191 PHILIPS PHILIPS ITV PHILLIPS PHOENIX PHONOLA PILOT PIONEER PLANTRON POLICOM POPPY PORTLAND PRANDONI PRINCE PRECISION PRIMA PRINCESS PRINZ PROELCO PROFEX PROFILO PROFITRONIC PROLINE PROSCAN PROTEC PROTON PROVISION PRO-VISION PULSER PYE PYMI Q QTY QUASAR QUELLE QUESTA QUIERO R RLINE RADIALVA RADIO SHACK RADIOLA RADIOMARELLI RADIONETTE RADIOTONE RADIX RANK RCA REALCOLOR REALISTIC RECOR RECORD REDIFFUSION REGENTE REVOX REVOX/STUDER REX RFT RHAPSODY RICE CLUB RMB ROADSTAR ROSITA ROSNER ROWA ROYAL LUX RUNCO S SABA SAGEM SAISHO SAKIO SAKURA SALORA SAMBERS SAMPO SAMSUNG SAMSUX SANSUI SANY SANYO SASO SATTELITE SBR SCHAUB LORENZ SCHNEIDER SCHNEIDER/COMPOUTE. 378 SCOTT SEARS SEG SEI-SINUDYNE SELECO SEMUA SENCORA SENTRA SHARP SHINTOM SHIVAKI SHORAI SHOW SIAREM SICATEL SICE SIEMENS SIERRA SIESTA SIGMAX SIGNATURE SILMA SILVA SILVA SCHNEIDER SILVER SINGER SINODYNE

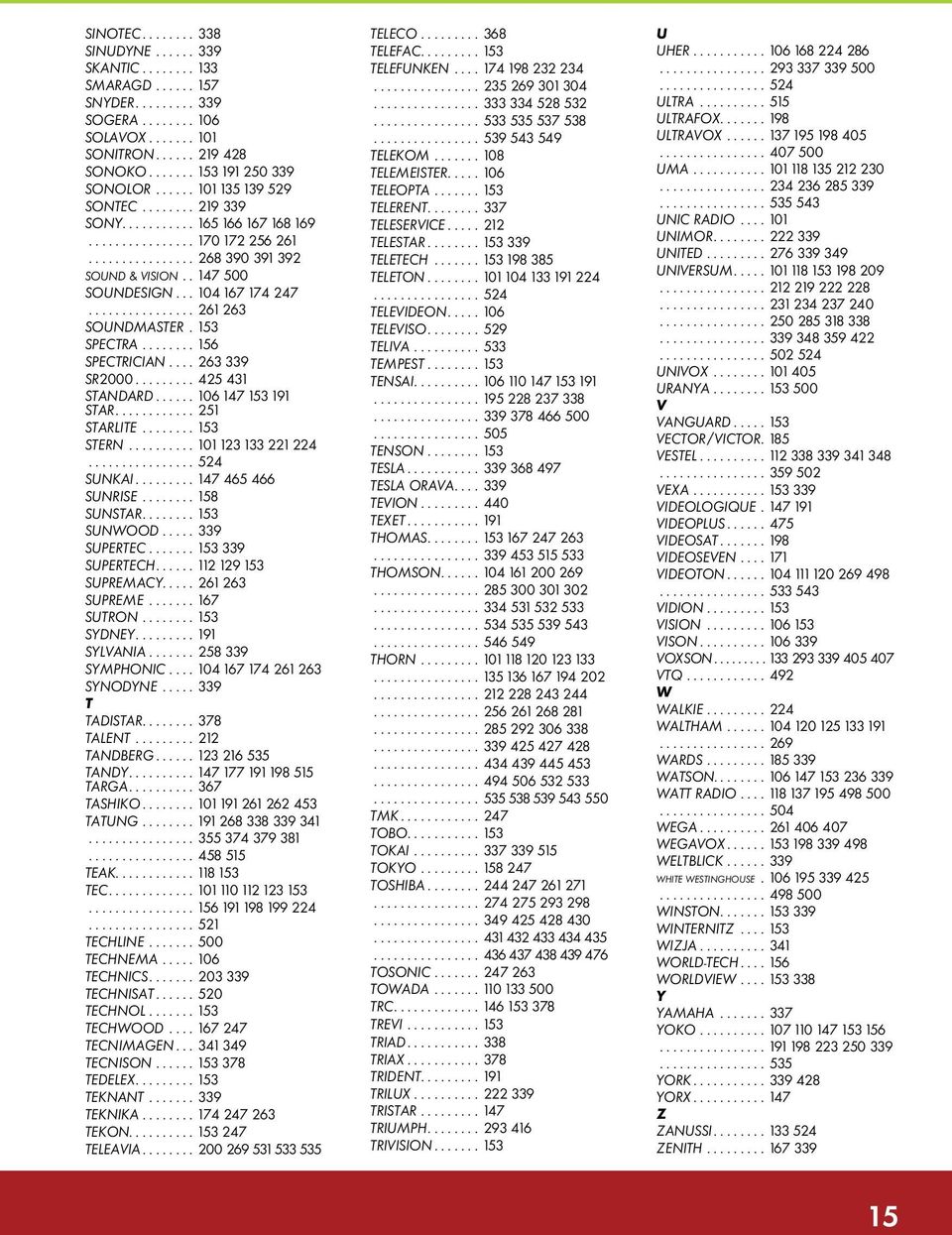

15 SINOTEC SINUDYNE SKANTIC SMARAGD SNYDER SOGERA SOLAVOX SONITRON SONOKO SONOLOR SONTEC SONY SOUND & VISION SOUNDESIGN SOUNDMASTER. 153 SPECTRA SPECTRICIAN SR STANDARD STAR STARLITE STERN SUNKAI SUNRISE SUNSTAR SUNWOOD SUPERTEC SUPERTECH SUPREMACY SUPREME SUTRON SYDNEY SYLVANIA SYMPHONIC SYNODYNE T TADISTAR TALENT TANDBERG TANDY TARGA TASHIKO TATUNG TEAK TEC TECHLINE TECHNEMA TECHNICS TECHNISAT TECHNOL TECHWOOD TECNIMAGEN TECNISON TEDELEX TEKNANT TEKNIKA TEKON TELEAVIA TELECO TELEFAC TELEFUNKEN TELEKOM TELEMEISTER TELEOPTA TELERENT TELESERVICE TELESTAR TELETECH TELETON TELEVIDEON TELEVISO TELIVA TEMPEST TENSAI TENSON TESLA TESLA ORAVA TEVION TEXET THOMAS THOMSON THORN TMK TOBO TOKAI TOKYO TOSHIBA TOSONIC TOWADA TRC TREVI TRIAD TRIAX TRIDENT TRILUX TRISTAR TRIUMPH TRIVISION U UHER ULTRA ULTRAFOX ULTRAVOX UMA UNIC RADIO UNIMOR UNITED UNIVERSUM UNIVOX URANYA V VANGUARD VECTOR/VICTOR. 185 VESTEL VEXA VIDEOLOGIQUE VIDEOPLUS VIDEOSAT VIDEOSEVEN VIDEOTON VIDION VISION VISON VOXSON VTQ W WALKIE WALTHAM WARDS WATSON WATT RADIO WEGA WEGAVOX WELTBLICK WHITE WESTINGHOUSE WINSTON WINTERNITZ WIZJA WORLD-TECH WORLDVIEW Y YAMAHA YOKO YORK YORX Z ZANUSSI ZENITH

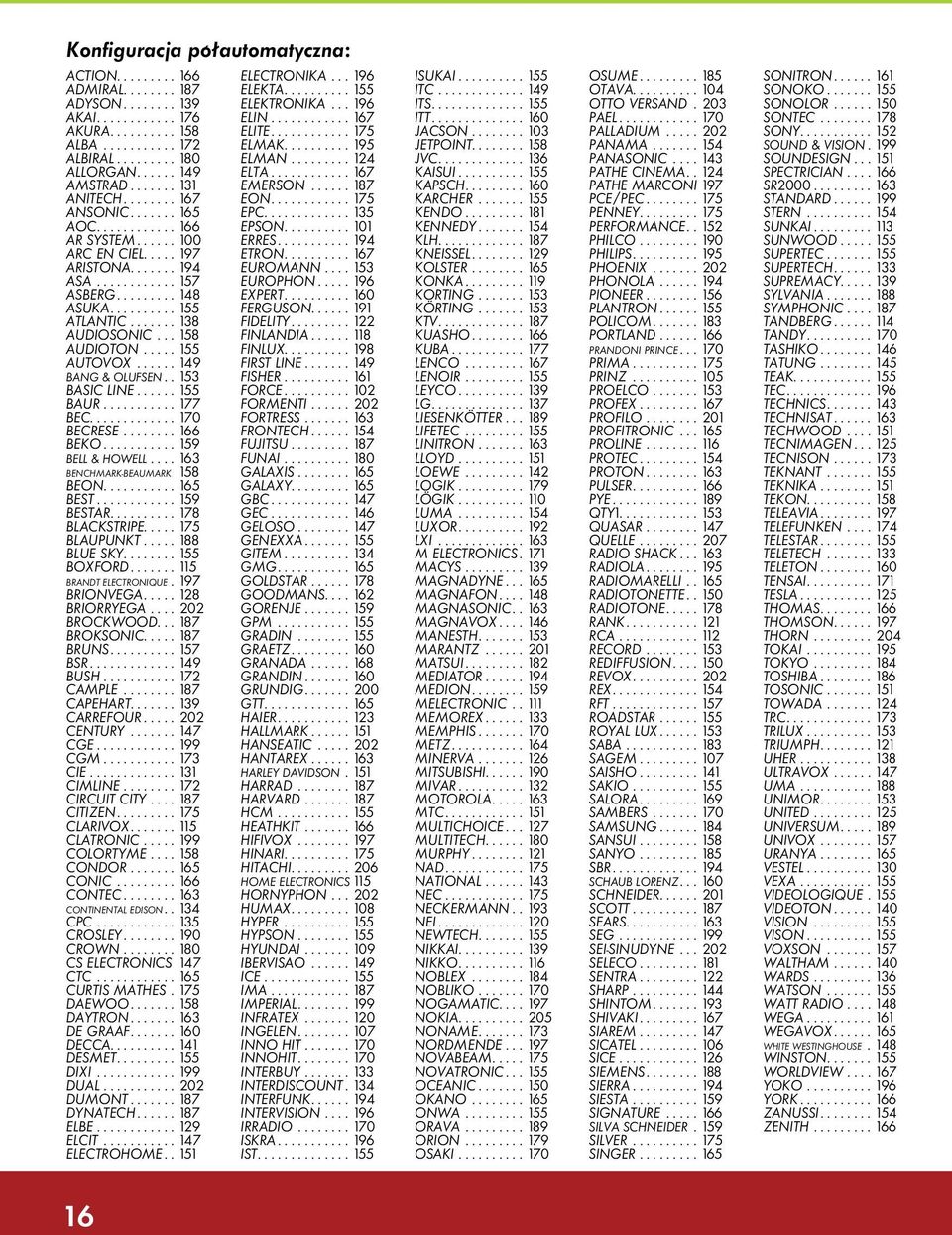

16 Konfiguracja półautomatyczna: ACTION ADMIRAL ADYSON AKAI AKURA ALBA ALBIRAL ALLORGAN AMSTRAD ANITECH ANSONIC AOC AR SYSTEM ARC EN CIEL ARISTONA ASA ASBERG ASUKA ATLANTIC AUDIOSONIC AUDIOTON AUTOVOX BANG & OLUFSEN BASIC LINE BAUR BEC BECRESE BEKO BELL & HOWELL BENCHMARK-BEAUMARK 158 BEON BEST BESTAR BLACKSTRIPE BLAUPUNKT BLUE SKY BOXFORD BRANDT ELECTRONIQUE. 197 BRIONVEGA BRIORRYEGA BROCKWOOD BROKSONIC BRUNS BSR BUSH CAMPLE CAPEHART CARREFOUR CENTURY CGE CGM CIE CIMLINE CIRCUIT CITY CITIZEN CLARIVOX CLATRONIC COLORTYME CONDOR CONIC CONTEC CONTINENTAL EDISON CPC CROSLEY CROWN CS ELECTRONICS 147 CTC CURTIS MATHES. 175 DAEWOO DAYTRON DE GRAAF DECCA DESMET DIXI DUAL DUMONT DYNATECH ELBE ELCIT ELECTROHOME ELECTRONIKA ELEKTA ELEKTRONIKA ELIN ELITE ELMAK ELMAN ELTA EMERSON EON EPC EPSON ERRES ETRON EUROMANN EUROPHON EXPERT FERGUSON FIDELITY FINLANDIA FINLUX FIRST LINE FISHER FORCE FORMENTI FORTRESS FRONTECH FUJITSU FUNAI GALAXIS GALAXY GBC GEC GELOSO GENEXXA GITEM GMG GOLDSTAR GOODMANS GORENJE GPM GRADIN GRAETZ GRANADA GRANDIN GRUNDIG GTT HAIER HALLMARK HANSEATIC HANTAREX HARLEY DAVIDSON. 151 HARRAD HARVARD HCM HEATHKIT HIFIVOX HINARI HITACHI HOME ELECTRONICS 115 HORNYPHON HUMAX HYPER HYPSON HYUNDAI IBERVISAO ICE IMA IMPERIAL INFRATEX INGELEN INNO HIT INNOHIT INTERBUY INTERDISCOUNT. 134 INTERFUNK INTERVISION IRRADIO ISKRA IST ISUKAI ITC ITS ITT JACSON JETPOINT JVC KAISUI KAPSCH KARCHER KENDO KENNEDY KLH KNEISSEL KOLSTER KONKA KORTING KÖRTING KTV KUASHO KUBA LENCO LENOIR LEYCO LG LIESENKÖTTER LIFETEC LINITRON LLOYD LOEWE LOGIK LÖGIK LUMA LUXOR LXI M ELECTRONICS. 171 MACYS MAGNADYNE MAGNAFON MAGNASONIC MAGNAVOX MANESTH MARANTZ MATSUI MEDIATOR MEDION MELECTRONIC MEMOREX MEMPHIS METZ MINERVA MITSUBISHI MIVAR MOTOROLA MTC MULTICHOICE MULTITECH MURPHY NAD NATIONAL NEC NECKERMANN NEI NEWTECH NIKKAI NIKKO NOBLEX NOBLIKO NOGAMATIC NOKIA NONAME NORDMENDE NOVABEAM NOVATRONIC OCEANIC OKANO ONWA ORAVA ORION OSAKI OSUME OTAVA OTTO VERSAND. 203 PAEL PALLADIUM PANAMA PANASONIC PATHE CINEMA PATHE MARCONI 197 PCE/PEC PENNEY PERFORMANCE PHILCO PHILIPS PHOENIX PHONOLA PIONEER PLANTRON POLICOM PORTLAND PRANDONI PRINCE PRIMA PRINZ PROELCO PROFEX PROFILO PROFITRONIC PROLINE PROTEC PROTON PULSER PYE QTY QUASAR QUELLE RADIO SHACK RADIOLA RADIOMARELLI RADIOTONETTE RADIOTONE RANK RCA RECORD REDIFFUSION REVOX REX RFT ROADSTAR ROYAL LUX SABA SAGEM SAISHO SAKIO SALORA SAMBERS SAMSUNG SANSUI SANYO SBR SCHAUB LORENZ SCHNEIDER SCOTT SEARS SEG SEI-SINUDYNE SELECO SENTRA SHARP SHINTOM SHIVAKI SIAREM SICATEL SICE SIEMENS SIERRA SIESTA SIGNATURE SILVA SCHNEIDER. 159 SILVER SINGER SONITRON SONOKO SONOLOR SONTEC SONY SOUND & VISION. 199 SOUNDESIGN SPECTRICIAN SR STANDARD STERN SUNKAI SUNWOOD SUPERTEC SUPERTECH SUPREMACY SYLVANIA SYMPHONIC TANDBERG TANDY TASHIKO TATUNG TEAK TEC TECHNICS TECHNISAT TECHWOOD TECNIMAGEN TECNISON TEKNANT TEKNIKA TEKON TELEAVIA TELEFUNKEN TELESTAR TELETECH TELETON TENSAI TESLA THOMAS THOMSON THORN TOKAI TOKYO TOSHIBA TOSONIC TOWADA TRC TRILUX TRIUMPH UHER ULTRAVOX UMA UNIMOR UNITED UNIVERSUM UNIVOX URANYA VESTEL VEXA VIDEOLOGIQUE. 155 VIDEOTON VISION VISON VOXSON WALTHAM WARDS WATSON WATT RADIO WEGA WEGAVOX WHITE WESTINGHOUSE. 148 WINSTON WORLDVIEW YOKO YORK ZANUSSI ZENITH

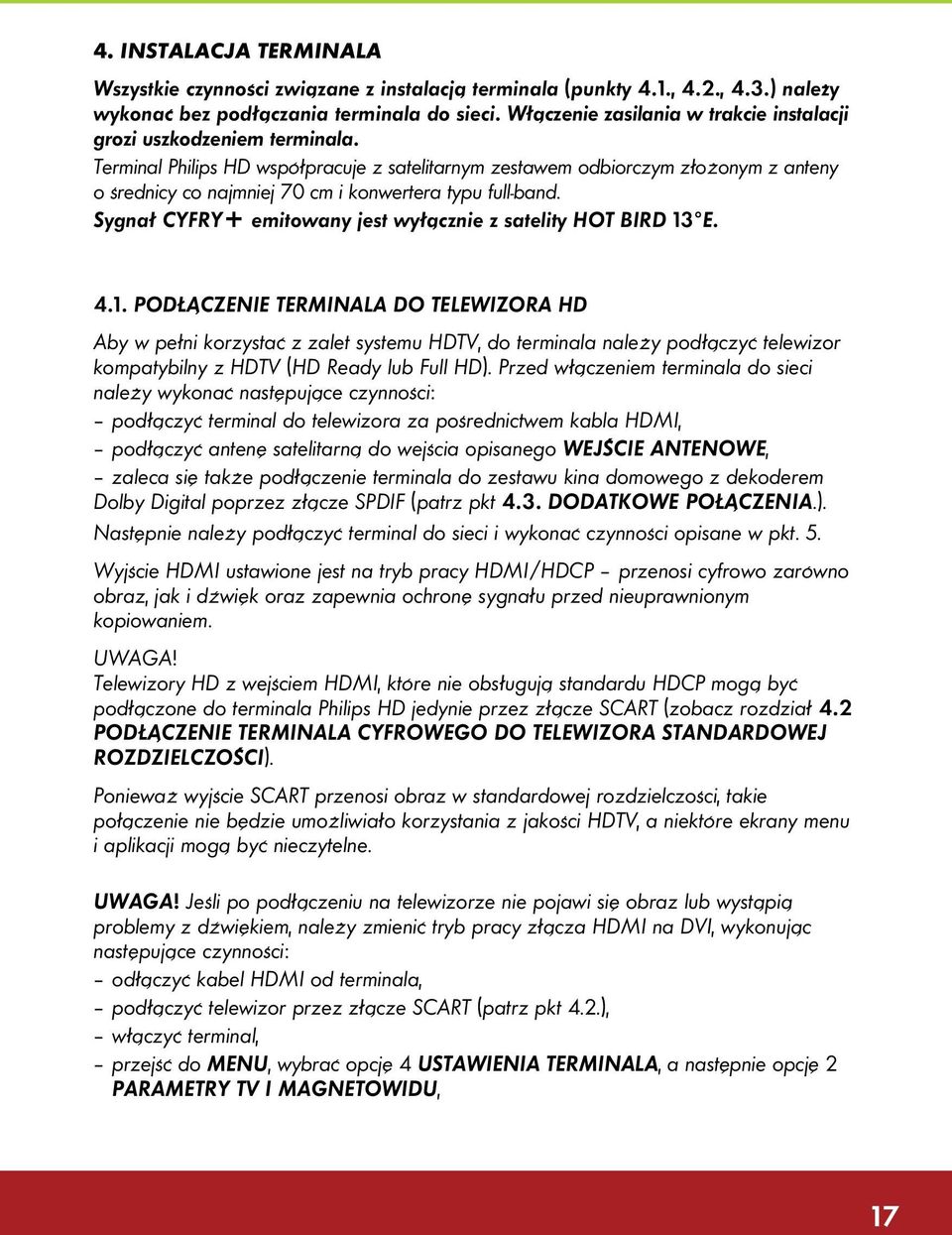

17 4. INSTALACJA TERMINALA Wszystkie czynności związane z instalacją terminala (punkty 4.1., 4.2., 4.3.) należy wykonać bez podłączania terminala do sieci. Włączenie zasilania w trakcie instalacji grozi uszkodzeniem terminala. Terminal Philips HD współpracuje z satelitarnym zestawem odbiorczym złożonym z anteny o średnicy co najmniej 70 cm i konwertera typu full-band. Sygnał CYFRY+ emitowany jest wyłącznie z satelity HOT BIRD 13 E PODŁĄCZENIE TERMINALA DO TELEWIZORA HD Aby w pełni korzystać z zalet systemu HDTV, do terminala należy podłączyć telewizor kompatybilny z HDTV (HD Ready lub Full HD). Przed włączeniem terminala do sieci należy wykonać następujące czynności: podłączyć terminal do telewizora za pośrednictwem kabla HDMI, podłączyć antenę satelitarną do wejścia opisanego WEJŚCIE ANTENOWE, zaleca się także podłączenie terminala do zestawu kina domowego z dekoderem Dolby Digital poprzez złącze SPDIF (patrz pkt 4.3. DODATKOWE POŁĄCZENIA.). Następnie należy podłączyć terminal do sieci i wykonać czynności opisane w pkt. 5. Wyjście HDMI ustawione jest na tryb pracy HDMI/HDCP przenosi cyfrowo zarówno obraz, jak i dźwięk oraz zapewnia ochronę sygnału przed nieuprawnionym kopiowaniem. UWAGA! Telewizory HD z wejściem HDMI, które nie obsługują standardu HDCP mogą być podłączone do terminala Philips HD jedynie przez złącze SCART (zobacz rozdział 4.2 PODŁĄCZENIE TERMINALA CYFROWEGO DO TELEWIZORA STANDARDOWEJ ROZDZIELCZOŚCI). Ponieważ wyjście SCART przenosi obraz w standardowej rozdzielczości, takie połączenie nie będzie umożliwiało korzystania z jakości HDTV, a niektóre ekrany menu i aplikacji mogą być nieczytelne. UWAGA! Jeśli po podłączeniu na telewizorze nie pojawi się obraz lub wystąpią problemy z dźwiękiem, należy zmienić tryb pracy złącza HDMI na DVI, wykonując następujące czynności: odłączyć kabel HDMI od terminala, podłączyć telewizor przez złącze SCART (patrz pkt 4.2.), włączyć terminal, przejść do MENU, wybrać opcję 4 USTAWIENIA TERMINALA, a następnie opcję 2 PARAMETRY TV I MAGNETOWIDU, 17

18 w opcji TRYB PRACY należy wybrać tryb DVI, wyjść z menu oraz wyłączyć terminal, połączyć wyjścia dźwięku LEWY/PRAWY z wejściami dźwięku w telewizorze za pośrednictwem kabla typu CINCH, ponownie podłączyć terminal do telewizora za pomocą kabla HDMI. Następnie należy podłączyć terminal do sieci i wykonać czynności opisane w pkt 5. TELEWIZOR MAGNETOWID 4.2. PODŁĄCZENIE TERMINALA CYFROWEGO DO TELEWIZORA STANDARDOWEJ ROZDZIELCZOŚCI Przed włączeniem terminala do sieci należy wykonać poniższe czynności: podłączyć antenę satelitarną do wejścia opisanego WEJŚCIE ANTENOWE, podłączyć telewizor do złącza opisanego TELEWIZOR kablem SCART. Terminal można także podłączyć do domowego zestawu hi-fi (patrz 4.3. DODATKOWE POŁĄCZENIA). Następnie należy podłączyć terminal do sieci i wykonać czynności opisane w pkt. 5 18

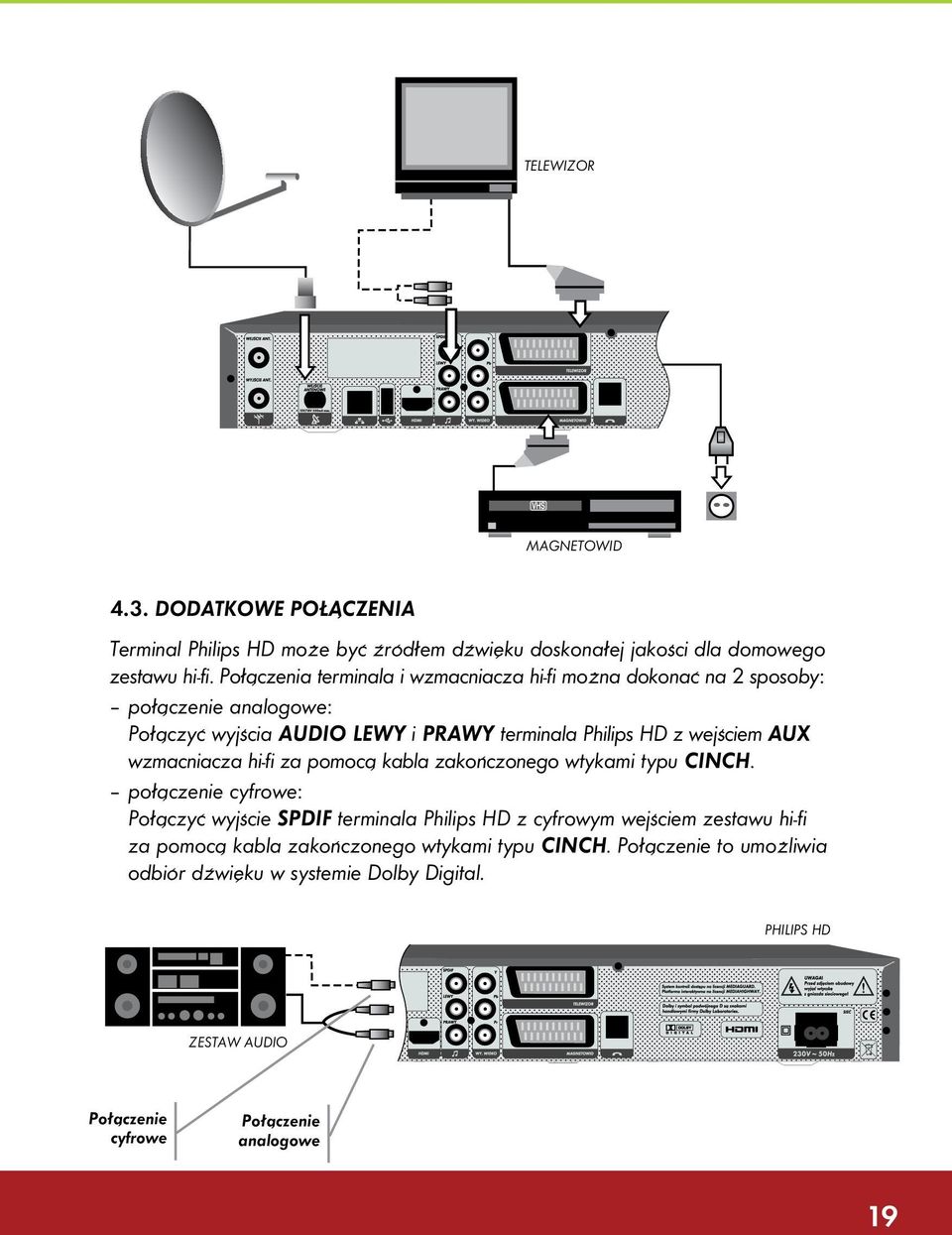

19 TELEWIZOR MAGNETOWID 4.3. DODATKOWE POŁĄCZENIA Terminal Philips HD może być źródłem dźwięku doskonałej jakości dla domowego zestawu hi-fi. Połączenia terminala i wzmacniacza hi-fi można dokonać na 2 sposoby: połączenie analogowe: Połączyć wyjścia AUDIO LEWY i PRAWY terminala Philips HD z wejściem AUX wzmacniacza hi-fi za pomocą kabla zakoƒczonego wtykami typu CINCH. połączenie cyfrowe: Połączyć wyjście SPDIF terminala Philips HD z cyfrowym wejściem zestawu hi-fi za pomocą kabla zakoƒczonego wtykami typu CINCH. Połączenie to umożliwia odbiór dźwięku w systemie Dolby Digital. PHILIPS HD ZESTAW AUDIO Połączenie cyfrowe Połączenie analogowe 19

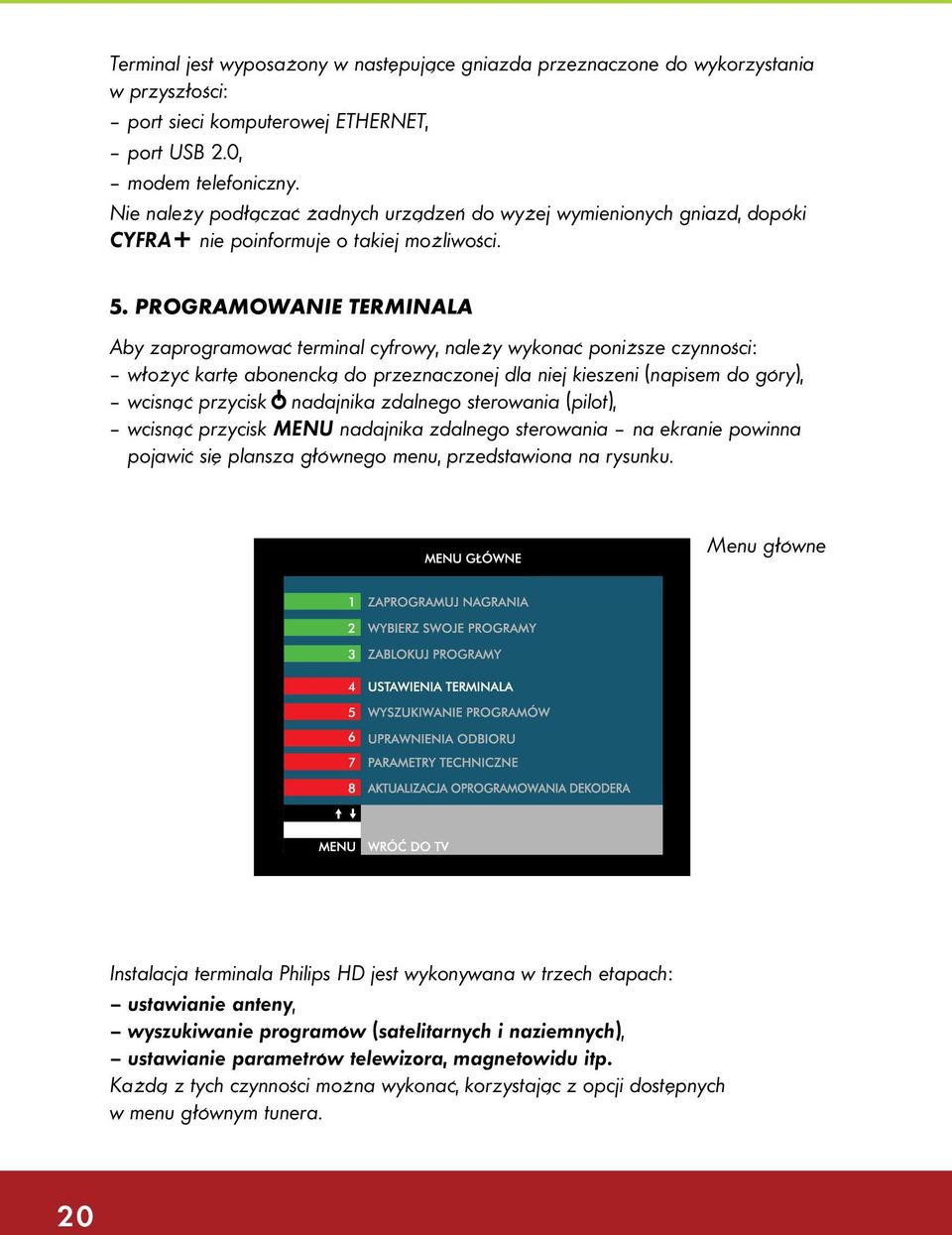

20 Terminal jest wyposażony w następujące gniazda przeznaczone do wykorzystania w przyszłości: port sieci komputerowej ETHERNET, port USB 2.0, modem telefoniczny. Nie należy podłączać żadnych urządzeƒ do wyżej wymienionych gniazd, dopóki CYFRA+ nie poinformuje o takiej możliwości. 5. Programowanie terminala Aby zaprogramować terminal cyfrowy, należy wykonać poniższe czynności: włożyć kartę abonencką do przeznaczonej dla niej kieszeni (napisem do góry), wcisnąć przycisk nadajnika zdalnego sterowania (pilot), wcisnąć przycisk MENU nadajnika zdalnego sterowania na ekranie powinna pojawić się plansza głównego menu, przedstawiona na rysunku. Menu główne Instalacja terminala Philips HD jest wykonywana w trzech etapach: ustawianie anteny, wyszukiwanie programów (satelitarnych i naziemnych), ustawianie parametrów telewizora, magnetowidu itp. Każdą z tych czynności można wykonać, korzystając z opcji dostępnych w menu głównym tunera. 20
