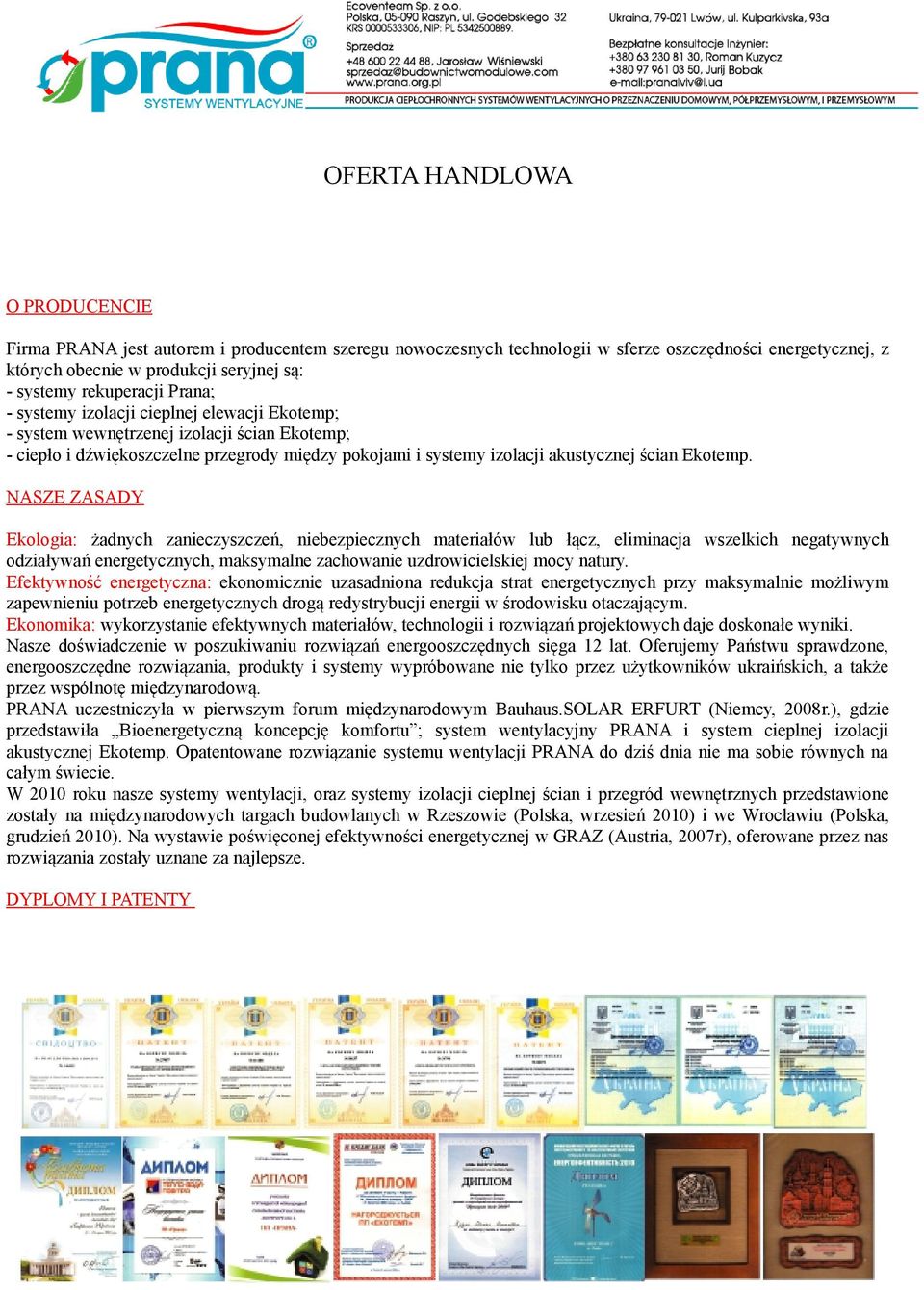

1 OFERTA HANDLOWA O PRODUCENCIE Firma PRANA jest autorem i producentem szeregu nowoczesnych technologii w sferze oszczędności energetycznej, z których obecnie w produkcji seryjnej są: systemy rekuperacji Prana; systemy izolacji cieplnej elewacji Ekotemp; system wewnętrzenej izolacji ścian Ekotemp; ciepło i dźwiękoszczelne przegrody między pokojami i systemy izolacji akustycznej ścian Ekotemp. NASZE ZASADY Ekologia: żadnych zanieczyszczeń, niebezpiecznych materiałów lub łącz, eliminacja wszelkich negatywnych odziaływań energetycznych, maksymalne zachowanie uzdrowicielskiej mocy natury. Efektywność energetyczna: ekonomicznie uzasadniona redukcja strat energetycznych przy maksymalnie możliwym zapewnieniu potrzeb energetycznych drogą redystrybucji energii w środowisku otaczającym. Ekonomika: wykorzystanie efektywnych materiałów, technologii i rozwiązań projektowych daje doskonałe wyniki. Nasze doświadczenie w poszukiwaniu rozwiązań energooszczędnych sięga 12 lat. Oferujemy Państwu sprawdzone, energooszczędne rozwiązania, produkty i systemy wypróbowane nie tylko przez użytkowników ukraińskich, a także przez wspólnotę międzynarodową. PRANA uczestniczyła w pierwszym forum międzynarodowym Bauhaus.SOLAR ERFURT (Niemcy, 2008r.), gdzie przedstawiła Bioenergetyczną koncepcję komfortu ; system wentylacyjny PRANA i system cieplnej izolacji akustycznej Ekotemp. Opatentowane rozwiązanie systemu wentylacji PRANA do dziś dnia nie ma sobie równych na całym świecie. W 2010 roku nasze systemy wentylacji, oraz systemy izolacji cieplnej ścian i przegród wewnętrznych przedstawione zostały na międzynarodowych targach budowlanych w Rzeszowie (Polska, wrzesień 2010) i we Wrocławiu (Polska, grudzień 2010). Na wystawie poświęconej efektywności energetycznej w GRAZ (Austria, 2007r), oferowane przez nas rozwiązania zostały uznane za najlepsze. DYPLOMY I PATENTY

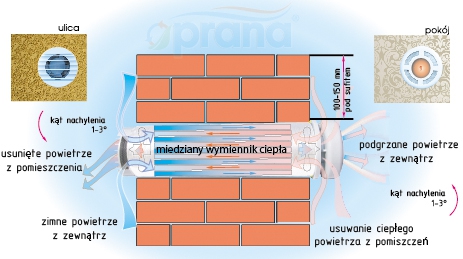

2 ZASADA DZIAŁANIA SYSTEMU REKUPERACJI ROZPROSZONEJ PRANA Strumienie powietrzne przebiegają przez system miedzianych wymienników ciepła, ulokowanych wewnątrz modułu operacyjnego, przy czym są odseparowane między sobą zarówno wewnątrz modułu operacyjnego, jaki na wlocie wylocie nie dochodzi do mieszania strumieni. W systemie wentylacyjnym PRANA zużyte, ciepłe powietrze odprowadzane z pomieszczenia ogrzewa powietrze zimne, napływające z zewnątrz. Latem odwrotnie powietrze wyrzucane wychładza powietrze napływające. W systemie wyeliminowano kłopotliwe filtrów wymagających częstej wymiany, a zastosowanie miedzianego wymiennika ciepła dezynfekuje powietrze dzięki szczególnym właściwościom miedzi i zastosowaniu prostopłynnych przewodów kanałowych. Powietrze przepływając przez wymiennik zachowuje skład jonowy i naturalny komponent energetyczny powietrza prane. UZYSKANE REZULTATY: Prana nie tylko odzyskuje imponującą ilość ciepła, ale także wietrzy pomieszczenie dostarczając powietrze nasycone tlenem i jonami naturalnymi. Dzięki efektywnemu, opatentowanemu wymiennikowi specjalnej konstrukcji, zastosowanie rekuperatorów Prana pozwala istotnie zmniejszyć koszty ogrzewania mieszkania w zimie i wychładzania latem. GŁÓWNE PRZEWAGI REKUPERATORA PRANA: Kompaktowe wymiary: średnica obudowy modułu operacyjnego 150, 200, 250, 340 mm. Długość regulowana w zależności od grubości ścian. Zastosowanie miedzianego wymiennika gwarantuje doskonałe przenikanie ciepła, a dzięki temu że miedź jest antyseptykiem (o właściwościach maksymalnie zbliżonych do właściwości srebra) w rekuperatorze powstaje środowisko zapewniające odkażanie powietrza, czyli eliminację wirusów i bakterii. Sprawność wynosi do 83 % i osiągana jest dzięki przechodzeniu w przeciwnych kierunkach strumieni powietrza wylotowych i wlotowych, które nie krzyżują się i nie mieszają wzajemnie. Szybkość i prostota montażu: Wykonuje się otwór w ścianie zewnętrznej obiektu, w którym za pomocą pianki montażowej lub innej uszczelki montuje się moduł operacyjny. Produkujemy również moduły do montażu bloku wentylacyjnego wewnątrz pomieszczeń (w charakterze bloku wewnętrznego). Widoczne pozostają wyłącznie kraty wentylacyjne: wewnątrz pomieszczenia i na elewacji budynku. Bez materiałów eksploatacyjnych. Dostępność i łatwość obsługi. Maksymalny poziom zużycia energii elektrycznej od 32V 310V, w zależności od modułu. Poręczny i łatwy system sterowania: pilot zdalnego sterowania lub opornica. Bezszumny w reżimie nocnym (). Okres gwarancyjny 2 lata Uczciwa i dostępna cena konkurencyjna wg zasady cena jakość.

3 SERIA MODUŁOWA SYSTEMÓW WENTYLACYJNYCH PRANA SERIA DOMOWA Prezentowane rozwiązanie stosowane jest w obiektach o przeznaczeniu domowym (mieszkania, domy jednorodzinne, lokale służbowe, placówki edukacyjne i przedszkola etc.). Obudowa jest izolowana. Podwójne zabezpieczenie przed wydmuchaniem frontalnym. Czynność dodatkowa mini dogrzewanie. Poziom szumu w odległości 3 metrów od urządzenia przy maksymalnym reżimie działania systemu decentralizowanego wentylacji nie przekracza 38 db, w reżimie noc 25 db. REKUPERATOR «PRANA150» Średnica obudowy modułu operacyjnego 150 mm; Średnica otworu montażowego 162 mm; Objętość modułu operacyjnego od 535 mm; Zalecana powierzchnia pomieszczenia do 60 m2; Wymiana powietrza przy rekuperacji: wlot: 115 m3/h, wyciąg: 105 m3/h, w reżimie noc 25 m3/h; Sprawność % 83; Zużycie energii elektrycznej od 7Wh do 32Wh w zależności od reżimu działania. Systemy sterowania: pilot sterowania zdalnego lub opornica. Funkcja minidogrzewanie. Dzięki łamanym kanałom miedzianego wymiennika ciepła poziom szumu zmniejsza się w 78 razy w porównaniu do poziomu początkowego. REKUPERATOR «PRANA200G» Średnica obudowy modułu operacyjnego 200 mm; Średnica otworu montażowego 220 (250) mm; Długość modułu operacyjnego od 440 mm; Zalecana powierzchnia pomieszczenia do 60 m2; wlotów: 135 m3/h, wyciąg: 125 m3/h, w reżimie noc 25 m3/h; Sprawność % 74; Zużycie energii elektrycznej od 7Wh do 32Wh w zależności od reżimu działania. Systemy sterowania: pilot sterowania zdalnego lub opornica. Funkcja minidogrzewanie. Dzięki łamanym kanałom miedzianego wymiennika ciepła poziom szumu zmniejsza się 89 razy w porównaniu do poziomu początkowego. Seria półprzemysłowa Opracowana w celu wyposażenia w wentylacje pomieszczeń o wielkiej powierzchni i/lub szczególnych warunkach obsługi, uruchomiona w produkcji seryjnej o odpowiednich właściwościach technicznych. Moduł do zastosowania w obiektach o przeznaczeniu przemysłowo produkcyjnym (fabryki, zakłady przemysłowe, centra handlowe, kompleksy sportowo rozrywkowe, baseny, hale rolnicze etc.). SERIA PÓŁPRZEMYSŁOWA REKUPERATOR «PRANA200C» Średnica obudowy modułu operacyjnego 200 mm; Średnica otworu montażowego 220 (250) mm; Długość modułu operacyjnego od 500 mm; Zalecana powierzchnia pomieszczenia do 120 m2; wlotów: 235 m3/h, wyciąg: 220 m3/h, w reżimie noc 40 m3/h; Sprawność % 67; Zużycie energii elektrycznej od 12Wh do 54Wh w zależności od reżimu działania. Systemy sterowania: pilot sterowania zdalnego lub opornica. Funkcja minidogrzewanie.

4 SERIA PRZEMYSŁOWA REKUPERATOR «PRANA250» Średnica obudowy modułu operacyjnego 250 mm; wlotów: 650 m3/h, wyciąg: 610 m3/h. Sprawność % 5174; Zużycie energii elektrycznej od 15Wh do 90Wh w zależności od reżimu działania. Moduł do zastosowania w obiektach o przeznaczeniu przemysłowo produkcyjnym (fabryki, zakłady przemysłowe, centra handlowe, kompleksy sportowo rozrywkowe, baseny, hale rolnicze etc.) W celu zapewnienia bezpiecznych warunków eksploatacji w warunkach podwyższonej wilgotności przewidziano, że zasilania systemu PRANA 250 dokonuje się od źródła prądu stałego o +24V. Podłączenie do sieci prądu zmiennego 220V odbywa się przez AC/DC adapter. Sterowanie systemem zapewnia się za pomocą profesjonalnego bloku sterowania, który jest już wyposażony w adapter do sieci 220V. System jest przeznaczony do montowania wewnątrz pomieszczenia. W razie konieczności system przewiduje podłączenie długich rozgałęzionych wentylacyjnych kanałów wyciągowych i wlotowych (ΣΔр 500Pа). REKUPERATOR «PRANA340A» Średnica obudowy modułu operacyjnego 340 mm; Średnica otworu montażowego 350 mm; wlotów: 540 m3/h, wyciąg: 520 m3/h, Objętość wymiany powietrza przy jednokierunkowym ruchu wentylatorów: wlotów: 1100 m3/h, wyciąg: 1100 m3/h, Sprawność % 7854; Zużycie energii elektrycznej od 30Wh do 110Wh w zależności od reżimu działania. W razie konieczności system przewiduje podłączenie krótkich wentylacyjnych kanałów wyciągowych i wlotowych (ΣΔр50Pа). System także może być wyprodukowany zarówno w celu montowania w ścianie, jak i umiejscowienia wewnątrz pomieszczenia. Sterowania systemem dokonywano za pomocą 1 opornicy (przełącznika rozruchowego), 2 takich opornic lub profesjonalnego bloku sterowania (kompletowano dodatkowo na zlecenie), który pozwala na ustalenie w systemie wentylacyjnym pięciu głównych reżimów działania: pasywnego, rekuperacji zwrotnej, wyciągowego, wlotowego, rekuperacyjnego. REKUPERATOR «PRANA340S» Średnica obudowy modułu operacyjnego 340 mm; Średnica otworu montażowego 350 mm; wlotów: 1100 m3/h, wyciąg: 1020 m3/h, Sprawność % 7848; Zużycie energii elektrycznej od 80Wh do 310Wh w zależności od reżimu działania. System pozwala na podłączenie długich rozgałęzionych wentylacyjnych kanałów wyciągowych i wylotowych (ΣΔр 350Pа). System może być wyprodukowany zarówno w celu montowania w ścianie, jak i umiejscowienia wewnątrz pomieszczenia. Sterowanie systemem zapewniono za pomocą 1 opornicy (przełącznika rozruchowego), 2 takich opornic lub profesjonalnego bloku sterowania (wyposażenie dodatkowe).

5 DANE TECHNICZNE DECENTRALIZOWANYCH SYSTEMÓW WENTYLACJI PRANA Średnica Objętość wymiany powietrza Nazwa produktu Cena Sprawność, % Zalecana powierzchnia pomieszczenia, m2 wlot wyciąg noc/min Funkcja minidogrzewanie do do do obudowy modułu operacyjnego, przy rekuperacji, m 3 /h detaliczna zł/szt. mm PRANA150 PRANA200G PRANA200C seria półprzemysłowa PRANA250 seria przemysłowa PRANA340A seria przemysłowa PRANA340S seria przemysłowa FUNKCJA MINIDOGRZEWANIE Funkcja minidogrzewanie pozwala poszerzyć wachlarz temperatur przy zastosowaniu systemów wentylacji PRANA do 25 º С (30 С). Przy działaniu w temperaturach ekstremalnych zapobiega oblodzeniu wentylatora zewnętrznego. W reżimie noc działanie rekuperatora dodatkowo podwyższa temperaturę powietrza wlotowego o 67 ºС. Funkcja minidogrzewanie dla modełu PRANA150 PRANA200G PRANA200C seria półprzemysłowa SERIA PÓŁPRZEMYSŁOWA Dodatkowe zużycie energii elektrycznej,wh (Reżim «noc» / min) SERIA PRZEMYSŁOWA

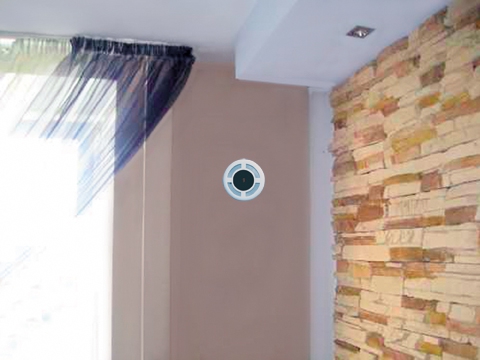

6 MONTAŻ I INSTALACJA Montażu dokonuje się w górnej części ściany, graniczącej z przestrzenią zewnętrzną. Należy wykonać otwór w ścianie zewnętrznej budynku, o odpowiedniej średnicy w zależności od modułu. Za pomocą pianki montażowej lub innej uszczelki instaluje się moduł operacyjny. W ten sposób moduł operacyjny znajduje się wewnątrz ściany, a widoczne pozostają wyłącznie kraty wentylacyjne: wewnątrz pomieszczenia i na elewacji. Otwór przelotowy należy wykonać pod kątem 35 stopni w przechyle na zewnątrz budynku. Celem zapewnienia prawidłowego działania systemu wentylacji należy zamontować moduł w taki sposób, aby część zewnętrzna pozostała wysunięta poza płaszczyznę ściany na odległość nie mniejszą niż 1015mm. Długość modułu operacyjnego winien odpowiadać grubości ściany, w której ma zostać zamontowany. System wentylacji podłącza się do sieci o napięciu 220V i częstotliwości 50Hz. Seria przemysłowa Moduły wentylacyjne serii przemysłowej przeznaczone do zamontowania wewnątrz pomieszczenia, należy mocować do powierzchni nośnej za pomocą zacisków i wsporników. Do systemu wentylacyjnego podłącza się kanały powietrzne wyciągu i wlotu w zależności od projektu systemu wentylacji. Jeżeli moduł operacyjny przeznaczono do zamontowania w ścianie zewnętrznej, w górnej części ściany należy wykonać otwór o odpowiedniej średnicy i nachyleniu 35 stopni w kierunku zewnętrznym. Moduł operacyjny należy zamocować w otworze za pomocą pianki montażowej lub innej uszczelki. W celu zapewnienia prawidłowego działania systemu wentylacji należy pozostawić wysuniętą część zewnętrzną w stosunku do płaszczyzny ściany budynku (elewacji) na długość zapewniającą swobodny wylot/wyciąg przez kanał wentylacyjny, ulokowany na obudowie systemu wentylacyjnego. Na specjalne zlecenie system może być wyposażony w wyloty pod rozgałęzienie wlotowych i/lub wyciągowych kanałów wentylacyjnych wewnątrz pomieszczenia. Na specjalne zlecenie produkujemy systemy wentylacyjne o innych danych technicznych.
