1 Twój przewodnik po zamocowaniach Dobierz właściwe mocowanie. To proste!

2 Spis treści Mocowania uniwersalne 2-komponentowy kołek DUOPOWER 8 Kołek uniwersalny UX 9 Kotwa do gazobetonu FPX-I 10 Kołek do prętów gwintowanych REDFORCE FGD 10 Mocowania do podłoży z pustą przestrzenią Kołek zaciskowy DUOTEC 11 Mocowanie do płyt gipsowo-kartonowych GK 12 Metalowe mocowanie do płyt g-k GKM 12 Metalowe mocowanie HM 13 Mocowanie uchylne KD 13 Mocowania ramowe Kołek ramowy SXRL 14 Mocowania chemiczne Zaprawa iniekcyjna FIS VL 15 Zaprawa iniekcyjna FIS P 16 Niezbędne akcesoria 17 Wysokie obciążenia Kotwa tulejowa FSA 18 Kotwa sworzniowa FBN II 19 Mocowania do izolacji Mocowanie do izolacji FID 19 Zestawy montażowe Mocowanie do luster SKLM 20 Mocowanie umywalek WST 20 Mocowanie sanitarne S 8 RD WCR 21 Porady Przekrój materiałów budowlanych 22 Wiercenie wierceniu nierówne Dane techniczne

3 Poznaj nasze rozwiązania online dla majsterkowiczów. Dla Ciebie Wyszukiwarka mocowań Pobierz bezpłatną aplikację i korzystaj z niej w swoim telefonie - zawsze tam gdzie Ty, zawsze kiedy potrzebujesz! Zaledwie kilka kliknięć, Dzięki aplikacji fischer: dzieli Cię od wyboru właściwego mocowania! Wyszukasz produkt Zeskanujesz kod kreskowy Znajdziesz najbliższego dystrybutora Uzyskasz profesjonalne wskazówki Pobierz bezpłatnie: w App Store na urządzenia z systemem ios w Google Play Store na urządzenia z systemem Android fischer online to: Katalog online: Proste i szybkie wyszukiwanie produktów Możliwość bezpośredniego zamówienia Wyszukiwarka mocowań: Znaleźć odpowiednie kołki na swoimkomputerze W zaledwie kilku krokach! Fachowe doradztwo: Niezbędne informacje z zakresu techniki zamocowań Szczegółowe dane o produkcie Pomocne wskazówki i materiały poradnikowe 4 5

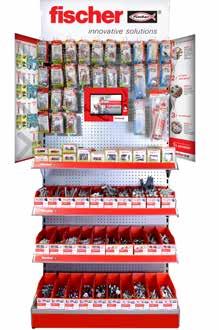

4 Znajdź odpowiednie mocowanie fischer na półce. Teraz zrobisz to jeszcze szybciej! 1. Poznaj gamę mocowań fischer Kołek rozporowy Kołek rozporowy wkręt Kołek rozporowy hak kątowy Kołek... mocowania w blisterach (małe ilości) worki z zestawami wbudowany monitor z mat. video tablice boczne, ułatwiając wybór mocowania w pudełkach (duże ilości) mocowania w kuwetach - na sztuki 3. Wybierz odpowiednie mocowanie Obciążenie wywoływane przez mocowany element, decyduje o tym po jakie rozwiązanie i w jakim rozmiarze sięgnąć. Również możliwości nośności podłoża, w którym będziesz mocować, mają znaczenie. Poniżej znajdziesz informacje, gdzie na popularnych blisterach rozmieszczono te dane. Maksymalne zalecane obciążenie dla poszczególnych materiałów budowlanych znajdziesz tutaj Średnica X długość mocowania 2. Określ podłoże Rodzaj podłoża, w którym będziesz mocować decyduje o wyborze odpowiedniego produktu. Nasz system kolorystyczny opakowań pozwala w szybki i łatwy sposób odnaleźć właściwe mocowanie. Mocowania do betonu Zwróć uwagę na poniższy przewodnik! Każdy kolor odpowiada innemu podłożu: Mocowania do podłoży pełnych Mocowania do każdego typu podłoża Mocowania do materiałów z pust. przestrzeniami i płyt GK Poniższe wizualizacje podłoży również znajdziesz na naszych opakowaniach Tylna strona opakowania Na odwrocie blistera znajdują się wszystkie szczegóły techniczne dla profesjonalnego i bezpiecznego montażu. A także odpowiednie dla danego mocowania, przykłady zastosowania. Universaldübel UX 8x50 R Inhalt: PZ 2 5x 5x 50 mm Ø 5 mm 70 mm Anwendungen: leichte Wandregale Gardinenschiene Elektroinstallationen leichte Spiegelschränke Blumenampel Wanduhr Vorbereitung: 70 mm Montage: Ø 8 mm 1 2b Maße: 55 mm 15 mm Hinweis: Die Haltewerte und Anwendungen sind Richtwerte und abhängig vom Baustoff und der Verarbeitung. 2a 2c cm Made in Germany Ø 8 für alle Baustoffe fischerwerke GmbH & Co. KG D Waldachtal Universaldübel UX 8x50 R S K Art.-Nr / RM 6 7

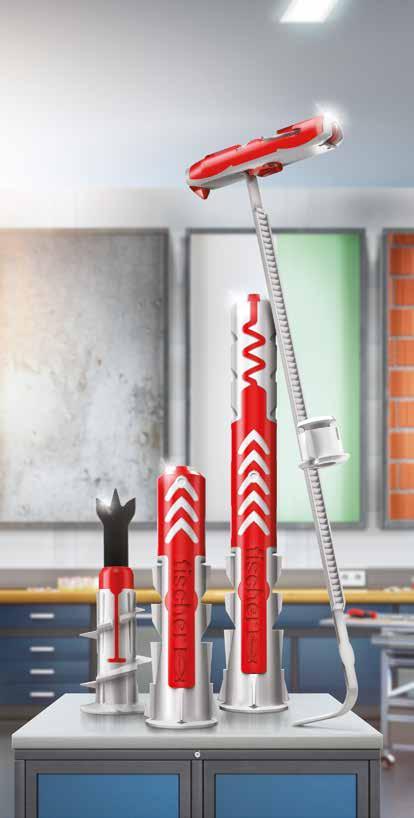

5 Mocowania uniwersalne Mocowania uniwersalne 2-komponentowy kołek DUOPOWER Dwa komponenty. Podwójna moc. wkręt z łbem płaskim wkręt z łbem sześciokątnym wkręt z łbem grzybkowym wkręt z hakiem DUOPOWER długa wersja Kołek uniwersalny UX Kołek nylonowy do wszystkich typów podłoży. UX z kołnierzem wkręt z łbem płaskim UX z hakiem okrągłym UX z hakiem płaskim Dwa komponenty umożliwiają lepsze rozpieranie, co pozwala na uzyskanie wysokich nośności, niezależnie od podłoża. Inteligentne funkcjonowanie (rozpieranie, rozkładanie i zapętlanie) zależy od rodzaju podłoża. Umożliwia jeszcze szersze zastosowanie. Kołek nadaje się do drewna, płyt wiórowych i współpracuje ze śrubą dwugwintową. Kołek nadaje się do drewna, płyt wiórowych i współpracuje ze śrubą dwugwintową. Uniwersalna konstrukcja pozwala na zastosowanie we wszystkich materiałach budowlanych. Ukośne nacięcia zapewniają optymalne prowadzenie wkręta. Mocowanie posiada zabezpieczenie przed zbyt wczesnym rozparciem w trakcie wbijania do otworu. Kołnierz w kołku UX R zabezpiecza go przed zbyt głębokim wsunięciem do otworu. Wersja zalecana do materiałów płytowych. Podłoża Beton Cegła pełna Bloczki silikatowe Gazobeton Pustaki ceramiczne Bloczki silikatowe drążone Płyty gipsowo-kartonowe zwykłe i zbrojone Bloczki z betonu lekkiego Płyty kanałowe Kamień naturalny Płyty drewnopochodne Zastosowanie Mocowania TV, RTV Oświetlenie Półki, szafki ścienne Lustra Skrzynki na listy Obrazy, dekoracje ścienne Wieszaki Karnisze Uchwyty na ręczniki Włączniki elektryczne Ceramika sanitarna Grzejniki, bojlery Podłoża Beton Płyty budowlane Kamień naturalny o zwartej strukturze Cegła pełna Cegła pełna cementowo-wapienna Bloczki z betonu lekkiego Gazobeton Panele z płyt gipsowych Cegła kratówka Bloczki z betonu lekkiego Pustaki betonowe Płyty gipsowo-kartonowe Płyty wiórowe Zastosowanie Obrazy Dekoracje Lampy Wieszaki Urządzenia elektryczne Półki ścienne Uchwyty na ręczniki Lustra Skrzynki na listy Kosze Karnisze 8 9

6 Mocowania uniwersalne Moc. do podłoży z pustą przestrzenią Kotwa do gazobetonu FPX-I Specjalna kotwa do gazobetonu z unikalnym sposobem rozpierania. Kołek zaciskowy DUOTEC Innowacyjny kołek zaciskowy. Specjalista do płyt z pustymi przestrzeniami. fischer DUOTEC 12 Łatwa i szybka instalacja dzięki dokręceniu za pomocą klucza sześciokątnego. Dostępne dla śrub metrycznych M6, M8 i M10. Kwadratowa tuleja rozprężna zapobiega wzapobiega obracaniu się kotwy w otworze. fischer DUOTEC 10 wkręt z łbem grzybkowym z hakiem okrągłym Niewielka średnica otworu (10 mm) i krótki element uchylny (39 mm) ułatwiają montaż w wąskich lub ocieplonych szczelinach. 2-komponentowy element uchylny, wzmocniony włóknem szklanym oraz tulejka z kołnierzem, umożliwiają osiąganie wysokich nośności na wyrywanie i ścinanie. Łatwy montaż wstępny - za pomocą tulejki z kołnierzem można osadzić kołek bez wkręta. Kołek do prętów gwintowanych REDFORCE FGD Ekonomiczny kołek wbijany. Może być stosowany w solidnych materiałach budowlanych. Pasuje do gwintów metrycznych M6 i M8. Łatwy montaż i możliwość dostosowania. Podłoża Płyty gipsowo-kartonowe Płyty gipsowe zbrojone włóknem Płyty drewnopochodne jak np.: płyty, płyty OSB, płyty wiórowe, płyty MDF Płyty stalowe Płyty z tworzywa sztucznego Nadaje się także do podłoży: Pełne materiały budowlane jak np.: beton i drewno Zastosowanie Szafki kuchenne Szafki wiszące Półki Szafy w zabudowie Poręcze Obrazy Lustra Lampy wstępny (2A) i poszczególnych elementów (2B) 1 2A 2B

7 Moc. do podłoży z pustą przestrzenią Moc. do podłoży z pustą przestrzenią Mocowanie do płyt gipsowo-kartonowych GK Najszybszy montaż w płytach g-k. wkręt z łbem płaskim Metalowe mocowanie HM Mocowanie ze śrubą z gwintem metrycznym. HM-H z hakiem prostym z hakiem okrągłym z hakiem płaskim HM-S ze śrubą metryczną HM Z 3 kleszcze montażowe Łatwy i szybki montaż dzięki zastosowaniu osadzaka. Wkręty do płyt wiórowych o Ø 4 do 5 mm. Wiercenie nie jest wymagane w płytach o grubości do 15 mm. za pomocą kleszczy montażowych. Z gwintem metrycznym M4, M5 lub M6. Do płyt gipsowo-kartonowych i gipsowych, płyta wiórowa 3-50 mm. Metalowe mocowanie do płyt g-k GKM Samogwintujące mocowanie do płyt g-k i gipsowo-pilśniowych. Mocowanie uchylne KD Uniwersalne mocowanie do podłoży z pustą przestrzenią. Ostry, samo-nacinający gwint zapewnia solidne mocowanie o połączeniu kształtowym. Wkręty do drewna, blachy, płyt wiórowych o Ø 4 do 5 mm. Dzięki niewielkiej długości mocowania, za płytą wymagana jest jedynie mała przestrzeń. wkręt z łbem płaskim Bezpieczny w montażu dzięki samoczynnemu otwieraniu mechanizmu sprężynowego. Dostępny gwint Ø M3 - M6 lub z hakami. Pełny ocynk, dla zapewnienia wysokiej odporności korozyjnej. KDH z hakiem 12 13

8 Mocowania ramowe Zaprawa iniekcyjna FIS VL Kołek ramowy SXRL Najbardziej wszechstronny. Najlepszy dla gazobetonu. SXRL-T z wkrętem bezpiecznym fischer i wersją łba wpuszczanego. Polecany do konstrukcji drewnianych Mocowania chemiczne System do wielu różnych rodzajów aplikacji w murach i betonie. SXRL-FUS z wkrętem bezpiecznym fischer z łbem sześciokątnym i zintegrowaną podkładką oraz gniazdem na torx T4. Szczególnie polecany do konstrukcji stalowych Specjalna geometria kołka umożliwia równomierny rozkład sił na podłoże. W przypadku kotwienia pod tynkiem, wydłużone żeberka zapobiegają obracaniu się kołka podczas montażu. Zmienna głębokość zakotwienia, 70 lub 90 mm (również 50 mm w nowej aprobacie ETA) pozwala zastosować duże obciążenia przy kotwieniu w gazobetonie. W materiałach pełnych i z pustymi przestrzeniami dwie strefy rozporowe wpływają na optymalne parametry mocowania. Podłoża Pustaki ceramiczne Gazobeton Pustaki z betonu lekkiego Pustaki silikatowe Bloczki izolacyjne Bloczki z betonu lekkiego i normalnego Cegła pełna Bloczki silikatowe pełne Beton klasy > =C12/15 Nadaje się także do podłoży takich jak: kamień naturalny o zwięzłej strukturze, panele gipsowe pełne Zastosowanie Podkonstrukcje fasadowe, stropowe i dachowe z drewna lub metalu Wsporniki telewizyjne Szafki kuchenne Szafy w zabudowie Kantówki Okna Bramy i drzwi Podkonstrukcje fasadowe poddane ściskaniu (np. wykonane z aluminium bez uchwytów) System FIS VL otrzymał dopuszczenie do stosowania w betonie zarysowanym i w murach, i w tych podłożach uzyskuje wysokie parametry wytrzymałościowe. Zaprawa iniekcyjna, na bazie żywicy winyloestrowej umożliwia kotwienie w otworach wypełnionych wodą (tylko w przypadku kartuszy 410 ml), co pozwala na szybki postęp prac. Temperatura po związaniu zaprawy iniekcyjnej FIS VL powinna być w zakresie od -40 C do 120 C, a zatem w przypadku nawet dość dużych temperatur, zaprawa ma wysoki poziom nośności. Podłoża Aprobata do zamocowań w: Beton C20/25 do C50/60, zarysowany Pustaki z betonu lekkiego Pustaki ceramiczne Pustaki silikatowe Bloczki silikatowe pełne Cegła pełna Nadaje się także do takich podłoży jak: beton C12/15, pustaki z betonu, gazobeton Zastosowanie Konstrukcje stalowe Szyny Regały Konsole Drabiny Maszyny Trasy kablowe Schody Bramy Fasady Elementy okienne 14 15

9 Mocowania chemiczne Zaprawa iniekcyjna FIS P Na bazie żywicy poliestrowej do montażu w murach i betonie. Mocowania chemiczne Niezbędne akcesoria Do mocowania w ścianach murowanych. Beton / cegła pełna / poroterm / gazobeton Dobre wytrzymałości we wszystkich materiałach murowych. Brak naprężeń w podłożu kotwienia umożliwia montaż blisko krawędzi i z małymi odstępami osiowymi. Duża oferta akcesoriów umożliwia różnorodne zastosowania. Pistolet iniekcyjny KPM 2 Podłoża Cegła pełna Bloki pełne cementowo-wapienne Bloczki i pustaki z betonu lekkiego Beton komórkowy Cegła kratówka Bloczki silikatowe drążone Pustaki ceramiczne Konstrukcje stalowe Szyny Regały Konsole Drabiny Trasy kablowe Maszyny Schody Bramy Fasady Elementy okienne Pistolet iniekcyjny KPM 2 Zaprawa iniekcyjna FIS VL 300T 300 ml Zastosowanie Podłoża z pustą przestrzenią Zaprawa iniekcyjna FIS P 300 T 300 ml lub lub Zaprawa iniekcyjna FIS VL 150 C 150 ml Zaprawa iniekcyjna FIS P 150 C 150 ml lub Zaprawa iniekcyjna FIS VL 100 P 100 ml (bez pistoletu do wyciskania) lub Zaprawa iniekcyjna FIS P 100 P 100 ml (bez pistoletu do wyciskania)z Tuleja siatkowa FIS H K 16 Pręt nagwintowany FIS A Stal ocynkowana galwanicznie (gvz) lub stal nierdzewna (A4). Wyrób FIS A ze stali nierdzewnej A4nadaje się do stosowania na zewnątrz i w pomieszczeniach wilgotnych. Pręt nagwintowany FIS A Stal ocynkowana galwanicznie (gvz) lub stal nierdzewna (A4). Wyrób FIS A ze stali nierdzewnej A4 nadaje się do stosowania na zewnątrz i w pomieszczeniach wilgotnych. 17

10 Wysokie obciążenia Wysokie obciążenia Kotwa tulejowa FSA Lekka kotwa tulejowa do zamocowań konstrukcyjnych. Kotwa sworzniowa FBN II Znakomity kompromis ceny i możliwości zastosowań. FAZ II GS z większa podkładką FBN II GS z większa podkładką Półksiężycowe nacięcia na tulejce umożliwiają kontrolowaną deformację i skrócenie tulei w czasie dokręcania. Mocowany element może być dociągnięty do betonu przy nierównym podłożu. Zoptymalizowana geometria minimalizuje energię, potrzebną do osadzania kotwy i umożliwia stosowanie w wyjątkowo wąskich przestrzeniach. Zapewnia to łatwy montaż. Budowa kotwy umożliwia zastosowanie różnych kształtów łba, pozwalając na uniwersalne rozwiązania konstrukcyjne: łeb sześciokątny (typ S) oraz wersja z trzpieniem, nakrętką i podkładką (typ B). Połączenie śrubowe umożliwia demontaż śruby i z pozostawieniem kotwy równo z powierzchnią podłoża. FBN II oferuje największą nośność w betonie niezarysowanym. FBN II K zapewnia zredukowaną głębokość zakotwienia, czyli krótszy czas wiercenia mniejsze ryzyko natrafienia na zbrojenie. Zredukowana głębokość zakotwienia jest szczególnie przydatna, w przypadku gdy nie są wymagane duże nośności lub gdy trafia się na zbrojenie (FBN II K). Oznaczenie na czopie sworznia umożliwia identyfikację kotwy i ustalenie głębokości zakotwienia po zamontowaniu. Mocowanie w izloacji Podłoża Aprobata do zamocowania w: Beton niezarysowany C12/15 do C20/25 Kamień naturalny o zbitej strukturze Zastosowanie Poręcze Drabiny Bramy Wsporniki Trasy kablowe Fasady Mocowania tymczasowe lub konstrukcyjne Mocowanie do izolacji FID Mocowanie bez mostków termicznych w materiałach izolacyjnych. FID 50 FID jest osadzany jedynie w samej izolacji, dzięki temu elementy zostają montowane bez powstawania mostków termicznych. Geometria mocowania pozwala na łatwy montaż w cienkich warstwach tynku bez konieczności wcześniejszego nawiercania, co skraca czas pracy. FID 50 jest stosowane w cienkich płytach izolacyjnych o grubości od 50 mm. FID 90 służy do grubszych płyt izolacyjnych i może wytrzymywać większe obciążenia. FID

11 Zestawy montażowe Zestawy montażowe Mocowanie do luster SKLM Kompletny zestaw mocowań z kołkiem i wkrętem. Mocowanie sanitarne S 8 RD WCR Zestaw mocowań do wolnostojących muszli WC i bidetów. Mocny chwyt dzięki sprężynowemu mechanizmowi zaciskowemu. Mechanizm umożliwia montaż oraz demontaż. Pokrywa korkowa zapobiega uszkodzeniom tafli lustra. Nadaje się do montażu luster oraz powierzchni szklanych, o grubości do 5 mm. Zestaw do mocowania toalet fischer S 8 RD 80 zawiera wszystkie elementy wymagane do bezpiecznego montażu toalet wolnostojących: Dwa kołki fischer S 8 z trzpieniem i wyraźną krawędzią wykonane z nylonu wysokiej jakości, dwa mosiężne wkręty do drewna 6 x 85 z łbem sześciokątnym i dwie zaślepki chromowane i białe. Kołek służy do montażu przelotowego. Kompletny zestaw do mocowania z wkrętami mosiężnymi do szybkiego i łatwego montażu. Wyraźne obrzeże zapobiega kontaktowi śruby i ceramiki, chroniąc ceramikę przed uszkodzeniami. Mocowanie umywalek WST Kompletne zestawy mocowań do umywalek. Uniwersalny kołek UX może być używany we wszystkich materiałach pełnych, z pustymi przestrzeniami i w postaci płyt. Nakrętki z kołnierzami i tuleje kołnierzy wykonane z nylonu są odporne na starzenie i substancje chemiczne; nie uszkadzają ceramiki

12 Przekrój materiałów budowlanych Wiercenie, wierceniu nierówne... Materiały budowlane i murarskie Dowiedz się, jak prawidłowo wiercić. 1. Rozpoznanie podłoża: Podłoże musi być odpowiednio trwałe do wagi mocowanego elementu. Dokonaj rozpoznania rodzaju podłoża poprzez weryfikację pyłu (patrz strona poprzednia). 2. Wiercenie pod kątem prostym do powierzchni: Wierć równomiernie i nigdy nie zmieniaj kąta wiercenia. Cegły pełne i cegły dziurawki można zidentyfikować za pomocą czerwonego pyłu wiertniczego. Beton Masz wybór! Istnieje wiele materiałów budowlanych. Ale fischer ma właściwe rozwiązanie dla każdego zastosowania: bardzo specjalny, jeśli to konieczne, lub uniwersalny kołek do każdej ściany. Wapienny piaskowiec charakteryzuje biały pył wiertniczy, o piaszczystej strukturze. Materiał jest bardzo twardy, nawet jako perforowana cegła. Podczas wiercenia powstaje pył, o barwie od jasnoszarej do białej. Wiercenie w betonie charakteryzuje powolny postęp wiercenia. Porobeton jest charakteryzuje biały, gruboziarnisty i lekko tłusty pył. Materiał miękki i łatwy do wiercenia. Materiały płytowe Płyty gipsowowłóknowe są miękkie, białe włókniste, a płyta gipso wo-kartonowa zapewnia białe drobne zanieczyszczenia, które przyklejają się do wiertła. 3. Prawidłowy rozmiar otworu: Zasadniczo dotyczy: średnica kotwy = rozmiar otworu. Wskazówka: w miękkich materiałach budowlanych wywierć otwór o 1mm węższy niż średnica kołka, zwiększy to nośność oraz zapobiegnie obracaniu kołka. 4. Decydujące w umieszczeniu i montażu kołków - zwróć uwagę na maksymalną nośność: Tylko przy maksymalnej średnicy śruby można uzyskać najwyższą nośność. Długość wkręta powinna być zawsze dłuższa od długości kołka. W przypadku materiałów budowlanych z pustymi przestrzeniami strefa rozporowa kołka powinna być osadzona w co najmniej jednej przegrodzie cegły. Kołek uzyskuje najwyższą nośność gdy jest osadzony w decelowym podłożu a nie np. warstwie tynku. Wiercenie obrotowe Szybka rotacja wiertła na zasadzie ścierania i odprowadzania urobku podłoża Do muru, bloczków perforowanych, betonu komórkowego Wiercenie udarowe Wysoka prędkość obrotowa, wysoka częstość uderzeń Niska moc pojedynczego uderzenia Działa poprzez rozbijanie Do pełnych materiałów budowlanych o gęstej strukturze Wiercenie młotkowe Niska prędkość obrotowa i mała częstość uderzeń Wysoka moc pojedynczego uderzenia Działa poprzez rozbijanie Do pełnych materiałów budowlanych o bardzo gęstej strukturze 22 23

13 Siły działające na kołek Jak działają siły? Siły określane są w jednostce Newton. W przeliczeniu: 10 N (Newton) = 1 kg. W tabelach obciążeń na następnych stronach można zobaczyć, jak wytrzymałe są kołki w danym materiale budowlanym. Na każde mocowanie działają inne siły. Nowość! DUO - Blade - samonawiercający kołek do płyt GK Poznaj najnowsze mocowanie z rodziny DUO - Line, by jeszcze szybciej i łatwiej mocować w płytach budowlanych! Siła rozciągająca Z Siła ścinająca Q Rozciąganie poprzeczne, wynikające z siły rozciągającej i siły ścinającej, dotyczy zwłaszcza cięższych elementów ściennych, takich jak szafki wiszące

14 Dane techniczne Zalecana nośność w kg / rodzaj kołka, przy użyciu wkrętów do drewna o największej dopuszczalnej średnicy wkrętu. Dane obejmują wymagane współczynniki bezpieczeństwa i dotyczą obciążenia rozciągającego / poprzecznego i ich kombinacji. Dla uproszczenia nośność została wyrażona w kg zamiast KN. Przeliczenie na techniczną jednostkę miary jest następujące: 100 kg = 1 KN. Mocowanie Zalecana nośność w kg Dane techniczne Beton Cegła pełna Pustak poryzowany Gazobeton Płyty budowlane Uwagi ogólne: zalecane obciążenia nie odnoszą się do kołków z hakami, ponieważ możliwe jest zginanie haka. Maksymalne wartości podane są dla kołków z wkrętami do drewna o największej średnicy możliwej do zastosowania przy danym rozmiarze kołka Średnica wiertła Głębokość otworu Długość kołka Średnica wkręta od / do Max. grubość mocowanego elementu C20/25 Mz 12 Hlz 12 PB 2 12,5 mm [mm] [mm] [mm] [mm] [mm] 2-komponentowy kołek DUOPOWER DUOPOWER 5 x Δ DUOPOWER 6 x Δ DUOPOWER 6 x Δ DUOPOWER 8 x ,5-6 Δ DUOPOWER 8 x ,5-6 Δ DUOPOWER 10 x Δ DUOPOWER 10 x Δ DUOPOWER 12 x Δ DUOPOWER 14 x Δ Kołek uniwersalny UX UX 5 x Δ UX 6 x Δ UX 6 x Δ UX 8 x ,5-6 Δ UX 10 x Δ UX 12 x Δ UX 14 x Δ System FIS: bez tulei kotwiącej, w połączeniu z zaprawą iniekcyjną FIS VL, FIS P FIS A M Δ FIS A M Δ FIS A M Δ FIS A M Δ System FIS: z tuleją kotwiącą, w połączeniu z zaprawą iniekcyjną FIS VL, FIS P FIS HK 12 x Δ FIS HK 16 x Δ FIS HK 16 x Δ FIS HK 20 x Δ

15 Dane techniczne Zalecane nośności uwzględniają wymagane współczynniki bezpieczeństwa. Aby uzyskać maksymalne wartości nośności, należy zastosować największą możliwą średnicę wkrętu. Poniższe nośności mogą różnić się od tych podanych na opakowaniu, ponieważ dostępne są również wkręty o mniejszej średnicy. Informacje dotyczą obciążenia rozciągającego / poprzecznego i ich kombinacji. Dla uproszczenia nośność została wyrażona w kg zamiast KN. Przeliczenie na techniczną jednostkę miary jest następujące: 100 kg = 1 KN. Mocowanie Zalecana nośność w kg Dane techniczne Beton Cegła pełna Pustak poryzowany Gazobeton Średnica wiertła Głębokość otworu Długość kołka Średnica wkręta od / do Max. grubość mocowanego elementu C20/25 Mz 12 Hlz 12 PB 2 [mm] [mm] [mm] [mm] [mm] Kotwa do gazobetonu FPX-I FPX M6-I M 6 Δ FPX M8-I M 8 Δ FPX M10-I M 10 Δ Kołek do prętów gwintowanych REDFORCE FGD FGD 10 M M6 Δ FGD 12 M M8 Δ Kołek ramowy SXRL SXRL SXRL SXRL (100) /(10-110) Δ w zależności od wybranej długości wkręta. ( ) nośność dla głębokości kotwienia 90mm. Uwagi ogólne: zalecane obciążenia nie odnoszą się do kołków z hakami, ponieważ możliwe jest zginanie haka. Maksymalne wartości podane są dla kołków z wkrętami do drewna o największej średnicy możliwej do zastosowania przy danym rozmiarze kołka. Mocowanie Zalecana nośność w kg Dane techniczne Dopuszczalna nośność na wyrywanie Dopuszczalna nośność na ścinanie gvz Zulässige Quertragfähigkeit A4 Dopuszczalna nośność na ścinanie Głębokość otworu Głębokość otworu przy montażu przelotowym Efektywna głębokość zakotwienia Długość kołka Średnica wkręta od / do Max. grubość mocowanego elementu N zul V zul V zul [mm] [mm] [mm] [mm] [mm] [mm] [mm] Kotwa sworzniowa FBN II - nośność zalecana dla pojedynczej kotwy w betonie niezarysowanym klasy C20 / 25 przy standardowej głębokości zakotwienia FBN II FBN II FBN II FBN II Zalecane nośności uwzględniają wymagane współczynniki bezpieczeństwa. IInformacje dotyczą obciążenia rozciągającego / poprzecznego i ich kombinacji. Dla uproszczenia nośność została wyrażona w kg zamiast KN. Przeliczenie na techniczną jednostkę miary jest następujące: 100 kg = 1 KN

16 Dane techniczne Zalecana nośność w kg / rodzaj kołka, przy użyciu wkrętów do drewna o największej dopuszczalnej średnicy wkrętu. Dane obejmują wymagane współczynniki bezpieczeństwa i dotyczą obciążenia rozciągającego / poprzecznego i ich kombinacji.dla uproszczenia nośność została wyrażona w kg zamiast KN. Przeliczenie na techniczną jednostkę miary jest następujące: 100 kg = 1 KN. Mocowanie Zalecana nośność w kg Dane techniczne Płyta gipsowokartonowa Płyta gipsowowłóknowa Płyta OSB Płyta styropianowa Panele drewniane Średnica wiertła Min. głębokość otworu Min. głębokość niezbędna do Grubość płyty rozparcia się kołka Długość wkręta Średnica kołka od / do Max. grubość mocowanego elementu 2 x 12,5 mm 12,5 mm 12,5 mm 15 mm PS 15 [mm] [mm] [mm] [mm] [mm] [mm] [mm] Kołek zaciskowy DUOTEC DUOTEC ,5-5 / M5 Δ DUOTEC / M6 Δ Mocowanie do płyt gipsowo-kartonowych GK/ Metalowe mocowanie do płyt g-k GKM GK , Δ GK M ) , Δ Metalowe mocowanie HM HM 4 x 45 S M4 x HM 5 x 37 S M5 x HM 5 x 52 S M5 x HM 5 x 65 S M5 x HM 6 x 37 S M6 x HM 6 x 52 S M6 x Mocowanie uchylne KD KD Δ KD Δ Mocowanie do izolacji FID FID Δ FID Δ Δ w zależności od wybranej długości wkręta. 1) Nawiercanie wstępne wiertłem o średnicy 8 mm
