1 MIERNIK PARAMETRÓW SIECI ND20LITE INSTRUKCJA OBSŁUGI 1

2 2

3 Spis treści 1 PRZEZNACZENIE ZESTAW MIERNIKA WYMAGANIA PODSTAWOWE, BEZPIECZEŃSTWO UŻYTKOWANIA MONTAŻ OPIS PRZYRZĄDU Wejścia prądowe Wejścia napięciowe Schematy podłączeń zewnętrznych PROGRAMOWANIE ND Panel przedni Komunikaty po włączeniu zasilania Podgląd parametrów Tryby pracy Ustawienia parametrów Ustawienia parametrów miernika Ustawienia parametrów wyjść Ustawienia parametrów alarmu Ustawienia wielkości wyświetlanych UAKTUALNIENIE OPROGRAMOWANIA Interfejs rs kody błędów DANE TECHNICZNE KOD WYKONAŃ

4 4

5 1. PRZEZNACZENIE Miernik ND20LITE jest tablicowym cyfrowym przyrządem programowalnym przeznaczonym do pomiaru parametrów sieci energetycznych jednofazowych (2 przewodowych) oraz trójfazowych 3, 4- przewodowych w układach symetrycznych i niesymetrycznych. Wartości zmierzone pokazywane są na dedykowanym wyświetlaczu LCD. Umożliwia sterowanie i optymalizację działania urządzeń energoelektronicznych, systemów i instalacji przemysłowych. Zapewnia pomiar: wartości skutecznej napięcia i prądu, mocy czynnej, biernej i pozornej, energii czynnej i biernej, współczynników mocy, częstotliwości, mocy czynnej średniej 15, 30, 60 minutowej, archiwum profilu mocy, pomiar THD. Dodatkowo wyliczana jest wartość prądu w przewodzie neutralnym. Napięcia i prądy mnożone są przez zadawane przekładnie napięciowe i prądowe przekładników pomiarowych. Wskazania mocy i energii uwzględniają wartości zaprogramowanych przekładni. Wartość każdej z mierzonych wielkości może być przesłana do systemu nadrzędnego interfejsem RS-485. Wyjście przekaźnikowe sygnalizuje przekroczenie wybranej wielkości, a wyjście impulsowe może być wykorzystane do kontroli zużycia 3 fazowej energii czynnej. Miernik ma detekcję i sygnalizację niepoprawnej kolejności faz. Miernik ma separację galwaniczną pomiędzy poszczególnymi blokami: - zasilania, - wejść pomiarowych, - wejściem napięciowym i prądowym, - wyjścia RS-485, - wyjścia impulsowego. 5

6 2. ZESTAW MIERNIKA W skład zestawu wchodzą: - miernik ND20LITE...1 szt. - instrukcja obsługi:...1 szt. - karta gwarancyjna...1 szt. - uszczelka...1 szt. - uchwyt do mocowania w tablicy...4 szt. 3. WYMAGANIA PODSTAWOWE, BEZPIECZEÑSTWO U YTKOWANIA W zakresie bezpieczeństwa użytkowania odpowiada wymaganiom normy PN-EN Uwagi dotyczące bezpieczeństwa: Instalacji i podłączeń miernika powinien dokonywać wykwalifikowany personel. Należy wziąć pod uwagę wszystkie dostępne wymogi ochrony. Przed włączeniem miernika należy sprawdzić poprawność połączeń. Przed zdjęciem obudowy miernika należy wyłączyć jego zasilanie i odłączyć obwody pomiarowe Zdjęcie obudowy miernika w trakcie trwania umowy gwarancyjnej powoduje jej unieważnienie. Miernik spełnia wymagania dotyczące kompatybilności elektromagnetycznej w środowisku przemysłowym. W instalacji budynku powinien być wyłącznik lub wyłącznik automatyczny, umieszczony w pobliżu urządzenia, łatwo dostępny dla ope ratora i ³atwo dostêpny. 6

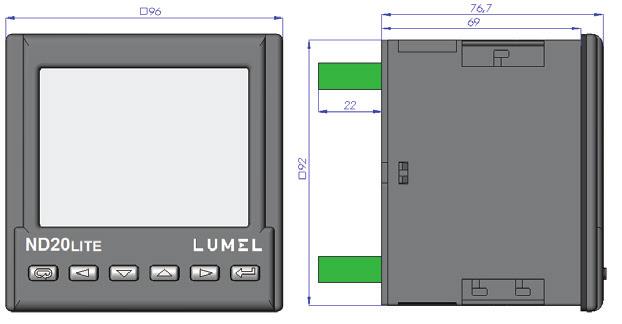

7 4. MONTA Miernik jest przystosowany do zamocowania w tablicy za pomocą uchwytów według rys.1. Obudowa miernika jest wykonana z tworzywa sztucznego. Wymiary obudowy 96 x 96 x 77 mm. Na zewnątrz miernika znajdują się listwy rozłączne zaciskowe, śrubowe które umożliwiają przyłączenie przewodów zewnętrznych o przekroju do 2,5 mm2. W tablicy należy przygotować otwór o wymiarach 92, x 92, mm. Grubość materiału z którego wykonano tablicę nie powinna przekraczać 6 mm. Miernik należy wkładać od przodu tablicy z odłączonym napięciem zasilania. Po włożeniu do otworu, miernik umocować za pomocą uchwytów. Rys. 1. Mocowanie miernika Rys. 2. Gabaryty miernika 7

8 5. OPIS PRZYRZ DU 5.1 Wejœcia pr¹dowe Wszystkie wejścia prądowe są izolowane galwanicznie (wewnętrzne przekładniki prądowe). Miernik przystosowany jest do współpracy z zewnętrznymi przekładnikami prądowymi pomiarowymi. Wyświetlane wartości prądów i wielkości pochodnych automatycznie przeliczane są o wielkość wprowadzonej przekładni zewnętrznego przekładnika. Wejścia prądowe określane są w zamówieniu jako 1 A lub 5 A. 5.2 Wejœcia napiêciowe Wielkości na wejściach napięciowych są automatycznie przeliczane o wielkość wprowadzonej przekładni zewnętrznego przekładnika napięciowego. Wejścia napięciowe określane są w zamówieniu jako 3 x 57,7/100 V, 3 x 230/400 V. 5.3 Schematy pod³¹czeñ a) Zasilanie RS 485 WYimp GNDI B A + AL ND20LITE Pomiar bezpośredni, półpośredni i pośredni jednofazowy b a S2 S1 B A S2 S1 P 2 P 1 L1 P 2 P 1 1 L1 N N N 8

9 b) Zasilanie RS 485 WYimp GNDI B A ND20LITE AL Pomiar bezpośredni w sieci trójprzewodowej L1 L2 L3 Zasilanie RS 485 WYimp GNDI B A AL Pomiar półpośrednii w sieci trójprzewodowej ND20LITE S2 P 2 P 1 S1 L1 L2 P 2 S2 P 1 S1 L3 9

10 Zasilanie RS 485 GNDI B A WYimp + AL Pomiar pośredni z wykorzystaniem 2 przekładników prądowych i 2 lub 3 przekładników napięciowych w sieci trójprzewodowej ND20LITE P 2 S2 P 1 S1 B a A b B a A b B a A L b B a A b B a A L1 P2 S2 P 1 S1 L2 L3 L2 L3 c) Zasilanie RS 485 WYimp GNDI B A ND20LITE AL Pomiar bezpośredni w sieci czteroprzewodowej L1 L2 L3 N 10

11 Zasilanie RS 485 WYimp GNDI B A ND20LITE AL Pomiar półpośredni w sieci czteroprzewodowej S2 S1 P 2 S2 P 1 S1 L1 L2 P 2 S2 P 1 S1 P 2 P 1 L3 N Zasilanie RS 485 WYimp GNDI B A + ND20LITE AL Pomiar pośredni z wykorzystaniem 3 przekładników prądowych i 2 lub 3 przekładników napięciowych w sieci czteroprzewodowej a A b B a A b B S2 S1 P 2 S2 P1 S1 P2 S2 b S1 B P 1 a A b B a A b B a A L1 L2 P2 P1 L3 N Rys 3. Schematy podłączeń miernika w sieci: a) jednofazowej, b) trójfazowej - trójprzewodowej, c) trójfazowej - czteroprzewodowej 11

12 6. PROGRAMOWANIE ND20LITE 6.1 Panel przedni Rys.4. Panel przedni. Opis panelu przedniego: 1 przycisk rezygnacji ESC 11 jednostki wyświetlanych wartości 2 przycisk przesunięcia w lewo 12 symbole cyfrowej transmisji 3 przycisk zmniejszania wartości danych 4 przycisk zwiększania wartości 13 mnożniki wartości podstawowych 5 przycisk przesunięcia w prawo 14 symbole załączenia / wystąpienia 6 przycisk akceptacji ENTER alarmu 7 symbol wyświetlania wartości mocy 15 symbole wyświetlania wartości THD czynnej uśrednionej 16 symbole przepływu energii 8 pole wyświetlania wartości średnich, 17 symbole min / max wielkości częstotliwości, czasu, strażnika mocy 9 pole wyświetlania wielkości podstawowych, energii, THD 10 symbole wskazujące wyświetlanie współczynnika mocy, tangensa mocy oraz THD (wiersz 4) symbole przynależności wielkości do poszczególnych faz 19 symbole charakteru mocy, energii 20 symbol wyświetlania wielkości 3-fazowych

13 6.2 Komunikaty po włączeniu zasilania Po włączeniu zasilania miernik wykonuje test wyświetlacza i wyświetla nazwę miernika ND20LITE, numer seryjny oraz aktualne wersje oprogramowania. gdzie: oooooooo - jest numerem seryjnym, r n.nn - jest numerem aktualnej wersji programu lub numerem wykonania specjalnego, bnnn - jest numerem wersji bootloadera. Uwaga! Rys.5. Komunikat po uruchomienia miernika. Jeżeli na wyświetlaczach pojawi się komunikat Err Cal lub Err EE należy skontaktować się z serwisem. 6.3 Podgląd parametrów W trybie pomiarowym wielkości wyświetlane są wg ustalonych tablic. Naciśnięcie przycisku (lewo) lub (prawo) powoduje przejście pomiędzy wyświetlanymi wielkościami. Naciśnięcie przycisku (Enter) powoduje przejście pomiędzy wyświetlanymi wartościami średnimi i dodatkowymi. Naciśnięcie przycisku (dół) powoduje podgląd wartości minimalnej, natomiast naciśnięcie przycisku (góra) powoduje podgląd wartości maksymalnej. W trakcie podglądu tych wartości naciśnięcie przycisku (ESC) kasuje wartości odpowiednio minimalne lub maksymalne. Poprzez interfejs RS-485 można ustawić wartości, które mają być dostępne w podglądzie. 13

14 Wyœwietlanie b³êdów opisane zosta³o w punkcie 8. Przy wyświetlaniu mocy biernej wyświetlany jest znacznik wskazujący charakter obciążenia pojemnościowy ( ) lub indukcyjny ( ). Wielkości wyświetlane w polu 9 (rys. 5.) dla trybu pomiaru trójfazowego czteroprzewodowego 3Ph/4W i fednofazowego 1Ph/2W przedstawione są w tablicach 1a i 1b. Tablica 1a Wyœwietlane symbole Wartoœci wyœwietlane Wyœwietlanie wiersz 1 wiersz 2 wiersz 3 L1, V L2, V L3, V L1-2, V L2-3, V L3-1, V L1, A L2, A L3, A L1, W L2, W L3, W L1, Var L2, Var L3, Var L1, VA L2, VA L3, VA L1, PF L2, PF L3, PF L1, tg L2, tg L3, tg U1 U12 1 I1 P1 Q1 S1 PF1 tg1 U2 1 U23 1 I2 1 P2 1 Q2 1 S2 1 PF2 1 tg2 1 U3 1 U31 1 I3 1 P3 1 Q3 1 S3 1 PF3 1 tg3 1 opcja kwh Energia czynna pobierana 2 Wyœwietlane symbole -, kwh kvarh kvarh kvah L1,% L2,% L3,%, THD U Wartoœci wyœwietlane wiersz 1 wiersz 2 wiersz 3 Energia czynna oddawana2 Energia bierna indukcyjna / Energia bierna dodatnia2 Energia bierna pojemnoœciowa / Energia bierna ujemna2 Energia pozorna 2 THD U1 % 1 THD U2 % 1 THD U3 % 1 Wyœwietlanie opcja Wyœwietlane symbole L1, % L2, % L3, %, THD I c W var VA Wartoœci wyœwietlane wiersz 1 wiersz 2 wiersz 3 THD I1 % 1 cosinusj1 P3faz 1 THD I2 % 1 cosinusj2 1 Q3faz 1 THD I3 % 1 cosinusj3 1 S3faz 1 Wyœwietlanie opcja 14

15 Wielkości wyświetlane w polu 8 (rys. 5.) Tablica 1b Wyœwietlane symbole 3L, A A 3L, W 3L,var 3L,VA 3L, PF 3L, tg 3L, W AVG Wartoœci wyœwietlane w wierszu 4 Iśr 3faz 1 I (N) 1 P 3faz 1 Q 3faz 1 S 3faz 1 PFśr 3faz 1 tgśr 3faz 1 P3faz (15, 30 lub 60 minut) 2 Wyœwietlanie opcja Wyœwietlane symbole 3L, c Hz % 3L, THD U 3L, THD I Wartoœci wyœwietlane w wierszu 4 Wyœwietlanie cosinus(j) 3faz 1 godzina: minuty częstotliwość Wykorzystanie mocy zamówionej (w czasie 15, 30 lub 60 minut) 2 opcja Uhśr V/ THD Uśr % 1 Ihśr A/ THD Iśr % 1 W trybie pomiaru 1Ph/2W: 1 wartości niewyliczane i niewyświetlane, 2 wartości wyliczane jako odpowiednie wartości fazy pierwszej, Wielkości wyświetlane w polu 9 (rys. 5.) dla trybu pomiaru trójfazowego trójprzewodowego 3Ph/3W przedstawione są w tablicach 2a i 2b. Tablica 2a Wyœwietlane symbole Wartoœci wyœwietlane Wyœwietlanie wiersz 1 wiersz 2 wiersz 3 L1-2, V L2-3, V L3-1, V U12 U23 U31 L1, A L2, A L3, A I1 I2 I3 kwh -, kwh kvar kvar Energia czynna pobierana Energia czynna oddawana opcja Energia bierna indukcyjna / Energia bierna dodatnia Energia bierna pojemnościowa / Energia bierna ujemna Wyœwietlane symbole kvah W var VA wiersz 1 P 3faz Wartoœci wyœwietlane wiersz 2 Energia pozorna Q 3faz wiersz 3 S 3faz Wyœwietlanie opcja 15

16 Wyœwietlane symbole Wartoœci wyœwietlane w wierszu 4 Wyœwietlanie Wyœwietlane symbole Wartoœci wyœwietlane w wierszu 4 Wyœwietlanie 3L, A 3L, W 3L, var 3L, VA 3L, PF 3L, tg 3L, W AVG Iśr 3faz P 3faz Q 3faz S 3faz opcja PFśr 3faz tgśr 3faz 3L, c Hz % cosinus(j) 3faz godzina: minuta częstotliwość Tablica 2b P3faz (15, 30 lub 60 minut) Wykorzystanie mocy zamówionej (w czasie 15, 30 lub 60 minut) gdzie k numer harmonicznej (k = 21 dla 50 Hz, k = 18 dla 60 Hz) Współczynnik mocy PF: PF = P / S Współczynnik tangens: tg j = Q / P Cosinus: cosinus kąta pomiędzy U i I Przekroczenie górnego zakresu wskazań sygnalizowane jest na wyświetlaczu górnymi poziomymi kreskami, natomiast przekroczenie dolnego zakresu sygnalizowane jest dolnymi poziomymi kreskami. W przypadku pomiaru mocy uśrednionej P 3faz pojedyncze pomiary wykonywane są z kwantem 15 sekundowym. Odpowiednio do wyboru: 15 min, 30 min, 60 min uśrednianych jest 60, 120 lub 240 pomiarów. Po uruchomieniu miernika lub wykasowaniu mocy, pierwsza wartość zostanie wyliczona po 15 sekundach od włączenia miernika lub wykasowania. Do czasu uzyskania wszystkich próbek mocy czynnej, wartość mocy uśrednionej wyliczana jest z próbek już zmierzonych. Prąd w przewodzie neutralnym I (N) jest wyliczany z wektorów prądów fazowych. Wartość wykorzystania mocy zamówionej może być użyta do wcześniejszego ostrzegania przed przekroczeniem mocy zamówionej i uniknięcia kar z tym związanych. Zużycie mocy zamówionej wyliczane jest w oparciu o przedział czasowy ustawiony dla synchronizacji mocy czynnej uśrednionej oraz wartość mocy zamówionej (punkt 6.5.1). Przykład wykorzystania przedstawiony jest w punkcie Załączenie alarmu sygnalizowane jest świeceniem napisu AL1(w trybie A3non, A3nof, A3_on, A3_of: napisów AL1, AL2, AL3). Zakończenie trwania alarmu przy włączonym podtrzymaniu sygnalizacji alarmu, wskazywane jest przez pulsowanie napisu AL1 (w trybie A3non, A3nof, A3_on, A3_of: napisów AL1, AL2, AL3). 16 opcja Wykonywane wyliczenia: Moc bierna (sposób wyliczenia konfigurowany): 2 2 Q = S P k lub Q = U i * Ii *sin( U i, I i ) i= 1

17 6.4 Tryby pracy Wyświetlanie wartości minimum lub maksimum lub Załączenie zasilania TEST lub Zmiana wyświetlanych wielkości podstawowych Kasowanie min 3 sek. Kasowanie max lub 30 sek Podgląd parametrów lub Kod SEC = 0 Tryb Tryb POMIAR POMIAR T 3 sek. N Wprowadź kod lub lub 3 sek. lub 30 sek Zmiana wyświetlanych wielkości średnich Kasowanie podtrzymania alarmów Wybór parametrów SEt lub 30 sek PAr out ALr disp Tryb Parametry miernika Parametry wg tablicy 3 def = Y parametry fabryczne Tryb Parametry wyjścia Parametry wg tablicy 4 def = Y parametry fabryczne Tryb Parametry alarmu Parametry wg tablicy 5 def = Y parametry fabryczne 30 sek Wybór wielkości do modyfikacji lub 30 sek Zmiana wartości wielkości lub lub Tryb disp Parametry wg tablicy 7 Wyjście z każdego trybu automatycznie po 30 sekundach lub po naciśnięciu przycisku Rys 6. Tryby pracy miernika ND20LITE. 17

18 6.5 Ustawienia parametrów Do konfiguracji mierników ND20LITE przeznaczone jest bezpłatne oprogramowanie econ dostępne na stronie Rys 7. Menu setup Wejście w tryb programowania odbywa się poprzez naciśnięcie i przytrzymanie przycisku przez około 3 sekundy. Wejście w tryb programowania chronione jest kodem dostępu. W przypadku braku kodu, program przechodzi w opcje programowania. Wyświetlany jest napis SET (w pierwszym wierszu) oraz pierwsza grupa parametrów PAr. Podgląd parametrów jest zawsze dostępny poprzez naciśnięcie i przytrzymanie przycisku przez około 3 sekundy. 18

19 par Parametry miernika out Parametry wyjścia alr Parametry alarmu disp Wyświetlane wartości sec Kod dostêpu 1o_n Ilość impulsów al_n Wielkość na wyjściu ciągłym (Tab.6 inst. obsługi) U_ln Napięcia fazowe thdi THD prądów fazowych p_or Moc trójfazowa zamówiona tr_1 Przekładnia prądowa adr Adres w sieci MODBUS al_t Typ alarmu U_ll Napięcia międzyfazowe Cos Cosinusy ϕ fazowe th3u THD średnie napięć fazowych tr_u syn erl1 qi _t en_ qi lght en_0 pa_0 paor conn t_h def tryb baud def Tryb Prędkość Parametry transmisji transmisji fabryczne alof alon aldt al_s al_b def Przekładnia Synchronizacja mocy wanie liczenia liczenia tlenie liczników mocy zamówiona podłączenia minuta fabryczne Zapamiety Sposób Sposób Podświe- Kasowanie Kasowanie Moc Sposób Godzina, Parametry napięciowa czynnej wartości mocy energii wyświetlacza uśrednionej energii czynnej miernika średniej min/max z biernej biernej błędami Dolna Górna Opóźnienie Podtrzymanie ponownego fabryczne Blokada Parametry wartość wartość czasowe zakresu zakresu reakcji sygnalizacji załączenia wejścioweggnia wejściowe- przełącze- wystąpienia alarmu alarmu I_ln p qi s pf tg enp enp- en qi en qi - ens thdu Prądy Moce Moce Moce Współczynniki mocy niki tgϕ czynna czynna bierna bierna pozorna fazowych Współczyn- Energia Energia Energia Energia Energia THD napięć fazowe czynna bierne pozorne fazowe fazowe fazowe PF fazowe fazowe pobierana oddawana indukcyjna pojemnościowa th3i on off p qi s I_a I_n 3p 3- qi 3s pf_a tg_a paug Cosa HoUr fre- qi Moce Prąd Prąd w Moc czynna Moc bierna Moc Współczynnik mocy nik tgϕ trójfazowa trójfazowy wość Współczyn- Moc Cosinus ϕ Godzina Częstotli- P,Q,S trójfazowy przewodzie trójfazowa trójfazowa pozorna trójfazowe średni neutralnym trójfazowa PF trójfazowy 15,30 lub średni trójfazowy średni 60 średni minutowa THD Włączenie Wyłączenie średnie wyświetlaninia wyświetla- prdów fazowych wszystkich wszystkich wartości wartości Rys 8. Matryca programowania 19

20 6.5.1 Ustawianie parametrów miernika W opcjach wybrać tryb PAr (przyciskami lub ) i wybór zatwierdzić przyciskiem. Tablica 3 Lp. Nazwa parametru Oznaczenie Zakres Uwagi/opis Wartość fabryczna 1 Wprowadzenie kodu dostępu SEc off, bez kodu 0 2 Przekładnia przekładnika prądowego tr_i Przekładnia przekładnika napięciowego tr_u 0, ,0 1 4 Synchronizacja mocy czynnej średniej Syn 15, c_15, c_30, c_60 Synchronizacja mocy czynnej średniej: 15 - okno kroczące 15 minutowe (zapis synchronizowany z zegarem co 15 minut) c_15 - pomiar synchr. z zegarem co 15 minut c_30 - pomiar synchr. z zegarem co 30 minut c_60 - pomiar synchr. z zegarem co 60 minut 15 5 Zapamiętywanie wartości minimalnych i maksymalnych z błędami erli off, on off - zapamiętanie tylko wartości prawidłowych (z zakresu pomiarowego), on - zapamiętywanie również wystąpnienia błędów w pomiarach (wartości w rejestrach 1e20 i -1e20) on 20

21 6 Spób liczenia mocy biernej q_t trgle, SInUs 2 2 trgle: Q = S P k SInUs: Q = Ui * Ii *sin( U i, I i ) i= 1 k - numer harmonicznej, k = 21 dla 50 Hz, k = 18 dla 60 Hz trgle 7 Sposób liczenia energii biernej En_q cap, SIGn cap - energia indukcyjna i pojemnościowa SIGn - energia dodatna i ujemna cap 8 Podświetlenie wyświetlacza LGHt off, , on off - wyłączone, on- włączone, czas w sekundach podtrzymania podświetlenia od naciśnięcia przycisku on 9 Kasowanie liczników energii En_0 no, EnP, Enq, EnH, ALL no - brak czynności, EnP - kasowanie energii czynnej, Enq - kasowanie energii biernej, EnH - kasowanie energii harmonicznej, ALL - kasowanie wszystkich energii no 10 Kasowanie mocy czynnej uśrednionej PA_0 no, yes yes - wykasuj moc no 11 Moc zamówiona PAor ,0 Moc zamówiona do prognozowania zu ycia mocy w % wartoœci znamionowej 100,0 12 Tryb pomiaru conn 3Ph-4, 3Ph-3 3Ph-2 Sposób podłączenia miernika 3Ph-4 13 Godzina, minuta t_h , ,00 (sekundy są zerowane po ustawieniu) 14 Parametry fabryczne def no, yes przywrócenie parametrów fabrycznych grupy Automatyczne kasowanie energii wykonywane jest: - dla energii czynnej przy zmianie: przekładni napięciowej lub prądowej; - dla energii biernej przy zmianie: przekładni napięciowej lub prądowej, sposobu liczenia mocy biernej, sposobu liczenia energii biernej; no 21

22 Przyciskami i ustawiane są wartości, natomiast przyciskami i wybierana jest pozycja ustawianej cyfry. Aktywna pozycja sygnalizowana jest kursorem. Wartość akceptuje się przyciskiem lub rezygnuje się przez naciśnięcie przycisku. Podczas akceptacji sprawdzane jest czy wartość mieści się w zakresie. W przypadku ustawienia wartości poza zakresem, miernik pozostaje w trybie edycji parametru, natomiast wartość zostaje ustawiona na wartość maksymalną (przy zbyt dużej wartości) lub na minimalną (przy zbyt małej wartości) Ustawianie parametrów wyjœæ W opcjach wybrać tryb out i wybór zatwierdzić przyciskiem. Tablica 4 Lp. Nazwa parametru Zakres Uwagi/opis Oznaczenie Wartość fabryczna 1 Ilość impulsów Io_n ilość impulsów na kwh Adres w sieci MODBUS Addr Tryb transmisji tryb r8n2, r8e1, r8o1, r8n1 8n2 4 Prędkość transmisji baud 4.8 k, 9.6 k, 19.2 k, 38.4 k 9,6 k 5 Parametry fabryczne def no, yes przywrócenie parametrów fabrycznych grupy no 22

23 6.5.3 Ustawianie parametrów alarmu W opcjach wybrać tryb ALr i wybór zatwierdzić przyciskiem. Lp. Nazwa parametru Zakres Uwagi/opis Tablica 5 Oznaczenie Wartość fabryczna 1 Wielkość na wyjściu alarmowym AL_n tablica 6 (kod wg tab.6 ) P 2 Typ alarmu AL_t n-on, n-off, on, off, H-on, H-oFF, A3non, A3nof, A3_on, A3_of Rys. 9 n-on 3 Dolna wartość zakresu wejściowego ALoF -144, ,0 w % wartości znamionowej wielkości Górna wartość zakresu wejściowego ALon -144, ,0 w % wartości znamionowej wielkości Opóźnienie czasowe reakcji przełączenia ALdt w sekundach (dla wiêkszoœci AL_n = P_ord, opóÿnienie jest tylko przy za³¹czeniu alarmu) 0 23

24 6 Podtrzymanie sygnalizacji występienia alarmu AL_S off, on W sytuacji, gdy funkcja podtrzymania jest załączona, po ustąpieniu stanu alarmowego symbol alarmu nie jest wygaszany, tylko zaczyna pulsować. Sygnalizacja jest do momentu wygaszenia jej za pomocą kombinacji przycisków i (przez 3 sek.). Funkcja dotyczy tylko i wyłącznie sygnalizacji alarmu, a więc styki przekaźnika będą działały bez podtrzymania zgodnie z wybranym typem alarmu. off 7 Blokada ponownego za³¹czenie alarmu AL_b w sekundach 0 8 Parametry fabryczne def no, yes przywrócenie parametrów fabrycznych grupy no Wpisanie wartości ALon mniejszej niż ALoF wyłącza alarm. 24

25 Wybór wielkości monitorowanej: Tablica 6 Lp/ Wartość w rejestrze, 4015 Parametr wyświetlany Rodzaj wielkości Wartość do przeliczeń procentowych wartości alarmów i wyjść 00 off brak wielkości /alarm wyłączony/ brak 01 U_1 napięcie fazy L1 Un [V] * 02 I_1 prąd w przewodzie fazowym L1 In [A] * 03 P_1 moc czynna fazy L1 Un x In x cos(0 ) [W] * 04 q_1 moc bierna fazy L1 Un x In x sin(90 ) [var] * 05 S_1 moc pozorna fazy L1 Un x In [VA] * 06 PF1 współczynnik mocy PF fazy L tg1 współczynnik tgj fazy L U_2 napięcie fazy L2 Un [V] * 09 I_2 prąd w przewodzie fazowym L2 In [A] * 10 P_2 moc czynna fazy L2 Un x In x cos(0 ) [W] * 11 q_2 moc bierna fazy L2 Un x In x sin(90 ) [var] * 12 S_2 moc pozorna fazy L2 Un x In [VA] * 13 PF2 współczynnik mocy PF fazy L tg2 współczynnik tgj fazy L U_3 napięcie fazy L3 Un [V] * 16 I_3 prąd w przewodzie fazowym L3 In [A] * 17 P_3 moc czynna fazy L3 Un x In x cos(0 ) [W] * 18 q_3 moc bierna fazy L3 Un x In x sin(90 ) [var] * 19 S_3 moc pozorna fazy L3 Un x In [VA] * 20 PF3 współczynnik mocy PF fazy L3 1 25

26 21 tg3 współczynnik tgj fazy L U_A napięcie 3-fazowe średnie Un [V] * 23 I_A prąd trójfazowy średni In [A] * 24 P 25 q 26 S 27 PF_A moc czynna trójfazowa (P1+P2+P3) moc bierna trójfazowa (Q1+Q2+Q3) moc pozorna trójfazowa (S1+S2+S3) współczynnik mocy czynnej 3-fazowej 3 x Un x In x cos(0 ) [W] * 3 x Un x In x sin(90 ) [var] * 3 x Un x In [VA] * 28 tg_a współczynnik tg 3-fazowy 1 29 FrEq częstotliwoś 100 [Hz] 30 U12 napięcie międzyfazowe L1-L2 3 Un [V] * 31 U23 napięcie międzyfazowe L2-L3 3 Un [V] * 32 U31 napięcie międzyfazowe L3-L1 3 Un [V] * 1 33 U4_A napięcie międzyfazowe średnie 34 P_At moc czynna średnia 3 Un [V] * 3 x Un x In x cos(0 ) [W] * 35 P_ord Wykorzystany procent mocy czynnej zamówionej (wykorzystana energia) 100% *Un, In wartości znamionowe napięć i prądów a) n-on 26

27 b) n-off c) On d) OFF Rys. 9. Typy alarmów: a),b) normalny c) w³¹czony d) wy³¹czony. Pozostałe typy alarmu: H-on zawsze załączony; H-oFF zawsze wyłączony, A3non gdy wystąpi alarm typu n-on na którejkolwiek fazie przekaźnik zostaje załączony a odpowiedni symbol zostaje zaświecony (AL1 faza 1, AL2 faza 2, AL3 faza 3). Wyłączony zostanie dopiero gdy zanikną wszystkie alarmy. A3nof gdy wystąpi alarm typu n-off na którejkolwiek fazie przekaźnik zostaje załączony a odpowiedni symbol zostaje zaświecony (AL1 faza 1, AL2 faza 2, AL3 faza 3). Wyłączony zostanie dopiero gdy zanikną wszystkie alarmy. 27

28 A3_on gdy wystąpi alarm typu on na którejkolwiek fazie przekaźnik zostaje załączony a odpowiedni symbol zostaje zaświecony (AL1 faza 1, AL2 faza 2, AL3 faza 3). Wyłączony zostanie dopiero gdy zanikną wszystkie alarmy. A3_of gdy wystąpi alarm typu off na którejkolwiek fazie przekaźnik zostaje załączony a odpowiedni symbol zostaje zaświecony (AL1 faza 1, AL2 faza 2, AL3 faza 3). Wyłączony zostanie dopiero gdy zanikną wszystkie alarmy. W alarmach serii A3 wielkość alarmowa musi być z zakresu: 0-7. Działają one z jednakowymi progami histerezy ALof i Alon dla każdej fazy. Wygaszenia podtrzymania sygnalizacji następuje po przyciśnięciu przycisków i (przez 3 sek). Przykład nr 1 ustawienia alarmu: Ustawić alarm typu n-on dla wielkości monitorowanej P mocy czynnej 3 fazowej, Wykonanie 5 A; 3 x 230/400 V. Załączenie alarmu po przekroczeniu 3800 W, wyłączenie alarmu po obniżeniu 3100 W. Obliczamy: moc czynna znamionowa 3 - fazowa: P = 3 x 230 V x 5 A = 3450 W 3450 W 100 % 3450 W 100 % 3800 W ALon % 3100 W ALoF % Stąd: ALon = 110 % ALoF = 90 % Ustawić: Wielkość monitorowana: P; Rodzaj alarmu: n-on, ALon 110,0, ALoF 90,0. Przykład nr 2 ustawienia alarmu: Ustawić alarm wcześniejszego ostrzeżenia o możliwości przekroczenia mocy zamówionej 1MW na poziomie 90 % przy rozliczeniu godzinnym. Przekładnik prądowy pomiarowy 2500: 5A, napięcie 230 V. Chwilowy pobór maksymalny mocy 1,5 MW. Obliczamy: moc czynna znamionowa 3 fazowa miernika ND20LITE: P = 3 x 230 V x 2500 A (500 * 5 A) = 1,725 MW (500 * 3450 W) %; 90,0 % mocy zamówionej / mocy znamionowej = 90,0 % * 1 MW / 1,725 MW 52,1 % wartości znamionowej miernika (zaokraglając w dół); moc zamówiona godzinna (energia do wykorzystania): 1 MWh = 3600 MWs, 90% MWs pozostałe 10% przy maksymalnym poborze mocy zostałoby wykorzystane w czasie: 360 MWs / 1,5 MW = 240 s 28

29 Rys. 10. Pomiar wykorzystania mocy czynnej zamówionej 15 minutowej synchronizowanej z zegarem z alarmem ustawionym na 90 % wykorzystania Na rysunku 10 przedstawiono przykład użycia wartości parametru wykorzystanej mocy czynnej zamówionej do włączenia alarmu. Czas opóźnienia ustawiony jest na 0 sekund. W wyliczonym przykładzie dla pozostałych 10 % mocy zamówionej przy maksymalnym poborze mocy, urządzenia mogłyby pracować jeszcze 60 sekund, bez narażenia odbiorcy na kary. Przy ustawieniu czasu opóźnienia ALdt na 60 sekund, alarm nie zostałby załączony. Ustawić: Wielkość monitorowana: P_ord; Rodzaj alarmu: n-on, ALon = 90,0, ALoF = 89,9, Tr_1 = 500, Syn = 15 lub c_15, opóźnienie czasowe Aldt = 0 lub 60 s. 29

30 6.5.4 Ustawianie wielkoœci wyœwietlanych W opcjach wybrać tryb disp i wybór zatwierdzić przyciskiem Tablica 7 Lp. Nazwa parametru Oznaczenie zakres Wartość fabryczna Parametry wyświetlane w wierszach Napięcia fazowe U_Ln off, on on 2 Napięcia międzyfazowe U_LL off, on 3 Prądy fazowe I_Ln off, on on 4 Moce czynne fazowe P off, on on 5 Moce bierne fazowe q off, on on 6 Moce pozorne fazowe S off, on on 7 Współczynniki mocy PF fazowe PF off, on on 8 Współczynniki tgj fazowe tg off, on on 9 Energia czynna pobierana EnP off, on on 10 Energia czynna oddawana EnP- off, on on 11 Energia bierna indukcyjna Enq off, on on 12 Energia bierna pojemnościowa Enq- off, on on 13 THD napięć fazowych thdu off, on on 14 THD prądów fazowych thdi off, on on 15 Energia harmoniczna pobierana EnH off, on on 16 Energia harmoniczna oddawana EnH- off, on on 17 Cosinus j fazowe cos off, on on 18 Moc czynna, bierna, pozorna trójfazowa on PqS off, on on 30

31 Parametry wyświetlane w wierszu 4 19 Prąd trójfazowy średni I_A off, on on 20 Prąd w przewodzie neutralnym I_n off, on on 21 Moc czynna trójfazowa 3P off, on on 22 Moc bierna trójfazowa 3q off, on on 23 Moc pozorna trójfazowa 3S off, on on Współczynnik mocy PF trójfazowy średni Współczynnik tgj trójfazowy średni Moc czynna trójfazowa średnia (15,30 lub 60 minut) PF_A off, on on tg_a off, on on PAvG off, on on 27 Cosinus j trójfazowy średni cosa off, on on 28 Godzina HoUr off, on on 29 Częstotliwość Freq off, on on 30 Moc trójfazowa zamówiona p_or off, on on 31 THD średnie napięć fazowych th3u off, on on 32 THD średnie prądów fazowych th3i off, on on Włączyć wyświetlanie wszystkich parametrów Wyłączyć wyświetlanie wszystkich parametrów on no, YES no off no, YES no Uwaga! Przy wyłączeniu wyświetlania wszystkich parametrów, wyświetlane są wartości prądów fazowych oraz częstotliwość. 31

32 7. UAKTULNIANIE OPROGRAMOWANIA W miernikach ND20LITE (od wersji oprogramowania 1.09) zaimplementowano funkcję umożliwiającą uaktualnienie oprogramowania z komputera PC z oprogramowaniem econ. Bezpłatne oprogramowanie econ oraz pliki aktualizacyjne są dostępne na stronie Do uaktualnienia wymagany jest podłączony do komputera konwerter RS485 na USB, np.: konwerter PD10. a) b) Rys. 12. Widok okna programu: a) econ, b) uaktualniania oprogramowania Uwaga! Po uaktualnieniu oprogramowania należy ustawić nastawy fabryczne miernika, dlatego zalecane jest wstępne zachowanie parametrów miernika przed uaktualnieniem przy użyciu oprogramowania econ. Po uruchomieniu programu econ należy ustawić w Opcjach port szeregowy, prędkość, tryb i adres miernika. Następnie wybrać miernik ND20LITE z menu Urządzenia i kliknąć w ikonę Odczyt aby odczytać wszystkie ustawione parametry (potrzebne do późniejszego ich przywrócenia). Po wybraniu z menu Aktualizacja opcji Aktualizacja 32

33 oprogramowania urządzeń otworzone zostanie okno Lumel Updater (LU) Rys. 13 b. Wcisnąć Connect. W oknie informacyjnym Messages są umieszczane informacje o przebiegu procesu aktualizacji. Przy prawidłowo otwartym porcie wyświetlony jest napis Port opened. W mierniku wejście w tryb uaktualniania wykonywane jest na dwa sposoby: zdalnie przez LU (na podstawie ustawień w econ adres, tryb, prędkość, port COM) oraz poprzez załączenie zasilania miernika przy wciśniętym przycisku. Na wyświetlaczu pojawi sięnapis boot z wersją bootloadera, natomiast w programie LU wyświetlony zostaje komunikat Device found oraz nazwa i wersja programu podłączonego urządzenia. Należy wcisnąć przycisk... i wskazać plik aktualizacyjny miernika. Przy prawidłowo otwartym pliku pojawia się informacja File opened. Należy wcisnąć przycisk Send. Po zakończonym pozytywnie uaktualnieniu miernik przechodzi do normalnej pracy, natomiast w oknie informacyjnym pojawia się napis Done oraz czas trwania aktualizacji. Po zamknięciu okna LU, należy przejść do grupy parametrów Przywracanie nastaw fabrycznych, zaznaczyć opcję i wcisnąć przycisk Zastosuj. Następnie należy wcisnąć ikonę Zapis aby zapisać odczytane na początku ustawione parametry. Aktualną wersję oprogramowania można również sprawdzić poprzez odczytanie komunikatów powitalnych miernika po włączeniu zasilania. Uwaga! Wyłączenie zasilania w trakcie uaktualniania oprogramowania może skutkować trwałym uszkodzeniem miernika! 33

34 8. INTERFEJS RS-485 Zaimplementowany protokół jest zgodny ze specyfikacją PI-MBUS-300 Rev G firmy Modicon. Zestawienie parametrów łącza szeregowego miernika ND20LITE: identyfikator 0xDC adres miernika prędkość transmisji 4.8, 9.6, 19.2, 38.4 kbit/s, tryb pracy Modbus RTU, jednostka informacyjna 8N2, 8E1, 8O1, 8N1, maksymalny czas do rozpoczęcia odpowiedzi 600 ms. maksymalna ilość odczytanych rejestrów w jednym zapytaniu - 41 rejestrów 4 bajtowych, - 82 rejestrów 2 bajtowych, zaimplementowane funkcje 03, 04, 06, 16, 17, - 03, 04 odczyt rejestrów, - 06 zapis jednego rejestru, - 16 zapis n - rejestrów, - 17 identyfikacja urządzenia, Ustawienia fabryczne: adres 1, prędkość 9.6 kbit/s, tryb RTU 8N2, Odczyt n-rejestrów (kod 03h) Przykład 1. Odczyt 2 rejestrów 16 bitowych typu integer, zaczynając od rejestru o adresie 0FA0h (4000) - wartości rejestrów 10, 100. Żądanie: Adres urz¹dzenia Funkcja Adres rejestru Liczba rejestrów Suma kontrolna CRC B1 B0 B1 B F A C7 3D 34

35 OdpowiedŸ: Adres urz¹dzenia Funkcja Liczba bajtów Adres rejestru 0FA0 (4000) Liczba rejestrów 0FA1 (4001) B1 B0 B1 B0 Suma kontrolna CRC A E4 6F Przykład 1. Odczyt 2 rejestrów 32 bitowych typu float jako złożenie po 2 rejestry 16 bitowe, zaczynając od rejestru o adresie 1B58h (7000) - wartości rejestrów 10, 100. Żądanie: Adres urz¹dzenia Funkcja Adres rejestru Liczba rejestrów B1 B0 B1 B0 Suma kontrolna CRC B C3 3E OdpowiedŸ: Adres urz¹dzenia Funkcja Liczba bajtów Wartość z rejestru 1B58 (7000) Wartość z rejestru 1B59 (7001) Wartość z rejestru 1B5A (7002) Wartość z rejestru 1B5B (7003) Suma kontrolna CRC B3 B2 B1 B0 B3 B2 B1 B C E4 6F Przykład 3. Odczyt 2 rejestrów 32 bitowych typu float jako złożenie po 2 rejestry 16 bitowe, zaczynając od rejestru o adresie 1770h (6000) - wartości rejestrów 10, 100 Żądanie: Adres urz¹dzenia Funkcja Adres rejestru Liczba rejestrów B1 B0 B1 B0 Suma kontrolna CRC

36 OdpowiedŸ: Adres urz¹dzenia Funkcja Liczba bajtów Wartość z rejestru 1770h (6000) Wartość z rejestru 1770h (6000) Wartość z rejestru 1772h (6002) Wartość z rejestru 1772h (6002) Suma kontrolna CRC B1 B0 B3 B2 B1 B0 B3 B C8 E4 6F Przykład 4. Odczyt 2 rejestrów 32 bitowych typu float, zaczynając od rejestru o adresie 1D4Ch (7500) - wartości rejestrów 10, 100. Żądanie: Adres urz¹dzenia Funkcja Adres rejestru Liczba rejestrów B1 B0 B1 B0 Suma kontrolna CRC D 4C B0 OdpowiedŸ: Adres urz¹dzenia Funkcja Liczba bajtów Wartość z rejestru 1D4C (7500) Wartość z rejestru 1D4D (7501) B3 B2 B1 B0 B3 B2 B1 B0 Suma kontrolna CRC C E4 6F Zapis pojedynczego rejestru (kod 06h) Przykład 5. Zapis wartości 543 (0x021F) do rejestru 4000 (0x0FA0) Żądanie: Adres urz¹dzenia Funkcja Adres rejestru Liczba rejestrów Suma kontrolna CRC B1 B0 B1 B F A0 02 1F CA 54 36

37 OdpowiedŸ: Adres urz¹dzenia Funkcja Adres rejestru Liczba rejestrów B1 B0 B1 B0 Suma kontrolna CRC F A0 02 1F CA 54 Zapis do n-rejestrów (kod 10h) Przykład 6. Zapis 2 rejestrów zaczynając od rejestru o adresie 0FA3h (4003) Zapisywane wartości 20, Żądanie: Adres urz¹dzenia Funkcja Adres rej. Hi Adres rej. Lo Liczba rej. Hi Liczba rej. Lo Liczba bajtów Wartość dla rej. 0FA3 (4003) Wartość dla rej. 0FA4 (4004) B1 B0 B1 B0 Suma kontrolna CRC F A D0 BB 9A OdpowiedŸ: Adres urz¹dzenia Funkcja Adres rejestru Liczba rejestrów B1 B0 B1 B0- Suma kontrolna CRC F A B2 FE Raport identyfikujący urządzenie (kod 11h) Przykład 7. Identyfikacja urządzenia Żądanie: Adres urz¹dzenia Funkcja Suma kontrolna CRC C0 2C 37

38 OdpowiedŸ: Adres urz¹dzenia Funkcja Liczba bajtów Identyfikator Stan urz¹dzenia Pole informacyjne o wersji oprogramowania urządzenia (np. ND20LITE-0.90 b urządzenie ND20LITE z oprogramowaniem w wersji 0.90 i bootloaderem w wersji 1.05) D DC FF 4E C D 30 2E D 31 2E Suma kontrolna CRC C4 84 Mapa rejestrów miernika ND20LITE W mierniku ND20LITE dane umieszczone są w rejestrach 16 i 32 bitowych. Zmienne procesowe i parametry miernika umieszczone są w przestrzeni adresowej rejestrów w sposób zależny od typu wartości zmiennej. Bity w rejestrze 16 bitowym numerowane są od najmłodszego do najstarszego(b0-b15). Rejestry 32- bitowe zawierają liczby typu float w standardzie IEEE-754. Tablica 8 Zakres adresów Typ wartości Integer (16 bitów) Float (2x16 bitów) Float (2x16 bitów) Opis Wartość umieszczana w jednym rejestrze 16 bitowym. Opis rejestrów zawiera tablica 11. Rejestry do zapisu i odczytu. Wartość umieszczana w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawierają te same dane, co rejestry 32 bitowe z obszaru Rejestry do odczytu. Kolejność bajtów ( ) Wartość umieszczana w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawierają te same dane, co rejestry 32 bitowe z obszaru Rejestry do odczytu. Kolejność bajtów ( ) 38

39 Float (2x16 bitów) Float (32 bity) Float (32 bity) Float (2x16 bitów) Wartość umieszczana w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawierają te same dane, co rejestry 32 bitowe z obszaru Rejestry do odczytu. Kolejność bajtów ( ) Wartość umieszczana w jednym rejestrze 32 bitowym. Opis rejestrów zawiera tablica 10. Rejestry do odczytu. Wartość umieszczana w jednym rejestrze 32 bitowym. Opis rejestrów zawiera tablica 10. Rejestry do odczytu. Wartość umieszczana w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawierają te same dane, co rejestry 32 bitowe z obszaru Rejestry do odczytu. Kolejność bajtów ( ) Adres rejestrów Operacje Tablica 9 Zakres Opis Domyœlnie 4000 RW Zabezpieczenie - hasło RW [s] 4002 RW [ o /oo] 4003 RW RW Czas blokady ponownego za³¹czenia wyjœcia przekaÿnikowego Moc zamówiona średnia *10 sygnałów nominalnych Przekładnia przekładnika prądowego Przekładnia przekładnika napięciowego *

40 4005 RW 0..3 Synchronizacja mocy czynnej średniej: 0 - okno kroczące 15 minutowe (zapis synchronizowany z zegarem co 15 minut) 1 pomiar synchronizowane z zegarem co 15 minut, 2 pomiar synchronizowany z zegarem co 30 minut, 3 pomiar synchronizowany z zegarem co 60 minut, RW 0 zarezerwowane RW 0,1 Sposób zapamiętywania wartości minimalnej i maksymalnej: 0 bez błędów, 1 z błędami Sposób liczenia mocy biernej: 0 0: Q = 2 2 S P 4008 RW 0, RW 0, RW k ( ) Q = Ui * Ii *sin U i, I i 1: i= 1 k numer harmonicznej, k = 21 dla 50 Hz, k = 18 dla 60 Hz Sposób liczenia energii biernej: 0 energia indukcyjna i pojemnościowa 1 energia dodatnia i ujemna Podświetlenie wyświetlacza: 0 wyłączone, 1-60 czas podświetlenia w sekundach od naciśnięcia przycisku, 61 zawsze włączone

41 4011 RW RW 0,1 Kasowanie liczników energii: 0 bez zmian, 1- kasuj energie czynne, 2 kasuj energie bierne, 3 kasuj energie harmonicznych, 4 kasuj wszystkie energie Kasowanie mocy czynnej średniej PAV RW 0,1 zarezerwowane RW 0,1 Kasowanie min i max RW 0, RW Wielkość na wyjściu przekaźnikowym alarmu (kod wg tablicy 6) Typ wyjścia: 0 n-on, 1 n-off, 2 on, 3 - off, 4 H-on, 5 H-oFF, 6 - A3non, 7 - A3nof, 8 - A3_on, 9 - A3_of RW [ o /oo] 4018 RW [ o /oo] 4019 RW s 4020 RW 0,1 Dolna wartość przełączenia alarmu Górna wartość przełączenia alarmu Opóźnienie przełączenia alarmu (dla wielkości AL_n = P_ord rejestr 4015 = 35, opóźnienie jest tylko przy załączeniu alarmu) Podtrzymanie sygnalizacji alarmu RW 0 zarezerwowane RW 0 zarezerwowane RW 0 zarezerwowane RW 0 zarezerwowane RW 0 zarezerwowane RW 0 zarezerwowane RW 0 zarezerwowane 0 41

42 4029 RW Ilość impulsów dla wyjścia impulsowego RW Adres w sieci MODBUS RW RW RW 0,1 Tryb transmisji: 0->r8n2, 1->r8E1, 2->r8o1, 3->r8n1 Prędkość transmisji: 0->4800, 1-> >19200, 3->38400 Uaktualnij zmianę parametrów transmisji RW Godzina *100 + Minuty RW 0 zarezerwowane RW 0 zarezerwowane RW 0, R R R Zapis parametrów standardowych (wraz w wyzerowaniem energii oraz min, max, i mocy uśrednionej) Energia czynna pobierana, dwa starsze bajty Energia czynna pobierana, dwa młodsze bajty Energia czynna oddawana, dwa starsze bajty R Energia czynna oddawana, dwa młodsze bajty R Energia bierna indukcyjna, dwa starsze bajty R Energia bierna indukcyjna, dwa młodsze bajty 0 42

43 4044 R R R R Energia bierna pojemnościowa, dwa starsze bajty Energia bierna pojemnościowa, dwa młodsze bajty Energia czynna harmoniczna pobierana, dwa starsze bajty Energia czynna harmoniczna pobierana, dwa młodsze bajty R 0 zarezerwowane R 0 zarezerwowane R Rejestr Statusu opis poniżej R Numer seryjny dwa starsze bajty R Numer seryjny dwa młodsze bajty 4053 R Wersja programu (*100) RW RW * RW RW Wyświetlane parametry wielkości podstawowych Wyświetlane parametry wielkości średnich Wyświetlane parametry wielkości podstawowych 2 Tryb pomiaru: 0->3Ph / 4W, 1->3Ph / 4W 2-> 1Ph/2W - 0xFFFF 0xFFFF 0xFFFF 4058 R Napięcie znamionowe x10 577, R Prąd znamionowy x , R 0 zarezerwowane R Rejestr statusu 2 opis poniżej 0 W nawiasach [ ] umieszczona jest odpowiednio: rozdzielczość lub jednostka

44 Energie są udostępniane w setkach watogodzin (varogodzin) w podwójnych rejestrach 16-bitowych, dlatego przy przeliczaniu wartości poszczególnych energii z rejestrów należy podzielić je przez 10 tj.: Energia czynna pobierana = (wartość rej.4038 x wartość rej. 4039) / 10 [kwh] Energia czynna oddawana = (wartość rej.4040 x wartość rej. 4041) / 10 [kwh] Energia bierna indukcyjna = (wartość rej.4042 x wartość rej. 4043) / 10 [kvarh] Energia bierna pojemnościowa = (wartość rej.4044 x wartość rej. 4045) / 10 [kvarh] Energia pozorna = (wartość rej.4046 x wartość rej. 4047) / 10 [kvah] Rejestr statusu urządzenia (adres 4050, R): Bit 15 1 uszkodzenie pamięci Bit 7 1 nie upłynął interwał nieulotnej uśredniania mocy Bit 14 1 brak kalibracji Bit 6 1 częstotliwość lub błędna kalibracja do wyliczania THD spoza przedziałów: dla częstotliwości 50 Hz, Bit 13 1 błąd wartości parametrów dla częstotliwości 60 Hz Bit 12 1 błąd wartości energii Bit 5 1 za niskie napięcie Bit 11 1 błąd kolejności faz do pomiaru częstotliwości Bit 10 zakres prądowy 0 1 A~; Bit 4 1 za małe napięcie fazy L3 1 5 A~ Bit 9 Bit 8 zakres napięciowy Bit 3 1 za małe napięcie fazy L ,7 V~ Bit 2 1 za małe napięcie fazy L V~ Bit 1 1 zarezerwowane Bit 0 stan wyjścia przekaźnika 1 On, 0 - off 44

45 Rejestr Statusu 2 charakter mocy biernej (adres 4061, R): Bity 15 - zarezerwowany Bit 14 1 sygnalizacja wystąpienia alarmu w fazie L3 (tylko w typach alarmu A3non, A3nof, A3_on, A3_of) Bit 13 1 sygnalizacja wystąpienia alarmu w fazie L2 (tylko w typach alarmu A3non, A3nof, A3_on, A3_of) Bit 12 1 sygnalizacja wystąpienia alarmu w fazie L1 (w typach alarmu n-on, n-off, on, off sygnalizuje wystąpienie alarmu) Bit 11 1 pojemnościowy 3L maksimum Bit 10 1 pojemnościowy 3L minimum Bit 9 1 pojemnościowy 3L Bit 8 1 pojemnościowy L3 maksimum Bit 7 1 pojemnościowy L3 minimum Bit 6 1 pojemnościowy L3 Bit 5 1 pojemnościowy L2 maksimum Bit 4 1 pojemnościowy L2 minimum Bit 3 1 pojemnościowy L2 Bit 2 1 pojemnościowy L1 maksimum Bit 1 1 pojemnościowy L1 minimum Bit 0 1 pojemnościowy L1 Rejestr konfiguracyjny wyświetlanych parametrów wielkości podstawowych (adres 4054, R/W): Bit 15 1 wyświetlanie wartości cosinus Bit 14 1 wyświetlanie THD prądu Bit 13 1 wyświetlanie THD napięcia Bit 12 1 wyświetlanie energii pozornej Bit 11 1 wyświetlanie energii biernej pojemnościowej Bit 10 1 wyświetlanie energii biernej indukcyjnej Bit 9 1 wyświetlanie energii czynnej oddawanej Bit 8 1 wyświetlanie energii czynnej pobieranej Bit 7 1 wyświetlanie tg Bit 6 1 wyświetlanie PF Bit 5 1 wyświetlanie mocy pozornych fazowych Bit 4 1 wyświetlanie mocy biernych fazowych Bit 3 1 wyświetlanie mocy czynnych fazowych Bit 2 1 wyświetlanie prądów fazowych Bit 1 1 wyświetlanie napięć międzyfazowych Bit 0 1 wyświetlanie napięć fazowych 45

46 Rejestr konfiguracyjny wyświetlanych parametrów wielkości podstawowych 2 (adres 4056, R/W): Bity zarezerwowane Bit 0 1 wyświetlanie mocy P, Q, S Rejestr konfiguracyjny wyświetlanych parametrów wielkości średnich (adres 4055, R/W): Bity zarezerwowane Bit 13 1 wyświetlanie średniego THD prądu Bit 12 1 wyświetlanie średniego THD napięcia Bit 11 1 wyświetlanie wykorzystania mocy zamówionej Bit 10 1 wyświetlanie częstotliwości Bit 9 1 wyświetlanie czasu Bit 8 1 wyświetlanie cosinus średniego Bit 7 1 wyświetlanie mocy czynnej uśrednionej Bit 6 1 wyświetlanie tg średniego Bit 5 1 wyświetlanie PF średniego Bit 4 1 wyświetlanie mocy S Bit 3 1 wyświetlanie mocy Q Bit 2 1 wyświetlanie mocy P Bit 1 1 wyświetlanie prądu w przewodzie neutralnym Bit 0 1 wyświetlanie prądu średniego 46

47 Tablica 10 Adres rejestrów 16 bit Adres rejestru 32 bit Operacje Opis Jednostka 3Ph/4W 3Ph/3W 1Ph/2W 6000/ R Napięcie fazy L1 V Ö x Ö 6002/ R Prąd fazy L1 A Ö Ö Ö 6004/ R Moc czynna fazy L1 W Ö x Ö 6006/ R Moc bierna fazy L1 var Ö x Ö 6008/ R Moc pozorna fazy L1 VA Ö x Ö 6010/ R Współczynnik mocy (PF) fazy L1 - Ö x Ö 6012/ R Współczynnik tgj fazy L1 - Ö x Ö 6014/ R Napięcie fazy L2 V Ö x x 6016/ R Prąd fazy L2 A Ö Ö x 6018/ R Moc czynna w fazie L2 W Ö x x 6020/ R Moc bierna fazy L2 var Ö x x 6022/ R Moc pozorna fazy L2 VA Ö x x 6024/ R Współczynnik mocy (PF) fazy L2 - Ö x x 6026/ R Współczynnik tgj fazy L2 - Ö x x 6028/ R Napięcie fazy L3 V Ö x x 6030/ R Prąd fazy L3 A Ö Ö x 6032/ R Moc czynna fazy L3 W Ö x x 6034/ R Moc bierna fazy L3 var Ö x xx 47

48 6036/ R Moc pozorna fazy L3 VA Ö x x 6038/ R Współczynnik mocy (PF) fazy L3 - Ö x x 6040/ R Współczynnik tgj fazy L3 - Ö x x 6042/ R Napięcie 3-fazowe średnie V Ö x x 6044/ R Prąd 3-fazowy średni A Ö Ö x 6046/ R Moc 3-fazowa czynna (P1+P2+P3) 6048/ R Moc 3-fazowa bierna (Q1+Q2+Q3) 6050/ R Moc 3-fazowa pozorna (S1+S2+S3) 6052/ R Współczynnik mocy (PF) średni W Ö Ö x var Ö Ö x VA Ö Ö x - Ö Ö x 6054/ R Współczynnik tgj œredni - Ö Ö x 6056/ R Częstotliwość Hz Ö Ö x 6058/ R Napięcie międzyfazowe L1-2 V Ö Ö x 6060/ R Napięcie międzyfazowe L2-3 V Ö Ö x 6062/ R Napięcie międzyfazowe L3-1 V Ö Ö x 6064/ R Napięcie międzyfazowe średnie 6066/ R Moc czynna trójfazowa 15, 30, 60 minutowa (P1+P2+P3) V Ö Ö x W Ö Ö Ö 6068/ R THD U1 % Ö x Ö 6070/ R THD U2 % Ö x x 6072/ R THD U3 % Ö x x 6074/ R THD U średnia V / % Ö x Ö 6076/ R THD I1 % Ö x x 48

49 6078/ R THD I2 % Ö x x 6080/ R THD I3 % Ö x x 6082/ R THD I średnia A / % Ö x x 6084/ R Cosinus kąta pomiędzy U1 i I1 - x 6086/ R Cosinus kąta pomiędzy U2 i I2 - x x 6088/ R Cosinus kąta pomiędzy U3 i I3 - x x 6090/ R Cosinus 3-fazowy średni - x 6092/ R Kąt pomiędzy U1 i I1 x 6094/ R Kąt pomiędzy U2 i I2 x x 6096/ R Kąt pomiędzy U3 i I3 x x 6098/ R Prąd w przewodzie neutralnym(wyliczany z wektorów) A x x 6100/ R Energia czynna pobierana 3-fazowa (ilość przepełnień rejestru 7549, zerowana po przekroczeniu ,9 kwh) 100 MWh P1 6102/ R Energia czynna pobierana 3 fazowa (licznik zliczający do 99999,9 kwh) kwh P1 6104/ R Energia czynna oddawana 3-fazowa (ilość przepełnień rejestru 7551, zerowana po przekroczeniu ,9 kwh) 100 MWh P1 6106/ R Energia czynna oddawana 3 fazowa (licznik zliczający do 99999,9 kwh) 6108/ R Energia pozorna 3 fazowa (licznik zliczający do 99999,9 kvah) 6110/ R Energia bierna indukcyjna 3 fazowa (licznik zliczający do 99999,9 kvarh) kwh P1 100 Mvarh Q1 kvarh Q1 49

50 6112/ R Energia bierna pojemnościowa 3-fazowa (ilość przepełnień rejestru 7555, zerowana po przekroczeniu ,9 kvarh) 100 Mvarh Q1 6114/ R Energia bierna pojemnościowa 3 fazowa (licznik zliczający do 99999,9 kvarh) kvarh Q1 6116/ R Energia pozorna 3-fazowa (ilość przepełnień rejestru 7557, zerowana po przekroczeniu ,9 kvah) 100 MVAh x x 6120/ R Energia pozorna 3 fazowa (licznik zliczający do 99999,9 kvah) kvah x x 6120/ R zarezerwowane / R zarezerwowane / R Czas godziny, minuty / R zarezerwowane / R zarezerwowane / R zarezerwowane / R Moc zamówiona wykorzystana % x P1 6134/ R zarezerwowane / R zarezerwowane / R zarezerwowane / R Napięcie L1 min V x 6142/ R Napięcie L1 max V x 6144/ R Napięcie L2 min V x x 50

51 6146/ R Napięcie L2 max V x x 6148/ R Napięcie L3 min V x x 6150/ R Napięcie L3 max V x x 6152/ R Prąd L1 min A 6154/ R Prąd L1 max A 6156/ R Prąd L2 min A x 6158/ R Prąd L2 max A x 6160/ R Prąd L3 min A x 6162/ R Prąd L3 max A x 6164/ R Moc czynna L1 min W x 6166/ R Moc czynna L1 max W x 6168/ R Moc czynna L2 min W x x 6170/ R Moc czynna L2 max W x x 6172/ R Moc czynna L3 min W x x 6174/ R Moc czynna L3 max W x x 6176/ R Moc bierna L1 min var x 6178/ R Moc bierna L1 max var x 6180/ R Moc bierna L2 min var x x 6182/ R Moc bierna L2 max var x x 6184/ R Moc bierna L3 min var x x 6186/ R Moc bierna L3 max var x x 6188/ R Moc pozorna L1 min VA x 6190/ R Moc pozorna L1 max VA x 6192/ R Moc pozorna L2 min VA x x 51
