Wyłączniki krańcowe. Ogólnie o wyłącznikach krańcowych OPIS:

Transkrypt

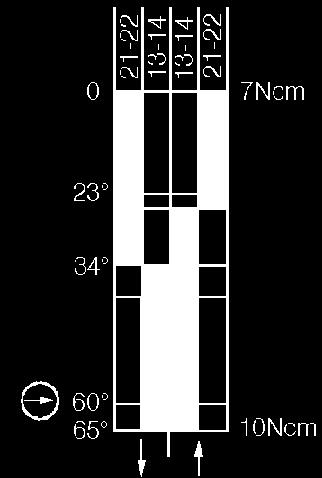

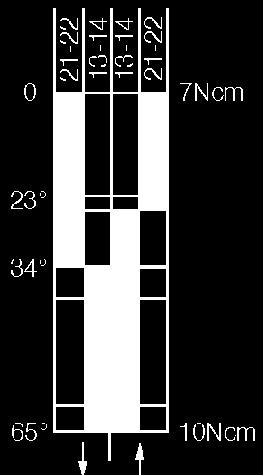

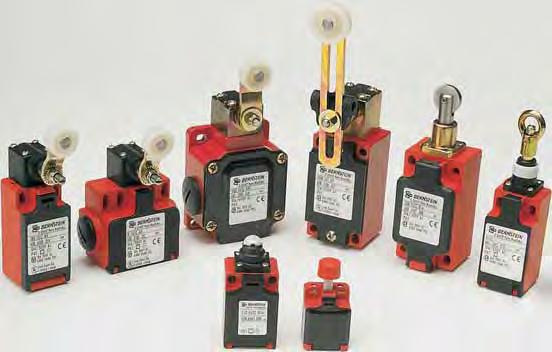

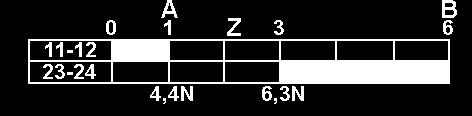

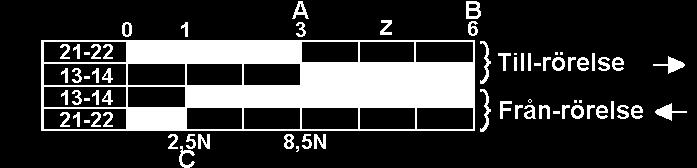

1 Ogólnie o wyłącznikach krańcowych OPIS: Wyłączniki bez momentu: skonstruowane tak, że prędkość ruchomych części styków tych łączników jest proporcjonalna do prędkości głowicy manewrowej. Włączenie i wyłączenie styków odbywa się w tym samym miejscu (zob. poniższy rysunek). Wyłączniki z momentem: skonstruowane tak, że prędkość ruchomych części styków tych łączników jest stała i nie zależy od prędkości głowicy manewrowej. Włączenie i wyłączenie styków odbywa się w różnych miejscach (zob. poniższy rysunek). Rozłączanie przymusowe: połączenie między głowicą manewrową i ruchomymi częściami styków łączników skonstruowane tak, że styki nie podlegają deformacji. Inaczej mówiąc styki rozłączne muszą być otwarte, gdy głowica manewrowa jest w położeniu styku otwartego, a konstrukcja zapewnia, że szkoda zaistniała na stykach nie powoduje zwarcia między rozłącznymi częściami styków. Wszystkie wyłączniki krańcowe w katalogu z indeksem Z przy numerze katalogowym posiadają kontakty przymusowe wg IEC , co oznaczone jest symbolem SCHEMAT RUCHU STYKÓW Styk z momentem: A = punkt połączenia styków B = max. ampl. ruchu części manewrującej w mm lub stopniach C = punkt rozłączenia styków Ruch włącz. Ruch wyłącz. Styk bez momentu: A = punkt rozwarcia i zwarcia styku NC B = max. ampl. ruchu części manewrującej w mm lub stopniach C = punkt rozwarcia i zwarcia styku NO C Czarne pole = styk zwarty Białe pole = Styk rozwarty 126 Zamówienia: tel. (0-42) fax (0-42)

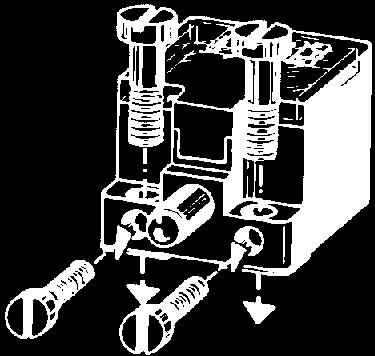

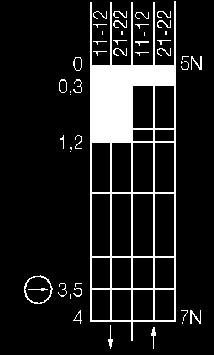

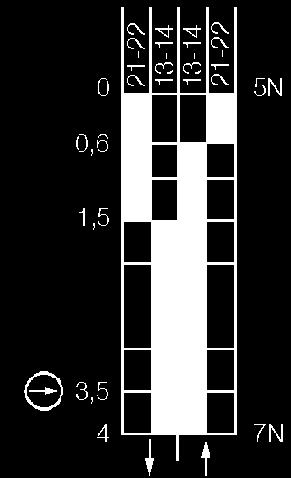

2 Combi Zwarta obudowa Dwie możliwości montażu Styki rozłączne pod przymusem wg VDE0113/IEC4-1 Wersje z kontaktem 2NO lub 2NC Galwaniczna izolacja styków Zatrzaskowe mocowanie pokrywy Zakres temperatur: -30 C +0 C Trwałość mechaniczna: 3x 6 Max częstotliwość łączenia: 6000 razy/godz. 250VAC Nominalny prąd termiczny: A Obudowa z poliamidu wzmoc. włóknem szklanym, pokrywa z poliwęglanu IP30 CE: LVD wg DIN EN , Funkcje styków: SU1Z: 1NO+1NC styk z momentem, rozłączanie przymusowe U1Z: 1NO+1NC styk bez momentu, rozłączanie przymusowe SA2Z: 2NC styk z momentem, rozłączanie przymusowe SE2: 2NO styk z momentem, rozłączanie nie przymusowe montaż z przodu montaż z góry C2-SU1Z nr kat C2-SU1Z St nr kat C2-SU1Z R nr kat C2-SU1Z K nr kat C2-SU1Z H nr kat C2-SA2 Z nr kat OPIS TYP wyłącznik krańcowy, 1NO+1NC, styk z momentem C2-SU1Z wyłącznik krańcowy, 1NO+1NC, styk z momentem C2-SU1Z St wyłącznik krańcowy, 1NO+1NC, styk z momentem C2-SU1Z R wyłącznik krańcowy, 1NO+1NC, styk z momentem C2-SU1Z K głowica sterująca pasuje do C2-SU1Z H wyłącznik krańcowy, 2NC, styk z momentem C2-SA2Z Zamówienia: tel. (0-42) fax (0-42)

3 Tiny Otwory wg EN Małe wymiary Zatrzaskowe umocowanie pokrywy Styki rozłączne pod przymusem wg VDE0113/IEC4-1 Stopień ochrony IP65 WYMIARY OBUDOWY Zakres temperatur: -30 C - +0 C Wejście przewodu: 1 x M16 X 1,5 Żywotność mechaniczna: 3x 6 operacji (bez obciążenia) Max częstotliwość łączenia: 6000 razy/godz 250 VAC Nominalny prąd termiczny: A Obudowa: z tworzywa samogasnącego IP65 CE: LVD wg. DIN EN , Funkcja styków: 1NO + 1NC z momentem Inne funkcje styków na str Ti2-SU1Z W nr kat Ti2-SU1Z RIW nr kat Ti2-SU1Z HW nr kat Ti2-SU1Z AH nr kat Ti2-SU1 AD nr kat Ti2-SU1 FF nr kat OPIS TYP wyłącznik krańcowy, 1NO+1NC, styk z momentem Ti2-SU1Z W wyłącznik krańcowy, 1NO+1NC, styk z momentem Ti2-SU1Z RIW wyłącznik krańcowy, 1NO+1NC, styk z momentem Ti2-SU1Z HW wyłącznik krańcowy, 1NO+1NC, styk z momentem Ti2-SU1Z AH wyłącznik krańcowy, 1NO+1NC, styk z momentem Ti2-SU1 AD wyłącznik krańcowy, 1NO+1NC, styk z momentem Ti2-SU1 FF Inne funkcje styków i głowic można dobrać na str Zamówienia: tel. (0-42) fax (0-42)

4 4 Seria I Wykonanie wg DIN EN50047 Styki rozłączne pod przymusem wgvde 0113/IEC 4-1 Pokrywa z zawiasem i zamkiem zatrzaskowym Stopień ochrony IP65 Łączniki pozostające w pozycji z kasowaniem-patrz str. 134 WYMIARY OBUDOWY Zakres temperatur: -30 C - +0 C Wejście przewodu: 1 x M x 1,5 Żywotność mechaniczna : 2 x 7 operacji (bez obciążenia) Max częstotliwość łączenia: 6000 razy/godz 500 VAC Nominalny prąd termiczny: A Obudowa: z tworzywa samogasnącego IP65 CE: LVD wg. DIN EN , Funkcja styków: 1NO + 1NC z momentem Inne funkcje styków na str , ,5 16 I-SU1Z W nr kat I-SU1Z RIWK nr kat Ø , ,5 3, Ø , , , ,5 31,5 I-SU1Z HW nr kat I-SU1Z AH nr kat I-SU1 AV nr kat I-SU1 AD nr kat NR KATALOG OPIS TYP Wyłącznik krańcowy, 1NO+1NC, styk z momentem I-SU1Z W Wyłącznik krańcowy, 1NO+1NC, styk z momentem I-SU1Z RIWK Wyłącznik krańcowy, 1NO+1NC, styk z momentem I-SU1Z HW Wyłącznik krańcowy, 1NO+1NC, styk z momentem I-SU1Z AH Wyłącznik krańcowy, 1NO+1NC, styk z momentem I-SU1 AV Wyłącznik krańcowy, 1NO+1NC, styk z momentem I-SU1 AD Inne funkcje styków i głowic można dobrać na str Zamówienia: tel. (0-42) fax (0-42)

5 ENK Wykonanie wg DIN EN Pokrywa z zawiasem i zamkiem zatrzaskowym Styki rozłączne pod przymusem wg VDE 0113/IEC 4-1 Stopień ochrony IP65 Zakres temperatur: -30 C - +0 C Wejście przewodu: 1 x M x 1,5 Żywotność mechaniczna : 2x 7 operacji (bez obciążenia) Max częstotliwość łączenia: 6000 razy/godz 500 VAC Nominalny prąd termiczny: A Obudowa: z tworzywa samogasnącego IP65 CE: LVD wg. DIN EN , Funkcje styków: NO + 1NC,z momentem Inne funkcje styków na str WYMIARY OBUDOWY ENK-SU1Z IW nr kat ENK-SU1Z RIW nr kat ENK-SU1Z HW nr kat ENK-SU1Z AHS nr kat ENK-SU1 AD nr kat ENK-SU1 AV nr kat OPIS TYP Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENK-SU1Z IW Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENK-SU1Z RIW Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENK-SU1Z HW Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENK-SU1Z AHS Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENK-SU1 AD Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENK-SU1 AV Inne funkcje styków i głowic można dobrać na str Zamówienia: tel. (0-42) fax (0-42)

6 ENM2 Wykonanie wg DIN EN Obudowa aluminiowa Styki rozłączne pod przymusem VDE 0113/IEC 4-1 Atest SA na zamówienie Stopień ochrony IP65 Zakres temperatur: -30 C - +0 C Wejście przewodu: 1 x M x 1,5 Żywotność mechaniczna : 2x 7 operacji (bez obciążenia) Max częstotliwość łączenia: 6000 razy/godz 500 VAC Nominalny prąd termiczny: A Obudowa: aluminiowa IP65 Funkcja styków: 1 NO + 1 NC z momentem Inne funkcje styków na str Atesty : WYMIARY OBUDOWY ENM2-SU1Z IW nr kat ENM2-SU1Z RIW nr kat ENM2-SU1Z DGHW nr kat ENM2-SU1Z AHS nr kat ENM2-SU1 AD nr kat ENM2-SU1 AV nr kat NR KATALOG OPIS TYP Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENM2-SU1Z IW Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENM2-SU1Z RIW Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENM2-SU1Z DGHW Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENM2-SU1Z AHS Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENM2-SU1 AD Wyłącznik krańcowy, 1NO+1NC, styk z momentem ENM2-SU1 AV Inne funkcje styków i głowic można dobrać na str Zamówienia: tel. (0-42) fax (0-42)

7 34 Biggy Pokrywa z zatrzaskiem i zamkiem zatrzaskowym Styki rozłączne pod przymusem wg VDE 0113/IEC 4-1 Duża pojemność łączenia Stopień ochrony IP65 Dwa wejścia przewodów WYMIARY OBUDOWY Zakres temperatur: -30 C - +0 C Wejście przewodu: 2 x M16 x 1,5 Żywotność mechaniczna: 2 x 7 operacji (bez obciążenia) IP65 Max.częstotliwość łączenia : 6000 razy/godz. 500V AC Nominalny prąd termiczny: A Obudowa: z tworzywa samogasnącego CE: LVD wg DIN EN , Funkcja styków: 1 NO + 1 NC z momentem Inne funkcje styków na str , Ø4, Bi-SU1Z W nr kat Bi-SU1Z RIW nr kat Ø 0 61, ,5 3 Bi-SU1Z HW nr kat Bi-SU1Z AH nr kat ,5 7,2 23,5 16,5 95, ,5 24 Bi-SU1 AV nr kat Bi-SU1 FF nr kat Ø7 23,5 16,5 19, , , OPIS TYP Wyłącznik krańcowy, 1NO+1NC, styk z momentem Bi-SU1Z W Wyłącznik krańcowy, 1NO+1NC, styk z momentem Bi-SU1Z RIW Wyłącznik krańcowy, 1NO+1NC, styk z momentem Bi-SU1Z HW Wyłącznik krańcowy, 1NO+1NC, styk z momentem Bi-SU1Z AH Wyłącznik krańcowy, 1NO+1NC, styk z momentem Bi-SU1 AV Wyłącznik krańcowy, 1NO+1NC, styk z momentem Bi-SU1 FF Inne funkcje styków i głowic można dobrać na str Zamówienia: tel. (0-42) fax (0-42)

8 SN2 Wykonane z aluminium Trzy wejścia przewodów Cztery otwory mocujące Atest SA na zamówienie WYMIARY OBUDOWY Zakres temperatur: -30 C - +0 C Wejście przewodu: 3 x M x 1,5 Żywotność mechaniczna: 2 x 7 operacji (bez obciążenia) IP65 Max.częstotliwość łączenia: 6000 razy/godz. 400V AC Nominalny prąd termiczny: A Obudowa: aluminiowa CE: LVD wg DIN EN , Funkcja styków: 1 NO + 1 NC z momentem pod przymusem Inne funkcje styków na str , ,2 5,5 35,5 SN2-SU1Z W nr kat SN2-SU1 LIW nr kat Ø7 14,5 Ø 14,5 5,5 93, SN2-SU1Z RIW nr kat SN2-SU1Z DGHW nr kat Ø1 14,5 4 14, ,5 36 SN2-SU1Z AHS nr kat SN2-SU1 FF 16 nr kat Ø , , OPIS Wyłącznik krańcowy, 1NO+1NC, styk z momentem TYP SN2-SU1Z W Wyłącznik krańcowy, 1NO+1NC, styk z momentem SN2-SU1 LIW Wyłącznik krańcowy, 1NO+1NC, styk z momentem SN2-SU1Z RIW Wyłącznik krańcowy, 1NO+1NC, styk z momentem SN2-SU1Z DGHW Wyłącznik krańcowy, 1NO+1NC, styk z momentem SN2-SU1Z AHS Wyłącznik krańcowy, 1NO+1NC, styk z momentem SN2-SU1 FF Inne funkcje styków i głowic można dobrać na str Zamówienia: tel. (0-42) fax (0-42)

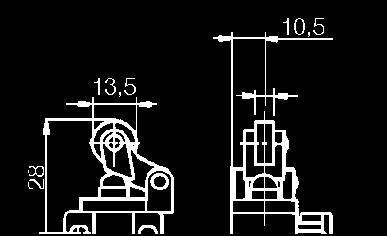

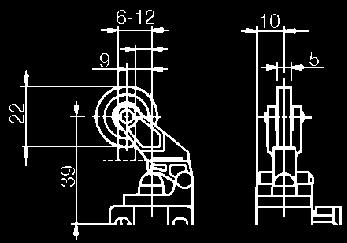

9 w częściach Obudowa łącznie z kompletami styków Seria TINY (tworzywo termoplastyczne) Seria BIGGY (tworzywo termoplastyczne) 1NO+1NC styk z mom. (SU1) 500V/A NO+1NC styk bez mom. (U1Z) 500V/A NC styk z momentem (A2Z) NO+1NC styk z mom. (SU1Z) 500V/A NO+1NC styk bez mom. (U1Z) 500V/A NO+1NC s.bez m. z nałoż. (UV1Z) 500V/A Seria I (tworzywo termoplastyczne) Seria I z kasowaniem (tworzywo termoplastyczne) 1NO+1NC styk z mom. (SU1Z) 500V/A NO+1NC styk bez mom. (U1Z) 500V/A NO+1NC styk z nałoż. (UV1Z) 400V/6A NO bez momentu (E2) 400V/6A NC+1NO styk z mom. i nałoż(uv15z)400v/6a NC+2NO styki z mom. i nałoż.(uv16z)400v/6a NC z mom. (A2Z) 400V/6A NO+1NC styk bez momentu, kasowanie Oddzielne głowice ster. do powyższych obudów, zawierają w kpl. wkręty i uszczelki RIWK RIWL HW-I HW-BI DGHW KNW KGW AH AHS2 AD AF AV Zamówienia: tel. (0-42) fax (0-42)

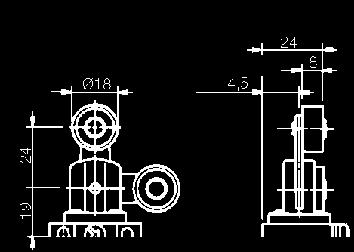

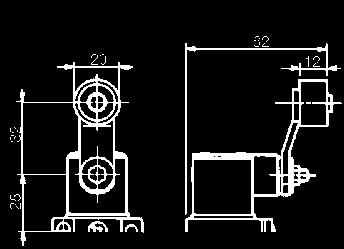

10 w częściach Obudowa łącznie z kompletami styków Seria ENK (tworzywo termoplastyczne) Seria ENM2 (aluminium) 1NO+1NC styk z mom. (SU1Z) 500V/A NO+1NC styk bez mom. (U1Z) 500V/A NO+1NC styk z nałoż. (UV1Z)500V/A NC (A2Z) 400V/6A NC (A3Z) 400V/6A NO+1NC styk z mom. (SU1Z) 500V/A NO+1NC styk bez mom. (U1Z) 500V/A Seria SN2 (aluminium) Seria GC (aluminium) 5 4, , ,5 5, , ,5 1NO+1NC styk z mom. (SU1Z) 400V/A NO+1NC styk bez mom. (U1Z) 400V/A NO+1NC styk z nałoż. (UV1Z) 400V/A styki NC (A2Z) 400V/16A NO+1NC styk z mom. (SU1Z) 500V/60A NO+1NC styk z mom. (U1Z) NO+1NC styk z nałoż. (UV1Z) styki NC (A2Z) 400V/6A styki NO (E2) 400V/6A Oddzielne głowice ster. do powyższych obudów, zawierają w kpl. wkręty i uszczelki LIW IW RIW HWSN HWGC Rolka stalowa Rolka nylonowa Rolka nylonowa Rolka stalowa KGW DGHW AHS-V DR AV Rolka nylonowa Rolka nylonowa Rolka nylonowa Rolka nylonowa Rolka nylonowa Rolka stalowa Rolka stalowa AD FF AHST-V RIWGC WGC Rolka stalowa Rolka stalowa Zamówienia: tel. (0-42) fax (0-42)

11 Wyłącznik ciągniony Wyłączniki ciągnione Szeroki zakres zastosowań Standardowy stopień ochrony IP65 Obudowa z tworzywa lub metalowa Zakres temperatur: od-30 o C do +0 C IP65 Funkcja styków: 1NC.+1NO styk, pod przymusem, (UV1) lub bez, (U1) z nałożeniem CE: LVD wg DIN EN , Termiczny prąd znamieniowy Napięcie znamieniowe izolacji Wejście przewodu Obudowa SI-U1 SEK-U1Z SEM-U1Z SIGC-UV1Z A A A A 500V AC 500V AC 500V AC 50V AC 1xMx1,5 1xMx1,5 1xMx1,5 1xMx1,5 Termoplast Termoplast Aluminium Aluminium Wykonanie Wymiary Połączenie Droga łączenia w mm lub stopniach Nazwa Siła łączenia w Newtonach Nr katalog. SI-U1Z SEK-U1Z SEM-U1Z SIGC-UV1Z z nałożeniem 136 Zamówienia: tel. (0-42) fax (0-42)

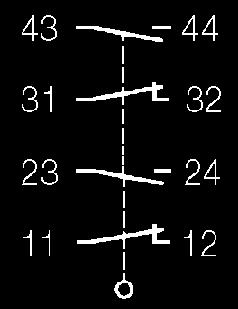

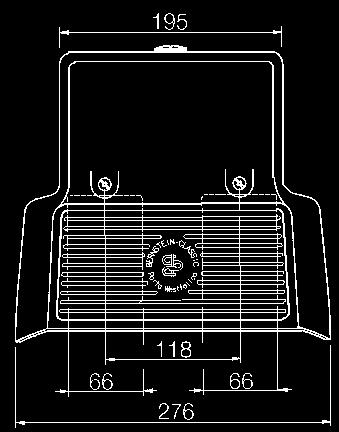

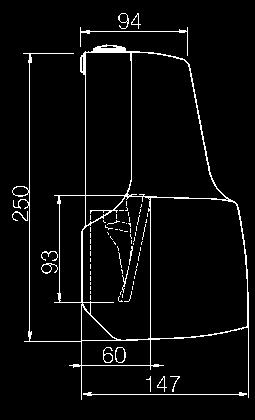

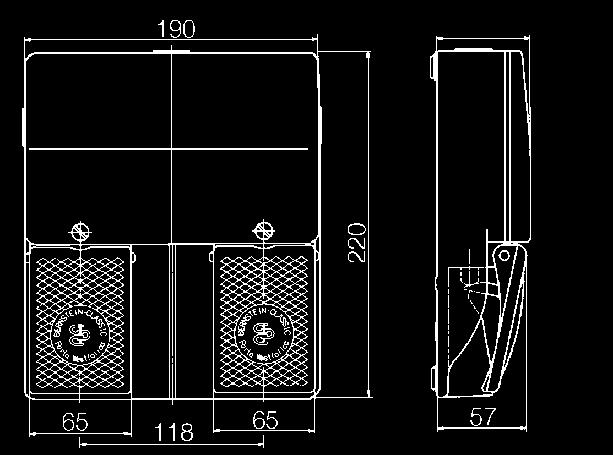

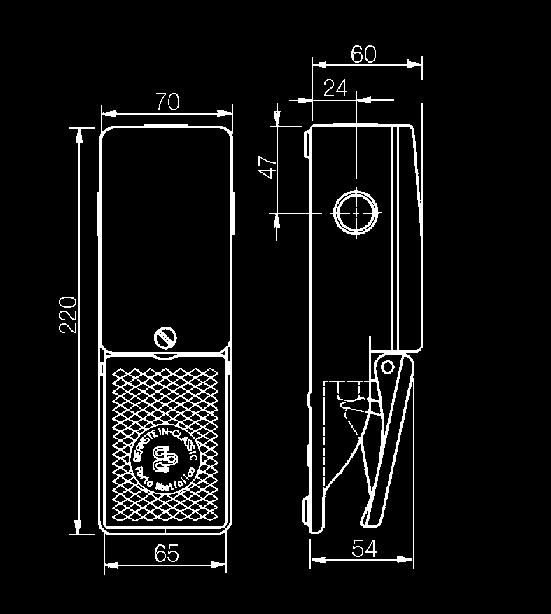

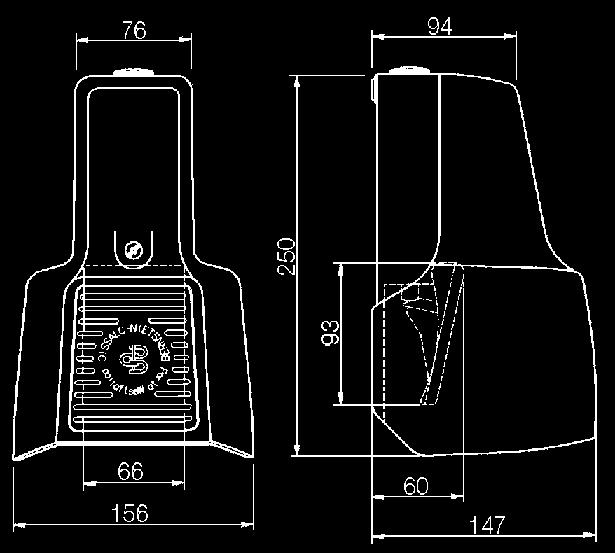

12 Pedały nożne Pedały nożne Ergonomiczne wykonanie Zwarta budowa Stopień ochrony IP65 Przekaźnik lub stycznik można montować w obudowie ochronnej Napięcie nominalne izolacji: 500V AC Max. częstotl. łączenia: 3000 razy/godz. Termiczny prąd znamionowy: A Żywotność mechaniczna: 7 operacji (bez obciążenia) Obudowa: aluminiowa Zakres temperatur: od -30 C do +0 C Pedał z tworzywa termoplast., wzmocnionego włóknem szklan. Wejście przew. jednopedał.: 1 x M X 1,5 CE: LVD wg. DIN EN , Wejście przew. dwupedał.: 1 x m X 1,5 Funkcje specjalne: Nacisk-nacisk : W momencie naciśnięcia pedału, styk zostaje przełączony i pozostaje w tym położeniu po zwolnieniu pedału. Po ponownym jego wciśnięciu styk powraca do poprzedniej pozycji. Punkt nacisku: W momencie naciśnięcia pedału, najpierw włączona zostaje jedna para styków. Tłok ze sprężyną pod pedałem uniemożliwia wciśnięcie pedału do końca. Aby włączyć drugą parę styków należy mocniej nacisnąć pedał. Wykonanie Wymiary Funkcja (na pedał) Nazwa Nr katalogowy 1NC+1NO 1NC+1NO nacisk-nacisk 1NO+potencj. liniowy kω 2W Max. 250V 2 x (1NC+1NO) 2 x (1NC+1NO) z punktem nacis. 1NC+1NO 1NC+1NO nacisk-nacisk 1NC+potencj. liniowy kω 2W Max. 250V 2 x (1NC+1NO) 2 x (1NC+1NO) z punktem nacis. F1U1Z F1U1Y F1SU1MIRG F1U2Z F1U2D F1U1ZUN F1U1YUN F1SU1MIRGUN F1U2ZUN F1U2ZDUN NC+1NO F2U1ZU1Z x (1NC+1NO) F2U2ZU2Z NC+1NO F2U1ZU1ZUN x (1NC+1NO) F2U2ZU2ZUN Wykonanie 3-pedałowe i inne modele specjalne na zamówienie Zamówienia: tel. (0-42) fax (0-42)
