1 BD-P3600 Odtwarzacza Płyt Blu-ray instrukcja obsługi wyobraź sobie możliwości Dziękujemy za zakup produktu firmy Samsung W celu uzyskania pełniejszej obsługi produkt należy zarejestrować na stronie internetowej wwwsamsungcom/register

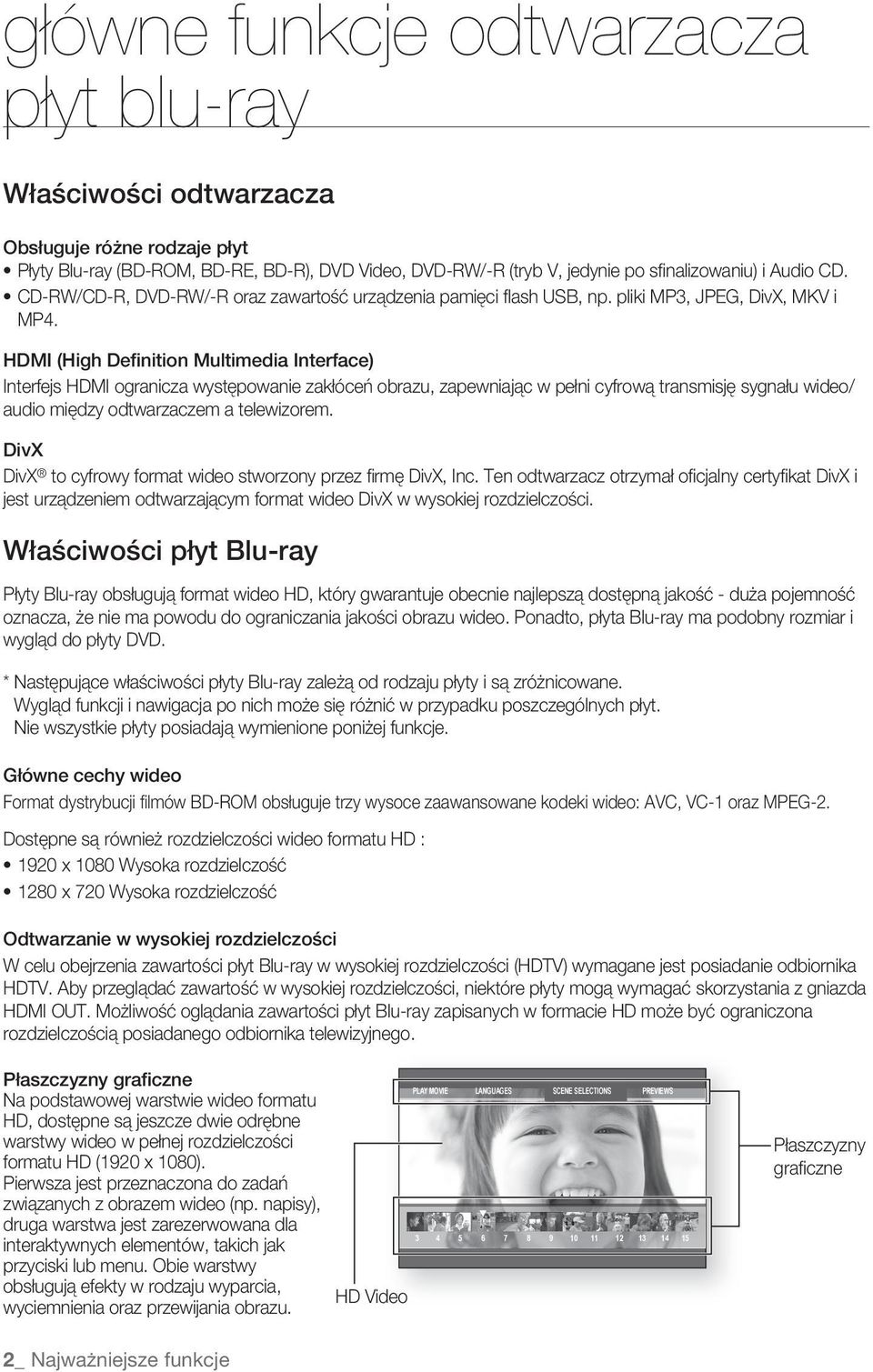

2 główne funkcje odtwarzacza płyt blu-ray Właściwości odtwarzacza Obsługuje różne rodzaje płyt Płyty Blu-ray (BD-ROM, BD-RE, BD-R), DVD Video, DVD-RW/-R (tryb V, jedynie po sfi nalizowaniu) i CD CD-RW/CD-R, DVD-RW/-R oraz zawartość urządzenia pamięci fl ash USB, np pliki MP3, JPEG, DivX, MKV i MP4 (High Definition Multimedia Interface) Interfejs ogranicza występowanie zakłóceń obrazu, zapewniając w pełni cyfrową transmisję sygnału wideo/ audio między odtwarzaczem a telewizorem DivX DivX to cyfrowy format wideo stworzony przez fi rmę DivX, Inc Ten odtwarzacz otrzymał ofi cjalny certyfi kat DivX i jest urządzeniem odtwarzającym format wideo DivX w wysokiej rozdzielczości Właściwości płyt blu-ray Płyty Blu-ray obsługują format wideo HD, który gwarantuje obecnie najlepszą dostępną jakość - duża pojemność oznacza, że nie ma powodu do ograniczania jakości obrazu wideo Ponadto, płyta Blu-ray ma podobny rozmiar i wygląd do płyty DVD * Następujące właściwości płyty Blu-ray zależą od rodzaju płyty i są zróżnicowane Wygląd funkcji i nawigacja po nich może się różnić w przypadku poszczególnych płyt Nie wszystkie płyty posiadają wymienione poniżej funkcje Główne cechy wideo Format dystrybucji fi lmów BD-ROM obsługuje trzy wysoce zaawansowane kodeki wideo: AVC, VC-1 oraz MPEG-2 Dostępne są również rozdzielczości wideo formatu HD : 1920 x 1080 Wysoka rozdzielczość 1280 x 720 Wysoka rozdzielczość Odtwarzanie w wysokiej rozdzielczości W celu obejrzenia zawartości płyt Blu-ray w wysokiej rozdzielczości (HDTV) wymagane jest posiadanie odbiornika HDTV Aby przeglądać zawartość w wysokiej rozdzielczości, niektóre płyty mogą wymagać skorzystania z gniazda OUT Możliwość oglądania zawartości płyt Blu-ray zapisanych w formacie HD może być ograniczona rozdzielczością posiadanego odbiornika telewizyjnego Płaszczyzny graficzne Na podstawowej warstwie wideo formatu HD, dostępne są jeszcze dwie odrębne warstwy wideo w pełnej rozdzielczości formatu HD (1920 x 1080) Pierwsza jest przeznaczona do zadań związanych z obrazem wideo (np napisy), druga warstwa jest zarezerwowana dla interaktywnych elementów, takich jak przyciski lub menu Obie warstwy obsługują efekty w rodzaju wyparcia, wyciemnienia oraz przewijania obrazu HD Video PLAY MOVIE LANGUAGES SCENE SELECTIONS PREVIEWS % Płaszczyzny grafi czne 2_ Najważniejsze funkcje

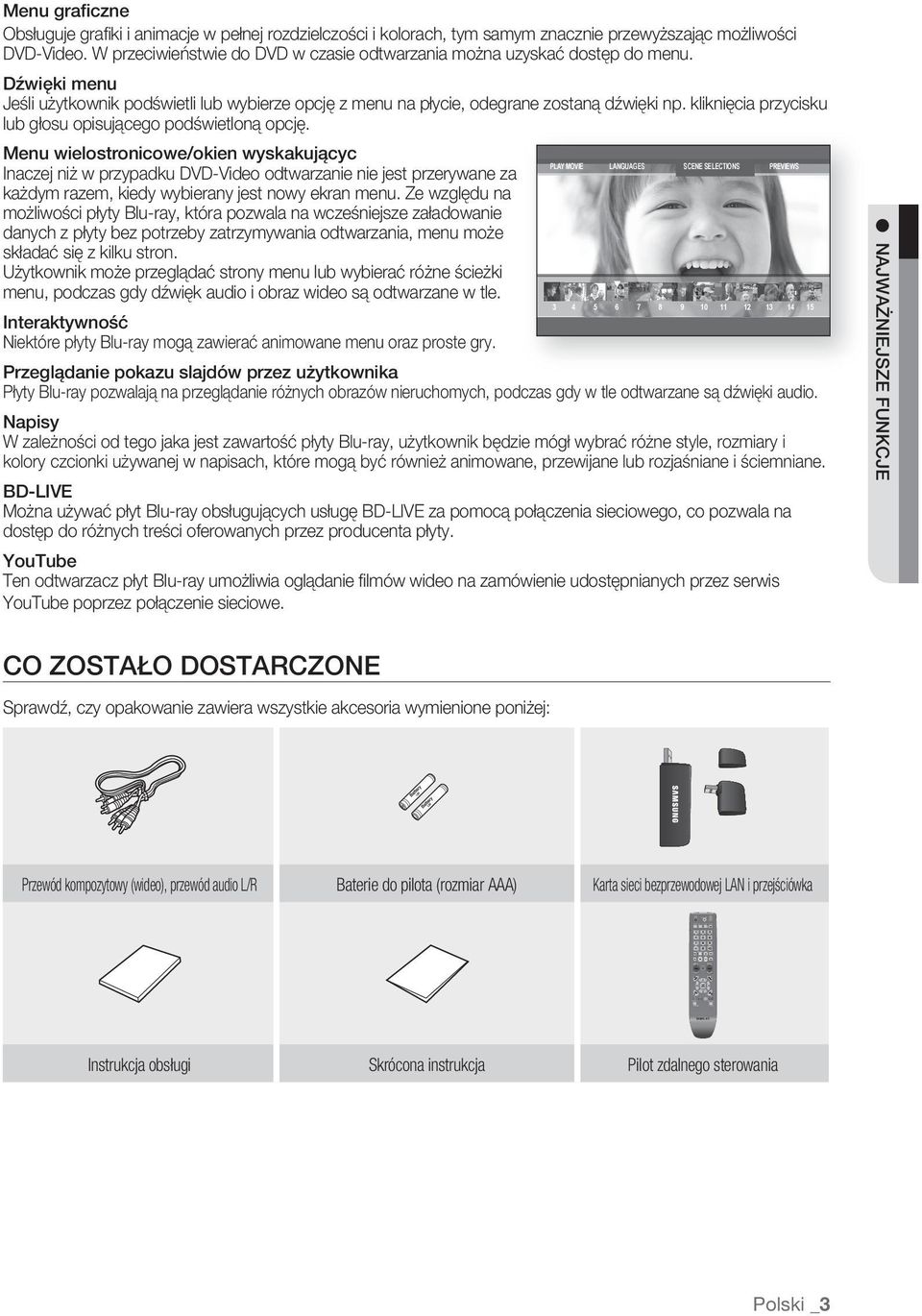

3 POWER OPEN/CLOSE AUDIO SUBTITLE REPEAT REPEAT A-B CANCEL TV SOURCE 0 BONUSVIEW PAUSE TV VOL MENU INFO STOP TV MUTE ENTER PLAY RETURN A B C D DISC MENU AK K TV POWER TV CH EXIT POPUP MENU TITLE MENU Menu graficzne Obsługuje grafi ki i animacje w pełnej rozdzielczości i kolorach, tym samym znacznie przewyższając możliwości DVD-Video W przeciwieństwie do DVD w czasie odtwarzania można uzyskać dostęp do menu Dźwięki menu Jeśli użytkownik podświetli lub wybierze opcję z menu na płycie, odegrane zostaną dźwięki np kliknięcia przycisku lub głosu opisującego podświetloną opcję Menu wielostronicowe/okien wyskakującyc Inaczej niż w przypadku DVD-Video odtwarzanie nie jest przerywane za każdym razem, kiedy wybierany jest nowy ekran menu Ze względu na możliwości płyty Blu-ray, która pozwala na wcześniejsze załadowanie danych z płyty bez potrzeby zatrzymywania odtwarzania, menu może składać się z kilku stron Użytkownik może przeglądać strony menu lub wybierać różne ścieżki menu, podczas gdy dźwięk audio i obraz wideo są odtwarzane w tle Interaktywność Niektóre płyty Blu-ray mogą zawierać animowane menu oraz proste gry PLAY MOVIE LANGUAGES SCENE SELECTIONS PREVIEWS Przeglądanie pokazu slajdów przez użytkownika Płyty Blu-ray pozwalają na przeglądanie różnych obrazów nieruchomych, podczas gdy w tle odtwarzane są dźwięki audio Napisy W zależności od tego jaka jest zawartość płyty Blu-ray, użytkownik będzie mógł wybrać różne style, rozmiary i kolory czcionki używanej w napisach, które mogą być również animowane, przewijane lub rozjaśniane i ściemniane bd-live Można używać płyt Blu-ray obsługujących usługę BD-LIVE za pomocą połączenia sieciowego, co pozwala na dostęp do różnych treści oferowanych przez producenta płyty YouTube Ten odtwarzacz płyt Blu-ray umożliwia oglądanie fi lmów wideo na zamówienie udostępnianych przez serwis YouTube poprzez połączenie sieciowe % NAjWAŻNIEjSZE funkcje co ZOSTAŁO DOSTARcZONE Sprawdź, czy opakowanie zawiera wszystkie akcesoria wymienione poniżej: Przewód kompozytowy (wideo), przewód audio L/R Baterie do pilota (rozmiar AAA) Karta sieci bezprzewodowej LAN i przejściówka Instrukcja obsługi Skrócona instrukcja Pilot zdalnego sterowania Polski _3

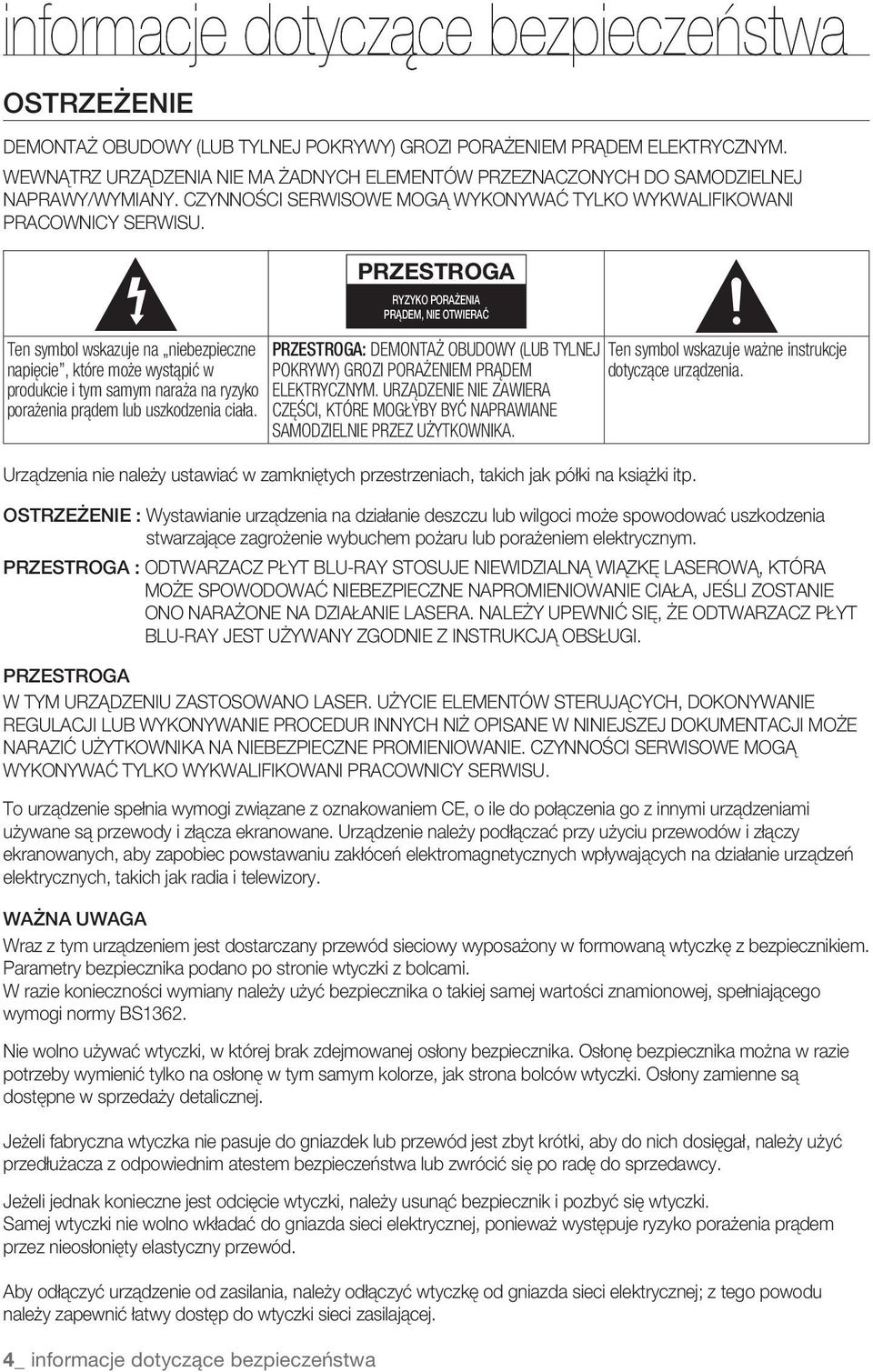

4 informacje dotyczące bezpieczeństwa OSTRZEŻENIE DEMONTAŻ OBUDOWY (LUB TYLNEJ POKRYWY) GROZI PORAŻENIEM PRĄDEM ELEKTRYCZNYM WEWNĄTRZ URZĄDZENIA NIE MA ŻADNYCH ELEMENTÓW PRZEZNACZONYCH DO SAMODZIELNEJ NAPRAWY/WYMIANY CZYNNOŚCI SERWISOWE MOGĄ WYKONYWAĆ TYLKO WYKWALIFIKOWANI PRACOWNICY SERWISU Ten symbol wskazuje na niebezpieczne napięcie, które może wystąpić w produkcie i tym samym naraża na ryzyko porażenia prądem lub uszkodzenia ciała _ informacje dotyczące bezpieczeństwa PRZESTROGA RYZYKO PORAŻENIA PRĄDEM, NIE OTWIERAĆ PRZESTROGA: DEMONTAŻ OBUDOWY (LUB TYLNEJ POKRYWY) GROZI PORAŻENIEM PRĄDEM ELEKTRYCZNYM URZĄDZENIE NIE ZAWIERA CZĘŚCI, KTÓRE MOGŁYBY BYĆ NAPRAWIANE SAMODZIELNIE PRZEZ UŻYTKOWNIKA Urządzenia nie należy ustawiać w zamkniętych przestrzeniach, takich jak półki na książki itp Ten symbol wskazuje ważne instrukcje dotyczące urządzenia OSTRZEŻENIE : Wystawianie urządzenia na działanie deszczu lub wilgoci może spowodować uszkodzenia stwarzające zagrożenie wybuchem pożaru lub porażeniem elektrycznym PRZESTROGA : ODTWARZACZ PŁYT BLU-RAY STOSUJE NIEWIDZIALNĄ WIĄZKĘ LASEROWĄ, KTÓRA MOŻE SPOWODOWAĆ NIEBEZPIECZNE NAPROMIENIOWANIE CIAŁA, JEŚLI ZOSTANIE ONO NARAŻONE NA DZIAŁANIE LASERA NALEŻY UPEWNIĆ SIĘ, ŻE ODTWARZACZ PŁYT BLU-RAY JEST UŻYWANY ZGODNIE Z INSTRUKCJĄ OBSŁUGI PRZESTROGA W TYM URZĄDZENIU ZASTOSOWANO LASER UŻYCIE ELEMENTÓW STERUJĄCYCH, DOKONYWANIE REGULACJI LUB WYKONYWANIE PROCEDUR INNYCH NIŻ OPISANE W NINIEJSZEJ DOKUMENTACJI MOŻE NARAZIĆ UŻYTKOWNIKA NA NIEBEZPIECZNE PROMIENIOWANIE CZYNNOŚCI SERWISOWE MOGĄ WYKONYWAĆ TYLKO WYKWALIFIKOWANI PRACOWNICY SERWISU To urządzenie spełnia wymogi związane z oznakowaniem CE, o ile do połączenia go z innymi urządzeniami używane są przewody i złącza ekranowane Urządzenie należy podłączać przy użyciu przewodów i złączy ekranowanych, aby zapobiec powstawaniu zakłóceń elektromagnetycznych wpływających na działanie urządzeń elektrycznych, takich jak radia i telewizory WAŻNA UWAGA Wraz z tym urządzeniem jest dostarczany przewód sieciowy wyposażony w formowaną wtyczkę z bezpiecznikiem Parametry bezpiecznika podano po stronie wtyczki z bolcami W razie konieczności wymiany należy użyć bezpiecznika o takiej samej wartości znamionowej, spełniającego wymogi normy BS1362 Nie wolno używać wtyczki, w której brak zdejmowanej osłony bezpiecznika Osłonę bezpiecznika można w razie potrzeby wymienić tylko na osłonę w tym samym kolorze, jak strona bolców wtyczki Osłony zamienne są dostępne w sprzedaży detalicznej Jeżeli fabryczna wtyczka nie pasuje do gniazdek lub przewód jest zbyt krótki, aby do nich dosięgał, należy użyć przedłużacza z odpowiednim atestem bezpieczeństwa lub zwrócić się po radę do sprzedawcy Jeżeli jednak konieczne jest odcięcie wtyczki, należy usunąć bezpiecznik i pozbyć się wtyczki Samej wtyczki nie wolno wkładać do gniazda sieci elektrycznej, ponieważ występuje ryzyko porażenia prądem przez nieosłonięty elastyczny przewód Aby odłączyć urządzenie od zasilania, należy odłączyć wtyczkę od gniazda sieci elektrycznej; z tego powodu należy zapewnić łatwy dostęp do wtyczki sieci zasilającej

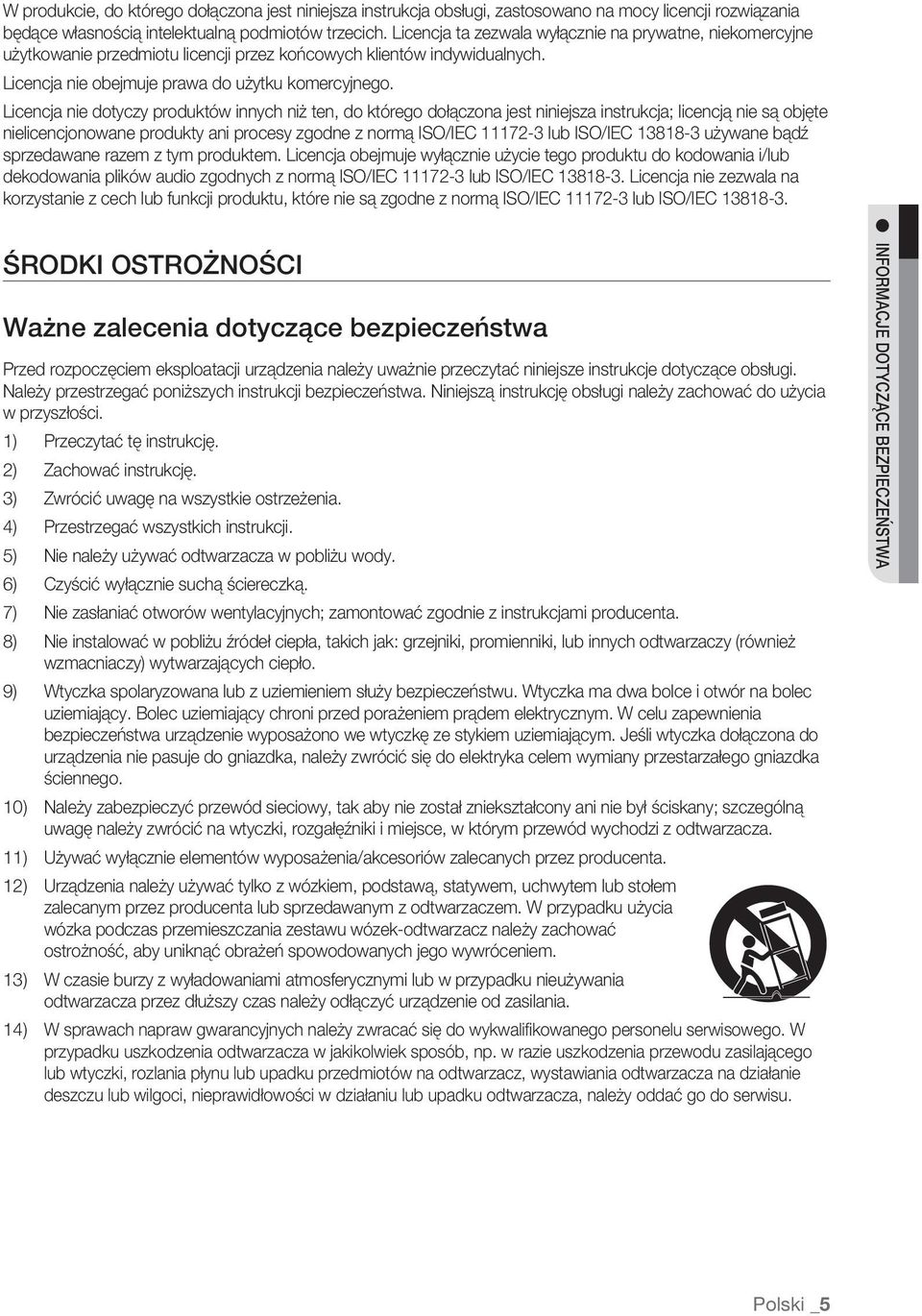

5 W produkcie, do którego dołączona jest niniejsza instrukcja obsługi, zastosowano na mocy licencji rozwiązania będące własnością intelektualną podmiotów trzecich Licencja ta zezwala wyłącznie na prywatne, niekomercyjne użytkowanie przedmiotu licencji przez końcowych klientów indywidualnych Licencja nie obejmuje prawa do użytku komercyjnego Licencja nie dotyczy produktów innych niż ten, do którego dołączona jest niniejsza instrukcja; licencją nie są objęte nielicencjonowane produkty ani procesy zgodne z normą ISO/IEC lub ISO/IEC używane bądź sprzedawane razem z tym produktem Licencja obejmuje wyłącznie użycie tego produktu do kodowania i/lub dekodowania plików audio zgodnych z normą ISO/IEC lub ISO/IEC Licencja nie zezwala na korzystanie z cech lub funkcji produktu, które nie są zgodne z normą ISO/IEC lub ISO/IEC ŚRODKI OSTROŻNOŚCI Ważne zalecenia dotyczące bezpieczeństwa Przed rozpoczęciem eksploatacji urządzenia należy uważnie przeczytać niniejsze instrukcje dotyczące obsługi Należy przestrzegać poniższych instrukcji bezpieczeństwa Niniejszą instrukcję obsługi należy zachować do użycia w przyszłości 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13) 14) Przeczytać tę instrukcję Zachować instrukcję Zwrócić uwagę na wszystkie ostrzeżenia Przestrzegać wszystkich instrukcji Nie należy używać odtwarzacza w pobliżu wody Czyścić wyłącznie suchą ściereczką Nie zasłaniać otworów wentylacyjnych; zamontować zgodnie z instrukcjami producenta Nie instalować w pobliżu źródeł ciepła, takich jak: grzejniki, promienniki, lub innych odtwarzaczy (również wzmacniaczy) wytwarzających ciepło Wtyczka spolaryzowana lub z uziemieniem służy bezpieczeństwu Wtyczka ma dwa bolce i otwór na bolec uziemiający Bolec uziemiający chroni przed porażeniem prądem elektrycznym W celu zapewnienia bezpieczeństwa urządzenie wyposażono we wtyczkę ze stykiem uziemiającym Jeśli wtyczka dołączona do urządzenia nie pasuje do gniazdka, należy zwrócić się do elektryka celem wymiany przestarzałego gniazdka ściennego Należy zabezpieczyć przewód sieciowy, tak aby nie został zniekształcony ani nie był ściskany; szczególną uwagę należy zwrócić na wtyczki, rozgałęźniki i miejsce, w którym przewód wychodzi z odtwarzacza Używać wyłącznie elementów wyposażenia/akcesoriów zalecanych przez producenta Urządzenia należy używać tylko z wózkiem, podstawą, statywem, uchwytem lub stołem zalecanym przez producenta lub sprzedawanym z odtwarzaczem W przypadku użycia wózka podczas przemieszczania zestawu wózek-odtwarzacz należy zachować ostrożność, aby uniknąć obrażeń spowodowanych jego wywróceniem W czasie burzy z wyładowaniami atmosferycznymi lub w przypadku nieużywania odtwarzacza przez dłuższy czas należy odłączyć urządzenie od zasilania W sprawach napraw gwarancyjnych należy zwracać się do wykwalifikowanego personelu serwisowego W przypadku uszkodzenia odtwarzacza w jakikolwiek sposób, np w razie uszkodzenia przewodu zasilającego lub wtyczki, rozlania płynu lub upadku przedmiotów na odtwarzacz, wystawiania odtwarzacza na działanie deszczu lub wilgoci, nieprawidłowości w działaniu lub upadku odtwarzacza, należy oddać go do serwisu informacje dotyczące bezpieczeństwa Polski _

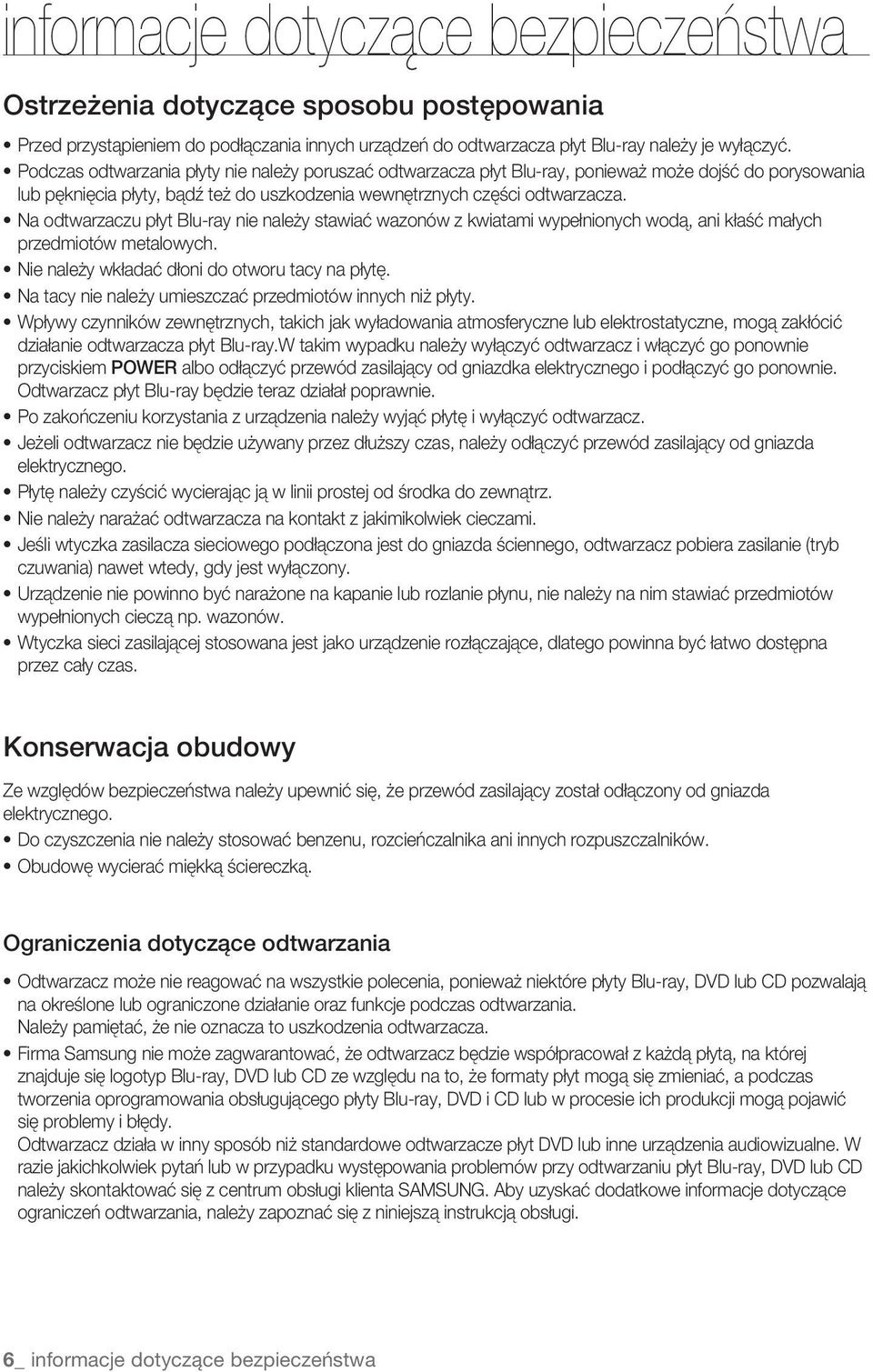

6 informacje dotyczące bezpieczeństwa Ostrzeżenia dotyczące sposobu postępowania Przed przystąpieniem do podłączania innych urządzeń do odtwarzacza płyt Blu-ray należy je wyłączyć Podczas odtwarzania płyty nie należy poruszać odtwarzacza płyt Blu-ray, ponieważ może dojść do porysowania lub pęknięcia płyty, bądź też do uszkodzenia wewnętrznych części odtwarzacza Na odtwarzaczu płyt Blu-ray nie należy stawiać wazonów z kwiatami wypełnionych wodą, ani kłaść małych przedmiotów metalowych Nie należy wkładać dłoni do otworu tacy na płytę Na tacy nie należy umieszczać przedmiotów innych niż płyty Wpływy czynników zewnętrznych, takich jak wyładowania atmosferyczne lub elektrostatyczne, mogą zakłócić działanie odtwarzacza płyt Blu-rayW takim wypadku należy wyłączyć odtwarzacz i włączyć go ponownie przyciskiem POWER albo odłączyć przewód zasilający od gniazdka elektrycznego i podłączyć go ponownie Odtwarzacz płyt Blu-ray będzie teraz działał poprawnie Po zakończeniu korzystania z urządzenia należy wyjąć płytę i wyłączyć odtwarzacz Jeżeli odtwarzacz nie będzie używany przez dłuższy czas, należy odłączyć przewód zasilający od gniazda elektrycznego Płytę należy czyścić wycierając ją w linii prostej od środka do zewnątrz Nie należy narażać odtwarzacza na kontakt z jakimikolwiek cieczami Jeśli wtyczka zasilacza sieciowego podłączona jest do gniazda ściennego, odtwarzacz pobiera zasilanie (tryb czuwania) nawet wtedy, gdy jest wyłączony Urządzenie nie powinno być narażone na kapanie lub rozlanie płynu, nie należy na nim stawiać przedmiotów wypełnionych cieczą np wazonów Wtyczka sieci zasilającej stosowana jest jako urządzenie rozłączające, dlatego powinna być łatwo dostępna przez cały czas Konserwacja obudowy Ze względów bezpieczeństwa należy upewnić się, że przewód zasilający został odłączony od gniazda elektrycznego Do czyszczenia nie należy stosować benzenu, rozcieńczalnika ani innych rozpuszczalników Obudowę wycierać miękką ściereczką Ograniczenia dotyczące odtwarzania Odtwarzacz może nie reagować na wszystkie polecenia, ponieważ niektóre płyty Blu-ray, DVD lub CD pozwalają na określone lub ograniczone działanie oraz funkcje podczas odtwarzania Należy pamiętać, że nie oznacza to uszkodzenia odtwarzacza Firma Samsung nie może zagwarantować, że odtwarzacz będzie współpracował z każdą płytą, na której znajduje się logotyp Blu-ray, DVD lub CD ze względu na to, że formaty płyt mogą się zmieniać, a podczas tworzenia oprogramowania obsługującego płyty Blu-ray, DVD i CD lub w procesie ich produkcji mogą pojawić się problemy i błędy Odtwarzacz działa w inny sposób niż standardowe odtwarzacze płyt DVD lub inne urządzenia audiowizualne W razie jakichkolwiek pytań lub w przypadku występowania problemów przy odtwarzaniu płyt Blu-ray, DVD lub CD należy skontaktować się z centrum obsługi klienta SAMSUNG Aby uzyskać dodatkowe informacje dotyczące ograniczeń odtwarzania, należy zapoznać się z niniejszą instrukcją obsługi _ informacje dotyczące bezpieczeństwa

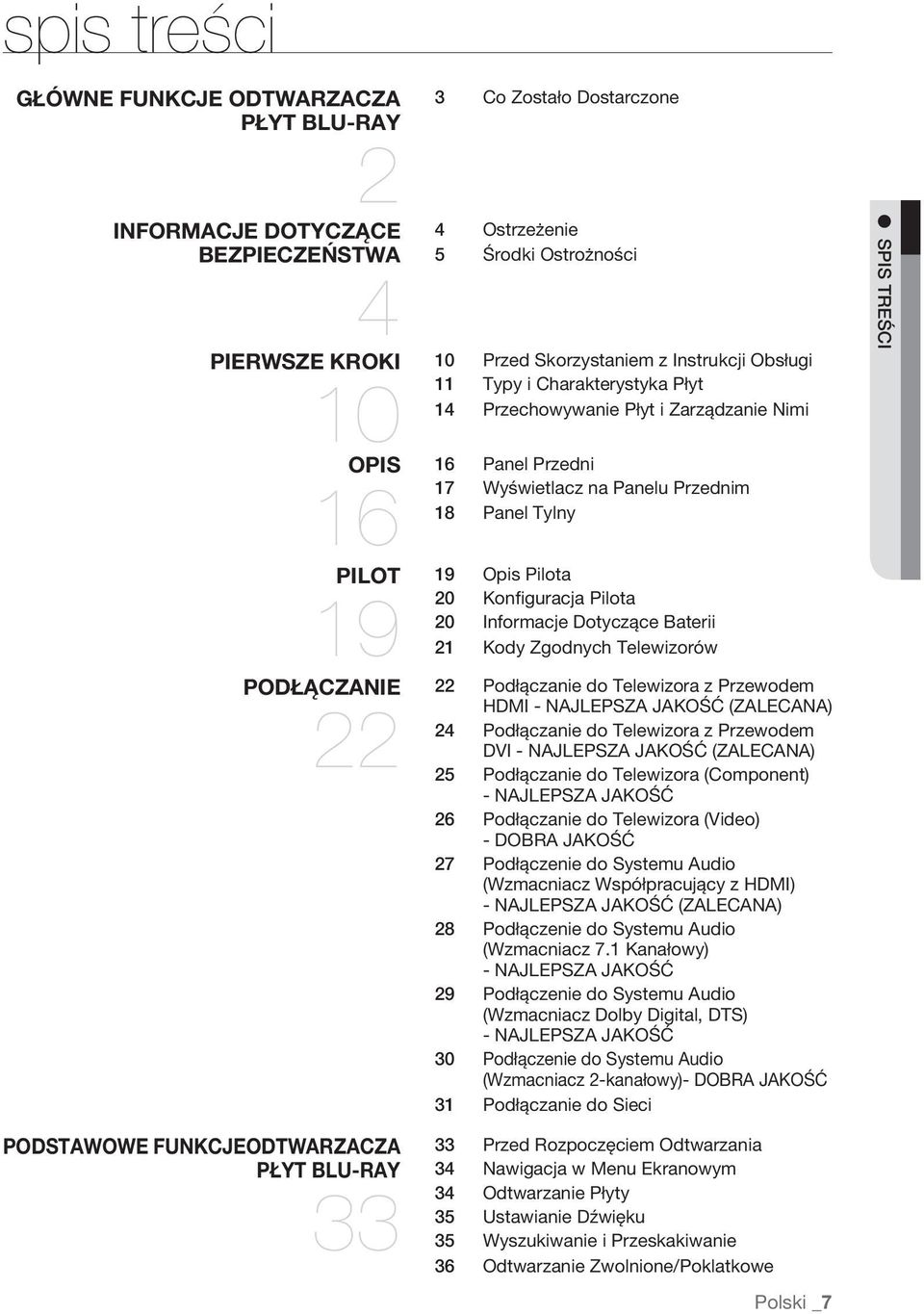

7 spis treści główne funkcje odtwarzacza płyt blu-ray 2 informacje dotyczące bezpieczeństwa 4 10 opis 16 pilot pierwsze kroki podłączanie 3 Co Zostało Dostarczone 4 Ostrzeżenie 5 Środki Ostrożności 10 Przed Skorzystaniem z Instrukcji Obsługi 11 Typy i Charakterystyka Płyt 14 Przechowywanie Płyt i Zarządzanie Nimi 16 Panel Przedni 17 Wyświetlacz na Panelu Przednim 18 Panel Tylny 19 Opis Pilota 20 Konfiguracja Pilota 20 Informacje Dotyczące Baterii 21 Kody Zgodnych Telewizorów 22 Podłączanie do Telewizora z Przewodem - NAJLEPSZA JAKOŚĆ (ZALECANA) 24 Podłączanie do Telewizora z Przewodem DVI - NAJLEPSZA JAKOŚĆ (ZALECANA) 25 Podłączanie do Telewizora (Component) - NAJLEPSZA JAKOŚĆ 26 Podłączanie do Telewizora (Video) - DOBRA JAKOŚĆ 27 Podłączenie do Systemu (Wzmacniacz Współpracujący z ) - NAJLEPSZA JAKOŚĆ (ZALECANA) 28 Podłączenie do Systemu (Wzmacniacz 71 Kanałowy) - NAJLEPSZA JAKOŚĆ 29 Podłączenie do Systemu (Wzmacniacz Dolby Digital, DTS) - NAJLEPSZA JAKOŚĆ 30 Podłączenie do Systemu (Wzmacniacz 2-kanałowy)- DOBRA JAKOŚĆ 31 Podłączanie do Sieci spis treści podstawowe funkcjeodtwarzacza płyt blu-ray Przed Rozpoczęciem Odtwarzania 34 Nawigacja w Menu Ekranowym 34 Odtwarzanie Płyty 35 Ustawianie Dźwięku 35 Wyszukiwanie i Przeskakiwanie 36 Odtwarzanie Zwolnione/poklatkowe Polski _

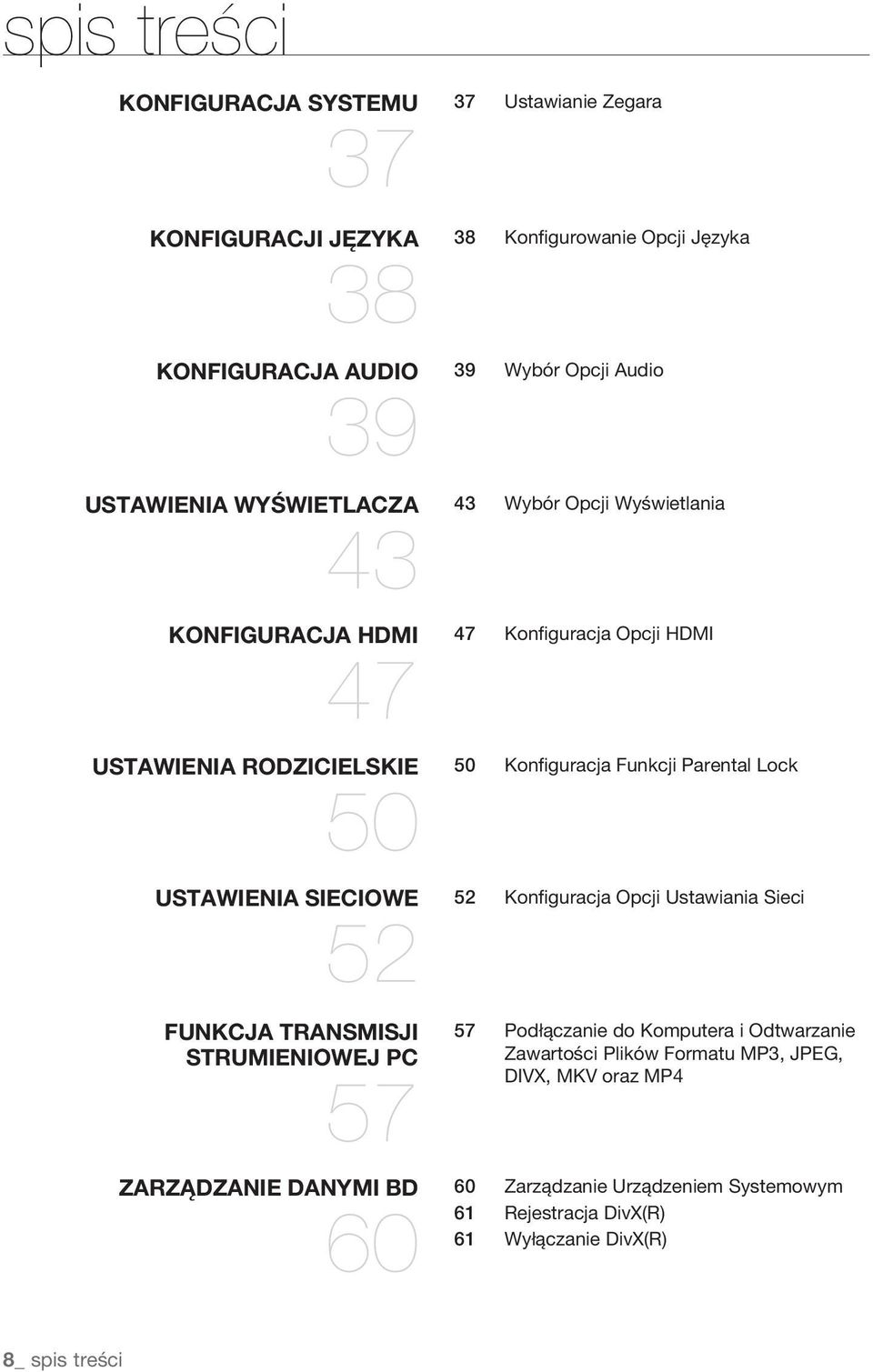

8 spis treści konfiguracja systemu 37 konfiguracji języka 38 konfiguracja audio 39 ustawienia wyświetlacza 43 konfiguracja 47 ustawienia rodzicielskie 50 ustawienia sieciowe 52 funkcja transmisji strumieniowej pc 57 zarządzanie danymi BD Ustawianie Zegara 38 Konfigurowanie Opcji Języka 39 Wybór Opcji 43 Wybór Opcji Wyświetlania 47 Konfiguracja Opcji Hdmi 50 Konfiguracja Funkcji Lock 52 Konfiguracja Opcji Ustawiania Sieci 57 Podłączanie do Komputera i Odtwarzanie Zawartości Plików Formatu MP3, JPEG, DIVX, MKV oraz MP4 60 Zarządzanie Urządzeniem Systemowym 61 Rejestracja Divx(R) 61 Wyłączanie Divx(R) _ spis treści

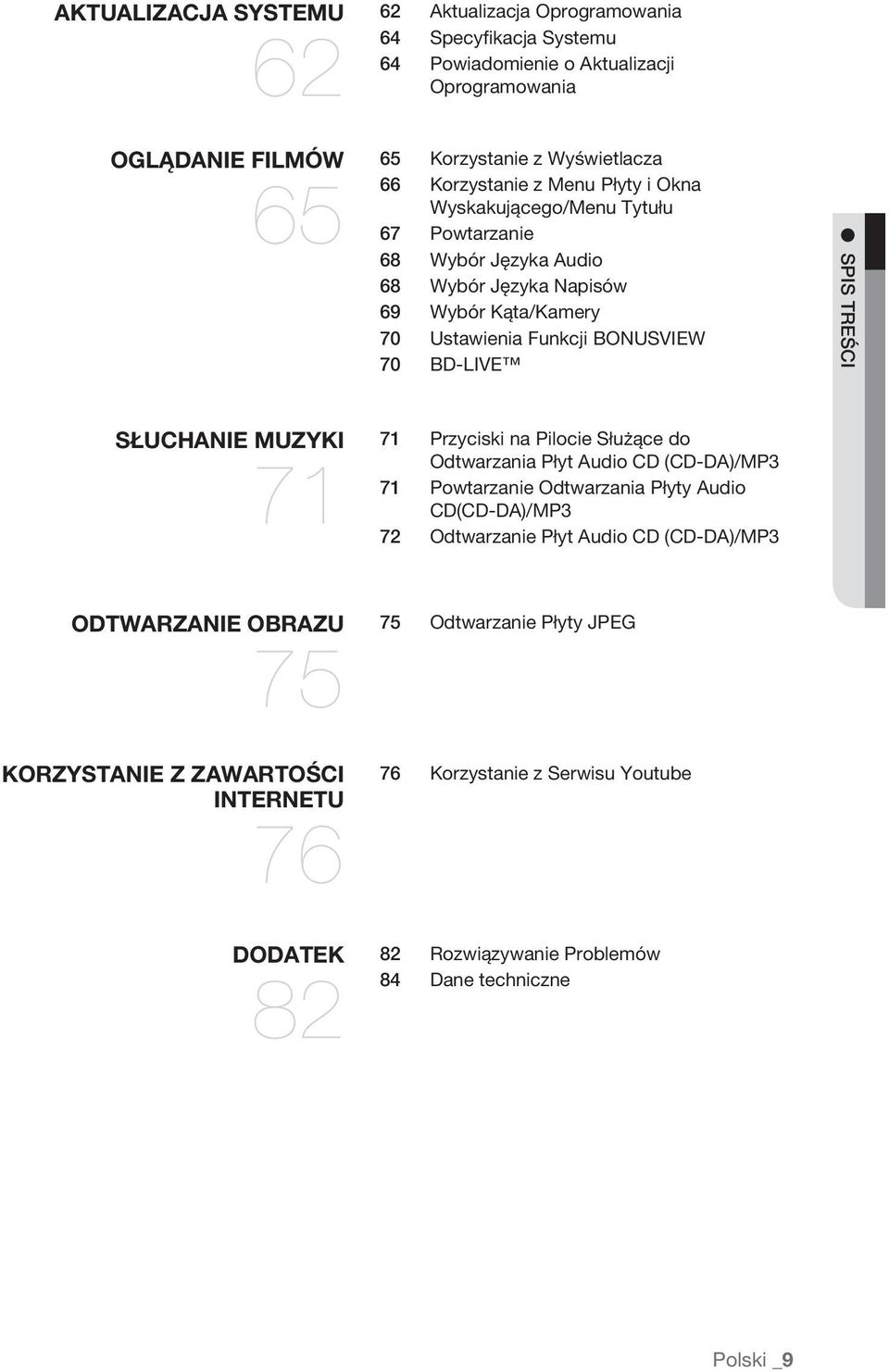

9 aktualizacja systemu Aktualizacja Oprogramowania 64 Specyfikacja Systemu 64 Powiadomienie o Aktualizacji Oprogramowania oglądanie filmów Korzystanie z Wyświetlacza 66 Korzystanie z Menu Płyty i Okna Wyskakującego/menu Tytułu 67 Powtarzanie 68 Wybór Języka 68 Wybór Języka Napisów 69 Wybór Kąta/kamery 70 Ustawienia Funkcji Bonusview 70 Bd-live spis treści słuchanie muzyki Przyciski na Pilocie Służące do Odtwarzania Płyt Cd (Cd-da)/mp3 71 Powtarzanie Odtwarzania Płyty Cd(Cd-da)/mp3 72 Odtwarzanie Płyt Cd (Cd-da)/mp3 odtwarzanie obrazu Odtwarzanie Płyty Jpeg korzystanie z zawartości Internetu Korzystanie z Serwisu Youtube dodatek Rozwiązywanie Problemów 84 Dane techniczne Polski _

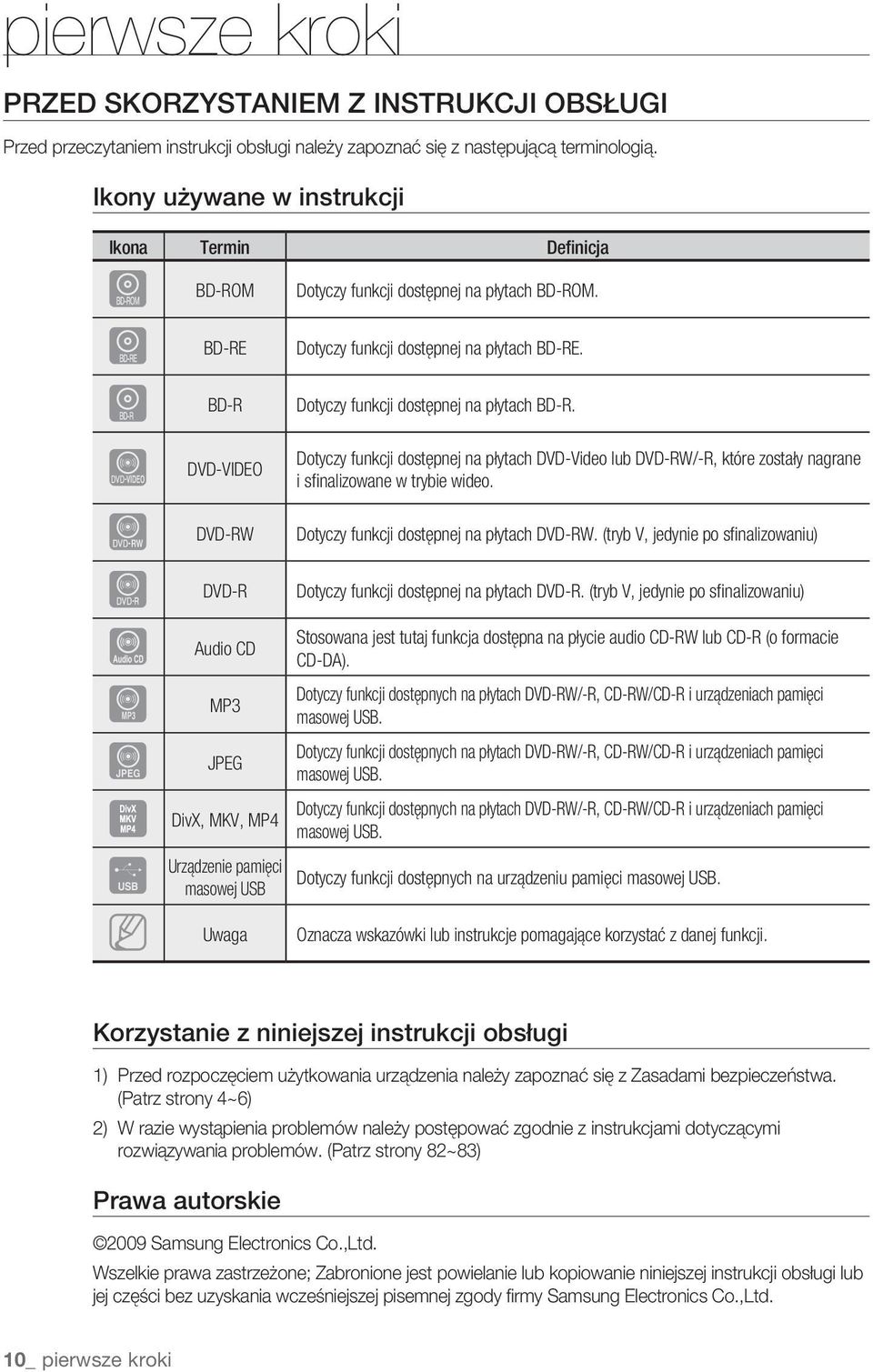

10 pierwsze kroki PRZED SKORZYSTANIEM Z INSTRUKCJI OBSŁUGI Przed przeczytaniem instrukcji obsługi należy zapoznać się z następującą terminologią Ikony używane w instrukcji Ikona Termin Definicja h g f BD-ROM Dotyczy funkcji dostępnej na płytach BD-ROM BD-RE Dotyczy funkcji dostępnej na płytach BD-RE BD-R Dotyczy funkcji dostępnej na płytach BD-R Z DVD-VIDEO Dotyczy funkcji dostępnej na płytach DVD-Video lub DVD-RW/-R, które zostały nagrane i sfinalizowane w trybie wideo C V DVD-RW Dotyczy funkcji dostępnej na płytach DVD-RW (tryb V, jedynie po sfinalizowaniu) DVD-R Dotyczy funkcji dostępnej na płytach DVD-R (tryb V, jedynie po sfinalizowaniu) CD Stosowana jest tutaj funkcja dostępna na płycie audio CD-RW lub CD-R (o formacie CD-DA) A MP3 Dotyczy funkcji dostępnych na płytach DVD-RW/-R, CD-RW/CD-R i urządzeniach pamięci masowej USB G JPEG Dotyczy funkcji dostępnych na płytach DVD-RW/-R, CD-RW/CD-R i urządzeniach pamięci masowej USB F M DivX, MKV, MP4 Urządzenie pamięci masowej USB Dotyczy funkcji dostępnych na płytach DVD-RW/-R, CD-RW/CD-R i urządzeniach pamięci masowej USB Dotyczy funkcji dostępnych na urządzeniu pamięci masowej USB Uwaga Oznacza wskazówki lub instrukcje pomagające korzystać z danej funkcji Korzystanie z niniejszej instrukcji obsługi 1) Przed rozpoczęciem użytkowania urządzenia należy zapoznać się z Zasadami bezpieczeństwa (Patrz strony 4~6) 2) W razie wystąpienia problemów należy postępować zgodnie z instrukcjami dotyczącymi rozwiązywania problemów (Patrz strony 82~83) Prawa autorskie 2009 Samsung Electronics Co,Ltd Wszelkie prawa zastrzeżone; Zabronione jest powielanie lub kopiowanie niniejszej instrukcji obsługi lub jej części bez uzyskania wcześniejszej pisemnej zgody firmy Samsung Electronics Co,Ltd 10_ pierwsze kroki

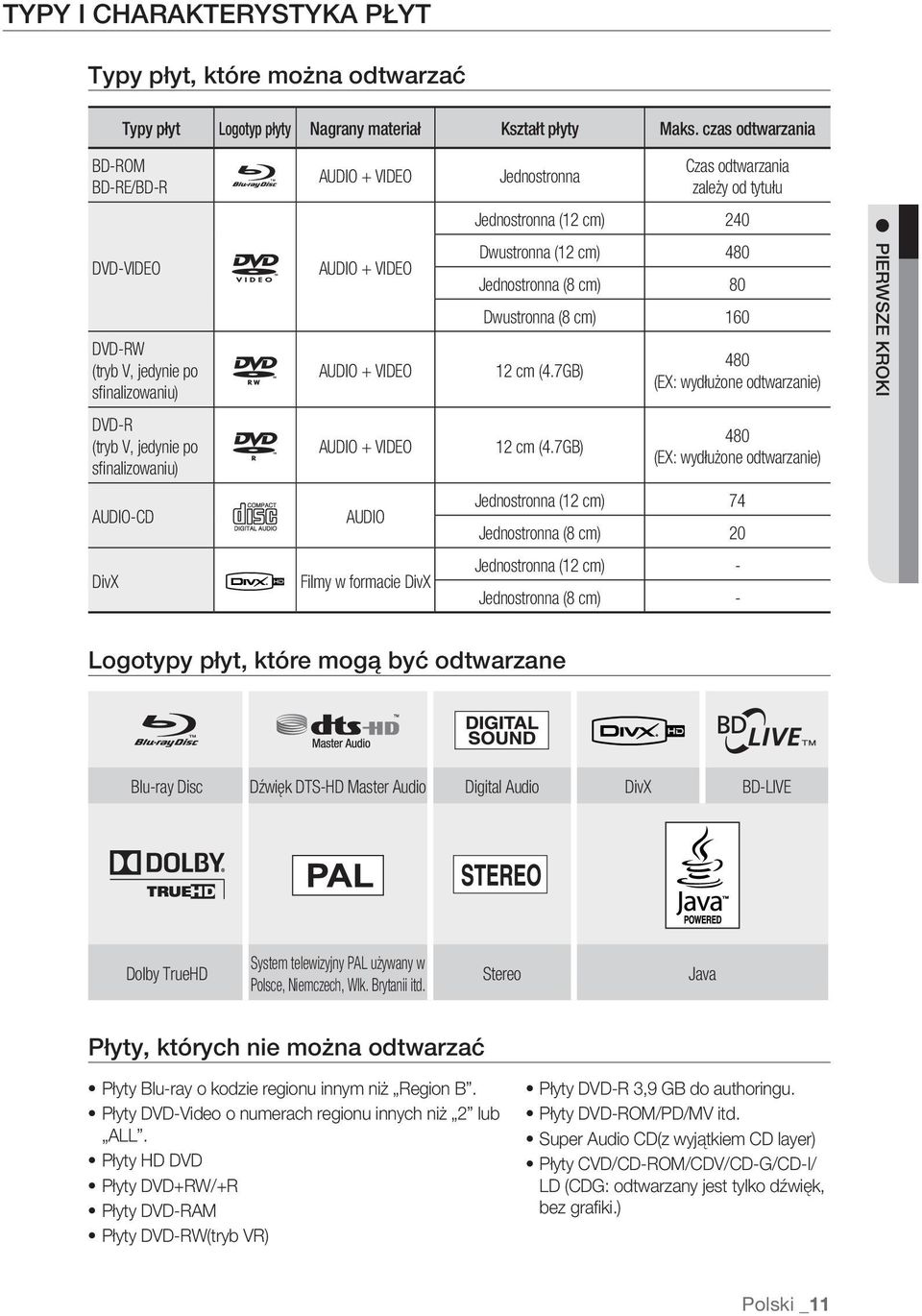

11 TYPY I CHARAKTERYSTYKA PŁYT Typy płyt, które można odtwarzać Typy płyt Logotyp płyty Nagrany materiał Kształt płyty Maks czas odtwarzania BD-ROM BD-RE/BD-R AUDIO + VIDEO Jednostronna Czas odtwarzania zależy od tytułu DVD-VIDEO DVD-RW (tryb V, jedynie po sfinalizowaniu) AUDIO + VIDEO AUDIO + VIDEO Jednostronna (12 cm) 240 Dwustronna (12 cm) 480 Jednostronna (8 cm) 80 Dwustronna (8 cm) cm (47GB) 480 (EX: wydłużone odtwarzanie) pierwsze kroki DVD-R (tryb V, jedynie po sfinalizowaniu) AUDIO + VIDEO 12 cm (47GB) 480 (EX: wydłużone odtwarzanie) AUDIO-CD AUDIO Jednostronna (12 cm) 74 Jednostronna (8 cm) 20 DivX Filmy w formacie DivX Jednostronna (12 cm) - Jednostronna (8 cm) - Logotypy płyt, które mogą być odtwarzane Blu-ray Disc Dźwięk DTS-HD Master Digital DivX BD-LIVE Dolby TrueHD System telewizyjny PAL używany w Polsce, Niemczech, Wlk Brytanii itd Stereo Java Płyty, których nie można odtwarzać Płyty Blu-ray o kodzie regionu innym niż Region B Płyty DVD-Video o numerach regionu innych niż 2 lub ALL Płyty HD DVD Płyty DVD+RW/+R Płyty DVD-RAM Płyty DVD-RW(tryb VR) Płyty DVD-R 3,9 GB do authoringu Płyty DVD-ROM/PD/MV itd Super CD(z wyjątkiem CD layer) Płyty CVD/CD-ROM/CDV/CD-G/CD-I/ LD (CDG: odtwarzany jest tylko dźwięk, bez grafiki) Polski _11

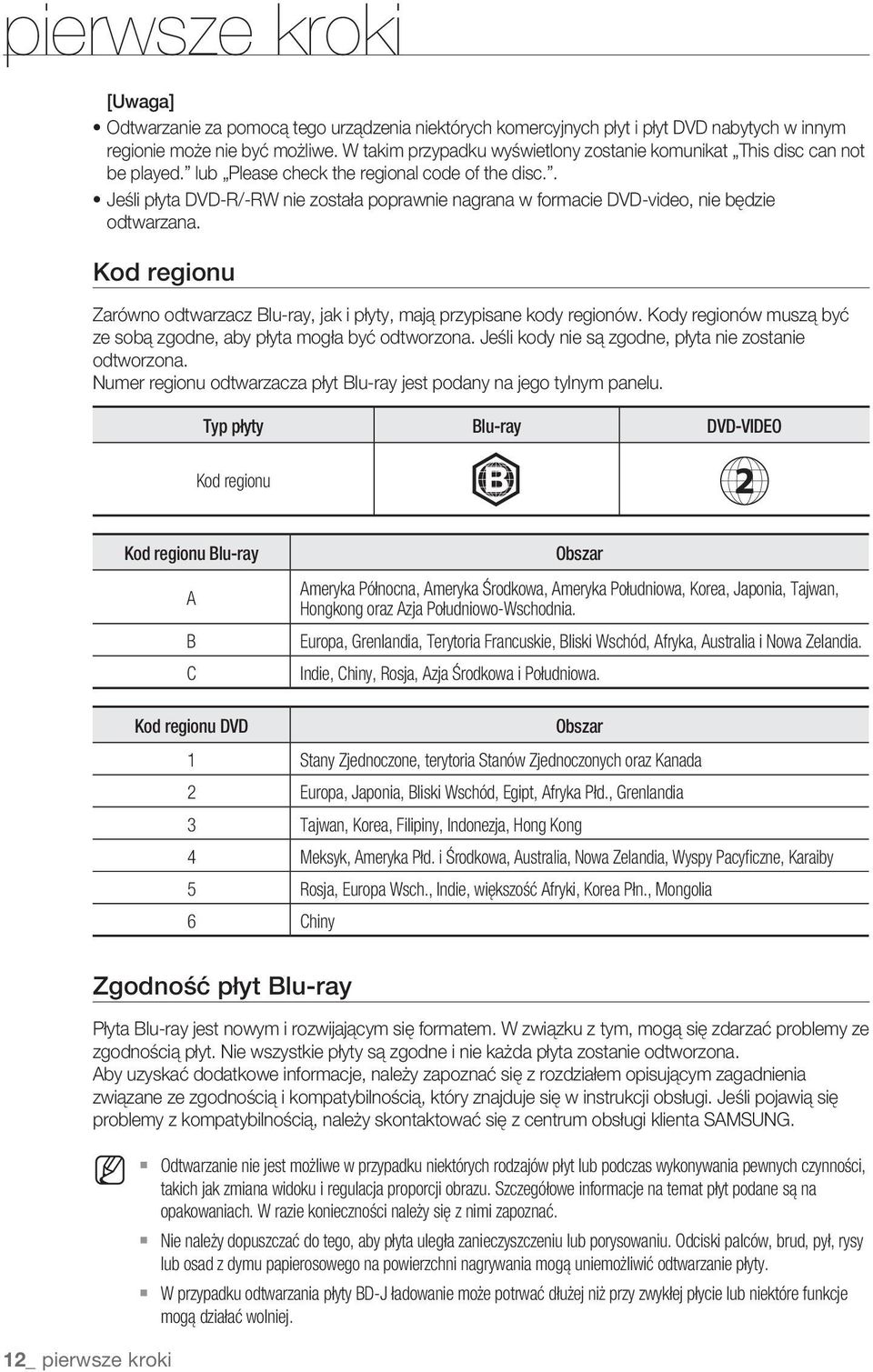

12 pierwsze kroki [Uwaga] Odtwarzanie za pomocą tego urządzenia niektórych komercyjnych płyt i płyt DVD nabytych w innym regionie może nie być możliwe W takim przypadku wyświetlony zostanie komunikat This disc can not be played lub Please check the regional code of the disc Jeśli płyta DVD-R/-RW nie została poprawnie nagrana w formacie DVD-video, nie będzie odtwarzana Kod regionu Zarówno odtwarzacz Blu-ray, jak i płyty, mają przypisane kody regionów Kody regionów muszą być ze sobą zgodne, aby płyta mogła być odtworzona Jeśli kody nie są zgodne, płyta nie zostanie odtworzona Numer regionu odtwarzacza płyt Blu-ray jest podany na jego tylnym panelu Typ płyty Blu-ray DVD-VIDEO Kod regionu B 2 Kod regionu Blu-ray A B C Obszar Ameryka Północna, Ameryka Środkowa, Ameryka Południowa, Korea, Japonia, Tajwan, Hongkong oraz Azja Południowo-Wschodnia Europa, Grenlandia, Terytoria Francuskie, Bliski Wschód, Afryka, Australia i Nowa Zelandia Indie, Chiny, Rosja, Azja Środkowa i Południowa Kod regionu DVD Obszar 1 Stany Zjednoczone, terytoria Stanów Zjednoczonych oraz Kanada 2 Europa, Japonia, Bliski Wschód, Egipt, Afryka Płd, Grenlandia 3 Tajwan, Korea, Filipiny, Indonezja, Hong Kong 4 Meksyk, Ameryka Płd i Środkowa, Australia, Nowa Zelandia, Wyspy Pacyficzne, Karaiby 5 Rosja, Europa Wsch, Indie, większość Afryki, Korea Płn, Mongolia 6 Chiny 12_ pierwsze kroki Zgodność płyt Blu-ray Płyta Blu-ray jest nowym i rozwijającym się formatem W związku z tym, mogą się zdarzać problemy ze zgodnością płyt Nie wszystkie płyty są zgodne i nie każda płyta zostanie odtworzona Aby uzyskać dodatkowe informacje, należy zapoznać się z rozdziałem opisującym zagadnienia związane ze zgodnością i kompatybilnością, który znajduje się w instrukcji obsługi Jeśli pojawią się problemy z kompatybilnością, należy skontaktować się z centrum obsługi klienta SAMSUNG M Odtwarzanie nie jest możliwe w przypadku niektórych rodzajów płyt lub podczas wykonywania pewnych czynności, takich jak zmiana widoku i regulacja proporcji obrazu Szczegółowe informacje na temat płyt podane są na opakowaniach W razie konieczności należy się z nimi zapoznać Nie należy dopuszczać do tego, aby płyta uległa zanieczyszczeniu lub porysowaniu Odciski palców, brud, pył, rysy lub osad z dymu papierosowego na powierzchni nagrywania mogą uniemożliwić odtwarzanie płyty W przypadku odtwarzania płyty BD-J ładowanie może potrwać dłużej niż przy zwykłej płycie lub niektóre funkcje mogą działać wolniej

13 Typ płyty BD-ROM Pamięć płyty Blu-ray tylko do odczytu Płyta BD-ROM zawiera wcześniej nagrane dane Mimo że płyta BD-ROM może zawierać każdy rodzaj danych, większość płyt BD-ROM będzie zawierała filmy zapisane w formacie wysokiej rozdzielczości, tak aby mogły być one odtwarzane w odtwarzaczu płyt Blu-ray Niniejsze urządzenie może odtwarzać wcześniej nagrane komercyjne płyty BD-ROM BD-RE/BD-R Płyta Blu-ray wielokrotnego lub jednorazowego zapisu Format BD-RE/BD-R nadaje się idealnie do tworzenia kopii zapasowych lub nagrań wideo dla celów prywatnych DVD-Video Na płycie DVD (ang digital versatile disc) może być zapisanych maksymalnie 135 minut filmu, 8 języków audio i 32 wersje językowe napisów Istnieje możliwość kompresji obrazu metodą MPEG-2 oraz uzyskanie dźwięku przestrzennego (Dolby Digital), dzięki czemu we własnym domu można cieszyć się żywymi i czystymi obrazami i dźwiękiem o jakości kinowej W przypadku dwuwarstwowych płyt DVD Video podczas przełączania z jednej warstwy na drugą mogą wystąpić chwilowe zakłócenia obrazu i dźwięku Nie jest to objawem usterki urządzenia Po sfinalizowaniu płyty DVD-RW/-R nagranej w nagrywarce płyta ta staje się płytą DVD-Video Wcześniej nagrane (wytłoczone) komercyjne płyty DVD zwierające filmy nazywane są także płytami DVD-Video To urządzenie może odtwarzać komercyjne płyty DVD (DVD-Video) zawierające nagrania filmów pierwsze kroki CD Płyta audio, na której zapis odbywa się w formacie PCM z częstotliwością próbkowania 44,1 khz Urządzenie może odtwarzać płyty CD-RW i CD-R w formacie audio CD-DA Ze względu na warunki nagrywania urządzenie może nie odtwarzać niektórych płyt CD-RW lub CD-R CD-RW/CD-R Należy używać płyt CD-RW/CD-R o pojemności 700 MB (80 minut) Należy unikać stosowania płyt 800 MB (90 minut) lub o większej pojemności, ponieważ ich odtwarzanie może okazać się niemożliwe Jeżeli sesja nagrywania płyty CD-RW/CD-R nie została zamknięta, możliwe jest występowanie opóźnień na początku płyty lub odtwarzanie wszystkich nagranych plików może nie być możliwe Odtwarzanie niektórych płyt CD-RW/CD-R za pomocą tego urządzenia może być niemożliwe; zależy to od urządzenia, za pomocą którego płyty zostały nagrane Możliwość odtwarzania materiałów przeznaczonych do użytku własnego przegranych na nośnik CD-RW/CD-R z płyty CD zależy od rodzaju materiałów i płyty Odtwarzanie płyt DVD-R Po sfinalizowaniu płyty DVD-R nagranej w nagrywarce płyta ta staje się płytą DVD-Video To urządzenie może odtwarzać nagrania z płyt DVD-R nagranych i sfinalizowanych za pomocą nagrywarek DVD firmy Samsung W zależności od płyty i jakości nagrania odtwarzanie nagrań z niektórych płyt DVD-R może nie być możliwe Odtwarzanie płyt DVD-RW Można odtwarzać płyty DVD-RW zarówno w trybie wideo, jak i sfinalizowane Po sfinalizowaniu płyty DVD-RW nagranej w nagrywarce płyta ta staje się płytą DVD-Video Możliwość odtwarzania płyt wymienionych poniżej zależy od warunków sporządzenia nagrania Polski _13

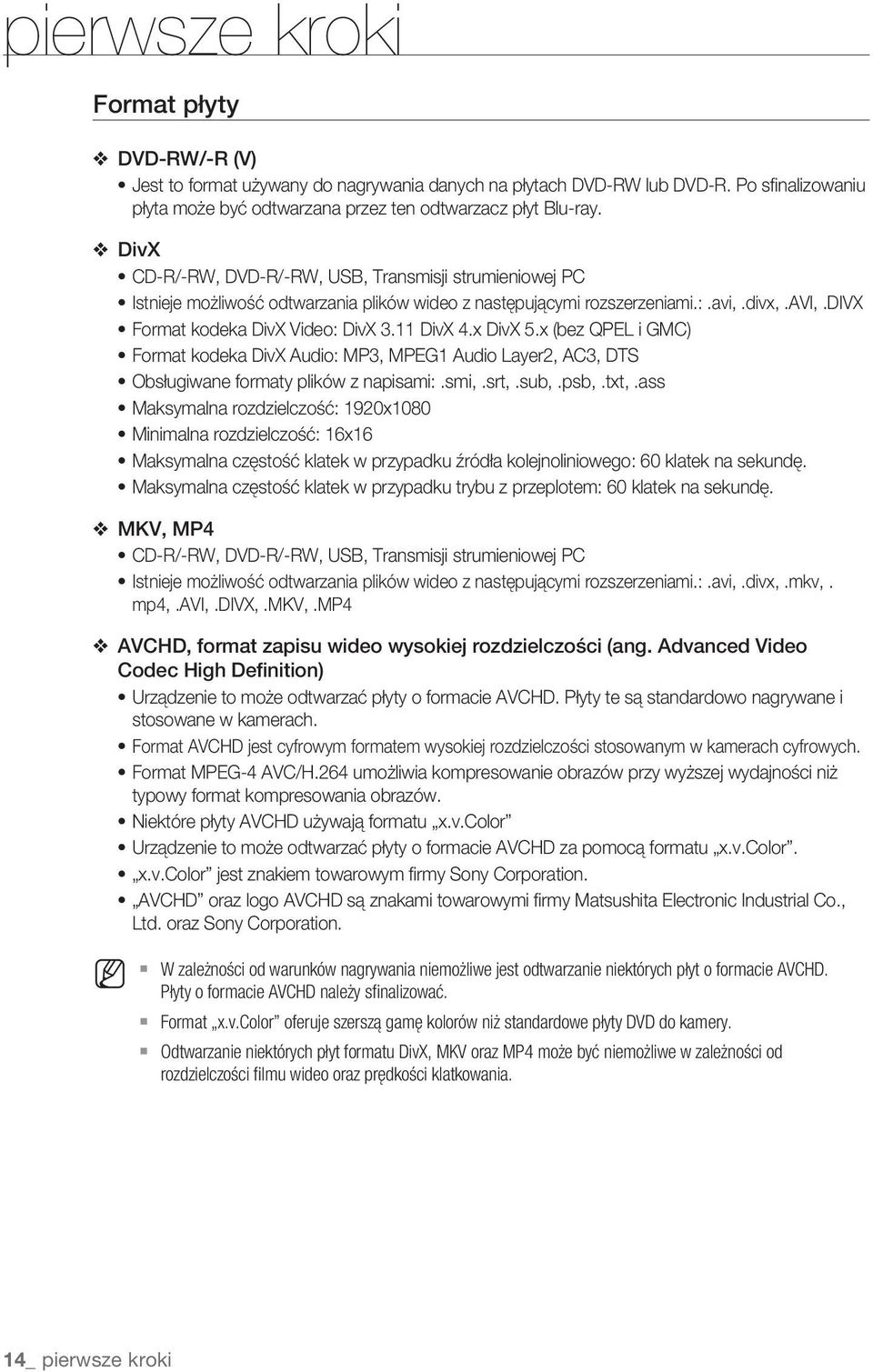

14 pierwsze kroki Format płyty DVD-RW/-R (V) Jest to format używany do nagrywania danych na płytach DVD-RW lub DVD-R Po sfinalizowaniu płyta może być odtwarzana przez ten odtwarzacz płyt Blu-ray DivX CD-R/-RW, DVD-R/-RW, USB, transmisji strumieniowej PC Istnieje możliwość odtwarzania plików wideo z następującymi rozszerzeniami: avi, divx, AVI, DIVX Format kodeka DivX Video: DivX 311 DivX 4x DivX 5x (bez QPEL i GMC) Format kodeka DivX : MP3, MPEG1 Layer2, AC3, DTS Obsługiwane formaty plików z napisami: smi, srt, sub, psb, txt, ass Maksymalna rozdzielczość: 1920x1080 Minimalna rozdzielczość: 16x16 Maksymalna częstość klatek w przypadku źródła kolejnoliniowego: 60 klatek na sekundę Maksymalna częstość klatek w przypadku trybu z przeplotem: 60 klatek na sekundę MKV, MP4 CD-R/-RW, DVD-R/-RW, USB, transmisji strumieniowej PC Istnieje możliwość odtwarzania plików wideo z następującymi rozszerzeniami: avi, divx, mkv, mp4, AVI, DIVX, MKV, MP4 AVCHD, format zapisu wideo wysokiej rozdzielczości (ang Advanced Video Codec High Definition) Urządzenie to może odtwarzać płyty o formacie AVCHD Płyty te są standardowo nagrywane i stosowane w kamerach Format AVCHD jest cyfrowym formatem wysokiej rozdzielczości stosowanym w kamerach cyfrowych Format MPEG-4 AVC/H264 umożliwia kompresowanie obrazów przy wyższej wydajności niż typowy format kompresowania obrazów Niektóre płyty AVCHD używają formatu xvcolor Urządzenie to może odtwarzać płyty o formacie AVCHD za pomocą formatu xvcolor xvcolor jest znakiem towarowym firmy Sony Corporation AVCHD oraz logo AVCHD są znakami towarowymi firmy Matsushita Electronic Industrial Co, Ltd oraz Sony Corporation M W zależności od warunków nagrywania niemożliwe jest odtwarzanie niektórych płyt o formacie AVCHD Płyty o formacie AVCHD należy sfinalizować Format xvcolor oferuje szerszą gamę kolorów niż standardowe płyty DVD do kamery Odtwarzanie niektórych płyt formatu DivX, MKV oraz MP4 może być niemożliwe w zależności od rozdzielczości filmu wideo oraz prędkości klatkowania 14_ pierwsze kroki

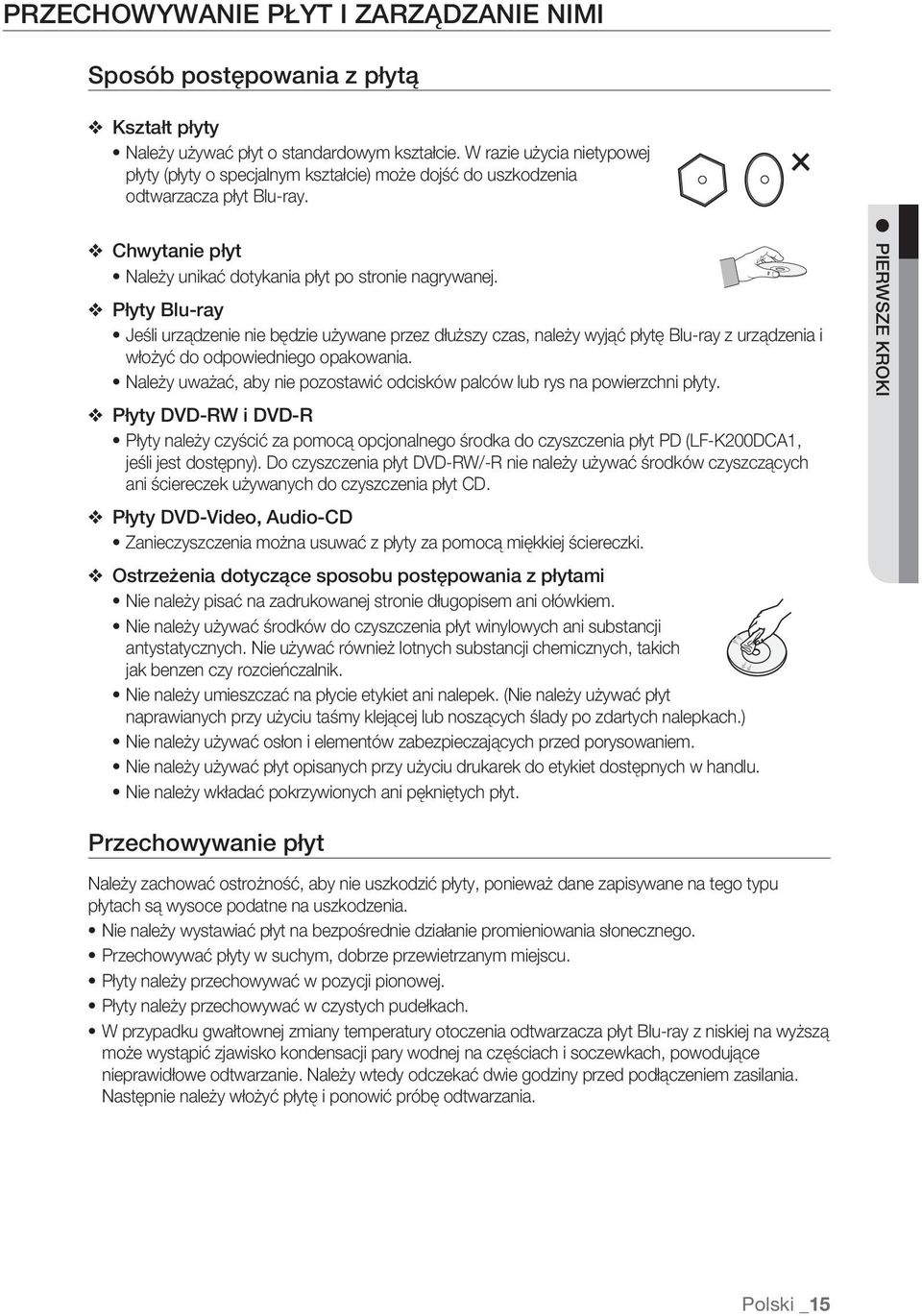

15 PRZECHOWYWANIE PŁYT I ZARZĄDZANIE NIMI Sposób postępowania z płytą Kształt płyty Należy używać płyt o standardowym kształcie W razie użycia nietypowej płyty (płyty o specjalnym kształcie) może dojść do uszkodzenia odtwarzacza płyt Blu-ray Chwytanie płyt Należy unikać dotykania płyt po stronie nagrywanej Płyty Blu-ray Jeśli urządzenie nie będzie używane przez dłuższy czas, należy wyjąć płytę Blu-ray z urządzenia i włożyć do odpowiedniego opakowania Należy uważać, aby nie pozostawić odcisków palców lub rys na powierzchni płyty Płyty DVD-RW i DVD-R Płyty należy czyścić za pomocą opcjonalnego środka do czyszczenia płyt PD (LF-K200DCA1, jeśli jest dostępny) Do czyszczenia płyt DVD-RW/-R nie należy używać środków czyszczących ani ściereczek używanych do czyszczenia płyt CD Płyty DVD-Video, -CD Zanieczyszczenia można usuwać z płyty za pomocą miękkiej ściereczki Ostrzeżenia dotyczące sposobu postępowania z płytami Nie należy pisać na zadrukowanej stronie długopisem ani ołówkiem Nie należy używać środków do czyszczenia płyt winylowych ani substancji antystatycznych Nie używać również lotnych substancji chemicznych, takich jak benzen czy rozcieńczalnik Nie należy umieszczać na płycie etykiet ani nalepek (Nie należy używać płyt naprawianych przy użyciu taśmy klejącej lub noszących ślady po zdartych nalepkach) Nie należy używać osłon i elementów zabezpieczających przed porysowaniem Nie należy używać płyt opisanych przy użyciu drukarek do etykiet dostępnych w handlu Nie należy wkładać pokrzywionych ani pękniętych płyt pierwsze kroki Przechowywanie płyt Należy zachować ostrożność, aby nie uszkodzić płyty, ponieważ dane zapisywane na tego typu płytach są wysoce podatne na uszkodzenia Nie należy wystawiać płyt na bezpośrednie działanie promieniowania słonecznego Przechowywać płyty w suchym, dobrze przewietrzanym miejscu Płyty należy przechowywać w pozycji pionowej Płyty należy przechowywać w czystych pudełkach W przypadku gwałtownej zmiany temperatury otoczenia odtwarzacza płyt Blu-ray z niskiej na wyższą może wystąpić zjawisko kondensacji pary wodnej na częściach i soczewkach, powodujące nieprawidłowe odtwarzanie Należy wtedy odczekać dwie godziny przed podłączeniem zasilania Następnie należy włożyć płytę i ponowić próbę odtwarzania Polski _15

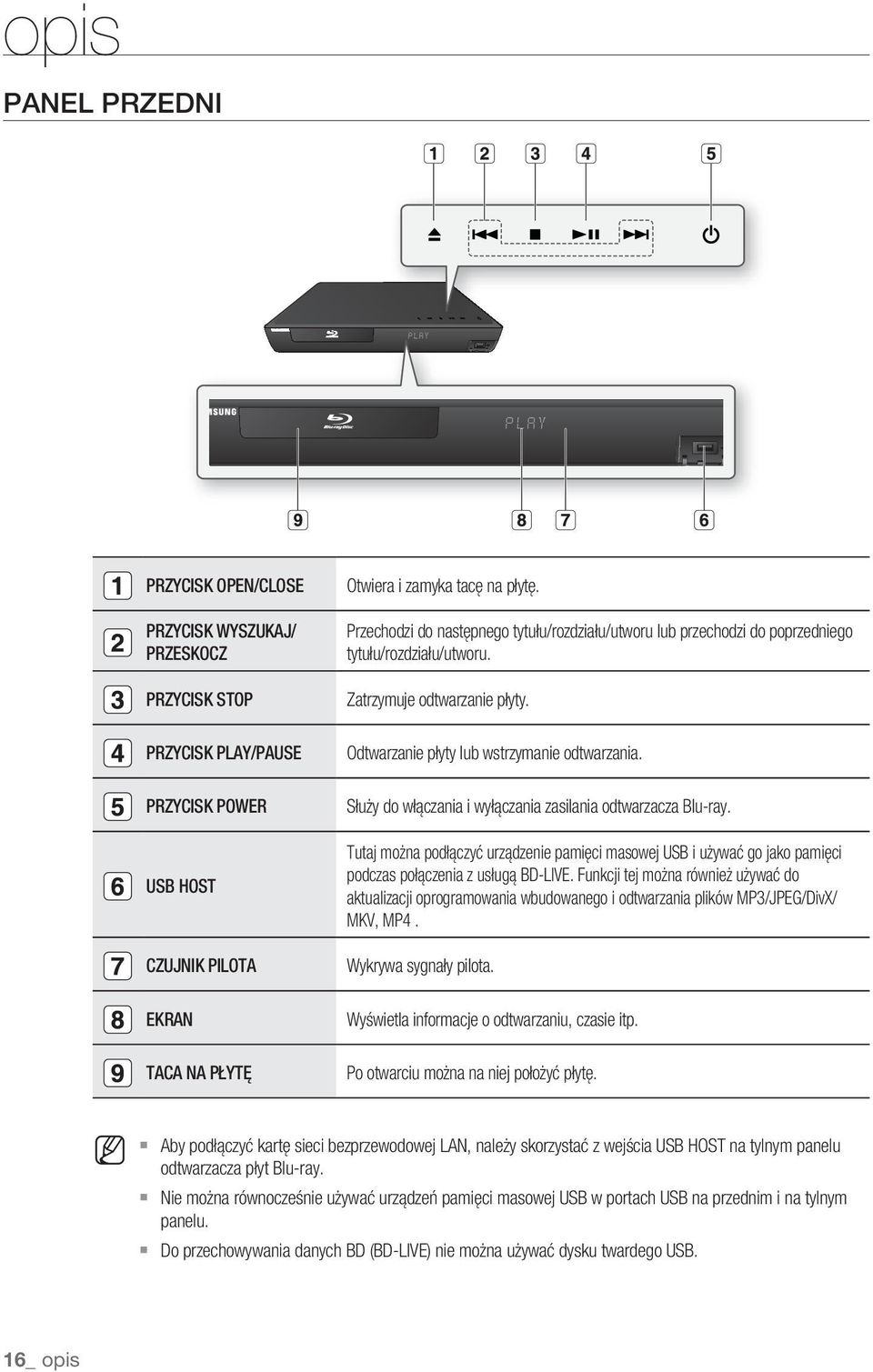

16 opis PANEL PRZEDNI PRZYCISK OPEN/CLOSE PRZYCISK WYSZUKAJ/ PRZESKOCZ PRZYCISK STOP PRZYCISK PLAY/PAUSE PRZYCISK POWER USB HOST Czujnik pilota EKRAN TACA NA PŁYTĘ Otwiera i zamyka tacę na płytę Przechodzi do następnego tytułu/rozdziału/utworu lub przechodzi do poprzedniego tytułu/rozdziału/utworu Zatrzymuje odtwarzanie płyty Odtwarzanie płyty lub wstrzymanie odtwarzania Służy do włączania i wyłączania zasilania odtwarzacza Blu-ray Tutaj można podłączyć urządzenie pamięci masowej USB i używać go jako pamięci podczas połączenia z usługą BD-LIVE Funkcji tej można również używać do aktualizacji oprogramowania wbudowanego i odtwarzania plików MP3/JPEG/DivX/ MKV, MP4 Wykrywa sygnały pilota Wyświetla informacje o odtwarzaniu, czasie itp Po otwarciu można na niej położyć płytę M Aby podłączyć kartę sieci bezprzewodowej LAN, należy skorzystać z wejścia USB HOST na tylnym panelu odtwarzacza płyt Blu-ray Nie można równocześnie używać urządzeń pamięci masowej USB w portach USB na przednim i na tylnym panelu Do przechowywania danych BD (BD-LIVE) nie można używać dysku twardego USB 16_ opis

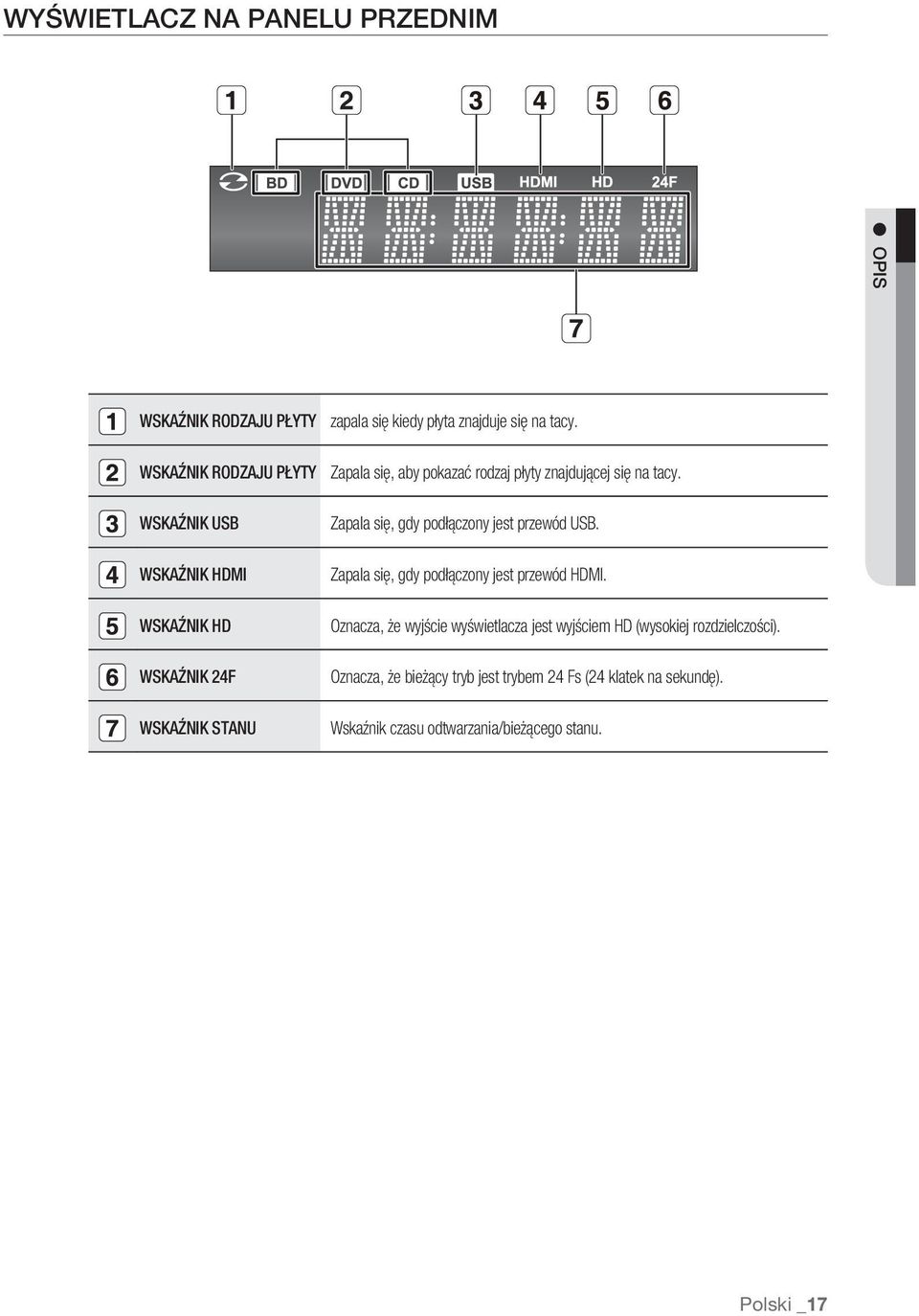

17 WYŚWIETLACZ NA PANELU PRZEDNIM opis Wskaźnik rodzaju płyty Wskaźnik rodzaju płyty Wskaźnik USB Wskaźnik WSKAŹNIK HD WSKAŹNIK 24F Wskaźnik STANU zapala się kiedy płyta znajduje się na tacy Zapala się, aby pokazać rodzaj płyty znajdującej się na tacy Zapala się, gdy podłączony jest przewód USB Zapala się, gdy podłączony jest przewód Oznacza, że wyjście wyświetlacza jest wyjściem HD (wysokiej rozdzielczości) Oznacza, że bieżący tryb jest trybem 24 Fs (24 klatek na sekundę) Wskaźnik czasu odtwarzania/bieżącego stanu Polski _17

18 opis PANEL TYLNY Wentylator Wentylator obraca się zawsze, gdy urządzenie jest włączone Wybierając miejsce dla urządzenia, należy zapewnić co najmniej 10 cm wolnego miejsca po każdej stronie wentylatora USB HOST LAN COMPONENT VIDEO OUT OUT DIGITAL AUDIO OUT (OPTICAL) 71CH ANALOG AUDIO OUT VIDEO OUT AUDIO OUT Tutaj można podłączyć urządzenie pamięci masowej USB i używać go jako pamięci podczas połączenia z usługą BD-LIVE Można go również używać do aktualizacji oprogramowania wbudowanego i odtwarzania plików MP3/JPEG/DivX/MKV/MP4, a także do podłączenia usługi BD-Live przy pomocy karty sieci bezprzewodowej LAN Może być używane do podłączania do funkcji BD-LIVE oraz serwisu YouTube Może być także używane do aktualizacji oprogramowania wbudowanego Połączenie z urządzeniem wyposażonym w wejście składowych sygnałów wideo Korzystając z kabla, podłącz złącze wyjścia do złącza wejścia w odbiorniku telewizyjnym, aby uzyskać najlepszą jakość obrazu, lub do odbiornika, aby uzyskać najlepszą jakość dźwięku Przyłączanie odbiornika Łączy analogowe wejście 71CH do wzmacniacza A/V (W przypadku podłączenia do 51-kanałowego systemu kina domowego lub odbiornika należy podłączyć wszystkie analogowe gniazda wyjściowe audio z odtwarzacza, z wyjątkiem wyjść lewego i prawego głośnika tylnego) Połączenie z wejściem urządzenia zewnętrznego za pomocą przewodu wideo Połączenie z wejściem audio urządzenia zewnętrznego za pomocą przewodów audio 18_ opis M Aktualizacje oprogramowania wymagające korzystania z gniazda Host USB muszą być wykonywane tylko za pomocą urządzenia pamięci masowej USB Podłączenie pamięci USB o zbyt dużych rozmiarach może być niemożliwe, jeśli podłączony jest przewód LAN lub Urządzenie USB o pobierające 500mA wymaga oddzielnego źródła zasilania do normalnej pracy Do przechowywania danych BD (BD-LIVE) nie można używać dysku twardego USB

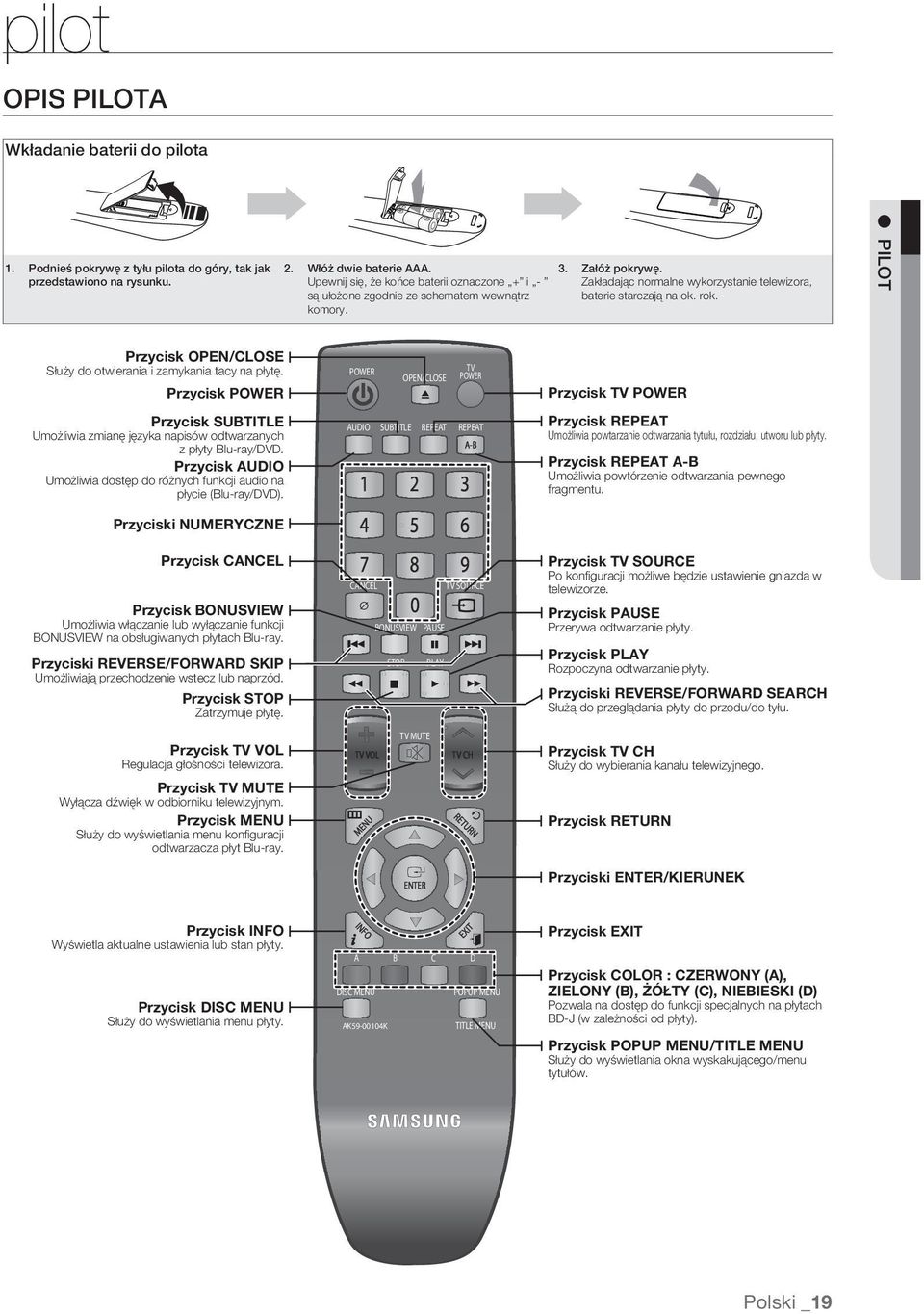

19 pilot OPIS PILOTA Wkładanie baterii do pilota 1 Podnieś pokrywę z tyłu pilota do góry, tak jak przedstawiono na rysunku 2 Włóż dwie baterie AAA Upewnij się, że końce baterii oznaczone + i - są ułożone zgodnie ze schematem wewnątrz komory 3 Załóż pokrywę Zakładając normalne wykorzystanie telewizora, baterie starczają na ok rok pilot Przycisk OPEN/CLOSE Służy do otwierania i zamykania tacy na płytę Przycisk POWER POWER OPEN/CLOSE TV POWER Przycisk TV POWER Przycisk SUBTITLE Umożliwia zmianę języka napisów odtwarzanych z płyty Blu-ray/DVD Przycisk AUDIO Umożliwia dostęp do różnych funkcji audio na płycie (Blu-ray/DVD) Przyciski NUMERYCZNE Przycisk CANCEL Przycisk BONUSVIEW Umożliwia włączanie lub wyłączanie funkcji BONUSVIEW na obsługiwanych płytach Blu-ray Przyciski REVERSE/FORWARD SKIP Umożliwiają przechodzenie wstecz lub naprzód Przycisk STOP Zatrzymuje płytę AUDIO SUBTITLE REPEAT REPEAT A-B CANCEL 0 BONUSVIEW PAUSE STOP PLAY TV SOURCE Przycisk REPEAT Umożliwia powtarzanie odtwarzania tytułu, rozdziału, utworu lub płyty Przycisk REPEAT A-B Umożliwia powtórzenie odtwarzania pewnego fragmentu Przycisk TV SOURCE Po konfiguracji możliwe będzie ustawienie gniazda w telewizorze Przycisk PAUSE Przerywa odtwarzanie płyty Przycisk PLAY Rozpoczyna odtwarzanie płyty Przyciski REVERSE/FORWARD SEARCH Służą do przeglądania płyty do przodu/do tyłu Przycisk TV VOL Regulacja głośności telewizora TV VOL TV MUTE TV CH Przycisk TV CH Służy do wybierania kanału telewizyjnego Przycisk TV MUTE Wyłącza dźwięk w odbiorniku telewizyjnym Przycisk MENU Służy do wyświetlania menu konfiguracji odtwarzacza płyt Blu-ray MENU RETURN Przycisk RETURN ENTER Przyciski ENTER/KIERUNEK Przycisk INFO Wyświetla aktualne ustawienia lub stan płyty Przycisk DISC MENU Służy do wyświetlania menu płyty INFO EXIT A B C D DISC MENU POPUP MENU AK K TITLE MENU Przycisk EXIT Przycisk COLOR : CZERWONY (A), ZIELONY (B), ŻÓŁTY (C), NIEBIESKI (D) Pozwala na dostęp do funkcji specjalnych na płytach BD-J (w zależności od płyty) Przycisk POPUP MENU/TITLE MENU Służy do wyświetlania okna wyskakującego/menu tytułów Polski _19

20 pilot KONfIGURAcjA PILOTA Ten pilot umożliwia sterowanie niektórymi funkcjami w telewizorze Przyciski sterowania funkcjami to : TV POWER, TV ch,/, TV VOL +/, TV MUTE, TV SOURcE Aby sprawdzić, czy pilot obsługuje dany telewizor, wykonaj następujące czynności 1 Włącz telewizor 2 Skieruj pilota w stronę telewizora 3 Naciśnij i przytrzymaj przycisk TV POWER i wprowadź dwucyfrowy kod właściwy dla marki telewizora, naciskając odpowiednie przyciski na pilocie (lista kodów na następnej stronie) Jeśli telewizor może być sterowany z pilota, to wyłączy się Od tej pory będzie już zaprogramowany na działanie z pilotem M Jeżeli dla danej marki telewizora podano kilka kodów, wypróbuj każdy z nich w celu znalezienia tego, który działa właściwie Po wymianie baterii w pilocie należy ponownie ustawić kod marki Teraz możliwe będzie sterowanie telewizorem należy nacisnąć przycisk TV, a potem jeden z następujących przycisków Przycisk TV POWER TV SOURCE TV VOL (+/ ) TV CH (,/) TV MUTE Funkcja Służy do włączania i wyłączania telewizora Służy do wybierania źródła zewnętrznego Służy do regulowania głośności telewizora Służy do wybierania kanału Powoduje wyciszanie i włączanie dźwięku M Niektóre funkcje opisane powyżej mogą nie działać na różnych telewizorach W przypadku problemów należy obsługiwać telewizor bezpośrednio INfORMAcjE DOTYcZĄcE baterii Gdy pilot nie działa prawidłowo: Sprawdź ustawienie biegunów +/ baterii (ogniw suchych) Sprawdź, czy baterie nie są zużyte Sprawdź, czy nie ma przeszkód na drodze sygnału do czujnika zdalnego sterowania Sprawdź, czy w pobliżu nie ma lamp jarzeniowych baterie należy poddawać utylizacji zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska Nie należy wyrzucać ich z odpadami komunalnymi 20_ pilot

21 KODY ZGODNYCH TELEWIZORÓW Marka SAMSUNG TV POWER+01, +02, +03, +04, +05, +06, +07, +08, +09 AIWA TV POWER+82 ANAM TV POWER+10, +11, +12, +13, +14, +15, +16, +17, +18 BANG & OLUFSEN TV POWER+57 BLAUPUNKT TV POWER+71 BRANDT TV POWER+73 BRIONVEGA TV POWER+57 CGE TV POWER+52 CONTINENTAL EDISON TV POWER+75 DAEWOO TV POWER+19, +20, +23, +24, +25, +26, +27, +28, +29, +30, +31, +32, +33, +34 EMERSON TV POWER+64 FERGUSON TV POWER+73 FINLUX TV POWER+06, +49, +57 FORMENTI TV POWER+57 FUJITSU TV POWER+84 GRADIENTE TV POWER+70 GRUNDIG TV POWER+49, +52, +71 HITACHI TV POWER+60, +72, +73, +75 IMPERIAL TV POWER+52 JVC TV POWER+61, +79 LG TV POWER+06, +19, +20, +21, +22, +78 LOEWE TV POWER+06, +69 LOEWE OPTA TV POWER+06, +57 MAGNAVOX TV POWER+40 METZ TV POWER+57 MITSUBISHI TV POWER+06, +48, +62, +65 MIVAR TV POWER+52, +77 NEC TV POWER+83 NEWSAN TV POWER+68 NOBLEX TV POWER+66 NOKIA TV POWER+74 NORDMENDE TV POWER+72, +73, +75 PANASONIC TV POWER+53, +54, +74, +75 PHILIPS TV POWER+06, +55, +56, +57 PHONOLA TV POWER+06, +56, +57 PIONEER TV POWER+58, +59, +73, +74 RADIOLA TV POWER+06, +56 RADIOMARELLI TV POWER+57 RCA TV POWER+45, +46 REX TV POWER+74 SABA TV POWER+57, +72, +73, +74, +75 SALORA TV POWER+74 SANYO TV POWER+41, +42, +43, +44, +48 SCHNEIDER TV POWER+06 SELECO TV POWER+74 SHARP TV POWER+36, +37, +38, +39, +48 SIEMENS TV POWER+71 SINGER TV POWER+57 SINUDYNE TV POWER+57 SONY TV POWER+35, +48 TELEAVA TV POWER+73 TELEFUNKEN TV POWER+67, +73, +75, +76 THOMSON TV POWER+72, +73, +75 THOMSON ASIA TV POWER+80, +81 TOSHIBA TV POWER+47, +48, +49, +50, +51, +52 WEGA TV POWER+57 YOKO TV POWER+06 ZENITH TV POWER+63 Kod pilot Polski _21

22 podłączanie W tym rozdziale omówiono różne metody podłączania odtwarzacza płyt Blu-ray do innych urządzeń zewnętrznych PODŁĄCZANIE DO TELEWIZORA Z PRZEWODEM - NAJLEPSZA JAKOŚĆ (ZALECANA) 1 Za pomocą przewodu (nie należy do wyposażenia) połącz wyjście OUT z tyłu odtwarzacza płyt Blu-ray, ze złączem IN telewizora 2 Naciskaj przycisk wyboru wejścia na pilocie telewizora, dopóki sygnał z odtwarzacza płyt Blu-ray nie zostanie wyświetlony na ekranie telewizora Jeśli pilot został zaprogramowany, aby współdziałać z telewizorem (Patrz strony 20-21), naciśnij przycisk TV SOURCE, który znajduje się na pilocie, i wybierz opcję, jako zewnętrzne źródło telewizora Przewód (nie należy do wyposażenia) M Jeśli odtwarzacz płyt Blu-ray jest podłączony do telewizora w trybie wyjścia 1080p, należy używać kabla o wysokiej prędkości (kategorii 2) W przypadku podłączenia lub odłączenia przewodu podczas odtwarzania pliku CD-DA, urządzenie zatrzyma odtwarzanie 22_ podłączanie

23 Funkcja Automatycznego Wykrycia Interfejsu Hdmi Po podłączeniu przewodu przy włączonym zasilaniu wyjście wideo odtwarzacza automatycznie przełączy się w tryb (zob str 45) M W zależności od posiadanego telewizora niektóre rozdzielczości wyjścia mogą nie działać Więcej informacji zawiera instrukcja obsługi telewizora Jeśli odtwarzacz jest podłączony do telewizora za pomocą przewodu, wyjście odtwarzacza płyt Blu-ray ustawi się automatycznie na tryb w ciągu 10 sekund Jeśli połączone są przewody komponentowy i, tryb zostanie automatycznie wybrany (Zob str 45) Po podłączeniu odtwarzacza do telewizora za pomocą przewodu HDMi po raz pierwszy lub w przypadku podłączenia do nowego telewizora, rozdzielczość wyjściowa zostanie automatycznie ustawiona na najwyższą rozdzielczość telewizora Po podłączeniu telewizora Samsung do odtwarzacza Blu-ray za pomocą przewodu, odtwarzacz można łatwo obsługiwać pilotem telewizora (Jest to możliwe tylko w przypadku telewizorów marki SAMSUNG, które obsługują funkcję Anynet+) (Zob strony 47~48) (High Definition Multimedia Interface) to interfejs, który pozwala na cyfrowe przesyłanie obrazu wideo i dźwięku audio za pomocą tylko jednego złącza Za pośrednictwem interfejsu odtwarzacz płyt Blu-ray przesyła cyfrowy sygnał wideo i audio, który następnie zamieniany jest na ostry, żywy obraz na ekranie telewizora wyposażonego w gniazdo wejściowe Opis połączenia Złącze obsługuje dane wideo i cyfrowe dane audio (LPCM lub strumień bitów) - Złącze przesyła do telewizora czysty sygnał cyfrowy - Jeśli telewizor nie obsługuje funkcji HDCP (High-bandwidth Digital Content Protection ochrona szerokopasmowych danych cyfrowych), na ekranie pojawią się losowe szumy Dlaczego firma Samsung stosuje interfejs? Telewizory analogowe wymagają doprowadzenia analogowego sygnału wideo/audio Jednak podczas odtwarzania płyty Blu-ray/DVD dane przeznaczone do wyświetlenia mają początkowo postać cyfrową Dlatego niezbędny jest konwerter cyfrowo-analogowy (w odtwarzaczu płyt Blu-ray) albo w telewizorze W trakcie konwersji następuje pogorszenie jakości obrazu spowodowane zakłóceniami i osłabieniem sygnału Przewaga technologii polega na wyeliminowaniu konwersji cyfrowo-analogowej i przesyłaniu między odtwarzaczem a telewizorem wyłącznie sygnału cyfrowego Co to jest system HDCP? HDCP (High-bandwidth Digital Content Protection ochrona szerokopasmowych danych cyfrowych) to system zabezpieczający przed skopiowaniem danych Blu-ray/DVD przesyłanych przez interfejs Mechanizm ten zapewnia bezpieczne cyfrowe połączenie między źródłem danych wideo (komputerem, DVD itp) a urządzeniem wyświetlającym (telewizorem, projektorem itp) Dane są szyfrowane w źródle, aby uniemożliwić bezprawne kopiowanie materiału Czym jest Anynet+? Anynet+ to wygodna funkcja, która zapewnia połączoną obsługę urządzenia za pomocą telewizorów Samsung z funkcją Anynet+ - Jeśli telewizor Samsung ma logo ', oznacza to, że wyposażony jest w funkcję Anynet+ - Po włączeniu odtwarzacza i włożeniu płyty urządzenie rozpocznie odtwarzanie płyty, a telewizor automatycznie przełączy się w tryb - Po włączeniu odtwarzacza z włożoną płytą i naciśnięciu przycisku PLAY, telewizor automatycznie przełączy się w tryb Czym jest BD Wise? BD Wise to najnowsze rozwiązanie połączeń firmy Samsung - W przypadku łączenia produktów firmy Samsung z funkcją BD-Wise za pomocą połączeń automatycznie zostaje wybrana optymalna rozdzielczość podłączanie Polski _23

24 podłączanie PODŁĄcZANIE DO TELEWIZORA Z PRZEWODEM DVI - NAjLEPSZA jakość (ZALEcANA) 1 2 Za pomocą przewodu -DVI (nie należy do wyposażenia) połącz wyjście OUT z tyłu odtwarzacza płyt Blu-ray ze złączem DVI IN telewizora Za pomocą przewodów audio połącz złącza AUDIO OUT (czerwone i białe) znajdujące się z tyłu odtwarzacza płyt Blu-ray ze złączami AUDIO IN (czerwone i białe) w telewizorze Włącz zasilanie odtwarzacza płyt Blu-ray oraz telewizora 3 Naciskaj przycisk wyboru wejścia na pilocie telewizora, dopóki sygnał DVI z odtwarzacza płyt Blu-ray nie zostanie wyświetlony na ekranie telewizora Jeśli pilot został zaprogramowany, aby współdziałać z telewizorem (Patrz strony 20-21), naciśnij przycisk TV SOURcE, który znajduje się na pilocie, i wybierz opcję, jako zewnętrzne źródło telewizora Po podłączeniu przewodu do włączonego odtwarzacza płyt Blu-ray wyjście wideo odtwarzacza automatycznie przełączy się w tryb (Zob str 45) M W zależności od posiadanego telewizora niektóre rozdzielczości wyjścia mogą nie działać Więcej informacji zawiera instrukcja obsługi telewizora Jeśli przewód -DVI jest podłączony do telewizora, rozdzielczość wyjścia odtwarzacza płyt Blu-ray ustawi się automatycznie na tryb po 10 sekundach Jeśli połączone są przewody komponentowy i, tryb zostanie wybrany automatycznie (Zob str 45) Po podłączeniu odtwarzacza do telewizora za pomocą przewodu po raz pierwszy lub w przypadku podłączenia do nowego telewizora, rozdzielczość wyjściowa zostanie automatycznie ustawiona na najwyższą rozdzielczość telewizora W przypadku podłączenia lub odłączenia przewodu podczas odtwarzania pliku CD-DA, urządzenie zatrzyma odtwarzanie Przewód audio Przewód -DVI (nie należy do wyposażenia) Czerwony Biały 2_ podłączanie

25 PODŁĄcZANIE DO TELEWIZORA (component) - NAjLEPSZA jakość - Podłączanie urządzenia do telewizora za pomocą przewodów składowych sygnałów wideo - Takie połączenie umożliwia uzyskanie wysokiej jakości obrazów z wiernym odtwarzaniem kolorów W trybie składowych sygnałów wideo informacja o obrazie dzielona jest na sygnał czarno-biały (Y), niebieski (PB) oraz czerwony (PR), co pozwala na uzyskanie wyraźnych i czystych obrazów (Sygnały audio doprowadzane są przez wyjście audio) 1 2 Za pomocą przewodów składowych sygnałów wideo (nie należą do wyposażenia) połącz złącza component VIDEO OUT znajdujące się z tyłu odtwarzacza ze złączami component IN w telewizorze Za pomocą przewodów audio połącz złącza AUDIO OUT (czerwone i białe) znajdujące się z tyłu odtwarzacza płyt Blu-ray ze złączami AUDIO IN (czerwone i białe) w telewizorze Włącz zasilanie odtwarzacza płyt Blu-ray oraz telewizora 3 Naciskaj przycisk wyboru wejścia na pilocie telewizora, dopóki sygnał komponentowy z odtwarzacza płyt Bluray nie zostanie wyświetlony na ekranie telewizora Jeśli pilot został prawidłowo zaprogramowany, aby współdziałać z telewizorem (Patrz strony 20~21), naciśnij przycisk TV SOURcE, który znajduje się na pilocie, i wybierz opcję COMPONENT, jako zewnętrzne źródło telewizora PODŁĄcZANIE Przewód audio Przewód składowych sygnałów wideo (nie należy do wyposażenia) ()Czerwony Biały Czerwony Niebieski Zielony M W zależności od producenta telewizora, złącza sygnałów składowych wideo w telewizorze mogą być oznaczone R-Y, B-Y, Y lub Cr, Cb, Y, a nie PB, PR, Y Liczba i rozmieszczenie złączy zależy od typu telewizora Więcej informacji zawiera instrukcja obsługi telewizora Można wybrać różne ustawienia rozdzielczości dla płyt Blu-ray, np 1080i, 720p, 576p/480p oraz 576i/480i, w zależności od rodzaju płyty (Zob str 45) Rzeczywista rozdzielczość może różnić się od ustawień menu SETUP, jeśli przewody komponentowy i są podłączone Rozdzielczość może też różnić się w zależności od płyty (Zob str 45) Jeśli w odtwarzaczu DVD podłączone są gniazda wyjściowe zarówno jak i Component, i użytkownik wybierze tryb Component 1080p, 1080i lub 720p, w menu Konfi guracja wyświetlacza zostanie pokazana rozdzielczość wyjściowa wynosząca 1080p, 1080i lub 720p W rzeczywistości rozdzielczość wynosi 576i/480i Polski _2

26 podłączanie PODŁĄcZANIE DO TELEWIZORA (VIDEO) - DObRA jakość 1 Za pomocą przewodów wideo/audio połącz złącza VIDEO (żółty)/audio OUT (czerwone i białe) znajdujące się z tyłu odtwarzacza płyt Blu-ray ze złączami VIDEO (żółty)/audio IN (czerwone i białe) w telewizorze 2 Włącz zasilanie odtwarzacza płyt Blu-ray oraz telewizora 3 Naciskaj przycisk wyboru wejścia na pilocie telewizora, dopóki sygnał wideo z odtwarzacza płyt Blu-ray nie zostanie wyświetlony na ekranie telewizora Jeśli pilot został prawidłowo zaprogramowany, aby współdziałać z telewizorem (Patrz strony 20~21), naciśnij przycisk TV SOURcE, który znajduje się na pilocie, i wybierz opcję VIDEO, jako zewnętrzne źródło telewizora Przewód audio/wideo Czerwony Biały Żółty M Jeśli przewód audio będzie poprowadzony zbyt blisko przewodu zasilającego, mogą być słyszalne zakłócenia Informacje na temat podłączenia urządzenia do wzmacniacza znajdują się na stronie Podłączenie wzmacniacza (patrz strony od 27 do 30) Liczba i rozmieszczenie złączy zależy od typu telewizora Więcej informacji zawiera instrukcja obsługi telewizora Jeżeli telewizor jest wyposażony w jedno wejście audio, należy podłączyć go do złącza [AUDIO OUT][lewe] (białe) w odtwarzaczu Źródło VIDEO zawsze ustawione jest w rozdzielczości 576i/480i bez względu na ustawienie rozdzielczości w menu SETUP (Zob str 45) 2_ podłączanie

27 PODŁĄCZENIE DO SYSTEMU AUDIO (WZMACNIACZ WSPÓŁPRACUJĄCY Z ) - NAJLEPSZA JAKOŚĆ (ZALECANA) 1 Za pomocą przewodu połącz (nie należy do wyposażenia) wyjście OUT z tyłu odtwarzacza płyt Blu-ray, ze złączem IN wzmacniacza 2 Za pomocą przewodu połącz złącze wzmacniacza OUT ze złączem telewizora IN 3 Włącz zasilanie odtwarzacza płyt Blu-ray, telewizora oraz wzmacniacza 4 Naciskając przycisk wyboru wejścia na wzmacniaczu, wybierz wejście zewnętrzne, co umożliwi odtwarzanie dźwięku z odtwarzacza płyt Blu-ray Informacje na temat wyboru wejścia audio we wzmacniaczu zawiera instrukcja obsługi wzmacniacza podłączanie Przewód (nie należy do wyposażenia) Przewód (nie należy do wyposażenia) M Przed włączeniem wzmacniacza należy zmniejszyć głośność Nagły, głośny dźwięk może spowodować uszkodzenie głośników i słuchu użytkownika Ustawienia audio należy skonfigurować na ekranie menu odpowiednio do parametrów wzmacniacza (Patrz strony od 39 do 42) Rozmieszczenie złączy może zależeć od typu wzmacniacza Więcej informacji zawiera instrukcja obsługi wzmacniacza Polski _27

28 podłączanie Podłączenie do systemu audio (Wzmacniacz 71 kanałowy) - NAJLEPSZA JAKOŚĆ Za pomocą przewodów audio 71CH (nie należy do wyposażenia) podłącz złącza analogowe 71 ANALOG AUDIO OUT (Front R, Front L, CENTER, SUBWOOFER, Surround L, Surround R, SURRBACK L, SURRBACK R) z tyłu odtwarzacza płyt Blu-ray do złącz 71-kanałowych ANALOG AUDIO IN (Front R, Front L, CENTER, SUBWOOFER, Surround L, Surround R, SURRBACK L, SURRBACK R) wzmacniacza Za pomocą przewodów sygnału wideo należy podłączyć złącza, COMPONENT lub VIDEO OUT, znajdujące z tyłu odtwarzacza płyt Blu-ray, do złączy, COMPONENT lub VIDEO IN w telewizorze (Patrz strony 22-26) Włącz zasilanie odtwarzacza płyt Blu-ray, telewizora oraz wzmacniacza Naciskając przycisk wyboru wejścia na wzmacniaczu, wybierz wejście zewnętrzne, co umożliwi odtwarzanie dźwięku z odtwarzacza płyt Blu-ray Informacje na temat wyboru wejścia audio we wzmacniaczu zawiera instrukcja obsługi wzmacniacza Przewody audio 71CH (nie należy do wyposażenia) Wzmacniacz 71 kanałowy M Przed włączeniem wzmacniacza należy zmniejszyć głośność Nagły, głośny dźwięk może spowodować uszkodzenie głośników i słuchu użytkownika Ustawienia audio należy skonfigurować na ekranie menu odpowiednio do parametrów wzmacniacza (Patrz strony od 39 do 42) Rozmieszczenie złączy może zależy od typu wzmacniacza Więcej informacji zawiera instrukcja obsługi wzmacniacza Aby odtwarzać menu audio płyty, należy podłączyć wejścia po lewej i prawej stronie z przodu odtwarzacza Blu-ray do wzmacniacza 71 kanałowego W przypadku podłączenia 51-kanałowego systemu kina domowego lub wzmacniacza należy podłączyć wszystkie analogowe gniazda wyjściowe audio z odtwarzacza z wyjątkiem wyjść lewego i prawego głośnika tylnego 28_ podłączanie
