Nowa generacja urządzenia do kontroli baterii VRLA telekomunikacyjnych systemów zasilających

Transkrypt

1 Nowa generacja urządzenia do kontroli baterii VRLA telekomunikacyjnych systemów zasilających Nr Projektu: WND-POIG /09 Seminarium prezentujące Projekt i jego rezultaty 28 czerwca 2011

2 ZAPROSZENI NA SEMINARIUM Przedstawiciele potencjalnych użytkowników i producentów urządzenia TBA160-IŁ Przedstawiciele Przedsiębiorstw Współpracujących Benning Power Electronics Netia Telekomunikacja Polska TK Telekom Eksperci Zewnętrzni Projektu prof. dr hab. inż. Antoni Dmowski mgr inż. Tadeusz Kunert Przedstawiciele Instytutu Łączności Dyrekcja i Komitet Sterujący Projektu Zakład Zastosowań Technik Łączności Elektronicznej (Z-10) Zakład Systemów Zasilania (Z-5)

3 AGENDA Lp. Godzina PREZENTACJA PRELEGENCI Podsumowanie Projektu. Powitanie gości Rejestracja. Kawa, herbata. Wyróżnienia dla urządzenia TBA160-IŁ. Urządzenia TBA160-IŁ ewolucja, dokonane modyfikacje oraz wyniki badań eksploatacyjnych. Bogdan Chojnacki Paweł Godlewski Prezentacja urządzenia TBA160-IŁ w działaniu. Ryszard Kobus Prezentacja oprogramowania m.in. zasady komunikacji urządzenia TBA160-IŁ z komputerem PC oraz instalacja oprogramowania w komputerze PC. Bartłomiej Parol

4 AGENDA Lp. Godzina PREZENTACJA PRELEGENCI Lunch oraz kawa, herbata Prezentacja modułu oprogramowania TBA_Starter aplikacja do pobierania danych z urządzeń TBA160- IŁ i wprowadzania danych archiwalnych, uzupełniania danych konfiguracyjnych oraz ładowania tych danych do bazy danych modułu programowego TBA_Reporter. Prezentacja modułu oprogramowania TBA_Reporter aplikacja do prezentowania wyników badań urządzeń TBA-IŁ zgromadzonych w bazie danych oraz do tworzenia raportów z badań baterii akumulatorów Dyskusja, możliwość pracy z oprogramowaniem, odpowiedzi na pytania. Marcin Masternak Bartłomiej Parol zespół

5 PODSTAWOWE INFORMACJE O PROJEKCIE Tytuł Projektu: Nowa generacja urządzenia do kontroli baterii VRLA telekomunikacyjnych systemów zasilających Nr Projektu: WND-POIG /09 Projekt współfinansowany przez Unię Europejską z Europejskiego Funduszu Rozwoju Regionalnego w ramach Programu Operacyjnego Innowacyjna Gospodarka Priorytet 1 Badania i rozwój nowoczesnych technologii Działanie 1.3. Wsparcie projektów B+R na rzecz przedsiębiorców realizowanych przez jednostki naukowe Podziałanie Projekty rozwojowe Umowa Nr : UDA /09-00 z dnia r. Okres trwania Projektu:

6 PRODUKTY PROJEKTU Dokumenty techniczne, stanowiące podstawę projektu i wykonania prototypów: Wymagania techniczno-eksploatacyjne, Założenia konstrukcyjne, Warunki techniczne; Zaprojektowane i wykonane 4 prototypy przenośnego urządzenia nowej generacji, przeznaczonego do utrzymania należytego stanu i kontroli stanu baterii VRLA w obiektach telekomunikacyjnych, o nazwie TBA160-IŁ; Oprogramowanie do prezentacji wyników badań realizowanych przez urządzenie TBA160-IŁ; Raporty z testów w certyfikowanym laboratorium IŁ; Dokumentacja z badań eksploatacyjnych u potencjalnych użytkowników. Ekspertyza użytkowników: ocena, walidacja; Dokumentacja techniczna urządzenia, potrzebna do jego przyszłej produkcji. Ochrona patentowa.

7 STAN AKTUALNY Produkt gotowy do zastosowania w praktyce (przebadany, posiadający wymagane certyfikaty) Opracowana i przetestowana w IŁ-PIB technologia produkcji (do ewentualnego wykorzystania przez przyszłego producenta) Wyprodukowane w IŁ-PIB 4 sztuki prototypów Dokumentacja techniczna niezbędna do eksploatacji oraz do uruchomienia produkcji urządzenia

8 OFERTA INSTYTUTU ŁĄCZNOŚCI Prezentowanie funkcjonalności urządzenia Udostępnianie urządzenia TBA160-IŁ do badań weryfikujących jego funkcjonalność Bezpłatne udostępnianie dokumentacji niezbędnej do produkcji urządzenia TBA160-IŁ Gotowość do współpracy z przyszłym producentem w zakresie niezbędnych dostosowań związanych ze stosowaną technologią

9 Firmy zainteresowane podjęciem produkcji oraz zainteresowane stosowaniem urządzeń TBA160-IŁ powinny zgłaszać się do Instytutu Łączności do Zakładu Zastosowań Technik Łączności Elektronicznej Z10

10 X lat rozwoju urządzeń TBA-IŁ do kontroli baterii akumulatorów w obiektach telekomunikacyjnych RS rok - TBA2-IŁ 2011 rok TBA160-IŁ

11 Nagrody/wyróżnienia - za TBA2-IŁ i TBA150-IŁ: TBA2-IŁ 2002 TBA150-IŁ 2007

12 Nagrody/wyróżnienia za TBA150-2-IŁ (2010 rok):

13 Nagrody/wyróżnienia za TBA160-IŁ: Warszawa 2011 SEUL 2010

14 Nagrody/wyróżnienia za TBA160-IŁ: Genewa 2011 Genewa 2011

15 Nagrody/wyróżnienia za TBA160-IŁ: Kuala Lumpur 2011 (MALEZJA) Kuala Lumpur 2011

16 ORYGINALNE CECHY urządzeń TBA160-IŁ: Rozwiązanie autorskie Instytutu Łączności zgodne z oczekiwaniami jego potencjalnych użytkowników; Automatyzacja całego procesu badań baterii w obiekcie (doładowanie-wyładowanie-naładowanie); Obsługa bardzo szerokiej gamy baterii akumulatorów, tzn. 24/36/46/48/50V, o pojemności od 100 do 3200 Ah, z nadzorem napięć bloków tych baterii; Wyniki badań baterii archiwizowane i raportowane przy wykorzystaniu dedykowanego programu w komputerze typu PC; Odporność na warunki pracy i drobne błędy obsługi;

17 ORYGINALNE CECHY urządzeń TBA160-IŁ: Oddawanie aż 95% energii z rozładowywanej baterii do odbiorów siłowni (oszczędność energii, ochrona środowiska); Powiadamianie o przebiegu pracy z wykorzystaniem sieci GSM oraz Internetu; Masa do 13 kg, a więc dopuszczalna do przenoszenia przez kobiety ; Budowa modułowa, nowoczesne elementy, technologia dostosowana do wykonywania i serwisowania m.in. w Polsce; Maksymalnie niska cena, nie obniżająca jednak niezawodności oraz funkcjonalności.

18 URZĄDZENIA TBA-IŁ

19 płyta CD

20 KONTROLA BATERII AKUMULATORÓW 48V Baterie 48V / 1000Ah

21 KONTROLA BATERII AKUMULATORÓW w obiektach telekomunikacyjnych Napięcie znamionowe baterii: typowo 48 V Napięcie pracy buforowej: typowo ok. 54 V Obciążenie baterii: prąd 3 20 godzinny Pojemności kontrolowanych baterii: do ok Ah Zakres temperatur pracy baterii: C

22 KONTROLA BATERII AKUMULATORÓW 48V (rezystor)

23 KONTROLA BATERII AKUMULATORÓW 48V (rezystor) ROZŁADOWANIE NA REZYSTOR oraz RĘCZNIE WYPEŁNIANA TABELA

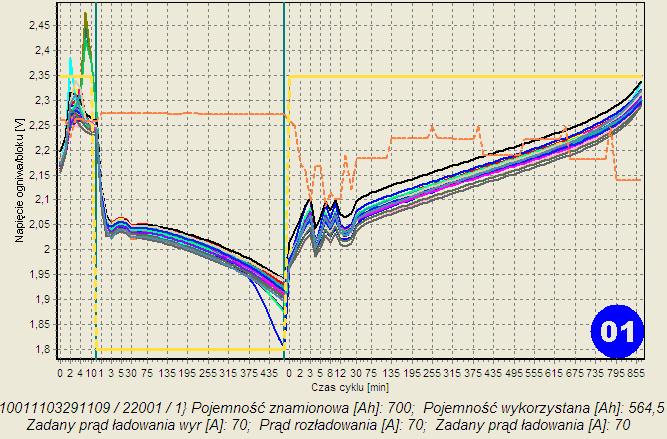

24 KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ WYNIKI BADAŃ DOSTĘPNE W KOMPUTERZE PC

25 KONTROLA BATERII za pomocą urządzenia TBA2-IŁ (rozdzielczość 10 mv) KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ WYNIKI BADAŃ DOSTĘPNE W KOMPUTERZE PC

26 KONTROLA BATERII za pomocą urządzenia TBA150-2-IŁ (rozdzielczość 10 mv) KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ WYNIKI BADAŃ DOSTĘPNE W KOMPUTERZE PC

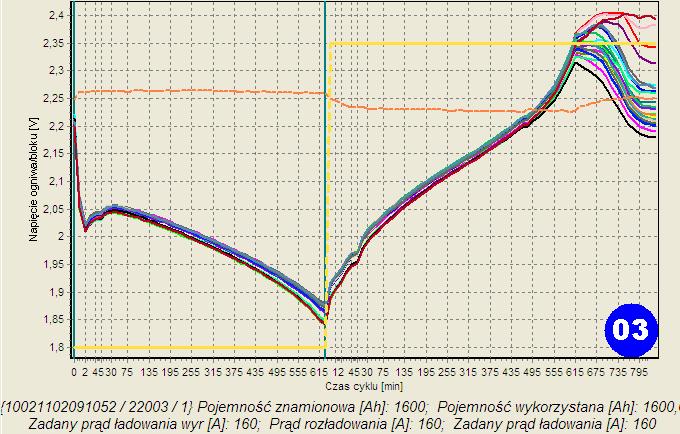

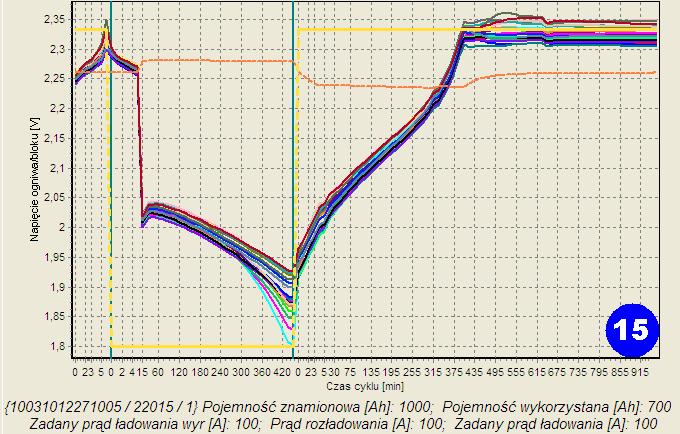

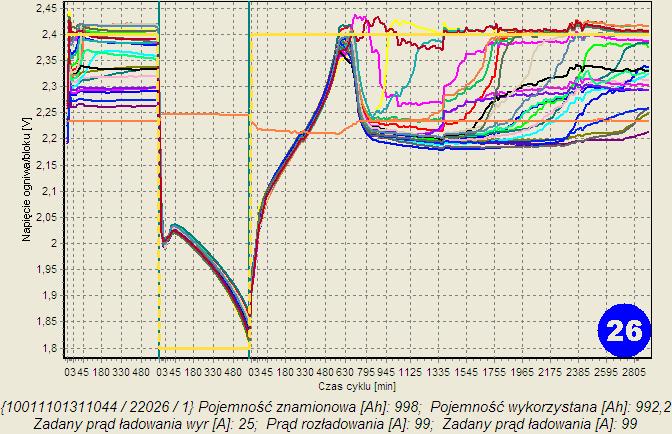

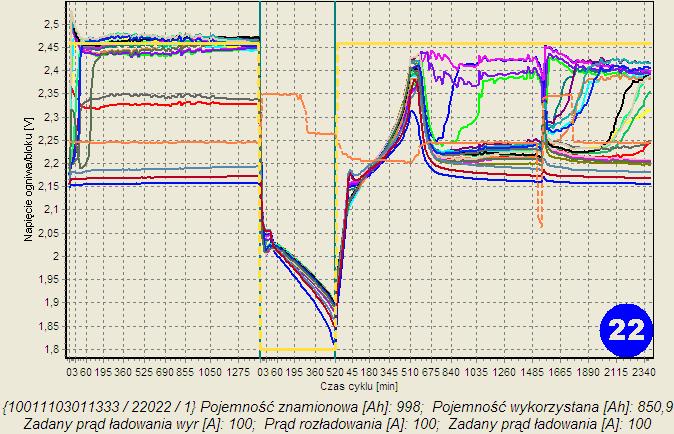

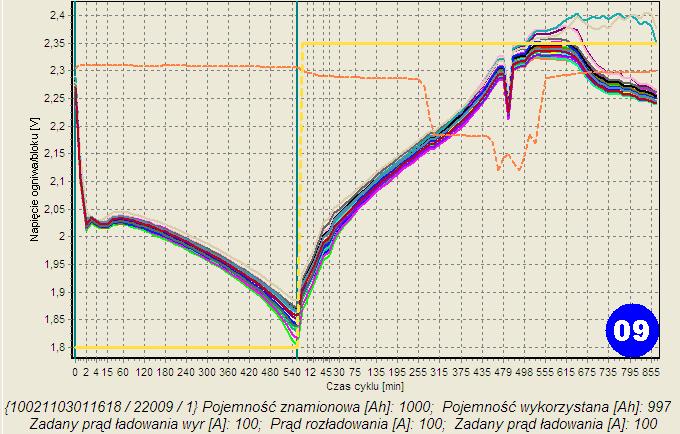

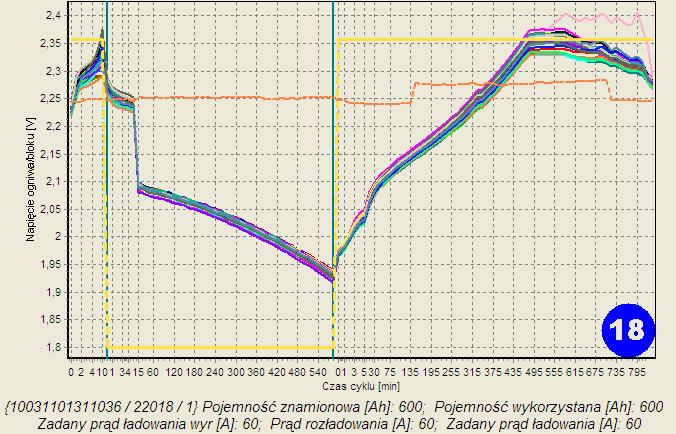

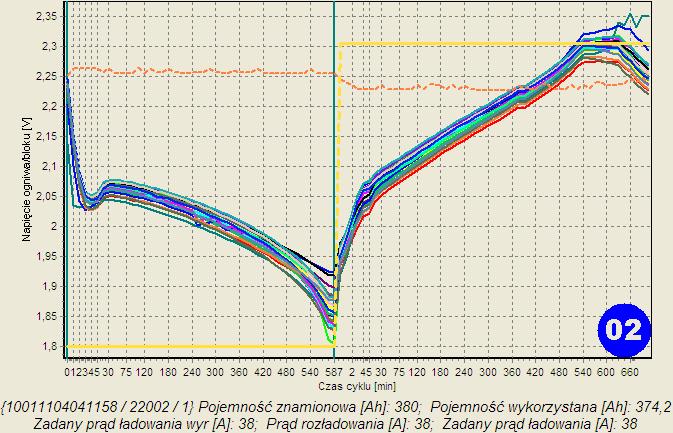

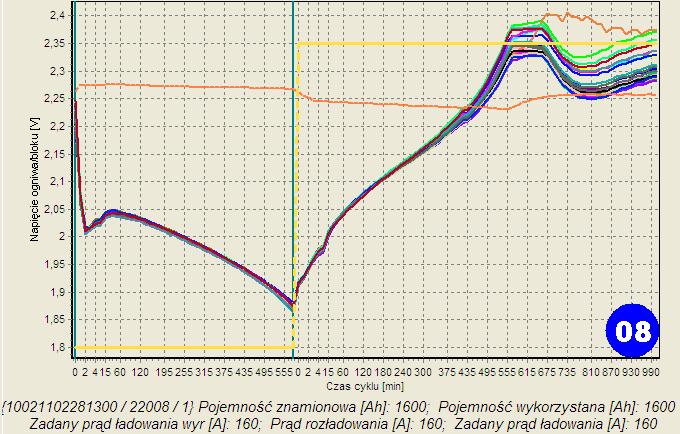

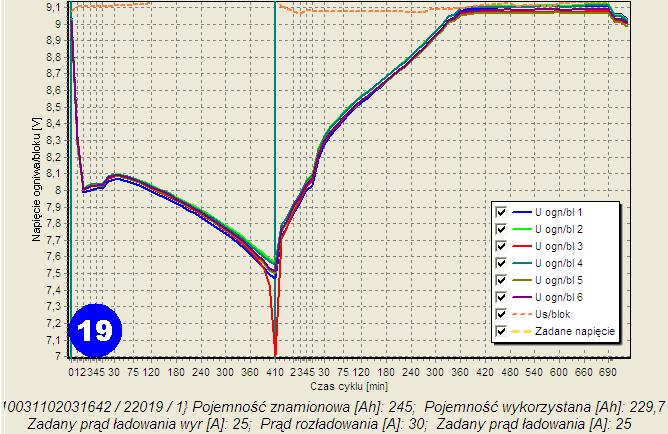

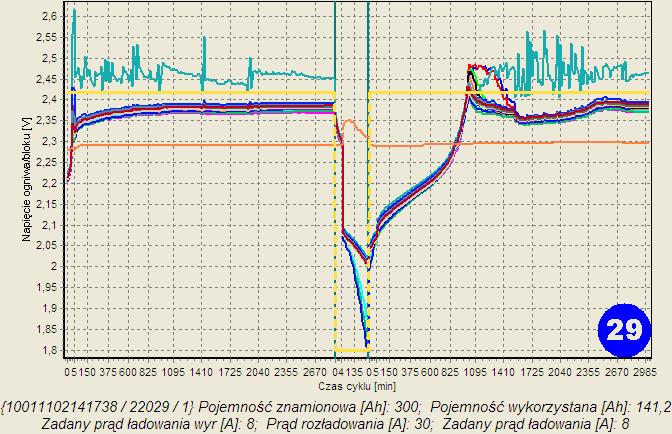

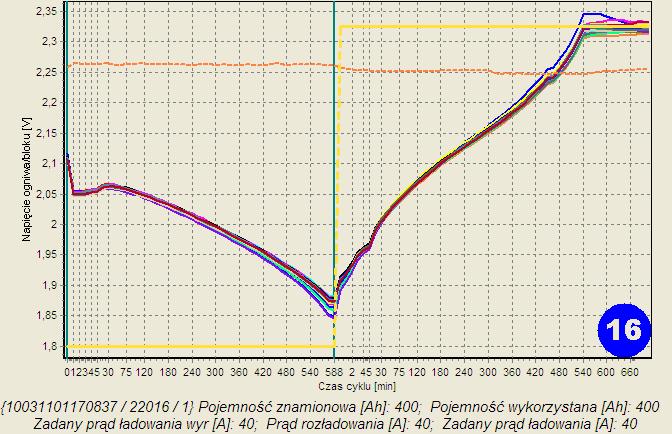

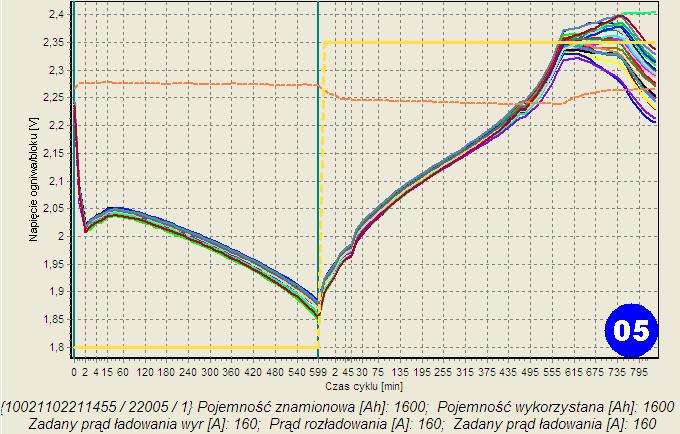

27 KONTROLA BATERII za pomocą urządzeń TBA160-IŁ (rozdzielczość 1 mv) KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ WYNIKI BADAŃ DOSTĘPNE W KOMPUTERZE PC

53 KONTROLA BATERII AKUMULATORÓW za pomocą TBA-IŁ

54 KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ URZĄDZENIE TBA2-IŁ max prąd = 50 A oddaje energię do sieci 230V - od 2001 roku, sprzedano 29 szt.

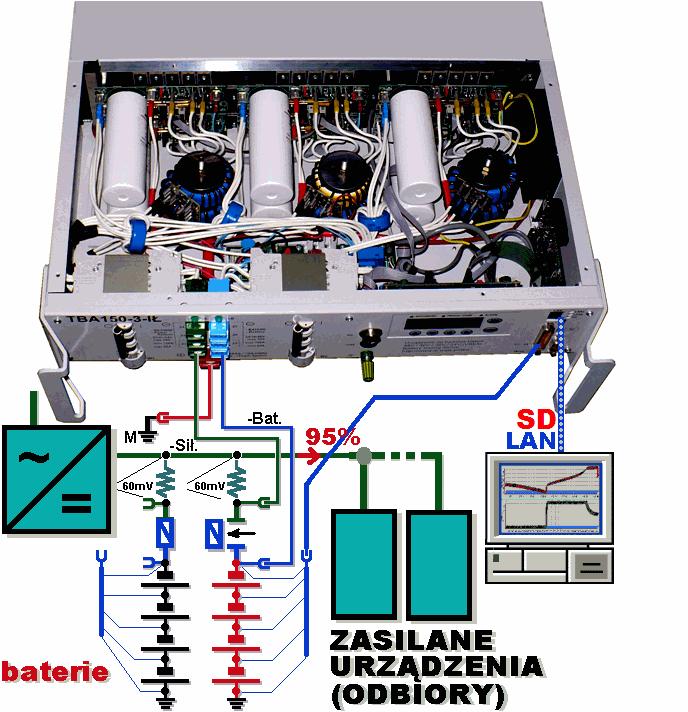

55 KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ URZĄDZENIE TBA150-IŁ max prąd = 150 A oddaje energię do odbiorów DC - od 2005 roku, sprzedano 3 szt.

56 KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ URZĄDZENIE TBA150-2-IŁ max prąd = 150 A oddaje energię do odbiorów DC od 2009 roku,

57 KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ URZĄDZENIE TBA150-3-IŁ max prąd = 150 A oddaje energię do odbiorów DC gotowe 10 szt.

58 KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ URZĄDZENIE TBA59-IŁ max prąd = 60 A oddaje energię do odbiorów DC prototyp TANIE!.

59 KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ URZĄDZENIE TBA160-IŁ max prąd = 160 A oddaje energię do odbiorów DC - od 2011 roku, prototypy - 4 szt.

60 KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ URZĄDZENIE TBA160-IŁ max prąd = 160 A oddaje energię do odbiorów DC - od 2011 roku, prototypy - 4 szt.

61 Tablica SKTBA 150 KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ Gdy brak Tablicy TBA-IŁ

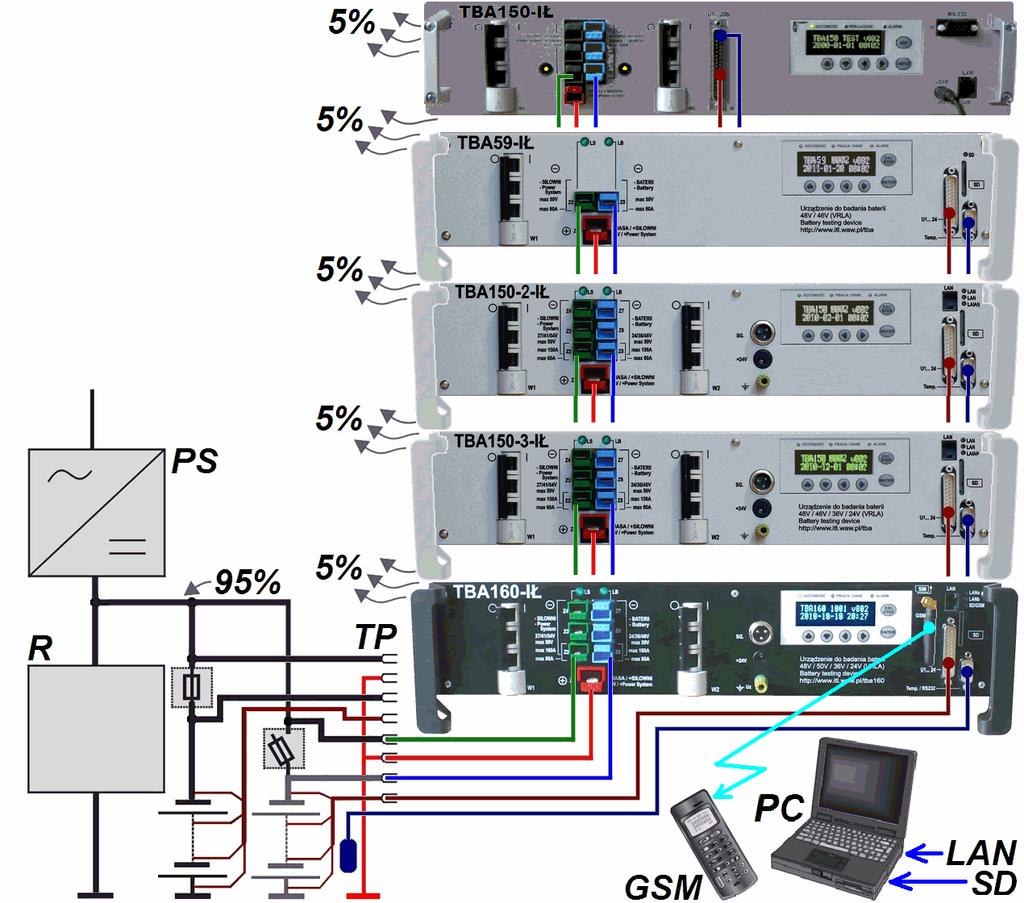

62 Gdy BRAK Tablicy Pośredniczącej: TBA-IŁ

63 Gdy BRAK Tablicy Pośredniczącej: masa - bat. - sił.

64 Gdy BRAK Tablicy Pośredniczącej:

65 Gdy BRAK Tablicy Pośredniczącej:

66 Obiekt telekomunikacyjny KONTROLA BATERII AKUMULATORÓW za pomocą urządzeń TBA-IŁ DANE uzyskane z urządzeń TBA (archiwalne) OBRAZOWANE w komputerze PC

67 Parametry urządzeń: napięcie znamionowe baterii: 46/48V i 24/36V prąd ładowania/wyładowania baterii: 2 150A (60A) energia przy wyładowaniu oddawana do: odbiorów DC siłowni prąd wyładowywania bez oddawania energii do odbiorów siłowni ( na wewn. rezystor ): do 8 A liczba wejść pomiaru napięć ogniw/bloków 24(25) wyrównywacz napięć ogniw/monobloków: TAK programowany ładunek do pobrania : Ah

68 Parametry urządzeń: ustawiane napięcie końcowe ogniw/bloków baterii podczas wyładowywania: 1,95 1,6 V/ogn. ograniczane maksymalne napięcia końcowe ogniw/bloków baterii przy ładowaniu: TAK sprawność (48V, % obciążenia): 95% komunikacja: LAN10/100 (TBA160: + GSM) pamięć danych: SD (do 16 GB)

69 ALGORYTM pracy wszystkich urządzeń TBA

70 PROGRAMOWANIE pracy urządzeń

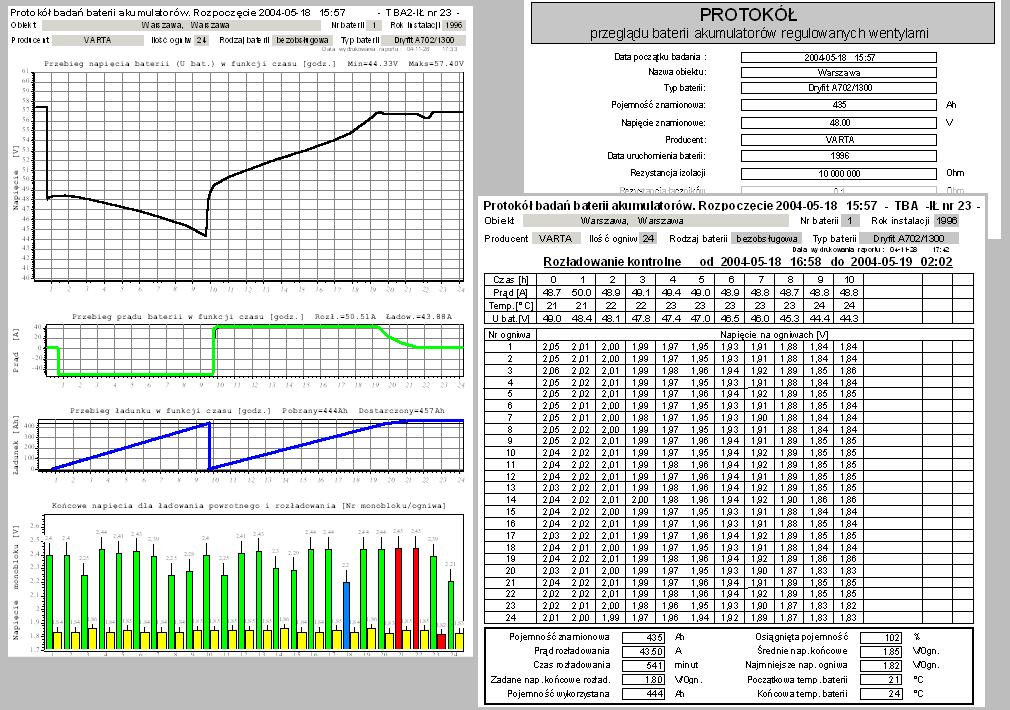

71 WYNIK PRACY URZĄDZEŃ DOTYCHCZAS

72 WYNIK PRACY URZĄDZEŃ NOWY

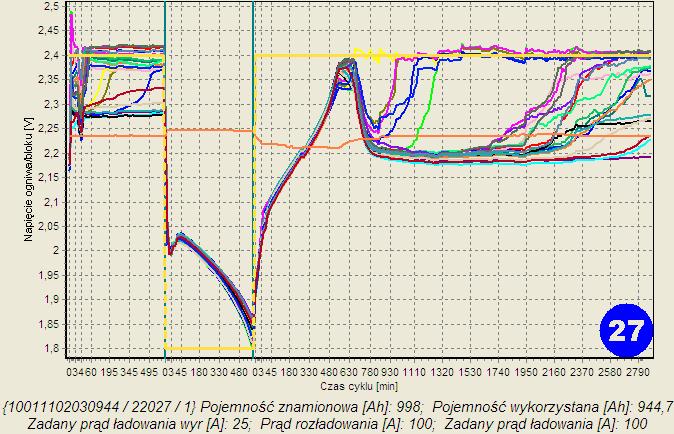

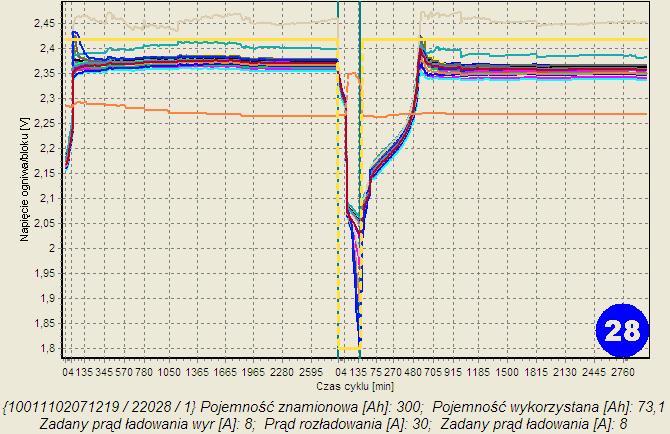

73 OCENA PRACY URZĄDZEŃ TBA160-IŁ zbadane baterie (27) za pomocą 4 urządzeń TBA160-IŁ:

74 OCENA PRACY URZĄDZEŃ TBA160-IŁ 1) oceniono wiarygodność wyników uzyskanych z TBA160-IŁ: 2) oceniono oprogramowanie prezentujące dane z TBA160-IŁ:

75 OCENA PRACY URZĄDZEŃ TBA160-IŁ badanie baterii. ZAŁĄCZNIK-2

76 DZIĘKUJEMY ZA UWAGĘ ZAPRASZAMY NA PREZENTACJĘ URZĄDZENIA TBA160-IŁ W DZIAŁANIU

77 TBA160-IŁ W DZIAŁANIU ALGORYTM pracy urządzenia TBA160-IŁ

78 PROGRAMOWANIE pracy urządzeń

79 TBA160-IŁ W DZIAŁANIU z przeglądarki WWW - praca urządzenia TBA160-IŁ

80 DZIĘKUJEMY ZA UWAGĘ ZAPRASZAMY NA PREZENTACJĘ OPROGRAMOWANIA dla TBA160-IŁ

81 Architektura oprogramowania: W komputerze PC TCP/IP SD

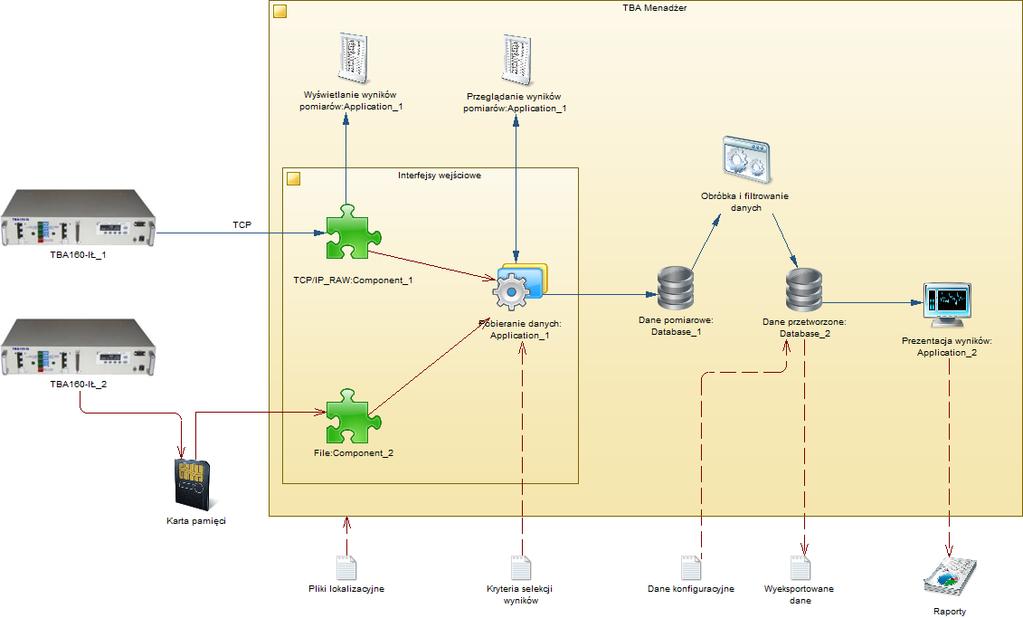

82 Architektura oprogramowania: KOMPUTER "PC" SYSTEM OPERACYJNY Windows XP / Vista / Windows-7 MODUŁY programów użytkowych (typu Office) MODUŁ lokalnej BAZY DANYCH OPROGRAMOWANIE WYTWORZONE "TBA-IŁ" MODUŁ zarządzania danymi w BAZIE DANYCH MODUŁ wyliczeń arytmetyczno-logicznych MODUŁ przygotowywania raportów MODUŁ prezentacji DANYCH na ekranie MODUŁ dystrybucji i archiwizacji DANYCH MODUŁ odczytu danych z kart "SD" od TBA160-IŁ MODUŁ komunikacji z TBA160-IŁ po sieci Ethernet TBA160-IŁ
