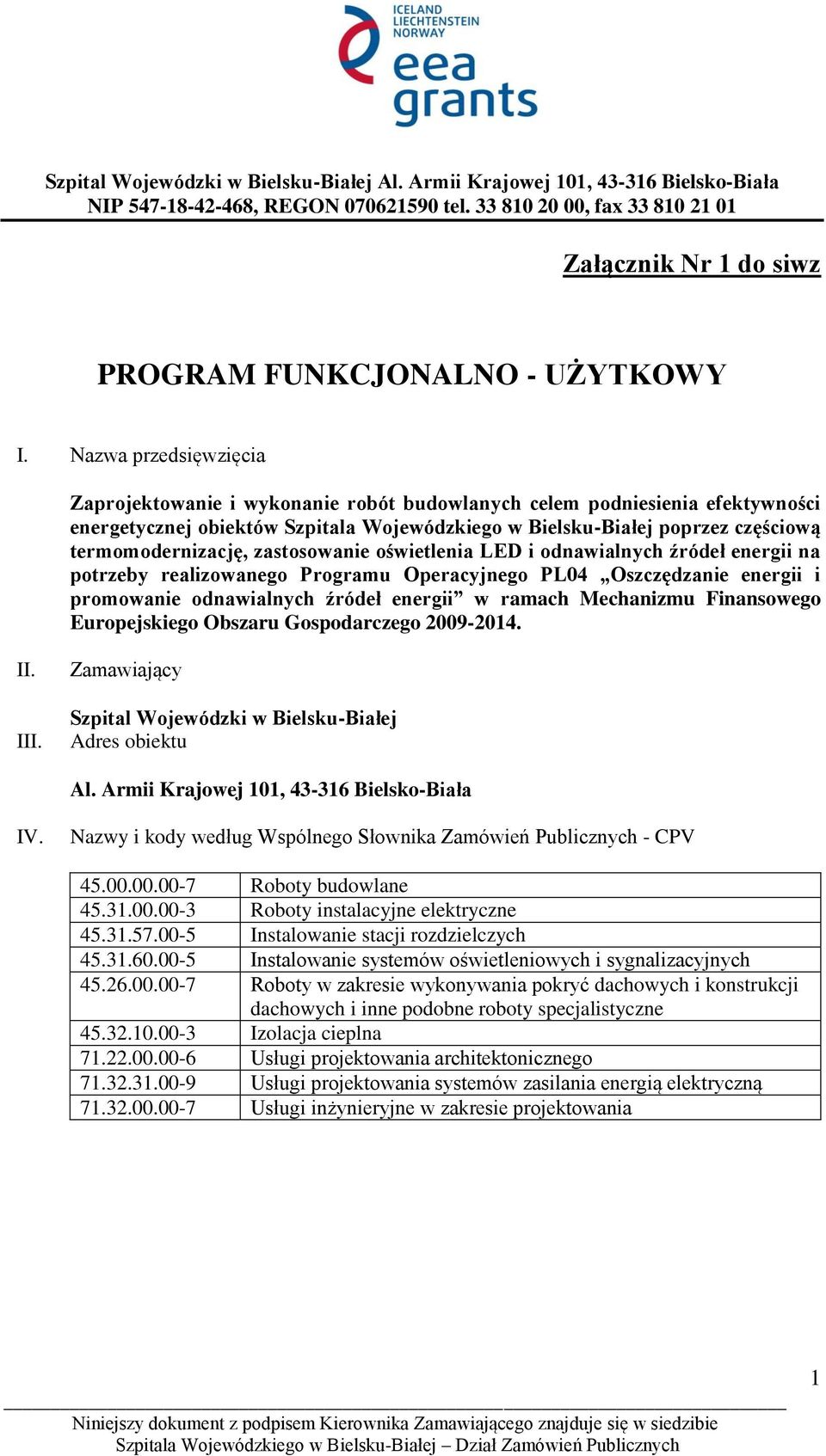

1 Załącznik Nr 1 do siwz PROGRAM FUNKCJONALNO - UŻYTKOWY I. Nazwa przedsięwzięcia Zaprojektowanie i wykonanie robót budowlanych celem podniesienia efektywności energetycznej obiektów Szpitala Wojewódzkiego w Bielsku-Białej poprzez częściową termomodernizację, zastosowanie oświetlenia LED i odnawialnych źródeł energii na potrzeby realizowanego Programu Operacyjnego PL04 Oszczędzanie energii i promowanie odnawialnych źródeł energii w ramach Mechanizmu Finansowego Europejskiego Obszaru Gospodarczego II. III. Zamawiający Szpital Wojewódzki w Bielsku-Białej Adres obiektu Al. Armii Krajowej 101, Bielsko-Biała IV. Nazwy i kody według Wspólnego Słownika Zamówień Publicznych - CPV Roboty budowlane Roboty instalacyjne elektryczne Instalowanie stacji rozdzielczych Instalowanie systemów oświetleniowych i sygnalizacyjnych Roboty w zakresie wykonywania pokryć dachowych i konstrukcji dachowych i inne podobne roboty specjalistyczne Izolacja cieplna Usługi projektowania architektonicznego Usługi projektowania systemów zasilania energią elektryczną Usługi inżynieryjne w zakresie projektowania 1

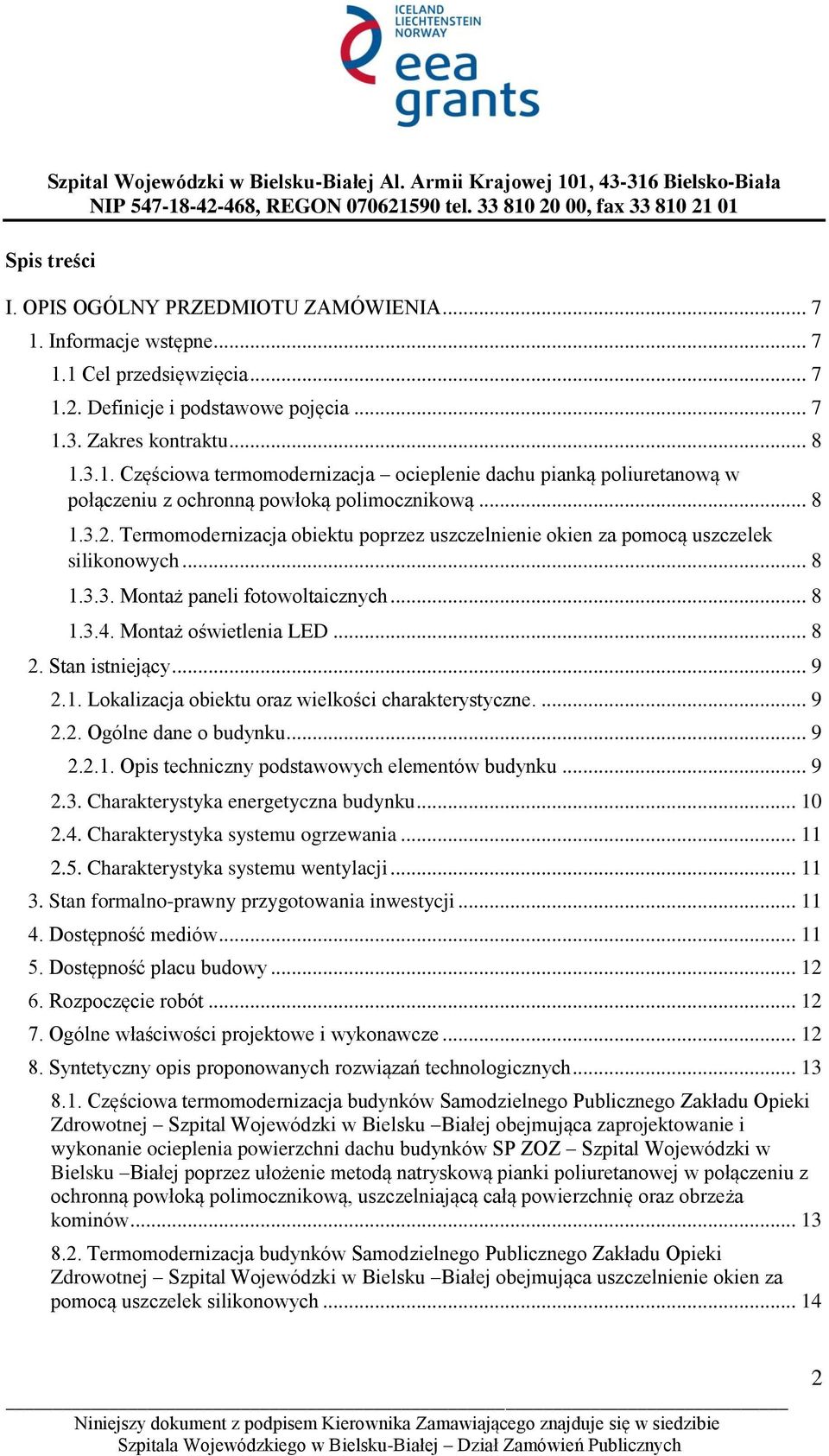

2 Spis treści I. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Informacje wstępne Cel przedsięwzięcia Definicje i podstawowe pojęcia Zakres kontraktu Częściowa termomodernizacja ocieplenie dachu pianką poliuretanową w połączeniu z ochronną powłoką polimocznikową Termomodernizacja obiektu poprzez uszczelnienie okien za pomocą uszczelek silikonowych Montaż paneli fotowoltaicznych Montaż oświetlenia LED Stan istniejący Lokalizacja obiektu oraz wielkości charakterystyczne Ogólne dane o budynku Opis techniczny podstawowych elementów budynku Charakterystyka energetyczna budynku Charakterystyka systemu ogrzewania Charakterystyka systemu wentylacji Stan formalno-prawny przygotowania inwestycji Dostępność mediów Dostępność placu budowy Rozpoczęcie robót Ogólne właściwości projektowe i wykonawcze Syntetyczny opis proponowanych rozwiązań technologicznych Częściowa termomodernizacja budynków Samodzielnego Publicznego Zakładu Opieki Zdrowotnej Szpital Wojewódzki w Bielsku Białej obejmująca zaprojektowanie i wykonanie ocieplenia powierzchni dachu budynków SP ZOZ Szpital Wojewódzki w Bielsku Białej poprzez ułożenie metodą natryskową pianki poliuretanowej w połączeniu z ochronną powłoką polimocznikową, uszczelniającą całą powierzchnię oraz obrzeża kominów Termomodernizacja budynków Samodzielnego Publicznego Zakładu Opieki Zdrowotnej Szpital Wojewódzki w Bielsku Białej obejmująca uszczelnienie okien za pomocą uszczelek silikonowych

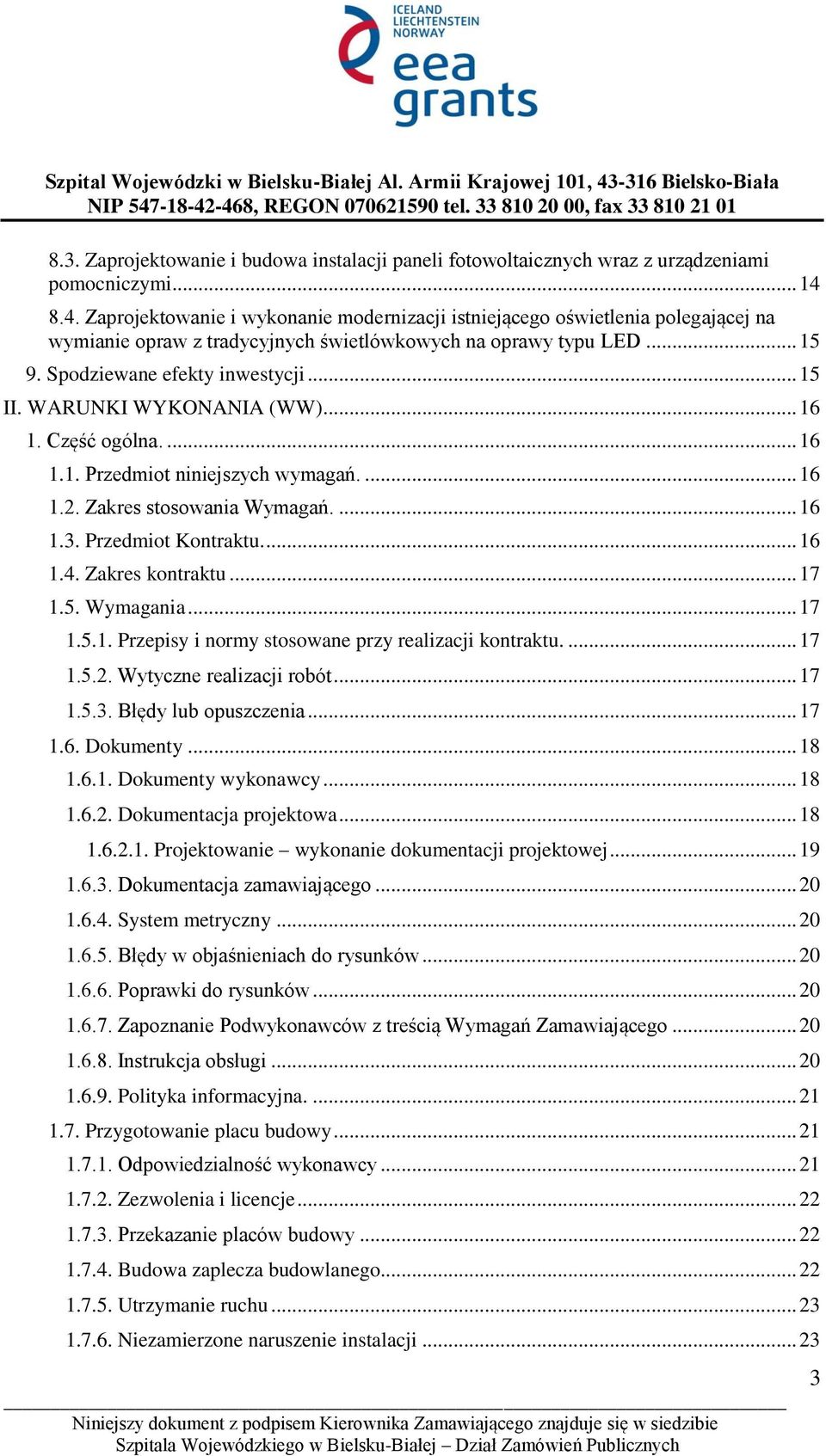

3 8.3. Zaprojektowanie i budowa instalacji paneli fotowoltaicznych wraz z urządzeniami pomocniczymi Zaprojektowanie i wykonanie modernizacji istniejącego oświetlenia polegającej na wymianie opraw z tradycyjnych świetlówkowych na oprawy typu LED Spodziewane efekty inwestycji II. WARUNKI WYKONANIA (WW) Część ogólna Przedmiot niniejszych wymagań Zakres stosowania Wymagań Przedmiot Kontraktu Zakres kontraktu Wymagania Przepisy i normy stosowane przy realizacji kontraktu Wytyczne realizacji robót Błędy lub opuszczenia Dokumenty Dokumenty wykonawcy Dokumentacja projektowa Projektowanie wykonanie dokumentacji projektowej Dokumentacja zamawiającego System metryczny Błędy w objaśnieniach do rysunków Poprawki do rysunków Zapoznanie Podwykonawców z treścią Wymagań Zamawiającego Instrukcja obsługi Polityka informacyjna Przygotowanie placu budowy Odpowiedzialność wykonawcy Zezwolenia i licencje Przekazanie placów budowy Budowa zaplecza budowlanego Utrzymanie ruchu Niezamierzone naruszenie instalacji

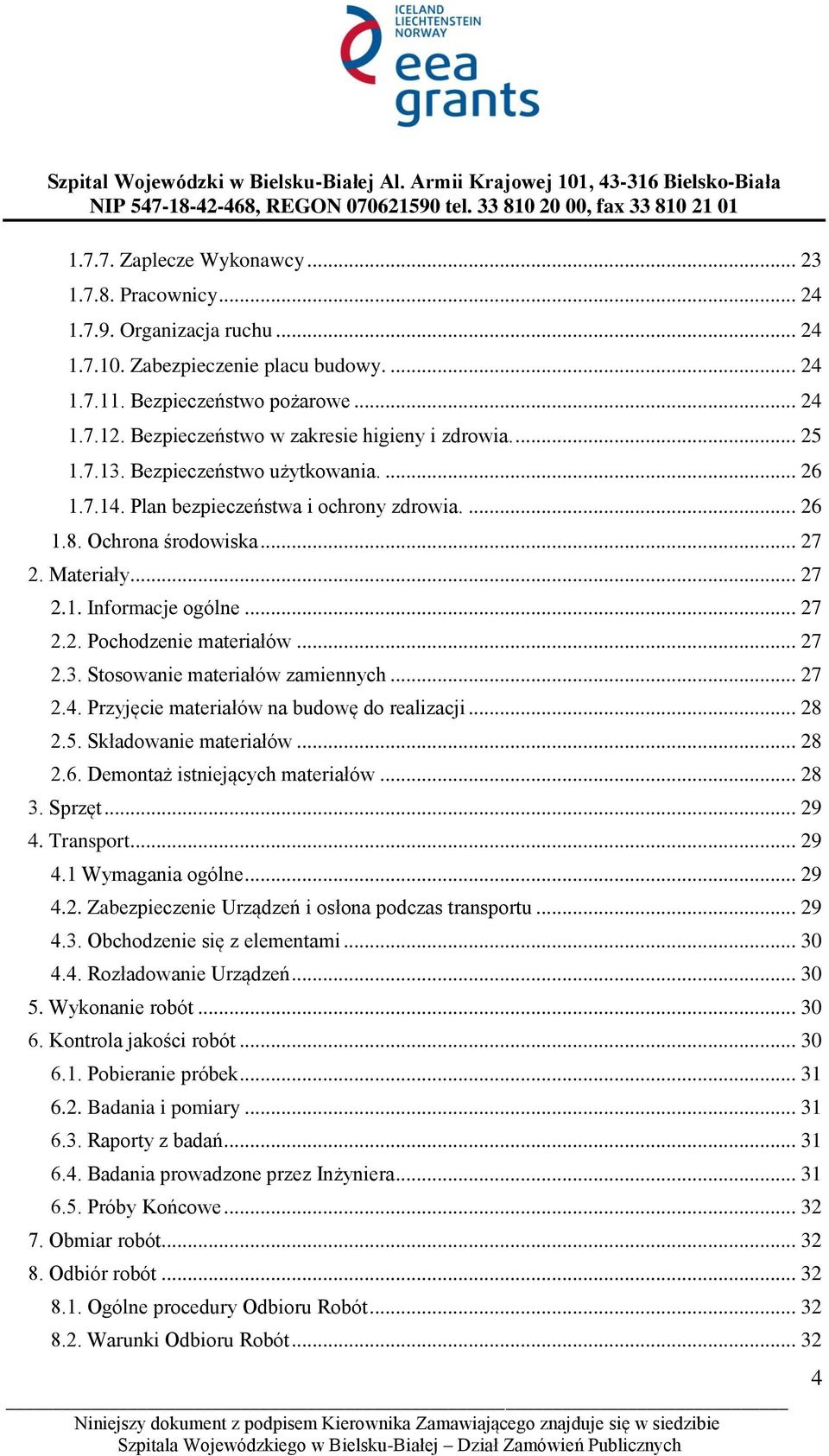

4 Zaplecze Wykonawcy Pracownicy Organizacja ruchu Zabezpieczenie placu budowy Bezpieczeństwo pożarowe Bezpieczeństwo w zakresie higieny i zdrowia Bezpieczeństwo użytkowania Plan bezpieczeństwa i ochrony zdrowia Ochrona środowiska Materiały Informacje ogólne Pochodzenie materiałów Stosowanie materiałów zamiennych Przyjęcie materiałów na budowę do realizacji Składowanie materiałów Demontaż istniejących materiałów Sprzęt Transport Wymagania ogólne Zabezpieczenie Urządzeń i osłona podczas transportu Obchodzenie się z elementami Rozładowanie Urządzeń Wykonanie robót Kontrola jakości robót Pobieranie próbek Badania i pomiary Raporty z badań Badania prowadzone przez Inżyniera Próby Końcowe Obmiar robót Odbiór robót Ogólne procedury Odbioru Robót Warunki Odbioru Robót

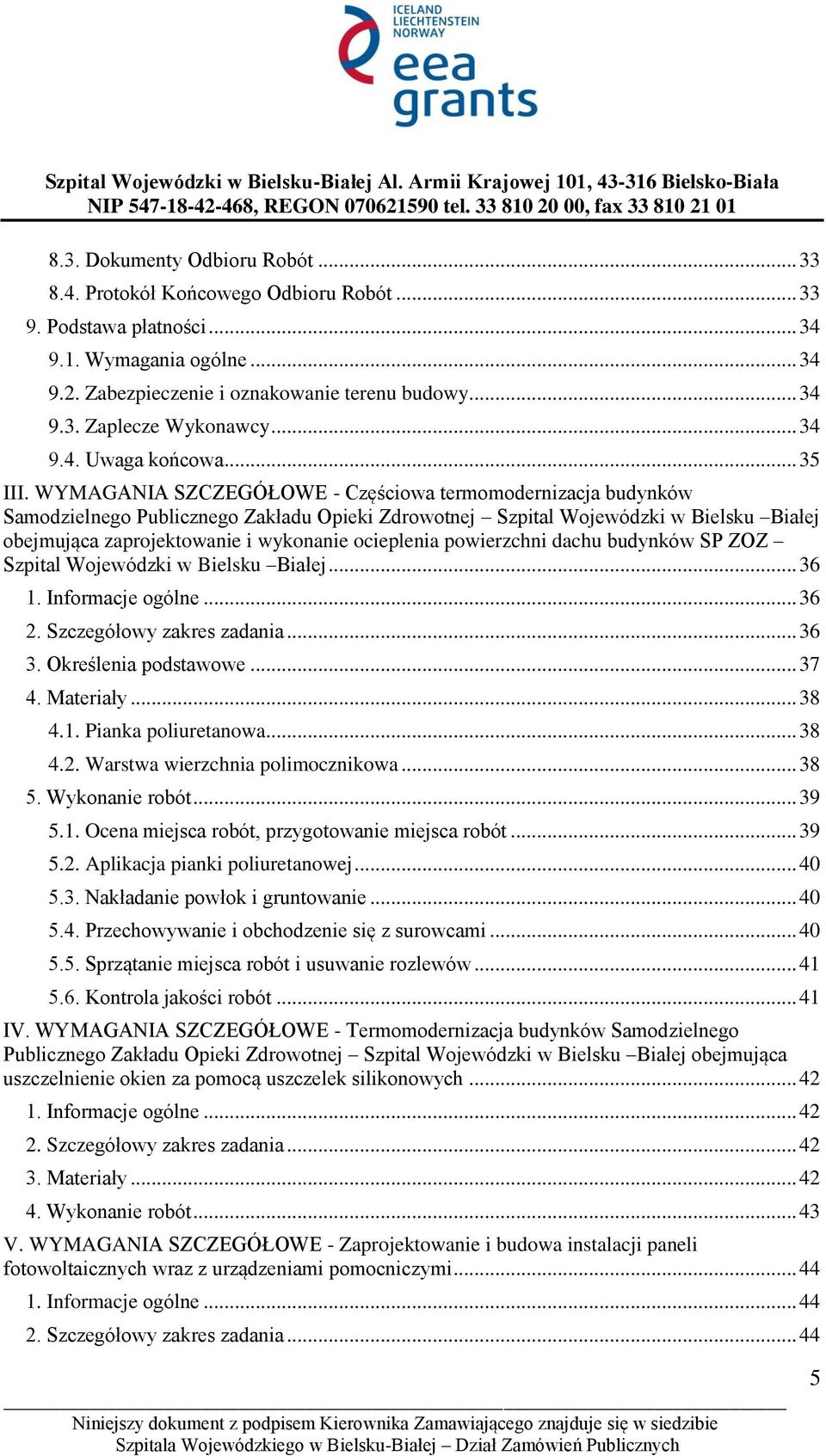

5 8.3. Dokumenty Odbioru Robót Protokół Końcowego Odbioru Robót Podstawa płatności Wymagania ogólne Zabezpieczenie i oznakowanie terenu budowy Zaplecze Wykonawcy Uwaga końcowa III. WYMAGANIA SZCZEGÓŁOWE - Częściowa termomodernizacja budynków Samodzielnego Publicznego Zakładu Opieki Zdrowotnej Szpital Wojewódzki w Bielsku Białej obejmująca zaprojektowanie i wykonanie ocieplenia powierzchni dachu budynków SP ZOZ Szpital Wojewódzki w Bielsku Białej Informacje ogólne Szczegółowy zakres zadania Określenia podstawowe Materiały Pianka poliuretanowa Warstwa wierzchnia polimocznikowa Wykonanie robót Ocena miejsca robót, przygotowanie miejsca robót Aplikacja pianki poliuretanowej Nakładanie powłok i gruntowanie Przechowywanie i obchodzenie się z surowcami Sprzątanie miejsca robót i usuwanie rozlewów Kontrola jakości robót IV. WYMAGANIA SZCZEGÓŁOWE - Termomodernizacja budynków Samodzielnego Publicznego Zakładu Opieki Zdrowotnej Szpital Wojewódzki w Bielsku Białej obejmująca uszczelnienie okien za pomocą uszczelek silikonowych Informacje ogólne Szczegółowy zakres zadania Materiały Wykonanie robót V. WYMAGANIA SZCZEGÓŁOWE - Zaprojektowanie i budowa instalacji paneli fotowoltaicznych wraz z urządzeniami pomocniczymi Informacje ogólne Szczegółowy zakres zadania

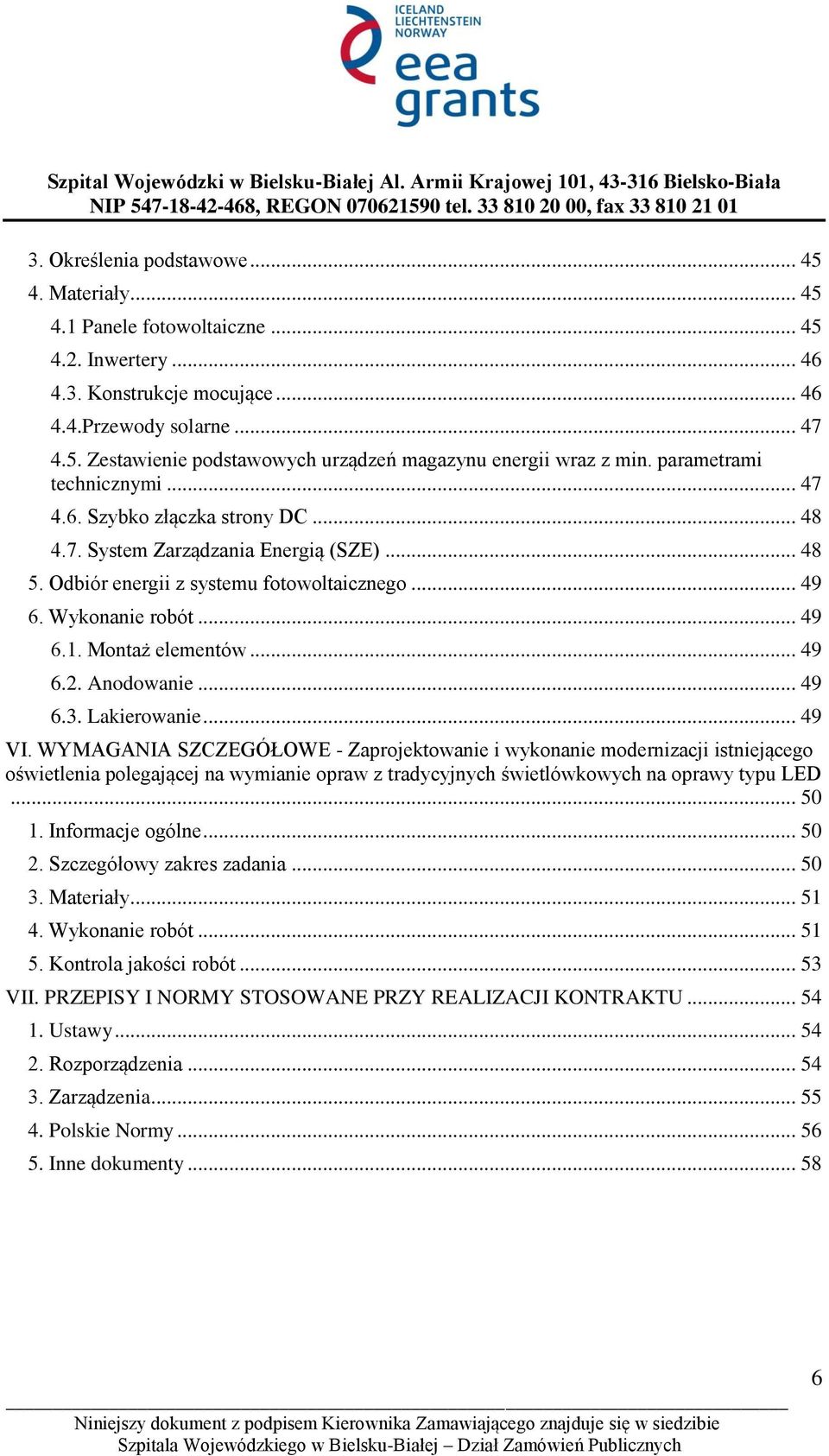

6 3. Określenia podstawowe Materiały Panele fotowoltaiczne Inwertery Konstrukcje mocujące Przewody solarne Zestawienie podstawowych urządzeń magazynu energii wraz z min. parametrami technicznymi Szybko złączka strony DC System Zarządzania Energią (SZE) Odbiór energii z systemu fotowoltaicznego Wykonanie robót Montaż elementów Anodowanie Lakierowanie VI. WYMAGANIA SZCZEGÓŁOWE - Zaprojektowanie i wykonanie modernizacji istniejącego oświetlenia polegającej na wymianie opraw z tradycyjnych świetlówkowych na oprawy typu LED Informacje ogólne Szczegółowy zakres zadania Materiały Wykonanie robót Kontrola jakości robót VII. PRZEPISY I NORMY STOSOWANE PRZY REALIZACJI KONTRAKTU Ustawy Rozporządzenia Zarządzenia Polskie Normy Inne dokumenty

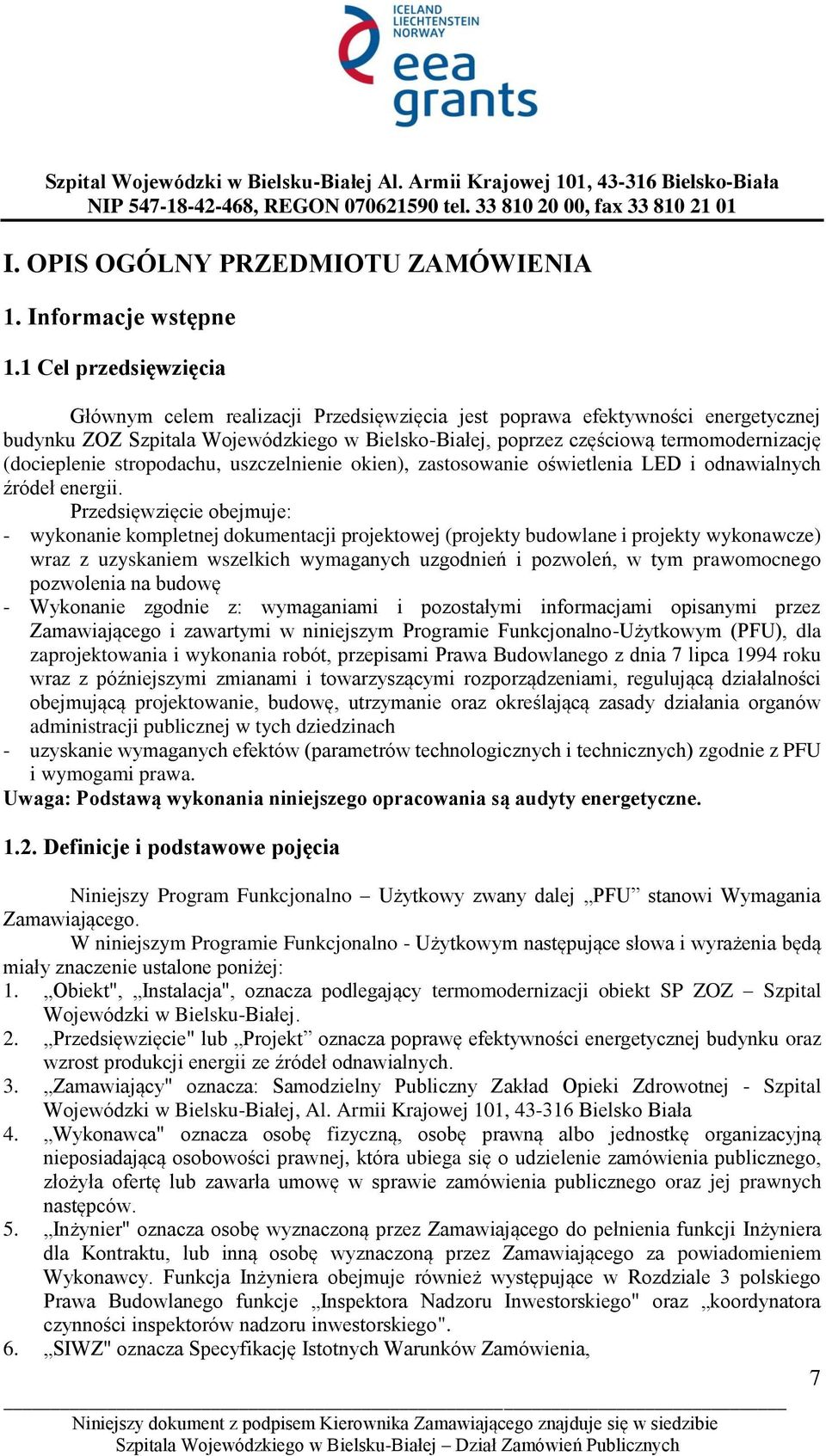

7 I. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1. Informacje wstępne 1.1 Cel przedsięwzięcia Głównym celem realizacji Przedsięwzięcia jest poprawa efektywności energetycznej budynku ZOZ Szpitala Wojewódzkiego w Bielsko-Białej, poprzez częściową termomodernizację (docieplenie stropodachu, uszczelnienie okien), zastosowanie oświetlenia LED i odnawialnych źródeł energii. Przedsięwzięcie obejmuje: - wykonanie kompletnej dokumentacji projektowej (projekty budowlane i projekty wykonawcze) wraz z uzyskaniem wszelkich wymaganych uzgodnień i pozwoleń, w tym prawomocnego pozwolenia na budowę - Wykonanie zgodnie z: wymaganiami i pozostałymi informacjami opisanymi przez Zamawiającego i zawartymi w niniejszym Programie Funkcjonalno-Użytkowym (PFU), dla zaprojektowania i wykonania robót, przepisami Prawa Budowlanego z dnia 7 lipca 1994 roku wraz z późniejszymi zmianami i towarzyszącymi rozporządzeniami, regulującą działalności obejmującą projektowanie, budowę, utrzymanie oraz określającą zasady działania organów administracji publicznej w tych dziedzinach - uzyskanie wymaganych efektów (parametrów technologicznych i technicznych) zgodnie z PFU i wymogami prawa. Uwaga: Podstawą wykonania niniejszego opracowania są audyty energetyczne Definicje i podstawowe pojęcia Niniejszy Program Funkcjonalno Użytkowy zwany dalej PFU stanowi Wymagania Zamawiającego. W niniejszym Programie Funkcjonalno - Użytkowym następujące słowa i wyrażenia będą miały znaczenie ustalone poniżej: 1. Obiekt", Instalacja", oznacza podlegający termomodernizacji obiekt SP ZOZ Szpital Wojewódzki w Bielsku-Białej. 2. Przedsięwzięcie" lub Projekt oznacza poprawę efektywności energetycznej budynku oraz wzrost produkcji energii ze źródeł odnawialnych. 3. Zamawiający" oznacza: Samodzielny Publiczny Zakład Opieki Zdrowotnej - Szpital Wojewódzki w Bielsku-Białej, Al. Armii Krajowej 101, Bielsko Biała 4. Wykonawca" oznacza osobę fizyczną, osobę prawną albo jednostkę organizacyjną nieposiadającą osobowości prawnej, która ubiega się o udzielenie zamówienia publicznego, złożyła ofertę lub zawarła umowę w sprawie zamówienia publicznego oraz jej prawnych następców. 5. Inżynier" oznacza osobę wyznaczoną przez Zamawiającego do pełnienia funkcji Inżyniera dla Kontraktu, lub inną osobę wyznaczoną przez Zamawiającego za powiadomieniem Wykonawcy. Funkcja Inżyniera obejmuje również występujące w Rozdziale 3 polskiego Prawa Budowlanego funkcje Inspektora Nadzoru Inwestorskiego" oraz koordynatora czynności inspektorów nadzoru inwestorskiego". 6. SIWZ" oznacza Specyfikację Istotnych Warunków Zamówienia, 7

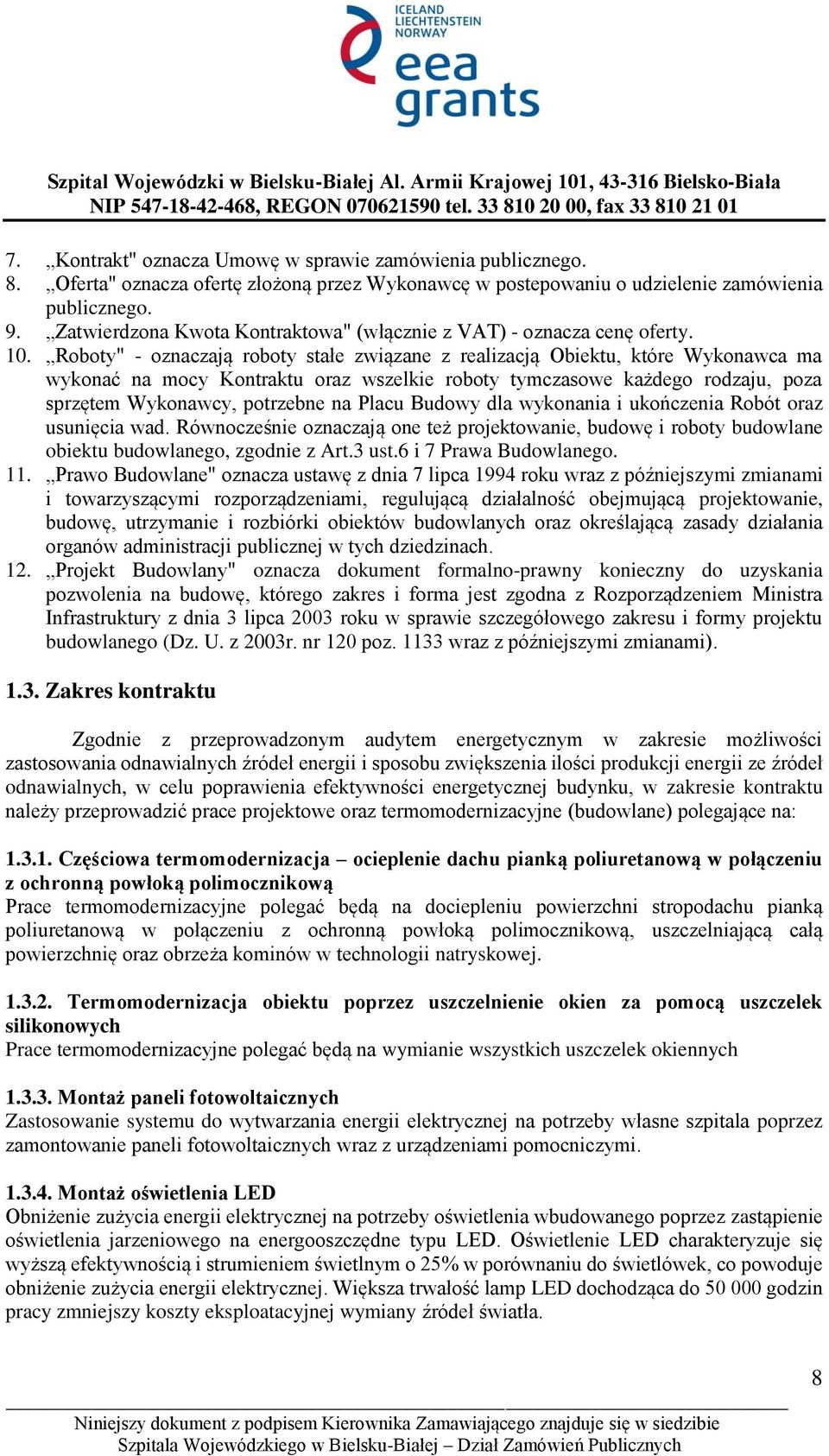

8 7. Kontrakt" oznacza Umowę w sprawie zamówienia publicznego. 8. Oferta" oznacza ofertę złożoną przez Wykonawcę w postepowaniu o udzielenie zamówienia publicznego. 9. Zatwierdzona Kwota Kontraktowa" (włącznie z VAT) - oznacza cenę oferty. 10. Roboty" - oznaczają roboty stałe związane z realizacją Obiektu, które Wykonawca ma wykonać na mocy Kontraktu oraz wszelkie roboty tymczasowe każdego rodzaju, poza sprzętem Wykonawcy, potrzebne na Placu Budowy dla wykonania i ukończenia Robót oraz usunięcia wad. Równocześnie oznaczają one też projektowanie, budowę i roboty budowlane obiektu budowlanego, zgodnie z Art.3 ust.6 i 7 Prawa Budowlanego. 11. Prawo Budowlane" oznacza ustawę z dnia 7 lipca 1994 roku wraz z późniejszymi zmianami i towarzyszącymi rozporządzeniami, regulującą działalność obejmującą projektowanie, budowę, utrzymanie i rozbiórki obiektów budowlanych oraz określającą zasady działania organów administracji publicznej w tych dziedzinach. 12. Projekt Budowlany" oznacza dokument formalno-prawny konieczny do uzyskania pozwolenia na budowę, którego zakres i forma jest zgodna z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003r. nr 120 poz wraz z późniejszymi zmianami) Zakres kontraktu Zgodnie z przeprowadzonym audytem energetycznym w zakresie możliwości zastosowania odnawialnych źródeł energii i sposobu zwiększenia ilości produkcji energii ze źródeł odnawialnych, w celu poprawienia efektywności energetycznej budynku, w zakresie kontraktu należy przeprowadzić prace projektowe oraz termomodernizacyjne (budowlane) polegające na: Częściowa termomodernizacja ocieplenie dachu pianką poliuretanową w połączeniu z ochronną powłoką polimocznikową Prace termomodernizacyjne polegać będą na dociepleniu powierzchni stropodachu pianką poliuretanową w połączeniu z ochronną powłoką polimocznikową, uszczelniającą całą powierzchnię oraz obrzeża kominów w technologii natryskowej Termomodernizacja obiektu poprzez uszczelnienie okien za pomocą uszczelek silikonowych Prace termomodernizacyjne polegać będą na wymianie wszystkich uszczelek okiennych Montaż paneli fotowoltaicznych Zastosowanie systemu do wytwarzania energii elektrycznej na potrzeby własne szpitala poprzez zamontowanie paneli fotowoltaicznych wraz z urządzeniami pomocniczymi Montaż oświetlenia LED Obniżenie zużycia energii elektrycznej na potrzeby oświetlenia wbudowanego poprzez zastąpienie oświetlenia jarzeniowego na energooszczędne typu LED. Oświetlenie LED charakteryzuje się wyższą efektywnością i strumieniem świetlnym o 25% w porównaniu do świetlówek, co powoduje obniżenie zużycia energii elektrycznej. Większa trwałość lamp LED dochodząca do godzin pracy zmniejszy koszty eksploatacyjnej wymiany źródeł światła. 8

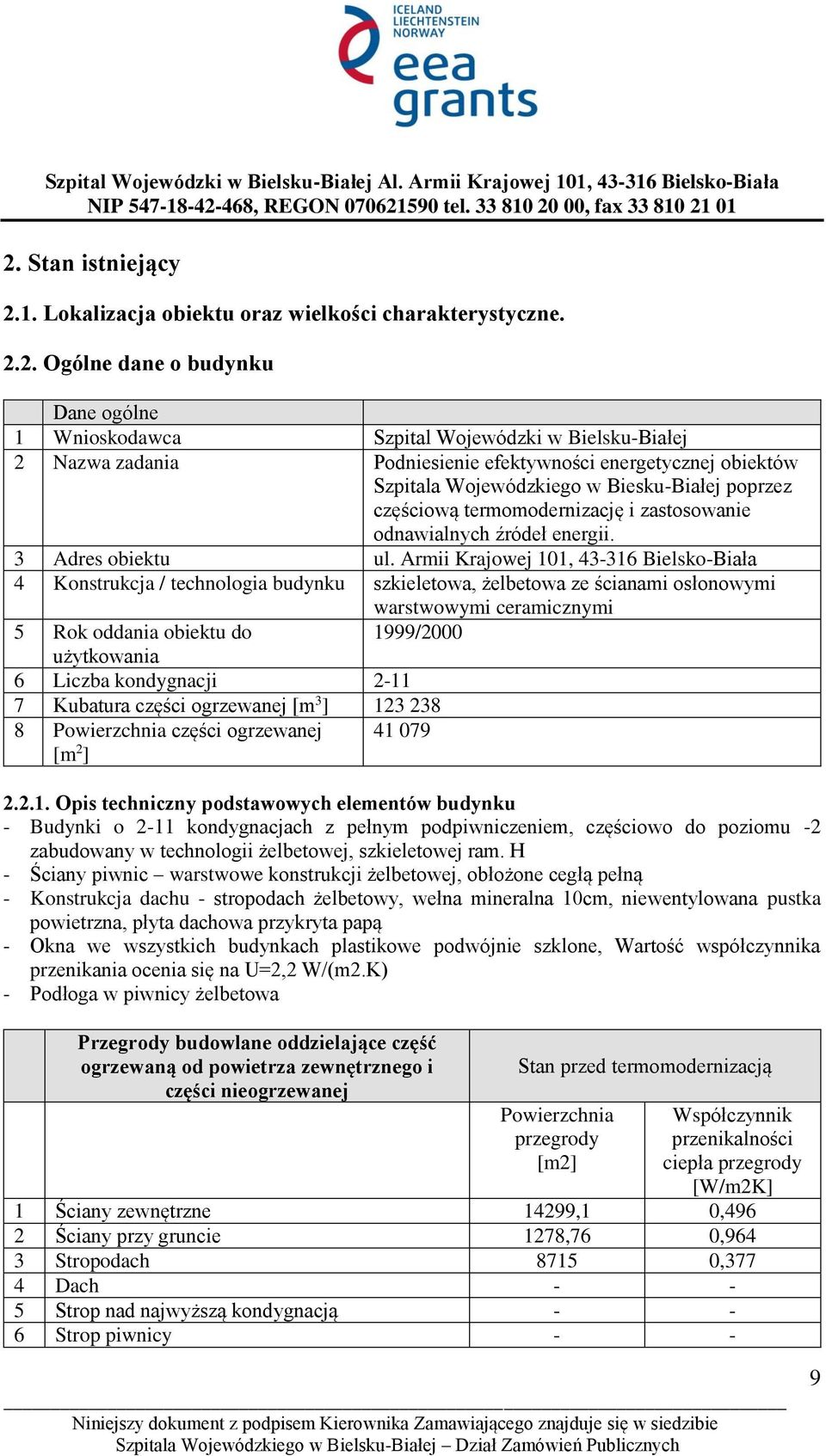

9 2. Stan istniejący 2.1. Lokalizacja obiektu oraz wielkości charakterystyczne Ogólne dane o budynku Dane ogólne 1 Wnioskodawca Szpital Wojewódzki w Bielsku-Białej 2 Nazwa zadania Podniesienie efektywności energetycznej obiektów Szpitala Wojewódzkiego w Biesku-Białej poprzez częściową termomodernizację i zastosowanie odnawialnych źródeł energii. 3 Adres obiektu ul. Armii Krajowej 101, Bielsko-Biała 4 Konstrukcja / technologia budynku szkieletowa, żelbetowa ze ścianami osłonowymi warstwowymi ceramicznymi 5 Rok oddania obiektu do 1999/2000 użytkowania 6 Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] Powierzchnia części ogrzewanej [m 2 ] Opis techniczny podstawowych elementów budynku - Budynki o 2-11 kondygnacjach z pełnym podpiwniczeniem, częściowo do poziomu -2 zabudowany w technologii żelbetowej, szkieletowej ram. H - Ściany piwnic warstwowe konstrukcji żelbetowej, obłożone cegłą pełną - Konstrukcja dachu - stropodach żelbetowy, wełna mineralna 10cm, niewentylowana pustka powietrzna, płyta dachowa przykryta papą - Okna we wszystkich budynkach plastikowe podwójnie szklone, Wartość współczynnika przenikania ocenia się na U=2,2 W/(m2.K) - Podłoga w piwnicy żelbetowa Przegrody budowlane oddzielające część ogrzewaną od powietrza zewnętrznego i części nieogrzewanej Stan przed termomodernizacją Powierzchnia przegrody [m2] Współczynnik przenikalności ciepła przegrody [W/m2K] 1 Ściany zewnętrzne 14299,1 0,496 2 Ściany przy gruncie 1278,76 0,964 3 Stropodach ,377 4 Dach Strop nad najwyższą kondygnacją Strop piwnicy - - 9

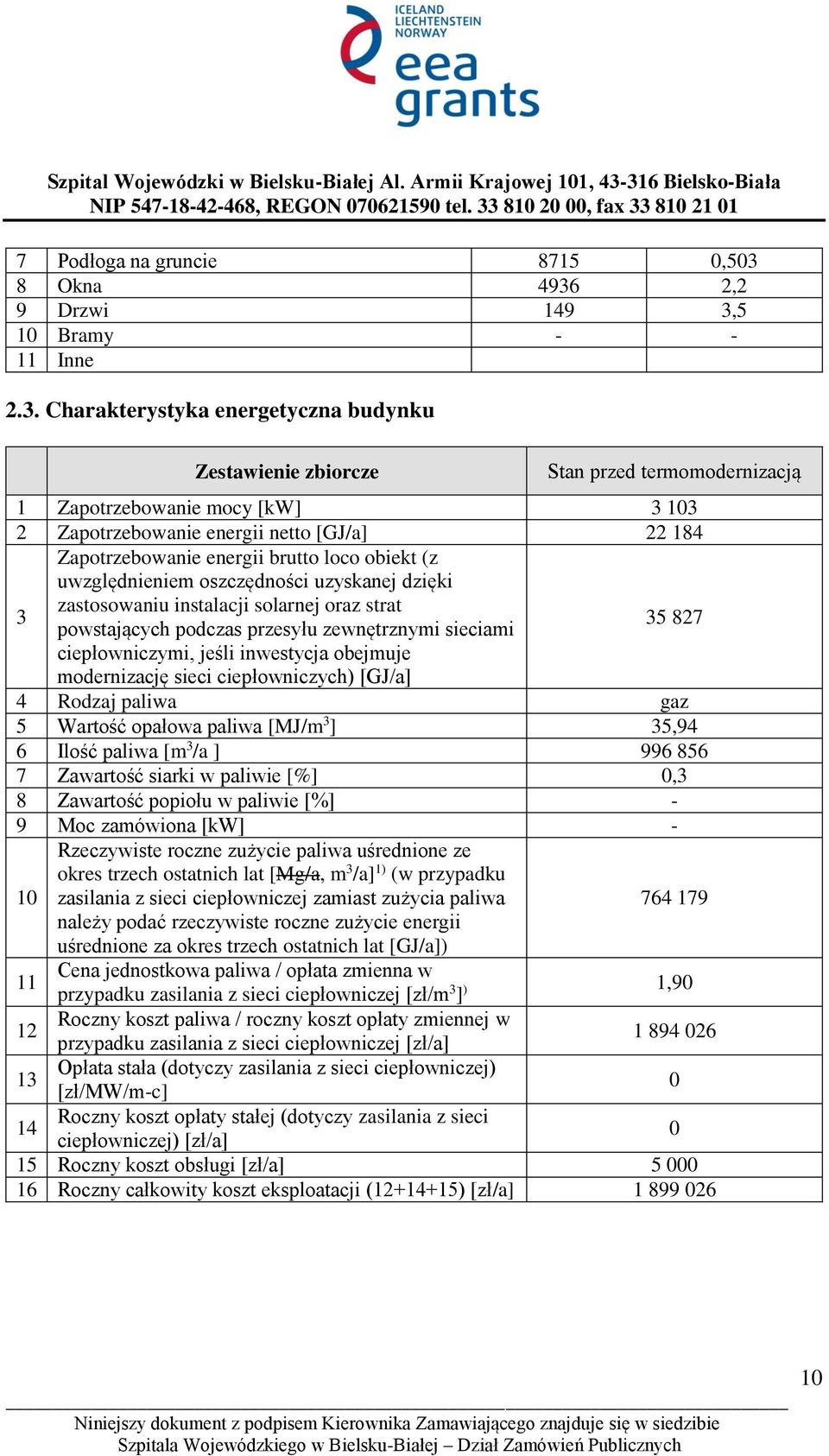

10 7 Podłoga na gruncie ,503 8 Okna ,2 9 Drzwi 149 3,5 10 Bramy Inne 2.3. Charakterystyka energetyczna budynku Zestawienie zbiorcze Stan przed termomodernizacją 1 Zapotrzebowanie mocy [kw] Zapotrzebowanie energii netto [GJ/a] Zapotrzebowanie energii brutto loco obiekt (z uwzględnieniem oszczędności uzyskanej dzięki zastosowaniu instalacji solarnej oraz strat powstających podczas przesyłu zewnętrznymi sieciami ciepłowniczymi, jeśli inwestycja obejmuje modernizację sieci ciepłowniczych) [GJ/a] 4 Rodzaj paliwa gaz 5 Wartość opałowa paliwa [MJ/m 3 ] 35,94 6 Ilość paliwa [m 3 /a ] Zawartość siarki w paliwie [%] 0,3 8 Zawartość popiołu w paliwie [%] - 9 Moc zamówiona [kw] - 10 Rzeczywiste roczne zużycie paliwa uśrednione ze okres trzech ostatnich lat [Mg/a, m 3 /a] 1) (w przypadku zasilania z sieci ciepłowniczej zamiast zużycia paliwa należy podać rzeczywiste roczne zużycie energii uśrednione za okres trzech ostatnich lat [GJ/a]) 11 Cena jednostkowa paliwa / opłata zmienna w przypadku zasilania z sieci ciepłowniczej [zł/m 3 ] ) 1,90 12 Roczny koszt paliwa / roczny koszt opłaty zmiennej w przypadku zasilania z sieci ciepłowniczej [zł/a] Opłata stała (dotyczy zasilania z sieci ciepłowniczej) [zł/mw/m-c] 0 14 Roczny koszt opłaty stałej (dotyczy zasilania z sieci ciepłowniczej) [zł/a] 0 15 Roczny koszt obsługi [zł/a] Roczny całkowity koszt eksploatacji ( ) [zł/a]

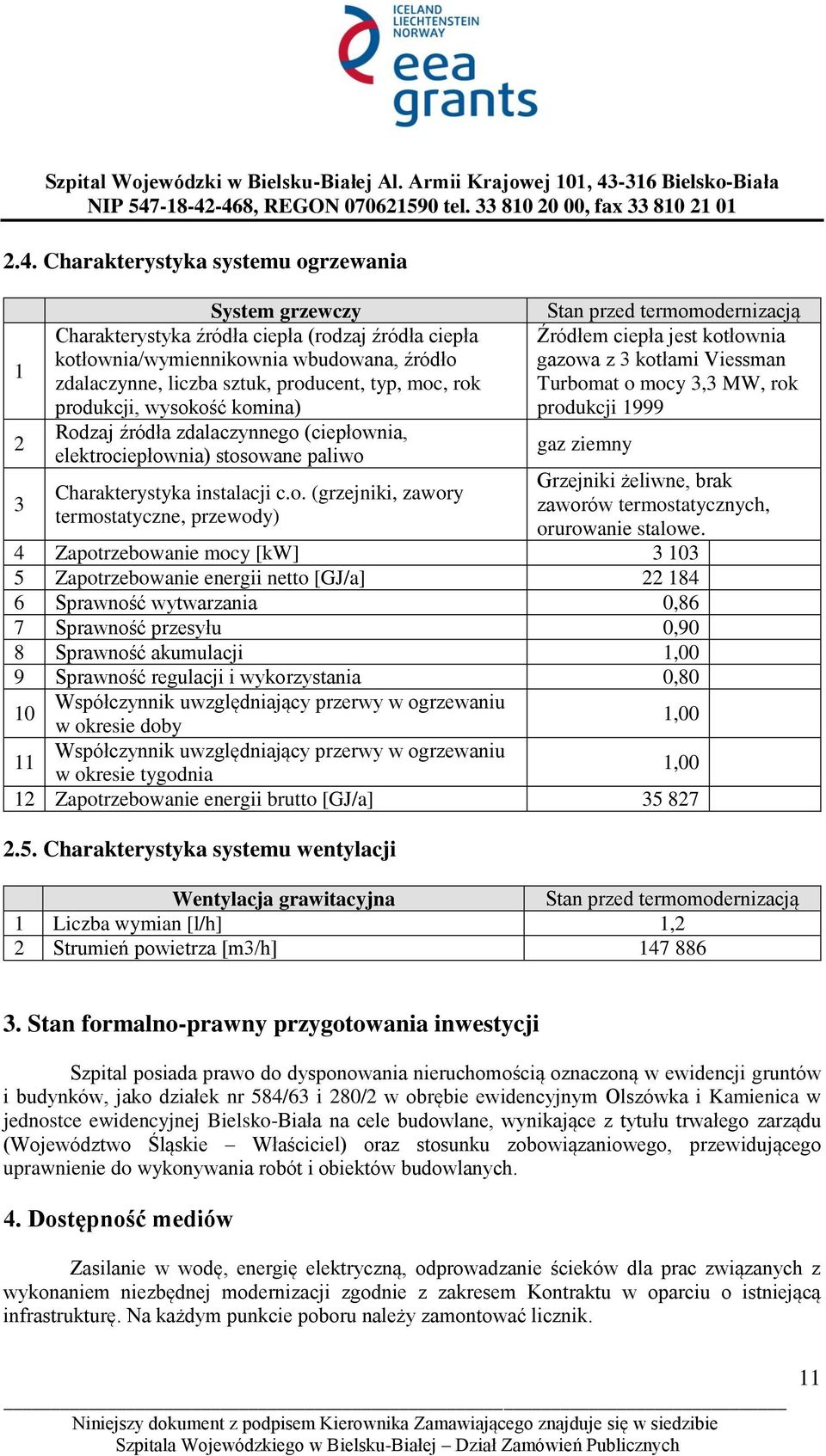

11 2.4. Charakterystyka systemu ogrzewania System grzewczy Charakterystyka źródła ciepła (rodzaj źródła ciepła kotłownia/wymiennikownia wbudowana, źródło zdalaczynne, liczba sztuk, producent, typ, moc, rok produkcji, wysokość komina) Rodzaj źródła zdalaczynnego (ciepłownia, elektrociepłownia) stosowane paliwo Charakterystyka instalacji c.o. (grzejniki, zawory termostatyczne, przewody) Stan przed termomodernizacją Źródłem ciepła jest kotłownia gazowa z 3 kotłami Viessman Turbomat o mocy 3,3 MW, rok produkcji 1999 gaz ziemny Grzejniki żeliwne, brak zaworów termostatycznych, orurowanie stalowe. 4 Zapotrzebowanie mocy [kw] Zapotrzebowanie energii netto [GJ/a] Sprawność wytwarzania 0,86 7 Sprawność przesyłu 0,90 8 Sprawność akumulacji 1,00 9 Sprawność regulacji i wykorzystania 0,80 10 Współczynnik uwzględniający przerwy w ogrzewaniu w okresie doby 1,00 11 Współczynnik uwzględniający przerwy w ogrzewaniu w okresie tygodnia 1,00 12 Zapotrzebowanie energii brutto [GJ/a] Charakterystyka systemu wentylacji Wentylacja grawitacyjna Stan przed termomodernizacją 1 Liczba wymian [l/h] 1,2 2 Strumień powietrza [m3/h] Stan formalno-prawny przygotowania inwestycji Szpital posiada prawo do dysponowania nieruchomością oznaczoną w ewidencji gruntów i budynków, jako działek nr 584/63 i 280/2 w obrębie ewidencyjnym Olszówka i Kamienica w jednostce ewidencyjnej Bielsko-Biała na cele budowlane, wynikające z tytułu trwałego zarządu (Województwo Śląskie Właściciel) oraz stosunku zobowiązaniowego, przewidującego uprawnienie do wykonywania robót i obiektów budowlanych. 4. Dostępność mediów Zasilanie w wodę, energię elektryczną, odprowadzanie ścieków dla prac związanych z wykonaniem niezbędnej modernizacji zgodnie z zakresem Kontraktu w oparciu o istniejącą infrastrukturę. Na każdym punkcie poboru należy zamontować licznik. 11

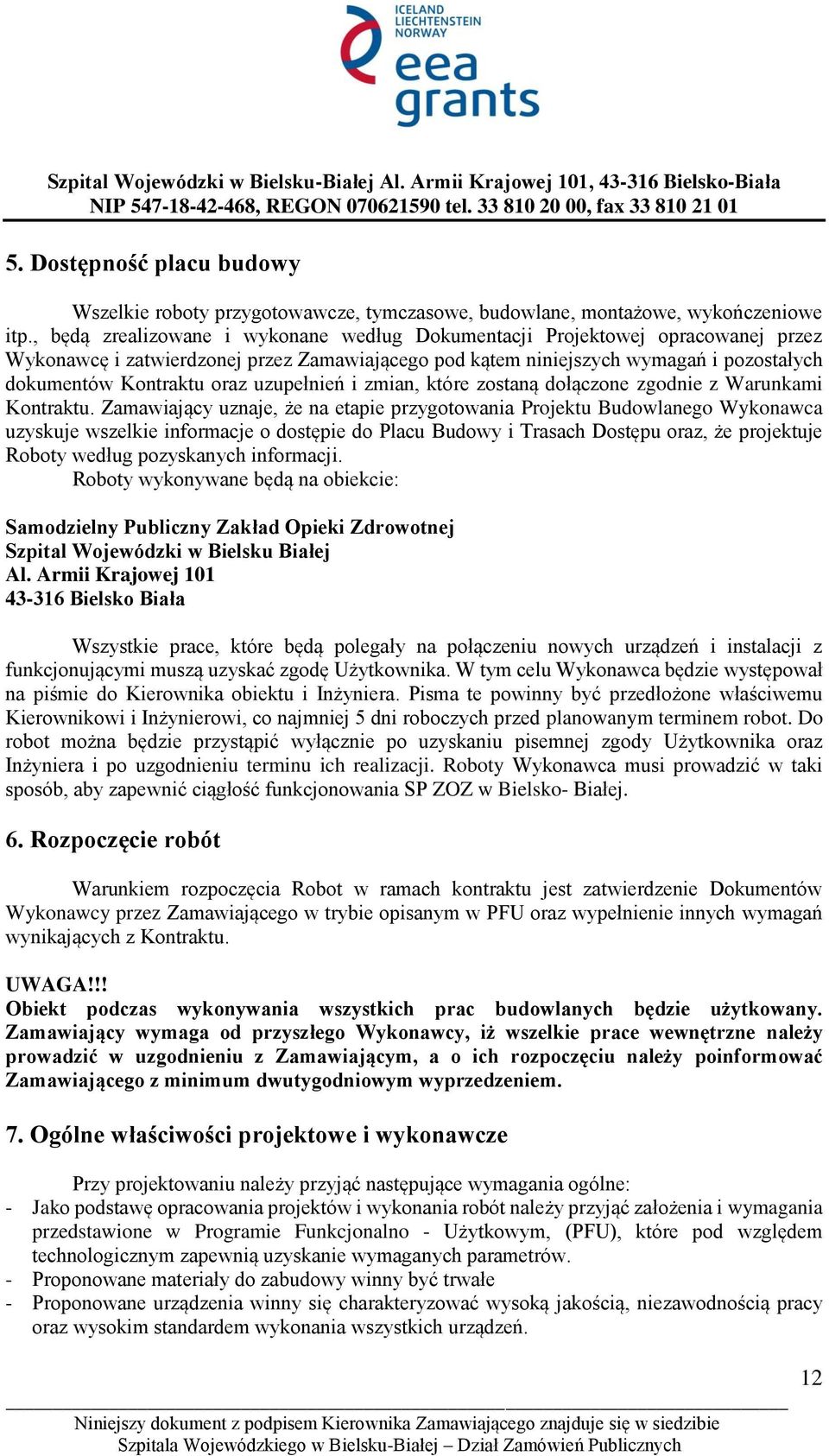

12 5. Dostępność placu budowy Wszelkie roboty przygotowawcze, tymczasowe, budowlane, montażowe, wykończeniowe itp., będą zrealizowane i wykonane według Dokumentacji Projektowej opracowanej przez Wykonawcę i zatwierdzonej przez Zamawiającego pod kątem niniejszych wymagań i pozostałych dokumentów Kontraktu oraz uzupełnień i zmian, które zostaną dołączone zgodnie z Warunkami Kontraktu. Zamawiający uznaje, że na etapie przygotowania Projektu Budowlanego Wykonawca uzyskuje wszelkie informacje o dostępie do Placu Budowy i Trasach Dostępu oraz, że projektuje Roboty według pozyskanych informacji. Roboty wykonywane będą na obiekcie: Samodzielny Publiczny Zakład Opieki Zdrowotnej Szpital Wojewódzki w Bielsku Białej Al. Armii Krajowej Bielsko Biała Wszystkie prace, które będą polegały na połączeniu nowych urządzeń i instalacji z funkcjonującymi muszą uzyskać zgodę Użytkownika. W tym celu Wykonawca będzie występował na piśmie do Kierownika obiektu i Inżyniera. Pisma te powinny być przedłożone właściwemu Kierownikowi i Inżynierowi, co najmniej 5 dni roboczych przed planowanym terminem robot. Do robot można będzie przystąpić wyłącznie po uzyskaniu pisemnej zgody Użytkownika oraz Inżyniera i po uzgodnieniu terminu ich realizacji. Roboty Wykonawca musi prowadzić w taki sposób, aby zapewnić ciągłość funkcjonowania SP ZOZ w Bielsko- Białej. 6. Rozpoczęcie robót Warunkiem rozpoczęcia Robot w ramach kontraktu jest zatwierdzenie Dokumentów Wykonawcy przez Zamawiającego w trybie opisanym w PFU oraz wypełnienie innych wymagań wynikających z Kontraktu. UWAGA!!! Obiekt podczas wykonywania wszystkich prac budowlanych będzie użytkowany. Zamawiający wymaga od przyszłego Wykonawcy, iż wszelkie prace wewnętrzne należy prowadzić w uzgodnieniu z Zamawiającym, a o ich rozpoczęciu należy poinformować Zamawiającego z minimum dwutygodniowym wyprzedzeniem. 7. Ogólne właściwości projektowe i wykonawcze Przy projektowaniu należy przyjąć następujące wymagania ogólne: - Jako podstawę opracowania projektów i wykonania robót należy przyjąć założenia i wymagania przedstawione w Programie Funkcjonalno - Użytkowym, (PFU), które pod względem technologicznym zapewnią uzyskanie wymaganych parametrów. - Proponowane materiały do zabudowy winny być trwałe - Proponowane urządzenia winny się charakteryzować wysoką jakością, niezawodnością pracy oraz wysokim standardem wykonania wszystkich urządzeń. 12

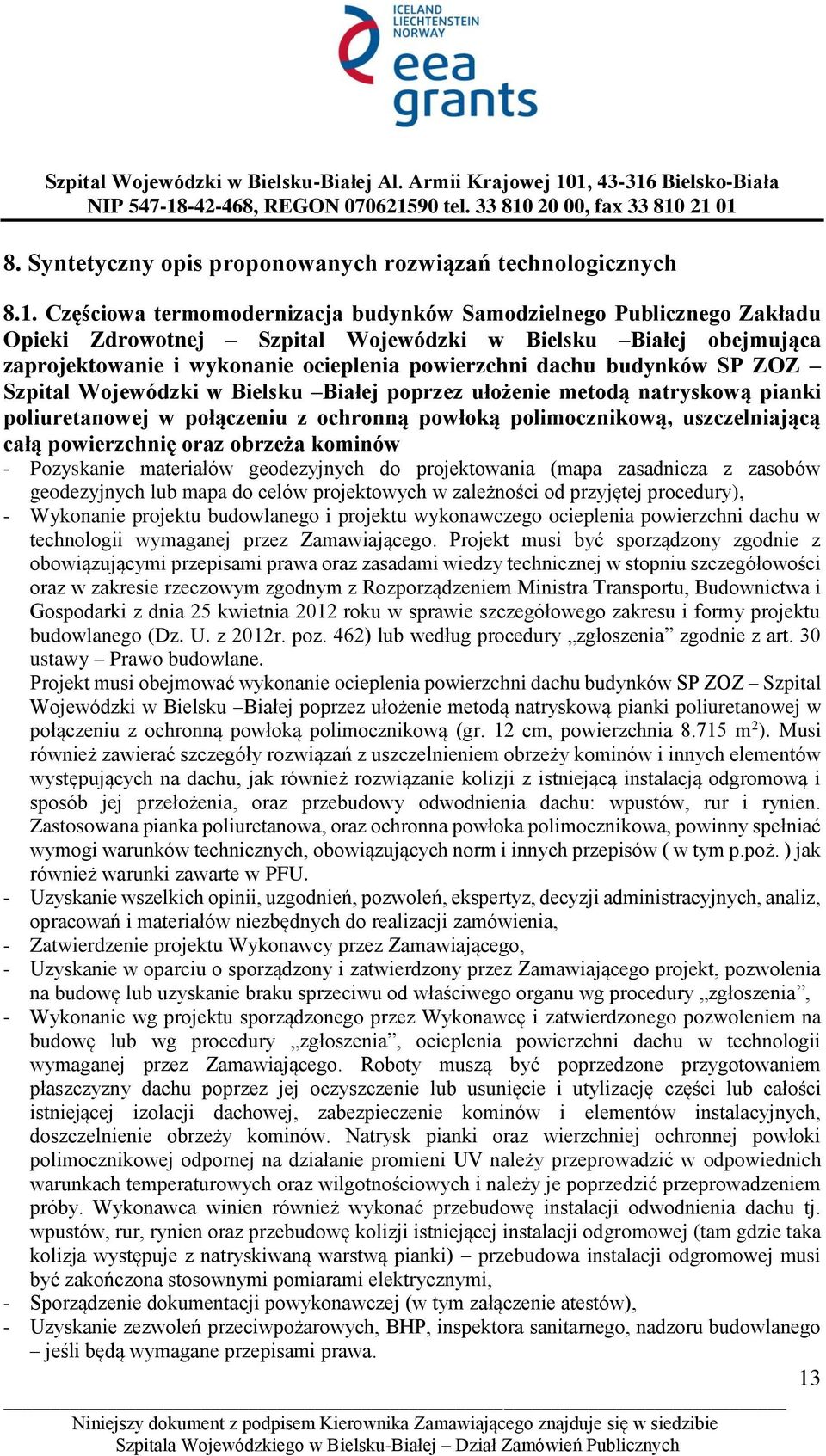

13 8. Syntetyczny opis proponowanych rozwiązań technologicznych 8.1. Częściowa termomodernizacja budynków Samodzielnego Publicznego Zakładu Opieki Zdrowotnej Szpital Wojewódzki w Bielsku Białej obejmująca zaprojektowanie i wykonanie ocieplenia powierzchni dachu budynków SP ZOZ Szpital Wojewódzki w Bielsku Białej poprzez ułożenie metodą natryskową pianki poliuretanowej w połączeniu z ochronną powłoką polimocznikową, uszczelniającą całą powierzchnię oraz obrzeża kominów - Pozyskanie materiałów geodezyjnych do projektowania (mapa zasadnicza z zasobów geodezyjnych lub mapa do celów projektowych w zależności od przyjętej procedury), - Wykonanie projektu budowlanego i projektu wykonawczego ocieplenia powierzchni dachu w technologii wymaganej przez Zamawiającego. Projekt musi być sporządzony zgodnie z obowiązującymi przepisami prawa oraz zasadami wiedzy technicznej w stopniu szczegółowości oraz w zakresie rzeczowym zgodnym z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki z dnia 25 kwietnia 2012 roku w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012r. poz. 462) lub według procedury zgłoszenia zgodnie z art. 30 ustawy Prawo budowlane. Projekt musi obejmować wykonanie ocieplenia powierzchni dachu budynków SP ZOZ Szpital Wojewódzki w Bielsku Białej poprzez ułożenie metodą natryskową pianki poliuretanowej w połączeniu z ochronną powłoką polimocznikową (gr. 12 cm, powierzchnia m 2 ). Musi również zawierać szczegóły rozwiązań z uszczelnieniem obrzeży kominów i innych elementów występujących na dachu, jak również rozwiązanie kolizji z istniejącą instalacją odgromową i sposób jej przełożenia, oraz przebudowy odwodnienia dachu: wpustów, rur i rynien. Zastosowana pianka poliuretanowa, oraz ochronna powłoka polimocznikowa, powinny spełniać wymogi warunków technicznych, obowiązujących norm i innych przepisów ( w tym p.poż. ) jak również warunki zawarte w PFU. - Uzyskanie wszelkich opinii, uzgodnień, pozwoleń, ekspertyz, decyzji administracyjnych, analiz, opracowań i materiałów niezbędnych do realizacji zamówienia, - Zatwierdzenie projektu Wykonawcy przez Zamawiającego, - Uzyskanie w oparciu o sporządzony i zatwierdzony przez Zamawiającego projekt, pozwolenia na budowę lub uzyskanie braku sprzeciwu od właściwego organu wg procedury zgłoszenia, - Wykonanie wg projektu sporządzonego przez Wykonawcę i zatwierdzonego pozwoleniem na budowę lub wg procedury zgłoszenia, ocieplenia powierzchni dachu w technologii wymaganej przez Zamawiającego. Roboty muszą być poprzedzone przygotowaniem płaszczyzny dachu poprzez jej oczyszczenie lub usunięcie i utylizację części lub całości istniejącej izolacji dachowej, zabezpieczenie kominów i elementów instalacyjnych, doszczelnienie obrzeży kominów. Natrysk pianki oraz wierzchniej ochronnej powłoki polimocznikowej odpornej na działanie promieni UV należy przeprowadzić w odpowiednich warunkach temperaturowych oraz wilgotnościowych i należy je poprzedzić przeprowadzeniem próby. Wykonawca winien również wykonać przebudowę instalacji odwodnienia dachu tj. wpustów, rur, rynien oraz przebudowę kolizji istniejącej instalacji odgromowej (tam gdzie taka kolizja występuje z natryskiwaną warstwą pianki) przebudowa instalacji odgromowej musi być zakończona stosownymi pomiarami elektrycznymi, - Sporządzenie dokumentacji powykonawczej (w tym załączenie atestów), - Uzyskanie zezwoleń przeciwpożarowych, BHP, inspektora sanitarnego, nadzoru budowlanego jeśli będą wymagane przepisami prawa. 13

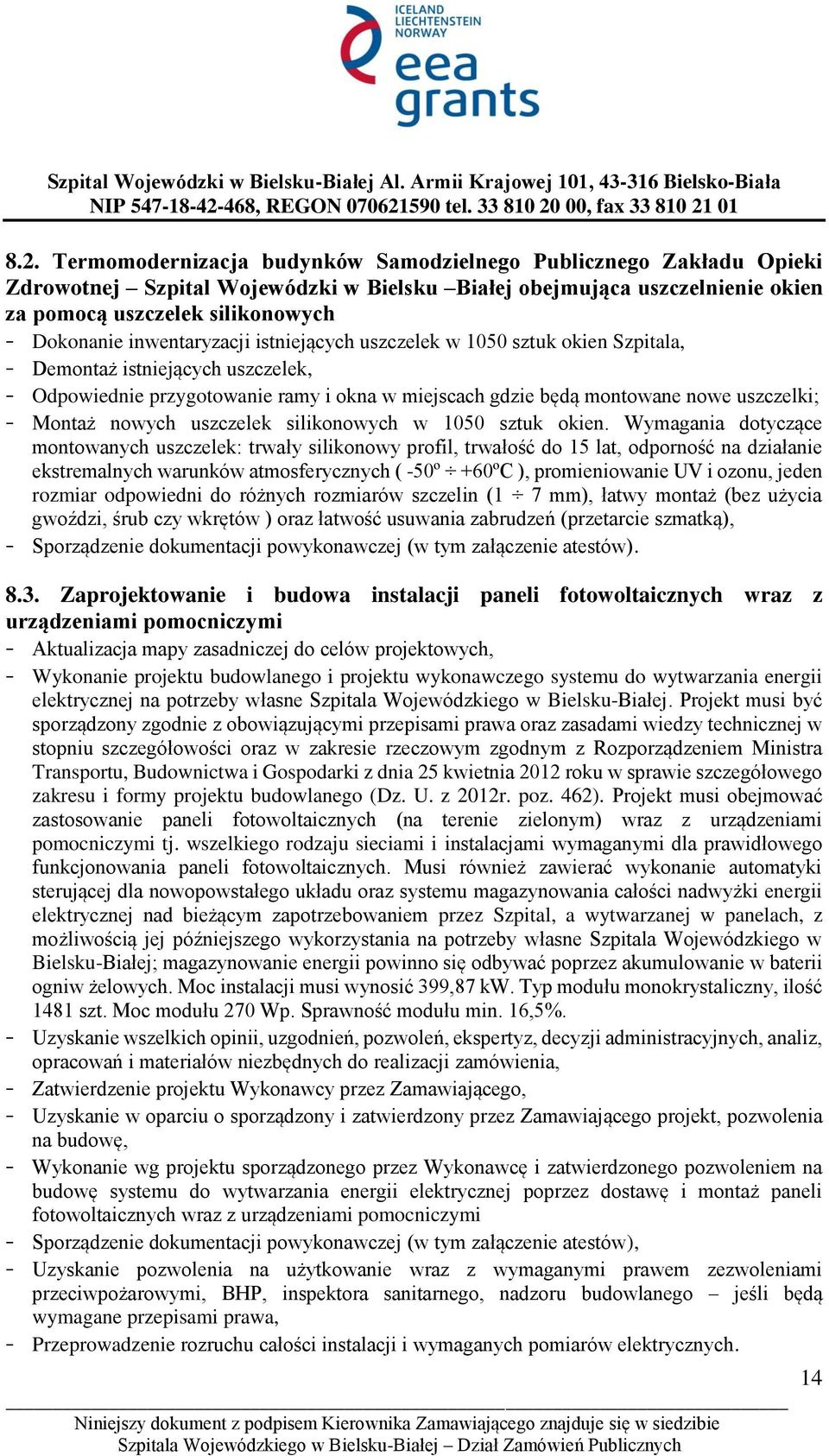

14 8.2. Termomodernizacja budynków Samodzielnego Publicznego Zakładu Opieki Zdrowotnej Szpital Wojewódzki w Bielsku Białej obejmująca uszczelnienie okien za pomocą uszczelek silikonowych - Dokonanie inwentaryzacji istniejących uszczelek w 1050 sztuk okien Szpitala, - Demontaż istniejących uszczelek, - Odpowiednie przygotowanie ramy i okna w miejscach gdzie będą montowane nowe uszczelki; - Montaż nowych uszczelek silikonowych w 1050 sztuk okien. Wymagania dotyczące montowanych uszczelek: trwały silikonowy profil, trwałość do 15 lat, odporność na działanie ekstremalnych warunków atmosferycznych ( -50º +60ºC ), promieniowanie UV i ozonu, jeden rozmiar odpowiedni do różnych rozmiarów szczelin (1 7 mm), łatwy montaż (bez użycia gwoździ, śrub czy wkrętów ) oraz łatwość usuwania zabrudzeń (przetarcie szmatką), - Sporządzenie dokumentacji powykonawczej (w tym załączenie atestów) Zaprojektowanie i budowa instalacji paneli fotowoltaicznych wraz z urządzeniami pomocniczymi - Aktualizacja mapy zasadniczej do celów projektowych, - Wykonanie projektu budowlanego i projektu wykonawczego systemu do wytwarzania energii elektrycznej na potrzeby własne Szpitala Wojewódzkiego w Bielsku-Białej. Projekt musi być sporządzony zgodnie z obowiązującymi przepisami prawa oraz zasadami wiedzy technicznej w stopniu szczegółowości oraz w zakresie rzeczowym zgodnym z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki z dnia 25 kwietnia 2012 roku w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012r. poz. 462). Projekt musi obejmować zastosowanie paneli fotowoltaicznych (na terenie zielonym) wraz z urządzeniami pomocniczymi tj. wszelkiego rodzaju sieciami i instalacjami wymaganymi dla prawidłowego funkcjonowania paneli fotowoltaicznych. Musi również zawierać wykonanie automatyki sterującej dla nowopowstałego układu oraz systemu magazynowania całości nadwyżki energii elektrycznej nad bieżącym zapotrzebowaniem przez Szpital, a wytwarzanej w panelach, z możliwością jej późniejszego wykorzystania na potrzeby własne Szpitala Wojewódzkiego w Bielsku-Białej; magazynowanie energii powinno się odbywać poprzez akumulowanie w baterii ogniw żelowych. Moc instalacji musi wynosić 399,87 kw. Typ modułu monokrystaliczny, ilość 1481 szt. Moc modułu 270 Wp. Sprawność modułu min. 16,5%. - Uzyskanie wszelkich opinii, uzgodnień, pozwoleń, ekspertyz, decyzji administracyjnych, analiz, opracowań i materiałów niezbędnych do realizacji zamówienia, - Zatwierdzenie projektu Wykonawcy przez Zamawiającego, - Uzyskanie w oparciu o sporządzony i zatwierdzony przez Zamawiającego projekt, pozwolenia na budowę, - Wykonanie wg projektu sporządzonego przez Wykonawcę i zatwierdzonego pozwoleniem na budowę systemu do wytwarzania energii elektrycznej poprzez dostawę i montaż paneli fotowoltaicznych wraz z urządzeniami pomocniczymi - Sporządzenie dokumentacji powykonawczej (w tym załączenie atestów), - Uzyskanie pozwolenia na użytkowanie wraz z wymaganymi prawem zezwoleniami przeciwpożarowymi, BHP, inspektora sanitarnego, nadzoru budowlanego jeśli będą wymagane przepisami prawa, - Przeprowadzenie rozruchu całości instalacji i wymaganych pomiarów elektrycznych. 14

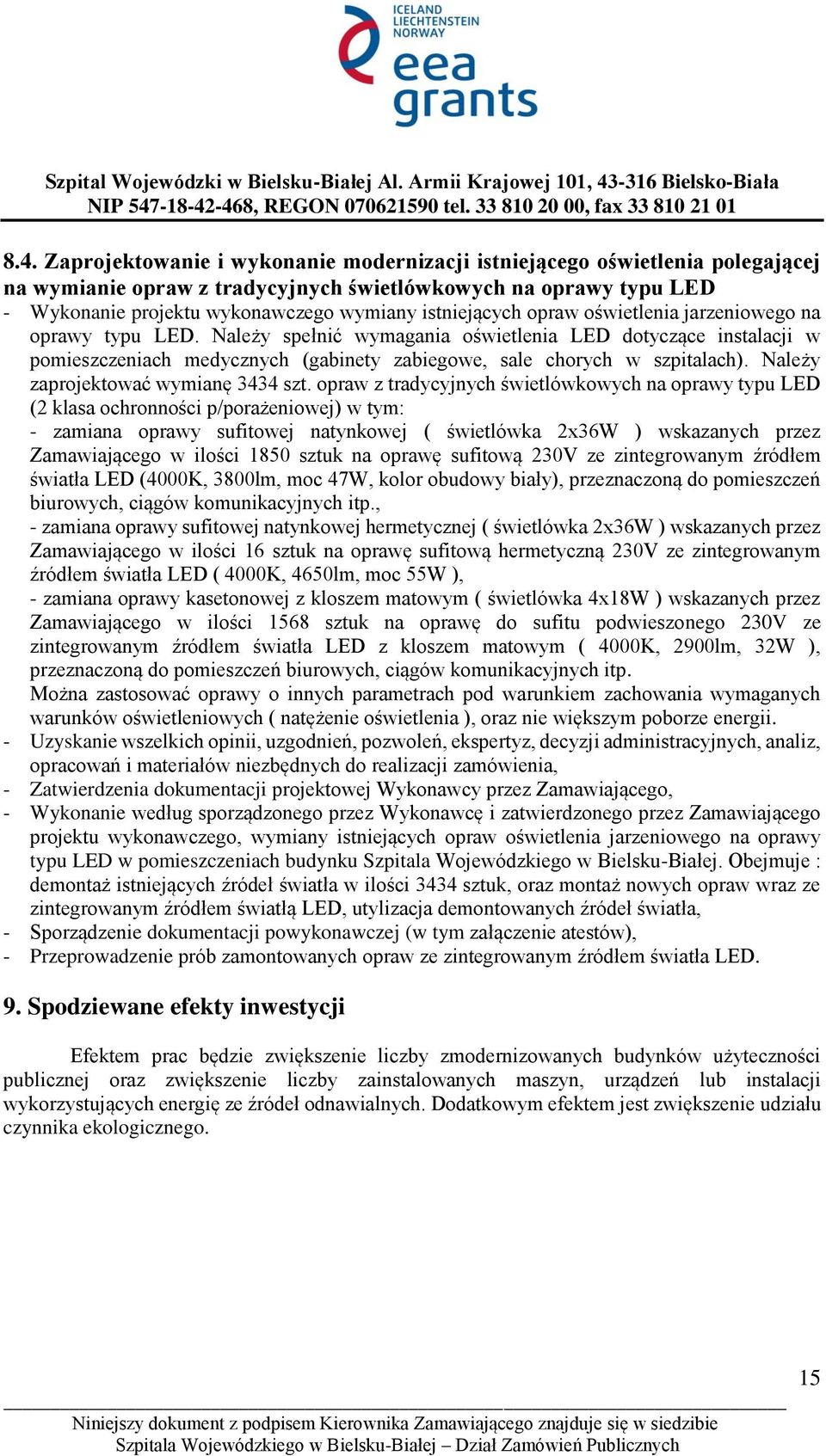

15 8.4. Zaprojektowanie i wykonanie modernizacji istniejącego oświetlenia polegającej na wymianie opraw z tradycyjnych świetlówkowych na oprawy typu LED - Wykonanie projektu wykonawczego wymiany istniejących opraw oświetlenia jarzeniowego na oprawy typu LED. Należy spełnić wymagania oświetlenia LED dotyczące instalacji w pomieszczeniach medycznych (gabinety zabiegowe, sale chorych w szpitalach). Należy zaprojektować wymianę 3434 szt. opraw z tradycyjnych świetlówkowych na oprawy typu LED (2 klasa ochronności p/porażeniowej) w tym: - zamiana oprawy sufitowej natynkowej ( świetlówka 2x36W ) wskazanych przez Zamawiającego w ilości 1850 sztuk na oprawę sufitową 230V ze zintegrowanym źródłem światła LED (4000K, 3800lm, moc 47W, kolor obudowy biały), przeznaczoną do pomieszczeń biurowych, ciągów komunikacyjnych itp., - zamiana oprawy sufitowej natynkowej hermetycznej ( świetlówka 2x36W ) wskazanych przez Zamawiającego w ilości 16 sztuk na oprawę sufitową hermetyczną 230V ze zintegrowanym źródłem światła LED ( 4000K, 4650lm, moc 55W ), - zamiana oprawy kasetonowej z kloszem matowym ( świetlówka 4x18W ) wskazanych przez Zamawiającego w ilości 1568 sztuk na oprawę do sufitu podwieszonego 230V ze zintegrowanym źródłem światła LED z kloszem matowym ( 4000K, 2900lm, 32W ), przeznaczoną do pomieszczeń biurowych, ciągów komunikacyjnych itp. Można zastosować oprawy o innych parametrach pod warunkiem zachowania wymaganych warunków oświetleniowych ( natężenie oświetlenia ), oraz nie większym poborze energii. - Uzyskanie wszelkich opinii, uzgodnień, pozwoleń, ekspertyz, decyzji administracyjnych, analiz, opracowań i materiałów niezbędnych do realizacji zamówienia, - Zatwierdzenia dokumentacji projektowej Wykonawcy przez Zamawiającego, - Wykonanie według sporządzonego przez Wykonawcę i zatwierdzonego przez Zamawiającego projektu wykonawczego, wymiany istniejących opraw oświetlenia jarzeniowego na oprawy typu LED w pomieszczeniach budynku Szpitala Wojewódzkiego w Bielsku-Białej. Obejmuje : demontaż istniejących źródeł światła w ilości 3434 sztuk, oraz montaż nowych opraw wraz ze zintegrowanym źródłem światłą LED, utylizacja demontowanych źródeł światła, - Sporządzenie dokumentacji powykonawczej (w tym załączenie atestów), - Przeprowadzenie prób zamontowanych opraw ze zintegrowanym źródłem światła LED. 9. Spodziewane efekty inwestycji Efektem prac będzie zwiększenie liczby zmodernizowanych budynków użyteczności publicznej oraz zwiększenie liczby zainstalowanych maszyn, urządzeń lub instalacji wykorzystujących energię ze źródeł odnawialnych. Dodatkowym efektem jest zwiększenie udziału czynnika ekologicznego. 15

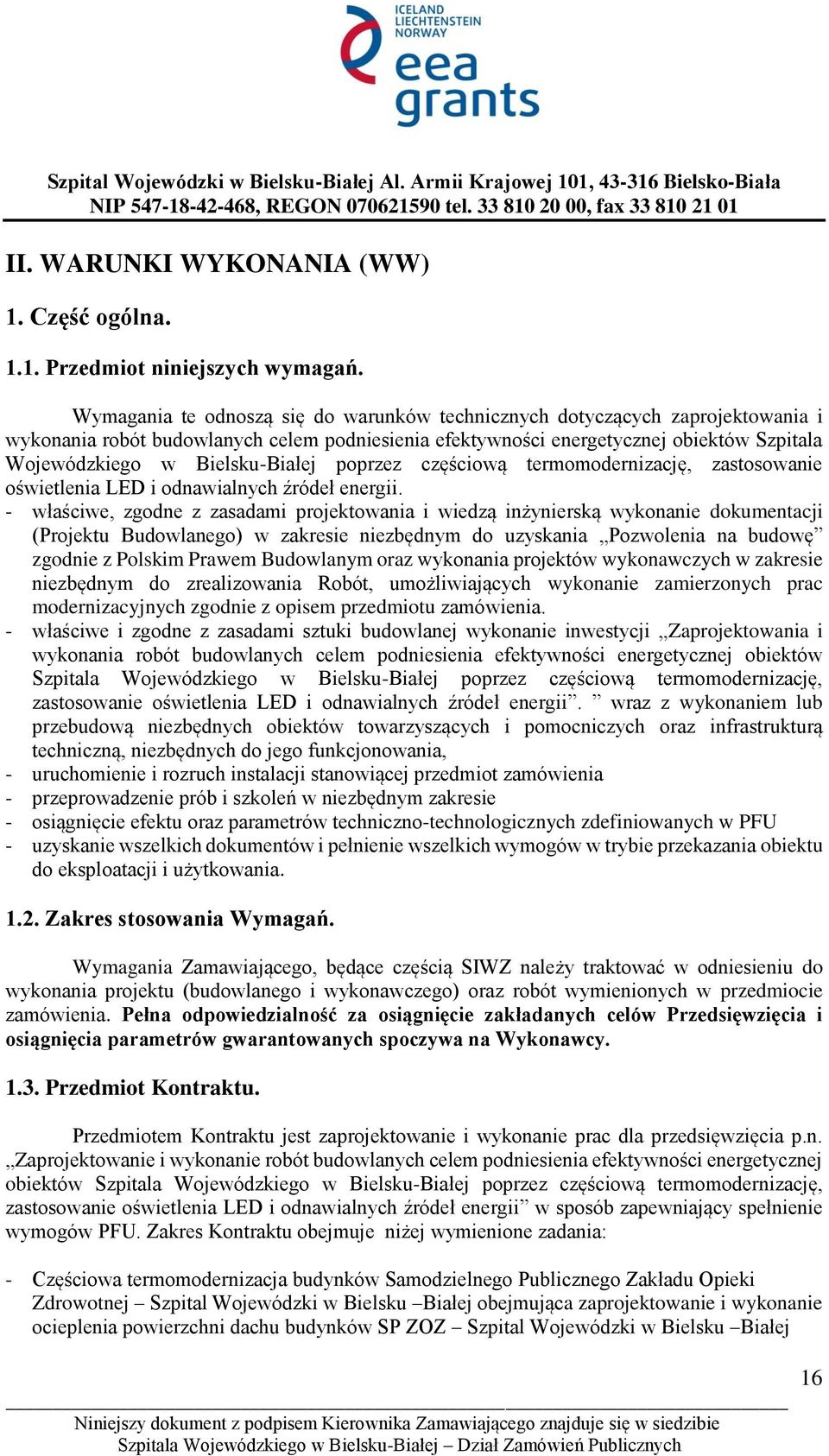

16 II. WARUNKI WYKONANIA (WW) 1. Część ogólna Przedmiot niniejszych wymagań. Wymagania te odnoszą się do warunków technicznych dotyczących zaprojektowania i wykonania robót budowlanych celem podniesienia efektywności energetycznej obiektów Szpitala Wojewódzkiego w Bielsku-Białej poprzez częściową termomodernizację, zastosowanie oświetlenia LED i odnawialnych źródeł energii. - właściwe, zgodne z zasadami projektowania i wiedzą inżynierską wykonanie dokumentacji (Projektu Budowlanego) w zakresie niezbędnym do uzyskania Pozwolenia na budowę zgodnie z Polskim Prawem Budowlanym oraz wykonania projektów wykonawczych w zakresie niezbędnym do zrealizowania Robót, umożliwiających wykonanie zamierzonych prac modernizacyjnych zgodnie z opisem przedmiotu zamówienia. - właściwe i zgodne z zasadami sztuki budowlanej wykonanie inwestycji Zaprojektowania i wykonania robót budowlanych celem podniesienia efektywności energetycznej obiektów Szpitala Wojewódzkiego w Bielsku-Białej poprzez częściową termomodernizację, zastosowanie oświetlenia LED i odnawialnych źródeł energii. wraz z wykonaniem lub przebudową niezbędnych obiektów towarzyszących i pomocniczych oraz infrastrukturą techniczną, niezbędnych do jego funkcjonowania, - uruchomienie i rozruch instalacji stanowiącej przedmiot zamówienia - przeprowadzenie prób i szkoleń w niezbędnym zakresie - osiągnięcie efektu oraz parametrów techniczno-technologicznych zdefiniowanych w PFU - uzyskanie wszelkich dokumentów i pełnienie wszelkich wymogów w trybie przekazania obiektu do eksploatacji i użytkowania Zakres stosowania Wymagań. Wymagania Zamawiającego, będące częścią SIWZ należy traktować w odniesieniu do wykonania projektu (budowlanego i wykonawczego) oraz robót wymienionych w przedmiocie zamówienia. Pełna odpowiedzialność za osiągnięcie zakładanych celów Przedsięwzięcia i osiągnięcia parametrów gwarantowanych spoczywa na Wykonawcy Przedmiot Kontraktu. Przedmiotem Kontraktu jest zaprojektowanie i wykonanie prac dla przedsięwzięcia p.n. Zaprojektowanie i wykonanie robót budowlanych celem podniesienia efektywności energetycznej obiektów Szpitala Wojewódzkiego w Bielsku-Białej poprzez częściową termomodernizację, zastosowanie oświetlenia LED i odnawialnych źródeł energii w sposób zapewniający spełnienie wymogów PFU. Zakres Kontraktu obejmuje niżej wymienione zadania: - Częściowa termomodernizacja budynków Samodzielnego Publicznego Zakładu Opieki Zdrowotnej Szpital Wojewódzki w Bielsku Białej obejmująca zaprojektowanie i wykonanie ocieplenia powierzchni dachu budynków SP ZOZ Szpital Wojewódzki w Bielsku Białej 16

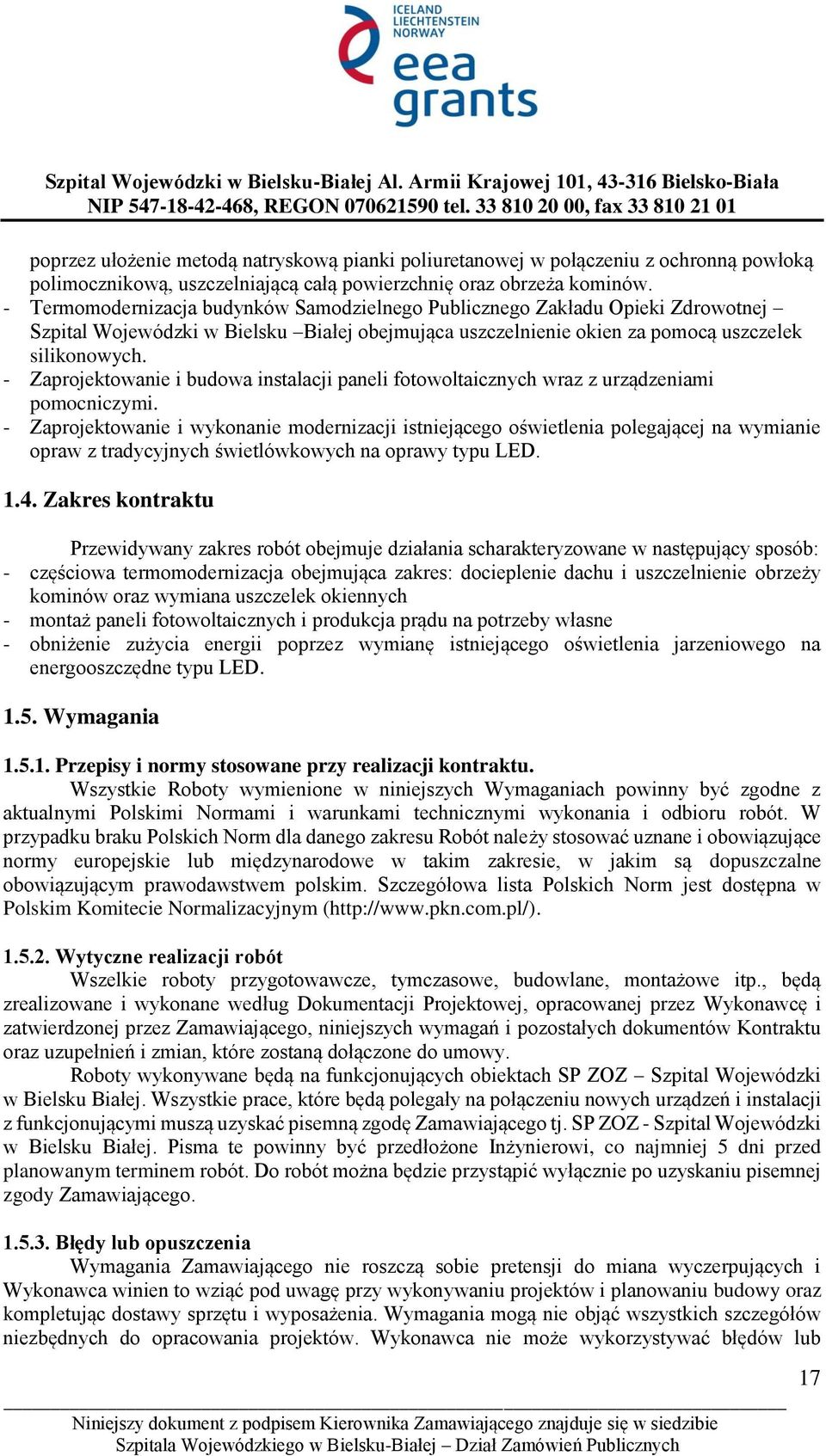

17 poprzez ułożenie metodą natryskową pianki poliuretanowej w połączeniu z ochronną powłoką polimocznikową, uszczelniającą całą powierzchnię oraz obrzeża kominów. - Termomodernizacja budynków Samodzielnego Publicznego Zakładu Opieki Zdrowotnej Szpital Wojewódzki w Bielsku Białej obejmująca uszczelnienie okien za pomocą uszczelek silikonowych. - Zaprojektowanie i budowa instalacji paneli fotowoltaicznych wraz z urządzeniami pomocniczymi. - Zaprojektowanie i wykonanie modernizacji istniejącego oświetlenia polegającej na wymianie opraw z tradycyjnych świetlówkowych na oprawy typu LED Zakres kontraktu Przewidywany zakres robót obejmuje działania scharakteryzowane w następujący sposób: - częściowa termomodernizacja obejmująca zakres: docieplenie dachu i uszczelnienie obrzeży kominów oraz wymiana uszczelek okiennych - montaż paneli fotowoltaicznych i produkcja prądu na potrzeby własne - obniżenie zużycia energii poprzez wymianę istniejącego oświetlenia jarzeniowego na energooszczędne typu LED Wymagania Przepisy i normy stosowane przy realizacji kontraktu. Wszystkie Roboty wymienione w niniejszych Wymaganiach powinny być zgodne z aktualnymi Polskimi Normami i warunkami technicznymi wykonania i odbioru robót. W przypadku braku Polskich Norm dla danego zakresu Robót należy stosować uznane i obowiązujące normy europejskie lub międzynarodowe w takim zakresie, w jakim są dopuszczalne obowiązującym prawodawstwem polskim. Szczegółowa lista Polskich Norm jest dostępna w Polskim Komitecie Normalizacyjnym ( Wytyczne realizacji robót Wszelkie roboty przygotowawcze, tymczasowe, budowlane, montażowe itp., będą zrealizowane i wykonane według Dokumentacji Projektowej, opracowanej przez Wykonawcę i zatwierdzonej przez Zamawiającego, niniejszych wymagań i pozostałych dokumentów Kontraktu oraz uzupełnień i zmian, które zostaną dołączone do umowy. Roboty wykonywane będą na funkcjonujących obiektach SP ZOZ Szpital Wojewódzki w Bielsku Białej. Wszystkie prace, które będą polegały na połączeniu nowych urządzeń i instalacji z funkcjonującymi muszą uzyskać pisemną zgodę Zamawiającego tj. SP ZOZ - Szpital Wojewódzki w Bielsku Białej. Pisma te powinny być przedłożone Inżynierowi, co najmniej 5 dni przed planowanym terminem robót. Do robót można będzie przystąpić wyłącznie po uzyskaniu pisemnej zgody Zamawiającego Błędy lub opuszczenia Wymagania Zamawiającego nie roszczą sobie pretensji do miana wyczerpujących i Wykonawca winien to wziąć pod uwagę przy wykonywaniu projektów i planowaniu budowy oraz kompletując dostawy sprzętu i wyposażenia. Wymagania mogą nie objąć wszystkich szczegółów niezbędnych do opracowania projektów. Wykonawca nie może wykorzystywać błędów lub 17

18 opuszczeń w SIWZ, a o ich wykryciu winien natychmiast powiadomić Inżyniera, który dokona odpowiednich poprawek, uzupełnień lub interpretacji. Wykonawca wykona przedsięwzięcie zgodnie z obowiązującymi przepisami oraz dostarczy i zainstaluje sprzęt pod wszelkimi względami kompletny i gotowy do eksploatacji i spełniający niniejsze wymagania Dokumenty Dokumenty wykonawcy Dokumenty, które zostaną dostarczone przez Wykonawcę: a) po podpisaniu Kontraktu: - w ciągu 7 dni od daty zawarcia Kontraktu szczegółowy Harmonogram Robót obejmujący w szczególności: wyraźnie wyszczególnione poszczególne etapy postępu w realizacji przedmiotu zamówienia dla wszystkich głównych czynności określonych w pkt. 1.3 Przedmiot kontraktu wraz z terminami krytycznymi. Harmonogram Robot musi zapewnić dochowanie terminu realizacji zamówienia określonego w ofercie Wykonawcy. Zamawiający zastrzega sobie prawo do zgłaszania uwag, w przypadku podjęcia wątpliwości co do realnego dochowania terminu wykonania zamówienia. Wykonawca zobowiązany jest uwzględnić uwagi Zamawiającego i dokonać poprawek w Harmonogramie Robót w terminie 2 dni od dnia zgłoszenia uwag. - projekt budowlany, branżowe i inne opracowania niezbędne dla uzyskania pozwolenia na budowę. - dokumentację wykonawczą Warunkiem rozpoczęcia realizacji robót jest pisemne zatwierdzenie dokumentacji projektowej przez Inżyniera i uzyskanie pozwolenia na budowę jeżeli będzie wymagane. Wszelkie koszty będące następstwem niedopełnienia tego wymogu spoczywają na Wykonawcy. b) przed Próbami Końcowymi Wykonawca przekaże do użytku Inżyniera: - Wstępny projekt rozruchu, - Wstępną instrukcję eksploatacji. przed wystawieniem Protokołu Końcowego Odbioru Robót - Wykonawca przekaże Inżynierowi do zatwierdzenia: - Dokumentację powykonawczą - Instrukcję eksploatacji Wszystkie Dokumenty Wykonawcy będą przekazane w 4 egzemplarzach Dokumentacja projektowa Roboty powinny być tak zaprojektowane, aby odpowiadały pod każdym względem najnowszym, aktualnym praktykom inżynieryjnym. Filozofią rozwiązań projektowych powinna być prostota i powinny być spełnione wymagania niezawodności tak, aby obiekty, urządzenia i wyposażenie zapewniały długotrwałą bezproblemową eksploatację przy niskich kosztach obsługi. Należy zwrócić szczególną uwagę na zapewnienie łatwego dostępu w celu inspekcji, czyszczenia, obsługi i napraw urządzeń i instalacji. Wszystkie dostarczone urządzenia i wyposażenie powinny być zaprojektowane w taki sposób, aby bezawaryjnie pracowały we wszystkich warunkach eksploatacyjnych bez względu na obciążenia, ciśnienia i temperatury. 18

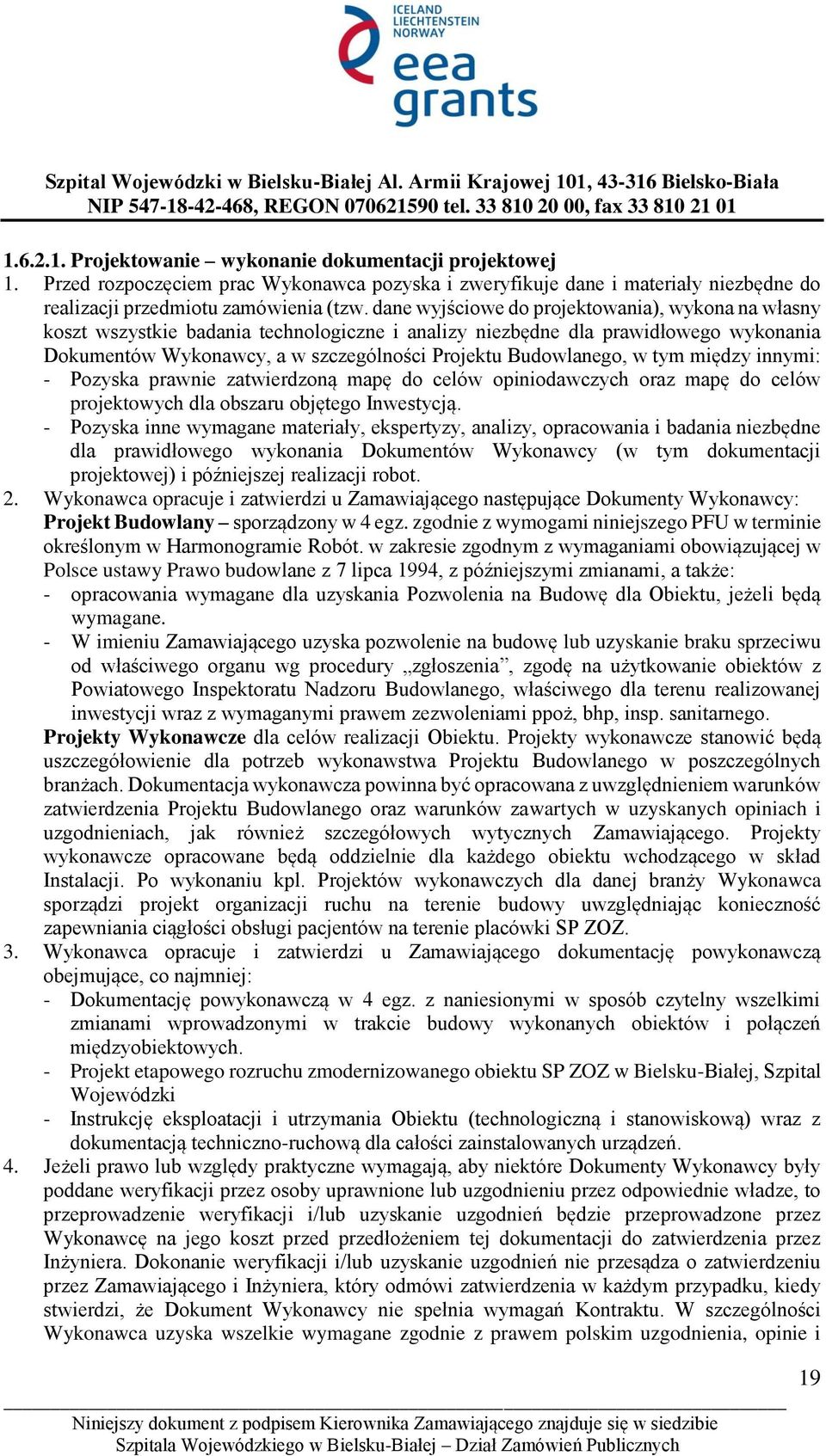

19 Projektowanie wykonanie dokumentacji projektowej 1. Przed rozpoczęciem prac Wykonawca pozyska i zweryfikuje dane i materiały niezbędne do realizacji przedmiotu zamówienia (tzw. dane wyjściowe do projektowania), wykona na własny koszt wszystkie badania technologiczne i analizy niezbędne dla prawidłowego wykonania Dokumentów Wykonawcy, a w szczególności Projektu Budowlanego, w tym między innymi: - Pozyska prawnie zatwierdzoną mapę do celów opiniodawczych oraz mapę do celów projektowych dla obszaru objętego Inwestycją. - Pozyska inne wymagane materiały, ekspertyzy, analizy, opracowania i badania niezbędne dla prawidłowego wykonania Dokumentów Wykonawcy (w tym dokumentacji projektowej) i późniejszej realizacji robot. 2. Wykonawca opracuje i zatwierdzi u Zamawiającego następujące Dokumenty Wykonawcy: Projekt Budowlany sporządzony w 4 egz. zgodnie z wymogami niniejszego PFU w terminie określonym w Harmonogramie Robót. w zakresie zgodnym z wymaganiami obowiązującej w Polsce ustawy Prawo budowlane z 7 lipca 1994, z późniejszymi zmianami, a także: - opracowania wymagane dla uzyskania Pozwolenia na Budowę dla Obiektu, jeżeli będą wymagane. - W imieniu Zamawiającego uzyska pozwolenie na budowę lub uzyskanie braku sprzeciwu od właściwego organu wg procedury zgłoszenia, zgodę na użytkowanie obiektów z Powiatowego Inspektoratu Nadzoru Budowlanego, właściwego dla terenu realizowanej inwestycji wraz z wymaganymi prawem zezwoleniami ppoż, bhp, insp. sanitarnego. Projekty Wykonawcze dla celów realizacji Obiektu. Projekty wykonawcze stanowić będą uszczegółowienie dla potrzeb wykonawstwa Projektu Budowlanego w poszczególnych branżach. Dokumentacja wykonawcza powinna być opracowana z uwzględnieniem warunków zatwierdzenia Projektu Budowlanego oraz warunków zawartych w uzyskanych opiniach i uzgodnieniach, jak również szczegółowych wytycznych Zamawiającego. Projekty wykonawcze opracowane będą oddzielnie dla każdego obiektu wchodzącego w skład Instalacji. Po wykonaniu kpl. Projektów wykonawczych dla danej branży Wykonawca sporządzi projekt organizacji ruchu na terenie budowy uwzględniając konieczność zapewniania ciągłości obsługi pacjentów na terenie placówki SP ZOZ. 3. Wykonawca opracuje i zatwierdzi u Zamawiającego dokumentację powykonawczą obejmujące, co najmniej: - Dokumentację powykonawczą w 4 egz. z naniesionymi w sposób czytelny wszelkimi zmianami wprowadzonymi w trakcie budowy wykonanych obiektów i połączeń międzyobiektowych. - Projekt etapowego rozruchu zmodernizowanego obiektu SP ZOZ w Bielsku-Białej, Szpital Wojewódzki - Instrukcję eksploatacji i utrzymania Obiektu (technologiczną i stanowiskową) wraz z dokumentacją techniczno-ruchową dla całości zainstalowanych urządzeń. 4. Jeżeli prawo lub względy praktyczne wymagają, aby niektóre Dokumenty Wykonawcy były poddane weryfikacji przez osoby uprawnione lub uzgodnieniu przez odpowiednie władze, to przeprowadzenie weryfikacji i/lub uzyskanie uzgodnień będzie przeprowadzone przez Wykonawcę na jego koszt przed przedłożeniem tej dokumentacji do zatwierdzenia przez Inżyniera. Dokonanie weryfikacji i/lub uzyskanie uzgodnień nie przesądza o zatwierdzeniu przez Zamawiającego i Inżyniera, który odmówi zatwierdzenia w każdym przypadku, kiedy stwierdzi, że Dokument Wykonawcy nie spełnia wymagań Kontraktu. W szczególności Wykonawca uzyska wszelkie wymagane zgodnie z prawem polskim uzgodnienia, opinie i 19

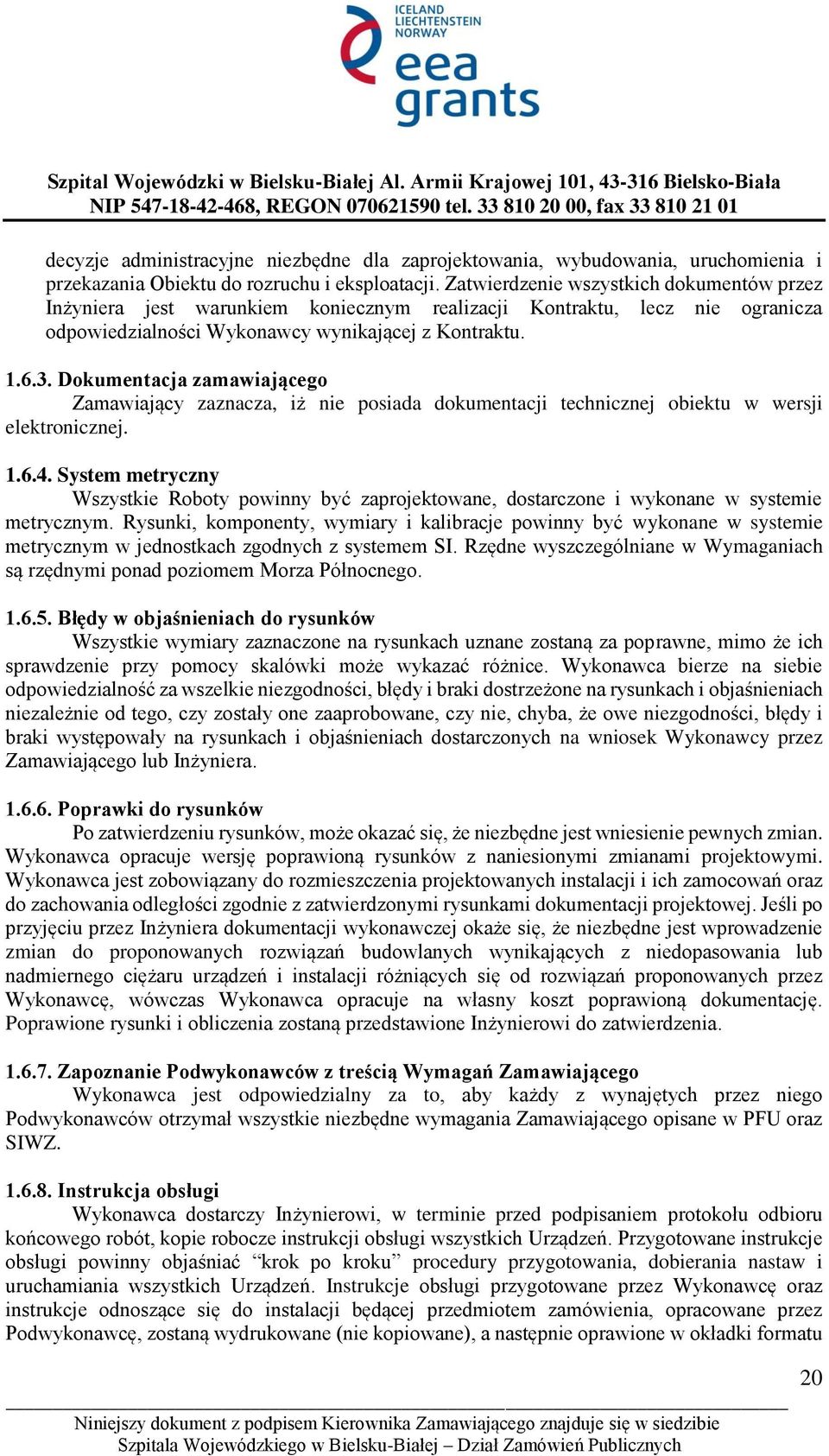

20 decyzje administracyjne niezbędne dla zaprojektowania, wybudowania, uruchomienia i przekazania Obiektu do rozruchu i eksploatacji. Zatwierdzenie wszystkich dokumentów przez Inżyniera jest warunkiem koniecznym realizacji Kontraktu, lecz nie ogranicza odpowiedzialności Wykonawcy wynikającej z Kontraktu Dokumentacja zamawiającego Zamawiający zaznacza, iż nie posiada dokumentacji technicznej obiektu w wersji elektronicznej System metryczny Wszystkie Roboty powinny być zaprojektowane, dostarczone i wykonane w systemie metrycznym. Rysunki, komponenty, wymiary i kalibracje powinny być wykonane w systemie metrycznym w jednostkach zgodnych z systemem SI. Rzędne wyszczególniane w Wymaganiach są rzędnymi ponad poziomem Morza Północnego Błędy w objaśnieniach do rysunków Wszystkie wymiary zaznaczone na rysunkach uznane zostaną za poprawne, mimo że ich sprawdzenie przy pomocy skalówki może wykazać różnice. Wykonawca bierze na siebie odpowiedzialność za wszelkie niezgodności, błędy i braki dostrzeżone na rysunkach i objaśnieniach niezależnie od tego, czy zostały one zaaprobowane, czy nie, chyba, że owe niezgodności, błędy i braki występowały na rysunkach i objaśnieniach dostarczonych na wniosek Wykonawcy przez Zamawiającego lub Inżyniera Poprawki do rysunków Po zatwierdzeniu rysunków, może okazać się, że niezbędne jest wniesienie pewnych zmian. Wykonawca opracuje wersję poprawioną rysunków z naniesionymi zmianami projektowymi. Wykonawca jest zobowiązany do rozmieszczenia projektowanych instalacji i ich zamocowań oraz do zachowania odległości zgodnie z zatwierdzonymi rysunkami dokumentacji projektowej. Jeśli po przyjęciu przez Inżyniera dokumentacji wykonawczej okaże się, że niezbędne jest wprowadzenie zmian do proponowanych rozwiązań budowlanych wynikających z niedopasowania lub nadmiernego ciężaru urządzeń i instalacji różniących się od rozwiązań proponowanych przez Wykonawcę, wówczas Wykonawca opracuje na własny koszt poprawioną dokumentację. Poprawione rysunki i obliczenia zostaną przedstawione Inżynierowi do zatwierdzenia Zapoznanie Podwykonawców z treścią Wymagań Zamawiającego Wykonawca jest odpowiedzialny za to, aby każdy z wynajętych przez niego Podwykonawców otrzymał wszystkie niezbędne wymagania Zamawiającego opisane w PFU oraz SIWZ Instrukcja obsługi Wykonawca dostarczy Inżynierowi, w terminie przed podpisaniem protokołu odbioru końcowego robót, kopie robocze instrukcji obsługi wszystkich Urządzeń. Przygotowane instrukcje obsługi powinny objaśniać krok po kroku procedury przygotowania, dobierania nastaw i uruchamiania wszystkich Urządzeń. Instrukcje obsługi przygotowane przez Wykonawcę oraz instrukcje odnoszące się do instalacji będącej przedmiotem zamówienia, opracowane przez Podwykonawcę, zostaną wydrukowane (nie kopiowane), a następnie oprawione w okładki formatu 20

21 A4. Po pozytywnym odbiorze Robót i po podpisaniu Świadectwa Wykonania Prób Eksploatacyjnych, robocze wersje poprawionych instrukcji obsługi, zostaną przedstawione Inżynierowi do zatwierdzenia. Wykonawca przygotuje 4 (czterech) kopii ostatecznej wersji instrukcji obsługi. Wszelkie poprawki polegające na dodaniu, zmianie lub usunięciu fragmentów tekstu, wprowadzone na żądanie Inżyniera na skutek doświadczeń nabytych w fazie rozruchu i obsługi Urządzeń, zostaną dołączone do każdego z sześciu egzemplarzy instrukcji obsługi jako dodatek bądź strony do wymiany. Koszt wniesionych poprawek zawarty jest w cenie zapisanej w Kontrakcie. Do obowiązku Wykonawcy należy upewnienie się, że Instrukcje obsługi zawierają: a) Listę dostarczonych Urządzeń z podaną nazwą producenta, numerem seryjnym i katalogowym Urządzenia. b) Listę rutynowych czynności związanych z obsługą każdego z dostarczonych Urządzeń. c) Listę dostarczonych części zamiennych. d) Listę narzędzi i substancji konserwujących. e) Rysunki przekrojów głównych Urządzeń. f) Plany sytuacyjno wysokościowe przedstawiające całość instalacji po wykonaniu. g) Schematy ideowe i diagramy paneli kontrolnych i układów sterowników. h) Schematy połączeń elektrycznych pomiędzy panelem kontrolnym, układami sterowników i zamontowanymi Urządzeniami. i) Pełną i zwięzłą instrukcję całego dostarczonego wyposażenia. j) Aprobaty lub deklaracje zgodności badań urządzeń po ich zamontowaniu. Do każdego Urządzenia, w miejscu jego montażu zostaną przygotowane i zawieszone na ścianie w widocznym miejscu: a) Tablica z listą rutynowych czynności związanych z obsługą Urządzenia. b) Tablica z listą instrukcji obsługi danego Urządzenia. Wydruk na tablicach powinien być widoczny i przejrzysty, przygotowany w polskiej wersji językowej Polityka informacyjna. Wykonawca w ramach Kontraktu jest zobowiązany ustawić i utrzymać tablicę informacyjną przez okres wykonywania robót w miejscu wskazanym przez Wykonawcę i uzgodnionym z Inżynierem. Tablice informacyjne będą ustawione niezwłocznie po rozpoczęciu Robót. Wykonawca jest zobowiązany do stałej konserwacji tablic informacyjnych, a w przypadku ich uszkodzenia lub zniszczenia do odtworzenia tablic. Obowiązkiem Wykonawcy jest niedopuszczenie do sytuacji braku jakiekolwiek tablicy informacyjnej Przygotowanie placu budowy Odpowiedzialność wykonawcy Wykonawca jest całkowicie i wyłącznie odpowiedzialny za zgodne z Kontraktem, projektami i poleceniami Inżyniera prowadzenie robót oraz za jakość zastosowanych materiałów i wykonanych robót. 21

22 Zezwolenia i licencje Wykonawca ponosi pełną odpowiedzialność za uzyskanie wszelkiego rodzaju zezwoleń czy licencji na wykonanie projektów Budowlanych i Wykonawczych oraz na realizację prac budowlanych. Wykonawca wystąpi a Zamawiający udzieli Wykonawcy odpowiednich pełnomocnictw, jeżeli będzie to konieczne Przekazanie placów budowy Zamawiający oświadcza, że posiada pełne prawa do Placu Budowy, na którym realizowane będzie zadanie inwestycyjne objęte niniejszymi Wymaganiami i że w terminie w terminie 3 (słownie: trzech) dni, od daty zawarcia Kontraktu przekaże Wykonawcy teren wykonywania robót budowlanych będących przedmiotem zamówienia pod realizację zadania. Wszelkie roboty przygotowawcze, tymczasowe, budowlane, montażowe, wykończeniowe itp., będą zrealizowane i wykonane według Dokumentacji Projektowej opracowanej przez Wykonawcę i zatwierdzonej przez Zamawiającego pod kątem niniejszych wymagań i pozostałych dokumentów Kontraktu oraz uzupełnień i zmian, które zostaną dołączone zgodnie z Warunkami Kontraktu. Zamawiający uznaje, że na etapie przygotowania Projektu Budowlanego Wykonawca uzyskuje wszelkie informacje o dostępie do Placu Budowy i Trasach Dostępu oraz, że projektuje Roboty według pozyskanych informacji Budowa zaplecza budowlanego Wykonawca zbuduje zaplecze budowlane spełniające wszelkie wymagania polskiego prawa w tym zakresie. Zaplecze będzie zlokalizowane na terenie obiektu SP ZOZ Szpital Wojewódzki w Bielsku Białej. Wykonawca poniesie wszelkie koszty budowy tego zaplecza. Wygląd zaplecza budowy Przy projektowaniu zaplecza budowlanego Wykonawca winien na biura, warsztaty, magazyny użyć elementów lub modułów prefabrykowanych mających estetyczny i czysty widok. W przypadku użycia elementów fabrycznie nienowych winny być uprzednio dzięki remontowi i malowaniu doprowadzone do swojego pierwotnego stanu. Wykonawca winien użyć elementów seryjnie podobnych, tworzących całość dla wydzielonych obiektów. Pomieszczenia winny być wewnątrz czyste i winny zapewnić odpowiednie warunki do pracy i wypoczynku w czasie przerw. Pomieszczenia przeznaczone na pobyt ludzi muszą być regularnie sprzątane a śmieci i odpadki regularnie usuwane. Odpady powstałe w trakcie realizacji budowy winny zostać zutylizowane na koszt Wykonawcy, a fakt ich utylizacji musi zostać potwierdzony dokumentem przekazanie odpadów na wysypisko. Toalety Wykonawca winien wyposażyć biura i zaplecze warsztatowe w odpowiednią ilość toalet. Przenośne kabiny toaletowe winny być zlokalizowane zgodnie z rysunkiem przedstawionym do akceptacji Inżyniera. Do planu lokalizacyjnego winna być dołączona kopia umowy z odpowiednim podmiotem gospodarczym odpowiedzialnym za utrzymanie ich we właściwym stanie oraz za wywóz nieczystości w odpowiedniej częstotliwości. Toalety muszą być regularnie sprzątane i usunięte po wygaśnięciu Kontraktu. 22

23 Zasilanie elektryczne Wykonawca ma zapewnić we własnym zakresie dopływ prądu elektrycznego koniecznego do prowadzenia robót związanych z Kontraktem. Zasilanie elektroenergetyczne placu budowy odbywać będzie się z istniejących instalacji elektrycznych -miejsce poboru energii elektrycznej wskaże użytkownik tych obiektów. Pobór prądu na potrzeby Robót mierzony będzie licznikiem energii elektrycznej zainstalowanym przez Wykonawcę na swój koszt. Wykonawca ma stosować się do wszelkich ograniczeń obciążenia narzucanych od czasu do czasu przez Inżyniera. W przypadku, kiedy Wykonawca będzie korzystał z energii elektrycznej, jest on zobowiązany ponieść koszty podłączenia do istniejących przewodów głównych, przewodów instalacji elektrycznej w budynkach, etc. a także dostarczyć mierniki zużycia i spełnić inne wymagania wynikające z powyższego warunku. Rodzaj materiału użytego jak i przebieg prac wykonanych w związku z instalacją muszą uzyskać pozytywną opinię Inżyniera. W jakimkolwiek przypadku gdy źródłem pobieranego prądu będzie prąd zmienny służący do tymczasowego oświetlenia lub zasilenia sprzętu przenośnego, Wykonawca odpowiedzialny będzie za ustawienie wymaganego napięcia roboczego, a także za powzięcie wszelkich środków bezpieczeństwa wobec pracowników korzystających z tego źródła prądu Utrzymanie ruchu Roboty prowadzone będą na funkcjonujących obiektach SP ZOZ Szpital Wojewódzki w Bielsku Białej. Wykonawca będzie współpracował z personelem eksploatacyjnym szpitala za pośrednictwem Inżyniera, aby zapewnić ciągłe funkcjonowanie zakładu. Wykonawca zapewni także przez cały czas bezpieczny dostęp do wszystkich jednostek personelowi obsługi. Tam, gdzie potrzebne jest podłączenie się do istniejących struktur, sieci, itd. lub odcięcie zasilania prądem dla zakładu lub jego części, Wykonawca uzgodni swój program i metody pracy z personelem eksploatacyjnym, za pośrednictwem Inżyniera. Rozbiórka lub usuwanie istniejących jednostek i instalacji będących w eksploatacji nie jest dopuszczalne do czasu zastąpienia lub wprowadzenia tymczasowej alternatywnej jednostki instalacji do pomyślnej eksploatacji. Żadne roboty tymczasowe ani trwałe, które będą miały wpływ na normalny tryb eksploatacji istniejących urządzeń, nie będą rozpoczynane przed wcześniejszym uzgodnieniem i z uzyskaniem akceptacji od Inżyniera. Wymagana jest ciągła eksploatacja zakładu, gdyby Wykonawca uszkodził jakąkolwiek część zakładu, co zagrażałoby realizacji tego wymogu, niezwłocznie usunie on takie uszkodzenia. Jeżeli Wykonawca nie usunie wszelkich uszkodzeń wciągu 8godzin, Zamawiający spowoduje wykonanie takich napraw obciążając ich kosztami Wykonawcę Niezamierzone naruszenie instalacji W przypadku naruszenia instalacji lub ich uszkodzenia w trakcie wykonywania robót lub na skutek zaniedbania, także później, w czasie realizacji jakichkolwiek innych robót Wykonawca na swój koszt naprawi, oraz pokryje wszelkie koszty związane z naprawą i skutkami uszkodzenia, w najkrótszym możliwym terminie przywracając ich stan do kształtu sprzed awarii. Przystąpienie do usuwania w/w uszkodzeń nie może nastąpić później niż wciągu 4 godzin od ich wystąpienia Zaplecze Wykonawcy Wykonawca, w ramach Kontraktu jest zobowiązany zorganizować zaplecze przestrzegając obowiązujących przepisów prawa, szczególnie w zakresie BHP, zabezpieczeń p.poż, wymogów Państwowej Inspekcji Pracy i Państwowego Inspektora Sanitarnego. Zaplecze Wykonawcy winno spełniać wszelkie wymagania w zakresie sanitarnym, technicznym, gospodarczym, 23
