1 BACnet Instrukcja obsługi 1

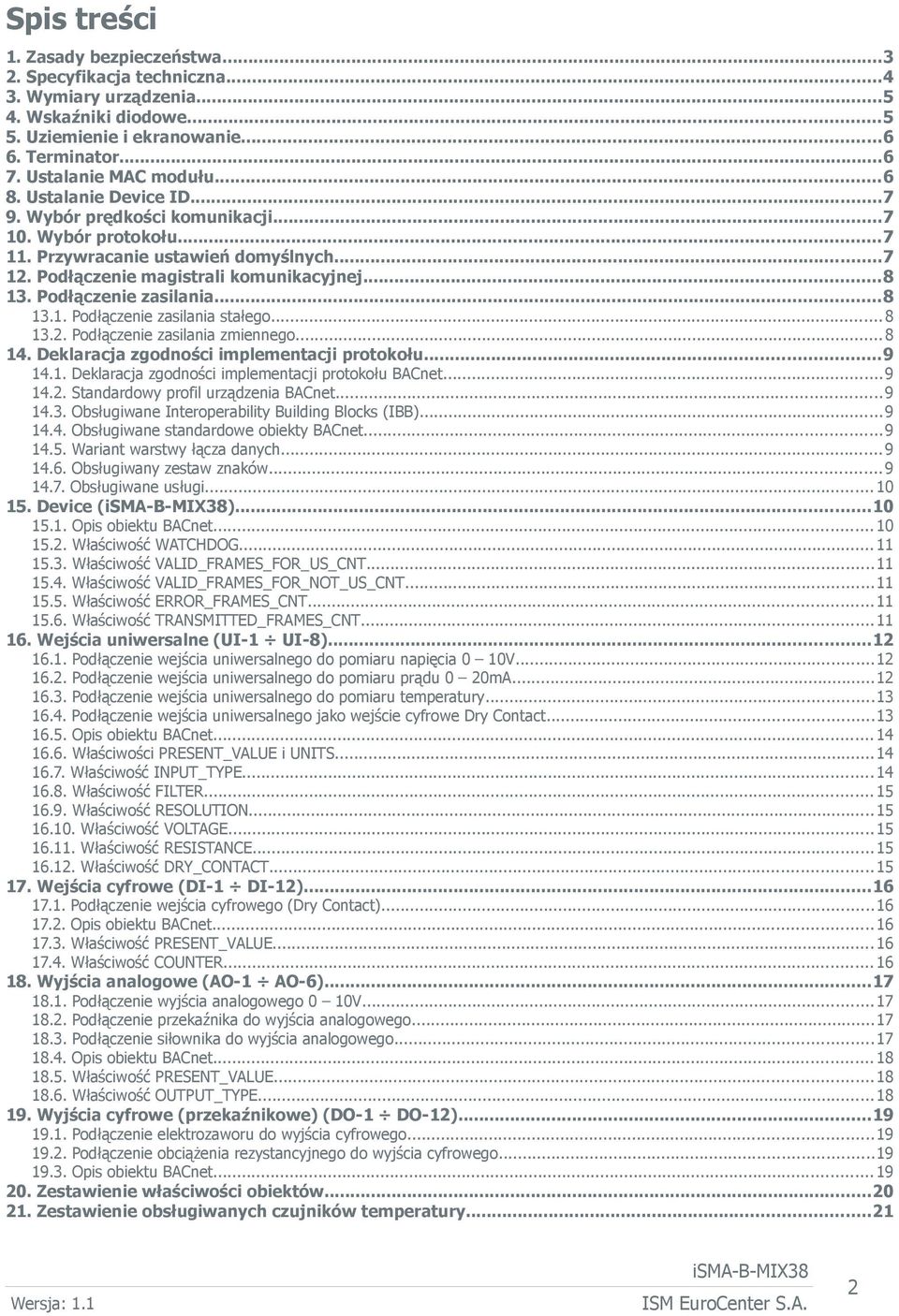

2 Spis treści 1. Zasady bezpieczeństwa Specyfikacja techniczna Wymiary urządzenia Wskaźniki diodowe Uziemienie i ekranowanie Terminator Ustalanie MAC modułu Ustalanie Device ID Wybór prędkości komunikacji Wybór protokołu Przywracanie ustawień domyślnych Podłączenie magistrali komunikacyjnej Podłączenie zasilania Podłączenie zasilania stałego Podłączenie zasilania zmiennego Deklaracja zgodności implementacji protokołu Deklaracja zgodności implementacji protokołu BACnet Standardowy profil urządzenia BACnet Obsługiwane Interoperability Building Blocks (IBB) Obsługiwane standardowe obiekty BACnet Wariant warstwy łącza danych Obsługiwany zestaw znaków Obsługiwane usługi Device () Opis obiektu BACnet Właściwość WATCHDOG Właściwość VALID_FRAMES_FOR_US_CNT Właściwość VALID_FRAMES_FOR_NOT_US_CNT Właściwość ERROR_FRAMES_CNT Właściwość TRANSMITTED_FRAMES_CNT Wejścia uniwersalne (UI-1 UI-8) Podłączenie wejścia uniwersalnego do pomiaru napięcia 0 10V Podłączenie wejścia uniwersalnego do pomiaru prądu 0 20mA Podłączenie wejścia uniwersalnego do pomiaru temperatury Podłączenie wejścia uniwersalnego jako wejście cyfrowe Dry Contact Opis obiektu BACnet Właściwości PRESENT_VALUE i UNITS Właściwość INPUT_TYPE Właściwość FILTER Właściwość RESOLUTION Właściwość VOLTAGE Właściwość RESISTANCE Właściwość DRY_CONTACT Wejścia cyfrowe (DI-1 DI-12) Podłączenie wejścia cyfrowego (Dry Contact) Opis obiektu BACnet Właściwość PRESENT_VALUE Właściwość COUNTER Wyjścia analogowe (AO-1 AO-6) Podłączenie wyjścia analogowego 0 10V Podłączenie przekaźnika do wyjścia analogowego Podłączenie siłownika do wyjścia analogowego Opis obiektu BACnet Właściwość PRESENT_VALUE Właściwość OUTPUT_TYPE Wyjścia cyfrowe (przekaźnikowe) (DO-1 DO-12) Podłączenie elektrozaworu do wyjścia cyfrowego Podłączenie obciążenia rezystancyjnego do wyjścia cyfrowego Opis obiektu BACnet Zestawienie właściwości obiektów Zestawienie obsługiwanych czujników temperatury

3 1. Zasady bezpieczeństwa Błędne podłączenie modułu może spowodować jego uszkodzenie oraz prowadzić do innych zagrożeń. Upewnij się, że urządzenie zostało prawidłowo podłączone przed włączeniem zasilania. Przed podłączeniem przewodów lub montażem/demontażem urządzenia należy bezwzględnie odłączyć zasilanie. Niestosowanie się do tego może spowodować porażenie prądem. Nie dotykać złącz elektrycznych. Może to spowodować porażenie prądem. Nie rozmontowywać urządzenia. Może to spowodować porażenie prądem lub błędne jego działanie. Używaj produktu w warunkach określonych w instrukcji (temperatura, wilgotność, napięcie itp.). Mocno dokręcić przewody w złączach. Niedostateczne dokręcenie przewodów może spowodować pożar. 3

4 2. Specyfikacja techniczna Zasilanie Napięcie 24V AC/DC ± 20% Pobór mocy 24VDC; Wejścia uniwersalne Liczba wejść 8 Wejście temperaturowe Wejście napięciowe Wejście rezystancyjne Metoda pomiaru rezystancji Wejście cyfrowe dry contact Rozdzielczość pomiarowa Czas przetwarzania Pomiar za pomocą dołączanych czujników rezystancyjnych dokładność 0.1 C Pomiar napięć od 0 do 10V impedancja wejściowa 100kΩ błąd pomiaru ±1mV Pomiar rezystancji od 0 do 1000kΩ Dzielnik napięcia Prąd wyjściowy ~1mA 12 bitów (domyślnie) lub 16 bitów 10ms/kanał przy 12 bitach 140ms/kanał przy 16 bitach Wejścia cyfrowe Liczba wejść 12 Typ Maksymalna częstotliwość impulsów Dry contact Wyjścia analogowe Liczba wyjść 6 Wyjście cyfrowe (przekaźnikowe) Zakres napięć Maksymalne obciążenie prądowe Rozdzielczość 100Hz Od 0 do 10V 20mA 12 bitów Błąd ±0.5% Liczba wyjść 12 Obciążenie rezystancyjne Obciążenie indukcyjne 230VAC lub 30VDC 230VAC lub 30VDC Interfejs RS485 Do 128 urządzeń Protokół Modbus RTU, Modbus ASCII lub BACnet wybierany za pomocą przełącznika Prędkość Od 2400 do ustawiana za pomocą przełącznika Adres Od 0 do 99 ustawiany za pomocą przełącznika Stopień ochrony IP IP40 Temperatura Przechowywania Od 40 C do +85 C Pracy Od 10 C do +50 C Wilgotność Względna Od 5 do 95% Złącza Typ rozłączane Maksymalny przekrój przewodów 2.5 mm2 Wymiary Wysokość 110 mm Szerokość Głębokość 160 mm 62 mm 4

5 3. Wymiary urządzenia 4. Wskaźniki diodowe Dioda zasilania jest włączana po poprawnym uruchomieniu modułu. Dioda komunikacyjna jest zapalana na 20ms po wysłaniu każdej ramki. Jeśli moduł odbiera/wysyła bardzo dużo ramek dioda może świecić się ciągle. Diody sygnalizujące stan wejść uniwersalnych są zapalane gdy rezystancja podłączona do wejścia jest mniejsza niż 1kΩ (wejście Dry Contact jest aktywne). Uwaga! Dioda zapali się również gdy podłączone do wejścia jest źródło napięcia o bardzo małym potencjale. Diody sygnalizujące stan wejść cyfrowych są zapalane gdy dane wejście jest aktywne. Diody sygnalizujące stan wyjść analogowych są zapalane gdy napięcie wyjściowe lub wypełnienie PWM jest różne od 0. Diody sygnalizujące stan wyjść cyfrowych są zapalane gdy dane wyjście jest włączone. 5

6 5. Uziemienie i ekranowanie Moduł może być zainstalowany w obudowie wraz z innymi urządzeniami, które generują promieniowanie elektromagnetyczne. Przykładami ich urządzeń są przekaźniki i styczniki, transformatory, sterowniki silników itp. To promieniowanie elektromagnetyczne może powodować zakłócenia elektryczne zasilania i przewodów sygnałowych, a że promieniując bezpośrednio do modułu, powodując negatywne skutki dla systemu. Odpowiednie uziemienie, osłony oraz inne działania ochronne należy podjąć na etapie instalacji, aby zapobiec tym efektom. Te działania ochronne obejmują m.in. uziemienie szafy sterowniczej, uziemienie ekranowania przewodów, zabezpieczenie urządzeń przełączających, prawidłowego okablowania, jak również uwzględnienie typów kabli i ich przekrojów. 6. Terminator Efekty linii transmisyjnej często powodują problemy w sieciach teleinformatycznych. Problemy te dotyczą najczęściej tłumienia sygnału i odbić w sieci. Aby wyeliminować obecność odbić od końców kabla, należy na obu jego końcach zastosować rezystor o impedancji równej impedancji charakterystycznej linii. W przypadku skrętki RS485 typową wartością jest 120 Ω. 7. Ustalanie MAC modułu Do ustalenia MAC modułu służą dwa przełączniki rotacyjne S1 i S2 umieszczone na panelu górnym urządzenia. Możliwe jest ustalenie MAC urządzenia w zakresie od 0 do 99. Zmiana adresu MAC jest natychmiastowa. Nie jest wymagany restart modułu. Wzór na ustalenie MAC: MAC = S S1 Gdzie S1 i S2 to wskazania obu przełączników. Przykład: Ustawienie przełączników jak na powyższym rysunku spowoduje ustalenie MAC modułu na 41. 6

7 8. Ustalanie Device ID Wzór na Device ID: Gdzie VendorID = 680 DeviceID = VendorID MAC Przykład: Jeśli MAC ma wartość 41 to DeviceID = Jeśli nastąpi zmiana Device ID (przez nadpisanie wartości pola Device ID w obiekcie Device) to zmiana MAC nie będzie powodowała zmiany DeviceID. Przywrócenie domyślnego zachowania nastąpi po przywróceniu ustawień domyślnych (11 Przywracanie ustawień domyślnych). 9. Wybór prędkości komunikacji Prędkość transmisji ustala się przełącznikiem S3 za pomocą sekcji 1, 2 i 3 zgodnie z poniższą tabelą: Prędkość OFF (0) OFF (0) OFF (0) OFF (0) OFF (0) ON (1) 2400 OFF (0) ON (1) OFF (0) 4800 OFF (0) ON (1) ON (1) 9600 ON (1) OFF (0) OFF (0) ON (1) OFF (0) ON (1) ON (1) ON (1) OFF (0) ON (1) ON (1) ON (1) Wybór protokołu Wybór protokołu następuje za pomocą sekcji 4 i 5 przełącznika S3 zgodnie z poniższą tabelą: 4 5 Protokół OFF (0) OFF (0) Modbus RTU OFF (0) ON (1) Modbus ASCII ON (1) OFF (0) BACnet ON (1) ON (1) 11. Przywracanie ustawień domyślnych Aby przywrócić stan domyślny wszystkich obiektów należy postępować zgodnie z poniższymi krokami: 1. Odłączyć zasilanie urządzenia 2. Przełączyć sekcję 6 przełącznika S3 w pozycję ON 3. Włączyć zasilanie, miga dioda od zasilania 4. Przełączyć sekcję 6 przełącznika S3 w pozycję OFF w celu przywrócenia ustawień domyślnych. Aby zrezygnować z przywracania ustawień domyślnych należy wyłączyć zasilanie i przełączyć sekcję 6 przełącznika S3 w pozycję OFF. 7

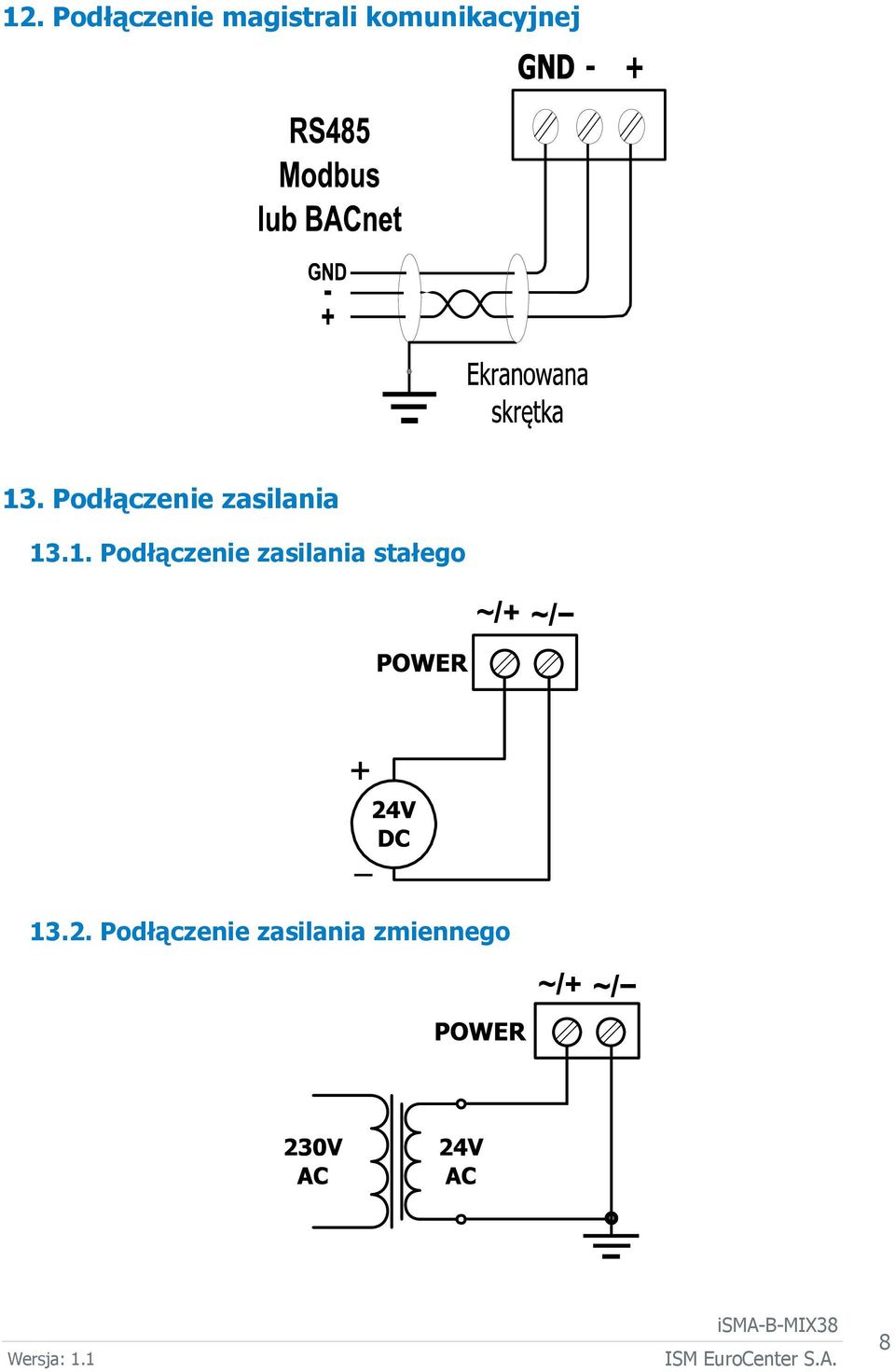

8 12. Podłączenie magistrali komunikacyjnej 13. Podłączenie zasilania Podłączenie zasilania stałego ~/ Podłączenie zasilania zmiennego ~/+ 8

9 14. Deklaracja zgodności implementacji protokołu Deklaracja zgodności implementacji protokołu BACnet Data Nazwa dystrybutora Nazwa produktu isma-b-mix Model produktu Wersja firmware Wersja protokołu BACnet Standardowy profil urządzenia BACnet BACnet Smart Sensor (B-SS) Obsługiwane Interoperability Building Blocks (IBB) Application Service (B-SS) Data Sharing - Read Property - B Data Sharing - Write Property - B Device Management - Dynamic Device Binding - B Device Management - Dynamic Object Binding - B Data Sharing - Read Property Multiple - B Data Sharing - Write Property Multiple - B Oznaczenie DS-RP-B DS-WP-B DM-DDB-B DM-DOB-B DS-RPM-B DS-WPM-B Obsługiwane standardowe obiekty BACnet Lista obsługiwanych standardowych typów obiektów zdefiniowanych przez ASHRAE Nazwa obiektu Ilość obiektów Analog Input 8 Analog Output 6 Binary Input 12 Binary Output 12 Device Wariant warstwy łącza danych Master-Slave/Token-Passing (MS/TP) master (Clause 9), baud rates: 2400, 4800, 9600, 19200, 38400, 57600, 76800, Obsługiwany zestaw znaków ANSI X3.4 9

10 14.7. Obsługiwane usługi Usługa Initiates Requests Executes Requests I-Am I-Have ReadProperty ReadPropertyMultiple Who-Has Who-Is WriteProperty WritePropertyMultiple 15. Device () Opis obiektu BACnet Tworzony dynamicznie: Nie, Kasowany Dynamicznie: Nie Nazwa właściwości Wymagana Dodatkowa Do zapisu Numer Typ Opis OBJECT_IDENTIFIER OBJECT_NAME OBJECT_TYPE SYSTEM_STATUS VENDOR_NAME VENDOR_IDENTIFIER MODEL_NAME FIRMWARE_REVISION APPLICATION_SOFTWARE_VERSION PROTOCOL_VERSION PROTOCOL_REVISION PROTOCOL_SERVICES_SUPPORTED PROTOCOL_OBJECT_TYPES_SUPPORTED OBJECT_LIST MAX_APDU_LENGTH_ACCEPTED SEGMENTATION_SUPPORTED APDU_TIMEOUT NUMBER_OF_APDU_RETRIES DEVICE_ADDRESS_BINDING DATABASE_REVISION WATCHDOG 5001 Unsigned 15.2 Właściwość WATCHDOG VALID_FRAMES_FOR_US_CNT 5101 Unsigned VALID_FRAMES_NOT_FOR_US_CNT 5102 Unsigned ERROR_FRAMES_CNT 5103 Unsigned TRANSMITTED_FRAMES_CNT 5104 Unsigned 10

11 15.2. Właściwość WATCHDOG Właściwość ta określa czas w sekundach do zadziałania Watchdoga. Jeśli moduł nie otrzyma żadnej poprawnej ramki BACnet w określonym czasie to wszystkie PRIORITY_ARRAY zostaną ustawione na NULL a wartość PRESENT_VALUE dla wyjść przyjmie wartość RELINQUISH_DEFAULT. Funkcja ta jest przydatna, gdy z jakiegoś powodu nastąpi przerwa w transmisji danych i dla bezpieczeństwa stany wyjściowe muszą zostać ustawione w odpowiedni stan niezagrażający bezpieczeństwu osób lub mienia. Ustawienie wartości 0 spowoduje wyłączenie Watchdoga. Domyślna wartość to 15s Właściwość VALID_FRAMES_FOR_US_CNT Właściwość ta zawiera liczbę poprawnie odebranych ramek (na warstwie MS/TP) które były zaadresowane do modułu Właściwość VALID_FRAMES_FOR_NOT_US_CNT Właściwość ta zawiera liczbę poprawnie odebranych ramek (na warstwie MS/TP) które nie były zaadresowane do modułu Właściwość ERROR_FRAMES_CNT Właściwość ta zawiera liczbę niepoprawnie odebranych ramek na warstwie MS/TP Właściwość TRANSMITTED_FRAMES_CNT Właściwość ta zawiera liczbę wysłanych ramek. 11

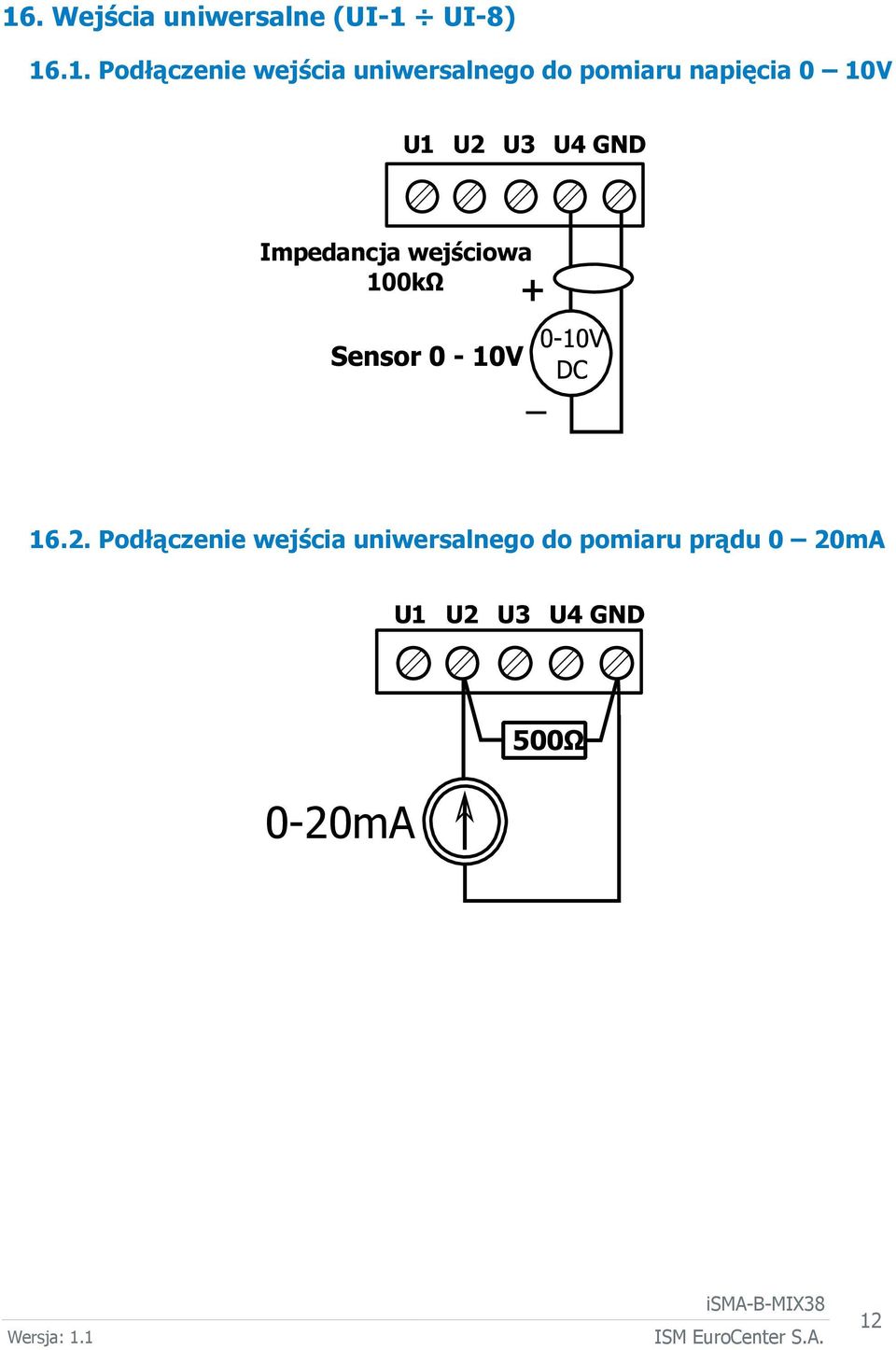

12 16. Wejścia uniwersalne (UI-1 UI-8) Podłączenie wejścia uniwersalnego do pomiaru napięcia 0 10V Impedancja wejściowa 100kΩ Podłączenie wejścia uniwersalnego do pomiaru prądu 0 20mA 0-20mA 500Ω 12

13 16.3. Podłączenie wejścia uniwersalnego do pomiaru temperatury Podłączenie wejścia uniwersalnego jako wejście cyfrowe Dry Contact Prąd wyjściowy ~1mA 13

14 16.5. Opis obiektu BACnet Tworzony dynamicznie: Nie, Kasowany Dynamicznie: Nie Nazwa właściwości Wymagana Dodatkowa Do zapisu Numer Typ Opis OBJECT_IDENTIFIER od UI-1 do UI-8 OBJECT_NAME OBJECT_TYPE PRESENT_VALUE 16.6 Właściwości PRESENT_VALUE i UNITS STATUS_FLAGS EVENT_STATE OUT_OF_SERVICE UNITS 16.6 Właściwości PRESENT_VALUE i UNITS INPUT_TYPE 4001 Enumerated 16.7 Właściwość INPUT_TYPE RESOLUTION 4002 Enumerated 16.9 Właściwość RESOLUTION FILTER 4003 Unsigned 16.8 Właściwość FILTER VOLTAGE 3010 Unsigned Właściwość VOLTAGE RESISTANCE 3012 Unsigned Właściwość RESISTANCE DRY_CONTACT 3013 Enumerated Właściwość DRY_CONTACT Właściwości PRESENT_VALUE i UNITS Właściwości te zawierają aktualną wartość i jednostkę w zależności od wartości właściwości INPUT_TYPE Właściwość INPUT_TYPE Wartość tej właściwości służy do ustalenia typu wejścia uniwersalnego zgodnie z tabelą: Wartość 0 Pomiar napięcia 0-10V 1 (domyślnie) Czujnik temperatury 10K3A1 NTC B=3975K 2 Czujnik temperatury 10K4A1 NTC B=3695K 3 Czujnik temperatury 10K NTC B=3435K Carel 4 Czujnik temperatury 20K6A1 NTC B=4262K 5 Czujnik temperatury 2,2K3A1 NTC B=3975K 6 Czujnik temperatury 3K3A1 NTC B=3975K 7 Czujnik temperatury 30K6A1 NTC B=4262K 8 Czujnik temperatury SIE1 9 Czujnik temperatury TAC1 10 Czujnik temperatury SAT1 16 Czujnik temperatury Pt Czujnik temperatury Ni Pomiar rezystancji 255 Wejście Dry Contact Opis 14

15 16.8. Właściwość FILTER Właściwość zawiera stałą czasową filtru dolnoprzepustowego. Wartość wyrażona jest w sekundach. Dozwolone są wartości między 0 a 60 sekund. Domyślna wartość filtru wynosi 2 sekundy Właściwość RESOLUTION Właściwość ta używana jest do określenie rozdzielczości bitowej dla każdego wejścia uniwersalnego. Ustawienie wartości na 0 powoduje konwersję z 12-bitową rozdzielczością natomiast ustawienie na 1 zwiększa rozdzielczość do 16 bitów. Uwaga! Ustawienie 16-bitowej rozdzielczości zwiększa czas pomiaru kanału z 10ms do 140ms. Całkowity czas pomiaru wszystkich kanałów zwiększa się wówczas z 80ms do 1120ms Właściwość VOLTAGE Wartość tej właściwości odpowiada zmierzonemu napięciu dla wejścia. Wartość wyrażona jest w mv Właściwość RESISTANCE Wartość tej właściwości odpowiada zmierzonej rezystancji dołączonej do wejścia. Wartość wyrażona jest w Ω Właściwość DRY_CONTACT Wartość tej właściwości wskazuje stan wejścia cyfrowego (dry contact). Zwarcie wejścia do masy powoduje ustawienie wartości na 1. 15

16 17. Wejścia cyfrowe (DI-1 DI-12) Podłączenie wejścia cyfrowego (Dry Contact) I1 I2 I3 I4 GND Prąd wyjściowy ~1mA Opis obiektu BACnet Tworzony dynamicznie: Nie, Kasowany Dynamicznie: Nie Nazwa właściwości Wymagana Dodatkowa Do zapisu Numer Typ Opis OBJECT_IDENTIFIER od DI-1 do DI-12 OBJECT_NAME OBJECT_TYPE PRESENT_VALUE 17.3 Właściwość PRESENT_VALUE STATUS_FLAGS EVENT_STATE OUT_OF_SERVICE POLARITY UNITS COUNTER 3001 unsigned 17.4 Właściwość COUNTER Właściwość PRESENT_VALUE Właściwość zawiera status wejścia cyfrowego. Zwarcie wejścia do GND powoduje ustalenie wartości na Właściwość COUNTER Właściwość zawiera ilość zliczonych impulsów. Wartość może być dowolnie modyfikowana aby liczyć od zadanej wartości (tzw. preset) lub wyzerowana przez wpisanie 0. 16

17 18. Wyjścia analogowe (AO-1 AO-6) Podłączenie wyjścia analogowego 0 10V A1 A2 A3 A4 GND Podłączenie przekaźnika do wyjścia analogowego A1 A2 A3 A4 GND Przekaźnik 12VDC max. 20mA Podłączenie siłownika do wyjścia analogowego ~/+ MODUŁ MIX38 A1 24 V Y GND SIŁOWNIK 17

18 18.4. Opis obiektu BACnet Tworzony dynamicznie: Nie, Kasowany Dynamicznie: Nie Nazwa właściwości Wymagana Dodatkowa Do zapisu Numer Typ Opis OBJECT_IDENTIFIER od AO-1 do AO-6 OBJECT_NAME OBJECT_TYPE PRESENT_VALUE 18.5 Właściwość PRESENT_VALUE STATUS_FLAGS EVENT_STATE OUT_OF_SERVICE UNITS PRIORITY_ARRAY RELINQUISH_DEFAULT OUTPUT_TYPE 4001 enumerated 18.6 Właściwość OUTPUT_TYPE Właściwość PRESENT_VALUE Właściwość ta zawiera wartość napięcia na wyjściu analogowym wyrażoną w mv. Jeśli właściwość OUTPUT_TYPE ustawiona jest na PWM wówczas PRESENT_VALUE zawiera wypełnienie (w procentach) przebiegu PWM Właściwość OUTPUT_TYPE Właściwość ta zawiera informację o trybie działania wyjścia analogowego zgodnie z poniższą tabelą: Wartość Opis 0 (domyślnie) Wyjście napięciowe 0 10V 1 PWM 1Hz 2 PWM 10Hz 3 PWM 100Hz 18

19 19. Wyjścia cyfrowe (przekaźnikowe) (DO-1 DO-12) Podłączenie elektrozaworu do wyjścia cyfrowego O1 O2 C1 O3 O4 C2 Max 30 V DC 3A Podłączenie obciążenia rezystancyjnego do wyjścia cyfrowego O1 O2 C1 O3 O4 C2 Max 230 V AC 3A Opis obiektu BACnet Tworzony dynamicznie: Nie, Kasowany Dynamicznie: Nie Nazwa właściwości Wymagana Dodatkowa Do zapisu Numer Typ Opis OBJECT_IDENTIFIER od DO-1 do DO-12 OBJECT_NAME OBJECT_TYPE PRESENT_VALUE STATUS_FLAGS EVENT_STATE OUT_OF_SERVICE POLARITY PRIORITY_ARRAY RELINQUISH_DEFAULT 19

20 20. Zestawienie właściwości obiektów Obiekt Nazwa właściwości Do zapisu Numer Typ Opis WATCHDOG 5001 Unsigned Czas w sekundach do resetu watchdoga Device () Wejście uniwersalne (UI-1 UI-8) Wejście cyfrowe (DI-1 DI-12) Wyjście analogowe (AO-1 AO-6) Wyjście cyfrowe (DO-1 DO-12) VALID_FRAMES_FOR_US_CNT 5101 Unsigned Ilość poprawnych ramek zaadresowanych do modułu VALID_FRAMES_NOT_FOR_US_CNT 5102 Unsigned Ilość poprawnych ramek nie zaadresowanych do modułu ERROR_FRAMES_CNT 5103 Unsigned Ilość błędnych ramek TRANSMITTED_FRAMES_CNT 5104 Unsigned Ilość wysłanych ramek PRESENT_VALUE INPUT_TYPE 4001 Enumerated RESOLUTION 4002 Enumerated FILTER 4003 Unsigned Zmierzona wartość wejścia uniwersalnego w zależności od właściwości INPUT_TYPE Używane do ustalenia trybu wejścia uniwersalnego zgodnie z tabelą w 16.7 Właściwość INPUT_TYPE Rozdzielczość przetwornika: 0 12 bitów 1 16 bitów Stała czasowa wejściowego filtru dolnoprzepustowego w sekundach VOLTAGE 3010 Unsigned Wartość napięcia w mv RESISTANCE 3012 Unsigned Wartość mierzonej rezystancji w Ω DRY_CONTACT 3013 Enumerated PRESENT_VALUE Stan wejścia cyfrowego (dry contact). Zwarcie do GND ustawia na 1. Stan wejścia cyfrowego (dry contact). Zwarcie do GND ustawia na 1. COUNTER 3001 Unsigned Licznik zliczonych impulsów PRESENT_VALUE OUTPUT_TYPE 4001 Enumerated Wartość napięcia wyjściowego mv jeśli OUTPUT_TYPE ustawione na 0 Wartość wypełnienia przebiegu wyjściowego w % jeśli OUTPUT_TYPE ustawione na wartość od 1 do 3 Tryb działania wyjścia analogowego zgodnie z tabelą: Wartość Opis 0 (domyślnie) Napięcie wyjściowe 0 10V 1 PWM 1Hz 2 PWM 10Hz 3 PWM 100Hz PRESENT_VALUE Stan wyjścia cyfrowego 20

21 21. Zestawienie obsługiwanych czujników temperatury Nr 1 Czujnik Współczynnik β Producenci 10K3A1 3975K Aquatrol, Cylon, Honeywell, Johnson, Satchwell, Seachange C Ω Nr 2 Czujnik Współczynnik β Producenci 10K4A1 3695K Andover, Delta Controls, Siebe, York C Ω

22 Nr 3 Czujnik 10K Carel Współczynnik β 3435K Nr 4 Czujnik 20K6A1 Współczynnik β 4262K Producenci Honeywell C Ω

23 Nr 5 Czujnik 2.2K3A1 Współczynnik β 3975K Producenci Ambiflex, Johnson C Ω Nr 6 Czujnik 3K3A1 Współczynnik β 3975K Producenci Alerton C Ω

24 Nr 7 Czujnik 30K6A1 Współczynnik β 4262K Producenci Drayton C Ω Nr 8 Czujnik SIE1 Producenci Barber Colman, Siebe C Ω

25 Nr 9 Czujnik TAC1 Współczynnik β 3500K Producenci TAC C Ω Nr 10 Czujnik SAT1 Producenci Satchwell C Ω

26 Nr 16 Czujnik Producenci Pt1000 Honeywell, Sauter, Serck, Siebe, Cylon C Ω Nr 17 Czujnik Ni1000 Producenci Sauter C Ω
