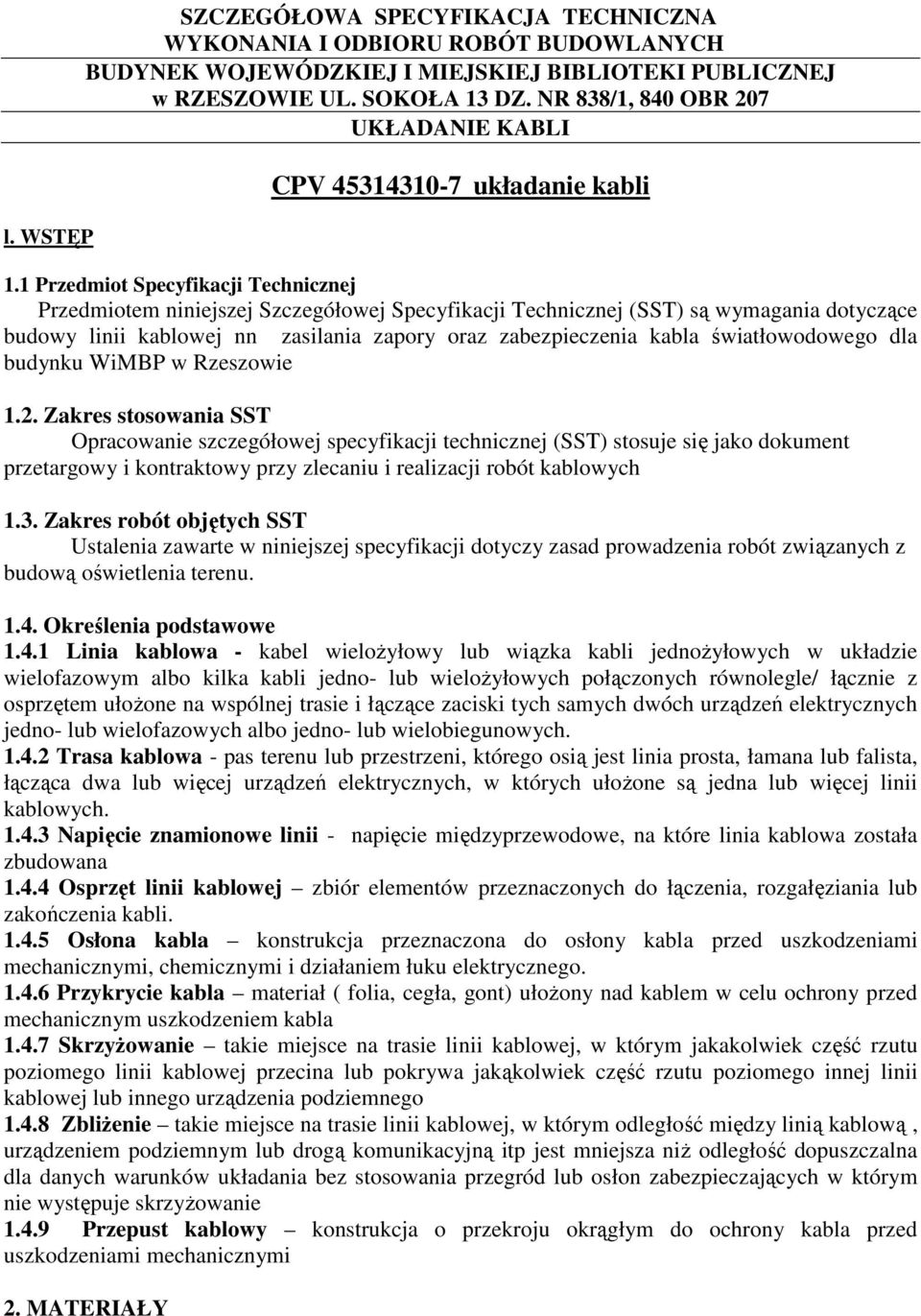

1 l. WSTĘP SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH BUDYNEK WOJEWÓDZKIEJ I MIEJSKIEJ BIBLIOTEKI PUBLICZNEJ w RZESZOWIE UL. SOKOŁA 13 DZ. NR 838/1, 840 OBR 207 UKŁADANIE KABLI CPV układanie kabli 1.1 Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące budowy linii kablowej nn zasilania zapory oraz zabezpieczenia kabla światłowodowego dla budynku WiMBP w Rzeszowie 1.2. Zakres stosowania SST Opracowanie szczegółowej specyfikacji technicznej (SST) stosuje się jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót kablowych 1.3. Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczy zasad prowadzenia robót związanych z budową oświetlenia terenu Określenia podstawowe Linia kablowa - kabel wieloŝyłowy lub wiązka kabli jednoŝyłowych w układzie wielofazowym albo kilka kabli jedno- lub wieloŝyłowych połączonych równolegle/ łącznie z osprzętem ułoŝone na wspólnej trasie i łączące zaciski tych samych dwóch urządzeń elektrycznych jedno- lub wielofazowych albo jedno- lub wielobiegunowych Trasa kablowa - pas terenu lub przestrzeni, którego osią jest linia prosta, łamana lub falista, łącząca dwa lub więcej urządzeń elektrycznych, w których ułoŝone są jedna lub więcej linii kablowych Napięcie znamionowe linii - napięcie międzyprzewodowe, na które linia kablowa została zbudowana Osprzęt linii kablowej zbiór elementów przeznaczonych do łączenia, rozgałęziania lub zakończenia kabli Osłona kabla konstrukcja przeznaczona do osłony kabla przed uszkodzeniami mechanicznymi, chemicznymi i działaniem łuku elektrycznego Przykrycie kabla materiał ( folia, cegła, gont) ułoŝony nad kablem w celu ochrony przed mechanicznym uszkodzeniem kabla SkrzyŜowanie takie miejsce na trasie linii kablowej, w którym jakakolwiek część rzutu poziomego linii kablowej przecina lub pokrywa jakąkolwiek część rzutu poziomego innej linii kablowej lub innego urządzenia podziemnego ZbliŜenie takie miejsce na trasie linii kablowej, w którym odległość między linią kablową, urządzeniem podziemnym lub drogą komunikacyjną itp jest mniejsza niŝ odległość dopuszczalna dla danych warunków układania bez stosowania przegród lub osłon zabezpieczających w którym nie występuje skrzyŝowanie Przepust kablowy konstrukcja o przekroju okrągłym do ochrony kabla przed uszkodzeniami mechanicznymi 2. MATERIAŁY

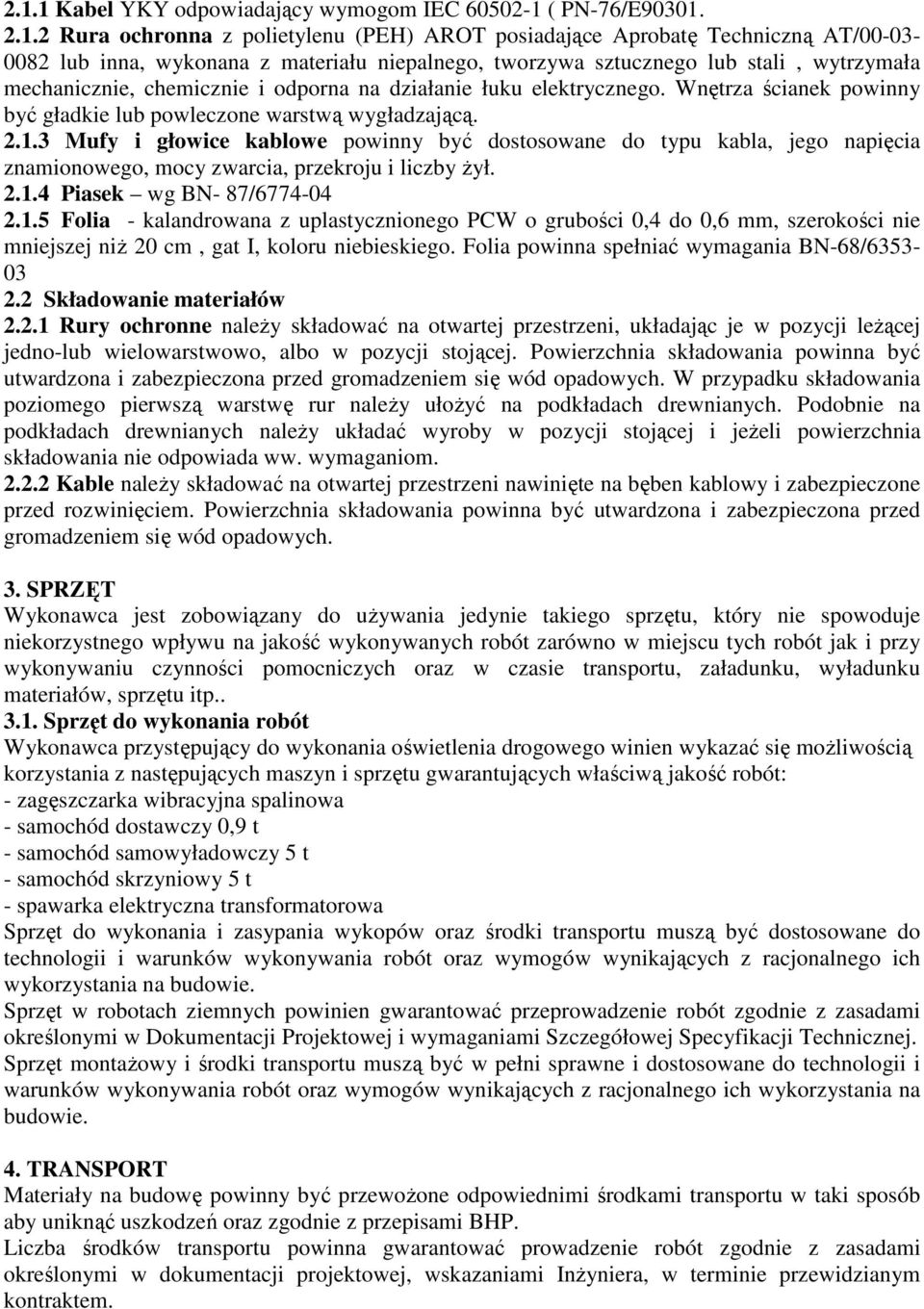

2 2.1.1 Kabel YKY odpowiadający wymogom IEC ( PN-76/E Rura ochronna z polietylenu (PEH) AROT posiadające Aprobatę Techniczną AT/ lub inna, wykonana z materiału niepalnego, tworzywa sztucznego lub stali, wytrzymała mechanicznie, chemicznie i odporna na działanie łuku elektrycznego. Wnętrza ścianek powinny być gładkie lub powleczone warstwą wygładzającą Mufy i głowice kablowe powinny być dostosowane do typu kabla, jego napięcia znamionowego, mocy zwarcia, przekroju i liczby Ŝył Piasek wg BN- 87/ Folia - kalandrowana z uplastycznionego PCW o grubości 0,4 do 0,6 mm, szerokości nie mniejszej niŝ 20 cm, gat I, koloru niebieskiego. Folia powinna spełniać wymagania BN-68/ Składowanie materiałów Rury ochronne naleŝy składować na otwartej przestrzeni, układając je w pozycji leŝącej jedno-lub wielowarstwowo, albo w pozycji stojącej. Powierzchnia składowania powinna być utwardzona i zabezpieczona przed gromadzeniem się wód opadowych. W przypadku składowania poziomego pierwszą warstwę rur naleŝy ułoŝyć na podkładach drewnianych. Podobnie na podkładach drewnianych naleŝy układać wyroby w pozycji stojącej i jeŝeli powierzchnia składowania nie odpowiada ww. wymaganiom Kable naleŝy składować na otwartej przestrzeni nawinięte na bęben kablowy i zabezpieczone przed rozwinięciem. Powierzchnia składowania powinna być utwardzona i zabezpieczona przed gromadzeniem się wód opadowych. 3. SPRZĘT Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót zarówno w miejscu tych robót jak i przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku, wyładunku materiałów, sprzętu itp Sprzęt do wykonania robót Wykonawca przystępujący do wykonania oświetlenia drogowego winien wykazać się moŝliwością korzystania z następujących maszyn i sprzętu gwarantujących właściwą jakość robót: - zagęszczarka wibracyjna spalinowa - samochód dostawczy 0,9 t - samochód samowyładowczy 5 t - samochód skrzyniowy 5 t - spawarka elektryczna transformatorowa Sprzęt do wykonania i zasypania wykopów oraz środki transportu muszą być dostosowane do technologii i warunków wykonywania robót oraz wymogów wynikających z racjonalnego ich wykorzystania na budowie. Sprzęt w robotach ziemnych powinien gwarantować przeprowadzenie robót zgodnie z zasadami określonymi w Dokumentacji Projektowej i wymaganiami Szczegółowej Specyfikacji Technicznej. Sprzęt montaŝowy i środki transportu muszą być w pełni sprawne i dostosowane do technologii i warunków wykonywania robót oraz wymogów wynikających z racjonalnego ich wykorzystania na budowie. 4. TRANSPORT Materiały na budowę powinny być przewoŝone odpowiednimi środkami transportu w taki sposób aby uniknąć uszkodzeń oraz zgodnie z przepisami BHP. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, wskazaniami InŜyniera, w terminie przewidzianym kontraktem.

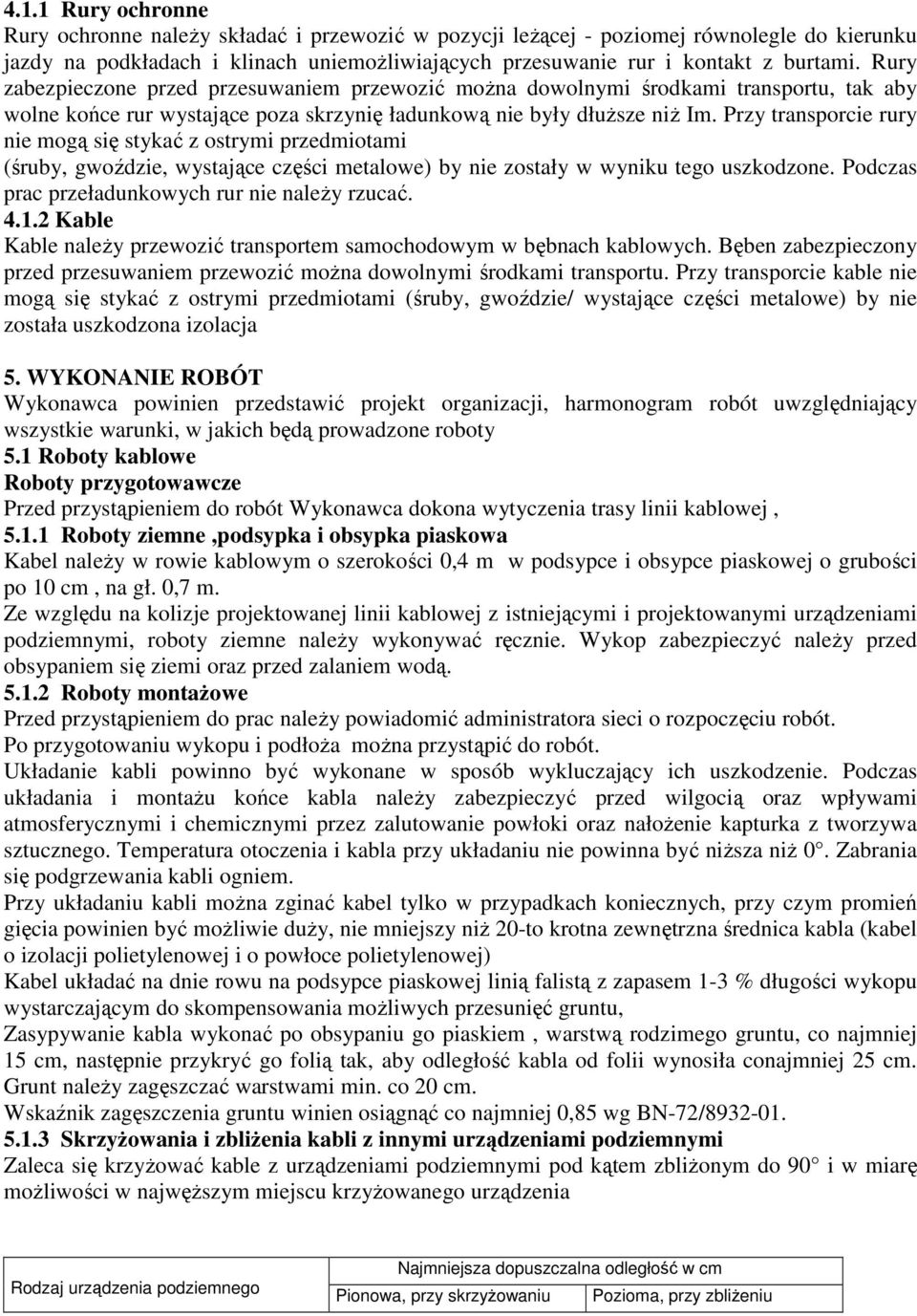

3 4.1.1 Rury ochronne Rury ochronne naleŝy składać i przewozić w pozycji leŝącej - poziomej równolegle do kierunku jazdy na podkładach i klinach uniemoŝliwiających przesuwanie rur i kontakt z burtami. Rury zabezpieczone przed przesuwaniem przewozić moŝna dowolnymi środkami transportu, tak aby wolne końce rur wystające poza skrzynię ładunkową nie były dłuŝsze niŝ Im. Przy transporcie rury nie mogą się stykać z ostrymi przedmiotami (śruby, gwoździe, wystające części metalowe) by nie zostały w wyniku tego uszkodzone. Podczas prac przeładunkowych rur nie naleŝy rzucać Kable Kable naleŝy przewozić transportem samochodowym w bębnach kablowych. Bęben zabezpieczony przed przesuwaniem przewozić moŝna dowolnymi środkami transportu. Przy transporcie kable nie mogą się stykać z ostrymi przedmiotami (śruby, gwoździe/ wystające części metalowe) by nie została uszkodzona izolacja 5. WYKONANIE ROBÓT Wykonawca powinien przedstawić projekt organizacji, harmonogram robót uwzględniający wszystkie warunki, w jakich będą prowadzone roboty 5.1 Roboty kablowe Roboty przygotowawcze Przed przystąpieniem do robót Wykonawca dokona wytyczenia trasy linii kablowej, Roboty ziemne,podsypka i obsypka piaskowa Kabel naleŝy w rowie kablowym o szerokości 0,4 m w podsypce i obsypce piaskowej o grubości po 10 cm, na gł. 0,7 m. Ze względu na kolizje projektowanej linii kablowej z istniejącymi i projektowanymi urządzeniami podziemnymi, roboty ziemne naleŝy wykonywać ręcznie. Wykop zabezpieczyć naleŝy przed obsypaniem się ziemi oraz przed zalaniem wodą Roboty montaŝowe Przed przystąpieniem do prac naleŝy powiadomić administratora sieci o rozpoczęciu robót. Po przygotowaniu wykopu i podłoŝa moŝna przystąpić do robót. Układanie kabli powinno być wykonane w sposób wykluczający ich uszkodzenie. Podczas układania i montaŝu końce kabla naleŝy zabezpieczyć przed wilgocią oraz wpływami atmosferycznymi i chemicznymi przez zalutowanie powłoki oraz nałoŝenie kapturka z tworzywa sztucznego. Temperatura otoczenia i kabla przy układaniu nie powinna być niŝsza niŝ 0. Zabrania się podgrzewania kabli ogniem. Przy układaniu kabli moŝna zginać kabel tylko w przypadkach koniecznych, przy czym promień gięcia powinien być moŝliwie duŝy, nie mniejszy niŝ 20-to krotna zewnętrzna średnica kabla (kabel o izolacji polietylenowej i o powłoce polietylenowej) Kabel układać na dnie rowu na podsypce piaskowej linią falistą z zapasem 1-3 % długości wykopu wystarczającym do skompensowania moŝliwych przesunięć gruntu, Zasypywanie kabla wykonać po obsypaniu go piaskiem, warstwą rodzimego gruntu, co najmniej 15 cm, następnie przykryć go folią tak, aby odległość kabla od folii wynosiła conajmniej 25 cm. Grunt naleŝy zagęszczać warstwami min. co 20 cm. Wskaźnik zagęszczenia gruntu winien osiągnąć co najmniej 0,85 wg BN-72/ SkrzyŜowania i zbliŝenia kabli z innymi urządzeniami podziemnymi Zaleca się krzyŝować kable z urządzeniami podziemnymi pod kątem zbliŝonym do 90 i w miarę moŝliwości w najwęŝszym miejscu krzyŝowanego urządzenia Rodzaj urządzenia podziemnego Najmniejsza dopuszczalna odległość w cm Pionowa, przy skrzyŝowaniu Pozioma, przy zbliŝeniu

4 Rurociągi wodociągowe,ściekowe, cieplne, gazowe z gazami niepalnymi i rurociągi z gazami palnymi o ciśnieniu do 0,5 at 80 cm przy śred. rurociągu do 250 mm ( lub 50 cm w rurze ochronnej) 150 cm przy śred. powyŝej 250 mm ( lub 80 cm w rurze ochr.) 50 Rurociągi z cieczami palnymi Przy śred. większej niŝ 250 mm 100 Rurociągi z gazami palnymio ciśnieniu wyŝszym niŝ 0,5 at i nie przekraczającym 4 at 100 Rurociągi z gazami palnymi o ciśnieniu wyŝszym niŝ 4 at BN- 71/ Zbiorniki z płynami palnymi Części podziemne linii napowietrznych ( ustój, podpora,odciąŝka) - Ściany budynków, inne budowle np. tunele, kanały Urządzenia ochrony budowli od wyładowań atmosferycznych SkrzyŜowania i zbliŝenia kabli z drogami i rurociągami Zaleca się krzyŝować kable z urządzeniami podziemnymi pod kątem zbliŝonym do 90 i w miarę moŝliwości w najwęŝszym miejscu. Najmniejsza odległość pionowa pomiędzy górną częścią osłony kabla a płaszczyzną jezdni nie powinna być mniejsza niŝ 100 cm. Rodzaj krzyŝowanego obiektu Rurociąg Droga o przekroju ulicznym z krawęŝnikami Długośc przepustu na skrzyŝowaniu Srednica rurociągu z dodaniem po 50 cm z kaŝdej strony Szerokość jezdni z krawęŝnikami z dodaniem po 50 cm z kaŝdej strony Układanie przepustów kablowych Przepusty kablowe naleŝy wykonywać z rur stalowych lub PCW o średnicy wewnętrznej nie mniejszej niŝ 50 mm dla kabli do 1 kv. Przepusty kablowe naleŝy układać w miejscach, gdzie kabel naraŝony jest na uszkodzenia mechaniczne. W jednym przepuście powinien być ułoŝony tylko jeden kabel. Głębokość umieszczenia przepustów kablowych w gruncie, mierzona od powierzchni rury, powinna wynosić co najnniej 70 cm w terenie bez nawierzchni i 100 cm od nawierzchni drogi przeznaczonej do ruchu kołowego. W miejscach skrzyŝowań z drogami istniejącymi o konstrukcji nierozbieralnej, przepusty powinny być wykonywane metodą wiercenia poziomego, przewidując przepusty rezerwowe dla umoŝliwienia ułoŝenia kabli dodatkowych lub wymiany kabli uszkodzonych bez rozkopywania dróg. Miejsca wprowadzenia kabli do rur powinny być uszczelnione w sposób uniemoŝliwiający przedostawanie się do ich wnętrza wody i przed ich zamuleniem Oznakowanie linii kablowej

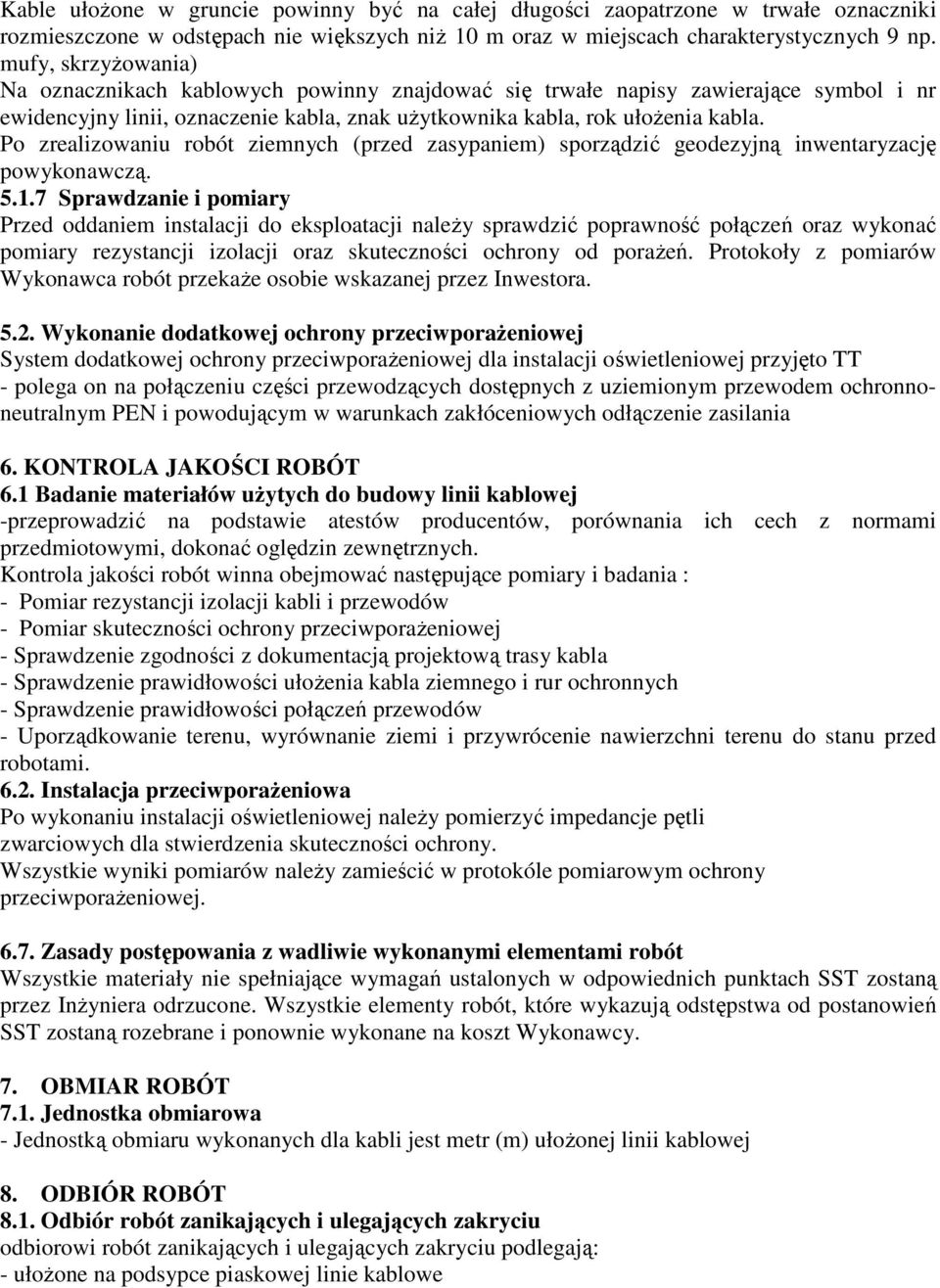

5 Kable ułoŝone w gruncie powinny być na całej długości zaopatrzone w trwałe oznaczniki rozmieszczone w odstępach nie większych niŝ 10 m oraz w miejscach charakterystycznych 9 np. mufy, skrzyŝowania) Na oznacznikach kablowych powinny znajdować się trwałe napisy zawierające symbol i nr ewidencyjny linii, oznaczenie kabla, znak uŝytkownika kabla, rok ułoŝenia kabla. Po zrealizowaniu robót ziemnych (przed zasypaniem) sporządzić geodezyjną inwentaryzację powykonawczą Sprawdzanie i pomiary Przed oddaniem instalacji do eksploatacji naleŝy sprawdzić poprawność połączeń oraz wykonać pomiary rezystancji izolacji oraz skuteczności ochrony od poraŝeń. Protokoły z pomiarów Wykonawca robót przekaŝe osobie wskazanej przez Inwestora Wykonanie dodatkowej ochrony przeciwporaŝeniowej System dodatkowej ochrony przeciwporaŝeniowej dla instalacji oświetleniowej przyjęto TT - polega on na połączeniu części przewodzących dostępnych z uziemionym przewodem ochronnoneutralnym PEN i powodującym w warunkach zakłóceniowych odłączenie zasilania 6. KONTROLA JAKOŚCI ROBÓT 6.1 Badanie materiałów uŝytych do budowy linii kablowej -przeprowadzić na podstawie atestów producentów, porównania ich cech z normami przedmiotowymi, dokonać oględzin zewnętrznych. Kontrola jakości robót winna obejmować następujące pomiary i badania : - Pomiar rezystancji izolacji kabli i przewodów - Pomiar skuteczności ochrony przeciwporaŝeniowej - Sprawdzenie zgodności z dokumentacją projektową trasy kabla - Sprawdzenie prawidłowości ułoŝenia kabla ziemnego i rur ochronnych - Sprawdzenie prawidłowości połączeń przewodów - Uporządkowanie terenu, wyrównanie ziemi i przywrócenie nawierzchni terenu do stanu przed robotami Instalacja przeciwporaŝeniowa Po wykonaniu instalacji oświetleniowej naleŝy pomierzyć impedancje pętli zwarciowych dla stwierdzenia skuteczności ochrony. Wszystkie wyniki pomiarów naleŝy zamieścić w protokóle pomiarowym ochrony przeciwporaŝeniowej Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach SST zostaną przez InŜyniera odrzucone. Wszystkie elementy robót, które wykazują odstępstwa od postanowień SST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 7. OBMIAR ROBÓT 7.1. Jednostka obmiarowa - Jednostką obmiaru wykonanych dla kabli jest metr (m) ułoŝonej linii kablowej 8. ODBIÓR ROBÓT 8.1. Odbiór robót zanikających i ulegających zakryciu odbiorowi robót zanikających i ulegających zakryciu podlegają: - ułoŝone na podsypce piaskowej linie kablowe

6 Przed zasypaniem linia kablowa powinna być zinwentaryzowana przez uprawnionego geodetę i naniesiona na mapy sytuacyjne. Roboty objęte SST odbiera InŜynier na podstawie przedstawionych przez Wykonawcę szkiców, dzienników pomiarowych i protokołów Dokumenty do odbioru końcowego robót Do odbioru końcowego Wykonawca jest zobowiązany przygotować: - protokoły z dokonanych pomiarów skuteczności zastosowanej ochrony przeciwporaŝeniowej. 9. PODSTAWA PŁATNOŚCI 9.1. Cena jednostki obmiarowej Cena 1 m linii kablowej obejmuje odpowiednio: - wyznaczenie robót w terenie, - dostarczenie materiałów, - zagęszczenie gruntu oraz rozplantowanie lub odwiezienie nadmiaru gruntu, - wykopanie rowów kablowych - wykonanie podsypki piaskowej - układanie rur przepustowych ( ochronnych) - układanie kabli - wykonanie osypki piaskowej - zasypanie rowów kablowych, zagęszczenie gruntu - podłączenie zasilania, - konserwacja urządzeń do chwili przekazania oświetlenia Zamawiającemu. - przeprowadzenie pomiarów i badań wymaganych w Specyfikacji Technicznej; 10. PRZEPISY ZWIĄZANE 10.1 Normy: 1. PN-EN 05125:1976. Elektroenergetyczne i sygnalizacyjne linie kablowe, 2. PN-IEC ObciąŜalność prądowa i długotrwała przewodów. 3. PN-IEC Ochrona przeciwporaŝeniowa. 4. PN-IEC Uziemienia i przewody ochronne. 5. PN-IEC Sprawdzanie. Sprawdzanie odbiorcze. 6. PN-IEC Ochrona przed prądem przetęŝeniowym. Przepisy nieobligatoryjne - Rozporządzenie Ministra Infrastruktury z dn w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - Prawo Budowlane z dn r - Zarządzenie Nr 29 ministra Górnictwa i Energetyki z dn. 17 lipca 1974 w sprawie doboru przewodów i kabli elektroenergetycznych do obciąŝeń prądem elektrycznym - Przepisy Budowy Urządzeń Elektroenergetycznych - Warunki Techniczne Wykonywania i odbioru Robót Budowlano MontaŜowych tom V, Instalacje Elektryczne - Pozostałe obowiązujące normy i przepisy wg wykazu z Dziennika Ustaw na rok 2004.
