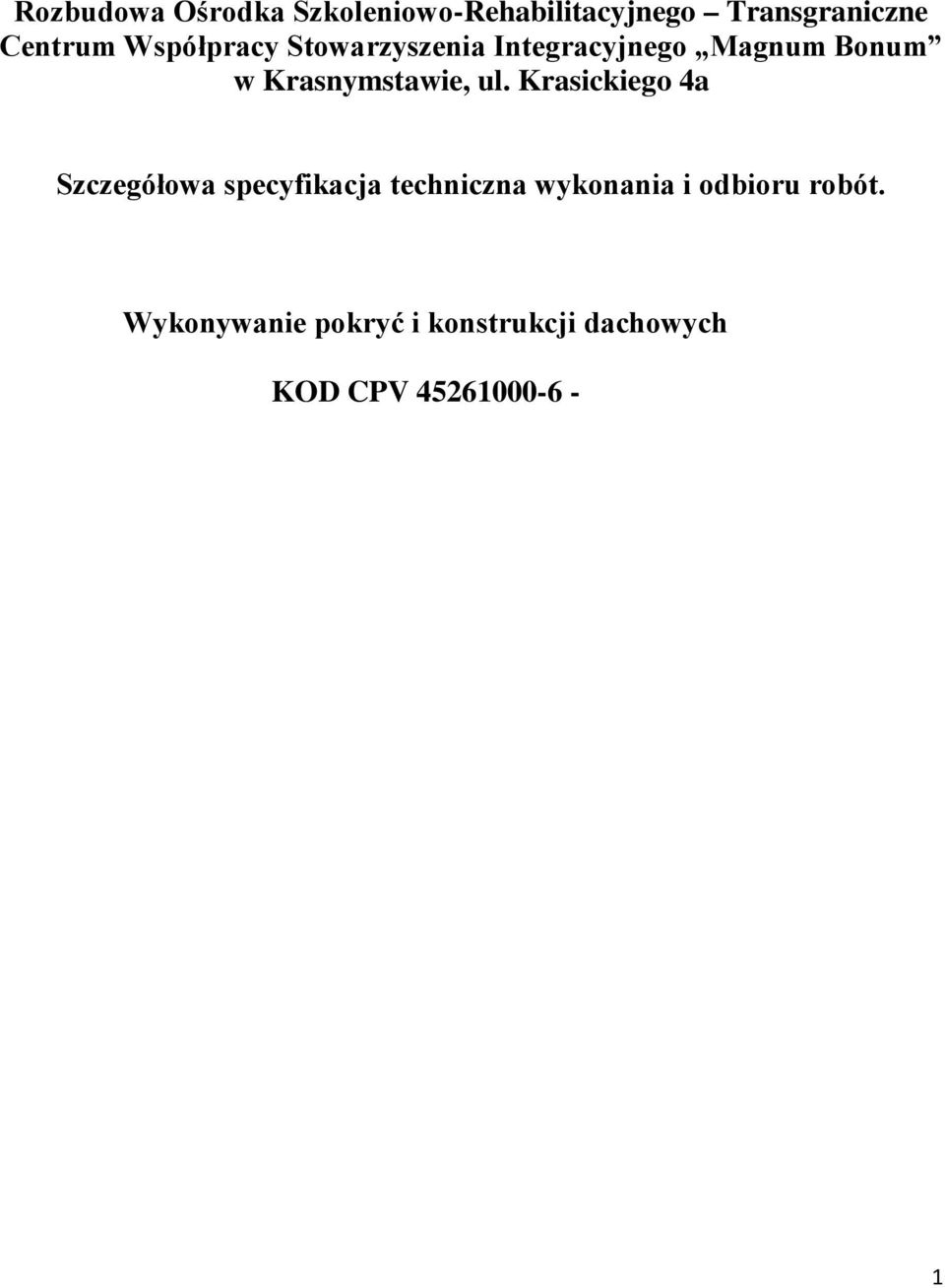

1 Rozbudowa Ośrodka Szkoleniowo-Rehabilitacyjnego Transgraniczne Centrum Współpracy Stowarzyszenia Integracyjnego Magnum Bonum w Krasnymstawie, ul. Krasickiego 4a Szczegółowa specyfikacja techniczna wykonania i odbioru robót. Wykonywanie pokryć i konstrukcji dachowych KOD CPV

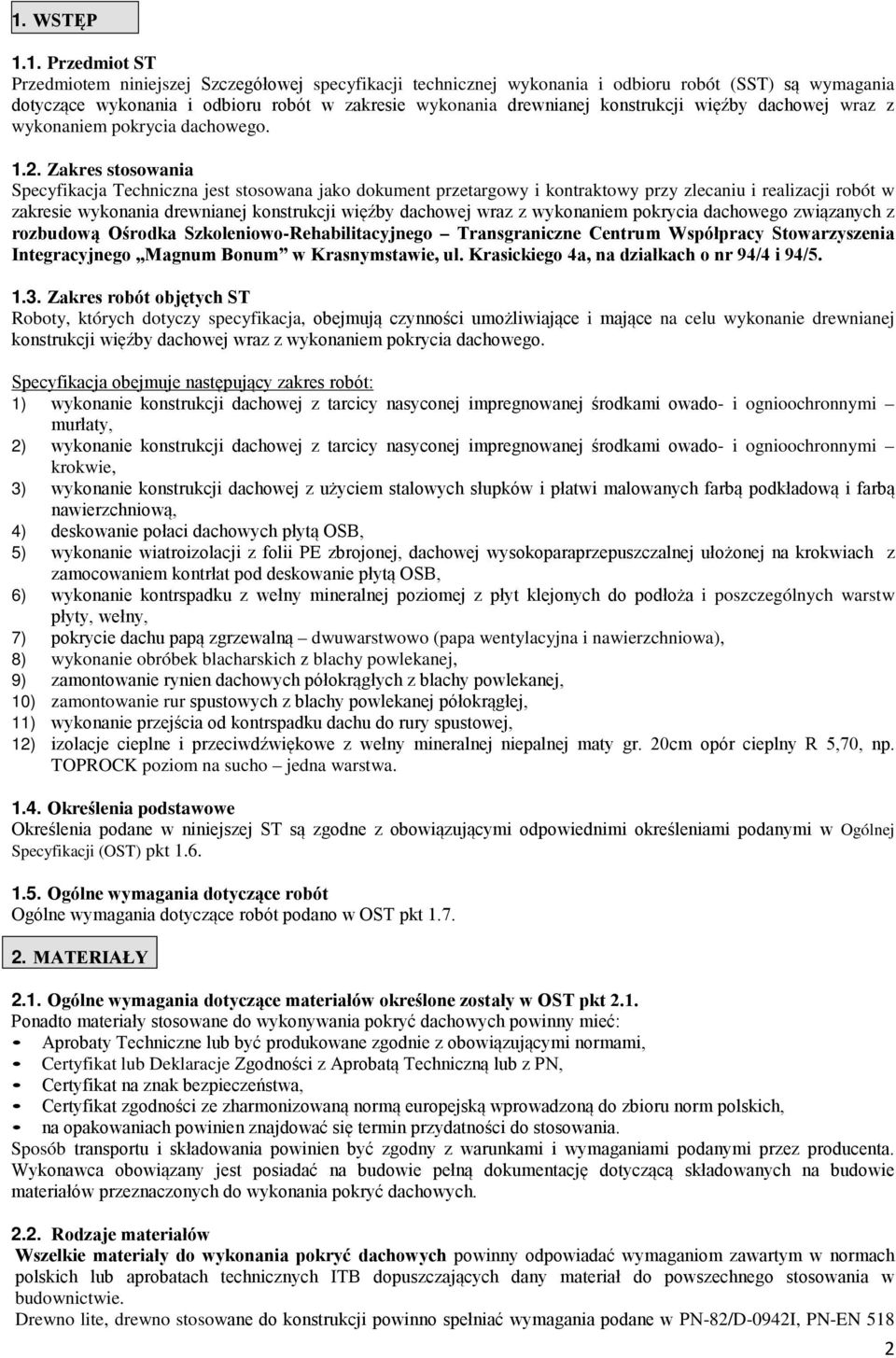

2 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej Szczegółowej specyfikacji technicznej wykonania i odbioru robót (SST) są wymagania dotyczące wykonania i odbioru robót w zakresie wykonania drewnianej konstrukcji więźby dachowej wraz z wykonaniem pokrycia dachowego Zakres stosowania Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót w zakresie wykonania drewnianej konstrukcji więźby dachowej wraz z wykonaniem pokrycia dachowego związanych z rozbudową Ośrodka Szkoleniowo-Rehabilitacyjnego Transgraniczne Centrum Współpracy Stowarzyszenia Integracyjnego Magnum Bonum w Krasnymstawie, ul. Krasickiego 4a, na działkach o nr 94/4 i 94/ Zakres robót objętych ST Roboty, których dotyczy specyfikacja, obejmują czynności umożliwiające i mające na celu wykonanie drewnianej konstrukcji więźby dachowej wraz z wykonaniem pokrycia dachowego. Specyfikacja obejmuje następujący zakres robót: 1) wykonanie konstrukcji dachowej z tarcicy nasyconej impregnowanej środkami owado- i ognioochronnymi murłaty, 2) wykonanie konstrukcji dachowej z tarcicy nasyconej impregnowanej środkami owado- i ognioochronnymi krokwie, 3) wykonanie konstrukcji dachowej z użyciem stalowych słupków i płatwi malowanych farbą podkładową i farbą nawierzchniową, 4) deskowanie połaci dachowych płytą OSB, 5) wykonanie wiatroizolacji z folii PE zbrojonej, dachowej wysokoparaprzepuszczalnej ułożonej na krokwiach z zamocowaniem kontrłat pod deskowanie płytą OSB, 6) wykonanie kontrspadku z wełny mineralnej poziomej z płyt klejonych do podłoża i poszczególnych warstw płyty, wełny, 7) pokrycie dachu papą zgrzewalną dwuwarstwowo (papa wentylacyjna i nawierzchniowa), 8) wykonanie obróbek blacharskich z blachy powlekanej, 9) zamontowanie rynien dachowych półokrągłych z blachy powlekanej, 10) zamontowanie rur spustowych z blachy powlekanej półokrągłej, 11) wykonanie przejścia od kontrspadku dachu do rury spustowej, 12) izolacje cieplne i przeciwdźwiękowe z wełny mineralnej niepalnej maty gr. 20cm opór cieplny R 5,70, np. TOPROCK poziom na sucho jedna warstwa Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi określeniami podanymi w Ogólnej Specyfikacji (OST) pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów określone zostały w OST pkt 2.1. Ponadto materiały stosowane do wykonywania pokryć dachowych powinny mieć: Aprobaty Techniczne lub być produkowane zgodnie z obowiązującymi normami, Certyfikat lub Deklaracje Zgodności z Aprobatą Techniczną lub z PN, Certyfikat na znak bezpieczeństwa, Certyfikat zgodności ze zharmonizowaną normą europejską wprowadzoną do zbioru norm polskich, na opakowaniach powinien znajdować się termin przydatności do stosowania. Sposób transportu i składowania powinien być zgodny z warunkami i wymaganiami podanymi przez producenta. Wykonawca obowiązany jest posiadać na budowie pełną dokumentację dotyczącą składowanych na budowie materiałów przeznaczonych do wykonania pokryć dachowych Rodzaje materiałów Wszelkie materiały do wykonania pokryć dachowych powinny odpowiadać wymaganiom zawartym w normach polskich lub aprobatach technicznych ITB dopuszczających dany materiał do powszechnego stosowania w budownictwie. Drewno lite, drewno stosowane do konstrukcji powinno spełniać wymagania podane w PN-82/D-0942I, PN-EN 518 2

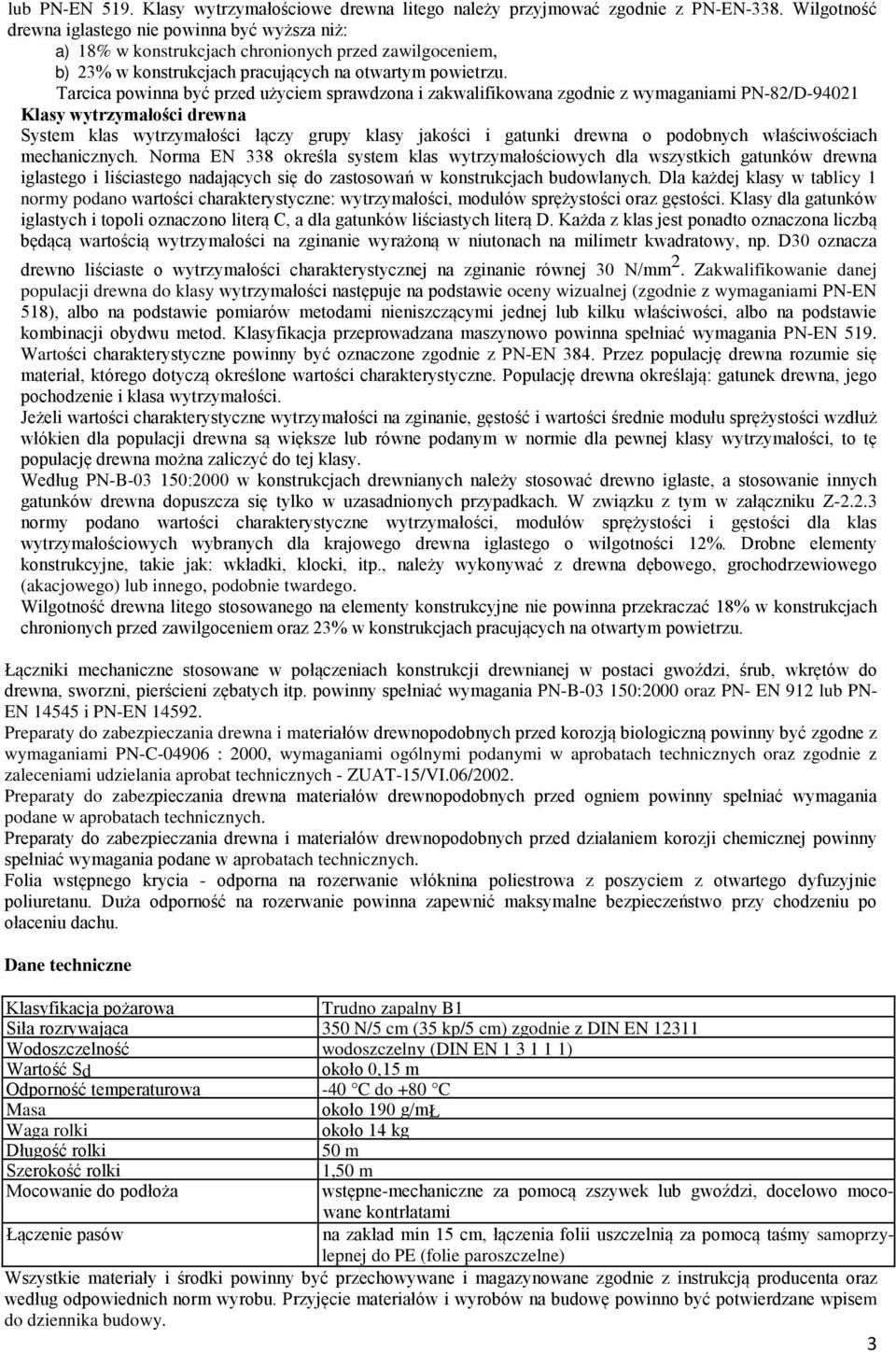

3 lub PN-EN 519. Klasy wytrzymałościowe drewna litego należy przyjmować zgodnie z PN-EN-338. Wilgotność drewna iglastego nie powinna być wyższa niż: a) 18% w konstrukcjach chronionych przed zawilgoceniem, b) 23% w konstrukcjach pracujących na otwartym powietrzu. Tarcica powinna być przed użyciem sprawdzona i zakwalifikowana zgodnie z wymaganiami PN-82/D Klasy wytrzymałości drewna System klas wytrzymałości łączy grupy klasy jakości i gatunki drewna o podobnych właściwościach mechanicznych. Norma EN 338 określa system klas wytrzymałościowych dla wszystkich gatunków drewna iglastego i liściastego nadających się do zastosowań w konstrukcjach budowlanych. Dla każdej klasy w tablicy 1 normy podano wartości charakterystyczne: wytrzymałości, modułów sprężystości oraz gęstości. Klasy dla gatunków iglastych i topoli oznaczono literą C, a dla gatunków liściastych literą D. Każda z klas jest ponadto oznaczona liczbą będącą wartością wytrzymałości na zginanie wyrażoną w niutonach na milimetr kwadratowy, np. D30 oznacza drewno liściaste o wytrzymałości charakterystycznej na zginanie równej 30 N/mm 2. Zakwalifikowanie danej populacji drewna do klasy wytrzymałości następuje na podstawie oceny wizualnej (zgodnie z wymaganiami PN-EN 518), albo na podstawie pomiarów metodami nieniszczącymi jednej lub kilku właściwości, albo na podstawie kombinacji obydwu metod. Klasyfikacja przeprowadzana maszynowo powinna spełniać wymagania PN-EN 519. Wartości charakterystyczne powinny być oznaczone zgodnie z PN-EN 384. Przez populację drewna rozumie się materiał, którego dotyczą określone wartości charakterystyczne. Populację drewna określają: gatunek drewna, jego pochodzenie i klasa wytrzymałości. Jeżeli wartości charakterystyczne wytrzymałości na zginanie, gęstość i wartości średnie modułu sprężystości wzdłuż włókien dla populacji drewna są większe lub równe podanym w normie dla pewnej klasy wytrzymałości, to tę populację drewna można zaliczyć do tej klasy. Według PN-B :2000 w konstrukcjach drewnianych należy stosować drewno iglaste, a stosowanie innych gatunków drewna dopuszcza się tylko w uzasadnionych przypadkach. W związku z tym w załączniku Z normy podano wartości charakterystyczne wytrzymałości, modułów sprężystości i gęstości dla klas wytrzymałościowych wybranych dla krajowego drewna iglastego o wilgotności 12%. Drobne elementy konstrukcyjne, takie jak: wkładki, klocki, itp., należy wykonywać z drewna dębowego, grochodrzewiowego (akacjowego) lub innego, podobnie twardego. Wilgotność drewna litego stosowanego na elementy konstrukcyjne nie powinna przekraczać 18% w konstrukcjach chronionych przed zawilgoceniem oraz 23% w konstrukcjach pracujących na otwartym powietrzu. Łączniki mechaniczne stosowane w połączeniach konstrukcji drewnianej w postaci gwoździ, śrub, wkrętów do drewna, sworzni, pierścieni zębatych itp. powinny spełniać wymagania PN-B :2000 oraz PN- EN 912 lub PN- EN i PN-EN Preparaty do zabezpieczania drewna i materiałów drewnopodobnych przed korozją biologiczną powinny być zgodne z wymaganiami PN-C : 2000, wymaganiami ogólnymi podanymi w aprobatach technicznych oraz zgodnie z zaleceniami udzielania aprobat technicznych - ZUAT-15/VI.06/2002. Preparaty do zabezpieczania drewna materiałów drewnopodobnych przed ogniem powinny spełniać wymagania podane w aprobatach technicznych. Preparaty do zabezpieczania drewna i materiałów drewnopodobnych przed działaniem korozji chemicznej powinny spełniać wymagania podane w aprobatach technicznych. Folia wstępnego krycia - odporna na rozerwanie włóknina poliestrowa z poszyciem z otwartego dyfuzyjnie poliuretanu. Duża odporność na rozerwanie powinna zapewnić maksymalne bezpieczeństwo przy chodzeniu po ołaceniu dachu. Dane techniczne Klasyfikacja pożarowa Trudno zapalny B1 Siła rozrywająca 350 N/5 cm (35 kp/5 cm) zgodnie z DIN EN Wodoszczelność wodoszczelny (DIN EN ) Wartość Sd około 0,15 m Odporność temperaturowa -40 C do +80 C Masa około 190 g/mł Waga rolki około 14 kg Długość rolki 50 m Szerokość rolki 1,50 m Mocowanie do podłoża wstępne-mechaniczne za pomocą zszywek lub gwoździ, docelowo mocowane kontrłatami Łączenie pasów na zakład min 15 cm, łączenia folii uszczelnią za pomocą taśmy samoprzylepnej do PE (folie paroszczelne) Wszystkie materiały i środki powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz według odpowiednich norm wyrobu. Przyjęcie materiałów i wyrobów na budowę powinno być potwierdzane wpisem do dziennika budowy. 3

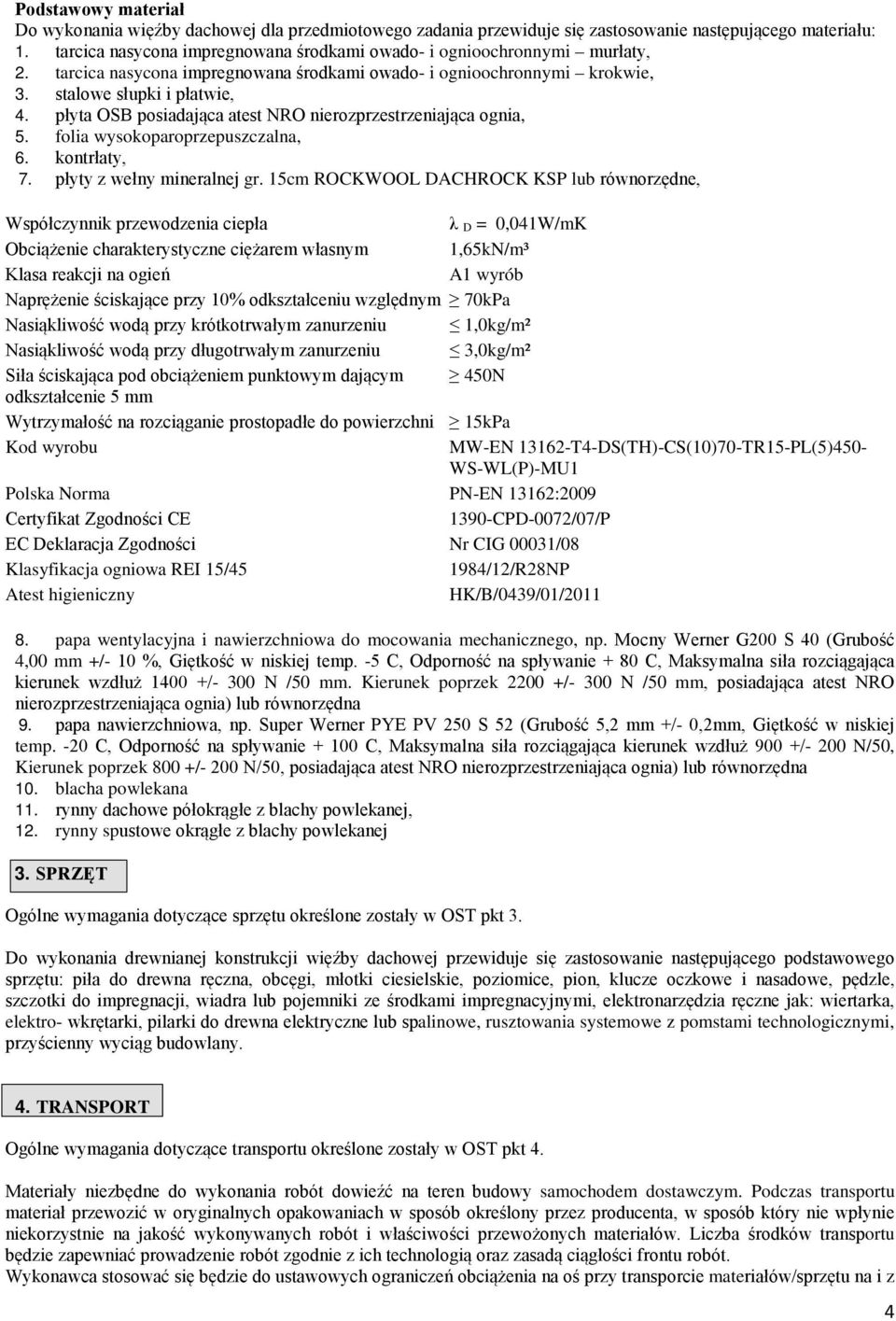

4 Podstawowy materiał Do wykonania więźby dachowej dla przedmiotowego zadania przewiduje się zastosowanie następującego materiału: 1. tarcica nasycona impregnowana środkami owado- i ognioochronnymi murłaty, 2. tarcica nasycona impregnowana środkami owado- i ognioochronnymi krokwie, 3. stalowe słupki i płatwie, 4. płyta OSB posiadająca atest NRO nierozprzestrzeniająca ognia, 5. folia wysokoparoprzepuszczalna, 6. kontrłaty, 7. płyty z wełny mineralnej gr. 15cm ROCKWOOL DACHROCK KSP lub równorzędne, Współczynnik przewodzenia ciepła λ D = 0,041W/mK Obciążenie charakterystyczne ciężarem własnym 1,65kN/m³ Klasa reakcji na ogień A1 wyrób Naprężenie ściskające przy 10% odkształceniu względnym 70kPa Nasiąkliwość wodą przy krótkotrwałym zanurzeniu 1,0kg/m² Nasiąkliwość wodą przy długotrwałym zanurzeniu 3,0kg/m² Siła ściskająca pod obciążeniem punktowym dającym 450N odkształcenie 5 mm Wytrzymałość na rozciąganie prostopadłe do powierzchni 15kPa Kod wyrobu MW-EN T4-DS(TH)-CS(10)70-TR15-PL(5)450- WS-WL(P)-MU1 Polska Norma PN-EN 13162:2009 Certyfikat Zgodności CE 1390-CPD-0072/07/P EC Deklaracja Zgodności Nr CIG 00031/08 Klasyfikacja ogniowa REI 15/ /12/R28NP Atest higieniczny HK/B/0439/01/ papa wentylacyjna i nawierzchniowa do mocowania mechanicznego, np. Mocny Werner G200 S 40 (Grubość 4,00 mm +/- 10 %, Giętkość w niskiej temp. -5 C, Odporność na spływanie + 80 C, Maksymalna siła rozciągająca kierunek wzdłuż /- 300 N /50 mm. Kierunek poprzek /- 300 N /50 mm, posiadająca atest NRO nierozprzestrzeniająca ognia) lub równorzędna 9. papa nawierzchniowa, np. Super Werner PYE PV 250 S 52 (Grubość 5,2 mm +/- 0,2mm, Giętkość w niskiej temp. -20 C, Odporność na spływanie C, Maksymalna siła rozciągająca kierunek wzdłuż 900 +/- 200 N/50, Kierunek poprzek 800 +/- 200 N/50, posiadająca atest NRO nierozprzestrzeniająca ognia) lub równorzędna 10. blacha powlekana 11. rynny dachowe półokrągłe z blachy powlekanej, 12. rynny spustowe okrągłe z blachy powlekanej 3. SPRZĘT Ogólne wymagania dotyczące sprzętu określone zostały w OST pkt 3. Do wykonania drewnianej konstrukcji więźby dachowej przewiduje się zastosowanie następującego podstawowego sprzętu: piła do drewna ręczna, obcęgi, młotki ciesielskie, poziomice, pion, klucze oczkowe i nasadowe, pędzle, szczotki do impregnacji, wiadra lub pojemniki ze środkami impregnacyjnymi, elektronarzędzia ręczne jak: wiertarka, elektro- wkrętarki, pilarki do drewna elektryczne lub spalinowe, rusztowania systemowe z pomstami technologicznymi, przyścienny wyciąg budowlany. 4. TRANSPORT Ogólne wymagania dotyczące transportu określone zostały w OST pkt 4. Materiały niezbędne do wykonania robót dowieźć na teren budowy samochodem dostawczym. Podczas transportu materiał przewozić w oryginalnych opakowaniach w sposób określony przez producenta, w sposób który nie wpłynie niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z ich technologią oraz zasadą ciągłości frontu robót. Wykonawca stosować się będzie do ustawowych ograniczeń obciążenia na oś przy transporcie materiałów/sprzętu na i z 4

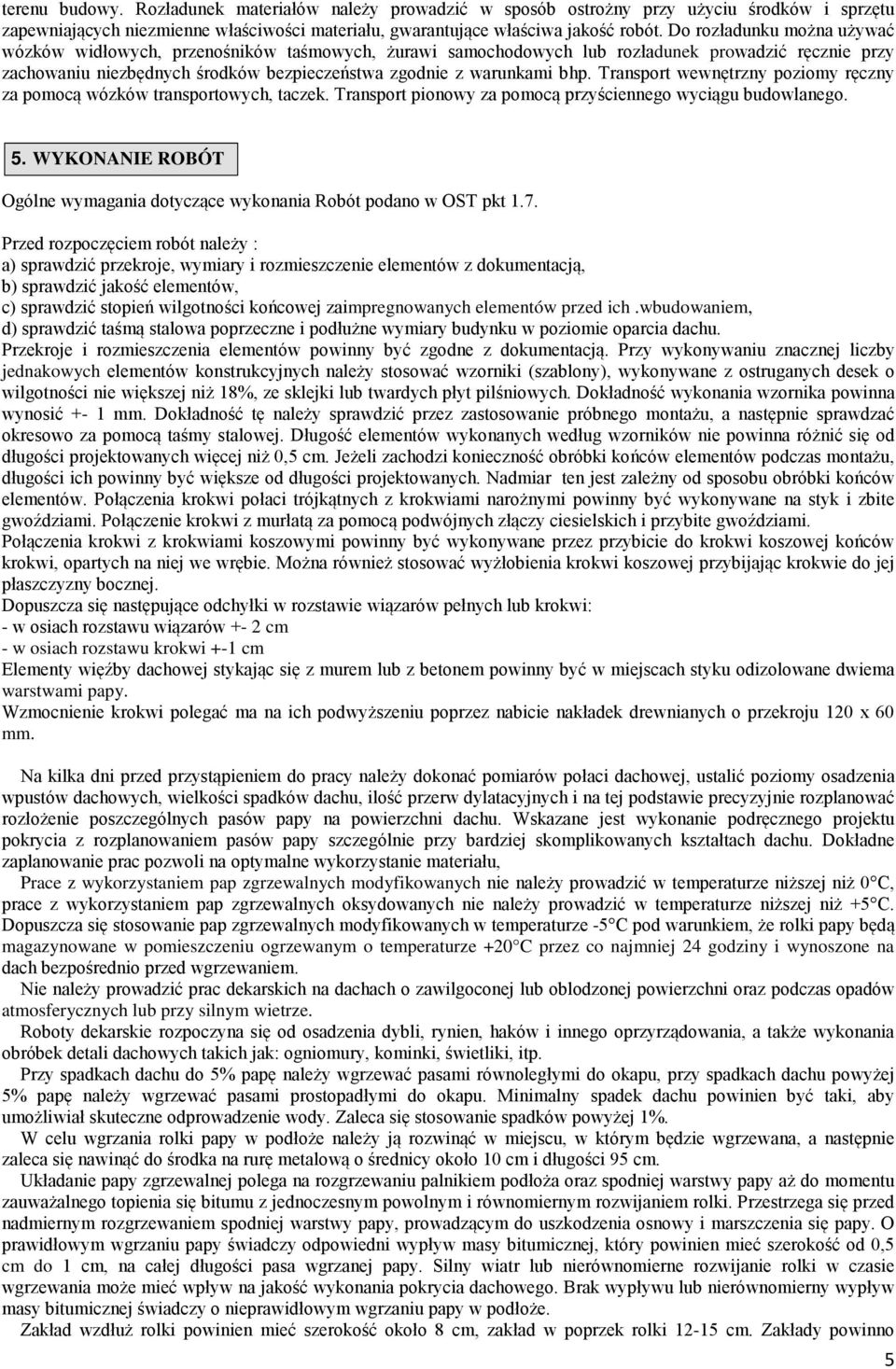

5 terenu budowy. Rozładunek materiałów należy prowadzić w sposób ostrożny przy użyciu środków i sprzętu zapewniających niezmienne właściwości materiału, gwarantujące właściwa jakość robót. Do rozładunku można używać wózków widłowych, przenośników taśmowych, żurawi samochodowych lub rozładunek prowadzić ręcznie przy zachowaniu niezbędnych środków bezpieczeństwa zgodnie z warunkami bhp. Transport wewnętrzny poziomy ręczny za pomocą wózków transportowych, taczek. Transport pionowy za pomocą przyściennego wyciągu budowlanego. 5. WYKONANIE ROBÓT Ogólne wymagania dotyczące wykonania Robót podano w OST pkt 1.7. Przed rozpoczęciem robót należy : a) sprawdzić przekroje, wymiary i rozmieszczenie elementów z dokumentacją, b) sprawdzić jakość elementów, c) sprawdzić stopień wilgotności końcowej zaimpregnowanych elementów przed ich.wbudowaniem, d) sprawdzić taśmą stalowa poprzeczne i podłużne wymiary budynku w poziomie oparcia dachu. Przekroje i rozmieszczenia elementów powinny być zgodne z dokumentacją. Przy wykonywaniu znacznej liczby jednakowych elementów konstrukcyjnych należy stosować wzorniki (szablony), wykonywane z ostruganych desek o wilgotności nie większej niż 18%, ze sklejki lub twardych płyt pilśniowych. Dokładność wykonania wzornika powinna wynosić +- 1 mm. Dokładność tę należy sprawdzić przez zastosowanie próbnego montażu, a następnie sprawdzać okresowo za pomocą taśmy stalowej. Długość elementów wykonanych według wzorników nie powinna różnić się od długości projektowanych więcej niż 0,5 cm. Jeżeli zachodzi konieczność obróbki końców elementów podczas montażu, długości ich powinny być większe od długości projektowanych. Nadmiar ten jest zależny od sposobu obróbki końców elementów. Połączenia krokwi połaci trójkątnych z krokwiami narożnymi powinny być wykonywane na styk i zbite gwoździami. Połączenie krokwi z murłatą za pomocą podwójnych złączy ciesielskich i przybite gwoździami. Połączenia krokwi z krokwiami koszowymi powinny być wykonywane przez przybicie do krokwi koszowej końców krokwi, opartych na niej we wrębie. Można również stosować wyżłobienia krokwi koszowej przybijając krokwie do jej płaszczyzny bocznej. Dopuszcza się następujące odchyłki w rozstawie wiązarów pełnych lub krokwi: - w osiach rozstawu wiązarów +- 2 cm - w osiach rozstawu krokwi +-1 cm Elementy więźby dachowej stykając się z murem lub z betonem powinny być w miejscach styku odizolowane dwiema warstwami papy. Wzmocnienie krokwi polegać ma na ich podwyższeniu poprzez nabicie nakładek drewnianych o przekroju 120 x 60 mm. Na kilka dni przed przystąpieniem do pracy należy dokonać pomiarów połaci dachowej, ustalić poziomy osadzenia wpustów dachowych, wielkości spadków dachu, ilość przerw dylatacyjnych i na tej podstawie precyzyjnie rozplanować rozłożenie poszczególnych pasów papy na powierzchni dachu. Wskazane jest wykonanie podręcznego projektu pokrycia z rozplanowaniem pasów papy szczególnie przy bardziej skomplikowanych kształtach dachu. Dokładne zaplanowanie prac pozwoli na optymalne wykorzystanie materiału, Prace z wykorzystaniem pap zgrzewalnych modyfikowanych nie należy prowadzić w temperaturze niższej niż 0 C, prace z wykorzystaniem pap zgrzewalnych oksydowanych nie należy prowadzić w temperaturze niższej niż +5 C. Dopuszcza się stosowanie pap zgrzewalnych modyfikowanych w temperaturze -5 C pod warunkiem, że rolki papy będą magazynowane w pomieszczeniu ogrzewanym o temperaturze +20 C przez co najmniej 24 godziny i wynoszone na dach bezpośrednio przed wgrzewaniem. Nie należy prowadzić prac dekarskich na dachach o zawilgoconej lub oblodzonej powierzchni oraz podczas opadów atmosferycznych lub przy silnym wietrze. Roboty dekarskie rozpoczyna się od osadzenia dybli, rynien, haków i innego oprzyrządowania, a także wykonania obróbek detali dachowych takich jak: ogniomury, kominki, świetliki, itp. Przy spadkach dachu do 5% papę należy wgrzewać pasami równoległymi do okapu, przy spadkach dachu powyżej 5% papę należy wgrzewać pasami prostopadłymi do okapu. Minimalny spadek dachu powinien być taki, aby umożliwiał skuteczne odprowadzenie wody. Zaleca się stosowanie spadków powyżej 1%. W celu wgrzania rolki papy w podłoże należy ją rozwinąć w miejscu, w którym będzie wgrzewana, a następnie zaleca się nawinąć do środka na rurę metalową o średnicy około 10 cm i długości 95 cm. Układanie papy zgrzewalnej polega na rozgrzewaniu palnikiem podłoża oraz spodniej warstwy papy aż do momentu zauważalnego topienia się bitumu z jednoczesnym powolnym i równomiernym rozwijaniem rolki. Przestrzega się przed nadmiernym rozgrzewaniem spodniej warstwy papy, prowadzącym do uszkodzenia osnowy i marszczenia się papy. O prawidłowym wgrzaniu papy świadczy odpowiedni wypływ masy bitumicznej, który powinien mieć szerokość od 0,5 cm do 1 cm, na całej długości pasa wgrzanej papy. Silny wiatr lub nierównomierne rozwijanie rolki w czasie wgrzewania może mieć wpływ na jakość wykonania pokrycia dachowego. Brak wypływu lub nierównomierny wypływ masy bitumicznej świadczy o nieprawidłowym wgrzaniu papy w podłoże. Zakład wzdłuż rolki powinien mieć szerokość około 8 cm, zakład w poprzek rolki cm. Zakłady powinno 5

6 wykonywać się ze szczególną starannością. W trakcie wykonywania zakładów poprzecznych zaleca się usunięcie posypki ze spodniej warstwy. Po ułożeniu kilku rolek i ich wystudzeniu należy sprawdzić prawidłowość wykonania zgrzewów. Miejsca wypływu masy bitumicznej zaleca się posypać posypką w celu poprawienia estetyki dachu. Poszczególne pasy papy powinny być tak rozmieszczone, aby zakłady poprzeczne nie wypadały w jednej linii. Pasy papy nawierzchniowej należy przesunąć względem pasów papy podkładowej o połowę szerokości rolki. Aby uniknąć zgrubień na zakładach zaleca się odcięcie pod kątem 45 narożnika z każdego pasa papy znajdującego się na spodzie zakładu. 6. KONTROLA JAKOŚCI ROBOT Ogólne zasady kontroli jakości robót podano w Ogólnej Specyfikacji (OST) pkt 6. Sprawdzenie wykonania robót budowlanych stanowiących przedmiot niniejszej specyfikacji polega na kontrolowaniu zgodności ich wykonania z wymaganiami określonymi w dokumentacji projektowej i niniejszej specyfikacji. Kontrola jakości robót obejmuje następujące czynności: a) kontrolę zgodność zastosowanego materiału z wymaganiami dokumentacji projektowej i ST, b) kontrolę elementów przed ich zmontowaniem, c) kontrolę gotowej konstrukcji, d) kontrolę stężenia i zwiatrowania konstrukcji. Badanie materiałów przewidzianych w projekcie lub niniejszych warunkach technicznych do wykonania konstrukcji drewnianej powinno być dokonane przy dostawie tych materiałów. Ocena jakości materiałów przy odbiorze konstrukcji powinna być dokonywana pośrednio na podstawie zapisów w dzienniku budowy i zaświadczeń z kontroli stwierdzających zgodność użytych materiałów z wymaganiami dokumentacji technicznej oraz norm państwowych. Badania elementów przed ich zmontowaniem powinno obejmować: - sprawdzenie wykonania połączeń na zgodność z wymaganiami podanymi w dokumentacji technicznej, - sprawdzenie wymiarów wzorników (szablonów) i konturów oraz wymiarów poszczególnych elementów konstrukcji należy przeprowadzić za pomocą pomiaru taśmą lub inną miarą stalową z podziałką milimetrową, przez stwierdzenie ich zgodności z dokumentacja techniczną i wymaganiami podanymi w niniejszych warunkach technicznych - sprawdzenie wilgotności drewna 7. PRZEDMIAR I OBMIAR ROBÓT Przedmiaru i obmiaru ilości robót dokonuje się zgodnie z zasadami podanymi w Ogólnej Specyfikacji (OST) pkt 7. Dla umów ryczałtowych obmiar sprowadza się jedynie do szacunkowego określenia zaawansowania robót dla potrzeb wystawienia przejściowej faktury. 8. ODBIÓR ROBÓT Odbioru robót dokonuje się zgodnie z ogólnymi zasadami podanymi w Ogólnej Specyfikacji (OST) pkt 8. Szczegółowe zasady odbiorów robót i płatności za ich wykonanie określa umowa. Roboty uznaje się za zgodne z dokumentacją projektową, ST i wymaganiami Inspektora nadzoru, jeżeli wszystkie pomiary i badania ( z uwzględnieniem dopuszczalnych tolerancji) dały pozytywne wyniki. Wymagania przy odbiorze PN 71/B Wymagania i badania przy odbiorze. Sprawdzeniu podlega : a) zgodność z dokumentacją techniczną, b) rodzaj zastosowanych materiałów, c) prawidłowość kształtu i wymiarów głównych konstrukcji, d) prawidłowość oparcia konstrukcji na podporach i rozstawu elementów składowych, e) prawidłowość wykonania złączy między poszczególnymi konstrukcjami f) dopuszczalnych odchyłek wymiarowych oraz odchyleń od kierunku poziomego i pionowego. Sprawdzeniu podlega prawidłowość położenia dwóch warstw papy dachowej zgodnie z wymaganiami producenta. Odbioru robót po upływie okresu rękojmi i gwarancji dokonuje się zgodnie z ogólnymi zasadami podanymi w Ogólnej Specyfikacji (OST) pkt

7 9. PODSTAWA PŁATNOŚCI Ogólne zasady rozliczenia robót i płatności za ich wykonanie podane są w Ogólnej Specyfikacji (OST) pkt 9. Podstawę rozliczenia oraz płatności wykonanego i odebranego zakresu robót stanowi wartość tych robót obliczona na podstawie szczegółowych ustaleń umownych 10. DOKUMENTY ODNIESIENIA Podstawowymi dokumentami odniesienia jest Dokumentacja projektowa, opisująca przedmiot zamówienia na wykonanie robót budowlanych. Pozostałe dokumenty: 10.1 Ustawy Wykaz podstawowych ustaw zawarto w OST pkt Pozostałe ustawy: Ustawa z dnia 25 lutego 2011 r. o substancjach chemicznych i ich mieszaninach (Dz.U. nr 63 poz. 322) Rozporządzenia Wykaz podstawowych rozporządzeń zawarto w OST pkt Normy PN-B-0236I:I999 Pochylenia połaci dachowych. PN-EN 338:2004 Drewno konstrukcyjne Klasy wytrzymałości PN-EN 518:2000 Drewno konstrukcyjne. Sortowanie. Wymagania w odniesieniu do norm dotyczących sortowania wytrzymałościowego metodą wizualną PN-EN 519:2000 Drewno konstrukcyjne. Sortowanie. Wymagania dla tarcicy sortowanej wytrzymałościowo metodą maszynową oraz dla maszyn sortujących PN-B-03I50:2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie PN-B-03I50:2000/AzI:200I Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-B-03I50:2000/Az2:2003 Konstrukcje drewniane Obliczenia statyczne i projektowanie PN-B-03I50:2000/Az3:2004 Konstrukcje drewniane Obliczenia statyczne i projektowanie PN-C-04906:2000 Środki ochrony drewna. Ogólne wymagania i badania PN-EN 9I2:2000 Łączniki do drewna. Dane techniczne łączników stosowanych w konstrukcjach drewnianych 10.2.Inne dokumenty i instrukcje Warunki techniczne wykonania i odbioru robót budowlanych tom I część II Warszawa Arkady I990. 7
