1 bott vario Zabudowa Twojego samochodu Ford Ranger Transit Courier Transit Connect Transit Custom Transit

2 Dwie marki jeden system

3 bott vario Twój Ford jak własne M Firma bott konfiguruje zabudowę z uwzględnieniem indywidualnych potrzeb branży i zgodnie z życzeniem klienta. Decyzja padła na samochód marki Ford. Ten wybór stanowi perfek cyjną bazę pod montaż zabudowy samochodu bott vario. Elementy systemu bott vario pod względem wymiarów oraz punktów mocowania są idealnie dostosowane do właściwości samochodu Ford. Efektem jest optymalne wykorzystanie powierzchni magazynowej, jak również bezpieczny montaż i demontaż, po którym nie zostaje żaden ślad. Dotyczy to w takim samym stopniu już skonfigurowanych modułów, co spersonalizowanej zabudowy pojazdu, którą firma bott projektuje dokładnie według indywidualnych potrzeb klienta. Twój samochód Ford i zabu dowa samochodu bott vario tworzą w ten sposób wzajemnie przenikający się system. bott vario Zabudowa samochodu Dostosowana indywidualnie do Twojej branży 3

4 Gwarancja bezpieczeństwa Bezpieczeństwo zabudowy samochodu bott vario dla pasaże rów potwierdzają testy zderzeniowe, które są regular nie przeprowadzane przez inżynierów z firmy bott. Niezależni eksperci przeprowadzają testy na pojazdach z pełnym ładunkiem, dzięki czemu obciążenia elementów odpowiadają siłom, które występują podczas wypadku na drodze. Testy zderzeniowe symulują uderzenie pojazdu w przeszkodę z prędkością 50 km/h zgodnie z normą ECE R44. W ramach testów kontrolerzy starają się odpowiedzieć na następujące pytania: nczy zabudowa samochodu bott vario dynamicznie pochłania energię? nczy ładunek pozostaje na swoim miejscu? nczy siły zewnętrzne są skutecznie absorbowane? Zabudowa samochodu bott vario zawsze spełnia wysokie wymagania testu. Wyniki potwierdzają, że w momencie zagrożenia zarówno kierowca, jak i pasażer mogą polegać na systemie bott vario. Film z testu zderzeniowego Lata gwarancji* * Firma bott gwarantuje nabywcy ostatecznemu (użytkownikowi końcowemu) oprócz prawa do roszczeń ustawowych z tytułu rękojmi 3-letnią gwarancję na produkt zgodnie z warunkami gwarancyjnymi firmy bott. Firma bott gwaran tuje przez okres 3 lat od daty dostawy, że dostarczone artykuły są wolne od wad materiałowych i powstałych w wyniku procesu obróbki. Gwarancja nie obejmuje elementów i podzespołów elektronicznych. J0791SF ms 4

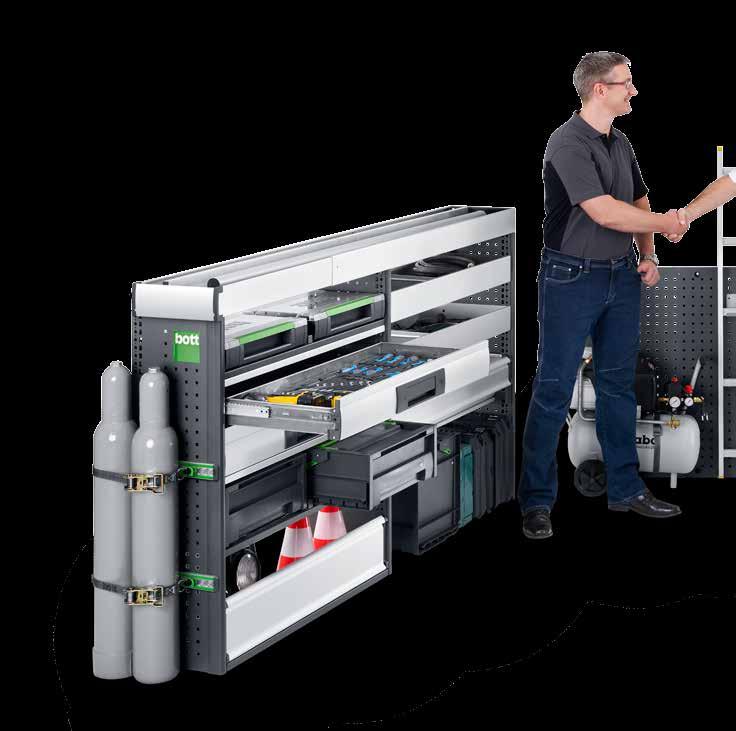

5 bott vario System zorientowany na sukces Niespodzianki podczas prac serwisowych i montażowych zdarzają się każdego dnia. Wymagają one maksimum kreatywności i profesjonalizmu podczas wykonywania zlecenia. Aby być przygotowanym na każdą ewentualność, zawsze warto posiadać pod ręką właściwe narzędzia, odpowiednie materiały i wymagane części zamienne. Krótko mówiąc sprzęt musi być właściwy! Głównym zadaniem zabudowy samochodu jest idealna organizacja powierzchni użytkowej. Na wąskiej przestrzeni odbywa się bezpieczny transport wszystkiego, co potrzeba. Na miejscu u klienta o sukcesie decyduje szybki dostęp i przejrzyste rozmieszczenie wszystkich narzędzi. Bezpieczeństwo Zabudowa bott vario została poddana testom zderzeniowym według normy ECE R44*: ścianki boczne z niezwykle wytrzymałej stali efektywnie amortyzują ekstremalne siły w momencie zderzenia pojazdu. Lekkość Poszczególne elementy mają z założenia lekką i stabilną konstrukcję. Opiera się ona na połączeniu materiałów stali, aluminium i wysokiej jakości tworzywa sztucznego. Mniejszy ciężar własny oznacza większe możliwości załadunku. Jakość Eloksalowane powierzchnie aluminiowe oraz powlekane proszkowo części stalowe o drobnej strukturze są solidne i odporne na zarysowania. Pod względem wizualnym i dotykowym spełniają one oczekiwania jakościowe nawet najbardziej wymagających klientów. Wydajność Zabudowa samochodu bott vario optymalnie wykorzystuje przestrzeń ładunkową, zapewnia porządek i szybki dostęp do wyposażenia. Siła perswazji Dobrze zorganizowana zabudowa samochodu wywiera trwałe, pozy tywne wrażenie na kontrahentach naszych klientów, przekonując ich o wysokim poziomie świadczonych usług. Atrakcyjność Szlachetny w swej prostocie design zabudowy samochodu bott vario został wyróżniony wieloma nagrodami. 5

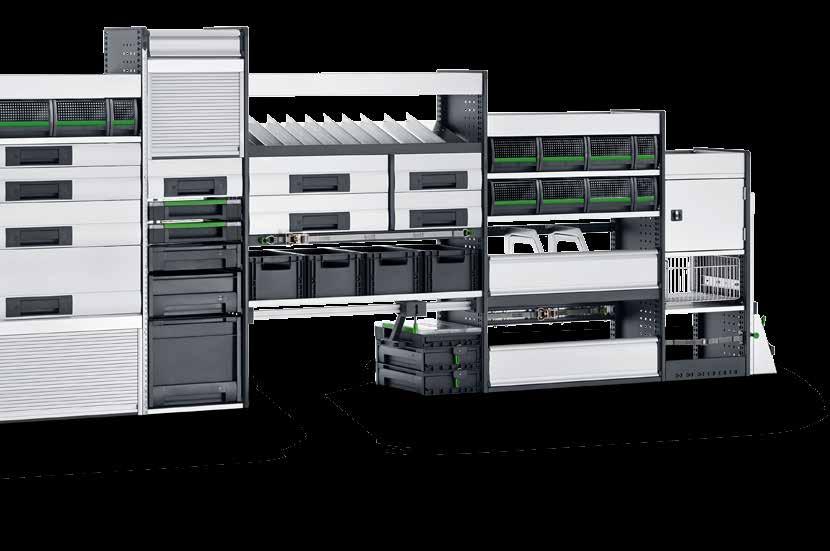

6 bott vario Organizacja przestrzeni użytkowej

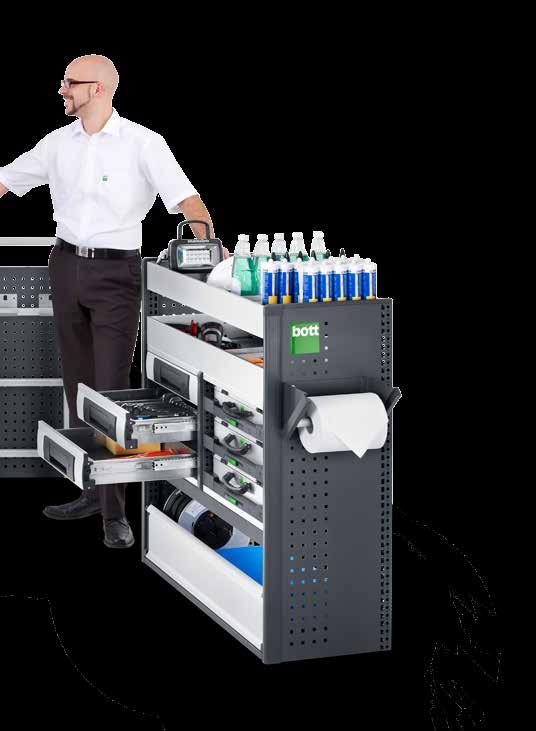

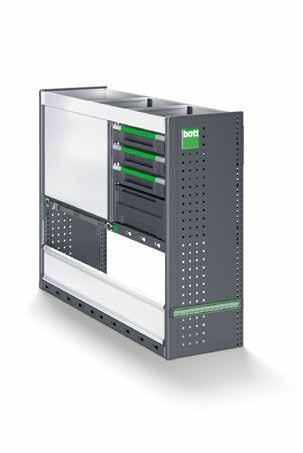

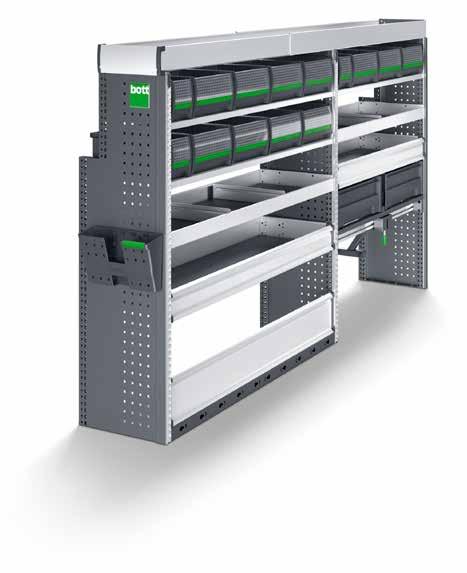

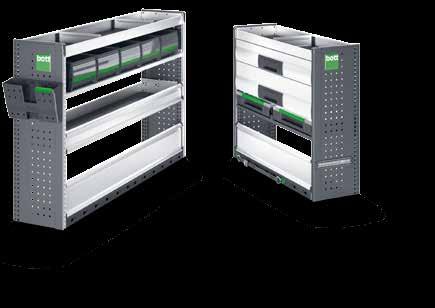

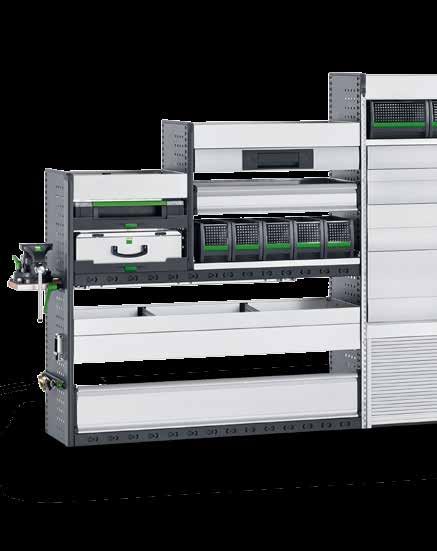

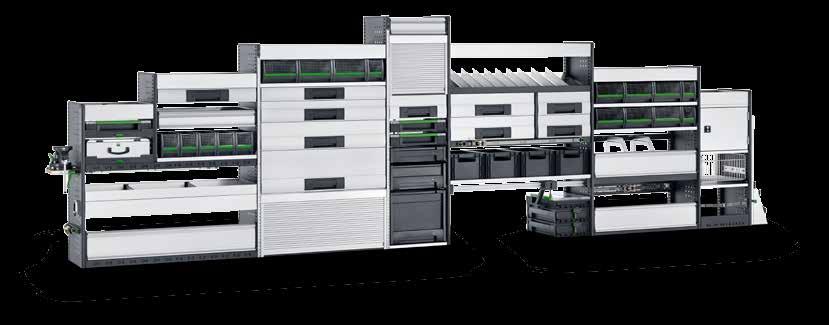

7 bott vario Systemowy porządek Moduły zabudowy samochodu bott vario dla Twojego pojazdu użytkowego marki Ford oferują wszechstronne elementy do podziału powierzchni magazynowej. Można je łączyć ze sobą w sposób perfekcyjny, dostosowując zabudowę do indywidualnych potrzeb własnej branży. Projektanci zabudowy samochodu bott vario zwrócili szczególną uwagę na bezpieczeństwo, funkcjonalność oraz idealne wykorzystanie dostępnej przestrzeni. Wanna do długich elementów do przechowywania rur i długich elementów w sposób zapewniający oszczędność miejsca i bezpieczeństwo Półka funkcyjna ze skrzynkami bottbox inteligentne rozwiązanie do przechowywania i transportu drobnych elementów Wanny wysoka nośność dzięki inteligentnym tłoczeniom i krawędziom Obrócona szafka łatwy dostęp do zawartości od strony bocznych drzwi przesuwnych Szuflady z wygodnym uchwytem, możliwość otwierania także w rękawicach Element zaciskowy wygodne, bezpieczne mocowanie skrzynek o różnych rozmiarach Kątownik mocujący systemowe elementy zabudowy ze zintegrowanymi elementami mocującymi Elementy boczne to elementy nośne zabudowy bott vario Szyna do zabezpieczenia ładunku do elastycznego i bezpiecznego zamocowania ładunku Półka podłogowa z klapą aluminiową do stworzenia łatwo dostępnej powierzchni magazynowej variosort i variosafe lekkie i solidne walizki serwisowe oraz skrzynki do noszenia, praktycznie zintegrowane w zabudowie samochodu Perfekcyjna organizacja przestrzeni użytkowej 7

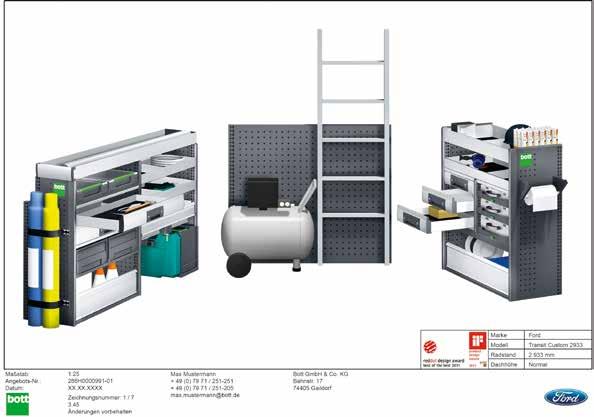

8 Planowanie Efekt 8

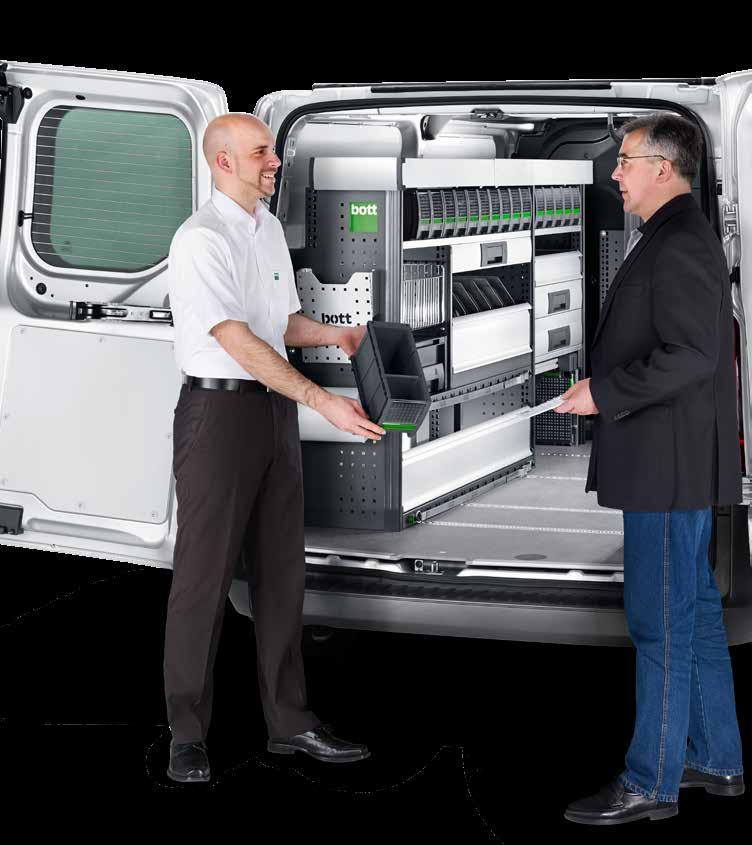

9 bott vario Spektrum usług Analiza Twój bagaż jest gotowy do załadunku. Gdzie znajdzie swoje stałe miejsce? Podjęcie optymalnej decyzji ułatwi profesjonalna porada specjalisty ds. planowania z firmy bott. Koncepcja i planowanie Partner serwisowy bott w oparciu o analizę indywidualnych życzeń klienta skonfiguruje zabudowę i idealnie zorganizuje przestrzeń użytkową transportera. Certyfikowany montaż Montaż zabudowy w pojeździe wykonywany jest wyłącznie przez wyszkolonych pracowników. Bezpieczeństwo to nasz najwyższy priorytet. Przekazanie Pierwszy instruktaż w połączeniu z dokładnym omówieniem instrukcji konserwacji i obsługi to w firmie bott oczywistość. Wsparcie Certyfikowany partner serwisowy bott jest zawsze blisko. Partner serwisowy chętnie służy pomocą we wszystkich kwestiach związanych z zabudową samochodu zarówno przed, w trakcie, jak i po zakończeniu montażu. 9

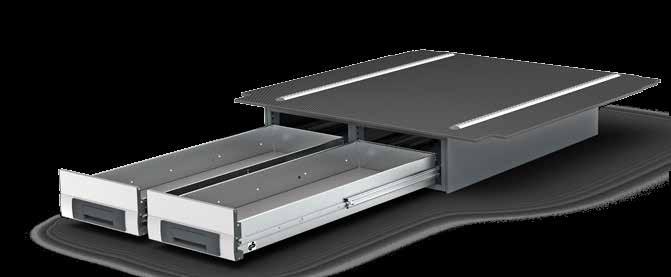

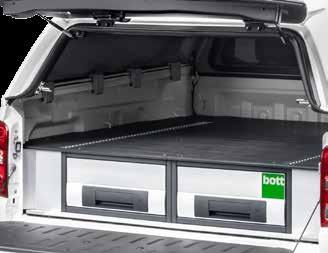

10 bott vario Organizacja powierzchni magazynowej w modelu Ford Ranger Moduł podpodłogowy bott dzieli przestrzeń ładunkową na dwie płaszczyzny. Dzięki takiemu rozwiązaniu Twój pickup zyska większą powierzchnię użytkową. Całkowicie wysuwane szuflady są przystosowane do maks. obciążenia 70 kg i w razie potrzeby można je podzielić. Zintegrowane elementy mocujące zapewniają dużą elastyczność w zakresie zabezpieczenia ładunku. Moduł podpodłogowy bott jest dostępny w dwóch różnych wysokościach konstrukcyjnych. 260 mm 10

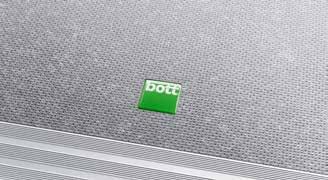

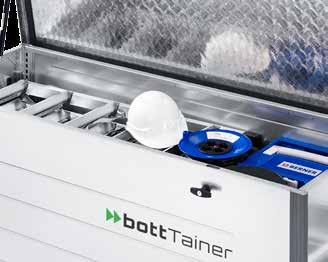

11 bott vario Zabezpieczenie ładunku w modelu Ford Ranger Moduł podpodłogowy do modelu Pick-Up z podwójną kabiną i twardym dachem botttainer z zamykaną pokrywą pokrywa z antypoślizgowej, ryflowanej blachy aluminiowej sprężyna gazowa zapewniająca bezpieczne utrzymanie otwartej pokrywy bezpieczne przechowywanie transportowanego ładunku dzięki solidnemu zamkowi obrotowemu dzięki odpornym na warunki atmosferyczne powierzchniom i okalającym uszczelkom nadaje się do użytku na zewnątrz Wymiary zewnętrzne 1030 x 650 x M między modułami podpodłogowymi znajduje się półka z klapą na długie części na powierzchni ładunkowej konieczna jest nakładka w postaci twardego dachu, ponieważ elementy modułu nie są odporne na warunki atmosferyczne z matą antypoślizgową do szuflad Rok produkcji od Rozstaw osi mm Wysokość konstrukcyjna mm Ilość szuflad z tyłu mm x V pozostałe wersje dostępne na zapytanie. Siatka do zabezpieczania ładunków siatka zabezpieczająca ładunek z pasów bott w kolorze szarym antracytowym zbadana w oparciu o VDI 2700 wielkość oczek 150 x 150 mm obciążalność do 800 dan obwodowy pas mocujący z grzechotką Wersja Wymiary szer. x gł. mm 4x haki 3000 x V Pozostałe akcesoria: Siatka zabezpieczająca ładunek strona 29 Plandeka do zabezpieczania ładunków strona 29 Twój ładunek w pickupie: dobrze uporządkowany i zabezpieczony dzięki bott. 11

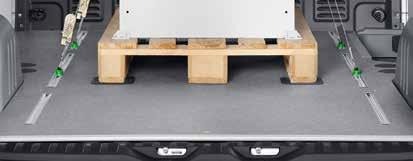

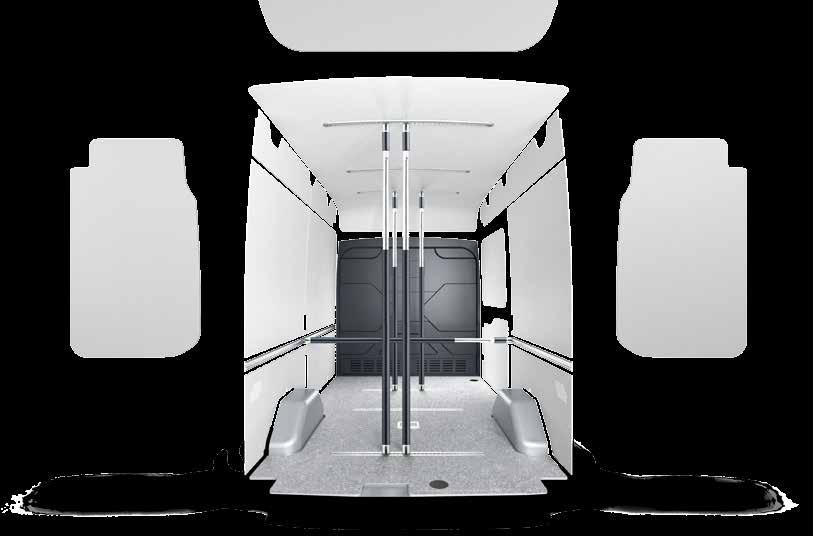

12 bott vario Okładzina wnętrza ochrona przestrzeni ładunkowej vanów i furgonów Okładzina wnętrza bott chroni przestrzeń ładunkową pojazdu użytkowego przed zużyciem w wyniku codziennego korzystania. Obejmuje ona podłogę, okładziny ścienne, a na życzenie także podsufitkę. Solidny i trwały materiał pozwala przez długi czas zachować wartość pojazdu. Dodatkowe bezpieczeństwo zapewniają antypoślizgowe powierzchnie oraz ochrona krawędzi w strefie drzwi. Wpuszczane w podłogę szyny mocujące oferują wiele możliwości zabezpieczenia ładunku. Elementy mocujące producenta pojazdu pozostają nadal dostępne. W razie potrzeby system bott zapewnia możliwość zastosowania dodatkowych szyn mocujących, oświetlenia oraz kratki wentylacyjnej przestrzeni ładunkowej. Podłoga bott vario lekka i nienasiąkająca podłoga ze sklejki brzozowej 12 mm wierzch: wytrzymała i antypoślizgowa powłoka ze sztucznej żywicy z logo bott spód: antypoślizgowa powłoka ze sztucznej żywicy z gładką powierzchnią krawędzie: profilowane, nienasiąkające, barwione na szaro, w strefie drzwi z ochroną krawędzi z aluminium klasa emisji substancji szkodliwych E1 według EN właściwości antypoślizgowe R12, współczynnik Taber > 500 z materiałami mocującymi przeważnie możliwy uproszczony montaż z użyciem dociskaczy Montaż za pomocą dociskaczy 1A Szyny mocujące poprzeczne 1B Szyny mocujące wzdłużne Twój Ford Rok produkcji od Rozstaw osi mm Podłoga bez zabezpieczenia krawędzi Podłoga z zabezpieczeniem krawędzi Podłoga z 1A poprzecznymi szynami mocującymi 3 Ilość poprzecznych Podłoga ze wzdłużnymi 1B szyn mocujących szynami mocującymi 3 Ranger podwójna kabina Ranger podwójna kabina Transit Courier Transit Connect L Transit Connect L Transit Custom L1H Transit Custom L1H Transit Custom L2H Transit Custom L2H Transit FA L Transit HA L Transit FA L Transit HA L Transit HA L L Transit HA L4 Zwillingsbe L montaż bez dociskaczy 3 z zabezpieczeniem krawędzi FA = napęd na przód HA = napęd na tył.10 (podłoga bott vario z tworzywa) 12

13 Osłona ścian wewnętrznych okładzina ścienna z recyklingowanego polipropylenu płyty komorowe, grubość 4 mm z jednostronnie fakturowaną powierzchnią kolor: szary jasny (RAL 7035) odporna na promieniowanie UV, niewielki ciężar, odporna na korozję i gnicie niezwykle lekka i łatwa w czyszczeniu z materiałem montażowym dopasowana okładzina ścienna z aluminium o grubości 1 mm lekka i wyjątkowo odporna na uderzenia z powierzchnią dziurkowaną perfo do mocowania haków i uchwytów perfo łącznie z materiałem montażowym vario protect Do Twojego samochodu Ford Rok produkcji od Rozstaw osi [ 2 ] mm zestaw podstawowy osłona ścian wewnętrznych [ ] zestaw kompletny drzwi tylne + drzwi przesuwne prawe [ ] zestaw kompletny klapa bagażnika + drzwi przesuwne prawe Transit Courier Transit Connect L Transit Connect L Transit Custom L Transit Custom L Transit FA / HA L2-H Transit FA / HA L2-H Transit FA / HA L3-H Transit FA / HA L3-H Transit HA L4-H L vario protect plus Transit Courier Transit Connect L Transit Connect L Transit Custom L Transit Custom L Transit FA / HA L2-H Transit FA / HA L2-H Transit FA / HA L3-H Transit FA / HA L3-H Transit HA L4-H L Drążki rozprężne plus do zabezpieczenia dużego ładunku podczas transportu szybkie rozkładanie i składanie teleskopowe bez narzędzi prosta obsługa podczas stosowania dzięki blokadzie na zatrzask do zastosowań w poziomie i pionie okalająca powłoka gumowa zmniejsza poślizg i dodatkowo chroni ładunek Ø x wys. mm nr art. 47 x x x x x

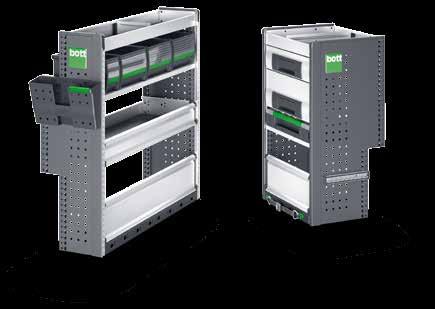

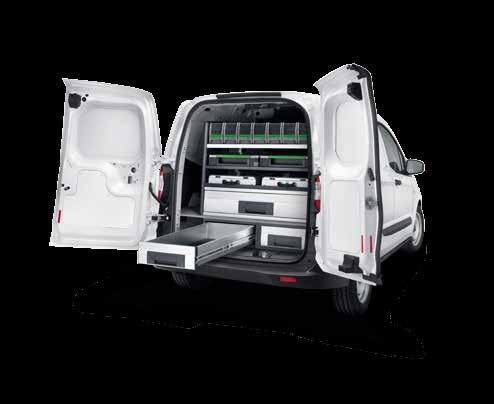

14 bott vario Moduły do Twojego samochodu Ford Transit Courier Rozstaw osi 2489 mm Strona kierowcy Strona pasażera bott vario Silver Package 2041 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 340 x wys mm n 2 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 1 półka regałowa bottbox z 4 skrzynkami bottbox Zabudowa prawostronna szer. 525 x gł. 440 x wys. 900 mm n 2 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 1 półka regałowa bottbox z 3 skrzynkami bottbox Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 33,6 kg

15 bott vario Green Package 2041 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 340 x wys mm n 1 wanna aluminiowa ze ścianką działową i matą antypoślizgową n 1 półka regałowa bottbox z 4 skrzynkami bottbox n 1 półka uchylna z klapą aluminiową i matą antypoślizgową i klapą aluminiową n 2 pionowe szyny do zabezpieczenia ładunku Zabudowa prawostronna szer. 525 x gł. 440 x wys. 900 mm n 1 wanna aluminiowa ze ścianką działową i matą antypoślizgową n 2 szuflady z matami antypoślizgowymi n 1 variosort z 20 skrzynkami i klapą aluminiową Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, + 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 46,8 kg bott vario Moduł podpodłogowy Pakiet modułowy nr art V Wys. 260 mm (wysokość frontu szuflady: 200 mm) n wolna powierzchnia ładunkowa n ochrona przed kradzieżą, ponieważ włożony materiał nie jest widoczny z zewnątrz n wygodna obsługa od strony drzwi przesuwnych i tylnych n miejsce na 2 skrzynki Eurobox (2x szer. 300 x gł. 400 x wys. 120 mm) n duża pojemność powierzchni magazynowej n elementy mocujące na płycie pokrywy n szuflady z pełnym wysuwem n obciążenie na szufladę: 70 kg Ciężar całkowity: 55,40 kg Akcesoria wchodzące w skład zestawu Wszystkie elementy boczne z ochroną krawędzi 1 pas mocujący z hakiem okrągłym i zaciskiem 1 uchwyt na dokumenty 1 szyna mocująca z profilem ochronnym 15

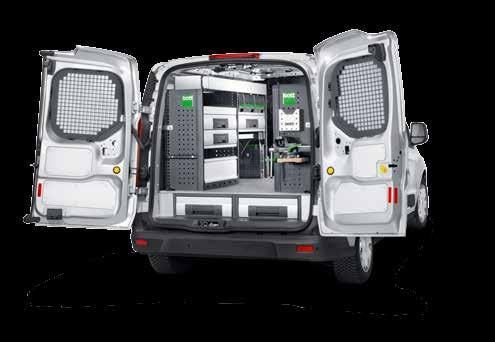

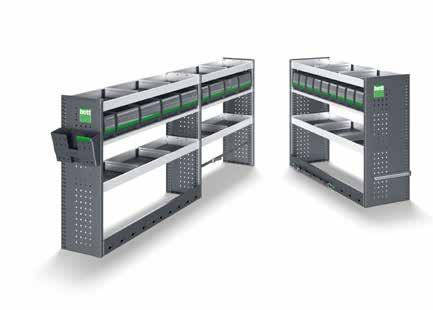

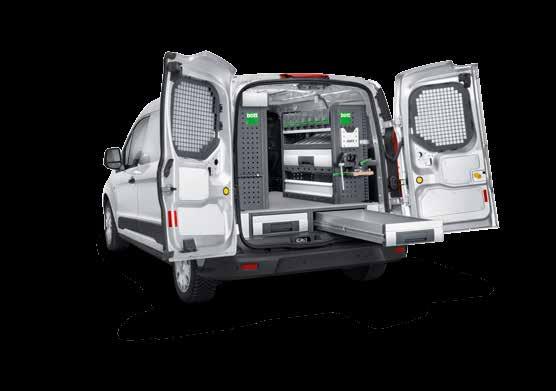

16 bott vario Moduły do Twojego samochodu Ford Transit Connect L1 Rozstaw osi 2662 mm Strona kierowcy Strona pasażera bott vario Silver Package 3041 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 340 x wys mm n 2 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 1 półka regałowa bottbox z 4 skrzynkami bottbox Zabudowa prawostronna szer. 775 x gł. 340 x wys. 900 mm n 2 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 1 półka regałowa bottbox z 5 skrzynkami bottbox Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 33,6 kg

17 bott vario Green Package 3041 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 340 x wys mm n 1 wanna aluminiowa ze ścianką działową i matą antypoślizgową n 1 półka regałowa bottbox z 4 skrzynkami bottbox n 1 półka uchylna z klapą aluminiową i matą antypoślizgową i klapą aluminiową n 2 pionowe szyny do zabezpieczenia ładunku Zabudowa prawostronna szer. 775 x gł. 340 x wys. 900 mm n 1 wanna aluminiowa ze ścianką działową i matą antypoślizgową n 2 szuflady z matami antypoślizgowymi n 1 belka systemowa z variosort i półką do odkładania i klapą aluminiową Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, + 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 50,0 kg bott vario Moduł podpodłogowy Pakiet modułowy nr art V Wys. 260 mm (wysokość frontu szuflady: 200 mm) n wolna powierzchnia ładunkowa n ochrona przed kradzieżą, ponieważ włożony materiał nie jest widoczny z zewnątrz n wygodna obsługa od strony drzwi przesuwnych i tylnych n duża pojemność powierzchni magazynowej n elementy mocujące na płycie pokrywy n szuflady z pełnym wysuwem n obciążenie na szufladę: 70 kg Ciężar całkowity: 73,0 kg Akcesoria wchodzące w skład zestawu Wszystkie elementy boczne z ochroną krawędzi 1 pas mocujący z hakiem okrągłym i zaciskiem 1 uchwyt na dokumenty 1 szyna mocująca z profilem ochronnym 17

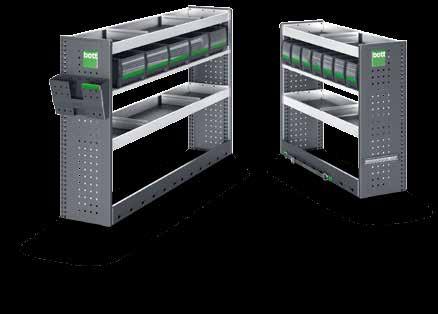

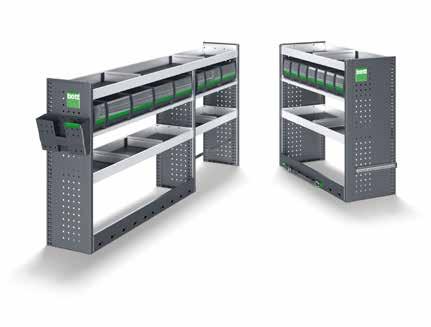

18 bott vario Moduły do Twojego samochodu Ford Transit Connect L2 Rozstaw osi 3062 mm Strona kierowcy Strona pasażera bott vario Silver Package 4061 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 340 x wys mm n 2 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 1 półka regałowa bottbox z 5 skrzynkami bottbox Zabudowa prawostronna szer x gł. 340 x wys. 900 mm n 2 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 1 półka regałowa bottbox z 7 skrzynkami bottbox Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 43,8 kg

19 bott vario Green Package 4061 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 340 x wys mm n 1 wanna aluminiowa ze ściankami działowymi i matą antypoślizgową n 1 półka regałowa bottbox z 5 skrzynkami bottbox n 1 półka uchylna z klapą aluminiową i matą antypoślizgową i klapą aluminiową n 2 pionowe szyny do zabezpieczenia ładunku Zabudowa prawostronna szer x gł. 340 x wys. 900 mm n 1 wanna aluminiowa ze ścianką działową i matą antypoślizgową n 2 szuflady z matami antypoślizgowymi n 1 belka systemowa z 2 variosort + i klapą aluminiową Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 65,2 kg bott vario Moduł podpodłogowy Pakiet modułowy nr art V Wys. 260 mm (wysokość frontu szuflady: 200 mm) n wolna powierzchnia ładunkowa n ochrona przed kradzieżą, ponieważ włożony materiał nie jest widoczny z zewnątrz n wygodna obsługa od strony drzwi przesuwnych i tylnych n duża pojemność powierzchni magazynowej n elementy mocujące na płycie pokrywy n szuflady z pełnym wysuwem n obciążenie na szufladę: 70 kg Ciężar całkowity: 83,0 kg Akcesoria wchodzące w skład zestawu Wszystkie elementy boczne z ochroną krawędzi 1 pas mocujący z hakiem okrągłym i zaciskiem 1 uchwyt na dokumenty 1 szyna mocująca z profilem ochronnym 19

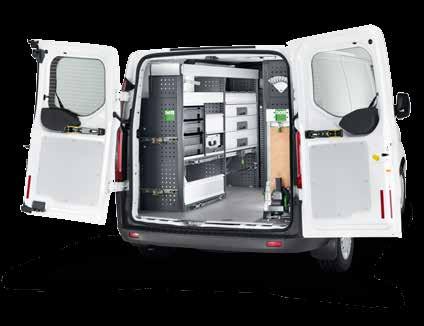

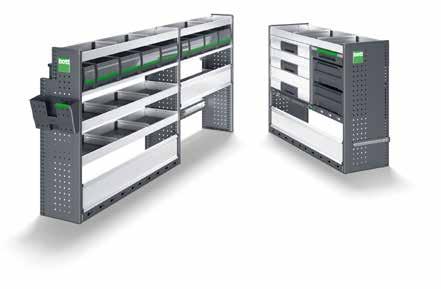

20 bott vario Moduły do Twojego samochodu Ford Transit Custom L1 Rozstaw osi 2933 mm Strona kierowcy Strona pasażera bott vario Silver Package 4081 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 340 x wys mm n 3 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 2 półki regałowe bottbox z 8 skrzynkami bottbox n 1 półka podłogowa z zaciskowym pasem mocującym Zabudowa prawostronna szer x gł. 440 x wys mm n 2 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 1 półka regałowa bottbox z 7 skrzynkami bottbox Akcesoria + n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 55,4 kg 20

21 bott vario Platin Package 4081 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 340 x wys mm n 4 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 2 półki regałowe bottbox z 8 skrzynkami bottbox n 1 półka uchylna z klapą aluminiową i matą antypoślizgową i klapą aluminiową n 1 zestaw do zabezpieczenia ładunku z pasem mocującym Zabudowa prawostronna szer x gł. 440 x wys mm n 1 wanna aluminiowa ze ścianką działową i matą antypoślizgową n 2 szuflady z matami antypoślizgowymi n 1 belka systemowa z 2 variosort + i klapą aluminiową Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 78,1 kg bott vario Green Package 4081 Pakiet modułowy nr art M Zestaw montażowy nr art V Widok obróconej szafy od strony drzwi bocznych z 3 szufladami Zabudowa lewostronna szer x gł. 340 x wys mm n 1 aluminiowa wanna do długich elementów z matą antypoślizgową n 3 półki regałowe bottbox z 19 skrzynkami bottbox n 1 wanna aluminiowa ze ścianką działową i matą antypoślizgową n 2 półki uchylne z klapami aluminiowymi i matami antypoślizgowymi i klapą aluminiową n 1 element do zamocowania walizki n 2 pionowe szyny do zabezpieczenia ładunku Zabudowa prawostronna szer x gł. 440 x wys mm n 1 wanna aluminiowa ze ścianką działową i matą antypoślizgową n 4 szuflady z matami antypoślizgowymi n 2 variosort z 20 skrzynkami, 1 variosafe L n 1 belka poprzeczna ze zintegrowanym zabezpieczeniem ładunku i klapą aluminiową Akcesoria + n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 97,0 kg Akcesoria wchodzące w skład zestawu Wszystkie elementy boczne z ochroną krawędzi 1 pas mocujący z hakiem okrągłym i zaciskiem 1 uchwyt na dokumenty 1 szyna mocująca z profilem ochronnym 21

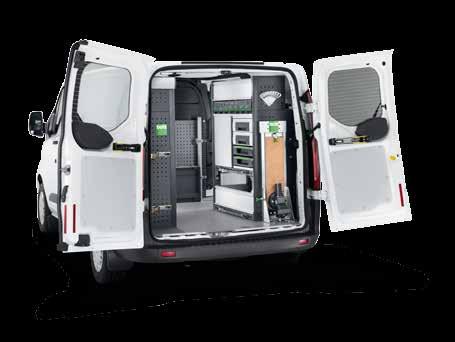

22 bott vario Moduły do Twojego samochodu Ford Transit Custom L2 Rozstaw osi 3300 mm Strona kierowcy Strona pasażera bott vario Silver Package 5091 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 340 x wys mm n 4 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 2 półki regałowe bottbox z 9 skrzynkami bottbox n 1 półka podłogowa z zaciskowym pasem mocującym Zabudowa prawostronna szer x gł. 440 x wys mm n 2 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 1 półka regałowa bottbox z 9 skrzynkami bottbox Akcesoria + n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 60,6 kg 22

23 bott vario Platin Package 5091 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 340 x wys mm n 4 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 2 półki regałowe bottbox z 9 skrzynkami bottbox n 1 półka uchylna z klapą aluminiową i matą antypoślizgową i klapą aluminiową n 1 zestaw do zabezpieczenia ładunku z pasem mocującym Zabudowa prawostronna szer x gł. 440 x wys mm + n 1 wanna aluminiowa ze ściankami działowymi i matą antypoślizgową n 3 szuflady z matami antypoślizgowymi n 1 variosort z 20 skrzynkami, 1 variosafe L n 1 varioslide z zestawem szyn prowadnicowych n 1 belka poprzeczna ze zintegrowanym zabezpieczeniem ładunku i klapą aluminiową Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 93,5 kg bott vario Green Package 5091 Pakiet modułowy nr art M Zestaw montażowy nr art V Widok obróconej szafy od strony drzwi bocznych z 3 szufladami Zabudowa lewostronna szer x gł. 340 x wys mm n 1 aluminiowa wanna do długich elementów z matą antypoślizgową n 3 półki regałowe bottbox z 21 skrzynkami bottbox n 1 wanna aluminiowa ze ścianką działową i matą antypoślizgową n 2 półki uchylne z klapami aluminiowymi i matami antypoślizgowymi i klapą aluminiową n 1 element do zamocowania walizki n 2 pionowe szyny do zabezpieczenia ładunku Zabudowa prawostronna szer x gł. 440 x wys mm n 1 wanna aluminiowa ze ściankami działowymi i matą antypoślizgową n 3 szuflady do dużych obciążeń z matami antypoślizgowymi n 1 szuflada z matą antypoślizgową n 2 variosort z 20 skrzynkami, 1 variosafe L n 1 belka poprzeczna ze zintegrowanym zabezpieczeniem ładunku + i klapą aluminiową Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 114,2 kg Akcesoria wchodzące w skład zestawu Wszystkie elementy boczne z ochroną krawędzi 1 pas mocujący z hakiem okrągłym i zaciskiem 1 uchwyt na dokumenty 1 szyna mocująca z profilem ochronnym 23

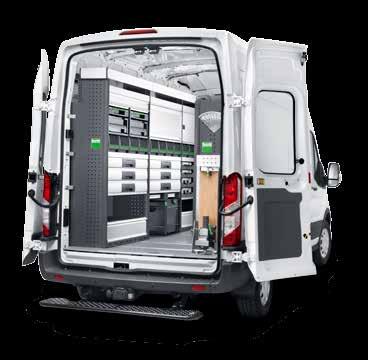

24 bott vario Moduły do Twojego samochodu Ford Transit L2 Rozstaw osi 3300 mm Strona kierowcy Strona pasażera bott vario Silver Package 5101 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 440 x wys mm n 4 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 2 półki regałowe bottbox z 10 skrzynkami bottbox n 1 półka podłogowa z zaciskowym pasem mocującym Zabudowa prawostronna szer x gł. 440 x wys mm n 2 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 1 półka regałowa bottbox z 9 skrzynkami bottbox Akcesoria + n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 75,7 kg 24

25 bott vario Platin Package 5101 Pakiet modułowy nr art M Zestaw montażowy nr art V Zabudowa lewostronna szer x gł. 440 x wys mm n 6 wanien aluminiowych ze ściankami działowymi i matami antypoślizgowymi n 2 półki regałowe bottbox z 10 skrzynkami bottbox n 1 belka systemowa z 2 varioslide n 1 półka uchylna z klapą aluminiową i matą antypoślizgową i klapą aluminiową n 1 zestaw do zabezpieczenia ładunku z pasem mocującym Zabudowa prawostronna szer x gł. 440 x wys mm + n 1 wanna aluminiowa ze ściankami działowymi i matą antypoślizgową n 3 szuflady z matami antypoślizgowymi n 1 variosort z 20 skrzynkami, 1 variosafe L n 1 varioslide z zestawem szyn prowadnicowych n 1 belka poprzeczna ze zintegrowanym zabezpieczeniem ładunku i klapą aluminiową Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 125,9 kg bott vario Green Package 5101 Pakiet modułowy nr art M Zestaw montażowy nr art V Widok obróconej szafy od strony drzwi bocznych z 3 szufladami Zabudowa lewostronna szer x gł. 440 x wys mm n 1 aluminiowa wanna do długich elementów z matą antypoślizgową n 3 półki regałowe bottbox z 14 skrzynkami bottbox n 4 wanny aluminiowe ze ściankami działowymi i matami antypoślizgowymi n 2 półki uchylne z klapami aluminiowymi i matami antypoślizgowymi n 1 belka systemowa z 2 varioslide i klapą aluminiową n 1 element do zamocowania walizki n 2 pionowe szyny do zabezpieczenia ładunku Zabudowa prawostronna szer x gł. 440 x wys mm + n 1 wanna aluminiowa ze ściankami działowymi i matą antypoślizgową n 3 szuflady do dużych obciążeń z matami antypoślizgowymi n 3 variosort, 1 variosafe L n 1 belka poprzeczna ze zintegrowanym zabezpieczeniem ładunku i klapą aluminiową Akcesoria n 1 uchwyt na dokumenty, 1 szyna mocująca z profilem ochronnym, 1 pas mocujący z hakiem okrągłym i zaciskiem, profile do ochrony krawędzi bott vario Ciężar całkowity: 153,6 kg Akcesoria wchodzące w skład zestawu Wszystkie elementy boczne z ochroną krawędzi 1 pas mocujący z hakiem okrągłym i zaciskiem 1 uchwyt na dokumenty 1 szyna mocująca z profilem ochronnym 25

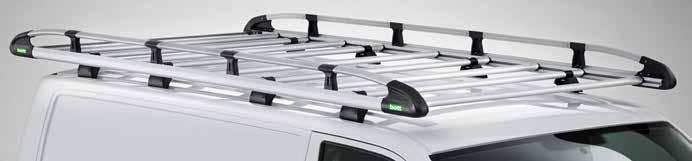

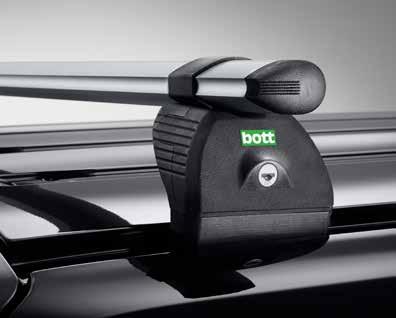

26 bott vario Systemy bagażników dachowych Systemy bagażników dachowych bott są lekkie, stabilne i bezpieczne. Oferują one maksymalną powierzchnię magazynową na dachu pojazdu, są ekonomiczne i trwałe. Aerodynamiczne elementy z odpornego na warunki atmosferyczne aluminium anodowanego minimalizują opór powietrza i szum wiatru. Szeroki wachlarz akcesoriów pozwoli zabezpieczyć każdy ładunek. Bazowy bagażnik belkowy Twój Rok produkcji Rozstaw osi Długość Ilość Ford od mm pojazdu Wysokość belek nośnych Transit Connect /3062 wszystkie H Transit Connect L2 H Transit Connect L1 H Transit Custom /3300 wszystkie H Transit Custom /3300 wszystkie H Transit Custom /3300 wszystkie H * Transit Custom /3300 wszystkie H * Transit /3750/3750L wszystkie H2/H Transit /3750/3750L wszystkie H2/H Transit /3750L L3, L4 H2/H * Przy montażu bagażnika dla wysokości H2 należy nawiercić otwory. Maksymalna granica obciążenia wynosi 75 kg Podpora boczna do dodatkowego montażu do belki bagażnika bazowego z 3 lub 4 belkami nośnymi Jedn. opak. JO 2 2 sztuki Tylna rolka załadunkowa (pasuje do bazowych bagażników belkowych) Twój Rok produkcji Rozstaw osi Długość Tył Ford od mm pojazdu Wysokość Transit Connect /3062 wszystkie H1 drzwi podwójne Transit Custom /3300 wszystkie H1 drzwi podwójne Transit Custom /3300 wszystkie H2 drzwi podwójne Transit /3750 L2,L3 H2/H3 drzwi podwójne

27 Bagażniki koszowe Twój Rok produkcji Rozstaw osi Długość Tył Bagażnik koszowy Ford od mm pojazdu Wysokość szer. x gł. m Transit Connect L1 H1 drzwi podwójne 1,25 x 2, Transit Connect L2 H1 drzwi podwójne 1,25 x 2, Transit Custom L1 H1 drzwi podwójne 1,40 x 3, Transit Custom L1 H1 klapa bagażnika 1,40 x 3, Transit Custom L2 H1 drzwi podwójne 1,40 x 3, Transit Custom L2 H1 klapa bagażnika 1,40 x 3, Transit Custom L1 H2 drzwi podwójne 1,25 x 2, * Transit Custom L2 H2 drzwi podwójne 1,25 x 2, * Transit L2 H2 drzwi podwójne 1,60 x 3, Transit L3 H2 drzwi podwójne 1,60 x 3, Transit L3 H3 drzwi podwójne 1,60 x 3, Transit L L4 H3 drzwi podwójne 1,60 x 4, Transit L2 H3 drzwi podwójne 1,60 x 2, * Przy montażu bagażnika dla wysokości H2 należy nawiercić otwory. Maksymalna granica obciążenia wynosi 75 kg Rury aluminiowe do załadunku długich elementów zamykany i odporny na przebicie wkład stalowy na obu końcach Pozostałe akcesoria: maks. nośność: 50 kg z powlekanego proszkowo aluminium Zestaw aluminiowych uchwytów do drabin Wersja do rur o maksymalnej długości 2 m rur o maksymalnej długości 3 m Zestaw zacisków do drabin JO 2 przystosowany maksymalnie do drabin 4-częściowych zamykany opatentowany system zaciskowy, umożliwiający szybką i bezpieczną obsługę z odpornym na korozję hakiem zaczepowym ze stali nierdzewnej Jedn. opak. 2 sztuki Drabina na tylne drzwi Podnośniki tylne do drabin 27

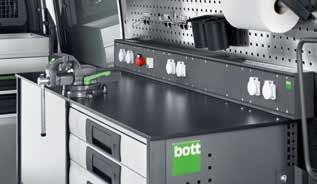

28 bott vario Porządek, bezpieczeństwo i wydajność Uchwyt na butle gazowe Rozwiązania stosownie do potrzeb bott vario oferuje znacznie więcej akcesoriów do pojazdów i ich wyposażenia niż zostało to przedstawione na stronach niniejszego prospektu. Napisy na samochody, schodki, bagażniki, rampy wjazdowe, światła rozpoznawcze i elementy telekomunikacyjne to tylko kilka przykładów spektrum usług, jakie partnerzy serwisowi bott oferują w ramach uzupełniania zabudowy samochodu. do bezpiecznego transportu maksymalnie 2 butli gazowych pod ciśnieniem wersja 1: z 1 szyną mocującą i 1 pasem z grzechotką wersja 2: z 2 szynami mocującymi i 2 pasami z grzechotką Do głębokości systemu mm Wersja Długość szyny mm V V V V Odpowietrzniki Rozkładany blat roboczy A B do wentylacji w obszarze dachu i boków pojazdu podczas transportu butli gazowych pod ciśnieniem do wentylacji w obszarze podłogi podczas transportu butli gazowych pod ciśnieniem Rys. Wersja Wymiary A odpowietrznik dachowy / boczny 94 x 140 x V B odpowietrznik podłogowy Ø 110 / wys V Pasy mocujące do obróbki materiału poza pojazdem blacha stalowa ocynkowana Wersja z talerzem obrotowym i imadłem o szerokości szczęki 125 mm z imadłem o szerokości szczęki 125 mm Wymiary 200 x 300 x V 200 x 300 x V z hakiem okrągłym i grzechotką z hakiem okrągłym i zaciskiem blat roboczy z naturalnego buku Multipleks, wielowarstwowego i klejonego na krzyż, oliwionego Długość pasa mm Stały koniec mm Obciążenie dan V A A V V Długość pasa mm Stały koniec mm Obciążenie dan V B V V B 28

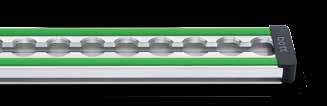

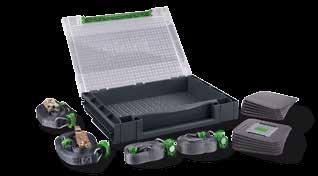

29 bott vario Porządek, bezpieczeństwo i wydajność Pas mocujący z automatycznym systemem zwijania do szybkiego i łatwego zabezpieczenia ładunku pas taśmowy czarny szerokość pasa 25 mm długość pasa 2000 mm obciążenie do 125 dan Siatka zabezpieczająca ładunek siatka do zabezpieczania ładunków o ciasnych oczkach, dziana wokół zaciskowy pas mocujący Wykonanie Stały koniec mm zawieszka - zawieszka hak okrągły - hak okrągły hak okrągły - do przykręcenia Zestaw uchwytów do drążków rozprężnych Wymiary szer. x gł. mm Wersja 1250 x zawieszki V 1250 x haki okrągłe V 2290 x zawieszki V 2290 x haki okrągłe V Plandeka do zabezpieczania ładunków do zabezpieczenia ładunku w pojeździe i na skrzyni do bezpiecznego i zajmującego niewiele miejsca przechowywania 2 lub 4 drążków rozprężnych pasuje do obu wersji drążków rozprężnych do montażu na szynach mocujących na ścianie bocznej pojazdu lub w obszarze dachu blacha stalowa lakierowana proszkowo, kolor: szary antracytowy (RAL 7016) Wersja Wymiary do 2 drążków rozprężnych 85 x 75 x do 4 drążków rozprężnych 85 x 75 x zabezpieczenie przed kradzieżą dzięki nieprzezroczystej plandece zbadana w oparciu o VDI 2700 obciążalność do 200 dan Wersja zaciskowego pasa mocującego Wym. szer. x gł. mm 4x z hakiem płaskim 1250 x V 4x z hakiem okrągłym 1250 x V 6x z hakiem płaskim 2290 x V 6x z hakiem okrągłym 2290 x V Szyna do zabezpieczenia ładunku z profilem ochronnym Walizka do zabezpieczenia ładunku variosort powierzchnia stykowa zabezpieczona przed tarciem, idealna do ładunków o delikatnych krawędziach do pasów z hakiem okrągłym rozstaw rastra 25 mm obciążenie do 500 dan z zaślepkami Długość szyny mm Szerokość mm V V V V m bież.* V * Możliwość zamówienia w rastrze 25 mm / maks. długość 3000 mm. do pojazdów z zabudową samochodu bott z elementami mocującymi i/lub szynami mocującymi Zestaw obejmuje: 2 pasy mocujące 3,5 m z hakiem okrągłym i zaciskiem 2 pasy mocujące 3,5 m z hakiem okrągłym i grzechotką 6 podkładek do zabezpieczenia ładunku, 6 padów do ochrony krawędzi z ważnymi informacjami dot. zabezpieczania ładunków Wymiary 454 x 318 x V 29

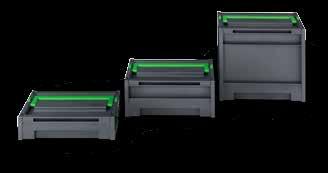

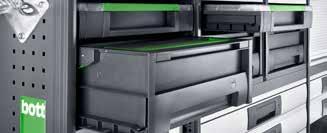

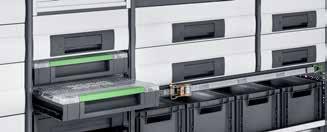

30 bott vario systemy walizek variosort variosort z wkładką rastrową składa się z maty podstawowej 12 mm i maty rastrowej 63/69 mm pianka antracytowa (RAL 7016) wstępnie nacięte do indywidualnego wyłamania udźwig: 15 kg variosort z 20 pojemnikami głębokość systemu 340 mm 20 pojemników na drobne elementy udźwig: 15 kg Wymiary Wymiary wewnętrzne 525 x 340 x x 275 x V Wymiary Wymiary wewnętrzne 525 x 340 x x 275 x V variosort z wkładem na dysze z 90 gniazdami wtykowymi we wkładce piankowej z 3 pojemnikami na drobne elementy udźwig: 15 kg variosort z 28 pojemnikami głębokość systemu 340 mm 28 pojemników na drobne elementy udźwig: 15 kg Wymiary Wymiary wewnętrzne 525 x 340 x x 275 x V Wymiary Wymiary wewnętrzne 525 x 340 x x 275 x V variosort z 11 pojemnikami głębokość systemu 340 mm 11 pojemników na drobne elementy udźwig: 15 kg Uchwyt wtykany variosort uchwyt z aluminium eloksalowanego Wymiary Wymiary wewnętrzne 525 x 340 x x 275 x V Wymiary Przykład zastosowania: walizkę serwisową variosort należy zamówić dodatkowo 95 x 335 x V 30

31 bott vario systemy walizek variosafe variosafe głębokość systemu 340 mm variosafe L z 27 pojemnikami głębokość systemu 440 mm 27 pojemników na 2 poziomach udźwig: 15 kg L X M skrzynka przenośna z zamykaną pokrywą automatyczne odblokowanie i zablokowanie podczas odstawiania i noszenia udźwig: 15 kg Rozm. Wymiary Wymiary wewnętrzne M 525 x 340 x x 275 x V L 525 x 340 x x 275 x V X 525 x 340 x x 275 x V variosafe głębokość systemu 440 mm Wymiary Wymiary wewnętrzne 525 x 440 x x 375 x V variosafe M z wkładem na dysze głębokość systemu 340 mm z 90 gniazdami wtykowymi we wkładce piankowej z 3 pojemnikami na drobne elementy udźwig: 15 kg Rozm. Wymiary Wymiary wewnętrzne L 525 x 440 x x 375 x V variosafe L z 18 pojemnikami głębokość systemu 340 mm 18 pojemników na 2 poziomach udźwig: 15 kg Wymiary Wymiary wewnętrzne 525 x 340 x x 275 x V variosafe X z wkładką na puszki z aerozolem lub na kartusze głębokość systemu 340 mm ilustracja A: na 13 puszek z aerozolem maks. Ø 73 mm ilustracja B: na 24 kartusze o maks. Ø 53 mm A B Wymiary Wymiary wewnętrzne 525 x 340 x x 275 x V jeden standard w zakładzie, w pojeździe i podczas montażu różnorodne podziały Ilustracja Wymiary Wymiary wewnętrzne A 525 x 340 x x 275 x V B 525 x 340 x x 275 x V 31

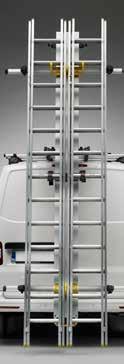

32 bott vario Porządek, bezpieczeństwo i wydajność bott vario CarOffice Uchwyt drabinowy 3-częściowy zapewnia porządek na siedzeniu pasażera z dwoma uchwytami na prospekty, katalogi i inne dokumenty łatwy do wyjęcia pojemnik na drobne elementy 3-częściowy, do drabin pojedynczych i podwójnych do zamocowania do słupków dachowych proste i ergonomiczne mocowanie drabiny dzięki składanemu mechanizmowi kolor: szary antracytowy (RAL 7016) proste i bezpieczne mocowanie na siedzeniu pasażera za pomocą pasa bezpieczeństwa oraz regulowanego adaptera zagłówka Wymiary 340 x 520 x V Pasuje do bocznic drabiny od do mm V V Uchwyt na dokumenty lekki uchwyt z tworzywa sztucznego na dokumenty, prospekty i wąskie segregatory z dokumentacją DIN A4 w orientacji poziomej z klipsem do opisania Wymiary Od głębokości systemu mm 340 x 100 x Schowek na kanister pasuje do kanistrów blaszanych o poj. 10 l lub 20 l na kanister o poj. 5 l: z aluminium eloksalowanego na kanister o poj. 10 l / 20 l: z blachy stalowej powlekanej proszkowo w kolorze RAL 7016 z zaciskowym pasem mocują cym do zabezpieczenia kanistra podczas jazdy Wersja Wymiary na 1 kanister o poj. 10 l / 20 l 173 x 342 x V na 3 kanistry o poj. 10 l / 20 l 518 x 342 x V Uchwyty wtykowe eloksalowane aluminium Uchwyt na łopaty i narzędzia do drzwi tylnych przeznaczony do części lekkich, takich jak elementy aluminiowe, miotły, łopaty i inne narzędzia ścianka tylna z perforacją perfo mocowanie ładunku za pomocą 10 haków perfo i 2 taśm gumowych Wymiary szer. x gł. x wys. mm Od głębokości systemu w mm Zastosowanie 215 x 85 x DIN A4 w orientacji pionowej V 320 x 85 x DIN A4 poprzecznie V 175 x 93 x apteczka DIN V 114 x 114 x części długie V 76 x 76 x części długie V 256 x 300 x DIN A4 ukośnie V z 2 profilami mocującymi z regulowaną wysokością do montażu uchwytu łopaty na drzwiach pojazdu (tylko w wariantach z wysokim dachem) Wymiary 500 x 240 x V 32

33 bott vario Porządek, bezpieczeństwo i wydajność Uchwyt na papier toaletowy z mechanizmem samozabezpieczającym Lampa warsztatowa LED 12 V do rolek papieru o maks. szerokości 260 mm, Ø 280 mm włącznik / wyłącznik najnowocześniejsza technologia LED kąt rozproszenia 120 barwa światła: biała barwa światła K obudowa aluminiowa JO 1 Wymiary 315 x 185 x V LED 2-żyłowy kabel przyłączeniowy o dł. 1 m z materiałem montażowym Lumeny Wymiary x 30 x V x 30 x V Zestaw do dozowania wody wspornik aluminiowy, pojemność 10 litrów, kurek odpływowy, zestaw montażowy Reflektor roboczy LED 24 V z nóżką magnetyczną obudowa aluminiowa z uchwytem do przenoszenia stopień ochrony IP67 przewód spiralny z wtyczką 12 V, długość użytkowa 8 m 1755 lumenów JO 1 Wymiary 370 x 185 x V Pobór mocy 27 watów Hak perfo plus z szeroką płytą podstawową Wymiary szer. x gł. x wys. x Ø mm Uchwyt na wąż wygięte zakończenie haka (35 mm) JO 5 aluminiowy odlew ciśnieniowy do bezpiecznego przechowywania przewodów i węży 60 x 75 x 60 x Pasek LED 12 V najnowocześniejsza technologia LED biała barwa światła 6000 K, IP65 z wodoszczelną, przezroczystą otuliną silikonową z 2-żyłowym kablem przyłączeniowym o dł. 0,5 m samoprzylepny dzięki taśmie klejącej 3M Pobór mocy W Długość mm Wymiary 190 x 70 x x 110 x x 140 x x 190 x Pozostałe akcesoria znajdą Państwo w katalogu ogólnym 33

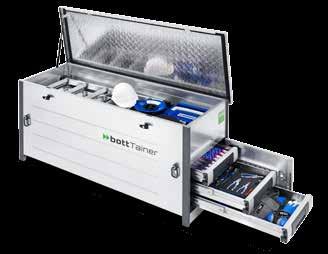

34 bott vario Pojemniki transportowe do pojazdów ze skrzynią ładunkową Do organizacji powierzchni magazynowej i zabezpieczenia ładunku na otwartych powierzchniach ładunkowych zorganizowany porządek i zabezpieczenie ładunku na skrzyni ładunkowej dzięki podzielonym obszarom półek szybki i ergonomiczny dostęp do najważniejszego wyposażenia za pośrednictwem drzwi bocznych, żaluzji, szuflad wewnętrznych bez wchodzenia na skrzynię ładunkową (w zależności od wersji) wysoka stabilność dzięki solidnej konstrukcji ramy wytrzymałe powierzchnie: boki i podłoga z ocynkowanej blachy stalowej, korpus z profilem do ochrony krawędzi narzędzia i materiał zabezpieczone przeciwbryzgowo dzięki uszczelnieniom zabezpieczenie transportowanego ładunku przed kradzieżą za pomocą solidnych zamków nóżki zapewniają ochronę przed wilgocią optymalna organizacja powierzchni magazynowej dzięki zastosowaniu elementów systemowych vario badanie testu zderzeniowego wg ECE R44 możliwość indywidualnej konfiguracji jako alternatywa dla wariantów kompletnych botttainer z zamykaną pokrywą Wymiary zewnętrzne pokrywa z antypoślizgowej, ryflowanej blachy aluminiowej sprężyna gazowa zapewniająca bezpieczne utrzymanie otwartej pokrywy bezpieczne przechowywanie transportowanego towaru przez blokadę podwójną z solidnymi zamkami 1030 x 650 x M 1750 x 650 x M 1930 x 650 x M A B botttainer warianty kompletne pokrywa z antypoślizgowej, ryflowanej blachy aluminiowej sprężyna gazowa zapewniająca bezpieczne utrzymanie otwartej pokrywy bezpieczne przechowywanie transportowanego towaru przez blokadę podwójną z solidnymi zamkami z zestawem szuflad i 2-częściową półką pośrednią z różnymi opcjami wyposażenia za drzwiami skrzydłowymi Wanna botttainer wanna do zawieszania w botttainer mocowanie za pośrednictwem pokrywy ocynkowana opcjonalnie z 13 pojemnikami na drobne elementy wanna 341 x 583 x asortyment z 13 pojemnikami na drobne elementy 325 x Wym. zew. szer. x gł. x wys. mm Szuflady (drzwi z lewej) Szuflady (drzwi z prawej) A 1750 x 650 x do dużych obciążeń M B 1750 x 650 x do obciążeń standardowych 2 do dużych obciążeń M A 1930 x 650 x do dużych obciążeń M B 1930 x 650 x do obciążeń standardowych 2 do dużych obciążeń M 34

35 bott vario Zabezpieczenie ładunku na skrzyni ładunkowej botttainer z drzwiami i półką pośrednią z przykręconą na stałe półką pośrednią między poziomami górne drzwi otwierane przez burtę botttainer z żaluzją Wymiary zewnętrzne Z 1750 x 630 x drzwi M 1930 x 630 x drzwi M 1750 x 630 x drzwi M 1930 x 630 x drzwi M możliwość opcjonalnego wyposażenia w szuflady (dolna półka) Zestaw szuflad Wymiary wys. x gł. mm obciążenie standardowe 40 kg 1x 175 x 540 / 1x 300 x M duże obciążenie 50 kg 1x 175 x 795 / 1x 300 x M szer x gł. 710 mm odporna na warunki atmosferyczne, zamykana żaluzja z solidnego aluminium szybki dostęp do całej przestrzeni użytkowej botttainer o wysokości 910 mm, pasujący do pojazdów z plandeką na wysokości kabiny A B C D Akcesoria 4 uchwyty zaczepowe, powlekane proszkowo cokół do wózków widłowych do botttainer z zamykaną pokrywą M cokół do wózków widłowych do botttainer z żaluzją M Rys. Wysokość mm Wyposażenie bez wyposażenia M A 910 półka uchylna, półka regałowa M bottbox ze skrzynkami bottbox B szuflady, 2 wanny, półka regałowa bottbox ze skrzynkami bottbox M C szuflad, półka uchylna, półka regałowa M bottbox ze skrzynkami bottbox D 1060 półka regałowa bottbox ze skrzynkami bottbox M Plandeka do zabezpieczania ładunków Pojemnik transportowy bott zabezpieczenie przed kradzieżą dzięki nieprzezroczystej plandece zbadana w oparciu o VDI 2700 obciążalność do 200 dan 4 wymiary plandeki do wszystkich stosowanych rozmiarów skrzyń z zaczepami mocującymi na burtę Długość skrzyni w mm Rozmiar S V M V L V XL V szybkie i łatwe zabezpieczanie ładunku na skrzyni ładunkowej do transportu łopat, szczotek i innych narzędzi możliwość swobodnej regulacji w zakresie mm, dzięki czemu pasuje do praktycznie wszystkich skrzyń Wymiary zewnętrzne x 622 x V materiał montażowy Bezpieczeństwo i porządek na skrzyni ładunkowej 35

36 W przypadku pytań odnośnie produktów bott lub zamiaru złożenia zamówienia przez telefon prosimy o kontakt z pracownikami telefonicznej obsługi klienta firmy bott dialog-aktiv pod numerem telefonu: +48 (0) Istnieje też możliwość wysłania zapytania na adres bott@pronar.com.pl PRONAR Narzędzia i Zabudowy Sp. z o.o. Sp. k., Gajków, ul. Wrocławska 1, PL Kamieniec Wrocławski Telefon +48 (0) , Fax +48 (0) , bott@pronar.com.pl Zdjęcia creativ collection Verlag GmbH / Odchylenia kolorów możliwe ze względu na technologię druku. Zmiany techniczne zastrzeżone. Jeżeli wyrazili już Państwo zgodę na wykorzystywanie swoich danych w celach reklamowych, ale następnie zmienili tę decyzję, późniejsze wycofanie zgody prosimy kierować drogą ową na adres bott@pronar.com.pl /2018
