1 Communication Bluetooth Car Kit BT Drive Free

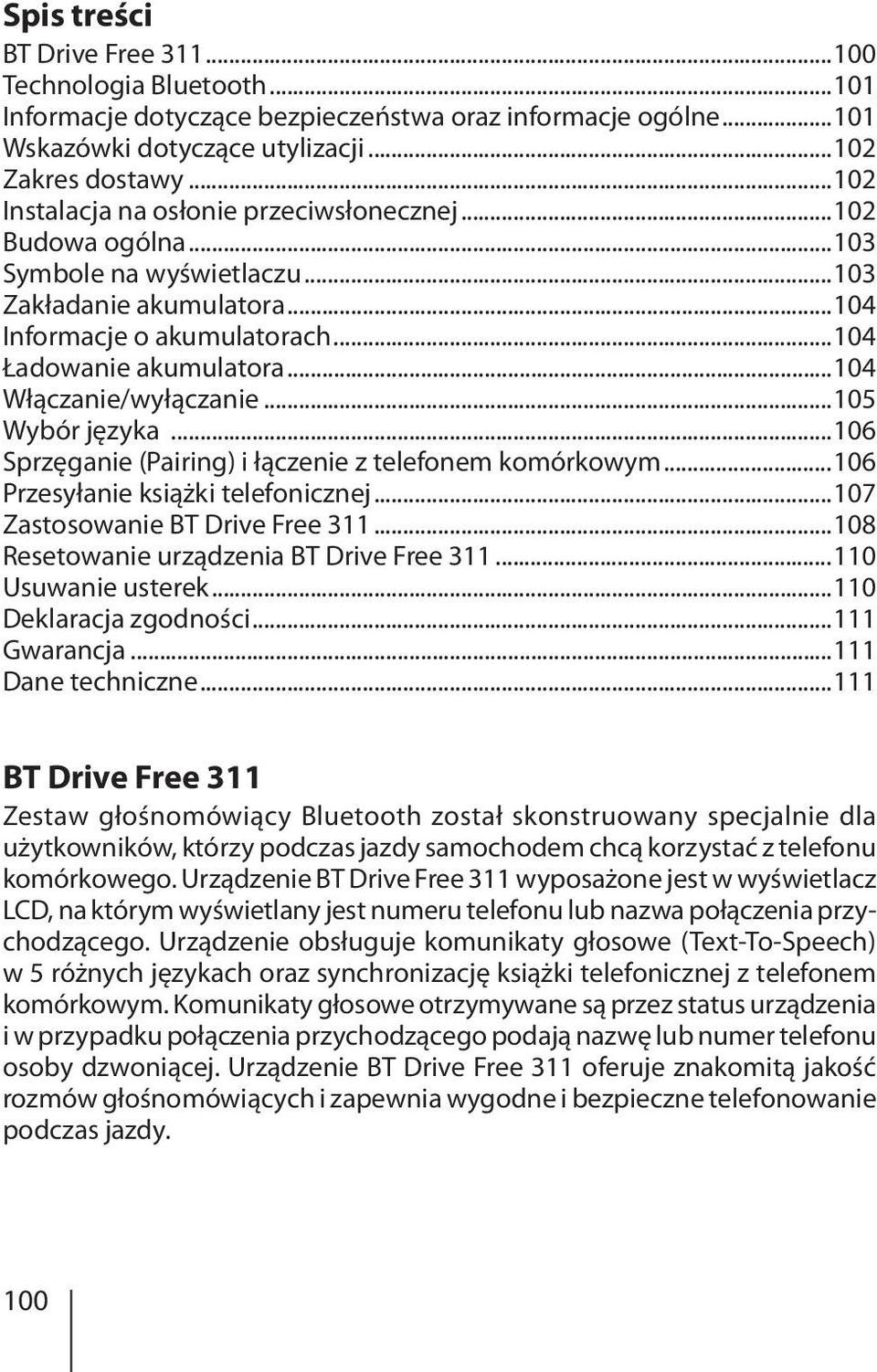

2 Spis treści BT Drive Free Technologia Bluetooth Informacje dotyczące bezpieczeństwa oraz informacje ogólne Wskazówki dotyczące utylizacji Zakres dostawy Instalacja na osłonie przeciwsłonecznej Budowa ogólna Symbole na wyświetlaczu Zakładanie akumulatora Informacje o akumulatorach Ładowanie akumulatora Włączanie/wyłączanie Wybór języka Sprzęganie (Pairing) i łączenie z telefonem komórkowym Przesyłanie książki telefonicznej Zastosowanie BT Drive Free Resetowanie urządzenia BT Drive Free Usuwanie usterek Deklaracja zgodności Gwarancja Dane techniczne BT Drive Free 311 Zestaw głośnomówiący Bluetooth został skonstruowany specjalnie dla użytkowników, którzy podczas jazdy samochodem chcą korzystać z telefonu komórkowego. Urządzenie BT Drive Free 311 wyposażone jest w wyświetlacz LCD, na którym wyświetlany jest numeru telefonu lub nazwa połączenia przychodzącego. Urządzenie obsługuje komunikaty głosowe (Text-To-Speech) w 5 różnych językach oraz synchronizację książki telefonicznej z telefonem komórkowym. Komunikaty głosowe otrzymywane są przez status urządzenia i w przypadku połączenia przychodzącego podają nazwę lub numer telefonu osoby dzwoniącej. Urządzenie BT Drive Free 311 oferuje znakomitą jakość rozmów głośnomówiących i zapewnia wygodne i bezpieczne telefonowanie podczas jazdy. 100

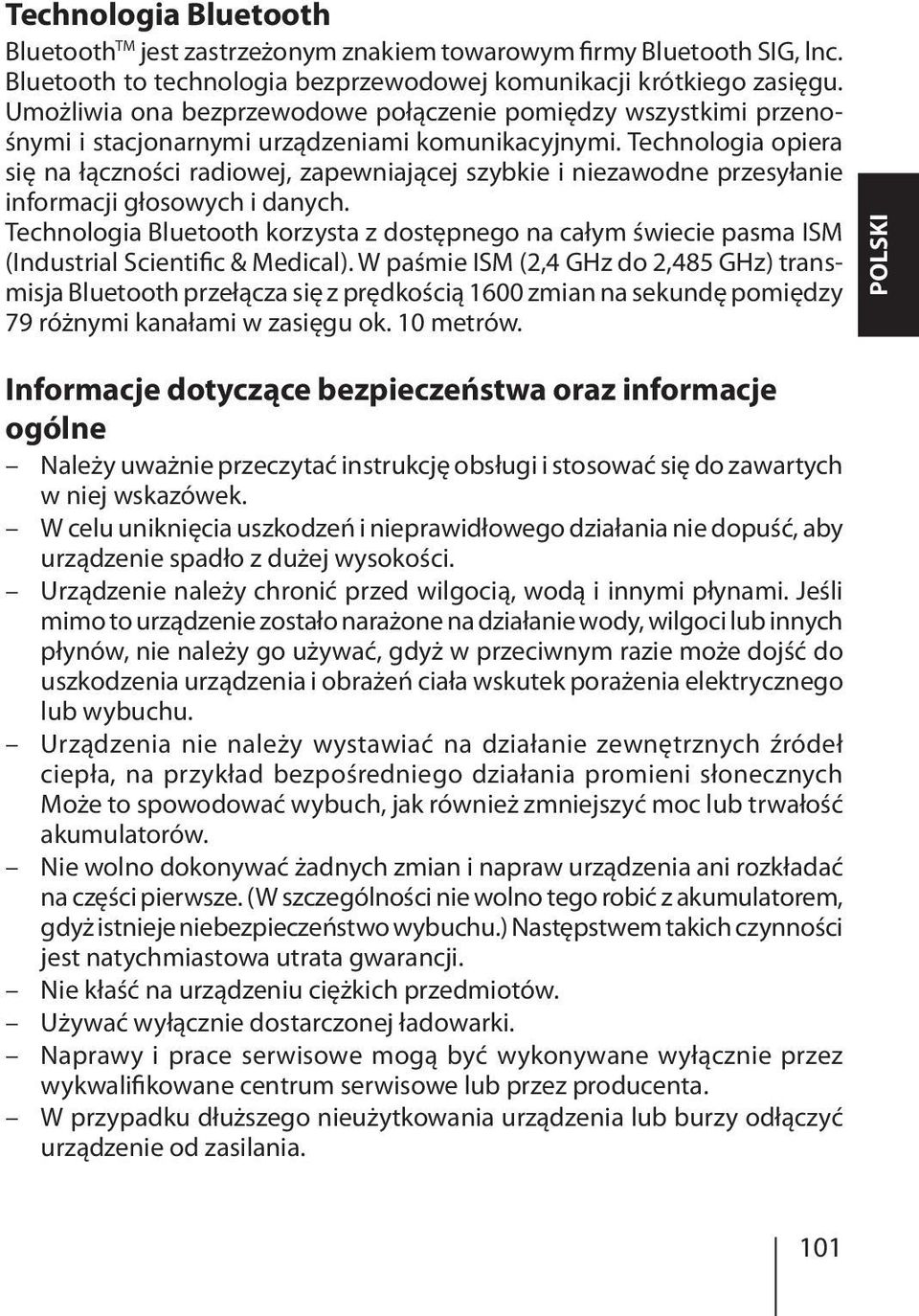

3 Technologia Bluetooth Bluetooth TM jest zastrzeżonym znakiem towarowym firmy Bluetooth SIG, lnc. Bluetooth to technologia bezprzewodowej komunikacji krótkiego zasięgu. Umożliwia ona bezprzewodowe połączenie pomiędzy wszystkimi przenośnymi i stacjonarnymi urządzeniami komunikacyjnymi. Technologia opiera się na łączności radiowej, zapewniającej szybkie i niezawodne przesyłanie informacji głosowych i danych. Technologia Bluetooth korzysta z dostępnego na całym świecie pasma ISM (Industrial Scientific & Medical). W paśmie ISM (2,4 GHz do 2,485 GHz) transmisja Bluetooth przełącza się z prędkością 1600 zmian na sekundę pomiędzy 79 różnymi kanałami w zasięgu ok. 10 metrów. POLSKI Informacje dotyczące bezpieczeństwa oraz informacje ogólne Należy uważnie przeczytać instrukcję obsługi i stosować się do zawartych w niej wskazówek. W celu uniknięcia uszkodzeń i nieprawidłowego działania nie dopuść, aby urządzenie spadło z dużej wysokości. Urządzenie należy chronić przed wilgocią, wodą i innymi płynami. Jeśli mimo to urządzenie zostało narażone na działanie wody, wilgoci lub innych płynów, nie należy go używać, gdyż w przeciwnym razie może dojść do uszkodzenia urządzenia i obrażeń ciała wskutek porażenia elektrycznego lub wybuchu. Urządzenia nie należy wystawiać na działanie zewnętrznych źródeł ciepła, na przykład bezpośredniego działania promieni słonecznych Może to spowodować wybuch, jak również zmniejszyć moc lub trwałość akumulatorów. Nie wolno dokonywać żadnych zmian i napraw urządzenia ani rozkładać na części pierwsze. (W szczególności nie wolno tego robić z akumulatorem, gdyż istnieje niebezpieczeństwo wybuchu.) Następstwem takich czynności jest natychmiastowa utrata gwarancji. Nie kłaść na urządzeniu ciężkich przedmiotów. Używać wyłącznie dostarczonej ładowarki. Naprawy i prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowane centrum serwisowe lub przez producenta. W przypadku dłuższego nieużytkowania urządzenia lub burzy odłączyć urządzenie od zasilania. 101

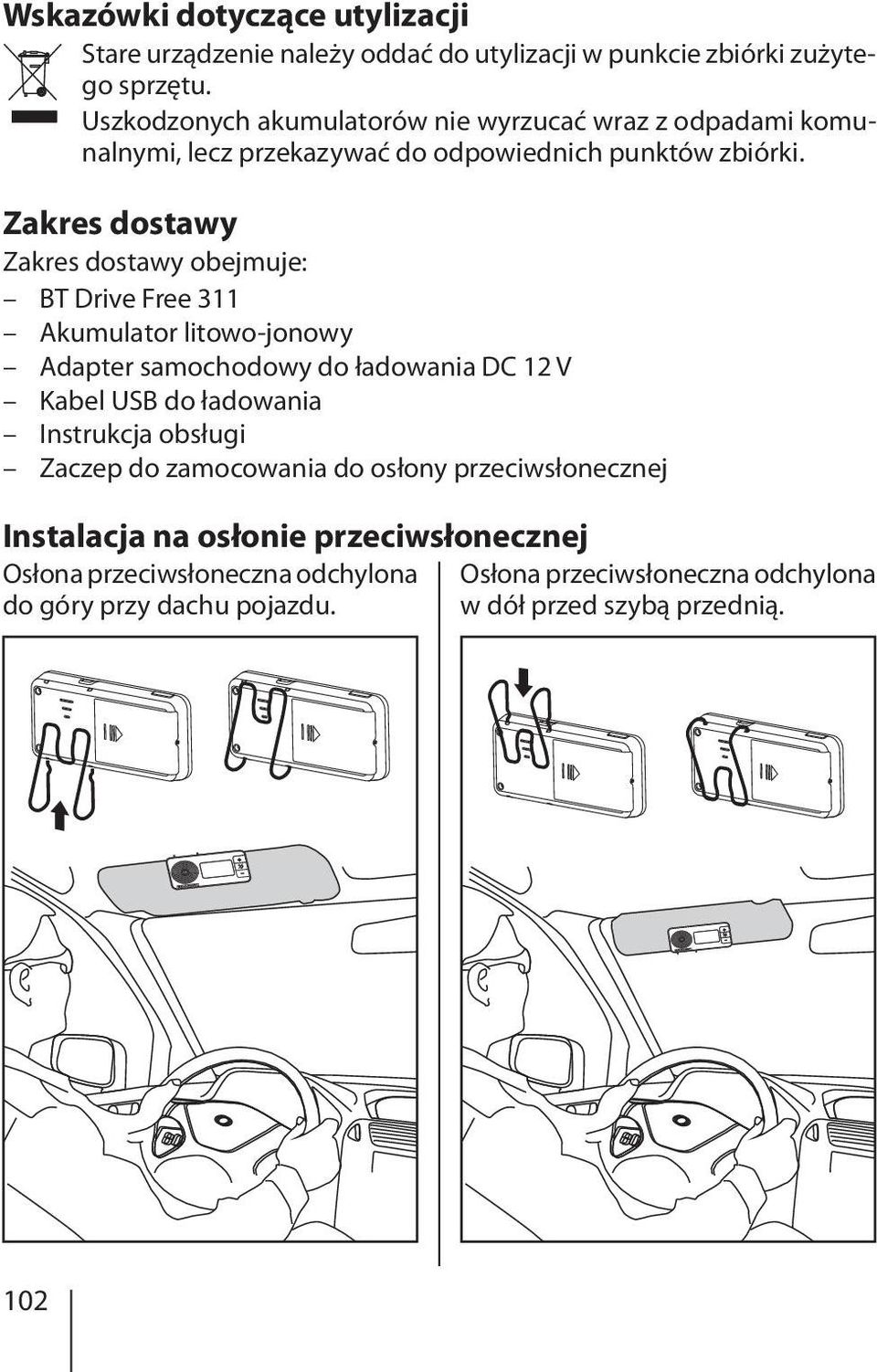

4 Wskazówki dotyczące utylizacji Stare urządzenie należy oddać do utylizacji w punkcie zbiórki zużytego sprzętu. Uszkodzonych akumulatorów nie wyrzucać wraz z odpadami komunalnymi, lecz przekazywać do odpowiednich punktów zbiórki. Zakres dostawy Zakres dostawy obejmuje: BT Drive Free 311 Akumulator litowo-jonowy Adapter samochodowy do ładowania DC 12 V Kabel USB do ładowania Instrukcja obsługi Zaczep do zamocowania do osłony przeciwsłonecznej Instalacja na osłonie przeciwsłonecznej Osłona przeciwsłoneczna odchylona Osłona przeciwsłoneczna odchylona do góry przy dachu pojazdu. w dół przed szybą przednią. 102

5 Budowa ogólna POLSKI Głośnik Wyświetlacz LCD Zwiększanie głośności (+) Przycisk MF (przycisk wielofunkcyjny) Zmniejszanie głośności ( ) Zaczep do zamocowania do osłony przeciwsłonecznej Gniazdo do ładowania (mini USB 5-pinowe) Przycisk MODE Komora akumulatora Mikrofon Symbole na wyświetlaczu Wskazanie poziomu głośności Połączenie przychodzące Połączenie aktywne Urządzenie jest włączone Urządzenie w trybie sprzęgania Połączenie z telefonem komórkowym Połączenie bezprzewodowej transmisji danych do odtwarzania muzyki Stan naładowania akumulatora 103

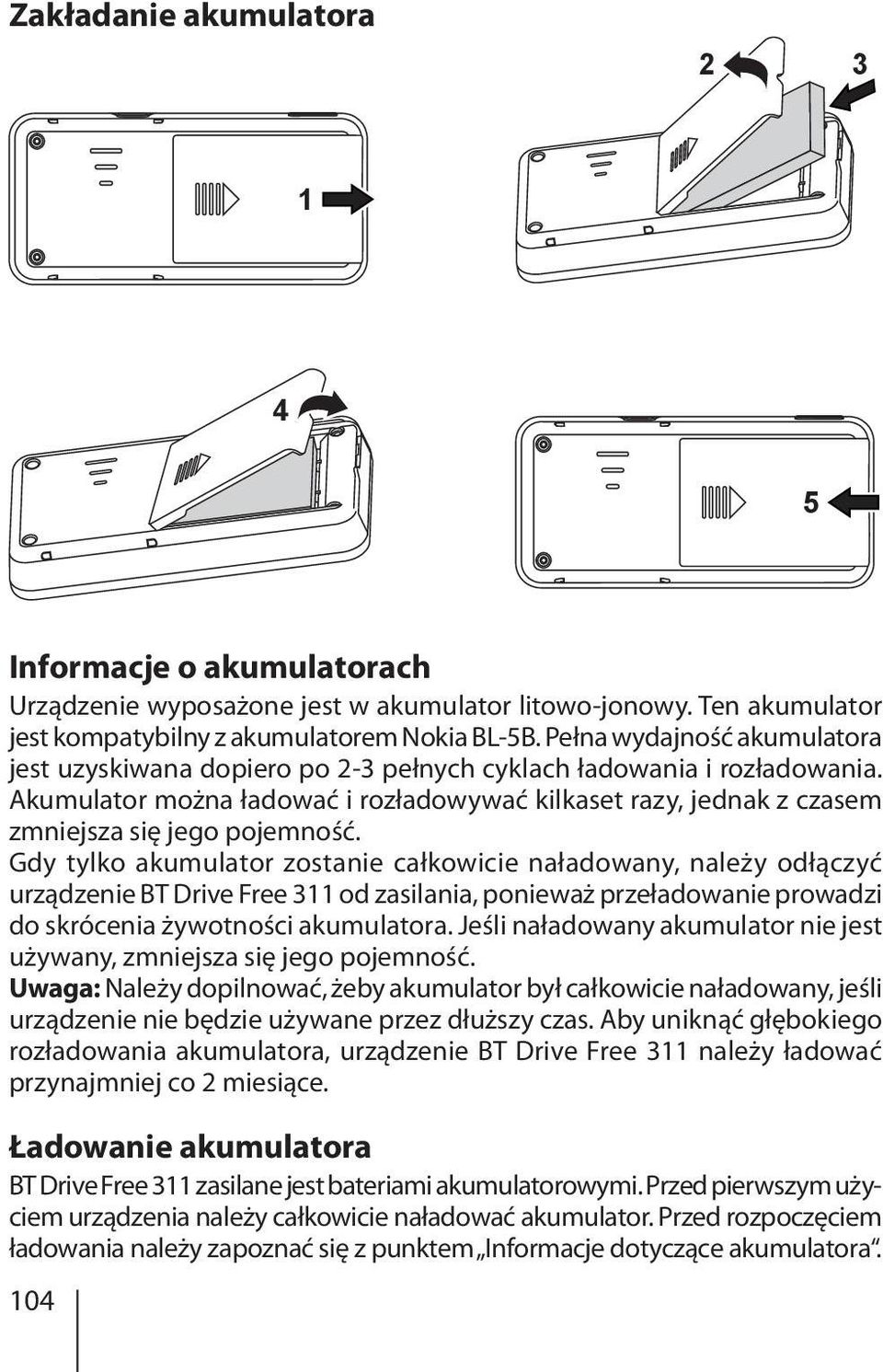

6 Zakładanie akumulatora Informacje o akumulatorach Urządzenie wyposażone jest w akumulator litowo-jonowy. Ten akumulator jest kompatybilny z akumulatorem Nokia BL-5B. Pełna wydajność akumulatora jest uzyskiwana dopiero po 2-3 pełnych cyklach ładowania i rozładowania. Akumulator można ładować i rozładowywać kilkaset razy, jednak z czasem zmniejsza się jego pojemność. Gdy tylko akumulator zostanie całkowicie naładowany, należy odłączyć urządzenie BT Drive Free 311 od zasilania, ponieważ przeładowanie prowadzi do skrócenia żywotności akumulatora. Jeśli naładowany akumulator nie jest używany, zmniejsza się jego pojemność. Uwaga: Należy dopilnować, żeby akumulator był całkowicie naładowany, jeśli urządzenie nie będzie używane przez dłuższy czas. Aby uniknąć głębokiego rozładowania akumulatora, urządzenie BT Drive Free 311 należy ładować przynajmniej co 2 miesiące. Ładowanie akumulatora BT Drive Free 311 zasilane jest bateriami akumulatorowymi. Przed pierwszym użyciem urządzenia należy całkowicie naładować akumulator. Przed rozpoczęciem ładowania należy zapoznać się z punktem Informacje dotyczące akumulatora. 104

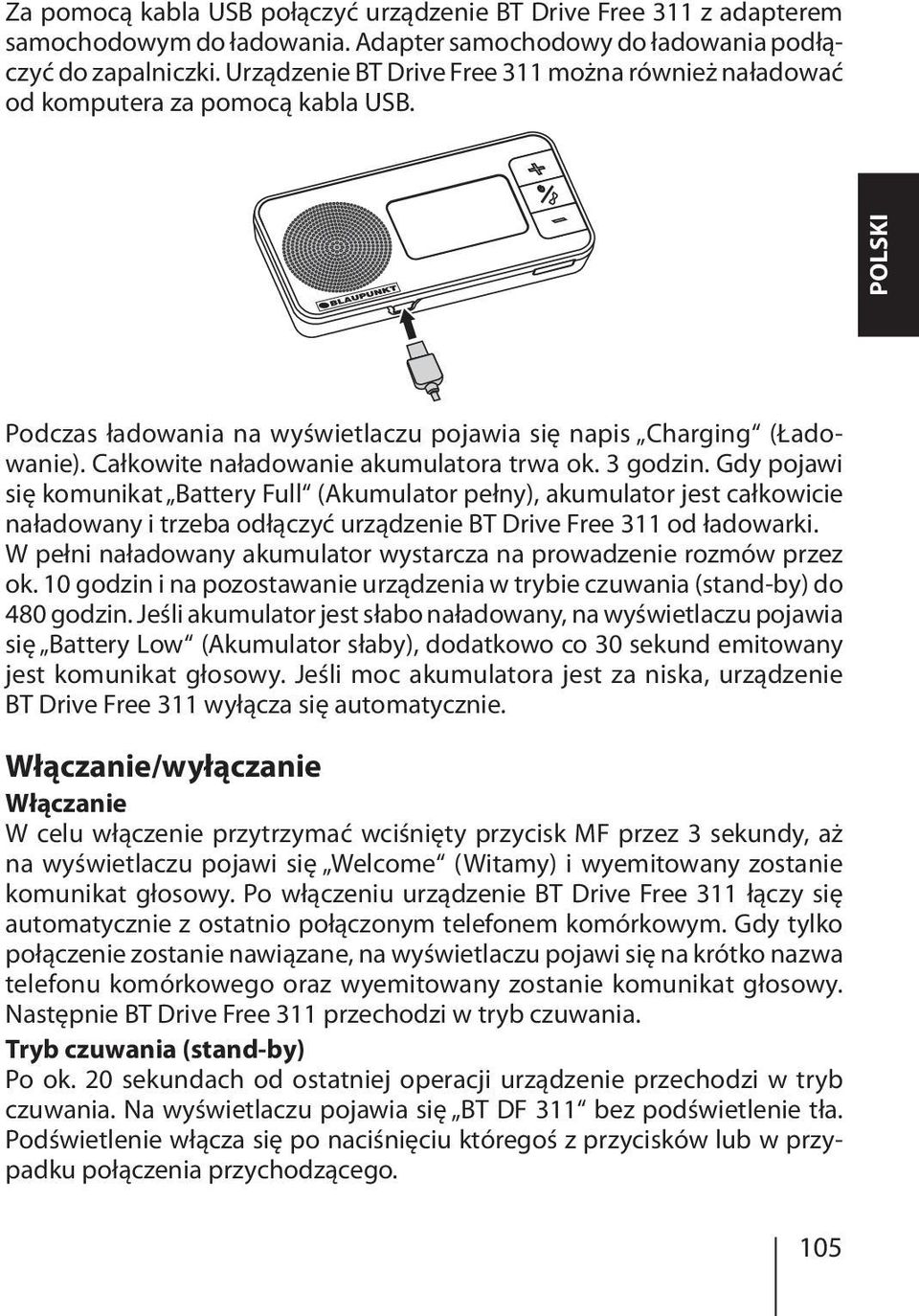

7 Za pomocą kabla USB połączyć urządzenie BT Drive Free 311 z adapterem samochodowym do ładowania. Adapter samochodowy do ładowania podłączyć do zapalniczki. Urządzenie BT Drive Free 311 można również naładować od komputera za pomocą kabla USB. POLSKI Podczas ładowania na wyświetlaczu pojawia się napis Charging (Ładowanie). Całkowite naładowanie akumulatora trwa ok. 3 godzin. Gdy pojawi się komunikat Battery Full (Akumulator pełny), akumulator jest całkowicie naładowany i trzeba odłączyć urządzenie BT Drive Free 311 od ładowarki. W pełni naładowany akumulator wystarcza na prowadzenie rozmów przez ok. 10 godzin i na pozostawanie urządzenia w trybie czuwania (stand-by) do 480 godzin. Jeśli akumulator jest słabo naładowany, na wyświetlaczu pojawia się Battery Low (Akumulator słaby), dodatkowo co 30 sekund emitowany jest komunikat głosowy. Jeśli moc akumulatora jest za niska, urządzenie BT Drive Free 311 wyłącza się automatycznie. Włączanie/wyłączanie Włączanie W celu włączenie przytrzymać wciśnięty przycisk MF przez 3 sekundy, aż na wyświetlaczu pojawi się Welcome (Witamy) i wyemitowany zostanie komunikat głosowy. Po włączeniu urządzenie BT Drive Free 311 łączy się automatycznie z ostatnio połączonym telefonem komórkowym. Gdy tylko połączenie zostanie nawiązane, na wyświetlaczu pojawi się na krótko nazwa telefonu komórkowego oraz wyemitowany zostanie komunikat głosowy. Następnie BT Drive Free 311 przechodzi w tryb czuwania. Tryb czuwania (stand-by) Po ok. 20 sekundach od ostatniej operacji urządzenie przechodzi w tryb czuwania. Na wyświetlaczu pojawia się BT DF 311 bez podświetlenie tła. Podświetlenie włącza się po naciśnięciu któregoś z przycisków lub w przypadku połączenia przychodzącego. 105

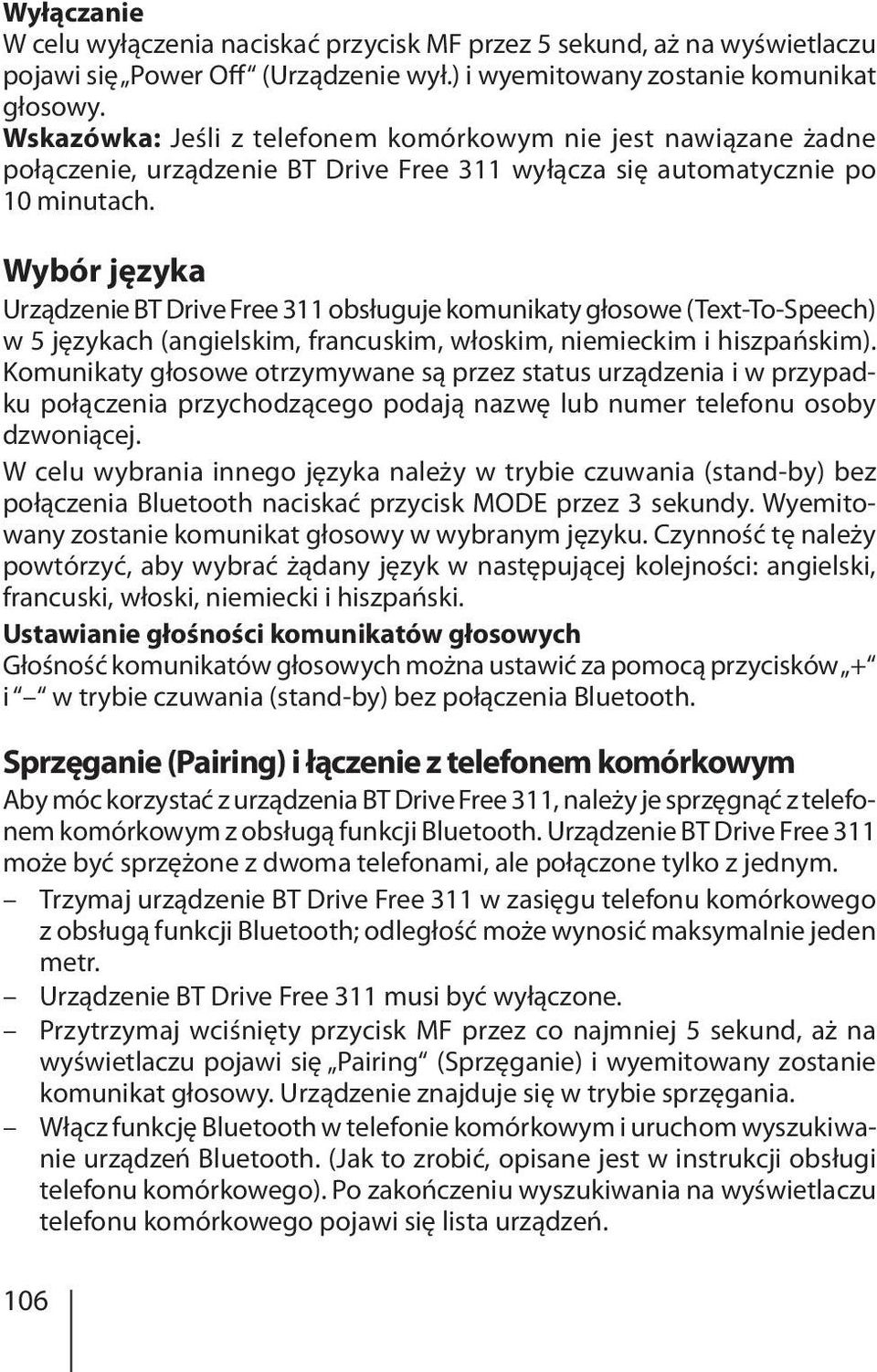

8 Wyłączanie W celu wyłączenia naciskać przycisk MF przez 5 sekund, aż na wyświetlaczu pojawi się Power Off (Urządzenie wył.) i wyemitowany zostanie komunikat głosowy. Wskazówka: Jeśli z telefonem komórkowym nie jest nawiązane żadne połączenie, urządzenie BT Drive Free 311 wyłącza się automatycznie po 10 minutach. Wybór języka Urządzenie BT Drive Free 311 obsługuje komunikaty głosowe (Text-To-Speech) w 5 językach (angielskim, francuskim, włoskim, niemieckim i hiszpańskim). Komunikaty głosowe otrzymywane są przez status urządzenia i w przypadku połączenia przychodzącego podają nazwę lub numer telefonu osoby dzwoniącej. W celu wybrania innego języka należy w trybie czuwania (stand-by) bez połączenia Bluetooth naciskać przycisk MODE przez 3 sekundy. Wyemitowany zostanie komunikat głosowy w wybranym języku. Czynność tę należy powtórzyć, aby wybrać żądany język w następującej kolejności: angielski, francuski, włoski, niemiecki i hiszpański. Ustawianie głośności komunikatów głosowych Głośność komunikatów głosowych można ustawić za pomocą przycisków + i w trybie czuwania (stand-by) bez połączenia Bluetooth. Sprzęganie (Pairing) i łączenie z telefonem komórkowym Aby móc korzystać z urządzenia BT Drive Free 311, należy je sprzęgnąć z telefonem komórkowym z obsługą funkcji Bluetooth. Urządzenie BT Drive Free 311 może być sprzężone z dwoma telefonami, ale połączone tylko z jednym. Trzymaj urządzenie BT Drive Free 311 w zasięgu telefonu komórkowego z obsługą funkcji Bluetooth; odległość może wynosić maksymalnie jeden metr. Urządzenie BT Drive Free 311 musi być wyłączone. Przytrzymaj wciśnięty przycisk MF przez co najmniej 5 sekund, aż na wyświetlaczu pojawi się Pairing (Sprzęganie) i wyemitowany zostanie komunikat głosowy. Urządzenie znajduje się w trybie sprzęgania. Włącz funkcję Bluetooth w telefonie komórkowym i uruchom wyszukiwanie urządzeń Bluetooth. (Jak to zrobić, opisane jest w instrukcji obsługi telefonu komórkowego). Po zakończeniu wyszukiwania na wyświetlaczu telefonu komórkowego pojawi się lista urządzeń. 106

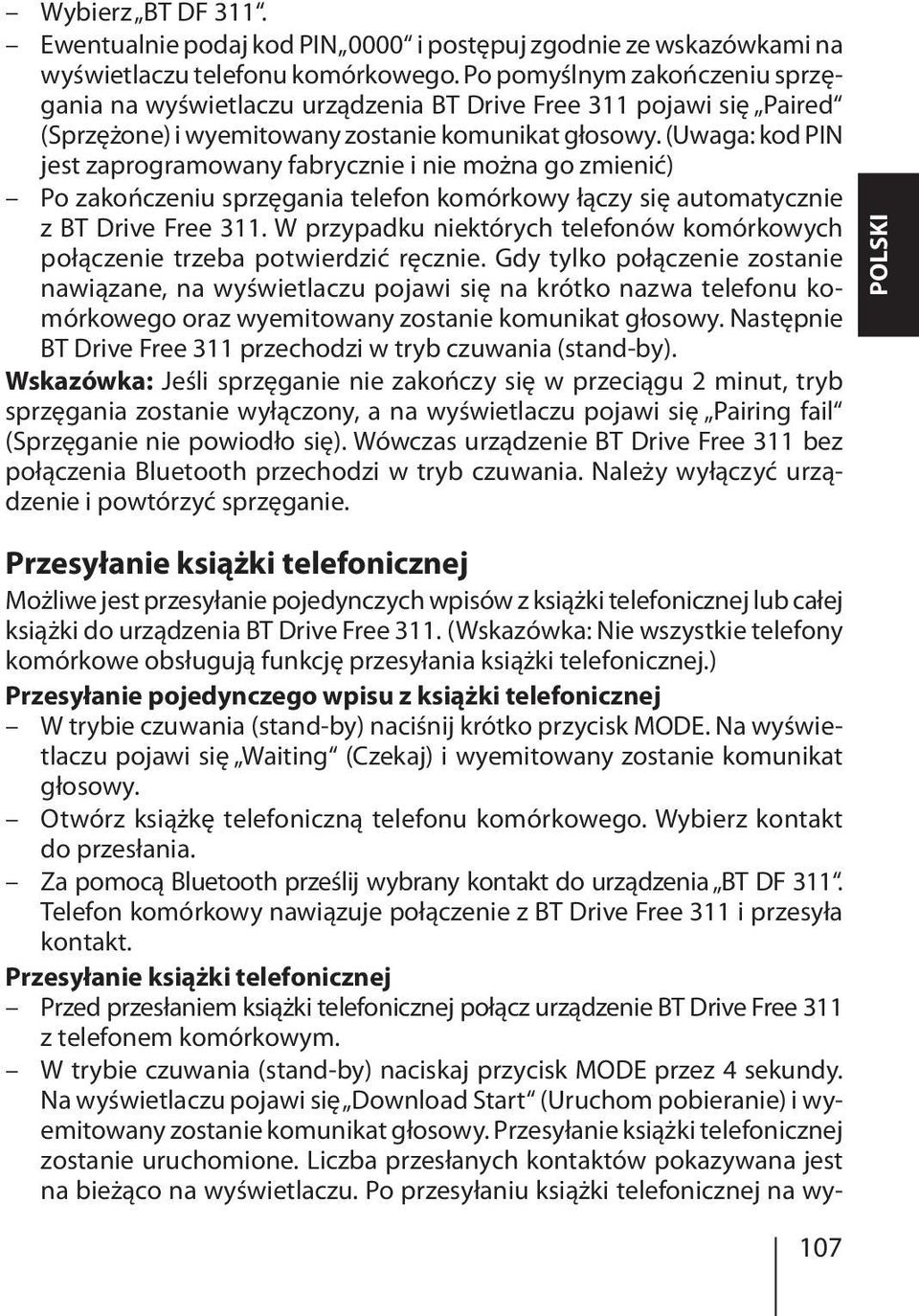

9 Wybierz BT DF 311. Ewentualnie podaj kod PIN 0000 i postępuj zgodnie ze wskazówkami na wyświetlaczu telefonu komórkowego. Po pomyślnym zakończeniu sprzęgania na wyświetlaczu urządzenia BT Drive Free 311 pojawi się Paired (Sprzężone) i wyemitowany zostanie komunikat głosowy. (Uwaga: kod PIN jest zaprogramowany fabrycznie i nie można go zmienić) Po zakończeniu sprzęgania telefon komórkowy łączy się automatycznie z BT Drive Free 311. W przypadku niektórych telefonów komórkowych połączenie trzeba potwierdzić ręcznie. Gdy tylko połączenie zostanie nawiązane, na wyświetlaczu pojawi się na krótko nazwa telefonu komórkowego oraz wyemitowany zostanie komunikat głosowy. Następnie BT Drive Free 311 przechodzi w tryb czuwania (stand-by). Wskazówka: Jeśli sprzęganie nie zakończy się w przeciągu 2 minut, tryb sprzęgania zostanie wyłączony, a na wyświetlaczu pojawi się Pairing fail (Sprzęganie nie powiodło się). Wówczas urządzenie BT Drive Free 311 bez połączenia Bluetooth przechodzi w tryb czuwania. Należy wyłączyć urządzenie i powtórzyć sprzęganie. POLSKI Przesyłanie książki telefonicznej Możliwe jest przesyłanie pojedynczych wpisów z książki telefonicznej lub całej książki do urządzenia BT Drive Free 311. (Wskazówka: Nie wszystkie telefony komórkowe obsługują funkcję przesyłania książki telefonicznej.) Przesyłanie pojedynczego wpisu z książki telefonicznej W trybie czuwania (stand-by) naciśnij krótko przycisk MODE. Na wyświetlaczu pojawi się Waiting (Czekaj) i wyemitowany zostanie komunikat głosowy. Otwórz książkę telefoniczną telefonu komórkowego. Wybierz kontakt do przesłania. Za pomocą Bluetooth prześlij wybrany kontakt do urządzenia BT DF 311. Telefon komórkowy nawiązuje połączenie z BT Drive Free 311 i przesyła kontakt. Przesyłanie książki telefonicznej Przed przesłaniem książki telefonicznej połącz urządzenie BT Drive Free 311 z telefonem komórkowym. W trybie czuwania (stand-by) naciskaj przycisk MODE przez 4 sekundy. Na wyświetlaczu pojawi się Download Start (Uruchom pobieranie) i wyemitowany zostanie komunikat głosowy. Przesyłanie książki telefonicznej zostanie uruchomione. Liczba przesłanych kontaktów pokazywana jest na bieżąco na wyświetlaczu. Po przesyłaniu książki telefonicznej na wy- 107

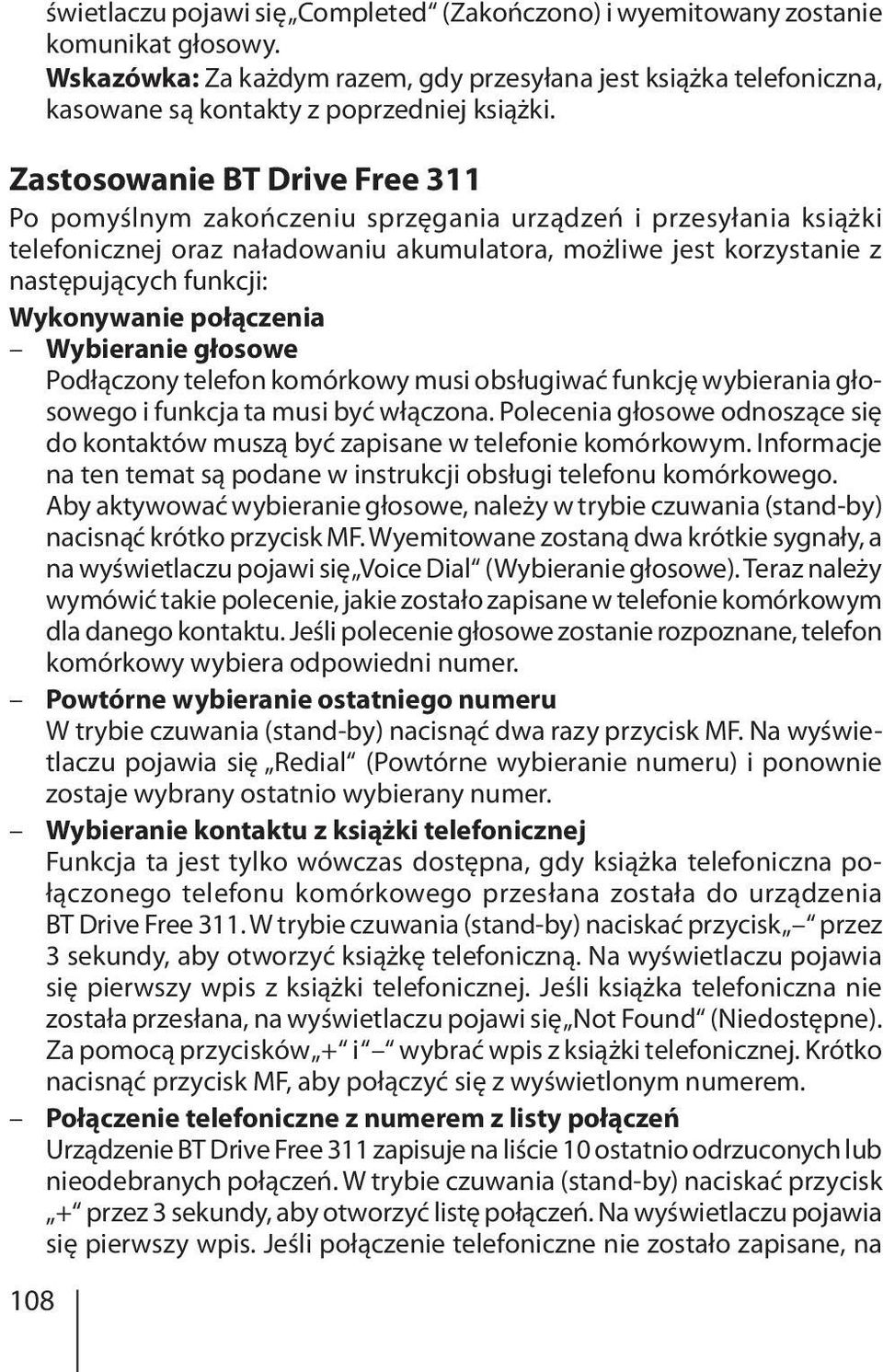

10 108 świetlaczu pojawi się Completed (Zakończono) i wyemitowany zostanie komunikat głosowy. Wskazówka: Za każdym razem, gdy przesyłana jest książka telefoniczna, kasowane są kontakty z poprzedniej książki. Zastosowanie BT Drive Free 311 Po pomyślnym zakończeniu sprzęgania urządzeń i przesyłania książki telefonicznej oraz naładowaniu akumulatora, możliwe jest korzystanie z następujących funkcji: Wykonywanie połączenia Wybieranie głosowe Podłączony telefon komórkowy musi obsługiwać funkcję wybierania głosowego i funkcja ta musi być włączona. Polecenia głosowe odnoszące się do kontaktów muszą być zapisane w telefonie komórkowym. Informacje na ten temat są podane w instrukcji obsługi telefonu komórkowego. Aby aktywować wybieranie głosowe, należy w trybie czuwania (stand-by) nacisnąć krótko przycisk MF. Wyemitowane zostaną dwa krótkie sygnały, a na wyświetlaczu pojawi się Voice Dial (Wybieranie głosowe). Teraz należy wymówić takie polecenie, jakie zostało zapisane w telefonie komórkowym dla danego kontaktu. Jeśli polecenie głosowe zostanie rozpoznane, telefon komórkowy wybiera odpowiedni numer. Powtórne wybieranie ostatniego numeru W trybie czuwania (stand-by) nacisnąć dwa razy przycisk MF. Na wyświetlaczu pojawia się Redial (Powtórne wybieranie numeru) i ponownie zostaje wybrany ostatnio wybierany numer. Wybieranie kontaktu z książki telefonicznej Funkcja ta jest tylko wówczas dostępna, gdy książka telefoniczna połączonego telefonu komórkowego przesłana została do urządzenia BT Drive Free 311. W trybie czuwania (stand-by) naciskać przycisk przez 3 sekundy, aby otworzyć książkę telefoniczną. Na wyświetlaczu pojawia się pierwszy wpis z książki telefonicznej. Jeśli książka telefoniczna nie została przesłana, na wyświetlaczu pojawi się Not Found (Niedostępne). Za pomocą przycisków + i wybrać wpis z książki telefonicznej. Krótko nacisnąć przycisk MF, aby połączyć się z wyświetlonym numerem. Połączenie telefoniczne z numerem z listy połączeń Urządzenie BT Drive Free 311 zapisuje na liście 10 ostatnio odrzuconych lub nieodebranych połączeń. W trybie czuwania (stand-by) naciskać przycisk + przez 3 sekundy, aby otworzyć listę połączeń. Na wyświetlaczu pojawia się pierwszy wpis. Jeśli połączenie telefoniczne nie zostało zapisane, na

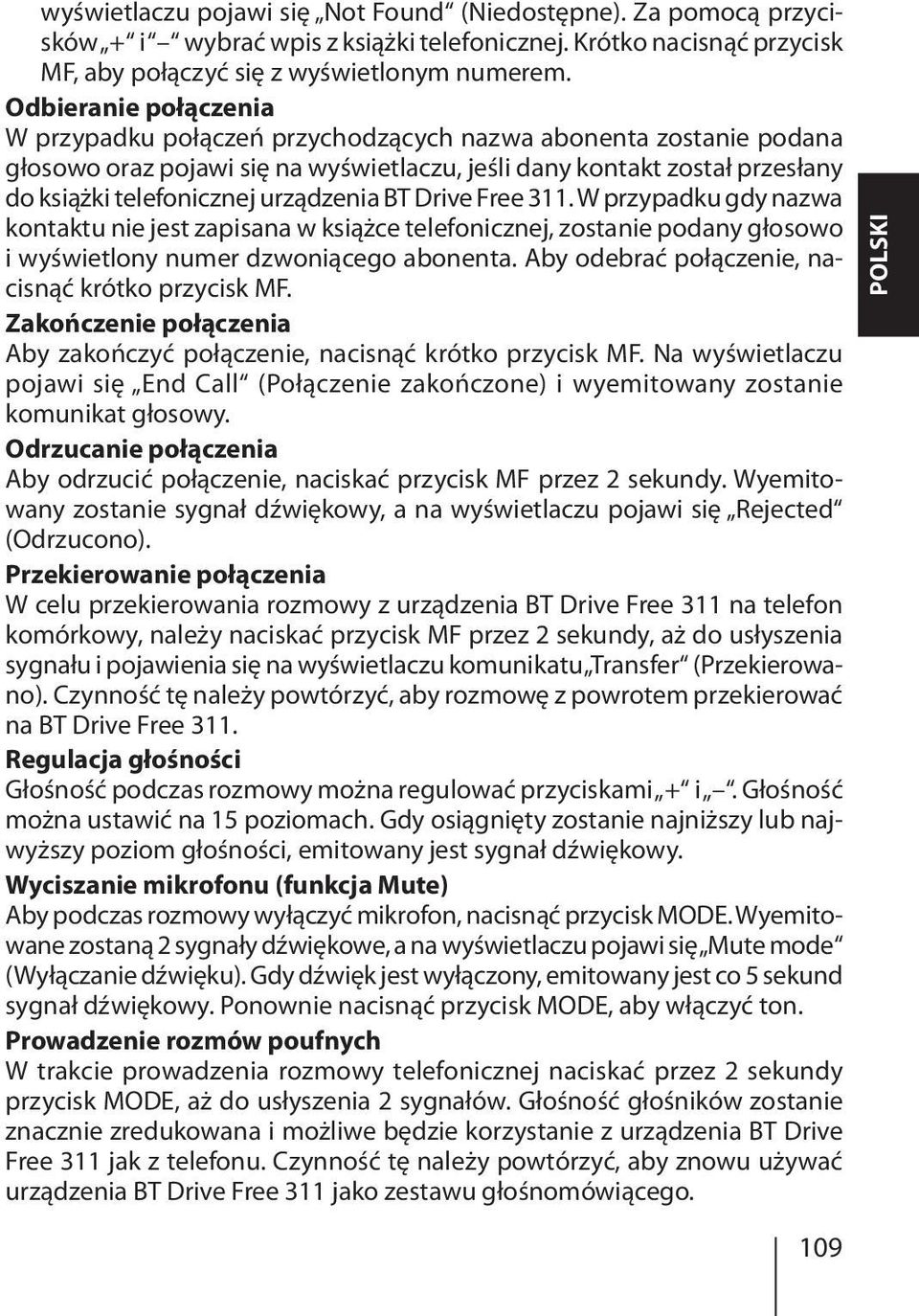

11 wyświetlaczu pojawi się Not Found (Niedostępne). Za pomocą przycisków + i wybrać wpis z książki telefonicznej. Krótko nacisnąć przycisk MF, aby połączyć się z wyświetlonym numerem. Odbieranie połączenia W przypadku połączeń przychodzących nazwa abonenta zostanie podana głosowo oraz pojawi się na wyświetlaczu, jeśli dany kontakt został przesłany do książki telefonicznej urządzenia BT Drive Free 311. W przypadku gdy nazwa kontaktu nie jest zapisana w książce telefonicznej, zostanie podany głosowo i wyświetlony numer dzwoniącego abonenta. Aby odebrać połączenie, nacisnąć krótko przycisk MF. Zakończenie połączenia Aby zakończyć połączenie, nacisnąć krótko przycisk MF. Na wyświetlaczu pojawi się End Call (Połączenie zakończone) i wyemitowany zostanie komunikat głosowy. Odrzucanie połączenia Aby odrzucić połączenie, naciskać przycisk MF przez 2 sekundy. Wyemitowany zostanie sygnał dźwiękowy, a na wyświetlaczu pojawi się Rejected (Odrzucono). Przekierowanie połączenia W celu przekierowania rozmowy z urządzenia BT Drive Free 311 na telefon komórkowy, należy naciskać przycisk MF przez 2 sekundy, aż do usłyszenia sygnału i pojawienia się na wyświetlaczu komunikatu Transfer (Przekierowano). Czynność tę należy powtórzyć, aby rozmowę z powrotem przekierować na BT Drive Free 311. Regulacja głośności Głośność podczas rozmowy można regulować przyciskami + i. Głośność można ustawić na 15 poziomach. Gdy osiągnięty zostanie najniższy lub najwyższy poziom głośności, emitowany jest sygnał dźwiękowy. Wyciszanie mikrofonu (funkcja Mute) Aby podczas rozmowy wyłączyć mikrofon, nacisnąć przycisk MODE. Wyemitowane zostaną 2 sygnały dźwiękowe, a na wyświetlaczu pojawi się Mute mode (Wyłączanie dźwięku). Gdy dźwięk jest wyłączony, emitowany jest co 5 sekund sygnał dźwiękowy. Ponownie nacisnąć przycisk MODE, aby włączyć ton. Prowadzenie rozmów poufnych W trakcie prowadzenia rozmowy telefonicznej naciskać przez 2 sekundy przycisk MODE, aż do usłyszenia 2 sygnałów. Głośność głośników zostanie znacznie zredukowana i możliwe będzie korzystanie z urządzenia BT Drive Free 311 jak z telefonu. Czynność tę należy powtórzyć, aby znowu używać urządzenia BT Drive Free 311 jako zestawu głośnomówiącego. POLSKI 109

12 Bezprzewodowa transmisja danych Urządzenie BT Drive Free 311 obsługuje funkcję A2DP. Dzięki połączeniu bezprzewodowej transmisji danych można za pomocą urządzenia BT Drive Free 311 odtworzyć zapisane w telefonie komórkowym utwory muzyczne. W przypadku połączenia telefonicznego odtwarzanie muzyki zostanie przerwane i będzie kontynuowane po zakończeniu rozmowy. Resetowanie urządzenia BT Drive Free 311 Możliwe jest przywrócenie ustawień fabrycznych urządzenia BT Drive Free 311. Wówczas usunięte zostaną wszystkie sprzężone telefony komórkowe, książka telefoniczna i lista połączeń oraz ustawiony angielski jako język komunikatów głosowych. W trybie czuwania (stand-by) bez połączenia Bluetooth naciskać równocześnie przyciski + i przez 5 sekund, aż na wyświetlaczu pojawi się Erasing (Usuń). Rozpoczyna się proces przywracania ustawień fabrycznych, który jest zakończony, gdy na wyświetlaczu pojawi się Erased (Usunięto) i wyemitowany zostanie komunikat głosowy. Urządzenie BT Drive Free 311 wyłącza się automatycznie. Usuwanie usterek Jeśli nie udało się nawiązać połączenia między urządzeniem BT Drive Free 311 a telefonem komórkowym, należy najpierw przeprowadzić następujące czynności: Upewnij się, że akumulator jest naładowany. Upewnij się, że funkcja Bluetooth w telefonie komórkowym jest włączona. Dokładniejsze informacje na ten temat zawiera instrukcja obsługi telefonu komórkowego. Sprawdź, czy urządzenie BT Drive Free 311 jest połączone z telefonem komórkowym. Upewnij się, że odległość między urządzeniem BT Drive Free 311 a połączonym telefonem komórkowym jest mniejsza niż 10 metrów oraz że pomiędzy tymi urządzeniami nie znajdują się żadne przeszkody (np. ściany lub urządzenia elektroniczne). Przeszkody mogą zakłócać transmisję i skracać zasięg. Gdyby te czynności nie doprowadziły do rozwiązania problemu, wyjmij akumulator na kilka minut. W razie potrzeby zwróć się o pomoc do placówki serwisowej sprzedawcy. 110

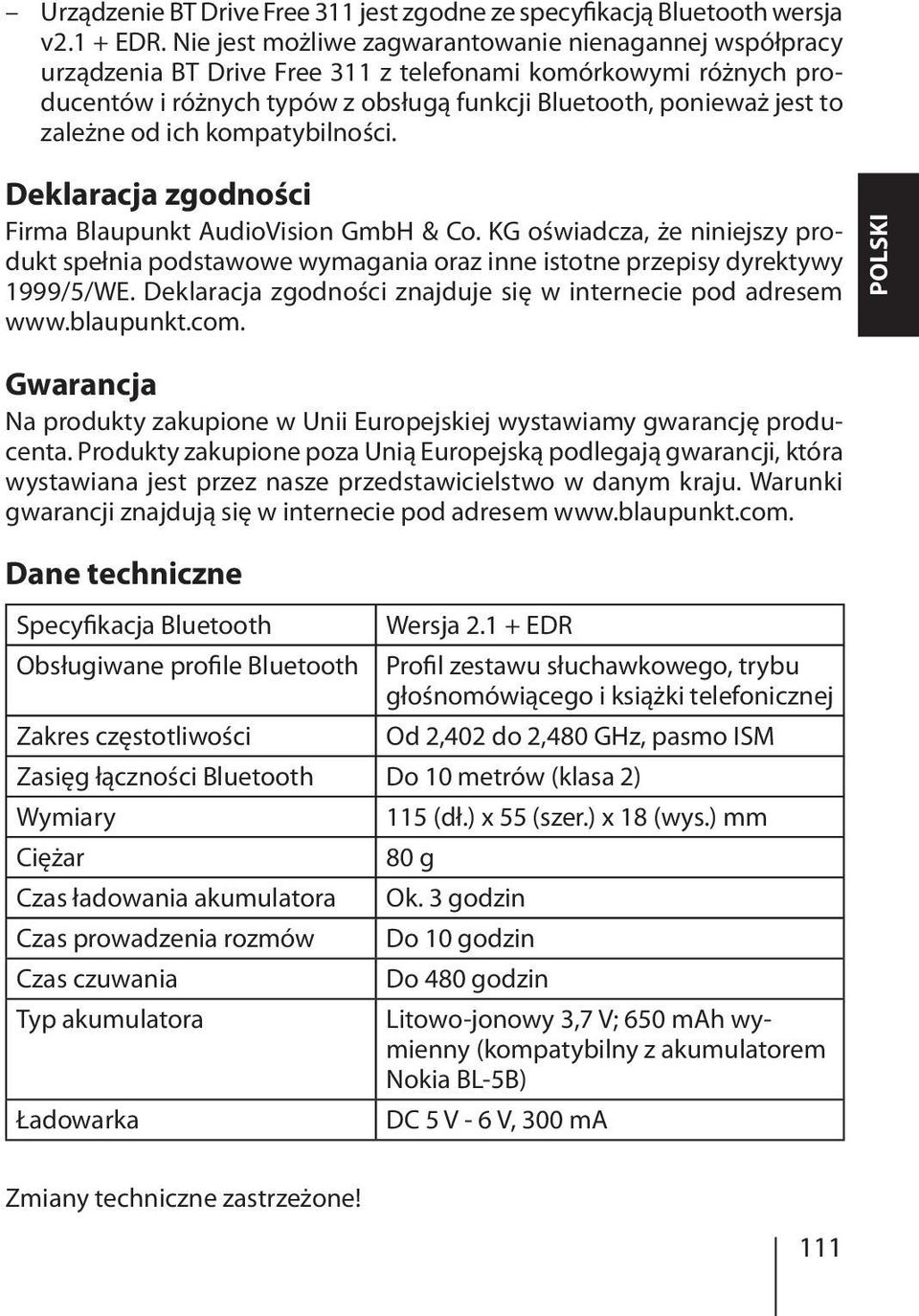

13 Urządzenie BT Drive Free 311 jest zgodne ze specyfikacją Bluetooth wersja v2.1 + EDR. Nie jest możliwe zagwarantowanie nienagannej współpracy urządzenia BT Drive Free 311 z telefonami komórkowymi różnych producentów i różnych typów z obsługą funkcji Bluetooth, ponieważ jest to zależne od ich kompatybilności. Deklaracja zgodności Firma Blaupunkt AudioVision GmbH & Co. KG oświadcza, że niniejszy produkt spełnia podstawowe wymagania oraz inne istotne przepisy dyrektywy 1999/5/WE. Deklaracja zgodności znajduje się w internecie pod adresem POLSKI Gwarancja Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Produkty zakupione poza Unią Europejską podlegają gwarancji, która wystawiana jest przez nasze przedstawicielstwo w danym kraju. Warunki gwarancji znajdują się w internecie pod adresem Dane techniczne Specyfikacja Bluetooth Obsługiwane profile Bluetooth Wersja EDR Profil zestawu słuchawkowego, trybu głośnomówiącego i książki telefonicznej Od 2,402 do 2,480 GHz, pasmo ISM Zakres częstotliwości Zasięg łączności Bluetooth Do 10 metrów (klasa 2) Wymiary 115 (dł.) x 55 (szer.) x 18 (wys.) mm Ciężar 80 g Czas ładowania akumulatora Ok. 3 godzin Czas prowadzenia rozmów Do 10 godzin Czas czuwania Do 480 godzin Typ akumulatora Litowo-jonowy 3,7 V; 650 mah wymienny (kompatybilny z akumulatorem Nokia BL-5B) Ładowarka DC 5 V - 6 V, 300 ma Zmiany techniczne zastrzeżone! 111

14 Blaupunkt AudioVision GmbH & Co. KG Robert-Bosch-Str. 200 D Hildesheim / de, gb, fr, es, pt, it, nl, sf, pl, hu, ro, bg
