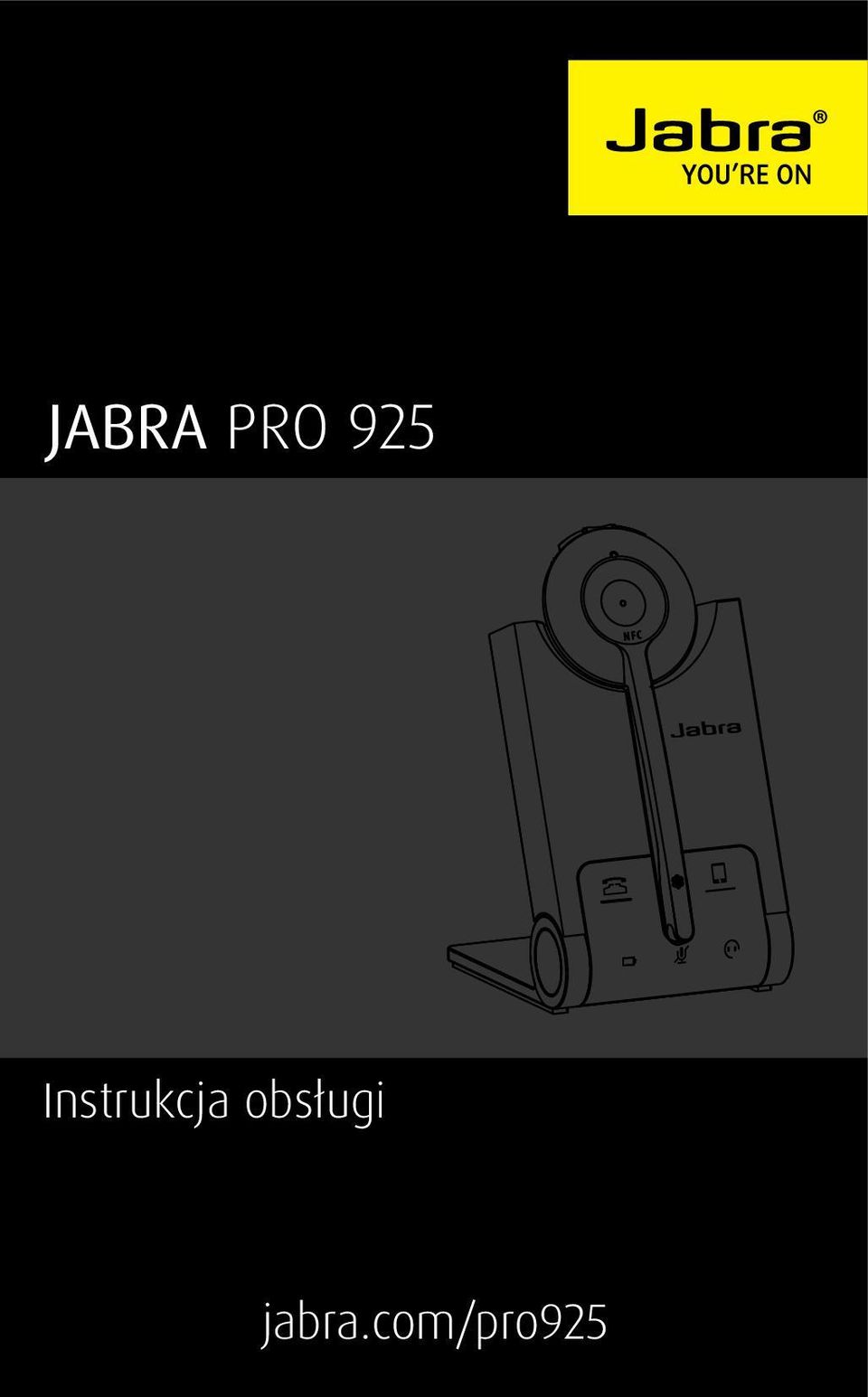

1 JABRA PRO 925 Instrukcja obsługi jabra.com/pro925

2 2015 GN Netcom A/S. Wszelkie prawa zastrzeżone. Jabra jest zarejestrowanym znakiem towarowym firmy GN Netcom A/S. Wszystkie pozostałe znaki towarowe użyte w niniejszym dokumencie są własnością odpowiednich podmiotów. Znak słowny i logo Bluetooth są własnością firmy Bluetooth SIG Inc. i ich wykorzystywanie przez firmę GN Netcom A/S podlega licencji. (Wygląd i dane techniczne mogą ulec zmianie bez powiadomienia). WYPRODUKOWANO W CHINACH MODEL WHB005HS/ WHB005BS Deklarację zgodności można znaleźć na stronie internetowej

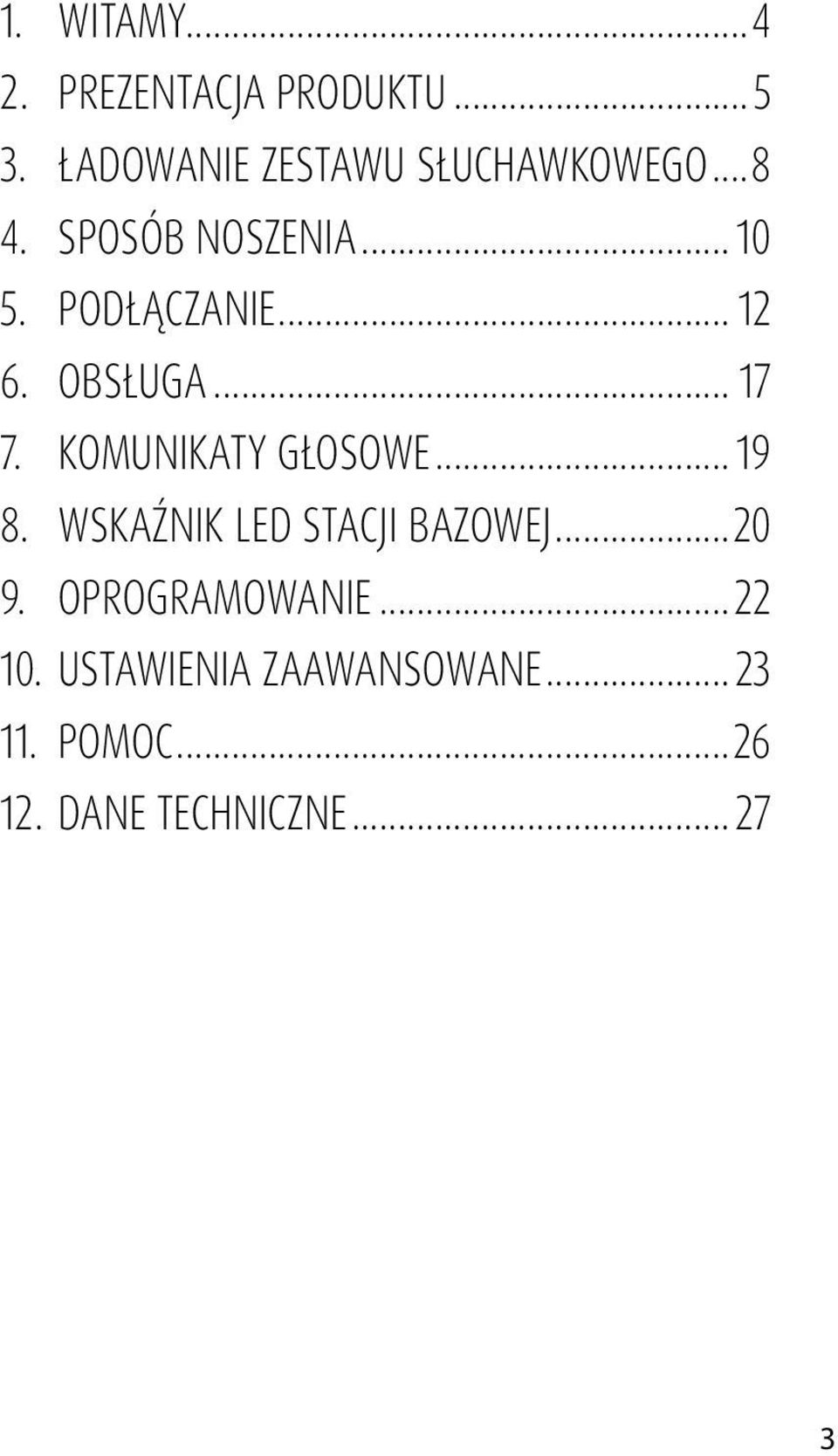

3 1. WITAMY PREZENTACJA PRODUKTU ŁADOWANIE ZESTAWU SŁUCHAWKOWEGO SPOSÓB NOSZENIA PODŁĄCZANIE OBSŁUGA KOMUNIKATY GŁOSOWE WSKAŹNIK LED STACJI BAZOWEJ OPROGRAMOWANIE USTAWIENIA ZAAWANSOWANE POMOC DANE TECHNICZNE

4 1. WITAMY Dziękujemy za wybranie zestawu słuchawkowego Jabra PRO 925. Życzymy przyjemnego użytkowania! CHARAKTERYSTYKA ZESTAWU SŁUCHAWKOWEGO JABRA PRO 925 Prostota plug and play Swoboda dzięki technologii bezprzewodowej do 100 m od bazy 12 godzin rozmów Technologia NFC parowanie przez zbliżenie 4

5 2. PREZENTACJA PRODUKTU 2.1 ZESTAW SŁUCHAWKOWY Przycisk wielofunkcyjny Przycisk zwiększania głośności Przycisk wyciszania Przycisk zmniejszania głośności NFC Strefa NFC 2.2 STACJA BAZOWA Wskaźnik LED Przycisk telefonu stacjonarnego Przycisk urządzenia przenośnego Wskaźnik stanu baterii Wskaźnik wyciszenia Wskaźnik połączenia dźwiękowego Gniazdo słuchawki Gniazdo zestawu słuchawkowego Gniazdo AUX Przełącznik czystego sygnału wybierania Regulacja głośności mikrofonu Gniazdo USB (tylko do aktualizacji oprogramowania sprzętowego) Gniazdo zasilania 5

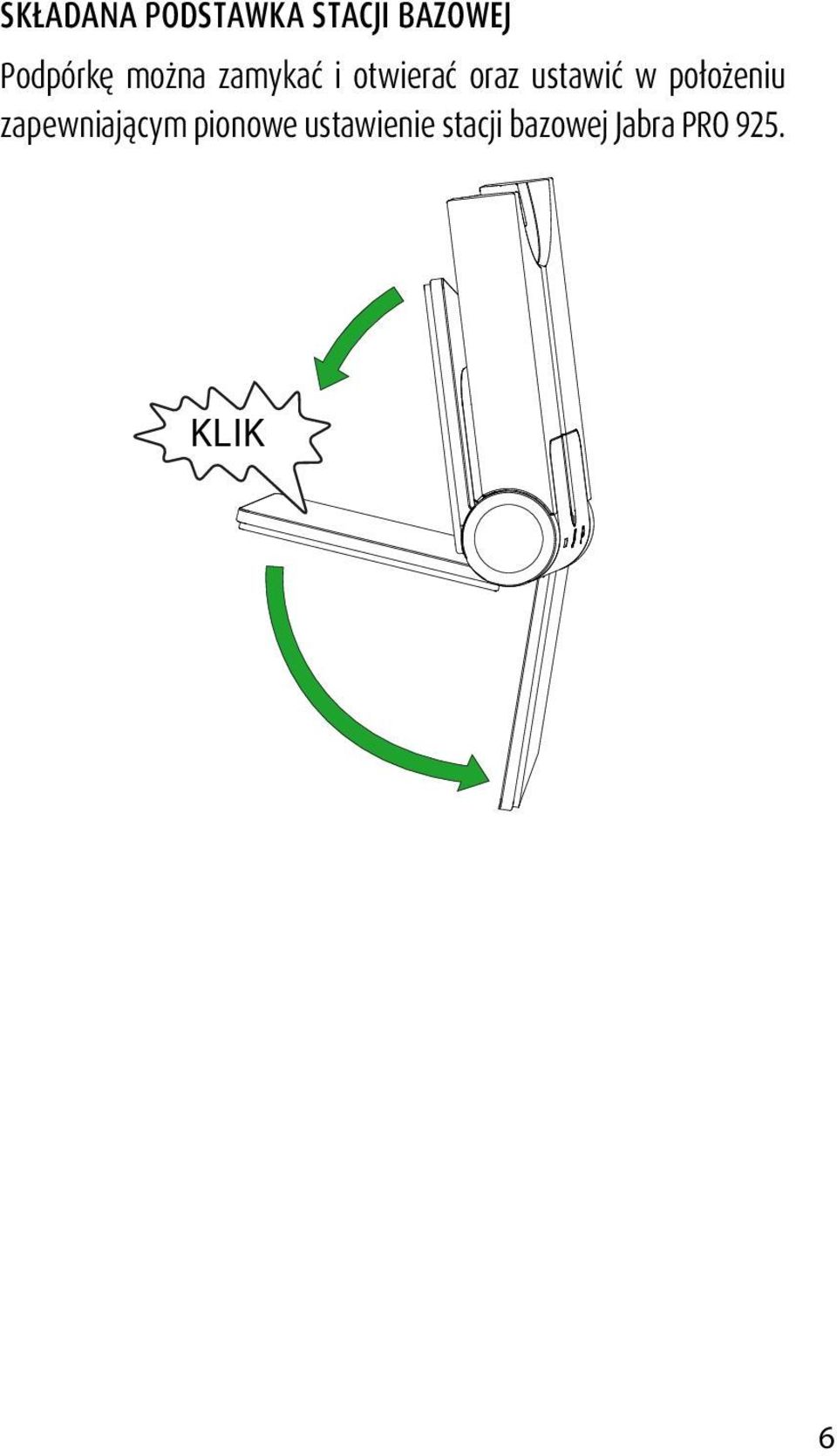

6 SKŁADANA PODSTAWKA STACJI BAZOWEJ Podpórkę można zamykać i otwierać oraz ustawić w położeniu zapewniającym pionowe ustawienie stacji bazowej Jabra PRO 925. KLIK 6

7 2.3 AKCESORIA OPCJONALNE Poniższe akcesoria do zestawu Jabra PRO można nabyć oddzielnie. Przejdź do witryny jabra.com, aby przejrzeć pełną ofertę akcesoriów. Jabra GN1000 Elektroniczny przełącznik widełkowy (produkt rzeczywisty może być inny niż na ilustracji) Pałąk na szyję Dodatkowy pałąk na głowę Dodatkowy zaczep na ucho, z wkładkami dousznymi Dodatkowe poduszki słuchawek Przewód zasilania AC Przewód do ładowania 7

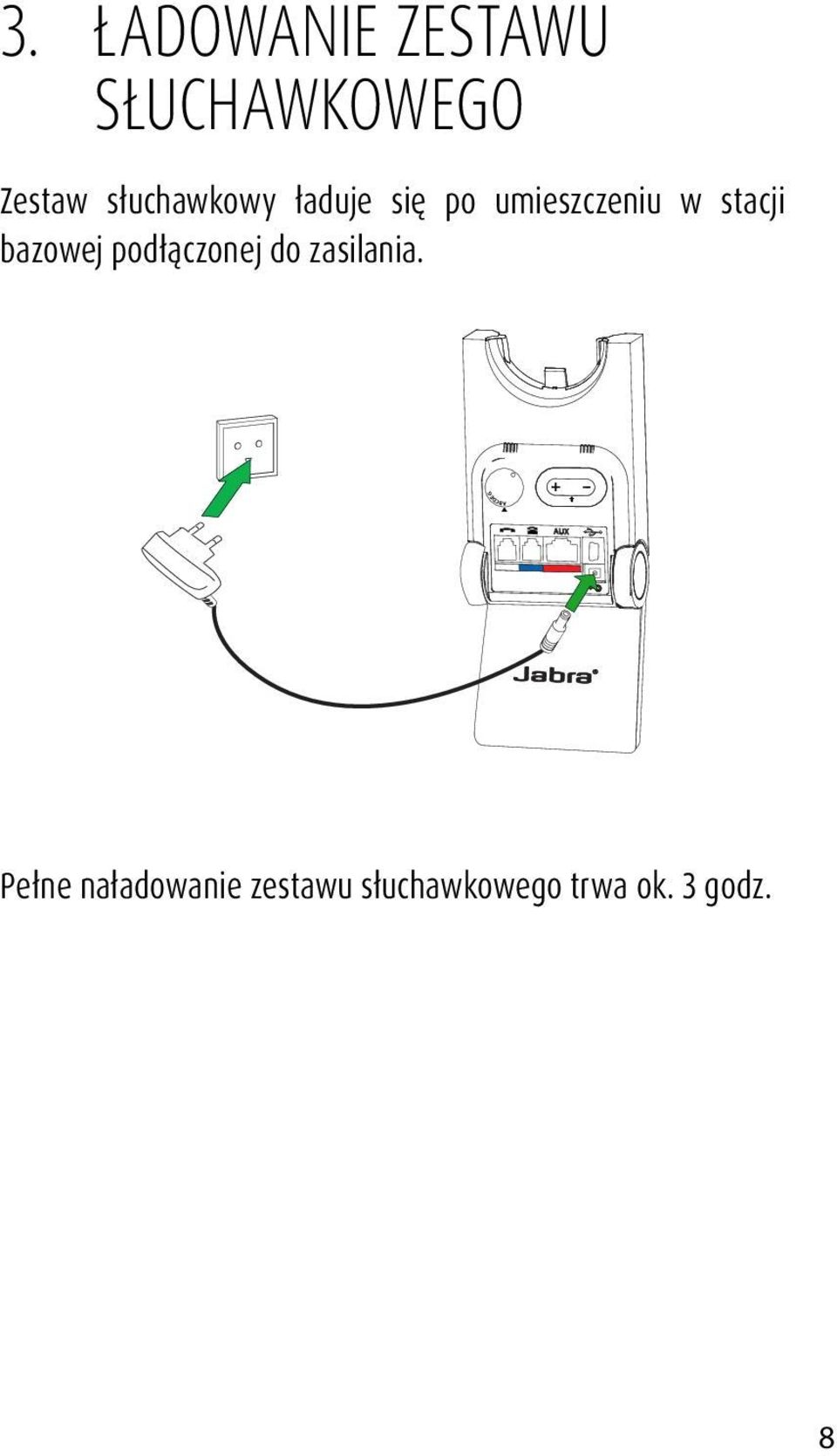

8 3. ŁADOWANIE ZESTAWU SŁUCHAWKOWEGO Zestaw słuchawkowy ładuje się po umieszczeniu w stacji bazowej podłączonej do zasilania. Pełne naładowanie zestawu słuchawkowego trwa ok. 3 godz. 8

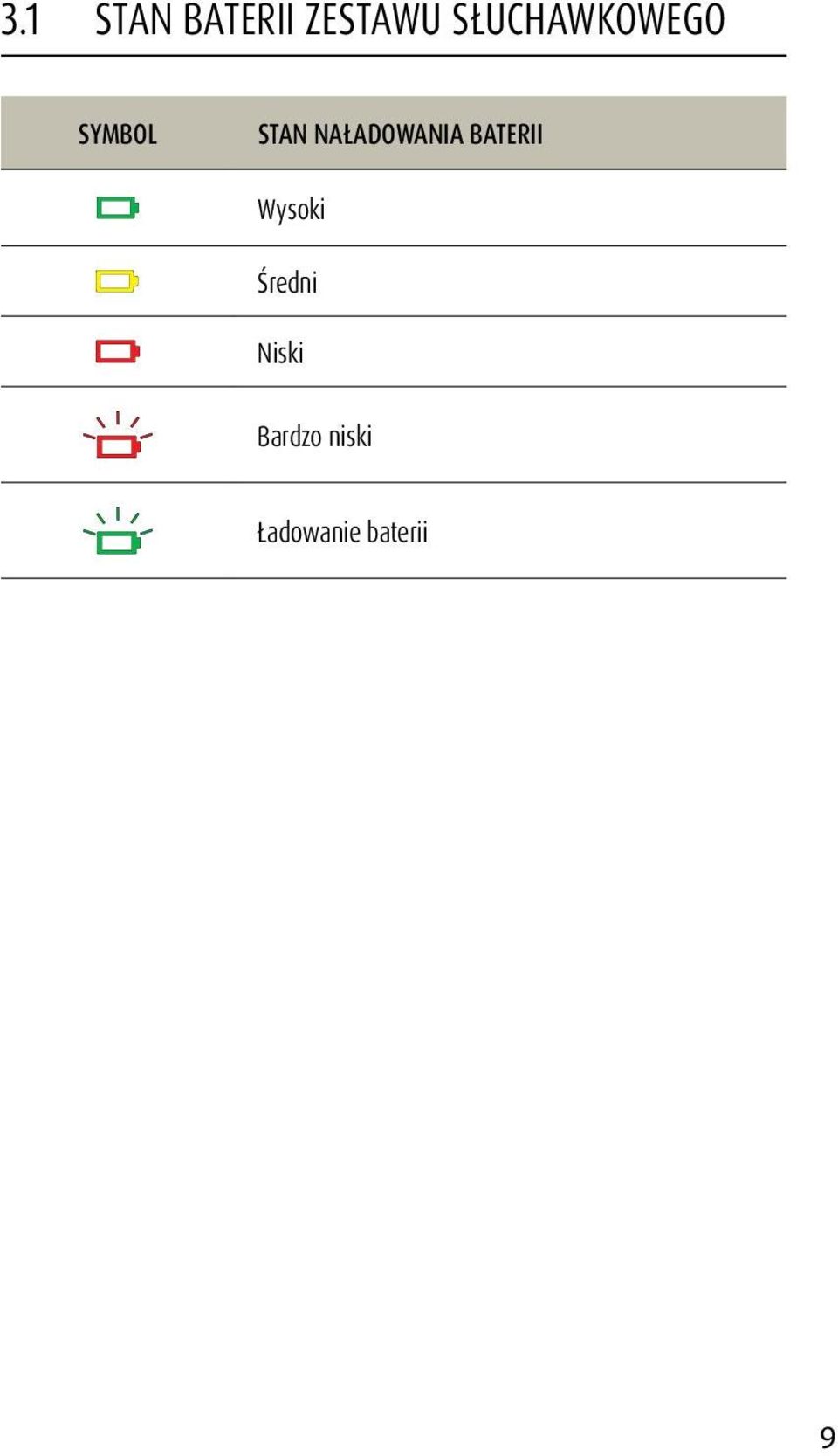

9 3.1 STAN BATERII ZESTAWU SŁUCHAWKOWEGO SYMBOL STAN NAŁADOWANIA BATERII Wysoki Średni Niski Bardzo niski Ładowanie baterii 9

10 4. SPOSÓB NOSZENIA Zestaw słuchawkowy Jabra PRO 925 można nosić na trzy różne sposoby, stosując: Pałąk na głowę Zaczep na ucho (opcjonalny) Pałąk na szyję (opcjonalny) Przy każdym ze sposobów noszenia można wybrać lewe lub prawe ucho. UWAGA: Aby zapewnić najskuteczniejsze działanie funkcji redukcji szumów, należy umieścić mikrofon blisko ust. 10

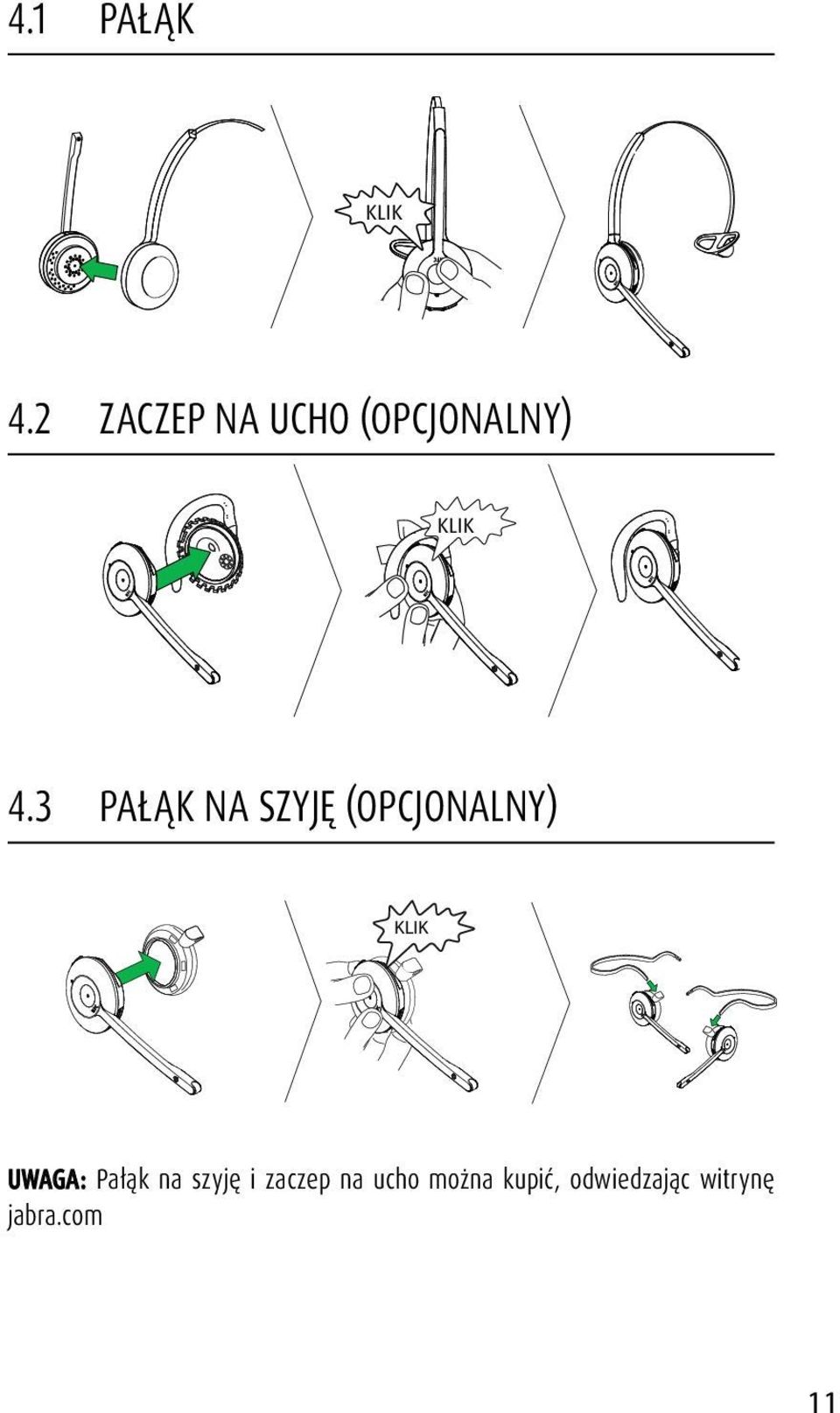

11 4.1 PAŁĄK KLIK 4.2 ZACZEP NA UCHO (OPCJONALNY) KLIK 4.3 PAŁĄK NA SZYJĘ (OPCJONALNY) KLIK R L UWAGA: Pałąk na szyję i zaczep na ucho można kupić, odwiedzając witrynę jabra.com 11

12 5. PODŁĄCZANIE 5.1 ŁĄCZENIE Z TELEFONEM STACJONARNYM (Z GNIAZDEM ZESTAWU SŁUCHAWKOWEGO) 1. Podłącz stację bazową do zasilania. 2. Podłącz dostarczony przewód telefoniczny do gniazda w stacji bazowej oznaczonego symbolem. 3. Podłącz przewód telefoniczny do gniazda zestawu słuchawkowego w telefonie stacjonarnym. Ikona telefonu stacjonarnego zaświeci po podłączeniu. 4. Zadokuj słuchawkę w bazie. 12

13 5.2 ŁĄCZENIE Z TELEFONEM STACJONARNYM (BEZ GNIAZDA ZESTAWU SŁUCHAWKOWEGO) 1. Podłącz stację bazową do zasilania. 2. Odłącz przewód słuchawki od telefonu stacjonarnego. 3. Podłącz przewód słuchawki do gniazda w stacji bazowej oznaczonego symbolem. 4. Podłącz dostarczony przewód telefoniczny do gniazda w stacji bazowej oznaczonego symbolem. 5. Podłącz przewód telefoniczny do gniazda słuchawki w telefonie stacjonarnym. Ikona telefonu stacjonarnego zaświeci po podłączeniu. 6. Zadokuj słuchawkę w bazie. 13

14 5.3 POŁĄCZENIE Z URZĄDZENIEM PRZENOŚNYM 1. Podłącz stację bazową do zasilania. 2. Naciśnij przycisk urządzenia przenośnego na stacji bazowej. 3. Usłyszysz powiadomienie o trybie parowania i zaświeci dioda urządzenia przenośnego. 4. Postępuj zgodnie z komunikatami głosowymi dotyczącymi parowania, aby sparować urządzenie Bluetooth. 14

15 5.4 POŁĄCZENIE Z URZĄDZENIEM PRZENOŚNYM (NFC) Technologia NFC ułatwia i przyśpiesza łączenie dwóch urządzeń z interfejsem Bluetooth. 1. Upewnij się, że w urządzeniu przenośnym włączono funkcję NFC. 2. Zlokalizuj, a następnie delikatnie zetknij strefy NFC urządzenia przenośnego i zestawu słuchawkowego. Strefa NFC 15

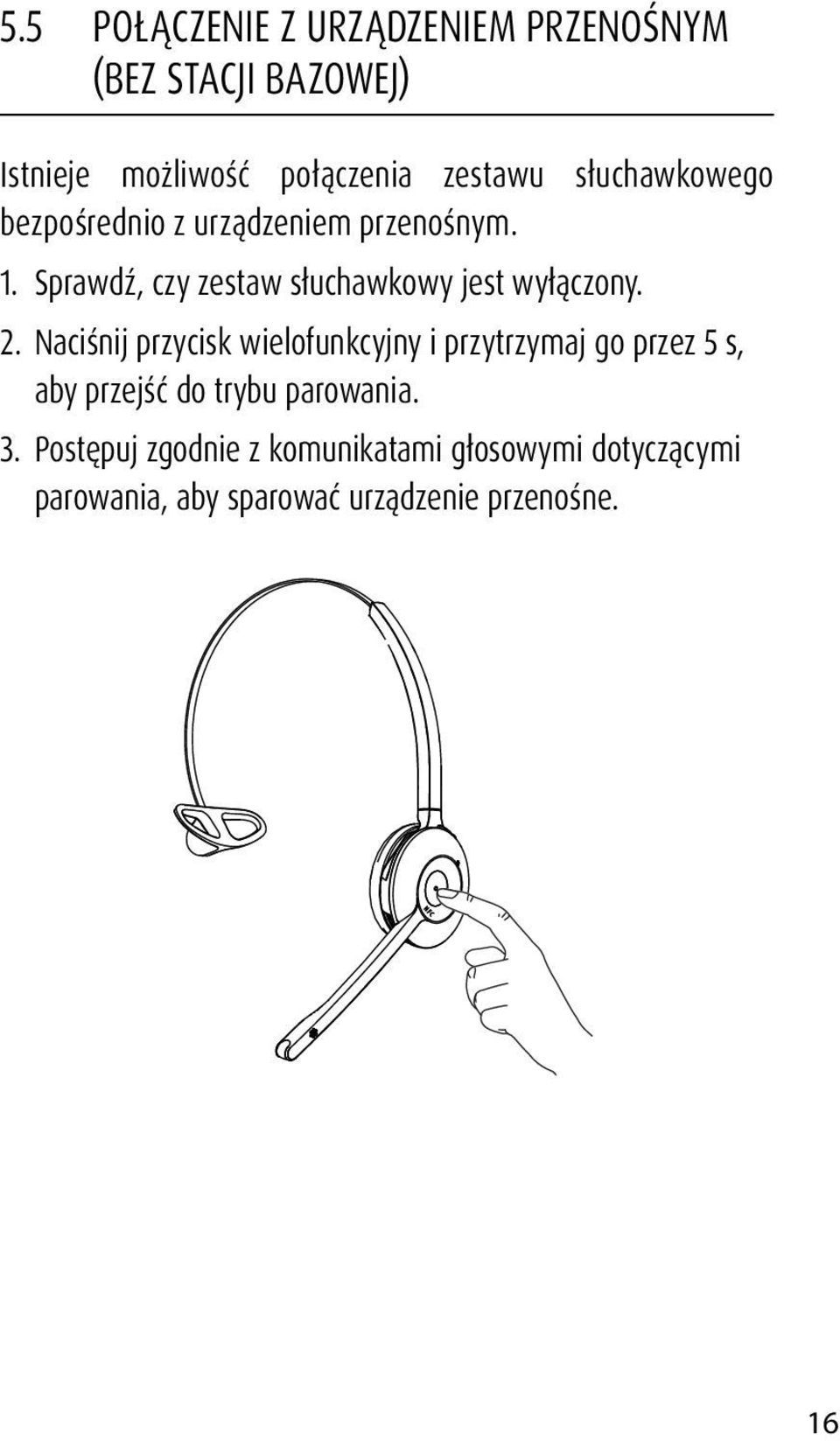

16 5.5 POŁĄCZENIE Z URZĄDZENIEM PRZENOŚNYM (BEZ STACJI BAZOWEJ) Istnieje możliwość połączenia zestawu słuchawkowego bezpośrednio z urządzeniem przenośnym. 1. Sprawdź, czy zestaw słuchawkowy jest wyłączony. 2. Naciśnij przycisk wielofunkcyjny i przytrzymaj go przez 5 s, aby przejść do trybu parowania. 3. Postępuj zgodnie z komunikatami głosowymi dotyczącymi parowania, aby sparować urządzenie przenośne. 16

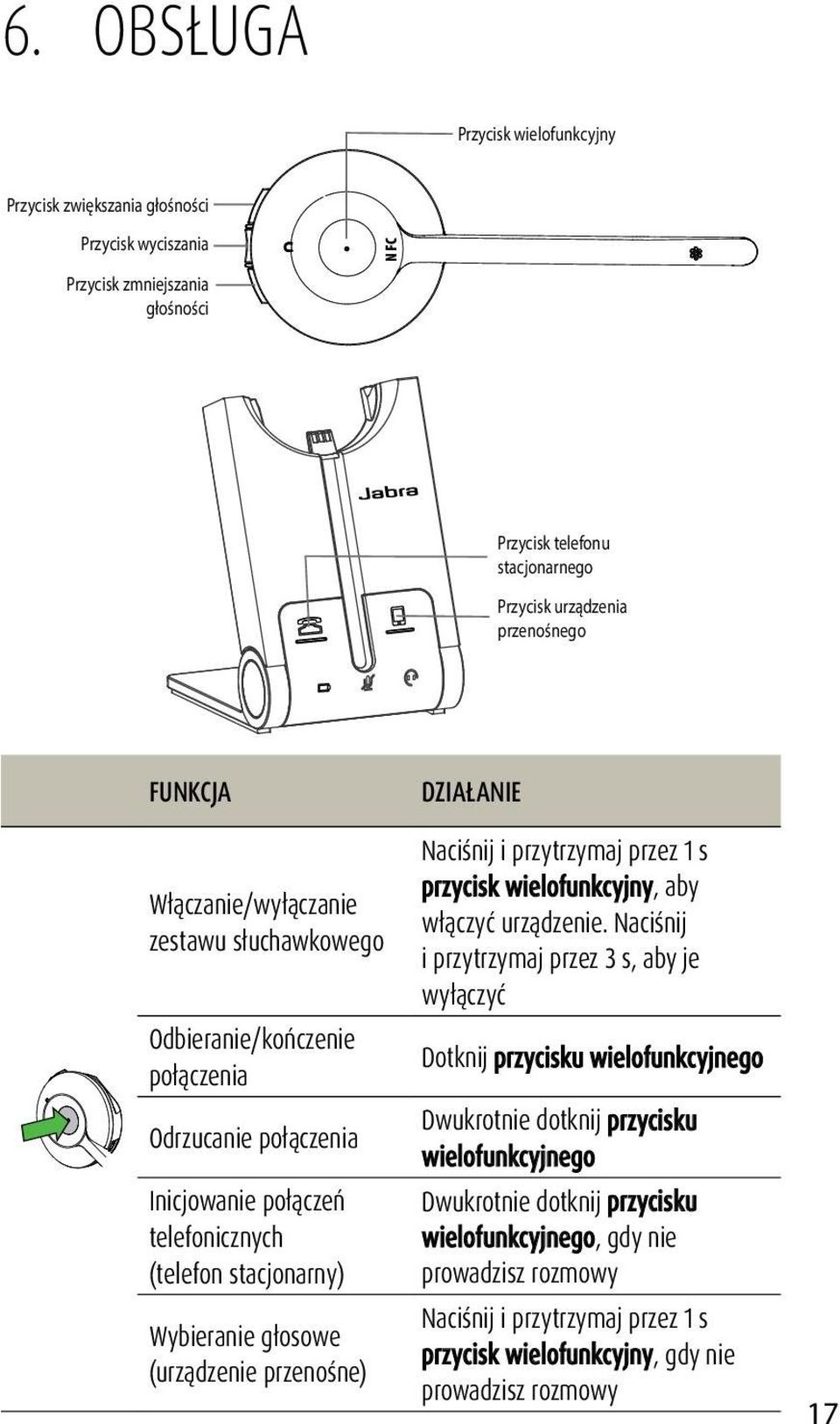

17 6. OBSŁUGA Przycisk zwiększania głośności Przycisk wyciszania NFC Przycisk wielofunkcyjny Przycisk zmniejszania głośności Przycisk telefonu stacjonarnego Przycisk urządzenia przenośnego FUNKCJA DZIAŁANIE Włączanie/wyłączanie zestawu słuchawkowego Odbieranie/kończenie połączenia Odrzucanie połączenia Inicjowanie połączeń telefonicznych (telefon stacjonarny) Wybieranie głosowe (urządzenie przenośne) Naciśnij i przytrzymaj przez 1 s przycisk wielofunkcyjny, aby włączyć urządzenie. Naciśnij i przytrzymaj przez 3 s, aby je wyłączyć Dotknij przycisku wielofunkcyjnego Dwukrotnie dotknij przycisku wielofunkcyjnego Dwukrotnie dotknij przycisku wielofunkcyjnego, gdy nie prowadzisz rozmowy Naciśnij i przytrzymaj przez 1 s przycisk wielofunkcyjny, gdy nie prowadzisz rozmowy 17

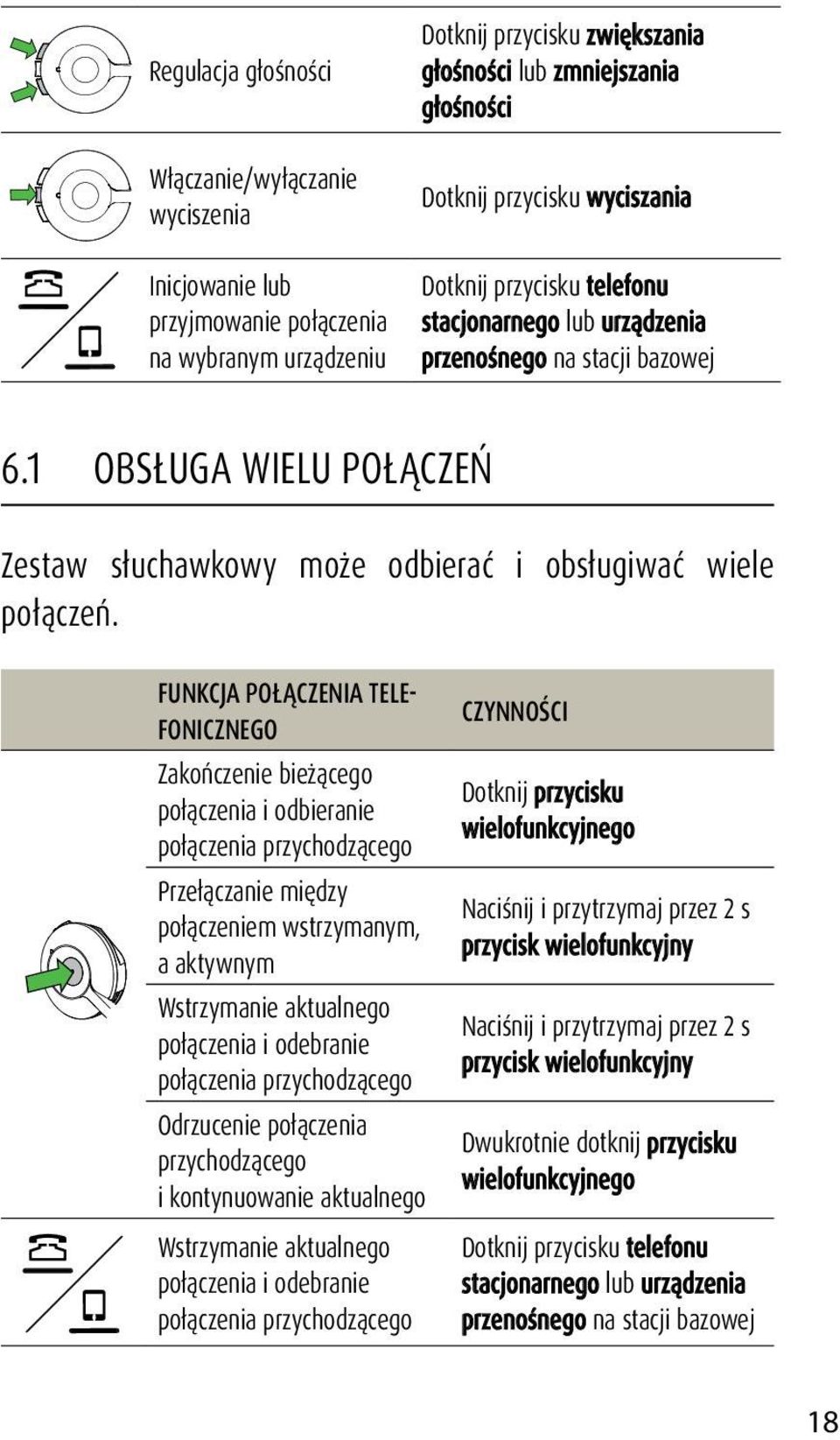

18 Regulacja głośności Włączanie/wyłączanie wyciszenia Dotknij przycisku zwiększania głośności lub zmniejszania głośności Dotknij przycisku wyciszania Inicjowanie lub przyjmowanie połączenia na wybranym urządzeniu Dotknij przycisku telefonu stacjonarnego lub urządzenia przenośnego na stacji bazowej 6.1 OBSŁUGA WIELU POŁĄCZEŃ Zestaw słuchawkowy może odbierać i obsługiwać wiele połączeń. FUNKCJA POŁĄCZENIA TELE- FONICZNEGO Zakończenie bieżącego połączenia i odbieranie połączenia przychodzącego Przełączanie między połączeniem wstrzymanym, a aktywnym Wstrzymanie aktualnego połączenia i odebranie połączenia przychodzącego Odrzucenie połączenia przychodzącego i kontynuowanie aktualnego Wstrzymanie aktualnego połączenia i odebranie połączenia przychodzącego CZYNNOŚCI Dotknij przycisku wielofunkcyjnego Naciśnij i przytrzymaj przez 2 s przycisk wielofunkcyjny Naciśnij i przytrzymaj przez 2 s przycisk wielofunkcyjny Dwukrotnie dotknij przycisku wielofunkcyjnego Dotknij przycisku telefonu stacjonarnego lub urządzenia przenośnego na stacji bazowej 18

19 Zestaw słuchawkowy odtwarza różnorodne komunikaty głosowe informujące o stanie urządzenia i wskazówkach ułatwiających łączenie. ODTWÓRZ 7. KOMUNIKATY GŁOSOWE KOMUNIKAT GŁOSOWY Przejdź do menu Bluetooth w urządzeniu przenośnym i połącz je z urządzeniem Jabra PRO Zasilanie włączone Wyciszenie wyłączone Niski stan naładowania baterii Telefon komórkowy podłączony Telefon komórkowy odłączony Telefon stacjonarny podłączony Telefon stacjonarny odłączony Wyciszenie włączone Wyciszenie wyłączone 19

20 8. WSKAŹNIK LED STACJI BAZOWEJ Stacja bazowa Jabra PRO 925 ma pięć wskaźników LED informujących o stanie baterii, połączenia i zdarzeniach. DIODA ZDARZENIE Połączenie przychodzące Połączenie w toku Połączenie wstrzymane Próba nawiązania połączenia Ładowanie (powolne błyskanie) Bateria pełna Niski stan naładowania baterii 20

21 DIODA ZDARZENIE Bardzo niski stan naładowania baterii Tryb uśpienia (powolne błyskanie) Nieznany stan baterii Mikrofon wyciszony Aktywne połączenie dźwiękowe między zestawem słuchawkowym a stacją bazową Szukanie zestawu słuchawkowego 21

22 9. OPROGRAMOWANIE 9.1 JABRA DIRECT Jabra Direct to oprogramowanie przeznaczone do obsługi urządzeń Jabra oraz optymalnego wykorzystania ich funkcji. Pobierz najnowszą wersję jabra.com/direct 9.2 AKTUALIZACJA OPROGRAMOWANIA SPRZĘTOWEGO Aktualizacje oprogramowania sprzętowego poprawiają wydajność lub dodają nowe funkcje do zestawu Jabra PRO 925. Aby zaktualizować oprogramowanie sprzętowe: 1. Podłącz urządzenie do komputera za pomocą przewodu USB (dostępnego osobno). 2. Pobierz i zainstaluj oprogramowanie Jabra Direct. 3. Sprawdź dostępność najnowszego oprogramowania sprzętowego za pośrednictwem Jabra Direct. Otrzymasz powiadomienie, jeśli aktualizacja będzie dostępna. 22

23 10. USTAWIENIA ZAAWANSOWANE Za pomocą zestawu słuchawkowego można skonfigurować sześć ustawień zaawansowanych. Sygnał przypomnienia o wyciszeniu Otwarcie linii telefonicznej po zdjęciu ze stacji bazowej IntelliTone Zasięg łączności Zdalna obsługa połączeń Dźwięk szerokopasmowy 10.1 ZMIANA USTAWIEŃ ZAAWANSOWANYCH 1. Załóż zestaw słuchawkowy i jednocześnie naciśnij i przytrzymaj przez 5 s przyciski głośności na zestawie słuchawkowym. Po usłyszeniu komunikatu Setup zwolnij przyciski. 2. Dotykaj przycisku wielofunkcyjnego, aby przechodzić przez kolejne ustawienia (patrz tabela poniżej). Nazwa każdego z ustawień będzie podawana przez zestaw słuchawkowy. Aby zmienić dane ustawienie, należy za pomocą przycisków głośności wybrać odpowiednią wartość, a następnie dotknąć przycisku wielofunkcyjnego, aby ją zatwierdzić. 3. Po zakończeniu jednocześnie naciśnij i przytrzymaj przez 5 s przyciski głośności na zestawie słuchawkowym. Po usłyszeniu komunikatu Goodbye zwolnij przyciski. Stacja bazowa zostanie zresetowane, a ustawienia zostaną zaktualizowane. 23

24 10.2 LISTA USTAWIEŃ ZAAWANSOWANYCH Wybór ustawień WSKAŹNIK USTAWIENIA NFC USTAWIENIE Wybór wartości WSKAŹNIK WARTOŚCI NFC WARTOŚĆ x1 Sygnał przypomnienia o wyciszeniu Włącz Wyłącz x4 Otwarcie linii telefonicznej po zdjęciu ze stacji bazowej Włącz Wyłącz Peakstop x5 IntelliTone Peakstop i IntelliTone Standardowy x6 Zasięg łączności Krótki Bardzo krótki 24

25 Wybór ustawień NFC Wybór wartości NFC WSKAŹNIK USTAWIENIA USTAWIENIE WSKAŹNIK WARTOŚCI WARTOŚĆ Auto wykrywanie GN1000, RHL lub brak x7 Zdalna obsługa połączeń Jabra IQ DHSG MSH Optipoint x8 Dźwięk szerokopasmowy Wyłącz Włącz 25

26 11. POMOC 11.1 CZĘSTO ZADAWANE PYTANIA Kompleksowy zestaw najczęściej zadawanych pytań można znaleźć pod adresem Jabra.com/pro KONSERWACJA URZĄDZENIA JABRA Zestaw słuchawkowy należy na czas przechowywania wyłączyć. Należy unikać przechowywania w temperaturach ekstremalnych (poniżej -20 C lub powyżej 45 C). Może to skrócić żywotność baterii i źle wpłynąć na działanie głośnika. Nie należy wystawiać urządzenia i stacji bazowej na działanie deszczu ani innych płynów. 26

27 12. DANE TECHNICZNE JABRA PRO 925 Masa: SPECYFIKACJA zestaw słuchawkowy: 28 g Stacja bazowa: 176 g Wymiary: Mikrofony: Głośniki: zestaw słuchawkowy: wys. 131 mm x szer. 50 mm x dł. 18 mm stacja bazowa: wys. 118 mm x szer. 76 mm x dł. 29 mm technologia redukcji szumów głośnik szerokopasmowy Zasięg działania: do 100 m, klasa 1 Wersja Bluetooth: 4.0 Parowanie urządzeń: Obsługiwane profile Bluetooth: Czas rozmów: Czas czuwania: do 8 sparowanych urządzeń, dwa aktywne podłączone jednocześnie profil głośnomówiący (v1.6), profil zestawu słuchawkowego (v1.2) do 12 godzin do 7 dni Temperatura pracy: od 0 C do 40 C Temperatura przechowywania: Kod dostępu parowania lub PIN: od -20 C do 45 C

28 REV B 28
