1 SPECYFIKACJE TECHNICZNE ST- 01 WIERCENIE STUDNI WODNYCH 34

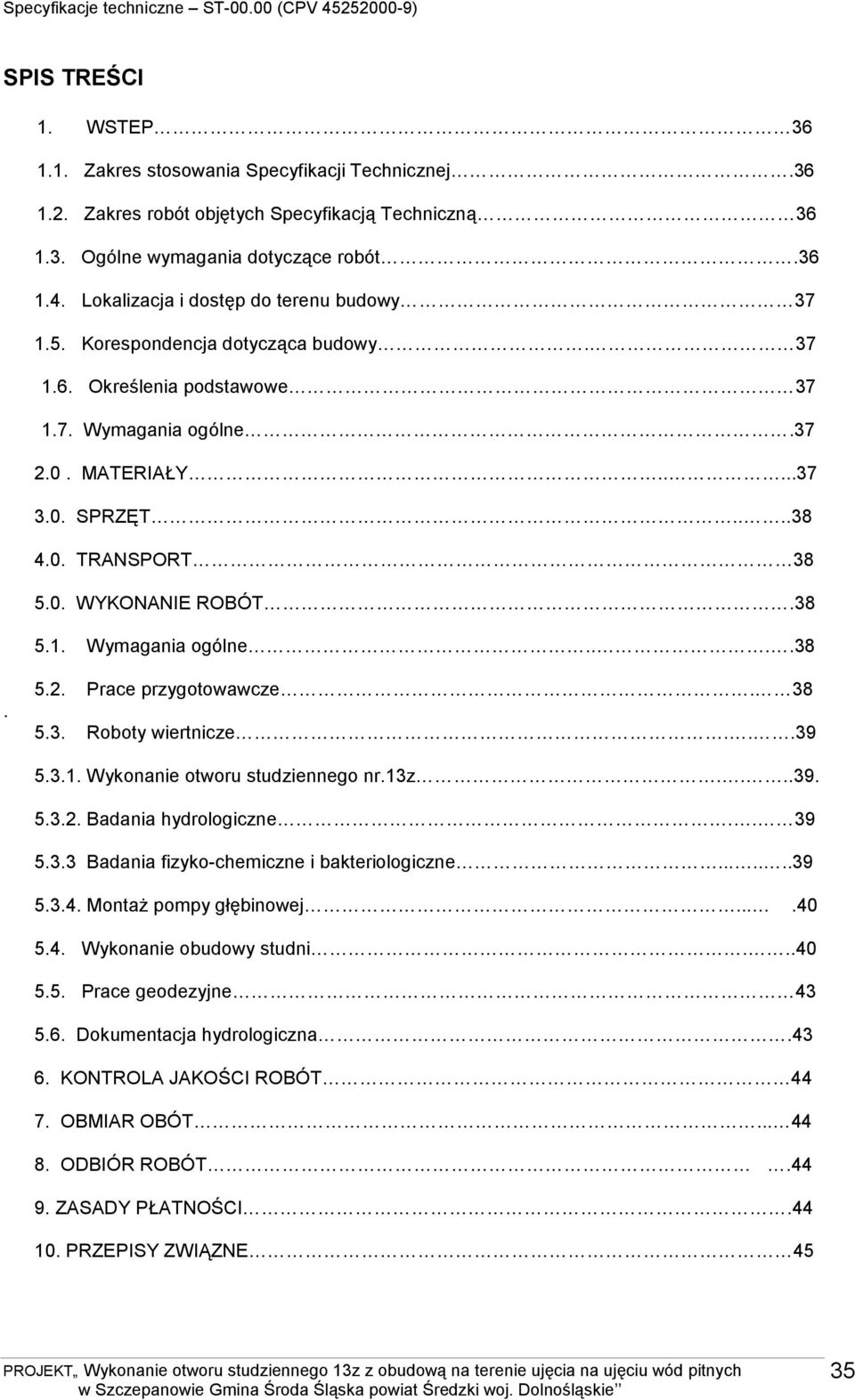

2 SPIS TREŚCI 1. WSTEP Zakres stosowania Specyfikacji Technicznej Zakres robót objętych Specyfikacją Techniczną Ogólne wymagania dotyczące robót Lokalizacja i dostęp do terenu budowy Korespondencja dotycząca budowy Określenia podstawowe Wymagania ogólne MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT Wymagania ogólne Prace przygotowawcze Roboty wiertnicze Wykonanie otworu studziennego nr.13z Badania hydrologiczne Badania fizyko-chemiczne i bakteriologiczne MontaŜ pompy głębinowej Wykonanie obudowy studni Prace geodezyjne Dokumentacja hydrologiczna KONTROLA JAKOŚCI ROBÓT OBMIAR OBÓT ODBIÓR ROBÓT ZASADY PŁATNOŚCI PRZEPISY ZWIĄZNE 45 35

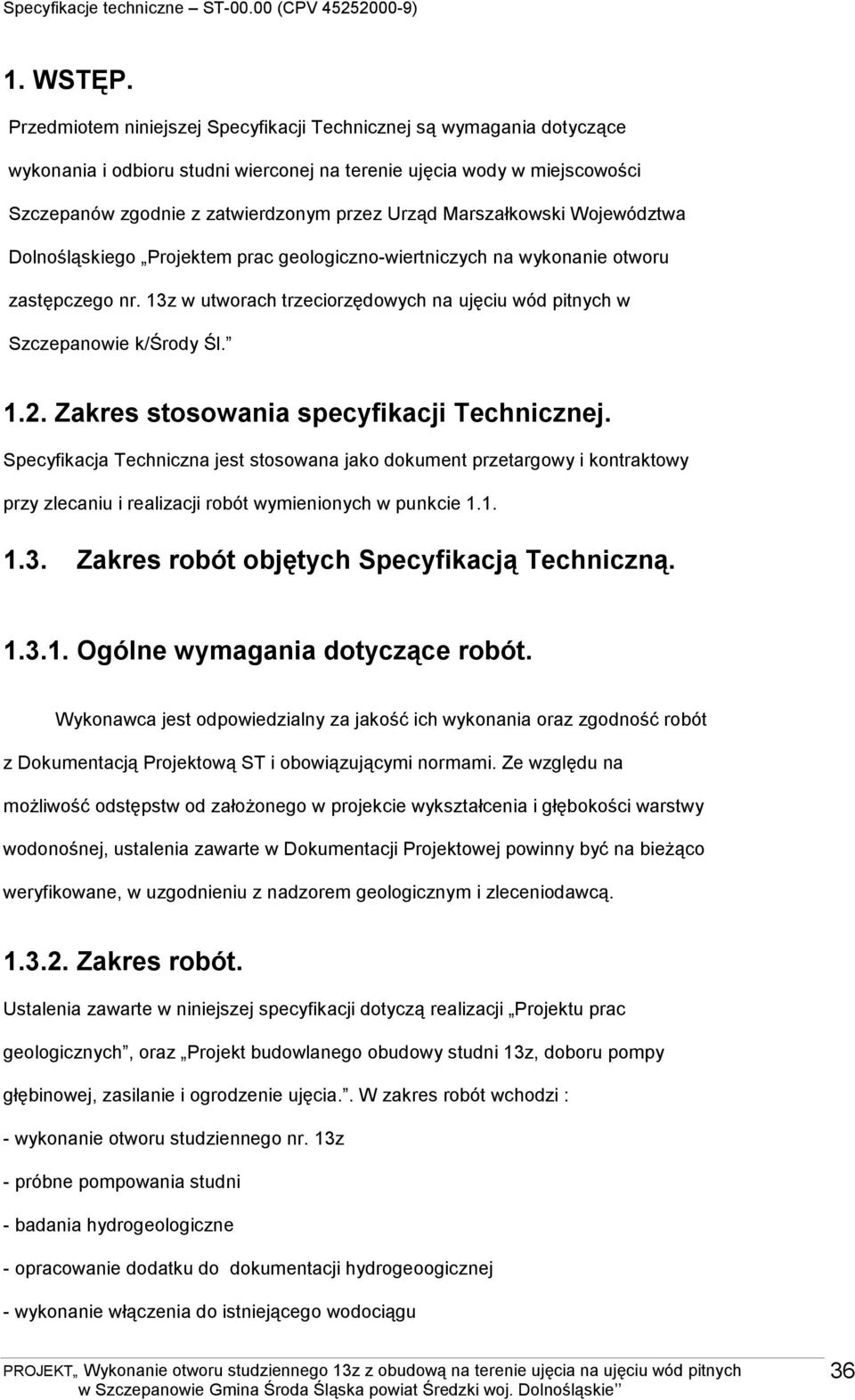

3 1. WSTĘP. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru studni wierconej na terenie ujęcia wody w miejscowości Szczepanów zgodnie z zatwierdzonym przez Urząd Marszałkowski Województwa Dolnośląskiego Projektem prac geologiczno-wiertniczych na wykonanie otworu zastępczego nr. 13z w utworach trzeciorzędowych na ujęciu wód pitnych w Szczepanowie k/środy Śl Zakres stosowania specyfikacji Technicznej. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych Specyfikacją Techniczną Ogólne wymagania dotyczące robót. Wykonawca jest odpowiedzialny za jakość ich wykonania oraz zgodność robót z Dokumentacją Projektową ST i obowiązującymi normami. Ze względu na moŝliwość odstępstw od załoŝonego w projekcie wykształcenia i głębokości warstwy wodonośnej, ustalenia zawarte w Dokumentacji Projektowej powinny być na bieŝąco weryfikowane, w uzgodnieniu z nadzorem geologicznym i zleceniodawcą Zakres robót. Ustalenia zawarte w niniejszej specyfikacji dotyczą realizacji Projektu prac geologicznych, oraz Projekt budowlanego obudowy studni 13z, doboru pompy głębinowej, zasilanie i ogrodzenie ujęcia.. W zakres robót wchodzi : - wykonanie otworu studziennego nr. 13z - próbne pompowania studni - badania hydrogeologiczne - opracowanie dodatku do dokumentacji hydrogeoogicznej - wykonanie włączenia do istniejącego wodociągu 36

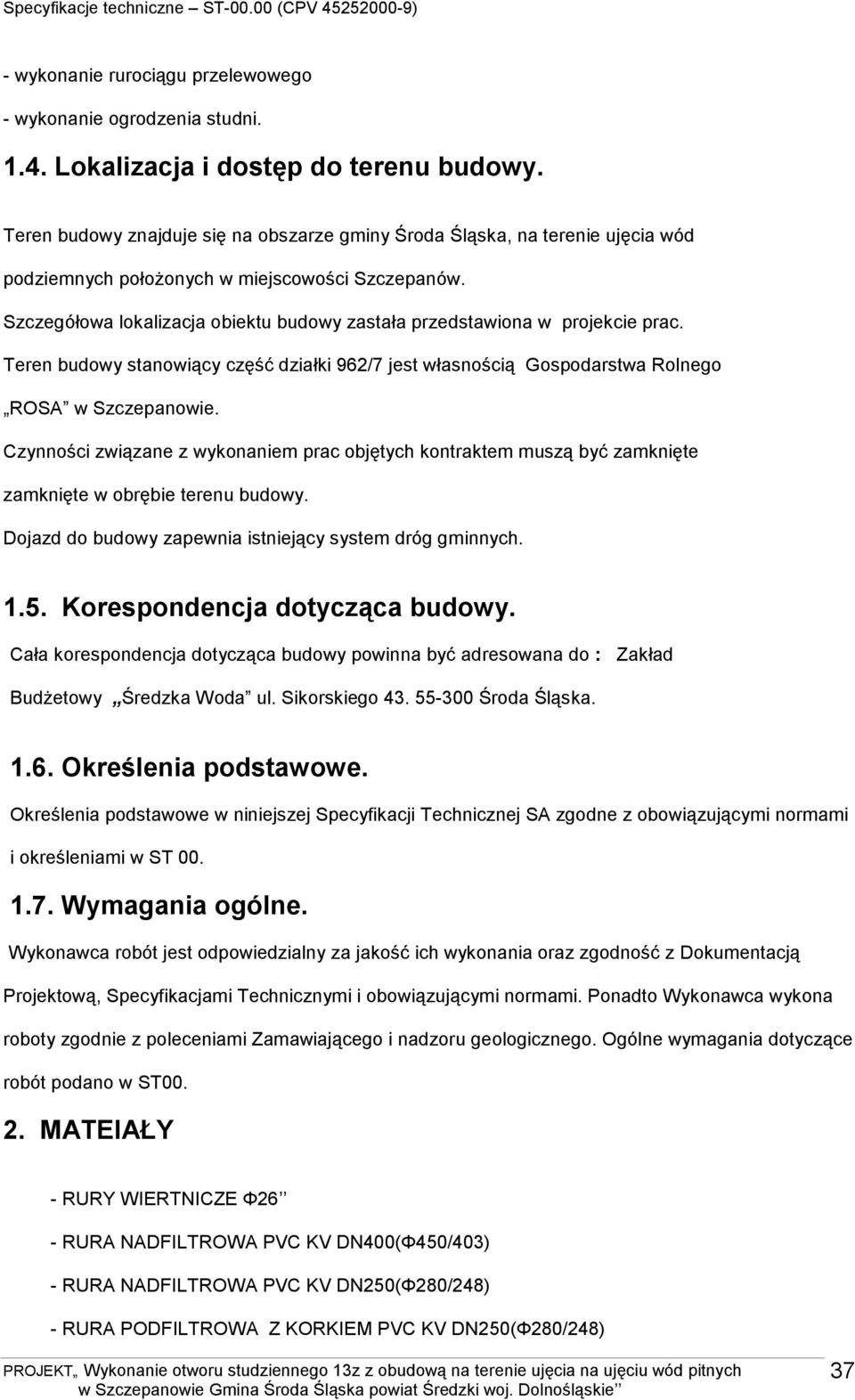

4 - wykonanie rurociągu przelewowego - wykonanie ogrodzenia studni Lokalizacja i dostęp do terenu budowy. Teren budowy znajduje się na obszarze gminy Środa Śląska, na terenie ujęcia wód podziemnych połoŝonych w miejscowości Szczepanów. Szczegółowa lokalizacja obiektu budowy zastała przedstawiona w projekcie prac. Teren budowy stanowiący część działki 962/7 jest własnością Gospodarstwa Rolnego ROSA w Szczepanowie. Czynności związane z wykonaniem prac objętych kontraktem muszą być zamknięte zamknięte w obrębie terenu budowy. Dojazd do budowy zapewnia istniejący system dróg gminnych Korespondencja dotycząca budowy. Cała korespondencja dotycząca budowy powinna być adresowana do : Zakład BudŜetowy Średzka Woda ul. Sikorskiego Środa Śląska Określenia podstawowe. Określenia podstawowe w niniejszej Specyfikacji Technicznej SA zgodne z obowiązującymi normami i określeniami w ST Wymagania ogólne. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z Dokumentacją Projektową, Specyfikacjami Technicznymi i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z poleceniami Zamawiającego i nadzoru geologicznego. Ogólne wymagania dotyczące robót podano w ST MATEIAŁY - RURY WIERTNICZE Φ26 - RURA NADFILTROWA PVC KV DN400(Φ450/403) - RURA NADFILTROWA PVC KV DN250(Φ280/248) - RURA PODFILTROWA Z KORKIEM PVC KV DN250(Φ280/248) 37

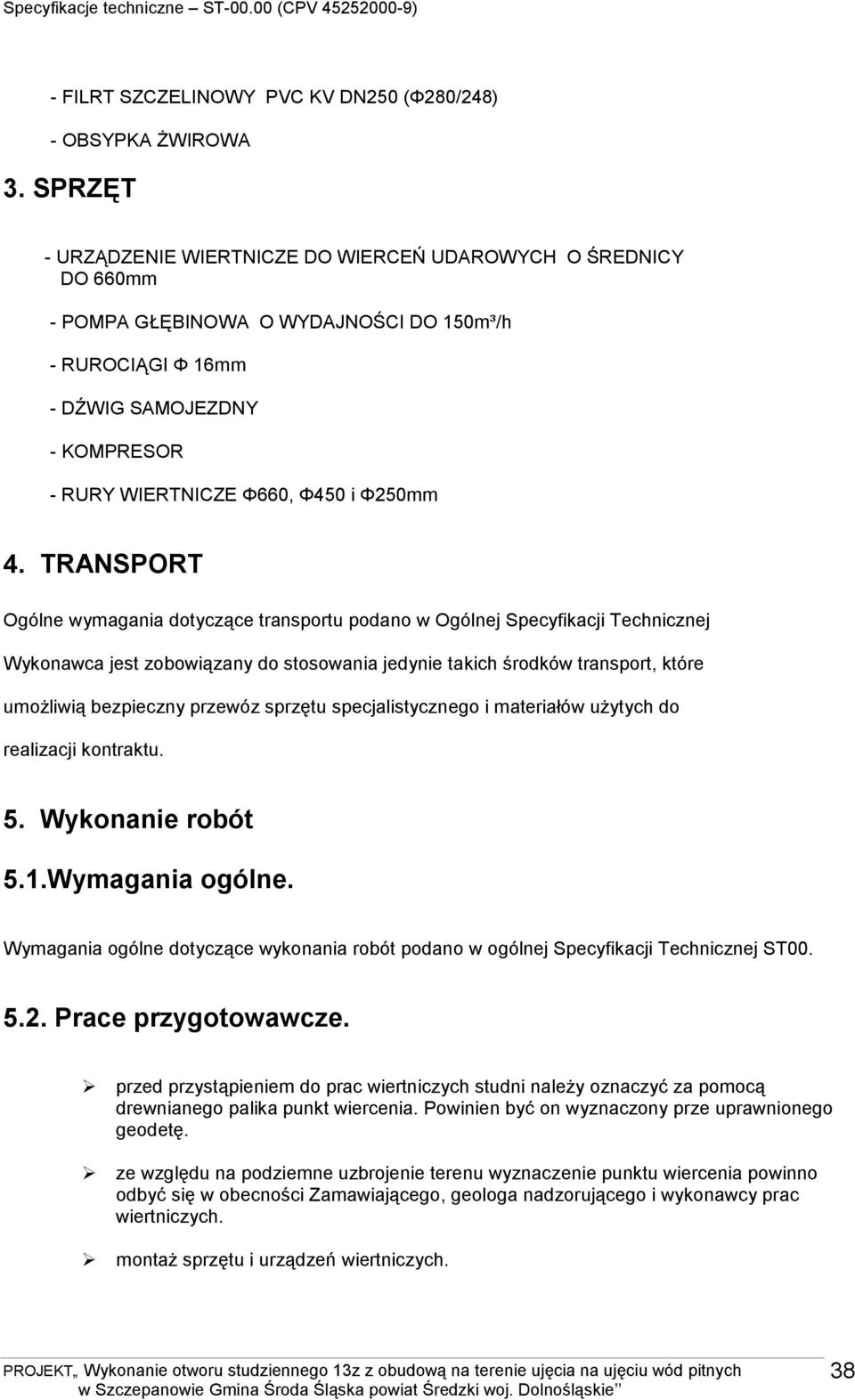

5 - FILRT SZCZELINOWY PVC KV DN250 (Φ280/248) - OBSYPKA świrowa 3. SPRZĘT - URZĄDZENIE WIERTNICZE DO WIERCEŃ UDAROWYCH O ŚREDNICY DO 660mm - POMPA GŁĘBINOWA O WYDAJNOŚCI DO 150m³/h - RUROCIĄGI Φ 16mm - DŹWIG SAMOJEZDNY - KOMPRESOR - RURY WIERTNICZE Φ660, Φ450 i Φ250mm 4. TRANSPORT Ogólne wymagania dotyczące transportu podano w Ogólnej Specyfikacji Technicznej Wykonawca jest zobowiązany do stosowania jedynie takich środków transport, które umoŝliwią bezpieczny przewóz sprzętu specjalistycznego i materiałów uŝytych do realizacji kontraktu. 5. Wykonanie robót 5.1.Wymagania ogólne. Wymagania ogólne dotyczące wykonania robót podano w ogólnej Specyfikacji Technicznej ST Prace przygotowawcze. przed przystąpieniem do prac wiertniczych studni naleŝy oznaczyć za pomocą drewnianego palika punkt wiercenia. Powinien być on wyznaczony prze uprawnionego geodetę. ze względu na podziemne uzbrojenie terenu wyznaczenie punktu wiercenia powinno odbyć się w obecności Zamawiającego, geologa nadzorującego i wykonawcy prac wiertniczych. montaŝ sprzętu i urządzeń wiertniczych. 38

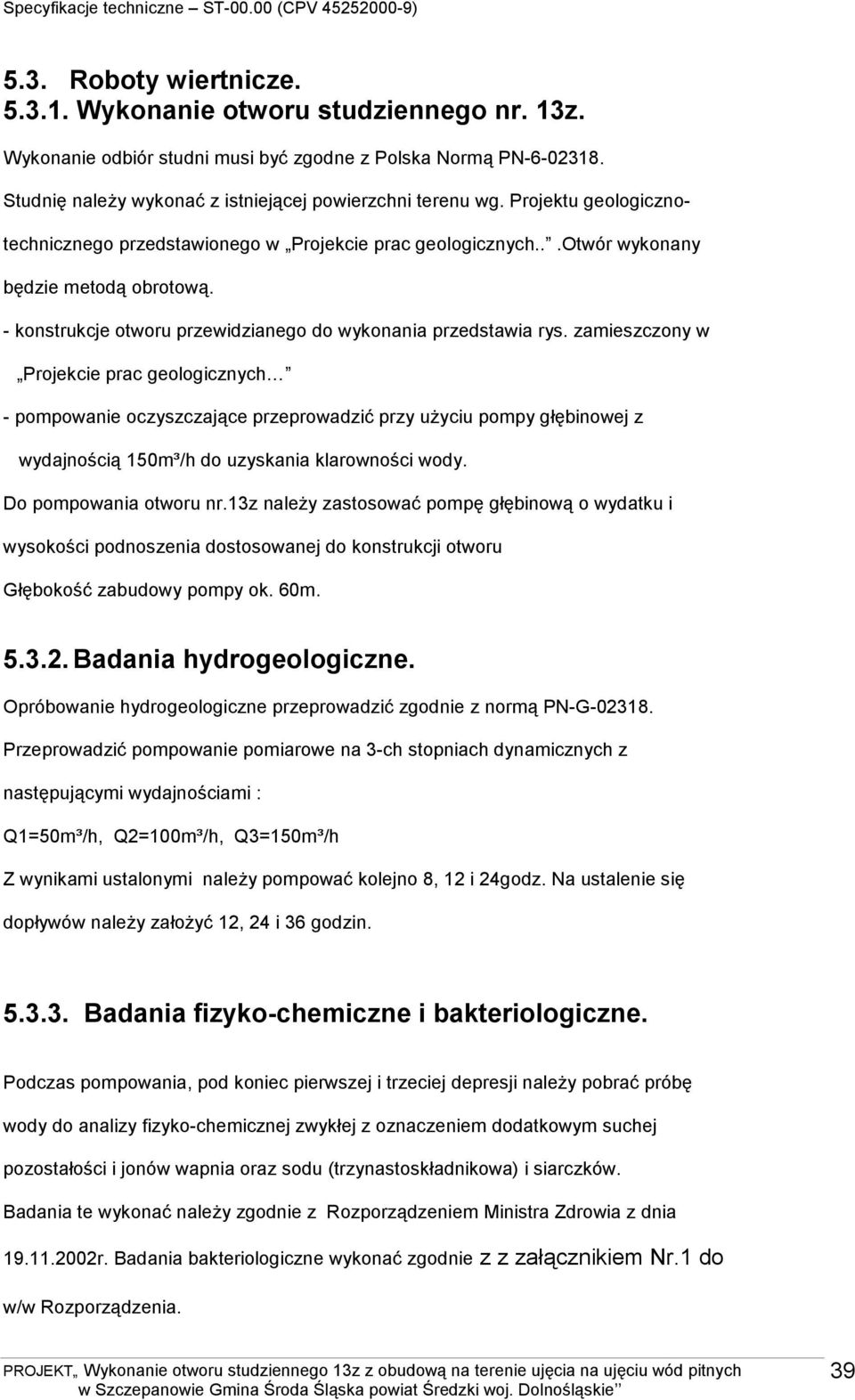

6 5.3. Roboty wiertnicze Wykonanie otworu studziennego nr. 13z. Wykonanie odbiór studni musi być zgodne z Polska Normą PN Studnię naleŝy wykonać z istniejącej powierzchni terenu wg. Projektu geologiczno- technicznego przedstawionego w Projekcie prac geologicznych...otwór wykonany będzie metodą obrotową. - konstrukcje otworu przewidzianego do wykonania przedstawia rys. zamieszczony w Projekcie prac geologicznych - pompowanie oczyszczające przeprowadzić przy uŝyciu pompy głębinowej z wydajnością 150m³/h do uzyskania klarowności wody. Do pompowania otworu nr.13z naleŝy zastosować pompę głębinową o wydatku i wysokości podnoszenia dostosowanej do konstrukcji otworu Głębokość zabudowy pompy ok. 60m Badania hydrogeologiczne. Opróbowanie hydrogeologiczne przeprowadzić zgodnie z normą PN-G Przeprowadzić pompowanie pomiarowe na 3-ch stopniach dynamicznych z następującymi wydajnościami : Q1=50m³/h, Q2=100m³/h, Q3=150m³/h Z wynikami ustalonymi naleŝy pompować kolejno 8, 12 i 24godz. Na ustalenie się dopływów naleŝy załoŝyć 12, 24 i 36 godzin Badania fizyko-chemiczne i bakteriologiczne. Podczas pompowania, pod koniec pierwszej i trzeciej depresji naleŝy pobrać próbę wody do analizy fizyko-chemicznej zwykłej z oznaczeniem dodatkowym suchej pozostałości i jonów wapnia oraz sodu (trzynastoskładnikowa) i siarczków. Badania te wykonać naleŝy zgodnie z Rozporządzeniem Ministra Zdrowia z dnia r. Badania bakteriologiczne wykonać zgodnie z z załącznikiem Nr.1 do w/w Rozporządzenia. 39

7 W badaniach fizyko-chemicznych naleŝy określić: barwę, mętność, ph, przewodność, smak, zapach, twardość ogólną, twardość niewęglanową, Ŝelazo ogólne, mangan, wapń, magnez, sód, potas, chlorki, siarczany, fluorki, amoniak, azotyny, Sn, Pb, Al, Ni, Cd, As, Cr, Sb, Sb, Cu, Ag, Sr i Hg, utlenialność, ogólną mineralizację, cyjanki, fenole, pestycydy chloroorganiczne, heptachlor, detergenty, WWA, WOW MontaŜ pompy głębinowej. Do otworu nr. 13z zabudować pompę głębinową o następujących parametrach Q=130 m³/h, H =68,0m. Typ pompy GC Wykonanie obudowy studni. Otwór projektowany nr. 13z uzbroić naleŝy w nadziemna obudowę studni z tworzywa typu LANGE lub równowaŝną przy zachowaniu wymagań technicznych i technologicznych zawartości niniejszej specyfikacji Opis sposobu wykonania fundamentu. Fundament pod obudowę naleŝy wykonać z betonu B-15. Wykonany fundament powinien zapewnić optymalne warunki dla wypoziomowania podstaw obudowy w stosunku do osi pionowej rury osłonowej studni. Fundament wystawać będzie ok.6cm ponad ustalony poziom terenu. Wymiary fundamentu powinny być dostosowane do wymiarów podstawy obudowy. W fundamencie naleŝy wykonać przepusty z rur PVC dla wyprowadzenia przewodu zasilającego energię elektryczną urządzeń zainstalowanych w studni i obudowie tj. pompy głębinowej, urządzeń pomiarowych, oświetlenia lokalnego i ogrzewania Wymiary podstawy obudowy. Wymiary podstawy tj. długość, szerokość i grubość powinny być dostosowane do obudowy rurociągów Dn 150mm, oraz armatury i wodomierza 150mm. Podstawa powinna być wykonana w konstrukcji stalowe aŝurowej, obudowanej szczelną powłoką z laminatu poliestrowo-szklannego w całości wypełniona pianką poliuretanową grubości 0,10m stanowiącą ocieplenie podstawy. 40

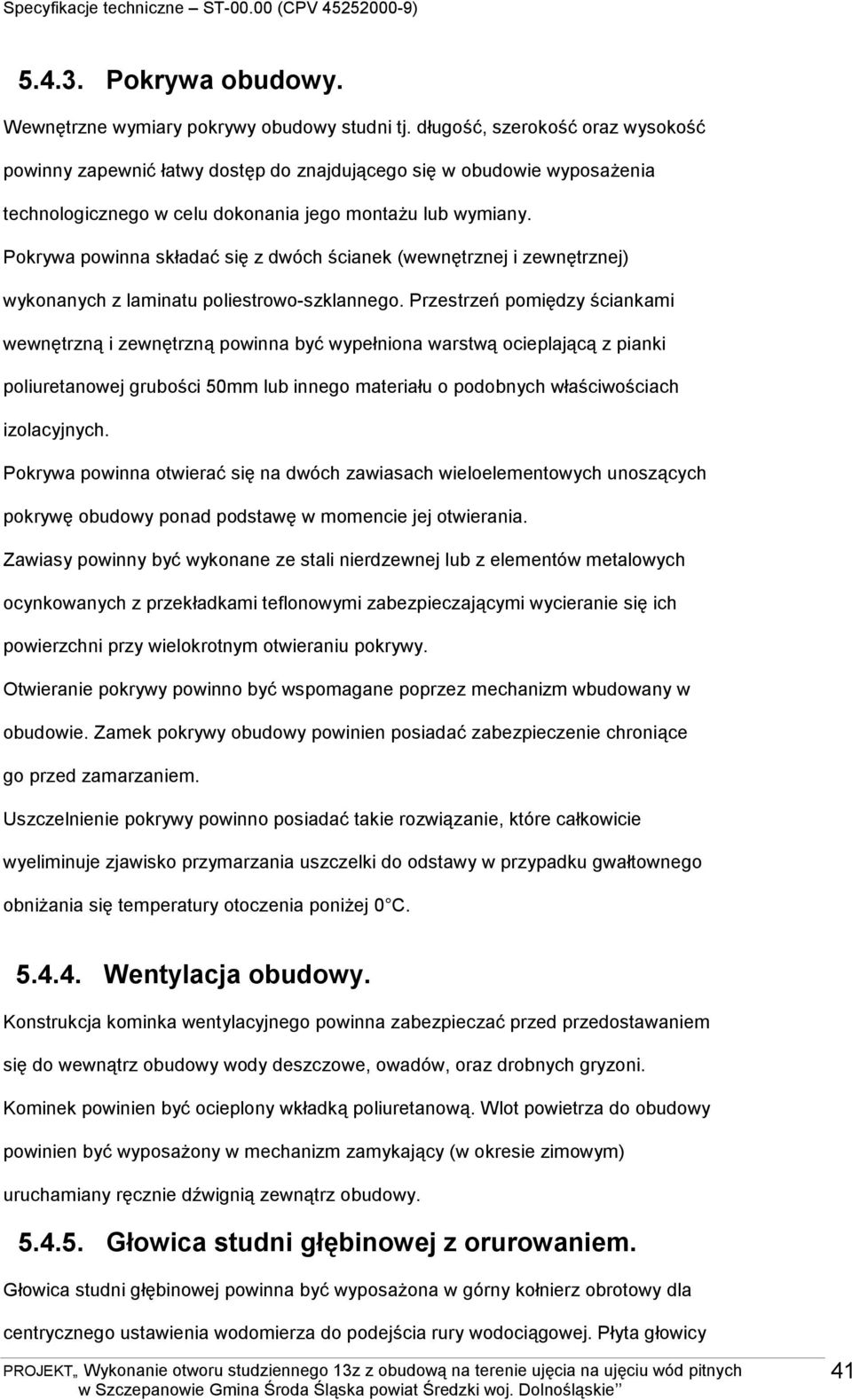

8 Pokrywa obudowy. Wewnętrzne wymiary pokrywy obudowy studni tj. długość, szerokość oraz wysokość powinny zapewnić łatwy dostęp do znajdującego się w obudowie wyposaŝenia technologicznego w celu dokonania jego montaŝu lub wymiany. Pokrywa powinna składać się z dwóch ścianek (wewnętrznej i zewnętrznej) wykonanych z laminatu poliestrowo-szklannego. Przestrzeń pomiędzy ściankami wewnętrzną i zewnętrzną powinna być wypełniona warstwą ocieplającą z pianki poliuretanowej grubości 50mm lub innego materiału o podobnych właściwościach izolacyjnych. Pokrywa powinna otwierać się na dwóch zawiasach wieloelementowych unoszących pokrywę obudowy ponad podstawę w momencie jej otwierania. Zawiasy powinny być wykonane ze stali nierdzewnej lub z elementów metalowych ocynkowanych z przekładkami teflonowymi zabezpieczającymi wycieranie się ich powierzchni przy wielokrotnym otwieraniu pokrywy. Otwieranie pokrywy powinno być wspomagane poprzez mechanizm wbudowany w obudowie. Zamek pokrywy obudowy powinien posiadać zabezpieczenie chroniące go przed zamarzaniem. Uszczelnienie pokrywy powinno posiadać takie rozwiązanie, które całkowicie wyeliminuje zjawisko przymarzania uszczelki do odstawy w przypadku gwałtownego obniŝania się temperatury otoczenia poniŝej 0 C Wentylacja obudowy. Konstrukcja kominka wentylacyjnego powinna zabezpieczać przed przedostawaniem się do wewnątrz obudowy wody deszczowe, owadów, oraz drobnych gryzoni. Kominek powinien być ocieplony wkładką poliuretanową. Wlot powietrza do obudowy powinien być wyposaŝony w mechanizm zamykający (w okresie zimowym) uruchamiany ręcznie dźwignią zewnątrz obudowy Głowica studni głębinowej z orurowaniem. Głowica studni głębinowej powinna być wyposaŝona w górny kołnierz obrotowy dla centrycznego ustawienia wodomierza do podejścia rury wodociągowej. Płyta głowicy 41

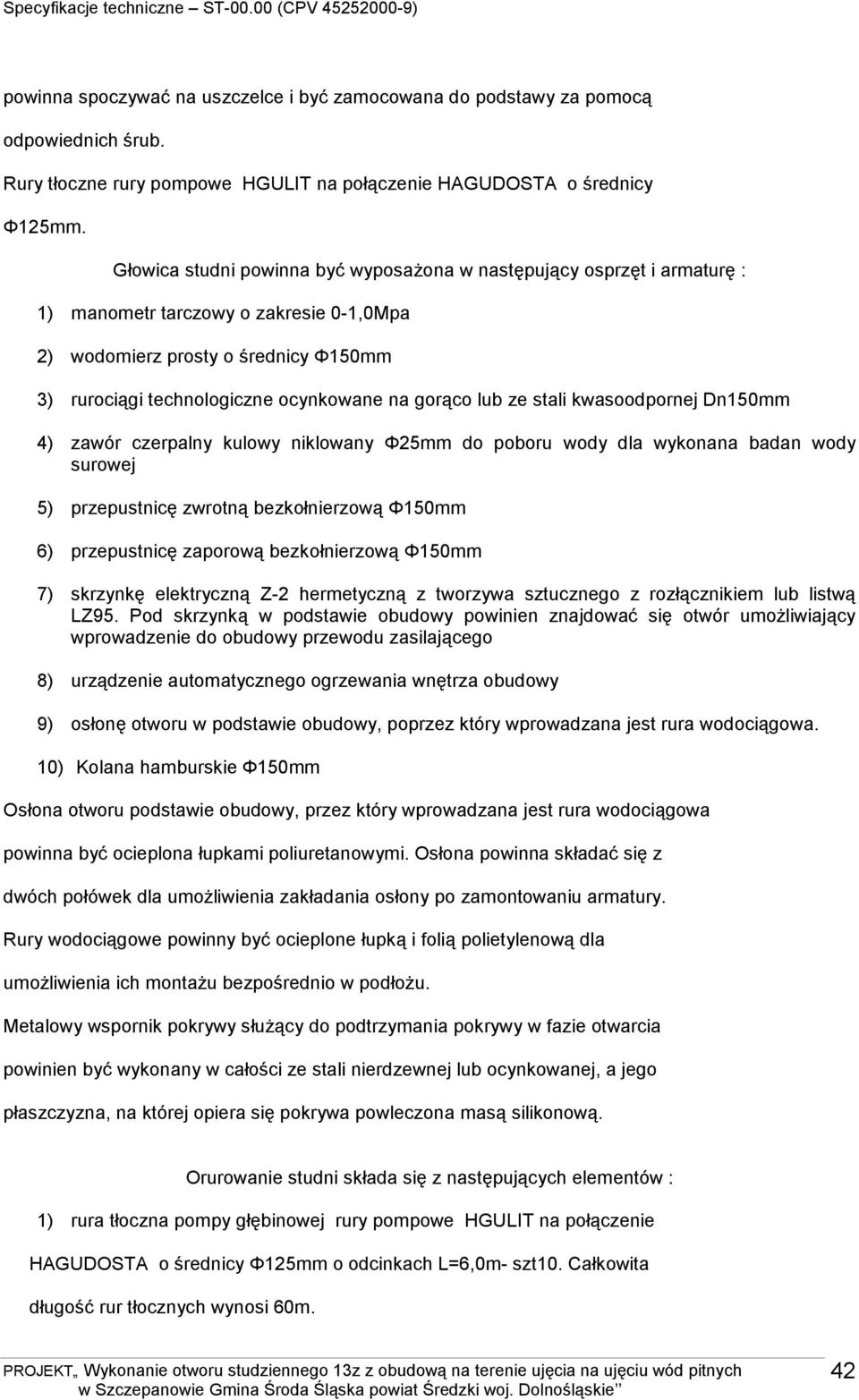

9 powinna spoczywać na uszczelce i być zamocowana do podstawy za pomocą odpowiednich śrub. Rury tłoczne rury pompowe HGULIT na połączenie HAGUDOSTA o średnicy Φ125mm. Głowica studni powinna być wyposaŝona w następujący osprzęt i armaturę : 1) manometr tarczowy o zakresie 0-1,0Mpa 2) wodomierz prosty o średnicy Φ150mm 3) rurociągi technologiczne ocynkowane na gorąco lub ze stali kwasoodpornej Dn150mm 4) zawór czerpalny kulowy niklowany Φ25mm do poboru wody dla wykonana badan wody surowej 5) przepustnicę zwrotną bezkołnierzową Φ150mm 6) przepustnicę zaporową bezkołnierzową Φ150mm 7) skrzynkę elektryczną Z-2 hermetyczną z tworzywa sztucznego z rozłącznikiem lub listwą LZ95. Pod skrzynką w podstawie obudowy powinien znajdować się otwór umoŝliwiający wprowadzenie do obudowy przewodu zasilającego 8) urządzenie automatycznego ogrzewania wnętrza obudowy 9) osłonę otworu w podstawie obudowy, poprzez który wprowadzana jest rura wodociągowa. 10) Kolana hamburskie Φ150mm Osłona otworu podstawie obudowy, przez który wprowadzana jest rura wodociągowa powinna być ocieplona łupkami poliuretanowymi. Osłona powinna składać się z dwóch połówek dla umoŝliwienia zakładania osłony po zamontowaniu armatury. Rury wodociągowe powinny być ocieplone łupką i folią polietylenową dla umoŝliwienia ich montaŝu bezpośrednio w podłoŝu. Metalowy wspornik pokrywy słuŝący do podtrzymania pokrywy w fazie otwarcia powinien być wykonany w całości ze stali nierdzewnej lub ocynkowanej, a jego płaszczyzna, na której opiera się pokrywa powleczona masą silikonową. Orurowanie studni składa się z następujących elementów : 1) rura tłoczna pompy głębinowej rury pompowe HGULIT na połączenie HAGUDOSTA o średnicy Φ125mm o odcinkach L=6,0m- szt10. Całkowita długość rur tłocznych wynosi 60m. 42

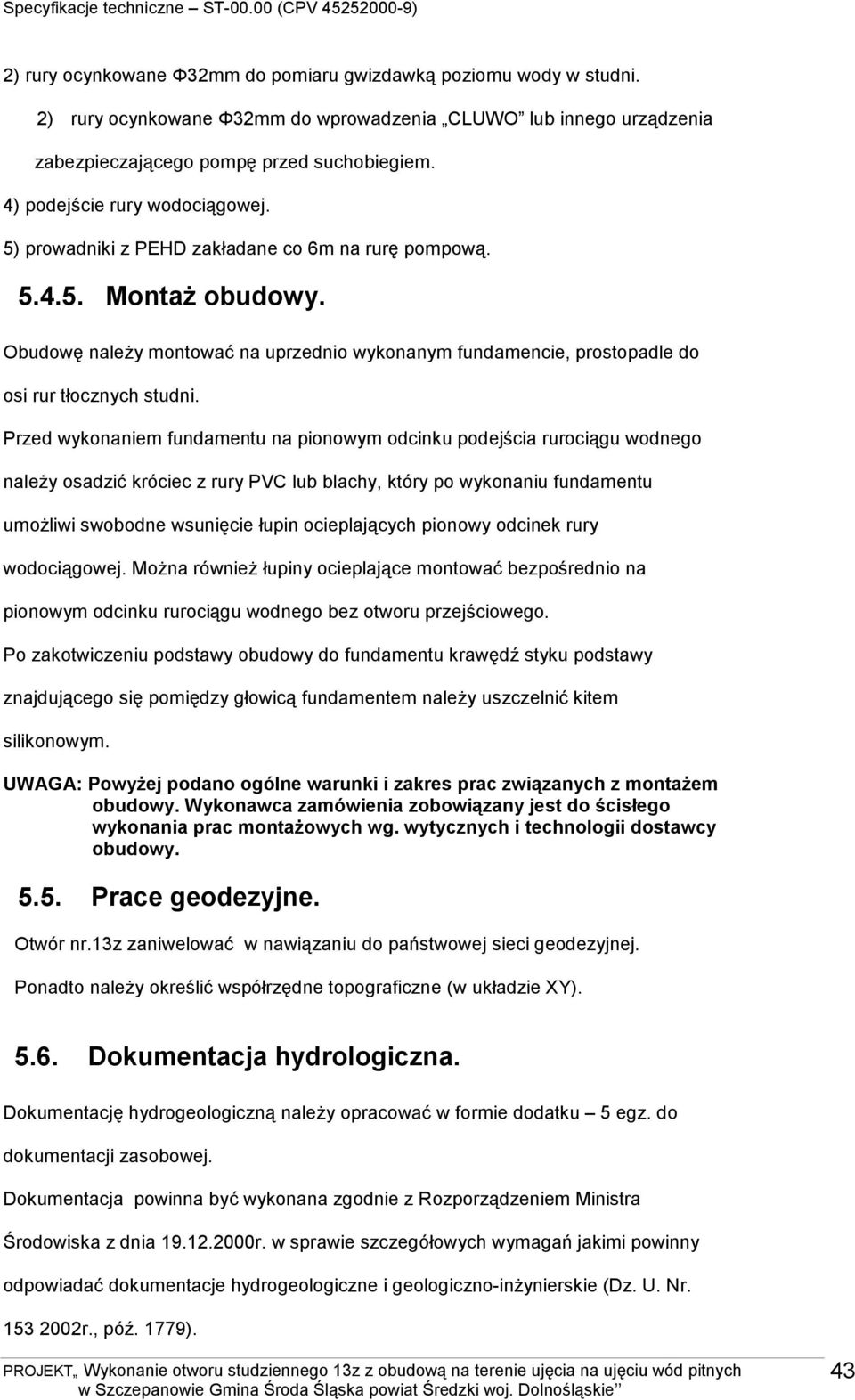

10 2) rury ocynkowane Φ32mm do pomiaru gwizdawką poziomu wody w studni. 2) rury ocynkowane Φ32mm do wprowadzenia CLUWO lub innego urządzenia zabezpieczającego pompę przed suchobiegiem. 4) podejście rury wodociągowej. 5) prowadniki z PEHD zakładane co 6m na rurę pompową MontaŜ obudowy. Obudowę naleŝy montować na uprzednio wykonanym fundamencie, prostopadle do osi rur tłocznych studni. Przed wykonaniem fundamentu na pionowym odcinku podejścia rurociągu wodnego naleŝy osadzić króciec z rury PVC lub blachy, który po wykonaniu fundamentu umoŝliwi swobodne wsunięcie łupin ocieplających pionowy odcinek rury wodociągowej. MoŜna równieŝ łupiny ocieplające montować bezpośrednio na pionowym odcinku rurociągu wodnego bez otworu przejściowego. Po zakotwiczeniu podstawy obudowy do fundamentu krawędź styku podstawy znajdującego się pomiędzy głowicą fundamentem naleŝy uszczelnić kitem silikonowym. UWAGA: PowyŜej podano ogólne warunki i zakres prac związanych z montaŝem obudowy. Wykonawca zamówienia zobowiązany jest do ścisłego wykonania prac montaŝowych wg. wytycznych i technologii dostawcy obudowy Prace geodezyjne. Otwór nr.13z zaniwelować w nawiązaniu do państwowej sieci geodezyjnej. Ponadto naleŝy określić współrzędne topograficzne (w układzie XY) Dokumentacja hydrologiczna. Dokumentację hydrogeologiczną naleŝy opracować w formie dodatku 5 egz. do dokumentacji zasobowej. Dokumentacja powinna być wykonana zgodnie z Rozporządzeniem Ministra Środowiska z dnia r. w sprawie szczegółowych wymagań jakimi powinny odpowiadać dokumentacje hydrogeologiczne i geologiczno-inŝynierskie (Dz. U. Nr r., póź. 1779). 43

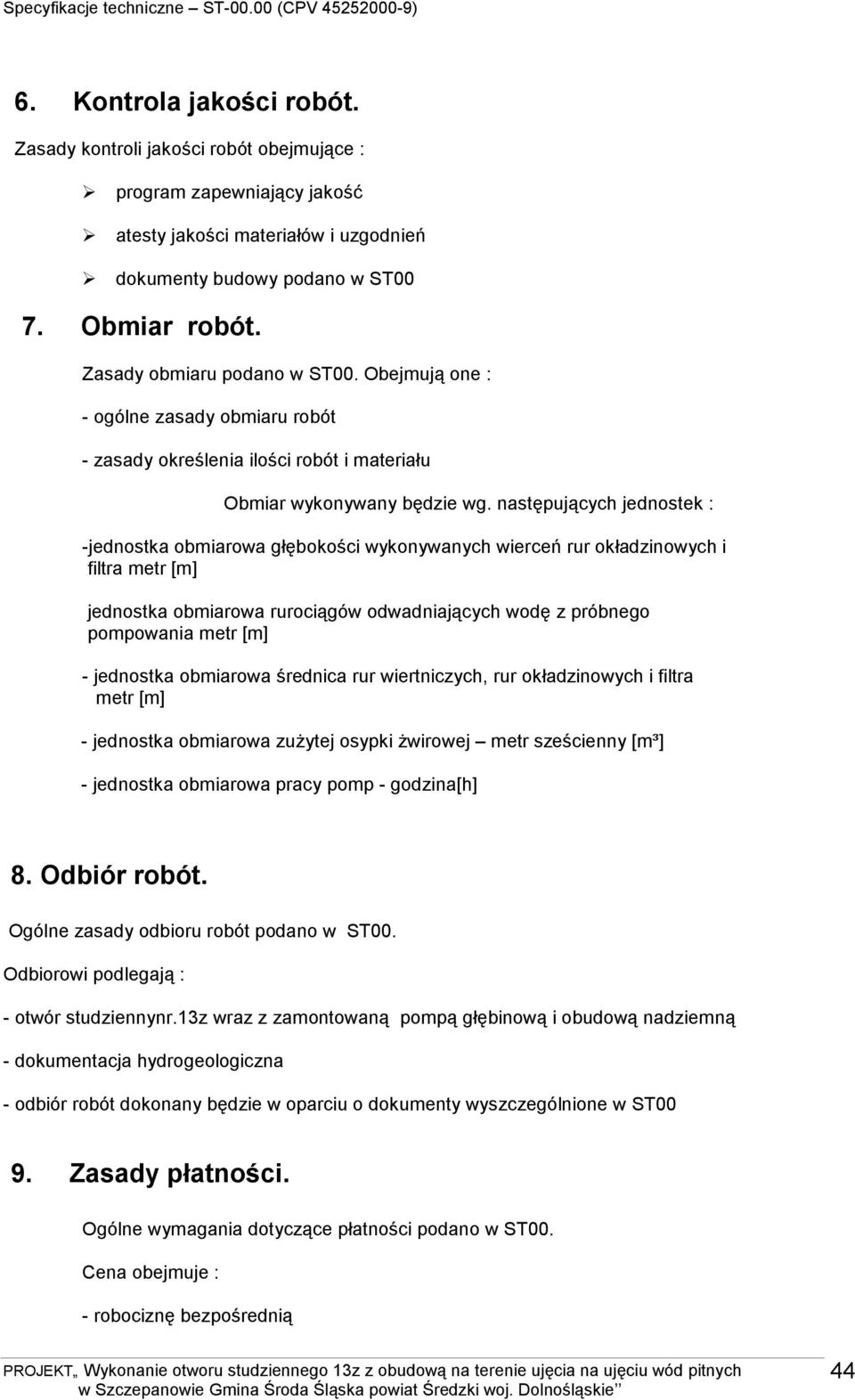

11 6. Kontrola jakości robót. Zasady kontroli jakości robót obejmujące : program zapewniający jakość atesty jakości materiałów i uzgodnień dokumenty budowy podano w ST00 7. Obmiar robót. Zasady obmiaru podano w ST00. Obejmują one : - ogólne zasady obmiaru robót - zasady określenia ilości robót i materiału Obmiar wykonywany będzie wg. następujących jednostek : -jednostka obmiarowa głębokości wykonywanych wierceń rur okładzinowych i filtra metr [m] jednostka obmiarowa rurociągów odwadniających wodę z próbnego pompowania metr [m] - jednostka obmiarowa średnica rur wiertniczych, rur okładzinowych i filtra metr [m] - jednostka obmiarowa zuŝytej osypki Ŝwirowej metr sześcienny [m³] - jednostka obmiarowa pracy pomp - godzina[h] 8. Odbiór robót. Ogólne zasady odbioru robót podano w ST00. Odbiorowi podlegają : - otwór studziennynr.13z wraz z zamontowaną pompą głębinową i obudową nadziemną - dokumentacja hydrogeologiczna - odbiór robót dokonany będzie w oparciu o dokumenty wyszczególnione w ST00 9. Zasady płatności. Ogólne wymagania dotyczące płatności podano w ST00. Cena obejmuje : - robociznę bezpośrednią 44

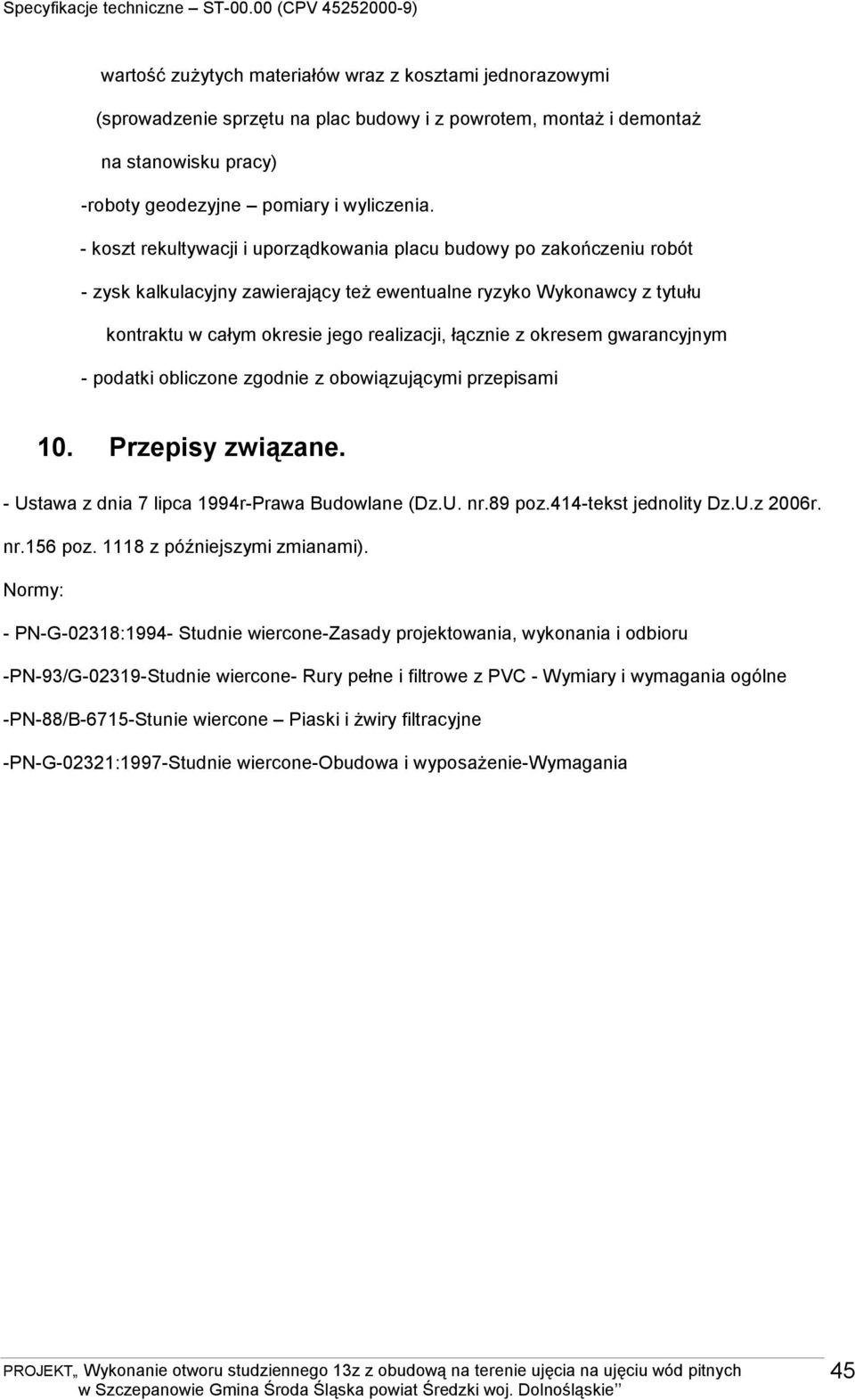

12 wartość zuŝytych materiałów wraz z kosztami jednorazowymi (sprowadzenie sprzętu na plac budowy i z powrotem, montaŝ i demontaŝ na stanowisku pracy) -roboty geodezyjne pomiary i wyliczenia. - koszt rekultywacji i uporządkowania placu budowy po zakończeniu robót - zysk kalkulacyjny zawierający teŝ ewentualne ryzyko Wykonawcy z tytułu kontraktu w całym okresie jego realizacji, łącznie z okresem gwarancyjnym - podatki obliczone zgodnie z obowiązującymi przepisami 10. Przepisy związane. - Ustawa z dnia 7 lipca 1994r-Prawa Budowlane (Dz.U. nr.89 poz.414-tekst jednolity Dz.U.z 2006r. nr.156 poz z późniejszymi zmianami). Normy: - PN-G-02318:1994- Studnie wiercone-zasady projektowania, wykonania i odbioru -PN-93/G Studnie wiercone- Rury pełne i filtrowe z PVC - Wymiary i wymagania ogólne -PN-88/B-6715-Stunie wiercone Piaski i Ŝwiry filtracyjne -PN-G-02321:1997-Studnie wiercone-obudowa i wyposaŝenie-wymagania 45
