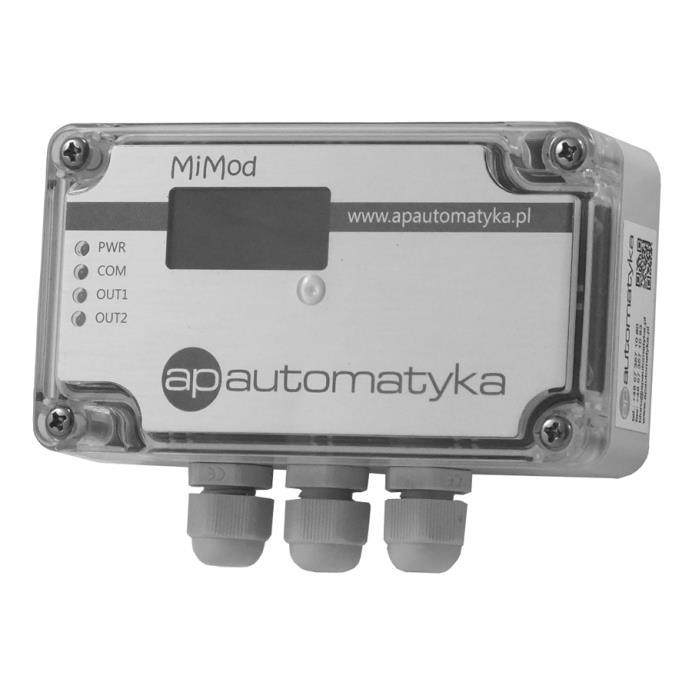

1 MiMod-A-A2 Dwukanałowy przetwornik sygnałów V lub 0(4) 20mA z interfejsem RS485 (MODBUS RTU) Instrukcja obsługi Od wersji oprogramowania

2 Oferta firmy Oferta firmy Pomiar temperatury i wilgotności - ROTRONIC sondy pomiarowe, mierniki ręczne, przetworniki, rejestratory, pomiary meteorologiczne, kalibracja, systemy pomiarowe (przewodowe i bezprzewodowe), oprogramowanie,... Pomiar ciśnienia, różnicy ciśnień, przepływu, poziomu - HUBA CONTROL czujniki, przetworniki, presostaty mechaniczne i elektroniczne, wskaźniki cyfrowe,... Pomiar aktywności wody - ROTRONIC sondy pomiarowe, mierniki ręczne, urządzenia laboratoryjne,... Pomiar stężenia dwutlenku węgla (CO 2) - ROTRONIC czujniki, przetworniki, wskaźniki, sygnalizatory, urządzenia z dodatkową opcją kontroli temperatury, czadu, Siłowniki elektryczne do klap, przepustnic i zaworów - GRUNER standardowe, ze sprężyną powrotną, szybkie do klap i przepustnic, z zaworami, siłowniki liniowe,... Automatyka do stref zagrożonych wybuchem - SCHISCHEK siłowniki elektryczne (ćwierć-obrotowe i liniowe), czujniki, przetworniki i wskaźniki temperatury, wilgotności, ciśnienia, różnicy ciśnień; czujniki dwustanowe, separatory,... Usługi projektowanie układów elektronicznych, integracja systemów automatyki, projektowanie programów na komputer PC,... MiMod-A-A2 Strona 1

3 Spis treści Spis treści Oferta firmy...1 Spis treści... 2 Uwagi... 3 Zasady bezpieczeństwa... 4 Zalecenia montażowe... 4 Informacja producenta... 4 Zastosowanie... 5 Opis wyprowadzeń urządzenia... 6 Właściwości urządzenia... 7 Wejścia i wyjścia... 8 Zasilanie... 8 Komunikacja RS Wejścia analogowe 0 10 V Wejścia analogowe 0(4) 20 ma Wyjście przekaźnikowe Wyjścia analogowe Diody LED Regulacja (wyjście przekaźnikowe) Regulacja (sygnalizator dźwiękowy) Filtracja pomiarów Filtr ciągły Filtr uśredniający Menu Funkcje przycisków MiMod-A-A2 Strona 2

4 Widok główny Dostęp do Menu Edycja parametrów Lista parametrów Przykładowe ustawienia Protokół komunikacyjny Parametry transmisji Ramka komunikacyjna Funkcje MODBUS Rejestr statusu Zestawienie rejestrów MODBUS RTU Zestaw Akcesoria Modyfikacje na zamówienie Kontakt Uwagi Wszystkie znaki towarowe, logotypy producentów oraz nazwy użyte w instrukcji należą do ich prawowitych właścicieli i zostały użyte w dokumencie jedynie w celach informacyjnych. MiMod-A-A2 Strona 3

5 Zasady bezpieczeństwa Zasady bezpieczeństwa przed rozpoczęciem korzystania z urządzenia należy dokładnie zapoznać się z instrukcją niewłaściwa instalacja urządzenia może doprowadzić do zagrożenia życia lub zdrowia jego użytkowników przed podłączeniem zasilania należy upewnić się, czy wszystkie przewody w układzie zostały podłączone prawidłowo przed dokonaniem wszelkich modyfikacji przewodów należy wyłączyć napięcia zasilania w celu prawidłowego działania urządzenia należy zapewnić właściwe warunki jego pracy, zgodne z danymi technicznymi urządzenia (między innymi napięcie zasilania, temperatura, wilgotność, ) urządzenie to nie może być instalowane w strefach zagrożonych wybuchem Zalecenia montażowe Urządzenie zostało zaprojektowane z myślą o zapewnieniu odpowiedniego poziomu odporności na większość zaburzeń, które mogą wystąpić w środowisku przemysłowym. W środowiskach o nieznanym poziomie zakłóceń zaleca się stosowanie następujących środków zapobiegających ewentualnemu zakłócaniu pracy urządzenia: unikać prowadzenia przewodów pomiarowych (sygnałowych) w bezpośrednim sąsiedztwie i równolegle do przewodów energetycznych i zasilających używać przewodów ekranowanych unikać bliskości urządzeń zdalnie sterowanych, mierników elektromagnetycznych, obciążeń wysokiej mocy unikać obciążeń z fazową lub grupową regulacją mocy oraz innych urządzeń wytwarzających duże zakłócenia impulsowe Informacja producenta Producent zastrzega sobie prawo do dokonywania zmian niektórych funkcji i zapisów w instrukcji w związku z ciągłą pracą nad udoskonalaniem konstrukcji urządzenia, bez powiadamiania o tym jego użytkowników. MiMod-A-A2 Strona 4

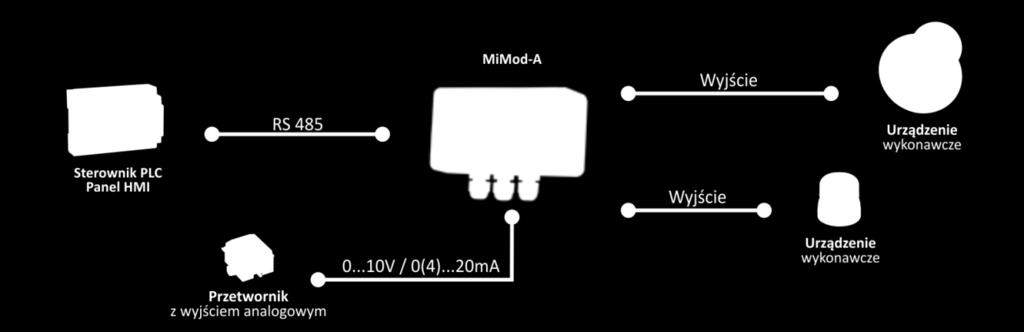

6 Zastosowanie Zastosowanie Przetworniki z serii MiMod-A-A2 stosowane są do pomiaru sygnałów napięciowych 0 10VDC lub prądowych 0(4) 20mA. Urządzenia te charakteryzują się dwoma niezależnymi kanałami pomiarowymi oraz 12-bitową rozdzielczością. Przetwornik posiada szereg przydatnych przy pomiarach funkcji, w tym możliwość skalowania wartości analogowej na wielkość fizyczną mierzoną przez podłączony do niego czujnik. Układ został również wyposażony w przekaźnik oraz sygnalizator dźwiękowy elementy te mogą być załączane/wyłączane w momencie przekroczenia ustawionych progów. Konfiguracja przetwornika odbywa się z poziomu menu urządzenia, przy użyciu wyświetlacza LCD oraz trzech przycisków funkcyjnych. Rysunek 1. Przykładowa aplikacja z wykorzystaniem przetwornika MiMod-A-A2 MiMod-A-A2 posiada dwa konfigurowane wyjścia analogowe w zakresie 0..5V, 0 10V, 0 20mA lub 4 20mA, których sygnały mogą być proporcjonalne do zmierzonych wartości. Dodatkowo przetwornik został wyposażony w interfejs komunikacyjny RS-485 służący do komunikacji z urządzeniem nadrzędnym (np. PLC, HMI lub komputerem PC) przy wykorzystaniu protokołu MODBUS RTU. MiMod-A-A2 Strona 5

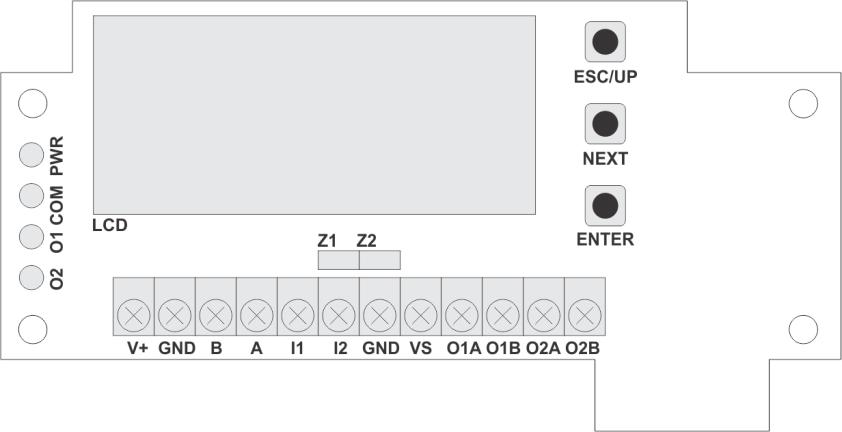

7 Opis wyprowadzeń urządzenia Opis wyprowadzeń urządzenia Parametr Opis PWR, COM, O1, O2 Diody sygnalizujące stan pracy urządzenia: PWR (czerwona) - zasilanie COM (zielona) - transmisja po RS-485 O1 (żółta) - stan przekaźnika 1 O2 (żółta) - stan przekaźnika 2 LCD Wyświetlacz LCD - 2 linie, podświetlenie ESC/UP, NEXT, ENTER Przyciski funkcyjne Z1, Z2 Zworki do konfiguracji trybu pracy (U/I), odpowiednio dla wejścia 1 oraz 2 V+, GND Złącza zasilania V+ - zasilanie 8 33 VDC GND - masa B, A Złącza interfejsu RS-485 I1, I2, GND, VS Złącza czujników I1, I2 - wejście analogowe 1, 2 GND - masa VS - wyjście zasilania czujnika (VS = V+) O1A Wyjście analogowe 1 O1B Wyjście analogowe 2 O2A, O2B Złącza wyjścia przekaźnikowego Tabela 1. Opis wyprowadzeń przetwornika MiMod-A-A2 Rysunek 2. Opis wyprowadzeń przetwornika MiMod-A-A2 Podczas podłączania urządzenia należy zachować szczególna ostrożność. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! MiMod-A-A2 Strona 6

8 Właściwości urządzenia Właściwości urządzenia Parametr Opis Zasilanie przetwornika 8 33 VDC (do 100mA) Zasilanie czujnika Równe napięciu zasilania przetwornika (VS = V+) Wyjścia analogowe Liczba: 2 Rozdzielczość: 12 bitów Typ: 0...5V, 0 10V, 0 20mA lub 4 20mA (konfigurowane) Interfejs komunikacyjny RS-485 (MODBUS RTU) Liczba kanałów 2 kanały pomiarowe Zakresy pomiarowe V, 0(4) 20mA (konfigurowalne) Rozdzielczość pomiaru 12 bitów Częstotliwość pomiaru Konfigurowalna, max 100Hz (na obu kanałach pomiarowych) Funkcje matematyczne Operacje na wartości zmierzonej (dodawanie, odejmowanie, mnożenie przez stałą) Filtracja pomiarów Filtr ciągły oraz uśredniający Wyświetlacz / Przyciski LCD, 2 linie / 3 przyciski funkcyjne Wyjścia przekaźnikowe 1 (programowany próg i histereza) Dopuszczalny prąd wyjść przekaźnikowych 3A / 30 VDC 3A / 250 VAC Materiał obudowy Poliwęglan Stopień ochrony IP65 (zapewniany przez obudowę) Wymiary 115 mm x 65 mm x 40 mm Warunki pracy o C / 0 95%RH (bez kondensacji) Tabela 2. Właściwości urządzenia MiMod-A-A2 Strona 7

9 Wejścia i wyjścia Wejścia i wyjścia Zasilanie Do zasilania urządzenia należy wykorzystać stabilizowany zasilacz o napięciu wyjściowym w zakresie 8 33 VDC. Podłączenie zasilania odbywa się przy wykorzystaniu śrubowej listwy przyłączeniowej, znajdującej się pod pokrywą obudowy urządzenia. Złącza zasilania zostały odpowiednio oznaczone (V+ oraz GND). Na listwie przyłączeniowej znajduje się również dodatkowe złącze napięcia zasilania (oznaczono VS), które pozwala zasilić podłączane do przetwornika czujniki. Rysunek 3. Ideowy schemat podłączenia zasilania do przetwornika Podczas podłączania urządzenia należy zachować szczególna ostrożność. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! MiMod-A-A2 Strona 8

10 Wejścia i wyjścia Komunikacja RS-485 Urządzenie zostało wyposażone w interfejs sieciowy RS-485, z protokołem MODBUS RTU i może pracować w sieci wyłącznie jako SLAVE. RS-485 umożliwia komunikację przetwornika z panelem HMI, sterownikiem PLC lub komputerem PC. Prędkość transmisji oraz adres MODBUS konfiguruje się z poziomu menu urządzenia. Rysunek 4 przedstawia ideowy schemat połączenia urządzeń w sieci RS-485. Rysunek 4. Ideowy schemat połączenia kilku urządzeń w jedną sieć RS-485 Niepoprawne podłączanie lub przekroczenie zalecanych parametrów podłączenia może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! MiMod-A-A2 Strona 9

11 Wejścia i wyjścia Wejścia analogowe 0 10 V I1 oraz I2 to niezależne wejścia analogowe przetwornika. Aby przetwornik mógł przyjmować sygnały napięciowe w zakresie 0 10V, należy pamiętać o rozwarciu zworek Z1 i/lub Z2 (Z1 odpowiada wejściu I1, Z2 odpowiada wejściu I2) oraz ustawieniu odpowiedniego trybu pracy z poziomu MENU urządzenia. Podłączając dowolny czujnik z wyjściem napięciowym należy pamiętać o połączeniu masy czujnika z masą przetwornika (oznaczono GND). Przed przystąpieniem do pracy należy również pamiętać o ustawieniu w urządzeniu odpowiednich współczynników umożliwiających przeliczanie zmierzonego napięcia na wartości wielkości mierzonej przez czujnik (np.: temperatura, wilgotność, ciśnienie, ). Rysunek 5. Ideowy schemat podłączenia dwóch czujników z wyjściem napięciowym do przetwornika Niepoprawne podłączanie lub przekroczenie zalecanych parametrów podłączenia może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Zaleca się używanie przewodów połączeniowych, nie dłuższych niż 2 metry. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! MiMod-A-A2 Strona 10

12 Wejścia i wyjścia Wejścia analogowe 0(4) 20 ma I1 oraz I2 to niezależne wejścia analogowe przetwornika. Aby przetwornik mógł przyjmować sygnały prądowe w zakresie 0(4) 20mA, należy pamiętać o zwarciu zworek Z1 i/lub Z2 (Z1 odpowiada wejściu I1, Z2 odpowiada wejściu I2) oraz ustawieniu odpowiedniego trybu pracy z poziomu MENU urządzenia. Urządzenie umożliwia podłączenie czujników z wyjściem prądowym, 2- lub 3-przewodowym. Podłączając dowolny czujnik z wyjściem prądowym (3-przewodowym) należy pamiętać o połączeniu masy czujnika z masą przetwornika (oznaczono GND). Przed przystąpieniem do pracy należy również pamiętać o ustawieniu w urządzeniu odpowiednich współczynników umożliwiających przeliczanie zmierzonego napięcia na wartości wielkości mierzonej przez czujnik (np.: temperatura, wilgotność, ciśnienie, ). Rysunek 6. Schemat ideowy podłączenia dwóch czujników z wyjściem prądowym (2 oraz 3-przewodowym) do przetwornika Niepoprawne podłączanie lub przekroczenie zalecanych parametrów podłączenia może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Zaleca się używanie przewodów połączeniowych, nie dłuższych niż 2 metry. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! MiMod-A-A2 Strona 11

13 Wejścia i wyjścia Wyjście przekaźnikowe Przetwornik został wyposażony w wyjście przekaźnikowe, ze stykiem NO (normalnie otwarty, oznaczone odpowiednio jako O2A oraz O2B). Urządzenie zewnętrzne (np.: sygnalizator świetlny = indykator) należy podłączyć przy wykorzystaniu linii wyjścia przekaźnika tak, aby jego aktywacja powodowała załączenie obwodu. Rysunek 5 przedstawia ideowy schemat podłączenia indykatora. W przypadku, gdy zachodzi konieczność sterowania urządzeniem dużej mocy, zaleca się wykorzystanie dodatkowego przekaźnika o mocy wystarczającej do wysterowania tego urządzenia. Należy zwrócić uwagę, aby napięcie cewki przekaźnika zewnętrznego było zgodne z nacięciem wysterowanym przez przekaźnik wbudowany w przetwornik MiMod. Rysunek 7. Ideowy schemat podłączenia przykładowego urządzenia (indykatora) do wyjścia przekaźnikowego przetwornika Niepoprawne podłączanie lub przekroczenie zalecanych parametrów podłączenia może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! MiMod-A-A2 Strona 12

14 Wejścia i wyjścia Wyjścia analogowe Przetwornik został wyposażony w dwa wyjścia analogowe w standardzie 0 5V, 0 10V, 0 20mA lub 4 20mA (standard wyjścia jest konfigurowany z poziomu menu urządzenia). Dla każdego wyjścia istnieje możliwość dowolnego przeskalowania wartości zmierzonej na dany zakres pomiarowy. Dodatkowo każdemu z wyjść można przypisać wartość informującą o błędzie sondy pomiarowej. Konfiguracja odbywa się dla każdego z wyjść niezależnie. Rysunek 6 przedstawia ideowy schemat podłączenia ze sterownikiem PLC lub kartą wejść analogowych. Rysunek 8. Ideowy schemat podłączenia wyjść przetwornika ze sterownikiem PLC lub kartą wejść analogowych. Niepoprawne podłączanie lub przekroczenie zalecanych parametrów podłączenia może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! MiMod-A-A2 Strona 13

15 Regulacja (wyjście przekaźnikowe) Diody LED Każdy przetwornik MiMod-A-A2 posiada cztery różnokolorowe diody LED, widoczne na panelu przednim, które sygnalizują stan pracy urządzenia. Opis funkcji diod: LED czerwona (PWR) LED zielona (COM) LED żółta (O1) LED żółta (O2) - zapalona w momencie podłączenia zasilania przetwornika (światło ciągłe) - zapalona w momencie transmisji danych przez RS-485 (światło mrugające) - odwzorowująca stan wyjścia przekaźnikowego 1 (zapalona = wyjście 1 załączone) - odwzorowująca stan wyjścia przekaźnikowego 2 (zapalona = wyjście 2 załączone) Regulacja (wyjście przekaźnikowe) Przetwornik MiMod-A-A2 został wyposażony w programowalne wyjście przekaźnikowe, którego zadziałanie może być uzależnione od wejść analogowych urządzenia (wartości zmierzonej przez czujnik/czujniki). W zależności od ustawień przetwornika wyjście przekaźnikowe mogą być zawsze nieaktywne (opcja O2:REG = 0:OFF), zawsze aktywne (opcja O2:REG = 1:ON), sterowane przez RS-485 (opcja O2:REG = 2: MODBUS) lub poddane regulacji (w zależności od zmierzonej wartości i ustawionego progu) typu ON/OFF z histerezą (opcja O2: REG = 3:VAR). W przypadku wyjścia z regulacją (opcja 3: VAR) zadziałanie wyjścia przetwornika może być skonfigurowane na dwa sposoby. Sposób I: wyjście jest aktywne, jeśli wartość zmierzona przez sondę jest mniejsza niż ustawiona wartość progowa, z uwzględnieniem pętli histerezy (opcja O2: ACT = 0:ACT-LO). Sposób II: wyjście jest aktywne, jeśli wartość zmierzona przez sondę jest wyższa niż ustawiona wartość progowa, z uwzględnieniem pętli histerezy (opcja O2: ACT = 1: ACT-H). MiMod-A-A2 Strona 14

16 Regulacja (sygnalizator dźwiękowy) O2:ACTI = 0: ACT-LO Rysunek 8. Charakterystyka działania wyjścia O2:ACTI = 1: ACT-HI Ustawienie wartości histerezy (HIST) jest zalecane w celu usunięcia oscylacji wyjścia, co może mieć miejsce, gdy wartość zmierzona znajduje się w okolicy wartości progowej. Wysterowanie wyjścia następuje w punktach: TRH HIST oraz TRH + HIST, gdzie TRH to wartość ustawionego progu zadziałania. Regulacja (sygnalizator dźwiękowy) Konfiguracja sygnalizatora dźwiękowego odbywa się w sposób analogiczny do wyjścia przekaźnikowego. Parametry odpowiedzialne za jego działania oznaczone są prefiksem O1. MiMod-A-A2 Strona 15

17 Filtracja pomiarów Filtracja pomiarów Filtr ciągły Działanie flirtu ciągłego, ustawionego na N próbek, polega na obliczaniu średniej arytmetycznej z aktualnie zmierzonej próbki oraz (N-1) poprzednich próbek. Obliczanie tej średniej arytmetycznej odbywa się z częstotliwością równą częstotliwości próbkowania układu pomiarowego (częstotliwość f=1/t). Poziom filtracji (filtr ciągły) nie ma wpływu na częstotliwość, z jaką kontrolowane są stany wyjść cyfrowych układu poprzez porównanie aktualnej wartości pomiaru z ustawionym progiem oraz przepisanie do rejestrów transmisyjnych. Filtr uśredniający Działanie flirtu uśredniającego, ustawionego na N próbek, polega na obliczaniu średniej arytmetycznej z N próbek. Obliczanie tej średniej arytmetycznej odbywa się z częstotliwością równą częstotliwości próbkowania układu pomiarowego (częstotliwość f=1/t), podzieloną przez liczbę próbek (N). Poziom filtracji (filtr uśredniający) ma bezpośredni wpływ na częstotliwość, z jaką kontrolowane są stany wyjść cyfrowych układu poprzez porównanie aktualnej wartości pomiaru z ustawionym progiem oraz przepisanie do rejestrów transmisyjnych. MiMod-A-A2 Strona 16

18 Filtracja pomiarów Rysunek 9. Zasada działania filtra ciągłego oraz uśredniającego (LEGENDA:, próbka, moment kontroli wyjść cyfrowych (porównywania wartości pomiaru z ustawionym progiem, przekazanie do rejestru komunikacyjnych), T czas między próbkami) MiMod-A-A2 Strona 17

19 Menu Menu Funkcje przycisków Przycisk Nazwa Funkcja :: Widok główny Funkcja :: Menu Funkcja :: Zmiana parametru ESC / UP Nieaktywny Wyjście z Menu Zmiana wybranego znaku parametru Przejście do edycji kolejnego znaku NEXT Nieaktywny Przejście do następnego parametru parametru Widok główny ENTER Wejście do Menu (przytrzymany przez ok. 2 sekundy) Wybór parametru do edycji Tabela 3. Funkcje klawiszy Zatwierdzenie zmiany parametru W widoku głównym wyświetlacza LCD możliwe jest wyświetlenie dwóch zmierzonych wartości, wraz z jednostką. Użytkownik ma możliwość zmiany ustawień widoku głównego wyświetlacza (w tym m.in. typ wyświetlanego wskazania, jednostkę, położenie kropki dziesiętnej). Dostęp do Menu Przyciski funkcyjne, umożliwiające poruszanie się po Menu urządzenia, są dostępne pod pokrywą obudowy przetwornika. Przed przystąpieniem do zmian ustawień przetwornika należy zdjąć pokrywą obudowę. Aby wejść do Menu urządzenia należy przez minimum 2 sekundy przytrzymać przycisk ENTER. Do poruszania się pomiędzy pozycjami Menu (parametrami urządzenia, które można edytować) wykorzystywany jest przycisk NEXT. Przejścia między kolejnymi MiMod-A-A2 Strona 18

20 Menu pozycjami Menu odbywa się tylko w jednym kierunku: Menu 1 => Menu 2 => Menu xx => Menu 1 (gdzie znak => odpowiada naciśnięciu przycisku NEXT). Aby wyjść z Menu urządzenia należy wcisnąć przycisk ESC/UP. Edycja parametrów Aby zmienić wybrany z Menu parametr, należy nacisnąć przycisk ENTER. Edytowany znak parametru jest zaznaczony migającym kursorem. Zaznaczony znak parametru można zmienić poprzez wciśnięcie przycisku ESC/UP. Przejście do edycji kolejnego znaku parametru (o ile edycja parametru tego wymaga i/lub taka opcja jest możliwa) następuje po wciśnięciu przycisku NEXT. Zatwierdzenie zmiany parametru dokonuje się przyciskiem ENTER. Jest to równoznaczne z powrotem do Menu urządzenia. Lista parametrów Menu Konfiguracja parametru Opis Wyjście przekaźnikowe 1 MENU: 01 >O1:TRH SET:1TRH Wartość zadana (próg zadziałania) dla wyjścia 1 MENU: 02 >O1:HIST SET:1HIS Histereza dla wyjścia 1 Wartość histerezy musi być zawsze dodatnia! MiMod-A-A2 Strona 19

21 Menu MENU: 03 >O1:REG MENU: 04 >O1:TYPE SET:1REG 0:OFF SET:1TYP 0:INPUT1 Typ regulacji dla wyjścia 1: 0: OFF wyjście 1 wyłączone na stałe 1: ON wyjście 1 załączone na stałe 2: MODBUS wyjście 1 kontrolowane przez RS-485 (MODBUS) 3: VAR wyjście 1 podlegające regulacji (działanie zależy od ustawionego progu, histerezy oraz zmierzonej wartości) Wartość podlegająca regulacji, przypisana do wyjścia 1: 0: INPUT1 wejście analogowe 0 10V / 0(4) 20mA (zależy od konfiguracji) 1: INPUT2 wejście analogowe 0 10V / 0(4) 20mA (zależy od konfiguracji) 2: MATH1 funkcja matematyczna 1 3: MATH2 funkcja matematyczna 2 MENU: 05 >O1:ACTI SET:1ACT 0:ACT-LO Kierunek zadziałania wyjścia 1: 0: ACT-LO wyjście aktywne, gdy wartość zmierzona jest poniżej ustawionego progu 1: ACT-HI wyjście aktywne, gdy wartość zmierzona jest powyżej ustawionego progu Wyjście przekaźnikowe 2 MENU: 06 >O2:TRH SET:2TRH Wartość zadana (próg zadziałania) dla wyjścia 2 MENU: 07 >O2:HIST SET:2HIS Histereza dla wyjścia 2 Wartość histerezy musi być zawsze dodatnia! MiMod-A-A2 Strona 20

22 Menu MENU: 08 >O2:REG MENU: 09 >O2:TYPE SET:2REG 0:OFF SET:2TYP 0:INPUT1 Typ regulacji dla wyjścia 2: 0: OFF wyjście 1 wyłączone na stałe 1: ON wyjście 1 załączone na stałe 2: MODBUS wyjście 2 kontrolowane przez RS-485 (MODBUS) 3: VAR wyjście 2 podlegające regulacji (działanie zależy od ustawionego progu, histerezy oraz zmierzonej wartości) Wartość podlegająca regulacji, przypisana do wyjścia 2: 0: INPUT1 wejście analogowe 0 10V / 0(4) 20mA (zależy od konfiguracji) 1: INPUT2 wejście analogowe 0 10V / 0(4) 20mA (zależy od konfiguracji) 2: MATH1 funkcja matematyczna 1 3: MATH2 funkcja matematyczna 2 MENU: 10 >O2:ACTI SET:2ACT 0:ACT-LO Kierunek zadziałania wyjścia 2: 0: ACT-LO wyjście aktywne, gdy wartość zmierzona jest poniżej ustawionego progu 1: ACT-HI wyjście aktywne, gdy wartość zmierzona jest powyżej ustawionego progu Wejście analogowe 1 MENU: 11 >IN1:IMN SET:1IMN Współczynnik Wejście MIN do liniowej charakterystyki wejścia analogowego 1 MENU: 12 >IN1:IMX SET:1IMX Współczynnik Wejście MAX do liniowej charakterystyki wejścia analogowego 1 MiMod-A-A2 Strona 21

23 Menu MENU: 13 >IN1:OMN SET:1OMN Współczynnik Wyjście MIN do liniowej charakterystyki wejścia analogowego 1 MENU: 14 IN1:OMX SET:1OMX Współczynnik Wyjście MAX do liniowej charakterystyki wejścia analogowego 1 MENU: 15 >IN1:MOD SET:1MOD 0:0-10V Tryb pracy wejścia analogowego 1 0: 0-10V (wejście napięciowe 0 10V) 1: 0-20mA (wejście prądowe 0(4) 20mA) MENU: 16 >IN1:ADJ SET:1ADJ Funkcja kalibracji wejścia analogowych analogowego 1 Istnieje możliwość przeprowadzenia kalibracji wejść analogowych modułu. W tym celu należy na wybrane wejście analogowe urządzenia podać napięcie lub prąd o znanej wartości. Tą samą wartość należy wpisać w MENU. Po wpisaniu tej wartości należy uruchomić procedurę kalibracji klikając na przycisk ENTER.. UWAGA: Podając napięciu lub prąd należy ustawić urządzenie w odpowiednim trybie. Wejście analogowe 2 MENU: 17 >IN2:IMN SET:2IMN Współczynnik Wejście MIN do liniowej charakterystyki wejścia analogowego 2 MiMod-A-A2 Strona 22

24 Menu MENU: 18 >IN2:IMX SET:2IMX Współczynnik Wejście MAX do liniowej charakterystyki wejścia analogowego 2 MENU: 19 >IN2:OMN SET:2OMN Współczynnik Wyjście MIN do liniowej charakterystyki wejścia analogowego 2 MENU: 20 IN2:OMX SET:2OMX Współczynnik Wyjście MAX do liniowej charakterystyki wejścia analogowego 2 MENU: 21 >IN2:MOD SET:2MOD 0:0-10V Tryb pracy wejścia analogowego 2 0: 0-10V (wejście napięciowe 0 10V) 1: 0-20mA (wejście prądowe 0(4) 20mA) MENU: 22 >IN2:ADJ SET:2ADJ Funkcja kalibracji wejścia analogowych analogowego 2 Istnieje możliwość przeprowadzenia kalibracji wejść analogowych modułu. W tym celu należy na wybrane wejście analogowe urządzenia podać napięcie lub prąd o znanej wartości. Tą samą wartość należy wpisać w MENU. Po wpisaniu tej wartości należy uruchomić procedurę kalibracji klikając na przycisk ENTER.. UWAGA: Podając napięciu lub prąd należy ustawić urządzenie w odpowiednim trybie. MiMod-A-A2 Strona 23

25 Menu Funkcja matematyczna 1 MENU: 23 >MT1:K SET:1MK Współczynnik K dla funkcji matematycznej 1 MENU: 24 >MT1:MOD SET:1MMD 0:K+1 Funkcja matematyczna 1 0: K+1 (działanie matematyczne: K + A1) 1: K+2 (działanie matematyczne: K+A2) 2: K-1 (działanie matematyczne: K-A1) 3: K-2 (działanie matematyczne: K-A2) 4: K(1) (działanie matematyczne: K*A1) 5: K(2) (działanie matematyczne: K*A2) 6: 1+2 (działanie matematyczne: A1+A2) 7: 1-2 (działanie matematyczne: A1-A2) 8: 2-1 (działanie matematyczne: A2-A1) 9: -1-2 (działanie matematyczne: -A1-A2) A: K-1-2 (działanie matematyczne: K-A1-A2) B: K+1+2 (działanie matematyczne: K+A1+A2) C: K+1-2 (działanie matematyczne: K+A1-A2) D: K-1+2 (działanie matematyczne: K-A1+A2) E: K(1+2) (działanie matematyczne: K*(A1+A2)) F: K(1-2) (działanie matematyczne: K*(A1-A2)) G: K(2-1) (działanie matematyczne: K*(A2-A1)) H: ABS(1) (działanie matematyczne: wartość absolutna A1) I: ABS(2) (działanie matematyczne: wartość absolutna A2) gdzie: A1 wejście analogowe 1, A2 wejście analogowe 2, K stała dla funkcji 1 MiMod-A-A2 Strona 24

26 Menu Funkcja matematyczna 2 MENU: 25 >MT2:K SET:2MK Współczynnik K dla funkcji matematycznej 2 MENU: 26 >MT2:MOD SET:2MMD 0:K+1 Funkcja matematyczna 2 0: K+1 (działanie matematyczne: K + A1) 1: K+2 (działanie matematyczne: K+A2) 2: K-1 (działanie matematyczne: K-A1) 3: K-2 (działanie matematyczne: K-A2) 4: K(1) (działanie matematyczne: K*A1) 5: K(2) (działanie matematyczne: K*A2) 6: 1+2 (działanie matematyczne: A1+A2) 7: 1-2 (działanie matematyczne: A1-A2) 8: 2-1 (działanie matematyczne: A2-A1) 9: -1-2 (działanie matematyczne: -A1-A2) A: K-1-2 (działanie matematyczne: K-A1-A2) B: K+1+2 (działanie matematyczne: K+A1+A2) C: K+1-2 (działanie matematyczne: K+A1-A2) D: K-1+2 (działanie matematyczne: K-A1+A2) E: K(1+2) (działanie matematyczne: K*(A1+A2)) F: K(1-2) (działanie matematyczne: K*(A1-A2)) G: K(2-1) (działanie matematyczne: K*(A2-A1)) H: ABS(1) (działanie matematyczne: wartość absolutna A1) I: ABS(2) (działanie matematyczne: wartość absolutna A2) gdzie: A1 wejście analogowe 1, A2 wejście analogowe 2, K stała dla funkcji 2 MiMod-A-A2 Strona 25

27 Menu Funkcje wejść analogowych (dotyczą obu wejść) MENU: 27 >IN:FCON SET:FCON 100 Filtr ciągły dla wejść analogowych Zakres: [próbek] MENU: 28 >IN:FAVG SET:FAVG 100 Filtr uśredniający dla wejść analogowych Zakres: [próbek] MENU: 29 >IN:FREQ SET:FREQ 100 Częstotliwość próbkowania wejść analogowych Zakres: [Hz] MENU: 30 >DI:PLUS SET:PLUS 0:[-/ ] Funkcje wyświetlacza Wyświetlanie znaku + w przypadku wartości dodatniej (wizualizacja pomiarów, konfiguracja parametrów) 0: [-/ ] (wyświetlany tylko znak - ) 1: [-/+] (wyświetlany znak - oraz + ) MENU: 31 >DI:1LIN SET:1LIN 1:INPUT1 Wyświetlanie parametru w linii 1 0: (brak wyświetlanej wartości w danej linii) 1: INPUT1 (wejście analogowe 1) 2: INPUT2 (wejście analogowe 2) 3: MATH1 (funkcja matematyczna 1) 4: MATH2 (funkcja matematyczna 2) MiMod-A-A2 Strona 26

28 Menu MENU: 32 >DI:1UNI SET:1UNI [xxx] Jednostka wyświetlana na wyświetlaczu w linii 1 (maksymalna długość jednostki to 3 znaki) MENU: 33 >DI:2LIN SET:2LIN 1:INPUT1 Wyświetlanie parametru w linii 2 0: (brak wyświetlanej wartości w danej linii) 1: INPUT1 (wejście analogowe 1) 2: INPUT2 (wejście analogowe 2) 3: MATH1 (funkcja matematyczna 1) 4: MATH2 (funkcja matematyczna 2) MENU: 34 >DI:2UNI SET:2UNI [xxx] Jednostka wyświetlana na wyświetlaczu w linii 2 (maksymalna długość jednostki to 3 znaki) MENU: 35 >DI:USIZ MENU: 36 >DI:DOT SET:USIZ 2:[XX ] SET:DDOT 2: XX.XX Liczba znaków wyświetlanych jako jednostka pomiaru 0: [ ] brak wyświetlanych znaków jednostki 1: [X ] wyświetlany 1 znak jednostki 2: [XX ] wyświetlane 2 znaki jednostki 3: [XXX] wyświetlane 3 znaki jednostki Położenie kropki dziesiętnej dla wszystkich parametrów (wskazania oraz konfiguracja parametrów) 0: XXXXX brak wyświetlanych miejsc po przecinku (liczba całkowita) 1: XXX.X wyświetlane 1 miejsce po przecinku 2: XX.XX wyświetlane 2 miejsca po przecinku 3: X.XXX wyświetlane 3 miejsca po przecinku MiMod-A-A2 Strona 27

29 Menu MENU: 37 >DI:BLTG SET:DBLG 2: AUTO Podświetlenie wyświetlacza: 0: OFF zawsze wyłączone 1: ON zawsze włączone 2: AUTO włączone przez 5sek. po naciśnięciu przycisku Funkcje komunikacji MENU: 38 >MD:ADDR SET:ADDR 032 Adres urządzenia w sieci RS-485 (MODBUS RTU): Zakres: MENU: 39 >MD:BAUD SET:BAUD 1:19200 Prędkość transmisji w sieci RS-485 (MODBUS RTU): 0: 9600 prędkość 9600 bps 1: prędkość bps 2: prędkość bps 3: prędkość bps 4: prędkość bps MENU: 40 >MD:TYPE SET:BAUD 0:MB-RTU Prędkość transmisji w sieci RS-485 (MODBUS RTU): 0: MB-RTU MODBUS RTU (dla urządzeń z RS-485) 1: MB-TCP MODBUS TCP (dla urządzeń z Ethernet) MENU: 41 >AO1:TYP SET:1AMD 0:HUMI Wyjście analogowe 1 Typ pomiaru przypisany do wyjścia analogowego 1 0: INPUT1 (wejście analogowe 1) 1: INPUT2 (wejście analogowe 2) 2: MATH1 (funkcja matematyczna 1) 3: MATH2 (funkcja matematyczna 2) 4: MODBUS wartość wyjścia analogowego 1 ustawiana przez MODBUS MiMod-A-A2 Strona 28

30 Menu MENU: 42 >AO1:MOD SET:1ATP 1:0-10V Standard wyjścia analogowego 1 0: 0-5V (wyjście napięciowe 0 5V) 1: 0-10V (wyjście napięciowe 0 10V) 2: 0-20mA (wyjście prądowe 0 20mA) 3: 4-20mA (wyjście prądowe 4 20mA) MENU: 43 >AO1:MIN SET:1AMN Wartość pomiaru dla minimalnego sygnału wyjściowego wyjście analogowe 1 MENU: 44 AO1:MAX SET:1AMX Wartość pomiaru dla maksymalnego sygnału wyjściowego wyjście analogowe 1 MENU: 45 >AO1:ERR SET:1AER Wartość ustawiana na wyjściu w przypadku błędu czujnika wyjście analogowe 1 MiMod-A-A2 Strona 29

31 Menu MENU: 46 >AO2:TYP MENU: 47 >AO2:MOD SET:2AMD 0:HUMI SET:2ATP 1:0-10V Wyjście analogowe 2 Typ pomiaru przypisany do wyjścia analogowego 2 0: INPUT1 (wejście analogowe 1) 1: INPUT2 (wejście analogowe 2) 2: MATH1 (funkcja matematyczna 1) 3: MATH2 (funkcja matematyczna 2) 4: MODBUS wartość wyjścia analogowego 2 ustawiana przez MODBUS Standard wyjścia analogowego 2 0: 0-5V (wyjście napięciowe 0 5V) 1: 0-10V (wyjście napięciowe 0 10V) 2: 0-20mA (wyjście prądowe 0 20mA) 3: 4-20mA (wyjście prądowe 4 20mA) MENU: 48 >AO2:MIN SET:2AMN Wartość pomiaru dla minimalnego sygnału wyjściowego wyjście analogowe 2 MENU: 49 AO2:MAX SET:2AMX Wartość pomiaru dla maksymalnego sygnału wyjściowego wyjście analogowe 2 MENU: 50 >AO2:ERR SET:2AER Wartość ustawiana na wyjściu w przypadku błędu czujnika wyjście analogowe 2 MiMod-A-A2 Strona 30

32 Menu Tabela 4. Zestawienie parametrów Przykładowe ustawienia Przykładowe ustawienia układu dla czujnika różnicy ciśnień z wyjściem 4 20mA i zakresem pomiarowym Pa. Układ ma zadziałać (załączyć wyjścia przekaźnikowe), gdy wartość zmierzona przekroczy zadane progi: Próg numer 1 :: 30Pa ±10Pa Próg numer 2 :: 50Pa ±10Pa MiMod-A-A2 Strona 31

33 Menu Menu Konfiguracja parametru Opis Wyjście przekaźnikowe 1 MENU: 01 >O1:TRH SET:1TRH Wartość zadana (próg zadziałania) dla wyjścia 1 ( TRH = 30 Pa ) MENU: 02 >O1:HIST SET:1HIS Histereza dla wyjścia 1 ( HIS = 10 Pa ) MENU: 03 >O1:REG SET:1REG 3:VAR Typ regulacji dla wyjścia 1: 3: VAR wyjście 1 podlegające regulacji (działanie zależy od ustawionego progu, histerezy oraz zmierzonej wartości) MENU: 04 >O1:TYPE SET:1TYP 0:INPUT1 Wartość podlegająca regulacji, przypisana do wyjścia 1: 0: INPUT1 wejście analogowe 0 10V / 0(4) 20mA (zależy od konfiguracji) (w tym przykładzie czujnik jest podłączony do wejścia numer 1 przetwornika) MENU: 05 >O1:ACTI SET:1ACT 1:ACT-HI Kierunek zadziałania wyjścia 1: 1: ACT-HI wyjście aktywne, gdy wartość zmierzona jest powyżej ustawionego progu MiMod-A-A2 Strona 32

34 Menu Wyjście przekaźnikowe 2 MENU: 06 >O2:TRH SET:2TRH Wartość zadana (próg zadziałania) dla wyjścia 2 ( TRH = 50 Pa ) MENU: 07 >O2:HIST SET:2HIS Histereza dla wyjścia 2 ( HIS = 10 Pa ) MENU: 08 >O2:REG SET:2REG 3:VAR Typ regulacji dla wyjścia 2: 3: VAR wyjście 2 podlegające regulacji (działanie zależy od ustawionego progu oraz zmierzonej wartości) MENU: 09 >O2:TYPE SET:2TYP 0:INPUT1 Wartość podlegająca regulacji, przypisana do wyjścia 2: 0: INPUT1 wejście analogowe 0 10V / 0(4) 20mA (zależy od konfiguracji) (w tym przykładzie czujnik jest podłączony do wejścia numer 1 przetwornika) MENU: 10 >O2:ACTI SET:2ACT 1:ACT-HI Kierunek zadziałania wyjścia 2: 1: ACT-HI wyjście aktywne, gdy wartość zmierzona jest powyżej ustawionego progu MiMod-A-A2 Strona 33

35 Menu Wejście analogowe 1 (w tym przykładzie czujnik jest podłączony do wejścia numer 1 przetwornika) MENU: 11 >IN1:IMN SET:1IMN 4.00 Współczynnik Wejście MIN do liniowej charakterystyki wejścia analogowego 1 ( IMN = 4,00 ma ) MENU: 12 >IN1:IMX SET:1IMX Współczynnik Wejście MAX do liniowej charakterystyki wejścia analogowego 1 ( IMX = 20,00 ma ) MENU: 13 >IN1:OMN SET:1OMN Współczynnik Wyjście MIN do liniowej charakterystyki wejścia analogowego 1 ( OMN = -50 Pa ) MENU: 14 IN1:OMX SET:1OMX Współczynnik Wyjście MAX do liniowej charakterystyki wejścia analogowego 1 ( OMX = 100 Pa ) MENU: 15 >IN1:MOD SET:1MOD 0:0-20mA Tryb pracy wejścia analogowego 1 1: 0-20mA (wejście prądowe 0(4) 20mA) MiMod-A-A2 Strona 34

36 Menu MENU: 16 >IN1:ADJ SET:1ADJ 1.00 Współczynnik korekcyjny służący do przemnożenia pomiaru z przetwornika (napięcie lub prąd w zależności od trybu) stosowany w celach korekcji pomiaru z wejścia analogowego 1 ( ADJ = 1 w takiej sytuacji współczynnik nie wprowadza żadnej korekty) Wejście analogowe 2 W tym przykładzie Wejście analogowe 2 nie jest wykorzystywane. Funkcja matematyczna 1 W tym przykładzie Funkcja matematyczna 1 nie jest wykorzystywana. Funkcja matematyczna 2 W tym przykładzie Funkcja matematyczna 1 nie jest wykorzystywana. Funkcje wejść analogowych (dotyczą obu wejść) MENU: 27 >IN:FCON SET:FCON 001 Filtr ciągły dla wejść analogowych ( FCON = 1 w tym przykładzie filtr ciągły nie jest wykorzystywany, stąd jego wartość odpowiadająca 1 próbce) MENU: 28 >IN:FAVG SET:FAVG 001 Filtr uśredniający dla wejść analogowych ( FAVG = 1 w tym przykładzie filtr uśredniający nie jest wykorzystywany, stąd jego wartość odpowiadająca 1 próbce) MiMod-A-A2 Strona 35

37 Menu MENU: 29 >IN:FREQ SET:FREQ 100 Częstotliwość próbkowania wejść analogowych ( FREQ = 100 Hz ) Funkcje wyświetlacza MENU: 30 >DI:PLUS SET:PLUS 0:[-/+] Wyświetlanie znaku + w przypadku wartości dodatniej (wizualizacja pomiarów, konfiguracja parametrów) 1: [-/+] (wyświetlany znak - oraz + ) MENU: 31 >DI:1LIN SET:1LIN 1:INPUT1 Wyświetlanie parametru w linii 1 1: INPUT1 (wejście analogowe 1) MENU: 32 >DI:1UNI SET:1UNI [Pa] Jednostka wyświetlana na wyświetlaczu w linii 1 ( UNI = Pa ) MENU: 33 >DI:2LIN SET:2LIN 1: Wyświetlanie parametru w linii 2 0: (brak wyświetlanej wartości w danej linii) (w tym przykładzie druga linia wyświetlacza nie jest wykorzystywana) MiMod-A-A2 Strona 36

38 Menu MENU: 34 >DI:2UNI SET:2UNI [xxx] Jednostka wyświetlana na wyświetlaczu w linii 2 (w tym przykładzie druga linia wyświetlacza nie jest wykorzystywana) MENU: 35 >DI:USIZ SET:USIZ 2:[XX ] Liczba znaków wyświetlanych jako jednostka pomiaru 2: [XX ] wyświetlane 2 znaki jednostki (w tym przykładzie wyświetlaną jednostką jest Pa) MENU: 36 >DI:DOT SET:DDOT 2: XX.XX Położenie kropki dziesiętnej dla wszystkich parametrów (wskazania oraz konfiguracja parametrów) 2: XX.XX wyświetlane 2 miejsca po przecinku MENU: 37 >DI:BLTG SET:DBLG 1: ON Podświetlenie wyświetlacza: 1: ON zawsze włączone Funkcje komunikacji MENU: 38 >MD:ADDR SET:ADDR 032 Adres urządzenia w sieci RS-485 (MODBUS RTU) 032 adres ustawiony na 32 MiMod-A-A2 Strona 37

39 Menu MENU: 39 >MD:BAUD SET:BAUD 1:19200 Prędkość transmisji w sieci RS-485 (MODBUS RTU) 1: prędkość bps MENU: 40 >MD:TYPE SET:BAUD 0:MB-RTU Prędkość transmisji w sieci RS-485 (MODBUS RTU): 0: MB-RTU MODBUS RTU (dla urządzeń z RS-485) Tabela 5. Zestawienie parametrów dla przykładu MiMod-A-A2 Strona 38

40 Protokół komunikacyjny Protokół komunikacyjny Przetwornik został wyposażony w interfejs RS-485, który pozwala na komunikację w protokole MODBUS RTU. Połączenia urządzeń w sieć najlepiej dokonać przy użyciu dwuprzewodowej skrętki, w miarę możliwości ekranowanej. Przy komunikacji na większe odległości zaleca się zastosowanie możliwie niskich prędkości transmisji. Należy również pamiętać o instalacji terminatorów (rezystorów Ohm) między liniami A i B, na początku i końcu sieci RS-485. Parametry transmisji Komunikacja z urządzeniem odbywa z następującymi parametrami transmisji: Prędkość transmisji: konfigurowana z poziomu menu urządzenia (9600, 19200, 38400, 57600, ) Bity danych: 8 Bity stopu: 1 Parzystość: brak Kontrola transmisji: brak Adres MODBUS: konfigurowany z poziomu menu urządzenia (1 127) Ramka komunikacyjna Komunikacja z urządzeniem w protokole MODBUS RTU odbywa się na zasadzie pytanie-odpowiedź. Sterownik nadrzędny inicjalizuje ramkę dla zapisu lub odczytu danych, a urządzenie odsyła odpowiedź z parametrem lub potwierdzeniem zapisu parametru. Poniżej przedstawiona została struktura ramki komunikacyjnej dla protokołu MODBUS RTU. ADR FUNC DAT1 DAT2 DATn CRC16 MiMod-A-A2 Strona 39

41 Protokół komunikacyjny ADR - (jeden bajt 8 bitów) - adres urządzenia FUNC - (jeden bajt 8 bitów) - funkcja MODBUS DAT1..n - (n bajtów 8*n bitów) - dane do zapisu bądź odczytane CRC16 - (2 bajty 16 bitów) - suma kontrolna Funkcje MODBUS W urządzeniu zaimplementowano następujące funkcje odczytu i zapisu danych. Zostały one zestawione w tabeli numer 4. Oprócz standardowych funkcji MODBUS RTU w urządzeniu zostały zaimplementowane dodatkowe funkcje, pozwalające między innymi na reset programowy, przywrócenie ustawień fabrycznych, odczyt nazwy i wersji urządzenia. Adres funkcji 0x01HEX 0x03HEX 0x04HEX 0x05HEX 0x06HEX 0x10HEX 0x60HEX 0x61HEX 0x62HEX Opis Odczyt pojedynczego bitu (wyjście przekaźnikowe) Odczyt n rejestrów wewnętrznych (parametry konfiguracyjne) Odczyt n rejestrów wejściowych (dane pomiarowe oraz rejestr statusu) Zapis pojedynczego bitu (wyjście przekaźnikowe) Zapis pojedynczego rejestru (16 bitów) Zapis n rejestrów (16*n bitów) Reset urządzenia Przywrócenie ustawień fabrycznych Odczyt nazwy i wersji urządzenia Tabela 6. Zestawienie funkcji MODBUS RTU Rejestr statusu Rejestr statusu jest zmienną (32 bitową) przechowywującą informację o aktualnym stanie urządzenia. Zawiera ona informację na temat alarmów (aktywność oraz przekroczenie poszczególnych progów) oraz stanu wejścia i wyjścia cyfrowego. W tabeli znajduje się numeracja poszczególnych bitów w rejestrze statusu. MiMod-A-A2 Strona 40

42 Protokół komunikacyjny Bit Opis Bit Opis 0 Stan wyjścia przekaźnikowego 1 16 Zarezerwowane 1 Stan wyjścia przekaźnikowego 2 17 Zarezerwowane 2 Zarezerwowane 18 Zarezerwowane 3 Zarezerwowane 19 Zarezerwowane 4 Zarezerwowane 20 Zarezerwowane 5 Zarezerwowane 21 Zarezerwowane 6 Zarezerwowane 22 Zarezerwowane 7 Zarezerwowane 23 Zarezerwowane 8 Zarezerwowane 24 Zarezerwowane 9 Zarezerwowane 25 Zarezerwowane 10 Zarezerwowane 26 Zarezerwowane 11 Zarezerwowane 27 Zarezerwowane 12 Zarezerwowane 28 Zarezerwowane 13 Zarezerwowane 29 Zarezerwowane 14 Zarezerwowane 30 Zarezerwowane 15 Zarezerwowane 31 Zarezerwowane Bit przyjmuje wartość 0, gdy nieaktywny, niezałączony. Bit przyjmuje wartość 1, gdy aktywny, załączony. Tabela 7. Opis rejestru statusu numeracja bitów. Zestawienie rejestrów MODBUS RTU W tabeli 8 znajduje się zestawienie wszystkich rejestrów dostępnych dla użytkownika poprzez protokół MODBUS RTU. Dla każdego rejestru określono adres, rozmiar, zakres oraz które funkcje umożliwiają jego zapis lub odczyt. Dla urządzeń (np. wybrane sterowniki PLC, panele HMI,.) gdzie numeracja rejestrów rozpoczyna się od wartości 1 (nie od 0, jak zostało przedstawione w tabeli) należy pamiętać o uwzględnieniu tego offsetu, zwiększając adres każdego rejestru o 1. MiMod-A-A2 Strona 41

43 Protokół komunikacyjny Adres rejestru Opis Funkcja odczytu Funkcja zapisu Typ danych Zakres parametru Uwagi 0DEC - 1DEC Współczynnik UMIN, wejście analogowe 1. 0x03HEX 0x10HEX REAL - 2DEC - 3DEC Współczynnik UMIN, wejście analogowe 2. 0x03HEX 0x10HEX REAL - 4DEC - 5DEC Współczynnik UMAX, wejście analogowe 1. 0x03HEX 0x10HEX REAL - 6DEC - 7DEC Współczynnik UMAX, wejście analogowe 2. 0x03HEX 0x10HEX REAL - 8DEC - 9DEC Współczynnik WMIN, wejście analogowe 1. 0x03HEX 0x10HEX REAL - 10DEC - 11DEC Współczynnik WMIN, wejście analogowe 2. 0x03HEX 0x10HEX REAL - 12DEC - 13DEC Współczynnik WMAX, wejście analogowe 1. 0x03HEX 0x10HEX REAL - 14DEC - 15DEC Współczynnik WMAX, wejście analogowe 2. 0x03HEX 0x10HEX REAL - 16DEC - 17DEC Kalibracja, wejście analogowe 1. 0x03HEX 0x10HEX REAL - 18DEC - 19DEC Kalibracja, wejście analogowe 2. 0x03HEX 0x10HEX REAL - 20DEC - 21DEC Stała K, funkcja matematyczna 1. 0x03HEX 0x10HEX REAL - 22DEC - 23DEC Stała K, funkcja matematyczna 2. 0x03HEX 0x10HEX REAL - 24DEC - 25DEC Wartość progu załączenia przekaźnika 1. 0x03HEX 0x10HEX REAL - 26DEC - 27DEC Wartość progu załączenia przekaźnika 2. 0x03HEX 0x10HEX REAL - 28DEC - 29DEC Wartość histerezy, progu załączania przekaźnika 1. 0x03HEX 0x10HEX REAL - 30DEC - 31DEC Wartość histerezy, progu załączania przekaźnika 2. 0x03HEX 0x10HEX REAL - 32DEC Tryb pracy wejścia analogowego 1. 0x03HEX 0x06HEX WORD 0: napięciowe 0 10V 33DEC Tryb pracy wejścia analogowego 2. 0x03HEX 0x06HEX WORD 1: prądowe 0(4) 20mA 34DEC Tryb funkcji matematycznej 1. 0x03HEX 0x06HEX WORD 0: K + A1 35DEC Tryb funkcji matematycznej 2. 0x03HEX 0x06HEX WORD 1: K+A2 2: K-A1 3: K-A2 4: K*A1 5: K*A2 6: A1+A2 7: A1-A2 8: A2-A1 9: -A1-A2 10: K-A1-A2 11: K+A1+A2 MiMod-A-A2 Strona 42

44 Protokół komunikacyjny 12: K+A1-A2 13: K-A1+A2 14: K*(A1+A2) 15: K*(A1-A2) 16: K*(A2-A1) 17: ABS(1) 18: ABS(2) 36DEC Częstotliwość próbkowania kanałów analogowych [Hz]. 0x03HEX 0x06HEX WORD DEC Filtr ciągły [próbek]. 0x03HEX 0x06HEX WORD DEC Filtr uśredniający [próbek]. 0x03HEX 0x06HEX WORD DEC Typ pomiaru poddawanego regulacji, wyjście 1. 0x03HEX 0x06HEX WORD 0: pomiar z wejścia analogowego 1 40DEC Typ pomiaru poddawanego regulacji, wyjście 2. 0x03HEX 0x06HEX WORD 1: pomiar z wejścia analogowego 2 2: wartość funkcji matematycznej 1 3: wartość funkcji matematycznej 2 41DEC Kierunek zadziałania wyjścia przekaźnikowego 1. 0x03HEX 0x06HEX WORD 0: poniżej ustawionego progu 42DEC Kierunek zadziałania wyjścia przekaźnikowego 2. 0x03HEX 0x06HEX WORD 1: powyżej ustawionego progu 43DEC Konfiguracja wyjścia przekaźnikowego 1. 0x03HEX 0x06HEX WORD 0: zawsze wyłączone 44DEC Konfiguracja wyjścia przekaźnikowego 2. 0x03HEX 0x06HEX WORD 1: zawsze włączone 2: kontrola przez MODBUS 3: regulacja 45DEC Standard wyjścia analogowego 1 0x03HEX 0x06HEX WORD 0: 0-5V (wyjście napięciowe 0 5V) 46DEC Standard wyjścia analogowego 2 0x03HEX 0x06HEX WORD 47DEC Zarezerwowane 0x03HEX 0x06HEX WORD 1: 0-10V (wyjście napięciowe 0 10V) 2: 0-20mA (wyjście prądowe 0 20mA) 3: 4-20mA (wyjście prądowe 4 20mA) 48DEC Typ pomiaru przypisany do wyjścia analogowego 1 0x03HEX 0x06HEX WORD 0: INPUT1 (wejście analogowe 1) 49DEC Typ pomiaru przypisany do wyjścia analogowego 2 0x03HEX 0x06HEX WORD 1: INPUT2 (wejście analogowe 2) 50DEC Zarezerwowane 0x03HEX 0x06HEX WORD 2: MATH1 (funkcja matematyczna 1) 3: MATH2 (funkcja matematyczna 2) 4: MODBUS ustawiane przez MODBUS 51DEC - 52DEC Wartość pomiaru dla minimalnego sygnału 0x03HEX 0x10HEX REAL - wyjściowego wyjście analogowe 1 53DEC - 54DEC Wartość pomiaru dla minimalnego sygnału wyjściowego wyjście analogowe 2 0x03HEX 0x10HEX REAL - MiMod-A-A2 Strona 43

45 Protokół komunikacyjny 55DEC - 56DEC Zarezerwowane 0x03HEX 0x10HEX REAL - 57DEC - 57DEC Wartość pomiaru dla maksymalnego sygnału 0x03HEX 0x10HEX REAL - wyjściowego wyjście analogowe 1 59DEC - 60DEC Wartość pomiaru dla minimalnego sygnału 0x03HEX 0x10HEX REAL - wyjściowego wyjście analogowe 2 61DEC - 62DEC Zarezerwowane 0x03HEX 0x10HEX REAL - 63DEC - 64DEC Wartość ustawiana na wyjściu w przypadku błędu 0x03HEX 0x10HEX REAL - czujnika wyjście analogowe 2 65DEC - 66DEC Wartość ustawiana na wyjściu w przypadku błędu 0x03HEX 0x10HEX REAL - czujnika wyjście analogowe 1 67DEC - 68DEC Zarezerwowane 0x03HEX 0x10HEX REAL - 0DEC - 1DEC Rejestr statusu. 0x04HEX - DWORD - 2DEC - 3DEC Wartość z wejścia analogowego 1. 0x04HEX - REAL - 4DEC - 5DEC Wartość z wejścia analogowego 2. 0x04HEX - REAL - 6DEC - 7DEC Wartość funkcji matematycznej 1. 0x04HEX - REAL - 8DEC - 9DEC Wartość funkcji matematycznej 2. 0x04HEX - REAL - 10DEC - 11DEC Liczba wysłanych ramek komunikacyjnych przez RS485. 0x04HEX - DWORD - 12DEC - 13DEC Liczba odebranych ramek komunikacyjnych przez RS485. 0x04HEX - DWORD DEC Wyjście przekaźnikowe 1 0x01HEX 0x05HEX BIT Zapis wyjść możliwy jest tylko w przypadku, 3001DEC Wyjście przekaźnikowe 1 0x01HEX 0x05HEX BIT gdy wyjście skonfigurowane jest do pracy z MODBUS. Tabela 8. Zestawie rejestrów urządzenia Typy zmiennych z tabeli: BIT - 1 bit - zakres 0 lub 1 WORD - wartość 16 bitowa, stałoprzecinkowa bez znaku - zakres: określony w tabeli DWORD - wartość 32 bitowa, stałoprzecinkowa bez znaku - zakres: określony w tabeli REAL - wartość 32 bitowa zmiennoprzecinkowa ze znakiem - zakres: -3.4e38 do 3.4e38 MiMod-A-A2 Strona 44

46 Zestaw Zestaw Standardowy zestaw MiMod-A-A2 zawiera: przetwornik pomiarowy uszczelkę do pokrywy obudowy śruby do zamknięcia pokrywy obudowy skróconą instrukcję montażu 1 szt. 1 szt. 4 szt. 1 szt. Akcesoria BOX-RS485 CONV-RS485 ZAS-xx-WT ZAS-xx-DIN Puszka przyłączeniowa do podłączenia zasilania oraz linii RS-485 Konwerter RS485 - USB Zasilacz sieciowy 230VAC, napięcie wyjściowe 12 lub 24 VDC, wtyczkowy Zasilacz sieciowy 230VAC, napięcie wyjściowe 12 lub 24 VDC, montaż na szynę DIN Modyfikacje na zamówienie Oferujemy dostosowanie urządzenia do indywidulanych potrzeb aplikacji. Modyfikacja taka może obejmować część mechaniczną (specjalne złącza, zmiana panelu przedniego, zmiana obudowy ), część elektroniczną (zmiana standardu wejść, zmiana napięcia zasilania, zmiana interfejsu komunikacyjnego Ethernet LAN, Radio, ) i/lub część funkcjonalną (dodatkowe algorytmy, funkcje matematyczne, ). Oferujemy także możliwość przygotowania dedykowanego oprogramowania na komputer PC lub panel HMI, spełniającego tylko określone zadania aplikacji. MiMod-A-A2 Strona 45

47 Kontakt Kontakt AP Automatyka S.C. tel.: fax: http: MiMod-A-A2 Strona 46
