1 Cennik i dobór urządzeń 2013 Wentylacja mechaniczna z odzyskiem ciepła PAUL Ważny od EWFE-Polonia Sp. z o.o. Homera Gdańsk tel: fax: ewfe@ewfe.com.pl

2 Wydajność w m³/h Zastosowanie Montaż Certyfikaty Wymiennik entalpiczny ( opcja) - F Baypas automat. - BY / Box - do pracy letniej Pomieszczenia Budynki jednorodzinne Budynki wielorodzinne Budynki kubaturowe Pionowo Poziomo Na podstawie PHI wyrób do budownictwa pasywnego Sprawność efektywna PHI Darmstad Współczynnik poboru mocy elekt. w Wh/m³ VENTOS m³/h CLIMOS m³/h 82% 0,41 MULTI 150 Box 150 m³/h 79% 0,36 FOCUS (F) 200 F Box 200 m³/h 91% 0,31 NOVUS (F) 300 F BY 300 m³/h 93% 0,23 NOVUS (F) 450 F BY 450 m³/h 89% 0,29 SANTOS (F) 370 F BY 370 m³/h 84% 0,31 SANTOS (F) 570 F BY 570 m³/h 84% 0,31 MAXI-SERIA BY 800/ 1200/ 2000/ 3000/ 4000/ 5000 /6000 m³/h

3 Rekuperatory firmy Paul światowy lider do 99% odzysku ciepła Firma PAUL Wärmerückgewinnung GmbH jeden z największych producentów rekuperatorów i wymienników ciepła od lat zajmuje czołową pozycję w zakresie najefektywniejszych rozwiązań i technologii w dziedzinie wentylacji mechanicznej z odzyskiem ciepła. Kolejne najnowsze rozwiązanie to wymiennik entalpiczny ( do odzysku wilgoci z powietrza wywiewanego) kanalikowo - przeciwprądowy z membraną polimerową do pracy całorocznej ze sprawnością efektywną do 84%, co w porównaniu do rozwiązania z membraną celulozową jest wielką rewolucyjną zmianą sprawność wzrosła o ok. 20% i nie wymaga dwukrotnej wymiany wymiennika w ciągu roku na okres letni i zimowy. Wielu znanych producentów urządzeń doceniając najwyższą jakość wyrobów firmy PAUL sprzedaje w swojej sieci jej wyroby lub montuje w swoich wyrobach najnowocześniejsze, opatentowane wymienniki z tworzywa sztucznego gwarantujące sprawność odzysku ciepła nawet do 99%. Kolejne szczególne cechy urządzeń firmy Paul to bardzo cicha ich praca, znikome zużycie energii elektrycznej na potrzeby wentylatorów, wielostopniowy zakres wydajności oraz przyjazne w obsłudze sterowanie. Cechy szczególne rekuperatorów firmy PAUL : - wysokoefektywny odzysk ciepła nawet do 99%, - bardzo cicha praca całego urządzenia, - oszczędne, bardzo ciche i trwałe wentylatory promieniowe, - wielostopniowa regulacja wydajności, do wyboru panele obsługi LED lub dotykowe z kolorowym wyświetlaczem, menu w języku polskim, - box lub 100% sensorowy bay-pass do pracy letniej, - automatyki umożliwiające rozbudowę układu o sterowanie klapą GWC, wymiennikiem glikolowym lub nagrzewnicą elektryczną lub wodną, - funkcja kontroli czystości filtrów, - kompaktowa budowa, prosta komfortowa, bezproblemowa obsługa. Rekuperatory produkowane przez firmę PAUL uznawane wielokrotnie za najlepsze czego potwierdzeniem jest przyznanie w Niemczech min.: Nagrody ochrony środowiska; Nagroda innowacje; Nagroda produkt roku; Rekuperator zamontowany w pierwszym budynku pasywnym; Oskar dla środowiska; Nagroda INTEC w Saksonii. Tym znakiem oznaczane są wyroby posiadające certyfikat : Wyroby do budownictwa pasywnego Wydany przez Passivhaus Institut Darmstadt, Niemcy Nr artykułu ventos 50 DC z panelem LED rekuperator miejscowy o wydajności do 100 m³/h ( przy 50Pa); z wymiennikiem kanalikowo - przeciwprądowym z tworzywa sztucznego paten firmy PAUL, panel sterowania LED z 7-stopniową skalą zmiany wydajności wbudowany w górnej części urządzenia, sprawność do 80 %, system atyzamrożeniowy ograniczenie wielkości nawiewu ,00 Urządzenie do montażu na zewnętrznej ścianie w pomieszczeniu, wersja kanałowa króciec nawiewu z lewej strony, wyciągu z prawej strony oba DN125.

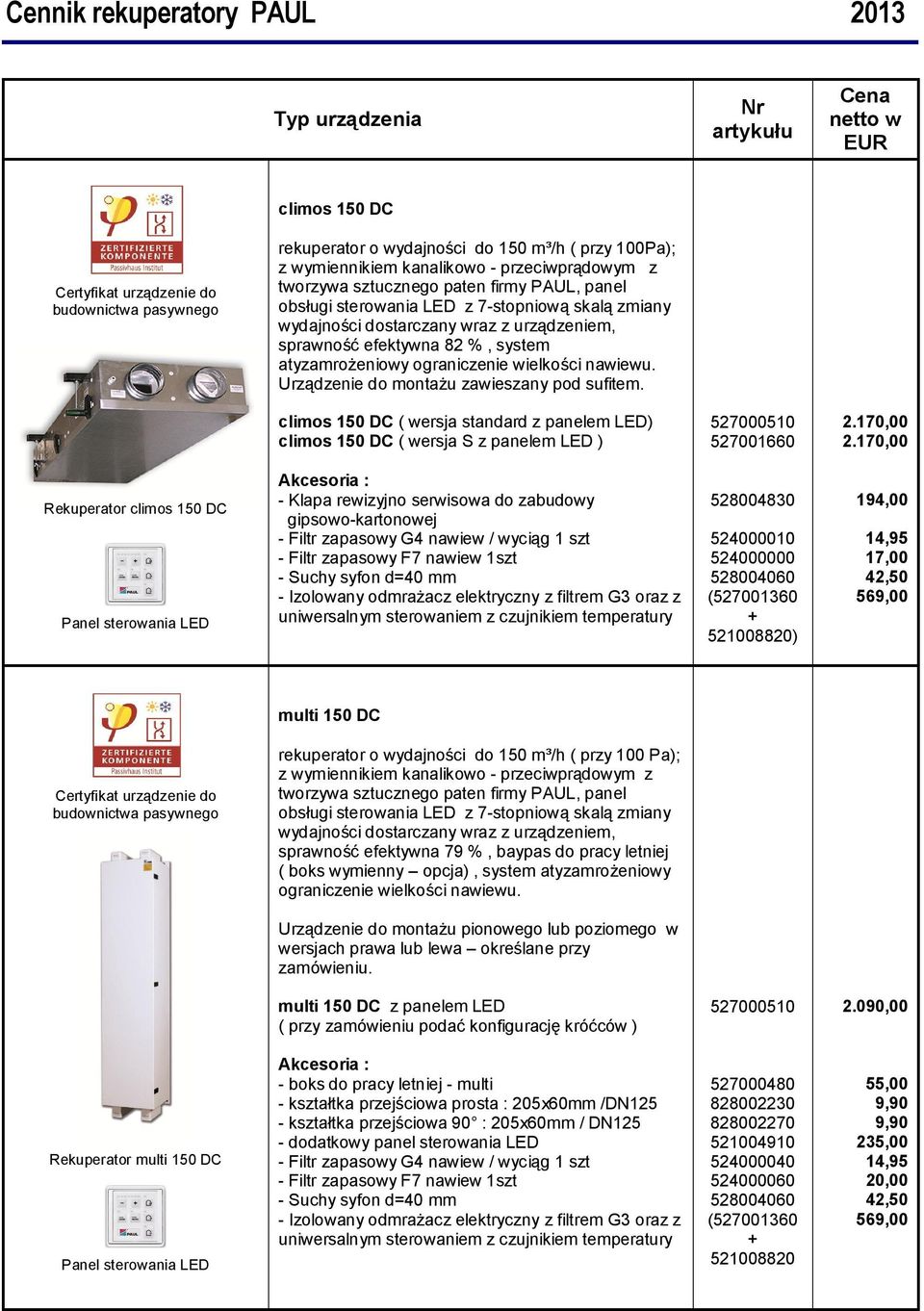

4 Nr artykułu climos 150 DC Certyfikat urządzenie do budownictwa pasywnego rekuperator o wydajności do 150 m³/h ( przy 100Pa); z wymiennikiem kanalikowo - przeciwprądowym z tworzywa sztucznego paten firmy PAUL, panel obsługi sterowania LED z 7-stopniową skalą zmiany wydajności dostarczany wraz z urządzeniem, sprawność efektywna 82 %, system atyzamrożeniowy ograniczenie wielkości nawiewu. Urządzenie do montażu zawieszany pod sufitem. climos 150 DC ( wersja standard z panelem LED) climos 150 DC ( wersja S z panelem LED ) , ,00 Rekuperator climos 150 DC Panel sterowania LED Akcesoria : - Klapa rewizyjno serwisowa do zabudowy gipsowo-kartonowej - Filtr zapasowy G4 nawiew / wyciąg 1 szt - Filtr zapasowy F7 nawiew 1szt - Suchy syfon d=40 mm - Izolowany odmrażacz elektryczny z filtrem G3 oraz z uniwersalnym sterowaniem z czujnikiem temperatury ( ) 194,00 14,95 17,00 569,00 multi 150 DC Certyfikat urządzenie do budownictwa pasywnego rekuperator o wydajności do 150 m³/h ( przy 100 Pa); z wymiennikiem kanalikowo - przeciwprądowym z tworzywa sztucznego paten firmy PAUL, panel obsługi sterowania LED z 7-stopniową skalą zmiany wydajności dostarczany wraz z urządzeniem, sprawność efektywna 79 %, baypas do pracy letniej ( boks wymienny opcja), system atyzamrożeniowy ograniczenie wielkości nawiewu. Urządzenie do montażu pionowego lub poziomego w wersjach prawa lub lewa określane przy zamówieniu. multi 150 DC z panelem LED ( przy zamówieniu podać konfigurację króćców ) ,00 Rekuperator multi 150 DC Panel sterowania LED Akcesoria : - boks do pracy letniej - multi - kształtka przejściowa prosta : 205x60mm /DN125 - kształtka przejściowa 90 : 205x60mm / DN125 - dodatkowy panel sterowania LED - Filtr zapasowy G4 nawiew / wyciąg 1 szt - Filtr zapasowy F7 nawiew 1szt - Suchy syfon d=40 mm - Izolowany odmrażacz elektryczny z filtrem G3 oraz z uniwersalnym sterowaniem z czujnikiem temperatury ( ,00 9,90 9,90 235,00 14,95 20,00 569,00

5 Nr artykułu focus (F) 200 Certyfikat urządzenie do budownictwa pasywnego Rekuperator focus 200 rekuperator o wydajności do 200 m³/h V = const ( przy 150Pa); z wymiennikiem kanalikowo - przeciwpradowym z tworzywa sztucznego paten firmy PAUL w dwóch wariantach z wymiennikiem standardowym lub entalpicznym ( z membraną polimerową, nowość wymiennik do pracy całorocznej) do odzysku wilgoci z powietrza wywiewanego. Dwa warianty sterowania kolorowy panel dotykowy TFT z menu w języku polskim z 4-stopniową skalą wydajności, program dzienny i tygodniowy, zarządzanie nagrzewnicami, wymiennikiem glikolowym lub klapą GWC, drugi wariant panel sterowania LED z 7-stopniową skala zmiany wydajności, sprawność efektywna 91 %, baypas do pracy letniej ( boks wymienny opcja), system atyzamrożeniowy temperaturowy. Możliwość podłączenia zewnętrznego sterowania 0 10V lub czujnika jakości powietrza CO2. Urządzenie do montażu na ścianie lub na podstawie, wersje wykonania prawa lub lewa. Kolorowy panel dotykowy TFT focus 200 wersja lewa focus 200 wersja prawa , ,00 Panel sterowania LED focus F 200 entalpiczny wersja lewa focus F 200 entalpiczny wersja prawa , ,00 BUS-Termostat Izolowany odmrażacz elektryczny Akcesoria : - Kolorowy panel dotykowy TFT - Panel sterowania LED - BUS-Termostat - Boks do pracy letniej - focus - Podstawa montażowa ( montaż na podstawie) - SET Moduł CO2 -czujnik pomieszczenia - MAX SET Moduł CO2 -czujnik pomieszczenia + moduł wartości maksymalnej - rozbudowa - BUS Termostat SET - rozszerzenie 2-sterowania - Filtr zapasowy G4 nawiew / wyciąg 1 szt - Filtr zapasowy F7 nawiew 1szt - Suchy syfon d=40 mm - Izolowany odmrażacz elektryczny z filtrem G3 - Wymiennik gruntowy glikolowy SD ,00 160,00 189,00 99,00 99,00 395,70 447,70 195,00 16,50 20,00 310, ,00 Nagrzewnice elektryczne i wodne nie izolowane cena na zapytanie. Wymiennik gruntowy glikolowy

6 Nr artykułu novus (F) 300 Certyfikat urządzenie do budownictwa pasywnego Rekuperator novus 300 rekuperator o wydajności do 300 m³/h V=const ( przy 150Pa); z wymiennikiem kanalikowo - przeciwpradowym z tworzywa sztucznego paten firmy PAUL w dwóch wariantach z wymiennikiem standardowym lub entalpicznym ( z membraną polimerową, nowość wymiennik do pracy całorocznej) do odzysku wilgoci z powietrza wywiewanego. Dwa warianty sterowania kolorowy panel dotykowy TFT z menu w języku polskim z 4-stopniową skalą wydajności, program dzienny i tygodniowy, zarządzanie nagrzewnicami, wymiennikiem glikolowym lub klapą GWC. Drugi wariant panel sterowania LED z 7-stopniową skala zmiany wydajności, najwyższa sprawność efektywna 93 % z dotychczas przebadanych rekuperatorach przez Passivhaus Darmstad, automatyczny temperaturowy 100% baypas do pracy letniej, system atyzamrożeniowy temperaturowy. Możliwość podłączenia zewnętrznego sterowania 0 10V lub czujnika jakości powietrza CO2. Urządzenie do montażu na ścianie pionowo, poziomo lub na podstawie, wersja wykonania prawa lub lewa. Kolorowy panel dotykowy TFT novus 300 wersja lewa novus 300 wersja prawa , ,00 novus F 300 entalpiczny wersja lewa novus F 300 entalpiczny wersja prawa , ,00 Panel sterowania LED novus 300 wersja lewa ( wersja pozioma) novus 300 wersja prawa ( wersja pozioma) , ,00 novus F 300 entalpiczny wersja lewa ( poziomy) novus F 300 entalpiczny wersja prawa ( poziomy) , ,00 BUS-Termostat Izolowany odmrażacz elektryczny Akcesoria : - Kolorowy panel dotykowy TFT - Panel sterowania LED - BUS-Termostat - Podstawa montażowa ( tylko do wersji pionowej) - SET Moduł CO2 -czujnik pomieszczenia - MAX SET Moduł CO2 -czujnik pomieszczenia + moduł wartości maksymalnej - SET BUS Termostat - rozszerzenie 2-sterowania - Filtr zapasowy G4 nawiew / wyciąg 1 szt - Filtr zapasowy F7 nawiew 1szt - Suchy syfon d=40 mm - Izolowany odmrażacz elektryczny z filtrem G3 - Wymiennik gruntowy glikolowy SD ,00 160,00 189,00 99,00 395,70 447,70 195,00 19,00 25,00 310, ,00 Nagrzewnice elektryczne i wodne nie izolowane cena na zapytanie. Wymiennik gruntowy glikolowy

7 Nr artykułu novus (F) 450 Certyfikat urządzenie do budownictwa pasywnego Rekuperator novus 450 rekuperator o wydajności do 450 m³/h V=const ( przy 150Pa); z wymiennikiem kanalikowo - przeciwprądowym z tworzywa sztucznego paten firmy PAUL w dwóch wariantach z wymiennikiem standardowym lub entalpicznym ( z membraną polimerową, nowość wymiennik do pracy całorocznej) do odzysku wilgoci z powietrza wywiewanego. Dwa warianty sterowania kolorowy panel dotykowy TFT z menu w języku polskim z 4-stopniową skalą wydajności, program dzienny i tygodniowy, zarządzanie nagrzewnicami, wymiennikiem glikolowym lub klapą GWC. Drugi wariant panel sterowania LED z 7-stopniową skala zmiany wydajności, jedna z najwyższych sprawność efektywna 89 % w dotychczas przebadanych rekuperatorach przez Passivhaus Darmstad, automatyczny temperaturowy 100% baypas do pracy letniej, system atyzamrożeniowy temperaturowy. Możliwość podłączenia zewnętrznego sterowania 0 10V lub czujnika jakości powietrza CO2. Urządzenie do montażu na ścianie pionowo, poziomo lub na podstawie, wersja wykonania prawa lub lewa. Kolorowy panel dotykowy TFT novus 450 wersja lewa novus 450 wersja prawa , ,00 novus F 450 entalpiczny wersja lewa novus F 450 entalpiczny wersja prawa , ,00 Panel sterowania LED novus 450 wersja lewa ( wersja pozioma) novus 450 wersja prawa ( wersja pozioma) , ,00 novus F 450 entalpiczny wersja lewa ( poziomy) novus F 450 entalpiczny wersja prawa ( poziomy) , ,00 BUS-Termostat Izolowany odmrażacz elektryczny Akcesoria : - Kolorowy panel dotykowy TFT - Panel sterowania LED - BUS-Termostat - Podstawa montażowa ( montaż na podstawie) - SET Moduł CO2 -czujnik pomieszczenia - MAX SET Moduł CO2 -czujnik pomieszczenia + moduł wartości maksymalnej - SET BUS Termostat - rozszerzenie 2-sterowania - Filtr zapasowy G4 nawiew / wyciąg 1 szt - Filtr zapasowy F7 nawiew 1szt - Suchy syfon d=40 mm - Izolowany odmrażacz elektryczny z filtrem G3 - Wymiennik gruntowy glikolowy SD ,00 160,00 189,00 99,00 395,70 447,70 195,00 19,00 25,00 310, ,00 Nagrzewnice elektryczne i wodne nie izolowane cena na zapytanie. Wymiennik gruntowy glikolowy

8 Nr artykułu santos (F) 370 DC Certyfikat urządzenie do budownictwa pasywnego rekuperator o wydajności do 370 m³/h ( przy 150Pa); z wymiennikiem kanalikowo-przeciwprądowym z tworzywa sztucznego paten firmy PAUL w dwóch wariantach z wymiennikiem standardowym lub entalpicznym ( z membraną polimerową, nowość wymiennik do pracy całorocznej) do odzysku wilgoci z powietrza wywiewanego. Dwa warianty sterowania panel obsługi komfortu z 4-stopniową skalą wydajności, program dzienny i tygodniowy. Drugi wariant przełącznik manualny 3-stopniowy, sprawność 92,7 % ( efektywna 84% badania Passivhaus Darmstadt ), automatyczny temperaturowy 100 % baypas do pracy letniej, system atyzamrożeniowy regulacja wydajności. Możliwość podłączenia zewnętrznego sterowania za pomocą czujnika jakości powietrza CO2. Rekuperator santos 370 DC Urządzenie do montażu na ścianie lub na podstawie, wersje wykonania prawa lub lewa. Panel obsługi komfortu santos 370 DC wersja lewa santos 370 DC wersja prawa santos 370 DC entalpiczny wersja lewa santos 370 DC entalpiczny wersja prawa , , , ,00 Przełącznik manualny 3-stopniowy Termostat uniwersalny Izolowany odmrażacz elektryczny Akcesoria : - Panel obsługi komfort ( prog. dzienny i tygodniowy ) - Przełącznik manualny 3-stopniowy - Termostat uniwersalny - Podstawa montażowa ( montaż na podstawie) - Czujnik pomieszczenia CO2 - Moduł CO2 załączający przy max wartości - SET filtry zapasowe G4 nawiew / wyciąg szt 2 - SET filtry zapasowe G4 i F7 ( antyalergiczny) szt 2 - Suchy syfon d=40 mm - Izolowany odmrażacz elektryczny z filtrem G3 - czujnik przepływ 230V z kontaktem załączenia - Wymiennik gruntowy glikolowy SD ,00 60,00 259,00 119,00 324,50 48,70 40,00 310,00 175, ,00 Nagrzewnice elektryczne i wodne nie izolowane cena na zapytanie. Wymiennik gruntowy glikolowy

9 Nr artykułu santos (F) 570 DC Certyfikat urządzenie do budownictwa pasywnego Rekuperator santos 570 DC Panel obsługi komfort rekuperator o wydajności do 570 m³/h ( przy 150Pa); z wymiennikiem kanalikowo - przeciwprądowym z tworzywa sztucznego paten firmy PAUL w dwóch wariantach z wymiennikiem standardowym lub entalpicznym ( z membraną polimerową, nowość wymiennik do pracy całorocznej) do odzysku wilgoci z powietrza wywiewanego. Dwa warianty sterowania kolorowy panel dotykowy TFT z menu w języku polskim z 4-stopniową skalą wydajności, program dzienny i tygodniowy, zarządzanie nagrzewnicami, wymiennikiem glikolowym lub klapą GWC lub drugi wariant panel sterowania LED z 7-stopniową skala zmiany wydajności, sprawność 92,7 % ( efektywna 84% badania Passivhaus Darmstadt ), automatyczny temperaturowy 100% baypas do pracy letniej, system atyzamrożeniowy zmiana wydajności nawiewu. Możliwość podłączenia zewnętrznego sterowania 0 10V lub czujnika jakości powietrza CO2. Nie wymaga dodatkowego sterowania do współpracy z gruntowym wymiennikiem glikolowym GWC. Urządzenie do montażu na ścianie lub na podstawie, wersje wykonania prawa lub lewa. santos 570 DC wersja lewa santos 570 DC wersja prawa , ,00 Panel sterowania LED santos 570 DC entalpiczny wersja lewa santos 570 DC entalpiczny wersja prawa , ,00 Termostat uniwersalny Izolowany odmrażacz elektryczny Akcesoria : - Panel obsługi komfort ( prog. dzienny i tygodniowy ) - Przełącznik manualny 3-stopniowy - Termostat uniwersalny - Podstawa montażowa ( montaż na podstawie) - Czujnik pomieszczenia CO2 - Moduł CO2 załączający przy max wartości - SET filtry zapasowe G4 nawiew / wyciąg szt 2 - SET filtry zapasowe G4 i F7 ( antyalergiczny) szt 2 - Suchy syfon d=40 mm - Odmrażacz elektryczny DN 250 z czujnikiem przepływu i 2 x ograniczniki temperatury STB - czujnik przepływ 230V z kontaktem załączenia - Wymiennik gruntowy glikolowy SD ,00 60,00 259,00 175,00 324,50 48,70 40,00 495,00 175, ,00 Nagrzewnice elektryczne i wodne nie izolowane cena na zapytanie. Wymiennik gruntowy glikolowy

10 santos 570 DC cool Nr artykułu Certyfikat urządzenie do budownictwa pasywnego rekuperator o wydajności do 570 m³/h ( przy 150Pa) z modułem chłodzenia 2,3 kw; wymiennik przeciwprądowym kanalikowym z tworzywa sztucznego paten firmy PAUL. Warianty sterowania komfortowy panel dotykowy Tauschscreen wyświetlacz ze stanami pracy, 4-stopniowa skala wydajności, program dzienny i tygodniowy dla wentylacji i temperatur, nastawa temperatury komfortu, sprawność 90,4 % ( efektywna 82% badania Passivhaus Darmstadt ), wybór trybu pracy auto, praca tylko nawiew lub tylko wyciąg automatyczny temperaturowy 100% baypas do pracy letniej, system antyzamrożeniowy temperaturowy. Możliwość podłączenia zewnętrznego sterowania 0 10V lub czujnika jakości powietrza CO2 lub wilgotności. W dostawie : rekuperator santos 570 DC, moduł chłodzenia 2,3 kw, adapter połączeniowy, panel obsługi Tauschscreen. Urządzenie do montażu na ścianie lub na podstawie, wersje wykonania prawa lub lewa. Rekuperator santos 570 DC cool santos 570 DC cool wersja lewa santos 570 DC cool wersja prawa , ,00 Panel obsługi Tauschscreen Akcesoria : - Podstawa montażowa ( montaż na podstawie) - Czujnik pomieszczenia CO2 - Moduł CO2 załączający przy max wartości - SET filtry zapasowe G4 nawiew / wyciąg szt 2 - SET filtry zapasowe G4 i F7 ( antyalergiczny) szt 2 - Suchy syfon d=40 mm ,00 324,50 48,70 40,00 Rekuperator maxi Rekuperator maxi 802 centrala wentylacyjna do odzysku ciepła dla większych obiektów o wydajności od 800 m³/h do 6000 m³/h, wysokosprawny wymiennik ciepła przeciwprądowy, wanna kondensatu ze stali nierdzewnej, 100% baypass do pracy letniej sterowany temperaturowo, system atyzamrożeniowy temperaturowy, nagrzewnice wstępne i wtórne montowane w urządzeniu, możliwość rozbudowy modułowej sterowania o dodatkowe panele obsługi lub sterowania nagrzewnicami, kompaktowa izolowana brak mostków cieplnych, zabudowa, łatwy transport. Typ wykonania do montażu w pomieszczeniu lub na zewnątrz budynku. Typoszereg : maxi 802; 1202; 2002; 3002; maxi 4002; 5002; Panel obsługi Ceny urządzeń i akcesoria na zapytanie.

11 Osprzęt do rekuperatorów firmy PAUL Nr artykułu Kolorowy panel dotykowy TFT dla focus 200 i novus 300 / ,00 indywidualny program czasowy dzienny i tygodniowy, programowalna wielkość wydajności wentylacji z krokiem 1%, stopnie pracy: wył., nieobecność, stopień 1,2,3, funkcja szybkiego przewietrzania, temperaturowe sterowanie baypasem do pracy letniej, czasowa kontrola czystości filtrów, programowanie sterowania nagrzewnicami elektrycznymi wymiennikiem glikolowym, klapą powietrza, możliwość podłączenia czujnika sensorowego : CO2, wilgotności, jakości powietrza, ewentualnie sterowania zewnętrznego 0 10 V, czytelna i prosta intuicyjna obsługa, menu w języku polskim. Panel obsługi LED dla focus 200 i novus 300 / ,00 siedmiostopniowa skala zmiany wydajności pracy urządzenia, programowalna wielkość wydajności wentylacji z krokiem 1%, funkcja szybkiego przewietrzania, tylko nawiew, tylko wyciąg, czasowa kontrola czystości filtrów, czytelna i prosta obsługa, wskazania stanu pracy świecące diody. Panel obsługi komfort Programowalny panel obsługi z programem dzienny i tygodniowy, możliwość programowania wielkość wydajności wentylacji z krokiem 1%, stopnie pracy: nieobecność, stopień 1,2,3, funkcja szybkiego przewietrzania, tylko nawiew tylko wyciąg, programowalne sterowanie baypasem do pracy letniej, czasowa kontrola czystości filtrów, możliwość podłączenia czujnika sensorowego : CO2, wilgotności, jakości powietrza, ewentualnie sterowania zewnętrznego 0 10 V, prosta obsługa. Uniwersalny termostat z czujnikiem kanałowym NTC 10 K ,00 do sterowania pracą odmrażacza elektrycznego, nagrzewnicą elektryczną lub wodną, klapą powietrza GWC lub wymiennikiem gruntowym glikolowym SD 350/550. BUS termostat z czujnikiem kanałowym NTC 10K dla focus 200 i novus 300 / 450 ze sterowaniem TFT ,00 do sterowania pracą odmrażacza elektrycznego, nagrzewnica elektryczną lub wodną, klapą powietrza GWC lub wymiennikiem gruntowym glikolowym SD 350/550. SET BUS Termostat - rozszerzenie do 2-sterowania z czujnikiem kanałowym NTC 10 K, kabel sieciowy CAT-5-2szt adapter z gniazdami 485; dla focus 200 i novus 300 / 450 ze sterowaniem TFT ,00 budowa i przeznaczenie jak wyżej

12 Osprzęt do rekuperatorów firmy PAUL Nr artykułu SET Moduł CO2 z czujnikiem pomieszczenia dla focus 200 i novus 300 / ,70 służy do pomiaru stężenia CO2 i regulacją wydajności rekuperatora, jednoczesna sygnalizacja aktualnego pomiaru za pomocą świecących diod na trzech poziomach : prawidłowe (0-800ppm), dopuszczalne (800<n<1200), przekroczone ( n>1200) Czujnik pomieszczenia CO2 dla santos 370 / ,50 służy do pomiaru stężenia CO2 i regulacją wydajności rekuperatora, jednoczesna sygnalizacja aktualnego pomiaru za pomocą świecących Wymiennik gruntowy glikolowy SD 350 Kompletnie zmontowany w zaizolowanej obudowie glikolowy gruntowy wymiennik ciepła z wbudowanym wymiennikiem, z regulacją wydajności pompy glikolowej, grupa bezpieczeństwa, naczynie przeponowym z wbudowanym blokiem filtracyjnym i odprowadzeniem skroplin, przepływ do 350 m³ / h ,00 Osprzet : Filtr zapasowy G4 nawiew 1szt A 20,00 Wymiennik gruntowy glikolowy SD 550 budowa i przeznaczenie jak wyżej, przepływ do 550 m³ / h; podłaczenie do rekuperatora od góry ,00 Filtr zapasowy G4 nawiew 1szt A 20,00 Izolowany odmrażacz DN160, 2 kw z filtrem klasy G3 Izolowany odmrażacz do max 450 m³/h w obudowa z PP, elementy grzejne PTC z dopasowaniem się mocy do chwilowych potrzeb wynikających z automatyki sterującej ( do zastosowania z BUS-Termostatem lub z uniwersalnym termostatem), dodatkowe zabezpieczenie 2 x STB, przed elementem grzejnym filtr z klasy G3 filtr zapasowy G3 1 szt ,00 18,00 Izolowana nagrzewnica wtórna DN 160, 2 kw ,00 budowa i sterowanie jak wyżej bez elementu filtracyjnego, przeznaczona do 350 m³/h

13 Osprzęt do rekuperatorów firmy PAUL Nr artykułu Nagrzewnica wodna DN 160-2R do 290 m³/h Nagrzewnica wodna DN 200-2R od 260 do 450 m³/h Nagrzewnica wodna DN 250-2R od 395 do 880 m³/h 5-E Termostat ochronny przeciwzamarzaniowy do nagrzewnicy wodnej, IP40, 230V, zakres roboczy od -10 C do 55 C ,00 571,00 657,00 132,30 Czerpnia powietrza typ E 200 ( RAL 6005 zielona) Czerpnia powietrza typ E 200 ( RAL 9006 białe aluminium) Czerpnia powietrza o przepływie do 400 m³ / h i rozbudowanej powierzchni filtracyjnej przeznaczona jako element zewnętrzny do zasysania powietrza poprzez gruntowy wymienni ciepła GWC wykonana z blachy stalowej ocynkowanej, pomalowanej proszkowo RAL 6005 (zielony) lub RAL 9006 (białe aluminium): na wlocie siatka ochronna, z podwójnym wkładem filtracyjnym: mata filcowa klasy G2 i filtr G4 w wykonaniu antybakteryjnym, w opcji filtr antyalergiczny klasy F7, przyłacze DN200. Filtr zapasowy G4 z matą filtracyjną G2 1 szt Filtr zapasowy G7 z matą filtracyjną G2 1 szt Mata filtracyjna G2 5 szt ,00 280,00 39,00 44,00 17,50 Czerpnia powietrza typ wieża 300 Czerpnia powietrza o przepływie do 300 m³ / h, rozbudowanej powierzchni filtracyjnej, oraz o nowoczesnej budowie i wyglądzie przeznaczona do zasysania powietrza poprzez gruntowy wymienni ciepła GWC, wykonana ze stali nierdzewnej pomalowanej proszkowo RAL DB 703 (ciemno - szary) na wlocie filtr klasy G4, w opcji filtr antyalergiczny klasy F7. Filtr zapasowy G4 1 szt Filtr zapasowy G7 1 szt ,00 18,00 21,00 Izolowany boks filtracyjny DN 160 z filtrem G3 z filtrem G4 z filtrem F7 z filtrem H10 z filtrem AK z filtrem AL Filtr zapasowy G3 Filtr zapasowy G4 Filtr zapasowy F7 Filtr zapasowy H10 Filtr zapasowy AK ( z węglem aktywnym kuchnie, lakiernie) Filtr zapasowy AL ( z węglem aktywnym zapachy wiejskie ) ,00 79,00 81,00 157,00 125,00 145,00 18,00 18,00 21,00 63,00 52,00 58,00

14 Osprzęt do rekuperatorów firmy PAUL Nr artykułu Boks filtracyjny DN 200 z matą filtracyjną klasy G4 Boks filtracyjny DN 250 z matą filtracyjną klasy G4 Mata filtracyjna zapasowa do boksu filtr. DN 200 G4 1 szt Mata filtracyjna zapasowa do boksu filtr. DN 250 G4 1 szt ,00 153,00 13,60 14,40 Sychy syfon d=40mm do odprowadzenia skroplin z rekuperatora i wymiennika gruntowego glikolowego Kratka wyciągowa z filtrem i elementem regulacyjnym do montażu ściennego natynkowy Kratka wyciągowa z filtrem (220x220x30) mm, DN 100 Kratka wyciągowa z filtrem (220x220x30) mm, DN 125 Kratka wyciągowa z filtrem oraz z wbudowanym elementem do regulacji wydajności przeznaczona do montażu ściennego element natynkowy, przyłącze do instalacji sztucer. Rama obudowy filtra oraz element regulacyjny wykonany ze stali nierdzewnej pomalowanej proszkowo na RAL 9010 (czysta biel). Wkład filtracyjny z maty włókniny G3 łatwo wymienny, wielokrotnego użytku możliwość prania. Duża powierzchnia filtracyjna. Osłona Desing Filtr wymienny G3 (200 x 200) mm ,70 72,00 29,90 2,20 Kratka wyciągowa z filtrem i elementem regulacyjnym do montażu ściennego podtynkowa Kratka wyciągowa z filtrem (250x250x65) mm, DN 100 Kratka wyciągowa z filtrem (250x250x65) mm, DN 125 Kratka wyciągowa z filtrem z wbudowanym elementem do regulacji wydajności przeznaczona do montażu ściennego element podtynkowy, przyłącze do instalacji sztucer. Rama montażowa, osłona filtra oraz element regulacyjny wykonany ze stali nierdzewnej pomalowanej proszkowo na RAL 9010 (czysta biel). Mocowanie ramy montażowej na trzech zamkach rozporowych. Wkład filtracyjny z maty włókniny G3 łatwo wymienny, wielokrotnego użytku możliwość prania. Duża powierzchnia filtracyjna. Osłona Desing Filtr wymienny G3 (200 x 200) mm ,00 94,00 29,90 2,20

15 Osprzęt do rekuperatorów firmy PAUL Nr artykułu Kratka wyciągowa z filtrem i elementem regulacyjnym do montażu na suficie podtynkowa Kratka wyciągowa z filtrem (250x250x65) mm, DN 100 Kratka wyciągowa z filtrem (220x220x30) mm, DN 125 Kratka wyciągowa z filtrem z wbudowanym elementem do regulacji wydajności przeznaczona do montażu ściennego element podtynkowy, przyłącze do instalacji sztucer. Rama montażowa, osłona filtra oraz element regulacyjny wykonany ze stali nierdzewnej pomalowanej proszkowo na RAL 9010 (czysta biel). Mocowanie ramy montażowej na trzech zamkach rozporowych. Wkład filtracyjny z maty włókniny G3 łatwo wymienny, wielokrotnego użytku możliwość prania. Duża powierzchnia filtracyjna. Osłona Desing Filtr wymienny G3 (200 x 200) mm ,50 92,50 29,90 2,20 Kratka wyciągowy z filtrem wstępnym Kratka wyciągowy ze stali nierdzewnej Kratka wyciągowy malowana na biały mat RAL 9010 Kratka wyciągowa ze zintegrowanym elementem regulacyjnym do montażu ściennego, obudowa wykonana w dwóch wariantach z perforowanej blachy nierdzewnej lub malowanej proszkowo na biały mat RAL 9010 o nowoczesnym dresingu. Mata filtracyjna wykonana z włókniny syntetycznej filtr klasy G3, łatwo wymienny, zmywalny o dużej powierzchni filtracyjnej ok. 400 cm ² Filtr wymienny G3 (200 x 200) mm ,00 109,00 2,20 Dysza nawiewna DN ,40 Dysza nawiewna do montażu ściennego, wykonana z blachy stalowej ocynkowanej, pomalowana proszkowo na biało RAL 9010, Regulacja wydajności i zasięgu poprzez zmianę szerokości szczeliny, montaż na pierścieniem montażowym w zestawie Perforowana kratka nawiewna Perforowana kratka nawiewna DN 100 biała Perforowana kratka nawiewna DN 125 biała Perforowana kratka nawiewna wykonana z blachy stalowej ocynkowanej ogniowo i pomalowanej proszkowo na biało RAL 9010, stopień połysku 70, do zabudowy na ścianie w pobliżu sufitu, podłączenie króciec rurowy z uszczelką gumową, łatwy montaż i demontaż osłony przedniej, pomocne przy regulacji i czyszczeniu instalacji, bardzo ciche, nieodczuwalny nawiew powietrza ,00 58,00

16 Osprzęt do rekuperatorów firmy PAUL Nr artykułu Czerpnia lub wyrzutnia dachowa Czerpnia lub wyrzutnia dachowa DN 125 ceglana Czerpnia lub wyrzutnia dachowa DN 125 czarna Czerpnia lub wyrzutnia dachowa DN 160 ceglana Czerpnia lub wyrzutnia dachowa DN 160 ceglana Czerpnia lub wyrzutnia powietrza wykonana z polipropylenu specjalnie dla systemów wentylacyjnych, bez straty ciśnienia statycznego, odporna na działanie warunków atmosferycznych i zacinania deszczu, z ochroną na ptaki, nachylenie dachu 25-45, wykonana w dwóch kolorach ceglanym lub czarnym. Wymagany osprzęt przejście przez dach z opierzeniem ,60 93,60 181,00 181,00 Przejście przez dach z opierzeniem DN 125 ceglane Przejście przez dach z opierzeniem DN 125 czarne Przejście przez dach z opierzeniem DN 160 ceglane Przejście przez dach z opierzeniem DN 160 czarne ,10 138,10 212,00 212,00 Czerpnia lub wyrzutnia okrągła ścienna Czerpnia lub wyrzutnia okrągła ścienna DN 125 Czerpnia lub wyrzutnia okrągła ścienna DN 160 Czerpnia lub wyrzutnia okrągła ścienna DN 200 Czerpnia lub wyrzutnia okrągła ścienna DN 250 Czerpnia lub wyrzutnia ścienna z żaluzją i siatką zabezpieczającą przed ptakami, odlew ciśnieniowy z aluminium, rozmiar oczek w siatce 10 mm Podłączenie króciec nyplowy pasuje na rury spiro ,80 34,00 36,00 60,00 Czerpnia lub wyrzutnia prostokątna ścienna Czerpnia lub wyrzutnia okrągła ścienna 260 x 240 DN 125 Czerpnia lub wyrzutnia okrągła ścienna 260 x 240 DN 125 Czerpnia lub wyrzutnia ścienna z żaluzją i siatką zabezpieczającą przed ptakami, odlew ciśnieniowy z aluminium, rozmiar oczek w siatce 10 mm Podłączenie króciec nyplowy pasuje na rury spiro ,00 181,00
