1 Cennik 2014 Ogrodzenia Przemysłowe Bramy przesuwne Bramy dwuskrzydłowe Segmenty Furtki Słupy Ogrodzenia panelowe Automatyka Obowiązuje od r.

2

3 "WIŚNIOWSKI" Sp. z o.o. S.K.A. PL Wielogłowy 153 TEL FAX N = 49 o E = 20 o INFORMACJE NIP: REGON: KRS: Do podanych cen należy liczyć podatek VAT wg obowiązujących przepisów. Cennik nie stanowi oferty w rozumieniu Kodeksu Cywilnego. Rysunki zamieszczone w cenniku są rysunkami pogląwymi i mogą różnić się nieznacznie od wyrobu finalnego. Producent zastrzega sobie prawo wprowadzania bez powiamienia zmian w ofercie związanych z postępem technicznym i technologicznym, co najmniej nie obniżających ich walorów estetycznych. Wszystkie prawa zastrzeżone. Ceny netto w polskich złotych. Poprzedni cennik 07/2007 z dnia traci ważność. Ceny mają charakter sugerowanych cen odsprzedaży w punktach sprzedaży na terenie Polski. POSIADANE DOKUMENTY Zgodność produktów z Dyrektywami Unii Europejskiej Aprobata Techniczna ITB Certyfikat Jakości ISO 9001 Atest Higieniczny PZH UWAGA! 1. Zróżnicowane techniki produkcji oraz pigmentacji lakierów i farb nie wykluczają wystąpienia różnic kolorystycznych w stosunku oryginalnego skalownika RAL 840-HR (połysk jedwabisty) i RAL 841-GL (połysk wysoki). W związku z powyższym kolory oraz stopnie połysku nie powinny być traktowane zobowiązująco. Wzornik RAL służy jedynie orientacji w palecie barw RAL. 2. Podstawą naliczania wartości za opcje datkowe jest cena podstawowa produktu. Ceny opcji datkowych tyczą wykonania ich podczas produkcji. W innych przypadkach wyceniane są indywidualnie. 3. Produkty wykonane są na podstawie kumentacji technicznej sporządzonej zgodnie z wymogami Prawa Buwlanego oraz obowiązującymi Normami Bezpieczeństwa. 4. Każde wykonanie inne niż podane w cenniku podnosi cenę wyrobu. 5. Niestandarwe zamówienia wymagają każrazowo indywidualnej kalkulacji i oceny technicznej. Zamówienie towaru w wersji niestandarwej (innej niż opisana w cenniku) wymaga wpłacenia zadatku w wysokości 49% wartości produktu. Termin realizacji jest ustalany indywidualnie. Zamawiając bramą przemysłową przesuwną klient powinien wpłacił zadatek - warunek ten powinien być spełniony, aby zamówienie zostało skierowane produkcji. 6. Podane ceny za opcje datkowe obowiązują tylko przy zamówieniu danej opcji wraz z bramą. W przypadku zakupu osobno któregoś z elementów będących opcją datkową obowiązują ceny podane w Cenniku części zamiennych. 7. Samowolne wprowadzanie jakichkolwiek zmian konstrukcyjnych lub modyfikacji jest niepuszczalne i powoduje utratę praw gwarancyjnych oraz odpowiedzialności za szkody i zagrożenia wynikłe z użytkowania modyfikowanego wyrobu, nie puszcza się również stosowania części zamiennych innych producentów. Producent nie ponosi odpowiedzialności w przypadku niezgodnego z przeznaczeniem lub niewłaściwego użytkowania. 8. Producent informuje, ze zgodnie z art. 7 pkt 2 ustawy Prawo Buwlane jak i Rozporządzeniem Ministra z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, światło bramy powinno wynosić co najmniej 2400, a w przypadku furtki jej światło powinno być nie mniejsze niż 900. Dopuszcza się zastosowanie ostro zakończonych elementów górnej krawędzi ogrodzenia na wysokości nie mniejszej niż Producent informuje, że ogrodzenia przemysłowe są cynkowane ogniowo metodą zanurzeniową zgodnie z normą EN ISO Powłoka cynkowa nie jest powłoką dekoracyjną, a jedynie stanowi zabezpieczenie antykorozyjne wyrobu. Występowanie ciemnoszarych i jasnoszarych obszarów, nieznaczne nierówności powierzchni zewnętrznej, tak samo jak biała rdza (z białawymi lub ciemnymi produktami korozji - przeważnie z tlenku cynku) są to zjawiska naturalne charakterystyczne dla tego typu zabezpieczenia antykorozyjnego. Nie stanowią one podstawy reklamacji. 10. Producent gwarantuje transport elementów długości całkowitej. 11. Wszelkie uzgodnienia związane z niestandarwym wykonaniem lub zastosowaniem opcji, która nie jest opisana w cenniku muszą być ustalane w formie pisemnej. 12. Szczegółowe rozwiązania techniczne przedstawione zostały w oddzielnym kumencie Wytyczne Techniczne. Wszystkie aktualne informacje znajdują się na stronie oraz w serwisie Online. 3

4 Warunki gwarancji WIŚNIOWSKI Sp. z o.o. S.K.A. DZIĘKUJEMY ZA WYBÓR MARKI WIŚNIOWSKI Przypominamy Państwu, że tylko prawidłowy montaż, właściwa obsługa oraz konserwacja produktu zapewniają pełną satysfakcję oraz bezpieczne i długoletnie użytkowanie. I. OGÓLNE WARUNKI GWARANCJI 1. Gwarancja jest ważna na terenie Polski i tyczy produktów WIŚNIOWSKI Sp. z o.o. S.K.A.- zwaną dalej Producentem - zakupionych i zainstalowanych na terenie Polski. 2. Odpowiedzialność z tytułu gwarancji tyczy wyłącznie wad powstałych z przyczyn tkwiących w produkcie, wyrobów skławanych i magazynowanych w pomieszczeniach krytych, suchych i przewiewnych, zamontowanych w normalnych warunkach śrowiskowych. Gwarancja nie obejmuje uszkodzeń powstałych w czasie transportu wykonywanego przez Punkt Sprzedaży, Klienta lub osoby trzecie. 3. Podstawą wnoszenia roszczeń z tytułu gwarancji jest wód zakupu oraz prawidłowo i kompletnie wypełniona karta gwarancyjna (kartę gwarancyjną wystawia Punkt Sprzedaży). Dodatkowo w przypadku bram z napędem, pod warunkiem okazania prawidłowo wypełnionej Książki Raportowej Bramy z potwierdzeniem wykonania przez Producenta lub wskazanego przez Producenta punktu serwisowego- okresowych płatnych przeglądów techniczno-konserwacyjnych. 4. Zgłoszenie reklamacyjne przyjmuje punkt, w którym produkt został zakupiony lub w przypadkach szczególnych (np. likwidacja punktu sprzedaży) Producent. 5. Zgłoszenie reklamacyjne powinno zostać złożone niezwłocznie (nie później niż 14 dni) po stwierdzeniu wady lub usterki nią wywołanej w formie pisemnej. Wady jawne muszą być zgłoszone przed zamontowaniem Produktu. Użytkowanie wadliwego wyrobu jest zabronione, ponieważ może spowować zagrożenie bezpieczeństwa dla użytkownika i w nieuzasadniony sposób zwiększyć zakres kosztów naprawy. Za szkody będące następstwem użytkowania wadliwego lub uszkodzonego wyrobu Producent nie ponosi odpowiedzialności. 6. Producent nie ponosi odpowiedzialności za szkody jakie powstaną w składnikach majątku klienta innych niż przedmiot, którego tyczy udzielona gwarancja. II. OKRES GWARANCJI WYROBU Gwarancję na prawidłowe funkcjonowanie produktu Producent udziela na okres 2 lat od daty zakupu, jednak nie dłużej niż 2 lata i 6 miesięcy od daty produkcji podanej na tabliczce znamionowej produktu pod warunkiem zamontowania i użytkowania produktu zgodnie z Instrukcją Instalowania i Obsługi oraz przeznaczeniem. OKRES GWARANCJI WYROBU - POSTANOWIENIA DODATKOWE - W bramach MakroPro i MakroPro Alu w wykonaniu standarwym, gwarancja na liny i sprężyny obejmuje wykonanie cykli jednak nie dłużej niż 2 lata i 6 miesięcy od daty produkcji. - W bramach MakroPro INVEST i MakroPro Alu INVEST w wykonaniu standarwym, gwarancja na liny i sprężyny obejmuje wykonanie cykli, jednak nie dłużej niż 2 lata i 6 miesięcy od daty produkcji. - W bramach MakroPro 100 i MakroPro Alu 100 w wykonaniu standarwym gwarancja udzielana jest na wykonanie przez bramę cykli, w tym na liny cykli, jednak nie dłużej niż 2 lata i 6 miesięcy od daty produkcji. - Z ochrony gwarancyjnej wyłączone jest roszenie się szyb w okienkach, przeszkleniach aluminiowych, profili aluminiowych oraz wyłączone są elementy, które podlegają przyspieszonemu zużyciu eksploatacyjnemu z uwagi na swoją funkcję lub właściwości materiału (np. baterie, uszczelki, itp.). - Gwarancja na szyby stosowane w stolarce aluminiowej i stalowej udzielana jest na okres 5 lat i tyczy szczelności szyb zespolonych, utrzymania adhezji szyb wielowarstwowych (poza pasem brzeżnym o szerokości 100 mm od krawędzi szyby i krawędzi otworów). Gwarancja nie tyczy pęknięć szkła, które powowane są zewnętrznym, mechanicznym lub termicznym wpływem. - Gwarancja na drzwi stalowe profilowe udzielana jest na okres 5 lat z wyłączeniem akcesorii (klamki, uchwyty, zamki, wkładki, samozamykacze) na które gwarancja wynosi 2 lata. - Okres gwarancji na automaty aluminiowych drzwi automatycznych wynosi 12 miesięcy i jest udzielany przez producenta tych automatów. Przedłużenie gwarancji tylko po podpisaniu umowy serwisowej z producentem automatów. III. OKRES GWARANCJI ANTYKOROZYJNEJ WYNOSI: a) 10 lat na stolarkę aluminiową malowaną proszkowo farbami poliestrowymi- licząc od daty sprzedaży (jednak nie dłużej niż 10 lat i 6 miesięcy od daty produkcji): Gwarancja ulega skróceniu, gdy wyrób został zainstalowany w śrowisku silnie agresywnym: - Dla elementów zamontowanych wewnątrz lub na zewnątrz w odkrytych terenach wiejskich w głębi lądu (C2* zagrożenie korozyjne niskie) 9 lat. - Dla elementów zamontowanych na zewnątrz w terenach miejskich w głębi lądu albo łagodnym wybrzeżu (C3* zagrożenie korozyjne średnie) 8 lat. - Dla elementów zamontowanych wewnątrz (baseny pływackie, urządzenia chemiczne) lub na zewnątrz w terenach przemysłowych w głębi lądu albo miejskich na wybrzeżu (C4* zagrożenie korozyjne wysokie) 5 lat. - Dla elementów zamontowanych na zewnątrz w terenach przemysłowych o dużej wilgotności lub o dużej zawartości chlorków (wybrzeże) (C5* zagrożenie korozyjne bardzo wysokie) 3 lata. - Dla elementów zamontowanych na zewnątrz w pobliżu morza w rejonach umiarkowanych (C6* zagrożenie korozyjne bardzo wysokie) 12 miesięcy. - Wyroby eksploatowane bliżej niż 500 m od linii brzegowej morza są wyłączone z gwarancji antykorozyjnej. b) 10 lat na elementy ogrodzeń posesyjnych (bramy, furtki, segmenty, słupy) oraz przemysłowych (bramy przesuwne PI 95, bramy dwuskrzydłowe, furtki, segmenty, panele kratowe, słupy) owane i malowane proszkowo farbami poliestrowymi - licząc od daty sprzedaży (jednak nie dłużej niż 10 lat i 6 miesięcy od daty produkcji), 5 lat na bramy przemysłowe przesuwne PI130, PI200 owane i malowane proszkowo farbami poliestrowymi, lub owane i malowane metodą klasyczną - licząc od daty sprzedaży (jednak nie dłużej niż 5 lat i 6 miesięcy od daty produkcji). - Gwarancja obejmuje odporność antykorozyjną wyrobów. - Ogrodzenie musi być w całości wykonane z produktów Producenta. - Zmiany koloru powłok, elementy napęwe i akcesoria zamkowo-zawiasowe bram i furtek, a także elementy wykonane z tworzyw sztucznych nie są objęte wydłużoną gwarancją antykorozyjną i okres gwarancji wynosi 2 lata. - Gwarancja udzielona jest pod warunkiem, że montaż odbywał się zgodnie z Instrukcją Instalowania i Obsługi oraz zasadami sztuki buwlanej, a produkt jest stosowany zgodnie z przeznaczeniem. - Gwarancja udzielana jest na wszystkie błędy produkcyjne oraz na zabezpieczenie antykorozyjne pod warunkiem, że wyroby montowane będą w temperaturze nie niższej niż -10 o C - Gwarancja udzielona jest pod warunkiem, że eksploatacja wyrobów będzie odbywała się w normalnych warunkach śrowiskowych bez kontaktu z substancjami agresywnymi. - Wyroby eksploatowane w śrowisku o bardzo wysokiej korozyjności (kategoria C5 wg EN ISO ) są wyłączone z gwarancji. - Niezabezpieczone fabrycznie krawędzie cięcia lub wykonane w trakcie montażu (końcówki drutów, krawędzie otworów itp.) w odległości 10 od linii cięcia są wyłączone z gwarancji. - Wyroby eksploatowane bliżej niż 500 m od linii brzegowej morza są wyłączone z gwarancji antykorozyjnej. c) 5 lat na drzwi stalowe profilowe malowane proszkowo farbami poliestrowymi - licząc od daty sprzedaży (jednak nie dłużej niż 5 lat i 6 miesięcy od daty produkcji). Gwarancja ulega skróceniu, gdy wyrób został zainstalowany w śrowisku silnie agresywnym: - Dla elementów zamontowanych na zewnątrz w terenach przemysłowych o dużej wilgotności lub o dużej zawartości chlorków (wybrzeże) (C5* zagrożenie korozyjne bardzo wysokie) 3 lata. - Dla elementów zamontowanych na zewnątrz w pobliżu morza w rejonach umiarkowanych (C6* zagro- żenie korozyjne bardzo wysokie) 12 miesięcy. - Wyroby eksploatowane bliżej niż 500 m od linii brzegowej morza są wyłączone z gwarancji antykorozyjnej. d) 2 lata na elementy ogrodzeń posesyjnych (bramy, furtki, segmenty, słupy) i ogrodzeń przemysłowych (bramy, furtki, segmenty, panele kratowe, słupy) owanych ogniowo zgodnie z normą EN ISO licząc od daty sprzedaży (jednak nie dłużej niż 2 lata i 6 miesięcy od daty produkcji). Gwarancja ulega skróceniu, gdy wyrób został zainstalowany w śrowisku silnie agresywnym: - Dla elementów zamontowanych na zewnątrz w terenach przemysłowych w głębi lądu albo miejskich na wybrzeżu (C4* zagrożenie korozyjne wysokie)15 miesięcy. - Dla elementów zamontowanych na zewnątrz w terenach przemysłowych o dużej wilgotności lub o dużej zawartości chlorków (wybrzeże) (C5* zagrożenie korozyjne bardzo wysokie) 12 miesięcy. - Dla elementów zamontowanych na zewnątrz w pobliżu morza w rejonach umiarkowanych (C6* zagrożenie korozyjne bardzo wysokie) 6 miesięcy. IV. ŚWIADCZENIA GWARANCYJNE 1. W okresie gwarancyjnym usuwane są wszelkie wady produktu spowowane stwierdzonymi wadami materiałowymi lub błędami w produkcji. 2. Producent zobowiązuje się naprawy wadliwego produktu lub obniżenia ceny zakupu produktu lub wymiany produktu na nowy- o sposobie decyduje Producent. 3. Okres naprawy Produktu może ulec wydłużeniu w przypadku konieczności wymiany podzespołów, które Producent musi sprowadzić od podstawców. 4. W sytuacji, gdy naprawa produktu wymaga pracy na wysokości powyżej 2 m od poziomu gruntu, zgłaszający reklamację zapewni ekipie serwisowej bezpieczny stęp Produktu. 5. Wymienione części przechodzą na własność Producenta lub firmy świadczącej usługi serwisowe, uprawnionej przez Producenta. Świadczenia gwarancyjne nie będą realizowane w przypadku: 1. Uszkodzeń mechanicznych powstałych w czasie magazynowania, instalowania oraz użytkowania wyrobów niezgodnie z przeznaczeniem. 2. Montażu konanego przez osobę niekompetentną** i niezgodnie z Instrukcją Instalowania i Obsługi lub też zaniechania konserwacji produktu opisanego w Instrukcji Instalowania i Obsługi. 3. Obsługi nieodpowiedniej i niezgodnej z Instrukcją Instalowania i Obsługi produktu lub użytkowania niesprawnego produktu. 4. Działania czynników zewnętrznych takich jak: ogień, woda, sole, ługi, kwasy, organiczne rozpuszczalniki zawierające estry, alkohole, aromaty, eter glikolowy lub chlorowane materiały węgloworowe oraz inne agresywnie działające substancje chemiczne (np. cement, wapno, środki ścierające i czyszczące powodujące ubytki materiałowe lub rysy) lub anormalnych warunków pogowych, klęsk żywiołowych oraz zdarzeń losowych. 5. Zakłóceń w pracy urządzenia sterującego spowowanych silnym polem magnetycznym pochodzącym od zlokalizowanych w pobliżu urządzeń energetycznych lub radiowych. 6. Przeróbek lub zmian konstrukcyjnych konanych przez użytkownika lub osoby trzecie nieupoważnione takich zmian przez Producenta. 7. Napraw przeprowadzonych przez osoby niekompetentne** lub nieupoważnione przez Producenta. 8. Zastosowania części zamiennych lub datkowych urządzeń innych producentów niż części oryginalne Producenta, bez pisemnej zgody Producenta. 9. Niewykonania czynności przewidzianych w Instrukcji Instalowania i Obsługi wykonania których zobowiązany jest użytkownik produktu we własnym zakresie i na własny koszt. 10. Zastosowania bramy otworowej w śrowisku o kategorii korozyjności innej niż C1, C2, C3 (wg EN ISO oraz EN ISO 14713). 11. Deformacji paneli bramy segmentowej na skutek ich ugięcia pod wpływem różnicy temperatury wewnątrz i na zewnątrz pomieszczenia. 12. Wykonania montażu niezgodnie z zasadami techniki i sztuki buwlanej. 13. Uszkodzeń powstałych na skutek niewłaściwego skławania lub magazynowania wyrobu. V. UWAGI KOŃCOWE 1. Załącznikiem produktu jest Instrukcja Instalowania i Obsługi, Karta Gwarancyjna, a w przypadku bram z napędem datkowo Książka Raportowa Bramy. 2. Koszty naprawy usterek i wad nie podlegających naprawie gwarancyjnej ponosi wzywający serwis Producenta. 3. W przypadku konieczności przekazania podzespołu ekspertyzy u stawcy okres rozpatrzenia reklamacji może ulec wydłużeniu. 4. Gwarancja na sprzedany wyrób nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności wyrobu z umową. 5. Inne parametry produktów, które nie są opisane w Warunkach Gwarancji są określone w Cennikach dla właściwej grupy produktowej w opisie standarwego wykonania. * stopień korozyjności śrowiska wg EN ISO 14713, ** osoba kompetentna osoba zaopatrzona w niezbędne instrukcje, odpowiednio wyszkolona, o kwalifikacjach wynikających z wiedzy i praktycznego świadczenia, zapewniająca wykonanie montażu w sposób prawidłowy i bezpieczny. 4

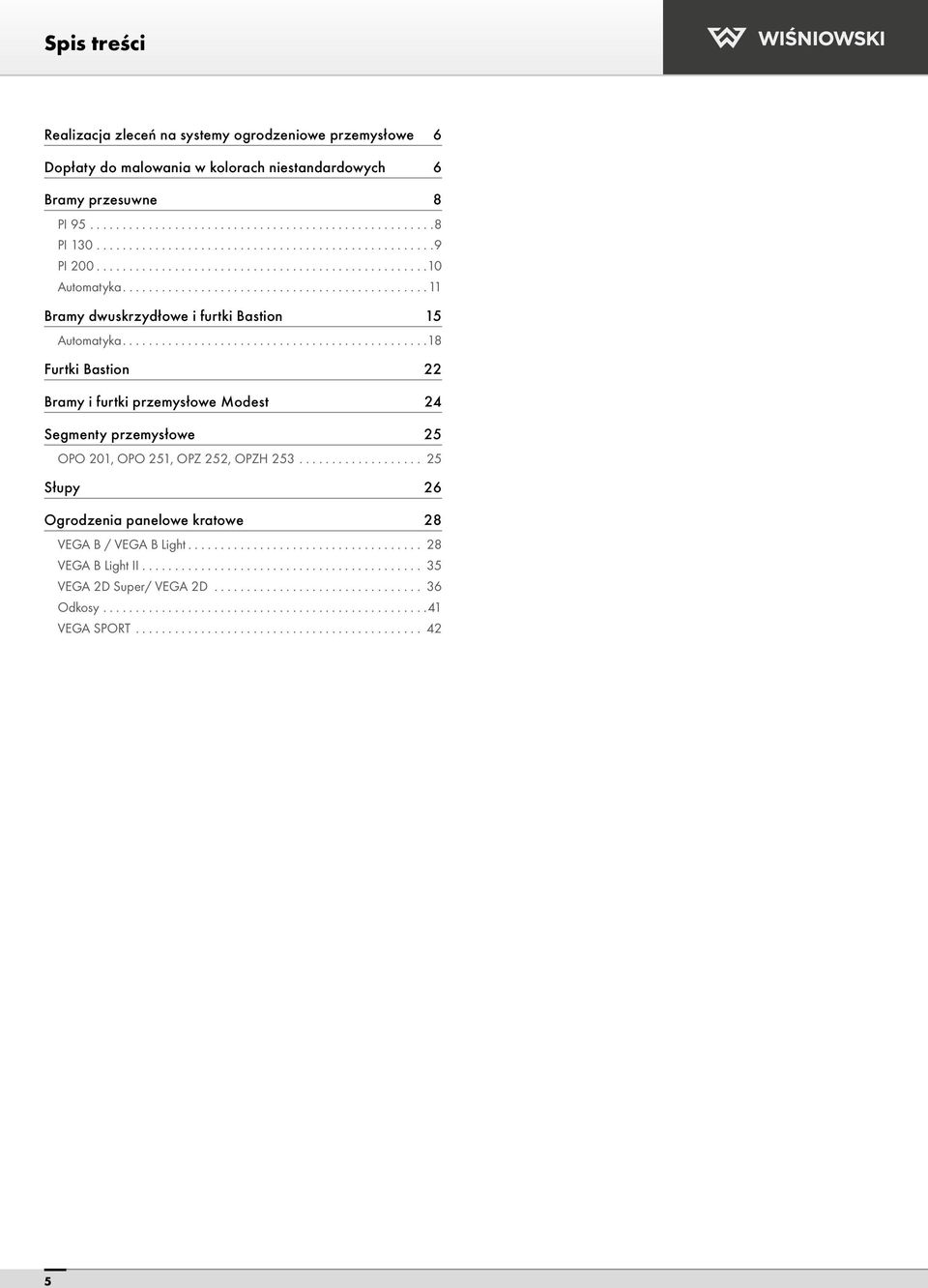

5 Spis treści Realizacja zleceń na systemy ogrodzeniowe przemysłowe 6 Dopłaty malowania w kolorach niestandarwych 6 Bramy przesuwne 8 PI PI PI Automatyka...11 Bramy dwuskrzydłowe i furtki Bastion 15 Automatyka...18 Furtki Bastion 22 Bramy i furtki przemysłowe Modest 24 Segmenty przemysłowe 25 OPO 201, OPO 251, OPZ 252, OPZH Słupy 26 Ogrodzenia panelowe kratowe 28 VEGA B / VEGA B Light VEGA B Light II VEGA 2D Super/ VEGA 2D Odkosy...41 VEGA SPORT

6 Realizacja zleceń na systemy ogrodzeniowe przemysłowe Maksymalny czas realizacji zamówień na systemy ogrodzeniowe przemysłowe (w tygodniach) X - wyrób na stanie magazynowym - możliwość odbioru po uzgodnieniu z Działem Handlowym Produkt Wymiar stępny na stanie magazynowym Kolor podstawowy RAL 6005 Kolor standarwy RAL 7016 Kolory standarwe RAL 5010, RAL 7030, RAL 9005/MAT (3), RAL 9016 Kolor y nies t andarwe RAL 1018, RAL 3000, RAL 9005 (3), RAL 9006 VEGA B (1) 1230, 1530, 1730, 2030 X X 4 4 VEGA B Light (1) 1230, 1530, 1730, 2030 X X 4 4 VEGA B Light II 1230, 1530 X X VEGA 2D (1) 1030, 1230, 1430, 1630, 1830, 2030 X X 4 4 VEGA 2D Super (1) 1030, 1230, 1430, 1630, 1830, 2030 X X , 2000, 2400, Słupy Beta 2600, 2800 X X , 2000, 2400, Słupy Beta Safe 2600 X X , 2000, 2400, Słupy Gamma 2600 X X X (4) 1500, 1700, 2000, Słupy Omega 2200, 2400, 2600 X X 4 4 Słupy Beta Słupy Omega , 2000 X X Słupy Omega Słupy Delta S, L Słupy Sigma Słupy przemysłowe Pozostałe kolory RAL Indywidualne ustalenia Segmenty profilowe Bramy przesuwne Bramy dwuskrzydłowe Furtki Nie zaleca się malowania bram przesuwnych samonośnych na kolory ciemne. W przypadku zamówienia bram o takich samych kolorach, w różnych zamówieniach (partiach staw) kolory mogą różnić się od siebie odcieniami w granicach puszczalnych w palecie RAL. Istnieje możliwość pomalowania systemu ogrodzeniowego przemysłowego na wolny kolor z palety RAL (nie tyczy kolorów ciemnych, z efektem perłowym, refleksyjnym oraz metalicznym). Możliwość wykonania należy każrazowo skonsultować z Działem Sprzedaży. Dopłaty za malowanie w zależności od koloru i ilości Produkt Produkt Panel VEGA i słupy Bramy przesuwne Bramy dwuskrzydłowe Ilość szt. Kolor podstawowy Kolory standarwe RAL 6005 Kolory niestandarwe RAL 5010, RAL 7030, RAL 9005, Kolor standarwy RAL 1018, RAL 3000, RAL 9006 RAL 9005/MAT RAL 7016, RAL % 20 % min % min % min % Ilość szt. Kolor podstawowy RAL 6005/MAT Kolor standarwy RAL 7016/MAT Kolory standarwe RAL 5010/MAT, RAL 7030/ MAT, RAL 9005/MAT (3), RAL 9016/MAT Kolory niestandarwe RAL 1018/MAT, RAL 3000/MAT, RAL 9006/MAT 10 % 10 % Pozostałe kolory RAL Indywidualne ustalenia Furtki 10 % Segmenty profilowe i słupy przemysłowe % min % min 50 7 % min % (1) Panele w wymiarach i kolorach podanych w tabeli są stępne na stanie magazynowym. Pozostałe wymiary i kolory - czas realizacji 4 tygodni. Panele VEGA B Light II oraz słupy Omega 40 są stępne na stanie magazynowym w wersji oraz + RAL (3) Bramy przesuwne samonośne mogą być malowane na kolor RAL 9005 szerokości (4) Dotyczy kolorów RAL 7030 oraz RAL 9005/MAT. 6

7 Bramy przesuwne Przykłady wypełnień bram przesuwnych samonośnych Rys. 1. Brama przesuwna z wypełnieniem kształtownikiem zamkniętym 25 x 25, spawanym konstrukcji wik od strony posesji. Rys. 2. Brama przesuwna z wypełnieniem panelem kratowym VEGA B, przykręcanym konstrukcji wik od strony posesji. Rys. 3. Brama przesuwna z wypełnieniem panelem kratowym VEGA 2D Super, przykręcanym lub spawanym konstrukcji (wersja spawana bez zastrzałów) wik od strony posesji. Wymiary zamówieniowe So H 0,00 ~ 120 Rys. 4. Wymiary montażowe bramy przesuwnej - brama prawa, wik od strony posesji. So - szerokość miedzy mi wymiar zamówieniowy, H - wysokość skrzydła bramy wymiar zamówieniowy. 7 Opis techniczny, COPrz/PL-PLN/

8 Bramy przesuwne - PI 95 Brama przesuwna samonośna PI 95 Brama samonośna ręczna ze mi, kompletem elementów jezdnych, zamkiem LOCINOX, zestawem montażowym (śruby, kotwy). Zabezpieczenie antykorozyjne: owanie ogniowe lub owanie ogniowe + powleczenie poliestrowe. Gwarancja: patrz str. 4. Brama jest konstrukcją samonośna zamontowaną na fundamencie, nie ma potrzeby stosowania datkowych elementów podporowych. Elementy skławe bramy: skrzydło w konstrukcji zamkniętej profile 60x60, szyna jezdna 95x85x3, wypełnienie skrzydła: kształtownik zamknięty 25x25. Prześwit między kształtownikami: ~ 110, panel kratowy VEGA B przykręcany konstrukcji, panel kratowy VEGA 2D Super przykręcany lub spawany konstrukcji, rama prowadząca (podwójna), słup zamykający wyposażony w chwytak (słup pojedynczy), profil: 120x120. Brama o szerokości So > 5900 wykonana w konstrukcji modułowej (skręcona za pomocą łączników opatentowanych przez firmę Wiśniowski). Profile łączące 60x40. Brama w wersji z napędem nie posiada zamka (napęd wbuwany w ramę prowadzącą lub napęd zewnętrzny). Bramy przesuwne - PI 95 Rys. 5. PI 95 ręczna. Rys. 6. PI 95 automatyczna z napędem wbuwanym w ramę prowadzącą. Brama przesuwna PI 95 Wypełnienie kształtownikiem 25x25 lub panelem kratowym VEGA B. Kolory: RAL 6005 (zielony), RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 7030 (szary), RAL 9016 (biały). Druk na białym tle - wersja ogniowy Druk na szarym tle - wersja ogniowy + powleczenie poliestrowe. Wysokość skrzydła (H) w Szerokość między mi (So) w Wypełnienie panelem kratowym VEGA 2D Super (panel wspawany lub przykręcany). Kolory: RAL 6005 (zielony), RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 7030 (szary), RAL 9016 (biały). Druk na białym tle - wersja ogniowy Druk na szarym tle - wersja ogniowy + powleczenie poliestrowe. Wysokość skrzydła (H) w Szerokość między mi (So) w Dopłaty za opcje datkowe liczane są podstawowej ceny bramy. OPCJE DODATKOWE Automatyka bram przesuwnych patrz str. 11 Malowanie w kolorach niestandarwych oraz pozostałych kolorach z palety RAL patrz str. 6 Ostre zakończenie górnej krawędzi bramy + 74 za mb 8 Ceny w polskich złotych, Do podanych cen należy liczyć podatek VAT wg obowiązujących przepisów, COPrz/PL-PLN/

9 Bramy przesuwne - PI 130 Brama przesuwna samonośna PI 130 Brama samonośna ręczna ze mi, kompletem elementów jezdnych, zamkiem LOCINOX, zestawem montażowym (śruby, kotwy). Zabezpieczenie antykorozyjne: owanie ogniowe lub owanie ogniowe + powleczenie poliestrowe. Gwarancja: patrz str. 4. Brama jest konstrukcją samonośną zamontowaną na fundamencie, nie ma potrzeby stosowania datkowych elementów podporowych. Elementy skławe bramy: brama w konstrukcji zamkniętej profile 80x80, szyna jezdna 130x115x4, wypełnienie skrzydła: kształtownik zamknięty 25x25. Prześwit między kształtownikami: ~ 110, panel kratowy VEGA B przykręcany konstrukcji konstrukcji, panel kratowy VEGA 2D Super przykręcany lub spawany, rama prowadząca (podwójna), słup zamykający wyposażony w chwytak (słup podwójny), profil: 100x100. PI 130 automatyczna Brama o szerokości So > 6000 wykonana w konstrukcji modułowej (skręcona za pomocą łączników opatentowanych przez firmę Wiśniowski). Profile łączące 80x40. Brama w wersji z napędem nie posiada zamka. Napęd wbuwany w ramę prowadzącą, napęd wbuwany w wysoką lub niską szafę lub napęd zewnętrzny. Bramy przesuwne - PI 130 Rys. 7. PI 130 ręczna. Rys. 8. Brama z napędem wbuwanym w ramę prowadzącą. Rys. 9. Brama z napędem w niskiej szafie. Rys. 10. Brama z napędem w wysokiej szafie. Brama przesuwna PI 130 Wypełnienie kształtownikiem 25x25 lub panelem kratowym VEGA B. Kolory: RAL 6005 (zielony), RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 7030 (szary), RAL 9016 (biały). Druk na białym tle - wersja ogniowy Druk na szarym tle - wersja ogniowy + powleczenie poliestrowe. Wysokość skrzydła (H) w Szerokość między mi (So) w Wypełnienie panelem kratowym VEGA 2D Super (panel wspawany lub przykręcany). Kolory: RAL 6005 (zielony), RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 7030 (szary), RAL 9016 (biały). Druk na białym tle - wersja ogniowy Druk na szarym tle - wersja ogniowy + powleczenie poliestrowe. Wysokość skrzydła (H) w Szerokość między mi (So) w Dopłaty za opcje datkowe liczane są podstawowej ceny bramy. OPCJE DODATKOWE Automatyka bram przesuwnych patrz str. 11 Malowanie w kolorach niestandarwych oraz pozostałych kolorach z palety RAL patrz str. 6 Ostre zakończenie górnej krawędzi bramy + 74 za mb 9 Ceny w polskich złotych, Do podanych cen należy liczyć podatek VAT wg obowiązujących przepisów, COPrz/PL-PLN/

10 Bramy przesuwne - PI 200 Brama przesuwna samonośna PI 200 Brama samonośna ręczna ze mi, kompletem elementów jezdnych, zamkiem LOCINOX, zestawem montażowym (śruby, kotwy). Zabezpieczenie antykorozyjne: owanie ogniowe lub owanie ogniowe + powleczenie poliestrowe. Gwarancja: patrz str. 4. Brama jest konstrukcją samonośną zamontowaną na fundamencie, nie ma potrzeby stosowania datkowych elementów podporowych. Elementy skławe bramy: brama w konstrukcji zamkniętej profile 100x100 dla bram o So oraz 120x120 o So > , szyna jezdna 200x155x5, wypełnienie skrzydła: kształtownik zamknięty 25x25. Prześwit między kształtownikami: ~ 110, panel kratowy VEGA B przykręcany konstrukcji, panel kratowy VEGA 2D Super przykręcany lub spawany konstrukcji, rama prowadząca (potrójna), słup zamykający wyposażony w chwytak (słup podwójny) 120x120. Brama o szerokości So > 5900 wykonana w konstrukcji modułowej (skręcona za pomocą łączników opatentowanych przez firmę Wiśniowski). Profile łączące 100x50 dla bram o So oraz 120x50 dla bram o So > Brama w wersji z napędem nie posiada zamka. Napęd wbuwany w wysoką szafę lub napęd zewnętrzny. Bramy przesuwne - PI 130 Rys. 11. PI 200 ręczna. Rys. 12. PI 200 automatyczna z napędem wbuwanym w wysoką szafę. Brama przesuwna PI 200 Wypełnienie kształtownikiem 25x25 lub panelem kratowym VEGA B. Kolory: RAL 6005 (zielony), RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 7030 (szary), RAL 9016 (biały). Druk na białym tle - wersja ogniowy Druk na szarym tle - wersja ogniowy + powleczenie poliestrowe. Wysokość skrzydła (H) w Szerokość między mi (So) w powyżej x x x x x x x x x x Wypełnienie panelem kratowym VEGA 2D Super (panel wspawany lub przykręcany). Kolory: RAL 6005 (zielony), RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 7030 (szary), RAL 9016 (biały). Druk na białym tle - wersja ogniowy Druk na szarym tle - wersja ogniowy + powleczenie poliestrowe. Wysokość skrzydła (H) w Szerokość między mi (So) w powyżej x x x x x x x x x x Dopłaty za opcje datkowe liczane są podstawowej ceny bramy. OPCJE DODATKOWE Automatyka bram przesuwnych patrz str. 11 Malowanie w kolorach niestandarwych oraz pozostałych kolorach z palety RAL patrz str. 6 Ostre zakończenie górnej krawędzi bramy + 74 za mb (1) - Indywidualna wycena 10 Ceny w polskich złotych, Do podanych cen należy liczyć podatek VAT wg obowiązujących przepisów, COPrz/PL-PLN/

11 Bramy przesuwne Automatyka Napędy bram przesuwnych AWso2000 lub AWso2000/230 w zestawie: siłownik, centrala ze zintregrowanym odbiornikiem radiowym, dwa nadajniki czterokanałowe AW, transformator lub zasilacz, lampa sygnalizacyjna, antena zewnętrzna, fotokomórki 1 kpl. Napędy bram przesuwnych AWso2000 lub AWso2000/230 MASTER - SLAVE w zestawie: dwa siłowniki, dwie centrale ze zintregrowanym odbiornikiem radiowym, dwa nadajniki czterokanałowe AW, dwa transformatory lub zasilacze, dwie lampy sygnalizacyjne, antena zewnętrzna, fotokomórki 1 kpl. Napędy bram przesuwnych BFT w zestawie: siłownik, centrala, droga radiowa BFT: zintegrowany odbiornik radiowy z dwoma nadajnikami dwukanałowymi, lampa sygnalizacyjna, antena zewnętrzna, fotokomórki 1 kpl. Napędy bram przesuwnych CAME w zestawie: siłownik, centrala, droga radiowa CAME: zintegrowany odbiornik radiowy z dwoma nadajnikami dwukanałowymi, lampa sygnalizacyjna, antena zewnętrzna, fotokomórki 1 kpl. Podstawowe wymogi w zakresie bezpieczeństwa wynikające z normy EN patrz str ZAKRES WYMIAROWY STOSOWANIA NAPĘDÓW Zakres stosowania oznaczony kolorem szarym Typ bramy PI 200 PI 130 PI 95 Model napędu Cena napędu Niska szafa Wysoka szafa BFT SP za szt. CAME BK 2200T za szt. BFT ICARO NF PROX (1) za szt. CAME BK za szt. BFT ARES 1500 PROX (1) za szt. BFT ICARO NF PROX (1) za szt. AWso2000 M / 2350 (3) za szt. BFT ARES 1500 PROX (1) za szt. AWso2000 M / 2100 (3) za szt. CHARAKTERYSTYKA NAPĘDÓW Typ bramy PI 200 PI 130 PI 95 Model napędu Czas włączenia (Sprawność ED w [%]) (4) Zasilanie Pobór mocy Prędkość przesuwu BFT SP % 3 x 400V AC 550 W 10,5 m/min BK 2200T 50 % 3 x 400V AC 600 W 10,5 m/min BFT ICARO NF PROX (1) praca ciągła 230V AC 750 W 9 m/min BK % 230V AC 480 W 10,5 m/min BFT ARES 1500 PROX (1) 160 cykli (5) / ba 24V DC 400 W 9 m/min BFT ICARO NF PROX (1) praca ciągła 230V AC 750 W 9 m/min AWso2000 M4 40 % 24V DC 85 W 8-9 m/min BFT ARES 1500 PROX (1) 160 cykli (5) / ba 24V DC 400 W 9 m/min AWso2000 M4 40 % 24V DC 85 W 8-9 m/min Listwa bezpieczeństwa montowana na czole skrzydła bramy z bezprzewowym systemem transmisji sygnału wymagana z siłownikiem CAME BK 1800, CAME BK 2200T, BFT SP3500. (1) - Możliwość zastosowania bram zbieżnych wraz z datkową kartą SCS. - Napęd zewnętrzny. (3) - Cena jednego sterownika w wersji MASTER-SLAVE (4) - Czas włączenia (Sprawność ED w [%]) - czas ciągłej pracy, którą w jednostce czasu może wykonać urządzenie np: sprawność ED równa 50% oznacza, że w ciągu 10 min. napęd może pracować 5 min. (5) - Cykl - jedno otwarcie i zamknięcie bramy. 11 Ceny w polskich złotych, Do podanych cen należy liczyć podatek VAT wg obowiązujących przepisów, COPrz/PL-PLN/

12 Bramy przesuwne Automatyka OPCJE DODATKOWE System bezpieczeństwa bram o szerokości (So) 10 m Radiowy system transmisji sygnału z czoła skrzydła bramy 868 MHz za kpl. Listwa bezpieczeństwa (cena = wysokość skrzydła bramy x ilość listew x cena za mb) za mb Centrala System bezpieczeństwa bram za kpl. Bezprzewowy system transmisji sygnału z czoła skrzydła bramy o szerokości (So) powyżej 10 m (1) Listwa bezpieczeństwa (cena = wysokość skrzydła bramy x ilość listew x cena za mb) za mb Odbiornik radiowy el3vq za szt. Odbiornik radiowy el za szt. Nadajnik czterokanałowy 4GO + 75 za szt. Nadajnik czterokanałowy 4A za szt. Fotokomórki BFT (Cellula 130) za kpl. Nadajnik dwukanałowy BFT (Mitto 2) + 60 za szt. Nadajnik czterokanałowy BFT (Mitto 4) + 70 za szt. Fotokomórka refleksyjna BFT (Cellula RFL) za kpl. Zamek szyfrowy bezprzewowy BFT (T-BOX) za szt. Zamek szyfrowy BFT (Selletto E) i karta (SCS) za kpl. Lampa ostrzegawcza BFT (Radius B LTA230 R1) (10) za szt. Lampa ostrzegawcza BFT (Radius B LTA24 R1) (3) za szt. Uchwyt boczny montażu lampy ostrzegawczej BFT + 25 za szt. Karta SCS (4) za szt. Nadajnik dwukanałowy CAME (SP 2) + 59 za szt. Nadajnik czterokanałowy CAME (SP 4) + 69 za szt. Fotokomórki CAME (DIR 10) (5) za kpl. Fotokomórki CAME (DIR 20) (6) za kpl. Lampa ostrzegawcza CAME (KIARON) za szt. Uchwyt boczny montażu lampy ostrzegawczej CAME + 20 za szt. Antena zewnętrzna CAME (TOP) + 60 za szt. Zamek szyfrowy zewnętrzny (7) za kpl. Czytnik kart zbliżeniowych (7) (11) za kpl. Karta lub brelok zbliżeniowy + 12 za kpl. Wyłącznik główny za szt. Przełącznik dwufunkcyjny kluczykowy z przyciskiem awaryjnym (STOP) za szt. Schowek na kluczyk LOCINOX za szt. System sterowania GSM, wersja Light / Full (8) / za szt. Programator z przewodem GSM + 75 za szt. Dwukanałowy detektor pętli indukcyjnej (9) za szt. Lampa błyskowa, obrotowa za szt. Przycisk awaryjny STOP za szt. Wyłącznik kluczykowy, podtynkowy za szt. Wyłącznik kluczykowy, nadtynkowy +149 za szt. Droga radiowa AW BFT CAME (1) - System można zastosować w bramach poniżej 10 [m] światła wjazdu. - W zestawie lampa z anteną i 4 [m] przewodu RG58. (3) - Dedykowana napędu BFT ARES 1500 PROX. (4) - Karta bram zbieżnych z napędem BFT ARES 1500 PROX i BFT ICARO NF PROX. (5) - Dedykowana napędu CAME BK1800. (6) - Dedykowana napędu CAME BK2200 T, gdzie So > (7) - Zestaw zwiera zasilacz 12 [V]. (8) - System umożliwia otwieranie bramy za pomocą telefonu. Wersja: Light - 10 użytkowników, Full użytkowników. (9) - Detektor działa wyłącznie z pętlą indukcyjną. Zestaw nie zawiera pętli. Wykonanie pętli indukcyjnej we własnym zakresie z przewodu - H07V-K1,5. Zasilanie detektora 230V. (10) - Dedykowana napędu BFT Icaro PROX. (11) - Zestaw nie zawiera kart i breloków zbliżeniowych. 12 Ceny w polskich złotych, Do podanych cen należy liczyć podatek VAT wg obowiązujących przepisów, COPrz/PL-PLN/

13 Bramy przesuwne Automatyka Minimalne poziomy zabezpieczeń wymagane przez EN Sposoby użytkowania Sposób uruchamiania bramy sterowanie w obecności człowieka (tryb manualny) z wikiem na bramę sterowanie impulsowe (nadajnik zdalnego sterowania) z wikiem na bramę sterowanie impulsowe (nadajnik zdalnego sterowania) bez wiku na bramę Przeszkolone osoby obsługujące (teren niepubliczny) A C lub E C lub E Przeszkolone osoby obsługujące (teren publiczny) B C lub E C i D lub E A - sterowanie przyciskiem (wyłącznik przewowy dzwonkowy - bez samopodtrzymania elektrycznego) B - sterowanie przyciskiem z zabezpieczeniem kluczem (wyłącznik przewowy kluczykowy) C - ograniczenie siły D - urządzenie wykrywające obecność człowieka lub przeszkody, znajdujących się na podłożu po jednej stronie bramy E - urządzenie wykrywania obecności, tak zaprojektowane i zainstalowane, aby w żadnych warunkach nie mogło nastąpić zetknięcie się człowieka z poruszającym się skrzydłem bramowym WYTYCZNE MONTAŻU BRAMY PRZESUWNEJ PRZY PRZEŚWICIE WYPEŁNIENIA W OGRODZENIU > 40 BEZ MOŻLIWOŚCI ODSUNIĘCIA BRAMY OD LINII OGRODZENIA prześwit ULICA (publiczny) siatka oczko 12 x 12 na polach ogrodzenia, gdzie występuje ruch skrzydła prześwit linia ogrodzenia POSESJA (niepubliczny) WYTYCZNE MONTAŻU BRAMY PRZESUWNEJ PRZY PRZEŚWICIE WYPEŁNIENIA W OGRODZENIU > 40 Z MOŻLIWOŚCIĄ ODSUNIĘCIA BRAMY OD LINII OGRODZENIA prześwit ULICA (publiczny) linia ogrodzenia POSESJA (niepubliczny) wymagane zalecane krawędziowa listwa bezpieczeństwa bariera fotokomórek system transmisji sygnału z początku skrzydła bramy centrali sterującej krawędziowa listwa bezpieczeństwa z systemem transmisji sygnału wymagana z siłownikiem BK 1800, BK 2200T, BFT SP 3500 W przypadku niezachowania 900 odległości między linią ogrodzenia, a skrzydłem bramy, krawędziową listwę bezpieczeństwa [5] traktować jako zabezpieczenie wymagane. 13 Opis techniczny, COPrz/PL-PLN/

14 Bramy przesuwne Automatyka Minimalne poziomy zabezpieczeń wymagane przez EN Sposoby użytkowania Sposób uruchamiania bramy sterowanie w obecności człowieka (tryb manualny) z wikiem na bramę sterowanie impulsowe (nadajnik zdalnego sterowania) z wikiem na bramę sterowanie impulsowe (nadajnik zdalnego sterowania) bez wiku na bramę Przeszkolone osoby obsługujące (teren niepubliczny) A C lub E C lub E Przeszkolone osoby obsługujące (teren publiczny) B C lub E C i D lub E A - sterowanie przyciskiem (wyłącznik przewowy dzwonkowy - bez samopodtrzymania elektrycznego) B - sterowanie przyciskiem z zabezpieczeniem kluczem (wyłącznik przewowy kluczykowy) C - ograniczenie siły D - urządzenie wykrywające obecność człowieka lub przeszkody, znajdujących się na podłożu po jednej stronie bramy E - urządzenie wykrywania obecności, tak zaprojektowane i zainstalowane, aby w żadnych warunkach nie mogło nastąpić zetknięcie się człowieka z poruszającym się skrzydłem bramowym WYTYCZNE MONTAŻU BRAMY PRZESUWNEJ PRZY PRZEŚWICIE WYPEŁNIENIA W OGRODZENIU > 40 BEZ MOŻLIWOŚCI ODSUNIĘCIA BRAMY OD LINII OGRODZENIA prześwit ULICA (publiczny) siatka oczko 12 x 12 na polach ogrodzenia, gdzie występuje ruch skrzydła prześwit linia ogrodzenia POSESJA (publiczny) WYTYCZNE MONTAŻU BRAMY PRZESUWNEJ PRZY PRZEŚWICIE WYPEŁNIENIA W OGRODZENIU > 40 Z MOŻLIWOŚCIĄ ODSUNIĘCIA BRAMY OD LINII OGRODZENIA prześwit ULICA (publiczny) linia ogrodzenia POSESJA (publiczny) wymagane zalecane krawędziowa listwa bezpieczeństwa bariera fotokomórek system transmisji sygnału z początku skrzydła bramy centrali sterującej krawędziowa listwa bezpieczeństwa z systemem transmisji sygnału wymagana z siłownikiem BK 1800, BK 2200T, BFT SP 3500 W przypadku niezachowania 900 odległości między linią ogrodzenia, a skrzydłem bramy, krawędziową listwę bezpieczeństwa [5] traktować jako zabezpieczenie wymagane. 14 Opis techniczny, COPrz/PL-PLN/

15 Bramy dwuskrzydłowe i furtki Bastion Przykłady wypełnień bram skrzydłowych i furtek Rys. 1. Brama dwuskrzydłowa z wypełnieniem kształtownikiem zamkniętym 25 x 25 mm, spawanym konstrukcji. Rys. 2. Furtka z wypełnieniem kształtownikiem zamkniętym 25 x 25 mm, spawanym konstrukcji. Rys. 3. Brama dwuskrzydłowa z wypełnieniem panelem kratowym VEGA B, przykręcanym konstrukcji. Rys. 4. Furtka z wypełnieniem panelem kratowym VEGA B, przykręcanym konstrukcji. Rys. 5. Brama dwuskrzydłowa z wypełnieniem panelem kratowym VEGA 2D Super, przykręcanym lub spawanym konstrukcji (wersja spawana bez zastrzałów). Rys. 6. Furtka z wypełnieniem panelem kratowym VEGA 2D Super, przykręcanym lub spawanym konstrukcji. So H 0,00 80 Rys. 7. Wymiary montażowe bramy dwuskrzydłowej oraz furtki przemysłowej. So - szerokość miedzy mi - wymiar zamówieniowy, H - wysokość skrzydła - wymiar zamówieniowy. 15 Opis techniczny, COPrz/PL-PLN/

16 Bramy dwuskrzydłowe Bastion Brama dwuskrzydłowa Brama ręczna ze mi oraz kompletem zawiasowo-zamkowym, zamek LOCINOX. Zabezpieczenie antykorozyjne: owanie ogniowe lub owanie ogniowe + powleczenie poliestrowe. Gwarancja: patrz str. 4. Elementy skławe bramy: brama ręczna: zamek, rygiel, skrzydło czynne prawe (standard) w wiku od strony posesji, symetryczny podział skrzydeł, rama 60x60 dla bram o So 6000 oraz 80x80 dla bram o So > 6000, W bramach z zakresu wymiarowego So 8000 i H > 2200 podwójny górny zawias, wypełnienie skrzydła: kształtownik zamknięty 25x25. Prześwit między kształtownikami: ~ 110, panel kratowy VEGA B przykręcany konstrukcji, panel kratowy VEGA 2D Super przykręcany lub spawany konstrukcji. Brama w wersji z napędem nie posiada zamka i rygla: napęd zamontowany skrzydeł i słupów. Bramy dwuskrzydłowe Bastion Rys. 8. Brama ręczna (R). Rys. 9. Brama z napędem (A). Bramy dwuskrzydłowe Wypełnienie kształtownikiem 25x25 lub panelem kratowym VEGA B. Kolory: RAL 6005 (zielony), RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 7030 (szary), RAL 9016 (biały). Druk na białym tle - wersja ogniowy Druk na szarym tle - wersja ogniowy + powleczenie poliestrowe. Wysokość skrzydła (H) w Szerokość między mi (So) w Wypełnienie panelem kratowym VEGA 2D Super (panel wspawany lub przykręcany). Kolory: RAL 6005 (zielony), RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 7030 (szary), RAL 9016 (biały). Druk na białym tle - wersja ogniowy Druk na szarym tle - wersja ogniowy + powleczenie poliestrowe. Wysokość skrzydła (H) w Szerokość między mi (So) w Ceny w polskich złotych, Do podanych cen należy liczyć podatek VAT wg obowiązujących przepisów, COPrz/PL-PLN/

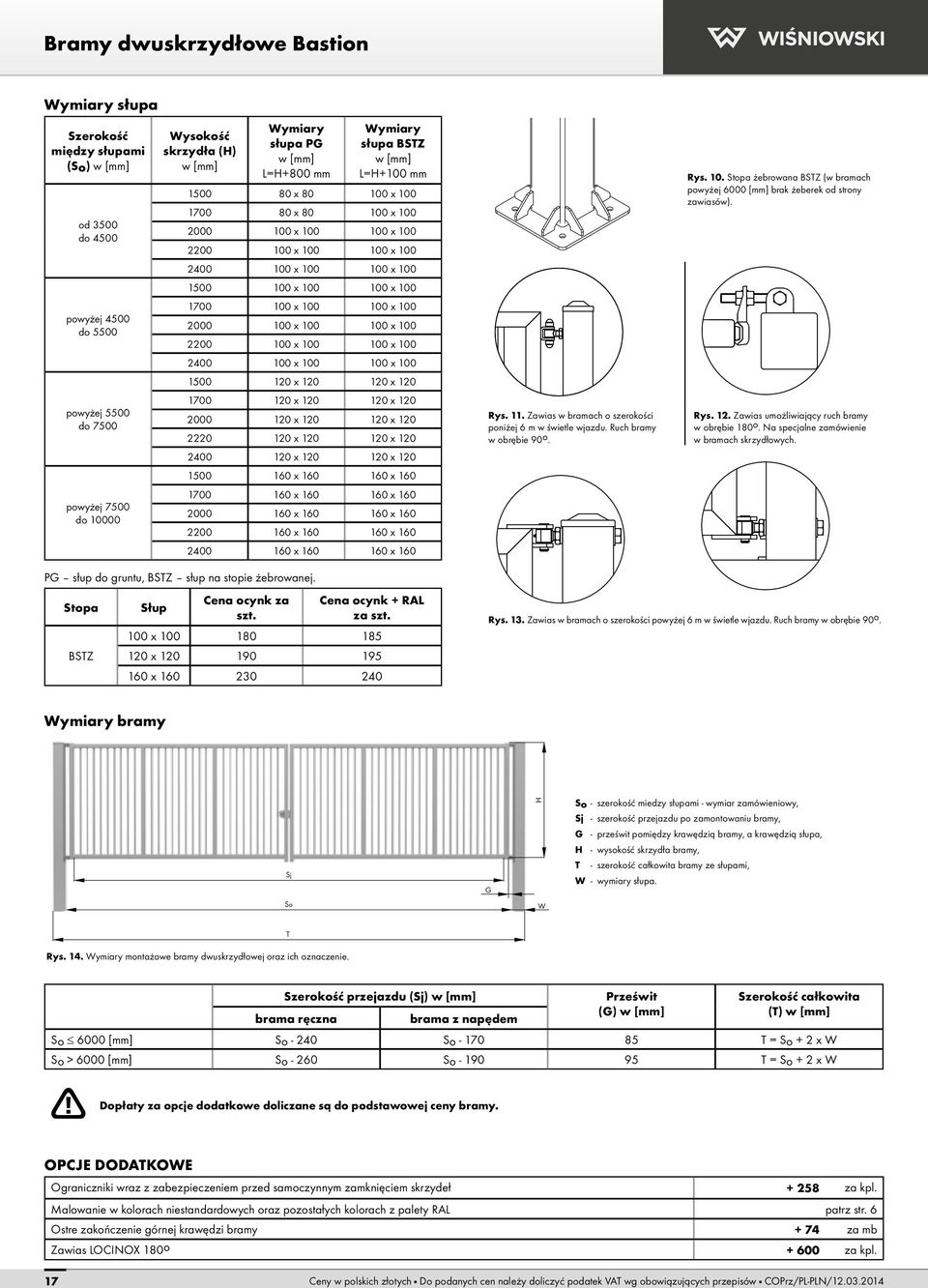

17 Bramy dwuskrzydłowe Bastion Wymiary Szerokość między mi (So) w od Wysokość skrzydła (H) w Wymiary PG w L=H+800 mm Wymiary BSTZ w L=H+100 mm x x x x x x x x 100 Rys. 10. Stopa żebrowana BSTZ (w bramach powyżej 6000 brak żeberek od strony zawiasów) x x x x 100 powyżej x x x x x x x x x x 120 powyżej x x x x x x 120 Rys. 11. Zawias w bramach o szerokości poniżej 6 m w świetle wjazdu. Ruch bramy w obrębie 90 o. Rys. 12. Zawias umożliwiający ruch bramy w obrębie 180 o. Na specjalne zamówienie w bramach skrzydłowych x x x x 160 powyżej x x x x x x x x 160 PG słup gruntu, BSTZ słup na stopie żebrowanej. Stopa BSTZ Słup Cena za szt. Cena + RAL za szt. 100 x x x Rys. 13. Zawias w bramach o szerokości powyżej 6 m w świetle wjazdu. Ruch bramy w obrębie 90 o. Wymiary bramy H So - szerokość miedzy mi - wymiar zamówieniowy, Sj - szerokość przejazdu po zamontowaniu bramy, G - prześwit pomiędzy krawędzią bramy, a krawędzią, H - wysokość skrzydła bramy, Sj G T - szerokość całkowita bramy ze mi, W - wymiary. So W T Rys. 14. Wymiary montażowe bramy dwuskrzydłowej oraz ich oznaczenie. Szerokość przejazdu (Sj) w Prześwit (G) w Szerokość całkowita (T) w brama ręczna brama z napędem So 6000 So So T = So + 2 x W So > 6000 So So T = So + 2 x W Dopłaty za opcje datkowe liczane są podstawowej ceny bramy. OPCJE DODATKOWE Ograniczniki wraz z zabezpieczeniem przed samoczynnym zamknięciem skrzydeł za kpl. Malowanie w kolorach niestandarwych oraz pozostałych kolorach z palety RAL patrz str. 6 Ostre zakończenie górnej krawędzi bramy + 74 za mb Zawias Locinox 180 o za kpl. 17 Ceny w polskich złotych, Do podanych cen należy liczyć podatek VAT wg obowiązujących przepisów, COPrz/PL-PLN/

18 Bramy dwuskrzydłowe Automatyka Napędy BFT bram skrzydłowych w zestawie: (jeden siłownik - brama jednoskrzydłowa, dwa siłowniki - brama dwuskrzydłowa), centrala zewnętrzna, droga radiowa BFT: zintegrowany odbiornik radiowy z dwoma nadajnikami dwukanałowymi, lampa sygnalizacyjna, antena zewnętrzna, fotokomórki Cellula - 1 kpl, regulowane uchwyty ARB. Napędy CAME bram skrzydłowych w zestawie: (jeden siłownik - brama jednoskrzydłowa, dwa siłowniki - brama dwuskrzydłowa), centrala zewnętrzna, droga radiowa CAME: zintegrowany odbiornik radiowy z dwoma nadajnikami dwukanałowymi, lampa sygnalizacyjna, antena zewnętrzna, fotokomórki - 1 kpl. Podstawowe wymogi w zakresie bezpieczeństwa wynikające z normy EN patrz str ZAKRES WYMIAROWY STOSOWANIA NAPĘDÓW W BRAMACH DWUSKRZYDŁOWYCH Zakres stosowania oznaczony kolorem szarym Typ bramy Model napędu BFT PHOBOS NL BT za kpl. Brama dwuskrzydłowa BFT PHOBOS NL BT EZ (1) za kpl. CAME ATI 3024 (3) za kpl. CAME ATI 5024 EZ (3)(4) za kpl. CAME FERNI za kpl. CHARAKTERYSTYKA NAPĘDÓW Typ bramy Model napędu Liczba cykli Zasilanie Pobór mocy Czas otwarcia Brama dwuskrzydłowa BFT PHOBOS NL BT 80 cykli / ba 24V DC 40 W 30 sek CAME ATI 3024 praca intensywna 24V DC 120 W regulowany CAME ATI 5024 praca intensywna 24V DC 120 W regulowany CAME FERNI 1024 praca intensywna 24V DC 180 W regulowany ZAKRES WYMIAROWY STOSOWANIA NAPĘDÓW W BRAMACH JEDNOSKRZYDŁOWYCH Zakres stosowania oznaczony kolorem szarym Typ bramy Model napędu BFT PHOBOS NL BT za kpl. Brama jednoskrzydłowa BFT PHOBOS NL BT EZ (1) za kpl. CAME ATI 3024 (3) za kpl. CAME ATI 5024 (3)(4) za kpl. CAME FERNI za kpl. W przypadku niezachowania 500 odległości pomiędzy otwartym skrzydłem bramy, a słupem ogrodzenia, barierę fotokomórek znajdujących się od strony posesji należy traktować jako zabezpieczenie wymagane. (1) - Napęd wyposażony w elektrozamek 24 [V] i kartę sterującą. - Cykl - jedno otwarcie i zamknięcie bramy. (3) - Wymagany ogranicznik otwierania skrzydła bramy. Do wykonania we własnym zakresie. (4) - Zalecany montaż elektrozamka pionowego Lock 81 przy szerokości skrzydła Ceny w polskich złotych, Do podanych cen należy liczyć podatek VAT wg obowiązujących przepisów, COPrz/PL-PLN/

19 Bramy dwuskrzydłowe Automatyka OPCJE DODATKOWE Droga radiowa AW BFT CAME Odbiornik radiowy el3vq za szt. Odbiornik radiowy el za szt. Nadajnik czterokanałowy 4GO + 75 za szt. Nadajnik czterokanałowy 4A za szt. Fotokomórki BFT (Cellula 130) za kpl. Kolumna fotokomórki BFT (Cellula 130) + 90 za kpl. Elektrozamek pionowy BFT 24V i karta sterująca (ME BT) za kpl. Elektrozamek poziomy BFT 12V i karta sterująca (ME) za kpl. Nadajnik dwukanałowy BFT (Mitto 2) + 60 za szt. Nadajnik czterokanałowy BFT (Mitto 4) + 70 za szt. Lampa ostrzegawcza BFT (RADIUS B LTA24 R1) (1) za szt. Uchwyt boczny montażu lampy ostrzegawczej BFT + 25 za szt. Zamek szyfrowy BFT (Selletto E) i karta (SCS) za kpl. Zamek szyfrowy bezprzewowy BFT (T-BOX) za kpl. Fotokomórka refleksyjna BFT (Cellula RFL) za kpl. Fotokomórki CAME (DIR 10) za kpl. Kolumna fotokomórek serii DIR za kpl. Nadajnik dwukanałowy CAME (SP 2) + 59 za kpl. Nadajnik czterokanałowy CAME (SP 4) + 69 za szt. Antena zewnętrzna CAME (TOP) + 60 za szt. Lampa ostrzegawcza CAME (KIARO24N) za szt. Uchwyt boczny montażu lampy ostrzegawczej CAME + 20 za szt. Elektrozamek pionowy CAME 12V (LOCK81) za kpl. Zamek szyfrowy zewnętrzny (4) za kpl. Czytnik kart zbliżeniowych (4) (5) za szt. Karta lub brelok zbliżeniowy + 12 za szt. Wyłącznik kluczykowy nadtynkowy za szt. System sterowania GSM, wersja Light / Full / za szt. Programator z przewodem GSM + 75 za szt. Dwukanałowy detektor pętli indukcyjnej (3) za szt. (1) - W zestawie lampa 24 [V] z anteną i 4 [m] przewodu RG System umożliwia otwieranie bramy za pomocą telefonu. Wersja: Light - 10 użytkowników, Full użytkowników. (3) - Detektor działa wyłącznie z pętlą indukcyjną. Zestaw nie zawiera pętli. Wykonanie pętli indukcyjnej we własnym zakresie z przewodu - H07V-K1,5. Zasilanie detektora 230V. (4) - Zestaw zwiera zasilacz 12 [V]. (5) - Zestaw nie zawiera kart i breloków zbliżeniowych. 19 Ceny w polskich złotych, Do podanych cen należy liczyć podatek VAT wg obowiązujących przepisów, COPrz/PL-PLN/

20 Bramy dwuskrzydłowe Automatyka Minimalne poziomy zabezpieczeń wymagane przez EN Sposoby użytkowania Sposób uruchamiania bramy sterowanie w obecności człowieka (tryb manualny) z wikiem na bramę sterowanie impulsowe (nadajnik zdalnego sterowania) z wikiem na bramę sterowanie impulsowe (nadajnik zdalnego sterowania) bez wiku na bramę Przeszkolone osoby obsługujące (teren niepubliczny) A C lub E C lub E Przeszkolone osoby obsługujące (teren publiczny) B C lub E C i D lub E A - sterowanie przyciskiem (wyłącznik przewowy dzwonkowy - bez samopodtrzymania elektrycznego) B - sterowanie przyciskiem z zabezpieczeniem kluczem (wyłącznik przewowy kluczykowy) C - ograniczenie siły D - urządzenie wykrywające obecność człowieka lub przeszkody, znajdujących się na podłożu po jednej stronie bramy E - urządzenie wykrywania obecności, tak zaprojektowane i zainstalowane, aby w żadnych warunkach nie mogło nastąpić zetknięcie się człowieka z poruszającym się skrzydłem bramowym ULICA (publiczny) linia ogrodzenia POSESJA (niepubliczny) ULICA (publiczny) linia ogrodzenia POSESJA (niepubliczny) wymagane zalecane krawędziowa listwa bezpieczeństwa bariera fotokomórek W przypadku niezachowania 500 odległości pomiędzy otwartym skrzydłem bramy a przeszkodą, barierę fotokomórek znajdujących się od strony posesji traktować jako zabezpieczenie wymagane. 20 Opis techniczny, COPrz/PL-PLN/
