SPIS TREŚCI DATA OPTICS KABLE ŚWIATŁOWODOWE

Transkrypt

1 SPIS TREŚCI KABLE ŚWIATŁOWODOWE 2-15 KABEL UNIWERSALNY, JEDNOTUBOWY, WZMOCNIONY 2 KABEL UNIWERSALNY, JEDNOTUBOWY 3 KABEL ZEWNĘTRZNY, JEDNOTUBOWY, WZMOCNIONY 4 KABEL ZEWNĘTRZNY, JEDNOTUBOWY 5 KABEL UNIWERSALNY, JEDNOTUBOWY, ZBROJONY 6 KABEL ZEWNĘTRZNY, WIELOTUBOWY, WZMOCNIONY 7 KABEL UNIWERSALNY, WIELOTUBOWY, WZMOCNIONY 8 KABEL UNIWERSALNY, WIELOTUBOWY 9 KABEL DO PODWIESZANIA, ÓSEMKOWY 10 KABEL TAKTYCZNY / MILITARNY 11 KABEL UNIWERSALNY, MINI-BREAKOUT 12 KABEL UNIWERSALNY, TWIN-DROP 13 KABEL ABONENCKI 14 KABLE PATCHCORDOWE 15 KABLE POŁĄCZENIOWE PRODUKCJA KABLI POŁĄCZENIOWYCH 16 PODSTAWOWE RODZAJE ZŁĄCZY I KABLI 18 STANDARDOWE KONFIGURACJE PATCHCORDÓW I PIGTAILI 19 PATCHCORD NA KABLU LINIOWYM Z WYPR.PATCHCORDOWYM PATCHCORD NA KABLU LINIOWYM Z WYPR. PIGTAILOWYM 24 PATCHCORD NA KABLU LINIOWYM O KONSTRUKCJI ŚCISŁEJ TUBY 25 MULTIPATCHCORDY W PESZLACH 26 PATCHCORD NA BĘBNIE, DO WIELOKROTNEGO UŻYTKU 27 ADAPTERY NARZĘDZIA OBCINAKI BOCZNE RIPLEY MILLER CC 30 STRIPPER DO ŚCIĄGANIA PŁASZCZA I ZBROJENIA RIPLEY MILLER ACS 30 STRIPPER DO ŚCIĄGANIA PŁASZCZA RIPLEY MILLER MK01 31 STRIPPER DO ŚCIĄGANIA PŁASZCZA RIPLEY MILLER MK02 31 STRIPPER DO PŁASZCZA I ZBROJENIA RIPLEY AJS 31 STRIPPER OBROTOWY DO PŁASZCZA RIPLEY MILLER RCS 32 STRIPPERY OBROTOWE DO PŁASZCZA / TUB IDEAL 32 STRIPPER DO POWŁOK I TUB RIPLEY MILLER 101-S 33 STRIPPER OBROTOWY DO TUB MILLER FTS 33 NARZĘDZIE DO WCIĘĆ W MIKROTUBACH RIPLEY MILLER MSAT NARZĘDZIE DO WCIĘĆ W TUBACH RIPLEY MILLER MSAT-5 34 NARZĘDZIE DO WCIĘĆ W TUBACH RIPLEY MILLER MSAT NARZĘDZIE DO WCIĘĆ W KABLACH FTTH MILLER RBT 35 STRIPPER DO PŁASZCZA I BUFORA MILLER FO-CF 36 STRIPPER DO PŁASZCZA I BUFORA MILLER FO 103-S 36 STRIPPER DO PŁASZCZA I BUFORA MILLER CFS-2 37 STRIPPER DO PŁASZCZA I BUFORA MILLER CFS-3 37 STRIPPER DO PŁASZCZA I BUFORÓW ECOTOOL 3-H 37 STRIPPERY DO BUFORA MICRO-STRIP 38 STRIPPER TERMICZNY DO BUFORA SOFT-STRIP 38 ZACISKARKA MILLER RJC DO ZŁĄCZY MIEDZIANYCH 39 STRIPPER DO KABLI UTP I STP MILLER SMART STRIP 39 NARZĘDZIE DO WPINANIA ZŁĄCZY RIPLEY MILLER IET 39 NOŻYCE DO KEVLARU RIPLEY MILLER KS-1 40 NOŻYCE DO KEVLARU RIPLEY MILLER 925C 40 OBCINAKI DO KEVLARU RIPLEY MILLER FOKC 40 RYSIK DO PRZYCINANIA WŁÓKNA IDEAL PŁYTKA DO PRZYCINANIA WŁÓKNA RADIALL 41 ZACISKARKI DO ZŁĄCZY 41 PRZENOŚNA MASZYNA POLERSKA DO ŚWIATŁOWODÓW NTT-AT POP KRĄŻKI DO POLEROWANIA RĘCZNEGO 43 PIECYK DO WYGRZEWANIA ZŁĄCZY 43 PODKŁADKI DO POLEROWANIA ZŁĄCZY 44 PRECYZYJNA OBCINARKA WŁÓKNA FITEL S326A 44 PRECYZYJNA OBCINARKA WŁÓKNA ECOTOOL FOCP PRECYZYJNA OBCINARKA WŁÓKNA RIPLEY FOC ZESTAW NARZĘDZIOWY - SPAWANIE I INSPEKCJA 46 ZESTAW NARZĘDZIOWY - SPAWANIE 47 ZESTAW NARZĘDZIOWY - MSAT ALL ACCESS 47 ZESTAW NARZĘDZIOWY - MONTAŻ ZŁĄCZY 48 TORBY NARZĘDZIOWE 49 AKCESORIA CZYSZCZĄCE I EKSPLOATACYJNE AUTOMAT DO CZYSZCZENIA FERRUL NEOCLEAN-E 50 AUTOMAT DO CZYSZCZENIA FERRUL (KRÓTKI) NEOCLEAN-EZ 50 AUTOMAT DO CZYSZCZENIA ZŁĄCZY MPO NEOCLEAN-M 51 KARTA DO CZYSZCZENIA ZŁĄCZY OPTIPOP-C 51 KASETA DO CZYSZCZENIA ZŁĄCZY NTT-AT CLETOP-S 52 KASETA DO CZYSZCZENIA ZŁĄCZY NTT-AT OPTIPOP-R 52 KASETA DO CZYSZCZENIA ZŁĄCZY NTT-AT NEOCLEAN-R 53 PUDEŁKO DO CZYSZCZENIA ZŁĄCZY STICKLERS CLEANWIPES CHUSTECZKI CZYSZCZĄCE NASĄCZONE IPA CLEANTEX Ct CHUSTECZKI STICKLERS CLEANWIPES SINGLES 54 CHUSTECZKI BEZPYŁOWE STICKLERS CLEANWIPES 54 CHUSTECZKI BEZPYŁOWE KIM-WIPES 55 IPA - ŚRODEK I DOZOWNIKI 55 PAŁECZKI DO CZYSZCZENIA NTT-AT NEOCLEAN-S 56 PAŁECZKI DO CZYSZCZENIA STICKLERS CLEANSTIXX 56 PAŁECZKI DO CZYSZCZENIA CHEMTRONICS EFB PAŁECZKI SPECJALISTYCZNE STICKLERS CLEANSTIXX 57 MINIATUROWE PAŁECZKI BUD SPECJALISTYCZNE PAŁECZKI DO SPAWAREK 57 PŁYN DO CZYSZCZENIA ŚWIATŁOWODÓW STICKLERS MCC-POC03M 58 PŁYN CZYSZCZĄCY ELECTRO-WASH PX 58 SPRĘŻONE POWIETRZE 58 ZESTAW DO CZYSZCZENIA ŚWIATŁOWODÓW - STICKLERS 59 ZESTAW BEZPIECZEŃSTWA RIPLEY FIBER-SAFE 59 PAPIER POLERSKI DO ZŁĄCZY WIELOMODOWYCH 60 ŻYWICA EPOKSYDOWA CHEMOUTWARDZALNA 60 ŻYWICA EPOKSYDOWA EPO-TEK 353ND ŻYWICA EPOKSYDOWA HYSOL G POJEMNIK NA ODPADKI WŁÓKNA RIPLEY FS200S DRUCIKI DO OCZYSZCZANIA FERRULI SZCZYPCZYKI ZE SZKŁEM POWIĘKSZAJĄCYM OSŁONKI SPAWU ZAPASOWE ELEKTRODY DO SPAWAREK SPAWY MECHANICZNE NAKLEJKI OSTRZEGAWCZE OZNACZNIK ROLKOWY OZNACZNIKI SAMOZACISKOWE NA LASCE TAŚMA OSTRZEGAWCZA "UWAGA KABEL..." OZNACZNIK KABLOWY "KABEL ŚWIATŁOWODOWY TAŚMA RZEP DWUSTRONNY PRZEŁĄCZNICE I MUFY PRZEŁĄCZNICE PANELOWE 19 TELESKOPOWE PREMIUM DATALINE PRZEŁĄCZNICE PANELOWE 19 PROSTE DATALINE MAŁE NAŚCIENNE PRZEŁĄCZNICE SKRZYNKOWE DATALINE PRZEŁĄCZNICA NAŚCIENNA FTTH ZEWNĘTRZNA DATALINE SKRZYNKA NAŚCIENNA FTTH ZAMYKANA NA KLUCZ DATALINE GNIAZDO ABONENCKIE FTTH DATALINE ABO-1 PRZEŁĄCZNICE NAŚCIENNE DWUDRZWIOWE DATALINE SZUFLADA ZAPASU PATCHCORDÓW DATALINE STELAŻ ZAPASU KABLA KRZYŻAK + OBUDOWA DATALINE KASETA NA SPAWY MOSTEK NA SPAWY MOSTEK NA 24 SPAWY Z POKRYWĄ PRZELOTKI KABLOWE UCHWYTY ORGANIZUJĄCE ZAPAS LUŹNYCH TUB ZAŚLEPKI UCHWYTY MONTAŻOWE DIN DO PRZEŁĄCZNIC NAŚCIENNYCH MUFA LINIOWA MASTER 401 MUFA LINIOWA MASTER 402 MUFO-PRZEŁĄCZNICA MASTER 505 MUFO-PRZEŁĄCZNICA MASTER 504 MUFA LINIOWA MASTER 101 SZAFY SZAFA STOJĄCA OPTIRACK PLUS 19 SZAFKA WISZĄCA DECOVARI 19 SZAFKA WISZĄCA ECOVARI PLUS DZIELONA 19 RURY OSŁONOWE RURY HDPE DO KABLI ŚWIATŁOWODOWYCH RURY DWUDZIELNE PESZEL SAMOGASNĄCY PESZEL ODPORNY NA PROMIENIOWANIE UV PESZEL SAMOGASNĄCY, BEZHALOGENOWY SPAWARKI SPAWARKA ŚWIATŁOWODOWA FITEL S179 SPAWARKA ŚWIATŁOWODOWA FITEL S153 V2 SPAWARKA ŚWIATŁOWODOWA FITEL NINJA NJ001 URZĄDZENIA POMIAROWE REFLEKTOMETR OPTYCZNY YOKOGAWA-ANDO AQ7280 REFLEKTOMETR OPTYCZNY NOYES OFL280/FLX380 REFLEKTOMETR OPTYCZNY NOYES M210E/M310 ENTERPRISE REFLEKTOMETR OPTYCZNY GRANDWAY FHO5000 MIERNIK MOCY GRANDWAY SERIA FHP2 MIERNIK MOCY GRANDWAY SERIA FHS2 MIERNIK MOCY GRANDWAY SERIA FHP1 MIERNIK MOCY GRANDWAY SERIA FHS1 MINIATUROWY MIERNIK MOCY GRANDWAY FHP12A IDENTYFIKATOR RUCHU OPTYCZNEGO WŁÓKNA GRANDWAY OFI-3 MIERNIK MOCY OPTYCZNEJ PON GRANDWAY FHP2P01 MIERNIK MOCY OPTYCZNEJ PON GRANDWAY FHP3P01 LOKALIZATOR USZKODZEŃ GRANDWAY FHV1B LOKALIZATOR USZKODZEŃ GRANDWAY VLS-8 LOKALIZATOR USZKODZEŃ SERIA DL LOKALIZATOR USZKODZEŃ SERIA LL ADAPTERY NA GOŁE WŁÓKNO ZESTAW ADAPTERÓW POMIAROWYCH ROZBIEGÓWKI NOYES FIBER RING KOSTKA DOPASOWUJĄCA WSPÓŁCZYNNIK ZAŁAMANIA TŁUMIK REGULOWANY CYFROWY GRANDWAY FHA TŁUMIK TYPU ADAPTEROWEGO TŁUMIK TYPU PATCHCORDOWEGO WIDEOMIKROSKOP PRZENOŚNY FIM-6+/FIM4 WIDEOMIKROSKOP PRZENOŚNY FIM7 WIFI WIDEOMIKROSKOP STACJONARNY FIM-P MIKROSKOP INSPEKCYJNY PRZENOŚNY F4M-B MIKROSKOP INSPEKCYJNY PRZENOŚNY F2M ŚWIATŁOWODY SPECJALNE POF, HCS KABEL ŚWIATŁOWODOWY Z WŁÓKNEM POF 1MM ZŁĄCZA NA KABEL POF SYSTEM HFBR PRZYCINARKA DO WŁÓKNA POF STRIPPER NO-NIK DO KABLA POF STRIPPER DO WŁÓKNA POF I HCS RIPLEY KABEL ŚWIATŁOWODOWY HCS 200/230µM ZŁĄCZA NA KABEL HCS KONWERTERY MEDIÓW KONWERTER DATALINE 10/100 MBPS KONWERTER DATALINE 10/100/1000 MBPS ZARZĄDZALNY KONWERTER DATALINE SZAFKA RACK 19 URZĄDZENIA AKTYWNE COMNET SZKOLENIA DATA OPTICS 1

2 KABLE ŚWIATŁOWODOWE KABEL UNIWERSALNY, JEDNOTUBOWY, WZMOCNIONY KONSTRUKCJA AR02/BR02 (SL-JH) Zewnętrzna powłoka FR-LSZH, odporna na UV Włókna światłowodowe w lunej tubie z żelem Zbrojenie z włókna szklanego, zapora przeciwilgociowa BUDOWA KABLA Centralna tuba o średnicy 2,5mm dla kabli od 2-12 włókien (AR02) i 3mm dla kabli od włókien (BR02) Tuba wypełniona żelem tiksotropowym zawiera do 24 kolorowych włókien w pokryciu pierwotnym 250µm Zbrojenie z włókna szklanego dla podwyższonej ochrony przed gryzoniami Zewnętrzny płaszcz - bezhalogenowy nierozprzestrzeniający płomienia Siła ciągnienia dla kabli od 2-12 włókien (AR02) N, dla kabli od włókien (BR02) N WŁAŚCIWOŚCI Przystosowany do zaciągania do kanalizacji kablowej pierwotnej lub wtórnej Ze względu na odporność na promieniowanie UV może być układany na estakadach i dachach budynków oraz liniach napowietrznych Dzięki zastosowaniu powłoki bezhalogenowej oraz niskiemu promieniowi gięcia kabel doskonale nadaje się do układania wewnątrz budynków Kabel w pełni dielektryczny W instalacjach pionowych możliwość ułożenia do 100m w pionie (zaleca się robić 2-3 pętle co 50m) Powłoka wykonana z materiałów trudnopalnych, bezhalogenowych, odpornych na promieniowanie UV, ścieranie i korozję DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania podczas instalacji [mm] podczas pracy [mm] Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 1-12 włókien AR02 6, x śr. kabla 15 x śr. kabla 2000N/10cm -20 do do do +50 Czarny 1, włókna BR02 7, x śr. kabla 15 x śr. kabla 2000N/10cm -20 do do do +50 Czarny 1,3 2 DATA OPTICS

3 KABLE ŚWIATŁOWODOWE KABEL UNIWERSALNY, JEDNOTUBOWY KONSTRUKCJA AE02/BE02 (SL-ZH) Zewnętrzna powłoka FR-LSZH, odporna na UV Włókna światłowodowe w lunej tubie z żelem Wzmocnienie z włókna szklanego, zapora przeciwilgociowa BUDOWA KABLA Centralna tuba o średnicy 2,5mm dla kabli od 2-12 włókien (AE02) i 3mm dla kabli od włókien (BE02) Tuba wypełniona żelem tiksotropowym zawiera do 24 kolorowych włókien w pokryciu pierwotnym 250µm Wzmocnienie z włókna szklanego Zewnętrzny płaszcz - bezhalogenowy nierozprzestrzeniający płomienia Siła ciągnienia dla kabli od 2-12 włókien (AE02) oraz dla kabli od włókien (BE02) N WŁAŚCIWOŚCI Przystosowany do zaciągania do kanalizacji kablowej pierwotnej lub wtórnej Ze względu na odporność na promieniowanie UV może być układany na estakadach i dachach budynków oraz liniach napowietrznych Dzięki zastosowaniu powłoki bezhalogenowej oraz niskiemu promieniowi gięcia kabel doskonale nadaje się do układania wewnątrz budynków Kabel w pełni dielektryczny W instalacjach pionowych możliwość ułożenia do 100m w pionie (zaleca się robić 2-3 pętle co 50m) Powłoka wykonana z materiałów trudnopalnych, bezhalogenowych, odpornych na promieniowanie UV, ścieranie i korozję DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania podczas instalacji [mm] podczas pracy [mm] Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 1-12 włókien AE02 5, x śr. kabla 15 x śr. kabla 2000N/10cm -20 do do do +50 Czarny 1, włókna BE02 6, x śr. kabla 15 x śr. kabla 2000N/10cm -20 do do do +50 Czarny 1,3 DATA OPTICS 3

4 KABLE ŚWIATŁOWODOWE KABEL ZEWNĘTRZNY, JEDNOTUBOWY, WZMOCNIONY KONSTRUKCJA AR00/BR00 (SL-JP) Zewnętrzna powłoka polietylenowa LDPE, odporna na UV Włókna światłowodowe w lunej tubie z żelem Zbrojenie z włókna szklanego, zapora przeciwwilgociowa Nitka do rozrywania powłoki BUDOWA KABLA Centralna tuba o średnicy 2,5mm dla kabli od 2-12 włókien (AR00) i 3mm dla kabli od włókien (BR00) Tuba wypełniona żelem tiksotropowym zawiera do 24 kolorowych włókien w pokryciu pierwotnym 250µm Zbrojenie z włókna szklanego dla podwyższonej ochrony przed gryzoniami Zewnętrzny płaszcz wykonany z polietylenu o grubości 1,2 (AR00) i 1,3mm (BR00) Siła ciągnienia dla kabli od 2-12 włókien (AR00) N, dla kabli od włókien (BR00) N WŁAŚCIWOŚCI Przystosowany do zaciągania do kanalizacji kablowej pierwotnej lub wtórnej Ze względu na odporność na promieniowanie UV może być układany na estakadach i dachach budynków oraz liniach napowietrznych Kabel w pełni dielektryczny W instalacjach pionowych możliwość ułożenia do 100m w pionie (zaleca się robić 2-3 pętle co 50m) Powłoka wykonana z polietylenu, odporna na promieniowanie UV, ścieranie i korozję DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania podczas instalacji [mm] podczas pracy [mm] Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 1-12 włókien AR00 6, x śr. kabla 15 x śr. kabla 2000N/10cm -20 do do do +50 Czarny 1, włókna BR00 7, x śr. kabla 15 x śr. kabla 2000N/10cm -20 do do do +50 Czarny 1,3 4 DATA OPTICS

5 KABLE ŚWIATŁOWODOWE KABEL ZEWNĘTRZNY, JEDNOTUBOWY KONSTRUKCJA AE00/BE00 (SL-ZP) Zewnętrzna powłoka polietylenowa LDPE, odporna na UV Włókna światłowodowe w lunej tubie z żelem Wzmocnienie z włókna szklanego, zapora przeciwwilgociowa Nitka do rozrywania powłoki BUDOWA KABLA Centralna tuba o średnicy 2,5mm dla kabli od 2-12 włókien (AE00) i 3mm dla kabli od włókien (BE00) Tuba wypełniona żelem tiksotropowym zawiera do 24 kolorowych włókien w pokryciu pierwotnym 250µm Wzmocnienie z włókna szklanego Zewnętrzny płaszcz wykonany z polietylenu o grubości 1mm Siła ciągnienia dla kabli od 2-12 włókien (AE00) N, dla kabli od włókien (BE00) N WŁAŚCIWOŚCI Przystosowany do zaciągania do kanalizacji kablowej pierwotnej lub wtórnej Ze względu na odporność na promieniowanie UV może być układany na estakadach i dachach budynków oraz liniach napowietrznych Kabel w pełni dielektryczny W instalacjach pionowych możliwość ułożenia do 100m w pionie (zaleca się robić 2-3 pętle co 50m) Powłoka wykonana z polietylenu, odporna na promieniowanie UV, ścieranie i korozję DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania podczas instalacji [mm] podczas pracy [mm] Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 1-12 włókien AE00 5, x śr. kabla 15 x śr. kabla 2000N/10cm -20 do do do +50 Czarny 1, włókna BE00 5, x śr. kabla 15 x śr. kabla 2000N/10cm -20 do do do +50 Czarny 1,0 DATA OPTICS 5

6 KABLE ŚWIATŁOWODOWE KABEL UNIWERSALNY, JEDNOTUBOWY, ZBROJONY KONSTRUKCJA Z297 (SL-ZRH) W przypadku pożaru zachowanie integralności systemu przez 90 minut Zewnętrzna powłoka FR-LSZH, odporna na UV Wzmocnienie z włókna szklanego Włókna światłowodowe w lunej tubie z żelem Stalowa taśma falowana Nitka do rozrywania powłoki BUDOWA KABLA Centralna tuba o średnicy 3,0mm Tuba wypełniona żelem tiksotropowym zawiera do 24 kolorowych włókien w pokryciu pierwotnym 250µm Zbrojenie z taśmy stalowej stanowi doskonałą ochronę przed gryzoniami Suche uszczelnienie przeciwwilgociowe w postaci taśmy pęczniejącej pod wpływem wilgoci Zewnętrzny płaszcz - bezhalogenowy nierozprzestrzeniający płomienia Siła ciągnienia 1500N WŁAŚCIWOŚCI W przypadku pożaru zachowanie integralności systemu przez 90 minut (IEC ) Przystosowany do zaciągania do kanalizacji kablowej pierwotnej lub wtórnej oraz do zakopania bezpośrednio w ziemi Ze względu na odporność na promieniowanie UV może być układany na estakadach i dachach budynków oraz liniach napowietrznych Dzięki zastosowaniu powłoki bezhalogenowej kabel nadaje się do układania wewnątrz budynków Dzięki wzmocnieniu z taśmy stalowej może być stosowany w agresywnym środowisku pracy Powłoka wykonana z materiałów trudnopalnych, bezhalogenowych, odpornych na promieniowanie UV, ścieranie i korozję DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania podczas instalacji [mm] podczas pracy [mm] Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 2-24 włókna Z297 8, x śr. kabla 15 x śr. kabla 10000N/10cm -30 do do do +50 Czarny 1,8 6 DATA OPTICS

7 KABLE ŚWIATŁOWODOWE KABEL ZEWNĘTRZNY, WIELOTUBOWY, WZMOCNIONY KONSTRUKCJA CR0I (LD-JP) Zewnętrzna powłoka polietylenowa HDPE, odporna na UV Zbrojenie z włókna szklanego, zapora przeciwwilgociowa Włókna pochłaniające wilgoć Dielektryczny pręt wzmacniający FRP Włókna światłowodowe w lunej tubie z żelem Nitka do rozrywania powłoki BUDOWA KABLA Wielotubowa konstrukcja (6 tub), włókna umieszczone w lunych tubach o średnicy 1,7mm (do 12 włókien w jednej tubie), maksymalna pojemność kabla 72 włókna Tuby wypełnione żelem tiksotropowym zawierające kolorowe włókna w pokryciu pierwotnym 250µm Tuby skręcone wokół dielektrycznego elementu wytrzymałościowego Zbrojenie z włókna szklanego dla podwyższonej ochrony przed gryzoniami Suche uszczelnienie przeciwwilgociowe w postaci włókien pochłaniających wilgoć Zewnętrzny płaszcz wykonany z HDPE Siła ciągnienia 4600N WŁAŚCIWOŚCI Przystosowany do zaciągania do kanalizacji kablowej pierwotnej lub wtórnej Ze względu na odporność na promieniowanie UV może być układany na estakadach i dachach budynków oraz liniach napowietrznych Kabel w pełni dielektryczny Powłoka wykonana z materiałów o wysokiej wytrzymałości, odpornych na promieniowanie UV, ścieranie i korozję DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania podczas instalacji [mm] podczas pracy [mm] Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 4-72 włókna CR0I 9, x śr. kabla 10 x śr. kabla 2000N/10cm -40 do do do +50 Czarny 1,5 DATA OPTICS 7

8 KABLE ŚWIATŁOWODOWE KABEL UNIWERSALNY, WIELOTUBOWY, WZMOCNIONY KONSTRUKCJA CR02 (LD-JH) Zewnętrzna powłoka FR-LSZH, odporna na UV Zbrojenie z włókna szklanego, zapora przeciwwilgociowa Włókna pochłaniające wilgoć Dielektryczny pręt wzmacniający FRP Włókna światłowodowe w lunej tubie z żelem Nitka do rozrywania powłoki BUDOWA KABLA Wielotubowa konstrukcja (6 tub), włókna umieszczone w lunych tubach o średnicy 1,7mm (do 12 włókien w jednej tubie), maksymalna pojemność kabla 72 włókna Tuby wypełnione żelem tiksotropowym zawierające kolorowe włókna w pokryciu pierwotnym 250µm Tuby skręcone wokół dielektrycznego elementu wytrzymałościowego Zbrojenie z włókna szklanego dla podwyższonej ochrony przed gryzoniami Suche uszczelnienie przeciwwilgociowe w postaci taśmy pęczniejącej pod wpływem wilgoci Zewnętrzny płaszcz - bezhalogenowy nierozprzestrzeniający płomienia Siła ciągnienia 4600N WŁAŚCIWOŚCI Przystosowany do zaciągania do kanalizacji kablowej pierwotnej lub wtórnej Ze względu na odporność na promieniowanie UV może być układany na estakadach i dachach budynków oraz liniach napowietrznych Dzięki zastosowaniu powłoki bezhalogenowej oraz niskiemu promieniowi gięcia kabel doskonale nadaje się do układania wewnątrz budynków Kabel w pełni dielektryczny Powłoka wykonana z materiałów trudnopalnych, bezhalogenowych, odpornych na promieniowanie UV, ścieranie i korozję DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania podczas instalacji [mm] podczas pracy [mm] Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 4-72 włókna CR02 9, x śr. kabla 10 x śr. kabla 2000N/10cm -40 do do do +50 Czarny 1,5 8 DATA OPTICS

9 KABLE ŚWIATŁOWODOWE KABEL UNIWERSALNY, WIELOTUBOWY KONSTRUKCJA PE02 (LD-ZH) Zewnętrzna powłoka FR-LSZH, odporna na UV Wzmocnienie z włókna szklanego, zapora przeciwwilgociowa Włókna światłowodowe w lunej tubie z żelem Dielektryczny pręt wzmacniający FRP Włókna pochłaniające wilgoć Nitka do rozrywania powłoki BUDOWA KABLA Wielotubowa konstrukcja (8 tub), włókna umieszczone w lunych tubach o średnicy 1,7mm (do 12 włókien w jednej tubie), maksymalna pojemność kabla 96 włókien Tuby wypełnione żelem tiksotropowym zawierające kolorowe włókna w pokryciu pierwotnym 250µm Tuby skręcone wokół dielektrycznego elementu wytrzymałościowego Wzmocnienie z włókna szklanego Suche uszczelnienie przeciwwilgociowe w postaci taśmy pęczniejącej pod wpływem wilgoci Zewnętrzny płaszcz - bezhalogenowy nierozprzestrzeniający płomienia Siła ciągnienia 4300N WŁAŚCIWOŚCI Przystosowany do zaciągania do kanalizacji kablowej pierwotnej lub wtórnej Ze względu na odporność na promieniowanie UV może być układany na estakadach i dachach budynków oraz liniach napowietrznych Dzięki zastosowaniu powłoki bezhalogenowej oraz niskiemu promieniowi gięcia kabel doskonale nadaje się do układania wewnątrz budynków Kabel w pełni dielektryczny Powłoka wykonana z materiałów trudnopalnych, bezhalogenowych, odpornych na promieniowanie UV, ścieranie i korozję DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania podczas instalacji [mm] podczas pracy [mm] Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 4-96 włókien PE02 9, x śr. kabla 15 x śr. kabla 3000N/10cm -40 do do do +50 Czarny 1,5 DATA OPTICS 9

10 KABLE ŚWIATŁOWODOWE KABEL DO PODWIESZANIA, ÓSEMKOWY KONSTRUKCJA A870 (SL-SS) Dielektryczny pręt FRP (OD 2,5mm) Zewnętrzna powłoka MDPE, odporna na UV Włókno aramidowe, zapora przeciwwilgociowa Włókna optyczne w lunej tubie wypełnionej żelem Nitka do rozrywania powłoki BUDOWA KABLA Centralna tuba o średnicy 2,3 mm dla kabli do 12 włókien Tuba wypełniona żelem tiksotropowym zawiera do 12 kolorowych włókien w pokryciu pierwotnym 250µm Wzmocnienie z włókna aramidowego Zewnętrzny płaszcz wykonany z polietylenu, odporny na promieniowanie UV Dielektryczny pręt FRP pokryty zewnętrznym płaszczem wykonanym z polietylenu jako element nośny WŁAŚCIWOŚCI Łatwy w montażu kabel z elementem nośnym przystosowany do podwieszania na słupach Do podwieszania na podporach stałych o rozstawie przęseł do określonej ilości metrów, zgodnie z warunkami atmosferycznymi Powłoka wykonana z polietylenu odpornego na promieniowanie UV, ścieranie i korozję Kabel w pełni dielektryczny Ze względu na odporność na promieniowanie UV dedykowany do bezpośredniego układania jako linia napowietrzna oraz w razie konieczności na estakadach i dachach budynków DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania podczas instalacji [mm] podczas pracy [mm] Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 2-12 włókien A870 6,1 x 12, x śr. kabla 15 x śr. kabla 2000N/10cm -30 do do do +50 Czarny 1,5 ZALECANY UCHWYT ODCIĄGOWY PA DATA OPTICS

11 KABLE ŚWIATŁOWODOWE KABEL TAKTYCZNY / MILITARNY KONSTRUKCJA 5VA7 (TAC) Powłoka poliuretanowa Wzmocnienie z włókna aramidowego, zapora przeciwwilgociowa Włókna w ścisłej tubie Nitka do rozrywania powłoki BUDOWA KABLA Bardzo wytrzymały kabel do zastosowań specjalnych Niewielka średnica, mały promień gięcia, niska waga Poliuretanowa powłoka zewnętrzna odporna na uszkodzenia mechaniczne oraz na czynniki chemiczne Wodoszczelność wzdłużną kabli zapewniają włókna aramidowe pęczniejące pod wpływem wody Struktura wykonania typu mini-breakout, czyli włókna w pokryciu 900µm bezpośrednio w ośrodku kabla Siła ciągnienia 2000N (5VA7) WŁAŚCIWOŚCI Przystosowany do wielokrotnego zwijania i rozwijania bez tracenia właściwości transmisyjnych Wytrzymały na działanie sił rozciągających i zgniatających Niezwykle elastyczny - swobodnie i płasko układa się na podłożu W instalacjach pionowych możliwość zawieszenia kabla na odcinku ponad kilometr bez obawy, że zerwie się pod własnym ciężarem Ze względu na dużą odporność na zarówno wysokie jak i niskie temperatury może być użyty do niezawodnych połączeń w ekstremalnych warunkach atmosferycznych Kable taktyczne znajdują zastosowanie w bardzo trudnych warunkach środowiskowych oraz gdy wymagane jest wielokrotne zwijanie i rozwijanie, na przykład: w kopalniach, portach, hutach, rafineriach i innych trudnych terenach przemysłowych; w czasowych systemach nadzoru terenów i obiektów, wymagających transmisji sygnałów o dużej przepływności np. z kamer wizyjnych; dla telewizji oraz firm zajmujących się nagłośnieniem imprez do przesyłania obrazu i dwięku; w wojskowej łączności polowej DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 4 włókna 5VA mm (G.652D) 20mm (G.657) 2000N/10cm -40 do do do +50 Czarny 1,2 12 włókien TAC 8, mm 8000N/10cm -60 do do do +50 Czarny 1,3 DATA OPTICS 11

12 KABLE ŚWIATŁOWODOWE KABEL UNIWERSALNY, MINI-BREAKOUT KONSTRUKCJA 5VT1 (MT) Zewnętrzna powłoka FRNC, UV Włókna światłowodowe w ścisłej tubie FRNC Rip cord Włókno aramidowe Nitka rozrywająca powłokę BUDOWA KABLA Kolorowe włókna w buforze FRNC o średnicy 900µm Wzmocnienie z włókna aramidowego dla ochrony przed gryzoniami Włókno aramidowe perforowane substancją pochłaniającą wilgoć Nowoczesny płaszcz zewnętrzny wykonany z tworzywa bezhalogenowego nierozprzestrzeniającego płomienia FRNC oraz stanowiący barierę dla wilgoci, o grubości od 0,8 do 0,9mm WŁAŚCIWOŚCI Kabel w pełni dielektryczny Uniwersalny kabel dystrybucyjny do okablowania poziomego, okablowania pionowego i okablowania międzybudynkowego szkieletowego Ze względu na dużą elastyczność i małe wymiary, idealnie nadaje się do okablowania stanowisk pracy W instalacjach pionowych możliwość ułożenia do 200m w pionie (zaleca się robić 2-3 pętle co 50m) Powłoka wykonana z materiałów trudnopalnych, bezhalogenowych, odpornych na promieniowanie UV, ścieranie i korozję Możliwość założenia złączy bezpośrednio na włókno DANE TECHNICZNE 4 włókna 5VT1 8 włókien 5VT1 12 włókien 5VT1 24 włókna 5VT1 Średnica zewnętrzna [mm] 5,1 5,9 6,4 8,5 Waga [kg/km] Maksymalna siła ciągnienia dynamiczna [N] Minimalny promień zginania podczas instalacji 15 x śr. kabla 15 x śr. kabla 15 x śr. kabla 15 x śr. kabla podczas pracy 20 x śr. kabla 20 x śr. kabla 20 x śr. kabla 20 x śr. kabla Odporność na zgniatanie [N/10cm] Temperatura składowania [ C] -20 do do do do +60 Temperatura eksploatacji [ C] -20 do do do do +50 Temperatura instalacji [ C] -5 do do do do DATA OPTICS

13 KABLE ŚWIATŁOWODOWE KABEL UNIWERSALNY, TWIN-DROP KONSTRUKCJA Z262 (BREAKOUT) Powłoka zewnętrzna FR-LSZH, odporna na UV Włókno aramidowe Włókno światłowodowe w powłoce FR-LSZH Wewnętrzny płaszcz FR-LSZH, odporny na UV Wzmocnienie z włókna szklanego BUDOWA KABLA Kabel dwuwłóknowy, każde włókno w osobnej powłoce patchcordowej o średnicy 2,0mm Zewnętrzna powłoka FR-LSZH w kolorze czarnym, odporna na UV Ośrodek kabla wypełniony włóknem szklanym pochłaniającym wilgoć Ośrodek powłok patchcordowych wypełniony włóknem aramidowym pochłaniającym wilgoć Włókna w buforze 900µm WŁAŚCIWOŚCI Budowa typu breakout umożliwia bezpośrednie konfekcjonowanie złączy Kabel w pełni dielektryczny Łatwy w montażu, lekki i elastyczny Powłoka wykonana z materiałów trudnopalnych, bezhalogenowych Przeznaczony do instalacji przybudynkowych np. podłączeń antenowych DANE TECHNICZNE 2 włókna Z262 Średnica zewnętrzna [mm] 6,4 Waga [kg/km] 39 Maksymalna siła ciągnienia [N] 1000 Minimalny promień zginania podczas instalacji [mm] 10 mm podczas pracy [mm] 5 mm Odporność na zgniatanie 1000N/10cm Temperatura składowania [ C] -20 do +60 Temperatura eksploatacji [ C] -20 do +60 Temperatura instalacji [ C] -5 do +50 Kolor płaszcza Czarny Grubość płaszcza [mm] 0,8 Średnica przewodu wewn. [mm] DATA OPTICS 13

14 KABLE ŚWIATŁOWODOWE KABEL ABONENCKI KONSTRUKCJA 20T1 (ABO) Zewnętrzna powłoka FR-LSZH Włókna światłowodowe w powłoce FR-LSZH Włókno aramidowe BUDOWA KABLA Zewnętrzna powłoka LSOH w kolorze białym Wzmocnienie z włókna aramidowego Włókna w buforze o średnicy 900µm WŁAŚCIWOŚCI Kabel w pełni dielektryczny Łatwy w montażu, lekki i elastyczny Powłoka wykonana z materiałów trudnopalnych, bezhalogenowych Kabel światłowodowy przeznaczony do realizacji połączeń optycznych wewnątrzobiektowych Do instalacji sieci LAN i FTTX Dzięki zastosowaniu włókna G.657.A1 posiada niski promień gięcia i idealnie nadaje się do rozprowadzania wewnątrz budynków mieszkalnych DANE TECHNICZNE Średnica zewnętrzna [mm] Waga [kg/km] Maksymalna siła ciągnienia [N] Minimalny promień zginania podczas instalacji [mm] podczas pracy [mm] Odporność na zgniatanie Temperatura składowania [ C] Temperatura eksploatacji [ C] Temperatura instalacji [ C] Kolor płaszcza Grubość płaszcza [mm] 2 włókna 20T1 2,8 7, x śr. kabla 20 x śr. kabla 1000N/10cm -5 do do do +50 biały 0,4 14 DATA OPTICS

15 KABLE ŚWIATŁOWODOWE KABLE PATCHCORDOWE SIMPLEX, DUPLEX, HEAVY-DUPLEX Kabel światłowodowy przeznaczony do realizacji połączeń optycznych wewnątrzobiektowych Przeznaczony do produkcji patchcordów i pigtaili Do produkcji dłuższych patchcordów zalecany jest kabel Heavy-Duplex BUDOWA KABLA Włókna w buforze o średnicy 900µm Wzmocnienie z włókna aramidowego Powłoka patchcordowa FR-LSZH osobna dla każdego włókna Druga powłoka FR-LSZH wspólna dla obu subkabli w przypadku kabla Heavy-Duplex Kolor płaszcza: żółty (9/125) pomarańczowy (50/125) turkusowy (OM3) fioletowy (OM4) zielony (62.5/125) WŁAŚCIWOŚCI SIMPLEX Zewnętrzna powłoka FR-LSZH Włókno światłowodowe Włókno aramidowe DUPLEX / ZIPCORD Zewnętrzna powłoka FR-LSZH Włókno światłowodowe Włókno aramidowe Kabel w pełni dielektryczny Łatwy w montażu, lekki i elastyczny Powłoka wykonana z materiałów trudnopalnych, bezhalogenowych Na powłoce jest naniesiony symbol kabla oraz markery w odstępach co 1m (+/- 1%) Możliwość zakończenia złączami światłowodowymi tworząc patchcord lub pigtaili HEAVY DUPLEX Zewnętrzna powłoka FR-LSZH Powłoka FR-LSZH Włókno światłowodowe Włókno aramidowe Nitka do rozrywania powłoki DANE TECHNICZNE SIMPLEX DUPLEX HEAVY-DUPLEX Średnica zewnętrzna [mm] 2,8 2,8 x 5,8 5,0 x 8,0 Waga [kg/km] 6,6 11,50 87 Maksymalna siła ciągnienia dynamiczna [N] Minimalny promień zginania podczas pracy 10 x śr. kabla 10 x śr. kabla 10 x śr. kabla Odporność na zgniatanie [N] Temperatura składowania [ C] -20 do do do +60 Temperatura eksploatacji [ C] -10 do do do +50 DATA OPTICS 15

16 KABLE POŁĄCZENIOWE PRODUKCJA KABLI POŁĄCZENIOWYCH DATA OPTICS posiada swój własny, wydajny zakład konfekcjonowania kabli połączeniowych, wytwarzający patchcordy i pigtaile z różnych typów kabli i złączy. Każdy zestaw składa się z wysokiej jakości komponentów. Gotowy produkt dostarczany jest klientowi po przejściu dokładnych testów sprawdzających. Każdy kabel połączeniowy posiada unikalny kod oraz ma dołączony certyfikat potwierdzający jego jakość. Wszystkie zestawy są starannie wykonane, zgodnie z obowiązującymi normami. Firma posiada duże zapasy kabli i złączy tak, aby zaspokoić indywidualne potrzeby Klientów oraz zminimalizować czas oczekiwania na zamówienie. Najbardziej popularne zestawy dostępne są z magazynu i dostarczane do Klienta następnego dnia. SPECYFIKACJA Wykonane na kablach stacyjnych typu ścisła tuba, simplex, duplex lub heavyduplex oraz na kablach liniowych Standardowe kolory kabla stacyjnego lub ścisłej tuby: - dla włókna 9/125 - żółty - dla włókna 50/125 OM2 - pomarańczowy - dla włókna 50/125 OM3 - turkusowy - dla włókna 50/125 OM4 - fuksja - dla włókna 62,5/125 - zielony Straty wtrąceniowe IL [db] - złącza wielomodowe: = < 0.3 db - złącza jednomodowe: = < 0.2 db Straty odbiciowe RL [db] - UPC = poniżej -50dB - APC = poniżej -65dB 16 DATA OPTICS

17 KABLE POŁĄCZENIOWE SCHEMAT ZAMAWIANIA PIGTAILI I PATCHCORDÓW TYP WŁÓKNA TYP KABLA ZŁĄCZE 1 - ZŁĄCZE 2 DŁUGOŚĆ OSŁONA 5-50/125 OM2 3-50/125 OM3 4-50/125 OM4 6-62,5/ /125 tb - ścisła tuba sxm - simplex 1,8mm dxm duplex 1,8mm sxz simplex 2,8mm dxz duplex 2,8mm hdx heavy duplex zdx - zbrojony duplex TD - twin drop, duplex zewn. LC LC/PC dowolna LCA - LC/APC wyspecyfikowana SC SC/PC SCA SC/APC E2 E2000/PC E2A E2000/APC ST ST FC FC/PC FCA FC/APC MU MU MPO MPO SMAp SMA plastikowa ferula SMAm SMA metalowa ferula MTRJz MTRJ żeńskie MTRJm MTRJ męskie (z pinami) P - peszel samogasnący H - peszel samogasnący bezhalogenowy Przykłady: KS-4-dx-SC-SC-2 Patchcord SC-SC 50/125 OM3 duplex 2m KS-9-sxz-E2A-FC-15-H - Patchcord E2000/APC-FC/PC simplex 15m w peszlu bezhalogenowym KS-6-tb-LC-2 - Pigtail LC 62,5/125 ścisła tuba 2m WYKONANIA SPECJALNE PATCHCORDY POMIAROWE NAPRAWA LUB WYMIANA ZŁĄCZY NA ROZBIEGÓWKACH MONTAŻ OZNACZNIKÓW KABLOWYCH NIESTANDARDOWE DŁUGOŚCI PATCHCORDY TŁUMIĄCE LUB DOPASOWUJĄCE DATA OPTICS 17

18 KABLE POŁĄCZENIOWE RODZAJE ZŁĄCZY I KABLI ZŁĄCZE SC/PC ZŁĄCZE FC/PC ZŁĄCZE SC/APC ZŁĄCZE FC/APC ZŁĄCZE LC/PC ZŁĄCZE MU ZŁĄCZE LC/APC ZŁĄCZE MPO ZŁĄCZE E2000/APC ZŁĄCZE MTRJ ZŁĄCZE ST ZŁĄCZE SMA TUBA SIMPLEX DUPLEX DUPLEX ZBROJONY HEAVY DUPLEX TWIN DROP 18 DATA OPTICS

19 KABLE POŁĄCZENIOWE SC/PC-SC/PC Patchcord SC/PC-SC/PC 9/125 duplex 1m Patchcord SC/PC-SC/PC 9/125 duplex 2m Patchcord SC/PC-SC/PC 9/125 duplex 3m Patchcord SC/PC-SC/PC 9/125 duplex 5m Patchcord SC/PC-SC/PC 50/125 duplex 1m Patchcord SC/PC-SC/PC 50/125 duplex 2m Patchcord SC/PC-SC/PC 50/125 duplex 3m Patchcord SC/PC-SC/PC 50/125 duplex 5m Patchcord SC/PC-SC/PC 50/125 OM3 duplex 1m Patchcord SC/PC-SC/PC 50/125 OM3 duplex 2m atchcord SC/PC-SC/PC 50/125 OM3 duplex 3m Patchcord SC/PC-SC/PC 50/125 OM3 duplex 5m Patchcord SC/PC-SC/PC 50/125 OM4 duplex 1m Patchcord SC/PC-SC/PC 50/125 OM4 duplex 2m Patchcord SC/PC-SC/PC 50/125 OM4 duplex 3m Patchcord SC/PC-SC/PC 50/125 OM4 duplex 5m Patchcord SC/PC-SC/PC 62,5/125 duplex 1m Patchcord SC/PC-SC/PC 62,5/125 duplex 2m Patchcord SC/PC-SC/PC 62,5/125 duplex 3m Patchcord SC/PC-SC/PC 62,5/125 duplex 5m SC/PC-LC/PC Patchcord LC/PC-SC/PC 9/125 duplex 1m Patchcord LC/PC-SC/PC 9/125 duplex 2m Patchcord LC/PC-SC/PC 9/125 duplex 3m Patchcord LC/PC-SC/PC 9/125 duplex 5m Patchcord LC/PC-SC/PC 50/125 OM2 duplex 1m Patchcord LC/PC-SC/PC 50/125 OM2 duplex 2m Patchcord LC/PC-SC/PC 50/125 OM2 duplex 3m Patchcord LC/PC-SC/PC 50/125 OM2 duplex 5m Patchcord LC/PC-SC/PC 50/125 OM3 duplex 1m Patchcord LC/PC-SC/PC 50/125 OM3 duplex 2m Patchcord LC/PC-SC/PC 50/125 OM3 duplex 3m Patchcord LC/PC-SC/PC 50/125 OM3 duplex 5m Patchcord LC/PC-SC/PC 50/125 OM4 duplex 1m Patchcord LC/PC-SC/PC 50/125 OM4 duplex 2m Patchcord LC/PC-SC/PC 50/125 OM4 duplex 3m Patchcord LC/PC-SC/PC 50/125 OM4 duplex 5m Patchcord LC/PC-SC/PC 62,5/125 duplex 1m Patchcord LC/PC-SC/PC 62,5/125 duplex 2m Patchcord LC/PC-SC/PC 62,5/125 duplex 3m Patchcord LC/PC-SC/PC 62,5/125 duplex 5m DATA OPTICS 19

20 LC/PC-LC/PC KABLE POŁĄCZENIOWE Patchcord LC/PC-LC/PC 9/125 duplex 1m Patchcord LC/PC-LC/PC 9/125 duplex 2m Patchcord LC/PC-LC/PC 9/125 duplex 3m Patchcord LC/PC-LC/PC 9/125 duplex 5m Patchcord LC/PC-LC/PC 50/125 duplex 1m Patchcord LC/PC-LC/PC 50/125 duplex 2m Patchcord LC/PC-LC/PC 50/125 duplex 3m Patchcord LC/PC-LC/PC 50/125 duplex 5m Patchcord LC/PC-LC/PC 50/125 OM3 duplex 2m Patchcord LC/PC-LC/PC 50/125 OM3 duplex 3m Patchcord LC/PC-LC/PC 50/125 OM4 duplex 2m Patchcord LC/PC-LC/PC 50/125 OM4 duplex 3m Patchcord LC/PC-LC/PC 62,5/125 duplex 2m Patchcord LC/PC-LC/PC 62,5/125 duplex 3m E2000/APC Patchcord E2000/APC-E2000/APC 9/125 duplex 2m Patchcord E2000/APC-E2000/APC 9/125 duplex 3m Patchcord E2000/APC-E2000/APC 9/125 simplex 2m Patchcord E2000/APC-SC/APC 9/125 duplex 2m Patchcord E2000/APC-SC/APC 9/125 duplex 3m Patchcord E2000/APC-SC/APC 9/125 simplex 2m Patchcord E2000/APC-SC/PC 9/125 duplex 2m Patchcord E2000/APC-SC/PC 9/125 duplex 3m Patchcord E2000/APC-SC/PC 9/125 simplex 2m SCA/APC-SC/APC Patchcord SC/APC-SC/APC 9/125 duplex 1m Patchcord SC/APC-SC/APC 9/125 duplex 2m Patchcord SC/APC-SC/APC 9/125 duplex 5m Patchcord SC/APC-SC/APC 9/125 simplex 1m Patchcord SC/APC-SC/APC 9/125 simplex 2m 20 DATA OPTICS

21 KABLE POŁĄCZENIOWE ST Patchcord ST-ST 50/125 duplex 2m Patchcord ST-ST 50/125 duplex 3m Patchcord ST-ST 62,5/125 duplex 2m Patchcord ST-ST 62,5/125 duplex 3m Patchcord ST-SC/PC 50/125 duplex 2m Patchcord ST-SC/PC 50/125 duplex 3m Patchcord ST-SC/PC 62,5/125 duplex 2m Patchcord ST-SC/PC 62,5/125 duplex 3m Patchcord ST-LC/PC 50/125 duplex 2m Patchcord ST-LC/PC 50/125 duplex 3m Patchcord ST-LC/PC 62,5/125 duplex 2m Patchcord ST-LC/PC 62,5/125 duplex 3m PIGTAILE tb-SC-2 Pigtail SC/PC 9/125 2m boot tb-SC-2 Pigtail SC 50/125 2m boot 0, tb-SC-2 Pigtail SC 50/125 OM3 2m boot 0, tb-SC-2 Pigtail SC 50/125 OM4 2m boot 0, tb-SC-2 Pigtail SC 62,5/125 2m boot 0, tb-SCA-2 Pigtail SC/APC 9/125 2m boot 0, tb-SCA-2 Pigtail SC/APC 9/125 2m boot 0,9 G657A tb-LC-2 Pigtail LC/PC 9/125 2m boot tb-LC-2 Pigtail LC 50/125 2m boot 0, tb-LC-2 Pigtail LC 50/125 OM3 2m boot 0, tb-LC-2 Pigtail LC 50/125 OM4 2m boot 0, tb-LC-2 Pigtail LC 62,5/125 2m boot 0, tb-LCA-2 Pigtail LC/APC 9/125 2m boot tb-ST-2 Pigtail ST 9/125 2m boot 0,9mm tb-ST-2 Pigtail ST 50/125 2m boot tb-ST-2 Pigtail ST 62,5/125 2m boot tb-FC-2 Pigtail FC/PC 9/125 2m boot 0, tb-E2A-2 Pigtail E2000/APC 9/125 2m boot 0,9 DATA OPTICS 21

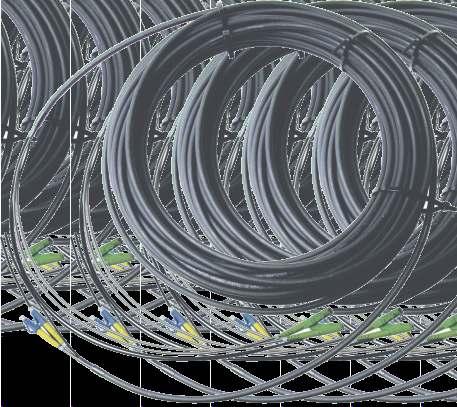

22 KABLE POŁĄCZENIOWE PATCHCORD NA KABLU LINIOWYM Z WYPROWADZENIEM PATCHCORDOWYM DATAKAB 1C Kable liniowe o konstrukcji lunej tuby zakończone trwałą metalową przejściówką (rozdzielaczem) z wyprowadzeniem do 48 włókien w powłoce patchcordowej. ZASTOSOWANIE Łączenie urządzeń znajdujących się w różnych budynkach za pomocą jednego uniwersalnego kabla bez potrzeby stosowania przełącznic i spawania Idealne rozwiązanie dla topologii typu punkt-punkt zmniejszające koszty instalacji oraz czas jej trwania Gwarancja wysokiej jakości - gotowy kabel posiada wysokie parametry uzyskane w warunkach laboratoryjnych SPECYFIKACJA Patchcord na kablu liniowym zakończony złączami z wyprowadzeniem włókien w osłonach patchcordowych Wykonany na zamówienie klienta w dowolnej długości i konfiguracji złączy Wykorzystywany kabel może być zewnętrzny lub uniepalniony, jedno lub wielotubowy, standardowy lub z dodatkowymi warstwami zbrojenia Kabel liniowy z wyprowadzeniami patchcordowymi łączy metalowa przejściówka (rozdzielacz) - wewnątrz nie ma spawów, zachowana jest ciągłość włókna Wymiar przejściówki - długość 14 cm, średnica: 4 włókna - 10 mm, 8 włókien - 12 mm, 12 włókien - 16 mm, 24 włókna - 16 mm, 48 włókien - 20 mm Średnica kabla patchcordowego wyprowadzeń: 4-12 włókien - 3mm, włókien - 2mm Maksymalna ilość włókien w kablu: 48 Złącza posiadają numerację Przed montażem złączy na kabel mogą być nałożone dławice Na wyprowadzenia może zostać nałożone metalowe zbrojenie Złącza mogą być wykonane prosto lub kaskadowo Możliwość zamontowania zabezpieczenia do zaciągania Możliwość wciągnięcia kabla w rurę osłonową typu peszel Standardowa długość wyprowadzonych patchcordów: 100 cm 22 DATA OPTICS

23 KABLE POŁĄCZENIOWE INFORMACJE KTÓRE NALEŻY PODAĆ PRZY ZAMAWIANIU DATAKAB 1-C WARIANTY WYKONANIA Typ i długość kabla Zwitek dla długości do 250m, bębenek dla długości powyżej 250m Standard złączy (strona A, strona B)* Przesunięcie złączy - standardowo złącza równe, opcjonalnie kaskada Długość wyprowadzenia patchcordowego - standardowo 1.0m, maksymalnie 1.5m (strona A, strona B)* Przed montażem złączy na kabel mogą być założone dławice (strona A, strona B)* Zabezpieczenie do zaciągania - standardowo wykonywany jest kabel bez zabezpieczenia, opcjonalne zabezpieczenie - patrz strona 20 (strona A, strona B)* *(strona A, strona B) - w razie różnych zakończeń po stronie A i B należy wyspecyfikować obie strony ZABEZPIECZENIE WYPROWADZONYCH WŁÓKIEN Zabezpieczenie do zaciągania Zabezpieczenie na czas transportu Wygodne rozwiązanie daje możliwość zaciągania kabla za zamontowany hak W odróżnieniu od powszechnie stosowanych pończoch do wciągania kabli proponowane przez nas rozwiązanie jest wodoszczelne Może być zamontowane z dwóch stron kabla lub tylko z jednej (zgodnie z życzeniem klienta) Zabezpieczenie jest możliwe do założenia wyłącznie na kablu ze złączami wykonanymi kaskadowo Hak ma wymiar 3cm DATA OPTICS 23

24 KABLE POŁĄCZENIOWE PATCHCORD NA KABLU LINIOWYM Z WYPROWADZENIEM PIGTAILOWYM DATAKAB 2 Kable liniowe o konstrukcji lunej tuby zakończone specjalną przejściówką (rozdzielaczem) z wyprowadzeniem włókien w powłoce 900um. ZASTOSOWANIE Łączenie urządzeń znajdujących się w różnych budynkach za pomocą jednego uniwersalnego kabla bez potrzeby spawania Wyprowadzenie pigtailowe polecamy do panela lub przełącznicy naściennej, gdzie poprzez adaptery oraz patchcordy łączymy się z urządzeniami Rozwiązanie zmniejsza koszty instalacji oraz czas jej trwania, a jednocześnie zapewnia uporządkowanie podłączanego kabla w ramach większego węzła telekomunikacyjnego Gwarancja wysokiej jakości - gotowy kabel posiada wysokie parametry uzyskane w warunkach laboratoryjnych SPECYFIKACJA Patchcord na kablu liniowym zakończony złączami z wyprowadzeniem włókien w osłonach pigtailowych (ścisła tuba) Wykonany na zamówienie klienta w dowolnej długości i konfiguracji złączy Wykorzystywany kabel może być zewnętrzny lub uniepalniony, jedno lub wielotubowy, standardowy lub z dodatkowymi warstwami zbrojenia -jedynym kryterium jest jego średnica, która nie może przekroczyć 11mm Maksymalna ilość włókien w kablu: 24 Wymiar przejściówki: dla 4-12 włókien - 8x16x43mm, dla 24 włókien - 14x22x43mm Kabel liniowy z wyprowadzeniami pigtailowymi łączy przejściówka (rozdzielacz) - wewnątrz nie ma spawów, zachowana jest ciągłość włókna Złącza posiadają numerację Przed montażem złączy na kabel mogą być założone dławice Złącza mogą być wykonane prosto lub kaskadowo Możliwość zamontowania zabezpieczenia do zaciągania Możliwość wciągnięcia kabla w rurę osłonową typu peszel INFORMACJE KTÓRE NALEŻY PODAĆ PRZY ZAMAWIANIU DATAKAB 2 WARIANTY WYKONANIA Typ i długość kabla Zwitek dla długości do 250m, bębenek dla długości powyżej 250m Standard złączy (strona A, strona B)* Przesunięcie złączy - standardowo złącza równe, opcjonalnie kaskada Długość wyprowadzenia pigtailowego - dla 4-12 włókien - standardowo/maksymalnie 0,65m, dla 24 włókien - standardowo/maksymalnie 1,2m (strona A, strona B)* Przed montażem złączy na kabel mogą być założone dławice (strona A, strona B)* Zabezpieczenie do zaciągania - standardowo wykonywany jest kabel bez zabezpieczenia, opcjonalne zabezpieczenie - patrz strona 20 (strona A, strona B)* *(strona A, strona B) - w razie różnych zakończeń po stronie A i B należy wyspecyfikować obie strony 24 DATA OPTICS

25 KABLE POŁĄCZENIOWE PATCHCORD NA KABLU LINIOWYM O KONSTRUKCJI ŚCISŁEJ TUBY DATAKAB 3 Kable liniowe o konstrukcji ścisłej tuby ze złączami wklejonymi bezpośrednio na włókna w powłoce 900um stanowiące konstrukcję kabla. ZASTOSOWANIE Łączenie urządzeń znajdujących się w jednym lub w różnych, położonych względnie blisko siebie budynkach za pomocą jednego wewnętrznego lub uniwersalnego kabla bez potrzeby spawania Wyprowadzenie pigtailowe polecamy do panela lub przełącznicy naściennej, gdzie poprzez adaptery oraz patchcordy łączymy się urządzeniami Rozwiązanie zmniejszające koszty instalacji oraz czas jej trwania, a jednocześnie zapewniające uporządkowanie podłączanego kabla w ramach większego węzła telekomunikacyjnego Gwarancja wysokiej jakości - gotowy kabel posiada wysokie parametry uzyskane w warunkach laboratoryjnych SPECYFIKACJA Patchcord na kablu o konstrukcji ścisłej tuby ze złączami zamontowanymi bezpośrednio na włóknach w pokryciu 900µm Wykonywany na zamówienie klienta w dowolnej długości i konfiguracji złączy Wykorzystywany kabel może być o dowolnej budowie - wewnętrzny lub uniwersalny, standardowy lub z dodatkowymi warstwami zbrojenia Maksymalna ilość włókien w kablu: bez ograniczeń Złącza zarabiane są bezpośrednio na włóknach kabla, zachowana jest ciągłość włókna Złącza posiadają numerację Przed montażem złączy na kabel mogą być założone dławice Złącza mogą być wykonane prosto lub kaskadowo Możliwość zamontowania zabezpieczenia do zaciągania Możliwość wciągnięcia kabla w rurę osłonową typu peszel Maksymalna długość wyprowadzonych pigtaili: bez ograniczeń INFORMACJE KTÓRE NALEŻY PODAĆ PRZY ZAMAWIANIU DATAKAB 3 WARIANTY WYKONANIA Typ i długość kabla Zwitek dla długości do 250m, bębenek dla długości powyżej 250m Standard złączy (strona A, strona B)* Przesunięcie złączy - standardowo złącza równe, opcjonalnie kaskada Długość wyprowadzenia pigtailowego - standardowo 0,7m (strona A, strona B)* Przed montażem złączy na kabel mogą być założone dławice (strona A, strona B)* Zabezpieczenie do zaciągania - standardowo wykonywany jest kabel bez zabezpieczenia, opcjonalne zabezpieczenie (strona A, strona B)* *(strona A, strona B) - w razie różnych zakończeń po stronie A i B należy wyspecyfikować obie strony DATA OPTICS 25

26 KABLE POŁĄCZENIOWE MULTIPATCHCORDY W PESZLACH DATAKAB 4 Jeden lub kilka patchcordów zaciągniętych do wspólnego peszla. ZASTOSOWANIE Łączenie szaf dystrybucyjnych w obrębie jednego budynku Rozwiązanie upraszczające układanie kabli na obiekcie, zmniejszające koszty instalacji oraz czas jej trwania, a jednocześnie zapewniające uporządkowanie podłączanych patchcordów w ramach większego węzła telekomunikacyjnego SPECYFIKACJA Do jednego peszla zaciągana jest dowolna ilość patchcordów Kable są wciągane przed zarobieniem złączy, co daje możliwość zastosowania optymalnie cienkiego peszla Wykonywane na zamówienie klienta w dowolnej długości i konfiguracji złączy Peszle samogasnące lub samogasnące bezhalogenowe Złącza posiadają numerację Złącza mogą być wykonane prosto lub kaskadowo Montaż oznaczeń z opisem według specyfikacji klienta przy każdym złączu ROZMIAR PESZLA (ŚREDNICA WEW/ZEW mm) Peszel 7/10 Peszel 9/14 Peszel 11/15 Peszel 13/18 Peszel 19/25 Peszel 23/28 Peszel 26/32 Peszel 29/36 Peszel 33/40 Peszel 40/47 ILOŚĆ PATCHCORDÓW DUPLEXOWYCH INFORMACJE KTÓRE NALEŻY PODAĆ PRZY ZAMAWIANIU DATAKAB 4 WARIANTY WYKONANIA Typ i długość kabla patchcordowego Ilość kabli w jednym peszlu Standard złączy (strona A, strona B)* Przesuniecie złączy - standardowo złącza równe, opcjonalnie kaskada Długość wyprowadzeń z peszla - standardowo 0,5m (strona A, strona B)* *(strona A, strona B) - w razie różnych zakończeń po stronie A i B należy wyspecyfikować obie strony 26 DATA OPTICS

27 KABLE POŁĄCZENIOWE PATCHCORD NA BĘBNIE, DO WIELOKROTNEGO UŻYTKU DATAKAB 5 Patchcord na kablu militarnym nawinięty na specjalny bęben taktyczny przystosowany do wielokrotnego rozwijania i zwijania. ZASTOSOWANIE Jako światłowodowy kabel estradowy Jako kabel studyjny do przesyłania obrazu i dwięku Idealne rozwiązanie dla firm zajmujących się nagłośnieniem imprez Wielokrotne zestawianie tymczasowych połączeń ROZGAŁĘZIACZ Z WYPROWADZENIEM PATCHCORDOWYM SPECYFIKACJA Kabel militarny przystosowany do wielokrotnego rozwijania i zwijania zakończony złączami światłowodowymi Złącza posiadają osłonę na czas transportu Kabel nawinięty jest na specjalny bęben taktyczny umieszczony na wygodnym stelażu wykonanym ze stali Bęben wyposażony jest w demontowaną korbę oraz blokadę obrotu Na bębnie jest wydzielona część z taśmami typu rzep do nawijania i zabezpieczenia zakończonej złączami końcówki kabla OSŁONA ZŁĄCZY WIELOKROTNEGO UŻYTKU BĘBEN KABLOWY AH25 Profesjonalna konstrukcja do wieloletniego użytkowania Ruchoma rączka, hamulec, gumowe nóżki Wymiary (W x D x H): 54 cm x 45 cm x 46 cm Pojemność: do 850m kabla TAC militarny minibreakout 4 włókna, do 550m kabla TAC militarny mini-breakout 12 włókien INFORMACJE KTÓRE NALEŻY PODAĆ PRZY ZAMAWIANIU DATAKAB 3 WARIANTY WYKONANIA Długość i typ kabla (breakout lub minibreakout) Rodzaj i ilość włókien Standard złączy (strona A, strona B)* Długość wyprowadzenia z kabla Montaż osłony złączy wielokrotnego użytku *(strona A, strona B) - w razie różnych zakończeń po stronie A i B należy wyspecyfikować obie strony DATA OPTICS 27

28 ADAPTERY ADAPTERY STANDARDOWE Adaptery są używane do połączenia dwóch złączy światłowodowych. Zazwyczaj instalowane są w przełącznicach panelowych i naściennych, zapewniając połączenie pomiędzy patchcordem i zakończonym kablem. Zarówno w adapterach wielomodowych jak i jednomodowych zastosowany jest ceramiczny element centrujący. Adapter SC/PC SM Adapter SC/PC SM z klapką Adapter SC/PC MM Adapter SC/PC SM duplex Adapter SC/PC MM dx Adapter SC/PC OM3 dx Adapter SC/PC OM4 dx Adapter SC/APC Adapter SC/APC z klapką Adapter SC/APC dx Adapter LC/PC SM Adapter LC/PC SM dx Adapter LC/PC z klapką Adapter LC/PC SM qd Adapter LC/PC MM dx Adapter LC/PC OM3 dx Adapter LC/PC OM4 dx Adapter LC/PC OM3 qd Adapter LC/APC Adapter LC/APC dx Adapter ST Adapter E2000/APC Adapter FC/PC Adapter FC/APC Adapter MU Adapter SMA Adapter MTRJ Adapter MPO 28 DATA OPTICS

29 ADAPTERY ADAPTERY HYBRYDOWE Adaptery hybrydowe używane są do przejścia z jednego rodzaju złącz na inne. W szczególności przydatne są do przeprowadzania testów instalowanego kabla zakończonego innym rodzajem złącza niż wtyk wyjściowy na urządzeniu pomiarowym. Adaptery hybrydowe nadają się do stosowania dla światłowodów jedno i wielomodowych i zawierają ceramiczny element centrujący. Adapter SC/PC-LC/PC Adapter SC/PC-FC/PC Adapter SC/PC-ST Adapter SC/PC-ST duplex Adapter FC/PC-LC/PC Adapter FC/PC-ST Adapter SC/APC-FC/APC Adapter SC/APC-E2000/APC SCsx-SM SCsx-SM SCsx-MM SCdx-SM SCdx-MM SCdx-OM SCdx-OM SCAsx-SM SCAsx-SM SCAdx-SM LCsx-SM LCdx-SM LCdx-SM LCqd-SM LCdxMM LCdx-OM LCqd-OM LCdx-OM LCAsx LCAdx LCAdx LCAqd ST E2A FC FCA MU SMA MTRJ MPO SC-LC SC-FC SCA-FCA SC-ST SC-ST-dx ST-FC E2A-SCA FCm-LCz Adapter SC/PC SM simplex Adapter SC/PC SM simplex z klapką Adapter SC/PC MM simplex Adapter SC/PC SM duplex Adapter SC/PC MM duplex Adapter SC/PC OM3 duplex Adapter SC/PC OM4 duplex Adapter SC/APC SM simplex Adapter SC/APC SM simplex z klapką Adapter SC/APC SM duplex Adapter LC/PC SM simplex Adapter LC SM duplex Adapter LC SM duplex z klapką Adapter LC SM quad Adapter LC MM duplex Adapter LC OM3 duplex Adapter LC OM3 quad Adapter LC OM4 duplex Adapter LC/APC SM simplex Adapter LC/APC SM duplex Adapter LC/APC SM duplex z klapką Adapter LC/APC quad Adapter ST Adapter E2000/APC Adapter FC/PC SM Adapter FC/APC SM Adapter MU Adapter SMA Adapter MTRJ Adapter MPO Adapter SC/PC-LC/PC simplex Adapter SC/PC-FC/PC simplex Adapter SC/APC-FC/APC simplex Adapter SC/PC-ST simplex Adapter SC/PC-ST duplex Adapter ST-FC/PC simplex Adapter E2000/APC-SC/APC Adapter FC/PC wtyk - LC/PC DATA OPTICS 29

30 NARZĘDZIA OBCINAKI BOCZNE RIPLEY MILLER CC Idealne do przycinania kabli światłowodowych Ostrza automatycznie pozycjonują kabel do optymalnego ustawienia Przycinają kabel nie spłaszczając jego końca Posiadają precyzyjną, wytrzymałą konstrukcję ze stali węglowej Uchwyty pokryte są trwałym antypoślizgowym materiałem CC CC CCS22 Obcinaki do kabla o śr. do 9 mm Obcinaki do kabla o śr. do 11 mm Obcinaki do kabla o śr. do 9 mm zbrojonego taśmą stalową STRIPPER DO ŚCIĄGANIA PŁASZCZA I ZBROJENIA RIPLEY MILLER ACS Najwyższej klasy narzędzie służące do jednoczesnego usuwania płaszcza oraz stalowego, aluminiowego lub miedzianego zbrojenia z kabli o średnicy 8-28mm (ACS) oraz 4-10 mm (ACS-2) Możliwość wykonania cięć poprzecznych i wzdłużnych Regulowana głębokość cięcia w zakresie do 5.5mm Kołowa prowadnica na kabel zapewnia stabilność i łatwiejszą pracę narzędziem Dostępne są zapasowe ostrza ACS ACS ACS Stripper do płaszcza i zbrojenia ACS (8-28mm) Stripper do płaszcza i zbrojenia ACS2 (4-10mm) Zapasowe osrze do strippera ACS 30 DATA OPTICS

31 NARZĘDZIA STRIPPER DO ŚCIĄGANIA PŁASZCZA RIPLEY MILLER MK01 Narzędzie służy do usuwania płaszcza i powłok z kabli o średnicy od 8 do 38mm Idealny do różnego rodzaju izolacji np. gumy, PVC, miedzianej warstwy kabli koncentrycznych Możliwość wykonania cięć poprzecznych, wzdłużnych i spiralnych Regulowana głębokość cięcia w zakresie do 4.5mm Dostępne są zapasowe ostrza MK01DA MK01DA Stripper do płaszcza MK01DA (śr. 8-38mm) Zapasowe ostrze do narzędzia MK01DA STRIPPER DO ŚCIĄGANIA PŁASZCZA RIPLEY MILLER MK02 Narzędzie służy do usuwania płaszcza z kabli o średnicy od 4.5 do 28.5mm Głębokość cięcia ostrza jest regulowana tak, by nie uszkodzić wewnętrznych warstw kabla Cięcia można wykonywać zarówno podłużne jak i poprzeczne Regulowana głębokość cięcia w zakresie do 3mm Dostępne są zapasowe ostrza MK MK Stripper do płaszcza MK02 (śr mm) Zapasowe ostrze do narzędzia MK-02 STRIPPER DO PŁASZCZA I ZBROJENIA RIPLEY AJS Narzędzie AJS służy do nacinania powłok kabli ze zbrojeniem z taśmy stalowej lub miedzianej, a także duktów kablowych wykonanych z HDPE lub MDPE Wykonuje nacięcia wzdłużne i poprzeczne oraz ma możliwość wykonywania wcięć - tzw. okienek Precyzję cięcia zapewnia szlifowane, stalowe ostrze, a jego regulowana wysokość pozwala na nacinanie powłok o grubości do 6.3mm AJS Stripper regulowany do płaszcza i zbrojenia Ripley AJS DATA OPTICS 31

32 NARZĘDZIA STRIPPER OBROTOWY DO PŁASZCZA RIPLEY MILLER RCS Strippery RCS służą do usuwania płaszcza i powłok z kabli o średnicy mm Idealne do różnego rodzaju izolacji np. gumy, PVC, miedzianej warstwy kabli koncentrycznych Możliwość wykonania cięć poprzecznych, wzdłużnych i spiralnych Regulowana głębokość cięcia w zakresie do 4.5mm RCS RCS RCS-CB231 Stripper do płaszcza Clauss RCS-114 (śr mm) Stripper do płaszcza Clauss RCS-158 (śr mm) Zapasowe ostrze do RCS114 i RCS158 STRIPPERY OBROTOWE DO PŁASZCZA / TUB IDEAL Narzędzie służy do ściągania płaszcza lub nacinania tub Możliwość wykonania cięć poprzecznych oraz wzdłużnych Regulowana głębokość cięcia Każde narzędzie jest wyposażone w 3 noże proste i 1 do cięcia okrężnego L L-9226 Stripper obrotowy Ideal (śr. do 3.2mm) Stripper obrotowy Ideal ( mm) Stripper obrotowy Ideal ( mm) Zestaw zapasowych ostrzy do strippera Ideal , , Stripper obrotowy Ideal ( mm) Zestaw zapasowych ostrzy do strippera Ideal DATA OPTICS

33 NARZĘDZIA STRIPPER DO POWŁOK I TUB RIPLEY MILLER 101-S Narzędzie przeznaczone do cięcia tub oraz kabli, a także stripowania drutów izolowanych o średnicy mm Śruba ograniczająca w łatwy sposób reguluje dopasowanie do rozmiaru kabla Uchwyty strippera pokryte są lekkim plastikiem. Model ten wyposażony jest w otwierający i blokujący system sprężynowy S Stripper Miller 101S STRIPPER OBROTOWY DO TUB MILLER FTS Narzędzie służy do precyzyjnego nacinania tub w jednym kroku Unikalna i nowatorska konstrukcja pozwala na nacinanie tub w szerokim zakresie średnic eliminując konieczność używania kilku narzędzi Ostrze ze stali węglowej niewymagające regulacji Obudowa z polimeru o dużej elastyczności Wykonuje cięcia poprzeczne FTS FTS FTS-005 Stripper do tub Miller FTS, żółty, do tub o średnicy w zakresie 1.6mm do 6.0mm Stripper do tub Miller FTS-035, niebieski, do tub o średnicy w zakresie 1.6mm do 6.0mm i grubości (0.76mm-1.27mm) Stripper do tub Miller FTS-005, czerwony, do tub o małych średnicach - do 2mm oraz grubości ścianek do 0.4mm DATA OPTICS 33

34 NARZĘDZIA NARZĘDZIE DO WYKONYWANIA WCIĘĆ W TUBACH O ŚR MM RIPLEY MILLER MSAT-16 Nowatorskie narzędzie do wykonywania precyzyjnych wcięć w tubach o średnicy 1-3mm i uzyskiwania dostępu do nienaruszonych włókien światłowodowych Budowa narzędzia umożliwia szybkie zidentyfikowanie rozmiaru posiadanej tuby i dopasowanie odpowiedniej prowadnicy w celu wykonania idealnego cięcia 16 różnych ustawień średnicy cięcia w zakresie od 1 do 3mm Bezpieczna, kompaktowa i ergonomiczna obudowa strippera wygodnie leży w dłoni, jednocześnie chroniąc przed ryzykiem obrażeń Konstrukcja sprężynowa eliminuje dodatkową potrzebę blokowania czy zaciskania narzędzia podczas użytkowania Ostrza ze stali nierdzewnej nie wymagają regulacji i są łatwe do wymiany NOWOŚĆ MSAT MB Narzędzie Miller MSAT-16 Zapasowe ostrze do MSAT-16 NARZĘDZIE DO WYKONYWANIA WCIĘĆ W TUBACH RIPLEY MILLER MSAT-5 Narzędzie umożliwia wykonywanie wcięć do tub o średnicy mm bez ryzyka uszkodzenia włókien Pięć kanałów dla tub o średnicy w zakresie mm Ostrze jest wspólne dla wszystkich kanałów Narzędzie nacina płaszcz kabla z jednej strony (wycina okienko) MSAT MSAT Narzędzie Miller MSAT-5 Zapasowe ostrze 34 DATA OPTICS

35 NARZĘDZIA NARZĘDZIE DO WYKONYWANIA WCIĘĆ W TUBACH RIPLEY MILLER MSAT Narzędzie umożliwia wykonywanie wcięć do tub o średnicy mm bez ryzyka uszkodzenia włókien Ostrza umieszczone są w trzech kanałach o średnicy 2.00mm (dla tub mm), 2.5mm (dla tub mm) i 3.00mm (dla tub mm) Ostrze nacina tubę z obu stron Narzędzie wykonuje cięcia wzdłużne MSAT rb Narzędzie Miller MSAT Zapasowe ostrze NARZĘDZIE DO WYKONYWANIA WCIĘĆ W KABLACH FTTH MILLER RBT Narzędzie służy do wykonywania wcięć w kablach szybkiego dostępu przeznaczonych do systemów FTTH Za jego pomocą można wyciąć okienko w przewodzie pionowym unikając uszkodzenia włókien i umożliwiając ich indywidualne wyprowadzenie Przeznaczone jest do kabli o średnicy 8.5mm, 10.5mm i 14mm i nie wymaga jakichkolwiek dodatkowych regulacji Narzędzie posiada wytrzymałą aluminiową konstrukcję i jest przy tym kompaktowe i lekkie. Ostrze wykonane jest z wysokogatunkowej stali węglowej RBT Narzędzie do wykonywania wcięć w kablach FTTH - Miller RBT DATA OPTICS 35

36 NARZĘDZIA STRIPPER DO PŁASZCZA I BUFORA RIPLEY MILLER FO-CF Innowacyjnie zaprojektowany stripper umożliwiający wzdłużne ściąganie izolacji Sposób umieszczenia włókna w stripperze zmniejsza ryzyko złamania włókna podczas usuwania izolacji, co może się często zdarzać przy standardowych stripperach Umieszczona w narzędziu linijka pomaga zachować wymaganą długość usuwanej izolacji Stripper posiada trzy ostrza - do ściągania płaszcza 1.6-3mm, bufora 900µm do pokrycia 250µm oraz pokrycia 250µm do płaszcza 125µm Wszystkie powierzchnie tnące są precyzyjne uformowane, utwardzone i wyszlifowane, co zapewnia precyzyjne usuwanie osłony kabla, bufora i pokrycia bez zadrapań czy nacięć włókna FO-CF Stripper Ripley Miller FO-CF STRIPPER DO PŁASZCZA I BUFORA RIPLEY MILLER FO 103-S Klasyczne i najbardziej popularne strippery światłowodowe Model FO 103S - służy do ściągania buforów o średnicy 250µm Model FO 103-T-250-J - oprócz standardowego ostrza do ściągania buforów o średnicy 250µm posiada dodatkowe otwory - do bufora 900µm oraz przycinania tub 2-3mm Narzędzie posiada sprężynę odbijającą, która zapewnia powrót noży tnących do pozycji otwartej Dokładność średnicy otworu w ostrzu pozwala na prawidłowe zdjęcie bufora, chroniąc włókno przed uszkodzeniem FO103S FO103D FO103T250J Stripper do bufora 250µm Miller FO103S Stripper 2-H (250, 900 µm) Miller FO103D250 Stripper 3-H (250, 900 µm & 2-3 mm) Miller FO103T250J 36 DATA OPTICS

37 NARZĘDZIA STRIPPER DO PŁASZCZA I BUFORA RIPLEY MILLER CFS-2 Stripper do ściągania buforów z włókien o 250µm lub 900µm odsłaniający płaszcz 125µm światłowodu Posiada także otwór tnący o średnicy 2-3 mm, który może być używany do przycinania płaszcza lub tuby kabla Narzędzie posiada wygodny uchwyt oraz sprężynę odbijającą, która zapewnia powrót noży tnących do pozycji otwartej CFS CFS2-900 Stripper do bufora 250µm Ripley Miller CFS-2 Stripper do bufora 900µm Ripley Miller CFS-2 STRIPPER DO PŁASZCZA I BUFORÓW RIPLEY MILLER CFS-3 Stripper do ściągania buforów z włókien o 250µm oraz 900µm odsłaniający płaszcz 125µm światłowodu Posiada także otwór tnący o średnicy mm, który może być używany do przycinania płaszcza lub tuby kabla Narzędzie posiada wygodny uchwyt oraz sprężynę odbijającą, która zapewnia powrót noży tnących do pozycji otwartej NOWOŚĆ CFS-3 Stripper Tri Hole (250, 900 µm & mm) Ripley Miller CFS-3 STRIPPER DO PŁASZCZA I BUFORA + OBCINAKI DO KEVLARU MILLER FO-SNC Stripper Miller SnC to wielofunkcyjne podręczne narzędzie o unikalnej konstrukcji do obróbki włókna światłowodowego Trzyotworowy ściągacz izolacji posiada ostrze do ściągania płaszcza z kabli o średnicy mm oraz ostrza do ściągania bufora z włókna światłowodowego 250µm i 900µm Stripper do włókna i nożyce do kevlaru schowane są w korpusie ochronnym, w celu ich użycia należy wysunąć odpowiednią końcówkę przy pomocy poręcznego suwaka FO-SnC Stripper 3-H i obcinaki do kevlaru - Miller FO-SnC DATA OPTICS 37

38 NARZĘDZIA STRIPPER DO PŁASZCZA I BUFORÓW ECOTOOL F3H Narzędzie jest przeznaczone do ściągania płaszcza 2-3mm, bufora 900µm oraz 250µm Narzędzie posiada wygodny uchwyt oraz sprężynę odbijającą, która zapewnia powrót noży tnących do pozycji otwartej Budowa ostrza zapewnia niezmienne precyzyjne cięcia w długim okresie użytkowania F3H Stripper F3H (250, 900 µm & 2-3 mm) ECOtool STRIPPERY DO BUFORA MICRO-STRIP Seria narzędzi Micro-Strip jest przeznaczona do usuwania pierwotnego i wtórnego bufora z włókien optycznych Narzędzia posiadają zestaw wymiennych noży tnących od 125µm do 450µm i prowadnice włókien od 250µm do 900µm tak, aby dopasować najbardziej popularne rozmiary włókien Regulowany ogranicznik długości pozwala usunąć zbędną długość bufora od 6.5mm do 38mm Zestaw wyposażony jest w pędzel do czyszczenia, narzędzie do usuwania ostrzy tnących i instrukcję Każdy element zestawu może być także zamówiony oddzielnie MS-FOK-1 Zestaw narzędzi MicroStrip 38 DATA OPTICS

39 NARZĘDZIA ZACISKARKA DO ZŁĄCZY MIEDZIANYCH RIPLEY MILLER RJC Zaciskarka Miller do złączy miedzianych RJ10, RJ11, RJ12, RJ22 oraz złączy RJ45 modułowych (4P, 6P, 8P) Narzędzie posiada wbudowany moduł do cięcia przewodów oraz stripper do płaszczy Możliwość łatwego zwolnienia mechanizmu zapadkowego, ułatwiającego pracę z zaciskarką RJC Zaciskarka Miller RJC STRIPPER DO KABLI UTP I STP MILLER SMART STRIP Narzędzie wykonuje precyzyjne cięcia w warstwie izolacyjnej kabli UTP oraz STP o rozmiarze od 0.75 mm do 10 mm Mechanizm dokładnej regulacji głębokości cięcia pozwala na zmianę ustawienia w ramach standardowych izolacji oraz różnego rodzaju nieregularnych ekranowanych kabli wielordzeniowych. Zakres możliwej głębokości cięcia wynosi od 0 do 3.0 mm Narzędzie wyposażone w mechanizm sprężynowy SMARTSTRIP Stripper do ściągania izolacji z kabli UTP i STP Miller Smart Strip NARZĘDZIE DO WPINANIA ZŁĄCZY RIPLEY MILLER IET Narzędzie do wpinania i wypinania złączy w gęsto ułożonych połączeniach w panelu Umożliwia pracę ze złączami zarówno LC i SC simplex oraz duplex jak i MU, MT-RJ Końcówka narzędzia umożliwia zacisk bez ślizgania się złączy Mechanizm sprężynowy oraz ergonomiczne uchwyty zapewniają wygodne i precyzyjne sterowanie IET Narzędzie do wypinania złączy w panelach Miller IET DATA OPTICS 39

40 NARZĘDZIA NOŻYCE DO KEVLARU RIPLEY MILLER KS-1 Lekkie nożyce do ciecia kevlaru, włókien aramidowych znajdujących się w konstrukcji kabli światłowodowych Ergonomiczny kształt uchwytów pozwala na stosowanie nożyczek zarówno przez lewo jak i praworęcznych użytkowników Jedno z ostrzy posiada mikro ząbki, co ułatwia wielokrotne cięcie KS1 Nożyce do kevlaru Miller KS1 NOŻYCE DO KEVLARU RIPLEY MILLER 925C Nożyce ogólnego zastosowania nadające się zarówno do cięcia Kevlaru, włókien aramidowych, jak i lekkich kabli dielektrycznych Ostrza wykonane ze stali utwardzanej są dodatkowo niklowane i chromowane Nożyce dostępne są w dwóch wersjach - z ostrzem prostym lub ząbkowanym CI CS Nożyce do kevlaru Miller 925CI Nożyce do kevlaru Miller 925CS, ostrze ząbkowane OBCINAKI DO KEVLARU RIPLEY MILLER FOKC Obcinaki do kevlaru oraz włókien aramidowych W pełni ząbkowane krawędzie tną szybko i gładko Narzędzie jest lekkie i kompaktowe o ergonomicznych antypoślizgowych uchwytach Wyposażone w system powracających sprężyn, pozwalający na precyzyjne i powtarzające się cięcia FOKC Obcinaki do kevlaru Miller FOKC 40 DATA OPTICS

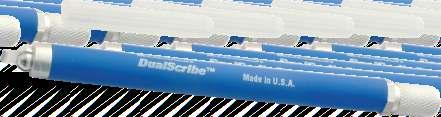

41 NARZĘDZIA RYSIK DO PRZYCINANIA WŁÓKNA IDEAL Narzędzie służy do usuwania nadmiaru włókna przy zakańczaniu złącz, zmniejszając prawdopodobieństwo uszkodzenia ferruli Końcówka rysika Ideal wykonana jest z szafiru i posiadają kąt cięcia 60 Delikatne dotknięcie włókna wystającego ponad końcówkę ferruli powoduje cięcie Narzędzie ma kształt długopisu Rysik szafirowy do przycinania włókna Ideal PŁYTKA DO PRZYCINANIA WŁÓKNA RADIALL Płytki służą do usuwania nadmiaru włókien przy zakańczaniu złączy oraz zmniejszają prawdopodobieństwo uszkodzenia ferruli Płytki to ceramiczne kwadraty o bokach 50mm Obcinanie włókien polega na delikatnym dotknięciu płaszcza włókna bardzo blisko ferruli, delikatne pociągnięcie płytki powoduje równomierne cięcie włókna Ceramiczne płytki posiadają plastikowe nakładki zabezpieczające tnące brzegi F Płytka ceramiczna Radiall do przycinania włókna ZACISKARKI DO ZŁĄCZY Narzędzie pomocne przy zakańczaniu złączy i podnoszeniu ich wydajności mechanicznej, wymaganej przez producentów Zaciskarka ma mocną, stalową ramę i jest wyposażona w mechanizm blokady powrotu ramion Możliwość sześciokątnego oraz owalnego zacisku Szczęki w narzędziu są wymienne FOCR HT336J Zaciskarka do złączy ST, SC, FC na kabel 2.8, złączy LC, HFBR (niebieska) Ripley Miller Zaciskarka do złączy ST, SC, FC na kabel 2.8, złączy LC, HFBR (żółta) DATA OPTICS 41

42 NARZĘDZIA PRZENOŚNA MASZYNA POLERSKA DO ŚWIATŁOWODÓW NTT-AT POP-311 Przenośna maszyna polerska NTT-AT POP-311 służy do polerowania złączy światłowodowych na miejscu instalacji lub ich przepolerowywania w miejscu użytkowania. Jest doskonałym rozwiązaniem dla firm specjalizujących się w serwisowaniu sieci światłowodowych. Daje możliwość niezwłocznej naprawy złączy, skracając czas usunięcia awarii lub przeprowadzenia konserwacji do minimum. W maszynie poleskiej POP-311 zastosowano całą dostępną technologię wykorzystywaną w laboratoryjnych maszynach polerskich. Jakość polerowania osiąga parametry porównywalne do uzyskiwanych przez urządzenia stacjonarne. Uchwyty polerskie dostępne do większości złączy światłowodowych używanych w telekomunikacji Krótki czas polerowania - około 4 minuty na złącze Zasilanie - 4 baterie/akumulatory AA lub przy pomocy zasilacza sieciowego AC POP POP311-B-01S POP311-B-01M POP311-B POP311-P POP311-P POP311-O ATP3000-AZ ATP3000-AZ ATP3000-AZ ATP3000-AZ ATP3000-AZ ATP3000-AZ ATP3000-AZ ATP3000-AZ ATP3000-AZ ATP3000-AZ ATP3000-AZ ATP3000-AZ ATP3000-AZ AAS-DM15A AAS-GC03A AAS-DM01A ADS-NEXT AAS-WA16A AAS-WA09A AAS-RW02A AAS-RC01A AAS-GC30A Przenośna maszyna polerska do światłowodów POP-311 NTT-AT Podkładka pod złącza SC, FC Podkładka pod złącza LC, MU Podkładka pod złącza MT/MPO oraz do formowania kąta APC Gumowa podkładka P01 (SC, FC, ST), op. 3 szt. Gumowa podkładka P02 (LC, MU), op. 3szt. Torba do przenoszenia maszyny polerskiej Wkładka do mocowania złącza SC/PC Wkładka do mocowania złącza SC/APC Wkładka do mocowania złącza LC/PC Wkładka do mocowania złącza LC/APC Wkładka do mocowania złącza ST Wkładka do mocowania złącza FC/PC Wkładka do mocowania złącza FC/APC Wkładka do mocowania ferruli MT-RJ Wkładka do mocowania ferruli MT 8 Wkładka do mocowania ferruli MT 0 Wkładka do mocowania ferruli E2000/APC Wkładka do mocowania ferruli E2000/PC Wkładka do mocowania złącza MU Papier polerski 15 um Diamond, 20mm x 20mm, op. 100szt. Papier polerski 3 um GC, 20mm x 20mm, op. 100szt. Papier polerski 1 um Diamomd, 20mm x 20mm, op. 100szt. Papier polerski ADS NEXT SiO2, 20mm x 20mm, op. 100szt. Papier polerski 16 um Adhesive Removal, 20mm x 20mm, op. 100szt. Papier polerski 9 um Adhesive Removal, 20mm x 20mm, op. 100szt. Papier polerski 2 um RW, 20mm x 20mm, op. 100szt. Papier polerski 1 um RC, 20mm x 20mm, op. 100szt. Papier polerski 30 um GC, 20mm x 20mm, op. 100szt. Wkładka do ferruli MT (MTP, MPO) PRZEPOLEROWYWANIE ZŁĄCZY NA OBIEKCIE Wkładka do złącza LC/APC Przed przepolerowaniem Po przepolerowaniu 42 DATA OPTICS

43 NARZĘDZIA KRĄŻKI DO POLEROWANIA RĘCZNEGO Krążki polerskie są wykorzystywane do prawidłowego polerowania złącz Różne rodzaje złącz wymagają odpowiednich krążków polerskich EFA6004ASSY EFA6006ASSY MTRJ SMA UNI2.5-P Krążek polerski do złączy ST/SC/FC metalowy Krążek polerski do złączy LC metalowy Krążek polerski do złączy MTRJ plastikowy Krążek polerski do złączy SMA metalowy Krążek polerski do złączy ST/SC/FC plastikowy PIECYK DO WYGRZEWANIA ZŁĄCZY Piecyk o regulowanej temperaturze jest stosowany do utwardzania żywicy stosowanej przy zakańczaniu złącz światłowodowych Piecyk w wersji standardowej zawiera wymienny blok, w którym można pomieścić do 24 złącz SC, SMA, ST, FC, LC Wbudowany termostat utrzymuje stałą temperaturę pomiędzy 60 C a 150 C, dodatkowo obserwację temperatury umożliwia dostarczony termometr, umieszczany wewnątrz bloku grzewczego EU Piecyk do wygrzewania złączy 24 porty Stalowa osłonka do piecyka na ferrule 2,5mm i SMA Stalowa osłonka do piecyka na ferrule 1,25mm i SMA DATA OPTICS 43

44 NARZĘDZIA PODKŁADKI DO POLEROWANIA ZŁĄCZY By zapewnić dobrą jakość ręcznie polerowanych złączy, konieczne jest umieszczenie papieru polerskiego na czystej i płaskiej powierzchni jaką zapewniają podkładki do polerowania Dostępne są dwa rodzaje twardych podkładek - gumowa o wymiarach 240x300mm oraz szklana z gumowymi nóżkami o wymiarach 240x100mm Dostępna jest również mata robocza Ripley Miller FS100 wykonana z czarnego winylu, o wymiarach 56 cm x 35.5 cm G 240x S 240x FS100 Podkładka polerska gumowa 240x300 mm Podkładka polerska szklana 240x100 mm Mata monterska Ripley 360x560mm NÓŻ DO PRECYZYJNEGO CIĘCIA WŁÓKNA FITEL S326A Nóż do precyzyjnego cięcia włókna Furukawa Fitel S326A to narzędzie pracujące w sposób automatyczny, wyzwalane jednym naciśnięciem przycisku zwalniającego Nóż zapewnia najwyższą powtarzalność parametrów cięcia dzięki nowatorskiemu mechanizmowi łamania włókna Przeznaczony jest do przycinania wielo i jednomodowych włókien o średnicy płaszcza 125 μm w celu odpowiedniego ich przygotowania do procesu spawania Zapewnia idealne przycięcie włókna, co z kolei jest podstawowym warunkiem wykonania spawu dobrej jakości W odróżnieniu od innych tego typu urządzeń nie wymaga stosowania skomplikowanych procedur przycinania - wystarczy tylko ułożyć włókno i nacisnąć jeden przycisk Odpadki włókna automatycznie są usuwane do bardzo pojemnego zbiorniczka Nowa wersja noża posiada konstrukcję znacznie bardziej odporną na uderzenia i upadki. Składa się ona z niezależnych modułów znacznie ułatwiających czyszczenie i obsługę noża. Każdy egzemplarz dostarczany jest z własnym etui oraz kompletem zapasowych pojemników na ścinki włókna S326A Nóż do precyzyjnego cięcia włókna FITEL S326A 44 DATA OPTICS

45 NARZĘDZIA NÓŻ DO PRECYZYJNEGO CIĘCIA WŁÓKNA ECOTOOL FOCP-05 Ekonomiczne narzędzie do precyzyjnego obcinania włókien światłowodowych Zapewnia dokładne przycięcie włókna pod kątem 90 z dokładnością do +/- 0,5 Obrotowe, wymienne ostrze posiada 12 pozycji cięcia, dzięki czemu możliwe jest wykonanie około precyzyjnych cięć włókna Odpowiedni do włókien w pokryciu 250µm i 900µm Odpadki włókna mogą być usuwane do dołączonego pojemnika FOCP05 Nóż do precyzyjnego cięcia ECOtool FOCP-05 NÓŻ DO PRECYZYJNEGO CIĘCIA WŁÓKNA RIPLEY FOC-125 Precyzyjna obcinarka, lekka i nieduża, idealna do użytku w laboratorium jak i na instalacji Łatwość obsługi i powtarzalna jakość cięć Charakterystyczna dla narzędzi marki Ripley niezawodność i wytrzymałość Zapewnia przycięcie włókna z dokładnością do +/- 0,5 Wymienne ostrze umożliwia wykonanie cięć Długość przycinanego włókna: 6-20mm (250µm) i 10-20mm (900µm) Obcinarka nie posiada pojemnika na odpadki włókna Wygodne, miękkie etui FOC-125 Nóż do precyzyjnego cięcia Ripley FOC-125 DATA OPTICS 45

46 NARZĘDZIA ZESTAW NARZĘDZIOWY - SPAWANIE I INSPEKCJA Duży zestaw narzędziowy zawierający komplet narzędzi do spawania oraz kontroli złączy światłowodowych w pigtailach lub patchcordach. Narzędzia wchodzące w skład kompletu charakteryzują się wysoką precyzją działania oraz niezawodnością. Zestaw dostępny jest w torbie monterskiej lub walizce serwisowej. SKŁAD ZESTAWU Torba narzędziowa ( lub ) Obcinaki Ripley Miller CC22 ( ) Stripper do płaszcza MK02 ( ) Stripper 3-Hole Miller FO103T250J ( ) Stripper obrotowy Ideal ( ) Nożyce do kevlaru Miller KS1 ( ) Pojemnik na odpadki włókna FS200 ( ) Dozownik IPA poj. 4oz. Menda ( ) Chusteczki bezpyłowe Kim-Wipes ( ) Alkohol do czyszczenia IPA 250ml ( ) Osłonka na spaw 45mm op. 100szt. ( ) Automat do czyszczenia złączy 2.5mm Neoclean-E3 ( ) Automat do czyszczenia złączy 1.25mm Neoclean-E1 ( ) Wizualny lokalizator uszkodzeń DL1 ( ) Adapter/przejściówka do złączy 1.25mm ( ) Mikroskop przenośny x400 F4M-B ( ) Klucze nasadowe ( ) Latarka LED ( ) Zestaw narzędziowy - spawanie i inspekcja w torbie monterskiej Zestaw narzędziowy - spawanie i inspekcja w walizce serwisowej 46 DATA OPTICS

47 NARZĘDZIA ZESTAW NARZĘDZIOWY - SPAWANIE Zestaw narzędziowy podstawowy zawiera komplet narzędzi niezbędnych do przygotowania kabla do spawania. SKŁAD ZESTAWU Torba narzędziowa ( lub ) Obcinaki Ripley Miller CC22 ( ) Stripper do płaszcza MK02 ( ) Stripper 3-Hole Miller FO103T250J ( ) Stripper obrotowy Ideal ( ) Nożyce do kevlaru Miller KS1 ( ) Pojemnik na odpadki włókna FS200 ( ) Dozownik IPA poj. 8oz. Menda ( ) Chusteczki bezpyłowe Kim-Wipes ( ) Alkohol do czyszczenia IPA 250ml ( ) Osłonka na spaw 45mm op. 100szt. ( ) Wizualny lokalizator uszkodzeń DL2 ( ) Adapter redukcja z 2.5mm na 1.25mm ( ) Klucze nasadowe ( ) Latarka LED ( ) Zestaw narzędziowy - spawanie w torbie monterskiej Zestaw narzędziowy - spawanie w walizce serwisowej ZESTAW NARZĘDZIOWY RIPLEY DLA SIECI DOSTĘPOWYCH MSAT ALL ACCESS NOWOŚĆ Podstawowy a zarazem kompletny zestaw do wykonywania zakończeń kabla światłowodowego oparty na sprawdzonych i niezawodnych narzędziach Ripley. W skład zestawu wchodzą: Lekka i poręczna walizka wykonana z twardego plastiku, wypełniona gąbką Stripper Miller FO103S Nożyce do kevlaru Miller KS1 Stripper do płaszcza Miller RCS-114 Stripper obrotowy do tub Miller FTS Narzędzie do wykonywania wcięć w tubach MSAT Zestaw narzędziowy - MSAT ALL ACCESS DATA OPTICS 47

48 NARZĘDZIA ZESTAW NARZĘDZIOWY - MONTAŻ ZŁĄCZY Zestaw narzędzi i urządzeń niezbędnych do prawidłowego montażu złączy światłowodowych. Zestaw profesjonalny zawiera wszelkie niezbędne elementy do produkcji patchcordów wielomodowych a rozszerzony o przenośną maszynę polerską POP-311 także do produkcji patchcordów jednomodowych. Zestaw narzędziowy nie jest wyposażony w urządzenia pomiarowe. SKŁAD ZESTAWU Walizka narzędziowa serwisowa ( ) Obcinaki Ripley Miller CC22 ( ) Stripper obrotowy Ideal ( ) Stripper 3-Hole Miller FO103T250J ( ) Nożyce do kevlaru Miller KS1 ( ) Rysik Ideal ( ) Piecyk do złączy 24 porty ) Osłonka do piecyka na ferrule 2,5mm i SMA (8x ) Osłonka do piecyka na ferrule 1,25mm i SMA (8x ) Krążek do złączy ST/SC/FC ( ) Krążek do złączy LC ( ) Podkładka szklana 240x100 mm ( S) Zaciskarka do złączy ( ) Alkohol do czyszczenia IPA 250ml ( ) Dozownik IPA poj. 4oz. Menda ( ) Chusteczki bezpyłowe Kim-Wipes ( ) Kaseta do czyszczenia złączy Neoclean-R2 ( ) Druciki do oczyszczania ferruli ( ) Pojemnik na odpadki włókna FS200 ( ) Żywica epoksydowa Hysol g ( ) Strzykawka z igłą do żywicy ( ) Papier polerski 0.3µM. (5x ) Papier polerski 3µM. (5x ) Papier polerski 30µM. (5x ) Mata monterska Clauss FS100 ( ) Mikroskop przenośny x400 F4M-B ( ) Wizualny lokalizator uszkodzeń DL1 ( ) Adapter/przejściówka do złączy 1.25mm ( ) Zestaw narzędziowy - montaż złączy światłowodowych Zestaw narzędziowy można rozszerzyć o: komplet urządzeń do pomiarów transmisyjnych GRANDWAY maszynę polerską NTT-AT POP DATA OPTICS

49 NARZĘDZIA TORBY NARZĘDZIOWE TORBA MONTERSKA Wytrzymała torba narzędziowa z wewnętrzną ramą usztywniającą Uszyta z materiału o dużej odporności mechanicznej typu Cordura600, z którego szyte są plecaki i części umundurowania wojskowych oddziałów specjalnych Pozostałe elementy użyte do wykonania torby, jak: zamki, klamry, paski i rzepy, również odznaczają się najwyższą jakością oraz wytrzymałością na intensywną eksploatację w ciężkich warunkach Wewnętrzna część torby, w której znajdują się przegródki na drobne narzędzia, oddzielona jest miękką przegrodą od pozostałej części torby, w komorze której znajdują się ruchome przegrody, umożliwiające organizację większych i cięższych narzędzi Torba posiada dużą zewnętrzną kieszeń oraz wytrzymały pasek WALIZKA SERWISOWA Solidna, wielofunkcyjna walizka na narzędzia W części górnej znajduje się paleta na narzędzia W części dolnej do wyboru - regulatory przedziałów lub warstwa pianki o grubości 6cm z wyciętych 1,5cm sześcianów umożliwiająca łatwe przygotowanie odpowiednich otworów pod narzędzia by trzymały się ciasno i bezpiecznie Dwa zamki na klucz Wzmocnione krawędzie i aluminiowe narożniki WALIZKA do OTDR Czarna walizka dedykowana do transportu i przechowywania reflektometrów optycznych Grandway FHO5000 Jest solidniejszą i mocniejszą opcją dla miękkich toreb transportowych Twarda obudowa oraz rozkład powierzchni wewnętrznej umożliwia bezpieczny transport urządzenia wraz z akcesoriami Walizka posiada poręczny uchwyt oraz szeroki pas na ramię Wymiary torby 36x24x13cm PRZENOŚNA SASZETKA Poręczna saszetka idealna do małych zestawów narzędziowych lub akcesoriów czyszczących Duża komora otwierana na zamek, usztywniany spód, po bokach dwie duże kieszenie zamykane na rzep Wygodne uchwyty do przenoszenia Wymiary: 230*160*150mm TR EN PS Walizka narzędziowa serwisowa Torba narzędziowa - pusta Zwijana torba Tool Rool Etui narzędziowe Przenośna saszetka DATA OPTICS 49

50 AKCESORIA AUTOMAT DO CZYSZCZENIA FERRUL NEOCLEAN-E Czyści porty światłowodowe mierników i urządzeń aktywnych, złącza światłowodowe wpięte w panelu do adaptera bez konieczności ich wyjmowania, a także przy użyciu specjalnej końcówki umożliwia czyszczenie złączy na kablach połączeniowych Łatwa czynność czyszczenia zapewnia jednocześnie jego stałą wysoką jakość Czyszczenie odbywa się na sucho, bez użycia alkoholu Taśma posiada antystatyczne właściwości, zapobiegające ponownemu osadzeniu się pyłów na czole ferruli Po wyczerpaniu wkładu taśmy czyszczącej, można go wymienić na nowy bez konieczności wymiany całego urządzenia, co redukuje koszty eksploatacji Urządzenie dostępne jest w dwóch wersjach: do złączy z ferrulą o średnicy 2.5mm (E3) oraz o średnicy 1.25mm (E1) Automat czyści zarówno złącza proste (PC, UPC) jak i kątowe (APC) Wydajność: ponad 750 cykli czyszczenia NE-E NE-E ATC-NE-ES ATC-NE-ES1 Automat do czyszczenia ferrul Neoclean-E SC, FC, ST & E2000 Automat do czyszczenia ferrul Neoclean-E MU, LC Wymienny wkład do automatu do czyszczenia ferrul Neoclean-E3 (opakowanie 3szt.) Wymienny wkład do automatu do czyszczenia ferrul Neoclean-E1 (opakowanie 3szt.) AUTOMAT DO CZYSZCZENIA FERRUL (KRÓTKI) NEOCLEAN-EZ NOWOŚĆ Automat posiada krótką obudowę, dzięki czemu czyszczenie nim jest możliwe także w miejscach o ograniczonej przestrzeni Czyści porty światłowodowe mierników i urządzeń aktywnych, złącza światłowodowe wpięte w panelu do adaptera bez konieczności ich wyjmowania, a także przy użyciu specjalnej końcówki umożliwia czyszczenie złączy na kablach połączeniowych Łatwa czynność czyszczenia zapewnia jednocześnie jego stałą wysoką jakość Czyszczenie odbywa się na sucho, bez użycia alkoholu Taśma posiada antystatyczne właściwości, zapobiegające ponownemu osadzeniu się pyłów na czole ferruli Urządzenie jest jednorazowego użytku, nie są dostępne wkłady wymienne Urządzenie dostępne jest w dwóch wersjach: do złączy z ferrulą o średnicy 2.5mm (EZ3) oraz o średnicy 1.25mm (EZ1P) Automat czyści zarówno złącza proste (PC, UPC) jak i kątowe (APC) Wydajność: ponad 400 cykli czyszczenia ATC-NE-EZ ATC-NE-EZ1P Automat do czyszczenia ferrul Neoclean-EZ3 (SC, ST, E2000, FC) krótki Automat do czyszczenia ferrul Neoclean-EZ1P (LC, MU) krótki 50 DATA OPTICS

51 AKCESORIA AUTOMAT DO CZYSZCZENIA ZŁĄCZY MPO NEOCLEAN-M NEOCLEAN-M to innowacyjne urządzenie służące do czyszczenia wielowłóknowych złączy światłowodowych - MPO/MTP Czyści porty światłowodowe mierników i urządzeń aktywnych, złącza światłowodowe wpięte w panelu do adaptera bez konieczności ich wyjmowania, a także przy użyciu specjalnej końcówki umożliwia czyszczenie złączy na kablach połączeniowych Łatwa czynność czyszczenia zapewnia jednocześnie jego stałą wysoką jakość Czyszczenie odbywa się na sucho, bez użycia alkoholu Taśma posiada antystatyczne właściwości, zapobiegające ponownemu osadzeniu się pyłów na czole ferruli Wydajność: ponad 600 cykli czyszczenia NE-M Automat do czyszczenia ferrul Neoclean-M (MPO, MTP) KARTA DO CZYSZCZENIA ZŁĄCZY OPTIPOP-C Podręczna i wygodna forma czyścika do złączy światłowodowych Łatwa czynność czyszczenia zapewnia jednocześnie jego stałą wysoką jakość Czyszczenie odbywa się na sucho, bez użycia alkoholu Materiał czyszczący posiada antystatyczne właściwości, zapobiegające ponownemu osadzeniu się pyłów na czole ferruli Karta zawiera 10 wymiennych arkuszy, każdy arkusz posiada 12 slotów dzięki czemu zastawem podstawowym można przeczyścić 120 złączy Do karty dostępne są wkłady wymienne ATC-CA ATC-CS-01 Karta do czyszczenia zączy Optipop-C Wkład do karty (10 x arkusz) DATA OPTICS 51

52 AKCESORIA KASETA DO CZYSZCZENIA ZŁĄCZY NTT-AT CLETOP-S Najpopularniejsze narzędzie do czyszczenia ferruli złącz światłowodowych Sucha tkanina czyszcząca wyklucza użycie IPA lub innych płynów czyszczących, które mogą być toksyczne, trujące, łatwopalne lub mogą pozostawiać zanieczyszczenia Kasety czyszczące są dostępne dla wielu typów złącz Taśma czyszcząca jest automatycznie przesuwana, dzięki czemu każde złącze czyszczone jest na nieużywanej powierzchni Jedna taśma wystarcza na około 400 czyszczeń Po wyczerpaniu wkładu taśmy czyszczącej, można go wymienić na nowy bez konieczności wymiany całego urządzenia, co redukuje koszty eksploatacji Kaseta do czyszczenia złączy CLETOP-S typ A (FC, SC, ST, SMA, D4, E2000) Kaseta do czyszczenia złączy CLETOP-S typ B (MU, LC, MT, MPO, MTRJ) Taśma do kasety CLETOP-S niebieska Taśma do kasety CLETOP-S biała KASETA DO CZYSZCZENIA ZŁĄCZY NTT-AT OPTIPOP-R Przeznaczna do czyszczenia ferruli złącz światłowodowych Zastosowany materiał czyszczący nie wymaga użycia dodatkowych płynów czyszczących Kasety czyszczące Optipop-R są dostępne w czterech wersjach dla wszystkich rodzajów złączy obecnych na rynku Taśma czyszcząca jest automatycznie przesuwana, dzięki czemu każde złącze czyszczone jest na nieużywanej powierzchni Jedna taśma wystarcza na około 400 czyszczeń Po wyczerpaniu wkładu taśmy czyszczącej, można go wymienić na nowy bez konieczności wymiany całego urządzenia, co redukuje koszty eksploatacji ATC-RE ATC-RE ATC-RE ATC-RE ATC-RS01 Kaseta do czyszczenia złączy Optipop R2-2-sloty (SC, FC, ST, LC, MU) Kaseta do czyszczenia złączy Optipop R1-1-slot (SC, FC, ST, LC, MU, MPO bez pinów) Kaseta do czyszczenia złączy Optipop R3 (MPO z pinami lub bez) Kaseta do czyszczenia złączy Optipop R4 (MTRJ z pinami lub bez) Taśma do kasety Optipop-R 52 DATA OPTICS

53 AKCESORIA KASETA DO CZYSZCZENIA ZŁĄCZY NTT-AT NEOCLEAN-R Kaseta Neoclean-R2 do czyszczenia złączy optycznych z łatwością usuwa wszelkie zanieczyszczenia z czoła ferruli Nadaje się do wszystkich złączy światłowodowowych prostych i kątowych, z odsłoniętą ferrulą, nie posiadających pinów Zastosowana taśma jest bezpyłowa oraz oferuje dużą moc czyszczenia jednocześnie uniemożliwiając osiadanie na niej zanieczyszczeniom z powietrza Obudowa urządzenia wykonana jest z antystatycznego materiału Zaawansowany mechanizm kasety został maksymalnie uproszczony, co pozwoliło zmniejszyć koszty produkcji i montażu, zachowując jednocześnie doskonałe właściwości czyszczące Kaseta jest jednorazowa i starcza na 400 czyszczeń (400 przesunięć taśmy przez okienko) Przesuwanie taśmy odbywa się w sposób manualny ATC-NE-R2 Kaseta do czyszczenia złączy Neoclean-R2 (SC, FC, MU, LC, MT; MPO, MTRJ - bez pinów) PUDEŁKO DO CZYSZCZENIA ZŁĄCZY STICKLERS CLEANWIPES 600 Pudełko wypełnione chusteczkami do czyszczenia złączy światłowodowych Pudełko posiada system sześciu kolorowych prowadnic zmniejszający możliwość ponownego użycia tej samej części chusteczki, a także minimalizuje ryzyko zanieczyszczenia chusteczki zabrudzeniami z rąk Chusteczki wykonane są z bezpyłowego materiału Opakowanie zawiera 100 chusteczek, co przekłada się na 600 indywidualnych czyszczeń MCC-WCS100 Chusteczki Sticklers CleanWipes600 DATA OPTICS 53

54 AKCESORIA CHUSTECZKI CZYSZCZĄCE NASĄCZONE IPA CLEANTEX CT806 Chusteczki do czyszczenia włókna i złącz światłowodowych Nasączone są roztworem 91% środka do odtłuszczania IPA i 9% dejonizowaną wodą Pakowane są pojedynczo w foliowe saszetki Rozmiar chusteczki: 100 mm x 76 mm CT806 Chusteczki czyszczące CleanTex CT806 CHUSTECZKI SUCHE PAKOWANE INDYWIDUALNIE STICKLERS CLEANWIPES SINGLES Suche, bezpyłowe chusteczki dedykowane są do trudnych zastosowań na miejscu instalacji Pakowane pojedynczo w foliowe saszetki, które po o t w a r c i u z a b e z p i e c z a j ą p r z e n i e s i e n i e zanieczyszczeń z rąk instalatora na chusteczkę i dalej na czyszczone elementy światłowodowe Chusteczka pozostaje czysta i sucha do momentu otwarcia hermetycznego opakowania. Wykonane z tkaniny poliestrowej odpornej na strzępienie czy rozdarcia Opakowanie zawiera 50 pojedynczo pakowanych chusteczek Rozmiar chusteczki: 4x8cm W celu osiągnięcia lepszych rezultatów chusteczkę można nasączyć płynem do czyszczenia MCC-FA1 Chusteczki Sticklers CleanWipes - op. 50szt. CHUSTECZKI BEZPYŁOWE STICKLERS CLEANWIPES Chusteczki do czyszczenia włókna i złącz światłowodowych Mogą być używane suche lub nasączone płynem do czyszczenia światłowodów Pakowane są w pudełka po 90 szt. Rozmiar chusteczki: 100 mm x 50 mm MCC-WFW Chusteczki bezpyłowe Sticklers CleanWipes - tuba 90szt. 54 DATA OPTICS

55 AKCESORIA CHUSTECZKI BEZPYŁOWE KIM-WIPES Najpopularniejsze i niezastąpione chusteczki do czyszczenia włókna i złącz światłowodowych Mogą być używane suche lub nasączone alkoholem izopropylowym Pakowane są w pudełka po 280 szt. Rozmiar chusteczki: 114 mm x 216 mm KW Chusteczki bezpyłowe Kim-Wipes (op. 280szt.) IPA - ŚRODEK I DOZOWNIKI DO OCZYSZCZANIA WŁÓKIEN ŚWIATŁOWODOWYCH Płyn IPA przeznaczony jest do odtłuszczenia oraz usunięcia zanieczyszczeń z włókna światłowodowego przed założeniem złącza lub spawaniem Dostępny jest w opakowaniach 1 litrowych, ale zaleca się przelanie środka do małych dozowników, co czyni go łatwiejszym i wygodniejszym w użyciu, oraz pozwala na ekonomiczne dozowanie alkoholu Dozowniki posiadają zamknięcie zabezpieczające przed wyciekaniem alkoholu w trakcie transportu IPA IPA-RM IPA-RP Alkohol izopropylowy IPA 1l Dozownik IPA z metalowym elementem dozującym, poj. 4oz. Dozownik IPA z plastikowym elementem dozującym, poj. 8oz. DATA OPTICS 55

56 AKCESORIA PAŁECZKI DO CZYSZCZENIA NTT-AT NEOCLEAN-S Przeznaczone są do czyszczenia złączy wpiętych w adaptery Mają specjalne nacięcia, które ułatwiają użytkownikowi złamanie pałeczki do niestandardowej długości wymaganej w trudno dostępnych miejscach czyszczenia - możliwość dostosowania długości w zakresie 152mm-45mm Antystatyczny materiał czyszczący Czyszczenie na sucho lub na mokro-sucho ATC-ST-02N ATC-ST-01N Pałeczki do czyszczenia Neoclean-S250, 2.5mm, op. 10 szt. Pałeczki do czyszczenia Neoclean S-125, 1.25mm, op. 10 szt. PAŁECZKI DO CZYSZCZENIA STICKLERS CLEANSTIXX Przeznaczone są do czyszczenia czoła ferruli złączy umieszczonych wewnątrz tulei centrujących (adaptery, porty w miernikach) Pałeczka posiada włóknistą końcówkę wykonaną ze specjalnie formowanej pianki polimerowej dopasowującej się do czyszczonej powierzchni oraz zapewnia optymalne, lekko lune dopasowanie wewnątrz tulei, co umożliwia dokładne wyczyszczenie nie tylko powierzchni styku ale i całego czoła ferruli Pałeczki mogą być używane do czyszczenia złączy PC oraz APC Pozostawiają powierzchnię idealnie czystą i niezarysowaną MCC-S MCC-S12 Pałeczki do czyszczenia 2.5mm Sticklers CleanStixx - op. 50szt. Pałeczki do czyszczenia 1.25mm Sticklers CleanStixx - op. 50szt. PAŁECZKI DO CZYSZCZENIA CHEMTRONICS EFB-10 Przeznaczone są do czyszczenia złączy 2.5mm wpiętych w adaptery Elastyczna główka pałeczki wykonana z pianki poliuretanowej Dopasowuje się do czyszczonej powierzchni Czyszczenie na sucho lub na mokro-sucho z użyciem środka Electro-Wash PX F Pałeczki do czyszczenia 2.5mm, op. 50 szt., EFB DATA OPTICS

57 AKCESORIA PAŁECZKI SPECJALISTYCZNE STICKLERS CLEANSTIXX Pałeczki Sticklers przeznaczone do czyszczenia ferrul cylindrycznych oraz złączy w patchcordach Pałeczka posiada włóknistą końcówkę wykonaną ze specjalnie formowanej pianki polimerowej dopasowującej się do czyszczonej powierzchni Końcówka pałeczki posiada niewielkie zagłębienie, dzięki czemu czyszczona ferrula nie ześlizguje się Zapewnia optymalne, lekko lune dopasowanie, co umożliwia dokładne wyczyszczenie nie tylko powierzchni styku ale i całego czoła ferruli Pałeczki MCC-P25 mogą być używane do czyszczenia złączy PC/APC oraz 2.5/1.25mm, a pałeczki MCC-XMT do czyszczenia ferrul większych niż 2.5mm - SMA, MPO, MTP, MTRJ (z pinami lub bez), Biconic oraz soczewek w zagłębieniach Pozostawiają powierzchnię idealnie czystą i niezarysowaną MCC-P25 Pałeczki do czyszczenia odsłoniętych ferrul MCC-P25 Sticklers CleanStixx - op. 50szt MCC-XMT Pałeczki do czyszczenia większych ferrul (SMA, MTP) MCC-XMT Sticklers CleanStixx - op. 50szt. MINIATUROWE PAŁECZKI BUD200 Miniaturowe pałeczki bawełniane do precyzyjnego czyszczenia drobnych elementów sprzętu elektronicznego Nie nadają się do czyszczenia adapterów Farmaceutyczna jakość bawełny Opakowanie zawiera 200 szt BUD200 Miniaturowe pałeczki BUD200 SPECJALISTYCZNE PAŁECZKI DO SPAWAREK Bardzo cienkie i płaskie pałeczki idealnie przystosowane do usuwania zabrudzeń z V-rowków oraz luster spawarek światłowodowych Doskonale usuwają kurz oraz absorbują substancje Mogą być nasączane środkiem do usuwania zabrudzeń lub używane na sucho Pozostawiają powierzchnię idealnie czystą F F Pałeczki do czyszczenia V-rowków, op. 50szt., Chemitronics, EFB-11 Pałeczki do czyszczenia luster spawarki, op. 15szt., Chemitronics, EFB-12 DATA OPTICS 57

58 AKCESORIA PŁYN DO CZYSZCZENIA ŚWIATŁOWODÓW STICKLERS MCC-POC03M Płyn został stworzony specjalnie do zastosowania w technice światłowodowej Antyelektrostatyczny, nieszkodliwy, niepalny, szybkoschnący Wysycha nie pozostawiając żadnych smug czy osadów Bezpieczny dla włókna światłowodowego we wszelkich testowanych pokryciach, złączy, plastików, szkła, żywicy epoksydowej. Nadaje się także do czyszczenia soczewek, luster, pryzmatów czy ekranów Hermetyczne zamknięty płyn starcza na około 400 czyszczeń Końcówka dozująca może być używana na trzy sposoby - jako rozpylacz, dozownik do nawilżania chusteczek lub dozownik do nawilżania pałeczek czyszczących MCC-POC03M Płyn Sticklers do czyszczenia włókien i złączy światłowodowych PŁYN CZYSZCZĄCY ELECTRO-WASH PX Szybkoschnący płyn do precyzyjnego czyszczenia Wysycha nie pozostawiając żadnych smug czy osadów Bezpieczny dla tworzyw sztucznych Aerozol posiada zawór typu All-Way, rozpyla płyn w dowolnym kierunku Wyjątkowa siła czyszczenia ES810E Płyn czyszczący ElectroWash PX (aerozol 200ml) SPRĘŻONE POWIETRZE Do czyszczenia włókien, złączy, adapterów oraz przyrządów z nimi współpracujących Nie pozostawia osadów, bezpieczne dla tworzyw sztucznych zawiera obojętny, niepalny gaz (100% ultra-pure HFC) MCC-FOD10A ES1617E Sprężone powietrze Sticklers 225ml Sprężone powietrze Chemitronics 400ml 58 DATA OPTICS

59 AKCESORIA ZESTAW DO CZYSZCZENIA ŚWIATŁOWODÓW - STICKLERS Zestaw do czyszczenia światłowodów Sticklers został stworzony z myślą o instalatorach sieci światłowodowych potrzebujących szybko i skutecznie czyścić włókna światłowodowe Zestaw zawiera czyściki, chusteczki oraz pałeczki Praktyczna torba posiada też dodatkowe miejsce na uzupełnienie zestawu w inne światłowodowe akcesoria takie jak mikroskop czy narzędzia, umożliwiając zaadaptowanie go do konkretnego zastosowania jak czyszczenie włókna światłowodowego przed spawaniem czy na przykład okresowe czyszczenie ferruli złącz światłowodowych Wyposażenie zestawu: Torba - wytrzymała, odporna na warunki atmosferyczne, z zamknięciem na zamek błyskawiczny Płyn do czyszczenia włókien światłowodowych - 2szt. Chusteczki bezpyłowe Sticklers CleanWipes - tuba 90szt. Kostka do czyszczenia złączy światłowodowych - 1szt. Chusteczki Sticklers CleanWipes pakowane pojedynczo - 25 szt. Pałeczki do czyszczenia złączy 2.5mm - 30szt. Pałeczki do czyszczenia złączy 1.25mm - 20szt. Wytrzymała latarka LED MCC-FK03 Zestaw Sticklers do czyszczenia światłowodów ZESTAW BEZPIECZEŃSTWA DO PRACY Z WŁÓKNAMI ŚWIATŁOWODOWYMI RIPLEY FIBER-SAFE Zestaw zaprojektowany do bezpiecznej pracy z włóknami światłowodowymi. Zawiera: Mata monterska 360x560mm Pojemnik na odpadki włókna światłowodowego Pinceta do usuwania odłamków włókna Dziesięć czyszczących pałeczek Okulary ochronne NOWOŚĆ FS9500 Zestaw Ripley Fiber-Safe DATA OPTICS 59

60 AKCESORIA PAPIER POLERSKI DO ZŁĄCZY WIELOMODOWYCH Wydajny papier do ręcznego polerowania złączy wielomodowych Może być również używany do polerowania włókien POF i HCF Szeroki zakres gradacji dla różnych cykli polerowania Rozmiar arkusza: 23x28 cm Materiał: tlenek glinu Najczęściej stosowane cykle: 30µm + 3µm + 0.3µm, 5µm + 1µm + 0.3µm A A A A A A A A4-30 Papier polerski 0.3µm, niebieski, AO, A4 Papier polerski 0.5µm, kremowy, AO, A4 Papier polerski 1µm, różowy, AO, A4 Papier polerski 3µm, żółty, AO, A4 Papier polerski 5µm, biały, AO, A4 Papier polerski 9µm, niebieski ciemny, AO, A4 Papier polerski 12µm, czerwony, AO, A4 Papier polerski 30µm, fioletowy, AO, A4 ŻYWICA EPOKSYDOWA CHEMOUTWARDZALNA ANAEBOND 101 Żywica utwardzana chemicznie w temperaturze pokojowej Żywica i utwardzacz dostarczane są w osobnych pojemnikach W momencie zetknięcia się żywicy i utwardzacza rozpoczyna się proces utwardzania trwający poniżej 30 sekund Opakowanie starcza do zakończenia około 100 złączy AB101 Anaebond 101 żywica epoksydowa chemoutwardzalna 60 DATA OPTICS

61 AKCESORIA ŻYWICA EPOKSYDOWA EPO-TEK 353ND Żywica epoksydowa 353ND jest klejem żywicznym używanym do klejenia złączy światłowodowych, zalecanym szczególnie do złączy jednomodowych Składa się z dwóch części: żywicy i utwardzacza Dla osiągnięcia odpowiedniej proporcji (10:1) żywica znajduje się w specjalnym dwupaku, zawierającym dokładnie odmierzone ilości substancji w opakowaniu 4- gramowym Kolor przed utwardzeniem: bursztynowy, po utwardzeniu: czerwony Czas użycia po zmieszaniu: 3-4 godziny Utwardzanie: 80 C 30 minut, 100 C 10 minut, 120 C 5 minut Składowanie: 12 miesięcy Opakowanie 4g starcza na około 100 złączy ND ND-8oz IS Żywica epoksydowa Epo-Tek 353ND 4g Żywica epoksydowa Epo-Tek 353ND 8oz (226,8g) Strzykawka z igłą do żywicy ŻYWICA EPOKSYDOWA HYSOL G HYSOL 0151 to dwuskładnikowa żywica epoksydowa używana do klejenia złączy światłowodowych Czas użycia po zmieszaniu: 1 godzina Utwardzanie: 25 C 24 godziny, 60 C 2 godziny, 120 C 1 godzina Składowanie: 12 miesięcy Opakowanie starcza na około 1500 złączy Żywica epoksydowa Hysol g DATA OPTICS 61

62 AKCESORIA POJEMNIK NA ODPADKI WŁÓKNA RIPLEY FS200S Zaleca się używanie specjalnych pojemników na odpadki włókna światłowodowego Ścinki włókien w razie przedostania się do organizmu stanowią potencjalne niebezpieczeństwo dla zdrowia Zapełniony pojemnik należy zutylizować Wymiary: 100x67mm FS200 Pojemnik na odpadki włókna światłowodowego DRUCIKI DO OCZYSZCZANIA FERRULI Druciki do oczyszczania ferruli służą do czyszczenia otworu ferruli przed procesem klejenia Przydatne są także do przetykania zablokowanego przez ukruszone włókno lub klej otworu Dostarczane są w specjalnych tubach po 12 szt. Wymiary drucików: średnica 125µm, długość 75mm PW12 Druciki o średnicy 125µm, op. 12szt. SZCZYPCZYKI ZE SZKŁEM POWIĘKSZAJĄCYM Szczypczyki wraz ze szkłem powiększającym dostosowane do pracy z małymi elementami światłowodowymi Narzędzie wykonane ze stali nierdzewnej MT-1 Szczypczyki Miller MT-1 62 DATA OPTICS

63 AKCESORIA OSŁONKI SPAWU Osłonki są używane w celu ochrony i wzmocnienia spawu na włóknie światłowodowym Wykonane są z poliolefiny wzmacnianej stalą nierdzewną Po założeniu osłonki na łączone włókna należy umieścić je w piecyku i zgrzać Dostępne są dwie długości osłonek 45mm i 60mm Osłonka na spaw 45mm fi 2.80/2.30mm - opakowanie 100szt. Osłonka na spaw 60mm fi 2.80/2.30mm - opakowanie 100szt. ZAPASOWE ELEKTRODY DO SPAWAREK Wydajność elektrod: 2000 spawów E E E E FSM50/60 Elektrody do spawarki Fitel S176 - zamienniki Elektrody do spawarki Fitel S177 - zamienniki Elektrody do spawarki Fitel S178 - zamienniki Elektrody do spawarki Fitel S179 - zamienniki Elektrody do spawarki Fujikura FSM 50S, FSM 60S - zamienniki SPAWY MECHANICZNE Spawy mechaniczne służą do szybkiego łączenia włókien światłowodowych w sytuacjach awaryjnych (i do takich zastosowań mogą być używane wielokrotnie) lub jako długoterminowe spawy (wzmocnione dodatkowo klejem) Spaw mechaniczny FIS Lock Jaw posiada budowę typu clamshell, na którą składają się dwie ruchome względem siebie części połączone zawiasem, który pozwala na składanie i rozkładanie spawu; opcjonalnie można użyć kleju cyjanoakrylowego (np. SuperGlue) w celu uzyskania siły ciągnienia 6,66N zapewniającej trwałość spawu Spawy są odpowiednie dla włókien jedno i wielomodowych o średnicy 125μm lub w pokryciu 900μm Spaw mechaniczny może być umieszczony w kasecie typu fiberlok, lub można go wzmocnić poprzez nałożenie osłony spawu mechanicznego, która składa się z metalowej tulejki oraz termokurczliwej tuby Typ włókna: MM lub SM, 125μm lub 125/900μm Typowa strata na takim spawie wynosi 0.2 db, maksymalnie 0.5dB, reflektancja - 35dB Dostępne są indywidualnie lub w zestawie naprawczym MC M MCM Spaw mechaniczny na włókno 125um SM/MM Osłona spawu mechanicznego Mostek na 12 spawów mechanicznych DATA OPTICS 63

64 AKCESORIA NAKLEJKI OSTRZEGAWCZE Znaki ostrzegawcze promieniowania laserowego do umieszczenia na elementach sieci światłowodowych jak np. przełącznic, skrzynek, urządzeń TRJ TRJ TRJFO Naklejka trójkąt z laserem 15x15x15mm - Arkusz 100szt. Naklejka trójkąt z laserem 30x30x30mm - Arkusz 90szt. Naklejka 25x100mm z trójkątem i napisem "Uwaga światłowód" - Arkusz 22szt. OZNACZNIK ROLKOWY Wygodny i poręczny dystrybutor samoprzylepnych oznaczników z cyframi 0-9 Każda cyfra umieszczona jest na osobnej rolce, rolki są wymienne i mogą być kupowane oddzielnie Na rolce znajduje się 76 nalepek danej cyfry KMM09 Oznacznik rolkowy cyfry 0-9 OZNACZNIKI SAMOZACISKOWE NA LASCE Produkt przeznaczony do oznaczania przewodów, światłowodów i kabli o średnicach od 1.9mm do 3.5 mm Opakowanie zawiera 24 szt. JEDNAKOWYCH cyfr L L2 Oznacznik samozaciskowy na lasce, na kabel 3mm, cyfra w zakresie 0-9 (x), opakowanie 24 szt. JEDNAKOWYCH cyfr Oznacznik samozaciskowy na lasce, na kabel 2mm, cyfra w zakresie 0-9 (x), opakowanie 24 szt. JEDNAKOWYCH cyfr 64 DATA OPTICS

65 AKCESORIA TAŚMA OSTRZEGAWCZA "UWAGA KABEL..." Taśmy przeznaczone do oznakowania podziemnych sieci telekomunikacyjnych Taśmy dostępne są z nadrukiem UWAGA KABEL O P TOT E L E KOMUNIKACYJ N Y l u b U WA G A K A B E L TELEKOMUNIKACYJNY Do produkcji używane są najwyższej klasy surowce i materiały, przez co uzyskuje się dużą trwałość i wytrzymałość mechaniczną oraz odporność produkowanych taśm na działania agresywnych czynników glebowych Zastosowanie wkładki ze stali kwasoodpornej w taśmach przeznaczonych do oznakowania kabli światłowodowych daje możliwość łatwej i pewnej lokalizacji przebiegu trasy (dodatkowa opcja) Materiał: polietylen modyfikowany Zakres temperatur: od -20 C do +60 C UKO10 Taśma ostrzegawcza "Uwaga kabel optotelekomunikacyjny" pomarańczowa szer.10cm (rolka 100m) OZNACZNIK KABLOWY "KABEL ŚWIATŁOWODOWY" Produkt przeznaczony jest do oznaczania zainstalowanych kabli światłowodowych Odporny na warunki zewnętrzne oraz agresywne warunki przemysłowe Posiada pola do wypełnienia danych za pomocą markera Mocowanie na kablu za pomocą dwóch opasek KS Oznacznik kablowy "Kabel światłowodowy TAŚMA RZEP DWUSTRONNY Taśma typu rzep - dwustronna, jedna strona pokryta jest miękkimi pętelkami, druga zaś sztywnymi haczykami, przy zetknięciu stron ze sobą haczyki zaczepiają się o pętelki Taśma może być używana wielokrotnie bez utraty właściwości użytkowych W telekomunikacji taśma ma zastosowanie przy organizacji wiązek kablowych Szerokość taśmy: 10mm Długość rolki: 25m Kolor: czarny BTB-10/25 Taśma rzep dwustronny DATA OPTICS 65

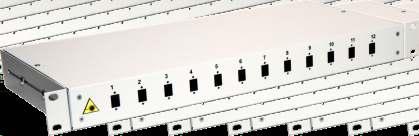

66 PRZEŁĄCZNICE PRZEŁĄCZNICE PANELOWE 19 TELESKOPOWE PREMIUM DATALINE Przełącznica posiada szufladę montowaną na szynach teleskopowych wysuwającą się na więcej niż 100% swojej głębokości Szuflada posiada przetłoczenia pozwalające na mocowanie kabla i pigtaili opaskami oraz gwint umożliwiający zamontowanie maksymalnie 4 kaset na 24 spawy Na tylnej ścianie znajdują się cztery otwory na przepusty kablowe (dwa otwarte, dwa zamknięte pod dławik PG11, PG13.5) z możliwością odgięcia ich tak, by kabel mógł być wprowadzony do przełącznicy również pod kątem Uszy służące do montażu przełącznicy w szafie mają możliwość regulacji, co pozwala na cofnięcie przełącznicy lub wysunięcie jej do przodu Płyta czołowa mocowana jest do podstawy przełącznicy za pomocą wygodnego w użyciu szybkozłącza Porty posiadają numerację Głębokość przełącznicy wynosi 210mm Przełącznica wykonana jest z z blachy stalowej DC 01 malowanej proszkowo; struktura gładka, matowa kolor RAL: 7035 (jasnoszary) PT-SCsx PT-SCsx PT-SCdx PT-SCdx PT-SCdx PT-ST PT-ST PT2-SCsx PT2-SCdx PT2-ST48 Panel światłowodowy wysuwany 12xSC simplex (LC duplex, E2000), 19'' 1U Panel światłowodowy wysuwany 24xSC simplex (LC duplex, E2000), 19'' 1U Panel światłowodowy wysuwany 6xSC duplex, 19'' 1U Panel światłowodowy wysuwany 12xSC duplex, 19'' 1U Panel światłowodowy wysuwany 24xSC duplex, 19'' 1U Panel światłowodowy wysuwany 12xST, 19'' 1U Panel światłowodowy wysuwany 24xST, 19'' 1U Panel światłowodowy wysuwany 48xSC simplex (LC duplex, E2000), 19'' 2U Panel światłowodowy wysuwany 48xSC duplex, 19'' 2U Panel światłowodowy wysuwany 48xST, 19'' 2U 66 DATA OPTICS

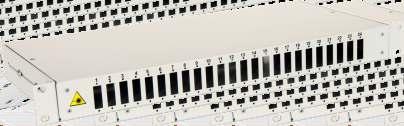

67 PRZEŁĄCZNICE PRZEŁĄCZNICE PANELOWE 19 PROSTE DATALINE Przełącznica otwierana jest poprzez przykręconą śrubami pokrywę Na tylnej ścianie znajdują się cztery otwory na przepusty kablowe (dwa otwarte, dwa zamknięte pod dławik PG11, PG13,5) z możliwością odgięcia ich tak, by kabel mógł być wprowadzony do przełącznicy również pod kątem Panel posiada przetłoczenia pozwalające na mocowanie kabla i pigtaili opaskami oraz gwint umożliwiający zamontowanie maksymalnie 4 kaset na 24 spawy Uszy służące do montażu przełącznicy w szafie mają możliwość regulacji, co pozwala na cofnięcie przełącznicy lub wysunięcie jej do przodu Porty na płycie czołowej posiadają numerację Głębokość przełącznicy wynosi 210mm Przełącznica wykonana jest z z blachy stalowej DC 01 malowanej proszkowo; struktura gładka, matowa Kolor RAL: 7035 (jasnoszary) PP-SCsx PP-SCsx PP-SCdx PP-SCdx PP-SCdx PP-ST PP-ST PP2-SCsx PP2-SCdx PP2-ST48 Panel światłowodowy 12xSC simplex (LC duplex, E2000), 19'' 1U Panel światłowodowy 24xSC simplex (LC duplex, E2000), 19'' 1U Panel światłowodowy 6xSC duplex, 19'' 1U Panel światłowodowy 12xSC duplex, 19'' 1U Panel światłowodowy 24xSC duplex, 19'' 1U Panel światłowodowy 12xST, 19'' 1U Panel światłowodowy 24xST, 19'' 1U Panel światłowodowy 48xSC simplex (LC duplex, E2000), 19'' 2U Panel światłowodowy 48xSC duplex (LC duplex, E2000), 19'' 2U Panel światłowodowy 48xST, 19'' 2U DATA OPTICS 67

68 PRZEŁĄCZNICE MAŁE NAŚCIENNE PRZEŁĄCZNICE SKRZYNKOWE DATALINE Mała przełącznica skrzynkowa wykonana jest ze stali miękkiej Na trzech ściankach bocznych przełącznicy znajdują się zaślepione otwory na kabel wejściowy, przytrzymywany za pomocą przelotek Na czwartej znajduje się cztery, osiem lub szesnaście wyjść na standardowe adaptery ST lub SC Pokrywa skrzynki zamocowana jest za pomocą czterech śrub, opatrzona jest naklejką ostrzegawczą Wymiary: 4 porty: 110 x 110 x 40 mm 8 portów: 160 x 160 x 40 mm 16 portów: 160 x 160 x 80 mm PM-SCsx PM-SCsx PM-SCsx PM-SCdx PM-SCdx PM-ST PM-ST PM-ST16 Przełącznica naścienna 4xSC simplex (LC duplex, E2000) 110x110x40mm Przełącznica naścienna 8xSC simplex (LC duplex, E2000) 160x160x40mm Przełącznica naścienna 16xSC simplex (LC duplex, E2000) 160x160x80mm Przełącznica naścienna 4xSC duplex 160x160x40mm Przełącznica naścienna 8xSC duplex 160x160x80mm Przełącznica naścienna 4xST 110x110x40mm Przełącznica naścienna 8xST 160x160x40mm Przełącznica naścienna 16xST 160x160x80mm PRZEŁĄCZNICA NAŚCIENNA FTTH ZEWNĘTRZNA DATALINE Przełącznica naścienna dedykowana do systemów FTTx Wykonana jest z wysokiej jakości tworzywa odpornego na promieniowanie UV, niską i wysoką (-40 C do +60 C) temperaturę, oraz substancje chemiczne Może być stosowana zarówno wewnątrz pomieszczeń jak i na zewnątrz (klasa szczelności IP66) Przełącznica oferuje sprawdzony system zarządzania włóknami światłowodowymi, dwuwarstwowa konstrukcja dzieli przełącznicę na część przyłączeniową oraz część do podłączania kolejnych abonentów Przełącznica posiada dwa wejścia na kable przyłączeniowe oraz 16 wyjść na kable abonenckie Pole komutacyjne posiada 16 portów SC simplex/lc duplex Wymiary: 325x290x93mm PF-SCsx16 Przełącznica naścienna FTTH zewnętrzna 68 DATA OPTICS

69 SKRZYNKA NAŚCIENNA FTTH ZAMYKANA NA KLUCZ DATALINE PRZEŁĄCZNICE Mała przełącznica światłowodowa przeznaczona do zakańczania kabli światłowodowych w miejscach o ograniczonej przestrzeni oraz tam gdzie istnieje potrzeba ochrony dostępu. Czyni ją to szczególnie idealną do systemów FTTH. wymiary: 270x170x60mm zamykana na klucz przepusty kablowe typu "otwartego" dają możliwość zainstalowania w przełącznicy wielowłóknowych kabli zakończonych fabrycznie złączami przepusty kablowe po 2szt. z trzech stron przełącznicy dają możliwość swobodnego wprowadzenia kabli z różnych kierunków ściana przełącznicy posiada przetłoczenia umożliwiające pewne przymocowanie kabla lub innych elementów śruba do montażu kaset na spawy oraz płyty rozdzielczej płyta rozdzielcza 12xSC simplex / LC duplex drzwiczki z odchyłem 180 kolor RAL: 7035 (jasnoszary) wykonana z blachy stalowej 1.2mm, malowanej proszkowo, struktura gładka, matowa PF-SCsx12 Skrzynka naścienna FTTH 12xSCsx 270x170x60 zamykana na klucz GNIAZDO ABONENCKIE FTTH DATALINE ABO-1 Gniazdo abonenckie FTTH 2xSCsx jest przeznaczone do naściennego montażu wewnątrz pomieszczeń Pozwala na zakończenie do dwóch włókien światłowodowych w adapterach typu SC simplex Zostało zaprojektowane w taki sposób, aby umożliwić szybki i łatwy montaż włókien światłowodowych W gniazdku znajdują się uchwyty pozwalające na organizację zapasu kabla światłowodowego Zewnętrzna pokrywa jest montowana na zawiasie PF-GN2xSCsx Gniazdo abonenckie FTTH ABO-1 (2xSCsx) DATA OPTICS 69

70 PRZEŁĄCZNICE PRZEŁĄCZNICE NAŚCIENNE DWUDRZWIOWE DATALINE Przełącznice naścienne podwójnie zamykane są stosowane wszędzie tam, gdzie zachodzi potrzeba zabezpieczenia dostępu. Po zakończeniu kabla w przełącznicy jej drzwi mogą być zamknięte na klucz, aby zabezpieczyć wnętrze przed przypadkowym lub celowym uszkodzeniem. Adaptery są dostępne z mniejszego również zamykanego przedziału. Kolor RAL: 7035 (jasnoszary) Wykonane z blachy stalowej malowanej proszkowo DC 01, struktura gładka, matowa Wymiary: 370 x 260 x 100mm Wyposażona w dwa niezależne zamki Pole rozdzielcze z numerowanymi portami Przetłoczenia wewnątrz przełącznicy pozwalające na mocowanie kabla i pigtaili opaskami Cztery otwory na przepusty kablowe pod dławik PG11, PG13,5 Możliwość zamontowania do 4 kaset na 24 spawy, mocowanie kaset na przygotowanym wewnątrz gwincie PD-SCsx PD-SCsx PD-SCdx PD-SCdx PD-ST PD-ST48 Przełącznica naścienna dwudrzwiowa z płytą 24xSC simplex (LC duplex, E2000) Przełącznica naścienna dwudrzwiowa z płytą 48xSC simplex (LC duplex, E2000) Przełącznica naścienna dwudrzwiowa z płytą 12xSC duplex Przełącznica naścienna dwudrzwiowa z płytą 24xSC duplex Przełącznica naścienna dwudrzwiowa z płytą 24xST Przełącznica naścienna dwudrzwiowa z płytą 48xST 70 DATA OPTICS

71 PRZEŁĄCZNICE SZUFLADA ZAPASU PATCHCORDÓW DATALINE Szuflada zapasu patchcordów służy do zagospodarowania i uporządkowania zapasu kabli połączeniowych lub zapasów tub kabli liniowych Dostępna jest w wersji premium - z wysuwem teleskopowym na więcej niż 100% swojej głębokości Płyta czołowa posiada 12 otworów Mocowana jest do podstawy przełącznicy za pomocą wygodnego w użyciu szybkozłącza Uszy służące do montażu przełącznicy w szafie mają możliwość regulacji, co pozwala na cofnięcie przełącznicy lub wysunięcie jej do przodu Głębokość szuflady wynosi 210mm Wykonana jest z z blachy stalowej DC 01 malowanej proszkowo, struktura gładka, matowa Kolor RAL: 7035 (jasnoszary) U-SZ Szuflada zapasu patchcordów wysuw teleskopowy STELAŻ ZAPASU KABLA KRZYŻAK + OBUDOWA DATALINE Stelaż zapasu kabla porządkuje ułożenie rezerwowej długości kabla zapewniając mu jednocześnie prawidłowy promień gięcia Krzyżak może być umieszczony w studni telekomunikacyjnej lub w kablowni (np. pod podłogą techniczną) Wewnątrz pomieszczenia najczęściej stosuje się dodatkowo nakładaną na krzyżak obudowę maskującą Krzyżak posiada regulowane ramiona, które można dopasowywać w zależności od ilości nawiniętego kabla (w zakresie: 50x50x9.5cm, 60x60x9.5cm, 70x70x9.5cm) Zarówno krzyżak jak i obudowa są wykonane z blachy ocynkowanej Obudowa jest dodatkowo pomalowana kolorem RAL 7035, gładkim półmatem Pojemność: do 120m kabla o średnicy 10mm. Wymiary: obudowa 610x610x100mm, krzyżak 550x550x95mm SK SO OSK Stelaż zapasu kabla regulowany (krzyżak) Obudowa stelaża zapasu kabla 61x61x10cm Obudowany stelaż zapasu kabla 61x61x10cm DATA OPTICS 71

72 AKCESORIA DO PRZEŁĄCZNIC KASETA NA SPAWY Kaseta przeznaczona jest do ochrony i ułożenia spawów oraz włókna Idealna dla paneli, porządkuje ułożenie włókna, gwarantuje funkcjonalność i prawidłowy promień gięcia Kasety mogą być układane jedna na drugiej Kaseta posiada 12 mocowań na osłonki spawu Osłonki mogą być układane w dwóch rzędach, co podnosi pojemność kasety do 24 spawów K P Kaseta na 12/24 spawy Pokrywa na kasetę MOSTEK NA SPAWY Mostek przeznaczony jest głównie do montażu w małych przełącznicach naściennych, gdzie ze względu na niewielką powierzchnię nie ma możliwości montażu kasety Mostek składa się z trzech połączonych części na 1x8 i 2x4 spawy, części te można w łatwy sposób oddzielać Mostek jest mocowany za pomocą taśmy dwustronnej M M M16 Mostek na 4 spawy Mostek na 8 spawów Mostek na 16 spawów (8/4/4) MOSTEK NA 24 SPAWY Z POKRYWĄ Mostek przeznaczony jest głównie do montażu w małych przełącznicach naściennych, gdzie ze względu na niewielką powierzchnię nie ma możliwości montażu kasety Mostek jest mocowany za pomocą samoprzylepnej taśmy dwustronnej Dzięki otworowi w środku może też być montowany na gwintach Posiada pokrywę z naklejanym polem opisowym M24 Mostek na 24 spawy, pokrywa pole opisowe 72 DATA OPTICS

73 AKCESORIA DO PRZEŁĄCZNIC PRZELOTKI KABLOWE Przelotki kablowe są używane do mocowania kabla wchodzącego do przełącznic panelowych i naściennych Produkowane z poliamidu wzmacnianego włóknem szklanym są odporne na benzynę, olej i zapewniają ochronę zgodnie z IP65 Dostępne są dla kabli o średnicach od 4 do 18 mm P P16 Przelotka kablowa IP-68 gwintowana, kabel fi 6-12mm, PG13.5 Przelotka kablowa IP-68 gwintowana, kabel fi 9-14mm, PG16 UCHWYTY ORGANIZUJĄCE ZAPAS LUŹNYCH TUB Samoprzylepne uchwyty mocujące są używane do ułożenia tub lub włókien światłowodowych w przełącznicach naściennych lub panelowych Zaokrąglone brzegi nie powodują uszkodzenia włókna, nawet gdy układane jest włókno o średnicy 250µm Uchwyty przykleja się do czystych powierzchni, a samo włókno zabezpieczone jest przed poruszeniem dzięki zamknięciu uchwytu CL Uchwyt organizujący zapas włókna ZAŚLEPKI Zaślepki używane są do zasłonięcia nieużywanych portów w przełącznicach panelowych i naściennych Z-SCsx Z-SCdx Z-ST Zaślepka gniazda SC Simplex Zaślepka gniazda SC Duplex Zaślepka gniazda ST UCHWYTY MONTAŻOWE DIN DO PRZEŁĄCZNIC NAŚCIENNYCH Uchwyt montażowy DIN do przełącznic naściennych, szary UDIN Uchwyt montażowy DIN do przełącznic naściennych, szary DATA OPTICS 73

74 MUFY MUFA LINIOWA MASTER 401 Mufa Master 401 jest mufą liniową przeznaczoną do stosowania w światłowodowych sieciach telekomunikacyjnych. Nadaje się do montażu zarówno w sieciach napowietrznych jak i podziemnych, może być bezpośrednio zakopywana w ziemi. Mufa wykonana jest z wysokiej jakości tworzywa odpornego na promieniowanie UV, niską i wysoką temperaturę (-40 C do +60 C) oraz substancje chemiczne. Standardowo mufy wyposażone są komplet kaset na spawy - 6 tacek na 24 spawy każda. Całkowite fabryczne wyposażenie mufy w kasety minimalnie wpływa na jej koszt, a daje możliwość łatwej rozbudowy okablowania w przyszłości. Konstrukcja jednostronna - wloty i wyloty kabli znajdują się z tej samej strony mufy Baza i kopuła osłony są uszczelnione za pomocą mechanicznie zaciskanego pierścienia Baza mufy posiada jeden port owalny o wymiarach 60x40mm oraz cztery porty okrągłe o średnicy 20mm Porty uszczelniane są za pomocą termokurczliwych uszczelnień Mufa może być wielokrotnie zamykana i otwierana Zawiasowo mocowane kasety dają możliwość łatwego dostępu do dowolnego spawu Mufa standardowo wyposażona jest w uziemiacz chroniący przed uszkodzeniami spowodowanymi przez wyładowania atmosferyczne Wymiary mufy: 180mm x 420mm (średnica x długość) Standardowe wyposażenie mufy: 6 kaset na 24 spawy, 1 uszczelnienie portu owalnego, 4 uszczelnienia portów okrągłych, 1 uchwyt do mocowania mufy do słupa lub ściany, 144 osłonki na spaw, 2 przewody uziemiające, tuby transportowe, opaski kablowe, papier ścierny, osuszacz MS-401-A MS-401-A MS-401-T24 Mufa Master 401, liniowa na 144 spawy; wyposażona w 2 kasety x 24 spawy, uchwyt do montażu, uszczelnienia portów Mufa Master 401, liniowa na 144 spawy; wyposażona w 6 kaset x 24 spawy, uchwyt do montażu, uszczelnienia portów Kaseta na 24 spawy do mufy Master DATA OPTICS

75 MUFY MUFA LINIOWA MASTER 402 Mufa Master 402 jest mufą liniową przeznaczoną do stosowania w światłowodowych sieciach telekomunikacyjnych. Nadaje się do montażu zarówno w sieciach napowietrznych jak i podziemnych, może być bezpośrednio zakopywana w ziemi. Mufa wykonana jest z wysokiej jakości tworzywa odpornego na promieniowanie UV, niską i wysoką temperaturę (-40 C do +60 C) oraz substancje chemiczne. Standardowo mufy wyposażone są komplet kaset na spawy - 6 tacek na 24 spawy każda. Całkowite fabryczne wyposażenie mufy w kasety minimalnie wpływa na jej koszt, a daje możliwość łatwej rozbudowy okablowania w przyszłości. Konstrukcja jednostronna - wloty i wyloty kabli znajdują się z tej samej strony mufy Baza i kopuła osłony są uszczelnione za pomocą mechanicznie zaciskanego pierścienia Baza mufy posiada jeden port owalny o wymiarach 60x40mm oraz cztery porty okrągłe o średnicy 20mm Porty uszczelniane są za pomocą termokurczliwych uszczelnień Mufa może być wielokrotnie zamykana i otwierana Zawiasowo mocowane kasety dają możliwość łatwego dostępu do dowolnego spawu Mufa standardowo wyposażona jest w uziemiacz chroniący przed uszkodzeniami spowodowanymi przez wyładowania atmosferyczne Możliwość zainstalowania w mufie koszyka zapasu włókien i tub Wymiary mufy: 180mm x 540mm (średnica x długość) Standardowe wyposażenie mufy: 6 kaset na 24 spawy, 1 uszczelnienie portu owalnego, 4 uszczelnienia portów okrągłych, 1 uchwyt do mocowania mufy do słupa lub ściany, 144 osłonki na spaw, 2 przewody uziemiające, tuby transportowe, opaski kablowe, papier ścierny, osuszacz MS-402-B MS-402-B MS-402-T MS-BSKT Mufa Master 402, liniowa na 144 spawy; wyposażona w 2 kasety x 24 spawy, uchwyt do montażu, uszczelnienia portów Mufa Master 402, liniowa na 144 spawy; wyposażona w 6 kaset x 24 spawy, uchwyt do montażu, uszczelnienia portów Kaseta na 24 spawy do mufy Master 402 Koszyk na nieprzycięte włókna kablowe do mufy Master 402-B4-48 DATA OPTICS 75

76 MUFY MUFO-PRZEŁĄCZNICA MASTER 505 Hermetyczna mufo-przełącznica Master 505 łączy funkcjonalność standardowych osłon złączowych i skrzynek rozdzielczych. Służy nie tylko do łączenia odgałęzień z kabli liniowych, ale oferuje też możliwość wyprowadzania odgałęzienia w formie pigtaila podpiętego do panela krosującego. Daje to możliwość podpięcia urządzeń końcowych za pomocą patchcordu bezpośrednio do mufy eliminując konieczność użycia przełącznic pośrednich. Wykonana jest z wysokiej jakości poliwęglanu posiadającego dużą wytrzymałość mechaniczną. Materiał ten doskonale znosi wieloletnią ekspozycję na niskie i wysokie temperatury, jest odporny na promieniowanie UV oraz korozję w warunkach przemysłowych. Posiada zaawansowaną strukturę wewnętrzną umożliwiającą łatwą rozbudowę i sprawny serwis. Zamykane kasety posiadają zaokrąglony profil zgodny z branżowymi standardami, oferują prawidłowy promień gięcia włókna, a dzięki kątowi otwarcia około 90 pozwalają na wygodny dostęp do spawów. Dodatkowe kasety mogą być w prosty sposób dokładane wraz z rozbudową systemu. Panel krosujący na adaptery SC simplex lub LC duplex daje możliwość wyprowadzenia włókien w formie pigtaili. Mufo-przełącznica posiada własny system mocowania kabla do obudowy. System ten może być dodatkowo wzmocniony przez montaż opaski termokurczliwej dla podwójnej ochrony przed poluzowaniem czy wyrwaniem kabla. Wyposażona jest także w wewnętrzne uchwyty do mocowania kabli. Przystosowana jest do montażu zarówno na słupie jak i na ścianie. Pojemność: do 96 spawów (4 kasety na 24 spawy) Panel krosujący: do 3 paneli na 8 adapterów SCsx/LCdx Porty kablowe: 7 portów - 6 portów okrągłych na kable o średnicy do 21mm, 1 port owalny o wymiarach 52mm x 36mm Wymiary: wysokość 495mm, średnica 220mm Uszczelnienie portów kablowych: uszczelki termokurczliwe Szczelność: IP MS-505-S96-A8 Mufo-przełącznica Master 505, hermetyczna mufa z panelem krosowym wyposażona w 2 kasety na 24 spawy (pojemność max 4 kasety) oraz 1 panel na 8 adapterów SCsx/LCdx (pojemność max 3 panele), uchwyt do montażu na słupie 76 DATA OPTICS

77 MUFY MUFO-PRZEŁĄCZNICA MASTER 504 Mufo-przełącznica Master 504 łączy funkcjonalność standardowych osłon złączowych i skrzynek rozdzielczych. Oferuje efektywne połączenie pomiędzy kablem liniowym a kablem abonenckim pod usługi FTTx Posiada osobną cześć na spawy światłowodowe i osobną na podłączenia abonenckie, dzięki czemu podczas póniejszego podłączania abonentów spawy mogą pozostać w nienaruszonym stanie. Pojemność: do 24 spawów (1 kaseta na 24 spawy) Panel krosujący: 2 panele po 8 adapterów SCsx/LCdx Porty kablowe: kabel liniowy 3/3szt. (śr. kabla 7-12mm), kabel abonencki 6szt. (śr. kabla 3mm) Wymiary: 300x200x100mm Uszczelnienie portów kablowych: Splittery: 1szt. 1:16 lub 2szt. 1:8 lub 2szt. 1:4 Szczelność: IP66 Temperatura eksploatacji: -40 C do +90 C MS-504 Mufo-przełącznica Master 504 hermetyczna mufa z panelem krosowym MUFA LINIOWA MASTER 101 Mufa Master 101 to kompaktowa mufa przelotowa do stosowania w światłowodowych sieciach telekomunikacyjnych. Nadaje się do montażu zarówno w sieciach napowietrznych jak i podziemnych, może być bezpośrednio zakopywana w ziemi. Płaska budowa mufy pozwala na instalowanie jej w lokalizacjach o ograniczonej przestrzeni. Mufa wyposażona jest w 2 kasety na 24 spawy. Wykonana jest z wysokiej jakości tworzywa odpornego na promieniowanie UV, niską i wysoką temperaturę (-40 C do +60 C) oraz substancje chemiczne Stopień szczelności IP68 Zaciskowy system uszczelnienia Możliwość wielokrotnego otwierania mufy Dwa porty kablowe z każdej strony o średnicy 16mm Wymiary: 440x206x90mm MS-101-S MS-102-S96 Mufa Master 101, przelotowa na 48 spawów, wyposażona w 2 kasety na 24 spawy Mufa Master 102, przelotowa na 96 spawów, wyposażona w 4 kasety na 24 spawy DATA OPTICS 77

78 SZAFY SZAFA STOJĄCA OPTIRACK PLUS 19 Nowa szafa optirack Plus została zaprojektowana tak, aby poprzez połączenie najnowszych rozwiązań technologicznych oraz wyjątkowego, dwukolorowego designu umożliwić idealną instalację i konfigurację szafy oraz nadać serwerowniom i pomieszczeniom biurowym oryginalny i nowoczesny wygląd. Całkowicie symetryczna budowa daje możliwość montażu drzwi i osłon bocznych z każdej strony szafy. Konstrukcja szafy składa się z następujących elementów: stabilnych zawijanych i spawanych laserowo profili nośnych tworzących skręcaną ramę, pozwalających na użycie w szafie cięższych ładunków do 600 kg przednich drzwi szklanych, szyba bezpieczna, z możliwością otwarcia do 180 stopni tylnych drzwi metalowych, z możliwością otwarcia o 180 stopni dwóch zdejmowanych osłon bocznych zamykanych na zamki przednich i tylnych 19" profili montażowych dachu z możliwością wprowadzenia kabli oraz instalacji paneli wentylacyjnych podłogi z możliwością wprowadzenia kabli oraz instalacji paneli wentylacyjnych zestawu uziemiającego stopek poziomujących dekoracyjnych kolorowych profili narożnych (możliwość wyboru koloru) kolor : RAL Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 24U, 600x600 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 24U, 600x800 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 24U, 800x800 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 24U, 800x600 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 24U, 600x1000 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 24U, 800x1000 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 37U, 600x600 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 37U, 600x800 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 42U, 600x600 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 42U, 600x800 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 42U, 800x600 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 42U, 600x900 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 42U, 800x800 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 42U, 600x1000 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 42U, 800x1000 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 46U, 600x600 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 46U, 600x800 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 46U, 600x1000 Szafa "OPTIrack PLUS" 19, stojąca skręcana, kolor, d/szkło, 46U, 800x DATA OPTICS

79 SZAFY SZAFKA WISZĄCA DECOVARI 19 Szafka telekomunikacyjna wisząca 19 przeznaczona jest dla sieci telewizji kablowych, firmowych sieci komputerowych i sieci lokalnych LAN. Szafka wyposażona jest w drzwi szklane lub metalowe zamykane na zamek patentowy. Doprowadzenie kabli umożliwiają prostokątne otwory umieszczone w zadaszeniu oraz w dnie szafy. Szafka dostarczana w wersji skręconej. Możliwość otrzymania w wersji flat-pack. Właściwości: konstrukcja skręcana drzwi przeszklone lub pełne stalowe z zamkiem możliwość regulacji położenia szyny rackowej osłony boczne z możliwością szybkiego demontażu dogodne wprowadzenie kabli od góry oraz z dołu przepusty kablowe osłonięte do wybicia perforowane pokrywy dachowe i podłogowe z możliwością wybicia pod wentylator Szafa 19" wisząca 6U, d/szkło, 450mm, skręcana Szafa 19" wisząca 6U, d/metal, 450mm, skręcana Szafa 19" wisząca 9U, d/szkło, 450mm, skręcana Szafa 19" wisząca 9U, d/metal, 450mm, skręcana SZAFKA WISZĄCA ECOVARI PLUS DZIELONA 19 Szafka wisząca dzielona składa się z dwóch podstawowych części połączonych zawiasami i zamykanych na zamki cylindryczne. Montaż szafy na ścianie umożliwiają wykonane w tylnej płycie otwory, pozwalają one na zawieszenie jej na kołkach rozporowych (cz. przyścienna). Konstrukcja szafy 19 oparta jest na spawanym korpusie. Zadaszenie i dno szafy posiadają dodatkową perforację umożliwiająca pasywną wentylację w szafie. W zależności od modelu szafka może być wyposażona w drzwi stalowe lub szklane. W obu przypadkach drzwi zamykane są na zamek. Doprowadzenie kabli umożliwiają prostokątne otwory umieszczone w zadaszeniu, w dnie oraz na tylnej ścianie szafy (cz. przyścienna). W wyposażeniu standardowym znajdują się dwie belki nośne (opcjonalnie cztery) przeznaczone do montażu elementów 19, komplet kabli uziemiających oraz taśma krawędziowa zabezpieczająca przed przecieraniem się kabli. Szafka ma możliwość regulacji profili 19 w zależności od potrzeb klienta Szafa ecovari PLUS 19" wisząca dzielona 6U, d/szkło, 600mm Szafa ecovari PLUS 19" wisząca dzielona 6U, d/metal, 600mm Szafa ecovari PLUS 19" wisząca dzielona 9U, d/szkło, 600mm Szafa ecovari PLUS 19" wisząca dzielona 9U, d/metal, 600mm Szafa ecovari PLUS 19" wisząca dzielona, 12U, d/szkło, 600mm Szafa ecovari PLUS 19" wisząca dzielona 12U, d/metal 600mm DATA OPTICS 79

80 RURY OSŁONOWE RURY OSŁONOWE HDPE DO KABLI ŚWIATŁOWODOWYCH Rury osłonowe RHDPE służą do budowy telekomunikacyjnej kanalizacji kablowej wtórnej i rurociągów kablowych. Produkowane są z polietylenu wysokiej gęstości. Wewnętrzna powierzchnia rur jest wzdłużnie ryflowana i pokryta warstwą poślizgową, która jest wykonana przez wytłoczenie podczas procesu produkcji. Posiada odpowiednią grubość i jest trwale związana z materiałem rury, a zatem nie ulega zdarciu (np. na łukach) podczas zaciągania kabla i nie zmienia swych właściwości w trakcie wieloletniej eksploatacji. Warstwa poślizgowa o współczynniku tarcia =< 0,1 powoduje, że do kanalizacji wykonanej z rur HDPE zaciąga się w jednej operacji odcinki kabli światłowodowych dwukrotnie dłuższe niż do rur bez warstwy poślizgowej. Standardowo rury produkowane są w kolorze czarnym, opcjonalnie można zamówić kolorowy pasek na powierzchni zewnętrznej. Standardowo w naszej ofercie rury wyposażone są w linkę zaciągową. Opcjonalnie, rury typu OPTO mogą być wykonane w wersji trudnopalnej. Do rur OPTO oferujemy dodatkowe materiały pomocnicze, które pozwalają w pełni wykorzystać funkcjonalność rur HDPE. Rury dostarczane są w kręgach o długości 250m. MI-R-HDPE-32x2,9 MI-R-HDPE-40x3,7 MI-R-HDPE-50x4,4 MI-R-HDPE-32x2,0-T MI-R-HDPE-32x2,9-T MI-R-HDPE-40x3,7-T MI-R-HDPE-50x4,4-T MI-R-MP-ZS-32 MI-R-MP-ZS-40 MI-R-MP-ZS-50 MI-R-MP-ZR-40/32 MI-R-MP-ZR-50/40 Rura osłonowa HDPE 32x2,9 rowkowana z linką Rura osłonowa HDPE 40x3,7 rowkowana z linką Rura osłonowa HDPE 50x4,4 rowkowana z linką Rura osłonowa HDPE 32x2,0 rowkowana z linką, trudnopalna Rura osłonowa HDPE 32x2,9 rowkowana z linką, trudnopalna Rura osłonowa HDPE 40x3,7 rowkowana z linką, trudnopalna Rura osłonowa HDPE 50x4,4 rowkowana z linką, trudnopalna Złączka skręcana fi 32mm Złączka skręcana fi 40mm Złączka skręcana fi 50mm Złączka redukcyjna do HDPE fi 40/32mm Złączka redukcyjna do HDPE fi 50/40mm RURY DWUDZIELNE Rury dwudzielne są przeznaczone do ochrony już istniejących instalacji. Wraz z końcówkami i nakrętkami dwudzielnymi mogą być ponownie otwierane i zamykane. Z tego powodu nadają się doskonale m. in. do remontów. Ochrona instalacji przy pomocy rur dwudzielnych umożliwia jej bezproblemową rozbudowę w dowolnej chwili. Rury dwudzielne znajdują szerokie zastosowanie w przemyśle maszynowym oraz w telekomunikacji. Zakres średnic od fi 10 do fi DATA OPTICS

81 RURY OSŁONOWE PESZEL SAMOGASNĄCY Rury przeznaczone do układania i ochrony kabli w instalacjach teleinformatycznych i elektrycznych zarówno podtynkowych jak i zewnętrznych. Materiał samogasnący, tj. nierozprzestrzeniający płomienia, wyróżniający się znaczną wytrzymałością na rozciąganie, twardością i sztywnością oraz wysoką udarnością, posiada wysoką odporność temperaturową, odporny na większość związków chemicznych. Charakteryzują się dużą elastycznością. Przekrój podłużny zapewnia niski współczynnik oporu, co umożliwia łatwe wsunięcie kabli i rur medialnych w długich odcinkach. W opcji rury dostępne z pilotem (drutem stalowym ułatwiającym wciągnięcie przewodów). Zakres średnic od fi 7 do fi 63 PESZEL ODPORNY NA PROMIENIOWANIE UV Rury przeznaczone do układania i ochrony kabli w instalacjach teleinformatycznych i elektrycznych budowlanych i przemysłowych zarówno podtynkowych jak i zewnętrznych. Materiał samogasnący, tj. nierozprzestrzeniający płomienia, wyróżniający się znaczną wytrzymałością na rozciąganie, twardością i sztywnością oraz wysoką udarnością, posiada wysoką odporność temperaturową, odporny na większość związków chemicznych. Materiał o bardzo dobrych właściwościach dielektrycznych, w bardzo dużym stopniu odporny na promieniowanie UV. Charakteryzują się dużą elastycznością. Przekrój podłużny zapewnia niski współczynnik oporu, co umożliwia łatwe wsunięcie kabli i rur medialnych w długich odcinkach. W opcji rury dostępne z pilotem (drutem stalowym ułatwiającym wciągnięcie przewodów). Zakres średnic od fi 15 do fi 63 PESZEL SAMOGASNĄCY, BEZHALOGENOWY Rury przeznaczone do układania i ochrony kabli w instalacjach elektrycznych i teleinformatycznych w miejscach o podwyższonej ochronie przeciwpożarowej (produkt samogasnący), o zaostrzonych wymogach dotyczących toksycznych związków chemicznych wydzielanych podczas spalania (produkt bezhalogenowy). Zalecane do instalacji przemysłowych narażonych na wysokie temperatury i pracę mechaniczną. Charakteryzują się niewielką sztywnością, średnią odpornością mechaniczną oraz udarnością osiągniętymi poprzez odpowiedni przekrój poprzeczny i modyfikację surowca. Odpowiednio zaprojektowany przekrój podłużny zapewnia niski współczynnik oporu, co umożliwia łatwe wsunięcie kabli na długich odcinkach. W opcji rury dostępne z pilotem (drutem stalowym ułatwiającym wciągnięcie przewodów). Zakres średnic od fi 7 do fi 63 DATA OPTICS 81

82 SPAWARKI SPAWARKA ŚWIATŁOWODOWA FITEL S179 Spawarka FITEL S179 to najnowocześniejsza i najszybsza spawarka do światłowodów z centrowaniem do rdzenia, przygotowana także do spawania konektorów. ODPORNA NA UPADEK Dzięki szczególnej ergonomii umożliwia pracę w trudno dostępnych miejscach, trudnych warunkach środowiskowych oraz zapewnia najkrótszy rzeczywisty cykl spawania i wygrzewania osłonek (ponad 230 cykli na jednym ładowaniu). Spawarka FITEL S179 wyznacza najnowsze standardy w dziedzinie zastosowań przenośnych spawarek światłowodowych z centrowaniem do rdzenia. To wzorowe połączenie szybkości, precyzji spawania, oraz wytrzymałości i ergonomii pracy. FITEL S179 jest kompatybilna z najnowszymi technologiami FTTH i LAN, a jednocześnie pozwala na wzorowe wykonanie prac na kablach liniowych. Ponadto umożliwia spawanie konektorów bezpośrednio do światłowodu (system SOC Splice On Connector). Mocna i szczelna obudowa oraz nowa konstrukcja mechaniki pozwala na użytkowanie spawarki S179 w nieprzyjaznym otoczeniu, bez uszczerbku na jakości wykonywanych spawów. Obudowa klasy IP52 pozwala uchronić urządzenie przed zalaniem lub zapyleniem. Dodatkowo wytrzymuje upadki na twarde powierzchnie, nie tracąc kalibracji optyki ani motoryki, dzięki czemu nadal pozostaje gotowa do bezawaryjnej pracy. Innowacyjny system centrowania bez luster nie tylko minimalizuje ryzyko rozkalibrowania optyki i upraszcza czynności konserwacyjne, lecz również pozwala na wyeliminowanie luster stanowiących dotąd najbardziej wrażliwy element wszystkich dostępnych na rynku polowych spawarek do światłowodów. Brak luster pozwala na rozpoczęcie pracy natychmiast po włączeniu urządzenia, niezależnie od zmiany warunków otoczenia (brak zjawiska zaparowanych luster). WODOODPORNA (IPX2) Nowatorska konstrukcja standardowych holderów (uchwytów do włókien) umożliwia komfortowe spawanie światłowodów niezależnie od rodzaju ich pokrycia, a w szczególności włókien w lunej tubie. System holderów można także łatwo wymienić na uchwyty specjalizowane, w tym do spawania konektorów. Na standardowo dostarczonym, bezobsługowym akumulatorze spawarka jest w stanie wykonać ponad 230 spawów łącznie z wygrzaniem osłonek. Zastosowanie technologii NFC, bezprzewodowa obsługa spawarki i zarządzanie danymi za pomocą smartfona oraz czytelny dotykowy ekran, czyni model S179 najbardziej przyjazną spawarką dla użytkownika. PYŁOSZCZELNA (IP5X) NAJWAŻNIEJSZE CECHY Centrowanie do rdzenia Typy spawanych włókien: SM, MM, DSF, NZD, EDF, BIF/UBIF oraz włókna odporne na zginanie G.657 Średnia wartość tłumienia spawu: SM: 0.02 db, MM: 0.01 db, DSF: 0.04 db, NZD: 0.04dB Czas wykonania spawu: 6 sek. Czas wygrzewania osłonek: 9 sek. Technologia Mirrors Free centrowanie bez luster Kontrola łuku w czasie rzeczywistym Dotykowy kolorowy 4.3 ekran LCD Ciężar razem z baterią: 1.9 kg Około spawów na jednej parze elektrod Ponad 230 spawów na zasilaniu bateryjnym Pamięć tłumienia spawu do wykonanych spawów Automatyczna dokumentacja fotograficzna spawu Przygotowana do spawania włókien odpornych na zagięcia (G.657) Możliwość bezprzewodowego sterowania spawarką z poziomu smartfona z systemem Android Możliwość sterownia spawarką z poziomu komputera Aktualizacja oprogramowania przez Internet Spawanie włókien z luną izolacją (luna tuba / easy strip) Precyzyjna automatyczna przycinarka S326A w komplecie Lampa oświetlająca przestrzeń roboczą Bateria ładowana wewnątrz spawarki Przyjazne w obsłudze pokrywy spawarki i piecyka Łatwe i przyjazne graficzne menu spawarki Graficzne potwierdzenie jakości spawu Program do automatycznego dopasowania różnych włókien jednomodowych (PON i FTTx) ODPORNA NA WSTRZĄSY (IK07) 82 DATA OPTICS

83 SPAWARKI NOWOŚĆ SPECYFIKACJA Spawane włókna Średnica płaszcza Średnica pokrycia Długość włókna bez izolacji Średnia wartość tłumienia spawu Czas spawania Czas wygrzewania osłonek spawu Programy spawania Wybór programu spawania Auto start wygrzewania Długości osłonek spawu Sposób trzymania włókien Ekran Test wytrzymałości spawu Powiększenie obrazu Pamięć danych wynikowych spawu Pamięć obrazów spawów Wymiary Waga Port danych Języki menu Wydajność akumulatorów Temperatura pracy Temperatura przechowywania Zasilanie SM, MM, DSF, NZD, EDF, BIF/UBIF (Bend insensitive fiber) µM µM. 5 16mm SM: 0.02 db, MM: 0.01 db, DSF: 0.04 db, NZD: 0.04 db 6s w trybie pół-automatycznym, 9s w trybie manualnym 9s dla typowych osłonek dł. 40 i 60mm (tryb Power) Max. 300 programów (możliwość edycji własnych programów, spawanie tłumików) Automatyczny lub manualny Dostępny 20/40/60mm, max 100 programów piecyka Stałe uchwyty uniwersalne (akceptują także luną tubę) lub system uchwytów specjalnych oraz systemu SOC 4.3 kolorowy ekran LCD, dotykowy 1,96N x278 i x spawów Widok ostatnich 100 spawów + możliwość stałego zapisania 100 obrazów spawu Bez zderzaków: 138x211x114mm, ze zderzakami: 170x238x122mm Bez baterii: 1.6 kg, z baterą: 1.9 kg Mini USB 2.0 W wersji polskiej języki europejskie, w tym polski Ponad 230 cykli spawania i wygrzewania na standardowym akumulatorze -10 ºC do +50ºC (bez skraplania) -40 ºC do +60ºC (bez skraplania) AC: V (50/60Hz), DC: 11-24V W skład standardowego zestawu spawarki Fitel S179 wchodzą: spawarka Fitel S179, automatyczna obcinarka S326A, twarda walizka do transportu (HCC-05), zapasowe elektrody (ELR-01), kabel zasilający, zasilacz (S979A), instrukcja obsługi (UMC-02, FTS-B526), krążek do czyszczenia elektrod (D5111), pędzelek do czyszczenia (VGC-01), akumulator (S947A), torba narzędziowa (TCC-01) DATA OPTICS 83

84 SPAWARKI SPAWARKA ŚWIATŁOWODOWA FITEL S153 V2 Spawarka FITEL S153v2 to pierwsza na rynku spawarka do światłowodów z aktywnym centrowaniem do płaszcza, przygotowana do spawania konektorów. Dzięki szczególnej ergonomii umożliwia pracę w trudno dostępnych miejscach, trudnych warunkach środowiskowych oraz ogranicza ryzyko wystąpienia błędów w przygotowaniu włókna do spawania. Spawarka FITEL S153v2 została zaprojektowana specjalnie na potrzeby instalacji FTTH/PON oraz sieci LAN, niemniej doskonale sprawdza się także w nowoczesnych sieciach metropolitarnych. S153v2 to prekursor nowej koncepcji centrowania światłowodów optymalnej dla sieci Cable TV, FTTH, LAN i sieci miejskich aktywnego v-rowka centrującego do rdzenia przy uwzględnieniu, iż znajduje się on w centrum światłowodu jest to rozwiązanie pośrednie pomiędzy dotychczas stosowanym centrowaniem do rdzenia i stałymi v-rowkami. Co istotne FITEL S153v2 łączy w sobie komfort pracy tradycyjną spawarką centrującą do rdzenia z niską ceną oraz odpornością stałych v-rowków, w profesjonalnej spawarce nowej generacji wykorzystującej technologię systemu centrowania bez luster. Uproszczona optyka pozbawiona luster daje operatorowi duży komfort pracy jednocześnie pozwalając na pracę urządzenia natychmiast po jego włączeniu, bez względu na zmianę warunków otoczenia (wyeliminowane parowanie luster). Furukawa FITEL S153v2 dostarcza nieporównywalnie większą stabilność i odporność na zanieczyszczenia niż spawarki ze stałymi v-rowkami, a jakość spawów i szybkość działania niemal dorównuje tradycyjnym spawarkom stosującym rzeczywiste centrowanie do rdzenia. S153v2 umożliwia spawanie konektorów bezpośrednio do światłowodu (system SOC SeikoGiken oraz DIAMOND). Na standardowo dostarczonym zestawie dwóch akumulatorów spawarka jest w stanie wykonać ok. 200 spawów łącznie z wygrzaniem osłonek. Automatycznie startujący piecyk pozwala na efektywne dobranie trybu pracy dzięki dokładnemu graficznemu dopasowaniu osłonki spawu. Centrowanie do płaszcza w sposób aktywny (ruchomy v-rowek). NAJWAŻNIEJSZE CECHY ODPORNA NA UPADEK Typy spawanych włókien: SMF, MMF, DSF, NZDSF, BIF/UBIF oraz włókna odporne na zginanie G.657 Średnia wartość tłumienia spawu w db: SMF 0.04, MMF 0.02, DSF 0.06, NZD 0.06 Czas wykonania spawu 9 sek. Czas wygrzewania osłonek 25 sek. (z możliwością skrócenia) Technologia Mirrors Free centrowanie bez luster Kontrola łuku w czasie rzeczywistym Ciężar razem z dwoma bateriami 2.3 kg Około spawów na jednej parze elektrod Ponad 200 spawów na zasilaniu bateryjnym Pamięć tłumienia spawu do 2000 wykonanych spawów Automatyczna dokumentacja fotograficzna spawu Przygotowana do spawania włókien odpornych na zagięcia (G.657) Możliwość sterownia spawarką z poziomu komputera Aktualizacja oprogramowania przez Internet Spawanie włókien z luną izolacją (luna tuba / easy strip) Precyzyjna automatyczna przycinarka S326A w komplecie Lampa oświetlająca przestrzeń roboczą 4 tryby podglądu obrazu z kamer Baterie ładowane wewnątrz spawarki Przyjaniejsze w obsłudze pokrywy spawarki i piecyka Łatwiejsze i przyjaniejsze menu w tym graficzny wybór typu osłonki spawu Graficzne potwierdzenie jakości spawu Program do automatycznego dopasowania różnych włókien jednomodowych (PON i FTTx) WODOODPORNA (IPX2) PYŁOSZCZELNA (IP5X) 84 DATA OPTICS

85 SPAWARKI SPECYFIKACJA Spawane włókna Średnica płaszcza Średnica pokrycia Długość włókna bez izolacji Średnia wartość tłumienia spawu Czas spawania Czas wygrzewania osłonek spawu Programy spawania Auto start wygrzewania Długości osłonek spawu Sposób trzymania włókien Test wytrzymałości spawu Powiększenie obrazu Pamięć danych wynikowych spawu Pamięć obrazów spawów Wymiary Waga Port danych Języki menu Wydajność akumulatorów Temperatura pracy Temperatura przechowywania Zasilanie SM, MM, DS, NZD, ED, BI/UBI (UBIF Ultra Bend Insensitive Fiber) µm µm 5 16mm SM: 0.04, MM: 0.02, DS: 0.06, NZ: s w trybie pół-automatycznym 11s w trybie manualnym 25s dla typowych osłonek dł. 40 i 60mm Max. 150 programów (możliwość edycji własnych programów, spawanie tłumików) Dostępny 20/40/60mm (także możliwość zaprogramowania innej długości), do 18 programów Stałe uchwyty uniwersalne dla pokryć µm (akceptują także luną tubę) lub system uchwytów dla pokryć 250, 900µm, oraz systemu SOC. 1,96N x76 i x235 Max spawów Widok ostatnich 100 spawów + możliwość stałego zapisania 24 obrazów spawu Bez zderzaków: 127x199x105mm, ze zderzakami: 159x231x130mm Bez baterii: 1.7kg, z dwoma bateriami: 2.1kg Mini USB 2.0 W wersji polskiej języki europejskie, w tym polski 200 cykli spawania i wygrzewania na standardowym zestawie 2 akumulatorów (w temperaturze pokojowej, niezużyte akumulatory) -10 ºC do +50ºC (bez skraplania) -40 ºC do +60ºC (bez skraplania) AC: V (50/60Hz), DC: 10-17V W skład standardowego zestawu spawarki Fitel S153 v2 wchodzą: spawarka Fitel S153A v2, automatyczna obcinarka S326A, twarda walizka do transportu (HCC-01), dwa akumulatory (S943B), ładowarka akumulatorów, ładuje 2 akumulatory (S958B), zapasowe elektrody (S969), zasilacz spawarki S178 (S976A), zasilacz ładowarki akumulatorów S958B (S977A), kabel zasilający do zasilaczy S976A i S977A, krążek do czyszczenia elektrod (D5111), pędzelek do czyszczenia (VGC-01), oryginalna instrukcja obsługi oraz instrukcja w języku polskim (FTS-351). Jako akcesoria dodatkowe dostępne są: miękka torba do transportu (SCC-01), tacka do studzenia osłonek spawu (CTX-01), podstawka pod spawarkę (AGS-01), uprząż do spawarki (WBT-01), kabel USB do komunikacji z komputerem PC (USB-01), zasilacz umożliwiający podłączenie do zapalniczki samochodowej (CDC-01), wymienny uchwyt umożliwiający cięcie włókna na długość 10mm (S712T-010), wymienny uchwyt umożliwiający cięcie włókna na długość 16mm (S712T-016), uchwyt włókna w niestandardowym buforze 250 μm (S712S-250), uchwyt włókna w niestandardowym buforze 900 μm (S712S-900), oprogramowanie do komunikacji spawarki S153 z komputerem PC (SF-01). DATA OPTICS 85

86 SPAWARKI SPAWARKA ŚWIATŁOWODOWA FITEL NINJA NJ001 Fitel NINJA NJ001 to najmniejsza spawarka światłowodowa z pasywnym centrowaniem do płaszcza, przygotowana do spawania konektorów oraz włókien odpornych na zginanie. Dzięki swej innowacyjnej konstrukcji może być wykorzystywana zarówno do zastosowań półprofesjonalnych jak i poważnych zadań na rozległych sieciach operatorów telekomunikacyjnych i dostawców usług multimedialnych. Model ten umożliwia wyjęcie v-rowków, które w łatwy sposób można dokładnie wyczyścić i poddać podstawowym czynnościom serwisowym. Ponadto zwiększono 4-krotnie przestrzeń roboczą w obrębie uchwytów włókna oraz wprowadzono system oświetlenia przestrzeni roboczej przez 3 lampy LED uzyskując natężenie światła ponad 300lx! Wszystkie te zabiegi zaowocowały stworzeniem niezwykle mobilnej, wytrzymałej i łatwej w obsłudze spawarki wykorzystywanej w pracach przy budowie sieci FTTx, LAN oraz METRO. Fitel NINJA NJ001 została tak zaprojektowana, aby uprościć procedurę spawania do wykonania absolutnie niezbędnych czynności. Nie bez znaczenia jest tu system wymiennych holderów (uchwytów włókna), które ściśle współpracują z nożem Fitel S326A (dostarczony w komplecie). System takich holderów może zostać dostarczony jako standardowy. Z uwagi na swoją prostotę, rozwiązanie takie jest idealne dla użytkowników, którzy sporadycznie spawają światłowody oraz dla profesjonalnych spawaczy z uwagi na szybkość całej procedury przygotowania włókna do spawania. Mimo, iż Fitel NINJA NJ001 została zbudowana z myślą o klientach, którzy tego typu prace wykonują okazjonalnie, bardzo szybko został doceniony przez profesjonalnych użytkowników, dzięki niezwykłej dokładności spełniającej wszelkie rygory norm telekomunikacyjnych nakładanych na spaw światłowodowy. Fitel NINJA NJ001 posiada wytrzymałą obudowę klasy IP52 oraz innowacyjny system centrowania włókna bez luster. Idealnie sprawdza się w trudno dostępnych miejscach oraz wszędzie tam, gdzie warunki pracy są zmienne (budowy, hale produkcyjne, strychy, piwnice itp.). Mimo stałych V-rowków oferuje średnią tłumienność spawu jednomodowego na poziomie 0.05dB. Standardowy akumulator zapewnia wykonanie ponad 100 cykli spawania wraz z wygrzaniem osłonki spawu. Piecyk startuje automatycznie po umieszczeniu w nim włókna znacznie skracając cały cykl. Dla instalatorów sieci FTTx oraz PON producent przewidział możliwość wykonywania spawów w konektorach (system SOC FIS, SOC SeikoGiken oraz DIAMOND). Włókno spawane jest bezpośrednio do wypolerowanego fabrycznie złącza wpinanego następnie do adaptera w przełącznicy. Eliminuje to konieczność układania włókien w przełącznicy, co znacząco skraca czas instalacji. Centrowanie poprzez fizyczne wymuszenie poprawnej pozycji włókna (stałe V-rowki). ODPORNA NA UPADEK NAJWAŻNIEJSZE CECHY WODOODPORNA (IPX2) Typy spawanych włókien: SMF, MMF, DSF, NZDSF oraz włókna odporne na zginanie G.657 Średnia wartość tłumienia spawu w db: SM 0.05, MMF 0.02, DSF 0.08, NZD 0.08 Czas wykonania spawu 13 sek. Czas wygrzewania osłonek: 17 sek. Technologia Mirrors Free centrowanie bez luster Kontrola łuku w czasie rzeczywistym Ciężar razem z baterią 0.97 kg Około spawów na jednej parze elektrod Ponad 100 spawów na zasilaniu bateryjnym Pamięć tłumienia spawu do 1500 wykonanych spawów Automatyczna dokumentacja fotograficzna spawu Przygotowana do spawania włókien odpornych na zagięcia (G.657) Możliwość sterownia spawarką z poziomu komputera Aktualizacja oprogramowania przez Internet Spawanie włókien z luną izolacją (luna tuba / easy strip) z zestawem stałych holderów PYŁOSZCZELNA (IP5X) 86 DATA OPTICS

87 SPAWARKI SPECYFIKACJA Spawane włókna Średnica płaszcza Średnica pokrycia Długość włókna bez izolacji Średnia wartość tłumienia spawu Czas spawania Czas wygrzewania osłonek spawu Programy spawania Programy piecyka: Auto start wygrzewania Długości osłonek spawu Sposób trzymania włókien Test wytrzymałości spawu Powiększenie obrazu Pamięć danych wynikowych spawu Pamięć obrazów spawów Wymiary Waga Port danych Języki menu Wydajność akumulatorów Temperatura pracy Temperatura przechowywania Zasilanie SMF(ITU-T G.652), MMF(ITU-T G.651), DSF(ITU-T G.653), NZDSF(ITU-T G.655), BIF/UBIF (Bend insensitive fi ber, ITU-T G.657) 125µm µm 5 10mm SM: 0.05 db, MM: 0.02 db, DSF: 0.08 db, NZDSF: 0.08 db 13 sek 17 sek Max. 150 programów (możliwość edycji własnych programów) Max. 30 Dostępny 20/40/60mm System wymiennych uchwytów dla pokryć 250, 900µm (akceptują także luną tubę) oraz systemu SOC 1.96N 58x Max spawów Widok ostatnich 100 spawów + możliwość stałego zapisania 24 obrazów spawu Bez zderzaków: 124x161x64.5mm, ze zderzakami: 139x176x71mm Z baterią: 0.97kg Mini USB 2.0 W wersji polskiej języki europejskie, w tym polski 100 cykli spawania i wygrzewania na standardowym akumulatorze (w temperaturze pokojowej, niezużyty akumulator) -10ºC do +50ºC (bez skraplania) -40ºC do +60ºC (bez skraplania) AC: V (50/60Hz), DC: 11-17V Wyposażenie spawarki Fitel Ninja NJ001: automatyczna obcinarka FITEL S326A ( cięć) z trzema wymiennymi pojemnikami na ścinki, zapasowe elektrody, twarda walizka transportowa, bateria, zasilacz/ładowarka z kablem zasilającym, krążek do czyszczenia elektrod, instrukcja obsługi na CD Spawarki FITEL to najbardziej odporne spawarki na rynku (szczelności IP52 oraz odporność na upadki oraz silny wiatr) DATA OPTICS 87

88 URZĄDZENIA POMIAROWE REFLEKTOMETR OPTYCZNY YOKOGAWA-ANDO AQ7280 Platforma pomiarowa Yokogawa AQ7280 to najnowocześniejszy reflektometr przeznaczony głównie do zaawansowanych zastosowań oraz najbardziej wymagających użytkowników. Pozwala na bardzo dokładne i precyzyjne pomiary w zastosowaniach naukowych i laboratoryjnych, jak również profesjonalną pracę w warunkach polowych, spełniając jednocześnie wszystkie wymogi wytrzymałościowe stawiane tego typu urządzeniom. Yokogawa AQ7280 posiada modułową budowę, co pozwala na większą elastyczność konfiguracji i możliwość szerokiej rozbudowy w przyszłości. Wyposażony jest w duży (8,4 ) nowoczesny dotykowy ekran LCD (ekran pojemnościowy multitouch). Reflektometr waży 2,6 kg z baterią pozwalającą na 15 godzin ciągłych pomiarów i jest wyposażona w niezależny wskanik naładowania. Reflektometry z serii AQ7280 oferują w standardzie wiele zaawansowanych rozwiązań nie spotykanych w innych urządzeniach. Za ich bezbłędną, stabilną, szybką i precyzyjną pracę odpowiedzialny jest autorski system operacyjny napisany specjalnie przez inżynierów koncernu Yokogawa, który w standardzie dostępny jest w języku polskim. Moduły reflektometryczne dedykowane do reflektometru AQ7280 charakteryzują się bardzo krótkimi strefami martwymi, bardzo wysoką dynamiką (sięgającą nawet 50dB), co w połączeniu z największą na rynku ilością punktów pomiarowych oraz największym ich zagęszczeniem, skutkuje osiągnięciem niespotykanie wyranych przebiegów (krzywych reflektometrycznych) oraz ich bardzo dokładną analizą. W zależności od potrzeby, dostępne są moduły wielomodowe oraz jednomodowe. Jednomodowe moduły mogą posiadać aktywne (wewnętrzne) lub pasywne (zewnętrzne) filtry umożliwiające bezpieczne wykonywanie pomiarów na aktywnych liniach bez konieczności wyłączania usługi lub ryzyka uszkodzenia sprzętu. Każdy reflektometr AQ7280 posiada funkcję alarmu ostrzegającą o podłączeniu się do aktywnej linii, funkcję sprawdzania poprawności połączenia złącza optycznego oraz możliwość zaawansowanej edycji i opisu zdarzeń z poziomu reflektometru. Doświadczeni pomiarowcy docenią zaawansowaną analizę w oparciu o uśrednianie metodą TPA lub LSA oraz dostępność metod analizy w wykorzystaniem 2, 4, 5 i 6 markerów. Początkujący pomiarowcy docenią pomiary w trybie automatycznym oraz możliwość dokonania analizy dobrze / le, która umożliwia certyfikację sieci w oparciu o wprowadzone wartości graniczne, które można zapisać w formie norm i odwoływać się do nich w trakcie wykonywania pomiarów. Każdy reflektometr AQ7280 posiada możliwość szybkiej analizy poważnych uszkodzeń linii, która od operatora wymaga jedynie wybrania jednego z kilku dostępnych schematów, które w sposób przejrzystych grafik sugerują topologię mierzonego połączenia (w tym również PON) czyni to ten sprzęt niezwykle intuicyjnym. AQ7280 w połączeniu z odpowiednim modułem, pozwala na pomiar przez splittery o podziale nawet 1x256. Możliwe są również pomiary przez kaskady splitterów i dla tego typu pomiarów została opracowana specjalna nakładka graficzna, umożliwiająca operatorowi wybór kierunku pomiaru, ilości splitterów w kaskadzie oraz ich podział. Pomiary tego typu jeszcze nigdy nie były tak łatwe! Każdy AQ7280 umożliwia zaawansowane funkcje porównywania reflektogramów oraz wykonywania reflektogramów różnicowych. Posiada również możliwość zaprogramowania własnych procedur pomiarowych oraz wykonywania pomiarów w tabelach odpowiadającym konkretnym projektom pomiarowym. Opcjonalnie dostępna jest funka SmartMapper, która umożliwia wykonywanie pomiarów ze zmiennymi długościami impulsów pomiarowych oraz graficzną wizualizacją i interpretacją mapy sieci (w tym PON). W tym trybie operator ma pełną możliwość korzystania zarówno z mapy jak i krzywej reflektometrycznej oraz swobodnego przełączania się między nimi, co jest unikalne i nie stosowane w żadnym innym reflektometrze. Reflektometry AQ7280 posiadają pamięć umożliwiającą zapis minimum 1000 pomiarów oraz 2 złącza USB umożliwiające podłączenie pamięci zewnętrznej, 1 złącze USB do połączenia urządzenia z komputerem PC oraz slot kart pamięci SD, do którego można zainstalować kartę WiFi dającą bezprzewodowy dostęp do urządzenia. Opcjonalnie dostępne jest złącze LAN umożliwiające zdalną pracę na urządzenia włączonym do sieci. Reflektometry AQ7280 umożliwiają (jeszcze na poziomie reflektometru) zapisanie wyników pomiarów w formie kompletnej dokumentacji pomiarowej w formacie pliku PDF. Dokumentację taką można wydrukować bezpośrednio z reflektometru na podłączonej do niego przez port USB standardowej drukarce. W zależności o potrzeb operatora, dostępne są moduły pomiarowego ródła światła, moduły miernika mocy, moduły wizualnego lokalizatora uszkodzeń (VFL czerwony laser 650nm) oraz wideomikroskop. Dostępne są złącza w różnych standardach, zewnętrzne filtry, walizki, rozbiegówki oraz dodatkowe licencje oprogramowania wzbogacające możliwości urządzenia. Każdy reflektometr Yokogawa AQ7280 dostarczany jest z oprogramowaniem na PC (w języku polskim) umożliwiającym profesjonalne kreowanie wydruków oraz tworzenie raportów pomiarowych, jak również zaawansowaną analizę i edycję wyników pomiarów. 88 DATA OPTICS

89 URZĄDZENIA POMIAROWE SPECYFIKACJA OGÓLNA Dynamika Strefa martwa Zakres impulsów Zakres pomiarowy Rozdzielczość próbkowania Punkty pomiarowe Liniowość pomiaru Dostępne moduły Wymiary Wyświetlacz Porty Zasilanie Bateria Przechowywanie danych Akcesoria Dla 850/1300 nm: 25/27 db Dla 1310/1490/1550/1625/1650 nm: 50/38/50/44/40 db Multimode: 0.6/4.5m Singlemode: 0.5/3.5m Multimode: 3ns 5μs Singlemode: 3ns 20μs do 512km Minimum 2cm /- 0.03dB/dB Wizualny lokalizator uszkodzeń: Widzialne czerwone światło dla identyfikacji włókna i wykrywania uszkodzeń (opcjonalnie) Miernik mocy optycznej: 850/1300/1310/1490/1550/1625/1650nm (opcjonalnie) Źródło światła: Stabilizowane ródło światła pomiarowego 1310/1490/1550/1625/1650 nm (CW, 270Hz, 1kHz, 2kHz output) (opcjonalnie) Sonda wideomikroskopu (opcjonalnie) mm, 2.6kg (z baterią) 8.4 calowy TFT LCD ( , ekran dotykowy - Multi-touch) USB (TYPE A 2, TYPE B (mini) 1), Ethernet (10/100BASE-T, Opcja) 1, SD card slot 1 100V(AC) - 240V(AC), 50~60Hz Czas pracy: 15 godzin Czas ładowania baterii: 6 godzin Pamięć wewnętrzna: około wyników W standardzie: Urządzenie główne, zasilacz, litowa bateria, adapter SC/PC, instrukcja obsługi, płyta CD z oprogramowaniem do obróbki pomiarów na komputerze, torba transportowa, ważny certyfikat kalibracji. DATA OPTICS 89

90 URZĄDZENIA POMIAROWE REFLEKTOMETR OPTYCZNY NOYES OFL280/FLX380 Seria reflektometrów Noyes OFL oraz FLX to niewielkie urządzenia przeznaczone do pomiarów przy budowie sieci FTTx w technologi PON oraz rozległych sieci typu METRO. Reflektometry serii OFL oraz FLX zostały tak zaprojektowane, aby być wyjątkowo mobilne. Są bardzo lekkie, mają niewielkie rozmiary i posiadają gumową obudowę ochronną. Posiadają bardzo jasny i czytelny wyświetlacz LCD pokryty warstwą antyrefleksyjną. Dzięki temu nadają się do pracy w niemal każdych warunkach (nawet bardzo ciężkich). Posiadają bardzo bogate wyposażenie standardowe, ułatwiające wielowątkową pracę i przeznaczone są do pomiarów sieci jednomodowych. Wszystkie urządzenia z tych serii charakteryzują się standardowo wbudowanym wizualnym lokalizatorem uszkodzeń (VFL czerwony laser 650nm), miernikiem mocy optycznej z pełnym zakresem fal stosowanych w transmisji i pomiarach włókien jednomodowych oraz pomiarowym ródłem światła. Urządzenia z serii OFL oraz FLX wyposażone są w unikalny system Wave-ID, który automatycznie rozpoznaje długość fali i przełącza miernik mocy w odpowiednie okno pomiarowe. System ten działa bezbłędnie w połączeniu ze ródłem światła pracującym również w tej technologii, ale również możliwa jest bezproblemowa praca z klasycznymi przyrządami pomiarowymi. Dostępne są również moduły reflektometryczne umożliwiające wykonywanie pomiarów na aktywnych liniach bez potrzeby przerywania świadczonej usługi oraz ryzyka uszkodzenia sprzętu. Moduły te posiadają dynamikę umożliwiającą bezproblemowe pomiary przez splittery. Umożliwiają również identyfikację makrozagięć włókien na trasie mierzonego kabla. Urządzenia te posiadają nowoczesną elektronikę oraz oprogramowanie napisane specjalnie do bardzo dokładnej i szybkiej analizy wykonywanych pomiarów. Opcjonalnie można skorzystać z funkcji LinkMap, która oprócz standardowej krzywej reflektometrycznej daje operatorowi możliwość wyświetlenia mapy sieci z graficznym zaznaczeniem poszczególnych elementów składowych oraz wyświetlenie ich parametrów. Dodatkowym atutem urządzeń są wymienne adaptery, które z łatwością można wymienić bez użycia narzędzi oraz bardzo wydajna litowo-jonowa bateria wyposażona w wyświetlacz LCD informujący o stanie naładowania. Reflektometry te posiadają port USB do komunikacji z komputerem PC oraz standardowo wbudowany moduł BlueTooth, za pomocą którego możliwa jest komunikacja bezprzewodowa zarówno z komputerem, tabletem, smartfonem jak i bezprzewodowym wideomikroskopem. Reflektometry z serii OFL oraz FLX dostarczane są z profesjonalnym oprogramowaniem (TRM Test Result Manager) do edycji pomiarów na komputerze PC oraz do kreowania profesjonalnych wydruków w postaci dokumentacji pomiarowej. Dzięki niemu możliwa jest między innymi grupowa operacja nawet na bardzo dużej ilości plików jednocześnie lub analiza już zapisanych pomiarów przy użyciu innych nastaw analizy niż te użyte przez reflektometr podczas pomiaru. Z poziomu komputera PC możliwa jest również analiza dobrze / le, dająca dużą pewność początkującym pomiarowcom. Funkcja taka również pozwala na indywidualne ustalenia akceptowalnych progów analizy wyników, które będą akceptowalne. Wszystkie wyniki zapisywane w pojemnej pamięci reflektometru, w której można zapisać minimum pomiarów. W zależności od potrzeb, producent przewidział bardzo bogate zestawy opcjonalnego wyposażenia zawierające dodatkowe kufry transportowe, zestawy akcesoriów do czyszczenia złącz, dodatkowe ródła światła, rozbiegówki lub wideomikroskopy. Reflektometry Noyes można aktualizować do najnowszej wersji oprogramowania z poziomu użytkownika (bez potrzeby odsyłania urządzeń do serwisu). 90 DATA OPTICS

91 URZĄDZENIA POMIAROWE SPECYFIKACJA OGÓLNA - NOYES OFL280 Dynamika Strefa martwa Zakres impulsów Zakres pomiarowy Rozdzielczość próbkowania Punkty pomiarowe Liniowość pomiaru Dostępne moduły Wymiary Wyświetlacz Porty Zasilanie Bateria Przechowywanie danych Akcesoria Dla 1310/1490/1550/1625 nm: 34/32/32/30 db Singlemode: 0.8/3.5m 5ns 10μs do 240km Minimum 5cm /- 0.05dB/dB Wizualny lokalizator uszkodzeń: Widzialne czerwone światło dla identyfikacji włókna i wykrywania uszkodzeń (w standardzie) Miernik mocy optycznej: 1310, 1490, 1550, 1625, 1650nm (w standardzie) Źródło światła: Stabilizowane ródło światła pomiarowego 1310, 1490, 1550 nm (CW, 270Hz, 330Hz, 1kHz, 2kHz output) Sonda mikroskopowa BT (opcjonalnie) 201x130x53mm, 0.8kg (z baterią) 3,5 calowy LCD Type B USB 1 100V(AC) - 240V(AC), 50~60Hz Czas pracy: 12 godzin Czas ładowania baterii: 3 godziny Pamięć wewnętrzna: około wyników (4GB) W standardzie: Urządzenie główne, zasilacz, litowa bateria, adapter SC/PC, kabel USB, instrukcja obsługi, płyta CD z oprogramowaniem do obróbki pomiarów na komputerze (TRM Test Result Manager), torba transportowa, ważny certyfikat kalibracji. SPECYFIKACJA OGÓLNA - NOYES FLX380 Dynamika Strefa martwa Zakres impulsów Zakres pomiarowy Rozdzielczość próbkowania Punkty pomiarowe Liniowość pomiaru Dostępne moduły Wymiary Wyświetlacz Porty Zasilanie Bateria Przechowywanie danych Akcesoria Dla 1310/1490/1550/1625 nm: 42/38/41/38 db Singlemode: 0.8/2.5m 5ns 20μs do 240km Minimum 5cm /- 0.05dB/dB Wizualny lokalizator uszkodzeń: Widzialne czerwone światło dla identyfikacji włókna i wykrywania uszkodzeń (w standardzie) Miernik mocy optycznej: 1310, 1490, 1550, 1625, 1650nm (w standardzie) Źródło światła: Stabilizowane ródło światła pomiarowego 1310, 1490, 1550 nm (CW, 270Hz, 330Hz, 1kHz, 2kHz output) Sonda mikroskopowa BT (opcjonalnie) 201x130x53mm, 0.8kg (z baterią) 3,5 calowy LCD Type B USB 1 100V(AC) - 240V(AC), 50~60Hz Czas pracy: 12 godzin Czas ładowania baterii: 3 godziny Pamięć wewnętrzna: około wyników (4GB) W standardzie: Urządzenie główne, zasilacz, litowa bateria, adapter SC/PC, kabel USB, instrukcja obsługi, płyta CD z oprogramowaniem do obróbki pomiarów na komputerze (TRM Test Result Manager), torba transportowa, ważny certyfikat kalibracji DATA OPTICS 91

92 URZĄDZENIA POMIAROWE REFLEKTOMETR OPTYCZNY NOYES M210E/M310 ENTERPRISE Mobilne reflektometry przeznaczony do prowadzenia pomiarów w każdych warunkach, charakteryzujące się zwiększoną dynamiką, wydłużonym czasem pracy na baterii oraz zintegrowanym miernikiem mocy optycznej oraz pomiarowym ródłem światła. Niska waga, krótka strefa martwa, gumowa obudowa ochronna oraz dotykowy wyświetlacz pokryty warstwą antyrefleksyjną są atutami, dla których to urządzenie wybierane jest przez pomiarowców budujących szkieletowe optyczne sieci budynkowe i kampusowe. Idealnie nadaje się do certyfikacji oraz lokalizacji problemów optycznych sieci PON oraz FTTx. Reflektometry wyposażone są dodatkowo w zintegrowany wizualny lokalizator uszkodzeń (650nm) z uniwersalnym adapterem 2,5mm oraz dodatkowe adaptery SC/ST/FC portów reflektometru, które można w każdej chwili wymienić bez użycia narzędzi. Seria M210e oraz M310 Enterprise oferuje możliwość podłączenia zewnętrznej pamięci typu pendrive poprzez wbudowany port USB oraz dedykowany wideomikroskop, który może również niezależnie współpracować z komputerem PC. Reflektometry te posiadają procesory nowej generacji, znacznie przyśpieszające pracę urządzeń oraz nowoczesne oprogramowanie stworzone z myślą o bardzo dokładnej i szybkiej analizie mierzonych linii światłowodowych. Zastosowano w nich także nowszy, bardziej czytelny dotykowy wyświetlacz LCD. Obie serie zostały wyposażone w możliwość certyfikowania mierzonych linii w oparciu o wartości norm, które można zdefiniować z poziomu urządzenia. Funkcjonalność taka daje pewność pracy mniej doświadczonym pomiarowcom (analiza dobrze / le ), ale również pozwala na indywidualne ustalenia akceptowalnych progów wyników, które będą akceptowalne dla Inwestora. Możliwa jest również edycja tabeli zdarzeń z poziomu reflektometru (bez potrzeby uruchamiania komputera PC). Reflektometry z serii M210e oraz M310 Enterprise dostarczane są profesjonalnym oprogramowaniem (TRM Test Result Manager) do edycji pomiarów na komputerze PC oraz do kreowania profesjonalnych wydruków w postaci dokumentacji pomiarowej. Dzięki niemu możliwa jest między innymi grupowa operacja nawet na bardzo dużej ilości plików jednocześnie lub analiza już zapisanych pomiarów przy użyciu innych nastaw analizy niż te użyte przez reflektometr podczas pomiaru. Wszystkie wyniki (transmisyjne i OTDR) są w przejrzysty sposób zapisywane w pamięci reflektometru, w której można zapisać minimum pomiarów. System Noyes Wave-ID (automatyczne rozpoznawanie długości fali) ogranicza błędy pomiarów transmisyjnych mogące zaistnieć z winy użytkownika. Zestaw ten, przy współpracy z zaawansowanym oprogramowaniem raportującym Noyes TRM, stanowi kompletne rozwiązanie do pełnej certyfikacji sieci światłowodowych. Dokumentacja pomiarów i tworzenie profesjonalnych certyfikatów zgodny z normami okablowania jeszcze nigdy nie była tak prosta! W zależności od potrzeb producent przewidział bardzo bogate zestawy wyposażenia, poczynając od dodatkowych kufrów transportowych oraz zestawów akcesoriów do czyszczenia złącz, poprzez zestawy dodatkowych ródeł światła, wideomikroskopy aż po systemy pozwalające na pełną certyfikację Tier1 (pomiary transmisyjne) oraz Tier2 (pomiary transmisyjne i reflektometryczne). Reflektometry Noyes można aktualizować do najnowszej wersji oprogramowania z poziomu użytkownika (bez potrzeby odsyłania urządzeń do serwisu). 92 DATA OPTICS

93 URZĄDZENIA POMIAROWE SPECYFIKACJA OGÓLNA - NOYES M210E Dynamika Strefa martwa Zakres impulsów Zakres pomiarowy Rozdzielczość próbkowania Punkty pomiarowe Liniowość pomiaru Dostępne moduły Wymiary Wyświetlacz Porty Zasilanie Bateria Przechowywanie danych Akcesoria Dla 850/1300nm: 28/28 db Dla 1310/1550nm: 34/33 db Multimode: 1/4m Singlemode: 1/4m Multimode: 5ns - 1μs Singlemode: 5ns 20μs Multimode: do 30km Singlemode: do 240km Minimum 3cm /- 0.05dB/dB Wizualny lokalizator uszkodzeń (w standardzie) Miernik mocy optycznej: 850, 1300, 1310, 1490, 1550, 1625, 1650nm (w standardzie) Sonda mikroskopowa (opcjonalnie) 230x110x70mm, 1.4kg (z baterią) 3,5 calowy QVGA (ekran dotykowy) 2 USB port (USB 2.0, Type A USB 1, Type B USB 1) 18V(DC), 100V(AC) - 240V(AC), 50~60Hz Czas pracy: 16 godzin Czas ładowania baterii: 4 godziny Pamięć wewnętrzna: około wyników, dodatkowo na USB W standardzie: Urządzenie główne, zasilacz, litowa bateria, adapter SC/PC, FC/PC i ST/PC, kabel USB, instrukcja obsługi, płyta CD z oprogramowaniem do obróbki pomiarów na komputerze (TRM Test Result Manager), torba transportowa, ważny certyfikat kalibracji SPECYFIKACJA OGÓLNA - NOYES M310 ENTERPRISE Dynamika Strefa martwa Zakres impulsów Zakres pomiarowy Rozdzielczość próbkowania Punkty pomiarowe Liniowość pomiaru Dostępne moduły Wymiary Wyświetlacz Porty Zasilanie Bateria Przechowywanie danych Akcesoria Dla 850/1300nm: 30/30 db Dla 1310/1550nm: 38/37 db Multimode: 0,8/2,5m Singlemode: 0,8/3m Multimode: 5ns - 1μs Singlemode: 5ns 20μs Multimode: do 30km Singlemode: do 240km Minimum 3cm /- 0.05dB/dB Wizualny lokalizator uszkodzeń(w standardzie) Miernik mocy optycznej: 850, 1300, 1310, 1490, 1550, 1625, 1650nm (w standardzie) Źródło światła: Stabilizowane ródło światła pomiarowego zgodne z długościami fal modułu reflektometrycznego (CW, 270Hz, 330Hz, 1kHz, 2kHz output) Sonda mikroskopowa (opcjonalnie) 230x110x70mm, 1.0kg (z baterią) 3,5 calowy QVGA (ekran dotykowy) 2 USB port (USB 2.0, Type A USB 1, Type B USB 1) 18V(DC), 100V(AC) - 240V(AC), 50~60Hz Czas pracy: 16 godzin Czas ładowania baterii: 4 godziny Pamięć wewnętrzna: około wyników, dodatkowo na USB W standardzie: Urządzenie główne, zasilacz, litowa bateria, adapter SC/PC, FC/PC i ST/PC, kabel USB, instrukcja obsługi, płyta CD z oprogramowaniem do obróbki pomiarów na komputerze (TRM Test Result Manager), torba transportowa, ważny certyfikat kalibracji DATA OPTICS 93

94 URZĄDZENIA POMIAROWE REFLEKTOMETR OPTYCZNY GRANDWAY FHO5000 Wygodny wielofunkcyjny reflektometr optyczny zaprojektowany do pracy w trudnych warunkach. Rosnąca popularyzacja budowy sieci optycznych w miejskich i pozamiejskich aglomeracjach w szybkim tempie rozwija technikę pomiarów światłowodowych. Wymusza to konieczność budowy kompaktowych reflektometrów łączących w sobie sprawdzone trendy oraz tradycyjne przyzwyczajenia profesjonalistów, jednocześnie dając możliwość prostej i intuicyjnej obsługi. Seria FHO5000 reflektometru optycznego (OTDR) jest inteligentną wersją mierników nowej generacji, która dedykowana jest zarówno do profesjonalnych pomiarów jak i łatwego wykrywania błędów w systemach komunikacji światłowodowej. Seria oznaczona logiem F2H (Fiber To Home) kierowana jest do segmentu firm zajmujących się budową sieci dostępowych PON w technologii FTTx. Jednak wiele profesjonalnych narzędzi zabudowanych w tych miernikach, pozwala na wykorzystanie ich przy pomiarach długich linii światłowodowych. Łatwy dostęp do paneli przyłączeniowych, intuicyjna klawiatura umiejscowiona w tradycyjnym miejscu oraz duży, jasny i czytelny, dotykowy ekran FTF o przekątnej 7 cali, to atuty przemawiające do początkujących pomiarowców. Wysoka dynamika, pełna kontrola przez sieć LAN dzięki wbudowanemu portowi RJ45 oraz system LINUX umożliwiający aktualizację oprogramowania z poziomu użytkownika, to atuty dla profesjonalistów. Dodatkowo wbudowany wizualny lokalizator uszkodzeń (VFL), stabilizowane ródło światła pomiarowego (OLS) zgodne z długościami fali modułu OTDR, miernik mocy optycznej (OPM) oraz wymienne adaptery (w zestawie FC/PC) oraz wiele intuicyjnych funkcji sprawiają, że FHO5000 jest hitem na rynku i cieszy się dużym zainteresowaniem. Urządzenie to posiada ekonomiczne a zarazem ponadczasowe wykonanie. FHO5000 wyprodukowano z dokładnością i uwagą, podążając za międzynarodowymi standardami łącząc bogate doświadczenie oraz nowoczesną technologię, podporządkowując się ścisłym wymogom mechanicznym, elektronicznym oraz optycznym, gwarantując pożądaną jakość. Innymi słowy mówiąc, nowy projekt czyni model FHO5000 inteligentnym, kompaktowym oraz wielozadaniowym urządzeniem. Chcąc wykrywać miejsca połączeń w instalacjach sieci optycznych, konserwować czy usuwać usterki, reflektometr FHO5000 może być Twoim najlepszym wsparciem. SPECYFIKACJA OGÓLNA Zakres impulsów Zakres pomiarowy Rozdzielczość próbkowania Punkty pomiarowe Liniowość pomiaru Próg wykrywania tłumienia Dokładność pomiaru tłumienia Dokładność pomiaru odległości Wymiary Wyświetlacz Porty Zasilanie Bateria Przechowywanie danych Dostępne moduły Wyposażenie 3ns 20μs do 240km Minimum 25cm Maximum 128,000 punkty 0.05dB/dB 0,01dB 0,001dB 0,01m 253x168x74mm 7 calowy dotykowy ekran TFT- LCD z podświetleniem LED 1 RJ45 port, 3 USB port (USB 2.0, Type A USB 2, Type B USB 1) 9-12V(DC), 100V(AC) - 240V(AC), 50~60Hz 7.4V/4.4Ah bateria litowa Czas pracy: ~12 godzin Czas ładowania: ~4 godzin Pamięć wewnętrzna: 8GB (około wyników), dodatkowo na USB W standardzie: Wizualny lokalizator uszkodzeń (widzialne czerwone światło dla identyfikacji włókna i wykrywania uszkodzeń, długość fali: 650nm, moc: 10mW, zasięg: 12km); Źródło światła (stabilizowane ródło światła pomiarowego 850/1300/1310/1550/1625nm zgodne z długościami fali modułu OTDR, zakres: -25dBm ~ 0dBm, modulacja: CW, 270Hz, 1kHz, 2kHz); Miernik mocy optycznej (850/1300/1310/1490/1550/1625nm, zakres: -50dBm ~ +10dBm, rozdzielczość pomiaru: 0,01dB) W standardzie: Urządzenie główne, zasilacz, litowa bateria, adapter FC/PC, kabel USB, instrukcja obsługi, płyta CD z oprogramowaniem do obróbki pomiarów na komputerze (Data Menager), torba transportowa Opcjonalnie: adapter SC/ST/LC, adapter na gołe włókno 94 DATA OPTICS

95 URZĄDZENIA POMIAROWE Gotowość do pracy w każdym środowisku Seria FHO5000 OTDR została zaprojektowana w taki sposób, aby zapewnić odporność na upadki (testy z wysokości 1,2m) oraz poziom ochrony IP65 (opcja dodatkowa) dzięki czemu w wyjątkowy sposób dostosowano jej budowę do pracy w trudnych warunkach zewnętrznych. Lekkość urządzenia, łatwość w obsłudze, duży i jasny dotykowy ekran LCD z powłoką antyrefleksyjną i ponad 12 godzinny czas pracy czynią ten produkt idealnym w obszarze pomiarów światłowodowych. Wszystko czego potrzebujesz w jednym! Seria FHO5000 OTDR jest wysoko zintegrowaną platformą, którą cechują standardowo wbudowane funkcje do pomiarów optycznych zaawansowanymi metodami LSA, moduł do pomiarów aktywnych linii PON na fali 1625nm, miernik mocy optycznej (OPM), stabilizowane ródło światła pomiarowego (OLS), wizualny lokalizator uszkodzeń (VFL), cztery moduły wejść, duży dotykowy 7-calowy ekran, możliwość podłączenia mikroskopu przez port USB oraz wysokiej wydajności bateria. Wymienione czynniki sprawiają, iż jest to wykwalifikowane urządzenie na potrzeby usług technicznych oraz dostępu do optycznych sieci FTTx. VFL (wizualny lokalizator uszkodzeń) VFL dostępny jako standardowy moduł w FHO5000 serii OTDR, oferuje wbudowany 650nm wizualny lokalizator uszkodzeń na złączu FC/UPC. PON ONLINE TEST Seria FHO5000 OTDR wykorzystuje fale o długości 1625nm dla badań i analizy punktu dostępu wykonując pomiary online z filtrem optycznym nie przerywając usługi. OPM (miernik mocy optycznej) Seria FHO5000 OTDR posiada wbudowany miernik mocy optycznej, który umożliwia technikom w łatwy sposób zweryfikować obecność sygnału. OLS (stabilizowane ródło światła pomiarowego) Seria FHO5000 OTDR posiada wbudowane stabilizowane ródło światła pomiarowego, dostępne przez port OTDR. Umożliwia to technikom w łatwy sposób zweryfikować straty w lokalnej sieci za pomocą miernika mocy. FM (optyczny mikroskop) FHO5000 umożliwia kontrolę złącza przed jego połączeniem za pomocą połączenia przez port USB sondy mikroskopu o powiększeniu 400x. Pozwala to na szybką i łatwą inspekcję czoła złączy sprawdzając ewentualne jego zabrudzenie, a także umożliwia wykonanie zdjęcia i zapisanie go w pamięci urządzenia. Czytelny Interfejs pomiarowy Seria FHO5000 OTDR wyświetla częściowe straty, straty na złączach, tłumienie, punkty odbicia, straty wtrąceniowe, poziom odbicia oraz odległości zdarzeń. Informacja pomiarowa natychmiast dostarcza szczegółów użytkownikowi urządzenia. FLM (graficzna mapa zdarzeń) Seria FHO5000 OTDR opcjonalnie może zostać wyposażona w zaawansowaną funkcję automatycznego pomiaru, w wyniku którego użytkownik otrzymuje graficzną mapę wszystkich zdarzeń znajdujących się na mierzonej linii światłowodowej. Funkcja ta umożliwia wykonanie pomiaru we wszystkich sieciach (nawet sieciach PON nawet przez kaskadę 2 splitterów). Mapa zdarzeń tworzona jest przy użyciu intuicyjnego systemu symboli oraz opisu ich parametrów. Nie wymaga od użytkownika wiedzy na temat ustawień pomiarowych ani analizy i interpretacji krzywej pomiarowej (krzywej reflektometrycznej). Szybkie dopasowanie w krótkim czasie Uproszczony wyświetlacz oraz skonfigurowane menu pomagają efektywnie zredukować czas obsługi. Dostępny jest tryb manualny w którym użytkownik ma pełną kontrolę na nastawami pomiaru i analizy, tryb półautomatyczny w którym część ustawień dobierana jest automatycznie oraz tryb pełnego automatu w którym wszystkie ustawienia dobierane są przez urządzenie. Pomiary sieci FTTx w sieciach PON Model FHO5000-T40F dedykowany do pomiarów w aktywnych sieciach PON, zarówno przy konserwacji jak i naprawianiu uszkodzeń bez przerywania usługi sieci. Pomiar można wykonać na aktywnej linii z wykorzystaniem wbudowanego filtra falą o długości 1625nm. Pomiary w sieciach ostatniej mili OTDR z serii FHO5000 umożliwia w łatwy sposób pomiar przez kaskadę splitterów 1x64 w sieci PON. Dokładnej interpretacji wyników dostarcza opcjonalne oprogramowanie FLM, które automatycznie interpretuje wynik pomiaru i w przyjazny sposób przedstawia je w formie graficznej mapy zdarzeń. USB Fale pomiarowe (MM: ±20nm, SM: ±10nm) Dynamika (db) Strefy martwe (m) FHO5000-MD21 FHO5000-D35 FHO5000-T40/T40F 850/1300/1310/1550nm 1310/1550nm 1310/1550/1625nm 21/19/35/33dB 35/33dB 40/38/38dB MM: 1.5/8m SM: 1.5/8m 1.5/8m 1.75/11m DATA OPTICS 95

96 URZĄDZENIA POMIAROWE MIERNIK MOCY GRANDWAY SERIA FHP2 Mierniki mocy z serii FHP przeznaczone są do profesjonalnych pomiarów poziomu mocy optycznej - zarówno tłumienia torów światłowodowych jak i mocy ródeł światła. Precyzyjny detektor, wytrzymała i estetyczna obudowa, oraz mnogość dodatkowych funkcji czynią je doskonałym narzędziem pomiarowym. Pojedynczy port detektora precyzyjnie obsługuje wszystkie oferowane długości fali. Urządzenia posiadają funkcję automatycznego wyłączania chroniącą akumulatory przed rozładowaniem, a wskanik wyczerpania baterii przypomina użytkownikowi o konieczności jej doładowania. Komunikacja z komputerem poprzez port USB, oprogramowanie na PC FHP2A FHP2B04 Miernik mocy Grandway FHP2A04 ( -70dBm do +10dBm) Miernik mocy Grandway FHP2B04 (-50dBm do +26dBm) Specyfikacja Skalibrowane fale (nm) Zakres fal pomiarowych (nm) Próg detekcji Rodzaj detektora Złącze Błąd pomiaru Rozdzielczość Liniowość pomiaru Automatyczne wyłączanie Podświetlenie Wartość odniesienia (referencja) FHP2A04 FHP2B04 850/1300/1310/1490/1550/ ~ ~ InGaAs FC/PC i SC/PC (wymiennie) +/- 5% +/- 1nW +/- 5% +/- 10nW 0.01 db@-60 do +10 dbm 0.01dB@-40 do +26 dbm 0.1 do -60 dbm 0.1 do -40 dbm ±5% Tak Tak Tak Zakres pomiaru - 70 do do +26 Złącze USB Pamięć danych Rozpoznawanie fal Identyfikacja modulacji (Hz) Temperatura pracy Temperatura przechowywania Zasilanie Wymiary (mm) Waga netto Tak Tak (do 999 pomiarów) Tak 270, 1K, 2K -10 do do 70 2szt Ni-MH AA(2500mAh); kabel USB 160L 76W 45H 270g Standardowe akcesoria Adapter FC/PC, adapter SC/PC, 2*AA baterie ładowalne, kabel USB futerał ochronny, oprogramowanie CD, świadectwo kalibracji, instrukcja Opcjonalne akcesoria Wymienne adaptery ST/PC (model N000500) Adapter LC/PC (model HD078) 96 DATA OPTICS

97 URZĄDZENIA POMIAROWE ŹRÓDŁO ŚWIATŁA GRANDWAY SERIA FHS2 Źródła światła z serii FHS2 przeznaczone są do precyzyjnych pomiarów linii światłowodowych łącząc doskonałą stabilność lasera z poręczną, odporną na wstrząsy obudową. Pojedynczy port lasera precyzyjnie obsługuje wszystkie oferowane długości fali. Urządzenie pracuje w trybie fali ciągłej lub modulowanej. Posiada funkcję automatycznego wyłączania chroniącą akumulatory przed rozładowaniem, a wskanik wyczerpania baterii przypomina użytkownikowi o konieczności doładowania baterii. Ponadto urządzenia tej serii mogą przekazywać informację o długości aktualnie przesyłanej fali, dzięki czemu miernik mocy z serii FHP2 automatycznie przestawi się na jej odbiór. Funkcja ta ogranicza zapotrzebowanie na łączność między technikami i zmniejsza możliwość błędu. Seria FHS2 oferuje mnogość funkcji i opcji stosowanych w nowoczesnej technice pomiarowej. W połączeniu z estetycznym wykonaniem obudowy z wysokiej klasy materiałów staje się idealnym narzędziem dla wymagających profesjonalistów FHS2D FHS2Q01F FHS2Q02F Źródło światła Grandway FHS2D /1550nm Źródło światła Grandway FHS2Q01F 850/1300/1310/1550nm Źródło światła Grandway FHS2Q02F 1310/1490/1550/1625nm Specyfikacja Typ Fale wyjściowe (nm) Źródło emisji Stabilność emitowanej mocy Centralna długość fali Szerokość spektralna Częstotliwość wyjściow (Hz) Moc wyjściowa Regulowany zakres Automatyczne wyłączanie Podświetlenie Temperatura pracy Temperatura przechowywania Zasilanie Wymiary (mm) Waga netto Akcesoria standardowe FHS2D i 1550 FHS2D02F LD Krótki okres (15 min): < ± /1550nm ± /1300 Długi okres (8 godz): < ± /1550nm ± / ± 20nm i 1550 ± 20nm 5nm 270, 1k, 2k -5 dbm ± 3 db, 0.1 db/krok Nie Tak Tak - 10 do + 50 C - 20 do + 70 C 2 szt * Ni-MH AA (2500 mah) 160 L* 76W* 45H Adapter FC/PC, adapter SC/PC, 3 ceramiczne tulejki, 2 ładowalne baterie AA, Ładowarka AC/DC, futerał ochronny, świadectwo kalibracji, instrukcja Akcesoria opcjonalne: Wymienne adaptery ST/PC (model N000500), LC/PC (model HD078) Na zamówienie: Port wyjściowy APC dla ródła światła 270g DATA OPTICS 97

98 URZĄDZENIA POMIAROWE MIERNIK MOCY GRANDWAY SERIA FHP1 Mierniki mocy z serii FHP przeznaczone są do profesjonalnych pomiarów poziomu mocy optycznej - zarówno tłumienia torów światłowodowych jak i mocy ródeł światła. Precyzyjny detektor, wytrzymała i estetyczna obudowa oraz mnogość dodatkowych funkcji czynią je doskonałym narzędziem pomiarowym. Pojedynczy port detektora precyzyjnie obsługuje wszystkie oferowane długości fali. Urządzenia posiadają funkcję automatycznego wyłączania chroniącą akumulatory przed rozładowaniem, a wskanik wyczerpania baterii przypomina użytkownikowi o konieczności jej doładowania FHP1A FHP1B02 Miernik mocy Grandway FHP1A02 (-60dBm do +10dBm) Miernik mocy Grandway FHP1B02 (-40dBm do +26dBm) Specyfikacja Skalibrowane fale (nm) Rodzaj detektora Złącze Błąd pomiaru Rozdzielczość Liniowość pomiary Automatyczne wyłączanie Podświetlenie Referencja Zakres pomiarowy (dbm) Złącze USB Pamięć danych Rozpoznawanie fal Identyfikacja modulacji (Hz) Temperatura pracy Temperatura przechowywania Zasilanie Wymiary (mm) Waga netto Standardowe akcesoria Adaptery FC/PC, SC/PC, suche baterie, świadectwo kalibracji, instrukcja, futerał ochronny Opcjonalne akcesoria Wymienny adapter ST/PC (model N000500); Adapter LC/PC (model HD078) FHP-1A02 FHP-1B02 850/1300/1310/1490/1550/1625 InGaAs FC/PC i SC/PC (wymiennie) ±0.35 db ±10nW 0.01 db ±5% Tak Tak Tak -60 do do +23 Nie Nie Nie Nie -10 do do+ 70 sucha bateria 115L 62W 30H 140g 98 DATA OPTICS

99 URZĄDZENIA POMIAROWE ŹRÓDŁO ŚWIATŁA GRANDWAY SERIA FHS1 Źródła światła z serii FHS1 przeznaczone są do precyzyjnych pomiarów linii światłowodowych łącząc doskonałą stabilność lasera z małą, poręczną, odporną na wstrząsy obudową. Pojedynczy port lasera precyzyjnie obsługuje wszystkie oferowane długości fali. Urządzenia pracują w trybie fali ciągłej lub modulowanej. Posiadają funkcję automatycznego wyłączania chroniącą akumulatory przed rozładowaniem, a wskanik wyczerpania baterii przypomina użytkownikowi o konieczności wymiany baterii FHS1D FHS1D03 Źródło światła Grandway FHS1D /1550nm Źródło światła Grandway FHS1D03 850/1300nm Specyfikacja Fale wyjściowe (nm) Źródło emisji Złącze Stabilność emitowanej mocy Centralna długość fali Szerokość spektralna Modulacja (Hz) Moc wyjściowa Dokładność Automatyczne wyłączanie Podświetlenie Temperatura pracy Temperatura przechowywania Zasilanie Wymiary (mm) Waga netto Akcesoria standardowe: FHS-1D /1550nm LD FC/PC Krótki okres (15min) <0.1 db FHS-1D /1300nm Długi okres (5 godzin lub więcej) <0.2 db 1310 ±20nm i 1550 ±20nm 850 ±10nm i 1300 ±20nm 5nm 270, 1K, 2K -5 dbm ±1 db Tak Tak -10 do do +70 Sucha bateria; 5V ładowarka AC/DC 115L 65W 30H 140g Adapter FC/PC, sucha bateria, futerał ochronny, instrukcja, świadectwo kalibracji Akcesoria opcjonalne: Adapter LC/PC (model HD078) Na zamówienie: Adapter SC/PC, ST/PC, port wyjściowy APC dla ródła światła DATA OPTICS 99

100 URZĄDZENIA POMIAROWE MINIATUROWY MIERNIK MOCY GRANDWAY FHP12A Miniaturowy miernik mocy Grandway FHP12A dedykowany jest do projektów FTTH. Oferuje stabilną pracę i szybkie, precyzyjne wyniki oraz kompaktową wygodną obudowę. Niski pobór mocy Uniwersalny port 2.5mm (SC/PC, ST, FC/PC) Możliwość pomiaru względnego lub bezwzględnego poziomu mocy Podświetlany ekran Futerał ochronny FHP12A Mini Miernik mocy Grandway FHP12A (-70dBm do +10dBm) Specyfikacja Typ Zakres pomiaru Rozdzielczość Skalibrowane fale (nm) Rodzaj detektora Błąd pomiaru Zakres fal pomiarowych Ciągłość godzin pracy Źródło zasilania Temperatura pracy Temperatura przechowywania Wymiary Akcesoria standardowe FHP12-A FHP12-B +10 ~ ~ /1300/1310/1550/1490/1625 InGaAs 0.35 db ±1nW 0.35 db ±10nW 800 ~ 1700 Ok. 80 godzin (w stanie czuwania ok godzin ) 2 baterie AAA -10 ~+50 ;<90%RH -20 ~+70 ;<90%RH L120mm W33mm H30mm; waga około 70g 2 baterie AAA, futerał ochronny, instrukcja Akcesoria opcjonalne Adapter LC/PC (model HD078) 100 DATA OPTICS

101 URZĄDZENIA POMIAROWE IDENTYFIKATOR RUCHU OPTYCZNEGO WŁÓKNA GRANDWAY OFI-3 Urządzenie służące do wykrywania kierunku przepływu sygnału transmisyjnego w światłowodzie jednomodowym Wskazuje istnienie aktywnego sygnału, jego kierunek oraz ewentualną modulację Przyrząd pracuje w oparciu o nieinwazyjną metodę makrozgięcia, zapewniając dzięki niej ciągłość transmisji badanego światłowodu Wykrywana długość fali: 900 do 1650nm Wykrywany typ sygnału: CW, 2kHz, 1kHz, 270Hz ±5% OFI3 Identyfikator ruchu optycznego włókna Grandway OFI-3 Specyfikacja Zakres wykrywanych fal Wykrywany typ sygnału Rodzaj detektora Typ uchwytu Wskanik LED Temperatura pracy Temperatura przechowywania Zasilanie Wymiary (mm) Waga (g) Akcesoria standardowe 900 do 1650nm CW, 2kHz, 1kHz, 270Hz ±5% InGaAs 2szt H0.25 dla gołego włókna; H3.0/0.9 dla włókna w powłoce +11 db do -20 dbm (sygnał ciągły) +11 db do -10 dbm (sygnał modulowany) +11 db do -30 dbm (sygnał ciągły) +11 db do -18dBm (sygnał modulowany) ruch sygnału; częstotliwość sygnału (2kHz/ 1kHz/ 270Hz); natężenie sygnału (5 stopni); niski poziom baterii -10 do do baterie AA 2.5V 202L 62W 36H baterie, 3 uchwyty (RB 0.25mm, RB 0.9mm, RB 3.0mm) Futerał ochronny, instrukcja, świadectwo kalibracji Akcesoria opcjonalne ochrona przeciwsłoneczna, uchwyt RB 2.0mm DATA OPTICS 101

102 URZĄDZENIA POMIAROWE MIERNIK MOCY OPTYCZNEJ PON GRANDWAY FHP2P01 FHP2P01 to przenośny, wysokiej jakości miernik mocy optycznej PON - w systemach APON, BPON, EPON i GPON. Został zaprojektowany, by zaspokoić szybki wzrost rynku FTTx w technologii pasywnej sieci optycznej. Mierzy wszystkie trzy sygnały (1310/1490/1550nm) potrzebne do realizacji usługi Triple-Play (TV, Internet, telefon) za pomocą jednego łącza abonenckiego. Niezbędny przy aktywacji usług jak i rozwiązywaniu problemów. Prosta obsługa i dokładność pomiarów czyni FHP2P01 idealnym narzędziem dla PON. Dwa porty nm upstream, 1490/1550nm downstream Pamięć do 900 pomiarów, komunikacja z komputerem poprzez port USB Oprogramowanie umożlwiające generowanie raportów Funkcja PASS/FAIL, 10 programowalnych przez użytkownika progów Adapter SC/PC Zasilanie: 2xAA Czytelny wyświetlacz FHP2P01 Miernik Grandway FHP2P01 PON 1310/1490/1550nm Specyfikacja Skalibrowane fale Liniowość pomiaru (dbm) Wskanik izolacji (db) Zakres pomiaru (dbm) Tłumienie (db) Szerokość widma Błąd pomiaru Progi parametrów sieci Pojemność danych Adaptery Temperatura pracy Wilgotność względna Port do komunikacji Zasilanie Wymiary Waga Akcesoria standardowe 1310nm (Burst) 1310nm (CW) 1490nm 1550nm ± 0.2@ dbm 400g 2adaptery SC/PC, 2 adaptery FC/PC, 3 ceramiczne tulejki, 2 wymienne baterie AA kabel USB, świadectwo kalibracji, futerał ochronny, oprogramowanie CD, instrukcja Akcesoria opcjonalne 2 adaptery ST/PC 1490nm 1310nm 1310nm 1550nm 1490nm -30 ~ ~ ~ ~ ~ ~ db 1550nm 10 grup (konfigurowane poprzez PC) 900 SC/PC (standard) -10 do +50 C 0%~95%, nieskondensowana port USB 2szt Ni-MH AA; kabel USB 160mm 76mm 45mm 102 DATA OPTICS

103 URZĄDZENIA POMIAROWE MIERNIK MOCY OPTYCZNEJ PON GRANDWAY FHP3P01 FHP3P01 to przenośny, wysokiej jakości miernik mocy optycznej PON - w systemach APON, BPON, EPON i GPON. Został zaprojektowany, by zaspokoić szybki wzrost rynku FTTx w technologii pasywnej sieci optycznej. Mierzy wszystkie trzy sygnały (1310/1490/1550nm) potrzebne do realizacji usługi Triple-Play (TV, Internet, telefon) za pomocą jednego łącza abonenckiego. Niezbędny przy aktywacji usług jak i rozwiązywaniu problemów. Prosta obsługa i dokładność pomiarów czyni FHP3P01 idealnym narzędziem dla PON FHP3P01 Miernik Grandway FHP3P01 PON 1310/1490/1550nm Specyfikacja Zakres pomiarowy 1310nm 1490nm 1550nm (Ciągłego strumienia danych) -40 dbm~+10 dbm -40 dbm~+10 dbm -40 dbm ~+20 dbm Pulsacyjny zakres pomiarowy (1310 impuls sygnału) -30 dbm ~ +10 dbm Szerokość spektralna 1310nm 1260nm~1360nm 1490nm 1480nm~1550nm Tłumienność Błąd pomiaru Liniowość pomiaru Pojemność danych ± 0.5 db ± 0.2 db Wyświetlacz Odświeżenie na wyświetlaczu Progi parametrów sieci Automatyczne wyświetlanie Ilość portów Temperatura pracy -10 do +50 C Wilgotność relatywna Zasilanie Żywotność baterii Wymiary Waga netto Akcesoria standardowe Akcesoria opcjonalne Wymienny adapter ST/SC (model N000500) Adapter LC/PC (model HD078) Na zamówienie: 2 adaptery FC/APC, 2 adaptery SC/APC DATA OPTICS 103

104 URZĄDZENIA POMIAROWE LOKALIZATOR USZKODZEŃ ŹRÓDŁO ŚWIATŁA WIDZIALNEGO GRANDWAY FHV1B Lokalizator uszkodzeń FHV1B firmy Grandway jest zaawansowanym ródłem światła widzialnego Umożliwia śledzenie przebiegu włókien światłowodowych, kontrolę ich ciągłości, wyszukiwanie takich uszkodzeń jak zagięcia i złamania włókna, złe spawy, zbyt małe pętle Lokalizator posiada klasyczną, wzmocnioną miernikową obudowę swobodnie mieszczącą się w dłoni Podświetlany wyświetlacz informuje o długości fali, trybie pracy, zasilaniu z baterii lub z gniazdka, stanu rozładowania baterii, mocy wyjściowej Wymienne adaptery do złączy SC/PC, ST lub FC/PC Moc wyjściowa: -3dBm lub 0 dbm (zasięg do 5km) Zasilanie: wewnętrzny akumulator Li-ion (do 20 godzin pracy), zasilacz DC5V FHV1B Wizualny lokalizator uszkodzeń Grandway FHV1B LOKALIZATOR USZKODZEŃ ŹRÓDŁO ŚWIATŁA WIDZIALNEGO GRANDWAY VLS-8 Źródło światła widzialnego Urządzenie kształtem przypomina małą latarkę, dzięki czemu dobrze trzyma się w dłoni; jest lekkie, poręczne i proste w obsłudze Adapter wyjściowy zamykany jest gumową zatyczką przymocowaną do urządzenia Włącznik zasilania ulokowany jest w sposób ergonomiczny - pod kciukiem, dzięki czemu urządzenie można obsługiwać jedną ręką Lokalizator posiada diodę LED informującą o trybie pracy urządzenia (stały lub pulsacyjny) Uniwersalny interfejs dla ferruli 2.5mm (SC, ST, FC) Moc wyjściowa: 30mW VLS-8-30 Lokalizator uszkodzeń Grandway VLS-8 do złączy 2.5mm (ródło światła widzialnego 650nm, 30mW) 104 DATA OPTICS

105 URZĄDZENIA POMIAROWE LOKALIZATOR USZKODZEŃ SERIA DL Lokalizatory uszkodzeń serii DL są ródłem światła widzialnego, umożliwiają śledzenie przebiegu włókien światłowodowych, kontrolę ich ciągłości, wyszukiwanie takich uszkodzeń jak zagięcia i złamania włókna, złe spawy, zbyt małe pętle Urządzenie kształtem i wielkością przypomina długopis, dzięki czemu jest poręczne i proste w obsłudze Lokalizator posiada diodę LED informującą o pracy urządzenia oraz przełącznik pracy z trybu stałego na pulsacyjny Uniwersalny interfejs dla ferruli 2.5mm (SC, ST, FC) Moc wyjściowa: 5mW (około 5km) Urządzenie dostępne jest w dwóch wersjach - wzmocnionej (DL1) oraz lekkiej (DL2) DL1 - posiada masywną metalową obudowę, adapter wyjściowy osłonięty jest solidną nakrętką, jako opcja dedykowany adapter do złączy 1.25mm DL2 - lekki, adapter wyjściowy osłonięty jest zatyczką przymocowaną do urządzenia za pomocą łańcuszka, do redukcji rozmiaru ferruli z 2.5mm na 1.25mm użyć należy adaptera hybrydowego FC/LC DL DL1ad DL2 Lokalizator uszkodzeń DL1 do złączy 2.5mm Adapter/przejściówka do złączy 1.25mm do DL1 Lokalizator uszkodzeń DL2 do złączy 2.5mm LOKALIZATOR USZKODZEŃ SERIA Lokalizatory uszkodzeń serii LL są ródłem światła widzialnego, umożliwiają śledzenie przebiegu włókien światłowodowych, kontrolę ich ciągłości, wyszukiwanie takich uszkodzeń jak zagięcia i złamania włókna, złe spawy, zbyt małe pętle Urządzenie kształtem przypomina małą latarkę, dzięki czemu dobrze trzyma się w dłoni; jest lekkie, poręczne i proste w obsłudze Adapter wyjściowy zamykany jest nakrętką przymocowaną do urządzenia za pomocą łańcuszka, dodatkowo osłonięty jest przez obudowę chroniącą przy go przy upadku Włącznik zasilania ulokowany jest w sposób ergonomiczny - pod kciukiem, dzięki czemu urządzenie można obsługiwać jedną ręką Lokalizator posiada diodę LED informującą o trybie pracy urządzenia (stały lub pulsacyjny) Uniwersalny interfejs dla ferruli 2.5mm (SC, ST, FC) Moc wyjściowa: LL1-5mW (około 5km), LL2-20mW (około 20km) LL LL LL2 Lokalizator uszkodzeń LL1 do złączy 2.5mm, 5mW Lokalizator uszkodzeń LL2 do złączy 2.5mm, 20mW DATA OPTICS 105

106 URZĄDZENIA POMIAROWE ADAPTERY NA GOŁE WŁÓKNO Adaptery te są przede wszystkim stosowane jako szybki i łatwy sposób zakończenia włókna światłowodowego celem przeprowadzenia pomiarów Często są stosowane jako sposób sprawdzenia zainstalowanego kabla przed jego właściwym zakończeniem. Nadają się do jedno i wielomodowych włókien o średnicy bufora 250 lub 900µm Adapter posiada ceramiczną ferrulę i zawiera specjalny klips podtrzymujący włókno, samo włókno nie wymaga klejenia w takim adapterze więc nadaje się on do ponownego wykorzystania BFA-ST BFA-SC BFA-FC Adapter na gołe włókno ST Adapter na gołe włókno SC Adapter na gołe włókno FC ZESTAW ADAPTERÓW POMIAROWYCH Zestaw zawiera najczęściej spotykane adaptery tego samego typu jak i adaptery hybrydowe, dzięki którym połączyć można ze sobą złącza różnych standardów W komplecie znajdują się 24 adaptery - po 2 szt. z wymienionych: LC-LC, LC/APC-LC/APC, SC-SC, SC/APC-SC/APC, ST-ST, FC-FC, FC/APC-FC/APC, FC/APC-SC/APC, SC-FC, FC-ST, SC-ST, E2000/APC-E2000/APC ADPTKIT Zestaw adapterów pomiarowych 106 DATA OPTICS

107 URZĄDZENIA POMIAROWE ROZBIEGÓWKI NOYES FIBER RING Linia rozbiegowa zamknięta w poręcznym plastikowym pierścieniu, z którego wyprowadzone są patchcordy Rozbiegówki nawijane są maszynowo ze ściśle określonym naciągiem i po ściśle określonym promieniu, a zakończone są złączami najwyższej jakości, dzięki czemu zużycie złącz w wyniku wielokrotnego przełączania jest bardzo małe Możliwość zamówienia dowolnego złącza, w tym również kątowego Wymiary: 100x20mm dla 150m lub 100x40mm dla 1km FR-MM5-150-SC-SC FR-MM6-150-SC-SC FR-SM-150-SC-SC FR-SM-1000-SC-SC Rozbiegówka wielodomowa 50/125 dł. 150m, złącza SC/PC Noyes Fiber Ring Rozbiegówka wielodomowa 62,5/125 dł. 150m, złącza SC/PC Noyes Fiber Ring Rozbiegówka jednodomowa 9/125 dł. 150m, złącza SC/PC Noyes Fiber Ring Rozbiegówka jednodomowa 9/125 dł. 1000m, złącza SC/PC Noyes Fiber Ring KOSTKA DOPASOWUJĄCA WSPÓŁCZYNNIK ZAŁAMANIA INDEX MATCHING BLOCK Kostka dopasowująca używana jest podczas testowania jednomodowych instalacji pod kątem straty odbiciowej, tłumi odbicia istniejące po drugiej stronie systemu Złącze z drugiego końca testowanego systemu wtyka się do kostki, co pozwala na przetestowanie złącza z początku systemu Aternatywna metoda do robienia pętli, która może spowodować uszkodzenie włókna Współczynnik załamania światła IMB Kostka dopasowująca współczynnik załamania - Index Matching Block DATA OPTICS 107

108 URZĄDZENIA POMIAROWE TŁUMIK REGULOWANY CYFROWY GRANDWAY FHA Przenośny, kompaktowy cyfrowy tłumik używany w diagnostyce i pomiarach jednomodowych sieci światłowodowych. Charakteryzuje się niskim tłumieniem wtrąceniowym oraz szerokim zakresem tłumienia. Posiada trzy stopnie regulacji tłumienia - co 10 db, 1.0dB, 0.1dB FHA2S FHA2S01 Tłumik regulowany cyfrowy FHA2S02 (0-60dB) Tłumik regulowany cyfrowy FHA2S01 (3-80dB) Specyfikacja Zakres tłumienia Typ włókna Tryb tłumienia Skalibrowane fale Liniowość pomiaru Dokładność Tłumienność wtrąceniowa Straty ORL Maks. moc wejściowa Zasilanie Złącza Temperatura pracy Temperatura przechowywania Wilgotność względna Wymiary (mm) Waga FHA2S01 3~80 db 0.2 0~2 db ~60 db ~80 db > 50 db (typ złącza SC/PC) + 24 dbm Dostępne na zamówienie złącza FC/APC, SC/APC 0% ~ 95% (nieskondensowana) 160L*76W*45H (mm) 360g (z baterią) FHA2S02 3~60 db 0~20 db ~60 db 2 baterie 1.2V Ni-MH Wymienne złącza FC/PC, SC/PC Akcesoria standardowe 2 adaptery FC/PC, 2 adaptery SC/PC, dwie wymienne baterie Zasilacz AC/DC, 3 ceramiczne tulejki, futerał ochronny, instrukcja, świadectwo kalibracji Akcesoria opcjonalne 2 adaptery ST/PC (model N000500); Adapter LC/PC (model HD078) 108 DATA OPTICS

109 URZĄDZENIA POMIAROWE TŁUMIK TYPU ADAPTEROWEGO O STAŁEJ WARTOŚCI TŁUMIENIA Stała wartość tłumienia (1,2,3,5,10,15,20 i 25dB) Budowa typu wtyk-gniazdo (f/m) lub gniazdo-gniazdo (f/f) Interfejsy SC/PC, SC/APC, LC, FC Lepsze i pewniejsze działanie w długim okresie czasu Niezależność od długości fali Brak szumów modalnych Bardzo niska wartość współczynnika odbicia Duża odporność na wstrząsy Stabilność tłumienia w zakresie temperatur od -40 C do +70 C Niewrażliwość na polaryzację Technologie: PC, SPC, UPC i APC Kompaktowa zabudowa w istniejących już połączeniach czy przełącznicach panelowych Zgodność ze standardem Bellcore GR-NWT Wartość tłumienia: 1-25dB (stała) Współczynnik odbicia: -55dB Temperatura pracy: -40 C do +75 C Odporność na drgania: <= 0.1 tłumienie SC-01-f/m SC-02-f/m SC-03-f/m SC-05-f/m SC-10-f/m SC-15-f/m SCA-03-f/m SCA-05-f/m SCA-10-f/m LC-03-f/m LC-05-f/m LC-10-f/m LC-15-f/m FC-05-f/m FC-10-f/m Tłumik SC/PC 1db złącze/adapter Tłumik SC/PC 2db złącze/adapter Tłumik SC/PC 3db złącze/adapter Tłumik SC/PC 5db złącze/adapter Tłumik SC/PC 10db złącze/adapter Tłumik SC/PC 15db złącze/adapter Tłumik SC/APC 3db złącze/adapter Tłumik SC/APC 5db złącze/adapter Tłumik SC/APC 10db złącze/adapter Tłumik LC/PC 3db złącze/adapter Tłumik LC/PC 5db złącze/adapter Tłumik LC/PC 10db złącze/adapter Tłumik LC/PC 15db złącze/adapter Tłumik FC/PC 5db złącze/adapter Tłumik FC/PC 10db złącze/adapter TŁUMIK TYPU PATCHCORDOWEGO O STAŁEJ WARTOŚCI TŁUMIENIA Tłumik typu patchcordowego to patchcord, na którym jest wykonany spaw tłumiący zabezpieczony odpowiednią osłoną. Zapewnia stały ściśle określony poziom tłumienia i znakomitą wartość tłumienia odbiciowego. Może mieć dowolną długość i być zakończony dowolnymi złączami światłowodowymi. Spaw tłumiący może mieć wartość od 0 do 15 db. W razie potrzeby uzyskania większego tłumienia na jednym patchcordzie można wykonać kilka spawów tłumiących. Składając zamówienie należy wyspecyfikować wartość tłumienia, długość fali, długość patchcordu oraz rodzaj złączy światłowodowych. DATA OPTICS 109

110 URZĄDZENIA POMIAROWE WIDEOMIKROSKOP PRZENOŚNY FIM6+/FIM4 Przenośny wideomikroskop FIM6+/FIM4 jest wygodnym, wysokiej klasy urządzeniem służącym do kontroli złączy światłowodowych. Umożliwia nie tylko bezpośrednią inspekcję złączy w patchcordach, ale także, dzięki odpowiedniej końcówce sondy umieszczanej w adapterze, sprawdzenie czoła ferruli złącza umieszczonego w przełącznicy czy urządzeniu aktywnym lub pomiarowym. Mikroskop zapewnia łatwość obsługi, szybkość i dokładność kontroli. Zastosowane elementy optyczne zapewniają użytkownikowi długą i bezawaryjną pracę oraz wysoką jakość obrazu oglądanego złącza. ZASTOSOWANIE Kontrolowanie powierzchni czołowej włókna w patchcordach lub w pigtailach umieszczonych w adapterach oraz urządzeniach Kontrolowanie powierzchni czołowych złączy różnego typu - PC/APC, MPO/MTRJ itp. Kontrolowanie złączy w sieciach światłowodowych w trudno dostępnych miejscach bez konieczności demontażu sprzętu czy wyposażenia światłowodowego NAJWAŻNIEJSZE CECHY Szybka nawigacja; uzyskanie obrazu w 2-6 sekund Jedno pokrętło do ustawiania ostrości Wyśrodkowanie obrazu w 98% Powiększenie 400x, rozdzielczość <1 µm, pole widzenia 0.35 mm x 0.26 mm, rozmiar obrazu 640x480 JPG Dostępność ponad 30 rodzajów końcówek sondy umożliwia sprawdzanie różnych złączy, także złączy kątowych o utrudnionym dostępie Końcówki sondy są łatwo wymienialne Dokładność wyniku (<1μm) bez cieni i efektu winietowania na ekranie Obraz wysokiej rozdzielczości, bez migotania i odbić Stabilny sygnał wyjściowy Możliwość tworzenia dokumentacji z prac inspekcyjnych FIM6+ Zestaw składa się z sondy inspekcyjnej z powiększeniem 400x oraz jasnego i funkcjonalnego 2.7 calowego wyświetlacza. Ekran, na czas inspekcji, może być mocowany na nadgarstku. Urządzenie umożliwia sporządzenie pełnej dokumentacji z przeprowadzanej inspekcji - zapisywanie, odtwarzanie nagrań oraz dodawanie komentarzy dwiękowych. Sonda może pracować zarówno z analogowym wyświetlaczem jak również może być podłączana do komputera PC czy reflektometru w razie potrzeby. Dodatkowo w zestawie znajdują się: uniwersalny adapter 2.5mm PC do bezpośredniej inspekcji złączy; adaptery SC/PC, SC/APC, LC/PC do inspekcji złączy przez adapter; bateria (2szt.) Li-ion 1800 mah oraz ładowarka do baterii; przewód USB; karta SD oraz czytnik kart SD; kabel video; słuchawki; saszetka do przenoszenia urządzenia. FIM4 Sonda inspekcyjna z powiększeniem 400x, przystosowana do współpracy z odbiornikami cyfrowymi takimi jak komputer PC, tablet, reflektometr za pomocą połączenia USB. Nie wymaga dodatkowego przewodu zasilającego ani instalacji sterowników. W zestawie znajduje się sonda inspekcyjna z powiększeniem 400x; adaptery SC/PC oraz LC/PC - oba w wersji męsko-żeńskiej umożliwiające bezpośrednią inspekcję złączy oraz inspekcję złączy przez adapter; saszetka do przenoszenia urządzenia. 110 DATA OPTICS

111 URZĄDZENIA POMIAROWE WIDEOMIKROSKOP PRZENOŚNY FIM7 WIFI Wideomikroskop FIM7 to nowoczesna funkcjonalna sonda z nadajnikiem WiFi służąca do kontroli złączy światłowodowych. Dzięki wbudowanemu nadajnikowi WiFi przesyła wysokiej jakości obraz do wybranego przez użytkownika urządzenia odbierającego taki sygnał - którym może być telefon lub tablet z systemem Android bąd IOS. FIM7 umożliwia nie tylko bezpośrednią inspekcję złączy w patchcordach, ale także, dzięki odpowiedniej końcówce sondy umieszczanej w adapterze, sprawdzenie czoła ferruli złącza umieszczonego w przełącznicy czy urządzeniu aktywnym lub pomiarowym. Szybka nawigacja; uzyskanie obrazu w 2-5 sekund Jedno pokrętło do ustawiania ostrości Wyśrodkowanie obrazu w 98% Powiększenie 400x Rozdzielczość <1 µm, pole widzenia 0.35 mm x 0.26 mm, rozmiar obrazu 640x480 JPG Zasilanie: akumulator 3100mHA Li-ion, czas pracy >2h W zestawie znajduje się sonda WiFi z powiększeniem 400x; uniwersalny adapter 2.5mm PC do bezpośredniej inspekcji złączy; adaptery SC/PC, LC/PC, SC/APC do inspekcji złączy przez adapter; przewód USB; saszetka do przenoszenia urządzenia FIM FIM FIM FIM-1.25PC-M FIM-2.5APC-M FIM-SC-APC-F FIM-ST-PC-F FIM-FC-PC-F FIM-MPO-PC-48F Wideomikroskop FIM4 Sonda USB Wideomikroskop FIM6+ Sonda z monitorem Wideomikroskop FIM7 Sonda WIFI Końcówka sondy do złącza 1.25mm PC do wideomikroskopu FIM4, FIM6+, FIM7 Końcówka sondy do złącza 2.5mm APC do wideomikroskopu FIM4, FIM6+, FIM7 Końcówka sondy do adaptera SC/APC do wideomikroskopu FIM4, FIM6+, FIM7 Końcówka sondy do adaptera ST do wideomikroskopu FIM4, FIM6+, FIM7 Końcówka sondy do adaptera FC/PC do wideomikroskopu FIM4, FIM6+, FIM7 Końcówka sondy do adaptera MPO do wideomikroskopu FIM4, FIM6+, FIM7 UWAGA. Dostępne są również końcówki sondy E2000/APC oraz LC/APC jednak ich użycie wymaga specjalnie przygotowanej sondy już na etapie jej produkcji. DATA OPTICS 111

112 URZĄDZENIA POMIAROWE WIDEOMIKROSKOP STACJONARNY FIM-P Nowoczesny mikroskop stacjonarny wysokiej rozdzielczości do szybkiej i dokładnej inspekcji polerowanych złączy. Urządzenie przeznaczone jest głównie dla firm zajmujących się produkcją kabli połączeniowych oraz innych elementów optycznych jak splittery czy różnego rodzaju modułów z portami światłowodowymi. NAJWAŻNIEJSZE CECHY Plamki oraz rysy na czole ferruli mogą być dokładnie sprawdzone dzięki powiększeniu 400x i rozdzielczości sięgającej 0.5µm Płynna regulacja ostrości, prosta obsługa, stabilne wyniki testów Uśredniona jasność obrazu włókna i ferrruli pozwala eliminować ewentualną nieprecyzyjność w ocenie jakości złącza Regulacja złącza w osi X/Y (w zakresie 4mm/3.5mm) dla inspekcji poziomej i pionowej, poszerzanie i zawężanie pola widoku, stabilny obraz zawsze w centrum Urządzenie może być dostarczone w zestawie z monitorem HD z czystym i wyranym obrazem lub opcjonalnie przystosowane do bezpośredniego podłączenia do komputera z systemem Windows Opcjonalnie dostępne jest oprogramowanie automatycznie analizujące jakość złącza Szeroki wybór dostępnych adapterów FIM-P45MM FIM-P45MPO FIM-P45FA FIM-P45MF Wideomikroskop stacjonarny do złączy światłowodowych 2.5/1.25mm, PC/APC Wideomikroskop stacjonarny do złączy MPO Wideomikroskop stacjonarny do elementów typu Fiber Array Wideomikroskop stancjonarny do modułów SFP 112 DATA OPTICS

113 URZĄDZENIA POMIAROWE MIKROSKOP INSPEKCYJNY PRZENOŚNY F4M-B Podręczny mikroskop o ergonomicznej konstrukcji, który w niezawodny i prosty sposób pozwoli skontrolować powierzchnię czoła ferruli Powiększenie x400 Mikroskop dostarczany jest z uniwersalnym adapterem przeznaczonym do ferrul o średnicy 2.5mm (SC, ST, FC) oraz adapterem 1.25 mm ( LC, MU) Opcjonalnie dostępny adapter SC/APC Idealny do laboratorium, a dzięki wzmocnionej konstrukcji sprawdza się także w terenie Obiektyw achromatyczny gwarantuje doskonałą jakość obrazu Podświetlany diodą LED, której światło jest wyprowadzone także w porcie bocznym umożliwiając prześwietlanie patchcordów F4M-B SCA Mikroskop inspekcyjny przenośny x400, adapter 2.5 oraz 1.25 mm Adapter SC/APC do mikroskopu x400 MIKROSKOP INSPEKCYJNY PRZENOŚNY F2M Lekki, podręczny mikroskop o ergonomicznej konstrukcji, który w niezawodny i prosty sposób pozwoli skontrolować powierzchnię czoła ferruli Powiększenie x200 Mikroskop dostarczany jest z uniwersalnym adapterem przeznaczonym do ferrul o średnicy 2.5mm (SC, ST, FC) oraz adapterem 1.25 mm ( LC, MU) Opcjonalnie dostępny adapter SMA Idealny do laboratorium, a dzięki wzmocnionej konstrukcji sprawdza się także w terenie Obiektyw achromatyczny gwarantuje doskonałą jakość obrazu Podświetlany diodą LED, której światło jest wyprowadzone także w porcie bocznym umożliwiając prześwietlanie patchcordów F2M F2M-SMA Mikroskop inspekcyjny przenośny F2M, powiększenie x200, adapter 2.5 oraz 1.25 mm Adapter SMA do mikroskopu F2M DATA OPTICS 113

114 ŚWIATŁOWODY POF KABEL ŚWIATŁOWODOWY Z WŁÓKNEM POF 1mm Kable z włóknem światłowodowym polimerowym oferują niezawodne i tanie połączenia do transmisji danych na krótkie odległości. Najczęstsze zastosowanie znajdują w aplikacjach przemysłowych. Kable typu simplex lub duplex stosuje się w szafach rozdzielczych, kanałach kablowych lub rurach przy niskich obciążeniach mechanicznych. Odległości transmisji na długości fali 660nm - do 60 m. Światłowód wykonany jest z włókna polimetakrylanu metylu (PMMA) o średnicy 1mm. Bezpośrednio na włókno nałożona jest czarna otulina z polietylenu. Włókna mogą być zarabiane niskim kosztem za pomocą specjalnych złączy bez konieczności stosowania żywicy epoksydowej oraz skomplikowanych procedur polerskich. Dane techniczne: Zakres temperatur od -50 C do +70 C Dopuszczalna siła rozciągająca krótkotrwała: maks. 15N, dla połączeń nieruchomych maks. 5N Dopuszczalny promień zgięcia dla połączeń nieruchomych: 25 mm Typ włókna włókno skokowe z polimetakrylanu metylu Wymiary 980/1000 µm Średnica zewnętrzna: 2,2mm dla kabla simplex, 2,2x4,4mm dla kabla duplex Parametry optyczne: Tłumienie przy długości fali 660 nm 200 db/km Szerokość pasma 10 MHz x km Numeryczna apertura 0, P-SX P-DX P-DX-PUR Kabel światłowodowy POF/1mm, simplex, średnica zewn. 2,2mm Kabel światłowodowy POF/1mm, duplex, średnica zewnętrzna 2x2,2mm Kabel światłowodowy POF/1mm, duplex, wzmocniony włóknem, powłoka poliuretanowa ZŁĄCZA NA KABEL POF Na kabel POF dostępnych jest wiele typów tradycyjnych złączy światłowodowych ze średnicą otworu w ferruli 1mm P-SMA-M P-SMA-P P-ST-M P-FC-M P-F P-TOCP P-TOCP 155 A Złącze SMA, 1000um (3mm), metalowa ferrula (1) Złącze SMA, 1050um (3mm), polimerowa ferrula (2) Złącze ST, 1000um (3mm), metalowa ferrula (3) Złącze FC, 1000um (3mm), metalowa ferrula (4) Złącze F07 na włókno 1mm Toslink Duplex OFS (5) Złącze Toshiba TOCP um (6) Adapter Toshiba TOCP 155 (7) DATA OPTICS

115 ŚWIATŁOWODY POF SYSTEM HFBR System HFBR oferuje sześć typów złączy światłowodowych - simpleks, simpleks składany, simpleks z klipsem, simpleks składany z klipsem, dupleks, dupleks z klipsem. Złącza simpleksowe dostępne są w dwóch kolorach w celu ułatwienia identyfikacji połączenia nadajnik/odbiornik. Złącza dupleksowe posiadają specjalny klucz, który uniemożliwia niepoprawne włożenie złącza. Złącza wykonane są z tworzywa nierozprzestrzeniającego płomienia. Złącza simpleks zapewniają szybkie i stabilne połączenie dzięki stałemu dociskowi o sile 8N, który zapewnia optymalne dopasowanie złącza do podłączanego elementu. Złącza te są dostępne w kolorze szarym (HFBR-4501Z) lub niebieskim (HFBR- 4511Z). Złącza simpleks z klipsem zaprojektowane są do trudnych zastosowań, gdzie wymagana jest siła docisku do 80N. Podczas umieszczania takiego złącza w module mechanizm zatrzaskujący złącze powinien być wyrównany z górną powierzchnią poziomego modułu lub z wysokim bokiem portu pionowego. Nieprawidłowe dopasowanie złącza do modułu uniemożliwi zatrzaśniecie w nim złącza. Złącze może być wyjęte z modułu poprzez naciśnięcie tylnej części klipsa i pociągnięcie. Złącza te są dostępne w kolorze szarym (HFBR-4503Z) lub niebieskim (HFBR-4513Z). Złącza simpleks składane różnią się od wersji podstawowej sposobem montażu na kablu złącze takie zamyka się na włóknie bez potrzeby zaciskania metalowej tulei. W wersji simpleks występuje w dwóch kolorach niebieskim (HFBR4533Z) oraz czarnym (HFBR4531Z). W wersji simpleks z klipsem dostępne jest tylko w kolorze czarnym (HFBR-4532Z). Złącza dupleksowe zapewniają wygodne zakończenie kabla typu dupleks, a także posiadają klucz uniemożliwiający niepoprawne włożenie złącza do skonfigurowanych modułów. Złącza dupleksowe są kompatybilne zarówno z poziomymi i pionowymi modułami. Złącza te są dostępne w kolorze kremowym (HFBR-4506Z). Złącza dupleksowe z klipsem przeznaczone są do trudnych zastosowań, gdzie wymagana jest duża siła docisku. Podczas umieszczania złącza w module mechanizm zatrzaskujący powinien być spasowany z jego górną powierzchnią. Złącza te są dostępne w kolorze szarym (HFBR- 4516Z). Dostępny jest także adapter HFBR4505Z służący do połączenia dwóch złączy simpleksowych. Takie połączenie może być użyte np. w celu przedłużenia istniejącej linii światłowodowej. Adapter może być zamontowany na panelu o grubości do 4.1mm. Adapter nie jest kompatybilny ze złączami simpleksowymi z klipsem ani dupleksowymi zwykłymi i z klipsem P-HFBR4501Z P-HFBR4511Z P-HFBR4533Z P-HFBR4531Z P-HFBR4503Z P-HFBR4513Z P-HFBR4532Z P-HFBR4506Z P-HFBR4516Z P-HFBR4505Z Złącze HFBR4501Z (tuleja, szare, pojedyncze) (2) Złącze HFBR4511Z (tuleja, niebieskie, pojedyncze) (1) Złącze HFBR4533Z (składane, niebieskie, pojedyncze) (5) Złacze HFBR4531Z (składane, czarne, pojedyncze) (6) Złącze HFBR4503Z (tuleja, klips, szare, pojedyncze) (3) Złącze HFBR4513Z (tuleja, klips, niebieskie, pojedyncze) (4) Złącza HFBR 4532Z (składane, klips, czarne, pojedyncze) (10) Złącze HFBR4506Z (tuleja, kremowe, podwójne) (9) Złącze HFBR-4516Z (tuleja, klips, szare, podwójne) (8) Adapter HFBR4505Z (szary) (7) Zestaw do polerowania złączy HFBR (zawiera uchwyt na złącza, 2 szt. papieru ściernego o ziarnistości 600µm oraz 2 szt. papieru polerskiego 3µm) (11) DATA OPTICS 115

116 ŚWIATŁOWODY POF GILOTYNA DO WŁÓKNA POF IF-FC1 Precyzyjna przycinarka do włókna POF służy do profesjonalnego przycinania włókna. Posiada sześć otworów pasujących do najczęściej używanych rozmiarów włókna polimerowego. Wykonane cięcie nie wymaga dalszego polerowania. Ponadto równomiernie rozdziela dupleksowe włókno 1mm eliminując ryzyko powstania uszkodzeń płaszcza P-IFFC IFFC1-R Gilotyna IF-FC1 do włókna POF Zapasowe ostrze do gilotyny IF-FC1 STRIPPER DO KABLA POF RIPLEY MILLER NN044W Strippery Ripley serii NN-W są jednymi z najbardziej popularnych striperów w branży. Teraz dostępna jest także wersja do światłowodów polimerowych P-NN044W Stripper Ripley Miller NN044W do włókna 1mm STRIPPER DO WŁÓKNA POF I HCS RIPLEY MILLER FO 103 Stripper do ściągania buforów o średnicy 230µm Dokładność średnicy otworu w ostrzu pozwala na prawidłowe zdjęcie bufora, chroniąc przed uszkodzeniem włókna Precyzja wykonania uchwytów oraz sprężyny usprawniają funkcjonalność oraz trwałość urządzenia Ustawienia fabryczne nie wymagają regulacji FO103S FO103S1140 Stripper Miller FO 103-S-250, HCS, śr. ostrza 250 μm Stripper Miller FO 103-S-1140, POF, śr. ostrza 1140 μm 116 DATA OPTICS

117 ŚWIATŁOWODY POF KABEL ŚWIATŁOWODOWY TYPU HCS 200/230Μm Kabel z włóknem światłowodowym wykonanym z krzemionkowego rdzenia o średnicy 200µm pokrytego plastikowym płaszczem o średnicy 230µm Powłoka patchcordowa PVC lub LSOH, pomarańczowa lub niebieska Dostępny w wersji simplex lub duplex Kabel w pełni dielektryczny Łatwy w montażu, lekki i elastyczny Kabel światłowodowy przeznaczony do realizacji połączeń optycznych wewnątrzobiektowych Typowe aplikacje - farmy wiatrowe, elektrownie, systemy okrętowe HCSsx HCSsx HCSdx Kabel HCS 200/230µm simplex 2,2mm, LSOH Kabel HCS 200/230µm simplex 2,2mm, PVC Kabel HCS 200/230µm duplex śr. 2x2,2mm, PVC ZŁĄCZA NA KABEL HCS H-HFBR-bk H-HFBR-be H-SMA-M H-ST-M H-FC-M H-SC-M H-F H-LC-M Złącze HFBR HCS/230µm czarne (1) Złącze HFBR HCS/230µm niebieskie (2) Złącze SMA HCS/230µm (3mm), metalowa ferrula (3) Złącze ST HCS/230µm (3mm), metalowa ferrula (4) Złącze FC/PC HCS/230µm (3mm), metalowa ferrula (5) Złącze SC/PC HCS/230µm (3mm), metalowa ferrula (6) Złącze F07/Toslink duplex HCS/230µm (7) Złącze LC/PC HCS/230µm (3mm), metalowa ferrula (8) DATA OPTICS 117

118 URZĄDZENIA AKTYWNE - ETHERNET KONWERTER DATALINE 10/100 MBPS Niezarządzalne konwertery światłowodowe DATAline to kompaktowe, proste i niezawodne urządzenia do transmisji sygnału Fast Ethernet w szerokopasmowych sieciach światłowodowych jedno i wielomodowych. Dzięki wbudowanym wskanikom LED konwerter zapewnia łatwą kontrolę i monitoring działania. Konwertery standardowo wyposażone są w jeden ekranowany port RJ45 oraz jeden port światłowodowy. Mogą pracować w zależności od wersji po 2 włóknach lub po 1 włóknie światłowodowym w technologii WDM. Występują w wersji wolnostojącej i rakowej (karta). Do każdego urządzenia wolnostojącego dostarczany jest zasilacz. Urządzenia w wersji rakowej zasilane są z szafki rack. Autonegocjacja prędkości transmisji 10/100Mbps Praca w trybie full-duplex lub half-duplex Funkcja Link Fault Pass-Through Obsługa funkcji MDI-MDIX Instalacja typu Plug & Play Wbudowane wskaniki LED Wymiary: 95x70x25mm Temperatura pracy: od -10 C do 60 C S20-SC S-SC S-SC M02-SC M02-ST Konwerter wolnostojący, SM, 10/100, złącze SC/PC, 2 włókna, 1310nm, 20km Konwerter wolnostojący, SM, 10/100, złącze SC/PC, 1 włókno, 1310nm, 20km Konwerter wolnostojący, SM, 10/100, złącze SC/PC, 1 włókno, 1550nm, 20km Konwerter wolnostojący, MM, 10/100, złącze SC/PC, 2 włókna, 1310nm, 2km Konwerter wolnostojący, MM, 10/100, złącze ST, 2 włókna, 1310nm, 2km KONWERTER DATALINE 10/100/1000 MBPS Niezarządzalne konwertery światłowodowe DATAline to kompaktowe, proste i niezawodne urządzenia do transmisji sygnału Gigabit Ethernet w szerokopasmowych sieciach światłowodowych jedno i wielomodowych. Dzięki wbudowanym wskanikom LED, konwerter zapewnia łatwą kontrolę i monitoring działania. Konwertery standardowo wyposażone są w jeden ekranowany port RJ45 oraz jeden port światłowodowy SC. Mogą pracować w zależności od wersji po 2 włóknach lub po 1 włóknie światłowodowym w technologii WDM. Występują w wersji wolnostojącej z dołączonym zasilaczem. Autonegocjacja prędkości transmisji 10/100/1000Mbps Praca w trybie full-duplex lub half-duplex Funkcja Link Fault Pass-Through Obsługa funkcji MDI-MDIX Instalacja typu Plug & Play Wbudowane wskaniki LED Wymiary: 95x70x25mm Temperatura pracy: od -10 C do 60 C S20-SC S-SC S-SC M05-SC M02-SC Konwerter wolnostojący, SM, 10/100/1000, złącze SC/PC, 2 włókna, 1310nm, 20km Konwerter wolnostojący, SM, 10/100/1000, złącze SC/PC, 1 włókno, 1310nm, 20km Konwerter wolnostojący, SM, 10/100/1000, złącze SC/PC, 1 włókno, 1550nm, 20km Konwerter wolnostojący, MM, 10/100/1000, złącze SC/PC, 2 włókna, 850nm, 550m Konwerter wolnostojący, MM, 10/100/1000, złącze SC/PC, 2 włókna, 1310nm, 2km 118 DATA OPTICS

119 ZARZĄDZALNY KONWERTER DATALINE URZĄDZENIA AKTYWNE - ETHERNET Zarządzane konwertery światłowodowe DATAline to kompaktowe i niezawodne urządzenia do transmisji sygnału Fast lub Gigabit Ethernet. Możliwość zarządzania oparta o protokoły SNMP, WEB i TELNET zapewnia administratorowi sieci wygodną i intuicyjną konfigurację urządzeń. Dzięki wbudowanym wskanikom LED konwerter zapewnia łatwą kontrolę i monitoring działania. Konwertery standardowo wyposażone są w jeden ekranowany port RJ45 oraz jeden port światłowodowy. Mogą pracować w zależności od wersji po 2 włóknach lub po 1 włóknie światłowodowym w technologii WDM. Występują w wersji wolnostojącej i rakowej (karta). Do każdego urządzenia wolnostojącego dostarczany jest zasilacz. Urządzenia w wersji rakowej zasilane są z szafki rack. Zdalne zarządzanie, funkcja OAM (opcja) Autonegocjacja prędkości transmisji 10/100Mbps lub 10/100/1000 Mbs Praca w trybie full-duplex lub half-duplex Funkcja Link Fault Pass-Through Obsługa funkcji MDI-MDIX Instalacja typu Plug & Play Wbudowane wskaniki LED Wymiary: 95x70x25mm Temperatura pracy: od -10 C do 60 C KDLM M02-SC KDLM S20-SC KDLM S20-SC KDLM S20-SC KDLM M05-SC KDLM S20-SC KDLM S20-SC KDLM S20-SC Zarządzalny konwerter MM 10/100 SC, 2 włókna, 1310nm, 2km Zarządzalny konwerter SM 10/100 SC, 2 włókna,1310nm, 20km Zarządzalny konwerter SM WDM 10/100 SC, 1 włókno, TX:1310nm, RX:1550nm, 20km Zarządzalny konwerter SM WDM 10/100 SC, 1 włókno, TX:1550nm, RX:1310nm, 20km Zarządzalny konwerter MM 10/100/1000 SC, 850nm, 550m Zarządzalny konwerter SM 10/100/1000 SC, 1310nm, 20km Zarządzalny konwerter SM WDM 10/100/1000, SC, TX:1310nm, RX:1550nm, 20km Zarządzalny konwerter SM WDM 10/100/1000, SC, TX:1550nm, RX:1310nm, 20km SZAFKA RACK 19 Szafka rack 19 jest prostym, uniwersalnym i niezawodnym urządzeniem do uporządkowania wielu konwerterów w jednym miejscu. Wbudowany zasilacz zapewnia stabilną pracę urządzenia, opcjonalnie można zainstalować drugi zasilacz. Metalowa obudowa, wysokość 2U 14 wolnych slotów na urządzenia wolnostojące lub 16 wolnych slotów na karty rozszerzeń 10/100 Instalacja typu Plug & Play Wbudowany zasilacz 230V (opcja: drugi zasilacz), zabezpieczenie przeciwzwarciowe, przeciwprzepięciowe Wymiary: 485x231x90mm (rack 19 wysokość 2U) Temperatura pracy: od 0 C do 50 C CH14 Panel na konwertery wolnostojące (do 14szt.) DATA OPTICS 119

120 COMNET URZĄDZENIA AKTYWNE - ETHERNET Firma ComNet jest liderem na rynku urządzeń do analogowej i cyfrowej transmisji światłowodowej. Urządzenia posiadają nowoczesną i precyzyjną konstrukcję zapewniającą wysoką niezawodność w trudnych warunkach przemysłowych i środowiskowych. W ofercie firmy ComNet znajdują się urządzenia do transmisji sygnałów wideo, audio i danych sterujacych oraz ethernetowe media konwertery i switche. Urządzenia są dostępne w wersji jednomodowej i wielomodowej, a transmisja może być prowadzona po jednym lub dwóch włóknach światłowodowych. Urządzenia w standardowej obudowie ComFit przystosowane są do montażu zarówno jako urządzenia wolnostojące lub jako karty w 19' panelu rack. Rozwiązanie to umożliwia przejście z wielu urządzeń wolnostojących do uporządkowanych paneli w szafie dystrybucyjnej w miarę rozwoju systemu na obiekcie. Wiele modeli dostępnych jest także w wersji miniaturowej umożliwiającej montaż np. bezpośrednio na kamerze lub szynie DIN. Produkty ComNet są certyfikowane przez niezależne laboratoria, a badania przekraczają środowiskowe wymogi NEMA TS- 1/TS-2 oraz Caltrans for Signal Traffic Control. Dotyczą one odporności na temperaturę otoczenia, uderzenia, wibracje, kondensację wilgotności oraz wymagania sieci niskiego i wysokiego napięcia, ochronę przeciwprzepięciową. Urządzenia umożliwiają transmisję większości formatów i protokołów, współpracują więc z szeroką gamą urządzeń oferowanych przez głównych dostawców. Standardowo urządzenia Comnet objęte są dożywotnią gwarancją. Od niedawna dostępne są także urządzenia z serii value line dla zastosowań o mniejszych wymaganiach środowiskowych, w których dodatkowo cena odgrywa ważną rolę - urządzenia z tej serii posiadają gwarancję pięcioletnią. Wideo + Dane sterujące + CC Media konwertery przesyłające obraz oraz jedno lub dwukierunkowe dane protokołem RS232, RS422, RS485 2/4 żyły, Manchester, Bi-phase, Sensornet a także Up-the-Coax (UTC) oraz Contact Closure (CC) po jednym lub dwóch włóknach światłowodowych na maksymalną odległość 69 km Dla protokołu UTC dostępna jest funkcja korekcji czasu Dostępne zarówno w obudowie miniaturowej jak i ComFit Wideo + Dane sterujące + Ethernet Media konwertery przesyłające cyfrowy obraz, jeden kanał dwukierunkowych danych sterujących oraz jeden kanał Ethernet 10/100 Mbps po jednym włóknie światłowodowym na maksymalną odległość 48 km Dostępne zarówno w obudowie miniaturowej jak i ComFit Dane sterujące mogą być przesyłane protokołem RS232, RS422, RS485 2/4 żyły, Manchester, Bi-Phase, Sensornet oraz Up-the-Coax Multipleksery - wideo, wideo + dane sterujące Media konwertery przesyłające do 32 sygnałów wideo i do 8 dwukierunkowych sygnałów sterowania po jednym włóknie światłowodowym Dostępne protokoły sterowania: RS232, RS422, RS485 (2-żyły, 4-żyły) Manchester, Bi-Phase, Sensornet Multipleksery obsługujące do 8 kanałów dostarczane są w wersji ComFit natomiast od 12 kanałów wzwyż dostarczane są w panelu rack z zasilaczem Wideo + Dane sterujące/cc + funkcja SHR Konwertery mediów przesyłające cyfrowy obraz (1, 4 lub 8 kanałów), jedno lub dwukierunkowe dane sterujące (1 lub 4 kanały) na odległość do 48 km Transmisja przez podwójny port optyczny (DOP) w topologii Self-Healing Ring (SHR) - w przypadku awarii jednego włókna lub jednego modułu optycznego zachowana jest ciągłość transmisji Transmisja do 8 kanałów wideo w ringu może być odbierana przez wiele odbiorników Dane sterujące mogą być przesyłane protokołem RS232, RS422, 2/4w Rs485, lub za pomocą specjalnego modułu w miejsce danych sterujących może być przesyłany sygnał CC (do 32 kanałów) Wideo + Audio, Audio + CC Konwertery mediów przesyłające cyfrowy obraz, dwukierunkowe dane sterujące, jednokierunkowy (4 kanały) lub dwukierunkowy (2 kanały) dwięk oraz dwukierunkowy sygnał CC po jednym włóknie światłowodowym na odległość do 69 km Dostępne jest także urządzenie przesyłające sygnał HDMI w rozdzielczości do 1080p/60 po jednym lub dwóch jednomodowych włóknach światłowodowych Dane sterujące/cc po Ethernecie Konwertery mediów przesyłające dane sterujące RS232/RS422 lub sygnał Contact Closure protokołem Ethernet po włóknie światłowodowym Porty światłowodowe pod moduły SFP dające szeroki wybór interfejsu optycznego, długości fali oraz zasięgu transmisji Urządzenia moga być kontrolowane z komputera PC 120 DATA OPTICS
