UP-DF750. Urządzenie do uzyskiwania obrazów diagnostycznych wysokiej rozdzielczości na błonie DICOM. Omówienie

Transkrypt

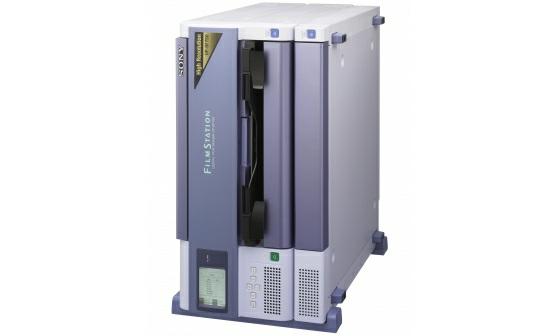

1 UP-DF750 Urządzenie do uzyskiwania obrazów diagnostycznych wysokiej rozdzielczości na błonie DICOM Omówienie Drukarka UP-DF750, będąca następcą modeli UP-DF500 i UP-DF550, została zaprojektowana tak, aby usprawniała organizację pracy i zajmowała jak najmniej miejsca (zwłaszcza po ustawieniu jej w pionie), co zapewnia jej dużą przewagę nad dużymi, scentralizowanymi urządzeniami do uzyskiwania obrazu na błonie. Model UP- DF750 pozwala uzyskać wysokiej jakości wydruki o rozdzielczości 604 dpi, przy maksymalnej gęstości optycznej 3,8 i wyższej w przypadku użycia błony o wysokiej gęstości, co sprawia, że szczególnie dobrze sprawdza się w mammografii. Urządzenie obsługuje wiele formatów błon 8 10, 10 12, oraz cali, dostępnych dla różnych systemów obrazowania obsługując zarówno wydruki obrazów mammograficznych, jak i ekonomicznych kopii, doskonale sprawdzających się w przypadku skierowania pacjenta do innej placówki medycznej. Drukarka UP-DF750 to niezwykle kompaktowe, uniwersalne i wysokiej jakości urządzenie do uzyskiwania obrazów na błonie, które doskonale sprawdzi się w szerokiej gamie zastosowań od mammografii po rezonans magnetyczny i tomografię komputerową oraz radiografię komputerową. Duży, graficzny wyświetlacz LCD o przeką tnej 3,8 cala Duży, graficzny wyświetlacz LCD o przekątnej 3,8 cala pokazuje szereg pomocnych informacji z grafiką na przykład może wyświetlić komunikat o błędzie z wizualną procedurą naprawienia błędu. Niezawodny mechanizm drukowania Innowacyjny mechanizm podawania błony do druku przytrzymuje każdy arkusz błony między wieloma pasami podczas procesu drukowania. Mechanizm ten zapewnia, że nawet gdy urządzenie jest ustawione w pionie, proces drukowania pozostaje stabilny i każdy arkusz jest prowadzony w precyzyjny sposób. Zmiana orientacji menu Gdy urządzenie jest ustawione pionowo, menu na ekranie LCD można odpowiednio obrócić przy użyciu pojedynczego ustawienia w menu. Umożliwia to łatwe odczytywanie informacji z wyświetlacza LCD bez względu na to, czy drukarka jest zainstalowana poziomo, czy pionowo. Stabilna gęstość optyczna błony Ta tabela pokazuje gęstość optyczną mierzoną przy użyciu arkusza niebieskiej błony termicznej UPT-517BL firmy Sony. Gęstość optyczna praktycznie nie zmienia się nawet pod wpływem wysokiej temperatury. Oznacza to, że oryginalny obraz zachowuje swoją integralność nawet w niekorzystnych warunkach. Kompensacja wartości wyrównania dla elementów głowicy termicznej 1

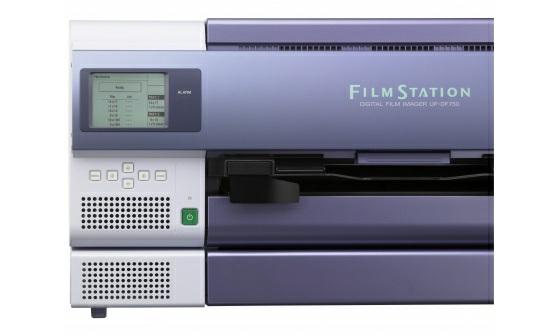

2 Model UP-DF750 wykorzystuje wewnętrzne dane kompensacji wartości wyrównania dla głowicy termicznej na potrzeby kompensowania i minimalizowania różnic wyrównania między poszczególnymi elementami zespołu termicznego. Kalibracja w pełnym zakresie W celu zapewnienia możliwości kontrolowania jakości wydruków i jej spójności urządzenie wyposażono w funkcję kalibracji w pełnym zakresie, która kompensuje odchylenia między poszczególnymi arkuszami błony. Kilka wersji językowych menu Użytkownik może wybrać język wyświetlacza LCD. Obsługiwane są następujące języki: angielski, chiński, hiszpański i rosyjski. Łą czność DICOM Drukarka UP-DF750 jest wyposażona w interfejs DICOM 3.0, który umożliwia połączenie jej ze szpitalną siecią urządzeń do obrazowania zgodnie ze światowymi standardami komunikacji w systemach obrazowania medycznego. Krótki czas rozgrzewania Urządzenie UP-DF750 jest gotowe do rozpoczęcia drukowania już po dwóch minutach od włączenia co sprawia, że jest bardzo efektywne w zastosowaniach, w których czas ma krytyczne znaczenie. Łatwa konfiguracja ustawień parametrów sieciowych Wszystkie ustawienia sieciowe, takie jak adres IP czy tytuł AE, można łatwo skonfigurować na przednim panelu, bez użycia jakichkolwiek innych narzędzi (takich, jak komputer PC z systemem operacyjnym Windows lub przeglądarka internetowa). Funkcje Kompaktowa obudowa i możliwość instalacji w pionie Dzięki innowacyjnemu mechanizmowi drukowania urządzenie cechuje się wyjąt kowo kompakt ową konst rukcją i zajmuje bardzo mało miejsca. Przybliżone wymiary t o 600 (szer.) x 316 (wys.) x 686 (gł.) mm. Urządzenie waży jedynie 67 kg. Mechanizm drukowania umożliwia inst alację zarówno w poziomie, jak i w pionie. Inst alacja w pionie zapewnia dużą elast yczność i możliwość dostosowania urządzenia do warunków w danym miejscu. Powierzchnia zajmowana przez urządzenie ust awione pionowo jest jedną z najmniejszych w t ej klasie urządzeń i wynosi zaledwie 686 x 316 mm. Drukarka doskonale sprawdzi się w syt uacji, gdy ilość miejsca jest ograniczona lub gdy urządzenie musi zost ać zainst alowane w miejscach t akich, jak pomieszczenie do st erowania t omografią komput erową lub obrazowaniem met odą rezonansu magnet ycznego, aut okar mobilnej opieki zdrowot nej czy wojskowa jednost ka pływająca. Wchodzący w skład zest awu wózek z kółkami umożliwia wyjąt kowo łat we t ransport owanie drukarki. Znakomita reprodukcja obrazów Urządzenie wykorzyst uje t echnologię bezpośredniego druku t ermicznego firmy Sony, kt óra zapewnia doskonałej jakości wydruki. 2

3 Oferuje wysoką rozdzielczość wynoszącą w przybliżeniu 604 dpi. Dzięki połączeniu sprawdzonej t echnologii druku t ermicznego firmy Sony i nowo opracowanej t ermicznej głowicy drukującej oraz funkcji kont roli jakości obrazu (PQC) wynikowe obrazy diagnost yczne cechują się najwyższą precyzją i klarownością. Nowy algoryt m maskowania nieost rości zapewnia kont rast owy i wyraźny obraz nie t ylko w obszarach wysokiej częst ot liwości przest rzennej, ale t akże w obszarach średniej częst ot liwości przest rzennej. Wysoka maksymalna gęst ość 3,8 (lub nawet wyższa), kt óra pomaga lekarzom w wykrywaniu mikrozwapnień, może być reprodukowana przy użyciu błon do mammografii UPT-M710BL i UPT-M712BL (w porównaniu z maksymalną gęst ością 3,2 i wyższą uzyskiwaną w przypadku użycia błon st andardowych, t akich jak UPT-517BL, UPT- 514BL, UPT-512BL czy UPT-510BL). Mechanizm odporny na kurz Całkowit e odseparowanie sekcji elekt ronicznej i mechanicznej zapewnia ochronę błony przed cząst kami kurzu i innymi ciałami obcymi, kt óre mogłyby zost ać zassane przez went ylat ory. Ponadt o obszar kont akt u między głowicą t ermiczną a błoną jest całkowicie odizolowany od przepływu powiet rza. Błona pozost aje wewnąt rz urządzenia do czasu ukończenia procesu drukowania, co zapewnia dodatkową ochronę wydruków przed uszkodzeniem. Jeśli jednak cząst ki kurzu znajdą się na błonie podczas jej przemieszczania, dwie rolki czyszczące (umieszczone przed głowicą t ermiczną i w t ylnej części urządzenia) oczyszczą powierzchnię błony przed rozpoczęciem drukowania. Rolkę czyszczącą jednorazowego użyt ku można łat wo wymienić, gdy jest zabrudzona. Niezawodna niebieska błona termiczna firmy Sony Niebieska błona termiczna firmy Sony została opracowana specjalnie do użyt ku ze st acjami do wydruku obrazów na błonie firmy Sony. Błona zapewnia obrazy o wysokim kont raście, wysokiej gęst ości i doskonałej trwałości. Precyzyjne i st abilne obrazy diagnost yczne pomagają lekarzom w dokonywaniu właściwej oceny. Ponadt o, w przeciwieńst wie do błon konwencjonalnych, niebieską błonę t ermiczną firmy Sony można wyst awiać na działanie świat ła dziennego, co umożliwia łat we wykonywanie wszyst kich pot rzebnych procedur od uzupełniania błon w urządzeniu po drukowanie obrazów w dowolnym środowisku medycznym. Na warst wie ochronnej błony jest umieszczona et ykiet a IC pozwalająca odróżnić błonę st andardową od mammograficznej oraz wyświet lić informacje o typie błony na ekranie LCD. Odczytując dane na et ykiecie IC, urządzenie UP-DF750 rozpoznaje pozost ałą liczbę arkuszy i typ błony. Nowa niebieska błona termiczna firmy Sony do mammografii 3

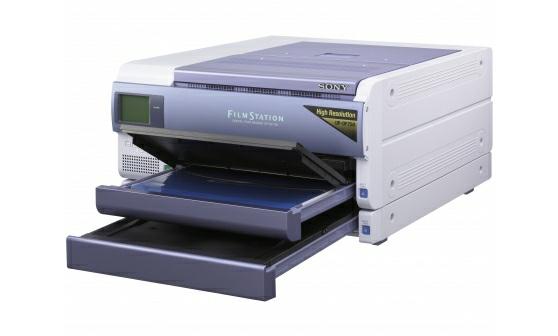

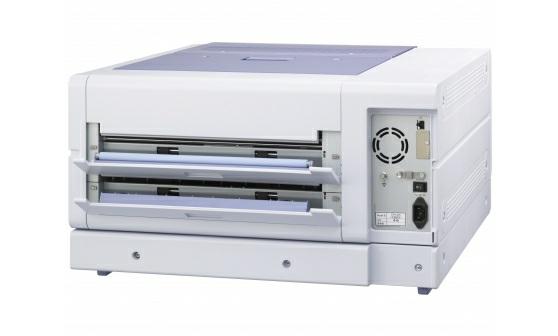

4 Z myślą o wydrukach obrazów mammograficznych st worzono nowe błony UPT-M710BL (8 x 10 cali) i UPT-M712BL (10 x 12 cali), które st anowią uzupełnienie gamy oferowanych dot ychczas błon przeznaczonych do st acji do wydruku obrazów na błonie. Błony t e pozwalają uzyskać precyzyjne i st abilne obrazy diagnost yczne z maksymalną gęst ością 3,8 i wyższą. Wiele formatów błon dla różnych systemów obrazowania radiologicznego Dzięki szerokiej gamie obsługiwanych format ów urządzenie UP-DF750 doskonale sprawdzi się w różnorodnych zadaniach drukowania dla celów diagnostycznych. Urządzenie obsługuje cztery różne formaty błon: 14 x 17, 11 x 14, 10 x 12 oraz 8 x 10 cali. Dla celów mammografii dostępne są błony o wymiarach 10 x 12 i 8 x 10 cali. Dwa podajniki błon zgodne ze wszystkimi formatami błon Urządzenie jest wyposażone w dwa podajniki błon każdy o pojemności 125 arkuszy. Nie ma ograniczeń co do rozmiaru i t ypu błony. Co więcej, w razie pot rzeby w obu podajnikach można umieścić błony t ego samego typu. Taca odbiorcza sort uje wydruki na błonie zgodnie z ich wielkością, dzięki czemu użyt kownicy mogą szybko i łat wo odnaleźć pot rzebne wydruki. Konstrukcja przyjazna dla środowiska Urządzenie UP-DF750 wykorzyst uje całkowicie przyjazny dla środowiska syst em drukowania. W procesie drukowania nie są wykorzyst ywane żadne płynne chemikalia, a po drukowaniu nie powst aje żaden odpad chemiczny. Ponieważ niebieska błona t ermiczna firmy Sony nie zawiera jakichkolwiek związków met ali, t akich jak srebro, można ją t rakt ować jako odpad z gospodarst w domowych, a nie odpad przemysłowy. Ustawienia krzywej gamma Dzięki ust awieniom krzywej gamma urządzenie może reprodukować obrazy z dokładnie t akim kont rast em skali szarości, jaki jest wymagany przez użyt kownika. Jedna domyślna, stała krzywa gamma jest definiowana fabrycznie, a dodat kowo użyt kownik może zapisać nawet 19 edyt owalnych krzywych gamma zarówno dla st andardowej niebieskiej błony t ermicznej, jak i niebieskiej błony t ermicznej o wysokiej gęst ości. Łącznie dost ępnych jest 40 ust awień krzywych gamma, dzięki kt órym można uzyskać najlepszy kont rast skali szarości w różnych syst emach obrazowania. Ist nieje t akże możliwość zmodyfikowania i zapisania innych paramet rów, np. ost rości. Duży efektywny obszar drukowania i drukowanie od krawędzi do krawędzi 4

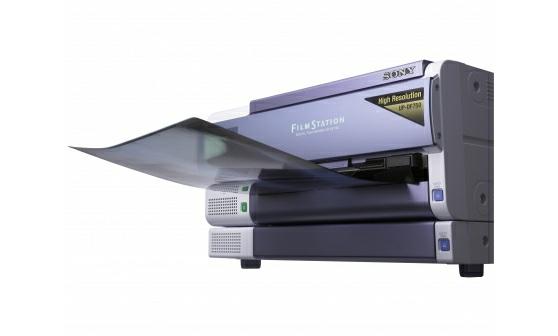

5 Dzięki precyzyjnemu mechanicznemu syst emowi kont roli i nowej, szerokiej głowicy t ermicznej urządzenie UP-DF750 może drukować w poziomie obraz od krawędzi do krawędzi, pozost awiając jedynie pust e obszary u góry i u dołu błony. Umożliwia t o lekarzom wygodniejsze przeglądanie błon, ponieważ pomiędzy dwiema błonami umieszczonymi jedna obok drugiej nie ma żadnej przerwy. W przypadku błony o wymiarach 14 x 17 cali obszar drukowania wynosi 346,7 x 415,3 mm (8256 x 9888 pikseli). Dane techniczne Dane ogólne Podajnik błon Pojemność podajnika Maksymalna gęstość Gniazda i łącza Wymiary Waga Zasilanie Prąd wejściowy Temperatura w środowisku pracy Wilgot ność ot oczenia podczas pracy Ciśnienie podczas pracy Temperatura podczas przechowywania i transportu Wilgot ność podczas przechowywania i transportu Ciśnienie podczas przechowywania i transportu Dołączone akcesoria Syst em drukowania 2 podajniki 125 arkuszy 3,8 i wyższa w przypadku błony UPT- M712BL/M710BL DICOM Ok. 600 (szer.) x 316 (wys.) x 686 (gł.) mm (bez wyst ających element ów) Ok. 67 kg Prąd przemienny, od 100 do 120 V, od 200 do 240 V, 50/60 Hz Od 4,4 do 2,4 A Od 10 C do +30 C Od 20% do 80% (bez kondensacji) Od 700 hpa do 1060 hpa Od -20 C do +60 C Od 20% do 80% (bez kondensacji) Od 700 hpa do 1060 hpa Taca odbiorcza (x1), zestaw do czyszczenia (x1), ogranicznik wyjściowy (x1), adapt er rozmiaru podajnika błon (x1), podstawa do ustawienia drukarki w pionie (x2), ogranicznik arkuszy (x1), Wskazówki wst ępne (x1), płyt a CD-ROM (x1), dyskietka (x1), karta gwarancyjna (x1) (dla klientów z USA i Kanady) Bezpośredni druk t ermiczny 5

6 Rozdzielczość Gradacje Rozmiar obszaru drukowania Liczba pikseli Prędkość drukowania 604 dpi Przet warzanie poziomów szarości (14 bit ów) 346,7 x 415,3 (błona UPT-517BL) 8256 x 9888 punkt ów (szer./wys.) (błona UPT- 517BL) Ok. 75 arkuszy na godzinę (w przypadku drukowania na błonie o wymiarach 14 x 17 cali) Ok. 90 arkuszy na godzinę (w przypadku drukowania na błonie o wymiarach 8 x 10 cali) 6

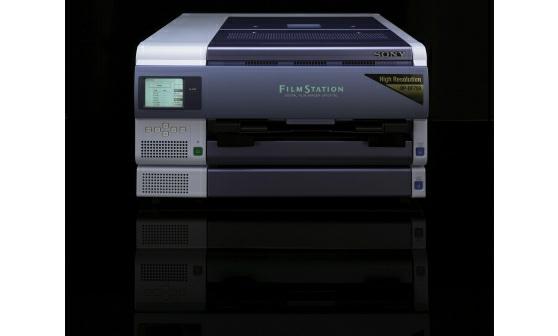

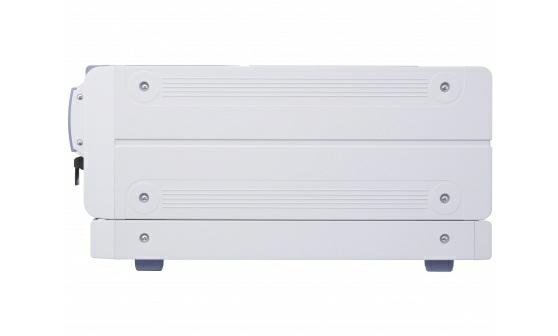

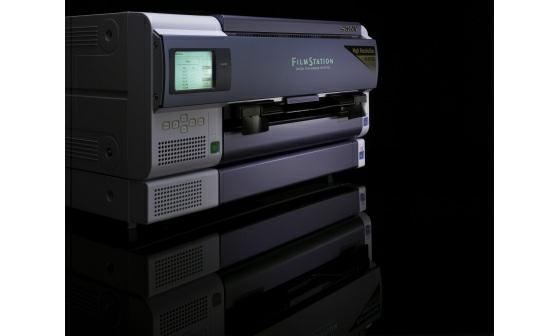

7 Galeria 7

8 8
