UP-X898MD. Czarno biała termiczna drukarka cyfrowo analogowa formatu A6. Omówienie

Wielkość: px

Rozpocząć pokaz od strony:

Download "UP-X898MD. Czarno biała termiczna drukarka cyfrowo analogowa formatu A6. Omówienie"

Franciszek Olszewski
8 lat temu
Przeglądów:

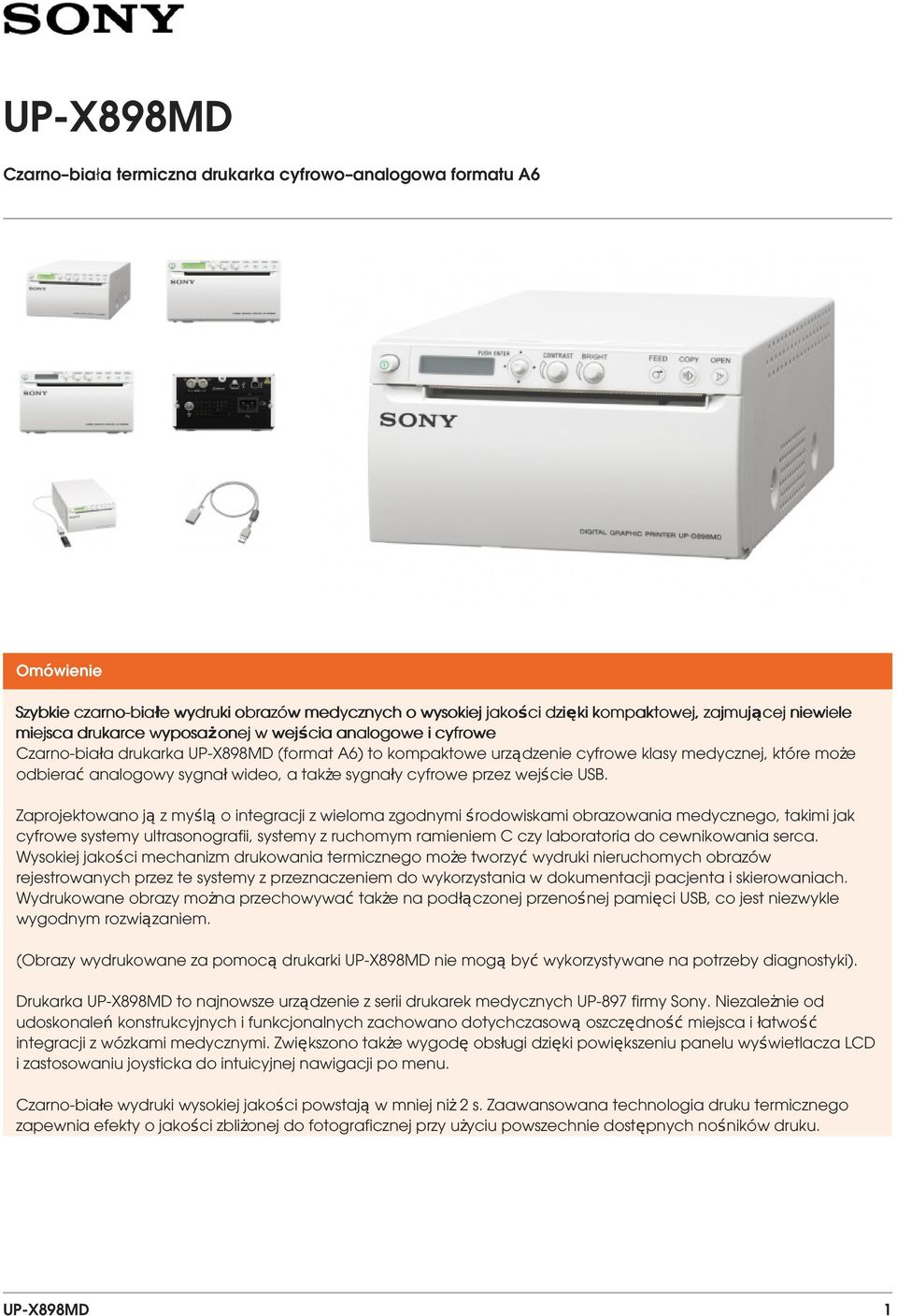

1 UP-X898MD Czarno biała termiczna drukarka cyfrowo analogowa formatu A6 Omówienie Szybkie czarno-białe e wydruki obrazów medycznych o wysokiej jakości dzięki kompaktowej, zajmującej niewiele miejsca drukarce wyposażonej onej w wejścia analogowe i cyfrowe Czarno-biała drukarka UP-X898MD (format A6) to kompaktowe urządzenie cyfrowe klasy medycznej, które może odbierać analogowy sygnał wideo, a także sygnały cyfrowe przez wejście USB. Zaprojektowano ją z myślą o integracji z wieloma zgodnymi środowiskami obrazowania medycznego, takimi jak cyfrowe systemy ultrasonografii, systemy z ruchomym ramieniem C czy laboratoria do cewnikowania serca. Wysokiej jakości mechanizm drukowania termicznego może tworzyć wydruki nieruchomych obrazów rejestrowanych przez te systemy z przeznaczeniem do wykorzystania w dokumentacji pacjenta i skierowaniach. Wydrukowane obrazy można przechowywać także na podłączonej przenośnej pamięci USB, co jest niezwykle wygodnym rozwiązaniem. (Obrazy wydrukowane za pomocą drukarki UP-X898MD nie mogą być wykorzystywane na potrzeby diagnostyki). Drukarka UP-X898MD to najnowsze urządzenie z serii drukarek medycznych UP-897 firmy Sony. Niezależnie od udoskonaleń konstrukcyjnych i funkcjonalnych zachowano dotychczasową oszczędność miejsca i łatwość integracji z wózkami medycznymi. Zwiększono także wygodę obsługi dzięki powiększeniu panelu wyświetlacza LCD i zastosowaniu joysticka do intuicyjnej nawigacji po menu. Czarno-białe wydruki wysokiej jakości powstają w mniej niż 2 s. Zaawansowana technologia druku termicznego zapewnia efekty o jakości zbliżonej do fotograficznej przy użyciu powszechnie dostępnych nośników druku. UP-X898MD 1

także sygnały cyfrowe przez wejście USB.

2 Funkcje Wysoka jakość druku Zaawansowana technologia druku termicznego umożliwia uzyskanie czarno-białych wydruków o fotograficznej jakości i wysokiej rozdzielczości do maksymalnie ok. 325 dpi przy 256 poziomach szarości. Wydruki A6 w czasie krótszym niż dwie sekundy Podczas pracy w trybie dużej prędkości druku drukarka UP-X898MD może wykonywać wydruki w rozmiarze A6 w czasie około 1,9 sekundy (przy użyciu nośników UPP-110HG lub UPP-110S). Działanie hybrydowe z wykorzystaniem wejść analogowych i cyfrowych Wybór analogowych wejść kompozytowego sygnału wideo i cyfrowych wejść USB umożliwia wszechstronne korzystanie z szerokiej gamy urządzeń diagnostycznych. Zapis zdjęć na dysku USB Drukarka UP-X898MD może automatycznie zapisywać drukowane obrazy zarówno z wejścia USB, jak i wejścia sygnału wideo, w pamięci podłączonego urządzenia USB. Kompaktowa, zajmująca niewiele miejsca konstrukcja Dzięki takiej samej, zajmującej niewiele miejsca konstrukcji jak w modelu UP-897MD drukarka UP-X898MD ma wymiary 88 x 154 x 240 mm (wys. x szer. x gł.), co pozwala na jej łatwą i wygodną integrację z wózkami medycznymi. Udoskonalona funkcjonalność Bazując na sukcesie popularnej drukarki UP-D897, model UP-X898MD został wyposażony w większy panel LCD, który wyświetla informacje o ustawieniach drukarki i rodzaju wybranego papieru oraz komunikaty ze wskazówkami. Intuicyjne sterowanie za pomocą joysticka pozwala na szybką nawigację po menu, a nowy tryb automatycznej blokady (Auto Lock) uniemożliwia dokonanie niezamierzonych zmian w ustawieniach druku. Wydruk referencyjny ustawień druku Wybrane ustawienia (Jasność, Kontrast, Gamma i Ostrość) można opcjonalnie wydrukować w pustym miejscu na papierze, aby móc skorzystać z nich w przyszłości. Obsługa powszechnie dostępnych nośników druku Aby sprostać wymaganiom różnych zastosowań, przewidziano możliwość wyboru spośród trzech powszechnie dostępnych rodzajów termicznych nośników formatu A6 do druku wysokiej jakości. Do wyboru są papiery do drukowania UPP-110HD i UPP-110S oraz papier o wysokim połysku UPP-110HG, który zapewnia błyszczące, trwałe wydruki o niemal fotograficznej jakości. Szeroka zgodność z systemami PC Aby zapewnić maksymalną wszechstronność, dostępny jest szeroki wybór sterowników PC dla systemów Windows XP, Vista, 7 i 8 (32/64 bity). Wydruk skróconej instrukcji Skrócone instrukcje dotyczące różnych operacji drukowania można wybrać za pośrednictwem przedniego panelu sterowania. Aby mieć do nich łatwy dostęp bez konieczności korzystania z podręcznika użytkownika, można je wydrukować.* *Tylko w języku angielskim. UP-X898MD 2

Wydruki A6 w czasie krótszym niż dwie sekundy Podczas pracy w trybie dużej prędkości druku drukarka UP-X898MD może wykonywać wydruki w rozmiarze A6 w czasie około 1,9 sekundy (przy użyciu nośników

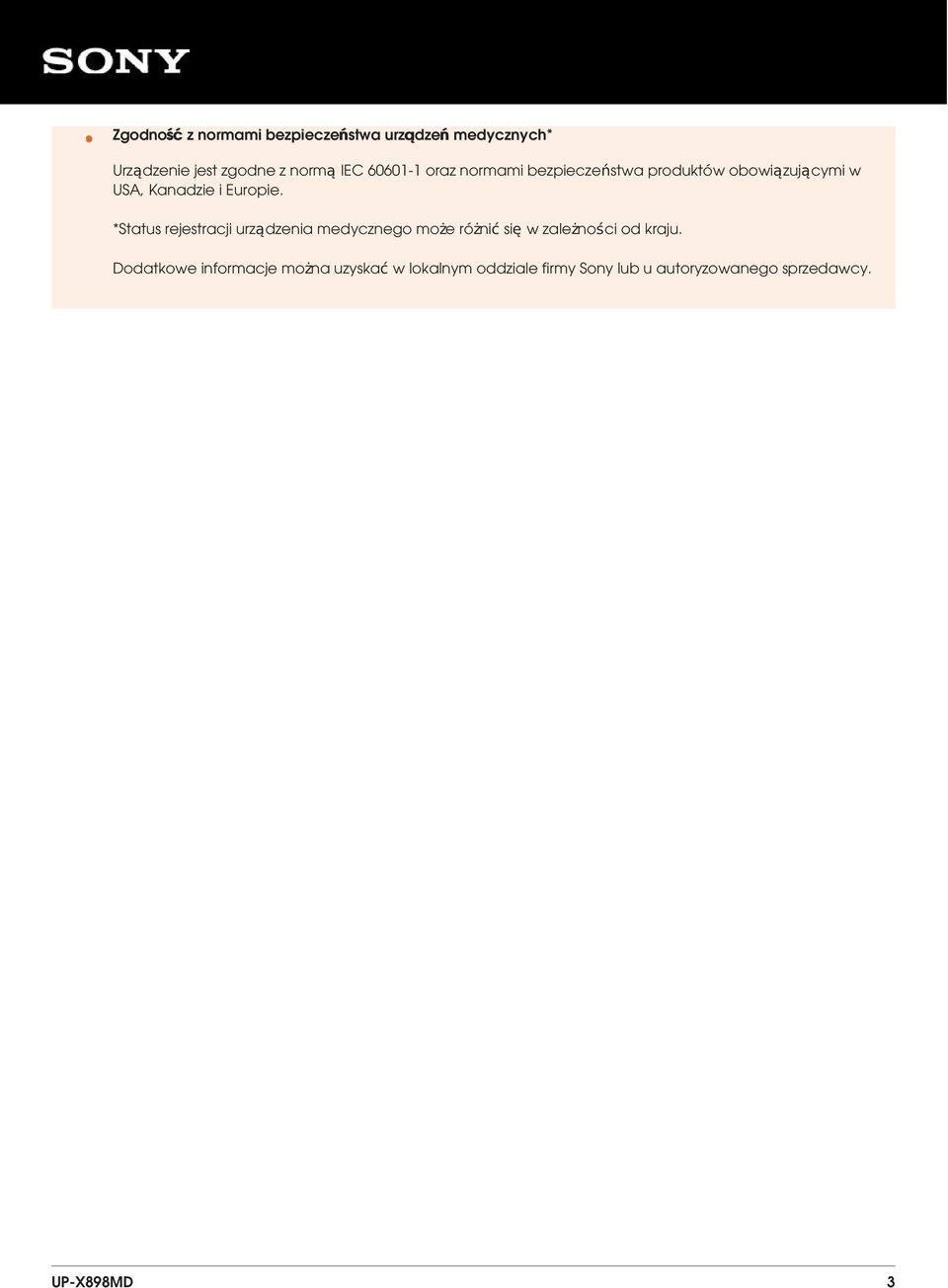

3 Zgodność z normami bezpieczeństwa urządzeń medycznych* Urządzenie jest zgodne z normą IEC oraz normami bezpieczeństwa produktów obowiązującymi w USA, Kanadzie i Europie. *Status rejestracji urządzenia medycznego może różnić się w zależności od kraju. Dodatkowe informacje można uzyskać w lokalnym oddziale firmy Sony lub u autoryzowanego sprzedawcy. UP-X898MD 3

*Status rejestracji urządzenia medycznego może różnić się w zależności od kraju.

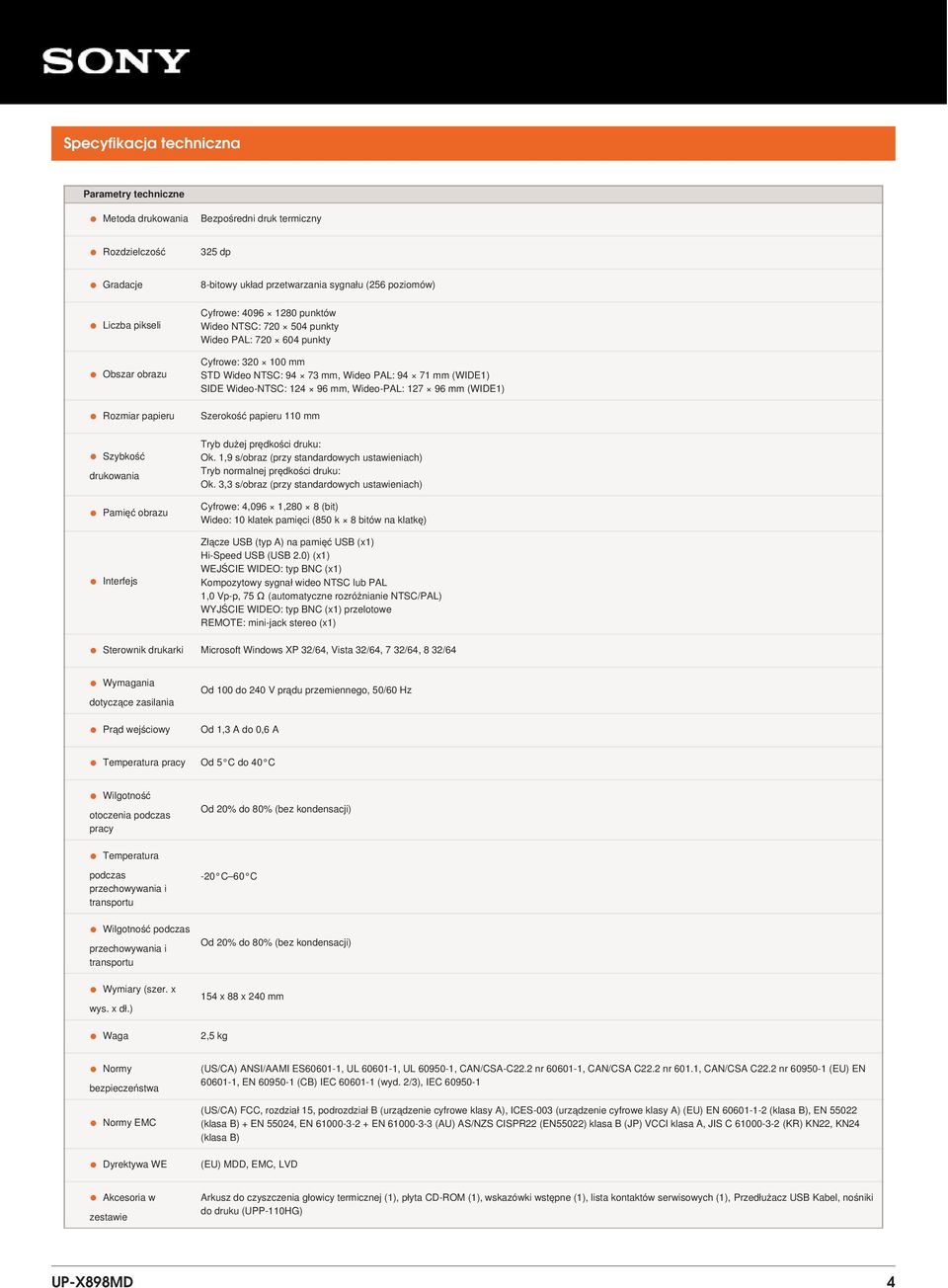

4 Specyfikacja techniczna Parametry techniczne Metoda drukowania Rozdzielczość Gradacje Liczba pikseli Bezpośredni druk termiczny 325 dp 8-bitowy układ przetwarzania sygnału (256 poziomów) punktów Wideo NTSC: punkty Wideo PAL: punkty Obszar obrazu Rozmiar papieru Szybkość drukowania Pamięć obrazu Interfejs mm STD Wideo NTSC: mm, Wideo PAL: mm (WIDE1) SIDE Wideo-NTSC: mm, Wideo-PAL: mm (WIDE1) Szerokość papieru 110 mm Tryb dużej prędkości druku: Ok. 1,9 s/obraz (przy standardowych ustawieniach) Tryb normalnej prędkości druku: Ok. 3,3 s/obraz (przy standardowych ustawieniach) 4,096 1,280 8 (bit) Wideo: 10 klatek pamięci (850 k 8 bitów na klatkę) Złącze USB (typ A) na pamięć USB (x1) Hi-Speed USB (USB 2.0) (x1) WEJŚCIE WIDEO: typ BNC (x1) Kompozytowy sygnał wideo NTSC lub PAL 1,0 Vp-p, 75 Ω (automatyczne rozróżnianie NTSC/PAL) WYJŚCIE WIDEO: typ BNC (x1) przelotowe REMOTE: mini-jack stereo (x1) Sterownik drukarki Microsoft Windows XP 32/64, Vista 32/64, 7 32/64, 8 32/64 Wymagania dotyczące zasilania Prąd wejściowy Od 100 do 240 V prądu przemiennego, 50/60 Hz Od 1,3 A do 0,6 A Temperatura pracy Od 5 C do 40 C Wilgotność otoczenia podczas pracy Od 20% do 80% (bez kondensacji) Temperatura podczas przechowywania i transportu Wilgotność podczas przechowywania i transportu Wymiary (szer. x wys. x dł.) Waga Normy bezpieczeństwa -20 C 60 C Od 20% do 80% (bez kondensacji) 154 x 88 x 240 mm 2,5 kg (US/CA) ANSI/AAMI ES , UL , UL , CAN/CSA-C22.2 nr , CAN/CSA C22.2 nr 601.1, CAN/CSA C22.2 nr (EU) EN , EN (CB) IEC (wyd. 2/3), IEC Normy EMC (US/CA) FCC, rozdział 15, podrozdział B (urządzenie cyfrowe klasy A), ICES-003 (urządzenie cyfrowe klasy A) (EU) EN (klasa B), EN (klasa B) + EN 55024, EN EN (AU) AS/NZS CISPR22 (EN55022) klasa B (JP) VCCI klasa A, JIS C (KR) KN22, KN24 (klasa B) Dyrektywa WE (EU) MDD, EMC, LVD Akcesoria w zestawie Arkusz do czyszczenia głowicy termicznej (1), płyta CD-ROM (1), wskazówki wstępne (1), lista kontaktów serwisowych (1), Przedłużacz USB Kabel, nośniki do druku (UPP-110HG) UP-X898MD 4

SIDE Wideo-NTSC: 124 96 mm, Wideo-PAL: 127 96 mm (WIDE1) Szerokość papieru 110 mm Tryb dużej prędkości druku: Ok. 1,9 s/obraz (przy standardowych ustawieniach) Tryb normalnej prędkości druku: Ok.

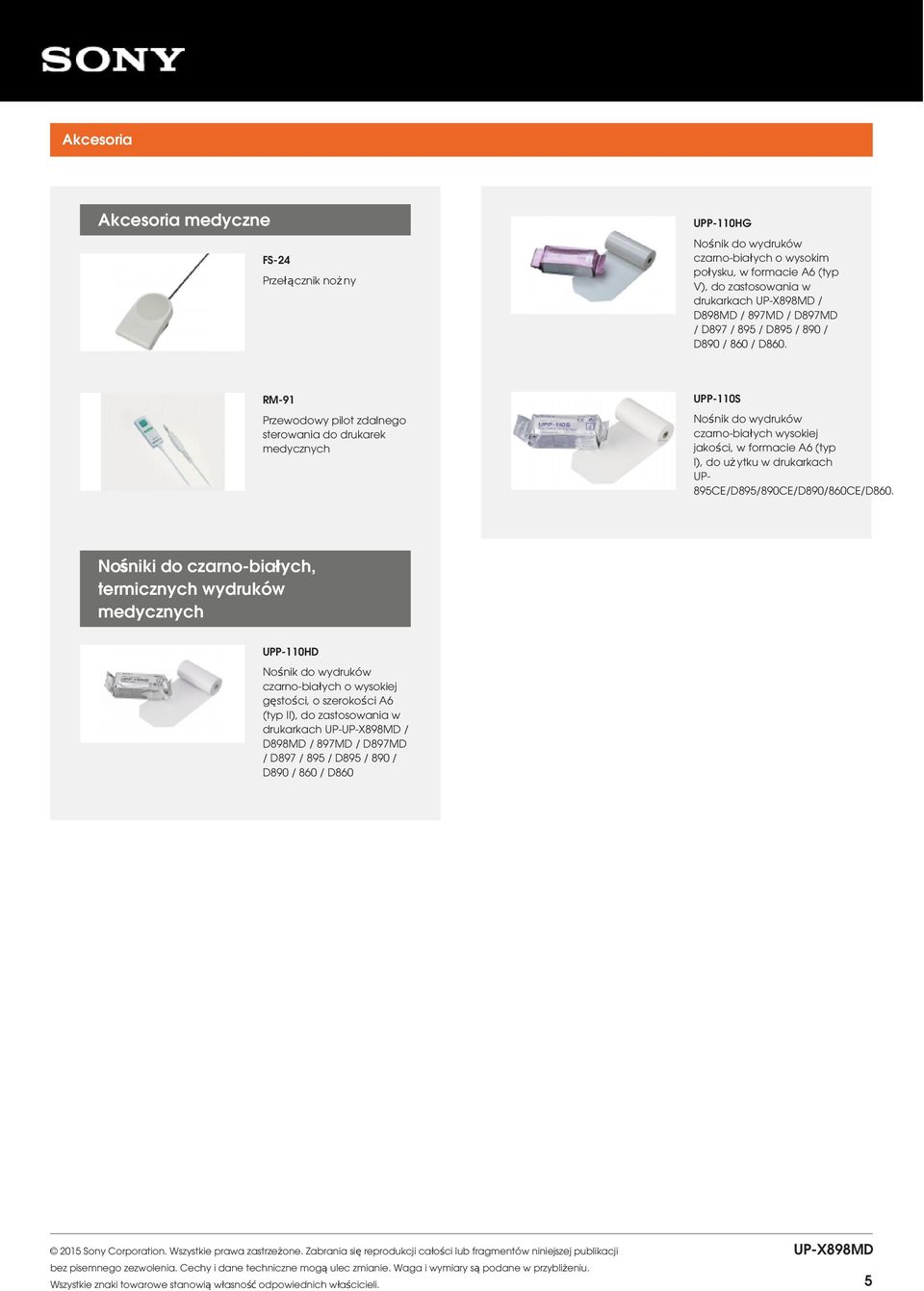

5 Akcesoria Akcesoria medyczne FS-24 Przełącznik noż ny UPP-110HG czarno-białych o wysokim połysku, w formacie A6 (typ V), do zastosowania w drukarkach UP-X898MD / D898MD / 897MD / D897MD / D897 / 895 / D895 / 890 / D890 / 860 / D860. RM-91 Przewodowy pilot zdalnego sterowania do drukarek medycznych UPP-110S czarno-białych wysokiej jakości, w formacie A6 (typ I), do uż ytku w drukarkach UP- 895CE/D895/890CE/D890/860CE/D860. Nośniki do czarno-białych, termicznych wydruków medycznych UPP-110HD czarno-białych o wysokiej gęstości, o szerokości A6 (typ II), do zastosowania w drukarkach UP-UP-X898MD / D898MD / 897MD / D897MD / D897 / 895 / D895 / 890 / D890 / 860 / D Sony Corporation. Wszystkie prawa zastrzeżone. Zabrania się reprodukcji całości lub fragmentów niniejszej publikacji bez pisemnego zezwolenia. Cechy i dane techniczne mogą ulec zmianie. Waga i wymiary są podane w przybliżeniu. Wszystkie znaki towarowe stanowią własność odpowiednich właścicieli. UP-X898MD 5

RM-91 Przewodowy pilot zdalnego sterowania do drukarek medycznych UPP-110S czarno-białych wysokiej jakości, w formacie A6 (typ I), do uż ytku w drukarkach UP- 895CE/D895/890CE/D890/860CE/D860.
