PROJEKT BUDOWLANY. oceny stanu technicznego i demontażu sieci cieplnej 2 x Dn 200 mm przy ul. Kroczki i Słonecznej w Sędziszowie Małopolskim

Transkrypt

1 PROJEKT BUDOWLANY oceny stanu technicznego i demontażu sieci cieplnej 2 x Dn 200 mm przy ul. Kroczki i Słonecznej w Sędziszowie Małopolskim Dz. nr 424/11; 429/3; 423/1;424/8; 425/4; 426/6; 427/1; 428/1; 432; 433; 447/17; 454/24; 474/2; 473/2 LOKALIZACJA: Sędziszów Małopolski ul. Kroczki INWESTOR: Gmina Sędziszów Małopolski Sędziszów ul. Rynek 1 BRANŻA: SANITARNA SIEĆ CIEPŁOWNICZA 2 X DN 200 Wykonano w PPHU KABE Pogwizdów Nowy 26 przez zespół projektowy w składzie: PROJEKTANT PODPIS I DATA WERYFIKATOR PODPIS I DATA SANITARNA inż. Kazimierz BĘBEN upr. bud. NR S- 194/94 inż. Andrzej NOWORÓL upr. bud. nr S 219/87 Pogwizdów Nowy, sierpień 2009 r. 1

2 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Zakres opracowania 2. Zakres opracowania 3. Charakterystyka inwestycji 4. Ocena stanu technicznego sieci 5. Ocena stanu technicznego sieci ciepłowniczej w zakresie istotnym dla wykazania przydatności zdemontowanych materiałów. 6. Uzbrojenie podziemne na trasie sieci cieplnej 7. Pasy montażowe oraz pasy zajętości terenu. 8. Uwagi ogólne II. CZĘŚĆ GRAFICZNA 9. Plan sytuacyjno wysokościowy...skala 1: Mapa ewidencyjna z trasą ciągu ciepłowniczego...skala 1:1000 2

3 Opis projektu oceny stanu technicznego i demontażu sieci ciepłowniczej 2 x 200 mm przy ul. Kroczki i Słonecznej w Sędziszowie Małopolskim. 1. Zakres opracowania Opracowanie obejmuje sieć ciepłowniczą o średnicy 2 x 219,1 x 6,3 mm ułożoną w kanale prefabrykowanym typu C DN 200 oraz napowietrznie na estakadzie na odcinku od komory K przy ul. Kroczki do komory K-4 zlokalizowanej na terenie projektowanego osiedla mieszkaniowego przy ul. Słonecznej w Sędziszowie Małopolskim. 2. Zakres opracowania Dokumentacja projektowa winna zapewnić przeprowadzenie likwidacji sieci ciepłowniczej na odcinku od komory K do komory K-4 w sposób umożliwiający wykorzystanie zdemontowanych materiałów. Związane jest to z rezygnacją Inwestora z budowy osiedla mieszkaniowego i tym samym ze zmianą Planu Zagospodarowania Przestrzennego terenów w rejonie ul. Kroczki, ul. Słonecznej i Osiedla Młodych. 3. Charakterystyka inwestycji Rozpatrywany odcinek ciągu ciepłowniczego miał za zadanie dostarczać ciepło do planowanego osiedla mieszkaniowego. Realizacja sieci prowadzona była końcem lat osiemdziesiątych. Trasa sieci przebiega w pasie drogowym ul. Kroczki, ul. Słonecznej, a od załamania Z-5 w kierunku południowym, terenami planowanego osiedla mieszkaniowego. Technologia zrealizowanej sieci jest zgodna z przyjętymi kryteriami w latach osiemdziesiątych jak dla obszarów przemysłowych. Obszar zajmowany przez sieć przesyłową, zgodnie z zatwierdzonym Planem Zagospodarowania Przestrzennego i podjętą Uchwałą Gminy Sędziszów Małopolski został włączony w rozbudowywaną ulicę Kroczki. Jest to sieć napowietrzna i blokuje realizację zaplanowanych zadań. Rozpatrywaną sieć ciepłowniczą można podzielić na trzy odcinki: - od komory K do komory K-1 ( przy osiedlu mieszkaniowym) wykonany jest systemem kanałowym, z elementów żelbetowych, prefabrykowanych typu C DN 200 z płytami przykrywającymi. - od komory K-1 do komory K-2 wykonany jest systemem estakady napowietrznej (jak dla obszarów przemysłowych). Prowadzony jest na wysokości od 0,8 do 1,6 m nad poziom terenu z wyjątkiem planowanego skrzyżowania, gdzie biegnie na długości 22 m na wysokości 4,0 m od poziomu istniejącego terenu. - końcowy odcinek od komory K-2 do komory K-4 biegnący po terenach planowanego osiedla mieszkaniowego wykonany jest systemem kanałowym i zakończony komorą rozgałęźną. 3

4 Inwestycja sieciowa została wykonana w całości, jednak z powodu zaniechania realizacji wspomnianego osiedla mieszkaniowego do chwili obecnej nie została uruchomiona i przekazana do eksploatacji. 4. Ocena stanu technicznego sieci 4.1.Materiały wyjściowe do opracowania: Schemat trasy sieci ciepłowniczej przekazany do wykorzystania Otrzymane informacje od Inwestora ciągu ciepłowniczego oraz od Dostawcy ciepła Materiały zebrane w czasie wizji lokalnej obowiązujące normy i przepisy prawa budowlanego 4.2. Inwentaryzacja techniczno budowlana i technologiczna sieci ciepłowniczej L.p. Odcinek/średni. nominalna Długość Technologia Rok bud. Rzędna posad. Stan rur Stan izolacji Stan armatury - mm m 1 K do K-1 81,0 kanałowa ok. (-1,5) do 30% odpad złom 2 x dn 200 mm C DN (-2,0) 2 K-1 do K-2 340,2 napowietrzna ok. 1,0 do 30% odpad złom 2 x dn 200 mm estakada ,5 3 K-2 do K-4 365,0 kanałowa ok. (-1)do 30% odpad złom 2 x dn 200 mm C DN (-1,7) - Razem 786, Parametry czynnika grzewczego Sieć wykonana została na parametry pracy: temperatura - 150/70 o C. ciśnienie - 1,6 MPa 4.4. Schemat technologiczny sieci Trasa przebiegu sieci wraz z oznaczeniami została naniesiona na skanie aktualnej mapy zasadniczej i ewidencyjnej w skali 1: Została ona uzupełniona o dodatkowe oznaczenia niezbędne przy identyfikacji punktów charakterystycznych w opracowywaniu projektu technicznego jak również przy realizacji robót demontażowych. 5. Ocena stanu technicznego sieci ciepłowniczej w zakresie istotnym dla wykazania przydatności zdemontowanych materiałów. Rozpatrując zużycie sieci i stan materiałów z którego jest wykonana, należy wziąć pod uwagę fakt, że rurociągi te były napełnione wodą tylko w czasie płukania i próby ciśnieniowej. Pozostałe po pracach resztki wilgoci powodowały przyśpieszoną korozję rur od strony wewnętrznej. Dodatkowo nieczynne, zaizolowane przewody ułożone w kanale podziemnym chłonęły wilgoć bez możliwości osuszenia się. Wszystko to wpływało niekorzystnie na trwałość i parametry techniczne materiałów. Dotyczy to szczególności materiałów izolacyjnych. Analizując poszczególne materiały, miejsce ich montażu z uwzględnieniem okresu użytkowania stwierdzam, że najlepiej zachowanym odcinkiem sieci jest sieć napowietrzna. Zestawienie poniższe określa szacunkową przydatność materiałów: 4

5 1. Rury b.szwu 219,1x6,3 mm - 30% wartości użytkowej 2. Rury spustów i odpowietrzeń dn 25 mm - złom 3. Płaszcz z blachy ocynkowanej - złom użytkowy 4. Siatka ślimakowa, izolacyjna - złom nieużytkowy 5. Słupy i podciąg estakady - złom użytkowy 6. Konstrukcja estakady niskiej - złom nieużytkowy 7. Armatura - złom nieużytkowy 8. Płyty kanałowe, stropowe, łupiny i ściany - gruz żelbetowy Materiały niebezpieczne z rurociągów (maty izolacyjne, papa izolacyjna) zdemontować z zachowaniem środków ostrożności, przez przeszkoloną grupę pracowników, w pojemniki uniemożliwiające wtórne zanieczyszczenie środowiska i dostarczyć do zakładu utylizacji odpadów. Demontaż rurociągów należy rozpocząć w komorze rozgałęźnej K. Odcięcie i zaślepienie prowadzić w uzgodnieniu z dostawcą ciepła i pod nadzorem właściciela ciągu ciepłowniczego. Projektuje się rozcięcie sieci za armaturą odcinającą tzn. zasuwy dn 200 fig. 043 wraz z kołnierzami pozostają przy czynnej sieci przesyłowej. W połączenie kołnierzowe (od strony sieci demontowanej) należy zabudować zaślepkę z blachy stalowej ST-0 o grubości min. 10 mm. Stanowić ona będzie zabezpieczenie osób pracujących na sieci przed ewentualnym. przypadkowym otwarciem zasuwy i podaniem czynnika grzewczego. Po tak zabezpieczonej sieci, dalsze prace demontażowe prowadzić zgodnie przyjętą organizacją robót. Materiały posiadające wartość użytkową wpłyną na zmniejszenie kosztu likwidacji ciągu ciepłowniczego. 6. Uzbrojenie podziemne na trasie sieci cieplnej Przed rozpoczęciem zasadniczych prac ziemnych należy wykonać ręczne przekopy kontrolne na wytyczonej trasie sieci cieplnej, w rejonie skrzyżowań z istniejącym uzbrojeniem podziemnym. Wszystkie prace związane z zabezpieczeniem lub zbliżaniem się do istniejącego uzbrojenia podziemnego należy prowadzić za zgodą i pod nadzorem właściciela uzbrojenia. Na podkładach geodezyjnych brak jest części rzędnych istniejącego uzbrojenia podziemnego. Nie wyklucza się również istnienie innego uzbrojenia, nie wykazanego w dostępnych materiałach geodezyjnych. Szczególną uwagę zwraca się na prowadzenie robót w rejonie kabli energetycznych. Istniejące czynne kable energetyczne i teletechniczne krzyżujące się z siecią ciepłowniczą należy zabezpieczyć na czas prowadzonych robót. W zależności o warunków terenowych i uzbrojenia możliwe jest stosowanie sprzętu do mechanicznego wykonywania wykopów. Prace ziemne w pobliżu uzbrojenia podziemnego wykonywać ręcznie i pod nadzorem właściciela uzbrojenia. Odcinek sieci w rejonie komory K-3 do załamania Z-5 ( na działkach nr 427,1 i 426/6) biegnie pod istniejącymi garażami samochodowymi o łącznej długości ok. 26 mb. Z uwagi na znaczny koszt demontażu istniejących obiektów i ponownego ich montażu w projekcie przewiduje się likwidację ciągu bez odzysku elementów żelbetowych. Rurociągi po wycięciu wysunąć z kakału. Kanał bezpośrednio znajdujący się pod obiektami należy zamulić przez jednostronne podawanie wody z piaskiem. 7. Pasy montażowe oraz pasy zajętości terenu. Wzdłuż trasy sieci cieplnej na czas realizacji inwestycji przewiduje się tzw. pasy montażowe. W pasie tym przeprowadzone będą wszelkie prace związane z budową jak: - wykonywanie wykopów pod rurociągi - składowanie ziemi z wykopów - transport materiałów - praca maszyn i urządzeń 5

6 Szerokość pasa montażowego przyjęto o szerokości od 5-10m. Szerokość ta ograniczona jest liniami pasa zajętości terenu. Na trasie istniejącej sieci występują drzewa i krzewy. Prace w ich rejonie prowadzić z zachowanie środków ostrożności. W wypadku zaistnienia niebezpieczeństwa uszkodzenia układu korzennego, odcinki kanału żelbetowego pozostawić w ziemi i wypełnić piaskiem. 8. Uwagi ogólne 1/ Proces budowy należy zorganizować zgodnie z ustawą z dn r. po zmianach Prawo budowlane z uwzględnieniem zawartych w przepisach zasad bezpieczeństwa i ochrony zdrowia. 2/ Do obowiązków Wykonawcy robót należy oznakowanie oraz zabezpieczenie pasa robót. 3/ Do obowiązków Wykonawcy należy doprowadzenie terenu do stanu pierwotnego przez odpowiednie zagęszczenie, wyrównanie, odtworzenie nawierzchni lub ustawienie wyposażenia. 4/ Wszystkie prace montażowe muszą wykonywać osoby posiadające uprawnienia w tym zakresie. 5/ Całość robót prowadzić zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano-montażowych opracowanych przez COBRTI Instal Warszawa zeszyt nr 4. O p r a c o w a ł: inż. K. Bęben 6

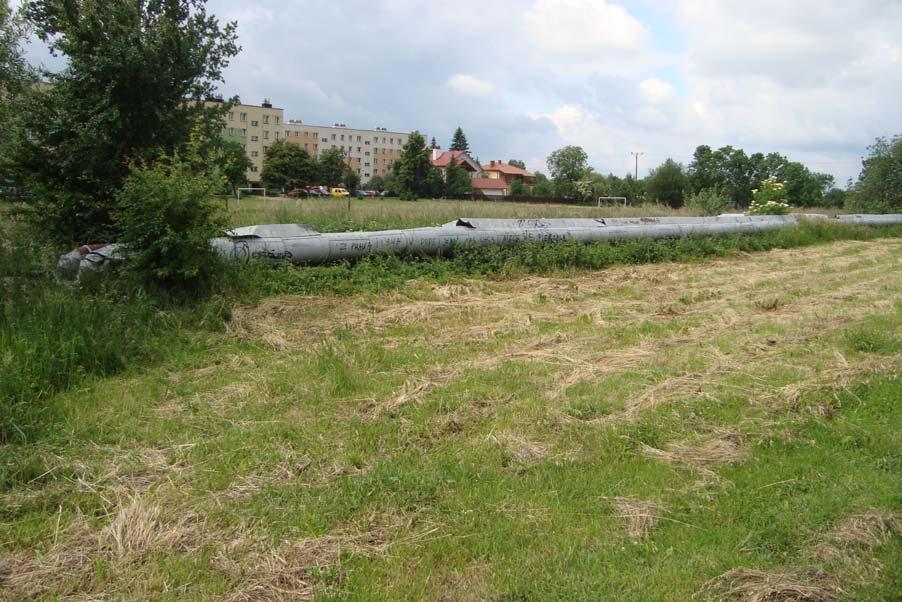

7 CZĘŚĆ GRAFICZNA CHARAKTERYSTYCZNE FRAGMENTY SIECI CIEPŁOWNICZEJ Zdjęcie nr 1 Odcinek sieci od punktu K-1 w miejscu wyjścia na estakadę niską 7

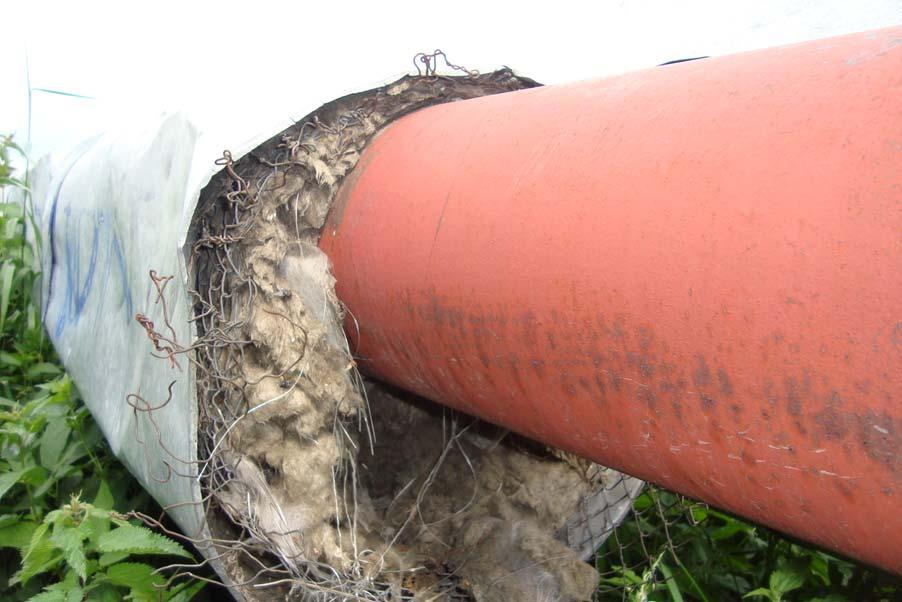

8 Zdjęcie nr 2 Stan izolacji i rurociągów przesyłowych. Zdjęcie nr 3 Miejscowe zniszczeni płaszcza osłonowego i izolacji termicznej 8

9 Rys. nr 4 Komora K-2 miejsce wejścia sieci pod ul. Słoneczną rys. nr 5 Estakada wysoka o wys. 4,0 mm i długości konstrukcji 20,0 m Opracował: 9

10 inż. Kazimierz Bęben INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: Demontaż sieci cieplnej. ADRES : Sędziszów Małopolski przy ul. Kroczki i Słonecznej 10

11 INWESTOR: Gmina Sędziszów Małopolski z siedzibą w Sędziszowie Młp. ul. Rynek 1 DATA OPRACOWANIA: wrzesień 2005 r. 1.DANE OGÓLNE 1.1Przedmiot opracowania, Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia dla inwestycji p.n. "Sieć ciepłownicza 2 x Dn 200 mm w Rejonie ul. Kroczki i ul. Słonecznej w Sędziszowie Małopolskim. 1.2 Cel i zakres Celem opracowania jest przygotowanie informacji dotyczącej bezpieczeństwa i ochrony zdrowia będącej podstawą do sporządzenia przez przyszłego wykonawcę robót "Planu bezpieczeństwa i ochrony zdrowia" zgodnie z zasadami określonymi w Rozporządzeniu Ministra Infrastruktury z dnia 23 czerwca 2003 roku, w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia( Dz. U. Nr 120/2003 poz. 1126). Zakres opracowania obejmuje obszar całego zamierzenia inwestycyjnego. l.3 Pnepisy związane: - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120/2003 poz. 1126). - Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47/2003 poz. 401). - Obwieszczenie Ministra Gospodarki, Pracy i Polityki Socjalnej z dnia 28 sierpnia 2003 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169/2003 poz. 1650). 11

12 2. DANE SZCZEGÓLOWE. 2.1 Zakres robót dla całego zamierzenia budowlanego i kolejność realizacji poszczególnych obiektów. Przedmiotowe zamierzenie budowlane polega na likwidacji istniejącego ciągu ciepłowniczego 2 x dn 200 mm, ułożonego na głębokości 0d 1,4 do 2,0 m. Trasa ciepłociągu biegnie przez tereny o różnym stopniu zurbanizowania i gęstości uzbrojenia technicznego terenu. Projektowana trasa krzyżuje się z ulicami wewnątrz osiedlowymi i parkingami. Zakres robót w kolejności ich realizacji obejmuje: a) prace przygotowawcze w terenie: - wytyczenie osi magistrali cieplnej - zabezpieczenie układów korzennych kolidujących drzew i krzewów - organizację placu budowy b) roboty zasadnicze przy robotach demontażowych sieci: - zdjęcie warstwy humusu z pasa terenu nad ciągiem ciepłowniczym - wykonanie przekopów kontrolnych (w miarę postępu frontu robót) w miejscach wskazanych kolizji w celu identyfikacji istniejącego uzbrojenia i weryfikacji rzędnych posadowienia realizowanego ciepłociągu - wykonywanie wykopów, w przypadku głębokości większej od 1m z zabezpieczeniem ścian wykopu, pod magistralę cieplną - demontaż od punktu K przy ul. Kroczki do K-4 na terenie planowanego osiedla mieszkaniowego. 2.2Wykaz obiektów podlegających rozbiórce. Dla potrzeb realizacji zadania konieczne jest zlikwidowanie: - czterech komór żelbetowych K-1 do K-4 - likwidacja 5 szt nisz kompensacyjnych W-1, W-6 do W-9 - likwidację kanału żelbetowego typu C DN 200 o długości ok. 330 mb - likwidacja rurociągów dn 200 o długości 1570 mb 2.3Wskazanie elementów zagospodarowania działki lub terenu, które mogą stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi. Elementy zagospodarowania stwarzające zagrożenie dla bezpieczeństwa i zdrowia ludzi to: -ulice wewnątrz osiedlowe - kolidujące z istniejącym ciepłociągiem kable elektroenergetyczne: NN i ŚN - kolidujące z istniejącym ciepłociągiem gazociągi średnioprężne i niskoprężne. 2.4 Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skałę, rodzaje zagrożeń oraz miejsce i czas występowania. W czasie realizacji zadania występować będą następujące zagrożenia dla bezpieczeństwa i zdrowia ludzi: - wykopy o głębokości większej od 1m. Czas i miejsce występowania: dla sieci kanałowej - roboty z użyciem sprzętu mechanicznego (koparki, dźwigi, spycharki, samochody i inne urządzenia transportowe). Czas i miejsce występowania zagrożenia: cały okres trwania budowy w miejscach realizacji robót - roboty ziemne prowadzone w bezpośrednim sąsiedztwie uzbrojenia technicznego terenu. Czas i miejsce występowania zagrożenia: cały okres budowy w miejscach wykonywania robót. ROBOTY ZIEMNE Zagrożenia występujące przy wykonywaniu robót ziemnych 12

13 - upadek pracownika lub osoby postronnej do wykopu (brak wygrodzenia wykopu balustradami, brak przykrycia wykopu) - zasypanie pracownika w wykopie wąsko-przestrzennym ( brak zabezpieczenia ścian wykopu przed obsunięciem się, obciążenie klina naturalnego odłamu gruntu urobkiem pochodzącym z wykopu), - potrącenie pracownika lub osoby postronnej łyżką koparki przy wykonywaniu robót na placu budowy lub w miejscu dostępnym dla os6b postronnych ( brak wygrodzenia strefy niebezpiecznej). Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom - Roboty ziemne należy prowadzić zgodnie z projektem budowlano - wykonawczym magistrali ciepłowniczej, w którym podane jest położenie instalacji i urządzeń podziemnych mogących znaleźć się w zasięgu prowadzonych robót oraz sposób rozwiązania kolizji i skrzyżowań z tymi urządzeniami. Wykonywanie robót ziemnych w bezpośrednim sąsiedztwie sieci: elektroenergetycznych, gazowych, powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej odległości w jakiej mogą być one wykonywane i sposobu wykonywania tych robót. - W czasie wykonywania robót ziemnych miejsca niebezpieczne należy ogrodzić i umieścić napisy ostrzegawcze. W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach, należy wokół wykopów pozostawionych na czas zmroku i w nocy ustawić balustrady zaopatrzone w światło ostrzegawcze koloru czerwonego. Poręcze balustrad powinny znajdować się na wysokości 1,10 m nad terenem i w odległości nie mniejszej niż 1,0 m od krawędzi wykopu. Wykopy o ścianach pionowych nie umocnionych, bez rozparcia lub podparcia mogą być wykonywane tylko do głębokości 1,0 m w gruntach zwartych, w przypadku gdy teren przy wykopie nie jest obciążony w pasie o szerokości równej głębokości wykopu.. - Wykopy o głębokości większej niż 1,0 m należy umocnić. Jeżeli wykop osiągnie głębokość większą niż 1,0 m od poziomu terenu, należy wykonać zejście (wejście) do wykopu. Odległość pomiędzy zejściami ( wejściami) do wykopu nie powinna przekraczać 20,0 m.należy ustalić rodzaje prac, które powinny być wykonywane przez co najmniej dwie osoby, celu zapewnienia asekuracji, ze względu na możliwość wystąpienia szczególnego zagrożenia dla zdrowia lub życia ludzkiego. Dotyczy to prac wykonywanych w wykopach i wyrobiskach o głębokości większej od 2,Om. - Składowanie urobku, materiałów jest zabronione w odległości mniejszej niż 0,60 m od krawędzi wykopu, jeżeli ściany wykopu są obudowane oraz jeżeli obciążenie urobku jest przewidziane w doborze obudowy, w strefie klina naturalnego odłamu gruntu oraz jeżeli ściany wykopu nie są obudowane. - Ruch środków transportowych obok wykopów powinien odbywać się poza granicą klina naturalnego odłamu gruntu. W czasie wykonywania robót ziemnych nie powinno dopuszczać się do tworzenia nawisów gruntu. - Każdorazowo rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego obudowy lub skarp. - Przebywania osób pomiędzy ścianą wykopu a koparką nawet w czasie postoju jest zabronione. - Zakładanie obudowy lub montaż rur w uprzednio wykonanym wykopie o ścianach pionowych i na głębokości poniżej 1 m wymaga tymczasowego zabezpieczenia osób klatkami osłonowymi lub obudową prefabrykowaną. - Przy wykopach prowadzonych w obrębie chodników, przejść należy wykonać mostki tymczasowe z barierkami Uwaga: zachować szczególne środki ostrożności przy pracach prowadzonych przy przekraczaniu ulic i chodników. 13

14 ROBOTY DEMONTAŻOWE Demontaż istniejącej sieci cieplnej kanałowej 2xDn 200 mm kolidującej z projektowaną trasą magistrali cieplnej. Odpady należy usuwać na bieżąco w sposób ograniczający ich rozrzut i pylenie. Strefy gromadzenia i usuwania odpadów należy wygrodzić i oznakować. Odpady segregować. Cięcie metali dozwolone jest wyłącznie po osłonięciu stanowiska pracy. W przestrzeniach zamkniętych, w których atmosfera charakteryzuje się niewystarczającą zawartością tlenu lub występują czynniki o stężeniach bliskich wartości dopuszczalnych, osoba wykonująca zadanie powinna być obserwowana i asekurowana w celu zapewnienia natychmiastowej ewakuacji i skutecznej pomocy. Zagrożenia występujące przy wykonywaniu robót - Przygniecenie pracownika rurą podczas wykonywania robót demontażowych przy dźwigu ( przebywania pracownika w strefie zagrożenia tj. w obszarze równym rzutowi przemieszczanego elementu, powiększonym z każdej strony o 6,0 m ) - Zasypanie pracownika w wykopie wąsko-przestrzennym ( brak zabezpieczenia ścian wykopu przed obsunięciem się, obciążenie klina naturalnego odłamu gruntu urobkiem pochodzącym z wykopu ), Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Odległość pomiędzy skrajnią podwozia dźwigu a zewnętrznymi częściami konstrukcji demontowanego obiektu budowlanego powinna wynosić co najmniej 0,75 m. Zabronione jest w szczególności: - przechodzenie osób w czasie pracy dźwigu pomiędzy obiektami budowlanymi, a podwoziem dźwigu, - składanie materiałów i wyrobów pomiędzy skrajnią dźwigu, a konstrukcją obiektu budowlanego lub jego tymczasowymi zabezpieczeniami - W czasie podnoszenia elementów prefabrykowanych należy: stosować zawiesia odpowiednie do rodzaju elementu podnosić na zawiesiu elementy o masie nie przekraczającej dopuszcza1nego nominalnego udźwigu dokonać oględzin zewnętrznych elementu stosować liny kierunkowe skontrolować prawidłowość zawieszenia elementu na haku po jego podniesieniu na wysokość 0,5 m - Prace spawalnicze powinny być wykonywane przez osoby posiadające "zaświadczenie o ukończeniu szkolenia" albo "świadectwo egzaminu spawacza, wystawione w trybie określonym w stosownych przepisach. - Urządzenia i osprzęt stanowiące wyposażenie stanowisk spawalniczych powinny mieć udokumentowane potwierdzenie spełnienia przez nie wymagań bezpieczeństwa określonych w przepisach i (lub) w Polskich Normach. Rodzaje dokumentów określają stosowane przepisy. - Stanowisko spawacza powinno być wydzielone w sposób zabezpieczający inne osoby przed szkodliwym działaniem światła na wzrok. W czasie opadów atmosferycznych cięcie metali jest dozwolone wyłącznie po osłonięciu stanowiska pracy. - Przy użytkowaniu elektrycznych urządzeń spawalniczych i osprzętu należy w szczególności przestrzegać następujących wymagań - prace związane z instalowaniem, demontażem, naprawami i przeglądami elektrycznych urządzeń spawalniczych powinni wykonywać pracownicy mający uprawnienia określona bezpieczeństwa: - obwód prądu spawania nie powinien być uziemiony, z wyjątkiem przypadków gdy przedmioty 14
