1 Katalog poradnik techniczny F.H. PARTNER A. Kaźmierczyk Lubiszewo Tczewskie, Spacerowa

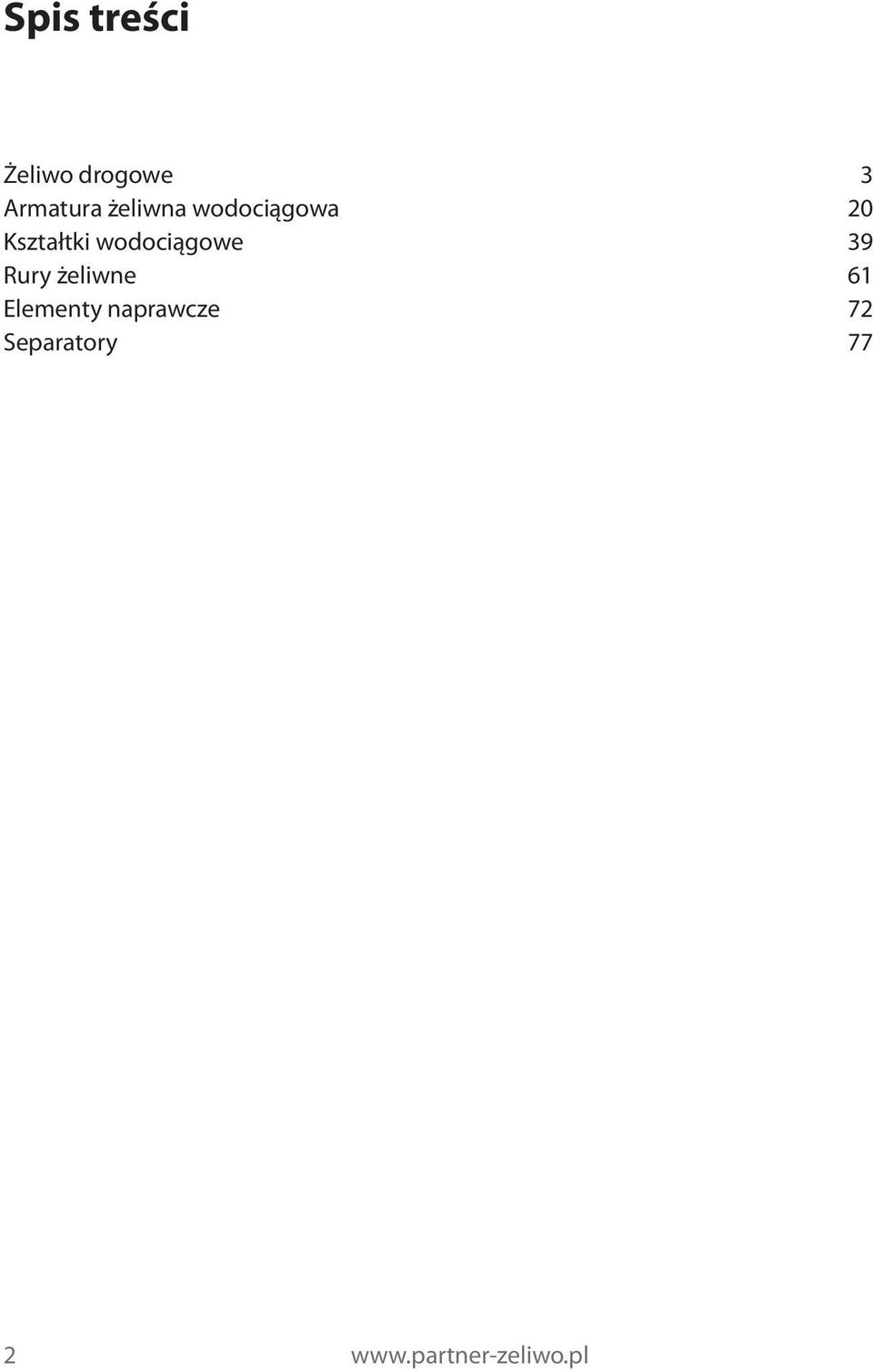

2 Spis treści Żeliwo drogowe 3 Armatura żeliwna wodociągowa 20 Kształtki wodociągowe 39 Rury żeliwne 61 Elementy naprawcze 72 Separatory

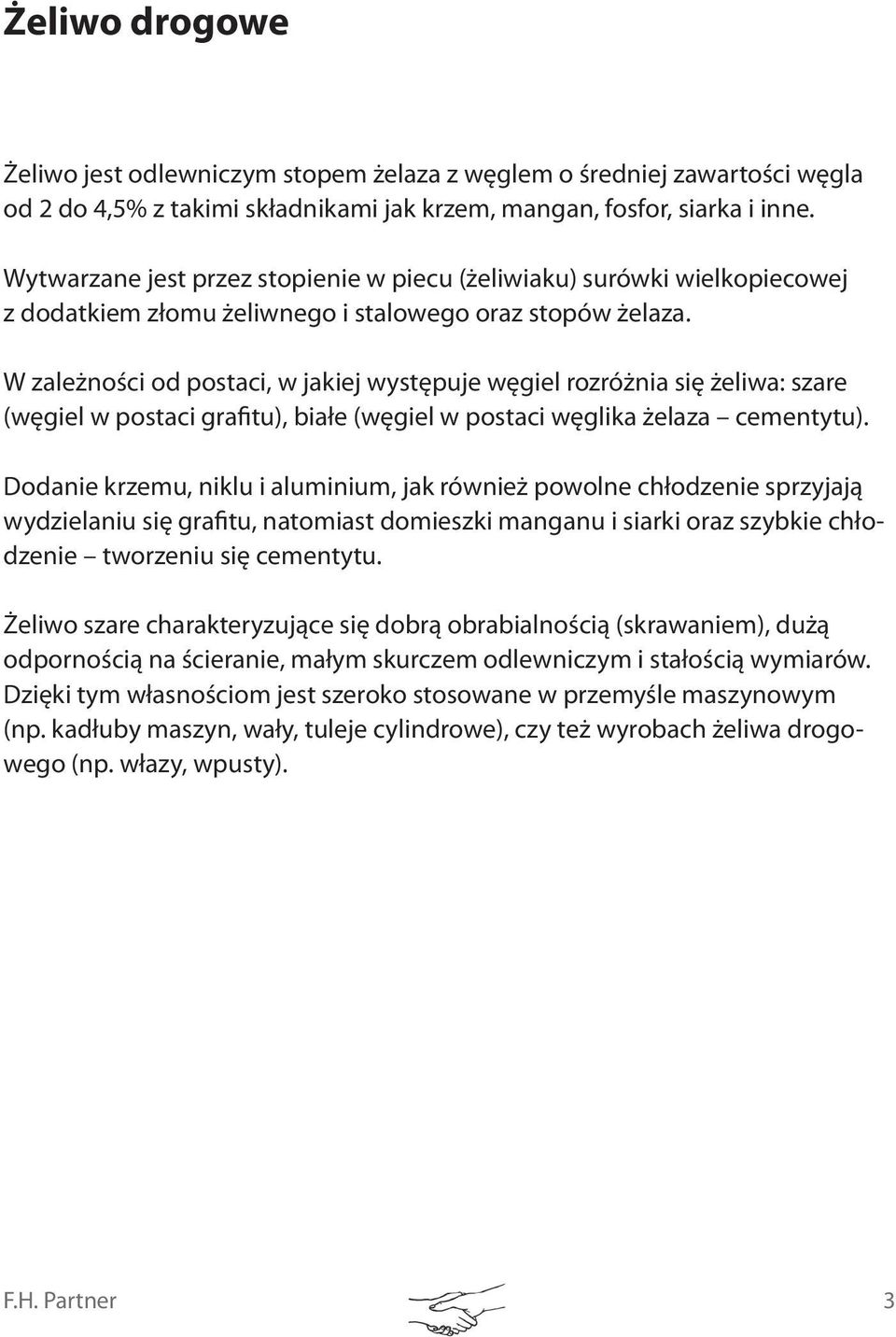

3 Żeliwo drogowe Żeliwo jest odlewniczym stopem żelaza z węglem o średniej zawartości węgla od 2 do 4,5% z takimi składnikami jak krzem, mangan, fosfor, siarka i inne. Wytwarzane jest przez stopienie w piecu (żeliwiaku) surówki wielkopiecowej z dodatkiem złomu żeliwnego i stalowego oraz stopów żelaza. W zależności od postaci, w jakiej występuje węgiel rozróżnia się żeliwa: szare (węgiel w postaci grafitu), białe (węgiel w postaci węglika żelaza cementytu). Dodanie krzemu, niklu i aluminium, jak również powolne chłodzenie sprzyjają wydzielaniu się grafitu, natomiast domieszki manganu i siarki oraz szybkie chłodzenie tworzeniu się cementytu. Żeliwo szare charakteryzujące się dobrą obrabialnością (skrawaniem), dużą odpornością na ścieranie, małym skurczem odlewniczym i stałością wymiarów. Dzięki tym własnościom jest szeroko stosowane w przemyśle maszynowym (np. kadłuby maszyn, wały, tuleje cylindrowe), czy też wyrobach żeliwa drogowego (np. włazy, wpusty). F.H. Partner 3

4 Zastosowanie żeliwa Produkt zgodny z polską normą PN-EN124:2000. Studzienki ściekowe i wejścia do włazów podzielone są na poniższe klasy: A 15, B 125, C 250, D 400, E 600, F 900. Użycie właściwej klasy wejścia do włazu lub studzienki ściekowej zależy od miejsca budowy. Różne miejsca budowy podzielone zostały na grupy ponumerowane od 1 do 6, jak podano poniżej. Rysunek przedstawia umiejscowienie niektórych z tych grup w środowisku drogi publicznej. Informacje o tym jaka klasa wejścia do włazu lub studzienki ściekowej ma być użyta, przedstawiono w nawiasach dla każdej grupy. Wybór właściwej klasy dokonywany jest na odpowiedzialność konstruktora. W razie wątpliwości wybierać należy klasę silniejszą: Grupa 1 (min. klasa A 15) Tereny przewidziane tylko dla pieszych i rowerzystów. Grupa 2 (min. klasa B 125) Chodniki, pasaże i podobne tereny, parkingi samochodowe lub pomosty parkingowe. Grupa 3 (min. klasa C 250) Dla ściekowych studzienek zainstalowanych przy krawężnikowych kanałach dróg, które przy pomiarze od krawędzi krawężnika przekraczają maksimum o 0,5 m w stronę jezdni i maksimum o 0,2 m w stronę chodnika. Grupa 4 (min. klasa D 400) Jezdnie dróg (wraz z ulicami dla pieszych), twarde pobocza oraz tereny parkingowe wszystkich typów pojazdów drogowych. Grupa 5 (min. klasa E 600) Tereny narażone na ciężkie ładunki ze środków transportu, np. doki, nawierzchnie lotnicze. Grupa 6 (klasa F 900) Tereny narażone na szczególnie ciężkie ładunki ze środków transportu, np. nawierzchnie lotnicze 4

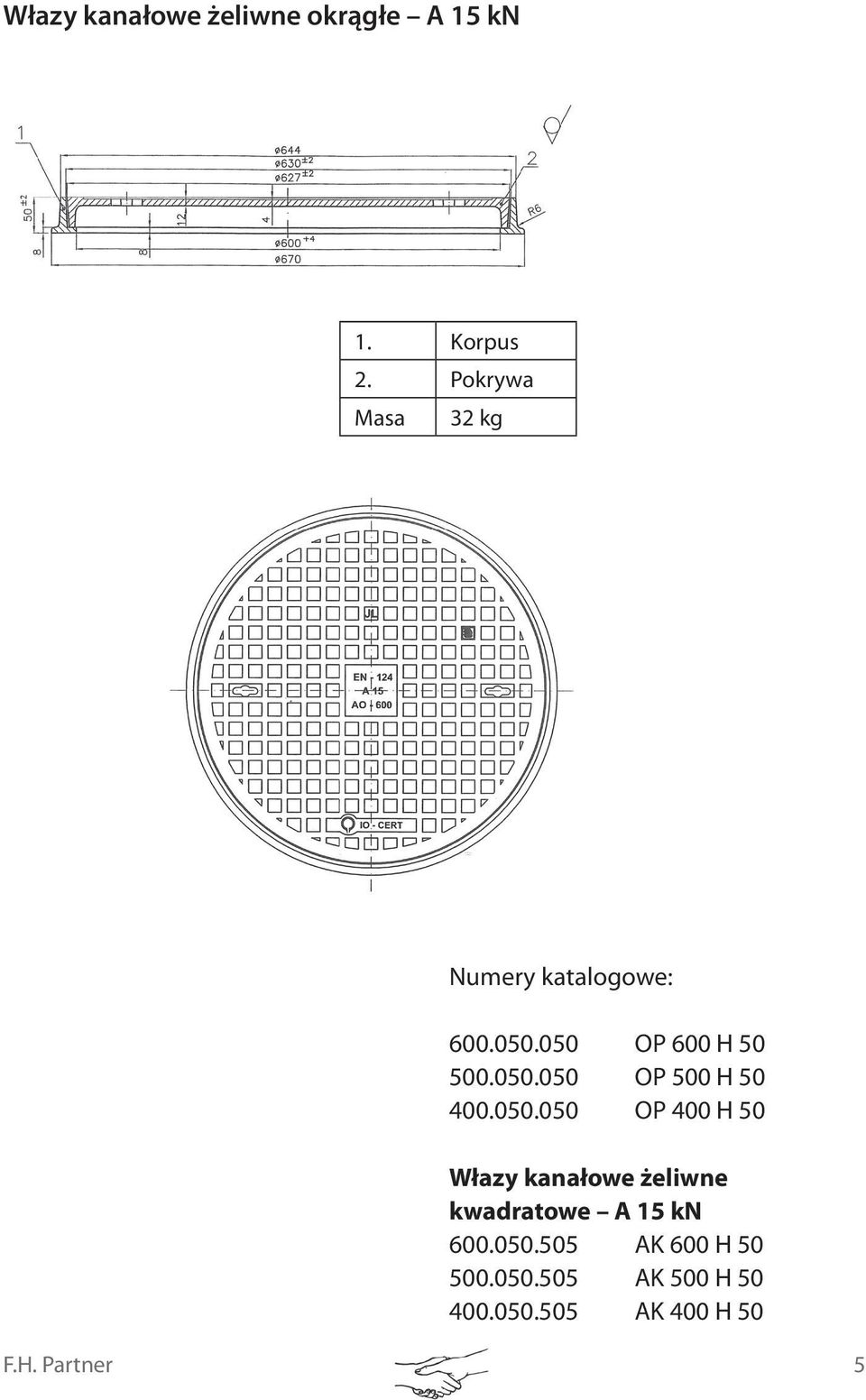

5 Włazy kanałowe żeliwne okrągłe A 15 kn 1. Korpus 2. Pokrywa Masa 32 kg OP 600 H OP 500 H OP 400 H 50 Włazy kanałowe żeliwne kwadratowe A 15 kn AK 600 H AK 500 H AK 400 H 50 F.H. Partner 5

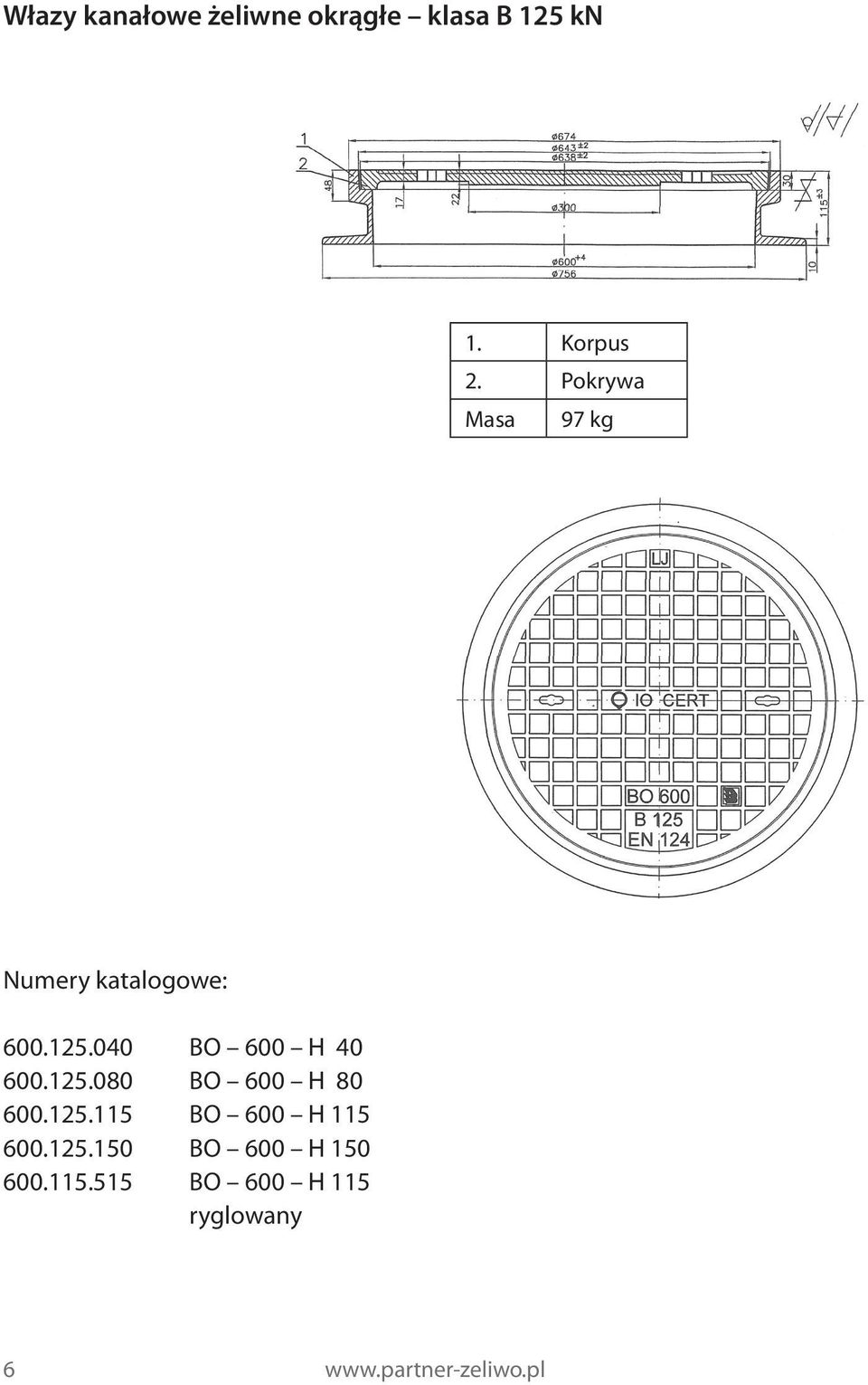

6 Włazy kanałowe żeliwne okrągłe klasa B 125 kn 1. Korpus 2. Pokrywa Masa 97 kg BO 600 H BO 600 H BO 600 H BO 600 H BO 600 H 115 ryglowany 6

7 Włazy kanałowe żeliwne okrągłe klasa C 250 kn 1. Korpus 2. Pokrywa Masa 80 kg CO 600 H CO 600 H CO 600 H CO 600 H 115 ryglowany CO 600 H 115 z wkładką tłumiącą CO 600 H 150 z wkładką tłumiącą CO 600 H 115 z zamkiem zatrzaskowym F.H. Partner 7

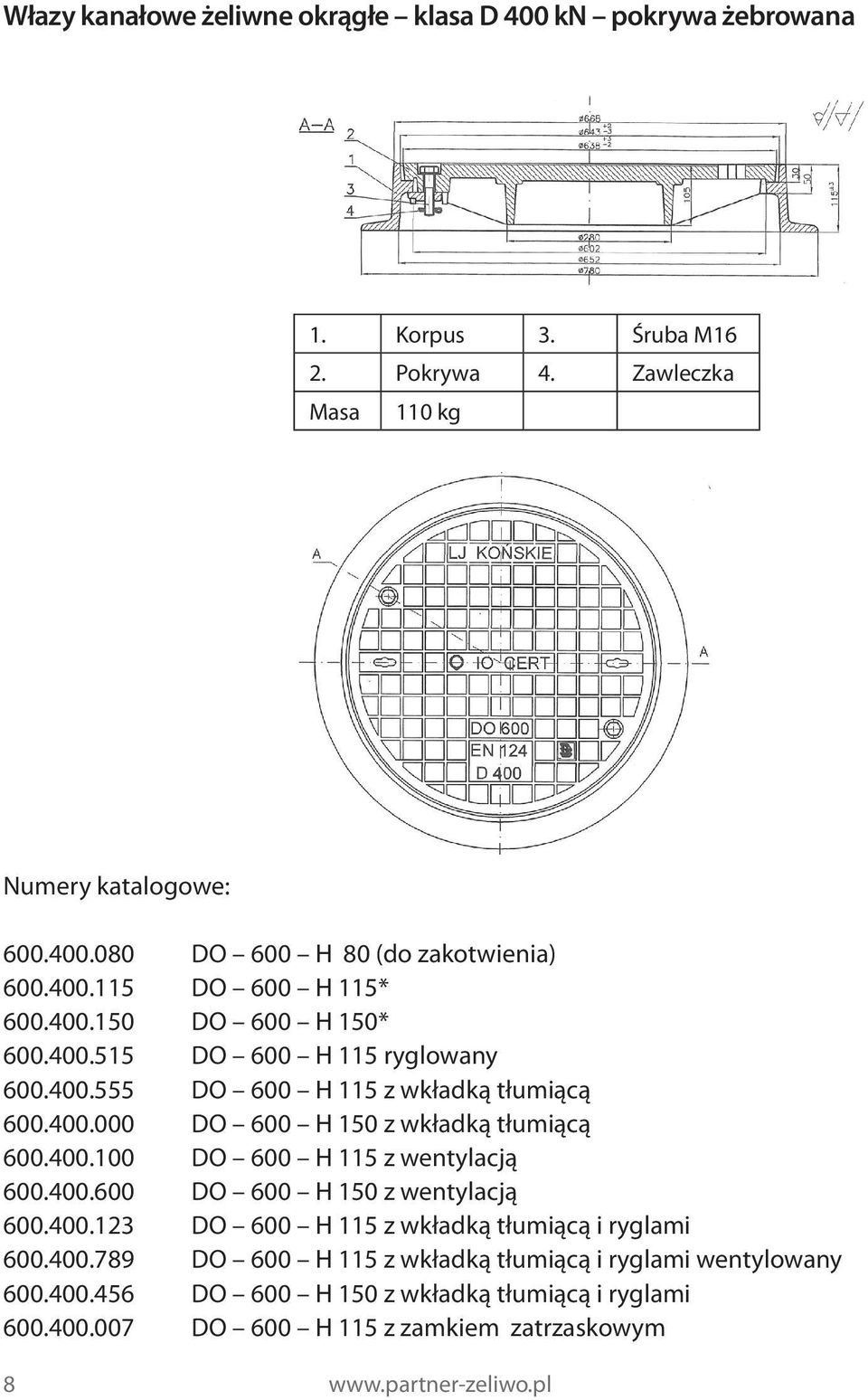

8 Włazy kanałowe żeliwne okrągłe klasa D 400 kn pokrywa żebrowana 1. Korpus 3. Śruba M16 2. Pokrywa 4. Zawleczka Masa 110 kg DO 600 H 80 (do zakotwienia) DO 600 H 115* DO 600 H 150* DO 600 H 115 ryglowany DO 600 H 115 z wkładką tłumiącą DO 600 H 150 z wkładką tłumiącą DO 600 H 115 z wentylacją DO 600 H 150 z wentylacją DO 600 H 115 z wkładką tłumiącą i ryglami DO 600 H 115 z wkładką tłumiącą i ryglami wentylowany DO 600 H 150 z wkładką tłumiącą i ryglami DO 600 H 115 z zamkiem zatrzaskowym 8

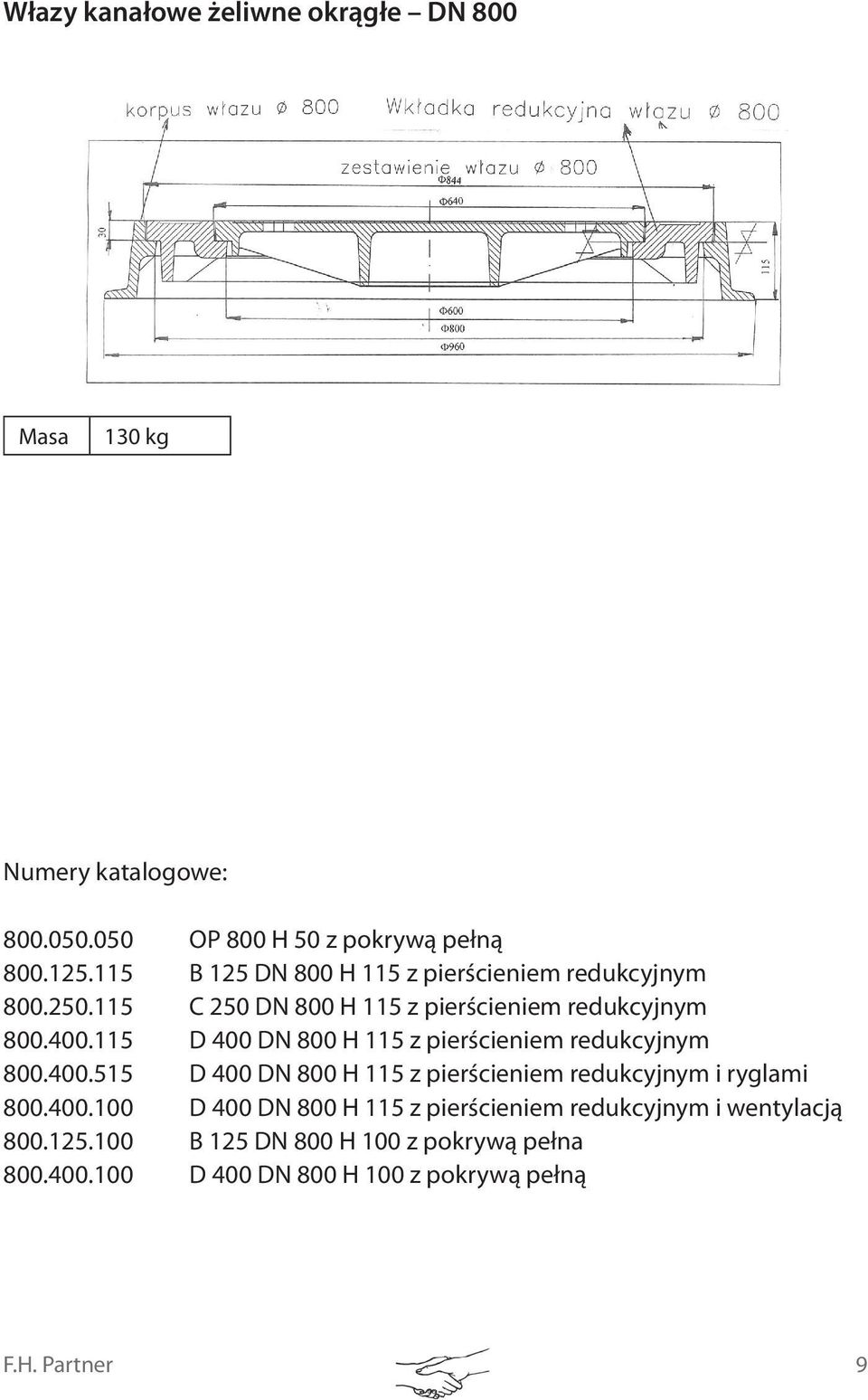

9 Włazy kanałowe żeliwne okrągłe DN 800 Masa 130 kg OP 800 H 50 z pokrywą pełną B 125 DN 800 H 115 z pierścieniem redukcyjnym C 250 DN 800 H 115 z pierścieniem redukcyjnym D 400 DN 800 H 115 z pierścieniem redukcyjnym D 400 DN 800 H 115 z pierścieniem redukcyjnym i ryglami D 400 DN 800 H 115 z pierścieniem redukcyjnym i wentylacją B 125 DN 800 H 100 z pokrywą pełna D 400 DN 800 H 100 z pokrywą pełną F.H. Partner 9

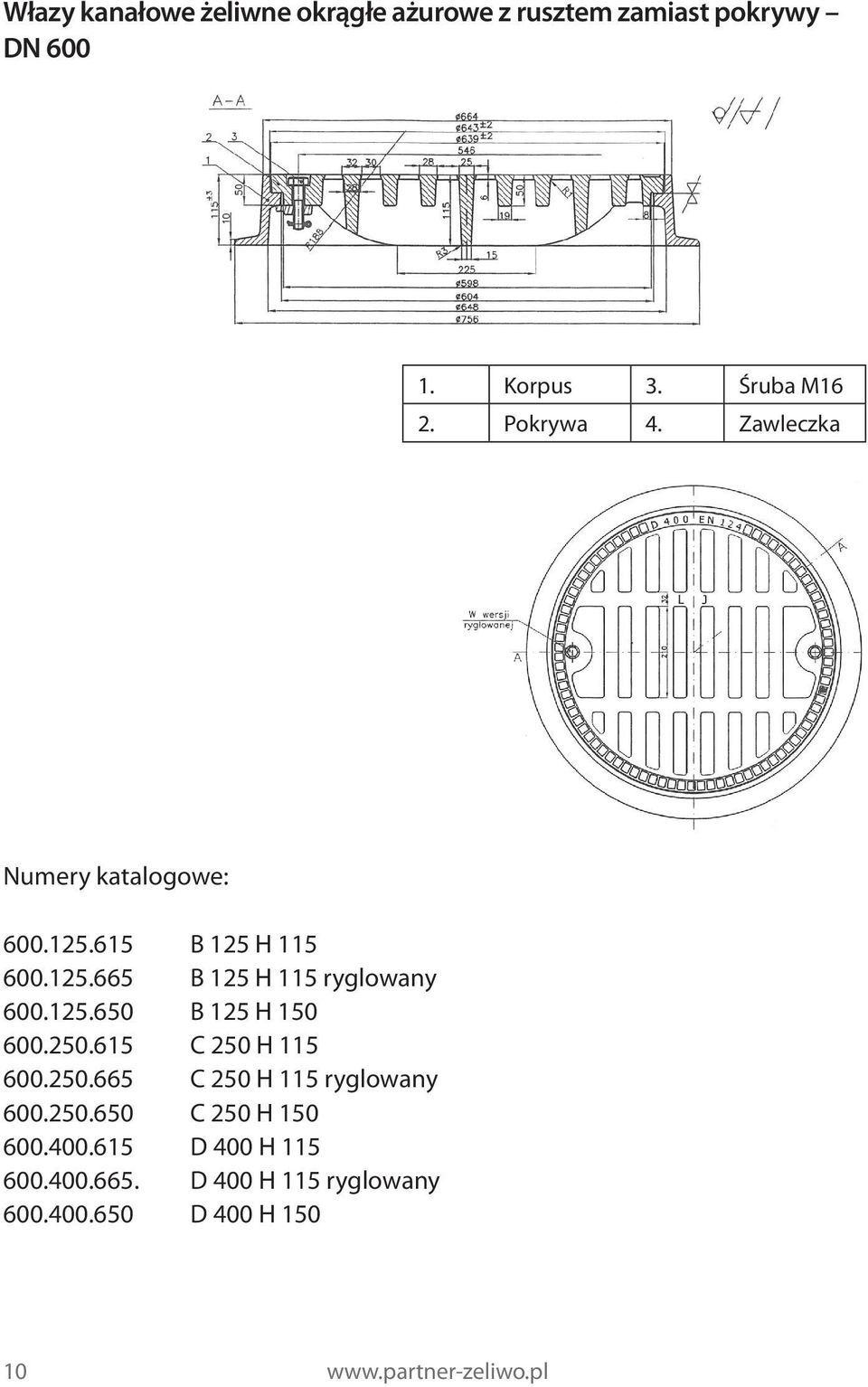

10 Włazy kanałowe żeliwne okrągłe ażurowe z rusztem zamiast pokrywy DN Korpus 3. Śruba M16 2. Pokrywa 4. Zawleczka B 125 H B 125 H 115 ryglowany B 125 H C 250 H C 250 H 115 ryglowany C 250 H D 400 H D 400 H 115 ryglowany D 400 H

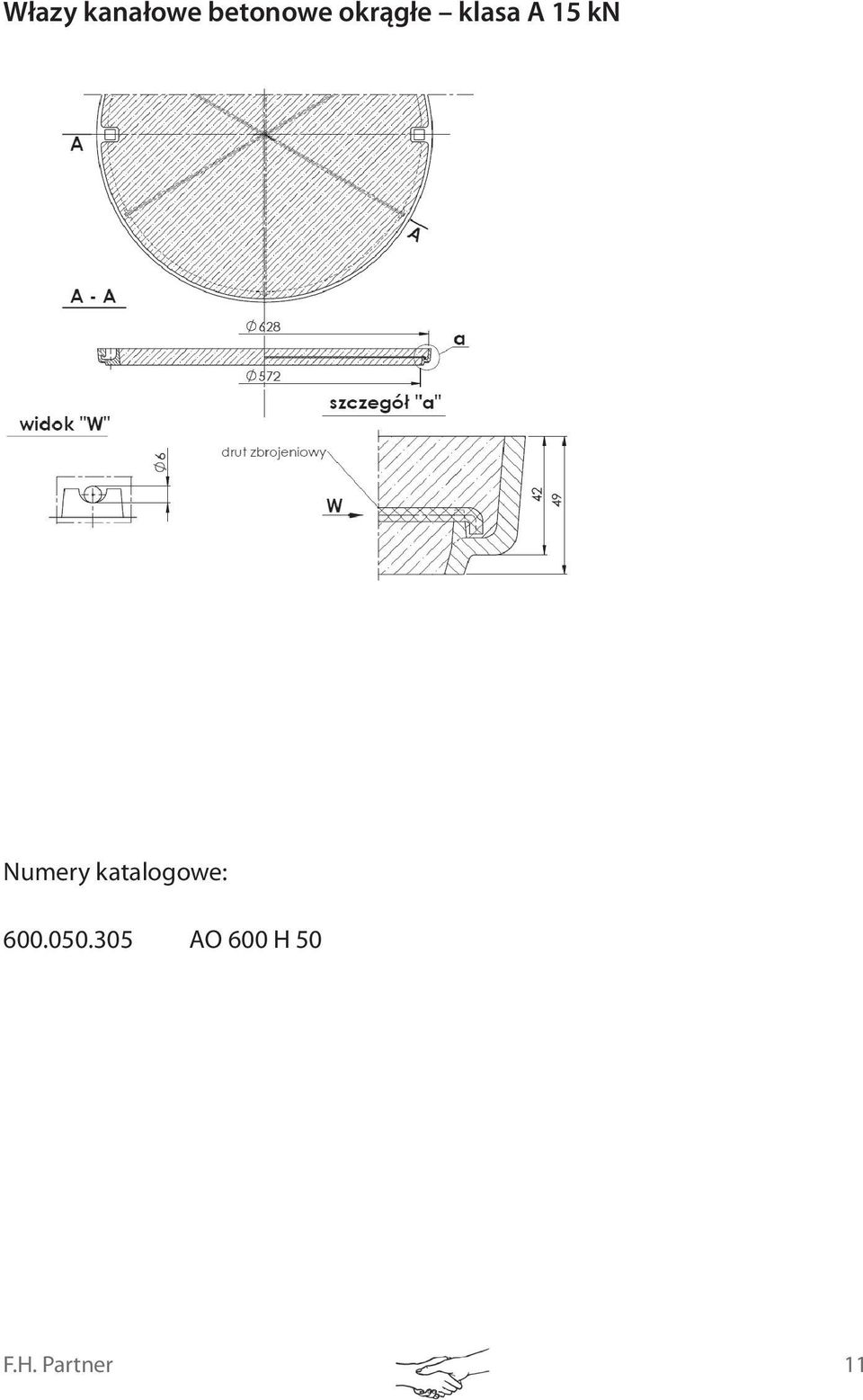

11 Włazy kanałowe betonowe okrągłe klasa A 15 kn AO 600 H 50 F.H. Partner 11

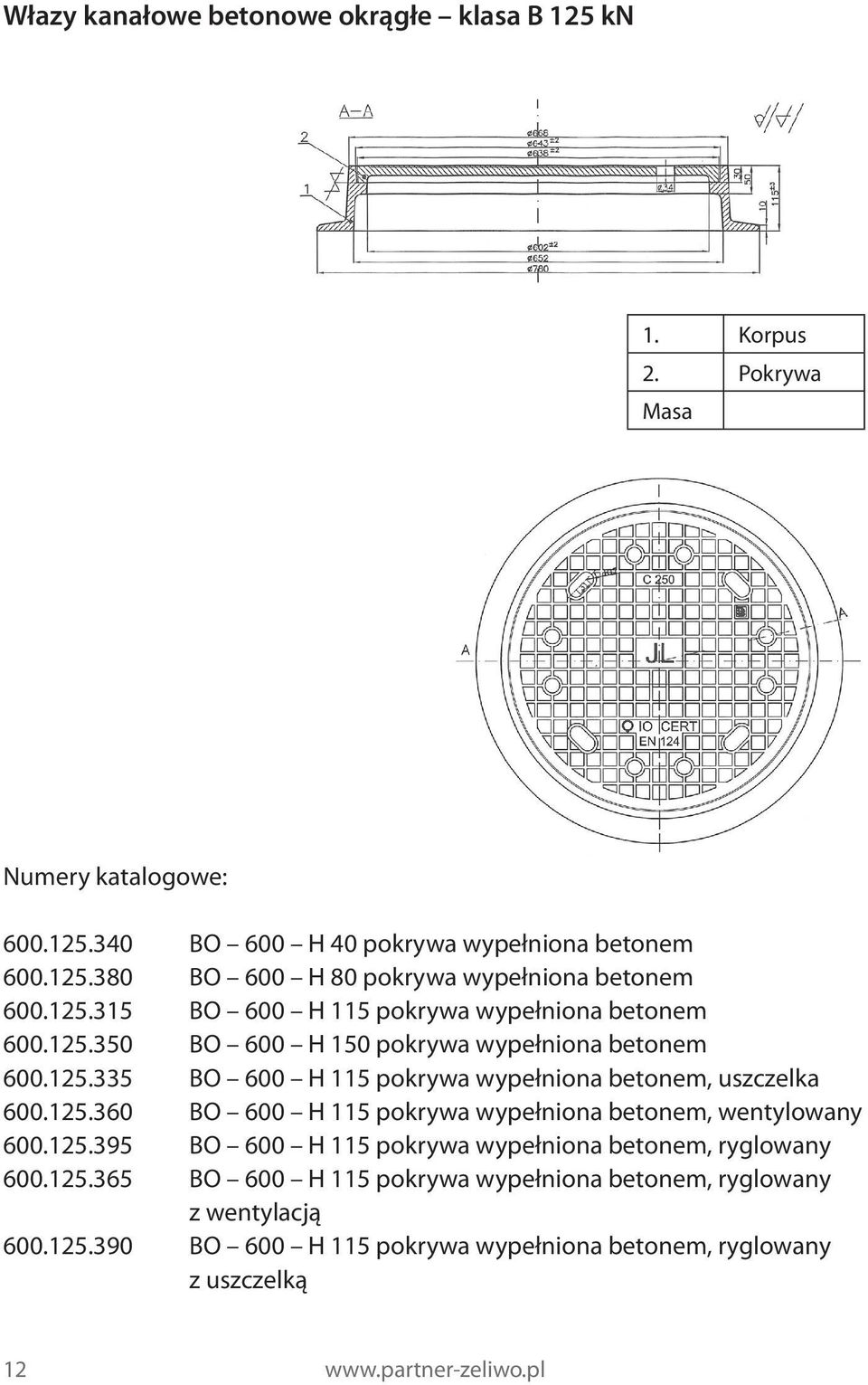

12 Włazy kanałowe betonowe okrągłe klasa B 125 kn 1. Korpus 2. Pokrywa Masa BO 600 H 40 pokrywa wypełniona betonem BO 600 H 80 pokrywa wypełniona betonem BO 600 H 115 pokrywa wypełniona betonem BO 600 H 150 pokrywa wypełniona betonem BO 600 H 115 pokrywa wypełniona betonem, uszczelka BO 600 H 115 pokrywa wypełniona betonem, wentylowany BO 600 H 115 pokrywa wypełniona betonem, ryglowany BO 600 H 115 pokrywa wypełniona betonem, ryglowany z wentylacją BO 600 H 115 pokrywa wypełniona betonem, ryglowany z uszczelką 12

13 Włazy kanałowe betonowe okrągłe klasa C 250 kn CO 600 H 80 pokrywa wypełniona betonem CO 600 H 115 pokrywa wypełniona betonem CO 600 H 150 pokrywa wypełniona betonem CO 600 H 115 pokrywa wypełniona betonem, ryglowany CO 600 H 115 pokrywa wypełniona betonem z uszczelką CO 600 H 150 pokrywa wypełniona betonem z uszczelką CO 600 H 115 pokrywa wypełniona betonem, wentylowany CO 800 H 115 pokrywa wypełniona betonem F.H. Partner 13

14 Włazy kanałowe betonowe okrągłe klasa D DO 600 H 80 pokrywa wypełniona betonem DO 600 H 115 pokrywa wypełniona betonem* DO 600 H 150 pokrywa wypełniona betonem * DO 600 H 115 pokrywa wypełniona betonem, ryglowany DO 600 H 115 pokrywa wypełniona betonem z uszczelką DO 600 H 150 pokrywa wypełniona betonem z uszczelką DO 600 H 115 pokrywa wypełniona betonem z wentylacją DO 600 H 150 pokrywa wypełniona betonem z wentylacją 14

15 Wpusty ściekowe klasa C 250 kn BK Korpus 2. Krata 3. Nit NKZ ø korpus H 115 krata luźna 4/4 kołnierza korpus H 150 krata luźna 4/4 kołnierza korpus H 115 zawias 4/4 kołnierza korpus H 150 zawias 4/4 kołnierza korpus H 115 zawias, rygiel 4/4 kołnierza korpus H 150 zawias, rygiel 4/4 kołnierza korpus H 115 krata luźna 3/4 kołnierza korpus H 150 krata luźna 3/4 kołnierza korpus H 115 zawias 3/4 kołnierza korpus H 150 zawias 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 krata luźna bez kołnierza korpus H 150 krata luźna bez kołnierza korpus H 115 zawias bez kołnierza korpus H 150 zawias bez kołnierza korpus H 115 zawias, rygiel bez kołnierza korpus H 150 zawias, rygiel bez kołnierza F.H. Partner 15

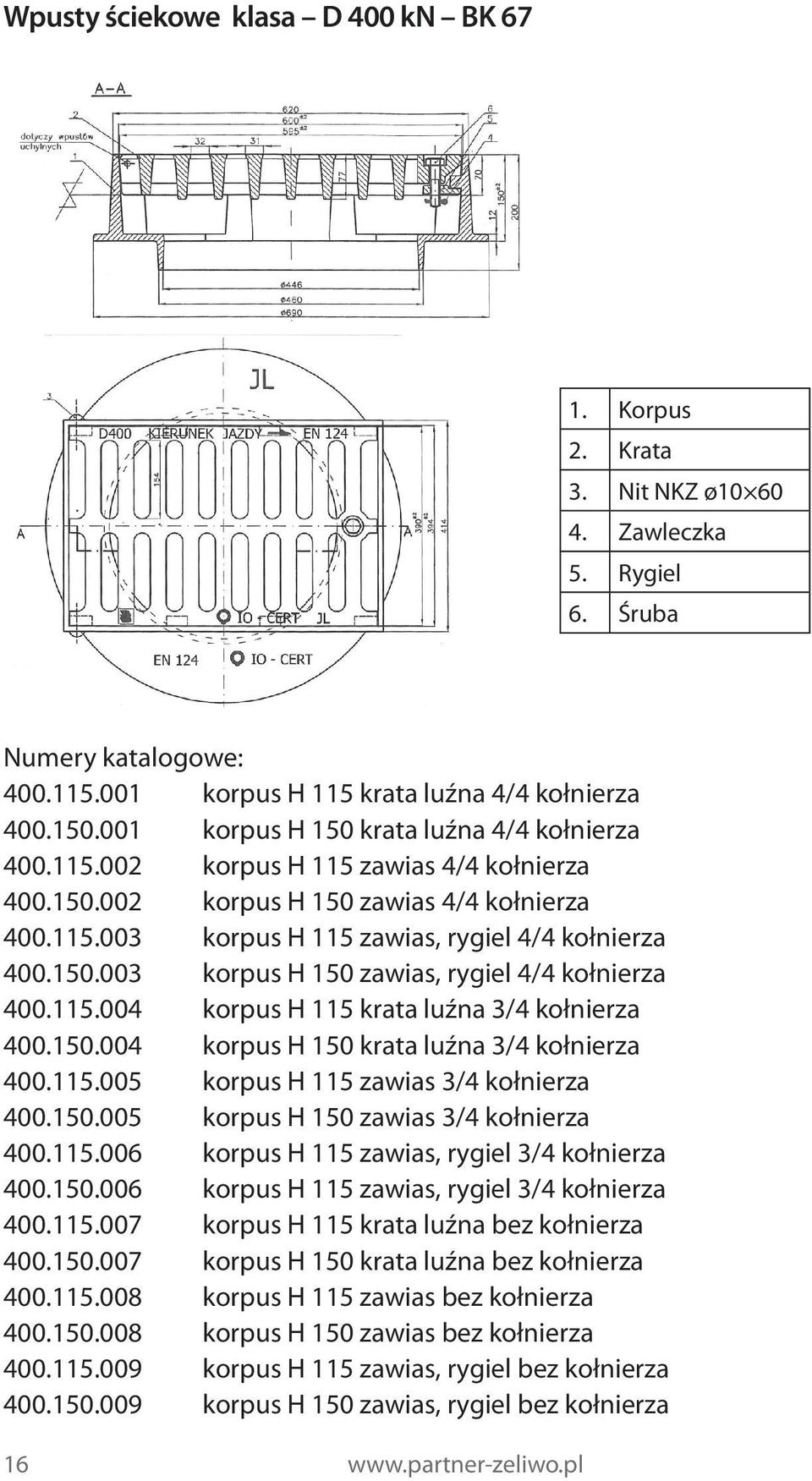

16 Wpusty ściekowe klasa D 400 kn BK Korpus 2. Krata 3. Nit NKZ ø Zawleczka 5. Rygiel 6. Śruba korpus H 115 krata luźna 4/4 kołnierza korpus H 150 krata luźna 4/4 kołnierza korpus H 115 zawias 4/4 kołnierza korpus H 150 zawias 4/4 kołnierza korpus H 115 zawias, rygiel 4/4 kołnierza korpus H 150 zawias, rygiel 4/4 kołnierza korpus H 115 krata luźna 3/4 kołnierza korpus H 150 krata luźna 3/4 kołnierza korpus H 115 zawias 3/4 kołnierza korpus H 150 zawias 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 krata luźna bez kołnierza korpus H 150 krata luźna bez kołnierza korpus H 115 zawias bez kołnierza korpus H 150 zawias bez kołnierza korpus H 115 zawias, rygiel bez kołnierza korpus H 150 zawias, rygiel bez kołnierza 16

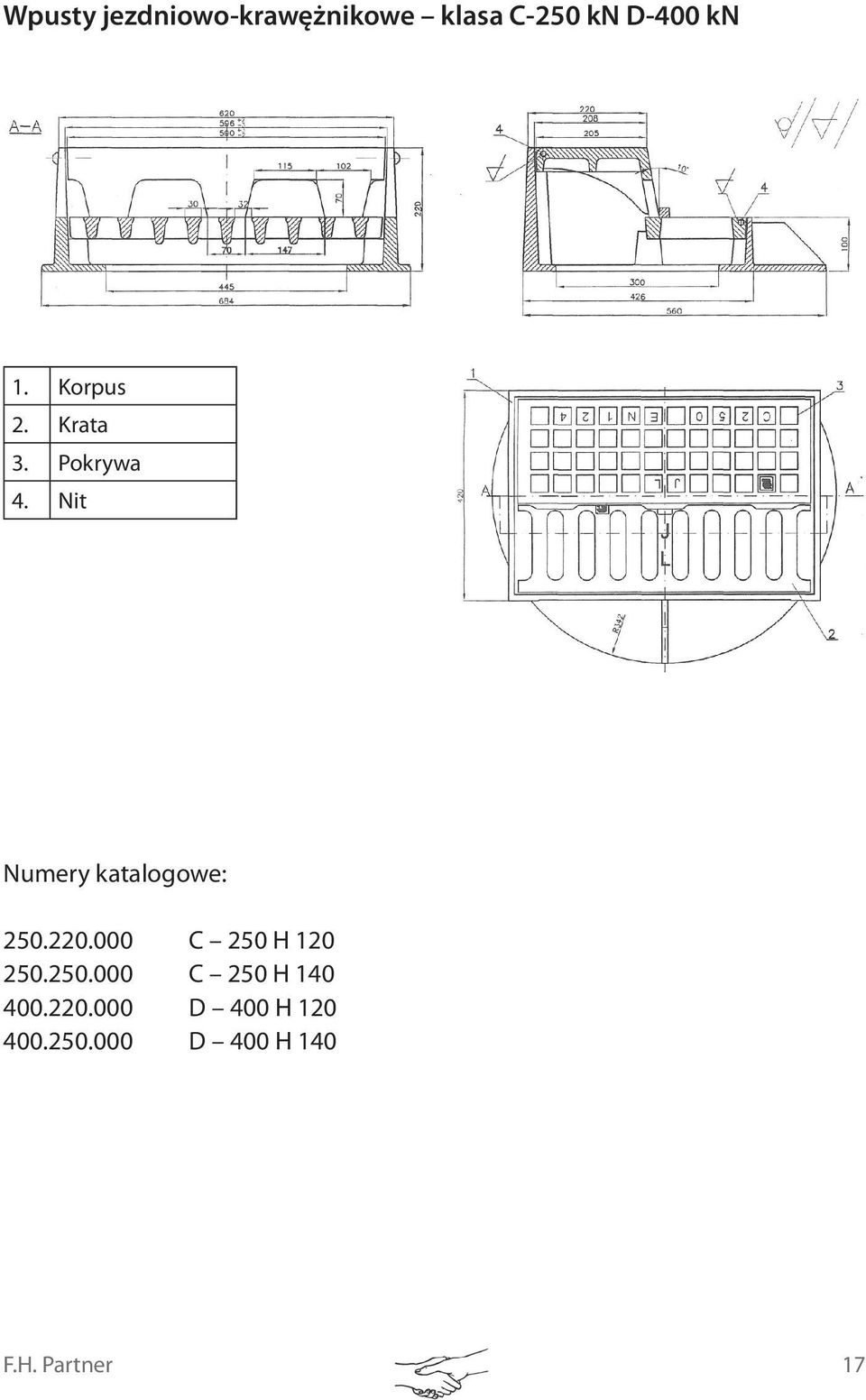

17 Wpusty jezdniowo-krawężnikowe klasa C-250 kn D-400 kn 1. Korpus 2. Krata 3. Pokrywa 4. Nit C 250 H C 250 H D 400 H D 400 H 140 F.H. Partner 17

18 Włazy rewizyjne bezciśnieniowe typu WR-K Włazy tego typu montowane są w górnej części zbiornika i służą do kontroli lub wymiany elementów zamontowanych w zbiorniku. Oferta obejmuje szeroką gamę włazów wykonywanych na zamówienie wg potrzeb eksploatacyjnych. Na zamówienie właz może być wyposażony w dodatkowe zabezpieczenie (kratę) uniemożliwiające przypadkowe wpadnięcie do zbiornika. Zastosowanie: zbiorniki wodne, komory instalacyjne, przepompownie wody lub ścieków rewizyjny ciśnieniowy okrągły rewizyjny ciśnieniowy okrągły z wziernikiem z szyby hartowanej rewizyjny ciśnieniowy płaski rewizyjny ciśnieniowy okrągły z tuleją Włazy rewizyjne ciśnieniowe typu WR-S Włazy rewizyjne montowane są w ścianach zbiorników betonowych i służą do kontroli, konserwacji i naprawy wyposażenia montowanego wewnątrz zbiorników. Wykorzystywane są najczęściej jako włazy do komór WKF na oczyszczalniach ścieków. Przy stosowaniu w zbiornikach betonowych montuje się wyłącznie podczas wylewania ścian zbiornika. 18

19 Zestaw naprawczy zestaw naprawczy z włazem betonowym D 400 F.H. Partner 19

20 Armatura żeliwna wodociągowa Nazwa żeliwo sferoidalne przyjęła się w Polsce dlatego, aby odróżnić go od żeliwa ciągliwego. Również w większości innych języków przyjęto tą zasadę. Grafit w tym materiale wydziela się w postaci drobnych kuleczek rozmieszczonych w osnowie ferrytu czy perlitu i nie wpływa przez to istotnie na własności mechaniczne tych struktur, zachowując m.in. ich elastyczność i zdolność do dużego wydłużania. Żeliwo to uzyskuje się przez dodanie do płynnego wytopu na rynnie spustowej lub do mieszalnika odpowiednich dodatków stopowych. Zdolność sferotyzacji utrzymuje się przez kilkanaście minut. W tym krótkim czasie musi nastąpić zalanie formy. Czasami tylko, dla polepszenia elastyczności (wydłużenia) stosuje się dodatkowe wyżarzanie wykonanego odlewu. Ze względu na właściwości materiał ten nadaje się do zastosowania tam gdzie występuję naprężenia np. w instalacjach wodociągowych (np. armatura wodociągowa, kształtki czy systemy rurowe). 20

21 Zasuwa bosa Opis: zasuwa z żeliwa bosa do wody, temp st. C maksymalna prędkość wody 3 m/s malowanie powłoka µm GJL.ZB1.080 DN 80 GJL.ZB1.100 DN Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławnica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa ocynk. 11. Pierścień uszczelniający O-ring 12. Klin gumowany F.H. Partner 21

22 Zasuwo-opaska NW Opis: zasuwa z żeliwa kołnierzowa do wody do przyłączy na rurę żeliwną z opaską uszczelnienie O-ringi NBR malowanie powłoka µm GJS.NWZ.090 GW 50 na DN 90 GJS.NWZ.110 GW 50 na DN 110 GJS.NWZ.160 GW 50 na DN 160 GJS.NWZ.225 GW 50 na DN Korpus zasuwy 2. Klin gumowany 3. Nakrętka klina 4. Uszczelka pokrywy 5. Śruba ocynkowana 6. Trzpień 7. Pokrywa zasuwy 8. Dławnica 9. Nakrętka M16 ocnyk. kl Podkładka kulista 11. Siodełko 12. Taśma 13. Uszczelka 14. Taśma gumowa 15. O-ring 22

23 Zasuwoopaska samonawiercająca Opis: zasuwa z żeliwa kołnierzowa do wody do przyłączy na rurę żeliwną z opaską żeliwną samonawiercająca temperatura cieczy 70 st. C uszczelnieni O-ringi NBR malowanie powłoka µm 1. Opaska dolna 2. Opaska górna 3. Frez nawiertki 4. Uszczelka grzybka nawiertki 5. Korpus nawiertki 6. Grzybek nawiertki 7. Trzpień 8. O-ring 9. Kołek sprężysty 10. Nasada trzpienia nawiertki 11. Śruba ocynk. 12. Podkładka ocynk. 13. Nakrętka ocynk. 14. Uszczelka opaski górnej naw. 15. O-ring 16. Frez nawiertki GJS.NSN.309 GW 32 na DN 90 GJS.NSN.311 GW 32 na DN 110 GJS.NSN.316 GW 32 na DN 160 GJS.NSN.322 GW 32 na DN 225 GJS.NSN.409 GW 40 na DN 90 GJS.NSN.411 GW 40 na DN 110 GJS.NSN.416 GW 40 na DN 160 GJS.NSN.422 GW 40 na DN 225 GJS.NSN.509 GW 50 na DN 90 GJS.NSN.511 GW 50 na DN 110 GJS.NSN.516 GW 50 na DN 160 GJS.NSN.522 GW 50 na DN 225 F.H. Partner 23

24 Zasuwy sfero długie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławnica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJL DN 50 / 4 otwory w kołnierzu GJL DN 80 / 8 otworów w kołnierzu GJL DN 80 / 4 otwory w kołnierzu GJL DN 100 / 8 otworów w kołnierzu GJL DN 150 / 8 otworów w kołnierzu GJL DN 200 / 8 otworów w kołnierzu 24

25 Zasuwy sfero krótkie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławnica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJL DN 50 / 4 otwory w kołnierzu GJL DN 80 / 8 otworów w kołnierzu GJL DN 80 / 4 otwory w kołnierzu GJL DN 100 / 8 otworów w kołnierzu GJL DN 150 / 8 otworów w kołnierzu GJL DN 200 / 8 otworów w kołnierzu F.H. Partner 25

26 Zasuwy szare długie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJL DN 50 / 4 otwory w kołnierzu GJL DN 80 / 8 otworów w kołnierzu GJL DN 80 / 4 otwory w kołnierzu GJL DN 100 / 8 otworów w kołnierzu GJL DN 150 / 8 otworów w kołnierzu GJL DN 200 / 8 otworów w kołnierzu 26

27 Zasuwy szare krótkie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJL DN 50 / 4 otwory w kołnierzu GJL DN 80 / 8 otworów w kołnierzu GJL DN 80 / 4 otwory w kołnierzu GJL DN 100 / 8 otworów w kołnierzu GJL DN 150 / 8 otworów w kołnierzu GJL DN 200 / 8 otworów w kołnierzu F.H. Partner 27

28 Hydranty nadziemne Opis: hydrant nadziemny z żeliwa sfero zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s klasa szczelności A uszczelnienie typu O-ring malowanie powłoka 250 µm 1. Kolumna 2. Suwak 3. Korpus dolny 4. Korpus górny 5. Grzybek 6. Tłoczysko 7. Pokrywa 8. Pierścień 9. Trzpień 10. Nakrętka 11. Dławnica 12. Nasada O-ring 14. O-ring 15. O-ring 16. Odwadniacz 17. Pierścień 18. Śruba 19. O-ring 20. Podkładka 21. Pokrywa nasady z odpowietrznikiem 22. O-ring 23. Pokrętło 24. Pokrywa nasady 25. Kulka ø Śruba 27. Łańcuszek/linka 28. Śruba 29. Tłoczek uszczelniający 30. Sprężyna 31. Prowadnik do tłoczka GJS DN 80 długość zabudowy L 1250 GJS DN 80 długość zabudowy L 1500 GJS DN 80 długość zabudowy L

29 Hydranty nadziemne Opis: hydrant nadziemny z żeliwa sfero zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s klasa szczelności A uszczelnienie typu O-ring malowanie powłoka 250 um 1. Korpus dolny 2. Blaszka 3. Uszczelka 4. Odwadniacz 5. Nit 6. Uszczelka odwadniacza 7. Grzybek HN1 DN Nakrętka 9. Śruba 10. Nit 11. Tłoczysko 12. Kolumna I 13. Pokrywa nasady z napowietrznikiem 14. O-ring 15. O-ring 16. Nasada O-ring 18. Korpus nasady DN Kulka napowietrznika 20. Pokrętło HN1 DN Zaślepka 22. Śruba 23. Podkładka 24. Kołek 25. O-ring 26. Trzpień 27. Pokrywa nasady 28. Korpus nasady DN Kolumna Nasada Pokrywa nasady DN Podkładka 33. Kołek sprężysty 34. Nakrętka grzybka GJS DN 100 długość zabudowy L 1250 GJS DN 100 długość zabudowy L 1500 GJS DN 100 długość zabudowy L 1800 F.H. Partner 29

30 Hydranty nadziemne Opis: hydrant nadziemny z żeliwa sfero zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s klasa szczelności A uszczelnienie typu O-ring malowanie powłoka 250 µm 1. Kolumna 2. Suwak 3. Korpus dolny 4. Korpus górny 5. Grzybek 6. Tłoczysko 7. Pokrywa 8. Pierścień 9. Trzpień 10. Nakrętka 11. Dławica 12. Nasada O-ring 14. O-ring 15. O-ring 16. Odwadniacz 17. Śruba 18. O-ring 19. Podkładka 20. Pokrywa wody z odpowietrznikiem 21. O-ring 22. Pokrętło 23. Pokrywa nasady 24. Kulka Ø łańcuszek/linka 26. Nit 27. Pierścień 28. Śruba 29. Tłoczek uszczelniający 30. Sprężyna 31. Prowadnik tłoczka 32. Nasada 33. Kołek 34. Śruba 35. Podkładka 36. Nakrętka 37. Kołnierz górny 38. Kołnierz dolny 39. O-ring 40. Tuleja wspornika 41. Śruba 42. Wspornik 43. Trzpień Kolumna 45. Tłoczysko 46. Łącznik GJS.08L.125 DN 80 długość zabudowy L 1250 GJS.08L.150 DN 80 długość zabudowy L 1500 GJS.08L.180 DN 80 długość zabudowy L

31 Hydranty podziemne Opis: hydrant podziemny z żeliwa sfero zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 3 m/s temperatura 0 40 st. C klasa szczelności A uszczelnienie typu O-ring malowanie powłoka µm 1. Korpus dolny 2. Pokrywa wylotowa 3. Grzybek wulkanizowany 4. Blaszka 5. Śruba 6. Nit 7. Suwak 8. Nakrętka kw. 9. Linka 10. Śruba 11. Tłoczysko 12. Kolumna 13. Korpus górny 14. Trzpień 15. O-ring 16. O-ring 17. O-ring 18. Pokrywa HP2 19. Dławnica 20. Uchwyt kłowy 21. Pierścień wylotu 22. Kołek rozprężny 23. Podkładka płaska M Nasada trzpienia 25. Pierścień zgarniający GJL.P DN 80 wysokość H 750 GJL.P DN 80 wysokość H 1000 GJL.P DN 80 wysokość H 1250 GJL.P DN 80 wysokość H 1500 F.H. Partner 31

32 Nawiertki boczne Opis: Komplet do nawierceń bocznych pod ciśnieniem do 16 PN rurociągów z wodą przeznaczoną do spożycia (inne media na zapytanie) wykonanych z żeliwa, stali i azbestocementu oraz rur wielowarstwowych z w/w materiałami w średnicach DN 50 DN 500 GJS.050.B40 DN 50 / 1 1/2 GJS.065.B40 DN 65 / 1 1/2 GJS.080.B40 DN 80 / 1 1/2 GJS.100.B40 DN 100 / 1 1/2 GJS.125.B40 DN 125 / 1 1/2 GJS.150.B40 DN 150 / 1 1/2 GJS.175.B40 DN 175 / 1 1/2 GJS.200.B40 DN 200 / 1 1/2 GJS.250.B40 DN 250 / 1 1/2 GJS.300.B40 DN 300 / 1 1/2 GJS.350.B40 DN 350 / 1 1/2 GJS.400.B40 DN 400 / 1 1/2 GJS.050.B40 DN 450 / 1 1/2 GJS.050.B40 DN 500 / 1 1/2 32

33 Nawiertki górne Opis: Komplet do nawierceń pod ciśnieniem do 16 PN rurociągów z wodą przeznaczoną do spożycia (inne media na zapytanie) wykonanych z PE oraz z PCV w średnicach 63 mm 315 mm (DN 50 DN 300) GJS.050.G40 DN 50 / 1 1/2 GJS.065.G40 DN 65 / 1 1/2 GJS.080.G40 DN 80 / 1 1/2 GJS.100.G40 DN 100 / 1 1/2 GJS.125.G40 DN 125 / 1 1/2 GJS.150.G40 DN 150 / 1 1/2 GJS.175.G40 DN 175 / 1 1/2 GJS.200.G40 DN 200 / 1 1/2 GJS.250.G40 DN 250 / 1 1/2 GJS.300.G40 DN 300 / 1 1/2 GJS.350.G40 DN 350 / 1 1/2 GJS.400.G40 DN 400 / 1 1/2 GJS.050.G40 DN 450 / 1 1/2 GJS.050.G40 DN 500 / 1 1/2 F.H. Partner 33

34 Zdrój uliczny Opis: zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 3 m/s temperatura 0 40 st. C klasa szczelności A malowanie powłoka 80 µm 1. Korpus górny 2. Tuleja otwierająca 3. Trzpień prowadzący górny 4. Tuleja przesuwna górna 5. Sprężyna 6. Tłoczysko 7. Trzpień przesuwny dolny 8. Tuleja prowadząca dolna 9. Korpus dolny 10. O-ring 11. Uszczelka I 12. Ramię 13. Sworzeń 14. Pierścień zabierający 15. Kolumna 16. Uszczelka Wkręt 18. Śruba I 19. Odwadniacz 20. Blaszka 21. Pierścień osadczy 22. Mufa 23. Nakrętka 24. Śruba Podkładka GJL DN 20 długość zabudowy L 1250 GJL DN 20 długość zabudowy L 1500 GJL DN 20 długość zabudowy L

35 Czyszczaki Opis: czyszczak z zaworem hydrantowym zastosowanie woda pitna oraz ciecze nieagresywne temperatura 0 70 st. C malowanie powłoka µm 1. Korpus 2. Uszczelka 3. Kołnierz 4. Zawór hdyrantowy 5. Śruba 6. Podkładka 7. Nakrętka GJL.080.C04 DN 80 / 4 otwory w kołnierzu GJL.080.C08 DN 80 / 8 otworów w kołnierzu GJL.100.C08 DN 100 / 8 otworów w kołnierzu GJL.150.C08 DN 150 / 8 otworów w kołnierzu GJL.200.C08 DN 200 / 8 otworów w kołnierzu GJL.250.C12 DN 250 / 12 otworów w kołnierzu GJL.300C12 DN 300 / 12 otworów w kołnierzu F.H. Partner 35

36 Armatura do płukania kanałów Opis: zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s malowanie powłoka µm 1. Pokrywa nasady 75B 2. Nasada Kołnierz DN 80 gwintowany 4. Kolumna 76.1x3.2 L Zawór kulowy 2 1/2 6. Kolumna 76.1x Kołnierz DN80 8. Uszczelnienia O EB681-1/59,3x5/WA/NBR 9. Uszczelnienia O EB681-1/75x4/WA/NBR 10. Linka KO I Nakrętka sześciokątna M6 GJL DN 50 długość 1000 GJL DN 50 długość 1250 GJL DN 50 długość 1500 GJL DN 50 długość 2000 GJL DN 80 długość 1000 GJL DN 80 długość 1250 GJL DN 80 długość 1500 GJL DN 80 długość

37 Obudowy teleskopowe Opis: malowanie lakierem epoksydowym proszkowym µm 1. Naasada dolna 2. Kieliszek 3. Wrzeciono teleskopowe 4. Osłona 5. Kołnierz 6. Nasada górna GJL.TN0.165 nawiertka, zakres długość L GJL.T zasuwa DN 32, zakres długość L GJL.T zasuwa DN zakres długość L GJL.T zasuwa DN 65, zakres długość L GJL.T zasuwa DN 80, zakres długość L GJL.T zasuwa DN 100, zakres długość L GJL.T zasuwa DN 125, zakres długość L GJL.T zasuwa DN 150, zakres długość L GJL.T zasuwa DN 200, zakres długość L GJL.T zasuwa DN 250, zakres długość L GJL.T zasuwa DN 300, zakres długość L F.H. Partner 37

38 Obudowy stałe Opis: malowanie lakierem epoksydowym proszkowym µm 1. Podkładka oc. 2. Kieliszek 3. Wrzeciono teleskopowe 4. Osłona 5. Kołnierz 6. Nasada górna GJL.SN0.125 nawiertka, długość L 1250 GJL.S zasuwa DN 32, długość L 1250 GJL.S zasuwa DN 40 50, długość L 1250 GJL.S zasuwa DN 65, długość L 1250 GJL.S zasuwa DN 80, długość L 1250 GJL.S zasuwa DN 100, długość L GJL.S zasuwa DN 125, długość L 1250 GJL.S zasuwa DN 150, długość L 1250 GJL.S zasuwa DN 200, długość L 1250 GJL.S zasuwa DN 250, długość L 1250 GJL.S zasuwa DN 300, długość L

39 Kształtki wodociągowe Kształtki z żeliwa sferoidalnego w kolorze niebieskim z możliwością pomalowania na kolor czerwony lub czarny. Istnieje możliwość wykonania kształtek z wyściółką cementową. Zastosowanie: do wody, do kanalizacji oraz systemów przeciwpożarowych. Możliwe połączenia kołnierzowe, kielichowe oraz kielichowo-kołnierzowe. F.H. Partner 39

40 Kolana kołnierzowe Q PN 10 / 16 GJS.050.Q Q DN 50 / 8 otworów GJS.080.Q Q DN 80 / 8 otworów GJS.100.Q Q DN 100 / 8 otworów GJS.150.Q Q DN 150 / 8 otworów GJS.200.Q Q DN 200 / 8 otworów GJS.250.Q Q DN 250 / 8 otworów GJS.300.Q Q DN 300 / 8 otworów 40

41 Kolana kołnierzowe ze stopą N PN 10 / 16 GJS.080.N N DN 80 / 8 otworów GJS.100.N N DN 100 / 8 otworów F.H. Partner 41

42 Zwężki kołnierzowe FFR PN 10 / 16 GJS.805.FFR FFR DN 80 / 50 L 200 GJS.150.FFR FFR DN 100 / 50 L 200 GJS.180.FFR FFR DN 100 / 80 L 200 GJS.158.FFR FFR DN 150 / 80 L 200 GJS.151.FFR FFR DN 150 / 100 L 200 GJS.280.FFR FFR DN 200 / 80 L 200 GJS.201.FFR FFR DN 200 / 100 L 200 GJS.215.FFR FFR DN 200 / 150 L 200 GJS.251.FFR FFR DN 250 / 100 L 200 GJS.255.FFR FFR DN 250 / 150 L 200 GJS.252.FFR FFR DN 250 / 200 L 200 GJS.315.FFR FFR DN 300 / 150 L 300 GJS.302.FFR FFR DN 300 / 200 L 300 GJS.325.FFR FFR DN 300 / 250 L 300 GJS.352.FFR FFR DN 350 / 200 L 300 GJS.355.FFR FFR DN 350 / 250 L 300 GJS.353.FFR FFR DN 350 / 300 L 300 GJS.420.FFR FFR DN 400 / 200 L 300 GJS.425.FFR FFR DN 400 / 250 L 300 GJS.430.FFR FFR DN 400 / 300 L

43 Trójniki kołnierzowe T PN 10 / 16 GJS.050.T T DN 50 L 300 GJS.805.T T DN 80 / 50 L 330 GJS.080.T T DN 80 L 330 GJS.105.T T DN 100 / 50 L 360 GJS.108.T T DN 100 / 80 L 360 GJS.100.T T DN 100 L 360 GJS.158.T T DN 150 / 80 L 440 GJS.151.T T DN 150 / 100 L 440 GJS.150.T T DN 150 L 440 GJS.208.T T DN 200 / 80 L 520 GJS.201.T T DN 200 / 100 L 520 GJS.215.T T DN 200 / 150 L 520 GJS.200.T T DN 200 L 520 GJS.258.T T DN 250 / 80 L 520 GJS.251.T T DN 250 / 100 L 520 GJS.255.T T DN 250 / 150 L 520 GJS.252.T T DN 250 / 200 L 520 GJS.250.T T DN 250 L 520 GJS.308.T T DN 300 / 80 L 600 GJS.301.T T DN 300 / 100 L 600 GJS.315.T T DN 300 / 150 L 600 GJS.302.T T DN 300 / 200 L 600 GJS.325.T T DN 300 / 250 L 600 GJS.300.T T DN 300 L 600 F.H. Partner 43

44 Trójniki boso-kołnierzowe Tb PN 10 / 16 GJS.805.Tb Tb DN 80 / DZ 90 dn 50 L 300 GJS.080.Tb Tb DN 80 / DZ 90 dn 80 L 310 GJS.105.Tb Tb DN 100 / DZ 110 dn 50 L 360 GJS.108.Tb Tb DN 100 / DZ 100 dn 80 L 360 GJS.100.Tb Tb DN 100 / DZ 110 dn 100 L 360 GJS.158.Tb Tb DN 150 / DZ 160 dn 80 L 370 GJS.151.Tb Tb DN 150 / DZ 160 dn 100 L 390 GJS.150.Tb Tb DN 150 / DZ 160 dn 150 L 440 GJS.225.Tb Tb DN 200 / DZ 225 dn 80 L

45 Króćce jednokołnierzowe F PN 10 / 16 GJS.080.F F DN 80 L 400 GJS.100.F F DN 100 L 400 GJS.150.F F DN 150 L 400 GJS.200.F F DN 200 L 500 GJS.250.F F DN 250 L 500 GJS.300.F F DN 300 L 500 F.H. Partner 45

46 Króćce jednokołnierzowe FW PN 10 / 16 GJS.050.FW FW DN 50 DZ 63 L 70 GJS.080.FW FW DN 80 DZ 90 L 85 GJS.100.FW FW DN 100 DZ 110 L 95 GJS.150.FW FW DN 150 DZ 160 L 125 GJS.200.FW FW DN 200 DZ 200 L 135 GJS.225.FW FW DN 200 DZ 225 L 135 GJS.250.FW FW DN 250 DZ 250 L 165 GJS.280.FW FW DN 250 DZ 280 L 165 GJS.300.FW FW DN 300 DZ 315 L 215 GJS.400.FW FW DN 400 DZ 400 L 215 GJS.450.FW FW DN 400 DZ 450 L 215 GJS.500.FW FW DN 500 DZ 500 L

47 Króćce dwukołnierzowe FF PN 10 / 16 GJS.801.FF FF DN 80 L 100 GJS.802.FF FF DN 80 L 200 GJS.803.FF FF DN 80 L 300 GJS.804.FF FF DN 80 L 400 GJS.805.FF FF DN 80 L 500 GJS.810.FF FF DN 80 L 1000 GJS.101.FF FF DN 100 L 100 GJS.102.FF FF DN 100 L 200 GJS.103.FF FF DN 100 L 300 GJS.104.FF FF DN 100 L 400 GJS.105.FF FF DN 100 L 500 GJS.110.FF FF DN 100 L 1000 GJS.154.FF FF DN 150 L 400 GJS.155.FF FF DN 150 L 500 GJS.510.FF FF DN 150 L 1000 GJS.203.FF FF DN 200 L 300 GJS.204.FF FF DN 200 L 400 GJS.205.FF FF DN 200 L 500 GJS.210.FF FF DN 200 L 1000 GJS.255.FF FF DN 250 L 500 GJS.550.FF FF DN 250 L 1000 GJS.305.FF FF DN 300 L 500 GJS.310.FF FF DN 300 L 1000 F.H. Partner 47

48 Kołnierze ślepe X PN 10 / 16 GJS.050.X X DN 50 GJS.080.X X DN 80 GJS.100.X X DN 100 GJS.150.X X DN 150 GJS.200.X X DN 200 GJS.250.X X DN 250 GJS.300.X X DN

49 Kołnierze gwintowane XF PN 10 / 16 GJS.540.XF XF DN 50 / 1 1/2 GJS.550.XF XF DN 50 / 2 GJS.840.XF XF DN 80 / 1 1/ 2 GJS.850.XF XF DN 80 / 2 GJS.880.XF XF DN 80 / 3 GJS.150.XF XF DN 100 / 2 GJS.180.XF XF DN 100 / 3 GJS.100.XF XF DN 100 / 4 F.H. Partner 49

50 Odwadniaki kołnierzowe TTO PN 10 / 16 GJS.200.TTO TTO DN 200 GJS.250.TTO TTO DN 250 GJS.300.TTO TTO DN 300 GJS.400.TTO TTO DN 400 GJS.500.TTO TTO DN

51 Zwężki asymetryczne FFRe PN 10 / 16 GJS.315.FFRe FFRe DN 300 / 150 GJS.415.FFRe FFRe DN 400 / 150 GJS.515.FFRe FFRe DN 500 / 150 F.H. Partner 51

52 Czwórniki kołnierzowe TT PN 10 / 16 GJS.050.TT TT DN 50 GJS.080.TT TT DN 80 GJS.100.TT TT DN 100 GJS.150.TT TT DN 150 GJS.201.TT TT DN 200 / 100 GJS.215.TT TT DN 200 / 150 GJS.200.TT TT DN 200 GJS.250.TT TT DN 250 GJS.315.TT TT DN 300 / 150 GJS.320.TT TT DN 300 / 200 GJS.300.TT TT DN 300 GJS.400.TT TT DN 400 GJS.500.TT TT DN

53 Trójniki trzykielichowe MMB PN 10 / 16 GJS.080.MMB MMB DN 80 GJS.108.MMB MMB DN 100 / 80 GJS.100.MMB MMB DN 100 GJS.158.MMB MMB DN 150 / 80 GJS.151.MMB MMB DN 150 / 100 GJS.150.MMB MMB DN 150 GJS.208.MMB MMB DN 200 / 80 GJS.201.MMB MMB DN 200 / 100 GJS.215.MMB MMB DN 200 / 150 GJS.200.MMB MMB DN 200 GJS.258.MMB MMB DN 250 / 80 GJS.251.MMB MMB DN 250 / 100 GJS.215.MMB MMB DN 250 / 150 GJS.252.MMB MMB DN 250 / 200 GJS.250.MMB MMB DN 250 GJS.308.MMB MMB DN 300 / 80 GJS.310.MMB MMB DN 300 / 100 GJS.315.MMB MMB DN 300 / 150 GJS.320.MMB MMB DN 300 / 200 GJS.325.MMB MMB DN 300 / 250 GJS.300.MMB MMB DN 300 F.H. Partner 53

54 Zwężki dwukielichowe MMR PN 10 / 16 GJS.108.MMR MMR DN 100 / 80 GJS.158.MMR MMR DN 150 / 80 GJS.151.MMR MMR DN 150 / 100 GJS.210.MMR MMR DN 200 / 100 GJS.215.MMR MMR DN 200 / 150 GJS.225.MMR MMR DN 250 / 125 GJS.255.MMR MMR DN 250 / 150 GJS.252.MMR MMR DN 250 / 200 GJS.315.MMR MMR DN 300 / 150 GJS.320.MMR MMR DN 300 / 200 GJS.325.MMR MMR DN 300 /

55 Kolana dwukielichowe MMQ PN 10 / 16 GJS.080.MMQ MMQ DN 80 GJS.100.MMQ MMQ DN 100 GJS.150.MMQ MMQ DN 150 GJS.200.MMQ MMQ DN 200 GJS.250.MMQ MMQ DN 250 GJS.300.MMQ MMQ DN 300 GJS.400.MMQ MMQ DN 400 GJS.500.MMQ MMQ DN 500 F.H. Partner 55

56 Łuki dwukielichowe MMK PN 10 / 16 GJS.801.MMK MMK DN 80 / 11 st. GJS.802.MMK MMK DN 80 / 22 st. GJS.803.MMK MMK DN 80 / 30 st. GJS.804.MMK MMK DN 80 / 45 st. GJS.101.MMK MMK DN 100 / 11 st. GJS.102.MMK MMK DN 100 / 22 st. GJS.103.MMK MMK DN 100 / 30 st. GJS.104.MMK MMK DN 100 / 45 st. GJS.151.MMK MMK DN 150 / 11 st. GJS.152.MMK MMK DN 150 / 22 st. GJS.153.MMK MMK DN 150 / 30 st. GJS.154.MMK MMK DN 150 / 45 st. GJS.201.MMK MMK DN 200 / 11 st. GJS.202.MMK MMK DN 200 / 22 st. GJS.203.MMK MMK DN 200 / 30 st. GJS.204.MMK MMK DN 200 / 45 st. GJS.251.MMK MMK DN 250 / 11 st. GJS.252.MMK MMK DN 250 / 22 st. GJS.253.MMK MMK DN 250 / 30 st. GJS.254.MMK MMK DN 250 / 45 st. GJS.301.MMK MMK DN 300 / 11 st. GJS.302.MMK MMK DN 300 / 22 st. GJS.303.MMK MMK DN 300 / 30 st. GJS.304.MMK MMK DN 300 / 45 st. 56

57 Korki P DN 10 / 16 GJS.080.P P DN 80 GJS.100.P P DN 100 GJS.150.P P DN 150 GJS.200.P P DN 200 GJS.250.P P DN 250 GJS.300.P P DN 300 F.H. Partner 57

58 Odwadniaki kielichowo-kołnierzowe MMO PN 10 / 16 GJS.300.MMO MMO DN 300 GJS.400.MMO MMO DN 400 GJS.500.MMO MMO DN

59 Trójniki dwukielichowo kołnierzowe MMA PN 10 / 16 GJS.805.MMA MMA DN 80 / 50 GJS.080.MMA MMA DN 80 GJS.105.MMA MMA DN 100 / 50 GJS.108.MMA MMA DN 100 / 80 GJS.100.MMA MMA DN 100 GJS.155.MMA MMA DN 150 / 50 GJS.158.MMA MMA DN 150 / 80 GJS.151.MMA MMA DN 150 / 100 GJS.150.MMA MMA DN 150 GJS.208.MMA MMA DN 200 / 80 GJS.210.MMA MMA DN 200 / 100 GJS.215.MMA MMA DN 200 / 150 GJS.200.MMA MMA DN 200 GJS.258.MMA MMA DN 250 / 80 GJS.251.MMA MMA DN 250 / 100 GJS.255.MMA MMA DN 250 / 150 GJS.252.MMA MMA DN 250 / 200 GJS.250.MMA MMA DN 250 GJS.308.MMA MMA DN 300 / 80 GJS.310.MMA MMA DN 300 / 100 GJS.315.MMA MMA DN 300 / 150 GJS.320.MMA MMA DN 300 / 200 GJS.325.MMA MMA DN 300 / 250 GJS.300.MMA MMA DN 300 F.H. Partner 59

60 Kieliszki E PN 10 / 16 GJS.080.E E DN 80 GJS.100.E E DN 100 GJS.125.E E DN 125 GJS.150.E E DN 150 GJS.200.E E DN 200 GJS.300.E E DN 300 GJS.350.E E DN 350 GJS.400.E E DN 400 GJS.500.E E DN

61 Rury żeliwne Rury z żeliwa szarego z połączeniami kielichowymi z uszczelką lub bezkielichowymi, łączonymi na specjalne opaski. Zastosowanie: do systemów kanalizacyjnych oraz ze względu na właściwości żeliwa do systemów pożarowych. Malowane na kolor czarny, szary lub czerwony. Rury z żeliwa sferoidalnego mają zastosowanie do systemów ciśnieniowych, wodociągowych lub kanalizacyjnych. Możliwe połączenia kielichowe z uszczelką w systemie standardowym lub jako połączeń nierozłącznych. Malowane na niebiesko lub czarno. F.H. Partner 61

62 Rury kielichowe z uszczelką o długości L 1 m GJL DN 50 GJL DN 70 GJL DN 100 GJL DN 150 GJL DN 200 Rury kielichowe z uszczelką o długości L 1 m GJL DN 50 GJL DN 70 GJL DN 100 GJL DN 150 Dwukielichy z uszczelką GJL.100.U DN 100 GJL.150.U DN 150 GJL.200.U DN

63 Kolana z uszczelką 45 st. GJL.050.K45 DN 50 GJL.070.K45 DN 70 GJL.100.K45 DN 100 GJL.150.K45 DN 150 GJL.200.K45 DN 200 Kolana z uszczelką 70 st. GJL.100.K70 DN 100 GJL.150.K70 DN 150 GJL.200.K70 DN 200 F.H. Partner 63

64 Kolana z uszczelką 87 st. GJL.050.K87 DN 50 GJL.070.K87 DN 70 GJL.100.K87 DN 100 GJL.150.K87 DN 150 Trójniki z uszczelką 45 st. GJL.150.T45 DN 100*50 GJL.100.T45 DN 100 GJL.151.T45 DN 150*100 GJL.150.T45 DN 150 GJL.215.T45 DN 200*150 GJL.200.T45 DN

65 Trójniki z uszczelką 70 st. GJL.100.T70 DN 100 GJL.150.T70 DN 150 GJL.200.T70 DN 200 Trójniki z uszczelką 87 st. GJL.100.T87 DN 100 F.H. Partner 65

66 Czyszczaki z uszczelką GJL.100.C DN 100 GJL.150.C DN 150 GJL.200.C DN 200 Odsadzki z uszczelka GJL.100.O DN 100 GJL.150.O DN

67 Syfony Geigera osadniki deszczowe z uszczelką GJL.100.G DN 100 GJL.150.G DN 150 Rury wywiewne z uszczelką GJL.070.RW DN 70 GJL.100.RW DN 100 GJL.070.RWW DN 70 typ W GJL.100.RWW DN 100 typ W GJL.150.RWW DN 150 typ W GJL.200.RWW DN 200 typ W F.H. Partner 67

68 Rury kielichowe z uszczelką GJL DN 50 GJL DN 70 GJL DN 100 GJL DN 150 GJL DN 200 Dwukielichy z uszczelką GJL.100.U DN 100 GJL.150.U DN 150 GJL.200.U DN

69 Kolana z uszczelką 45, 70, 87 st. 45 st. GJL.050.K45 DN 50 GJL.070.K45 DN 70 GJL.100.K45 DN 100 GJL.150.K45 DN 150 GJL.200.K45 DN st. GJL.100.K70 DN 100 GJL.150.K70 DN 150 GJL.200.K70 DN st. GJL.050.K87 DN 50 GJL.070.K87 DN 70 GJL.100.K87 DN 100 GJL.150.K87 DN 150 Dwukielichy z uszczelką 45 st. GJL.150.T45 DN 100*50 GJL.100.T45 DN 100 GJL.151.T45 DN 150*100 GJL.150.T45 DN 150 GJL.215.T45 DN 200*150 GJL.200.T45 DN st. GJL.100.T70 DN 100 GJL.150.T70 DN 150 GJL.200.T70 DN st. GJL.100.T87 DN 100 F.H. Partner 69

70 Czyszczaki z uszczelką GJL.100.C DN 100 GJL.150.C DN 150 GJL.200.C DN 200 Odsadzki z uszczelka GJL.100.O DN 100 GJL.150.O DN

71 Rury ciśnieniowe i kanalizacyjne z żeliwa sferoidalnego Do wody pitnej: zgodne z normą EN 545/ISO 2531 rury klasy K9 automatyczne połączenia typu AJ lub TJ wewnątrz pokryte zaprawą cementową nakładaną metodą ogniową z zewnątrz pokryte ocynkiem 200 g/m 2 oraz czarną farbą z żywicy syntetycznej Do kanalizacji zgodne z normą EN 598/ISO 7186 automatyczne połączenia typu AJ lub TJ wewnątrz pokryte zaprawą cementową z wysoką zawartością glinki z zewnątrz pokryte ocynkiem 200 g/m 2 oraz czerwonobrązową farbą z żywicy syntetycznej GJS.080.W... DN 80 GJS.100.W... DN 100 GJS.125.W... DN 125 GJS.150.W... DN 150 GJS.200.W... DN 200 GJS.250.W... DN 250 GJS.300.W... DN 300 GJS.350.W... DN 350 GJS.400.W... DN 400 GJS.450.W... DN 450 GJS.500.W... DN 500 GJS.600.W... DN 600 GJS.700.W... DN 700 GJS.800.W... DN 800 F.H. Partner 71

72 Elementy naprawcze Kształtki naprawcze na każdy rodzaj rury wykonane z żeliwa sferoidalnego lub opasek ze stali nierdzewnej z systemem uszczelek gumowych. Istnieje możliwość uszczelnienia zarówno rur, jak i połączeń rurowo-kołnierzowych, również w systemach ciśnieniowych. 72

73 Opaski naprawcze ze stali nierdzewnej z uszczelką gumową (na każdy rodzaj rury) ONN DN 16 L 50 ONN DN 20 L 50 ONN DN 25 L 50 ONN DN 32 L 90 ONN DN 40 L 90 ONN DN 50 L 90 ONN DN 65 L 100 ONN DN 80 L 100 ONN DN 100 L 100 ONN DN 125 L 150 ONN DN 150 L 200 ONN DN 175 L 200 ONN DN 200 L 200 ONN DN 225 L 200 ONN DN 250 L 200 / 2 cz. ONN DN 300 L 200 / 2 cz. ONN DN 325 L 200 / 2 cz. ONN DN 350 L 200 / 2 cz. ONN DN 375 L 200 / 2 cz. ONN DN 400 L 200 / 2 cz. ONN DN 450 L 200 / 2 cz. ONN DN 500 L 200 / 3 cz. ONN DN 600 L 200 / 3 cz. ONN DN 700 L 200 / 3 cz. ONN DN 750 L 200 / 3 cz. ONN DN 800 L 200 / 4 cz. ONN DN 900 L 200 / 4 cz. ONN DN 1000 L 200 / 4 cz. ONN DN 1100 L 200 / 5 cz. ONN DN 1200 L 200 / 6 cz. ONN DN 1300 L 200 / 6 cz. ONN DN 1400 L 200 / 7 cz. ONN DN 1600 L 200 / 8 cz. F.H. Partner 73

74 Doszczelniacze kielichowe PN 16 GJS.050.DK DN 50 / 3 cz. GJS.080.DK DN 80 / 3 cz. GJS.100.DK DN 100 / 3 cz. GJS.125.DK DN 125 / 3 cz. GJS.150.DK DN 150 / 3 cz. GJS.175.DK DN 175 / 3 cz. GJS.200.DK DN 200 / 4 cz. GJS.250.DK DN 250 / 4 cz. GJS.300.DK DN 300 / 4 cz. GJS.350.DK DN 350 / 4 cz. GJS.400.DK DN 400 / 4 cz. GJS.450.DK DN 450 / 5 cz. GJS.500.DK DN 500 / 5 cz. GJS.600.DK DN 600 / 6 cz. GJS.800.DK DN 800 / 8 cz. GJS.001.DK DN 1000 / 9 cz. GJS.012.DK DN 1200 / 12 cz. 74

75 Łączniki rurowe RR PN 10 / 16 GJS.080.RR DN 80 L 130 GJS.100.RR DN 100 L 130 GJS.125.RR DN 125 L 130 GJS.150.RR DN 150 L 133 GJS.200.RR DN 200 L 133 GJS.250.RR DN 250 L 136 GJS.300.RR DN 300 L 136 GJS.350.RR DN 350 L 200 GJS.400.RR DN 400 L 200 GJS.450.RR DN 450 L 200 GJS.500.RR DN 500 L 210 GJS.600.RR DN 600 L 210 GJS.700.RR DN 700 L 210 GJS.800.RR DN 800 L 210 GJS.900.RR DN 900 L 238 GJS.001.RR DN 1000 L 238 GJS.012.RR DN 1200 L 240 F.H. Partner 75

76 Łączniki rurowo-kołnierzowe RK GJS.080.RK DN 80 L 78 GJS.100.RK DN 100 L 78 GJS.125.RK DN 125 L 78 GJS.150.RK DN 150 L 78 GJS.200.RK DN 200 L 78 GJS.250.RK DN 250 L 85 GJS.300.RK DN 300 L 85 GJS.350.RK DN 350 L 108 GJS.400.RK DN 400 L 108 GJS.450.RK DN 450 L 108 GJS.500.RK DN 500 L 114 GJS.600.RK DN 600 L 114 GJS.700.RK DN 700 L 114 GJS.800.RK DN 800 L 114 GJS.900.RK DN 900 L 114 GJS.001.RK DN 1000 L 130 GJS.012.RK DN 1200 L

77 Separatory Separatory to urządzenia, których konstrukcja umożliwia oddzielanie oraz magazynowanie cieczy lekkich, tłuszczów i olejów pochodzenia organicznego ze ścieków. W sieciach kanalizacyjnych rozróżnia się separatory substancji ropopochodnych (lamelowe i koalescencyjne) oraz separatory tłuszczu. Separatory Ecol-Unicon mają Aprobaty Techniczne Instytutu Ochrony Środowiska lub oznakowanie CE. Separatory substancji ropopochodnych instaluje się w sieciach kanalizacji deszczowej jako urządzenia stanowiące jeden z elementów podczyszczania wód opadowych ze zlewni narażonych na skażenie substancjami ropopochodnymi miejskich, drogowych i obiektowych. Najczęściej stosuje się je przy drogach i autostradach, parkingach, strefach komunikacji miejskiej, bazach sprzętu transportowego, zakładach przemysłowych itp. Separatory Ecol-Unicon podczyszczają ścieki z substancji ropopochodnych do poziomu poniżej 5 mg/dm9, podczas gdy zgodnie z Rozporządzeniem MŚ z dnia 24 lipca 2006 r. Dz. U Nr 137 poz. 984 zawartość substancji ropopochodnych w ściekach oczyszczonych nie powinna przekroczyć 15 mg/dm 3. Separatory Ecol-Unicon dzielą się ze względu na technologię separacji na lamelowe (ESL, PSW) i koalescencyjne (ESK, PSK II). Separatory tłuszczu organicznego (EST) służą do podczyszczania ścieków pochodzących z przemysłu spożywczego i gastronomii. Na podstawie normy PN-EN 1825 za tłuszcze uważa się tłuszcze i oleje roślinne oraz zwierzęce, nierozpuszczalne lub nieznacznie rozpuszczalne w wodzie o tendencji do zmydlania się. Separatory tłuszczu najczęściej stosuje się przy restauracjach, stołówkach, masarniach, mleczarniach i innych obiektach obciążających ścieki tłuszczami. F.H. Partner 77

78 Separatory węglowodorów betonowe Separatory lamelowe ESL Separatory lamelowe ESL H z osadnikiem Separatory lamelowe PSW Koalescencyjne Separatory koalescencyjne ESK Separatory koalescencyjne ESK H z osadnikiem Separatory koalescencyjne ESK B z by-passem Separatory koalescencyjne ESK BH z by-passem i osadnikiem Separatory koalescencyjne ESK E z zamknięciem na dopływie Separatory koalescencyjne ESK EH z zamknięciem na dopływie i osadnikiem Separatory koalescencyjne PSK Koala Separatory koalescencyjne PSK H Koala z osadnikiem Separatory koalescencyjne PSK V Koala z wydzieloną częścią osadową Separatory koalescencyjne PSK V Koala z wydzieloną częścią osadową i pompową Koalescencyjno sorbcyjne Separatory koalescencyjno sorbcyjne ESK S Separatory koalescencyjno sorbcyjne ESK HS z osadnikiem 78

79 Separatory węglowodorów betonowe Separatory koalescencyjne ESK PE Separatory koalescencyjne ESK H PE z osadnikiem F.H. Partner 79

80 Separatory tłuszczu betonowe Separatory tłuszczu EST Separatory tłuszczu EST H z osadnikiem Separatory tłuszczu PST V z wydzieloną częścią osadową 80
