1 Katalog poradnik techniczny F.H. PARTNER A. Kaźmierczyk-Szlachetko Lubiszewo Tczewskie, Spacerowa

2 Spis treści Część I. Asortyment podstawowy 1. Żeliwo drogowe 3 2. Armatura żeliwna wodociągowa Systemy rur żeliwnych 62 Kształtki kielichowe i kołnierzowe 63 Rury i kształtki bezkielichowe 75 Rury i kształtki kielichowe 82 Rury ciśnieniowe z żeliwa sferoidalnego Elementy naprawcze Galanteria ogrodowa i piecowa 94 Część II. Asortyment specjalistyczny 6. Separatory Odwodnienia Oczyszczalnie ścieków Przepływomierze Studnie wodomierzowe Kotły

3 1. Żeliwo drogowe Żeliwo jest odlewniczym stopem żelaza z węglem o średniej zawartości węgla od 2 do 4,5% z takimi składnikami jak krzem, mangan, fosfor, siarka i inne. Wytwarzane jest przez stopienie w piecu (żeliwiaku) surówki wielkopiecowej z dodatkiem złomu żeliwnego i stalowego oraz stopów żelaza. W zależności od postaci, w jakiej występuje węgiel rozróżnia się żeliwa: szare (węgiel w postaci grafitu), białe (węgiel w postaci węglika żelaza cementytu). Dodanie krzemu, niklu i aluminium, jak również powolne chłodzenie sprzyjają wydzielaniu się grafitu, natomiast domieszki manganu i siarki oraz szybkie chłodzenie tworzeniu się cementytu. Żeliwo szare charakteryzujące się dobrą obrabialnością (skrawaniem), dużą odpornością na ścieranie, małym skurczem odlewniczym i stałością wymiarów. Dzięki tym własnościom jest szeroko stosowane w przemyśle maszynowym (np. kadłuby maszyn, wały, tuleje cylindrowe), czy też wyrobach żeliwa drogowego (np. włazy, wpusty). Możliwość wykonania włazów z napisem lub logotypem F.H. Partner 3

4 Zastosowanie żeliwa Produkt zgodny z polską normą PN-EN124:2000. Studzienki ściekowe i wejścia do włazów podzielone są na poniższe klasy: A 15, B 125, C 250, D 400, E 600, F 900. Użycie właściwej klasy wejścia do włazu lub studzienki ściekowej zależy od miejsca budowy. Różne miejsca budowy podzielone zostały na grupy ponumerowane od 1 do 6, jak podano poniżej. Rysunek przedstawia umiejscowienie niektórych z tych grup w środowisku drogi publicznej. Informacje o tym jaka klasa wejścia do włazu lub studzienki ściekowej ma być użyta, przedstawiono w nawiasach dla każdej grupy. Wybór właściwej klasy dokonywany jest na odpowiedzialność konstruktora. W razie wątpliwości wybierać należy klasę silniejszą: Grupa 1 (min. klasa A 15) Tereny przewidziane tylko dla pieszych i rowerzystów. Grupa 2 (min. klasa B 125) Chodniki, pasaże i podobne tereny, parkingi samochodowe lub pomosty parkingowe. Grupa 3 (min. klasa C 250) Dla ściekowych studzienek zainstalowanych przy krawężnikowych kanałach dróg, które przy pomiarze od krawędzi krawężnika przekraczają maksimum o 0,5 m w stronę jezdni i maksimum o 0,2 m w stronę chodnika. Grupa 4 (min. klasa D 400) Jezdnie dróg (wraz z ulicami dla pieszych), twarde pobocza oraz tereny parkingowe wszystkich typów pojazdów drogowych. Grupa 5 (min. klasa E 600) Tereny narażone na ciężkie ładunki ze środków transportu, np. doki, nawierzchnie lotnicze. Grupa 6 (klasa F 900) Tereny narażone na szczególnie ciężkie ładunki ze środków transportu, np. nawierzchnie lotnicze 4

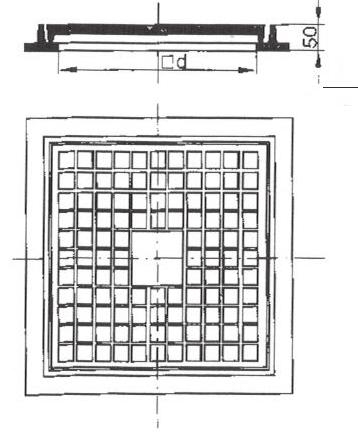

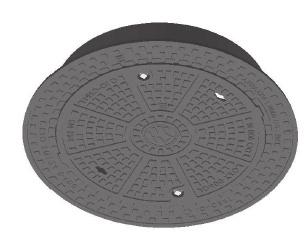

5 Włazy żeliwne Włazy kanałowe żeliwne okrągłe A 15 kn 1. Korpus 2. Pokrywa Masa 32 kg OP 600 H OP 500 H OP 400 H 50 Włazy kanałowe żeliwne kwadratowe A 15 kn AK 600 H AK 500 H AK 400 H 50 F.H. Partner 5

6 Włazy kanałowe żeliwne okrągłe klasa B 125 kn BO 600 H BO 600 H BO 600 H BO 600 H BO 600 H 115 ryglowany 6

7 Włazy kanałowe żeliwne okrągłe klasa C 250 kn CO 600 H CO 600 H CO 600 H CO 600 H 115 ryglowany CO 600 H 115 z wkładką tłumiącą CO 600 H 150 z wkładką tłumiącą CO 600 H 115 z zamkiem zatrzaskowym F.H. Partner 7

8 Włazy kanałowe żeliwne klasa C 250 kn z pokrywą wentylowaną przykręcaną 2 ryglami CO 600 H 115 ryglowany z wentylacją CO 600 H 150 z ryglami i wentylacją 8

9 Włazy kanałowe żeliwne okrągłe klasa D 400 kn pokrywa żebrowana 1. Korpus 3. Śruba M16 2. Pokrywa 4. Zawleczka Masa 110 kg DO 600 H 80 (do zakotwienia) DO 600 H 115* DO 600 H 150* DO 600 H 115 ryglowany DO 600 H 115 z wentylacją DO 600 H 150 z wentylacją DO 600 H 115 z wkładką tłumiącą i ryglami DO 600 H 115 z wkładką tłumiącą i ryglami wentylowany DO 600 H 150 z wkładką tłumiącą i ryglami DO 600 H 115 z zamkiem zatrzaskowym F.H. Partner 9

10 Włazy klasy D 400 kn z uszczelką DO 600 H115 z wkładką tłumiącą DO 600 H150 z wkładką tłumiącą 10

11 Asortyment niestandardowy Włazy klasy B 125, C 250, D 400 wodoszczelne Włazy posiadają uszczelkę, rygle nierdzewne oraz laki gumowe na rygle, stosowane na terenach zalewowych na wody grawitacyjne właz wodoszczelny B właz wodoszczelny klasy C właz wodoszczelny klasy D 400 F.H. Partner 11

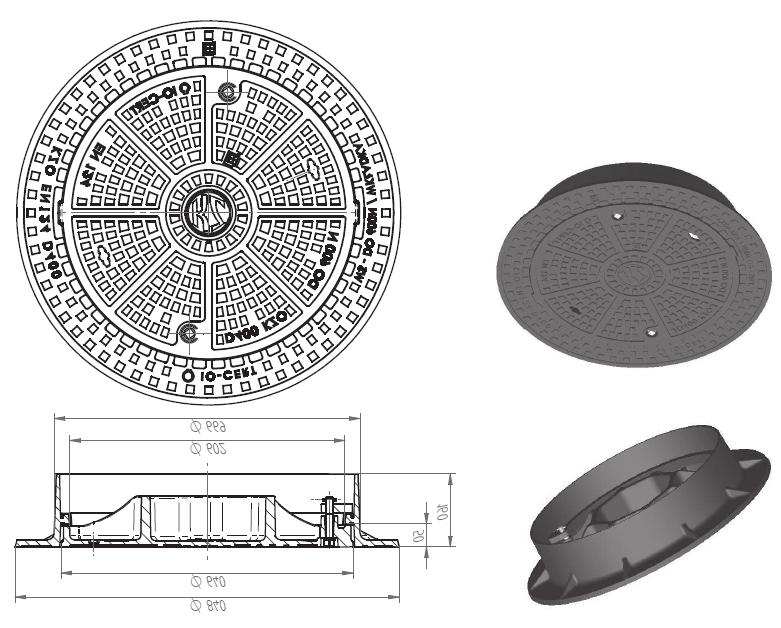

12 Włazy samopoziomujące Włazy żeliwne w klasie D400 samopoziomujące DO 600 H140 samopoziomujący H140 CO 600 H140 samopoziomujący BO 600 H140 samopoziomujący * możliwe wersje z ryglami 12

13 Włazy kanałowe żeliwne okrągłe DN 800 Masa 130 kg OP 800 H 50 z pokrywą pełną B 125 DN 800 H 115 z pierścieniem redukcyjnym C 250 DN 800 H 115 z pierścieniem redukcyjnym D 400 DN 800 H 115 z pierścieniem redukcyjnym D 400 DN 800 H 115 z pierścieniem redukcyjnym i ryglami D 400 DN 800 H 115 z pierścieniem redukcyjnym i wentylacją B 125 DN 800 H 100 z pokrywą pełna D 400 DN 800 H 100 z pokrywą pełną F.H. Partner 13

14 Włazy kanałowe żeliwne okrągłe ażurowe z rusztem zamiast pokrywy DN 600 i DN Korpus 3. Śruba M16 2. Pokrywa 4. Zawleczka Włazy ażurowe żeliwne okrągłe DN B 125 H B 125 H 115 ryglowany C 250 H C 250 H 115 ryglowany D 400 H D 400 H 115 ryglowany Włazy ażurowe DN B 125 H B 125 H 115 ryglowany C 250 H C 250 H 115 ryglowany D 400 H D 400 H 115 ryglowany 14

15 Włazy lekkie z żeliwa sferoidalnego w klasach C 250, D 400 Wykonanie zawias, zatrzask, uszczelka właz C 250 sfero właz D 400 sfero F.H. Partner 15

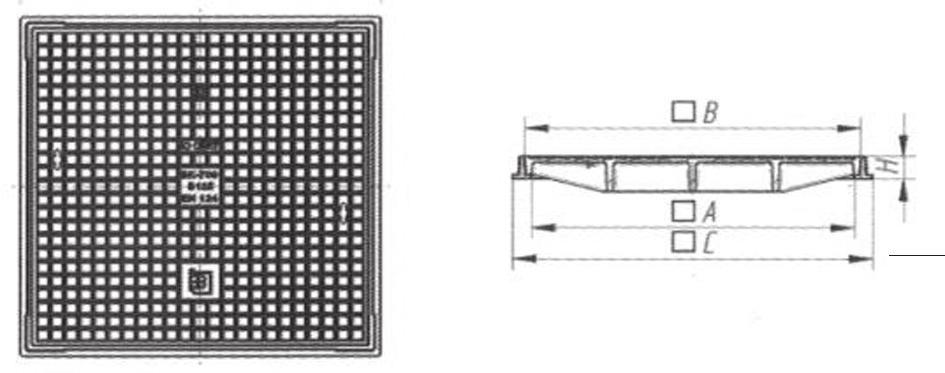

16 Włazy kwadratowe klasy B 125 wersja kwadratowa, żeliwne z pokrywą luźną właz kwadratowy B

17 Włazy betonowe Włazy kanałowe betonowe okrągłe klasa A 15 kn AO 600 H 50 F.H. Partner 17

18 Włazy kanałowe betonowe okrągłe klasa B 125 kn BO 600 H 40 pokrywa wypełniona betonem BO 600 H 80 pokrywa wypełniona betonem BO 600 H 115 pokrywa wypełniona betonem BO 600 H 150 pokrywa wypełniona betonem BO 600 H 115 pokrywa wypełniona betonem, uszczelka BO 600 H 115 pokrywa wypełniona betonem, wentylowany BO 600 H 115 pokrywa wypełniona betonem, ryglowany BO 600 H 115 pokrywa wypełniona betonem, ryglowany z wentylacją BO 600 H 115 pokrywa wypełniona betonem, ryglowany z uszczelką 18

19 Włazy kanałowe betonowe okrągłe klasa C 250 kn CO 600 H 80 pokrywa wypełniona betonem CO 600 H 115 pokrywa wypełniona betonem CO 600 H 150 pokrywa wypełniona betonem CO 600 H 115 pokrywa wypełniona betonem, ryglowany CO 600 H 115 pokrywa wypełniona betonem z uszczelką CO 600 H 150 pokrywa wypełniona betonem z uszczelką CO 600 H 115 pokrywa wypełniona betonem, wentylowany CO 800 H 115 pokrywa wypełniona betonem F.H. Partner 19

20 Włazy kanałowe betonowe okrągłe klasa C 250 kn, z wentylacją CO 600 H 115 betonowy z wentylacją CO 600 H 150 betonowy z wentylacją 20

21 Włazy kanałowe betonowe okrągłe klasa C 250 kn z pokrywą zabezpieczoną przed obrotem dwoma ryglami CO 600 H 115 betonowy z ryglami CO 600 H 150 betonowy z ryglami F.H. Partner 21

22 Włazy kanałowe betonowe okrągłe klasa D DO 600 H 80 pokrywa wypełniona betonem DO 600 H 115 pokrywa wypełniona betonem* DO 600 H 150 pokrywa wypełniona betonem * DO 600 H 115 pokrywa wypełniona betonem z uszczelką DO 600 H 150 pokrywa wypełniona betonem z uszczelką DO 600 H 115 pokrywa wypełniona betonem z wentylacją DO 600 H 150 pokrywa wypełniona betonem z wentylacją 22

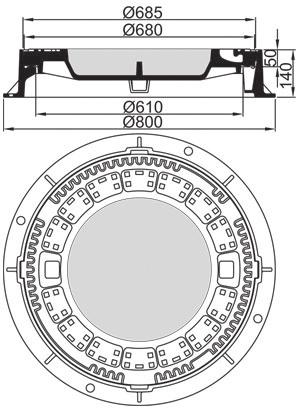

23 Asortyment niestandardowy Właz klasy F 900 Pokrywa wypełniona betonem w/g normy DIN wysokość korpusu H 140, specjalne przeznaczenie na tereny lotniskowe właz F 900 pokrywa betonowa F.H. Partner 23

24 Włazy do wypełnienia pokrywy kostką w klasach B 125, C 250, D 400 do zastosowania na starówkach w ciągu kostki brukowej właz do wypełnienia B właz do wypełnienia C właz do wypełnienia D

25 Wpusty Wpusty ściekowe klasa C 250 kn BK Korpus 2. Krata 3. Nit NKZ ø korpus H 115 krata luźna 4/4 kołnierza korpus H 150 krata luźna 4/4 kołnierza korpus H 115 zawias 4/4 kołnierza korpus H 150 zawias 4/4 kołnierza korpus H 115 zawias, rygiel 4/4 kołnierza korpus H 150 zawias, rygiel 4/4 kołnierza korpus H 115 krata luźna 3/4 kołnierza korpus H 150 krata luźna 3/4 kołnierza korpus H 115 zawias 3/4 kołnierza korpus H 150 zawias 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 krata luźna bez kołnierza korpus H 150 krata luźna bez kołnierza korpus H 115 zawias bez kołnierza korpus H 150 zawias bez kołnierza korpus H 115 zawias, rygiel bez kołnierza korpus H 150 zawias, rygiel bez kołnierza F.H. Partner 25

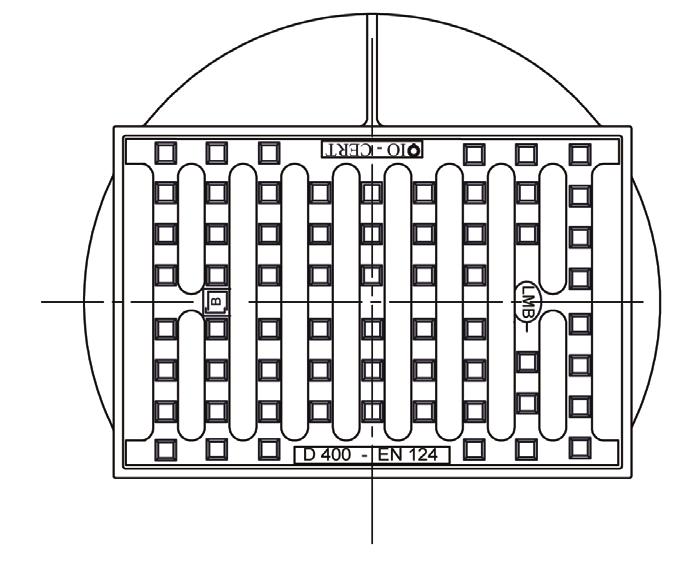

26 Wpusty ściekowe klasa D 400 kn BK korpus H 115 krata luźna 4/4 kołnierza korpus H 150 krata luźna 4/4 kołnierza korpus H 115 zawias 4/4 kołnierza korpus H 150 zawias 4/4 kołnierza korpus H 115 zawias, rygiel 4/4 kołnierza korpus H 150 zawias, rygiel 4/4 kołnierza korpus H 115 krata luźna 3/4 kołnierza korpus H 150 krata luźna 3/4 kołnierza korpus H 115 zawias 3/4 kołnierza korpus H 150 zawias 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 krata luźna bez kołnierza korpus H 150 krata luźna bez kołnierza korpus H 115 zawias bez kołnierza korpus H 150 zawias bez kołnierza korpus H 115 zawias, rygiel bez kołnierza korpus H 150 zawias, rygiel bez kołnierza 26

27 Wpusty ściekowe klasa D 400 kn BK 67 z kołnierzem z kratą uchylną Wpusty ściekowe klasa D 400 kn BK 87 bez kołnierza z kratą ryglowaną i uchylną F.H. Partner 27

28 Wpusty jezdniowo-krawężnikowe klasa C-250 kn D-400 kn 1. Korpus 2. Krata 3. Pokrywa 4. Nit C 250 H C 250 H D 400 H D 400 H

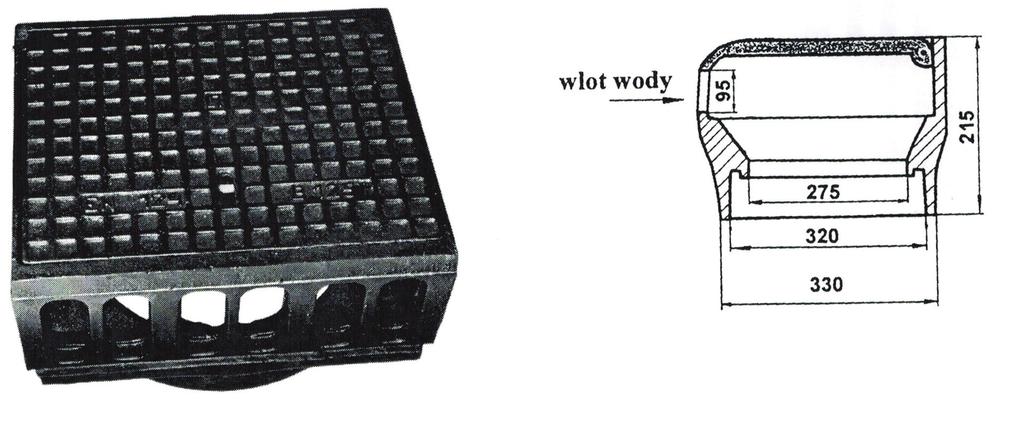

29 Wpusty jezdniowo-krawężnikowe klasa C-250 z żeliwa szarego Wpusty ściekowe krawężnikowe klasa C-250 z żeliwa szarego C 250 H 115 F.H. Partner 29

30 Wpusty żeliwne drogowe 300* wpust 300*500, C 250 H 150 zawiasowy, 3/4 kołnierza wpust 300*500, C 250 H 150 zawiasowy, 4/4 kołnierza wpust 300*500, D 400 H 150 zawiasowy, 3/4 kołnierza wpust 300*500, D 400 H 150 zawiasowy, 4/4 kołnierza 30

31 Wpusty podwórzowe w klasie A 15 oraz BK wpust BK 71 o wysokości H 80 i średnicy podłączenia DN wpust BK 71 o wysokości H 150 i średnicy podłącza DN wpust BK 71 o wysokości H 80 i średnicy podłącza DN 262 wpust uchylny okrągły DN 300 / 370 w klasie A wpust uchylny w klasie A 15 DN wpust uchylny w klasie A 15 DN 370 F.H. Partner 31

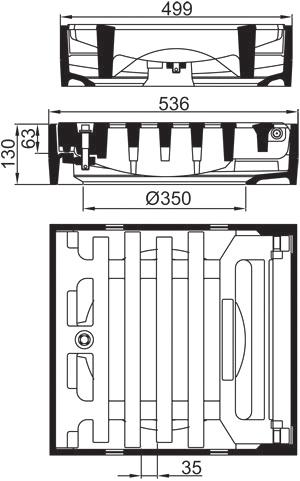

32 Asortyment niestandardowy Wpusty żeliwne w klasie F *500 Zastosowanie na tereny lotniskowe wpust F *500 zawias wpust F *500 zawias, rygiel 32

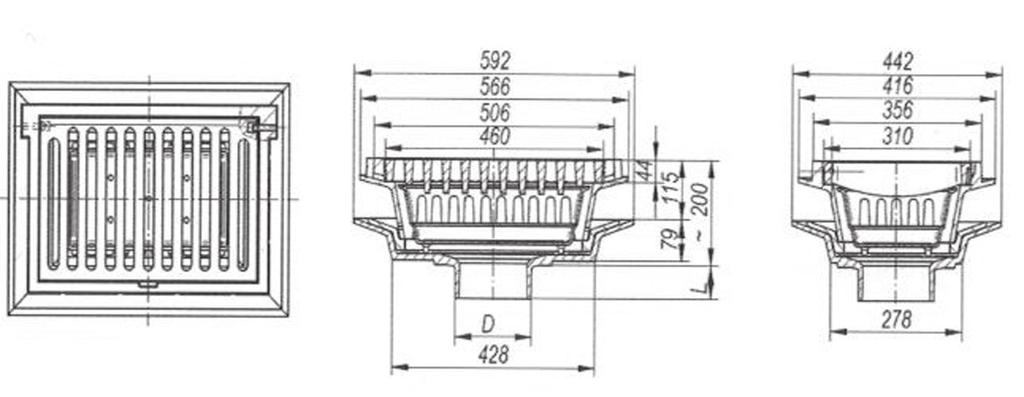

33 Wpusty mostowe w klasie C 250 i D wpust C 250 kwadratowy, odejście DN wpust C 250 prostokątny, odejście DN wpust C 250 prostokątny, odejście DN 210, krawężnikowy wpust D 400 prostokątny, odejście DN wpust D 400 prostokątny, odejście DN 210 F.H. Partner 33

34 Odwadniacze kolejowe i mostowe Zastosowanie : W klasie A 15 kn układane między torami jako odwodnienie, Dostępne wersje z odejściem pionowym i przyłączem DN 150 i DN odwadniacz z odejściem pionowym DN odwadniacz z odejściem pionowym DN

35 Galanteria żeliwna Włazy i wpusty teleskopowe DN 315 z rurą PVC w klasach A-D Właz teleskopowy klasy B 125 z rurą PVC-U lub bez rury właz lub wpust A właz lub wpust B właz lub wpust C właz lub wpust D 400 F.H. Partner 35

36 Właz i wpust A 15 oraz D 400 do studni DN właz A 15 DN wpust A 15 DN właz D 400 DN wpust D 400 DN

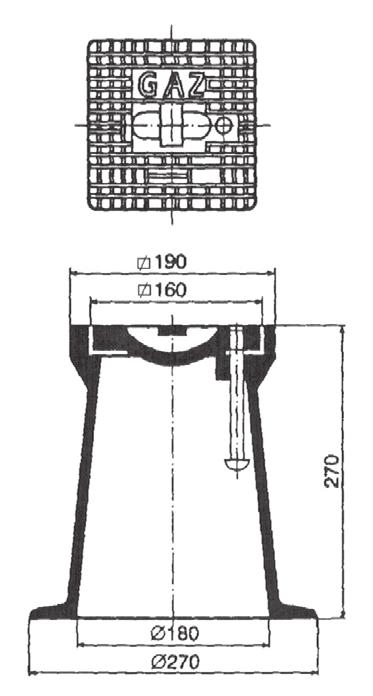

37 Skrzynki żeliwne i z PEHD żeliwna do hydrantu żeliwna zasuwowa duża H żeliwna zasuwowa średnia H żeliwna zasuwowa mała H żeliwna wzór PEHD hydrant PEHD zasuwowa duża H PEHD zasuwowa średnia H 240 F.H. Partner 37

38 Stopnie kanałowe żeliwne mały 220/ E do wmurowania G do przykręcania G do przykręcania na dwa otwory 38

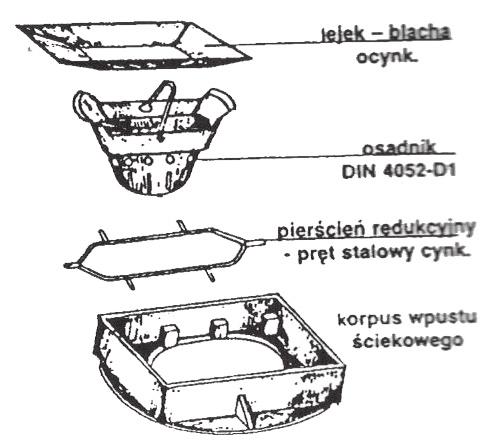

39 Osadniki do wpustów ocynkowane, trzyczęściowe do wpustów BK do wpustów 300* do wpustów krawężnikowo-jezdniowych F.H. Partner 39

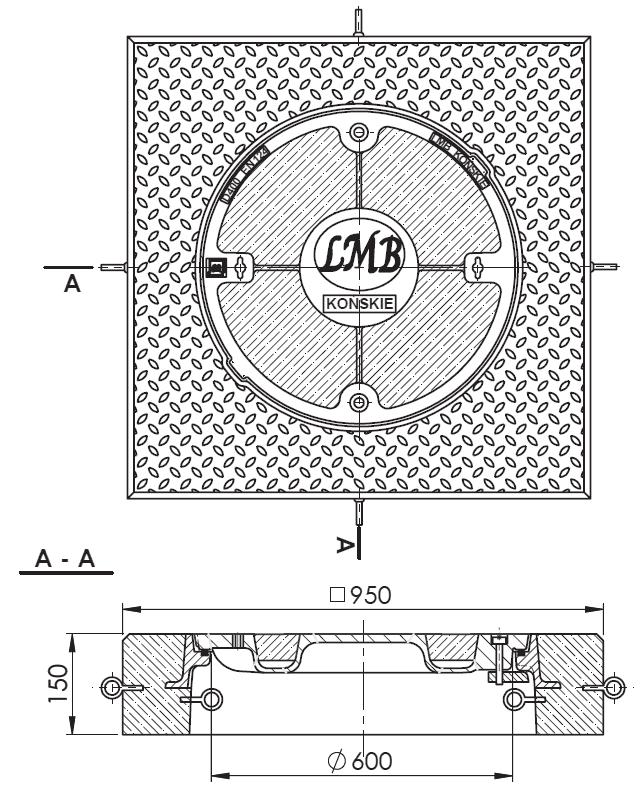

40 Zestawy naprawcze Zestaw naprawczy drogowy zestaw naprawczy z włazem betonowym D 400 i uszczelką zestaw naprawczy z włazem betonowym D 400 i uszczelką z ryglami zestaw naprawczy z włazem żeliwnym D 400 i uszczelką zestaw naprawczy z włazem żeliwnym D 400, uszczelką i ryglami 40

41 Zestaw naprawczy ze skrzynką uliczną stosowany w instalacjach wodnych zestaw naprawczy do skrzynki H270 Zestaw naprawczy ze skrzynką uliczną stosowany w instalacjach wodnych i gazowych zestaw naprawczy do skrzynek gazowych F.H. Partner 41

42 2. Armatura żeliwna wodociągowa Nazwa żeliwo sferoidalne przyjęła się w Polsce dlatego, aby odróżnić go od żeliwa ciągliwego. Również w większości innych języków przyjęto tą zasadę. Grafit w tym materiale wydziela się w postaci drobnych kuleczek rozmieszczonych w osnowie ferrytu czy perlitu i nie wpływa przez to istotnie na własności mechaniczne tych struktur, zachowując m.in. ich elastyczność i zdolność do dużego wydłużania. Żeliwo to uzyskuje się przez dodanie do płynnego wytopu na rynnie spustowej lub do mieszalnika odpowiednich dodatków stopowych. Zdolność sferotyzacji utrzymuje się przez kilkanaście minut. W tym krótkim czasie musi nastąpić zalanie formy. Czasami tylko, dla polepszenia elastyczności (wydłużenia) stosuje się dodatkowe wyżarzanie wykonanego odlewu. Ze względu na właściwości materiał ten nadaje się do zastosowania tam gdzie występuję naprężenia np. w instalacjach wodociągowych (np. armatura wodociągowa, kształtki czy systemy rurowe). 42

43 Zasuwa bosa Opis: zasuwa z żeliwa bosa do wody, temp st. C maksymalna prędkość wody 3 m/s malowanie powłoka µm GJL.ZB1.080 DN 80 GJL.ZB1.100 DN Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławnica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa ocynk. 11. Pierścień uszczelniający O-ring 12. Klin gumowany F.H. Partner 43

44 Zasuwo-opaska NW Opis: zasuwa z żeliwa kołnierzowa do wody do przyłączy na rurę żeliwną z opaską uszczelnienie O-ringi NBR malowanie powłoka µm GJS.NWZ.090 GW 50 na DN 90 GJS.NWZ.110 GW 50 na DN 110 GJS.NWZ.160 GW 50 na DN 160 GJS.NWZ.225 GW 50 na DN Korpus zasuwy 2. Klin gumowany 3. Nakrętka klina 4. Uszczelka pokrywy 5. Śruba ocynkowana 6. Trzpień 7. Pokrywa zasuwy 8. Dławnica 9. Nakrętka M16 ocnyk. kl Podkładka kulista 11. Siodełko 12. Taśma 13. Uszczelka 14. Taśma gumowa 15. O-ring 44

45 Zasuwoopaska samonawiercająca Opis: zasuwa z żeliwa kołnierzowa do wody do przyłączy na rurę żeliwną z opaską żeliwną samonawiercająca temperatura cieczy 70 st. C uszczelnieni O-ringi NBR malowanie powłoka µm 1. Opaska dolna 2. Opaska górna 3. Frez nawiertki 4. Uszczelka grzybka nawiertki 5. Korpus nawiertki 6. Grzybek nawiertki 7. Trzpień 8. O-ring 9. Kołek sprężysty 10. Nasada trzpienia nawiertki 11. Śruba ocynk. 12. Podkładka ocynk. 13. Nakrętka ocynk. 14. Uszczelka opaski górnej naw. 15. O-ring 16. Frez nawiertki GJS.NSN.309 GW 32 na DN 90 GJS.NSN.311 GW 32 na DN 110 GJS.NSN.316 GW 32 na DN 160 GJS.NSN.322 GW 32 na DN 225 GJS.NSN.409 GW 40 na DN 90 GJS.NSN.411 GW 40 na DN 110 GJS.NSN.416 GW 40 na DN 160 GJS.NSN.422 GW 40 na DN 225 GJS.NSN.509 GW 50 na DN 90 GJS.NSN.511 GW 50 na DN 110 GJS.NSN.516 GW 50 na DN 160 GJS.NSN.522 GW 50 na DN 225 F.H. Partner 45

46 Zasuwy sfero długie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławnica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJS DN 50 / 4 otwory w kołnierzu GJS DN 80 / 8 otworów w kołnierzu GJS DN 80 / 4 otwory w kołnierzu GJS DN 100 / 8 otworów w kołnierzu GJS DN 150 / 8 otworów w kołnierzu GJS DN 200 / 8 otworów w kołnierzu 46

47 Zasuwy sfero krótkie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławnica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJS DN 50 / 4 otwory w kołnierzu GJS DN 80 / 8 otworów w kołnierzu GJS DN 80 / 4 otwory w kołnierzu GJS DN 100 / 8 otworów w kołnierzu GJS DN 150 / 8 otworów w kołnierzu GJS DN 200 / 8 otworów w kołnierzu F.H. Partner 47

48 Zasuwy szare długie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJL DN 50 / 4 otwory w kołnierzu GJL DN 80 / 8 otworów w kołnierzu GJL DN 80 / 4 otwory w kołnierzu GJL DN 100 / 8 otworów w kołnierzu GJL DN 150 / 8 otworów w kołnierzu GJL DN 200 / 8 otworów w kołnierzu 48

49 Zasuwy szare krótkie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJL DN 50 / 4 otwory w kołnierzu GJL DN 80 / 8 otworów w kołnierzu GJL DN 80 / 4 otwory w kołnierzu GJL DN 100 / 8 otworów w kołnierzu GJL DN 150 / 8 otworów w kołnierzu GJL DN 200 / 8 otworów w kołnierzu F.H. Partner 49

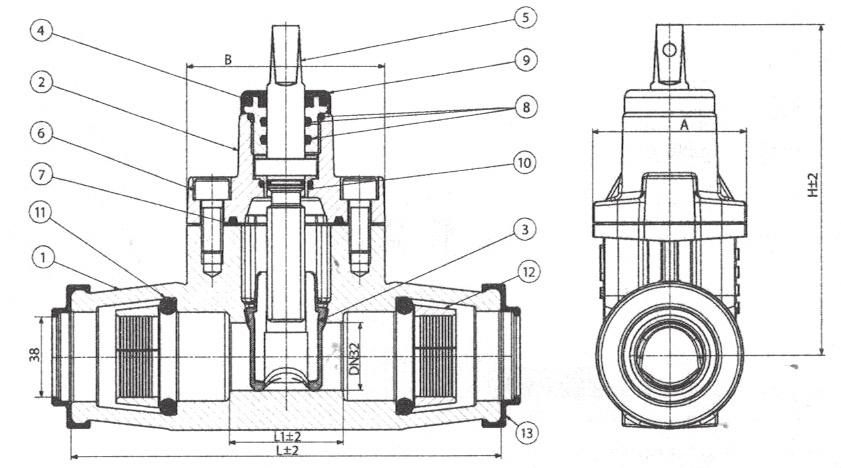

50 Zasuwy żeliwne do wody bez króćców PE GJL DN 25/32 GJL.032/.040 DN 32/40 GJL.040/050 DN 40/50 GJL DN 50/

51 Zasuwy żeliwne do wody z króćcami PE GJL DN 25/32 GJL DN 32/40 GJL DN 40/50 GJL DN 50/63 F.H. Partner 51

52 Zasuwy ze specjalnym przeznaczeniem do gazu kolor żółty, kołnierzowe wersja krótkiej zabudowy fig.111 GJL DN 40 GJL DN 50 GJL DN 65 GJL DN 80 GJL DN 100 GJL DN 125 GJL DN 150 wersji długiej zabudowy fig.002 GJL DN 40 GJL DN 50 GJL DN 65 GJL DN 80 GJL DN 100 GJL DN 125 GJL DN

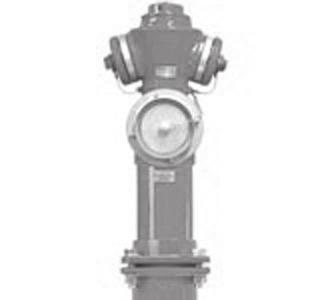

53 Hydranty nadziemne DN 80 antyzłamaniowe Opis: hydrant nadziemny z żeliwa sfero zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s klasa szczelności A uszczelnienie typu O-ring malowanie powłoka 250 µm 1. Kolumna 2. Suwak 3. Korpus dolny 4. Korpus górny 5. Grzybek 6. Tłoczysko 7. Pokrywa 8. Pierścień 9. Trzpień 10. Nakrętka 11. Dławnica 12. Nasada O-ring 14. O-ring 15. O-ring 16. Odwadniacz 17. Pierścień 18. Śruba 19. O-ring 20. Podkładka 21. Pokrywa nasady z odpowietrznikiem 22. O-ring 23. Pokrętło 24. Pokrywa nasady 25. Kulka ø Śruba 27. Łańcuszek/linka 28. Śruba 29. Tłoczek uszczelniający 30. Sprężyna 31. Prowadnik do tłoczka GJS DN 80 długość zabudowy L 1250 GJS DN 80 długość zabudowy L 1500 GJS DN 80 długość zabudowy L 1800 F.H. Partner 53

54 Hydranty nadziemne DN 100 Opis: hydrant nadziemny z żeliwa sfero zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s klasa szczelności A uszczelnienie typu O-ring malowanie powłoka 250 um 1. Korpus dolny 2. Blaszka 3. Uszczelka 4. Odwadniacz 5. Nit 6. Uszczelka odwadniacza 7. Grzybek HN1 DN Nakrętka 9. Śruba 10. Nit 11. Tłoczysko 12. Kolumna I 13. Pokrywa nasady z napowietrznikiem 14. O-ring 15. O-ring 16. Nasada O-ring 18. Korpus nasady DN Kulka napowietrznika 20. Pokrętło HN1 DN Zaślepka 22. Śruba 23. Podkładka 24. Kołek 25. O-ring 26. Trzpień 27. Pokrywa nasady 28. Korpus nasady DN Kolumna Nasada Pokrywa nasady DN Podkładka 33. Kołek sprężysty 34. Nakrętka grzybka GJS DN 100 długość zabudowy L 1250 GJS DN 100 długość zabudowy L 1500 GJS DN 100 długość zabudowy L

55 Hydranty nadziemne DN 80 Opis: hydrant nadziemny z żeliwa sfero zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s klasa szczelności A uszczelnienie typu O-ring malowanie powłoka 250 µm 1. Kolumna 2. Suwak 3. Korpus dolny 4. Korpus górny 5. Grzybek 6. Tłoczysko 7. Pokrywa 8. Pierścień 9. Trzpień 10. Nakrętka 11. Dławica 12. Nasada O-ring 14. O-ring 15. O-ring 16. Odwadniacz 17. Śruba 18. O-ring 19. Podkładka 20. Pokrywa wody z odpowietrznikiem 21. O-ring 22. Pokrętło 23. Pokrywa nasady 24. Kulka Ø łańcuszek/linka 26. Nit 27. Pierścień 28. Śruba 29. Tłoczek uszczelniający 30. Sprężyna 31. Prowadnik tłoczka 32. Nasada 33. Kołek 34. Śruba 35. Podkładka 36. Nakrętka 37. Kołnierz górny 38. Kołnierz dolny 39. O-ring 40. Tuleja wspornika 41. Śruba 42. Wspornik 43. Trzpień Kolumna 45. Tłoczysko 46. Łącznik GJS.08L.125 DN 80 długość zabudowy L 1250 GJS.08L.150 DN 80 długość zabudowy L 1500 GJS.08L.180 DN 80 długość zabudowy L 1800 F.H. Partner 55

56 Hydranty podziemne DN 80 Opis: hydrant podziemny z żeliwa szarego zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 3 m/s temperatura 0 40 st. C klasa szczelności A uszczelnienie typu O-ring malowanie powłoka µm 1. Korpus dolny 2. Pokrywa wylotowa 3. Grzybek wulkanizowany 4. Blaszka 5. Śruba 6. Nit 7. Suwak 8. Nakrętka kw. 9. Linka 10. Śruba 11. Tłoczysko 12. Kolumna 13. Korpus górny 14. Trzpień 15. O-ring 16. O-ring 17. O-ring 18. Pokrywa HP2 19. Dławnica 20. Uchwyt kłowy 21. Pierścień wylotu 22. Kołek rozprężny 23. Podkładka płaska M Nasada trzpienia 25. Pierścień zgarniający GJL.P DN 80 wysokość H 750 GJL.P DN 80 wysokość H 1000 GJL.P DN 80 wysokość H 1250 GJL.P DN 80 wysokość H

57 Zdrój uliczny Opis: zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 3 m/s temperatura 0 40 st. C klasa szczelności A malowanie powłoka 80 µm 1. Korpus górny 2. Tuleja otwierająca 3. Trzpień prowadzący górny 4. Tuleja przesuwna górna 5. Sprężyna 6. Tłoczysko 7. Trzpień przesuwny dolny 8. Tuleja prowadząca dolna 9. Korpus dolny 10. O-ring 11. Uszczelka I 12. Ramię 13. Sworzeń 14. Pierścień zabierający 15. Kolumna 16. Uszczelka Wkręt 18. Śruba I 19. Odwadniacz 20. Blaszka 21. Pierścień osadczy 22. Mufa 23. Nakrętka 24. Śruba Podkładka GJL DN 20 długość zabudowy L 1250 GJL DN 20 długość zabudowy L 1500 GJL DN 20 długość zabudowy L 1800 F.H. Partner 57

58 Czyszczaki Opis: czyszczak z zaworem hydrantowym zastosowanie woda pitna oraz ciecze nieagresywne temperatura 0 70 st. C malowanie powłoka µm 1. Korpus 2. Uszczelka 3. Kołnierz 4. Zawór hdyrantowy 5. Śruba 6. Podkładka 7. Nakrętka GJL.080.C04 DN 80 / 4 otwory w kołnierzu GJL.080.C08 DN 80 / 8 otworów w kołnierzu GJL.100.C08 DN 100 / 8 otworów w kołnierzu GJL.150.C08 DN 150 / 8 otworów w kołnierzu GJL.200.C08 DN 200 / 8 otworów w kołnierzu GJL.250.C12 DN 250 / 12 otworów w kołnierzu GJL.300C12 DN 300 / 12 otworów w kołnierzu 58

59 Armatura do płukania kanałów Opis: zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s malowanie powłoka µm 1. Pokrywa nasady 75B 2. Nasada Kołnierz DN 80 gwintowany 4. Kolumna 76.1x3.2 L Zawór kulowy 2 1/2 6. Kolumna 76.1x Kołnierz DN80 8. Uszczelnienia O EB681-1/59,3x5/WA/NBR 9. Uszczelnienia O EB681-1/75x4/WA/NBR 10. Linka KO I Nakrętka sześciokątna M6 GJL DN 50 długość 1000 GJL DN 50 długość 1250 GJL DN 50 długość 1500 GJL DN 50 długość 2000 GJL DN 80 długość 1000 GJL DN 80 długość 1250 GJL DN 80 długość 1500 GJL DN 80 długość 2000 F.H. Partner 59

60 Obudowy teleskopowe 1. Naasada dolna 2. Kieliszek 3. Wrzeciono teleskopowe 4. Osłona 5. Kołnierz 6. Nasada górna GJL.TN0.165 nawiertka, zakres długość L GJL.T zasuwa DN 32, zakres długość L GJL.T zasuwa DN zakres długość L GJL.T zasuwa DN 65, zakres długość L GJL.T zasuwa DN 80, zakres długość L GJL.T zasuwa DN 100, zakres długość L GJL.T zasuwa DN 125, zakres długość L GJL.T zasuwa DN 150, zakres długość L GJL.T zasuwa DN 200, zakres długość L GJL.T zasuwa DN 250, zakres długość L GJL.T zasuwa DN 300, zakres długość L

61 Obudowy stałe 1. Podkładka oc. 2. Kieliszek 3. Wrzeciono teleskopowe 4. Osłona 5. Kołnierz 6. Nasada górna GJL.SN0.125 nawiertka, długość L 1250 GJL.S zasuwa DN 32, długość L 1250 GJL.S zasuwa DN 40 50, długość L 1250 GJL.S zasuwa DN 65, długość L 1250 GJL.S zasuwa DN 80, długość L 1250 GJL.S zasuwa DN 100, długość L GJL.S zasuwa DN 125, długość L 1250 GJL.S zasuwa DN 150, długość L 1250 GJL.S zasuwa DN 200, długość L 1250 GJL.S zasuwa DN 250, długość L 1250 GJL.S zasuwa DN 300, długość L 1250 F.H. Partner 61

62 3. Systemy rur żeliwnych Kształtki z żeliwa sferoidalnego w kolorze niebieskim z możliwością pomalowania na kolor czerwony lub czarny. Istnieje możliwość wykonania kształtek z wyściółką cementową. Zastosowanie: do wody, do kanalizacji oraz systemów przeciwpożarowych. Możliwe połączenia kołnierzowe, kielichowe oraz kielichowo-kołnierzowe. 62

63 Kolana kołnierzowe Q PN 10 / 16 GJS.050.Q Q DN 50 / 8 otworów GJS.080.Q Q DN 80 / 8 otworów GJS.100.Q Q DN 100 / 8 otworów GJS.150.Q Q DN 150 / 8 otworów GJS.200.Q Q DN 200 / 8 otworów GJS.250.Q Q DN 250 / 8 otworów GJS.300.Q Q DN 300 / 8 otworów Kolana kołnierzowe ze stopą N PN 10 / 16 GJS.080.N N DN 80 / 8 otworów GJS.100.N N DN 100 / 8 otworów F.H. Partner 63

64 Zwężki kołnierzowe FFR PN 10 / 16 GJS.805.FFR FFR DN 80 / 50 L 200 GJS.150.FFR FFR DN 100 / 50 L 200 GJS.180.FFR FFR DN 100 / 80 L 200 GJS.158.FFR FFR DN 150 / 80 L 200 GJS.151.FFR FFR DN 150 / 100 L 200 GJS.280.FFR FFR DN 200 / 80 L 200 GJS.201.FFR FFR DN 200 / 100 L 200 GJS.215.FFR FFR DN 200 / 150 L 200 GJS.251.FFR FFR DN 250 / 100 L 200 GJS.255.FFR FFR DN 250 / 150 L 200 GJS.252.FFR FFR DN 250 / 200 L 200 GJS.315.FFR FFR DN 300 / 150 L 300 GJS.302.FFR FFR DN 300 / 200 L 300 GJS.325.FFR FFR DN 300 / 250 L 300 GJS.352.FFR FFR DN 350 / 200 L 300 GJS.355.FFR FFR DN 350 / 250 L 300 GJS.353.FFR FFR DN 350 / 300 L 300 GJS.420.FFR FFR DN 400 / 200 L 300 GJS.425.FFR FFR DN 400 / 250 L 300 GJS.430.FFR FFR DN 400 / 300 L

65 Trójniki kołnierzowe T PN 10 / 16 GJS.050.T T DN 50 L 300 GJS.805.T T DN 80 / 50 L 330 GJS.080.T T DN 80 L 330 GJS.105.T T DN 100 / 50 L 360 GJS.108.T T DN 100 / 80 L 360 GJS.100.T T DN 100 L 360 GJS.158.T T DN 150 / 80 L 440 GJS.151.T T DN 150 / 100 L 440 GJS.150.T T DN 150 L 440 GJS.208.T T DN 200 / 80 L 520 GJS.201.T T DN 200 / 100 L 520 GJS.215.T T DN 200 / 150 L 520 GJS.200.T T DN 200 L 520 GJS.258.T T DN 250 / 80 L 520 GJS.251.T T DN 250 / 100 L 520 GJS.255.T T DN 250 / 150 L 520 GJS.252.T T DN 250 / 200 L 520 GJS.250.T T DN 250 L 520 GJS.308.T T DN 300 / 80 L 600 GJS.301.T T DN 300 / 100 L 600 GJS.315.T T DN 300 / 150 L 600 GJS.302.T T DN 300 / 200 L 600 GJS.325.T T DN 300 / 250 L 600 GJS.300.T T DN 300 L 600 F.H. Partner 65

66 Trójniki boso-kołnierzowe Tb PN 10 / 16 GJS.805.Tb Tb DN 80 / DZ 90 dn 50 L 300 GJS.080.Tb Tb DN 80 / DZ 90 dn 80 L 310 GJS.105.Tb Tb DN 100 / DZ 110 dn 50 L 360 GJS.108.Tb Tb DN 100 / DZ 100 dn 80 L 360 GJS.100.Tb Tb DN 100 / DZ 110 dn 100 L 360 GJS.158.Tb Tb DN 150 / DZ 160 dn 80 L 370 GJS.151.Tb Tb DN 150 / DZ 160 dn 100 L 390 GJS.150.Tb Tb DN 150 / DZ 160 dn 150 L 440 GJS.225.Tb Tb DN 200 / DZ 225 dn 80 L 450 Króćce jednokołnierzowe F PN 10 / 16 GJS.080.F F DN 80 L 400 GJS.100.F F DN 100 L 400 GJS.150.F F DN 150 L 400 GJS.200.F F DN 200 L 500 GJS.250.F F DN 250 L 500 GJS.300.F F DN 300 L

67 Króćce jednokołnierzowe FW PN 10 / 16 GJS.050.FW FW DN 50 DZ 63 L 70 GJS.080.FW FW DN 80 DZ 90 L 85 GJS.100.FW FW DN 100 DZ 110 L 95 GJS.150.FW FW DN 150 DZ 160 L 125 GJS.200.FW FW DN 200 DZ 200 L 135 GJS.225.FW FW DN 200 DZ 225 L 135 GJS.250.FW FW DN 250 DZ 250 L 165 GJS.280.FW FW DN 250 DZ 280 L 165 GJS.300.FW FW DN 300 DZ 315 L 215 GJS.400.FW FW DN 400 DZ 400 L 215 GJS.450.FW FW DN 400 DZ 450 L 215 GJS.500.FW FW DN 500 DZ 500 L 300 Króćce dwukołnierzowe FF PN 10 / 16 GJS.801.FF FF DN 80 L 100 GJS.802.FF FF DN 80 L 200 GJS.803.FF FF DN 80 L 300 GJS.804.FF FF DN 80 L 400 GJS.805.FF FF DN 80 L 500 GJS.810.FF FF DN 80 L 1000 GJS.101.FF FF DN 100 L 100 GJS.102.FF FF DN 100 L 200 GJS.103.FF FF DN 100 L 300 GJS.104.FF FF DN 100 L 400 GJS.105.FF FF DN 100 L 500 GJS.110.FF FF DN 100 L 1000 GJS.154.FF FF DN 150 L 400 GJS.155.FF FF DN 150 L 500 GJS.510.FF FF DN 150 L 1000 GJS.203.FF FF DN 200 L 300 GJS.204.FF FF DN 200 L 400 GJS.205.FF FF DN 200 L 500 GJS.210.FF FF DN 200 L 1000 GJS.255.FF FF DN 250 L 500 GJS.550.FF FF DN 250 L 1000 GJS.305.FF FF DN 300 L 500 GJS.310.FF FF DN 300 L 1000 F.H. Partner 67

68 Kołnierze ślepe X PN 10 / 16 GJS.050.X X DN 50 GJS.080.X X DN 80 GJS.100.X X DN 100 GJS.150.X X DN 150 GJS.200.X X DN 200 GJS.250.X X DN 250 GJS.300.X X DN 300 Kołnierze gwintowane XF PN 10 / 16 GJS.540.XF XF DN 50 / 1 1/2 GJS.550.XF XF DN 50 / 2 GJS.840.XF XF DN 80 / 1 1/ 2 GJS.850.XF XF DN 80 / 2 GJS.880.XF XF DN 80 / 3 GJS.150.XF XF DN 100 / 2 GJS.180.XF XF DN 100 / 3 GJS.100.XF XF DN 100 /

69 Odwadniaki kołnierzowe TTO PN 10 / 16 GJS.200.TTO TTO DN 200 GJS.250.TTO TTO DN 250 GJS.300.TTO TTO DN 300 GJS.400.TTO TTO DN 400 GJS.500.TTO TTO DN 500 Zwężki asymetryczne FFRe PN 10 / 16 GJS.315.FFRe FFRe DN 300 / 150 GJS.415.FFRe FFRe DN 400 / 150 GJS.515.FFRe FFRe DN 500 / 150 F.H. Partner 69

70 Czwórniki kołnierzowe TT PN 10 / 16 GJS.050.TT TT DN 50 GJS.080.TT TT DN 80 GJS.100.TT TT DN 100 GJS.150.TT TT DN 150 GJS.201.TT TT DN 200 / 100 GJS.215.TT TT DN 200 / 150 GJS.200.TT TT DN 200 GJS.250.TT TT DN 250 GJS.315.TT TT DN 300 / 150 GJS.320.TT TT DN 300 / 200 GJS.300.TT TT DN 300 GJS.400.TT TT DN 400 GJS.500.TT TT DN 500 Trójniki trzykielichowe MMB PN 10 / 16 GJS.080.MMB MMB DN 80 GJS.108.MMB MMB DN 100 / 80 GJS.100.MMB MMB DN 100 GJS.158.MMB MMB DN 150 / 80 GJS.151.MMB MMB DN 150 / 100 GJS.150.MMB MMB DN 150 GJS.208.MMB MMB DN 200 / 80 GJS.201.MMB MMB DN 200 / 100 GJS.215.MMB MMB DN 200 / 150 GJS.200.MMB MMB DN 200 GJS.258.MMB MMB DN 250 / 80 GJS.251.MMB MMB DN 250 / 100 GJS.215.MMB MMB DN 250 / 150 GJS.252.MMB MMB DN 250 / 200 GJS.250.MMB MMB DN 250 GJS.308.MMB MMB DN 300 / 80 GJS.310.MMB MMB DN 300 / 100 GJS.315.MMB MMB DN 300 / 150 GJS.320.MMB MMB DN 300 / 200 GJS.325.MMB MMB DN 300 / 250 GJS.300.MMB MMB DN

71 Zwężki dwukielichowe MMR PN 10 / 16 GJS.108.MMR MMR DN 100 / 80 GJS.158.MMR MMR DN 150 / 80 GJS.151.MMR MMR DN 150 / 100 GJS.210.MMR MMR DN 200 / 100 GJS.215.MMR MMR DN 200 / 150 GJS.225.MMR MMR DN 250 / 125 GJS.255.MMR MMR DN 250 / 150 GJS.252.MMR MMR DN 250 / 200 GJS.315.MMR MMR DN 300 / 150 GJS.320.MMR MMR DN 300 / 200 GJS.325.MMR MMR DN 300 / 250 Kolana dwukielichowe MMQ PN 10 / 16 GJS.080.MMQ MMQ DN 80 GJS.100.MMQ MMQ DN 100 GJS.150.MMQ MMQ DN 150 GJS.200.MMQ MMQ DN 200 GJS.250.MMQ MMQ DN 250 GJS.300.MMQ MMQ DN 300 GJS.400.MMQ MMQ DN 400 GJS.500.MMQ MMQ DN 500 F.H. Partner 71

72 Łuki dwukielichowe MMK PN 10 / 16 Korki P DN 10 / 16 GJS.801.MMK MMK DN 80 / 11 st. GJS.802.MMK MMK DN 80 / 22 st. GJS.803.MMK MMK DN 80 / 30 st. GJS.804.MMK MMK DN 80 / 45 st. GJS.101.MMK MMK DN 100 / 11 st. GJS.102.MMK MMK DN 100 / 22 st. GJS.103.MMK MMK DN 100 / 30 st. GJS.104.MMK MMK DN 100 / 45 st. GJS.151.MMK MMK DN 150 / 11 st. GJS.152.MMK MMK DN 150 / 22 st. GJS.153.MMK MMK DN 150 / 30 st. GJS.154.MMK MMK DN 150 / 45 st. GJS.201.MMK MMK DN 200 / 11 st. GJS.202.MMK MMK DN 200 / 22 st. GJS.203.MMK MMK DN 200 / 30 st. GJS.204.MMK MMK DN 200 / 45 st. GJS.251.MMK MMK DN 250 / 11 st. GJS.252.MMK MMK DN 250 / 22 st. GJS.253.MMK MMK DN 250 / 30 st. GJS.254.MMK MMK DN 250 / 45 st. GJS.301.MMK MMK DN 300 / 11 st. GJS.302.MMK MMK DN 300 / 22 st. GJS.303.MMK MMK DN 300 / 30 st. GJS.304.MMK MMK DN 300 / 45 st. GJS.080.P P DN 80 GJS.100.P P DN 100 GJS.150.P P DN 150 GJS.200.P P DN 200 GJS.250.P P DN 250 GJS.300.P P DN

73 Odwadniaki kielichowo-kołnierzowe MMO PN 10 / 16 GJS.300.MMO MMO DN 300 GJS.400.MMO MMO DN 400 GJS.500.MMO MMO DN 500 Trójniki dwukielichowo-kołnierzowe MMA PN 10 / 16 GJS.805.MMA MMA DN 80 / 50 GJS.080.MMA MMA DN 80 GJS.105.MMA MMA DN 100 / 50 GJS.108.MMA MMA DN 100 / 80 GJS.100.MMA MMA DN 100 GJS.155.MMA MMA DN 150 / 50 GJS.158.MMA MMA DN 150 / 80 GJS.151.MMA MMA DN 150 / 100 GJS.150.MMA MMA DN 150 GJS.208.MMA MMA DN 200 / 80 GJS.210.MMA MMA DN 200 / 100 GJS.215.MMA MMA DN 200 / 150 GJS.200.MMA MMA DN 200 GJS.258.MMA MMA DN 250 / 80 GJS.251.MMA MMA DN 250 / 100 GJS.255.MMA MMA DN 250 / 150 GJS.252.MMA MMA DN 250 / 200 GJS.250.MMA MMA DN 250 GJS.308.MMA MMA DN 300 / 80 GJS.310.MMA MMA DN 300 / 100 GJS.315.MMA MMA DN 300 / 150 GJS.320.MMA MMA DN 300 / 200 GJS.325.MMA MMA DN 300 / 250 GJS.300.MMA MMA DN 300 F.H. Partner 73

74 Kieliszki E PN 10 / 16 GJS.080.E E DN 80 GJS.100.E E DN 100 GJS.125.E E DN 125 GJS.150.E E DN 150 GJS.200.E E DN 200 GJS.300.E E DN 300 GJS.350.E E DN 350 GJS.400.E E DN 400 GJS.500.E E DN

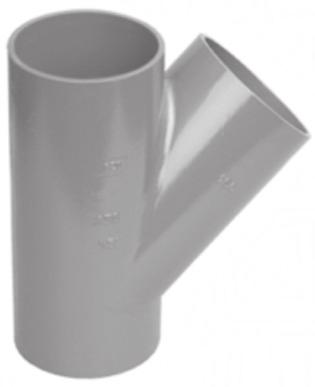

75 Rury żeliwne bezkielichowe Rury z żeliwa szarego z połączeniami kielichowymi z uszczelką lub bezkielichowymi, łączonymi na specjalne opaski. Zastosowanie: do systemów kanalizacyjnych oraz ze względu na właściwości żeliwa do systemów pożarowych. Malowane na kolor czarny, szary lub czerwony. Rury z żeliwa sferoidalnego mają zastosowanie do systemów ciśnieniowych, wodociągowych lub kanalizacyjnych. Możliwe połączenia kielichowe z uszczelką w systemie standardowym lub jako połączeń nierozłącznych. Malowane na niebiesko lub czarno. F.H. Partner 75

76 Rury bezkielichowe z uszczelką o długości L 1 m łączone na obejmy GJL DN 50 GJL DN 70 GJL DN 100 GJL DN 150 GJL DN 200 Rury bezkielichowe z uszczelką o długości L 1 m łączone na obejmy GJL DN 50 GJL DN 70 GJL DN 100 GJL DN 150 Dwukielichy GJL.100.U DN 100 GJL.150.U DN 150 GJL.200.U DN

77 Kolana 45 st. GJL.050.K45 DN 50 GJL.070.K45 DN 70 GJL.100.K45 DN 100 GJL.150.K45 DN 150 GJL.200.K45 DN 200 Kolana 70 st. GJL.100.K70 DN 100 GJL.150.K70 DN 150 GJL.200.K70 DN 200 F.H. Partner 77

78 Kolana 87 st. GJL.050.K87 DN 50 GJL.070.K87 DN 70 GJL.100.K87 DN 100 GJL.150.K87 DN 150 Trójniki 45 st. GJL.150.T45 DN 100*50 GJL.100.T45 DN 100 GJL.151.T45 DN 150*100 GJL.150.T45 DN 150 GJL.215.T45 DN 200*150 GJL.200.T45 DN

79 Trójniki 70 st. GJL.100.T70 DN 100 GJL.150.T70 DN 150 GJL.200.T70 DN 200 Trójniki 87 st. GJL.100.T87 DN 100 F.H. Partner 79

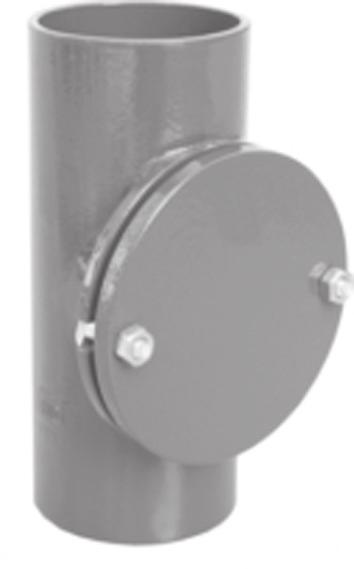

80 Czyszczaki GJL.100.C DN 100 GJL.150.C DN 150 GJL.200.C DN 200 Odsadzki GJL.100.O DN 100 GJL.150.O DN

81 Syfony Geigera osadniki deszczowe z uszczelką GJL.100.G DN 100 GJL.150.G DN 150 Rury wywiewne z uszczelką GJL.070.RW DN 70 GJL.100.RW DN 100 GJL.070.RWW DN 70 typ W GJL.100.RWW DN 100 typ W GJL.150.RWW DN 150 typ W GJL.200.RWW DN 200 typ W F.H. Partner 81

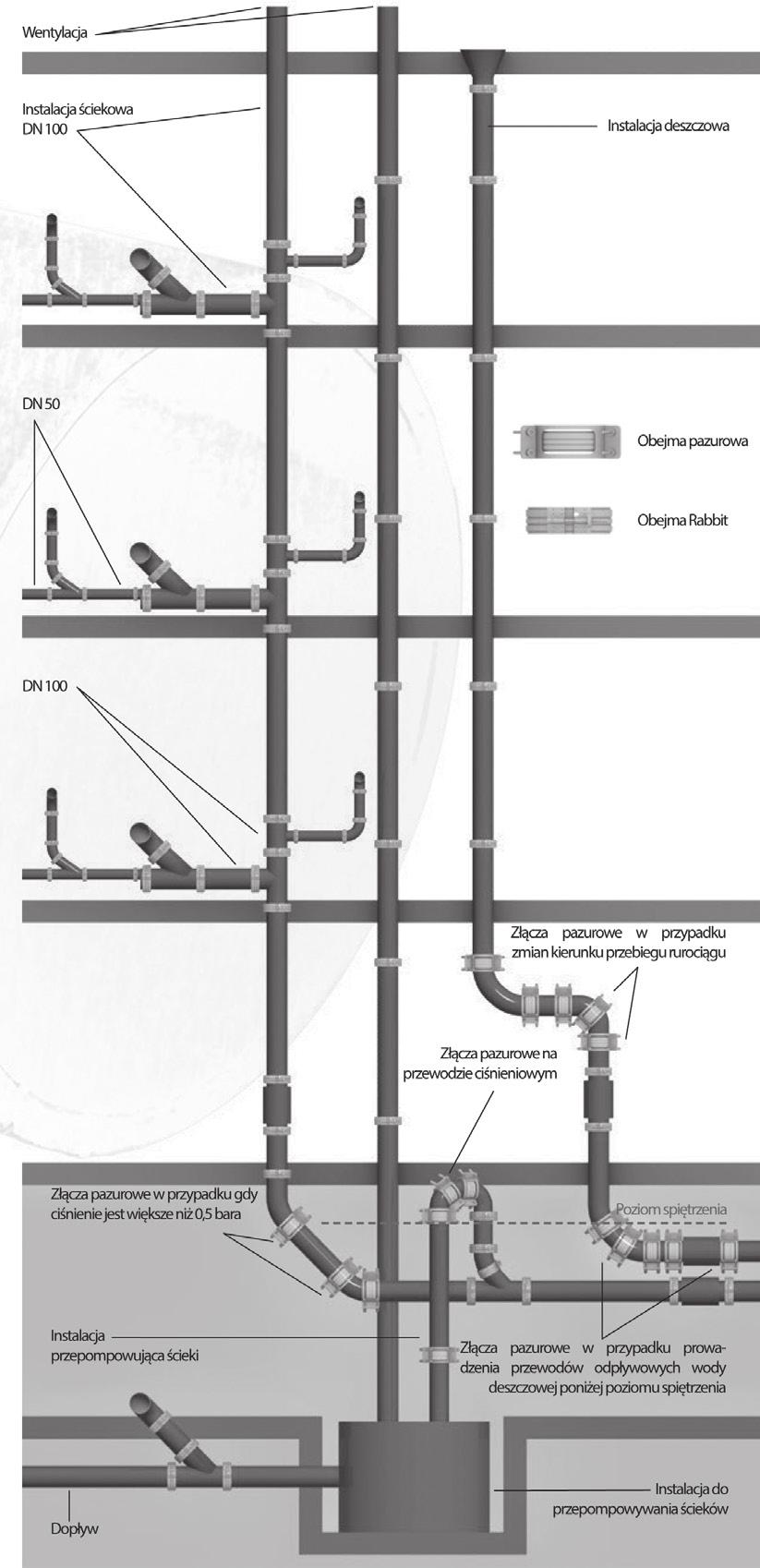

82 Obejmy Uwagi do montażu 1. Poszczegolne segmenty obejm pazurowych muszą równomiernie obejmować zabezpieczone połączenie. Śruby zaciskowe obejm należy najpierw poluzować, a następnie dokręcać je naprzemiennie, 2. Pod łby śrub zaciskowych oraz pod nakrętki należy włożyć podkładki, 3. Należy przestrzegać bezwzględnie momentu dokręcającego. Najlepiej stosować klucz dynamometryczny. Przejścia przez stropy z uwzględnieniem wytycznych przeciwpożarowych Warto pamiętać o odpowiednim zabezpieczeniu przejść przez stropy budynków. Aby zapewnić maksymalne bezpieczeństwo przeciwpożarowe należy zabezpieczyć odcinek instalacji na wysokości stropu materiałem niepalnym np. wełną skalną niepalną czy też innym materiałem termoizolacyjnym. Dodatkowo podwiesia systemu należy montować metalowymi kołkami rozporowymi. Normy uwzględniają palne materiały, jednak ich udział w całej instalacji jest niewielkie. Żeliwo kanalizacyjne jest najbezpieczniejszym materiałem dla instalacji sanitarnych. 82

83 Wymiar ciśnienie (bar) Wymiar ciśnienie (bar) Wymiar ciśnienie (bar) Wymiar ciśnienie (bar) Wymiar , , , , , , ciśnienie (bar) Wymiar Indeks Moment dokręcania (Nm) DN DN DN DN DN DN DN DN DN Wymiar Indeks Moment dokręcania (Nm) DN max 28 DN max 28 DN DN DN DN DN DN DN F.H. Partner 83

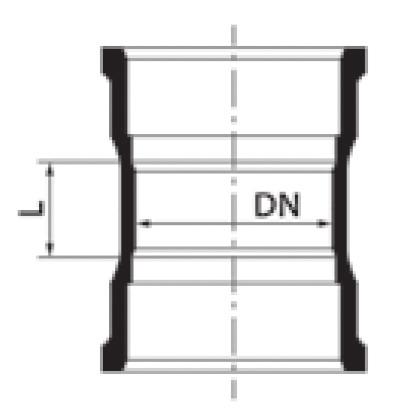

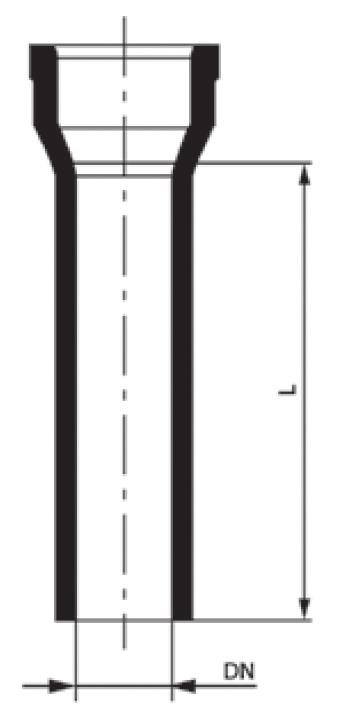

84 System kielichowy Rury kielichowe z uszczelką GJL DN 50 GJL DN 70 GJL DN 100 GJL DN 150 GJL DN 200 Dwukielichy z uszczelką GJL.100.U DN 100 GJL.150.U DN 150 GJL.200.U DN

85 Kolana z uszczelką 45, 70, 87 st. 45 st. GJL.050.K45 DN 50 GJL.070.K45 DN 70 GJL.100.K45 DN 100 GJL.150.K45 DN 150 GJL.200.K45 DN st. GJL.100.K70 DN 100 GJL.150.K70 DN 150 GJL.200.K70 DN 200 Dwukielichy z uszczelką 87 st. GJL.050.K87 DN 50 GJL.070.K87 DN 70 GJL.100.K87 DN 100 GJL.150.K87 DN st. GJL.150.T45 DN 100*50 GJL.100.T45 DN 100 GJL.151.T45 DN 150*100 GJL.150.T45 DN 150 GJL.215.T45 DN 200*150 GJL.200.T45 DN st. GJL.100.T70 DN 100 GJL.150.T70 DN 150 GJL.200.T70 DN st. GJL.100.T87 DN 100 F.H. Partner 85

86 Czyszczaki z uszczelką GJL.100.C DN 100 GJL.150.C DN 150 GJL.200.C DN 200 Odsadzki z uszczelka GJL.100.O DN 100 GJL.150.O DN

87 Rury ciśnieniowe i kanalizacyjne z żeliwa sferoidalnego Do wody pitnej: zgodne z normą EN 545/ISO 2531 rury klasy K9 automatyczne połączenia typu AJ lub TJ wewnątrz pokryte zaprawą cementową nakładaną metodą ogniową z zewnątrz pokryte ocynkiem 200 g/m 2 oraz czarną farbą z żywicy syntetycznej Do kanalizacji zgodne z normą EN 598/ISO 7186 automatyczne połączenia typu AJ lub TJ wewnątrz pokryte zaprawą cementową z wysoką zawartością glinki z zewnątrz pokryte ocynkiem 200 g/m 2 oraz czerwonobrązową farbą z żywicy syntetycznej GJS.080.W... DN 80 GJS.100.W... DN 100 GJS.125.W... DN 125 GJS.150.W... DN 150 GJS.200.W... DN 200 GJS.250.W... DN 250 GJS.300.W... DN 300 GJS.350.W... DN 350 GJS.400.W... DN 400 GJS.450.W... DN 450 GJS.500.W... DN 500 GJS.600.W... DN 600 GJS.700.W... DN 700 GJS.800.W... DN 800 F.H. Partner 87

88 4. Elementy naprawcze Kształtki naprawcze na każdy rodzaj rury wykonane z żeliwa sferoidalnego lub opasek ze stali nierdzewnej z systemem uszczelek gumowych. Istnieje możliwość uszczelnienia zarówno rur, jak i połączeń rurowo-kołnierzowych, również w systemach ciśnieniowych. 88

89 Opaski naprawcze ze stali nierdzewnej z uszczelką gumową (na każdy rodzaj rury) ONN DN 16 L 50 ONN DN 20 L 50 ONN DN 25 L 50 ONN DN 32 L 90 ONN DN 40 L 90 ONN DN 50 L 90 ONN DN 65 L 100 ONN DN 80 L 100 ONN DN 100 L 100 ONN DN 125 L 150 ONN DN 150 L 200 ONN DN 175 L 200 ONN DN 200 L 200 ONN DN 225 L 200 ONN DN 250 L 200 / 2 cz. ONN DN 300 L 200 / 2 cz. ONN DN 325 L 200 / 2 cz. ONN DN 350 L 200 / 2 cz. ONN DN 375 L 200 / 2 cz. ONN DN 400 L 200 / 2 cz. ONN DN 450 L 200 / 2 cz. ONN DN 500 L 200 / 3 cz. ONN DN 600 L 200 / 3 cz. ONN DN 700 L 200 / 3 cz. ONN DN 750 L 200 / 3 cz. ONN DN 800 L 200 / 4 cz. ONN DN 900 L 200 / 4 cz. ONN DN 1000 L 200 / 4 cz. ONN DN 1100 L 200 / 5 cz. ONN DN 1200 L 200 / 6 cz. ONN DN 1300 L 200 / 6 cz. ONN DN 1400 L 200 / 7 cz. ONN DN 1600 L 200 / 8 cz. F.H. Partner 89

90 Doszczelniacze kielichowe PN 16 GJS.050.DK DN 50 / 3 cz. GJS.080.DK DN 80 / 3 cz. GJS.100.DK DN 100 / 3 cz. GJS.125.DK DN 125 / 3 cz. GJS.150.DK DN 150 / 3 cz. GJS.175.DK DN 175 / 3 cz. GJS.200.DK DN 200 / 4 cz. GJS.250.DK DN 250 / 4 cz. GJS.300.DK DN 300 / 4 cz. GJS.350.DK DN 350 / 4 cz. GJS.400.DK DN 400 / 4 cz. GJS.450.DK DN 450 / 5 cz. GJS.500.DK DN 500 / 5 cz. GJS.600.DK DN 600 / 6 cz. GJS.800.DK DN 800 / 8 cz. GJS.001.DK DN 1000 / 9 cz. GJS.012.DK DN 1200 / 12 cz. 90

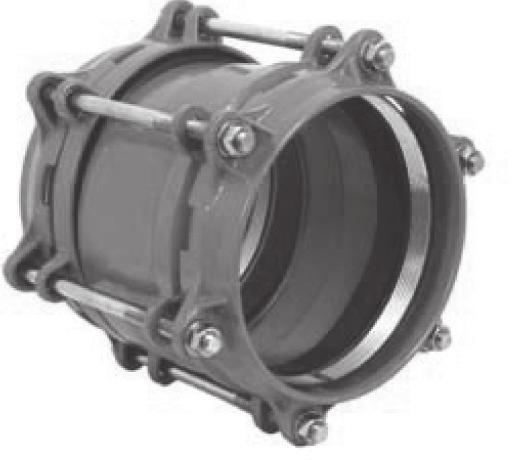

91 Łączniki rurowe RR PN 10 / 16 GJS.080.RR DN 80 L 130 GJS.100.RR DN 100 L 130 GJS.125.RR DN 125 L 130 GJS.150.RR DN 150 L 133 GJS.200.RR DN 200 L 133 GJS.250.RR DN 250 L 136 GJS.300.RR DN 300 L 136 GJS.350.RR DN 350 L 200 GJS.400.RR DN 400 L 200 GJS.450.RR DN 450 L 200 GJS.500.RR DN 500 L 210 GJS.600.RR DN 600 L 210 GJS.700.RR DN 700 L 210 GJS.800.RR DN 800 L 210 GJS.900.RR DN 900 L 238 GJS.001.RR DN 1000 L 238 GJS.012.RR DN 1200 L 240 F.H. Partner 91

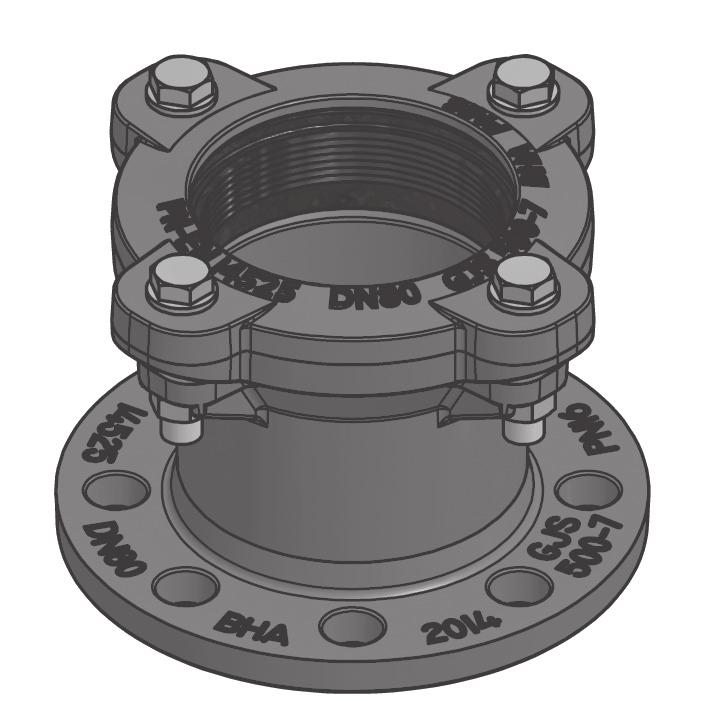

92 Łączniki rurowo-kołnierzowe RK GJS.080.RK DN 80 L 78 GJS.100.RK DN 100 L 78 GJS.125.RK DN 125 L 78 GJS.150.RK DN 150 L 78 GJS.200.RK DN 200 L 78 GJS.250.RK DN 250 L 85 GJS.300.RK DN 300 L 85 GJS.350.RK DN 350 L 108 GJS.400.RK DN 400 L 108 GJS.450.RK DN 450 L 108 GJS.500.RK DN 500 L 114 GJS.600.RK DN 600 L 114 GJS.700.RK DN 700 L 114 GJS.800.RK DN 800 L 114 GJS.900.RK DN 900 L 114 GJS.001.RK DN 1000 L 130 GJS.012.RK DN 1200 L

93 Łączniki rurowo-rurowe i rurowo-kołnierzowe na rury miękkie PE i PCV Łacznik służy do naprawy lub połączenia rurociągu w sposób szybki, bezpieczny i skuteczny. Może być stosowany przy łączeniu rurociągów z rurami żeliwnymi, stalowymi i PVC. Łącznik składa się z korpusu, pokryw dociskowych i stożkowych uszczelek z elastomeru. F.H. Partner 93

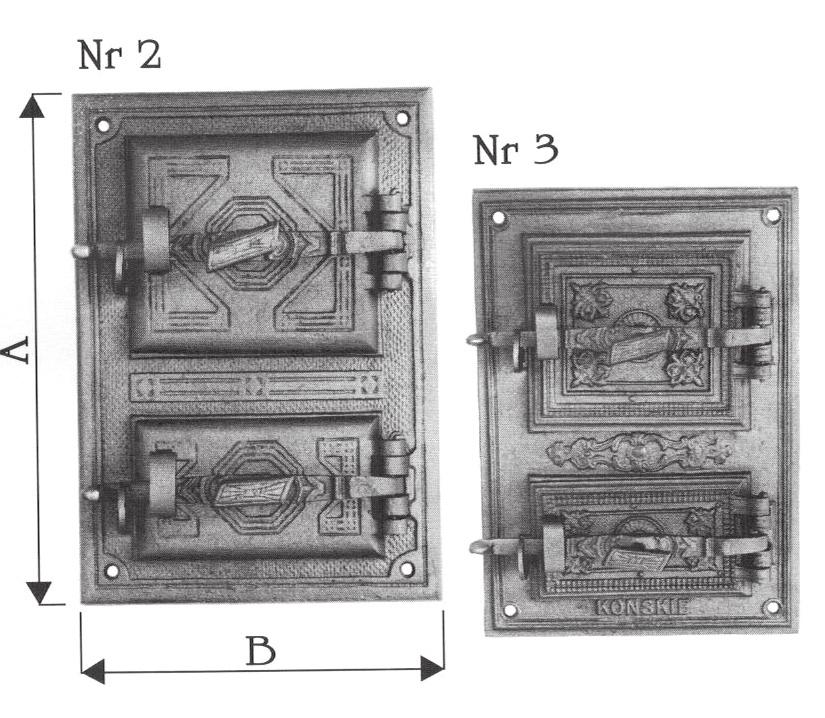

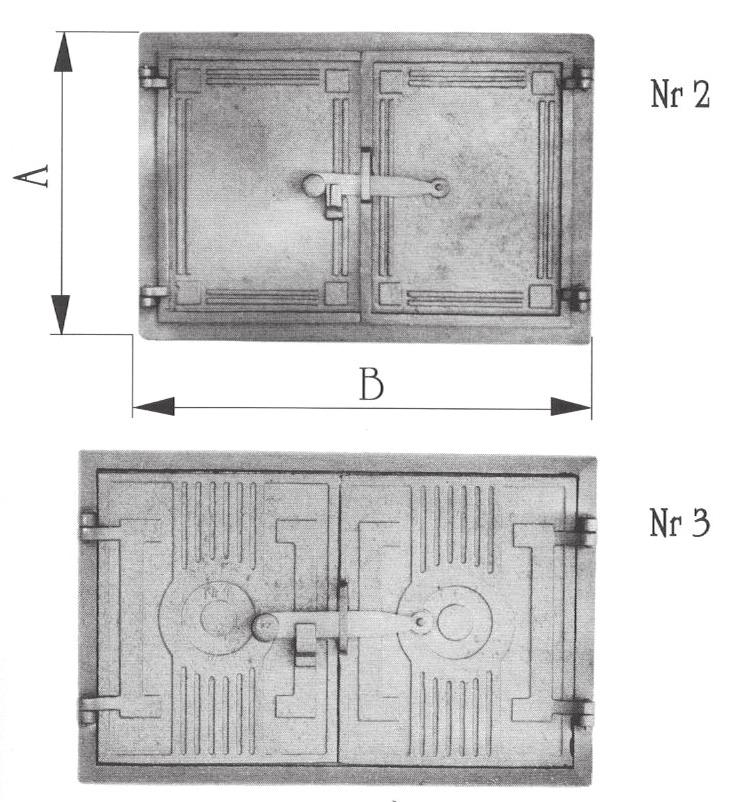

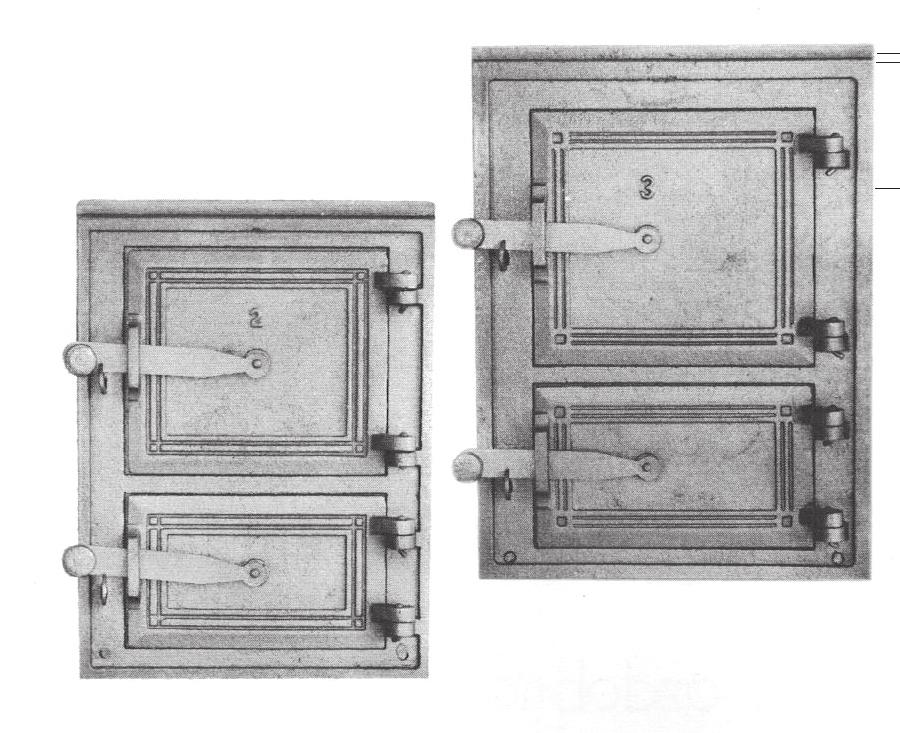

94 5. Galanteria ogrodowa i piecowa Drzwiczki wycierowe, popielnikowe Drzwiczki piecowe hermetyczne, ozdobne Drzwiczki kuchenne Drzwiczki chlebowe 94

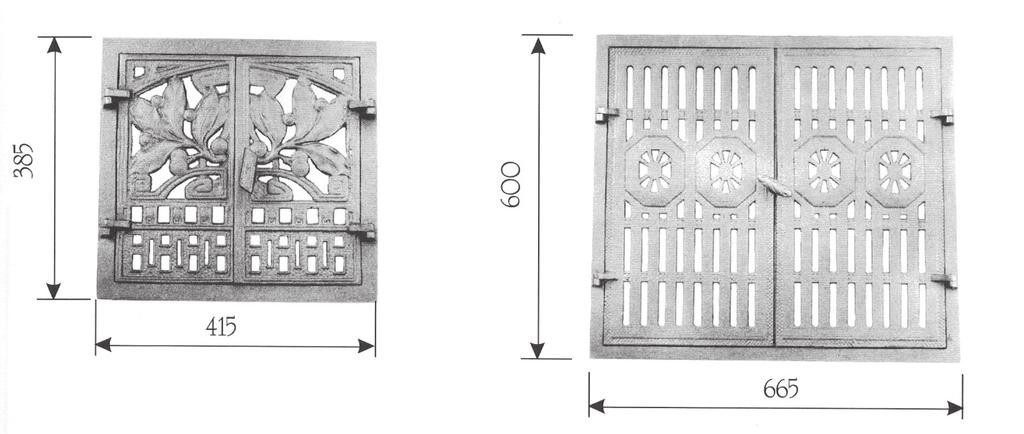

95 Drzwiczki ażurowe do ozdobnych pieców kaflowych i kominków Nogi do ławek F.H. Partner 95

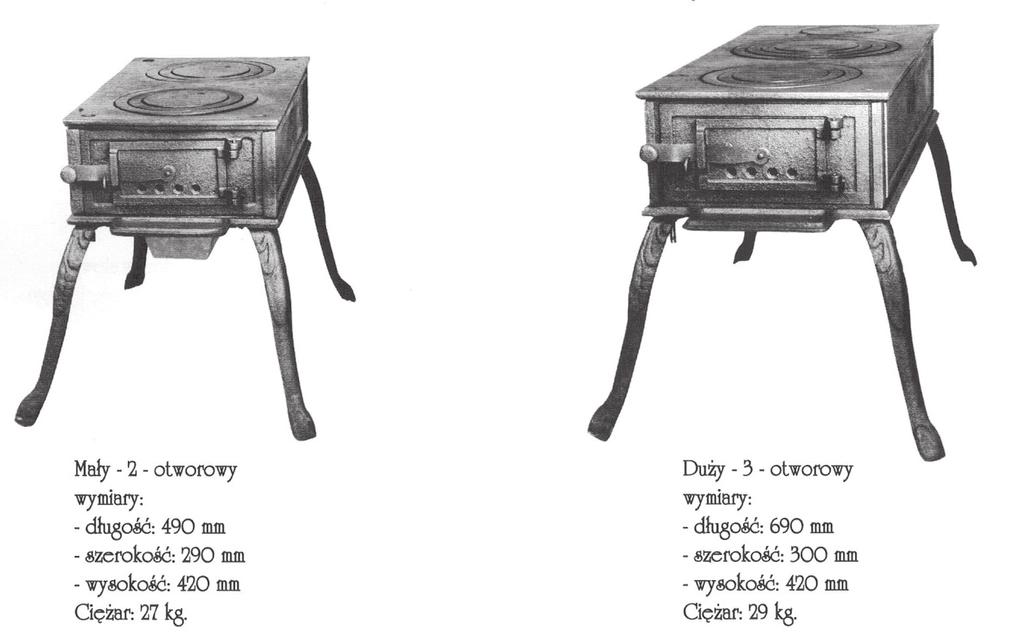

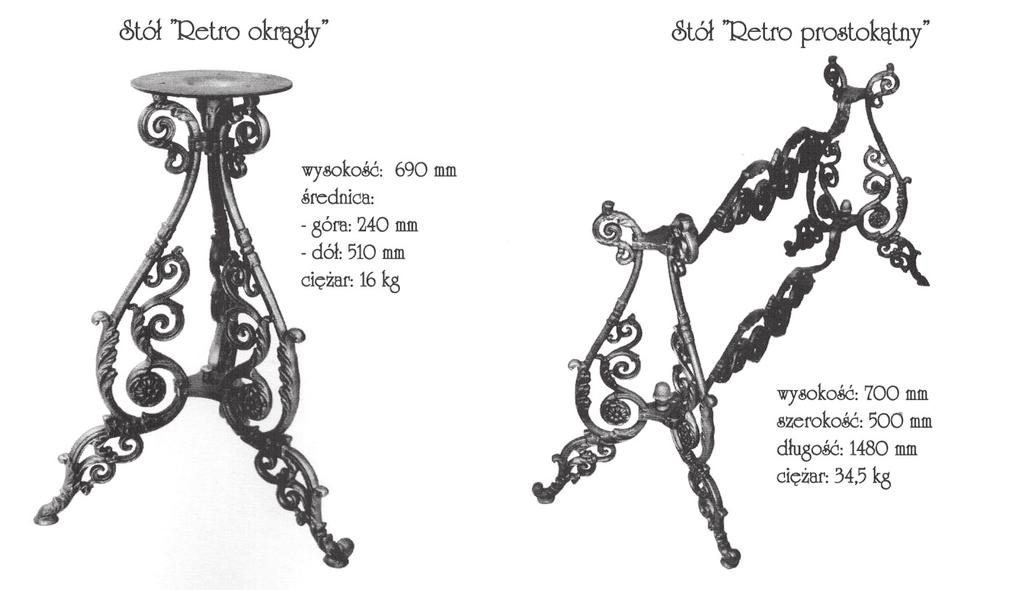

96 Stoły Piecyki skrzyniowe przenośne 96

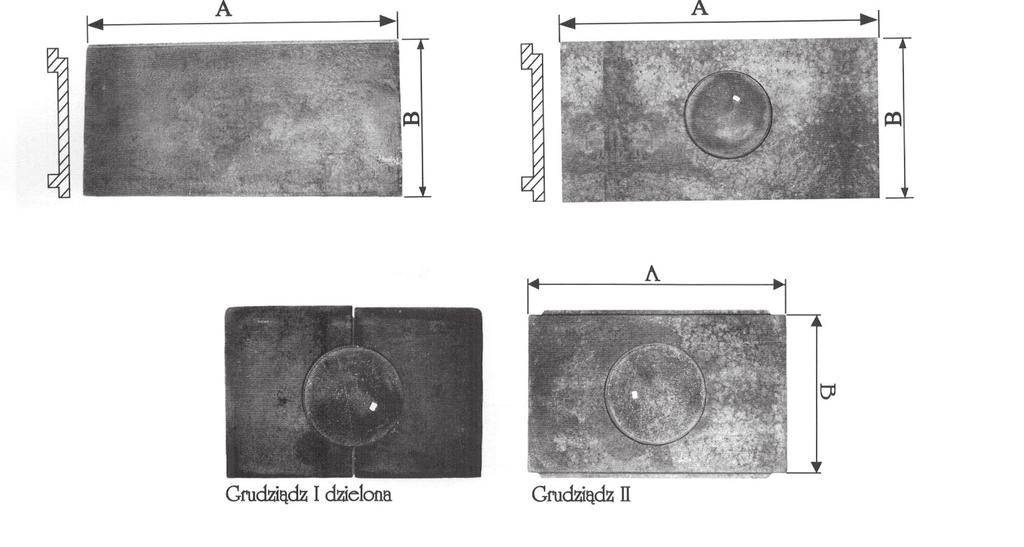

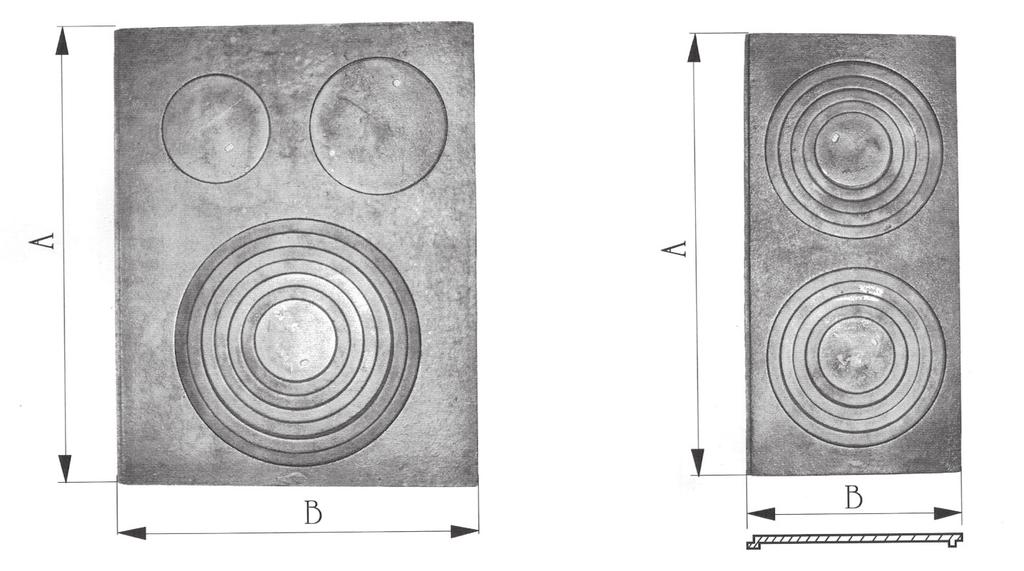

97 Płyty kuchenne F.H. Partner 97

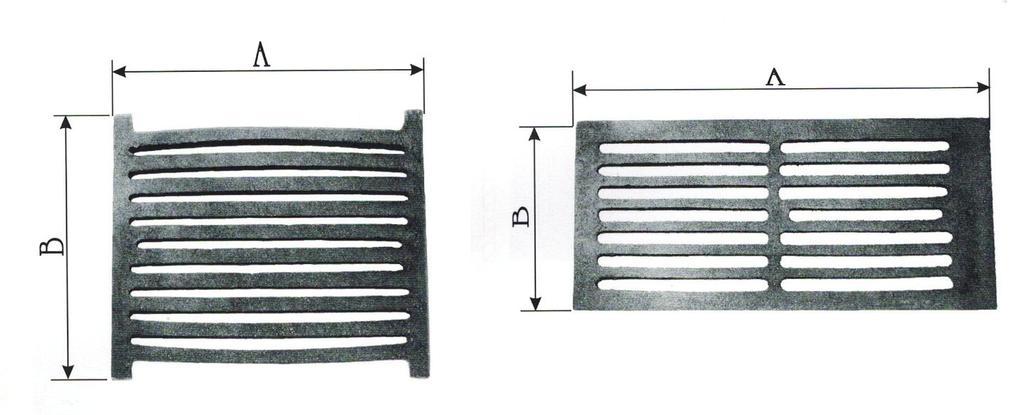

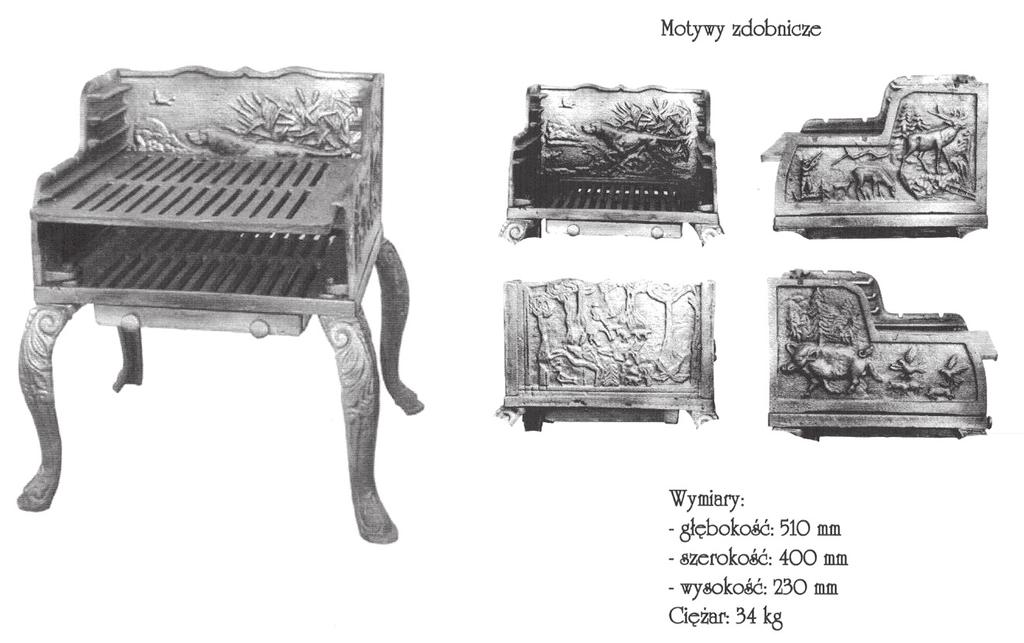

98 Ruszta Grille ogrodowe 98

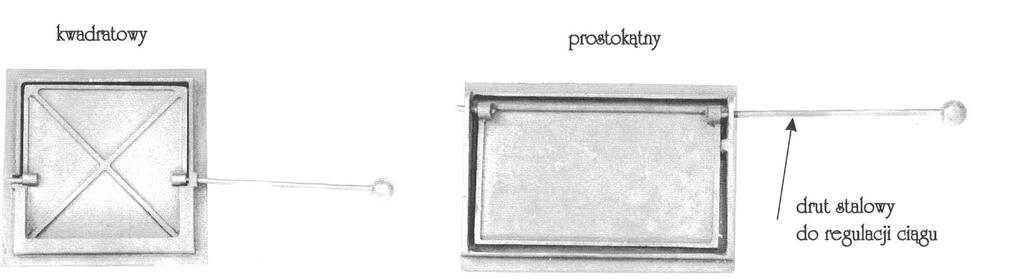

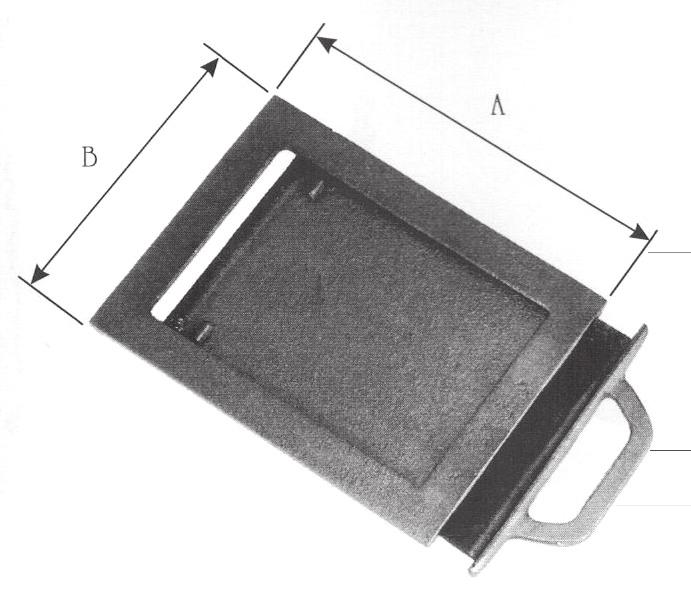

99 Zasuwy kominowe Szyber kominowy obrotowy F.H. Partner 99

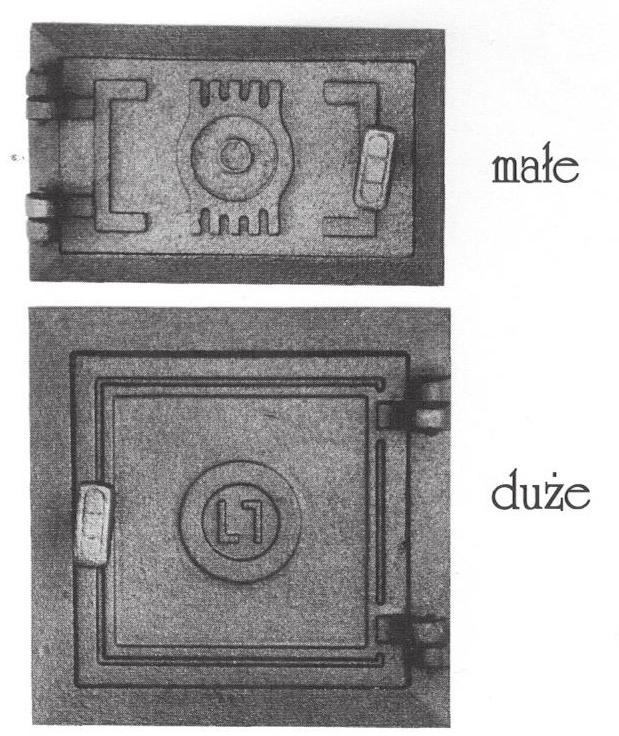

100 DRZWICZKI DPM drzwiczki popielnikowe małe DPD drzwiczki popielnikowe duże DHOM drzwiczki hermetyczne ozdobne małe DHOD drzwiczki hermetyczne ozdobne duże DKM drzwiczki kuchenne małe DKD drzwiczki kuchenne duże DCM drzwiczki chlebowe małe DCD drzwiczki chlebowe duże DA1 drzwiczki ażurowe typ pierwszy DA2 drzwiczki ażurowe typ drugi NOGI DO ŁAWEK I STOŁÓW NJ noga Jałowiec NR noga Retro STOŁY SRO stół Retro okrągły SRP stół Retro prostokątny PIECE SKRZYNKOWE PS2 piec skrzynkowy 2-otworowy PS3 piec skrzynkowy 3-otworowy PŁYTY KUCHENNE I RUSZTA PKG1 płyta kuchenna Grudziądz typ 1 PKG2 płyta kuchenna Grudziądz typ 2 PKG3 płyta kuchenna Grudziądz typ 3 RUSZTA R1 ruszt typ 1 R2 ruszt typ 2 GRILL OGRODOWY GO1 grill ogrodowy typ 1 GO2 grill ogrodowy typ 2 ZASUWA I SZYBER DO KOMINA ZK zasuwa kominowa SKK szyber kominowy kwadratowy SKP szyber kominowy prostokątny 100

101 6. Separatory Niezależnie od rodzaju (lamelowy czy koalescencyjny) Separator typu EKT, przeznaczony jest do wysokoefektywnego oddzielania zanieczyszczeń ropopochodnych z wód opadowych. Separator powinien poprzedzać osadnik lub powinien być zintegrowany z osadnikiem, którego pojemność zależy od przepustowości separatora i nie powinna być mniejsza niż ( ) l x przepustowość separatora w zależności od wymagań PN-EN V. Urządzenia inżynierii środowiska związane z ochroną wód. urządzenia ochrony wód: separatory substancji ropopochodnych: lamelowe koalescencyjne separatory związków organicznych: separatory tłuszczu separatory skrobi osadniki zawiesin mineralnych urządzenia retencji wód deszczowych: zbiorniki retencyjne regulatory przepływu urządzenia pompowe: pompownie ścieków sanitarnych pompownie wód deszczowych mini pompownie przydomowe zestawy hydroforowe F.H. Partner 101

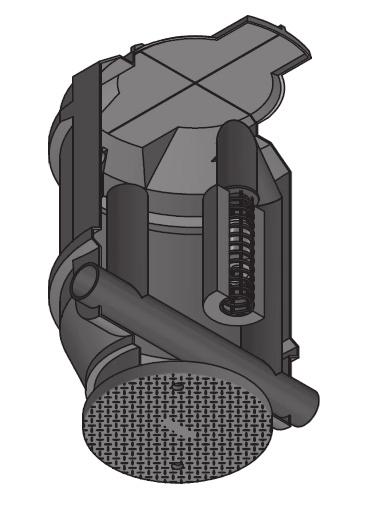

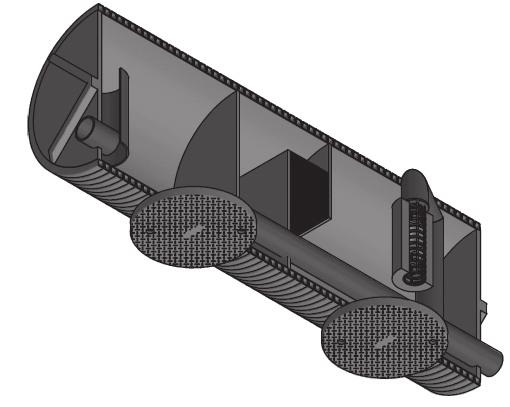

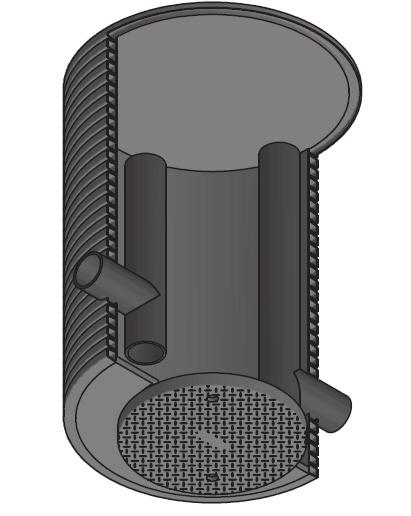

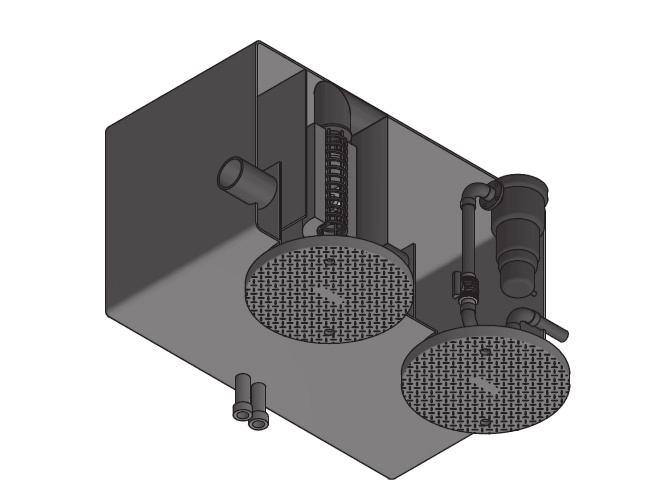

102 Separatory koalescencyjne Separatory koalescencyjne przeznaczone są do oczyszczania wód deszczowych, procesowych i roztopowych z terenów, które są zagrożone skażeniami tymi substancjami. Typowe zastosowanie tych urządzeń to: myjnie samochodowe, stacje paliw, stacje przeładunkowe, drogi i inne obiekty, na których występuje zagrożenie skażenia wód substancjami ropopochodnymi oraz zawiesiną. Separator Lamelowy Spire Separatory z wkładem lamelowym przeznaczone są do oddzielania związków ropopochodnych takich jak oleje, benzyny, zawartych w ściekach płynących w systemie kanalizacji deszczowej oraz zawiesiny ogólnej.separatory tego typu oparte są na technologii wielostrumieniowej. Zastosowanie ich odnosi się do układów zlewni miejskich, parkingów, baz sprzętu, placów manewrowych, dróg szybkiego ruchu itp

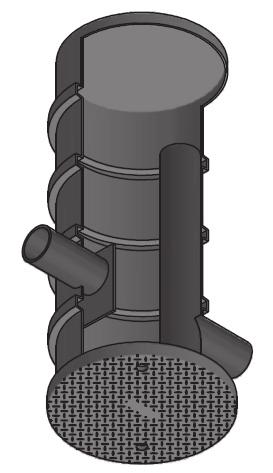

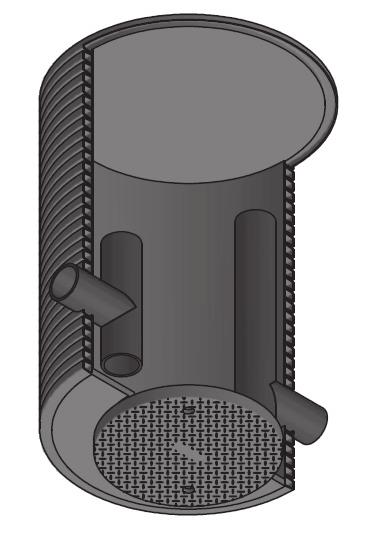

103 Separatory tłuszczu Separatory tłuszczu służą do oddzielania tłuszczy spożywczych ze ścieków sanitarnych w procesie flotacji. Wprowadzanie tłuszczu do systemów kanalizacyjnych powoduje szereg problemów eksploatacyjnych oraz wpływa negatywnie na pracę oczyszczalni ścieków. Problemy te wynikają z faktu, iż tłuszcz nie jest rozpuszczalny w wodzie, lecz znajduje się w niej w postaci trudno ulegających rozkładowi kleistych grudek. F.H. Partner 103

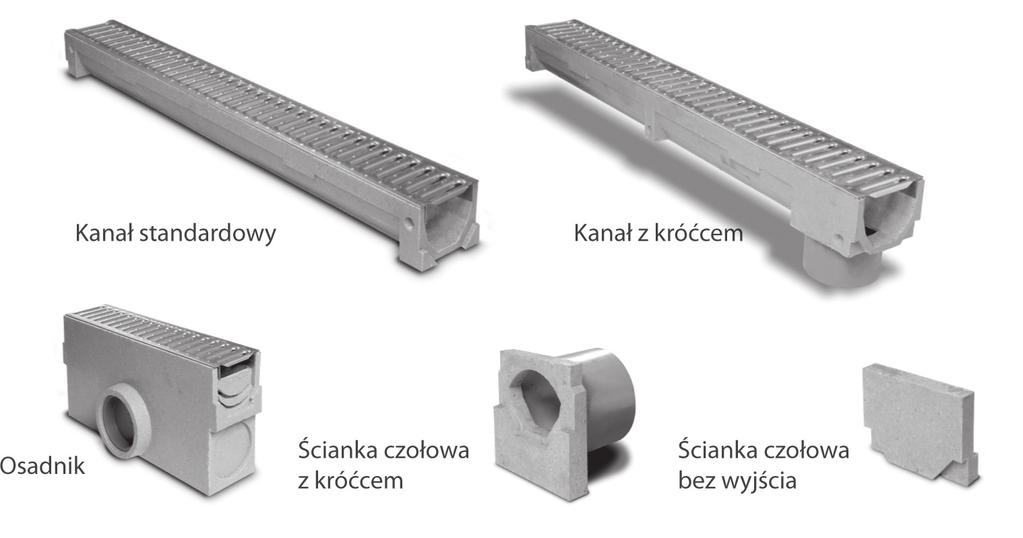

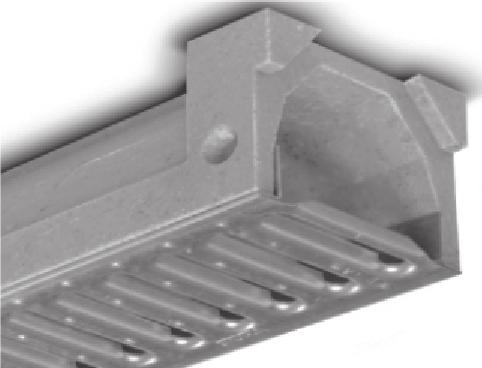

104 7. Odwodnienia Kanały odwadniające do użytku przydomowego Kanały z polipropylenu Korytka STORA-LIGHT wykonane są z polipropylenu. Są to lekkie korytka bez spadku, przeznaczone do użytku przydomowego na tarasy, alejki. Prześwit Szerokość Wysokość Klasa 100 mm 120 mm 80 mm A15 Kanały z polimerobetonu Najnowszy system odwadniania przydomowych powierzchni pieszych STORA- -HOME, łączy lekkość, praktyczność zastosowania oraz nowoczesny wygląd. W skład systemu wchodzą: kanał standardowy lub kanał z króćcem, ścianka czołowa z króćcem lub bez oraz osadnik. Prześwit Szerokość Wysokość Klasa 100 mm 124 mm 80 mm A

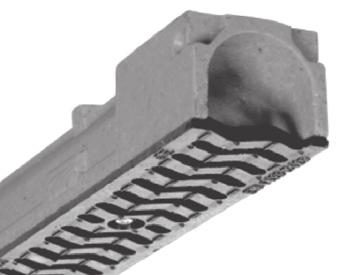

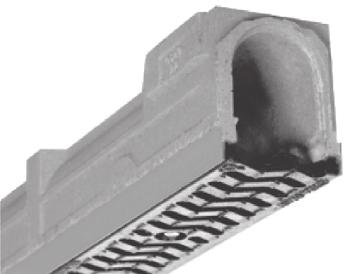

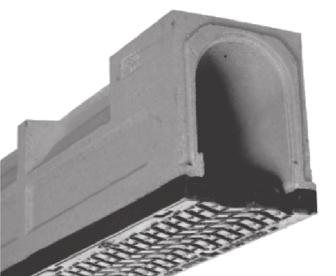

105 Kanały z polimerobetonu Kanały STORA-SELF swoje zastosowanie maja w miejscach gdzie wymagane jest obciążenie przy niewielkim natężeniu ruchu. Sa idealnym rozwiązaniem do odprowadzania wody deszczowej wokół domów, tarasów, alejek oraz przed wjazdami do garaży. Prześwit 100/150/200 mm Szerokość 125/190/240 mm Wysokość 60/80/100/120/160/195/2 Klasa A15 B125 Kanały z polimerobetonu z ocynkowanym profilem zabezpieczającym Korytka polimerobetonowe STORA-PARKING są idealnym rozwiązaniem do odprowadzania wód opadowych z terenów o średnim natężeniu ruchu: parkingów, terenów handlowych, chodników. Prześwit Szerokość Wysokość Klasa 100/150/200/300 mm 130/190/240/338 mm mm B125 C250 Kanały z polimerobetonu z żeliwnym profilem zabezpieczającym STORA-SUPER są idealnym rozwiązaniem do odprowadzania wód powierzchniowych z terenów przemysłowych i dróg o intensywnym natężeniu ruchu. Prześwit Szerokość Wysokość Klasa 100/150/200/300 mm 160/210/260/360 mm mm D400 F900 F.H. Partner 105

106 8. Oczyszczalnie ścieków Przydomowe oczyszczalnie ścieków stanowią jedne z możliwych rozwiązań gospodarki ściekowej na terenach, gdzie doprowadzenie kanalizacji jest niemożliwe bądź nieopłacalne. Wysoka efektywność oczyszczalni NV wynika z połączenia dwóch najskuteczniejszych technologii, czyli osadu czynnego i złoża biologicznego. W ich budowie wyróżnia się jedynie dwie komory, wewnętrzną (komora napowietrzania) oraz zewnętrzną, pełniącą rolę osadnika wtórnego. Ścieki wpływają do komory wewnętrznej, gdzie są napowietrzane przez powietrze dostarczane za pomocą dmuchawy membranowej. Urządzenie spełnia wymagania Rozporządzenia Ministra ochrony środowiska oraz wymagania normy zharmonizowanej PN-EN A2:2013. Jest to podstawowe kryterium, aby otrzymać dofinansowanie na przydomowe oczyszczalnie ścieków. Zalety oczyszczalni NV: Wysoka redukcja zanieczyszczeń (do 98% eliminacji BZT5) Niskie koszty eksploatacji. Bezzapachowa i cicha praca oczyszczalni. Brak elementów ruchomych, wymagających stałego nadzoru oraz kontroli Jedynym elementem elektrycznym jest energooszczędna dmuchawa. Brak sterowników, elektrozaworów, pomp zużywających prąd i wymagających kosztownych serwisów. 3 wysokości korpusu górnego oczyszczalni umożliwiają jej zagłębienie poniżej 1,2 m bez stosowania przepompowni ścieków. Oczyszczone ścieki są bezbarwne i bezwonne. Proste metody usuwania osadu. Bardzo mała powierzchnia montażu. Możliwość montażu w każdych warunkach gruntowo-wodnych oraz pod terenem przejezdnym. Brak konieczności posiadania fachowej wiedzy i sprawowania nadzoru nad zastosowaną technologią 20-LETNIA GWARANCJA 106

107 Zbiorniki Zbiorniki przeznaczone są do przechowywania: wody pitnej (zbiorniki posiadają Atest PZH); wody deszczowej, technologicznej itp.; roztworów; substancji chemicznych; substancji sypkich i granulowanych; biopaliw i biogazu. Zalety zbiorników Produkowane o różnej objętości; Mocna, lekka konstrukcja poliestrowa jest odporna na oddziaływania chemiczne, mechaniczne oraz atmosferyczne; Materiał żywica poliestrowa (lub winyloestrowa) wzmocniona włóknem szklanym, zwiększający moc konstrukcyjną; Łatwy montaż, łatwy transport. F.H. Partner 107

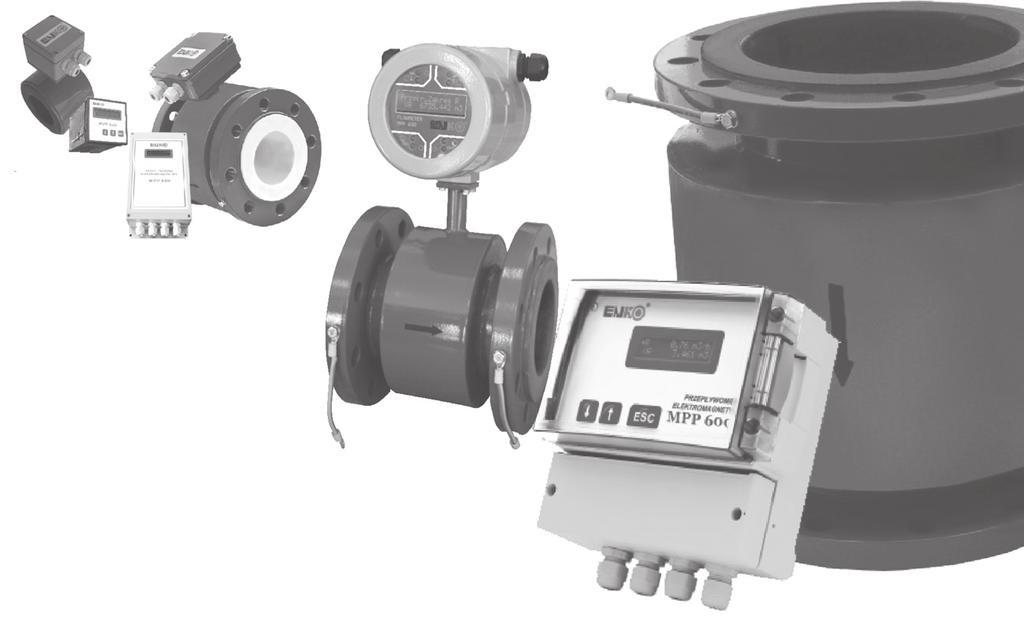

108 9. Przepływomierze Przepływomierze elektromagnetyczne średnica mm brak elementów ruchomych nie powoduje spadku ciśnienia zakres pomiarowy 0+10 m/s dokładność już od 0,25% montaż kompaktowy lub rozłączny wielofunkcyjne wyjścia dla układów sterowania bezpośrednia współpraca z drukarką funkcja dozowania komunikacja cyfrowa RS 485, MODBUS (RTU, ASCII), PROFIBUS możliwość wizualizacji pracy przepływomierza na komputerze raporty umożliwiają odczyt historii pomiaru samodiagnostyka z rejestracją błędów możliwość pomiaru dodatkowych wartości fizyko-chemicznych (ciśnienia, temperatury i innych) 108

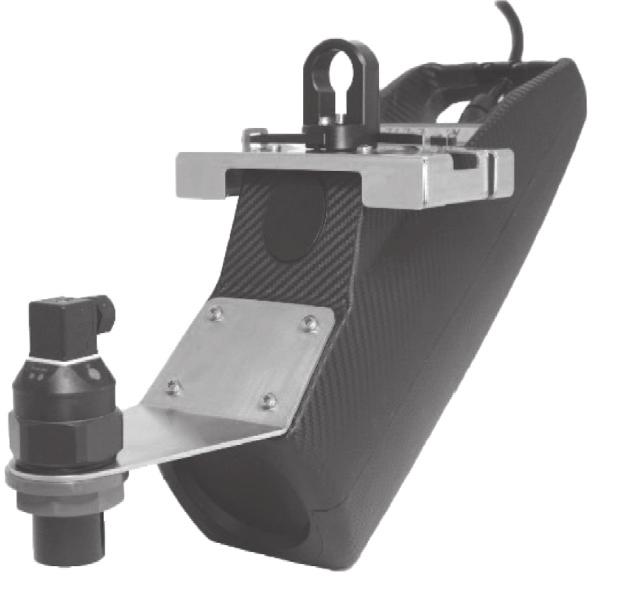

109 Przepływomierze radarowe kanały otwarte częściowo wypełnione stacjonarne i przenośne zasilane sieciowo lub bateryjnie zakres pomiarowy 0,12 +9 m/s dokładność już od 5% brak konieczności przebudowy instalacji wielofunkcyjne wyjścia dla układów sterowania wbudowana karta pamięci SD czujnik w stopniu ochrony IP 68 odporny na działanie środowisk agresywnych komunikacja cyfrowa RS 485, MODBUS RTU możliwość wizualizacji pracy przepływomierza na komputerze niskie koszty eksploatacji bezobsługowy F.H. Partner 109

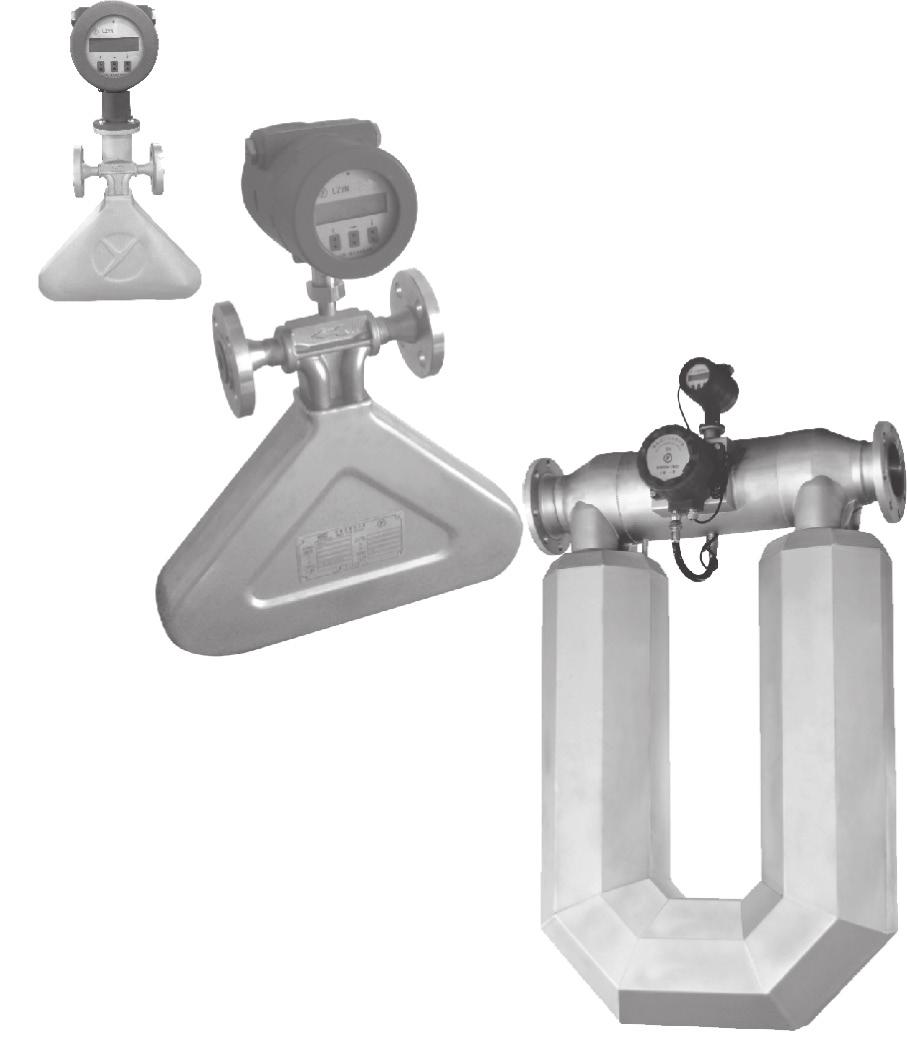

110 Przepływomierze masowe średnica mm dokładność 0,1%, 0,2%, 0,5% obudowa czujnika ze stali AISI 304 niskie koszty eksploatacji montaż kompaktowy lub rozłączny odporny na działanie środowisk agresywnych bezpośrednie wyznaczanie przepływu masowego wysoka dokładność pomiaru i duża powtarzalność komunikacja cyfrowa RS 485, MODBUS RTU możliwość wizualizacji pracy przepływomierza na komputerze dodatkowy pomiar gęstości, temperatury a nawet stężenia szerokie spektrum mediów 110

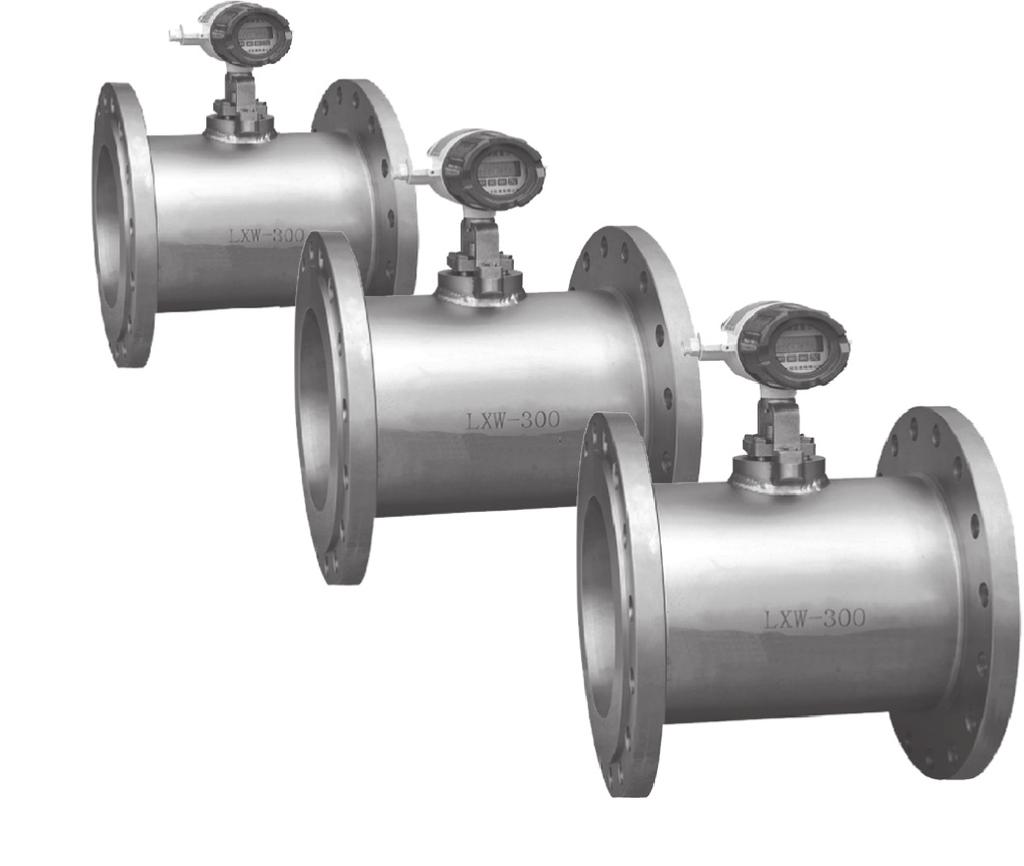

111 Przepływomierze wirowe montaż kompaktowy lub rozłączny średnica mm brak części ruchomych zasilanie 24 VDC lub 230 VAC temperatura pracy 25 do 60 C medium pomiarowe: para, ciecz, gaz dokładność 1% (ciecze), 1,5% (gaz, para) sygnały wyjściowe 4-20 ma komunikacja cyfrowa RS 485, MODBUS RTU długoterminowa stabilna powtarzalność pomiarów zmiany temperatury, ciśnienia, lepkości nie mają wpływu na pomiar temperatura medium 40 do 200 C (wersja rozłączna) F.H. Partner 111

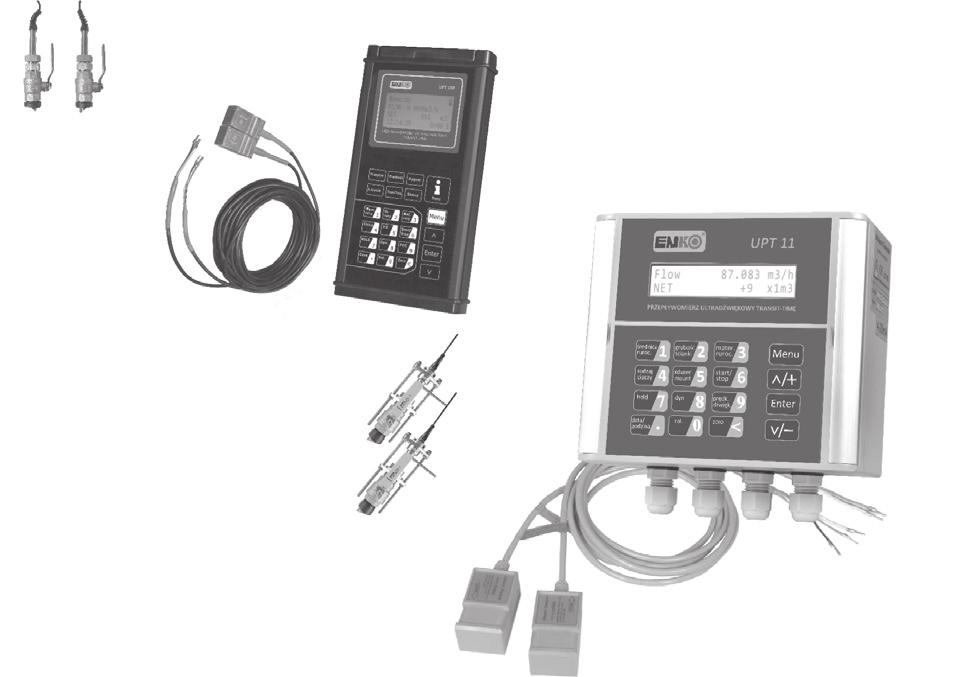

112 Przepływomierze ultradźwiękowe bezinwazyjne stacjonarne i przenośne nie powodują spadku ciśnienia zakres pomiarowy 0, m/s dokładność już od 0,5% zastosowanie na rurociągach mm wielofunkcyjne wyjście dla układów sterowania wbudowana karta pamięci SD, zapis do 512 dni czujnik w stopniu ochrony IP 68 temperatura pracy czujników C komunikacja cyfrowa RS 485, MODBUS RTU możliwość wizualizacji pracy przepływomierza na komputerze rejestrator umożliwia odczyt historii pomiaru niskie koszty eksploatacji zastosowanie jako ciepłomierz możliwość pomiaru temperatury 112

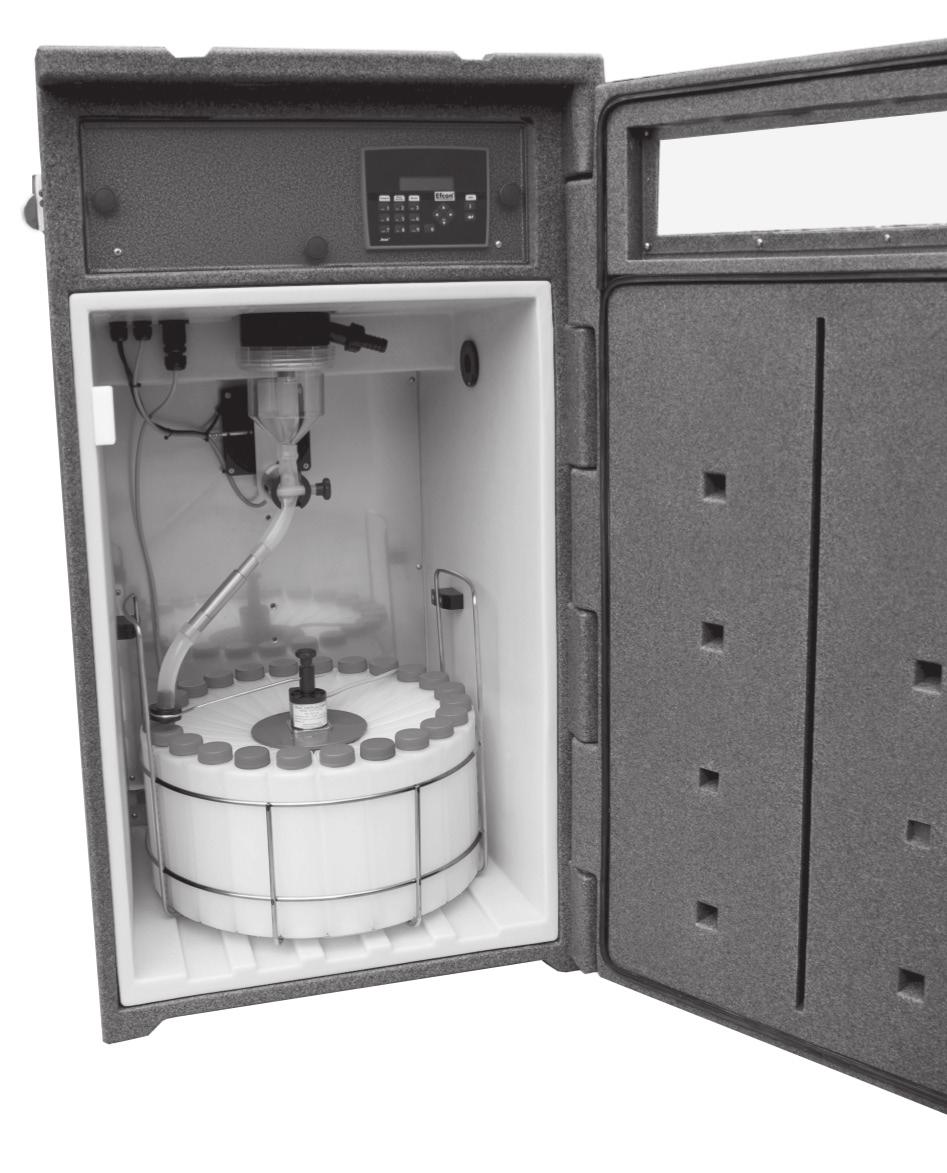

113 Automatyczna stacja poboru prób pobór próbek zgodny z ISO /10 możliwość instalacji na zewnątrz lub w pomieszczeniu odporne na niekorzystne warunki atmosferyczne temperatura pracy 25 do 40 C pojemniki dostępne w ilościach: szt. pobór płytek: próżniowo perystaltycznie ciśnieniowo pojemność pojemników: 1 x 50 l, 2 x 25 l, 4 x 13,5 l, 12 x 2 l, 24 x 1 l F.H. Partner 113

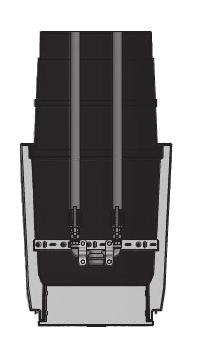

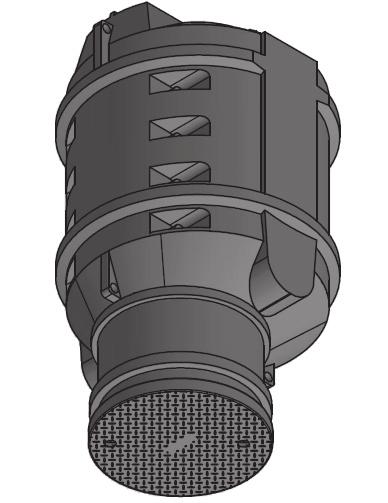

114 10. Studnie wodomierzowe Studzienki wodomierzowe to wygodny, ekonomiczny, a zarazem nowoczesny sposób na pomiar zużycia wody w domku jednorodzinnym, z jednoczesnym zabezpieczeniem instalacji i wodomierza przed zamarznięciem. Dane techniczne standardowej studni RAGI 1000 PREMIUM: średnica 1000 mm wysokość: 1500,1650,1800,2000,2200 mm monolityczna, wykonana z polietylenu, właz typu lekkiego z PE o średnicy 600 mm (możliwość użycia włazów typu ciężkiego przez zastosowanie pierścienia odciążającego) 114

115 11. Kotły F.H. Partner 115

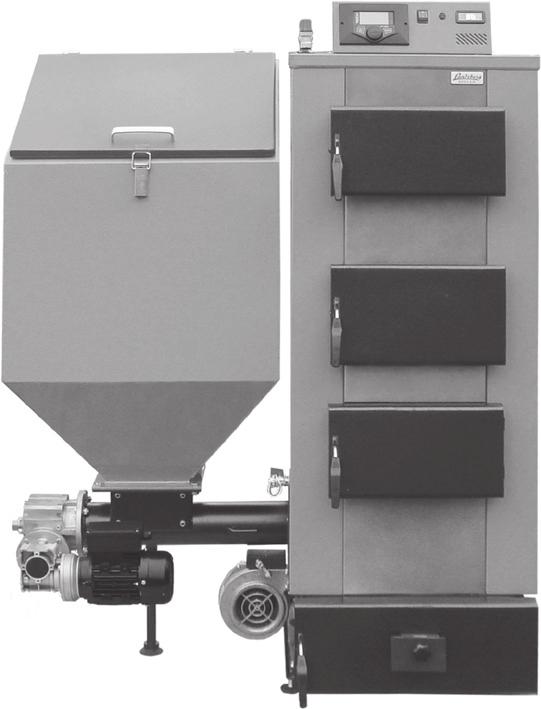

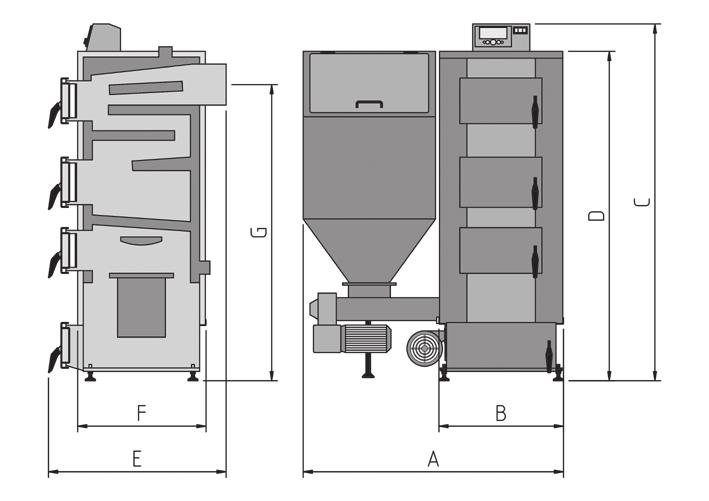

116 Kotły zasypowe dużej mocy Kotły zasypowe uniwersalne z miarkownikiem ciągu dużej mocy Kotły przystosowane do tradycyjnego spalania węgla i drewna Typ kotła Zakres mocy Powierzchnia grzewcza kotła Wielkość pow. ogrzewanej* PW 75 KW KW 9,0 m m 2 PW 100 KW KW 12,0 m m 2 PW 150 KW KW 17,5 m m 2 PW 200 KW KW 22,5 m m 2 Wyposażenie standardowe: miarkownik ciągu, czopuch z szybrem, zestaw do czyszczenia kotła, termometr. Wyposażenie dodatkowe: ** Elektroniczny miarkownik ciągu ST-322 (wraz z przepustnicą sterowaną elektronicznie) z obsługą pompy C.O. i C.W.U. dopłata 230 zł netto ** Elektroniczny miarkownik ciągu ST-322 PID (wraz z czujnikiem temperatury spalin i przepustnicą sterowaną elektronicznie) z obsługą pompy C.O. i C.W.U. dopłata 350 zł netto 116
