1 Przetrząsacz Fendt

2 Sto lat doświadczenia w dziedzinie kiszonek Tradycja, innowacja i pasja oto przepis na sukces z centrum wiedzy o kiszonkach w Feucht. Doświadczenie na całej linii. Przetrząsacz Fendt. Dzięki innowacyjnej i dobrze zaprojektowanej technologii przetrząsacze Fendt są specjalistami w szybkim i czystym suszeniu plonów na pasze. Stanowią idealne ogniwo pomiędzy kosiarką a zgrabiarką. Sto lat doświadczenia w dziedzinie maszyn do zbioru pasz znajduje odzwierciedlenie w każdym detalu. 2 3

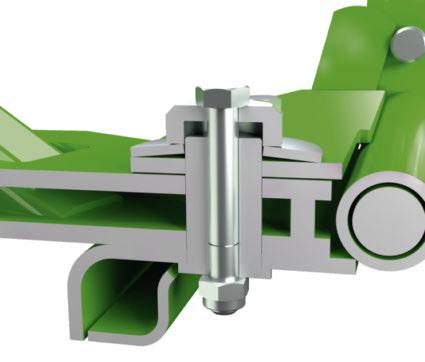

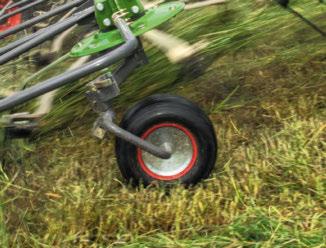

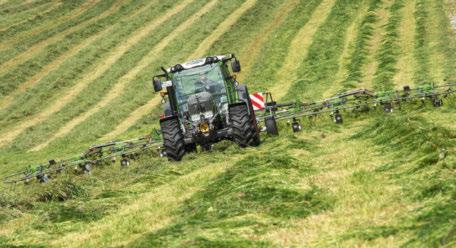

3 Stabilność jazdy, kopiowanie podłoża i charakterystyka ciągnięcia przetrząsaczy Fendt są ulepszone dzięki opatentowanemu układowi push-pull. Wał sześciokątny przenosi moc bezpośrednio z niewielkimi stratami i jest zabezpieczony przed przeciążeniem przez określony punkt zerwania. Zamknięta konstrukcja chroni go przed zanieczyszczeniami. Dzięki dużym kołom kopiującym przetrząsacze Fendt pozostają stabilne nawet podczas pracy na zboczach. PRZETRZĄSACZE FENDT TWISTER OGÓLNIE Elastyczność i długa żywotność: standard we wszystkich przetrząsaczach Fendt. Szeroka kwadratowa rama grubościenna jest w stanie wytrzymać olbrzymie obciążenia i gwarantuje długą żywotność. Ramy na wieczność Wszystkie przetrząsacze Fendt mają szeroką kwadratową ramę grubościenną. Zapewnia to długą żywotność i wyjątkową stabilność, podobnie jak połączenie poszczególnych wirników za pomocą wytrzymałych sworzni, specjalnych łożysk kołnierzowych i hartowanych śrub. Centralna przekładnia przetrząsaczy Fendt zanurzona jest w kąpieli olejowej i zabezpieczona jest przed wnikaniem pyłu i zanieczyszczeń. Łożyska na obu końcach zapewniają niezrównanie płynną pracę. Bezpośredni napęd Wszystkie elementy napędu są niezawodnie zabezpieczone przed pyłem i zanieczyszczeniami dzięki zamkniętej obudowie i są smarowane smarem. Szeroki wał sześciokątny i samocentrujące przeguby krzyżakowe zapewniają efektywne napędzanie wirników. Bezobsługowy system udowodnił tysiące razy swoją wartość i zalety bezpośredniego, prostego napędu w przetrząsaczach siana. System jest również łatwo dostępny, a tym samym wyjątkowo łatwy w konserwacji. Ustawienia w ruchu Inteligentne rozwiązania, dzięki którym przetrząsacze Fendt są wydajnymi, dobrze zaprojektowanymi maszynami, można również znaleźć na kołach wirników. Zostały one rozmieszczone w taki sposób, aby w najniższym punkcie na podłożu pozostawała tylko niewielka przestrzeń do ramion palców. Dzięki temu przetrząsacze doskonale dostosowują się do terenu, zapobiegając zanieczyszczaniu pasz. Koła wyposażone są również w osłony chroniące przed owijaniem materiału, które utrzymują trawę z dala od obręczy. 4 5

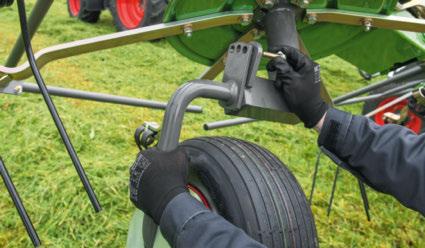

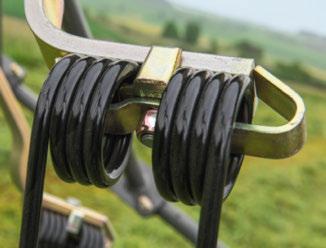

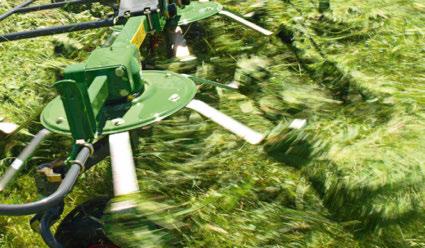

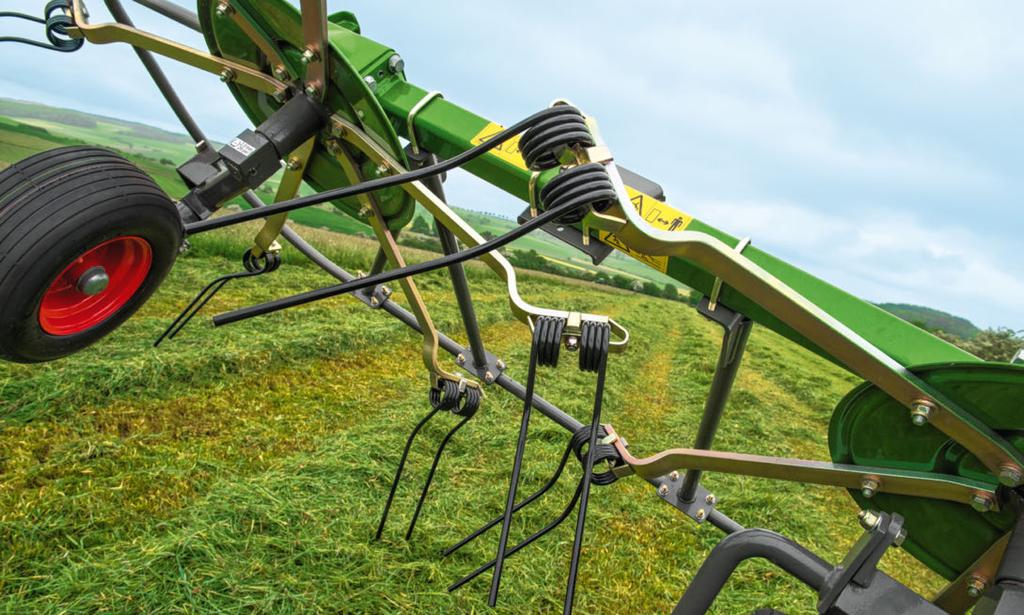

4 Palce Super C wykonane są z grubej (9,5 mm), wytrzymałej stali, charakteryzują się dużą żywotnością i zapewniają doskonałe rezultaty. Nośniki zębów są wyjątkowo szerokie i posiadają wytrzymałą na zgięcia powierzchnię stykową na płycie rotora. Dzięki zamkniętej konstrukcji głowice rotorów przetrząsaczy Fendt są niezawodnie zabezpieczone przed pyłem i zabrudzeniami. FENDT TWISTER: PALCE/WIRNIKI/KOPIOWANIE PODŁOŻA Zaufaj wypróbowanym i sprawdzonym detalom. Stabilne ramiona Płaskie ramiona palców przetrząsacza Fendt są wykonane z wytrzymałych, galwanizowanych i sprężystych płaskowników stalowych. Ramiona na wirnikach i płyty wirników są mocowane bezpośrednio i mają wyjątkowo dużą powierzchnie styku, co zapewnia ciasne pasowanie połączenia. Płyty wirników mają wzmocniony profil zapewniający stabilność i bezpieczeństwo. Ramiona na wirniku są na tyle elastyczne, by dostosowywały się do nierównego terenu poprzez pochłanianie działającej na nie siły, co zapewnia maksymalną ochronę palców i runi. Gładka powierzchnia ramion palców oznacza, że materiał nie jest na nich gromadzony. Doskonałe efekty i najwyższa jakość paszy Różne zastosowania wymagają różnych ustawień. W modelu Fendt kąt przetrząsania reguluje się szybko i łatwo za pomocą płyty z otworami na kołach. Dostępne ustawienia to 15, 18 i 21. Dlatego wybór właściwego ustawienia jest naprawdę prosty i w każdych warunkach można uzyskać optymalne wyniki. Ponieważ wirniki w dużym stopniu na siebie zachodzą, pokos jest lepiej wymieszany, schnie bardziej równomiernie i łatwiej się go zbiera. Najlepsze palce, gwarantowany sukces Dzięki wykorzystaniu efektu czesania materiał roślinny jest odkładany w dwóch warstwach, przez równe palce z 6 zwojami o średnicy 70 mm, a tym samym jest idealnie równo obracany. Pomaga to utrzymać paszę w stanie wolnym od zanieczyszczeń. Z uwagi na to, że obciążenie zębów jest takie samo po obu stronach, wydłuża się ich żywotność. Specjalne palce Super C są gruntownie badane w samodzielnie opracowanym cyklu testowym, w ramach którego poddaje się je działaniu cykli. Palce Super C charakteryzują się najwyższą jakością i bardzo długim okresem użytkowania. Ponadto wszystkie palce mają identyczny rozmiar, co ułatwia zamawianie i dobieranie części zamiennych. Palce są oczywiście wyposażone w mechanizm zapobiegający ich utracie. Wszystkie palce Super C są standardowo zabezpieczone przed zgubieniem, aby chronić maszyny na dalszych etapach prac oraz zwierzęta. Kąt przetrząsania można szybko i łatwo wyregulować za pomocą płyt z otworami na kołach. Dostępne ustawienia to 15, 18 i

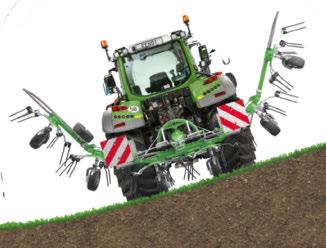

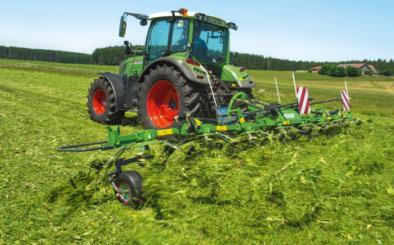

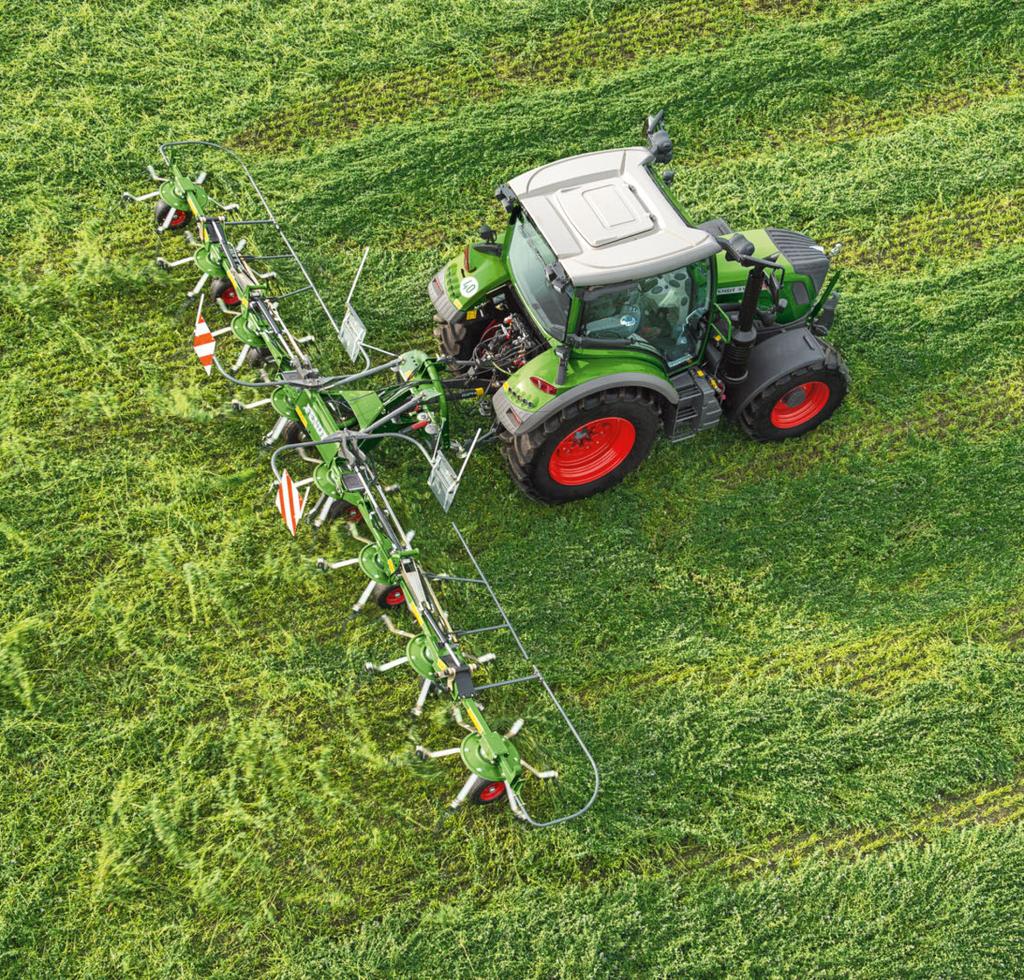

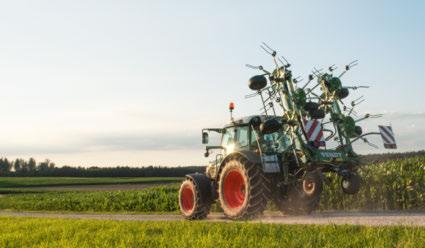

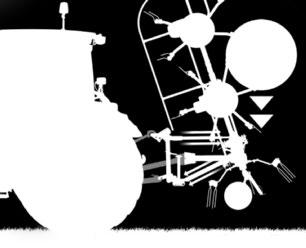

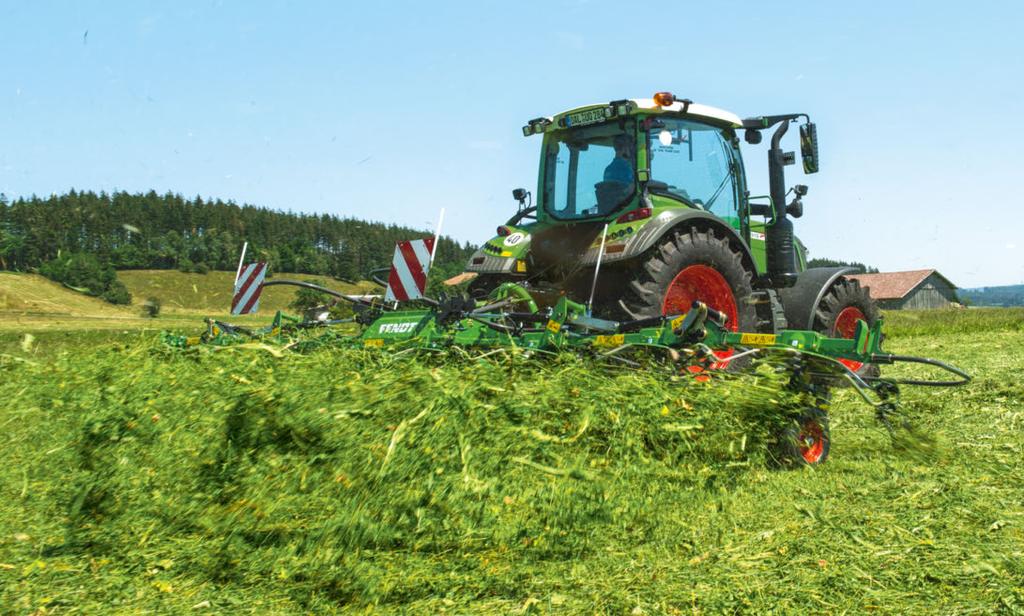

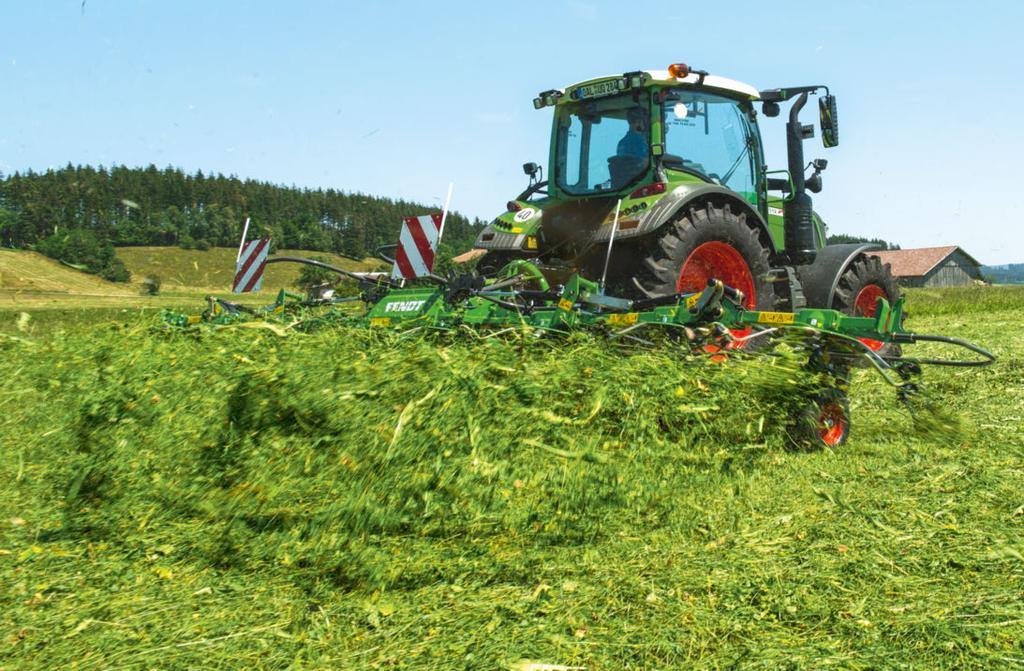

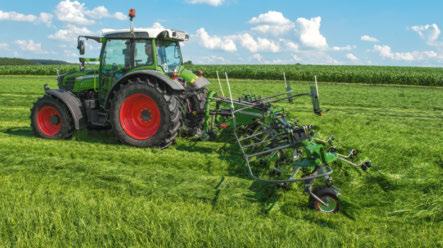

5 We wszystkich przetrząsaczach Fendt bezpieczeństwo jest standardem. Dzięki zintegrowaniu wolnego koła moc jest odcinana przy składaniu maszyny na czas transportu. Zsynchronizowane podnoszenie zapewnia bezpieczeństwo podczas składania, gdy pracuje się na zboczach. Środek ciężkości położony blisko ciągnika znacznie poprawia stabilność podczas jazdy na drogach. FENDT TWISTER: MOCOWANIE TRZYPUNKTOWE Obdarzone talentem i kontrolowane w każdej sytuacji. Wszechstronna maszyna Przetrząsacze Fendt z mocowaniem trzypunktowym i czterema, sześcioma lub ośmioma wirnikami mogą być wykorzystywane do dowolnego zadania i można je podłączać do dowolnego ciągnika o mocy co najmniej 30 KM. Duże szerokości robocze sięgające 8,6m nie stanowią żadnego problemu również w przypadku ciągników o mocy poniżej 100 KM. Przetrząsacze Fendt są naprawdę kompaktowe w pozycji transportowej. Dzięki zsynchronizowanemu podnoszeniu wirników praca na pochyłościach jest wyjątkowo łatwa. Prędkość wirników można zmniejszyć przy użyciu opcjonalnej przekładni pokosu nocnego, co pozwala idealnie formować nocne pokosy przy obrabianiu dużych powierzchni. Perfekcja na skraju pola Maksymalną wydajność pracy można łatwo i dogodnie osiągnąć nawet na skraju pola, co jest zasługą centralnego układu rozrzucania brzegowego. Układ jest uruchamiany z kabiny i niezawodnie zapobiega rozrzucaniu plonu poza skraj pola, znacząco minimalizując straty. Hydrauliczny układ rozrzucania brzegowego może zostać dodatkowo zamontowany w dowolnej chwili i jest dostępny w opcji dla przetrząsaczy Fendt. Do uruchomienia układu potrzebny jest jedynie zawór sterujący. Bezpieczeństwo jest zawsze standardem Automatyczny wyłącznik bezpieczeństwa ze zintegrowanym wolnym kołem stanowi dodatkowe skuteczne zabezpieczenie przetrząsacza Fendt. Moc jest odcinana, jeżeli maszyna zostaje podniesiona na wysokość przekraczającą ustawienie dla uwroci. Samocentrujące przeguby krzyżakowe zapobiegają uszkodzeniom układu napędowego DN 7706 DN 8608 DN Working Szerokość width robocza 6,60 m 7,70 m 8,60 m Number Liczba Wirnik Rotor Number Liczba Ramion Tine arms na wirniku per rotor Idealne rezultaty można osiągnąć nawet na skraju pola dzięki rozrzutnikowi brzegowemu, wokół którego obraca się cały przetrząsacz. Opatentowany układ wleczenia ze sprężeniem zapewnia optymalne dostosowanie do podłoża i optymalne właściwości bezwładnościowe dzięki niskiemu punktowi holowania. 8 9

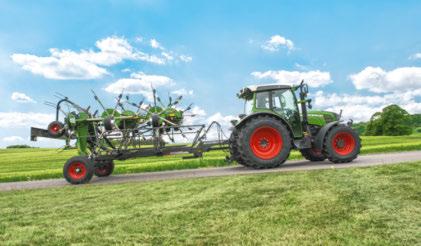

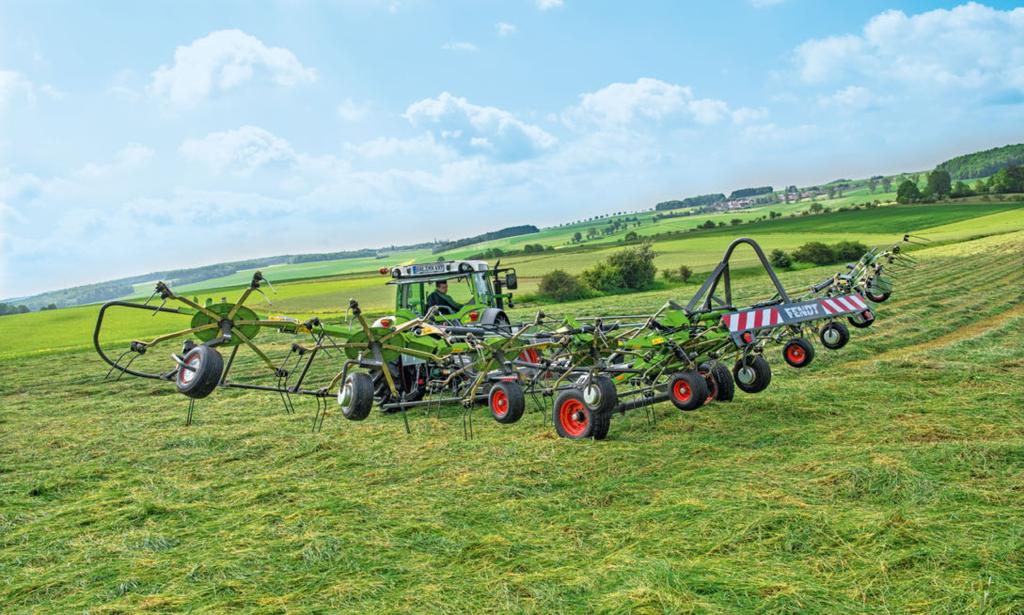

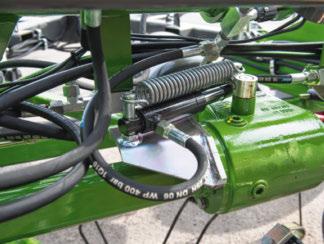

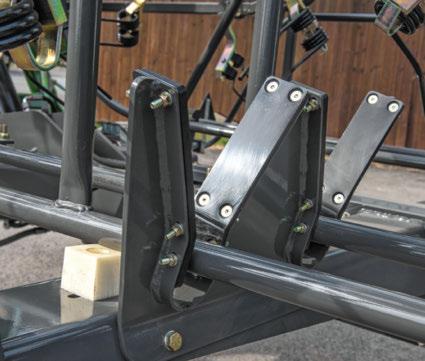

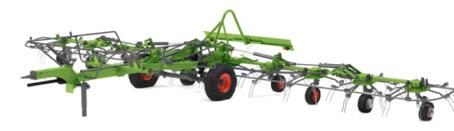

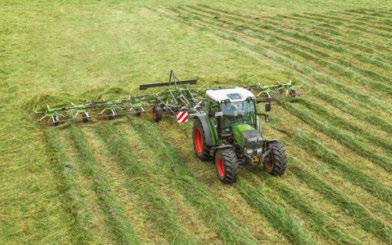

6 Hydrauliczny system SLS (Security Lock System) zapewnia niezawodną ochronę przed uszkodzeniami napędu przetrząsacza podczas składania go do pozycji transportowej. Dzięki ogumieniu transportowemu o dużej objętości przetrząsacz można bezpiecznie prowadzić po drogach publicznych z prędkością 40 km/h. FENDT TWISTER WERSJA Z PODWOZIEM Zwrotność zapewniająca maksymalną wydajność. Zwrotność ma kluczowe znaczenie Przetrząsacze Fendt z podwoziem transportowym skutecznie obracają materiał dzięki 8 10 wirnikom i szerokości roboczej sięgającej 12,7 m. Wysoka efektywność jest również zasługą ich zwrotności i dopracowanych detali. Przyczynia się do niej również płynne zamykanie i otwieranie ramion wirników, które przechowywane są bez obciążenia we wspornikach w kształcie litery Y. Szeroki rozstaw i szerokie ogumienie przetrząsacza zapewniają płynną jazdę, a maksymalna prędkość jazdy wynosząca 40 km/h umożliwia błyskawiczne rozpoczęcie kolejnego zadania. Szerokie koła transportowe, które działają również jako koła kopiujące, zapewniają dobre dostosowanie do terenu. Hydraulicznie zabezpieczone Unikalny system SLS (Security Lock System) stanowi niezawodne zabezpieczenie. Jeżeli rotor przez przypadek się złoży podczas pracy, hydraulicznie aktywowany system odetnie moc. System ustawia również automatycznie rotor i środkuje się podczas podnoszenia. Łatwa regulacja Wysokość roboczą rotorów można z łatwością ustawiać bez narzędzi, przy pomocy korby znajdującej się na ramie, tym samym można szybko i łatwo zareagować na zmieniające się warunki. 901 T T T Working Szerokość width robocza 8,60 m 10,20 m 12,70 m Number Liczba Wirnik Rotor Number Liczba Ramion Tine arms na wirniku per rotor Maksymalne pokrycie obszaru i najwyższa jakość pasz: Ciągnięte przetrząsacze Fendt osiągają doskonałą wydajność nie tylko dzięki szerokości roboczej, ale również dzięki zwrotności na uwrociach. Wysokość roboczą można łatwo wyregulować dzięki poręcznej, znajdującej się pośrodku korbie

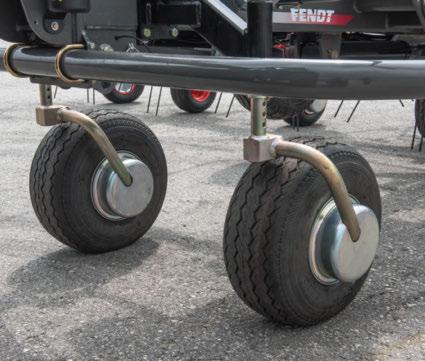

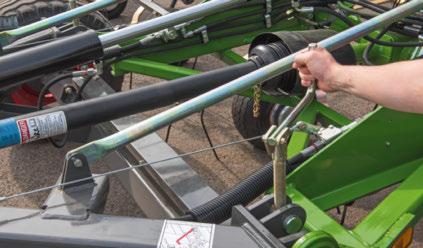

7 Wyposażenie standardowe i opcjonalne standardowe: g opcjonalne: c FENDT TWISTER: WYPOSAŻENIE SPECJALNE Przetrząsacz dopasowany do Twoich potrzeb FF Niezależnie od tego, czy chodzi o sztywne lub obrotowe ucho zaczepowe, czy o hak zaczepu Fendt daje Ci wybór. (Dotyczy modeli Fendt T i T). JJ Zintegrowany, regulowany hamulec wahadłowy zapobiega odskakiwaniu przetrząsacza. We wszystkich przetrząsaczach Fendt z montażem trzypunktowym. JJ Pałąki osłonowe przetrząsacza, które wyposażone są w łożyska o dużej żywotności, idealnie wpasowują się w specjalny wspornik na ramie. (Tylko w modelach przetrząsaczy Fendt z podwoziem). FF Optymalne ruchome koła kopiujące optymalizują kopiowanie terenu i zapewniają czyste zgrabianie oraz ochronę runi. (Dotyczy modelu 901 T)

8 Wyposażenie standardowe i opcjonalne standardowe: g opcjonalne: c PRZETRZĄSACZ FENDT TWISTER Dane techniczne Bezpieczeństwo i serwis non stop Kontakt z firmą Fendt. 431 DN 601 DN 5204 DN 6606 DN 7706 DN 8608 DN 901 T T T Weights Wymiary and i masy dimensions Working Szerokość width robocza m 4,30 5,70 5,20 6,60 7,70 8,60 8,60 10,20 12,70 Transport Szerokość width transportowa m 2,44 2,55 3,00 2,90 3,00 2,90 3,00 2,94 2,94 Parking Wysokość height parkingowa m 2,36 3,00 2,60 3,30 3,65 3,30 2,90 2,56 2,56 Transport Długość transportowa length m 1,88 2,10 2,25 2,10 2,45 2,25 4,40 5,70 5,70 Weight Masa kg Power Pobór mocy requirement Power Pobór mocy requirement kw/hp KM 22 / / / / / / / / / 90 Hitching Zaczep Three-point Trzypunktowy Kategoria Category I + II I + II I + II I + II I + II I + II Dwupunktowe Two-point lower cięgna links dolne Kategoria Category II Drawbar Ucho zaczepowe eye g g Additional Wyposażenie equipment dodatkowe/wirnik / rotor Rotor Wirnik Number Liczba Tine Ramion arms na per wirniku rotor Number Liczba Anti-tine Urządzenie loss zabezpieczające protective device przed uszkodze- c c g g g g g g g niem Mechanical zębów edge spreading device g g g g g g g c c Hydraulic Mechaniczny edge rozrzutnik spreading brzegowy device g g cg cg cg cg cg c c Spread Hydrauliczny angle rozrzutnik adjustment brzegowy g g c g c g c g c g c g g g Overload Regulacja protection kąta rozrzutu g g g g g g g g g Pendular Zabezpieczenie brake przed przeciążeniem g g g g g g g g g Night-swath Hamulec o konstrukcji gearbox wahliwej g g cg cg cg cg c c c Przekładnia Night-swath c c c c c c c Hydraulics Required Układ hydrauliczny connections EW Number Required Wymagane hydraulic połączenia connections hydrauliczne DW EW Number Liczba * 1 1* 1* 1 1* 1 KENNFIXX Wymagane hydraulic połączenia connections hydrauliczne DW Liczba 1* g 1* g 1* g 1* g Połączenia hydrauliczne KENNFIXX g g g g Tyres Rotor Ogumienie chassis tyres 4 x 15/ x 15/ x 16/ x 16/ x 16/ x 16/6.50-8; 2 6 x 16/6.50-8; 6 x 16/6.50-8; 8 x 16/6.50-8; Opona ramy rotora 4 x 15/ x 15/ x 16/ x 16/ x 16/ x 18.5/ /6.50-8; 2 26 x 18.5/ /6.50-8; 26 x 18.5/ /6.50-8; 28 x 18.5/ /6.50-8; Transport chassis tyres x 18.5/ x 10.0/ / / x 18.5/ / x 18.5/ Opona ramy transportowej 10.0/ / / Lighting Lighting Oświetlenie c c c c c c g g g Warning Oświetlenie signs gc gc gc gc gc gc g g g Oznaczenia ostrzegawcze g g g g g g g g g Co wyróżnia serwis Fendt? Serwis oznacza dla nas znakomitą znajomość i zrozumienie charakteru pracy naszych klientów, dzięki której możemy spełnić ich wymagania w zakresie niezawodności i bezpieczeństwa oraz działać w ich interesie ekonomicznym. Jesteśmy dumni z naszych produktów. Wytwarzamy je tak, aby spełniały najwyższe wymagania i aby zachowywały pełną sprawność przez długie lata. W serwisie jesteśmy partnerami dla naszych klientów. Co oznacza kompletna linia Fendt? Oprócz wiodących ciągników i maszyn żniwnych obecnie oferujemy naszym klientom również maszyny do zbiorów pasz spełniające standardy jakościowe marki Fendt. Oferujemy obszerną gamę maszyn rolniczych, włącznie z doskonałym serwisem Fendt, a wszystko to z jednego, zaufanego źródła. W Jakie produkty obejmuje gama maszyn do zbiorów pasz Fendt? W ofercie maszyn i narzędzi zielonkowych Fendt można znaleźć wysokiej jakości zgrabiarki karuzelowe (Fendt Former), przetrząsacze (Fendt ), kosiarki bębnowe (Fendt Cutter) i dyskowe (Fendt Slicer), przyczepy samozbierające (Fendt Tigo), prasy (zwijające i kostkujące), jak również sieczkarnie samobieżne (Fendt Katana). Wszystkie narzędzia idealnie pasują do ciągników Fendt i spisują się imponująco również w połączeniu z ciągnikami innych marek. Skąd wywodzi się gama maszyn zielonkowych Fendt? Maszyny zielonkowe Fendt montowane są w centrum technologii zbioru pasz AGCO w Feucht (Niemcy). Jest to jeden z sześciu zakładów na terenie Niemiec odnoszący od 100 lat sukcesy w dziedzinie innowacyjnych maszyn rolniczych. fendt.com Na naszej stronie internetowej znajdziesz wszystkie niezbędne informacje, od broszur informacyjnych po szczegółowe dane techniczne, raporty o firmie oraz kalendarz wydarzeń organizowanych przez firmę Fendt. Konfigurator Fendt Za pomocą konfiguratora Fendt można wybierać spośród wszystkich dostępnych wariantów wyposażenia i skonfigurować optymalnie wyposażoną maszynę do swojego gospodarstwa. Konfigurator Fendt jest dostępny na stronie internetowej fendt.tv Fendt przez całą dobę umożliwia to nasza biblioteka mediów Fendt. Nasza telewizja internetowa prezentuje informacje o produktach Fendt przez całą dobę. facebook.com/fendtglobal Obserwuj nas na Facebooku, aby nie przeoczyć żadnego istotnego wydarzenia ze świata maszyn Fendt. Odwiedź, spójrz! instagram.com/fendt.global Obserwuj nas na Instagramie i zostań fanem marki Fendt. Czekają na Ciebie fascynujące artykuły poświęcone maszynom Fendt! W DN = Three-point headstock with trailing device, T = Conveyor running gear, * = Float position required, Number of required hydraulic connections may vary depending on the additional equipment DN = Trzypunktowa głowica z układem wleczonym, T = Układ jezdny przenośnika, * = Wymagana pozycja pływająca, Liczba wymaganych podłączeń hydraulicznych może się różnić w zależności od dodatkowego sprzętu 14 15

9 Leaders drive Fendt! AGCO GmbH Fendt Marketing Marktoberdorf, Niemcy Fendt jest marką o światowym zasięgu, należącą do AGCO. Wszystkie dane dotyczące wyposażenia, wyglądu, wydajności, wymiarów i mas, zużycia paliwa i kosztów obsługi pojazdów odpowiadają najnowszym informacjom dostępnym w momencie oddania tekstu do druku. Możliwe jest wprowadzenie zmian w zależności od daty zakupu. Dealer firmy Fendt z przyjemnością udzieli Państwu aktualnych informacji. Niniejszy prospekt nie stanowi oferty sprzedaży. W celu uzyskania szczegółowych informacji dotyczących wyposażenia maszyn Fendt prosimy o zwrócenie się do Autoryzowanego Sprzedawcy. PL/1801
