INSTRUKCJA OBSŁUGI. PRZENOŚNY ZESTAW LOKALIZATORA KABLI, RUR i USZKODZEŃ. MODEL: RYCOM typ Zestaw lokalizatora typ 8869 Strona: 1
|
|
- Weronika Jasińska
- 6 lat temu
- Przeglądów:
Transkrypt
1 Zestaw lokalizatora typ 8869 Strona: 1 INSTRUKCJA OBSŁUGI PRZENOŚNY ZESTAW LOKALIZATORA KABLI, RUR i USZKODZEŃ MODEL: RYCOM typ 8869 Tomtronix, Łódź, Al. Piłsudskiego 135
2 Strona: 2 Zestaw lokalizatora typ 8869 SPIS TREŚCI WPROWADZENIE... 3 Wykaz części... 3 Przygotowania do użycia... 3 OPIS PRZYCISKÓW I WSKAŹNIKÓW NADAJNIKA... 4 Podłączenie bezpośrednie (galwaniczne)... 5 Podłączenie elastycznym sprzęgiem... 5 Podłączenie indukcyjne... 6 Szukanie po omacku... 6 Uwagi o wybieraniu sygnału trasowania... 7 WSKAŹNIKI I PRZYCISKI ODBIORNIKA Zespół słuchawek... 9 Lokalizowanie kabla lub rury... 9 Wybieranie trybu lokalizacji (piku lub doliny) Lokalizowanie w trybie piku Lokalizowanie w trybie doliny Absolutna siła sygnału Wskazanie zmiany wzmocnienia Lokalizacja pasywna 50/60Hz Przycisk cyfrowego pomiaru głębokości Pomiar głębokości metodą kąta Identyfikacja odkształconych pól magnetycznych LOKALIZACJA USZKODZEŃ ZA POMOCĄ Powrót sygnału poprzez miejsce uszkodzenia izolacji Uziemiająca sonda powrotna Wbijanie sondy powrotnej uziemienia Lokalizacja przebić za pomocą uziemiającej sondy powrotnej Odpowiedź miernika odbiornika współpracującego z uziemiającą sondą powrotną w zależności od odległości Uszkodzenia pod utwardzonymi nawierzchniami DANE TECHNICZNE Odbiornik Nadajnik SERWIS Naprawa Gwarancja Tomtronix s.c., Łódź, Al. Piłsudskiego 135
3 Zestaw lokalizatora typ 8869 Strona: 3 Wprowadzenie Gratulujemy zakupu naszego nowego zestawu RYCOM do lokalizacji kabli, rur oraz uszkodzeń. Zestaw 8869 jest specjalnie przeznaczony do wykrywania zakopanych kabli energetycznych, kabli CATV, gazociągów i wodociągów, kanalizacji, kabli telefonicznych, kabli światłowodowych w pancerzu. Ostrzeżenie Zestaw 8869 jest przeznaczony do wykrywania pola elektromagnetycznego emitowanego z zakopanych metalowych obiektów. Istnieją zakopane kable, rury i obiekty, których ten przyrząd może nie wykryć. Lokalizacja nie jest nauką ścisłą. Jedynym sposobem, aby się upewnić o obecności, lokalizacji lub głębokości zakopanych obiektów jest odsłonięcie obiektu. Ograniczona odpowiedzialność Użytkownik, sam ponosi odpowiedzialność za wypadki, lub konsekwencję uszkodzeń, zranień spowodowanych bezpośrednio lub pośrednio przez produkty wytwarzane przez Rycom Instruments. Nadajnik wprowadza sygnał trasowania do kabla lub rury. Odbiornik wykrywa sygnał. Pozycję zakopanej rury lub kabla można lokalizować idąc za sygnałem trasowania. Wykaz części Zestaw 8869 lokalizatora kabli, rur i uszkodzeń Odbiornik Nadajnik (bateryjny) Instrukcja obsługi Czerwono/czarny kabel z dużymi zaciskami lub Czerwono/czarny kable z małymi zaciskami Sonda uziemiająca Akcesoria opcjonalne do 8869 Sztywny sprzęg cęgowy (82kHZ) Sprzęg elastyczny (8kHz/82kHz) Sonda zwrotna uziemienia Zestaw słuchawkowy Przygotowania do użycia Rozpakować zestaw. Upewnić się, czy nie nastąpiły jakieś uszkodzenia w trakcie transportu oraz czy zestaw jest kompletny. Odnaleźć przedział na baterie w tylnej części głowicy odbiornika. Odkręcić wkrętakiem pokrywkę przedziału baterii i umieścić sześć baterii R14 zgodnie z oznaczeniami. Odnaleźć przedział na baterie znajdujący się w spodniej części nadajnika. Zdjąć pokrywkę przedziału baterii. Umieścić osiem baterii typu R14 zgodnie z oznaczeniami. Umieścić pokrywkę baterii na swoim miejscu. Uwaga: Dla dłuższej pracy baterii oraz niezawodności działania w skrajnych warunkach, należy używać wyłącznie baterii alkalicznych. Tomtronix, Łódź, Al. Piłsudskiego 135

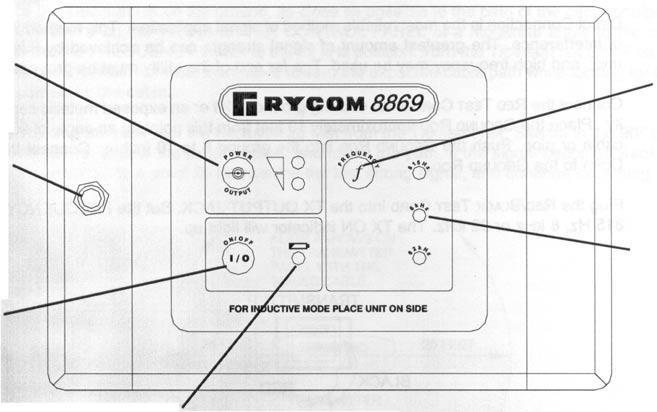

4 Strona: 4 Zestaw lokalizatora typ 8869 Opis przycisków i wskaźników nadajnika Sterowanie poziomem sygnału wyjściowego Selektor częstotliwości Gniazdo wyjściowe Tx typu Jack Wskaźnik częstotliwości i obciążenia Zał./Wył. zasilania Wskaźnik rozładowania baterii Wyjście TX (Sygnał wyjściowy) TX OUTPUT jest gniazdem typu JACK. Czerwono/czarny przewód lub sprzęg indukcyjny należy podłączyć do zakopanego obiektu. TX ON Świecąca kontrolka LED wskazuje, że nadajnik jest załączony. Sterowanie częstotliwością wyjściową. Kontrolka 82kHz wskazuje, że używana jest częstotliwość 82kHz. Jest to najwyższa częstotliwość z trzech dostępnych. Częstotliwość 82kHz jest często używana do lokalizowania ostrych zakrętów kabli lub rur i jest zdolna do przeskakiwania przerwanych połączeń pancerzy lub uziemień. Kontrolka 815Hz sygnalizuje używanie częstotliwości 815Hz. 815Hz jest najniższą z dostępnych częstotliwości. Jest mniej wrażliwa na błędy lokalizowania powodowane przez sąsiednie kable lub rury. Również przy częstotliwości 815Hz zasięg lokalizacji jest największy. Zakres 8kHz jest środkową częstotliwością używaną, gdy 815Hz jest za słabe i 82kHz za łatwo wycieka z badanego obiektu. Wskaźnik obciążenia Kontrolka częstotliwości pulsuje w celu wskazania impedancji obciążenia. Gdy kontrolka pulsuje 4 razy na sekundę, wskazuje to na obwód bliski zwarcia. Gdy pulsuje 1 co 3 sekundy, wskazuje obciążenie bliskie rozwarcia. Uwaga: Wciśnięcie przycisku na 2 sekundy powoduje wyciszenie wskaźnika akustycznego. Wskaźnik rozładowania baterii Wcisnąć przycisk na 2 sekundy w celu sprawdzenia poziomu baterii. Ilość błyśnięć wskazuje poziom baterii. Trzy błyśnięcia Dobry, dwa błyśnięcia Średni, jedno błyśnięcie Niski. Sterowanie poziomem sygnału wyjściowego Regulator ustawia moc wyjściową nadajnika. Zawiera dwie pozycje: LOW (jedna LED-a) HIGH (dwie LED-y) Tomtronix s.c., Łódź, Al. Piłsudskiego 135
5 Zestaw lokalizatora typ 8869 Strona: 5 Podłączenie bezpośrednie (galwaniczne) UWAGA: Nie podłączać nadajnika do kabli energetycznych będących pod napięciem lub nie rozładowanych. Metoda bezpośredniego podłączenia jest najbardziej rzetelną metodą podłączenia sygnału. Metoda ta jest względnie wolna od interferencji. Największa wielkość siły sygnału może być osiągnięta tą metodą. Mogą być w niej stosowane zarówno niskie, jak i wysokie częstotliwości. Odległy koniec badanego obiektu musi być uziemiony. Dołączyć czerwony przewód pomiarowy do dostępnego punktu uziemienia lub odsłoniętej części metalowej obiektu. Sondę uziemiającą umieścić około 3 m od tego punktu pod kątem 90 do zakopanego kabla lub rury. Sondę wbić w ziemię na głębokość 20cm do 25cm. Czarny przewód pomiarowy dołączyć do sondy uziemiającej. Wetknąć wtyczkę przewodu pomiarowego do gniazda wyjściowego nadajnika. Ustawić częstotliwość 815Hz, 8kHz lub 82kHz. Podłączenie elastycznym sprzęgiem Opcjonalne sprzęgi elastyczny i sztywny (cęgi) są bardzo proste w użyciu i nie wymagają przerwy w zasilaniu badanego obiektu. Zasięg pracy jest krótszy niż przy metodzie połączenia bezpośredniego. Na sygnał trasowania mogą mieć wpływ sąsiednie kable i rury. Czerwono/czarny przewód pomiarowy nie jest wykorzystywany w tej metodzie. Dla prawidłowości działania sprzęgu jest wymagany izolowany od ziemi przewodnik, który jest uziemiony z obu końców bliskiego i odległego. Otoczyć pętlą sprzęgu kabel i połączyć jego oba końce lub zamknąć cęgi sztywnego sprzęgu na badanym kablu. Sprzęg umieścić bliżej miejsca, gdzie kabel wchodzi w ziemię, a nie bliżej miejsca uziemienia systemu. Rezultatem będzie silniejszy sygnał. Przy połączeniu bliżej uziemienia, również zasięg będzie krótszy i mogą wzrosnąć trudności z odróżnieniu jednego kabla od drugiego. Wetknąć wtyczkę sprzęgu do gniazda wyjściowego nadajnika. Tomtronix, Łódź, Al. Piłsudskiego 135
6 Strona: 6 Zestaw lokalizatora typ 8869 Podłączenie indukcyjne Metoda ta jest bardzo wygodna, ponieważ nie wymaga przerw w dostawie energii do badanego obiektu. Nie są potrzebne żadne podłączenia ani przewody pomiarowe. Kabel lub rura muszą mieć dobrą izolację w stosunku do ziemi, w przeciwnym wypadku zasięg działania będzie bardzo krótki. Umieścić nadajnik na ziemi, jak najbliżej kabla lub rury. Strzałki znajdujące się na płycie czołowej nadajnika ustawić w jednej linii z kablem lub rurą. Załączyć nadajnik na częstotliwości 82kHz. Najpierw należy określić szerokość martwej strefy nadajnika, następnie przesunąć się w kierunku spodziewanej drogi kabla szukając sygnału emitowanego przez kabel. Rozpocząć lokalizowanie trasy przez umieszczenie odbiornika w odległości, co najmniej 7,6m od nadajnika. Należy szukać w strefie 90, jak pokazano to na rysunku poniżej. Zlokalizować kabel lub rurę i podążać jego drogą. Jeżeli, w trakcie posuwania się naprzód, sygnał odbierany przez odbiornik staje się za słaby należy przenieść nadajnik do miejsca nie bliższego niż 7,6m za odbiornikiem i kontynuować trasowanie. Szukanie po omacku Technika lokalizowania po omacku jest używana, gdy operator nie wie, czy istnieją jakieś zakopane obiekty. Technika ta wymaga dwóch osób. Nadajnik i odbiornik są umieszczone w odległości około 7,5m od siebie. Każdy z operatorów przemieszcza się z tą samą prędkością utrzymując odległość około 7,5m od siebie. Kiedy odbiornik daje sygnał odzewu, oznacza to, ze zakopany obiekt jest obecny pomiędzy nadajnikiem i odbiornikiem. Tomtronix s.c., Łódź, Al. Piłsudskiego 135
7 Zestaw lokalizatora typ 8869 Strona: 7 Uwagi o wybieraniu sygnału trasowania Wybór częstotliwości 815Hz, 8kHz lub 82kHz zależy od warunków lokalizowania. Każda z częstotliwości 815Hz, 8kHz i 82kHz ma swoje zalety. Zaleca się rozpoczęcie lokalizowania przy użyciu sygnału 815Hz i kontynuowanie tak długo, jak jesteśmy pewni wyników. Jeżeli sygnał jest bardzo słaby należy sprawdzić podłączenie lub uziemienie. Jeżeli nie ma poprawy sygnału, wtedy należy spróbować 8kHz. Powtórzyć sprawdzenie uziemienia i punktu podłączenia ponownie, zanim nie przełączymy się na 82kHz. Sygnał niskiej częstotliwości 815Hz jest zazwyczaj preferowany w stosunku do 8kHz (średni zakres) i 82kHz (wyższa częstotliwość), ponieważ częstotliwość 815Hz jest dużo mniej wrażliwa na błędy lokalizacji powodowane przez sąsiadujące kable i rury. Sygnał 815Hz nie będzie się dobrze przemieszczał przez przerwane połączenia pancerzy lub izolowane przepusty rur. 8kHz czerpie najlepsze cechy z obu niskiej i wysokiej częstotliwości. Ta środkowa częstotliwość nie jest szczególnie podatna na wycieki w miejscach łączenia, ale może łatwiej przenieść się na obiekt niż 815Hz. Nadal najlepiej używać 815Hz, ale 8kHz jest jedną z najczęściej stosowanych częstotliwości do lokalizowania kabli koncentrycznych i par telekomunikacyjnych. 82kHz (wyższa częstotliwość) jest czasami lepsza niż 815Hz (niższa częstotliwość) do lokalizowania ostrych kątów kabli i rur. Sygnał 82kHz zdecydowanie łatwiej przeskakuje przerwane łączniki pancerzy lub uziemień. Zasięg lokalizacji jest dużo krótszy dla sygnału 82kHz tak, więc położenie nadajnika musi być dużo częściej zmieniane podczas trasowania. Ta częstotliwość jest również użyteczna przy sprzęganiu sygnału nadajnika poprzez sprzęg giętki lub sztywny. Tomtronix, Łódź, Al. Piłsudskiego 135
8 Strona: 8 Zestaw lokalizatora typ 8869 Wskaźniki i przyciski odbiornika 8869 ZAŁ / WYŁ (ON / OFF) Nacisnąć przycisk ON / OFF w celu załączenia odbiornika (jeżeli jest aktualnie wyłączony) lub wyłączenia (jeżeli jest załączony). Podczas załączania, odbiornik ładuje ustawienia z poprzedniego użytkowania. W czasie wyłączania przyrządu, bieżące ustawienia zostaną zapisane w celu wywołania ich przy następnym użytkowaniu przyrządu. Uwaga: Przyrząd zostanie automatycznie wyłączony, jeżeli żaden przycisk nie zostanie naciśnięty przez 10 minut. Częstotliwość (FREQUENCY) Nacisnąć przycisk FREQUENCY w celu wyboru częstotliwości odbiornika 82kHz, 8kHz, 815Hz i 50/60Hz. Przy każdym naciśnięciu przycisku będzie następowało sekwencyjne przełączanie kolejnych częstotliwości. Tomtronix s.c., Łódź, Al. Piłsudskiego 135
9 Zestaw lokalizatora typ 8869 Strona: 9 Głębokość (DEPTH) Naciśnięcie przycisku DEPTH spowoduje, że odbiornik najpierw wyświetli tryb pomiaru głębokości (linia lub sonda), a następnie zostanie zmierzona głębokość. W celu zmiany pomiaru głębokości z jednostek angielskich na metryczne należy przy wciśniętym przycisku SHIFT nacisnąć przycisk FREQUENCY. W celu wyboru LINIA lub SONDA należy użyć przycisku LINE/SONDE. Przycisk wzmocnienia (GAIN) Używany do regulacji poziomu wzmocnienia odbiornika. Po naciśnięciu jednego z przycisków GAIN odbiornik będzie zmieniał wzmocnienie w górę lub w dół. Jeżeli siła sygnału jest pokazana na wyświetlaczu, jako i jest przyciśnięty przycisk w górę lub w dół, wtedy przyrząd automatycznie ustawi się na środku na skali wyświetlacza. Przycisk tryb (MODE) Nacisnąć przycisk MODE w celu przełączenia między trybami lokalizacji PIKU normalnego, PIKU punktowego lub DOLINY pola. Aktualny tryb pracy jest sygnalizowany strzałką na wyświetlaczu wskazującą piktogram trybu pracy. Przycisk głośności (VOLUME) Nacisnąć przycisk VOLUME w celu przełączania głośności przyrządu między poziomami wysoki, średni, niski i wyłączony. Kiedy przycisk ten jest naciśnięty, poziom głośności będzie przełączał się sekwencyjnie między czterema dostępnymi poziomami. Przycisk podświetlenia (BACKLIGHT). Trzymając wciśnięty przycisk SHIFT nacisnąć przycisk CURRENT w celu włączenia lub wyłączenia podświetlenia Zespół słuchawek Zestaw 8869 może być użytkowany łącznie ze słuchawkami. Gniazdo typu jack jest umieszczone z tyłu odbiornika i jest oznaczone symbolem słuchawek. Lokalizowanie kabla lub rury Upewnić się, czy nadajnik jest solidnie dołączony do kabla lub rury oraz, czy jest załączony. Odsunąć się o około 4,5m od nadajnika wzdłuż trasy kabla. (Przy sprzężeniu indukcyjnym sygnału odsunąć się o ponad 7,5m). Uchwycić odbiornik tak, aby wyraźnie widzieć wyświetlacz LCD oraz, aby mieć wygodny dostęp do przycisków. Upewnić się, czy nadajnik i odbiornik pracują na tej samej częstotliwości (815Hz, 8kHz lub 82kHz) lub wybrać tryb pasywny lokalizacji, który nie wymaga nadajnika. Tomtronix, Łódź, Al. Piłsudskiego 135
10 Strona: 10 Zestaw lokalizatora typ 8869 Wybieranie trybu lokalizacji (piku lub doliny) Nacisnąć przycisk MODE w celu wybrania trybu pracy w piku lub w dolinie. Lokalizowanie w trybie piku Trzymać odbiornik w pozycji pionowej. Poruszać odbiornikiem w lewo i w prawo nad drogą kabla. Gdy odbiornik będzie dokładnie nad kablem lub rurą, obrócić odbiornik w celu uzyskania maksymalnego sygnału. Jeżeli odbiornik będzie oddalał się od trasy kabla, odczyt miernika (oraz częstotliwość dźwięku) będą spadały. Jeżeli obrócimy odbiornik będąc nad kablem, wtedy ostre zero wskaże kierunek kabla. Odpowiada to linii wyznaczanej przez płaską stronę odbiornika. Trasować drogę przez oddalanie się od nadajnika umiarkowanym tempem marszu. Poruszać odbiornikiem z lewej na prawą (wahadłowo) i poruszać się według wskazań piku. Jeżeli trasujemy drogę kabla oddalając się od nadajnika, odczyt piku na mierniku będzie powoli malał. Nacisnąć i zwolnić przycisk wzmocnienia GAIN według potrzeb w celu kompensacji spadku siły sygnału. Mogą wystąpić następujące przypadki: a) węzeł, gdzie sygnał dzieli się i rozchodzi się w kilku kierunkach b) przerwa w kablu lub pancerzu c) zmiana głębokości kabli i rur d) izolacyjne połączenie rur e) kabel ułożony w pętlę Tomtronix s.c., Łódź, Al. Piłsudskiego 135
11 Zestaw lokalizatora typ 8869 Strona: 11 Jeżeli nie można dłużej trasować kabla, nawet, gdy wzmocnienie jest ustawione na maksimum, należy dołączyć nadajnik do drugiego końca kabla i trasować ponownie w kierunku punktu gdzie zgubiony został sygnał. Oznaczać proste odcinki drogi, co kilka metrów. Miejsca ostrych zakrętów i pętli oznaczać, co kilkanaście centymetrów. Nagłe zmiany kierunku drogi kabla powodują odmienne zachowania wskazań Piku i Zera, niż kiedy trasowany jest prosty odcinek. Należy najpierw przećwiczyć trasowanie drogi kabla, którą dobrze znamy i wiemy gdzie skręca oraz gdzie posiada rozgałęzienia. Wtedy łatwiej będzie nam rozpoznać takie sytuacje w terenie. Lokalizowanie w trybie doliny Ruchem wahadłowym poruszać odbiornik z lewej na prawą prostopadle do drogi kabla. Gdy odbiornik będzie znajdował się dokładnie nad kablem, wystąpi zero (najniższy odczyt miernika i najniższy ton dźwięku). Gdy odbiornik znajdzie się w niewielkiej odległości z lewej lub z prawej strony badanego kabla wszystkie wskaźniki pokażą maksimum (PIK). Jeżeli odbiornik znajdzie się w większej odległości na lewo lub prawo od kabla odczyty zaczną maleć. Ścieżkę kabla należy trasować oddalając się od nadajnika w wolnym tempie. Delikatnie wahając odbiornik w lewo i prawo w czasie spaceru, iść za wskazaniami zera. W trakcie oddalania się od nadajnika, maksymalne odczyty miernika mogą powoli słabnąć tak, jak opisano to w trybie Piku. Jeżeli maksymalne odczyty miernika zmienią nagle swój poziom (niższy lub wyższy), możemy mieć do czynienia z jednym z poniższych przypadków: a. węzeł, gdzie sygnał jest dzielony i rozchodzi się w kilku kierunkach b. przerwa w kablu lub w pancerzu c. zmiana głębokości kabla lub rury d. izolacyjne połączenie rur e. kabel ułożony w pętlę Jeżeli nie można dłużej trasować kabla, nawet przy maksymalnym wzmocnieniu, należy dołączyć nadajnik do drugiego końca kabla i trasować ponownie do punktu gdzie został zgubiony sygnał. Oznaczać proste odcinki drogi, co kilka metrów. Miejsca ostrych zakrętów i pętli oznaczać, co kilkanaście centymetrów. Nagłe zmiany kierunku drogi kabla powodują odmienne zachowania wskazań Piku i Zera, niż kiedy trasowany jest prosty odcinek. Należy najpierw przećwiczyć trasowanie drogi kabla, którą dobrze znamy i wiemy gdzie skręca oraz gdzie posiada rozgałęzienia. Wtedy łatwiej będzie nam rozpoznać takie sytuacje w terenie. Absolutna siła sygnału Odbiornik 8869 zapewnia bezpośredni pomiar siły odbieranego sygnału. Pomiar ten jest wyświetlany w sposób ciągły, w górnej części wyświetlacza LCD w postaci trzech cyfr, w zakresie od 0 do 999 wskazując odpowiednio od bardzo słabego sygnału do bardzo silnego. Absolutna siła sygnału jest niezależna od ustawienia wzmocnienia Tomtronix, Łódź, Al. Piłsudskiego 135
12 Strona: 12 Zestaw lokalizatora typ 8869 lub wskaźnika procentowego. Wartość ta daje użytkownikowi informację o aktualnej sile sygnału emitowanego z przewodnika i odbieranego przez odbiornik. Pomiar absolutnej siły sygnału w dowolnym czasie jest dokonywany przez odczyt wartości w górnej części wyświetlacza LCD. Absolutna wartość siły sygnału nie będzie wyświetlana, jeżeli sygnał jest za mały lub za duży. Ustawić wzmocnienie GAIN, aby przesunąć odczyty na środek skali. Wyświetlacz numeryczny zmieni odczyt z na właściwą wartość. Pomiary absolutnej siły sygnału są bardziej czułe na zmiany sygnału niż wskaźnik procentowy na wyświetlaczu. Wartości maksymalne (PIK) i minimalne (DOLINA) mogą być bardziej precyzyjnie wyznaczone. Pomiar ten może być również użyty do monitorowania spadku sygnału w trakcie trasowania przewodnika. Wskazanie zmiany wzmocnienia Użyć przycisków wzmocnienia GAIN oraz GAIN w celu zwiększenia lub zmniejszenia, małymi krokami, wzmocnienia w celu ustawienia odczytów w środku skali. Lokalizacja pasywna 50/60Hz Odbiornik 8869 jest w stanie lokalizować zakopane kable energetyczne będące pod obciążeniem. W niektórych sytuacjach, tryb ten może również lokalizować podziemne rury wodociągowe, kanalizacyjne i inne linie metaliczne takie, jak kable telewizyjne, telefoniczne, które przypadkowo przewodzą prądy o częstotliwości sieciowej pochodzące od uziemień. Wybrać na odbiorniku częstotliwość 50/60Hz. Wybrać tryb PIK i lokalizować przewodnik używając trybu PIK. Metoda ta jest użyteczna ze wzglądu na szybkość i wygodę. Rozpocząć pomiar w znanym punkcie, mając świadomość, że inne przewodniki na danym obszarze mogą generować ten sam sygnał lokalizacji. Nadajnik nie jest potrzebny do lokalizacji w tym trybie. Przycisk cyfrowego pomiaru głębokości Jedynym sposobem, aby upewnić się, jaka jest głębokość obiektu jest jego odsłonięcie. Odczyt pomiaru głębokości może być niedokładny. Odbiornik 8869 może zmierzyć głębokość poprzez naciśnięcie przycisku pomiaru głębokości. Głębokość jest wyświetlana cyfrowo w górnej części okna wyświetlacza w metrach i centymetrach (lub stopach i calach). Przycisk pomiaru głębokości jest użyteczny przy szybkim określeniu głębokości przewodnika podczas trasowania drogi. Pomiar należy rozpocząć od zlokalizowania ścieżki kabla lub rury. Następnie należy przejść do miejsca gdzie ma być zmierzona głębokość. Nie mierzyć głębokości w odległości mniejszej niż 4,6m od nadajnika. Ustalić ścieżkę najdokładniej, jak tylko jest to możliwe. (Patrz rozdziały Lokalizacja w Trybie Piku, Lokalizacja w Trybie Doliny i Absolutna Siła Sygnału). Umieścić odbiornik pionowo nad przewodnikiem, Tomtronix s.c., Łódź, Al. Piłsudskiego 135
13 Zestaw lokalizatora typ 8869 Strona: 13 opierając jego stopę na ziemi. Trzymając odbiornik pionowo, nacisnąć i zwolnić przycisk głębokości DEPTH. Odbiornik przez krótki czas będzie wskazywał, że dokonuje obliczeń głębokości i następnie wyświetli zmierzoną głębokość w górnej części wyświetlacza. Należy zachować ostrożność podczas używania funkcji pomiaru głębokości przyciskiem, ponieważ pola magnetyczne od sąsiednich przewodników mogą znacząco wpływać na pomiary głębokości. Powinniśmy okresowo sprawdzać obecność sąsiednich przewodników i pól magnetycznych, kiedy dokonujemy pomiarów głębokości. Informacje o wykrywaniu kompensowanych pól magnetycznych można znaleźć w dalszych rozdziałach Pomiar głębokości metodą 45 i Identyfikacja odkształconych pól magnetycznych. Pomiar głębokości metodą kąta 45 Oprócz pomiaru metodą naciśnięcia przycisku można dokonać pomiaru głębokości metodą triangulacyjną. Ta alternatywna metoda pomoże również określić, czy istnieją interferencyjne sąsiednie kable. Ustawić się w miejscu, gdzie ma być mierzona głębokość. Pozostawać w odległości co najmniej 4,5m od nadajnika. Przesuwać odbiornik z lewej na prawą prostopadle do drogi kabla dopóki nie zostanie zlokalizowany kabel. Oznaczyć drogę tak precyzyjnie, jak tylko jest to możliwe używając metody doliny. Następnie oprzeć stopę odbiornika na ziemi tak, aby dobrze widzieć wyświetlacz LCD. Regulować pochylenie odbiornika dopóki poziomica bąbelkowa, znajdująca się w górnej części miernika, nie zostanie wypoziomowana (dla 45 ). Odciągnąć odbiornik od ścieżki kabla wzdłuż linii, która jest prostopadła do drogi kabla. Oznaczyć lokalizację stopy odbiornika, kiedy wskaźnik pokaże wartość zerową. Zmierzyć odległość pomiędzy odbiornikiem i ścieżką kabla. Odległość ta jest taka sama, jak głębokość badanego kabla lub rury. Fałszywe odczyty głębokości mogą być powodowane przez blisko zakopane metalowe obiekty takie, jak inny kabel lub rura wodociągowa, kanalizacyjna, ogrodzenie lub tor kolejowy. W celu potwierdzenia zmierzonej głębokości, należy powtórzyć powyższe kroki z przeciwnej strony rury lub kabla. Różnica większa niż 12,7cm w dwóch pomiarach głębokości może oznaczać, istnienie interferujących kabli, rur lub innych obiektów oraz, że dokładność pomiaru jest gorsza niż zwykle. Tomtronix, Łódź, Al. Piłsudskiego 135
14 Strona: 14 Zestaw lokalizatora typ 8869 Identyfikacja odkształconych pól magnetycznych Jeżeli na trasie są obecne sąsiadujące kable lub rury, mogą one czasami powodować błędy lokalizacji. Część sygnału nadajnika jest przejmowana przez sąsiadujące przewodniki lub rury i później łączy się z oryginalnym sygnałem. W wyniku otrzymujemy odkształcone pole magnetyczne. Zjawisko to jest częstą przyczyną powstawania błędów w cyfrowym odczycie głębokości. Operator może zweryfikować dokładność zlokalizowania drogi kabla przez wykonanie pomiaru metodą kąta 45 lokalizując położenie kabla z jego obu stron. Jeżeli wyniki pomiaru głębokości z lewej i prawej strony nie różnią się o więcej niż 12,7cm oznacza to, że lokalizacja trasy jest wystarczająco dokładna. Jeżeli te dwa wyniki nie zgadzają się, wtedy należy kopać z dużą ostrożnością. Dokładniejsza lokalizacja może być w połowie drogi pomiędzy dwoma pomiarami głębokości wykonanymi z obu stron. Jest to ważna technika, która może być używana w celu zapewnienia, jak najdokładniejszej lokalizacji. Tomtronix s.c., Łódź, Al. Piłsudskiego 135
15 Zestaw lokalizatora typ 8869 Strona: 15 Lokalizacja uszkodzeń za pomocą 8869 Lokalizacja uszkodzenia określa pozycję miejsca uszkodzenia izolacji w zakopanym przewodniku. W przypadku uszkodzenia izolacji, część sygnału powróci do nadajnika podłączonego do sondy uziemiającej poprzez punkt uszkodzenia izolacji oraz poprzez ziemię. Powrót sygnału poprzez miejsce uszkodzenia izolacji Generalnie dobrą ideą jest lokalizowanie drogi przewodnika przed przystąpieniem do lokalizowania miejsca przebicia. Jeżeli, podczas lokalizowania drogi, wystąpi nadzwyczajny spadek sygnału, oznacza to, że część sygnału uciekła do gruntu na odcinku ostatnich 2m. Uwaga: Sygnał może przenikać do gruntu w miejscu uziemionego punktu łączenia, który może wyglądać jak miejsce przebicia podczas lokalizowania drogi i miejsca przebicia. Po wyznaczeniu trasy zakopanego kabla i określenia przybliżonego obszaru, gdzie spodziewane jest miejsce uszkodzenia, może być wymuszony przepływ dodatkowego prądu przez miejsce przebicia poprzez odłączenie i zaizolowanie odległego punktu dostępu. Jeżeli prąd nie będzie miał dostępnej ścieżki do ziemi w odległym punkcie, będzie zmuszony szukać dostępu do ziemi w punkcie uziemienia na skutek przebicia. Spowoduje to zwiększenie prądu w gruncie w miejscu uszkodzenia izolacji i ułatwi wykrycia miejsca uszkodzenia. Uziemiająca sonda powrotna W celu rozpoczęcia lokalizowania miejsca uszkodzenia należy otworzyć uziemiającą sondę powrotną i zamocować odbiornik 8869 w sondzie, w sposób pokazany poniżej. Podłączyć przewód sondy powrotnej z gniazdem na uchwycie uziemiającej sondy powrotnej oraz z gniazdem odbiornika. Uziemiająca sonda powrotna jest składana dla ułatwienia transportu i przechowywania. Tomtronix, Łódź, Al. Piłsudskiego 135
16 Strona: 16 Zestaw lokalizatora typ 8869 Wbijanie sondy powrotnej uziemienia Obwód pomiędzy dwoma ostrzami uziemiającej sondy powrotnej tworzy ścieżkę dla prądu w gruncie, powracającego do sondy uziemiającej nadajnika. Prąd wchodzi jednym ostrzem uziemiającej sondy powrotnej i wychodzi drugim. Sonda uziemiająca uziemia powinna być wbijana w grunt z odpowiednia siłą i na odpowiednią głębokość. Prąd w gruncie rozchodzi się z punktu uszkodzenia promieniście. Prąd posiada najwyższą gęstość w gruncie w pobliżu punktu uszkodzenia, ponieważ tu zaczyna swój powrót, oraz w pobliżu sondy uziemienia nadajnika, ponieważ tu kończy swój powrót. Należy zauważyć, że prąd jest szeroko rozproszony w gruncie pomiędzy punktem uszkodzenia i sondą uziemiającą nadajnika. Tomtronix s.c., Łódź, Al. Piłsudskiego 135
17 Zestaw lokalizatora typ 8869 Strona: 17 Lokalizacja przebić za pomocą uziemiającej sondy powrotnej Odbiornik mierzy ilość prądu płynącego przez uziemiającą sondę powrotną. Lokalizując przebicie przy użyciu uziemiającej sondy powrotnej, należy wbijać sondę, co trzy lub cztery kroki. Zbliżając się do obszaru o dużej koncentracji prądu w gruncie, miejscu wbicia sondy uziemienia nadajnika lub miejscu przebicia, odbiornik będzie rejestrował coraz to wyższe wskazania. Może okazać się konieczne zredukowanie czułości miernika przez naciśnięcie przycisku wzmocnienia GAIN. Gdy sygnał zacznie zwiększać się należy przemieszczać się z coraz krótszymi krokami, odpowiadającymi krótszym odcinkom, w celu uniknięcia ominięcia uszkodzenia. Odbiornik będzie kontynuował wskazywanie rosnących wyników prądu, dopóki jedno ostrze uziemiającej sondy powrotnej nie ominie punktu uszkodzenia. Jeżeli ostrza uziemiającej sondy powrotnej są dokładnie w równej odległości po obu stronach punktu uszkodzenia, wtedy prądy odejmą się i otrzymamy wynik bliski zera. W celu zarejestrowania minimum, zwiększyć wzmocnienie naciskając przycisk wzmocnienia GAIN i starając się utrzymać zero na skali miernika, przesuwać uziemiającą sondę powrotną, co dwa lub trzy centymetry dopóki nie zostanie zarejestrowane minimum odczytu. Punkt uszkodzenia będzie wtedy znajdował się pośrodku obu ostrz sondy. Odpowiedź miernika odbiornika współpracującego z uziemiającą sondą powrotną w zależności od odległości. Proszę zauważyć na rysunku poniżej, który pokazuje zwiększanie się odbieranego poziomu sygnału, kiedy uziemiająca sonda powrotna zbliża się do punktu uszkodzenia oddalając się od nadajnika. Jeżeli kabel nie ma uszkodzeń, sygnał lokalizacji będzie zmniejszał się powoli, gdy zwiększa się odległość od nadajnika. Tomtronix, Łódź, Al. Piłsudskiego 135
18 Strona: 18 Zestaw lokalizatora typ 8869 Uszkodzenia pod utwardzonymi nawierzchniami Potencjalny problem może wystąpić, jeżeli uszkodzenie będzie leżało pod powierzchnią utwardzoną. W tym przypadku, uziemiającą sondę powrotną należy wbijać po obu stronach utwardzonego obszaru. Ponieważ prąd powrotny w gruncie rozpoczyna swój powrót w miejscu przebicia jak szprychy w kole leżącym na ziemi równe wartości prądu będą wnikały do uziemiającej sondy powrotnej, jeżeli zostanie ona wbita w ziemię na okręgu, którego środkiem będzie miejsce przebicia. Odbiornik będzie wskazywał zero, gdy sonda osiągnie miejsce dokładnie na okręgu. Regulacja położenia uziemiającej sondy powrotnej może być osiągnięta przez delikatny obrót sondy w celu znalezienia minimum wskazania. Punkt uszkodzenia będzie leżał na prostej linii wystawionej pod kątem prostym z centralnego punktu sondy. Linie należy wystawić ponad utwardzonym obszarem. Punkt przecięcia się dwóch tak wyznaczonych linii będzie szukanym miejscem przebicia. Tomtronix s.c., Łódź, Al. Piłsudskiego 135
19 Zestaw lokalizatora typ 8869 Strona: 19 Dane techniczne Odbiornik Częstotliwości pracy 82kHz, 8kHz, 815Hz, 50/60~ Tryb anteny Czuła na zero (cewka pionowa), Czuła na pik (cewka pozioma) Wskazanie akustyczne Odpowiedź zmienną wysokością tonu dla wszystkich częstotliwości Temperatura pracy -20 C +55 C Typ baterii 6 sztuk 1,5V R14, alkaliczne Czas życia baterii tryb ciągły 40 godzin tryb przerywany 82 godziny (automatyczny wyłącznik po 10 minutach braku aktywności) Wymiary 769x93x238mm Waga 1,36kg Siła sygnału Linijka analogowa na wyświetlaczu LCD. Cyfrowe wskazanie siły sygnału od 0 do 999. Regulacja wzmocnienia Przycisk góra/dół dla automatycznego centrowania i ręczna kontrola Zakres dynamiczny 126dB Pomiar głębokości Automatyczny Przycisk, odczyt 3-cyfrowy do 4,6m (odczyt w m-cm lub stopachcalach) Ręczny Metoda triangulacyjna do weryfikacji automatycznego odczytu w zatłoczonym środowisku Nadajnik Częstotliwość pracy Zakres temperatur pracy Metody sprzężenia Dopasowanie obciążenia Moc wyjściowa Typy ogniw Czas pracy baterii Wymiary Waga 82kHz, 8kHz, 815Hz -20 C +55 C Podłączenie bezpośrednie Sprzężenie indukcyjne Sprzężenie za pomocą sprzęgu indukcyjnego Automatycznie od 5Ω do 2000Ω 1W (High), 500mW (Low) 8 szt. 1,5V baterii typ R14 Powyżej 30 godzin 21x14x7cm 2,8kg Tomtronix, Łódź, Al. Piłsudskiego 135
20 Strona: 20 Zestaw lokalizatora typ 8869 Serwis Przenośny lokalizator RYCOM 8869 jest solidnym, niezawodnym przyrządem wytrzymującym trudy codziennej pracy. Nie wymaga okresowych regulacji lub kalibracji. Jest jednakże przyrządem elektronicznym i powinien być odpowiednio traktowany. Gdy nie jest używany należy, po wyjęciu baterii, trzymać go w futerale i magazynować w bezpiecznym, suchym miejscu z dala od ekstremalnych warunków pogodowych Zabrudzenia należy wycierać wilgotną szmatką. Nie używać do czyszczenia związków chemicznych Okresowo sprawdzać przewód pomiarowy w celu upewnienia się, czy jest w dobrym stanie Naprawa Jeżeli przenośny lokalizator nie pracuje prawidłowo, proszę skontaktować się z dystrybutorem Gwarancja Produkty dostarczane przez RYCOM posiadają gwarancję obejmującą wady materiałowe i produkcyjne przez okres jednego roku. Odpowiedzialność ta jest ograniczona i obejmuje jedynie wymianę lub naprawę, według naszej opinii, uszkodzonego sprzętu. Sprzęt zwrócony do producenta, do naprawy musi być wysłany na koszt nabywcy, nabywca musi również opłacić koszt transportu zwrotnego oraz ubezpieczenie. Gwarancja nie obejmuje akumulatorów, żarówek i innych handlowych elementów. Nie udzielamy żadnej innej gwarancji. Gwarancja nie obejmuje uszkodzeń powstałych na skutek niewłaściwego użytkowania. Tomtronix s.c., Łódź, Al. Piłsudskiego 135
