UMYWALKI ZE STALI SZLACHETNEJ

Transkrypt

1 UMYWALKI ZE STALI SZLACHETNEJ Strona Umywalki pojedyncze XINOX 97 Umywalki pojedyncze ANIMA 99 Umywalki wbudowywane RONDO, akcesoria 110 Umywalki pojedyncze RONDO 116 Umywalki do sal operacyjnych 118 Źródełka wody pitnej ANIMA

2

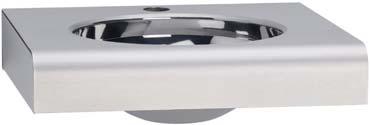

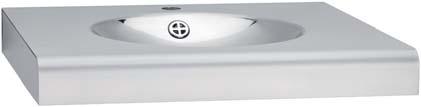

3 Umywalki ze stali szlachetnej Umywalki pojedyncze XINOX Umywalka pojedyncza Aquina L do montażu ściennego. Stal szlachetna, powierzchnia jed wabisty mat o uszlachetnionym wykończeniu InoxPlus redukującym odciskanie się palców i ułatwiającym utrzymywanie w czystości (easy to clean), grubość materiału 2 mm. Okrągła komora bezspoinowo wspa wana w blat, polerowana wewnątrz na wysoki połysk, powierzchnia bez uszlachetniania. Średnica niecki 360 mm. Głębokość półki pod armaturę 90 mm. W półce wywiercony otwór 35 mm do montażu armatury. Przelew i zawór klikający 1 ¼ z zestawem odpływowo przelewowym. Zespawane z umywalką, zintegrowane wsporniki przykrę cane do ściany za pomocą wkrętów, montaż zgodny z EN 32. W komplecie: zestaw montażowy. Wymiary (szer. wys. głęb.): mm Nr katalogowy XINH Umywalka pojedyncza Aquina S do montażu ściennego. Stal szlachetna, powierzchnia jed wabisty mat o uszlachetnionym wykończeniu InoxPlus redukującym odciskanie się palców i ułatwiającym utrzymywanie w czystości (easy to clean), grubość materiału 2 mm. Okrągła komora bezspoinowo wspa wana w blat, polerowana wewnątrz na wysoki połysk, powierzchnia bez uszlachetniania. Średnica niecki 260 mm. Głębokość półki pod armaturę 75 mm. W półce wywiercony otwór 35 mm do montażu armatury. Przelew i zawór klikający 1 ¼ z zestawem odpływowo przelewowym. Zespawane z umywalką, zintegrowane wsporniki przykrę cane do ściany za pomocą wkrętów, montaż zgodny z EN 32. W komplecie: zestaw montażowy. Wymiary (szer. wys. głęb.): mm Nr katalogowy XINH Stan:

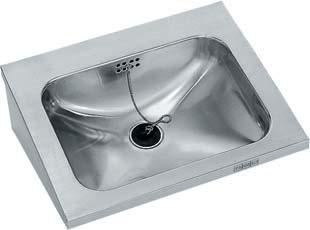

4 Umywalki ze stali szlachetnej Umywalki pojedyncze XINOX XINH201 Umywalka do montażu ściennego. Stal szlachetna, widoczne powierzchnie jedwa bisty mat o uszlachetnionym wykończeniu InoxPlus redukującym odcis kanie się palców i ułatwiającym utrzymywanie w czystości (easy to clean), grubość materiału 3 mm. Okrągła komora bezspoinowo wspawana w blat, polerowana wewnątrz na wysoki połysk, powierzchnia bez uszlachetniania. Średnica niecki 386 mm, krawędzie 45. Naroża zawinięte. Podwyższona półka ze strefą suchą. Półka pod armaturę z wywierconym otworem 35 mm. Zawór klikający 1 ¼ z zestawem odpływowo przelewowym, syfon należy zakupić dodatkowo. Zintegrowane wsporniki przykręcane do ściany za pomocą wkrętów, rozstaw zgodnie z EN 32 wynosi 280 mm. W komplecie: zestaw montażowy. Wymiary (szer. wys. głęb.): mm XINH200 XINH201 Nr katalogowy Beauty Wash Right, półka prawa Beauty Wash Left, półka lewa Syfon z chromowanego mosiądzu, powierzchnia polerowana na wysoki połysk, rozsuwany celem regulacji wysokości, W dół maks. 320 mm, do tyłu maks. 360 mm. Pasuje do umywalek Beaty Wash oraz po adaptacji do innych umywalek. Nr katalogowy XINX Stan: 01.11

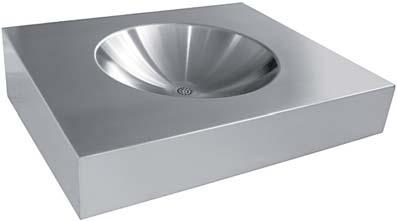

5 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1,2 mm. Możliwość montażu dostosowanego do potrzeb osób niepełnosprawnych zgodnie z DIN Wspawana bezspoinowo okrągła komora o średnicy 350 mm. Półka na armaturę. Wpasowany bezspoinowo do komory odpływ sitkowy z rurą odpływową DN 32. Syfon montowany podtynkowo należy zakupić dodatkowo. Dospawane wsporniki o rozstawie 280 mm zgodnie z EN 38. W komplecie: wkręty ze stali szlachetnej i kołki rozporowe. ANMX500 Wymiary (szer. wys. głęb.): mm ANMX bez otworu na armaturę ANMX z otworem na armaturę Wymiary (szer. wys. głęb.): mm ANMX bez otworu na armaturę ANMX z otworem na armaturę Wskazówka Umywalka dostosowana do potrzeb użytkowników wózków inwalidzkich. Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1,2 mm. Wspawana bezspoinowo komora. Umywalka tłoczona z jednego arkusza stali. Zaokrąglone krawędzie z przetłocze niami wokół komory. Kontur umywalki konsekwentnie zaokrąglony ze wszystkich stron. Półka na armaturę głębokości 40 mm. Bez przelewu. Ukryty syfon DN 32. Wytłoczone wgłębienie na mydło. Zestaw odpływowy 1 ½ z płaskim odpływem sitkowym. Płyta montażowa o rozstawie śrub zgodnym z EN 32. W komplecie: zestaw montażowy. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. głęb.): mm ANMX Stan:

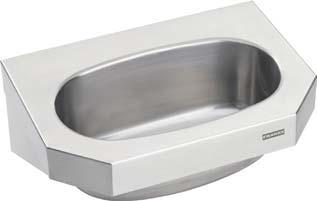

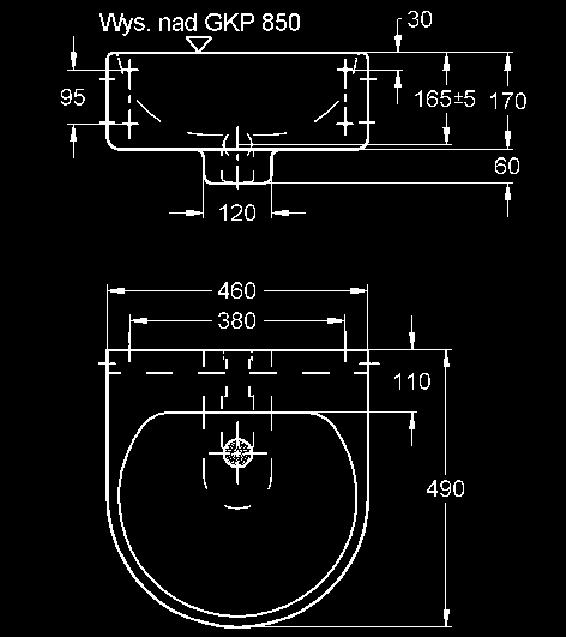

6 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA ANMX460 Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1,2 mm. Umywalka bezspoinowa tłoczona z jednego arkusza blachy. Zaokrąglone krawędzie, wandaloodporna. Odpływ sitkowy 1 ¼. Syfon DN 40/50. Bez przelewu. Mocowanie od przodu (od strony pomieszczenia użytkowego). W komplecie: zestaw montażowy. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. głęb.): mm ANMX460 ANMX bez otworu na armaturę z otworem na armaturę Wersja bez półki na armaturę. Wymiary (szer. wys. głęb.): mm ANMX Wskazówka Umywalka dostosowana do potrzeb użytkowników wózków inwalidzkich. Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Prostokątny kształt. Komora bezspoinowo wspawana w blat. Półka na armaturę. Bez przelewu. Odpływ sitkowy 1 ¼, tylny środkowy. Fartuch przedni ze ściętymi pod kątem 45 narożami. Przyspawane wsporniki ścienne. Mocowanie zgodnie z EN 32. W komplecie: wkręty i kołki rozporowe. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys. głęb.): mm Nr katalogowy WT360C Stan: 01.11

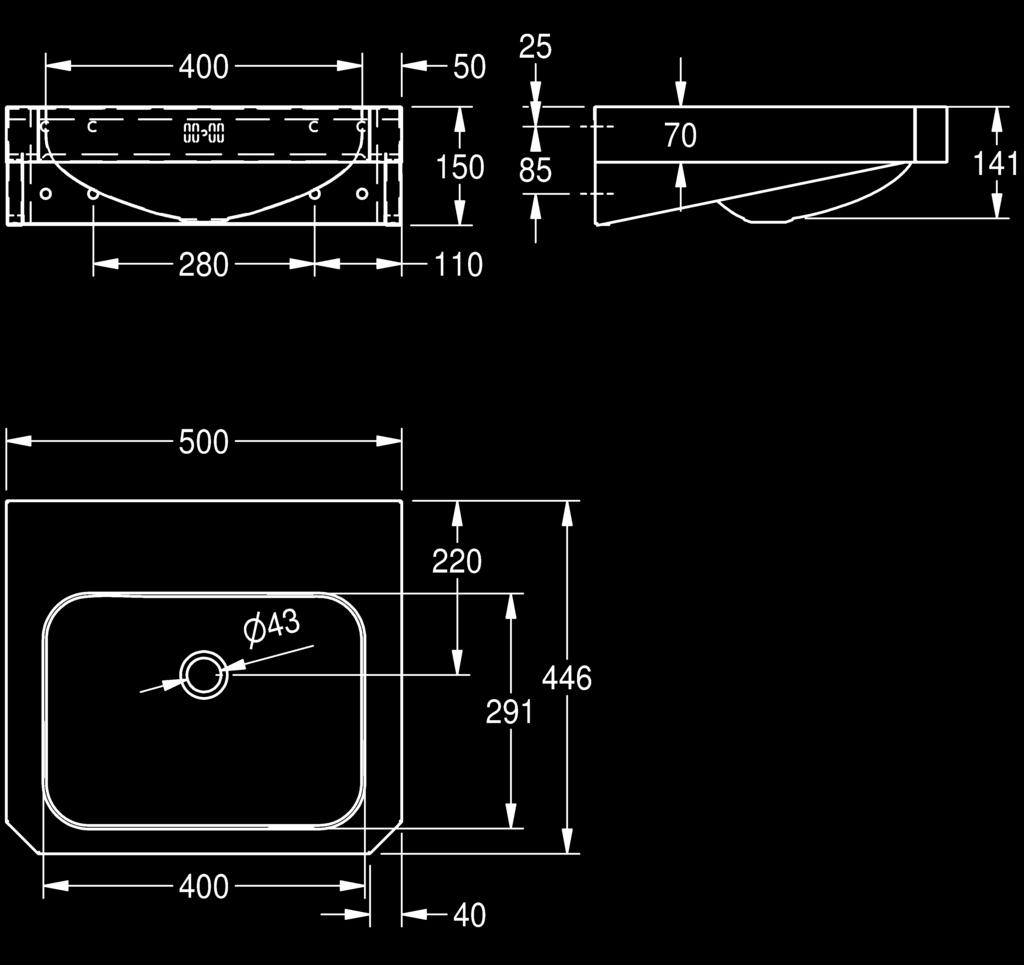

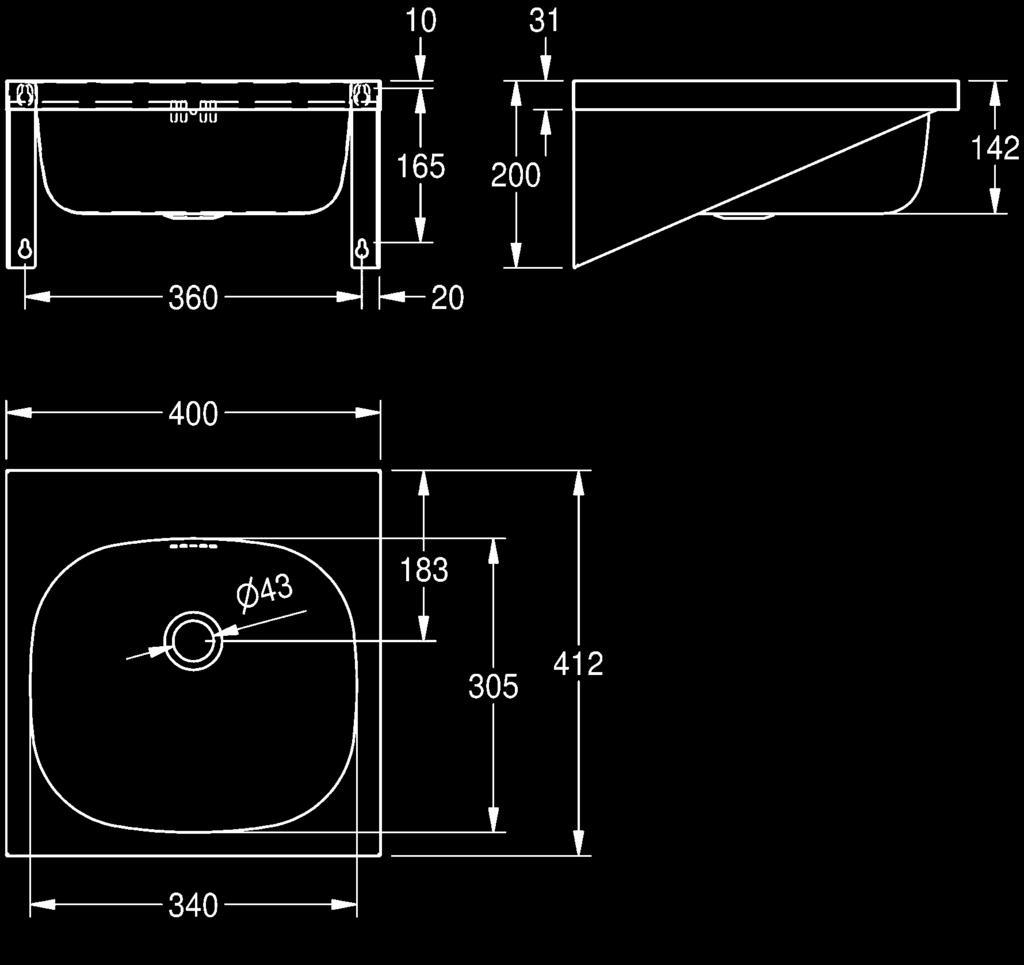

7 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Prostokątny kształt. Komora bezspoinowo wspawana w blat. Półka na armaturę o głębokości 120 mm. Przelew. Zatyczkowy zestaw odpływowo przelewowy 1 ¼, odpływ tylny środ kowy. Fartuch przedni ze ściętymi pod kątem 45 narożami. Przyspawane wsporniki ścienne. Mocowanie zgodnie z EN 32. W komplecie: wkręty i kołki rozporowe. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys. głęb.): mm WT400C z otworem 35 mm na armaturę WT400C M Akcesoria Nasadzana ścianka tylna, stal szlachetna. Wymiary (szer. wys.): mm. SB Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Prostokątny kształt. Komora bezspoinowo wspawana w blat. Półka na armaturę o głębokości 105 mm. Przelew. Zatyczkowy zestaw odpływowo przelewowy 1 ¼, odpływ tylny środ kowy. Fartuch przedni ze ściętymi pod kątem 45 narożami. Przyspawane wsporniki ścienne. Mocowanie zgodnie z EN 32. W komplecie: wkręty i kołki rozporowe. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys. głęb.): mm WT500C z otworem 35 mm na armaturę WT500C M Akcesoria Nasadzana ścianka tylna, stal szlachetna. Wymiary (szer. wys.): mm. SB Stan:

8 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Prostokątny kształt. Komora bezspoinowo wspawana w blat. Półka na armaturę o głębokości 90 mm. Przelew. Zatyczkowy zestaw odpływowo przelewowy 1 ¼, odpływ tylny środ kowy. Fartuch przedni ze ściętymi pod kątem 45 narożami. Przyspawane wsporniki ścienne. Mocowanie zgodnie z EN 32. W komplecie: wkręty i kołki rozporowe. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys. głęb.): mm WT600C z otworem 35 mm na armaturę WT600C M Akcesoria Nasadzana ścianka tylna, stal szlachetna. Wymiary (szer. wys.): mm. SB Osłona syfonu jako półpostument. Montaż ścienny. Przystosowana do umywalek pojedynczych WT600C / WT600C M / WT500C / WT500C M / WT400C / WT400C M. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Osłona otwarta od spodu. W komplecie: zestaw montażowy i szyny ścienne. ANMX Stan: 01.11

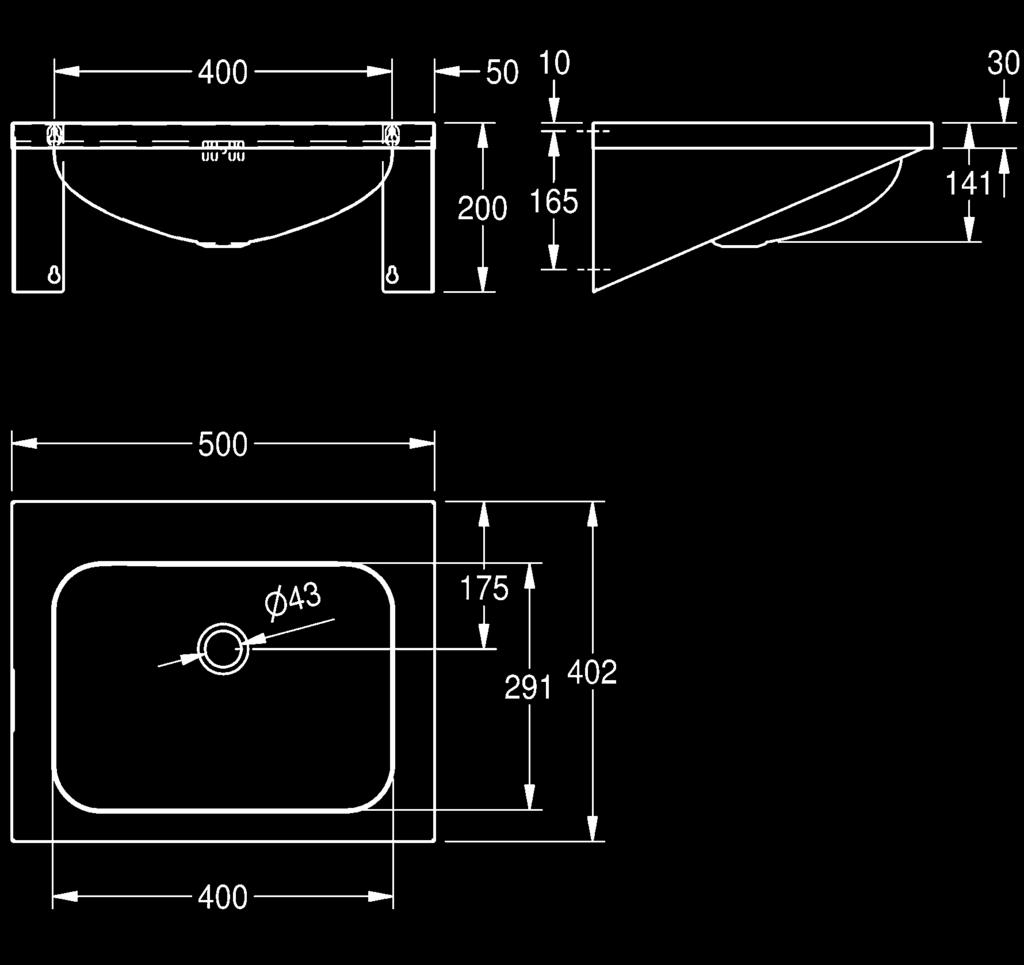

9 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Prostokątny kształt. Komora bezspoinowo wspawana w blat. Półka na armaturę o głębokości 80 mm. Przelew. Zatyczkowy zestaw odpływowo przelewowy 1 ¼, odpływ tylny środ kowy. Przyspawane wsporniki ścienne. W komplecie: wkręty i kołki rozporowe. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys. głęb.): mm WT400A z otworem Ø 35 mm na armaturę WT400A M Akcesoria Nasadzana ścianka tylna, stal szlachetna. Wymiary (szer. wys.): mm. SB Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Prostokątny kształt. Komora bezspoinowo wspawana w blat. Półka na armaturę o głębokości 70 mm. Przelew. Zatyczkowy zestaw odpływowo przelewowy 1 ¼, odpływ tylny środ kowy. Przyspawane wsporniki ścienne. W komplecie: wkręty i kołki rozporowe. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys. głęb.): mm WT500A z otworem Ø 35 mm na armaturę WT500A M Akcesoria Nasadzana ścianka tylna, stal szlachetna. Wymiary (szer. wys.): mm. SB Stan:

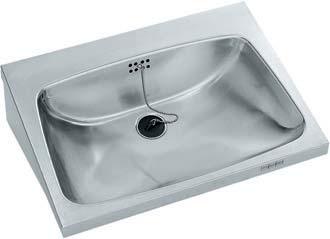

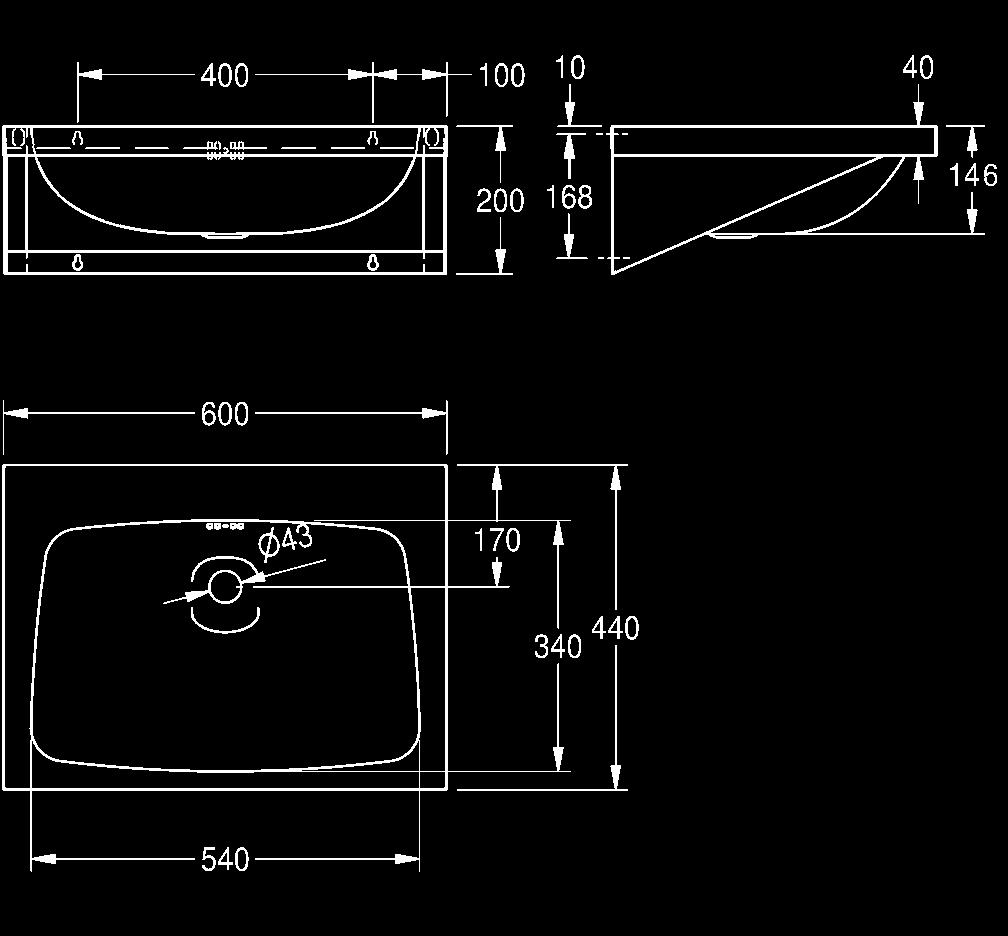

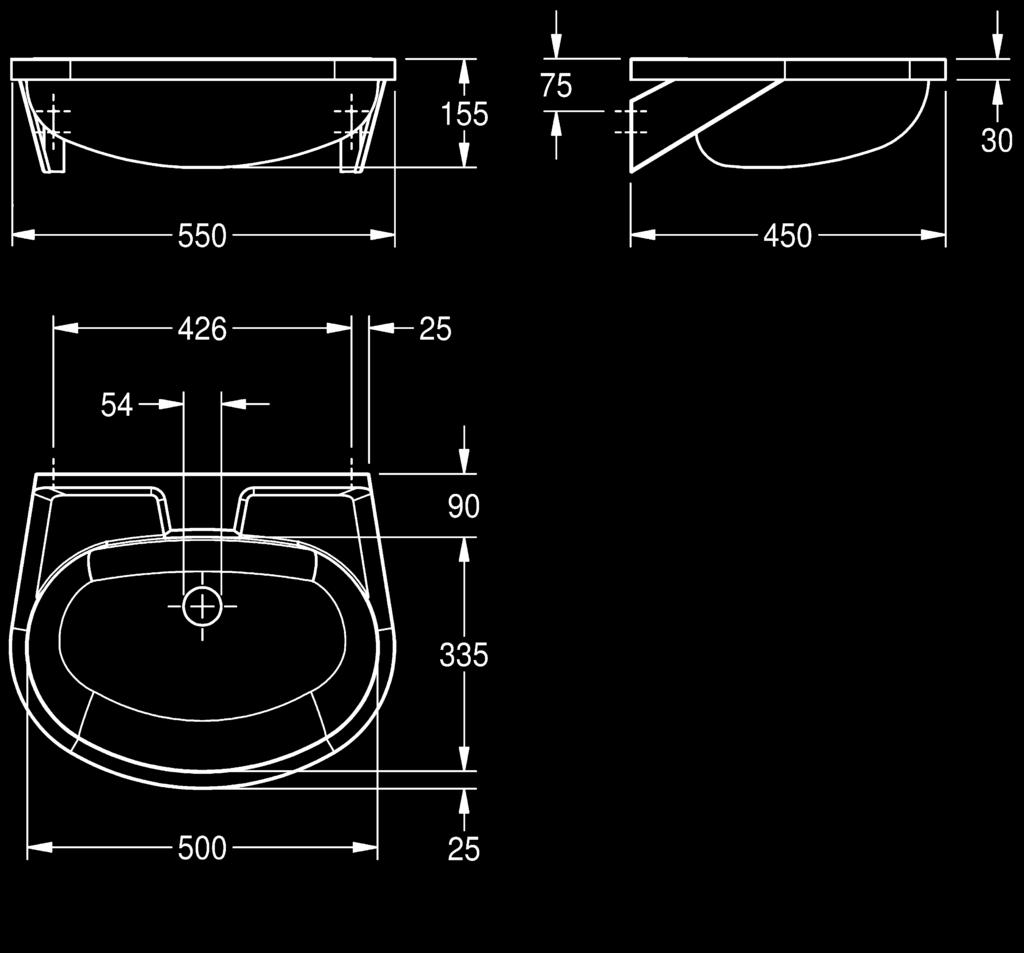

10 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Prostokątny kształt. Komora bezspoinowo wspawana w blat. Półka na armaturę o głębokości 75 mm. Przelew. Zatyczkowy zestaw odpływowo przelewowy 1 ¼, odpływ tylny środ kowy. Przyspawane wsporniki ścienne. W komplecie: wkręty i kołki rozporowe. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys. głęb.): mm WT600A z otworem Ø 35 mm na armaturę WT600A M Akcesoria Nasadzana ścianka tylna, stal szlachetna. Wymiary (szer. wys.): mm. SB Stan: 01.11

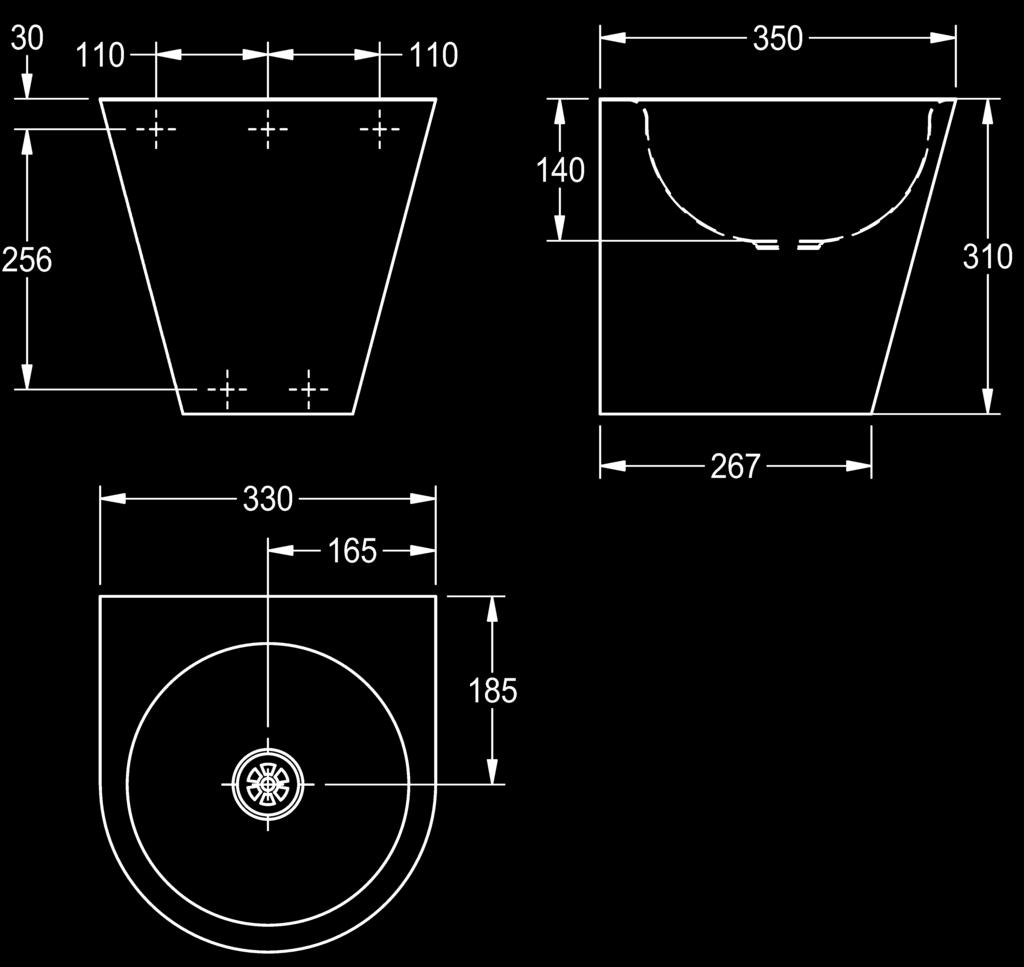

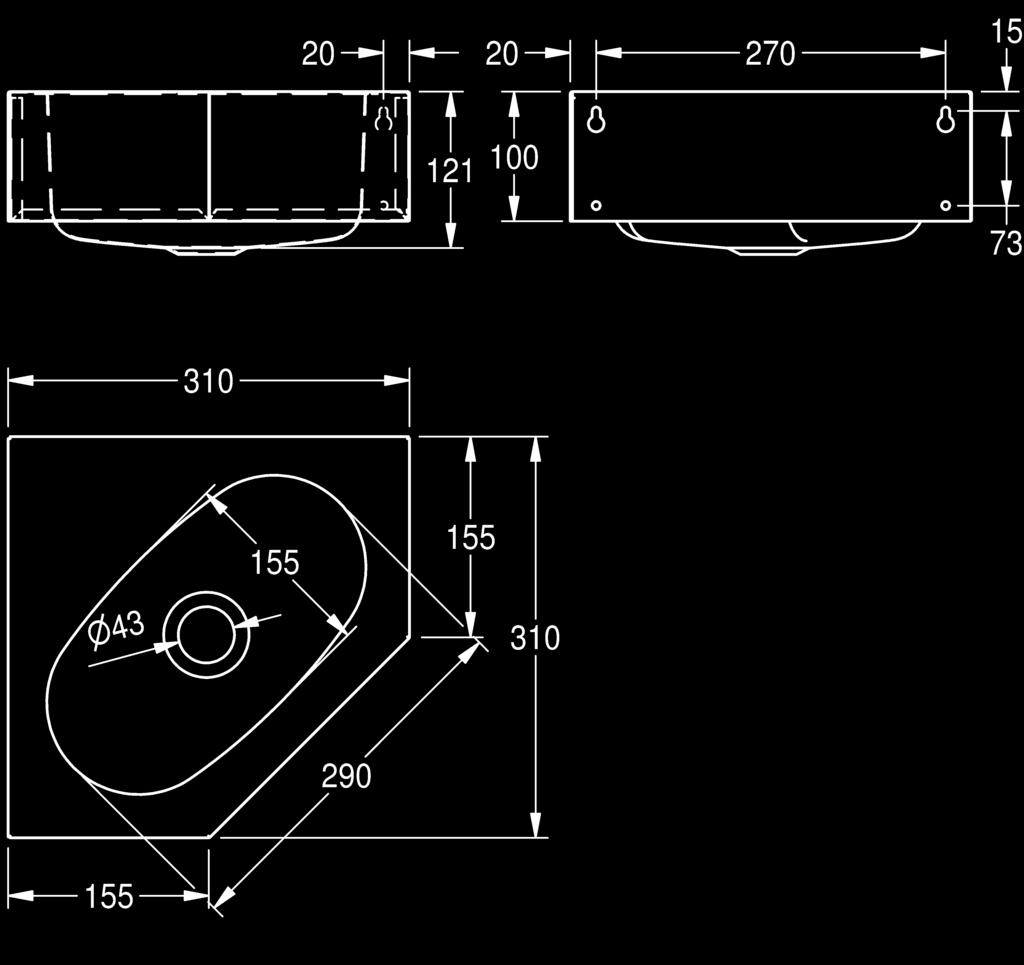

11 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA Umywalka pojedyncza narożna do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Komora bezspoinowo wspawana w blat. Półka na armaturę. Bez przelewu. Odpływ sitkowy środkowy 1 ¼. Fartuch przedni ze ściętymi pod kątem 45 narożami. W komplecie: wkręty i kołki rozporowe. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys. głęb.): mm WT310E Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 0,9 mm. Kształt półokrągły. Okrągła komora o średnicy 277 mm bezspoinowo wspawana w blat. Półka na armaturę o głębokości 45 mm. Bez przelewu. Odpływ sitkowy środkowy 1 ¼. Zasłonięty od spodu, półokrągły fartuch przedni o wysokości 310 mm. Klapa rewizyjna. W komplecie: wkręty i kołki rozporowe. Wymiary umywalki (szer. wys. głęb.): mm ANMX Stan:

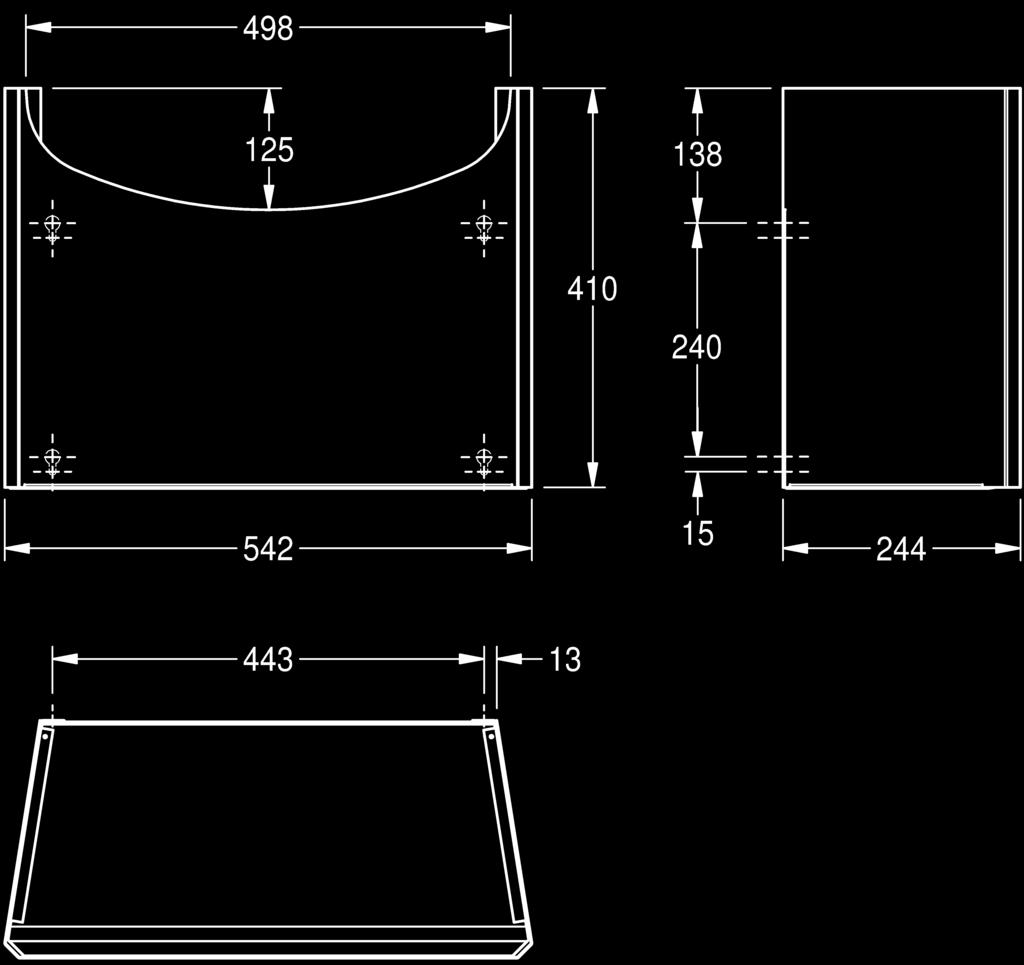

12 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA BS204 Umywalka do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Kształt owalny. Komora bezspoinowo wspawana w blat. Półka na armaturę o głębokości 90 mm. Bez przelewu. Odpływ sitkowy 1 ¼, tylny środkowy. Przyspawane wsporniki ścienne. Wytłoczone wgłębienie na mydło. W komplecie: wkręty ze stali szlachetnej i kołki rozporowe. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys. głęb.): mm BS z otworem 35 mm na armaturę BS204 M z przelewem BS z przelewem i otworem 35 mm na armaturę BS205 M Akcesoria Osłona ze stali szlachetnej do umywalek BS204/205. Wymiary (szer. wys. głęb.): mm BS BS Stan: 01.11

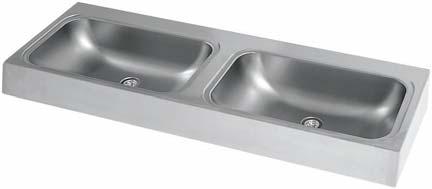

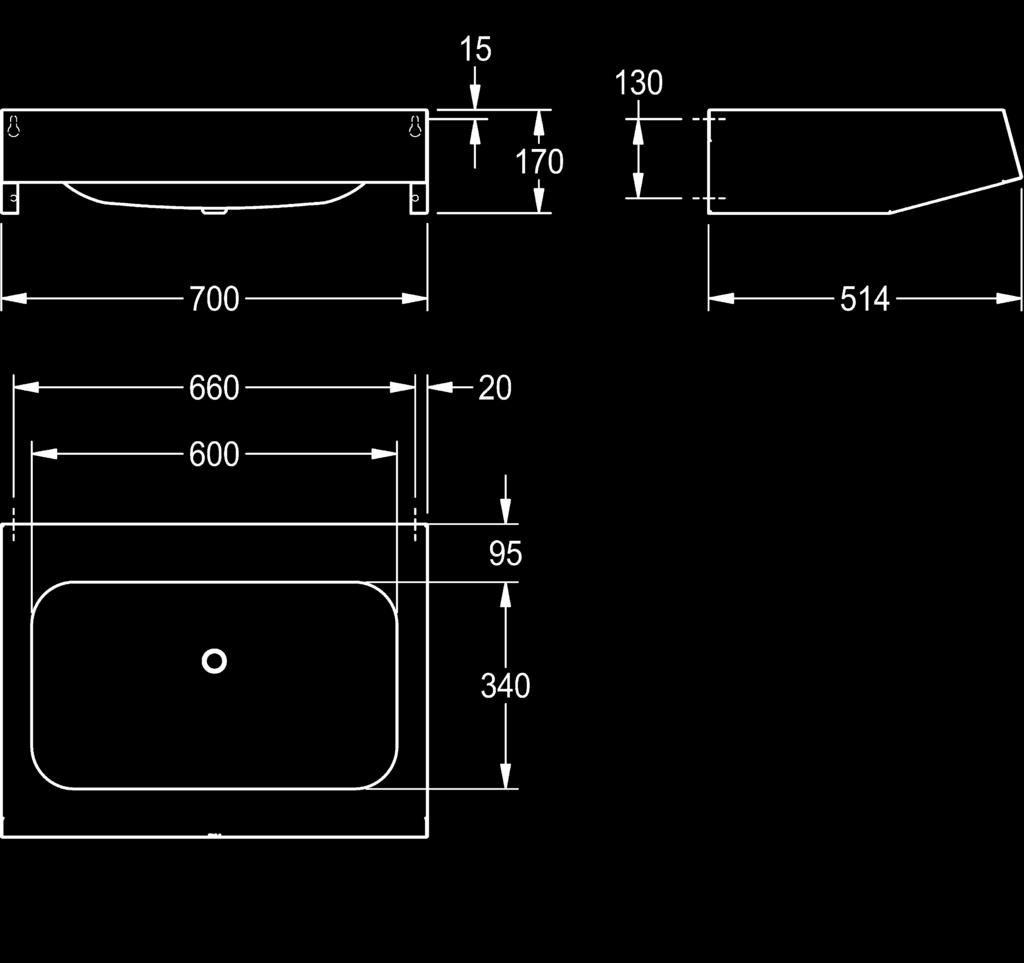

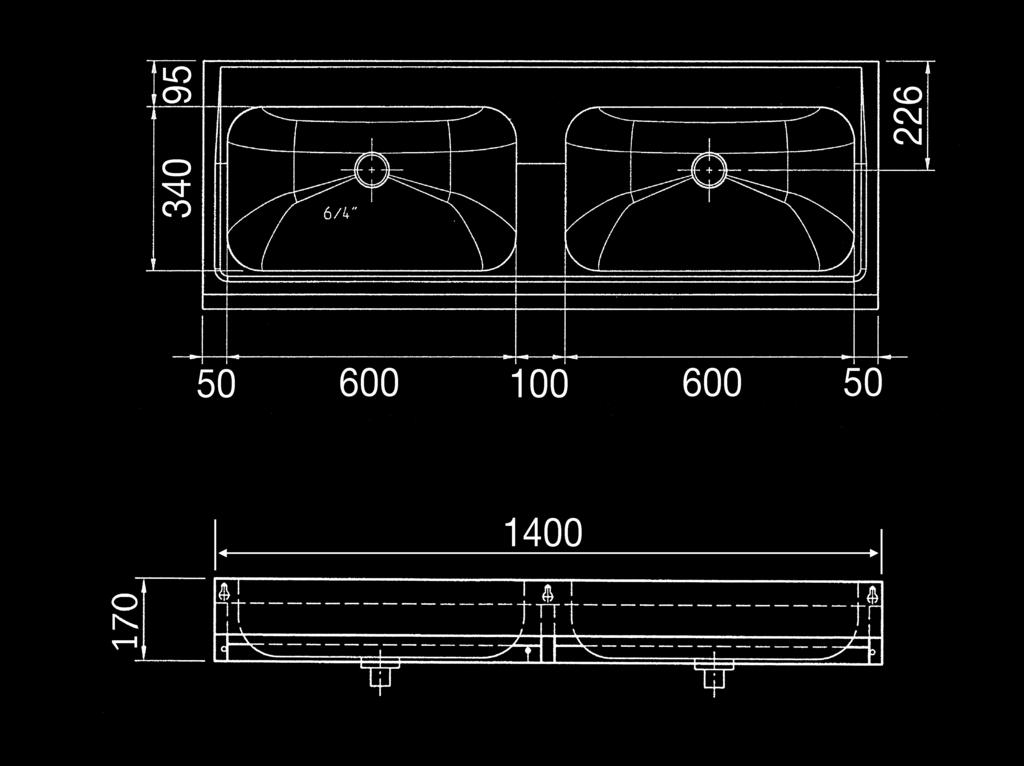

13 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA CM700 Umywalka CONFORT do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat. Kształt prostokątny. Komora ( y) bezspoinowo wspawana ( e) w blat. Półka na armaturę o głębokości 95 mm. Bez przelewu. Środkowy odpływ sitkowy 1 ½. Przyspawane wsporniki ścienne. W komplecie: wkręty i kołki rozporowe. Wymiary komory (szer. wys. głęb.): mm (niezmienne niezależnie od wymiarów umywalek). Wymiary umywalki (szer. wys. głęb.): mm 1 komora CM Wymiary umywalki (szer. wys. głęb.): mm 2 komory CM Wymiary umywalki (szer. wys. głęb.): mm 3 komory CM Wymiary umywalki (szer. wys. głęb.): mm 4 komory CM Na życznie istnieje możliwość dostarczenia wersji z wywierconym otworem na armaturę. CM1400 Stan:

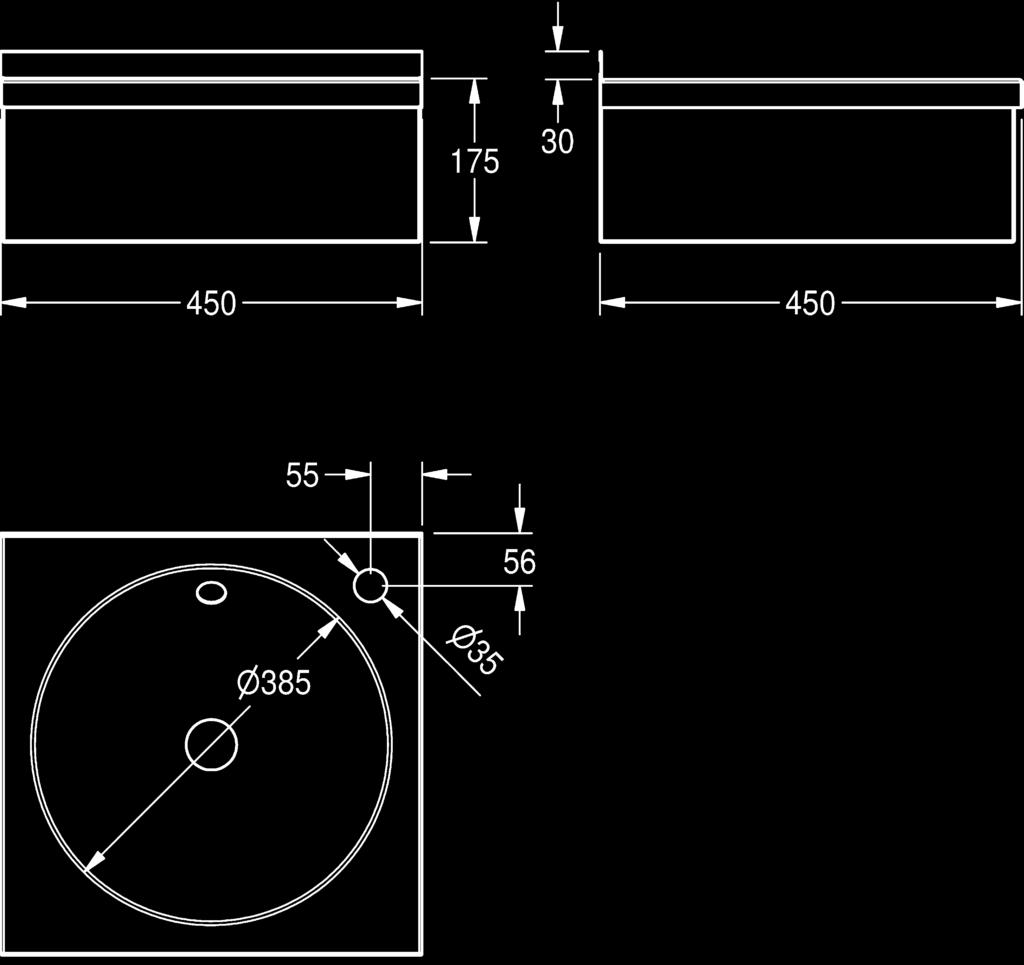

14 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA Umywalka do mycia rąk Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 0,9 mm. Okrągła niecka o średnicy 385 mm z przelewem. Otwór na armaturę z prawej strony. Zestaw odpływowy 1 ¼ z zatyczką i przelewem. Ścianka tylna przeciwbryzgowa. W komplecie: wkręty i kołki rozporowe. Wymiary (szer. wys. głęb.): mm WT Akcesoria Nasadzana ścianka tylna do WT450, LP20, LP21 ze stali szlachetnej. Wymiary (szer. wys.): mm SB Ścianka tylna 108 Stan: 01.11

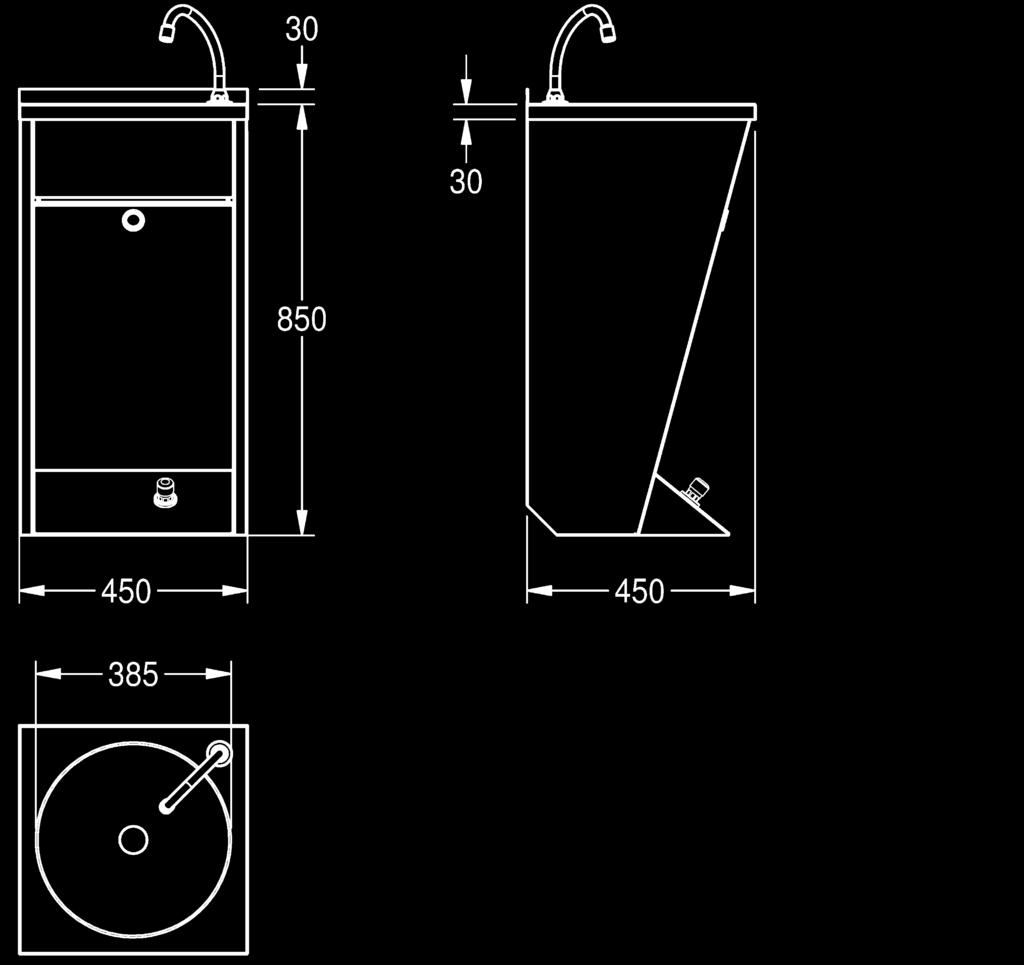

15 Umywalki ze stali szlachetnej Umywalki pojedyncze ANIMA Umywalka pojedyncza do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Bezspoinowo wspawana, okrągła niecka o średnicy 385 mm z wyśrodkowanym odpływem. Prostokątny kształt umywalki. Półka na armaturę o głębokości 35 mm. Fabrycznie zamon towany wypływ wody. Panel przedni z baterią samozamykającą urucha mianą kolanem bądź biodrem. Regulacja temperatury wody za pomocą zaworu mieszającego. Odpływ sitkowy 1 ½ bez przelewu. W komplecie: wkręty i kołki rozporowe. Wymiary (szer. wys. głęb.): mm LP Akcesoria Nasadzana ścianka tylna do WT450, LP20, LP21 ze stali szlachetnej. Wymiary (szer. wys.): mm SB Umywalka pojedyncza do montażu na posadzce lub do ściany. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Bezspoinowo wspawana, okrągła niecka o średnicy 385 mm z wyśrodkowanym odpływem. Prostokątny kształt umywalki. Półka na armaturę o głębokości 35 mm. Fabrycznie zamontowany wypływ wody. Stojąca na posadzce osłona syfonu. Bateria samozamykająca uruchamiana stopą. Regulacja temperatury wody za pomocą zaworu mieszającego. Zdejmowany do przodu panel przedni. Odpływ sitkowy 1 ½ bez przelewu. W komplecie: wkręty i kołki rozporowe. Wymiary (szer. wys. głęb.): mm LP Akcesoria Nasadzana ścianka tylna do WT450, LP20, LP21 ze stali szlachetnej. Wymiary (szer. wys.): mm SB Stan:

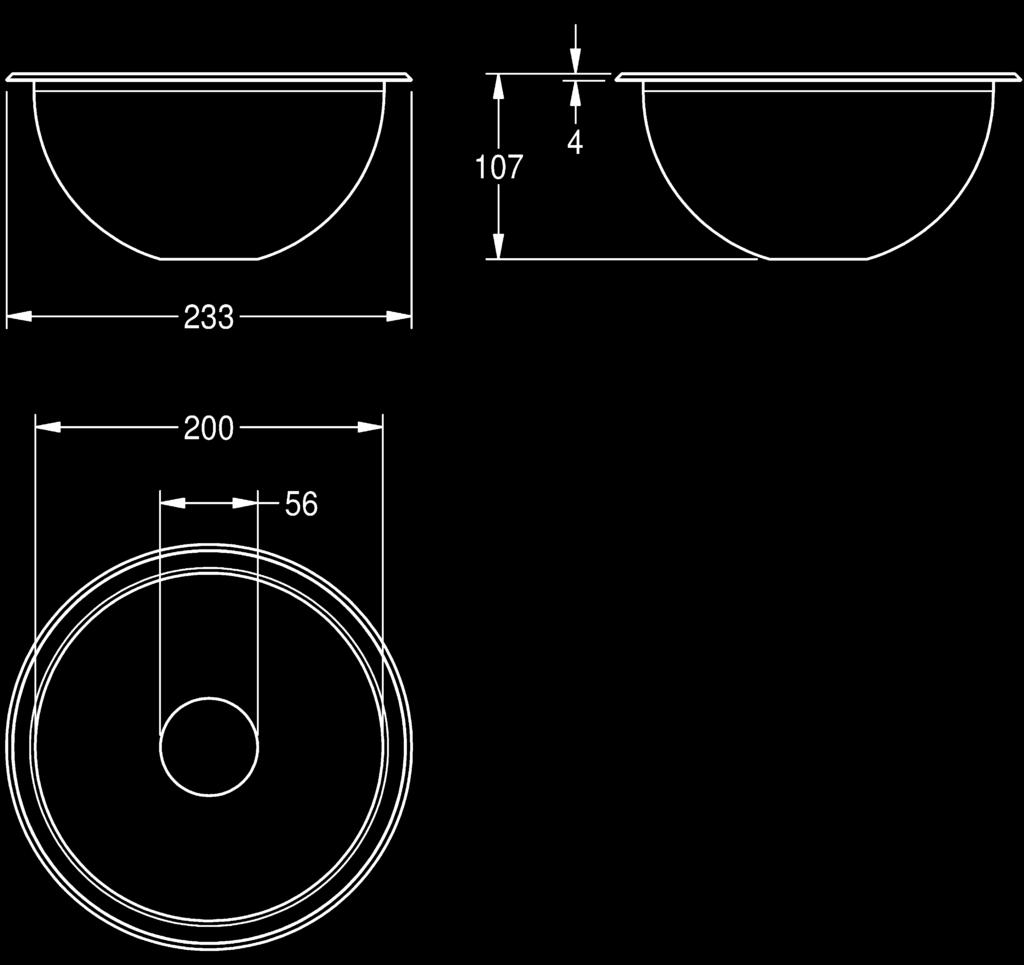

16 Umywalki ze stali szlachetnej Umywalki wbudowywane RONDO Okrągła umywalka wbudowywana w blat lub podbudowywana do blatu. Stal szlachetna, powierzchnie wewnętrzne i zewnętrzne polerowane na wysoki połysk lub szczotkowane na jedwabisty mat, grubość materiału 1,0 mm. Średnica niecki 200 mm. Bez przelewu. W komplecie: zestaw odpły wowy z sitkiem płaskim i zatyczkowym 5/4 oraz uchwyty ze stali szlachetnej niezbędne do montażu podbudowywanego. Montaż od wierzchu szablon 212 mm Montaż od spodu szablon 190 mm Wymiary umywalki ( wys.): mm Wymiary komory: 200 mm RNDH wysoki połysk RNDX jedwabisty mat Okrągła umywalka wbudowywana w blat lub podbudowywana do blatu. Stal szlachetna, powierzchnie wewnętrzne i zewnętrzne polerowane na wysoki połysk lub szczotkowane na jedwabisty mat, grubość materiału 1,0 mm. Średnica niecki 260 mm. Przelew. W komplecie: uchwyty ze stali szlachetnej niezbędne do montażu podbudowywanego. Montaż od wierzchu szablon 274 mm Montaż od spodu szablon 250 mm Wymiary umywalki ( wys.): mm Wymiary komory: 260 mm RNDH wysoki połysk RNDX jedwabisty mat Akcesoria Zestaw odpływowo przelewowy (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Syfon (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Stan: 01.11

17 Umywalki ze stali szlachetnej Umywalki wbudowywane RONDO Okrągła umywalka wbudowywana w blat lub podbudowywana do blatu. Stal szlachetna, powierzchnie wewnętrzne i zewnętrzne polerowane na wysoki połysk lub szczotkowane na jedwabisty mat, grubość materiału 1,0 mm. Średnica niecki 300 mm. Przelew. W komplecie: uchwyty ze stali szlachetnej niezbędne do montażu podbudowywanego. Montaż od wierzchu szablon 319 mm Montaż od spodu szablon 290 mm Wymiary umywalki ( wys.): mm Wymiary komory: 300 mm RNDH wysoki połysk RNDX jedwabisty mat Akcesoria Zestaw odpływowo przelewowy (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Syfon (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Okrągła umywalka wbudowywana w blat lub podbudowywana do blatu. Stal szlachetna, powierzchnie wewnętrzne i zewnętrzne polerowane na wysoki połysk lub szczotkowane na jedwabisty mat, grubość materiału 1,0 mm. Średnica niecki 300 mm. Przelew. W komplecie: uchwyty ze stali szlachetnej niezbędne do montażu podbudowywanego. Montaż od wierzchu szablon 368 mm Montaż od spodu szablon 350 mm Wymiary umywalki ( wys.): mm Wymiary komory: 357 mm RNDH wysoki połysk RNDX jedwabisty mat Akcesoria Zestaw odpływowo przelewowy (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Syfon (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Stan:

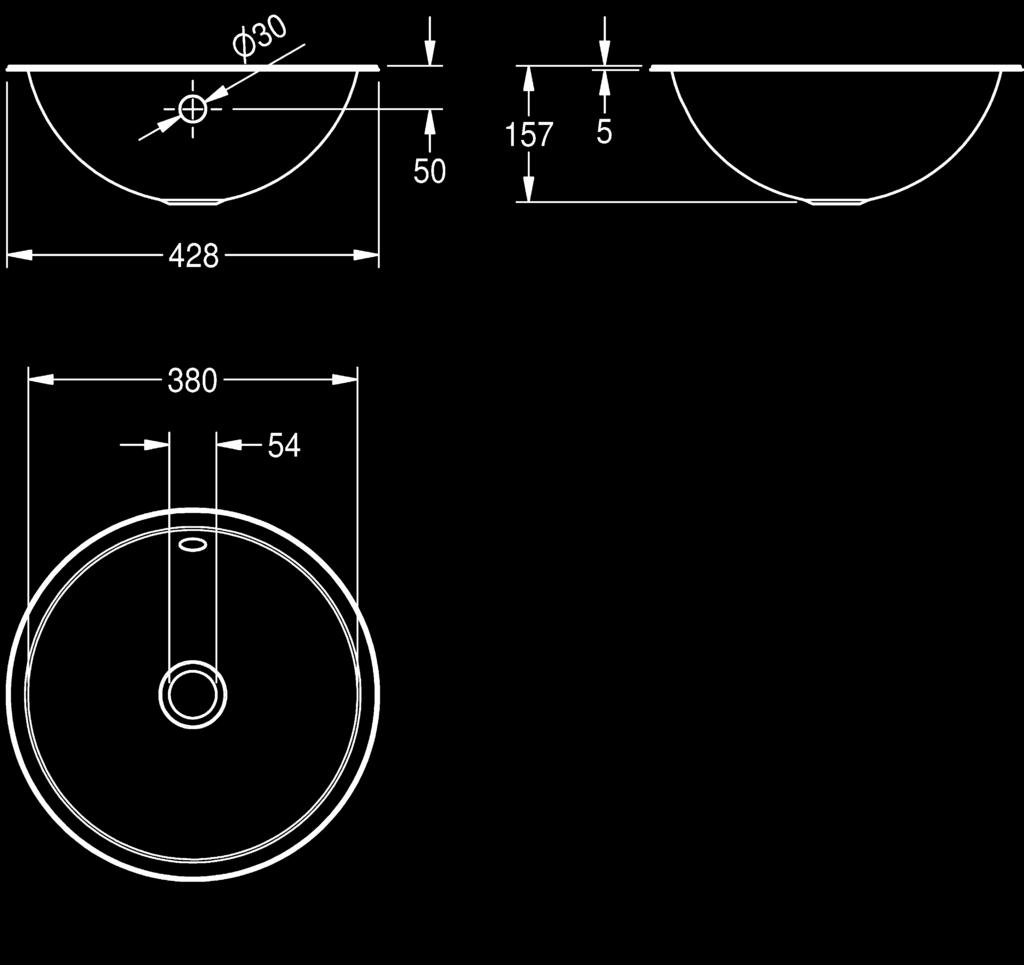

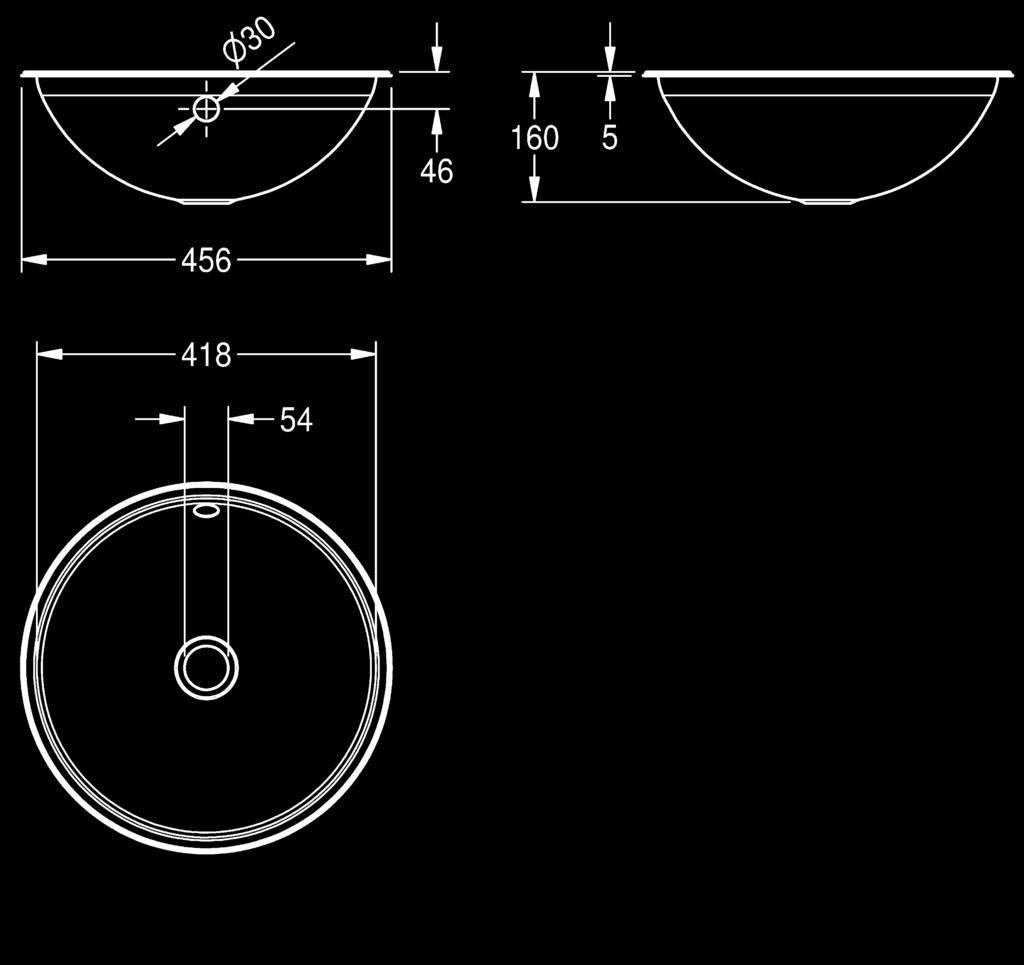

18 Umywalki ze stali szlachetnej Umywalki wbudowywane RONDO Okrągła umywalka wbudowywana w blat lub podbudowywana do blatu. Stal szlachetna, powierzchnie wewnętrzne i zewnętrzne polerowane na wysoki połysk lub szczotkowane na jedwabisty mat, grubość materiału 1,0 mm. Średnica niecki 380 mm. Przelew. W komplecie: uchwyty ze stali szlachetnej niezbędne do montażu podbudowywanego. Montaż od wierzchu szablon 408 mm Montaż od spodu szablon 370 mm Wymiary umywalki ( wys.): mm Wymiary komory: 380 mm RNDH wysoki połysk RNDX jedwabisty mat Akcesoria Zestaw odpływowo przelewowy (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Syfon (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Okrągła umywalka wbudowywana w blat lub podbudowywana do blatu. Stal szlachetna, powierzchnie wewnętrzne i zewnętrzne polerowane na wysoki połysk lub szczotkowane na jedwabisty mat, grubość materiału 1,0 mm. Średnica niecki 418 mm. Przelew. W komplecie: uchwyty ze stali szlachetnej niezbędne do montażu podbudowywanego. Montaż od wierzchu szablon 436 mm Montaż od spodu szablon 410 mm Wymiary umywalki ( wys.): mm Wymiary komory: 418 mm RNDH wysoki połysk RNDX jedwabisty mat Akcesoria Zestaw odpływowo przelewowy (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Syfon (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Stan: 01.11

19 Umywalki ze stali szlachetnej Umywalki wbudowywane RONDO Okrągła umywalka wbudowywana w blat lub podbudowywana do blatu. Stal szlachetna, powierzchnia polerowana na wysoki połysk, grubość materiału 1 mm. Bez przelewu. Zestaw odpływowy 5/4 z płaskim sitkiem. W komplecie: uchwyty ze stali szlachetnej niezbędne do montażu podbudowywanego. Wymiary umywalki ( wys.): mm Wymiary komory: 300 mm BR300OU wysoki połysk Stan:

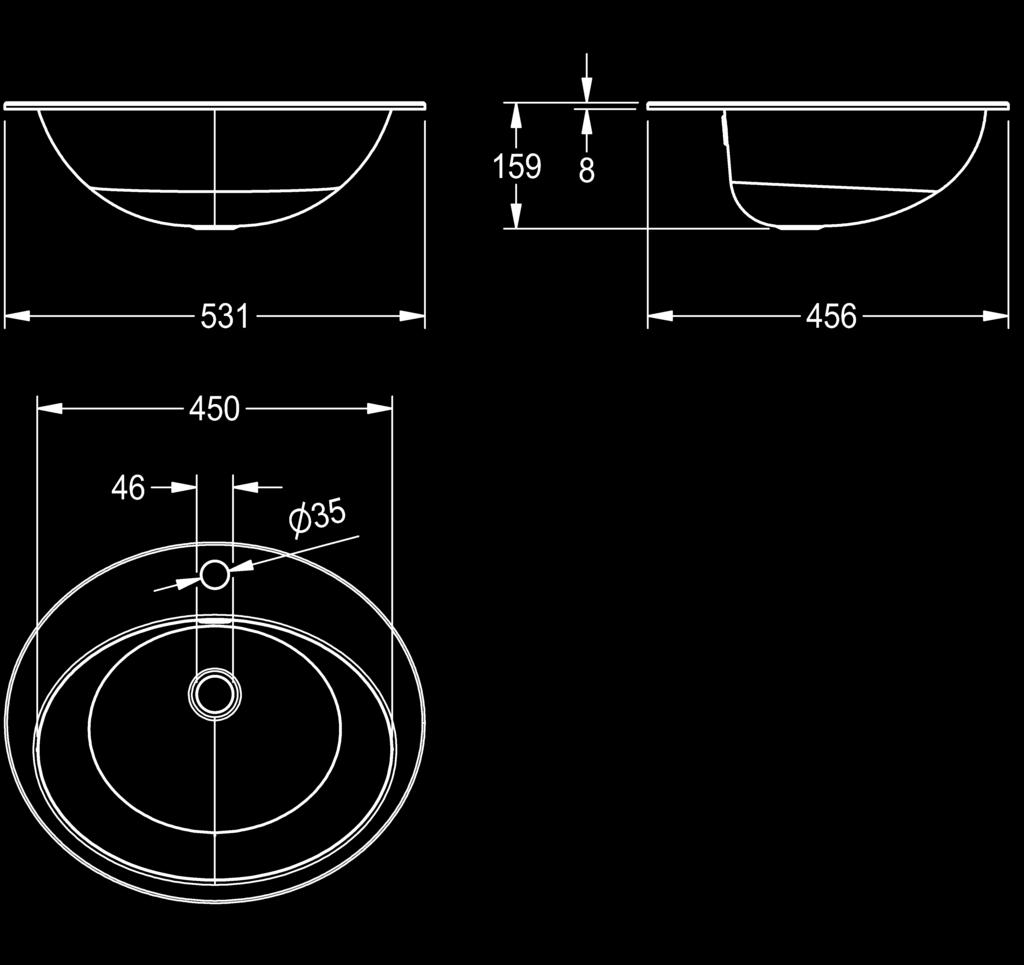

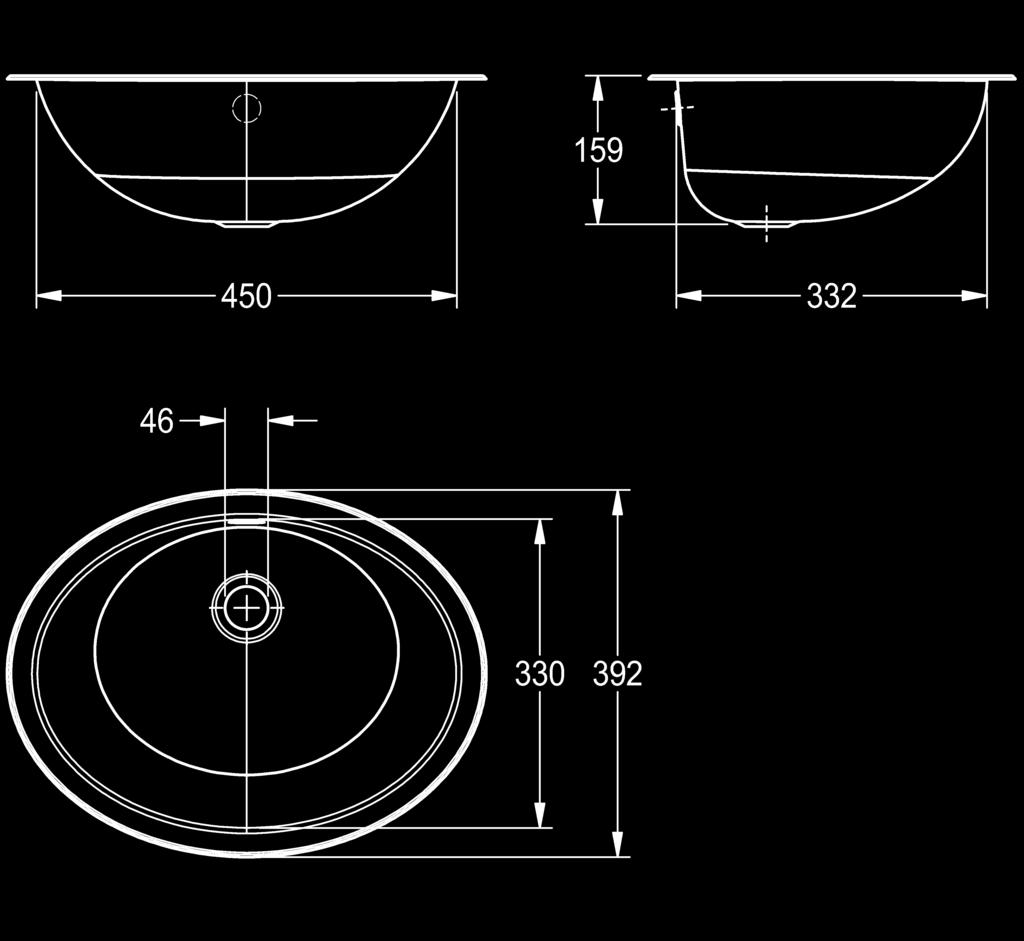

20 Umywalki ze stali szlachetnej Umywalki wbudowywane RONDO Owalna umywalka wbudowywana w blat lub podbudowywana do blatu. Stal szlachetna, powierzchnie wewnętrzne i zewnętrzne polerowane na wysoki połysk lub szczotkowane na jedwabisty mat, grubość materiału 1,0 mm. Przelew. W komplecie: uchwyty ze stali szlachetnej niezbędne do montażu podbudowywanego. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys.): mm RNDH450 O wysoki połysk RNDX450 O jedwabisty mat Akcesoria Zestaw odpływowo przelewowy (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Syfon (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Owalna umywalka wbudowywana w blat lub podbudowywana do blatu. Stal szlachetna, powierzchnie wewnętrzne i zewnętrzne polerowane na wysoki połysk lub szczotkowane na jedwabisty mat, grubość materiału 1,0 mm. Przelew i półka z otworem 35 mm na armaturę. W komplecie: uchwyty ze stali szlachetnej niezbędne do montażu podbudowywanego. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory (szer. wys.): mm RNDH451 O wysoki połysk RNDX451 O jedwabisty mat Akcesoria Zestaw odpływowo przelewowy (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Syfon (patrz akcesoria do umywalek wbudowywanych RONDO) Nr kat Stan: 01.11

21 Umywalki ze stali szlachetnej Akcesoria do umywalek wbudowywanych RONDO Zestaw odpływowo przelewowy 6/4 z redukcją do 5/4. Przyłącze przelewowe. Chromowany. Sitko, zatyczka i uszczelki. Nr kat Syfon 5/4, kompletny. Chromowany. Ø 32 mm. Nr kat Stan:

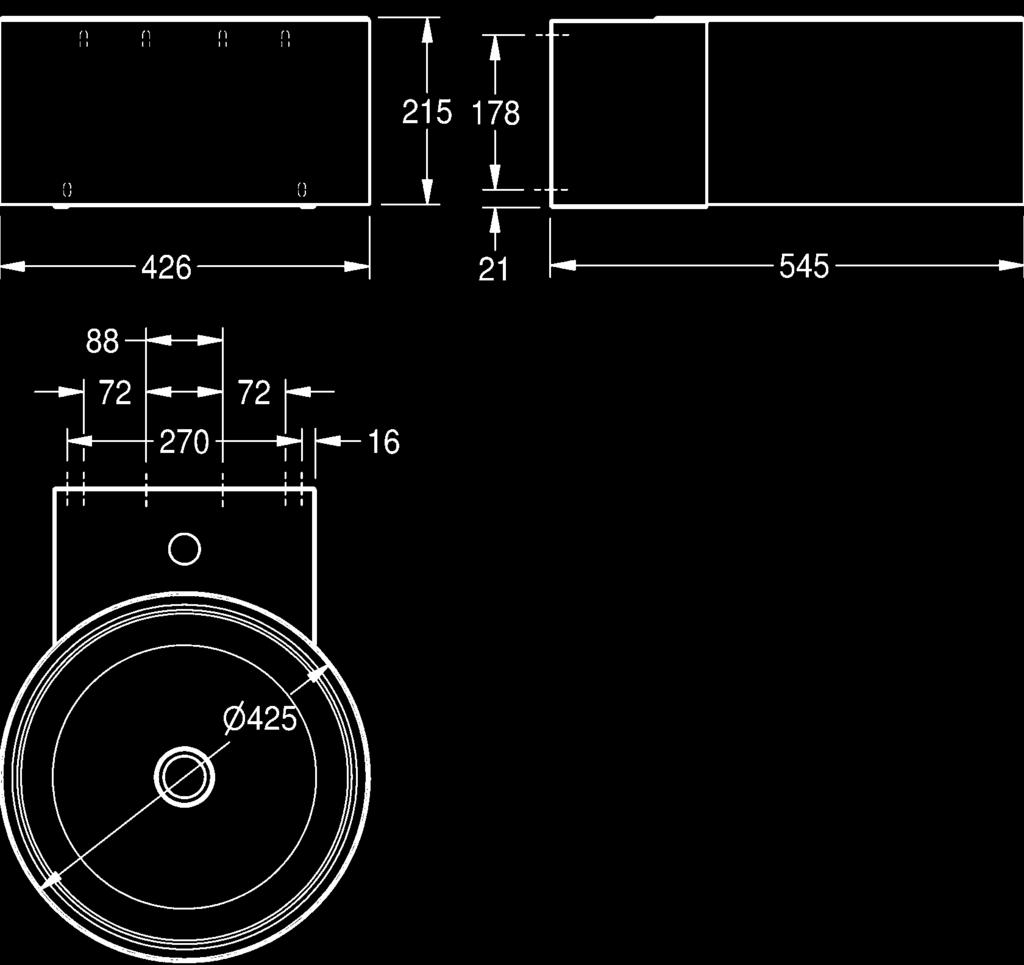

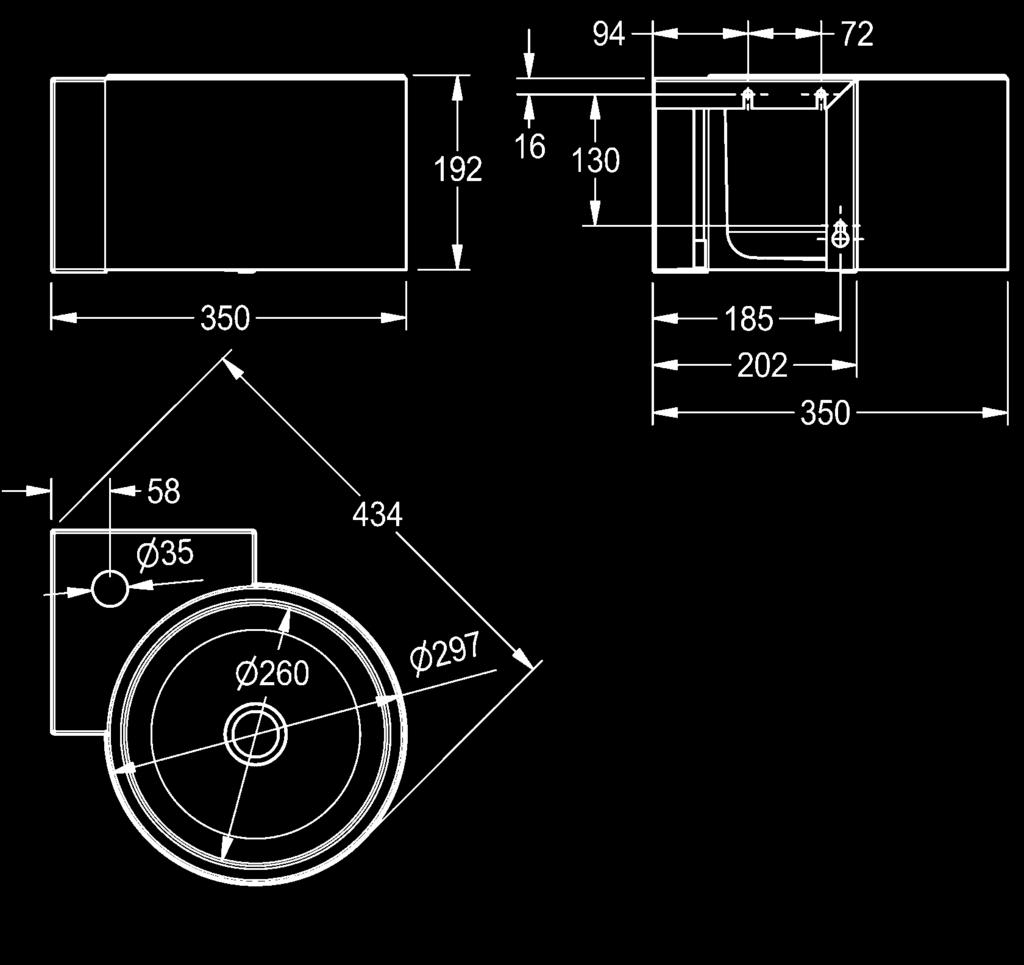

22 Umywalki ze stali szlachetnej Umywalki pojedyncze RONDO Umywalka pojedyncza ścienna do zabudowy narożnej 90. Stal szlachetna, powierzchnie wew nętrzne i zewnętrzne polerowane na wysoki połysk, grubość materiału 1,2 mm. Komora z zaokrąglonymi krawędziami. Bez przelewu. Półka armaturowa i otwór na armaturę. Okalająca osłona dziurkowana o wyso kości 192 mm, grubość materiału 2 mm. Zestaw odpływowy 1 ¼ z płaskim sitkiem. W komplecie: zestaw montażowy. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory: Ø 260 mm BRP260E wysoki połysk Wskazówka Konieczna przedłużka do syfonu dedykowanego do umywalek Rondo. Umywalka pojedyncza ścienna. Stal szlachetna, powierzchnie wewnętrzne i zewnętrzne pole rowane na wysoki połysk, grubość materiału 1,2 mm. Bezspoinowo wspawana, okrągła komora o średnicy 385 mm. Zaokrąglone krawędzie. Przelew. Półka armaturowa 120 mm i otwór na armaturę Ø 35 mm. Okalająca osłona dziurkowana wysokości 170 mm, grubość materiału 2 mm. Zestaw odpływowy przelewowy 1 ¼ z sitkiem zatyczkowym. W komplecie: zestaw montażowy. Osłona syfonu dostępna na dodatkowe zamówienie. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory: Ø 425 mm BRP wysoki połysk Wskazówka Konieczna przedłużka do syfonu dedykowanego do umywalek Rondo. 116 Stan: 01.11

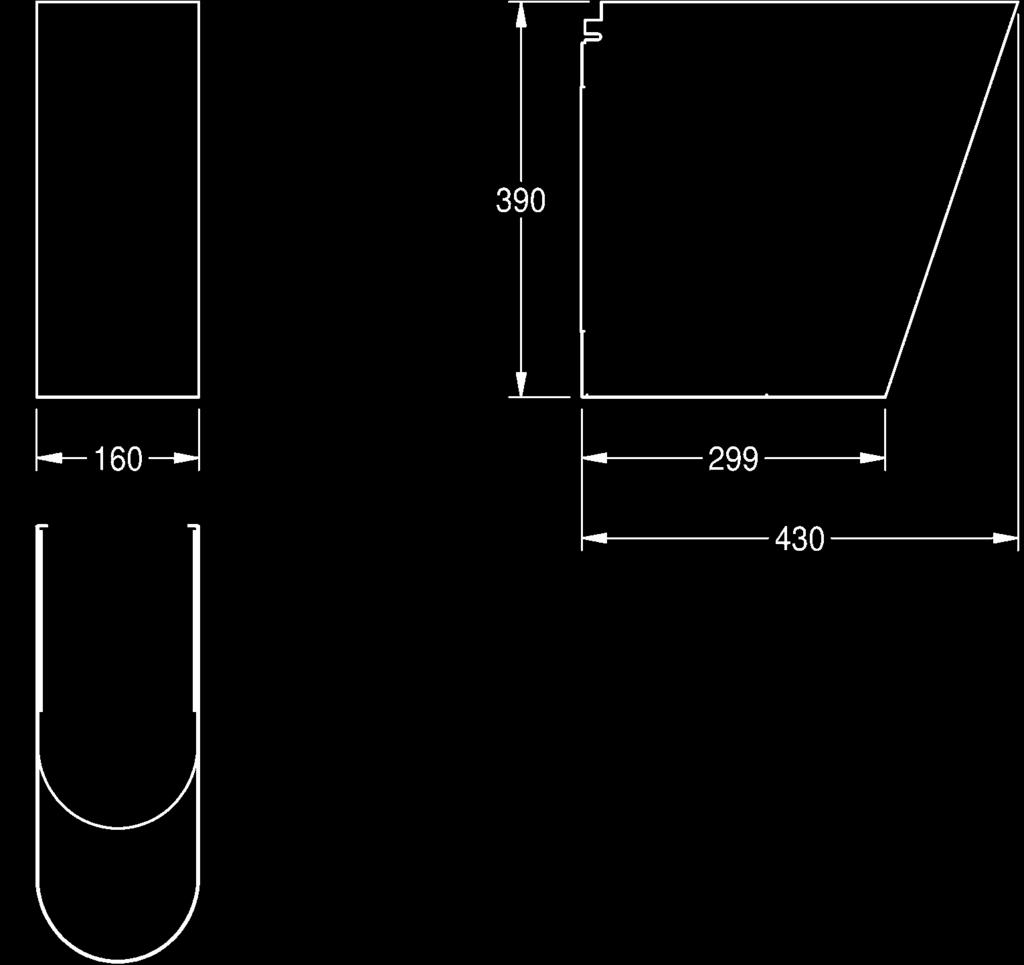

23 Umywalki ze stali szlachetnej Umywalki pojedyncze RONDO Umywalka pojedyncza ścienna. Stal szlachetna, powierzchnie wewnętrzne polerowane na wysoki połysk, powierzchnie zewnętrzne jedwabisty mat, grubość materiału 1,2 mm. Bezspoinowo wspawana, okrągła komora. Zaokrąglone krawędzie. Przelew. Półka armaturowa 120 mm i otwór na armaturę Ø 35 mm. Okalająca osłona wysokości 170 mm. Zestaw odpływowy przelewowy 1 ¼ z sitkiem zatyczkowym. W komplecie: zestaw montażowy. Osłona syfonu dostępna na dodatkowe zamówienie. Wymiary umywalki (szer. wys. głęb.): mm Wymiary komory: Ø 425 mm BRC390SF jedwabisty mat Wskazówka Konieczna przedłużka do syfonu dedykowanego do umywalek Rondo. Osłona syfonu do umywalek pojedynczych Rondo Półpostument montowany do ściany. Stal szlachetna, powierzchnia polerowana na wysoki połysk lub jedwabisty mat, grubość materiału 1,0 mm. Otwarta od spodu. Przystosowana do umywalek pojedynczych Rondo BRP390 i BRC390SF. W komplecie: zestaw montażowy i szyny mocowane do ściany. Wymiary (szer. wys. głęb.): mm SC140HP wysoki połysk SC140SF jedwabisty mat Stan:

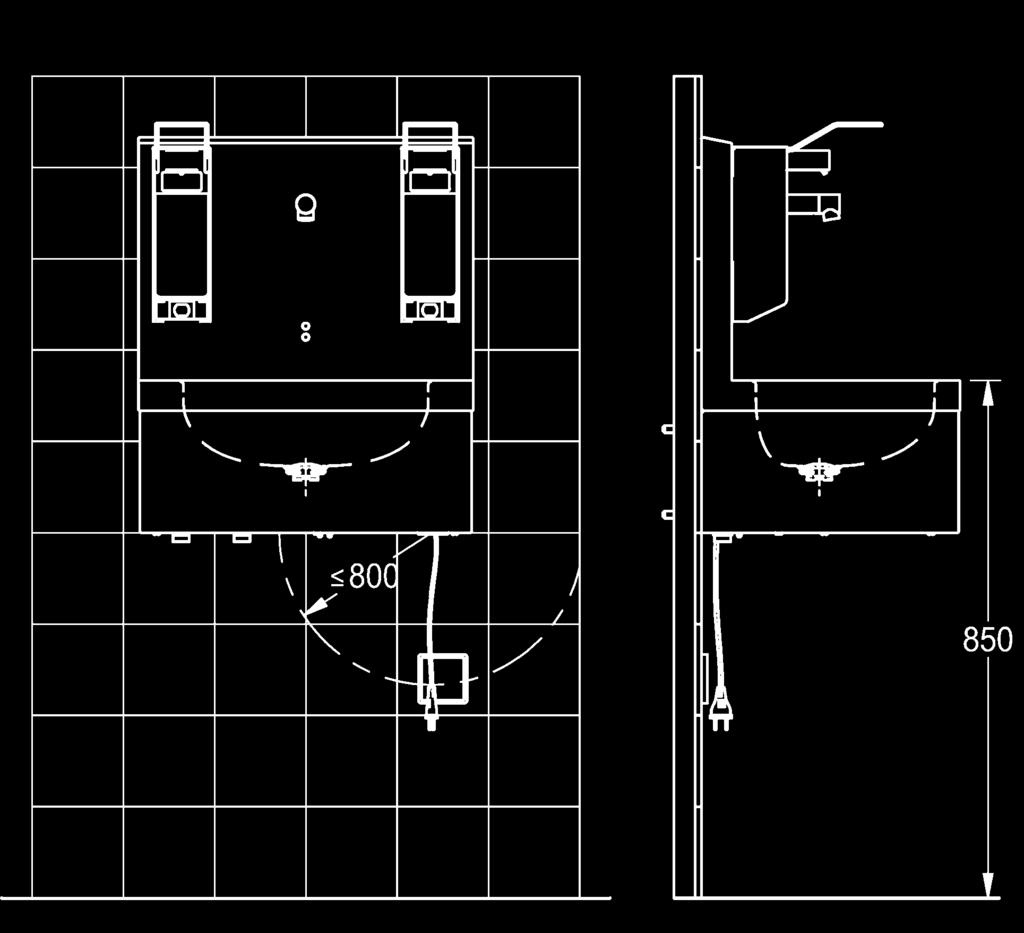

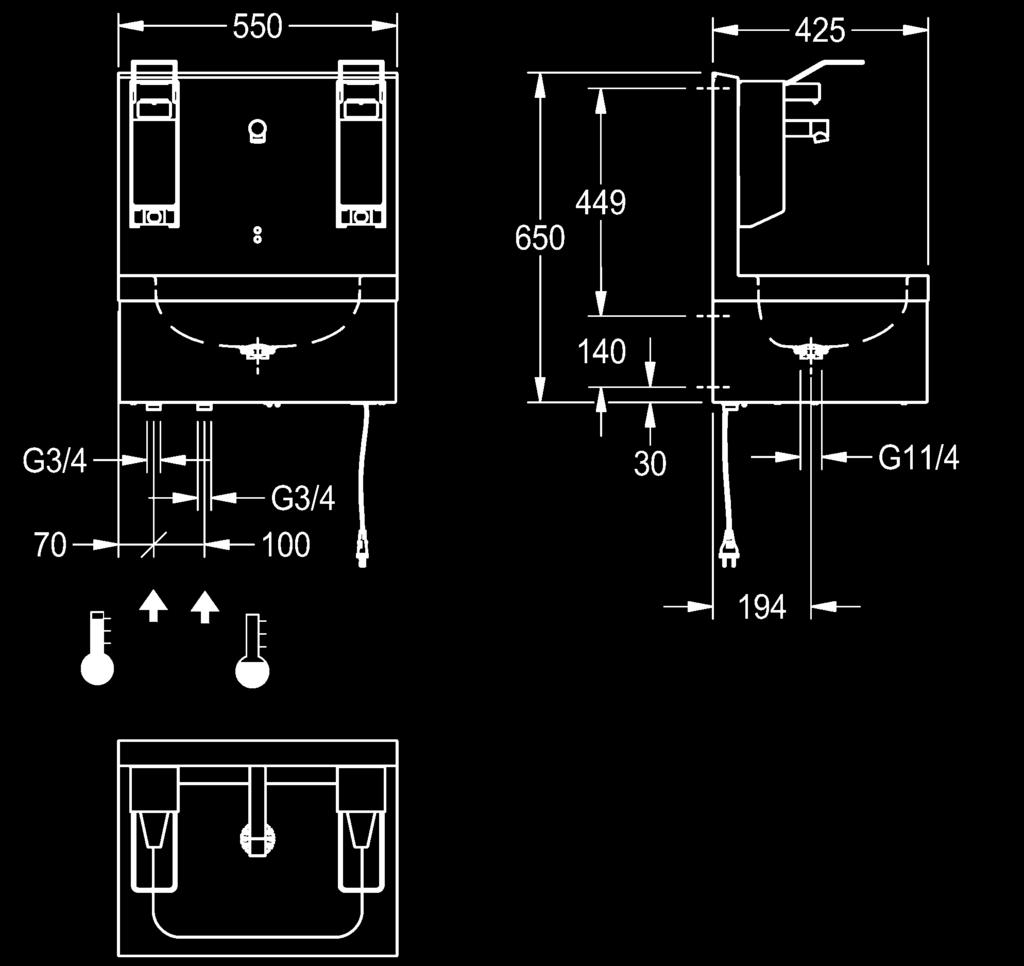

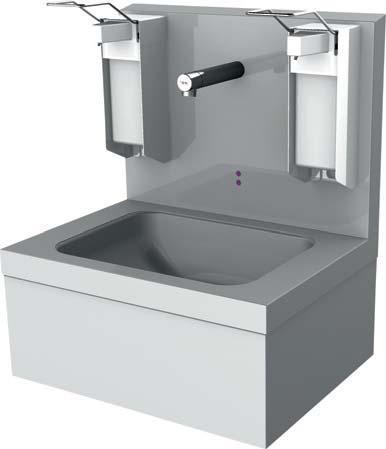

24 Umywalki ze stali szlachetnej Umywalki SATURN do sal operacyjnych Moduł umywalkowy do montażu ściennego. Podłączenie wody ciepłej i zimnej. Obudowa ze szlifowanej stali szlachetnej, zamknięta z trzech stron. Spód z otworem rewizyjnym. Niecka umywalki wpasowana bezspoinowo. Bez przelewu. Odpływ sitkowy DN 32. Wysoka tylna ścianka. Bezdotykowa, sterowana optoelektronicznie armatura umywalkowa PROTRONIC A3000 open. Chromowana wylewka ścienna. Mieszacz termiczny DN 15 z przed wstępnym wyborem temperatury wody. Dwa dźwigniowe dozowniki ze stali szlachetnej (do mydła w płynie i środka dezynfekcyjnego, każdy o pojemności 1 litra). Przyłącze elektryczne i wodne umiejscowione od spodu, fabrycznie przygotowane do maskowanego montażu od przodu. W komplecie: zestaw montażowy. Wymiary (szer. wys. głęb.): mm HWT E Dane techniczne Wymagane ciśnienie robocze: 1,0 bar Normatywny wypływ wody: z.w.u. 0,07 l/s; c.w.u. 0,07 l/s Natężenie przepływu: 0,10 l/s przy ciśnieniu 3 bary Napięcie zasilające: 230 V AC Pobór mocy: 7 W Stopień ochrony: elektronika IP 68, zawór magnetyczny IP Stan: 01.11

25

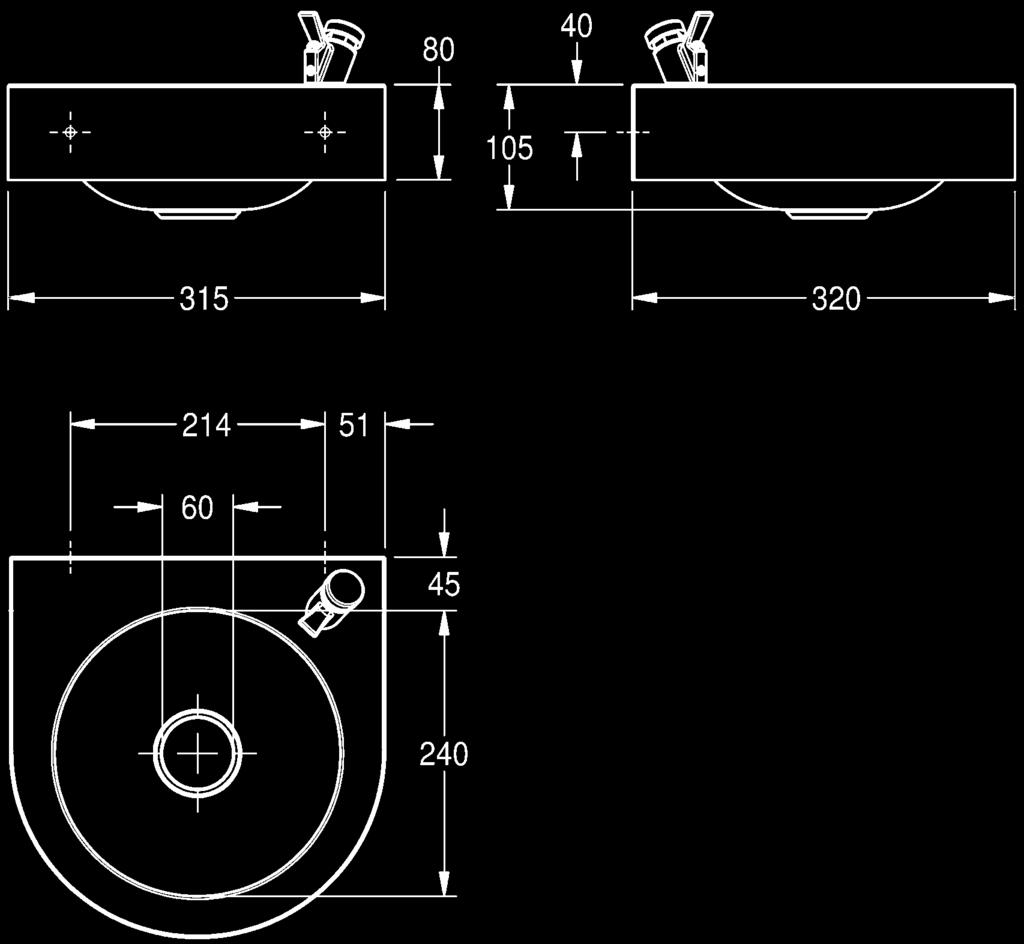

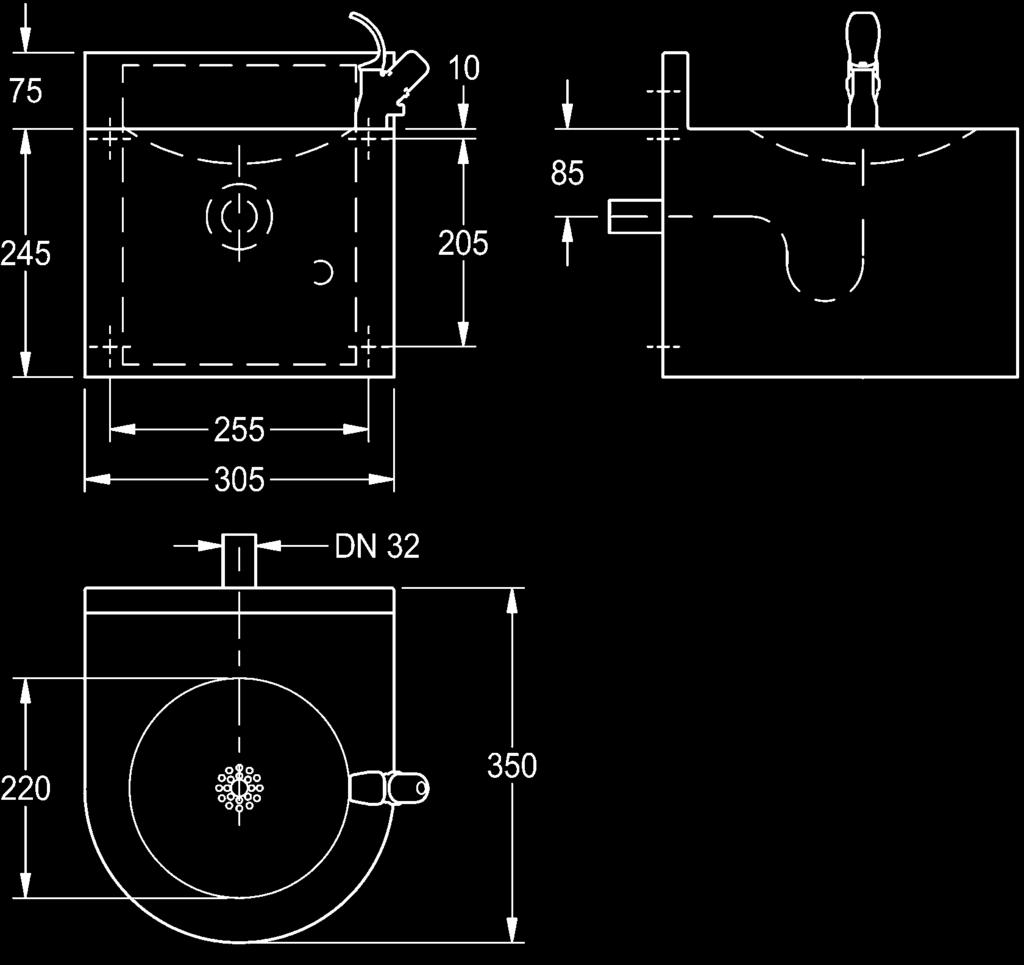

26 Umywalki ze stali szlachetnej Źródełka wody pitnej ANIMA Źródełko wody pitnej ze stali szlachetnej. Odpływ sitkowy 1 ½ bez przelewu. Bateria samozamykająca. Wkręty i kołki rozporowe. Wymiary (szer. wys. głęb.): mm DF240WM Źródełko wody pitnej ze stali szlachetnej, powierzchnia jedwabisty mat. Fartuch przedni. Od spodu osłona z blachy. Bateria przyciskowa DN 15 i zawór kątowy. Odpływ sitkowy 1 ¼ w komplecie z syfonem DN 32. Mocowanie do ściany przy pomocy wkrętów i kołków rozporowych. Wymiary (szer. wys. głęb.): mm ANMX Stan: 01.11

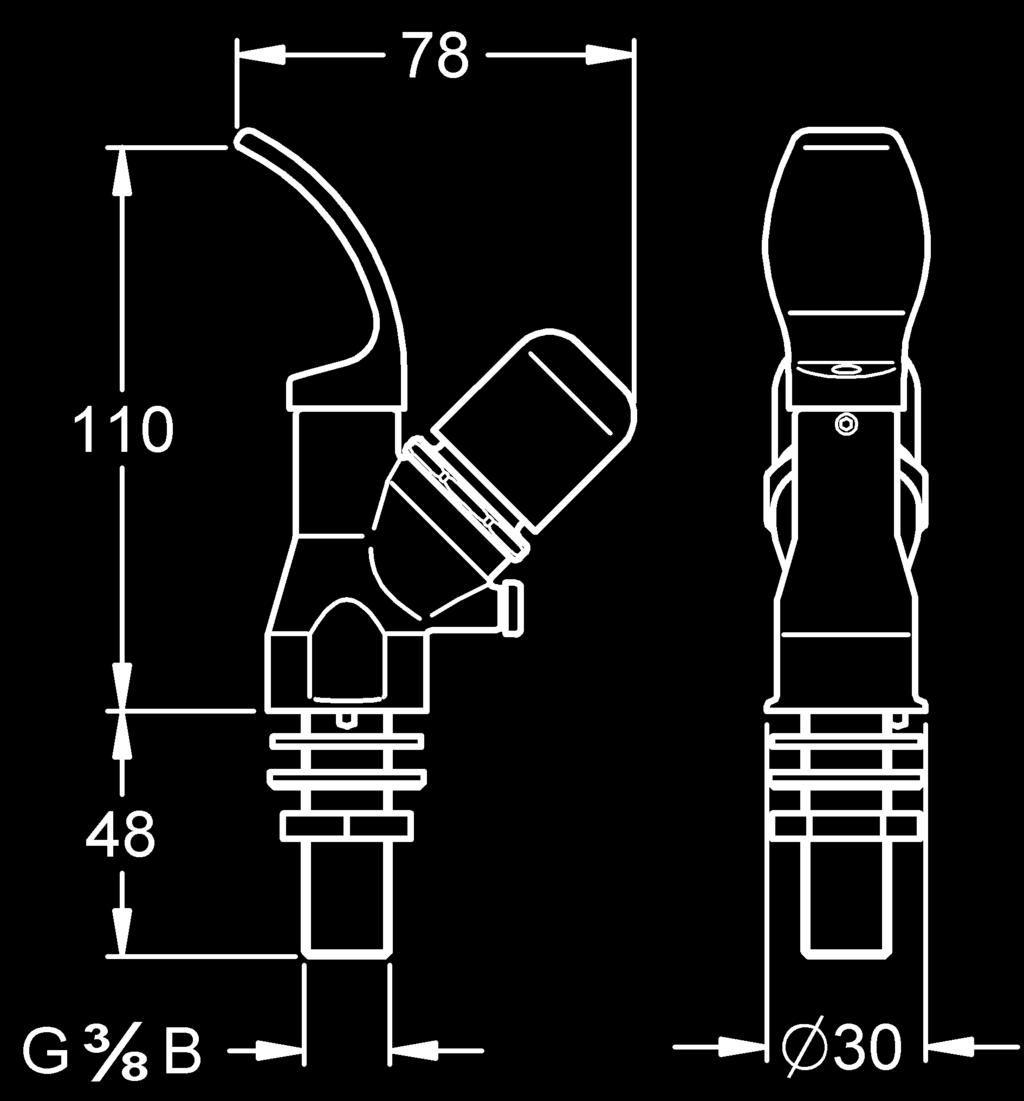

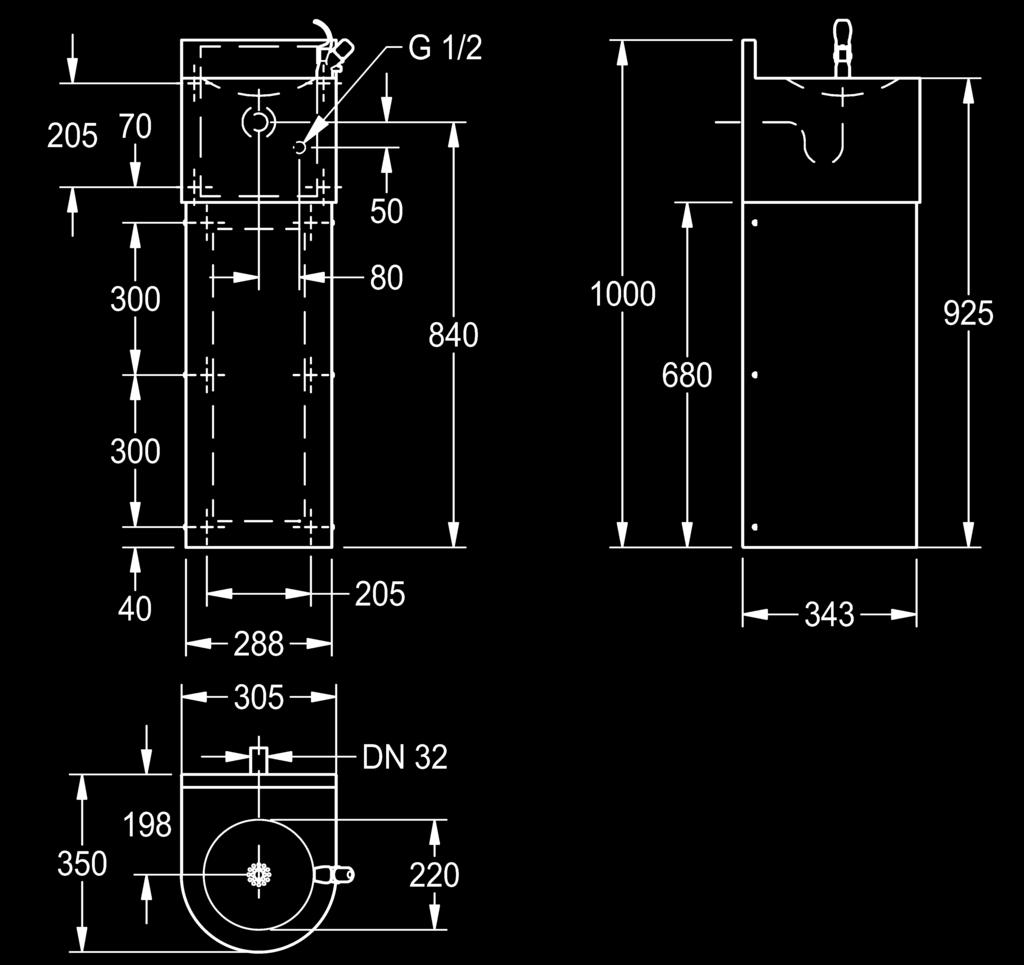

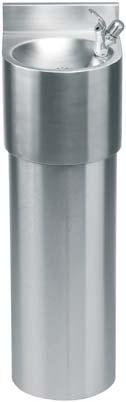

27 Umywalki ze stali szlachetnej Źródełka wody pitnej ANIMA Źródełko wody pitnej na kolumnie wolnostojącej ze stali szlachetnej, powierzchnia jedwabisty mat. Bateria przyciskowa DN 15. Odpływ sitkowy 1 ¼ w komplecie z syfonem DN 32. W komplecie: płyta montażowa z listwą zaczepową umożliwiająca maskowane mocowanie do ściany. Wymiary (szer. wys. głęb.): mm ANMX Bateria do źródełek wody pitnej DN 15. Przycisk z blokadą przed przekręceniem. Polerowany mosiądz, powierzchnia chromowana. Przyłącze G 3/8 B. AQRM Akcesoria Chromowana rozeta baterii do źródełek wody pitnej AQRM Stan:

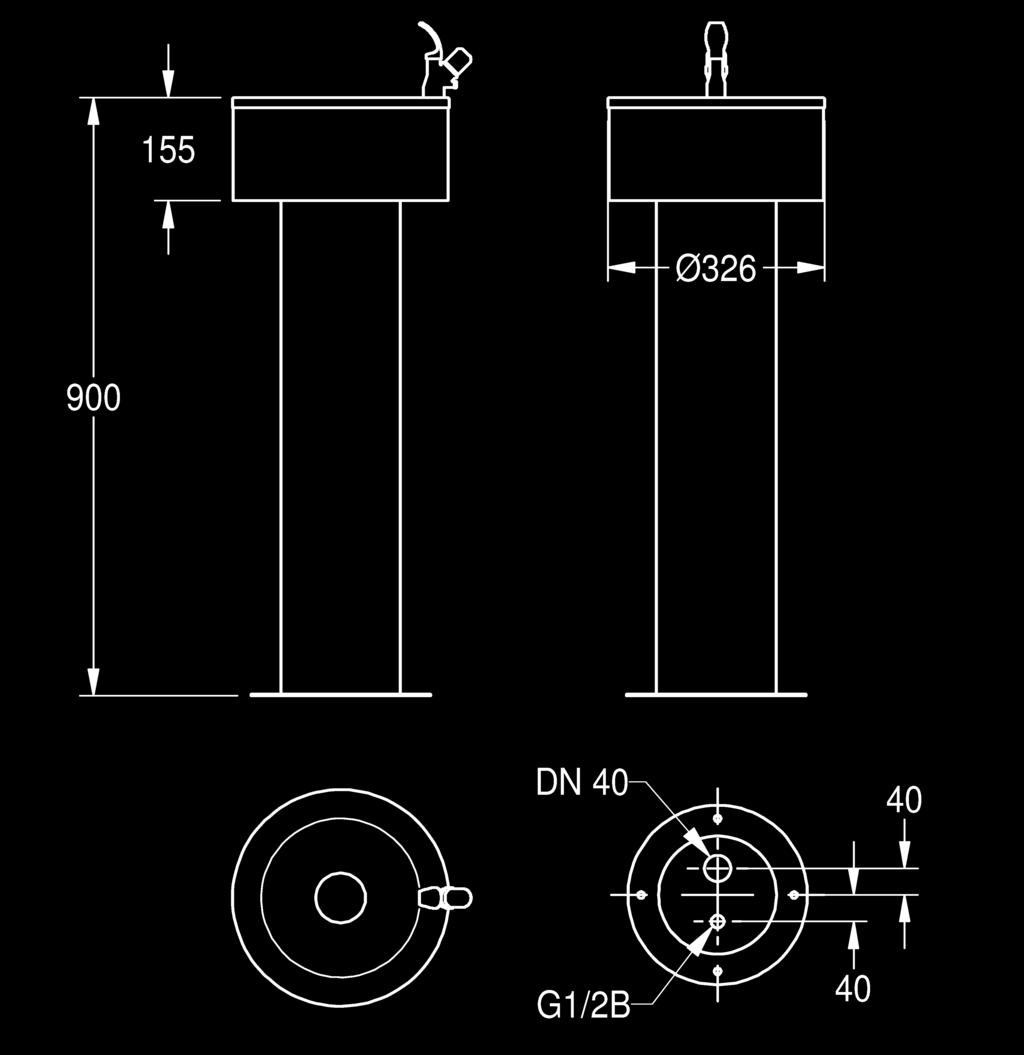

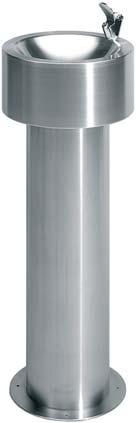

28 Umywalki ze stali szlachetnej Źródełka wody pitnej ANIMA Źródełko wody pitnej na kolumnie wolnostojącej ze stali szlachetnej, powierzchnia jedwabisty mat. Bateria przyciskowa z przyłączem ½. Odpływ sitkowy 1 ¼ w komplecie z syfonem DN 40. Wymiary (szer. wys.): mm ANMX Stan: 01.11

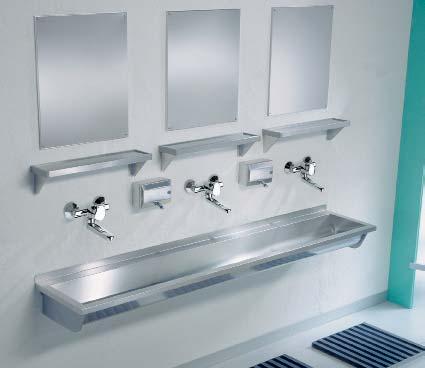

29 UMYWALKI RYNNOWE ZE STALI SZLACHETNEJ Strona Umywalki szeregowe 125 Umywalki rynnowe, wsporniki, ścianki tylne, półki

30

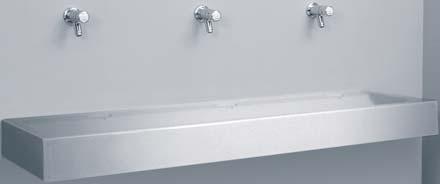

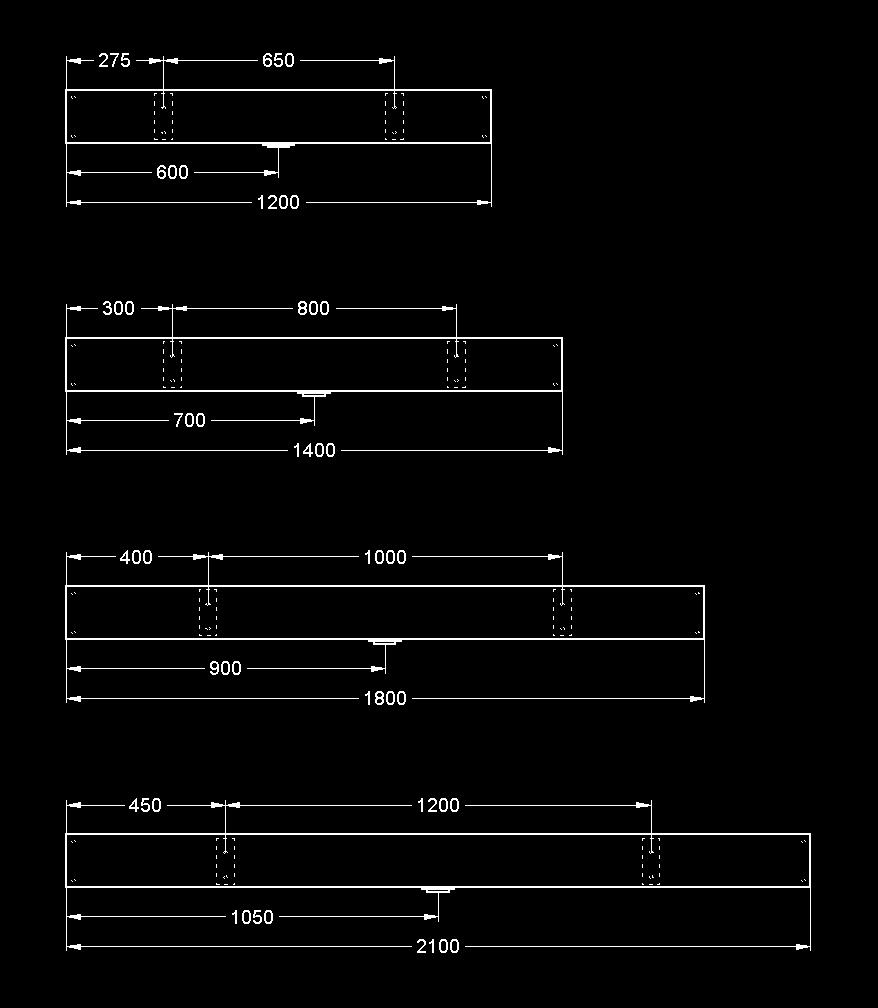

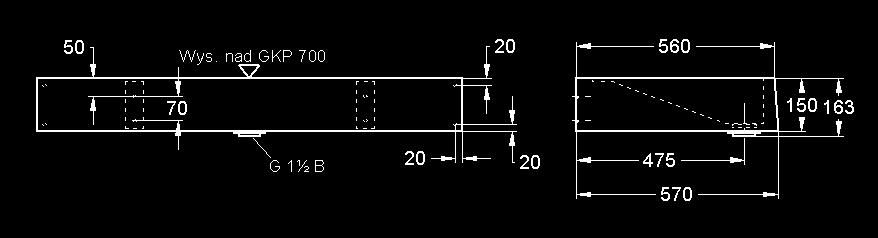

31 Umywalki rynnowe Jednorzędowe umywalki szeregowe PRESTIGE Szerokości umywalek Jednorzędowa umywalka szeregowa PRESTIGE Do jednorzędowego montażu przy ścianie, wykonana ze stali szlachetnej, powierzchnia szlifowana matowa, wytłoczony odpływ sitkowy, zawór odpły wowy DN 40. Szerokość pojedynczego stanowiska 600 mm (PRESTIGE I E) lub 700 mm (PRESTIGE III E). Szerokość umywalek mm, głębokość 570 mm, wysokość (bez nóg) 163 mm, wysokość okalającego fartucha 150 mm. W przypadku podtynkowej instalacji wodnej zalecane stosowanie baterii ściennych Franke. W przypadku natynkowej instalacji wodnej zalecane stosowanie baterii zaciskowych Franke z doprowadzeniem wody od tyłu lub z góry. Urządzenie 2 lub 3 stanowiskowe. W komplecie: Umywalka typu, liczba stanowisk... (patrz niżej) Mocowanie (patrz niżej) Podłączenie wody (patrz niżej) Doprowadzenie wody instalacją natynkową dwururową na wodę ciepłą i zimną, rodzaje orurowania (patrz niżej) Wywiercone otwory do baterii zaciskowych Franke. Złącza oraz zestaw montażowy. Półnogi mostowe i baterie zamawiać osobno. Nr katalogowy PRES Umywalka jednorzędowa I E2: 2 stanowiska o szerokości 600 mm każde, łączna szerokość 1200 mm PREL Umywalka jednorzędowa I E3: 3 stanowiska o szerokości 600 mm każde, łączna szerokość 1800 mm PRES Umywalka jednorzędowa III E2: 2 stanowiska o szerokości 700 mm każde, łączna szerokość 1400 mm PREL Umywalka jednorzędowa III E3: 3 stanowiska o szerokości 700 mm każde, łączna szerokość 2100 mm Mocowanie przy pomocy wkrętów M oraz kołków B 14 przy pomocy półnóg mostowych ze stali szlachetnej przystosowanych do umywalek szeregowych z krawędzią górną na wysokości 700 mm, regulacja poziomowania przy pomocy półnóg mostowych ze stali szlachetnej przystosowanych do umywalek szeregowych z krawędzią górną na wysokości 800 mm, regulacja poziomowania Podłączenie wody od tyłu ze ściany od góry Orurowanie rura ze stali szlachetnej z chromowanym kołnierzem z mosiądzu (standard) rura ze stali szlachetnej szczotkowanej (na specjalne zamówienie) Wskazówka Pasująca armatura ścienna i zaciskowa znajduje się w rozdziale Armatura umywalkowa. Stan:

32 Umywalki rynnowe Jednorzędowe umywalki szeregowe PRESTIGE 126 Stan: 01.11

33

34

35

36

37

38

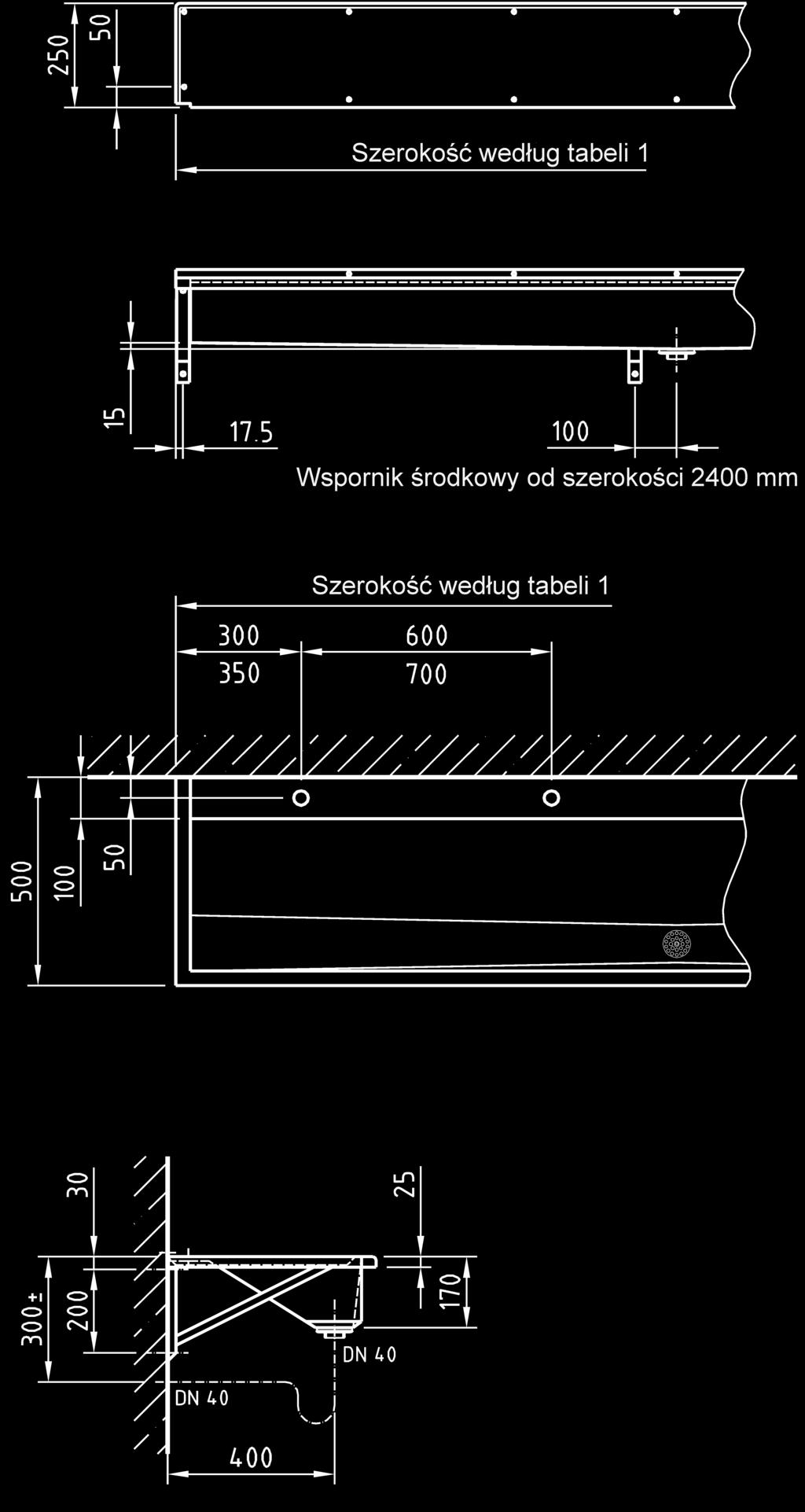

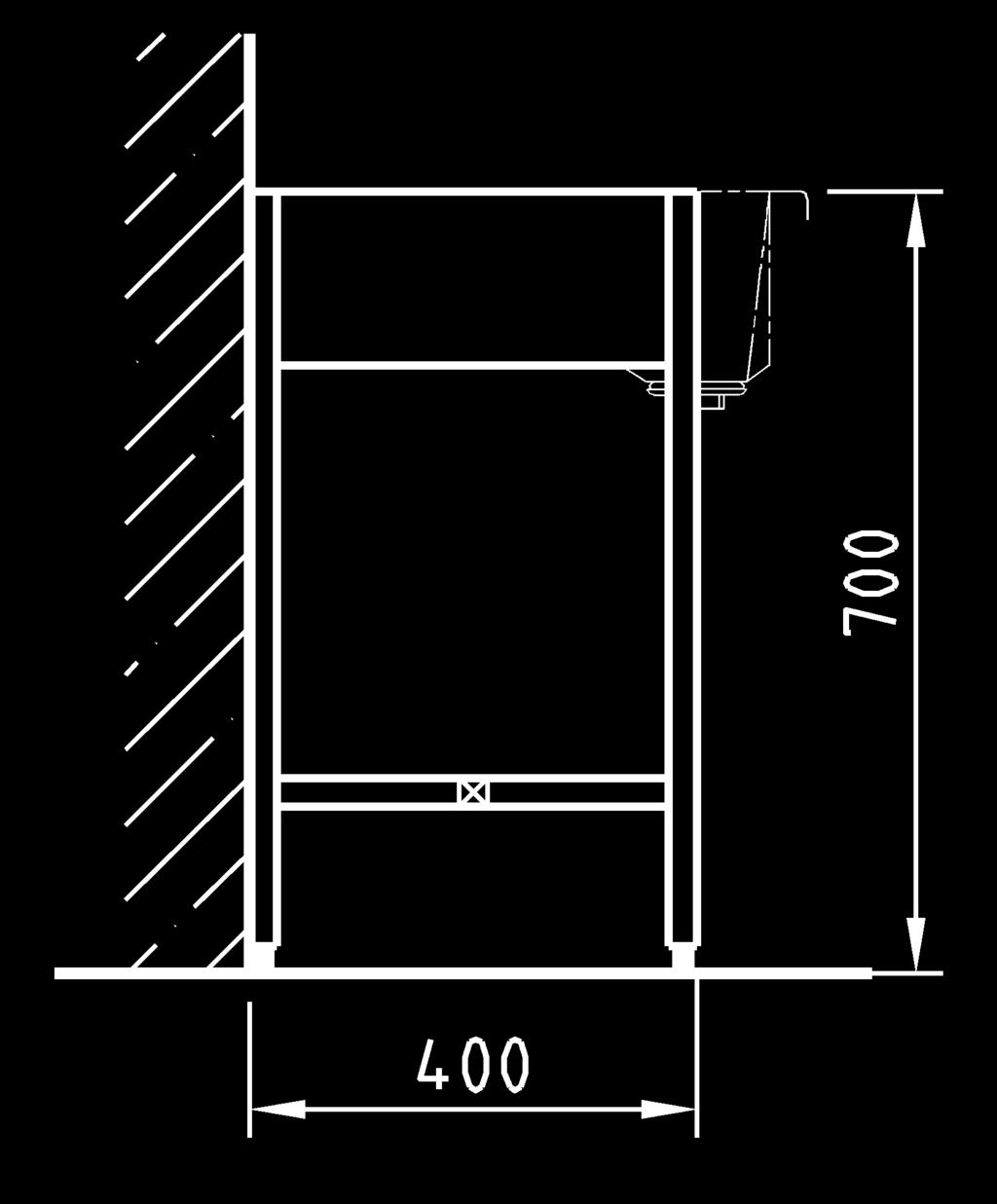

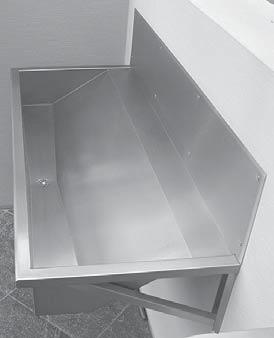

39 Umywalki rynnowe Umywalki rynnowe PRIMUS Umywalka rynnowa PRIMUS do montażu ściennego przy użyciu wsporników. Wykonana ze stali szlachetnej, powierzchnia szlifowana matowa, grubość materiału 1 mm, głębokość 500 mm, oddzielna ścianka tylna wysokości 250 mm, wytłoczony odpływ sitkowy, zawór odpływowy DN 40. W komplecie: zestaw montażowy. Rodzaj umywalki, liczba stanowisk... (patrz niżej) Otwory pod armaturę (patrz niżej) Rodzaj umywalki 2 stanowiska, szer. stanowiska 600 mm, szer. umywalki 1200 mm 3 stanowiska, szer. stanowiska 600 mm, szer. umywalki 1800 mm 4 stanowiska, szer. stanowiska 600 mm, szer. umywalki 2400 mm 5 stanowiska, szer. stanowiska 600 mm, szer. umywalki 3000 mm 2 stanowiska, szer. stanowiska 700 mm, szer. umywalki 1400 mm 3 stanowiska, szer. stanowiska 700 mm, szer. umywalki 2100 mm 4 stanowiska, szer. stanowiska 700 mm, szer. umywalki 2800 mm Otwory pod armaturę z otworami bez otworów Akcesoria Stelaż ze stali szlachetnej, rura czworokątna, nogi z regulacją poziomowania, do montażu ściennego umywalek rynnowych PRIMUS. Głębokość stelaża 400 mm, krawędź górna umywalki na wysokości 700 mm. (Przy zamówieniu stalaża podać szerokość umywalki). Wskazówka Umywalki o szerokości nietypowej do maks mm, dodatkowe odpływy, półki boczne i umywalki dwurzędowe na specjalne zamówienie. Wspornik zewnętrzny Stelaż (Akcesoria) Stan:

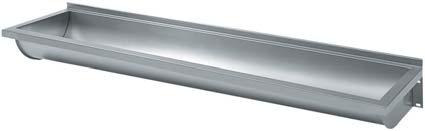

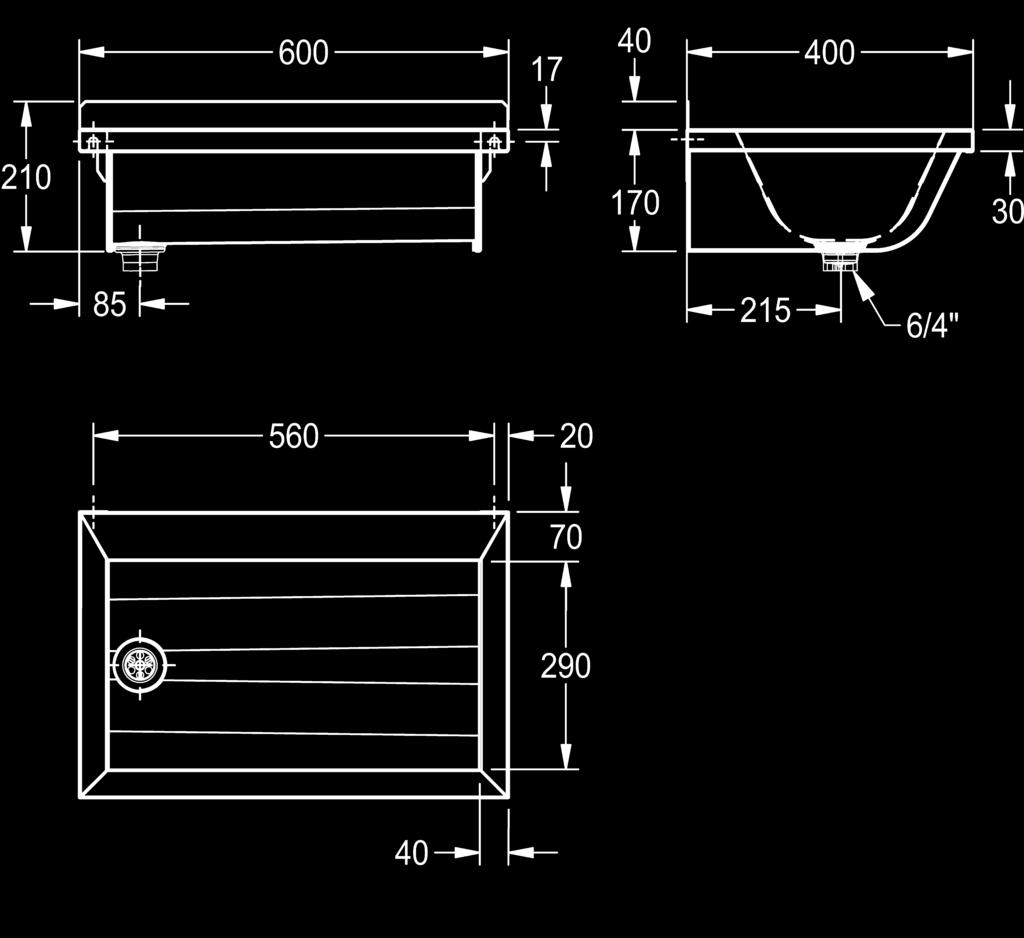

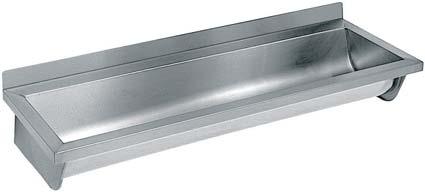

40 Umywalki rynnowe SATURN ECN400CNS Umywalka rynnowa ECN400CNS do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 0,8 mm. Półka 70 mm na armaturę. Bez otworów na armaturę i przelewu. Listwa tylna wys. 40 mm. Odpływ sitkowy 1 ½. Ścianki boczne ze zintegrowanymi wspornikami montażowymi. W komplecie: wkręty ze stali szlachetnej i kołki rozporowe. Od szerokości 1800 mm dostarczany jest dodatkowy wspornik. Wykonanie z odpływem lewym ECN6L (szer. x wys. x głęb.) mm ECN12L (szer. x wys. x głęb.) mm ECN14L (szer. x wys. x głęb.) mm ECN15L (szer. x wys. x głęb.) mm ECN18L (szer. x wys. x głęb.) mm ECN21L (szer. x wys. x głęb.) mm ECN24L (szer. x wys. x głęb.) mm ECN30L (szer. x wys. x głęb.) mm Wykonanie z odpływem prawym ECN6L ECN6R (szer. x wys. x głęb.) mm ECN12R (szer. x wys. x głęb.) mm ECN14R (szer. x wys. x głęb.) mm ECN15R (szer. x wys. x głęb.) mm ECN18R (szer. x wys. x głęb.) mm ECN21R (szer. x wys. x głęb.) mm ECN24R (szer. x wys. x głęb.) mm ECN30R (szer. x wys. x głęb.) mm Wymiary niestandardowe na zamówienie. 134 Stan: 01.11

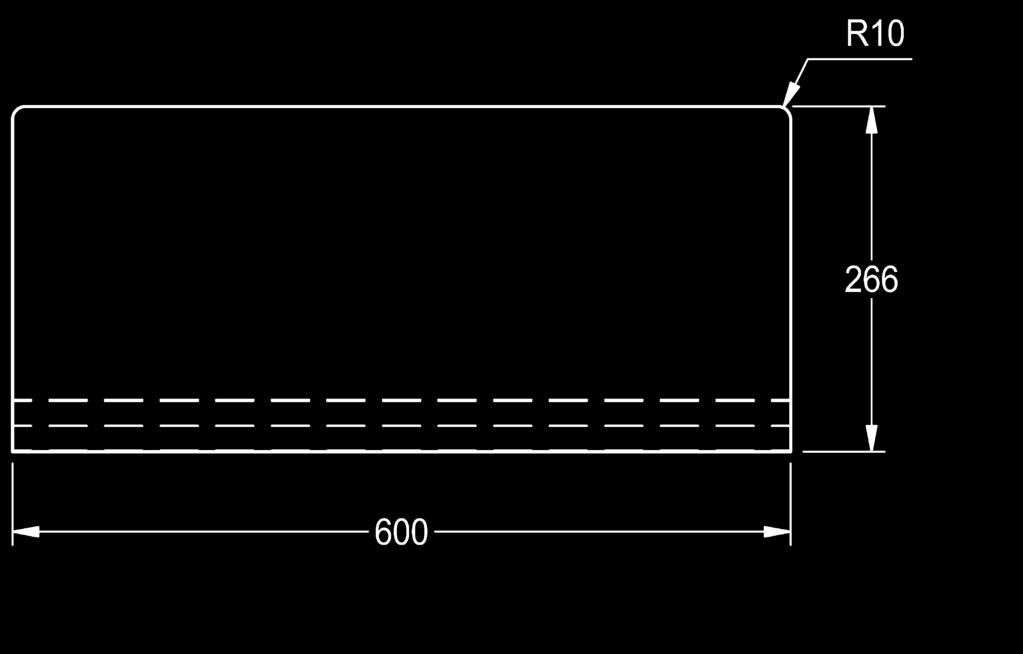

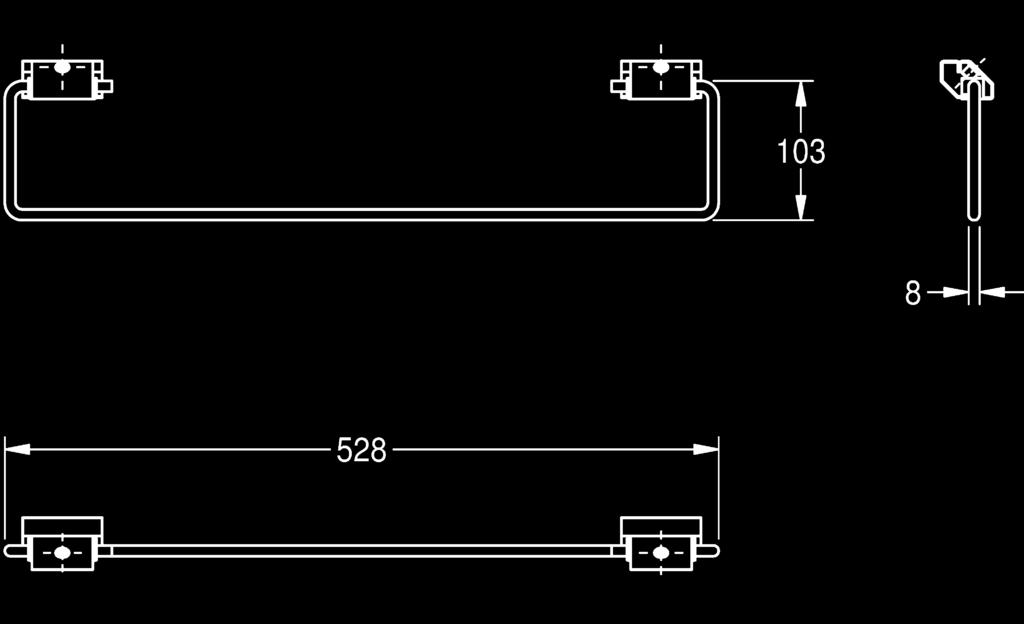

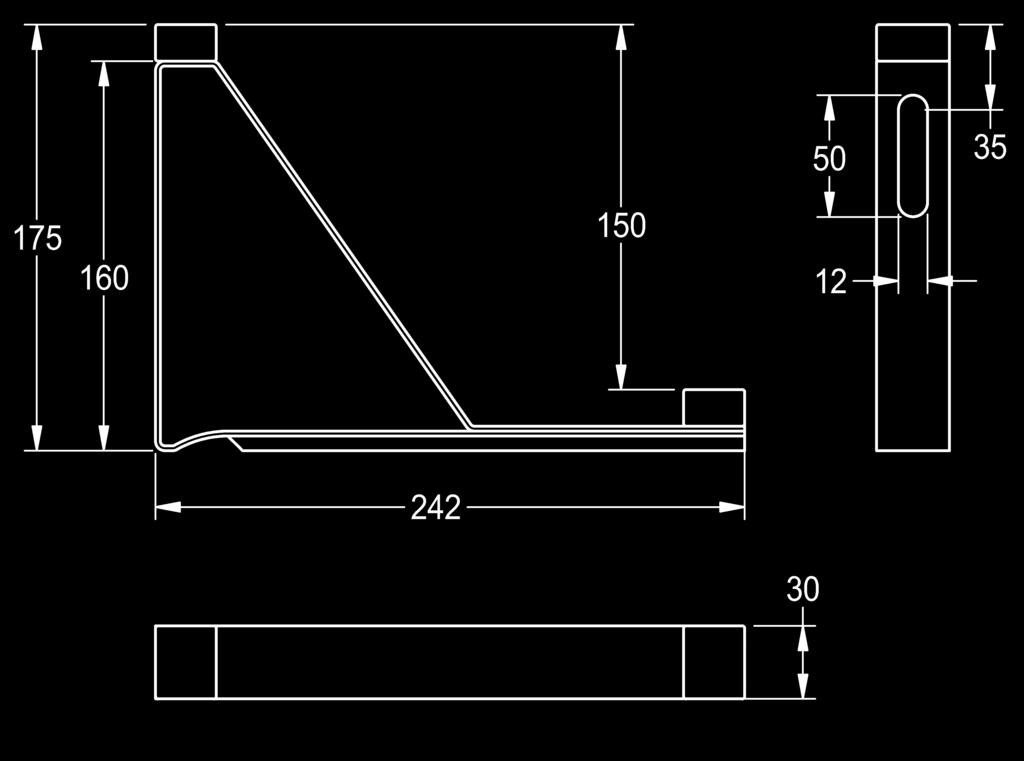

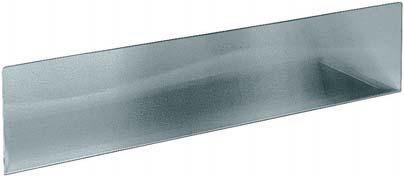

41 Umywalki rynnowe Ścianki tylne, wieszaki do ręczników, wspornik SATURN Ścianka tylna z łubkiem do nasadzania na umywalki rynnowe ECN400CNS. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 0,8 mm. ECNC6 ECNC12 ECNC14 ECNC15 ECNC18 ECNC21 ECNC24 ECNC (szer. x wys.) mm (szer. x wys.) mm (szer. x wys.) mm (szer. x wys.) mm (szer. x wys.) mm (szer. x wys.) mm (szer. x wys.) mm (szer. x wys.) mm ECNC6 Wymiary niestandardowe na zamówienie. Wieszak do ręczników do umywalek rynnowych BX400CNS, ECN400CNS. Dostarczany w stanie niezmontowanym, możliwy do montażu w już zainstalowanych umywalkach. Drążek wieszaka odchylany wokół osi mocowania. Niezbędny jeden wieszak na stanowisko. Wymiary (szer. x wys.): mm TB Wymiary (szer. x wys.): mm TB Wspornik do umywalek rynnowych ECN400CNS. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 2 mm. W komplecie: wkręty i kołki rozporowe. Wymiary (szer. x wys. x głęb.): mm SU Stan:

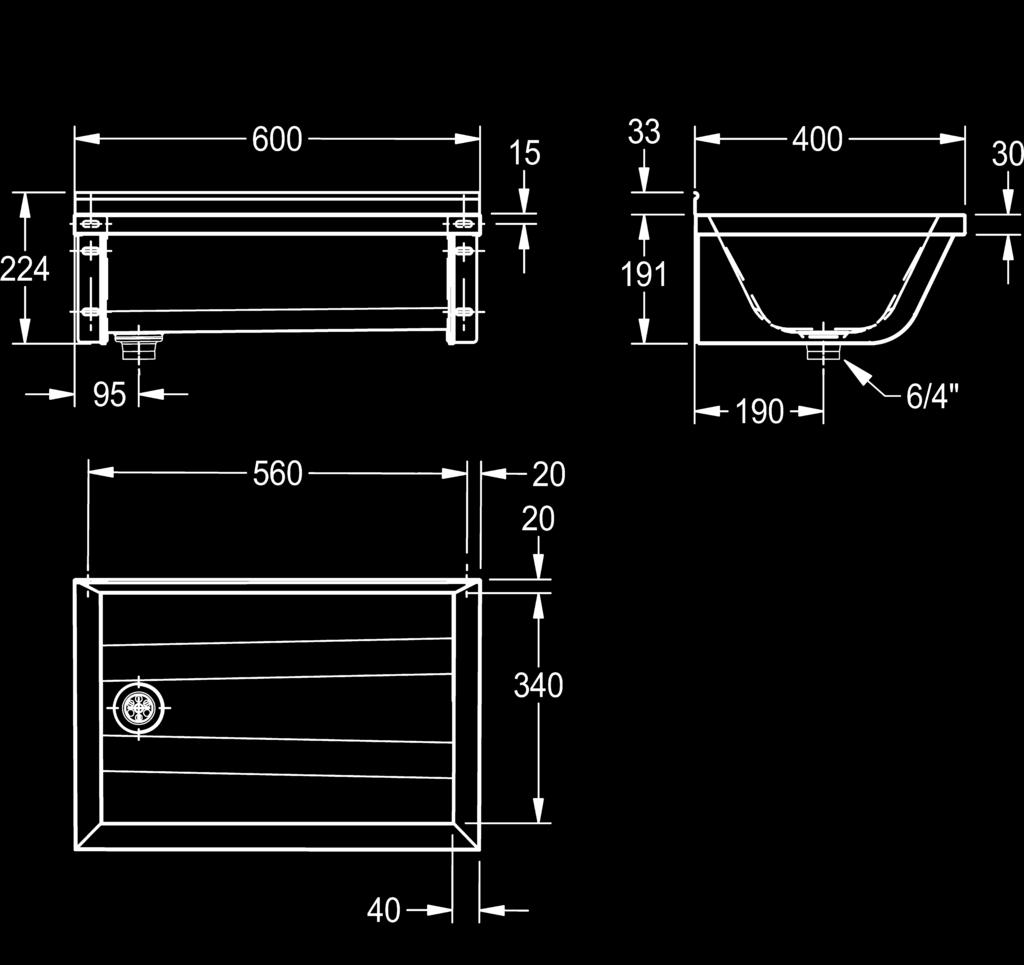

42 Umywalki rynnowe SATURN BX400CNS Umywalka rynnowa BX400CNS do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 0,8 mm. Bez półki na armaturę. Listwa tylna wys. 33 mm. Bez przelewu. Odpływ sitkowy 1 ½. Ścianki boczne ze zintegrowanymi wspornikami montażowymi. W komplecie: wkręty ze stali szlachetnej i kołki rozporowe. Od szerokości 2400 mm dostarczany jest dodatkowy wspornik. Wykonanie z odpływem lewym BX60L (szer. x wys. x głęb.) mm BX100L (szer. x wys. x głęb.) mm BX120L (szer. x wys. x głęb.) mm BX140L (szer. x wys. x głęb.) mm BX150L (szer. x wys. x głęb.) mm BX180L (szer. x wys. x głęb.) mm BX200L (szer. x wys. x głęb.) mm BX210L (szer. x wys. x głęb.) mm BX240L (szer. x wys. x głęb.) mm BX280L (szer. x wys. x głęb.) mm BX300L (szer. x wys. x głęb.) mm Wykonanie z odpływem prawym BX60L BX60R (szer. x wys. x głęb.) mm BX100R (szer. x wys. x głęb.) mm BX120R (szer. x wys. x głęb.) mm BX140R (szer. x wys. x głęb.) mm BX150R (szer. x wys. x głęb.) mm BX180R (szer. x wys. x głęb.) mm BX200R (szer. x wys. x głęb.) mm BX210R (szer. x wys. x głęb.) mm BX240R (szer. x wys. x głęb.) mm BX280R (szer. x wys. x głęb.) mm BX300R (szer. x wys. x głęb.) mm 136 Stan: 01.11

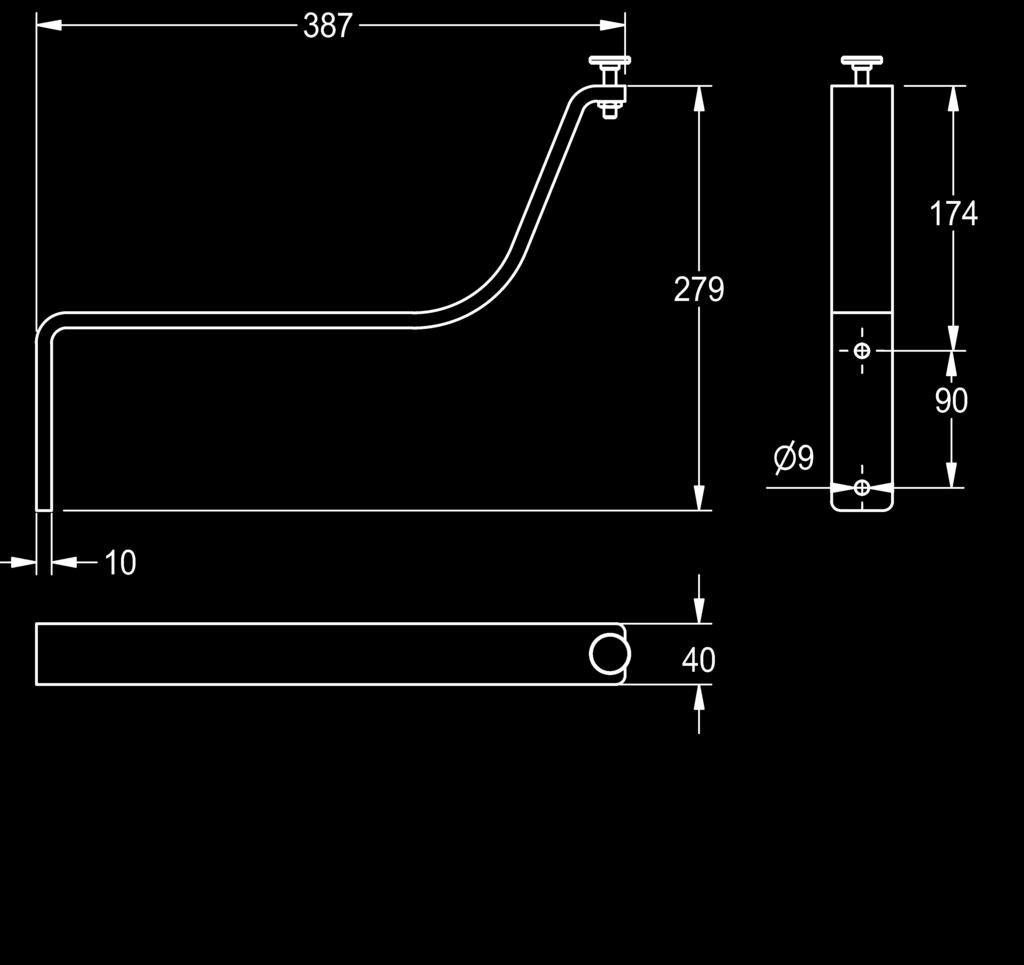

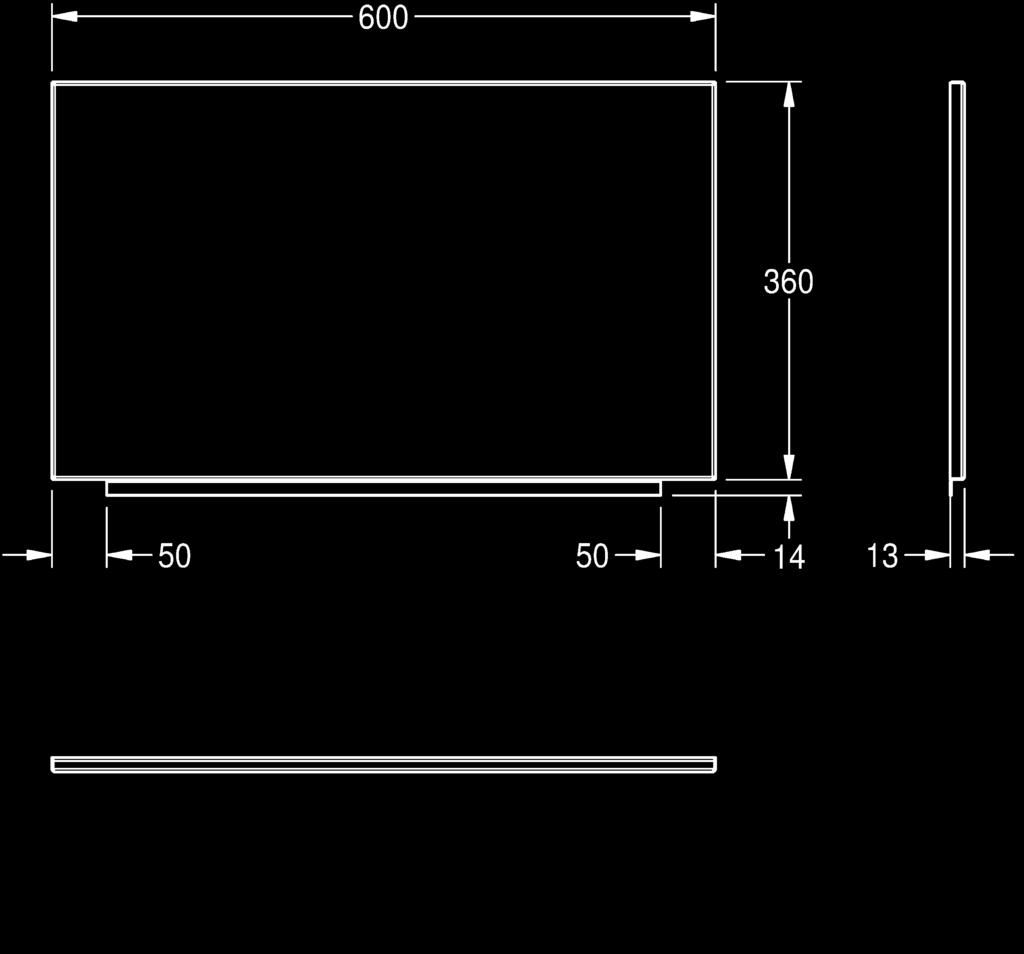

43 Umywalki rynnowe Ścianki tylne, wspornik SATURN Ścianka tylna z łubkiem do nasadzania na umywalki rynnowe BX400CNS. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 0,8 mm. Od tyłu podklejony podkład usztywniający. BXC (szer. x wys. x głęb.) mm BXC (szer. x wys. x głęb.) mm BXC (szer. x wys. x głęb.) mm BXC (szer. x wys. x głęb.) mm BXC (szer. x wys. x głęb.) mm BXC (szer. x wys. x głęb.) mm BXC (szer. x wys. x głęb.) mm BXC (szer. x wys. x głęb.) mm BXC (szer. x wys. x głęb.) mm BXC (szer. x wys. x głęb.) mm BXC (szer. x wys. x głęb.) mm BXC60 Wspornik do umywalek rynnowych BX400CNS. Stal ocynkowana, powierzchnia matowa. Regulacja wysokości zawieszenia umywalki. W komplecie: wkręty i kołki rozporowe. Wymiary (szer. x wys. x głęb.): mm SU Stan:

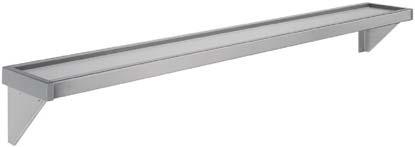

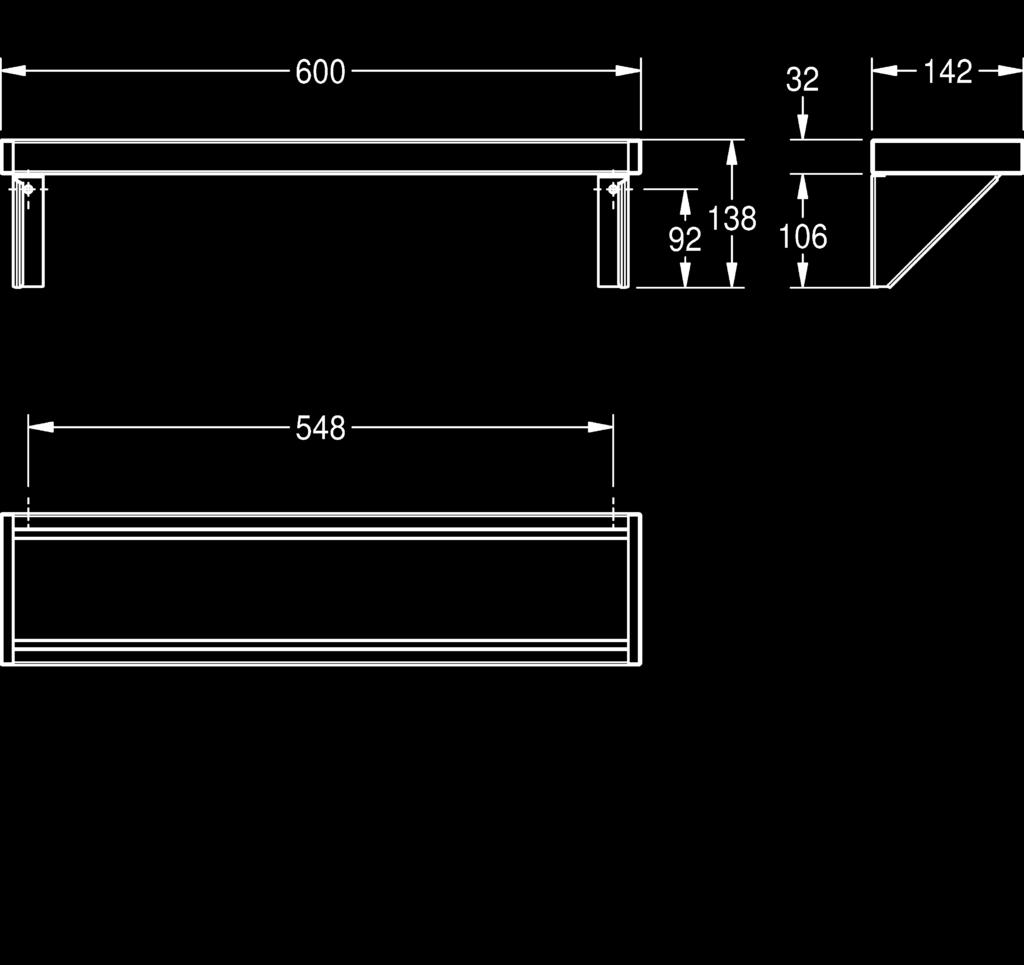

44 Umywalki rynnowe Półki, wspornik SATURN Półka do montażu ściennego. Stal szlachetna, powierzchnia jedwabisty mat, grubość materiału 1 mm. Wsporniki zespawane z półką. Przykręcane boki z szarego tworzywa sztucznego. Od szerokości 1800 mm dostarczany jest luzem dodatkowy wspornik. Pasuje do umywalek rynnowych BX400CNS, ECN400CNS. BXSV (szer. x wys. x głęb.) mm BXSV (szer. x wys. x głęb.) mm BXSV (szer. x wys. x głęb.) mm BXSV (szer. x wys. x głęb.) mm BXSV (szer. x wys. x głęb.) mm BXSV (szer. x wys. x głęb.) mm BXSV (szer. x wys. x głęb.) mm BXSV (szer. x wys. x głęb.) mm Wymiary niestandardowe na zamówienie. Wspornik do umywalek rynnowych ze ścianką tylną do montażu armatury. Stal ocynkowana. Regulacja wysokości zawieszenia umywalki. Wymiary (szer. x wys. x głęb.): mm SU39TAB Stan: 01.11

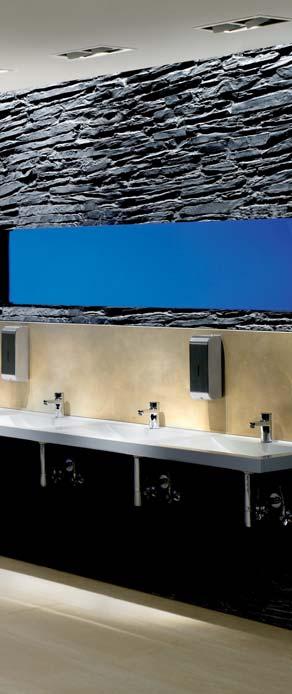

45 UMYWALKI Z KOMPOZYTU MINERALNEGO Strona Umywalki szeregowe, umywalki wnękowe 141 Umywalki na indywidualne zamówienie 151 Akcesoria 157 Umywalki pojedyncze 160 Źródełko wody pitnej

46

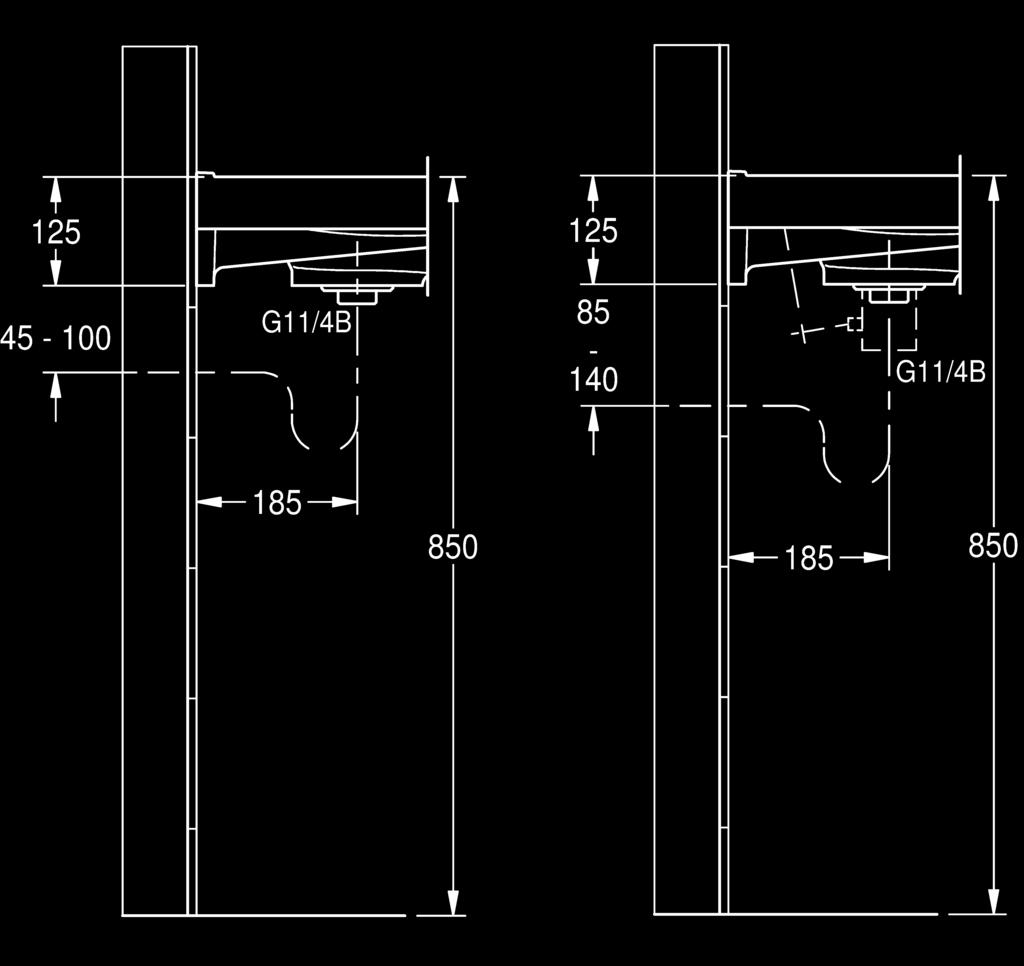

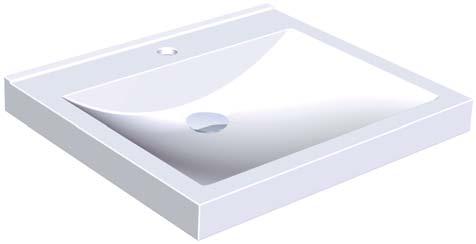

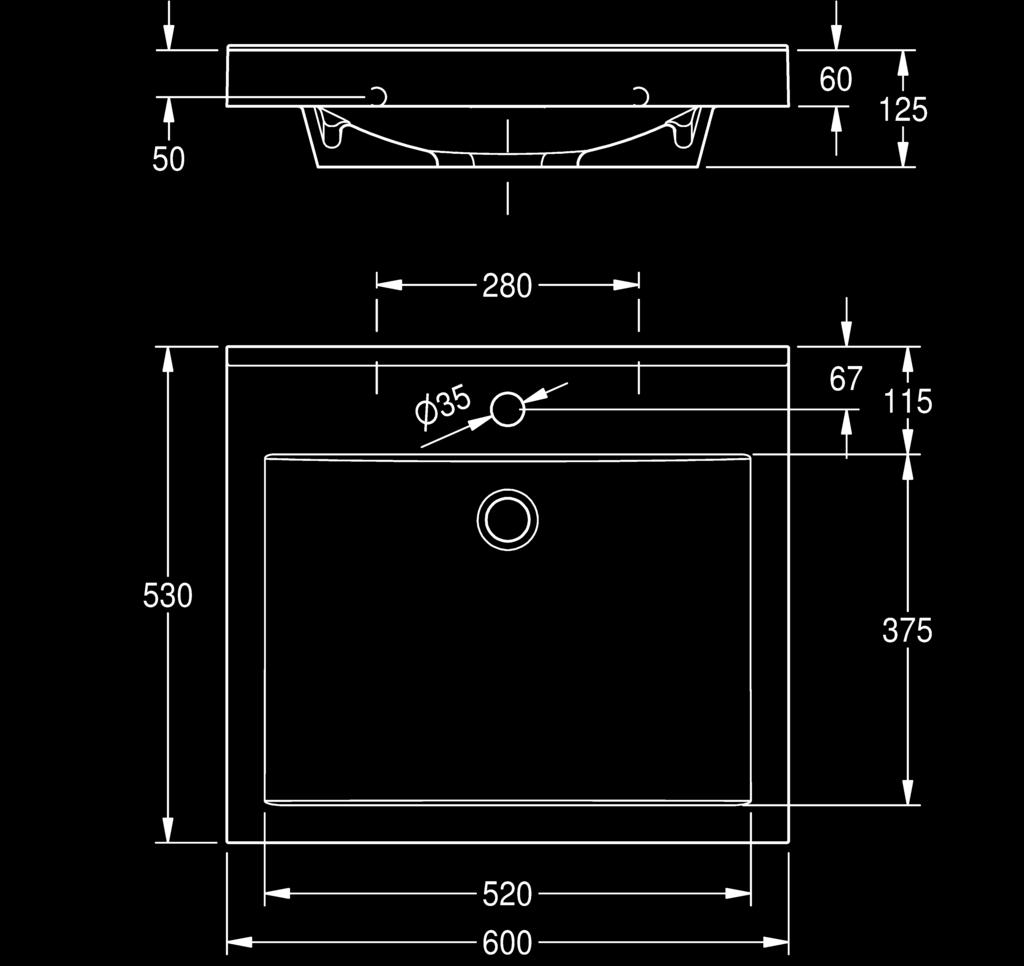

47 Umywalki z kompozytu mineralnego Umywalki szeregowe QUADRO Umywalka pojedyncza QUADRO ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Prostokątna niecka bez przelewu, bezspoinowo połączona z obrzeżem. Ścianka tylna ze zintegrowanymi wspornikami i otworami montażowymi. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie i kołki rozporowe). Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm Wysokość okalającego z trzech stron fartucha: 60 mm ANMW411 ANMW z otworem na armaturę bez otworu na armaturę Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Otwór na dozownik mydła w płynie i dalsze kolory na zamówienie. Umywalka przystosowana dla użytkowników wózków inwalidzkich. Stan:

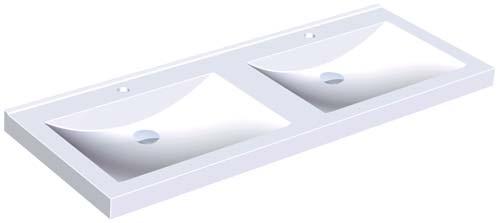

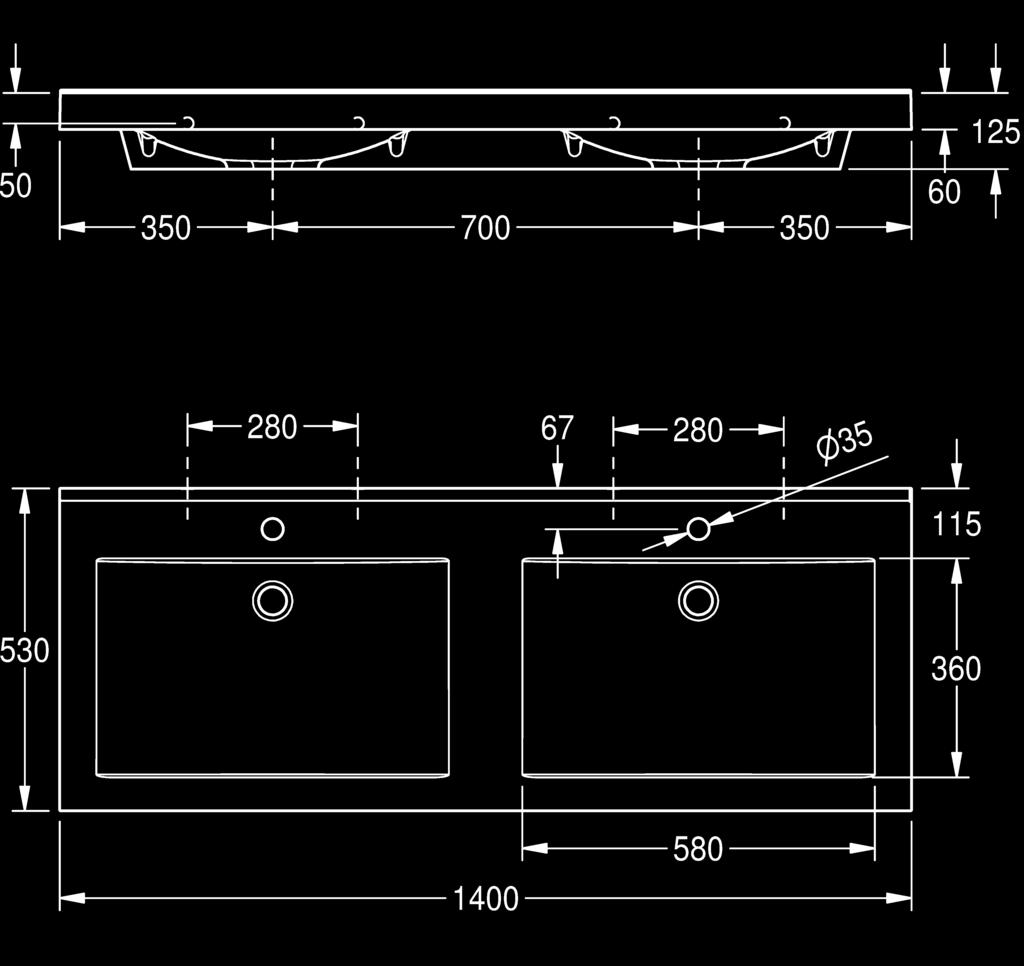

48 Umywalki z kompozytu mineralnego Umywalki szeregowe QUADRO Umywalka podwójna QUADRO ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na tempe raturę do 80 C). Kolor biały. Dwie prostokątne niecki bez przelewu, bezspoinowo połączone z obrzeżem. Ścianka tylna ze zintegrowanymi wspornikami i otworami montażowymi. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie i kołki rozporowe). Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm Odstęp osi środkowych komór: 700 mm Wysokość okalającego z trzech stron fartucha: 60 mm ANMW421 ANMW z otworem na armaturę bez otworu na armaturę Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Otwory na dozowniki mydła w płynie i dalsze kolory na zamówienie. 142 Stan: 01.11

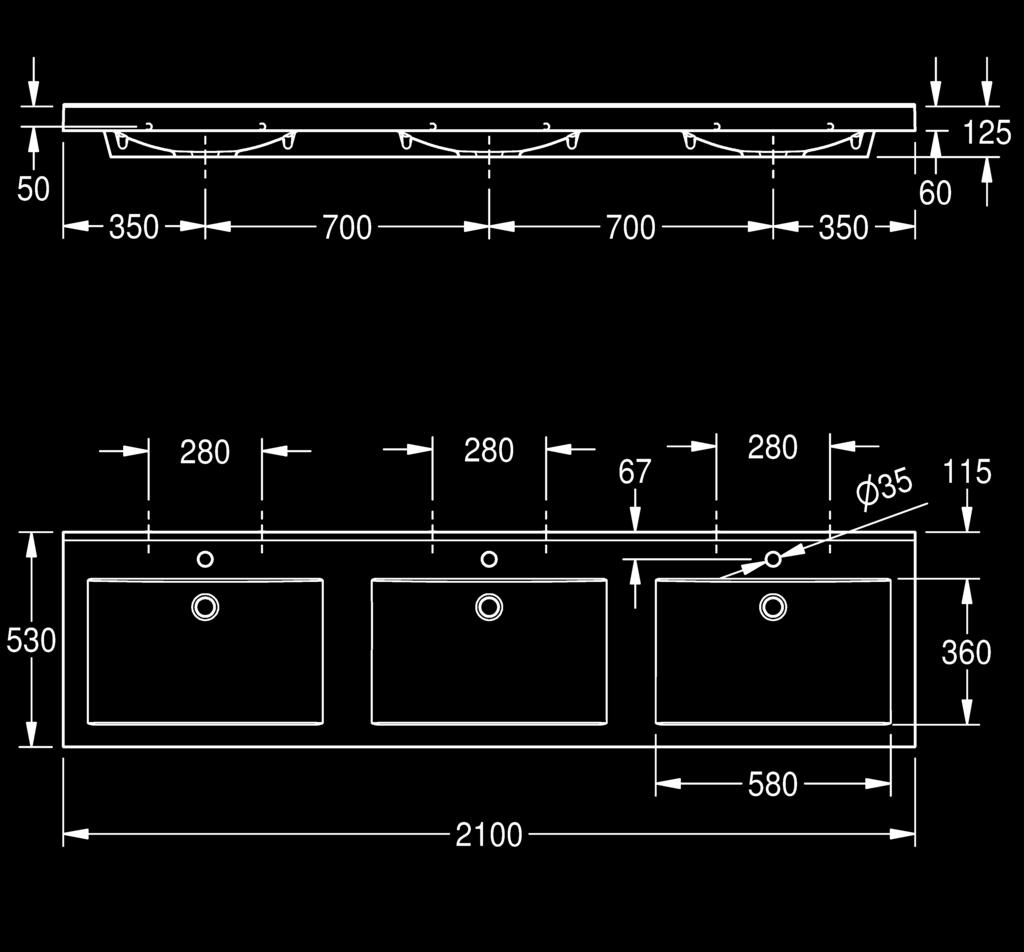

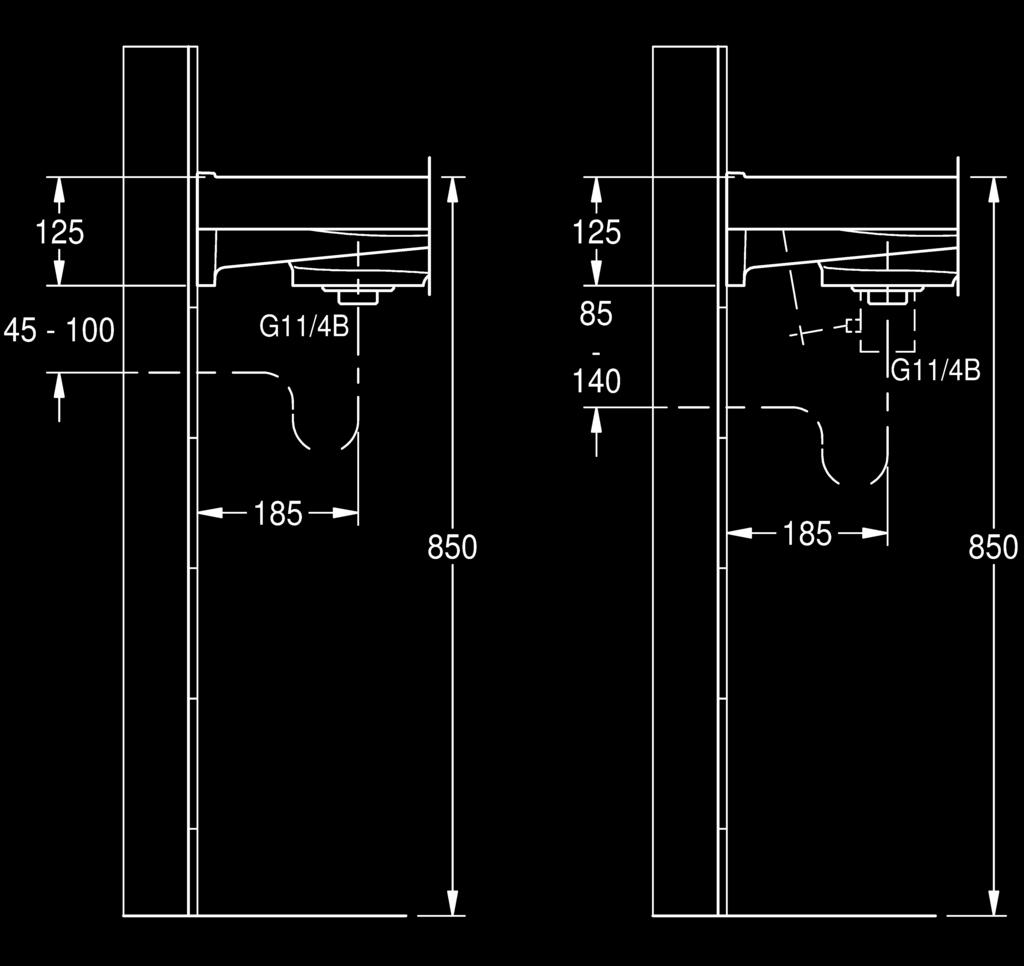

49 Umywalki z kompozytu mineralnego Umywalki szeregowe QUADRO Umywalka szeregowa QUADRO ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Trzy prostokątne niecki bez przelewu, bezspoinowo połączone z obrzeżem. Ścianka tylna ze zintegrowanymi wspornikami i otworami montażowymi. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie i kołki rozporowe). Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm Odstęp osi środkowych komór: 700 mm Wysokość okalającego z trzech stron fartucha: 60 mm ANMW431 ANMW z otworem na armaturę bez otworu na armaturę Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Otwory na dozowniki mydła w płynie i dalsze kolory na zamówienie. Stan:

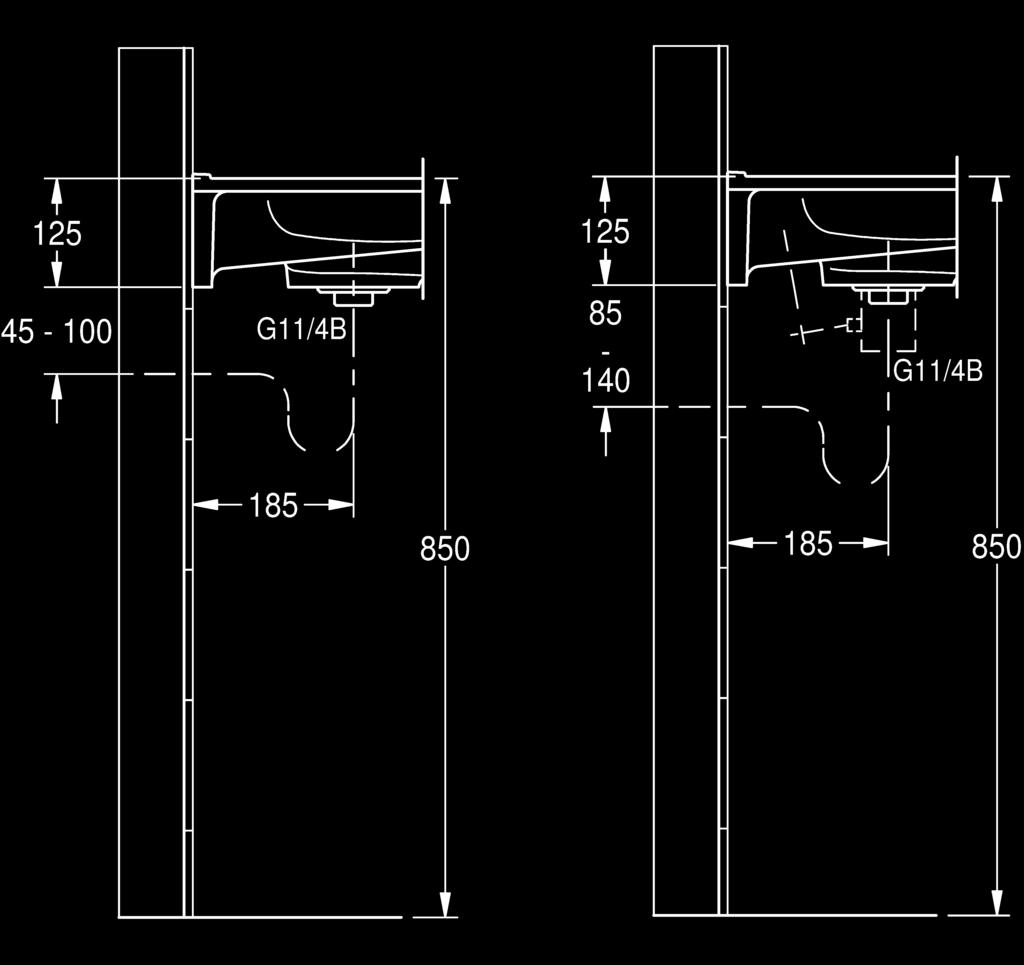

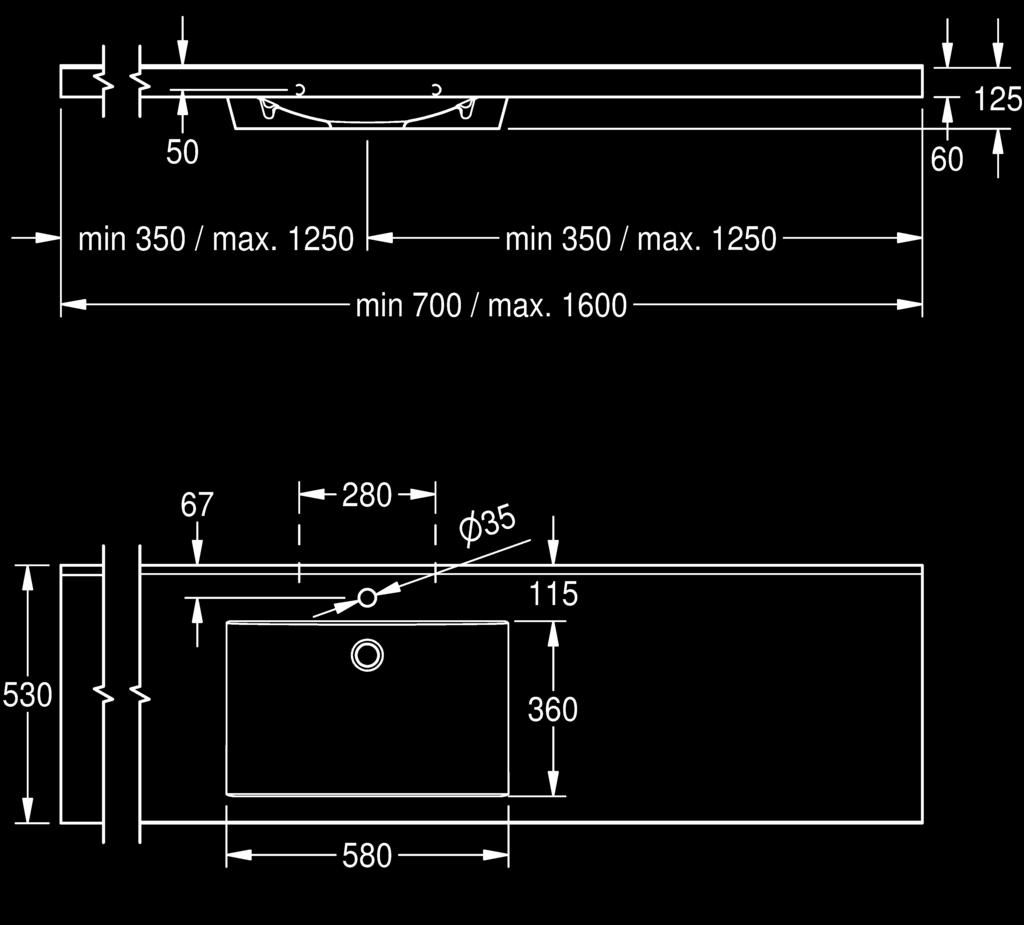

50 Umywalki z kompozytu mineralnego Umywalki wnękowe QUADRO Umywalka wnękowa QUADRO ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Wyśrodkowana, prostokątna niecka bez przelewu, bezspoinowo połączona z obrzeżem. Ścianka tylna ze zintegrowanymi wspornikami i otworami montażowymi. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie, kołki rozporowe i kątowniki). Możliwość dopasowania szerokości umywalki do wymiarów wnęki w miejscu zabudowy przy użyciu szlifierki kątowej. Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm Wysokość przedniego fartucha: 60 mm Przykład umywalki wnękowej o niecce usytuowanej z boku Szerokość 1300 ANMW z otworem na armaturę ANMW bez otworu na armaturę Szerokość 1600 ANMW z otworem na armaturę ANMW bez otworu na armaturę Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Niecka umiejscowiona z boku, wykonanie pod wymiar oraz wykończenie boków umywalki na zamówienie. Szerokość umywalki 700 do 1600 mm. Otwór na dozownik mydła w płynie i dalsze kolory na zamówienie. 144 Stan: 01.11

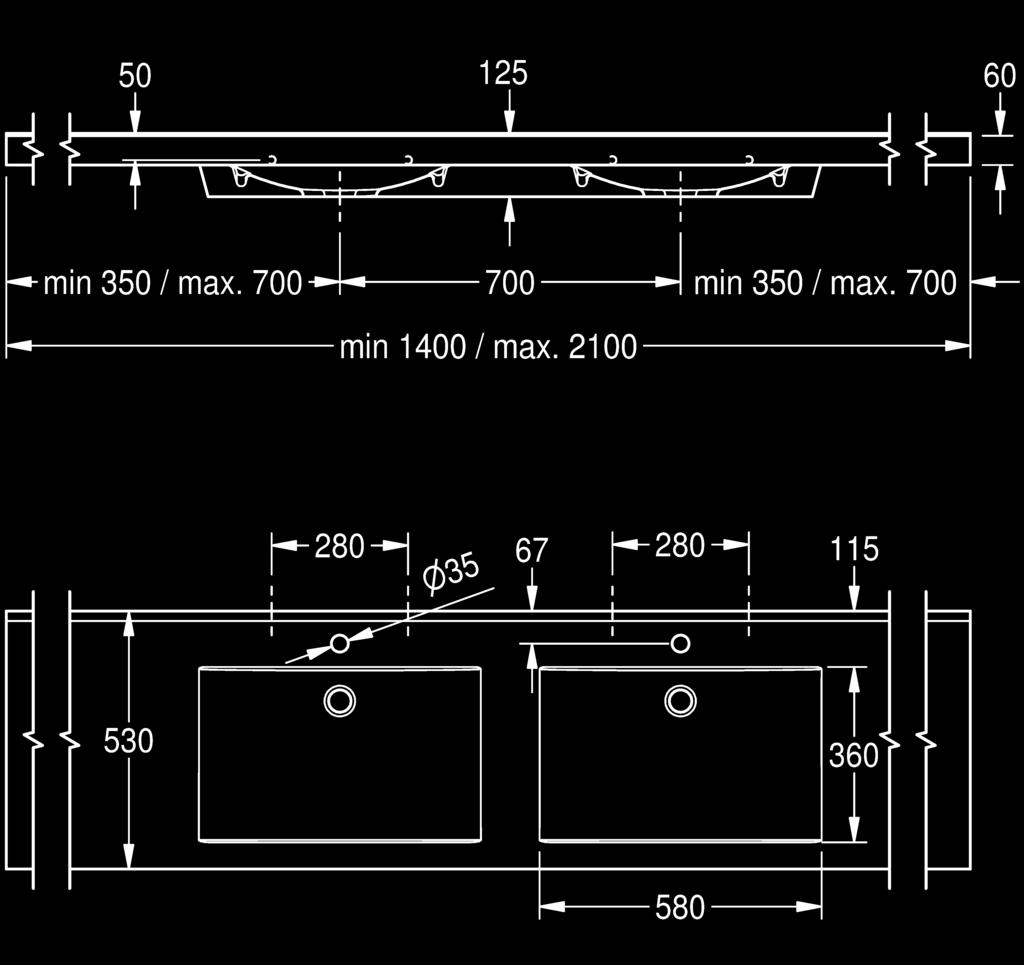

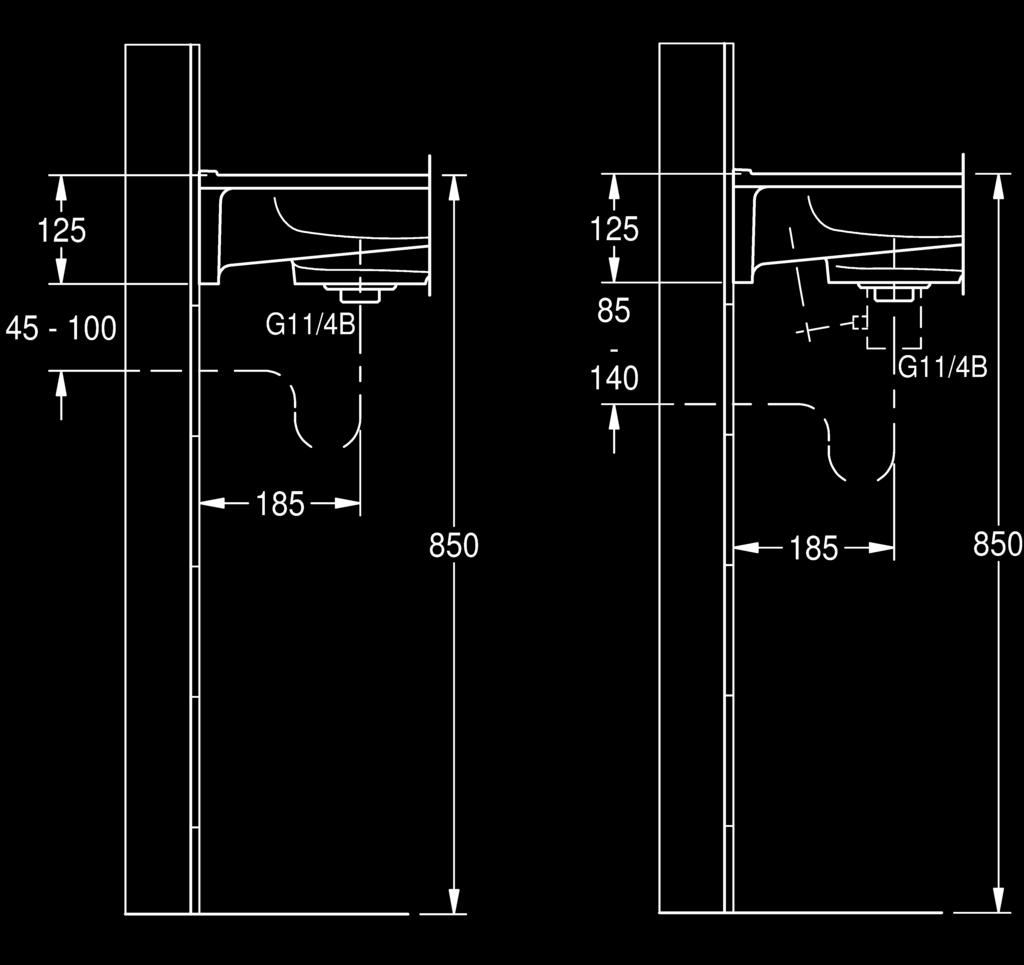

51 Umywalki z kompozytu mineralnego Umywalki wnękowe QUADRO Umywalka wnękowa QUADRO ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na tempe raturę do 80 C). Kolor biały. Dwie prostokątne niecki bez przelewu, bezspoinowo połączone z obrzeżem. Ścianka tylna ze zintegrowanymi wspornikami i otworami montażowymi. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie, kołki rozporowe i kątowniki). Możliwość dopasowania szerokości umywalki do wymiarów wnęki w miejscu zabudowy przy użyciu szlifierki kątowej. Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm Odstęp osi środkowych komór: 700 mm Wysokość przedniego fartucha: 60 mm Szerokość 2100 ANMW z otworem na armaturę ANMW bez otworu na armaturę Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Wykonanie pod wymiar, wykończenie boków umywalki, otwory na dozowniki mydła w płynie i dalsze kolory na zamówienie. Stan:

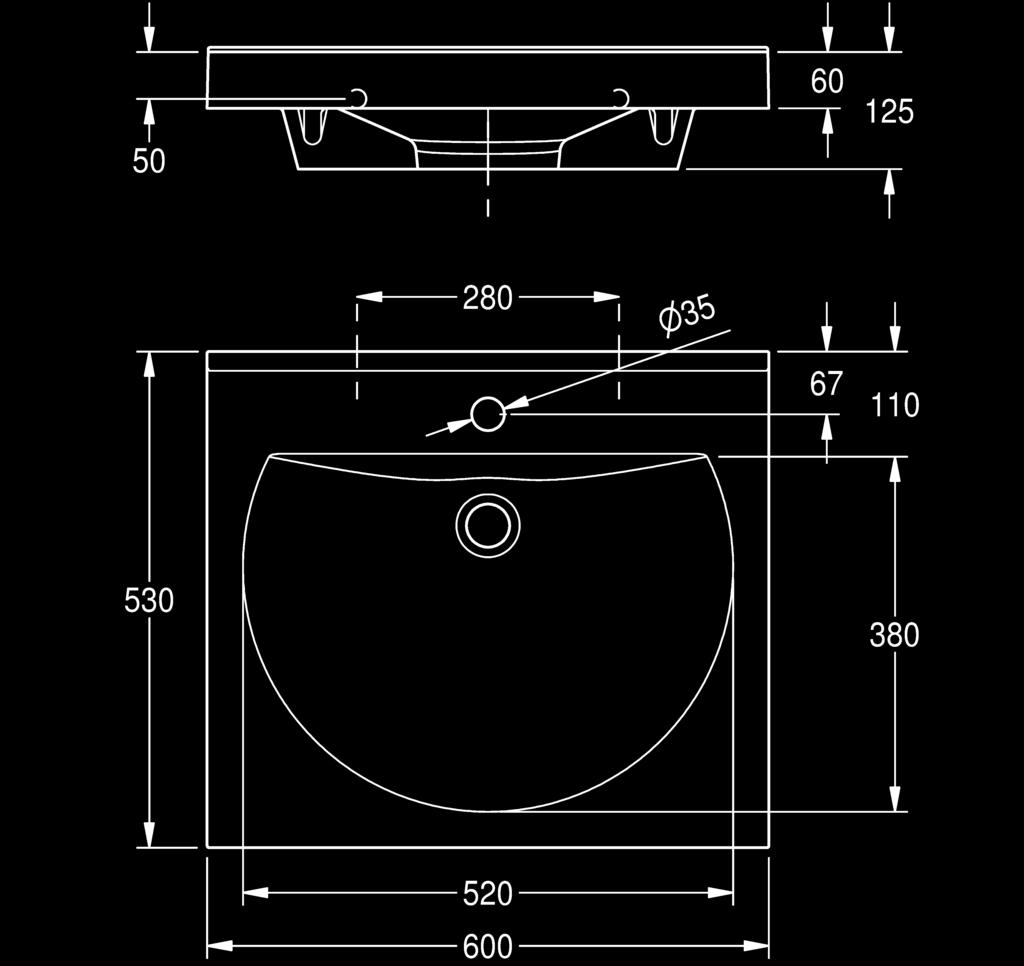

52 Umywalki z kompozytu mineralnego Umywalki szeregowe RONDA Umywalka pojedyncza RONDA ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Okrągła, spłaszczona z tyłu niecka bez przelewu, bezspoinowo połączona z obrzeżem. Ścianka tylna ze zintegrowanymi wspornikami i otworami montażowymi. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie i kołki rozporowe). Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm Wysokość okalającego z trzech stron fartucha: 60 mm ANMW211 ANMW z otworem na armaturę bez otworu na armaturę Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Otwór na dozownik mydła w płynie i dalsze kolory na zamówienie. Umywalka przystosowana dla użytkowników wózków inwalidzkich. 146 Stan: 01.11

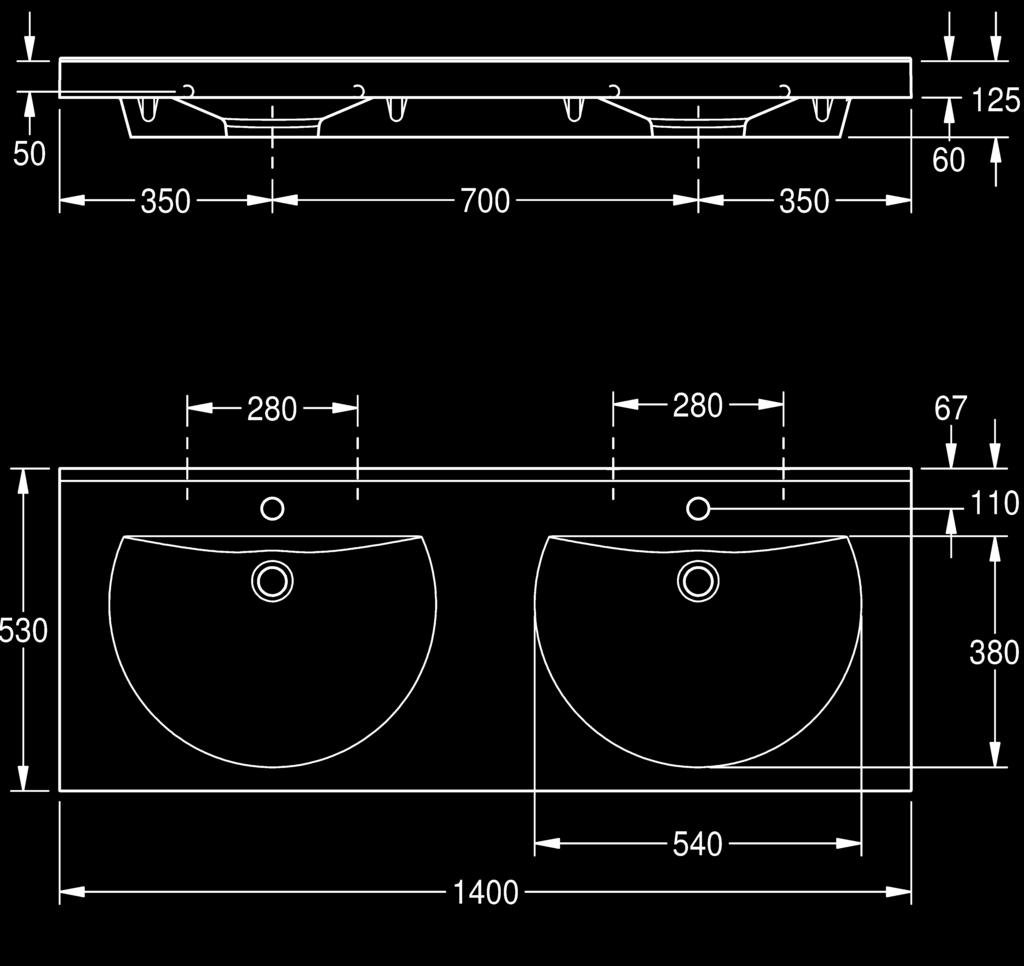

53 Umywalki z kompozytu mineralnego Umywalki szeregowe RONDA Umywalka podwójna RONDA ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na tempe raturę do 80 C). Kolor biały. Dwie okrągłe, spłaszczone z tyłu niecki bez przelewów, bezspoinowo połączone z obrzeżem. Ścianka tylna ze zintegrowanymi wspornikami i otworami montażowymi. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie i kołki rozporowe). Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm Odstęp osi środkowych komór: 700 mm Wysokość okalającego z trzech stron fartucha: 60 mm ANMW221 ANMW z otworem na armaturę bez otworu na armaturę Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Otwory na dozowniki mydła w płynie i dalsze kolory na zamówienie. Stan:

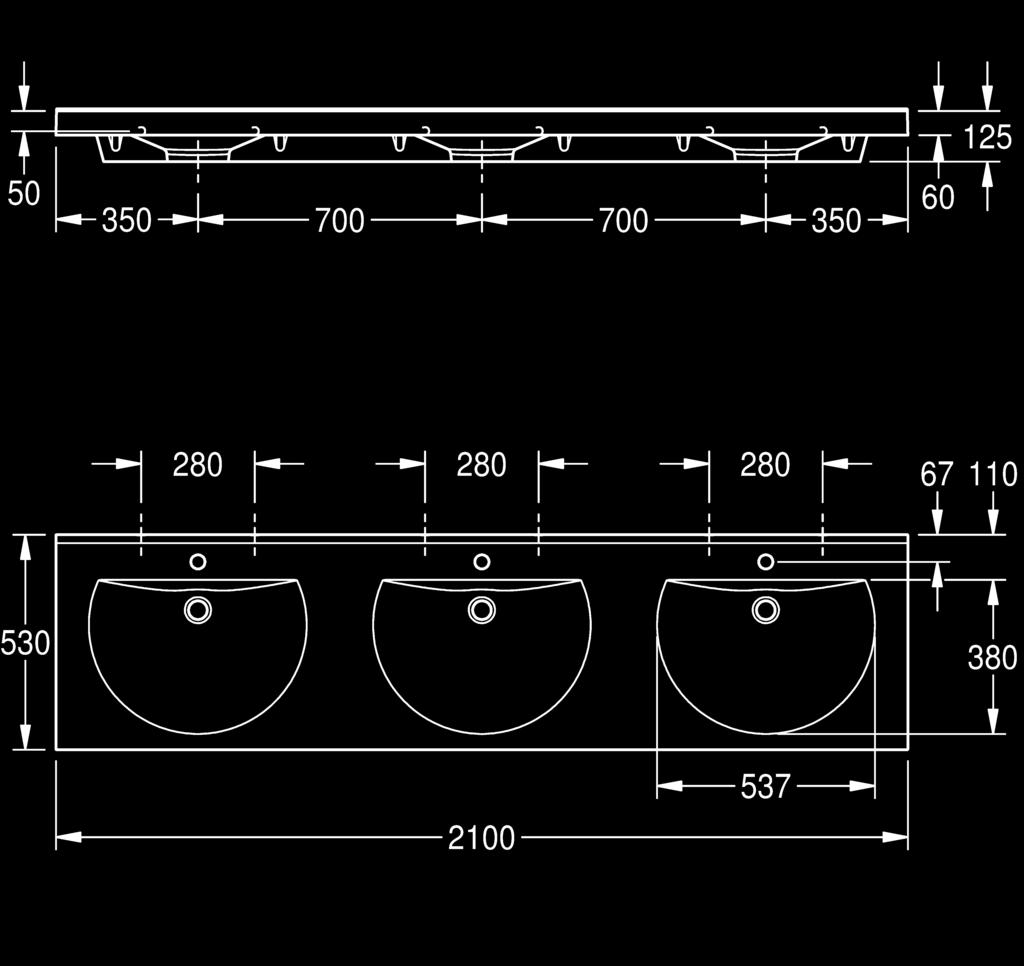

54 Umywalki z kompozytu mineralnego Umywalki szeregowe RONDA Umywalka szeregowa RONDA ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na tempe raturę do 80 C). Kolor biały. Trzy okrągłe, spłaszczone z tyłu niecki bez przelewów, bezspoinowo połączone z obrzeżem. Ścianka tylna ze zintegrowanymi wspornikami i otworami montażowymi. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie i kołki rozporowe). Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm Odstęp osi środkowych komór: 700 mm Wysokość okalającego z trzech stron fartucha: 60 mm ANMW231 ANMW z otworem na armaturę bez otworu na armaturę Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Otwory na dozowniki mydła w płynie i dalsze kolory na zamówienie. 148 Stan: 01.11

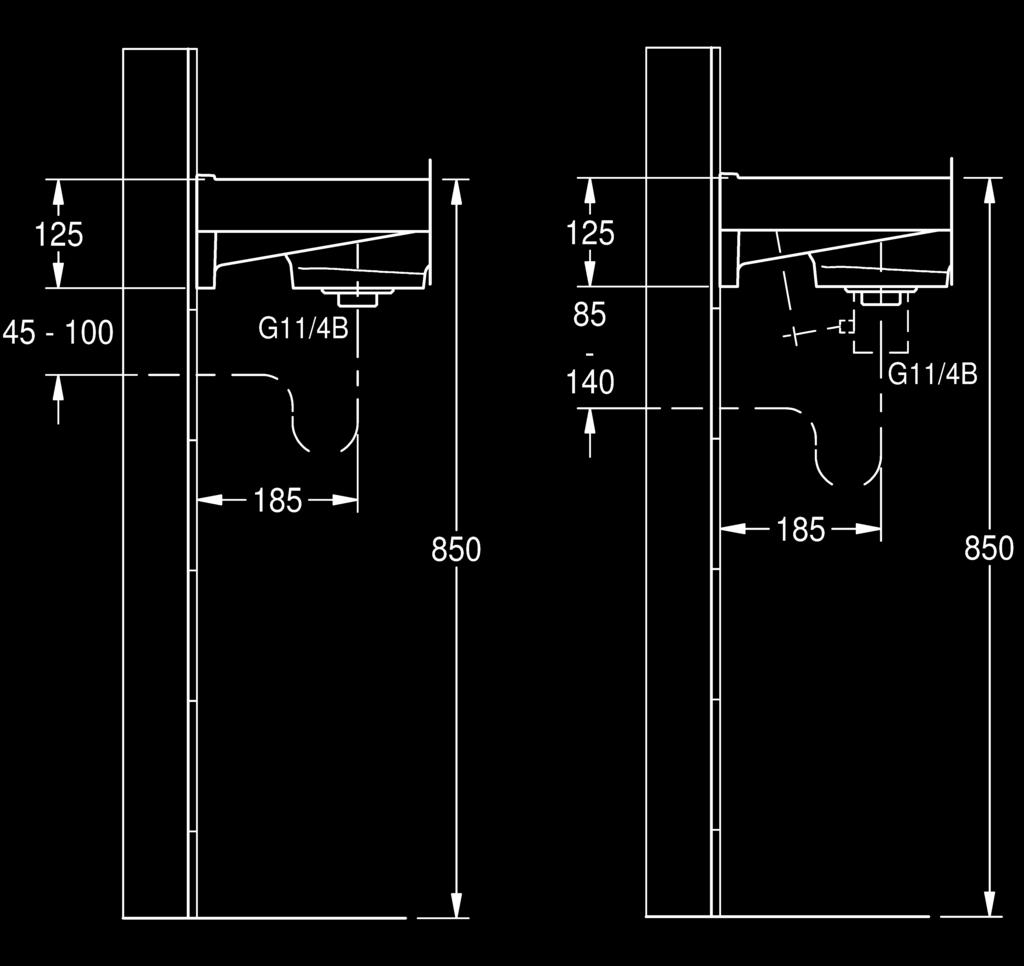

55 Umywalki z kompozytu mineralnego Umywalki wnękowe RONDA Umywalka wnękowa RONDA ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Wyśrodkowana, okrągła, spłaszczona z tyłu niecka bez przelewu, bezspoinowo połączona z obrzeżem. Ścianka tylna ze zintegrowanymi wspornikami i otworami montażowymi. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie, kołki rozporowe i kątowniki). Możliwość dopasowania szerokości umywalki do wymiarów wnęki w miejscu zabudowy przy użyciu szlifierki kątowej. Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm Wysokość przedniego fartucha: 60 mm Przykład umywalki wnękowej o niecce usytuowanej z boku Szerokość 1300 ANMW z otworem na armaturę ANMW bez otworu na armaturę Szerokość 1600 ANMW z otworem na armaturę ANMW bez otworu na armaturę Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Niecka umiejscowiona z boku, wykonanie pod wymiar oraz wykończenie boków umywalki na zamówienie. Szerokość umywalki 700 do 1600 mm. Otwór na dozownik mydła w płynie i dalsze kolory na zamówienie. Stan:

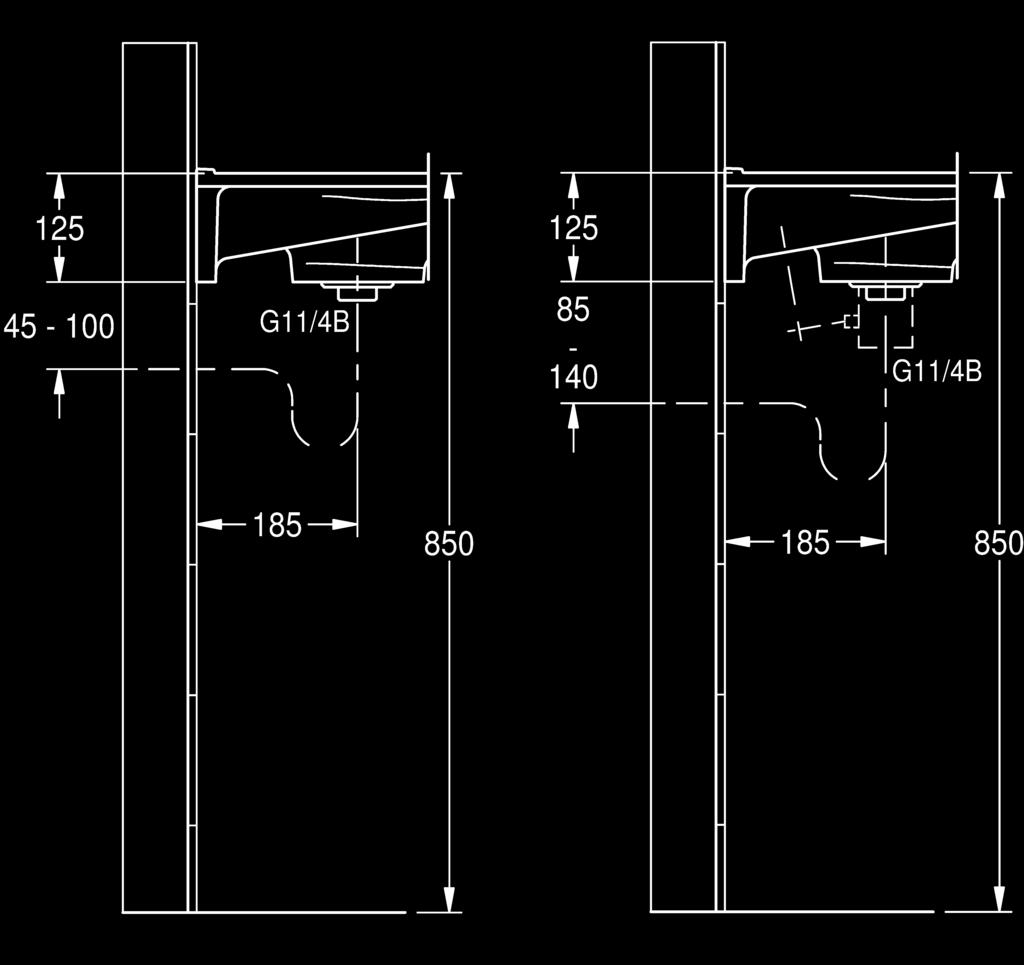

56 Umywalki z kompozytu mineralnego Umywalki wnękowe RONDA Umywalka wnękowa RONDA ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na tempe raturę do 80 C). Kolor biały. Dwie okrągłe, spłaszczone z tyłu niecki bez przelewów, bezspoinowo połączone z obrzeżem. Ścianka tylna ze zintegrowanymi wspornikami i otworami montażowymi. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie, kołki rozporowe i kątowniki). Możliwość dopasowania szerokości umywalki do wymiarów wnęki w miejscu zabudowy przy użyciu szlifierki kątowej. Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm Odstęp osi środkowych komór: 700 mm Wysokość przedniego fartucha: 60 mm Szerokość 2100 ANMW z otworem na armaturę ANMW bez otworu na armaturę Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Wykonanie pod wymiar, wykończenie boków umywalki, otwory na dozowniki mydła w płynie i dalsze kolory na zamówienie. 150 Stan: 01.11

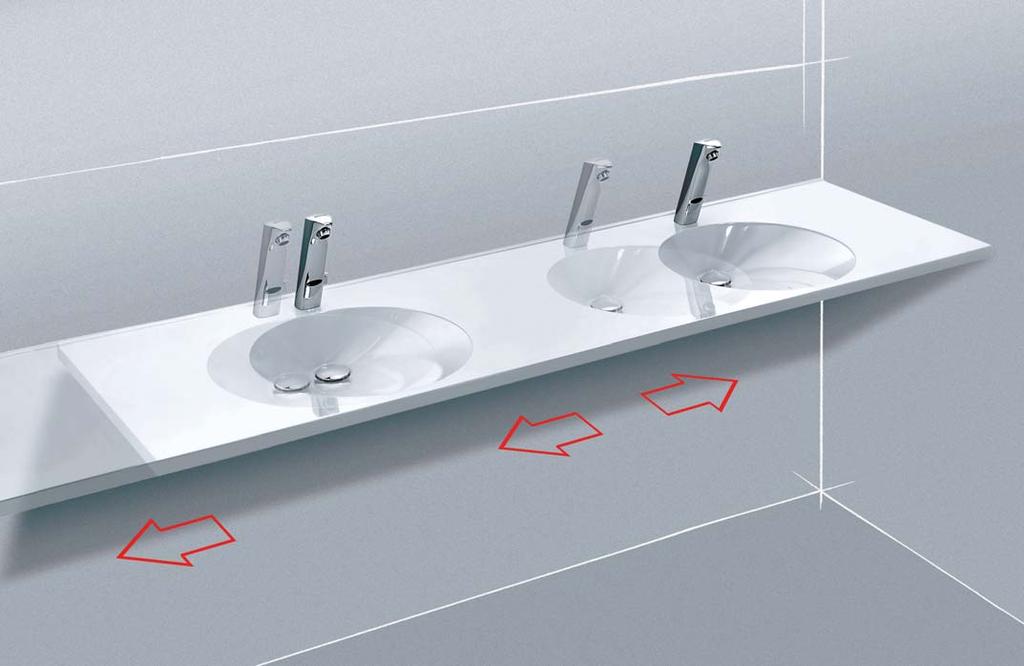

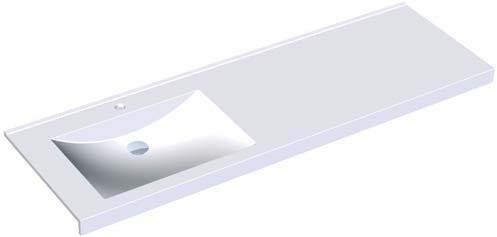

57 Umywalki z kompozytu mineralnego Umywalki VARIUS na indywidualne zamówienie VARIUS umywalki na miarę Zalety produktu Rodzina umywalek VARIUS to przykład nowoczesnej, "szytej na miarę" techniki sanitarnej do budownictwa obiektowego. Do niewielkiej grubości blatu (25 mm) wykonanego z MIRANITU, czyli związanego żywicą syntetyczną kompozytu mineralnego, można wstawiać bezspoinowo niecki umywalkowe o trzech różnych kształtach. Do wyboru stoją niecki prostokątne, owalne i okrągłe wszystkie o progresywnym, płaskim wzornictwie, stwarzającym ogromne pole do popisu dla twórczych architektów. Bogactwo pomysłów właściwie nie jest niczym ograniczone: szerokość blatów umywalkowych jest elastyczna, a kształty niecek, ich liczbę oraz odstępy między nimi można dowolnie dobierać. Możliwość wykonania półek na armaturę lub pozostawienia blatu bez półek pozwala z kolei dokonać wyboru optymalnej armatury umywalkowej stojącej lub ścien nej. Do dyspozycji stoi opcja uzupełnienia blatu o połączony z nim bezspoinowo fartuch przedni zwiększający grubość blatu do 60 mm przy jednoczesnym zachowaniu optycznej lekkości całej konstrukcji. Na życzenie klienta umywalki VARIUS wykonywane są z wgłębieniami na akcesoria łazienkowe, jak również indywidualnie ściętymi krawędziami i przycięciami. Możliwość nadawania umywalkom alternatywnych kształtów Trzy nowoczesne wzory niecek do wyboru: VARIUS E prostokątny VARIUS O owalny VARIUS R okrągły Swobodny wybór szerokości blatu do maks mm Do pięciu bezspoinowo wstawionych niecek na umywalkę Swobodne umiejscowienie niecek ze zmiennym odstępem Wersje pod armaturę stojącą i ścienną Opcjonalny fartuch przedni bezspoinowo połączony z blatem Wykonywane na indywidualne zamówienie umywalki można w razie potrzeby przyciąć na styk w miejscu montażu korzystając ze szlifierki kątowej z tarczą diamentową. W takim przypadku zalecane jest zastosowanie urządzenia odsysającego pył powstający przy cięciu blatu. Umywalki VARIUS posiadają gładką, pozbawioną porów powierzchnię i są dostępne w kolorze białym. Inne kolory oraz wykończenia odwzoro wujące granit dostępne są na indywidualne zapytanie. Stan:

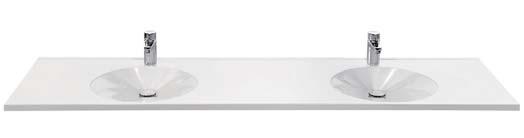

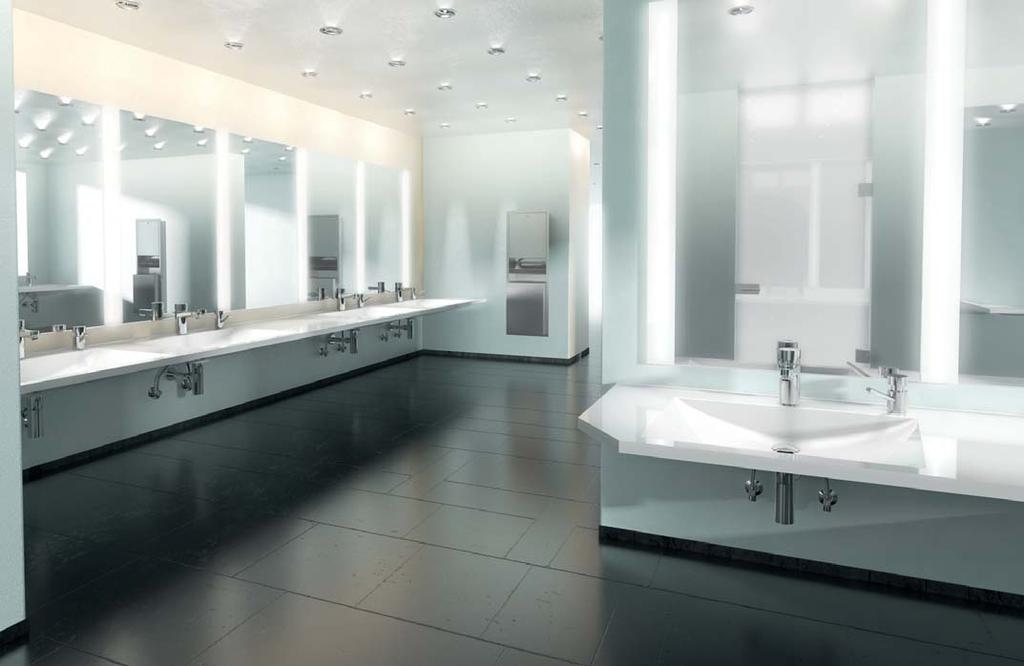

58 Umywalki z kompozytu mineralnego Umywalki VARIUS na indywidualne zamówienie Kształty niecek VARIUS Przykłady kształtowania umywalek VARIUS VARIUS E prostokątny VARIUS E z trzema nieckami VARIUS O owalny VARIUS O z dwoma nieckami oraz wolną powierzchnią do odstawiania przedmiotów VARIUS R okrągły VARIUS R z dwoma nieckami oraz wolną powierzchnią po środku 152 Stan: 01.11

59 Umywalki z kompozytu mineralnego Umywalki VARIUS na indywidualne zamówienie 1 2 Pisemny obmiar wnęki Wymierzyć wnękę po wykonaniu powierzchni ścian na wysokości zabudowy planowanej umywalki Zmierzyć kąty wnęki Sprawdzić płaskość ścian Ustalić liczbę niecek na podstawie przewidywanej intensywności użytkowania Ustalić odstępy niecek w oparciu o miejscowe uwarunkowania przy założeniu preferencji układów symetrycznych Przy renowacji: w trakcie planowania odstępów niecek uwzględnić istniejące przyłącza Wybór kształtu niecek Dokonać wyboru spośród trzech różnych kształtów niecek oferowanych w ramach rodziny umywalek VARIUS VARIUS E prostokątny VARIUS O owalny VARIUS R okrągły Prosimy uwzględnić minimalny odstęp między osiami środkowymi sąsiadujących niecek wynoszący 600 mm oraz minimalny odstęp osi środkowej niecki od bocznej ściany wnęki wynoszący 350 mm. 3 Wybór typu blatu oraz fartucha przedniego (opcja) Grubość materiału na stabilny blat umywalki z MIRANITU: 25 mm Łączna wysokość umywalki z bezspoinowo połączonym fartuchem: 60 mm; nietypowe wysokości do maks. 150 mm na zapytanie Minimalna szerokość umywalki: 650 mm (z fartuchem przednim: 700 mm) Maksymalna szerokość umywalki: 3600 mm Głębokość umywalki z półką na armaturę: 550 mm (bez półki 470 mm) 4 Wypełnienie formularza produkcyjnego Na podstawie wyboru dokonanego w punktach 2 i 3 uzyskać z Franke formularz produkcyjny Wpisać niezbędne dane podstawowe: kształt niecki liczba niecek decyzja odnośnie półki na armaturę (z półką/bez półki) Przenieść do formularza dane zapisane w punkcie 1 Podać ewentualne informacje uzupełniające jak kolor, miejsce zabudowy, fartuch przedni, wiercenie otworów pod armaturę, akcesoria i wgłębienia na akcesoria, ścięte krawędzie i przycięcia 5 Montaż Czekać na wyprodukowanie umywalki w oparciu o formularz produkcyjny Odebrać dostawę umywalki wraz z materiałami montażowymi Umieścić dwa kątowniki na tylnej ścianie wnęki Zamontować umywalkę na wspornikach ze stali szlachetnej (odstęp maks. 800 mm) oraz bocznych kątownikach ściennych Ewentualnie wykorzystać przed montażem możliwość docięcia na styk blatu do wnęki przy pomocy szlifierki kątowej z tarczą diamentową oraz przy zastosowaniu urządzenia odsysającego pył Stan:

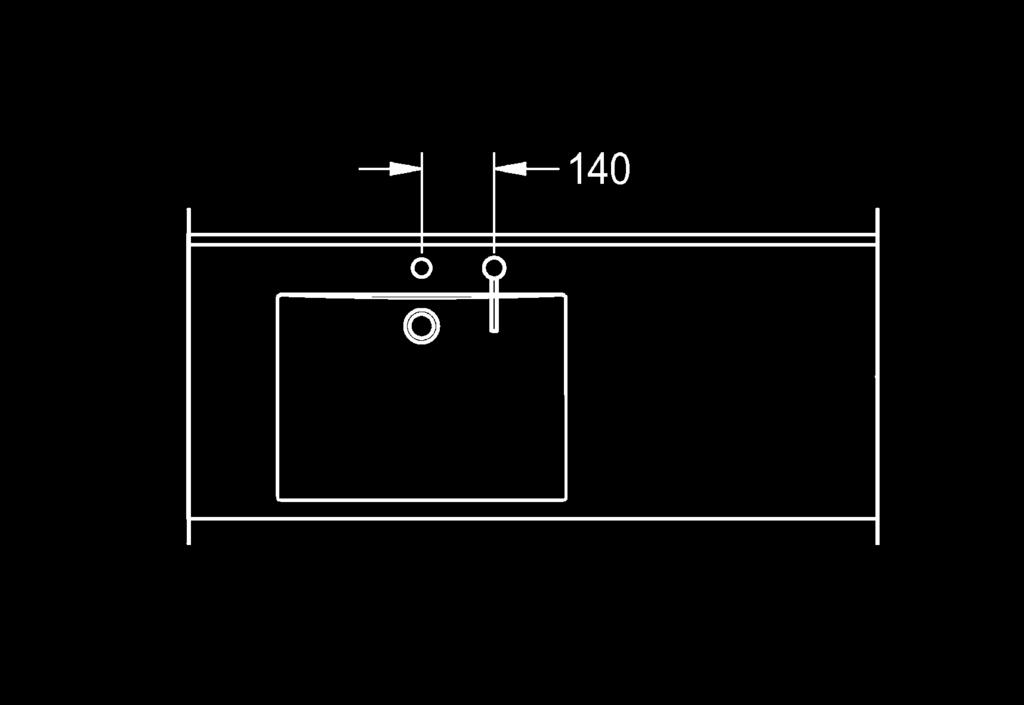

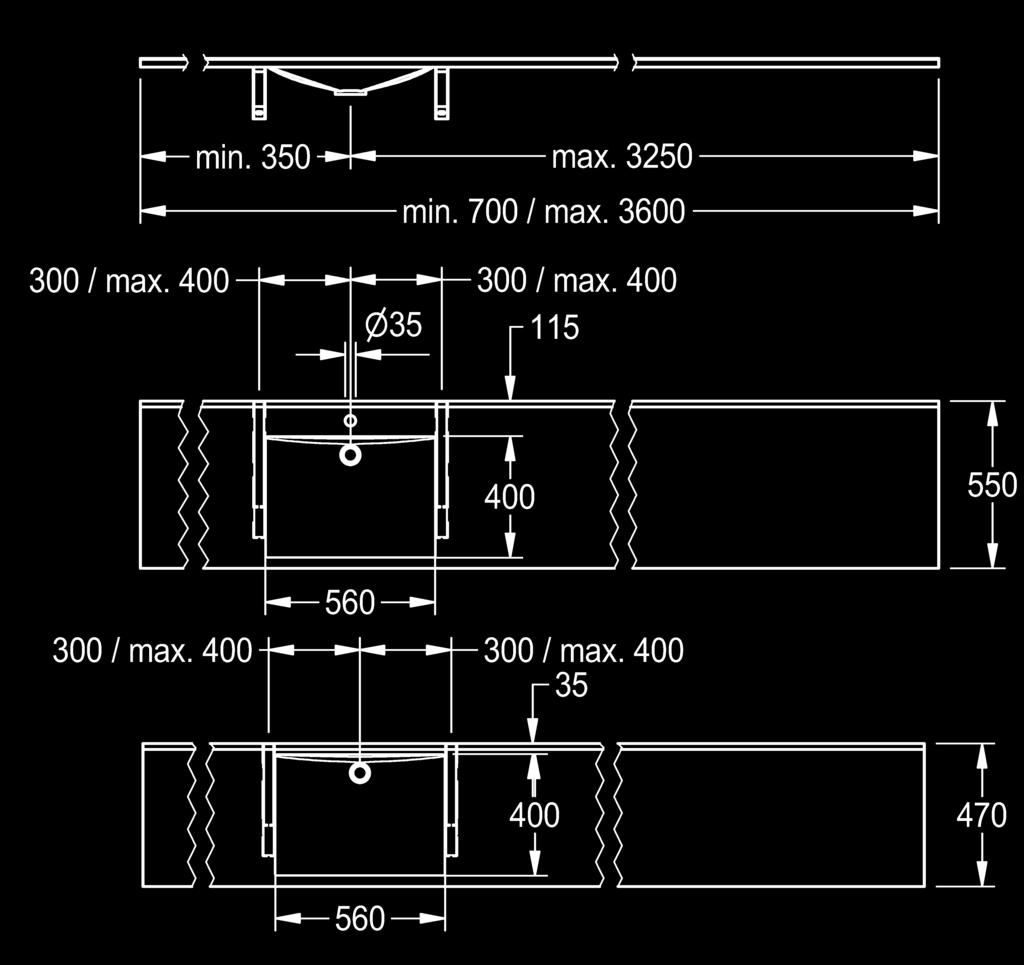

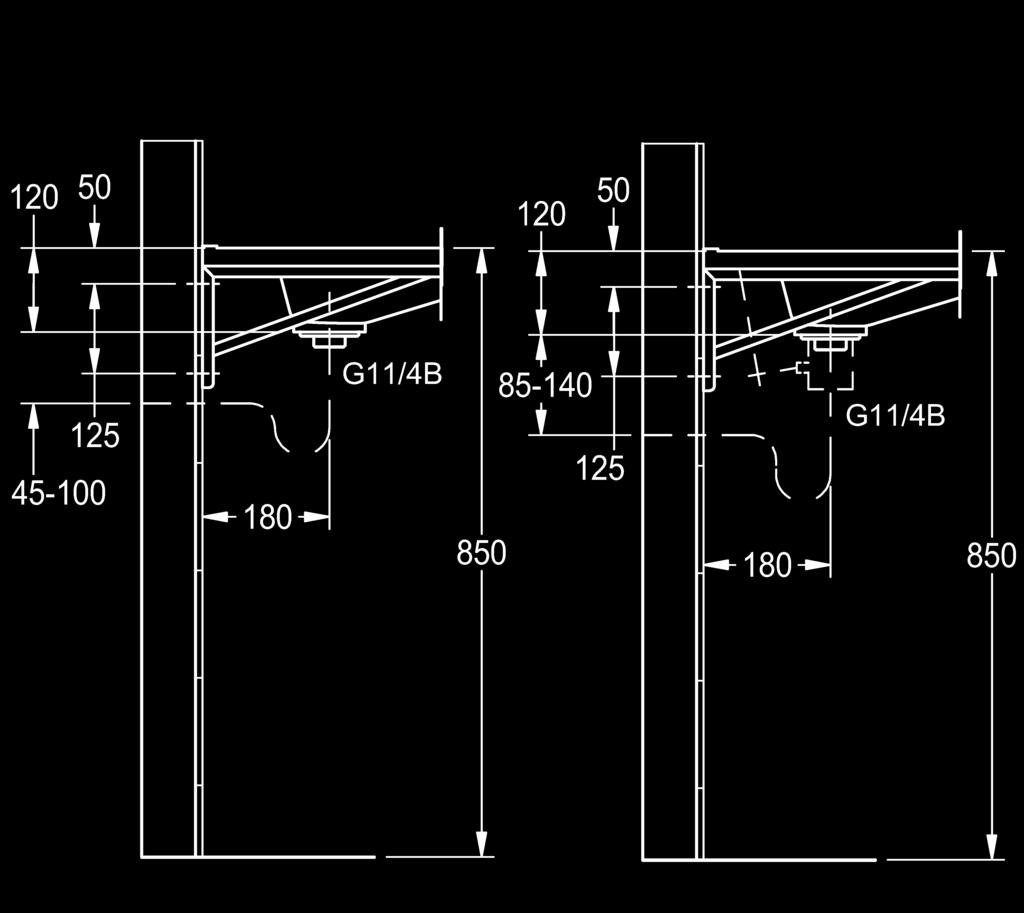

60 Umywalki z kompozytu mineralnego Umywalka VARIUS E na indywidualne zamówienie Umywalka VARIUS E do indywidualnej zabudowy łazienek. Wykonana ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Bezspoinowo wstawiona( e) w blat, prostokątna( e) niecka( i). Bez przelewu. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty, kołki rozporowe, kątowniki ścienne, wsporniki ze stali szlachetnej). Wymiary niecki (szer. wys. głęb.): mm Grubość blatu: 25 mm Indywidualne cechy produkcyjne (wstawić zmienną) Szerokość umywalki:... mm Liczba niecek:... niecka/niecki/niecek Półka na armat./głęb.:... półką( i) na armaturę,... mm Fartuch, 60 mm:... fartucha/fartuchem Otwory na armaturę:... otworem( u) na armaturę/nieckę... otworem( u) na dozownik mydła/ nieckę Informacje szczegółowe odnośnie rodzaju zabudowy, odstępów między nieckami itp. zostaną przekazane po złożeniu zamówienia za pomocą formularzy produkcyjnych (do uzyskania w firmie Franke). Zmienne min. 700 mm do maks mm (wstawić szerokość umywalki) 1 niecka 2 niecki 3 niecki 4 niecki 5 niecek z półką na armaturę, 550 mm bez półki na armaturę, 470 mm bez fartucha z fartuchem, 60 mm (nietypowa wysokość fartucha do maks. 150 mm na zapytanie) z jednym otworem na armaturę/nieckę bez otworu na armaturę z jednym otworem na dozownik mydła/nieckę bez otworu na dozownik mydła Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Umywalka dostosowana do potrzeb użytkowników wózków inwalidzkich. Wgłębienia na akcesoria i inne kolory na zapytanie. 154 Stan: 01.11

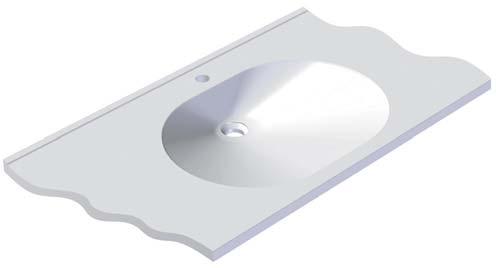

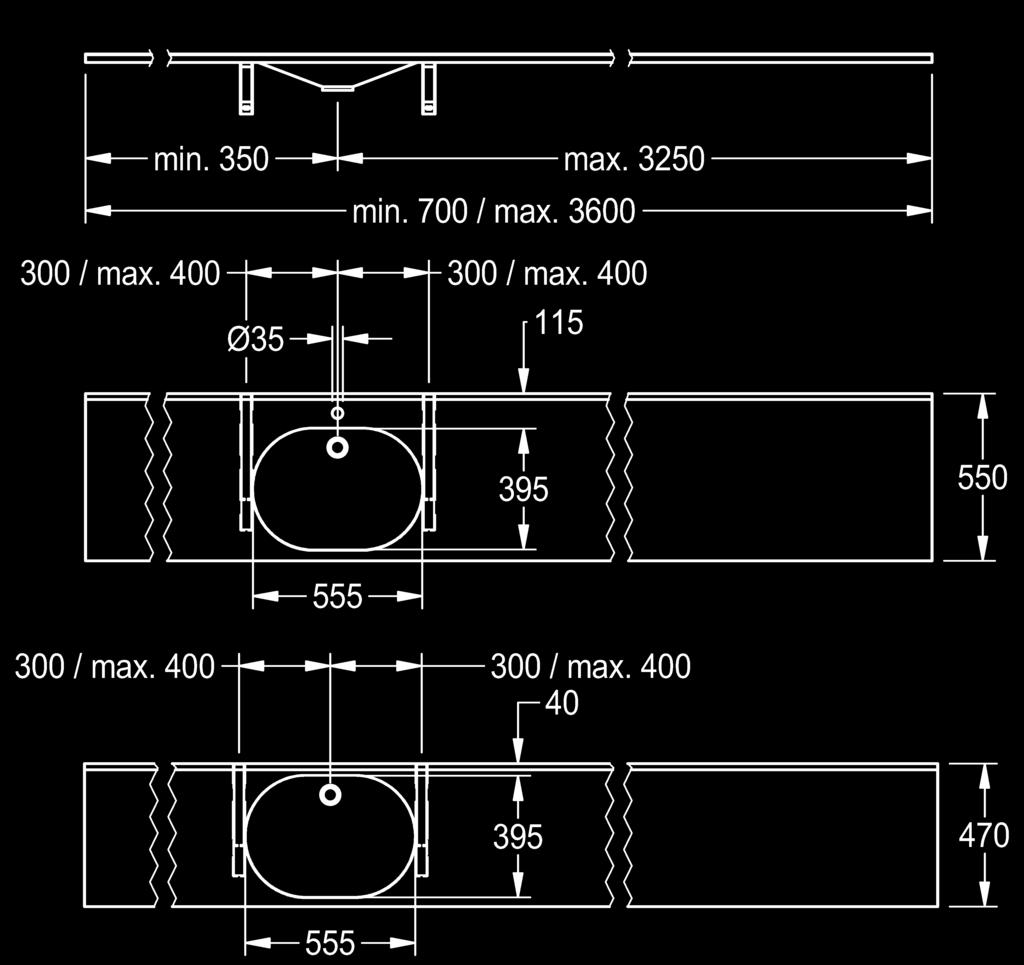

61 Umywalki z kompozytu mineralnego Umywalka VARIUS O na indywidualne zamówienie Umywalka VARIUS O do indywidualnej zabudowy łazienek. Wykonana ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Bezspoinowo wstawiona( e) w blat, owalna( e) niecka( i). Bez przelewu. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty, kołki rozporowe, kątowniki ścienne, wsporniki ze stali szlachetnej). Wymiary niecki (szer. wys. głęb.): mm Grubość blatu: 25 mm Indywidualne cechy produkcyjne (wstawić zmienną) Szerokość umywalki:... mm Liczba niecek:... niecka/niecki/niecek Półka na armat./głęb.:... półką( i) na armaturę,... mm Fartuch, 60 mm:... fartucha/fartuchem Otwory na armaturę:... otworem( u) na armaturę/nieckę... otworem( u) na dozownik mydła/ nieckę Informacje szczegółowe odnośnie rodzaju zabudowy, odstępów między nieckami itp. zostaną przekazane po złożeniu zamówienia za pomocą formularzy produkcyjnych (do uzyskania w firmie Franke). Zmienne min. 700 mm do maks mm (wstawić szerokość umywalki) 1 niecka 2 niecki 3 niecki 4 niecki 5 niecek z półką na armaturę, 550 mm bez półki na armaturę, 470 mm bez fartucha z fartuchem, 60 mm (nietypowa wysokość fartucha do maks. 150 mm na zapytanie) z jednym otworem na armaturę/nieckę bez otworu na armaturę z jednym otworem na dozownik mydła/nieckę bez otworu na dozownik mydła Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Umywalka dostosowana do potrzeb użytkowników wózków inwalidzkich. Wgłębienia na akcesoria i inne kolory na zapytanie. Stan:

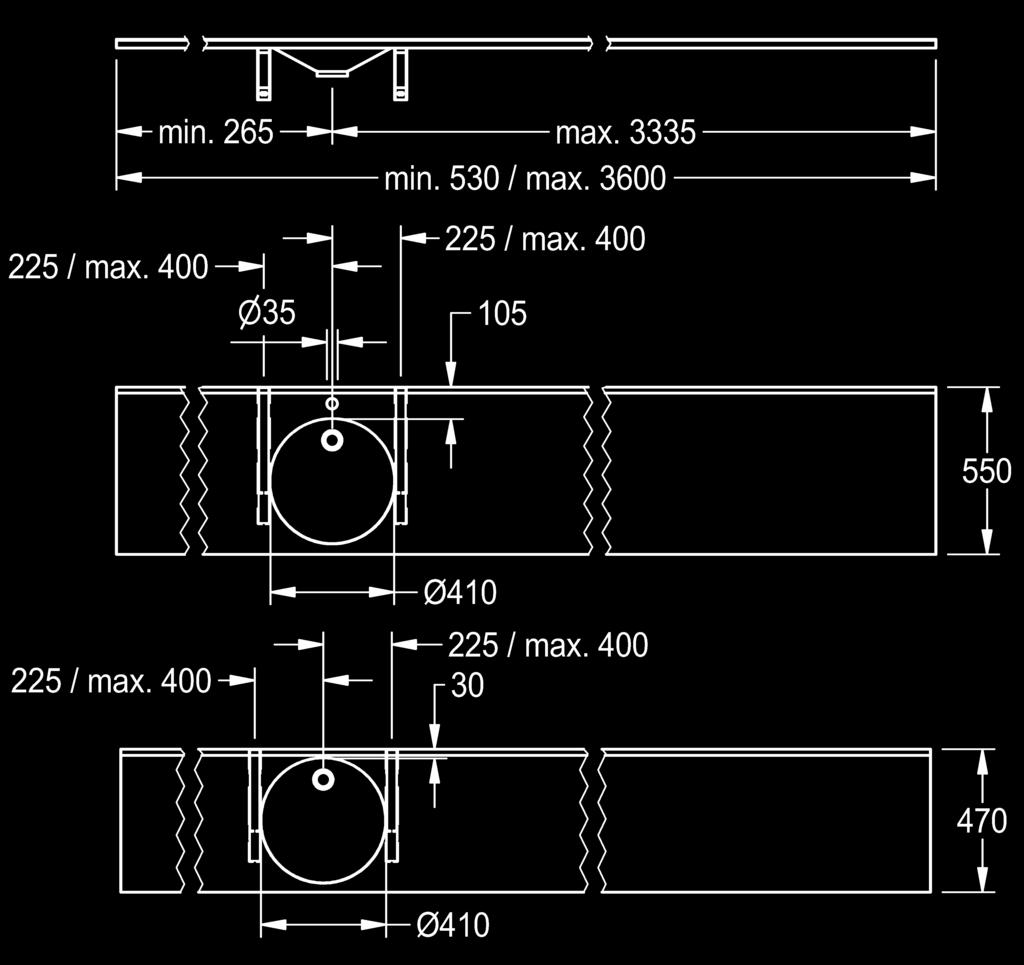

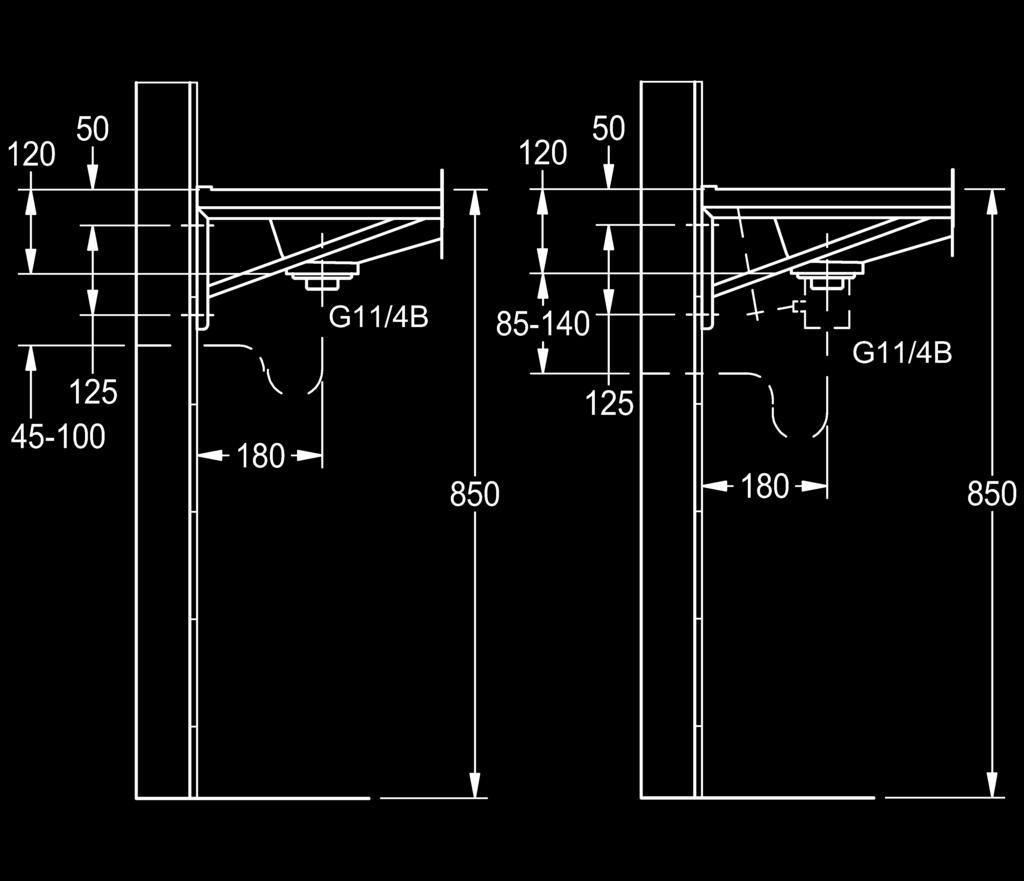

62 Umywalki z kompozytu mineralnego Umywalka VARIUS R na indywidualne zamówienie Umywalka VARIUS R do indywidualnej zabudowy łazienek. Wykonana ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Bezspoinowo wstawiona( e) w blat, okrągła( e) niecka( i). Bez przelewu. Tylna krawędź przyścienna. W komplecie: zestaw montażowy (wkręty, kołki rozporowe, kątowniki ścienne, wsporniki ze stali szlachetnej). Wymiary niecki ( głęb.): mm Grubość blatu: 25 mm Indywidualne cechy produkcyjne (wstawić zmienną) Szerokość umywalki:... mm Liczba niecek:... niecka/niecki/niecek Półka na armat./głęb.:... półką( i) na armaturę,... mm Fartuch, 60 mm:... fartucha/fartuchem Otwory na armaturę:... otworem( u) na armaturę/nieckę... otworem( u) na dozownik mydła/ nieckę Informacje szczegółowe odnośnie rodzaju zabudowy, odstępów między nieckami itp. zostaną przekazane po złożeniu zamówienia za pomocą formularzy produkcyjnych (do uzyskania w firmie Franke). Zmienne min. 700 mm do maks mm (wstawić szerokość umywalki) 1 niecka 2 niecki 3 niecki 4 niecki 5 niecek z półką na armaturę, 550 mm bez półki na armaturę, 470 mm bez fartucha z fartuchem, 60 mm (nietypowa wysokość fartucha do maks. 150 mm na zapytanie) z jednym otworem na armaturę/nieckę bez otworu na armaturę z jednym otworem na dozownik mydła/nieckę bez otworu na dozownik mydła Akcesoria Zawór odpływowy z sitkiem DN 32 Z-ANMW Zawór odpływowy z przykrywką DN 32 Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 Z-ANMW Syfon XINX Wskazówka Umywalka dostosowana do potrzeb użytkowników wózków inwalidzkich. Wgłębienia na akcesoria i inne kolory na zapytanie. 156 Stan: 01.11

63 Umywalki z kompozytu mineralnego Akcesoria do umywalek VARIUS Dozownik mydła w płynie do montażu na blatach o maksymalnej grubości 45 mm. Chromowany mosiądz polerowany na wysoki połysk. Średnica wywierconego otworu 22 mm. Wylewka stała. Przystosowany do mydła w płynie i emulsji. 1 litrowy pojemnik do wielokrotnego napełniania z membraną do wyrównywania ciśnienia, napełniany od góry. Wymiary (Ø głęb.): 44 mm wysięg 140 mm SD Stan:

64

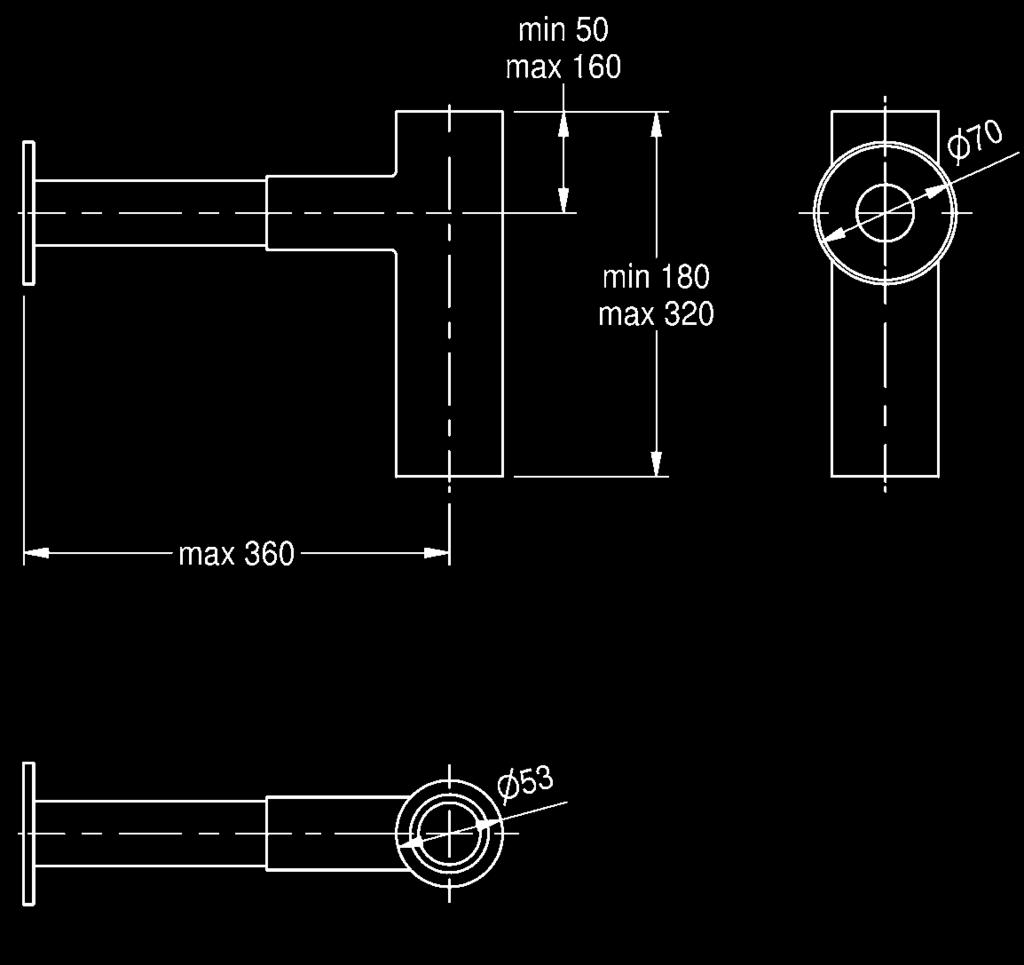

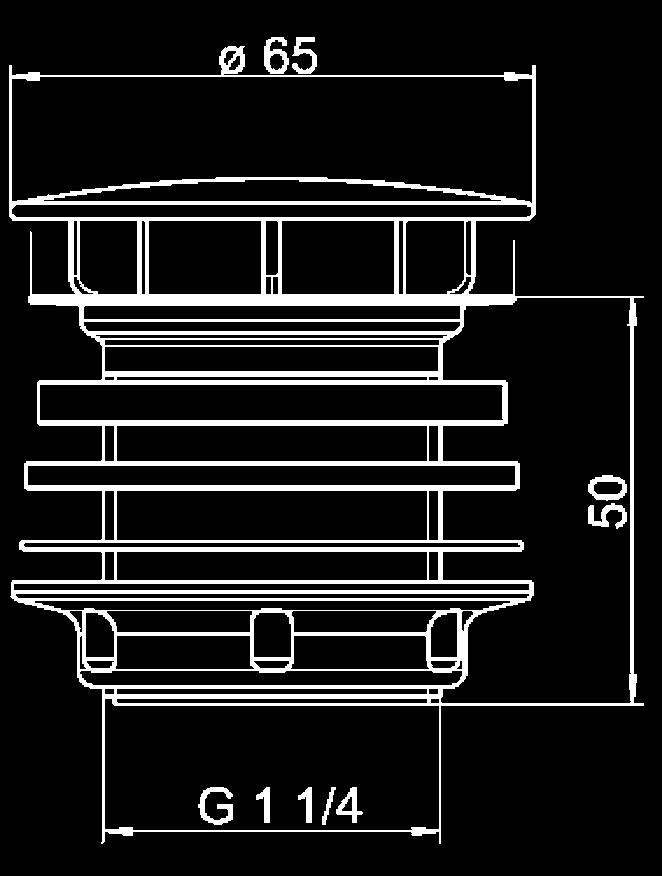

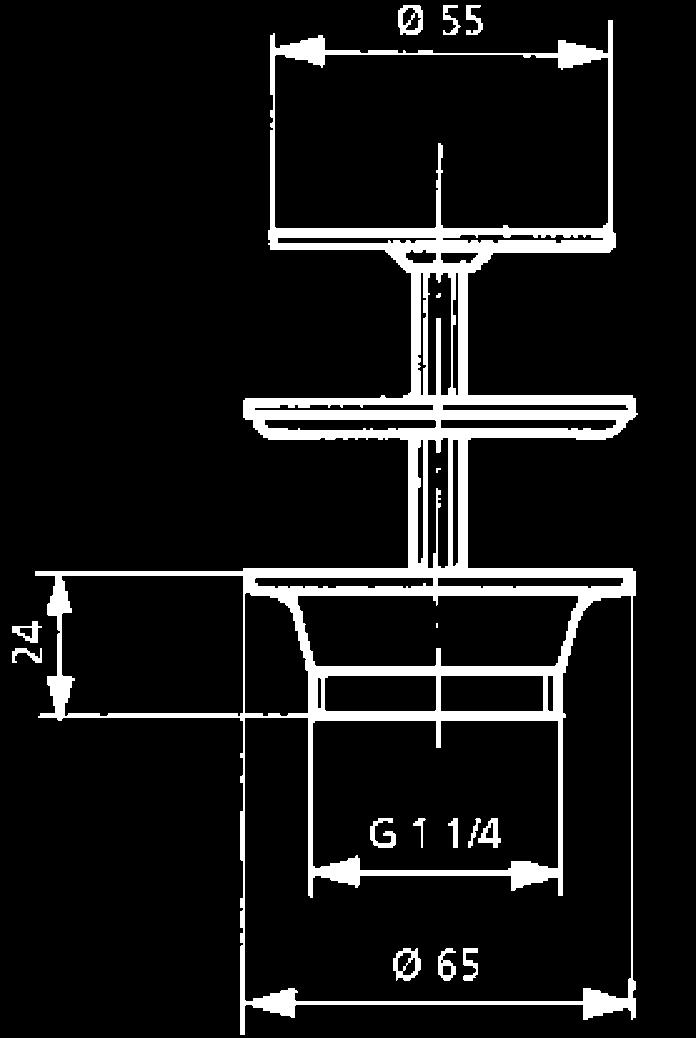

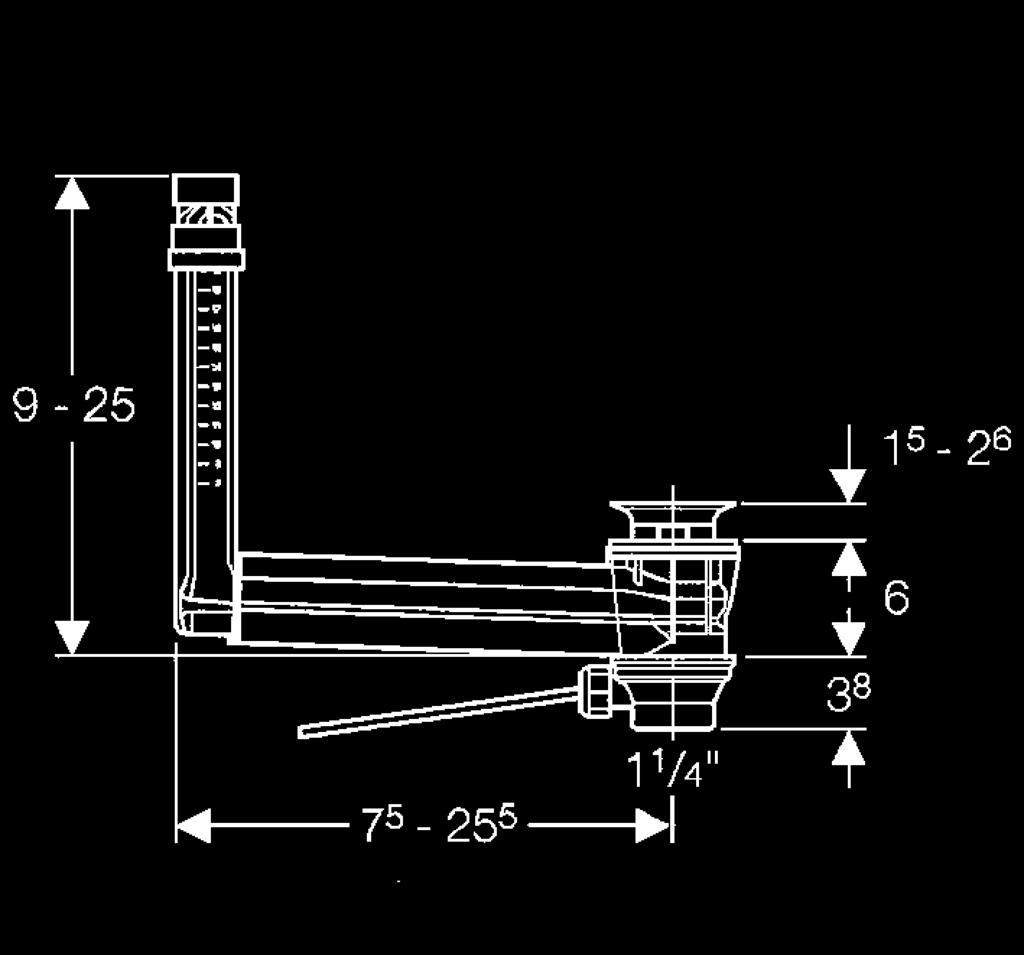

65 Umywalki z kompozytu mineralnego Akcesoria Zawór odpływowy z przykrywką DN 32 do umywalek, tłokowy, ze stali szlachetnej i tworzywa sztucznego, zintegrowane sitko, chromowana przykrywka. Podłączenie: G 1 ¼ Wymiary (Ø wys.): mm Z-ANMW Zawór odpływowy z sitkiem DN 32 do umywalek, dolna część z tworzywa sztucznego, sitko ze stali szlachetnej. Podłączenie: G 1 ¼ Wymiary (Ø wys.): mm Z-ANMW Zestaw odpływowy mimośrodowo przelewowy DN 32 do umywalek bez przelewów (chroni przed przelaniem wody pomimo braku przelewu w umywalce). Szerokość i wysokość dostosowywana do wymiarów umywalki. Przystosowany specjalnie do baterii z mimo środowym zestawem odpływowym (tzw. korkiem automatycznym). Zawór odpływowy z przykrywką i zintegrowanym systemem zamykającym, uruchomienie za pomocą zestawu cięgieł i dźwigni. Podłączenie: G 1 ¼ Z-ANMW Syfon z chromowanego mosiądzu, powierzchnia polerowana na wysoki połysk, rozsuwany celem regulacji wysokości, w dół maks. 320 mm, do tyłu maks. 360 mm. Pasujący do umywalek Beaty Wash i możliwy do przy stosowania do innych typów umywalek. XINX Stan:

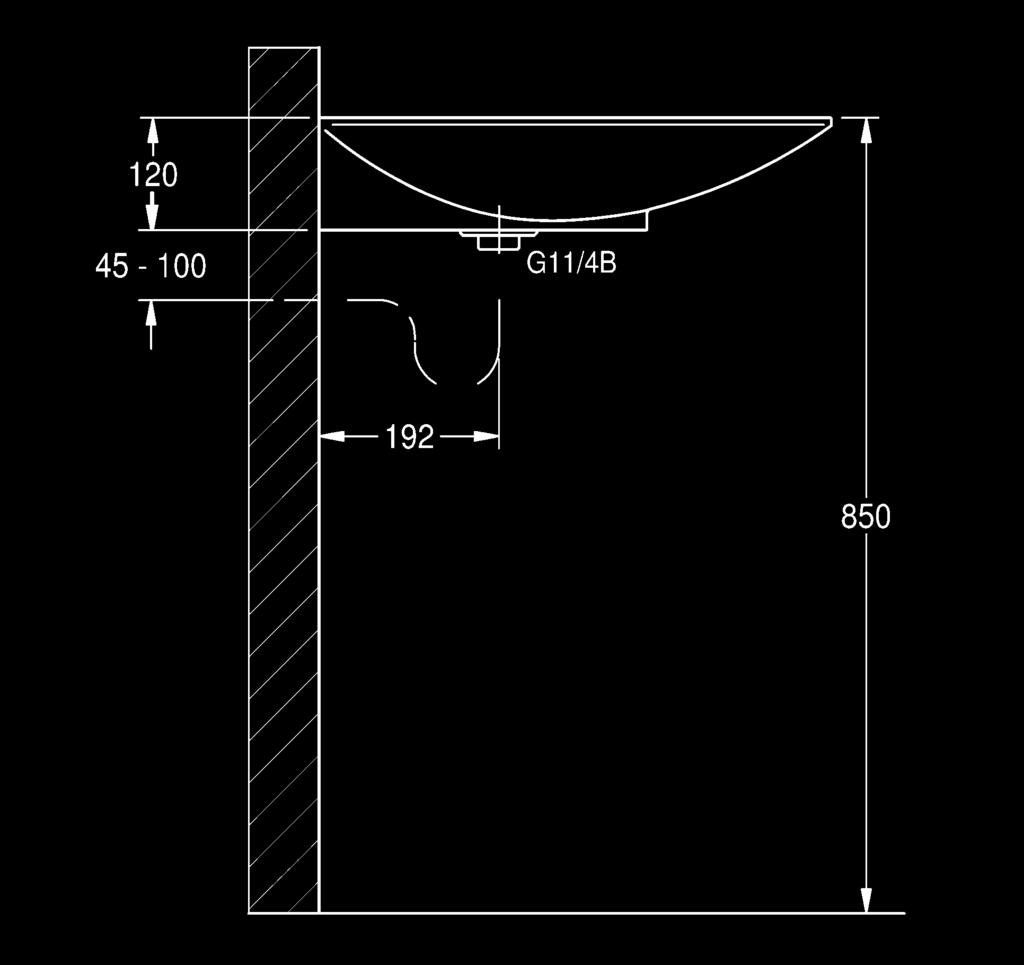

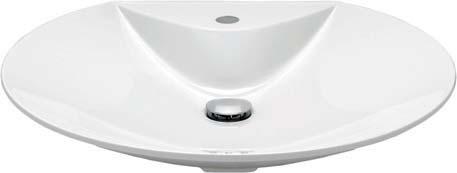

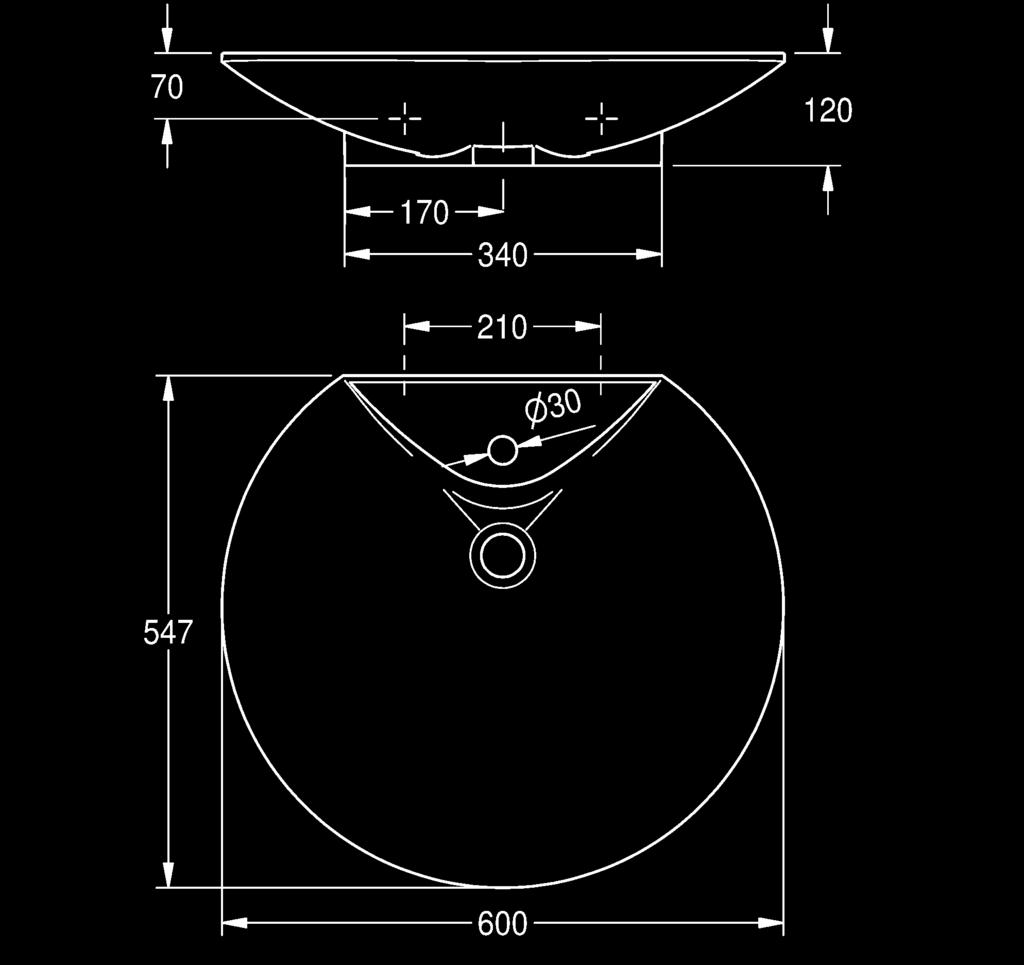

66 Umywalki z kompozytu mineralnego Umywalka pojedyncza LOTOS R Umywalka pojedyncza LOTOS R z półką i otworem Ø 35 mm pod baterię, wykonana ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Do montażu ściennego. Okrągła, bezspoinowa niecka bez przelewu. Zawór odpływowy z przykrywką DN 32. W komplecie: wkręty i kołki rozporowe do montażu ściennego. Wymiary umywalki (szer. wys. głęb.): mm Wymiary niecki (szer. wys. głęb.): mm RNDW Wskazówka Produkt dostępny wyłącznie na specjalne zamówienie. 160 Stan: 01.11

67

68

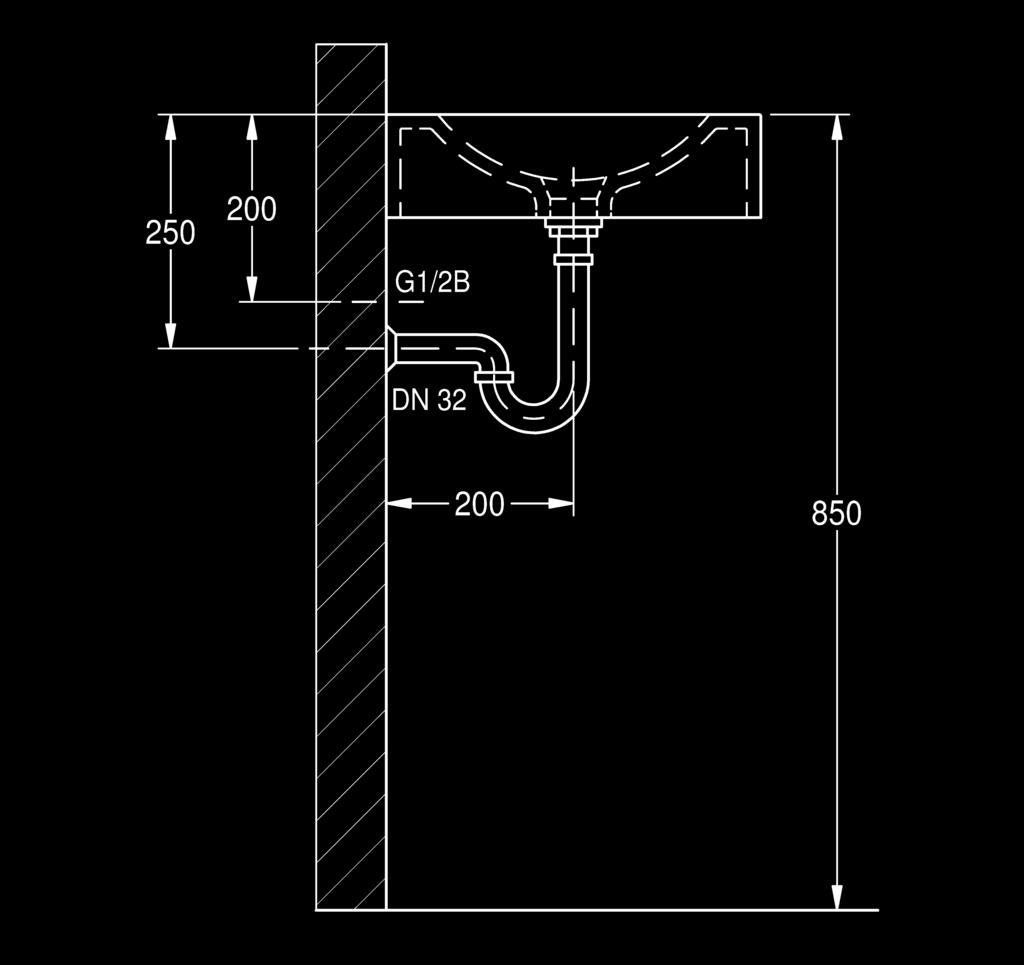

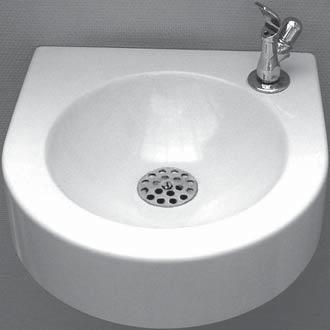

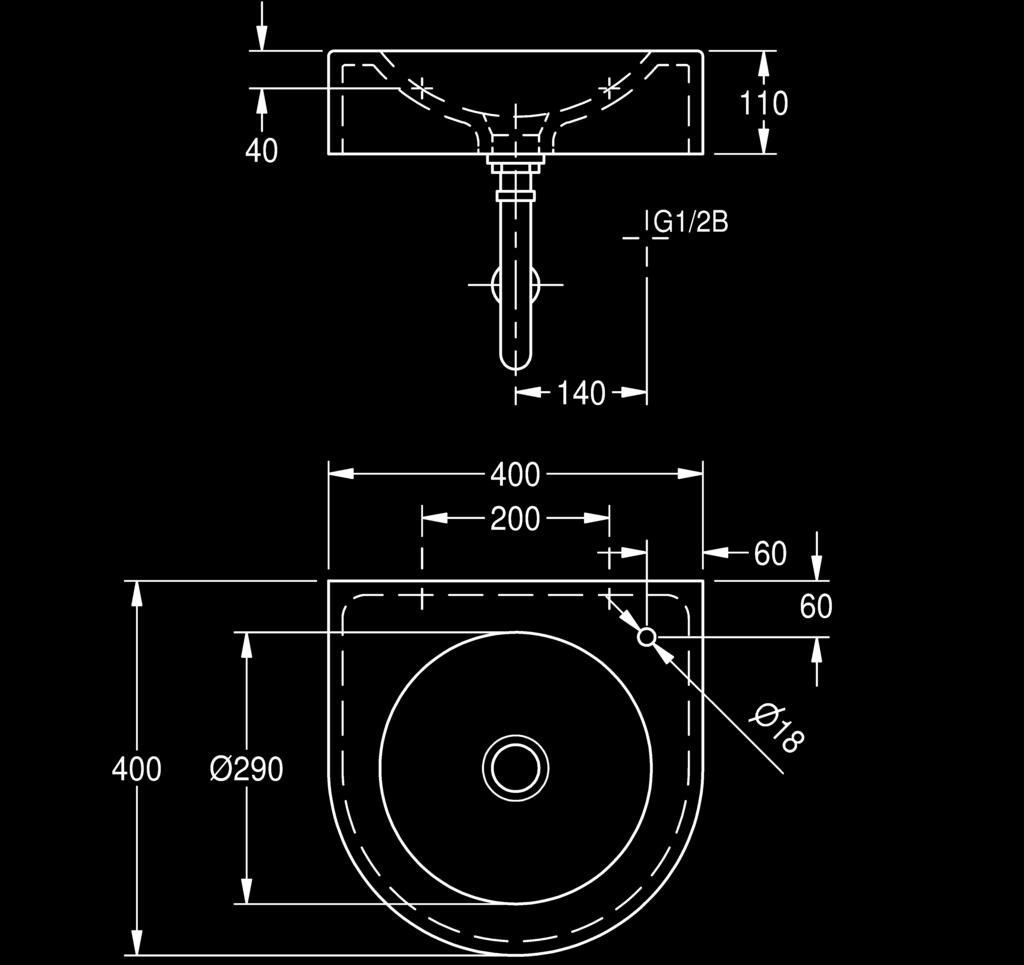

69 Umywalki z kompozytu mineralnego Źródełko wody pitnej Źródełko wody pitnej ze związanego żywicą syntetyczną kompozytu mineralnego o gładkiej, pozbawionej porów powierzchni. Kolor biały. Bezspoinowo połączona z obrzeżem okrągła niecka 290 mm bez przelewu. Okalający fartuch o wysokości 110 mm. Otwór na armaturę 18 mm. Fontanna wody pitnej z przyciskiem kapturowym i chromowaną rozetą. Trzpień zabezpieczający przed obróceniem. Zamaskowana regulacja ilości wody. Mosiądz polerowany i chromowany. Przyłącze G ⅜ B. Zawór kątowy G ½ B z przesuwną rozetą. Wąż 300 mm, NN ⅜ NN ⅜. Zawór odpływowy z sitkiem DN 32. Syfon DN 32. Mocowanie za pomocą wkrętów o podwójnym gwincie M mm i kołków rozporowych B 14. Wymiary umywalki (szer. wys. głęb.): mm SIRW Stan:

70

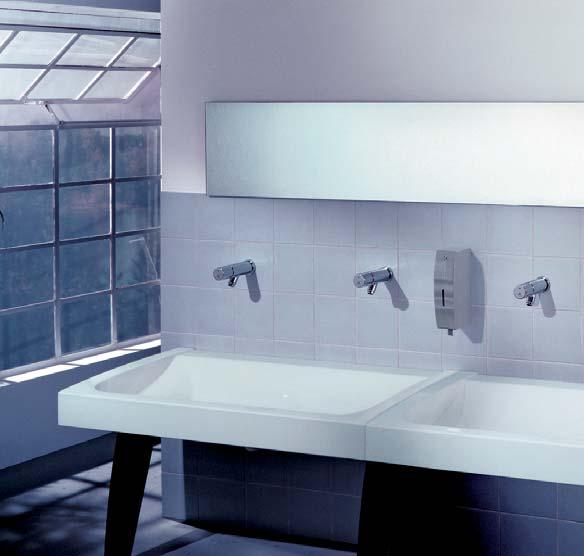

71 UMYWALKI SZEREGOWE Z KOMPOZYTU MINERALNEGO Strona Charakterystyka systemu 167 Jednorzędowe umywalki szeregowe 168 Dwurzędowe umywalki szeregowe

72

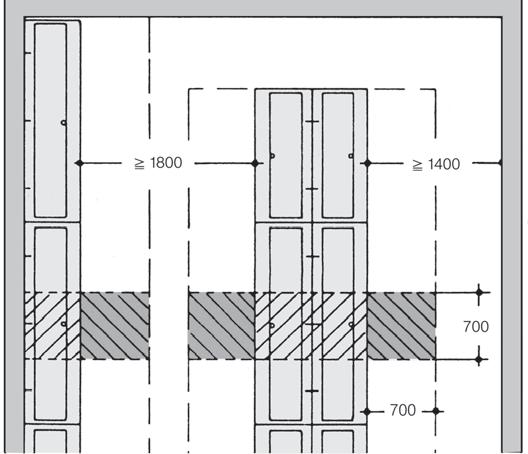

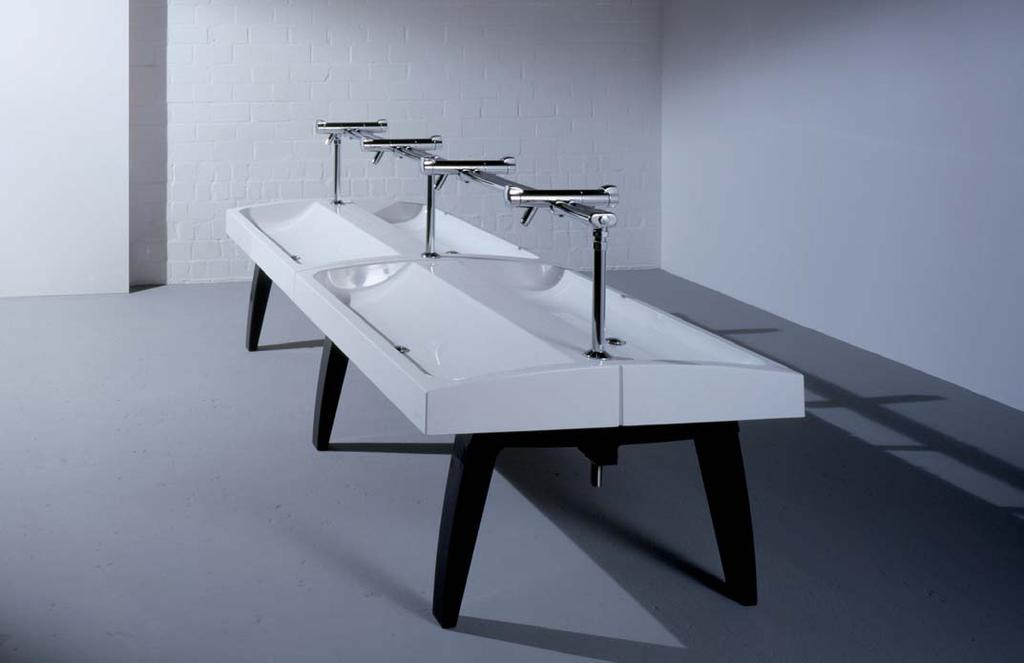

73 Umywalki szeregowe FUTURA exklusiv Umywalki szeregowe z kompozytu mineralnego Umywalki szeregowe FUTURA exklusiv wykonane z kompozytu mineral nego zostały zaprojektowanie specjalnie w celu spełnienia warunków zabudowy w pomieszczeniach sanitarnych obiektów przemysłowych. Warunki te to: Brak ostrych krawędzi, naroży i elementów łączących. Szybki odpływ zużytej wody najkrótszą możliwą drogą. Gładka i pozbawiona porów powierzchnia. Wolna powierzchnia o wymiarach minimum 0,7 x 0,7 m przed każdym stanowiskiem umywalkowym, determinująca również odstęp poszcze gólnych stanowisk od siebie wynoszący minimum 700 mm. Szerokość ciągów komunikacyjnych znajdujących się między umy walką i ścianą, umywalką i innym obiektem, bądź między dwoma umywalkami wynosząca 1,40 m, względnie 1,80 m (wliczając w to powierzchnię przed stanowiskiem umywalkowym). Górna krawędź umywalek szeregowych znajdująca się mm nad powierzchnią posadzki. Głębokość komory umywalki wynosząca ok. 550 mm. Zestawy umywalek szeregowych FUTURA exklusiv mogą składać się z urządzeń dwu i/lub trójstanowiskowych. Umywalki montowane są w jednym rzędzie przy ścianie lub parami, w dwóch rzędach, wolnostojąco na środku pomieszczenia. Należy je wyposażyć w specja listyczną armaturę umywalkową. Zapotrzebowanie na powierzchnię pod jedno i dwurzędowe zestawy umywalek. Odpowiednia kombinacja poszczególnych umywalek umożliwia utworzenie zestawów o dowolnej długości, a tym samym optymalne wykorzystanie powierzchni pomieszczenia. Stan:

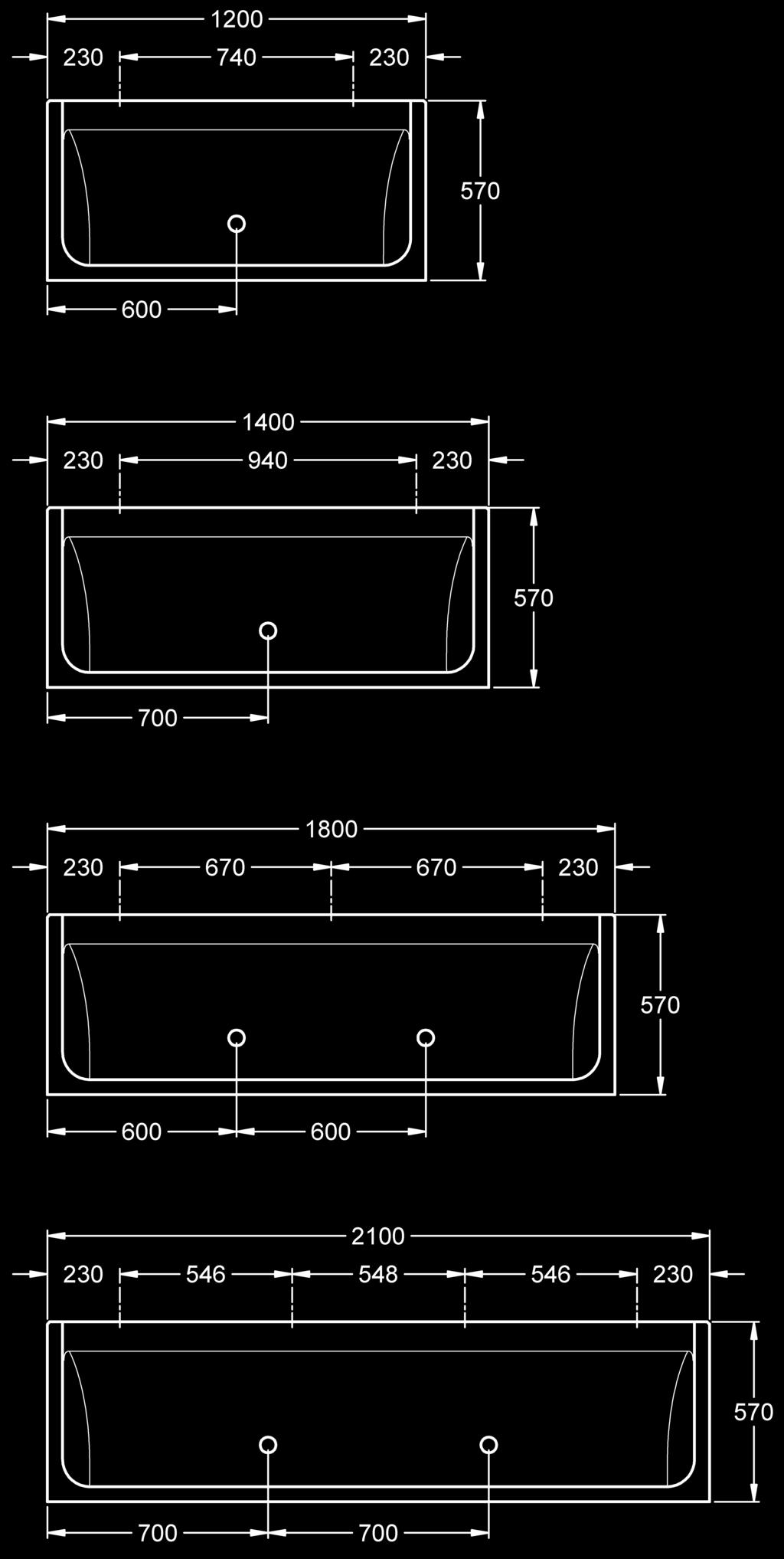

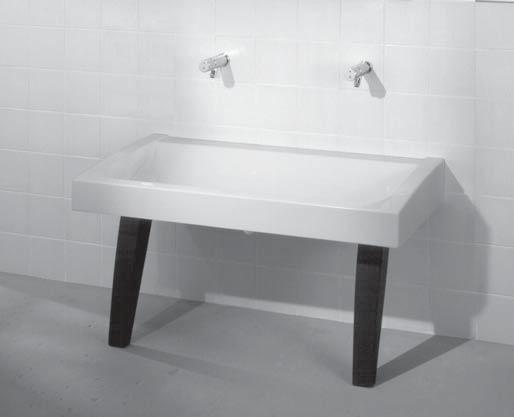

74 Umywalki szeregowe Umywalki jednorzędowe FUTURA exklusiv I E2 Umywalka szeregowa FUTURA exklusiv Do jednorzędowego montażu przy ścianie, wykonana z kompozytu mine ralnego związanego żywicą syntetyczną. Gładka, pozbawiona porów powierzchnia odporna na oddziaływanie temperatur do 80 C. Szerokość pojedynczego stanowiska 600 (FUTURA I E) lub 700 mm (FUTURA III E). Szerokość umywalek mm, głębokość 570 mm (jeden rząd), wysokość okalającego fartucha 120 mm. Chromowany, przykrywkowy zawór odpływowy DN 50 z mosiądzu, bez przelewu i syfonu. Kolor biały, inne kolory na specjalne zamówienie. Przystosowana do baterii ściennych Franke przy zastosowaniu podtyn kowej instalacji wodnej lub do baterii zaciskowych Franke przy zastoso waniu natynkowej instalacji wodnej z doprowadzeniem wody od tyłu lub z góry. Urządzenie 2 lub 3 stanowiskowe. W komplecie (patrz poniżej): Umywalka typu..., liczba stanowisk... Mocowanie Podłączenie wody Doprowadzenie wody instalacją natynkową dwururową na wodę ciepłą i zimną, rodzaje orurowania W komplecie: Wywiercone otwory do baterii zaciskowych Franke. Złącza oraz zestaw montażowy. Półnogi mostowe i baterie zamawiać osobno. Nr katalogowy III E2 SANW Umywalka jednorzędowa I E2: 2 stanowiska o szerokości 600 mm każde, łączna szerokość 1200 mm SANW Umywalka jednorzędowa I E3: 3 stanowiska o szerokości 600 mm każde, łączna szerokość 1800 mm SANW Umywalka jednorzędowa III E2: 2 stanowiska o szerokości 700 mm każde, łączna szerokość 1400 mm SANW Umywalka jednorzędowa III E3: 3 stanowiska o szerokości 700 mm każde, łączna szerokość 2100 mm Mocowanie I E3 przy pomocy wkrętów o podwójnym gwincie M oraz kołków rozporowych B 14 przy pomocy półnóg mostowych z kompozytu mineralnego przystosowanych do umywalek szeregowych z krawędzią górną na wysokości 700 mm, regulacja poziomowania, kolor antracytowy przy pomocy półnóg mostowych z kompozytu mineralnego przystosowanych do umywalek szeregowych z krawędzią górną na wysokości 800 mm, regulacja poziomowania, kolor antracytowy Podłączenie wody od tyłu ze ściany od góry III E3 Orurowanie natynkowe rura ze stali szlachetnej z chromowanym kołnierzem z mosiądzu (standard) rura ze stali szlachetnej szczotkowanej (na specjalne zamówienie) Wskazówka Dalsze kolory na zapytanie. Pasująca armatura ścienna i zaciskowa znajduje się w rozdziale Armatura umywalkowa. 168 Stan: 01.11

75 Umywalki szeregowe Umywalki jednorzędowe FUTURA exklusiv Szeroko stanowiska 600 mm FUTURA exklusiv I Szeroko stanowiska 700 mm FUTURA exklusiv III Pojedyncze umywalki Umywalka dwustanowiskowa E2 Umywalka trójstanowiskowa E3 Jednorz dowe zestawy umywalek Zestaw umywalek E4 sk adaj cy si z 2 umywalek E2 Zestaw umywalek E5 sk adaj cy si z 1 umywalki E2 1 umywalki E3 Zestaw umywalek E6 sk adaj cy si z 2 umywalek E3 Zestaw umywalek E6.1 sk adaj cy si z 3 umywalek E2 Zestaw umywalek E7 sk adaj cy si z 1 umywalki E3 2 umywalek E2 Kolejne warianty na yczenie Stan:

76

77

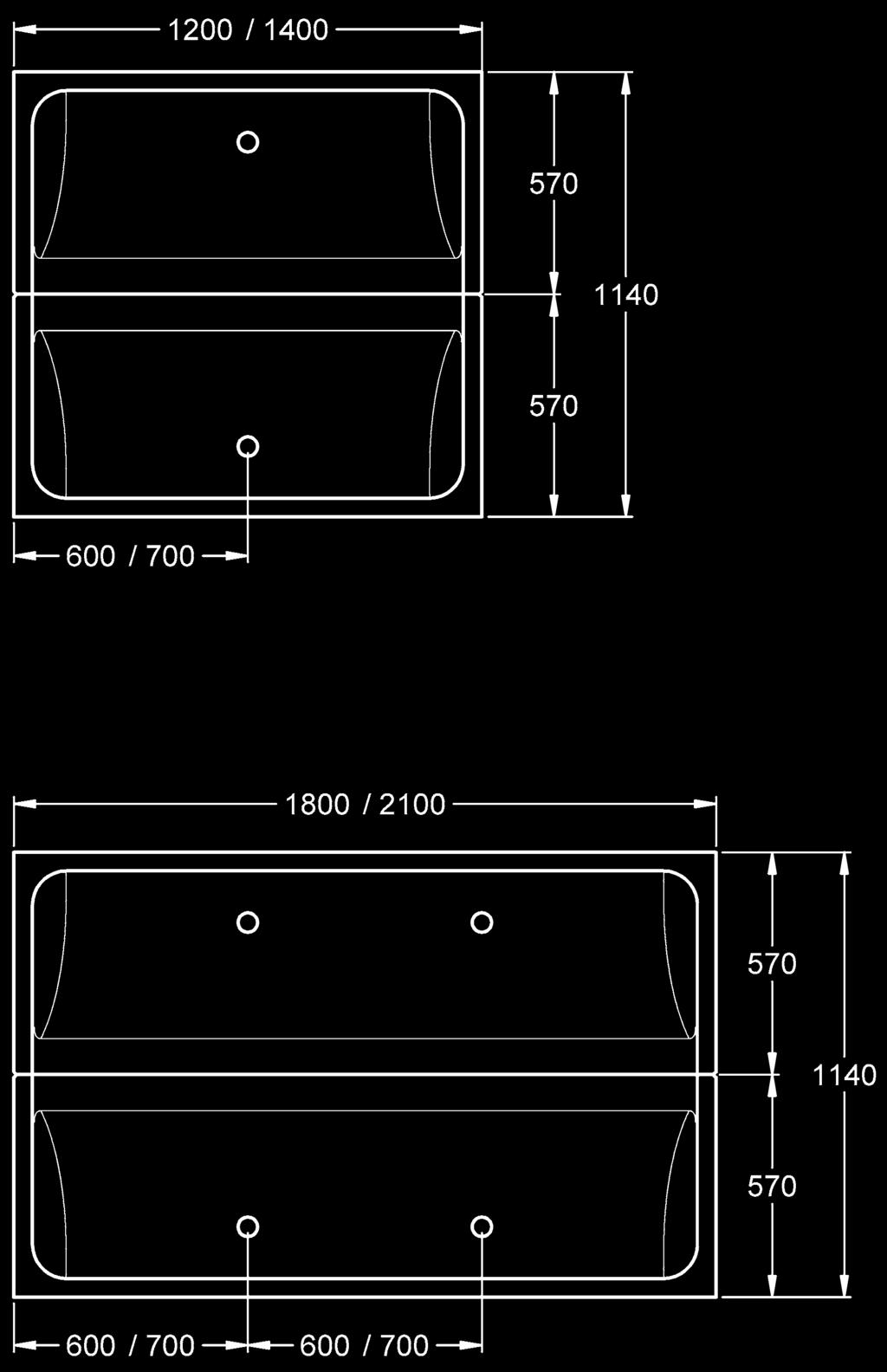

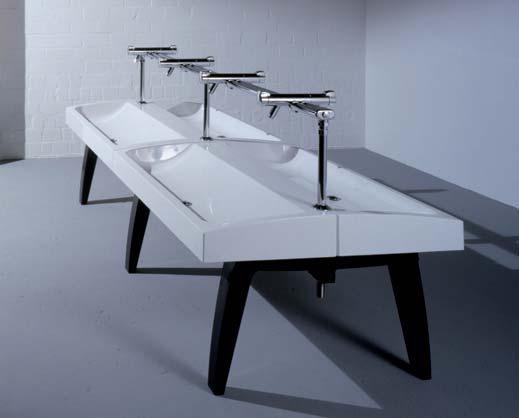

78 Umywalki szeregowe Umywalki dwurzędowe FUTURA exklusiv I D4 / IIID4 Dwurzędowa umywalka szeregowa FUTURA exklusiv Do dwurzędowego, wolnostojącego montażu, wykonana z kompozytu mineralnego związanego żywicą syntetyczną. Gładka, pozbawiona porów powierzchnia odporna na oddziaływanie temperatur do 80 C. Szerokość pojedynczego stanowiska 600 (FUTURA I D) lub 700 mm (FUTURA III D). Szerokość umywalek mm, głębokość 1140 mm (dwa rzędy), wysokość okalającego fartucha 120 mm. Chro mowany, przykrywkowy zawór odpływowy DN 50 z mosiądzu, bez przelewu i syfonu. Kolor biały, inne kolory na specjalne zamówienie. Przystosowana do baterii zaciskowych Franke przy zastosowaniu natynkowej instalacji wodnej z doprowadzeniem wody od dołu lub z góry. Urządzenie 4 lub 6 stanowiskowe. W komplecie (patrz poniżej): Umywalka typu..., liczba stanowisk... Mocowanie Podłączenie wody Doprowadzenie wody instalacją natynkową dwururową na wodę ciepłą i zimną, rodzaje orurowania W komplecie: półnogi mostowe, wywiercone otwory do baterii zacisko wych Franke, złącza oraz zestaw montażowy. Baterie zamawiać osobno. Nr katalogowy SANW120D Umywalka dwurzędowa I D4: 4 stanowiska o szerokości 600 mm każde, łączna szerokość 1200 mm SANW180D Umywalka dwurzędowa I D6: 6 stanowisk o szerokości 600 mm każde, łączna szerokość 1800 mm SANW120E Umywalka dwurzędowa III D4: 4 stanowiska o szerokości 700 mm każde, łączna szerokość 1400 mm SANW210E Umywalka dwurzędowa III D6: 6 stanowisk o szerokości 700 mm każde, łączna szerokość 2100 mm I D6 / IIID6 Mocowanie przy pomocy półnóg mostowych z kompozytu mineralnego przystosowanych do umywalek szeregowych z krawędzią górną na wysokości 700 mm, regulacja poziomowania, kolor antracytowy przy pomocy półnóg mostowych z kompozytu mineralnego przystosowanych do umywalek szeregowych z krawędzią górną na wysokości 800 mm, regulacja poziomowania, kolor antracytowy Podłączenie wody od dołu przy zastosowaniu wspornika rur od góry Orurowanie natynkowe rura ze stali szlachetnej z chromowanym kołnierzem z mosiądzu (standard) rura ze stali szlachetnej szczotkowanej (na specjalne zamówienie) Wskazówka Dalsze kolory na zapytanie. Pasująca armatura ścienna i zaciskowa znajduje się w rozdziale Armatura umywalkowa. 172 Stan: 01.11

79 Umywalki szeregowe Umywalki dwurzędowe FUTURA exklusiv Dwurz dowe zestawy umywalek Szeroko stanowiska 600 mm FUTURA exklusiv I Szeroko stanowiska 700 mm FUTURA exklusiv III Zestaw czterostanowiskowy D4 sk adaj cy si z 2 umywalek E2 Zestaw sze ciostanowiskowy D6 sk adaj cy si z 2 umywalek E3 Kombinacje zestawów dwurz dowych Zestaw o miostanowiskowy D8 sk adaj cy si z 4 umywalek E2 Zestaw dziesi cio stanowiskowy D10 sk adaj cy si z 2 umywalek E2 2 umywalek E3 Zestaw dwunasto stanowiskowy D12 sk adaj cy si z 4 umywalek E3 Zestaw dwunasto stanowiskowy D12.1 sk adaj cy si z 6 umywalek E2 Zestaw czternasto stanowiskowy D14 sk adaj cy si z 2 umywalek E3 4 umywalek E2 Kolejne warianty na yczenie Stan:

80

81

82

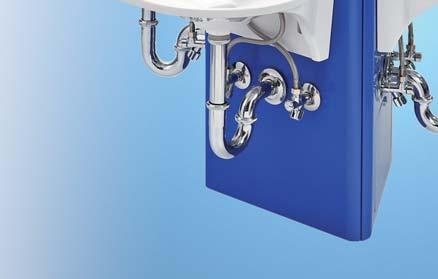

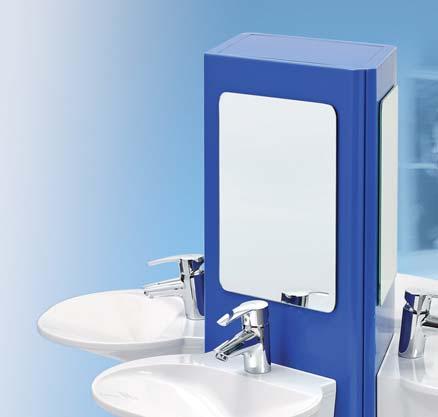

83 UMYWALKI DZIECIĘCE Z KOMPOZYTU MINERALNEGO Strona Pojedyncze umywalki dziecięce 179 Półkolumny z umywalkami dziecięcymi 181 Kolumny z umywalkami dziecięcymi 183 Stanowisko do mycia niemowląt

84

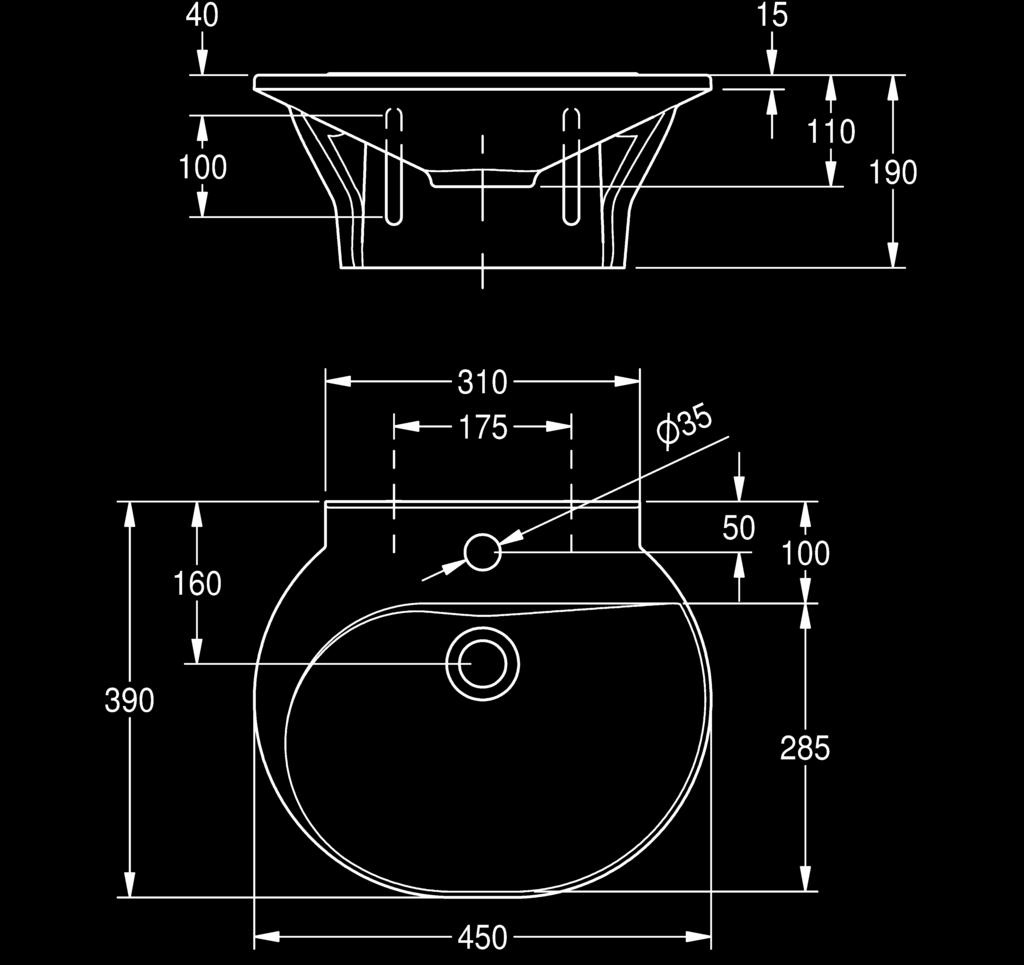

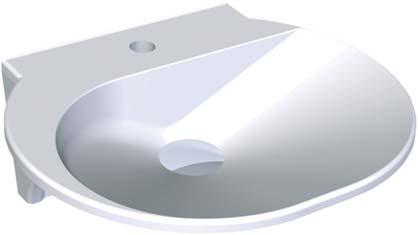

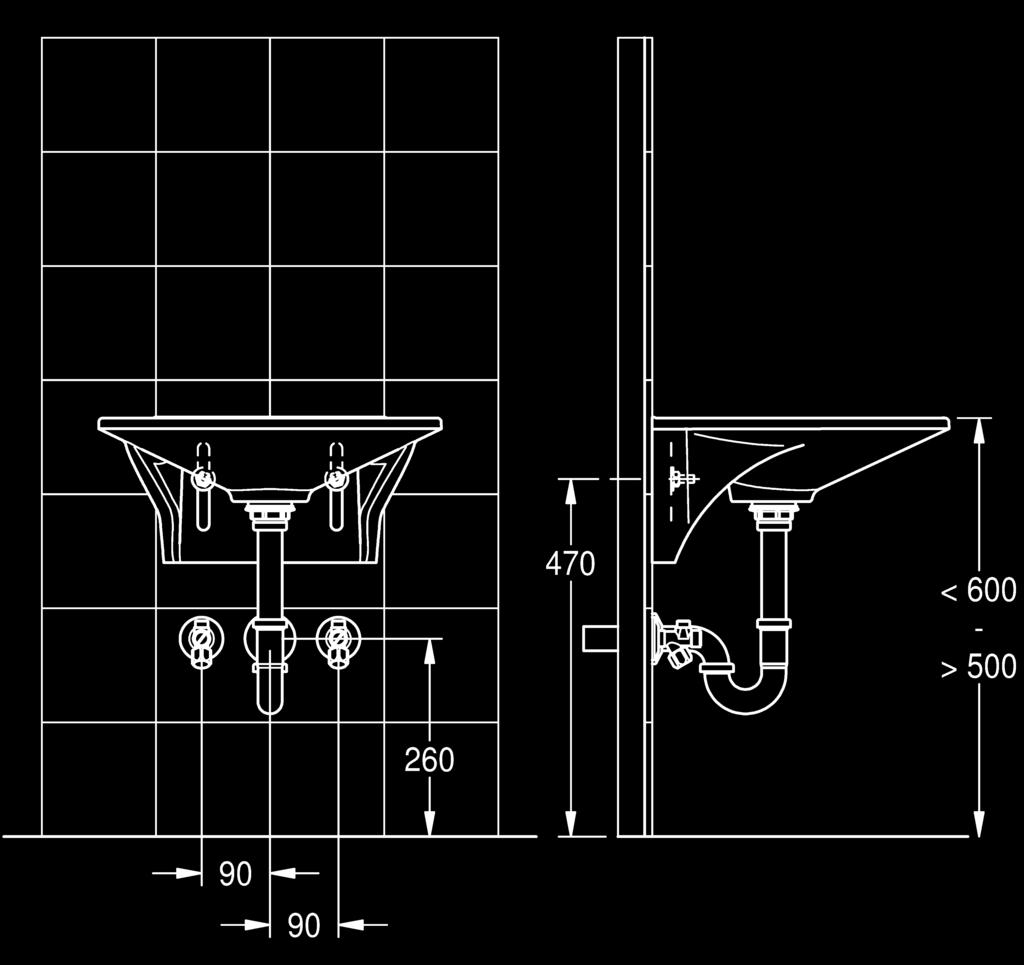

85 Umywalki dziecięce Pojedyncze umywalki dziecięce Pojedyncza umywalka dziecięca GAMBA ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Owalna, wyciągnięta wszerz niecka umywalkowa z asymetryczną półką na baterię i miejscem na mydło/przybory. Otwór na armaturę 35 mm i tylna krawędź przyścienna. Bez przelewu. Ścianka tylna ze zintegrowanymi wspornikami. Otwory montażowe z funkcją regulacji wysokości w zakresie do 100 mm. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie i kołki rozporowe). Wymiary umywalki (szer. x dług. x głęb.): mm Wysokość ścianki tylnej: 190 mm ANMW Akcesoria Zawór odpływowy z przykrywką DN 32 Z-ANMW Wskazówka Dalsze kolory na zapytanie. Stan:

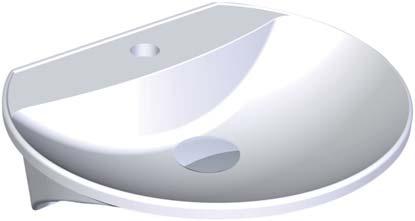

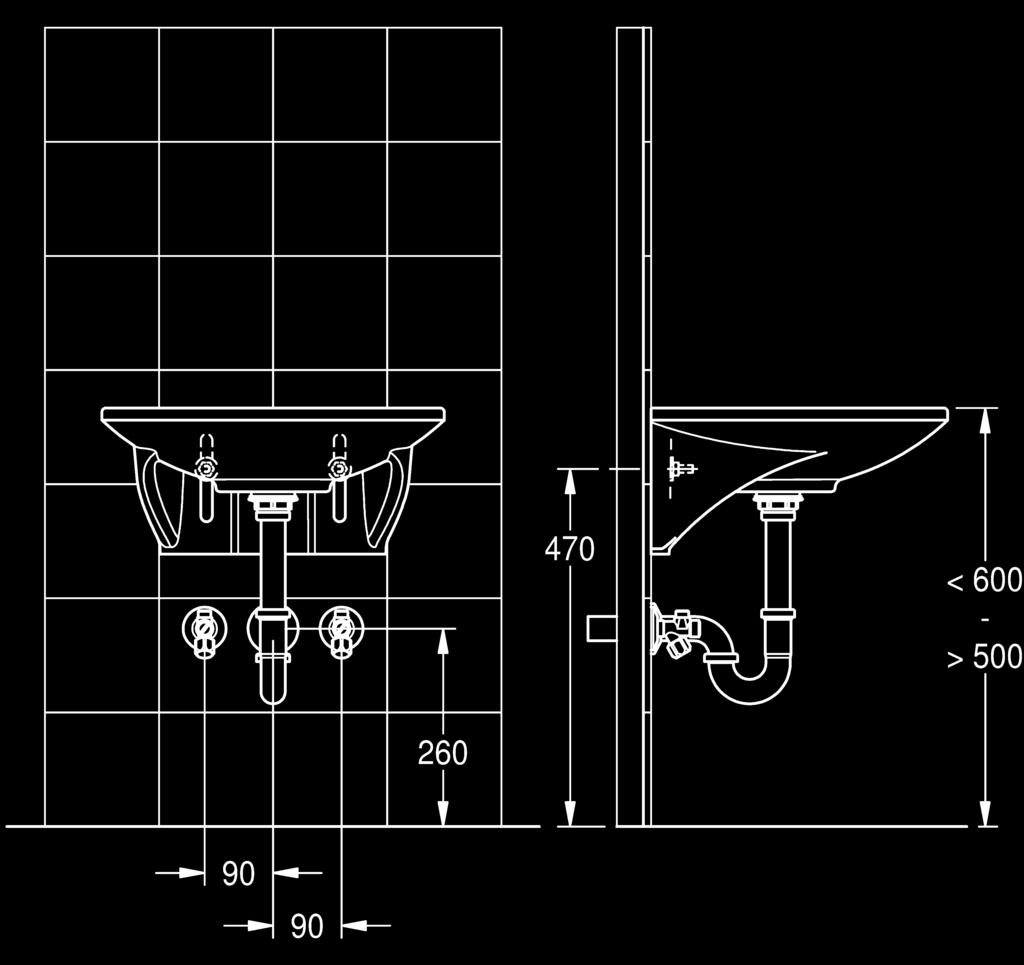

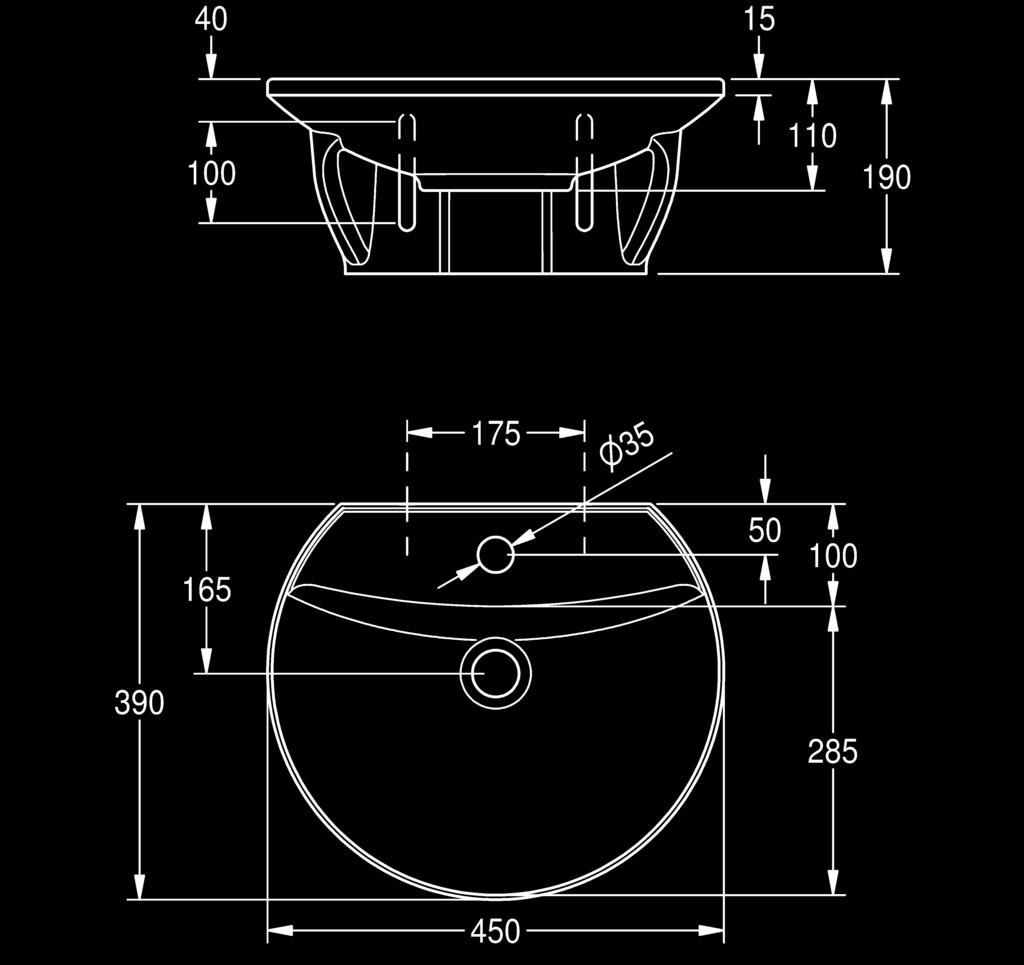

86 Umywalki dziecięce Pojedyncze umywalki dziecięce Pojedyncza umywalka dziecięca LUNA ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Okrągła, obcięta po prostej niecka umywalkowa z zaokrągloną półką na baterię i miejscem na mydło/przybory. Otwór na armaturę 35 mm i tylna krawędź przyścienna. Bez przelewu. Ścianka tylna ze zintegrowanymi wspornikami. Otwory montażowe z funkcją regulacji wysokości w zakresie do 100 mm. W komplecie: zestaw montażowy (wkręty o podwójnym gwincie i kołki rozporowe). Wymiary umywalki (szer. x dług. x głęb.): mm Wysokość ścianki tylnej: 190 mm ANMW Akcesoria Zawór odpływowy z przykrywką DN 32 Z-ANMW Wskazówka Dalsze kolory na zapytanie. 180 Stan: 01.11

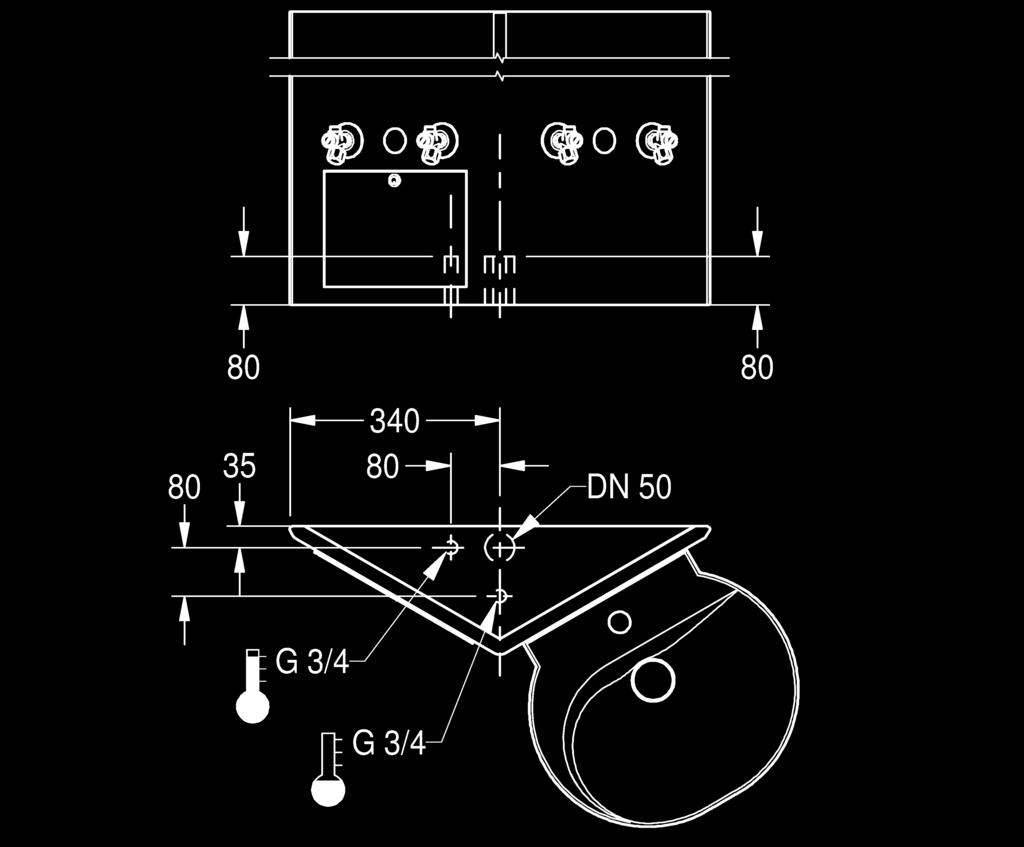

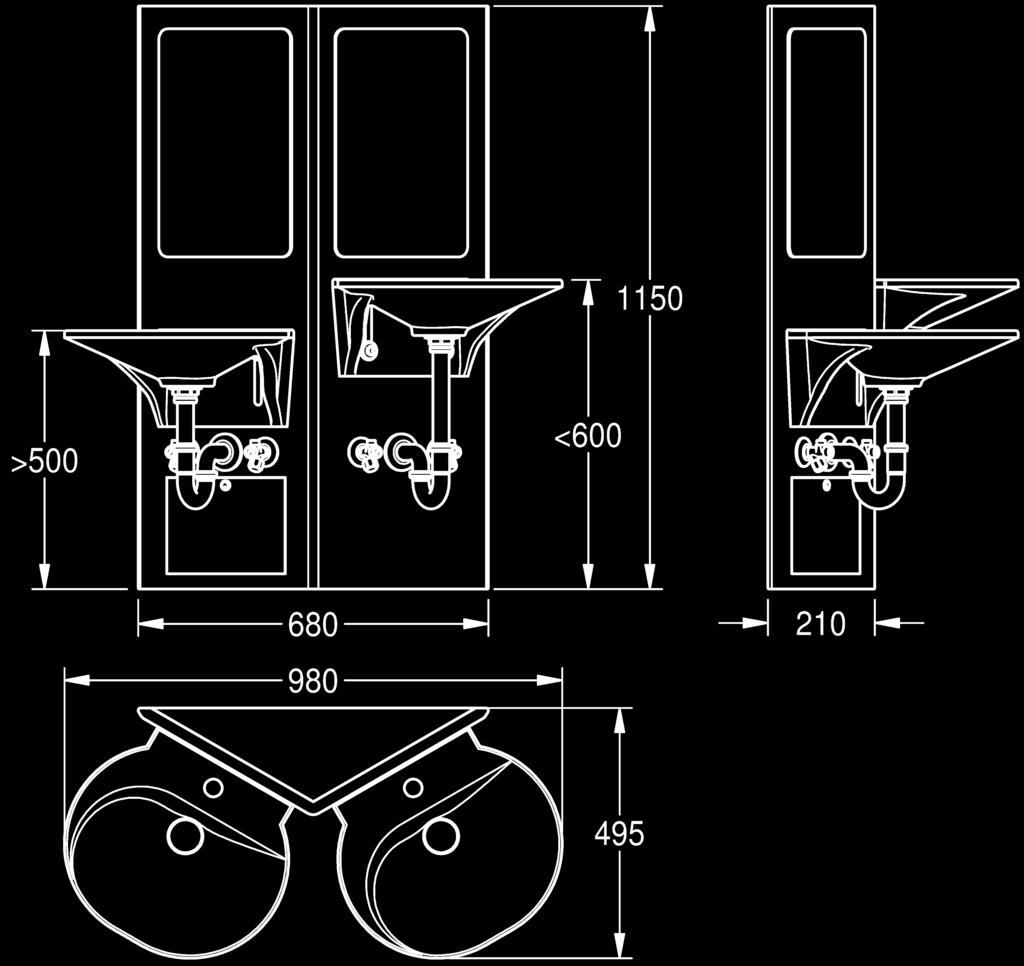

87 Umywalki dziecięce Półkolumny z umywalkami dziecięcymi Półkolumna z umywalkami dziecięcymi GAMBA z dwoma stanowiskami umywalkowymi zamontowanymi na ściankach. Umywalki ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Owalna, wyciągnięta wszerz niecka umywalkowa z asymetryczną półką na baterię i miejscem na mydło/przybory. Otwór na armaturę 35 mm, tylna krawędź przyścienna i zawór odpływowy DN 32 z przykrywką. Bez przelewu. Ścianka tylna ze zintegrowanymi wspornikami. Otwory montażowe z funkcją regulacji wysokości w zakresie do 100 mm. Wykonana ze stali szlachetnej półkolumna o trójkątnej podstawie. Po wierzchnia barwiona proszkowo. Mocowanie do ściany za pomocą listwy zaczepowej, mocowanie do podłoża. Dwa zaokrąglone lustra kryształowe z folią antyodpryskową i zamykanym otworem rewizyjnym. Całość zmon towana fabrycznie. Własne, wykonane z tworzywa sztucznego orurowanie odpływowe oraz orurowanie zasilające z wężami wody ciepłej i zimnej. W komplecie: dwa zawory kątowe G ⅜ B i syfon DN 32 na każde stanowisko, zestaw montażowy. Wymiary kolumny (szer. x dług. x głęb.): mm Wymiary umywalki (szer. x dług. x głęb.): mm ANMW190R czerwona (RAL 3020) ANMW190Y żółta (RAL 1023) ANMW190B niebieska (RAL 5002) ANMW190C turkusowa (RAL 5018) Akcesoria Bateria jednodźwigniowa DN 15 z mieszaczem, I klasa głośności, w komplecie ogranicznik temperatury. AQUA Zestaw termostatów grupowych z akcesoriami przyłączeniowymi. Do przezbrojenia kolumny na regulowane termostatowo dostarczanie wody. Z-AQUA Stan:

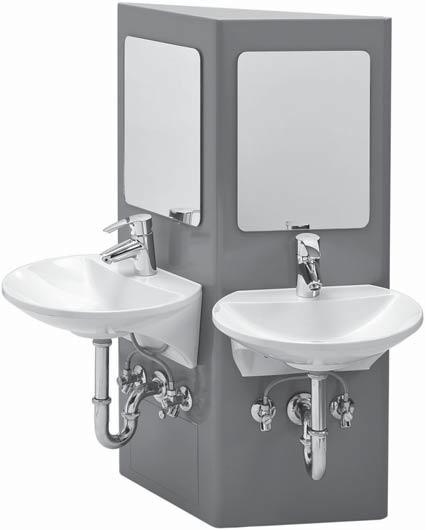

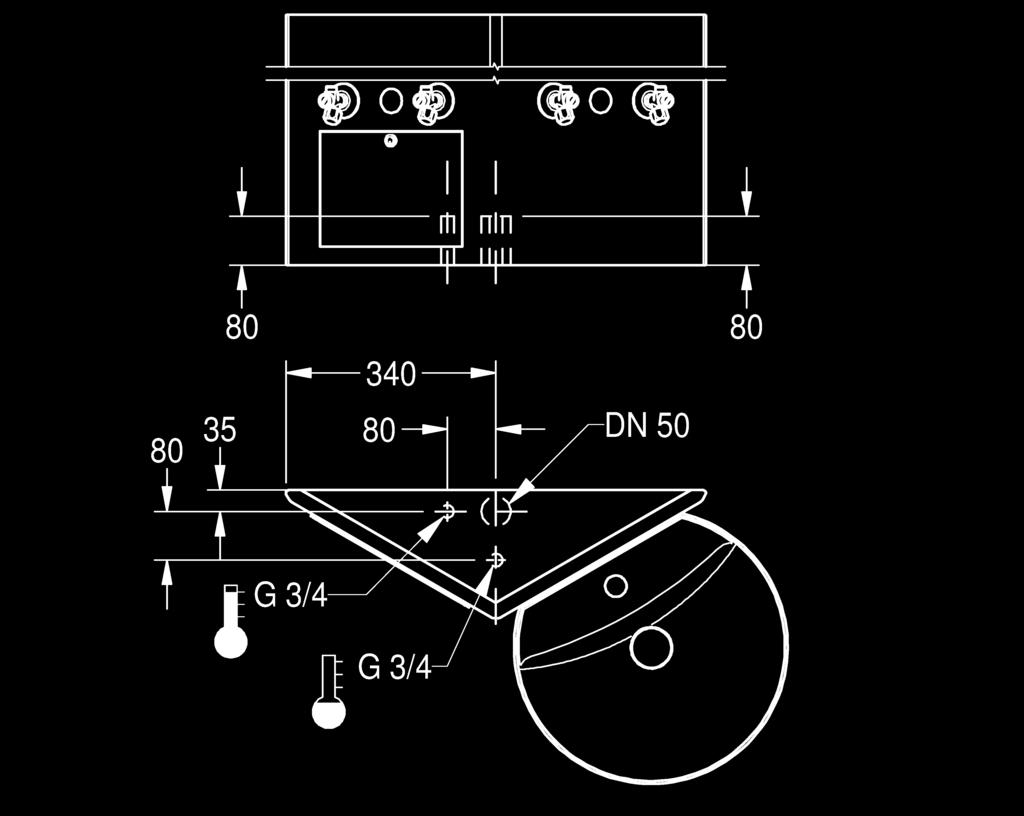

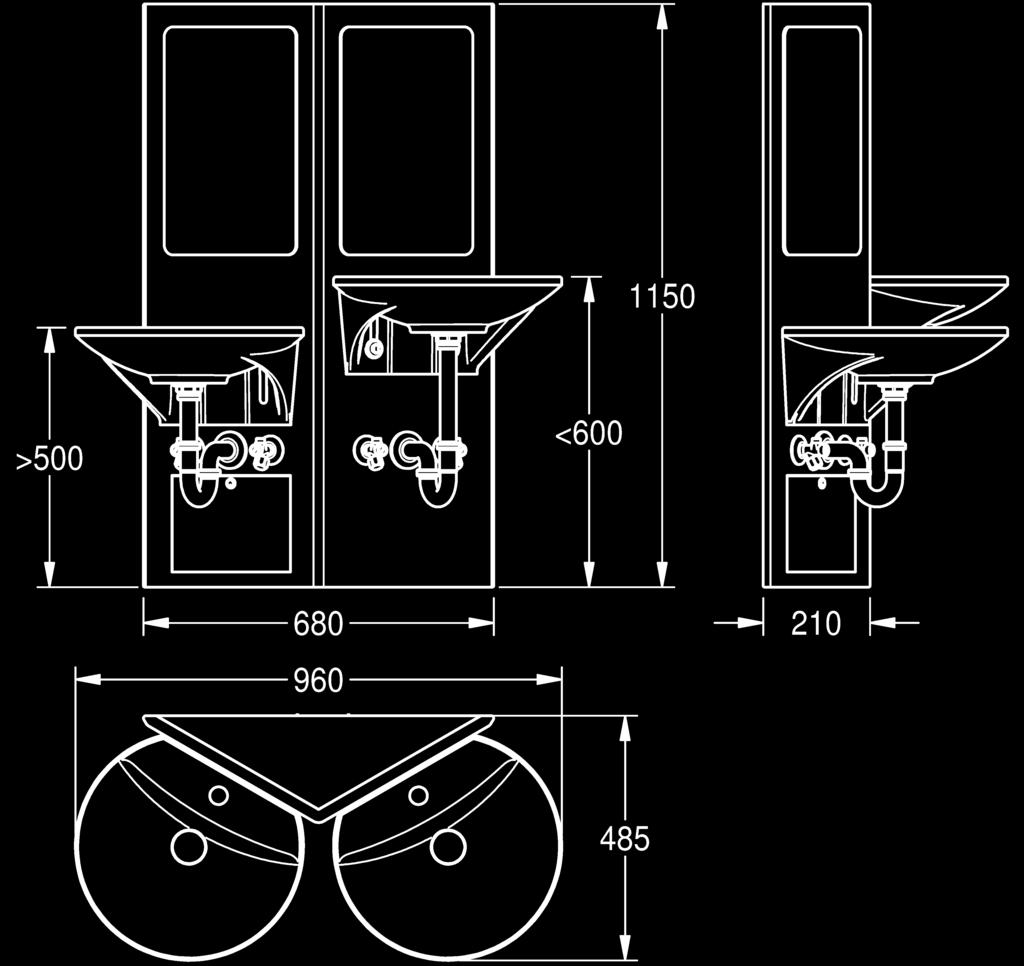

88 Umywalki dziecięce Półkolumny z umywalkami dziecięcymi Półkolumna z umywalkami dziecięcymi LUNA z dwoma stanowiskami umywalkowymi zamontowanymi na ściankach. Umywalki ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Okrągła, obcięta po prostej niecka umywalkowa z zaokrągloną półką na baterię i miejscem na mydło/przybory. Otwór na armaturę 35 mm, tylna krawędź przyścienna i zawór odpływowy DN 32 z przykrywką. Bez przelewu. Ścianka tylna ze zintegrowanymi wspornikami. Otwory montażowe z funkcją regulacji wysokości w zakresie do 100 mm. Wykonana ze stali szlachetnej półkolumna o trójkątnej podstawie. Po wierzchnia barwiona proszkowo. Mocowanie do ściany za pomocą listwy zaczepowej, mocowanie do podłoża. Dwa zaokrąglone lustra kryształowe z folią antyodpryskową i zamykanym otworem rewizyjnym. Całość zmon towana fabrycznie. Własne, wykonane z tworzywa sztucznego orurowanie odpływowe oraz orurowanie zasilające z wężami wody ciepłej i zimnej. W komplecie: dwa zawory kątowe G ⅜ B i syfon DN 32 na każde stanowisko, zestaw montażowy. Wymiary kolumny (szer. x dług. x głęb.): mm Wymiary umywalki (szer. x dług. x głęb.): mm ANMW191R czerwona (RAL 3020) ANMW191Y żółta (RAL 1023) ANMW191B niebieska (RAL 5002) ANMW191C turkusowa (RAL 5018) Akcesoria Bateria jednodźwigniowa DN 15 z mieszaczem, I klasa głośności, w komplecie ogranicznik temperatury. AQUA Zestaw termostatów grupowych z akcesoriami przyłączeniowymi. Do przezbrojenia kolumny na regulowane termostatowo dostarczanie wody. Z-AQUA Stan: 01.11

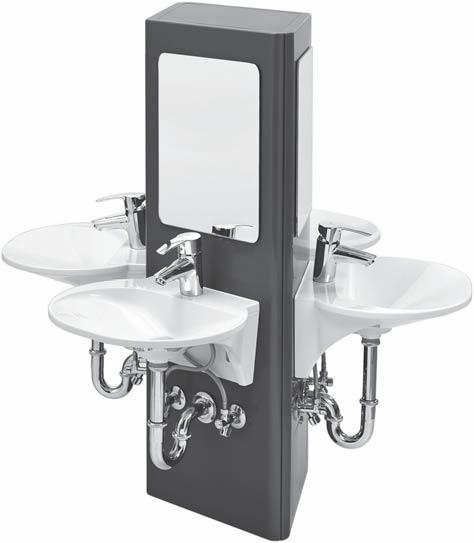

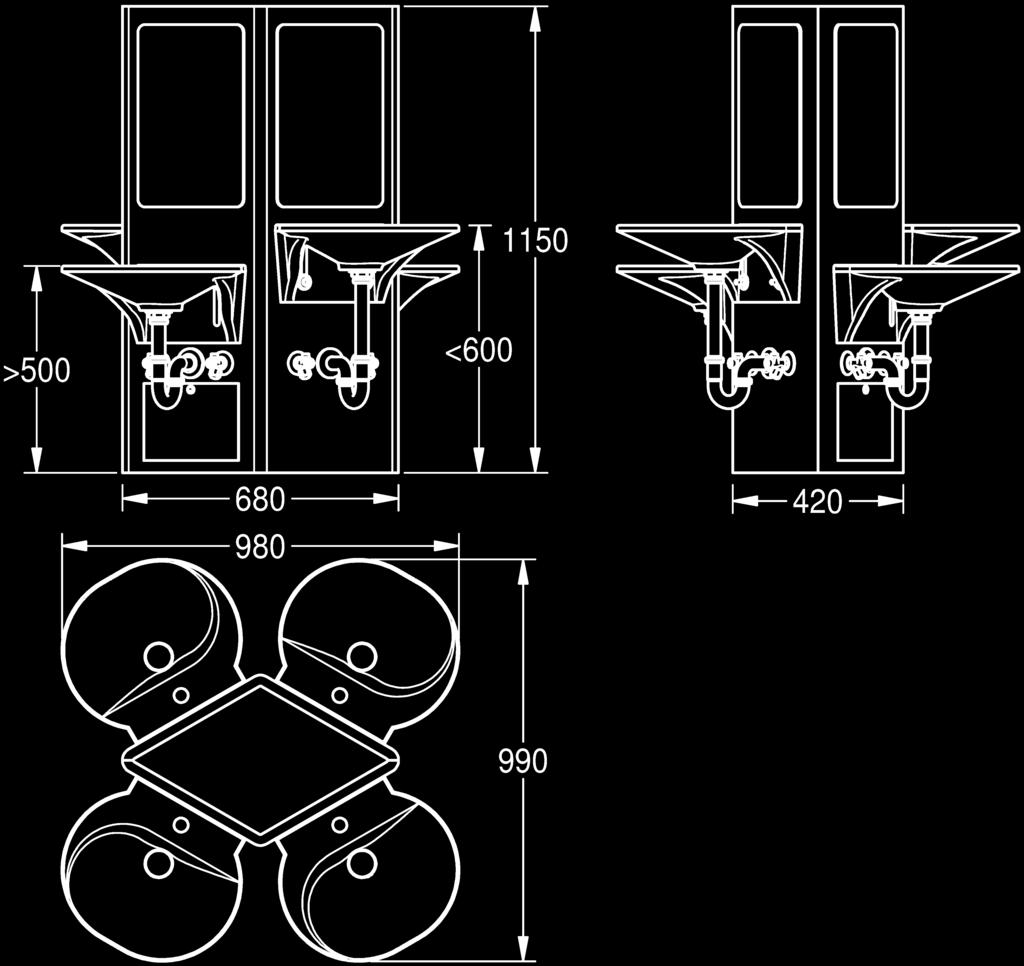

89 Umywalki dziecięce Kolumny z umywalkami dziecięcymi Kolumna z umywalkami dziecięcymi GAMBA Cztery stanowiska. Montaż wolnostojący. Umywalki ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Owalna, wyciągnięta wszerz niecka umywalkowa z asymetryczną półką na baterię i miejscem na mydło/przybory. Otwór na armaturę 35 mm, tylna krawędź przyścienna i zawór odpływowy DN 32 z przykrywką. Bez przelewu. Ścianka tylna ze zintegrowanymi wspornikami. Otwory montażowe z funkcją regulacji wysokości w zakresie do 100 mm. Wykonana ze stali szlachetnej kolumna o podstawie w kształcie rombu. Powierzchnia barwiona proszkowo. Mocowanie do podłoża. Cztery zaokrąglone lustra kryształowe z folią antyodpryskową i dwoma zamykanymi otworami rewizyjnym. Całość zmontowana fabrycznie. Własne, wykonane z tworzywa sztucznego orurowanie odpływowe oraz orurowanie zasilające z wężami wody ciepłej i zimnej. W komplecie: dwa zawory kątowe G ⅜ B i syfon DN 32 na każde stanowisko, zestaw montażowy. Wymiary kolumny (szer. x dług. x głęb.): mm Wymiary umywalki (szer. x dług. x głęb.): mm ANMW192R czerwona (RAL 3020) ANMW192Y żółta (RAL 1023) ANMW192B niebieska (RAL 5002) ANMW192C turkusowa (RAL 5018) Akcesoria Bateria jednodźwigniowa DN 15 z mieszaczem, I klasa głośności, w komplecie ogranicznik temperatury. AQUA Zestaw termostatów grupowych z akcesoriami przyłączeniowymi. Do przezbrojenia kolumny na regulowane termostatowo dostarczanie wody. Z-AQUA Stan:

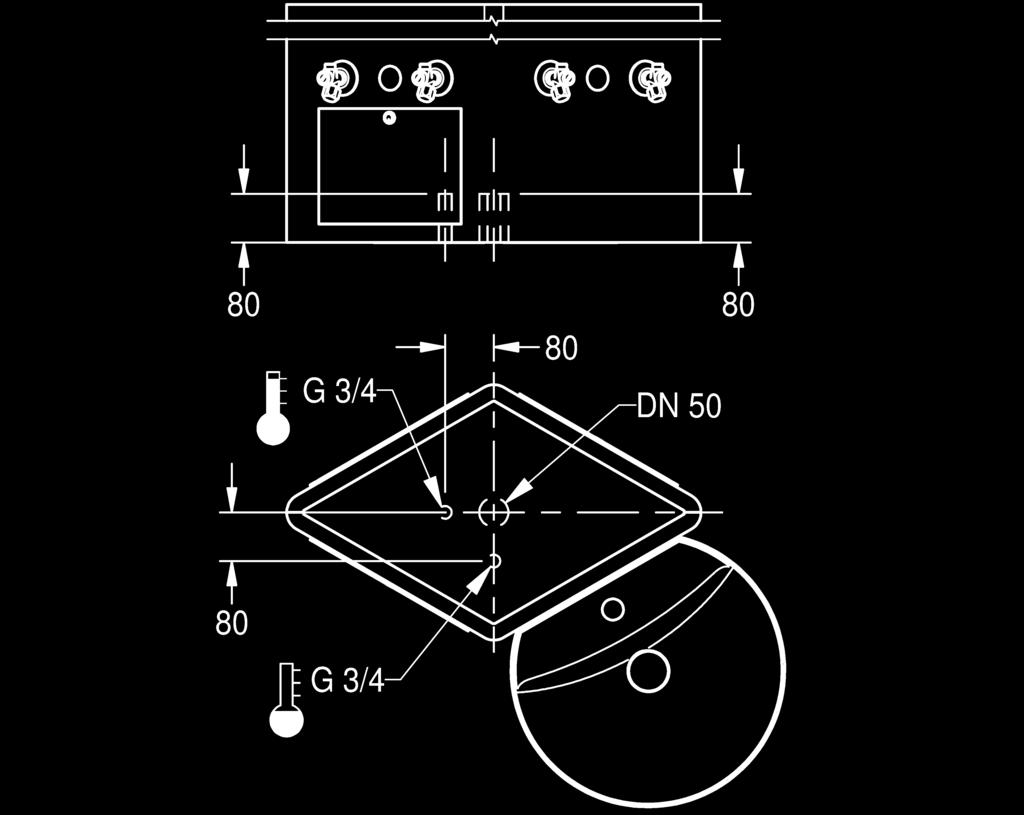

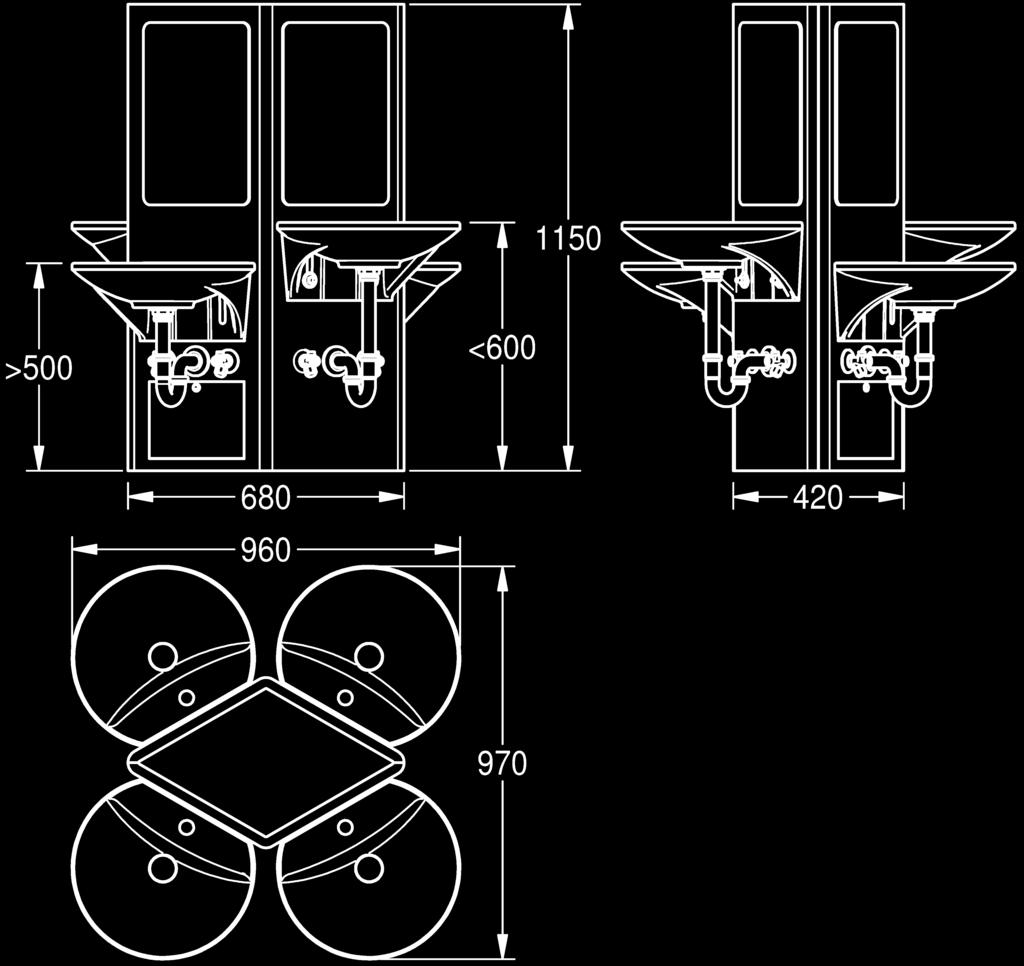

90 Umywalki dziecięce Kolumny z umywalkami dziecięcymi Kolumna z umywalkami dziecięcymi LUNA Cztery stanowiska. Montaż wolnostojący. Umywalki ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Okrągła, obcięta po prostej niecka umywalkowa z zaokrągloną półką na baterię i miejscem na mydło/przybory. Otwór na armaturę 35 mm, tylna krawędź przyścienna i zawór odpływowy DN 32 z przykrywką. Bez przelewu. Ścianka tylna ze zintegrowanymi wspornikami. Otwory montażowe z funkcją regulacji wysokości w zakresie do 100 mm. Wykonana ze stali szlachetnej kolumna o podstawie w kształcie rombu. Powierzchnia barwiona proszkowo. Mocowanie do podłoża. Cztery zaokrąglone lustra kryształowe z folią antyodpryskową i dwoma zamykanymi otworami rewizyjnym. Całość zmontowana fabrycznie. Własne, wykonane z tworzywa sztucznego orurowanie odpływowe oraz orurowanie zasilające z wężami wody ciepłej i zimnej. W komplecie: dwa zawory kątowe G ⅜ B i syfon DN 32 na każde stanowisko, zestaw montażowy. Wymiary kolumny (szer. x dług. x głęb.): mm Wymiary umywalki (szer. x dług. x głęb.): mm ANMW193R czerwona (RAL 3020) ANMW193Y żółta (RAL 1023) ANMW193B niebieska (RAL 5002) ANMW193C turkusowa (RAL 5018) Akcesoria Bateria jednodźwigniowa DN 15 z mieszaczem, I klasa głośności, w komplecie ogranicznik temperatury. AQUA Zestaw termostatów grupowych z akcesoriami przyłączeniowymi. Do przezbrojenia kolumny na regulowane termostatowo dostarczanie wody. Z-AQUA Stan: 01.11

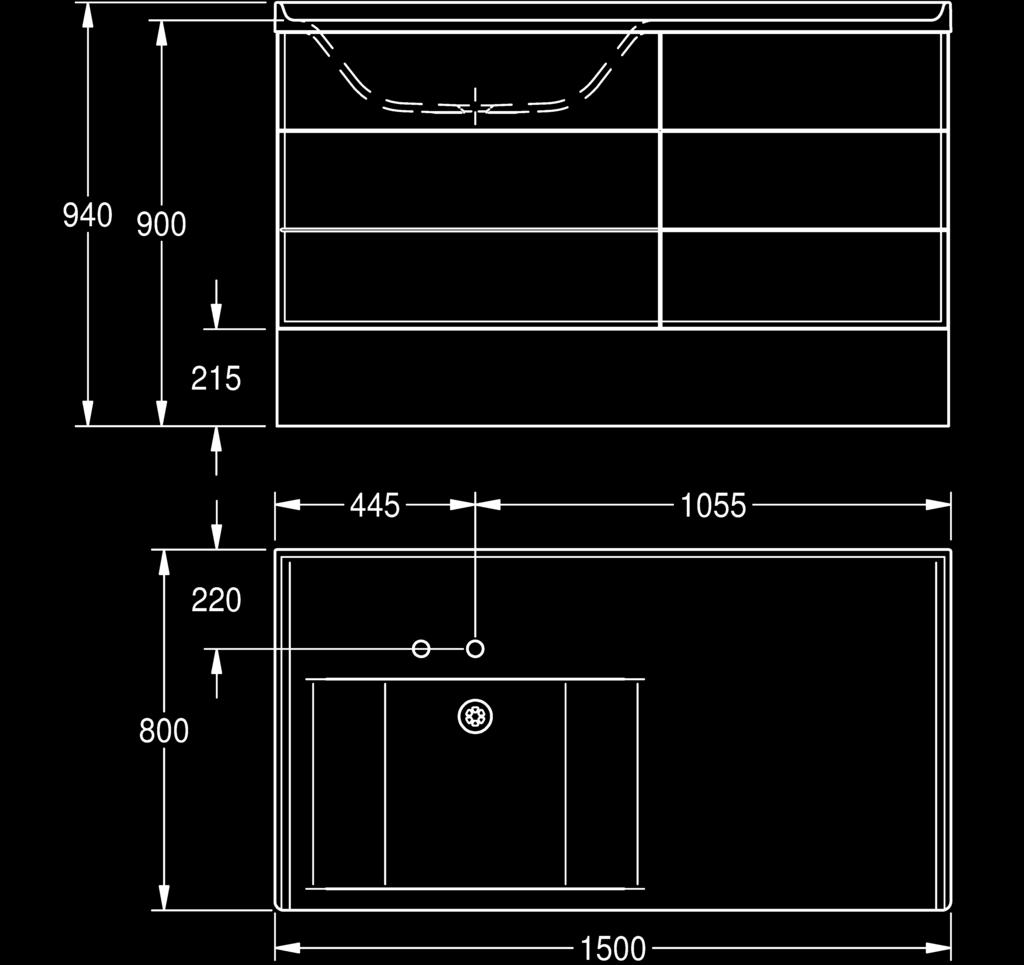

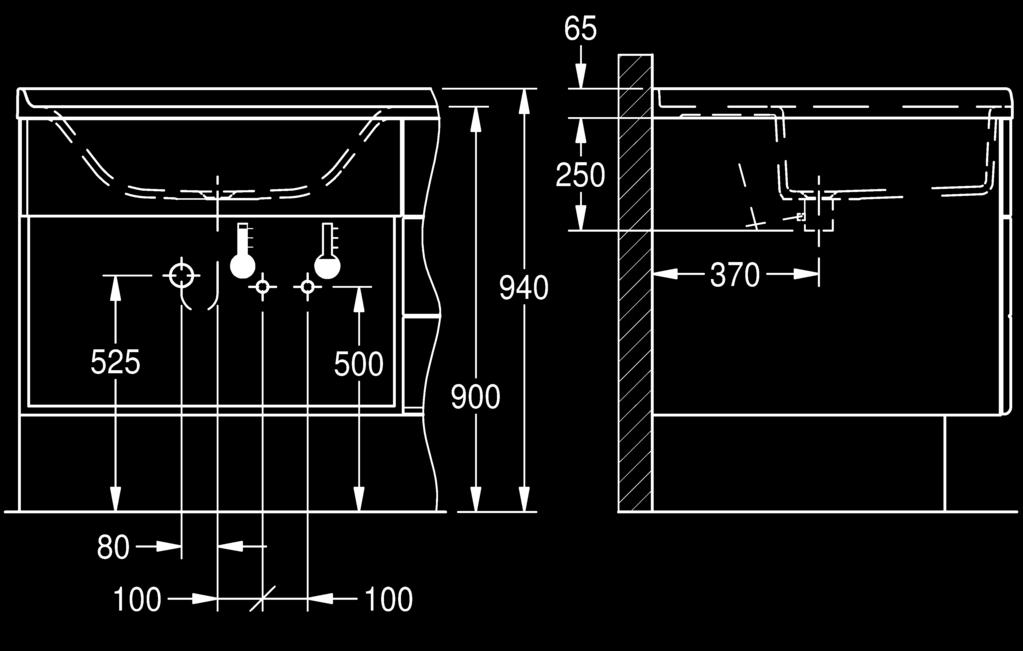

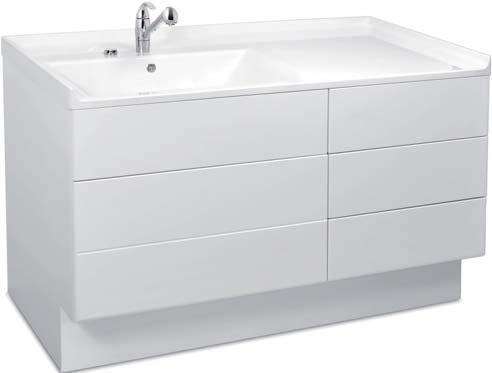

91 Umywalki dziecięce Stanowisko do mycia niemowląt Stanowisko do mycia niemowląt wyposażone w umywalkę ze strefą przewijania, trójstronną krawędzią oraz bezspoinowo wstawioną, lewostronnie usytuowaną niecką. Umy walka wykonana ze związanego żywicą syntetyczną kompozytu mineralnego MIRANIT o gładkiej, pozbawionej porów powierzchni (odporność na temperaturę do 80 C). Kolor biały. Prostokątna niecka umywalkowa z silnie zaokrąglonymi narożami i przelewem. Półka na armaturę z powierzchnią do odstawiania przyborów oraz otworem na armaturę 35 mm. Zestaw przelewowo odpływowy DN 40, sitko przelewowe z otworami o średnicy 4 mm. Zawór odpływowy z chromowanym korkiem 70 mm zlicowanym z dnem w pozycji zamkniętej; obsługa za pomocą cięgła Bowdena i chromowanego pokrętła. Szafka podumywalkowa z wysokiej jakości wodoodpornych płyt meblo wych. Korpus biały. Powierzchnie frontowe białe, wykończone na wysoki połysk, po bokach zaokrąglone. Elementy szafki: Segment prawy szerokości 70 cm z trzema szufladami oraz półkami na pieluchy. Segment lewy szerokości 80 cm z wysuwaną szufladą o dużej pojemności przeznaczoną na pojemniki odpadów. Szuflady z bezuchwytową, przyciskową mechaniką otwierania. W komplecie: cokół i zestaw montażowy. Wymiary ogólne (szer. x dług. x głęb.): mm Wymiary blatu (szer. x dług. x głęb.): mm Krawędź: 40 mm Wymiary niecki (szer. x dług. x głęb.): mm ANMW Akcesoria Bateria jednodźwigniowa z mieszaczem i wyciąganym natryskiem BAT800Chrom Stan:
