1 Barbara Kraus - Galińska, Warszawa, ul. Arctowskiego 25, tel , abies@post.pl INWESTOR: ADRES: Urząd m.st. Warszawy dla Dzielnicy Ursus pl. Czerwca 1976r. nr 1, Warszawa ul. Zaczarowanej Dorożki, Warszawa, Ursus JEDNOSTKA EWIDENCYJNA: TEMAT: FAZA: JEDNOSTKA PROJEKTOWA: Działki nr. ew. nr 89/3, z obrębu PROJEKT ZAGOSPODAROWANIA TERENU ORAZ ZAŁOŻENIA SZATY ROŚLINNEJ NAD KANAŁEM KONOTOPA PO JEGO PRZEBUDOWIE NA ODCINKU OD ZIELEŃCA ZACZAROWANEJ DOROŻKI DO UL. HENRYKA BRODATEGO W WARSZAWIE PROJEKT BUDOWLANY ABIES ARCHITEKTURA KRAJOBRAZU Barbara Kraus - Galińska Warszawa, ul. Arctowskiego 25, tel PROJEKTANT: SPECJALNOŚĆ: ARCHITEKTURA KRAJOBRAZU: mgr inż. arch. kraj. mgr inż. arch. kraj. Barbara Kraus - Galińska Aleksandra Perzyńska ARCHITEKTONICZNA: mgr inż. arch. Jerzy Semeniuk upr. nr ST-347/75 Warszawa: kwiecień 2017 r. NI P: abi es.waw.pl REGON:

2 OPIS TECHNICZNY 1. Informacje wstępne Dane podstawowe Materiały wyjściowe Przedmiot i zakres inwestycji Lokalizacja terenu opracowania Stan istniejący i rozbiórki Istniejący stan zagospodarowania terenu Zieleń istniejąca i gospodarka zielenią Projektowane zagospodarowanie terenu Ogólny opis projektowanej inwestycji Ukształtowanie terenu i roboty ziemne Nawierzchnie ścieżek i placów oraz odwodnienie Nawierzchnia mineralna typu HanseGrand lub równoważna Obrzeże stalowe Wyposażenie i d.f.a Ogrodzenie Ławki Kosz na śmieci Stolik szachowy Wykaz projektowanego wyposażenia: Projektowane zagospodarowanie terenu roślinnością Opis projektu zieleni Opis prac ogrodniczych Bilans terenu Wykaz roślin Dane do przedmiaru prac ogrodniczych Uwagi ogólne CZĘŚĆ RYSUNKOWA Rys. 1 Projekt zieleni i zagospodarowania terenu skala 1:200 Rys. 2 Przekroje przez teren skala 1:50 Rys. 3 Nawierzchnia mineralna, ogrodzenie - przekroje skala 1:20, 1:100 ABIES Architektura Krajobrazu 2

3 1. Informacje wstępne 1.1 Dane podstawowe Obiekt: Inwestor: Kanał Konotopa Warszawa, Ursus Urząd m.st. Warszawy dla Dzielnicy Ursus pl. Czerwca 1976r. nr 1, Warszawa Jednostka projektująca: ABIES Architektura Krajobrazu arch. kraj. Barbara Kraus-Galińska Warszawa, ul. Arctowskiego 25, tel Materiały wyjściowe - dokumentacja powykonawcza wykonana na aktualnej mapie do celów projektowych (1:500) przebudowy Kanału Konotopa na odcinku od granicy m.st. Warszawy do ulicy Magnackiej wraz z jego częściowym ujęciem w rurociąg. - wizja lokalna przeprowadzona w styczniu 2017 r. - projekt budowlano-wykonawczy przebudowy Kanału Konotopa na odcinku od granicy m.st. Warszawy do ulicy Magnackiej wraz z jego częściowym ujęciem w rurociąg z maja 2016r. wykonany przez mgr. inż. Franciszka Świątka oraz mgr. inż. Stanisława Domaszewicza - projekt zagospodarowania zieleńca przy ul. Zaczarowanej Dorożki (nad Kanałem Konotopa) w Warszawie, wykonany w lipcu 2008r przez firmę Abies Architektura Krajobrazu - projekt zagospodarowania terenu oraz założenia szaty roślinnej nad kanałem Konotopa po jego przebudowie wykonany w listopadzie 2016r przez firmę Abies Architektura Krajobrazu - umowa z dnia r. 3. Przedmiot i zakres inwestycji Przedmiotem opracowania jest: Projekt zagospodarowania terenu Projekt ścieżki i nawierzchni parkowych z miejscem wypoczynkowym Projekt zieleni W ramach realizacji projektu należy wykonać następujące prace: oczyszczenie terenu z gruzu i innych zanieczyszczeń wykonanie nawierzchni mineralnych z obrzeżem wykonanie ogrodzenia terenu umocnienie skarpy montaż d.f.a. wykonanie nasadzeń drzew i krzewów oraz nasadzeń bylinowych założenie nowych trawników 3.1 Lokalizacja terenu opracowania Teren objęty opracowaniem znajduje się na zachód od zieleńca Zaczarowana Dorożka nad Kanałem Konotopa (Żbikówka) w dzielnicy Ursus w Warszawie. ABIES Architektura Krajobrazu 3

4 4. Stan istniejący i rozbiórki 4.1 Istniejący stan zagospodarowania terenu Teren opracowania stanowi wąski pas terenu powstały po przebudowie Kanału Konotopa zamianie odcinka rowu otwartego na rurociąg o przekroju 200 (w centralnej części terenu) na zachód od obecnej granicy zieleńca. Na skutek przebudowy nad kanałem utworzony został nasyp ziemny - nadsypana warstwa ziemi nad rurą wynosi 2m. Teren znajduje się w obniżeniu w stosunku do sąsiedniego parkingu i jednocześnie jest wyniesiony o ok cm w stosunku do sąsiadujących z nim od strony północnej pól. Wzdłuż północnej granicy utworzona została skarpa oraz poniżej uformowany został rów spełniający funkcję odwodnienia odprowadzenia wody z terenu opracowania do otwartego kanału. Rów ten jest rowem ziemnym, nie umocnionym istnieje możliwość osypywania się skarpy. Na zachodnim krańcu terenu znajduje się ujście rurociągu z nasypu w ciek otwarty, z obecnie niezabezpieczoną skarpą o dużym nachyleniu (umocnioną betonowymi płytami ażurowymi). Grunt nasypu jest nieustabilizowany o luźniej strukturze, należy więc przewidzieć badanie kontroli zagęszczenia gruntu oraz ewentualne jego dogęszczenie. 4.2 Zieleń istniejąca i gospodarka zielenią Obszar stanowi niezagospodarowaną przestrzeń na nowo powstałym nasypie. Teren przeznaczony jest do wykonania nawierzchni, nasadzeń krzewów, drzew i bylin oraz nowych trawników z siewu. 5. Projektowane zagospodarowanie terenu 5.1 Ogólny opis projektowanej inwestycji Projektowany pas zieleni ze ścieżką wypoczynkową ma stanowić kontynuację zieleńca Zaczarowana Dorożka i służyć jako miejsce wypoczynkowe okolicznym mieszkańcom. Głównym założeniem jest włączenie projektowanego terenu w istniejący układ przestrzenny ciągu zieleni nad przebudowanym Kanałem Konotopa. Wejście na teren prowadzi od strony placyku wypoczynkowego w zachodniej części zieleńca. Układ komunikacyjny tworzy miękko ukształtowana ścieżka biegnąca równolegle do Kanału. Na zakończeniu ścieżki umiejscowiono placyk wypoczynkowy z ławkami. Wzdłuż ścieżki od strony południowej nasadzenia tworzą grupy krzewów oraz drzew i bylin (traw ozdobnych) zaprojektowane jako zieleń izolująca od terenu parkingu. Stanowią one główny element kompozycyjny. Pomiędzy grupami krzewów i bylin projektuje się otwarte murawy, które mogą służyć do gier rekreacyjnych. Przy ścieżce rozmieszczone są ławki do siedzenia nawiązujące swoim charakterem do elementów na terenie zieleńca. Teren od strony północnej (pola) oraz ujście rurociągu na zachodnim krańcu terenu mają być zabezpieczone ogrodzeniem panelowym. Ogrodzenie będzie poprowadzone w odległości min. 50cm od korony skarpy i obsadzone pnączami. Skarpa w celu stabilizacji gruntu zostanie zabezpieczona geowłókniną do stosowania umacniania skarp oraz obsadzona krzewami płożącymi. Ścieżka oraz plac wypoczynkowy zostaną wykonane z nawierzchni mineralnej, przepuszczalnej, gładkiej i zwartej nawierzchni dostosowanej do ruchu osób na wózkach inwalidzkich. Rodzaj nawierzchni umożliwia łatwe naprawy w razie uszkodzeń. Zostaną zastosowane gotowe elementy małej architektury o nowoczesnej formie ławki i kosze na śmieci oraz stolik do gry w szachy. ABIES Architektura Krajobrazu 4

5 5.2 Ukształtowanie terenu i roboty ziemne Uwaga! Przed przystąpieniem do prac należy przeprowadzić za pomocą sondy badanie kontroli zagęszczenia gruntu na głębokość 1,5m w pasie prowadzenia ścieżki i na terenie placu wypoczynkowego. Dolna warstwa powinna się charakteryzować zagęszczeniem o współczynniku 0,98, natomiast wierzchnia o współczynniku 1,0. W przypadku zbyt małego zagęszczenia gruntu należy przeprowadzić jego dogęszczenie. Podane rzędne terenu pomierzone były przed osiadaniem gruntu, stąd możliwe są różnice w wysokościach w stanie rzeczywistym. Nawierzchnie ścieżek, placu wypoczynkowego oraz trawniki należy wypoziomować i wyrównać. 5.3 Nawierzchnie ścieżek i placów oraz odwodnienie Wszystkie nawierzchnie projektowane będą prowadzone po istniejącym terenie - zgodnie z istniejącymi rzędnymi, po wypoziomowaniu terenu jak wyżej. Wody deszczowe będą odprowadzane do rowu na granicy opracowania teren zieleni, z którego wyprowadzona jest rura drenarska do ujścia rurociągu Nawierzchnia mineralna typu HanseGrand lub równoważna Nawierzchnia mineralna wykonana zostanie na ścieżce i placu wypoczynkowym. Proponuje się zastosowanie nawierzchni HanseGrand Royal w kolorze beżowo-złotym. Ścieżkę należy tyczyć geodezyjnie. Konstrukcja nawierzchni: HanseGrand Royal nawierzchnia mineralna f. 0-8mm 3 cm HanseMineral warstwa dynamiczna f.0-16mm 5 cm podbudowa z klińca f.5-35mm cm lub podbudowa z kruszywa łamanego 5-35 mm warstwa odsączająca 10 cm Nawierzchnia wyniesiona 2cm ponad poziom sąsiedniego terenu (zgodnie z projektowanymi rzędnymi) Nawierzchnia kształtowana ze spadkiem jednostronnym 2-3%. Powierzchnia : 134 m 2 Średnia głębokość koryta: cm Obrzeże stalowe Obrzeże stalowe piesze wykonać z płaskownika 5x120mm, kotwionego co 150cm przyspawanymi do płaskownika, żebrowanymi kotwami stalowymi ø10mm dł. 400mm w punktowym fundamencie betonowym. Fundament z betonu B-10 o F=0,01m2 wylewany punktowo co 150cm, wys. ok 20cm i o wymiarze podstawy ok 10x10cm z 5cm podsypki piaskowej. Długość łączna 196 mb 5.4 Wyposażenie i d.f.a. Uwaga! Ewentualna wymiana na modele inne niż wymienione poniżej musi zostać zaakceptowana przez Projektanta. Zaproponowane modele nie moga być gorszej jakości ani znacząco odbiegać formą od poniższych Ogrodzenie Ogrodzenie z paneli o drucie płaskim typu NYLOFOR CITY lub inne równoważne, o zbliżonej formie. Panele wykonane są z drutów ocynkowanych i powlekanych proszkiem poliestrowym w kolorze Antracytowy RAL Rozmiar oczka 200,0x50,0 mm. Zastosowane są płaskie druty ABIES Architektura Krajobrazu 5

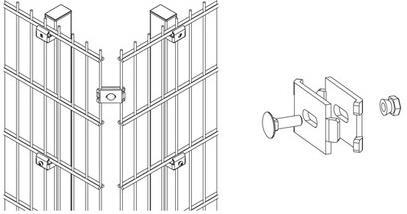

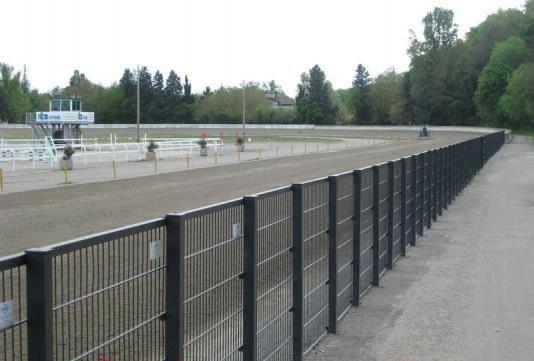

6 poziome o wymiarze 15,00x6,00 mm, a pionowe o średnicy 5,00 mm. Górną część paneli uzupełnia się poręczą z profilu stalowego o wymiarach 31,5x32,5x1,5 mm i długości 2505 mm. Panele montowane są na słupach o profilu kwadratowym (60x60) wyposażonych we wkładki do mocowania paneli oraz aluminiowy kapturek. Słupy wykonane ze stali nierdzewnej. Wymiary pojedynczego modułu długość: 2500mm, wys mm Ogrodzenie należy prowadzić w odległości ok. 50cm od korony skarpy. Ogrodzenie podzielone na odcinki montowane równolegle do skarpy oraz jako zabezpieczenie skarpy przy ujścia rurociągu. W przypadku paneli wynikowych (krótszych niż 2,5m) panele skracać o wielokrotność 5 cm (pręty pionowe) na budowie poprzez ucięcie piłą kątową. Wszystkie miejsca ciecia należy zabezpieczyć ocynkiem oraz zaprawką w RAL-u. Narożniki pod kątem prostym tworzyć za pomocą słupa narożnego wyposażonego w uchwyty zamocowane na dwóch sąsiednich ściankach słupa. Przy łączeniach narożnych należy stosować łączenia dwóch słupów w odpowiedniej odległości od siebie oraz specjalnych złączek do łączenia paneli wg. schematu. Odcinek BA -1,10 mb Odcinek CB 44,10 mb Odcinek DC -7,55 mb Odcinek ED -37,30 mb Odcinek GFI -8,70 mb Odcinek FE -2,50 mb Odcinek HG -10,10 mb Łączna długość ogrodzenia 111,4 mb ABIES Architektura Krajobrazu 6

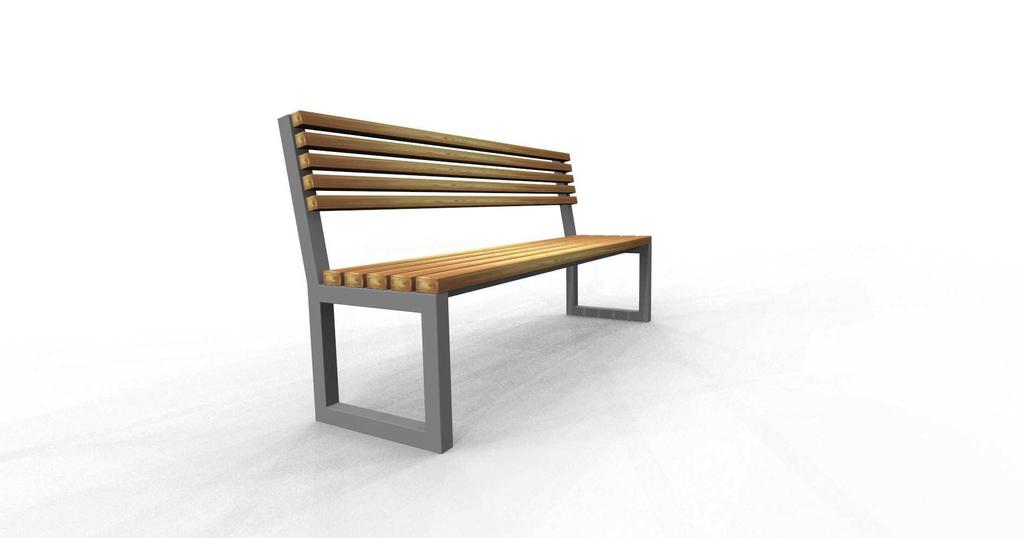

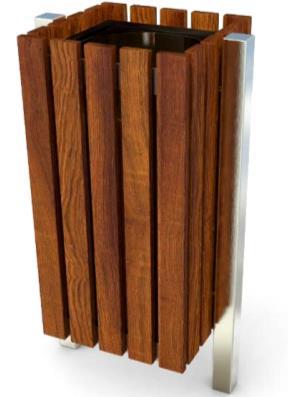

7 Fundamentowanie do stóp fundamentowych z betonu C12/C Ławki Ławka z oparciem Ławka stalowo-drewniana, model Puczyński nr lub równoważna. Stal czarna cynkowana ogniowo lub galwanizowana malowana proszkowo wg palety RAL w kolorze antracytowym RAL Drewno egzotyczne IROKO olejowane z barwnikiem. Montaż przez zabetonowanie elementów kotwiących. Wymiary: długość: 180cm, szer. 51cm, wys. 90cm. Montaż za pomocą kotw dopasowanych do nóg do fundamentu betonowego wielkości 250x716mm, głębokości 350mm wykonanego z betonu B20 (zgodnie z wytycznymi producenta) Kosz na śmieci Kosz bez zadaszenia Kosz stalowo-drewniany model Puczyński nr lub równoważna Stal czarna cynkowana ogniowo lub galwanizowana malowana proszkowo wg palety RAL w kolorze antracytowym RAL Drewno egzotyczne IROKO, lakierowane (środkami zabezpieczającymi drewno) kolor teak - transparentny. Wymiary: długość: 36cm, szer. 85cm, szer. 48cm. Montaż za pomocą kotw do fundamentu betonowego wielkości 230x230mm, głębokości 350mm wykonanego z betonu B20. (zgodnie z wytycznymi producenta) Stolik szachowy Stolik do gry w szachy z siedziskami Stół do gry w szachy Oaza Zieleni lub równoważna. ABIES Architektura Krajobrazu 7

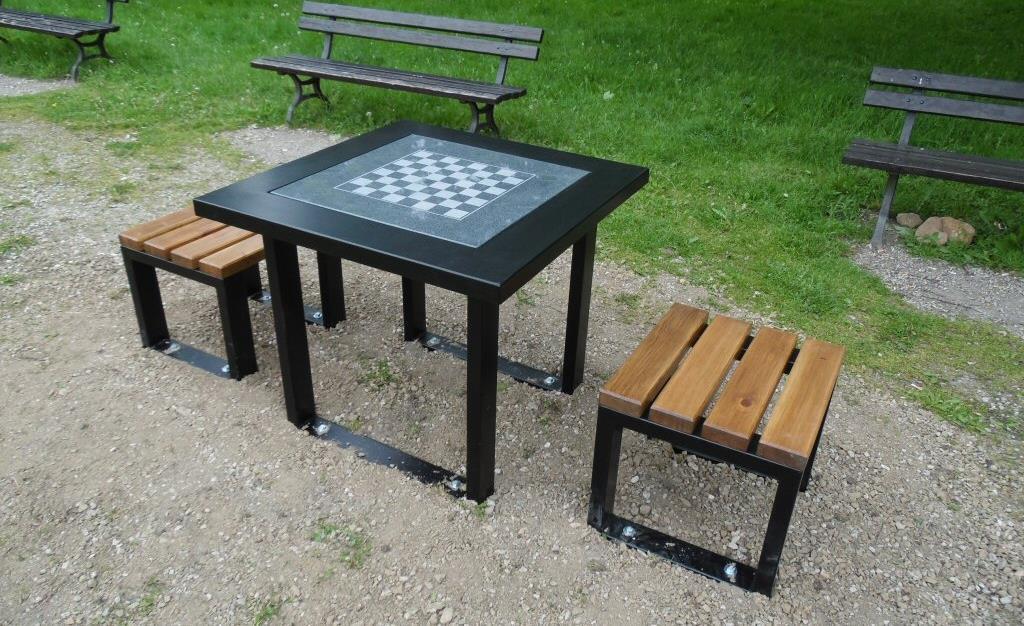

8 Stolik w konstrukcji metalowej ze stali czarnej malowanej proszkowo w kolorze RAL 7016, Blat rama metalowa z wklejonym blatem granitowym (kolor szary granit). Nogi z profili stalowych 80x40mm ze stali czarnej malowanej proszkowo w kolorze RAL Ławki w konstrukcji metalowej ze stali czarnej malowanej proszkowo w kolorze RAL 7016, siedzisko z drewna iglastego o przekroju 100x38mm Wymiary: Stolik: wys. 75cm szer. 85cm, szer. 85cm; blat: 85x85cm, blat granitowy wklejany :60x60cm Ławka: 45x45x45cm Materiał: stal lakierowana proszkowo w kolorze RAL 7016, blat kamień granit Montaż za pomocą kołków rozporowych do fundamentów betonowych (zgodnie z wytycznymi producenta). Pod stolik 2 szt. fundamentu dł. 50x szer. 20x wys. 30 cm Pod siedzisko 2 szt. fundamentu dł. 30x szer.20x wys.30cm Gotowe fundamenty zamocować w nawierzchni mineralnej - oczywiście poniżej wierzchniej warstwy kruszywa, żeby nie były widoczne lub wylać fundamenty na miejscu Wykaz projektowanego wyposażenia: Lp. rodzaj ilość 1. Ławka z oparciem 5 szt. 2. Kosz na śmieci 3szt. 3. Stolik szachowy z dwoma siedziskami 1 kpl. 4. Ogrodzenie panelowe z prętów pionowych 40 szt. (moduł szerokości 2,5m) + 8 przęseł wynikowych 6. Projektowane zagospodarowanie terenu roślinnością 6.1 Opis projektu zieleni Projektowana zieleń ma pełnić funkcję izolacyjną terenu. Projektuje się brzozy oraz grupy klonu tatarskiego w formie krzewiastej. Biorąc po uwagę zalecenia projektantów przebudowy kanału drzewa i wysokie krzewy posadzone zostaną poza pasem rurociągu, w odległości minimalnej 250cm od osi rury. Bezpośrednio nad rurą posadzone zostaną jedynie niewielkie krzewy, trawy, byliny cebulowe i rośliny okrywowe nawiązujące charakterem do sąsiedniego zieleńca oraz założona zostanie murawa ze stokrotką i mikrokoniczyną. ABIES Architektura Krajobrazu 8

9 Od strony północnej, przed istniejącą skarpą oraz od strony zachodniej, jako zabezpieczenia skarpy przy ujściu rurociągu projektuje się ogrodzenie pokryte pnączami winobluszczem i bluszczem. Jako dodatkowe osłonięcie placu wypoczynkowego projektuje się zwarte grupy krzewów. Skarpa od strony północnej zostanie obsadzona niskimi krzewami irgi płożącej. Wzdłuż ścieżki projektuje się miejsca wypoczynkowe ławki osłonięte nasadzeniami krzewów i bylin cebulowych. Po stronie południowej ścieżki, pomiędzy grupami krzewów projektuje się otwarte murawy do gier rekreacyjnych. Murawy zostaną osłonięte od strony parkingu zwartym żywopłotem z berberysu (na wysokości ustabilizowanej skarpy płytami betonowymi) oraz trawami i roślinami okrywowymi (w miejscu skarpy ziemnej). 6.2 Opis prac ogrodniczych Po zakończeniu robót budowlanych teren należy oczyścić ze śmieci i resztek budowlanych i rozścielać warstwę urodzajną ziemi 10 cm. Ziemię z wykopów pod sadzone rośliny rozplantować w miejscach, gdzie będą zakładane trawniki. Wszystkie rośliny po posadzeniu należy systematycznie podlewać. Wszystkie prace związane z sadzeniem drzew i krzewów, zakładaniem trawników i wysiewem nasion powinny być wykonane zgodnie z zasadami sztuki ogrodniczej. Drzewa Drzewa liściaste sadzić do dołów o średnicy 1,0m z zaprawą dołów do połowy ziemią urodzajną. Wszystkie drzewa liściaste należy opalikować (3 paliki do każdego egzemplarza). Przy drzewach uformować misy o średnicy ok. 1m. Pod sadzonymi drzewami rozłożyć korę drzewną warstwą grubości 5cm. Krzewy i pnącza Krzewy liściaste duże sadzić do dołów o średnicy 0,7m zaprawionych do połowy ziemią urodzajną, krzewy mniejsze do dołów o średnicy 0,5m. Krzewy sadzone będą w skupinach. Pod sadzonymi krzewami oraz pnączami rozłożyć korę drzewną warstwą grubości 5cm. Umocnienie skarpy, krzewy Na skarpie należy rozłożyć geowłókninę z włókien polipropylenowych (PP) lub poliestrowych (PES), do stosowania w separacji słabego podłoża nasypów, poprawy ich stateczności i przyspieszania zespolenia, o gramaturze 150g 200g, w kolorze szarym lub czarnym. Geowłókninę należy zacząć rozkładać w odległości 1m od korony skarpy, a zakończyć w dolnej krawędzi rowu, gdzie należy ją zakotwić i zasypać warstwą ziemi. Geowłóknina będzie mocowana za pomocą systemowych szpilek metalowych model J (25cm) w rozstawie co 50cm. Geowłókninę rozwijać od góry do dołu. Podczas kotwienia i obsadzania roślinami nie chodzić bezpośrednio po geowłókninie zaleca się używanie drabin. Geowłókninę szpilkować w rozstawie co 50cm. Powierzchnię obsadzić krzewami irgi Dammera Major oraz Irgi Ursynów w ilości 4 szt./m2 powierzchni. Krzewy z pojemników należy sadzić w nacięciach geowłókniny, dodatkowo szpilkować. Krzewy sadzić z zaprawą dołów ziemią urodzajną. Powierzchnia geowłókniny - 220m 2 Ilość krzewów 539 szt. Uwaga! Należy przewidzieć 30% powierzchni do zabezpieczenia dodatkowo geowłókniną (ponad obmiar z rysunku) do wykonania w miarę potrzeb wg wskazań nadzoru autorskiego. Żywopłot Krzewy sadzić do dołów o średnicy 0,5m zaprawionych ziemią urodzajną z zakupu. Krzewy sadzić w dwóch rzędach. ABIES Architektura Krajobrazu 9

10 Rośliny utrzymywać jako żywopłot formowany docelowa wysokość żywopłotów wynosi 1,2m cm. Pod sadzonymi krzewami rozłożyć korę drzewną drobnomieloną i przekompostowaną warstwą grubości 5cm. Trawnik dywanowy z siewu Wszystkie nasadzenia powinny być wykonane przed zakładaniem trawników. W przypadku uszkodzenia trawników sąsiednich podczas prac wykonawca jest zobowiązany do ich odtworzenia. Szczegółowy zakres prac ustalić z Projektantem i Inwestorem po zakończeniu pozostałych prac budowlanych i ogrodniczych. Mieszanki traw Standardowa odporna na deptanie mieszanka z domieszką 5% stokrotki trawnikowej Bellis perennis i mikrokoniczyną Zalecany skład mieszanki traw: 25% Lolium perenne - życica trwała BOKSER/LEX 86, 40% Festuca rubra rubra - Kostrzewa czerwona rozłogowa OLIVIA, 15% Festuca rubra commutala - Kostrzewa kępowa WILMA, 10% Festua ovina kostrzewa owcza BORNITO/RIDU, 10% Poa pratensis - wiechlina łąkowa BALIN/BILA - norma wysiewu 25 g/m2, Powierzchnia trawnika m 2 Mikrokoniczyna koniczyna biała drobnolistna wsiewka w trawnik Drobnolistna odmiana koniczyny białej odmiana ABERCREST. Jako wsiewka w trawnik w ilości 1kg/ m 2 Stokrotka wsiewka w trawnik Stokrotka TRAWNIKOWA Pospolita na trawnik, bylina - biała z żółtym środkiem (Bellis perennis), roślina wieloletnia doskonale nadająca się jako wsiewka. Norma wysiewu 15g na 100m 2 (zależna od preferencji jeśli ma być białe pole stokrotki to wsiać więcej nasion). Trawnik do gier rekreacyjnych rolowany Wykonać z mieszanki przeznaczonej na trawnik do gier i leżakowania np. Kiepenkerl lub równoważny. Zalecany skład mieszanki traw na trawnik użytkowy do gier: 30,00% Festuca rubra commutala - Kostrzewa kępowa 15,00% Festuca rubra trichophylla - Kostrzewa krótkorozłogowa 15,00% Festuca rubra rubra - Kostrzewa czerwona rozłogowa 15,00% Lolium perenne - Życica trwała 5,00% Lolium perenne - Życica trwała 10,00% Poa pratensis - Wiechlina łakowa 10,00% Poa pratensis - Wiechlina łakowa Powierzchnia trawnika - 95 m 2 Należy stosować nawóz typu azofoska N:P:K 4:1:1,5. w przypadku nawożenia jesiennego zastosować odpowiednio zmniejszoną dawkę azotu. ABIES Architektura Krajobrazu 10

11 6.3 Bilans terenu POWIERZCHNIA OBJĘTA OPRACOWANIEM 928 m 2 NAWIERZCHNIA MINERALNA 134 m 2 ZIELEŃ 794 m 2 powierzchnia pod drzewami (misy) 5m 2 krzewy 200 m 2 krzewy na skarpie 130 m 2 pnącza okrywowe 16 m 2 byliny 19 m 2 trawniki 360m 2 trawnik rolowany 64m Wykaz roślin rozstawa / nr Nazwa łacińska Nazwa polska Wymiary min. ilość sztuk na 1m 2 ilość sztuk DRZEWA LIŚCIASTE 1 Betula pendula brzoza brodawkowata Pa 200, 16/18; - 5 SUMA 5 KRZEWY LIŚCIASTE i PNĄCZA 2 3 Acer tataricum subsp.ginnala Berberis thunbergii Atropurpurea Nana klon tatarski odm.ginnala Sol. 3xp zb, wys , 3 pędy - 7 berberys Thunberga 25-30, C2 0,4x0, Cornus alba Elegantissima Dereń biały odm. Elegantissima C3;40-60 N 1,2x1, Cotoneaster dammeri Major Irga Dammera Major C2 OKR 30-40cm 0,5x0, Cotoneaster 'Ursynów' Irga Ursynów C1 0,5x0, Hedera helix Bluszcz pospolity C-1,5/C ,0x1,0 4szt/m Parthenocissus inserta Winobluszcz zaroślowy 90, C2+bam co 1,5m 9 Rosa 'Nevada' róża 'Nevada' C3; ,2x1, SUMA 738 ABIES Architektura Krajobrazu 11

12 BYLINY 10 Crocus sp. Krokusy odmian dzikorosnących: 'Blue Pearl', 'Barr's Purple'.5/7 60 szt./m Miscanthus sinensis Silberfeder miskant chiński Silberfeder C2 3 szt./m 2 54 SUMA Dane do przedmiaru prac ogrodniczych lp. Opis i obliczenie ilości robót jednostka miary ilość Roboty agrotechniczne i przygotowawcze 1 Badania kontroli zagęszczenia gruntu na głębokość 1,5 za pomocą sondy + w przypadku zbyt małego zagęszczenia gruntu wykonać dogęszczenie na głębokość 1,5m w pasie prowadzenia ścieżki i na terenie placu wypoczynkowego. Dolna warstwa powinna się charakteryzować zagęszczeniem o współczynniku 0,98, natomiast wierzchnia o współczynniku 1,0. szt Oczyszczenie terenu z resztek budowlanych i odchwaszczenie z wywozem warstwa 1cm Dowóz ziemi urodzajnej do rozścielenia na powierzchni na 798 m 2 grubość 10cm. m m 3 79,8 4 Rozścielenie ziemi urodzajnej warstwa 10 cm m Zakupu i rozłożenie geowłókniny m Sadzenie roślin 6 Zakup i dostawa drzew liściastych szt. 5 7 Zakup i dostawa krzewów liściastych szt Zakup i dostawa pnączy szt Zakup i dostawa bylin - traw szt Zakup i dostawa bylin cebulowych szt Sadzenie drzew liściastych piennych szt Sadzenie dużych krzewów liściastych szt Sadzenie krzewów liściastych na terenie płaskim szt Sadzenie krzewów liściastych na skarpie o nachyleniu do 1:2 szt Sadzenie krzewów żywopłotowych w rowach o szerokości powyżej 45cm z całkowitą zaprawą szt Sadzenie pnączy do dołów z zaprawą szt Sadzenie bylin - traw na terenie płaskim m Sadzenie bylin cebulowych m Zakładanie trawników Zakup nasion i zakładanie trawników dywanowych siewem z nawożeniem m Zakup i zakładanie trawników z rolki m 2 64 Kora i palikowanie ABIES Architektura Krajobrazu 12

13 21 22 Opalikowanie drzew liściastych form piennych komplet 3 palików i taśma ogrodnicza Zakup i dowóz kory frakcji do rozścielenia pod drzewami i krzewami kpl. 5 m 3 7,35 23 Rozścielenie kory pod drzewami miski śr 1m, warstwa 5cm m Rozścieleni kory drzewnej warstwą 5 cm pod bylinami i krzewami m Roczna pielęgnacja w okresie gwarancyjnym Budowa nawierzchni HanseGrand Zakładanie nawierzchni mineralnej m2 134 korytowanie pełne - 20cm HanseGrand nawierzchnia mineralna 0-8mm; warstwa 3 cm m3 4,02 HanseMineral warstwa dynamiczna 0-16mm; warstwa 5 cm m3 6,7 podbudowa z klińca f. 5-35mm; warstwa 12 cm m3 16,08 Zakładanie obrzeży 27 Zakładanie obrzeża stalowego mb 196 płaskownik stalowy 5x120mm kotwa stalowa 10x400mm, rozstaw 150 cm fundament punktowy z betonu chudego C8/10 co 150cm Wyposażenie 28 ławka z oparciem szt. 5 kosz na śmieci szt. 3 stolik do gry w szachy z siedziskami szt. 1 Ogrodzenie 29 Ogrodzenie z przęsęł stalowych o długości 2500mm, wysokości 1003mm, o drucie płaskim na słupkach stalowych z profili zamkniętych 60/60 mm o rozstawie 2.50 m obsadzonych w stopach fundamentowych z betonu C12/15. Rozmiar oczka 200x50mm. Górna część przęseł uzupełniona poręczą z profilu stalowego o wymiarach 31,5x32,5x1,5mm i długości 2505mm. szt przęseł wynikowych Słupy stalowe z profili zamkniętych 60/60 mm o rozstawie 2.50 m obsadzonych w stopach fundamentowych z betonu C12/15. szt Uwagi ogólne Przed przystąpieniem do robót należy zawiadomić projektanta i uzgodnić technologię wykonania oraz próbki wszystkich materiałów. Prace prowadzić zgodnie z projektem, specyfikacjami wykonania i odbioru robót, zasadami sztuki budowlanej, ogrodniczej i obowiązującymi normami i przepisami szczególnymi. W każdym przypadku należy przestrzegać zaleceń producentów technologii i materiałów budowlanych. Przed wykonaniem prac wszystkie wymiary sprawdzić w naturze, w razie niezgodności zawiadomić projektanta. ABIES Architektura Krajobrazu 13

14 W przypadku napotkania uzbrojenia podziemnego nie naniesionego na mapę, prace należy przerwać i niezwłocznie powiadomić Inwestora. Wielkość i standard materiału roślinnego należy zakupić wg podanych w projekcie wskazań jeśli Inwestor nie zadecyduje inaczej. Wszystkie zmiany należy uzgadniać z projektantem. ABIES Architektura Krajobrazu 14

15 OŚWIADCZENIE O KOMPLETNOŚCI DOKUMENTACJI i JEJ ZGODNOŚCI Z WYMOGAMI PRAWA BUDOWLANEGO i WIEDZĄ TECHNICZNĄ Oświadczam, że Projekt zagospodarowania terenu oraz założenia szaty roślinnej nad Kanałem Konotopa po jego przebudowie na odcinku od zieleńca zaczarowanej Dorożki do ul. Henryka Brodatego w Warszawie został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej oraz że jest kompletny z punktu widzenia celu, któremu ma służyć. ARCHITEKTURA KRAJOBRAZU: mgr inż. arch. kraj. Barbara Kraus-Galińska mgr inż. arch. kraj. Aleksandra Perzyńska Warszawa: kwiecień 2017 r. ABIES Architektura Krajobrazu 15

16 mgr inż. arch. Jerzy Semeniuk Warszawa Ul. J.S. Bacha 10A/20 Warszawa, OŚWIADCZENIE Na podstawie art. 20 ustęp 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane: Składam niniejsze oświadczenie jako projektant projektu budowlanego pod nazwą Projekt zagospodarowania terenu oraz założenia szaty roślinnej nad Kanałem Konotopa po jego przebudowie na odcinku od zieleńca zaczarowanej Dorożki do ul. Henryka Brodatego w Warszawie w Warszawie przy ulic. Zaczarowanej Dorożki, na działkach nr. 89/3, w obrębie o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projekt budowlany został zaprojektowany na podstawie posiadanych Uprawnień budowlanych w specjalności architektonicznej: Upr. bud. Nr St 447/75 mgr inż. arch. Jerzy Semeniuk ABIES Architektura Krajobrazu 16

17 LEGENDA UKŁAD KOMUNIKACYJNY I UKSZTAŁTOWANIE TERENU PROJEKTOWANA NAWIERZCHNIA MINERALNA WYKAZ ROŚLIN A B SPADKI POPRZECZNE JEDNOSTRONNE - OK. 2% RZĘDNE PROJEKTOWANE OGRODZENIE PANELOWE - OZNACZENIE ODCINKÓW LINIA PRZEKROJU d K D c A A L a b C D.F.A. I WYPOSAŻENIE ŁAWKI STOLIK SZACHOWY Z SIEDZISKAMI KOSZE ZIELEŃ ISTNIEJĄCA DRZEWA ISTNIEJĄCE DO ADAPTACJI KRZEWY ISNIEJĄCE DO ADPATACJI B B BYLINY I ROŚLINY OKRYWOWE ISTNIEJĄCE ZIELEŃ PROJEKTOWANA J I h g H f e DRZEWA PROJEKTOWANE KRZEWY PROJEKTOWANE BYLINY i TRAWY PROJEKTOWANE PNĄCZA Barbara Kraus - Galińska abies@post.pl Warszawa, ul. Arctowskiego 25, tel. (022) ADRES: ul. Zaczarowanej Dorożki, Warszawa DZIAŁKI: Działki nr. ew. nr 89/3, z obrębu w Ursusie INWESTOR: Urząd m.st. Warszawy dla Dzielnicy Ursus F G i BYLINY CEBULOWE TRAWNIKI MURAWY DO GIER REKREACYJNYCH TEMAT: PROJEKT ZAGOSPODAROWANIA TERENU ORAZ ZAŁOŻENIA SZATY ROŚLINNEJ NAD KANAŁEM KONOTOPA PO JEGO PRZEBUDOWIE TYTUŁ RYSUNKU: PROJEKT ZIELENI I ZAGOSPODAROWANIA TERENU PROJEKTANT: E NR W WYKAZIE / ILOŚĆ SZTUK specjalność architektura krajobrazu mgr inż. arch. kraj. B. Kraus-Galińska GRANICA OPRACOWANIA specjalność architektoniczna mgr inż. arch. kraj. A. Perzyńska mgr inż. arch. Jerzy Semeniuk upr. nr ST-347/75 DATA SKALA NR RYSUNKU REWIZJA 04/2017 1:200 1 PROJEKT OPRACOWANY JEST WEDŁUG INDYWIDUALNEGO ROZWIĄZANIA I TWÓRCA ZACHOWUJE PRAWO DO OCHRONY AUTORSKICH DÓBR OSOBISTYCH

18 istniejące barierki ogrodzenie panelowe istniejący parking geowłóknina istniejąca skarpa umocniona płytami projektowana ścieżka PRZEKRÓJ A-A Barbara Kraus - Galińska abies@post.pl Warszawa, ul. Arctowskiego 25, tel. (022) istniejące barierki ADRES: ul. Zaczarowanej Dorożki, Warszawa DZIAŁKI: Działki nr. ew. nr 89/3, z obrębu w Ursusie INWESTOR: Urząd m.st. Warszawy dla Dzielnicy Ursus istniejący parking istniejąca skarpa ziemna projektowany plac wypoczynkowy geowłóknina TEMAT: PROJEKT ZAGOSPODAROWANIA TERENU ORAZ ZAŁOŻENIA SZATY ROŚLINNEJ NAD KANAŁEM KONOTOPA PO JEGO PRZEBUDOWIE TYTUŁ RYSUNKU: Przekroje przez teren PRZEKRÓJ B-B PROJEKTANT: specjalność architektura krajobrazu specjalność architektoniczna mgr inż. arch. kraj. B. Kraus-Galińska mgr inż. arch. kraj. A. Perzyńska mgr inż. arch. Jerzy Semeniuk upr. nr ST-347/75 DATA SKALA NR RYSUNKU REWIZJA 04/2017 1:50 2 PROJEKT OPRACOWANY JEST WEDŁUG INDYWIDUALNEGO ROZWIĄZANIA I TWÓRCA ZACHOWUJE PRAWO DO OCHRONY AUTORSKICH DÓBR OSOBISTYCH

19 OGRODZENIE - odcinek h-g 3 pełne przęsła + 2 wynikowe OGRODZENIE - odcinek f-e 1 pełne przęsło OGRODZENIE - odcinek g-f-i 2 pełne przęsła + 3 przęsła wynikowe OGRODZENIE - odcinek b-a przęsło wynikowe - połączenie z istniejącym ogrodzeniem OGRODZENIE - odcinek e-d 14 pełnych przęseł + 1 przęsło wynikowe OGRODZENIE - odcinek c-b 17 pełnych przęseł + 1 przęsło wynikowe OGRODZENIE PANELOWE wysokość ogrodzenia 110cm SKALA 1:20 poręcz stalowa systemowa malowana proszkowo w kolorze RAL 7016 NAWIERZCHNIA MINERALNA PIESZA Z OBRZEŻEM STALOWYM SKALA 1:20 2 % PŁASKOWNIK STALOWY 5x120mm 0,00 Barbara Kraus - Galińska abies@post.pl Warszawa, ul. Arctowskiego 25, tel. (022) obejma montażowa ADRES: ul. Zaczarowanej Dorożki, Warszawa słupek stalowy 60x60mm malowany proszkowo w kolorze RAL 7016 DZIAŁKI: Działki nr. ew. nr 89/3, z obrębu w Ursusie INWESTOR: Urząd m.st. Warszawy dla Dzielnicy Ursus panel systemowy Siatka - rozmiar oczka 200,0x50,0 mm. poziomo- płaskie druty o wymiarze 15,00x6,00 mm, pionowe o średnicy 5,00 mm. malowany proszkowo w kolorze RAL 7016 projektowany poziom terenu NAW. MINERALNA - warstwa ścieralna 0/8mm NAW. MINERALNA - warstwa dynamiczna 0/16mm podbudowa z kruszywa łamanego 5-35 mm 3,0 5,0 12,0-15,0 10,0 KOTWA STALOWA Ø10x400mm, rozstaw 150 cm FUNDAMENT PUNKTOWY Z BETONU CHUDEGO C8/10 co 150cm TEMAT: PROJEKT ZAGOSPODAROWANIA TERENU ORAZ ZAŁOŻENIA SZATY ROŚLINNEJ NAD KANAŁEM KONOTOPA PO JEGO PRZEBUDOWIE TYTUŁ RYSUNKU: Nawierzchnia mineralna, ogrodzenie - przekroje PROJEKTANT: stopa fundamentowa C12/C15 specjalność architektura krajobrazu specjalność architektoniczna mgr inż. arch. kraj. B. Kraus-Galińska mgr inż. arch. kraj. A. Perzyńska mgr inż. arch. Jerzy Semeniuk upr. nr ST-347/75 DATA SKALA 04/2017 1:20, 1:100 NR RYSUNKU 3 REWIZJA PROJEKT OPRACOWANY JEST WEDŁUG INDYWIDUALNEGO ROZWIĄZANIA I TWÓRCA ZACHOWUJE PRAWO DO OCHRONY AUTORSKICH DÓBR OSOBISTYCH
