1 ONI-AquaClean uzdatnianie wody Seria ACCF-1 Zgłoszenie patentowe Niemcy Nr Najwyższej jakości woda chłodnicza dla większego bezpieczeństwa procesu, wzrostu wydajności oraz efektywności energetycznej... bez stosowania biocydu Fachbetrieb WHG VDI 6022 A EN /2 EG-V 303/2008

2 Gdy brudna woda chłodnicza zwiększa koszty Jakość wody w obiegach chłodniczych ma decydujący wpływ na efektywność energetyczną, bezpieczeństwo produkcji i przebiegu procesu oraz koszty pracy i serwisu urządzeń produkcyjnych oraz obiegów chłodniczych i ich komponentów! Praktyka pokazuje, że relatywnie duża ilość zakładów produkcyjnych z powodu złej jakości wody chłodniczej walczy z wysokimi kosztami produkcji i serwisu oraz w pojedynczych przypadkach w ogóle z przerwami procesu produkcji. Pracownicy zakładu, przykładowo z działu utrzymania ruchu, próbują z większym lub mniejszym skutkiem walczyć z tymi problemami stosując różne metody, urządzenia i instalacje. Dzięki zupełnie nowemu rozwiązaniu technicznemu znaleźliśmy skuteczne rozwiązanie! Widok na powierzchnię wody w zbiorniku obiegu chłodzenia form w systemie chłodzenia wtryskarek. Zanieczyszczenie bakteriami oraz cząstkami stałymi powstałymi z procesu korozji i tarcia doprowadza wewnątrz form do problemów z przenikaniem ciepła w wyniku powstałej warstwy nalotu lub zawężenia średnicy kanału chłodzącego.... przed Próbka wody ze zbiornika uwidacznia ekstremalnie wysokie stężenie cząstek stałych oraz silne zanieczyszczenie biologiczne. 2

3 ONI-AquaClean zdecydowanie poprawia jakość wody Zwykle zanieczyszczenie wody przez bakterie, wirusy, algi i grzyby próbuje się usunąć poprzez dozowanie środków chemicznych. Poza problematyczną obsługą pociąga to za sobą wysokie koszty, a końcowy efekty jest rzadko zadowalający. Ponadto pozostaje problem zanieczyszczenia cząstkami stałymi, od tych większych łatwych do usunięcia po dyspergujące cząstki drobne. Opracowana przez nas technologia ONI-AquaClean rozwiązuje te problemy za jednym razem! ONI-AquaClean dla krystalicznej przejrzystości Jakość wody ekstremalnie się polepszyła. Nie ma już wykrywalnych cząstek stałych. Zanieczyszczenie biologiczne w wodzie chłodniczej zostało zmniejszone z CFU/ml* do ca. 100 CFU/ml i w rezultacie zredukowane o 99,9 %! Żądana wartość maksymalna zabrudzenia wody chłodniczej wynosi CFU/ml. Wartość mniejsza od 100 CFU/ml odpowiada wymogom wody pitnej. Kolejnym pozytywnym efektem jest utlenianie rozpuszczonych metali poprzez ozonowanie. Powstałe w procesie utleniania produkty zostają usunięte z wody poprzez ultrafiltrację. Dzięki temu efektowi korozyjność wody chłodniczej zostaje wyraźnie zmniejszona w wyniku czego można odpowiednio zredukować stosowanie środka antykorozyjnego... po * ) CFU - jednostki tworzące kolonie Widok na próbkę wody, pobranej po trzech tygodniach stosowania ONI-AquaClean. 3

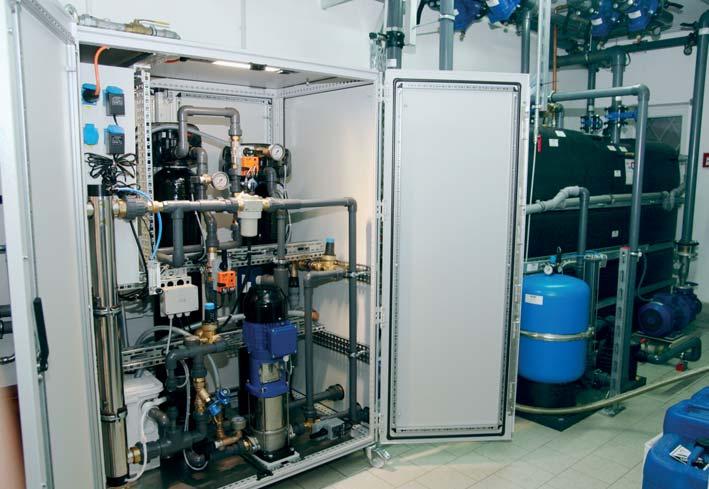

4 Systemowe uzdatnianie wody dla długotrwałego sukcesu. Technologia ONI-AquaClean jest zbudowana systemowo. Czujniki pomiarowe przewodności, wartości ph, potencjału redoks i objętości przepływu w połączeniu z wysokowydajnym komputerem dostarczają informacje, które są potrzebne do etapowego uzdatniania wody. Samo uzdatnianie wody odbywa się dzięki różnym jednostkom filtrującym oraz dodatkowemu, iskrobezpiecznemu ozonowaniu. Jednostka pompowa dostarcza wodę chłodniczą o określonym przepływie do Systemu ONI-AquaClean niezależnie, a zintegrowany układ pompowy zapewnia odprowadzenie wody z płukania wstecznego filtrów. Droga do najwyższej jakości wody chłodniczej: ONI-AquaClean Urządzenie ONI-AquaClean jest kompletnie orurowane i wyposażone we wszystkie niezbędne do pracy czujniki i elementy sterujące. Konstruktywna zabudowa systemu ONI-AquaClean przekonuje przejrzystą strukturą, funkcjonalnością i łatwym dostępem do wszystkich komponentów. Czynnikami, które są ważne z punktu widzenia konserwacji i serwisu. 4

5 Dwa ważne kroki na drodze do najwyższej jakości wody chłodniczej Podstawą najwyższej jakości wody jest najniższe możliwe stężenie cząstek stałych i niskie obciążenie biologiczne w najróżniejszych jego rodzajach, których powodem są różne mechanizmy działania tych składników, takie jak korozja form w postaci wżerów lub utrudnienia w przekazywaniu ciepła poprzez powstały biofilm i spotęgowane przez występujące cząstki stałe. W celu osiągnięcia jak najlepszych wyników system ONI-AquaClean został wyposażony w wielostopniowy system filtracji. Wydajna kombinacja Kombinacja kilku jednostek filtrujących, składająca się z filtra AFM z przepłukiwanym złożem i dołączonym, także z układem płukania wstecznego, ultra dokładnym filtrem o dokładności filtracji do 0,02 μm, dba o wysoką redukcję zawartości cząstek stałych oraz najmniejszych nawet bakterii i wirusów. W celu zapewnienia możliwie stałego zasilania jednostek filtrujących, a ponadto w celu zlikwidowania różnicy ciśnień między układem rur, a dalszymi komponentami, zintegrowano jednostkę pompową. Dzięki temu system ONI-AquaClean jest całkowicie niezależny od centralnego układu chłodzenia i nie wymaga dodatkowych rezerw przepływu. Widok na wielostopniową jednostkę filtrującą z przepłukiwanym filtrem AFM i ultra dokładnym filtrem. * ) AFM Aktywny materiał filtrujący 5

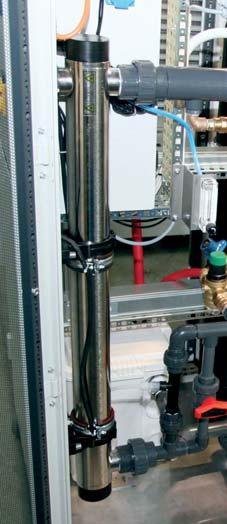

6 Iskrobezpieczne ozonowanie zastępuje kosztowny biocyd Dzięki zastosowaniu technologii ultra filtracji zostaje stworzona podstawa do celowej redukcji szkodliwych związków biologicznych w obiegu wody chłodniczej. Przy współpracy z iskrobezpiecznym układem ozonowania powstaje bardzo skuteczna jednostka do konsekwentnego zwalczania zanieczyszczeń biologicznych w systemie chłodzenia. Zastosowania w praktyce pokazują, że po 3-4 tygodniach pracy systemu ONI-AquaClean, nawet przy bardzo rozległej strukturze sieci orurowania zanieczyszczenie bakteriami zostaje zredukowane nawet o 99,9 %. W podobnym stopniu są zredukowane wszystkie inne zanieczyszczenia biologiczne. Biologia masowo ograniczona Przed zastosowaniem systemu ONI-AquaClean sytuacja układu chłodzenia i jakość wody są sprawdzane i analizowane przez naszych specjalistów w celu ustalenia stanu bieżącego i określenia dalszej strategii działania.... przed Wyniki testu posiewu bakterii: Próbka wody z obiegu chłodniczego przed uruchomieniem z ca CFU/ml po... i po trzech tygodniach od instalacji systemu ONI-AquaClean z ca. 100 CFU/ml. Widok na reaktor ozonowy zintegrowany w urządzeniu ONI-AquaClean dbający o dodatkowe bezpieczeństwo higieny. 6

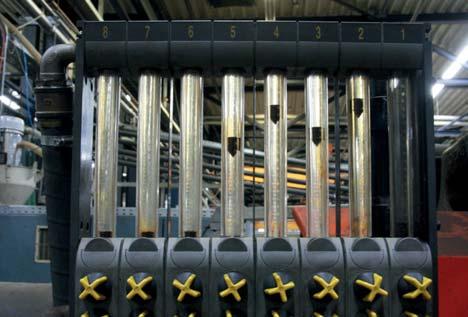

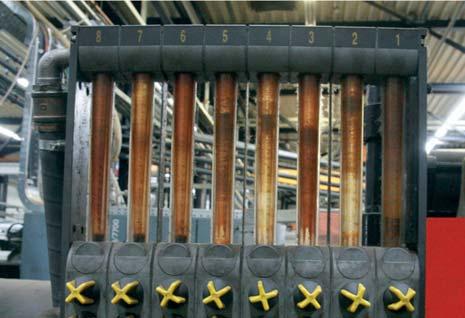

7 Przekonujące wyniki z zastosowań w praktyce Teoria jest ważna, ale szczególnie jeśli chodzi o nowe innowacyjne rozwiązania dla użytkownika najważniejsze są wyniki zastosowań w praktyce. Zdjęcie baterii rotametrów z silnie zabrudzonymi rurkami szklanymi to często spotykana w praktyce sytuacja. Tutaj algi, bakterie i zabrudzenia dosłownie pozostawiły swoje ślady. Pozycję wskaźnika pływakowego można bardziej odgadnąć, niż naprawdę odczytać. Odpowiednio te same zabrudzenia znajdują się w formach, wymiennikach ciepła i całej strukturze instalacji gdzie oddziałują negatywnie.... przed Jak bardzo pozytywnie oddziałuje zastosowanie systemu ONI-Aqua- Clean na stan instalacji pokazuje zdjęcie baterii rotametrów z praktycznie czystymi rurkami. Pozycję pływaka można teraz dokładnie odczytać. Decydującym jest fakt, że przy stałej pracy ONI-Aqua- Clean stan ten będzie utrzymywany!... po 7

8 Dobra organizacja i pełne sterowanie Kompleksowy i wysokowydajny system uzdatniania wody musi być dobrze zorganizowany i sterowany. System ONI-AquaClean jest wyposażony w wysokowydajny komputer i opracowane przez nas oprogramowanie systemowe w celu osiągnięcia w krótkim czasie istotnej poprawy jakości wody chłodniczej oraz umożliwienia monitorowania jego pracy. Możliwości zastosowania tej techniki systemowej znajdują się we wszystkich branżach, w których jakość wody ma wpływ na procesy produkcyjne i ich przebieg. Dobra jakość wody tworzy przestrzeń dla podstawowych zadań. ONI-AquaClean zapewnia tą przestrzeń Technologia ONI-AquaClean jest w wielu takich przypadkach idealnym rozwiązaniem systemowym, ponieważ dzięki zastosowaniu tej technologii zarówno jakość wody chłodniczej jak i w konsekwencji warunki pracy w całej sieci chłodniczej ulegają zdecydowanej poprawie. W ten sposób eliminuje się wiele problemów i stwarza warunki, aby firma koncentrowała się na swoich podstawowych zadaniach. Wiele udanych wdrożeń systemu ONI-AquaClean pokazuje jak entuzjastycznie nastwieni są użytkownicy do szybkiego postępu w poprawie jakości wody chłodniczej i jej wpływu na cały system. Nasi specjaliści są do Państwa dyspozycji i chętnie odpowiedzą na Państwa pytania. Doświadczenie pokazuje, że zastosowanie systemu ONI-AquaClean w obiegach chłodzenia z problematyczną jakością wody szybko rozwiązuje szereg problemów. Na pierwszy plan wysuwają się koszty, które są powodowane zanieczyszczeniami lub obciążeniami biologicznymi w wodzie chłodzącej. Spektrum problemów rozciąga się od przestojów produkcji i wynikającego z tego czyszczenia narzędzi, wymienników ciepła, a w niektórych przypadkach nawet całego systemu chłodzenia, poprzez zakup biocydu, aż do wymiany sprzętu i urządzeń zniszczonych przez korozję. Do tego dochodzą obciążenia kosztami w dotkniętych problemami obszarach operacyjnych, które ze względu na brak transparentności nie są konsekwentnie rejestrowane. AC PL II / / GR / GDM ONI-Wärmetrafo GmbH Niederhabbach 17 D Lindlar-Frielingsdorf Telefon: Telefax: Internet: info@oni.de
