1 Drukarka HP Designjet 5xx series Instrukcja kieszonkowa Spis treści Podstawowe czynności...3 Rozwiązywanie problemów...20 Konserwacja...27 Informacje prawne...33

2 Ostrzeżenia dotyczące bezpieczeństwa Jeśli niektóre operacje zostaną wykonane nieprawidłowo, może zaistnieć ryzyko uszkodzenia sprzętu lub odniesienia obrażeń ciała. Sytuacje takie są oznaczone w niniejszym dokumencie w następujący sposób: PRZESTROGA: Zamieszczana w przypadku ryzyka uszkodzenia sprzętu. OSTRZEŻENIE: Zamieszczane w przypadku ryzyka odniesienia obrażeń ciała. Zalecenia Jeżeli drukarka jest wyposażona w nóżki, należy upewnić się, że kółka są zablokowane (dźwignia hamulca jest opuszczona), aby uniknąć przesuwania się drukarki podczas pracy. Pokrywa powinna być zawsze zamknięta, z wyjątkiem przypadków, kiedy jej otwarcie nakazuje komunikat na panelu przednim. 2 Ostrzeżenia dotyczące bezpieczeństwa Niniejsza kieszonkowa instrukcja obsługi zawiera jedynie informacje dotyczące wykonywania podstawowych czynności. Aby uzyskać dodatkowe informacje na temat korzystania z drukarki, należy zapoznać się z instrukcją User s Reference Guide znajdującą się na dysku CD Using Your Printer (Praca z drukarką). Dodatkowe informacje o drukarkach HP Designjet, ich oprogramowaniu oraz rozwiązywaniu problemów można znaleźć w następującej witrynie firmy HP w sieci Web: , 2008 Hewlett-Packard Company Hewlett-Packard Company, Inkjet Commercial Division, Avda. Graells, 501, Sant Cugat del Vallès, Barcelona, Hiszpania

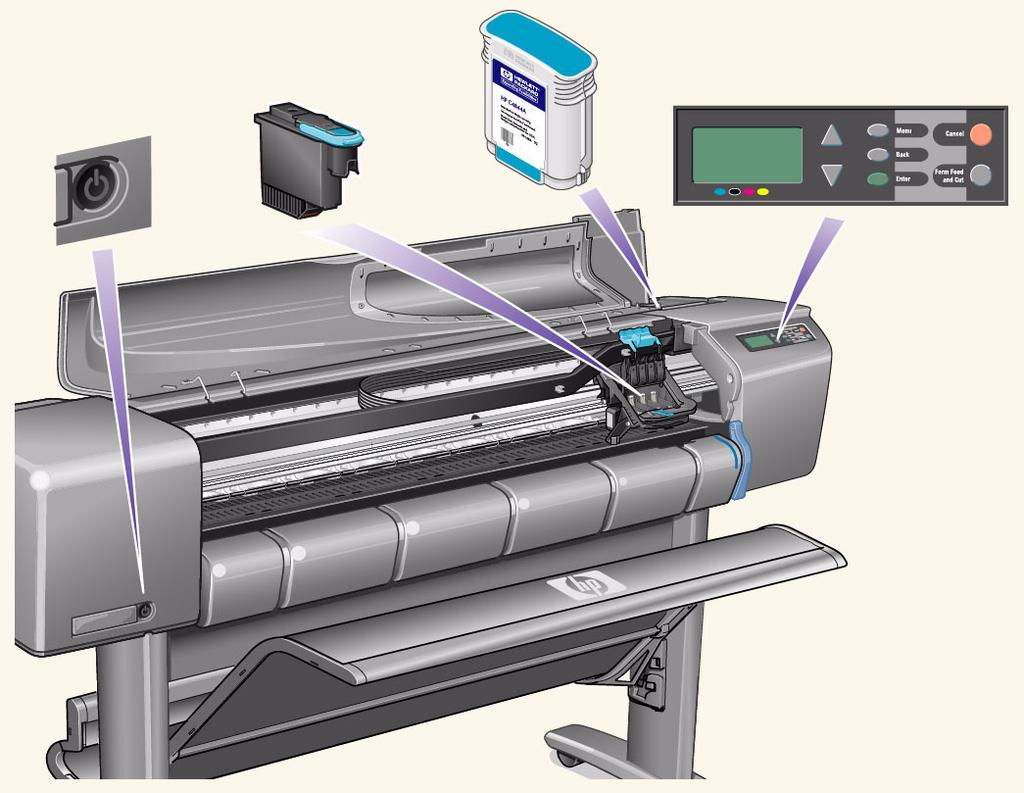

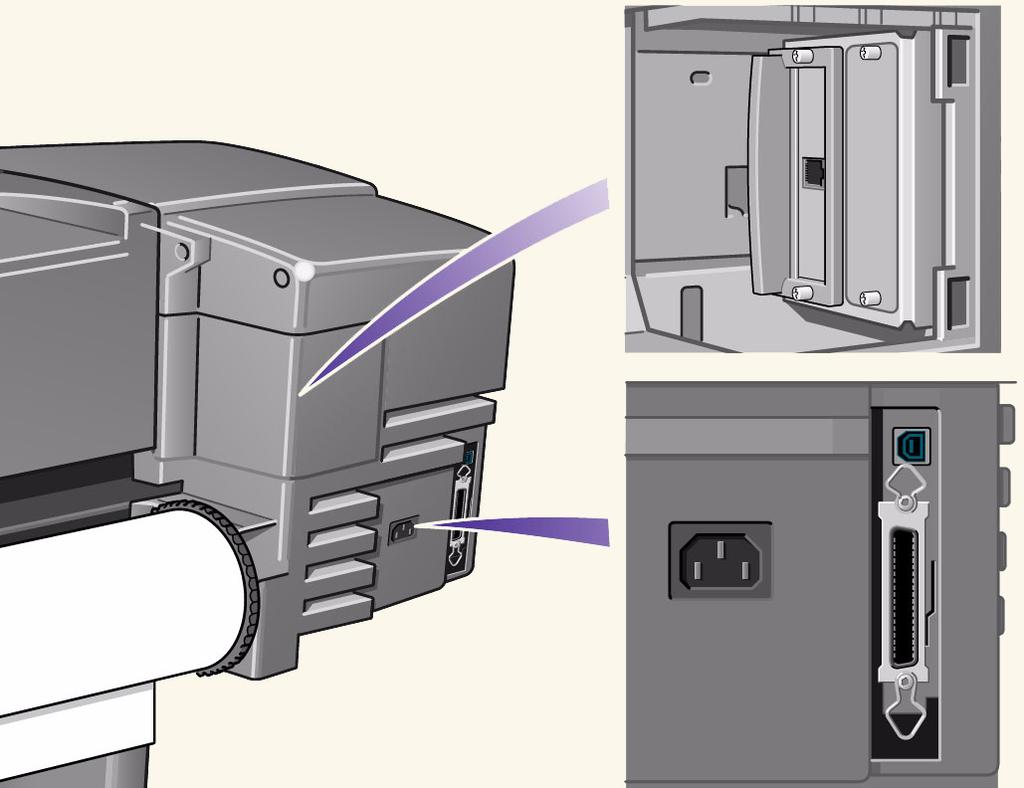

3 Części drukarki Widok z przodu drukarki. Wł cznik zasilania Głowica drukuj ca Pojemnik z tuszem Panel przedni Gniazda drukarki. Gniazdo LAN Gniazdo USB Gniazdo zasilania Gniazdo portu równoległego Podstawowe czynnoś ci Części drukarki 3

4 Włączanie/wyłączanie Drukarka zostaje włączona po podłączeniu jej do gniazda prądu przemiennego za pomocą przewodu zasilającego. Wyłączanie drukarki 1 Naciśnij włącznik zasilania umieszczony z przodu drukarki. 2 Odłącz przewód zasilający od gniazda prądu przemiennego. 4 Części drukarki

5 Wyświetlacz na panelu przednim Panel przedni drukarki jest wyposażony w wyświetlacz i przyciski, które stanowią główne narzędzie sterowania drukarką, niezależne od ustawień dokonywanych w używanym oprogramowaniu. Przyciski Up (W górę) (Δ) oraz Down (W dół) ( ) Przyciski czynności Wyświetlacz Podstawowe czynnoś ci Wyświetlacz na panelu przednim 5

6 Przyciski czynności: ikony menu ekranowego Dostępne są cztery podstawowe pozycje menu panelu przedniego. Każda z nich jest reprezentowana przez inną ikonę. Dostęp do wybranej pozycji menu głównego można uzyskać, naciskając przycisk Menu, a następnie wybierając odpowiednią ikonę za pomocą przycisków Δ lub. Wybór dowolnej opcji powoduje wyświetlenie wszystkich odpowiednich podmenu. Paper (Papier) Ink (Tusz) Job management (Zarządzanie zadaniami wydruku) Set-up (Konfiguracja) Przyciski czynności: przyciski Przyciski Up (W górę) (Δ) oraz Down (W dół) ( ) służą do przemieszczania się między pozycjami na liście menu. Obok wybranej opcji pojawia się symbol zaznaczenia ( ). Przycisk Menu umożliwia wyświetlenie ekranu głównego. Jego naciśnięcie powoduje anulowanie wszystkich ustawień, które nie zostały wcześniej zatwierdzone przez naciśnięcie przycisku Enter (Wprowadź). Przycisk Back (Wstecz) powoduje przejście do poprzedniego ekranu oraz anulowanie wszelkich ustawień, które nie zostały wcześniej zatwierdzone przez naciśnięcie przycisku Enter (Wprowadź). Przycisk Enter (Wprowadź) powoduje wybranie podświetlonego elementu. 6 Wyświetlacz na panelu przednim

7 Wyświetlacz Przycisk Cancel (Anuluj) anuluje bieżącą operację (drukowanie lub przygotowanie do drukowania). Przycisk Form Feed and Cut (Załaduj i obetnij papier) powoduje wysunięcie arkusza papieru lub załadowanie i obcięcie papieru z roli. Instalowanie nowej roli w drukarce 1 Zdejmij pusty trzpień ztyłu drukarki, ciągnąc mocno za jego oba końce, tak jak to zostało pokazane na rysunku. Nieruchomy Zdejmowany Oba końce trzpienia są wyposażone w ograniczniki, które utrzymują rolę papieru we właściwej pozycji. Ogranicznik oznaczony niebieskim kolorem można zdejmować, co umożliwia założenie nowej roli. Można go również przesuwać wzdłuż trzpienia, co pozwala na zamontowanie roli o dowolnej szerokości (ograniczonej jedynie długością trzpienia). 2 Zdejmij niebieski ogranicznik, a następnie ustaw trzpień pionowo, stroną z nieruchomym ogranicznikiem skierowaną w dół. Podstawowe czynnoś ci Instalowanie nowej roli w drukarce 7

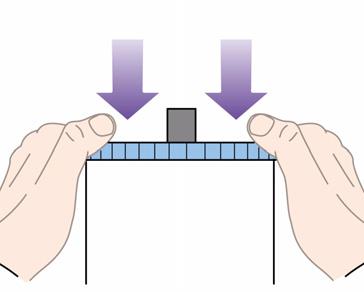

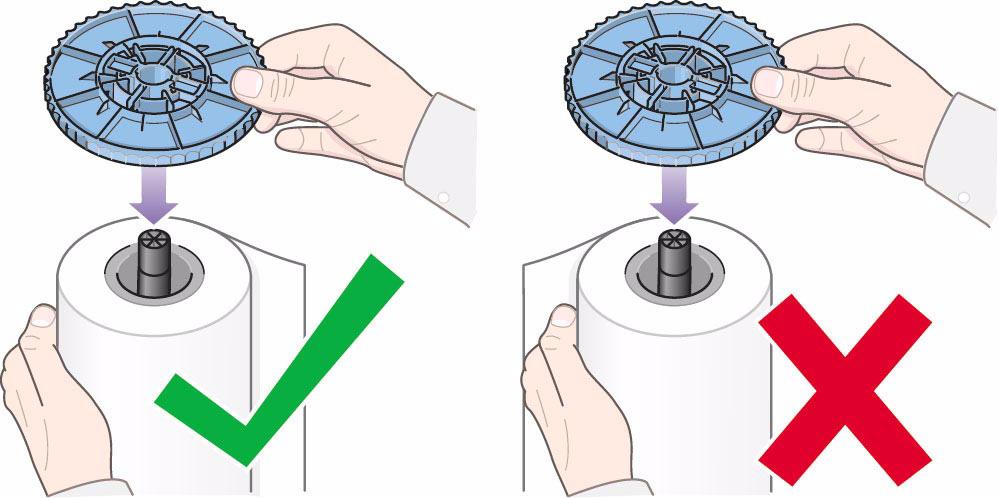

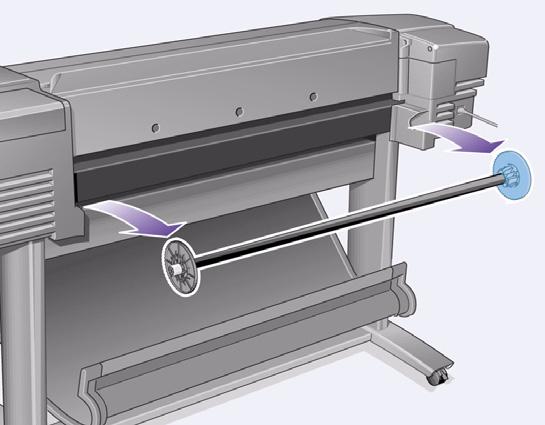

8 3 Załóż nową rolę papieru na trzpień. Upewnij się, że papier został nałożony dokładnie tak, jak pokazano na rysunku. Jeżeli tak nie jest, zdejmij rolę, obróć ją w pozycji pionowej o 180 stopni i ponownie wsuń na trzpień. 4 Załóż zdjęty ogranicznik na górny koniec trzpienia, po czym wciśnij go w dół, aż napotkasz opór. 5 Trzymając trzpień niebieskim ogranicznikiem skierowanym w prawo (patrząc od tyłu drukarki), wsuń trzpień najpierw w lewe (1), a później w prawe Instalowanie nowej roli w drukarce

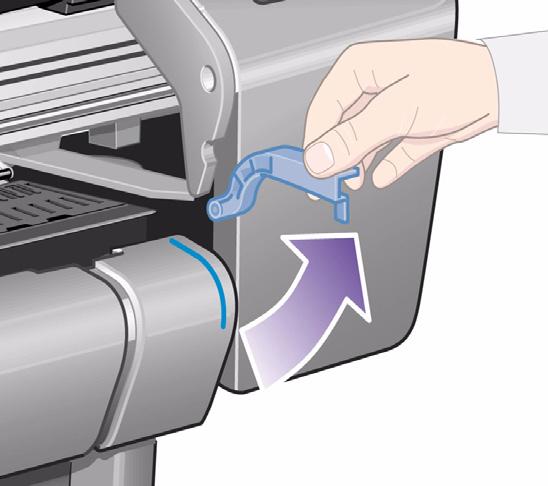

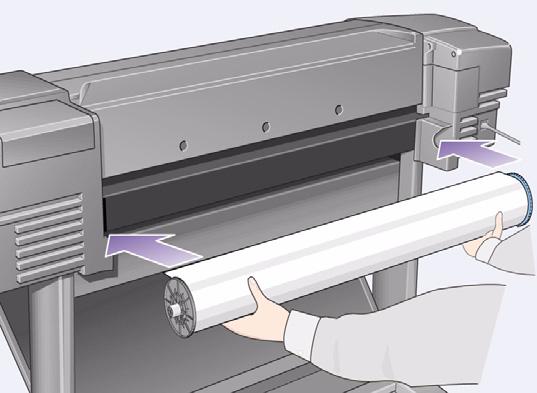

9 gniazdo (2), zgodnie z kierunkiem strzałek. Papier powinien być umieszczony na roli dokładnie tak, jak przedstawiono na ilustracji. Ładowanie roli papieru 1 Wybierz menu Paper (Papier) i naciśnij przycisk Enter (Wprowadź). 2 Wybierz pozycję Load roll (Ładowanie roli) i naciśnij przycisk Enter (Wprowadź). 3 Wybierz wymagany typ papieru i naciśnij przycisk Enter (Wprowadź). 4 Wybierz pozycję Roll load (Ładowanie roli), a następnie naciśnij przycisk Enter (Wprowadź). 5 Wybierz typ papieru i naciśnij przycisk Enter (Wprowadź). Na panelu przednim pojawi się komunikat Lift blue lever (Podnieś niebieską dźwignię). 6 Podnieś niebieską dźwignię ładowania papieru. Na panelu przednim pojawi się komunikat Feed paper into back slot (Załaduj papier do gniazda ztyłu drukarki). Podstawowe czynnoś ci Ładowanie roli papieru 9

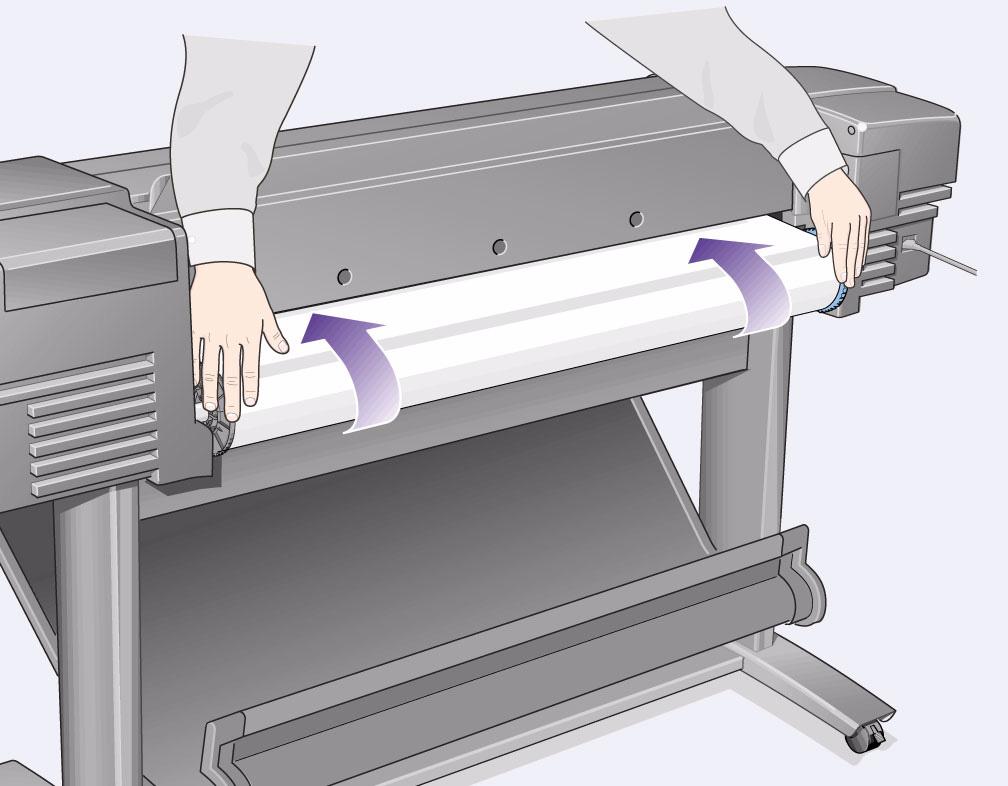

10 7 Stojąc z przodu drukarki, pochyl się nad urządzeniem iwsuń papier w kierunku do siebie do gniazda z tyłu drukarki, tak jak pokazano na poniższych rysunkach. (Wykonanie tej czynności będzie łatwiejsze, jeżeli pojemnik na wydruki będzie w tym czasie złożony). Staraj się unikać dotykania papieru (trzymaj go za same krawędzie). Folię i papier błyszczący należy chwycić za krawędzie lub użyć bawełnianych rękawiczek. Pot pochodzący ze skóry może reagować z tuszem i powodować rozmazywanie się wydruku. Na panelu przednim pojawi się następujący komunikat: 10 Ładowanie roli papieru

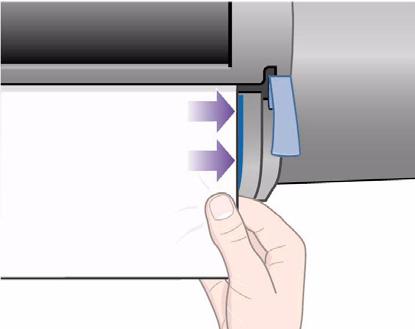

11 8 Stojąc z przodu drukarki, wyrównaj papier wzdłuż niebieskiej linii, tak jak pokazano poniżej: 9 Opuść niebieską dźwignię ładowania papieru. 10 Na panelu przednim pojawi się następujący komunikat: Drukarka sprawdza wyrównanie papieru. Jeżeli papier nie jest wyrównany, na panelu przednim pojawią się instrukcje pomocnicze. 11 Drukarka przytnie krawędź papieru. 12 Po wyrównaniu krawędzi na wyświetlaczu pojawi się następujący komunikat: Jeżeli za dużo papieru odwinęło się z roli, nawiń go, a następnie naciśnij przycisk Enter (Wprowadź). Podstawowe czynnoś ci Ładowanie roli papieru 11

12 13 Jeżeli na panelu pojawi się poniższy komunikat, drukarka jest gotowa do rozpoczęcia drukowania. Jeżeli drukowane będą duże arkusze, otwórz pojemnik na wydruki. W przypadku problemów z ładowaniem papieru należy zapoznać się z instrukcją User s Reference Guide. Wyjmowanie roli papieru Aby obciąć papier z roli, należy nacisnąć na panelu przednim przycisk Form Feed and Cut (Załaduj i obetnij papier). Do wykonywania tej procedury należy przystępować z rozwagą. Skrócenie czasu schnięcia wydruku może spowodować jego zniszczenie. Aby wyjąć rolę z drukarki: wybierz pozycję Unload roll (Wyjmowanie roli) z menu Paper (Papier) na panelu przednim. Podnieś niebieską dźwignię ładowania papieru, a następnie pociągnij papier w kierunku tyłu drukarki, aż wysunie się całkowicie. Nawiń papier na rolę, a następnie opuść niebieską dźwignię. 12 Wyjmowanie roli papieru

13 Ładowanie arkusza papieru 1 Wybierz menu Paper (Papier), a następnie naciśnij przycisk Enter (Wprowadź). 2 Wybierz pozycję Load sheet (Ładowanie arkusza) i naciśnij przycisk Enter (Wprowadź): 3 Wybierz typ papieru i naciśnij przycisk Enter (Wprowadź). Na panelu przednim pojawi się komunikat Open window (Otwórz pokrywę). 4 Otwórz pokrywę; zostanie wysunięty uchwyt, który utrzymuje papier na miejscu. 5 Na panelu przednim pojawi się komunikat Lift blue lever (Podnieś niebieską dźwignię). 6 Podnieś do góry niebieską dźwignię, aby podnieść rolki. 7 Na panelu przednim pojawi się następujący komunikat: Podstawowe czynnoś ci Ładowanie arkusza papieru 13

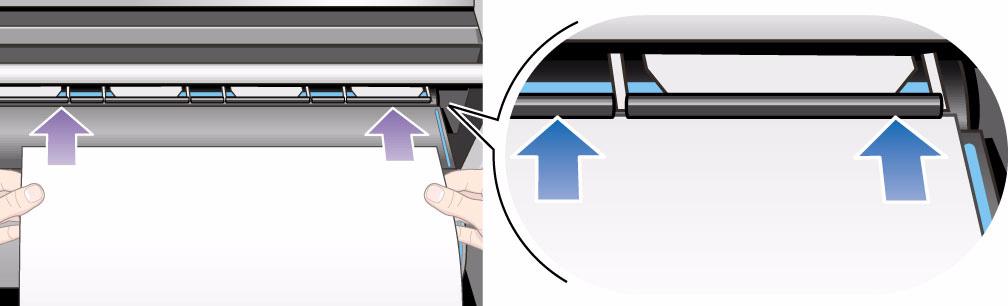

14 8 Chwyć papier za krawędzie boczne. Ułóż go całkowicie płasko na tacy i wsuń go pod rolki. Przednia i prawa krawędź papieru powinny być wyrównane do niebieskich linii na tacy. Podczas wykonywania czynności opisanych w kolejnych punktach papier będzie przytrzymywany w drukarce przez zasysanie powietrza. Niebieskie linie pomocnicze 14 Ładowanie arkusza papieru

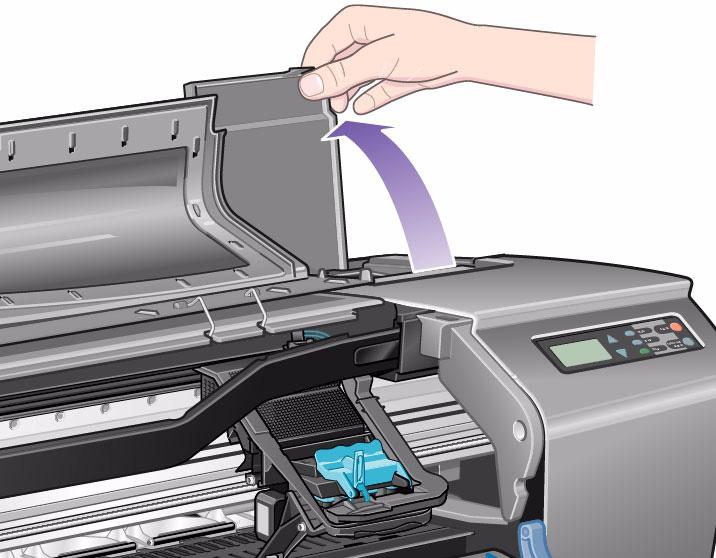

15 9 Opuść niebieską dźwignię i zaczekaj. Na panelu przednim pojawi się monit o zamknięcie pokrywy. 10 Zamknij pokrywę. Na panelu przednim pojawi się komunikat Checking paper. Please wait (Sprawdzanie papieru. Czekaj.). Drukarka wykonuje następujące czynności: ładuje arkusz, sprawdza wyrównanie papieru. Jeżeli papier jest równo ułożony, drukarka pobierze jeden arkusz i wyemituje krótki sygnał dźwiękowy. Jeżeli papier nie jest wyrównany, arkusz zostanie wysunięty a na panelu przednim pojawiają się instrukcje pomocnicze. Wyjmowanie arkusza papieru Kiedy na panelu przednim pojawi się komunikat Paper successfully loaded (Papier załadowany pomyślnie), drukarka będzie gotowa do pracy. Jeżeli drukowane będą duże arkusze, otwórz pojemnik na wydruki. Wyjmowanie arkusza papieru Aby wyjąć arkusz, naciśnij przycisk Form Feed and Cut (Załaduj i obetnij papier) na panelu przednim. Przycisk Form Feed and Cut (Załaduj i obetnij papier) PRZESTROGA: Jeśli wyjmowany jest wydruk obrazu, który jeszcze nie wysechł, może on ulec uszkodzeniu. Podstawowe czynnoś ci

16 Drukowanie strony 1 W aplikacji wybierz z menu File (Plik) polecenie Print (Drukuj). 2 Wybierz odpowiednie ustawienia drukowania. 3 Kliknij przycisk Print (Drukuj). Plik zostanie wysłany do drukarki, a na panelu przednim zostanie wyświetlony stan zadania. Anulowanie wydruku aktualnie drukowanej strony 1 Na panelu przednim naciśnij przycisk Cancel (Anuluj). Spowoduje to wysunięcie arkusza papieru, tak jak ma to miejsce po zakończeniu drukowania. Zatrzymanie drukowania dokumentu wielostronicowego lub dużego pliku może zająć więcej czasu niż anulowanie wydruku zadania omałym rozmiarze. Pojemniki z tuszem i głowice drukujące Uwaga: Głowice konfiguracyjne to specjalne elementy niedrukujące, których obecność w drukarce jest wymagana wyłącznie podczas instalowania. Pojemniki z tuszem: Drukarka używa pojemników o symbolach HP 10 (tusz czarny) oraz HP 82 (tusz turkusowy, purpurowy i żółty) 16 Drukowanie strony

17 Głowice drukujące: Drukarka używa głowic o symbolu HP 11 (tusz czarny, turkusowy, purpurowy i żółty) Głowica drukuj ca Pojemnik ztuszem Wymiana pojemników z tuszem Kiedy zajdzie potrzeba wymiany któregoś z pojemników z tuszem, na wyświetlaczu pojawi się komunikat składający się z czterech ikon odpowiadających kolejno (licząc od lewej) następującym kolorom: turkusowemu, czarnemu, purpurowemu oraz żółtemu. Ikony mogą przybrać następującą postać: Pojemnik działa prawidłowo. Stopień zabarwienia wnętrza ikony na czarno obrazuje poziom tuszu w pojemniku. Jeżeli pojemnik jest pełny, wnętrze ikony jest całkowicie czarne. Podstawowe czynnoś ci Wymiana pojemników z tuszem 17

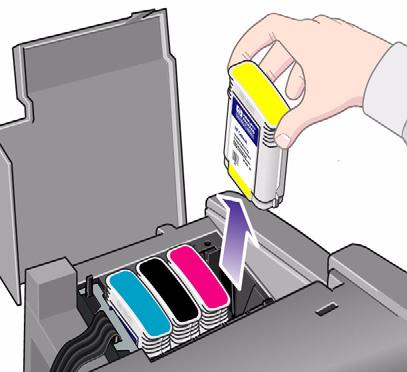

18 Migający czarny prostokąt oznacza brak pojemnika i wskazuje, że konieczne jest jego zainstalowanie (sposób wykonania tej czynności opisują poniższe punkty). Migający symbol wykrzyknika oznacza niski poziom tuszu w pojemniku oraz wskazuje na konieczność jego wymiany przy pierwszej nadarzającej się okazji. Minimalną ilością wskazywaną przez taką ikonę jest 1 / 8 całkowitej pojemności. W przypadku niektórych rysunków z programów CAD może to już oznaczać poziom krytyczny. Migający symbol pompy oznacza brak tuszu i wskazuje, że konieczna jest wymiana pojemnika. Drukowanie będzie możliwe dopiero po wymianie pojemnika. Migający krzyżyk oznacza, że zainstalowano niewłaściwy pojemnik z tuszem i że konieczna jest jego wymiana. Drukowanie będzie możliwe dopiero po wymianie pojemnika. 1 Aby wymienić pojemnik, najpierw podnieś jego pokrywę. PRZESTROGA: W żadnym wypadku nie wolno wymieniać pojemników z tuszem podczas drukowania. 2 Następnie wyjmij pojemnik z tuszem. 18 Wymiana pojemników z tuszem

19 3 Włóż nowy pojemnik z tuszem we właściwe gniazdo, naciskając ku dołowi, aż wskoczy on na swoje miejsce (prawidłowe zamocowanie potwierdzi charakterystyczne kliknięcie). Kolor etykiety na pojemniku musi być taki sam, jak kolor etykiety gniazda, do którego wkładany jest pojemnik. Strzałki na pojemniku powinny być zwrócone w kierunku przedniej części drukarki. 4 Po prawidłowym zainstalowaniu wszystkich pojemników ikony na wyświetlaczu przestaną migać. Naciśnij przycisk Enter (Wprowadź) na panelu przednim (lub odczekaj krótką chwilę). 5 Zamknij pokrywę pojemnika z tuszem. Na panelu przednim pojawi się komunikat HP ink cartridges successfully installed oznaczający, że pojemniki z tuszem HP zostały prawidłowo zainstalowane. Pojemnik z tuszem można wymienić w dowolnym momencie. Aby to zrobić: Wybierz pozycję Replace Ink Cartridge (Wymień pojemnik z tuszem) Podstawowe czynnoś ci Wymiana pojemników z tuszem 19

20 Komunikaty o błędach wyświetlane na panelu przednim Poniżej zamieszczono krótki wybór typowych komunikatów o błędach wyświetlanych na panelu przednim podczas pracy drukarki. Aby uzyskać informacje szczegółowe na temat komunikatów wyświetlanych na panelu przednim, błędów, monitów itp., należy zapoznać się z instrukcją User s Reference Guide. Komunikat Błąd Wybierz pozycję Replace Printheads (Wymiana głowic drukujących) Wyjaśnienie komunikatu i podejmowane działania Brak lub wadliwość co najmniej jednej głowicy drukującej (wskazanej przez ikonę z migającym krzyżykiem). Cztery wyświetlone ikony odnoszą się odpowiednio do głowic drukujących z tuszem: turkusowym, czarnym, purpurowym oraz żółtym (od lewej strony). Opis procedury wymiany zobacz strona 28. Błąd przetwarzania zadania. Pozostała część zadania zostanie anulowana. Format pliku jest nieprawidłowy i drukarka nie może go przetworzyć. Sprawdź ustawienie języka grafiki (wybierz Graphic Language (Język grafiki) z menu Set-up (Konfiguracja)). Sprawdź, czy format pliku jest prawidłowy, na przykład, czy plik PostScript jest zakodowany w kodzie ASCII, a nie binarnie. 20 Komunikaty o błędach wyświetlane na panelu przednim

21 Komunikat Firma HP nie odpowiada za uszkodzenia spowodowane stosowaniem pojemników z tuszem innych firm. Wymień Kontynuuj Konieczna wymiana pojemnika z tuszem Wyjaśnienie komunikatu i podejmowane działania Drukarka wykryła obecność co najmniej jednego pojemnika z tuszem pochodzącego od innego producenta. Gwarancja na sprzęt jest ważna tylko wtedy, gdy używany jest tusz pochodzący od firmy HP. Firma Hewlett-Packard nie bierze na siebie żadnej odpowiedzialności za uszkodzenia drukarki spowodowane stosowaniem pojemników z tuszem innych firm. Aby wymienić pojemniki firmy innej niż HP, wybierz Replace (Wymień) i naciśnij przycisk Enter (Wprowadź). W przeciwnym wypadku wybierz Continue (Kontynuuj) i naciśnij przycisk Enter (Wprowadź), aby kontynuować pracę. Brak lub wadliwość co najmniej jednego pojemnika z tuszem (wskazanego przez ikonę z migającym krzyżykiem). Cztery wyświetlone ikony odnoszą się odpowiednio do pojemników z tuszem: turkusowym, czarnym, purpurowym oraz żółtym (od lewej strony). Komunikaty o błędach wyświetlane na panelu przednim 21 Rozwią zywanie problemów

22 Komunikat Otwórz pokrywę i sprawdź, czy pokrywa głowic drukujących jest prawidłowo zamknięta Brak pamięci. Dane zostały utracone. Wyjaśnienie komunikatu i podejmowane działania Otwórz pokrywę drukarki i sprawdź zamknięcie pokrywy głowic drukujących. Uwaga: Komunikat taki może się również pojawić po zablokowaniu papieru. Drukarka nie może wtedy wykryć dokładnej przyczyny wystąpienia problemu. Należy wówczas odłączyć od drukarki zasilanie, wyłączając ją za pomocą przycisku i odłączając przewód zasilający. Powinno to doprowadzić do usunięcia problemu. Zobacz Komunikaty o błędach wyświetlane na panelu przednim na stronie 20. Plik jest zbyt duży i drukarka nie może go przetworzyć. Zmniejsz rozmiar zadania wydruku i spróbuj wydrukować go ponownie. Spróbuj zmienić ustawienie Print Quality (Jakość wydruku) (w menu Set-up (Konfiguracja)) na Fast (Kopia robocza) lub Normal (Normalna) z Best (Najlepsza). Jeżeli problem nadal istnieje, być może konieczne jest zainstalowanie dodatkowej pamięci (na karcie rozszerzeń instalowanej ztyłu drukarki). 22 Komunikaty o błędach wyświetlane na panelu przednim

23 Brak papieru Komunikat Zalecana jest kalibracja przesuwu papieru. Naciśnij przycisk ENTER (Wprowadź), aby przeprowadzić kalibrację. Wyjaśnienie komunikatu i podejmowane działania Podczas drukowania wzorca kalibracyjnego zabrakło papieru. Załaduj arkusz lub rolę papieru o wymiarach co najmniej 65 cm (25 cali) na 50 cm (20 cali) (długość x szerokość). Zalecane jest przeprowadzenie procedury kalibracji przesuwu papieru. Zapewni to optymalną jakość wydruku. Naciśnij przycisk Enter (Wprowadź), aby utworzyć wzorzec kalibracyjny. Komunikaty o błędach wyświetlane na panelu przednim 23 Rozwią zywanie problemów

24 Komunikat Papier został krzywo włożony Naciśnij przycisk ENTER (Wprowadź), aby spróbować ponownie Naciśnij przycisk CANCEL (Anuluj), aby przerwać Ostrzeżenie dotyczące głowic drukujących Słaba jakość wydruku Wyjaśnienie komunikatu i podejmowane działania Podczas ładowania papieru drukarka wykryła, że papier został krzywo włożony. Oznacza to, że kąt między krawędzią papieru a linią prawidłowego ułożenia jest zbyt duży. Albo: Naciśnij przycisk Enter (Wprowadź), aby powtórzyć procedurę ładowania papieru; Albo: Naciśnij przycisk Cancel (Anuluj), aby zaniechać ładowania papieru. Wystąpił problem z co najmniej jedną głowicą drukującą. Głowice w dalszym ciągu działają. Problem został wykryty albo podczas wyrównywania głowic drukujących, albo podczas procedury rozwiązywania problemów. Jeżeli procedury te zostały zakończone, pojawienie się komunikatu oznacza, że niemożna wyczyścić głowic drukujących. Skorzystaj z informacji dotyczących rozwiązywania problemów w celu skorygowania oczywistych kłopotów z jakością wydruku; można także wymienić głowice drukujące (zobacz strona 28). 24 Komunikaty o błędach wyświetlane na panelu przednim

25 Komunikat Nie znaleziono krawędzi papieru Sprawdź, czy krawędzie papieru nie są przezroczyste Naciśnij przycisk ENTER (Wprowadź), aby spróbować ponownie Naciśnij przycisk CANCEL (Anuluj), aby przerwać Arkusz nie został załadowany Załaduj arkusz z wydrukiem wzorca Wyjaśnienie komunikatu i podejmowane działania Podczas procedury ładowania roli drukarka nie znalazła bocznej krawędzi papieru. Być może ładowany jest przezroczysty nośnik. Nośniki takie nie są obsługiwane. Albo: Naciśnij przycisk Enter (Wprowadź), aby powtórzyć procedurę ładowania papieru; Albo: Naciśnij przycisk Cancel (Anuluj), aby zaniechać ładowania papieru. Wystąpiła próba zeskanowania przez drukarkę wzorca kalibracyjnego, a nie znaleziono arkusza papieru. Załaduj arkusz z wydrukiem wykonanym podczas procedury kalibracyjnej (przez wybranie opcji Create pattern (Utwórz wzorzec)). Komunikaty o błędach wyświetlane na panelu przednim 25 Rozwią zywanie problemów

26 Komunikat Ostrzeżenie! Należy przeprowadzić procedury kalibracji. W tym celu zapoznaj się z instrukcją obsługi. Ostrzeżenie: nie wyrównano głowic drukujących Wyjaśnienie komunikatu i podejmowane działania Kalibracje kolorów dla załadowanego typu papieru zostały utracone. Przeprowadź ponownie procedury kalibracji kolorów oraz przesuwu papieru. Drukarka wykryła, że po ostatniej wymianie głowic drukujących nie przeprowadzono ich wyrównywania. Wyrównaj głowice, wybierając z menu Ink (Tusz) pozycję Align printheads (Wyrównanie głowic drukujących). 26 Komunikaty o błędach wyświetlane na panelu przednim

27 Konserwacja ZALECENIE: Firma HP zaleca przeprowadzanie okresowych czynności konserwacyjnych drukarki. Częstotliwość tych czynności zależy od intensywności użytkowania urządzenia. W przypadku normalnego korzystania z drukarki konserwację generalną należy przeprowadzać co pięć lat. Jeśli drukarka przekroczy określoną liczbę cykli drukowania, na panelu przednim pojawi się następujący komunikat: STATUS Maintenance advised (Zalecane jest przeprowadzenie konserwacji). Po wyświetleniu tego komunikatu należy skontaktować się z firmą HP w celu zakupu usługi konserwacji, która pozwoli na dalsze bezproblemowe użytkowanie drukarki. Jeśli konserwacja nie zostanie przeprowadzona, drukarka będzie nadal pracować, ale mogą wystąpić problemy z jej funkcjonowaniem lub z jakością wydruku. Kalibracja kolorów Kalibracją kolorów nazywany jest proces dostosowywania tuszu do używanego papieru. Po zainstalowaniu nowych głowic drukujących zaleca się przeprowadzenie kalibracji kolorów w celu optymalizacji jakości wydruków. Aby sprawdzić, dla jakiego rodzaju papieru system doprowadzania tuszu został skalibrowany, wykonaj następujące czynności: 1 Z menu głównego na panelu przednim wybierz pozycję Ink System (Tusz) ( ), a następnie naciśnij przycisk Enter (Wprowadź). Konserwacja Kalibracja kolorów 27

28 2 Wybierz pozycję Color calibration (Kalibracja kolorów) i naciśnij przycisk Enter (Wprowadź). 3 Wybierz pozycję Status (Stan) i naciśnij przycisk Enter. Na panelu przednim zostanie wyświetlony następujący komunikat: 4 Jeżeli do drukarki załadowano inny rodzaj papieru niż pokazany na wyświetlaczu, wybierz pozycję Calibrate paper (Kalibracja papieru). 5 Drukarka wydrukuje wzorzec kalibracyjny, a następnie w oparciu o ów wzorzec ustali optymalne ustawienia tuszu i papieru. Wymiana głowic drukujących Aby wymienić głowice drukujące, wykonaj poniższe czynności: 1 Z menu głównego na panelu przednim wybierz pozycję Ink System (Tusz) ( ), a następnie naciśnij przycisk Enter (Wprowadź). 2 Wybierz pozycję Replace Printheads (Wymiana głowic drukujących) i naciśnij przycisk Enter (Wprowadź). 3 Zaczekaj, aż na panelu przednim pojawi się komunikat Open window to replace printheads (Otwórz pokrywę, aby wymienić głowice drukujące). Otwórz wtedy pokrywę drukarki i zlokalizuj urządzenie karetki drukującej. 28 Wymiana głowic drukujących

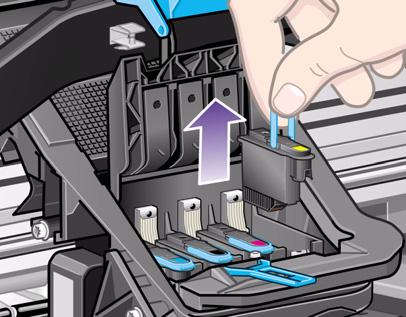

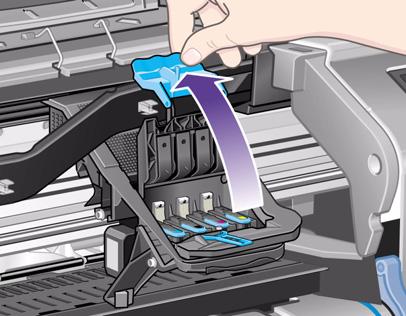

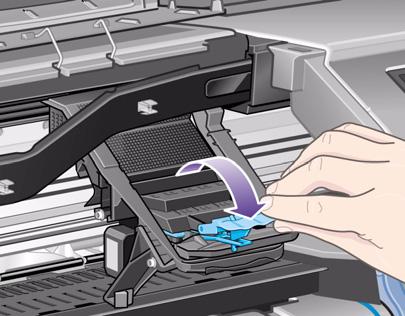

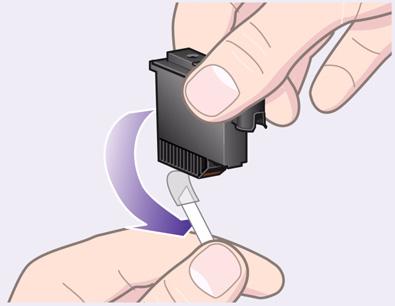

29 4 Zwolnij zatrzask na pokrywie głowic drukujących. Podczas wykonywania kolejnych kroków procedury zatrzask musi być podniesiony. 5 Podnieś pokrywę, aby uzyskać dostęp do głowic. 6 Aby wyjąć głowicę drukującą, podnieś niebieski zaczep. Starając się użyć jak najmniejszej siły, pociągnij do góry niebieski zaczep, aż głowica zostanie zwolniona z karetki drukującej. 7 Usuń z nowej głowicy drukującej taśmę zabezpieczającą. 8 Włóż nową głowicę, zwracając uwagę, aby kolor etykiety na głowicy był taki sam, jak kolorowe oznaczenie gniazda. Wymiana głowic drukujących 29 Konserwacja

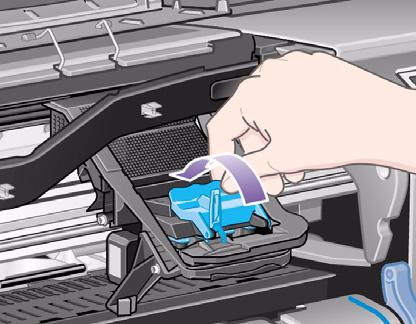

30 9 Po wymianie wszystkich wadliwych głowic opuść i zamknij pokrywę głowic drukujących. 10 Zamknij zatrzask pokrywy, zaczepiając haczyk o zatrzask i pociągając zaczep do tyłu. 11 Na koniec zamknij pokrywę drukarki. Po wymianie głowic drukarka sprawdzi prawidłowość ich działania. Może to potrwać kilka minut. Na panelu przednim pojawi się komunikat HP No. 11 printheads successfully installed oznaczający, że głowice drukujące o symbolu HP No. 11 zostały prawidłowo zainstalowane. Następnie wykonywana jest procedura wyrównywania głowic (zobacz następny rozdział). 30 Wymiana głowic drukujących

31 Wyrównywanie głowic drukujących Do przeprowadzenia procedury wyrównywania głowic wymagane jest załadowanie arkusza lub roli papieru. Wykonanie tej procedury może potrwać kilka minut. Przeprowadzenie procedury jest zalecane po usunięciu problemu związanego z zablokowaniem papieru. Aby rozpocząć procedurę, wykonaj następujące czynności: 1 Z menu głównego na panelu przednim wybierz pozycję Ink System (Tusz) ( ), a następnie naciśnij przycisk Enter (Wprowadź). 2 Wybierz pozycję Align Printheads (Wyrównanie głowic drukujących) i naciśnij przycisk Enter (Wprowadź). 3 Wybierz pozycję Standard (Standardowe) (wykonanie procedury zajmuje wówczas około 4 minuty) lub Special (Specjalne) (wykonanie procedury zajmuje wówczas około 11 minut i może również doprowadzić do rozwiązania problemów z wyrównaniem wzdłuż szerokości papieru). Następnie naciśnij przycisk Enter (Wprowadź). Dla procedury standardowego wyrównania wymagany jest papier o formacie co najmniej A4 załadowany w pozycji poziomej. Dla procedury specjalnego wyrównania wymagany jest papier o formacie co najmniej A3/B załadowany w pozycji poziomej. Podczas przeprowadzania procedury wykonywane są dwa wydruki. Konserwacja Wyrównywanie głowic drukujących 31

32 Nie wszystkie rodzaje papieru mogą być używane podczas tej procedury. Jeżeli załadowany zostanie papier niewłaściwego rodzaju, drukarka wykryje to inawyświetlaczu pojawi się odpowiedni komunikat. Obsługiwane są następujące rodzaje papieru: biały papier do drukarek atramentowych, papier powlekany, pogrubiony papier powlekany oraz papier zwykły. 32 Wyrównywanie głowic drukujących

33 Warunki gwarancji Hewlett-Packard (Seria produktów HP Designjet 5xx) Produkt HP Drukarka i jej akcesoria sprzętowe: Oprogramowanie: Głowica drukująca: Pojemnik z tuszem: A. Zakres gwarancji Okres gwarancji (o ile na opakowaniu produktu nie określono inaczej) 1 rok (licząc od daty zakupu przez klienta) 90 dni (licząc od daty zakupu przez klienta) Do daty koniec gwarancji produktu lub gdy 530 cm 3 czarnego tuszu HP lub 200 cm 3 kolorowego tuszu HP zostało zużytych z tym produktem, w zależności od tego, który termin upłynie pierwszy Do momentu gdy oryginalny tusz został zużyty z pojemnika zgodnie z informacją podawaną na drukarce lub do daty koniec gwarancji produktu, w zależności od tego, który termin upłynie pierwszy 1 Firma Hewlett-Packard (HP) gwarantuje użytkownikowi nabywcy, że wyżej wymieniony produkt będzie wolny od wad materiałowych i wykonawczych przez podany wyżej okres. Nabywca jest zobowiązany do zachowania dowodu zakupu zawierającego datę sprzedaży. 2 Gwarancja HP dotycząca oprogramowania dotyczy wyłącznie działania oprogramowania (wykonywania instrukcji programowych). HP nie gwarantuje, że działanie dowolnego produktu będzie wolne od błędów i zakłóceń. 3 Gwarancja HP obejmuje tylko te usterki, które zostaną ujawnione podczas normalnego użytkowania produktu i nie ma zastosowania w następujących przypadkach: a niewłaściwa eksploatacja lub modyfikacja; b używanie oprogramowania, interfejsu, nośników, części lub materiałów eksploatacyjnych, które nie pochodzą z firmy HP lub nie są przez nią obsługiwane; c eksploatacja niezgodna z przeznaczeniem. 4 Używanie ponownie napełnionych pojemników z tuszem lub materiałów eksploatacyjnych innych firm z drukarkami firmy HP (tusz, głowica drukująca lub pojemniki z tuszem) nie narusza warunków gwarancji ani zasad pomocy technicznej oferowanej nabywcy. Jeśli jednak błędna praca drukarki lub jej uszkodzenie jest wynikiem używania pojemników z tuszem innych producentów lub ich ponownego napełnienia, firma HP zastrzega sobie prawo do obciążenia nabywcy standardowymi kosztami związanymi z czasem orz materiałami użytymi do usunięcia awarii lub uszkodzenia. 5 Jeśli w czasie obowiązywania gwarancji firma HP zostanie powiadomiona o defektach w oprogramowaniu, materiałach lub pojemnikach z tuszem których niniejsza gwarancja dotyczy firma HP dostarczy klientowi inny produkt zastępujący produkt wadliwy. Jeśli w czasie obowiązywania gwarancji firma HP zostanie powiadomiona o defektach w sprzęcie, którego niniejsza gwarancja dotyczy, firma HP naprawi lub wymieni wadliwy produkt, według własnej decyzji. Warunki gwarancji Hewlett-Packard 33 Informacje prawne

34 6 Jeśli nie będzie możliwa naprawa lub wymiana wadliwego produktu, którego dotyczy niniejsza gwarancja, firma HP zobowiązuje się do wypłacenia równowartości ceny produktu, w stosownym czasie od momentu zgłoszenia takiego defektu. 7 Firma HP nie jest zobowiązana do naprawy, wymiany lub zwrotu równowartości produktu, do czasu zwrotu wadliwego produktu do firmy HP. 8 Produkt oferowany zamiennie może być nowy lub jak nowy, jednak pod względem funkcjonalności co najmniej równy produktowi zwracanemu firmie HP. 9 Produkty HP mogą zawierać uzdatnione części pochodzące z odzysku lub krótko używane, jednak pod względem wydajności równoważne nowym częściom. 10 Gwarancja HP jest ważna w każdym kraju, w którym jest prowadzona dystrybucja danego produktu HP, z wyjątkiem krajów Bliskiego Wschodu, Afryki, Argentyny, Brazylii, Meksyku, Wenezueli i francuskich terytoriów zamorskich; na tych obszarach gwarancja jest ważna tylko w kraju, w którym zakupiono produkt. Umowy dotyczące dodatkowego serwisu gwarancyjnego, w tym napraw u klienta, mogą być zawierane w każdym autoryzowanym punkcie serwisowym HP, zajmującym się dystrybucją danego produktu HP, lub u autoryzowanych importerów. B. Ograniczenia gwarancji 1 W STOPNIU OKREŚLONYM PRZEZ OBOWIĄZUJĄCE PRAWO ANI FIRMA HP, ANI WSPÓŁPRACUJĄCY Z NIĄ DYSTRYBUTORZY NIE UDZIELAJĄ ŻADNEJ INNEJ GWARANCJI NIŻ TA, WYRAŻONEJ JAWNIE LUB DOMNIEMANEJ, W ODNIESIENIU DO PRODUKTÓW FIRMY HP, A W SZCZEGÓLNOŚCI GWARANCJI PRZYDATNOŚCI HANDLOWEJ, JAKOŚCI LUB PRZYDATNOŚCI DO OKREŚLONEGO CELU. 34 Warunki gwarancji Hewlett-Packard C. Ograniczenia odpowiedzialności 1 W stopniu określonym obowiązującym prawem świadczenia określone w postanowieniach niniejszej gwarancji są jedynymi świadczeniami, jakie przysługują klientowi firmy HP. 2 W STOPNIU OKREŚLONYM OBOWIĄZUJĄCYM PRAWEM, Z WYŁĄCZENIEM ZOBOWIĄZAŃ JAWNIE WYRAŻONYCH W NINIEJSZEJ UMOWIE GWARANCJI ANI FIRMA HP, ANI WSPÓŁPRACUJĄCY Z NIĄ DYSTRYBUTORZY NIE PONOSZĄ ODPOWIEDZIALNOŚCI ZA SZKODY BEZPOŚREDNIE, POŚREDNIE, CELOWE, PRZYPADKOWE I NASTĘPCZE, BEZ WZGLĘDU NA TO, CZY WYNIKAJĄ ONE Z UMOWY, CZYNU NIEDOZWOLONEGO LUB INNYCH ZASAD PRAWNYCH. ATAKŻE W PRZYPADKU POWIADOMIENIA FIRMY HP O MOŻLIWOŚCI WYSTĄPIENIA TAKICH SZKÓD. D. Prawo lokalne 1 Umowa gwarancyjna daje nabywcy określone prawa. Nabywca może też posiadać dodatkowe prawa, zależnie od prawa stanowego w Stanach Zjednoczonych, prawa obowiązującego w poszczególnych prowincjach Kanady a także od stanu prawnego w poszczególnych krajach świata. 2 Jeśli postanowienia niniejszej gwarancji nie są zgodne z prawem lokalnym, niniejsza umowa gwarancyjna może zostać zmodyfikowana w stopniu zapewniającym zgodność z prawem lokalnym. Zgodnie z prawem lokalnym pewne zastrzeżenia i ograniczenia niniejszej gwarancji mogą nie mieć zastosowania. Na przykład w niektóre prawa stanowe w Stanów Zjednoczonych, a także w pewne systemy prawne poza nimi (w tym w prowincjach Kanady), mogą: a wykluczyć te zastrzeżenia i ograniczenia niniejszej gwarancji, które ograniczają ustawowe prawa nabywcy (np. w Wielkiej Brytanii), b ograniczyć w inny sposób możliwości producenta do egzekwowania tych zastrzeżeń i ograniczeń; lub c przyznać nabywcy dodatkowe prawa, określić czas obowiązywania rękojmi, którego producent nie może zmienić, lub zabronić ograniczania czasu trwania rękojmi.

35 3 ODNOŚNIE DO TRANSAKCJI KONSUMENCKICH W AUSTRALII I NOWEJ ZELANDII WARUNKI NINIEJSZEJ UMOWY GWARANCYJNEJ, Z POMINIĘCIEM DOPUSZCZALNYCH PRZEZ PRAWO WYJĄTKÓW, NIE WYKLUCZAJĄ, NIE OGRANICZAJĄ I NIE MODYFIKUJĄ OBOWIĄZUJĄCYCH W TYCH KRAJACH PRZEPISÓW PRAWA HANDLOWEGO, A STANOWIĄ UZUPEŁNIENIE TYCH PRAW W ODNIESIENIU DO SPRZEDAŻY PRODUKTÓW FIRMY HP KLIENTOM W TYCH KRAJACH. Wersja z dnia: 23 czerwca 2000 Inne regulacje prawne Prawny numer modelu Do celów identyfikacyjnych ten produkt jest oznaczony prawnym numerem modelu. Prawny numer modelu tego produktu to BCLAA Tego numeru nie należy mylić z nazwą handlową (np. HP Designjet 4500) ani numerem produktu (np. Z####X, gdzie Z i X oznacza dowolną literę, a # oznacza dowolną cyfrę). Oświadczenia wymagane przepisami Unia Europejska Dźwięk (Niemcy) Geräuschemission (Germany) LpA < 70 db, am Arbeitsplatz, im Normalbetrieb, nach DIN T. 19. Zasady postępowania z zużytym sprzętem przez użytkowników w gospodarstwach domowych w Unii Europejskiej Ten symbol na produkcie lub opakowaniu oznacza, że produktu nie wolno składować razem z innymi odpadkami z gospodarstwa domowego. Na użytkowniku spoczywa odpowiedzialność za pozbycie się elektrycznych i elektronicznych urządzeń odpadowych poprzez przekazanie ich odpowiedniemu punktowi zbierania odpadów w celu poddania ich procesowi recyklingu. Osobne zbieranie i recykling urządzeń odpadowych w momencie pozbywania się ich pomaga chronić zasoby naturalne i zapewnia, że proces recyklingu przebiega w sposób chroniący zdrowie ludzkie i środowisko naturalne. Więcej informacji na temat punktów zbierania urządzeń odpadowych w celu poddania ich recyklingowi można uzyskać od lokalnych władz miejskich, firm zajmujących się usuwaniem odpadów z gospodarstw domowych lub sklepu, w którym produkt został zakupiony. U.S.A. Electro-Magnetic Compatibility (EMC) The U.S. Federal Communications Commission (in 47 cfr ) has specified that the following notices be brought to the attention of users of this product. This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: 1 This device may not cause harmful interference. 2 This device must accept any interference received, including interference that may cause undesired operation. Use of shielded data cables is required to comply with the Class B limits of Part 15 of the FCC Rules. Informacje prawne Inne regulacje prawne 35

36 CAUTION Pursuant to Part of the FCC Rules, any changes or modifications to this equipment not expressly approved by the Hewlett-Packard Company may cause harmful interference and void the FCC authorization to operate this equipment. Note This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: a Reorient the receiving antenna. b Increase the separation between the equipment and the receiver. c Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. d Consult your dealer or an experienced radio/tv technician. You may find useful the following booklet prepared by the FCC: How to Identify and Resolve Radio-TV Interference Problems. This booklet is available from the US Government Printing Office, Washington, DC 20402, Stock No Information regarding ENERGY STAR To determine the ENERGY STAR qualification status of this product, see ENERGY STAR and the ENERGY STAR trademark are registered U.S. trademarks. Kanada Normes de sécurité (Canada) Le présent appareil numérique n émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de Classe B prescrites dans le réglement sur le brouillage radioélectrique édicté par le Ministčre des Communications du Canada. DOC statement (Canada) This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus set out in the Radio Interference Regulations of the Canadian Department of Communications. Japonia VCCI Class B Safety power cord warning 36 Inne regulacje prawne

37 Chiny Chinese EMI statement Class B Korea Korean EMI statement Tajwan Taiwanese EMI statement Adres Hewlett-Packard Company Manager of Corporate Product Regulations 3000 Hanover Street Palo Alto, CA / Informacje prawne Inne regulacje prawne 37

38 Deklaracja zgodności na podstawie norm ISO/IEC i EN Nazwa dostawcy: Hewlett-Packard Company DoC N o : BCLAA Adres dostawcy: Avenida Graells, Sant Cugat del Vallès Barcelona, Hiszpania oświadcza, że produkt Prawny numer modelu 3 : BCLAA-0603 Rodzina produktów: Drukarki atramentowe HP Designjet serii 5xx Opcje produktu: wszystkie jest zgodny z następującymi specyfikacjami Bezpieczeństwo: IEC :2001 / EN :2001 EMC: CISPR 22:2005 / EN 55022:2006 klasa B 1 EN 55024: A1: A2:2003 EN : A2:2005 EN : A1:2001 FCC tytuł 47 CFR, część 15 klasa B 2 Informacje dodatkowe: Niniejszy produkt jest zgodny z wymaganiami dyrektywy niskonapięciowej 2006/95/WE i dyrektywy 2004/108/WE dotyczącej kompatybilności elektromagnetycznej i ma oznaczenie zgodności CE. Ponadto jest zgodny z dyrektywą WEEE 2002/96/WE i dyrektywą RoHS 2002/95/WE. 1 Produkt był testowany w typowej konfiguracji z komputerami PC firmy HP i urządzeniami peryferyjnymi. 2 Urządzenie jest zgodne z przepisami FCC, część 15. Urządzenie musi spełniać dwa następujące warunki: (a) Urządzenie nie może powodować szkodliwych zakłóceń oraz (b) Urządzenie musi być odporne na odbierane zakłócenia, które mogą spowodować niepożądane działanie. 38 Inne regulacje prawne

39 3 Do niniejszego produktu jest przypisany prawny numer modelu używany do celów związanych z kontrolą zgodności konstrukcji z normami. Prawny numer modelu jest głównym identyfikatorem produktu w dokumentacji normatywnej i raportach z testów; nie należy go mylić z nazwą handlową i numerami produktu. Sant Cugat del Vallčs (Barcelona), 2 czerwca 2008 Vicenç Llorens Product Regulations Manager Adresy dotyczące spraw związanych z przepisami: Europa: Hewlett-Packard GmbH, HQ-TRE, Herrenberger Strasse 140, Böblingen, Germany Stany Zjednoczone: Hewlett-Packard Company, HPCC, S.H. 249 Houston, Texas, Australia: Hewlett-Packard Australia Ltd, Product Regulations Manager, Joseph Street, Blackburn, Victoria, 3130, Australia Informacje prawne Inne regulacje prawne 39
