1 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11) Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Klasyfikacja: (54) Solarna suszarnia cienkowarstwowa osadów ściekowych (45) O udzieleniu prawa z rejestracji ogłoszono: WUP 03/2010 (73) Uprawniony z rejestracji wzoru przemysłowego: Jacek Szczygieł, Piastów, (PL); Piotr Krawczyk, Głudna, (PL); Włodzimierz Ogonowski, Piastów, (PL); Edmund Kuna, Komorów, (PL) (72) Twórca(y) wzoru przemysłowego: Szczygieł Jacek, Piastów, (PL); Krawczyk Piotr, Głudna, (PL); Ogonowski Włodzimierz, Piastów, (PL); Kuna Edmund, Komorów, (PL) PL 15058

2 5 10 Solama suszarnia cienkowarstwowa osadów ściekowych Przedmiotem wzoru przemysłowego jest solarna suszarnia cienkowarstwowa osadów ściekowych. Wzór przemysłowy dotyczy budowy solarnej suszami cienkowarstwowej osadów 15 ściekowych. Znane są rozwiązania wzornicze suszami solarnych, w których proces suszenia jest prowadzony w halach suszarniczych pokrytych transparentnymi powłokami ze szkła lub poliwęglanu. Złoże przeznaczonych do suszenia osadów ściekowych o grubości cm rozkładane jest na powierzchni płyty podłogowej suszarni. Promieniowanie słoneczne 20 przechodząc przez pokrycie suszarni dociera do powierzchni złoża osadów powodując wzrost temperatury jego wierzchniej warstwy prowadzący do wypierania cząsteczek wody ze struktury osadu i ich migracji do otoczenia. Odprowadzona z powierzchni suszonych osadów para wodna jest usuwana z suszami wraz z powietrzem wentylacyjnym. Suszarnie słoneczne osadów ściekowych są zazwyczaj wyposażane w system wentylacji mechanicznej. 25 Istotną wadą znanych rozwiązań wzorniczych halowych suszami słonecznych, jest konieczność mieszania - przegarniania złoża, w taki sposób aby cała objętość substratu mogła skontaktować się z medium suszącym. Wysuszenie całej objętości złoża grubowarstwowego, wymaga jego wielokrotnego przegarniania. Wzór przemysłowy rozwiązuje zagadnienie opracowania nowej formy solarnej su- 30 szarni osadów ściekowych, w której suszenie osadów ściekowych będzie odbywało się w złożach cienkowarstwowych, mającej szczególny zindywidualizowany zarys jej kształtów, linii i proporcji nadającej się do wielokrotnego odtworzenia w sposób przemysłowy lub rzemieślniczy.

3 2 Przedmiot wzoru przemysłowego jest szczegółowo przedstawiony w trzech odmianach jego wykonania i zobrazowany na załączonych widokach aksonometrycznych z przodu, z tyłu i z boku. Wykaz odmian wzoru. 5 Odmiana 1 jest uwidoczniona na fig. 1 która przedstawia widok aksonometryczny ukosem od przodu słonecznej suszami cienkowarstwowej wykorzystującej do suszenia wyłącznie energię promieniowania słonecznego, na fig. 2 która przedstawia widok z boku tej odmiany suszami i na fig. 3 która przedstawia widok aksonometryczny tej odmiany suszami ukosem w tyłu. 10 Odmiana 2 uwidoczniona na fig. 4 która przedstawia widok aksonometryczny ukosem od przodu słonecznej suszami cienkowarstwowej wykorzystującej do suszenia energię promieniowania słonecznego wspomaganą ciepłem z promienników podczerwieni umieszczonych nad złożem osadów suszonych, na fig. 5 która przedstawia widok z boku tej odmiany suszami i na fig. 6 która przedstawia widok aksonometryczny tej 15 odmiany suszami ukosem w tyłu. Odmiana 3 uwidoczniona na fig. 7 która przedstawia widok aksonometryczny ukosem od przodu słonecznej suszami cienkowarstwowej wykorzystującej do suszenia energię promieniowania słonecznego wspomaganą ciepłem z wymienników ciepła woda powietrze umieszczonych w czerpniach powietrza wentylacyjnego podgrzewających stru- 20 mienie powietrza suszącego, na fig. 8 która przedstawia widok z boku tej odmiany suszami i na fig. 9 która przedstawia widok aksonometryczny tej odmiany suszami ukosem w tyłu. Solarna suszarnia cienkowarstwowa osadów ściekowych w odmianie pierwszej ( fig. fig. 1, 2 i 3 ), w której wykorzystuje do suszenia wyłącznie energię promieniowania 25 słonecznego, składa się z suszarniczej półokrągłej komory utworzonej przez transparentną dla promieniowania słonecznego powłokę rozpiętą na sztywnej ramie i przez znajdującą się pod powłoką suszarniczą taśmę transportową, rozpiętą pomiędzy dwoma wałami z których jeden jest napędzany przez motoreduktor. Cienkowarstwowe złoże jest rozkładane na poruszającej się transportowej taśmie suszarni, przez znajdujące się z przodu urządzenie roz- 30 ściełające, zasilane uwodnionymi osadami z zasobnika substratu znajdującego się z przodu poza obrębem suszarniczej półokrągłej komory, a wysuszone osady są zrzucane z taśmy transportowej do zbiornika magazynowego znajdującego się po przeciwnej stronie suszami z tyłu, poza obrębem suszarniczej półokrągłej komory, przy czym przepływ powietrza su-

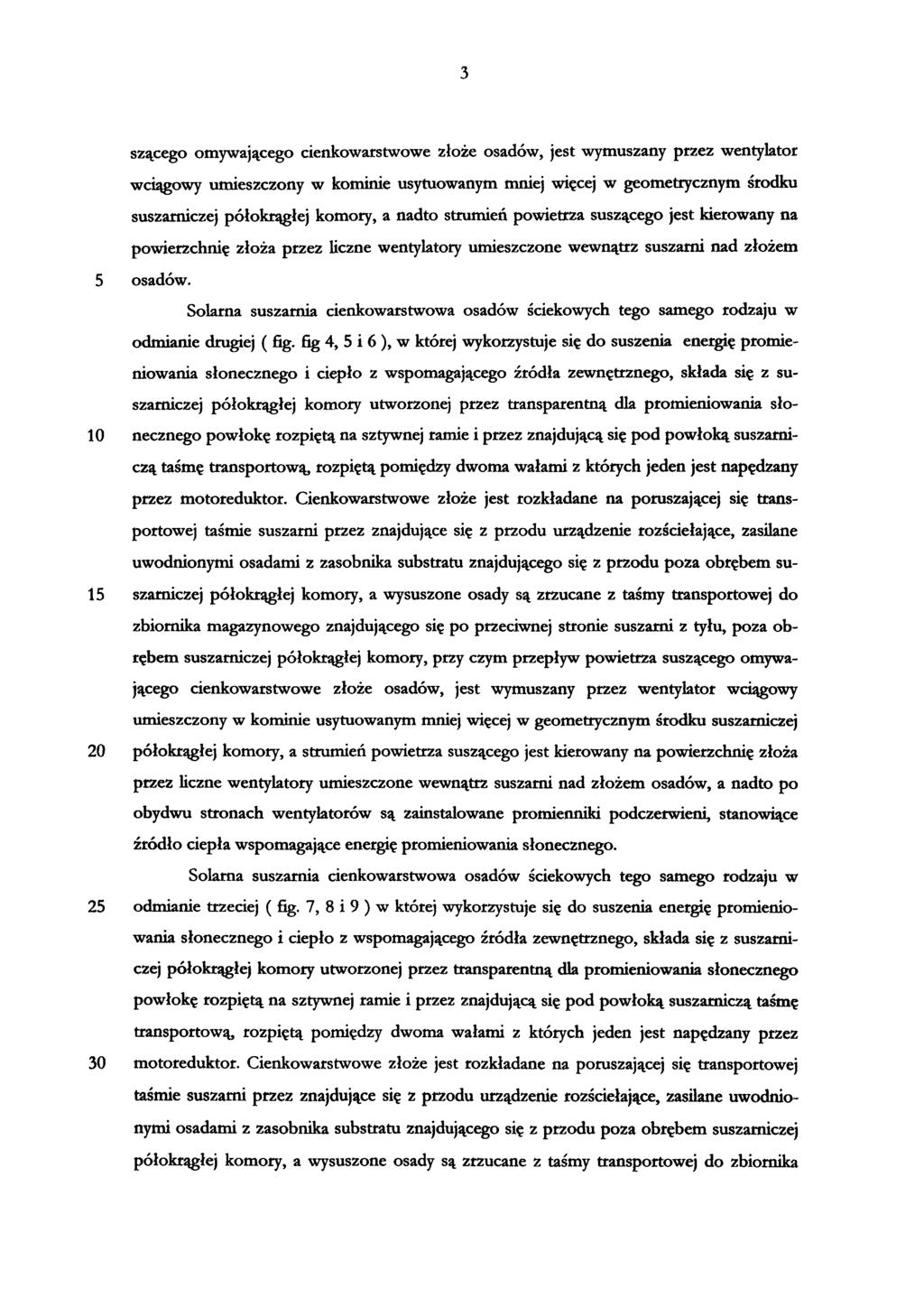

4 3 szącego omywającego cienkowarstwowe złoże osadów, jest wymuszany przez wentylator wciągowy umieszczony w kominie usytuowanym mniej więcej w geometrycznym środku suszarniczej półokrągłej komory, a nadto strumień powietrza suszącego jest kierowany na powierzchnię złoża przez liczne wentylatory umieszczone wewnątrz suszami nad złożem 5 osadów. Solarna suszarnia cienkowarstwowa osadów ściekowych tego samego rodzaju w o dm ianie, drugiej ( fig. fig 4, 5 i 6 ), w której wykorzystuje się do suszenia energię promieniowania słonecznego i ciepło z wspomagającego źródła zewnętrznego, składa się z suszarniczej półokrągłej komory utworzonej przez transparentną dla promieniowania sło- 10 necznego powłokę rozpiętą na sztywnej ramie i przez znajdującą się pod powłoką suszarniczą taśmę transportową, rozpiętą pomiędzy dwoma wałami z których jeden jest napędzany przez motoreduktor. Cienkowarstwowe złoże jest rozkładane na poruszającej się transportowej taśmie suszami przez znajdujące się z przodu urządzenie rozścielające, zasilane uwodnionymi osadami z zasobnika substratu znajdującego się z przodu poza obrębem su- 15 szarniczej półokrągłej komory, a wysuszone osady są zrzucane z taśmy transportowej do zbiornika magazynowego znajdującego się po przeciwnej stronie suszami z tyłu, poza obrębem suszarniczej półokrągłej komory, przy czym przepływ powietrza suszącego omywającego cienkowarstwowe złoże osadów, jest wymuszany przez wentylator wciągowy umieszczony w kominie usytuowanym mniej więcej w geometrycznym środku suszarniczej 20 półokrągłej komory, a strumień powietrza suszącego jest kierowany na powierzchnię złoża przez liczne wentylatory umieszczone wewnątrz suszami nad złożem osadów, a nadto po obydwu stronach wentylatorów są zainstalowane promienniki podczerwieni, stanowiące źródło ciepła wspomagające energię promieniowania słonecznego. Solarna suszarnia cienkowarstwowa osadów ściekowych tego samego rodzaju w 25 odmianie trzeciej ( fig. 7, 8 i 9 ) w której wykorzystuje się do suszenia energię promieniowania słonecznego i ciepło z wspomagającego źródła zewnętrznego, składa się z suszarniczej półokrągłej komory utworzonej przez transparentną dla promieniowania słonecznego powłokę rozpiętą na sztywnej ramie i przez znajdującą się pod powłoką suszarniczą taśmę transportową, rozpiętą pomiędzy dwoma wałami z których jeden jest napędzany przez 30 motoreduktor. Cienkowarstwowe złoże jest rozkładane na poruszającej się transportowej taśmie suszami przez znajdujące się z przodu urządzenie rozścielające, zasilane uwodnionymi osadami z zasobnika substratu znajdującego się z przodu poza obrębem suszarniczej półokrągłej komory, a wysuszone osady są zrzucane z taśmy transportowej do zbiornika

5 4 magazynowego znajdującego się po przeciwnej stronie suszami z tyłu, poza obrębem suszarniczej półokrągłej komory, przy czym przepływ powietrza suszącego omywającego cienkowarstwowe złoże osadów, jest wymuszany przez wentylator wciągowy umieszczony w kominie usytuowanym mniej więcej w geometrycznym środku suszarniczej półokrągłej 5 komory, a strumień powietrza suszącego jest kierowany na powierzchnię złoża przez liczne wentylatory umieszczone wewnątrz suszami nad złożem osadów, a nadto jako źródło ciepła wspomagającego energię promieniowania słonecznego, są zastosowane wymienniki ciepła woda powietrze, umieszczone w czerpniach powietrza wlotowego. W każdej z trzech jednorodzajowych odmian suszami cienkowarstwowej osadów 10 ściekowych według wzoru, złoże cienkowarstwowe jest tworzone w formie licznych wstęg i ma dużą powierzchnię kontaktu z czynnikiem suszącym co powoduje, że wskaźnik powierzchni złoża do jego objętości jest znacznie większy niż w przypadku złoża grubowarstwowego. Dzięki temu promieniowanie słoneczne absorbowane przez powierzchnię złoża nagrzewa całą jego objętość, stwarzając korzystne warunki do odparowania wody. Podczas 15 suszenia złoża cienkowarstwowego w suszami według wzoru, można zrezygnować z mieszania przegarniania osadów, co pozwala uniknąć okresowego schładzania powierzchni suszonego substratu. W suszami według wzoru jedynym parametrem sterowania procesem suszenia jest intensywność nawiewu powietrza suszącego, która może być regulowana w taki sposób, by dla dowolnych jego parametrów chwilowych to jest temperatury i wilgotno- 20 ści, ilość odparowanej wody usuwanej z suszami z powietrzem wentylacyjnym była jak największa. W odmianach solarnej suszami cienkowarstwowej osadów ściekowych według wzoru można stosować źródła ciepła wspomagające energię promieniowania słonecznego np. promienniki podczerwieni podgrzewające powierzchnię złoża ( odmiana druga ), lub 25 wymienniki ciepła woda - powietrze podgrzewające strumień powietrza wentylacyjnego ( odmiana 3 ). Każda z trzech jednorodzajowych odmian suszami cienkowarstwowej osadów ściekowych według wzoru, może działać w dwu reżimach pracy. Pierwszy reżim pracy polega na tym, że po uformowaniu przez urządzenie rozście- 30 łające cienkowarstwowego złoża, taśma transportowa zostaje unieruchomiona. Postój taśmy trwa do chwili osiągnięcia przez osady wymaganego stopnia wysuszenia. W wyniku powtórnego uruchomienia taśmy, wysuszony substrat jest zsypywany z taśmy do zasobnika

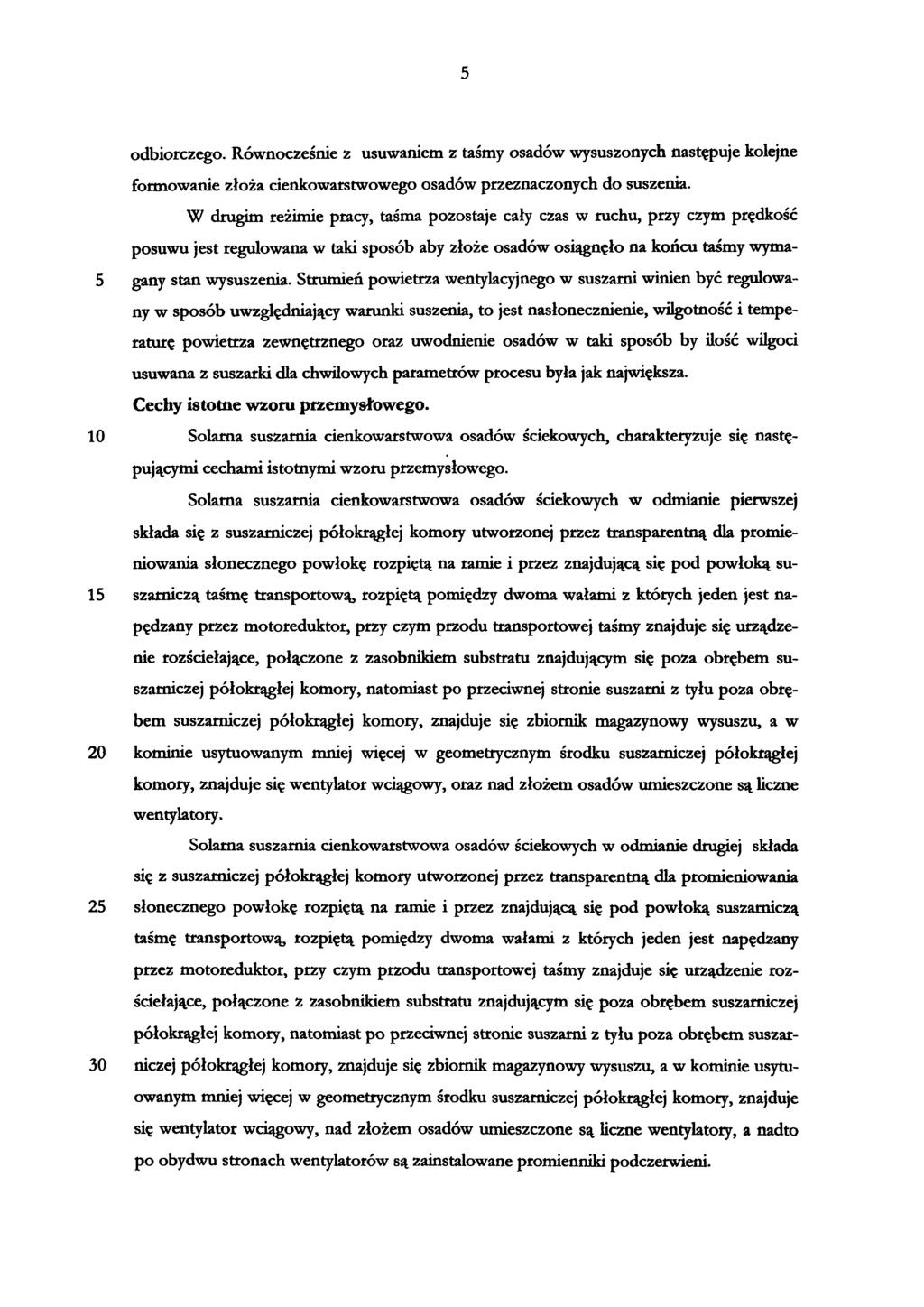

6 5 odbiorczego. Równocześnie z usuwaniem z taśmy osadów wysuszonych następuje kolejne formowanie złoża cienkowarstwowego osadów przeznaczonych do suszenia. W drugim reżimie pracy, taśma pozostaje cały czas w ruchu, przy czym prędkość posuwu jest regulowana w taki sposób aby złoże osadów osiągnęło na końcu taśmy wyma- 5 gany stan wysuszenia. Strumień powietrza wentylacyjnego w suszami winien być regulowany w sposób uwzględniający warunki suszenia, to jest nasłonecznienie, wilgotność i temperaturę powietrza zewnętrznego oraz uwodnienie osadów w taki sposób by ilość wilgoci usuwana z suszarki dla chwilowych parametrów procesu była jak największa. Cechy istotne wzoru przemysłowego. 10 Solarna suszarnia cienkowarstwowa osadów ściekowych, charakteryzuje się następującymi cechami istotnymi wzoru przemysłowego. Solarna suszarnia cienkowarstwowa osadów ściekowych w odmianie pierwszej składa się z suszarniczej półokrągłej komory utworzonej przez transparentną dla promieniowania słonecznego powłokę rozpiętą na tamie i przez znajdującą się pod powłoką su- 15 szarniczą taśmę transportową, rozpiętą pomiędzy dwoma wałami z których jeden jest napędzany przez motoreduktor, przy czym przodu transportowej taśmy znajduje się urządzenie rozścielające, połączone z zasobnikiem substratu znajdującym się poza obrębem suszarniczej półokrągłej komory, natomiast po przeciwnej stronie suszami z tyłu poza obrębem suszarniczej półokrągłej komory, znajduje się zbiornik magazynowy wysuszu, a w 20 kominie usytuowanym mniej więcej w geometrycznym środku suszarniczej półokrągłej komory, znajduje się wentylator wciągowy, oraz nad złożem osadów umieszczone są liczne wentylatory. Solarna suszarnia cienkowarstwowa osadów ściekowych w odmianie drugiej składa się z suszarniczej półokrągłej komory utworzonej przez transparentną dla promieniowania 25 słonecznego powłokę rozpiętą na ramie i przez znajdującą się pod powłoką suszarniczą taśmę transportową, rozpiętą pomiędzy dwoma wałami z których jeden jest napędzany przez motoreduktor, przy czym przodu transportowej taśmy znajduje się urządzenie rozścielające, połączone z zasobnikiem substratu znajdującym się poza obrębem suszarniczej półokrągłej komory, natomiast po przeciwnej stronie suszami z tyłu poza obrębem suszar- 30 niczej półokrągłej komory, znajduje się zbiornik magazynowy wysuszu, a w kominie usytuowanym mniej więcej w geometrycznym środku suszarniczej półokrągłej komory, znajduje się wentylator wciągowy, nad złożem osadów umieszczone są liczne wentylatory, a nadto po obydwu stronach wentylatorów są zainstalowane promienniki podczerwieni.

7 6 Solarna suszarnia cienkowarstwowa osadów ściekowych w odmianie trzeciej składa się z suszarniczej półokrągłej komory utworzonej przez transparentną dla promieniowania słonecznego powłokę rozpiętą na ramie i przez znajdującą się pod powłoką suszarniczą taśmę transportową, rozpiętą pomiędzy dwoma wałami z których jeden jest napędzany 5 przez motoreduktor, przy czym przodu transportowej taśmy znajduje się urządzenie rozścielające, połączone z zasobnikiem substratu znajdującym się poza obrębem suszarniczej półokrągłej komory, natomiast po przeciwnej stronie suszami z tyłu poza obrębem suszarniczej półokrągłej komory, znajduje się zbiornik magazynowy wysuszu, natomiast w kominie usytuowanym mniej więcej w geometrycznym środku suszarniczej półokrągłej komory, 10 znajduje się wentylator wciągowy, nad złożem osadów umieszczone są liczne wentylatory, a nadto jako źródło ciepła wspomagającym energię promieniowania słonecznego, są zastosowane wymienniki ciepła woda powietrze, umieszczone w czerpniach powietrza wlotowego

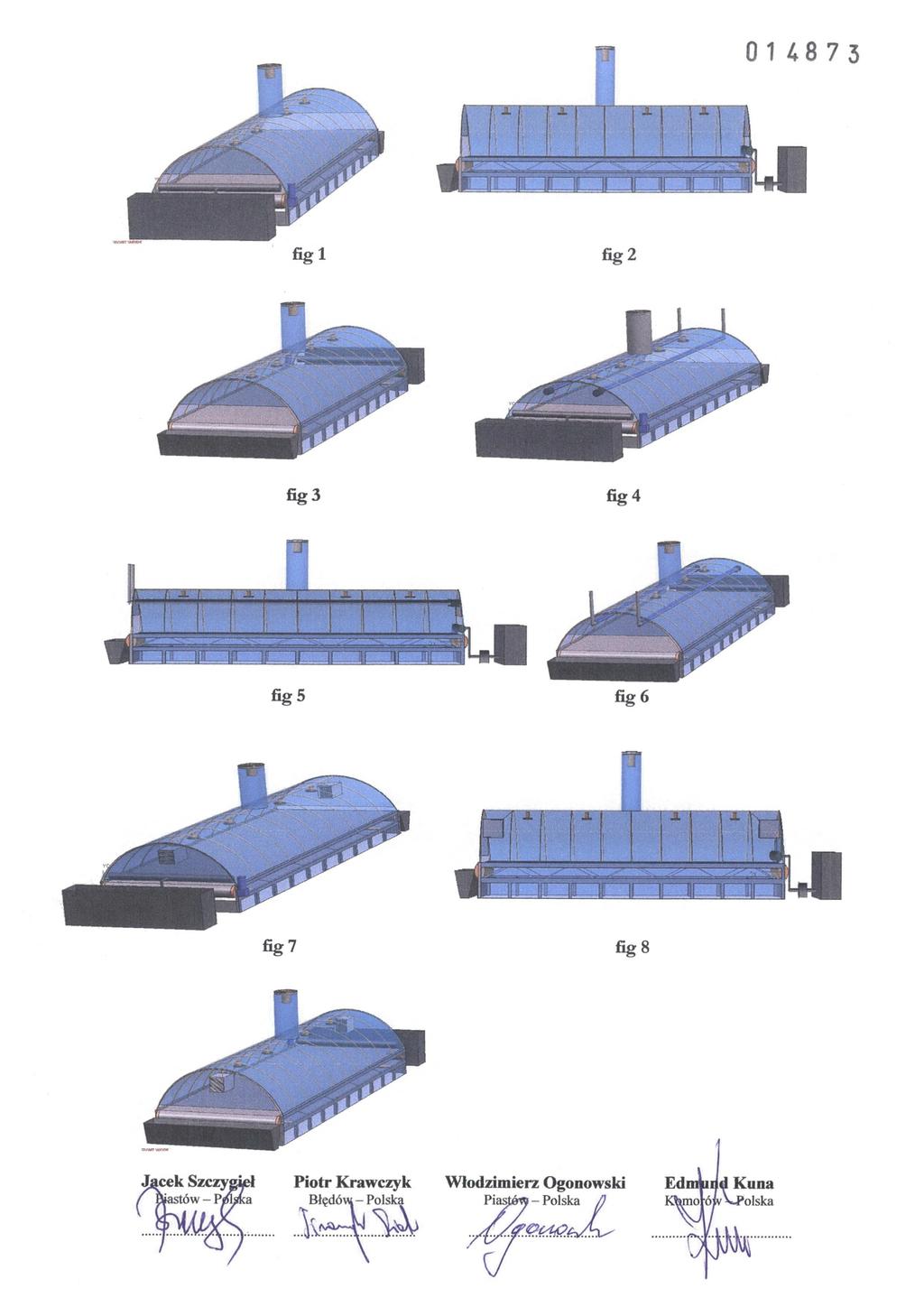

8 fig1 fig 3 fig 5 fig 7 fig 2 fig 4 fig 6 fig 8

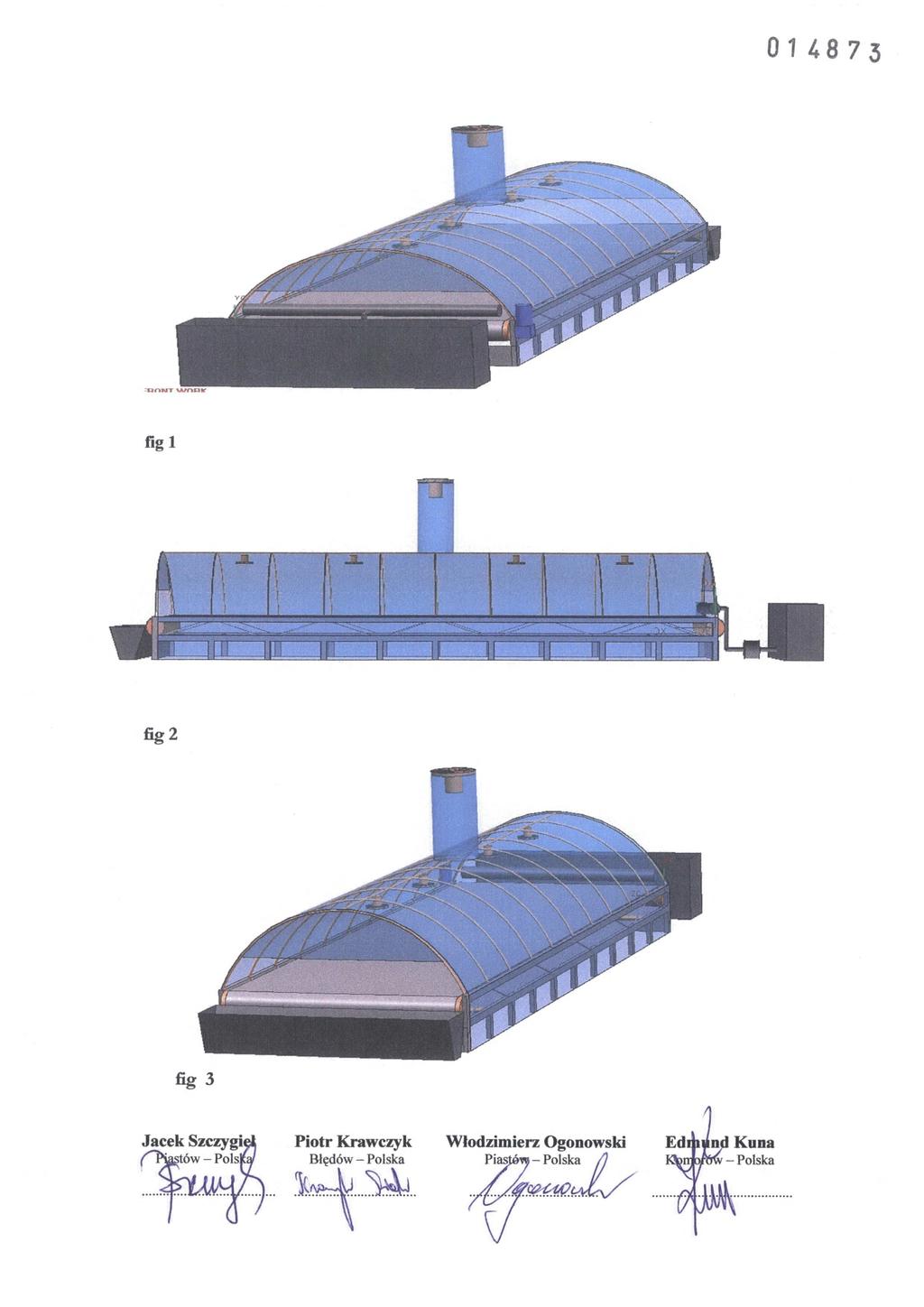

9 fig 1 fig 2 fig 3

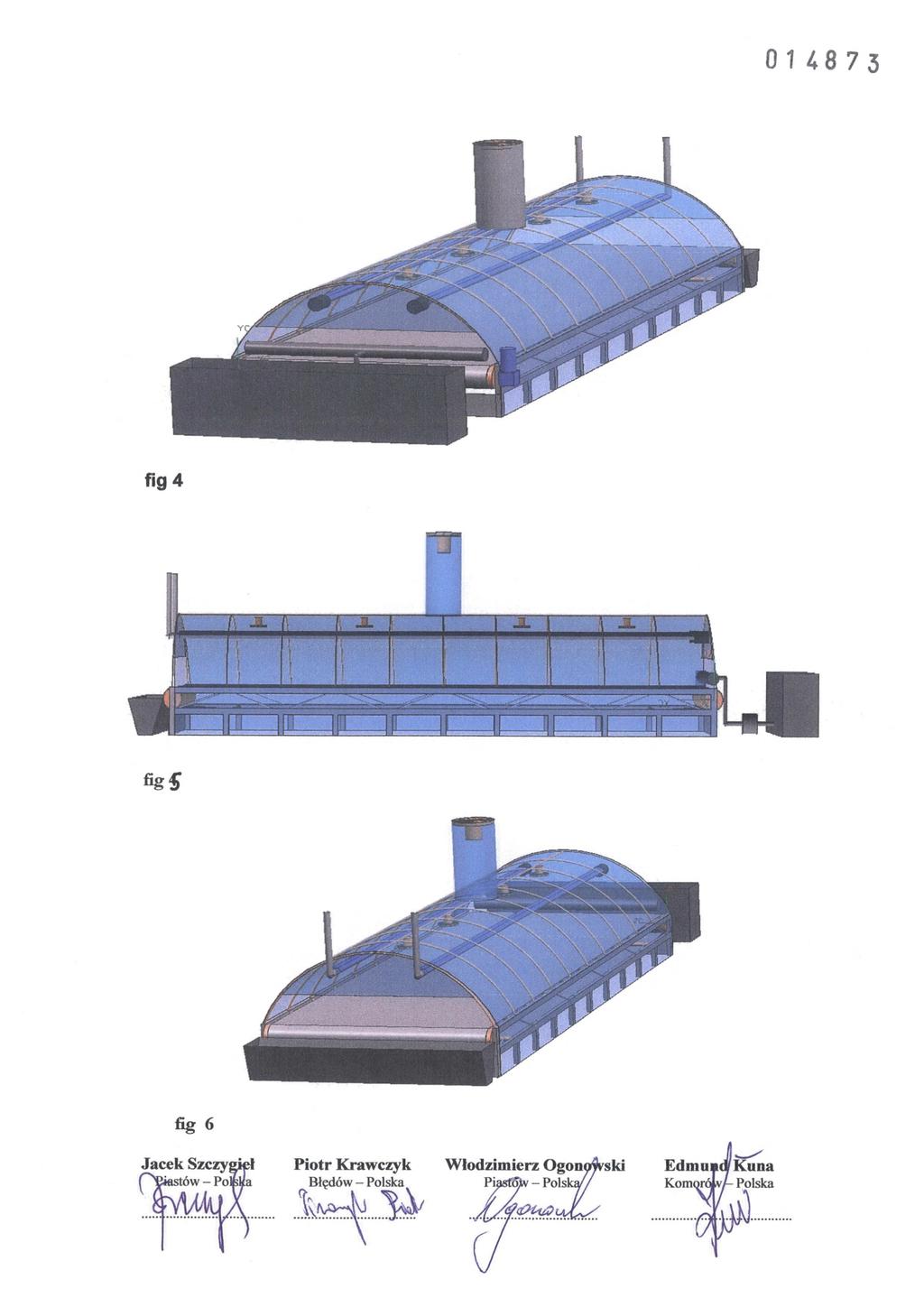

10 fig 4 fig 5 fig 6

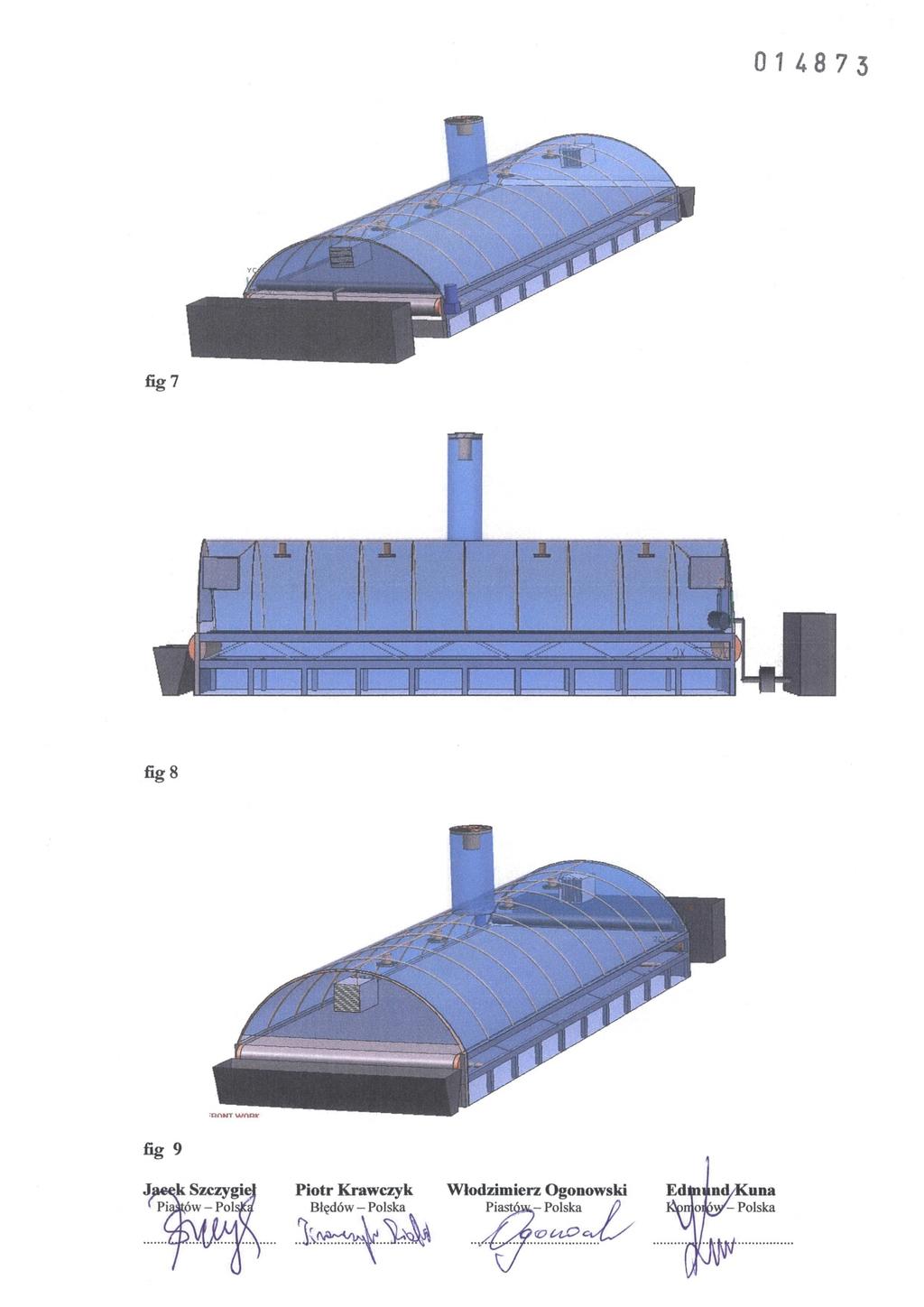

11 fig 7 fig 8 fig 9
