1 EKOLOGICZNE KOTŁY C.O. 5 KLASY 2018 PRODUKUJEMY KOTLY OD ROKU

2 DOŚWIADCZENIE I JAKOŚĆ FIRMY SAS PRODUKUJEMY KOTLY OD ROKU ZMK SAS od 1980 r. zajmuje się produkcją kotłów grzewczych na paliwa stałe. Wieloletnie doświadczenie i rozwój technologii produkcji umożliwił skonstruowanie kotłów spełniających wymagania klasy 5 wg normy PN-EN 303-5:2012 oraz dyrektywy ekoprojektu. Dzięki temu kotły na eko-groszek: SOLID, EFEKT i na pelety: BIO SOLID, BIO EFEKT, BIO COMPACT mogą brać udział w programach dofinansowania do zakupu nowoczesnych urządzeń grzewczych oraz przyczyniają się do ograniczenia niskiej emisji. Palnik SAS MULTI FLAME z ruchomym rusztem odpopielającym zastosowany w kotłach peletowych to unikalne, opatentowane rozwiązanie technologiczne podnoszące walory użytkowe kotłów. Firma SAS zadbała również o ekologiczne rozwiązania dla budynków o zapotrzebowaniu cieplnym powyżej 50. Powiększony został typoszereg cenionych na rynku kotłów SOLID i BIO SOLID - teraz można je nabyć w zakresie mocy Jako jedyni na rynku oferujemy dwupaliwowy kocioł 5 klasy na eko-groszek lub pelet: ECO-PELL ( ). Kotły dużych mocy również spełniają wymagania 5 klasy oraz EcoDesign. OFERUJEMY KOTŁY: informacje dodatkowe na pelet BIO COMPACT 6 BIO SOLID 8 BIO EFEKT 10 kocioł dostępny również w wersji z czopuchem do góry na eko-groszek SOLID 12 EFEKT 14 kocioł dostępny również w wersji z czopuchem do góry na pelet BIO SOLID 16 na eko-groszek SOLID 18 dwupaliwowy ECO-PELL 20 technologia produkcji 4 palnik SAS MULTI FLAME 5 sterowniki TECH 22 rozwiązania SAS 24 poradnik użytkownika 26 przedstawiciele regionalni 27 2 sprzedaż :

3 5 KLASA Najwyższa możliwa klasa definiowana przez normę PN-EN 303-5:2012. Kotły spełniające restrykcyjne wymogi klasy 5 charakteryzują się niską emisją pyłu, tlenku węgla i gazowych zanieczyszczeń organicznych przy jednoczesnej wysokiej sprawności cieplnej. Kotły klasy 5 nie mogą posiadać rusztu awaryjnego oraz elementów umożliwiających jego późniejszy montaż. ECODESIGN Wymagania Dyrektywy Ekoprojektu w porównaniu do zapisów normy PN-EN 303-5:2012 wymagają weryfikacji sezonowej efektywności energetycznej. Uwzględnia ona pracę kotłów przy mocy mniejszej niż nominalna. Oprócz tego Dyrektywa określa maksymalne wartości emisji tlenków azotu. Zgodnie z Rozporządzeniem Komisji (UE) 2015/1189 sezonowa efektywność energetyczna kotłów o znamionowej mocy cieplnej do 20 musi wynosić minimum 75% oraz minimum 77% w przypadku kotłów o znamionowej mocy cieplnej powyżej 20. Z kolei emisje cząstek stałych (PM) nie mogą być wyższe niż 40 mg/m³ w przypadku kotłów z automatycznym podawaniem paliwa oraz 60 mg/m³ w kotłach z ręcznym podawaniem paliwa. USTAWY ANTYSMOGOWE 1 października 2017 roku weszło w życie Rozporządzenie Ministra Rozwoju i Finansów, które reguluje wymagania prawne dotyczące kotłów na paliwa stałe. Od 1 lipca 2018 roku będzie można sprzedawać i montować wyłącznie kotły spełniające wymogi 5 klasy wg normy PN-EN 303-5:2012. Rozporządzenie nie dotyczy m. in. kotłów na biomasę niedrzewną. Poza Rozporządzeniem funkcjonują również lokalne uchwały antysmogowe wprowadzone przez sejmiki wojewódzkie. W województwie małopolskim wymagania są jeszcze bardziej restrykcyjne niż w Rozporządzeniu - montować można tylko kotły spełniające wymogi dyrektywy Ekoprojektu (EcoDesign). PROGRAMY DOFINANSOWAŃ W związku z wejściem w życie Rozporządzenia Ministra Rozwoju i Finansów w sprawie wymagań dla kotłów na paliwa stałe oraz lokalnych uchwał antysmogowych, na terenie kraju zaczęły obowiązywać liczne programy dofinansowań wymiany ogrzewania. W zależności od województwa przebiegają one nieco inaczej, jednak funkcjonują na podobnych zasadach finansuje je Narodowy Fundusz Ochrony Środowiska oraz Wojewódzkie Fundusze Ochrony Środowiska i Gospodarki Wodnej. Zapytaj w swoim Urzędzie Miasta lub Urzędzie Gminy o program ograniczania niskiej emisji i jego szczegółowe zasady i uzyskaj dopłatę na wymianę swojego starego urządzenia grzewczego na ekologiczny kocioł SAS. sprzedaz@sas.busko.pl 3

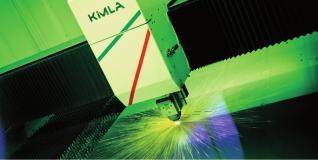

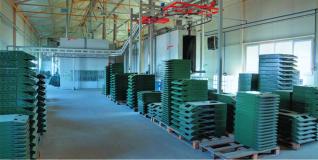

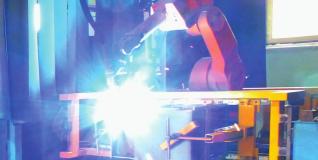

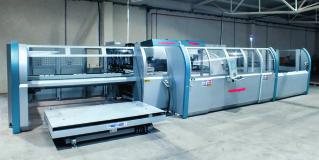

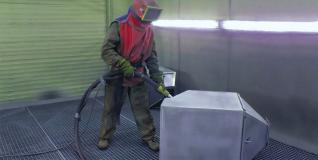

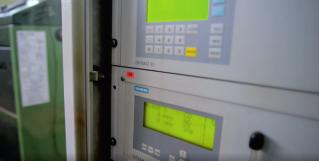

4 NOWOCZESNY PARK MASZYNOWY TECHNOLOGIA PRODUKCJI Produkty SAS charakteryzują się wysokimi standardami jak ościowymi dzięki zastosowaniu najnowocześniejszego parku maszynowego i innowacyjnych technologii. Pozwoliło to zorganizować przebieg wszystkich procesów technologicznych w postaci linii produkcyjnej. Elementy kotłów wycinane są na maszynach sterowanych numerycznie. Proces cięcia wykonywany jest na wysokiej klasy wycinarkach laserowych TRUMPF oraz KIMLA. Techniki wycinania laserowego zapewnia bardzo dużą precyzję wykonania wyrobów, szybkość produkcji oraz umożliwia uzyskanie krawędzi o bardzo wysokiej jakości bez wymogu późniejszej obróbki. Zastosowanie nowoczesnych robotów spawalniczych zwiększa wydajność produkcji oraz zdecydowanie podnosi jakość wykonywanych połączeń. Istotną zaletą spawania robotami jest powtarzalność produkcji, co jest trudne do uzyskania podczas spawania ręcznego. Stała kontrola jakości spoin jak i szczelności wyrobów gwarantuje niezawodność i bezawaryjność pracy kotłów. Automatyczne centrum Salvagnini gwarantuje wysoką jakość gięcia i umożliwia przeprowadzanie bardziej skomplikowanych operacji w połączeniu z optymalizacją procesu produkcji. Zautomatyzowana operacja gięcia zapewnia powtarzalność elementów obudowy zewnętrznej kotła. Elementy kotła (np. zasobniki opału) poddawane są procesowi obróbki strumieniowo - ściernej w komorze śrutowniczej. Zastosowanie tej operacji pozwala przygotować detale do procesu malowania. Laboratorium badawcze Elementy zewnętrzne naszych kotłów malowane są metodą proszkową. Efektem takiego zabiegu są bardzo dobre właściwości antykorozyjne stali oraz zwiększona o d p o r n o ś ć n a u s z ko d z e n i e m e c h a n i c z n e p r z y jednoczesnym zachowaniu walorów estetycznych produktu. Wprowadzenie do produkcji nowego modelu kotła r o z p o c z y n a s i ę o d o p ra c o w a n i a, a n a s t ę p n i e wielogodzinnych testów wymiennika ciepła. Dział konstrukcyjny SAS posiada własne laboratorium, gdzie na stanowiskach badawczych prowadzi testy jednostek grzewczych o mocy do 1MW. 4 sprzedaż :

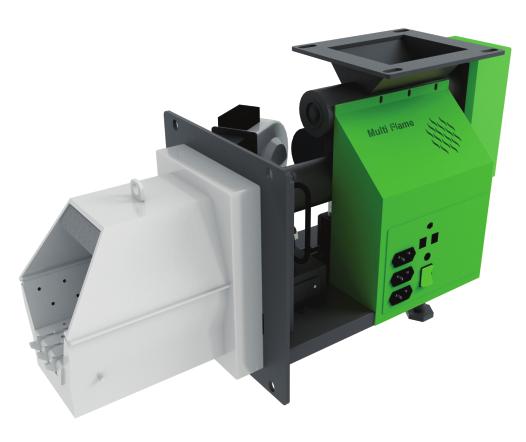

5 TO CO NAS WYRÓŻNIA PALNIK PELETOWY SAS MULTI FLAME Kotły 5 klasy na pelety wyposażone są w opatentowany palnik peletowy MULTI FLAME wielokrotnie nagradzany podczas konkursów branżowych. Charakterystyczną cechą palnika MULTI FLAME jest automatyczne, wysokoefektywne, samooczyszczające się palenisko spalające dokładnie taką porcję paliwa, jaka jest niezbędna do uzyskania zadanej przez użytkownika temperatury na sterowniku. Bezpieczny transport biomasy możliwy jest dzięki mechanizmowi dwóch ślimaków, rozdzielonych kanałem przesypowym, co uniemożliwia cofnięcie płomienia do zasobnika. Ruch podajników ślimakowych odbywa się przy pomocy kół zębatych napędzanych łańcuchem za pośrednictwem motoreduktora. Zaletą kotła wyposażonego w palnik MULTI FLAME jest prosta obsługa polegająca na okresowym uzupełnianiu paliwa w zasobniku oraz usuwaniu popiołu z szuflady popielnicowej bez konieczności wygaszania paleniska. Konstrukcja opracowana w ZMK SAS objęta Prawem Ochronnym Nr nadanym przez Urząd Patentowy RP Wyeliminowanie ryzyka cofnięcia ognia do zasobnika opału dzięki transportowi paliwa za pomocą dwóch ślimaków rozdzielonych kanałem przesypowym Umieszczenie kształtki ceramicznej nad przestrzenią paleniskową w celu dopalenia niespalonych części palnych paliwa Automatyczne rozpalanie za pomocą grzałki elektrycznej Zwiększenie żywotności paleniska poprzez wprowadzenie elementów ze stali nierdzewnej Fotokomórka (czujnik ognia)- pozwala na stałą kontrolę obecności płomienia oraz sterowanie m.in. procesem rozpalania w oparciu o bezpośredni obraz stanu paleniska System ruchomych ruszt oczyszczających palenisko bez konieczności wygaszania kotła PALNIK SAS MULTI FLAME - cennik Palnik SAS MULTI FLAME dla użytkowników sterowników TECH ST-450 zpid, TECH ST-580 zpid, TECH ST-550 zpid Moc kotła Cena netto 4 146, ,71 Cena brutto Palnik stanowi integralną część budowy kotłów: BIO COMPACT, BIO SOLID, BIO EFEKT Może być zakupiony przez użytkowników zainteresowanych stosowaniem paliwa w postaci peletów w posiadanych kotłach: GRO-ECO, MULTI, SLIM, SMART. sprzedaz@sas.busko.pl 5

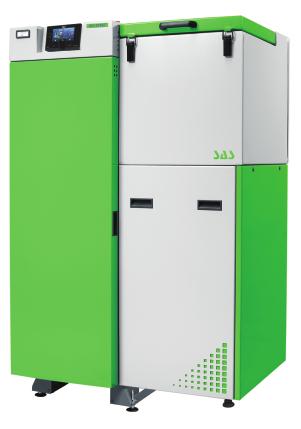

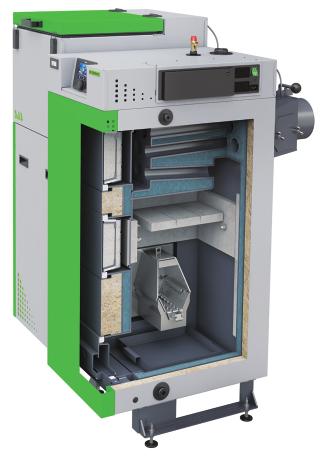

6 BIO COMPACT paliwo: pelet moc: lat gwarancji* Zaawansowany technologicznie sterownik z obsługą 2 zaworów, 4 pomp i Ethernetem w standardzie Sterowanie poprzez Internet pełny, darmowy dostęp do parametrów i ustawień sterownika Wysokosprawny wymiennik z poziomym układem płomieniówek Kompaktowe wymiary umożliwiające montaż i eksploatację w małej kotłowni Klasa efektywności energetycznej A + Kocioł spełniający wymagania programów dofinansowań Wysoka sprawność 91,1 91,8% Płomieniówki (rury) wymiennika ciepła Ceramiczny deflektor spalin Panele ceramiczne Wymiennik ze stali kotłowej P265GH o grub. 6 Samoczyszczący palnik peletowy SAS MULTI FLAME wyposażony w fotokomórkę (czujnik ognia) oraz system kontroli przepływu powietrza (Air Flow Control) Stopki regulacyjne Czujnik spalin Listwa zasilająca: sterowanie czterema pompami sterowanie dwoma zaworami mieszającymi ogranicznik temperatury bezpieczeństwa STB możliwość sterowania pracą kotła oraz instalacji grzewczej prez Internet Wielofunkcyjny sterownik TECH ST-550 zpid Zasobnik opału z czujnikiem otwarcia klapy Przegroda zabezpieczająca ze stali nierdzewnej Przegroda izolacyjna ograniczająca straty ciepła Obudowa przednich drzwiczek *5 lat na kocioł eksploatowany zgodnie z instrukcją, 2 lata na podzespoły elektroniczne i pozostałe elementy kotła, 1 rok na zapalarkę paliwa 6 sprzedaż :

7 Parametry techniczno-eksploatacyjne Jedn. SAS BIO COMPACT Paliwo pelet Nominalna moc kotła Zakres mocy 3,0 10 3,6 12 Klasa efektywności energetycznej Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin - - A + klasa 5 (najwyższa) Zużycie paliwa /h 1,3 1,5 Pojemność zasobnika paliwa dm³ 130 ~ ~ Pojemność wodna kotła l Masa kotła (bez wody) Wymagany minimalny ciąg spalin mbar ~ 0,15 ~ 0,18 Pobór mocy W do 220 (+ 600 przy rozpalaniu) głębokość Wymiary podstawowe kotła szerokość wysokość Przekrój czopucha (średnica zew.) Ø 160 Ø 160 Gwint wewnętrzny króćca (zasilanie/powrót) " G1 ¼ G1 ¼ Minimalna wysokość komina m 6 6 Minimalny przekrój przewodu kominowego cm cm 16x16 Ø x16 Ø 160 Wielkość powierzchni ogrzewanej m² Cena netto 9 349, ,30 Cena brutto lat gwarancji > 91 % sprawność 6 P265GH regulator ruchomy ruszt podwójny ślimak grzałka do rozpalania str. 25 2,5 obsługa 4 pomp obsługa 2 zaworów deflektor ceramiczny panele ceramiczne regulowany proces palenia ochrona paleniska zasobnik S235JR dodatkowa izolacja cieplna czujnik otwarcia klapy czopuch do tyłu STB regulator pokojowy (opcja) sterowanie pogodowe ethernet Wyposażenie podstawowe: sterownik (ST-550 zpid), wentylator (system kontroli przepływu powietrza - AIR FLOW CONTROL), samoczyszczący palnik SAS MULTI FLAME, grzałka do rozpalania, fotokomórka czujnik ognia, termometr, szuflada popielnicowa, zawór bezpieczeństwa, komplet narzędzi do obsługi kotła, panele i półki ceramiczne, zasobnik paliwa z czujnikiem otwarcia klapy, czujnik temperatury spalin, ogranicznik temperatury bezpieczeństwa STB, komplet stopek regulacyjnych. Opcje: zasobnik opału może być usytuowany z prawej lub lewej strony kotła, czopuch może być skierowany w prawo, lewo lub w górę - zawsze w tylnej części kotła (opcja dostępna na specjalne zamówienie - dopłata 500 zł brutto), automatyczny system odpopielania w cenie 3000 zł brutto - patrz str dodatkowe funkcje sterownika kotła - str. 22 sprzedaz@sas.busko.pl 7

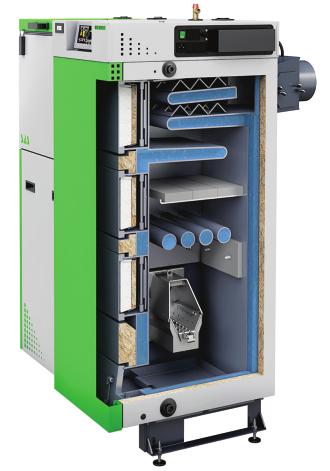

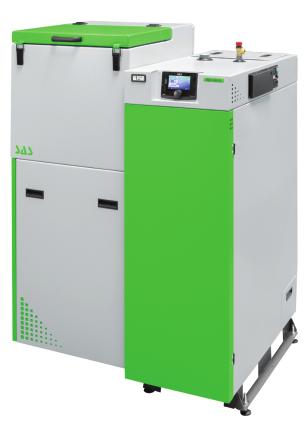

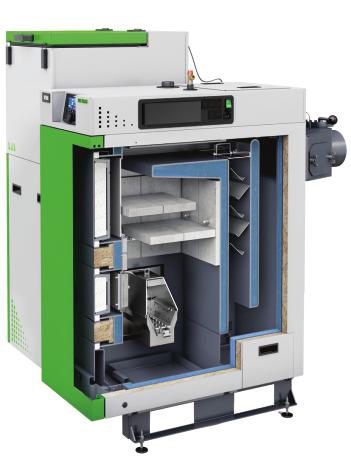

8 BIO SOLID paliwo: pelet moc: lat gwarancji* Wyposażony w opatentowany palnik peletowy SAS MULTI FLAME z rusztem automatycznym Zaawansowany technologicznie sterownik z obsługą 2 zaworów, 4 pomp i Ethernetem w standardzie Sterowanie poprzez Internet pełny, darmowy dostęp do parametrów i ustawień sterownika Klasa efektywności energetycznej A+ Kocioł spełniający wymagania programów dofinansowań Wysoka sprawność 92,0 92,4% Turbulatory spalin Półki ceramiczne Panele ceramiczne Wymiennik ze stali kotłowej P265GH o grub. 6 Samoczyszczący palnik peletowy SAS MULTI FLAME wyposażony w fotokomórkę (czujnik ognia) oraz system kontroli przepływu powietrza (Air Flow Control) Stopki regulacyjne Czujnik spalin 14 Listwa zasilająca: sterowanie czterema pompami sterowanie dwoma zaworami mieszającymi ogranicznik temperatury bezpieczeństwa STB możliwość sterowania pracą kotła oraz instalacji grzewczej przez Internet Wielofunkcyjny sterownik TECH ST-550 zpid Wyczystka boczna Zasobnik opału z czujnikiem otwarcia klapy Przegroda zabezpieczająca ze stali nierdzewnej Przegroda izolacyjna ograniczająca straty ciepła Obudowa przednich drzwiczek *5 lat na kocioł eksploatowany zgodnie z instrukcją, 2 lata na podzespoły elektroniczne i pozostałe elementy kotła, 1 rok na zapalarkę paliwa 8 sprzedaż :

9 Parametry techniczno-eksploatacyjne Jedn. SAS BIO SOLID Paliwo Nominalna moc kotła pelet Zakres mocy 4,2 14 5,7 19 7, , ,4 48 Klasa efektywności energetycznej - A + Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin - klasa 5 (najwyższa) Zużycie paliwa /h 1,6 2,1 2,8 4,1 5,5 Pojemność zasobnika paliwa dm³ 150 ~ ~ ~ ~ ~ Pojemność wodna kotła l Masa kotła (bez wody) Wymagany minimalny ciąg spalin mbar ~ 0,20 ~ 0,25 ~ 0,30 Pobór mocy W do 220 (+ 600 przy rozpalaniu) głębokość Wymiary podstawowe kotła szerokość wysokość Przekrój czopucha (średnica zew.) Ø 160 Ø 180 Ø 180 Ø 200 Ø 220 Gwint wewnętrzny króćca (zasilanie/powrót) " G1 ¼ G 1½ G 2 Minimalna wysokość komina m Minimalny przekrój przewodu kominowego cm cm 17x17 Ø x18 20x20 22x22 25x25 Ø 210 Ø 220 Ø 250 Ø 280 Wielkość powierzchni ogrzewanej m² Cena netto , , , , ,71 Cena brutto lat gwarancji > 92 % sprawność 6 P265GH regulator ruchomy ruszt podwójny ślimak grzałka do rozpalania str. 25 2,5 obsługa 4 pomp obsługa 2 zaworów deflektor ceramiczny panele ceramiczne regulowany proces palenia ochrona paleniska zasobnik S235JR dodatkowa izolacja cieplna czujnik otwarcia klapy czopuch do tyłu STB regulator pokojowy (opcja) sterowanie pogodowe ethernet Wyposażenie podstawowe: sterownik (ST-550 zpid), wentylator (system kontroli przepływu powietrza - AIR FLOW CONTROL), samoczyszczący palnik SAS MULTI FLAME, grzałka do rozpalania paliwa, fotokomórka (czujnik ognia), termometr, szuflada popielnicowa, zawór bezpieczeństwa, komplet narzędzi do obsługi kotła, panele ceramiczne, turbulator spalin, zasobnik paliwa z czujnikiem otwarcia klapy, czujnik temperatury spalin, ogranicznik temperatury bezpieczeństwa STB, stopki regulacyjne (nie dot. kotłów pow. 25 ). Opcje: zasobnik opału może być usytuowany z prawej lub lewej strony kotła, czopuch może być skierowany w prawo, lewo lub w górę - zawsze w tylnej części kotła (opcja dostępna na specjalne zamówienie - dopłata 500 zł brutto), automatyczny system odpopielania w cenie 3500 zł brutto - patrz str dodatkowe funkcje sterownika kotła - str. 22 sprzedaz@sas.busko.pl 9

10 BIO EFEKT paliwo: pelet moc: kocioł dostępny również w wersji z czopuchem do góry + przepustnica GRATIS! 5 lat gwarancji* Zaawansowany technologicznie sterownik z obsługą 2 zaworów, 4 pomp i Ethernetem w standardzie Sterowanie poprzez Internet pełny, darmowy dostęp do parametrów i ustawień sterownika Klasa efektywności energetycznej A Kocioł spełniający wymagania programów dofinansowań Wysoka sprawność 89,4 91,2% + Turbulatory spalin Półki ceramiczne Panele ceramiczne Wymiennik ze stali kotłowej P265GH o grub. 6 Samoczyszczący palnik peletowy SAS MULTI FLAME wyposażony w fotokomórkę (czujnik ognia) oraz system kontroli przepływu powietrza (Air Flow Control) Stopki regulacyjne Czujnik spalin Listwa zasilająca: sterowanie czterema pompami sterowanie dwoma zaworami mieszającymi ogranicznik temperatury bezpieczeństwa STB możliwość sterowania pracą kotła oraz instalacji grzewczej przez Internet Wielofunkcyjny sterownik TECH ST-550 zpid Zasobnik opału z czujnikiem otwarcia klapy Przegroda zabezpieczająca ze stali nierdzewnej Przegroda izolacyjna ograniczająca straty ciepła Obudowa przednich drzwiczek *5 lat na kocioł eksploatowany zgodnie z instrukcją, 2 lata na podzespoły elektroniczne i pozostałe elementy kotła, 1 rok na zapalarkę paliwa 10 sprzedaż :

11 Parametry techniczno-eksploatacyjne Jedn. SAS BIO EFEKT / SAS BIO EFEKT CG - CZOPUCH DO GÓRY Paliwo pelet Nominalna moc kotła Zakres mocy Klasa efektywności energetycznej Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin - - 4,2 14 5,1 17 6,9 23 8, , , ,8 46 A + klasa 5 (najwyższa) Zużycie paliwa /h 1,8 2,1 2,8 3,5 4,3 5,0 5,7 Pojemność zasobnika paliwa dm³ 150 ~ ~ ~ ~ ~ ~ ~ Pojemność wodna kotła l Masa kotła (bez wody) Wymagany minimalny ciąg spalin mbar ~ 0,20 ~ 0,25 ~ 0,30 Pobór mocy głębokość głębokość CG Wymiary podstawowe kotła szerokość wysokość Przekrój czopucha (średnica zew.) W do 220 (+ 600 przy rozpalaniu) Ø 160 Ø 180 Ø 180 Ø 180 Ø 200 Ø 200 Ø 220 Gwint wewnętrzny króćca (zasilanie/powrót) " G1 ¼ G 1½ G 2 Minimalna wysokość komina m Minimalny przekrój przewodu kominowego cm cm 17x17 Ø x18 20x20 21x21 22x22 25x25 Ø 210 Ø 220 Ø 240 Ø 250 Ø 280 Wielkość powierzchni ogrzewanej m² Cena netto , , , , , , ,71 Cena brutto lat gwarancji > 89 % sprawność 6 P265GH regulator ruchomy ruszt podwójny ślimak grzałka do rozpalania str. 25 2,5 obsługa 4 pomp obsługa 2 zaworów deflektor ceramiczny panele ceramiczne regulowany proces palenia ochrona paleniska zasobnik S235JR dodatkowa izolacja cieplna czujnik otwarcia klapy czopuch do góry lub tyłu STB regulator pokojowy (opcja) sterowanie pogodowe ethernet Wyposażenie podstawowe: sterownik (ST-550 zpid), wentylator (system kontroli przepływu powietrza - AIR FLOW CONTROL), samoczyszczący palnik SAS MULTI FLAME, grzałka do rozpalania paliwa, fotokomórka czujnik ognia, termometr, szuflada popielnicowa, zawór bezpieczeństwa, komplet narzędzi do obsługi kotła, panele ceramiczne, turbulator spalin, zasobnik paliwa z czujnikiem otwarcia klapy, czujnik temperatury spalin, ogranicznik temperatury bezpieczeństwa STB, stopki regulacyjne (nie dot. kotłów pow. 36 ). Opcje: zasobnik opału usytuowany z prawej lub lewej strony kotła, czopuch może być skierowany w prawo, lewo lub w górę - zawsze w tylnej części kotła (dotyczy kotła z czopuchem do tyłu, opcja dostępna na specjalne zamówienie - dopłata 500 zł brutto), automatyczny system odpopielania w cenie 3500 zł brutto - patrz str dodatkowe funkcje sterownika kotła - str. 22 sprzedaz@sas.busko.pl 11

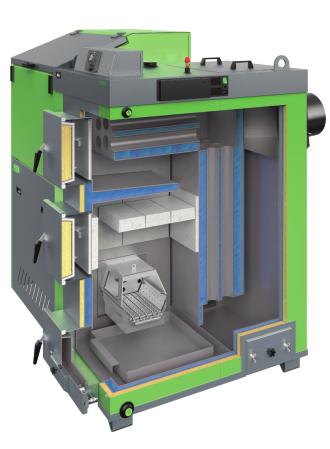

12 SOLID paliwo: eko-groszek moc: lat gwarancji* Zaawansowany technologicznie sterownik z obsługą 2 zaworów, 4 pomp i Ethernetem w standardzie Wymiennik ciepła z elementami ceramicznymi i turbulatorami spalin Izolacja otworów rewizyjnych i nowatorska konstrukcja drzwiczek ograniczająca straty ciepła Sterowanie poprzez Internet pełny, darmowy dostęp do parametrów i ustawień sterownika Kocioł spełniający wymagania programów dofinansowań Wysoka sprawność 90,2 91,1% Turbulatory spalin Półki ceramiczne Panele ceramiczne Wymiennik ze stali kotłowej P265GH o grub. 6 Retorta obrotowa z żeliwnym deflektorem Stopki regulacyjne Czujnik spalin 14 Listwa zasilająca: sterowanie czterema pompami sterowanie dwoma zaworami mieszającymi ogranicznik temperatury bezpieczeństwa STB możliwość sterowania pracą kotła oraz instalacji grzewczej przez Internet Wielofunkcyjny sterownik TECH ST-550 zpid Wyczystka boczna Zasobnik opału z czujnikiem otwarcia klapy Przegroda zabezpieczająca ze stali nierdzewnej Przegroda izolacyjna ograniczająca straty ciepła Obudowa przednich drzwiczek *5 lat na kocioł eksploatowany zgodnie z instrukcją, 2 lata na podzespoły elektroniczne i pozostałe elementy kotła 12 sprzedaż :

13 Parametry techniczno-eksploatacyjne Jedn. SAS SOLID Paliwo eko-groszek Nominalna moc kotła Zakres mocy Klasa efektywności energetycznej Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin Zużycie paliwa Pojemność zasobnika paliwa Pojemność wodna kotła Masa kotła (bez wody) - - /h dm³ l 4,2 14 5,7 19 7, , , ~150 klasa 5 (najwyższa) 0,9 1,4 1,9 2,9 4,0 200 ~150 B 210 ~ ~ ~ Wymagany minimalny ciąg spalin mbar ~ 0,20 ~ 0,25 ~ 0,30 Pobór mocy W do 180 głębokość Wymiary podstawowe kotła szerokość wysokość Przekrój czopucha (średnica zew.) Ø 160 Ø 180 Ø 180 Ø 200 Ø 220 Gwint wewnętrzny króćca (zasilanie/powrót) " G1 ¼ G 1½ G 2 Minimalna wysokość komina m Minimalny przekrój przewodu kominowego cm cm 17x17 Ø x18 20x20 22x22 25x25 Ø 210 Ø 220 Ø 250 Ø 280 Wielkość powierzchni ogrzewanej m² Cena netto 9 325, , , , ,38 Cena brutto > 90 % 6 str. 25 lat gwarancji sprawność P265GH retorta obrotowa obsługa 2 zaworów deflektor ceramiczny panele ceramiczne turbulator spalin regulowany proces palenia dodatkowa izolacja cieplna czujnik otwarcia klapy czopuch do tyłu STB regulator pokojowy (opcja) 2,5 sterowanie pogodowe ethernet zasobnik S235JR Wyposażenie podstawowe: sterownik (ST-550 zpid), wentylator, retorta obrotowa, termometr, szuflada popielnicowa, zawór bezpieczeństwa, narzędzia do obsługi kotła, panele ceramiczne, deflektor, turbulator spalin, zasobnik paliwa z systemem wyrównywania ciśnienia i czujnikiem otwarcia klapy, czujnik temperatury spalin, ogranicznik temperatury bezpieczeństwa STB, stopki regulacyjne (nie dot. kotłów pow. 25 ). Opcje: zasobnik opału usytuowany z prawej lub lewej strony kotła, czopuch może być skierowany w prawo, lewo lub w górę - zawsze w tylnej części kotła (opcja dostępna na specjalne zamówienie - dopłata 500 zł brutto). + dodatkowe funkcje sterownika kotła - str. 22 sprzedaz@sas.busko.pl 13

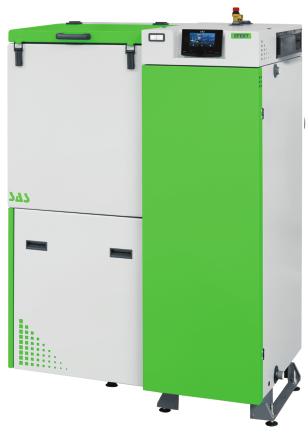

14 EFEKT paliwo: eko-groszek moc: kocioł dostępny również w wersji z czopuchem do góry + przepustnica GRATIS! 5 lat gwarancji* Zaawansowany technologicznie sterownik z obsługą 2 zaworów, 4 pomp i Ethernetem w standardzie Sterowanie poprzez Internet pełny, darmowy dostęp do parametrów i ustawień sterownika Zasobnik opału o dużej pojemności niewielkie wymiary umożliwiające montaż i eksploatację nawet w małej kotłowni Wysoka sprawność 88,4 89,0% * Turbulatory spalin Półki ceramiczne Panele ceramiczne Wymiennik ze stali kotłowej P265GH o grub. 6 Retorta obrotowa z żeliwnym deflektorem Stopki regulacyjne Czujnik spalin Listwa zasilająca: sterowanie czterema pompami sterowanie dwoma zaworami mieszającymi ogranicznik temperatury bezpieczeństwa STB możliwość sterowania pracą kotła oraz instalacji grzewczej przez Internet Wielofunkcyjny sterownik TECH ST-550 zpid Zasobnik opału z czujnikiem otwarcia klapy Przegroda zabezpieczająca ze stali nierdzewnej Przegroda izolacyjna ograniczająca straty ciepła Obudowa przednich drzwiczek *14, 17, 23, 29 *5 lat na kocioł eksploatowany zgodnie z instrukcją, 2 lata na podzespoły elektroniczne i pozostałe elementy kotła 14 sprzedaż :

15 Parametry techniczno-eksploatacyjne Jedn. SAS EFEKT / SAS EFEKT CG - CZOPUCH DO GÓRY Paliwo eko-groszek Nominalna moc kotła Zakres mocy Klasa efektywności energetycznej Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin - - 4,2 14 5,1 17 6,9 23 8, , , ,8 46 C C C C B B B klasa 5 (najwyższa) Zużycie paliwa /h 1,0 1,3 1,7 2,6 3,2 3,8 4,1 Pojemność zasobnika paliwa dm³ 240 ~ ~195 ~210 ~ ~ ~260 ~260 Pojemność wodna kotła l Masa kotła (bez wody) Wymagany minimalny ciąg spalin mbar ~ 0,20 ~ 0,25 ~ 0,30 Pobór mocy W do 180 głębokość głębokość CG Wymiary podstawowe kotła szerokość wysokość Przekrój czopucha (średnica zew.) Ø 160 Ø 180 Ø 180 Ø 180 Ø 200 Ø 200 Ø 220 Gwint wewnętrzny króćca (zasilanie/powrót) " G1 ¼ G 1½ G 2 Minimalna wysokość komina m Minimalny przekrój przewodu kominowego cm cm 17x17 Ø x18 20x20 21x21 22x22 25x25 Ø 210 Ø 220 Ø 240 Ø 250 Ø 280 Wielkość powierzchni ogrzewanej m² Cena netto 9 325, , , , , , ,38 Cena brutto str. 25 > 88 % 6 lat gwarancji sprawność P265GH retorta obrotowa obsługa 2 zaworów deflektor ceramiczny panele ceramiczne turbulator spalin regulowany proces palenia dodatkowa izolacja cieplna czujnik otwarcia klapy czopuch do góry lub tyłu STB regulator pokojowy (opcja) 2,5 sterowanie pogodowe ethernet zasobnik S235JR Wyposażenie podstawowe: sterownik (ST-550 zpid), wentylator, retorta obrotowa, termometr, szuflada popielnicowa, zawór bezpieczeństwa, narzędzia do obsługi kotła, panele ceramiczne, deflektor, turbulator spalin, zasobnik paliwa z systemem wyrównywania ciśnienia i czujnikiem otwarcia klapy, czujnik temperatury spalin, ogranicznik temperatury bezpieczeństwa STB, stopki regulacyjne (nie dot. kotłów pow. 36 ). Opcje: zasobnik opału usytuowany z prawej lub lewej strony kotła, czopuch może być skierowany w prawo, lewo lub w górę - zawsze w tylnej części kotła (dotyczy kotła z czopuchem do tyłu, opcja dostępna na specjalne zamówienie - dopłata 500 zł brutto). + dodatkowe funkcje sterownika kotła - str. 22 sprzedaz@sas.busko.pl 15

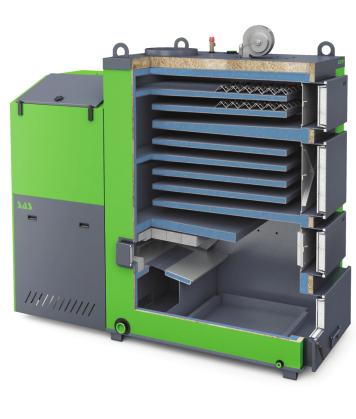

16 BIO SOLID paliwo: pelet moc: lata gwarancji* Zaawansowany technologicznie sterownik z obsługą 2 zaworów, 4 pomp i Ethernetem w standardzie Kanały spalinowe w postaci poziomych i pionowych płomieniówek zwiększające sprawność cieplną Szeroki zakres mocy pozwalający optymalnie dobrać kocioł do potrzeb grzewczych dużego obiektu Panele ceramiczne na ścianie bocznej kotła -dodatkowa ochrona komory paleniskowej Zasobnik opału z czujnikiem otwarcia klapy Wyposażony w opatentowany palnik peletowy SAS MULTI FLAME Wysoka sprawność 91,6 92,4% * Płomieniówki (rury) wymiennika ciepła Półka ceramiczna Panele ceramiczne Wymiennik ze stali kotłowej 16Mo3 o gr. 8 (dla kotła 72 stal kotłowa 16Mo3 o gr. 6 ) Samoczyszczący palnik peletowy SAS MULTI FLAME wyposażony w fotokomórkę (czujnik ognia) oraz system kontroli przepływu powietrza (Air Flow Control dotyczy kotła o mocy 72 ) Listwa zasilająca: sterowanie czterema pompami sterowanie dwoma zaworami mieszającymi ogranicznik temperatury bezpieczeństwa STB możliwość sterowania pracą kotła oraz instalacji grzewczej przez Internet Czopuch z przepustnicą i czujnikiem temperatury spalin Wielofunkcyjny sterownik TECH ST-550 zpid Przegroda izolacyjna ograniczająca straty ciepła Wyczystka boczna Zasobnik opału z czujnikiem otwarcia klapy *72, 100, 125, 150, 200 *4 lata na kocioł eksploatowany zgodnie z instrukcją obowiązują pod warunkiem wykonania przez serwis SAS odpłatnego przeglądu kotła między trzecim a czwartym rokiem eksploatacji, 2 lata na podzespoły elektroniczne, 1 rok na zapalarkę paliwa 16 sprzedaż :

17 KOTŁY DUŻYCH MOCY Parametry techniczno-eksploatacyjne Jedn. BIO SOLID Paliwo pelet Nominalna moc kotła Zakres mocy Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin Zużycie paliwa Pojemność zasobnika paliwa Pojemność wodna kotła Masa kotła (bez wody) Wymagany minimalny ciąg spalin - /h dm³ l mbar 21, , , ~ klasa 5 (najwyższa) 8,7 12,1 15,3 18,4 21,4 24, ~ ~ ~ ~ ~ ~ 0,35 ~ 0,40 ~ 0,40 ~ 0,45 ~ 0,50 ~ 0,50 Pobór mocy W do 340 (+600 przy rozpalaniu) do 390 (+600 przy rozpalaniu) głębokość Wymiary podstawowe kotła szerokość wysokość Przekrój czopucha (średnica zew.) Ø 260 Ø 300 Ø 340 Ø 360 Ø 380 Ø 400 Gwint wewnętrzny króćca (zasilanie/powrót) " G2 ½ G3 Minimalna wysokość komina Minimalny przekrój przewodu kominowego m cm cm x26 Ø x28 29x29 32x32 32x32 32x32 Ø 360 Ø 380 Ø 400 Ø 400 Ø 400 Cena netto , , , , , ,19 Cena brutto > 91 % 6/8 str. 25 lata gwarancji* sprawność 16Mo3 regulator ruchomy ruszt podwójny ślimak obsługa 2 zaworów sterowanie pogodowe panele ceramiczne regulowany proces palenia ochrona paleniska elementy ze stali nierdzewnej dodatkowa izolacja cieplna STB 2,5 czujnik otwarcia klapy czopuch do tyłu regulator pokojowy (opcja) ethernet Wyposażenie podstawowe: sterownik (ST-550 zpid), wentylator (system kontroli przepływu powietrza - AIR FLOW CONTROL - dotyczy kotła o mocy 72 ), samoczyszczący palnik SAS MULTI FLAME, grzałka do rozpalania paliwa, fotokomórka (czujnik ognia), termometr, szuflada popielnicowa, zawór bezpieczeństwa, komplet narzędzi do obsługi kotła, panele ceramiczne, zasobnik paliwa z czujnikiem otwarcia klapy, czujnik temperatury spalin, ogranicznik temperatury bezpieczeństwa STB. Opcje: zasobnik opału może być usytuowany z prawej lub lewej strony kotła, czopuch może być skierowany w prawo, lewo lub w górę - zawsze w tylnej części kotła (opcja dostępna na specjalne zamówienie - dopłata 500 zł brutto), automatyczny system odpopielania w cenie 3500 zł brutto ( ), 4000 zł brutto ( ) patrz str. 24. *2,5 S235JR ,0 S235JR zasobnik S235JR* + dodatkowe funkcje sterownika kotła - str. 22 sprzedaz@sas.busko.pl 17

18 SOLID paliwo: eko-groszek moc: lata gwarancji* Zaawansowany technologicznie sterownik z obsługą 2 zaworów, 4 pomp i Ethernetem w standardzie Szeroki zakres mocy pozwalający optymalnie dobrać kocioł do potrzeb grzewczych dużego obiektu Palenie automatyczne - retorta do spalania eko-groszku Wysoka efektywność procesu spalania dzięki kanałom spalinowym w postaci płomieniówek Elementy kotła wykonane ze stali nierdzewnej Zasobnik opału z czujnikiem otwarcia klapy Wysoka sprawność 91,1 91,9% * Płomieniówki (rury) wymiennika ciepła Półka ceramiczna Panele ceramiczne Wymiennik ze stali kotłowej 16Mo3 o gr. 8 (dla kotła 72 stal kotłowa 16Mo3 o gr. 6 ) Palnik retortowy Listwa zasilająca: sterowanie czterema pompami sterowanie dwoma zaworami mieszającymi ogranicznik temperatury bezpieczeństwa STB możliwość sterowania pracą kotła oraz instalacji grzewczej przez Internet Czujnik spalin Wielofunkcyjny sterownik TECH ST-550 zpid Przegroda izolacyjna ograniczająca straty ciepła Wyczystka boczna Zasobnik opału z systemem wyrównywania ciśnienia i czujnikiem otwarcia klapy *72, 100, 125, 150, 200 *4 lata na kocioł eksploatowany zgodnie z instrukcją obowiązują pod warunkiem wykonania przez serwis SAS odpłatnego przeglądu kotła między trzecim a czwartym rokiem eksploatacji, 2 lata na podzespoły elektroniczne 18 sprzedaż :

19 KOTŁY DUŻYCH MOCY Parametry techniczno-eksploatacyjne Jedn. SOLID Paliwo eko-groszek Nominalna moc kotła Zakres mocy Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin Zużycie paliwa Pojemność zasobnika paliwa Pojemność wodna kotła Masa kotła (bez wody) Wymagany minimalny ciąg spalin - /h dm³ l mbar 21, , , ~380 klasa 5 (najwyższa) 5,5 7,7 9,6 11,6 13,4 15, ~465 ~580 ~640 ~640 ~ ~ 0,35 ~ 0,40 ~ 0,40 ~ 0,45 ~ 0,50 ~ 0,50 Pobór mocy W do 300 do 440 do 600 głębokość Wymiary podstawowe kotła szerokość wysokość Przekrój czopucha (średnica zew.) Ø 260 Ø 300 Ø 340 Ø 360 Ø 380 Ø 400 Gwint wewnętrzny króćca (zasilanie/powrót) " G2 ½ G3 Minimalna wysokość komina Minimalny przekrój przewodu kominowego m cm cm x26 Ø x28 29x29 32x32 32x32 32x32 Ø 360 Ø 380 Ø 400 Ø 400 Ø 400 Cena netto , , , , , ,27 Cena brutto > 91 % 6/8 str. 25 lata gwarancji* sprawność 16Mo3 sterowanie pogodowe regulowany proces palenia obsługa 4 pomp obsługa 2 zaworów deflektor ceramiczny panele ceramiczne czujnik otwarcia klapy STB regulator pokojowy (opcja) elementy ze stali nierdzewnej czopuch do tyłu 2,5 ethernet zasobnik S235JR* Wyposażenie podstawowe: sterownik (ST-550), wentylator, retorta, termometr, szuflada popielnicowa, zawór bezpieczeństwa, narzędzia do obsługi kotła, panele ceramiczne, zasobnik paliwa z systemem wyrównywania ciśnienia i czujnikiem otwarcia klapy, czujnik temperatury spalin, ogranicznik temperatury bezpieczeństwa STB. Opcje: zasobnik opału usytuowany z prawej lub lewej strony kotła, czopuch może być skierowany w prawo, lewo lub w górę - zawsze w tylnej części kotła (opcja dostępna na specjalne zamówienie - dopłata 500 zł brutto). *2,5 S235JR ,0 S235JR dodatkowe funkcje sterownika kotła - str. 22 sprzedaz@sas.busko.pl 19

20 ECO-PELL paliwo: pelet lub eko-groszek moc: lata gwarancji* Zaawansowany technologicznie sterownik z obsługą 2 zaworów, 4 pomp i Ethernetem w standardzie Wymiennik ciepła z elementami ceramicznymi i turbulatorami spalin Izolacja otworów rewizyjnych i nowatorska konstrukcja drzwiczek ograniczająca straty ciepła Sterowanie poprzez Internet pełny, darmowy dostęp do parametrów i ustawień sterownika Kocioł spełniający wymagania programów dofinansowań Wysoka sprawność 90,0 91,2% * Turbulatory spalin Przegrody wodne wymiennika ciepła Panele ceramiczne Płyta paleniska ze stali nierdzewnej Wentylator dystrybucji powietrza wtórnego Zasobnik opału z czujnikiem otwarcia klapy Przegroda izolacyjna Kratka paleniskowa Otwory dystrybucji powietrza wtórnego Komora powietrza pierwotnego Czujnik spalin w czopuchu *100, 200, 300 *4 lata na kocioł eksploatowany zgodnie z instrukcją obowiązują pod warunkiem wykonania przez serwis SAS odpłatnego przeglądu kotła między trzecim a czwartym rokiem eksploatacji, 2 lata na podzespoły elektroniczne 20 sprzedaż :

21 ZASILACZ UPS W STANDARDZIE KOTŁY DUŻYCH MOCY Parametry techniczno-eksploatacyjne Jedn. ECO-PELL Paliwo Nominalna moc kotła pelet lub eko-groszek Zakres mocy Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin - klasa 5 (najwyższa) Zużycie paliwa: pelet (klasa paliwa C1") /h 11,9 17,9 23,9 29,6 35,4 Zużycie paliwa: eko-groszek (klasa paliwa a ) /h 7,6 11,2 14,8 18,6 22,4 Pojemność zasobnika paliwa dm³ 410 ~ ~ ~ ~ ~ Pojemność wodna kotła l Masa kotła (bez wody) Wymagany minimalny ciąg spalin mbar ~ 0,35 ~ 0,40 ~ 0,45 ~ 0,50 ~ 0,55 Pobór mocy W do 610 do 740 do 900 głębokość Wymiary podstawowe kotła szerokość wysokość Przekrój czopucha (średnica zew.) Ø 300 Ø 360 Ø 400 Ø 420 Ø 450 Gwint wewnętrzny króćca (zasilanie/powrót) " G3 Minimalna wysokość komina m Minimalny przekrój przewodu kominowego cm cm 29x29 Ø x32 34x34 36x36 Ø 400 Ø 420 Ø 450 Cena netto , , , , ,17 Cena brutto > 90 % 8 str. 25 lata gwarancji* sprawność 16Mo3 panele ceramiczne turbulator spalin obsługa 4 pomp obsługa 2 zaworów regulowany proces palenia czujnik otwarcia klapy czopuch do góry ochrona paleniska STB regulator pokojowy (opcja) elementy ze stali nierdzewnej 2,5 dodatkowa izolacja cieplna sterowanie pogodowe ethernet zasobnik S235JR* Wyposażenie podstawowe: sterownik (ST-550H), podajnik tłokowy, wentylator powietrza pierwotnego, wentylator powietrza wtórnego, zasilacz awaryjny UPS - układ zabezpieczający przed cofnięciem żaru do zasobnika paliwa (w przypadku braku zasilania), termometr, szuflada popielnicowa, zawór bezpieczeństwa, komplet narzędzi do obsługi kotła, zasobnik opału z czujnikiem otwarcia klapy, czujnik temperatury spalin, panele ceramiczne, turbulator spalin, ogranicznik temperatury bezpieczeństwa STB. Opcje: zasyp zasobnika opału usytuowany z prawej lub lewej strony kotła (zasobnik opału zawsze w tylnej części kotła). *2,5 S235JR ,0 S235JR dodatkowe funkcje sterownika kotła - str. 22 sprzedaz@sas.busko.pl 21

22 FUNKCJE STEROWNIKÓW TECH TECH ST-550 zpid BIO COMPACT BIO EFEKT BIO SOLID FUNKCJE STANDARD: algorytm PID obsługa pomp (c.o., c.w.u., dodatkowa 1, dodatkowa 2) obsługa dwóch zaworów mieszających czujnik temperatury spalin fotokomórka (czujnik ognia) system kontroli przepływu powietrza - AIR FLOW CONTROL czujnik pogodowy wbudowany ETHERNET (emodul) FUNKCJE DODATKOWE: moduł sterujący ST-430RS lub ST-431N do dodatkowego zaworu mieszającego moduł GSM ST-65 regulator pokojowy ST-298 lub ST-280 (kolorowy panel dotykowy) lub ST ST-260 (komunikacja bezprzewodowa) moduł ST-67 sterujący zewnętrznym podajnikiem paliwa, moduł ST-66B obsługi bufora ciepła moduł ST-503 sterujący kaskadą max. 4 kotłów peletowych TECH ST-550 zpid BIO SOLID TECH ST-550 zpid EFEKT SOLID FUNKCJE STANDARD: algorytm PID obsługa pomp (c.o., c.w.u., dodatkowa 1, dodatkowa 2) obsługa dwóch zaworów mieszających czujnik temperatury spalin czujnik pogodowy wbudowany ETHERNET (emodul) FUNKCJE DODATKOWE: moduł ST-430RS lub ST-431N sterujący do dodatkowego zaworu mieszającego moduł GSM ST-65 regulator pokojowy ST-298 lub ST-280 (kolorowy panel dotykowy) lub ST ST-260 (komunikacja bezprzewodowa) moduł obsługi bufora ciepła ST-66B TECH ST-550 SOLID FUNKCJE STANDARD: algorytm PID obsługa pomp (c.o., c.w.u., dodatkowa 1, dodatkowa 2) obsługa dwóch zaworów mieszających czujnik temperatury spalin fotokomórka (czujnik ognia) system kontroli przepływu powietrza - AIR FLOW CONTROL (dotyczy kotła o mocy 72 ) czujnik pogodowy, wbudowany ETHERNET (emodul) FUNKCJE DODATKOWE: moduł sterujący ST-430RS lub ST-431N do dodatkowego zaworu mieszającego moduł GSM ST 65 regulator pokojowy ST-298 lub ST-280 (kolorowy panel dotykowy) lub ST ST-260 (komunikacja bezprzewodowa) moduł ST-67 sterujący zewnętrznym podajnikiem paliwa moduł ST-66B obsługi bufora ciepła moduł ST-503 sterujący kaskadą max. 4 kotłów peletowych TECH ST-550H ECO-PELL FUNKCJE STANDARD: obsługa pomp (c.o., c.w.u., dodatkowa 1, dodatkowa 2) obsługa dwóch zaworów mieszających czujnik temperatury spalin czujnik pogodowy wbudowany ETHERNET (emodul) FUNKCJE DODATKOWE: moduł sterujący ST-430RS lub ST-431N do dodatkowego zaworu mieszającego moduł GSM ST-65 regulator pokojowy ST-298 lub ST-280 (kolorowy panel dotykowy) lub ST ST-260 (komunikacja bezprzewodowa) moduł obsługi bufora ciepła ST-66B KONTROLUJ PRACĘ INSTALACJI I KOTŁA ZA POŚREDNICTWEM INTERNETU Pełna kontrola pracy kotła przez Internet FUNKCJE STANDARD: obsługa pomp (c.o., c.w.u., dodatkowa 1, dodatkowa 2) obsługa dwóch zaworów mieszających sterowanie dwoma wentylatorami zasilacz UPS czujnik temperatury spalin czujnik pogodowy wbudowany ETHERNET (emodul) FUNKCJE DODATKOWE: moduł sterujący ST-430RS lub ST-431N do dodatkowego zaworu mieszającego moduł GSM ST-65 regulator pokojowy ST-298 lub ST-280 (kolorowy panel dotykowy) lub ST ST-260 (komunikacja bezprzewodowa) darmowa aplikacja do pobrania na: Funkcjonalne i intuicyjne menu Podgląd na wszystkie urządzenia instalacji Podgląd historii zdarzeń (alarmów i zmian parametrów) Generowanie wykresów temperatur w różnych konfiguracjach Możliwość obsługi wielu modułów z jednego konta administracyjnego Powiadomienia mailowe o alarmach Możliwość pobrania wygodnej aplikacji emodul na urządzenia mobilne 22 sprzedaż :

23 STEROWNIK MODEL KOTŁA [MOC] EFEKT SOLID ST-550 zpid [14-46 ] [14-48 ] ST-550 zpid BIO COMPACT BIO SOLID BIO EFEKT BIO SOLID [10-12 ] [14-48 ] [14-46 ] [ ] ST-550 ST-550H SOLID [ ] ECO-PELL [ ] Pompa C.O. 1 4) 4) 4) 4) Pompa C.W.U Pompa dodatkowa 1 Pompa dodatkowa 2 1) 1) 1) 1) 2) 2) 2) 2) Zawór mieszający 1 Zawór mieszający 2 Podajnik Wentylator Wentylator powietrza wtórnego Pompa bufora ciepła opcja: moduł ST-66B opcja: moduł ST-66B opcja: moduł ST-66B opcja: moduł ST-66B Grzałka Automatyczny ruszt ruchomy Air Flow Control 7) Fotokomórka (czujnik ognia) Odpopielanie * Czujniki : Czujnik C.O. 1 Czujnik C.O. 2 (podłogowy) Czujnik C.O. dodatkowy Czujnik zewnętrzny Czujnik C.W.U. Czujnik kotła Czujnik powrotu Czujnik podajnika Czujnik spalin Czujnik otwarcia klapy Inne: Regulacja pokojowa opcja: ST-298 lub ST-280 (kolorowy panel dotykowy) lub ST ST-260 (komunikacja bezprzewodowa) Ethernet GSM Sterowanie kaskadą kotłów peletowych Sterowanie zewnętrznym podajnikiem paliwa (pelety, biomasa) opcja: moduł ST-65 opcja: moduł ST-65 opcja: moduł ST-65 opcja: moduł ST-65 opcja: moduł ST-503 opcja: moduł ST-67 Aktualizacja oprogramowania Zapis historii pracy regulatora Zasilacz awaryjny UPS 5) 5) 5) 5) 6) 1) Pompę można podłączyć jako pompę zaworu lub podłogową lub krótkiego obiegu lub cyrkulacyjną. 2) Pompę można podłączyć jako pompę zaworu lub krótkiego obiegu lub cyrkulacyjną. 3) Możliwość sterowania dodatkowymi dwoma zaworami za pomocą dodatkowych modułów ST-61 v4. 4) Pompę można podłączyć jako C.O. W przypadku podłączenia modułu bufora pompa C.O. działa jako pompa bufora ciepła. 5) Dostępny za pośrednictwem aplikacji emodul.pl. Wymaga podłączenia regulatora do Internetu. 6) Moduł kontroli zaniku faz współpracujący z zasilaczem awaryjnym UPS-układ zabezpieczający przed cofnięciem żaru do zasobnika paliwa w przypadku braku zasilania. 7) W przypadku kotłów BIO SOLID dotyczy tylko mocy 72. * Wymagane wyposażenie dodatkowe kotła układ automatycznego usuwania popiołu - odpopielanie. sprzedaz@sas.busko.pl 23

24 AIR FLOW CONTROL NOWOCZESNE ROZWIĄZANIA W kotłach peletowych ze sterownikiem TECH ST-550 zpid zastosowano wentylator nadmuchowy wraz z systemem kontroli przepływu powietrza, który pozwala na precyzyjną regulację ilości powietrza, a w razie potrzeby dodatkowo na korektę dawki paliwa. AUTOMATYCZNY SYSTEM ODPOPIELANIA Kocioł peletowy wyposażony w automatyczny system odpopielania zapewnia bezobsługowe usuwanie popiołu, zwiększając tym samym komfort użytkowania instalacji centralnego ogrzewania. System gwarantuje od 1 do nawet 3 miesięcy automatycznego usuwania popiołu z kotła. Czas ten zależny jest od obciążenia cieplnego ogrzewanego budynku oraz jakości spalanego peletu. Popiół powstały w procesie spalania usuwany jest z płyty paleniska za pomocą mechanizmu ruszt ruchomych. Następnie za pośrednictwem leja zasypowego w sposób automatyczny dostarczany jest do popielnika. Możliwość zastosowania automatycznego systemu odpopielania w danym typie kotła wymaga konsultacji z Działem Technicznym ZMK SAS. FOTOKOMÓRKA (czujnik ognia) Nowe rozwiązanie konstrukcyjne w palniku peletowym SAS MULTI FLAME (dla kotłów ze sterownikiem TECH ST-550 zpid) pozwala na stałą kontrolę obecności płomienia oraz sterowanie m.in. procesem rozpalania w oparciu o bezpośredni obraz stanu paleniska. Czujnik ognia skraca czas potrzebny do rozpalenia paliwa, zwiększa żywotność zapalarki, obniża zużycie energii elektrycznej oraz pozwala na szybkie przejście kotła w cykl pracy w sytuacji wygaszenia paleniska bądź reakcji układu sterowania w przypadku awarii. LISTWA PRZYŁĄCZENIOWA Sposób montażu listwy przyłączeniowej w kotłach SAS umożliwia wygodny dostęp serwisowy nie tylko z boku kotła ale także od góry. Co za tym idzie, ułatwiony jest dostęp do podłączeń pomp, czujników czy mieszaczy, a także istnieje możliwość demontażu listwy bez konieczności przesuwania kotła i odłączania go od instalacji. Umożliwiają to specjalne elementy montażowe na pokrywie górnej kotła. 24 sprzedaż :

25 ZAPALARKA ELEKTRYCZNA Proces rozpalania biomasy w kotłach SAS następuje w sposób automatyczny. Urządzenie to w trakcie pracy studzone jest strumieniem powietrza doprowadzanego z kanału nadmuchowego. Automatyczny zapłon paliwa oraz system podtrzymania ognia po osiągnięciu żądanej temperatury sprawia, iż kocioł może w pełni sprawnie pracować nawet przy niewielkim zapotrzebowaniu na moc cieplną (możliwość ciągłej pracy oraz współpracy z zasobnikiem c.w.u w okresie letnim). Ceramiczna zapalarka to komfort oraz oszczędność paliwa oraz obniżenie kosztów eksploatacji. W dobrze zaizolowanym budynku kocioł może pracować w trybie rozpalanie/wygaszanie we współpracy z regulatorem pokojowym. ZASILACZ AWARYJNY UPS OZNACZENIA W TABELACH Zużycie paliwa Pobór mocy chwilowy pobór mocy zależny jest od aktualnego trybu pracy urządzenia. Głębokość CG głębokość całkowita kotła w wersji z czopuchem do góry. Wysokość w przypadku zastosowania stopek regulacyjnych wymiar ten zwiększa się od min. 29 do max. 56. Wielkość powierzchi ogrzewanej sprzedaz@sas.busko.pl 25

26 PORADNIK UŻYTKOWNIKA DOBÓR KOTŁA WENTYLACJA KOTŁOWNI ODPOWIEDNI OPAŁ WARUNKI PRACY KOTŁA INSTALACJA SYSTEMU ZABEZPIECZENIE KOTŁA KOTŁOWNIA I KOMIN KOMFORT CIEY 26 sprzedaż :

27 NASI PRZEDSTAWICIELE REGIONALNI POMOGĄ ZNALEŹĆ DYSTRYBUTORA W TWOJEJ OKOLICY Piotr Wyrozumski woj. dolnośląskie, kujawsko-pomorskie, lubuskie, wielkopolskie, opolskie, śląskie, świętokrzyskie Paweł Stępień woj. lubelskie, łódzkie, małopolskie, mazowieckie, podkarpackie Piotr Szewczyk woj. lubelskie, kujawsko-pomorskie, podlaskie, pomorskie, wielkopolskie, warmińsko-mazurskie, zachodniopomorskie NOTATKI sprzedaz@sas.busko.pl 27

28 ZMK SAS Spółka z o.o. Owczary, ul. Przemysłowa Busko-Zdrój sprzedaż : serwis: sterowniki TECH: sprzedaz@sas.busko.pl serwis@sas.busko.pl serwis@techsterowniki.pl Dystrybutor: PEŁNA LISTA DYSTRYBUTORÓW I AUTORYZOWANYCH PUNKTÓW SPRZEDAŻY DOSTĘPNA JEST NA Wydanie: kwiecień 2018 Ulotka nie stanowi oferty handlowej w rozumieniu prawa, a zawarta treść służy jedynie celom informacyjnym i może różnić się od obowiązującej dokumentacji technicznej. Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych, technologicznych oraz wyposażenia oferowanych produktów bez wcześniejszego poinformowania. Technologia druku może mieć wpływ na różnice w przedstawianych kolorach. ZMK SAS Sp. z o.o. nie odpowiada za błędy w druku.
