1 System FIBARO - kompleksowe rozwiązanie automatyki budynkowej przy wykorzystaniu standardu Z-WAVE

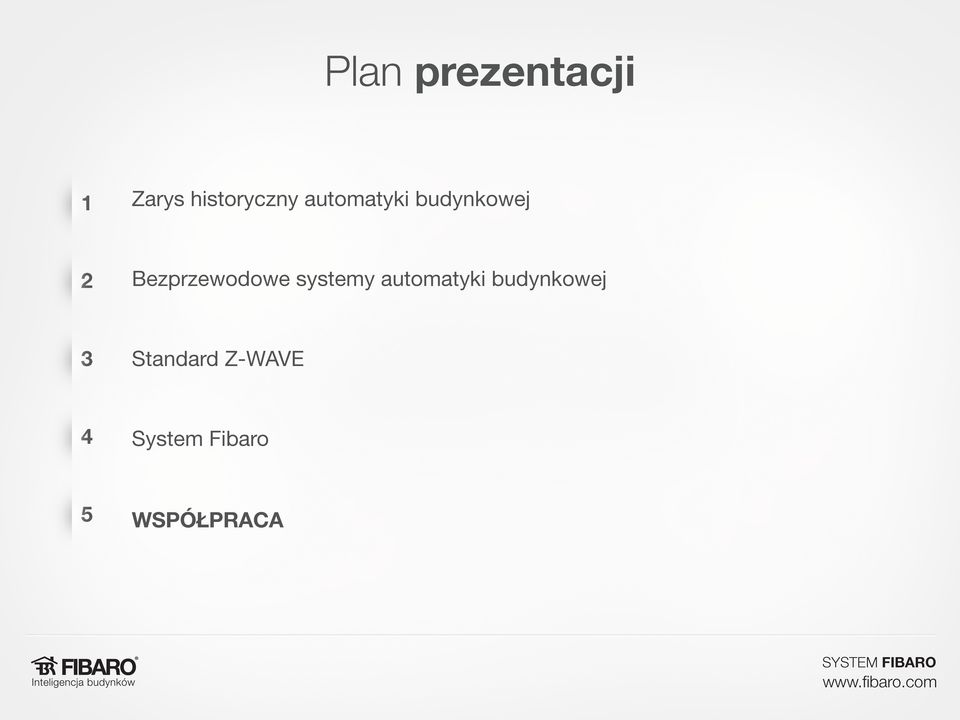

2 Plan prezentacji Zarys historyczny automatyki budynkowej Bezprzewodowe systemy automatyki budynkowej Standard Z-WAVE System Fibaro WSPÓŁPRACA

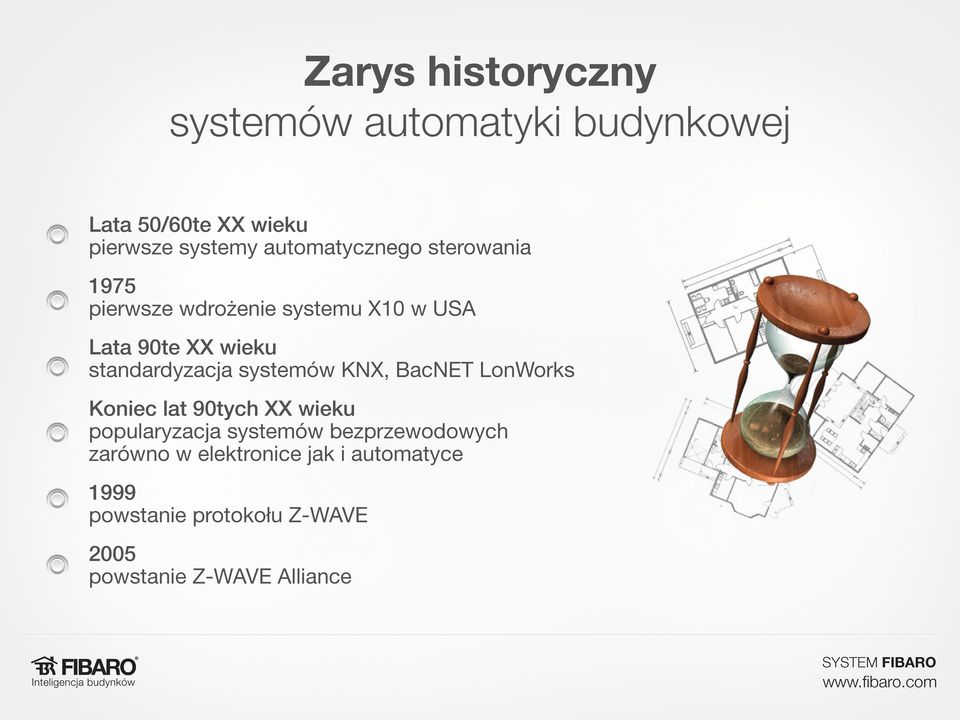

3 Zarys historyczny systemów automatyki budynkowej Lata 50/60te XX wieku pierwsze systemy automatycznego sterowania 1975 pierwsze wdrożenie systemu X10 w USA Lata 90te XX wieku standardyzacja systemów KNX, BacNET LonWorks Koniec lat 90tych XX wieku popularyzacja systemów bezprzewodowych zarówno w elektronice jak i automatyce 1999 powstanie protokołu Z-WAVE 2005 powstanie Z-WAVE Alliance

4 Z - Wave Bezprzewodowy standard automatyki

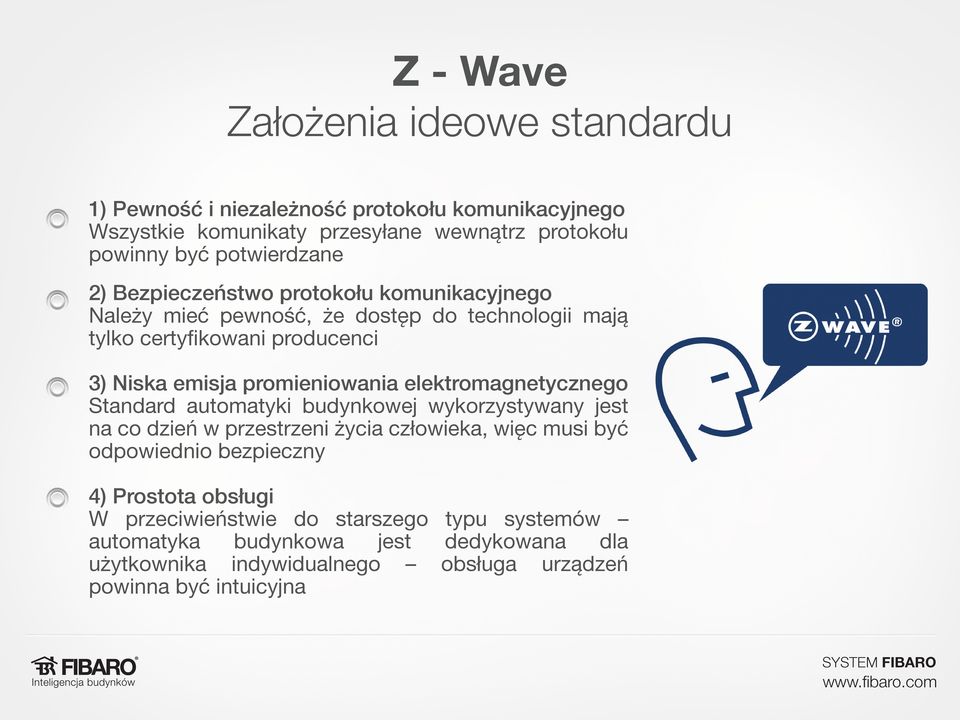

5 Z - Wave Założenia ideowe standardu 1) Pewność i niezależność protokołu komunikacyjnego Wszystkie komunikaty przesyłane wewnątrz protokołu powinny być potwierdzane 2) Bezpieczeństwo protokołu komunikacyjnego Należy mieć pewność, że dostęp do technologii mają tylko certyfikowani producenci 3) Niska emisja promieniowania elektromagnetycznego Standard automatyki budynkowej wykorzystywany jest na co dzień w przestrzeni życia człowieka, więc musi być odpowiednio bezpieczny 4) Prostota obsługi W przeciwieństwie do starszego typu systemów automatyka budynkowa jest dedykowana dla użytkownika indywidualnego obsługa urządzeń powinna być intuicyjna

6 Z - Wave Założenia ideowe standardu 5) Konkurencyjna cena Technologia powinna być relatywnie tania przy zachowaniu jak najwyższej jakości produktów, aby była osiągalna dla jak największej grupy odbiorców. 6) Skalowalność systemu Należy mieć pewność, że technologia zapewnia łatwy mechanizm rozszerzania systemu oraz wymieniania jego elementów 7) Uniwersalność Technologia powinna umożliwiać łatwą implementację w różnego rodzaju urządzeniach elektronicznych

7 Z - Wave Założenia techniczne standardu Częstotliwość - 868,4 MHz EU; - 908,4 MHz US; - 921,4 MHz ANZ; - 869,2 MHz RU;

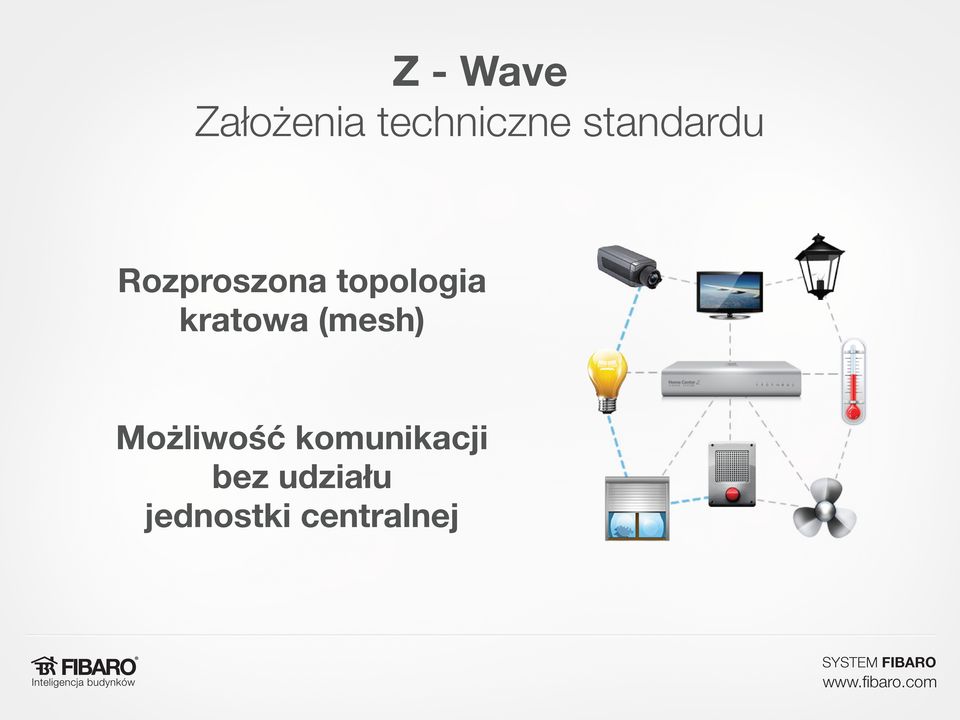

8 Z - Wave Założenia techniczne standardu Rozproszona topologia kratowa (mesh) Możliwość komunikacji bez udziału jednostki centralnej

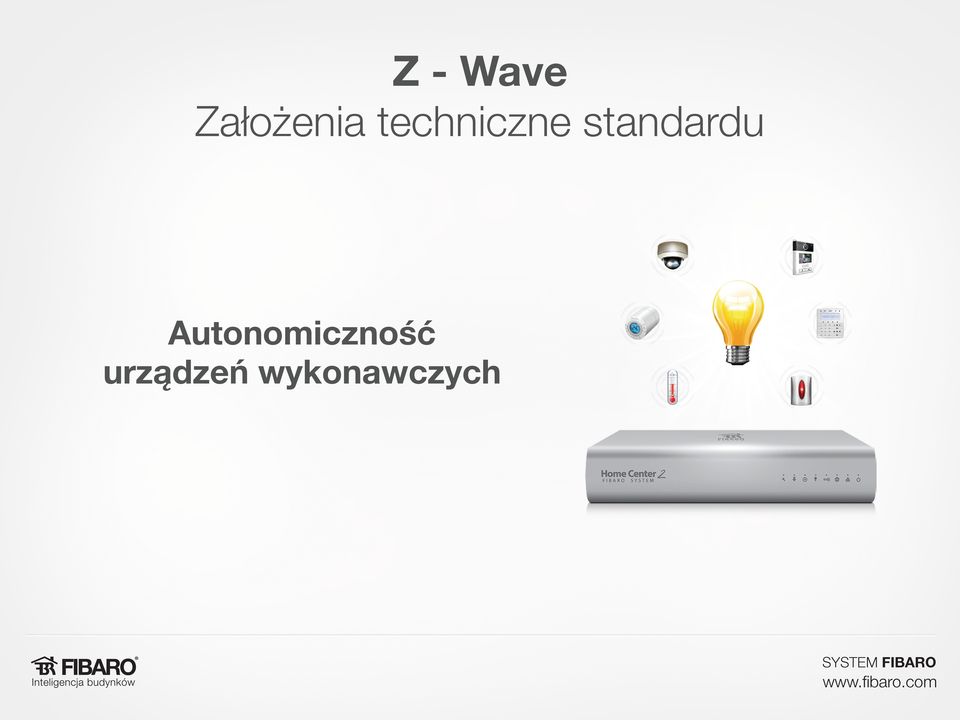

9 Z - Wave Założenia techniczne standardu Autonomiczność urządzeń wykonawczych

10 Z - Wave Standaryzacja protokołu

11 Z - Wave Standaryzacja protokołu Z-WAVE Alliance członkowie:

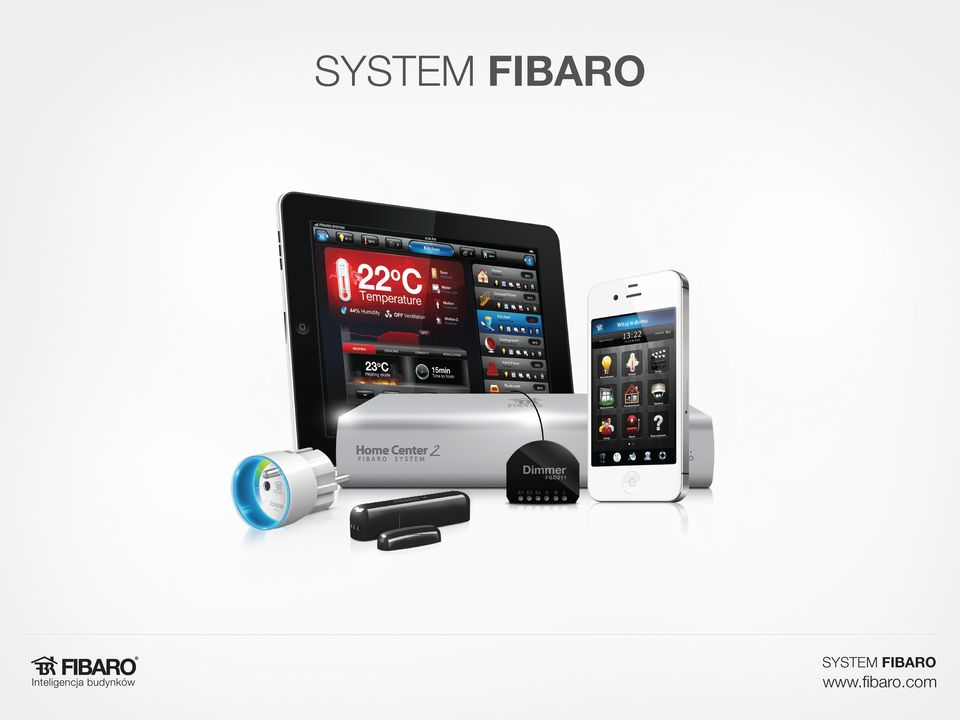

12

13

14

15 - moduły Każdy moduł Systemu Fibaro to tylko 42.5 mm długości, 37.0 mm szerokości, 15.9 mm wysokości. Mikro moduły Relay Switch (on/off) 2x1,5kW, 1x3kW Dimmer Roller Shutter

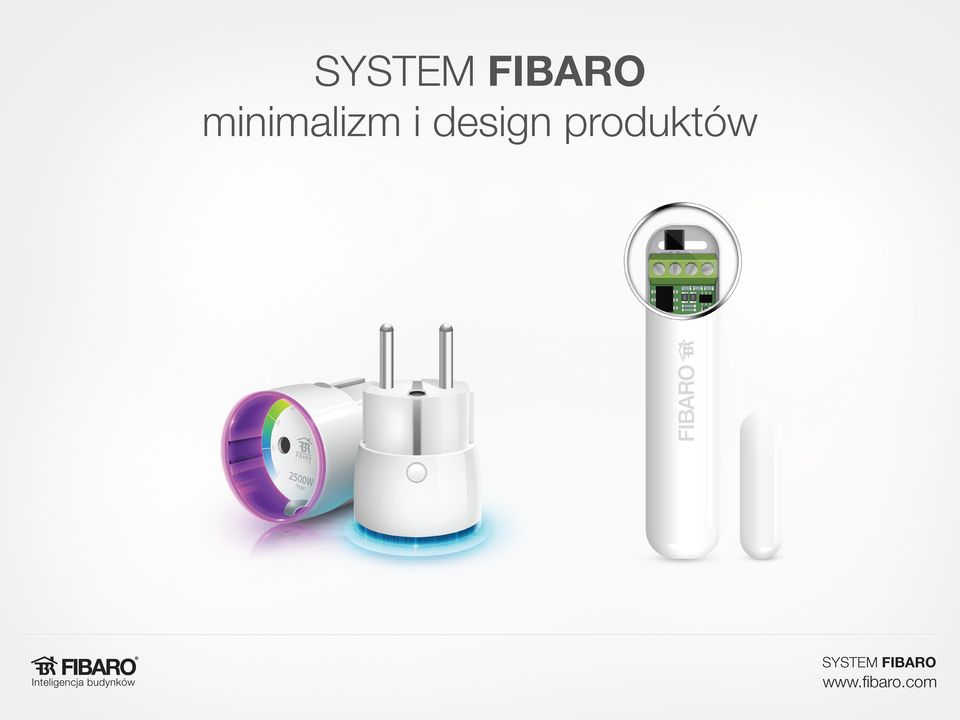

16 minimalizm i design produktów

17 Relay Switch (on/off) 2x1,5kW Relay Switch (on/off) 1x3kW

18 Relay Switch (on/off) 2x1,5kW, 1x3kW L N L N S1 S2 B L O2 O1 I ŁĄCZNIK I L N S1 S2 N B O ŁĄCZNIK N - zacisk przewodu neutralnego L - zacisk przewodu fazowego I - zacisk wejściowy zasilania odbiornika O1 - zacisk wyjścia odbiornika 1 O2 - zacisk wyjścia odbiornika 2 S2 - zacisk klawisza nr 2 S1 - zacisk klawisza nr 1 (posiada opcję wprowadzenia urządzenia w stan uczenia się) B - przycisk serwisowy (służy do dodawania i odejmowania urządzenia z systemu)

19 Dimmer

20 L N L N O Sx S2 S1 L N O Sx S2 S1 ŚCIEMNIACZ ŚCIEMNIACZ B Łącznik pojedynczy B Łącznik podwójny L - zacisk przewodu fazowego N - zacisk przewodu neutralnego O - zacisk wyjściowy ściemniacza (sterowanie dołączonym oświetleniem lub innym obciążeniem) Sx - zacisk zasilania łącznika podłączonego do ściemniacza S2 - zacisk klawisza nr 2 S1 - zacisk klawisza nr 1 (posiada opcję wprowadzenia urządzenia w stan uczenia się) B - przycisk serwisowy (służy do dodawania i odejmowania urządzenia z systemu posiada takie same funkcje jak zacisk S1)

21 Roller Shutter

22 L N N S1 S2 O2 O1 L N B Sterownik Rolet M Roller Shutter L zacisk przewodu fazowego N zacisk przewodu neutralnego S1 zacisk klawisza nr 1 (posiada opcję wprowadzenia urządzenia w stan uczenia się) S2 zacisk klawisza nr 2 O1 zacisk wyjścia nr 1 na silnik rolety O2 zacisk wyjścia nr 2 na silnik rolety B - przycisk serwisowy (służy do dodawania i odejmowania urządzenia z systemu)

23 Universal Binary Sensor

24 ANT GND TD TP IN2 IN1 B GND } } OUT 2 OUT 1 P Universal Binary Sensor P - (POWER) - przewód zasilający, kolor czerwony GND - (GROUND) - przewód masowy, kolor niebieski OUT1 - wyjście nr 1 przypisane do wejścia IN1 OUT2 - wyjście nr 2 przypisane do wejścia IN2 TP - (TEMP_POWER) - przewód zasilający czujnika temperatury DS18B20, brązowy(3,3v) TD - (TEMP_DATA) - przewód sygnałowy czujnika temperatury DS18B20, biały ANT- antena, czarny B - przycisk serwisowy (służy do dodawania i usuwania urządzenia z systemu)

25 Door / Window Sensor

26 TMP ( RZUT OD GÓRY) TP (VDQ) ( RZUT OD DOŁU ) TMP TD (DQ) GND IN CZUJNIK MAGNETYCZNY Door / Window Sensor TMP - przycisk sabotażowy. Służy do dodawania i usuwania urządzenia z systemu oraz detekcji sabotażu, IN - Wejście bezpotencjałowe, TP (TEMP_POWER) - przewód zasilający czujnika temperatury DS18B20, TD (TEMP_DATA) - przewód sygnałowy czujnika temperatury DS18B20, GND (GROUND) - przewód masowy.

27 Wall Plug

28 Home Center 2

29

30 Dodawanie urządzeń

31 Ustawienia modułów

32 Tworzenie scen

33 Harmonogramy ogrzewania

34 Power metering

35 Power metering

36 Aplikacje natywne

37 Aplikacje natywne

38 Z - Wave Zastosowania Domy i apartamenty Osiedla developerskie Hotele Ośrodki opieki Lokale usługowe Przemysł

39 Współpraca z FIBAR GROUP Programy partnerskie Programy dla developerów (3 opcje) z silną promocja Punkty franczyzowe Showroomy Dedykowane rozwiązania biznesowe

40 Zalety współpracy z FIBAR GROUP Urozmaicenie oferty dla klienta końcowego Wyróżnienie wśród typowych ofert - np. developerskich Silny atut reklamowy Kształtowanie wizerunku firmy innowacyjnej i ekologicznej otwartej na nowoczesne rozwiązania

41 KONTAKT Krystian Bergmann FIBAR GROUP sp. z o. o ul. Lotnicza Poznań
