1 MIASTO ŁÓDŹ - ZARZĄD DRÓG I TRANSPORTU ul. Piotrkowska 175, Łódź telefon: / , fax:48 42 / NIP , REGON zdit@zdit.uml.lodz.pl SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA w postępowaniu o udzielenie zamówienia publicznego prowadzonym w trybie przetargu nieograniczonego na: Opracowanie dokumentacji projektowej na przebudowę dróg ZATWIERDZAM Z CA DYREKTORA DS. TRANSPORTU I INŻYNIERII ZARZĄDU DRÓG I TRANSPORTU Grzegorz Misiorny Łódź, dnia roku Specyfikacja Istotnych Warunków Zamówienia Strona 1 z 92

2 SPIS RZECZY Niniejsza Specyfikacja Istotnych Warunków Zamówienia zawiera: Tom I Instrukcja dla Wykonawców, Formularz Oferty, Formularze załączników...str.3-32 Tom II Opis Przedmiotu Zamówienia str Tom III Formularz Aktu Umowy str Specyfikacja Istotnych Warunków Zamówienia Strona 2 z 92

3 TOM I INSTRUKCJA DLA WYKONAWCÓW, FORMULARZ OFERTY, FORMULARZE ZAŁĄCZNIKÓW Specyfikacja Istotnych Warunków Zamówienia Strona 3 z 92

4 Wstęp Wszystkich Wykonawców uczestniczących w niniejszym przetargu obowiązuje działanie zgodne z Ustawą z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (t.j. Dz. U. z 2013 r., poz. 907 ze zm.), zwanej dalej Ustawą wraz z przepisami wykonawczymi do Ustawy. 1. POSTANOWIENIA OGÓLNE Nr sprawy: ZDiT-DZ Przedkładając swoją ofertę przetargową Wykonawca akceptuje w całości i bez zastrzeżeń warunki realizacji zamówienia określone w Specyfikacji Istotnych Warunków Zamówienia zwanej dalej SIWZ włącznie ze wszystkimi załącznikami, jakim podporządkowane jest niniejsze zamówienie oraz wymagania określone przez Zamawiającego. 2. Wykonawcy są zobowiązani dokładnie zapoznać się i zastosować do wszystkich instrukcji, formularzy i warunków umowy i specyfikacji zawartych w niniejszej SIWZ. 3. Każdy Wykonawca może złożyć jedną ofertę obejmującą całość przedmiotu zamówienia lub dowolnie wybrane części. Oferta winna być sporządzona w języku polskim i w formie pisemnej - pod rygorem nieważności. 4. Wykonawca ponosi wszelkie koszty związane z przygotowaniem i przedłożeniem swojej oferty przetargowej. Zamawiający w żadnym wypadku nie odpowiada i nie może być pociągnięty do odpowiedzialności z tytułu tych kosztów, niezależnie od przebiegu czy wyniku procedury przetargowej. Jedynie w przypadku unieważnienia postępowania o udzielenie zamówienia z przyczyn leżących po stronie Zamawiającego, Wykonawcom, którzy złożyli oferty nie podlegające odrzuceniu, przysługuje roszczenie o zwrot uzasadnionych kosztów uczestnictwa w postępowaniu, w szczególności kosztów przygotowania oferty. 5. Zamawiający informuje, iż zgodnie z art. 96 ust. 3 Ustawy oferty składane w postępowaniu o zamówienie publiczne są jawne i podlegają udostępnieniu od chwili ich otwarcia, z wyjątkiem informacji stanowiących tajemnicę przedsiębiorstwa w rozumieniu przepisów o zwalczaniu nieuczciwej konkurencji, jeżeli Wykonawca, nie później niż w terminie składania ofert, zastrzegł, że nie mogą być one udostępniane oraz wykazał, iż zastrzeżone informacje stanowią tajemnicę przedsiębiorstwa. Wykonawca nie może zastrzec informacji, o których mowa w art. 86 ust. 4 Ustawy. 6. W sprawach nieuregulowanych w niniejszej SIWZ mają zastosowanie przepisy Ustawy, Kodeksu cywilnego. 2. ZAMAWIAJĄCY Zamawiającym jest: Miasto Łódź - Zarząd Dróg i Transportu, Łódź, ul. Piotrkowska 175 NIP: TRYB UDZIELANIA ZAMÓWIENIA Postępowanie o udzielenie zamówienia prowadzone jest w trybie przetargu nieograniczonego na podstawie Ustawy z dnia 29 stycznia 2004 roku Prawo zamówień publicznych (t.j. Dz. U. z 2013 r., poz. 907 ze zm.). Specyfikacja Istotnych Warunków Zamówienia Strona 4 z 92

5 4. OPIS PRZEDMIOTU ZAMÓWIENIA 4.1. Przedmiot zamówienia obejmuje: Część 1 - Opracowanie dokumentacji projektowej na przebudowę ul. Traugutta na odc. Piotrkowska - Sienkiewicza na tzw. woonerf Część 2 - Opracowanie dokumentacji projektowej na przebudowę ul. Piramowicza na odc. Narutowicza - Jaracza na tzw. woonerf Część 3 - Opracowanie dokumentacji projektowej na przebudowę ul. Rydzowej na odc. Aleksandrowska - Rojna Szczegółowy opis przedmiotu zamówienia zawarty jest w Tomie II SIWZ Opis przedmiotu Zamówienia Ze względu na fakt, iż opracowana dokumentacja projektowa będzie stanowiła opis przedmiotu zamówienia na realizację robót budowlanych wykonawca zobowiązany jest przestrzegać przepisów Ustawy z dnia 29 stycznia 2004 roku Prawo zamówień publicznych (t.j. Dz. U. z 2013 r., poz. 907 ze. zm.) 4.4. W przypadku wskazania w dokumentacji projektowej pochodzenia (marka, znak towarowy, producent, dostawca) materiałów lub norm, o których mowa w art. 30 ust. 1 3 Ustawy, należy dodać zapis, że dopuszcza się oferowanie materiałów lub rozwiązań równoważnych. W każdym z takich przypadków Wykonawca zobowiązany jest doprecyzować zakres dopuszczalnej równoważności Przedmiot zamówienia został opisany następującym kodem CPV dla części 1-3 zamówienia: Usługi inżynieryjne w zakresie projektowania 4.6. Podział zamówienia na części Zamawiający dopuszcza składanie ofert częściowych. Zamawiający podzielił przedmiot zamówienia na 3 części opisane w pkt 4.1 SIWZ Wykonawca może złożyć jedną ofertę na dowolną ilość części zamówienia Zamówienia wariantowe 1. Wykonawca winien złożyć ofertę zgodnie z wymaganiami określonymi w SIWZ. 2. Zamawiający nie dopuszcza możliwości złożenia oferty wariantowej Zamówienia uzupełniające Zamawiający przewiduje skorzystanie z prawa do udzielania z wolnej ręki zamówienia uzupełniającego na podstawie art. 67 ust. 1 pkt 6 Ustawy Prawo zamówień publicznych do 50% wartości zamówienia podstawowego. 5. TERMIN WYKONANIA ZAMÓWIENIA Wykonawca zobowiązany jest wykonać kompletną dokumentację projektową wraz ze złożeniem kompletnego wniosku o pozwolenie na budowę w terminie do r. dla każdej części. Specyfikacja Istotnych Warunków Zamówienia Strona 5 z 92

6 6. WARUNKI UDZIAŁU W POSTĘPOWANIU ORAZ OPIS SPOSOBU DOKONANIA OCENY SPEŁNIANIA TYCH WARUNKÓW 6.1. O udzielenie zamówienia mogą ubiegać się Wykonawcy, którzy wykażą brak podstaw do wykluczenia z postępowania na podstawie art. 24 ust. 1 Ustawy oraz spełniają, na poziomie opisanym poniżej warunki, o których mowa w art. 22 ust. 1 Ustawy dotyczące: posiadania uprawnień do wykonywania określonej działalności lub czynności, jeżeli przepisy prawa nakładają obowiązek ich posiadania, Zamawiający odstępuje od opisu sposobu dokonywania oceny spełniania warunków w tym zakresie posiadania wiedzy i doświadczenia, Część 1-3 w szczególności Wykonawca musi wykazać, że w okresie ostatnich trzech lat przed upływem terminu składania ofert, a jeżeli okres prowadzenia działalności jest krótszy w tym okresie, wykonał (zakończył) należycie: 2 dokumentacje projektowe, każda obejmująca przebudowę/budowę drogi publicznej klasy min. L i długości min. 0,5 km wraz z przebudową/ budową kanalizacji deszczowej, oświetlenia na terenie miejskim. Warunek jednakowy, niezależnie na ile części zamówienia Wykonawca składa ofertę dysponowania odpowiednim potencjałem technicznym, Zamawiający odstępuje od opisu sposobu dokonywania oceny spełniania warunków w tym zakresie dysponowania osobami zdolnymi do wykonania zamówienia, dla części 1 i 2 w szczególności Wykonawca musi wykazać, że dysponuje, co najmniej: - 1 osobą posiadającą uprawnienia budowlane do projektowania w specjalności drogowej bez ograniczeń - 1 osobą posiadającą uprawnienia budowlane do projektowania w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń wodociągowych i kanalizacyjnych bez ograniczeń - 1 osobą posiadającą uprawnienia budowlane do projektowania w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych bez ograniczeń - 1 osobą posiadającą uprawnienia budowlane do projektowania w specjalności architektonicznej bez ograniczeń - 1 osobą - z min. 2 letnim doświadczeniem związanym z projektowaniem zieleni przyulicznej dla części 3 w szczególności Wykonawca musi wykazać, że dysponuje, co najmniej: Specyfikacja Istotnych Warunków Zamówienia Strona 6 z 92

7 - 1 osobą posiadającą uprawnienia budowlane do projektowania w specjalności drogowej bez ograniczeń - 1 osobą posiadającą uprawnienia budowlane do projektowania w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń wodociągowych i kanalizacyjnych bez ograniczeń - 1 osobą posiadającą uprawnienia budowlane do projektowania w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych bez ograniczeń - 1 osobą - z min. 2 letnim doświadczeniem związanym z projektowaniem zieleni przyulicznej W przypadku składania oferty na więcej niż jedną część zamówienia, wystarczające będzie wykazanie spełniania warunku jak dla części 1-2. Uprawnienia, o których mowa powyżej powinny być zgodne z ustawą z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U z 2013 r., poz ze zm.) oraz Rozporządzeniem Ministra Infrastruktury i Rozwoju z dnia 11 września 2014 r. w sprawie samodzielnych funkcji technicznych w budownictwie (Dz. U. z 2014 r., poz. 1278). Dopuszcza się ważne odpowiadające im uprawnienia nadane na podstawie wcześniej obowiązujących przepisów. W przypadku wykonawców zagranicznych, dopuszcza się równoważne kwalifikacje, zdobyte w innych państwach, na zasadach określonych w art.12a ustawy z dnia 7 lipca 1994 r. Prawo budowlane, z uwzględnieniem postanowień ustawy z dnia 18 marca 2008 r. o zasadach uznawania kwalifikacji zawodowych nabytych w państwach członkowskich Unii Europejskiej (Dz. U r., nr 63 poz. 394 ze zm.) sytuacji ekonomicznej i finansowej Zamawiający odstępuje od opisu sposobu dokonywania oceny spełniania warunków w tym zakresie Wykonawca może polegać na zasobach innych podmiotów, niezależnie od charakteru prawnego łączących go z nimi stosunków. Wykonawca w takiej sytuacji zobowiązany jest udowodnić Zamawiającemu, iż będzie dysponował tymi zasobami w trakcie realizacji zamówienia, w szczególności przedstawiając w tym celu pisemne zobowiązanie tych podmiotów do oddania mu do dyspozycji niezbędnych zasobów na potrzeby wykonania zamówienia lub inny dokument, z którego będzie jednoznacznie wynikać uprawnienie do dysponowania tymi zasobami w trakcie realizacji zamówienia. Zgodnie z art. 26 ust. 2e Ustawy podmiot, który zobowiązał się do udostępnienia zasobów zgodnie z art. 26 ust. 2b, odpowiada solidarnie z wykonawcą za szkodę zamawiającego powstałą wskutek nieudostępnienia tych zasobów, chyba że za nieudostępnienie zasobów nie ponosi winy Wykonawca nie później niż na dzień składania ofert zobowiązany jest wykazać spełnienie warunków udziału w postępowaniu, o których mowa w pkt oraz brak podstaw do wykluczenia z postępowania, o których mowa w art. 24 ust. 1 Ustawy W przypadku wykonawców wspólnie ubiegających się o udzielenie zamówienia publicznego warunki określone w pkt muszą spełniać wykonawcy łącznie natomiast każdy z wykonawców wspólnie ubiegających się o zamówienie zobowiązany Specyfikacja Istotnych Warunków Zamówienia Strona 7 z 92

8 wykazać brak podstaw do wykluczenia go z postępowania na podstawie art. 24 ust. 1 Ustawy Ocena spełniania przez wykonawców wymaganych warunków będzie oparta na zasadzie spełnia/ nie spełnia na podstawie informacji zawartych w załączonych do oferty dokumentach lub oświadczeniach, zgodnie z wymaganiami zamawiającego, określonymi w SIWZ. Z treści załączonych do oferty dokumentów musi jednoznacznie wynikać, że Wykonawca spełnił wymagane warunki. 7. WYKAZ OŚWIADCZEŃ LUB DOKUMENTÓW, JAKIE ZOBOWIĄZANI SĄ DOSTARCZYĆ WYKONAWCY W CELU OCENY SPEŁNIANIA WARUNKÓW UDZIAŁU W POSTĘPOWANIU ORAZ DOKUMENTÓW POTWIERDZAJĄCYCH BRAK PODSTAW DO WYKLUCZENIA Z POSTĘPOWANIA W OKOLICZNOŚCIACH, O KTÓRYCH MOWA W ART. 24 UST 1 USTAWY W celu oceny spełniania warunków udziału w postępowaniu Wykonawca obowiązany jest dołączyć do oferty następujące dokumenty: oświadczenie o spełnianiu warunków udziału w postępowaniu - zgodnie z Formularzem nr 2 do SIWZ, Wykaz wykonanych (zakończonych), głównych usług w okresie ostatnich trzech lat przed upływem terminu składania ofert, a jeżeli okres prowadzenia działalności jest krótszy w tym okresie, wraz z podaniem ich przedmiotu, dat wykonania i podmiotów, na rzecz których usługi zostały wykonane oraz załączeniem dowodów, czy zostały wykonane należycie, zgodnie z Formularzem nr 3 do SIWZ. Za główne usługi, których dotyczy obowiązek wskazania w wykazie i złożenia w/w dowodów uznaje się co najmniej usługi niezbędne do oceny spełnienia warunku określonego w pkt Dowodami, o których mowa w pkt , są: - poświadczenie, - oświadczenie wykonawcy jeżeli z uzasadnionych przyczyn o obiektywnym charakterze wykonawca nie jest w stanie uzyskać poświadczenia, o którym mowa powyżej W przypadku gdy Zamawiający jest podmiotem, na rzecz którego usługi wskazane w wykazie, o którym mowa w pkt , zostały wcześniej wykonane, wykonawca nie ma obowiązku przedkładania dowodów, o których mowa w pkt wykaz osób, które będą uczestniczyć w wykonywaniu zamówienia, w szczególności odpowiedzialnych za świadczenie usług wraz z informacjami na temat ich kwalifikacji zawodowych niezbędnych dla wykonania zamówienia, a także zakresu wykonywanych przez nie czynności, oraz informacją o podstawie do dysponowania tymi osobami zgodnie z Formularzem nr 4 do SIWZ Oświadczenie, że osoby, które będą uczestniczyć w wykonaniu zamówienia, wskazane w Formularzu nr 4 do SIWZ, posiadają wymagane uprawnienia. 7.2 W przypadku, gdy Wykonawca będzie polegał na zasobach innych podmiotów, niezależnie od charakteru prawnego łączących go z nimi stosunków na zasadach określonych w art. 26 ust. 2b Ustawy, Wykonawca zobowiązany jest udowodnić Zamawiającemu, iż będzie dysponował tymi zasobami w trakcie realizacji zamówienia, w szczególności przedstawiając w tym celu pisemne zobowiązanie tych podmiotów do oddania mu do dyspozycji niezbędnych zasobów na potrzeby wykonania zamówienia lub inny dokument, z którego będzie jednoznacznie wynikać uprawnienie do dysponowania tymi zasobami w trakcie realizacji zamówienia. Uwaga: Treść zobowiązania lub innego dokumentu podmiotu trzeciego musi określać: Specyfikacja Istotnych Warunków Zamówienia Strona 8 z 92

9 a) zakres dostępnych wykonawcy zasobów innego podmiotu; b) sposób wykorzystania zasobów innego podmiotu, przez wykonawcę, przy wykonywaniu zamówienia; c) zakres i okres udziału innego podmiotu przy wykonywaniu zamówienia Wykonawca wykazując spełnienie warunków udziału w postępowaniu, o których mowa w pkt 6.1. SIWZ, który polega na zasobach innych podmiotów na zasadach określonych w art. 26 ust. 2b Ustawy, a podmioty te będą brały udział w realizacji części zamówienia, przedstawia w odniesieniu do tych podmiotów dokument określony w pkt SIWZ W celu wykazania braku podstaw do wykluczenia z postępowania o udzielenie zamówienia w okolicznościach, o których mowa w art. 24 ust. 1 Ustawy, Wykonawca obowiązany jest dołączyć do oferty następujące dokumenty: oświadczenie o braku podstaw do wykluczenia z postępowania w okolicznościach, o których mowa w art. 24 ust. 1 Ustawy, zgodnie z Formularzem nr 5 do SIWZ, aktualny odpis z właściwego rejestru lub z centralnej ewidencji i informacji o działalności gospodarczej, jeżeli odrębne przepisy wymagają wpisu do rejestru lub ewidencji, w celu wykazania braku podstaw do wykluczenia w oparciu o art. 24 ust. 1 pkt 2 Ustawy, wystawiony nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert, aktualne zaświadczenie właściwego naczelnika urzędu skarbowego potwierdzające, że Wykonawca nie zalega z opłacaniem podatków, lub zaświadczenia, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu wystawione nie wcześniej niż 3 miesiące przed upływem terminu składania ofert, aktualne zaświadczenie właściwego oddziału Zakładu Ubezpieczeń Społecznych lub Kasy Rolniczego Ubezpieczenia Społecznego potwierdzające, że Wykonawca nie zalega z opłacaniem składek na ubezpieczenia zdrowotne i społeczne, lub potwierdzenie, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu wystawione nie wcześniej niż 3 miesiące przed upływem terminu składania ofert aktualną informację z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust 1 pkt 4-8 Ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert, aktualną informację z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust 1 pkt 9 Ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert aktualną informację z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust 1 pkt 10 i 11 Ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert Jeżeli, w przypadku Wykonawcy mającego siedzibę na terytorium Rzeczypospolitej Polskiej, osoby, o których mowa w art. 24 ust. 1 pkt 5-8, 10 i 11 Ustawy, mają miejsce zamieszkania poza terytorium Rzeczypospolitej Polskiej, Wykonawca składa w odniesieniu do nich zaświadczenie właściwego organu sądowego albo administracyjnego miejsca zamieszkania, dotyczące niekaralności tych osób w zakresie określonym w art. 24 ust. 1 pkt 5-8, 10 i 11 Ustawy, wystawione nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert, z tym, że w przypadku gdy w miejscu zamieszkania tych osób nie wydaje się takich zaświadczeń zastępuje się je dokumentem zawierającym oświadczenie złożone przed właściwym organem sądowym, administracyjnym albo organem samorządu zawodowego lub gospodarczego miejsca zamieszkania tych osób lub przed notariuszem. Specyfikacja Istotnych Warunków Zamówienia Strona 9 z 92

10 7.3.9.Jeżeli Wykonawca ma siedzibę lub miejsce zamieszkania poza terytorium Rzeczypospolitej Polskiej, zamiast dokumentów, o których mowa w punktach: 1) i składa dokument lub dokumenty wystawione w kraju, w którym ma siedzibę lub miejsce zamieszkania, potwierdzające odpowiednio, że: a) nie otwarto jego likwidacji ani nie ogłoszono upadłości, b) nie zalega z uiszczaniem podatków, opłat, składek na ubezpieczenie społeczne i zdrowotne albo, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu, c) nie orzeczono wobec niego zakazu ubiegania się o zamówienie, 2) i składa zaświadczenie właściwego organu sądowego lub administracyjnego miejsca zamieszkania albo zamieszkania osoby, której dokumenty dotyczą, w zakresie określonym w art. 24 ust. 1 pkt 4-8, 10 i 11 Ustawy Dokumenty i oświadczenia wymienione w pkt winny być wystawione w terminach analogicznych, jak terminy określone dla odpowiadających im dokumentów wymienionych w pkt Jeżeli w kraju miejscu zamieszkania osoby lub w kraju, w którym Wykonawca ma siedzibę lub miejsce zamieszkania, nie wydaje się dokumentów, o których mowa w pkt , zastępuje się je dokumentem zawierającym oświadczenie, w którym określa się także osoby uprawnione do reprezentacji wykonawcy, złożone przed właściwym organem sądowym, administracyjnym albo organem samorządu zawodowego lub gospodarczego odpowiednio kraju miejsca zamieszkania osoby lub kraju, w którym Wykonawca ma siedzibę lub miejsce zamieszkania, lub przed notariuszem. Wymogi pkt stosuje się odpowiednio Wykonawca wraz z ofertą, składa listę podmiotów należących do tej samej grupy kapitałowej, o której mowa w art. 24 ust. 2 pkt 5 Ustawy albo informację o tym, że nie należy do grupy kapitałowej zgodnie z Formularzem Nr 8 do SIWZ W celu potwierdzenia spełniania warunków wymaganych od Wykonawców wspólnie ubiegających się o udzielenie zamówienia: a) oświadczenie wymienione w pkt oraz dokumenty wymienione w pkt albo odpowiadające im określone w pkt oraz dokument określony w pkt winny być złożone przez każdego Wykonawcę b) oświadczenie wymienione w pkt powinno być złożone w imieniu wszystkich Wykonawców, c) dokumenty wymienione w pkt powinien złożyć dowolny / dowolni Wykonawca/y spośród Wykonawców składających wspólną ofertę Forma złożonych dokumentów Dokumenty i oświadczenia (z wyłączeniem: formularza ofertowego, oświadczenia o spełnianiu warunków udziału w postępowaniu, o którym mowa w pkt SIWZ, pisemnego zobowiązania, o którym mowa w pkt. 6.2 i 7.2 SIWZ oraz dokumentów wskazanych w pkt SIWZ, które mogą zostać złożone wyłącznie pisemnie w formie oryginału, a także z wyłączeniem pełnomocnictw, o których mowa w pkt , i SIWZ, które mogą zostać złożone w jednej z form, wskazanych w pkt , i SIWZ) składane: a) w celu potwierdzenia spełniania warunków udziału w postępowaniu, b) w celu wykazania braku podstaw do wykluczenia z postępowania o udzielenie zamówienia Wykonawcy w okolicznościach, o których mowa w art. 24 ust. 1 Ustawy; składane są w oryginale lub kopii poświadczonej za zgodność z oryginałem przez Wykonawcę W przypadku Wykonawców wspólnie ubiegających się o udzielenie zamówienia oraz w przypadku innych podmiotów, na zasobach których wykonawca polega na zasadach określonych w art. 26 ust. 2b Ustawy, kopie dokumentów dotyczących Specyfikacja Istotnych Warunków Zamówienia Strona 10 z 92

11 odpowiednio Wykonawcy lub tych podmiotów są poświadczane za zgodność z oryginałem przez Wykonawcę lub te podmioty Dokumenty sporządzone w języku obcym należy składać wraz z tłumaczeniem na język polski. Zamawiający zastrzega sobie prawo żądania przedstawienia oryginału lub notarialnie poświadczonej kopii dokumentu wyłącznie wtedy, gdy złożona przez Wykonawcę kopia dokumentu jest nieczytelna lub budzi wątpliwości, co do jej prawdziwości. 8. INFORMACJE O SPOSOBIE POROZUMIEWANIA SIĘ ZAMAWIAJĄCEGO Z WYKONAWCAMI ORAZ PRZEKAZYWANIA OŚWIADCZEŃ LUB DOKUMENTÓW, A TAKŻE WSKAZANIE OSÓB UPRAWNIONYCH DO POROZUMIEWANIA SIĘ Z WYKONAWCAMI 8.1. Zawiadomienia, wezwania, pytania, wnioski oraz wszelkie inne informacje przekazywane przez Zamawiającego i Wykonawców podczas postępowania o udzielenie zamówienia - poza ofertą wraz z załącznikami oraz uzupełnieniami i wyjaśnieniami, dotyczącymi oświadczeń, dokumentów oraz wyjaśnieniami dotyczącymi treści oferty, które należy złożyć w formie pisemnej - mogą być przekazywane w formie pisemnej, faksem lub drogą elektroniczną. Dane Zamawiającego: ul. Piotrkowska 175, Łódź Nr faks: (42) zdit@zdit.uml.lodz.pl 8.2 Jeżeli Zamawiający lub Wykonawca przekazują oświadczenia, wnioski, zawiadomienia oraz informacje każda ze stron na żądanie drugiej niezwłocznie potwierdza fakt ich otrzymania. 8.3 Do bezpośredniego kontaktowania się z Wykonawcami upoważniona jest: Iwona Urbańczyk - tel.(42) , faks (42) , w zakresie procedury przetargowej Wykonawca może zwrócić się do zamawiającego o wyjaśnienie treści SIWZ Zamawiający jest obowiązany udzielić wyjaśnień niezwłocznie, jednak nie później niż na 6 dni przed upływem terminu składania ofert pod warunkiem, że wniosek o wyjaśnienie treści SIWZ wpłynął do zamawiającego nie później niż do końca dnia, w którym upływa połowa wyznaczonego terminu składania ofert Jeżeli wniosek o wyjaśnienie treści SIWZ wpłynął po upływie terminu składania wniosku, o którym mowa w pkt. 8.5, lub dotyczy udzielonych wyjaśnień, zamawiający może udzielić wyjaśnień albo pozostawić wniosek bez rozpoznania Przedłużenie terminu składania ofert nie wpływa na bieg terminu składania wniosku, o którym mowa pkt Zamawiający jednocześnie przekazuje treść wyjaśnienia wszystkim Wykonawcom, którym przekazał SIWZ, bez ujawniania źródła zapytania oraz zamieszcza na stronie internetowej Zamawiający nie przewiduje zorganizowania spotkania wszystkich Wykonawców w celu wyjaśnienia wątpliwości dotyczących treści niniejszej SIWZ. 9. WYMAGANIA DOTYCZĄCE WADIUM 9.1. Wysokość wadium ustala się na kwotę: Część ,00 zł (słownie: jeden tysiąc pięćset złotych), Część ,00 zł (słownie: jeden tysiąc pięćset złotych), Część ,00 zł (słownie: dwa tysiące pięćset złotych) Wadium wnosi się przed upływem terminu składania ofert. Okres ważności wadium wynosi 60 dni. Bieg ważności wadium rozpoczyna się wraz z upływem terminu składania ofert. Specyfikacja Istotnych Warunków Zamówienia Strona 11 z 92

12 9.3. Wadium może być wnoszone w jednej lub kilku następujących formach: 1) pieniądzu, 2) poręczeniach bankowych lub poręczeniach spółdzielczej kasy oszczędnościowokredytowej, z tym, że poręczenie kasy jest zawsze poręczeniem pieniężnym, 3) gwarancjach bankowych, 4) gwarancjach ubezpieczeniowych, 5) poręczeniach udzielanych przez podmioty, o których mowa w art. 6b ust. 5 pkt 2 ustawy z dnia 9 listopada 2000 r. o utworzeniu Polskiej Agencji Rozwoju Przedsiębiorczości (Dz. U. z 2007r. Nr 42, poz. 275, z późn. zm.) W przypadku składania przez Wykonawcę wadium w formie gwarancji bankowej/ubezpieczeniowej winna ona zawierać następujące elementy: a) wskazanie Wykonawcy, wskazanie Zamawiającego, czyli beneficjenta gwarancji/ ubezpieczenia, wskazanie Gwaranta (banku lub towarzystwa ubezpieczeniowego udzielającego gwarancji) oraz wskazanie ich siedzib, b) dokładną nazwę postępowania stanowiącego przyczynę wystawienia gwarancji, c) wskazanie sumy gwarancyjnej, d) określenie terminu ważności gwarancji, e) z treści gwarancji lub poręczenia powinno wynikać bezwarunkowe i nieodwołalne zobowiązanie gwaranta lub poręczyciela do zapłaceniu Zamawiającemu na pierwsze pisemne żądanie pełnej sumy wadium w przypadku, gdy zajdą ku temu przewidziane w ustawie okoliczności, określone w art. 46 ust. 4a oraz ust. 5 Ustawy, szczegółowo opisane w pkt oraz Wadium wnoszone w pieniądzu należy wpłacić przelewem na rachunek bankowy Zamawiającego w GETIN Bank w Łodzi, nr konta: Zamawiający uzna, że wadium zostało wniesione, jeżeli kwota wadium znajdzie się na rachunku Zamawiającego przed upływem terminu składania ofert Wadium wniesione w pieniądzu Zamawiający przechowuje na rachunku bankowym Wadium wnoszone w postaci poręczeń i gwarancji bankowych, poręczeń kasy oszczędnościowo-kredytowej lub gwarancji ubezpieczeniowej należy załączyć do oferty w formie kopii dokumentu, a oryginał złożyć w oddzielnej kopercie oznaczonej oryginał wadium, która będzie załączona do oferty (wewnątrz opakowania oferty) Zamawiający zwraca wadium wszystkim Wykonawcom niezwłocznie po wyborze oferty najkorzystniejszej lub unieważnieniu postępowania, z wyjątkiem Wykonawcy, którego oferta została wybrana jako najkorzystniejsza, z zastrzeżeniem pkt Zamawiający zwraca wadium Wykonawcy, którego oferta została wybrana jako najkorzystniejsza, niezwłocznie po zawarciu umowy w sprawie zamówienia publicznego oraz wniesienia zabezpieczenia należytego wykonania umowy, jeżeli jego wniesienia żądano Zamawiający zwraca wadium niezwłocznie na wniosek Wykonawcy, który wycofał ofertę przed upływem terminu składania ofert Zamawiający żąda ponownego wniesienia wadium przez wykonawcę, któremu zwrócono wadium na podstawie pkt 9.8., jeżeli w wyniku rozstrzygnięcia odwołania jego oferta została wybrana jako najkorzystniejsza. Wykonawca wnosi wadium w terminie określonym przez Zamawiającego Jeżeli wadium wniesiono w pieniądzu, Zamawiający zwraca je wraz z odsetkami wynikającymi z umowy rachunku bankowego, na którym było ono przechowywane, pomniejszone o koszty prowadzenia rachunku bankowego oraz prowizji bankowej za przelew pieniędzy na rachunek bankowy wskazany przez Wykonawcę Zamawiający zatrzymuje wadium wraz z odsetkami, jeżeli Wykonawca, którego oferta została wybrana: 1)odmówił podpisania umowy w sprawie zamówienia publicznego na warunkach określonych w ofercie, 2)nie wniósł wymaganego zabezpieczenia należytego wykonania umowy, 3)zawarcie umowy w sprawie zamówienia publicznego stało się niemożliwe z przyczyn leżących po stronie Wykonawcy. Specyfikacja Istotnych Warunków Zamówienia Strona 12 z 92

13 9.14. Zamawiający zatrzymuje wadium wraz z odsetkami, jeżeli Wykonawca w odpowiedzi na wezwanie, o którym mowa w art. 26 ust. 3 Ustawy, z przyczyn leżących po jego stronie, nie złożył dokumentów lub oświadczeń, o których mowa w art. 25 ust. 1 Ustawy, pełnomocnictw, listy podmiotów należących do tej samej grupy kapitałowej, o której mowa w art. 24 ust. 2 pkt. 5 Ustawy, lub informacji o tym, że nie należy do grupy kapitałowej, lub nie wyraził zgody na poprawienie omyłki, o której mowa w art. 87 ust. 2 pkt. 3 Ustawy, co powodowało brak możliwości wybrania oferty złożonej przez wykonawcę jako najkorzystniejszej. 10. TERMIN ZWIĄZANIA OFERTĄ Wykonawca jest związany ofertą przez okres 60 dni Bieg terminu związania ofertą rozpoczyna się wraz z upływem terminu składania ofert Wykonawca samodzielnie lub na wniosek zamawiającego może przedłużyć termin związania ofertą, z tym, że zamawiający może tylko raz, co najmniej na 3 dni przed upływem terminu związania ofertą, zwrócić się do Wykonawców o wyrażenie zgody na przedłużenie tego terminu o oznaczony okres, nie dłuższy jednak niż 60 dni Przedłużenie okresu związania ofertą jest dopuszczalne tylko z jednoczesnym przedłużeniem okresu ważności wadium albo, jeżeli nie jest to możliwe, z wniesieniem nowego wadium na przedłużony okres związania ofertą. Jeżeli przedłużenie terminu związania ofertą dokonywane jest po wyborze oferty najkorzystniejszej, obowiązek wniesienia nowego wadium lub jego przedłużenia dotyczy jedynie wykonawcy, którego oferta została wybrana jako najkorzystniejsza. 11. OPIS SPOSOBU PRZYGOTOWANIA OFERT Oferta winna być przygotowana i przedstawiona w sposób zgodny z podanymi niżej wymaganiami: Każdy Wykonawca może złożyć jedną ofertę na całość przedmiotu zamówienia lub dowolnie wybrane jego części. Oferta winna być sporządzona w języku polskim i w formie pisemnej - pod rygorem nieważności Oferta musi być podpisana przez osobę/osoby uprawnione do reprezentowania Wykonawcy w obrocie gospodarczym, zgodnie z aktem rejestracyjnym oraz wymogami ustawowymi lub przez ustawowego pełnomocnika. Podpis osoby musi pozwalać na identyfikację jej imienia i nazwiska (np. będzie czytelny lub uzupełniony pieczątką). Jeśli oferta będzie podpisana przez pełnomocnika, należy załączyć oryginał pełnomocnictwa lub jego kopię potwierdzoną za zgodność z oryginałem przez notariusza Wykonawca przedstawia ofertę zgodnie z wymaganiami i treścią SIWZ. Dokumenty, dla których Zamawiający określił wzory w formie formularzy załączonych do niniejszej SIWZ winny być wypełnione zgodnie z tymi wzorami, co do treści oraz opisu kolumn i wierszy. W przypadku, gdy informacje wskazane w formularzu nie dotyczą Wykonawcy należy wpisać nie dotyczy w odpowiednią rubrykę formularza Złożone wraz z ofertą informacje, które stanowią tajemnicę przedsiębiorstwa w rozumieniu przepisów o zwalczaniu nieuczciwej konkurencji muszą być oddzielone od pozostałej części oferty i umieszczone w osobnym wewnętrznym opakowaniu, w sposób umożliwiający Zamawiającemu udostępnienie jawnych elementów oferty innym uczestnikom postępowania. Zgodnie z art. 8 ust. 3 Ustawy, Zamawiający nie ujawnia informacji stanowiących tajemnicę przedsiębiorstwa w rozumieniu przepisów o zwalczaniu nieuczciwej konkurencji, jeżeli wykonawca, nie później niż w terminie składania ofert zastrzegł, że nie mogą być one udostępniane oraz wykazał, iż zastrzeżone informacje stanowią tajemnicę przedsiębiorstwa. Wykonawca nie może zastrzec informacji, o których mowa w art. 86 ust. 4 Ustawy. Specyfikacja Istotnych Warunków Zamówienia Strona 13 z 92

14 11.5. Oferta musi być napisana czytelnie, na maszynie do pisania, komputerowo lub inną trwałą techniką Wszystkie wypełnione strony oferty winny być parafowane przez Wykonawcę, ponumerowane i ułożone w kolejności przedstawionej w rozdziale 12 oraz trwale spięte. Niespełnienie wymagań, o których mowa w niniejszym punkcie oraz wymagań dotyczących opakowania oferty, które nie stanowią jej treści, nie będzie podstawą do odrzucenia oferty, a wszelkie negatywne konsekwencje mogące wynikać z nie zachowania tych wymagań nie będą obciążały Zamawiającego Wszystkie miejsca, w których Wykonawca naniósł poprawki, muszą być parafowane przez Wykonawcę w sposób wskazany w pkt powyżej. W przeciwnym wypadku nie będą uwzględniane Dokumenty sporządzone w języku obcym należy składać wraz z tłumaczeniem na język polski Zamawiający zastrzega sobie prawo żądania przedstawienia oryginału lub notarialnie poświadczonej kopii dokumentu wyłącznie wtedy, gdy złożona przez Wykonawcę kopia dokumentu jest nieczytelna lub budzi wątpliwości, co do jej prawdziwości Wykonawcy, którzy wspólnie ubiegają się o udzielenie zamówienia: a) zobowiązani są ustanowić Pełnomocnika do reprezentowania ich w postępowaniu o udzielenie zamówienia albo do reprezentowania w postępowaniu i zawarcia umowy w sprawie zamówienia publicznego; wszelka korespondencja prowadzona będzie wyłącznie z Pełnomocnikiem; b) będą solidarnie odpowiadać za wykonanie przedmiotu zamówienia Podwykonawstwo Wykonawca, musi wskazać na Formularzu nr 7 części zamówienia, których wykonanie zamierza powierzyć Podwykonawcom. W przypadku braku takiej informacji Zamawiający uzna, że całość zamówienia zostanie wykonana przez Wykonawcę siłami własnymi. 12. ZAWARTOŚĆ OFERTY Oferta musi zawierać: Formularz Oferty wypełniony zgodnie z Formularzem Nr Pełnomocnictwo / Pełnomocnictwa dla osoby / osób podpisujących ofertę (w formie oryginału lub kopii potwierdzonej notarialnie za zgodność z oryginałem), jeżeli oferta jest podpisana przez pełnomocnika Dowód wniesienia wadium dla formy innej niż pieniądz kopię dokumentu (potwierdzoną za zgodność z oryginałem) należy załączyć do oferty natomiast oryginał gwarancji lub poręczenia należy złożyć w oddzielnej kopercie oznaczonej oryginał wadium, która będzie załączona do oferty (wewnątrz opakowania oferty). W przypadku niezastosowania się do powyższego zwrot oryginału będzie niemożliwy Dokumenty i oświadczenia określone w pkt 7 SIWZ W przypadku Wykonawców wspólnie ubiegających się o udzielenie zamówienia należy załączyć Pełnomocnictwo Wykonawców wspólnie ubiegających się o udzielenie zamówienia (w formie oryginału lub kopii potwierdzonej notarialnie za zgodność z oryginałem) np. wypełniony Formularz Nr 6 do SIWZ W przypadku, gdy Wykonawca przewiduje wykonanie zamówienia z udziałem podwykonawców należy załączyć wypełniony Formularz Nr 7 do SIWZ z wykazem zakresu usług zlecanych Podwykonawcom. 13. SPOSÓB ZŁOŻENIA OFERTY Ofertę należy złożyć w 1 egzemplarzu Strony oferty powinny być trwale połączone w sposób uniemożliwiający ich samoistne rozdzielenie Ofertę należy złożyć w nieprzezroczystym, zabezpieczonym przed otwarciem opakowaniu. Opakowanie należy opisać następująco: Specyfikacja Istotnych Warunków Zamówienia Strona 14 z 92

15 Miasto Łódź - Zarząd Dróg i Transportu Łódź, ul. Piotrkowska 175 Oferta w postępowaniu na: Opracowanie dokumentacji projektowej na przebudowę dróg Część/Części... Nie otwierać przed dniem roku, godz.12: Na opakowaniu oprócz powyższego opisu należy umieścić nazwę i adres Wykonawcy. 14. MIEJSCE I TERMIN ZŁOŻENIA OFERTY Ofertę o treści zgodnej z niniejszą SIWZ należy złożyć w Zarządzie Dróg i Transportu w Łodzi, ul. Piotrkowska 175, (Kancelaria ZDiT), w nieprzekraczalnym terminie do dnia roku, godz. 11: Zamawiający niezwłocznie zawiadomi Wykonawcę o złożeniu oferty po terminie oraz zwróci ofertę po upływie terminu do wniesienia odwołania. 15. ZMIANA LUB WYCOFANIE OFERTY Wykonawca może, przed upływem terminu do składania ofert, zmienić lub wycofać ofertę Wykonawca może wprowadzić zmiany lub wycofać złożoną przez siebie ofertę pod warunkiem, że Zamawiający otrzyma pisemne powiadomienie o wprowadzeniu zmian lub wycofaniu przed terminem składania ofert określonym w rozdziale 14. Powiadomienie o wprowadzeniu zmian lub wycofaniu ofert zostanie przygotowane, opieczętowane i oznaczone zgodnie z postanowieniami Rozdziału 13 niniejszej SIWZ, a koperta będzie dodatkowo oznaczona określeniami: ZMIANA lub WYCOFANIE. 16. OPIS SPOSOBU OBLICZENIA CENY Cenę oferty należy wpisać na formularzu oferty - Formularz Nr 1 do SIWZ liczbowo. Cena musi zawierać dane o podatku VAT Ustalona przez Wykonawcę cena oferty będzie ceną ryczałtową, która obowiązywać będzie przez okres ważności umowy i pozostanie niezmieniona, nie będzie podlegała waloryzacji Obliczona przez Wykonawcę cena oferty powinna zawierać wszelkie koszty bezpośrednie i pośrednie, jakie Wykonawca uważa za niezbędne do poniesienia dla prawidłowego wykonania przedmiotu zamówienia, zysk Wykonawcy oraz wszystkie wymagane przepisami podatki i opłaty, a w szczególności podatek VAT. Wykonawca powinien uwzględnić w cenie wszystkie posiadane informacje o przedmiocie zamówienia, a szczególnie informacje, wymagania i warunki podane w niniejszej SIWZ. Zamawiający zaleca dokonanie wizji lokalnej w terenie Wszystkie wartości określone w formularzu cenowym i formularzu oferty winny być wyrażone w PLN, liczone do dwóch miejsc po przecinku Stawka podatku VAT określana jest zgodnie z ustawą z dnia 11 marca 2004 r. o podatku od towarów i usług (Dz. U. z 2011 r. Nr 177, poz ze. zm.). Specyfikacja Istotnych Warunków Zamówienia Strona 15 z 92

16 17. WALUTA ZAMÓWIENIA Wszelkie rozliczenia pomiędzy Zamawiającym, a Wykonawcą odbywać się będą w złotych polskich (PLN). 18. OPIS KRYTERIÓW, KTÓRYMI ZAMAWIAJĄCY BĘDZIE SIĘ KIEROWAŁ PRZY WYBORZE OFERT, WRAZ Z PODANIEM ZNACZENIA TYCH KRYTERIÓW I SPOSOBU OCENY OFERT Zamawiający oceni i porówna jedynie te oferty, które: a) zostaną złożone przez Wykonawców nie wykluczonych przez Zamawiającego z niniejszego postępowania; b) nie zostaną odrzucone przez Zamawiającego Przy dokonywaniu wyboru najkorzystniejszej oferty w zakresie części 1-3 zamówienia Zamawiający stosować będzie następujące kryteria: - kryterium ceny 80%, - kryterium okresu gwarancji jakości i rękojmi 20% Oceny dokonywać będą członkowie Komisji przetargowej, stosując zasadę, iż oferta nie odrzucona, zawierająca najkorzystniejszy bilans ceny i okresu gwarancji jakości i rękojmi jest ofertą najkorzystniejszą Dla oceny punktowej ofert w kryterium ceny zastosowany zostanie wzór: Wci = (Cmin / Ci) * 80 gdzie Wci liczba punktów oferty badanej Cmin - cena minimalna Ci - cena badana 80 - maksymalna liczba punktów w tym kryterium Punkty zostaną obliczone w zaokrągleniu do drugiego miejsca po przecinku Ocena punktowa ofert w kryterium okresu gwarancji jakości i rękojmi będzie wyglądała następująco: W zakresie tego kryterium Zamawiający zastrzega, iż minimalny okres gwarancji i rękojmi na prace projektowe wynosi 36 miesięcy od daty odbioru końcowego. Oferty z krótszym niż 36 miesięcy okresem gwarancji i rękojmi od daty odbioru końcowego będą traktowane jako niezgodne z treścią SIWZ i będą podlegały odrzuceniu. Zamawiający za udzielenie gwarancji jakości i rękojmi przyznawać będzie następujące punkty: oferta z 36 miesięcznym okresem gwarancji i rękojmi liczonym od daty odbioru końcowego - otrzyma 10 pkt, oferta z 48 miesięcznym okresem gwarancji i rękojmi liczonym od daty odbioru końcowego - otrzyma 15 pkt, oferta z 60 miesięcznym i dłuższym okresem gwarancji i rękojmi liczonym od daty odbioru końcowego - otrzyma 20 pkt. Oferty wykonawców, którzy zaoferują inne okresy gwarancji i rękojmi zostaną odrzucone jako niezgodne z treścią SIWZ Dla obliczenia łącznej liczby punktów zastosowany zostanie wzór: Pł = Wci + Tci Specyfikacja Istotnych Warunków Zamówienia Strona 16 z 92

17 gdzie Pł Wci Tci - łączna liczba punktów - liczba punktów w kryterium ceny - liczba punktów w kryterium okresu gwarancji i rękojmi Jeżeli złożono ofertę, której wybór prowadziłby do powstania obowiązku podatkowego Zamawiającego zgodnie z przepisami o podatku od towarów i usług w zakresie dotyczącym wewnątrz wspólnotowego nabycia towarów, Zamawiający w celu oceny takiej oferty doliczy do przedstawionej w niej ceny podatek od towarów i usług, który miałby obowiązek wpłacić zgodnie z obowiązującymi przepisami. 19. TRYB OCENY OFERT Otwarcie ofert Otwarcie ofert jest jawne i nastąpi w Zarządzie Dróg i Transportu, w Łodzi, ul. Piotrkowska 175, pokój nr 308, w dniu roku, o godzinie 12: Z zawartością ofert nie można zapoznać się przed upływem terminu otwarcia ofert Bezpośrednio przed otwarciem ofert Zamawiający poda kwotę, jaką zamierza przeznaczyć na sfinansowanie zamówienia Podczas otwarcia ofert zostaną podane nazwy oraz adresy Wykonawców, a także informacje dotyczące ceny, terminu wykonania zamówienia zawartych w ofertach, okresu gwarancji jakości i rękojmi Informacje, o których mowa w pkt i , zostaną przekazane niezwłocznie Wykonawcom, którzy nie byli obecni przy otwarciu ofert, na ich wniosek Wyjaśnienia oferty W toku badania i oceny ofert Zamawiający może żądać od Wykonawców wyjaśnień dotyczących treści złożonych ofert. Niedopuszczalne jest prowadzenie między Zamawiającym a Wykonawcą negocjacji dotyczących złożonej oferty Zamawiający nie będzie dokonywał jakichkolwiek zmian w treści złożonej oferty z zastrzeżeniem rozdziału 19.3 niniejszej SIWZ Poprawa w treści ofert Zamawiający poprawi w tekście oferty: a) oczywiste omyłki pisarskie, b) oczywiste omyłki rachunkowe z uwzględnieniem konsekwencji rachunkowych dokonanych poprawek, c) inne omyłki polegające na niezgodności oferty z SIWZ, niepowodujące istotnych zmian w treści oferty; Zamawiający niezwłocznie powiadamia Wykonawcę, którego oferta została poprawiona, o poprawach w ofercie, o których mowa w pkt ODRZUCENIE OFERTY Zamawiający odrzuca ofertę, jeżeli: 1) jest niezgodna z Ustawą; 2) jej treść nie odpowiada treści SIWZ, z zastrzeżeniem, pkt ppkt. c SIWZ; 3) jej złożenie stanowi czyn nieuczciwej konkurencji w rozumieniu przepisów o zwalczaniu nieuczciwej konkurencji; 4) zawiera rażąco niską cenę w stosunku do przedmiotu zamówienia; 5) została złożona przez wykonawcę wykluczonego z udziału w postępowaniu o udzielenie zamówienia; 6) zawiera błędy w obliczeniu ceny; Specyfikacja Istotnych Warunków Zamówienia Strona 17 z 92

18 7) Wykonawca w terminie 3 dni od dnia doręczenia zawiadomienia nie zgodził się na poprawienie omyłki, o której mowa w pkt ppkt. c SIWZ; 8) jest nieważna na podstawie odrębnych przepisów. 21. RAŻĄCO NISKA CENA Jeżeli cena oferty wydaje się rażąco niska w stosunku do przedmiotu zamówienia i budzi wątpliwości zamawiającego co do możliwości wykonania przedmiotu zamówienia zgodnie z wymaganiami określonymi przez zamawiającego lub wynikającymi z odrębnych przepisów, w szczególności jest niższa o 30% od wartości zamówienia lub średniej arytmetycznej cen wszystkich złożonych ofert, zamawiający zwraca się o udzielenie wyjaśnień, w tym złożenie dowodów, dotyczących elementów oferty mających wpływ na wysokość ceny, w szczególności w zakresie: 1) oszczędności metody wykonania zamówienia, wybranych rozwiązań technicznych, wyjątkowo sprzyjających warunków wykonywania zamówienia dostępnych dla wykonawcy, oryginalności projektu wykonawcy, kosztów pracy, których wartość przyjęta do ustalenia ceny nie może być niższa od minimalnego wynagrodzenia za pracę ustalonego na podstawie art. 2 ust. 3-5 ustawy z dnia 10 października 2002 r. o minimalnym wynagrodzeniu za pracę (Dz. U. Nr 200, poz. 1679, z 2004 r. Nr 240, poz oraz z 2005 r. Nr 157, poz. 1314); 2) pomocy publicznej udzielonej na podstawie odrębnych przepisów Obowiązek wykazania, że oferta nie zawiera rażąco niskiej ceny, spoczywa na wykonawcy Zamawiający odrzuci ofertę wykonawcy, który nie złożył wyjaśnień lub jeżeli dokonana ocena wyjaśnień wraz z dostarczonymi dowodami potwierdzi, że oferta zawiera rażąco niską cenę w stosunku do przedmiotu zamówienia. 22. WYBÓR NAJKORZYSTNIEJSZEJ OFERTY Jako najkorzystniejsza zostanie wybrana oferta, która będzie przedstawiała najkorzystniejszy bilans punktów przyznanych w oparciu o kryteria określone w pkt 18 SIWZ, tzn. uzyska największą łączną liczbę punktów. a. Jeżeli nie będzie można dokonać wyboru oferty najkorzystniejszej ze względu na to, że dwie lub więcej ofert przedstawia taki sam bilans ceny i innych kryteriów oceny ofert, Zamawiający spośród tych ofert wybierze ofertę z niższą ceną. b. Zamawiający nie przewiduje zastosowania aukcji elektronicznej. 23. ZAWIADOMIENIA O DOKONANYM WYBORZE Niezwłocznie po wyborze najkorzystniejszej oferty Zamawiający jednocześnie zawiadomi Wykonawców, którzy złożyli oferty, o: 1) wyborze najkorzystniejszej oferty, podając nazwę (firmę), albo imię i nazwisko, siedzibę albo miejsce zamieszkania i adres Wykonawcy, którego ofertę wybrano, i uzasadnienie jej wyboru, a także nazwy (firmy), albo imiona i nazwiska, siedziby albo miejsca zamieszkania i adresy Wykonawców, którzy złożyli oferty, a także punktację przyznaną ofertom w każdym kryterium oceny ofert i łączną punktację. 2) Wykonawcach, których oferty zostały odrzucone, podając uzasadnienie faktyczne i prawne, 3) Wykonawcach, którzy zostali wykluczeni z postępowania o udzielenie zamówienia, podając uzasadnienie faktyczne i prawne, 4) terminie, określonym zgodnie z art. 94 ust. 1 lub 2 Ustawy, po którego upływie umowa w sprawie zamówienia publicznego może być zawarta Niezwłocznie po wyborze najkorzystniejszej oferty Zamawiający zamieści informacje, o których mowa w pkt 23.1, pkt 1) również na stronie internetowej oraz w miejscu publicznie dostępnym w swojej siedzibie. Specyfikacja Istotnych Warunków Zamówienia Strona 18 z 92

19 24. UNIEWAŻNIENIE POSTĘPOWANIA O UDZIELENIE ZAMÓWIENIA Zamawiający unieważni postępowanie o udzielenie zamówienia, jeżeli zaistnieją okoliczności, o których mowa w art. 93 ust. 1 Ustawy. 25. INFORMACJE O FORMALNOŚCIACH, JAKIE POWINNY ZOSTAĆ DOPEŁNIONE PO WYBORZE OFERTY W CELU ZAWARCIA UMOWY W SPRAWIE ZAMÓWIENIA PUBLICZNEGO Zamawiający zawrze umowę w sprawie zamówienia publicznego zastrzeżeniem art. 183 ustawy, w terminie nie krótszym niż 10 dni od dnia przesłania faksem zawiadomienia o wyborze najkorzystniejszej oferty, nie później jednak niż przed upływem terminu związania z ofertą Jeżeli Wykonawca, którego oferta została wybrana, uchyla się od zawarcia umowy w sprawie zamówienia publicznego lub nie wnosi wymaganego zabezpieczenia należytego wykonania umowy, Zamawiający może wybrać ofertę najkorzystniejszą spośród pozostałych ofert bez przeprowadzania ich ponownego badania i oceny, chyba, że zachodzą przesłanki unieważnienia postępowania, o których mowa w art. 93, ust. 1 Ustawy Wykonawcy wspólnie ubiegający się o udzielenie zamówienia, których oferta zostanie uznana za najkorzystniejszą, przed zawarciem umowy o niniejsze zamówienie, mogą zostać wezwani do dostarczenia zamawiającemu stosownej umowy regulującej współpracę tych Wykonawców. Niezwłocznie po zawarciu umowy w sprawie zamówienia publicznego Zamawiający przekaże ogłoszenie o udzieleniu zamówienia Urzędowi Publikacji Unii Europejskiej i informację zamieści na stronie internetowej: ŚRODKI OCHRONY PRAWNEJ Środki ochrony prawnej przysługują Wykonawcy, a także innemu podmiotowi, jeżeli ma lub miał interes w uzyskaniu zamówienia oraz poniósł lub może ponieść szkodę w wyniku naruszenia przez Zamawiającego przepisów Ustawy Środki ochrony prawnej wobec ogłoszenia o zamówieniu oraz postanowieniach SIWZ przysługują również organizacjom wpisanym na listę, o której mowa w art. 154 pkt 5 Ustawy Odwołanie przysługuje wyłącznie od niezgodnej z przepisami Ustawy czynności Zamawiającego podjętej w postępowaniu o udzielenie zamówienia lub zaniechania czynności, do której Zamawiający jest zobowiązany na podstawie Ustawy Odwołanie powinno wskazywać czynność lub zaniechanie czynności Zamawiającego, której zarzuca się niezgodność z przepisami Ustawy, zawierać zwięzłe przedstawienie zarzutów, określać żądania oraz wskazywać okoliczności faktyczne i prawne uzasadniające wniesienie odwołania Odwołanie wnosi się do Prezesa Izby w formie pisemnej albo elektronicznej opatrzonej bezpiecznym podpisem elektronicznym weryfikowanym za pomocą ważnego kwalifikowanego certyfikatu Odwołujący przesyła kopię odwołania Zamawiającemu przed upływem terminu do wniesienia odwołania w taki sposób, aby mógł on zapoznać się z jego treścią przed upływem tego terminu Odwołanie wnosi się w terminie 10 dni od dnia przesłania informacji o czynności Zamawiającego stanowiącej podstawę jego wniesienia, jeżeli zostały przesłane faksem albo w terminie 15 dni, jeżeli zostały przesłane w inny sposób. Specyfikacja Istotnych Warunków Zamówienia Strona 19 z 92

20 26.8. Odwołanie wobec treści ogłoszenia o zamówieniu, oraz SIWZ wnosi się w terminie 10 dni od dnia publikacji ogłoszenia w Dzienniku Urzędowym Unii Europejskiej lub zamieszczenia SIWZ na stronie internetowej Odwołanie wobec czynności innej niż określonej w pkt i wnosi się w terminie 10 dni od dnia, w którym powzięto lub przy zachowaniu należytej staranności można było powziąć wiadomość o okolicznościach stanowiących podstawę jego wniesienia Na orzeczenie Izby stronom oraz uczestnikom postępowania odwoławczego przysługuje skarga do sądu Skargę wnosi się do sądu okręgowego właściwego dla siedziby albo miejsca zamieszkania zamawiającego Skargę wnosi się za pośrednictwem Prezesa Izby w terminie 7 dni od dnia doręczenia orzeczenia Izby, przesyłając jednocześnie jej odpis przeciwnikowi skargi. Złożenie skargi w placówce pocztowej operatora wyznaczonego w rozumieniu ustawy z dnia 23 listopada 2012 r. Prawo pocztowe (Dz. U. poz. 1529) jest równoznaczne z jej wniesieniem 27. ZABEZPIECZENIE NALEŻYTEGO WYKONANIA Wniesienie zabezpieczenia należytego wykonania umowy Zamawiający żąda od Wykonawcy, którego oferta została wybrana jako najkorzystniejsza wniesienia zabezpieczenia należytego wykonania umowy, zwanego dalej "zabezpieczeniem". Zabezpieczenie musi zostać wniesione przed podpisaniem umowy o wykonanie przedmiotu zamówienia Wykonawcy wspólnie ubiegający się o zamówienie ponoszą solidarną odpowiedzialność za wykonanie umowy i wniesienie zabezpieczenia należytego wykonania umowy Zabezpieczenie służy pokryciu roszczeń z tytułu niewykonania lub nienależytego wykonania umowy Zamawiający ustala zabezpieczenie należytego wykonania umowy na 10 % ceny ofertowej brutto podanej w ofercie Zabezpieczenie może być wnoszone według wyboru Wykonawcy w jednej lub w kilku następujących formach: 1) pieniądzu; 2) poręczeniach bankowych lub poręczeniach spółdzielczej kasy oszczędnościowokredytowej, z tym, że zobowiązanie kasy jest zawsze zobowiązaniem pieniężnym; 3) gwarancjach bankowych; 4) gwarancjach ubezpieczeniowych; 5) poręczeniach udzielanych przez podmioty, o których mowa w art. 6b ust. 5 pkt 2 ustawy z dnia 9 listopada 2000 r. o utworzeniu Polskiej Agencji Rozwoju Przedsiębiorczości. Zabezpieczenie wnoszone w pieniądzu wykonawca wpłaca przelewem na rachunek bankowy Zamawiającego w banku GETIN Bank w Łodzi, Nr konta W przypadku wniesienia wadium w pieniądzu Wykonawca może wyrazić zgodę na zaliczenie kwoty wadium na poczet zabezpieczenia Zabezpieczenie wniesione w pieniądzu, Zamawiający przechowa na oprocentowanym rachunku bankowym. Zamawiający zwróci zabezpieczenie wniesione w pieniądzu z odsetkami wynikającymi z umowy rachunku bankowego, na którym było ono przechowywane, pomniejszone o koszt prowadzenia tego rachunku oraz prowizji bankowej za przelew pieniędzy na rachunek bankowy Wykonawcy Zamawiający informuje, iż w przypadku zabezpieczeń innych niż w pieniądzu: 1) Może z tytułu poręczenia lub gwarancji żądać płatności wszelkich kwot, za jakie poręczyciel lub gwarant odpowiada w ramach poręczenia lub gwarancji, z powodu uchybień Wykonawcy w realizacji kontraktu, zgodnie z warunkami poręczenia lub Specyfikacja Istotnych Warunków Zamówienia Strona 20 z 92

21 gwarancji, oraz do jej wysokości. Poręczyciel lub gwarant winien bezzwłocznie wypłacić te kwoty na żądanie Zamawiającego i nie może wnieść jakiegokolwiek sprzeciwu niezależnie od powodu. Przed wniesieniem jakiegokolwiek roszczenia z tytułu zabezpieczenia, Zamawiający zawiadomi Wykonawcę podając rodzaj uchybienia, w stosunku, do którego roszczenie ma zostać wniesione. 2) Poręczenie lub gwarancja wchodzi w życie i obowiązuje od daty podpisania Umowy i będzie w mocy w wysokości 100% wysokości zabezpieczenia do dnia 30 po dacie wykonania zamówienia i uznania przez Zamawiającego za należycie wykonane, a w wysokości 30% wysokości zabezpieczenia do 15 dnia po upływie okresu rękojmi za wady Zabezpieczenie wnoszone w formie gwarancji bankowej/ubezpieczeniowej winno zawierać następujące elementy: a) wskazanie Wykonawcy, wskazanie Zamawiającego, czyli beneficjenta gwarancji/ ubezpieczenia, wskazanie Gwaranta (banku lub towarzystwa ubezpieczeniowego udzielającego gwarancji) oraz wskazanie ich siedzib, b) numer umowy stanowiącej przyczynę wystawienia gwarancji, c) wskazanie sumy gwarancyjnej, d) określenie terminu ważności gwarancji, e) sformułowanie Gwaranta do bezwarunkowego i nieodwołalnego zapłacenia kwoty zobowiązania na pierwsze żądanie zapłaty, w przypadku gdy Wykonawca: - nie wykonał usługi w terminie wynikającym z umowy, - wykonał usługę objętą umową z nienależytą starannością Gwarant nie może uzależniać dokonania zapłaty od spełnienia jakichkolwiek dodatkowych warunków lub też od przedłożenia jakiejkolwiek dokumentacji (za wyjątkiem oświadczenia informującego o niewykonaniu lub nienależytym wykonaniu zamówienia). W przypadku przedłożenia gwarancji nie zawierającej wymienionych elementów, bądź posiadającej jakiekolwiek dodatkowe zastrzeżenia, Zamawiający uzna, że Wykonawca nie wniósł zabezpieczenia należytego wykonania umowy Zamawiający zastrzega, iż ostateczna treść gwarancji, o której mowa w pkt 27.9 SIWZ winna być przez Wykonawcę uzgodniona wcześniej z Zamawiającym Zwrot zabezpieczenia należytego wykonania umowy Zamawiający zwraca zabezpieczenie należytego wykonania umowy, zgodnie z art. 151 Ustawy: - 70% wartości zabezpieczenia zostanie zwrócone w terminie 30 dni od dnia wykonania zamówienia i uznania przez Zamawiającego za należycie wykonane, - 30% wartości zabezpieczenia zostanie zwrócone nie później niż w 15 dniu po upływie okresu rękojmi za wady. 28. ISTOTNE DLA STRON POSTANOWIENIA, KTÓRE ZOSTANĄ WPROWADZONE DO TREŚCI ZAWIERANEJ UMOWY W SPRAWIE ZAMÓWIENIA PUBLICZNEGO, OGÓLNE WARUNKI UMOWY ALBO WZÓR UMOWY, JEŻELI ZAMAWIAJĄCY WYMAGA OD WYKONAWCY, ABY ZAWARŁ Z NIM UMOWĘ W SPRAWIE ZAMÓWIENIA PUBLICZNEGO NA TAKICH WARUNKACH Wszystkie istotne postanowienia umowy zawarte zostały w załączonym do SIWZ wzorze umowy Wykonawca składając ofertę oświadcza na formularzu oferty, że akceptuje postanowienia umowy Zamawiający nie przewiduje zawarcia umowy ramowej. Specyfikacja Istotnych Warunków Zamówienia Strona 21 z 92

22 SPIS FORMULARZY Formularz Nr 1 Formularz Nr 2 Formularz Nr 3 Formularz Nr 4 Formularz Nr 5 Formularz Nr 6 Formularz Nr 7 Formularz Nr 8 Formularz Oferty Oświadczenie o spełnianiu warunków udziału w postępowaniu Wykaz głównych usług Wykaz osób odpowiedzialnych za świadczenie usług Oświadczenie o braku podstaw do wykluczenia z postępowania w okolicznościach, o których mowa w art. 24 ust. 1 ustawy Prawo zamówień publicznych Pełnomocnictwo - Wykonawców wspólnie ubiegających się o udzielenie zamówienia. Podwykonawstwo Oświadczenie o przynależności do grupy kapitałowej Specyfikacja Istotnych Warunków Zamówienia Strona 22 z 92

23 Formularz Nr 1 FORMULARZ OFERTY OFERTA NA WYKONANIE ZAMÓWIENIA Opracowanie dokumentacji projektowej na przebudowę dróg" Część/Części. I. Niniejszą ofertę składa: Miasto Łódź - Zarząd Dróg i Transportu Łódź ul. Piotrkowska 175 Lp. Nazwa i adres Wykonawcy (Wykonawców składających wspólną ofertę)* II. Przedstawiciel wykonawcy uprawniony do kontaktów Imię i Nazwisko Adres Telefon Fax. III. Deklaracja Wykonawcy: W odpowiedzi na ogłoszenie o przetargu nieograniczonym dla w/w zamówienia: My, niżej podpisani, niniejszym oświadczamy, co następuje: 1. Zapoznaliśmy się i w pełni oraz bez żadnych zastrzeżeń akceptujemy treść Specyfikacji Istotnych Warunków Zamówienia, zwanej w dalszej treści SIWZ, wraz z wyjaśnieniami i zmianami. 2. W pełni i bez żadnych zastrzeżeń akceptujemy warunki umowy na wykonanie zamówienia zapisane w SIWZ. Specyfikacja Istotnych Warunków Zamówienia Strona 23 z 92

24 3. Oferujemy wykonanie kompletnej dokumentacji projektowej wraz ze złożeniem kompletnego wniosku o pozwolenie na budowę, zgodnie z warunkami zapisanymi w SIWZ, obowiązującymi przepisami w terminie do r. 4. Cena ryczałtowa naszej oferty za wykonanie zamówienia wynosi: a) za część 1 - brutto...pln, w tym podatek VAT...% * b) za część 2 - brutto... PLN, w tym podatek VAT...% * c) za część 3 - brutto... PLN, w tym podatek VAT...% * 5. Wadium w kwocie: a) w zakresie części 1 - zł zostało wniesione w dniu...r. w formie...* b) w zakresie części 2 -..zł zostało wniesione w dniu...r. w formie...* c) w zakresie części 3 -..zł zostało wniesione w dniu...r. w formie...* 6. Uważamy się związani niniejszą ofertą przez czas wskazany w SIWZ tj. przez okres 60 dni od terminu składania ofert. 7. W przypadku odstąpienia przez nas od zawarcia umowy, nie będziemy rościć pretensji do wniesionego wadium. 8. Zobowiązujemy się do udzielenia pisemnej gwarancji jakości oraz rękojmi na okres miesięcy od daty odbioru końcowego. UWAGA: Minimalny okres gwarancji i rękojmi na prace projektowe wynosi 36 miesięcy od daty odbioru końcowego. 9. W przypadku wybrania naszej oferty deklarujemy wniesienie zabezpieczenia należytego wykonania umowy oraz podpisanie umowy zgodnie z wymaganiami przedstawionymi z SIWZ. 10. Składamy niniejszą Ofertę w imieniu własnym* / jako Wykonawcy wspólnie ubiegający się o udzielenie zamówienia*. Ponadto oświadczamy, że będziemy odpowiadać solidarnie za wykonanie niniejszego zamówienia*. 11.Pozostałe dane Wykonawcy/ Wykonawców* Nazwa Wykonawcy Rodzaj Danych NIP Regon Nr konta bankowego *niepotrzebne skreślić lub usunąć Miejscowość i data: 2015 r.. Podpis Wykonawcy Specyfikacja Istotnych Warunków Zamówienia Strona 24 z 92

25 Formularz Nr 2 OŚWIADCZENIE O SPEŁNIENIU WARUNKÓW UDZIAŁU W POSTĘPOWANIU Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę dróg" Część/Części. ja /my* niżej podpisany /i*... reprezentując Wykonawcę/Wykonawców* a)..., b)..., c)..., oświadczam/y*, że spełniam/y* warunki udziału w wyżej wymienionym postępowaniu. *niepotrzebne skreślić lub pominąć. Miejscowość i data: 2015 r..... Podpis Wykonawcy Uwaga: 1 w przypadku Wykonawców wspólnie ubiegających się o udzielenie zamówienia niniejsze oświadczenie winno być złożone w imieniu wszystkich Wykonawców. 1 Zapis zamieszczony we wzorze formularza w celach informacyjnych do usunięcia przez Wykonawcę Specyfikacja Istotnych Warunków Zamówienia Strona 25 z 92

26 Formularz Nr 3 WYKAZ GŁÓWNYCH USŁUG Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę dróg" Część/Części. ja /my* niżej podpisany /i*... reprezentując wykonawcę/wykonawców*... przedkładam/my* poniższy wykaz usług wykonanych w okresie ostatnich trzech lat przed upływem terminu składania ofert, a jeżeli okres prowadzenia działalności jest krótszy - w tym okresie: Lp. Nazwa i adres odbiorcy Opis przedmiotu wykonanej usługi, w tym potwierdzający spełnienie warunku opisanego w pkt SIWZ. Data wykonania usług - Zakończenie (dd, mm, rrrr) ( ) *Wykonawca skreśla lub usuwa jeżeli nie dotyczy. Oświadczam/my*, że: a) poz. wykazu stanowi doświadczenie Wykonawcy/Wykonawców* składającego ofertę, b) poz. wykazu jest doświadczeniem innych podmiotów, których zasoby zostaną oddane nam do dyspozycji na zasadach określonych w art. 26 ust 2b ustawy Prawo zamówień publicznych, na potwierdzenie czego załączam/y* pisemne zobowiązanie/dokumenty, o których mowa w pkt 7.2 SIWZ. Miejscowość i data: 2015 r. Podpis Wykonawcy Specyfikacja Istotnych Warunków Zamówienia Strona 26 z 92

27 Formularz Nr 4 WYKAZ OSÓB ODPOWIEDZIALNYCH ZA ŚWIADCZENIE USŁUG Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę dróg" Część/Części. ja /my* niżej podpisany /i*... reprezentując Wykonawcę / Wykonawców*... oświadczamy, że w realizacji zamówienia będą uczestniczyć niżej wymienione osoby: Imię i Nazwisko Zakres wykonywanych czynności Opis kwalifikacji zawodowych potwierdzających spełnienie warunku określonego w pkt SIWZ Uprawnienia bez ograniczeń TAK/NIE** Podstawa dysponowania osobami *Wykonawca skreśla lub usuwa jeżeli nie dotyczy. ** Wykonawca wpisuje TAK lub NIE Oświadczam/my*, że: a) dysponujemy osobami wskazanymi w poz.. wykazu, b) nie dysponujemy osobami wskazanymi w poz..wykazu, lecz polegając na osobach zdolnych do wykonania zamówienia innych podmiotów na zasadach określonych w art. 26 ust 2b ustawy Prawo zamówień publicznych, będziemy dysponować tymi osobami na potwierdzenie czego załączam/my* pisemne zobowiązanie/dokumenty, o których mowa w pkt 7.2. SIWZ c) oświadczam/my*, że osoby, które będą uczestniczyć w wykonaniu zamówienia, posiadają wymagane uprawnienia opisane w pkt SIWZ. Miejscowość i data: 2015 r. Podpis Wykonawcy Specyfikacja Istotnych Warunków Zamówienia Strona 27 z 92

28 Formularz Nr 5 OŚWIADCZENIE O BRAKU PODSTAW DO WYKLUCZENIA Z POSTĘPOWANIA W OKOLICZNOŚCIACH, O KTÓRYCH MOWA W ART. 24 ust. 1 USTAWY PRAWO ZAMÓWIEŃ PUBLICZNYCH Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę dróg" Część/Części. ja /my* niżej podpisany /i*... reprezentując Wykonawcę... oświadczam/my*, że brak jest podstaw do wykluczenia nas z postępowania na podstawie art. 24 ust. 1 ustawy Prawo zamówień publicznych. *niepotrzebne skreślić lub pominąć. Miejscowość i data: 2015 r..... Podpis Wykonawcy Uwaga: 2 niniejsze oświadczenie składa każdy z Wykonawców wspólnie ubiegających się o udzielenie zamówienia. 2 Zapis zamieszczony we wzorze formularza w celach informacyjnych do usunięcia przez Wykonawcę Specyfikacja Istotnych Warunków Zamówienia Strona 28 z 92

29 Formularz Nr 6 PEŁNOMOCNICTWO WYKONAWCÓW WSPÓLNIE UBIEGAJĄCYCH SIĘ O UDZIELENIE ZAMÓWIENIA Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę dróg" Część/Części. my niżej podpisani... reprezentujący wykonawców:... wspólnie ubiegających się o udzielenie zamówienia, oświadczamy, że w przypadku uzyskania zamówienia publicznego będącego przedmiotem niniejszego postępowania zamierzamy zawrzeć umowę o współpracy w celu realizacji niniejszego zamówienia. Pozostaniemy związani tą umową przez okres niezbędny dla realizacji zmówienia nie krócej jednak niż okres przewidziany umową z Zamawiającym, łącznie z okresem gwarancji i rękojmi za wady. Będziemy solidarnie odpowiadać za zgodną z warunkami umowy zawartej z Zamawiającym realizację zamówienia. Wspólnie ustanawiamy Pełnomocnikiem:..., który jest upoważniony do reprezentowania nas, jak również każdej z w/w firm z osobna: 1) w postępowaniu o udzielenie zamówienia publicznego, Niniejsze pełnomocnictwo obejmuje prawo do dokonywania wszelkich czynności w postępowaniu o udzielenie zamówienia, a w szczególności do: - podpisania i złożenia w imieniu wykonawcy oferty wraz z załącznikami*, - składania w toku postępowania wszelkich oświadczeń i dokonywania czynności przewidzianych przepisami prawa oraz składania innych oświadczeń w związku z tym postępowaniem, - składania wyjaśnień dotyczących treści ofert oraz innych dokumentów składanych w postępowaniu*, - prowadzenia korespondencji w toczącym się postępowaniu*, (określić zakres udzielonych ewentualnych dodatkowych uprawnień).* 1) zawarcia umowy na realizację zamówienia publicznego.* Specyfikacja Istotnych Warunków Zamówienia Strona 29 z 92

30 Nazwa firmy Imię i nazwisko osoby upoważnionej do udzielenia pełnomocnictwa Data Podpis osoby upoważnionej do udzielenia pełnomocnictwa *niepotrzebne skreślić lub pominąć. Uwaga: 3 Pełnomocnictwo musi być podpisane przez wszystkich Wykonawców ubiegających się wspólnie o udzielenie zamówienia, w tym Wykonawcę pełnomocnika. Podpisy muszą być złożone przez osoby upoważnione do składania oświadczeń woli w imieniu Wykonawców. 3 Zapis zamieszczony we wzorze formularza w celach informacyjnych do usunięcia przez Wykonawcę Specyfikacja Istotnych Warunków Zamówienia Strona 30 z 92

31 Formularz nr 7 PODWYKONAWSTWO Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę dróg" Część/Części. ja /my* niżej podpisany /i* reprezentując wykonawcę/wykonawców*... oświadczam/my*, że zamówienie zrealizujemy: przy udziale podwykonawców, w zakresie niżej opisanych części zamówienia: Opis części zamówienia, Lp. które będą zlecone Podwykonawcom 1 2 *niepotrzebne skreślić lub pominąć. Miejscowość i data: 2015 r.... Podpis Wykonawcy Specyfikacja Istotnych Warunków Zamówienia Strona 31 z 92

32 Formularz nr 8 OŚWIADCZENIE O PRZYNALEŻNOŚCI DO GRUPY KAPITAŁOWEJ Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę dróg" Część/Części. ja /my* niżej podpisany /i* reprezentując wykonawcę*... oświadczam/my*, że na dzień składania ofert wykonawca: nie należy do grupy kapitałowej**, w rozumieniu ustawy z dnia 16 lutego 2007 r. o ochronie konkurencji i konsumentów (Dz. U. Nr 50 poz. 331 z późń. zm.) należy do grupy kapitałowej**, w rozumieniu ustawy z dnia 16 lutego 2007 r. o ochronie konkurencji i konsumentów (Dz. U. Nr 50 poz. 331 z późń. zm.), w której skład wchodzą następujące podmioty: 1) 2) 3) *niepotrzebne skreślić lub pominąć. **zgodnie z art. 4 pkt 14 ustawy z dnia 16 lutego 2007 r. o ochronie konkurencji i konsumentów (Dz. U. Nr 50, poz. 331, z późń. zm.) przez grupę kapitałową rozumie się wszystkich przedsiębiorców, którzy są kontrolowani w sposób bezpośredni lub pośredni przez jednego przedsiębiorcę, w tym również tego przedsiębiorcę. Miejscowość i data: 2015 r.... Podpis Wykonawcy Uwaga: niniejsze oświadczenie składa każdy z Wykonawców wspólnie ubiegających się o udzielenie zamówienia. Specyfikacja Istotnych Warunków Zamówienia Strona 32 z 92

33 TOM II OPIS PRZEDMIOTU ZAMÓWIENIA Specyfikacja Istotnych Warunków Zamówienia Strona 33 z 92

34 OPIS PRZEDMIOTU ZAMÓWIENIA Część 1 i 2 wytyczne do projektowania a) Przedmiot zamówienia Część 1 - opracowanie dokumentacji projektowej na przebudowę ul. Traugutta na odc. Piotrkowska - Sienkiewicza na tzw. woonerf Część 2 - opracowanie dokumentacji projektowej na przebudowę ul. Piramowicza na odc. Narutowicza - Jaracza na tzw. woonerf. b) Ogólne wytyczne dla projektu W ramach materiałów przetargowych Zamawiający udostępnia mapę do celów projektowych dla ul. Piramowicza, dla ul. Traugutta udostępni po podpisaniu umowy z Wykonawcą. 1. Wytyczne ogólne dla opracowania Prace projektowe prowadzone powinny być zgodnie z: a) uchwalonym przez Radę Miejską Studium uwarunkowań i kierunków zagospodarowania przestrzennego miasta Łodzi (uchwała nr XCIX/1826/10 z dnia 27 października 2010 r.) dostępnym na stronach internetowych Miejskiej Pracowni Urbanistycznej ( b) obowiązującymi miejscowymi planami zagospodarowania przestrzennego, w tym na obszarach sąsiadujących z przedmiotowymi ulicami. c) wytycznymi do planowania, projektowania i utrzymania dróg rowerowych w Łodzi opracowanymi na podstawie zarządzenia Nr 3303/V/09 Prezydenta Miasta Łodzi z dnia 25 czerwca 2009 r. ( Zamawiający podaje następujące wytyczne do opracowania projektu budowlanowykonawczego: Parametry techniczne i geometryczne ulicy winny odpowiadać warunkom technicznym stawianym drogom publicznym odpowiedniej kategorii, zawartym w Rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. W razie potrzeby, w zależności od przyjętych rozwiązań projektowych zaprojektować przebudowę wlotów poprzecznych skrzyżowań w zakresie wynikającym ze zmian w organizacji ruchu. Promienie łuków oraz linie rozgraniczające na skrzyżowaniach winny uwzględniać strukturę rodzajową i kierunkową ruchu pojazdów oraz istniejącą i planowaną zabudowę. Konstrukcję projektowanych dróg przyjąć w oparciu o przeprowadzone prognozy ruchu oraz badania geologiczne. W ramach projektu należy przewidzieć na głębokości wymiany konstrukcji, wykonanie izolacji przeciwwilgociową dla budynków przyległych do drogi. Uzbrojenie podziemne typu wodociąg, gaz, teletechnika, kanalizacja (głównie studnie) lokalizować poza jezdniami. Specyfikacja Istotnych Warunków Zamówienia Strona 34 z 92

35 Bruk klinkierowy z ulicy Piramowicza przeznaczyć po oczyszczeniu do ponownego wykorzystania przy odtworzeniu klinkierowej nawierzchni z zachowaniem sposobu układania. Pozostałe materiały odzyskane staroużyteczne przeznaczyć do ponownego wykorzystania, w kosztorysach uwzględnić wywóz do miejsca składowania wskazanego przez ZDiT (wywóz na odległość do 15 km). Nie dopuszcza się możliwości przerobu materiałów staroużytecznych na materiał podkładowy. Zamawiający zdecyduje w jakiej formie i w których fragmentach przedmiotowych ulic ponownie wbudować materiał odzyskany. Dostosować konstrukcję projektowanych dróg i technologię wykonania robót z uwzględnieniem wpływu na istniejącą zabudowę. Wstępne rozwiązania drogowe należy przedstawić Radzie Technicznej przy Zarządzie Dróg i Transportu. Złożenie wniosku o jej zwołanie leży do obowiązków Wykonawcy. Geometria drogi oraz linie rozgraniczające podlegają akceptacji Zamawiającego. Przedmiar robót i kosztorys inwestorski powinny być bezwzględnie dostosowane do SST i projektu i być rozdzielone na branże. W ramach branż należy kosztorysy i przedmiary podzielić na poszczególne rodzaje robót. Należy zaprojektować kanały technologiczne na przyszłe potrzeby gestorów sieci w zakresie sieci elektroenergetycznych i telekomunikacyjnych. W ramach projektu należy wykonać fotorealistyczne wizualizacje przedstawiające przestrzenne rozwiązania architektoniczno - plastyczne. ` Dla każdej ulicy należy przygotować następujące widoki: Piramowicza: 1. widok od ul. Jaracza w głąb ul. Piramowicza (z widokiem tarczy skrzyżowania, oraz rozwiązaniami na narożniku ulicy). Widok z poziomu człowieka oraz widok z lotu ptaka. 2. widok od ul. Narutowicza w głąb ul. Piramowicza (z widokiem tarczy skrzyżowania, oraz rozwiązaniami na narożniku ulicy). Widok z poziomu człowieka oraz widok z lotu ptaka. 3. Widok obszaru przed cerkwią Św. Olgi Widok z poziomu człowieka oraz widok z lotu ptaka. 4. Widok ulicy pomiędzy placem przed cerkwią Św. Olgi a ul. Jaracza Widok z poziomu człowieka oraz widok z lotu ptaka. Łącznie 8 obrazków Traugutta: 1. Widok od ul. Piotrkowskiej wgłąb ul. Traugutta (z widokiem tarczy skrzyżowania, oraz rozwiązaniami na narożniku ulicy). Widok z poziomu człowieka oraz widok z lotu ptaka. 2. Widok od ul. Sienkiewicza wgłąb ul. Traugutta (z widokiem tarczy skrzyżowania, oraz rozwiązaniami na narożniku ulicy). Widok z poziomu człowieka oraz widok z lotu ptaka. 3. Widok skrzyżowania ul. Hotelowej z ul. Traugutta od strony ulicy Traugutta w kierunku Hotelu Grand i ul. Piotrkowskiej. Widok z poziomu człowieka oraz widok z lotu ptaka. 4. Widok skrzyżowania ul. Hotelowej z ul. Traugutta od strony ulicy Traugutta w kierunku Hotelu Savoy i ul.sienkiewicza. Widok z poziomu człowieka oraz widok z lotu ptaka. 5.Widok ulicy w kierunku ul. Piotrkowskiej pomiędzy ulicą Hotelową a Sienkiewicza. Widok z poziomu człowieka oraz widok z lotu ptaka. Łącznie 10 obrazków Specyfikacja Istotnych Warunków Zamówienia Strona 35 z 92

36 2. Powiązania z innymi projektami Zamawiający posiada: 1. Program Funkcjonalno Użytkowy dla:,,przebudowa i budowa ul. Traugutta na odc. Sienkiewicza Kilińskiego wraz z korektą skrzyżowania Sienkiewicza Traugutta obejmująca również zagospodarowanie skweru związku strzeleckiego,,strzelca (obszar nr 11) z tymczasowym zagospodarowaniem obszaru zachodniej części Bramy Miasta (obszar nr 6b) Materiał zostanie udostępniony po podpisaniu umowy 2. Zamawiający posiada wstępną roboczą koncepcję z planem zagospodarowania terenu, którą udostępni po podpisaniu umowy z wykonawcą, zgodnie niniejszym opisem przedmiotu zamówienia. Zamawiający dopuszcza jej modyfikację w przypadkach wynikających z przyjętych rozwiązań projektowych, przesłanek technicznych, uzbrojenia terenu. 3. Szczegółowe wytyczne dla rozwiązań i opracowań branżowych Zieleń Kompletny projekt zieleni ma obejmować: inwentaryzację zieleni, projekt wycinki roślinności, projekt nasadzeń kompensacyjnych i projekt nowych nasadzeń. Przy projektowaniu dróg należy przede wszystkim zwrócić uwagę na istniejącą zieleń. Geometrię drogi projektować w taki sposób, aby dostosować jej parametry do istniejącej zieleni, celem maksymalnego zachowania terenów zielonych, drzew i krzewów. Projekt ma ograniczyć wycinkę drzew do niezbędnego minimum. Wycinkę drzew i krzewów należy uzasadnić dla każdej wycinanej sztuki indywidulanie w formie tabelarycznej. Przewidywać kolizje z infrastrukturą podziemną i napowietrzną aby na etapie projektu wykluczyć nieuzasadnioną wycinkę, a jeśli wycinka jest nieuchronna należy przewidzieć i zaprojektować posadowienie nowej roślinności. Inwentaryzacja zieleni musi zawierać: nazwę gatunkową (w języku polskim i łacińskim), obwód pnia mierzony na wysokości 1,3- dla drzew lub powierzchnia krzewów w m 2, zakwalifikowanie zieleni (do wycinki czy nie), stan zdrowotny (np.: posusz w koronie, spróchniały pień, stan zdrowotny dobry, zły lub obumierający), systemem korzeniowym- czy wyniesiony itd. (co na etapie realizacji może być kluczowe). inwentaryzacja zieleni musi zawierać informacje dotyczące siedlisk ptaków tj. gdzie i jakie gniazda znajdują się dla całego zakresu inwestycji. Jeśli w inwentaryzacji zamieszczona zostanie informacja dotycząca istniejących gniazd- projektant ma za zadanie przedłożyć opinie ornitologa do jakiego gatunku ptaka należy dane siedlisko i przygotować wniosek do RDOŚ zgodnie z art. 56 ustawy z dnia r. o ochronie przyrody wniosek o wydanie zezwolenia na odstępstwo od zakazów w stosunku do gatunków chronionych. W celu zaprojektowania indywidualnych krat poziomych dla każdego z drzew (istniejących) należy mieć na uwadze ew. wyniesienia systemu korzeniowego, aby na etapie realizacji projektu nie było problemów z posadowieniem krat dla tego rodzaju drzew. Specyfikacja Istotnych Warunków Zamówienia Strona 36 z 92

37 Na projekcie zieleni należy przedstawić układ sytuacyjny oraz nasadzenia lub roślinności zakwalifikowaną do wycinki i do adaptacji. W oddzielnym projekcie należy przedłoży projekt z sieciami. Po akceptacji w ZDiT projektu zieleni należy złożyć go do Zarządu Zieleni Miejskiej (dla inwestycji realizowanych w trybie: zgłoszenie robót budowlanych lub pozwolenia na budowę) w celu jego akceptacji. Pozytywną opinię należy dołączyć do wniosku o zezwolenie na wycinkę do Wydziału Ochrony Środowiska i Rolnictwa w Łodzi. Do projektu zieleni należy dołączyć projekt rozwiązań nawadniających dla roślinności. Należy przełożyć projekt rozwiązań kierunkujących korzenie, które zabezpieczą infrastrukturę podziemną. Projekt nasadzeń zamiennych musi zawierać kompensację roślinności min. 1 szt. wycięta za 1 szt. nasadzoną oraz nowe nasadzenia. Projekt zieleni ma zawierać rozwiązania stanowiące dowiązanie do zieleni istniejącej. W przypadku gdy posadzenie drzew lub krzewów jest z jakichkolwiek przyczyn niemożliwe należy wskazać, przedstawić inne alternatywne rozwiązania, które umożliwią w danej lokalizacji posadowić przewidzianą do kompensacji roślinność. TRAWNIKI NIE SĄ ZIELENIĄ KOMPENSACYJNĄ Należy mieć na względzie, że na etapie postępowania administracyjnego o wydanie decyzji o pozwolenie na budowę, zgodnie z art. 35 ust. 1 pkt. 1 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2013 r, poz ze zm.), właściwy organ sprawdza zgodność projektu budowlanego m.in. z wymaganiami ochrony środowiska, do których należy zaliczyć kwestie związane z ochroną gatunkową. Zgodnie z art. 75 ust. 4 ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. z 2013 r., poz ze zm..), właściwy organ administracji w pozwoleniu na budowę określa szczegółowo zakres obowiązków dot. ochrony środowiska na obszarze prowadzenia prac oraz kompensację przyrodniczą. Projekt zieleni podlega zaopiniowaniu przez ZZM i Zamawiającego. 3.2 Zjazdy W projekcie należy uwzględnić lokalizacje zjazdów do posesji przyległych do pasa drogowego, które nie posiadają możliwości obsługi komunikacyjnej od strony dróg niższych klas a także tych które uzyskały zgodę zarządcy drogi na lokalizację zjazdów z drogi klasy wyższej. Lokalizację i szerokości zjazdów należy każdorazowo ustalić z właścicielami nieruchomości przyległych do pasa drogowego (uzyskać podpis właściciela na planie sytuacyjnym z naniesioną lokalizacją zjazdu) uzgodnienia takie winny być dołączone do dokumentacji. W przypadku braku uzgodnienia do dokumentacji należy dołączyć potwierdzenie dostarczenia (bądź braku możliwości dostarczenia) wniosku o uzgodnienie lokalizacji zjazdu właścicielowi posesji. Co do zasady każda posesja winna być obsługiwana przez jeden zjazd indywidualny lub publiczny. W przypadku gdy zajdzie potrzeba zaprojektowania większej ilości zjazdów, zasadność ich wykonania należy potwierdzić w Zarządzie Dróg i Transportu. Zjazdy należy projektować z uwzględnieniem wysokościowego dostosowania do chodników, dróg rowerowych, przestrzeni przyległych, bez barier architektonicznych. Materiały na zjazdach i powierzchniach im przyległym oraz kwestie związane z wyróżnianiem zjazdów w nawierzchni, w przestrzeni pasa drogowego zostaną rozstrzygnięte na etapie projektowym. Specyfikacja Istotnych Warunków Zamówienia Strona 37 z 92

38 Parametry techniczne zjazdów dostosować do istniejącego zagospodarowania na terenie nieruchomości. Należy wykonać inwentaryzację fotograficzną istniejących zjazdów (z widocznymi na zdjęciach numerami posesji). Inwentaryzację fotograficzną zjazdów Wykonawca przekaże do Zarządu Dróg i Transportu w momencie przekazania do uzgodnienia koncepcji układu drogowego. 3.3 Drogi dla rowerów Zastosować rozwiązania umożliwiające wprowadzenie kontraruchu rowerowego Rozwiązania dla osób niepełnosprawnych Projekt należy uzgodnić z Miejskim Rzecznikiem Osób Niepełnosprawnych. Ponadto: wybrane przejścia dla pieszych wykonać jako wyniesione, pozostałe z uwzględnieniem obniżenia krawężników, umożliwiających korzystanie z nich przez osoby niepełnosprawne ruchowo. Lokalizacje zostaną ustalone na etapie projektowym. celem ułatwienia orientacji w przestrzeni osobom z dysfunkcją narządu wzroku należy zastosować rozwiązania projektowe z użyciem odpowiednio dobranych rodzajów materiałów o powierzchni fakturowanej, wyczuwalnej stopą. w przypadku zastosowania sygnalizacji świetlnej należy przewidzieć zintegrowaną z nią sygnalizację akustyczną dla pieszych. 3.5 Meble miejskie oraz estetyzacja przestrzeni miejskiej Do uzgodnienia w trakcie prac projektowych: Meble miejskie, w tym elementy wyposażenia ulicy oraz wszelakie słupy i słupki należy zastosować zgodne z wytycznymi Zamawiającego Dla inwestycji zlokalizowanej w Strefie Wielkomiejskiej należy zastosować meble miejskie stylizowane - ozdobne w kolorze RAL 7016 (szary antracytowy), dopuszczając elementy ze stali kwasoodpornej/nierdzewnej/oksydowanej. Wybrany kolor dotyczy również wszelakich słupów, słupków, tyłów tarcz znaków drogowych, skrzynek teletechnicznych itp. W przypadku propozycji, jako przykładowych, referencyjnych mebli katalogowych z półki należy każdorazowo zamieścić szczegółowy opis pożądanych cech równoważności, a w przypadku indywidualnie projektowanych mebli miejskich należy przedłożyć rysunki warsztatowe wraz ze specyfikacją techniczną, sposobem wykonania i montażu. Dopuszczalnymi materiałami, z których mogą być wykonane meble miejskie, wszelakie słupy, słupki są stal, aluminium, żeliwo. Nie dopuszcza się wykonywania mebli miejskich oraz ich detali z kompozytów, czy tworzyw. Układ i sposób kształtowania chodników oraz materiał nawierzchni powinien być zgodny z wytycznymi Zamawiającego oraz załączonymi koncepcjami zagospodarowania terenu. W Strefie Wielkomiejskiej, ze szczególnym uwzględnieniem Strefy Ochrony Konserwatorskiej, należy zastosować galanterię kamienną, krawężniki, oporniki i obrzeża granitowe oraz materiał staroużyteczny odzyskany z ulic. Nie należy stosować drobnowymiarowej kostki betonowej, jako materiału nawierzchni chodników. Specyfikacja Istotnych Warunków Zamówienia Strona 38 z 92

39 Nie należy lokalizować studzienek kanalizacyjnych w świetle przejść dla pieszych, tym bardziej w pasach płytek wskaźnikowych dla osób z dysfunkcją wzroku. W projekcie należy uwzględnić istniejące w przestrzeni chodników studzienki doświetlające/zsypy węglowe, zejścia do piwnic i zaproponować technologie i sposób ich zabezpieczenia i wykończenia. 3.6 Organizacja ruchu (wraz z uspokojeniem ruchu) Zastosować pionowe znaki drogowe o tarczach podwójnie zawijanych, malowanych proszkowo i licach z folii drugiej generacji. Należy przedstawić projekt konstrukcyjny montażu znaków na wydzielonych konstrukcjach oraz sposób ich mocowania na konstrukcjach istniejących. Elementy mocowania winny być ocynkowane. Słupki zabezpieczone antykorozyjnie, malowane w kolorze RAL 7016 (konstrukcję) posadowić w systemie umożliwiającym ich łatwy montaż i demontaż. Dolne krawędzie znaków pionowych na wysokości min. 2,5m. Tył tarczy znaków pionowych w kolorze RAL Oznakowanie poziome należy wykonać w technologii grubowarstwowej, chemoutwardzalnej w technice strukturalnej, oprócz nawierzchni wykonanych z materiałów kamiennych, staroużytecznych, klinkierowych. Pasy ruchu przeznaczone do prowadzenia komunikacji autobusowej powinny mieć szerokość 3,5 m. Dopuszcza się miejscowe ograniczenia tej wartości do 3,25 m, np. na wysokości przejść dla pieszych itp. Dopuszcza się stosowanie rozwiązań fizycznie ograniczających prędkość ruchu po uzgodnieniu z Zamawiającym. Na odcinkach chodników pomiędzy przejściami dla pieszych lub przejazdami dla rowerów, a miejscami parkingowymi, zastosować urządzenia separujące uniemożliwiające nielegalne parkowanie pojazdów samochodowych w odstępie poniżej 10 m od przejścia/przejazdu i wjazd na chodnik. Dopuszcza się stosowanie analogicznych rozwiązań przed przystankami oraz celem odseparowania miejsc parkingowych od chodnika, a także w innych lokalizacjach objętych ryzykiem nieuprawnionego wjazdu pojazdów samochodowych. Projekt organizacji ruchu należy uzgodnić w pierwszej kolejności w Oddziale Zarządzania Ruchem na Drogach UMŁ, a następnie w Wydziale Inżynierii Ruchu i Sterowania Ruchem ZDiT. 3.7 System Informacji Miejskiej Tablice Ruchu Kołowego I i II Rzędu usytuowane na terenie planowanych robót winny zostać zdemontowane, zabezpieczone i bezpiecznie przechowane przez gwaranta ww. tablic, którym są: firma Giera Znaki Drogowe Michał Giera Krystyna Giera z siedzibą w Jonkowie k/olsztyna na ul. Lipowej 49a lub firma J. D. Inżynieria Ruchu Dominik Jerzy z siedzibą w Zielonce k/warszawy na ulicy Sienkiewicza 45, a następnie ponownie ustawione przez przedmiotową firmę właściwego producenta na koszt wykonawcy robót budowlanych. Wykonawcę dla konkretnej tablicy wskaże merytoryczny pracownik ZDiT. Pozycję należy uwzględnić w przedmiarze i kosztorysie. Tablice Ruchu Pieszego (TRP) oraz ich nośniki usytuowane na terenie planowanych robót winny zostać zdemontowane, zabezpieczone i bezpiecznie przechowane Specyfikacja Istotnych Warunków Zamówienia Strona 39 z 92

40 a następnie ponownie ustawione w pierwotnej lokalizacji przez Wykonawcę inwestycji. W przypadku braku możliwości montażu tablic w lokalizacji sprzed przeprowadzonych robót, nową lokalizację należy uzgodnić z Zamawiającym. Jeśli nowa lokalizacja wymaga ponadto innego sposobu montażu (tj. zmiana montażu ze słupka na latarnię lub odwrotnie) Wykonawca zobowiązuje się do zmiany systemu mocowania tablicy. Zarówno pierwotne jak i nowe lokalizacje należy przedstawić do akceptacji wraz z projektem organizacji ruchu. W przypadku zniszczenia tablic oraz ich nośników, Wykonawca zobowiązany jest do ich odtworzenia, zgodnie z poniższymi wytycznymi : Tablica Ruchu Pieszego (TRP) tablica rozprowadzająca ruch pieszy, wskazująca kierunek do obiektu szlakiem dla pieszych. Informacja zawarta na tablicy to: nazwa i odległość do obiektu docelowego, opcjonalnie symbol obiektu. Tablica TRP kieruje do obiektu usytuowanego w odległości od 100 do 550 m od tablicy. Rodzaj mocowania tablic TRP na słupku ozdobnym/na latarni. Tablice winne być wykonane zgodnie z obowiązującym w Łodzi Systemem Informacji Miejskiej (Uchwała nr LVI/1069/08 Rady Miejskiej z dnia 26 października 2005 r.) oraz winny być spójne z elementami już istniejącymi w terenie. Tablice Ruchu Pieszego nośniki winny być wykonane z blachy aluminiowej grubości 1,5 mm po uprzednim fosforowaniu o stałych wymiarach /wys. x dł./ plus czerwony grot oraz element mocujący: Grafika tablic w normalnej strefie: Napisy (czcionka) Humanist 777 Roman Condensed, 95%,track 15; Litery - wykonane z białej folii odblaskowej I generacji; Tło tablicy - niebieski lakier proszkowy RAL Nr 5005; Grot odlew aluminiowy pokryty lakierem proszkowym, kolor czerwony zbliżony do Pantone 485; Element mocujący tablice do słupka odlew aluminiowy pokryty lakierem proszkowym, kolor RAL 7016 (szary antracytowy). Element mocujący tablice do latarni łącznik (stal ocynkowana) oraz obejma wykonana z taśmy nierdzewnej. Grafika tablic ulicowych w strefie turystycznej: Napisy (czcionka) Zapf Humanist 601 Demi, 85%, track 20; Litery - wykonane z białej folii odblaskowej I generacji; Tło tablicy - brązowy lakier proszkowy RAL Nr 8015; Grot odlew aluminiowy pokryty lakierem proszkowym, kolor czerwony zbliżony do Pantone 485; Element mocujący tablice do słupka odlew aluminiowy pokryty lakierem proszkowym, kolor RAL 7016 (szary antracytowy). Element mocujący tablice do latarni łącznik (stal ocynkowana) oraz obejma wykonana z taśmy nierdzewnej. Należy przewidzieć wymianę wszystkich tablic nazewniczego oznakowania ulic oraz doznakowanie skrzyżowań. Tablice winne być wykonane zgodnie z obowiązującym w Łodzi Systemem Informacji Miejskiej (Uchwała nr LVI/1069/08 Rady Miejskiej z dnia 26 października 2005 r.) oraz winny być spójne z elementami już istniejącymi w terenie. Tablica nazewniczego oznakowania (tablica uliczna/ ulicówka ) tablica zawierająca nazwę danej ulicy, placu, alei, ronda, skweru; nazwę obszaru miasta zgodnego Specyfikacja Istotnych Warunków Zamówienia Strona 40 z 92

41 z założeniami posiadającymi oparcie w ww. Uchwale oraz zakres numeracji adresowej, określający numery adresowe odcinka ulicy pomiędzy najbliższymi skrzyżowaniami i kierunek ich wzrostu. Tablice należy zamontować na słupach oświetleniowych zlokalizowanych na narożnikach skrzyżowań lub na wolnostojących słupkach ozdobnych, jak w przypadku znaków drogowych pionowych. Treść i projekt wielkości tablic ulicznych oraz lokalizację i sposób montażu tablic należy przedstawić do akceptacji wraz z projektem organizacji ruchu. W przypadku bliskiej lokalizacji zabudowy przy skrzyżowaniach dopuszcza się montaż tablic nazewniczego oznakowania ulic na elewacjach budynków. Montaż wymaga zgody właściciela/zarządcy nieruchomości. Na skrzyżowaniu wymagany jest montaż co najmniej dwóch modułów tablic z nazwami krzyżujących się ulic (jeden moduł wskazuje nazwę jednej ulicy). Na skrzyżowaniach czterowlotowych jednojezdniowych tablice należy zamontować na dwóch narożnikach po przekątnej skrzyżowania (po dwa moduły dla każdej z ulic). Na skrzyżowaniach czterowlotowych z drogą dwujezdniową tablice należy zamontować na każdym narożniku skrzyżowania (po cztery moduły dla każdej z ulic). Na skrzyżowaniach typu T wystarczające jest oznakowanie na jednym narożniku, przy szerokich wlotach wymaga się oznakowanie na dwóch narożnikach. Na skrzyżowaniach typu T z drogą dwujezdniową wymagane jest oznakowanie na dwóch narożnikach skrzyżowania. Technologia wykonania tablic ulicznych - nośniki winny być wykonane z blachy aluminiowej grubości 2 mm, chromianowanej lub anodowanej o wymiarach /wys. x dł./ w zależności od długości treści umieszczonej na tablicy (załączniki): 280 x 550 mm 280 x 800 mm 280 x 1050 mm 280 x 1350 mm W normalnej strefie: Napisy (czcionka) Humanist 777 Roman Condensed, 95%, track 15. Litery - wykonane z białej folii odblaskowej I generacji, Pasek - czerwona folia odblaskowa I generacji, kolor zbliżony do Pantone 485. Tło tablicy - niebieski lakier proszkowy RAL Nr W strefie turystycznej (granica strefy turystycznej określona Uchwałą w/s Systemu Informacji Miejskiej). Napisy (czcionka) - Zapf Humanist 601 Demi, 85%, track 20. Litery - wykonane z białej folii odblaskowej I generacji. Pasek - czerwona folia odblaskowa I generacji, kolor zbliżony do Pantone 485. Tło tablicy - brązowy lakier proszkowy RAL Nr Technologia wykonania nośnika (słupka) pod tablice nazewniczego oznakowania ulic oraz Tablice Ruchu Pieszego: Słupek wykonany jest z dwóch części, ozdobny (załącznik): Część I: rura stalowa ze szwem ocynkowana, zwana kolumną o średnicy 76 mm, grubości ścianki 5 mm, wysokości 2030 mm (od poziomu terenu), pomalowana lakierem proszkowym szarym antracytowym: kolor RAL Rura powinna być zagłębiona w gruncie na głębokości ok. 1.0 m. W słupku należy wykonać otwór odpowietrzająco odwadniający. Specyfikacja Istotnych Warunków Zamówienia Strona 41 z 92

42 Część II: rura stalowa ze szwem ocynkowana, zwana rurą górną o średnicy 40 mm, grubości ścianki 3 mm, wysokości 1260 mm ponad część I, pomalowana lakierem proszkowym szarym antracytowym: kolor RAL Wierzchołek rury powinien być zaślepiony. Obie części I i II powinny być ze sobą trwale połączone poprzez spawanie, co stworzy konstrukcję słupka o stopniowanym przekroju. Słupki należy posadowić w systemie gniazd ułatwiających łatwy montaż i demontaż. Należy zachować ujednoliconą kolorystykę słupków stosując kolor RAL 7016 szary antracytowy. Mocowanie tablic nazewniczego oznakowania ulic: na słupkach mocowanie poprzez dostarczone z modułem tablic, uchwyty do wykonanych wcześniej otworów w słupku śrubami i nakrętkami M6 kadmowanymi lub ocynkowanymi na latarniach mocowanie modułu tablic ulicznych obejmą wykonaną z taśmy nierdzewnej oraz poprzez dostarczone z tablicą uchwyty 3.8 Sygnalizacja świetlna 1.W zależności od przyjętych rozwiązań projektowych należy zaprojektować przebudowę sygnalizacji na skrzyżowaniu Traugutta/Sienkiewicza. Zamawiający udostępni projekt sygnalizacji wykonany dla trasy W-Z po podpisaniu umowy z Wykonawcą. 2. Dla ulicy Piramowicza nie przewiduje się sygnalizacji świetlnej. 3.Sygnalizacje świetlne mają być zaprojektowane do pracy w trybie acyklicznym z akomodacją wszystkich uczestników ruchu i włączone do istniejącego systemu sterowania ruchem obecnie eksploatowanego na terenie miasta. Przygotowanie dokumentacji dla sygnalizacji świetlnej według następujących wytycznych: akomodacja grup kołowych wzbudzanie sygnałów zielonych przez pieszych układ detekcji do 50 m dla wlotu w układzie: przy linii warunkowej (pętla 2mx4m) - w odległości 1,5m od linii zatrzymania, pętla wykrywająca rowery dla wlotów podporządkowanych i lewoskrętów (nie stosujemy pętli rowerowych dla kierunków głównych) zlokalizowana bezpośrednio za pętlą (2mx4m), 50 m - detekcja umożliwiająca pomiar ruchu (2m x 2m), instalacja pierścieniowa w kanalizacji (minimum 2-otworowa) z odgałęzieniami w studniach sygnalizacyjnych magistrala kablowa rozszyta w konstrukcjach wysięgnikowych sygnalizacja winna zapewnić poprawne sterowanie dla transportu zbiorowego Rozwiązania winny spełniać wymagania przyjętych standardów dla urządzeń sygnalizacji świetlnej na terenie miasta Łodzi. Należy zachować ujednoliconą kolorystykę słupów i słupków stosując kolor RAL 7016 szary antracytowy. Po uzyskaniu technicznych warunków zasilania sygnalizacji powinny one być zaakceptowane przez ZDiT. Wymagania ogólne Wymagania dot. sterownika sygnalizacji świetlnej Specyfikacja Istotnych Warunków Zamówienia Strona 42 z 92

43 w pełni spełnia wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach załącznik Nr 3 do rozporządzenia zasilanie 42 V, daje możliwość realizacji projektowanego w dokumentacji rodzaju sterowania, współpracuje z istniejącym w Łodzi Obszarowym Systemem Sterowania Ruchem ma możliwość realizacji sterowania acyklicznego grupowego, posiada sterowanie sparametryzowane, którego modyfikacja możliwa jest za pomocą klawiatury i wyświetlacza sterownika oraz za pomocą komputera PC. Oprogramowanie umożliwiające programowanie sterownika poprzez komputer PC dostarczane jest użytkownikowi wraz ze sterownikiem, posiada możliwość modyfikacji struktury programu pracy jw., steruje dowolnymi typami sygnalizatorów: żarówkowe, halogenowe, LED i pozwala swobodnie zmieniać typ i parametry obciążenia bez konieczności ponownego wgrywania programu sterującego, prowadzi pomiar i nadzór obciążenia wszystkich sygnałów w grupach wykonawczych (zielonych, żółtych i czerwonych) i w przypadku stwierdzenia wystąpienia zmian o określoną wartość od wstępnie zmierzonych parametrów podejmuje działania zgodnie z określoną przez użytkownika procedurą (tj.: przechodzi w stan żółtego migającego, wyświetla komunikat na pulpicie sterownika, wysyła wiadomość poprzez system nadzoru, wysyła wiadomość tekstową na zadeklarowany numer telefonu itp.). definiowanie nadzorowanych grup, parametry i sposobu reakcji na błąd jest sparametryzowane i dostępne jw. sterownik daje możliwość obserwacji aktualnych obciążeń w poszczególnych obwodach za pomocą standardowego wyposażenia. przed uruchomieniem nominalnego programu przeprowadza procedurę testowania sygnałów grup sygnalizacyjnych oraz testowania odpowiedzi układu nadzoru. Daje możliwość wywołania procesu testowania przy wyłączonym sterowaniu, nadzoruje zachowanie minimalnych czasów międzyzielonych oraz minimalnych czasów zielonych i czerwonych przez dwa w pełni niezależne od siebie układy, powinien nadzorować poprawność pracy detektorów ruchu i wejść przycisków reakcja jw., umożliwiać obserwację odstrojenia obwodu przez pojazd oraz regulację czułości obwodu i progu odstrojenia obwodu traktowanego jako obecność pojazdu, umożliwiać przypisanie (zmianę przypisania) dowolnego detektora ruchu lub wejścia do grupy sygnałowej lub fikcyjnej (lub Innego detektora, wejścia, innych grup sygnałowych lub fikcyjnych) oraz zmianę ich wszystkich parametrów (w tym jego załączenie lub wyłączenie) za pomocą klawiatury, systemu nadzoru, komputera PC, powinien prowadzić pomiar i rejestrację natężenia ruchu na swobodnie wybranych detektorach lub wejściach, powinien mieć możliwość wyboru planu sygnalizacyjnego na podstawie analizy danych otrzymanych z pomiarów wartości natężenia ruchu wykonanych zarówno na detektorach obsługiwanych przez sterownik jak i przez inne sterowniki, z którymi wymienia dane, powinien mieć możliwość realizacji planu narzuconego zdalnie przez sterownik nadrzędny oraz system nadzoru i lokalnie z klawiatury sterownika, ma możliwość pełnego przetestowania opracowanych struktur programu pracy sygnalizacji przy pomocy komputera PC - w oderwaniu od sterownika na Specyfikacja Istotnych Warunków Zamówienia Strona 43 z 92

44 skrzyżowaniu, z symulacją sytemu detekcji dla dowolnego detektora ruchu lub sygnału wejściowego, ma możliwość określenia aktualnego stanu sterownika, stanu grup sygnalizacyjnych i określenia czasu, jaki minął od początku stanu, w jakim się znalazły, oraz określenia stanu detektorów i wejść za pomocą standardowego wyposażenia sterownika, ma możliwość obiektowego testowania nadawania sygnałów przez grupy wykonawcze, posiada możliwość dołączenia do istniejącego systemu nadzorowania i monitorowania pracy sygnalizacji świetlnej w mieście Łodzi Integralną częścią sterownika stanowią: oprogramowanie niezbędne do obsługi sterownika, wprowadzania zmian programowych, odczytu, konfigurowania, tworzenia tabel danych o natężeniu ruchu mierzonych za pomocą detektorów i wejść sterownika, oprogramowania niezbędnego dla symulacji pracy sterownika, (możliwość zainstalowanie programów sterowania np. na PC lub notebooku i testowanie z symulacją detekcji lub innych sygnałów wejściowych poza sterownikiem) oprogramowanie, dokumentacje techniczne, techniczno-ruchowe, rysunki i inne niezbędne do poprawnej obsługi sterownika oraz systemu monitorowania, umożliwiające także w pełni wprowadzanie zmian w pracy sterownika, narzędzie jw. zapisane zostaną na CD i dostarczone Inwestorowi - ZDiT w Łodzi, złącze LAN lub RS 232 z konwerterem na LAN do obsługi zdalnej przez inżyniera ruchu Instalacja sygnalizacji kable prowadzone w kanalizacji kablowej dwuotworowej z rur Ø110. Jeden otwór przeznaczony dla kabli niskonapięciowych 24V: kable sterujące pętle indukcyjne i przyciski dla pieszych oraz kable wizyjne, w drugim otworze należy umieścić kable prowadzące sygnały 42V oraz kable zasilające np. wideodetektory, podejścia do masztów wykonane rurami elastycznymi Ø110mm, zastosować studnie kanalizacyjne betonowe z pokrywami betonowymi, słupki sygnalizacyjne o maksymalnej wysokości 4,10 m, oraz o wysokości 1,8 m tylko dla umieszczenia przycisków dla pieszych (podano długość całkowitą słupka), kable sterownicze wprowadzane do masztów sygnalizacyjnych i rozszywane na listwach zaciskowych umieszczonych w masztach. Listwy samozaciskowe na wysokości 1,2 do 1,5m od terenu i osłonięte drzwiczkami z blachy stalowej wyposażonymi w zamknięcie oraz gumową uszczelkę, rozszycie kabli sterowniczych na listwach łączeniowych w masztach wg zasady lewa strona zasilenie masztu, prawa strona odejście zasilania z masztu. W listwy łączeniowe należy podłączyć wszystkie żyły kabla zasilającego maszt oraz wszystkie żyły kabla odchodzącego z masztu zgodnie z oplotem, dotyczy masztów z magistralą oraz masztów z kablami rozdzielczymi (kable rozdzielcze podłączane do masztów z magistralą wg ilości potrzebnych grup sygnałowych), każdy kolejny oplot kabla sterowniczego magistralnego wpinany w listwy łączeniowe powinien zaczynać się od złączki w kolorze niebieskim. Przed podłączeniem okablowania skrzyżowania skonsultować system łączenia z ZDiT, maszty i elementy metalowe zabezpieczone przed korozją poprzez ocynkowanie. Ich powierzchnie zewnętrzne malowane farbą antykorozyjną i powierzchniową koloru Specyfikacja Istotnych Warunków Zamówienia Strona 44 z 92

45 antracytowo-szarego (RAL 7016). Połączenie słupków sygnalizacyjnych z ustojami zabezpieczyć rurami termokurczliwymi Osprzęt sygnalizacji Stosować wszystkie sygnalizatory o powierzchni zewnętrznej w kolorze czarnym, wyposażone w energooszczędne źródła światła typu LED 42V. Komory mocowane na masztach dwu-punktowo. Dolne krawędzie sygnalizatorów powinny znajdować się na wysokości 2,20 m. Sygnalizatory powinny być zlokalizowane w stosunku do drogi zgodnie z Rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach załącznik Nr 3 do rozporządzenia. Dla jezdni o 3 pasach i więcej stosować konstrukcje bramowe a nad sygnalizatorami umieszczać tablice F11. Przyciski sensorowe umożliwiające zgłoszenie sygnału również ręką ubraną w rękawiczkę z potwierdzeniem przyjęcia zgłoszenia wyświetlenie sygnału czekaj lub proszę czekać za pomocą diod LED w ilości gwarantującej dobrą widoczność sygnałów (sygnał pulsujący). Napięcia sterujące i potwierdzenia zgłoszenia na poziomie 24 V. Przyciski umieścić na wysokości 1,20 1,50 m od terenu w następujący sposób: po lewej i prawej stronie przejścia po zewnętrznych stronach drogi, tylko po prawej stronie w pasie rozdzielającym. Przyciski muszą umożliwiać lokalizację dla osób niedowidzących i niewidomych oraz umożliwiać im rozpoznanie przyjęcia zgłoszenia. Wszystkie przejścia muszą być wyposażone w sygnał naprowadzający. Przy zastosowanych przyciskach lub detektorach mikrofalowych należy umieścić tabliczki informacyjne i naklejki na słupkach lub konstrukcjach wsporczych (umiejscowienie analogicznie do przycisków. W przypadku lokalizacji problematycznych uzgodnić z Zamawiającym) wg następującego wzoru: Naklejka nad każdym przyciskiem dla pieszych Tabliczka nad każdym przyciskiem dla pieszych Specyfikacja Istotnych Warunków Zamówienia Strona 45 z 92

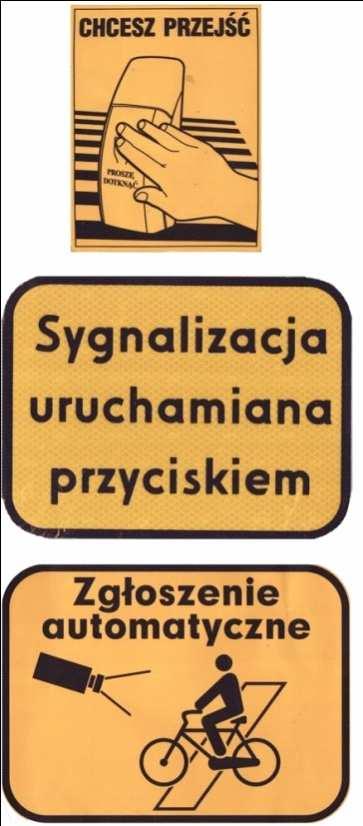

46 Tabliczka dla przejazdu rowerowego, przy zastosowaniu detektorów mikrofalowych Tabliczka informacyjna powinna być podwójnie zaginana, zeszlifowana w taki sposób aby nie posiadała żadnych ostrych krawędzi. W przypadku dopuszczenia relacji skrętnej na sygnalizatorze ogólnym, przy przejściach dla pieszych lub przejazdach rowerowych zaprojektować sygnalizatory ostrzegawcze (sygnał ostrzegawczy w postaci migającej sylwetki pieszego). W przypadku skrzyżowań z dużą ilością grup sygnałowych (do ustalenia w ZDiT) zaprojektować oddzielną szafę przyłączeniową dla kabli sterowniczych Detekcja pojazdów i pieszych Sterowanie akomodacyjne, acykliczne realizować poprzez: na każdy pas ruchu zastosować pętle indukcyjne o wymiarach 4x2m zlokalizowane ok. 1,5m od linii warunkowego zatrzymania oraz pętle 2x2m zlokalizowane w odległości 50m od linii zatrzymania na pasach do lewoskrętu zastosować pętle indukcyjne 2x2m w odległości 35m od linii warunkowego zatrzymania na pasach do lewoskrętu oraz na wlotach podporządkowanych do kierunku głównego dodatkowo zastosować pętle indukcyjną wykrywającą rowery oraz motocykle, zlokalizowaną bezpośrednio za pętlą 4x2m umieszczoną przy linii warunkowego zatrzymania o wymiarach: 0,7x2,5m (skośną, dłuższy bok pod kątem 45 do osi jezdni) do detekcji rowerów w obrębie przejazdów rowerowych zastosować detektory mikrofalowe oraz dodatkowo przyciski zgłoszeniowe (awaryjnie): po prawej stronie przejazdu po zewnętrznych stronach drogi i w pasie rozdziału (przyciski awaryjne) detektory mikrofalowe jedynie po zewnętrznych stronach drogi (jeżeli pas rozdzielający jezdnie jest szeroki zastosować również detektory w tym pasie) do detekcji pieszych, jak również awaryjnego zgłaszania rowerzystów zastosować przyciski sensorowe przyciski sensorowe umieścić 1,2m do 1,5m od terenu w następujący sposób: po lewej i prawej stronie przejścia po zewnętrznych stronach drogi, tylko po prawej stronie w pasie rozdzielającym (zgodnie z kierunkiem poruszania się) Do wykonania połączeń stosować jednorodny kabel typu: LiYCY-P "x" parowy (x*2*0,75mm 2 ) składający się ze skręconych par drutów, wykonując obwód oddzielnie dla każdej pętli. Należy zastosować kabel przewidziany do układania na zewnątrz. Połączenie feeder a z linką pętli indukcyjnej wykonać za pomocą muf żelowych w studzience kablowej wykonanej z tworzywa, lokalizowanej poza jezdnią w chodniku lub zieleńcu. Specyfikacja Istotnych Warunków Zamówienia Strona 46 z 92

47 UWAGI Szczegółowe informacje o technologii robót, przyjętych i ogólnie stosowanych rozwiązaniach przy budowie sygnalizacji na terenie miasta Łodzi można uzyskać w Wydziale Inżynierii Ruchu i Sterowania Ruchem tel. (0-42) Występujące elementy i składniki sygnalizacji, nieujęte w specyfikacji, nie mogą powodować roszczeń przy zatwierdzaniu dokumentacji w przypadku zastosowania innych technologii czy materiałów, które nie otrzymały akceptacji na etapie projektowania. 3.9 Oświetlenie drogowe Zamawiający preferuje pozostawienie oświetlenia na elewacjach. W tym przypadku projektant winien uzyskać od właścicieli budynków wszelkie niezbędne zgody pozwalające na użytkowanie elewacji dla potrzeb zainstalowania i późniejszego użytkowania ww. instalacji oświetleniowej. zamawiający udzieli niezbędnej pomocy w tym zakresie. W przypadku braku uzyskania zgód dopuszcza się umieszczenie latarni w chodniku w pasie pieszojezdnym. Wykonane w ramach przebudowy sieci oświetleniowe, rozdzielnice, słupy, oprawy i inne urządzenia będące integralną częścią instalacji oświetleniowych po odbiorze technicznoeksploatacyjnym stanowić będą majątek Miasta Łodzi w imieniu którego działa Zarząd Dróg i Transportu. W związku z powyższym wykonane projekty powinny spełniać następujące warunki: Przed przystąpieniem do wykonania projektu należy: Specyfikacja Istotnych Warunków Zamówienia Strona 47 z 92

48 Sporządzić inwentaryzację istniejących urządzeń oświetleniowych tj.: słupów oświetleniowych, słupów trakcyjno-oświetleniowych, wysięgników, opraw (moc i typ opraw), stacji zasilających wraz ze wszystkimi połączeniami, ustalić z Zamawiającym rodzaj zasilania i lokalizację urządzeń zasilających, sterujących i pomiarowo rozliczeniowych, przedstawić Zamawiającemu do akceptacji koncepcję projektową oświetlenia zawierającą: proponowaną lokalizację i dobór: urządzeń oświetleniowych (rodzaj opraw, źródeł światła i słupów oświetleniowych), przedstawić Zamawiającemu do akceptacji tabele doboru sytuacji oświetleniowych i klas oświetlenia w oparciu PN-EN 13201:2007, dostarczyć Zamawiającemu wszystkie dane niezbędne do uzyskania warunków przyłączenia do sieci od dostawcy energii, Ogólne wymagania oświetleniowe Projektowane oświetlenie należy wyposażyć w system sterowania zapewniający m.in.: możliwość ograniczania poboru energii w okresach zmniejszonego natężenia ruchu pojazdów i pieszych, Należy zapewnić rezerwowanie zasilania projektowanego oświetlenia oraz przyłączenie do systemu centralnego sterowania oświetleniem PGE Dystrybucja S.A. Odział Łódź-Miasto. Należy przewidzieć, w porozumieniu z Zamawiającym, możliwość zasilania z instalacji oświetlenia drogowego innych urządzeń i obiektów na terenie objętym projektem (oświetlenia wiat przystankowych, parkingów, oświetlenia dekoracyjnego itp.), Projekt oświetlenia należy wykonać zgodnie z wymaganiami PN-EN 13201:2007 oraz zaleceniami Polskiego Komitetu Oświetleniowego. Wszystkie urządzenia muszą posiadać znak bezpieczeństwa CE oraz spełniać wymagania obowiązujących norm i przepisów, w szczególności wymagania w zakresie ochrony przeciwporażeniowej Wymagania stawiane oprawom oświetleniowym i źródłom światła. Projektowane oprawy powinny być wykonane z aluminium, dwukomorowe. Komora optyczna oprawy o szczelności IP66. Należy stosować oprawy oświetleniowe, których charakterystyki świetlne zapewniają maksymalizację odstępów miedzy słupami ( przy zachowaniu odpowiedniej równomierności oświetlenia). Klasa ochronności opraw I lub II. Odporność mechaniczna opraw oświetleniowych na uderzenia nie mniej niż IK08. Obudowy opraw oświetlenia drogowego muszą być wykonane z aluminium z kloszem ze szkła lub szybą hartowaną. Zastosowane źródła światła powinny zapewniać minimalizację kosztów eksploatacji w kilkuletnim okresie czasu. Źródła światła powinny charakteryzować się wysoką skutecznością świetlną. (Zastosować oprawy LED) Wymagania stawiane słupom oświetleniowym. Projektowane słupy oświetleniowe powinny być wykonane ze stali lub aluminium z co najmniej 10-letnim okresem gwarancji bez konieczności stosowania w tym Specyfikacja Istotnych Warunków Zamówienia Strona 48 z 92

49 okresie zabiegów konserwacyjnych w postaci malowania i osadzone bezpośrednio w ziemi ( bez fundamentów) Słupy oświetleniowe powinny być oznakowane trwałymi tabliczkami znamionowymi z nazwa producenta, data realizacji inwestycji oraz kolejnym numerem począwszy od rozdzielnicy oświetleniowej. Należy zachować ujednoliconą kolorystykę słupów stosując kolor RAL 7016 szary antracytowy Wymagania stawiane szafom oświetleniowym. Rozdzielnie oświetleniowe i drzwiczki słupowe winny być oznakowane znakiem energetycznym ostrzegawczym typu A (zgodnie z obowiązującą normą): Szafa dwuczęściowa z wydzieloną i osobno zamykaną częścią PGE dla przyłączenia zasilania i zamontowania układu pomiarowego energii elektrycznej oraz częścią użytkownika, Nowa szafa musi być pomalowana środkiem typu anty plakat w kolorze uzgodnionym z Zamawiającym, Stopień ochrony minimum IP 54 (dla szaf na odkrytej przestrzeni), W części użytkownika szafa winna być wyposażona w rozłącznik umożliwiający uzyskanie widocznej przerwy w obwodzie zasilania, Wandaloodporność (odporność na uszkodzenia mechaniczne), Zastosowanie nowoczesnych: technologii, układów sterowania, pomiaru energii i kontroli stanu elementów sieci, Miejsce na umieszczenie zalaminowanego schematu oświetlenia w szafie oraz oznakowanie i ponumerowanie obwodów kabli (zgodnie ze schematem w projekcie), Szafa oświetleniowa winna być dostosowana dla minimum 4 obwodów rezerwowych, Szafy w kolorze RAL W przypadku montażu szafy w miejscu eksponowanym należy zastosować szafy ozdobne, stylizowane na wzór istniejących zabytkowych Projekt powinien zawierać: tablice doboru sytuacji oświetleniowych i klas oświetlenia w oparciu PN-EN 13201:2007, obliczenia parametrów projektowanego oświetlenia, wynikowe tabele zawierające szczegółowe, obliczone oraz minimalne wymagane przez PN-EN 13201:2007 parametry oświetlenia, dla przyjętych klas oświetlenia, plan zagospodarowania terenu z naniesionymi izoliniami natężenia oświetlenia dane techniczne wszystkich zastosowanych urządzeń oświetleniowych, w szczególności: o rodzaje słupów, wysięgników i opraw, o wysokość zawieszenia opraw, Specyfikacja Istotnych Warunków Zamówienia Strona 49 z 92
