1 MIASTO ŁÓDŹ - ZARZĄD DRÓG I TRANSPORTU ul. Piotrkowska 175, Łódź telefon: / , fax:48 42 / NIP , REGON zdit@zdit.uml.lodz.pl SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA w postępowaniu o udzielenie zamówienia publicznego prowadzonym w trybie przetargu nieograniczonego na: Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na odcinku od ul. Szczecińskiej do granicy miasta ZATWIERDZAM Dyrektor Zarządu Dróg i Transportu Grzegorz Nita Łódź, dnia roku Specyfikacja Istotnych Warunków Zamówienia Strona 1 z 75

2 SPIS RZECZY Niniejsza Specyfikacja Istotnych Warunków Zamówienia zawiera: Tom I Instrukcja dla Wykonawców, Formularz Oferty, Formularze załączników...str.3-32 Tom II Opis Przedmiotu Zamówienia str Tom III Formularz Aktu Umowy str Specyfikacja Istotnych Warunków Zamówienia Strona 2 z 75

3 TOM I INSTRUKCJA DLA WYKONAWCÓW, FORMULARZ OFERTY, FORMULARZE ZAŁĄCZNIKÓW Specyfikacja Istotnych Warunków Zamówienia Strona 3 z 75

4 Wstęp Wszystkich Wykonawców uczestniczących w niniejszym przetargu obowiązuje działanie zgodne z Ustawą z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (t.j. Dz. U. z 2013 r., poz. 907 ze zm.) wraz z przepisami wykonawczymi do ustawy. 1. POSTANOWIENIA OGÓLNE Nr sprawy: ZDiT-DZ Przedkładając swoją ofertę przetargową Wykonawca akceptuje w całości i bez zastrzeżeń warunki realizacji zamówienia określone w SIWZ włącznie ze wszystkimi załącznikami, jakim podporządkowane jest niniejsze zamówienie oraz wymagania określone przez Zamawiającego. 2. Wykonawcy są zobowiązani dokładnie zapoznać się i zastosować do wszystkich instrukcji, formularzy i warunków umowy i specyfikacji zawartych w niniejszej Specyfikacji Istotnych Warunków Zamówienia. 3. Każdy Wykonawca może złożyć jedną ofertę obejmującą całość przedmiotu zamówienia sporządzoną w języku polskim i w formie pisemnej - pod rygorem nieważności. 4. Wykonawca ponosi wszelkie koszty związane z przygotowaniem i przedłożeniem swojej oferty przetargowej. Zamawiający w żadnym wypadku nie odpowiada i nie może być pociągnięty do odpowiedzialności z tytułu tych kosztów, niezależnie od przebiegu czy wyniku procedury przetargowej. Jedynie w przypadku unieważnienia postępowania o udzielenie zamówienia z przyczyn leżących po stronie Zamawiającego, Wykonawcom, którzy złożyli oferty nie podlegające odrzuceniu, przysługuje roszczenie o zwrot uzasadnionych kosztów uczestnictwa w postępowaniu, w szczególności kosztów przygotowania oferty. 5. Zamawiający informuje, iż zgodnie z art. 96 ust. 3 ustawy Pzp oferty składane w postępowaniu o zamówienie publiczne są jawne i podlegają udostępnieniu od chwili ich otwarcia, z wyjątkiem informacji stanowiących tajemnicę przedsiębiorstwa w rozumieniu przepisów o zwalczaniu nieuczciwej konkurencji, jeśli Wykonawca, nie później niż w terminie składania ofert, zastrzegł, że nie mogą być one udostępniane. 6. W sprawach nieuregulowanych w niniejszej specyfikacji istotnych warunków zamówienia mają zastosowanie przepisy ustawy Prawo zamówień publicznych, Kodeksu cywilnego. 2. ZAMAWIAJĄCY Zamawiającym jest: Miasto Łódź - Zarząd Dróg i Transportu, Łódź, ul. Piotrkowska 175 NIP: TRYB UDZIELANIA ZAMÓWIENIA Postępowanie o udzielenie zamówienia prowadzone jest w trybie przetargu nieograniczonego na podstawie Ustawy z dnia 29 stycznia 2004 roku Prawo zamówień publicznych (t.j. Dz. U. z 2013 r., poz. 907 ze zm.) zwanej w dalszej części tego dokumentu Ustawą. 4. OPIS PRZEDMIOTU ZAMÓWIENIA 4.1. Przedmiotem zamówienia jest opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na odcinku od ul. Szczecińskiej do granicy miasta Specyfikacja Istotnych Warunków Zamówienia Strona 4 z 75

5 4.2. Szczegółowy opis przedmiotu zamówienia zawarty jest w Tomie II Opis przedmiotu Zamówienia Ze względu na fakt, iż opracowana dokumentacja projektowa będzie stanowiła opis przedmiotu zamówienia na realizację robót budowlanych wykonawca zobowiązany jest przestrzegać przepisów Ustawy z dnia 29 stycznia 2004 roku Prawo zamówień publicznych (t.j. Dz. U. z 2013r., poz. 907 z późn. zm.) 4.4. W przypadku wskazania w dokumentacji projektowej pochodzenia (marka, znak towarowy, producent, dostawca) materiałów lub norm, o których mowa w art. 30 ust. 1 3 ustawy, należy dodać zapis, że dopuszcza się oferowanie materiałów lub rozwiązań równoważnych. W każdym z takich przypadków Wykonawca zobowiązany jest doprecyzować zakres dopuszczalnej równoważności Przedmiot zamówienia został opisany następującym kodem CPV: Usługi inżynieryjne w zakresie projektowania 4.6. Podział zamówienia na części Zamawiający nie dopuszcza składania ofert częściowych Zamówienia wariantowe 1. Wykonawca winien złożyć ofertę zgodnie z wymaganiami określonymi w Specyfikacji Istotnych Warunków Zamówienia. 2. Zamawiający nie dopuszcza możliwości złożenia oferty wariantowej Zamówienia uzupełniające Zamawiający przewiduje skorzystanie z prawa do udzielania z wolnej ręki zamówienia uzupełniającego na podstawie art. 67 ust. 1 pkt 6 ustawy Prawo zamówień publicznych do 50% wartości zamówienia podstawowego. 5. TERMIN WYKONANIA ZAMÓWIENIA Wykonawca zobowiązany jest wykonać przedmiot zamówienia w terminie: od dnia podpisania umowy do r. 6. WARUNKI UDZIAŁU W POSTĘPOWANIU ORAZ OPIS SPOSOBU DOKONANIA OCENY SPEŁNIANIA TYCH WARUNKÓW 6.1. O udzielenie zamówienia mogą ubiegać się Wykonawcy, którzy wykażą brak podstaw do wykluczenia z postępowania na podstawie art. 24 ust. 1 ustawy oraz spełniają, na poziomie opisanym poniżej warunki, o których mowa w art. 22 ust. 1 ustawy dotyczące: posiadania uprawnień do wykonywania określonej działalności lub czynności, jeżeli przepisy prawa nakładają obowiązek ich posiadania, Zamawiający odstępuje od opisu sposobu dokonywania oceny spełniania warunków w tym zakresie. Specyfikacja Istotnych Warunków Zamówienia Strona 5 z 75

6 6.1.2 posiadania wiedzy i doświadczenia, w szczególności Wykonawca musi wykazać, że w okresie ostatnich trzech lat przed upływem terminu składania ofert, a jeżeli okres prowadzenia działalności jest krótszy w tym okresie, wykonał (zakończył) należycie: dwie dokumentacje projektowe na budowę lub przebudowę drogi publicznej klasy min. Z i długości co najmniej 1 km wraz z budową lub przebudową kanalizacji deszczowej, oświetlenia, usunięciem kolizji z uzbrojeniem podziemnym na terenie miejskim dysponowania odpowiednim potencjałem technicznym, Zamawiający odstępuje od opisu sposobu dokonywania oceny spełniania warunków w tym zakresie dysponowania osobami zdolnymi do wykonania zamówienia, w szczególności Wykonawca musi wykazać, że dysponuje, co najmniej: a) 1 osobą na stanowisko projektanta posiadającą uprawnienia budowlane do projektowania w specjalności drogowej bez ograniczeń, b) 1 osobą na stanowisko projektanta posiadającą uprawnienia budowlane do projektowania w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych bez ograniczeń, c) 1 osobą na stanowisko projektanta posiadającą uprawnienia budowlane do projektowania w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń wodociągowych i kanalizacyjnych bez ograniczeń Uprawnienia, o których mowa powyżej powinny być zgodne z ustawą z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U z 2013 r., poz z późn. zm.). Dopuszcza się ważne odpowiadające im uprawnienia nadane na podstawie wcześniej obowiązujących przepisów. W przypadku wykonawców zagranicznych, dopuszcza się równoważne kwalifikacje, zdobyte w innych państwach, na zasadach określonych w art.12a ustawy z dnia 7 lipca 1994 r. Prawo budowlane, z uwzględnieniem postanowień ustawy z dnia 18 marca 2008 r. o zasadach uznawania kwalifikacji zawodowych nabytych w państwach członkowskich Unii Europejskiej (Dz. U. 2008, nr 63 poz. 394 ze zm.) sytuacji ekonomicznej i finansowej Zamawiający odstępuje od opisu sposobu dokonywania oceny spełniania warunków w tym zakresie Wykonawca może polegać na wiedzy i doświadczeniu lub osobach zdolnych do wykonania zamówienia innych podmiotów, niezależnie od charakteru prawnego łączących go z nimi stosunków. Wykonawca w takiej sytuacji zobowiązany jest udowodnić Zamawiającemu, iż będzie dysponował zasobami niezbędnymi do realizacji zamówienia, w szczególności przedstawiając w tym celu pisemne zobowiązanie tych podmiotów do oddania mu do dyspozycji niezbędnych zasobów na okres korzystania z nich przy wykonaniu zamówienia Wykonawca nie później niż na dzień składania ofert zobowiązany jest wykazać spełnienie warunków udziału w postępowaniu, o których mowa w pkt oraz brak podstaw do wykluczenia z postępowania, o których mowa w art. 24 ust. 1 ustawy. Specyfikacja Istotnych Warunków Zamówienia Strona 6 z 75

7 6.4. W przypadku wykonawców wspólnie ubiegających się o udzielenie zamówienia publicznego warunki określone w pkt muszą spełniać wykonawcy łącznie natomiast każdy z wykonawców wspólnie ubiegających się o zamówienie zobowiązany wykazać brak podstaw do wykluczenia go z postępowania na podstawie art. 24 ust. 1 ustawy Ocena spełniania przez wykonawców wymaganych warunków będzie oparta na zasadzie spełnia/ nie spełnia na podstawie informacji zawartych w załączonych do oferty dokumentach lub oświadczeniach, zgodnie z wymaganiami zamawiającego, określonymi w SIWZ. Z treści załączonych do oferty dokumentów musi jednoznacznie wynikać, że Wykonawca spełnił wymagane warunki. 7. WYKAZ OŚWIADCZEŃ LUB DOKUMENTÓW, JAKIE ZOBOWIĄZANI SĄ DOSTARCZYĆ WYKONAWCY W CELU OCENY SPEŁNIANIA WARUNKÓW UDZIAŁU W POSTĘPOWANIU ORAZ DOKUMENTÓW POTWIERDZAJĄCYCH BRAK PODSTAW DO WYKLUCZENIA Z POSTĘPOWANIA W OKOLICZNOŚCIACH, O KTÓRYCH MOWA W ART. 24 UST 1 USTAWY W celu oceny spełniania warunków udziału w postępowaniu Wykonawca obowiązany jest dołączyć do oferty następujące dokumenty: oświadczenie o spełnianiu warunków udziału w postępowaniu - zgodnie z Formularzem nr 3 do SIWZ, Wykaz wykonanych (zakończonych), głównych usług w okresie ostatnich trzech lat przed upływem terminu składania ofert, a jeżeli okres prowadzenia działalności jest krótszy w tym okresie, wraz z podaniem ich przedmiotu, dat wykonania i podmiotów, na rzecz których usługi zostały wykonane oraz załączeniem dowodów, czy zostały wykonane należycie, zgodnie z Formularzem nr 4 do SIWZ. Za główne usługi, których dotyczy obowiązek wskazania w wykazie i złożenia w/w dowodów uznaje się co najmniej usługi niezbędne do oceny spełnienia warunku określonego w pkt Dowodami, o których mowa w pkt , są: - poświadczenie, - oświadczenie wykonawcy jeżeli z uzasadnionych przyczyn o obiektywnym charakterze wykonawca nie jest w stanie uzyskać poświadczenia, o którym mowa powyżej W przypadku gdy Zamawiający jest podmiotem, na rzecz którego usługi wskazane w wykazie, o którym mowa w pkt , zostały wcześniej wykonane, wykonawca nie ma obowiązku przedkładania dowodów, o których mowa w pkt wykaz osób, które będą uczestniczyć w wykonywaniu zamówienia, w szczególności odpowiedzialnych za świadczenie usług wraz z informacjami na temat ich kwalifikacji zawodowych niezbędnych dla wykonania zamówienia, a także zakresu wykonywanych przez nie czynności, oraz informacją o podstawie do dysponowania tymi osobami zgodnie z Formularzem nr 5 do SIWZ Oświadczenie, że osoby, które będą uczestniczyć w wykonaniu zamówienia, wskazane w Formularzu nr 5, posiadają wymagane uprawnienia W sytuacji, gdy Wykonawca polega na wiedzy i doświadczeniu lub osobach zdolnych do wykonania zamówienia innych podmiotów, na zasadach określonych w art. 26 ust.2b ustawy Pzp, zobowiązany jest udowodnić, iż będzie dysponował zasobami niezbędnymi do realizacji zamówienia w stopniu niezbędnym dla należytego wykonania zamówienia oraz, że stosunek łączący Wykonawcę z tymi podmiotami gwarantuje rzeczywisty dostęp do ich zasobów, w szczególności przedstawiając w Specyfikacja Istotnych Warunków Zamówienia Strona 7 z 75

8 tym celu pisemne zobowiązanie tych podmiotów do oddania do dyspozycji Wykonawcy niezbędnych zasobów na okres korzystania z nich przy wykonywaniu zamówienia oraz dokumenty dotyczące: a) zakresu dostępnych wykonawcy zasobów innego podmiotu; b) sposobu wykorzystania zasobów innego podmiotu, przez wykonawcę, przy wykonywaniu zamówienia; c) zakresu i okresu udziału innego podmiotu przy wykonywaniu zamówienia Wykonawca wykazując spełnienie warunków udziału w postępowaniu, o których mowa w pkt 6.1. SIWZ, który polega na zasobach innych podmiotów na zasadach określonych w art. 26 ust. 2b ustawy, a podmioty te będą brały udział w realizacji części zamówienia, przedstawia w odniesieniu do tych podmiotów dokument określony w pkt SIWZ W celu wykazania braku podstaw do wykluczenia z postępowania o udzielenie zamówienia w okolicznościach, o których mowa w art. 24 ust. 1 Ustawy Wykonawca obowiązany jest dołączyć do oferty następujące dokumenty: oświadczenie o braku podstaw do wykluczenia z postępowania w okolicznościach, o których mowa w art. 24 ust. 1 ustawy Prawo zamówień publicznych, zgodnie z Formularzem nr 6 do SIWZ, aktualny odpis z właściwego rejestru lub z centralnej ewidencji i informacji o działalności gospodarczej, jeżeli odrębne przepisy wymagają wpisu do rejestru lub ewidencji, w celu wykazania braku podstaw do wykluczenia w oparciu o art. 24 ust. 1 pkt 2 ustawy, wystawiony nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert, aktualne zaświadczenie właściwego naczelnika urzędu skarbowego potwierdzające, że Wykonawca nie zalega z opłacaniem podatków, lub zaświadczenia, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu wystawione nie wcześniej niż 3 miesiące przed upływem terminu składania ofert, aktualne zaświadczenie właściwego oddziału Zakładu Ubezpieczeń Społecznych lub Kasy Rolniczego Ubezpieczenia Społecznego potwierdzające, że Wykonawca nie zalega z opłacaniem składek na ubezpieczenia zdrowotne i społeczne, lub potwierdzenie, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu wystawione nie wcześniej niż 3 miesiące przed upływem terminu składania ofert aktualną informację z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust 1 pkt 4-8 Ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert, aktualną informację z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust 1 pkt 9 Ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert aktualną informację z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust 1 pkt 10 i 11 Ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert Jeżeli, w przypadku Wykonawcy mającego siedzibę na terytorium Rzeczypospolitej Polskiej, osoby, o których mowa w art. 24 ust 1 pkt 5-8, 10 i 11 Ustawy, mają miejsce zamieszkania poza terytorium Rzeczypospolitej Polskiej, Wykonawca składa w odniesieniu do nich zaświadczenie właściwego organu sądowego albo administracyjnego miejsca zamieszkania, dotyczące niekaralności tych osób w zakresie określonym w art. 24 ust.1 pkt 5-8, 10 i 11 Ustawy, wystawione nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert, z tym, że w przypadku Specyfikacja Istotnych Warunków Zamówienia Strona 8 z 75

9 gdy w miejscu zamieszkania tych osób nie wydaje się takich zaświadczeń zastępuje się je dokumentem zawierającym oświadczenie złożone przed właściwym organem sądowym, administracyjnym albo organem samorządu zawodowego lub gospodarczego miejsca zamieszkania tych osób lub przed notariuszem Jeżeli Wykonawca ma siedzibę lub miejsce zamieszkania poza terytorium Rzeczypospolitej Polskiej, zamiast dokumentów, o których mowa w punktach: 1) i składa dokument lub dokumenty wystawione w kraju, w którym ma siedzibę lub miejsce zamieszkania, potwierdzające odpowiednio, że: a) nie otwarto jego likwidacji ani nie ogłoszono upadłości, b) nie zalega z uiszczaniem podatków, opłat, składek na ubezpieczenie społeczne i zdrowotne albo, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu, c) nie orzeczono wobec niego zakazu ubiegania się o zamówienie, 2) i składa zaświadczenie właściwego organu sądowego lub administracyjnego miejsca zamieszkania albo zamieszkania osoby, której dokumenty dotyczą, w zakresie określonym w art. 24 ust 1 pkt 4-8, 10 i 11 Ustawy Dokumenty i oświadczenia wymienione w pkt winny być wystawione w terminach analogicznych, jak terminy określone dla odpowiadających im dokumentów wymienionych w pkt Jeżeli w kraju miejscu zamieszkania osoby lub w kraju, w którym Wykonawca ma siedzibę lub miejsce zamieszkania, nie wydaje się dokumentów, o których mowa w pkt , zastępuje się je dokumentem zawierającym oświadczenie, w którym określa się także osoby uprawnione do reprezentacji wykonawcy, złożone przed właściwym organem sądowym, administracyjnym albo organem samorządu zawodowego lub gospodarczego odpowiednio kraju miejsca zamieszkania osoby lub kraju, w którym Wykonawca ma siedzibę lub miejsce zamieszkania, lub przed notariuszem. Wymogi pkt stosuje się odpowiednio Wykonawca wraz z ofertą, składa listę podmiotów należących do tej samej grupy kapitałowej, o której mowa w art. 24 ust. 2 pkt 5 Ustawy albo informację o tym, że nie należy do grupy kapitałowej zgodnie z Formularzem Nr W celu potwierdzenia spełniania warunków wymaganych od Wykonawców wspólnie ubiegających się o udzielenie zamówienia: a) oświadczenie wymienione w pkt oraz dokumenty wymienione w pkt albo odpowiadające im określone w pkt oraz dokument określony w pkt winny być złożone przez każdego Wykonawcę b) oświadczenie wymienione w pkt powinno być złożone w imieniu wszystkich Wykonawców, c) dokumenty wymienione w pkt powinien złożyć dowolny / dowolni Wykonawca/y spośród Wykonawców składających wspólną ofertę Forma złożonych dokumentów Załączone do oferty dokumenty mogą być w formie oryginału lub kopii poświadczonej za zgodność z oryginałem przez Wykonawcę z wyłączeniem oświadczeń, zobowiązań i dokumentów, o których mowa w pkt , 7.2 i , które należy złożyć w formie oryginału. Dokumenty sporządzone w języku obcym należy składać wraz z tłumaczeniem na język polski. Zamawiający zastrzega sobie prawo żądania przedstawienia oryginału lub notarialnie poświadczonej kopii dokumentu wyłącznie wtedy, gdy złożona przez Wykonawcę kopia dokumentu jest nieczytelna lub budzi wątpliwości, co do jej prawdziwości W przypadku Wykonawców wspólnie ubiegających się o udzielenie zamówienia oraz w przypadku innych podmiotów, na zasobach których wykonawca polega na Specyfikacja Istotnych Warunków Zamówienia Strona 9 z 75

10 zasadach określonych w art. 26 ust. 2b ustawy, kopie dokumentów dotyczących odpowiednio Wykonawcy lub tych podmiotów są poświadczane za zgodność z oryginałem przez Wykonawcę lub te podmioty. 8. INFORMACJE O SPOSOBIE POROZUMIEWANIA SIĘ ZAMAWIAJĄCEGO Z WYKONAWCAMI ORAZ PRZEKAZYWANIA OŚWIADCZEŃ LUB DOKUMENTÓW, A TAKŻE WSKAZANIE OSÓB UPRAWNIONYCH DO POROZUMIEWANIA SIĘ Z WYKONAWCAMI 8.1. Zawiadomienia, wezwania, pytania, wnioski oraz wszelkie inne informacje przekazywane przez Zamawiającego i Wykonawców podczas postępowania o udzielenie zamówienia - poza ofertą wraz z załącznikami oraz uzupełnieniami i wyjaśnieniami, dotyczącymi oświadczeń, dokumentów oraz wyjaśnieniami dotyczącymi treści oferty, które należy złożyć w formie pisemnej - mogą być przekazywane w formie pisemnej, faksem lub drogą elektroniczną. Dane Zamawiającego: ul. Piotrkowska 175, Łódź Nr faks: (42) zdit@zdit.uml.lodz.pl 8.2 Jeżeli Zamawiający lub Wykonawca przekazują oświadczenia, wnioski, zawiadomienia oraz informacje każda ze stron na żądanie drugiej niezwłocznie potwierdza fakt ich otrzymania. 8.3 Do bezpośredniego kontaktowania się z Wykonawcami upoważniony jest: Sławomir Olbromski- tel.(42) , faks (42) , w zakresie procedury przetargowej Wykonawca może zwrócić się do zamawiającego o wyjaśnienie treści specyfikacji istotnych warunków zamówienia. 8.5 Zamawiający jest obowiązany udzielić wyjaśnień niezwłocznie, jednak nie później niż na 6 dni przed upływem terminu składania ofert pod warunkiem, że wniosek o wyjaśnienie treści specyfikacji istotnych warunków zamówienia wpłynął do zamawiającego nie później niż do końca dnia, w którym upływa połowa wyznaczonego terminu składania ofert. 8.6 Jeżeli wniosek o wyjaśnienie treści specyfikacji istotnych warunków zamówienia wpłynął po upływie terminu składania wniosku, o którym mowa w pkt. 8.5, lub dotyczy udzielonych wyjaśnień, zamawiający może udzielić wyjaśnień albo pozostawić wniosek bez rozpoznania. 8.7 Przedłużenie terminu składania ofert nie wpływa na bieg terminu składania wniosku, o którym mowa pkt Zamawiający jednocześnie przekazuje treść wyjaśnienia wszystkim Wykonawcom, którym przekazał Specyfikację Istotnych Warunków Zamówienia, bez ujawniania źródła zapytania oraz zamieszcza na stronie internetowej Zamawiający nie przewiduje zorganizowania spotkania wszystkich Wykonawców w celu wyjaśnienia wątpliwości dotyczących treści niniejszej SIWZ. 9. WYMAGANIA DOTYCZĄCE WADIUM 9.1. Wysokość wadium ustala się na kwotę: 5.000,00 zł (słownie złotych: pięć tysięcy); 9.2. Wadium wnosi się przed upływem terminu składania ofert. Okres ważności wadium wynosi 60 dni. Bieg ważności wadium rozpoczyna się wraz z upływem terminu składania ofert Wadium może być wnoszone w jednej lub kilku następujących formach: 1) pieniądzu, 2) poręczeniach bankowych lub poręczeniach spółdzielczej kasy oszczędnościowokredytowej, z tym, że poręczenie kasy jest zawsze poręczeniem pieniężnym, Specyfikacja Istotnych Warunków Zamówienia Strona 10 z 75

11 3) gwarancjach bankowych, 4) gwarancjach ubezpieczeniowych, 5) poręczeniach udzielanych przez podmioty, o których mowa w art. 6b ust. 5 pkt 2 ustawy z dnia 9 listopada 2000 r. o utworzeniu Polskiej Agencji Rozwoju Przedsiębiorczości (Dz. U. z 2007r. Nr 42, poz. 275, z późn. zm.) W przypadku składania przez Wykonawcę wadium w formie gwarancji bankowej/ubezpieczeniowej winna ona zawierać następujące elementy: a) wskazanie Wykonawcy, wskazanie Zamawiającego, czyli beneficjenta gwarancji/ ubezpieczenia, wskazanie Gwaranta (banku lub towarzystwa ubezpieczeniowego udzielającego gwarancji) oraz wskazanie ich siedzib, b) dokładną nazwę postępowania stanowiącego przyczynę wystawienia gwarancji, c) wskazanie sumy gwarancyjnej, d) określenie terminu ważności gwarancji, e) z treści gwarancji lub poręczenia powinno wynikać bezwarunkowe i nieodwołalne zobowiązanie gwaranta lub poręczyciela do zapłaceniu Zamawiającemu na pierwsze pisemne żądanie pełnej sumy wadium w przypadku, gdy zajdą ku temu przewidziane w ustawie okoliczności, określone w art. 46 ust. 4a oraz ust. 5 ustawy Prawo zamówień publicznych, szczegółowo opisane w pkt oraz Wadium wnoszone w pieniądzu należy wpłacić przelewem na rachunek bankowy Zamawiającego w GETIN Bank w Łodzi, nr konta: Zamawiający uzna, że wadium zostało wniesione, jeżeli kwota wadium znajdzie się na rachunku Zamawiającego przed upływem terminu składania ofert Wadium wniesione w pieniądzu Zamawiający przechowuje na rachunku bankowym Wadium wnoszone w postaci poręczeń i gwarancji bankowych, poręczeń kasy oszczędnościowo-kredytowej lub gwarancji ubezpieczeniowej należy załączyć do oferty w formie kopii dokumentu, a oryginał złożyć w oddzielnej kopercie oznaczonej oryginał wadium, która będzie załączona do oferty (wewnątrz opakowania oferty) Zamawiający zwraca wadium wszystkim Wykonawcom niezwłocznie po wyborze oferty najkorzystniejszej lub unieważnieniu postępowania, z wyjątkiem Wykonawcy, którego oferta została wybrana jako najkorzystniejsza, z zastrzeżeniem pkt Zamawiający zwraca wadium Wykonawcy, którego oferta została wybrana jako najkorzystniejsza, niezwłocznie po zawarciu umowy w sprawie zamówienia publicznego oraz wniesienia zabezpieczenia należytego wykonania umowy, jeżeli jego wniesienia żądano Zamawiający zwraca wadium niezwłocznie na wniosek Wykonawcy, który wycofał ofertę przed upływem terminu składania ofert Zamawiający żąda ponownego wniesienia wadium przez wykonawcę, któremu zwrócono wadium na podstawie pkt 9.8., jeżeli w wyniku rozstrzygnięcia odwołania jego oferta została wybrana jako najkorzystniejsza. Wykonawca wnosi wadium w terminie określonym przez Zamawiającego Jeżeli wadium wniesiono w pieniądzu, Zamawiający zwraca je wraz z odsetkami wynikającymi z umowy rachunku bankowego, na którym było ono przechowywane, pomniejszone o koszty prowadzenia rachunku bankowego oraz prowizji bankowej za przelew pieniędzy na rachunek bankowy wskazany przez Wykonawcę Zamawiający zatrzymuje wadium wraz z odsetkami, jeżeli Wykonawca, którego oferta została wybrana: 1)odmówił podpisania umowy w sprawie zamówienia publicznego na warunkach określonych w ofercie, 2)nie wniósł wymaganego zabezpieczenia należytego wykonania umowy, 3)zawarcie umowy w sprawie zamówienia publicznego stało się niemożliwe z przyczyn leżących po stronie Wykonawcy Zamawiający zatrzymuje wadium wraz z odsetkami, jeżeli Wykonawca w odpowiedzi na wezwanie, o którym mowa w art. 26 ust. 3 ustawy Prawo zamówień Specyfikacja Istotnych Warunków Zamówienia Strona 11 z 75

12 publicznych, nie złożył dokumentów lub oświadczeń, o których mowa w art. 25 ust. 1 ustawy Prawo zamówień publicznych lub pełnomocnictw, chyba, że udowodni, iż wynika to z przyczyn nieleżących po jego stronie. 10. TERMIN ZWIĄZANIA OFERTĄ Wykonawca jest związany ofertą przez okres 60 dni Bieg terminu związania ofertą rozpoczyna się wraz z upływem terminu składania ofert Wykonawca samodzielnie lub na wniosek zamawiającego może przedłużyć termin związania ofertą, z tym, że zamawiający może tylko raz, co najmniej na 3 dni przed upływem terminu związania ofertą, zwrócić się do Wykonawców o wyrażenie zgody na przedłużenie tego terminu o oznaczony okres, nie dłuższy jednak niż 60 dni Przedłużenie okresu związania ofertą jest dopuszczalne tylko z jednoczesnym przedłużeniem okresu ważności wadium albo, jeżeli nie jest to możliwe, z wniesieniem nowego wadium na przedłużony okres związania ofertą. Jeżeli przedłużenie terminu związania ofertą dokonywane jest po wyborze oferty najkorzystniejszej, obowiązek wniesienia nowego wadium lub jego przedłużenia dotyczy jedynie wykonawcy, którego oferta została wybrana jako najkorzystniejsza. 11. OPIS SPOSOBU PRZYGOTOWANIA OFERT Oferta winna być przygotowana i przedstawiona w sposób zgodny z podanymi niżej wymaganiami: Każdy Wykonawca może złożyć jedną ofertę na całość przedmiotu zamówienia. Oferta winna być sporządzona w języku polskim i w formie pisemnej - pod rygorem nieważności Oferta musi być podpisana przez osobę/osoby uprawnione do reprezentowania Wykonawcy w obrocie gospodarczym, zgodnie z aktem rejestracyjnym oraz wymogami ustawowymi lub przez ustawowego pełnomocnika. Podpis osoby musi pozwalać na identyfikację jej imienia i nazwiska (np. będzie czytelny lub uzupełniony pieczątką). Jeśli oferta będzie podpisana przez pełnomocnika, należy załączyć oryginał pełnomocnictwa lub jego kopię potwierdzoną za zgodność z oryginałem przez notariusza Wykonawca przedstawia ofertę zgodnie z wymaganiami i treścią Specyfikacji Istotnych Warunków Zamówienia. Dokumenty, dla których Zamawiający określił wzory w formie formularzy załączonych do niniejszej SIWZ winny być wypełnione zgodnie z tymi wzorami, co do treści oraz opisu kolumn i wierszy. W przypadku, gdy informacje wskazane w formularzu nie dotyczą Wykonawcy należy wpisać nie dotyczy w odpowiednią rubrykę formularza W przypadku, gdyby oferta zawierała informacje, stanowiące tajemnicę przedsiębiorstwa w rozumieniu przepisów o zwalczaniu nieuczciwej konkurencji, Wykonawca winien w sposób niebudzący wątpliwości zastrzec, które spośród zawartych w ofercie informacji stanowią tajemnicę przedsiębiorstwa Informacje te winny być umieszczone w osobnym wewnętrznym opakowaniu, trwale ze sobą połączone i ponumerowane z zachowaniem ciągłości numeracji stron oferty. Nie mogą stanowić tajemnicy przedsiębiorstwa informacje podawane do wiadomości podczas otwarcia ofert, tj: informacje dotyczące ceny, terminu wykonania zamówienia, okresu gwarancji i warunków płatności zawartych w ofertach Oferta musi być napisana czytelnie, na maszynie do pisania, komputerowo lub inną trwałą techniką Wszystkie wypełnione strony oferty winny być parafowane przez Wykonawcę, ponumerowane i ułożone w kolejności przedstawionej w rozdziale 12 oraz trwale spięte. Niespełnienie wymagań, o których mowa w niniejszym punkcie oraz wymagań Specyfikacja Istotnych Warunków Zamówienia Strona 12 z 75

13 dotyczących opakowania oferty, które nie stanowią jej treści, nie będzie podstawą do odrzucenia oferty, a wszelkie negatywne konsekwencje mogące wynikać z nie zachowania tych wymagań nie będą obciążały Zamawiającego Wszystkie miejsca, w których Wykonawca naniósł poprawki, muszą być parafowane przez Wykonawcę w sposób wskazany w pkt powyżej. W przeciwnym wypadku nie będą uwzględniane Dokumenty sporządzone w języku obcym należy składać wraz z tłumaczeniem na język polski Zamawiający zastrzega sobie prawo żądania przedstawienia oryginału lub notarialnie poświadczonej kopii dokumentu wyłącznie wtedy, gdy złożona przez Wykonawcę kopia dokumentu jest nieczytelna lub budzi wątpliwości, co do jej prawdziwości Wykonawcy, którzy wspólnie ubiegają się o udzielenie zamówienia: a) zobowiązani są ustanowić Pełnomocnika do reprezentowania ich w postępowaniu o udzielenie zamówienia albo do reprezentowania w postępowaniu i zawarcia umowy w sprawie zamówienia publicznego; wszelka korespondencja prowadzona będzie wyłącznie z Pełnomocnikiem; b) będą solidarnie odpowiadać za wykonanie przedmiotu zamówienia Podwykonawstwo Wykonawca, musi wskazać na Formularzu nr 8 części zamówienia, których wykonanie zamierza powierzyć Podwykonawcom. W przypadku braku takiej informacji Zamawiający uzna, że całość zamówienia zostanie wykonana przez Wykonawcę siłami własnymi. 12. ZAWARTOŚĆ OFERTY Oferta musi zawierać: Formularz Oferty wypełniony zgodnie z Formularzem Nr Formularz Cenowy - wypełniony zgodnie z Formularzem Nr Pełnomocnictwo / Pełnomocnictwa dla osoby / osób podpisujących ofertę (w formie oryginału lub kopii potwierdzonej notarialnie za zgodność z oryginałem), jeżeli oferta jest podpisana przez pełnomocnika Dowód wniesienia wadium dla formy innej niż pieniądz kopię dokumentu (potwierdzoną za zgodność z oryginałem) należy załączyć do oferty natomiast oryginał gwarancji lub poręczenia należy złożyć w oddzielnej kopercie oznaczonej oryginał wadium, która będzie załączona do oferty (wewnątrz opakowania oferty). W przypadku niezastosowania się do powyższego zwrot oryginału będzie niemożliwy Dokumenty i oświadczenia określone w pkt 7 SIWZ W przypadku Wykonawców wspólnie ubiegających się o udzielenie zamówienia należy załączyć Pełnomocnictwo Wykonawców wspólnie ubiegających się o udzielenie zamówienia (w formie oryginału lub kopii potwierdzonej notarialnie za zgodność z oryginałem) np. wypełniony Formularz Nr W przypadku, gdy Wykonawca przewiduje wykonanie zamówienia z udziałem podwykonawców należy załączyć wypełniony Formularz Nr 8 z wykazem zakresu usług zlecanych Podwykonawcom. 13. SPOSÓB ZŁOŻENIA OFERTY Ofertę należy złożyć w 1 egzemplarzu Strony oferty powinny być trwale połączone w sposób uniemożliwiający ich samoistne rozdzielenie Ofertę należy złożyć w nieprzezroczystym, zabezpieczonym przed otwarciem opakowaniu. Opakowanie należy opisać następująco: Specyfikacja Istotnych Warunków Zamówienia Strona 13 z 75

14 Miasto Łódź - Zarząd Dróg i Transportu Łódź, ul. Piotrkowska 175 Oferta w postępowaniu na: Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na odcinku od ul. Szczecińskiej do granicy miasta Nie otwierać przed dniem roku, godz. 12: Na opakowaniu oprócz powyższego opisu należy umieścić nazwę i adres Wykonawcy. 14. MIEJSCE I TERMIN ZŁOŻENIA OFERTY Ofertę o treści zgodnej z niniejszą SIWZ należy złożyć w Zarządzie Dróg i Transportu w Łodzi, ul. Piotrkowska 175, (Kancelaria ZDiT), w nieprzekraczalnym terminie do dnia roku, godz. 11: Zamawiający niezwłocznie zawiadomi Wykonawcę o złożeniu oferty po terminie oraz zwróci ofertę po upływie terminu do wniesienia odwołania. 15. ZMIANA LUB WYCOFANIE OFERTY Wykonawca może, przed upływem terminu do składania ofert, zmienić lub wycofać ofertę Wykonawca może wprowadzić zmiany lub wycofać złożoną przez siebie ofertę pod warunkiem, że Zamawiający otrzyma pisemne powiadomienie o wprowadzeniu zmian lub wycofaniu przed terminem składania ofert określonym w rozdziale 14. Powiadomienie o wprowadzeniu zmian lub wycofaniu ofert zostanie przygotowane, opieczętowane i oznaczone zgodnie z postanowieniami Rozdziału 13 niniejszej SIWZ, a koperta będzie dodatkowo oznaczona określeniami: ZMIANA lub WYCOFANIE. 16. OPIS SPOSOBU OBLICZENIA CENY Cenę oferty należy obliczyć na formularzu cenowym stanowiącym Formularz nr 2, a następnie cenę oferty wpisać na formularzu oferty - Formularz Nr 1 liczbowo. Cena musi zawierać dane o podatku VAT Ustalona przez Wykonawcę cena oferty będzie ceną ryczałtową, która obowiązywać będzie przez okres ważności umowy i pozostanie niezmieniona, nie będzie podlegała waloryzacji Wykonawca jest zobowiązany do wypełnienia i określenia wartości we wszystkich pozycjach występujących w formularzu cenowym. Brak wypełnienia i określenia wartości w każdej pozycji oraz dokonywanie zmian w treści formularza spowoduje odrzucenie oferty za wyjątkiem omyłek o których mowa w rozdziale 19.3 pkt ppkt c). Wykonawca nie może wprowadzić zmian do formularza cenowego Cenę oferty stanowi suma jednostkowych cen ryczałtowych Obliczona przez Wykonawcę cena oferty powinna zawierać wszelkie koszty bezpośrednie i pośrednie, jakie Wykonawca uważa za niezbędne do poniesienia dla prawidłowego wykonania przedmiotu zamówienia, zysk Wykonawcy oraz wszystkie wymagane przepisami podatki i opłaty, a w szczególności podatek VAT. Wykonawca powinien uwzględnić w cenie wszystkie posiadane informacje o przedmiocie Specyfikacja Istotnych Warunków Zamówienia Strona 14 z 75

15 zamówienia, a szczególnie informacje, wymagania i warunki podane w niniejszej SIWZ. Zamawiający zaleca dokonanie wizji lokalnej w terenie Wszystkie wartości określone w formularzu cenowym i formularzu oferty winny być wyrażone w PLN, liczone do dwóch miejsc po przecinku Stawka podatku VAT określana jest zgodnie z ustawą z dnia 11 marca 2004 r. o podatku od towarów i usług (Dz. U. z 2011r. Nr 177, poz z późn. zm.) 17. WALUTA ZAMÓWIENIA Wszelkie rozliczenia pomiędzy Zamawiającym, a Wykonawcą odbywać się będą w złotych polskich (PLN). 18. OPIS KRYTERIÓW, KTÓRYMI ZAMAWIAJĄCY BĘDZIE SIĘ KIEROWAŁ PRZY WYBORZE OFERT, WRAZ Z PODANIEM ZNACZENIA TYCH KRYTERIÓW I SPOSOBU OCENY OFERT Zamawiający oceni i porówna jedynie te oferty, które: a) zostaną złożone przez Wykonawców nie wykluczonych przez Zamawiającego z niniejszego postępowania; b) nie zostaną odrzucone przez Zamawiającego Przy dokonywaniu wyboru najkorzystniejszej oferty Zamawiający stosować będzie wyłącznie kryterium ceny o wadze 100%, 18.3 Oceny dokonywać będą członkowie Komisji przetargowej, stosując zasadę, iż oferta nieodrzucona, zawierająca najniższą cenę jest ofertą najkorzystniejszą Dla oceny punktowej ofert zastosowany zostanie wzór: Wci = (Cmin / Ci) * Wmax gdzie Wci Cmin Ci Wmax liczba punktów oferty badanej - cena minimalna - cena badana (maksymalna liczba punktów) Punkty zostaną obliczone w zaokrągleniu do drugiego miejsca po przecinku Jeżeli złożono ofertę, której wybór prowadziłby do powstania obowiązku podatkowego Zamawiającego zgodnie z przepisami o podatku od towarów i usług w zakresie dotyczącym wewnątrz wspólnotowego nabycia towarów, Zamawiający w celu oceny takiej oferty doliczy do przedstawionej w niej ceny podatek od towarów i usług, który miałby obowiązek wpłacić zgodnie z obowiązującymi przepisami. 19. TRYB OCENY OFERT Otwarcie ofert Otwarcie ofert jest jawne i nastąpi w Zarządzie Dróg i Transportu, w Łodzi, ul. Piotrkowska 175, pokój nr 308, w dniu roku, o godzinie 12: Z zawartością ofert nie można zapoznać się przed upływem terminu otwarcia ofert Bezpośrednio przed otwarciem ofert Zamawiający poda kwotę, jaką zamierza przeznaczyć na sfinansowanie zamówienia Podczas otwarcia ofert zostaną podane nazwy oraz adresy Wykonawców, a także informacje dotyczące ceny, terminu wykonania zamówienia zawartych w ofertach Informacje, o których mowa w pkt i , zostaną przekazane niezwłocznie Wykonawcom, którzy nie byli obecni przy otwarciu ofert, na ich wniosek. Specyfikacja Istotnych Warunków Zamówienia Strona 15 z 75

16 19.2. Wyjaśnienia oferty W toku badania i oceny ofert Zamawiający może żądać od Wykonawców wyjaśnień dotyczących treści złożonych ofert. Niedopuszczalne jest prowadzenie między Zamawiającym a Wykonawcą negocjacji dotyczących złożonej oferty Zamawiający nie będzie dokonywał jakichkolwiek zmian w treści złożonej oferty z zastrzeżeniem rozdziału 19.3 niniejszej SIWZ Poprawa w treści ofert Zamawiający poprawi w tekście oferty: a) oczywiste omyłki pisarskie, b) oczywiste omyłki rachunkowe z uwzględnieniem konsekwencji rachunkowych dokonanych poprawek, c) inne omyłki polegające na niezgodności oferty ze specyfikacją istotnych warunków zamówienia, niepowodujące istotnych zmian w treści oferty; Zamawiający niezwłocznie powiadamia Wykonawcę, którego oferta została poprawiona, o poprawach w ofercie, o których mowa w pkt ODRZUCENIE OFERTY Zamawiający odrzuca ofertę, jeżeli: 1) jest niezgodna z ustawą; 2) jej treść nie odpowiada treści Specyfikacji Istotnych Warunków Zamówienia, z zastrzeżeniem, pkt ppkt. c SIWZ; 3) jej złożenie stanowi czyn nieuczciwej konkurencji w rozumieniu przepisów o zwalczaniu nieuczciwej konkurencji; 4) zawiera rażąco niską cenę w stosunku do przedmiotu zamówienia; 5) została złożona przez wykonawcę wykluczonego z udziału w postępowaniu o udzielenie zamówienia; 6) zawiera błędy w obliczeniu ceny; 7) Wykonawca w terminie 3 dni od dnia doręczenia zawiadomienia nie zgodził się na poprawienie omyłki, o której mowa w pkt ppkt. c SIWZ; 8) jest nieważna na podstawie odrębnych przepisów. 21. RAŻĄCO NISKA CENA Zamawiający w celu ustalenia, czy oferta zawiera rażąco niską cenę w stosunku do przedmiotu zamówienia, zwraca się do Wykonawcy o udzielenie w określonym terminie wyjaśnień dotyczących elementów oferty mających wpływ na wysokość ceny Zamawiający, oceniając wyjaśnienia, weźmie pod uwagę obiektywne czynniki, w szczególności oszczędność metody wykonania zamówienia, oraz wyjątkowo sprzyjające warunki wykonywania zamówienia dostępne dla Wykonawcy Zamawiający odrzuci ofertę Wykonawcy, który nie złożył wyjaśnień lub, jeżeli dokonana ocena wyjaśnień wraz z dostarczonymi dowodami potwierdza, że oferta zawiera rażąco niską cenę w stosunku do przedmiotu zamówienia. 22. WYBÓR NAJKORZYSTNIEJSZEJ OFERTY Zamawiający wybierze ofertę najkorzystniejszą na podstawie kryterium oceny ofert określonego w pkt 18 SIWZ Jeżeli nie będzie można dokonać wyboru oferty najkorzystniejszej ze względu na to, że zostały złożone oferty o takiej samej cenie, Zamawiający wezwie Wykonawców, Specyfikacja Istotnych Warunków Zamówienia Strona 16 z 75

17 którzy złożyli te oferty, do złożenia w terminie określonym przez Zamawiającego ofert dodatkowych Wykonawcy, składając oferty dodatkowe, nie mogą zaoferować cen wyższych niż zaoferowane w złożonych ofertach Zamawiający nie przewiduje zastosowania aukcji elektronicznej. 23. ZAWIADOMIENIA O DOKONANYM WYBORZE Niezwłocznie po wyborze najkorzystniejszej oferty Zamawiający jednocześnie zawiadomi Wykonawców, którzy złożyli oferty, o: 1) wyborze najkorzystniejszej oferty, podając nazwę (firmę), albo imię i nazwisko, siedzibę albo miejsce zamieszkania i adres Wykonawcy, którego ofertę wybrano, i uzasadnienie jej wyboru, a także nazwy (firmy), albo imiona i nazwiska, siedziby albo miejsca zamieszkania i adresy Wykonawców, którzy złożyli oferty, a także punktację przyznaną ofertom w każdym kryterium oceny ofert i łączną punktację. 2) Wykonawcach, których oferty zostały odrzucone, podając uzasadnienie faktyczne i prawne, 3) Wykonawcach, którzy zostali wykluczeni z postępowania o udzielenie zamówienia, podając uzasadnienie faktyczne i prawne, 4) terminie, określonym zgodnie z art. 94 ust. 1 lub 2 ustawy, po którego upływie umowa w sprawie zamówienia publicznego może być zawarta Niezwłocznie po wyborze najkorzystniejszej oferty Zamawiający zamieści informacje, o których mowa w pkt 23.1, pkt 1) również na stronie internetowej oraz w miejscu publicznie dostępnym w swojej siedzibie. 24. UNIEWAŻNIENIE POSTĘPOWANIA O UDZIELENIE ZAMÓWIENIA Zamawiający unieważni postępowanie o udzielenie zamówienia, jeżeli zaistnieją okoliczności, o których mowa w art. 93 ust. 1 Ustawy Prawo zamówień publicznych. 25. INFORMACJE O FORMALNOŚCIACH, JAKIE POWINNY ZOSTAĆ DOPEŁNIONE PO WYBORZE OFERTY W CELU ZAWARCIA UMOWY W SPRAWIE ZAMÓWIENIA PUBLICZNEGO Zamawiający zawrze umowę w sprawie zamówienia publicznego zastrzeżeniem art. 183 ustawy, w terminie nie krótszym niż 10 dni od dnia przesłania faksem zawiadomienia o wyborze najkorzystniejszej oferty, nie później jednak niż przed upływem terminu związania z ofertą Jeżeli Wykonawca, którego oferta została wybrana, uchyla się od zawarcia umowy w sprawie zamówienia publicznego, Zamawiający może wybrać ofertę najkorzystniejszą spośród pozostałych ofert bez przeprowadzania ich ponownego badania i oceny, chyba, że zachodzą przesłanki unieważnienia postępowania, o których mowa w art. 93, ust. 1 ustawy Wykonawcy wspólnie ubiegający się o udzielenie zamówienia, których oferta zostanie uznana za najkorzystniejszą, przed zawarciem umowy o niniejsze zamówienie, mogą zostać wezwani do dostarczenia zamawiającemu stosownej umowy regulującej współpracę tych Wykonawców Niezwłocznie po zawarciu umowy w sprawie zamówienia publicznego Zamawiający przekaże ogłoszenie o udzieleniu zamówienia UPUE i informację zamieści na stronie internetowej: ŚRODKI OCHRONY PRAWNEJ Specyfikacja Istotnych Warunków Zamówienia Strona 17 z 75

18 26.1. Środki ochrony prawnej przysługują Wykonawcy, a także innemu podmiotowi, jeżeli ma lub miał interes w uzyskaniu zamówienia oraz poniósł lub może ponieść szkodę w wyniku naruszenia przez Zamawiającego przepisów ustawy Prawo zamówień publicznych Środki ochrony prawnej wobec ogłoszenia o zamówieniu oraz postanowieniach Specyfikacji Istotnych Warunków Zamówienia przysługują również organizacjom wpisanym na listę, o której mowa w art. 154 pkt 5 ustawy Prawo zamówień publicznych Odwołanie przysługuje wyłącznie od niezgodnej z przepisami ustawy czynności Zamawiającego podjętej w postępowaniu o udzielenie zamówienia lub zaniechania czynności, do której Zamawiający jest zobowiązany na podstawie ustawy Odwołanie powinno wskazywać czynność lub zaniechanie czynności Zamawiającego, której zarzuca się niezgodność z przepisami ustawy, zawierać zwięzłe przedstawienie zarzutów, określać żądania oraz wskazywać okoliczności faktyczne i prawne uzasadniające wniesienie odwołania Odwołanie wnosi się do Prezesa Izby w formie pisemnej albo elektronicznej opatrzonej bezpiecznym podpisem elektronicznym weryfikowanym za pomocą ważnego kwalifikowanego certyfikatu Odwołujący przesyła kopię odwołania Zamawiającemu przed upływem terminu do wniesienia odwołania w taki sposób, aby mógł on zapoznać się z jego treścią przed upływem tego terminu Odwołanie wnosi się w terminie 10 dni od dnia przesłania informacji o czynności Zamawiającego stanowiącej podstawę jego wniesienia, jeżeli zostały przesłane faksem albo w terminie 15 dni, jeżeli zostały przesłane w inny sposób Odwołanie wobec treści ogłoszenia o zamówieniu, oraz Specyfikacji Istotnych Warunków Zamówienia wnosi się w terminie 10 dni od dnia publikacji ogłoszenia w Dzienniku Urzędowym Unii Europejskiej lub zamieszczenia specyfikacji istotnych warunków zamówienia na stronie internetowej Odwołanie wobec czynności innej niż określonej w pkt i wnosi się w terminie 10 dni od dnia, w którym powzięto lub przy zachowaniu należytej staranności można było powziąć wiadomość o okolicznościach stanowiących podstawę jego wniesienia Na orzeczenie Izby stronom oraz uczestnikom postępowania odwoławczego przysługuje skarga do sądu Skargę wnosi się do sądu okręgowego właściwego dla siedziby albo miejsca zamieszkania zamawiającego Skargę wnosi się za pośrednictwem Prezesa Izby w terminie 7 dni od dnia doręczenia orzeczenia Izby, przesyłając jednocześnie jej odpis przeciwnikowi skargi. Złożenie skargi w placówce pocztowej operatora wyznaczonego w rozumieniu ustawy z dnia 23 listopada 2012 r. Prawo pocztowe (Dz. U. poz. 1529) jest równoznaczne z jej wniesieniem 27. ZABEZPIECZENIE NALEŻYTEGO WYKONANIA Wniesienie zabezpieczenia należytego wykonania umowy Zamawiający żąda od Wykonawcy, którego oferta została wybrana jako najkorzystniejsza wniesienia zabezpieczenia należytego wykonania umowy, zwanego dalej "zabezpieczeniem". Zabezpieczenie musi zostać wniesione przed podpisaniem umowy o wykonanie przedmiotu zamówienia Wykonawcy wspólnie ubiegający się o zamówienie ponoszą solidarną odpowiedzialność za wykonanie umowy i wniesienie zabezpieczenia należytego wykonania umowy. Specyfikacja Istotnych Warunków Zamówienia Strona 18 z 75

19 27.3. Zabezpieczenie służy pokryciu roszczeń z tytułu niewykonania lub nienależytego wykonania umowy Zamawiający ustala zabezpieczenie należytego wykonania umowy na 10 % ceny ofertowej brutto podanej w ofercie Zabezpieczenie może być wnoszone według wyboru Wykonawcy w jednej lub w kilku następujących formach: 1) pieniądzu; 2) poręczeniach bankowych lub poręczeniach spółdzielczej kasy oszczędnościowokredytowej, z tym, że zobowiązanie kasy jest zawsze zobowiązaniem pieniężnym; 3) gwarancjach bankowych; 4) gwarancjach ubezpieczeniowych; 5) poręczeniach udzielanych przez podmioty, o których mowa w art. 6b ust. 5 pkt 2 ustawy z dnia 9 listopada 2000 r. o utworzeniu Polskiej Agencji Rozwoju Przedsiębiorczości. Zabezpieczenie wnoszone w pieniądzu wykonawca wpłaca przelewem na rachunek bankowy Zamawiającego w banku GETIN Bank w Łodzi, Nr konta W przypadku wniesienia wadium w pieniądzu Wykonawca może wyrazić zgodę na zaliczenie kwoty wadium na poczet zabezpieczenia Zabezpieczenie wniesione w pieniądzu, Zamawiający przechowa na oprocentowanym rachunku bankowym. Zamawiający zwróci zabezpieczenie wniesione w pieniądzu z odsetkami wynikającymi z umowy rachunku bankowego, na którym było ono przechowywane, pomniejszone o koszt prowadzenia tego rachunku oraz prowizji bankowej za przelew pieniędzy na rachunek bankowy Wykonawcy Zamawiający informuje, iż w przypadku zabezpieczeń innych niż w pieniądzu: 1) Może z tytułu poręczenia lub gwarancji żądać płatności wszelkich kwot, za jakie poręczyciel lub gwarant odpowiada w ramach poręczenia lub gwarancji, z powodu uchybień Wykonawcy w realizacji kontraktu, zgodnie z warunkami poręczenia lub gwarancji, oraz do jej wysokości. Poręczyciel lub gwarant winien bezzwłocznie wypłacić te kwoty na żądanie Zamawiającego i nie może wnieść jakiegokolwiek sprzeciwu niezależnie od powodu. Przed wniesieniem jakiegokolwiek roszczenia z tytułu zabezpieczenia, Zamawiający zawiadomi Wykonawcę podając rodzaj uchybienia, w stosunku, do którego roszczenie ma zostać wniesione. 2) Poręczenie lub gwarancja wchodzi w życie i obowiązuje od daty podpisania Umowy i będzie w mocy w wysokości 100% wysokości zabezpieczenia do dnia 30 po dacie wykonania zamówienia i uznania przez Zamawiającego za należycie wykonane, a w wysokości 30% wysokości zabezpieczenia do 15 dnia po upływie okresu rękojmi za wady. Zwrot zabezpieczenia należytego wykonania umowy Zamawiający zwraca zabezpieczenie należytego wykonania umowy, zgodnie z art. 151 ustawy: - 70% wartości zabezpieczenia zostanie zwrócone w terminie 30 dni od dnia wykonania zamówienia i uznania przez Zamawiającego za należycie wykonane, - 30% wartości zabezpieczenia zostanie zwrócone nie później niż w 15 dniu po upływie okresu rękojmi za wady. 28. ISTOTNE DLA STRON POSTANOWIENIA, KTÓRE ZOSTANĄ WPROWADZONE DO TREŚCI ZAWIERANEJ UMOWY W SPRAWIE ZAMÓWIENIA PUBLICZNEGO, OGÓLNE WARUNKI UMOWY ALBO WZÓR UMOWY, JEŻELI ZAMAWIAJĄCY WYMAGA OD WYKONAWCY, ABY ZAWARŁ Z NIM UMOWĘ W SPRAWIE ZAMÓWIENIA PUBLICZNEGO NA TAKICH WARUNKACH Specyfikacja Istotnych Warunków Zamówienia Strona 19 z 75

20 28.1. Wszystkie istotne postanowienia umowy zawarte zostały w załączonym do SIWZ wzorze umowy Wykonawca składając ofertę oświadcza na formularzu oferty, że akceptuje postanowienia umowy Zamawiający nie przewiduje zawarcia umowy ramowej. Specyfikacja Istotnych Warunków Zamówienia Strona 20 z 75

21 SPIS FORMULARZY Formularz Nr 1 Formularz Nr 2 Formularz Nr 3 Formularz Nr 4 Formularz Nr 5 Formularz Nr 6 Formularz Nr 7 Formularz Nr 8 Formularz Nr 9 Formularz Oferty Formularz Cenowy Oświadczenie o spełnianiu warunków udziału w postępowaniu Wykaz głównych usług Wykaz osób odpowiedzialnych za świadczenie usług Oświadczenie o braku podstaw do wykluczenia z postępowania w okolicznościach, o których mowa w art. 24 ust. 1 ustawy Prawo zamówień publicznych Pełnomocnictwo - Wykonawców wspólnie ubiegających się o udzielenie zamówienia. Podwykonawstwo Oświadczenie o przynależności do grupy kapitałowej Specyfikacja Istotnych Warunków Zamówienia Strona 21 z 75

22 Formularz Nr 1 FORMULARZ OFERTY OFERTA NA WYKONANIE ZAMÓWIENIA Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na odcinku od ul. Szczecińskiej do granicy miasta I. Niniejszą ofertę składa: Miasto Łódź - Zarząd Dróg i Transportu Łódź ul. Piotrkowska 175 Lp. Nazwa i adres Wykonawcy (Wykonawców składających wspólną ofertę)* II. Przedstawiciel wykonawcy uprawniony do kontaktów Imię i Nazwisko Adres Telefon Fax. III. Deklaracja Wykonawcy: W odpowiedzi na ogłoszenie o przetargu nieograniczonym dla w/w zamówienia: My, niżej podpisani, niniejszym oświadczamy, co następuje: 1. Zapoznaliśmy się i w pełni oraz bez żadnych zastrzeżeń akceptujemy treść Specyfikacji Istotnych Warunków Zamówienia, zwanej w dalszej treści SIWZ, wraz z wyjaśnieniami i zmianami. 2. W pełni i bez żadnych zastrzeżeń akceptujemy warunki umowy na wykonanie zamówienia zapisane w SIWZ. Specyfikacja Istotnych Warunków Zamówienia Strona 22 z 75

23 3. Oferujemy wykonanie przedmiotu zamówienia zgodnie z warunkami zapisanymi w SIWZ, obowiązującymi przepisami w terminie od dnia podpisania umowy do r. 4. Cena ryczałtowa naszej oferty za wykonanie zamówienia wynosi: brutto... PLN podatek VAT...%, 5. Wadium w kwocie 5.000,00 zł zostało wniesione w dniu...r. w formie...* 6. Uważamy się związani niniejszą ofertą przez czas wskazany w SIWZ tj. przez okres 60 dni od terminu składania ofert. 7. W przypadku odstąpienia przez nas od zawarcia umowy, nie będziemy rościć pretensji do wniesionego wadium. 8. Zobowiązujemy się do udzielenia pisemnej gwarancji jakości na okres 36 miesięcy oraz rękojmi 36 miesięcy od daty odbioru końcowego. 9. W przypadku wybrania naszej oferty deklarujemy wniesienie zabezpieczenia należytego wykonania umowy oraz podpisanie umowy zgodnie z wymaganiami przedstawionymi z SIWZ. 10.Składamy niniejszą Ofertę w imieniu własnym* / jako Wykonawcy wspólnie ubiegający się o udzielenie zamówienia*. Ponadto oświadczamy, że będziemy odpowiadać solidarnie za wykonanie niniejszego zamówienia*. 11.Pozostałe dane Wykonawcy/ Wykonawców* Nazwa Wykonawcy Rodzaj Danych telefon faks Adres strony www Nr KRS wraz z oznaczeniem sądu lub nr wpisu do ewidencji działalności gospodarczej wraz z oznaczeniem organu rejestrującego NIP Regon Nr konta bankowego *niepotrzebne skreślić lub usunąć Miejscowość i data: 2014 r.. Podpis Wykonawcy Specyfikacja Istotnych Warunków Zamówienia Strona 23 z 75

24 Formularz Nr 2 Formularz cenowy Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na ja/my* niżej podpisany/i*..., reprezentując Wykonawcę/ Wykonawców*... Oferuję/my * wykonanie zamówienia zgodnie z poniższymi cenami : Lp. 1. Nazwa Materiały wyjściowe do projektowania (suma pozycji 1 a, b, c) 1a. Mapa sytuacyjno-wysokościowa, badania nawierzchni itp. 1b. Inwentaryzacja zieleni ( aktualizacja) Proporcje ceny elementów do całej oferty 18% 1c. Uzyskanie zamiennej decyzji środowiskowej 8% 2. 2a. 2b. 2c. 3. Dokumentacja projektowa ( suma pozycji 2 a,b,c) Projekty budowlane i wykonawcze SST Przedmiary robót i kosztorysy inwestorskie Uzyskanie niezbędnych uzgodnień i pozwoleń oraz złożenie kompletnego wniosku o wydanie decyzji umożliwiającej rozpoczęcie robót budowlanych 4. CENA OFERTOWA BRUTTO suma pozycji 1,2,3 9% 1% 62% 50% 5% 7% 20% 100% Wartość brutto (PLN) Miejscowość i data: 2014 r..... Podpis Wykonawcy Specyfikacja Istotnych Warunków Zamówienia Strona 24 z 75

25 Formularz Nr 3 OŚWIADCZENIE O SPEŁNIENIU WARUNKÓW UDZIAŁU W POSTĘPOWANIU Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na ja /my* niżej podpisany /i*... reprezentując Wykonawcę/Wykonawców* a)..., b)..., c)..., oświadczam/y*, że spełniam/y* warunki udziału w wyżej wymienionym postępowaniu. *niepotrzebne skreślić lub pominąć. Miejscowość i data: 2014 r..... Podpis Wykonawcy Uwaga: 1 w przypadku Wykonawców wspólnie ubiegających się o udzielenie zamówienia niniejsze oświadczenie winno być złożone w imieniu wszystkich Wykonawców. 1 Zapis zamieszczony we wzorze formularza w celach informacyjnych do usunięcia przez Wykonawcę Specyfikacja Istotnych Warunków Zamówienia Strona 25 z 75

26 Formularz Nr 4 WYKAZ GŁÓWNYCH USŁUG Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na ja /my* niżej podpisany /i*... reprezentując wykonawcę/wykonawców*... przedkładam/my* poniższy wykaz usług wykonanych w okresie ostatnich trzech lat przed upływem terminu składania ofert, a jeżeli okres prowadzenia działalności jest krótszy - w tym okresie: Lp. Nazwa i adres odbiorcy Opis przedmiotu wykonanej usługi, w tym potwierdzający spełnienie warunku opisanego w pkt SIWZ. Data wykonania usług - Zakończenie (dd, mm, rrrr) ( ) *Wykonawca skreśla lub usuwa jeżeli nie dotyczy. Oświadczam/my*, że: a) poz. wykazu stanowi doświadczenie Wykonawcy/Wykonawców* składającego ofertę, b) poz. wykazu jest doświadczeniem innych podmiotów, których zasoby zostaną oddane nam do dyspozycji na zasadach określonych w art. 26 ust 2b ustawy Prawo zamówień publicznych, na potwierdzenie czego załączam/y* pisemne zobowiązanie/dokumenty, o których mowa w pkt 7.2 SIWZ. Miejscowość i data: 2014 r. Podpis Wykonawcy Specyfikacja Istotnych Warunków Zamówienia Strona 26 z 75

27 Formularz Nr 5 WYKAZ OSÓB ODPOWIEDZIALNYCH ZA ŚWIADCZENIE USŁUG Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na ja /my* niżej podpisany /i*... reprezentując Wykonawcę / Wykonawców*... oświadczamy, że w realizacji zamówienia będą uczestniczyć niżej wymienione osoby: Imię i Nazwisko Zakres wykonywanych czynności Opis kwalifikacji zawodowych potwierdzających spełnienie warunku określonego w pkt SIWZ Uprawnienia bez ograniczeń TAK/NIE** Podstawa dysponowania osobami *Wykonawca skreśla lub usuwa jeżeli nie dotyczy. ** Wykonawca wpisuje TAK lub NIE Oświadczam/my*, że: a) dysponujemy osobami wskazanymi w poz.. wykazu, b) nie dysponujemy osobami wskazanymi w poz..wykazu, lecz polegając na osobach zdolnych do wykonania zamówienia innych podmiotów na zasadach określonych w art. 26 ust 2b ustawy Prawo zamówień publicznych, będziemy dysponować tymi osobami na potwierdzenie czego załączam/my* pisemne zobowiązanie oraz dokumenty, o których mowa w pkt 7.2. SIWZ c) oświadczam/my*, że osoby, które będą uczestniczyć w wykonaniu zamówienia, posiadają wymagane uprawnienia opisane w pkt SIWZ. Miejscowość i data: 2014 r. Podpis Wykonawcy Specyfikacja Istotnych Warunków Zamówienia Strona 27 z 75

28 Formularz Nr 6 OŚWIADCZENIE O BRAKU PODSTAW DO WYKLUCZENIA Z POSTĘPOWANIA W OKOLICZNOŚCIACH, O KTÓRYCH MOWA W ART. 24 ust. 1 USTAWY PRAWO ZAMÓWIEŃ PUBLICZNYCH Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na ja /my* niżej podpisany /i*... reprezentując Wykonawcę... oświadczam/my*, że brak jest podstaw do wykluczenia nas z postępowania na podstawie art. 24 ust. 1 ustawy Prawo zamówień publicznych. *niepotrzebne skreślić lub pominąć. Miejscowość i data: 2014 r..... Podpis Wykonawcy Uwaga: 2 niniejsze oświadczenie składa każdy z Wykonawców wspólnie ubiegających się o udzielenie zamówienia. 2 Zapis zamieszczony we wzorze formularza w celach informacyjnych do usunięcia przez Wykonawcę Specyfikacja Istotnych Warunków Zamówienia Strona 28 z 75

29 Formularz Nr 7 PEŁNOMOCNICTWO WYKONAWCÓW WSPÓLNIE UBIEGAJĄCYCH SIĘ O UDZIELENIE ZAMÓWIENIA Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na my niżej podpisani... reprezentujący wykonawców:... wspólnie ubiegających się o udzielenie zamówienia, oświadczamy, że w przypadku uzyskania zamówienia publicznego będącego przedmiotem niniejszego postępowania zamierzamy zawrzeć umowę o współpracy w celu realizacji niniejszego zamówienia. Pozostaniemy związani tą umową przez okres niezbędny dla realizacji zmówienia nie krócej jednak niż okres przewidziany umową z Zamawiającym, łącznie z okresem gwarancji i rękojmi za wady. Będziemy solidarnie odpowiadać za zgodną z warunkami umowy zawartej z Zamawiającym realizację zamówienia. Wspólnie ustanawiamy Pełnomocnikiem:..., który jest upoważniony do reprezentowania nas, jak również każdej z w/w firm z osobna: 1) w postępowaniu o udzielenie zamówienia publicznego, Niniejsze pełnomocnictwo obejmuje prawo do dokonywania wszelkich czynności w postępowaniu o udzielenie zamówienia, a w szczególności do: - podpisania i złożenia w imieniu wykonawcy oferty wraz z załącznikami*, - składania w toku postępowania wszelkich oświadczeń i dokonywania czynności przewidzianych przepisami prawa oraz składania innych oświadczeń w związku z tym postępowaniem, - składania wyjaśnień dotyczących treści ofert oraz innych dokumentów składanych w postępowaniu*, - prowadzenia korespondencji w toczącym się postępowaniu*, (określić zakres udzielonych ewentualnych dodatkowych uprawnień).* 2) zawarcia umowy na realizację zamówienia publicznego.* Specyfikacja Istotnych Warunków Zamówienia Strona 29 z 75

30 Nazwa firmy Imię i nazwisko osoby upoważnionej do udzielenia pełnomocnictwa Data Podpis osoby upoważnionej do udzielenia pełnomocnictwa *niepotrzebne skreślić lub pominąć. Uwaga: 3 Pełnomocnictwo musi być podpisane przez wszystkich Wykonawców ubiegających się wspólnie o udzielenie zamówienia, w tym Wykonawcę pełnomocnika. Podpisy muszą być złożone przez osoby upoważnione do składania oświadczeń woli w imieniu Wykonawców. 3 Zapis zamieszczony we wzorze formularza w celach informacyjnych do usunięcia przez Wykonawcę Specyfikacja Istotnych Warunków Zamówienia Strona 30 z 75

31 Formularz nr 8 PODWYKONAWSTWO Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na ja /my* niżej podpisany /i* reprezentując wykonawcę/wykonawców*... oświadczam/my*, że zamówienie zrealizujemy: przy udziale podwykonawców, w zakresie niżej opisanych części zamówienia: Opis części zamówienia, Lp. które będą zlecone Podwykonawcom 1 2 *niepotrzebne skreślić lub pominąć. Miejscowość i data: 2014 r.... Podpis Wykonawcy Specyfikacja Istotnych Warunków Zamówienia Strona 31 z 75

32 Formularz nr 9 OŚWIADCZENIE O PRZYNALEŻNOŚCI DO GRUPY KAPITAŁOWEJ Składając ofertę w postępowaniu o udzielenie zamówienia publicznego na: Opracowanie dokumentacji projektowej na przebudowę/rozbudowę ulicy Aleksandrowskiej w Łodzi na ja /my* niżej podpisany /i* reprezentując wykonawcę*... oświadczam/my*, że na dzień składania ofert wykonawca: nie należy do grupy kapitałowej**, w rozumieniu ustawy z dnia 16 lutego 2007r. o ochronie konkurencji i konsumentów (Dz. U. Nr 50 poz. 331 z późń. zm.) należy do grupy kapitałowej**, w rozumieniu ustawy z dnia 16 lutego 2007r. o ochronie konkurencji i konsumentów (Dz. U. Nr 50 poz. 331 z późń. zm.), w której skład wchodzą następujące podmioty: 1) 2) 3) *niepotrzebne skreślić lub pominąć. **zgodnie z art. 4 pkt 14 ustawy z dnia 16 lutego 2007r. o ochronie konkurencji i konsumentów (Dz. U. Nr 50, poz. 331, z późń. zm.)przez grupę kapitałową rozumie się wszystkich przedsiębiorców, którzy są kontrolowani w sposób bezpośredni lub pośredni przez jednego przedsiębiorcę, w tym również tego przedsiębiorcę. Miejscowość i data: 2014r.... Podpis Wykonawcy Uwaga: niniejsze oświadczenie składa każdy z Wykonawców wspólnie ubiegających się o udzielenie zamówienia. Specyfikacja Istotnych Warunków Zamówienia Strona 32 z 75

33 TOM II OPIS PRZEDMIOTU ZAMÓWIENIA Specyfikacja Istotnych Warunków Zamówienia Strona 33 z 75

34 OPIS PRZEDMIOTU ZAMÓWIENIA wytyczne do projektowania a) Przedmiot zamówienia Opracowanie dokumentacji projektowej na przebudowę/rozbudowę: ulicy Aleksandrowskiej w Łodzi na odcinku od ul. Szczecińskiej do granicy miasta długość ok. 2, 4 km b) Wytyczne dla projektu Podstawowe założenia do projektowania są następujące: a) Jedna jezdnia z dwoma pasami ruchu w śladzie istniejącej. Jednocześnie Zamawiający dopuszcza zmianę istniejącej geometrii celem poprawy bezpieczeństwa ruchu; b) Obustronne chodniki i droga rowerowa; c) Budowa pojedynczego toru tramwajowego i przebudowa pętli przy ul. Chochoła i ul. Szczecińskiej; d) Projektant winien dokonać oceny stanu technicznego istniejącego budynku podstacji trakcyjnej Szczecińska pod względem możliwości ewentualnego zaadoptowania tego obiektu do nowych urządzeń. W przypadku braku takiej możliwości należy przewidzieć wybudowanie nowego budynku podstacji trakcyjnej. e) W ramach dokumentacji należy uwzględnić rozwiązania projektowe ujęte w opracowaniu GDDKIA dla przebiegu S-14. (dokumentacja w trakcie opracowania) 1. Wytyczne ogólne dla opracowania Prace projektowe prowadzone powinny być zgodnie z: a) uchwalonym przez Radę Miejską Studium uwarunkowań i kierunków zagospodarowania przestrzennego miasta Łodzi (uchwała nr XCIX/1826/10 z dnia 27 października 2010 r.) dostępnym na stronach internetowych Miejskiej Pracowni Urbanistycznej ( b) obowiązującymi miejscowymi planami zagospodarowania przestrzennego. c) wytycznymi do planowania, projektowania i utrzymania dróg rowerowych w Łodzi opracowanymi na podstawie zarządzenia Nr 3303/V/09 Prezydenta Miasta Łodzi z dnia 25 czerwca 2009 r. ( Zamawiający podaje następujące wytyczne do opracowania projektu budowlanowykonawczego: a) Parametry techniczne i geometryczne ulicy winny odpowiadać warunkom technicznym stawianym drogom publicznym odpowiedniej kategorii, zawartym w Rozporządzeniu Ministra Transportu i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie z dnia 2 marca 1999 r., b) Zaprojektować przebudowę wlotów poprzecznych skrzyżowań w zakresie wynikającym z potrzeb sterowania (detekcji) lub zmian w organizacji ruchu na odcinku 100 m od osi skrzyżowań, c) Należy projektować drogę tak, aby uniknąć konieczności wyburzeń. Niezbędne wyburzenia należy uzasadnić oraz wykonać stosowną inwentaryzację. Specyfikacja Istotnych Warunków Zamówienia Strona 34 z 75

35 d) Promienie łuków oraz linie rozgraniczające na skrzyżowaniach winny uwzględniać istniejącą oraz planowaną zabudowę. e) Konstrukcję projektowanych dróg przyjąć w oparciu o przeprowadzone prognozy ruchu oraz badania geologiczne. f) Uzbrojenie podziemne typu wodociąg, gaz, teletechnika, kanalizacja (głównie studnie) lokalizować poza jezdniami. g) Materiały kamienne przeznaczyć do ponownego wykorzystania, w kosztorysach uwzględnić wywóz do miejsca składowania wskazanego przez ZDiT (wywóz na odległość do 15 km). Nie dopuszcza się możliwości przerobu starej kostki na materiał podkładowy. O dalszym zastosowaniu odzyskanej kostki zdecyduje Zamawiający. h) Dostosować konstrukcję projektowanych dróg i technologię wykonania robót z uwzględnieniem wpływu na istniejącą zabudowę. i) Wstępne rozwiązania drogowe należy przedstawić Radzie Technicznej przy Zarządzie Dróg i Transportu. Złożenie wniosku o jej zwołanie należy do obowiązków Wykonawcy. j) Geometria drogi oraz linie rozgraniczające podlegają akceptacji Zamawiającego. k) Przedmiar robót i kosztorys inwestorski powinny być bezwzględnie dostosowane do SST i projektu i być rozdzielone na branże. l) W ramach branż należy kosztorysy i przedmiary podzielić na poszczególne rodzaje robót. 2. Powiązania z innymi projektami Zamawiający posiada: a) niedokończone opracowanie na wykonanie rozbudowy ulicy Aleksandrowskiej w układzie dwujezdniowym. b) wielowariantową koncepcję rozbudowy i budowy ulicy Szczecińskiej wariant II rekomendowany do uzyskania decyzji środowiskowej. Wersja elektroniczna opracowań może być udostępniona oferentowi, z którym zostanie podpisana umowa na realizację zamówienia. 3. Wytyczne dla szczegółowych rozwiązań i opracowań branżowych Zieleń a) Projekt zieleni ma obejmować: inwentaryzację zieleni, projekt wycinki roślinności oraz projekt nasadzeń kompensacyjnych. b) Przy projektowaniu dróg należy przede wszystkim zwrócić uwagę na istniejącą zieleń. Geometrię drogi projektować w taki sposób, aby dostosować jej parametry do istniejącej zieleni, celem maksymalnego zachowania terenów zielonych, drzew i krzewów. Projekt ma ograniczyć wycinkę drzew do niezbędnego minimum. Wycinkę drzew i krzewów należy uzasadnić dla każdej wycinanej sztuki indywidulanie w formie tabelarycznej. Przewidywać kolizje z infrastrukturą podziemną i napowietrzną aby na etapie projektu wykluczyć nieuzasadnioną wycinkę, a jeśli wycinka jest nieuchronna należy przewidzieć i zaprojektować posadzenie nowej roślinności. c) Inwentaryzacja zieleni powinna zawierać: nazwę gatunkową (w języku polskim i łacińskim), obwód pnia mierzony na wysokości 1,3- dla drzew lub powierzchnia Specyfikacja Istotnych Warunków Zamówienia Strona 35 z 75

36 krzewów w m 2, zakwalifikowanie zieleni (do wycinki czy nie), stan zdrowotny (np.: posusz w koronie, spróchniały pień, stan zdrowotny dobry, zły lub obumierający), systemem korzeniowym- czy wyniesiony itd. (co na etapie realizacji może być kluczowe). d) inwentaryzacja zieleni musi zawierać informacje dotyczące siedlisk ptaków tj. gdzie i jakie gniazda znajdują się dla całego zakresu inwestycji. Jeśli w inwentaryzacji zamieszczona zostanie informacja dotycząca istniejących gniazd,- projektant ma za zadanie przedłożyć opinie ornitologa do jakiego gatunku ptaka należy dane siedlisko i przygotować wniosek do RDOŚ ( zgodnie z art. 56 ustawy z dnia r. o ochronie przyrody) o wydanie zezwolenia na odstępstwo od zakazów w stosunku do gatunków chronionych. e) Projekt nasadzeń zamiennych musi zawierać kompensację roślinności min. 1 szt. wycięta za 1 szt. nasadzoną. Projekt zieleni ma zawierać rozwiązania stanowiące dowiązanie do zieleni istniejącej. W przypadku gdy posadzenie drzew lub krzewów jest z jakichkolwiek przyczyn niemożliwe należy wskazać, przedstawić inne alternatywne rozwiązania, które umożliwią w danej lokalizacji posadowić przewidzianą do kompensacji roślinność. f) TRAWNIKI NIE SĄ ZIELENIĄ KOMPENSACYJNĄ g) Wszelkie prace związane z zielenią ograniczyć do projektowanego pasa drogowego. h) Należy mieć na względzie, że na etapie postępowania administracyjnego o wydanie decyzji o pozwolenie na budowę, zgodnie z art. 35 ust. 1 pkt. 1 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (DZ. U. z 2010 r., Nr 243, poz. 1623, z późn. zm.), właściwy organ sprawdza zgodność projektu budowlanego m.in. z wymaganiami ochrony środowiska, do których należy zaliczyć kwestie związane z ochroną gatunkową. Zgodnie z art. 75 ust. 4 ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. z 2008 r. Nr 25, poz. 150, z późn. zm.), właściwy organ administracji w pozwoleniu na budowę określa szczegółowo zakres obowiązków dot. ochrony środowiska na obszarze prowadzenia prac oraz kompensację przyrodniczą. i) Projekt zieleni podlega zaopiniowaniu przez ZZM i Zamawiającego. j) Zamawiający posiada decyzję nr 24/U/2013 o środowiskowych uwarunkowaniach realizacji przedsięwzięcia, polegającego na rozbudowie ulicy Aleksandrowskiej ( drogi krajowej nr 72) w Łodzi na odcinku od ul. Szczecińskiej do granic miasta do układu dwujezdniowego. Jeżeli będzie wymagana zmiana decyzji środowiskowej, powyższe będzie należało do obowiązków oferenta. Kopia decyzji w załączeniu. W załączeniu do wykorzystania i aktualizacji inwentaryzacja zieleni sporządzona na etapie opracowywania projektu układu dwujezdniowego. 3.2 Zjazdy a) W projekcie należy uwzględnić lokalizacje zjazdów do posesji przyległych do pasa drogowego, które nie posiadają możliwości obsługi komunikacyjnej od strony dróg niższych klas a także tych które uzyskały zgodę zarządcy drogi na lokalizację zjazdów z drogi klasy wyższej. Lokalizację i szerokości zjazdów należy każdorazowo ustalić z właścicielami nieruchomości przyległych do pasa drogowego (uzyskać podpis właściciela na planie sytuacyjnym z naniesioną lokalizacją zjazdu) uzgodnienia takie winny być dołączone do dokumentacji. W przypadku braku uzgodnienia do dokumentacji należy dołączyć potwierdzenie dostarczenia (bądź braku możliwości dostarczenia) wniosku o uzgodnienie lokalizacji zjazdu właścicielowi posesji. Co do zasady każda posesja winna być obsługiwana przez jeden zjazd indywidualny lub publiczny. Specyfikacja Istotnych Warunków Zamówienia Strona 36 z 75

37 W przypadku gdy zajdzie potrzeba zaprojektowania większej ilości zjazdów, zasadność ich wykonania należy potwierdzić w Zarządzie Dróg i Transportu. b) Zjazdy należy projektować z uwzględnieniem wysokościowego dostosowania do chodników i dróg rowerowych, bez barier architektonicznych. Jako materiał nawierzchni zjazdów zaleca się zastosować szarą kostkę betonową 10x20x8 cm w opornikach. c) Parametry techniczne zjazdów dostosować do istniejącego zagospodarowania na terenie nieruchomości. d) Należy wykonać inwentaryzację fotograficzną istniejących zjazdów (z widocznymi na zdjęciach numerami posesji). e) Inwentaryzację fotograficzną zjazdów Wykonawca przekaże do Zarządu Dróg i Transportu w momencie przekazania do uzgodnienia koncepcji układu drogowego Kolidujące ogrodzenia a) Dla ogrodzeń posesji kolidujących z projektowanym układem drogowym wykonać projekty ich przebudowy (odtworzenia w nowej lokalizacji), zawierające m.in. inwentaryzację fotograficzną (z numerami posesji). Projekt przebudowy ogrodzenia winien zawierać opinię właściciela posesji. Inwentaryzację fotograficzną ogrodzeń Wykonawca przekaże do Zarządu Dróg i Transportu w momencie przekazania do uzgodnienia koncepcji układu drogowego Drogi dla rowerów a) Należy zaprojektować drogę rowerową od skrzyżowania ulic: Aleksandrowskiej i Szczecińskiej (dowiązać się do istniejącego projektu ścieżki przekazanego przez ZDiT). b) Bieg drogi rowerowej ustala się na odcinku: ul. Szczecińska do granicy Łodzi (dołączenie do ścieżki w Aleksandrowie Łódzkim). c) Należy zaprojektować przejazdy rowerowe przez skrzyżowanie ulic Szczecińskiej i Aleksandrowskiej na każdym wlocie skrzyżowania. d) Należy zaprojektować włączenia drogi rowerowej w ulicę Szczecińską, umożliwiające bezpieczny wjazd i zjazd z jezdni ul. Szczecińskiej w przejazdy wokół skrzyżowania. Włączenia należy zaprojektować po północnej i południowej stronie skrzyżowania. e) Droga rowerowa powinna być zaprojektowana zgodnie z ZARZĄDZENIEM Nr 3303/V/09 PREZYDENTA MIASTA ŁODZI z dnia 25 czerwca 2009 r. w sprawie wprowadzenia Wytycznych do planowania, projektowania i utrzymania dróg rowerowych w Łodzi oraz Rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U nr 43 poz. 430). f) Nie dopuszcza się projektowania braku ciągłości drogi rowerowej. g) Przekrój drogi rowerowej należy zaprojektować jak w załączniku. h) Ze względu na uwarunkowania terenowe dopuszcza się stosowanie ciągów pieszo rowerowych. i) Drogę rowerową należy prowadzić po północnej stronie ul. Aleksandrowskiej na odcinku Szczecińska Chochoła. Przy ulicy Chochoła należy zaprojektować przejazd rowerowy na południowa stronę ul. Aleksandrowskiej. Dodatkowo należy przewidzieć drogę rowerową lub ciąg pieszo rowerowy lub chodnik z dopuszczeniem ruchu rowerowego (kombinacja znaków C16 i T22) po północnej stronie ul. Aleksandrowskiej na odcinku Chochoła brama wjazdowa do Szpitala. Specyfikacja Istotnych Warunków Zamówienia Strona 37 z 75

38 j) Na przejazdach rowerowych przez ulice dochodzące do ul. Aleksandrowskiej należy zaprojektować podbudowę ścieżki w rejonie skrzyżowania w taki sposób, aby zachować ciągłość nawierzchni bitumicznej bez konieczności stosowania krawężników oddzielających powierzchnię bitumiczną zjazdu/ulicy od powierzchni bitumicznej ścieżki. k) Znaki drogowe dotyczące drogi rowerowej oraz ciągu pieszo-rowerowego należy zaprojektować jako mini. l) Przejazdy rowerowe i przejścia dla pieszych przez zjazdy zaprojektować jako wyniesione, zachowując ciągłość niwelety ścieżki rowerowej i chodnika. m) Na skrzyżowaniach z sygnalizacją świetlną przewidzieć połączenia dróg rowerowych z wlotami ulic znajdujących się po przeciwnej stronie jezdni Przystanki, zatoki i pętle dla transportu zbiorowego Wymagania dla przystanków tramwajowych: a) długość prostej krawędzi użytkowej (bez ramp) przystanku pojedynczego powinna być nie mniejsza niż 32 m; b) przystanki zlokalizowane przy torowisku wydzielonym z jezdni należy wyposażyć w perony o wzniosie krawędzi użytkowej powyżej główki szyny wynoszącym 0,25 m; c) odległość pomiędzy osią toru a krawędzią użytkową przystanku powinna wynosić 1,25 m przy torze prostym; d) górna powierzchnia krawędzi użytkowej powinna być wykonana z materiału uszorstkowionego, utrudniającego poślizg obuwia; e) na przystankach należy przewidzieć wiaty nie mniejsze niż trzyprzęsłowe o architekturze, kolorystyce i wymiarach uzgodnionych z zamawiającym; wiata powinna posiadać ławkę na całej długości konstrukcji, z wyjątkiem przęsła na gablotę z rozkładami; nie dopuszcza się stosowania gablot reklamowych w ściance bocznej od strony nadjeżdżającego pojazdu; kosz na śmieci wolnostojący lub na indywidualnym słupku; wiata w odstępie około 6-7 m od czoła krawędzi peronowej ze znakiem mocowanym do okapu; f) przystanki należy zlokalizować: na pętli Chochoła (osobne dla wysiadających i wsiadających), przy skrzyżowaniu z ul. Lechicką (w obu kierunkach), po wschodniej stronie skrzyżowania z ul. Szczecińską (w obu kierunkach, wspólne dla tramwajów korzystających z pętli Szczecińska i Chochoła). g) pętlę tramwajową Chochoła przystosować do awaryjnego ruchu autobusowego z wykorzystaniem wspólnej nawierzchni drogowo-torowej i peronów tramwajowoautobusowych; h) w obrębie lub bezpośrednim sąsiedztwie pętli Szczecińska i Chochoła przewidzieć stanowiska do parkowania rowerów; ponadto przy pętli Chochoła przewidzieć stanowiska parkingowe dla podróżnych przesiadających się w systemie P&R, w miarę dostępnego miejsca; i) na pętli Szczecińska zlokalizować kontenerowy budynek zaplecza socjalnego dla prowadzących pojazdy transportu zbiorowego, z WC, przyłączem elektroenergetycznym i wodno-kanalizacyjnym; architekturę i kolorystykę uzgodnić z zamawiającym i BAM; j) na pętli Chochoła zaprojektować poza peronami płytę do ustawienia przenośnej kabiny WC. Specyfikacja Istotnych Warunków Zamówienia Strona 38 z 75

39 Wymagania dla przystanków autobusowych: a) długość prostej krawędzi użytkowej (bez ramp) przystanku pojedynczego powinna być nie mniejsza niż 20 m; b) krawędź użytkowa przystanku powinna posiadać wyprofilowanie na koła autobusu, umożliwiające dojazd pojazdu i jego przyległe oraz równoległe ustawienie względem tej krawędzi, a także zapobiegające bocznemu niszczeniu opon; c) wznios krawędzi użytkowej przystanku powinien wynosić 0,20 m powyżej powierzchni zatrzymania autobusu na przystankach bez zatok; na przystankach z zatokami zalecane jest obniżenie tej wartości; d) górna powierzchnia krawędzi użytkowej powinna być wykonana z materiału uszorstkowionego, utrudniającego poślizg obuwia; e) na przystankach należy przewidzieć wiaty nie mniejsze niż trzyprzęsłowe o architekturze, kolorystyce i wymiarach uzgodnionych z zamawiającym; wiata powinna posiadać ławkę na całej długości konstrukcji, z wyjątkiem przęsła na gablotę z rozkładami; nie dopuszcza się stosowania gablot reklamowych w ściance bocznej od strony nadjeżdżającego pojazdu; kosz na śmieci wolnostojący lub na indywidualnym słupku; wiata w odstępie około 6-7 m od czoła krawędzi peronowej ze znakiem mocowanym do okapu; f) przystanki na odcinku wzdłuż linii tramwajowej należy zlokalizować na jezdni, bez zatok, w bezpośrednim sąsiedztwie przystanków tramwajowych i przejść dla pieszych do nich prowadzących; zaleca się zastosowanie dwukrawędziowych peronów tramwajowo-autobusowych dla autobusów jadących w kierunku wschodnim; peron na odcinku użytkowanym przez tramwaj należy wyposażyć w wygrodzenie od strony jezdni, zaś na odcinku użytkowanym przez autobus w wygrodzenie od strony torowiska; g) dopuszcza się esowanie (odgięcie) jezdni w celu poszerzenia platform przystankowych po stronie torowiska, np. w przypadku braku wystarczającej przestrzeni na ustawienie wiat; h) pozostałe przystanki zaprojektować w lokalizacjach zbliżonych do obecnych; dopuszcza się stosowanie zatok, jeżeli szerokość pasa drogowego na to pozwala (szerokość potrzebnej przestrzeni należy podporządkować priorytetowi lokalizacji wiaty, z uwagi na umiejscowienie przystanków na odcinku peryferyjnym, gdzie brak jest możliwości zapewnienia osobom oczekującym innego schronienia przed zjawiskami atmosferycznymi); i) nawierzchnie jezdni w miejscach zatrzymania autobusu należy zaprojektować z betonu; nie dopuszcza się stosowania kostki lub innych elementów drobnowymiarowych ze względu na zjawisko klawiszowania i koleinowania; j) w przypadku zastosowania wspólnych krawędzi peronowych dla tramwaju i autobusu, należy przyjąć wznios tej krawędzi i wykonanie z elementów profilowanych jak dla przystanków autobusowych Rozwiązania dla osób niepełnosprawnych Projekt należy uzgodnić z Miejskim Rzecznikiem Osób Niepełnosprawnych. Ponadto: a) Przejścia dla pieszych wykonać z uwzględnieniem obniżenia krawężników, umożliwiających korzystanie z nich przez osoby niepełnosprawne. b) Krawężniki o nawierzchni antypoślizgowej. Specyfikacja Istotnych Warunków Zamówienia Strona 39 z 75

40 c) Krawędź użytkowa przystanków autobusowych, tramwajowo-autobusowych i tramwajowych powinna być barwiona w sposób trwały w białym kolorze kontrastowym względem nawierzchni jezdni i chodnika. Górna powierzchnia krawędzi uszorstkowiona, utrudniająca poślizg obuwia. d) Wzdłuż krawędzi użytkowej przystanków oraz przy przejściach dla pieszych zastosować nawierzchnię chodnikową integracyjną dla osób z dysfunkcją narządu wzroku, fakturowaną guzami i rowkami, barwioną w sposób trwały w kolorze kontrastowym. e) Na ww. polach i liniach z płytek wskaźnikowych nie dopuszcza się lokalizacji żadnych obiektów kolizyjnych. f) Obiekty kolizyjne np. słupy, słupki należy w miarę możliwości lokalizować poza chodnikiem. g) Sygnalizację świetlną wyposażyć w urządzenia sygnalizacji akustycznej. h) Nawierzchnię peronu przystankowego należy na całej jego powierzchni wyróżnić z chodnika poprzez zastosowanie nawierzchni zwiększającej kontrast. i) Wzdłuż styku ciągu pieszego i drogi rowerowej należy zastosować wyczuwalne rozgraniczenie pomiędzy nimi w formie pasa o szerokości 30 cm z kostki granitowej łupanej 8x10 cm Meble miejskie oraz estetyzacja przestrzeni miejskiej Do uzgodnienia w trakcie prac projektowych: a) Meble miejskie, w tym elementy wyposażenia ulicy oraz wszelakie słupy i słupki należy zastosować zgodne z wytycznymi Zamawiającego i BAM. b) Należy zastosować meble miejskie nowoczesne w kolorze RAL 7016 (szary antracytowy) lub indywidualnie w kolorze naturalnym stali. c) Wiaty przystankowe oraz zestawy mebli miejskich związanych z przystankiem należy zastosować w kolorze RAL d) Układ i sposób kształtowania chodników oraz materiał nawierzchni powinien być zgodny z wytycznymi Zamawiającego i BAM, tj. chodniki z płytek betonowych szarych 25x25x8 cm, perony z płytek betonowych grafitowych 25x25x8 cm, płytki wskaźnikowe fakturowane guzami i rowkami 30x30x8 cm. e) Zastosować galanterię betonową i kamienną. f) Nie należy stosować drobnowymiarowej kostki betonowej, jako materiału nawierzchni chodników. g) Nie należy lokalizować studzienek kanalizacyjnych w świetle przejść dla pieszych, tym bardziej w pasach płytek wskaźnikowych dla osób z dysfunkcją wzroku. h) Nie należy lokalizować wszelakich słupów, słupków w kolizji z ciągami pieszymi/pośrodku chodników, w świetle przejść dla pieszych Organizacja ruchu (wraz z uspokojeniem ruchu) a) Zastosować pionowe znaki drogowe o tarczach podwójnie zawijanych, malowanych proszkowo i licach z folii drugiej generacji. b) Należy przedstawić projekt konstrukcyjny montażu znaków na wydzielonych konstrukcjach oraz sposób ich mocowania na konstrukcjach istniejących. Elementy mocowania winny być ocynkowane. Słupki w kolorze RAL 7016 (konstrukcję) posadowić w systemie umożliwiającym łatwy montaż i demontaż. Dolne krawędzie znaków pionowych na wysokości min. 2,5m. c) Oznakowanie poziome należy wykonać w technologii grubowarstwowej, chemoutwardzalnej w technice strukturalnej. Specyfikacja Istotnych Warunków Zamówienia Strona 40 z 75

41 d) Oprócz standardowego oznakowania poziomego dróg rowerowych dużymi malowanymi symbolami rowerów należy uwzględnić na całej jej długości dodatkowe oznaczenia symbolami roweru, pomniejszonymi do wielkości stanowiącej 1/3-1/4 symbolu standardowego. e) Pasy ruchu przeznaczone do prowadzenia komunikacji autobusowej powinny mieć szerokość 3,5 m. Dopuszcza się miejscowe ograniczenia tej wartości do 3,25 m, np. na wysokości przystanków, przejść dla pieszych itp. f) Dopuszcza się stosowanie rozwiązań fizycznie ograniczających prędkość ruchu na wlotach przecznic w ul. Aleksandrowską, z wyjątkiem ul. Szczecińskiej, po uzgodnieniu z Zamawiającym. g) Zaprojektować przejścia dla pieszych jednopoziomowe. Nie przewiduje się w ramach projektu zastosowania np. kładek, tuneli itp. h) W przypadku projektowania przejść dla pieszych przez ulicę Aleksandrowską bez sygnalizacji świetlnej należy w miarę możliwości zapewnić azyle dla pieszych. i) Na skrzyżowaniach z drogami poprzecznymi przewidzieć wydzielone pasy do skrętu w lewo. j) W rejonie szpitala im. Babińskiego przewidzieć dodatkowe miejsca postojowe k) Na odcinkach chodników pomiędzy przejściami dla pieszych lub przejazdami dla rowerów, a miejscami parkingowymi, zastosować urządzenia separujące uniemożliwiające nielegalne parkowanie pojazdów samochodowych w odstępie poniżej 10 m od przejścia/przejazdu i wjazd na chodnik. Dopuszcza się stosowanie analogicznych rozwiązań przed przystankami oraz celem odseparowania miejsc parkingowych od chodnika, a także w innych lokalizacjach objętych ryzykiem nieuprawnionego wjazdu pojazdów samochodowych. l) Dowiązać projektowaną drogę rowerową wzdłuż ul. Aleksandrowskiej do istniejącej drogi rowerowej zlokalizowanej na terenie miasta Aleksandrowa Łódzkiego. Projekt organizacji ruchu należy zaopiniować w Wydziale Inżynierii Ruchu i Sterowania Ruchem ZDiT oraz uzgodnić z zarządcą ruchu System Informacji Miejskiej Tablice Ruchu Kołowego I i II Rzędu usytuowane na terenie planowanych robót winny zostać zdemontowane, zabezpieczone i bezpiecznie przechowane przez gwaranta ww. tablic, którym jest: firma Giera Znaki Drogowe Michał Giera Krystyna Giera z siedzibą w Jonkowie k/olsztyna na ul. Lipowej 49a a następnie ponownie ustawione przez przedmiotową firmę na koszt Wykonawcy robót budowlanych. Powyższe może zrealizować Wykonawca przebudowy obiektu pod warunkiem uzyskania od gwaranta w/w tablic zgody i oświadczenia, że montaż i demontaż przedmiotowych tablic przez Wykonawcę robót budowlanych nie spowoduje utraty ich gwarancji. W przypadku braku możliwości montażu tablic w lokalizacji sprzed przeprowadzonych robót, nową lokalizację należy uzgodnić z Zamawiającym. Zarówno pierwotną jak i nową lokalizację należy przedstawić do akceptacji wraz z projektem organizacji ruchu. Pozycję należy uwzględnić w przedmiarze i kosztorysie. W przypadku wyburzania budynków dla potrzeb rozbudowy ulicy, wymagany jest demontaż, zabezpieczenie oraz przekazanie Zarządowi Dróg i Transportu tablic nazewniczego Specyfikacja Istotnych Warunków Zamówienia Strona 41 z 75

42 oznakowania ulic zamontowanych na elewacjach tych budynków. Pozycję należy uwzględnić w przedmiarze i kosztorysie. Należy przewidzieć wymianę wszystkich tablic nazewniczego oznakowania ulic oraz doznakowanie skrzyżowań. Tablice winne być wykonane zgodnie z obowiązującym w Łodzi Systemem Informacji Miejskiej (Uchwała nr LVI/1069/08 Rady Miejskiej z dnia 26 października 2005 r.) oraz winny być spójne z elementami już istniejącymi w terenie. Tablica nazewniczego oznakowania (tablica uliczna/ ulicówka ) tablica zawierająca nazwę danej ulicy, placu, alei, ronda, skweru; nazwę obszaru miasta zgodnego z założeniami posiadającymi oparcie w w/w Uchwale oraz zakres numeracji adresowej, określający numery adresowe odcinka ulicy pomiędzy najbliższymi skrzyżowaniami i kierunek ich wzrostu. Tablice należy zamontować na słupach oświetleniowych / na maszcie wysięgnikowym sygnalizatora zlokalizowanych na narożnikach skrzyżowań lub na wolnostojących słupkach. Treść i projekt wielkości tablic ulicznych oraz lokalizację i sposób montażu tablic należy przedstawić do akceptacji wraz z projektem organizacji ruchu. W przypadku bliskiej lokalizacji zabudowy przy skrzyżowaniach dopuszcza się montaż tablic nazewniczego oznakowania ulic na elewacjach budynków. Montaż wymaga zgody właściciela/zarządcy nieruchomości. Na skrzyżowaniu wymagany jest montaż co najmniej dwóch modułów tablic z nazwami krzyżujących się ulic (jeden moduł wskazuje nazwę jednej ulicy). Na skrzyżowaniach czterowlotowych jednojezdniowych tablice należy zamontować na dwóch narożnikach po przekątnej skrzyżowania (po dwa moduły dla każdej z ulic). Na skrzyżowaniach czterowlotowych z drogą dwujezdniową tablice należy zamontować na każdym narożniku skrzyżowania (po cztery moduły dla każdej z ulic). Na skrzyżowaniach typu T wystarczające jest oznakowanie na jednym narożniku, przy szerokich wlotach wymaga się oznakowanie na dwóch narożnikach. Na skrzyżowaniach typu T z drogą dwujezdniową wymagane jest oznakowanie na dwóch narożnikach skrzyżowania. Technologia wykonania tablic ulicznych - nośniki winny być wykonane z blachy aluminiowej grubości 2 mm, chromianowanej lub anodowanej o wymiarach /wys. x dł./ w zależności od długości treści umieszczonej na tablicy (załączniki): 280 x 550 mm 280 x 800 mm 280 x 1050 mm 280 x 1350 mm W normalnej strefie: Napisy (czcionka) Humanist 777 Roman Condensed, 95%, track 15. Litery - wykonane z białej folii odblaskowej I generacji, Pasek - czerwona folia odblaskowa I generacji, kolor zbliżony do Pantone 485. Tło tablicy - niebieski lakier proszkowy RAL Nr Tablice z nazwami rond /mocowane na wysięgnikach sygnalizacji świetlnej/- nośniki winny być wykonane z blachy aluminiowej chromianowanej lub anodowanej grubości 2 mm z podwójnie giętą krawędzią, malowanej proszkowo na niebiesko obustronnie, o wymiarach /wys. x dł./ w zależności od długości treści umieszczonej na tablicy: 340 x 750 mm Specyfikacja Istotnych Warunków Zamówienia Strona 42 z 75

43 340 x 1250 mm 340 x 1750 mm Napisy (czcionka) - Humanist 777 Pl Condensed Roman, scale 95%, track 24. Litery - wykonane z białej folii odblaskowej I generacji. Tło tablicy - niebieski lakier proszkowy RAL Nr Elementy stalowe tablic nazewniczego oznakowania ulic winny być ocynkowane ogniowo, również te, które pokryte będą lakierem. Wszystkie elementy ze stopów aluminiowych powinny być anodowane lub chromianowane (w tym te, które później pokrywane będą lakierem). Przed naniesieniem lakieru proszkowego, powierzchnie winny być dodatkowo poddane chromianowaniu preparatami zawierającymi kwas chromowy, kwas sześciofluorokrzemowy. Elementy lakierowane winny być pokryte lakierem proszkowym poliestrowym, poliestrowym z domieszkami PFDF lub poliamidowym. Technologia wykonania nośnika (słupka) pod tablice nazewniczego oznakowania ulic Słupek wykonany jest z dwóch części: (załącznik) Część I: rura stalowa ze szwem ocynkowana, zwana kolumną o średnicy 76 mm, grubości ścianki 5 mm, wysokości 2030 mm (od poziomu terenu), pomalowana lakierem proszkowym szarym antracytowym: kolor RAL Rura powinna być zagłębiona w gruncie na głębokości ok. 1.0 m. W słupku należy wykonać otwór odpowietrzająco odwadniający. Część II: rura stalowa ze szwem ocynkowana, zwana rurą górną o średnicy 40 mm, grubości ścianki 3 mm, wysokości 1260 mm ponad część I, pomalowana lakierem proszkowym szarym antracytowym: kolor RAL Wierzchołek rury powinien być zaślepiony. Obie części I i II powinny być ze sobą trwale połączone poprzez spawanie, co stworzy konstrukcję słupka o stopniowanym przekroju. Słupki należy posadowić w systemie gniazd umożliwiający ich wielokrotny montaż i demontaż. Należy zachować ujednoliconą kolorystykę słupków stosując kolor RAL 7016 szary antracytowy. Mocowanie tablic nazewniczego oznakowania ulic: na słupkach mocowanie poprzez dostarczone z modułem tablic, uchwyty do wykonanych wcześniej otworów w słupku śrubami i nakrętkami M6 kadmowanymi lub ocynkowanymi na latarniach mocowanie modułu tablic ulicznych obejmą wykonaną z taśmy nierdzewnej oraz poprzez dostarczone z tablicą uchwyty Sygnalizacja świetlna Sygnalizacje świetlne mają być zaprojektowane do pracy w trybie acyklicznym z akomodacją wszystkich uczestników ruchu i włączone do istniejącego systemu sterowania ruchem obecnie eksploatowanego na terenie miasta. Nowe sygnalizacje zaprojektować na skrzyżowaniu z ulicą Zimna Woda oraz Romanowską. Przewidzieć remont/ przebudowę istniejących sygnalizacji tj. z ulicą Szczecińską oraz Chochoła. Dokonać odpowiednich modernizacji przedmiotowych sygnalizacji zgodnie z wytycznymi oraz włączyć do istniejącego Systemu Sterowania Ruchem. Przygotowanie dokumentacji dla sygnalizacji świetlnej według następujących wytycznych: Specyfikacja Istotnych Warunków Zamówienia Strona 43 z 75

44 a) akomodacja grup kołowych b) wzbudzanie sygnałów zielonych przez pieszych c) układ detekcji do 50 m dla wlotu w układzie: przy linii warunkowej (pętla 2mx4m) - w odległości 1,5m od linii zatrzymania, pętla wykrywająca rowery dla wlotów podporządkowanych i lewoskrętów (nie stosujemy pętli rowerowych dla kierunków głównych) zlokalizowana bezpośrednio za pętlą (2mx4m), 50 m - detekcja umożliwiająca pomiar ruchu (2m x 2m), d) instalacja pierścieniowa w kanalizacji (minimum 2-otworowa) z odgałęzieniami w studniach sygnalizacyjnych e) magistrala kablowa rozszyta w konstrukcjach wysięgnikowych f) sygnalizacja winna zapewnić poprawne sterowanie dla transportu zbiorowego Rozwiązania winny spełniać wymagania przyjętych standardów dla urządzeń sygnalizacji świetlnej na terenie miasta Łodzi. Należy zachować ujednoliconą kolorystykę słupów i słupków stosując kolor RAL 7016 szary antracytowy. Po uzyskaniu technicznych warunków zasilania sygnalizacji powinny one być zaakceptowane przez ZDiT. Wymagania ogólne Wymagania dot. sterownika sygnalizacji świetlnej. Sterownik winien: a) w pełni spełniać wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach Załącznik Nr 3, b) mieć zasilanie 42 V, c) dawać możliwość realizacji projektowanego w dokumentacji rodzaju sterowania, d) współpracować z istniejącym w Łodzi Obszarowym Systemem Sterowania Ruchem e) mieć możliwość realizacji sterowania acyklicznego grupowego, f) posiadać sterowanie sparametryzowane, którego modyfikacja możliwa jest za pomocą klawiatury i wyświetlacza sterownika oraz za pomocą komputera PC. Oprogramowanie umożliwiające programowanie sterownika poprzez komputer PC dostarczane jest użytkownikowi wraz ze sterownikiem, g) posiadać możliwość modyfikacji struktury programu pracy jw., h) sterować dowolnymi typami sygnalizatorów: żarówkowe, halogenowe, LED i pozwalać swobodnie zmieniać typ i parametry obciążenia bez konieczności ponownego wgrywania programu sterującego, i) prowadzić pomiar i nadzór obciążenia wszystkich sygnałów w grupach wykonawczych (zielonych, żółtych i czerwonych) i w przypadku stwierdzenia wystąpienia zmian o określoną wartość od wstępnie zmierzonych parametrów podejmować działania zgodnie z określoną przez użytkownika procedurą (tj.: przechodzi w stan żółtego migającego, wyświetla komunikat na pulpicie sterownika, wysyła wiadomość poprzez system nadzoru, wysyła wiadomość tekstową na zadeklarowany numer telefonu itp.). definiowanie nadzorowanych grup, parametry i sposobu reakcji na błąd jest sparametryzowane i dostępne jw. sterownik daje możliwość obserwacji aktualnych obciążeń w poszczególnych obwodach za pomocą standardowego wyposażenia. Specyfikacja Istotnych Warunków Zamówienia Strona 44 z 75

45 j) przed uruchomieniem nominalnego programu przeprowadzać procedurę testowania sygnałów grup sygnalizacyjnych oraz testowania odpowiedzi układu nadzoru. Dawać możliwość wywołania procesu testowania przy wyłączonym sterowaniu, k) nadzorować zachowanie minimalnych czasów międzyzielonych oraz minimalnych czasów zielonych i czerwonych przez dwa w pełni niezależne od siebie układy, l) powinien nadzorować poprawność pracy detektorów ruchu i wejść przycisków reakcja jw., m) umożliwiać obserwację odstrojenia obwodu przez pojazd oraz regulację czułości obwodu i progu odstrojenia obwodu traktowanego jako obecność pojazdu, n) umożliwiać przypisanie (zmianę przypisania) dowolnego detektora ruchu lub wejścia do grupy sygnałowej lub fikcyjnej (lub Innego detektora, wejścia, innych grup sygnałowych lub fikcyjnych) oraz zmianę ich wszystkich parametrów (w tym jego załączenie lub wyłączenie) za pomocą klawiatury, systemu nadzoru, komputera PC, o) powinien prowadzić pomiar i rejestrację natężenia ruchu na swobodnie wybranych detektorach lub wejściach, p) powinien mieć możliwość wyboru planu sygnalizacyjnego na podstawie analizy danych otrzymanych z pomiarów wartości natężenia ruchu wykonanych zarówno na detektorach obsługiwanych przez sterownik jak i przez inne sterowniki, z którymi wymienia dane, q) mieć możliwość realizacji planu narzuconego zdalnie przez sterownik nadrzędny oraz system nadzoru i lokalnie z klawiatury sterownika, r) mieć możliwość pełnego przetestowania opracowanych struktur programu pracy sygnalizacji przy pomocy komputera PC - w oderwaniu od sterownika na skrzyżowaniu, z symulacją sytemu detekcji dla dowolnego detektora ruchu lub sygnału wejściowego, s) mieć możliwość określenia aktualnego stanu sterownika, stanu grup sygnalizacyjnych i określenia czasu, jaki minął od początku stanu, w jakim się znalazły, oraz określenia stanu detektorów i wejść za pomocą standardowego wyposażenia sterownika, t) mieć możliwość obiektowego testowania nadawania sygnałów przez grupy wykonawcze, u) posiadać możliwość dołączenia do istniejącego systemu nadzorowania i monitorowania pracy sygnalizacji świetlnej w mieście Łodzi. Integralną część sterownika stanowią: a) oprogramowanie niezbędne do obsługi sterownika, wprowadzania zmian programowych, odczytu, konfigurowania, tworzenia tabel danych o natężeniu ruchu mierzonych za pomocą detektorów i wejść sterownika, b) oprogramowania niezbędne dla symulacji pracy sterownika, (możliwość zainstalowanie programów sterowania np. na PC lub notebooku i testowanie z symulacją detekcji lub innych sygnałów wejściowych poza sterownikiem) c) oprogramowanie, dokumentacje techniczne, techniczno-ruchowe, rysunki i inne niezbędne do poprawnej obsługi sterownika oraz systemu monitorowania, umożliwiające także w pełni wprowadzanie zmian w pracy sterownika, d) narzędzie jw. zapisane zostaną na CD i dostarczone Inwestorowi - ZDiT w Łodzi, złącze LAN lub RS 232 z konwerterem na LAN do obsługi zdalnej przez inżyniera ruchu Instalacja sygnalizacji Specyfikacja Istotnych Warunków Zamówienia Strona 45 z 75

46 a) kable prowadzone w kanalizacji kablowej dwuotworowej z rur Ø110. Jeden otwór przeznaczony dla kabli niskonapięciowych 24V: kable sterujące pętle indukcyjne i przyciski dla pieszych oraz kable wizyjne, w drugim otworze należy umieścić kable prowadzące sygnały 42V oraz kable zasilające np. wideodetektory, b) podejścia do masztów wykonane rurami elastycznymi Ø110mm, c) zastosować studnie kanalizacyjne betonowe z pokrywami betonowymi, d) słupki sygnalizacyjne o maksymalnej wysokości 4,10 m, oraz o wysokości 1,8 m tylko dla umieszczenia przycisków dla pieszych (podano długość całkowitą słupka), e) kable sterownicze wprowadzane do masztów sygnalizacyjnych i rozszywane na listwach zaciskowych umieszczonych w masztach. Listwy samozaciskowe na wysokości 1,2 do 1,5m od terenu i osłonięte drzwiczkami z blachy stalowej wyposażonymi w zamknięcie, f) rozszycie kabli sterowniczych na listwach łączeniowych w masztach wg zasady lewa strona zasilenie masztu, prawa strona odejście zasilania z masztu. W listwy łączeniowe należy podłączyć wszystkie żyły kabla zasilającego maszt oraz wszystkie żyły kabla odchodzącego z masztu zgodnie z oplotem, dotyczy masztów z magistralą oraz masztów z kablami rozdzielczymi (kable rozdzielcze podłączane do masztów z magistralą wg ilości potrzebnych grup sygnałowych), każdy kolejny oplot kabla sterowniczego magistralnego wpinany w listwy łączeniowe powinien zaczynać się od złączki w kolorze niebieskim. Przed podłączeniem okablowania skrzyżowania skonsultować system łączenia z ZDiT, g) maszty i elementy metalowe zabezpieczone przed korozją poprzez ocynkowanie. Ich powierzchnie zewnętrzne malowane farbą antykorozyjną i powierzchniową koloru antracytowo-szarego (RAL 7016). Połączenie słupków sygnalizacyjnych z ustojami zabezpieczyć rurami termokurczliwymi Osprzęt sygnalizacji Stosować wszystkie sygnalizatory o powierzchni zewnętrznej w kolorze czarnym, wyposażone w energooszczędne źródła światła typu LED 42V. Komory mocowane na masztach dwu-punktowo. Dolne krawędzie sygnalizatorów powinny znajdować się na wysokości 2,20 m. Sygnalizatory powinny być zlokalizowane w stosunku do drogi zgodnie z Rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach Załącznik Nr 3. Dla jezdni o 3 pasach i więcej stosować konstrukcje bramowe a nad sygnalizatorami umieszczać tablice F11. Przyciski sensorowe umożliwiające zgłoszenie sygnału również ręką ubraną w rękawiczkę z potwierdzeniem przyjęcia zgłoszenia wyświetlenie sygnału czekaj lub proszę czekać za pomocą diod LED w ilości gwarantującej dobrą widoczność sygnałów (sygnał pulsujący). Napięcia sterujące i potwierdzenia zgłoszenia na poziomie 24 V. Przyciski umieścić na wysokości 1,20 1,50 m od terenu w następujący sposób: po lewej i prawej stronie przejścia po zewnętrznych stronach drogi, tylko po prawej stronie w pasie rozdzielającym. Przyciski muszą umożliwiać lokalizację dla osób niedowidzących i niewidomych oraz umożliwiać im rozpoznanie przyjęcia zgłoszenia. Wszystkie przejścia muszą być wyposażone w sygnał naprowadzający. Przy zastosowanych przyciskach lub detektorach mikrofalowych Specyfikacja Istotnych Warunków Zamówienia Strona 46 z 75

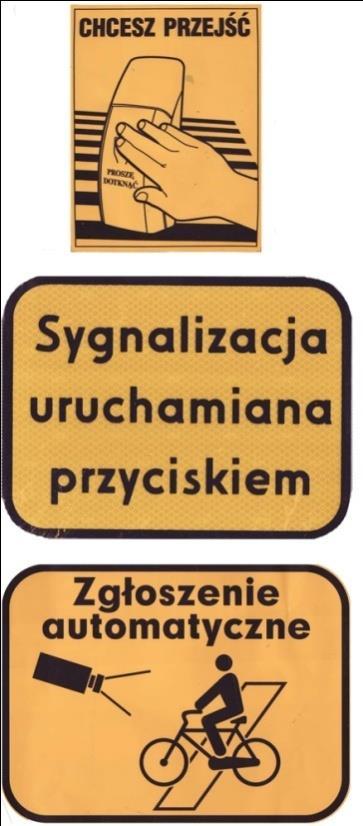

47 należy umieścić tabliczki informacyjne i naklejki na słupkach lub konstrukcjach wsporczych (umiejscowienie analogicznie do przycisków. W przypadku lokalizacji problematycznych uzgodnić z Zamawiającym) wg następującego wzoru: Naklejka nad każdym przyciskiem dla pieszych Tabliczka nad każdym przyciskiem dla pieszych Tabliczka dla przejazdu rowerowego, przy zastosowaniu detektorów mikrofalowych Tabliczka informacyjna powinna być podwójnie zaginana, zeszlifowana w taki sposób, aby nie posiadała żadnych ostrych krawędzi. W przypadku dopuszczenia relacji skrętnej na sygnalizatorze ogólnym, przy przejściach dla pieszych lub przejazdach rowerowych zaprojektować sygnalizatory ostrzegawcze (sygnał ostrzegawczy w postaci migającej sylwetki pieszego). W przypadku skrzyżowań z dużą ilością grup sygnałowych (do ustalenia w ZDiT) zaprojektować oddzielną szafę przyłączeniową dla kabli sterowniczych Detekcja pojazdów i pieszych Sterowanie akomodacyjne, acykliczne realizować poprzez: na każdy pas ruchu zastosować pętle indukcyjne o wymiarach 4x2m zlokalizowane ok. 1,5m od linii warunkowego zatrzymania oraz pętle 2x2m zlokalizowane w odległości 50m od linii zatrzymania na pasach do lewoskrętu zastosować pętle indukcyjne 2x2m w odległości 35m od linii warunkowego zatrzymania na pasach do lewoskrętu oraz na wlotach podporządkowanych do kierunku głównego dodatkowo zastosować pętle indukcyjną wykrywającą rowery oraz motocykle, zlokalizowaną bezpośrednio za pętlą 4x2m umieszczoną przy linii warunkowego zatrzymania o wymiarach: 0,5x2,5m (skośną, dłuższy bok pod kątem 45 do osi jezdni) do detekcji rowerów w obrębie przejazdów rowerowych zastosować detektory mikrofalowe oraz dodatkowo przyciski zgłoszeniowe (awaryjnie): o po prawej stronie przejazdu po zewnętrznych stronach drogi i w pasie rozdziału (przyciski awaryjne) Specyfikacja Istotnych Warunków Zamówienia Strona 47 z 75

48 o detektory mikrofalowe jedynie po zewnętrznych stronach drogi (jeżeli pas rozdzielający jezdnie jest szeroki zastosować również detektory w tym pasie) do detekcji pieszych, jak również awaryjnego zgłaszania rowerzystów zastosować przyciski sensorowe przyciski sensorowe umieścić 1,2m do 1,5m od terenu w następujący sposób: o po lewej i prawej stronie przejścia po zewnętrznych stronach drogi, o tylko po prawej stronie w pasie rozdzielającym (zgodnie z kierunkiem poruszania się) detekcję tramwajową wykonać poprzez zainstalowanie pętli indukcyjnych w torowisku tramwajowym, wykrywające tramwaj na peronie przystanku, (jeżeli przystanek znajduje się przed skrzyżowaniem) - w przypadku peronu obsługującego 2 składy - dodatkowo pętlę indukcyjną pozwalającą wykryć drugi skład na peronie oraz pętlę zjazdową za skrzyżowaniem. detekcję tramwajową w przypadku peronu za skrzyżowaniem wykonać na 100m przed skrzyżowaniem, 6m przed sygnalizatorem tramwajowym oraz pętla na peronie przystankowym detekcję tramwajową (w przypadku braku wydzielonego torowiska) wykonać poprzez zaprojektowanie czujnika trakcyjnego (100m przed skrzyżowaniem dla peronu za skrzyżowaniem lub przed peronem, gdy peron jest zlokalizowany przed skrzyżowaniem). Do wykonania połączeń stosować jednorodny kabel typu: LiYCY-P "x" parowy (x*2*0,75mm 2 ) składający się ze skręconych par drutów, wykonując obwód oddzielnie dla każdej pętli. Należy zastosować kabel przewidziany do układania na zewnątrz. Połączenie feeder a z linką pętli indukcyjnej wykonać za pomocą muf żelowych w studzience kablowej wykonanej z tworzywa, lokalizowanej poza jezdnią w chodniku lub zieleńcu. Specyfikacja Istotnych Warunków Zamówienia Strona 48 z 75

49 UWAGI Szczegółowe informacje o technologii robót, przyjętych i ogólnie stosowanych rozwiązaniach przy budowie sygnalizacji na terenie miasta Łodzi można uzyskać w Wydziale Inżynierii Ruchu i Sterowania Ruchem tel. (0-42) Występujące elementy i składniki sygnalizacji, nieujęte w specyfikacji, nie mogą powodować roszczeń przy zatwierdzaniu dokumentacji w przypadku zastosowania innych technologii czy materiałów, które nie otrzymały akceptacji na etapie projektowania Oświetlenie drogowe Wykonane w ramach przebudowy sieci oświetleniowe, rozdzielnice, słupy, oprawy i inne urządzenia będące integralną częścią instalacji oświetleniowych po odbiorze technicznoeksploatacyjnym stanowić będą majątek Miasta Łodzi w imieniu którego działa Zarząd Dróg i Transportu. W związku z powyższym wykonane projekty powinny spełniać następujące warunki: Przed przystąpieniem do wykonania projektu należy: a) sporządzić inwentaryzację istniejących urządzeń oświetleniowych tj.: słupów oświetleniowych, słupów trakcyjno-oświetleniowych, wysięgników, opraw (moc i typ opraw), stacji zasilających wraz ze wszystkimi połączeniami, b) ustalić z Zamawiającym rodzaj zasilania i lokalizację urządzeń zasilających, sterujących i pomiarowo rozliczeniowych, c) przedstawić Zamawiającemu do akceptacji koncepcję projektową oświetlenia zawierającą: proponowaną lokalizację i dobór: urządzeń oświetleniowych (rodzaj opraw, źródeł światła i słupów oświetleniowych), Specyfikacja Istotnych Warunków Zamówienia Strona 49 z 75

50 d) przedstawić Zamawiającemu do akceptacji tabele doboru sytuacji oświetleniowych i klas oświetlenia w oparciu PN-EN 13201:2007, e) dostarczyć Zamawiającemu wszystkie dane niezbędne do uzyskania warunków przyłączenia do sieci od dostawcy energii, Ogólne wymagania oświetleniowe a) Projektowane oświetlenie należy wyposażyć w system sterowania zapewniający m.in.: możliwość ograniczania poboru energii w okresach zmniejszonego natężenia ruchu pojazdów i pieszych, b) Należy zapewnić rezerwowanie zasilania projektowanego oświetlenia oraz przyłączenie do systemu centralnego sterowania oświetleniem PGE Dystrybucja S.A. Odział Łódź-Miasto. c) Należy przewidzieć, w porozumieniu z Zamawiającym, możliwość zasilania z instalacji oświetlenia drogowego innych urządzeń i obiektów na terenie objętym projektem (oświetlenia wiat przystankowych, parkingów, oświetlenia dekoracyjnego itp.), d) Oświetlenie uliczne na drogach z infrastrukturą tramwajową projektować adekwatnie do możliwości technicznych z wykorzystaniem słupów trakcyjno-oświetleniowych, e) Projekt oświetlenia należy wykonać zgodnie z wymaganiami PN-EN 13201:2007 oraz zaleceniami Polskiego Komitetu Oświetleniowego. f) Wszystkie urządzenia muszą posiadać znak bezpieczeństwa CE oraz spełniać wymagania obowiązujących norm i przepisów, w szczególności wymagania w zakresie ochrony przeciwporażeniowej, Wymagania stawiane oprawom oświetleniowym i źródłom światła 1. Projektowane oprawy powinny być wykonane z aluminium, dwukomorowe. Komora optyczna oprawy o szczelności IP66. Należy stosować oprawy oświetleniowe, których charakterystyki świetlne zapewniają maksymalizację odstępów między słupami (przy zachowaniu odpowiedniej równomierności oświetlenia). 2. Klasa ochronności opraw I lub II, 3. Odporność mechaniczna opraw oświetleniowych na uderzenia nie mniej niż IK08, 4. Łatwy dostęp zarówno do źródła światła, jak też do komory osprzętu, umożliwiający szybką wymianę elementów uszkodzonych; moduł elektryczny powinien być w całości wyjmowany, wymiana źródeł światła i podzespołów bez użycia narzędzi, a) Obudowy opraw oświetlenia drogowego muszą być wykonane z aluminium z kloszem ze szkła lub szybą hartowaną, 5. Zastosowane źródła światła powinny zapewniać minimalizację kosztów eksploatacji w kilkuletnim okresie czasu, 6. Źródła światła powinny charakteryzować się wysoką skutecznością świetlną, 1. Wymagania stawiane słupom oświetleniowym 7. Projektowane słupy oświetleniowe powinny być wykonane ze stali lub aluminium z co najmniej 10-letnim okresem gwarancji bez konieczności Specyfikacja Istotnych Warunków Zamówienia Strona 50 z 75

51 stosowania w tym okresie zabiegów konserwacyjnych w postaci malowania i osadzone bezpośrednio w ziemi (bez fundamentów). 8. Słupy oświetleniowe powinny być oznakowane trwałymi tabliczkami znamionowymi z nazwą producenta, datą realizacji inwestycji oraz kolejnym numerem począwszy od rozdzielnicy oświetleniowej. a) Należy zachować ujednoliconą kolorystykę słupów stosując kolor RAL 7016 szary antracytowy Wymaganie stawiane szafom oświetleniowym a) Rozdzielnie oświetleniowe i drzwiczki słupowe winny być oznakowane znakiem energetycznym ostrzegawczym typu A (zgodnie z obowiązującą normą): b) Szafa dwuczęściowa z wydzieloną i osobno zamykaną częścią PGE dla przyłączenia zasilania i zamontowania układu pomiarowego energii elektrycznej oraz częścią użytkownika, c) Nowa szafa musi być pomalowana środkiem typu anty plakat w kolorze uzgodnionym z Zamawiającym, d) Stopień ochrony minimum IP 54 (dla szaf na odkrytej przestrzeni), e) W części użytkownika szafa winna być wyposażona w rozłącznik umożliwiający uzyskanie widocznej przerwy w obwodzie zasilania, f) Wandaloodporność (odporność na uszkodzenia mechaniczne), g) Zastosowanie nowoczesnych: technologii, układów sterowania, pomiaru energii i kontroli stanu elementów sieci, h) Miejsce na umieszczenie zalaminowanego schematu oświetlenia w szafie oraz oznakowanie i ponumerowanie obwodów kabli (zgodnie ze schematem w projekcie), i) Szafa oświetleniowa winna być dostosowana dla minimum 4 obwodów rezerwowych, Projekt powinien zawierać: o tablice doboru sytuacji oświetleniowych i klas oświetlenia w oparciu PN-EN 13201:2007, obliczenia parametrów projektowanego oświetlenia, o wynikowe tabele zawierające szczegółowe, obliczone oraz minimalne wymagane przez PN-EN 13201:2007 parametry oświetlenia, dla przyjętych klas oświetlenia, o plan zagospodarowania terenu z naniesionymi izoliniami natężenia oświetlenia o dane techniczne wszystkich zastosowanych urządzeń oświetleniowych, w szczególności: o rodzaje słupów, wysięgników i opraw, o wysokość zawieszenia opraw, Specyfikacja Istotnych Warunków Zamówienia Strona 51 z 75
