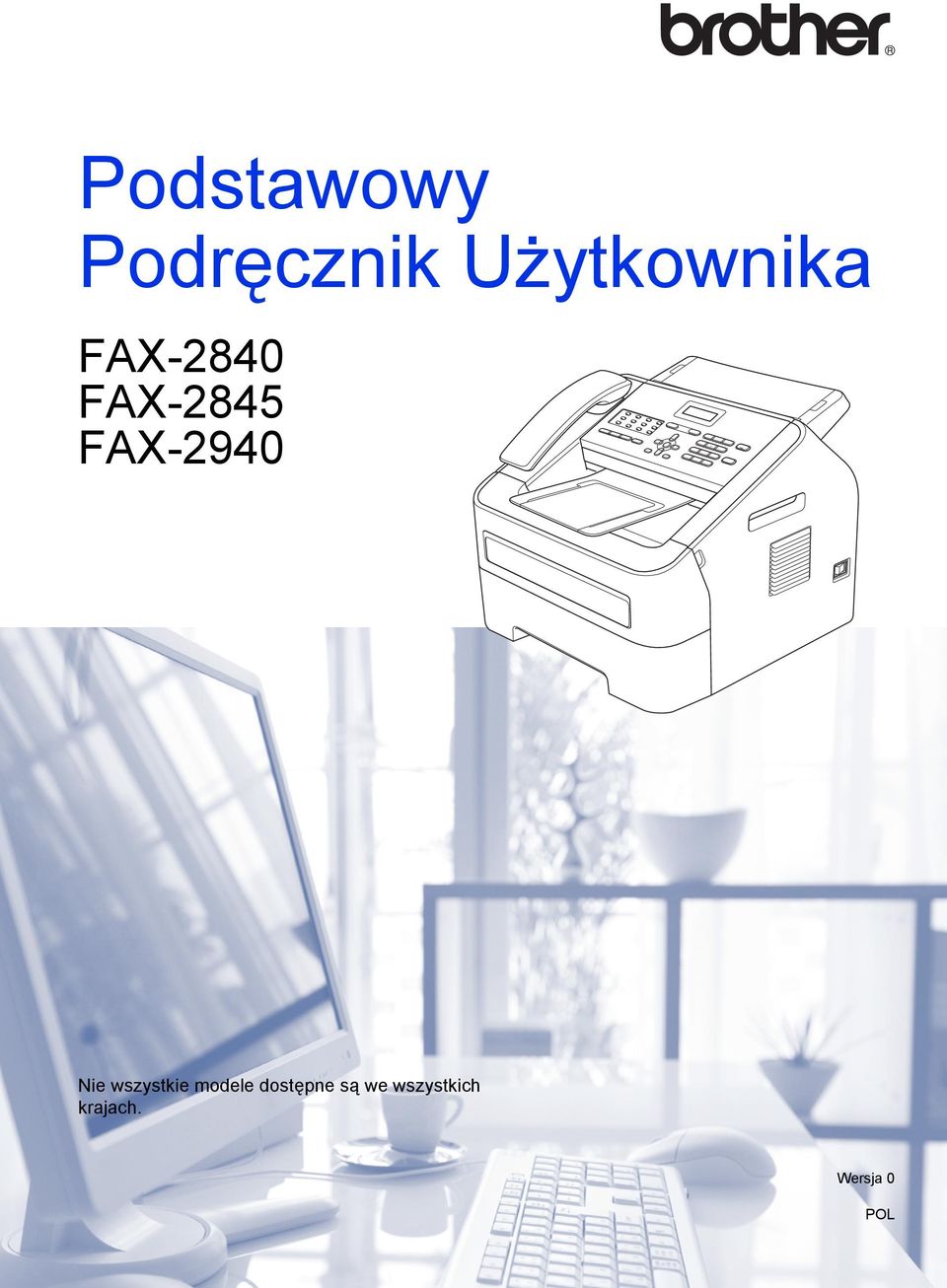

1 Podstawowy Podręcznik Użytkownika FAX-2840 FAX-2845 FAX-2940 Nie wszystkie modele dostępne są we wszystkich krajach. Wersja 0 POL

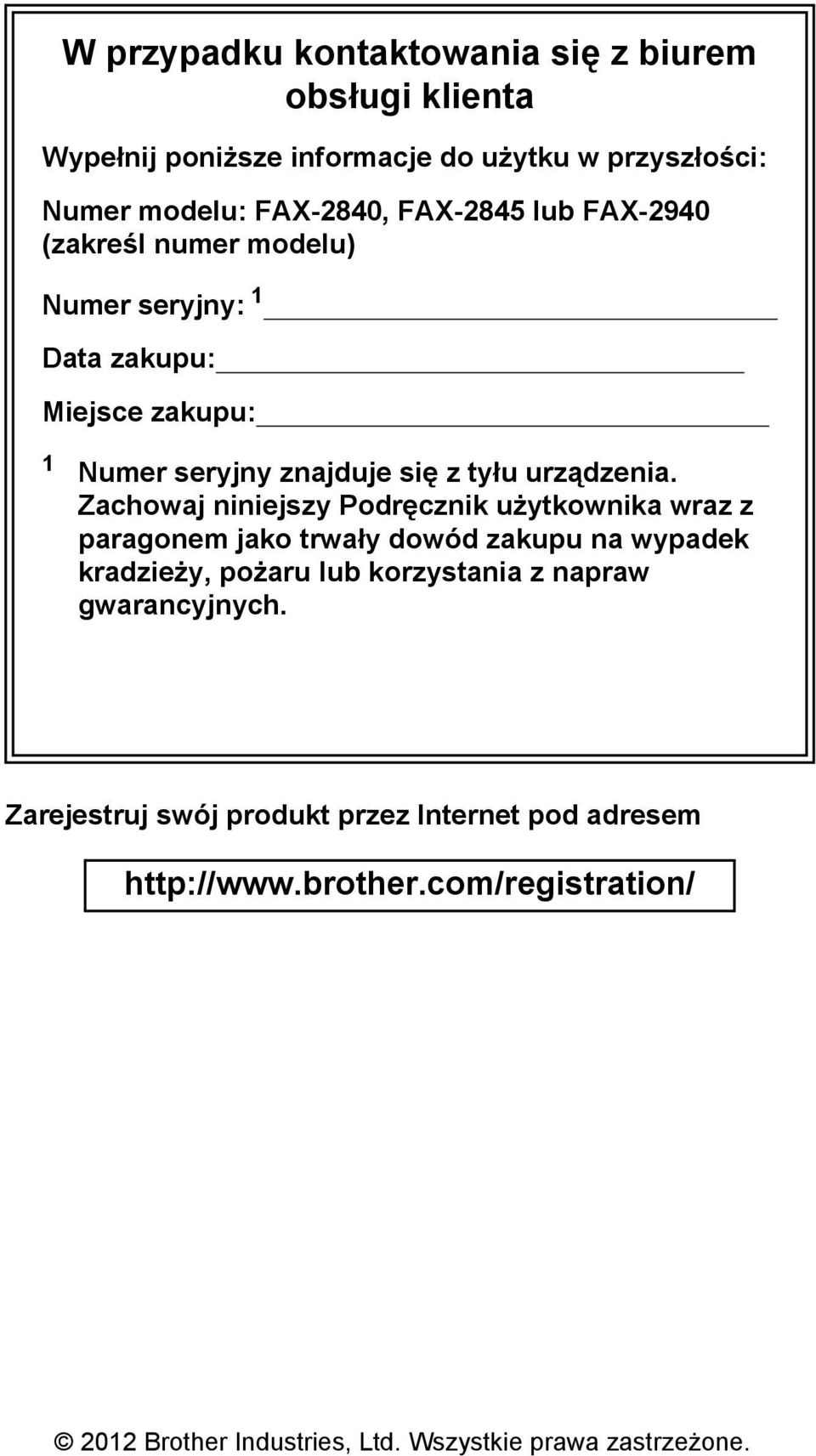

2 W przypadku kontaktowania się z biurem obsługi klienta Wypełnij poniższe informacje do użytku w przyszłości: Numer modelu: FAX-2840, FAX-2845 lub FAX-2940 (zakreśl numer modelu) Numer seryjny: 1 Data zakupu: Miejsce zakupu: 1 Numer seryjny znajduje się z tyłu urządzenia. Zachowaj niniejszy Podręcznik użytkownika wraz z paragonem jako trwały dowód zakupu na wypadek kradzieży, pożaru lub korzystania z napraw gwarancyjnych. Zarejestruj swój produkt przez Internet pod adresem Brother Industries, Ltd. Wszystkie prawa zastrzeżone.

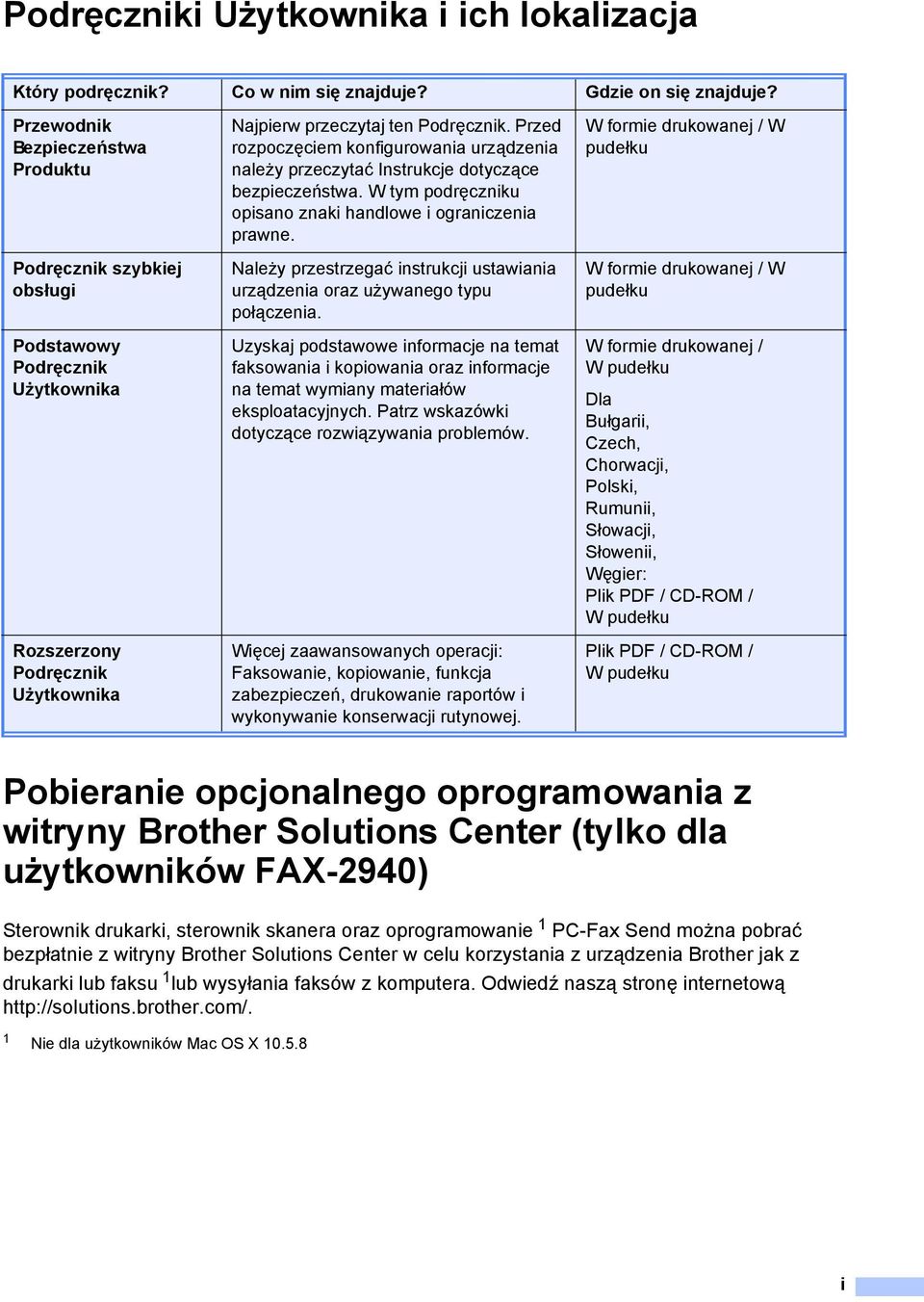

3 Podręczniki Użytkownika i ich lokalizacja Który podręcznik? Co w nim się znajduje? Gdzie on się znajduje? Przewodnik Bezpieczeństwa Produktu Podręcznik szybkiej obsługi Podstawowy Podręcznik Użytkownika Rozszerzony Podręcznik Użytkownika Najpierw przeczytaj ten Podręcznik. Przed rozpoczęciem konfigurowania urządzenia należy przeczytać Instrukcje dotyczące bezpieczeństwa. W tym podręczniku opisano znaki handlowe i ograniczenia prawne. Należy przestrzegać instrukcji ustawiania urządzenia oraz używanego typu połączenia. Uzyskaj podstawowe informacje na temat faksowania i kopiowania oraz informacje na temat wymiany materiałów eksploatacyjnych. Patrz wskazówki dotyczące rozwiązywania problemów. Więcej zaawansowanych operacji: Faksowanie, kopiowanie, funkcja zabezpieczeń, drukowanie raportów i wykonywanie konserwacji rutynowej. W formie drukowanej / W pudełku W formie drukowanej / W pudełku W formie drukowanej / W pudełku Dla Bułgarii, Czech, Chorwacji, Polski, Rumunii, Słowacji, Słowenii, Węgier: Plik PDF / CD-ROM / W pudełku Plik PDF / CD-ROM / W pudełku Pobieranie opcjonalnego oprogramowania z witryny Brother Solutions Center (tylko dla użytkowników FAX-2940) Sterownik drukarki, sterownik skanera oraz oprogramowanie 1 PC-Fax Send można pobrać bezpłatnie z witryny Brother Solutions Center w celu korzystania z urządzenia Brother jak z drukarki lub faksu 1 lub wysyłania faksów z komputera. Odwiedź naszą stronę internetową 1 Nie dla użytkowników Mac OS X i

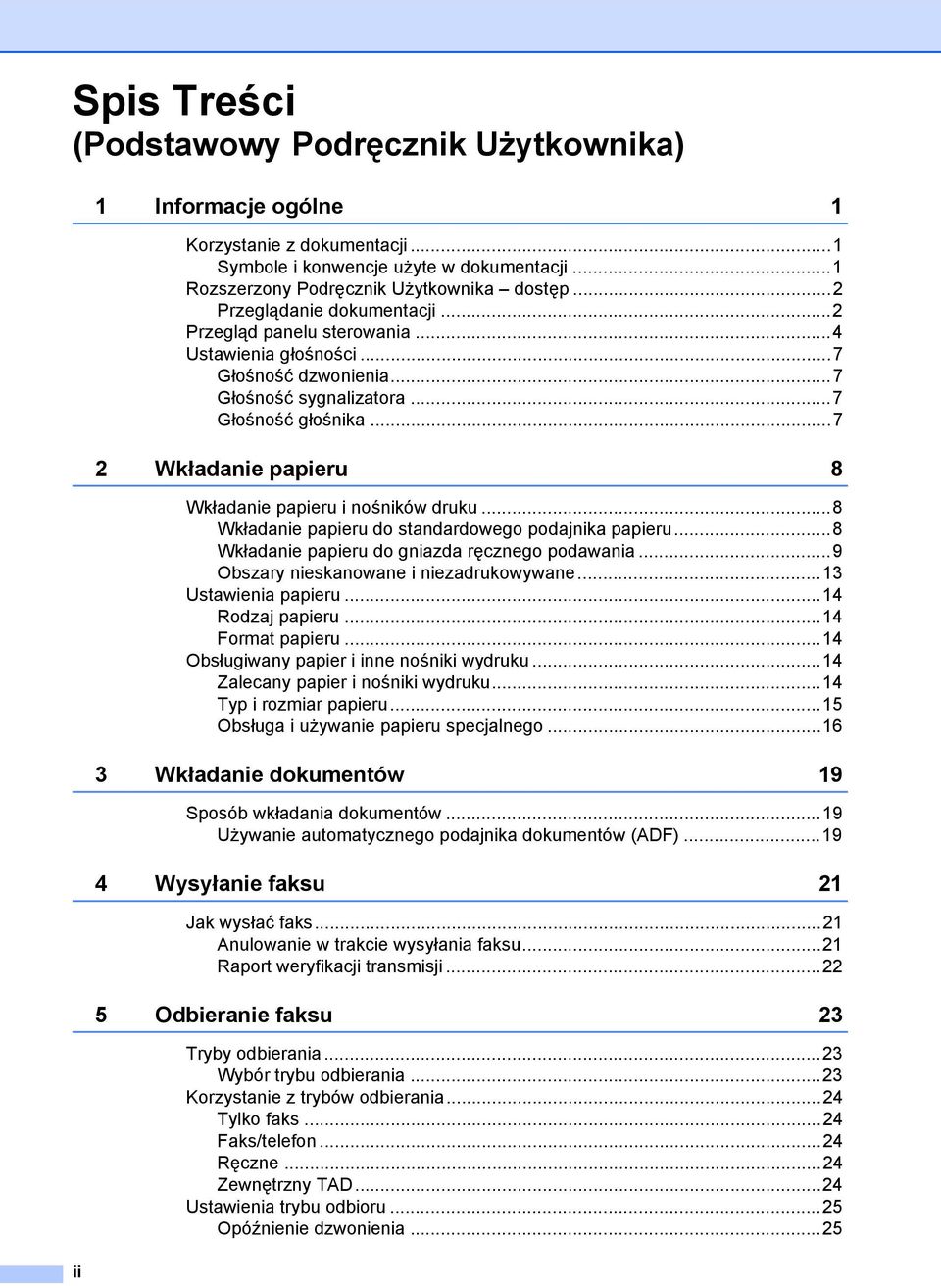

4 Spis Treści (Podstawowy Podręcznik Użytkownika) ii 1 Informacje ogólne 1 Korzystanie z dokumentacji...1 Symbole i konwencje użyte w dokumentacji...1 Rozszerzony Podręcznik Użytkownika dostęp...2 Przeglądanie dokumentacji...2 Przegląd panelu sterowania...4 Ustawienia głośności...7 Głośność dzwonienia...7 Głośność sygnalizatora...7 Głośność głośnika Wkładanie papieru 8 Wkładanie papieru i nośników druku...8 Wkładanie papieru do standardowego podajnika papieru...8 Wkładanie papieru do gniazda ręcznego podawania...9 Obszary nieskanowane i niezadrukowywane...13 Ustawienia papieru...14 Rodzaj papieru...14 Format papieru...14 Obsługiwany papier i inne nośniki wydruku...14 Zalecany papier i nośniki wydruku...14 Typ i rozmiar papieru...15 Obsługa i używanie papieru specjalnego Wkładanie dokumentów 19 Sposób wkładania dokumentów...19 Używanie automatycznego podajnika dokumentów (ADF) Wysyłanie faksu 21 Jak wysłać faks...21 Anulowanie w trakcie wysyłania faksu...21 Raport weryfikacji transmisji Odbieranie faksu 23 Tryby odbierania...23 Wybór trybu odbierania...23 Korzystanie z trybów odbierania...24 Tylko faks...24 Faks/telefon...24 Ręczne...24 Zewnętrzny TAD...24 Ustawienia trybu odbioru...25 Opóźnienie dzwonienia...25

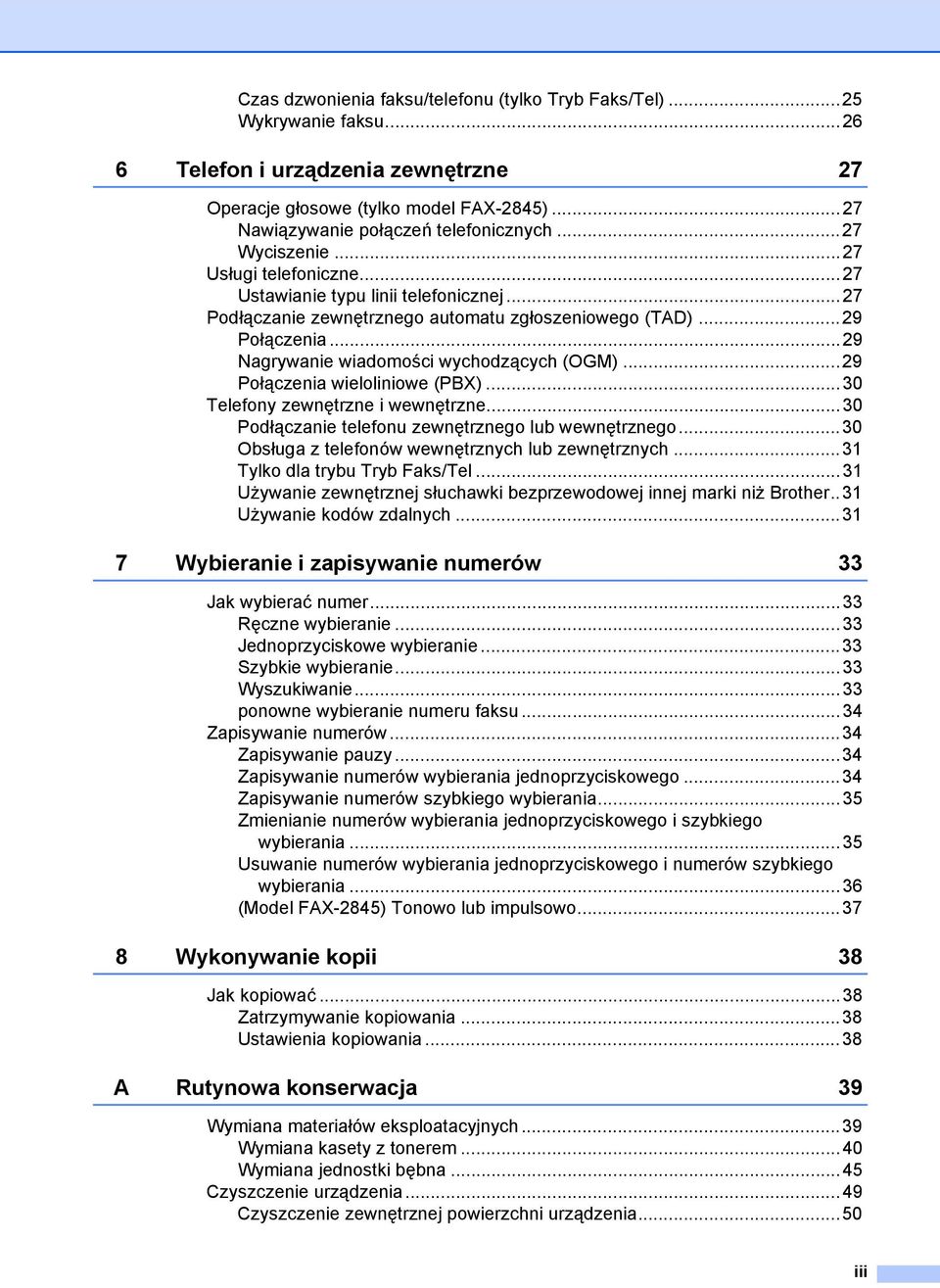

5 Czas dzwonienia faksu/telefonu (tylko Tryb Faks/Tel)...25 Wykrywanie faksu Telefon i urządzenia zewnętrzne 27 Operacje głosowe (tylko model FAX-2845)...27 Nawiązywanie połączeń telefonicznych...27 Wyciszenie...27 Usługi telefoniczne...27 Ustawianie typu linii telefonicznej...27 Podłączanie zewnętrznego automatu zgłoszeniowego (TAD)...29 Połączenia...29 Nagrywanie wiadomości wychodzących (OGM)...29 Połączenia wieloliniowe (PBX)...30 Telefony zewnętrzne i wewnętrzne...30 Podłączanie telefonu zewnętrznego lub wewnętrznego...30 Obsługa z telefonów wewnętrznych lub zewnętrznych...31 Tylko dla trybu Tryb Faks/Tel...31 Używanie zewnętrznej słuchawki bezprzewodowej innej marki niż Brother..31 Używanie kodów zdalnych Wybieranie i zapisywanie numerów 33 Jak wybierać numer...33 Ręczne wybieranie...33 Jednoprzyciskowe wybieranie...33 Szybkie wybieranie...33 Wyszukiwanie...33 ponowne wybieranie numeru faksu...34 Zapisywanie numerów...34 Zapisywanie pauzy...34 Zapisywanie numerów wybierania jednoprzyciskowego...34 Zapisywanie numerów szybkiego wybierania...35 Zmienianie numerów wybierania jednoprzyciskowego i szybkiego wybierania...35 Usuwanie numerów wybierania jednoprzyciskowego i numerów szybkiego wybierania...36 (Model FAX-2845) Tonowo lub impulsowo Wykonywanie kopii 38 Jak kopiować...38 Zatrzymywanie kopiowania...38 Ustawienia kopiowania...38 A Rutynowa konserwacja 39 Wymiana materiałów eksploatacyjnych...39 Wymiana kasety z tonerem...40 Wymiana jednostki bębna...45 Czyszczenie urządzenia...49 Czyszczenie zewnętrznej powierzchni urządzenia...50 iii

6 Czyszczenie szyby skanera...51 Czyszczenie podajnika dokumentów...51 Czyszczenie drutu koronowego...52 Czyszczenie jednostki bębna...54 Czyszczenie rolek podających papier...58 Sprawdzanie urządzenia...60 Sprawdzanie liczników stron...60 Sprawdzanie pozostałego okresu eksploatacji części...60 B Rozwiązywanie problemów 61 Rozpoznawanie problemu...61 Komunikaty o błędach i konserwacyjne...62 Przesyłanie faksów lub raportu Dziennika faksów...67 Zacięcia dokumentów...68 Dokument nie został włożony lub podany prawidłowo lub był zbyt długi...68 Zacięcia papieru...68 Papier zaciął się na standardowym podajniku papieru...68 Papier zaciął się w tylnej części urządzenia...69 Papier zaciął się w urządzeniu...73 Problemy z urządzeniem...77 Ustawianie wykrywania tonu wybierania...83 Zakłócenia linii telefonicznej/voip...83 Poprawa jakości drukowania...84 Informacje o urządzeniu...93 Sprawdzanie numeru seryjnego...93 Funkcje resetowania...93 Resetowanie urządzenia...94 C Menu i funkcje 95 Programowanie ekranowe...95 Tabela menu...95 Dostęp do trybu menu...95 Tabela menu...96 Wprowadzanie tekstu D Specyfikacje 106 Informacje ogólne Rozmiar dokumentu Nośniki druku Faks Kopia Interfejsy Elementy eksploatacyjne E Indeks 114 iv

7 Spis Treści (Rozszerzony Podręcznik Użytkownika) Rozszerzony Podręcznik Użytkownika jest poświęcony objaśnieniu poniższych funkcji i operacji. Rozszerzony Podręcznik Użytkownika można znaleźć na płycie CD-ROM. 1 Konfiguracja ogólna WAŻNA UWAGA Pojemność pamięci Automatyczna zmiana czasu Funkcje oszczędzania Ustawienia toneru Kontrast wyświetlacza LCD Tryb zegara 2 Funkcje zabezpieczeń Zabezpieczenie 3 Wysyłanie faksu Dodatkowe opcje wysyłania Dodatkowe operacje wysyłania Przegląd pollingu 4 Odbieranie faksu Opcje zdalnego faksu Dodatkowe operacje odbierania Przegląd pollingu 5 Nawiązywanie połączeń i zapisywanie numerów Dodatkowe działania związane z nawiązywaniem połączeń Dodatkowe sposoby zapisywania numerów 6 Drukowanie raportów Raporty faksów Raporty 7 Wykonywanie kopii Ustawienia kopiowania B C Czyszczenie urządzenia Sprawdzanie urządzenia Pakowanie i transport urządzenia Glosariusz Indeks A Rutynowa konserwacja v

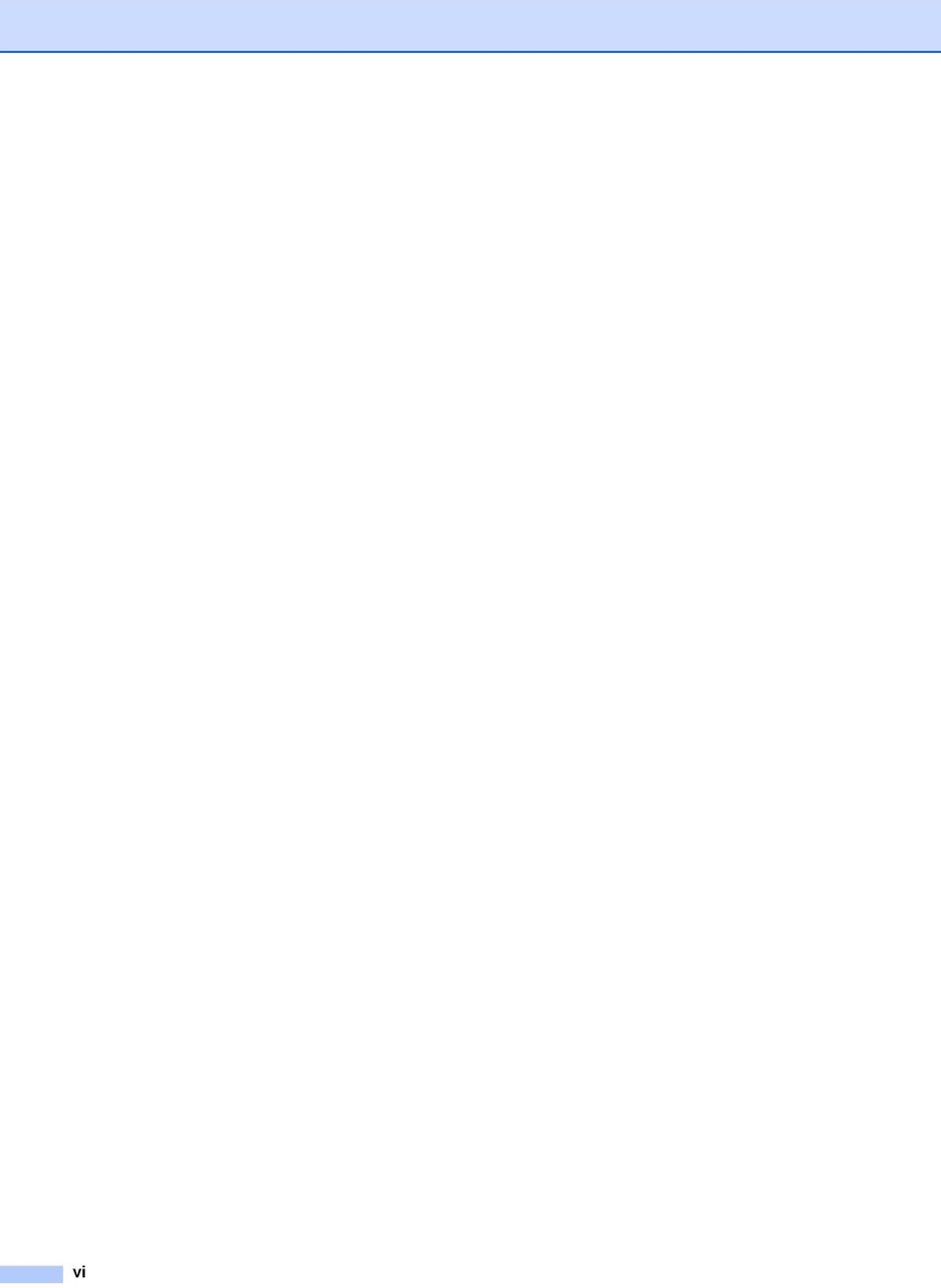

8 vi

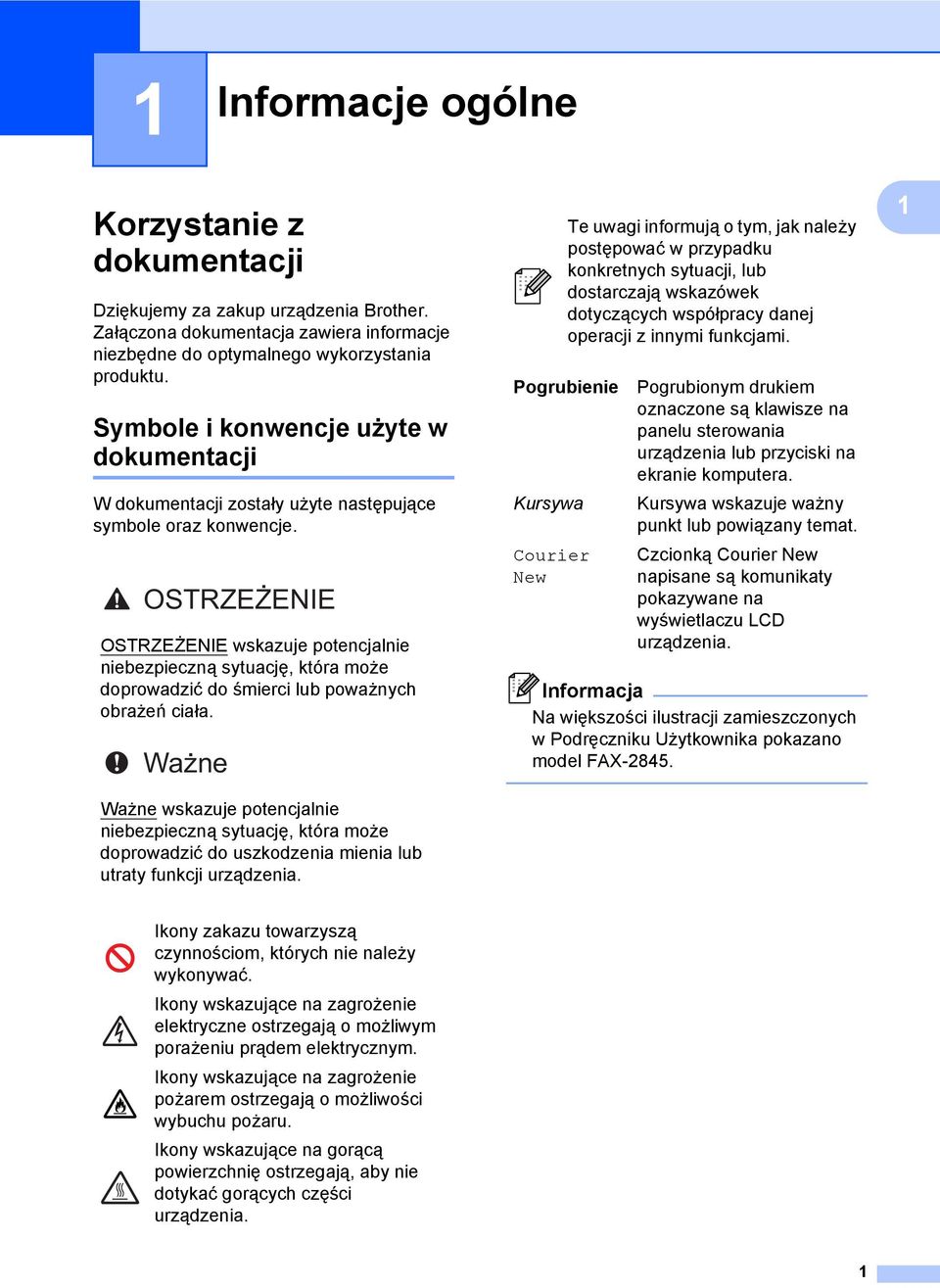

9 1 Informacje ogólne 1 Korzystanie z dokumentacji 1 Dziękujemy za zakup urządzenia Brother. Załączona dokumentacja zawiera informacje niezbędne do optymalnego wykorzystania produktu. Symbole i konwencje użyte w dokumentacji 1 W dokumentacji zostały użyte następujące symbole oraz konwencje. OSTRZEŻENIE OSTRZEŻENIE wskazuje potencjalnie niebezpieczną sytuację, która może doprowadzić do śmierci lub poważnych obrażeń ciała. Ważne Ważne wskazuje potencjalnie niebezpieczną sytuację, która może doprowadzić do uszkodzenia mienia lub utraty funkcji urządzenia. Te uwagi informują o tym, jak należy postępować w przypadku konkretnych sytuacji, lub dostarczają wskazówek dotyczących współpracy danej operacji z innymi funkcjami. Pogrubienie Kursywa Courier New Pogrubionym drukiem oznaczone są klawisze na panelu sterowania urządzenia lub przyciski na ekranie komputera. Kursywa wskazuje ważny punkt lub powiązany temat. Czcionką Courier New napisane są komunikaty pokazywane na wyświetlaczu LCD urządzenia. Informacja Na większości ilustracji zamieszczonych w Podręczniku Użytkownika pokazano model FAX Ikony zakazu towarzyszą czynnościom, których nie należy wykonywać. Ikony wskazujące na zagrożenie elektryczne ostrzegają o możliwym porażeniu prądem elektrycznym. Ikony wskazujące na zagrożenie pożarem ostrzegają o możliwości wybuchu pożaru. Ikony wskazujące na gorącą powierzchnię ostrzegają, aby nie dotykać gorących części urządzenia. 1

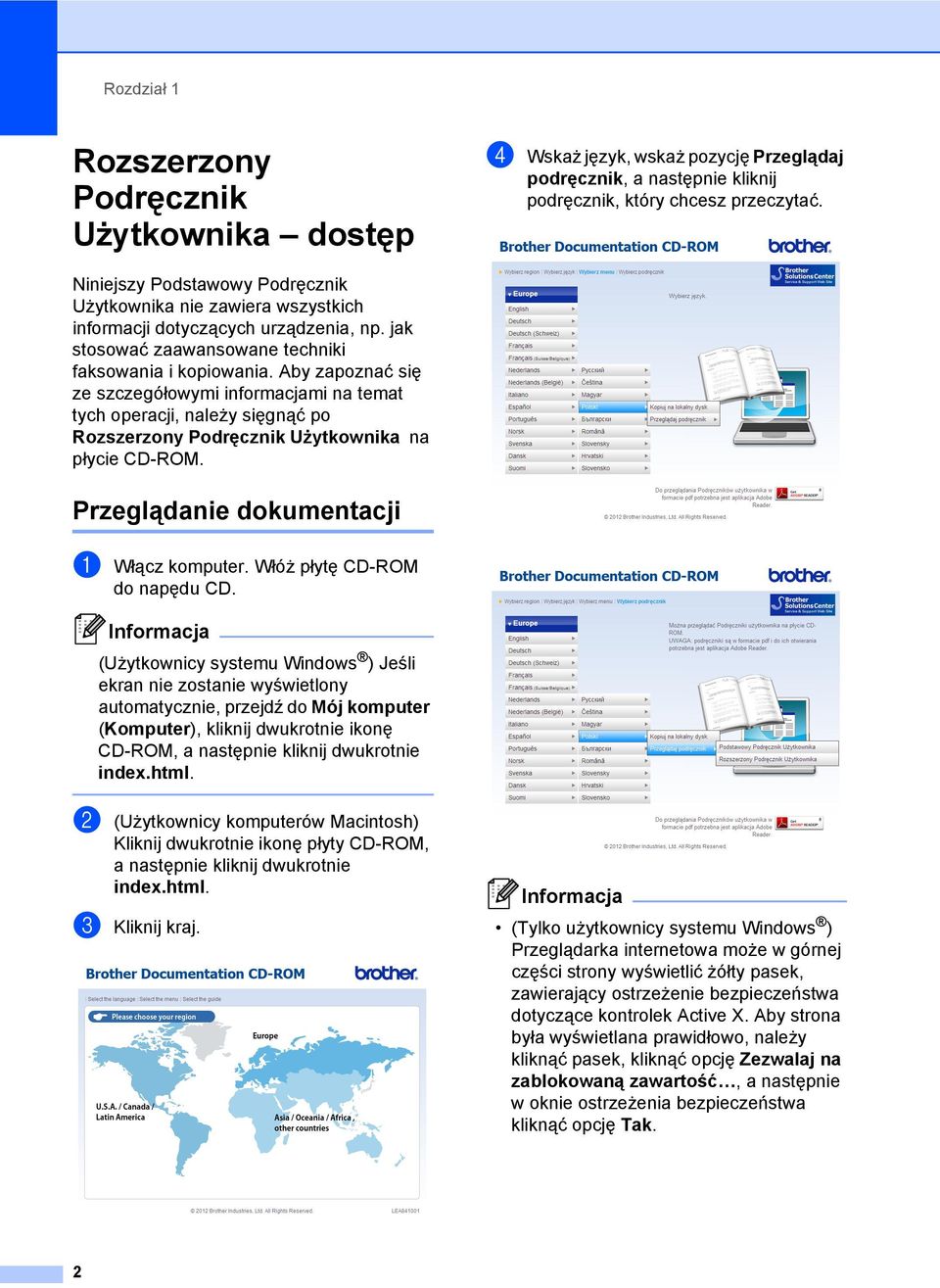

10 Rozdział 1 Rozszerzony Podręcznik Użytkownika dostęp 1 d Wskaż język, wskaż pozycję Przeglądaj podręcznik, a następnie kliknij podręcznik, który chcesz przeczytać. Niniejszy Podstawowy Podręcznik Użytkownika nie zawiera wszystkich informacji dotyczących urządzenia, np. jak stosować zaawansowane techniki faksowania i kopiowania. Aby zapoznać się ze szczegółowymi informacjami na temat tych operacji, należy sięgnąć po Rozszerzony Podręcznik Użytkownika na płycie CD-ROM. Przeglądanie dokumentacji 1 a Włącz komputer. Włóż płytę CD-ROM do napędu CD. Informacja (Użytkownicy systemu Windows ) Jeśli ekran nie zostanie wyświetlony automatycznie, przejdź do Mój komputer (Komputer), kliknij dwukrotnie ikonę CD-ROM, a następnie kliknij dwukrotnie index.html. b (Użytkownicy komputerów Macintosh) Kliknij dwukrotnie ikonę płyty CD-ROM, a następnie kliknij dwukrotnie index.html. c Kliknij kraj. Informacja (Tylko użytkownicy systemu Windows ) Przeglądarka internetowa może w górnej części strony wyświetlić żółty pasek, zawierający ostrzeżenie bezpieczeństwa dotyczące kontrolek Active X. Aby strona była wyświetlana prawidłowo, należy kliknąć pasek, kliknąć opcję Zezwalaj na zablokowaną zawartość, a następnie w oknie ostrzeżenia bezpieczeństwa kliknąć opcję Tak. 2

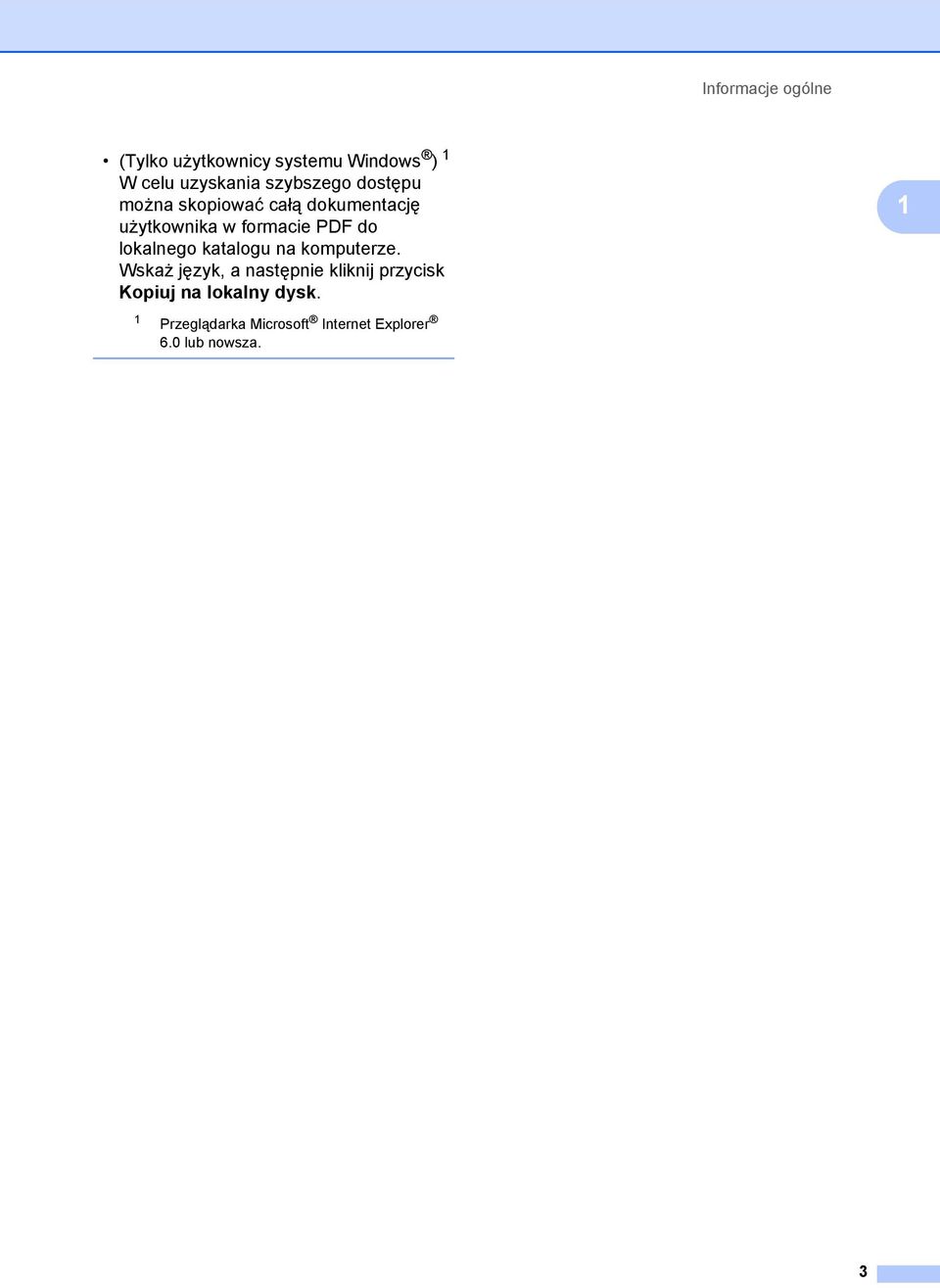

11 Informacje ogólne (Tylko użytkownicy systemu Windows ) 1 W celu uzyskania szybszego dostępu można skopiować całą dokumentację użytkownika w formacie PDF do lokalnego katalogu na komputerze. Wskaż język, a następnie kliknij przycisk Kopiuj na lokalny dysk. 1 Przeglądarka Microsoft Internet Explorer 6.0 lub nowsza. 1 3

12 Rozdział 1 Przegląd panelu sterowania 1 FAX

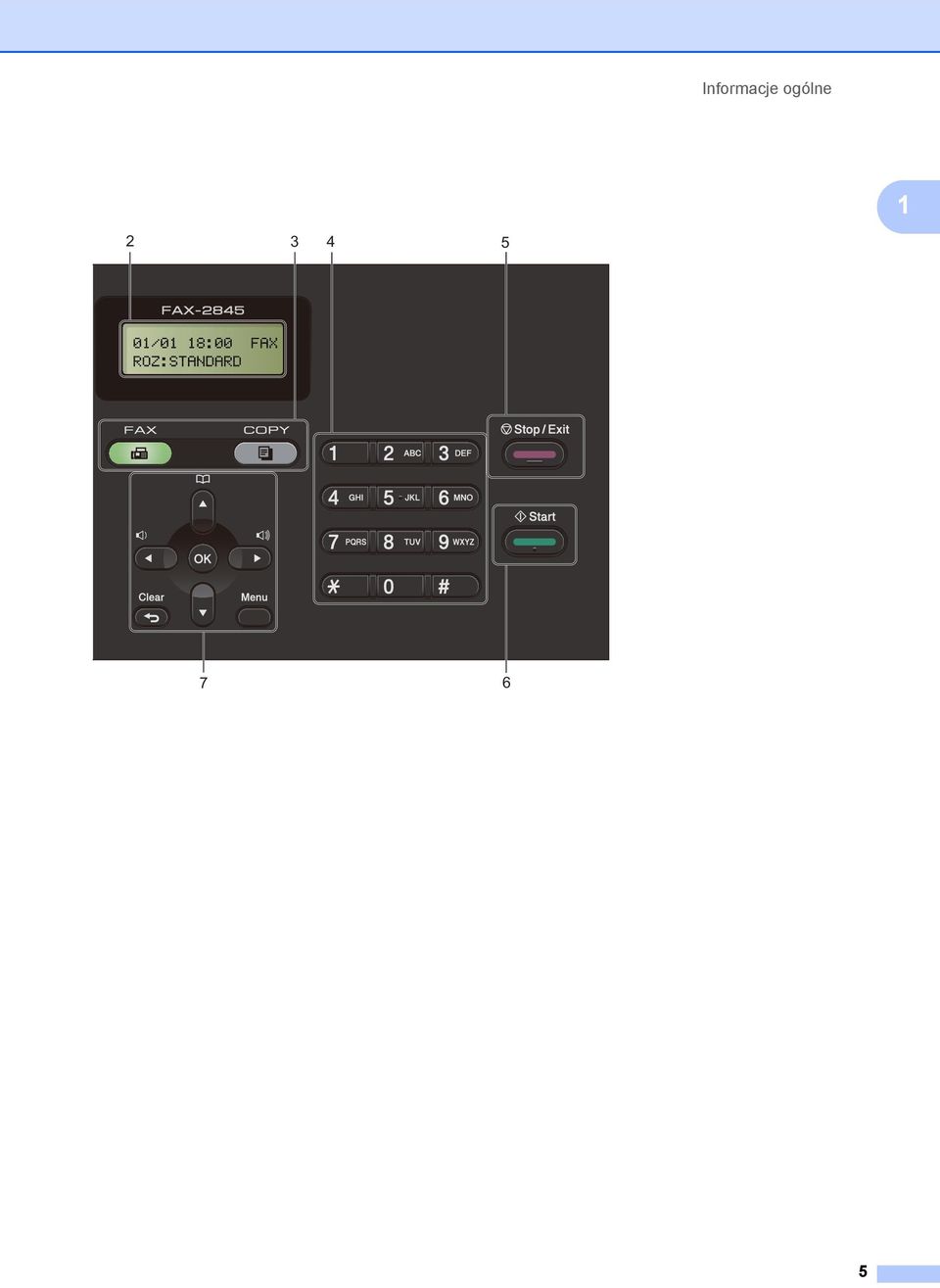

13 Informacje ogólne

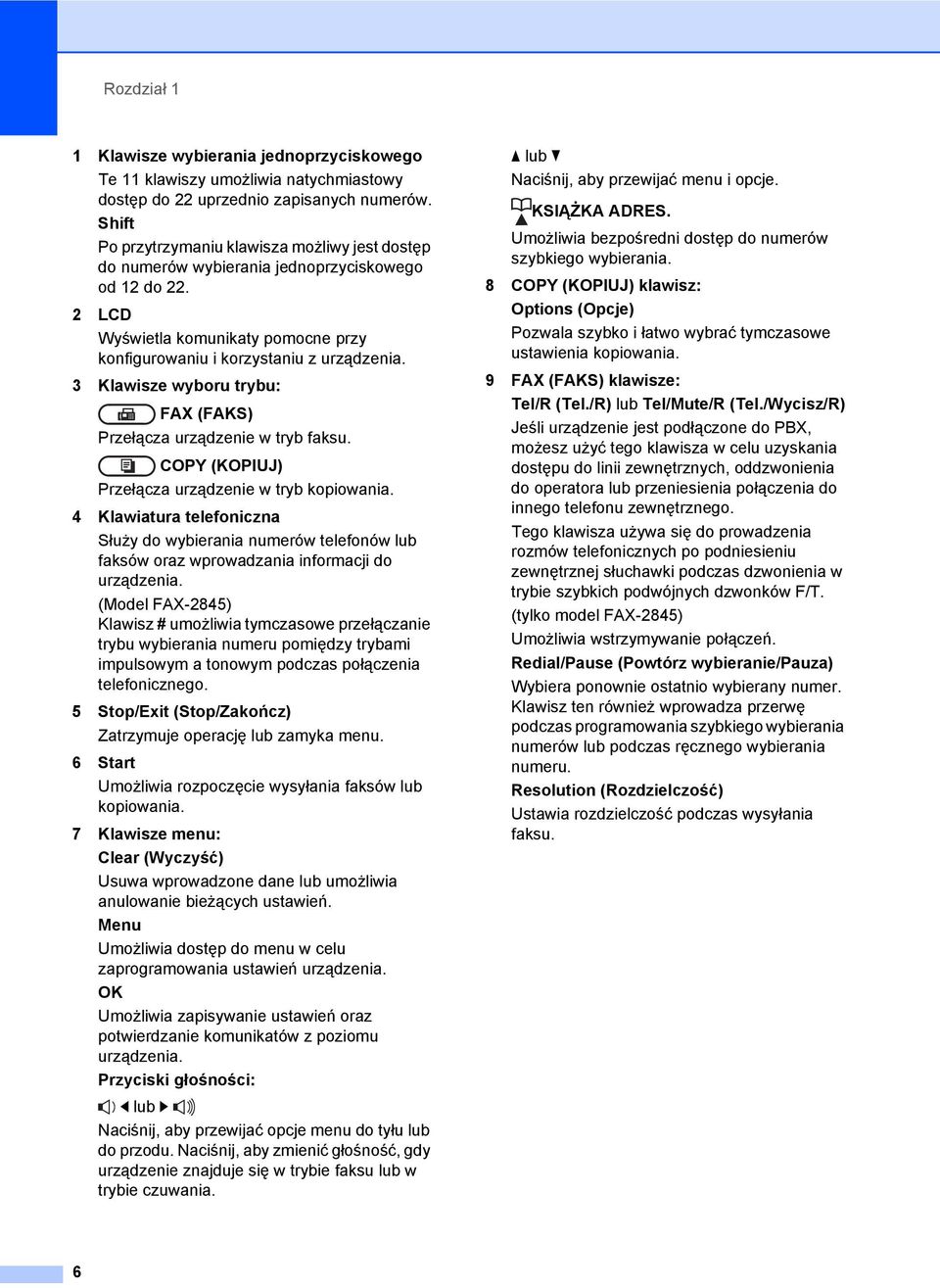

14 Rozdział 1 1 Klawisze wybierania jednoprzyciskowego Te 11 klawiszy umożliwia natychmiastowy dostęp do 22 uprzednio zapisanych numerów. Shift Po przytrzymaniu klawisza możliwy jest dostęp do numerów wybierania jednoprzyciskowego od 12 do LCD Wyświetla komunikaty pomocne przy konfigurowaniu i korzystaniu z urządzenia. 3 Klawisze wyboru trybu: FAX (FAKS) Przełącza urządzenie w tryb faksu. COPY (KOPIUJ) Przełącza urządzenie w tryb kopiowania. 4 Klawiatura telefoniczna Służy do wybierania numerów telefonów lub faksów oraz wprowadzania informacji do urządzenia. (Model FAX-2845) Klawisz # umożliwia tymczasowe przełączanie trybu wybierania numeru pomiędzy trybami impulsowym a tonowym podczas połączenia telefonicznego. 5 Stop/Exit (Stop/Zakończ) Zatrzymuje operację lub zamyka menu. 6 Start Umożliwia rozpoczęcie wysyłania faksów lub kopiowania. 7 Klawisze menu: Clear (Wyczyść) Usuwa wprowadzone dane lub umożliwia anulowanie bieżących ustawień. Menu Umożliwia dostęp do menu w celu zaprogramowania ustawień urządzenia. OK Umożliwia zapisywanie ustawień oraz potwierdzanie komunikatów z poziomu urządzenia. Przyciski głośności: d lub c Naciśnij, aby przewijać opcje menu do tyłu lub do przodu. Naciśnij, aby zmienić głośność, gdy urządzenie znajduje się w trybie faksu lub w trybie czuwania. a lub b Naciśnij, aby przewijać menu i opcje. KSIĄŻKA ADRES. Umożliwia bezpośredni dostęp do numerów szybkiego wybierania. 8 COPY (KOPIUJ) klawisz: Options (Opcje) Pozwala szybko i łatwo wybrać tymczasowe ustawienia kopiowania. 9 FAX (FAKS) klawisze: Tel/R (Теl./R) lub Tel/Mute/R (Tel./Wycisz/R) Jeśli urządzenie jest podłączone do PBX, możesz użyć tego klawisza w celu uzyskania dostępu do linii zewnętrznych, oddzwonienia do operatora lub przeniesienia połączenia do innego telefonu zewnętrznego. Tego klawisza używa się do prowadzenia rozmów telefonicznych po podniesieniu zewnętrznej słuchawki podczas dzwonienia w trybie szybkich podwójnych dzwonków F/T. (tylko model FAX-2845) Umożliwia wstrzymywanie połączeń. Redial/Pause (Powtórz wybieranie/pauza) Wybiera ponownie ostatnio wybierany numer. Klawisz ten również wprowadza przerwę podczas programowania szybkiego wybierania numerów lub podczas ręcznego wybierania numeru. Resolution (Rozdzielczość) Ustawia rozdzielczość podczas wysyłania faksu. 6

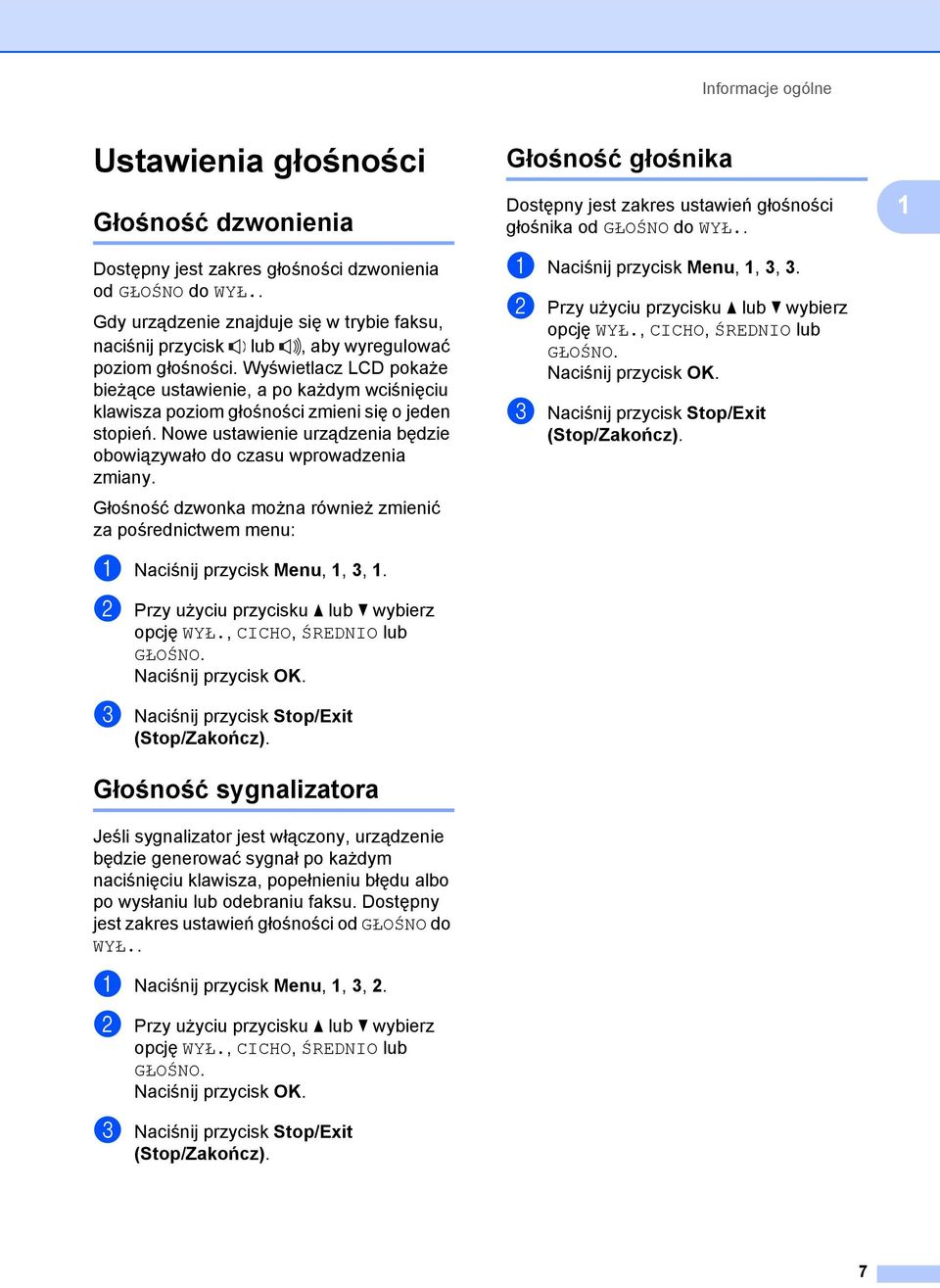

15 Informacje ogólne Ustawienia głośności 1 Głośność dzwonienia 1 Dostępny jest zakres głośności dzwonienia od GŁOŚNO do WYŁ.. Gdy urządzenie znajduje się w trybie faksu, naciśnij przycisk lub, aby wyregulować poziom głośności. Wyświetlacz LCD pokaże bieżące ustawienie, a po każdym wciśnięciu klawisza poziom głośności zmieni się o jeden stopień. Nowe ustawienie urządzenia będzie obowiązywało do czasu wprowadzenia zmiany. Głośność dzwonka można również zmienić za pośrednictwem menu: a Naciśnij przycisk Menu, 1, 3, 1. b Przy użyciu przycisku a lub b wybierz opcję WYŁ., CICHO, ŚREDNIO lub GŁOŚNO. Naciśnij przycisk OK. c Naciśnij przycisk Stop/Exit (Stop/Zakończ). Głośność głośnika 1 Dostępny jest zakres ustawień głośności głośnika od GŁOŚNO do WYŁ.. a Naciśnij przycisk Menu, 1, 3, 3. b Przy użyciu przycisku a lub b wybierz opcję WYŁ., CICHO, ŚREDNIO lub GŁOŚNO. Naciśnij przycisk OK. c Naciśnij przycisk Stop/Exit (Stop/Zakończ). 1 Głośność sygnalizatora 1 Jeśli sygnalizator jest włączony, urządzenie będzie generować sygnał po każdym naciśnięciu klawisza, popełnieniu błędu albo po wysłaniu lub odebraniu faksu. Dostępny jest zakres ustawień głośności od GŁOŚNO do WYŁ.. a Naciśnij przycisk Menu, 1, 3, 2. b Przy użyciu przycisku a lub b wybierz opcję WYŁ., CICHO, ŚREDNIO lub GŁOŚNO. Naciśnij przycisk OK. c Naciśnij przycisk Stop/Exit (Stop/Zakończ). 7

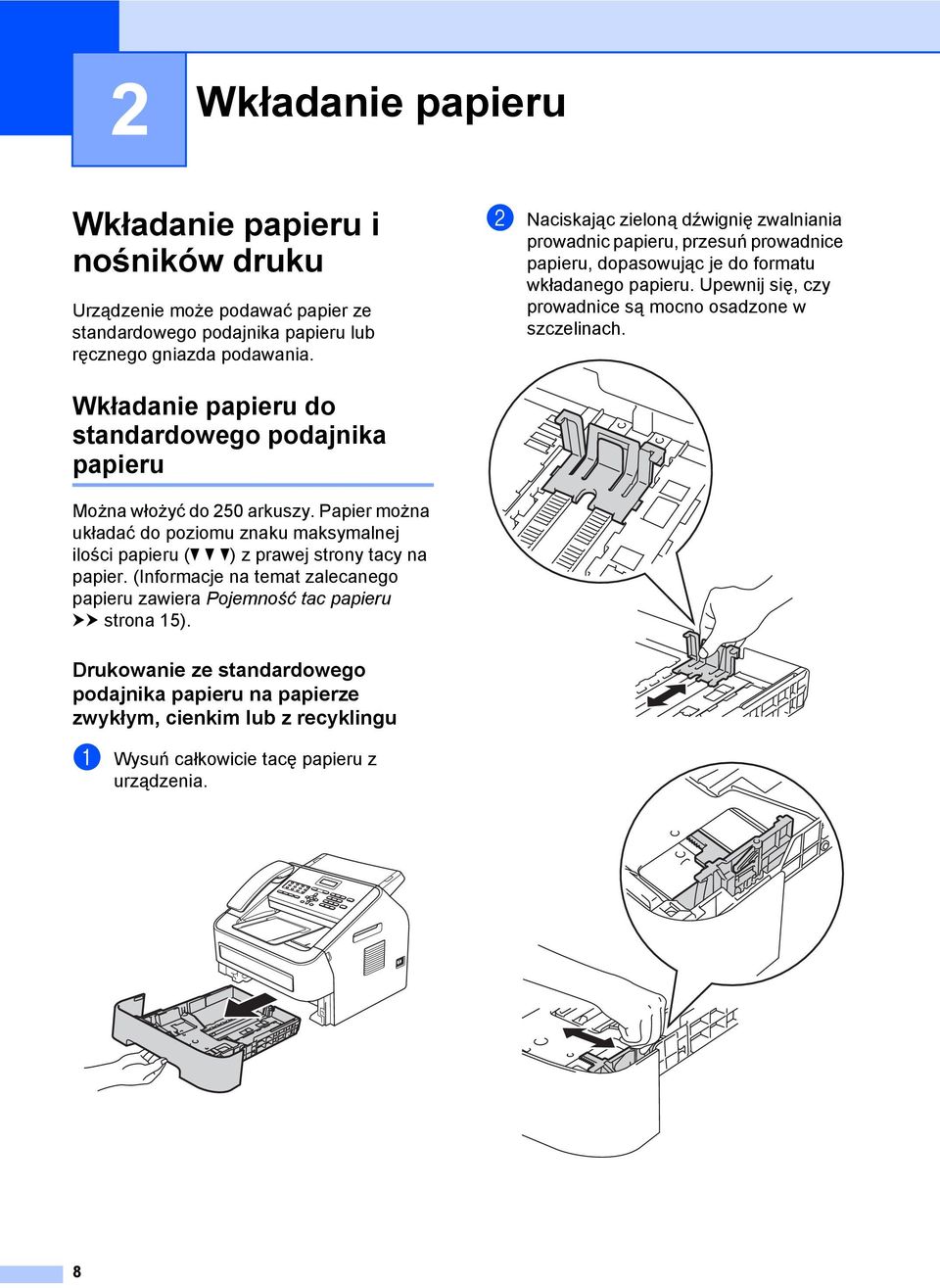

16 2 Wkładanie papieru 2 Wkładanie papieru i nośników druku 2 Urządzenie może podawać papier ze standardowego podajnika papieru lub ręcznego gniazda podawania. b Naciskając zieloną dźwignię zwalniania prowadnic papieru, przesuń prowadnice papieru, dopasowując je do formatu wkładanego papieru. Upewnij się, czy prowadnice są mocno osadzone w szczelinach. Wkładanie papieru do standardowego podajnika papieru 2 Można włożyć do 250 arkuszy. Papier można układać do poziomu znaku maksymalnej ilości papieru (b b b) z prawej strony tacy na papier. (Informacje na temat zalecanego papieru zawiera Pojemność tac papieru uu strona 15). Drukowanie ze standardowego podajnika papieru na papierze zwykłym, cienkim lub z recyklingu 2 a Wysuń całkowicie tacę papieru z urządzenia. 8

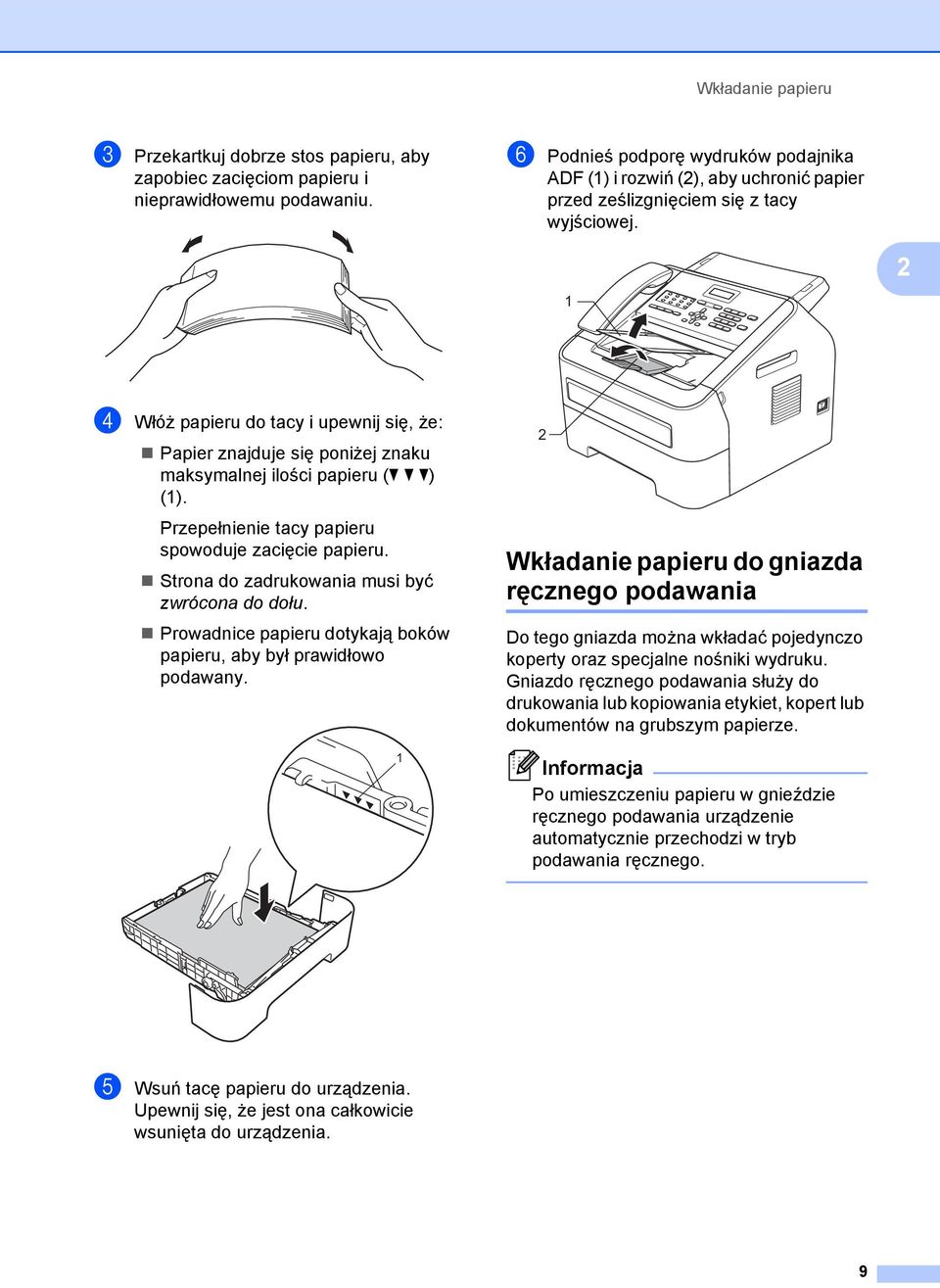

17 Wkładanie papieru c Przekartkuj dobrze stos papieru, aby zapobiec zacięciom papieru i nieprawidłowemu podawaniu. f Podnieś podporę wydruków podajnika ADF (1) i rozwiń (2), aby uchronić papier przed ześlizgnięciem się z tacy wyjściowej. 2 1 d Włóż papieru do tacy i upewnij się, że: Papier znajduje się poniżej znaku maksymalnej ilości papieru (b b b) (1). Przepełnienie tacy papieru spowoduje zacięcie papieru. Strona do zadrukowania musi być zwrócona do dołu. Prowadnice papieru dotykają boków papieru, aby był prawidłowo podawany. 1 2 Wkładanie papieru do gniazda ręcznego podawania 2 Do tego gniazda można wkładać pojedynczo koperty oraz specjalne nośniki wydruku. Gniazdo ręcznego podawania służy do drukowania lub kopiowania etykiet, kopert lub dokumentów na grubszym papierze. Informacja Po umieszczeniu papieru w gnieździe ręcznego podawania urządzenie automatycznie przechodzi w tryb podawania ręcznego. e Wsuń tacę papieru do urządzenia. Upewnij się, że jest ona całkowicie wsunięta do urządzenia. 9

18 Rozdział 2 Drukowanie z gniazda ręcznego podawania na papierze zwykłym, cienkim lub z recyklingu 2 a Podnieś podporę wydruków podajnika ADF (1) i rozwiń (2), aby uchronić papier przed ześlizgnięciem się z tacy wyjściowej, lub zdejmuj poszczególne strony bezpośrednio po ich wydrukowaniu. c Obiema rękami przesuń prowadnice papieru w gnieździe ręcznego podawania, dostosowując je do szerokości papieru, który ma zostać użyty. 1 2 b Otwórz pokrywę gniazda ręcznego podawania. d Obiema rękami umieść jeden arkusz papieru w gnieździe ręcznego podawania, aż przednia krawędź papieru dotknie rolki podawania papieru. Kiedy poczujesz, że urządzenie wciąga papier, puść go. 10

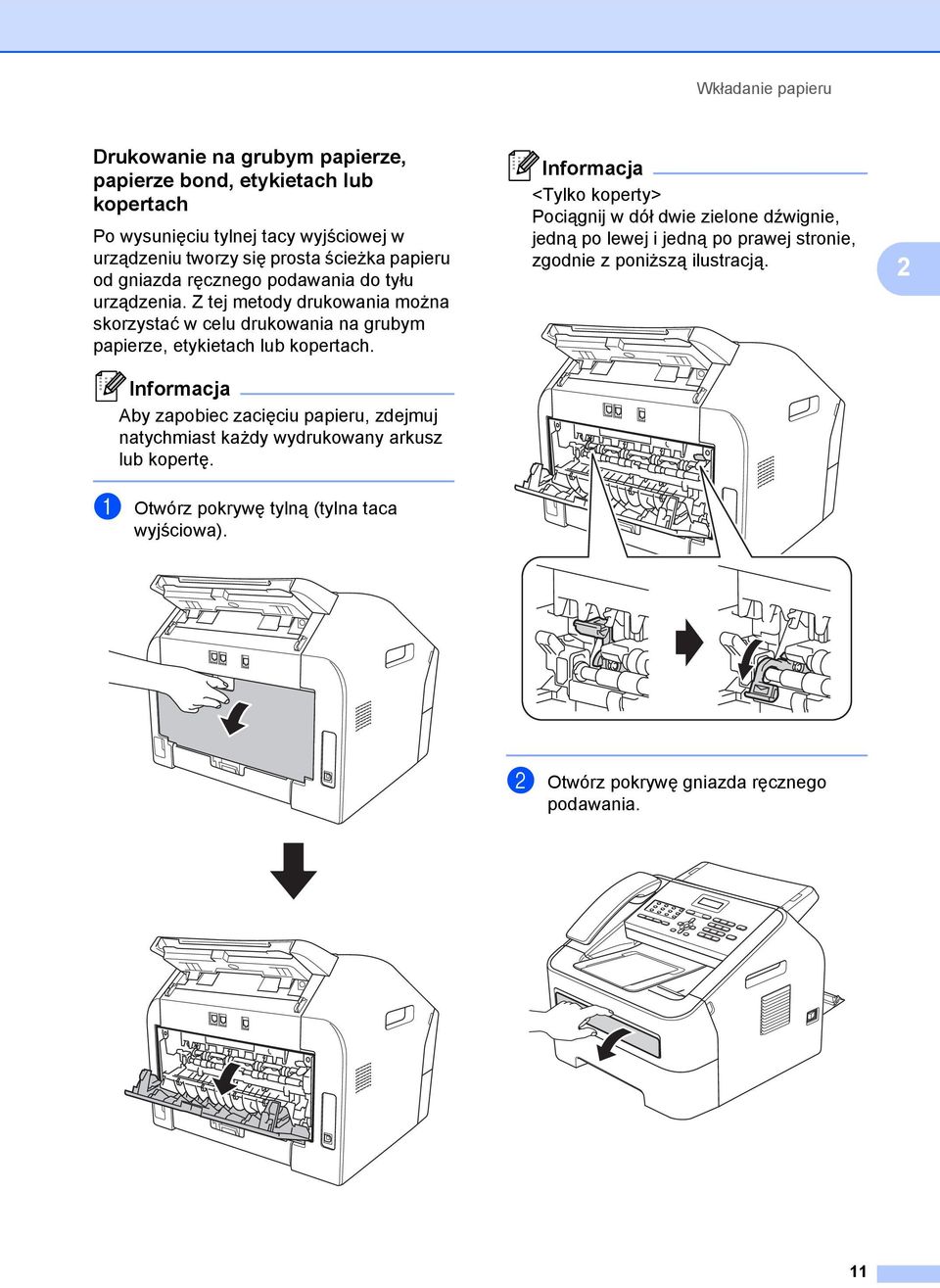

19 Wkładanie papieru Drukowanie na grubym papierze, papierze bond, etykietach lub kopertach 2 Po wysunięciu tylnej tacy wyjściowej w urządzeniu tworzy się prosta ścieżka papieru od gniazda ręcznego podawania do tyłu urządzenia. Z tej metody drukowania można skorzystać w celu drukowania na grubym papierze, etykietach lub kopertach. Informacja Aby zapobiec zacięciu papieru, zdejmuj natychmiast każdy wydrukowany arkusz lub kopertę. Informacja <Tylko koperty> Pociągnij w dół dwie zielone dźwignie, jedną po lewej i jedną po prawej stronie, zgodnie z poniższą ilustracją. 2 a Otwórz pokrywę tylną (tylna taca wyjściowa). b Otwórz pokrywę gniazda ręcznego podawania. 11

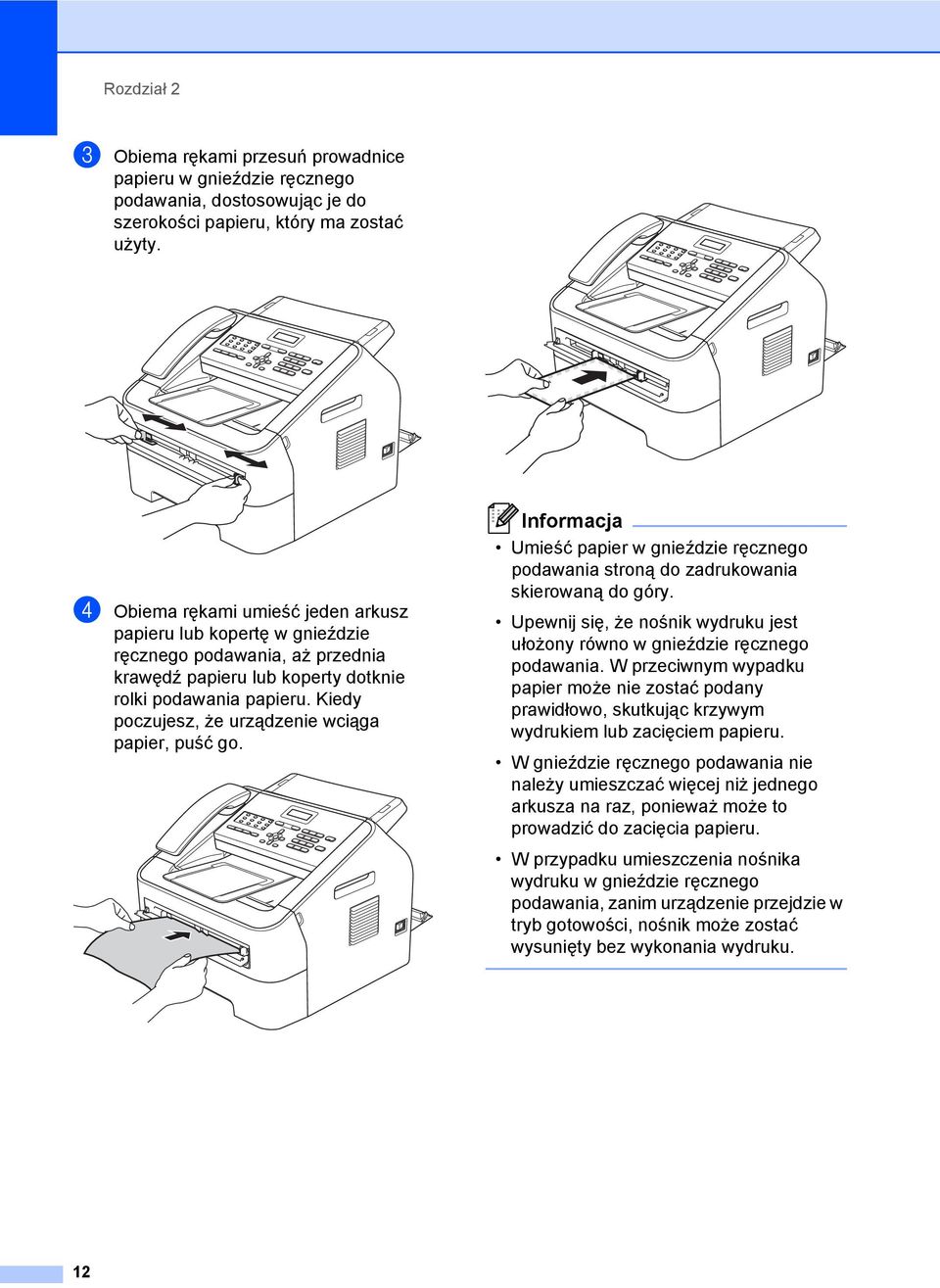

20 Rozdział 2 c Obiema rękami przesuń prowadnice papieru w gnieździe ręcznego podawania, dostosowując je do szerokości papieru, który ma zostać użyty. d Obiema rękami umieść jeden arkusz papieru lub kopertę w gnieździe ręcznego podawania, aż przednia krawędź papieru lub koperty dotknie rolki podawania papieru. Kiedy poczujesz, że urządzenie wciąga papier, puść go. Informacja Umieść papier w gnieździe ręcznego podawania stroną do zadrukowania skierowaną do góry. Upewnij się, że nośnik wydruku jest ułożony równo w gnieździe ręcznego podawania. W przeciwnym wypadku papier może nie zostać podany prawidłowo, skutkując krzywym wydrukiem lub zacięciem papieru. W gnieździe ręcznego podawania nie należy umieszczać więcej niż jednego arkusza na raz, ponieważ może to prowadzić do zacięcia papieru. W przypadku umieszczenia nośnika wydruku w gnieździe ręcznego podawania, zanim urządzenie przejdzie w tryb gotowości, nośnik może zostać wysunięty bez wykonania wydruku. 12

21 Wkładanie papieru Obszary nieskanowane i niezadrukowywane 2 Na poniższych rysunkach pokazano maksymalne obszary nieskanowane i niezadrukowywane. Obszary nieskanowane i niezadrukowywane mogą się różnić w zależności od rozmiaru papieru Funkcja Rozmiar dokumentu Góra (1) Dół (3) Lewa strona (2) Prawa strona (4) Faks List 3 mm 4 mm (wysyłanie) A4 3 mm 1 mm Kopiowanie List 3 mm 4 mm *pojedyncza kopia lub kopia 1/1 A4 3 mm 3 mm 2 13

22 Rozdział 2 Ustawienia papieru 2 Rodzaj papieru 2 Skonfiguruj urządzenie odpowiednio do papieru, jaki będzie używany. Zapewni to najwyższą jakość drukowania. a Naciśnij przycisk Menu, 1, 2, 1. b Naciśnij przycisk a lub b, aby wybrać opcję CIENKI, ZWYKŁY, GRUBY, GRUBSZY, PAPIER EKOLOG. lub ETYKIETA. Naciśnij przycisk OK. c Naciśnij przycisk Stop/Exit (Stop/Zakończ). Format papieru 2 Możesz drukować kopie na różnych formatach papieru: A4, listowy, Executive, A5, A5 L, A6, B5, lub B6, a dla faksów: A4 lub listowy. W przypadku zmiany formatu papieru na tacy należy również zmienić ustawienie formatu papieru, tak aby urządzenie dopasowało dokument lub przychodzący faks do strony. a Naciśnij przycisk Menu, 1, 2, 2. b Naciśnij przycisk a lub b, aby wybrać A4, LETTER, EXECUTIVE, A5, A5 L, A6, B5, lub B6. Naciśnij przycisk OK. c Naciśnij przycisk Stop/Exit (Stop/Zakończ). Obsługiwany papier i inne nośniki wydruku 2 Jakość drukowania może zależeć od typu używanego papieru. Można używać następujących typów nośników: cienki papier, zwykły papier, gruby papier, papier bond, papier z recyklingu, etykiety lub koperty. Aby uzyskać najlepsze wyniki, należy postępować według poniższych instrukcji: NIE należy układać równocześnie na tacy różnych typów papieru, ponieważ może to doprowadzić do zakleszczenia lub złego podawania papieru. Unikaj dotykania zadrukowanej powierzchni papieru tuż po drukowaniu. Przed zakupem dużej ilości papieru należy przetestować małą jego ilość, aby upewnić się, że jest odpowiedni. Zalecany papier i nośniki wydruku 2 Rodzaj papieru Pozycja Papier zwykły Xerox Premier TCF 80 g/m 2 Papier z recyklingu Etykiety Koperta Xerox Business 80 g/m 2 Xerox Recycled Supreme 80 g/m 2 Etykiety Avery do drukarek laserowych L7163 Seria Antalis River (DL) 14

23 Wkładanie papieru Typ i rozmiar papieru 2 Urządzenie może drukować na papierze podawanym ze standardowego podajnika papieru lub ręcznego gniazda podawania. Pojemność tac papieru 2 2 Standardowa taca papieru Gniazdo ręcznego podawania Rozmiar papieru Rodzaje papieru Liczba arkuszy A4, listowy, B5, Executive, A5, A5 (długa krawędź), A6, B6 Szerokość: 76,2 216 mm Długość: ,4 mm Papier zwykły, papier cienki i papier z recyklingu Papier zwykły, papier cienki, papier gruby, papier bond, papier z recyklingu, koperty, etykiety Do 250 [80 g/m 2 ] Pojedynczy arkusz [80 g/m 2 ] Specyfikacje dotyczące zalecanego papieru 2 Specyfikacje papieru stosowanego w tym urządzeniu. Gramatura g/m 2 Grubość Szorstkość m Ponad 20 s Sztywność cm 3 /100 Kierunek włókien Włókna długie Rezystancja objętościowa 10e 9-10e 11 om Rezystancja powierzchniowa 10e 9-10e 12 om-cm Wypełniacz CaCO 3 (obojętny) Zawartość popiołu Poniżej 23% wagi Jasność Ponad 80% Nieprzezroczystość Ponad 85% Używaj tylko papieru przeznaczonego do zwykłego kopiowania. Używaj tylko papieru o gramaturze od 75 do 90 g/m 2. Używaj wyłącznie papieru długowłóknistego o obojętnym Ph i wilgotności ok. 5%. To urządzenie może korzystać z papieru z recyklingu, zgodnego ze specyfikacją DIN

24 Rozdział 2 Obsługa i używanie papieru specjalnego 2 Urządzenie jest przeznaczone do pracy z większością typów papieru kserograficznego i papieru bond. Niemniej niektóre zmienne właściwości papieru mogą wpływać na jakość drukowania lub możliwości obsługi. Przed zakupem papieru najpierw należy przetestować kilka próbek, aby przekonać się, że uzyskiwane efekty są właściwe. Przechowuj papier w oryginalnym, szczelnym opakowaniu. Trzymaj papier ułożony płasko i z daleka od wilgoci, bezpośredniego światła słonecznego oraz ciepła. Ważne wskazówki dotyczące wyboru papieru: NIE NALEŻY stosować papieru do drukarek atramentowych, ponieważ może to spowodować zacięcie papieru lub uszkodzenie urządzenia. Jeśli używany jest papier wstępnie zadrukowany, nadruk na nim powinien być wykonany atramentem, który wytrzyma temperaturę procesu nagrzewania urządzenia wynoszącą 200 C. Jeśli wybrano papier bond, papier o chropowatej powierzchni lub też papier pofałdowany lub pofalowany, jakość wydruku może ulec pogorszeniu. Rodzaje papieru, jakich należy unikać 2 Ważne Niektóre typy papieru mogą nie sprawdzać się lub uszkadzać urządzenie. Papier, jakiego NIE należy używać: silnie teksturowany bardzo gładki lub błyszczący pomarszczony lub pozwijany Zwinięcie 2 mm lub większe może spowodować zacięcie papieru. powlekany lub wykończony chemicznie uszkodzony, pofałdowany lub pozaginany o gramaturze większej niż określona w specyfikacji w niniejszym podręczniku z zakładkami i zszywkami z nagłówkami wykonanymi techniką barwników niskotemperaturowych lub termokopiowania wielowarstwowy lub bez zawartości węgla przeznaczony do drukowania za pomocą drukarki atramentowej W przypadku użycia któregoś z wymieniowych powyżej typów papieru może dojść do uszkodzenia urządzenia. Tego typu uszkodzenie może nie być objęte żadną gwarancją firmy Brother ani umową serwisową. 16

25 Wkładanie papieru Koperty 2 W urządzeniu można stosować większość kopert przystosowanych do pracy z drukarkami laserowymi. Niemniej w przypadku niektórych kopert mogą powstać problemy z podawaniem i jakością wydruku, wynikające ze sposobu ich wykonania. Odpowiednia koperta powinna mieć krawędzie proste, dobrze zagięte, a brzeg prowadzący nie powinien być grubszy niż dwa arkusze papieru. Koperta powinna leżeć płasko i nie powinna być luźna ani słaba. Należy kupować dobrej jakości koperty u dostawcy, który wie, że mają być one stosowane z drukarką laserową. Gniazdo ręcznego podawania może podawać po jednej kopercie na raz. Przed rozpoczęciem drukowania lub zakupem większej liczby kopert zalecamy wydrukowanie koperty testowej, aby upewnić się, że druk jest zgodny z oczekiwaniem. wykonane z papieru o gramaturze wyższej, niż określona w specyfikacji urządzenia z nierównymi krawędziami lub krawędziami, które nie są idealnie prostokątne z okienkami, otworami, wycięciami lub perforacją z klejem na powierzchni (jak pokazano na rysunku poniżej) z podwójnymi zakładkami (jak pokazano na rysunku poniżej) 2 Rodzaje kopert, jakich należy unikać 2 Ważne Koperty, jakich NIE należy używać: uszkodzone, pozwijane, pomarszczone lub o nietypowym kształcie bardzo błyszczące lub silnie teksturowane z klamrami, zszywkami, zatrzaskami lub wiązaniami z zamknięciami samoprzylepnymi o luźnej budowie które nie są ostro sprasowane które są wytłaczane (mają wypukły napis) które wcześniej były zadrukowane drukarką laserową które są wstępnie zadrukowane wewnątrz których nie daje się równo ułożyć z zakładkami zamykającymi, które nie były zagięte w chwili zakupu z zakładkami zamykającymi (jak pokazano na rysunku poniżej) 17

26 Rozdział 2 z zakładkami po obu stronach (jak pokazano na rysunku poniżej) Rodzaje etykiet, jakich należy unikać 2 Nie używaj etykiet uszkodzonych, pozwijanych, pomarszczonych lub o nietypowym kształcie. W przypadku użycia któregoś z wymieniowych powyżej typów kopert może dojść do uszkodzenia urządzenia. Tego typu uszkodzenie może nie być objęte żadną gwarancją firmy Brother ani umową serwisową. Etykiety 2 Urządzenie umożliwia drukowanie na większości etykiet przeznaczonych do użycia w drukarkach laserowych. Etykiety powinny być wykonane z wykorzystaniem kleju na bazie akrylu, ponieważ materiał ten jest bardziej stabilny przy wysokich temperaturach, jakie występują w nagrzewnicy. Klej nie powinien stykać się z żadną częścią urządzenia, ponieważ stos etykiet może przykleić się do jednostki bębna lub rolek i doprowadzić do zacięcia papieru lub pogorszenia jakości druku. Między etykietami nie powinien być widoczny klej. Etykiety powinny być ułożone tak, aby zakrywały całą długość i szerokość arkusza. Zostawianie pustych przestrzeni może doprowadzić do odklejania etykiet, zacięcia papieru lub nieprawidłowego drukowania. Wszystkie etykiety używane w urządzeniu muszą wytrzymywać temperaturę 200 C przez czas 0,1 s. Do urządzenia można włożyć tylko jeden arkusz etykiet na raz. Ważne NIE należy wkładać arkuszy, z których część etykiet została już zużyta. Odsłonięty arkusz nośnika może doprowadzić do uszkodzenia urządzenia. Gramatura etykiet nie powinna przekraczać specyfikacji zawartej w niniejszym Podręczniku użytkownika. Etykiety o właściwościach przekraczających specyfikację mogą nie być poprawnie podawane i zadrukowywane oraz mogą doprowadzić do uszkodzenia urządzenia. NIE WOLNO ponownie używać ani wkładać arkuszy, które były już używane lub w których brakuje etykiet. 18

27 3 Wkładanie dokumentów 3 Sposób wkładania dokumentów 3 Z podajnika ADF (automatyczny podajnik dokumentów) można wysyłać faksy i wykonywać kopie. Używanie automatycznego podajnika dokumentów (ADF)3 Informacja Upewnij się, że dokumenty z płynem korekcyjnym lub pisane atramentem są całkowicie suche. Sposób wkładania dokumentów 3 a Rozwiń podpórkę dokumentów podajnika ADF (1) oraz podporę wydruków podajnika ADF (2). 3 Podajnik ADF może pomieścić do 20 stron i podaje każdy arkusz indywidualnie. Używaj standardowego papieru 80 g/m 2 i pamiętaj o przekartkowaniu stosu za każdym razem przed włożeniem go do podajnika ADF. Podajnik ADF może pomieścić do 30 arkuszy, o ile stos zostanie ułożony schodkowo i zostaną spełnione następujące warunki: Temperatura C Wilgotność: 50% 70% Papier: 80 g/m 2 2 b Dobrze przekartkuj strony. 1 Obsługiwane rozmiary dokumentów 3 Długość: 147,3 355,6 mm Szerokość: 147,3 215,9 mm Ciężar: g/m 2 Ważne NIE używaj papieru, który jest skręcony, pomarszczony, zgięty, rozerwany, zszyty, spięty spinaczem, sklejony lub oklejony taśmą. NIE używaj tektury, gazet ani tkanin. Aby uniknąć uszkodzenia urządzenia podczas korzystania z podajnika ADF, NIE wyciągaj dokumentu w trakcie jego podawania. 19

28 Rozdział 3 c Ułóż strony dokumentu w podajniku ADF schodkowo, ze stroną do zadrukowania skierowaną w dół oraz górną krawędzią skierowaną do przodu, aż poczujesz, że papier dotknął rolek podawania, a na wyświetlaczu LCD zmieni się komunikat. 1 d Wyreguluj prowadnice papieru (1), dopasowując je do szerokości dokumentu. Ważne Aby uniknąć uszkodzenia urządzenia podczas korzystania z podajnika ADF, NIE wyciągaj dokumentu w trakcie jego podawania. 20

29 4 Wysyłanie faksu 4 Jak wysłać faks 4 Poniżej przedstawiono sposób wysyłania faksu. a Aby wysłać faks lub zmienić ustawienia wysyłania lub odbierania faksów, naciśnij klawisz (FAX (FAKS)), aby podświetlił się na zielono. d Wprowadź numer faksu za pomocą klawiatury telefonicznej, klawisza wybierania jednoprzyciskowego lub (KSIĄŻKA ADRES.), a następnie wprowadź numer trzycyfrowy szybkiego wybierania. e Naciśnij przycisk Start. Urządzenie rozpocznie skanowanie i wysyłanie dokumentu. Informacja Aby anulować, naciśnij klawisz Stop/Exit (Stop/Zakończ). 4 b Umieść dokument zadrukowaną stroną w dół w podajniku ADF. (Patrz Używanie automatycznego podajnika dokumentów (ADF) uu strona 19). c Możesz ustawić rozdzielczość faksu lub kontrast. Aby zapoznać się z bardziej zaawansowanymi operacjami wysyłania faksów i ustawieniami, patrz Rozszerzony Podręcznik Użytkownika: Wysyłanie faksu. K.SERYJNA KONTRAST ROZDZIELCZ. FX TIMER TRANS.PAKIET ND.-CZAS RZ. POLL.NAD. STR.TYT.WŁ/WYŁ STR.TYT.-TEKST TRYB MIĘDZYN. Anulowanie w trakcie wysyłania faksu 4 Aby anulować wysyłanie faksu, naciśnij przycisk Stop/Exit (Stop/Zakończ). Jeśli wciśniesz Stop/Exit (Stop/Zakończ) w trakcie kiedy urządzenie wybiera numer lub wysyła, na wyświetlaczu LCD pojawi się prośba o potwierdzenie. WYBIERANIE #XXX 1.ANULUJ 2.WYJŚĆ WYSYŁ. #XXX SXX 1.ANULUJ 2.WYJŚĆ Aby anulować wysyłanie faksu, naciśnij przycisk 1. 21
