AUDYT ENERGETYCZNY OŚWIETLENIA ULICZNEGO NA TERENIE GMINY GOŁDAP

Transkrypt

1 Strona1 AUDYT ENERGETYCZNY OŚWIETLENIA ULICZNEGO NA TERENIE GMINY GOŁDAP Sporządził: MT Consulting Kręcicki, Strzelczyk Sp. J Ul. Wzgórze Bernadowo 228/4 Gdynia Autorzy : Marcin Strzelczyk Tomasz Kręcicki Nasza gmina przyciągająca światłem

2 Strona2 SPIS TREŚCI ROZDZIAŁ 1 Audyt - jego zakres i wymogi umowy z gminą Gołdap str. 2 ROZDZIAŁ 2 Wymagania i zalecenia w oświetleniu ulic według PN-EN oraz założenia przyjęte do audytu str. 4 ROZDZIAŁ 3 Wnioski wynikające z audytu oświetlenia ulicznego na terenie gminy Gołdap.. str. 9 ROZDZIAŁ 4 Prezentacja efektu ekonomicznego, jakościowego i ekologicznego proponowanej modernizacji oświetlenia całość gminy Gołdap. str. 12 ROZDZIAŁ 5 Prezentacja efektu ekonomicznego, jakościowego i ekologicznego proponowanej modernizacji oświetlenia część wiejska gminy Gołdap str. 18 ROZDZIAŁ 6 Prezentacja efektu ekonomicznego, jakościowego i ekologicznego proponowanej modernizacji oświetlenia część miejska gminy Gołdap.. str. 23 ROZDZIAŁ 7 Wyniki szczegółowe audytu oświetlenia ulicznego użytkowanego przez gminę w stosunku do obecnych wymagań normatywnych opis oświetlenia w poszczególnych sołectwach gminy Gołdap. str. 28 ROZDZIAŁ 8 Wyniki szczegółowe audytu oświetlenia ulicznego użytkowanego przez gminę w stosunku do obecnych wymagań normatywnych opis oświetlenia część miejska gminy Gołdap. str. 87 ROZDZIAŁ 9 Audyt jako czynnik stymulujący sposób myślenia o oświetleniu w gminie Gołdap - strategiczne cele audytu oświetlenia ulicznego..str. 207 ROZDZIAŁ 10 Prezentacja systemu PLANET zarządzanie i sterowanie oświetleniem ulicznym..str. 210 ZAŁĄCZNIKI 1) Zestawienie opraw w podziale na sołectwa gminy Gołdap oraz punktów zasilania 2) Zestawienie opraw na terenie miasta Gołdap oraz punktów zasilania

3 Strona3 ROZDZIAŁ 1 Audyt - jego zakres i wymogi umowy z gminą Gołdap

4 Strona4 ROZDZIAŁ 1 Audyt - jego zakres i wymogi umowy z gminą Gołdap 1.1 Wprowadzenie Odpowiedzialność za sprawne funkcjonowanie systemów infrastruktury technicznej, w tym oświetlenia, spoczywa na samorządach miast i gmin. Ciągle rosnące zadania finansowe zmuszają władze samorządowe do szukania oszczędności, również w wydatkach na cele oświetleniowe. Należy w tym miejscu nadmienić, że modernizacje oświetleniowe są jedynymi inwestycjami komunalnymi zwracającymi poniesione nakłady inwestycyjne. Punktem wyjścia do kompleksowego ujęcia problematyki oświetlenia danej gminy jest określenie aktualnego stanu oświetlenia. Jedynym sposobem obiektywnego wyznaczenia stanu oświetlenia na danej drodze są pomiary bezpośrednie oraz fachowa ocena subiektywna ekspertów. Na podstawie pomiarów oświetlenia ulicznego można wyznaczyć podstawowe parametry świetlne na drodze oraz określić ich zgodność z odpowiednimi normami przedmiotowymi. 1.2 Inwentaryzacja i plan modernizacji klucz do sukcesu Punktem wyjściowym jest posiadanie aktualnej, wiarygodnej i pełnej inwentaryzacji oświetlenia drogowego na swoim obszarze. Bez tego efekt modernizacji jest nieprzewidywalny i może wiązać się z przeszacowaniem lub częściej niedoszacowaniem inwestycji. Inwentaryzacja powinna zawierać pełną informację o istniejących oprawach (typ i moc używanej lampy) i parametrach geometrycznych instalacji oświetleniowych (wysokość montażu, odstęp między słupami, odległość słupa od jezdni, szerokość jezdni i liczba pasów ruchu). 1.3 Cel i zakres audytu Niniejszy dokument przedstawia wyniki prac sprawdzenia stanu oświetlenia ulicznego użytkowanego przez gminę. Analiza wskazanych przez Zamawiającego urządzeń oświetlenia ulic została przeprowadzona w oparcie o zawartą umowę miedzy stronami. Przedmiot zamówienia dotyczył usługi sprawdzenia rzeczywistych parametrów oświetlenia będącego w utrzymaniu gminy. Ta analiza ma być drogowskazem w planowaniu remontów i modernizacji oświetlenia a także dać pogląd na stan oświetlenia i jego zgodność z obowiązującymi normami. Z opracowania ma wynikać, gdzie modernizacja oświetlenia przyniesie najwięcej oszczędności i w jakim szacowanym czasie te nakłady się zwrócą. W audycie zawarto również zagadnienia związane z elementami strategii oświetleniowej oraz propozycje instalacji na terenie gminy systemu zarządzania oświetleniem ulicznym Planet. W wyniku przeprowadzonego audytu dokonano badań oświetlenia ulicznego w gminie Gołdap i ustalono aktualne klasy oświetleniowe ulic w świetle obowiązującej w Polsce europejskiej normy oświetleniowej PN- EN Jednocześnie zostały wskazane obszary, gdzie celowe byłoby dokonanie modernizacji oświetlenia. Propozycja zmian zawiera opis efektu ekonomicznego dotyczącego szybkiego zwrotu poniesionych nakładów jak i ekologicznego związanego z redukcją zużycia energii elektrycznej i redukcją CO 2. We wnioskach końcowych zwrócono szczególną uwagę na problem jednolitej koncepcji oświetlenia gminy. Stwierdzono, że tylko spójna koncepcja polityki oświetlenia może przynieść właściwy, pożądany efekt.

5 Strona5 ROZDZIAŁ 2 Wymagania i zalecenia w oświetleniu ulic według PN-EN oraz założenia przyjęte do audytu

6 Strona6 ROZDZIAŁ 2 Wymagania i zalecenia w oświetleniu ulic według PN-EN oraz założenia przyjęte do audytu 2.1 Wprowadzenie W porze ciemnej, po zmierzchu, warunki widzenia bardzo się pogarszają, co wiąże się ze spadkiem bezpieczeństwa oraz mniejszą wygodą użytkowników dróg. Zastosowanie elektrycznego oświetlenia stwarza możliwość zmiany tej sytuacji i zapewnienia użytkownikom (kierującym pojazdami i pieszym) warunków dla zachowania bezpieczeństwa jazdy i bezpieczeństwa poruszania się osób. Europejski Komitet Normalizacyjny (CEN) opracował projekt normy EN13201, która została przez Polski Komitet Normalizacyjny (PKN) przyjęta jako obowiązująca norma Oświetlenia dróg. Obecnie obowiązująca norma składa się z czterech części: 1 - CEN/TR : Tytuł: Oświetlenie dróg - Część 1: Wytyczne dotyczące wyboru klas oświetlenia 2 - PN-EN : Tytuł: Oświetlenie dróg - Część 2: Wymagania eksploatacyjne 3 - PN-EN : Tytuł: Oświetlenie dróg - Część 3: Obliczenia parametrów oświetleniowych 4 - PN-EN : Tytuł: Oświetlenie dróg - Część 4: Metody pomiaru efektywności oświetlenia 5 - PN-EN : Tytuł: Oświetlenie dróg - Część 5: Wskaźniki efektywności energetycznej 2.2 Parametry i kryteria w oświetleniu dróg A. W przypadku oświetlenia dróg na których dominujące znaczenia ma ruch samochodowy, podstawowymi czynnikami są; poziom luminancji, równomierność luminancji, ograniczenie olśnienia, prowadzenie wzrokowe. Parametry te wpływają na komfort widzenia oraz na wydolność wzrokową kierowcy. Bardzo ważnym parametrem jest luminancja nawierzchni - parametr określający jaskrawość danej drogi, widziany przez obserwatora poruszającego się w określonym kierunku. Wartość luminancji zależy nie tylko od poziomu natężenia oświetlenia, ale również od rodzaju opraw, jasności drogi i odbić od nawierzchni. B. W przypadkach, kiedy mamy do czynienia z drogami o mniejszym znaczeniu komunikacyjnym lub są to obszary kolizyjne, skrzyżowania, ronda wtedy norma zaleca stosowanie kryteriów opartych o natężenie oświetlenia.

7 Strona7 Tabela 1. Kryteria oświetlenia drogowego Wymagania oświetleniowe Wydolność wzrokowa Komfort widzenia Poziom luminancji Średnia luminacja nawierzchni L śr Średnia luminacja nawierzchni L śr Równomierność luminancji Całkowita równomierność luminacji U 0 =L min /L śr Równomierność wzdłużna U l =L min /L max Olśnienie Przyrost progowy TI Wskaźnik ograniczenia olśnienia G 2.3 Wybór klasy oświetlenia Pierwszym etapem jest sprecyzowanie sytuacji oświetleniowej, jaka panuje na danej drodze. Proces ten wymaga określenia: dopuszczalnych prędkości, głównych użytkowników drogi, dopuszczalnych użytkowników drogi, wykluczonych użytkowników drogi. 2.4 Wymagania oświetleniowe Jeśli już mamy określoną klasę oświetleniową możemy z tabel odczytać wartości parametrów, jakie należy zapewnić do prawidłowego oświetlenia danej drogi. Poniżej zaprezentowane są podstawowe klasy oświetleniowe Dla dróg o dużym i średnim natężeniu ruchu kryteria są opracowane w oparciu o poziom luminancji jezdni, czyli klasy M. Tabela 2. Klasy oświetlenia ME KLASA Lśr [cd/m2] (wartość najniższa wartość oczekiwana) Luminancja jezdni przy suchej nawierzchni U o (wartość najniższa) U 1 (wartość najniższa) f TI w % (wartość największa) R EI (wartość najniższa) M1 2,0 0,4 0,7 10 0,35 M2 1,5 0,4 0,7 10 0,35 M3 1,0 0,4 0,6 15 0,30 M4 0,75 0,4 0,6 15 0,30 M5 0,5 0,35 0,4 15 0,30 M6 0,3 0,35 0,4 20 0, Obszary kolizyjne, strefy parkingowe, ronda, skrzyżowania sprecyzowane są za pomocą poziomu natężenia oświetlenia i odpowiadają im klasy C.

8 Strona8 Tabela 3. Klasy oświetlenia CE Klasa C0 C1 C2 C3 Poziome natężenie oświetlenia Ēśr (eksploatacyjne minimum) U o (minimum) 50 0,4 30 0,4 20 0,4 15 0,4 C4 10 0,4 C5 7,5 0, Dla stref, w których dozwolona jest niewielka prędkość to jest drogi osiedlowe, parkingi, strefy dla pieszych przyjęto kryteria opisane za pomocą klasy P. Tabela 4. Klasy oświetlenia S Klasa P1 P2 Poziome natężenie oświetlenia Ēśr (eksploatacyjne minimum) w lx E min w Ix (eksploatacyjne) P3 7,5 1,5 S4 5 1 P5 P6 P7 3 0,6 2 0,4 nie określa się nie określa się Są to podstawowe trzy klasy oświetleniowe. Norma kładzie również nacisk na inne aspekty oprócz parametrów oświetleniowych, są to aspekty środowiskowe i wygląd instalacji. Natomiast wygląd instalacji to nie tylko estetyka samych słupów i opraw oświetleniowych, ale także sposób prowadzenia wzrokowego, lokalizacja opraw względem otoczenia, temperatura barwowa źródeł światła. 2.5 Elementy składowe audytu oświetlenia ulicznego Celem audytu oświetlenia było przeprowadzenie badania całego układu i określenie możliwości podniesienia efektywności energetycznej oraz zmniejszenia kosztów użytkowania oświetlenia, a także określenie celowości podjęcia inwestycji modernizacyjnej i wskazanie optymalnego sposobu jej realizacji Stan aktualny W pierwszym etapie zbadano stan systemu oświetlenia drogowego. Inwentaryzacja zawiera pełną informację o istniejących oprawach oraz parametrach geometrycznych instalacji oświetleniowych (wysokość montażu, odstęp między słupami, odległość słupa od jezdni, szerokość jezdni i liczba pasów ruchu). Uwzględnione

9 Strona9 parametry dróg zostały zebrane w wyniku pomiarów polowych. Otrzymane z pomiarów polowych dane o systemie oświetlenia zostały uporządkowane i przeniesione do bazy danych. Następnie dokonano pomiarów natężenia oświetlenia ulicznego. W kolejnym etapie audytu zbadano zgodność oświetlenia ulicznego w Gminie Gołdap z normą PN-EN Dla zadanej kategorii drogi sprawdzono czy współczynniki luminancji i olśnienia są zgodne z normą. Obliczeń dokonano przy pomocy programu Dialux. W wyniku przeprowadzonych obliczeń i pomiarów zebrano materiał, który pozwolił przygotować raport potrzebny do oceny oświetlenia Stan proponowany recepta Druga część audytu zawiera analizę opłacalności modernizacji oświetlenia ulicznego w oparciu o następujące założenia: Spadek opłat za zużycie energii elektrycznej i wzrost efektywności energetycznej Zwiększenie jakości widzenia i komfortu wizualnego użytkowników drogi Zmniejszone emisji CO 2 i uzyskanie znacznego efektu ekologicznego W analizie porównano koszty eksploatacji oświetlenia przed i po modernizacji. Do analizy przyjęto: czas świecenia oprawy: 4024 h rocznie koszt energii 0,40 zł za kwh netto wskaźnik emisji CO 2 dla polskich sieci elektroenergetycznych wynoszący WE = 812,412 kg/mwh (czyli 0,812 kg/kwh) 2.6 Wnioski W dalszej części audytu wskazano na kierunki rozwoju oświetlenia, sposób zarządzania kwestiami oświetlenia, kierunki rozwoju polityki oświetleniowej oraz miejsce oświetlenia oraz energii elektrycznej w życiu gminy.

10 Strona10 Rozdział 3 Wnioski wynikające z audytu oświetlenia ulicznego na terenie gminy Gołdap

11 Strona11 Rozdział 3 Wnioski wynikające z audytu oświetlenia ulicznego na terenie gminy Gołdap Przeprowadzony audyt oświetlenia ulicznego znajdującego się na terenie gminy pozwolił na wyciągnięcie kilku istotnych wniosków: Obszar gminy obsługiwany jest przez Zakład Energetyczny - PGE SA. Oświetlenie o dużych mocach 150 W, na ulicach nie wymagających tak wysokich mocy. Duża ilość energochłonnego oświetlenia rtęciowego. Niekorzystne wizerunkowo łączenie różnych rodzajów światła na drogach (rtęć + soda). Duże odległości pomiędzy oprawami na terenie ulic konieczne dołożenie opraw w II Etapie modernizacji szczególnie część wiejska Duża energochłonność oświetlenia na terenie części uzdrowiskowej Mała ilość oświetlenia LED na terenie gminy. Dominująca sieć napowietrzna podatna na uszkodzenia i warunki atmosferyczne. Brak systemów zarządzania oświetleniem oraz redukcji mocy. Duża nierównomierność oświetlenia oprawy w odległości m od siebie. Oddawanie barw - na terenie gminy zamontowane jest w większości oświetlenie sodowe, stąd poziom oddawania barw jest niski. Barwa żółta korzystna jest ewentualnie w obszarach dróg szybkiego ruchu i arterii komunikacyjnych. Prowadzenie wzrokowe jest to istotny parametr na drogach krętych, gdzie po linii oświetlenia można stwierdzić w jakim kierunku biegnie droga. Większość ulic w gminie spełnia te parametry. UMOWY NA DOSTAWĘ ENERGII PUNKTY ZASILANIA Zawarte umowy na dostawę i sprzedaż energii elektrycznej z analizy otrzymanych materiałów wynika, iż średnia stawka za zakup energii (0,19 zł netto za 1 kwh)oraz przesył to około 0,20 zł netto za 1 kwh. Taryfy obecne na większości punktów poboru to c12b taryfa odpowiednia do celów oświetleniowych. Moc zainstalowana na terenie gminy, moc umowna i rzeczywista w poszczególnych punktach zasilania to obecnie od 1 kw do 20 kw. Wymiana oświetlenia na LED pozwoli na znaczne obniżenie wymaganej mocy na całej sieci oraz na poszczególnych punktach zasilania. Stawki za konserwację oświetlenia są na poziomie 3,50 zł na punkt poziom zadowalający ale po modernizacji będzie możliwa ich dalsza obniżka (brak umowy stałej za konserwację punktu świetlnego) W wyniku audytu rekomendujemy wymianę oświetlenia należącego do gminy oraz PGE SA na oświetlenie LED. Proponujemy również zastosowanie nowoczesnego systemu sterowania oświetleniem PLANET (opis w rozdziale 10). System sterowania prowadzi do dodatkowych oszczędności zwłaszcza w kosztach konserwacji opraw.

12 Strona12 Rekomendowany przez nas wariant modernizacji to obejmujący wymianę opraw istniejących na oprawy LED oraz instalację systemu zarządzania oświetleniem. Projekt można realizować w dwóch etapach: Etap 1 modernizacja istniejących opraw na istniejących słupach wraz z systemem sterowania Etap 2 zakup nowych opraw LED na nowe slupy dodatkowe oprawy (oprawy wyposażone z system sterowania).

13 Strona13 ROZDZIAŁ 4 Prezentacja efektu ekonomicznego, jakościowego i ekologicznego proponowanej modernizacji oświetlenia całość gminy Gołdap

14 Strona14 Rozdział 4 Prezentacja efektu ekonomicznego, jakościowego i ekologicznego proponowanej modernizacji oświetlenia na terenie gminy Gołdap Modernizacja oświetlenia + system sterowania oświetleniem Proponowany sposób modernizacji jest najbardziej optymalnym rozwiązaniem z punktu widzenia kosztów oraz możliwości finansowych zamawiającego. Audytorzy w omawianym wariancie przyjęli modernizację systemu oświetleniowego zakwalifikowanego podczas szczegółowej inwentaryzacji do wymiany. Modernizacja oświetlenia zakłada wymianę starych energochłonnych i nieefektywnych energetycznie opraw sodowych wraz z ich zabezpieczeniem itp. Modernizacja zakłada również wymianę wysięgników. Dodatkowo modernizacja zakłada wprowadzenie systemu sterowania oświetleniem Planet. 1. ANALIZA EFEKTÓW MODERNIZACYJNYCH MOCE OPRAW Moc oraz ilość opraw przed modernizacją Moc oraz ilość opraw po modernizacji 2603 oprawy ( W) 2603 oprawy ( W) Spadek mocy zainstalowanej o W (281,52 kw) spadek mocy o 74 % 2. ANALIZA EFEKTÓW MODERNIZACYJNYCH ZUŻYCIE I OPŁATY ZA ENERGIĘ ELEKTRYCZNĄ 0,40 zł za kwh (całość kosztów energii tj. zakup + dystrybucja) z instalacją systemu sterowania oświetleniem Zużycie energii przed modernizacja koszty energii przed modernizacja Zużycie energii po modernizacji kwh Koszty energii po modernizacji kwh , 00 Spadek dodatkowy o 40 % w wyniku instalacji systemu sterowania ( kwh) kwh , 00 Spadek zużycia energii elektrycznej o: kwh (84 %).

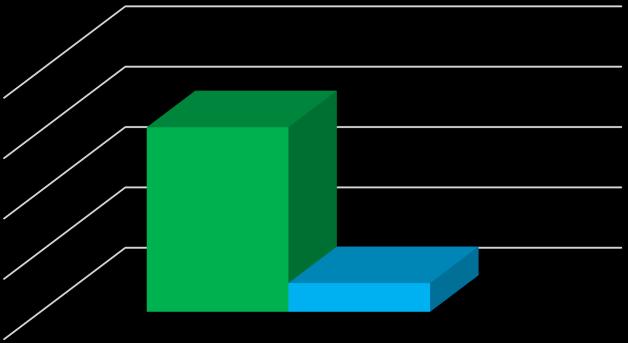

15 Strona Spadek opłat za energię elektryczną po modernizacji: zł OPŁATY ZA ENERGIĘ zł , zł95 034, ANALIZA EFEKTÓW MODERNIZACYJNYCH EMISJA CO 2 zastosowano wskaźnik emisji CO 2 dla polskich sieci elektroenergetycznych wynoszący WE = 812 kg/mwh (czyli 0,812 kg/kwh). Emisja CO 2 przed modernizacją Emisja CO 2 po modernizacji 1240 ton 235 ton EMISJA CO2 1 Spadek emisji o: 1005 ton (znaczna ilość w mieście o statusie uzdrowiska)

16 Strona16 4. ANALIZA EFEKTÓW MODERNIZACYJNYCH KOSZTY KONSERWACJI (przyjęto koszty średnie konserwacji zgodnie z umową z firmą zewnętrzną : ,00 brutto, zł netto ) koszty cała gmina (zlecanie prac) Koszty przed modernizacją: 45 zł za oprawę rocznie, 3,75 zł miesięcznie Koszty po modernizacji: 1 zł za oprawę miesięcznie, 12 zł rocznie zł zł rocznie Spadek kosztów o ,00 zł (dzięki instalacji systemu sterowania oświetleniem spadają koszty konserwacji) 5. Analiza rentowności modernizacji (koszty netto) Ilość opraw ulicznych: 2603 sztuk Koszt zakupu opraw : zł Koszt robocizny : 100 zł za oprawę (100 zł x 2603 opraw): Koszt zakupu nowych wysięgników (353 sztuki x 150 zł): Koszt instalacji systemu sterowania (2627opraw* x 600 zł): zł zł zł RAZEM KOSZTY MODERNIZACJI OŚWIETLENIA GMINA GOŁDAP ,00 zł netto razem z istniejącymi oprawami LED EFEKTY MODERNIZACJI NETTO: Spadek opłat za zużycie energii elektrycznej: Różnica w kosztach konserwacji opraw: RAZEM EFEKT MODERNIZACYJNY: ,00 zł ,00 zł zł Stopa zwrotu w latach :7,5 roku (Od cen katalogowych zwyczajowe obniżki cen stosowane przez producentów to około %. Dlatego zwrot inwestycji może być szybszy około 6 lat.)

17 Strona17 ARGUMENTY ZA MODERNIZACJĄ OŚWIETLENIA NA OPRAWY LED Wyższa skuteczność świetlna opraw LED, Lepsze rozpoznawanie kolorów białe światło, Lepsza odporność na niższą temperaturę w okresie zimowym, Wysoka trwałość diod, Silna kierunkowość światła, Niższe zużycie energii elektrycznej, Niższe opłaty za energię, Niższa emisja CO 2, Spadek kosztów eksploatacji. 1) bardzo duża sprawność [czyli bardzo małe straty podczas przetwarzania prądu elektrycznego w światło, co bezpośrednio przekłada się na oszczędności] 2) skupiona wiązka światła (diody LED dzięki bardzo małemu punktowi wytwarzającemu światło nie potrzebują odbłyśników i luster aby uzyskać wąską, skupioną wiązkę światła, wystarczy jedna, prosta soczewka ) 3) brak uderzenia prądowego przy włączaniu. Dzieje się tak dlatego, że zimny żarnik ma znacznie mniejszą rezystancję niż gorący, więc dopóki się nie rozgrzeje pobiera dużo większy prąd. Oznacza to, że częste włączanie żarówek nie tylko zwiększa zużycie prądu ale również skraca życie żarówki. Diody nie posiadają tej dolegliwości 4) bardzo długa żywotność. Markowe diody mają żywotność na poziomie tysięcy godzin. Nie jest to jednak czas pracy, po jakim dioda spali się jak żarówka. Diody nie przestają świecić nagle tylko stopniowo tracą swoją jasność. Większość dobrych producentów podaje więc żywotność jako czas świecenia, po którym dioda straci 30% swojej jasności. W praktyce oznacza to, że po tych 30 tysiącach godzin dioda jeszcze przez wiele kolejnych lat będzie nam świeciła, tyle że coraz słabiej! 5) odporność na uszkodzenia - diody LED dzięki swojej zwartej budowie i braku luźnych czy kruchych części mechanicznych (żarnik, szkło, itp.) są bardzo odporne na uszkodzenia mechaniczne, jak również na wilgoć i niską temperaturę. Bez problemu znoszą drgania, wstrząsy czy upadki 6) ekologia - diody LED nie zawierają rtęci ani innych szkodliwych dla środowiska substancji a dzięki ich długowieczności rzadko się je wyrzuca. Zawierają oczywiście odrobinę związków chemicznych odpowiadających za kolor świecenia ale z uwagi na gabaryty jest ich niewiele i są nieszkodliwe 7) wąskie pasmo promieniowania - światło generowane przez diody posiada bardzo wąski zakres promieniowania, bo dioda wysyła tylko jedną długość fali (inaczej kolor). Dzięki temu kolory światła diodowego są bardzo nasycone i wyglądają

18 Strona18 znacznie lepiej niż z innych źródeł. Ponadto światło diodowe nie zawiera w sobie ani podczerwieni ani ultrafioletu (chyba że dioda właśnie w tym zakresie ma świecić). 8) niskie napięcie zasilania - pojedyncze diody LED potrzebują napięcia zasilania od 2 do 4 V. Często łączy je się w szeregi pracujące przy 12V, ale to wciąż bardzo bezpieczne napięcie i przy zastosowaniu dobrego zasilacza nie ma ryzyka porażenia. Przy dużych mocach może to jednak być wadą!! 9) łatwość sterowania - dzięki niskiemu, stałemu napięciu pracy oraz bardzo dużej szybkości diod LED, ich sterowanie za pomocą modulacji PWM jest bardzo łatwe i powszechnie dostępne. Ogranicza to znacznie koszt urządzeń sterujących oraz otwiera wiele nowych możliwości.

19 Strona19 ROZDZIAŁ 5 Prezentacja efektu ekonomicznego, jakościowego i ekologicznego proponowanej modernizacji oświetlenia część wiejska gminy Gołdap

20 Strona20 Rozdział 5 Prezentacja efektu ekonomicznego, jakościowego i ekologicznego proponowanej modernizacji oświetlenia na terenie gminy Gołdap część wiejska Modernizacja oświetlenia + system sterowania oświetleniem Proponowany sposób modernizacji jest najbardziej optymalnym rozwiązaniem z punktu widzenia kosztów oraz możliwości finansowych zamawiającego. Audytorzy w omawianym wariancie przyjęli modernizację systemu oświetleniowego zakwalifikowanego podczas szczegółowej inwentaryzacji do wymiany. Modernizacja oświetlenia zakłada wymianę starych energochłonnych i nieefektywnych energetycznie opraw sodowych oraz rtęciowych. Modernizacja zakłada również wymianę wysięgników. Dodatkowo modernizacja zakłada wprowadzenie systemu sterowania oświetleniem. ANALIZA EFEKTÓW MODERNIZACYJNYCH MOCE OPRAW Moc oraz ilość opraw Moc oraz ilość opraw po modernizacji przed modernizacją 739 opraw ( W) 739 opraw ( W) Spadek mocy zainstalowanej o W (92,33 kw) spadek mocy o 74 % ANALIZA EFEKTÓW MODERNIZACYJNYCH ZUŻYCIE I OPŁATY ZA ENERGIĘ ELEKTRYCZNĄ 0,40 zł za kwh (całość kosztów energii tj. zakup + dystrybucja) z instalacją systemu sterowania oświetleniem Zużycie energii przed modernizacja koszty energii przed modernizacja Zużycie energii po modernizacji kWh Koszty energii po modernizacji kwh zł Spadek dodatkowy o 40 % w wyniku instalacji systemu sterowania ( kwh) kwh zł Spadek zużycia energii elektrycznej o: kwh (85 %)

21 Strona21 Spadek opłat za energię elektryczną po modernizacji: zł. ANALIZA EFEKTÓW MODERNIZACYJNYCH EMISJA CO 2 zastosowano wskaźnik emisji CO 2 dla polskich sieci elektroenergetycznych wynoszący WE = 812 kg/mwh (czyli 0,812 kg/kwh). Emisja CO 2 przed modernizacją Spadek emisji o: 301,71 t Emisja CO 2 po modernizacji 406,74 t 105,03 t

22 Strona22 ANALIZA EFEKTÓW MODERNIZACYJNYCH KOSZTY KONSERWACJI (przyjęto koszty średnie konserwacji zgodnie z umową z firmą zewnętrzną : ,00 brutto, zł netto ) koszty cała gmina (zlecanie prac) Koszty przed modernizacją: 45 zł za oprawę rocznie, 3,75 zł miesięcznie Koszty po modernizacji: 1 zł za oprawę miesięcznie, 12 zł rocznie ,00 zł rocznie 8868,00 zł rocznie Spadek kosztów o zł rocznie (dzięki instalacji systemu sterowania oświetleniem spadają koszty konserwacji) 5. Analiza rentowności modernizacji Ilość opraw ulicznych: 739 sztuk Oprawa RAGNI LED TEKK-S-ASY06-16L(2x8)4000K 500mA, 1 x 16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm: 116 sztuk x 1140 zł netto = zł netto Oprawa RAGNI LED Tekk S ASY 06 16L 700mA, moc 36 W, strumień świetlny 3932 lm: 136 sztuk x 1140 zł netto = zł netto Oprawa RAGNI LED TEKK-S-ASY06-32L(2x8)4000K350mA, 1 x 32L(2x8)4000K350mA moc 34 W / strumień świetlny 4294 lm: 23 sztuki x 1413 zł netto = zł netto Oprawa RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA, moc 49 W, strumień świetlny 6197 lm: 151 sztuk x 1413,00 zł netto = zł netto Oprawa RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, x 32L(2x8)4000K700mA 69 W / 7863 lm: 47 sztuk x 1413 zł netto = zł netto Oprawa RAGNI LED TEKK-S-ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm: 25 sztuk x 1140 netto = zł netto Oprawa RAGNI LED TEKK-S-ASY07-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm: 91 sztuk x 1140 zł netto = zł netto Opraw RAGNI LED TEKK-S-ASY07-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6206,6 lm: 37 sztuk x 1413 zł netto = zł netto Opraw RAGNI LED TEKK-S-ASY08-32L(2x4) 4000K700mA, moc 69 W strumień świetlny 7863 lm: 24 sztuki x 1583 zł netto = zł netto RAZEM: Koszt zakupu opraw zł netto Koszt robocizny : 100 zł za oprawę (100 zł x 739 opraw): zł netto Koszt zakupu nowych wysięgników (259 sztuk x 150 zł): zł netto Koszt instalacji systemu sterowania (739 opraw x 600 zł netto ): zł netto RAZEM KOSZTY MODERNIZACJI : zł netto EFEKTY MODERNIZACJI: Spadek opłat za zużycie energii elektrycznej: zł netto Różnica w kosztach konserwacji opraw: zł netto RAZEM EFEKT MODERNIZACYJNY: zł netto

23 Strona23 ROZDZIAŁ 6 Prezentacja efektu ekonomicznego, jakościowego i ekologicznego proponowanej modernizacji oświetlenia część miejska gminy Gołdap

24 Strona24 Rozdział 6 Prezentacja efektu ekonomicznego, jakościowego i ekologicznego proponowanej modernizacji oświetlenia na terenie gminy Gołdap część miejska gminy Gołdap Modernizacja oświetlenia + system sterowania oświetleniem Proponowany sposób modernizacji jest najbardziej optymalnym rozwiązaniem z punktu widzenia kosztów oraz możliwości finansowych zamawiającego. Audytorzy w omawianym wariancie przyjęli modernizację systemu oświetleniowego zakwalifikowanego podczas szczegółowej inwentaryzacji do wymiany. Modernizacja oświetlenia zakłada wymianę starych energochłonnych i nieefektywnych energetycznie opraw sodowych oraz rtęciowych. Modernizacja zakłada również wymianę wysięgników. Dodatkowo modernizacja zakłada wprowadzenie systemu sterowania oświetleniem. ANALIZA EFEKTÓW MODERNIZACYJNYCH MOCE OPRAW Moc oraz ilość opraw przed modernizacją Moc oraz ilość opraw po modernizacji 1864 opraw ( W) 1864 opraw ( W) Spadek mocy zainstalowanej o W (189,18 kw) spadek mocy o 74 % ANALIZA EFEKTÓW MODERNIZACYJNYCH ZUŻYCIE I OPŁATY ZA ENERGIĘ ELEKTRYCZNĄ 0,40 zł za kwh (całość kosztów energii tj. zakup + dystrybucja) z instalacją systemu sterowania oświetleniem Zużycie energii przed modernizacja koszty energii przed modernizacja Zużycie energii po modernizacji kwh Koszty energii po modernizacji kwh ,00 zł Spadek dodatkowy o 40 % w wyniku instalacji systemu sterowania ( kwh) kWh ,00 zł Spadek zużycia energii elektrycznej o: kwh (84%)

25 Strona25 Spadek opłat za energię elektryczną po modernizacji: zł OPŁATY ZA ENERGIĘ zł ,00 1 zł63 992,00 3. ANALIZA EFEKTÓW MODERNIZACYJNYCH EMISJA CO 2 zastosowano wskaźnik emisji CO 2 dla polskich sieci elektroenergetycznych wynoszący WE = 812 kg/mwh (czyli 0,812 kg/kwh). Emisja CO 2 przed modernizacją Emisja CO 2 po modernizacji 834 ton 130 ton Spadek emisji o: 704 tony

26 Strona EMISJA CO ANALIZA EFEKTÓW MODERNIZACYJNYCH KOSZTY KONSERWACJI (przyjęto koszty średnie konserwacji zgodnie z umową z firmą zewnętrzną : ,00 brutto, zł netto ) koszty cała gmina (zlecanie prac) Koszty przed modernizacją: 45 zł za oprawę rocznie, 3,75 zł miesięcznie Koszty po modernizacji: 1 zł za oprawę miesięcznie, 12 zł rocznie ,00 rocznie (rocznie) ,00 zł rocznie Spadek kosztów o zł rocznie (dzięki instalacji systemu sterowania oświetleniem spadają koszty konserwacji) 5. Analiza rentowności modernizacji oświetlenia w części miejskiej Ilość opraw ulicznych: 1864 sztuki RAGNI LED TEKK-S-ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm: 243 sztuki x 1140 zł = zł netto RAGNI LED TEKK-S-ASY06-16L(2x8)4000K 500mA, 1 x 16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm : 646 sztuk x 1140 zł netto = zł netto RAGNI LED CHICK-ASY06-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2463 lm : ilość 50 sztuk x 1920 zł = zł netto RAGNI LED CHICK-ASY08-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2864 lm : ilość 291 sztuk x 1920 zł = zł netto RAGNI LED Tekk S ASY 06 16L 700mA, moc 36 W, strumień świetlny 3932 lm 201 sztuk x 1140 zł netto = zł netto RAGNI LED TEKK-S-ASY08-32L(2x4)4000K500mA, moc 49 W strumień świetlny 6195 lm: ilość 35 sztuk x 1583 zł = zł netto RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA,, moc 49 W, strumień świetlny 6197 lm: 168 sztuk x 1413 zł netto = zł netto RAGNI LED TEKK-S-ASY06-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7868,5 lm: 21 sztuk x 1413 zł = zł netto

27 Strona27 Oprawa RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, x 32L(2x8)4000K700mA 69 W / 7863 lm : 172 sztuk x 1413 zł = zł netto RAGNI LED TEKK-S-ASY08-32L(2x4)4000K700mA, moc 69 W strumień świetlny 7863 lm: 33 sztuki x 1583 zł = zł netto RAZEM: Koszt zakupu opraw ,00 zł netto Koszt robocizny : 100 zł za oprawę (100 zł x 1864 opraw): Koszt zakupu nowych wysięgników (94 sztuki x 150 zł): zł netto zł netto Koszt instalacji systemu sterowania (1888 * opraw x 600złnetto ): zł netto (uwzględniono istniejące oprawy LED) RAZEM KOSZTY MODERNIZACJI : ,00 zł netto EFEKTY MODERNIZACJI: Spadek opłat za zużycie energii elektrycznej: zł netto Różnica w kosztach konserwacji opraw: ,00 zł netto RAZEM EFEKT MODERNIZACYJNY: zł netto Stopa zwrotu w latach :7,5 roku (Od cen katalogowych zwyczajowe obniżki cen stosowane przez producentów to około %. Dlatego zwrot inwestycji może być szybszy około 6 lat.)

28 Strona28 ROZDZIAŁ 7 Wyniki szczegółowe audytu oświetlenia ulicznego użytkowanego przez gminę w stosunku do obecnych wymagań normatywnych opis oświetlenia w poszczególnych sołectwach gminy Gołdap.

29 Strona SOŁECTWO BABKI DROGA GŁÓWNA PRZEZ WIEŚ Kategoria oświetleniowa M 6 Asfalt 4 m ŻN energetyczne Ilość słupów m 35 m OUR/MESKO Ilość opraw 19 rtęć 250 W /125W Zawieszony na 8 m Kąt wysięgnika 20 napowietrzna Trafo Babki 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,18 0,30 Równomierność całkowita U0 0,55 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,57 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Na terenie wsi jedynie oprawy rtęciowe. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L, 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

30 Strona SOŁECTWO BABKI ŻELAZKI Kategoria oświetleniowa M 6 Kostka/grunt 5 m ŻN energetyczne Ilość słupów m 70 m Elgo Leda/Strada Ilość opraw 8 soda 150 W Zawieszony na 8 m Kąt wysięgnika 20 napowietrzna Trafo Żelazki 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,52 0,30 Równomierność całkowita U0 0,09 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,08 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 6. Oprawy sodowe zamontowane nad linią. Normy luminancji średniej są niespełnione ze względu na odległości pomiędzy słupami. Konieczne dołożenie 4 opraw w II Etapie modernizacji. Modernizacja na nowe oprawy TEKK-S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

31 Strona SOŁECTWO BAŁUPIANY - BAŁUPIANY Kategoria oświetleniowa M 5 Asfalt 5 m Wirowy Ilość słupów 4 Różna: 6 8 m 80 m m ELGO LEDA (2), STRADA (2) Ilość opraw 4 sodowe 150 W 0,5 m nad szczytem 2 m Kąt wysięgnika Różny: 5-30 napowietrzna SOU z trafo Bałupiany II żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,37 0,50 Równomierność całkowita U0 0,09 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,01 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 5. Oprawy sodowe zamontowane są nad linią na nowych słupach. Oprawy wiszą na co drugim lub co trzecim słupie i dlatego nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 17 opraw na istniejących słupach tj. pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

32 Strona SOŁECTWO BAŁUPIANY - NIEDRZWICA Kategoria oświetleniowa M 6 asfalt 4 m betonowy ŻN, Ilość słupów m 40 m ELGO LEDA, OUR (1), LENA RUBYCON (1) Ilość opraw 15 Sodowe, rtęciowe (14) 125 W, 150 W, 250 W (1) Zawieszony na 7-9 m 1 m (5) Kąt wysięgnika 15 Napowietrzna SOU z trafo Biała, żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,67 0,30 Równomierność całkowita U0 0,38 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,42 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy rtęciowe i sodowa zamontowane pod linią. Oświetlenie drogi spełnia normę oświetleniową. Konieczna jest wymiana opraw rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6193 lm wraz z systemem sterowania oświetleniem.

33 Strona SOŁECTWO BAŁUPIANY - PIĘKNE ŁĄKI Kategoria oświetleniowa M 5 Asfalt 5 m Wirowy (3), betonowy ŻN (3) Ilość słupów 6 Różna: 1 40 m m ELGO STRADA Ilość opraw 6 sodowe 150 W Szczyt i 0,5 m nad szczytem 0,3 2 m Kąt wysięgnika 15 napowietrzna SOU z trafo Bałupiany ,SOU z Bałupiany II żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,35 0,50 Równomierność całkowita U0 0,09 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,01 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 5. Oprawy sodowe zamontowane są nad linią. Oprawy wiszą na co drugim lub co trzecim słupie i dlatego nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 9 opraw na istniejących słupach tj. pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY08-32L(2x4)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

34 Strona SOŁECTWO BARKOWO Kategoria oświetleniowa M 6 grunt 3,50 m betonowy ŻN, Ilość słupów m 80 m m ELGO LUNA, Ilość opraw 7 Sodowe, 150 W Zawieszony na 8 m 1 m Kąt wysięgnika Różny: 5-30 Napowietrzna Trzy szafki SOU z trafo żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,41 0,30 Równomierność całkowita U0 0,12 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,04 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane nad linią, głównie w pobliżu posesji. Oprawy wiszą na co drugim lub trzecim słupie i dlatego nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 7 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY08-32L(2x4)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

35 Strona SOŁECTWO BOTKUNY - BOTKUNY Kategoria oświetleniowa M 6 asfalt 6 m betonowy ŻN Ilość słupów m 40 m OUR, ES SYSTEM WSL (7) Ilość opraw 14 Rtęciowe, Sodowe, 125 W, 150 W Na wys. 8 m 1 m Kąt wysięgnika Różny: 0-15 Napowietrzna Szafka SOU z trafo Żółta, biała PARAMETR WYNIK BADAŃ NORMA dla 40 m Luminancja średnia nawierzchni Lm [cd/m²] 0,71 0,30 Równomierność całkowita U0 0,37 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,42 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy M 6. Oprawy rtęciowe i sodowe zamontowane są nad linią napowietrzną. Norma oświetleniowa jest spełniona. Konieczność wymiany opraw rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6206,6 lm wraz z systemem sterowania oświetleniem.

36 Strona SOŁECTWO BOTKUNY - BRONISZE Kategoria oświetleniowa P4 grunt 4 m ŻN, wirowy (3) Ilość słupów m 40 m- 80 m Elgo Leda, OUR Ilość opraw 10 rtęciowe 125 W, 0,5 m 0,5-1 m Kąt wysięgnika 5-15 napowietrzna Szafka SOU z trafo biała, Średnie natężenie oświetlenia 8,11 5 Minimalne natężenie oświetlenia 1,87 1 Droga klasy P4. Oprawy rtęciowe zamontowane są na słupach betonowych i połączone linią napowietrzną. Normy są spełnione, jedynie w miejscu, gdzie oprawy wiszą na co drugim słupie nie ma spełnienia normy oświetleniowej.. Konieczna wymiana opraw rtęciowych. Konieczne jest dołożenie w II etapie modernizacji 5 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY07-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

37 Strona SOŁECTWO BOTKUNY - JURKISZKI Kategoria oświetleniowa P4 Kostka betonowa 4 m ŻN Ilość słupów 6 0,5-5 m 40 m- Elgo Leda Ilość opraw 6 rtęciowe 125 W, 0,5-1,5 m 0,5-1,5 m Kąt wysięgnika napowietrzna Szafka SOU z trafo biała, Średnie natężenie oświetlenia 8,42 5 Minimalne natężenie oświetlenia 2,18 1 Droga klasy P4. Oprawy rtęciowe zamontowane są na słupach betonowych i połączone linią napowietrzną. Normy są spełnione. Konieczna wymiana opraw rtęciowych. Modernizacja 5 opraw na nowe oprawy LED RAGNI LED TEKK-S-ASY07-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem. Natomiast oprawę na drodze wojewódzkiej na RAGNI LED TEKK-S-ASY07-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6206,6 lm wraz z systemem sterowania oświetleniem.

38 Strona SOŁECTWO BOTKUNY - KOLNISZKI Kategoria oświetleniowa M 6 asfalt 5 m betonowy ŻN, wirowy (1) Ilość słupów m 40 m ES SYSTEM WSL Ilość opraw 16 Sodowe, 150 W Zawieszony na 7 9 m 0,3 m Kąt wysięgnika 15 Napowietrzna Szafka SOU z trafo żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,47 0,30 Równomierność całkowita U0 0,39 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane pod i nad linią napowietrzną. Noma oświetleniowa jest spełniona.. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

39 Strona SOŁECTWO DUNAJEK Kategoria oświetleniowa M 6 grunt 4 m ŻN energetyczne Ilość słupów m 70 m WSL Es System Ilość opraw 11 soda 150 W Zawieszony na 9 m Kąt wysięgnika 30 napowietrzna Trafo Dunajek 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,69 0,30 Równomierność całkowita U0 0,07 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,07 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 6. Oprawy sodowe zamontowane nad linią. Normy luminancji średniej są spełnione jednak równomierności oświetlenia na niskim poziomie - oprawy nie spełniają wymaganych parametrów słupy w odległości 70 m od siebie. ). Konieczne jest dołożenie w II etapie modernizacji 3 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy TEKK- S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

40 Strona SOŁECTWO DZIĘGIELE Kategoria oświetleniowa M 6 Asfalt 4 m ŻN energetyczne/wirowane Ilość słupów 6 2 m 70 m ELGO LEDA Ilość opraw 7 soda 150 W Zawieszony na 7-9 m Kąt wysięgnika 20 napowietrzna Trafo Dzięgiele 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,69 0,30 Równomierność całkowita U0 0,06 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,07 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 6. Oprawy sodowe zamontowane nad linią. Normy luminancji średniej są spełnione jednak równomierności oświetlenia na niskim poziomie - oprawy nie spełniają wymaganych parametrów słupy w odległości 70 m od siebie. ). Konieczne jest dołożenie w II etapie modernizacji 4 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy TEKK- S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

41 Strona SOŁECTWO GALWIECIE Kategoria oświetleniowa M 6 Płyta betonowa 5 m betonowy ŻN Ilość słupów 22 7 i 12 m 40 m ELGO LEDA, OUR (10), Ilość opraw 22 Sodowe (2), rtęciowe 125 W, 150 W Zawieszony na 7 m 9 m 0,5-1 m Kąt wysięgnika 5-30 Napowietrzna, kablowa Szafka SOU z trafo Biała, żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,79 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane nad i pod linią. Tam, gdzie oprawy wiszą na co drugim słupie nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 3 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6206,6 lm wraz z systemem sterowania oświetleniem.

42 Strona SOŁECTWO GALWIECIE - CHODNIK Kategoria oświetleniowa P4 kostka 2 m aluminiowy Ilość słupów 25 6 m 0,5 m 25 m- ELGO LUNA Ilość opraw 25 Sodowe, 70 W, 0 0 Kąt wysięgnika 10 kablowa Szafka SOU z trafo Żółta, Średnie natężenie oświetlenia 9,65 5 Minimalne natężenie oświetlenia 2,27 1 Chodnik ze ścieżką rowerową klasy P4. Oprawy sodowe umieszczone na słupach metalowych połączone są linią kablową. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm wraz z systemem sterowania oświetleniem.

43 Strona SOŁECTWO GŁÓWKA GŁÓWKA Kategoria oświetleniowa M 4 Asfalt 6 m ŻN energetyczne Ilość słupów 20 2 m 35 m WSL Es System Ilość opraw 20 soda 150 W Zawieszony- 9 m Kąt wysięgnika 10 napowietrzna Trafo Główka 1 1m - 1,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,49 0,75 Równomierność całkowita U0 0,56 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,55 0,50 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 4 wojewódzka. Oprawy sodowe WSL zamontowane nad linią. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY08-32L(2x4)4000K500mA, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

44 Strona SOŁECTWO GŁÓWKA BOĆWINKA OSIEDLE Kategoria oświetleniowa P4 Asfalt 4 m ŻN energetyczne Ilość słupów m 35 m Elgo Leda LRF/OUR Ilość opraw 20 rtęć /soda 125W rtęć 10/soda-10 Zawieszony na 7-8 m Kąt wysięgnika 20 napowietrzna Trafo Boćwinka 1 Trafo Boćwinka 2 0,2 m Biała/żółta Średnie natężenie oświetlenia 13,56 5,0 Minimalne natężenie oświetlenia 9,3 1,00 Droga klasy P4. Oprawy rtęciowe zamontowane nad linią. Obecne moce za wysokie na ten rodzaj ulicy. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L, 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

45 Strona SOŁECTWO GŁÓWKA BOĆWINKA DROGA WOJEWÓDZKA Kategoria oświetleniowa M 4 Asfalt 6 m ŻN energetyczne/stalowe Ilość słupów m 35 m Elgo Leda/OUR Ilość opraw 11 Soda 2/rtęć W /125W Zawieszony- 9 m Kąt wysięgnika 10 napowietrzna Trafo Boćwinka 1m - 1,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,39 0,75 Równomierność całkowita U0 0,59 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,54 0,50 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 4 wojewódzka. Oprawy rtęciowe OUR zamontowane nad linią. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY08-32L(2x4)4000K500mA, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na nowych 9 wysięgnikach. Oprawy zamontowane 1 m nad linią, wysięgnik o długości 1 m.

46 Strona SOŁECTWO GŁÓWKA BOĆWINSKI MŁYN Kategoria oświetleniowa P4 Asfalt 4 m ŻN energetyczne Ilość słupów 4 5 m 35 m Elgo Leda LRF Ilość opraw 4 rtęć 125W - rtęć Zawieszony na 7 m Kąt wysięgnika 10 napowietrzna Trafo Boćwinka 1 0,2 m biała Średnie natężenie oświetlenia 12,44 5,0 Minimalne natężenie oświetlenia 8,3 1,00 Droga klasy P4. Oprawy rtęciowe zamontowane pod linią. Obecne moce za wysokie na ten rodzaj ulicy. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż 4 opraw na nowych wysięgnikach zawieszonych 1 m nad słupem o długości 1 m.

47 Strona SOŁECTWO GŁÓWKA OKRASIN Kategoria oświetleniowa M 4 Asfalt 5 m ŻN energetyczne Ilość słupów m 70 m ELGO LEDA Ilość opraw 5 soda 150 W Zawieszony na 7-9 m Kąt wysięgnika 20 napowietrzna Trafo Boćwinka 1 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,79 0,75 Równomierność całkowita U0 0,06 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,05 0,50 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 4 wojewódzka. Oprawy sodowe zamontowane nad i pod linią. Normy luminancji średniej są spełnione jednak równomierności oświetlenia na niskim poziomie - oprawy nie spełniają wymaganych parametrów połowa słupów w odległości 70 m od siebie. ). Konieczne jest dołożenie w II etapie modernizacji 3 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy TEKK-S-ASY08-32L(2x4)4000K500mA, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż 5 opraw na nowych wysięgnikach zawieszonych 1 m nad słupem o długości 1,5 m.

48 Strona SOŁECTWO GÓRNE DROGA GŁÓWNA PRZEZ WIEŚ Kategoria oświetleniowa M 5 Asfalt 5 m ŻN energetyczne Ilość słupów m 70 m ELGO LEDA Ilość opraw 11 soda 150 W Zawieszony na 7-9 m Kąt wysięgnika 20 napowietrzna Trafo Górne II Trafo Górne I 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,68 0,50 Równomierność całkowita U0 0,05 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,07 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 5. Oprawy sodowe zamontowane nad i pod linią. Normy luminancji średniej są spełnione jednak równomierności oświetlenia na niskim poziomie - oprawy nie spełniają wymaganych parametrów połowa słupów w odległości 70 m od siebie. ). Konieczne jest dołożenie w II etapie modernizacji 6 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy TEKK-S-ASY08-32L(2x4)4000K500mA, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż 5 opraw na istniejących wysięgnikach a 6 opraw na nowych wysięgnikach zawieszonych 1 m nad słupem o długości 1 m.

49 Strona SOŁECTWO GÓRNE DROGA NA BABKI Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów m 70 m ELGO LEDA Ilość opraw 13 soda 150 W Zawieszony na 7-9 m Kąt wysięgnika 20 napowietrzna Trafo Górne I 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,69 0,30 Równomierność całkowita U0 0,05 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,07 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 6. Oprawy sodowe zamontowane nad i pod linią. Normy luminancji średniej są spełnione jednak równomierności oświetlenia na niskim poziomie - oprawy nie spełniają wymaganych parametrów połowa słupów w odległości 70 m od siebie. ). Konieczne jest dołożenie w II etapie modernizacji 4 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy TEKK-S-ASY08-32L(2x4)4000K500mA, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż 8 opraw na istniejących wysięgnikach a 5 opraw na nowych wysięgnikach zawieszonych 1 m nad słupem o długości 1 m.

50 Strona SOŁECTWO GRABOWO DROGA WOJEWÓDZKA 650 Kategoria oświetleniowa M 4 Asfalt 6 m ŻN energetyczne Ilość słupów 53 2 m 30 m WSL Es System/OUS Ilość opraw 54 soda 150 W Zawieszony- 8-9 m Kąt wysięgnika 20 napowietrzna Trafo Grabowo Zlewnia 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,39 0,75 Równomierność całkowita U0 0,53 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,51 0,50 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 4 wojewódzka. Oprawy sodowe zamontowane nad linią. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY08-32L(2x4)4000K500mA, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw zawieszonych na linii kablowej na istniejących wysięgnikach. Pozostałe 49 opraw należy zamontować na nowych wysięgnikach.

51 Strona SOŁECTWO GRABOWO DROGA NA POGORZEL Kategoria oświetleniowa M 5 Asfalt 5 m ŻN energetyczne Ilość słupów m 30 m MESKO LRF + ELGO STRADA Ilość opraw 23 Soda/rtęć W -/250W -22 Zawieszony na 7-9 m Kąt wysięgnika 20 napowietrzna Trafo Grabowo Zlewnia 0,5 m Żółta/biała Luminancja średnia nawierzchni Lm [cd/m²] 1,48 0,50 Równomierność całkowita U0 0,55 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,57 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 5. Oprawy rtęciowe 250W zamontowane nad. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-32L(2x8)4000K350mA, 1 x 32L(2x8)4000K350mA 34 W / 4294 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na nowych wysięgnikach zawieszonych 1 m nad słupem o długości 1 m.

52 Strona SOŁECTWO GRABOWO - BLOKI Kategoria oświetleniowa P4 kostka 4 m ŻN energetyczne Ilość słupów m 30 m Elgo Leda Ilość opraw 10 soda 125 W Zawieszony na 8 m Kąt wysięgnika 20 napowietrzna Trafo Grabowo 1424 PGR 0,5 m biała Średnie natężenie oświetlenia 12,87 5,0 Minimalne natężenie oświetlenia 6,87 1,00 Droga klasy P4. Oprawy rtęciowe zamontowane nad linią. Normy natężenia oświetlenia są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L, 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

53 Strona SOŁECTWO GRABOWO - OSIEDLE Kategoria oświetleniowa P4 kostka 4 m ŻN energetyczne Ilość słupów 6 1 m 30 m Elgo Strada Ilość opraw 9 soda 150 W Zawieszony na 8 m Kąt wysięgnika 20 napowietrzna Trafo Grabowo Zlewnia 1 m żółta Średnie natężenie oświetlenia 14,66 5,0 Minimalne natężenie oświetlenia 9,87 1,00 Droga klasy P4. Oprawy sodowe zamontowane nad linią. Normy natężenia oświetlenia są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L, 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

54 Strona SOŁECTWO GRABOWO DROGA DO SZKOŁY Kategoria oświetleniowa M 6 Kostka brukowa 5 m ŻN energetyczne Ilość słupów 9 1 m 30 m WSL Es System Ilość opraw 9 Soda 150 W Zawieszony na 8 m Kąt wysięgnika 20 napowietrzna Trafo Grabowo Zlewnia 1 m Żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,43 0,30 Równomierność całkowita U0 0,59 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,51 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 9 15 (maksimum) Droga klasy M 6 prowadząca w kierunku szkoły. Oprawy sodowe nad linią. Obecne moce za wysokie na ten rodzaj ulicy. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L, 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na nowych wysięgnikach zawieszonych 1 m nad słupem o długości 1 m. Obecne wysięgniki są i zamontowane są pod niewłaściwym kątem 20

55 Strona SOŁECTWO GRABOWO DROGA NA RÓŻYŃSK WIELKI Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów 26 3 m 35 m ELGO Strada/MESKO LRF Ilość opraw 26 Soda 10/rtęć W soda/250w - rtęć Zawieszony na 8 m Kąt wysięgnika 20 napowietrzna Trafo 4-9 Grabowo 0,5 m Żółta/biała Luminancja średnia nawierzchni Lm [cd/m²] 1,33 0,30 Równomierność całkowita U0 0,59 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 9 15 (maksimum) Droga klasy M 6 prowadząca w kierunku Różyńska. Oprawy sodowe i rtęciowe zamontowane nad linią. Obecne moce za wysokie na ten rodzaj ulicy. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L, 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż 17 opraw na nowych wysięgnikach zawieszonych 1 m nad słupem o długości 1 m. Obecne wysięgniki są za krótkie i zamontowane są pod niewłaściwym kątem 20

56 Strona SOŁECTWO JABŁOŃSKIE - JABŁOŃSKIE Kategoria oświetleniowa M 6 asfalt 5 m betonowy ŻN Ilość słupów m 40 m - 80 m ELGO STRADA(1), OUR, ES SYSTEM WSL (2) Ilość opraw 11 Rtęciowe, Sodowe, 250 W, 150 W Na wys. 7 m 0,3-0,5 m Kąt wysięgnika Różny: 0-30 Napowietrzna Szafka SOU z trafo 4-506, Szafka SOU z trafo Żółta, biała PARAMETR WYNIK BADAŃ NORMA dla 40 m Luminancja średnia nawierzchni Lm [cd/m²] 0,54 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,40 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy rtęciowe i sodowe zamontowane są pod linią napowietrzną. Tam, gdzie oprawy wiszą na co drugim lub co trzecim słupie nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 17 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6206,6 lm wraz z systemem sterowania oświetleniem.

57 Strona SOŁECTWO JABŁOŃSKIE - ROSTEK Kategoria oświetleniowa M 6 grunt 4-5 m betonowy ŻN Ilość słupów m 40 m m ELGO LEDA, ELGO LUNA (1), OUR (1) Ilość opraw 87 Rtęciowe, Sodowe, 125 W, 150 W Na wys. 7 m 1 m Kąt wysięgnika 15 Napowietrzna Szafka SOU z trafo Żółta, biała Luminancja średnia nawierzchni Lm [cd/m²] 0,67 0,30 Równomierność całkowita U0 0,43 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy rtęciowe i sodowa zamontowane są pod linią napowietrzną, głównie w pobliżu posesji. Konieczność wymiany opraw. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY07-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

58 Strona SOŁECTWO JEZIORKI WIELKIE GIERALISZKI Kategoria oświetleniowa M 6 grunt 5 m ŻN energetyczne Ilość słupów m 35 m WSL Es System Ilość opraw 5 soda 150 W Zawieszony na 8 m Kąt wysięgnika 20 napowietrzna Trafo Bronisławówka 1 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,42 0,30 Równomierność całkowita U0 0,52 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,52 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 6 15 (maksimum) Droga klasy M 6. Oprawy sodowe zamontowane nad linią. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

59 Strona SOŁECTWO JUCHNAJCIE Kategoria oświetleniowa M 5 asfalt 4 m betonowy ŻN Ilość słupów m 40 m -120 m OUR, ES SYSTEM WSL (2), ELGO STRADA (1),OUS Ilość opraw 10 Rtęciowe, Sodowe, 125 W, 150 W Na wys. 8 m 0,5-1,5 m Kąt wysięgnika Różny: 0-30 Napowietrzna Szafka SOU z trafo Żółta, biała PARAMETR WYNIK BADAŃ NORMA dla 40 m Luminancja średnia nawierzchni Lm [cd/m²] 0,41 0,50 Równomierność całkowita U0 0,17 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,09 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy M5. Oprawy rtęciowe i sodowe zamontowane są nad linią napowietrzną. Tam, gdzie oprawy wiszą na co drugim lub co trzecim słupie nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 9 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy.. Konieczność wymiany opraw rtęciowych. Modernizacja na nowe oprawy LED LED RAGNI LED TEKK-S- ASY07-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

60 Strona SOŁECTWO KONIKOWO - droga wojewódzka Kategoria oświetleniowa M 4 Asfalt 8 m stalowy Ilość słupów 7 2 m 35 m ROSA MAGNOLIA Ilość opraw 7 sodowe 150 W, 0 m 1 m Kąt wysięgnika 0 kablowa, SOU żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,84 0,75 Równomierność całkowita U0 0,43 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,61 0,60 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 4. Oprawy sodowe zamontowane są na słupach stalowych i połączone linią kablową. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

61 Strona SOŁECTWO KOŚMIDRY Kategoria oświetleniowa M 6 Kostka betonowa, grunt 3,5-5 m betonowy ŻN, wirowy Ilość słupów m 40 m OUR, ELGO LEDA, OUS Ilość opraw 42 Rtęciowe, Sodowe, 125 W, 150 W, 250 W Na wys. 8 m - 0,5-1 m Kąt wysięgnika Różny: 0-15 Napowietrzna Szafka SOU z trafo 4-164, Szafka SOU z trafo Żółta, biała PARAMETR WYNIK BADAŃ NORMA dla 40 m Luminancja średnia nawierzchni Lm [cd/m²] 0,831 0,30 Równomierność całkowita U0 0,38 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy rtęciowe i sodowe zamontowane są nad linią napowietrzną. Norma oświetleniowa jest spełniona. Konieczność wymiany opraw rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY07-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

62 Strona SOŁECTWO KOŚMIDRY Kategoria oświetleniowa M 6 grunt 3,5 metalowy Ilość słupów 8 7 m 1 m 35 m OUS Ilość opraw 8 Sodowe, 70 W 0 m 0 m Kąt wysięgnika 5 kablowa Szafka SOU z trafo Żółta PARAMETR WYNIK BADAŃ NORMA dla 40 m Luminancja średnia nawierzchni Lm [cd/m²] 0,51 0,30 Równomierność całkowita U0 0,37 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 35 m Droga klasy ME 6. Oprawy sodowe zamontowane są na słupach metalowych i połączone kablowo. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

63 Strona SOŁECTWO KOWALKI Kategoria oświetleniowa P4 płyty 4 m ŻN energetyczne Ilość słupów m 35 m WSL Es System Ilość opraw 12 soda 150 W Zawieszony na 9 m Kąt wysięgnika 10 napowietrzna Trafo 4-10 Kowalki 1 m żółta Średnie natężenie oświetlenia 15,56 5,0 Minimalne natężenie oświetlenia 9,3 1,00 Droga klasy P4. Oprawy sodowe zamontowane nad linią. Normy natężenia oświetlenia są spełnione. Modernizacja na nowe oprawy y TEKK-S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

64 Strona SOŁECTWO KOZAKI - KOZAKI Kategoria oświetleniowa M 6 Kostka betonowa, asfalt, grunt 5 m betonowy ŻN, Ilość słupów m 40 m - 80 m ELGO STRADA(3), OUR (5), Elgo LEDA Ilość opraw 16 Rtęciowe, Sodowe, 125 W, 150 W 1,5 m 1 m Kąt wysięgnika Różny: 5-15 Napowietrzna trafo Kozaki II Żółta, biała Luminancja średnia nawierzchni Lm [cd/m²] 0,54 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,40 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy rtęciowe i sodowe zamontowane są nad i pod linią. Tam, gdzie oprawy wiszą na co drugim słupie nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 5 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY07-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

65 Strona SOŁECTWO KOZAKI - JABRAMOWO Kategoria oświetleniowa P4 Kostka betonowa, grunt 4 m ŻN Ilość słupów 10 1 m 40 m- Elgo LEDA Ilość opraw 10 Sodowe, 70 W, Zawieszony na 7 m 1 m Kąt wysięgnika 15 napowietrzna Szafka SOU z trafo Żółta, Średnie natężenie oświetlenia 7,17 5 Minimalne natężenie oświetlenia 2,69 1 Droga klasy P4. Oprawy sodowe zamontowane pod linią. Oświetlają drogę między posesjami. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

66 Strona SOŁECTWO KOZAKI - WROTKOWO Kategoria oświetleniowa M 6 asfalt 4 m betonowy ŻN, Ilość słupów 3 7 i 12 m m ELGO STRADA, Ilość opraw 3 Sodowe, 150 W Zawieszony na 7 m 0,3 m Kąt wysięgnika 5 Napowietrzna Szafka SOU z trafo żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,20 0,30 Równomierność całkowita U0 0,06 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,01 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane pod linią w pobliżu zabudowań. Oprawy wiszą znacznie oddalone od siebie i dlatego nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 4 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem. Wysięgniki na 2m minimum

67 Strona SOŁECTWO ŁOBODY - ŁOBODY Kategoria oświetleniowa M 6 grunt 4 m betonowy ŻN, metalowy (1), wirowy (1) Ilość słupów m m ES SYSTEM WSL, Sodowa (2) Ilość opraw 5 Sodowe, 150 W Zawieszony na 8 m i 9 m 1 m Kąt wysięgnika 5 Napowietrzna szafka SOU, szafka SOU z trafo żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,43 0,30 Równomierność całkowita U0 0,11 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,04 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane nad linią w pobliżu zabudowań. Oprawy wiszą znacznie oddalone od siebie i dlatego nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 3 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6193 lm wraz z systemem sterowania oświetleniem.

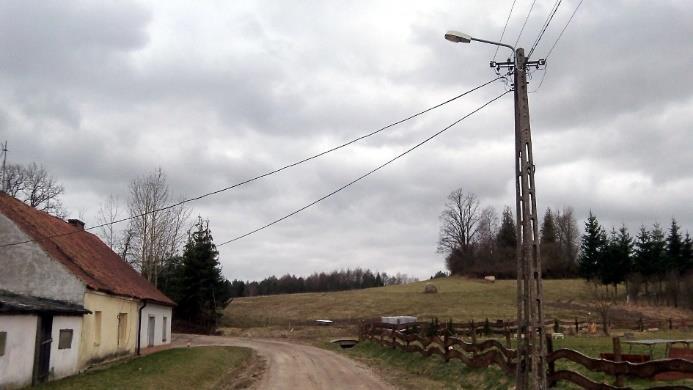

68 Strona SOŁECTWO ŁOBODY - GRYGIELISZKI Kategoria oświetleniowa M 6 grunt 3 m betonowy ŻN, Ilość słupów 2 1 i 160 m ES SYSTEM WSL, Ilość opraw 2 Sodowe, 150 W Zawieszony na 8 m i 9 m 0,5 m i 1 m Kąt wysięgnika 5 Napowietrzna szafka SOU z trafo żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,21 0,30 Równomierność całkowita U0 0,06 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,01 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane nad linią w pobliżu zabudowań. Oprawy wiszą znacznie oddalone od siebie i dlatego nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 2 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

69 Strona SOŁECTWO MARCINOWO DROGA WOJEWÓDZKA 650 Kategoria oświetleniowa M 4 Asfalt 6 m Stalowe Ilość słupów 10 1,5 m 30 m OUS Ilość opraw 10 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 kablowa ZK m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,49 0,75 Równomierność całkowita U0 0,52 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,59 0,50 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 4. Oprawy sodowe zamontowane w należytej odległości. Normy oświetleniowe są spełnione. Modernizacja na nowe energooszczędne oprawy TEKK-S-ASY08-32L(2x4)4000K500mA, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach

70 Strona SOŁECTWO MARCINOWO WRONKI WIELKIE WOJEWÓDZKA Kategoria oświetleniowa M 4 Asfalt 6 m Stalowe Ilość słupów 10 1,5 m 30 m OUS Ilość opraw 10 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 kablowa ZK 427, Trafo Wronki ZRB 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,49 0,75 Równomierność całkowita U0 0,52 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,59 0,50 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 4. Oprawy sodowe zamontowane w należytej odległości. Normy oświetleniowe są spełnione. Modernizacja na nowe energooszczędne oprawy TEKK-S-ASY08-32L(2x4)4000K500mA, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach

71 Strona SOŁECTWO MARCINOWO WRONKI WIELKIE PGR Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów m 30 m ELGO LEDA/MESKO LRF Ilość opraw 19 Soda 10/rtęć W soda/250w - rtęć Zawieszony na 8 m Kąt wysięgnika 30 napowietrzna Trafo Wronki SM 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,23 0,30 Równomierność całkowita U0 0,58 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,47 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 6. Oprawy sodowe i rtęciowe zamontowane nad linią. Obecne moce za wysokie na ten rodzaj ulicy. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż 19 opraw na nowych wysięgnikach zawieszonych 1 m nad słupem o długości 1 m. Obecne wysięgniki są za krótkie i zamontowane są pod niewłaściwym kątem 30

72 Strona SOŁECTWO MARCINOWO WRONKI WIELKIE TARTAK Kategoria oświetleniowa P4 Asfalt 4 m ŻN energetyczne Ilość słupów 5 3 m 30 m OUR ELGO Ilość opraw 5 rtęć 250W - rtęć Zawieszony na 7 m Kąt wysięgnika 20 napowietrzna Trafo Wronki ZRB 0,2 m biała Średnie natężenie oświetlenia 19,44 5,0 Minimalne natężenie oświetlenia 9,3 1,00 Droga klasy P4. Oprawy rtęciowe zamontowane pod linią. Obecne moce za wysokie na ten rodzaj ulicy. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L, 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż 5 opraw na nowych wysięgnikach zawieszonych 1 m nad słupem o długości 1 m.

73 Strona SOŁECTWO NASUTY - NASUTY Kategoria oświetleniowa M 6 Asfalt /grunt 5 m ŻN energetyczne Ilość słupów m 35 m NANA LENA LIGHTING/OUR Ilość opraw 11 Soda/rtęć 150 W /125W Zawieszony na 7 m Kąt wysięgnika 20 Napowietrzna Trafo Nasuty I 0,2 m Żółta/biała Luminancja średnia nawierzchni Lm [cd/m²] 0,69 0,30 Równomierność całkowita U0 0,54 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,47 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Oprawy sodowe zamontowane pod linią. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY08-32L(2x4)4000K500mA, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji konieczny montaż nowych 11 opraw na nowych wysięgnikach zamontowanych 1 m nad słupem o długości 1,5 m.

74 Strona SOŁECTWO NASUTY - RUDZIE Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów m 35 m ELGO STRADA/OUR Ilość opraw 6 Soda/rtęć 150 W /125W Zawieszony na 8 m Kąt wysięgnika 20 Napowietrzna Trafo Rudzie SON SŁUP 0,2 m Żółta/biała Luminancja średnia nawierzchni Lm [cd/m²] 0,69 0,30 Równomierność całkowita U0 0,56 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,47 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Oprawy sodowe zamontowane nad linią. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawytekk-s-asy08-32l(2x4)4000k500ma, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

75 Strona SOŁECTWO PIETRASZKI - PIETRASZKI Kategoria oświetleniowa M 6 asfalt 5 m betonowy ŻN Ilość słupów 4 2 5m 40 m 120 m ELGO LEDA Ilość opraw 4 Sodowe, 150 W Zawieszony na 7 m 0,5 m Kąt wysięgnika 30 Napowietrzna szafka SOU żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,63 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są pod linią. Oprawy wiszą na co drugim lub trzecim słupie i dlatego nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 5 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6193 lm wraz z systemem sterowania oświetleniem.

76 Strona SOŁECTWO PIETRASZKI - MAŻUCIE Kategoria oświetleniowa M 6 asfalt 5 m betonowy ŻN, wirowy (5) Ilość słupów m 40 m ELGO LEDA, ELGO STRADA (4) Ilość opraw 9 Sodowe, rtęciowe (5) 125 W, 150 W Zawieszony na 7-9 m 0,1 m i 1 m (5) Kąt wysięgnika Różny: Napowietrzna SOU z trafo , SOU z trafo żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,63 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe i rtęciowe zamontowane pod linią, głównie w pobliżu posesji. Oświetlenie drogi spełnia normę oświetleniową. Konieczna jest wymiana opraw rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY08-32L(2x4)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

77 Strona SOŁECTWO PIETRASZKI - UŻBALE Kategoria oświetleniowa P4 Asfalt 3 m Wirowy, ŻN Ilość słupów 2 1 m 80 m- ES SYSTEM WSL Ilość opraw 2 Sodowe, 150 W, Zawieszony na 8 m 1 m Kąt wysięgnika 5 napowietrzna Szafka SOU Żółta, Średnie natężenie oświetlenia 4,17 5 Minimalne natężenie oświetlenia 0,63 1 Droga klasy P4. Oprawy sodowe zamontowane nad i pod linią. Oświetlają drogę między posesjami. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY08-32L(2x4)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

78 Strona SOŁECTWO POGORZEL DROGA KRAJOWA 65 Kategoria oświetleniowa M 4 Asfalt 7 m Stalowe/betonowe Ilość słupów 47 2 m 30 m ELGO LEDA/ELGO STRADA Ilość opraw 47 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 kablowa Trafo Pogorzel 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,39 0,75 Równomierność całkowita U0 0,47 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,69 0,50 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 4. Oprawy sodowe zamontowane w należytej odległości. Normy oświetleniowe są spełnione. Modernizacja na nowe energooszczędne oprawy TEKK-S-ASY07-32L(2x8)4000K700mA, x 32L(2x8)4000K700mA 69 W / 7863 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach

79 Strona SOŁECTWO RÓŻYŃSK WIELKI RÓŻYŃSK MAŁY Kategoria oświetleniowa P4 Asfalt 4 m ŻN energetyczne Ilość słupów m 30 m ELGO LEDA/MESKO LRF Ilość opraw 32 Soda 3/rtęć W soda/250w - rtęć Zawieszony na 8 m Kąt wysięgnika 10 napowietrzna Trafo Różyńsk Mały 1 m żółta Średnie natężenie oświetlenia 11,66 5,0 Minimalne natężenie oświetlenia 9,87 1,00 Droga klasy P4. Część opraw po dawnym PGR wygaszona. Normy oświetleniowe są spełnione. Proponowana modernizacja na nowe oprawy LED TEKK-S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm z systemem sterowania.

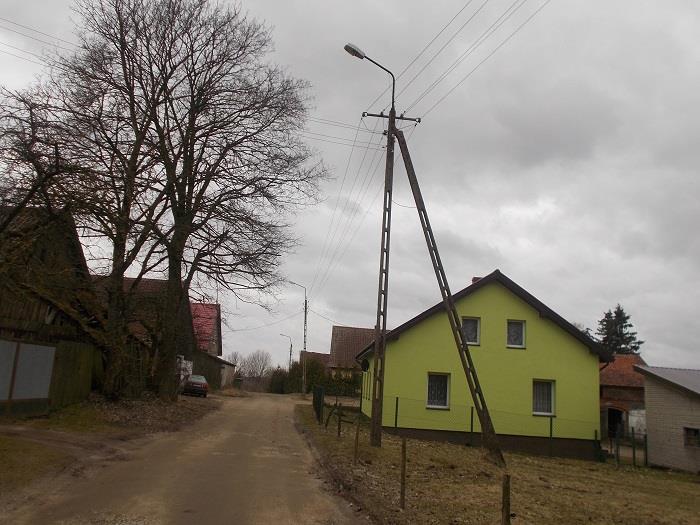

80 Strona SOŁECTWO SIEDLISKO Kategoria oświetleniowa M 6 Grunt/asfalt 4 m ŻN energetyczne Ilość słupów m 35 m WSL Es System Ilość opraw 11 soda 150 W Zawieszony na 9 m Kąt wysięgnika 30 napowietrzna Trafo Siedlisko 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,67 0,30 Równomierność całkowita U0 0,43 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,47 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Oprawy sodowe zamontowane nad linią. Normy luminancji średniej są spełnione. Modernizacja w na nowe oprawy TEKK-S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

81 Strona SOŁECTWO SKOCZE Kategoria oświetleniowa M 5 Asfalt 5 m ŻN, Wirowy (1) Ilość słupów 10 Różna: 6 8 m 80 m m LENA RUBYCON Ilość opraw 10 sodowe 150 W Na wys. 8 m 1 m Kąt wysięgnika Różny: 5-15 napowietrzna Szafka SOU z trafo żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,53 0,50 Równomierność całkowita U0 0,39 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 5. Oprawy sodowe zamontowane są nad linią napowietrzną. Modernizacja na nowe oprawy LED LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem. Wysięgniki na 2 m minimum

82 Strona SOŁECTWO SUCZKI Kategoria oświetleniowa M 6 grunt 4 m betonowy ŻN, wirowy (1) Ilość słupów m 40 m m ELGO STRADA(1), OUR Ilość opraw 10 Rtęciowe, Sodowe, 125 W, 150 W 1,5 m 1 m Kąt wysięgnika Różny: 5-15 Napowietrzna trafo Suczki II , Suczki I Żółta, biała Luminancja średnia nawierzchni Lm [cd/m²] 0,39 0,30 Równomierność całkowita U0 0,19 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,08 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy rtęciowe i sodowa zamontowane są nad linią, głównie w pobliżu posesji. Oprawy wiszą na co drugim lub trzecim słupie i dlatego nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 9 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED wraz z systemem sterowania oświetleniem

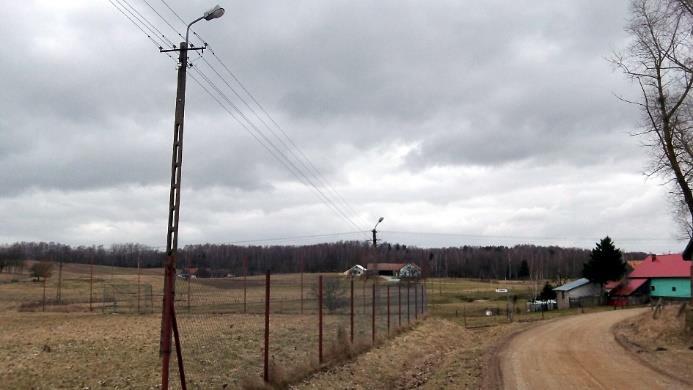

83 Strona SOŁECTWO WIŁKAJCIE - WIŁKAJCIE Kategoria oświetleniowa M 6 grunt 4 m betonowy ŻN Ilość słupów 7 8 m i 1 9 m 40 m ELGO LEDA, OUS (2) Ilość opraw 7 Sodowe, rtęciowe (5) 125 W, 150 W Zawieszony na 7-9 m 0,5 m i 1 m (3) Kąt wysięgnika Różny: 5-45 (głównie15 ) Napowietrzna trafo żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,63 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe i rtęciowe zamontowane nad i pod linią, głównie w pobliżu posesji. Oświetlenie drogi spełnia normę oświetleniową. Konieczna jest wymiana opraw rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

84 Strona SOŁECTWO WIŁKAJCIE - SAMONINY Kategoria oświetleniowa M 6 asfalt 5 m betonowy ŻN Ilość słupów 3 9 m 80 m 160 m ELGO LEDA, OUS (2) Ilość opraw 3 Sodowe, 150 W Zawieszony na 8 m 1 m Kąt wysięgnika 30 Napowietrzna SOU z trafo żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,31 0,30 Równomierność całkowita U0 0,12 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,06 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są pod linią. Oprawy wiszą na co drugim lub trzecim słupie i dlatego nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 5 opraw na istniejących słupach, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

85 Strona SOŁECTWO ZATYKI - ZATYKI Kategoria oświetleniowa M 6 asfalt 5 m ŻN energetyczne Ilość słupów m 70 m Elgo Leda/Strada/ Malaga Ilość opraw 10 soda 150 W Zawieszony na 8 m Kąt wysięgnika 20 napowietrzna Trafo Zatyki 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,67 0,30 Równomierność całkowita U0 0,07 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,08 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 6. Oprawy sodowe zamontowane nad linią. Normy luminancji średniej są niespełnione. Za duże odległości pomiędzy słupami. Modernizacja w etapie I na nowe oprawy TEKK-S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm wraz z systemem sterowania oświetleniem. W Etapie II konieczne dołożenie 4 opraw na istniejących słupach. Po modernizacji montaż opraw na istniejących wysięgnikach.

86 Strona SOŁECTWO ZATYKI - WILKASY Kategoria oświetleniowa M 6 asfalt 5 m ŻN energetyczne Ilość słupów m 40 m /Strada/ Nana Ilość opraw 9 soda 150 W Zawieszony na 7 m Kąt wysięgnika 20 napowietrzna Trafo Wilkasy 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,67 0,30 Równomierność całkowita U0 0,37 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Oprawy sodowe zamontowane pod linią. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY07-16L(2x8)4000K700mA, 1 x 16L(2x8)4000K700mA 36 W / 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż 9 nowych opraw na istniejących wysięgnikach.

87 Strona87 ROZDZIAŁ 8 Wyniki szczegółowe audytu oświetlenia ulicznego użytkowanego przez gminę w stosunku do obecnych wymagań normatywnych opis oświetlenia część miejska gminy Gołdap.

88 Strona UL. 1 MAJA Kategoria oświetleniowa M 5 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 46 0,5 m/1m 6 m 30 m WSL Es System Ilość opraw 46 Soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna/kablowa Trafo Maja Trafo Sosnowa Trafo Świerkowa 2 0,5 m Żółta Luminancja średnia nawierzchni Lm [cd/m²] ,50 Równomierność całkowita U0 0,49 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,45 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 5. Normy luminancji średniej są spełnione. Oprawy WSL o mocy 150 W sodowe. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji konieczny montaż opraw na nowych wysięgnikach. Długość obecnych wysięgników jest właściwa jednak są one w fatalnym stanie technicznym zardzewiałe. Pogarsza to estetykę drogi.

89 Strona ul. 11 LISTOPADA Kategoria oświetleniowa M 6 Asfalt 5 m betonowy ŻN Ilość słupów 5 2 m 40 m - 80 m (1) ELGO LEDA(1), ES SYSTEM WSL, OUR (1) Ilość opraw 5 Sodowe, rtęciowe 125 W, 150 W Zawieszony na 0,5 m ponad szczyt 2 m Kąt wysięgnika 5 Napowietrzna SOU Partyzantów Żółta, biała Luminancja średnia nawierzchni Lm [cd/m²] 0,67 0,30 Równomierność całkowita U0 0,38 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane nad linią. W miejscu, gdzie oprawa wisi na co drugim słupie nie ma spełnienia normy oświetleniowej. Konieczne jest dołożenie w II etapie modernizacji 1 oprawy na istniejącym słupie, pomiędzy słupami, na których obecnie są oprawy. Modernizacja w etapie I na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

90 Strona UL. AKACJOWA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów 12 1 m 25 m ELGO STRADA/OUR MESKO Ilość opraw 12 Rtęć 125 W/250 W Zawieszony na 9 m Kąt wysięgnika 10 Napowietrzna Trafo Świerkowa 2 Trafo Świerkowa 1 m biała Luminancja średnia nawierzchni Lm [cd/m²] 0,79 0,30 Równomierność całkowita U0 0,48 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy LED TEKK-S- ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

91 Strona ul. ARMII KRAJOWEJ Kategoria oświetleniowa M 5 Asfalt 5,50 m betonowy ŻN, wirowy (5), OŻ (3) Ilość słupów m 0,1 (większość 0,5 m) 40 m ELGO STRADA (1),WSL (14), SL 100 (1), OUR (7), OUS (4) Ilość opraw 27 Sodowe, rtęciowe 150 W, 125 W, Zawieszony ponad szczyt 0,5-2 m 0,5-2 m (większość 2 m) Kąt wysięgnika Różny: 5-15 (większość 5 ) Napowietrzna, kablowa trafo , szafka SOU Paderewskiego Żółta, biała Luminancja średnia nawierzchni Lm [cd/m²] 0,77 0,50 Równomierność całkowita U0 0,42 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,51 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 5. Oprawy sodowe i rtęciowe zamontowane są nad linią. Na końcu ulicy przy połączeniu z ul. Paderewskiego są odłączone cztery oprawy rtęciowe. Konieczna jest wymiana opraw rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

92 Strona ul. ARMII KRAJOWEJ NR 34 Kategoria oświetleniowa P4 Asfalt 3 m ŻN Ilość słupów 3 0,1 0,5m 40 m- ELGO STRADA (2), LEDA (1), INDY (2) Ilość opraw 5 Sodowe, 150 W, Zawieszony na 8 m 1 m Kąt wysięgnika 0-15 napowietrzna SOU Jaćwieska Żółta, Średnie natężenie oświetlenia 9,17 5 Minimalne natężenie oświetlenia 2,63 1 Droga klasy P4. Oprawy sodowe zamontowane są nad linią. Oświetlają drogę przed blokiem. Normy są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm, wraz z systemem sterowania oświetleniem.

93 Strona ul. ARMII KRAJOWEJ NR 36 Kategoria oświetleniowa P4 Asfalt 4 m aluminiowy Ilość słupów 3 7 m 1 m 35 m- ROSA MAGNOLIA Ilość opraw 3 Sodowe, 70 W, Zawieszony na 7 m 0 Kąt wysięgnika 10 kablowa SOU Paderewskiego Żółta, Średnie natężenie oświetlenia 7,65 5 Minimalne natężenie oświetlenia 2,24 1 Droga klasy P4. Oprawy sodowe umieszczone na słupach metalowych połączone są linią kablową. Oświetlają drogę przed blokiem. Normy są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S- ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

94 Strona UL. BAGIENNA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 9 0,5-1 m 30 m Elgo Strada/OUR Ilość opraw 9 rtęć 125 W /250W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo R-439 Rzeka 1 m biała Luminancja średnia nawierzchni Lm [cd/m²] 1,09 0,30 Równomierność całkowita U0 0,56 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,54 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są rtęciowe oprawy OUR oraz Elgo Strada. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

95 Strona UL. BEMA Kategoria oświetleniowa P4 kostka 4 m ŻN energetyczne/wirowane Ilość słupów 4 0,2 m 30 m WSL Es System/Elgo Strada Ilość opraw 4 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Żródlana 1,5 m żółta Średnie natężenie oświetlenia 14,11 5,0 Minimalne natężenie oświetlenia 8,9 1,00 Droga klasy P4. Normy oświetleniowe są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W oraz oprawy Elgo Strada. za duża na ten rodzaj drogi. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

96 Strona UL. BRZOZOWA Kategoria oświetleniowa M 6 kostka 5 m ŻN energetyczne Ilość słupów 8 1 m 30 m ELGO STRADA/OUR/MESKO Ilość opraw rtęć W (5) + 125W (3) Zawieszony na 8 m Kąt wysięgnika 5-10 Napowietrzna Trafo Sosnowa 0,5 m biała Luminancja średnia nawierzchni Lm [cd/m²] 0, 0,75 0,30 Równomierność całkowita U0 0,40 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,38 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej na granicy spełnienia. Ulica oświetlona energochłonnymi oprawami rtęciowymi OUR oraz Elgo Strada Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

97 Strona UL. BUKOWA Kategoria oświetleniowa M 6 kostka 4 m ŻN energetyczne Ilość słupów 3 2 m 30 m WSL ES SYSTEM Ilość opraw soda W Zawieszony na 8 m Kąt wysięgnika 5 Napowietrzna Trafo Sosnowa 0,2 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,19 0,30 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,43 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy LED TEKK-S- ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm wraz z systemem sterowania oświetleniem. Po modernizacji zalecany montaż 3 nowych opraw na 3 nowych wysięgnikach. Obecne wysięgniki zamontowane są pod linią i są za krótkie. Nowe wysięgniki powinny zostać wyniesione 1 m nad słup o długości 1 m.

98 Strona Ul. CMENTARNA Kategoria oświetleniowa M 6 asfalt 6 m betonowy ŻN, wirowy (1) Ilość słupów m 40 m ES SYSTEM SL 100 Ilość opraw 6 Sodowe, 150 W Zawieszony nad szczytem 1 m 1 m Kąt wysięgnika 5 Napowietrzna szafka SOU Mazurska żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,69 0,30 Równomierność całkowita U0 0,38 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,42 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są nad linią. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

99 Strona UL. CHOPINA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 11 0,5-1 m 30 m WSL Es System Ilość opraw 11 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Źródlana/SON Kościuszki 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,15 0,30 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W,strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

100 Strona UL. CICHA Kategoria oświetleniowa P4 grunt 5 m ŻN energetyczne/wirowane Ilość słupów 4 1 m 30 m WSL Es System Ilość opraw 4 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Żródlana 1,5 m żółta Średnie natężenie oświetlenia 14,44 5,0 Minimalne natężenie oświetlenia 9,3 1,00 Droga klasy P4. Normy oświetleniowe są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W. za duża na ten rodzaj drogi. Modernizacja na nowe oprawy LED TEKK- S-ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

101 Strona UL. CISOWA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów 15 1 m 30 m WSL ES SYSTEM/ELGO STRADA Ilość opraw 5 Soda/ 10 - rtęć Soda/rtęć 150 W /125 W Zawieszony na 9 m Kąt wysięgnika 10 Napowietrzna Trafo Sosnowa Trafo Świerkowa 2 1 m Biała/żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,14 0,30 Równomierność całkowita U0 0,49 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,46 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy LED TEKK-S- ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji zalecany montaż jedynie 5 opraw na nowych wysięgnikach o długości 1 m zamontowanych pod kątem 5, 1 m nad słupem. Pozostałe mogą zostać zamontowane na istniejących wysięgnikach.

102 Strona UL. DOLNA + OKRĘŻNA Kategoria oświetleniowa M 5 Asfalt/grunt 5 m ŻN energetyczne Ilość słupów 3 3 m 35 m OUR Ilość opraw 3 rtęć 125 W Zawieszony na 9 m Kąt wysięgnika 30 Napowietrzna SON Plac Zwycięstwa 0,2 m biała Luminancja średnia nawierzchni Lm [cd/m²] 0,76 0,50 Równomierność całkowita U0 0,42 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,32 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 5. Oprawy są na ulicy Dolnej ale przyjęto, że oświetlają ul. Okrężną i w tym kierunku powinna przebiegać modernizacja na nowe oprawy LED. Modernizacja na nowe oprawy TEKK-S-ASY06-32L(2x8)4000K500mA, x 32L(2x8)4000K500mA 49 W / 6193 lm wraz z systemem sterowania oświetleniem. Po modernizacji konieczny montaż opraw na nowych wysięgnikach (1 m nad słupem/ długość 2 m).

103 Strona UL. DROGA KRAJOWA MR 65 (ODCINEK GUMBIŃSKA) Kategoria oświetleniowa M 4 Asfalt 7 m OŻ betonowy/stalowy Ilość słupów 45 (12 betonowe) 0,7-1 m 30 m Elgo Strada -12/Siteco 37 Ilość opraw 49 Soda 150 W Zawieszony na Kąt wysięgnika 5 kablowa TRAFO PRZEMYSŁOWA (SON PRZY DRODZE DO DAWNEGO WYSPISKA) 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,78 Strada/1,23 - Siteco 0,75 Równomierność całkowita U0 0,60 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,73 0,60 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 4. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Elgo Strada oraz oprawy Siteco. Modernizacja na nowe oprawy LED TEKK-S-ASY07-32L(2x8)4000K700mA, 69 W / 7863 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

104 Strona Ul. GÓRNA Kategoria oświetleniowa M 6 asfalt 6 m ROSA aluminiowy Ilość słupów 14 9 m 1,5 m 25 m ROSA LUNOIDA Ilość opraw 14 Sodowe, 70 W Zawieszony na szczycie 2m Kąt wysięgnika 0 kablowa szafka SOU Żeromskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,71 0,30 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,44 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są na słupach metalowych i połączone linią kablową. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

105 Strona UL. GUMBIŃSKA (SIEĆ KABLOWA) Kategoria oświetleniowa M 5 Asfalt 5 m OŻ betonowy Ilość słupów 14 0,5-3 m 30 m Elgo Strada Ilość opraw 14 Soda 150 W Zawieszony na Kąt wysięgnika 5 kablowa Trafo 4-2 Młyn 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,59 0,50 Równomierność całkowita U0 0,59 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,54 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 5. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Elgo Strada. Modernizacja na nowe oprawy LED TEKK-S-ASY06-32L(2x8)4000K500mA, x 32L(2x8)4000K500mA 49 W / 6193 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

106 Strona UL. GUMBIŃSKA (PARKOWE OŚWIETLENIE) Kategoria oświetleniowa P5 kostka 3 m metalowy Ilość słupów 13 5 m 0,5 m 20 m ZSD Ilość opraw 13 Soda 70 W Zawieszony na 5 m Kąt wysięgnika 0 kablowa TRAFO PRZEMYSŁOWA/SON GUMBIŃSKA 0 m żółta Średnie natężenie oświetlenia 9,44 3,0 Minimalne natężenie oświetlenia 7,3 1,00 Chodnik oświetlony oprawami parkowymi o mocy 70 W. Proponowana modernizacja na nowe energooszczędne oprawy LED CHIC-ASY08-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2864 lm wyposażone w system sterowania oświetleniem.

107 Strona UL. GUMBIŃSKA (SIEĆ NAPOWIETRZNA) Kategoria oświetleniowa M 5 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 4 2,5-3 m 30 m Nana Lena Lighting/Elgo Leda Ilość opraw 4 Soda 150 W Zawieszony na 9 m Kąt wysięgnika 10 Napowietrzna 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,29 0,50 Równomierność całkowita U0 0,57 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,54 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 5. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Nana firmy Lena Lighting oraz Elgo Leda. Modernizacja na nowe oprawy LED TEKK-S-ASY06-32L(2x8)4000K500mA, x 32L(2x8)4000K500mA 49 W / 6193 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

108 Strona ul. JAĆWIESKA Kategoria oświetleniowa M 6 Asfalt 5 m betonowy ŻN, wirowy (1) Ilość słupów 14 0,5-1 m 40 m ES SYSTEM WSL, OUR (2), STRADA (1) Ilość opraw 15 Sodowe, rtęciowe 250 W, 150 W Zawieszony na 0,5 m i 1 m ponad szczyt 2 m Kąt wysięgnika 5 Napowietrzna SOU Jaćwieska Żółta, biała Luminancja średnia nawierzchni Lm [cd/m²] 0,69 0,30 Równomierność całkowita U0 0,39 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,43 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe rtęciowe zamontowane są nad linią. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

109 Strona UL. JAWOROWA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów 4 1 m 30 m ELGO STRADA Ilość opraw 4 rtęć 125 W Zawieszony na 8 m Kąt wysięgnika 10 Napowietrzna Trafo Świerkowa 2 1 m biała Luminancja średnia nawierzchni Lm [cd/m²] 0,76 0,30 Równomierność całkowita U0 0,43 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy LED TEKK-S- ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

110 Strona UL. JEZIOROWA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 5 2 m 30 m ELGO LEDA/ OUR MESKO Ilość opraw 5 rtęć - /soda W -soda/250w rtęć Zawieszony na 8 m Kąt wysięgnika 20 Napowietrzna Trafo Sosnowa 1,5 m Biała/żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,98 0,30 Równomierność całkowita U0 0,46 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,45 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy LED TEKK-S- ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

111 Strona UL. JODŁOWA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów 11 2 m 30 m ELGO STRADA Ilość opraw 11 rtęć 125 W Zawieszony na 9 m Kąt wysięgnika 10 Napowietrzna Trafo Świerkowa 2 1 m biała Luminancja średnia nawierzchni Lm [cd/m²] 0,74 0,30 Równomierność całkowita U0 0,42 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy LED TEKK-S- ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

112 Strona UL. KAJKI Kategoria oświetleniowa M 6 kostka 5 m ŻN energetyczne/wirowane Ilość słupów 2 0,5-1 m 30 m WSL Es System Ilość opraw 2 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Żródlana 1,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,25 0,30 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

113 Strona Ul. KOLEJOWA Kategoria oświetleniowa M 5 Asfalt 7 m Wirowy (3), STALOWY, ŻN (5) Ilość słupów Różna: 0,2 2 m 40 m OUS, STRADA (8) Ilość opraw 27 sodowe 150 W 0,3-0,5 m nad szczytem 1-1,5 m Kąt wysięgnika 5 Napowietrzna, kablowa szafka ul. Kolejowa z trafo żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,77 0,50 Równomierność całkowita U0 0,49 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,51 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 5. Oprawy sodowe na słupach betonowych zamontowane są nad linią. Natomiast na słupach stalowych połączone są kablowo. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6193 lm wraz z systemem sterowania oświetleniem.

114 Strona Ul. KOLEJOWA RONDO Kategoria oświetleniowa C4 Asfalt 7 m Stalowy Ilość słupów 4 9,5 m 2 m 25 m OUS Ilość opraw 6 sodowe 150 W 0,3-nad szczytem 1-5 m Kąt wysięgnika 5 kablowa szafka ul. Kolejowa z trafo żółta Średnie natężenie oświetlenia 16,27 10 Równomierność całkowita 0,42 0,40 PRZY ODSTĘPIE 40 m Rondo klasy C4. Oprawy sodowe zamontowane na słupach stalowych i połączone linią kablową. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7868,5 lm wraz z systemem sterowania oświetleniem.

115 Strona UL. KOMBATANTÓW Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 10 0,5 30 m WSL Es System/Elgo Strada Ilość opraw 10 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Źródlana/SON Kościuszki 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,45 0,30 Równomierność całkowita U0 0,57 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,67 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W oraz oprawy Elgo Strada. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

116 Strona UL. KONOPNICKIEJ Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 15 0,5 30 m WSL Es System Ilość opraw 15 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Konopnickiej 1,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,18 0,30 Równomierność całkowita U0 0,48 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

117 Strona UL. KONSTYTUCJI 3 MAJA Kategoria oświetleniowa M 6 Asfalt 4 m ŻN energetyczne/wirowane Ilość słupów 13 1 m 30 m ELGO STRADA/SITECO Ilość opraw 13 soda 150 W Zawieszony na 9 m Kąt wysięgnika 20 Napowietrzna/kablowa TRAFO OSIEDLE 1 1 m Żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,87 0,30 Równomierność całkowita U0 0,46 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,48 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Oprawy ELGO Strada 150 W zamontowane na sieci napowietrznej oraz cztery oprawy na słupach metalowych. Modernizacja na nowe oprawy LED TEKK- S-ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

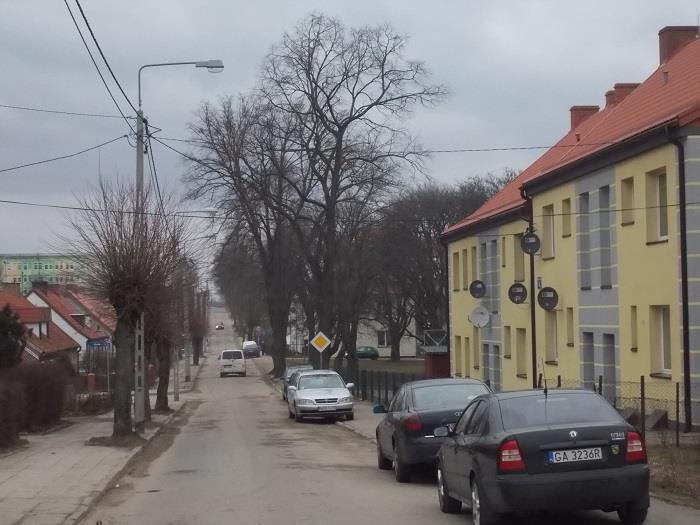

118 Strona ul. KOŚCIUSZKI Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 18 0,5 30 m Elgo Leda/Elgo Strada Ilość opraw 19 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Źródlana/SON Kościuszki 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,65 0,30 Równomierność całkowita U0 0,58 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,67 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Elgo Strada. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

119 Strona UL. KOŚCIUSZKI/KOMBATANTÓW - PARKING Kategoria oświetleniowa P4 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 16 0,5 30 m Elgo Leda/Elgo Strada Ilość opraw 22 soda 150 W /70W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Źródlana/SON Kościuszki 1 m żółta Średnie natężenie oświetlenia 12,44 5,0 Minimalne natężenie oświetlenia 8,3 1,00 Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Elgo Strada oraz oprawy Elgo Luna - parking. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

120 Strona Ul. KONSTYTUCJI 3 MAJA ( część przed obwodnicą) Kategoria oświetleniowa M 6 asfalt 4 m betonowy ŻN, wirowy (3) Ilość słupów 13 0,1 2,5 m 40 m ELGO STRADA Ilość opraw 13 Sodowe, 150 W Zawieszony na wys. 8 m 1 m Kąt wysięgnika 0-15 Napowietrzna szafka SOU Wojska Polskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,63 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,42 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są nad linią. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

121 Strona Ul. KRÓLEWIECKA (droga wojewódzka) Kategoria oświetleniowa M 4 Asfalt 8 m stalowy Ilość słupów 7 12 m (10+2 wysięgnik) Różna: 2 7 m (najczęściej 3 m) 35 m ES SYSTEM SL 100 Ilość opraw 7 sodowe 150 W, 2 m 1,5 m Kąt wysięgnika 5 kablowa, SOU Partyzantów żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,97 0,75 Równomierność całkowita U0 0,47 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,61 0,60 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 4. Oprawy sodowe zamontowane są na słupach stalowych i połączone linią kablową. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY08-32L(2x4)4000K500mA, moc 49 W strumień świetlny 6195 lm wraz z systemem sterowania oświetleniem.

122 Strona Ul. KRÓTKA Kategoria oświetleniowa M 6 asfalt 7,50 m OŻ Ilość słupów 1 9 m 0,2 m 40 m ELGO LEDA Ilość opraw 1 Sodowe, 150 W nad szczytem 1 m 1,5 m Kąt wysięgnika 5 kablowa szafka SOU Żeromskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 1 słup 0,30 Równomierność całkowita U0 1 słup 0,35 (wartość najniższa) Równomierność wzdłużna Ul 1 słup 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 1 słup 20 (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawa sodowa zamontowana jest na słupie betonowym i połączona linią kablową. Modernizacja na nową oprawę LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

123 Strona ul. KRZYWA chodnik Kategoria oświetleniowa P4 kostka 5 m Parkowy ozdobny Ilość słupów m 0 m 20 m- OCP KULA Ilość opraw 5 rtęciowe, 125 W, Szczyt słupa 0 0,5 m Kąt wysięgnika 0 kablowa Szafka Wojska Polskiego biała, Średnie natężenie oświetlenia 5,07 5 Minimalne natężenie oświetlenia 1,14 1 Droga klasy P4. Oprawy parkowe umieszczone na słupach metalowych połączone są linią kablową. Oświetlają chodnik. Normy są spełnione. Konieczna wymiana opraw typu kula. Modernizacja na nowe oprawy LED RAGNI LED CHICK-ASY08-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2864 lm wraz z systemem sterowania oświetleniem.

124 Strona Ul. KRZYWA Kategoria oświetleniowa M 6 asfalt betonowy ŻN (2), wirowy (1), stalowy (5) Ilość słupów 8 4 m 7 m i 0,5 2 m 40 m PHILIPS MALAGA, SGS 203 (3), CLASSIC (2) Ilość opraw 8 Sodowe, 70 W (5), 150 W Szczyt - nad szczytem 1 m (betonowy) stalowwy0 betonowy -2m Kąt wysięgnika 0-5 Napowietrzna, kablowa SOU Partyzantów, SOU Wojska Polskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,65 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,40 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe na słupach betonowych zamontowane są nad linią, natomiast oprawy na słupach metalowych połączone są linią kablową. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem na słupach betonowych i RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem na słupach metalowych.

125 Strona ul. LIPOWA Kategoria oświetleniowa M 6 Asfalt, kostka 7-8 m betonowy OŻ (4), metalowy parkowy Ilość słupów 54 4,5 i 9 m(4) 0,5 i 2 m m ELGO STRADA(4), OCP KULA Ilość opraw 54 Sodowe, rtęciowe 70 W, 100 W, 125 W, 150 W Dla słupa 9 m - zawieszony na 0,5 m ponad szczyt Parkowy słup 0 m 1 m (dla słupa 9 m), Parkowy słup 0 m Kąt wysięgnika 15 (dla słupa 9 m) 0 (Parkowy słup) kablowa SOU Żeromskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,37 0,30 Równomierność całkowita U0 0,38 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy parkowe OCP Kula zamontowane na słupach parkowych naprzemiennie wzdłuż ulicy. Konieczność wymiany opraw. Zalecana wymiana słupów. Modernizacja opraw OCP na nowe oprawy LED RAGNI LED CHICK-ASY06-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2463 lm wraz z systemem sterowania oświetleniem. Natomiast 4 oprawy sodowe 150 W na słupach betonowych propozycja wymiany wymienić na RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6193 lm wraz z systemem sterowania oświetleniem.

126 Strona ul. LWOWSKA Kategoria oświetleniowa P4 Asfalt, kostka 5 m ŻN (1), aluminiowy Ilość słupów 19 7 m, 1 m 35 m- ROSA LUNOIDA, ELGO STRADA (1) Ilość opraw 19 Sodowe 70 W, 150 W Zawieszony na 8 m (dla ŻN) Brak dla słupów stalowych 1 (dla ŻN) Brak dla słupów stalowych Kąt wysięgnika 15 (dla ŻN) Kablowa, napowietrzna SOU z ul. Warszawskiej Żółta, Średnie natężenie oświetlenia 7,67 5 Minimalne natężenie oświetlenia 2,45 1 Droga klasy P4. Oprawy sodowe umieszczone na słupach metalowych połączone są linią kablową. Jeden słup betonowy z linią napowietrzną. Normy są spełnione. Modernizacja na nową oprawę LED RAGNI LED TEKK- S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem na słupie betonowym i RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem na słupach metalowych.

127 Strona UL. ŁĄCZNA + LEŚNA Kategoria oświetleniowa M 6 kostka 5 m ŻN energetyczne/wirowane Ilość słupów 14 1 m 30 m ELGO LEDA Ilość opraw soda W Zawieszony na 8 m Kąt wysięgnika 5 Napowietrzna Trafo Łączna 1,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,99 0,30 Równomierność całkowita U0 0,48 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy LED TEKK-S- ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

128 Strona UL. ŁOKIETKA Kategoria oświetleniowa P4 grunt 5 m ŻN energetyczne/wirowane Ilość słupów 4 1 m 30 m WSL Es System Ilość opraw 4 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Żródlana 1,5 m żółta Średnie natężenie oświetlenia 14,44 5,0 Minimalne natężenie oświetlenia 9,3 1,00 Droga klasy P4. Normy oświetleniowe są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W. za duża na ten rodzaj drogi. Modernizacja na nowe oprawy LED TEKK- S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

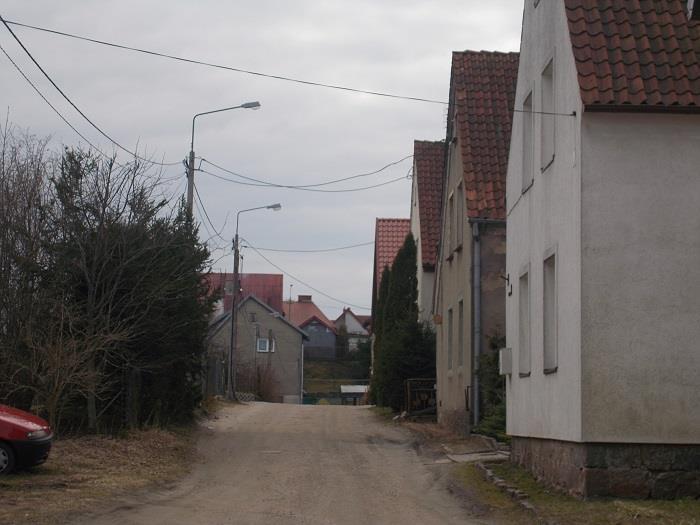

129 Strona UL. MAŁA Kategoria oświetleniowa P4 grunt 5 m ŻN energetyczne/wirowane Ilość słupów 3 0,5 m 30 m WSL Es System Ilość opraw 3 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Żródlana 1,5 m żółta Średnie natężenie oświetlenia 13,56 5,0 Minimalne natężenie oświetlenia 8,8 1,00 Droga klasy P4. Normy oświetleniowe są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W. za duża na ten rodzaj drogi. Modernizacja na nowe oprawy LED TEKK- S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

130 Strona Ul. MALARSKA Kategoria oświetleniowa M 6 asfalt betonowy ŻN, metalowy (2) Ilość słupów 5 5 m 5 m i 0,1 2 m 40 m ES SYSTEM WSL, ELGO STRADA (1), OCP(2) Ilość opraw 6 Sodowe, 70 W (2), 150 W Zawieszony na 8 m (dla ŻN) Brak dla słupów stalowych Stalowy 0 betonowy 0,1-2m Kąt wysięgnika 0-15 Napowietrzna, kablowa szafka SOU Paderewskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,61 0,30 Równomierność całkowita U0 0,37 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,40 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe na słupach betonowych zamontowane są nad linią, natomiast oprawy na słupach metalowych połączone są linią kablową. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem na słupach betonowych, a RAGNI LED CHICK-ASY08-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2864 lm wraz z systemem sterowania oświetleniem na słupach parkowych.

131 Strona Ul. MATEJKI Kategoria oświetleniowa M 6 asfalt 7 m metalowy Ilość słupów 4 8 m 1,5 m 40 m ES SYSTEM wsl Ilość opraw 4 Sodowe, 150 W szczyt 1,5 m Kąt wysięgnika 5 kablowa szafka SOU Żeromskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,73 0,30 Równomierność całkowita U0 0,41 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,42 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są na słupach metalowych i połączone linią kablową. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

132 Strona Ul. MAZURSKA Kategoria oświetleniowa M 5 Asfalt 8 m Wirowy (3), ŻN Ilość słupów Różna: 0,1 3 m 40 m ELGO LEDA (3), OUR (3), WSL Ilość opraw 15 sodowe 150 W, 125 W 0,5-1 m nad szczytem 1-1,5 m Kąt wysięgnika 5 Napowietrzna, SOU Mazurska, SOU Żeromskiego Żółta, biała Luminancja średnia nawierzchni Lm [cd/m²] 0,76 0,50 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 5. Oprawy sodowe i rtęciowe na słupach betonowych zamontowane są nad linią. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6193 lm wraz z systemem sterowania oświetleniem.

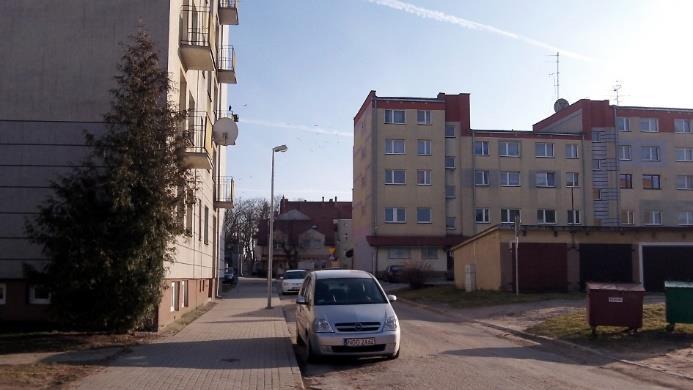

133 Strona Ul. MICKIEWICZA Kategoria oświetleniowa M 6 asfalt 6 m metalowy Ilość słupów 5 7 m 0,5 m 35 m ELGO LEDA Ilość opraw 5 Sodowe, 70 W szczyt 0 m Kąt wysięgnika 5 kablowa szafka SOU Żeromskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,53 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,40 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są na słupach metalowych i połączone linią kablową. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

134 Strona ul. MIKOŁAJCZYKA BOCZNA Kategoria oświetleniowa P4 Asfalt 4 m ŻN Ilość słupów 3 6 m 1 m 30 m- PHILIPS MALAGA Ilość opraw 3 Sodowe, 70 W, 0 m 0 m Kąt wysięgnika 5 kablowa z trafo Suwalska Żółta, Średnie natężenie oświetlenia 7,37 5 Minimalne natężenie oświetlenia 2,61 1 Droga klasy P4. Oprawy sodowe zamontowane są na słupach metalowych i połączone linią kablową. Normy są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm wraz z systemem sterowania oświetleniem.

135 Strona Ul. MIKOŁAJCZYKA Kategoria oświetleniowa M 6 asfalt 3,50 m betonowy ŻN Ilość słupów 3 1 m 40 m ES SYSTEM WSL Ilość opraw 3 Sodowe, 150 W Zawieszony na wys. 7-8 m 0,5-1 m Kąt wysięgnika 0-5 Napowietrzna trafo Suwalska żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,59 0,30 Równomierność całkowita U0 0,37 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są nad i pod linią. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

136 Strona UL. MERECKIEGO Kategoria oświetleniowa M 6 kostka 5 m ŻN energetyczne Ilość słupów 4 0,5 m 30 m WSL Es System Ilość opraw 4 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Żródlana 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,38 0,30 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

137 Strona ul. NAD JAREM Kategoria oświetleniowa P4 grunt 3 m metalowy Ilość słupów 5 7 m 0,5 m 40 m- ELGO STRADA Ilość opraw 5 rtęciowe 125 W, 0,3 m 1 m Kąt wysięgnika 5 kablowa SOU z ul. Paderewskiego biała, Średnie natężenie oświetlenia 8,43 5 Minimalne natężenie oświetlenia 2,17 1 Droga klasy P4. Oprawy rtęciowe zamontowane są na słupach metalowych i połączone linią kablową. Normy są spełnione. Konieczna wymiana opraw rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

138 Strona Ul. NADBRZEŻNA Kategoria oświetleniowa M 6 kamień 5 m betonowy ŻN, wirowy (2) Ilość słupów 10 2 m 40 m ELGO STRADA (2), ELGO LEDA Ilość opraw 10 Sodowe, 150 W Zawieszony na wys. 8 m 1 m Kąt wysięgnika 5 Napowietrzna SOU Żeromskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,73 0,30 Równomierność całkowita U0 0,41 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,43 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są nad linią. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

139 Strona ul. OGRODOWA Kategoria oświetleniowa M 6 kostka 3,5 m betonowy ŻN, metalowy (3) Ilość słupów 13 0,5-1 m 40 m ELGO STRADA (3), OUR Ilość opraw 14 Sodowe, rtęciowe 250 W, 150 W Zawieszony na 0,5-1 m ponad szczyt 1-2 m Kąt wysięgnika 5 Napowietrzna, kablowa Szafka z ul, Jaćwieska Biała, żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,57 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy rtęciowe zamontowane są nad linią na słupach betonowych a sodowe na słupach metalowych połączone są linią kablową. Konieczność wymiany opraw rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

140 Strona UL. OKRĘZNA Kategoria oświetleniowa M 5 asfalt 7 m metalowe Ilość słupów 5 5 m 0,5 m 30 m OCP Ilość opraw 5 rtęć 125 W Zawieszony na 5 m Kąt wysięgnika 0 kablowa biała Luminancja średnia nawierzchni Lm [cd/m²] 0,18 0,50 Równomierność całkowita U0 0,28 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) Droga klasy M 5. Normy oświetleniowe są niespełnione. Obecnie na ulicy zamontowane są oprawy parkowe rtęciowe o mocy 125W. Oświetlenie do bezwzględnej modernizacji. Modernizacja na nowe oprawy LED CHIC-ASY08-16L(2x4)4000K500mA, moc 28 W,strumień świetlny 2864 lm wraz z systemem sterowania oświetleniem.

141 Strona UL. OKRZEI Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 11 0,5-1 m 30 m Nana Lena Lighting Ilość opraw 11 Soda 70 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo R-439 Rzeka 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,89 0,30 Równomierność całkowita U0 0,52 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,54 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Nana firmy Lena Lighting. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

142 Strona UL. OSIEDLE 1 (LINIA KABLOWA) Kategoria oświetleniowa M 6 Asfalt 5 m metalowe Ilość słupów 12 0,5 m 30 m Siteco Ilość opraw 12 Soda/ 150 W Zawieszony na Kąt wysięgnika 5 kablowa TRAFO OSIEDLE 1/SON vis a vis WP 9 1 m Żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,11 0,30 Równomierność całkowita U0 0,49 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,45 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 6 15 (maksimum) Droga klasy M 6. Normy są spełnione. Oprawy sodowe na słupach metalowych. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

143 Strona UL. OSIEDLE 1 (LINIA NAPOWIETRZNA) Kategoria oświetleniowa M 6 Asfalt /płyty betonowe 5 m ŻN energetyczne/wirowane Ilość słupów 20 1 m 30 m OUR/OUS/ELGO Ilość opraw 25 Soda/rtęć 250W 3, 150 W soda -3 /70 W soda-13 /125 W rtęć - 6 Zawieszony na 8-9 m Kąt wysięgnika 10 Napowietrzna/kablowa TRAFO OSIEDLE 1 1 m żółta/biała Luminancja średnia nawierzchni Lm [cd/m²] 0,78 0,30 Równomierność całkowita U0 0,43 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,45 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Część opraw rtęciowych do bezwzględnej wymiany. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA,1x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

144 Strona UL. OSIEDLE II (OŚWIETLENIE NA LINII NAPOWIETRZNEJ) Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 26 2 m -3 m 30 m ELGO STRADA/OUS/OUR Ilość opraw 31 soda 19 /rtęć W - 4 /70W - 17/125 W - 10 Zawieszony na 9 m Kąt wysięgnika 10 Napowietrzna/kablowa TRAFO OSIEDLE 2 1 m Żółta/biała Luminancja średnia nawierzchni Lm [cd/m²] 0,71 - rtęć/0,59 - soda 0,30 Równomierność całkowita U0 0,45 -rtęć/0,64 -soda 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,38 - rtęć/0,75 - soda 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są rtęciowe oprawy OUR 125 W, dwie oprawy rtęciowe MESKO 250 W oraz nowe oprawy sodowe 70 W. Część ulicy oświetlona oprawami rtęciowymi OUR 125 W (tzw. trumniakami) niedoświetlona. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA,1x moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

145 Strona PARK ZDROJOWY (PARKOWE OŚWIETLENIE) Kategoria oświetleniowa P5 kostka 3 m metalowy Ilość słupów 61 5 m 0,5 m 20 m ZSD Ilość opraw 61 Soda 70 W Zawieszony na 4 m Kąt wysięgnika 0 kablowa Trafo Promenada m żółta Średnie natężenie oświetlenia 11,44 3,0 Minimalne natężenie oświetlenia 9,3 1,00 Chodnik oświetlony oprawami parkowymi o mocy 70 W. Proponowana modernizacja na nowe energooszczędne oprawy parkowe LED CHIC-ASY08-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2864 lm wyposażone w system sterowania oświetleniem.

146 Strona UL. PARKING DOM ZDROJOWY Kategoria oświetleniowa P4 kostka 20 m stalowy Ilość słupów 5 0,5 m 25 m Philips Selenium Ilość opraw 5 Soda 100 W Zawieszony na 8 m Kąt wysięgnika 10 kablowa Trafo Promenada 1 m żółta Średnie natężenie oświetlenia 13,44 5,0 Minimalne natężenie oświetlenia 9,3 1,00 Parking przy tężniach. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy LED TEKK-S- ASY06-16L(2x8)4000K500mA, o mocy 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

147 Strona UL. PAGÓRKOWA Kategoria oświetleniowa M 6 kostka 5 m ŻN energetyczne/wirowane Ilość słupów 7 1 m 30 m WSL ES SYSTEM Ilość opraw soda W Zawieszony na 9 m Kąt wysięgnika 15 Napowietrzna Trafo Sosnowa 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,29 0,30 Równomierność całkowita U0 0,49 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy LED TEKK-S- ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

148 Strona UL. PLAŻOWA Kategoria oświetleniowa P4 grunt 4m stalowy Ilość słupów 5 0,7 m 30 m Elgo Luna Ilość opraw 5 Soda 100 W Zawieszony na 8 m Kąt wysięgnika 20 kablowa Trafo Plazowa 1 m żółta Średnie natężenie oświetlenia 13,44 5,0 Minimalne natężenie oświetlenia 9,3 1,00 Droga klasy P4. Ograniczony ruch. Normy oświetleniowe są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Luna firmy Elgo. za duża na ten rodzaj drogi. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

149 Strona UL. PROMENADA ZDROJOWA Kategoria oświetleniowa M 6 Asfalt 5 m droga + chodnik 2,5 m stalowy Ilość słupów 70 0,5 m 25 m Philips Selenium Ilość opraw 70 x 2 = 140 Soda 100 W ulica/70 W - chodnik Zawieszony na 8 m/4 m - chodnik Kąt wysięgnika 5 kablowa Trafo Promenada 1,5 m/1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,56 0,30 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,44 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Philips Selenium 100W/70 W. Oprawy podwójne na słupie oświetlają chodnik i ulicę. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, o mocy 28 W / 3097 lm (ULICA) oraz oprawy o mocy 21 W chodnik wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

150 Strona UL. PRZEMYSŁOWA (ULICA) Kategoria oświetleniowa M 5 Asfalt 5-7 m stalowy Ilość słupów 21 1 m 30 m Siteco/Malaga Ilość opraw 30 Soda 150 W/100 W Zawieszony na Kąt wysięgnika 5 kablowa TRAFO PRZEMYSŁOWA 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,49 0,50 Równomierność całkowita U0 0,58 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,54 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 5. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Siteco oraz oprawy Malaga firmy Philips oświetlające parking i część drogi.. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

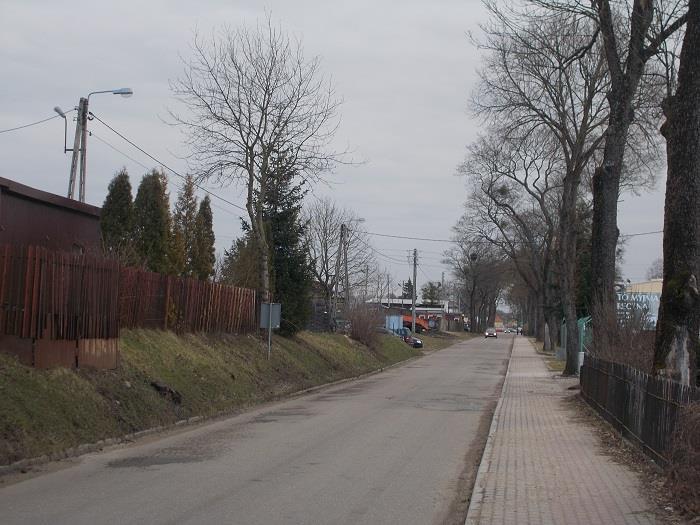

151 Strona UL. PRZYTOROWA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 4 7 m 30 m Elgo Strada Ilość opraw 4 Soda 150W Zawieszony na 8 m Kąt wysięgnika 10 Napowietrzna Trafo R-439 Rzeka 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,01 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,34 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są niespełnione. Słupy i oprawy z znacznej odległości od jezdni. Konieczny montaż nowych opraw na nowych wysięgnikach zamontowanych 1 m nad słupem o długości 2 m. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

152 Strona ul. PADEREWSKIEGO BOCZNA Kategoria oświetleniowa P4 kostka 4 m aluminiowy Ilość słupów 6 7 m 0,5 m 35 m- ROSA MAGNOLIA Ilość opraw 6 Sodowe 70 W Brak Brak Kąt wysięgnika 5 Kablowa SOU Paderewskiego Żółta, Średnie natężenie oświetlenia 7,67 5 Minimalne natężenie oświetlenia 2,43 1 Droga klasy P4. Oprawy sodowe umieszczone na słupach metalowych połączone są linią kablową. Normy są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

153 Strona Ul. PADEREWSKIEGO (droga wojewódzka) Kategoria oświetleniowa M 4 Asfalt 7 m wirowy (3), OŻ (7), ŻN Ilość słupów m Różna: 0,5 5 m 40 m ES SYSTEM WSL, ELGO STRAD (2), LEDA (6) Ilość opraw 33 sodowe 150 W, Różna: 0,3-2 m 0,3-2 m Kąt wysięgnika 5-15 Napowietrzna, kablowa, SOU Paderewskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,81 0,75 Równomierność całkowita U0 0,41 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,61 0,60 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 4. Oprawy sodowe zamontowane są głównie na słupach betonowych i połączone linią napowietrzną. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY08-32L(2x4)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem.

154 Strona ul. PARTYZANTÓW PASAŻ i PODWÓRKO Kategoria oświetleniowa P4 kostka 5 m Parkowy metalowy Ilość słupów 4 3 m 0 m 20 m- OCP KULA Ilość opraw 4 mix, 160 W, Szczyt słupa 0 0,5 m Kąt wysięgnika 0 kablowa Szafka z ul. Partyzantów (brama) Żółta, Średnie natężenie oświetlenia 5,05 5 Minimalne natężenie oświetlenia 1,12 1 Droga klasy P4. Oprawy sodowe parkowe umieszczone na słupach metalowych połączone są linią kablową. Oświetlają chodnik. Normy są spełnione. Konieczna wymiana opraw typu kula. Modernizacja na nowe oprawy LED RAGNI LED CHICK-ASY08-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2864 lm wraz z systemem sterowania oświetleniem.

155 Strona ul. PARTYZANTÓW Kategoria oświetleniowa M 5 Asfalt 6 m betonowy ŻN, tworzywo (6), wirowy (3), OŻ (4) Ilość słupów ,1-3 m (głównie 0,1 m) 40 m SL 100 (1), STRADA (2), OUR (7), OCP (6), SGS 203 (12) Ilość opraw 34 Sodowe, rtęciowe 70 W, 125 W, 150 W Zawieszony na 0,1-0,5 m ponad szczyt 0,3-2 m Kąt wysięgnika 0-15 Napowietrzna, kablowa SOU Partyzantów Biała, żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,65 0,50 Równomierność całkowita U0 0,38 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Ulica klasy ME 5 podzielona na dwie części. W jednej znajdują się oprawy sodowe i rtęciowe na słupach betonowych. Konieczność wymiany opraw rtęciowych. W drugiej części ulicy na słupach z tworzywa wiszą po dwie oprawy, od strony chodnika OCP kula. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S- ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem. Natomiast oprawy OCP (6 sztuk) na RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

156 Strona ul. PLAC ZWYCIĘSTWA CHODNIK Kategoria oświetleniowa P4 kostka 2,5 m Parkowy metalowy Ilość słupów 6 3 m Odległość od krawędzi 0 m 20 m- Latarnia stylowa Ilość opraw 6 Sodowe, 70 W, 0 0 Kąt wysięgnika 0 kablowa SOU Żeromskiego Żółta, Średnie natężenie oświetlenia 5,65 5 Minimalne natężenie oświetlenia 1,04 1 Droga klasy P4. Oprawy sodowe parkowe umieszczone na słupach ozdobnych połączone są linią kablową. Oświetlają chodnik. Normy są spełnione. Modernizacja na nowe oprawy LED RAGNI LED CHICK-ASY08-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2864 lm wraz z systemem sterowania oświetleniem.

157 Strona Ul. PLAC ZWYCIĘSTWA Kategoria oświetleniowa M 5 Asfalt 8 m stalowy Ilość słupów 23 9 m 1 m 40 m ES SYSTEM WSL Ilość opraw 46 sodowe 150 W, 70 W Na wys. 6 m (chodnik), na wys. 8 m 1 m Kąt wysięgnika 0 i 5 kablowa, SOU z Żeromskiego i Partyzantów Żółta, Luminancja średnia nawierzchni Lm [cd/m²] 0,97 0,50 Równomierność całkowita U0 0,49 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,47 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 5. Oprawy sodowe umieszczono na słupach stalowych dwuramiennych. Ramię niższe od strony chodnika z oprawą 70W. Słupy połączone są linią kablową. Normy oświetleniowe są spełnione. Modernizacja i wymiana opraw 150 W na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6193 lm wraz z systemem sterowania oświetleniem a opraw 70 W na oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

158 Strona Ul. PLAC ZWYCIĘSTWA RONDO Kategoria oświetleniowa C4 Asfalt 8 m Stalowy Ilość słupów 4 9,5 12 m 0,5-2 m 25 m ELGO STRADA Ilość opraw 6 sodowe 150 W 0,5-nad szczytem (3), szczyt 2 m Kąt wysięgnika 5 kablowa SOU Żeromskiego żółta Średnie natężenie oświetlenia 16,29 10 Równomierność całkowita 0,43 0,40 Rondo klasy C4. Oprawy sodowe zamontowane na słupach stalowych i połączone linią kablową. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7868,5 lm wraz z systemem sterowania oświetleniem.

159 Strona Ul. PLATER Kategoria oświetleniowa M 6 asfalt 6 m betonowy ŻN Ilość słupów 3 3 m 40 m ES SYSTEM WSL (1), ELGO STRADA Ilość opraw 3 Sodowe, 150 W Zawieszony na wys. 8 m 0,5-1 m Kąt wysięgnika 5-10 Napowietrzna SOU Paderewskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,62 0,30 Równomierność całkowita U0 0,37 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są nad linią. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

160 Strona Ul. PODGÓRNA Kategoria oświetleniowa M 6 asfalt 5 m metalowy Ilość słupów 4 9 m 0,5 m 40 m ELGO LEDA Ilość opraw 4 Sodowe, 150 W 0,3 m nad szczyt 2 m Kąt wysięgnika 5 kablowa szafka SOU Żeromskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,53 0,30 Równomierność całkowita U0 0,37 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,40 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są na słupach metalowych i połączone linią kablową. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

161 Strona ul. POLNA Kategoria oświetleniowa M 6 Asfalt 5,5 m betonowy ŻN Ilość słupów 10 0,5-2 m 40 m ELGO STRADA (5), OUR Ilość opraw 10 Sodowe, rtęciowe 250 W, 150 W Zawieszony na 0,5-1 m ponad szczyt 0,1-0,5 m Kąt wysięgnika 0-5 Napowietrzna SOU Warszawska Biała, żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,78 0,30 Równomierność całkowita U0 0,41 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,42 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy rtęciowe i sodowe zamontowane są nad linią na słupach betonowych. Konieczność wymiany opraw zwłaszcza rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK- S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

162 Strona Ul. POPIEŁUSZKI Kategoria oświetleniowa M 6 asfalt 5 m metalowy Ilość słupów 4 9 m 2 m 40 m ELGO STRADA Ilość opraw 4 Sodowe, 150 W szczyt 1,5 m Kąt wysięgnika 5 kablowa szafka SOU z ul. Paderewskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,54 0,30 Równomierność całkowita U0 0,37 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,40 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są na słupach metalowych i połączone linią kablową. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

163 Strona ul. REYMONTA Kategoria oświetleniowa P4 grunt 5 m Wirowy (1), ŻN Ilość słupów m 40 m- OUR Ilość opraw 4 rtęciowe 125 W, 0,3 m 1-2 m Kąt wysięgnika 5-15 napowietrzna SOU Paderewskiego biała, Średnie natężenie oświetlenia 8,41 5 Minimalne natężenie oświetlenia 2,19 1 Droga klasy P4. Oprawy rtęciowe zamontowane są na słupach betonowych i połączone linią napowietrzną. Normy są spełnione. Konieczna wymiana opraw rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

164 Strona ul. RÓŻANA Kategoria oświetleniowa P4 grunt 3 m aluminiowy Ilość słupów 11 8 m 1 m 35 m- SCHREDER LED Ilość opraw 11 Ledowe, 35 W, brak 1 Kąt wysięgnika 5 kablowa trafo Suwalska biała, Średnie natężenie oświetlenia 8,61 5 Minimalne natężenie oświetlenia 2,14 1 Droga klasy P4. Oprawy ledowe umieszczone na słupach metalowych połączone są linią kablową. Normy są spełnione. Modernizacja na system sterowania oświetleniem.

165 Strona ul. RYNEK Kategoria oświetleniowa P4 kostka plac metalowy Ilość słupów 33 2,5-4,5 m plac 20 m- OCP KULA, Stożek, OCP daszek, latarnia stylowa Ilość opraw 61 Sodowe, mix 100 W, 125 W, 160 W 0 m 0,3-0,5 m Kąt wysięgnika 0 kablowa SOU Partyzantów, SOU Żeromskiego Żółta, biała Średnie natężenie oświetlenia 8,23 5 Minimalne natężenie oświetlenia 1,79 1 Plac klasy P4. Różnorodne oprawy parkowe zamontowane są na słupach metalowych i połączone linią kablową. Normy są spełnione. Modernizacja na nowe oprawy LED RAGNI LED CHICK-ASY08-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2864 lm wraz z systemem sterowania oświetleniem.

166 Strona Ul. SIKORSKIEGO Kategoria oświetleniowa M 6 asfalt 6 m betonowy ŻN Ilość słupów 10 0,2-3 m 40 m ES SYSTEM WSL Ilość opraw 10 Sodowe, 150 W Zawieszony na wys. 7 m 0,3 1,5 m Kąt wysięgnika 5-30 Napowietrzna trafo Suwalska żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,71 0,30 Równomierność całkowita U0 0,39 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,42 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są pod linią. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

167 Strona Ul. SŁONECZNA Kategoria oświetleniowa M 6 asfalt 7 m betonowy OŻ Ilość słupów 6 2 m 40 m ELGO LEDA Ilość opraw 6 Sodowe, 150 W Zawieszony nad szczytem 1 m 1,5 m Kąt wysięgnika 5 kablowa szafka SOU Żeromskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,73 0,30 Równomierność całkowita U0 0,39 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,42 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są na słupach betonowych i połączone linią kablową. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

168 Strona ul. SPOKOJNA Kategoria oświetleniowa P4 grunt 5 m aluminiowy Ilość słupów 11 8 m 1 m 30 m- SCHREDER LED Ilość opraw 13 Ledowe, 35 W, brak 1 Kąt wysięgnika 0 kablowa SOU Żeromskiego biała, Średnie natężenie oświetlenia 8,67 5 Minimalne natężenie oświetlenia 2,15 1 Droga klasy P4. Oprawy ledowe umieszczone na słupach metalowych połączone są linią kablową. Normy są spełnione. Modernizacja na system sterowania oświetleniem.

169 Strona ul. SUWALSKA CHODNIK Kategoria oświetleniowa P4 kostka 3 m aluminiowy Ilość słupów 21 4 m 0,5 m 25 m- ELGO LUNA, PHILIPS OUS Ilość opraw 21 Sodowe, 70 W, 35 W 0 0 Kąt wysięgnika 5 kablowa SOU Rondo Suwalska Żółta, Średnie natężenie oświetlenia 9,65 5 Minimalne natężenie oświetlenia 2,27 1 Chodnik ze ścieżką rowerową klasy P4. Oprawy sodowe umieszczone na słupach metalowych połączone są linią kablową. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K350mA, moc 21 W, strumień świetlny 2147 lm wraz z systemem sterowania oświetleniem.

170 Strona Ul. SUWALSKA (droga wojewódzka) Kategoria oświetleniowa M 4 Asfalt 7 m wirowy (1), OŻ (2), ŻN Ilość słupów 5 9- Różna: 0,5 4 m 40 m ELGO STRADA (3), PHILIPS MALAGA Ilość opraw 5 sodowe 150 W, Szczyt i 0,5 m nad szczyt 0,3-2 m Kąt wysięgnika 5-15 Napowietrzna, kablowa, SOU Rondo Suwalska żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,82 0,75 Równomierność całkowita U0 0,40 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,60 0,60 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 4. Oprawy sodowe zamontowane są na słupach betonowych i połączone linią napowietrzną lub kablową. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY08-32L(2x4)4000K500mA, moc 49 W strumień świetlny 6195 lm wraz z systemem sterowania oświetleniem.

171 Strona Ul. SUWALSKA RONDO Kategoria oświetleniowa C4 Asfalt 7 m Stalowy Ilość słupów 7 9,5 m 2 m 25 m PHILIPS MALAGA, ELGO STRADA, LUNA Ilość opraw 9 sodowe 150 W 2 m 2 m Kąt wysięgnika 5 kablowa SOU Rondo Suwalska żółta Średnie natężenie oświetlenia 16,27 15 Równomierność całkowita 0,42 0,40 Rondo klasy C3. Oprawy sodowe zamontowane na słupach stalowych i połączone linią kablową. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7868,5 lm wraz z systemem sterowania oświetleniem.

172 Strona ul. SZKOLNA Kategoria oświetleniowa M 6 Asfalt 4 m stalowy Ilość słupów 7 7 m 0,5 m 40 m OUR Ilość opraw 7 rtęciowe 250 W 0,5 m 2,5 m Kąt wysięgnika 15 kablowa SOU Paderwskiego Biała Luminancja średnia nawierzchni Lm [cd/m²] 0,53 0,30 Równomierność całkowita U0 0,36 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,40 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy rtęciowe zamontowane są na słupach metalowych i połączone linią kablową. Konieczność wymiany opraw rtęciowych. Modernizacja na nowe oprawy LED wraz z systemem sterowania oświetleniem.

173 Strona UL. SOSNOWA Kategoria oświetleniowa M 6 asfalt 5 m ŻN energetyczne Ilość słupów 13 2 m 30 m OUR Ilość opraw rtęć W Zawieszony na 8 m Kąt wysięgnika 5 Napowietrzna Trafo Sosnowa 0,2 m biała Luminancja średnia nawierzchni Lm [cd/m²] 0,76 0,30 Równomierność całkowita U0 0,40 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,37 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są bliskie spełnienia niski poziom równomierności ze względu na brak odbłyśników i kloszy w oprawach. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji zalecany montaż 13 opraw nowych na nowych wysięgnikach. Wysięgniki o długości 1 m o kącie nachylenia 5 stopni zamontowane 1 m nad słupem.

174 Strona UL. SPACEROWA Kategoria oświetleniowa M 6 kostka 3 m 4m ŻN energetyczne/wirowane Ilość słupów 16 0,5 m 30 m WSL Es System/OUR Ilość opraw 16 Soda/rtęć 150 W -soda/125 W - rtęć Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Maja SON Wiosenna 1 m Żółta/biała Luminancja średnia nawierzchni Lm [cd/m²] 1,08 0,30 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,44 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy LED TEKK-S- ASY06-16L(2x8)4000K350mA, moc21 W, strumień świetlny 2147 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

175 Strona UL. STADIONOWA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne/wirowane Ilość słupów 27 1 m 30 m OUS LUNA Ilość opraw 27 soda 150 W Zawieszony na 8 m Kąt wysięgnika 10 Napowietrzna/kablowa Trafo 4-5 RS Gołdap 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,15 0,30 Równomierność całkowita U0 0,45 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy LUNA firmy ELGO 150 W. Modernizacja na nowe oprawy LED TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

176 Strona UL. ŚWIERKOWA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów 20 1 m 30 m WSL ES SYSTEM Ilość opraw soda W Zawieszony na 9 m Kąt wysięgnika 30 Napowietrzna Trafo Świerkowa 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,04 0,30 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,48 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji zalecany montaż 20 opraw na nowych wysięgnikach o długości 1 m zamontowanych pod kątem 5, 1 m nad słupem. Obecne wysięgniki są w większości zardzewiałe oraz zamontowane pod nieodpowiednim kątem około 30.

177 Strona UL. SPORTOWA Kategoria oświetleniowa M 6 Asfalt /kostka 5 m ŻN energetyczne/wirowane Ilość słupów 10 1 m 30 m ELGO LEDA/OUR Ilość opraw Soda/rtęć W -soda (6) + 125W (rtęć ) -4 Zawieszony na 8 m Kąt wysięgnika 5-10 Napowietrzna Trafo Łączna Trafo Sosnowa 1,5 m- 0,2 m Biała/żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,99 soda/ 0,75 - rtęć 0,30 Równomierność całkowita U0 0,48 soda/0,40 - rtęć 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 soda/0,38 rtęć 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione w obszarze ulicy oświetlanej przez oprawy sodowe.. Modernizacja na nowe oprawytekk-s-asy06-16l(2x8)4000k500ma, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

178 Strona ul. TATYZY Kategoria oświetleniowa M 6 Asfalt 5 m betonowy ŻN, OŻ Ilość słupów 2 9-0,1 i 1,5 m 40 m ES SYSTEM SL 100, OUR (1) Ilość opraw 2 Sodowe, rtęciowe 125 W, 150 W Zawieszony na 1 m ponad szczyt 1,5 m Kąt wysięgnika 5 Napowietrzna, kablowa SOU Partyzantów, SOU Jaćwieska Żółta, biała Luminancja średnia nawierzchni Lm [cd/m²] 0,47 0,30 Równomierność całkowita U0 0,35 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawa sodowa zamontowane nad linią, a rtęciowa połączona linią kablową. Konieczność wymiany zwłaszcza oprawy rtęciowej. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

179 Strona ul. TOPOLOWA Kategoria oświetleniowa P4 grunt 4 m ŻN Ilość słupów 3 0,5 m 40 m- OUR Ilość opraw 3 rtęciowe 250 W, Na wys. 8 m 0,5m Kąt wysięgnika 10 napowietrzna Szafka z ul. Kolejowej biała, Średnie natężenie oświetlenia 8,11 5 Minimalne natężenie oświetlenia 2,13 1 Droga klasy P4. Oprawy rtęciowe zamontowane są na słupach betonowych i połączone linią napowietrzną. Normy są spełnione. Konieczna wymiana opraw rtęciowych. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

180 Strona TĘŻNIE (PARKOWE OŚWIETLENIE) Kategoria oświetleniowa P5 kostka 3 m metalowy Ilość słupów 12 5 m 0,5 m 20 m ZSD Ilość opraw 12 Soda 70 W Zawieszony na 4 m Kąt wysięgnika 0 kablowa Trafo Promenada m żółta Średnie natężenie oświetlenia 11,44 3,0 Minimalne natężenie oświetlenia 9,3 1,00 Chodnik oświetlony oprawami parkowymi o mocy 70 W. Proponowana modernizacja na nowe energooszczędne oprawy LED CHIC-ASY08-16L(2x4)4000K500mA, 1 x 16L(2x4)4000K500mA 28 W / 2864 lm wyposażone w system sterowania oświetleniem.

181 Strona UL. USTRONIE Kategoria oświetleniowa M 6 Asfalt /płyty betonowe 5 m ŻN energetyczne/wirowane Ilość słupów 19 1 m 30 m ELGO STRADA OUR Ilość opraw 19 rtęć 125 W Zawieszony na 8 m Kąt wysięgnika 10 Napowietrzna TRAFO USTRONIE 0,5 m Biała Luminancja średnia nawierzchni Lm [cd/m²] 0,75 0,30 Równomierność całkowita U0 0,45 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,42 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są rtęciowe oprawy OUR ELGO 125 W. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K350mA, 1 x 16L(2x8)4000K350mA 21 W / 2147 wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

182 Strona UL. WARSZAWSKA (OBWODOWA) Kategoria oświetleniowa M 4 Asfalt 7 m stalowy Ilość słupów 57 0,7 30 m Siteco Ilość opraw 61 Soda 150 W Zawieszony na Kąt wysięgnika 5 kablowa Trafo Huzar + SON Huzar 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,33 0,75 Równomierność całkowita U0 0,60 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,73 0,60 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 4. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Siteco. Modernizacja na nowe oprawytekk-s-asy07-32l(2x8)4000k700ma, x 32L(2x8)4000K700mA 69 W / 7863 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

183 Strona UL. WARSZAWSKA (SKRZYŻOWANIE WOJSKA POLSKIEGO) Kategoria oświetleniowa M 4 Asfalt 7 m stalowy Ilość słupów 28 0,7 30 m Siteco Ilość opraw 32 Soda 150 W Zawieszony na Kąt wysięgnika 5 kablowa TRAFO OSIEDLE 1 /SON WOJSKA POLSKIEGO 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,33 0,75 Równomierność całkowita U0 0,60 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,73 0,60 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 4. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Siteco. Modernizacja na nowe oprawy LED TEKK-S-ASY07-32L(2x8)4000K700mA, moc 69 W, strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

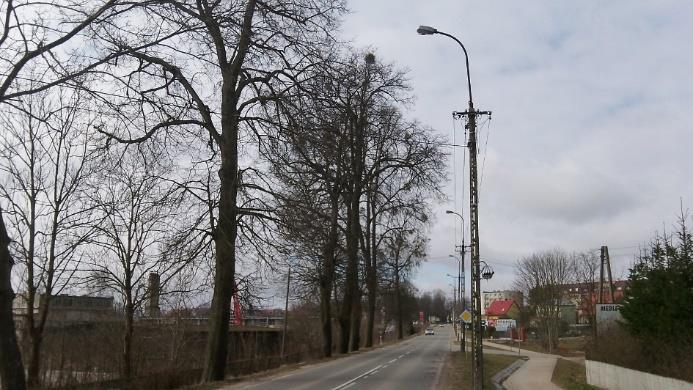

184 Strona Ul. WARSZAWSKA Kategoria oświetleniowa M 5 Asfalt 7 m Wirowy (3), STALOWY, ŻN (12) Ilość słupów 30 Różna: 0,5 3 m m ELGO LEDA, Osa, Rekin Ilość opraw 38 sodowe 70 W (8) 150 W 1-2,5 m 0,3-2,5 m Kąt wysięgnika 5 Napowietrzna, kablowa SOU Warszawska żółta Luminancja średnia nawierzchni Lm [cd/m²] 0, 89 0,50 Równomierność całkowita U0 0,49 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,51 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 5. Oprawy sodowe na słupach betonowych zamontowane są nad linią napowietrzną. Natomiast oprawy na słupach stalowych połączone są linią kablową. Część słupów metalowych posiada także oprawy 70 W od strony chodnika na wys. 7 m. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY07-32L(2x8)4000K700mA, moc 69 W strumień świetlny 7863 lm wraz z systemem sterowania oświetleniem oraz od strony chodnika na oprawy RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

185 Strona ul. WARSZTATOWA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN Ilość słupów 1 7 m 0,5 m 40 m OUR Ilość opraw 1 rtęciowe 2x250 W Na wys. 8 m 2 m Kąt wysięgnika 15 napowietrzna SOU Jaćwieska Biała Luminancja średnia nawierzchni Lm [cd/m²] 1 słup 0,30 Równomierność całkowita U0 1 słup 0,35 (wartość najniższa) Równomierność wzdłużna Ul 1 słup 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 1 słup 20 (maksimum) Droga klasy ME 6. Oprawa rtęciowa z 2 źródłami światła zamontowana jest na słupie betonowym i połączona linią napowietrzną. Konieczność wymiany oprawy rtęciowej. Modernizacja na nową oprawę LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

186 Strona ul. WĄSKA BOCZNA Kategoria oświetleniowa P4 kostka 3 m metalowy Ilość słupów 6 7m 1 m 30 m- ROSA LUNOIDA Ilość opraw 6 Sodowe, 70 W, 0 m 0 m Kąt wysięgnika 10 kablowa SOU Paderewskiego Żółta, Średnie natężenie oświetlenia 7,38 5 Minimalne natężenie oświetlenia 2,60 1 Droga klasy P4. Oprawy sodowe zamontowane są na słupach metalowych i połączone linią kablową. Normy są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

187 Strona Ul. WĄSKA Kategoria oświetleniowa M 6 asfalt 5,5 m betonowy ŻN, wirowy (1) Ilość słupów 5 0,5-3 m 40 m ES SYSTEM WSL Ilość opraw 5 Sodowe, 150 W Zawieszony nad szczytem 1 m 2 m Kąt wysięgnika 5 kablowa szafka SOU Paderewskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,59 0,30 Równomierność całkowita U0 0,37 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,40 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są na słupach betonowych i połączone linią napowietrzną. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

188 Strona Ul. WILEŃSKA Kategoria oświetleniowa M 6 asfalt 6 m betonowy ŻN, wirowy (2) Ilość słupów 10 0,2-2 m 40 m ES SYSTEM WSL Ilość opraw 10 Sodowe, 150 W Zawieszony na wys. 7-9 m 0,5 2 m Kąt wysięgnika 5-30 Napowietrzna SOU Warszawska żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,73 0,30 Równomierność całkowita U0 0,39 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,42 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 6. Oprawy sodowe zamontowane są pod i nad linią. Norma oświetleniowa jest spełniona. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K700mA, moc 36 W, strumień świetlny 3932 lm wraz z systemem sterowania oświetleniem.

189 Strona UL. WCZASOWA (1 MAJA PROMENADA) Kategoria oświetleniowa M 6 Asfalt 5 m droga + chodnik 2,5 m stalowy Ilość słupów 38 0,5 m 25 m Elgo Luna Ilość opraw 38 x 2 = 74 Soda 100 W ulica/70 W - chodnik Zawieszony na 8 m/4 m - chodnik Kąt wysięgnika 5 kablowa Trafo Sanatorium 1,5 m/1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,56 0,30 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,44 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Elgo Luna 100W/70 W. Oprawy podwójne na słupie oświetlają chodnik i ulicę. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm (ULICA) oraz oprawy o mocy 21 W chodnik wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach

190 Strona UL. WCZASOWA (DROGA DO SANATORIUM) Kategoria oświetleniowa M 6 Asfalt 5 m droga stalowy Ilość słupów 9 6 m 0,7 m 25 m Elgo Luna/OCP - kula Ilość opraw 8 x 9 = 18 Soda 100 W ulica/70 W - chodnik Zawieszony na 7 m/5 m - chodnik Kąt wysięgnika 5 kablowa Trafo Sanatorium 0,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,47 0,30 Równomierność całkowita U0 0,49 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,48 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Elgo Luna 100W/ oraz oprawy kule OCP 70 W. Oprawy podwójne na słupie oświetlają chodnik i ulicę. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm (ULICA) wraz z systemem sterowania oświetleniem. W kule wkręcamy źródła światła LED o mocy 10W. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

191 Strona UL. WCZASOWA (DROGA DO HOTELU LEŚNY ZAKĄTEK) Kategoria oświetleniowa M 6 Asfalt 5 m droga + chodnik 2,5 m stalowy Ilość słupów 13 0,7 m 3 m 30 m Rekin Ilość opraw 21 opraw (7 podwójnych + 6 pojedynczych) Soda 1O0 W ulica/70 W - chodnik Zawieszony na 8 m/4 m - chodnik Kąt wysięgnika 5 kablowa Trafo Sanatorium 1,5 m/1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,45 0,30 Równomierność całkowita U0 0,42 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,46 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy chińskiej produkcji REKIN 100W/70 W. Oprawy podwójne na słupie oświetlają chodnik i ulicę. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm (ULICA) oraz oprawy o mocy 21 W chodnik wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

192 Strona UL. WIERZBOWA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów 3 1 m 30 m ELGO STRADA Ilość opraw 3 rtęć 125 W Zawieszony na 9 m Kąt wysięgnika 10 Napowietrzna Trafo Świerkowa 2 1 m biała Luminancja średnia nawierzchni Lm [cd/m²] 0,78 0,30 Równomierność całkowita U0 0,44 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji montaż opraw na istniejących wysięgnikach.

193 Strona UL. WIOSENNA Kategoria oświetleniowa M 6 kostka 5 m ŻN energetyczne/wirowane Ilość słupów 9 0,5 m 30 m ELGO STRADA Ilość opraw 9 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Maja 1 m Żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,19 0,30 Równomierność całkowita U0 0,49 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,44 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

194 Strona UL. WIOSENNA Kategoria oświetleniowa M 6 Asfalt 5 m ŻN energetyczne Ilość słupów 8 4m 30 m WSL Es System Ilość opraw 8 soda 150 W Zawieszony na 9 m Kąt wysięgnika 10 Napowietrzna Trafo Konopnickiej 1,5 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,48 0,30 Równomierność całkowita U0 0,69 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,76 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

195 Strona UL. WOJSKA POLSKIEGO (GRANICA MIASTA KRAJÓWKA) Kategoria oświetleniowa M 5 Asfalt 7 m stalowy Ilość słupów 24 0,7 30 m Siteco Ilość opraw 24 Soda 150 W Zawieszony na Kąt wysięgnika 5 kablowa TRAFO OSIEDLE 1 /SON WOJSKA POLSKIEGO 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,33 0,50 Równomierność całkowita U0 0,60 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,73 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 5. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy Siteco. Modernizacja na nowe oprawy TEKK-S-ASY08-32L(2x4)4000K500mA, 1 x 32L(2x4)4000K500mA 49 W / 6195 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

196 Strona UL. WOJSKA POLSKIEGO (PARKOWE OŚWIETLENIE) Kategoria oświetleniowa P5 kostka 3 m metalowy Ilość słupów 75 6 m 0,5 m 20 m ZSD Ilość opraw 75 Soda 70 W Zawieszony na 5 m Kąt wysięgnika 0 kablowa TRAFO OSIEDLE 12 /SON OSIEDLE II/RÓG WOJSKA POLSKIEGO TRAFO OSIEDLE 1 /SON WOJSKA POLSKIEGO 0 m żółta Średnie natężenie oświetlenia 9,44 3,0 Minimalne natężenie oświetlenia 7,3 1,00 Chodnik oświetlony oprawami parkowymi o mocy 70 W. Proponowana modernizacja na nowe energooszczędne oprawy LED CHIC-ASY08-16L(2x4)4000K500mA, 1 x 16L(2x4)4000K500mA 28 W / 2864 lm wyposażone w system sterowania oświetleniem.

197 Strona Ul. WOJSKA POLSKIEGO (droga wojewódzka) Kategoria oświetleniowa M 4 Asfalt 7 m stalowy (3), OŻ (2), ŻN Ilość słupów Różna: 0,5 4 m 40 m ELGO STRADA (3), PHILIPS MALAGA Ilość opraw 5 sodowe 150 W, Szczyt i 0,5 m -2 nad szczyt 0,3-2 m Kąt wysięgnika 0-15 Napowietrzna, kablowa, SOU Wojska Polskiego żółta Luminancja średnia nawierzchni Lm [cd/m²] 0,81 0,75 Równomierność całkowita U0 0,41 0,40 (wartość najniższa) Równomierność wzdłużna Ul 0,60 0,60 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 4. Oprawy sodowe zamontowane są na słupach betonowych i połączone linią napowietrzną oraz na słupach stalowych połączone linią kablową. Modernizacja na nowe oprawy LED RAGNI LED TEKK- S-ASY08-32L(2x4)4000K500mA, moc 49 W strumień świetlny 6195 lm wraz z systemem sterowania oświetleniem.

198 Strona ul. WOJSKA POLSKIEGO PARK Kategoria oświetleniowa P4 kostka 2 m metalowy Ilość słupów 8 4,5 m 3 m 30 m- OCP KULA Ilość opraw 8 Sodowe, 70 W, 0 m 0 m Kąt wysięgnika 0 kablowa Szafka Wojska Polskiego Żółta, Średnie natężenie oświetlenia 5,07 5 Minimalne natężenie oświetlenia 1,19 1 Droga klasy P4. Oprawy sodowe OCP kula zamontowane są na słupach metalowych i połączone linią kablową. Normy są spełnione. Modernizacja na nowe oprawy LED RAGNI LED CHICK-ASY08-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2864 lm wraz z systemem sterowania oświetleniem.

199 Strona ul. WOJSKA POLSKIEGO SKWER Kategoria oświetleniowa P4 kostka 2 m metalowy Ilość słupów 10 4,5 m 0,5 m 25 m- OCP KULA Ilość opraw 14 Sodowe, 70 W, 0 m 0,5 m Kąt wysięgnika 0 kablowa Szafka Wojska Polskiego Żółta, Średnie natężenie oświetlenia 7,41 5 Minimalne natężenie oświetlenia 1,69 1 Droga klasy P4. Oprawy sodowe OCP kula zamontowane są na słupach metalowych i połączone linią kablową. Normy są spełnione. Modernizacja na nowe oprawy LED RAGNI LED CHICK-ASY08-16L(2x4)4000K500mA, moc 28 W, strumień świetlny 2864 lm wraz z systemem sterowania oświetleniem.

200 Strona ul. WOJSKA POLSKIEGO CHODNIK Kategoria oświetleniowa P4 kostka 3,8 m aluminiowy Ilość słupów 25 4,5 m 0,5 m 13 m- OCP daszek Ilość opraw 25 Sodowe, 70 W, 0 0 Kąt wysięgnika 0 kablowa SOU Wojska Polskiego (Osiedle I) Żółta, Średnie natężenie oświetlenia 9,43 5 Minimalne natężenie oświetlenia 2,37 1 Chodnik ze ścieżką rowerową klasy P4. Oprawy sodowe umieszczone na słupach metalowych połączone są linią kablową. Modernizacja na nowe oprawy LED wraz z systemem sterowania oświetleniem.

201 Strona Ul. WOLNOŚCI Kategoria oświetleniowa M 5 Asfalt 7 m stalowy (1), OŻ Ilość słupów ,5 m 40 m ELGO LEDA (3), ELGO STRADA Ilość opraw 13 sodowe 150 W, 0,5-1 m nad szczytem 1-1,5 m Kąt wysięgnika 10 kablowa, Szafka Wojska Polskiego Żółta, Luminancja średnia nawierzchni Lm [cd/m²] 0,83 0,50 Równomierność całkowita U0 0,42 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,43 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 5. Oprawy sodowe na słupach betonowych połączone są linią kablową. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6193 lm wraz z systemem sterowania oświetleniem.

202 Strona UL. ZATOROWA Kategoria oświetleniowa M 6 gruntowa 5 m ŻN energetyczne Ilość słupów 3 1 m 30 m OUR Ilość opraw rtęć W Zawieszony na 9 m Kąt wysięgnika 20 Napowietrzna Trafo Maja 1 m Biała Luminancja średnia nawierzchni Lm [cd/m²] 0,74 0,30 Równomierność całkowita U0 0,41 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,41 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 7 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Modernizacja na nowe oprawy TEKK-S-ASY06-16L(2x8)4000K350mA, 1 x 16L(2x8)4000K350mA 21 W / 2147 lm wraz z systemem sterowania oświetleniem. Po modernizacji zalecany montaż na istniejących wysięgnikach.

203 Strona UL. ZIELONA Kategoria oświetleniowa P4 grunt 5 m ŻN energetyczne/wirowane Ilość słupów 5 0,5 m 30 m WSL Es System Ilość opraw 5 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Żródlana 1,5 m żółta Średnie natężenie oświetlenia 12,44 5,0 Minimalne natężenie oświetlenia 8,3 1,00 Droga klasy P4. Normy oświetleniowe są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W. za duża na ten rodzaj drogi. Modernizacja na nowe oprawy TEKK-S- ASY06-16L(2x8)4000K500mA, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

204 Strona UL. ZRÓDLANA Kategoria oświetleniowa M 6 płytki 5 m ŻN energetyczne/wirowane Ilość słupów 6 0,5 m 30 m WSL Es System/Elgo Strada Ilość opraw 6 soda 150 W Zawieszony na 9 m Kąt wysięgnika 5 Napowietrzna Trafo Żródlana 1 m żółta Luminancja średnia nawierzchni Lm [cd/m²] 1,35 0,30 Równomierność całkowita U0 0,47 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,49 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] 8 15 (maksimum) Droga klasy M 6. Normy luminancji średniej są spełnione. Obecnie na ulicy zamontowane są sodowe oprawy WSL firmy Es System 150 W. Modernizacja na nowe oprawytekk-s-asy06-16l(2x8)4000k500ma, 1 x 16L(2x8)4000K500mA 28 W / 3097 lm wraz z systemem sterowania oświetleniem. Po modernizacji możliwy montaż opraw na istniejących wysięgnikach.

205 Strona ul. ŻEROMSKIEGO BOCZNA Kategoria oświetleniowa P4 Płyta betonowa 3 m metalowy Ilość słupów m 0,5m 30 m- ELGO STRADA Ilość opraw 4 rtęciowe, 125 W, 0 1 1,5 m Kąt wysięgnika 5 kablowa Szafka Żeromskiego biała, Średnie natężenie oświetlenia 8,43 5 Minimalne natężenie oświetlenia 2,71 1 Droga klasy P4. Oprawy rtęciowe zamontowane są na słupach metalowych i połączone linią kablową. Oświetlają drogę przed blokiem. Normy są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-16L(2x8)4000K500mA, moc 28 W, strumień świetlny 3097 lm wraz z systemem sterowania oświetleniem.

206 Strona Ul. ŻEROMSKIEGO Kategoria oświetleniowa M 5 Asfalt 7 m stalowy (1), OŻ Ilość słupów ,5 m 2 m 40 m ELGO LEDA, ELGO STRADA, ES SYSTEM WSL Ilość opraw 41 sodowe 150 W, 8 m do 0,1-1,5 m nad szczytem 0,5-1,5 m Kąt wysięgnika 0-15 napowietrzna Szafka Żeromskiego Żółta, Luminancja średnia nawierzchni Lm [cd/m²] 0,83 0,50 Równomierność całkowita U0 0,42 0,35 (wartość najniższa) Równomierność wzdłużna Ul 0,43 0,40 (wartość najniższa) Olśnienie przeszkadzające TI [%] (maksimum) PRZY ODSTĘPIE 40 m Droga klasy ME 5. Oprawy sodowe na słupach betonowych połączone są linią napowietrzną. Normy oświetleniowe są spełnione. Modernizacja na nowe oprawy LED RAGNI LED TEKK-S-ASY06-32L(2x8)4000K500mA, moc 49 W strumień świetlny 6193 lm wraz z systemem sterowania oświetleniem.

207 Strona207 ROZDZIAŁ 9 Audyt jako czynnik stymulujący sposób myślenia o oświetleniu w gminie Gołdap - strategiczne cele audytu oświetlenia ulicznego

208 Strona208 ROZDZIAŁ 9 Audyt jako czynnik stymulujący sposób myślenia o oświetleniu w gminie Gołdap - strategiczne cele audytu oświetlenia ulicznego Podstawowym celem przeprowadzonego audytu oświetlenia ulicznego na terenie gminy Gołdap była analiza stanu istniejącego oświetlenia znajdującego się na terenie gminy. Opisy poszczególnych ulic, klasy oświetleniowe oraz wyniki badań są częścią niniejszego opracowania. Uważamy jednak, iż nasz audyt powinien sięgać dalej. Audyt powinien wskazać kierunki rozwoju oświetlenia, sposób zarządzania kwestiami oświetlenia, kierunki rozwoju polityki oświetleniowej oraz miejsce oświetlenia oraz energii elektrycznej w życiu gminy. Nowoczesne zarządzanie oświetleniem ulicznym w gminie powinno obejmować: Kompleksowe podejście do tematu oświetlenia ulicznego: Gminy stale konkurują w zakresie odpowiednich narzędzi przyciągania turystów, nowych mieszkańców, inwestorów. Elementem kluczowym w tworzeniu pozytywnego wizerunku jest odpowiedni marketing gminy. Proponujemy zintensyfikowanie działań w zakresie marketingu gminy opartego na świetle. Walory gminy można podziwiać zarówno w dzień i w nocy. Właściwe wskazanie nocnych akcentów może przyciągnąć dodatkowych turystów, zachęcić do zainwestowania w gminie, osiedlenia się. Znane stwierdzenie, iż światło przyciąga powinno zyskać w gminie nowe znaczenie. Istotne jest aby jak najwięcej podmiotów tworzących nocną panoramę gminy skupiło się na realizacji wyznaczonych przez Marketing Oświetlenia celów. Gmina nie jest jedynym kreatorem nocnej panoramy miasta. Do programu powinno włączyć się: Hotele, Restauracje, Galerie Handlowe, Developerów itd. Podmioty te uczestniczą w kształtowaniu nocnego wizerunku. Administracja gminna powinna być kimś w rodzaju koordynatora działań, planowania i strategii. Marketing poprzez oświetlenie powinien ukazać piękno gminy, silniej zidentyfikować mieszkańców i stworzyć pozytywny wizerunek miasta nocą. Masterplan oświetleniowy Stworzenie planu zarządzania, rozbudowy i modernizacji oświetlenia w gminie. Podział gminy na specjalne strefy oświetleniowe : centrum gminy (strefa prestiżu), strefy rekreacyjne (zielone), strefy komunikacyjne (obszary typowo z drogami tranzytowymi), strefy mieszkalne. W strefach tych stosowana będzie odmienna polityka oświetleniowe (inne wzornictwo, inna barwa światła). Gmina powinna stworzyć specjalną politykę ukierunkowaną na kwestię oświetlenia ulic. Polityka powinna obejmować również elementy dekorowania światłem: iluminacje obiektów oraz dekoracje świąteczno - noworoczne.

209 Strona209 Strategia uniezależniania się od PGE SA Długookresowe działania gminy powinny być ukierunkowane na uniezależnienie się od PGE SA w zakresie kwestii własności urządzeń oświetlenia ulic. Należy w miarę możliwości finansowych budować nowe oświetlenie uliczne już należące do gminy. Uzależnienie od PGE prowadzi obok kwestii czysto ekonomicznych (wysokie koszty urządzeń, stawki za konserwację,) do nie możności prowadzenia skutecznej, własnej polityki oświetleniowej np. część jednej ulicy jest oświetlona przez PGE, część ulicy przez urządzenia należące do gminy. Efektywność energetyczna, energooszczędność Uważamy, iż Gołdap jest gminą, która powinna wdrażać rozmaite innowacje i nowoczesne rozwiązania. Powinniśmy dbać o budżet gminy oraz o środowisko na terenie gminy. Dlatego proponujemy aby jednym z celów nowej strategii oświetlenia, masterplanu oświetleniowego było wdrażanie energooszczędnych rozwiązań LED. Wynikiem audytu jest prezentacja nowoczesnych rozwiązań w zakresie systemów sterowania oświetleniem. Spółka Międzygminna zajmująca się całością spraw oświetlenia, energetyki, itd. Kwestię oświetlenia ulic oraz wszystkich spraw związanych z energią elektryczną powinny zostać skupione w jednej komórce np. spółce między komunalnej Mogłaby to być spółka funkcjonująca w oparciu o Związek Gmin obsługująca zadania z zakresu energetyki. Spółka taka zajmowałaby się całością spraw związanych z oświetleniem i energetyką: Projektowaniem i zarządzanie oświetleniem na terenie gminy. Konserwacja oświetlenia ulicznego na terenie gminy. Zarządzanie całością spraw związanych w zakupem energii elektrycznej. Konserwacją sygnalizacji świetlnej. Iluminacją budynków i obiektów w gminie. Dekoracją świąteczną gminy. Udostępnianiem słupów oświetleniowych do celów informacyjnych. Gołdap jest gminą, która wymaga nowego podejścia do kwestii oświetlenia. Oświetlenie niesie ze sobą potężny potencjał promocyjny, możliwości oszczędności środków budżetowych oraz ogromne możliwości i wpływania na ochronę środowiska. Dlatego Władze Gminy powinny pokusić się o stworzenie specjalnego podejścia do kwestii oświetlenia na terenie gminy we współpracy z innymi gminami regionu.

210 Strona210 ROZDZIAŁ 10 Prezentacja systemu PLANET zarządzanie i sterowanie oświetleniem ulicznym

211 Strona211 ROZDZIAŁ 10 Prezentacja systemu PLANET zarządzanie i sterowanie oświetleniem ulicznym System sterowania i zarządzania oświetleniem PLANet zwany dalej SYSTEMEM musi być zgodny z podanym poniżej opisem oraz spełniać wyszczególnione wymagania dotyczące schematu działania, montażu oraz parametrów I. Schemat działania SYSTEMU Schemat działania systemu został pokazany na załączonym rysunku. Oprawy wyposażone w sterowniki systemu Dwukierunkowa łączność radiowa w układzie gwiazdowym, częstotliwość 868 MHz Komputer lub smarfon z dostępem do internetu Stacja bazowa jest połączona z centralnym systemem poprzez sieć IP za pomocą komunikacji 3G, lub ethernet. Stacja bazowa Centralny serwer Oprawy wyposażone w sterowniki SYSTEMU komunikują się dwukierunkowo ze stacją bazową. Komunikacja w układzie gwiazdowym. Nie dopuszcza się układów kratowych zwanych także mesh ani komunikacji typu oprawa do oprawy. Stacje bazowe zapewniają redundancje SYSTEMU - w razie uszkodzenia lub zaniku zasilania któreś ze stacji inne przejmują komunikację ze sterownikami tworząc tymczasową konfigurację gwiazdową systemu do czasu usunięcia awarii. Stacja bazowa poprzez sieć 3G komunikuje się z centralnym serwerem, na którym jest zainstalowane oprogramowanie. Dostęp do oprogramowania poprzez urządzenie wyposażone w przeglądarkę internetową oraz dostęp do sieci, zabezpieczone hasłem. Sterowanie SYSTEMEM przez operatora za pomocą oprogramowania.

212 Strona212 II. Montaż elementów SYSTEMU SYSTEM wymaga montażu sterowników systemu w oprawach, stacji bazowych oraz centralnego serwera. Sterowniki SYSTEMU muszą być uniwersalne wykorzystywać sterowanie zarówno sygnałem cyfrowym DALI jak i analogowym 0-10V. Sterowniki wyposażone we wtyk NEMA 5 pin standard ANSI C Montaż sterowników w oprawach wyposażonych w gniazda NEMA 5 pin standard ANSI C Sterowniki SYSTEMU służą do włączania napięcia na oprawę (jej układ zasilania świecenia źródła światła) za pomocą wewnętrznego układu przełączającego zapewniające włączenie obciążenia o mocy mniejszej lub równej 500W z wykorzystaniem 3 złączy oraz sterują poziomem świecenia oprawy za pomocą 2 złączy gniazda. Sterownik SYSTEMU realizuje wszystkie pomiary parametrów oprawy. Sterownik w trybie czuwania nie może pobierać większą moc niż 1W. Przykład schematu połączeń w oprawie poniżej. Właściwe okablowanie gniazda w oprawie leży po stronie producenta oprawy. Oprawa jest zasilana z sieci oświetlenia ulicznego w sposób stały 24 godziny na dobę. Stacje bazowe SYSTEMU montuje się na słupach oświetlenia ulicznego za pomocą dostarczonych wraz ze stacją metalowych opasek zaciskowych - widok tylnej strony stacji bazowej poniżej Stacja bazowa zasilana jest z sieci oświetlenia ulicznego w sposób stały 24 godziny na dobę poprzez złącze szczelne na końcu przewodu zasilającego stacji 3x2,5mm2. Przewód i złącze w komplecie ze
