1 Doświadczenia Spółek Autostrada Wielkopolska SA i Autostrada Wielkopolska II SA z budowy i eksploatacji Autostrady A2 Andrzej Lewandowicz Wiceprezes AWSA Robert Nowak Prezes AWSA II

2 Sieć autostrad w Polsce październik 2013

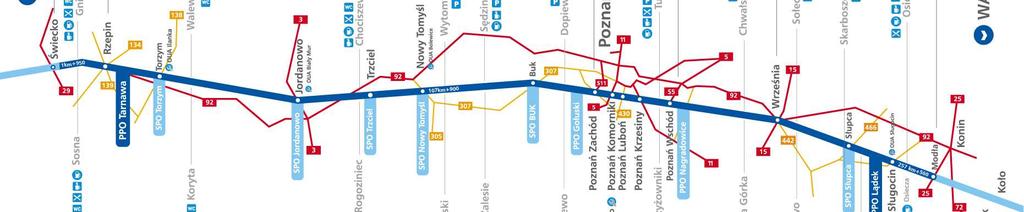

3 255 km płatnej autostrady koncesyjnej A2 Granica RP / Niemcy km km km

4 Kluczowe etapy w realizacji Inwestycji Minister Transportu i Gospodarki Morskiej udziela AWSA trzech koncesji na odcinki: 1) Świecko Nowy Tomyśl 2) Nowy Tomyśl Konin 3) Konin Stryków 10/03/1997 Zamknięcie Finansowe Segmentu I (Nowy Tomyśl Konin) Minister Infrastruktury (poprzednio Minister Transportu i Gospodarki Morskiej) i AWSA podpisują Umowę o Budowę i Eksploatację Segmentu II (Świecko Nowy Tomyśl) 30/08/2008 Ostateczne ukończenie i rozpoczęcie eksploatacji Segmentu II 30/10/ /05/ / /09/ /10/ /06/ /11/ /03/2037 Ogłoszenie przetargu Zawarcie Umowy Koncesyjnej przez Ministra i AWSA Oddanie do eksploatacji ostatniego pododcinka Segmentu I Zamknięcie Finansowe Segmentu II Otwarcie Segmentu II dla ruchu Koniec koncesji na obydwa Segmenty Budowa Segmentu I Pełna eksploatacja Segmentu I Budowa Segmentu II Pełna eksploatacja Segmentu II

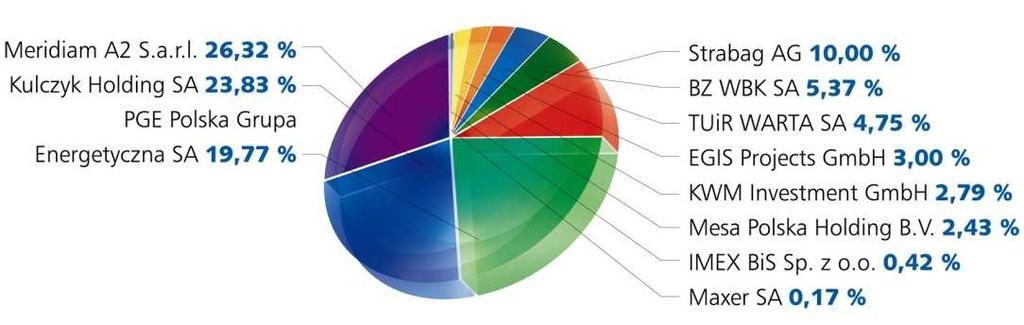

5 Struktura organizacyjna projektu AWSA D o k u m e n t y f i n a n so w e Umowa Gwarancji M i n i s t e r F i n a n s ó w R P M i n i s t e r T ra n s p o r t u, B u d o w n i c t w a i G o s p od a r k i M o r s k i e j A B i E A D o r a d c a d s. r u c h u W il b u r S m i th D o r a d ca p r aw n y B a k er & M c K e n z i e D o r a d ca P o d at k o w y A r t h u r A n d er s e n D o r ad c a f i n an s o w y D eu t s c h e B a n k D o r a d c a u b e zp i ec z. W i l li s D O K U M E N T Y P R O J E K T U E B I K r e d y t E B I z g w a r S k a r b u P a ń s t w a E U R m l n AWSA Advisers U m a w a F in an s o w a n ia E B I U m o w a o w y s ta w i e n i e th g we a r a n c ji U m o w a K o nc e s y j n a U m o w a D z i er ż a w y Finansowanie Reze rw. Akcjonariuszy EUR 32 m Dług Podporządk. W k ł a d A k c j o n a r iu s z y K r e d y t o d a w c y G ł ó w n i L e n d e r s D ł u g E U R m l n B a n k C o m m e r z b a n k Umowa EUR 123 mln Zasta wu na Credit Agreement A W S A Akcja ch G ł ó w n y A g e n t K r e d y tu H o ld c o 1 ( B.V.) H o l d co 2 ( B.V. ) Kapitał własny EUR 115 mln C L S A U m o w a A c c o u n Rt a c h u n k ó w A g r e e m e n t U m o w a z e Sp ó ł ką R e a l iz a c y j ną B a n k R a c h u n k u B R E S A S e c u r ity A ss i g n m e n t A g r e e m e n t A g e n t Z a b e zp. C L S A U m o w y B e z p o ś r e d n i e S p ó ł k a U m o w a z e S p ó ł ką E k s p l o a t. E k s p lo a ta c y jn a % % % % % S p ó łk a R e a l iz a c y jn a 50% N C C U m o w a z N iez ale zny m I n z y n i e r e m 50% S t r a b a g D o r a d c a d s r u ch u S t ee r D a v i es G l ea v e D o r a d c a u b ez p i ec z. M A R S H A u d y t M o d e lu K P M G D o r a d c a T e c h n ic z n y L o u i s B e r g e r D o r ad c a P r a w n y A l le n & O v er y N i ez a le ż n y I n z y n ie r W S A t ki n s 10% 45% E G I S Umowa o Pomocy Technic zne j P S E : % B Z W B K : % O r bi s : % T U ir W a r t a : % i n n i : % 45% K u lc z y k H o ld in g Senior Lenders Advisers E U R m l n ( + E U R 3 2 m l n r e z e r w a )

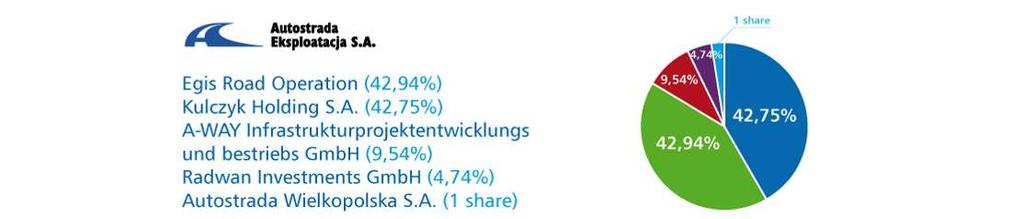

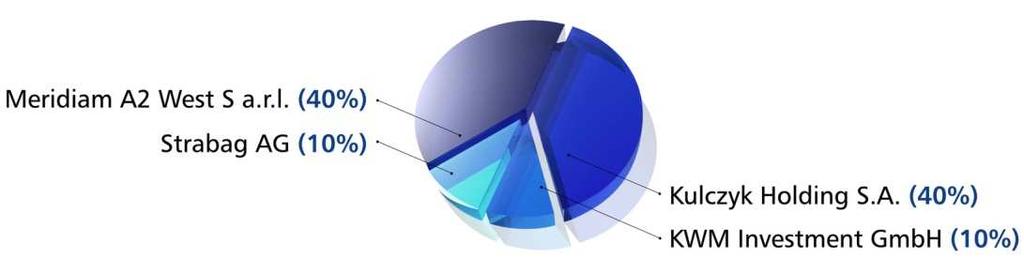

6 Ramy kontraktowe i główni uczestnicy Minister Transportu, Budownictwa i Gospodarki Morskiej Rzeczypospolitej Polskiej, Jako strona Umowy Koncesyjnej z ramienia rządu polskiego AWSA KONCESJONARIUSZE AWSAII Spółka Eksploatacyjna Pobór opłat oraz eksploatacja wraz z utrzymaniem bieżącym zostały powierzone spółce Autostrada Eksploatacja S.A.

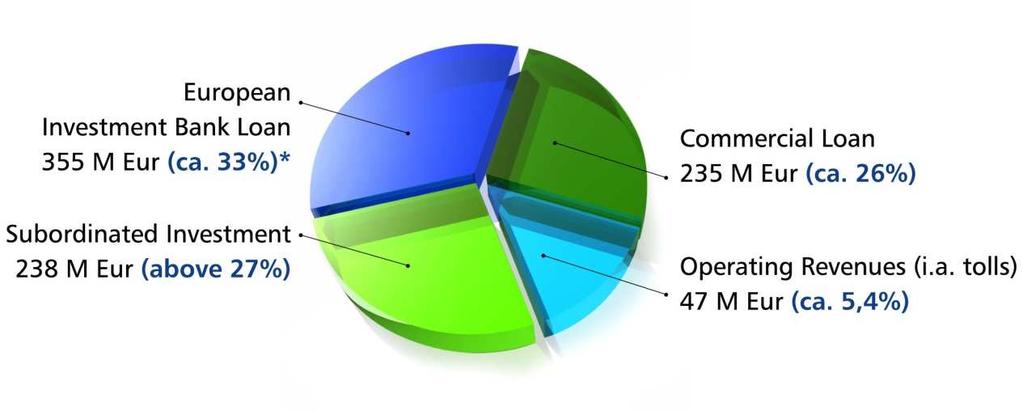

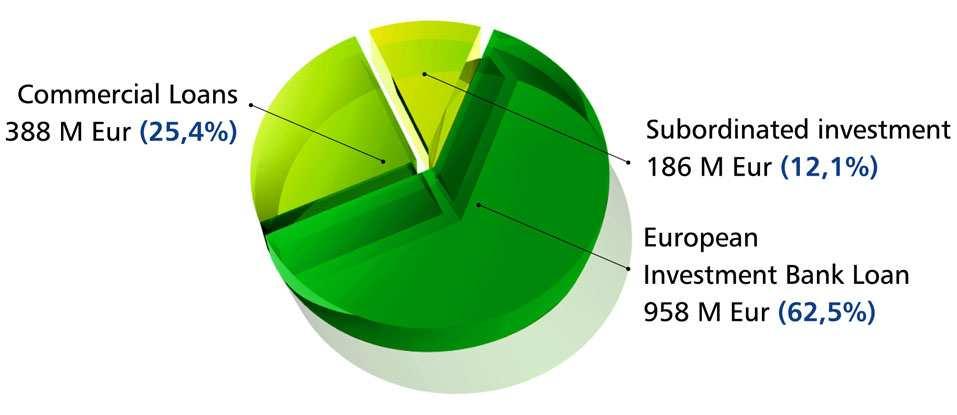

7 A2 Świecko - Nowy Tomyśl - Konin Główne cechy finansowe * W tym 80 mln EUR skumulowanych odsetek SEGMENT I NOWY TOMYŚL KONIN (149 km) Całkowity koszt inwestycji: 875 Eur Koszt projektowania i budowy: 637 mln Eur w tym: Urządzenia ochrony środowiska: 63 mln Eur SEGMENT II ŚWIECKO NOWY TOMYŚL (106 km) Całkowity koszt inwestycji: mln Eur Koszt projektowania i budowy mln Eur w tym: Urządzenia ochrony środowiska: 300 mln Eur * plus 150 mln zł kredyt na VAT

8 Podział autostrady na dwa Segmenty 255 km autostrady A2-2 Segmenty: II Koncesja Świecko Nowy Tomyśl 106 km AWSA II (Segment II) I Koncesja Nowy Tomyśl Konin 149 km AWSA (Segment I) Segment I pełna eksploatacja od 2004 r. Segment II pełna eksploatacja od 2011 r. Okres koncesji AWSA ponosi ryzyko ruchu i przychodów system bezpośredniego poboru od samochodów ciężarowych i osobowych (połączony system otwarty i zamknięty) AWSA II ryzyko ruchu po stronie Skarbu Państwa system opłaty za dostępność (OD) przychody należą do SP OD z tytułu utrzymania i dostępności autostrady system punktów karnych i potrąceń

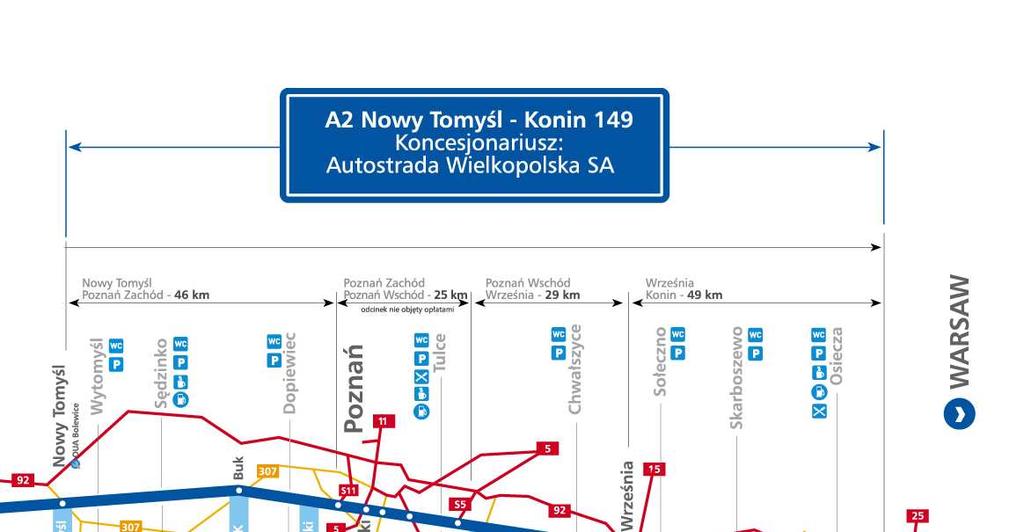

9 A2 Nowy Tomyśl Konin 149 km km km

10 A2 Nowy Tomyśl Konin 149 km

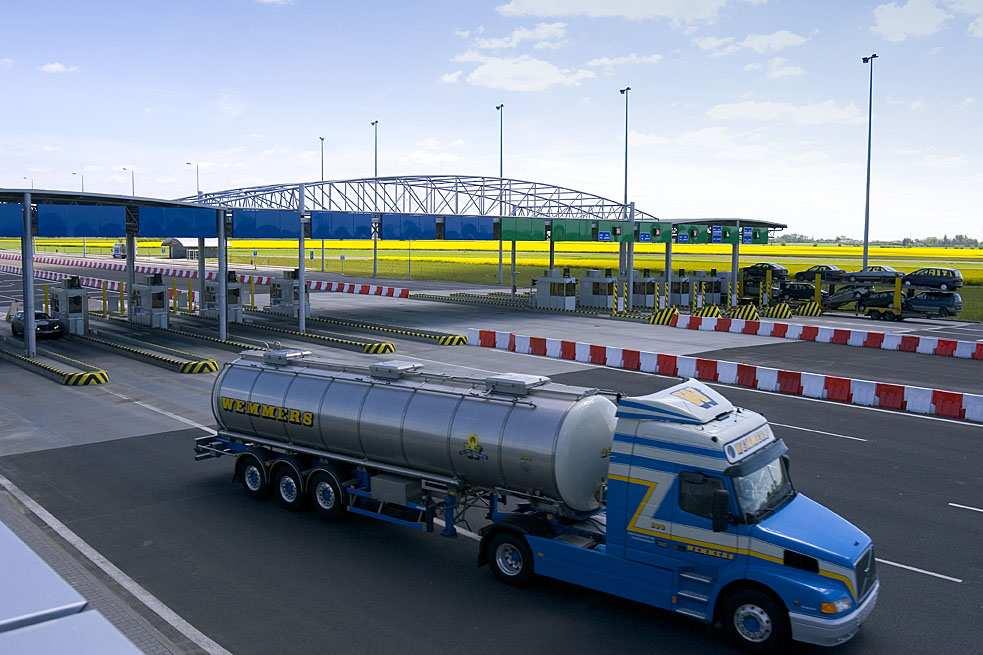

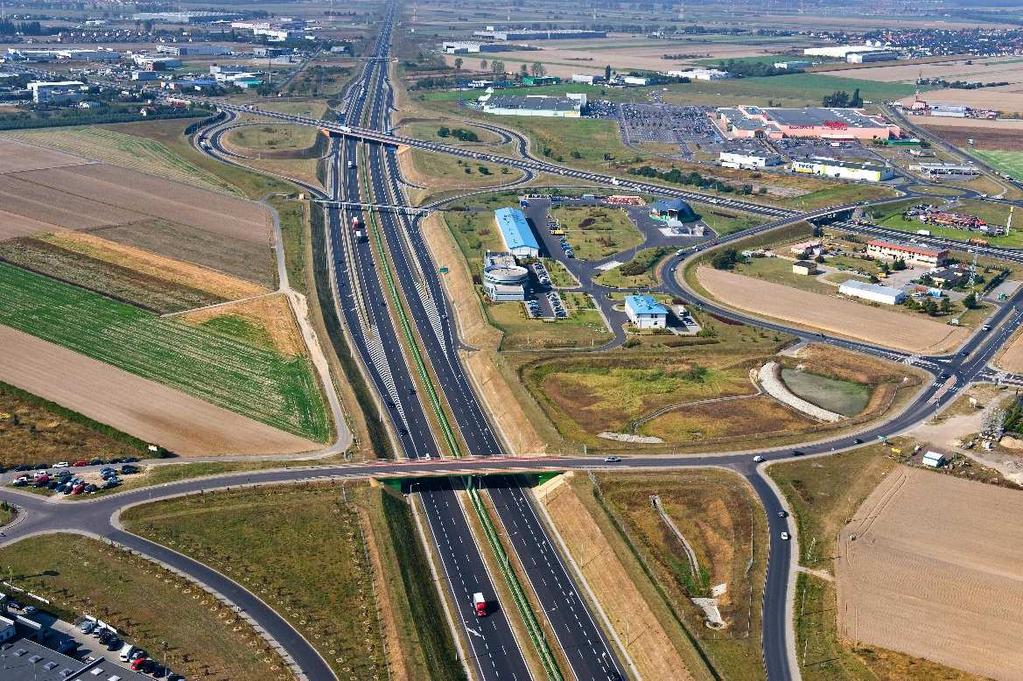

11 A2 Nowy Tomyśl Konin (PPO)

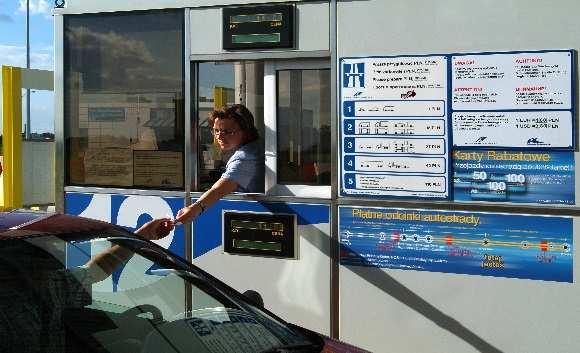

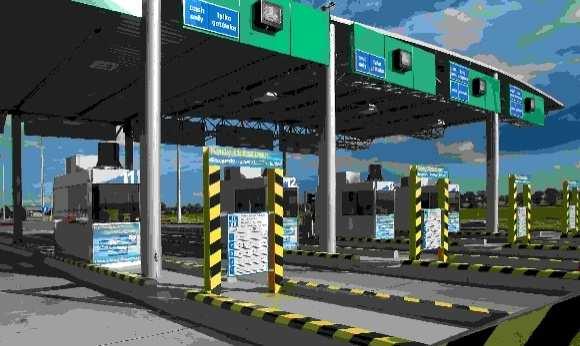

12 Formy płatności na autostradzie A2 na przykładzie PPO Gołuski Udział poszczególnych środków płatniczych Gotówka PLN EURO US$ Karty bankowe Karty paliwowe Samochody osobowe Pojazdy ciężarowe 76,7% 10,8% 12,5% 25,3% 11,1% 63,6%

13 A2 Nowy Tomyśl Konin (MOP-y, OUA)

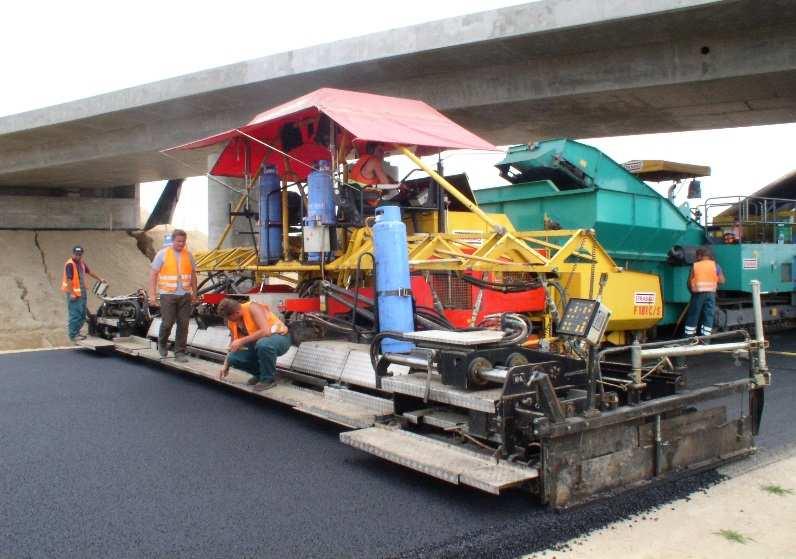

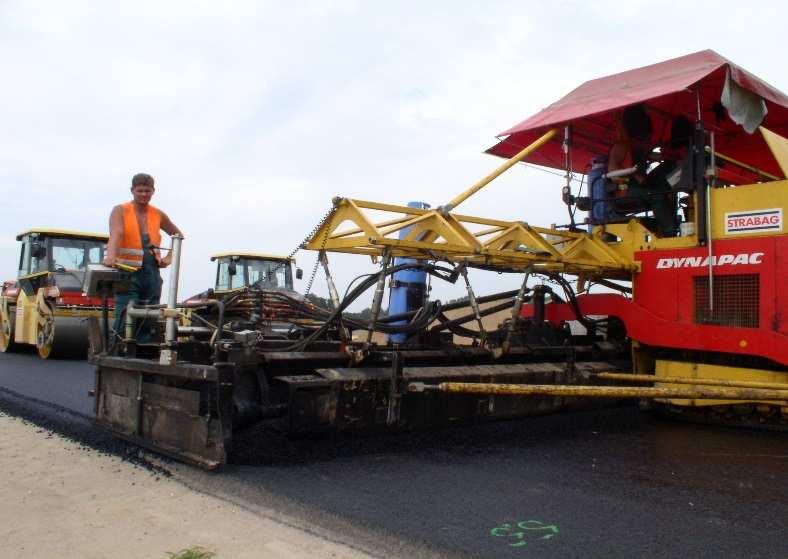

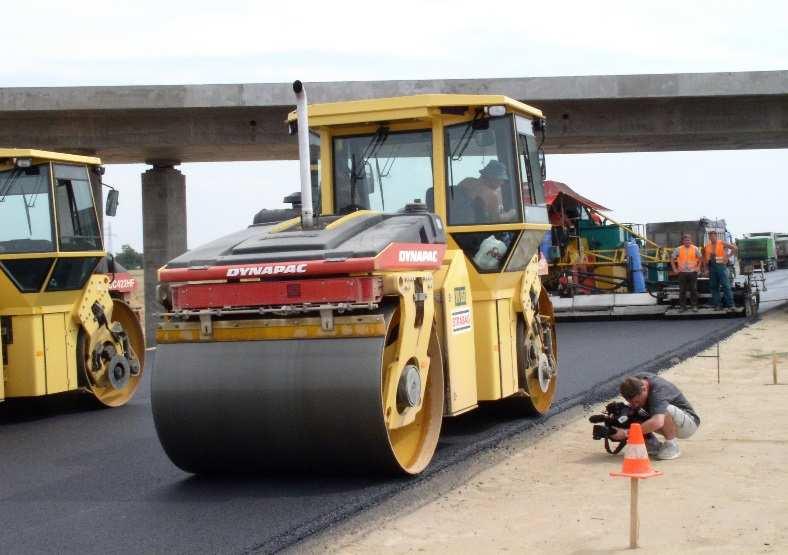

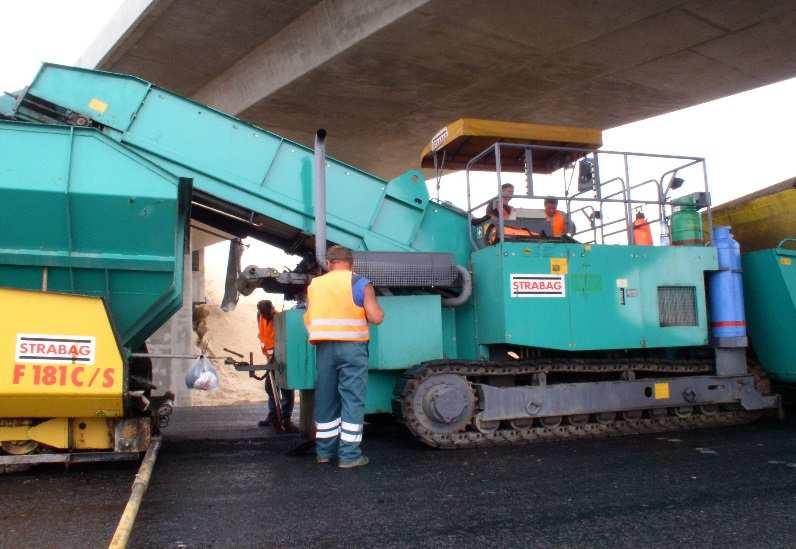

14 A2 Nowy Tomyśl Konin układanie nawierzchni bitumicznej

15 Eksploatacja autostrady Harmonogram wzmocnień i zabiegów utrzymaniowych (nawierzchnia bitumiczna) Nowy Tomyśl (km ) PPO Gołuski (km ) węzeł P-ń Zachód (km ) P-ń Komorniki (km ) P-ń Krzesiny (km ) węzeł P-ń Wschód (km ) PPO Nagradowice (km ) Września (km ) Sekcja III Nowy Tomyśl - P-ń Komorniki Obwodnica P-ń Sekcja II P-ń Krzesiny - Września Sekcja I Września - Konin 50,4 km 13,3 km 37,5 km 47,7 km Modła (km ) Rok Nowy Tomyśl - PPO Gołuski PPO Gołuski w. Głuchowo w. Poznań Zachód Poznań Komorniki Poznań Komorniki Poznań Krzesiny Poznań Krzesiny Poznań Wschód w. Poznań Wschód PPO Nagradowice PPO Nagradowice - Września Września - Modła 44,3 km 2,5 km 3,6 km 13,3 km 8,4 km 1,7 km 27,5 km 47,7 km lat 7 lat 8 lat 8 lat 6 lat 8 lat 6 lat 8 lat 8 lat lat 8 lat 7 lat Docelowy odcinek bezpłatny 25,3 km 7 lat 8 lat Uwagi Legenda - dobudowa 3 pasa ruchu - wykonane wzmocnienie nawierzchni (Faza V) - nowe węzły autostradowe do realizacji w latach 2011/ wzmocnienie nawierzchni - prognozowane terminy zabiegów utrzymaniowych - wymiany warstwy ścieralnej

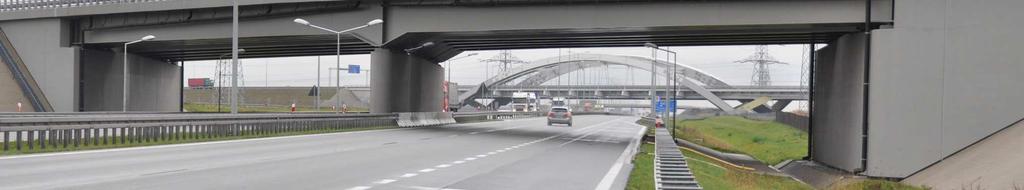

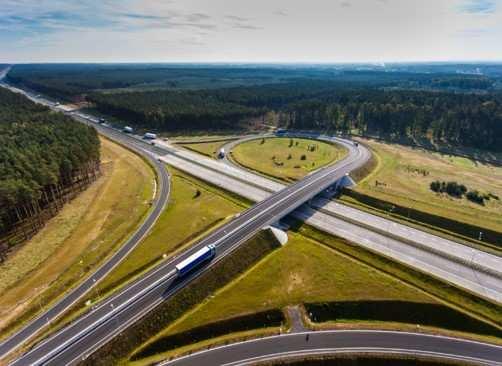

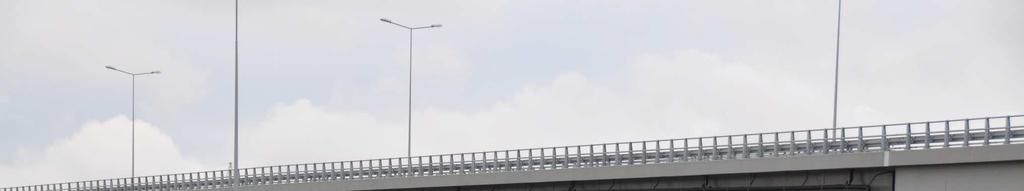

16 Inwestycje Realizacja 2 skrajnych węzłów na obwodnicy Poznania (2012): Poznań Wschód (Kleszczewo) Poznań Zachód (Głuchowo) Przebudowa węzła Słupca i budowa Stacji Poboru Opłat (2013) Budowa trzeciego pasa na obwodnicy Poznania ( ) 17 km od węzła Poznań Zachód do węzła Krzesiny

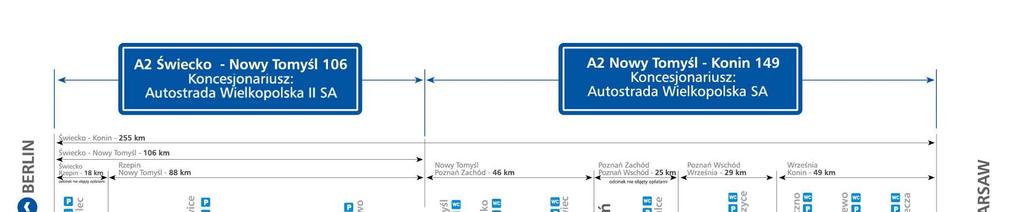

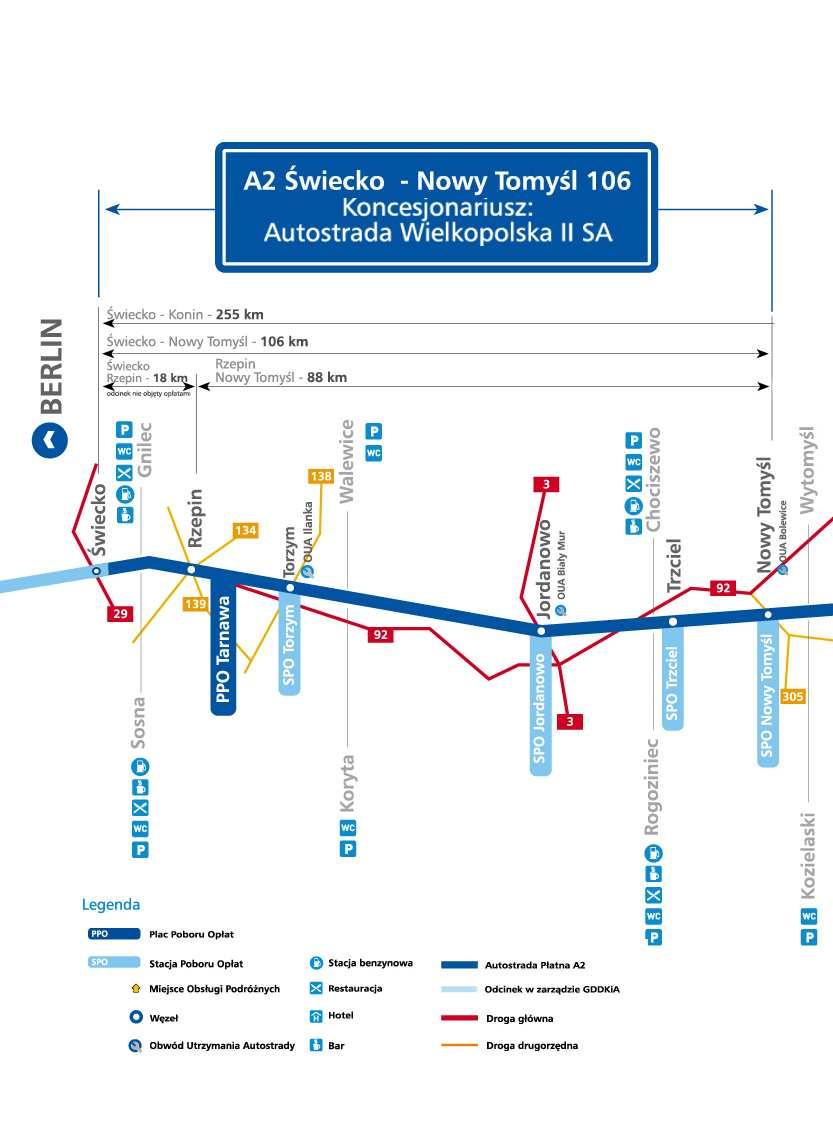

17 A2 Świecko - Nowy Tomyśl 106 km Granica RP / Niemcy km km

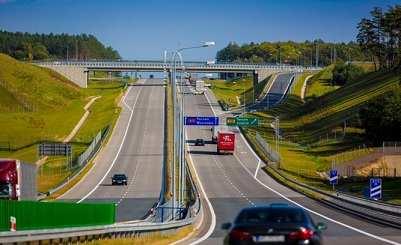

18 A2 Świecko - Nowy Tomyśl 106 km

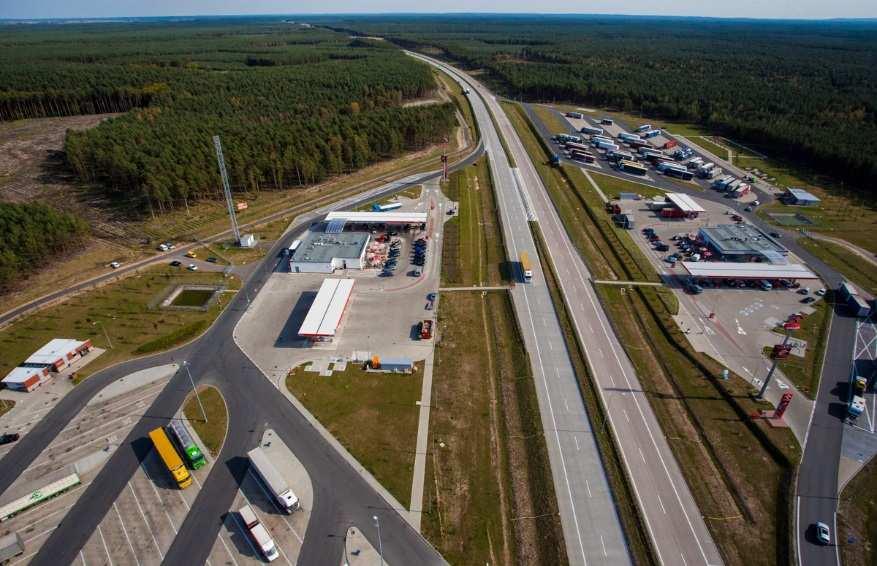

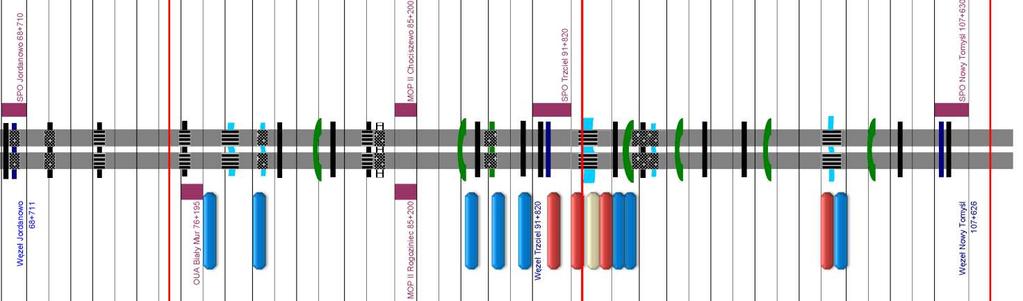

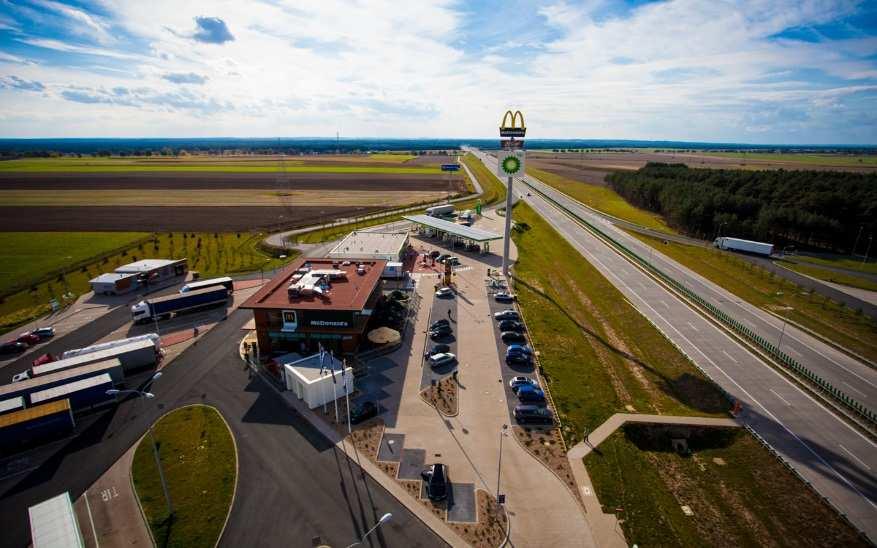

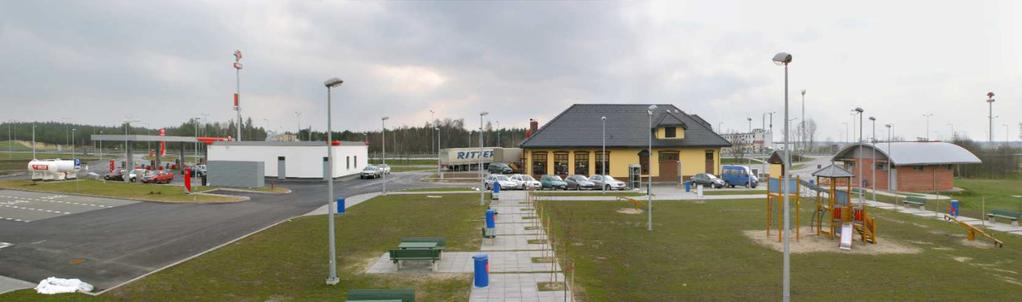

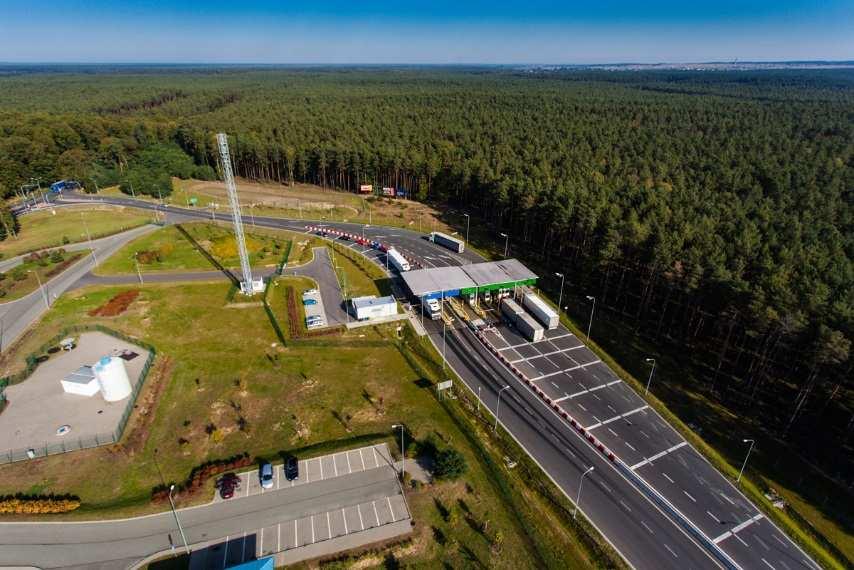

19 A2 Świecko Nowy Tomyśl (MOP-y, PPO, SPO)

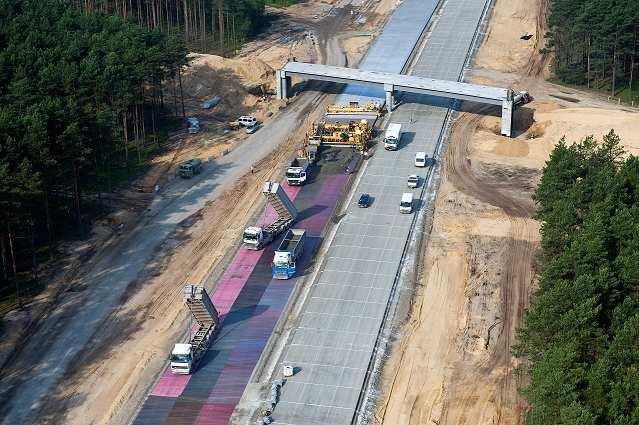

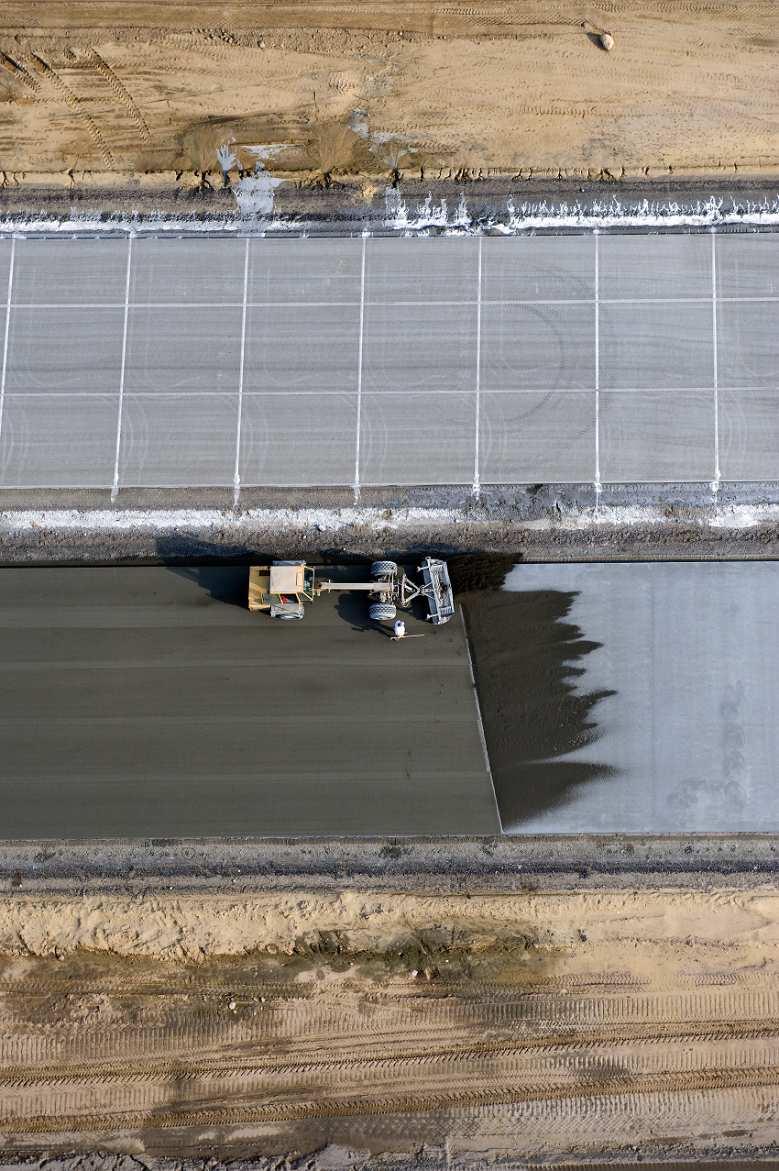

20 Technologia betonowa na A2 Świecko Nowy Tomyśl

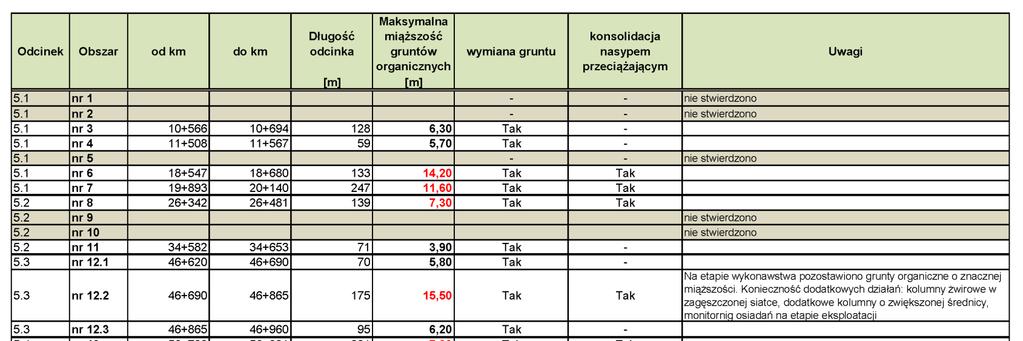

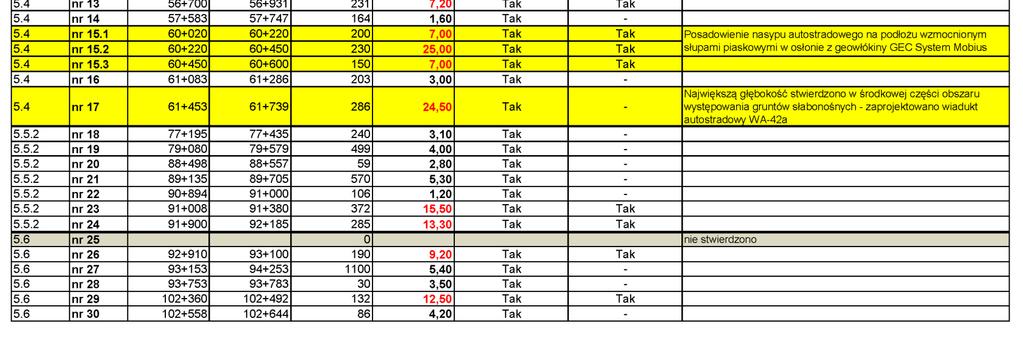

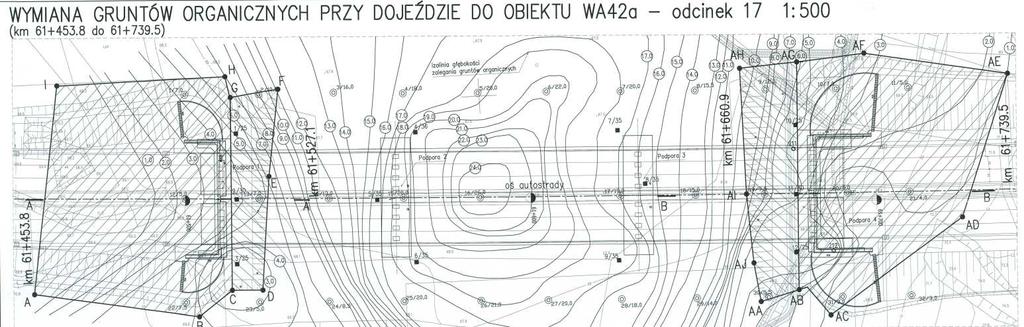

21 Autostrada A2 Świecko Nowy Tomyśl Wykaz występowania gruntów słabonośnych

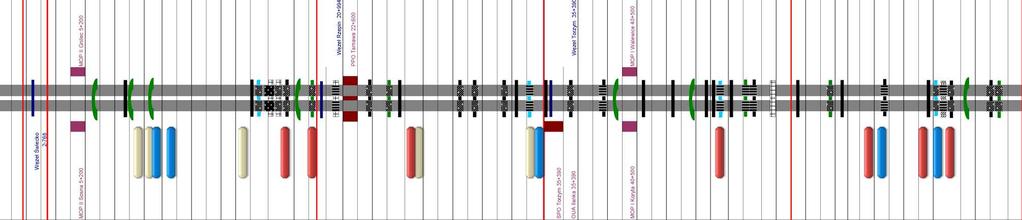

22 Autostrada A2 Świecko Nowy Tomyśl Obszary występowania gruntów słabonośnych

23 Autostrada A2 Świecko Nowy Tomyśl Wiadukt autostradowy WA-42a Obszar gruntów słabonośnych PA17 w obszarze PA17 stwierdzono utwory bagienne do gł. 24,5 m p.p.t. przejście nad obszarem o największej miąższości przewidziano wiaduktem autostradowym WA-42a; na dojazdach do obiektu przewidziano wymianę gruntu w wyniku nadmiernej wymiany gruntu w rejonie podpory 4 zaobserwowano ruchy masowe w podłożu gruntowym oraz duże przemieszczenia głowic pali na podporach 2 i 3; wykonane badania pali wykazały ich uszkodzenie i brak ciągłości zaprojektowano konstrukcje wzmacniające i zabezpieczające podpory: podpora 1 ścianki szczelne o dł. 11,0 m, podpora 2 dodatkowe pale stalowe dł. 22,5 m wypełnione zbrojonym betonem, podpora 3 dodatkowe pale stalowe dł. 22,5 m wypełnione zbrojonym betonem, podpora 4 ścianki szczelne dł. 12,0 m zabezpieczenie przed ruchem masowym palisada z rur stalowych dł. 22,0 m.

24 Autostrada A2 Świecko Nowy Tomyśl Wiadukt autostradowy WA-42a

25 Autostrada A2 Świecko Nowy Tomyśl Wiadukt autostradowy WA-42a

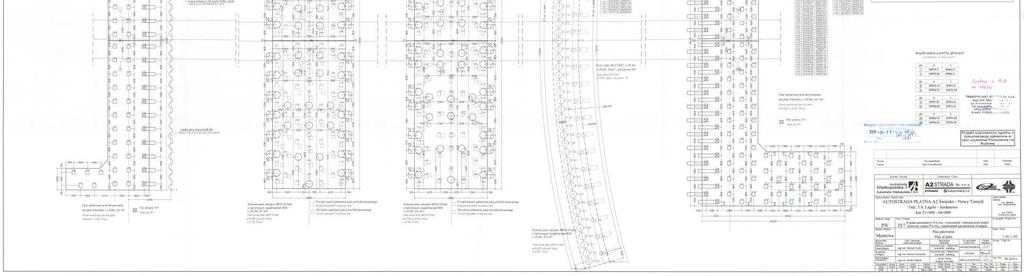

26 Autostrada A2 Świecko Nowy Tomyśl Wiadukt autostradowy WA-42a plan palowania

27 Autostrada A2 Świecko Nowy Tomyśl Wzmocnienie podłoża PA15 Obszar gruntów słabonośnych PA15 w obszarze PA15 stwierdzono utwory bagienne do gł. 25 m p.p.t. (torfy, gytie), posadowienie nasypu autostradowego obszaru torfowego 15.1 i 15.2 wykonanie słupów piaskowych w osłonie z geowłókniny (GEC System Möbius): kolumny piaskowe w osłonie geotekstylnej wykonane w rozstawie siatki trójkątów i o głębokościach dochodzących do podłoża nośnego, geoosłona z tworzywa sztucznego (produkowana na wymiar, bezszwowo w formie walcowej) przejmuje siły rozciągające i ogranicza rozchodzenie się kolumn piaskowych w otaczającej warstwie nienośnej, kolumny piaskowe działają również jako drenaże pionowe (minimalizacja ciśnienia porowego wody powstałego podczas realizacji kolumn, nasypu autostradowego, nasypu przeciążającego), ponad głowicami kolumn pozioma geosiatka, monitoring osiadań w okresie konsolidacji podłoża torfowego oraz na etapie eksploatacji maksymalne osiadanie w okresie eksploatacji od do mm, od do mm.

28 Autostrada A2 Świecko Nowy Tomyśl Wzmocnienie podłoża PA 15.1

29 Autostrada A2 Świecko Nowy Tomyśl Wzmocnienie podłoża PA 15.1 przekrój poprzeczny A-A

30 Eksploatacja autostrady planowane zabiegi ciężkiego utrzymania (nawierzchnia betonowa)

31 Porównanie zakresu prac na 1 i 2 Segmencie autostrady A2 SEGMENT I (149 km) SEGMENT II (106 km) 47,7 km wyremontowanej drogi 18.5 km wyremontowanej istniejącej drogi nr 2 89 km nowej autostrady 97,4 km nowej autostrady o nawierzchni betonowej 60 nowych mostów i wiaduktów 84 nowych mostów i wiaduktów 16 Miejsc Obsługi Podróżnych 6 Miejsc Obsługi Podróżnych (restauracje i 4 stacje (6 stacji benzynowych, bary i restauracje) benzynowe) 3 Obwody Utrzymania Autostrady 2 Obwody Utrzymania Autostrady 8 pełnych węzłów 6 pełnych węzłów Place i Stacje Poboru Opłat mieszany system Place i Stacje Poboru Opłat - zamknięty system poboru poboru otwarty i zamknięty

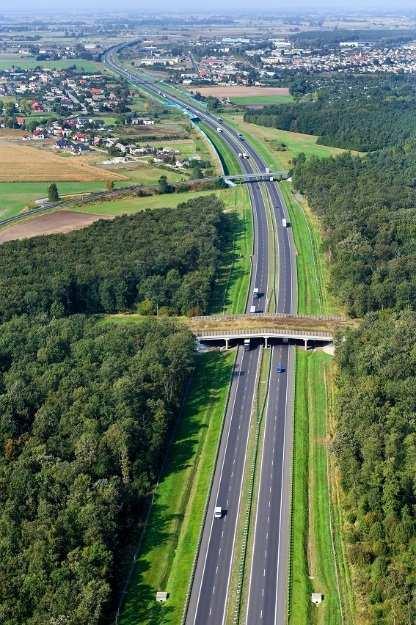

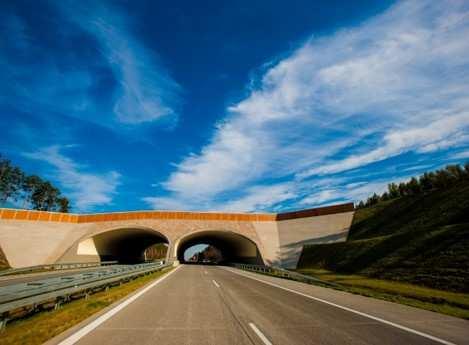

32 Porównanie zakresu prac - ochrona środowiska SEGMENT 1 NOWY TOMYŚL KONIN (149 km) 11 przejść dla zwierząt mb ekranów akustycznych ponad drzew i krzewów hektarów trawników ok. 340 km płotu autostradowego SEGMENT 2 ŚWIECKO NOWY TOMYŚL (105.9 km) 32 przejścia dla zwierząt mb ekranów akustycznych ponad drzew i krzewów - 85% pasa drogowego przebiega przez tereny leśne 589,4 hektarów trawników ok. 233 km płotu autostradowego

33 Segment 2 Świecko Nowy Tomyśl - porównania m 3 nasypów: objętość ponad 2 piramid Cheopsa (2,5 mln m 3 każda ) 403 tys. ciężarówek 242 tys. wagonów towarowych tworzących pociąg o dł. 3,386 km m 3 wykopów: objętość prawie 2,7 piramid Cheopsa 462 tys. ciężarówek 277 tys. wagonów towarowych tworzących pociąg o dł km m 2 nawierzchni betonowej : Powierzchnia 297 pełnowymiarowych boisk piłkarskich

34 Ruch historia w ujęciu miesięcznym Segment 1 i 2 Lipiec 2011 Likwidacja systemu winietowego Wrzesień 2995 Wprowadzenie systemu winietowego Recesja gospodarcza

35 Natężenie ruchu na obwodnicy Poznania w latach osiągnięcie poziomu swobody ruchu C po otwarciu nowych dróg ekspresowych

36 Natężenie ruchu na obwodnicy Poznania w latach z podziałem na ruch samochodów osobowych i pojazdów ciężarowych

37 Eksploatacja autostrady Utrzymanie letnie i zimowe Zarządzanie ruchem Zimowe utrzymanie: - sprzęt / zaplecze - monitoring / osłona meteorologiczna - działania zapobiegawcze i zwalczające Bieżące i okresowe kontrole infrastruktury Okresowe prace ogrodnicze Utrzymanie czystości Naprawy i remonty kapitalne Pomoc techniczna Komunikacja z użytkownikami Prowadzenie ewidencji

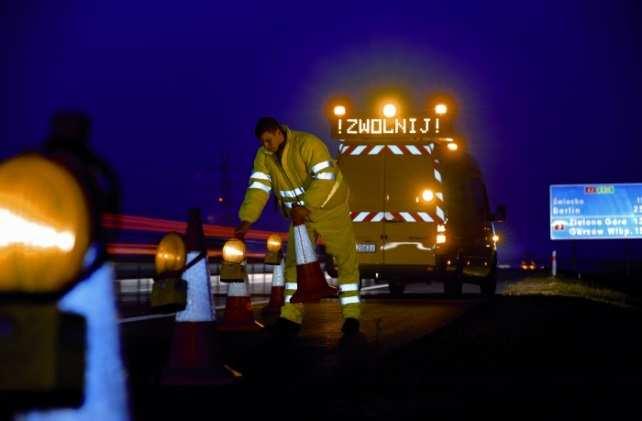

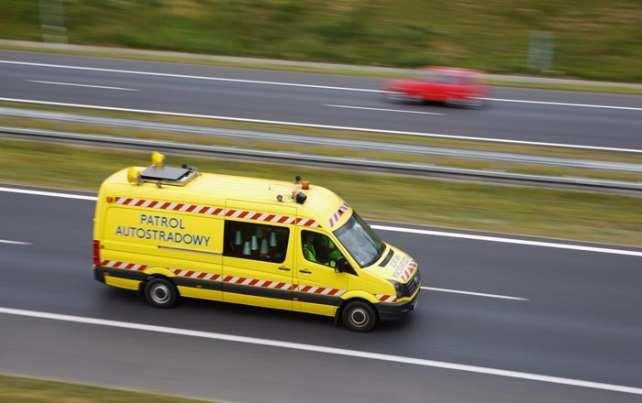

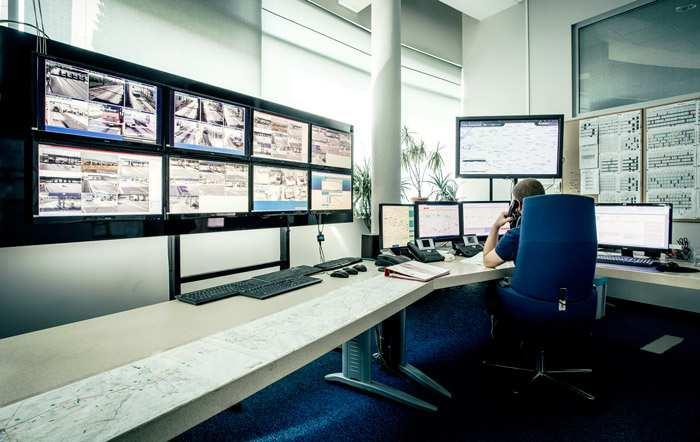

38 Centrum Zarządzania Autostradą w Kotowie Centrum Zarządzania Autostradą 24/7/365 praca w trybie ciągłym przyjmowanie zgłoszeń o zdarzeniach: - obsługa telefonów alarmowych - obsługa łączności przewodowej i radiowej weryfikacja otrzymywanych informacji koordynowanie akcją ratowniczą usuwanie skutków wypadków i kolizji

39 Eksploatacja autostrad - program działań ratowniczych Cel planu działań ratowniczych - sprecyzowanie zasad alarmowania służb ratowniczych podczas wypadku, pożaru, katastrofy lub innego miejscowego zagrożenia, organizacji i prowadzenia akcji ratowniczo-gaśniczej, koordynacji działań służb ratowniczych, zabezpieczenie autostrady przez służby ratownicze kryterium czasu Warunki skutecznej likwidacji zagrożeń szybka identyfikacja, krótki czas dojazdu do miejsca zdarzenia (węzły, wjazdy awaryjne, droga lotnicza) Cel organizacji służb - dotarcie pomocy medycznej do poszkodowanych w ciągu tzw. 15 platynowych minut

40 Eksploatacja autostrady Zatrudnienie AWSA i AWSA II 34 osoby w tym 12 inżynierów AESA ponad 520 osób (średnio ok. 2 osoby na km) (uwzględniając Podwykonawców: ok osób)
