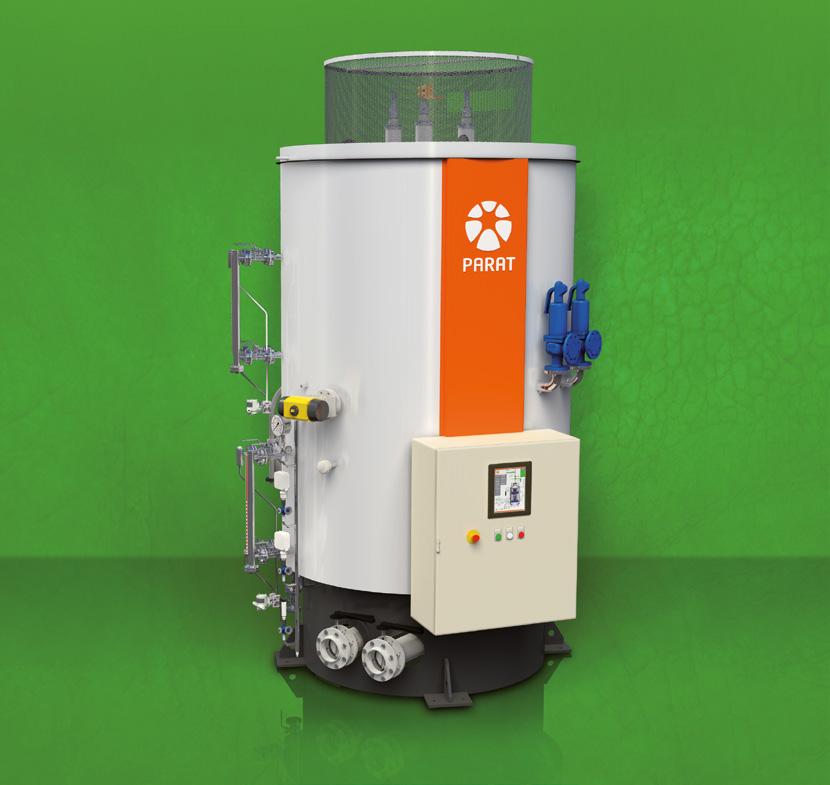

1 Wysokonapięciowy bojler elektrodowy Od MOCY do CIEPŁA para wodna lub gorąca woda 1

Od ENERGII odnawialnej do WYSOKIEJ TEMPERATURY z bojlerem elektrodowym PARAT PARAT; bojlery od 1920 roku Bojler elektrodowy został zaprojektowany i opracowany przez naszych wewnętrznych inżynierów i

Bojlery elektrodowe PARAT charakteryzują się wysoką niezawodnością i były wykorzystywane w wielu naszych dotychczasowych rozwiązaniach jako bojler główny.

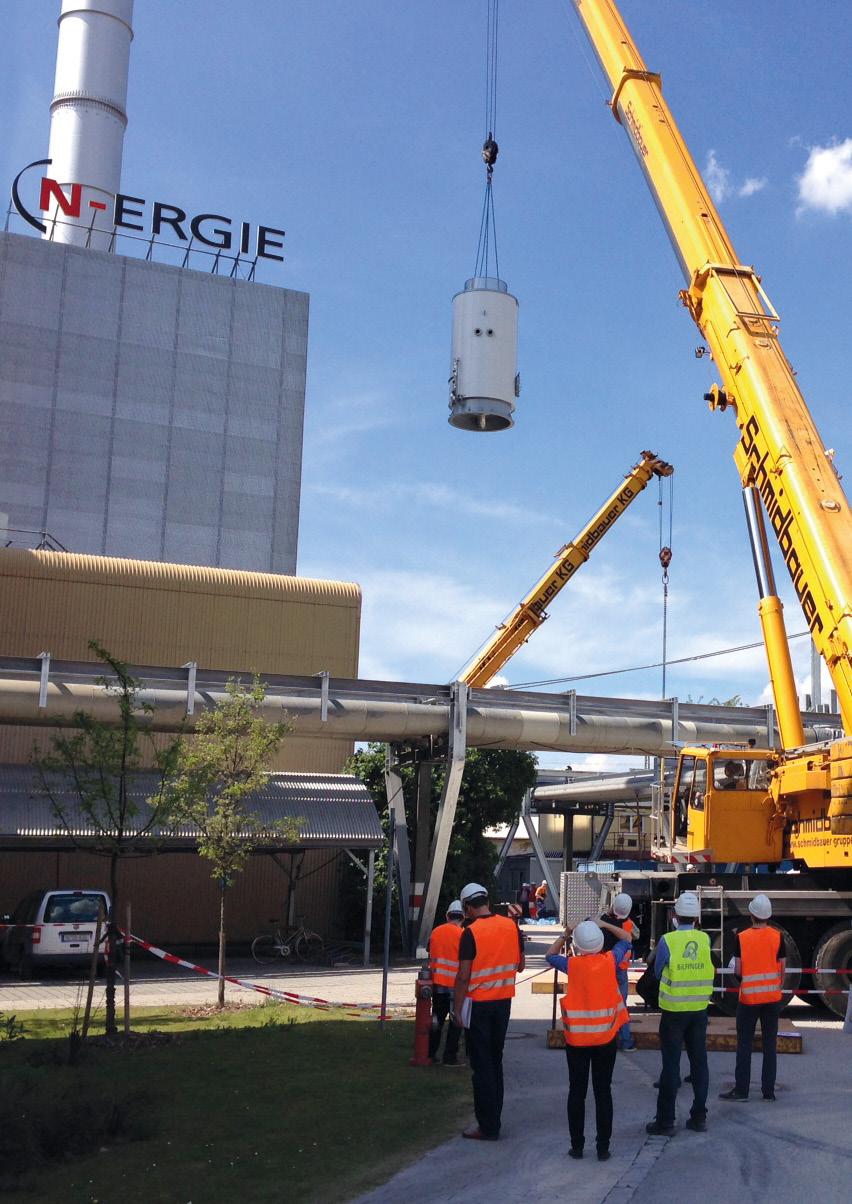

2 Od ENERGII odnawialnej do WYSOKIEJ TEMPERATURY z bojlerem elektrodowym PARAT PARAT; bojlery od 1920 roku Bojler elektrodowy został zaprojektowany i opracowany przez naszych wewnętrznych inżynierów i jest produkowany w naszym zakładzie w Norwegii od 1990 roku. Bojlery elektrodowe PARAT charakteryzują się wysoką niezawodnością i były wykorzystywane w wielu naszych dotychczasowych rozwiązaniach jako bojler główny. Dzięki naszemu długiemu doświadczeniu dostarczyliśmy pierwsze na świecie bojlery wytwarzające parę wodną do regulacji sieci energetycznej. Para wodna i gorąca woda Bojler elektrodowy jest dostępny w wersji wytwarzającej parę wodną i gorącą wodę. Energię odnawialną można wykorzystać w sieciach parowych i okręgowych sieciach grzewczych. Bojler elektrodowy może pełnić również funkcję bojlera pomocniczego. 2 Bojler elektrodowy wytwarzający gorącą wodę o mocy 25 MW z PARAT Halvorsen AS umieszczony w kotłowni N-ERGIEs w Norymberdze (Niemcy). Zobacz nasz plik wideo o bojlerze elektrodowym: 3

Regulacja sieci Rosnąca ilość energii odnawialnej uzyskiwanej z systemów słonecznych i wiatrowych zapewnia coraz więcej nadmiernej energii w sieci.

3 Regulacja sieci Rosnąca ilość energii odnawialnej uzyskiwanej z systemów słonecznych i wiatrowych zapewnia coraz więcej nadmiernej energii w sieci. Moc trzeba wykorzystać, aby ustabilizować częstotliwość prądu na poziomie 50 Hz. Jest to tzw. regulacja częstotliwości sieci. 25,0 MW Sygnał SRL z kontroli sieci Wymagane obciążenie bojlera Rzeczywiste obciążenie bojlera Regulacja sieci elektroenergetycznej Rosnąca ilość energii wytwarzanej przez systemy wiatrowe i słoneczne stworzyła zapotrzebowanie na szybką regulację częstotliwości sieci elektroenergetycznych. Bojler elektrodowy PARAT może być używany do pierwotnej regulacji w czasie krótszym niż 30 sekund z minimalnego do pełnego obciążenia. Przekształcanie energii elektrycznej na ciepło umożliwia magazynowanie energii odnawialnej w okresach nadprodukcji. Bojler elektrodowy PARAT to najbardziej kompaktowy i najbardziej opłacalny sposób przekształcania energii na ciepło. Umożliwiają one wykorzystanie energii odnawialnej i zastąpienie paliw kopalnianych czystą energią. Bojler pomocniczy Ponieważ w przyszłości energia elektryczna będzie stanowiła konkurencyjne cenowo źródło energii, bojlery elektrodowe PARAT będą również przydatne jako bojlery rezerwowe w przypadku awarii bojlerów opalanych węglem lub systemu dystrybucji paliwa. Nie ma żadnych innych alternatywnych bojlerów, które osiągają stan gotowości od stanu zimnego do pełnego obciążenia w 5 minut. Niska cena energii Nawet w krajach, w których udział energii odnawialnej w sieciach energetycznych nie jest znaczny, bojler elektrodowy może być używany w okresach, kiedy cena energii jest niska, np. w nocy. n 12,5 MW 0 MW 11:20 11:40 Typowe krzywe regulacji SRL w Infraserv Höchst (Frankfurt). 4 5

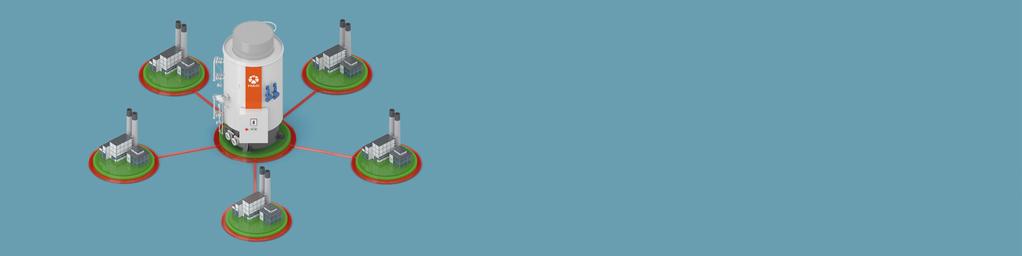

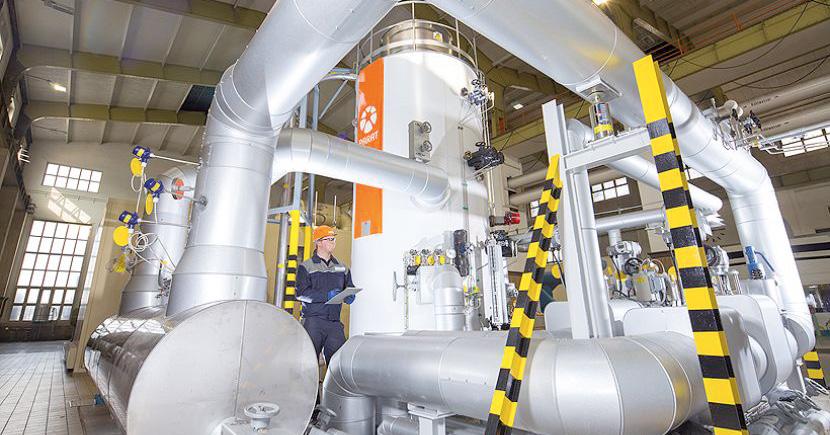

Sieć parowa Currenta Chempark, Leverkusen Rozwiązania parowe Sieć parowa to doskonałe miejsce na wykorzystanie nadmiaru mocy z odnawialnych źródeł energii.

PARY CIŚNIENIA Najlepszy w branży Bojler elektrodowy PARAT jest czołowym rozwiązaniem na świecie w dziedzinie elektrodowych bojlerów parowych. Para jest wytwarzana w wodzie między elektrodami.

4 Sieć parowa Currenta Chempark, Leverkusen Rozwiązania parowe Sieć parowa to doskonałe miejsce na wykorzystanie nadmiaru mocy z odnawialnych źródeł energii. Kiedy bojler elektrodowy działa, tradycyjne bojlery mogą zmniejszyć obciążenie, co prowadzi do oszczędności paliw kopalnych DOPROWADZENIE WYSOKIEGO NAPIĘCIA CIŚNIENIOWY ZAWÓR BEZPIECZEŃSTWA WYLOT PARY CIŚNIENIA Najlepszy w branży Bojler elektrodowy PARAT jest czołowym rozwiązaniem na świecie w dziedzinie elektrodowych bojlerów parowych. Para jest wytwarzana w wodzie między elektrodami. Wewnętrzny system obiegu doprowadza wodę do elektrod w stosunku 10:1 w celu uzyskania parowania. Wyrzut jest kontrolowany przez zawór dławikowy, który reguluje poziom w górnej komorze. Para gromadzi się w górnej części zbiornika ciśnieniowego i jest uwalniana przez główny zawór parowy. Jeżeli ciśnienie pary wzrasta ponad wartość zadaną, moc jest automatycznie zmniejszana. Ważnym parametrem powiązanym z optymalną eksploatacją bojlera, jest przewodność wody. Przewodność jest stale monitorowana, aby zapewnić prawidłowy wyrzut z bojlera. Kiedy przewodność przekracza wartość zadaną, uruchamia się automatyczny wydmuch. Przegrzewanie Oddzielnie dostępne są niskonapięciowe przegrzewacze elektryczne. n BEZPIECZNE CIŚNIENIE ZAWÓR DŁAWIKOWY BEZPIECZNY POZIOM POMPA OBIEGOWA PRZEWODNOŚCI POZIOMU PRZETWORZONA WODA ZASILAJĄCA SPUST Podstawowy diagram systemu wytwarzania pary w bojlerze elektrodowym 6 7

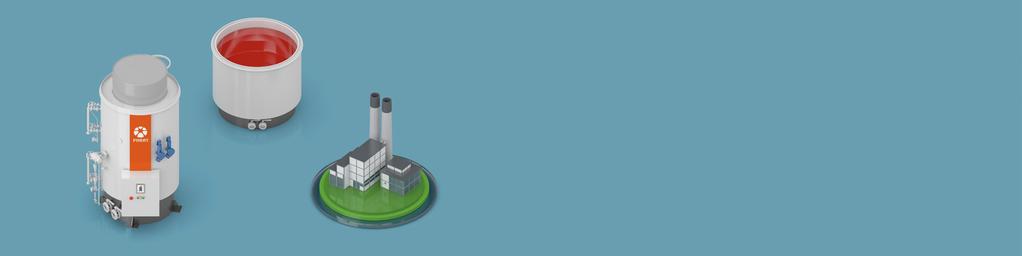

Magazynowanie ciepła Okręgowa sieć cieplna Ško-Energo, Republika Czeska Gorąca woda Okręgowa sieć cieplna zawsze będzie miała możliwość odbioru nadwyżki energii z odnawialnych źródeł.

DOPROWADZENIE WYSOKIEGO NAPIĘCIA CIŚNIENIOWY ZAWÓR BEZPIECZEŃSTWA N 2 Instalacja zbiornika do magazynowania ciepła zwiększa zdolność do odbioru dużych ilości energii, kiedy działa regulacja sieci.

Zbiornik bojlera sprężany jest azotem, i z uwagi na względnie niską ilość wody, bojler pełni również funkcję zbiornika wyrównawczego.

Wylot jest kontrolowany przez zawór dławikowy, który reguluje poziom w górnej komorze bojlera. Istotnym parametrem związanym z optymalną sprawnością bojlera jest przewodność wody.

5 Magazynowanie ciepła Okręgowa sieć cieplna Ško-Energo, Republika Czeska Gorąca woda Okręgowa sieć cieplna zawsze będzie miała możliwość odbioru nadwyżki energii z odnawialnych źródeł. Kiedy bojler elektrodowy działa, tradycyjne bojlery mogą zmniejszyć obciążenie, co prowadzi do oszczędności paliw kopalnych. DOPROWADZENIE WYSOKIEGO NAPIĘCIA CIŚNIENIOWY ZAWÓR BEZPIECZEŃSTWA N 2 Instalacja zbiornika do magazynowania ciepła zwiększa zdolność do odbioru dużych ilości energii, kiedy działa regulacja sieci. Później energia może zostać uwolniona ze zbiornika, kiedy klient potrzebuje ciepła. Gorąca woda jest wytwarzana poprzez obieg wody w bojlerze przez górną komorę, gdzie zawieszone są elektrody. Zbiornik bojlera sprężany jest azotem, i z uwagi na względnie niską ilość wody, bojler pełni również funkcję zbiornika wyrównawczego. Jeżeli temperatura dostarczana do klienta przekracza wartość zadaną, moc bojlera zostaje automatycznie zmniejszona. Wylot jest kontrolowany przez zawór dławikowy, który reguluje poziom w górnej komorze bojlera. Istotnym parametrem związanym z optymalną sprawnością bojlera jest przewodność wody. Dzięki naszej optymalnej konstrukcji elektrodowej przewodność wody pozostaje na stałym poziomie, co pozwala na redukcję zużycia wody do minimum. System przesyłowy obejmuje przewody, zawór kontrolny i wymiennik ciepła zapewniające dostarczenie ciepła do okręgowego obiegu ciepła. n TEMPERATURY WYMIENNIK CIEPŁA TEMPERATURY POMPA OBIEGOWA CIŚNIENIA BEZPIECZNE CIŚNIENIE ZAWÓR TRÓJDROŻNY BEZPIECZNA TEMPERATURA ZAWÓR DŁAWIKOWY BEZPIECZNY POZIOM PRZEWODNOŚCI Podstawowy diagram systemu wytwarzania gorącej wody w bojlerze elektrodowym. PRZEWODNOŚCI PRZETWORZONA WODA ZASILAJĄCA SPUST SYSTEM CIŚNIENIOWY 8 9

Ze stanu zimnego do pełnej temperatury w mniej niż 5 minut Czas reakcji od minimalnego obciążenia do pełnego to 30 sekund Minimalne obciążenie 0 % Brak uziemienia Kompaktowa konstrukcja maksymalnie

konstrukcję. Nawet bojler o pojemności 60 MW zmieści się w dotychczasowej kotłowni.

Kody projektowe Dostarczane bojlery są opatrzone znakiem CE z kodem EN12953 zgodnie z dyrektywą w sprawie urządzeń ciśnieniowych 2014/68/EU.

Przyłącze średniego napięcia jest zaprojektowane zgodnie z normą EN 61936 dotyczącą instalacji elektrycznych. Zasady działania bojlera Bojler składa się ze kontenera zewnętrznego i wewnętrznego.

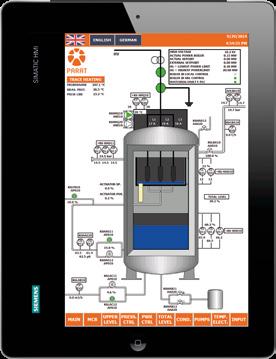

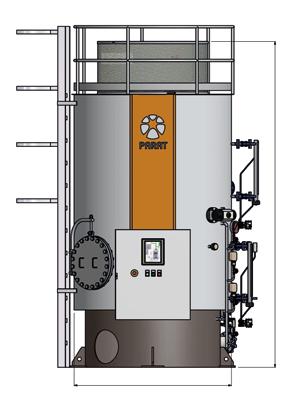

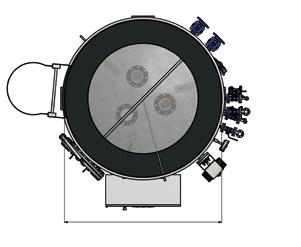

6 Ze stanu zimnego do pełnej temperatury w mniej niż 5 minut Czas reakcji od minimalnego obciążenia do pełnego to 30 sekund Minimalne obciążenie 0 % Brak uziemienia Kompaktowa konstrukcja maksymalnie 60 MW w jednym urządzeniu Nie wymaga dodatkowego transformatora Elektrody nie podlegają zużyciu Minimalny zakres konserwacji Specyfikacje techniczne Bojler elektrodowy ma wyjątkowo kompaktową konstrukcję. Nawet bojler o pojemności 60 MW zmieści się w dotychczasowej kotłowni. Obudowa bojlera jest wyposażona seryjnie w izolację z wełny mineralnej 2 x 75 mm i pokryta malowanymi proszkowo płytami aluminiowymi. Części wizualne są malowane. Kody projektowe Dostarczane bojlery są opatrzone znakiem CE z kodem EN12953 zgodnie z dyrektywą w sprawie urządzeń ciśnieniowych 2014/68/EU. Opcjonalnie urządzenia mogą być dostarczane ze stemplem ASME. Bojler elektrodowy jest również dostępny w wersji EX do instalacji w strefie 2. obszarów niebezpiecznych. Przyłącze średniego napięcia jest zaprojektowane zgodnie z normą EN dotyczącą instalacji elektrycznych. Zasady działania bojlera Bojler składa się ze kontenera zewnętrznego i wewnętrznego. Wewnątrz kontenera wewnętrznego, który jest odizolowany elektrycznie od zewnętrznej obudowy, zawieszone są elektrody. Napięcie bojlera wynosi 6 24 kv. Ciepło jest generowane przez rezystancję w wodzie między elektrodami. Bojler działa jako rezystancja w głównym obwodzie. Woda i kontener wewnętrzny tworzą izolowany punkt zero w połączeniu gwiazdkowym między elektrodami. Firma PARAT stosuje tę udaną koncepcję elektrod od 1993 roku. Dzięki geometrii elektrod przepływ prądu jest tak niski, że elektrody nie zużywają się. System kontroli Wykorzystaliśmy nasze doświadczenie do opracowania nowoczesnego i solidnego systemu kontroli bojlera w oparciu o platformę Siemens S7 Fail-safe PLC, która jest prosta w użyciu. Bojler jest również dostępny z systemem zdalnego sterowania PARAT. W ten sposób można zdalnie monitorować bojler w sieci z dowolnego miejsca na świecie. System obejmuje również diagnostykę online i aktualizacje oprogramowania do kontroli z centrum serwisowego PARAT w Norwegii. Oprzyrządowanie może być 1oo2 lub 2oo3. Średnica Wysokość Wymiary zewnętrzne bojlerów do regulacji sieci obejmują płaszcz izolacyjny. Producent zastrzega sobie prawo do wprowadzenia zmian: Bojler wytwarzający parę wodną Wydajność (MW) Para (t/h) 7,5 22, ,5 90 Średnica (mm) Wysokość (mm)* Masa transportowa (kg) Masa eksploatacyjna (kg) Masa testowa (kg) Dane wagowe podano dla ciśnienia projektowego 16 barg. Wymiary dla jednostki 6/10kV. Wartości pary dla wody zasilającej o temp. 100 C. Produkt może ulec zmianie. * Jeżeli pompy obiegowe są umieszczone na tym samym poziomie co bojler, należy przewidzieć dodatkową wysokość dla pompy NPSH. Bojler wytwarzający gorącą wodę Wydajność (MW) Średnica (mm) Wysokość (mm) Masa transportowa (kg) Masa eksploatacyjna (kg) Masa testowa (kg) Średnica Dane wagowe podano dla ciśnienia projektowego 6 barg. Wymiary dla jednostki 6/10kV. Produkt może ulec zmianie

7 PARAT Halvorsen AS P.O. Box 173 NO-4402 Flekkefjord Norwegia Tel Faks
