Materiały dydaktyczne. Metrologia i systemy pomiarowe. Semestr III. Wykłady
|
|
- Dagmara Murawska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Materiały dydaktyczne Metrologia i systemy pomiarowe Semestr III Wykłady 1
2 Temat 1: Wybrane zagadnienia metrologii ogólnej. 1. Wybrane zagadnienia metrologii ogólnej 1.1. Pomiar Obserwacje są pierwotnym i jednocześnie najbardziej elementarnym procesem poznawczym polegającym na przyporządkowaniu wrażeń występujących w świadomości człowieka zjawiskom fizycznym powodowanym przez rzeczy i istoty. Wyniki obserwacji mają charakter jakościowy i nie muszą stanowić podstawy do uogólnień naukowych ponieważ są: jakościowe, niejednoznaczne, niepełne, mają charakter subiektywny. Powyższych wad prawie całkowicie pozbawiony jest proces poznawczy nazywany pomiarem. Pomiar jest to proces poznawczy polegający na porównaniu z odpowiednią dokładnością wartości wielkości mierzonej z pewną jej wartością przyjętą za jednostkę miary. Jednostka miary jest umownie przyjętą i wyznaczoną z dostateczną dokładnością wartością danej wielkości, która służy do porównywania ze sobą innych wartości tej samej wielkości. Wielkościami mierzalnymi, z punktu widzenia metrologicznego, są wszystkie wielkości pozwalające się zmierzyć, a więc mające jednostki miar. Wielkości fizyczne mierzalne mogą mieć strukturę ciągłą (analogową) lub ziarnistą (dyskretną). Wielkości ciągłe w danym przedziale (zakresie) mogą przybierać nieskończenie wiele wartości różniących się o nieskończenie małe przyrosty. Wielkości ziarniste przyjmują w danym przedziale (zakresie) tylko określone wartości różniące się o skończone przyrosty. Najmniejszy możliwy przyrost stanowi elementarny kwant (ziarno) wielkości dyskretnej. Po przyjęciu odpowiedniej jednostki miary można przedstawić miarę każdej wielkości X w w postaci iloczynu liczby oderwanej X i jednostki miary a m X w = Xa m 2
3 1.2. Układ jednostek miar Zbiór jednostek wielkości mierzalnych nosi nazwę układu jednostek miar. Obecnie obowiązuje międzynarodowy układ jednostek, tzw. Układ SI. Różni się on od innych dotychczas stosowanych tym, że obejmuje wszystkie dziedziny nauki i techniki. Podstawowymi jednostkami układu SI są: jednostka długości metr, jednostka masy kilogram, jednostka czasu sekunda, jednostka natężenia prądu amper, jednostka temperatury termodynamicznej kelwin, jednostka światłości kandela, jednostka liczności materii mol. Uzupełniającymi jednostkami tego układu są: jednostka kąta płaskiego radian oraz jednostka kąta bryłowego steradian. Podstawową zaletą tego układu jest jego spójność definicje wszystkich jednostek zawierają współczynniki liczbowe równe jedności Błędy wyników pomiarów Niezgodność między wynikiem pomiaru, a wartością rzeczywistą wielkości mierzonej nazywamy błędem pomiaru. Wartość rzeczywista wielkości mierzonej najczęściej nie może być poznana, dlatego wprowadzono pojęcie wartości poprawnej wielkości. Wartość poprawna wielkości jest to wartość przybliżona w takim stopniu do wartości rzeczywistej tej wielkości, że różnica między nimi może być pominięta z punktu widzenia celu, dla którego pomiar jest wykonywany. Miarami dokładności pomiaru są: błąd bezwzględny oraz błąd względny pomiaru. Błędem bezwzględnym pomiaru nazywa się różnicę między wynikiem pomiaru X m a wartością rzeczywistą X r wielkości mierzonej. x = X m X r Błąd bezwzględny posiada następujące właściwości: Wyraża się go w jednostkach miary wielkości mierzonej Może mieć znak dodatni lub ujemny Nie nadaje się do porównywania narzędzi pomiarowych o różnych zakresach pomiarowych 3
4 Znacznie lepiej od błędu bezwzględnego określa niedokładność narzędzi pomiarowych błąd względny. Błąd względny to iloraz błędu bezwzględnego i wartości wielkości mierzonej zastosowanej do obliczenia tego błędu bezwzględnego. Błąd względny charakteryzuje się następującymi właściwościami: Jest bezwymiarowy Może mieć znak dodatni lub ujemny Bardzo często jest wyrażany w procentach Charakteryzuje on dokładność pomiaru lepiej niż błąd bezwzględny Umożliwia porównanie działania narzędzi pomiarowych o różnych zakresach pomiarowych Błędy występujące w pomiarach dzieli się na systematyczne i przypadkowe. Błąd systematyczny jest to błąd, który przy wielu pomiarach tej samej wielkości mierzonej, wykonywanych w tych samych warunkach, pozostaje stały zarówno co do wartości bezwzględnej, jak i co do znaku lub zmienia się wg określonego prawa wraz ze zmianą warunków odniesienia. Błąd przypadkowy jest to błąd zmieniający się w sposób nieprzewidziany zarówno co do wartości bezwzględnej, jak i co do znaku przy wykonywaniu dużej liczby pomiarów tej samej wartości wielkości mierzonej w warunkach praktycznie niezmiennych Wzorce miar jednostek elektrycznych Wzorzec miary jest to narzędzie pomiarowe odtwarzające, praktycznie niezmienne i z określoną dokładnością jedną lub kilka wartości danej wielkości. W metrologii elektrycznej takimi najczęściej używanymi wzorcami są wzorce siły elektromotorycznej, rezystancji, indukcyjności oraz pojemności. Wzorce siły elektromotorycznej i napięć 4
5 Typowymi wzorcami SEM i napięć są: ogniwo Westona oraz wzorce elektroniczne zbudowane z wykorzystaniem diod Zenera. Ogniwo Westona nasycone (rys ) mieści się w szklanym naczyniu o kształcie przypominającym literę H. Elektrodami ogniwa są druty platynowe wtopione w ramiona naczynia. Biegunem dodatnim ogniwa jest rtęć (Hg), biegunem ujemnym amalgamat kadmu (Cd Hg), a elektrolitem nasycony roztwór siarczanu kadmowego (CdSO 4 ). Przewężenia u dołu ramion naczynia zapobiegają przemieszczaniu się chemikaliów podczas transportu ogniwa. Rys Nasycone ogniwo Westona. Wartość znamionową napięcia źródłowego ogniw nasyconych o temperaturze +20 C wynosi od 1,01854V do 1,01885V, zależnie od stopnia zanieczyszczenia materiałów użytych do ich budowy. Z ogniw nie należy pobierać, ani też przepuszczać przez nie prądu dłuższy czas. Największy dopuszczalny, krótkotrwały prąd pobierany wynosi 1 µa. Pobieranie prądu 1 µa przez kilka minut powoduje odczuwalne zmniejszenie się napięcia ogniwa wskutek polaryzacji, jednakże już po krótkim czasie (po kilkunastu minutach) odzyskuje ono właściwą wartość. Podstawowymi elementami składowymi elektronicznych źródeł napięć wzorcowych są elementy o nieliniowej charakterystyce prądowo napięciowej oraz wzmacniacze operacyjne z ujemnym sprzężeniem zwrotnym. W praktyce jako elementy o nieliniowej charakterystyce 5
6 prądowo napięciowej wykorzystuje się diody Zenera spolaryzowane w kierunku zaporowym (rys ). Rys Dioda Zenera: a) charakterystyka prądowo napięciowa; b) symbol graficzny Przykładowe układy elektronicznych wzorców napięcia przedstawiono na rysunku Rys Schematy ideowe źródeł napięcia: układ najprostszy z diodą Zenera, układ ze wzmacniaczem operacyjnym Dla drugiego układu przedstawionego na rysunku 1.4.3: 6
7 Wzorce rezystancji Wzorce miary rezystancji są specjalnie zaprojektowanymi i starannie wykonanymi opornikami. Rezystory wzorcowe wykonuje się z drutu, taśmy lub blachy z materiału oporowego. Wzorce o małej wartości rezystancji (R n 0,1 Ω) wykonuje się z kawałka drutu lub blachy w postaci konstrukcji samonośnej zaopatrzonej w zaciski. Wzorce o średnich i dużych wartościach rezystancji wykonuje się w postaci cewki z izolowanego drutu rezystancyjnego odpowiednio ukształtowanej i zamkniętej w hermetyzowanej obudowie. Materiał rezystancyjny, z którego wykonuje się oporniki wzorcowe musi spełniać następujące wymagania: mieć dużą rezystywność, małą siłę termoelektryczną względem miedzi, mały współczynnik temperatury rezystancji, stałą wartość rezystancji w czasie. Wszystkie te wymagania dobrze spełnia materiał o nazwie handlowej manganin i dlatego jest on najczęściej wykorzystywany do budowy oporników wzorcowych. Przykład konstrukcji opornika wzorcowego pokazano na rysunku Rys Konstrukcja opornika wzorcowego: 1 zaciski napięciowe, 2 zaciski prądowe, 3 zwoje w przestrzeni hermetyzowanej. Oporniki dekadowe są wzorcami wielomianowymi rezystancji. Zawierają one zestaw oporników wzorcowych w układzie dziesiętnym połączonych szeregowo (rys ). 7
8 Rys Schemat rezystora pięciodekadowego. Wzorce pojemności Wzorcami pojemności są kondensatory o specjalnym wykonaniu. Najdokładniejszymi wzorcami są kondensatory liczalne. W kondensatorze liczalnym pojemność określa się na podstawie wymiarów geometrycznych. Kształty elektrod są proste, np. kondensator płaski. Bardzo dokładne kondensatory liczalne buduje się w specjalnym układzie elektrod walcowych, co pokazano na rysunku Rys Przekrój kondensatora liczalnego. Wzorce indukcyjności Wzorcową miarą indukcyjności odtwarzają cewki nawijane linką miedzianą skręconą z wielu cienkich, izolowanych drutów, na korpusach z materiału o małym temperaturowym 8
9 współczynniku rozszerzalności liniowej. Wzorce posiadają indukcyjność własną od 0,1 mh do 1H. LITERATURA 1. Chawaleba A., Poniński M., Siedlecki A., Metrologia elektryczna. Wydawnictwo Naukowo Techniczne, Warszawa 1979r. 2. Hagel R., Bielański K., Dyszyński J., Miernictwo elektryczne. Wydawnictwa Szkolne i Pedagogiczne, Warszawa 1975r. 3. Marcyniuk A., Piasecki E., Pluciński M., Szadkowski B., Podstawy Metrologii Elektrycznej. Wydawnictwo Naukowo Techniczne, Warszawa 1984r. 9
10 Temat 2: Analogowe przyrządy i przetworniki pomiarowe. 2. Analogowe przyrządy i przetworniki pomiarowe 2.1. Struktury metrologiczne przyrządów pomiarowych Przyrządem pomiarowym nazywamy narzędzie pomiarowe, które zapewnia jednoznaczne przetwarzanie wielkości mierzonej na inną wielkość wg znanej zależności lub na liczbowy wynik tj. wartość tej wielkości mierzonej. Zadanie takie przyrząd może zrealizować na wiele sposobów. Jeżeli przyrząd pomiarowy przetwarza ciągłą wielkość mierzoną na inną wielkość ciągłą lub na wychylenie wskazówki organu ruchomego, mówimy wtedy o analogowym przyrządzie pomiarowym. Proces przetwarzania wielkości mierzonej na wynik dokonuje się w przyrządzie pomiarowym w dłuższym łańcuchu przetwarzania. Ogniwa, z których zbudowany jest łańcuch przetwarzania nazywa się przetwornikami pomiarowymi. Analogowym przetwornikiem pomiarowym nazywamy przyrząd, który przetwarza wielkość mierzoną na inną wielkość fizyczną, najczęściej w sposób liniowy, z określoną znaną dokładnością. Przetwornik pomiarowy przedstawiony jest graficznie jako prostokąt z wyróżnionymi sygnałami wejściowym X i wyjściowym Y (rys ). Rys Oznaczenie przetwornika na schematach. Ze względów strukturalnych rozróżnia się przyrządy pomiarowe o strukturze otwartej oraz zamkniętej. W układach o strukturze otwartej (rys ) przetwarzanie informacji pomiarowej odbywa się tylko w jednym kierunku od wielkości mierzonej X przez przetworniki P 1, P 2, P 3 do wielkości wyjściowej Y. 10
11 Rys Przyrząd pomiarowy o strukturze otwartej schemat strukturalny. W przyrządach o strukturze zamkniętej istnieje oddziaływanie wejścia np. przetwornika końcowego P 3 na wejście przetwornika pierwszego P 1 (rys ). Przyrządy pomiarowe o strukturach zamkniętych mają dwa tory przetwarzania: główny (P 1, P 2, P 3 ) i pętlę sprzężenia zwrotnego przetwornik odwrotny P 4 (wzorzec nastawialny). Sprzężenie zwrotne może być zrealizowane samoczynnie i wówczas mówimy o przyrządzie automatycznym. Jeżeli w pętli sprzężenia zwrotnego pośredniczy obserwator, to mówimy o przyrządzie obsługiwanym ręcznie. Rys Schemat przyrządu pomiarowego o strukturze zamkniętej. W przedstawionym układzie na wejście przetwornika P1 oddziałuje różnica wielkości mierzonej i wzorcowej. W toku pomiaru wykonywanego ręcznie obserwator dąży do stanu, w którym wielkość wyjściowa przetwornika końcowego P3 jest równa zero. Wówczas wielkość mierzona i wzorcowa są sobie równe. Czynności wykonywane przez obserwatora można powierzyć serwomechanizmom. 11
12 2.2. Właściwości statyczne przyrządów i przetworników pomiarowych Przetwornik pomiarowy można opisać za pomocą dwu zmiennych wielkości: tzw. Wielkości wyjściowej (mierzonej) X, która wymusza stan fizyczny przetwornika oraz wielkości wyjściowej Y, która jest odpowiedzią przetwornika na wymuszenie i jednocześnie wynikiem przetwarzania (często wynikiem pomiaru). Jeżeli przez X oznaczymy wielkość stałą na wejściu, a przez Y wielkość stałą na wyjściu, to zależność: Y = F(X) charakteryzująca dany przetwornik nazywa się charakterystyką statyczną przetwornika. Inaczej mówiąc: charakterystyka statyczna przetwornika to zależność sygnału wyjściowego od wejściowego w stanie ustalonym. Wykres charakterystyki statycznej Y = F(X) przetwornika może mieć przebieg liniowy lub nieliniowy. W praktyce, w metrologii przetworniki o charakterystyce statycznej liniowej są najczęściej używane. Przykłady charakterystyk statycznych pokazano na rysunku Rys Przykłady charakterystyk przetwarzania: 1 liniowej, 2 nieliniowej. Ważną cechą przetwornika jest nachylenie charakterystyki statycznej nazywane czułością przetwornika. Czułość jest zdefiniowana wzorem: 12
13 Czułość przetworników liniowych jest stała w całym zakresie pomiarowym, a przetworników nieliniowych zmienia się od punktu do punktu charakterystyki statycznej. Rzeczywisty przetwornik pomiarowy jest urządzeniem zbudowanym przez człowieka. Ma ono ograniczoną dokładność przetwarzania: rzeczywisty przetwornik tylko w przybliżeniu realizuje fizyczną zasadę działania. Wszelkie odstępstwa charakterystyki statycznej przetwornika rzeczywistego od charakterystyki przetwornika idealnego są przyczyną błędów statycznych. Charakterystyka przetwornika idealnego ma postać: Y = F (X), czyli wielkość wyjściowa Y zależy tylko i wyłącznie od wielkości wejściowej X. W przypadku przetwornika rzeczywistego wielkość wyjściowa Y zależy nie tylko od wielkości wejściowej X ale również od innych wielkości Xi (np. temperatura, częstotliwość). Równanie określające charakterystykę statyczną dla przetwornika rzeczywistego jest słuszne tylko w znamionowych warunkach fizycznych. Naruszenie któregokolwiek warunku powoduje powstanie błędów systematycznych (błąd przesunięcia zera, zmiana czułości), co przedstawiono na rysunku Rys Ilustracja wpływu warunków (np. temperatury) na charakterystykę przetwornika: a) przesunięcie zera; b) zmiana czułości Dodatkowo, w rzeczywistym przetworniku mogą wystąpić takie zjawiska jak: tarcie, histereza magnetyczna, cieplna, szum cieplny. Są one przyczyną dodatkowego błędu, tzw. Błędu histerezy pomiarowej (rys ). 13
14 Rys Powstawanie błędu histerezy. Miarą dokładności statycznej przetwornika lub przyrządu pomiarowego jest klasa dokładności, zdefiniowana wzorem: gdzie: max maksymalny bezwzględny błąd zakresowy x 2 x 1 zakres pomiarowy przetwornika x 1, x 2 odpowiednio dolna i górna granica zakresu pomiarowego. Klasa dokładności określa błąd przyrządu pomiarowego w jego normalnych warunkach użytkowania. Normalne warunki użytkowania określają m.in. temperaturę, wilgotność otoczenia, częstotliwość, kształt krzywej prądu, ustawienie przyrządu. Umownie przyjęto następujące wartości klasy: ±0,1%, ±0,2%, ±0,5%, ±1%, ±1,5%, ±2,5% Właściwości dynamiczne przyrządów i przetworników pomiarowych O właściwościach dynamicznych przyrządu lub przetwornika pomiarowego mówimy wtedy, gdy wielkość mierzona (sygnał wejściowy) jest zmienna w czasie. Parametry dynamiczne przyrządu pomiarowego lub przetwornika najczęściej określa się w oparciu o odpowiedź skokową (czas ustalenia się wskazań to, przeregulowanie maxy) lub na podstawie jego charakterystyk częstotliwościowych (np. pasmo przenoszenia B). Odpowiedź typowego rzeczywistego przetwornika na wymuszenie skokowe o postaci: x(t) = Xm 1(t) 14
15 wraz z graficzną interpretacją czasu ustalania się wskazań to oraz przeregulowania maxy przedstawiono na rysunku Rys Ilustracja do definicji parametrów dynamicznych przetworników i przyrządów pomiarowych. Na rysunku przedstawiono logarytmiczną charakterystykę częstotliwościową amplitudową wraz z graficzną interpretacją pasma przenoszenia B. Rys Charakterystyka amplitudowa ilustracja pasma przenoszenia. Pasmem przenoszenia B jest przedział częstotliwości, w którym charakterystyka amplitudowa nie odchyla się od wartości znamionowej o więcej niż 3dB. W rozpatrywanym przypadku B = (fd, fg). 15
16 LITERATURA 1. Chawaleba A., Poniński M., Siedlecki A., Metrologia elektryczna. Wydawnictwo Naukowo Techniczne, Warszawa 1979r. 2. Marcyniuk A., Piasecki E., Pluciński M., Szadkowski B., Podstawy Metrologii Elektrycznej. Wydawnictwo Naukowo Techniczne, Warszawa 1984r. 16

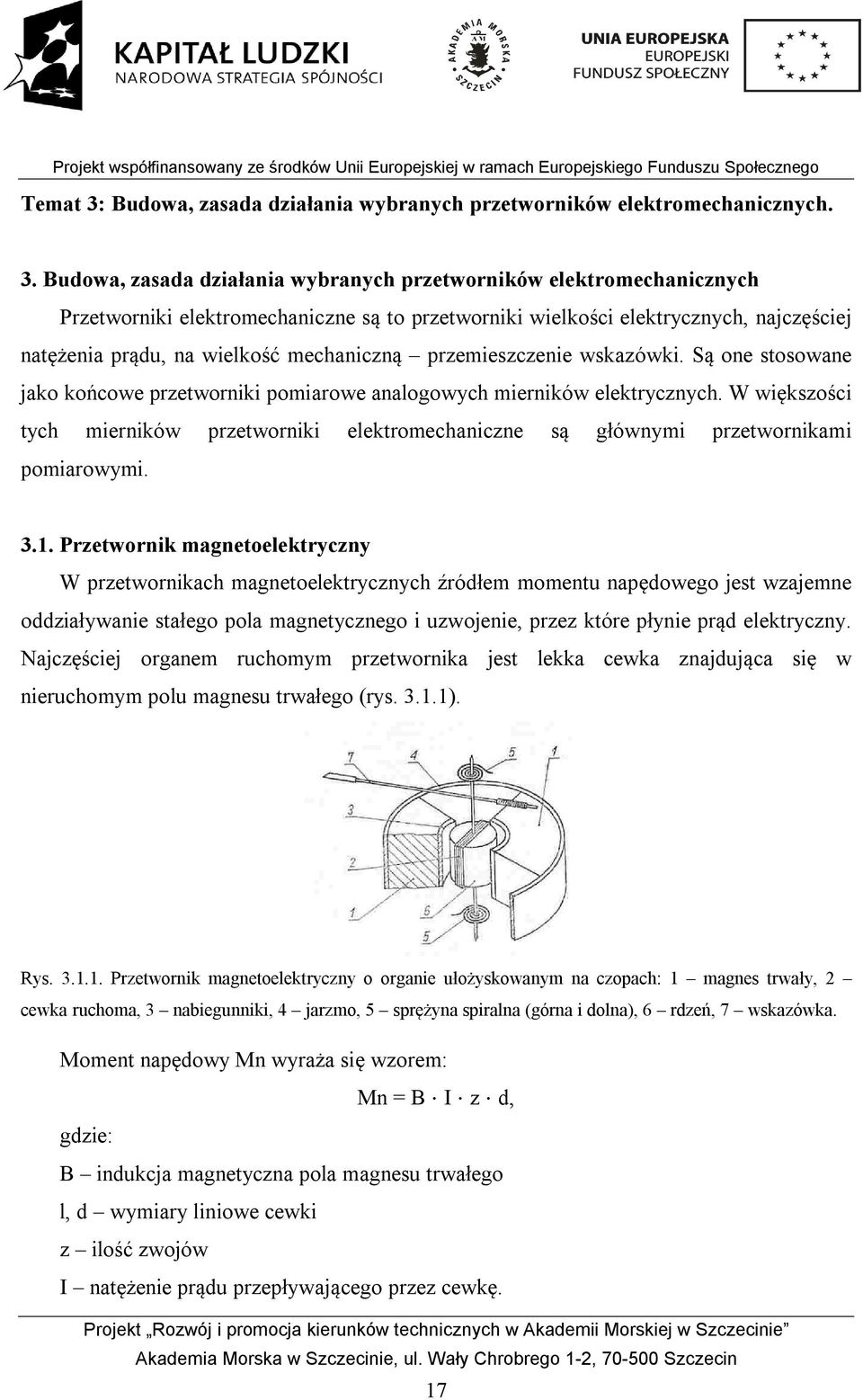

17 Temat 3: Budowa, zasada działania wybranych przetworników elektromechanicznych. 3. Budowa, zasada działania wybranych przetworników elektromechanicznych Przetworniki elektromechaniczne są to przetworniki wielkości elektrycznych, najczęściej natężenia prądu, na wielkość mechaniczną przemieszczenie wskazówki. Są one stosowane jako końcowe przetworniki pomiarowe analogowych mierników elektrycznych. W większości tych mierników przetworniki elektromechaniczne są głównymi przetwornikami pomiarowymi Przetwornik magnetoelektryczny W przetwornikach magnetoelektrycznych źródłem momentu napędowego jest wzajemne oddziaływanie stałego pola magnetycznego i uzwojenie, przez które płynie prąd elektryczny. Najczęściej organem ruchomym przetwornika jest lekka cewka znajdująca się w nieruchomym polu magnesu trwałego (rys ). Rys Przetwornik magnetoelektryczny o organie ułożyskowanym na czopach: 1 magnes trwały, 2 cewka ruchoma, 3 nabiegunniki, 4 jarzmo, 5 sprężyna spiralna (górna i dolna), 6 rdzeń, 7 wskazówka. Moment napędowy Mn wyraża się wzorem: Mn = B I z d, gdzie: B indukcja magnetyczna pola magnesu trwałego l, d wymiary liniowe cewki z ilość zwojów I natężenie prądu przepływającego przez cewkę. 17
18 Momentowi napędowemu, powodującemu obrót cewki (wskazówki) przeciwdziała moment zwrotny Mz wytwarzany przez sprężyny, proporcjonalny do kąta wychylenia α. Mz = kα gdzie: k stała sprężyn α kąt wychylenia wskazówki. Położenie równowagi organu ruchomego określa warunek: Mn = Mz BIlzd = kα stąd przy czym α = Blzd k I = ci α = Blzd k I = const. Przetworniki magnetoelektryczne oznaczane są symbolem. Przetworniki magnetyczne wykorzystuje się do budowy amperomierzy i woltomierzy prądu stałego, omomierzy. W połączeniu z prostownikiem wykorzystywane są do pomiarów prądów i napięć przemiennych Przetwornik magnetoelektryczny ilorazowy logometr. Konstrukcję logometru pokazano na rysunku Rys Konstrukcja logometru. 18
19 Przetwornik magnetoelektryczny ilorazowy zbudowany jest z dwóch ruchomych cewek połączonych mechanicznie w sposób sztywny. Bloki cewek umieszczone są w szczelinach magnesu trwałego. Kształt szczelin jest taki, że skojarzone z cewkami pole magnetyczne nie jest równomierne (rys ). Rys Indukcja w szczelinie przetwornika ilorazowego. Kierunki prądów w cewkach są dobrane w taki sposób, aby momenty napędowe cewek były skierowane przeciwnie. Logometr nie posiada sprężyn służących do wytwarzania momentu zwrotnego. Indukcja B w szczelinie jest nierównomierna i zależy od kąta obrotu cewki B = f (α) Momenty napędowe (przeciwnie skierowane) cewek logometru wyraża się wzorami: M 1 = C 1 f(α)i 1 M 2 = C 2 f(α- γ)i 2 gdzie: I 1, I 2 natężenie prądów przepływających przez cewki α kąt między cewkami. W położeniu równowagi: M 1 = M 2 19
20 lub stąd: Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego I1 I2 = C2f(α γ) f1(α) C1f(α) α = f I1 Kąt odchylenia organu ruchomego, a więc wskazanie przetwornika zależy od ilorazu prądu w cewkach. Logometry magnetoelektryczne są oznaczane symbolem: I2. Logometry stosowane są w miernikach wielkości nieelektrycznych (np. temperatury) oraz do pomiaru stanu izolacji Przetwornik elektromagnetyczny W przetwornikach elektromagnetycznych moment napędowy powstaje w wyniku wzajemnego oddziaływania (przyciągania lub odpychania) rdzeni wykonanych z materiału ferromagnetycznego miękkiego. Rdzenie te są magnesowane polem magnetycznym wytworzonym przez cewkę, w której płynie mierzony prąd. Budowę przetwornika elektromagnetycznego o okrągłej cewce przedstawiono na rysunku Rys Przetwornik elektromagnetyczny o okrągłej cewce i dwóch rdzeniach. 20
21 Rdzeń nieruchomy zamocowany jest do nieruchomej cewki, przez którą płynie przetwarzany prąd. Drugi rdzeń jest połączony mechanicznie z osią obrotu organu ruchomego. Moment zwrotny wytwarza jedna sprężyna spiralna. Moment napędowy powstaje wskutek odpychania się rdzeni. Zwrot momentu napędowego w przetwornikach elektromagnetycznych nie zależy od kierunku przepływu prądu mierzonego przez cewkę. Dlatego tego typu przetworniki mogą być stosowane w pomiarach stałoprądowych, jak i w pomiarach prądu przemiennego. Wychylenie organu ruchomego α wyraża się wzorem: gdzie: L indukcyjność cewki miernika k stała sprężyny = 1 2k I natężenie prądu przepływającego przez cewkę dl dα I2 Mierniki elektromagnetyczne należą do mierników konstrukcyjnie prostych i niezawodnych. Są stosowane najczęściej jako amperomierze i woltomierze prądu przemiennego, rzadziej jako mierniki prądu stałego. Są oznaczane symbolem Przetworniki elektrodynamiczne i ferrodynamiczne Konstrukcję przetwornika elektrodynamicznego przedstawiono na rysunku Rys Przetwornik elektrodynamiczny; 1 cewka nieruchoma, 2 cewka ruchoma. 21
22 Przetwornik elektrodynamiczny ma dwa niezależne obwody elektryczne, które mogą być zasilane dwoma różnymi prądami. Jeden z tych prądów (rys ) I 1 płynie przez cewkę nieruchomą wytwarzając pole magnetyczne o proporcjonalnym do I 1 natężeniu H. Drugi prąd I 2 jest za pomocą sprężynek doprowadzany do cewki ruchomej. Moment napędowy powstaje w wyniku współdziałania pola H (I 1 ) z prądem I 2 płynącym w cewce ruchomej. Dla odpowiednio dobranych wymiarów cewek można uzyskać niezależność momentu napędowego od odchylenia : M N = k I 1 I 2 Jeżeli obudowy przetwornika zasili się prądami przemiennymi, wówczas moment napędowy średni wyrazi się wzorem: M Nśr = k I 1 I 2 cos φ gdzie: I 1, I 2 wartości skuteczne prądów Φ kąt przesunięcia fazowego między prądami I 1 i I 2 Przetworniki ferrodynamiczne działają w oparciu o tę samą zasadę działania, co przetwornik elektrodynamiczny. Różnica w budowie pomiędzy nimi polega na tym, że w przetworniku elektrodynamicznym linie sił pola magnetycznego wytworzonego przez cewkę nieruchomą zamykają się przez powietrze, a w przetworniku ferrodynamicznym przez szczelinę i rdzeń z blach ferromagnetycznych. Przetwornik ferrodynamiczny pokazano na rysunku Rys Przetwornik ferrodynamiczny; 1 cewka nieruchoma, 2 cewka ruchoma, 3 rdzeń obwodu ferromagnetycznego. 22
23 Przetworniki elektrodynamiczne i ferrodynamiczne są wykorzystywane do budowy amperomierzy i woltomierzy laboratoryjnych prądu stałego oraz woltomierzy prądu przemiennego. Symbol przetwornika elektrodynamicznego to. Symbol przetwornika ferrodynamicznego to. LITERATURA 1. Chawaleba A., Poniński M., Siedlecki A., Metrologia elektryczna. Wydawnictwo Naukowo Techniczne, Warszawa 1979r. 2. Marcyniuk A., Piasecki E., Pluciński M., Szadkowski B., Podstawy Metrologii Elektrycznej. Wydawnictwo Naukowo Techniczne, Warszawa 1984r. 23
24 Temat 4: Analogowe przetworniki pomiarowe wielkości elektrycznych. 4. Analogowe przetworniki pomiarowe wielkości elektrycznych grupy: Analogowe przetworniki pomiarowe wielkości elektrycznych można podzielić na trzy Przetworniki skali Przetworniki rodzaju przebiegu sygnału Przetworniki rodzaju wielkości 4.1. Przetworniki skali Charakteryzują się one tym, że przebiegi sygnałów wejściowego i wyjściowego są takie same, a różnią się tylko skalą lub poziomem mocy. Reprezentantami tej grupy są: dzielniki napięć, przekładniki, wzmacniacze pomiarowe. Dzielniki napięć Dzielniki napięcia są budowane z wzorcowych oporników (dzielniki rezystancyjne), wzorcowych kondensatorów (dzielniki pojemnościowe) albo jako indukcyjne dzielniki napięcia (rys ). Rys Dzielniki pomiarowe: a) rezystancyjny; b) pojemnościowy; c) indukcyjny. Dzielnik napięcia jest przetwornikiem, który zapewnia uzyskanie określonego stosunku między napięciem wejściowym U 1 i wyjściowym U 2 : 24
25 K = U1 U2 Stosunek K nosi nazwę przekładni (przełożenia) dzielnika. Przekładnia dzielnika rezystancyjnego (rys ) wynosi K = R1 + R2 R2, a dzielniki te znajdują zastosowanie przede wszystkim przy pomiarze napięcia stałego metodą kompensacyjną. W pomiarach napięcia przemiennego o bardzo dużej wartości (dziesiątki i setki kilowoltów) znajdują zastosowanie pojemnościowe dzielniki napięcia. Przełożenie dzielnika pojemnościowego K = C1 + C2 C1 (przy czym C 1, C 2 jak na rys ). Pojemnościowe dzielniki stosuje się przy rozszerzaniu zakresu napięciowego woltomierzy elektrostatycznych oraz w elektroenergetyce przy pomiarach najwyższych napięć. Dokładność pomiarowych dzielników pojemnościowych jest przeciętna: klasy 0,5; 1; 3. Pojemnościowych dzielników pomiarowych nie używa się przy pomiarach prądu stałego. Dzielniki indukcyjnościowe stosuje się w zakresie częstotliwości akustycznych do bardzo dokładnego pomiaru prądu przemiennego. Przekładniki prądowe i napięciowe Przekładniki są transformatorami o specjalnej konstrukcji. Służą do zasilania obwodów napięciowych lub prądowych przyrządów pomiarowych. Zastosowanie przekładników umożliwia: Pomiar dużych wartości prądów i napięć miernikami o mniejszych zakresach pomiarowych Odizolowanie mierników od obwodów wysokiego napięcia (względy bezpieczeństwa) Umieszczenie mierników w pewnej odległości od obwodu badanego w miejscu dogodnym dla osoby odczytującej Przekładniki prądowe mają uzwojenie pierwotne i wtórne nawinięte na rdzeniu ferromagnetycznym, wykonanym z blach transformatorowych płaskich, lub na rdzeniu zwijanym z taśmy (rys ). 25
26 Rys Przekładnik prądowy: a) zasada pracy; b) symbol graficzny. Uzwojenia są starannie odizolowane od siebie. Izolacja zabezpiecza przed przebiciem uzwojenia wtórnego wysokim napięciem, które może występować na przewodzie z mierzonym prądem. Przekładniki prądowe pracują w reżimie zbliżonym do stanu zwarcia znamionowego transformatora mocy. Wówczas można pominąć prąd magnesujący i korzystać z przybliżonej zależności z 1 I 1 = z 2 I 2 przy czym: I 1, I 2 wartości skuteczne prądów pierwotnego i wtórnego; z 1, z 2 liczby zwojów uzwojeń pierwotnego i wtórnego. Z zależności tej można określić (z pewnym błędem) wartość prądu pierwotnego I 1 na podstawie pomiaru prądu wtórnego I 2. z1 I 1 I2 z1 Występujący w wyrażeniu stosunek z 1/ z 2 nosi nazwę przekładni zwojowej. Przekładnik napięciowy przedstawiono na rysunku Rys Przekładnik napięciowy: a) schemat; b) symbol graficzny. 26
27 Przekładnik napięciowy jest pomiarowym transformatorem jednofazowym pracującym w warunkach zbliżonych do stanu jałowego. Umożliwia pomiary i kontrolę parametrów elektrycznych w sieci wysokiego napięcia przy zastosowaniu aparatury niskiego napięcia w warunkach pełnego bezpieczeństwa obsługi. Do zacisków pierwotnych przekładnika doprowadza się napięcie pierwotne U 1, do zacisków wtórnych z napięciem U 2 dołącza się przyrządy takie jak woltomierz, częstościomierz, obwody napięciowe watomierza, licznika, fazomierza, przekaźnika itp. Małe obciążenia przekładnika napięciowego oraz małe impedancje uzwojeń powodują, że przekładnia rzeczywista Pn określona stosunkiemu 1 /U 2 jest w przybliżeniu równa przekładni zwojowejz 1 /z 2. Pn = U1 U2 z1 z2 Wzmacniacze pomiarowe Wzmacniacz pomiarowy jest przetwornikiem pośredniczącym, który umożliwia pomiary sygnałów elektrycznych o małej i bardzo małej mocy. Gdy istotną wielkością sygnału jest napięcie, mówimy o wzmacniaczu napięciowym, gdy natężenie prądu prądowym. Dzięki wzmacniaczom rozszerza się obszar pomiarowy na wielkości, które bez wzmacniaczy nie dałyby się mierzyć i umożliwia się użycie do takich pomiarów pewnych odmian przetworników z natury swej o niedostatecznej czułości, które bez wzmacniaczy byłyby do takich celów bezużyteczne. Współczesne wzmacniacze pomiarowe są elektronicznymi układami półprzewodnikowymi, w których elementem aktywnym (wzmacniającym) jest tranzystor. Współczesne wzmacniacze elektroniczne najczęściej są wykonywane technologią scaloną (monolityczną) i są złożoną siecią elementów aktywnych i pasywnych. Z punktu widzenia metrologicznego wzmacniaczom pomiarowym stawia się następujące wymagania: Odpowiednie wzmocnienie (przeważnie duże) Duża stabilność wzmocnienia 27
28 Niski próg czułości (uwarunkowany poziomem szumów własnych, sygnałem niezrównoważenia i dryftem zera) Duża impedancja (lub rezystancja) wejściowa Odpowiednia impedancja wyjściowa (wiąże się to z zapewnieniem odpowiedniego poziomu sygnału wyjściowego niezbędnego np. do wysterowania miernika magnetoelektrycznego lub z postacią sygnału wyjściowego) Małe zniekształcenie sygnału wyjściowego (związane z zniekształceniami nieliniowymi i szerokością pasma przenoszenia) Galwaniczna separacja wejścia i wyjścia Schemat strukturalny wzmacniacza ze sprzężeniem zwrotnym szeregowym napięciowym pokazano na rysunku Rys Wzmacniacz z ujemnym sprzężeniem zwrotnym szeregowo napięciowym. Zadowalające właściwości metrologiczne wzmacniaczy pomiarowych otrzymuje się dzięki zastosowaniu we wzmacniaczu o dużym (lub bardzo dużym) wzmocnieniu (w tzw. Pętli otwartej ujemnego sprzężenia zwrotnego. Sprzężenie zwrotne ujemne może być realizowane na cztery sposoby: szeregowe napięciowe, równoległe napięciowe, szeregowe prądowe, równoległe prądowe. Zależnie od sposobu sprzężenia otrzymuje się odpowiednią podstawową właściwość metrologiczną wzmacniacza, np. szeregowe sprzężenie napięciowe zapewnia wzmacnianie napięciowe (duża impedancja wejściowa). 28
29 Podstawowe właściwości wzmacniacza pomiarowego napięciowego wyrażają równania: U 2 = KU K = K' 1+βK' 1 β 4.1a Z we = (1 + βk )Z we 4.1b Δ o K = Δ o K 1 1+βK' 4.1c Widać, że wzmocnienie K wzmacniacza z ujemnym sprzężeniem zwrotnym (napięciowym, szeregowym), zależy od przełożenia β napięcia w pętli sprzężenia przy danym wzmocnieniu K w pętli otwartej. Jeśli K jest bardzo duże (np. kilkadziesiąt tysięcy lub więcej), to wzmocnienie równa się w przybliżeniu 1/ β (bo jedynka staje się nieistotna). Od przełożenia (dzielnika) β zależy wartość wzmocnienia K i dokładność wzmacniacza. Z równania 4.1b wynika, że impedancja wejściowa jest (1 + βk ) razy większa niż impedancja w pętli otwartej. Z równania 4.1c wynika, że względna zmiana wzmocnienia Δ o K wzmacniacza pomiarowego jest (1 + βk ) razy mniejsza niż względna zmiana wzmocnienia Δ o K wzmacniacza z pętlą otwartą. Ma to duże znaczenie, ponieważ niestałość wzmocnienia K jest bardzo duża i dzięki sprzężeniu jest wielokrotnie zmniejszona. Istnieją dwa podstawowe, ze względu na przeznaczenie, typy wzmacniaczy pomiarowych: wzmacniacz prądu stałego i wzmacniacz prądu przemiennego. Dla każdego z tych typów charakterystyczne jest odpowiednie pasmo częstotliwości przenoszonych, tzn. przedział częstotliwości napięcia wejściowego, dla którego współczynnik wzmocnienia K zmienia się w granicach błędu dopuszczalnego. Na rysunku przedstawiono charakterystyki wzmacniacza prądu stałego i wzmacniacza prądu przemiennego. 29
30 Rys Charakterystyki wzmacniacza: a) prądu stałego; b) prądu przemiennego Przetworniki rodzaju przebiegu sygnału. Tą grupę urządzeń przetwarzających przebieg napięcia lub prądu stanowią prostowniki oraz przetworniki termoelektryczne. Przetworniki prostownikowe Prostowniki są to przetworniki, za pomocą których odpowiednią miarę wielkości prądu przemiennego (wartość szczytową, średnią natężenia lub napięcia) przetwarza się na natężenie lub napięcie prądu stałego. Obecnie do konstrukcji prostowników wykorzystuje się diody półprzewodnikowe. Charakterystykę prądowo napięciową diody prostowniczej pokazano na rysunku Rys Charakterystyka prądowo - napięciowa diody prostowniczej. Przykład prostownika przetwarzającego wartość szczytową napięcia przemiennego na napięcie stałe (U N /U_) przedstawiono na rysunku
31 Rys Prostownik jednopałkowy z obciążeniem rezystancyjno pojemnościowym: a) schemat; b) przebiegi napięć i prądu w układzie. Lepszymi parametrami charakteryzują się prostowniki dwupółkowe (rys ). Rys Schemat oraz przebiegi napięć i prądu w prostowniku dwupółkowym z obciążeniem rezystancyjno pojemnościowym Przetworniki rodzaju wielkości Do tej grupy przetworników można zaliczyć np. przetwornik napięcia na prąd, mocy na prąd itp. 31
32 Przykład konstrukcji przetwornika mocy czynnej prądu przemiennego rysunku pokazano na Rys Schemat funkcjonalny przetwornika mocy czynnej. Przetwornik mocy czynnej zawiera układ mnożący oraz układ uśredniający. Jako układ mnożący może być użyty diodowy układ kwadratorowy, a jako układ uśredniający miliwoltomierz magnetoelektryczny o dużej rezystancji wewnętrznej. LITERATURA 1. Chawaleba A., Poniński M., Siedlecki A., Metrologia elektryczna. Wydawnictwo Naukowo Techniczne, Warszawa 1979r. 2. Marcyniuk A., Piasecki E., Pluciński M., Szadkowski B., Podstawy Metrologii Elektrycznej. Wydawnictwo Naukowo Techniczne, Warszawa 1984r. 3. Pióro B., Pióro M., Podstawy elektroniki. Wydawnictwa Szkolne i Pedagogiczne, Warszawa 1994r. 32
33 Temat 5: Pomiary napięcia i natężenia prądu metodą wychyleniową. 5. Pomiary napięcia i natężenia prądu metodą wychyleniową W metodzie wychyleniowej wartość mierzonego napięcia lub natężenia prądu jest bezpośrednio wskazywana przez przyrząd pomiarowy. Wskazaniem tym może być wychylenie wskazówki przetwornika elektromechanicznego, liczba wskazywana przez miernik cyfrowy, wykres chwilowych zmian wartości napięcia lub prądu przedstawiony na ekranie oscyloskopu. Zakres wartości napięcia i natężenia prądu mierzonych metodą wychyleniową wynosi dla napięcia od ok V do 10 5 V, a dla natężenia prądu od A do 10 5 A. Zakres częstotliwości napięcia i prądu mierzonych tą metodą wynosi od zera do kilku GHz Pomiar napięcia woltomierzem Przyrząd służący do pomiaru napięcia nazywa się woltomierzem. Budowane i stosowane są woltomierze elektromechaniczne i elektroniczne. W celu dokonania pomiaru napięcia na jednym z elementów obwodu elektrycznego, woltomierz łączy się równolegle z tym elementem. Biegunowość zacisków woltomierzy służących do pomiaru napięcia stałego jest oznaczona (znakami + i ). Zaciski woltomierza służącego do pomiaru napięcia zmiennego nie są wyróżnione lub wyróżniony i oznaczony (znakiem ) jest zacisk, który łączy się z zaciskiem obwodu kontrolowanego o potencjale równym zeru. Rezystancja Rv lub ( impedancja Zv) wewnętrzna rzeczywistego woltomierza powinna być możliwie duża ze względu na dokładność pomiaru. Układ ilustrujący zasadę pomiaru napięcia stałego przedstawiono na rysunku Rys Układ do pomiaru napięcia stałego za pomocą woltomierza. 33
34 W przedstawionym na rsunku układzie przed załączeniem woltomierza napięcie na odbiorniku R o wynosi: U = E 1 + Rw Ro Po załączeniu woltomierza napięcie mierzone na odbiorniku R przyjmuje wartość: Uv = E 1+ Rw Ro + Rw Rv Błąd względny spowodowany rezystancją woltomierza wynosi: δrv = 1 1+ Rw R, gdzie R = RwR R w+r o Dla R o >>R w błąd ten wynosi δ Rv Rw Rv 5.2. Wybrane przykłady woltomierzy elektromechanicznych Woltomierz magnetoelektryczny Jest on najczęściej stosowanym przyrządem służącym do pomiaru napięcia stałego i pomiaru wartości skutecznej napięcia sinusoidalnego w zakresie częstotliwości 10Hz 20kHz. Pomiar napięcia stałego Układ woltomierza przedstawiono na rysunku Rys Układ woltomierza. 34
35 Woltomierz napięcia stałego jest zbudowany z przetwornika magnetoelektrycznego o rezystancji cewki ruchomej r z szeregowo włłączonym opornikiem Rd wykonanym z manganianu (lub innego materiału o małym współczynniku temperaturowym rezystancji). Napięcie mierzone U wymusza w woltomierzu prąd I = U r+rd gdzie r rezystancja cewki nawiniętej przewodem miedzianym. Odchylenie organu ruchomego ustroju jest proporcjonalne do prądu α = Ci Po podstawieniu do tego wyrażenia wartości prądu otrzymuje się U = c r+rd W określonej temperaturze otoczenia rezystancja woltomierza ma wartość stałą (r + R d = const = c 1 ), zatem = c c1 U=c2U Odchylenie organu ruchomego woltomierza jest więc proporcjonalne do mierzonego napięcia. Czułość woltomierza S = dα/du = c 2 ma wartość stałą, podziałka jest więc równomierna. Podziałkę można wywzorcować bezpośrednio w jednostkach napięcia: woltach, kilowoltach lub miliwoltach. Rozszerzenia zakresu pomiarowego woltomierza dokonuje się przez szeregowe dołączenie dodatkowego rezystora Rd 1 nazywanego posobnikiem (rys ). 35
36 Rys Rozszerzenie zakresu pomiarowego woltomierza. Wartość rezystancji posobnika dana jest wzorem: Rd 1 = (n 1) Rv gdzie: Rv = r + Rd rezystancja wewnętrzna amperomierza n = Un' Un mnożnik zakresu Pomiar napięcia zmiennego W woltomierzu magnetoelektrycznym służącym do pomiaru napięcia przemiennego prąd płynący przez przetwornik jest prostowany za pomocą prostownika jednopałkowego lub dwupółkowego. Odpowiednie przykłady rozwiązań układowych pokazano na rysunku Rys Układ woltomierza magnetoelektrycznego do pomiaru napięcia zmiennego: a) z prostownikiem; b), c) z prostownikiem dwupółkowym. 36
37 W woltomierzu magnetoelektrycznym napięcia zmiennego przez przetwornik przepływa prąd pulsujący. W stanie ustalonym, z powodu bezwładności i tłumienia organu ruchomego, odchylenie α jest proporcjonalne do średniej wartości prądu płynącego przez przetwornik. α = CJ śr = C 1 U śr W obwodach prądu przemiennego jako wartości charakterystyczne napięcia i natężenia prądu stosuje się wartości skuteczne, więc podziałkę miernika skaluje się w wartościach skutecznych, przy założeniu, że wielkości mierzone mają przebiegi sinusoidalne o znanym współczynniku kształtu. kk = I Iśr = Im 2 2 π Im = π 2 2 1,11 Podziałka jest wykonana w taki sposób (zmniejszona długość działek), że wartości odczytane są 1,11 razy większe od wartości średnich prądu, czyli przy przebiegu sinusoidalnym są równe wartościom skutecznym. Tak wykonana podziałka traci ważność przy przebiegach odkształconych. Posługiwanie się przyrządem prostownikowym przy pomiarze wartości skutecznej przebiegu odkształconego powoduje powstanie błędu zależnego od współczynnika kształtu przebiegu k k. Błąd procentowy: δ% = 1,11- kk kk 100 Woltomierz elektromagnetyczny Z zasady działania przetwornika elektromagnetycznego wynika, że może być on użyty do pomiaru napięcia stałego i zmiennego. Najczęściej woltomierz elektromagnetyczny stosuje się do pomiaru napięć przemiennych o częstotliwości 50Hz. Układ woltomierza napięcia zmiennego przedstawiono na rysunku
38 Rys Układ woltomierza elektromagnetycznego. W celu pomiaru napięcia szeregowo z cewką przetwornika elektromagnetycznego (reprezentowaną na rysunku opornością R c i indukcyjnością L c ) łączy się posobnik R d. Odchylenie organu ruchomego przy pomiarze napięcia zmiennego wynosi: α = k U 2 dl (Rc + Rd) 2 + w 2 L 2 dα Posobnik R d służy do rozszerzania zakresu pomiarowego oraz kompensacji błędów częstotliwościowego i temperaturowego woltomierza. Kondensator C bocznikujący posobnik R d służy do kompensacji błędu częstotliwościowego. Woltomierze elektromagnetyczne stosowane są do pomiaru napięcia w zakresie 5 700V Woltomierze elektroniczne Rozwój technologii i konstrukcji elementów i układów półprzewodnikowych, a zwłaszcza układów scalonych spowodował upowszechnienie się woltomierzy elektronicznych. Woltomierze można podzielić na dwie grupy: Woltomierze elektroniczne analogowe (nazywane woltomierzami elektronicznymi) Woltomierze cyfrowe 38
39 Woltomierze analogowe Schemat blokowy woltomierza elektronicznego analogowego przedstawiono na rysunku Rys Schemat blokowy woltomierza elektronicznego. Składa się on z następujących zespołów: układu wejściowego, przetwornika elektronicznego, wskaźnika i zasilacza. Układ wejściowy służy do zmiany zakresów pomiarowych woltomierza, najczęściej jest to dzielnik napięcia lub wtórnik napięciowy. Przetwornik elektroniczny służy do przetworzenia mierzonego napięcia na prąd o wartości średniej proporcjonalnej do tego napięcia. Przetwornik elektroniczny często jest urządzeniem bardzo rozbudowanym. W zależności od przeznaczenia woltomierza, w skład przetwornika mogą wchodzić następujące układy elektroniczne: wzmacniacz pomiarowy prądu stałego, detektor, wzmacniacz pomiarowy napięcia zmiennego, wzmacniacz selektywny, mieszacz, generator, przetwornik napięcia stałego na zmienne i inne. Wskaźnik jest najczęściej przetwornikiem magnetoelektrycznym. Układ woltomierza napięcia stałego pokazano na rysunku Rys Schemat blokowy woltomierza elektronicznego do pomiaru napięcia stałego. 39
40 Przetwornik elektroniczny woltomierza napięcia stałego jest wzmacniaczem prądu stałego. Powinien on zapewnić wzmocnienie mocy sygnału wejściowego do poziomu umożliwiającego wysterowanie wskaźnika magnetoelektrycznego. Schemat blokowy woltomierza elektronicznego do pomiaru napięcia zmiennego przedstawiono na rysunku Rys Schemat blokowy woltomierza elektronicznego do pomiaru napięcia zmiennego. W woltomierzu elektronicznym służącym do pomiaru napięcia zmiennego przetwornikiem elektronicznym jest prostownik lub prostownik i wzmacniacz pomiarowy prądu stałego. Woltomierze cyfrowe Rozwój cyfrowej techniki pomiarowej spowodował upowszechnienie się woltomierzy cyfrowych. W porównaniu z innymi woltomierzami, woltomierze cyfrowe cechuje duża dokładność pomiaru, krótki czas pomiaru, postać wyniku dogodna do odczytu oraz cyfrowego przetwarzania i przechowywania informacji. Budowę woltomierza cyfrowego przedstawiono na rysunku Rys Schemat blokowy woltomierza cyfrowego. Woltomierz cyfrowy składa się z następujących podstawowych zespołów: układu wejściowego, przetwornika analogowo cyfrowego, wskaźnika cyfrowego i zasilacza. 40
41 Układ wejściowy służy do zmiany zakresów pomiarowych woltomierza cyfrowego. Jest on wykonany w sposób podobny jak w woltomierzu elektronicznym. W woltomierzach cyfrowych często proces zmiany zakresów pomiarowych oraz przełączania biegunowości jest zautomatyzowany. W układach wejściowych woltomierzy cyfrowych służących do pomiaru napięcia stałego często stosowany jest filtr dolnoprzepustowy. Zadaniem tego filtru jest tłumienie napięcia zmiennego doprowadzanego wraz z napięciem mierzonym do wejścia woltomierza. Częstotliwość graniczna tego filtru powinna być wystarczająco mała Pomiar natężenia prądu amperomierzem Przyrząd służący do pomiaru natężenia prądu nazywa się amperomierzem. W celu pomiaru prądu płynącego przez jeden z elementów obwodu elektrycznego, amperomierz łączy się szeregowo z tym elementem. Biegunowość zacisków amperomierza służącego do pomiaru prądu stałego jest oznaczona (znakami + i ). Zaciski amperomierza służącego do pomiaru prądu zmiennego nie są wyróżnione. Schemat układu pomiaru natężenia prądu stałego amperomierzem przedstawia rysunek Rys Układ do pomiaru prądu amperomierzem Amperomierze elektromechaniczne wybrane przykłady Do pomiaru prądu najczęściej są stosowane amperomierze elektromechaniczne. W zależności od rodzaju przetwornika rozróżnia się amperomierze: magnetoelektryczny, elektromagnetyczny i elektrodynamiczny. 41
42 Amperomierze magnetoelektryczne Amperomierz magnetoelektryczny należy do najczęściej stosowanych przyrządów służących do pomiaru natężenia prądu stałego i wartości skutecznej natężenia prądu sinusoidalnego o częstotliwości 20 Hz 20 khz w zakresie od ok. 10 μa do 10 A. Sam przetwornik magnetoelektryczny jest amperomierzem i służy do pomiaru natężenia prądu stałego do 0,5 A. Górny zakres pomiarowy takiego amperomierza jest ograniczony wytrzymałością cieplną przetwornika. Do rozszerzenia zakresu pomiarowego amperomierza magnetoelektrycznego stosowane są boczniki. W celu kompensacji błędu temperaturowego amperomierza z bocznikiem, szeregowo z przetwornikiem łączy się opornik wykonany z materiału o małym współczynniku temperaturowym rezystancji. Opornik ten powoduje wzrost rezystancji amperomierza. Układ amperomierza magnetoelektrycznego służącego do pomiaru prądu stałego przedstawiono na rysunku Natężenie prądu mierzonego I oblicza się z zależności: I = ip 1 + Rp + Rk Rb Rys Układ amperomierza magnetoelektrycznego. Oznaczając n = I/i p otrzymuje się: Rb = Rp + Rk n - 1 W amperomierzu magnetoelektrycznym służącym do pomiaru prądu zmiennego prąd płynący przez przetwornik jest prostowany. Do tego celu stosowane są prostowniki półprzewodnikowe, jednopołówkowe i dwupołówkowe (rys ). Nieliniowość 42
43 charakterystyki napięciowo prądowej diody prostowniczej powoduje nieliniową zależność między natężeniem prądu mierzonego i odchyleniem organu ruchomego przetwornika. Do rozszerzenia zakresu pomiarowego amperomierza magnetoelektrycznego prostownikiem są stosowane boczniki. Rys Układ amperomierza magnetoelektrycznego do pomiaru prądu zmiennego: a) z prostownikiem jednopołówkowym; b) z prostownikiem dwupołówkowym; c) z prostownikiem dwupołówkowym i bocznikiem. Amperomierze elektromagnetyczne Amperomierze elektromagnetyczne są produkowane we wszystkich klasach dokładności i służą do pomiaru prądu w zakresie od kilku miliamperów do setek amperów. Dolny zakres pomiarowy amperomierza elektromagnetycznego ogranicza duża impedancja cewki, ponieważ cewka amperomierza służącego do pomiaru małego prądu musi mieć dużą liczbę zwojów. Górny zakres pomiarowy jest ograniczony możliwościami konstrukcyjnymi, cewka przetwornika musi być bowiem wykonana z przewodu o dużym przekroju. Amperomierze elektromagnetyczne często są budowane jako wielozakresowe. Zmianę zakresów uzyskuje się najczęściej za pomocą odczepów z cewki. Rys Zmiana zakresu pomiarowego amperomierza elektromagnetycznego za pomocą odczepów z cewki. 43
44 Odchylenie organu ruchomego przetwornika elektromagnetycznego zależy od kwadratu prądu płynącego przez cewkę przetwornika, zatem amperomierze elektromagnetyczne mogą być używane do pomiaru prądu stałego i zmiennego. Wskazania obecnie produkowanych amperomierzy elektromagnetycznych są zwykle takie same przy prądzie stałym i zmiennym. Przy pomiarze prądu zmiennego amperomierz elektromagnetyczny wskazuje wartość skuteczną mierzonego prądu Amperomierze elektroniczne Schemat typowego elektronicznego amperomierza przedstawiono na rysunku Rys Schemat funkcjonalny amperomierza elektronicznego: a) prądu stałego; b) prądu przemiennego. Układ tego typu amperomierza zawiera bocznik R b, na którym mierzy się spadek napięcia za pomocą miliwoltomierza elektronicznego. LITERATURA 1. Chawaleba A., Poniński M., Siedlecki A., Metrologia elektryczna. Wydawnictwo Naukowo Techniczne, Warszawa 1979r. 2. Hagel R., Bielański K., Dyszyński J., Miernictwo elektryczne. Wydawnictwa Szkolne i Pedagogiczne, Warszawa 1975r. 3. Marcyniuk A., Piasecki E., Pluciński M., Szadkowski B., Podstawy Metrologii Elektrycznej. Wydawnictwo Naukowo Techniczne, Warszawa 1984r. 44
45 Temat 6: Pomiary napięcia i natężenia prądu metodami kompensacyjnymi. 6. Pomiary napięcia i natężenia prądu metodami kompensacyjnymi Metody kompensacyjne należą do szerszej grupy metod pomiarowych, zwanych metodami zerowymi. Pomiary metodami zerowymi polegają na stwierdzeniu zerowej różnicy między wartością mierzoną i wartością wzorcową. Stwierdzenia zerowej różnicy dokonuje się za pomocą wskaźników zera, odznaczających się dużą czułością. Taki sposób pomiaru odznacza się dwoma istotnymi cechami: w procesie pomiarowym może uczestniczyć wzorzec, a ponadto w chwili stwierdzenia zerowej różnicy następuje bezpośrednie porównanie wartości mierzonej z wzorcową. Wymienione cechy są bardzo korzystne z punktu widzenia definicji pomiaru i stawiają metody zerowe w rzędzie najdokładniejszych metod pomiarowych. O dużej dokładności metod zerowych decydują następujące cechy: Minimalny pobór mocy z układu badanego Duża czułość osiągana w wyniku zastosowania czułych wskaźników zera 6.1. Kompensacyjne pomiary napięć stałych Pomiar kompensacyjny napięcia elektrycznego polega na porównaniu napięcia mierzonego U x ze znaną wartością napięcia wzorcowego U wz. W układzie kompensacyjnym pokazanym na rysunku galwanometr wskazuje różnicę napięć U x i U wz. Przez regulację wartości napięcia wzorcowego można doprowadzić wskazanie galwanometru do zera. Stan kompensacji zachodzi, gdy galwanometr nie wykazuje przepływu prądu, I g = 0; wtedy U x = U wz. Rys Zasada kompensacji napięć. 45
46 W układzie pomiarowym realizującym metodę kompensacyjną pomiaru napięcia, zwanym dalej kompensatorem, do nastawiania wartości napięcia wzorcowego wykorzystuje się regulowany spadek napięcia na oporniku wzorcowym, który jest zasilany z pomocniczego obwodu prądowego. Ta regulacja może być dokonywana prze zmianę prądu lub zmianę rezystancji. Stąd podział kompensatorów na dwa podstawowe układy: Kompensatory o regulowanym prądzie pomocniczym Kompensatory o stałym prądzie pomocniczym Schemat kompensatora o regulowanym prądzie pomocniczym przedstawiono na rysunku Rys Kompensator o regulowanym prądzie pomocniczym I p. Kompensator o stałym prądzie pomocniczym przedstawiono na rysunku Rys Kompensator o stałym prądzie pomocniczym I p (kompensacja pojedyncza). 46
47 Kompensator ten różni się od kompensatora z rysunku tym, że opornik kompensacyjny R k jest regulowany. Zmiany R k nie mogą naruszać stałej wartości prądu pomocniczego I p jest to jedno z podstawowych wymagań konstrukcyjnych w kompensatorach o stałym prądzie pomocniczym i jego rozwiązanie prowadzi do różnych odmian układowych. Taki sposób postępowania, tzw. Kompensacja pojedyncza, prowadzi jednak do pomiarów mało dokładnych, głównie z powodu ograniczonej dokładności wskazań miliamperomierza. W celu zwiększenia dokładności pomiarów stosuje się tzw. Kompensację podwójną, która umożliwia wykorzystanie ogniwa wzorcowego w procesie pomiarowym. Schemat kompensatora wyjaśniający zasadę podwójnej kompensacji pokazano na rysunku Rys Kompensator o stałym prądzie pomocniczym (kompensacja podwójna). Różni się on od układu z rysunku tylko tym, że zawiera ogniwo wzorcowe E wz umieszczone w obwodzie napięciowym. Pomiar napięcia U x wymaga tutaj kolejnego skompensowania napięć: wzorcowego E wz i mierzonego U x. Sposób postępowania jest taki sam jak w kompensacji pojedynczej; galwanometr można przełączać w odpowiednie obwody (pozycje 1 i 2 przełącznika). W wyniku obu kompensacji otrzymuje się (poz. 1) E wz = I p R k1 oraz (poz. 2) U x = I p R k2 47
