1 Opaski kablowe i elementy mocujące 1.2 Opaski kablowe ząbkowane wewnętrznie Seria T Właściwości Dostępne w szerokiej palecie materiałów opaski ząbkowane wewnętrznie są stosowane do wiązania i mocowania przewodów, kabli i rur. Dobrze zaprojektowana i wykonana główka gwarantuje bardzo dużą wytrzymałość na rozciąganie, przy jednoczesnym zachowaniu małej siły naciągania. Opaski posiadają także zakrzywiony koniec taśmy, co w połączeniu z precyzyjnie wykonaną główką pozwala na szybki i łatwy montaż. Chociaż opaski mogą być instalowane ręcznie, do profesjonalnego montażu (przy dużej ilości zakładanych opasek) polecamy stosowanie narzędzi montażowych o napędzie ręcznym lub pneumatycznym. Opaski serii T są idealne do mocowania i wiązania przewodów oraz w wielu innych zastosowaniach, dostępne także w różnych kolorach i wykonane z różnych materiałów. Zastosowanie Przeznaczone do mocowania, wiązania i zabezpieczania przewodów, kabli, rur i obudów. Numer strony Numer strony Poliamid 6.6 odporny na wyższą temperaturę (PA66HS) Poliamid 6.6 odporny na udary mech. scan black (PA66HIR(S)) Poliamid 6.6 odporny na UV (PA66W) Polipropylen (PP) Poliamid 4.6 (PA46) Poliamid 6.6 odporny na wyższą temperaturę (PA66HS) Polipropylen (PP) Etylentetrafluoroetylen - E/TFE (Tefzel ) 50 Poliamid 6.6 V0 (PA66V0) 49 Poliamid 4.6 (PA46) 49 Tefzel jest zastrzeżonym znakiem towarowym firmy DuPont. Często do opasek wykonanych z materiału E/TFE stosuje się określenie Tefzel -Tie (opaska Tefzel ). Oprócz materiału Tefzel firmy DuPont HellermannTyton stosuje równorzędny surowiec E/TFE od innych dostawców. Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 41

2 1.2 Opaski kablowe i elementy mocujące Opaski kablowe z Poliamidu 6.6 standard Seria T, PA66 naturalny -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Nr art. Typ (N) Kolor T18S 83 2,3 16,0 80 PA66 Naturalny (NA) 1 3, T18R 100 2, PA66 Naturalny (NA) 1 3, T18I 145 2,5 35,0 80 PA66 Naturalny (NA) 1 3, T18L 205 2, PA66 Naturalny (NA) 1 3, T25L 240 2,8 65,0 110 PA66 Naturalny (NA) 1 3, T25LL 330 2,8 95,0 110 PA66 Naturalny (NA) 1 3, T30R 150 3, PA66 Naturalny (NA) 1 3, T30L 198 3, PA66 Naturalny (NA) 1 3, T30LL 290 3,5 80,0 135 PA66 Naturalny (NA) 1 3, T40R 175 4,0 40,0 180 PA66 Naturalny (NA) T50S 150,0 4,6 35,0 225 PA66 Naturalny (NA) T50R 200 4,6 50,0 225 PA66 Naturalny (NA) T50M 245 4,6 65,0 225 PA66 Naturalny (NA) T50I 300 4,6 85,0 225 PA66 Naturalny (NA) T50L 390 4, PA66 Naturalny (NA) T80R 210 4, PA66 Naturalny (NA) T80I 300 4, PA66 Naturalny (NA) T80L 390 4, PA66 Naturalny (NA) T120S 225,0 7,6 55,0 535 PA66 Naturalny (NA) T120I 300 7,6 80,0 535 PA66 Naturalny (NA) T120R(E) 387 7, PA66 Naturalny (NA) T120M 460 7, PA66 Naturalny (NA) T120XM 600 7, PA66 Naturalny (NA) T120L 760 7, PA66 Naturalny (NA) T150R 365 7, PA66 Naturalny (NA) T150M 525 8, PA66 Naturalny (NA) T150L 820 8, PA66 Naturalny (NA) T150XL , PA66 Naturalny (NA) T150XLL , PA66 Naturalny (NA) T250S ,5 55, PA66 Naturalny (NA) T250X , PA66 Naturalny (NA) T250R , PA66 Naturalny (NA) T250M , PA66 Naturalny (NA) T250I , PA66 Naturalny (NA) T250XL , PA66 Naturalny (NA) 7-9 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 42

3 Opaski kablowe i elementy mocujące 1.2 Opaski kablowe do stosowania na zewnątrz (odporne na UV) Seria T, PA66W czarny T18S T255M Seria T250 Poliamid 6.6 odporny na UV (PA66W) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) (N) Kolor Poliamid 6.6 odporny na UV T18R 100 2, PA66W Czarny (BK) 1 3, T18I 145 2,5 35,0 80 PA66W Czarny (BK) 1 3, T18L 205 2, PA66W Czarny (BK) 1 3, T25LL 330 2,8 95,0 110 PA66W Czarny (BK) 1 3, T30R 150 3, PA66W Czarny (BK) 1 3, T30L 198 3, PA66W Czarny (BK) 1 3, T30LL 290 3,5 80,0 135 PA66W Czarny (BK) 1 3, T40R 175 4,0 40,0 180 PA66W Czarny (BK) T50S 150 4,6 35,0 225 PA66W Czarny (BK) T50R 200 4,6 50,0 225 PA66W Czarny (BK) T50M 245 4,6 65,0 225 PA66W Czarny (BK) T50I 300 4,6 85,0 225 PA66W Czarny (BK) T50L 390 4, PA66W Czarny (BK) T50LL 445 4, PA66W Czarny (BK) T80R 210 4, PA66W Czarny (BK) T80I 300 4, PA66W Czarny (BK) T80L 390 4, PA66W Czarny (BK) T120S 225 7,6 55,0 535 PA66W Czarny (BK) T120I 300 7,6 80,0 535 PA66W Czarny (BK) T120R(E) 387 7, PA66W Czarny (BK) T120M 460 7, PA66W Czarny (BK) T120L 760 7, PA66W Czarny (BK) T150R(H) 365 7, PA66W Czarny (BK) T150M 525 8, PA66W Czarny (BK) T150L 820 8, PA66UV Czarny (BK) T150XL , PA66UV Czarny (BK) T150XLL , PA66UV Czarny (BK) T250X , PA66W Czarny (BK) T250R , PA66UV Czarny (BK) 7-9 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 43

4 1.2 Opaski kablowe i elementy mocujące Opaski kablowe z Poliamidu 6.6 standard Seria T, PA66 czarny T18S T255M Seria T C do +85 C, krótkotrwale do +105 C (przez 500 h) (N) Kolor T18R 100 2,5 22,0 80 PA66 Czarny (BK) 1 3, T18I 145 2,5 35,0 80 PA66 Czarny (BK) 1 3, T18L 205 2,5 55,0 80 PA66 Czarny (BK) 1 3, T25L 240 2,8 65,0 110 PA66 Czarny (BK) 1 3, T30R 150 3,5 35,0 135 PA66 Czarny (BK) 1 3, T30L 198 3,5 50,0 135 PA66 Czarny (BK) 1 3, T30LL 290,0 3,5 80,0 135 PA66 Czarny (BK) 1 3, T50S 150,0 4,6 35,0 225 PA66 Czarny (BK) T50R 200 4,6 50,0 225 PA66 Czarny (BK) T50M 245,0 4,6 65,0 225 PA66 Czarny (BK) T50I 300 4,6 85,0 225 PA66 Czarny (BK) T50L 390,0 4, PA66 Czarny (BK) T50LL 445 4, PA66 Czarny (BK) T80R 210 4,7 55,0 355 PA66 Czarny (BK) T80I 300 4,7 85,0 355 PA66 Czarny (BK) T80L 390 4, PA66 Czarny (BK) T120I 300 7,6 80,0 535 PA66 Czarny (BK) T120R(E) 387 7, PA66 Czarny (BK) T120M 460 7, PA66 Czarny (BK) T120XM 600 7, PA66 Czarny (BK) T120L 760 7, PA66 Czarny (BK) T150R 365 7, PA66 Czarny (BK) T150M 525 8, PA66 Czarny (BK) T150L 820 8, PA66 Czarny (BK) T150XL , PA66 Czarny (BK) T150XLL , PA66 Czarny (BK) T250X , PA66 Czarny (BK) T250M , PA66 Czarny (BK) T250L , PA66 Czarny (BK) T250XL , PA66 Czarny (BK) 7-9 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 44

5 Opaski kablowe i elementy mocujące 1.2 Opaski kablowe z Poliamidu 6.6 standard Seria T, PA66 kolorowe -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) (N) Kolor Poliamid 6.6 barwiony T18R 100 2,5 22,0 80 PA66 Niebieski (BU) 1 3, T18R 100 2,5 22,0 80 PA66 Zielony (GN) 1 3, T18R 100 2,5 22,0 80 PA66 Czerwony (RD) 1 3, T18R 100 2,5 22,0 80 PA66 Żółty (YE) 1 3, T30R 150 3,5 35,0 135 PA66 Niebieski (BU) 1 3, T30R 150 3,5 35,0 135 PA66 Zielony (GN) 1 3, T30R 150 3,5 35,0 135 PA66 Czerwony (RD) 1 3, T30R 150 3,5 35,0 135 PA66 Żółty (YE) 1 3, T50R 200 4,6 50,0 225 PA66 Niebieski (BU) T50R 200 4,6 50,0 225 PA66 Czerwony (RD) T50R 200 4,6 50,0 225 PA66 Żółty (YE) T80R 210 4,7 55,0 355 PA66 Niebieski (BU) T80R 210 4,7 55,0 355 PA66 Zielony (GN) T80R 210 4,7 55,0 355 PA66 Czerwony (RD) T80R 210 4,7 55,0 355 PA66 Żółty (YE) T150R(H) 365 7, PA66 Niebieski (BU) T150R(H) 365 7, PA66 Czerwony (RD) T150R(H) 365 7, PA66 Żółty (YE) T120R(E) 387 7, PA66 Niebieski (BU) T120R(E) 387 7, PA66 Zielony (GN) T120R(E) 387 7, PA66 Czerwony (RD) T50L 390 4, PA66 Niebieski (BU) T50L 390 4, PA66 Zielony (GN) T50L 390 4, PA66 Czerwony (RD) T50L 390 4, PA66 Żółty (YE) T80L 390 4, PA66 Niebieski (BU) T80L 390 4, PA66 Zielony (GN) T80L 390 4, PA66 Czerwony (RD) T80L 390 4, PA66 Żółty (YE) 1 10 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 45

6 1.2 Opaski kablowe i elementy mocujące Opaski kablowe o temperaturze do 105 C (stabilizowane cieplnie) Seria T, PA66HS naturalny T18S T255M Poliamid 6.6 odporny na wyższą temperaturę (PA66HS) -40 C do +105 C, krótkotrwale do +145 C (500 h) (N) Kolor Poliamid 6.6 o podwyższonej temp T18R 100 2,5 22,0 80 PA66HS Naturalny (NA) 1 3, T18I 145 2,5 35,0 80 PA66HS Naturalny (NA) 1 3, T18L 205 2,5 55,0 80 PA66HS Naturalny (NA) 1 3, T30R 150 3,5 35,0 135 PA66HS Naturalny (NA) 1 3, T30L 198 3,5 50,0 135 PA66HS Naturalny (NA) 1 3, T30LL 290 3,5 80,0 135 PA66HS Naturalny (NA) 1 3, T40R 175 4,0 40,0 180 PA66HS Naturalny (NA) T50S 150 4,6 35,0 225 PA66HS Naturalny (NA) T50R 200 4,6 50,0 225 PA66HS Naturalny (NA) T50I 300 4,6 85,0 225 PA66HS Naturalny (NA) T50L 390 4, PA66HS Naturalny (NA) T80R 210 4,7 55,0 355 PA66HS Naturalny (NA) T80I 300 4,7 85,0 355 PA66HS Naturalny (NA) T80L 390 4, PA66HS Naturalny (NA) T120S 225 7,6 55,0 535 PA66HS Naturalny (NA) T120I 300 7,6 80,0 535 PA66HS Naturalny (NA) T120R(E) 387 7, PA66HS Naturalny (NA) T120XM 600 7, PA66HS Naturalny (NA) T120L 760 7, PA66HS Naturalny (NA) T150R(H) 365 7, PA66HS Naturalny (NA) 6 10 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 46

7 Opaski kablowe i elementy mocujące 1.2 Opaski kablowe o temperaturze do 105 C (stabilizowane cieplnie) Seria T, PA66HS czarny Poliamid 6.6 odporny na wyższą temperaturę (PA66HS) -40 C do +105 C, krótkotrwale do +145 C (500 h) (N) Kolor Poliamid 6.6 o podwyższonej temp T18R 100 2,5 22,0 80 PA66HS Czarny (BK) 1 3, T18I 145 2,5 35,0 80 PA66HS Czarny (BK) 1 3, T18L 205 2,5 55,0 80 PA66HS Czarny (BK) 1 3, T30R 150,0 3,5 35,0 135 PA66HS Czarny (BK) 1 3, T30L 198 3,5 50,0 135 PA66HS Czarny (BK) 1 3, T30LL 290 3,5 80,0 135 PA66HS Czarny (BK) 1 3, T40R 175 4,0 40,0 180 PA66HS Czarny (BK) T50S 150,0 4,6 35,0 225 PA66HS Czarny (BK) T50R 200,0 4,6 50,0 225 PA66HS Czarny (BK) T50I 300 4,6 85,0 225 PA66HS Czarny (BK) T50L 390 4, PA66HS Czarny (BK) T80R 210,0 4,7 55,0 355 PA66HS Czarny (BK) T80I 300 4,7 85,0 355 PA66HS Czarny (BK) T80L 390 4, PA66HS Czarny (BK) T120S 225 7,6 55,0 535 PA66HS Czarny (BK) T120I 300 7,6 80,0 535 PA66HS Czarny (BK) T120R(E) 387 7, PA66HS Czarny (BK) T120M 460 7, PA66HS Czarny (BK) T120XM 600 7, PA66HS Czarny (BK) T120L 760 7, PA66HS Czarny (BK) T150R(H) 365 7, PA66HS Czarny (BK) T150M 525 8, PA66HS Czarny (BK) T150L 820 8, PA66HS Czarny (BK) T150XL , PA66HS Czarny (BK) 6 9 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 47

8 1.2 Opaski kablowe i elementy mocujące Opaski kablowe o podwyższonej odporności na udary mechaniczne z Poliamidu 6.6 ScanBlack Seria T, PA66HIR(S) T18S T255M Poliamid 6.6 odporny na udary mech. scan black (PA66HIR(S)) -40 C do +80 C, krótkotrwale do +105 C (500 h) UL94 HB (N) Kolor Poliamid 6.6 odporny na udary mech. scan black (PA66HIR(S)) T50R 200 4,6 50,0 225 PA66HIR(S) Czarny (BK) T50I 300 4,6 85,0 225 PA66HIR(S) Czarny (BK) T50L 390 4, PA66HIR(S) Czarny (BK) T120I 300 7,6 80,0 535 PA66HIR(S) Czarny (BK) T120R(E) 387 7, PA66HIR(S) Czarny (BK) T120L 760 7, PA66HIR(S) Czarny (BK) 6 10 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 48

9 Opaski kablowe i elementy mocujące 1.2 Opaski kablowe o podwyższonej ochronie przeciwpożarowej (uniepalniane) Seria T, PA66V0 Poliamid 6.6 V0 (PA66V0) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) UL94 V0 Limited Fire Hazard (N) Kolor Poliamid 6.6 V T18R 100 2,5 22,0 80 PA66V0 Biały (WH) 1 3, T18L 205 2,5 55,0 80 PA66V0 Biały (WH) 1 3, T30R 150 3,5 35,0 135 PA66V0 Biały (WH) 1 3, T50I 300 4,6 85,0 225 PA66V0 Biały (WH) T50R 200 4,6 50,0 225 PA66V0 Biały (WH) T120R(E) 387 7, PA66V0 Biały (WH) 6 10 Opaski kablowe o temperaturze do 150 C z Poliamidu 4.6 Seria T, PA46 Poliamid 4.6 (PA46) -40 C do +150 C przez 5000 h, (+195 C przez 500 h) Limited Fire Hazard Nr art. Typ (N) Kolor Poliamid 4.6 odporny na wys. temp T18R 100 2,5 22,0 80 PA46 Naturalny (NA) 1 3, T30R 150 3,5 35,0 135 PA46 Naturalny (NA) 1 3, T30R 150 3,5 35,0 135 PA46 Szary (GY) 1 3, T50R 200 4,6 50,0 225 PA46 Naturalny (NA) T50R 200 4,6 50,0 225 PA46 Szary (GY) T50I 300 4,6 85,0 225 PA46 Naturalny (NA) T50L 390 4, PA46 Naturalny (NA) T120R(E) 387 7, PA46 Naturalny (NA) 6 10 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 49

10 1.2 Opaski kablowe i elementy mocujące Opaski kablowe o podwyższonej odporności chemicznej i o temperaturze do 150 C z Etylen/tetrafluoroetylenu Seria T, E/TFE Dodatkowe informację na temat elementów montażowych z E/TFE patrz str Etylentetrafluoroetylen - E/TFE (Tefzel ) -80 C do +150 C UL94 V0 Tefzel jest zastrzeżonym znakiem towarowym firmy DuPont. Często do opasek wykonanych z materiału E/TFE stosuje się określenie Tefzel -Tie (opaska Tefzel ). Oprócz materiału Tefzel firmy DuPont HellermannTyton stosuje równorzędny surowiec E/TFE od innych dostawców. (N) Kolor E/TFE (Tefzel ) T18R 100 2,5 22,0 80 E/TFE Niebieski (BU) 1 3, T30R 150 3,5 36,0 133,3 E/TFE Niebieski (BU) 1 3, T50R 201 4,7 50,0 222,3 E/TFE Niebieski (BU) T50L 382 4, ,3 E/TFE Niebieski (BU) T120R 387 7, E/TFE Niebieski (BU) 6 10 Opaski kablowe o podwyższonej odporności chemicznej i o temperaturze do 85 C z Polipropylenu Seria T, PP Polipropylen (PP) -40 C do +115 C UL94 HB (N) Kolor Polipropylen (PP) T18R 100 2,5 19,0 49 PP Czarny (BK) 1 3, T18R 100 2,5 19,0 49 PP Naturalny (NA) 1 3, T30R 148 3,6 32,0 89 PP Naturalny (NA) 1 3, T50R 200 4,6 50,0 110 PP Czarny (BK) T50R 200 4,6 50,0 110 PP Naturalny (NA) T120S 225 7,6 55,0 267 PP Czarny (BK) T120R 387 7, PP Czarny (BK) 6 10 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 50

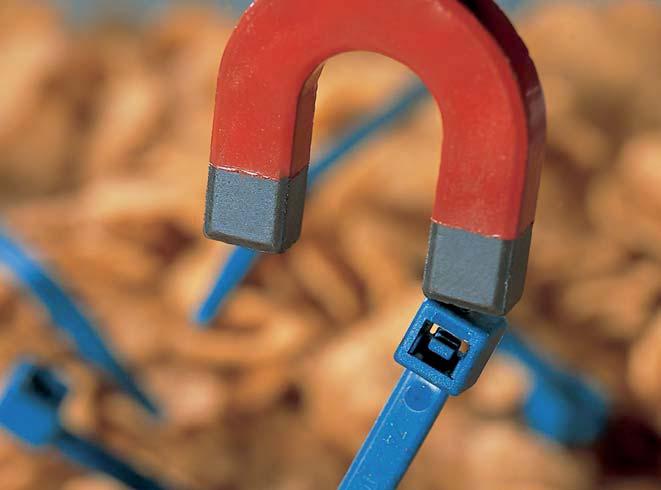

11 Opaski kablowe i elementy mocujące 1.2 Opaski kablowe do przemysłu spożywczego, wykrywalne Seria MCT Techniki HACCP (Hazard Analysis Critical Control Point) są coraz powszechniej stosowane w przemyśle spożywczym na świecie. Zasady HACCP wprowadzone przez Kodeks Spożywczy Światowej Organizacji Zdrowia określają, że efektywny system bezpieczeństwa żywności opiera się na systematycznym badaniu ryzyka, analizie i określaniu sposobów eliminacji ryzyka. Właściwości Opaski MCT zostały opracowane przy współ ze znanymi, międzynarodowymi producentami produktów żywnościowych w celu redukcji zanieczyszczeń produkcyjnych kawałkami tworzyw sztucznych. MCT są wykonane ze specjalnej mieszanki poliamidowej z dodatkiem cząstek metalu. Poprzez taki dodatek możliwe jest wykrycie czujnikiem magnetycznym zarówno całej opaski jak i jej kawałków. Jest to szczególnie ważne w przypadku stosowania w procesach produkcyjnych systemu HACCP. Unikalna niebieska barwa umożliwia szybkie i łatwe wykrycie zanieczyszczenia w przypadku kontroli optycznej. Zastosowanie Opaski z dodatkiem metalu zostały specjalnie opracowane do wykorzystania w procesach produkcyjnych w przemyśle farmaceutycznym, chemicznym i spożywczym. Opaska nadaje się znakomicie jako zamknięcie pojemników transportowych i worków. Ponadto stosuje się je w instalacjach przewodów i kabli w maszynach produkcyjnych przeznaczonych dla tych branż. MCT z zawartością cząstek metalu. MTC - bezpieczeństwo i produkcja bez zanieczyszczeń. Kolor Poliamid 6.6 z dodatkiem cząstek metalu (PA66MP) Niebieski (BU) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) UL94 HB (N) MCT18R 100 2, , MCT30T 150 3, MCT50R 200 4, MCT50L 390 4, MCT120R 387 7, Rozpinalne MCTRELK2M 250 4, MCT * HACCP (Hazard Analysis Critical Point). Jest to metoda identyfikacji i eliminacji potencjalnych zagrożeń w produkcji żywności. Zagrożenia, których nie można wyeliminować, są tak kontrolowane, że konsument jest w pełni zabezpieczony. Ten rodzaj kontroli jest znany jako Critical Control Points (CCPs). Punkty te są dlatego krytyczne, że ich brak lub niedostateczne zdefiniowanie powoduje wzrost ryzyka szkodliwości produktu dla człowieka. 51

12 1.2 Opaski kablowe i elementy mocujące Opaski kablowe ząbkowane wewnętrznie Seria LK Seria LK Właściwości Opaski ząbkowane wewnętrznie serii LK są uzupełnieniem rozmiarów serii T. Dobrze zaprojektowana i wykonana główka gwarantuje bardzo dużą wytrzymałość na rozciąganie, przy jednoczesnym zachowaniu małej siły zaciągania, co pozwala na szybki i łatwy montaż. Opaski wykonane są w cało ści z two - rzywa, dzięki czemu można je łatwo poddać recyklingowi. Tego typu opaski można zaciągać ręcznie lub przy pomocy narzędzi ręcznych i pneumatycznych. Zastosowanie Przeznaczone do mocowania, wiązania i zabezpieczania przewodów, kabli, rur i obudów. Poliamid 6.6 odporny na wyższą temperaturę (PA66HS) -40 C do +105 C, krótkotrwale do +145 C (500 h) (N) Kolor LK LK ,8 28,0 135 PA66 Naturalny (NA) LK ,8 28,0 135 PA66 Czarny (BK) 1 10 LK2A LK2A 270 4,6 73,0 225 PA66 Naturalny (NA) LK2A 270,0 4,6 73,0 225 PA66 Czarny (BK) LK2A 270 4,6 73,0 225 PA66W Czarny (BK) LK2A 270 4,6 73,0 225 PA66HS Naturalny (NA) LK2A 270,0 4,6 73,0 225 PA66HS Czarny (BK) LK2A 270 4,6 73,0 225 PA66HIR(S) Czarny (BK) 1 10 LK LK , PA66 Naturalny (NA) 8, LK , PA66 Czarny (BK) 8, LK , PA66W Czarny (BK) 8, LK , PA66HS Naturalny (NA) 8, LK , PA66HIR(S) Czarny (BK) 8, 9 Poliamid 6.6 odporny na UV (PA66W) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Poliamid 6.6 odporny na udary mech. scan black (PA66HIR(S)) -40 C do +80 C, krótkotrwale do +105 C (500 h) UL94 HB -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 52

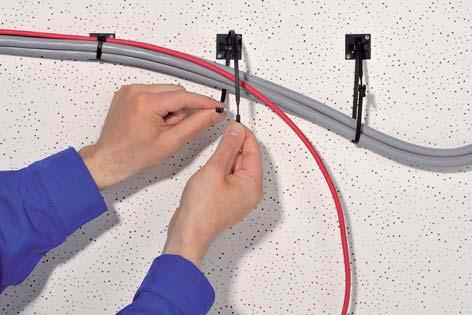

13 Opaski kablowe i elementy mocujące 1.2 Opaska kablowa Q-tie Innowacyjnie - Efektywnie - Bezpiecznie! Nowe opaski Q-tie posiadają nie tylko innowacyjną, ale wręcz rewolucyjną konstrukcję. Otwarta główka opaski kablowej pozwala na łatwą i prostą instalację. Po prostu wprowadź ergonomicznie zakrzywiony język od strony otwartej główki i zwiąż przewody. Konstrukcja główki robi różnicę. Z Q-ties oszczędzasz czas i pieniądze! Prosty montaż w każdej sytuacji! Q-tie jest perfekcyjnym rozwiązaniem do montażu w trudnych warunkach. Jest zaprojektowana do stosowania w aplikacjach, gdzie stosowanie rękawiczek ochronnych jest konieczne lub gdy montaż odbywa się w miejscu o ograniczonym widoku. Nowe opaski Q-tie pozwalają na szybki i prosty montaż także w takich trudnych warunkach. Cechy opaski pozwalające na łatwiejszy montaż: Duży, zakrzywiony i użebrowany język opaski Otwarta główka z łatwo wyczuwalnym wprowadzeniem Oszczędzasz czas i zmniejszasz kłopoty przy instalacji! Nawet w ciężkich warunkach można bardzo szybko i prosto zamocować opaski Q. Zintegrowany system wstępnego mocowania! Ze względu na kilka jednoczesnych procesów, nie zawsze jest możliwe, aby zainstalować wszystkie kable i przewody w jednym kroku. Tak więc, praca ze standardowymi opaskami oznacza rozcinanie pierwotnych opasek i stosowanie nowych. Zintegrowany system wstępnego mocowania Q-tie oferuje możliwość zarówno tymczasowego, jak i ostatecznego mocowania przewodów. Oszczędzasz czas i materiał! Tylko opaski Q można stosować bez dodatkowego wysiłku zarówno do czasowego, jak i stałego wiązania przewodów. 53

14 1.2 Opaski kablowe i elementy mocujące 1. Otwarta główka do prostego i szybkiego wprowadzenia taśmy. 2. Dwie szyny na taśmie zapewniają perfekcyjne prowadzenie taśmy w główce. 3. System zapadki blokującej współpracuje pewnie z ząbkowaną taśmą opaski. 4. Prowadnice szyn zapobiegają deformacji główki pod obciążeniem. 5. Przewężenie taśmy pozwala na łatwe wprowadzenie do otwartej główki. 6. Duży, użebrowany język opaski pozwala na bezpieczną i wygodną instalację. 7. Zintegrowany system wstępnego mocowania (począwszy od typu Q30). Metoda montażu: Więcej elementów systemu Q-ties znajdziesz na stronie 142 i Wprowadź taśmę opaski przewężeniem w otwartą część główki. 2. Przeciągnij taśmę przez główkę aż do związania wiązki, identycznie jak w przypadku klasycznej opaski. Funkcja wstępnego mocowania opaski Q-tie: 3. Dociągnij i utnij niepotrzebną część taśmy przy pomocy narzędzia montażowego. 1. Wprowadź taśmę opaski przewężeniem w otwartą część główki i wciśnij język częściowo w główkę. 2. W celu rozpięcia opaski pociągnij lekko za język opaski i wyciągnij taśmę z główki w miejscu przewężenia. 3. Instalacja jest gotowa, Q-tie może zostać zaciągnięta do końca, a zbędny koniec obcięty - zarówno ręcznie jak też przy pomocy narzędzia montażowego. 54

15 Opaski kablowe i elementy mocujące 1.2 Opaski kablowe z otwartą główką Q-ties,, naturalny i czarny Numer MK3SP 1 MK3PNSP2, MK7P 2 MK7 3 MK7HT 4 MK20 5 MK6 6 MK6PN 7 MK9 8 MK9HT 9 MK21 10 Szczegółowych informacji na temat narzędzi montażowych szukaj na stronie 535. Opaski kablowe Q-tie: wybierz z szerokiej palety produktów w różnych materiałach. Kolor Naturalny (NA), Czarny (BK) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Opaska Q-tie (N) Kolor Q18R 105 2,6 24,0 80 PA66 Naturalny (NA) Q18I 155 2,6 40,0 80 PA66 Naturalny (NA) Q18L 195 2,6 50,0 80 PA66 Naturalny (NA) Q30R 160 3,6 38,0 130 PA66 Naturalny (NA) Q30L 200 3,6 50,0 130 PA66 Naturalny (NA) Q30LR 250 3,6 65,0 130 PA66 Naturalny (NA) Q50R 210 4,7 50,0 220 PA66 Naturalny (NA) Q50I 290 4,7 75,0 220 PA66 Naturalny (NA) Q50L 410 4,7 110,0 220 PA66 Naturalny (NA) Q120I 300 7,7 70,0 530 PA66 Naturalny (NA) Q120R 420 7,7 110,0 530 PA66 Naturalny (NA) Q120M 520 7,7 145,0 530 PA66 Naturalny (NA) Q18R 105 2,6 24,0 80 PA66 Czarny (BK) Q18I 155 2,6 40,0 80 PA66 Czarny (BK) Q18L 195 2,6 50,0 80 PA66 Czarny (BK) Q30R 160 3,6 38,0 130 PA66 Czarny (BK) Q30L 200 3,6 50,0 130 PA66 Czarny (BK) Q30LR 250 3,6 65,0 130 PA66 Czarny (BK) Q50R 210 4,7 50,0 220 PA66 Czarny (BK) Q50I 290 4,7 75,0 220 PA66 Czarny (BK) Q50L 410 4,7 110,0 220 PA66 Czarny (BK) Q120I 300 7,7 70,0 530 PA66 Czarny (BK) Q120R 420 7,7 110,0 530 PA66 Czarny (BK) Q120M 520 7,7 145,0 530 PA66 Czarny (BK)

16 1.2 Opaski kablowe i elementy mocujące Opaski kablowe z otwartą główką Q-ties, Poliamid 6.6 odporny na UV (PA66W), czarny Numer MK3SP 1 MK3PNSP2, MK7P 2 MK7 3 MK7HT 4 MK20 5 MK6 6 MK6PN 7 MK9 8 MK9HT 9 MK21 10 Szczegółowych informacji na temat narzędzi montażowych szukaj na stronie 535. Opaski kablowe Q-tie: wybierz z szerokiej palety produktów w różnych materiałach. Kolor Poliamid 6.6 odporny na UV (PA66W) Czarny (BK) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Opaska Q-tie (N) Kolor Poliamid 6.6 odporny na UV Q18R 105 2,6 24,0 80 PA66W Czarny (BK) Q18I 155 2,6 40,0 80 PA66W Czarny (BK) Q18L 195 2,6 50,0 80 PA66W Czarny (BK) Q30R 160 3,6 38,0 130 PA66W Czarny (BK) Q30L 200 3,6 50,0 130 PA66W Czarny (BK) Q30LR 250 3,6 65,0 130 PA66W Czarny (BK) Q50R 210 4,7 50,0 220 PA66W Czarny (BK) Q50I 290 4,7 75,0 220 PA66W Czarny (BK) Q50L 410 4,7 110,0 220 PA66W Czarny (BK) Q120I 300 7,7 70,0 530 PA66W Czarny (BK) Q120R 420 7,7 110,0 530 PA66W Czarny (BK) Q120M 520 7,7 145,0 530 PA66W Czarny (BK) 6 10 Więcej elementów systemu Q-ties znajdziesz na stronie 142 i

17 Opaski kablowe i elementy mocujące 1.2 Opaski kablowe z otwartą główką Q-ties, Poliamid 6.6 o podwyższonej temperaturze (PA66HS), naturalny i czarny Numer MK3SP 1 MK3PNSP2, MK7P 2 MK7 3 MK7HT 4 MK20 5 MK6 6 MK6PN 7 MK9 8 MK9HT 9 MK21 10 Szczegółowych informacji na temat narzędzi montażowych szukaj na stronie 535. Opaski kablowe Q-tie: wybierz z szerokiej palety produktów w różnych materiałach. Kolor Poliamid 6.6 odporny na wyższą temperaturę (PA66HS) Naturalny (NA), Czarny (BK) -40 C do +105 C, krótkotrwale do +145 C (500 h) Opaska Q-tie (N) Kolor Poliamid 6.6 o podwyższonej temp Q18R 105 2,6 24,0 80 PA66HS Czarny (BK) Q18I 155 2,6 40,0 80 PA66HS Czarny (BK) Q18L 195 2,6 50,0 80 PA66HS Czarny (BK) Q30R 160 3,6 38,0 130 PA66HS Czarny (BK) Q30L 200 3,6 50,0 130 PA66HS Czarny (BK) Q30LR 250 3,6 65,0 130 PA66HS Czarny (BK) Q50R 210 4,7 50,0 220 PA66HS Czarny (BK) Q50I 290 4,7 75,0 220 PA66HS Czarny (BK) Q50L 410 4,7 110,0 220 PA66HS Czarny (BK) Q120I 300 7,7 70,0 530 PA66HS Czarny (BK) Q120R 420 7,7 110,0 530 PA66HS Czarny (BK) Q120M 520 7,7 145,0 530 PA66HS Czarny (BK) Q18R 105 2,6 24,0 80 PA66HS Naturalny (NA) Q18I 155 2,6 40,0 80 PA66HS Naturalny (NA) Q18L 195 2,6 50,0 80 PA66HS Naturalny (NA) Q30R 160 3,6 38,0 130 PA66HS Naturalny (NA) Q30L 200 3,6 50,0 130 PA66HS Naturalny (NA) Q30LR 250 3,6 65,0 130 PA66HS Naturalny (NA) Q50R 210 4,7 50,0 220 PA66HS Naturalny (NA) Q50I 290 4,7 75,0 220 PA66HS Naturalny (NA) Q50L 410 4,7 110,0 220 PA66HS Naturalny (NA) Q120I 300 7,7 70,0 530 PA66HS Naturalny (NA) Q120R 420 7,7 110,0 530 PA66HS Naturalny (NA) Q120M 520 7,7 145,0 530 PA66HS Naturalny (NA)

18 1.2 Opaski kablowe i elementy mocujące Opaski kablowe z otwartą główką Q-ties,, barwiony Numer MK3SP 1 MK3PNSP2, MK7P 2 MK7 3 MK7HT 4 MK20 5 MK6 6 MK6PN 7 MK9 8 MK9HT 9 MK21 10 Szczegółowych informacji na temat narzędzi montażowych szukaj na stronie 535. Więcej elementów systemu Q-ties znajdziesz na stronie 142 i 482. Q-ties w różnych kolorach są idealne do oznaczania i wiązania za jednym zamachem. Kolor Brązowy (BN), Niebieski (BU), Zielony (GN), Czerwony (RD), Żółty (YE) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Opaska Q-tie (N) Kolor Poliamid 6.6 barwiony Q18R 105 2,6 24,0 80 PA66 Brązowy (BN) Q18R 105 2,6 24,0 80 PA66 Niebieski (BU) Q18R 105 2,6 24,0 80 PA66 Zielony (GN) Q18R 105 2,6 24,0 80 PA66 Czerwony (RD) Q18R 105 2,6 24,0 80 PA66 Żółty (YE) Q18I 155 2,6 40,0 80 PA66 Brązowy (BN) Q18I 155 2,6 40,0 80 PA66 Niebieski (BU) Q18I 155 2,6 40,0 80 PA66 Zielony (GN) Q18I 155 2,6 40,0 80 PA66 Czerwony (RD) Q18I 155 2,6 40,0 80 PA66 Żółty (YE) Q18L 195 2,6 50,0 80 PA66 Brązowy (BN) Q18L 195 2,6 50,0 80 PA66 Niebieski (BU) Q18L 195 2,6 50,0 80 PA66 Zielony (GN) Q18L 195 2,6 50,0 80 PA66 Czerwony (RD) Q18L 195 2,6 50,0 80 PA66 Żółty (YE) Q30R 160 3,6 38,0 130 PA66 Brązowy (BN) Q30R 160 3,6 38,0 130 PA66 Niebieski (BU) Q30R 160 3,6 38,0 130 PA66 Zielony (GN) Q30R 160 3,6 38,0 130 PA66 Czerwony (RD) Q30R 160 3,6 38,0 130 PA66 Żółty (YE) Q30L 200 3,6 50,0 130 PA66 Brązowy (BN) Q30L 200 3,6 50,0 130 PA66 Niebieski (BU) Q30L 200 3,6 50,0 130 PA66 Zielony (GN) Q30L 200 3,6 50,0 130 PA66 Czerwony (RD) Q30L 200 3,6 50,0 130 PA66 Żółty (YE)

19 Opaski kablowe i elementy mocujące 1.2 Opaski kablowe z otwartą główką Q-ties,, barwiony Numer MK3SP 1 MK3PNSP2, MK7P 2 MK7 3 MK7HT 4 MK20 5 MK6 6 MK6PN 7 MK9 8 MK9HT 9 MK21 10 Szczegółowych informacji na temat narzędzi montażowych szukaj na stronie 535. Q-ties w różnych kolorach są idealne do oznaczania i wiązania za jednym zamachem. Kolor Brązowy (BN), Niebieski (BU), Zielony (GN), Czerwony (RD), Żółty (YE) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Opaska Q-tie (N) Kolor Poliamid 6.6 barwiony Q30LR 250 3,6 65,0 130 PA66 Brązowy (BN) Q30LR 250 3,6 65,0 130 PA66 Niebieski (BU) Q30LR 250 3,6 65,0 130 PA66 Zielony (GN) Q30LR 250 3,6 65,0 130 PA66 Czerwony (RD) Q30LR 250 3,6 65,0 130 PA66 Żółty (YE) Q50R 210 4,7 50,0 220 PA66 Brązowy (BN) Q50R 210 4,7 50,0 220 PA66 Niebieski (BU) Q50R 210 4,7 50,0 220 PA66 Zielony (GN) Q50R 210 4,7 50,0 220 PA66 Czerwony (RD) Q50R 210 4,7 50,0 220 PA66 Żółty (YE) Q50I 290 4,7 75,0 220 PA66 Brązowy (BN) Q50I 290 4,7 75,0 220 PA66 Niebieski (BU) Q50I 290 4,7 75,0 220 PA66 Zielony (GN) Q50I 290 4,7 75,0 220 PA66 Czerwony (RD) Q50I 290 4,7 75,0 220 PA66 Żółty (YE) Q50L 410 4,7 110,0 220 PA66 Brązowy (BN) Q50L 410 4,7 110,0 220 PA66 Niebieski (BU) Q50L 410 4,7 110,0 220 PA66 Zielony (GN) Q50L 410 4,7 110,0 220 PA66 Czerwony (RD) Q50L 410 4,7 110,0 220 PA66 Żółty (YE)

20 1.2 Opaski kablowe i elementy mocujące Opaski kablowe z otwartą główką Q-ties,, barwiony Numer MK3SP 1 MK3PNSP2, MK7P 2 MK7 3 MK7HT 4 MK20 5 MK6 6 MK6PN 7 MK9 8 MK9HT 9 MK21 10 Szczegółowych informacji na temat narzędzi montażowych szukaj na stronie 535. Q-ties w różnych kolorach są idealne do oznaczania i wiązania za jednym zamachem. Kolor Brązowy (BN), Niebieski (BU), Zielony (GN), Czerwony (RD), Żółty (YE) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Opaska Q-tie (N) Kolor Poliamid 6.6 barwiony Q120I 300 7,7 70,0 530 PA66 Brązowy (BN) Q120I 300 7,7 70,0 530 PA66 Niebieski (BU) Q120I 300 7,7 70,0 530 PA66 Zielony (GN) Q120I 300 7,7 70,0 530 PA66 Czerwony (RD) Q120I 300 7,7 70,0 530 PA66 Żółty (YE) Q120R 420 7,7 110,0 530 PA66 Brązowy (BN) Q120R 420 7,7 110,0 530 PA66 Niebieski (BU) Q120R 420 7,7 110,0 530 PA66 Zielony (GN) Q120R 420 7,7 110,0 530 PA66 Czerwony (RD) Q120R 420 7,7 110,0 530 PA66 Żółty (YE) Q120M 520 7,7 145,0 530 PA66 Brązowy (BN) Q120M 520 7,7 145,0 530 PA66 Niebieski (BU) Q120M 520 7,7 145,0 530 PA66 Zielony (GN) Q120M 520 7,7 145,0 530 PA66 Czerwony (RD) Q120M 520 7,7 145,0 530 PA66 Żółty (YE) 6 10 Więcej elementów systemu Q-ties znajdziesz na stronie 142 i

21 Opaski kablowe Cable i elementy Ties and mocujące Fixings 1.2 Opaski kablowe do dużych obciążeń Opaski Wide Strap Właściwości Opaska Wide Strap wyróżnia się następującymi cechami: Główka o niskim profilu mniej odstaje od wiązki Większa elastyczność dzięki zmniejszonej grubości taśmy Lepsze rozłożenie siły na miękkich wiązkach oraz rurach elastycznych Mocniejszy uchwyt wiązki dzięki rowkom po wewnętrznej stronie główki Zagięty język dla łatwiejszego wprowadzania do główki Szeroki zakres stosowania od 9,5 mm do 104 mm średnicy opasania Opaska Wide Strap obsługuje duży zakres średnic: 9,5 mm mm. Zastosowanie Opaski Wide Strap przeznaczone są do mocowania wiązek, węży i rur o dużym ciężarze w branżach tzw. heavy duty jak przy budowie samochodów ciężarowych, pojazdów szynowych i w przemyśle stoczniowym, jak również w budownictwie. Płaska główka umożliwia stosowanie w obszarach o ograniczonej przestrzeni. Opaska Heavy Duty Wide Strap Numer MK3SP 1 MK3PNSP2, MK7P 2 MK7 3 MK7HT 4 MK20 5 MK6 6 MK6PN 7 MK9 8 MK9HT 9 MK21 10 Szczegółowych informacji na temat narzędzi montażowych szukaj na stronie 535. Opaski tego typu są szczególnie polecane do nowych elementów mocujących heavy duty (patrz od str. 151). Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS) -40 C do +110 C UL94 HB (N) Kolor WSS ,7 55,0 534 PA66HIRHS Czarny (BK) WSI ,7 80,0 534 PA66HIRHS Czarny (BK) WSR , PA66HIRHS Czarny (BK)

22 1.2 Opaski kablowe i elementy mocujące Opaski kablowe do mocowania węży i mieszków Seria CTT o wytrzymałości pętli na rozciąganie do 265 N Seria HT o wytrzymałości pętli na rozciąganie do 535 N Właściwości Opaski tego typu posiadają specjalnie wyprofilowaną główkę zapewniającą równy docisk opaski na powierzchni okrągłej. Specjalne wąsy zapobiegają powstawaniu nieszczelności w obszarze główki, zabezpieczając wąż przed dostępem wilgoci i pyłu. W celu uzyskania optymalnej siły zaciśnięcia zaleca się używanie profesjonalnych narzędzi do zaciągania opasek. Opaski CTT mocujące mieszki gumowe. Zastosowanie Zaprojektowane do uszczelnienia rur, węży i mieszków. Stosuje się je w wielu branżach przemysłowych, szczególnie w przemyśle samochodowym oraz budownictwie. Opaski CTT -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Do pewnego mocowania elastycznych i sztywnych elementów okrągłych. Poliamid 6.6 odporny na wyższą temperaturę (PA66HS) -40 C do +105 C, krótkotrwale do +145 C (500 h) (N) Kolor CTT20R CTT20R 100 2,5 13,0 90 PA66 Naturalny (NA) 1 3, CTT20R 100 2,5 13,0 90 PA66HS Czarny (BK) 1 3, 5 CTT60R CTT60R 205 4,7 45,0 265 PA66 Naturalny (NA) CTT60R 205 4,7 45,0 265 PA66HS Czarny (BK) 1 10 HT120R HT120R 340 7,6 90,0 535 PA66HS Czarny (BK) 6 10 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 62

23 Opaski kablowe i elementy mocujące 1.2 Opaski kablowe do prowadzenia równoległego Seria DH Właściwości Opaska posiada podwójną główkę, dzięki czemu możemy opasać dwa przewody tworząc z opaski ósemkę. Rozmiar obu pętli możemy swobodnie dopasować do potrzeb. Zastosowanie Idealne rozwiązanie do prowadzenia dwóch przewodów równolegle, które muszą pozostać odseparowane od siebie. Pozwala na montaż dwóch przewodów bez stosowania dodatkowych opasek. Opaski DH używa się także w branży opakowaniowej, gdzie pierwsza pętla służy do zamknięcia lub zabezpieczenia worka, a drugą można wykorzystać jako uchwyt do noszenia. Prowadzenie dwóch wiązek równolegle przy użyciu opaski DH. -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Poliamid 6.6 odporny na UV (PA66W) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Poliamid 6.6 odporny na wyższą temperaturę (PA66HS) -40 C do +105 C, krótkotrwale do +145 C (500 h) Poliamid 4.6 (PA46) -40 C do +150 C przez 5000 h, (+195 C przez 500 h) Limited Fire Hazard 63

24 1.2 Opaski kablowe i elementy mocujące Opaski kablowe do prowadzenia równoległego Seria DH Numer MK3SP 1 MK3PNSP2, MK7P 2 MK7 3 MK7HT 4 MK20 5 MK6 6 MK6PN 7 MK9 8 MK9HT 9 MK21 10 Szczegółowych informacji na temat narzędzi montażowych szukaj na stronie 535. Seria DH (N) drugiej pętli (N) Kolor. na pętlę T50RDH 210 4, PA66 Naturalny (NA) T50RDH 210 4, PA66 Czarny (BK) T50RDH 210 4, PA66W Czarny (BK) T50RDH 210 4, PA66HS Czarny (BK) T50RDH 210 4, PA46 Szary (GY) T50IDH 305 4,7 38, PA66 Naturalny (NA) T50IDH 305 4, PA66UV Czarny (BK) T50IDH 305 4, PA66HS Czarny (BK) T50LDH 395 4,7 50, PA66 Naturalny (NA) T50LDH 395 4, PA66HS Czarny (BK) 1 10 Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 64
