1 23986 grudzień 2000 Procesor AMD Socket A Instrukcja instalacji Socket A Procesor AMD Instrukcja instalacji Dziękujemy za zakupienie procesora AMD Socket A. Przed zainstalowaniem nowego procesora AMD w systemie prosimy zapoznać się w całości z niniejszą instrukcją instalacji. Uwaga: Wygląd otrzymanego przez Państwa produktu może być inny niż na ilustracji. Jeżeli procesor AMD Athlon lub AMD Duron nie zostanie zainstalowany prawidłowo, może to negatywnie wpłynąć na jego pracę oraz unieważnić gwarancję. NIE WOLNO instalować procesora, jeśli jest uszkodzony! 1

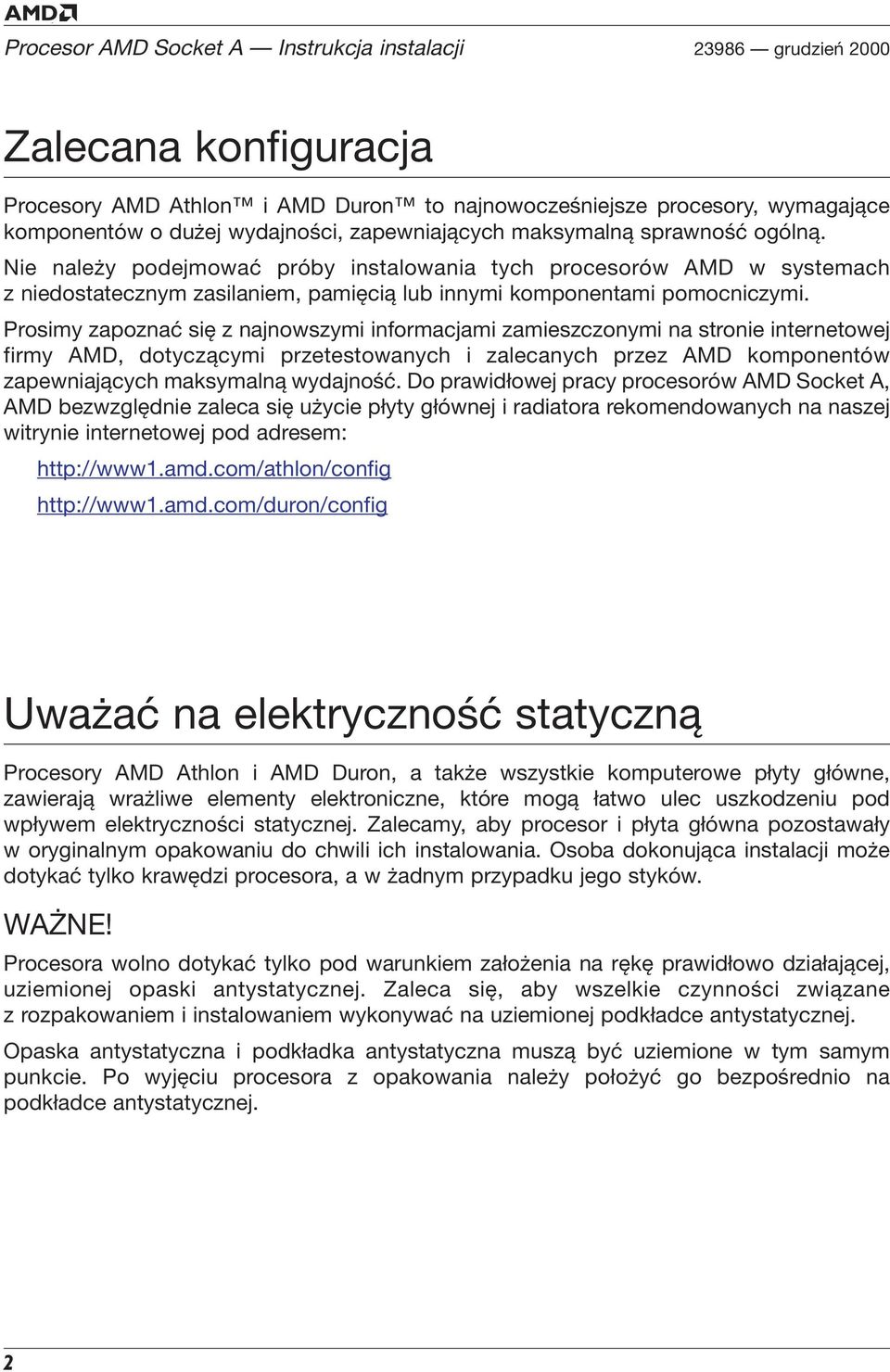

2 Procesor AMD Socket A Instrukcja instalacji grudzień 2000 Zalecana konfiguracja Procesory AMD Athlon i AMD Duron to najnowocześniejsze procesory, wymagające komponentów o dużej wydajności, zapewniających maksymalną sprawność ogólną. Nie należy podejmować próby instalowania tych procesorów AMD w systemach z niedostatecznym zasilaniem, pamięcią lub innymi komponentami pomocniczymi. Prosimy zapoznać się z najnowszymi informacjami zamieszczonymi na stronie internetowej firmy AMD, dotyczącymi przetestowanych i zalecanych przez AMD komponentów zapewniających maksymalną wydajność. Do prawidłowej pracy procesorów AMD Socket A, AMD bezwzględnie zaleca się użycie płyty głównej i radiatora rekomendowanych na naszej witrynie internetowej pod adresem: Uważać na elektryczność statyczną Procesory AMD Athlon i AMD Duron, a także wszystkie komputerowe płyty główne, zawierają wrażliwe elementy elektroniczne, które mogą łatwo ulec uszkodzeniu pod wpływem elektryczności statycznej. Zalecamy, aby procesor i płyta główna pozostawały w oryginalnym opakowaniu do chwili ich instalowania. Osoba dokonująca instalacji może dotykać tylko krawędzi procesora, a w żadnym przypadku jego styków. WAŻNE! Procesora wolno dotykać tylko pod warunkiem założenia na rękę prawidłowo działającej, uziemionej opaski antystatycznej. Zaleca się, aby wszelkie czynności związane z rozpakowaniem i instalowaniem wykonywać na uziemionej podkładce antystatycznej. Opaska antystatyczna i podkładka antystatyczna muszą być uziemione w tym samym punkcie. Po wyjęciu procesora z opakowania należy położyć go bezpośrednio na podkładce antystatycznej. 2

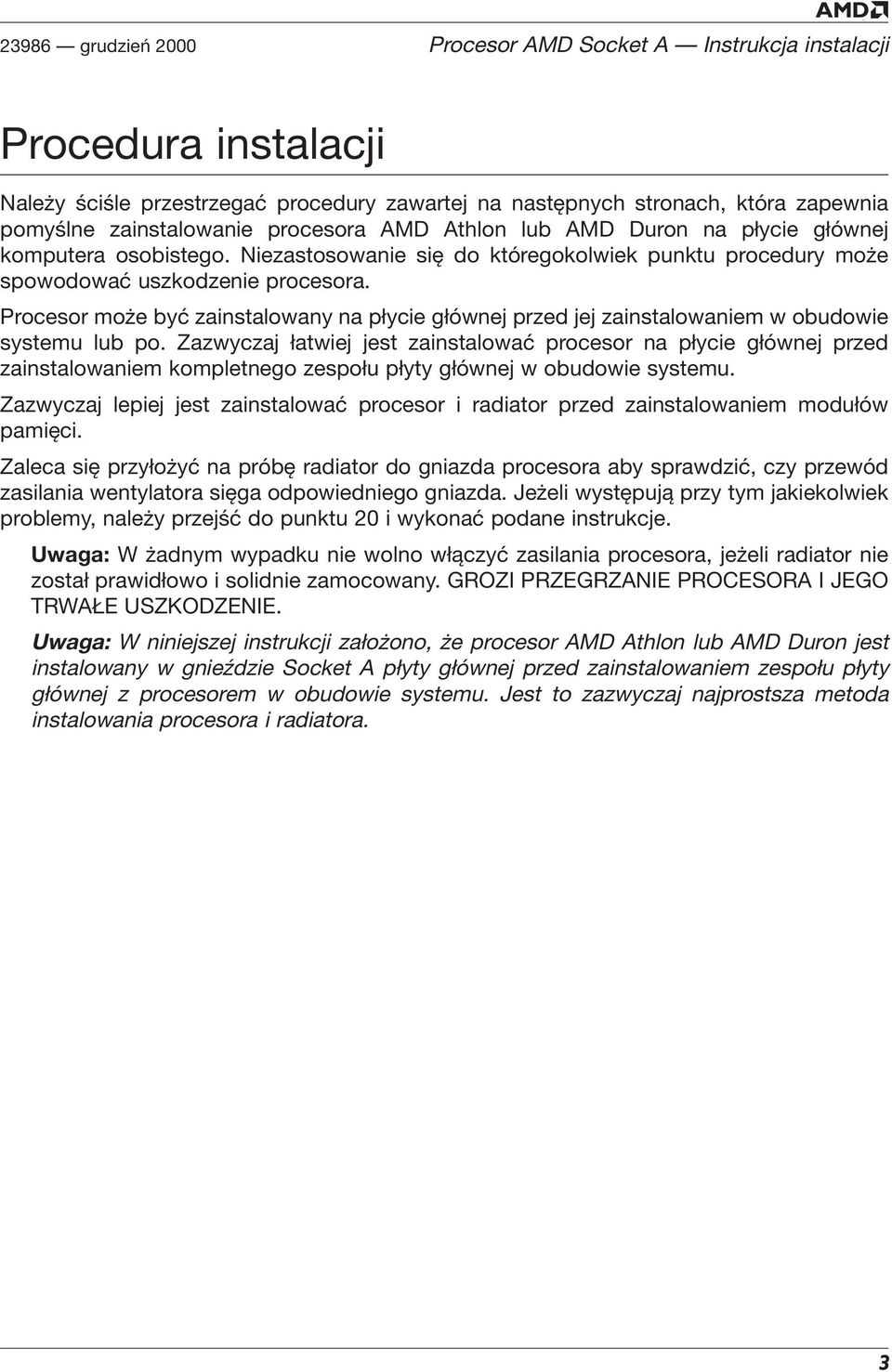

3 23986 grudzień 2000 Procesor AMD Socket A Instrukcja instalacji Procedura instalacji Należy ściśle przestrzegać procedury zawartej na następnych stronach, która zapewnia pomyślne zainstalowanie procesora AMD Athlon lub AMD Duron na płycie głównej komputera osobistego. Niezastosowanie się do któregokolwiek punktu procedury może spowodować uszkodzenie procesora. Procesor może być zainstalowany na płycie głównej przed jej zainstalowaniem w obudowie systemu lub po. Zazwyczaj łatwiej jest zainstalować procesor na płycie głównej przed zainstalowaniem kompletnego zespołu płyty głównej w obudowie systemu. Zazwyczaj lepiej jest zainstalować procesor i radiator przed zainstalowaniem modułów pamięci. Zaleca się przyłożyć na próbę radiator do gniazda procesora aby sprawdzić, czy przewód zasilania wentylatora sięga odpowiedniego gniazda. Jeżeli występują przy tym jakiekolwiek problemy, należy przejść do punktu 20 i wykonać podane instrukcje. Uwaga: W żadnym wypadku nie wolno włączyć zasilania procesora, jeżeli radiator nie został prawidłowo i solidnie zamocowany. GROZI PRZEGRZANIE PROCESORA I JEGO TRWAŁE USZKODZENIE. Uwaga: W niniejszej instrukcji założono, że procesor AMD Athlon lub AMD Duron jest instalowany w gnieździe Socket A płyty głównej przed zainstalowaniem zespołu płyty głównej z procesorem w obudowie systemu. Jest to zazwyczaj najprostsza metoda instalowania procesora i radiatora. 3

4 Procesor AMD Socket A Instrukcja instalacji grudzień Ilustracja 1 przedstawia gniazdo procesora na płycie głównej. Prosimy zwrócić uwagę, że dźwignia blokująca z boku gniazda znajduje się w dolnym położeniu. Taka pozycja dźwigni blokuje procesor w gnieździe. Przed włożeniem procesora dźwignia ta musi zostać uniesiona w tym celu należy odciągnąć ją w bok, aby zwolnić ją z zaczepu, po czym całkowicie unieść (pod kątem ok. 90 ). Dźwignia blokująca Wierzchnia strona gniazda Rysunek 1. Gniazdo procesora z opuszczoną dźwignią. 2. Ilustracja 2 przedstawia dźwignię blokującą całkowicie uniesioną. Przed zainstalowaniem procesora, dźwignia musi zostać całkowicie uniesiona. Uwaga: W niniejszej instrukcji określenie wierzchnia strona gniazda dotyczy strony z napisem Socket 462. Uniesiona dźwignia Rysunek 2. Gniazdo procesora z uniesioną dźwignią 4

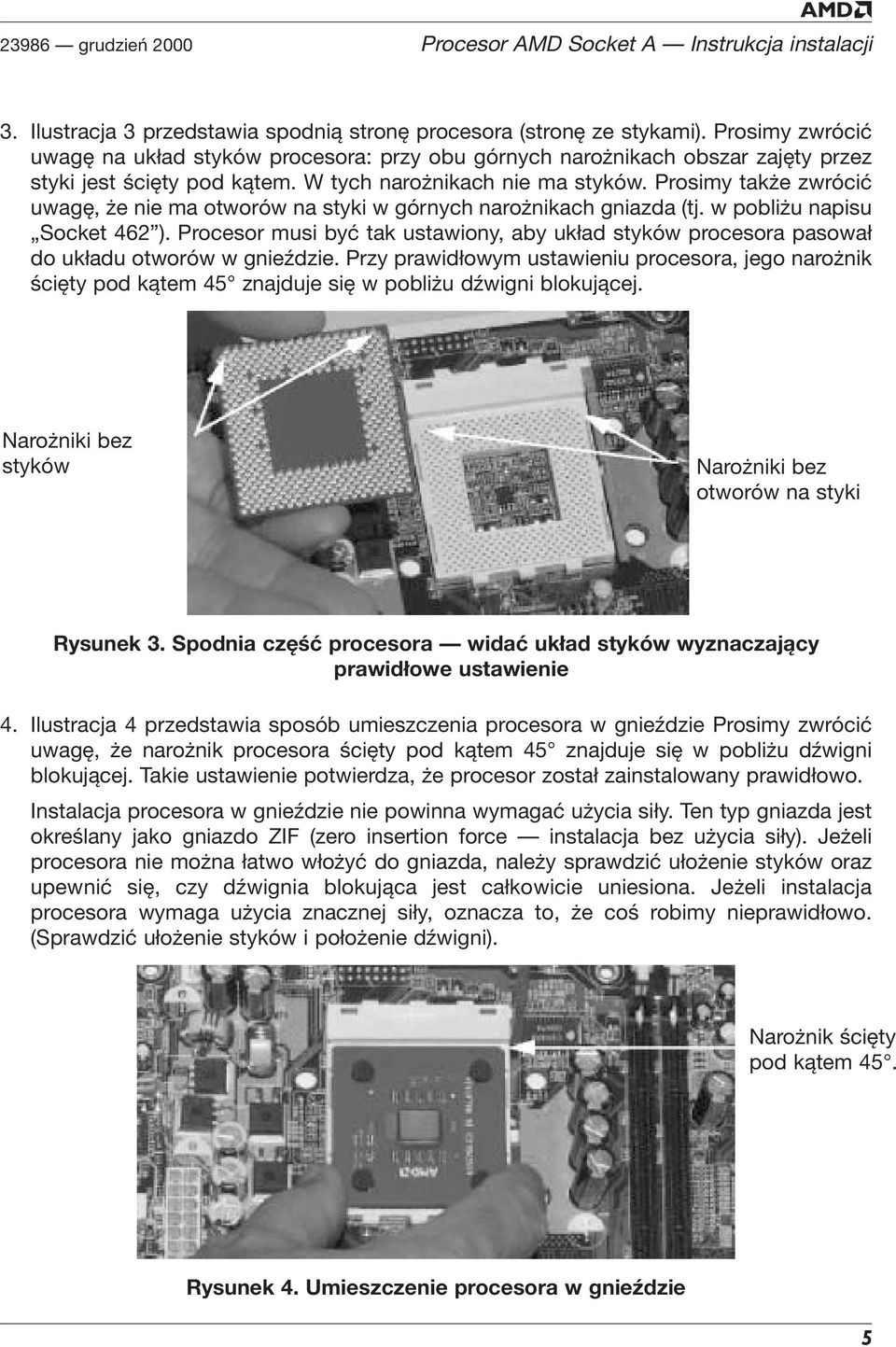

5 23986 grudzień 2000 Procesor AMD Socket A Instrukcja instalacji 3. Ilustracja 3 przedstawia spodnią stronę procesora (stronę ze stykami). Prosimy zwrócić uwagę na układ styków procesora: przy obu górnych narożnikach obszar zajęty przez styki jest ścięty pod kątem. W tych narożnikach nie ma styków. Prosimy także zwrócić uwagę, że nie ma otworów na styki w górnych narożnikach gniazda (tj. w pobliżu napisu Socket 462 ). Procesor musi być tak ustawiony, aby układ styków procesora pasował do układu otworów w gnieździe. Przy prawidłowym ustawieniu procesora, jego narożnik ścięty pod kątem 45 znajduje się w pobliżu dźwigni blokującej. Narożniki bez styków Narożniki bez otworów na styki Rysunek 3. Spodnia część procesora widać układ styków wyznaczający prawidłowe ustawienie 4. Ilustracja 4 przedstawia sposób umieszczenia procesora w gnieździe Prosimy zwrócić uwagę, że narożnik procesora ścięty pod kątem 45 znajduje się w pobliżu dźwigni blokującej. Takie ustawienie potwierdza, że procesor został zainstalowany prawidłowo. Instalacja procesora w gnieździe nie powinna wymagać użycia siły. Ten typ gniazda jest określany jako gniazdo ZIF (zero insertion force instalacja bez użycia siły). Jeżeli procesora nie można łatwo włożyć do gniazda, należy sprawdzić ułożenie styków oraz upewnić się, czy dźwignia blokująca jest całkowicie uniesiona. Jeżeli instalacja procesora wymaga użycia znacznej siły, oznacza to, że coś robimy nieprawidłowo. (Sprawdzić ułożenie styków i położenie dźwigni). Narożnik ścięty pod kątem 45. Rysunek 4. Umieszczenie procesora w gnieździe 5

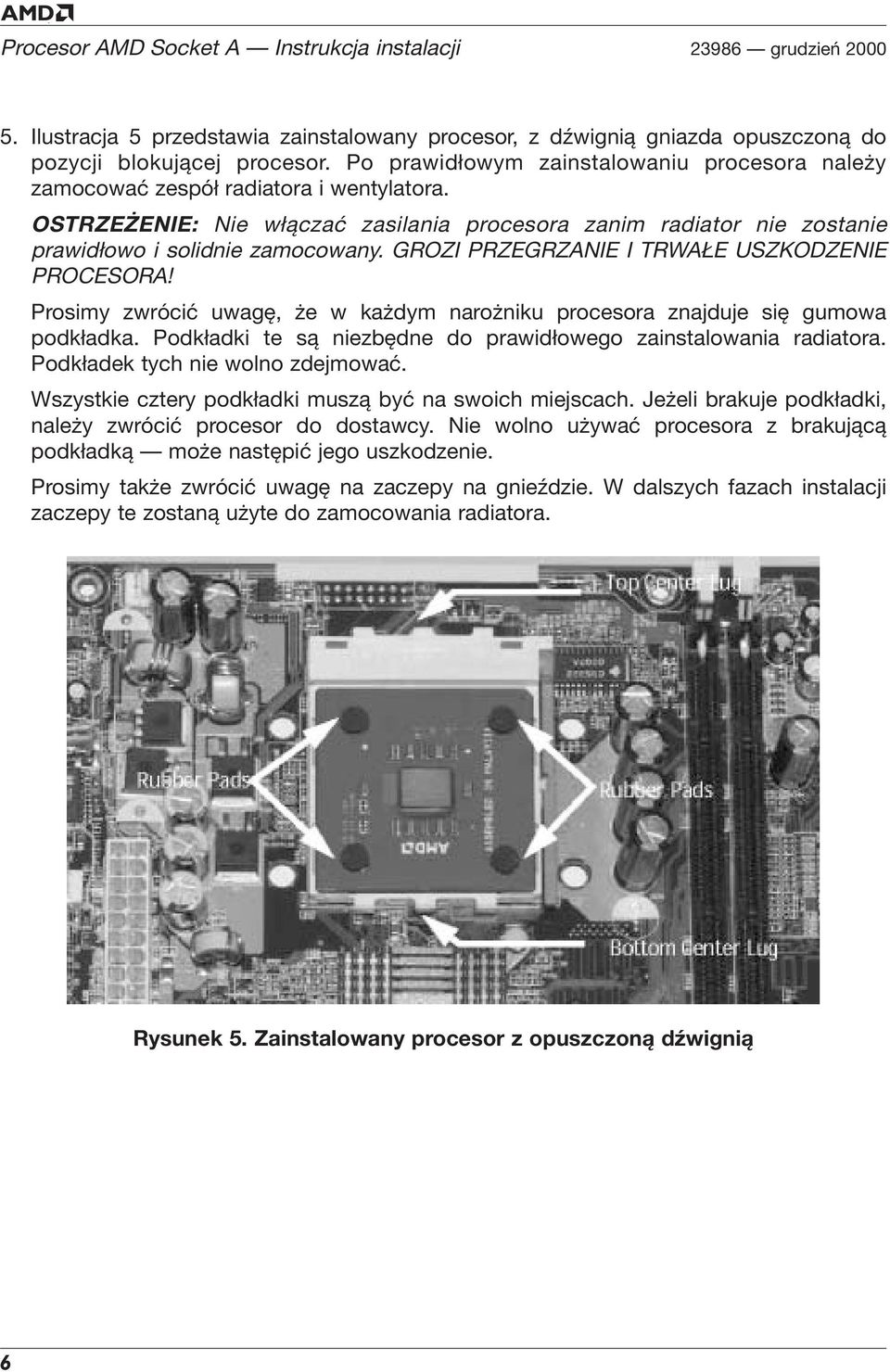

6 Procesor AMD Socket A Instrukcja instalacji grudzień Ilustracja 5 przedstawia zainstalowany procesor, z dźwignią gniazda opuszczoną do pozycji blokującej procesor. Po prawidłowym zainstalowaniu procesora należy zamocować zespół radiatora i wentylatora. OSTRZEŻENIE: Nie włączać zasilania procesora zanim radiator nie zostanie prawidłowo i solidnie zamocowany. GROZI PRZEGRZANIE I TRWAŁE USZKODZENIE PROCESORA! Prosimy zwrócić uwagę, że w każdym narożniku procesora znajduje się gumowa podkładka. Podkładki te są niezbędne do prawidłowego zainstalowania radiatora. Podkładek tych nie wolno zdejmować. Wszystkie cztery podkładki muszą być na swoich miejscach. Jeżeli brakuje podkładki, należy zwrócić procesor do dostawcy. Nie wolno używać procesora z brakującą podkładką może następić jego uszkodzenie. Prosimy także zwrócić uwagę na zaczepy na gnieździe. W dalszych fazach instalacji zaczepy te zostaną użyte do zamocowania radiatora. Rysunek 5. Zainstalowany procesor z opuszczoną dźwignią 6

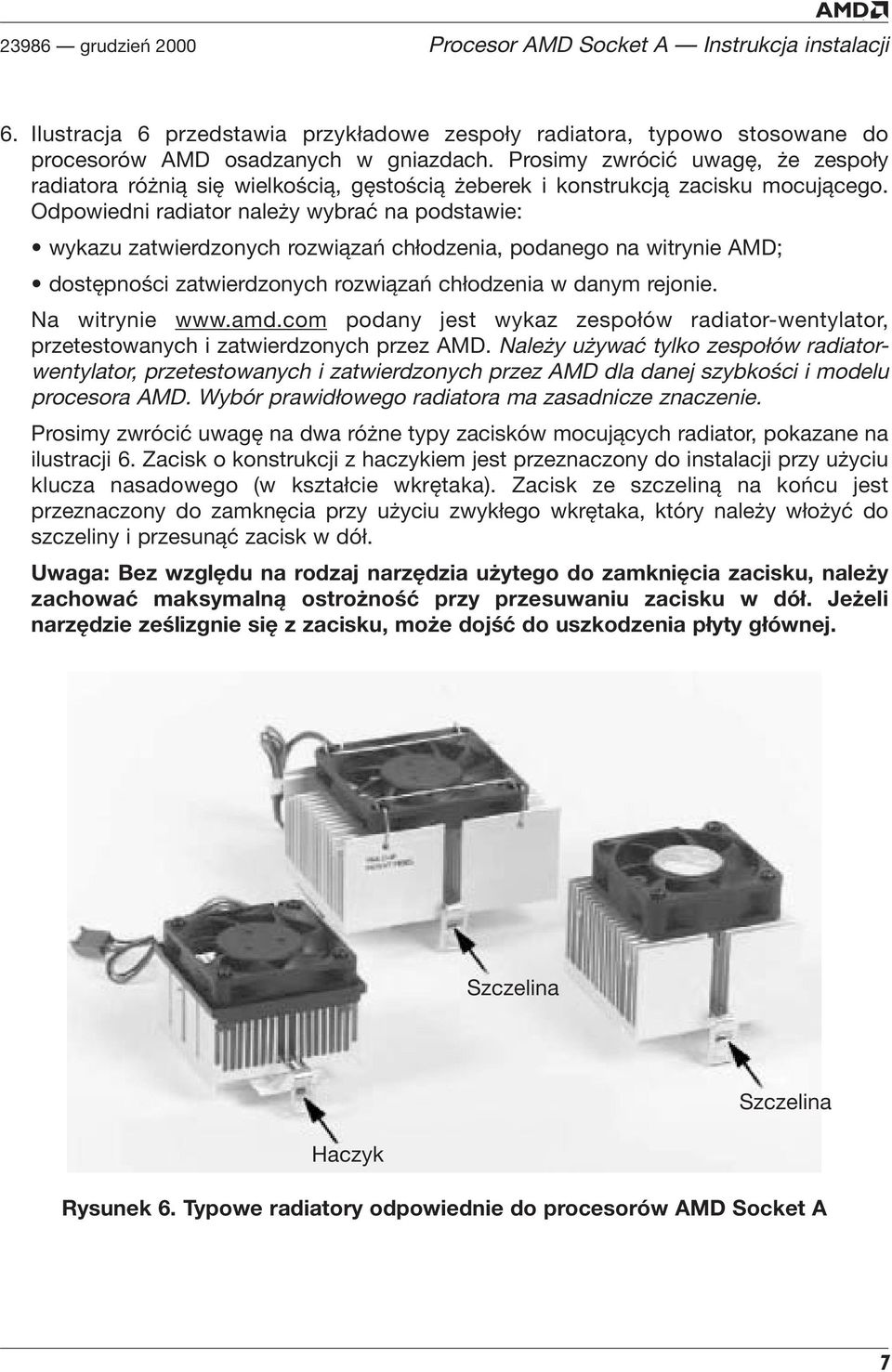

7 23986 grudzień 2000 Procesor AMD Socket A Instrukcja instalacji 6. Ilustracja 6 przedstawia przykładowe zespoły radiatora, typowo stosowane do procesorów AMD osadzanych w gniazdach. Prosimy zwrócić uwagę, że zespoły radiatora różnią się wielkością, gęstością żeberek i konstrukcją zacisku mocującego. Odpowiedni radiator należy wybrać na podstawie: wykazu zatwierdzonych rozwiązań chłodzenia, podanego na witrynie AMD; dostępności zatwierdzonych rozwiązań chłodzenia w danym rejonie. Na witrynie podany jest wykaz zespołów radiator-wentylator, przetestowanych i zatwierdzonych przez AMD. Należy używać tylko zespołów radiatorwentylator, przetestowanych i zatwierdzonych przez AMD dla danej szybkości i modelu procesora AMD. Wybór prawidłowego radiatora ma zasadnicze znaczenie. Prosimy zwrócić uwagę na dwa różne typy zacisków mocujących radiator, pokazane na ilustracji 6. Zacisk o konstrukcji z haczykiem jest przeznaczony do instalacji przy użyciu klucza nasadowego (w kształcie wkrętaka). Zacisk ze szczeliną na końcu jest przeznaczony do zamknęcia przy użyciu zwykłego wkrętaka, który należy włożyć do szczeliny i przesunąć zacisk w dół. Uwaga: Bez względu na rodzaj narzędzia użytego do zamknięcia zacisku, należy zachować maksymalną ostrożność przy przesuwaniu zacisku w dół. Jeżeli narzędzie ześlizgnie się z zacisku, może dojść do uszkodzenia płyty głównej. Szczelina Haczyk Szczelina Rysunek 6. Typowe radiatory odpowiednie do procesorów AMD Socket A 7

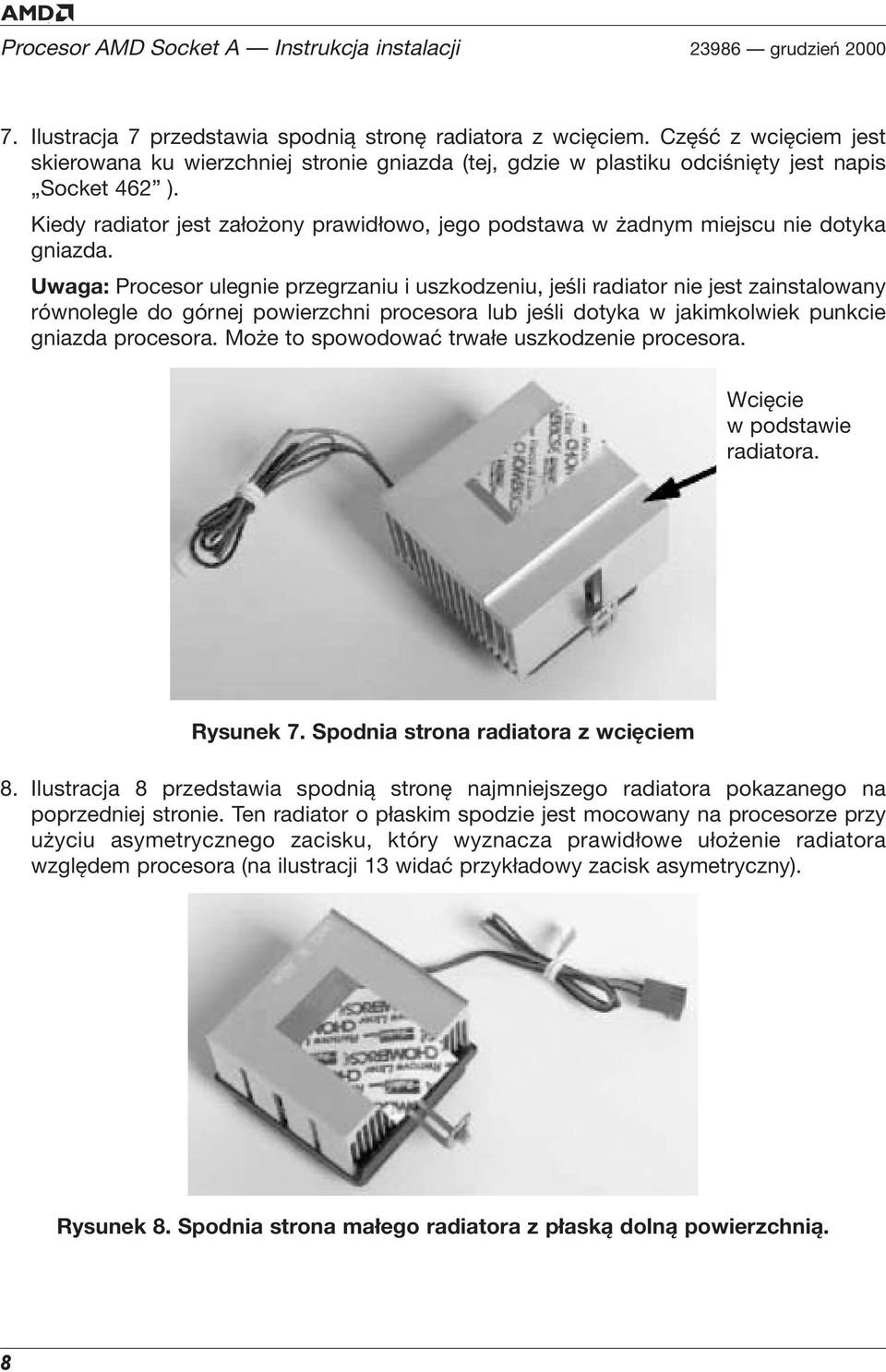

8 Procesor AMD Socket A Instrukcja instalacji grudzień Ilustracja 7 przedstawia spodnią stronę radiatora z wcięciem. Część z wcięciem jest skierowana ku wierzchniej stronie gniazda (tej, gdzie w plastiku odciśnięty jest napis Socket 462 ). Kiedy radiator jest założony prawidłowo, jego podstawa w żadnym miejscu nie dotyka gniazda. Uwaga: Procesor ulegnie przegrzaniu i uszkodzeniu, jeśli radiator nie jest zainstalowany równolegle do górnej powierzchni procesora lub jeśli dotyka w jakimkolwiek punkcie gniazda procesora. Może to spowodować trwałe uszkodzenie procesora. Wcięcie w podstawie radiatora. Rysunek 7. Spodnia strona radiatora z wcięciem 8. Ilustracja 8 przedstawia spodnią stronę najmniejszego radiatora pokazanego na poprzedniej stronie. Ten radiator o płaskim spodzie jest mocowany na procesorze przy użyciu asymetrycznego zacisku, który wyznacza prawidłowe ułożenie radiatora względem procesora (na ilustracji 13 widać przykładowy zacisk asymetryczny). Rysunek 8. Spodnia strona małego radiatora z płaską dolną powierzchnią. 8

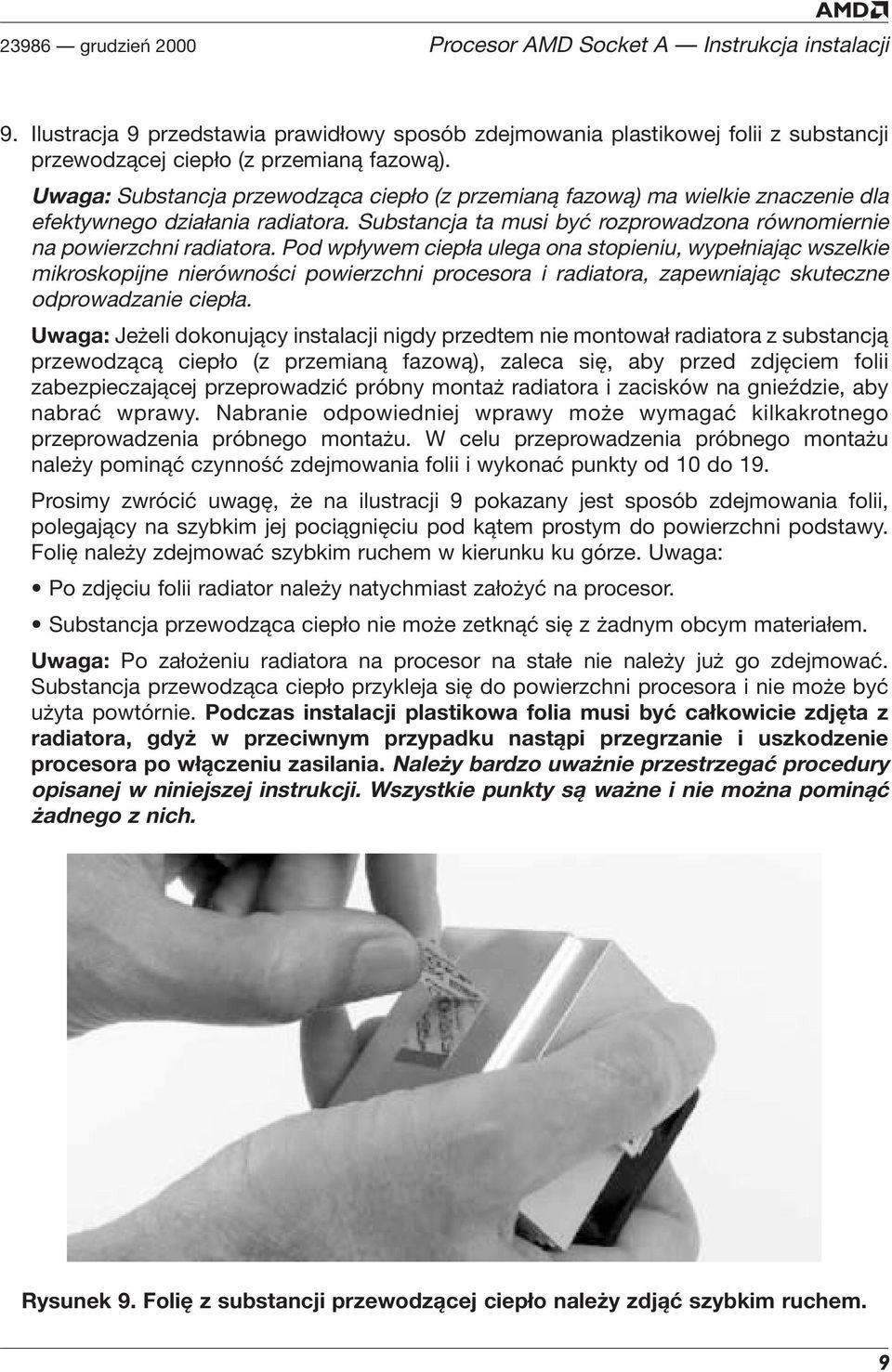

9 23986 grudzień 2000 Procesor AMD Socket A Instrukcja instalacji 9. Ilustracja 9 przedstawia prawidłowy sposób zdejmowania plastikowej folii z substancji przewodzącej ciepło (z przemianą fazową). Uwaga: Substancja przewodząca ciepło (z przemianą fazową) ma wielkie znaczenie dla efektywnego działania radiatora. Substancja ta musi być rozprowadzona równomiernie na powierzchni radiatora. Pod wpływem ciepła ulega ona stopieniu, wypełniając wszelkie mikroskopijne nierówności powierzchni procesora i radiatora, zapewniając skuteczne odprowadzanie ciepła. Uwaga: Jeżeli dokonujący instalacji nigdy przedtem nie montował radiatora z substancją przewodzącą ciepło (z przemianą fazową), zaleca się, aby przed zdjęciem folii zabezpieczającej przeprowadzić próbny montaż radiatora i zacisków na gnieździe, aby nabrać wprawy. Nabranie odpowiedniej wprawy może wymagać kilkakrotnego przeprowadzenia próbnego montażu. W celu przeprowadzenia próbnego montażu należy pominąć czynność zdejmowania folii i wykonać punkty od 10 do 19. Prosimy zwrócić uwagę, że na ilustracji 9 pokazany jest sposób zdejmowania folii, polegający na szybkim jej pociągnięciu pod kątem prostym do powierzchni podstawy. Folię należy zdejmować szybkim ruchem w kierunku ku górze. Uwaga: Po zdjęciu folii radiator należy natychmiast założyć na procesor. Substancja przewodząca ciepło nie może zetknąć się z żadnym obcym materiałem. Uwaga: Po założeniu radiatora na procesor na stałe nie należy już go zdejmować. Substancja przewodząca ciepło przykleja się do powierzchni procesora i nie może być użyta powtórnie. Podczas instalacji plastikowa folia musi być całkowicie zdjęta z radiatora, gdyż w przeciwnym przypadku nastąpi przegrzanie i uszkodzenie procesora po włączeniu zasilania. Należy bardzo uważnie przestrzegać procedury opisanej w niniejszej instrukcji. Wszystkie punkty są ważne i nie można pominąć żadnego z nich. Rysunek 9. Folię z substancji przewodzącej ciepło należy zdjąć szybkim ruchem. 9

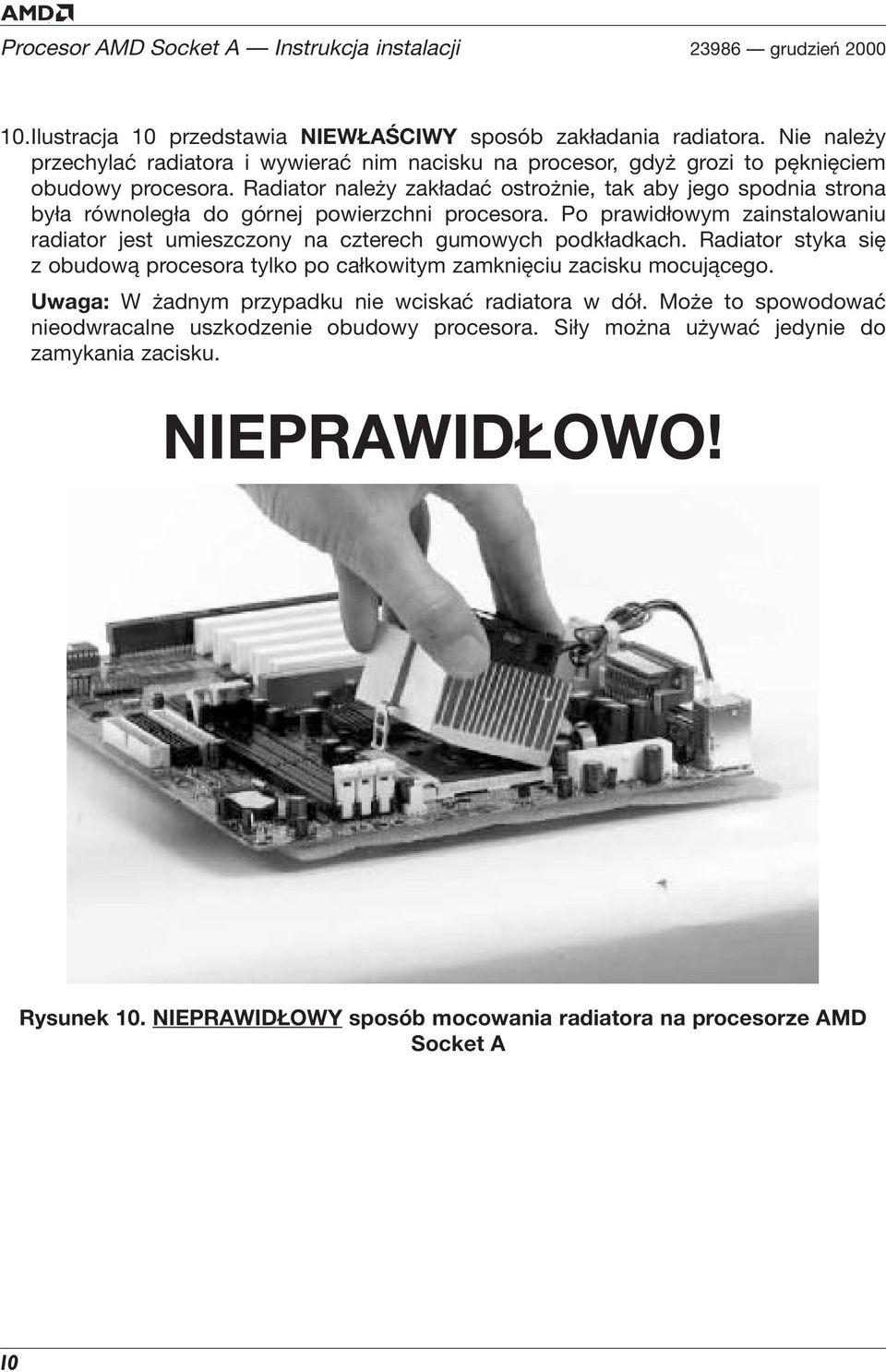

10 Procesor AMD Socket A Instrukcja instalacji grudzień Ilustracja 10 przedstawia NIEWŁAŚCIWY sposób zakładania radiatora. Nie należy przechylać radiatora i wywierać nim nacisku na procesor, gdyż grozi to pęknięciem obudowy procesora. Radiator należy zakładać ostrożnie, tak aby jego spodnia strona była równoległa do górnej powierzchni procesora. Po prawidłowym zainstalowaniu radiator jest umieszczony na czterech gumowych podkładkach. Radiator styka się z obudową procesora tylko po całkowitym zamknięciu zacisku mocującego. Uwaga: W żadnym przypadku nie wciskać radiatora w dół. Może to spowodować nieodwracalne uszkodzenie obudowy procesora. Siły można używać jedynie do zamykania zacisku. NIEPRAWIDŁOWO! Rysunek 10. NIEPRAWIDŁOWY sposób mocowania radiatora na procesorze AMD Socket A 10

11 23986 grudzień 2000 Procesor AMD Socket A Instrukcja instalacji 11.Ilustracja 11 przedstawia widok radiatora z boku od spodu radiatora widoczny jest zacisk mocujący. Przed założeniem radiatora należy upewnić się, że zacisk mocujący znajduje się w tym położeniu. Zwrócić uwagę, że zacisk jest asymetryczny. Dłuższy koniec jest zawsze mocowany do wierzchniej strony gniazda (tj. strony z napisem Socket 462 ), natomiast krótszy koniec jest mocowany do jego spodniej strony. Sposób instalowania zacisku jest zawsze taki sam, bez względu na typ radiatora. Wskazane jest zainstalowanie procesora i radiatora przed zainstalowaniem modułów pamięci. Prosimy zwrócić uwagę, że radiator jest umieszczony na gumowych podkładkach. Podkładki te są ważne do prawidłowej instalacji radiatora, gdyż zapobiegają przemieszczaniu się radiatora względem obudowy procesora, co może spowodować jej pęknięcie. PODKŁADKI SĄ BARDZO WAŻNE. NIE WOLNO ICH ZDEJMOWAĆ! Rysunek 11. Radiator i zacisk zainstalowane na procesorze AMD Socket A (widok z boku) 11

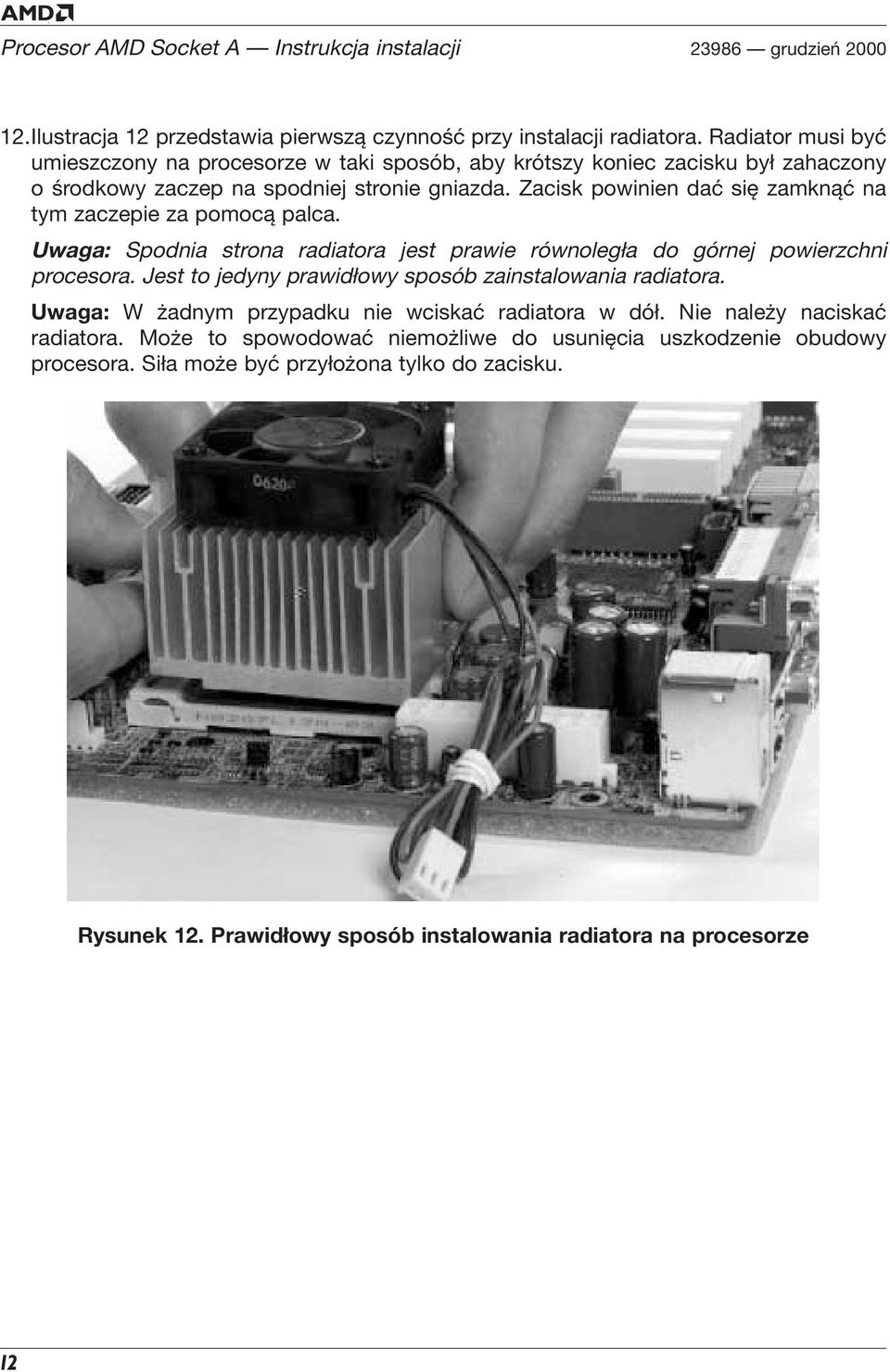

12 Procesor AMD Socket A Instrukcja instalacji grudzień Ilustracja 12 przedstawia pierwszą czynność przy instalacji radiatora. Radiator musi być umieszczony na procesorze w taki sposób, aby krótszy koniec zacisku był zahaczony o środkowy zaczep na spodniej stronie gniazda. Zacisk powinien dać się zamknąć na tym zaczepie za pomocą palca. Uwaga: Spodnia strona radiatora jest prawie równoległa do górnej powierzchni procesora. Jest to jedyny prawidłowy sposób zainstalowania radiatora. Uwaga: W żadnym przypadku nie wciskać radiatora w dół. Nie należy naciskać radiatora. Może to spowodować niemożliwe do usunięcia uszkodzenie obudowy procesora. Siła może być przyłożona tylko do zacisku. Rysunek 12. Prawidłowy sposób instalowania radiatora na procesorze 12

13 23986 grudzień 2000 Procesor AMD Socket A Instrukcja instalacji 13.Ilustracja 13 przedstawia widok radiatora z boku widać zacisk zaczepiony o środkowy zaczep na spodniej stronie gniazda. Prosimy zwrócić uwagę, że radiator jest umieszczony na gumowych podkładkach, a nie bezpośrednio na procesorze. Gdy zacisk mocujący jest całkowicie zamknięty, gumowe podkładki zostają ściśnięte i radiator zostaje dociśnięty do obudowy procesora. Uwaga: Na ilustracji 13 widać, że koniec zacisku skierowany ku wierzchniej stronie gniazda (stronie z napisem Socket 462 ) jest znacznie dłuższy niż koniec przeciwny. Zacisk jest asymetryczny, dzięki czemu punkt nacisku znajduje się bezpośrednio nad obudową procesora. Wydaje się, że na fotografii zacisk jest zbyt przesunięty na bok, ale po zamknięciu z drugiej strony punkt nacisku znajdzie się pośrodku nad obudową procesora. Strona z wcięciem skierowana ku napisowi Socket 462 Rysunek 13. Radiator częściowo zainstalowany, umieszczony na gumowych podkładkach 13

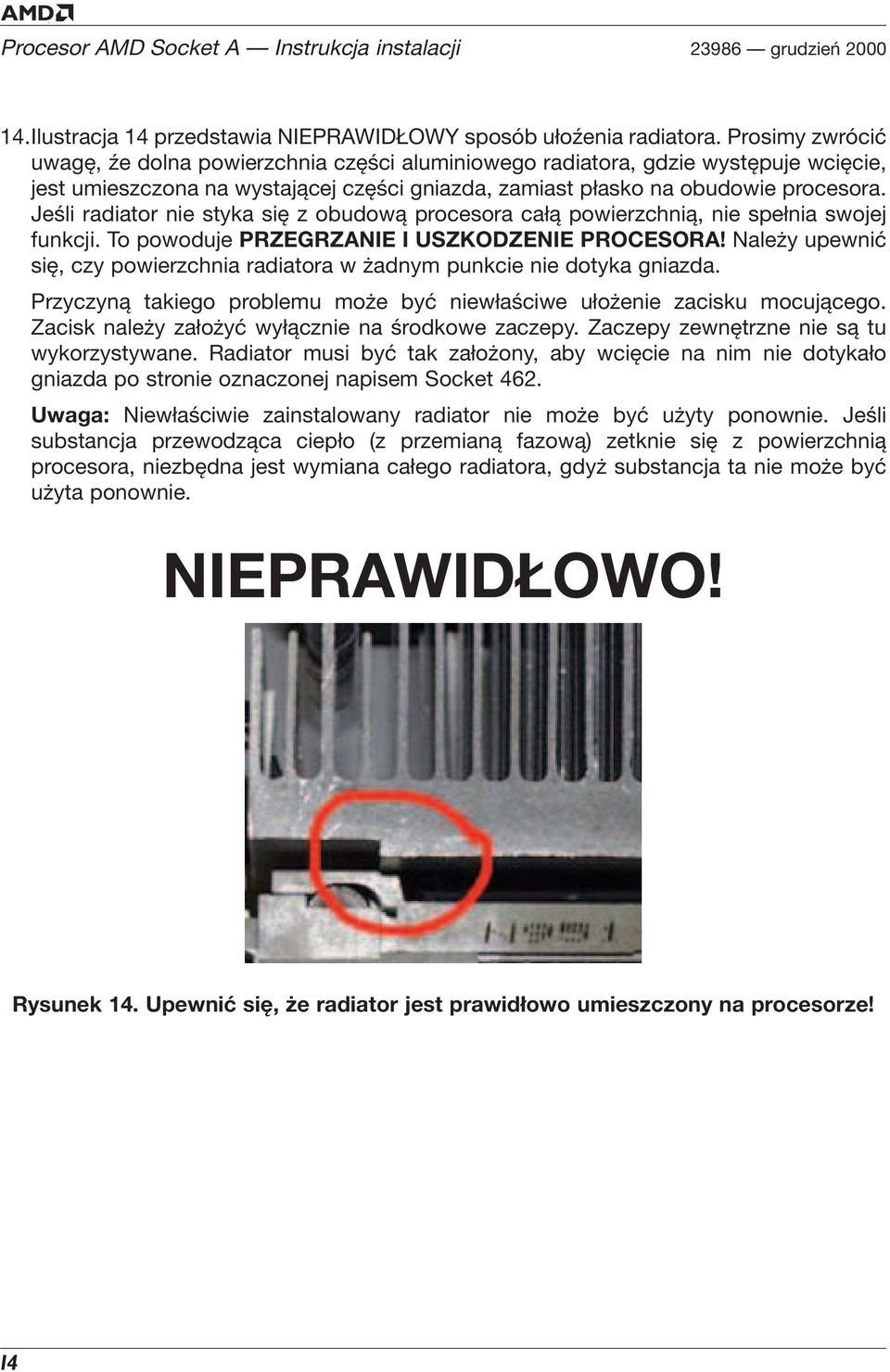

14 Procesor AMD Socket A Instrukcja instalacji grudzień Ilustracja 14 przedstawia NIEPRAWIDŁOWY sposób ułoźenia radiatora. Prosimy zwrócić uwagę, źe dolna powierzchnia części aluminiowego radiatora, gdzie występuje wcięcie, jest umieszczona na wystającej części gniazda, zamiast płasko na obudowie procesora. Jeśli radiator nie styka się z obudową procesora całą powierzchnią, nie spełnia swojej funkcji. To powoduje PRZEGRZANIE I USZKODZENIE PROCESORA! Należy upewnić się, czy powierzchnia radiatora w żadnym punkcie nie dotyka gniazda. Przyczyną takiego problemu może być niewłaściwe ułożenie zacisku mocującego. Zacisk należy założyć wyłącznie na środkowe zaczepy. Zaczepy zewnętrzne nie są tu wykorzystywane. Radiator musi być tak założony, aby wcięcie na nim nie dotykało gniazda po stronie oznaczonej napisem Socket 462. Uwaga: Niewłaściwie zainstalowany radiator nie może być użyty ponownie. Jeśli substancja przewodząca ciepło (z przemianą fazową) zetknie się z powierzchnią procesora, niezbędna jest wymiana całego radiatora, gdyż substancja ta nie może być użyta ponownie. NIEPRAWIDŁOWO! Rysunek 14. Upewnić się, że radiator jest prawidłowo umieszczony na procesorze! 14

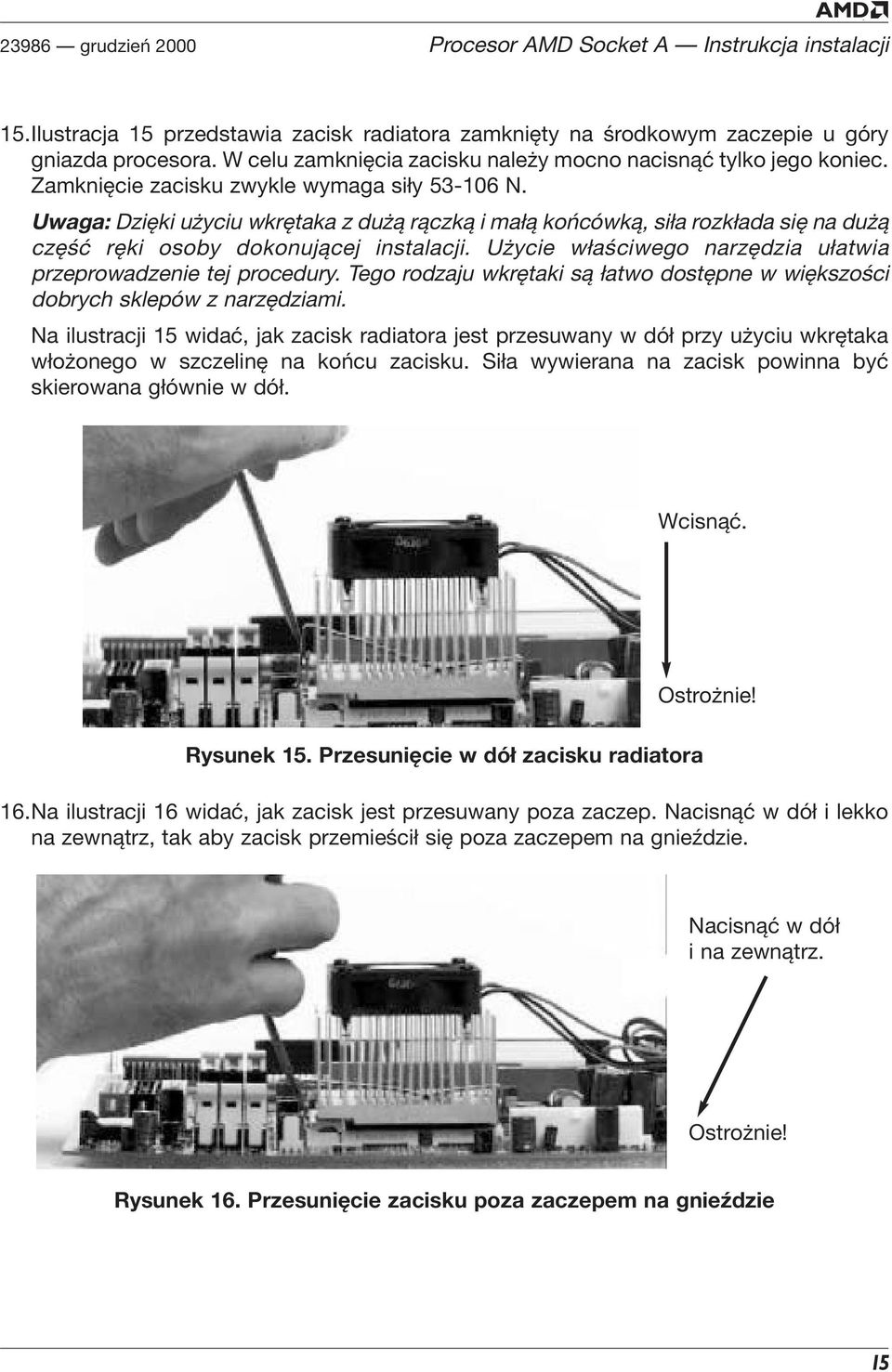

15 23986 grudzień 2000 Procesor AMD Socket A Instrukcja instalacji 15.Ilustracja 15 przedstawia zacisk radiatora zamknięty na środkowym zaczepie u góry gniazda procesora. W celu zamknięcia zacisku należy mocno nacisnąć tylko jego koniec. Zamknięcie zacisku zwykle wymaga siły N. Uwaga: Dzięki użyciu wkrętaka z dużą rączką i małą końcówką, siła rozkłada się na dużą część ręki osoby dokonującej instalacji. Użycie właściwego narzędzia ułatwia przeprowadzenie tej procedury. Tego rodzaju wkrętaki są łatwo dostępne w większości dobrych sklepów z narzędziami. Na ilustracji 15 widać, jak zacisk radiatora jest przesuwany w dół przy użyciu wkrętaka włożonego w szczelinę na końcu zacisku. Siła wywierana na zacisk powinna być skierowana głównie w dół. Wcisnąć. Rysunek 15. Przesunięcie w dół zacisku radiatora Ostrożnie! 16.Na ilustracji 16 widać, jak zacisk jest przesuwany poza zaczep. Nacisnąć w dół i lekko na zewnątrz, tak aby zacisk przemieścił się poza zaczepem na gnieździe. Nacisnąć w dół i na zewnątrz. Ostrożnie! Rysunek 16. Przesunięcie zacisku poza zaczepem na gnieździe 15

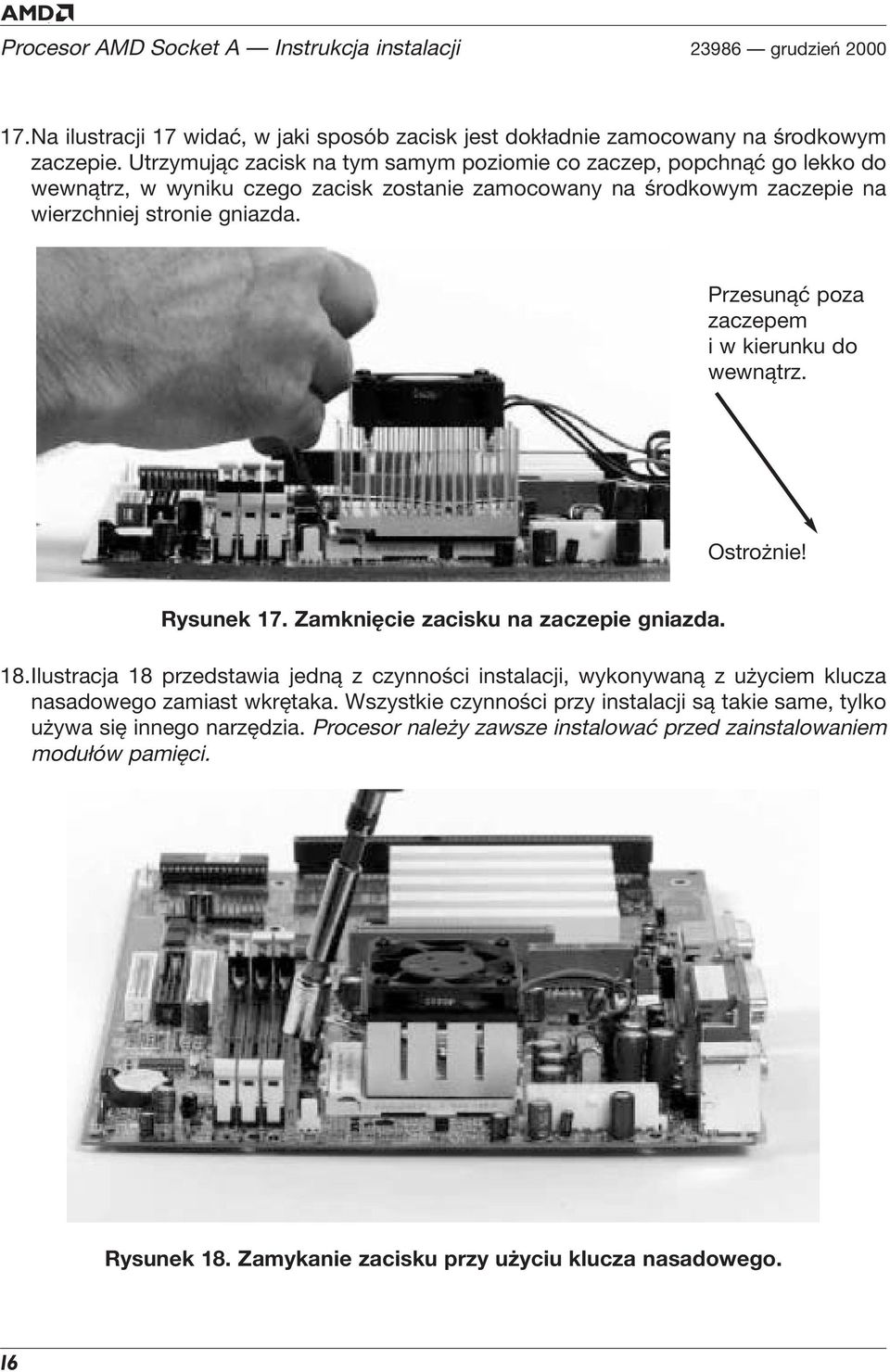

16 Procesor AMD Socket A Instrukcja instalacji grudzień Na ilustracji 17 widać, w jaki sposób zacisk jest dokładnie zamocowany na środkowym zaczepie. Utrzymując zacisk na tym samym poziomie co zaczep, popchnąć go lekko do wewnątrz, w wyniku czego zacisk zostanie zamocowany na środkowym zaczepie na wierzchniej stronie gniazda. Przesunąć poza zaczepem i w kierunku do wewnątrz. Ostrożnie! Rysunek 17. Zamknięcie zacisku na zaczepie gniazda. 18.Ilustracja 18 przedstawia jedną z czynności instalacji, wykonywaną z użyciem klucza nasadowego zamiast wkrętaka. Wszystkie czynności przy instalacji są takie same, tylko używa się innego narzędzia. Procesor należy zawsze instalować przed zainstalowaniem modułów pamięci. Rysunek 18. Zamykanie zacisku przy użyciu klucza nasadowego. 16

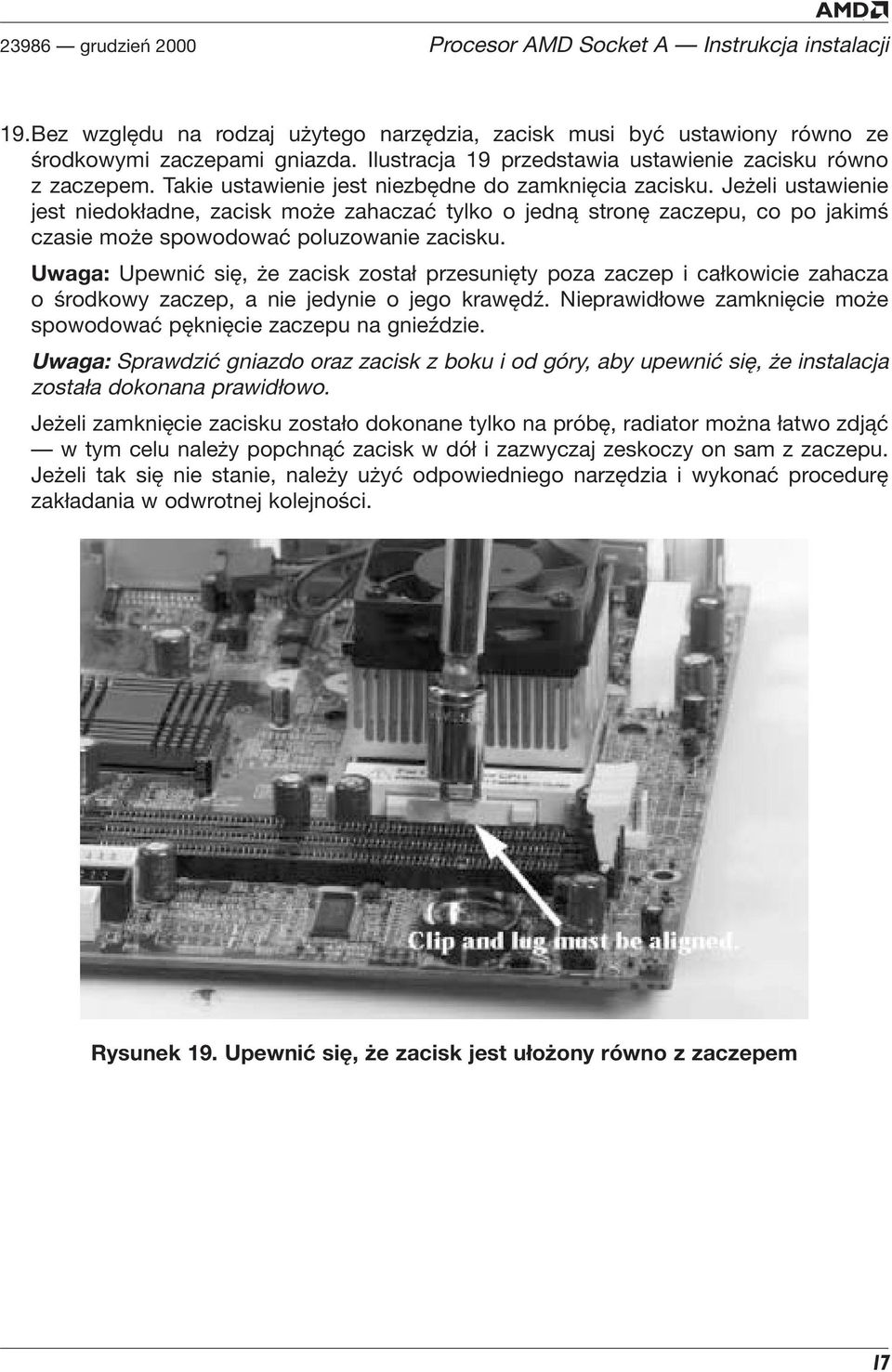

17 23986 grudzień 2000 Procesor AMD Socket A Instrukcja instalacji 19.Bez względu na rodzaj użytego narzędzia, zacisk musi być ustawiony równo ze środkowymi zaczepami gniazda. Ilustracja 19 przedstawia ustawienie zacisku równo z zaczepem. Takie ustawienie jest niezbędne do zamknięcia zacisku. Jeżeli ustawienie jest niedokładne, zacisk może zahaczać tylko o jedną stronę zaczepu, co po jakimś czasie może spowodować poluzowanie zacisku. Uwaga: Upewnić się, że zacisk został przesunięty poza zaczep i całkowicie zahacza o środkowy zaczep, a nie jedynie o jego krawędź. Nieprawidłowe zamknięcie może spowodować pęknięcie zaczepu na gnieździe. Uwaga: Sprawdzić gniazdo oraz zacisk z boku i od góry, aby upewnić się, że instalacja została dokonana prawidłowo. Jeżeli zamknięcie zacisku zostało dokonane tylko na próbę, radiator można łatwo zdjąć w tym celu należy popchnąć zacisk w dół i zazwyczaj zeskoczy on sam z zaczepu. Jeżeli tak się nie stanie, należy użyć odpowiedniego narzędzia i wykonać procedurę zakładania w odwrotnej kolejności. Rysunek 19. Upewnić się, że zacisk jest ułożony równo z zaczepem 17

18 Procesor AMD Socket A Instrukcja instalacji grudzień Kolejną czynnością po zainstalowaniu radiatora jest podłączenie wentylatora. Ilustracja 20 przedstawia przewód od wentylatora radiatora podłączony do gniazda na płycie głównej, oznaczonego CPU FAN. Kształt gniazda umożliwia podłączenie przewodu tylko w jeden, prawidłowy sposób. Jeżeli na płycie głównej nie widać gniazda oznaczonego CPU FAN, należy sprawdzić w instrukcji do płyty głównej, gdzie ma być podłączony wentylator. Prosimy zwrócić uwagę na ilustracji 20, że zbyt długie przewody zostały schludnie złożone, aby nie zakłócać przepływu powietrza przez wentylator. Jeżeli przepływ powietrza jest zablokowany, wentylator nie będzie działać prawidłowo. Uwaga: Nie wolno dopuścić, aby przewód zasilania zetknął się z łopatkami wentylatora ani aby przewód zablokował przepływ powietrza przez wentylator. Aby zapewnić właściwy przepływ powietrza, należy zachować odstęp co najmniej 25 mm od wentylatora. 18 Rysunek 20. Podłączenie przewodu zasilania wentylatora do gniazda na płycie głównej Jeżeli przewody są zbyt krótkie lub naciągnięte, zazwyczaj można zamontować wentylator inaczej, tak aby przewody były luźniejsze. Jeżeli mocowanie radiatora na procesorze odbywało się tylko na próbę, należy teraz go zdjąć i wykonać czynności opisane poniżej. Natomiast jeżeli folia ochronna została zdjęta z radiatora i radiator został zainstalowany na procesorze, należy uważnie wykonać poniższe czynności, pozostawiając procesor zamontowany na płycie głównej. a. Oznaczyć górną stronę obudowy wentylatora, aby uniknąć zamontowania go odwrotnie. b. Odkręcić i wyjąć wkręty mocujące wentylator. c. Wypróbować, jakie położenie wentylatora będzie najbardziej odpowiednie. d. Sprawdzić, czy zamontowanie wentylatora w nowym położeniu prowadzi do rozwiązania problemu. e. Zamocować wkręty i sprawdzić, czy łopatki wentylatora obracają się swobodnie jedynie pod naciskiem palca. f. Po sprawdzeniu, czy wszystko zostało zmontowane prawidłowo, ponownie zainstalować radiator i kontynuować procedurę.

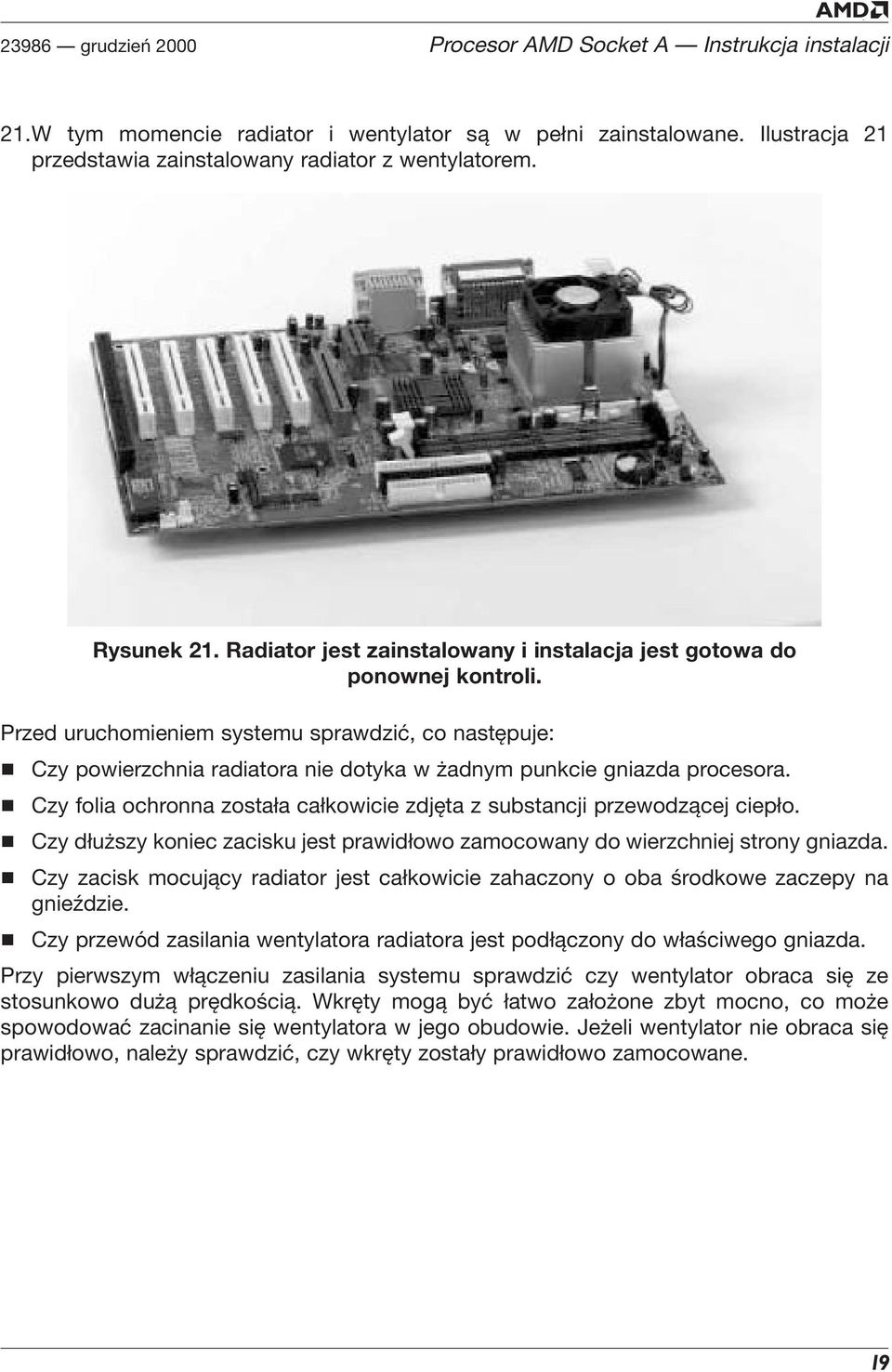

19 23986 grudzień 2000 Procesor AMD Socket A Instrukcja instalacji 21.W tym momencie radiator i wentylator są w pełni zainstalowane. Ilustracja 21 przedstawia zainstalowany radiator z wentylatorem. Rysunek 21. Radiator jest zainstalowany i instalacja jest gotowa do ponownej kontroli. Przed uruchomieniem systemu sprawdzić, co następuje: Czy powierzchnia radiatora nie dotyka w żadnym punkcie gniazda procesora. Czy folia ochronna została całkowicie zdjęta z substancji przewodzącej ciepło. Czy dłuższy koniec zacisku jest prawidłowo zamocowany do wierzchniej strony gniazda. Czy zacisk mocujący radiator jest całkowicie zahaczony o oba środkowe zaczepy na gnieździe. Czy przewód zasilania wentylatora radiatora jest podłączony do właściwego gniazda. Przy pierwszym włączeniu zasilania systemu sprawdzić czy wentylator obraca się ze stosunkowo dużą prędkością. Wkręty mogą być łatwo założone zbyt mocno, co może spowodować zacinanie się wentylatora w jego obudowie. Jeżeli wentylator nie obraca się prawidłowo, należy sprawdzić, czy wkręty zostały prawidłowo zamocowane. 19

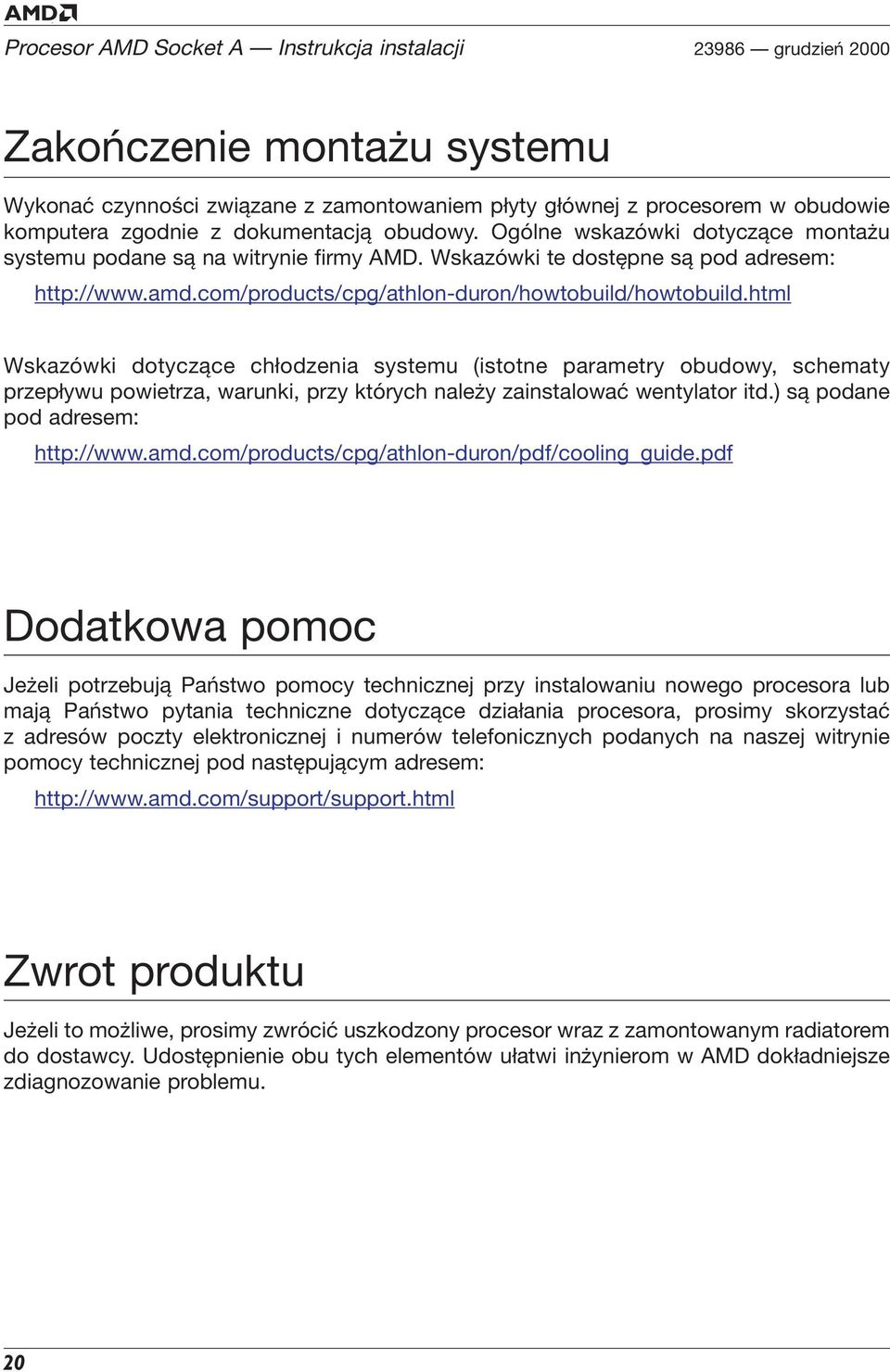

20 Procesor AMD Socket A Instrukcja instalacji grudzień 2000 Zakończenie montażu systemu Wykonać czynności związane z zamontowaniem płyty głównej z procesorem w obudowie komputera zgodnie z dokumentacją obudowy. Ogólne wskazówki dotyczące montażu systemu podane są na witrynie firmy AMD. Wskazówki te dostępne są pod adresem: Wskazówki dotyczące chłodzenia systemu (istotne parametry obudowy, schematy przepływu powietrza, warunki, przy których należy zainstalować wentylator itd.) są podane pod adresem: Dodatkowa pomoc Jeżeli potrzebują Państwo pomocy technicznej przy instalowaniu nowego procesora lub mają Państwo pytania techniczne dotyczące działania procesora, prosimy skorzystać z adresów poczty elektronicznej i numerów telefonicznych podanych na naszej witrynie pomocy technicznej pod następującym adresem: Zwrot produktu Jeżeli to możliwe, prosimy zwrócić uszkodzony procesor wraz z zamontowanym radiatorem do dostawcy. Udostępnienie obu tych elementów ułatwi inżynierom w AMD dokładniejsze zdiagnozowanie problemu. 20
