Rodzina systemów switchy InfiniBand. Najwyższy poziom skalowalności, Uproszczone zarządzanie siecią, Maksymalna wydajność systemu

Transkrypt

1 Rodzina systemów switchy InfiniBand Najwyższy poziom skalowalności, Uproszczone zarządzanie siecią, Maksymalna wydajność systemu

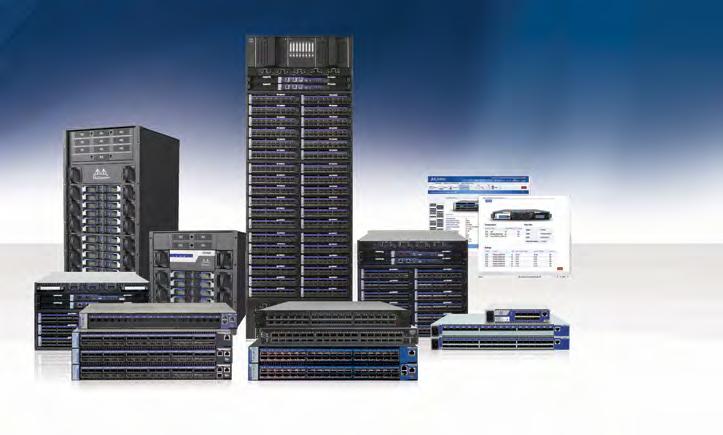

2 Mellanox Systemy Switchy InfiniBand najbardziej wydajne rozwiązanie połączenia Web 2.0, Big Data, przetwarzania w chmurze i EDC (Enterprise Data Center) oraz HPC (High-Performance Computing). WARTOŚCIOWE PROPOZYCJE Switche Mellanox są dostępne z konfiguracjami od 8 do 648 portów o prędkości do 100 Gb/s na port z możliwością budowania klastrów, które można skalować się do dziesięciu tysięcy węzłów. Mellanox Unified Fabric Manager (UFM ) zapewnia optymalną wydajność klastrów i centrów danych o wysokiej dostępności i niezawodności. Switche Mellanox obsługują protokół VPI (Virtual Protocol Interconnect ), co umożliwia im płynne działanie w sieciach InfiniBand i Ethernet. Obsługa routera InfiniBand zapewniająca najwyższą skalowalność i izolację szkieletu. Switche Mellanox zapewniają wysoką przepustowość przy niskiej latencji, pozwalając uzyskać najwyższą wydajność serwerów i aplikacji. Rozwiązanie o najlepszym stosunku cena/wydajność i prędkość Gb/s wolnego od błędów łącza.

3 Rodzina switchy InfiniBand firmy Mellanox zapewnia najwyższą wydajność i gęstość portów wraz z kompletnym rozwiązaniem zarządzania obudową i szkieletem, umożliwiając działanie klastrów obliczeniowych i konwergentnych centrów danych w dowolnej skali przy jednoczesnym zmniejszeniu kosztów operacyjnych i złożoności infrastruktury. Rodzina switchy Mellanox obejmuje bogatą ofertę switchy Edge i Director, które mają od 8 do 648 portów i obsługują Gb/s na port z możliwie najniższej latencją. Switche te pozwalają menedżerom IT zbudować najbardziej ekonomiczne i skalowalne szkielety switchy, począwszy od małych klastrów po dziesiątki tysięcy węzłów. Virtual Protocol Interconnect (VPI) Elastyczność VPI umożliwia dowolnej standardowej sieci, klastrom, pamięci masowej i protokołowi zarządzania bezproblemowe działanie w każdej konwergentnej sieci w oparciu o skonsolidowany stos oprogramowania. VPI upraszcza projekt systemu we/wy i ułatwia menedżerom IT wdrażanie infrastruktury, która potrafi sprostać wyzwaniom dynamicznego centrum danych. Dlaczego SDN (Software Defined Networking)? Sieci centrów danych stały się zbyt skomplikowane. Menedżerowie IT nie mogą zoptymalizować sieci pod kątem swoich aplikacji, co prowadzi do wysokich nakładów inwestycyjnych/wydatków na utrzymanie, niskiego zwrotu z inwestycji i problemów z IT. Switche Mellanox InfiniBand SDN zapewniają rozdział między płaszczyznami sterowania i danych. InfiniBand umożliwia scentralizowane zarządzanie siecią i jej widok, możliwości programowania z poziomu zewnętrznych aplikacji oraz zapewnia oszczędną, prostą i płaską infrastrukturę połączeń. KORZYŚCI Najlepsza w branży efektywność energetyczna, gęstość i oszczędność Wyjątkowo niska latencja Granularne QoS dla klastrów, sieci LAN i ruchu SAN Szybka i łatwa konfiguracja oraz zarządzanie Maksymalizuje wydajność poprzez usunięcie zatorów w szkielecie Zarządzanie szkieletem w klastrach i konwergentnych aplikacjach we/wy

4 Switche brzegowe Systemy nieblokujących switchy InfiniBand od 40 do 100 Gb/s zawierających od 8 do 36 portów Rodzina switchy Mellanox to najskuteczniejsze rozwiązania szkieletu w obudowie 1U zapewniające do 7,2 Tb/s nieblokującej przepustowości z najniższą latencją między portami. Switche brzegowe są idealne do obsługi łączności liści w górnej części stelaża lub do budowania małych i średnich klastrów. Switche brzegowe, oferowane jako zarządzane lub zewnętrznie zarządzane, służą do budowy najbardziej efektywnych szkieletów w oparciu o zaawansowane technologie przełączania InfiniBand, takie jak routing adaptacyjny, kontrola zatorów i QoS. Switche kierujące Systemy switchy InfiniBand o pełnej, dwukierunkowej przepustowości od 40 do 100 Gb/s zawierających od 108 do 648 portów Switche kierujące Mellanox stanowią rozwiązanie o najwyższej gęstości przełączania, umożliwiając skalowanie przepustowości od 8,64 Tb/s do 130 Tb/s w jednej obudowie przy niskiej latencji i najwyższej prędkościach na port równej 100 Gb/s. Ich przemyślana konstrukcja zapewnia niespotykaną dotąd wydajność i ułatwia budowanie klastrów, które można rozbudowywać do tysięcy węzłów. Switche kierujące InfiniBand zapewniają wysokiej klasy dostępność wymaganą dla środowisk aplikacji o newralgicznym znaczeniu. Kasety liści i kręgosłupa oraz moduły zarządzania, a także zasilacze i panele wentylacyjne można wymieniać podczas pracy, aby wyeliminować przestoje. Trwała wydajność sieci Rodzina switchy Mellanox zapewnia wydajne możliwości obliczeniowe klastrom o różnej wielkości od małych do bardzo dużych, oferując jednocześnie niemal liniową skalowalność wydajności. Zaawansowane funkcje, takie jak routing statyczny, routing adaptacyjny i zarządzanie zatorami, umożliwiają dynamiczne wykrywanie i unikanie zatorów oraz zmiany trasy wokół przytkanych punktów w szkielecie switchy. Funkcje te zapewniają maksymalną wydajność szkieletu we wszystkich warunkach ruchu. Zmniejszenie złożoności Switche Mellanox zmniejszają złożoność, zapewniając bezproblemową łączność między sieciami InifiniBand, Ethernet i Fibre Channel. Do obsługi szkieletu centrum danych nie są już potrzebne oddzielne technologie sieciowe z wieloma kartami sieciowymi. Granulowane QoS i gwarantowany przydział przepustowości można stosować oddzielnie dla każdego rodzaju ruchu. Gwarantuje to, że każdy rodzaj ruchu ma zasoby niezbędne do utrzymania najwyższej wydajności aplikacji. Zmniejszenie kosztów środowiskowych Zwiększona wydajność aplikacji wraz z potrzebą mniejszej liczby kart sieciowych pozwala wykonać tę samą pracę za pomocą mniejszej liczby bardziej ekonomicznych serwerów. Ulepszony mechanizm chłodzenia oraz zmniejszony pobór mocy i emisja ciepła pozwalają centrom danych zmniejszyć koszty związane z przestrzenią fizyczną.

5 Rozszerzone możliwości zarządzania Zarządzane switche Mellanox są dostępne z wbudowanym menedżerem podsieci, który umożliwia proste utworzenie gotowego szkieletu z maksymalnie 2 tysiącami węzłów. Zarządzanie obudowami Mellanox FabricIT (rodzina IS5000) or MLNX-OS (rodziny SX6000 i SB7000) udostępnia narzędzia administracyjne do zarządzania oprogramowaniem układowym, zasilaczami, wentylatorami, portami i innymi interfejsami. Wszystkie switche Mellanox można również połączyć z oprogramowaniem do zarządzania skalowalnymi środowiskami InfiniBand za pomocą UFM (Unified Fabric Manager) firmy Mellanox. UFM umożliwia operatorom centrów danych efektywne udostępnianie, monitorowanie i obsługiwanie nowoczesnych szkieletów centrów danych. UFM zwiększa wydajność aplikacji i zapewnia, że szkielet jest gotowy do pracy w każdej chwili. MLNX-OS zapewnia wbudowane, z aktywowanymi licencjami, narzędzie diagnostyczne Fabric Inspector, które sprawdza łączność węzeł-węzeł węzeł-switch i zapewnia dobrą kondycję szkieletu. Zarządzanie obudową UFM Software

6 Switche brzegowe IS5022 IS5023 IS5024 IS5025 SX6025 SB7790 Porty Wysokość 1U 1U 1U 1U 1U 1U Zdolność przełączania 640Gb/s 1.44Tb/s 2.88Tb/s 2.88Tb/s 4.032Tb/s 7.2Tb/s Szybkość łącza 40Gb/s 40Gb/s 40Gb/s 40Gb/s 56Gb/s 100Gb/s Typ interfejsu QSFP QSFP QSFP QSFP QSFP+ QSFP28 Zarządzanie Nie Nie Nie Nie Nie Nie Redundancja PSU Nie Nie Nie Tak Tak Tak Redundancja wentylatorów Nie Nie Nie Tak Tak Tak Zintegrowana brama SX6005 SX6012 SX6015 SX6018 IS5030 IS5035 SX6036 SB7700 Porty Wysokość 1U 1U 1U 1U 1U 1U 1U 1U Zdolność przełączania 1.3 Tb/s 1.3 Tb/s Tb/s 2.016Tb/s 2.88Tb/s 2.88Tb/s 4.032Tb/s 7.2Tb/s Szybkość łącza 56 Gb/s 56 Gb/s 56 Gb/s 56Gb/s 40Gb/s 40Gb/s 56Gb/s 100Gb/s Typ interfejsu QSFP+ OSFP+ QSFP+ QSFP+ QSFP QSFP QSFP+ QSFP28 Zarządzanie Nie Tak Nie Tak Tak Tak Tak Tak 648 Nie 648 węzłów 108 węzłów 648 węzłów 648 węzłów 2048 węzłów Porty do zarządzania Redundancja PSU Nie Opcjonalnie Tak Tak Tak Tak Tak Tak Redundancja wentylatorów Nie Nie Tak Tak Tak Tak Tak Tak Zintegrowana brama Opcjonalnie Opcjonalnie Opcjonalnie

7 Switche kierujące SX6506 SX6512 CS7520 SX6518 SX6536 CS7500 Porty Wysokość 6U 9U 12U 16U 29U 28U Zdolność przełączania 12.12Tb/s 24.24Tb/s 43.2Tb/s 36.36Tb/s 72.52Tb/s 130Tb/s Szybkość łącza 56Gb/s 56Gb/s 100Gb/s 56Gb/s 56Gb/s 100Gb/s Typ interfejsu QSFP+ QSFP+ QSFP28 QSFP+ QSFP+ QSFP28 Zarządzanie 648 węzłów 648 węzłów 2048 węzłów 648 węzłów 648 węzłów 2048 węzłów Zarządzanie HA Tak Tak Tak Tak Tak Tak Kable konsoli Tak Tak Tak Tak Tak Tak Moduły kręgosłupa Moduły liści (maks.) Redundancja PSU TAK (N+N) TAK (N+N) TAK (N+N) TAK (N+N) TAK (N+N) TAK (N+N) Redundancja wentylatorów Tak Tak Tak Tak Tak Tak

8 PODSUMOWANIE FUNKCJI ZGODNOŚĆ Z WYMAGANIAMI SPRZĘT Gb/s na port Pełna dwukierunkowa przepustowość wszystkich portów Zgodny z IBTA 1.21 i 1.3 Złącza QSFP obsługują kable pasywne i aktywne Redundantne automatyczne zasilacze 110/220 V AC Wskaźniki LED stanu każdego portu i aktywności łącza Wskaźniki LED stanu systemu, wentylatorów i PS Wymienne podczas pracy tace wentylatorów ZARZĄDZANIE System operacyjny Mellanox (MLNX-OS/ FabricIT) Zarządzanie obudową switcha Wbudowany menedżer podsieci (648 węzłów) Powiadomienia o błędach, zdarzeniach i stanach Quality of Service w oparciu o rodzaj ruchu i poziom usług Połączony z UFM (Mellanox Unified Fabric Manager) Kompleksowe zarządzanie szkieletem Bezpieczne, zdalne konfigurowanie i zarządzanie Menedżer wydajności/udostępniania Fabric Inspector Narzędzia diagnostyki klastra do weryfikacji pojedynczego węzła, układu peer-to-peer i sieci BEZPIECZEŃSTWO USA/Kanada: ctuvus UE: IEC60950 Międzynarodowe: Schemat CB Rosja: GOST-R Argentyna: S-mark EMC (EMISJE) USA: FCC, Klasa A Kanada: ICES, Klasa A UE: EN55022, Klasa A UE: EN55024, Klasa A UE: EN , Klasa A UE: EN , Klasa A Japonia: VCCI, Klasa A Australia: C-TICK WŁAŚCIWOŚCI ŚRODOWISKOWE UE: IEC : losowe drgania UE: IEC : wstrząsy, Typ I / II UE: IEC : test upadku WARUNKI PRACY Podczas pracy od 0 C do 45 C W spoczynku od -40 C do 70 C Wilgotność: podczas pracy od 5% do 95% Wysokość: podczas pracy od -60 do 2000 m HAŁAS ISO 7779 ETS INNE Zgodny z RoHS-6 1 rok gwarancji AVNET Sp. z o.o. Business Development Manager Adam Bandura tel.: +48/ tel. kom.: adam.bandura@avnet.com Copyright Mellanox Technologies. Wszystkie prawa zastrzeżone. Mellanox, BridgeX, ConnectX, CORE-Direct, InfiniBridge, InfiniHost, InfiniScale, IPtronics, Kotura, MLNX-OS, PhyX, SwitchX, UltraVOA, Virtual Protocol Interconnect i Voltaire są zastrzeżonymi znakami towarowymi firmy Mellanox Technologies, Ltd. Connect-IB, CoolBox, FabricIT, Mellanox Federal Systems, Mellanox Software Defined Storage, MetroX, MetroDX, Mellanox Open Ethernet, Mellanox Virtual Modular Switch, Open Ethernet, ScalableHPC, Unbreakable-Link, UFM i Unified Fabric Manager są znakami towarowymi firmy Mellanox Technologies, Ltd. Wszystkie inne znaki towarowe są własnością ich właścicieli. 3531BR Rev 4.6
