1 Szybki tutorial o zabezpieczeniach w NFC Knox Meetup 02 Michał Leszczyński CERT Polska

2 Szybki tutorial o zabezpieczeniach w NFC Knox Meetup 02 Michał Leszczyński CERT Polska

3 Szybki tutorial o pewnych rzeczach związanych z NFC Knox Meetup 02 Michał Leszczyński CERT Polska

4 Michał Leszczyński Specjalista IT Security w CERT Polska monk@cert.pl

5 Wprowadzenie

6 Czym jest RFID, a czym NFC? RFID - generyczna radiowa identyfikacja obiektu NFC - konkretna technologia komunikacji na paśmie MHz

7 Rodzaje kart RFID Unique khz Karty MHz kompatybilne z ISO : Sony FeliCa MIFARE Classic MIFARE DESFire MIFARE Ultralight

8 Rodzaje zabezpieczeń brak uwierzytelnianie schematem challenge-response podpisy CMAC uprawnienia dostępowe

9 Challenge-response ze wspólnym sekretem 1. A->B: Wysyła losowy ciąg bajtów 2. B->A: Podpisuje ten ciąg bajtów kluczem i odsyła podpis 3. A: Sprawdza poprawność podpisu

10 Cipher-based Message Authentication Code algorytm konstrukcji podpisu cyfrowego na bazie szyfru blokowego

11 Uprawnienia dostępowe bity dostępu - limitowany odczyt/zapis danego sektora lub pliku różne poziomy dostępu dla różnych kluczy

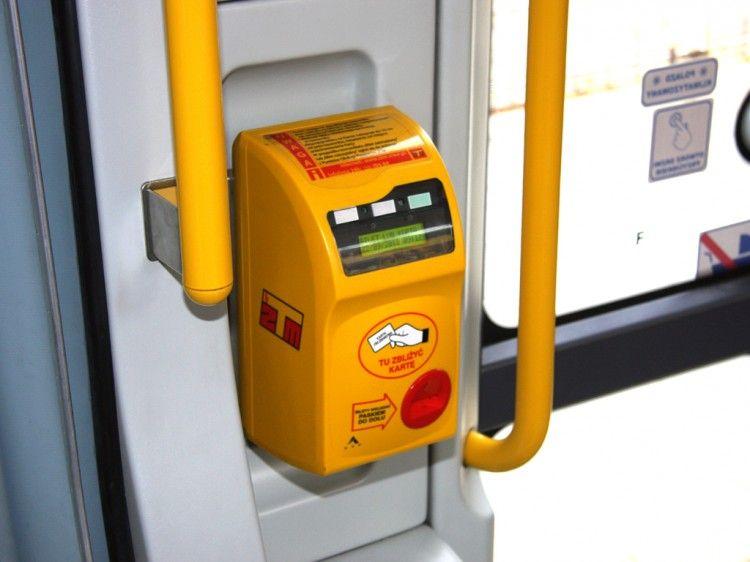

12 No dobrze, ale...

15 No dobrze, ale... Mifare Classic natomiast Źródło:

16 Mifare Classic jeden z najbardziej popularnych rodzajów kart w Polsce używa autorskiego algorytmu CRYPTO1, zoptymalizowanego pod kątem implementacji w sprzęcie bezpieczeństwo kryptograficzne CRYPTO1 jest bliskie zeru całe szczęście są lepsze standardy kart...

17 Mifare DESFire

18 Mifare DESFire - struktura operuje w koncepcie aplikacji - każda aplikacja może mieć swoje klucze dostępowe (o różnych poziomach dostępu) oraz pliki posługując się kluczem głównym można tworzyć aplikacje szyfrowanie DES/3DES/AES, podpisy CMAC obsługa APDU - telefon z Androidem jest w stanie te karty przeczytać/skonfigurować

19 Mifare DESFire - typowy scenariusz wybranie aplikacji po numerze np. select C0FFEE wzajemne uwierzytelnienie z aplikacją za pomocą challenge-response (podrobiona karta nie będzie w stanie uwierzytelnić się czytnikowi) odczytanie określonego pliku i sprawdzenie poprawności podpisu (zależnie od ustawień treść pliku jest jawna/jawna z podpisem lub szyfrowana z podpisem, z założenia podrobiona karta nie będzie w stanie poprawnie zaszyfrować, ani podpisać)

20 Stos protokołów NFC ISO norma opisująca inicjalizację i antykolizję kart tzn. od początku do momentu wybrania karty ISO norma opisująca protokół transmisyjny tzn. wszystko po wybraniu karty aż do przejścia w docelowy protokół standard Mifare DESFire - wewnętrzny własnościowy protokół ISO norma opisująca ramki Application Protocol Data Unit

21 Mifare DESFire - komunikacja (ISO ) Welcome R: 26 C: [CRC] Select R: C: CE 7E 09 C3 7A [CRC] R: CE 7E 09 C3 7A C: 20 [CRC]

22 Mifare DESFire - komunikacja (ISO ) Request Answer To Select R: E0 50 ^^ bajt parametru, koduje FSDI oraz CID C: [CRC] ^^ ^^ ^^ informacje o wspieranych opcjach transmisji

23 Mifare DESFire - komunikacja (protokół DESFire) Select application R: 02 5A EE FF C0 [CRC] C: [CRC] Authentication R: 03 1A 00 [CRC] C: 03 AF 5D 99 4C E0 85 F [CRC] * RndB_enc: 5D 99 4C E0 85 F * RndB: 4F D1 B A8 B8 E1 * RndB_rot: D1 B A8 B8 E1 4F * RndA: 84 9B 36 C5 F8 BF 4A 09 * RndAB: 84 9B 36 C5 F8 BF 4A 09 D1 B A8 B8 E1 4F * RndAB_enc: 21 D0 AD 5F 2F D A7 46 CC F 1B 1C

24 Mifare DESFire - komunikacja (protokół DESFire) R: 02 AF 21 D0 AD 5F 2F D A7 46 CC F 1B 1C [CRC] C: C 6D ED C 41 [CRC] * RndA_enc: 91 3C 6D ED C 41 * RndA_dec: 9B 36 C5 F8 BF 4A * RndA: 84 9B 36 C5 F8 BF 4A 09 R: sprawdzenie czy RndA zgadza się z tym, które zostało wygenerowane w poprzednim kroku * SessKey: 84 9A 36 C4 4E D0 B A 36 C4 4E D0 B6 58 (DES) ^^^^^^^^^^^ ^^^^^^^^^^^ RndA[:4] RndB[:4]

25 Czytanie kart na Androidzie

26 Komunikacja z kartami Androidem? Skoro nowoczesne smartfony posiadają moduły NFC, to czy da się je skomunikować z kartami? Tak, ale...

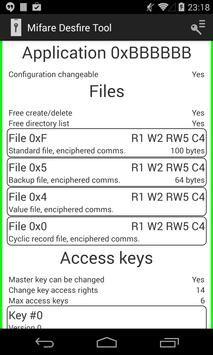

27 DESFire Tool

28 Komunikacja z kartami Androidem? NfcAdapter.enableReaderMode - dostarczamy callback, który zostanie wywołany w momencie wykrycia nowej karty przez smartfona. Po otrzymaniu callbacka możemy komunikować się z kartą poprzez APDU.

29 Komunikacja z kartami Androidem? AndroidManifest.xml <uses-permission android:name="android.permission.nfc" /> <uses-feature android:name="android.hardware.nfc" android:required="true" /> Activity class MainActivity extends NfcAdapter.ReaderCallback { public void oncreate() { nfcadapter = NfcAdapter.getDefaultAdapter(activity); } public void onresume() { super.onresume(); nfcadapter.enablereadermode(this, this, NfcAdapter.FLAG_READER_NFC_A NfcAdapter.FLAG_READER_SKIP_NDEF_CHECK, null) }... }

30 Komunikacja z kartami Androidem? Activity class MainActivity extends NfcAdapter.ReaderCallback {... } public void ontagdiscovered(tag tag) { IsoDep isodep = IsoDep.get(tag); isodep.connect(); byte[] msg = Utils.hexStringToByteArray("00A A "); byte[] response = isodep.transceive(msg); //... dalsze polecenia... log(response); isodep.close(); }

31 Application Protocol Data Unit Przykładowo: 00 A F0DEADBEEF 00 czyli: wybierz aplikację ID: F0DEADBEEF

32 Application Protocol Data Unit Przykładowo: 48454C4C4F 9000 czyli: HELLO + status OK

33 Wybrane komendy w DESFire Wybierz aplikację 5A ID aplikacji Uwierzytelnianie (zależnie od trybu) Lista ID plików 0A, 1A, AA ID klucza uwierzytelniającego 6A Odczyt pliku 8D ID pliku, długość, offset Zapis pliku 3D ID pliku, długość, offset, dane Kredyt 0C ID pliku, wartość Debet DC ID pliku, wartość

34 Emulacja kart na Androidzie

35 Emulacja karty na Androidzie? Android 4.4+ posiada funkcję Host-Based Card Emulation (HCE). W tym trybie telefon zachowuje się jak karta zgodna ISO i obsługuje komendy APDU (ISO ).

36 Emulacja karty na Androidzie? manifests/androidmanifest.xml <?xml version="1.0" encoding="utf-8"?> <manifest xmlns:android=" package="poc.nfc.nfcpoc"> <uses-feature android:name="android.hardware.nfc.hce" android:required="true" /> <uses-permission android:name="android.permission.nfc" /> <application...>... <service android:name=".cardservice" android:exported="true" android:permission=android.permission.bind_nfc_service"> <intent-filter> <action android:name="android.nfc.cardemulation.action.host_apdu_service"/> <category android:name="android.intent.category.default"/> </intent-filter> <meta-data android:name="android.nfc.cardemulation.host_apdu_service" </service> </application> </manifest>

37 Emulacja karty na Androidzie? res/xml/aid_list.xml <host-apdu-service xmlns:android=" android:requiredeviceunlock="false"> <aid-group android:category="other"> <aid-filter android:name="f0deadbeef"/> </aid-group> </host-apdu-service>

38 Emulacja karty na Androidzie? poc/nfc/nfcpoc/cardservice.java public class CardService extends HostApduService { private static final byte[] SELECT_APDU = HexStringToByteArray("00A F0DEADBEEF00"); private static final byte[] UNKNOWN_CMD_SW = public byte[] processcommandapdu(byte[] commandapdu, Bundle extras) { if (Arrays.equals(SELECT_APDU, commandapdu)) { ByteArrayOutputStream os = new ByteArrayOutputStream(); } } try { os.write("hello world!".getbytes()); os.write(new byte[] {(byte)0x90, 0x00}); return os.tobytearray(); } catch (IOException e) { e.printstacktrace(); return UNKNOWN_CMD_SW; } } else { return UNKNOWN_CMD_SW; }

39 Live demo

40 Czytnik kart na Arduino void setup() { Serial.begin(9600); nfc.begin(); uint32_t versiondata = nfc.getfirmwareversion(); if (! versiondata) { Serial.println("Didn't find PN53x board"); while (1); // halt } // Got ok data, print it out! Serial.println("Found chip PN5"); Serial.println((versiondata>>24) & 0xFF, HEX); Serial.println("Firmware ver. "); Serial.print((versiondata>>16) & 0xFF, DEC); Serial.print('.'); Serial.println((versiondata>>8) & 0xFF, DEC); } // configure board to read RFID tags nfc.samconfig();

41 Czytnik kart na Arduino void loop() { uint8_t responselength = 32; success = nfc.inlistpassivetarget(); if(success) { uint8_t selectapdu[] = { 0x00, /* CLA */ 0xA4, /* INS */ 0x04, /* P1 */ 0x00, /* P2 */ 0x05, /* Length of AID */ 0xF0, 0xDE, 0xAD, 0xBE, 0xEF, /* AID defined on Android App */ 0x00 /* Le */ }; uint8_t response[32]; success = nfc.indataexchange(selectapdu, sizeof(selectapdu), response, &responselength); } } if(success) { if (responselength > 2 && response[responselength-2] == 0x90 && response[responselength-1] == 00) { response[responselength-2] = 0; Serial.println((const char*)response); }

42 Podsumowanie
