1 KATALOG PRODUKTÓW

2 O NAS SALUS Controls jest częścią Computime Group Limited z siedzibą w Hong Kongu, szeroko znanej z możliwości produkcyjnych i projektów badawczych w zakresie elektronicznych technologii sterujących. Firma wypełnia specyficzną niszę w dziedzinie ogrzewania, klimatyzacji i sektorze inteligentnej automatyki sterującej. Od 1974 roku obsługuje klientów na rynkach komercyjnym, przemysłowym i konsumenckim od Azji przez Północną Amerykę po Europę. SALUS Controls to firma technologiczna i dystrybucyjna, zajmująca się dostarczaniem rozwiązań z zakresu sterowania energią cieplną i odnawialną, skierowanych do klientów w całej Europie. Rozumiejąc wyjątkową złożoność każdego rynku, na którym prowadzimy działalność, opracowujemy rozwiązania wyróżniające się swoją innowacyjnością. Nasz zespół starannie dobiera najkorzystniejsze rozwiązania, dzięki czemu działalność współpracujących z nami partnerów jest bardziej opłacalna i wyróżnia ich na rynku. To co robimy określa kim jesteśmy. Wierzymy w budowanie silnych, trwałych relacji wewnątrz naszego zespołu oraz relacji z naszymi partnerami i dostawcami. SALUS Controls stawia na trwałe partnerstwo i dostęp do niezawodnych rozwiązań umożliwiających sukces naszych klientów. Nasza kultura pracy pozwala z wyprzedzeniem, szybko i elastycznie reagować na ich oczekiwania. Najważniejsze jest to, że nasi partnerzy otrzymują wysokiej jakości produkty, szybką obsługę serwisową oraz solidne wsparcie techniczne. Siedziba SALUS Controls, Hong Kong

3 Seria it600rf system sterowania ogrzewaniem: - wersja bezprzewodowa... - wersja internetowa... - regulator klimakonwektorów - sterowanie ogrzewaniem nadmuchowym... Siłowniki... Ogrzewanie podłogowe seria EXPERT: - EXPERT HTR... - EXPERT NSB... - EXPERT 230V / 24V... Akcesoria... it00 Internetowy regulator temperatury... Seria STANDARD... Zawory... Seria PC - Sterowniki pomp... Seria PCSOL - Regulatory do kolektorów solarnych... Regulatory pogodowe... Programatory czasowe... Filtry magnetyczne... Więcej informacji Dobierz swój system it

4 it600 Smart Home MAKING LIFE SIMPLE Aplikacja SALUS Smart Home Aplikacja daje Ci możliwość pełnej kontroli systemu z dowolnego miejsca na świecie tylko przy użyciu smartfona (z systemem Android, ios), tabletu lub komputera. Aplikacja jest dostępna do pobrania w języku polskim z App Store i Google Play, a do jej działania wystarczy dostęp do Internetu oraz jedno z powyższych urządzeń. Aplikacja jest darmowa i korzystanie z niej nie wiąże się z żadnymi opłatami abonamentowymi dla użytkownika.* *Pobieranie danych niezbędnych do działania aplikacji może wiązać się z opłatami, które zależą od stawek naliczanych przez danego operatora sieci. FC600 Salon VS20WRF Łazienka 21 o 23 o VS10BRF Kuchnia Smart Plug Biuro 20 o Czujnik okna Smart Plug Kuchnia Pobierz z Pobierz z Pobierz bezpłatną aplikację SALUS Smart Home.

5 Przykłady zastosowania systemu it C ogrzewanie grzejnikowe na I piętrze C 20. C 23. C 0 ogrzewanie podłogowe na parterze ogrzewanie podłogowe i grzejnikowe ogrzewanie grzejnikowe W związku z dużą bezwładnością ogrzewania podłogowego zastosowanie algorytmu TPI w systemie it600rf oraz funkcji PWM w systemach EXPERT NSB / EXPERT HTR / EXPERT gwarantuje precyzyjne utrzymanie stałej temperatury w pomieszczeniach. W regulatorach firmy SALUS it600rf zastosowano samouczący algorytm czasowo-proporcjonalny TPI. Ten typ regulacji jest lepszy niż konwencjonalny typ sterowania i umożliwia osiągnąć lepsze wyniki regulacji oraz szybszy czas reakcji w stanach ustalonych. Regulacja typu TPI zapewnia ekonomiczne działanie systemu poprzez dokładniejsze utrzymywanie temperatury w procesie regulacji i ogranicza stany przesterowania. Funkcja PWM kontroluje długość czasu pracy oraz częstotliwość otwarcia i zamknięcia użytych siłowników w odniesieniu do przyrostu temperatury w pomieszczeniu. Efektem tego jest dodatkowa oszczędność, komfort oraz brak przegrzania/ wychłodzenia pomieszczenia. Dodatkowo wszystkie regulatory ogrzewania podłogowego posiadają funkcję VP, która chroni zawory termostatyczne przed zastaniem. Raz w tygodniu otwiera i zamyka siłownik, nawet jeżeli system w danym tygodniu lub poza sezonem grzewczym nie pracuje. Regulator SALUS z funkcją PWM Regulator SALUS z algorytmem TPI Klasyczny regulator temperatury Jak działa system it600 Smart Home? 26. C C 0 ogrzewanie nadmuchowe ogrzewanie grzejnikowe 20. C ogrzewanie podłogowe aplikacja Smart Home serwer SALUS bramka inteligentna wtyczka / czujnik okna/drzwi internetowa

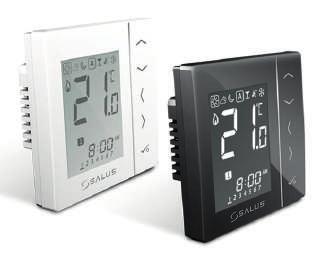

6 SERIA it600rf it600rf - SYSTEM STEROWANIA OGRZEWANIEM - WERSJA BEZPRZEWODOWA zł 440 zł 220 zł 31 zł VS10WRF/VS10BRF Bezprzewodowy, cyfrowy regulator temperatury sieci ZigBee, 230V VS20WRF/VS20BRF Bezprzewodowy, cyfrowy regulator temperatury sieci ZigBee, 4xAAA HTR-RF(20) Bezprzewodowy, elektroniczny regulator temperatury sieci ZigBee - dobowy, 2xAA HTRS-RF(30) Bezprzewodowy, cyfrowy regulator temperatury sieci ZigBee - dobowy, 2xAA Cyfrowy, podtynkowy regulator pokojowy, który Cyfrowy, natynkowy regulator pokojowy, który pozwala w Elektroniczny, natynkowy regulator pokojowy, Cyfrowy, natynkowy regulator pokojowy, który pozwala pozwala w prosty sposób regulować temperaturę prosty sposób regulować temperaturę w pomieszczeniu. który pozwala w prosty sposób regulować temperaturę w prosty sposób regulować temperaturę w pomieszczeniu. w pomieszczeniu. Za pośrednictwem jednostki koordynującej CO10RF w pomieszczeniu. Za pośrednictwem jednostki koordynującej CO10RF Za pośrednictwem jednostki koordynującej CO10RF w trybie offline (bez Internetu), może zostać Za pośrednictwem jednostki koordynującej CO10RF w trybie offline (bez Internetu), może zostać w trybie offline (bez Internetu), może zostać skonfigurowany do pracy jako kontroler grupy w trybie offline (bez Internetu), może zostać skonfigurowany do pracy jako regulator dobowy. skonfigurowany do pracy jako kontroler grupy regulatorów, regulator tygodniowy, dobowy skonfigurowany do pracy jako regulator dobowy. W trybie offline, może komunikować się z takimi regulatorów, regulator tygodniowy, dobowy lub programator czasowy CWU (tylko z listwą KL10RF). W trybie offline, może komunikować się z listwą centralną urządzeniami serii it600rf jak: lub programator czasowy CWU (tylko z listwą KL10RF). W trybie offline, może komunikować się z takimi KL08RF do sterowania ogrzewaniem podłogowym. KL10RF/KL08RF listwa centralna do sterowania W trybie offline, może komunikować się z takimi urządzeniami serii it600rf jak: Regulator ma możliwość sterowania przez Internet ogrzewaniem podłogowym urządzeniami serii it600rf jak: KL10RF/KL08RF listwa centralna do sterowania (tryb online). Wówczas za pomocą aplikacji SALUS TRV - elektroniczna głowica grzejnikowa KL10RF/KL08RF listwa centralna do sterowania ogrzewaniem podłogowym Smart Home i tylko z użyciem bramki internetowej RX10RF moduł sterujący ogrzewaniem podłogowym TRV - elektroniczna głowica grzejnikowa UGE600 (sprzedawana osobno), może komunikować TRV - elektroniczna głowica grzejnikowa RX10RF moduł sterujący się z pozostałymi elementami serii it600rf. W trybie Regulator ma możliwość sterowania przez Internet RX10RF moduł sterujący Regulator ma możliwość sterowania przez Internet online, może działać według ustalonego w aplikacji (tryb online). Wówczas za pomocą aplikacji SALUS Regulator ma możliwość sterowania przez Internet (tryb online). Wówczas za pomocą aplikacji SALUS harmonogramu. Smart Home i tylko z użyciem bramki internetowej (tryb online). Wówczas za pomocą aplikacji SALUS Smart Home i tylko z użyciem bramki internetowej UGE600 (sprzedawana osobno), może współpracować Smart Home i tylko z użyciem bramki internetowej UGE600 (sprzedawana osobno), może współpracować z pozostałymi elementami serii it600rf. W trybie 2 x AA baterie alkaliczne UGE600 (sprzedawana osobno), może współpracować z pozostałymi elementami serii it600rf. online, może działać według ustalonego w aplikacji z pozostałymi elementami serii it600rf. Zakres regulacji temperatury C harmonogramu. Dokładność wskazania temp. 0. C (tylko w aplikacji) 230V AC 0 Hz 4 x AAA baterie alkaliczne 2 x AA baterie alkaliczne Zakres regulacji temperatury - 3 C Zakres regulacji temperatury - 3 C Wymiary [mm] 80 x 80 x 3 Zakres regulacji temperatury - 3 C Dokładność wskazania temp. 0. C Dokładność wskazania temp. 0. C Dokładność wskazania temp. 0. C ±0.2 C lub ±0. C ±0.2 C lub ±0. C ±0.2 C lub ±0. C Wbudowany energooszczędny algorytm regulacji TPI Wymiary [mm] 86 x 86 x 42 Wymiary [mm] 86 x 86 x 29 Funkcja VP - chroni zawory termostatyczne Wymiary [mm] 8 x 8 x 2 przed zastaniem Podłączenie: Podłączenie: Dioda LED sygnalizująca gotowość urządzenia do pracy Podłączenie: L 230V AC 0 Hz - przewód fazowy S1 Łatwy w użyciu Czujnik podłogi (opcjonalnie) S1 N 230V AC 0 Hz - przewód neutralny S2 Czujnik podłogi (opcjonalnie) S2 S1 Czujnik podłogi (opcjonalnie) S2 Wbudowany energooszczędny algorytm regulacji TPI Trzy poziomy temperatury Dodatkowe funkcje: PARTY oraz WAKACJE Możliwość pracy w trybie ręcznym (na stałe lub tymczasowo) Funkcja VP - chroni zawory termostatyczne przed zastaniem Wejście na dodatkowy czujnik temperatury podłogi Możliwość pracy w trybie GRZANIE/CHŁODZENIE Podtrzymanie pamięci w przypadku braku zasilania Przełączanie regulatorów pomiędzy trybami GRZANIE/ CHŁODZENIE (z poziomu listwy KL10RF lub KL08RF) Grubość po montażu w puszce ø 60 mm -16, mm Urządzenie działa jak repeater zwiększając zasięg sieci ZigBee Wbudowany energooszczędny algorytm regulacji TPI Trzy poziomy temperatury Dodatkowe funkcje: PARTY oraz WAKACJE Możliwość pracy w trybie ręcznym (na stałe lub tymczasowo) Funkcja VP - chroni zawory termostatyczne przed zastaniem Wejście na dodatkowy czujnik temperatury podłogi Możliwość pracy w trybie GRZANIE/CHŁODZENIE Podtrzymanie pamięci w przypadku braku zasilania Przełączanie regulatorów pomiędzy trybami GRZANIE/ CHŁODZENIE (z poziomu listwy KL10RF lub KL08RF) 20 zł VSTC Osłona zabezpieczająca regulator VS20..RF Solidna osłona zabezpieczająca z tworzywa sztucznego regulator bateryjny VS20..RF przed kradzieżą lub zbędnym manipulowaniem. Wbudowany energooszczędny algorytm regulacji TPI Trzy poziomy temperatury Dodatkowe funkcje: PARTY oraz WAKACJE Możliwość pracy w trybie ręcznym (na stałe lub tymczasowo) Funkcja VP - chroni zawory termostatyczne przed zastaniem Wejście na dodatkowy czujnik temperatury podłogi Możliwość pracy w trybie GRZANIE/CHŁODZENIE Podtrzymanie pamięci w przypadku braku zasilania Przełączanie regulatorów pomiędzy trybami GRZANIE/ CHŁODZENIE (z poziomu listwy KL10RF lub KL08RF) 340 zł HTRP-RF(0) Bezprzewodowy, cyfrowy regulator temperatury sieci ZigBee - tygodniowy, 2xAA Cyfrowy, natynkowy regulator pokojowy, który pozwala w prosty sposób regulować temperaturę w pomieszczeniu. Za pośrednictwem jednostki koordynującej CO10RF w trybie offline (bez Internetu), może zostać skonfigurowany do pracy jako kontroler grupy regulatorów lub regulator tygodniowy. W trybie offline, może komunikować się z takimi urządzeniami serii it600rf jak: KL10RF/KL08RF listwa centralna do sterowania ogrzewaniem podłogowym TRV - elektroniczna głowica grzejnikowa RX10RF moduł sterujący Regulator ma możliwość sterowania przez Internet (tryb online). Wówczas za pomocą aplikacji SALUS Smart Home i tylko z użyciem bramki internetowej UGE600 (sprzedawana osobno), może współpracować z pozostałymi elementami serii it600rf. 2 x AA baterie alkaliczne Zakres regulacji temperatury - 3 C Dokładność wskazania temp. 0. C ±0.2 C lub ±0. C Wymiary [mm] 8 x 8 x 2 Podłączenie: S1 S2 Czujnik podłogi (opcjonalnie) Wbudowany energooszczędny algorytm regulacji TPI Trzy poziomy temperatury Dodatkowe funkcje: PARTY oraz WAKACJE Możliwość pracy w trybie ręcznym (na stałe lub tymczasowo) Funkcja VP - chroni zawory termostatyczne przed zastaniem Wejście na dodatkowy czujnik temperatury podłogi Możliwość pracy w trybie GRZANIE/CHŁODZENIE Podtrzymanie pamięci w przypadku braku zasilania Przełączanie regulatorów pomiędzy trybami GRZANIE/ CHŁODZENIE (z poziomu listwy KL10RF lub KL08RF)

7 TRV10RFM, TRV28RFM, TRV10RAM Bezprzewodowa głowica termostatyczna ZigBee Inteligentna głowica elektroniczna do kontroli ogrzewania grzejnikowego. Doskonały zamiennik tradycyjnej ręcznej głowicy termostatycznej. Nowoczesna głowica, dzięki zaawansowanemu algorytmowi samouczącemu się, gwarantuje precyzyjne utrzymanie temperatury w pomieszczeniach i nie dopuszcza do ich przegrzania, co przekłada się na oszczędności do 30%. Głowica sparowana z cyfrowym regulatorem serii it600rf (np. VS10RF/VS20RF/HTRS-RF(30)/HTRP-RF(0)/TS600) zapewnia poczucie ciepła i komfortu w obrębie całego pomieszczenia, a nie tylko przy grzejniku. 270 zł Rozmiar gwintu Wymiary [mm] 280 zł 300 zł 2 x AA baterie alkaliczne TRV10RFM - M30 x 1, TRV28RFM - M28 x 1, TRV10RAM - Danfoss RA TRV10RFM - 0 x 90 x 0 TRV28RFM - 0 x 90 x 0 TRV10RAM - 0 x 102 x 0 Modulacja otwarcia/zamknięcia zaworu gwarantująca precyzyjną kontrolę temperatury Możliwość manualnego otwarcia/zamknięcia zaworu Sygnalizacja stanu pracy za pomocą diody LED (czerwona/zielona) Ochrona przeciwzamrożeniowa Funkcja otwartego okna Blokada przycisków TRV10RFM - kompatybilna z zaworami termostatycznymi TA, Heimeier, Honeywell, Oventrop. TRV28RFM - montaż na zaworach MMA, Herz, Orkli, Comap TRV10RAM - montaż na zaworach Danfoss RA, RAV, RAVL it600rf - SYSTEM STEROWANIA OGRZEWANIEM - WERSJA BEZPRZEWODOWA 43 zł TP10 Osłona zabezpieczająca głowicę TRV10RAM Solidna, wykonana z tworzywa ABS, osłona zabezpieczająca głowicę TRV10RAM przed kradzieżą lub zbędnym manipulowaniem. Specjalnie polecana do obiektów użyteczności publicznej (np. szkół, szpitali). Szybki i łatwy montaż. W zestawie ze śrubami mocującymi. 43 zł TP28-30 Osłona zabezpieczająca głowicę TRV10RFM lub TRV28RFM Solidna osłona zabezpieczająca głowicę TRV10RFM lub TRV28RFM przed kradzieżą lub zbędnym manipulowaniem. Specjalnie polecana do obiektów użyteczności publicznej, np. do szkół, szpitali. Szybki i łatwy montaż. W zestawie: - metalowe opaski dopasowane do rozmiaru: A (gwint M30 x 1,) B (gwint M28 x 1,) - śruba mocująca i klucz imbusowy. 08RFA Antena zewnętrzna do listwy KL08RF Antena zewnętrzna dla wzmocnienia sygnału komunikacyjnego listwy w przypadku dużych odległości pomiędzy urządzeniami systemu it600rf. 74 zł 100 zł 804 zł 289 zł KL10RF Bezprzewodowa listwa sterująca sieci ZigBee, (8 stref + 1 cwu), 230V KL08RF Bezprzewodowa listwa sterująca sieci ZigBee, (8 stref), 230V RX10RF Moduł sterujący sieci ZigBee Bezprzewodowa listwa sterująca KL10RF jest częścią Bezprzewodowa listwa sterująca KL08RF jest częścią Moduł sterujący RX10RF jest elementem wykonawczym systemu it600rf. W połączeniu z bezprzewodowymi systemu it600rf. W połączeniu z bezprzewodowymi systemu it600rf i uruchamia się na podstawie sygnału regulatorami serii it600rf, zapewnia komfortowe regulatorami serii it600rf, zapewnia komfortowe grzania pochodzącego od regulatorów z tej samej sieci. i niezawodne sterowanie ogrzewaniem. i niezawodne sterowanie ogrzewaniem. Może zastąpić połączenie przewodowe pomiędzy listwami W trybie Offline, komunikacja z regulatorami W trybie Offline, komunikacja z regulatorami bezprzewodowymi serii it600rf musi odbywać bezprzewodowymi serii it600rf musi odbywać się KL08RF/KL10RF, a kotłem. W systemie z głowicami TRV się za pośrednictwem jednostki koordynującej CO10RF za pośrednictwem jednostki koordynującej CO10RF, która jest opcjonalnym elementem uruchamiającym źródło (sprzedawana osobno). Aby listwa mogła pracować znajduje się w zestawie razem z listwą. Aby listwa mogła ciepła. w trybie Online (poprzez aplikację SALUS SmartHome), pracować w trybie Online (poprzez aplikację SALUS Smart należy ją połączyć z bramką internetową UGE600 Home), należy ją połączyć z bramką internetową UGE V AC 0 Hz (sprzedawana osobno). W jednej sieci ZigBee (Online lub (sprzedawana osobno). W jednej sieci ZigBee (Online lub 16 () A Offline) może być podłączonych 9 listew bezprzewodowych. Offline) może być podłączonych 9 listew bezprzewodowych. przekaźnik NO/COM 230 V AC 0 Hz 230 V AC 0 Hz Wymiary [mm] 14 x 100 x 3 Wejścia 3 A Termostat CWU Termostat zabezpieczający ogrzewanie podłogowe Zmiana trybów grzanie / chłodzenie Czujnik punktu rosy Wyjścia Zawór przełączający CWU (230 V) Pompa ogrzewania podłogowego (230 V) Kocioł (NO/COM) Siłowniki termoelektryczne (230 V) Wymiary [mm] 40 x 13 x 73 Czytelne diody LED sygnalizujące pracę urządzenia Funkcja opóźnienia załączenia pompy i kotła Możliwość podłączenia siłowników typu NC oraz NO Przystosowana do montażu na szynie DIN 3 mm Regulatory mogą być zasilane z listwy Działa jak repeater zwiększając zasięg sieci ZigBee Wejścia Wyjścia Wymiary [mm] 3 x 8 x 67 3 A Zmiana trybów grzanie/chłodzenie Czujnik punktu rosy Pompa (NO/COM) Kocioł (NO/COM) Siłowniki termoelektryczne (230 V) Możliwość podłączenia siłowników typu NC oraz NO Łatwy montaż przewodów metodą PLUG-IN Dioda LED sygnalizująca gotowość urządzenia do pracy Przystosowana do montażu na szynie DIN 3mm Działa jak repeater zwiększając zasięg sieci ZigBee 21 zł KL04RF Moduł rozszerzający do listwy KL08RF (4-strefy), 230V Moduł rozszerzający do listwy KL08RF, dający możliwość podłączenia dodatkowych 4 regulatorów (w sumie 12 indywidualnie sterowanych stref grzewczych). Może działać tylko w połączeniu z listwą KL08RF. Przystosowany do montażu na szynie DIN 3 mm. Wymiary [mm] 163 x 8 x 67 Podłączenie (odbiornika): L 230V AC 0 Hz - przewód fazowy N 230V AC 0 Hz - przewód neutralny Uziemienie COM Styk wspólny (beznapięciowy) NO Styk normalnie otwarty (beznapięciowy) Możliwość ręcznego załączenia/wyłączenia urządzenia grzewczego z poziomu modułu Czytelna sygnalizacja LED Może działać jako: -RX1 - Bezprzewodowy moduł sterowania kotłem (na podstawie sygnału z wszystkich regulatorów w sieci ZigBee), -RX2 - Bezprzewodowy element sterujący niezależną strefą grzewczą (na podstawie sygnału z jednego regulatora w sieci ZigBee) W jednej sieci ZigBee można użyć maksymalnie dwóch odbiorników RX10RF (jeden skonfigurowany jako RX1 oraz drugi skonfigurowany jako RX2) Działa jak repeater zwiększając zasięg sieci ZigBee SERIA it600rf 07

8 SERIA it600rf SERIA it600rf - WERSJA INTERNETOWA SERIA it600rf SERIA it600rf - WERSJA INTERNETOWA CO10RF Jednostka koordynująca sieć ZigBee CO10RF jest elementem koordynującym pracę urządzeń serii it600rf w trybie Offline. Jest niezbędny do utworzenia sieci ZigBee i zapewnia możliwość bezprzewodowego sterowania wszystkimi urządzeniami w systemie it600rf. Jeden CO10RF może obsłużyć maksymalnie 30 regulatorów, 9 listew oraz 90 głowic grzejnikowych. Jeżeli w sieci it600rf znajdują się więcej niż 32 urządzenia zasilane bateryjne (np. regulatory, głowice termostatyczne) lub odległości pomiędzy urządzeniami powodują brak zasięgu, należy doposażyć system w dodatkowy repeater RE10RF. RE10RF Repeater sygnału sieci ZigBee Repeater RE10RF jest elementem zwiększającym zasięg sygnału sieci ZigBee dla urządzeń systemu SALUS it600rf. Urządzenie pomocne jest przy instalacjach, w których odległość lub przeszkody (np. grube ściany, elementy metalowe) mogą pogorszyć łączność bezprzewodową. 263 zł V DC ( adapter 230 V AC do gniazda elektrycznego w zestawie 26 zł V DC ( adapter 230 V AC do gniazda elektrycznego w zestawie UGE600 Uniwersalna bramka internetowa sieci ZigBee Bramka Internetowa daje możliwość bezprzewodowego sterowania wszystkimi podłączonymi z nią urządzeniami przy pomocy smartfona, tabletu lub komputera. Pozwala na kontrolowanie systemu bezprzewodowego it600rf (za pośrednictwem aplikacji SALUS Smart Home). Do jednej bramki UGE600 można podłączyć aż do 100 urządzeń (dodatkowa licencja nie jest wymagana). Port Montaż Wymiary [mm] UWAGA! UGE600 ma wbudowany koordynator sieci ZigBee. V DC (port USB) 1 x 10/100 LAN port Płaski blat lub ściana H=6.2 Ø=87.6 Pobierz bezpłatną aplikację SALUS Smart Home Pobierz z Pobierz z Dioda LED sygnalizująca gotowość urządzenia do pracy Niski pobór mocy Łatwa i szybka instalacja Możliwość pracy poprzez WiFi W zestawie z kablem LAN oraz zasilaczem Działa jako repeater zwiększając zasięg sieci ZigBee 643 zł 17 zł 180 zł 26 zł TS600 Bezprzewodowy czujnik temperatury sieci ZigBee, 2xAA Jest pokojowym czujnikiem, a zarazem regulatorem temperatury, służącym do bezprzewodowego sterowania urządzeniami serii it600rf. Musi być używany razem z bramką internetową UGE600 (sprzedawana osobno) oraz z aplikacją SALUS Smart Home. W trybie online, może komunikować takimi urządzeniami serii it600rf jak: KL10RF/KL08RF listwa centralna do sterowania ogrzewaniem podłogowym TRV - elektroniczna głowica grzejnikowa RX10RF moduł sterujący SR600 inteligentny przekaźnik SPE600 inteligentna wtyczka 2 x AA baterie alkaliczne Zakres regulacji temperatury - 3 C Dokładność wskazania temp. 0. C (tylko w aplikacji) ±0.2 C lub ±0. C Wymiary [mm] 1 x 8 x 26 Podłączenie: S1 Czujnik podłogi (opcjonalnie) S2 Wbudowany energooszczędny algorytm regulacji TPI Funkcja VP - chroni zawory termostatyczne przed zastaniem Dioda LED sygnalizująca gotowość urządzenia do pracy Łatwy w użyciu W trybie online może działać wg ustalonego w aplikacji harmonogramu RE600 Repeater sieci ZigBee, 230V Repeater RE600 jest elementem zwiększającym zasięg sygnału sieci ZigBee dla urządzeń systemu SALUS it600rf. Urządzenie pomocne jest przy instalacjach, w których odległość lub przeszkody (np. grube ściany, elementy metalowe) mogą pogorszyć łączność bezprzewodową. Musi być używany razem z bramką internetową UGE600 (sprzedawana osobno) oraz z aplikacją SALUS Smart Home. 230 V AC 0 Hz Wymiary repeatera[mm] 4 x 4 x 20 Wymiary wspornika [mm] 84 x 84 x 27 Montaż natynkowy Opcjonalny montaż w puszce ø 60mm Dioda LED sygnalizująca gotowość urządzenia do pracy Niski pobór mocy Łatwa i szybka instalacja SPE600 Smart Plug Inteligentna wtyczka podłączona bezpośrednio do gniazda elektrycznego daje użytkownikowi możliwość sterowania urządzeniem wpiętym do gniazdka. Wtyczka Smart Plug jest kompatybilna z najpopularniejszymi gniazdami elektrycznymi w całej Unii Europejskiej. Urządzenia należy używać razem z bramką internetową UGE600. Może być stosowana do podłączenia i sterowania urządzeniami elektrycznymi o mocy nie większej niż 3600 W (np. światło, TV, grzejniki elektryczne i in.). Stosowana jako repeater wzmacnia sieć ZigBee. 230 V AC 0 Hz 16 A Typ gniazda i wtyczki EU Schuko Wymiary [mm] 42 x 77 x 42 Pokazuje zużycie energii oraz chwilowy pobór mocy w aplikacji Dioda LED sygnalizująca gotowość urządzenia do pracy Indywidualny program czasowy (w aplikacji) Zabezpieczenie przed dziećmi Działa jako repeater zwiększając zasięg sieci ZigBee 08

9 SR600 Smart relay Inteligentny przekaźnik (SR600) to zdalnie sterowane urządzenie, przeznaczone do pracy w puszce łącznika lub gniazda ściennego bądź tam gdzie istnieje potrzeba wysterowania odbiornika o maksymalnym obciążeniu 16A. Produkt ten musi być użyty razem z bramką internetową UGE600 (sprzedawana osobno), gdyż programowanie przekaźnika odbywa się poprzez aplikację internetową SALUS Smart Home. 230 V AC 0 Hz 16 () A Przekaźnik NO/COM Wejście S1 i S2 Wymiary [mm] 4 x 4 x 20 Może być używany jako inteligentne wejście do systemu (można aktywować reguły One Touch) Opcjonalny montaż w puszce ø 60mm Zdalny przekaźnik dla dowolnego urządzenia Może kontrolować oświetlenie w domu Może sterować grzejnikami elektrycznymi Działa jako repeater zwiększając zasięg sieci ZigBee Indywidualny program czasowy (w aplikacji) OS600 Czujnik otwarcia drzwi/okna SERIA it600rf - WERSJA INTERNETOWA 26 zł Bezprzewodowy czujnik niewielkich rozmiarów, który służy do sygnalizacji otwarcia okna/drzwi. Do działania czujnika niezbędna jest bramka internetowa UGE600 (sprzedawana osobno) oraz aplikacja SALUS Smart Home. Zainstalowanie czujnika pozwala m.in. na automatyczne wyłączenie ogrzewania w czasie, gdy okno / drzwi będą otwarte. Umożliwia to ograniczenie zbędnego zużycia energii i obniżenie kosztów ogrzewania. Przed opuszczeniem domu możesz skorzystać z aplikacji, aby jednym ruchem sprawdzić, czy wszystkie okna / drzwi w budynku są zamknięte. Dzięki spersonalizowanej konfiguracji ustawień OneTouch w aplikacji SALUS Smart Home zostaniesz niezwłocznie powiadomiony o otwartym oknie lub drzwiach (za pomocą a lub drogą SMS-ową). 1 x CR3032 bateria (00 mah, 3 V) Max. odległość między elementami 2 mm Wymiary [mm] Czujnik: x 40 x 12 Magnes: x 16 x zł 163 zł 163 zł SB600 CSB600 Podwójny przycisk OneTouch systemu Smart Home Pojedynczy przycisk OneTouch systemu Smart Home Służy do aktywacji reguł OneTouch bez uruchamiania aplikacji Smart Home. Do jego działania niezbędna jest bramka internetowa UGE600 (sprzedawana osobno) oraz aplikacja SALUS Smart Home. 2 x AAA baterie alkaliczne Wymiary [mm] 9 x 9 x 19 2 programowalne przyciski uruchamiające reguły OneTouch Może działać jako przycisk alarmowy Służy do aktywacji reguł OneTouch bez uruchamiania aplikacji Smart Home. Do jego działania niezbędna jest bramka internetowa UGE600 (sprzedawana osobno) oraz aplikacja SALUS Smart Home. 2 x AAA baterie alkaliczne Wymiary [mm] 9 x 66 x 27 1 programowalny przycisk uruchamiający zdarzenia Może działać jako przycisk alarmowy SERIA it600rf - WERSJA INTERNETOWA okno / drzwi zamknięte okno / drzwi otwarte informacja w aplikacji informacja w aplikacji SRS600 Uchwyt do montażu naściennego dla SR600 2 zł SRS600 umożliwia montaż produktów SR600 lub RE600 na ścianie. Uchwyt ten działa również jak obudowa - urządzenia są chronione przed zewnętrznymi uszkodzeniami. Wymiar obudowy [mm]: 84 x 84 x 27. Czujnik kontaktronowy Dioda LED sygnalizująca gotowość urządzenia do pracy Sygnalizacja otwartych drzwi / okna (w aplikacji) Rejestr zdarzeń (w aplikacji) 09

10 GW I! CJ REGULATOR KLIMAKONWEKTORÓW REGULATOR KLIMAKONWEKTORÓW ARAN 230 V AC 0 Hz (2) A 230 V AC 0 Hz - 40 C 0.1 C lub 0. C ZigBee 2.4 GHz 86x86x42 Podłączenie: L N FC600 9 zł Regulator klimakonwektorów, 230V Podtynkowy regulator pomieszczeniowy SALUS FC600 jest wielofunkcyjnym urządzeniem dedykowanym do sterowania klimakonwektorami 2 lub 4 rurowymi, grzejnikami kanałowymi lub nagrzewnicami wodnymi, które posiadają wbudowany wentylator. Regulator steruje wentylatorem oraz zaworami w celu utrzymania w pomieszczeniu temperatury zadanej. FC600 posiada możliwość sterowania przez Internet za pomocą aplikacji SALUS Smart Home (Online), wówczas należy połączyć go z bramką internetową UGE600 (sprzedawana osobno). Można również używać regulatora lokalnie bez połączenia z Internetem (Offline). Stosowany jako repeater, wzmacnia sieć ZigBee. Tryb GRZANIE / CHŁODZENIE Wbudowany energooszczędny algorytm regulacji TPI, który zapewnia stabilną temperaturę w pomieszczeniach Różne możliwości użycia dzięki wielofunkcyjnym wejściom Automatyczna / ręczna regulacja prędkości wentylatora: niska, średnia, wysoka Tryb ekonomiczny Harmonogram czasowy: +2, 7-dniowy, dzienny Sygnalizacja zabrudzenia filtra Automatyczna aktualizacja po podłączeniu do Internetu (za pomocą bramki UGE600) Wiele konfiguracji pracy Funkcja ochrony przed zamarzaniem oraz przed przegrzaniem Pamięć ustawień w przypadku utraty zasilania Intuicyjna obsługa za pomocą panelu dotykowego Menu obrazkowe Blokada przycisków Grubość po montażu w puszce ø 60mm - 16,mm 10 wyjść Wyjścia sterujące: - Prędkość wentylatora (I, II, III bieg) - Siłownik zaworu (GRZANIE/CHŁODZENIE) Zakres regulacji temperatury Dokładność wskazania temperatury Wymiary [mm] 230V AC 0 Hz - przewód fazowy 230V AC 0 Hz - przewód neutralny 4 rury: wyjście sterujące 230V AC - zawór GRZANIE V1 2 rury: wyjście sterujące 230V AC - zawór GRZANIE/CHŁODZENIE 4 rury: wyjście sterujące 230V AC - zawór CHŁODZENIE V2 2 rury: nieaktywne F1 Wyjście - I niski bieg wentylatora 230V AC F2 Wyjście - II średni bieg wentylatora 230V AC F3 Wyjście - III wysoki bieg wentylatora 230V AC trybu grzanie / chłodzenie poprzez styk S1 Zmiana lub czujnik na rurze (czujnik tylko w systemie 2 rurowym) S2 Czujnik obecności lub zewnętrzny czujnik temperatury COM Masa pomiarowa dla czujników/przełączników Regulator FC600 jest wielofunkcyjnym urządzeniem dedykowanym do sterowania: klimakonwektorami 2 lub 4 rurowymi nagrzewnicami wodnymi z wentylatorami grzejnikami kanałowymi Pobierz bezpłatną aplikację SALUS Smart Home Pobierz z Pobierz z Możliwości zastosowania: domy hotele magazyny biura budynki gospodarcze sklepy warsztaty 18 zł FC600-M 0-10V Moduł regulatora FC600 Dedykowany dla klimakonwektorów lub grzejników kanałowych sterowanych sygnałem V. 24V DC Wejścia: - F1, F2, F3 Niski, Średni, Wysoki bieg wentylatora 230V AC - V1, V2 - Siłowniki zaworów GRZANIE/CHŁODZENIE 230V AC Wyjścia: - wentylatora 24V DC; 6, A - Sterowanie wentylatora V - Siłowniki zaworów GRZANIE/CHŁODZENIE 24V DC; 1 A Montaż Wymiary [mm] szyna DIN 3 mm 1 x 90 x 6 Sterowanie wentylatorami sygnałem V (silnik EC) Konwertowanie sygnału 230V AC / 24V DC (siłowniki zaworów) Płynna zmiana prędkości pomiędzy biegami Regulowany czas przyspieszenia Wejścia sterujące przystosowane do regulatora FC600 Klawisze dotykowe Intuicyjne programowanie parametrów: - wartość napięcia na wyjściu analogowym V dla każdego biegu wentylatora [bieg I, II, III] - czas przyspieszenia

11 CJ GW ARAN I! Elementy Sterowania Ogrzewaniem Podłogowym CJ ARAN KL08NSB Listwa centralna T30NC 230 V M30x1, / T30NC 24 V M30x1, / T28NC 230 V M28x1, 72 zł Siłownik termoelektryczny NC Max natężenie prądu Roboczy pobór mocy Typ Siła nacisku Długość suwu Czas otwarcia/zamknięcia Gwint Wymiary [mm] 230 V AC 0 Hz 24 V AC/DC 200 ma 20 ma 2W NC = Normalnie zamknięty 100 N (±10%) 4 mm ok. 2 min M30x1, / M28x1, M30x1, 40 x 70 x 40 Funkcja FIRST OPEN - ułatwiająca instalację siłownika Szybki czas otwarcia - ok. 2 min Bardzo małe rozmiary Mały pobór mocy 2 W Widoczny element wskazujący otwarcie lub zamknięcie T30NO 230 V M30x1, / T30NO 24 V M30x1, T30NC 230V M30x1, Siłownik termoelektryczny NC 72 zł Siłownik termoelektryczny NO Max natężenie prądu Roboczy pobór mocy Typ Siła nacisku Długość suwu Czas otwarcia/zamknięcia Gwint Wymiary [mm] SIŁOWNIKI GW I! SIŁOWNIKI Rozdzielacz 230 V AC 0 Hz 24 V AC/DC 200 ma 20 ma 2W NO = Normalnie otwarty 100 N (±10%) 4 mm ok. 2 min M30 x 1, M30 x 1, 40 x 70 x 40 Funkcja FIRST OPEN - ułatwiająca instalację siłownika Szybki czas otwarcia - ok. 2 min Bardzo małe rozmiary Mały pobór mocy 2 W Widoczny element wskazujący otwarcie lub zamknięcie HTR Dobowy regulator temperatury HTRS Dobowy regulator temperatury HTRP230 0 Tygodniowy regulator temperatury 11

12 SERIA EXPERT HTR SERIA EXPERT HTR - STEROWANIE OGRZEWANIEM PODŁOGOWYM 230V 134 zł 192 zł 296 zł 180 zł HTR Przewodowy, elektroniczny regulator temperatury - dobowy, 230V HTRS Przewodowy, cyfrowy regulator temperatury - dobowy, 230V HTRP230 0 Przewodowy, cyfrowy regulator temperatury - tygodniowy, 230V BTR230 (20) Przewodowy, podtynkowy, elektroniczny regulator temperatury - dobowy, 230V, montaż do ramki x 230 V AC 0 Hz 24 V AC 0 Hz 0, A 230 V AC 0 Hz 24 V AC 0 Hz Zakres regulacji temperatury - 30 C ±0. C Wymiary [mm] 8 x 8 x 2 Podłączenie 230 V: L 230V AC 0 Hz - przewód fazowy N 230V AC 0 Hz - przewód neutralny SL 230V AC 0 Hz NSB Sygnał wejściowy redukcji temperatury NSB 230V AC 0 Hz CO Zmiana trybów grzanie / chłodzenie z poziomu regulatora Podłączenie 24 V: L1 24V AC 0 Hz L2 24V AC 0 Hz SL 24V AC 0 Hz NSB Sygnał wejściowy redukcji temperatury NSB 24V AC 0 Hz CO Zmiana trybów grzanie / chłodzenie z poziomu regulatora Ciche przełączanie Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu Funkcja VP - chroni zawory termostatyczne przed zastaniem Funkcja NSB (redukcja nocna jako regulator podrzędny - Slave) Automatyczne przełączanie trybów GRZANIE / CHŁODZENIE poprzez styk CO Blokada trybu chłodzenia Kompatybilny z KL08NSB lub KL06 (230 V) 230 V AC 0 Hz 0, A 230 V AC 0 Hz Zakres regulacji temperatury - 3 C Dokładność wskazania temp. 0. C ±0.2 C lub ±0. C Wymiary [mm] 8 x 8 x 2 Podłączenie: L 230V AC 0 Hz - przewód fazowy N 230V AC 0 Hz - przewód neutralny SL 230V AC 0 Hz NSB Sygnał wejściowy redukcji temperatury NSB 230V AC 0 Hz CO Zmiana trybów grzanie / chłodzenie z poziomu regulatora Ciche przełączanie Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu Funkcja VP - chroni zawory termostatyczne przed zastaniem Funkcja NSB (redukcja nocna jako regulator podrzędny - Slave) Automatyczne przełączanie trybów GRZANIE / CHŁODZENIE poprzez styk CO Blokada trybu chłodzenia Kompatybilny z KL08NSB lub KL06 (230 V) 230 V AC 0 Hz 0, A 230 V AC 0 Hz Zakres regulacji temperatury - 3 C Dokładność wskazania temp. 0. C ±0.2 C lub ±0. C Wymiary [mm] 8 x 8 x 2 Podłączenie: L 230V AC 0 Hz - przewód fazowy N 230V AC 0 Hz - przewód neutralny SL 230V AC 0 Hz NSB redukcji temperatury NSB 230V AC 0 Hz CO Zmiana trybów grzanie / chłodzenie z poziomu regulatora S1 Czujnik podłogi (opcjonalnie) S2 Ciche przełączanie Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu Funkcja VP - chroni zawory termostatyczne przed zastaniem Programowanie pracy tygodniowe 3 poziomy temperatur - dzienna, nocna i przeciwzamrożeniowa 6 przedziałów czasowych na dobę Funkcja NSB (redukcja nocna jako regulator nadrzędny - Master) Automatyczne przełączanie trybów GRZANIE / CHŁODZENIE poprzez styk CO Blokada trybu chłodzenia Ochrona przed zbyt wysoką / niską temperaturą Kompatybilny z KL08NSB lub KL06 (230 V) 230 V AC 0 Hz 0, A 230 V AC 0 Hz Zakres regulacji temperatury - 30 C ±0. C Wymiary [mm] 71 x 71 x 3 Podłączenie: L 230V AC 0 Hz - przewód fazowy N 230V AC 0 Hz - przewód neutralny SL 230V AC 0 Hz NSB Sygnał wejściowy redukcji temperatury NSB 230V AC 0 Hz CO Zmiana trybów grzanie / chłodzenie z poziomu regulatora Montaż w ramce x mm Ciche przełączanie Dioda LED sygnalizująca pracę urządzenia Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu Funkcja VP - chroni zawory termostatyczne przed zastaniem Funkcja NSB (redukcja nocna jako regulator podrzędny - Slave) Automatyczne przełączanie trybów GRZANIE / CHŁODZENIE poprzez styk CO Blokada trybu chłodzenia Grubość po montażu w puszce ściennej ø 60 mm - 13 mm Kompatybilny z KL08NSB lub KL06 (230 V) Zestawienie producentów ramek x mm, do których pasuje regulator BTR230 (20): Berker Siemens Elko Kopp Merten Gira Busch Jaeger Jung 12

13 260 zł BTRP230 (0) Przewodowy, podtynkowy, cyfrowy regulator temperatury - tygodniowy, 230V, montaż do ramki x 230 V AC 0 Hz 0, A 230 V AC 0 Hz Zakres regulacji temperatury - 3 C Dokładność wskazania temp. 0. C ±0.2 C lub ±0. C Wymiary [mm] 71 x 71 x 46 Podłączenie: L 230V AC 0 Hz - przewód fazowy N 230V AC 0 Hz - przewód neutralny SL 230V AC 0 Hz NSB redukcji temperatury NSB 230V AC 0 Hz CO Zmiana trybów grzanie / chłodzenie z poziomu regulatora S1 Czujnik podłogi (opcjonalnie) S2 Montaż w ramce x mm Ciche przełączanie Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu Funkcja VP - chroni zawory termostatyczne przed zastaniem Programowanie pracy tygodniowe Funkcja NSB (redukcja nocna jako regulator nadrzędny - Master) Automatyczne przełączanie trybów GRZANIE / CHŁODZENIE poprzez styk CO Blokada trybu chłodzenia Ochrona przed zbyt wysoką / niską temperaturą 6 przedziałów czasowych na dobę 3 poziomy temperatur - dzienna, nocna i przeciwzamrożeniowa Wejście na dodatkowy czujnik temperatury podłogi Grubość po montażu w puszce ściennej ø 60 mm - 13 mm Kompatybilny z KL08NSB lub KL06 (230 V) Zestawienie producentów ramek x mm, do których pasuje regulator BTR230 (20): Berker Siemens Elko Kopp Merten Gira Busch Jaeger Jung 311 zł VS30W/VS30B Przewodowy, cyfrowy regulator temperatury - tygodniowy, 230V Cyfrowy, podtynkowy regulator dedykowany do kontroli temperatury indywidualnej strefy grzewczej ogrzewania płaszczyznowego, charakteryzującego się dużą bezwładnością cieplną. Dzięki możliwości precyzyjnej kontroli zadanej temperatury regulator pozwala na znaczne oszczędności. Dostępny w dwóch wersjach kolorystycznych: białej lub czarnej. 230 V AC 0 Hz 3 A 230 V AC 0 Hz Zakres regulacji temperatury - 3 C Dokładność wskazania temp. 0. C ±0.2 C lub ±0. C Wymiary [mm] 86 x 86 x 42 Podłączenie: L 230V AC 0 Hz - przewód fazowy N 230V AC 0 Hz - przewód neutralny SL 230V AC 0 Hz NSB redukcji temperatury NSB 230V AC 0 Hz S1 Czujnik podłogi (opcjonalnie) S2 Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu Funkcja VP - chroni zawory termostatyczne przed zastaniem Programowanie pracy tygodniowe 6 przedziałów czasowych na dobę Funkcja NSB (redukcja nocna jako regulator nadrzędny - Master) Możliwość pracy w trybie GRZANIE / CHŁODZENIE Ochrona przed zbyt wysoką / niską temperaturą Wejście na dodatkowy czujnik temperatury podłogi Funkcja ochrony przed zamarzaniem Grubość po montażu w puszce ø 60 mm -16, mm Kompatybilny z KL08NSB lub KL06 (230 V) SERIA EXPERT NSB - STEROWANIE OGRZEWANIEM PODŁOGOWYM VS3W/VS3B Przewodowy, cyfrowy regulator temperatury - dobowy, 230V Cyfrowy, podtynkowy regulator dedykowany do kontroli temperatury indywidualnej strefy grzewczej ogrzewania płaszczyznowego, charakteryzującego się dużą bezwładnością cieplną. Regulator temperatury pozwala na znaczne oszczędności, dzięki możliwości precyzyjnej kontroli zadanej temperatury. Dostępny w dwóch wersjach kolorystycznych: białej lub czarnej. 230 V AC 0 Hz 3 A 230 V AC 0 Hz Zakres regulacji temperatury - 3 C Dokładność wskazania temp. 0. C ±0.2 C lub ±0. C Wymiary [mm] 86 x 86 x 42 Podłączenie: L 230V AC 0 Hz - przewód fazowy N 230V AC 0 Hz - przewód neutralny SL 230V AC 0 Hz NSB Sygnał wejściowy redukcji temperatury NSB 230V AC 0 Hz S1 Czujnik podłogi (opcjonalnie) S2 Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu Funkcja VP - chroni zawory termostatyczne przed zastaniem Funkcja NSB (redukcja nocna jako regulator podrzędny - Slave) Możliwość pracy w trybie GRZANIE / CHŁODZENIE Ochrona przed zbyt wysoką / niską temperaturą Wejście na dodatkowy czujnik temperatury podłogi Funkcja ochrony przed zamarzaniem Grubość po montażu w puszce ø 60 mm -16, mm Kompatybilny z KL08NSB lub KL06 (230 V) 262 zł 42 zł KL08NSB Przewodowa listwa sterująca (8 stref), 230V Listwa centralna, która umożliwia łatwe i szybkie podłączenie regulatorów temperatury oraz siłowników. Posiada również zintegrowany moduł sterowania pompą oraz kotłem. 230 V AC 0 Hz 3 A Wejście Zegar zewnętrzny (230 V) Wyjścia Pompa (NO/COM) Kocioł (NO/COM) Siłownik termoelektryczny (230 V) Wymiary [mm] 3 x 8 x 67 Przystosowana do pracy z siłownikami typu NC i NO (bezprądowo zamkniętymi oraz bezprądowo otwartymi) Szybki montaż przewodów metodą PLUG-IN Czytelna sygnalizacja diodami LED Zabezpieczenie przewodów przed wyrwaniem Możliwość podłączenia zegara zewnętrznego Możliwość podziału 8 regulatorów na 2 grupy po 4 regulatory Jeden regulator może sterować jednocześnie aż czterema siłownikami termoelektrycznymi Możliwość rozbudowy o moduł KL04NSB Przystosowana do montażu na szynie DIN 3 mm Zintegrowana ochrona przed przeciążeniem KL04NSB Moduł rozszerzający do listwy KL08NSB Moduł rozszerzający do listwy KL08NSB, dający możliwość podłączenia dodatkowych 4 regulatorów (w sumie 12 indywidualnie sterowanych stref grzewczych). Może działać tylko w połączeniu z listwą KL08NSB. Przystosowany do montażu na szynie DIN 3 mm. Wymiary [mm] 163 x 83 x zł SERIA EXPERT NSB SERIA EXPERT HTR 13

14 SERIA EXPERT - STEROWANIE OGRZEWANIEM PODŁOGOWYM 230V i 24V SERIA EXPERT 230V I 24V RT10 Przewodowy, elektroniczny regulator temperatury - dobowy 230 V AC 0 Hz 24 V AC 0 Hz 10 (2) A 10 (3) A 230 V AC 0 Hz 24 V AC 0 Hz Zakres regulacji temperatury - 30 C ±0. C Wymiary [mm] 7 x 7 x 2 Podłączenie 230 V: L 230V AC 0 Hz - przewód fazowy N 230V AC 0 Hz - przewód neutralny SL 230V AC 0 Hz NSB Sygnał wejściowy redukcji temperatury NSB 230V AC 0 Hz Podłączenie 24 V: L1 24V AC 0 Hz L2 24V AC 0 Hz NO Styk normalnie otwarty NC Styk normalnie zamknięty COM Styk wspólny dla NO i COM NSB Sygnał wejściowy redukcji temperatury NSB 24V AC 0 Hz Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu Funkcja VP - chroni zawory termostatyczne przed zastaniem Funkcja NSB (redukcja nocna jako regulator podrzędny - Slave) Łatwy w instalacji Dedykowany do systemów ogrzewania podłogowego Możliwość podłączenia do centralnej listwy sterującej KL06 lub KL08NSB (w wersji 230V) 102 zł 133 zł 80 zł 124 zł ERT20 Przewodowy, elektroniczny regulator temperatury - dobowy 230 V AC 0 Hz 24 V AC 0 Hz 10 (2) A 10 (3) A 230 V AC 0 Hz 24 V AC 0 Hz Zakres regulacji temperatury - 30 C ±0. C Wymiary [mm] 7 x 7 x 2 Podłączenie 230 V: L 230V AC 0 Hz - przewód fazowy N 230V AC 0 Hz - przewód neutralny SL 230V AC 0 Hz NSB Sygnał wejściowy redukcji temperatury NSB 230V AC 0 Hz Podłączenie 24 V: L1 24V AC 0 Hz L2 24V AC 0 Hz SL 24V AC 0 Hz NSB Sygnał wejściowy redukcji temperatury NSB 24V AC 0 Hz Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu Funkcja VP - chroni zawory termostatyczne przed zastaniem Funkcja NSB (redukcja nocna jako regulator podrzędny - Slave) Funkcja GRZANIE / CHŁODZENIE Podświetlenie pokrętła w czasie gdy regulator wysyła sygnał do pracy Wyraźnie widoczna skala temperatury Dedykowany do systemów ogrzewania podłogowego Możliwość podłączenia do centralnej listwy sterującej KL06 lub KL08NSB (w wersji 230V) 249 zł 2 zł ERT0VF KL06-M Przewodowy, elektroniczny regulator temperatury Przewodowa listwa sterująca (6 stref), 230V (wyjście COM/NO) - tygodniowy, 2xAA 2xAA baterie alkaliczne 8 (3) A Przekaźnik NO/COM Zakres regulacji temperatury 10-3 C ±0. C Wymiary [mm] 80 x 130 x 30 Menu w języku polskim + 7 dodatkowych języków Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu Funkcja VP - chroni zawory termostatyczne przed zastaniem Profile pracy dopasowane do indywidualnych potrzeb: 3 standardowe i 2 programowalne Trzy poziomy temperatury pracy Licznik czasu pracy Funkcja WAKACJE Możliwość pracy w trybie ręcznym Możliwość zmiany ustawień histerezy Opcja wyłączenia funkcji PWM i VP Dedykowany do systemów ogrzewania podłogowego Podłączenie do listwy sterującej KL06 lub KL08NSB za pomocą przewodu 2-żyłowego 230 V AC 0 Hz 2 (1) A Wyjścia Siłowniki termoelektryczne (230V) Wymiary [mm] 300 x 86 x 63 Prosty montaż w technologii PLUG-IN Możliwość podłączenia max 6 regulatorów i do 24 siłowników Jasne i jednoznaczne oznakowanie zacisków Zintegrowany system LED informujący o stanie pracy Oznakowanie powierzchni w celu łatwe identyfikacji Przystosowana do montażu na szynie DIN 3 mm lub do montażu naściennego Możliwość doposażenia w moduł sterowania pompą PL06 lub PL07 Zintegrowana ochrona przed przeciążeniem zł KL06+PL06 Przewodowa listwa sterująca (6 stref), 230V z modułem pompowym KL06: 230 V AC 0 Hz 2 (1) A Wyjście Siłowniki termoelektryczne (230V) Wymiary [mm] 300 x 86 x 63 PL06: z listwy KL06 (2) A Wyjście Przekaźnik NO/COM/NC Wymiary [mm] 70 x 80 x 20 14

15 AKCESORIA it00 INTERNETOWY REGULATOR TEMPERATURY Odbiornik: it00rx Odbiornik: it00rx SERIA it00 PL06 Moduł sterowania pompą do listwy KL06 z listwy KL06 (2) A Przekaźnik NO/COM/NC Wymiary [mm] 70 x 80 x 20 Bardzo łatwy i szybki montaż w listwie sterującej KL06 Indywidualne sterowanie pompą Kompatybilny z listwami KL06 w wersjach 230V, 24V oraz bezprzewodowej RF Możliwość wskazania regulatora/ów włączających pompę 123 zł PL07 Moduł sterowania kotłem i pompą do listwy KL06 z listwy KL06 (2) A 2 x przekaźnik NO/COM Wymiary [mm] 70 x 80 x 20 Bardzo łatwy i szybki montaż w listwie sterującej KL06 Indywidualne sterowanie pompą i kotłem Kompatybilny z listwami KL06 w wersjach 230V, 24V oraz bezprzewodowej RF 92 zł FS300 Zewnętrzny czujnik temperatury Zakres pomiarowy -10 C C Element pomiarowy NTC 10 kω Długość przewodu 3m Przekrój przewodu 2 x 0, mm 2 Czujnik podłogowy (np. do montażu w posadzce) dedykowany jako czujnik zabepieczający ogrzewanie podłogowe. Ø mm 3000 mm 21mm Regulatory posiadające dodatkowe wejście na czujnik FS300: seria Expert HTR: HTRP230 seria Expert NSB: VS30W, VS30B, VS3W, VS3B, seria it600rf: VS10WRF, VS10BRF, VS20WRF, VS20BRF, HTRS-RF(30), HTRP-RF(0), TS600 seria it600 COMBUS: VS0, VS10W, VS10B regulator klimakonwektorów FC600 CT10-X 3M Zewnętrzny czujnik temperatury Zakres pomiarowy -10 C C Element pomiarowy NTC 10 kω Długość przewodu 3m Przekrój przewodu 2 x 0, mm 2 Czujnik do mierzenia temperatury cieczy przylgowo lub za pośrednictwem tulei ochronnej. Czujnik nie jest hermetyczny, nie wolno zanurzać go w cieczach. Podczas montażu zaleca się stosowanie pasty termoprzewodzącej. Ø mm 3000 mm 0 mm Regulator WT100 posiada dodatkowe wejście na czujnik CT10-X 3M (więcej informacji na stronie 22). Ø 8 mm Ø 6 mm 29 zł 41 zł RM-16A Moduł przekaźnika 16 A styki L,N Wejście beznapięciowe NO/COM Wejścia napięciowe SL Wymiary [mm] 47 x 47 x zł 230 V AC 0 Hz 16 A / 20 V AC Podłączenie regulatora z przekaźnikiem beznapięciowym NO / COM Podłączenie regulatora z sygnałem wyjściowym napięciowym 230 V AC Przekaźnik NO / COM / NC Moduł przekaźnika RM-16A otwiera i zamyka obwód w celu oddziaływania na pracę innych urządzeń. Poniżej przedstawiono kilka przykładów zastosowań modułu RM-16A z innymi produktami SALUS: 1. Podłączenie regulatora z sygnałem wyjścia napięciowym 230V (np. VS30/RT200/ERT20/ERT30/ ERT0/VS10) do kotła gazowego, który wymaga styku beznapięciowego NO/COM lub NC/COM (styk NC/COM jest zwykle wymagany w sterownikach kotłów stałopalnych). 2. Podłączenie regulatora temperatury SALUS (np.091fl) z przekaźnikiem NO/COM do sterownika kotła, który wymaga styku NC/COM. 3. Podłączenie odbiornika o większej mocy niż pozwala na to przekaźnik w regulatorze. Maksymalny pobór prądu odbiornika nie może przekroczyć 16 A. 4. Podłączenie do listwy centralnej (KL06-M/KL08NSB/ KL08RF/KL10/KL10RF) urządzeń innych niż siłowniki termoelektryczne, np. gdy chcemy podłączyć pompę lub elektryczną matę grzewczą. Nadajnik: it00tr Gateway: itg00 it00 Internetowy, bezprzewodowy regulator temperatury - tygodniowy it00tr to innowacyjny regulator temperatury z możliwością zarządzania przez Internet. Aby sterowanie przez Internet było możliwe, po zamontowaniu regulatora należy podłączyć Gateway itg00 do domowego routera z dostępem to Internetu. Następnie wystarczy założyć konto na stronie lub poprzez aplikację it00 Plus i zarejestrować produkt. Od tej chwili można cieszyć się możliwością zdalnego sterowania za pomocą aplikacji dostępnej na smartfony, tablety oraz PC. Możliwość sterowania przez Internet Dotykowy wyświetlacz Stabilny sygnał 868 MHz Sterowanie temperaturowe CO oraz czasowe CWU 1316 zł it00tr: 2 x AA baterie alkaliczne itg00: V DC it300: 2 x AAA baterie alkaliczne it00rx: 230 V AC 0 Hz CH1: 16 () A CH2: (3) A Wyjście 2 x przekaźnik NO/COM/NC Zakres regulacji temperatury - 3 C Dokładność wskazania temp. 0. C 1 C 868 Mhz Wymiary [mm] it00tr: 128 x 9 x 30 itg00: 39 x 91 x 2, antena: 70 it300: 76 x 76 x 22 it00rx: 10 x 100 x 3 Odbiornik it00rx Odbiornik it00rx komunikuje się z regulatorem it00tr drogą radiową. Praca na częstotliwości 868 MHz zapewnia stabilny, odporny na zakłócenia sygnał. Odbiornik it00rx posiada dwa wyjścia sterujące (włącz/ wyłącz): 16() A - do sterowania obiegiem CO oraz (3) A - do sterowania obiegiem CWU. itg00 Bramka Internetowa (Gateway) Bramka internetowa itg00 umożliwia regulatorowi it00 dostęp do Internetu. itg00 jest bardzo łatwy w instalacji, wszystkie ustawienia sieciowe pobierane są automatycznie. Nadajnik: it00tr 607 zł xt00 Bezprzewodowy regulator temperatury - tygodniowy W skład zestawu xt00 wchodzą: nadajnik regulatora - it00tr odbiornik regulatora - it00rx Podstawowe właściwości it00tr: Sterowanie temperaturowe CO oraz czasowe CWU Intuicyjne programowanie za pomocą dotykowego wyświetlacza Bezprzewodowa komunikacja Funkcja ENERGY SAVE oraz WAKACJE 3 programy WŁĄCZ / WYŁĄCZ do sterowania CWU Możliwość programowania do 6 poziomów temperatury na dobę Odbiornik it00rx Odbiornik it00rx komunikuje się z regulatore m it00tr drogą radiową. Praca na częstotliwości 868 MHz zapewnia stabilny, odporny na zakłócenia sygnał. Odbiornik it00rx posiada 2 wyjścia sterujące (włącz/ wyłącz): 16 () A - do sterowania obiegiem CO, oraz (3) A - do sterowania obiegiem CWU. Wymiary [mm]: 12 x 9 x 29. UWAGA: Istnieje możliwość wyposażenia regulatora xt00 w czujnik temperatury it zł it300 Bezprzewodowy czujnik temperatury do regulatora it00 Bezprzewodowy czujnik temperatury it300 przystosowany jest do pracy z internetowym regulatorem it00tr. Umożliwia sterowanie drugą strefą grzewczą. Kompatybilny z zestawami: it00 oraz xt00. Wymiary [mm]: 76 x 76 x 22. AKCESORIA 1

16 SERIA STANDARD - REGULATORY TEMPERATURY SERIA STANDARD Podświetlany wyświetlacz LCD Zmiana ustawień histerezy Korekta temperatury RT310i RT310iSPE RT310 RT310RF RT310SPE RT10 RT10RF Tryb PRZECIWZAMROŻENIOWY 77 zł RT310i Internetowy, bezprzewodowy regulator temperatury 80 zł RT310iSPE Internetowy, bezprzewodowy regulator temperatury Tryb WAKACJE Tryb UŚPIENIA Harmonogram czasowy Możliwość kontroli temperatury z dowolnego miejsca za pomocą aplikacji mobilnej RT310i (dostępna na ios i Android) Brak powtarzalności kodów transmisyjnych Zabezpieczenie przeciwzamrożeniowe Różne harmonogramy czasowe w trybie Online: 7 dni, -2, 24h Regulowana temperatura ochrony przed zamarzaniem -9 C RT310i nadajnik: nadajnika 2 x AA baterie alkaliczne Zakres regulacji temperatury - 3 C Dokładność wskazania temp. 0,1 C lub 0, C ±0.2 C lub ±0. C 868 Mhz Wymiary [mm] 96 x 96 x 27 Bramka internetowa: bramki internetowej V DC Port 1 x 10/100 LAN port Wymiary [mm] 39 x 91 x 2, antena: 70 Możliwość zmiany ustawień histerezy Tryb WAKACJE Odbiornik i nadajnik sparowane fabrycznie Czytelny i podświetlany ekran LCD Pobierz bezpłatną aplikację RT310i Pobierz z Pobierz z Godzinowe nadpisanie temperatury Tryb RĘCZNY lub AUTOMATYCZNY Bezprzewodowa komunikacja Aplikacja RT310i Bezprzewodowe regulatory (RT310RF, RT10RF, RT310i, RT310iSPE, RT310SPE) posiadają również: Brak powtarzalności kodów komunikacyjnych Odbiornik i nadajnik sparowane fabrycznie Funkcję testowania połączenia pomiędzy regulatorem, a odbiornikiem RT310i odbiornik: odbiornika 230 V AC 0 Hz 16 () A Przekaźnik NO/COM Model odbiornika RXRT10 Wymiary [mm] 96 x 96 x 27 RT310iSPE odbiornik (wtyczka): odbiornika 230 V AC 0 Hz 16 () A Wtyczka Schuko Model odbiornika SPE868 Wymiary [mm] 42 x 77 x 42 serwer SALUS bramka internetowa regulator RT310i/RT310iSPE odbiornik RXRT10/SPE868 16

17 SERIA STANDARD - REGULATORY TEMPERATURY 139 zł 278 zł 380 zł 17 zł 340 zł RT310 Przewodowy, elektroniczny RT310RF Bezprzewodowy, elektroniczny RT310SPE Bezprzewodowy, elektroniczny RT10 Przewodowy, elektroniczny RT10RF Bezprzewodowy, elektroniczny regulator temperatury regulator temperatury regulator temperatury regulator temperatury regulator temperatury - dobowy - dobowy - dobowy - tygodniowy - tygodniowy RT310 RT310RF RT310SPE nadajnika 2 x AA baterie alkaliczne 2 x AA baterie alkaliczne 2 x AA baterie alkaliczne odbiornika V AC 0 Hz 230 V AC 0 Hz 3 (1) A 16 () A 16 () A Przekaźnik NO/COM/NC Przekaźnik NO/COM wtyczka Schuko Zakres regulacji temperatury - 3 C - 3 C - 3 C Dokładność wskazania temp. 0.1 C lub 0. C 0.1 C lub 0. C 0.1 C lub 0. C ±0.2 C lub ±0. C ±0.2 C lub ±0. C ±0.2 C lub ±0. C Model odbiornika - RXRT10 SPE MHz 868 MHz Wymiary nadajnika [mm] 96 x 96 x x 96 x x 96 x 27 Wymiary odbiornika [mm] - 96 x 96 x x 77 x 42 RT10 RT10RF nadajnika 2 x AA baterie alkaliczne 2 x AA baterie alkaliczne odbiornika V AC 0 Hz 3 (1) A 16 () A Przekaźnik NO/COM/NC Przekaźnik NO/COM Zakres regulacji temperatury - 3 C - 3 C Dokładność wskazania temp. 0.1 C lub 0. C 0.1 Cl ub 0. C ±0.2 C lub ±0. C ±0.2 C lub ±0. C Model odbiornika - RXRT MHz Wymiary nadajnika [mm] 120 x 96 x x 96 x 27 Wymiary odbiornika [mm] - 96 x 96 x 27 SERIA STANDARD Możliwość zmiany ustawień histerezy Zabezpieczenie przeciwzamrożeniowe Regulowana temperatura ochrony przed zamarzaniem -17ºC Korekta wyświetlanej temperatury ±3ºC Tryb UŚPIENIA (wstrzymanie wszystkich funkcji regulatora) Czytelny i podświetlany ekran LCD Regulatory RT310RF oraz RT310SPE posiadają również: Brak powtarzalności kodów transmisyjnych Praca na częstotliwości 868 MHz gwarantuje bardzo stabilny i odporny na zakłócenia sygnał Odbiornik i nadajnik sparowane fabrycznie W komplecie podstawka do regulatora Harmonogram czasowy tygodniowy: /2 lub na każdy dzień osobno (6 różnych programów temperatury) Tryb ręczny lub automatyczny - zmiana jednym przyciskiem Czasowe nadpisanie temperatury do 9h Chwilowa zmiana temperatury (nadpisanie temperatury do następnej zmiany programu) Tryb przeciwzamrożeniowy Regulowana temperatura ochrony przed zamarzaniem -17ºC Korekta wyświetlanej temperatury ±3ºC Tryb WAKACJE Tryb UŚPIENIA (wstrzymanie wszystkich funkcji regulatora) Czytelny, podświetlany ekran LCD Regulator RT10RF posiada również: Brak powtarzalności kodów transmisyjnych Praca na częstotliwości 868 MHz gwarantuje bardzo stabilny i odporny na zakłócenia sygnał Odbiornik i nadajnik sparowane fabrycznie W komplecie podstawka do regulatora 17

18 SERIA STANDARD A 4 J I SERIA STANDARD - REGULATORY TEMPERATURY 167 zł 331 zł 091FL 091FLRF Przewodowy, elektroniczny regulator temperatury Bezprzewodowy, elektroniczny regulator temperatury - tygodniowy - tygodniowy A 4 J I 169 zł T10 Przewodowy, elektroniczny regulator temperatury - tygodniowy 334 zł T10RF Bezprzewodowy, elektroniczny regulator temperatury - tygodniowy 2 x AA baterie alkaliczne (3) A beznapięciowy przekaźnik NO/COM Zakres regulacji temperatury - 30 C Dokładność wskazania temp. 0.2 C ±0.2 C lub ±0. C Wymiary [mm] 14 x 80 x 30 nadajnika 2 x AA baterie alkaliczne odbiornika 230 V AC 0 Hz 16 () A beznapięciowy przekaźnik NO/COM Zakres regulacji temperatury - 30 C Dokładność wskazania temp. 0.2 C ±0.2 C lub ±0. C 868 MHz 2 x AA baterie alkaliczne (3) A beznapięciowy przekaźnik NO/COM Zakres regulacji temperatury 7-30 C Dokładność wskazania temp. 0.2 C ±0.4 C, ±0.8 C, ±1.4 C lub ±1.8 C Wymiary [mm] 96 x 117 x 22 nadajnika 2 x AA baterie alkaliczne odbiornika 230 V AC 0 Hz 16 () A beznapięciowy przekaźnik NO/COM Zakres regulacji temperatury 7-30 C Dokładność wskazania temp. 0.2 C ±0.4 C, ±0.8 C, ±1.4 C lub ±1.8 C 868 MHz 9 niezależnych programów Funkcja GRZANIE / CHŁODZENIE Możliwość regulacji nastawianej temperatury w górę i w dół 3 poziomy temperatur - dzienna, nocna i przeciwzamrożeniowa Beznapięciowy przekaźnik Przyjazny i łatwy w obsłudze Podświetlany ekran LCD Wymiary nadajnika [mm] 14 x 80 x 30 Wymiary odbiornika [mm] 129 x 97 x 3 Posiada wszystkie funkcje modelu 091FL Zintegrowana i praktyczna podstawka regulatora o dwóch kątach nachylenia zapewnia wygodę i funkcjonalność Praca na częstotliwości 868 MHz, gwarantuje bardzo stabilny i odporny na zakłócenia sygnał Łatwa zmiana kodu komunikacyjnego za pomocą przełączników Zasięg pracy do 60 m w przestrzeni otwartej 9 niezależnych programów Funkcja GRZANIE / CHŁODZENIE Duży, podświetlany ekran LCD Funkcja autoadaptacji Bardzo łatwe programowanie oraz obsługa Beznapięciowy przekaźnik Wymiary nadajnika [mm] 96 x 117 x 22 Wymiary odbiornika [mm] 129 x 97 x 3 9 niezależnych programów Funkcja GRZANIE / CHŁODZENIE Duży, podświetlany ekran LCD Bardzo łatwe programowanie oraz obsługa Praca na częstotliwości 868 MHz zapewnia bardzo stabilny i odporny na zakłócenia sygnał Beznapięciowy przekaźnik Praktyczna podstawka regulatora zapewnia wygodę i funkcjonalność użytkowania 18

19 SERIA STANDARD - REGULATORY TEMPERATURY ZAWORY ZAWORY RT100 Mechaniczny regulator temperatury - dobowy 230 V AC 0 Hz 1 A Zakres regulacji temperatury C beznapięciowy przekaźnik NO/COM/NC Wymiary [mm] 80 x 80 x 40 Minimalistyczna obudowa Bardzo łatwy montaż i obsługa Regulator bimetaliczny 6 zł 207 zł ERT20RF Bezprzewodowy, elektroniczny regulator temperatury - dobowy nadajnika 2 x AA baterie alkaliczne odbiornika 230 V AC 0 Hz odbiornika 16 () A beznapięciowy przekaźnik NO/COM Zakres regulacji temperatury - 30 C ±0. C 868 MHz Wymiary nadajnika [mm] 96 x 117 x 22 Wymiary odbiornika [mm] 129 x 97 x 3 Beznapięciowy przekaźnik Funkcja GRZANIE / CHŁODZENIE Przyjazny i łatwy w obsłudze Dioda sygnalizująca pracę urządzenia grzewczego AT10 Termostat przylgowy 3 zł 230 V AC 0 Hz 16 (4) A styki NO/COM/NC Zakres regulacji temperatury C Wymiary [mm] 10 x 0 x 4 Przeznaczony do włączenia pomp obiegowych, kotła lub uruchomienia zaworów Bardzo prosty montaż na powierzchni rury Posiada dwie opcje podłączenia: włączenie powyżej zadanej temperatury lub włączenie poniżej zadanej temperatury Stosowany jako element zabezpieczający 260 zł PMV21 (1 ), PMV 24 (3/4 ) Zawór dwudrogowy 1 lub 3/4 z napędem elektrycznym i wyłącznikiem krańcowym 340 zł PMV31 (1 ), PMV34 (3/4 ) Zawór trójdrogowy 1 lub 3/4 z napędem elektrycznym i wyłącznikiem krańcowym SERIA STANDARD 82 zł RT200 Przewodowy, elektroniczny regulator temperatury - dobowy, 230V 230 V AC 0 Hz 3 (1) A Zakres regulacji temperatury - 3 C ±1 C 230 V AC 0 Hz Wymiary [mm] 9 x 9 x 40 Przekaźnik napięciowy 230V Wykonany z wysokiej jakości materiałów Płytka montażowa ułatwiająca instalację Podświetlenie pokrętła skali temperatury 170 zł RXRT0 Odbiornik regulatorów 091FLRF/RT00RF/T10RF Odbiornik kompatybilny z następującymi regulatorami serii STANDARD: 091FLRF, ERT20RF, T10RF, RT00RF 230 V AC 0 Hz 16 () A beznapięciowy przekaźnik NO/COM Wymiary [mm] 129 x 97 x 3 AT10F Termostat przylgowy z kapilarą 8 zł 230 V AC 0 Hz 16 (4) A styki NO/COM/NC Zakres regulacji temperatury C Wymiary [mm] 10 x 0 x 4 Przeznaczony do włączenia pomp obiegowych, kotła lub uruchomienia zaworów Bardzo prosty montaż na powierzchni rury Posiada dwie opcje podłączenia: włączenie powyżej zadanej temperatury lub włączenie poniżej zadanej temperatury Stosowany jako element zabezpieczający Zawory z napędem elektrycznym służą do sterowania przepływem wody w centralnym systemie grzewczym. Mogą być używane do sterowania zarówno ogrzewaniem jak i ciepłą wodą. Działają poprzez sterowanie przepływem wody z kotła grzewczego do innych części systemu. Istnieją dwa rodzaje zaworów elektrycznych stosowanych w domowych systemach ogrzewania: dwudrogowe (strefowe) lub trójdrogowe. SALUS Controls oferuje oba typy zaworów w zakresie standardowych rozmiarów gwintów. Model 1 3/4 230 V AC 0Hz styków COM/NO 3 A Pobór mocy 6 W Wyjście Styki NO/COM Zakres temperatury cieczy C - 88 C Max ciśnienie statyczne 8,6 bar Ciśnienie różnicowe 0,8 bar 0,6 bar Klasa ochrony IP20 Wymiary [mm] 87 x x 60 19

20 SERIA PC - STEROWNIKI POMP SERIA PC STP1 Sterownik do pomp 90 zł 132 zł 142 zł 173 zł PC11 Sterownik do pompy CO PC11W Sterownik do pompy CO lub pompy CWU PC12HW Sterownik do pompy CO i pompy CWU 230 V AC 0 Hz Max moc pompy 180 W Pobór mocy 2 W Zakres regulacji temperatury C Temperatura otoczenia C Długość przewodu czujnika 1,2 m Wymiary [mm] 132 x 72 x 0 Sterowanie pompą obiegu wody CO Oszczędność energii do 60% Prosta obsługa Łatwy w instalacji 230 V AC 0 Hz 6 A Pobór mocy 2 W Zakres regulacji temperatury - 80 C Zakres pomiaru temperatury 0-99 C Temperatura otoczenia C Długość przewodu czujnika 1,2 m Wymiary [mm] 1 x 70 x 3 Przeznaczony do sterowania pompą obiegu wody CO Oszczędność energii nawet do 60% Funkcja antystop Funkcja antyzamarzanie Alarm dźwiękowy 230 V AC 0 Hz 6 A Pobór mocy 2 W Zakres regulacji temperatury załączenia - 80 C Zakres regulacji temperatury wyłączenia 10-8 C Zakres pomiaru temperatury 0-99 C Temperatura otoczenia C Długość przewodu czujnika 1,2 m Wymiary [mm] 1 x 70 x 3 Podwójne zastosowanie - jako termostat lub sterownik pompy CWU Możliwość regulacji temperatury załączenia i wyłączenia pompy Funkcja antystop Funkcja antyzamarzanie Alarm dźwiękowy 230 V AC 0 Hz 6 A Pobór mocy 2 W Zakres regulacji temperatury - 80 C dla CO - 80 C dla CWU Zakres pomiaru temperatury 0-99 C Temperatura otoczenia C Długość przewodu czujnika 1,2 m Wymiary [mm] 1 x 70 x 3 Sterowanie pompą CO i CWU Działa na zasadzie różnicy temperatur Funkcja antystop Alarm dźwiękowy Tryb letni 20

21 SERIA PCSOL - REGULATORY DO KOLEKTORÓW SOLARNYCH SERIA PCSOL PCSOL 10 Regulator do kolektorów solarnych PCSOL10 jest nowoczesnym elektronicznym regulatorem różnicy temperatur służącym do dystrybucji ciepła pochodzącego z kolektorów solarnych do zasobnika ciepłej wody użytkowej. Zadaniem regulatora jest sterowanie układem obiegu solarnego w zależności od danych uzyskanych z czujników temperatur w ten sposób, aby możliwe było odzyskanie jak największej energii z kolektora. 439 zł 479 zł 41 zł 81 zł PCSOL 200 Basic Regulator z wyświetlaczem LCD, do kolektorów solarnych PCSOL 200 Classic Regulator z wyświetlaczem LCD, do kolektorów solarnych (12 schematów) PCSOL 201 Regulator z wyświetlczem LCD, do kolektorów solarnych (12 schematów + sterowanie pompą PWM) PCSOL 200 Basic jest nowoczesnym regulatorem elektronicznym służącym do dystrybucji ciepła pochodzącego z kolektorów solarnych. Istotą działania regulatora jest sterowanie układem obiegu solarnego w zależności od danych uzyskanych z czujników temperatur w ten sposób, aby możliwe było odzyskanie jak największej energii z kolektora. PCSOL 200 Classic jest nowoczesnym regulatorem elektronicznym służącym do dystrybucji ciepła pochodzącego z kolektorów solarnych. Istotą działania regulatora jest sterowanie układem obiegu solarnego w zależności od danych uzyskanych z czujników temperatur w ten sposób, aby możliwe było odzyskanie jak największej energii z kolektora. PCSOL 201 jest regulatorem elektronicznym służącym do dystrybucji ciepła pochodzącego z kolektorów solarnych. Współpracuje z pompami solarnymi HIGH EFFICIENCY sterowanymi sygnałem PWM. Zadaniem regulatora jest sterowanie układem obiegu solarnego w zależności od danych uzyskanych z czujników temperatur w ten sposób, aby możliwe było uzyskanie jak największej energii z kolektora. 230 V AC 0 Hz, I=0.2 A* Wejścia T1: temp. kolektora solarnego T2: temp. zasobnika C.W.U. Wyjścia Pompa obiegowa P1 napięcie 230 V / 0. A Klasa ochrony IP20 Temperatura otoczenia T40 Wymiary [mm] 140 x 9 x 40 *Pobór mocy przez sam regulator 0.02 A (1, W) Przyjazny i prosty system obsługi TOUCH & PLAY Obsługa podstawowego schematu solarnego Czytelny i łatwy w obsłudze Wizualizacja LED Funkcja zatrzymania pompy po dojściu do maksymalnej temperatury zasobnika Inteligentny alarm - rozpoznawanie sytuacji alarmowych Ochrona zasobnika i kolektora przed przegrzaniem 230 V AC 0 Hz, I=0.2 A* T1: temp. kolektora solarnego Wejścia T2: temp. zasobnika T3: temp. powrotu Wyjścia Pompa obiegowa P1 napięcie 230 V / 0. A wyjść P1, P2 0. A (AC) / wyjście Klasa ochrony IP20 Temperatura otoczenia T40 Wymiary [mm] 140 x 9 x 40 *Pobór mocy przez sam regulator 0.02 A (1, W) Przyjazny i prosty system obsługi TOUCH & PLAY Funkcja zatrzymania pompy po dojściu do maksymalnej temperatury zasobnika Uproszczona wersja uzysków ciepła Czytelny wyświetlacz graficzny z aktualnym schematem 230 V AC 0 Hz, I=1.02 A* T1: temp. kolektora solarnego Wejścia T2: czujnik temperatury T3: czujnik temperatury T4: czujnik temperatury Wyjście niskonapięciowe Wyjście (H) - 6 V / 0.1 A (DC) Wyjście wysokonapięciowe P1, P2 230 V AC 0 Hz / max 0. A wyjść P1, P2 0. A (AC) / wyjście Klasa ochrony IP20 Temperatura otoczenia T40 Wymiary [mm] 140 x 9 x 40 *Pobór mocy przez sam regulator 0.02 A (1, W) Przyjazny i prosty system obsługi TOUCH & PLAY Możliwość wyboru wielu schematów solarnych Możliwość płynnego sterowania dwoma pompami Funkcja zatrzymania pompy po dojściu do maksymalnej temperatury zasobnika Inteligentny alarm - rozpoznanie sytuacji alarmowych Wizualizacja wykresu odzyskanej energii z kolektora z ostatnich dni Czytelny wyświetlacz graficzny z aktualnym schematem 230 V AC 0 Hz, I=1.02 A* Wejścia 4 czujniki temperatury Wyjścia niskonapięciowe Wyjście (H) - 6 V / 0.1 A (DC) Wyjście PWM dla regulacji prędkości pompy solarnej P1 Wyjście wysokonapięciowe P1, P2 230 V AC 0 Hz / max 0. A wyjść P1, P2 0. A (AC) / wyjście Częstotliwość sygnału PWM 200 Hz Poziom sygnału V Klasa ochrony IP20 Temperatura otoczenia T40 Wymiary [mm] 140 x 9 x 40 *Pobór mocy przez sam regulator 0.02 A (1, W) Przyjazny i prosty system obsługi TOUCH & PLAY Możliwość wyboru wielu schematów solarnych Możliwość płynnego sterowania dwoma pompami Funkcja zatrzymania pompy po dojściu do maks. temp. zasobnika Inteligentny alarm - rozpoznanie sytuacji alarmowych Wizualizacja wykresu odzyskanej energii z kolektora z ostatnich dni Czytelny wyświetlacz graficzny z aktualnym schematem Każdy produkt zawiera w komplecie: - Czujnik temperatury CT6-PT1000, 1 szt. - Czujnik temperatury CT6W-PT1000, 1 szt. 21

22 REGULATORY POGODOWE REGULATORY POGODOWE 0 zł WT100 Regulator pogodowy przeznaczony jest do regulacji temperatury w obiegu grzewczym z zaworem 3 lub 4-drożnym wyposażonym w napęd sterowany 3-punktowo z możliwością podpięcia dodatkowej pompy obiegowej oraz wysterowania źródła ciepła poprzez styk beznapięciowy. Wejścia Wyjścia Klasa ochrony Temperatura otoczenia Wymiary [mm] 230 V AC 0 Hz 3 (3) A T1- temp. zasilania (mieszacza) T2- temp. zewnętrzna T3- temp. powrotu T4- temp. kotła (sprzęgła) TP- wejście regulatora pokojowego (ON/OFF) Pompa obiegu grzewczego (230V; 1, A) Siłownik z zaworem mieszającym (230V; 0, A) Źródło ciepła (przekaźnik NO/COM) IP20 T x 99 x 43 Sterowanie pogodowe według krzywej grzewczej Sterowanie źródłem ciepła Płynna regulacja zaworów 3 lub 4-drożnych Automatyczna detekcja sezonu grzewczego Możliwość podłączenia i pracy z regulatorem pokojowym Kontrola pracy pompy Funkcja ochrony pompy przed zastaniem Funkcja antyzamarzania Ochrona przed przegrzaniem Ochrona powrotu Harmonogram obniżeń czasowych Program dla wygrzew W komplecie: - czujnik temperatury zewnętrznej CT6-P - 1 szt. - przylgowy czujnik temperatury CT10-X - 2 szt. Czujnik temperatury powrotu: - czujnik CT10-X 3M jako opcja dodatkowa (więcej informacji na stronie 1) zł 99 zł Multi-Mix moduł B Regulator pogodowy pozwala na zarządzanie pracą układu grzewczego z głównym źródłem ciepła (kocioł gazowy, olejowy, pelletowy, pompa ciepła) oraz dodatkowym źródłem ciepła (kominek, kocioł stałopalny). Steruje również dwoma obiegami grzewczymi ze zmieszaniem (zawór z siłownikiem + pompa obiegowa), jednym obiegiem bezpośrednim (bez zmieszania, tylko pompa), obiegiem CWU oraz cyrkulacją CWU. Uzupełnieniem układu jest możliwość sterowania układem solarnym. Moduły B i C to urządzenia (opcjonalne) rozbudowujące możliwości pracy regulatora pogodowego Multi-Mix*. Każdy z modułów może obsługiwać dodatkowe dwa obiegi grzewcze ze zmieszaniem (zawór z siłownikiem + pompa obiegowa). Dostępne funkcje pracy modułów zależne są od regulatora głównego (wszystkie ustawienia dla modułu B i C dokonuje się w regulatorze głównym Multi-Mix). Wejścia temperaturowe 230 V AC 0 Hz 6 (6) A Temperatura zewnętrzna Temperatura głównego źródła ciepła (sprzęgła) Temperatura dodatkowego źródła ciepła Temperatura mieszacza 1 Temperatura mieszacza 2 Temperatura CWU Temperatura kolektora Temperatura zasobnika (bufora) Wejścia beznapięciowe TP1,TP2,TP3 regulatory pokojowe lub listwy centralne (ON/OFF) Wyjścia napięciowe (230 V) 6 pomp obiegowych 230V 2 siłowniki z zaworami mieszającymi 4 uniwersalne wyjścia napięciowe 230 V Wyjście beznapięciowe NO/COM/NC Główne źródło ciepła Wyjście sterujące 0-10 V Główne źródło ciepła Klasa ochrony IP20 Temperatura otoczenia T0 Wymiary [mm] 340 x 22 x 60 Zintegrowane zarządzanie ciepłem Duże możliwości i łatwość dostosowania regulatora do instalacji (wiele schematów hydraulicznych) Intuicyjna obsługa za pomocą kolorowego panelu dotykowego Sterowanie pogodowe na bazie krzywych grzewczych Automatyczna detekcja sezonu grzewczego Możliwość podłączenia i pracy z regulatorami pokojowymi Kontrola pracy pomp i źródeł ciepła Płynna regulacja zaworów 3-drożnych Obsługa instalacji ze sprzęgłem hydraulicznym lub buforem Montaż naścienny W komplecie: - czujnik temperatury zewnętrznej CT6-P - 1 szt. - przylgowy czujnik temperatury CT10-X - szt. Moduł rozszerzający Multi-Mix moduł C 99 zł Multi-Mix Regulator pogodowy zintegrowanych systemów grzejnych Regulator pogodowy Moduł rozszerzający *Ich praca możliwa jest tylko po uprzednim zainstalowaniu regulatora Multi-Mix. Wejścia Wyjścia napięciowe (230 V) Zakres pomiarowy temp. czujników Montaż Wymiary [mm] 230 V AC 0 Hz 6 (6) A Temperatura mieszacza 1 Temperatura mieszacza 2 Regulator pokojowy 1 (ON/OFF) Regulator pokojowy 2 (ON/OFF) Pompa obiegowa 1 Siłownik zaworu mieszającego 1 Pompa obiegowa 2 Siłownik zaworu mieszającego C szyna DIN 3mm 140 x 90 x 6 mm Obsługa i funkcje uzależnione są od regulatora głównego Multi-Mix Płynna regulacja zaworów mieszających Możliwość podłączenia i pracy z regulatorami pokojowymi (ON/OFF) Kontrola pracy pomp Z jednym regulatorem Multi-Mix można jednocześnie zastosować: - 1 x Moduł B, lub - 1 x Moduł C, lub - 1 x Moduł B + 1 x Moduł C.

23 PROGRAMATORY CZASOWE FILTRY MAGNETYCZNE 200 zł 220 zł 240 zł EP110 EP210 EP310 Elektroniczny programator czasowy, Elektroniczny programator czasowy, Elektroniczny programator czasowy, jednokanałowy dwukanałowy trzykanałowy Elektroniczne programatory czasowe EP110, EP210, EP310 z wyświetlaczem LCD przystosowane są do montażu natynkowego. Służą do ustawienia czasu włączenia i wyłączenia urządzeń elektrycznych takich jak pompy, oświetlenie itp. Cechują się podtrzymaniem ustawień zegara, cyklem dziennym oraz -2, w których można zdefiniować 3 programy czasowe z dokładnością co do minuty. EP110 EP210 EP V AC 0 Hz 230 V AC 0 Hz 230 V AC 0 Hz 3 (1) A 3 (1) A 3 (1) A NO / COM / NC beznapięciowe 2 x SPDV 230V AC 2 x SPDV 230V AC Ilość kanałów Wymiary [mm] 120 x 98 x x 98 x x 98 x 27 DEFENDER MD22A / MD34A - MAG-Defender Przepływowy filtr magnetyczny 22mm Prosty w montażu, łatwy w czyszczeniu i konserwacji filtr, który chroni wszelkie instalacje centralnego ogrzewania poprzez usunięcie praktycznie 100% zawiesiny tlenku żelaza. Polecany jest zwłaszcza do systemów z elektroniczną pompą obiegową. Filtr magnetyczny zapewnia czystość czynnika grzewczego, dzięki czemu chroni on urządzenia takie jak pompa, kocioł oraz zwiększa efektywność systemu C.O. Dostępne wersje: - MD22A - 22 mm - MD34A - 3/4 Prosta instalacja Efekt widoczny zaraz po instalacji Łatwość serwisowania Brak kosztów eksploatacji Zdejmowany magnes neodymowy o średnicy 20 mm Pojemność 00 ml W komplecie z płynem ochronnym LX1 00 ml 464 zł Zwiększa nawet do razy żywotność instalacji grzewczej! FILTRY MAGNETYCZNE PROGRAMATORY CZASOWE Harmonogram czasowy Czytelny, podświetlany ekran LCD Montaż natynkowy LX1 00 ml System Guard Inhibitor - płyn ochronny 77 zł 77 zł 77 zł LX2 00 ml System Guard Sludge Remover - płyn usuwający osady LX3 00 ml System Guard Cleaner - płyn czyszczący Długotrwała ochrona systemu grzewczego przed wewnętrzną korozją i kamieniem Eliminuje odkładaniu się osadu Można go stosować do wszystkich systemów grzewczych Opakowanie wystarcza na każde 100 litrów pojemności instalacji Usuwa osady i przywraca efektywność ogrzewania Przygotowuje istniejące systemy ogrzewania do instalacji nowych kotłów, pomp lub paneli Może być stosowany do wszystkich systemów grzewczych Opakowanie wystarcza na każde 100 litrów pojemności instalacji Łatwy w użyciu Usuwa pozostałości topnika i inne zanieczyszczenia Czyści osady z wszystkich rodzajów systemów ogrzewania Opakowanie wystarcza na każde 100 litrów pojemności instalacji 23
