1 Bestsellery Mahr BESTSELLERY MAHR Mahr zawsze zapewnia odpowiednie rozwiązanie, dostarczając niezbędne urządzenia pomiarowe. To oznacza dla nas EXACTLY!

2 Mahr zawsze zapewnia odpowiednie rozwiązanie, dostarczając niezbędne wyposażenie pomiarowe. To oznacza dla nas EXACTLY! Mahr Bestsellery Mahr

3 SPIS TREŚCI Suwmiarki MarCal Suwiarka MarCal16 EWRi - informacje ogólne 2 MarCal 16 EWRi 4 Suwmiarka cyfrowa MarCal 16 EWR 5 Suwmiarka cyfrowa Mikrometry Micromar Micromar 40 EWRi - informacje ogólne 6 Micromar 40 EWRi 8 Mikrometr cyfrowy Micromar 40 EWR 9 Mikrometr cyfrowy Czujniki MarTest Czujniki dźwigniowe i krawędziowe 3D MarTest 10 Czujnik dźwigniowy MarTest typu S 12 Wersja standardowa Czujnik dźwigniowy MarTest typu S 13 ze zwiększoną rozdzielczością Czujniki zegarowe MarCator MarCator 1086 Ri - informacje ogólne 14 MarCator 1086 Ri / 1086 R 16 Cyfrowe czujniki zegarowe Mikrokatory Millimess Mikrokatory cyfrowe i analogowe - informacje ogólne 18 Millimess 1002 / 1003 / 1003 XL / 1004 / 19 Mikrokatory Urządzenia do pomiaru chropowatości MarSurf MarSurf PS 10 - informacje ogólne 20 MarSurf PS Przenośne urządzenie do pomiaru chropowatości Metrologia SMAHRT 24 Łączność SMAHRT 28 Mahr Bestsellery Mahr 3

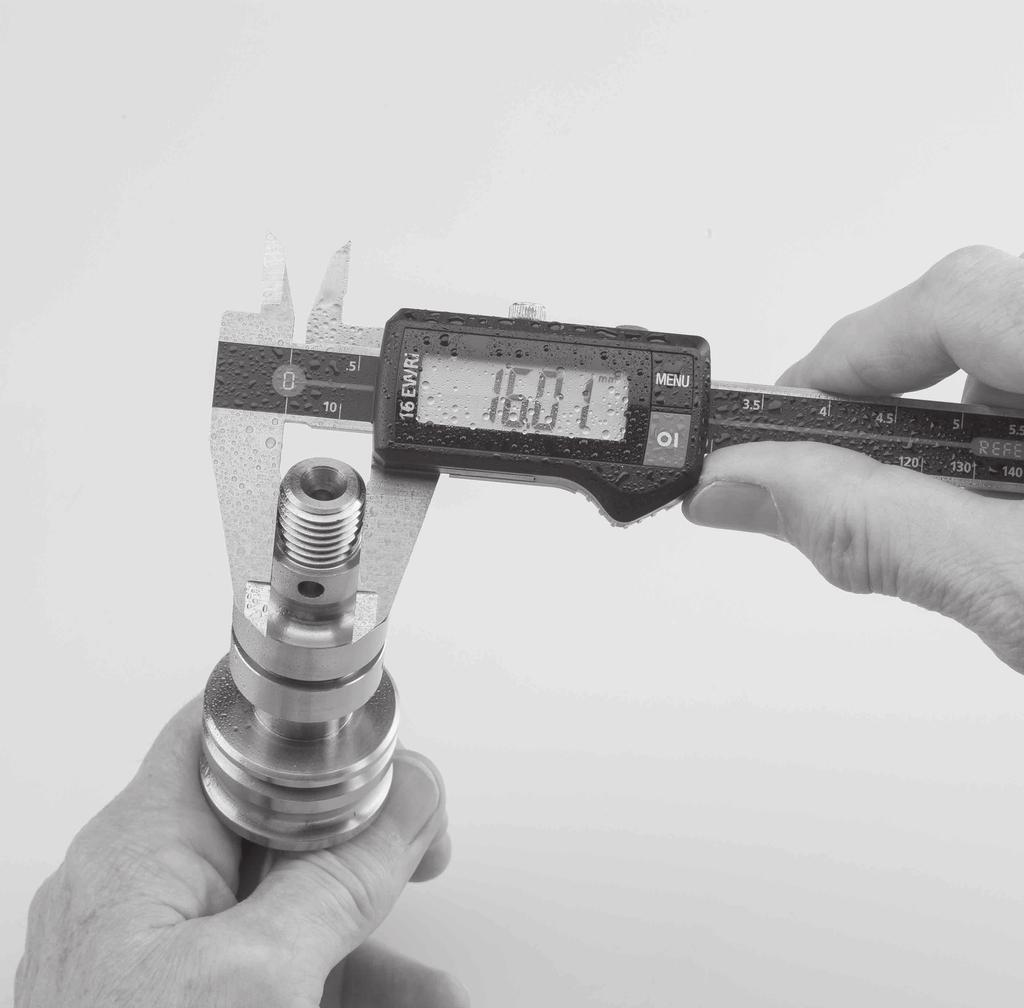

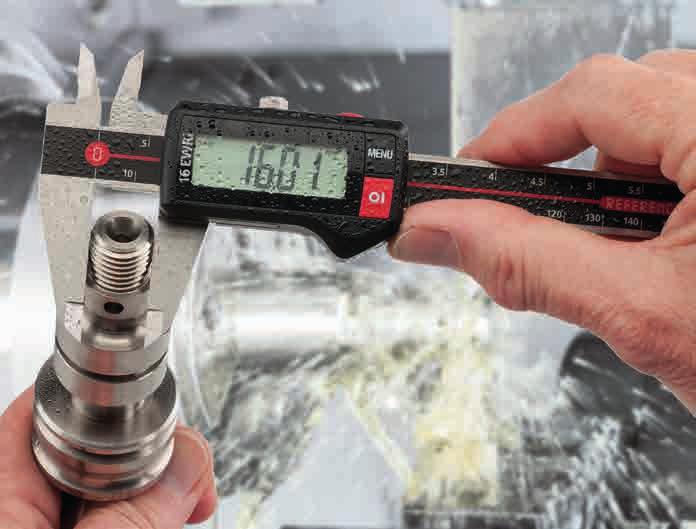

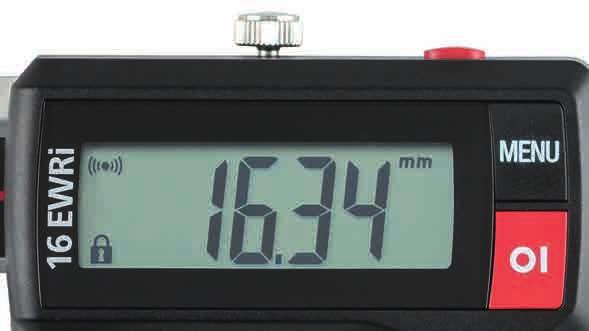

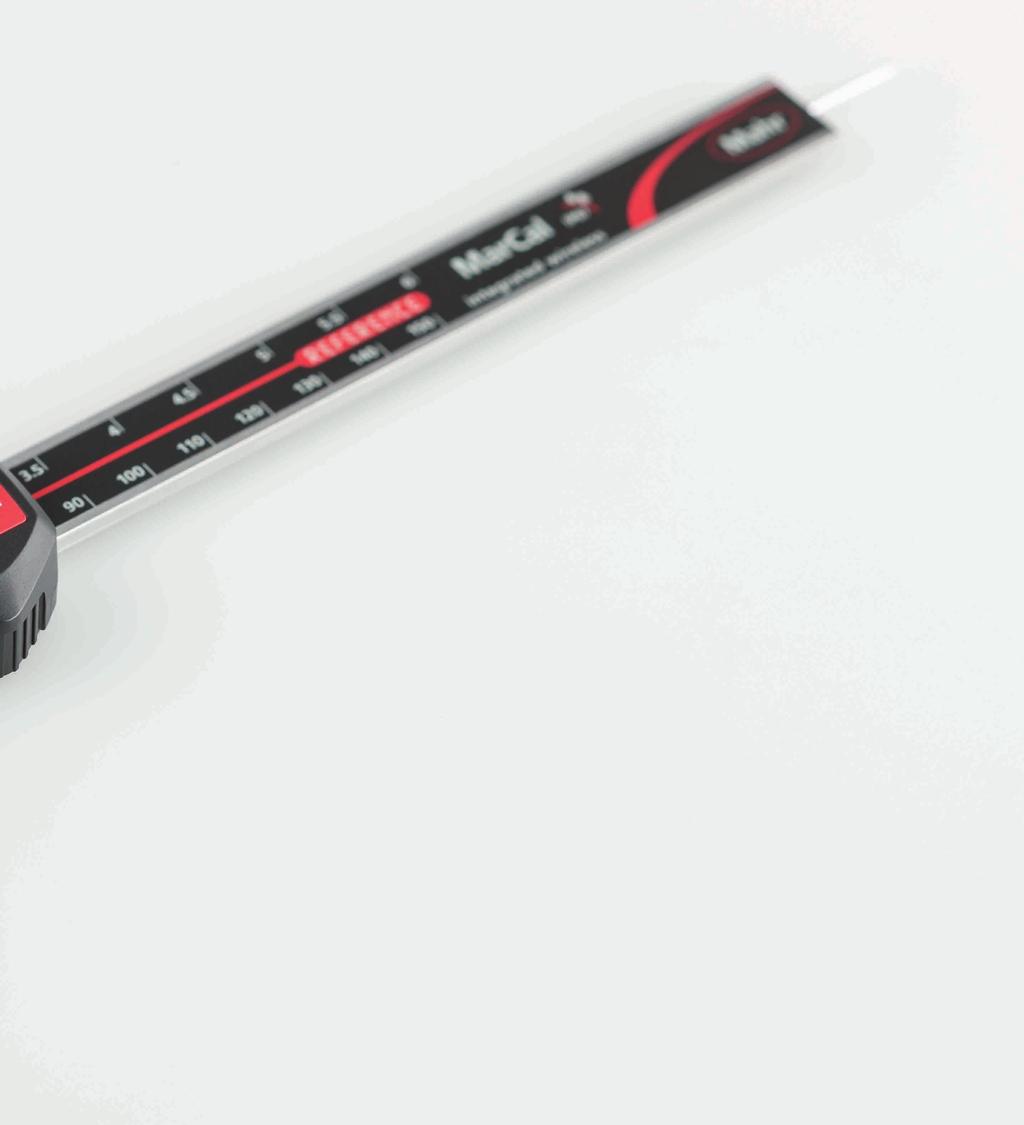

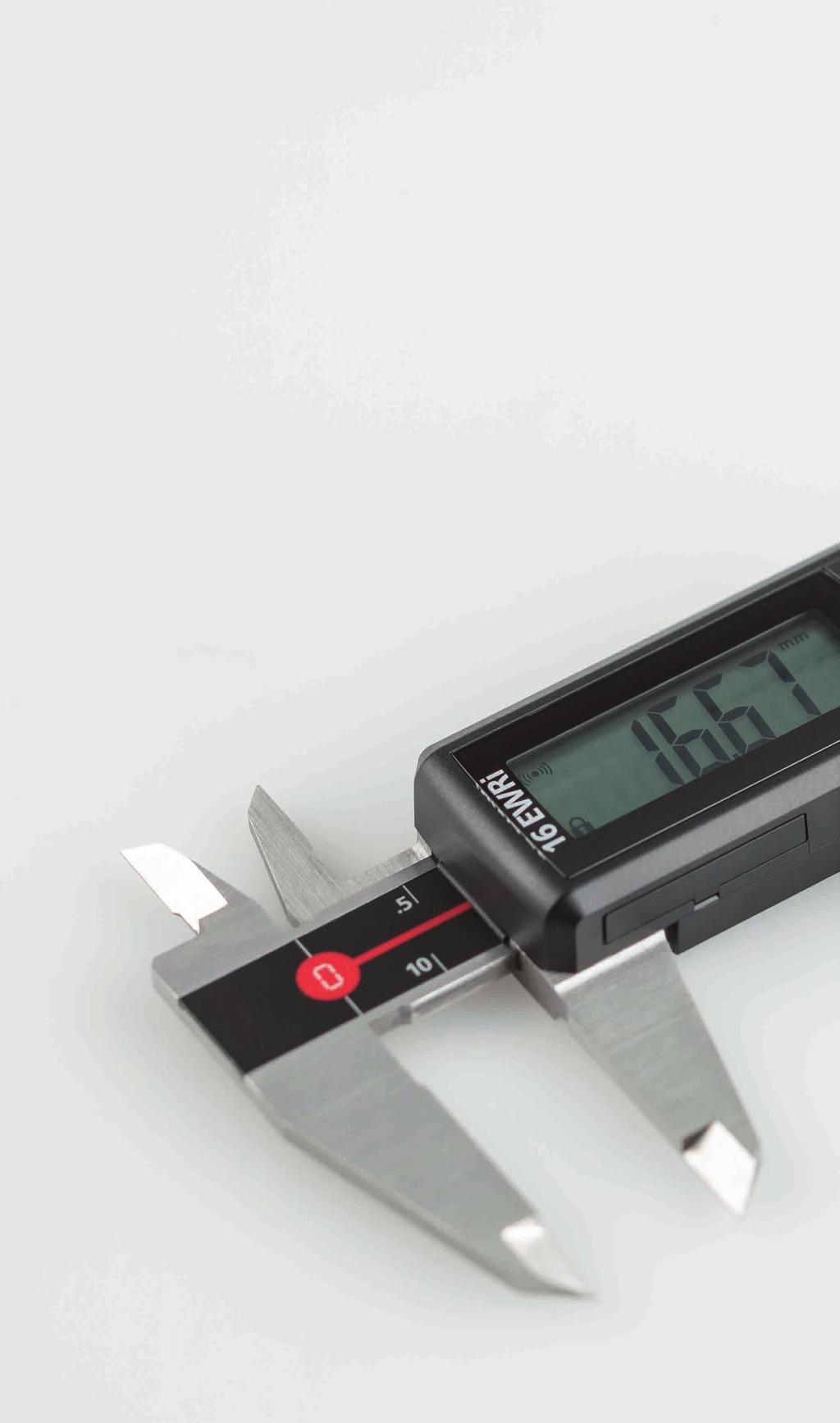

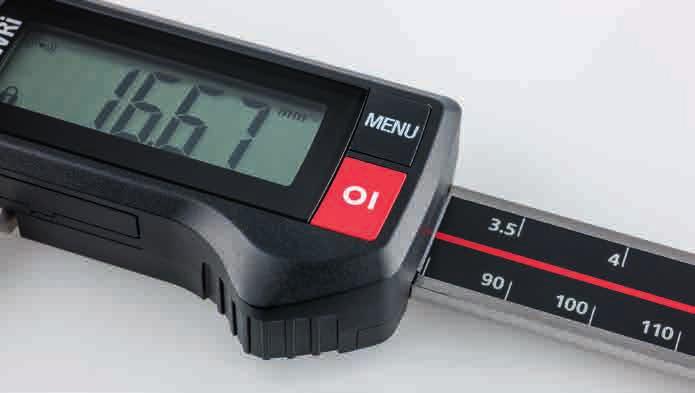

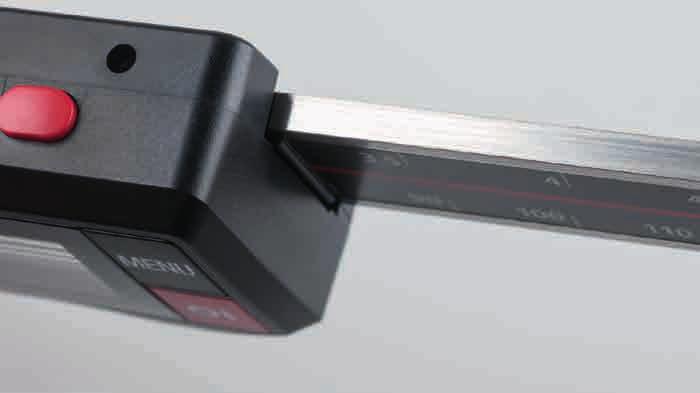

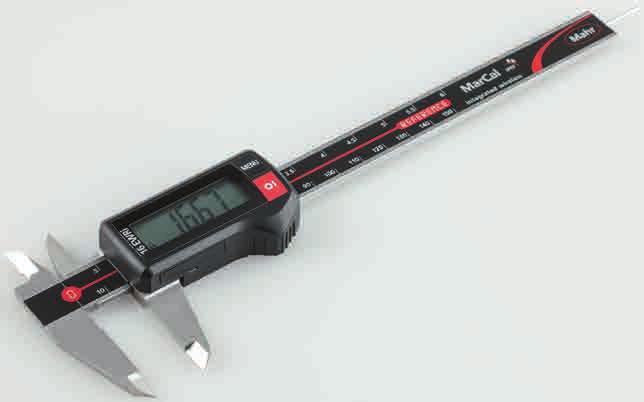

4 MarCal. Nowa generacja Wodoszczelna suwmiarka z systemem referencyjnym i łącznością bezprzewodową Integrated Wireless Bezpieczeństwo dzięki funkcji Lock (blokada klawiszy) Zapamiętanie pozycji zerowej. Zabezpieczenie przed nieprawidłową obsługą. Suwmiarka cyfrowa MarCal 16 EWRi Reference posiada funkcję blokady klawiszy. Blokada klawiszy pozwala zachować pozycję zerową i zapobiega nieprawidłowej obsłudze. Żywotność baterii ok. 3 lat System referencyjny jest bardzo energooszczędny, ponieważ suwmiarka w trybie czuwania prawie nie zużywa energii, dzięki czemu żywotność baterii zwiększa się do 3 lat*. System + 2 lata System konwencjonalny 1 rok 2 lata 3 lata * przy wyłączonej łączności radiowej Najwyższa jakość prowadnic Tylko suwmiarki MarCal posiadają docierane prowadnice, które zapewniają płynny i precyzyjny przesuw suwaka. Ponadto, dzięki większej części nośnej powierzchni prowadnic ich okres trwałości jest dłuższy w porównaniu z prowadnicami szlifowanymi. Powierzchnia prowadnicy Docierana prowadnica Konkurencyjna suwmiarka A Szlifowana prowadnica Konkurencyjna suwmiarka B Szlifowana prowadnica 4 Mahr Bestsellery Mahr

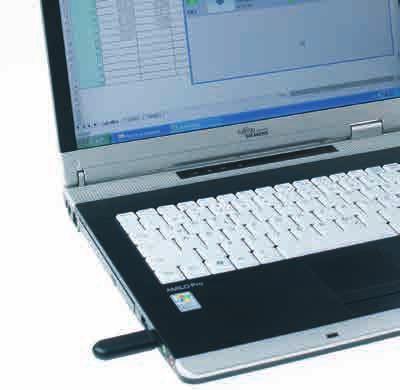

5 MarConnect Integrated Wireless MarConnect integrated wireless Integrated Wireless, nowy, zintegrowany system radiowy firmy Mahr, to łączność bezprzewodowa w cenie kabla. Dzięki niemu rejestracja danych z użyciem suwmiarek staje się jeszcze prostsza: dane pomiarowe można łatwo i bez uciążliwych kabli przesyłać bezpośrednio do programu Microsoft Office Excel lub, za pomocą kodów klawiatury, do dowolnego programu systemu Windows. Bezpieczny przesył danych MarConnect integrated wireless Dzięki zintegrowanej łączności bezprzewodowej dane są przesyłane w bezpieczny sposób. Suwmiarki wyposażone w Integrated Wireless za pomocą komunikatu na wyświetlaczu informują, czy dane zostały przesłane prawidłowo lub znajdują się w obszarze odbioru urządzenia i-stick użytkownika. Ergonomiczna budowa Antypoślizgowy uchwyt suwmiarki MarCal 16 EWRi gwarantuje bezproblemową obsługę i wiarygodne wyniki pomiarów nawet w zanieczyszczonym otoczeniu. Rozmiar rzeczywisty 11 Wyświetlacz o wysokim kontraście i wysokości cyfr 11 umożliwia wygodne, bezbłędne odczytywanie wyników pomiarów. Znakomita odporność na pył, substancje chłodzące i smarujące IP67 Dzięki doskonałej odporności na pył i wodę suwmiarka MarCal 16 EWRi Reference dostarcza wiarygodnych i precyzyjnych wyników nawet w najtrudniejszych warunkach otoczenia. Materiały, z których wykonano suwmiarkę, cechuje bardzo wysoka odporność na działanie substancji chemicznych. Kod literowy IP Stopień ochrony Pierwsza cyfra 6 Pyłoszczelność Druga cyfra 7 Ochrona przed skutkami krótkotrwałego zanurzenia w wodzie Mahr Bestsellery Mahr 5

6 16 EWRi MarCal Messschieber Digitale Messschieber Digitaler Messschieber MarCal 16 EWRi. Suwmiarka cyfrowa Funkcje ON/OFF. AUTO-ON / OFF. HOLD (zapamiętanie wartości pomiarowej). RESET (wyzerowanie wskazania). PRESET (wprowadzenie wartości zadanej). Zmiana kierunku zliczania. /cale. Funkcja LOCK (blokada klawiszy). DATA (przesył danych). IP67 DIN 862 Ø1,5 MarConnect integrated wireless Wyświetlacz o wysokim kontraście. Śruba ustalająca u góry. Docierane prowadnice. Ostrza do pomiarów wewnętrznych. Suwak i szyna z hartowanej stali nierdzewnej. Pomiary krokowe. Natychmiastowa gotowość do pomiaru dzięki systemowi referencyjnemu. Podwyższone prowadnice do ochrony podziałki. Znakomita odporność na pył, substancje chłodzące i smarujące. Zgarniacz brudu w suwaku. Oprogramowanie: MarCom Professional do bezpłatnego pobrania: (tylko z kablem do transmisji danych Mahr oraz urządzeniami z interfejsem USB lub RS232). Wysokość cyfr: 11. Wyjście danych: Integrated wireless Zasilanie: bateria, żywotność ok. 3 lat (ok. 0,5 roku przy włączonym trybie bezprzewodowym). Stopień ochrony IP: IP 67. Zakres dostawy: bateria, instrukcja obsługi, etui. Dane techniczne Nr zamów. Typ produktu Zakres pomiarowy Rozdzielczość Błąd graniczny Norma Głębokościomierz Kółko cierne /cale EWRi ,01 / ,03 DIN 862 okragły EWRi ,01 / ,03 DIN 862 okrągły EWRi ,01 / ,03 DIN 862 prostokątny EWRi ,01 / ,03 DIN 862 prostokątny EWRi ,01 / ,03 DIN 862 prostokątny EWRi ,01 / ,03 DIN 862 prostokątny EWRi ,01 / ,04 Norma zakładowa EWRi ,01 / ,04 Norma zakładowa Nr zamów. a b c d e Akcesoria Nr zamów. Opis produktu Typ produktu Mostek do pomiaru głębokości (75 x 7 ) 16 Em Odbiornik i-stick Bateria 3 V, CR x 7 16 Em i-stick 6 Mahr Bestsellery Mahr

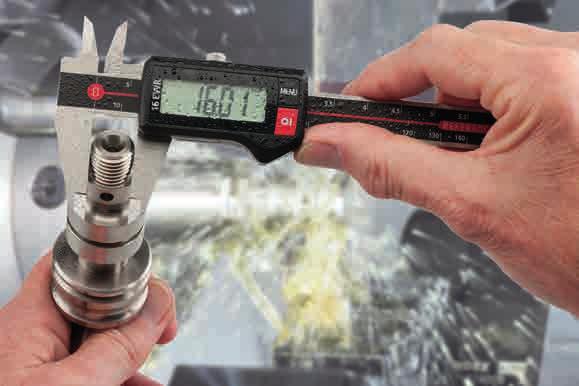

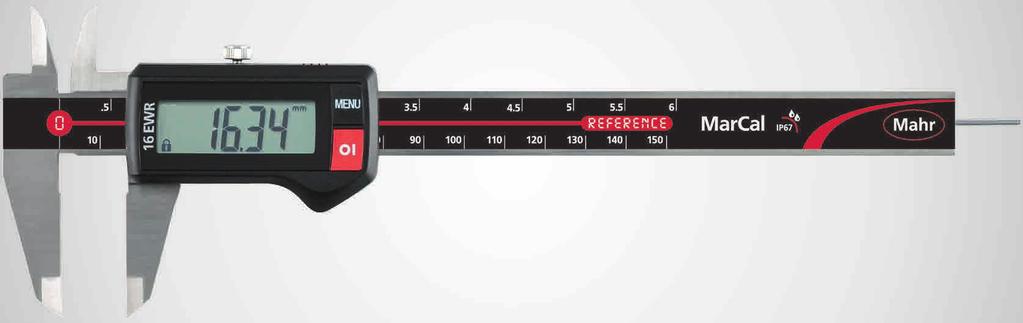

7 16 EWR MarCal Messschieber Digitale Messschieber Digitaler Messschieber MarCal 16 EWR. Suwmiarka cyfrowa Funkcje ON/OFF. AUTO-ON / OFF. RESET (wyzerowanie wskazania). PRESET (wprowadzenie wartości zadanej) Zmiana kierunku zliczania. /cale. Funkcja LOCK (blokada klawiszy). IP67 DIN 862 Ø1,5 Wyświetlacz o wysokim kontraście. Śruba ustalająca u góry. Docierane prowadnice. Ostrza do pomiarów wewnętrznych. Suwak i szyna z hartowanej stali nierdzewnej. Pomiary krokowe. Natychmiastowa gotowość do pomiaru dzięki systemowi referencyjnemu. Podwyższone prowadnice do ochrony podziałki. Znakomita odporność na pył, substancje chłodzące i smarujące. Zgarniacz brudu w suwaku. Wysokość cyfr: 11 Zasilanie: bateria, żywotność ok. 3 lat. Stopień ochrony IP: IP 67 Zakres dostawy: bateria, instrukcja obsługi, etui. Dane techniczne Nr zamów. Typ produktu Zakres pomiarowy Rozdzielczość Błąd graniczny Norma Głębokościomierz Kółko cierne /cale EWR ,01 / ,03 DIN 862 okrągły EWR ,01 / ,03 DIN 862 okrągły EWR ,01 / ,03 DIN 862 prostokątny EWR ,01 / ,03 DIN 862 prostokątny EWR ,01 / ,03 DIN 862 prostokątny EWR ,01 / ,03 DIN 862 prostokątny EWR ,01 / ,04 Norma zakładowa EWR ,01 / ,04 Norma zakładowa Nr zamów. a b c d e Akcesoria Nr zamów. Opis produktu Typ produktu Mostek do pomiaru głębokości 16 Em (75 x 7 ) Bateria 3 V, CR Em x 7 Mahr Bestsellery Mahr 7

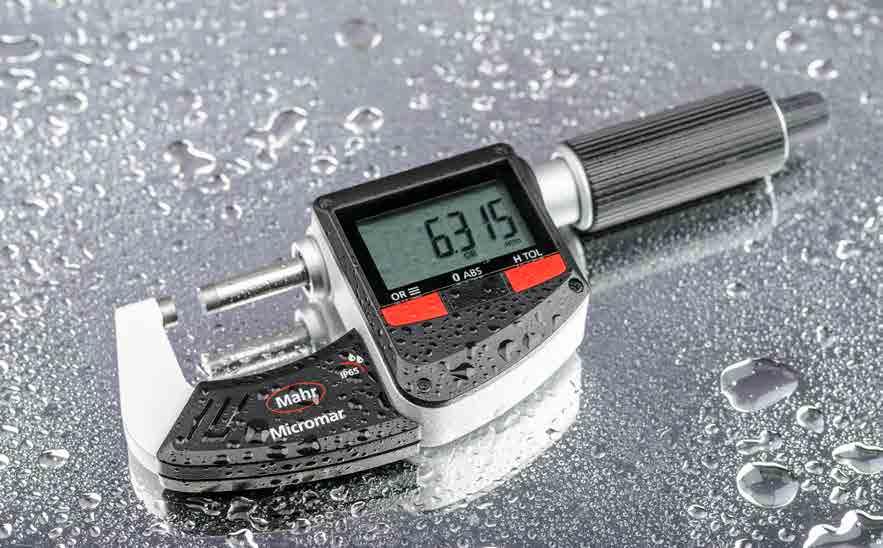

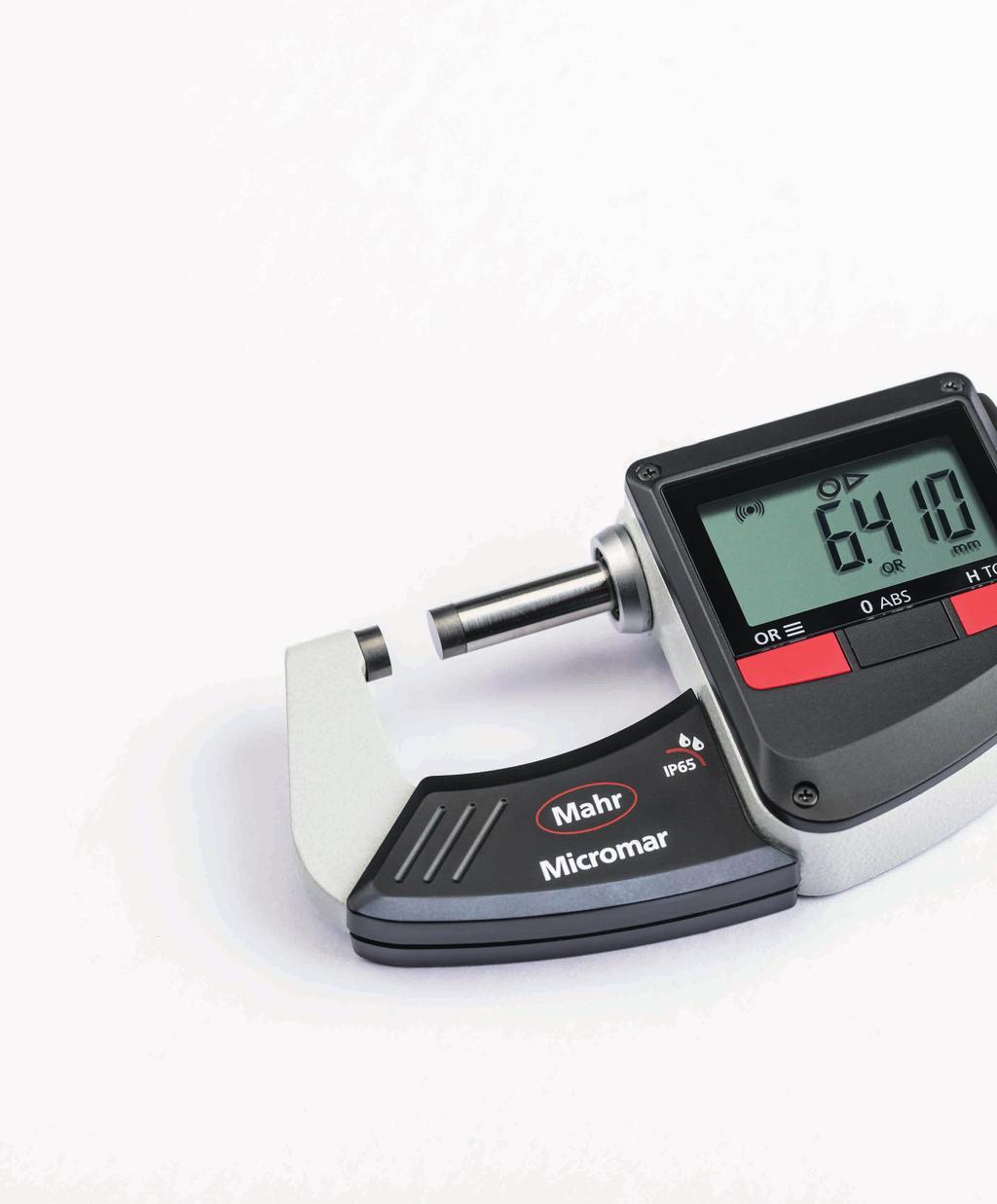

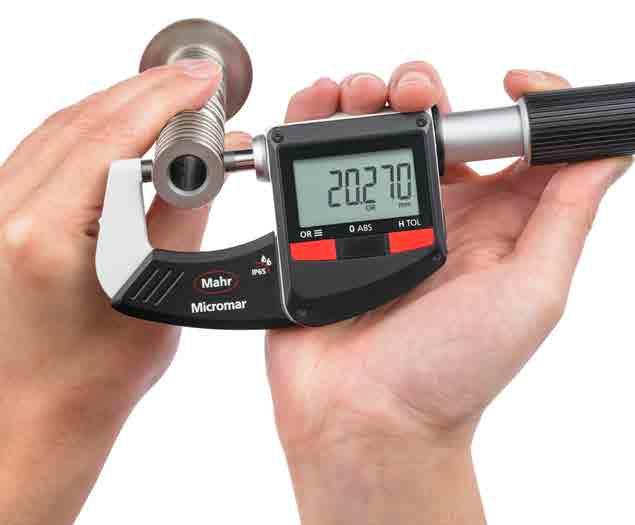

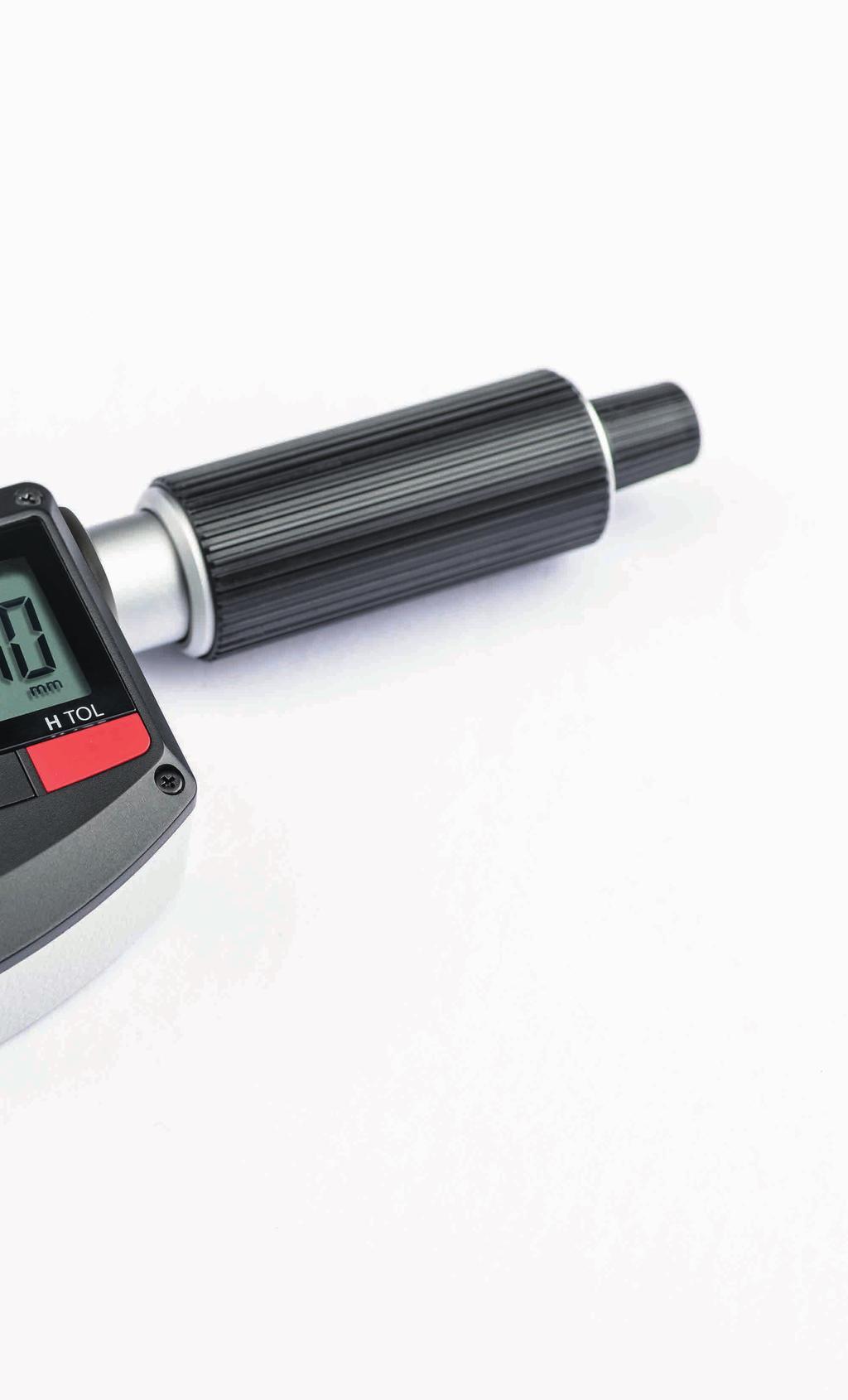

8 Micromar. Mikrometr cyfrowy Micromar 40 EWRi Mikrometry ze zintegrowaną łącznością radiową Wodoodporny mikrometr Micromar 40 EWRi gwarantuje dokładne i wiarygodne wyniki pomiarów nawet w najtrudniejszych warunkach. MarConnect integrated wireless Integrated wireless daje użytkownikowi dużo większą swobodę ruchu. Kabel nie ogranicza użytkownika na stanowisku pomiarowym, podczas wykonywania pomiaru na maszynie lub przy niej ani w przypadku dużych przedmiotów. Wrzeciono ze stali nierdzewnej, hartowane. Funkcja Reference - Lock zabezpiecza przed przypadkowym naciśnięciem klawiszy. Mocny, lakierowany kabłąk stalowy. Ergonomiczna budowa, izolowany termicznie uchwyt oraz grzechotka zintegrowana z bębnem pomiarowym sprawiają, że pomiary są proste, szybkie i wiarygodne. 8 Mahr Bestsellery Mahr

9 Wyświetlacz o wysokim kontraście i wysokości cyfr 10 umożliwia wygodne, bezbłędne odczytywanie wyników pomiarów. 0 Funkcja tolerancji z granicami ostrzegawczymi: Hold: Zamrożenie wyświetlanego wyniku po pomiarze. Praktyczna funkcja do zadań pomiarowych, w których wyświetlacz nie jest widoczny podczas pomiaru (np. przeprowadzonego wewnętrz maszyny). ABS Funkcja pomiarów bezwględnych: Możliwość wyzerowania wskazania przy jednoczesnym zachowaniu wprowadzonej wartości zadanej. Stopień ochrony IP65 zgodnie z IEC 60529, wodoodporny system pomiarowy FPS (Fluid Protected measuring System) ze szczelną obudową. IP65 Mahr Bestsellery Mahr 9

10 40 EWRi Micromar Messschrauben Digitale Bügelmessschraube Micromar 40 EWRi. Mikrometr cyfrowy Funkcje RESET (wyzerowanie wskazania). ABS (wyzerowania wskazania bez utraty powiązania z wartością zadaną ORIGIN). /cale. ORIGIN (do wprowadzania wartości zadanej). Funkcja LOCK (blokada klawiszy). (tolerancje i granice ostrzegawcze). DATA (przesył danych). HOLD (zapamiętanie wartości pomiarowej). MarConnect integrated wireless IP65 ABS 0 Wyświetlacz o wysokim kontraście. Wrzeciono ze stali nierdzewnej, utwardzane i szlifowane. Wrzeciono i kowadełko powlekane węglikiem spiekanym. Szybki przesuw. Grzechotka zintegrowana z bębnem pomiarowym. Mocny, lakierowany kabłąk stalowy. Oprogramowanie: MarCom Professional do bezpłatnego pobrania: marcom (tylko z kablem do transmisji danych Mahr oraz urządzeniami z interfejsem USB lub RS232). Wysokość cyfr: 10. Wyjście danych: Integrated wireless. Zasilanie: bateria, żywotność ok. 3 lat (ok. 0,5 roku przy włączonym trybie bezprzewodowym). Stopień ochrony IP: IP 65. Zakres dostawy: instrukcja obslugi, bateria, wzorzec nastawczy (od zakresu pomiarowego ), etui. Dane techniczne Nr zamów. Typ produktu Zakres pomiarowrowy Rozdzielczość Błąd graniczny Skok wrzeciona Nacisk pomia- /cale µm N EWRi ,001 / , EWRi ,001 / , EWRi ,001 / , EWRi ,001 / , Nr zamów. a b c , Akcesoria a 4 b 3 Nr zamów. Opis produktu Typ produktu Odbiornik i-stick Bateria 3 V, CR Statyw do mocowania mikrometrów kabłąkowych 41 H c ø6, H i-stick ø21 10 Mahr Bestsellery Mahr

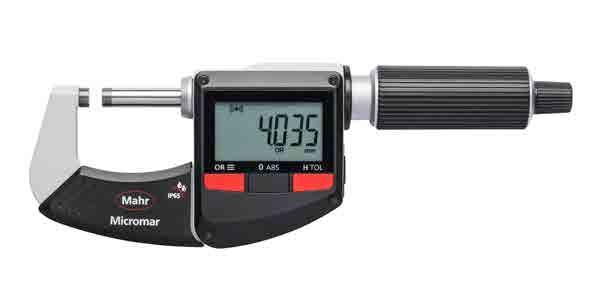

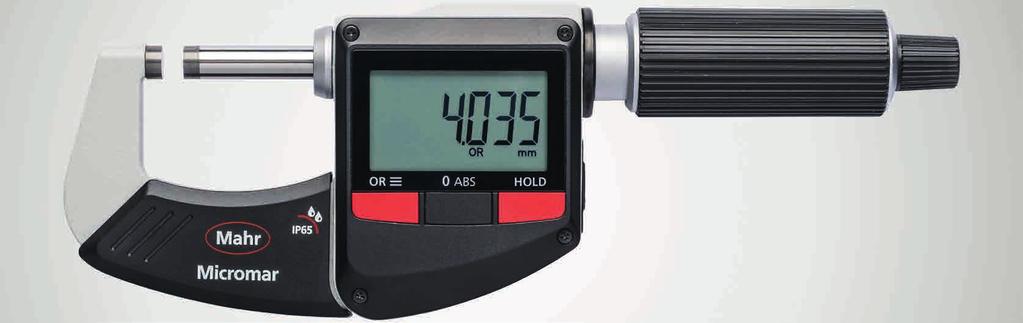

11 40 EWR Micromar Messschrauben Digitale Bügelmessschraube Micromar 40 EWR. Mikrometr cyfrowy Funkcje RESET (wyzerowanie wskazania). ABS (wyzerowania wskazania bez utraty powiązania z wartością zadaną). /cale. PRESET (do wprowadzania wartości zadanej). Funkcja LOCK (blokada klawiszy). HOLD (zapamiętanie wartości pomiarowej). IP65 ABS Wyświetlacz o wysokim kontraście. Wrzeciono ze stali nierdzewnej, utwardzane i szlifowane. Wrzeciono i kowadełko powlekane węglikiem spiekanym. Szybki przesuw. Grzechotka zintegrowana z bębnem pomiarowym. Mocny, lakierowany kabłąk stalowy. Wysokość cyfr: 10. Zasilanie: bateria, czas pracy ok. 2 lat. Stopień ochrony IP: IP 65. Zakres dostawy: instrukcja obsługi, bateria, wzorzec nastawczy (od zakresu pomiarowego ), etui. Dane techniczne Nr zamów. Typ produktu Zakres pomiarowy Rozdzielczość Błąd graniczny Skok wrzeciona Nacisk pomiarowy Norma /cale µm N EWR ,001 / , Norma zakładowa EWR ,001 / , Norma zakładowa EWR ,001 / , Norma zakładowa EWR ,001 / , Norma zakładowa Nr zamów. a b c , c b 3 a 4 ø6,5 ø Mahr Bestsellery Mahr 11

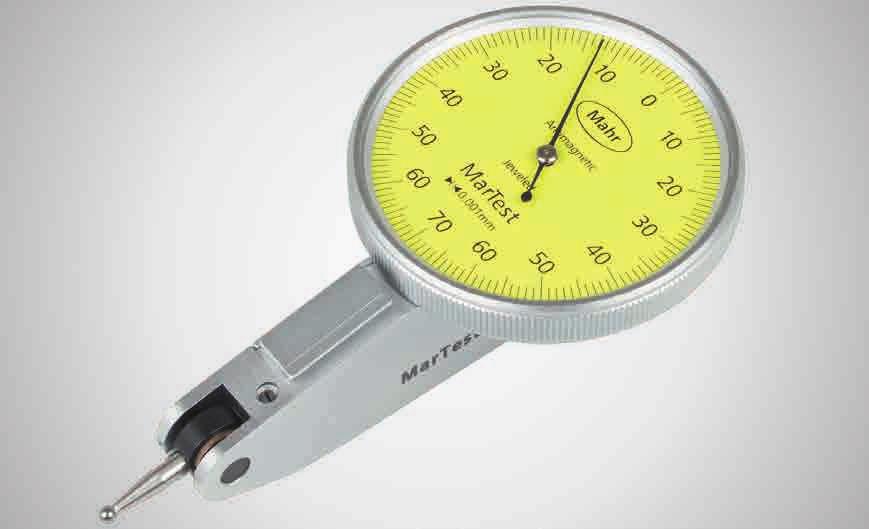

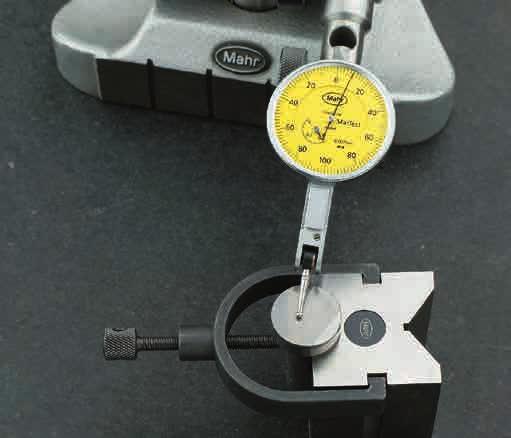

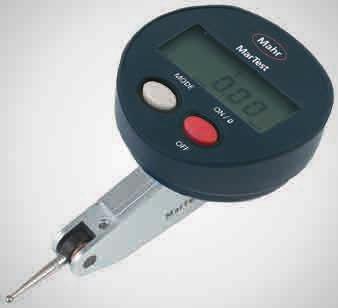

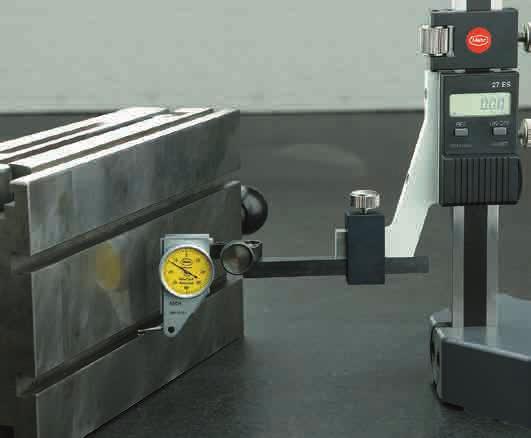

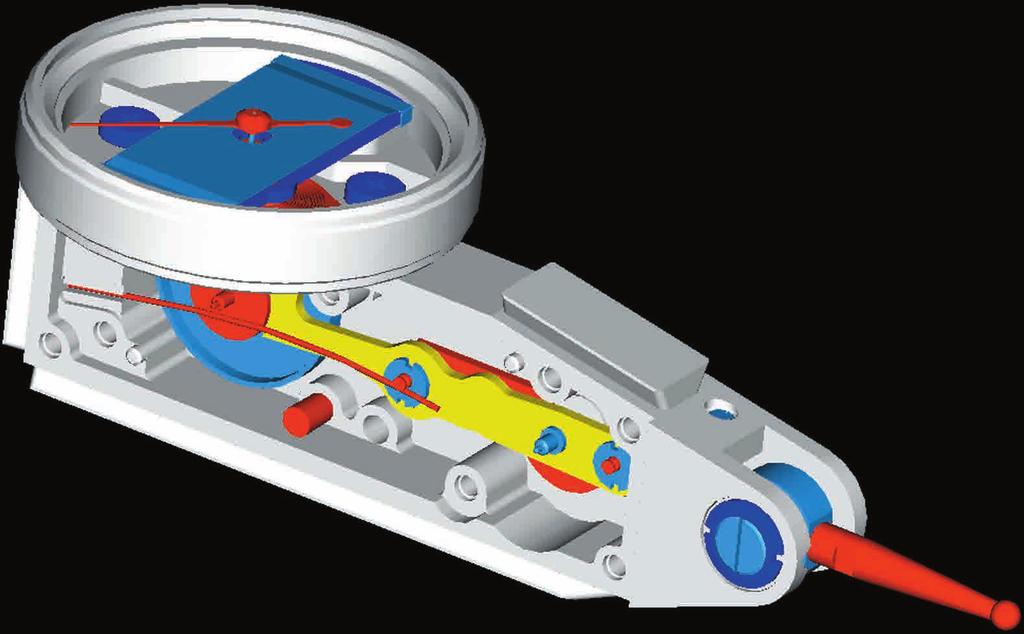

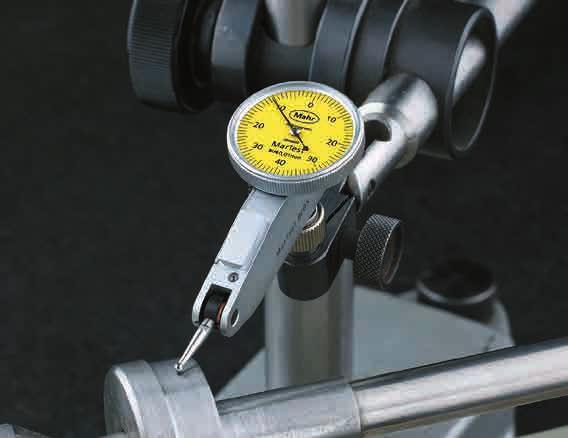

12 MarTest. Czujniki dźwigniowe i krawędziowe 3D Informacje ogólne MarTest Budowa wskazówka sprężyna kasująca luz Tarcza zabezpieczona pierścieniem uszczelniającym. przekładnia (zespół zębatki i kół zębatych) chromowana matowo obudowa podwójna dźwignia z łożyskiem kulkowym, zabezpieczenie przed przeciążeniem za pomocą sprzęgła poślizgowego prowadnice typu jaskółczy ogon trzpień z kulką z węglika spiekanego sprężyna powodująca nacisk pomiarowy zabezpieczenie antywstrząsowe SHOCK PROOF Mechanizm wstrząsoodporny, antymagnetyczny, łożyska na 8 kamieniach szlachetnych. trzpienie z kulką z węglika spiekanego trzpienie z kulką rubinową MarTest Zastosowania Kontrola bicia wałka Kontrola bicia tulei Centrowanie otworu Ustawianie powierzchni Kontrola równoległości 12 Mahr Bestsellery Mahr

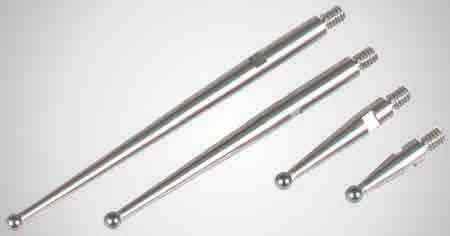

13 MarTest Kąt trzpienia W przypadku bardzo dokładnych pomiarów trzpień pomiarowy musi być ustawiony prostopadle do kierunku pomiaru (rys. 1). Jeżeli nie jest to możliwe, należy pomnożyć odczytaną wartość przez współczynnik korekcji zależny od kąta α (rys. 2). Wartość współczynnika korekcji jest pomijalnie mała dla kątów < 15. Kąt α Wsp. korekcji 0,96 0,87 0,70 0,50 Przykład: Kąt α: 30 () Odczyt z czujnika: 0,38 Wynik: 0,38 x 0,87 = 0,33 Uwaga: Długość trzpienia pomiarowego musi być zgodna z długością zalecaną dla danego typu czujnika (np. 800 S). l = 14,5 MarTest 800S MarTest 800S l = 41,2 MarTest Automatyczna zmiana kierunku pomiaru MarTest Właściwości metrologiczne Pomiar w obu kierunkach bez przełącznika. Wskazówka obraca się zgodnie z ruchem wskazówek zegara, gwarantując bezbłędny odczyt. + f u Odchyłka wskazań - Wartość nominalna f t f e przeciwnie do kierunku nacisku pomiarowego zgodnie z kierunkiem nacisku pomiarowego f ges MarTest Wersje Standard 800 S Z długim trzpieniem 800 SL O wysokiej dokładności 800 SM 800 EW IP EWL IP65 Z rozszerzonym zakresem pomiarowym 800 SR Wersja pozioma 800 H Wersja pionowa 800 V Mahr Bestsellery Mahr 13

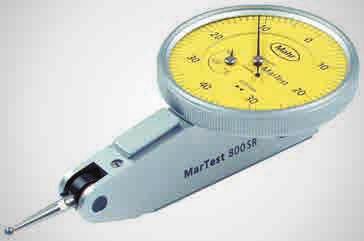

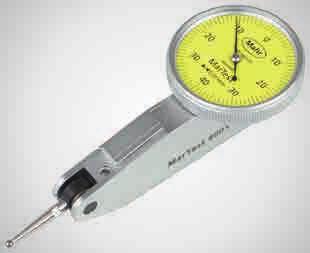

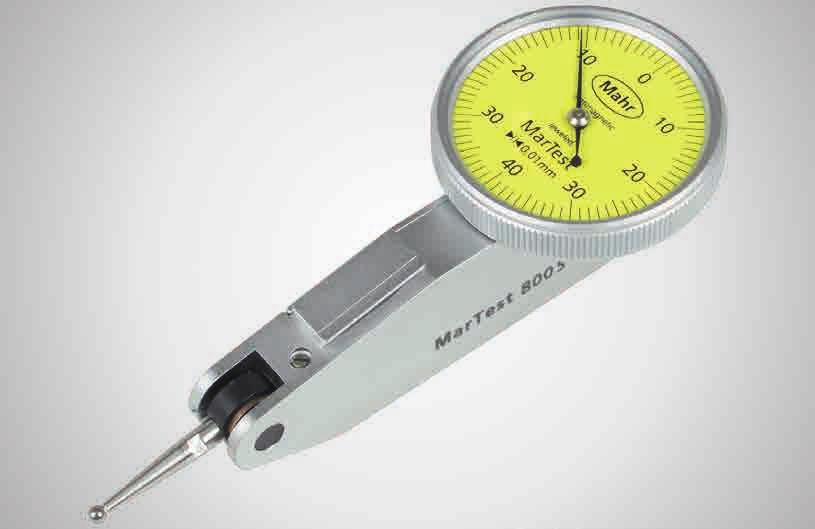

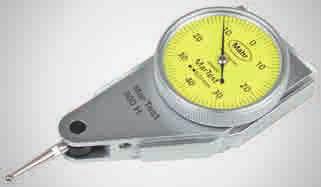

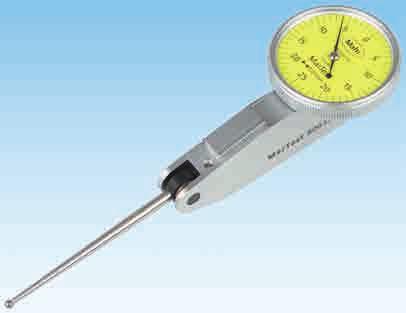

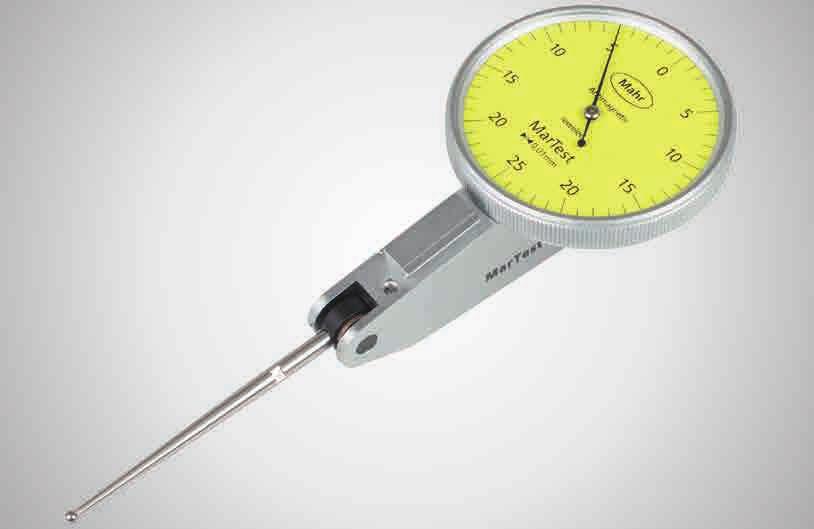

14 DIN 2270 SHOCK PROOF ø a ø b ,5 26 e 17 8 ø 2 c d f 800 S 800 SG 800 SR 800 SA 800 SGA MarTest Fühlhebelmessgeräte und Kantentaster Fühlhebelmessgerät MarTest 800 S / 800 SG / 800 SR / 800 SA / 800 SGA / 800 SGB / 800 SL / 800 SGL. Czujniki dźwigniowo-zębate Wersja standardowa. Czytelna tarcza uszczelniona pierścieniem typu O-ring. Szybka z hartowanego szkła mineralnego odporna na pęknięcia, zarysowania, gorące wióry, zapewniająca optymalną ochronę przed rozpuszczalnikami. Chromowana matowo obudowa z 3 zintegrowanymi prowadnicami typu jaskółczy ogon. Wstrząsoodporny mechanizm pomiarowy. Wykonanie antymagnetyczne. Automatyczne dostosowywanie do kierunku pomiaru zapewniające bezbłędne wskazanie. Podwójna dźwignia z łożyskiem kulkowym. Zabezpieczenie przed przeciążeniem za pomocą sprzęgła poślizgowego. Trzpień pomiarowy z kulką z węglika spiekanego. Zakres dostawy: etui, instrukcja obsługi, klucz do wymieniania trzpieni, trzpień pomiarowy z kulką ø 2, trzpień mocujący 800a8. Zastosowania: Pomiary bicia, ustawienia, równoległości i płaskości. Centrowanie wałków i otworów. Ustawienie równoległe lub prostopadłe powierzchni części. Dane techniczne SHOCK PROOF Nr zamów Typ produktu 800 S 800 SG 800 SR 800 SA 800 SGA 800 SGB 800 SL 800 SGL Zakres pomiarowy ± 0,4 ± 0,8 ± 0,25 ± 0,5 ± 0,25 Działka elementarna 0,01 Średnica tarczy Typ tarczy Kolor tarczy żółty Nacisk pomiarowy N 0,15 0,1 0,07 Zakres na obrót 0,8 0,5 1 0,5 Błąd wskazań f e µm Błąd wskazań w całym zakresie f ges µm Histereza wskazań f u µm Lokalny błąd wskazań f t µm 5 Powtarzalność f w µm 3 Nr zamów. a b c d e f Dł. trzpienia ,6 17, , ,5 13,6 17, , ,5 13,6 17, , ,6 17, , ,5 13,6 17, , ,5 31,4 35, , ,3 44, , ,5 40,3 44, ,24 Akcesoria Nr Opis produktu Typ produktu zamów Trzpień z kulką z węglika ø 1,0, l = 32,3 800 tb Trzpień z kulką z węglika ø 2,0, l = 32,3 800 tb Trzpień z kulką z węglika ø 3,0, l = 32,3 800 tb Trzpień z kulką rubinową ø 2,0, l = 32,3 800 tbr Klucz Trzpień z kulką z węglika ø 1,0, l = 41, tl Trzpień z kulką z węglika ø 2,0, l = 41, tl Trzpień z kulką z węglika ø 3,0, l = 41, tl Trzpień z kulką rubinową ø 2,0, l = 41, tlr M2 9 l 800 tb d 14 Mahr Bestsellery Mahr

15 DIN 2270 SHOCK PROOF ø a ø b f MarTest 800 SM / 800 SGM / 800 SRM / 800 SGE. Czujniki dźwigniowo-zębate Do bardzo precyzyjnych pomiarów Czytelna tarcza uszczelniona pierścieniem typu O-ring. Szybka z hartowanego szkła mineralnego odporna na pęknięcia, zarysowania, gorące wióry, zapewniająca optymalną ochronę przed rozpuszczalnikami. Chromowana matowo obudowa z 3 zintegrowanymi prowadnicami typu jaskółczy ogon. Wstrząsoodporny mechanizm pomiarowy. Wykonanie antymagnetyczne. Automatyczne dostosowywanie do kierunku pomiaru zapewniające bezbłędne wskazanie. Podwójna dźwignia z łożyskiem kulkowym. Zabezpieczenie przed przeciążeniem za pomocą sprzęgła poślizgowego. Trzpień z kulką z węglika spiekanego. Zakres dostawy: etui, instrukcja obsługi, klucz do wymiany trzpienia, trzpień pomiarowy z kulką ø 2, trzpień mocujący 800a8. Zastosowania: Pomiary bicia, ustawienia, równoległości i płaskości. Centrowanie wałków i otworów. Ustawienie równoległe lub prostopadłe powierzchni części. Dane techniczne Nr zamów Typ produktu 800 SM 800 SGM 800 SRM 800 SGE Zakres pomiarowy ± 0,1 ± 0,2 ± 0,07 Działka elementarna 0,002 0,001 Średnica tarczy Typ tarczy Kolor tarczy żółty Nacisk pomiarowy N 0,15 0,2 Zakres na obrót 0,2 0,14 Błąd wskazań f e µm 3 Błąd wskazań w całym zakresie µm f ges Histereza wskazań f u µm Lokalny błąd wskazań f t µm 2 Powtarzalność f w µm 1,5 Norma DIN 2270 Norma zakładowa SHOCK PROOF Nr zamów. a b c d e f Dł. trzpienia ,6 17, , ,5 13-,6 17, , ,5 13,6 17, , ,5 8,3 12, , ,5 17 e 8 Akcesoria Nr zamów. Opis produktu Typ produktu Trzpień z kulką z węglika ø 1,0, l = 14,5 800 ts Trzpień z kulką z węglika ø 2,0, l = 14,5 800 ts Trzpień z kulką z węglika ø 3,0, l = 14,5 800 ts Trzpień z kulką rubinową ø 2,0, l = 14,5 800 tsr Trzpień z kulką z węglika ø 1,0, l = 9,1 800 te Trzpień z kulką z węglika ø 2,0, l = 9,1 800 te Trzpień z kulką z węglika ø 3,0, l = 9,1 800 te Trzpień z kulką rubinową ø 2,0, l = 9,1 800 ter Klucz 110 ø 2 c M2 d l 800 tb 9 d Mahr Bestsellery Mahr 15

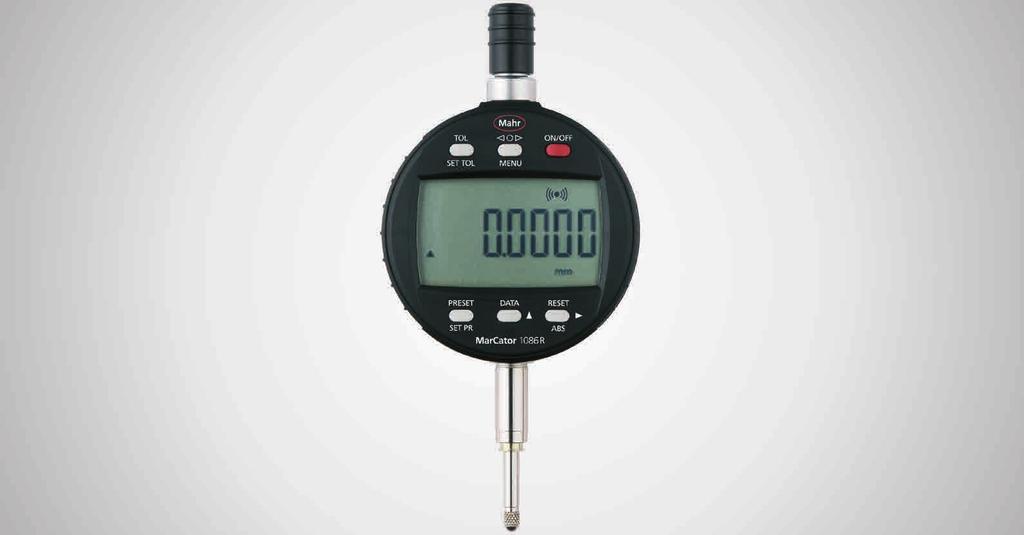

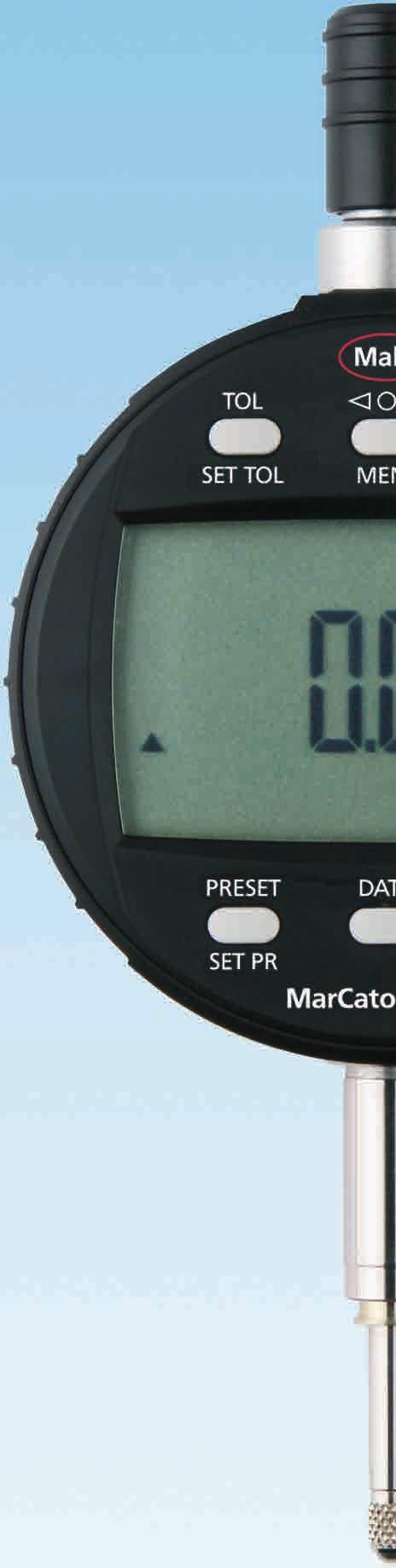

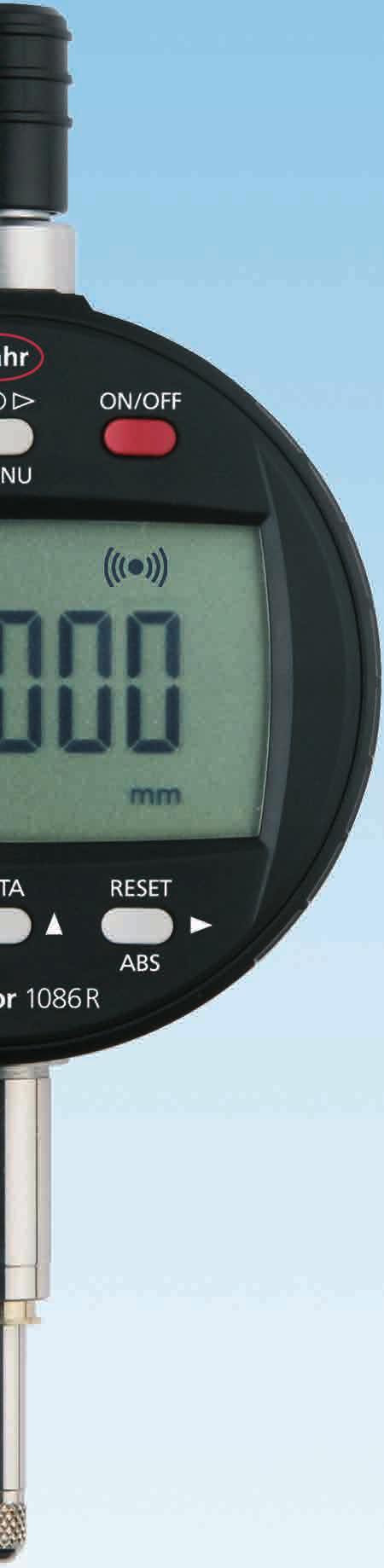

16 MarCator. Czujniki zegarowe Czujniki cyfrowe z systemem Reference Czujniki MarCator 1086Ri/1087Ri firmy Mahr wyznaczają bardzo wysokie standardy w segmencie czujników zegarowych. System Reference zapewnia natychmiastową gotowość czujnika do pomiaru; pozycja zerowa jest ustawiana tylko raz! Czujniki z Integrated Wireless, posiadające energooszczędny system łączności bezprzewodowej, świetnie sprawdzą się wszędzie tam, gdzie wymagane jest rejestrowanie wyników pomiarów. Stanowią one optymalne rozwiązanie umożliwiające przesyłanie wyników pomiarów bezpośrednio do komputera. Czytelny wyświetlacz 0 Wartość pomiarowa ze wskazaniem tolerancji. Wskazanie aktualnej wartości i jej położenia w polu tolerancji. Wskazania tolerancji bez wartości pomiarowych. Informacja o przekroczeniu dolnej lub górnej granicy tolerancji przedstawiana tylko za pomocą symboli. Stopień ochrony IP54 (opcja) Nasadka ochronna na końcu trzpienia. Mieszek gumowy na trzpieniu. Uszczelniona pokrywa baterii. Kod literowy IP International Protection Pierwsza cyfra 5 Druga cyfra 4 Ochrona przed wnikaniem pyłu (ograniczona) Ochrona przed bryzgami wody z dowolnego kierunku 16 Mahr Bestsellery Mahr

17 Bezpieczeństwo obsługi Funkcja Lock: Funkcja LOCK zapobiega przypadkowemu naciśnięciu klawiszy. Możliwe jest zablokowanie wszystkich bądź wybranych klawiszy. Naciśnięcie zablokowanego klawisza powoduje wyświetlenie komunikatu LOC. Uniwersalne złącza danych MarConnect integrated wireless Integrated Wireless Łączność radiowa w cenie kabla. USB USB Nie wymaga modułu interfejsu! Łatwe i ekonomiczne podłączenie wielu przyrządów pomiarowych dzięki hubom USB. Digimatic Digimatic Do łączenia z przyrządami kompatybilnymi ze standardem Digimatic. RS232C Mahr Opto RS232C Do bezpośredniego łączenia z interfejsem COM komputera. Pomiary bezwględne: ABS Wskazanie czujnika można wyzerować w dowolnej pozycji bez utraty powiązania z wartością referencyjną. Żywotność baterii ok. 3 lat Nowy system referencyjny jest bardzo energooszczędny, ponieważ czujnik w trybie czuwania niemal nie zużywa energii, dzięki czemu żywotność baterii zwiększa się do 3 lat*. System + 2 years System konwencjonalny * przy wyłączonej łączności radiowej 1 rok 2 lata 3 lata Mahr Bestsellery Mahr 17

18 6 MarCator 1086 Ri. Cyfrowy czujnik zegarowy Funkcje ON/OFF. RESET (wyzerowanie wskazania). /cale. Zmiana kierunku zliczania. PRESET (do wprowadzenia wartości zadanej). (wprowadzanie tolerancji). <0> (ustawianie trybu wskazań tolerancji (GO / NO GO)). ABS (wyzerowania wskazania bez utraty powiązania z wartością zadaną). DATA (w połaczeniu z kablem do transmisji danych). Współczynnik (regulowany). LOCK (blokada poszczególnych klawiszy). Digimatic RS232C USB IP42 0 ABS MarConnect integrated wireless Zintegrowany nadajnik radiowy. Wyświetlacz LCD o wysokim kontraście. Tarcza z wyświetlaczem obracana o 280. Trzpień mocujący i sworzeń pomiarowy z hartowanej stali nierdzewnej. Natychmiastowa gotowość do pomiaru dzięki systemowi Reference. Oprogramowanie: MarCom Professional do bezpłatnego pobrania: marcom (tylko z kablem do transmisji danych Mahr oraz urządzeniami z interfejsem USB lub RS232). Wysokość cyfr: 11. Złącza danych: Digimatic, Opto RS232C, USB, Integrated wireless. Stopień ochrony IP: IP 42. Zakres dostawy: instrukcja obsługi, bateria. Dane techniczne Nr zamów Typ produktu 1086 Ri Zakres pomiarowy 12, Rozdzielczość 0,0005, 0,001, 0,002, 0,005, 0,01 Rozdzielczość cale.00002,.00005,.0001,.0002,.0005 Błąd graniczny 0,004 0,008 0,009 0,004 Błąd graniczny powyżej 50 jednostek 0,002 rozdzielczości Powtarzalność 0,001 Nacisk pomiarowy N 0,65 0,9 0,65 1,15 1,25 2,7 1,8 3,5 0 0 Norma Norma zakładowa Nr zamów. a b c Trzpień mocujący , , ,4 26,8 26, , , ,4 26,8 26,5 8 Akcesoria Nr zamów. Opis produktu Typ produktu bateria 3 V, CR EXu kabel USB do transmisji danych (2 m) 16 EXu kabel Digimatic do transmisji danych (2 m) 16 EWd kabel RS232C do transmisji danych (2 m) 16 EXr odbiornik i-stick nasadka ochronna do 1075 R / 1086 R / s R tylna ścianka z uchwytem 1086 b podnośnik drutowy (12, ) 1085 a podnośnik pneumatyczny (12, ) 1082 p tulejka adaptacyjna (.375 / 8 ) podnośnik pneumatyczny ( ) 1082 p a c b ø b ø4 26 ø12 ø8h6 (ø3/8") M2,5 (4-48 UNF) ø60,5 i-stick 1085 a 1082 p 1082 p 18 Mahr Bestsellery Mahr

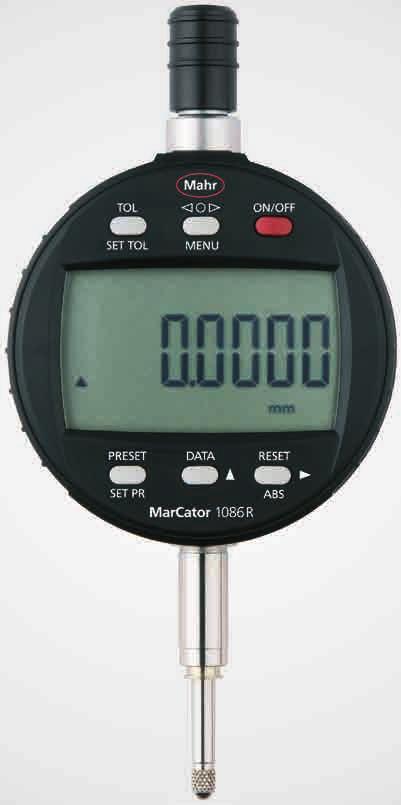

19 R MarCator Messuhren Digitale Messuhr MarCator 1086 R. Cyfrowy czujnik zegarowy Funkcje ON/OFF. RESET (wyzerowanie wskazania). /cale. Zmiana kierunku zliczania. PRESET (do wprowadzania wartości zadanej). (wprowadzanie tolerancji). <0> (ustawianie trybu wskazań tolerancji (GO / NO GO)). ABS (wyzerowania wskazania bez utraty powiązania z wartością zadaną). DATA (w połaczeniu z kablem do transmisji danych). Współczynnik (regulowany). LOCK (blokada poszczególnych klawiszy). Digimatic RS232C USB IP42 0 ABS Wyświetlacz LCD o wysokim kontraście. Tarcza z wyświetlaczem obracana o 280. Zdejmowana nasadka na końcu trzpienia pomiarowego. Trzpień mocujący i sworzeń pomiarowy z hartowanej stali nierdzewnej. Natychmiastowa gotowość do pomiaru dzięki systemowi Reference. Oprogramowanie: MarCom Professional do bezpłatnego pobrania: marcom (tylko z kablem do transmisji danych Mahr oraz urządzeniami z interfejsem USB lub RS232). Wysokość cyfr: 11. Złącza danych: Digimatic, Opto RS232C, USB. Zasilanie : bateria, żywotność ok. 3 lat. Stopień ochrony IP: IP 42 Zakres dostawy: instrukcja obsługi, bateria. Dane techniczne Nr zamów Typ produktu 1086 R Zakres pomiarowy 12, Rozdzielczość 0,0005, 0,001, 0,002, 0,005, 0,01 Rozdzielczość inch.00002,.00005,.0001,.0002,.0005 Błąd graniczny 0,004 0,007 0,008 Błąd graniczny powyżej 50 jednostek 0,002 rozdzielczości Powtarzalność 0,001 Nacisk pomiarowy N 0,65 0,9 0,65 1,15 1,25 2,7 1,8 3,5 Norma Norma zakładowa Nr zamów. a b c Trzpień mocujący , , ,4 26,8 26, , , Akcesoria Nr zamów. Opis produktu Typ produktu bateria 3 V, Type CR EXu kabel USB do transmisji danych (2 m) 16 EXu kabel Digimatic do transmisji danych (2 m) 16 EWd kabel RS232C do transmisji danych (2 m) 16 EXr nasadka ochronna do 1075 R / 1086 R / s R tylna ścianka z uchwytem 1086 b podnośnik drutowy (12, ) 1085 a podnośnik pneumatyczny (12, ) 1082 p tulejka adaptacyjna (.375 / 8 ) podnośnik pneumatyczny ( ) 1082 p a c b ø b ø4 26 ø12 ø8h6 (ø3/8") M2,5 (4-48 UNF) ø60, a 1082 p 1082 p Mahr Bestsellery Mahr 19

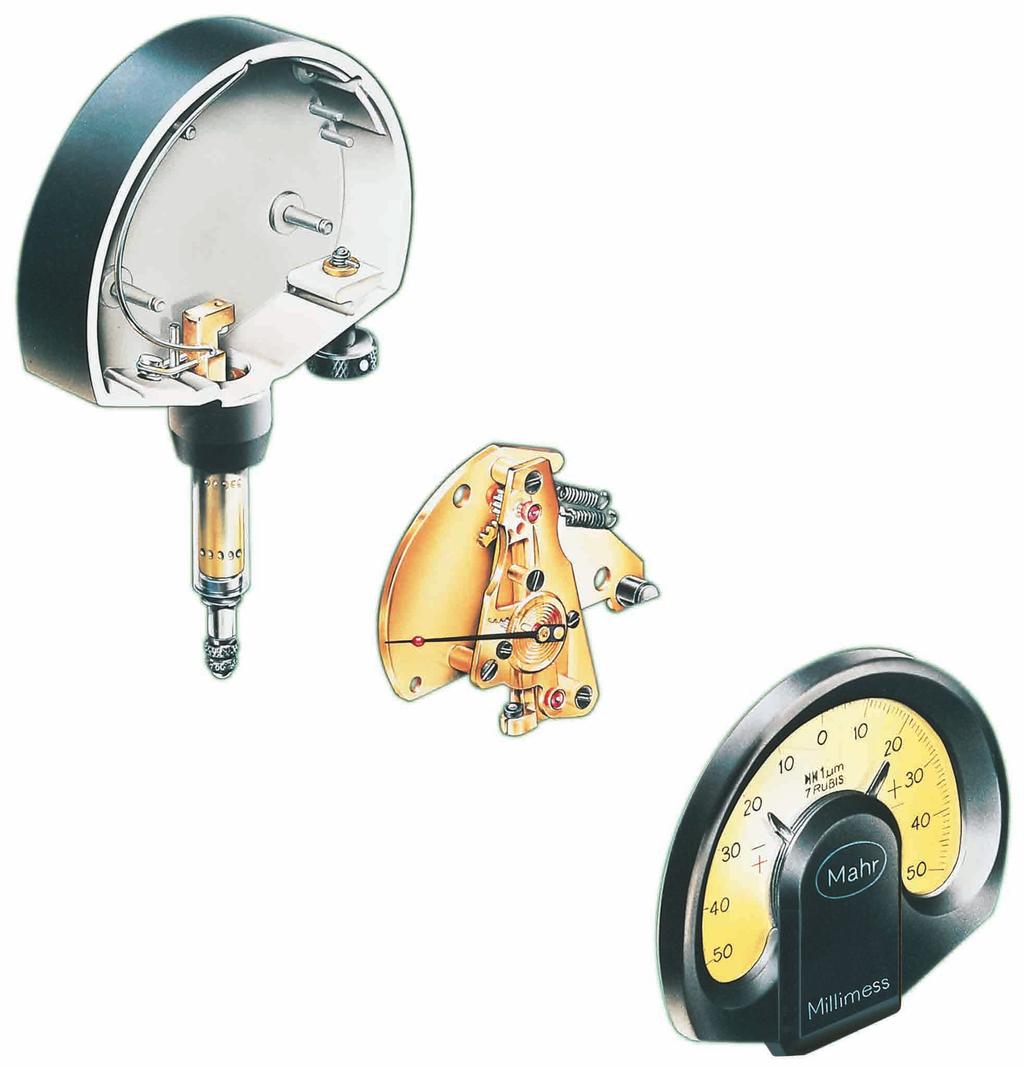

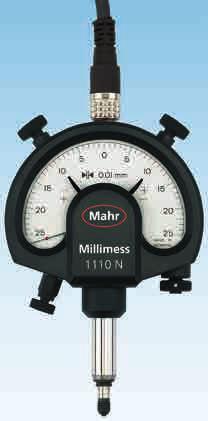

20 Millimess. Mechaniczne mikrokatory analogowe Budowa stały nacisk pomiarowy sztywna obudowa skrzynkowa precyzer z możliwością zablokowania podnoszenie trzpienia pomiarowego wkręcanym podnośnikiem drutowym lub przyciskiem zwarty mechanizm pomiarowy stanowi łatwo wymienną całość trzpień mocujący i pomiarowy z hartowanej stali nierdzewnej przesuw trzpienia pomiarowego w precyzyjnej prowadnicy kulkowej (typy 1000 / 1002 / 1003 / 1004) dla minimalnej histerezy trzpień pomiarowy odporny na siły poprzeczne wysoka czułość i dokładność dzięki łożyskowaniu osi mechanizmu na kamieniach i precyzyjnie naciętym kółkom zębatym i zębnikom Millimess Mechanizm antywstrząsowy czytelna podziałka nastawne znaczniki granic tolerancji Millimess Wersje SHOCK PROOF trzpień pomiarowy w zakresie pomiarowym przy przekroczeniu zakresu pomiarowego następuje mechaniczne wysprzęglenie (zaznaczone kolorem czerwonym) Indukcyjne mikrokatory cyfrowe Millimess Właściwości metrologiczne + f u Mikrokatory analogowe Odchyłka wskazań Wartość nominalna G e G ges - G t przeciwnie do kierunku nacisku pomiarowego zgodnie z kierunkiem nacisku pomiarowego Mikrokatory analogowe z zestykami granicznymi 20 Mahr Bestsellery Mahr

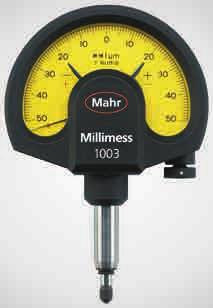

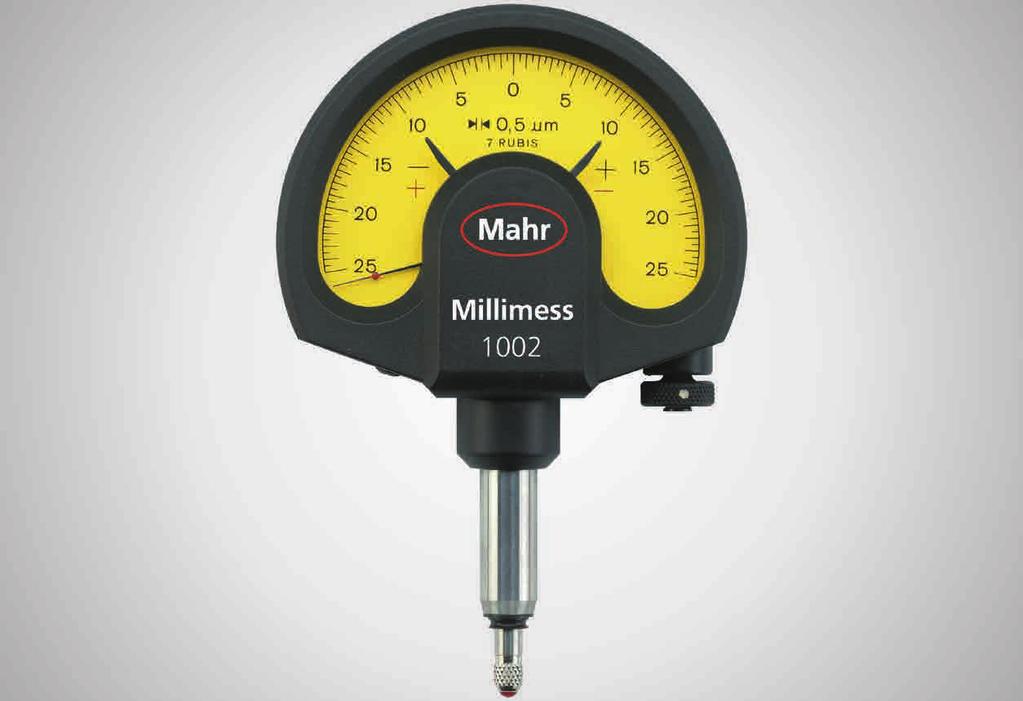

21 T T 1003 XL 1003 XLT T Millimess Feinzeiger Mechanischer Feinzeiger Millimess 1002 / 1002 T / 1003 / 1003 T / 1003 XL / 1003 XLT / 1004 / 1004 T. Mechaniczne mikrokatory analogowe Duża, czytelna tarcza. Nastawne znaczniki granic tolerancji. Precyzer z możliwością zablokowania. Mechanizm wstrząsoodporny. Trzpień mocujący i pomiarowy z hartowanej stali nierdzewnej. Przesuw trzpienia pomiarowego w precyzyjnej prowadnicy kulkowej dla minimalnej histerezy. Trzpień pomiarowy odporny na siły poprzeczne. Wysoka czułość i dokładność dzięki łożyskowaniu osi mechanizmu na kamieniach i precyzyjnie naciętym kółkom zębatym i zębnikom. Sztywna obudowa skrzynkowa. Stały nacisk pomiarowy. Podnoszenie trzpienia pomiarowego wkręcanym podnośnikiem drutowym lub przyciskiem. Zakres dostawy: etui. DIN Dane techniczne Nr zamów Typ produktu T T 1003 XL 1003 XLT T Zakres pomiarowy µm ± 25 ± 50 ± 130 ± 25 ± 50 Działka elementarna µm 0, ,5 1 Typ tarczy Błąd graniczny G e µm 0, ,5 0,5 1 Błąd graniczny G ges µm 0,6 1,2 2,4 4 0,6 1,2 Błąd graniczny G t µm 0,4 0,7 1,4 3 0,4 0,7 Histereza f u µm 0,3 0,5 1 0,3 0,5 Powtarzalność f w µm 0,3 0,5 1 0,3 0,5 Norma Norma zakładowa DIN Norma zakadowa DIN Skok trzpienia 2,8 2,5 2,8 Nacisk pomiarowy N 1 Średnica tarczy 50 Kolor tarczy żółty biay Stopień ochrony IP IP 54 IP 54 IP 54 IP 54 Nr zamów. Trzpień mocujący ø ø8h " 940 M 2,5 Akcesoria Nr zamów. Opis produktu Typ produktu tulejka adaptacyjna (.375 / 8 ) podnośnik drutowy (250 ) przycisk do podnoszenia trzpienia osłona przeciwbryzgowa mieszki gumowe tylna ścianka z uchwytem do trzpieni mocujących 8h6 963 ø8h ø6, Mahr Bestsellery Mahr 21

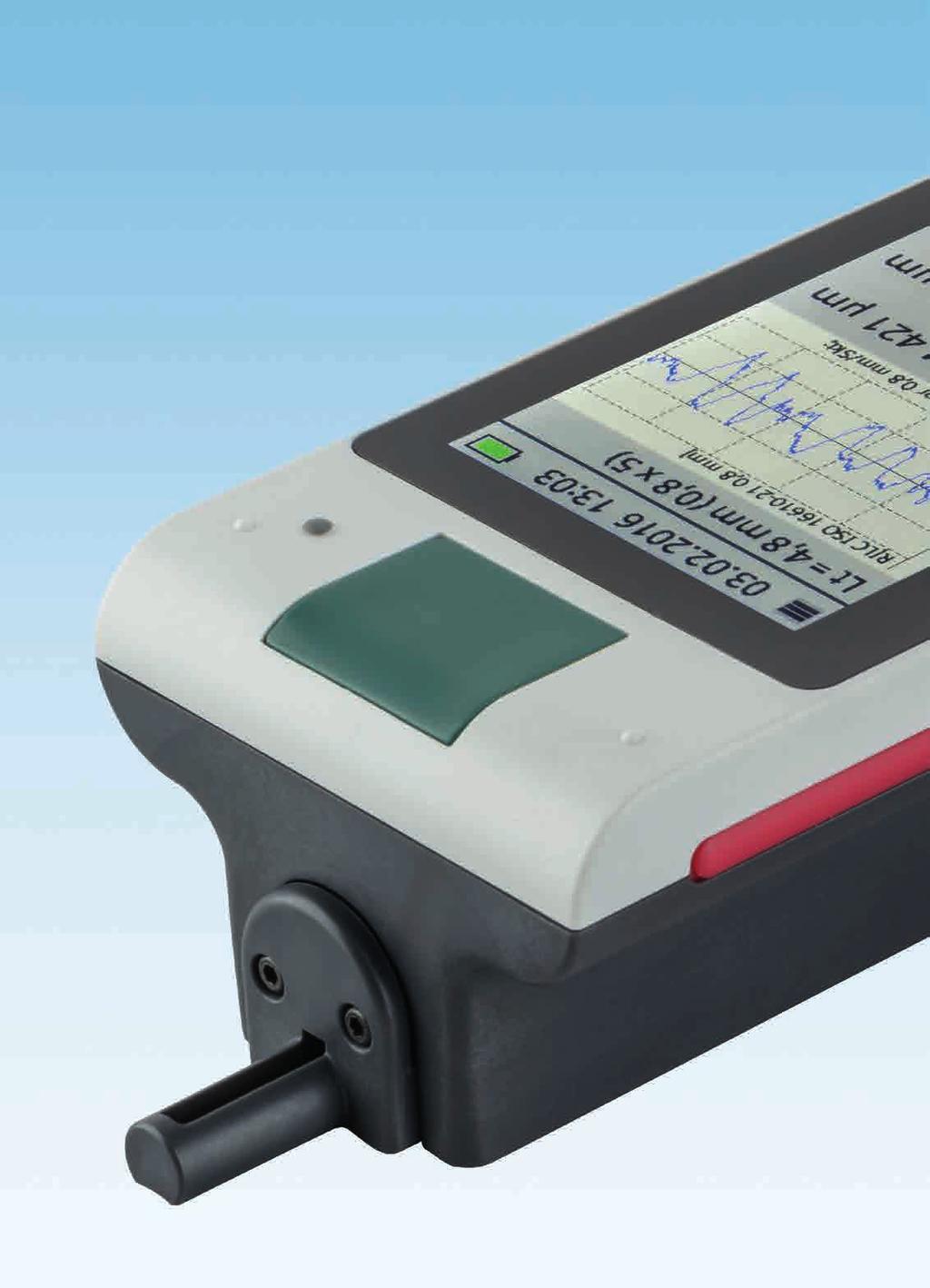

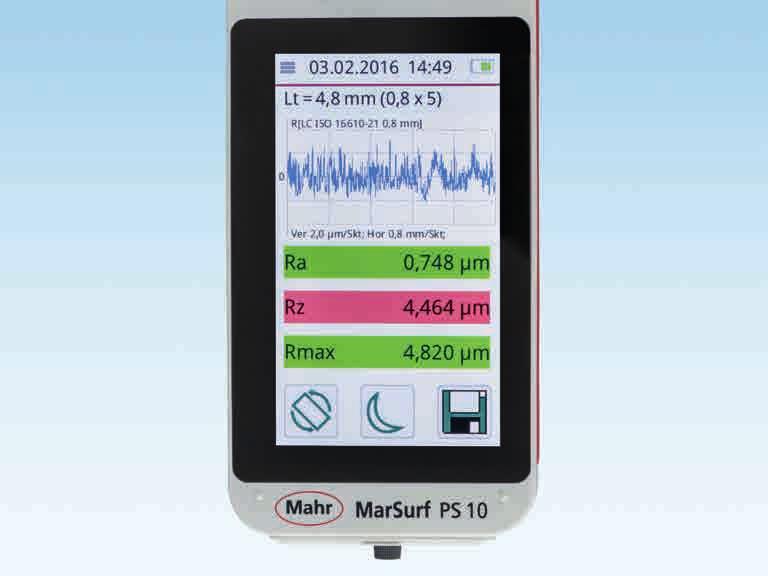

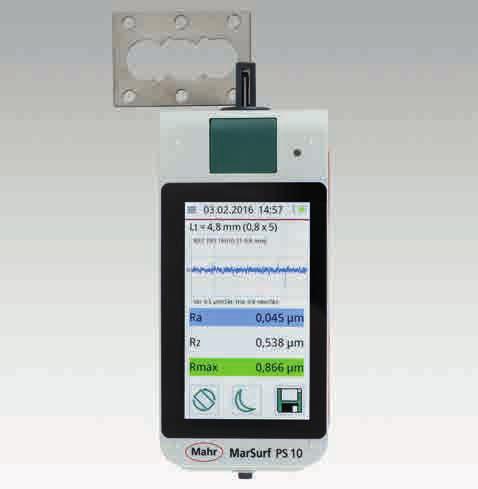

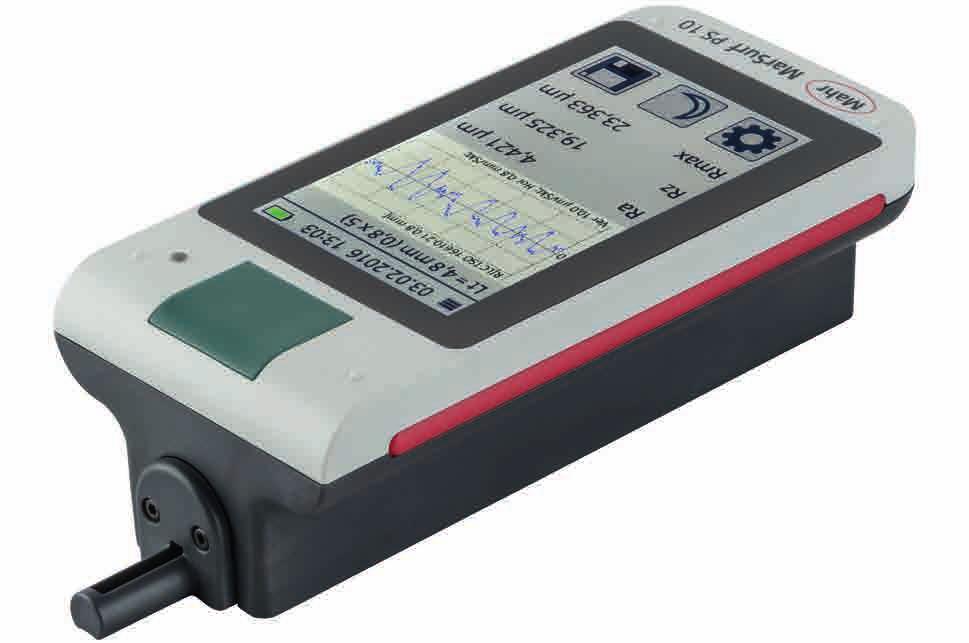

22 MicroSD PRECYZYJNE POMIARY CHROPOWATOŚCI Nowe urządzenie do pomiarów chropowatości firmy Mahr cechuje się wyjątkowo intuicyjną i prostą obsługą. Wskazania na ekranie dotykowym 4,3 TFT można dowolnie obracać. Wyjmowany mechanizm posuwowy umożliwia elsatyczne zastosowanie MarSurf PS 10 w produkcji. Nowością jest zintegrowany wzorzec kalibracyjny z możliwością wyjmowania. Utworzone protokoły można zapisywać bezpośrednio na urządzeniu w formacie PDF lub przesyłać dane pomiarowe za pomocą oprogramowania MarCom. Chropowatościomierz Marsurf PS 10 Intuicyjna i prosta obsługa Niezwykle prosta obsuga i szczegółowy widok profilu Duży, podświetlany ekran dotykowy 4,3 TFT o wysokiej rozdzielczości zapewnia intuicyjną obsługę (podobną do obsługi smartfona) i precyzyjną prezentację zmierzonych profili. RS232C USB Elastyczność Dzięki wyjmowanemu mechanizmowi posuwowemu możliwe jest zastosowanie opcjonalnej pryzmy ręcznej i pomiar w trudno dostepnych miejscach, np. otworach, oraz pomiary małych elementów. 22 Mahr Bestsellery Mahr

23 Erstellungsdatum: :46 Gerät: MarSurf PS 10 (1126) Taster: PHT ,0 µm 0-20,0 R[LC ISO ,8 ] Ver 10,0 µm/skt; Hor 0,8 /Skt; R[LC ISO ,8 ] Mahr GmbH MarSurf PS 10 Lt: 4,8 Ls: 2,5 µm VB: +/- 200,0 µm Vt: 1,0 /s Punkte: ,0 Ra 2,513 µm 0,000 5,400 Rz 18,292 µm 0,000 8,000 Rmax 24,525 µm 0,000 12,000 Rp 6,169 µm 0,000 8,000 Rv 12,123 µm 0,000 13,000 Rt 25,510 µm 0,000 27,000 Doskonała analiza i dokumentacja Urządzenie PS 10 automatycznie, bez dodatkowego oprogramowania, tworzy protokoły pomiarowe w formacie PDF. Protokoły można w prosty sposób przenieść do komputera dzięki portowi USB. Opcjonalnie dane pomiarowe można również przeanalizować za pomocą oprogramowania do oceny chropowatości MarSurf XR 1 lub XR 20, możliwe jest również przesłanie wyników do programów Excel lub SPC za pomocą oprogramowania MarCom. Zawsze na miejscu Wzorzec kalibracyjny znajduje się w urządzeniu, dzieki czemu użytkownik zawsze ma go do dyspozycji. Pomiar chropowatości na miejscu. Pomiary podczas procesu produkcyjnego z użyciem MarSurf PS 10 Inne przykłady zastosowania MarSurf PS 10 Mahr Bestsellery Mahr 23

24 PS 10 MarSurf Oberflächenmessgeräte Mobiles Rauheitsmessgerät MarSurf PS 10. Przenośne urządzenie do pomiaru chropowatości smahrtsurf - Prosty, szybki, przenośny Kompaktowe urządzenie przenośne do pomiaru chropowatości. Prosta i intuicyjna obsługa (analogiczna do obsługi smartfona). Duży, podświetlany ekran dotykowy 4.3 TFT. Możliwość obracania ekranu. Przycisk Start jest jednocześnie przyciskiem powrotu do ekranu startowego. Dane są zapisywane na urządzeniu w formacie np. TXT, X3P, CSV lub jako plik PDF. Tworzenie pełnych protokołów PDF bezpośrednio w urządzeniu. Uwagi operatora w protokole PDF można wpisać bezpośrednio na urządzeniu. Nie wymaga zasilania sieciowego: wbudowany akumulator umożliwia przeprowadzenie nawet 1200 pomiarów bez konieczności ładowania. Zwiększona elastyczność dzięki wyjmowanemu mechanizmowi posuwowemu. 31 parametrów: posiada taki sam zakres funkcji jak przyrząd laboratoryjny. Bezbłędna praca dzięki zintegrowanemu, wyjmowanemu wzorcowi chropowatości. Szybki dostęp do często używanych funkcji dzięki Ulubione. Automatyczny dobór cutoff sprawia, że nawet osoby z niewielką wiedzą metrologiczną mają gwarancję otrzymania prawidłowych wyników. NOWOŚĆ: dodatkowa wersja z po- przecznym mechanizmem posuwowym MarSurf PS 10 C2 (nr zamów ) Zakres dostawy: jednostka podstawowa MarSurf PS 10, mechanizm posuwowy (wyjmowany), 1 standardowa głowica zgodna z normami, wbudowany akumulator, wzorzec chropowatości zintegrowany z obudową (wyjmowany) ze świade- ctwem wzorcowania Mahr, osłona głowicy, ładowarka / 3 adaptery, instrukcja obsługi, torba z paskiem na ramię, kabel USB, przedłużacz do mechanizmu posuwowego, regulacja wysokości (zintegrowana), oprogramowanie: MarCom Professional do bezpłatnego pobrania: (tylko z kablem do transmisji danych Mahr oraz urządzeniami z interfejsem USB lub RS232). USB Zastosowania: do wałków i elementów obudów, do dużych maszyn, do dużych części, do części toczonych i frezowanych, do części honowanych i szlifowanych, na linii produkcyjnej lub bezpośrednio na maszynie, świetnie sprawdzi się w szybkich pomiarach chropowatości powierzchni części w lub na maszynie. Dane techniczne Nr zamów Typ produktu PS 10 Parametery Ra, Rq, Rz (Ry (JIS) is equivalent to Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, RPc, Rmr (tp (JIS, ASME) is equivalent to Rmr), RSm, RSk, RS, CR, CF, CL, R, Ar, Rx Ostrze 2 µm 5 µm Funkcja kalibracji dynamiczna Ra, Rz, Rsm Pamięć min profili, min wyników, min. 250 protokołów PDF, pamięć można rozszerzyć za pomocą karty microsd do 32 GB Języki: niemiecki, angielski, francuski, włoski, hiszpański, portugalski, duński, szwedzki, rosyjski, polski, czeski, japoński, chiński, koreański, węgierski, turecki, rumuński Inne blokada / zabezpieczenie nastaw hasłem, data/godzina Złącza danych: USB, MarConnect (RS232), slot kart micro SD / SDHC do 32 GB Stopień ochrony IP 40 Akumulator bateria Li-ion, min pomiarów Zasilanie 100 to 264 V Dł. x szer. x wys. 160 x 77 x 50 Masa kg 1,85 Zasada pomiaru pomiar stykowy Glowica indukcyjna głowica ślizgaczowa Zakres pomiarowy 0,350 Rozdzielczość profilu 8 nm Filtr zgodnie z ISO/JIS filtr Gaussa zgodnie z ISO (poprzed. ISO 11562), filtr specjalny zgodnie z DIN EN ISO , filtr Lambda zgodnie z DIN EN ISO 3274 (możliwość wyłączenia) Cutoff Ic zgodnie z ISO/JIS 0,25, 0,8, 2,5, automatyczne wykrycie filtra Liczba n odcinków elementarnych do wyboru: 1 to 16 zgodnie z ISO/JIS Skrócony cutoff zgodnie z ISO/JIS do wyboru Odcinek odwzorowania Lt zgodnie 1.5, 4.8, 15, N x Lc, zmienny, automatycznie z ISO/JIS Odcinek odwzorowowania zgodnie 1, 2, 4, 8, 12, 16 z ISO (MOTIF) Odcinek pomiarowy In zgodnie 1.25, 4.0, 12.5 z ISO/JIS Nacisk pomiarowy N 0, Mahr Bestsellery Mahr

25 MarSurf PS 10. Przenośne urządzenie do pomiaru chropowatości Akcesoria Nr zamów. Opis produktu Typ produktu przedłużka do głowicy PHT 80 PHT (80 ) standardowa głowica 2 µm PHT standardowa głowica 5 µm PHT 6 350/ 5µm standardowa głowica 10 µm PHT 6 350/ 10µm głowica do otworów o średnicy >3 PHT głowica do rowków PHT głowica do powierzchni wklęsłych i wypukłych PHTR głowica do powierzchni bocznej zęba koła zębatego PHTF głowica do blach metalowych PT osłona głowicy z pryzmą, stalowa PHT-ts osłona głowicy z pryzmą, z tworzywa sztucznego PHT-ts uchwyt dla MarSurf PS 10 do statywu pomiarowego ST-a3 ST uchwyt do podłączenia cylindrycznego mechanizmu ST-a2 posuwowego RD 18 C / PS 10 do statywu po- miarowego lub wysokościomierza, Ø statyw pomiarowy 300 z podstawą żeliwną ST-D statyw pomiarowy 300 z podstawą granitową ST-F statyw pomiarowy 300 z podstawą granitową ST-G i rowkiem teowym regulowany uchwyt do podłączenia do 814 SR 814 Sh wysokościomierz pomiarowo-traserski 814 SR wysokościomierz pomiarowo-traserski 814 SR kabel RS232C do transmisji danych 16 EXr kabel USB do transmisji danych 16 EXu nadajnik 16 EWe odbiornik e-stick blok pryzmowy PP imadło równoległe PPS stolik XY CT mini-imadła równoległe, zestaw 109 PS wzorzec chropowatości ze świadectwem wzorcowania PRN 10 Mahr, głebokość profilu 10 µm wzorzec geometryczny z sinusoidalnym profilem PGN 3 rowkowym,głębokośc profilu 3 µm wzorzec geometryczny z sinusoidalnym profilem PGN 1 rowkowym,głębokośc profilu 1,5 µm wzorzec geometryczny z sinusoidalnym profilem PGN 10 rowkowym,głębokośc profilu 10 µm świdectwo wzorcowania Mahr dla PGN PGN świadectwo wzorcowania DKD (Niemiecka Służba PGN Kalibracyjna) dla PGN statyw pomiarowy 815 GN statyw pomiarowy 815 GN statyw pomiarowy 815 GN statyw pomiarowy z podstawką magnetyczną 815 MA oprogramowanie oceniające SW XR 20 ST-F 814 Sh e-stick 16 EWe ST-G ST-D 109 PS 814 SR PT 150 PHTF PHTR 100 PHT PHT PHT PHT (80 ) Mahr Bestsellery Mahr 25

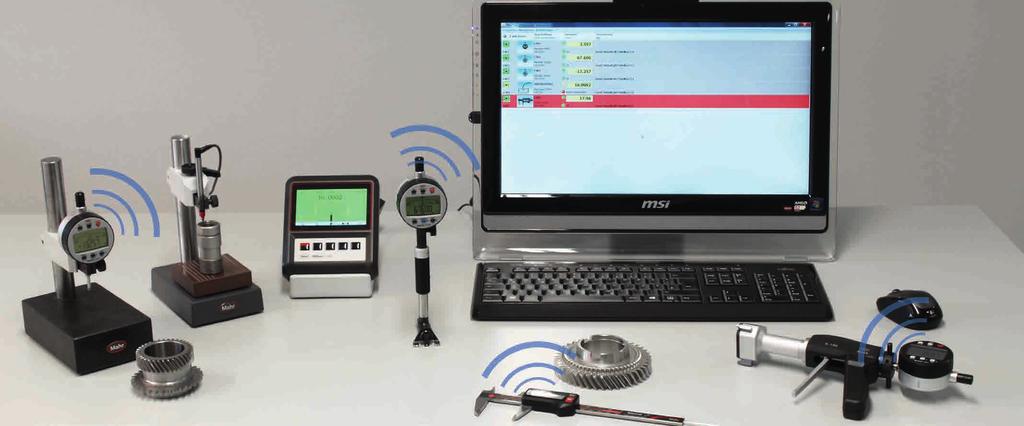

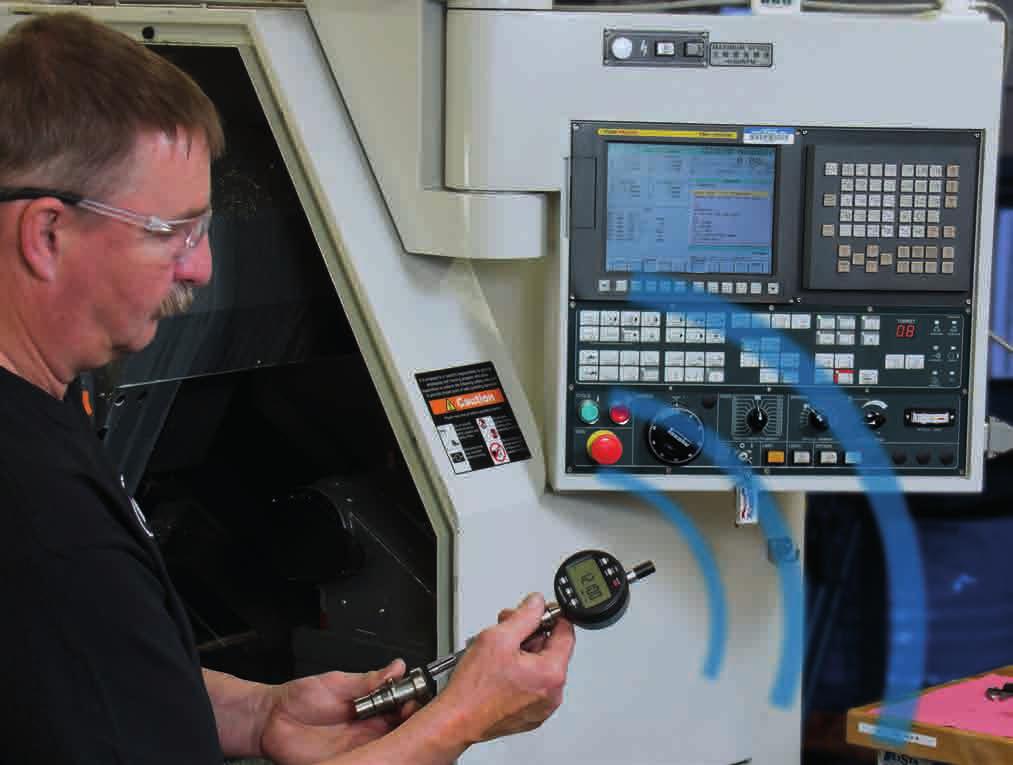

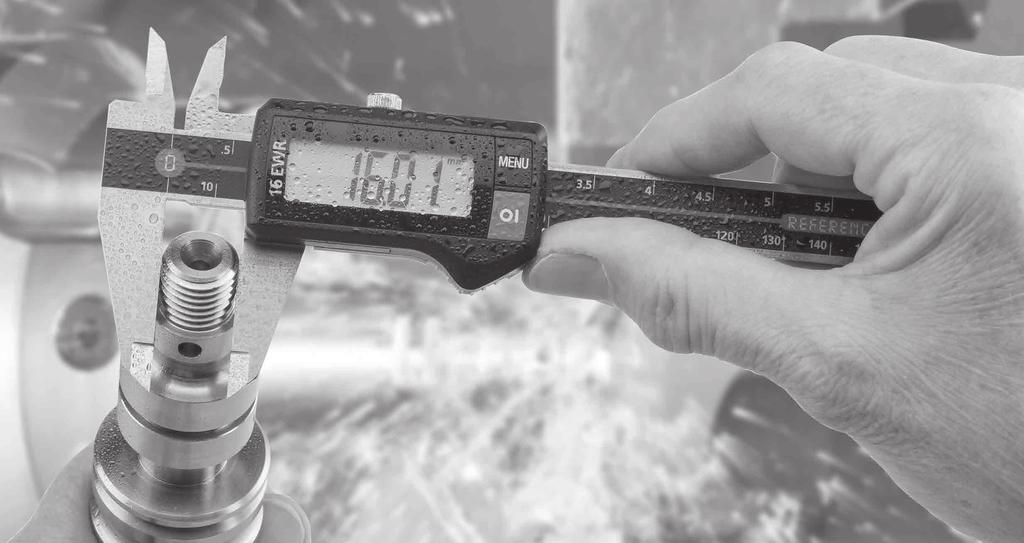

26 METROLOGIA SMAHRT MarConnect integrated wireless MARCONNECT ZINTEGROWANA, INNOWACYJNA TECHNOLOGIA PRZYRZĄDY BEZPRZEWODOWE DLA WIĘKSZEGO KOMFORTU POMIARÓW Nowe przyrządy pomiarowe Mahr ze zintegrowanym nadajnikiem radiowym są proste w obsłudze, praktyczne i ekonomiczne. Ich sposób rejestracji danych pomiarowych przekłada się na znacznie szybszą i wydajniejszą pracę. Suwmiarki, mikrometry i czujniki zegarowe Mahr to nowa era w metrologii: Mahr rozwija swoje linie produktów MarCal, Micromar i MarCator z użyciem najnowszych technologii. Te specjalne przyrządy pomiarowe są wyposażone w zintegrowany system łączności bezprzewodowej Integrated Wireless, posiadają bezpośrednio zintegrowany nadajnik, są energooszczędne i nie wymagają oddzielnej baterii. 26 Mahr Bestsellery Mahr

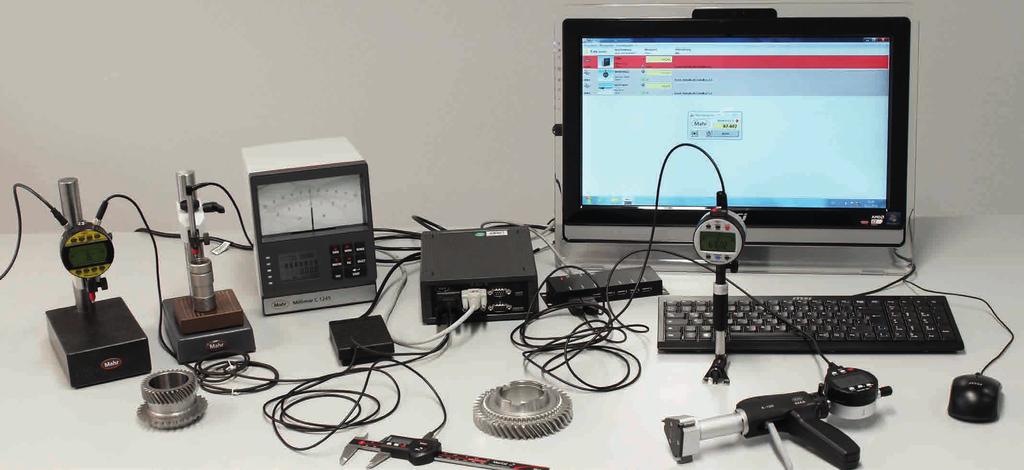

27 Konwencjonalne stanowisko pomiarowe z połączeniem przewodowym SKORZYSTAJ Z WYJĄTKOWYCH ZALET Łącze danych Integrated Wireless Połączenie przewodowe Zasięg Maks. 6 m Maks. 2 m (bez przedłużacza) Swoboda ruchów i obsługi Zużycie Interfejs Bezpieczeństwo W pełni automatyczny pomiar bez ograniczeń Brak zagrożeń wynikających z uszkodzeń lub zużycia 1 odbiornik i-stick w atrakcyjnej cenie dla 8 przyrządów pomiarowych (maks. 4 odbiorniki i-stick na komputer) Bezpłatne oprogramowanie MarCom Professional Wizualna informacja o prawidłowej transmisji danych na wyświetlaczu przyrządu pomiarowego lub komunikat o błędzie Ograniczona swoboda ruchów, zwłaszcza w przypadku stanowisk pomiarowych z dużą liczbą przyrządów Zagrożenia: - złamania lub zagięcia kabli, - kruszenie spowodowane działaniem oleju, itd. Dla każdego przyrządu pomiarowego wymagany jest kabel Konieczny zakup dodatkowego interfejsu sprzętowego Brak informacji zwrotnej o transmisji Rozłączenie kabla lub zamanie kabla nie są wykrywane MarConnect Innowacyjne stanowisko pomiarowe z Integrated Wireless integrated wireless Mahr Bestsellery Mahr 27

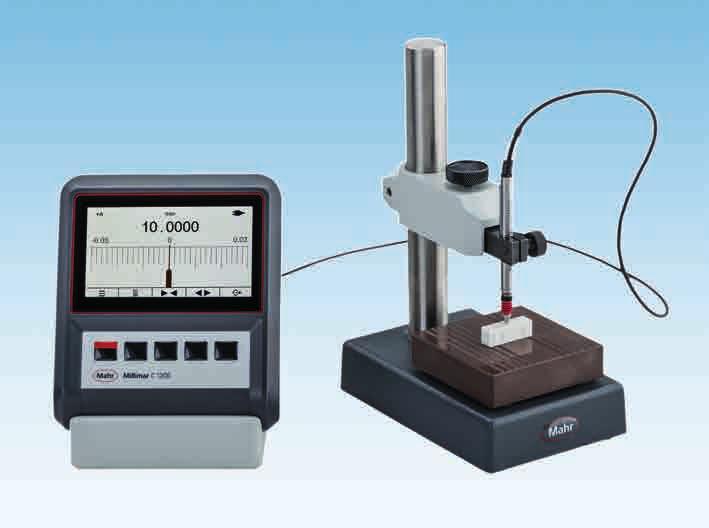

28 Pobierz b ŁĄCZNOŚĆ SMAHRT Przesyłanie wyników Zintegrowana łączność radiowa MarConnect integrated wireless Łączność radiowa jako osprzęt MarCom Pro stro Technologia przewodowa USB Zeskanuj kod QR i zobacz proste i praktyczne zastosowania 28 Mahr Bestsellery Mahr

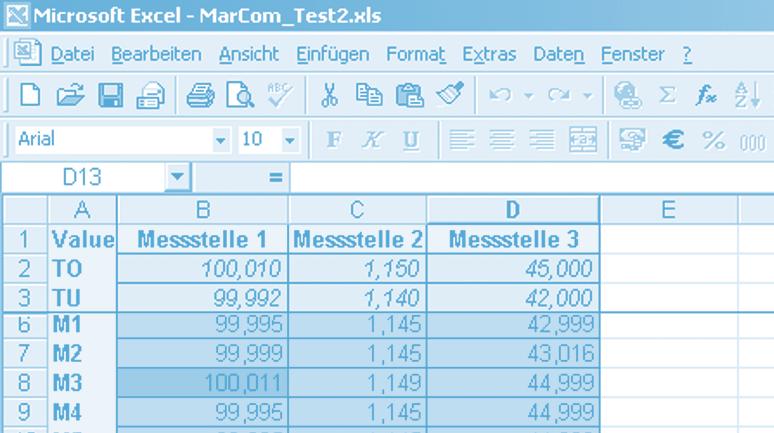

29 BONUS: Nasz wkład w Przemysł 4.0: Program MarCom Professional dostępny do bezpłatnego pobrania! Przetwarzanie danych Wirtualny interfejs Oprogramowanie CAQ/SPC Microsoft Office Excel fessional 5.2 ezpłatnie ze ny: com/marcom Inteligentny interfejs Excel Emulacja klawiatury Dowolny program Windows Elastyczne przetwarzanie Plik tekstowy Mahr Bestsellery Mahr 29

30 NOTATKI 30 Mahr Bestsellery Mahr

31 Mahr Bestsellery Mahr 31

32 Partner zakładów produkcyjnych na całym świecie. Blisko naszych klientów. 8 Mahr Polska Sp. z o.o. ul. Gimnazjalna 4, Warszawa Telefon , Fax mahr.polska@mahr.com, Mahr GmbH Zastrzegamy sobie prawo do wprowadzania zmian w naszych produktach wynikających przede wszystkim z postępu technicznego. W związku z powyższym wszystkie ilustracje i dane techniczne mają charakter poglądowy
